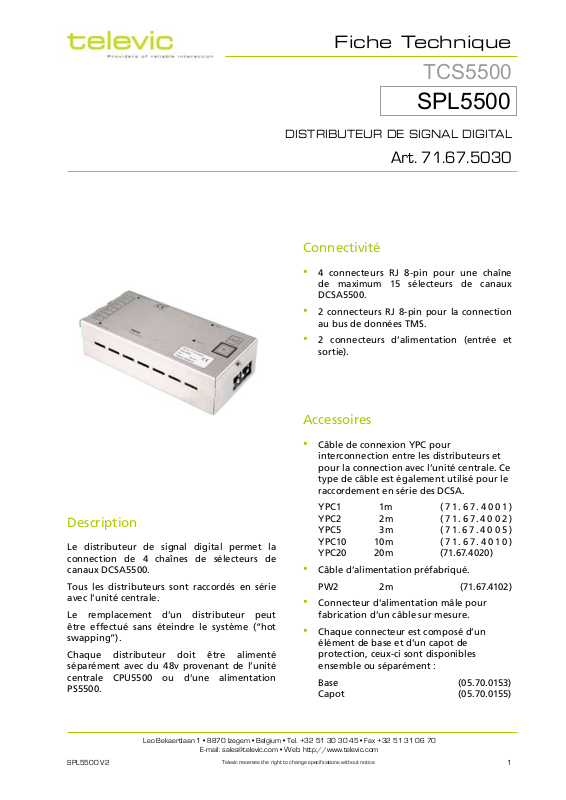

Page 1
Fiche Technique
TCS5500
SPL5500
DISTRIBUTEUR DE SIGNAL DIGITAL
Art. 71.67.5030
Connectivité
4 connecteurs RJ 8-pin pour une chaîne
•
de maximum 15 sélecteurs de canaux
DCSA5500.
2 connecteurs RJ 8-pin pour la connection
•
au bus de données TMS.
Description
Le distributeur de signal digital permet la
connection de 4 chaînes de sélecteurs de
canaux DCSA5500.
Tous les distributeurs sont raccordés en série
avec l’unité centrale.
Le remplacement d’un distributeur peut
être effectué sans éteindre le système (“hot
swapping”).
Chaque distributeur doit être alimenté
séparément avec du 48v provenant de l’unité
centrale CPU5500 ou d’une alimentation
PS5500.
2 connecteurs d’alimentation (entrée et
•
sortie).
Accessoires
Câble de connexion YPC pour
•
interconnection entre les distributeurs et
pour la connection avec l’unité centrale. Ce
type de câble est également utilisé pour le
raccordement en série des DCSA.
YPC1 1m ( 7 1 . 6 7 . 4 0 0 1 )
YPC2 2m ( 7 1 . 6 7 . 4 0 0 2 )
YPC5 3m ( 7 1 . 67. 4 0 0 5 )
YPC10 10m ( 7 1 . 6 7 . 4 01 0 )
YPC20 20m (71.67.4020)
Câble d’alimentation préfabriqué.
•
PW2 2m (71.67.4102)
Connecteur d’alimentation mâle pour
•
fabrication d’un câble sur mesure.
Chaque connecteur est composé d’un
•
élément de base et d’un capot de
protection, ceux-ci sont disponibles
ensemble ou séparément :
Base (05.70.0153)
Capot (05.70.0155)
Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. +32 51 30 30 45 • Fax +32 51 31 06 70
SPL5500 V2 1
E-mail: [email protected] • Web: http://www.televic.com
Televic reserves the right to change specifications without notice
Page 2

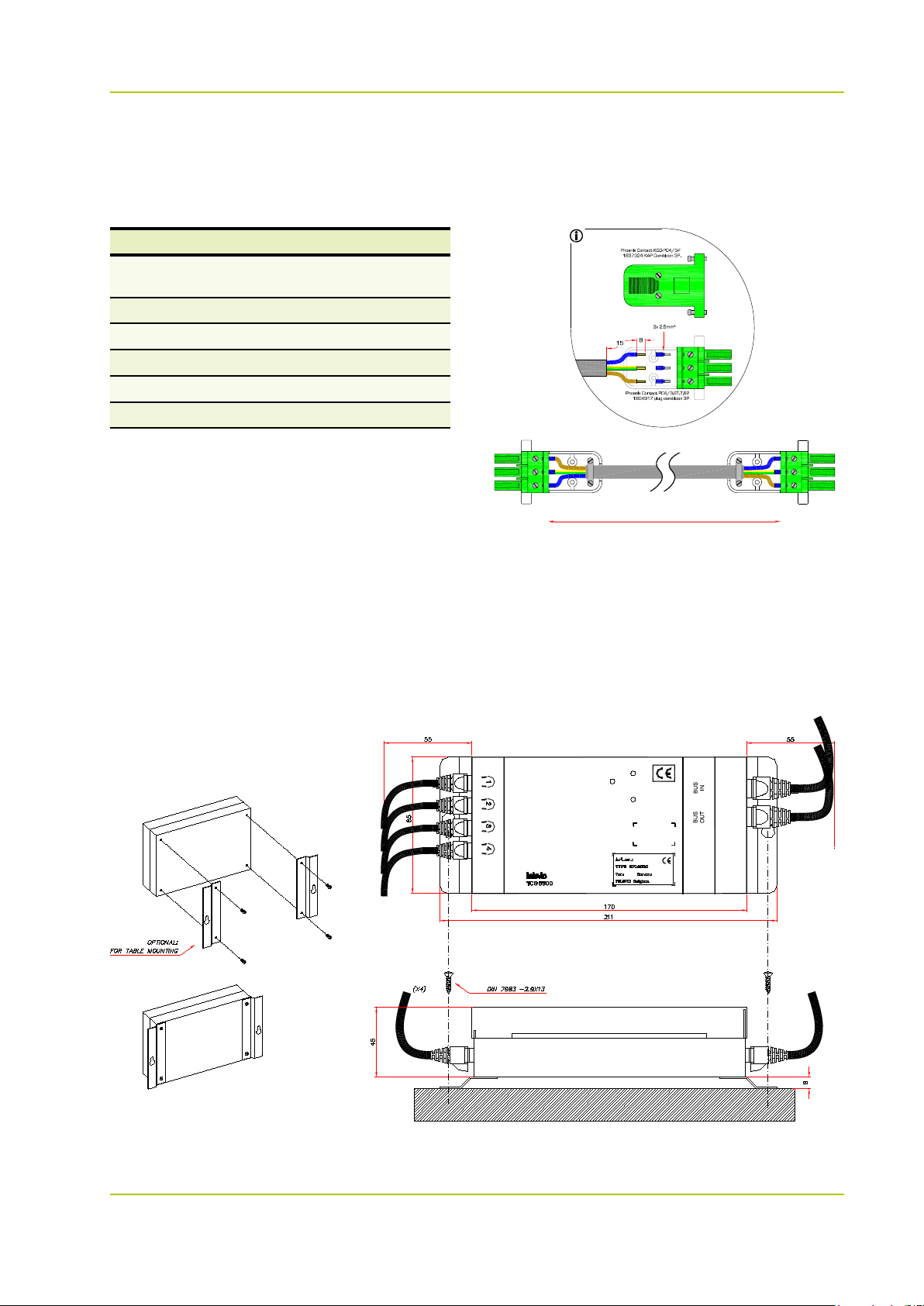

Power Cable (3 x 2,5mm2 min.)
Spécications Aperçu de l’alimentation
Données Techniques
Dimensions (mm) 85 (h) x 173 (w) x
43.5(d)
Montage Voir schémas au verso
Poids (g) +/- 950
Couleur Acier inoxydable
Boîtier Acier
Référence 71.67.5030
Dimensions
INT5500 V2
Televic reserves the right to change specifications without notice
2
