1 Reducción 150 / 125 mm.
1 Válvula anti-retorno.
4 Tornillos M4 x 12.
4 Tornillos M4 x 10.
6 Tornillo anclaje (M8 x 45).

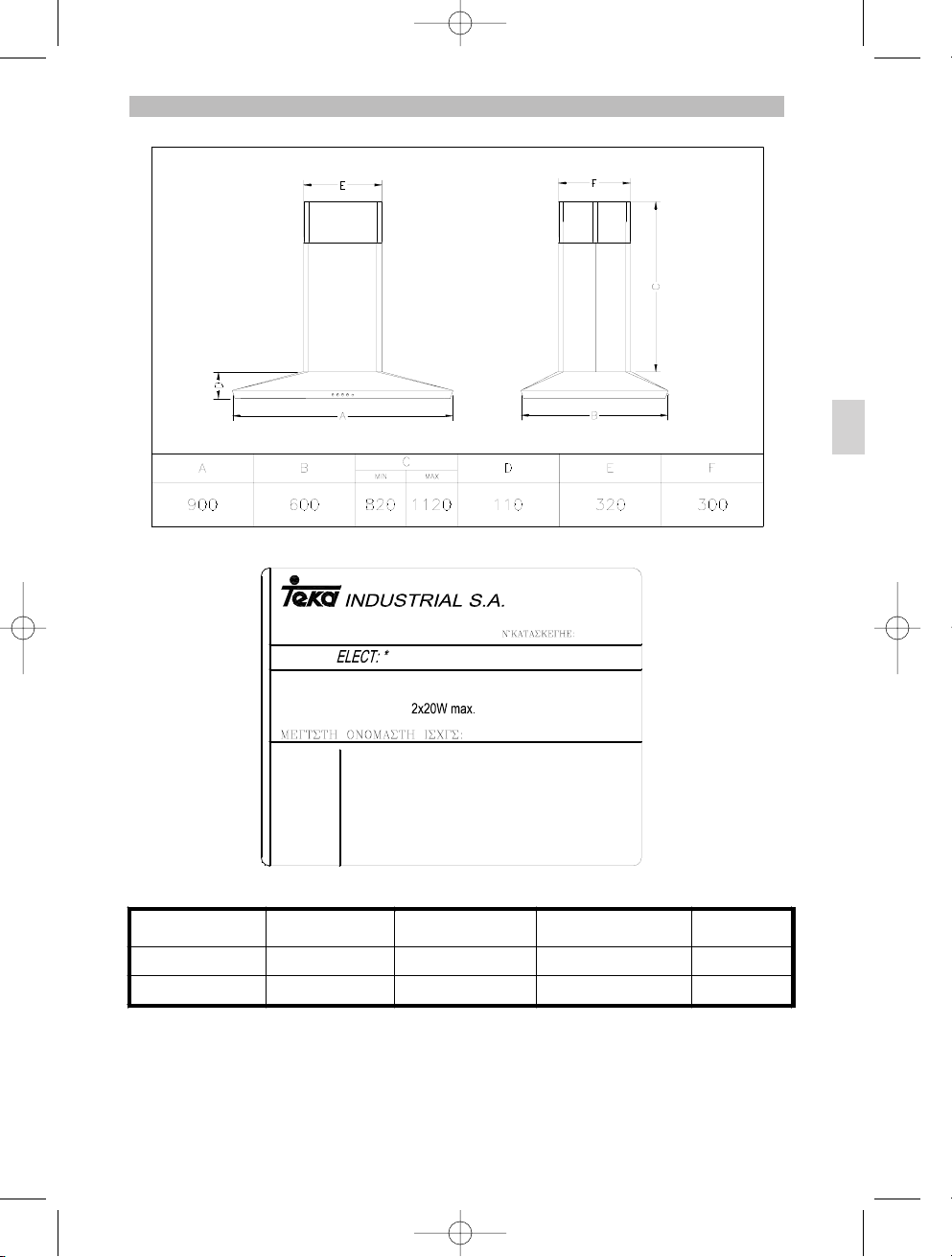

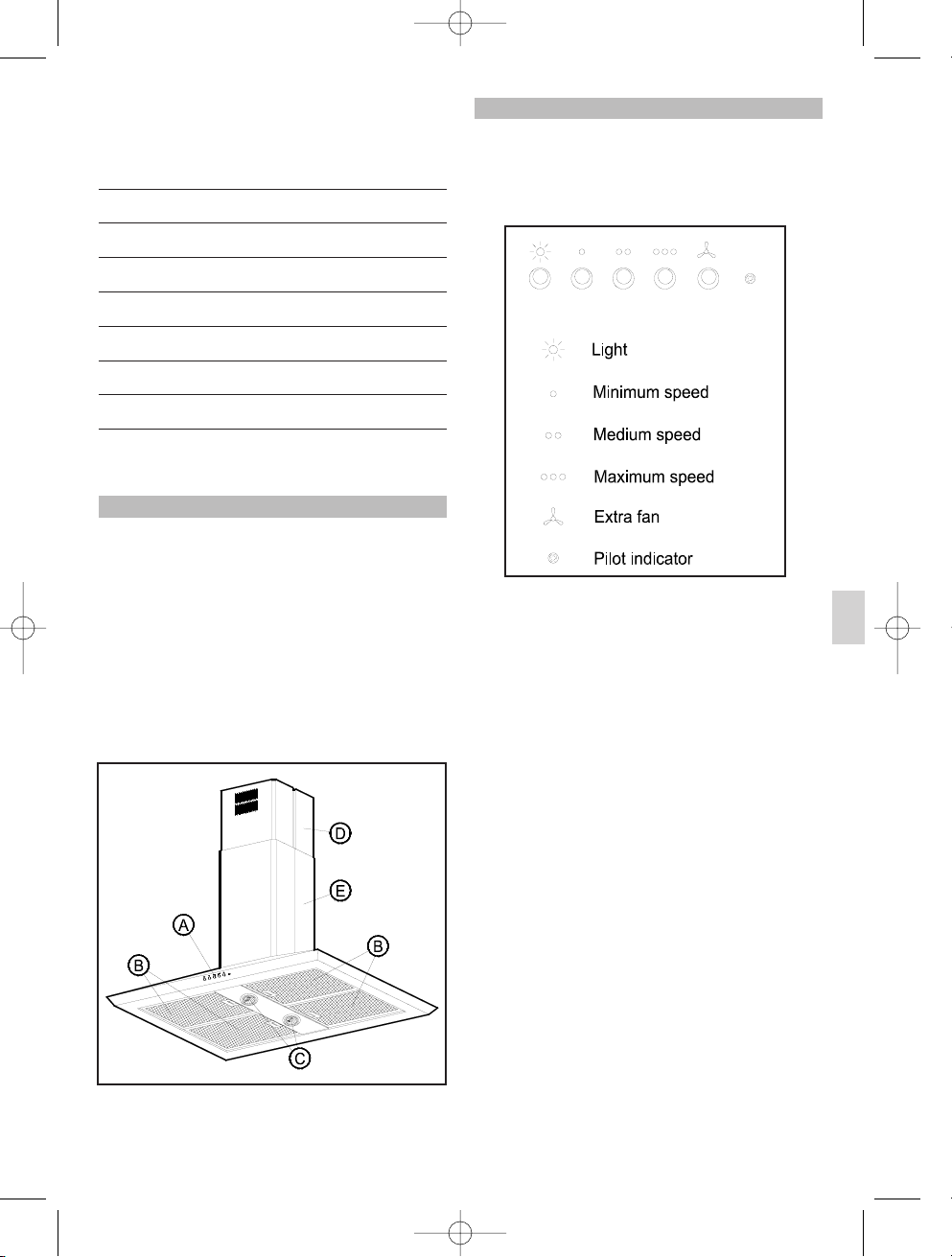

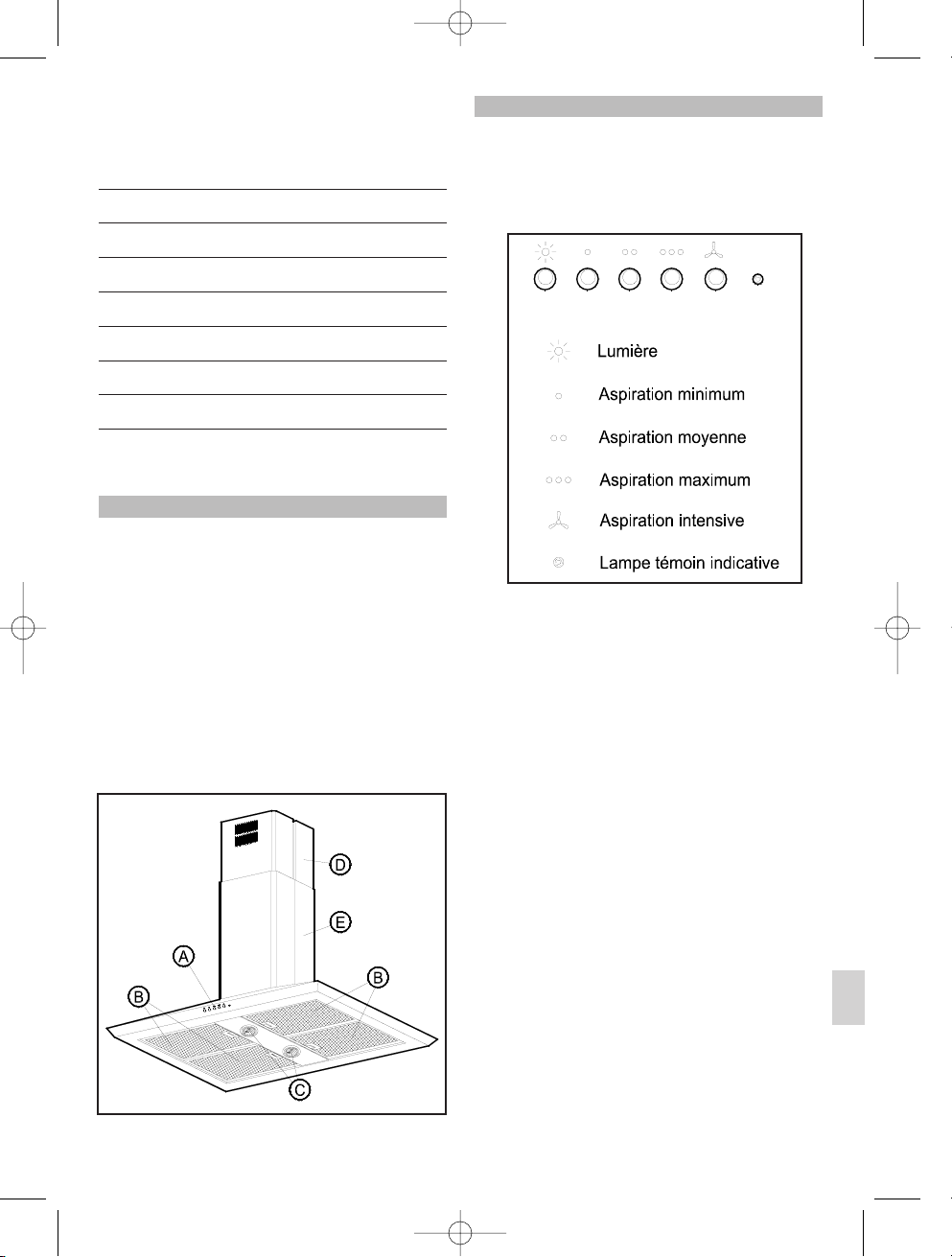

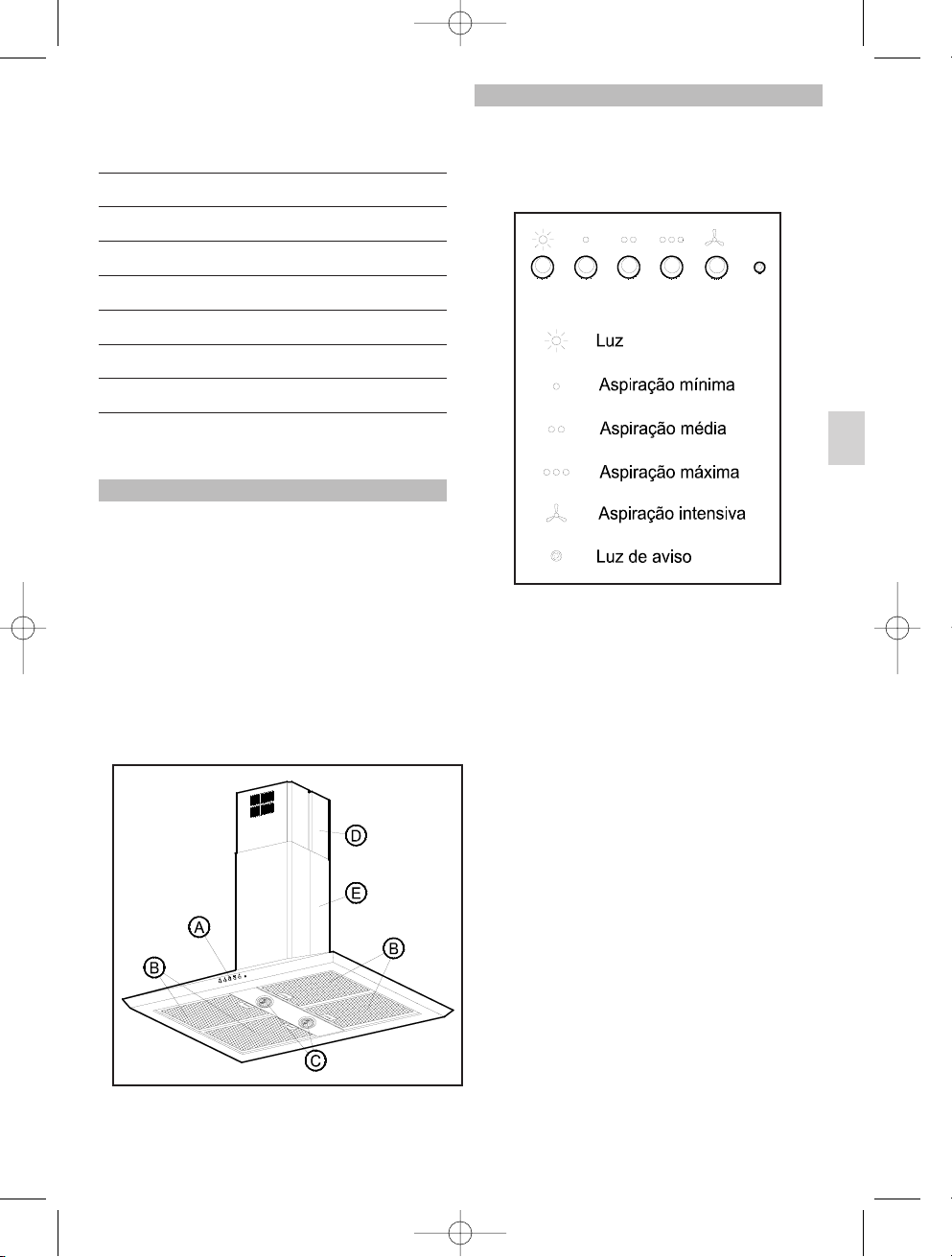

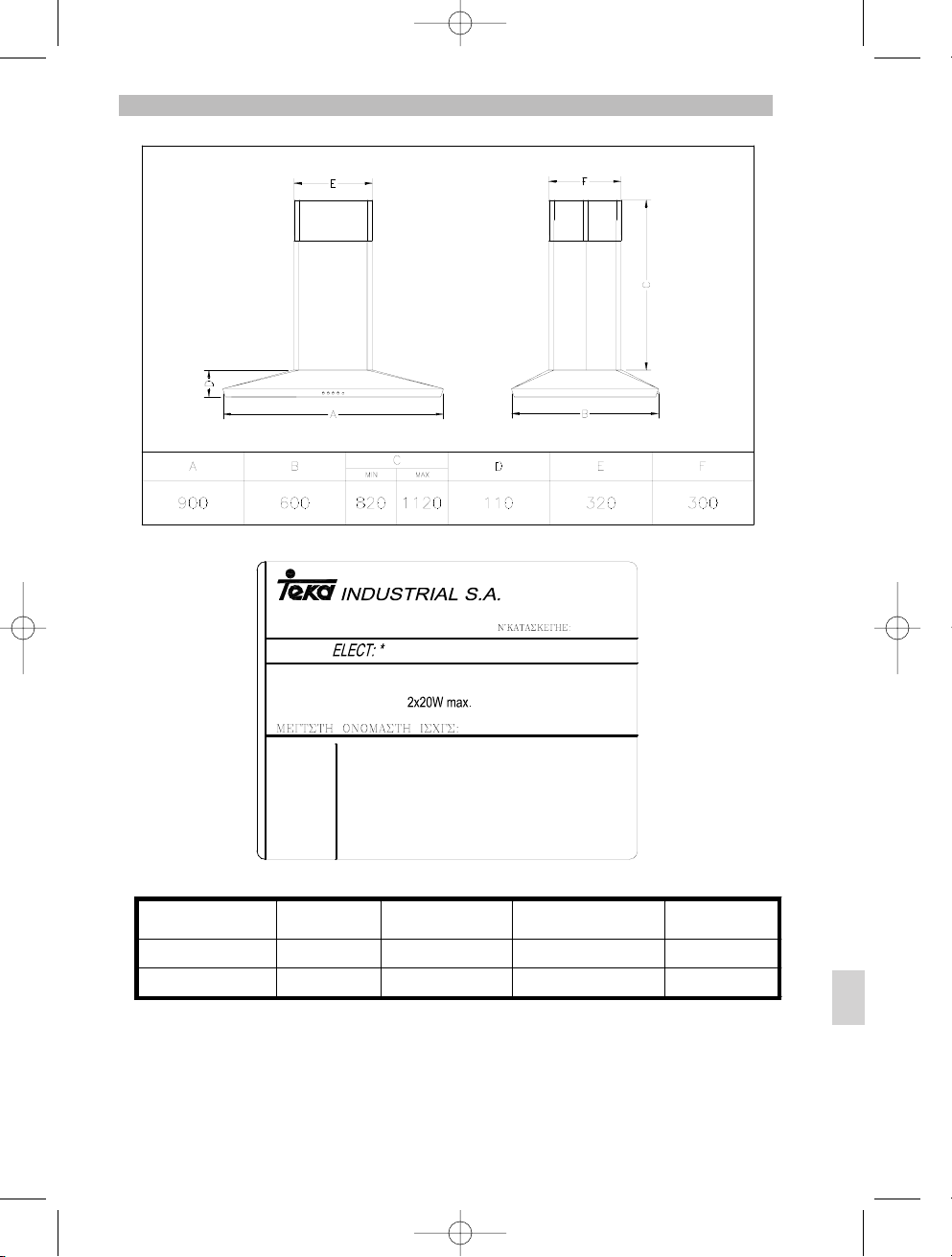

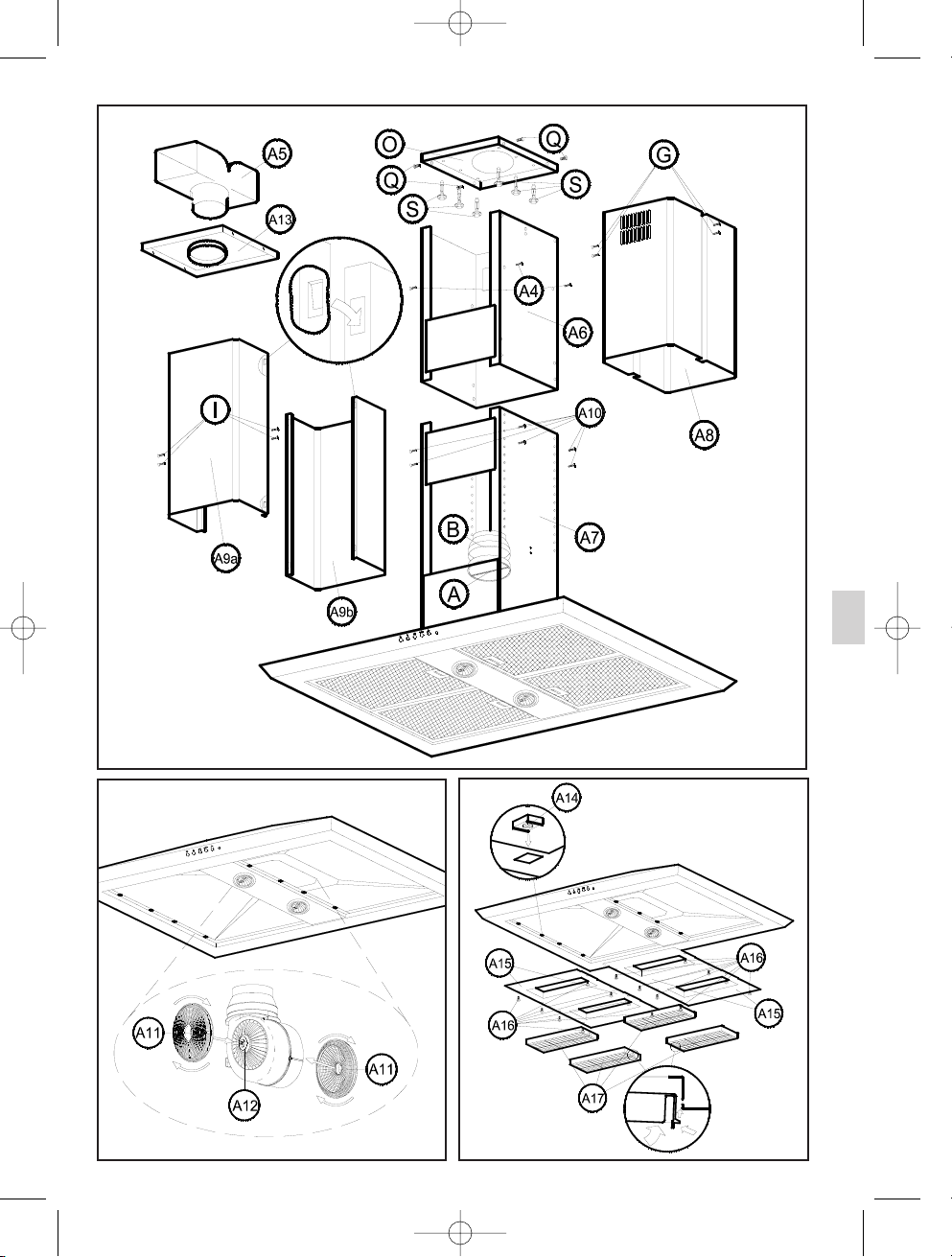

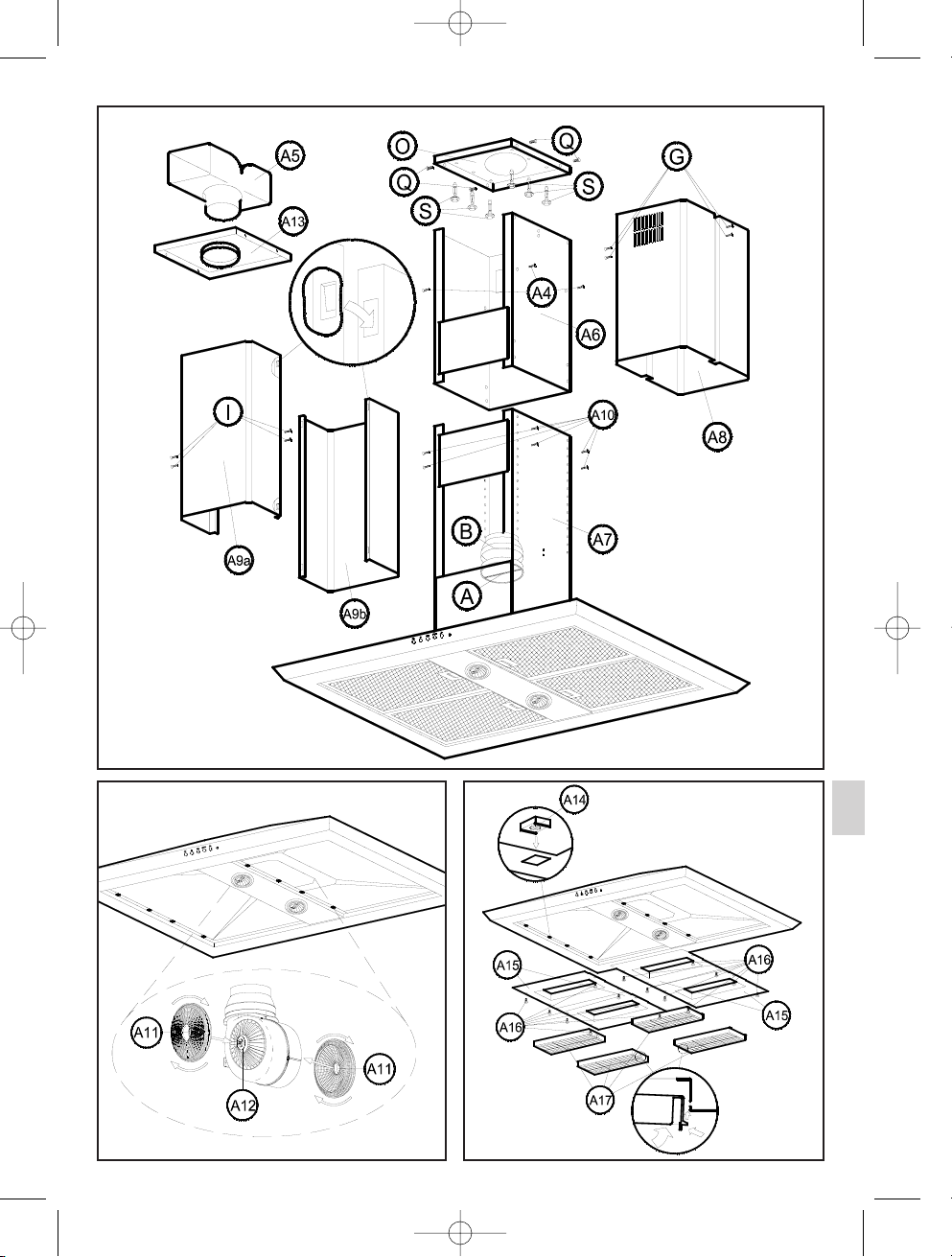

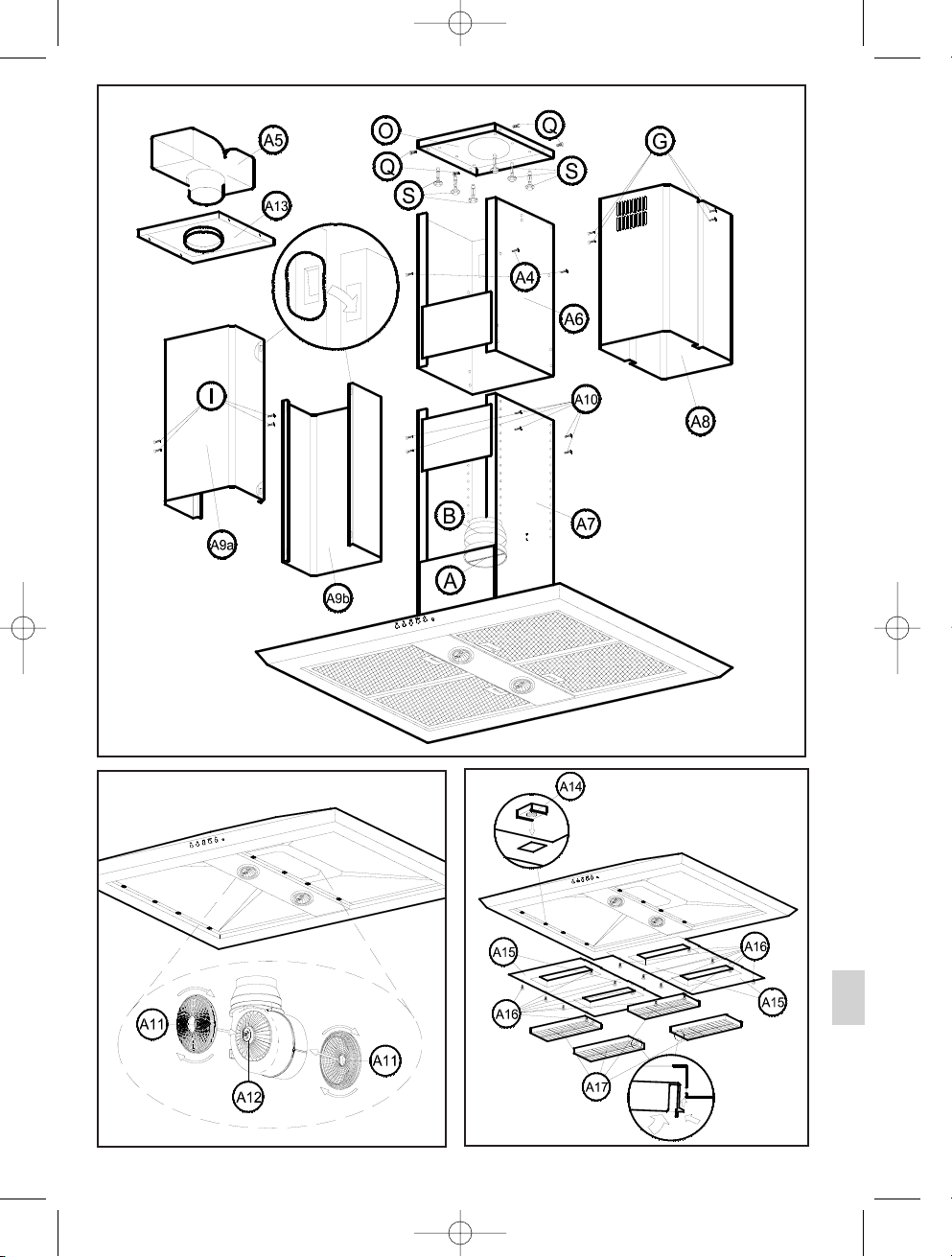

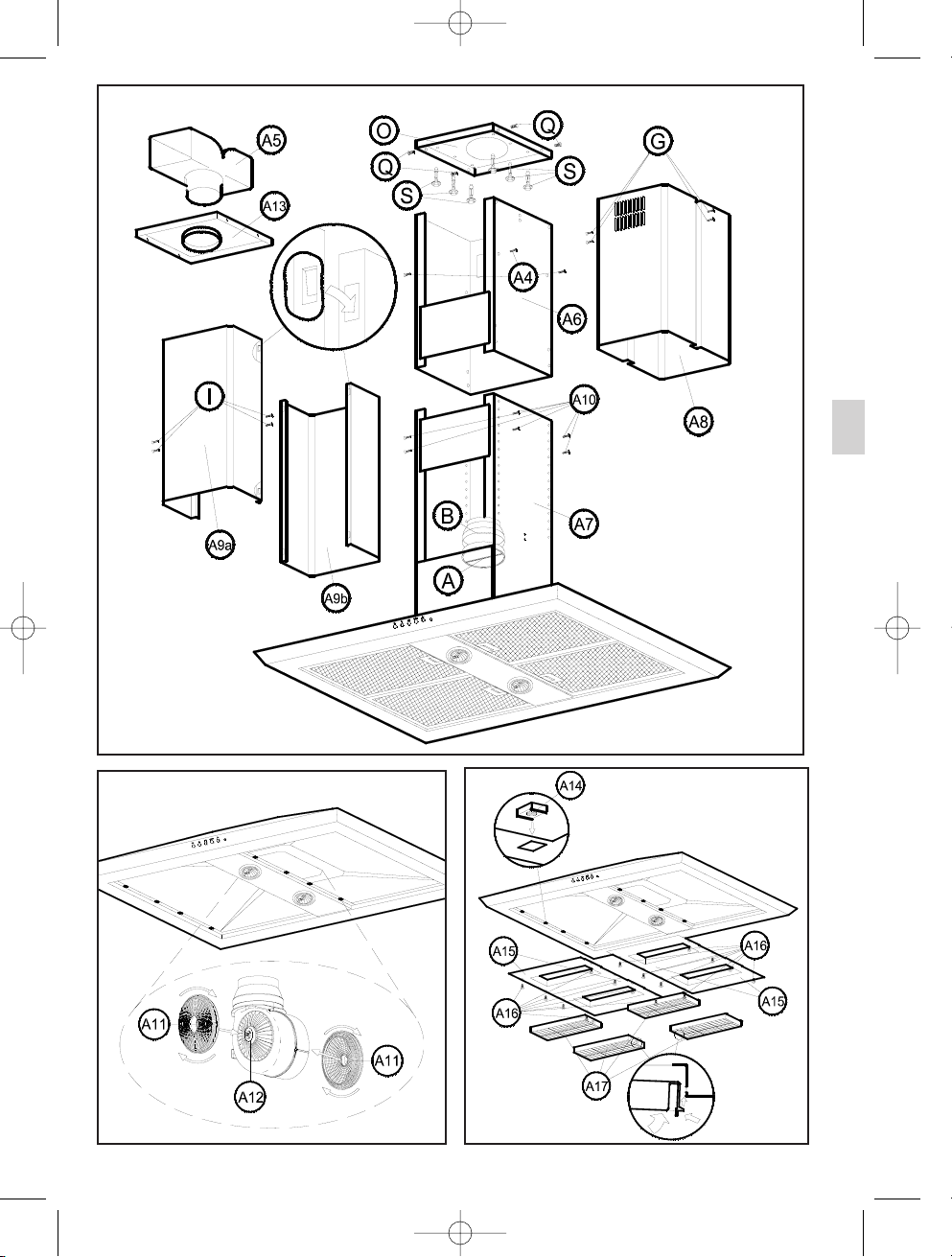

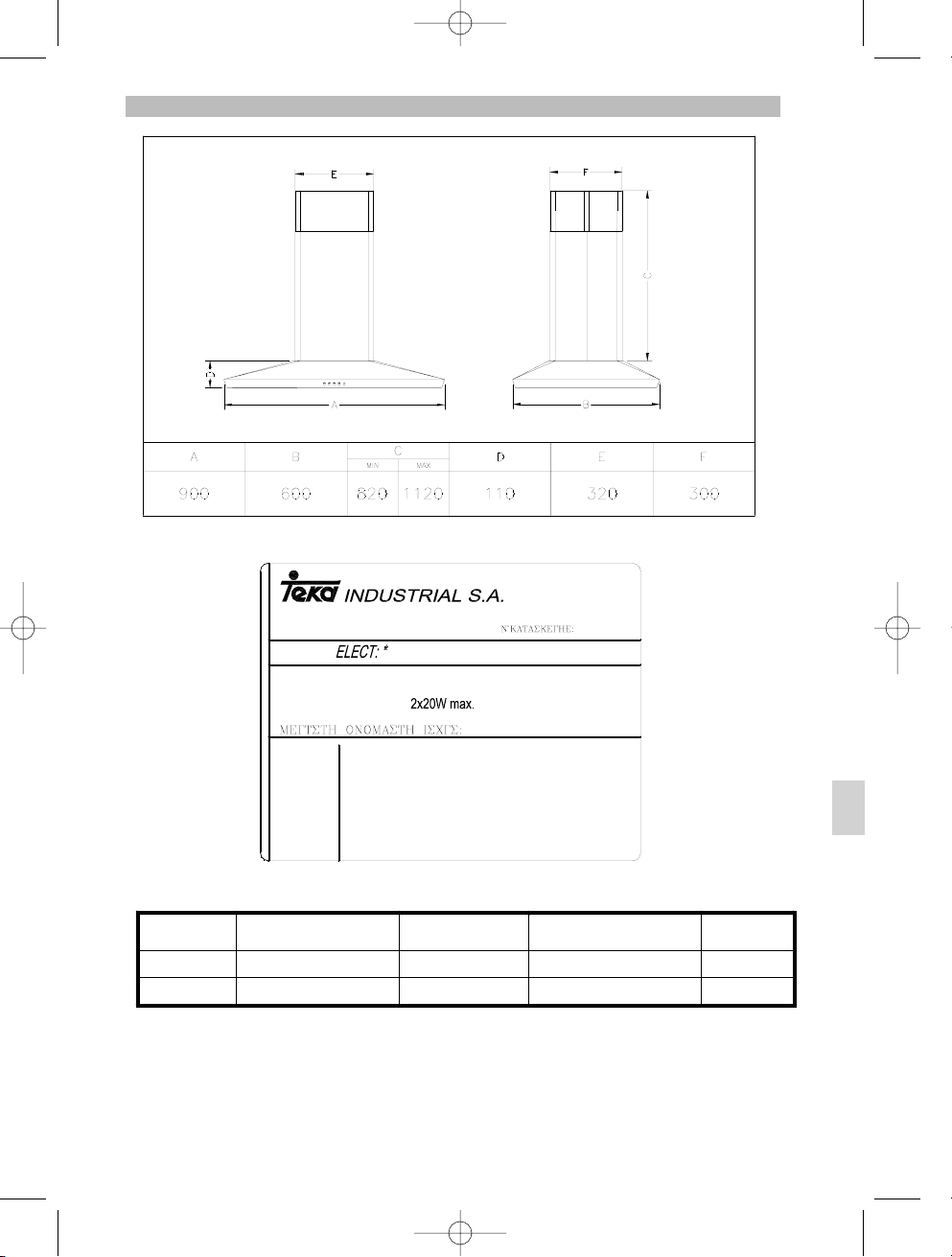

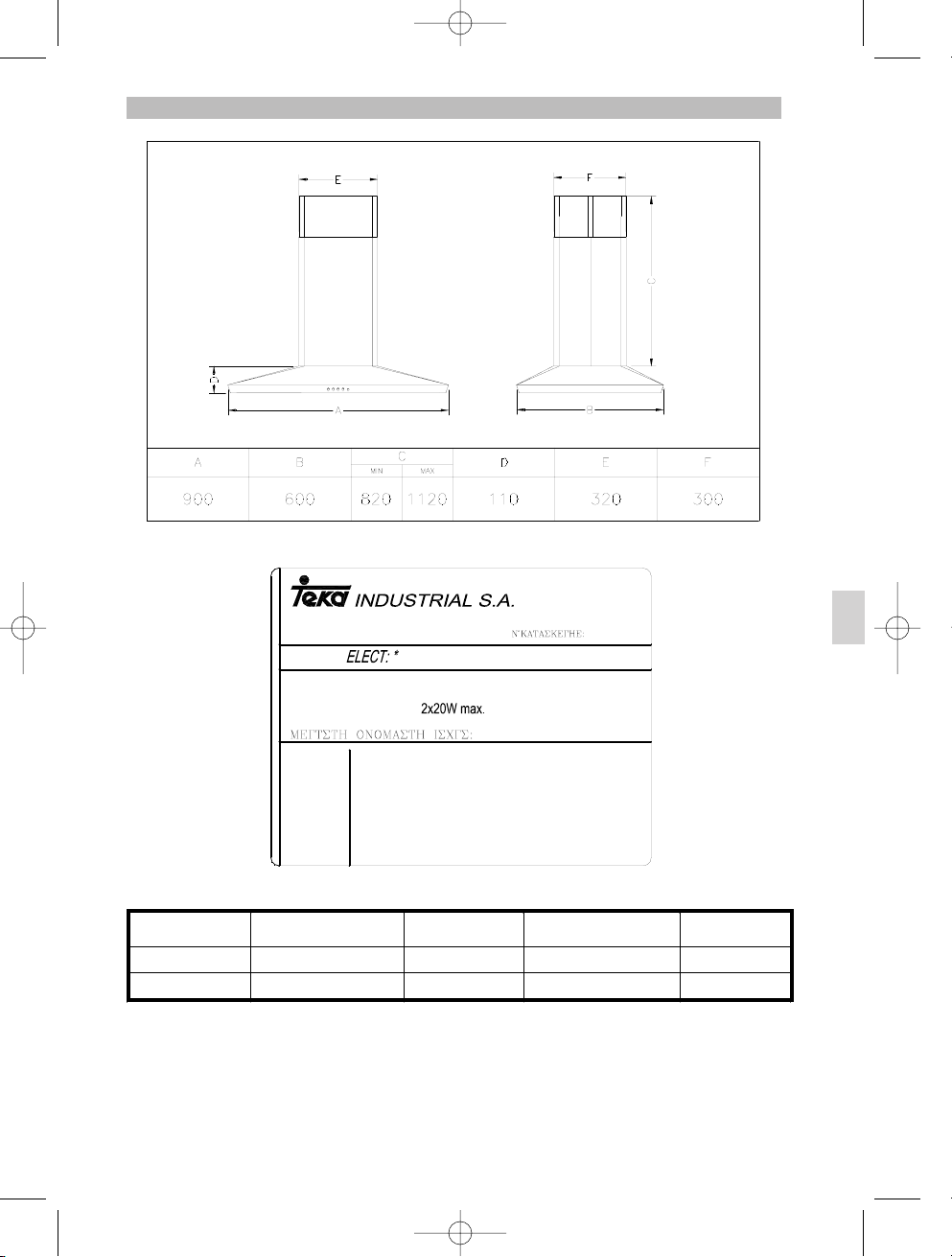

Fig. 1 (Pag. 7)
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.
Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.
1) Utilizando el soporte (O) trace y taladre en
el techo la situación de los tirafondos-anclaje
(S) (Ø8 x 45).
2) Atornille el soporte (O) al techo con los
tirafondos-anclaje (S) (Ø8 x 45).
3) Monte el chasis superior (A6) en el soporte
(O) mediante los tornillos (Q) (M6 x 16).
4) Conecte la parte superior del tubo interior
(no suministrado) a la salida.
5) Monte el cubretubo superior (A8) y fíjelo al
chasis superior (A6) con los tornillos (G) (M4 x
12).
6) Coloque la pieza (A) si el tubo interior (no
suministrado) es Ø150 o (A) + (B) si es Ø120.
7) Monte el conjunto inferior al conjunto
superior fijado al techo mediante los tornillos
(A10) (M4 x 12) a la altura deseada.
8) Fije el tubo interior con una abrazadera (no
suministrada) a (A) o (B) según sea el caso.
9) Monte la parte (A9a) del cubretubo inferior
al chasis inferior (A7) con los tornillos (I) (M4 x
12).
10) Ajuste la parte (A9b) del cubretubo inferior
a la (A9a) como indican los detalles.
Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.
Fig. 1 (Pag. 7)
1) Monte el soporte del difusor (A13) en el
chasis superior (A6) con los tornillos (A4) (M4
x 12).
2) Ajuste el difusor (A5) sobre el soporte (A13).
3) Conecte la parte superior del tubo interior
(no suministrado) a la salida circular del
soporte (A13).
4) Utilizando el soporte (O) trace y taladre en
el techo la situación de los tirafondos-anclaje
(S) (Ø8 x 45).
5) Atornille el soporte (O) al techo con los
tirafondos-anclaje (S) (Ø8 x 45).
6) Monte el chasis superior (A6) en el soporte
(O) mediante los tornillos (Q) (M6 x 16).
7) Monte el cubretubo superior (A8) y fijarlo al
chasis superior (A6) con los tornillos (G) (M4 x
12).
8) Coloque la pieza (A) si el tubo interior (no
suministrado) es Ø150 o (A) + ( B) si es Ø120.
9) Monte el conjunto inferior al conjunto
superior fijado al techo mediante los tornillos
(A10) (M4 x 12) a la altura deseada.
10) Fije el tubo interior con una abrazadera (no
suministrada) a (A) o (B) según sea el caso.
11) Monte la parte (A9a) del cubretubo inferior
al chasis inferior (A7) con los tornillos (I) (M4 x
12).
12) Ajuste la parte (A9b) del cubretubo inferior
a la (A9a) como indican los detalles.
SET tipo 1 - Fig. 2 (Pag. 7)
13) Sitúe los filtros en la sección lateral del
motor haciendo coincidir los orificios de los
filtros (A11) con los pivotes (A12) de la carcasa
de motor.
SET tipo 2 - Fig. 3 (Pag. 7)
13) Coloque las tuercas-soporte (A14) en el
cuerpo de la campana.
14) Fije los soportes (A15) con los tornillos
(A16) (M4 x 12) sobre las tuercas (A14).
15) Monte los filtros de carbón (A17)
introduciendo los anclajes en las ranuras de
los soportes (A15).
Filtros de Carbón Activo (Opcional)
Instalación
Accesorios suministrados
