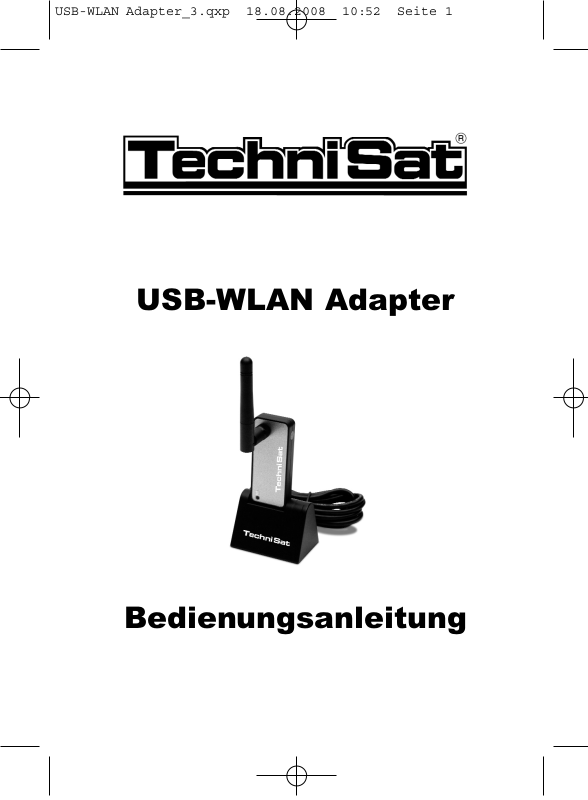

USB-WLAN Adapter
Bedienungsanleitung
Inhalt
1 Inhalt
1 Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Entsorgungshinweis . . . . . . . . . . . . . . .3
3 Sicherheitshinweise . . . . . . . . . . . . . . .4
4 Eigenschaften . . . . . . . . . . . . . . . . . . . .5
5 Lieferumfang . . . . . . . . . . . . . . . . . . . . .6
6 Installation der Treiber . . . . . . . . . . . . .7
7 Anschluss und Inbetriebnahme . . . . . .9
8 Anzeigen der IP-Adresse . . . . . . . . . .11
9 Information über das WLAN-Netzwerk11
10 Verwendung mit TechniSat-Geräten .12
2
Entsorgungshinweis
2 Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus
wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über
den normalen Haushaltsabfall entsorgt werden, sondern muss
an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol
auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder
anderen Formen der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige
Entsorgungsstelle.
3
Sicherheitshinweise
3 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen
sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb
nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch unsachgemäße Handhabung und durch Nichteinhaltung
der Sicherheitsvorkehrungen entstanden sind.
> Setzen Sie das Gerät keinen zu hohen oder zu niedrigen
Temperaturen oder extremer Feuchtigkeit aus.
> Lassen Sie das Gerät nicht fallen, schütteln Sie es nicht
und vermeiden Sie schwere Stöße. Dies kann zu
Fehlfunktionen des Geräts führen.
> Nehmen Sie keine Veränderungen am Gerät vor.
> Setzen Sie das Gerät keinem direkten Sonnenlicht oder
hohen Temperaturen durch Heizkörper aus.
> Platzieren Sie das Gerät nicht unter Feuchtigkeits- oder
Staubquellen.
> Bauen Sie das Gerät niemals auseinander, reparieren Sie
es nicht eigenständig und modifizieren Sie es nicht.
> Verwenden Sie zur Reinigung niemals Lösungsmittel,
Alkohol oder Benzol.
> Trennen Sie das Gerät bei ersten Anzeichen von
Rauchbildung sofort vom USB-Anschluss.
> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus
und stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände darauf.
> Das Gerät darf nur in gemäßigtem Klima betrieben wer-
den.
> Öffnen Sie niemals das Gerät! Es besteht die Gefahr
eines Elektroschocks. Ein evtl. notwendiger Eingriff sollte
nur von geschultem Personal vorgenommen werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen
und einen Fachmann um Hilfe bitten:
4
Sicherheitshinweise,Eigenschaften
> das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist
eingedrungen
> bei erheblichen Fehlfunktionen
> bei starken äußeren Beschädigungen
4 Eigenschaften
• Kompatibel mit IEEE 802.11b und 802.11g Standards für
2.4 GHz Wireless LAN.
• Kann mit allen bereits existierenden Netzwerkstrukturen
betrieben werden.
• Abwärtskompatibel zu 802.11b
• WEP-Verschlüsselung mit bis zu 256 Bit
• Hohe Reichweite mit stabiler Verbindung
• 22 Mbps Packet Binary Convolution Coding (PBCC)
(gemäß IEEE 802.11b High-Rate-Spezifikation)
• Bis zu 54 Mbps Hi-SpeedÜbertragungsrate im 802.11g
Betriebsmodus
• LED-Anzeigen zur Diagnose und integrierte Antenne.
• Für Windows 98SE/2000/ME/XP/Vista
• Geringer Stromverbrauch
• Einfache Installation und Konfiguration
5
Lieferumfang
5 Lieferumfang
USB-WLAN Adapter (incl. Antenne) Docking-Station
r
Installations-CD Bedienungsanleitung
6
Installation der Treiber
6 Installation der Treiber
Bevor Sie den USB-WLAN Adapter mit Ihrem PC verbinden,
müssen die Treiber installiert werden.
> Legen Sie dazu die Installations-CD in das CD-Rom
Laufwerk Ihres PCs und klicken Sie im Ordner Treiber auf
, um das Setup zu starten.
> Um Fortzufahren, klicken sie auf Yes.
> Wählen Sie das gewünschte Konfigurations-Tool und
klicken sie auf Next.
7
Installation der Treiber
> Es wird empfohlen, die Option Optimize for perfor-
mance mode zu wählen und klicken Sie auf Next.
> Die Installation der Treiber wird gestartet.
> Schließen Sie die Installation durch Klicken auf Finish ab.
8
Anschluss und Inbetriebnahme
7 Anschluss und Inbetriebnahme
> Schließen Sie nun den USB-WLAN Adapter an Ihren PC
an. Der Adapter wird automatisch erkannt und installiert.
> Klicken Sie nun auf das Symbol des USB-WLAN Adapters
in der Tray-Icon-Leiste.
Es öffnet sich folgendes Fenster:
9
Anschluss und Inbetriebnahme
> Klicken Sie auf Rescan, um die Netzwerke anzuzeigen,
die sich in der Empfangsreichweite befinden.
Diese werden anschließend in diesem Fenster angezeigt.
> Klicken Sie zunächst auf das Netzwerk, mit dem Sie eine
Verbindung herstellen möchten, und anschließend auf
Connect.
Nun erscheint ein Fenster zur Authentifizierung des
Netzwerkes.
> Geben Sie hier die Daten des Netzwerkes ein und klicken
Sie anschließend auf OK.
10
IP-Adresse/Information über das WLAN-Netzwerk
8 Anzeigen der IP-Adresse
> Klicken Sie auf den Registerreiter About.
Es erscheint folgendes Fenster.
9 Information über das WLAN-Netzwerk
> Klicken Sie auf den Registerreiter Link Status.
Es erscheint folgendes Fenster mit Informationen zum
WLAN-Netzwerk.
11
Verwendung mit TechniSat-Geräten
10 Verwendung mit TechniSat-Geräten
Zur Verwendung des USB-WLAN Adapters mit TechniSatGeräten, laden Sie bitte die Mediaport-Software von der
TechniSat-Homepage (www.technisat.de) herunter und installieren Sie diese auf Ihrem PC.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-
Änderungen und Druckfehler vorbehalten. Stand 08/08
TechniSat und WLAN-USB Adapter sind eingetragene Warenzeichen
*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG,
Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen
Bitte verwenden Sie für eine evtentuell erforderliche Einsendung Ihres
Gerätes ausschließlich folgende Anschrift:
Normen.
der
TechniSat Digital GmbH
Postfach 560
54541 Daun
www.technisat.de
Technische Hotline
0180/5005-910*
Achtung !
TechniSat Teledigital AG
Service-Center
Nordstr. 4
39418 Staßfurt
12
