Instrukcja obsługi
DigitRadio 300
Radio DAB+/DAB/FM
2
1 Przedmowa
Niniejsza instrukcja obsługi pomoże użytkownikowi w
• zgodnym z przeznaczeniem i
• bezpiecznym
korzystaniu z radia DAB, zwanego w dalszej części instrukcji urządzeniem.
1.1 Przeznaczenie instrukcji obsługi
Instrukcja obsługi jest skierowana do każdej osoby, która
• ustawia,
• obsługuje,
• czyści lub
• utylizuje urządzenie.
1.2 Forma niniejszej instrukcji obsługi
Różne elementy niniejszej instrukcji mają swoją charakterystyczną formę. Pozwala to na
łatwą ocenę, czy użytkownik ma do czynienia ze zwykłym tekstem,
• wyliczeniami lub
> czynnościami.
3
2 Spis treści
1 Przedmowa...............................................................................................2
2 Spis treści
................................................................................................3
3 Ilustracje
..................................................................................................4
5 Ustawienie urządzenia ..................................................... .......... 8
6 Wskazówki dotyczące utylizacji
.................................................... 9
7 Opis urządzenia
......................................................................10
8 Przygotowanie urządzenia do użytkowania
.....................................11
9 Obsługa
................................................................................12
9.1 Wybór źródła ............................................................................. 12
9.2 Włączanie urządzenia
.................................................................... 12
9.3 Zmienianie stacji
......................................................................... 13
9.4 Znajdowanie nowych stacji DAB
......................................................... 13
9.5 Manualne wyszukiwanie stacji DAB
...................................................... 13
9.6 Ustawianie kompresji danych DRC
...................................................... 14
9.7 Aktualizacja listy
.......................................................................... 14
9.8 Przeglądanie informacji od stacji
......................................................... 14
9.9 Ustawianie stacji UKW/FM
............................................................... 14
9.10 Ustawienia audio
......................................................................... 15
9.11 Zapisywanie stacji
........................................................................ 16
9.12 Włączanie zapisanych stacji
............................................................. 16
9.13 Tryb AUX
................................................................................. 16
9.14 Regulacja głośności
...................................................................... 16
9.15 Ustawienia dźwięku
...................................................................... 16
9.16 Ustawianie godziny/daty i budzika
....................................................... 16
9.16.1 Manualne ustawianie godziny i daty
..................................................... 17
9.16.2 Ustawianie budzika
....................................................................... 18
9.17 Wyłączanie budzika po uruchomieniu alarmu ............................................ 19
9.18 Całkowite wyłączanie budzika
............................................................ 19
9.19 Sleeptimer
................................................................................ 19
9.20 Regulacja podświetlenia wyświetlacza
................................................... 19
9.21 Przywracanie ustawień fabrycznych urządzenia
......................................... 20
9.22 Wersja oprogramowania
................................................................. 20
9.23 Włączanie urządzenia
.................................................................... 20
10 Jak wyczyścić urządzenie .......................................................... 20
11 Jak wyświetlić informacje na wyświetlaczu
.....................................21
12 Wyszukiwanie przyczyny błędów
.................................................21
12.1 Problemy z radiem ....................................................................... 21
12.2 Problemy z urządzeniem
................................................................. 22
13 Dane techniczne ......................................................................23
14 Dyrektywy i normy
...................................................................23
Elementy obsługi Funkcja
Power
a. Nacisnąć, aby włączyć lub wyłączyć urządzenie
b. Przekręcić, aby ustawić głośność
c. Wyłączanie alarmu, gdy jest uruchomiony
Mode Nacisnąć, aby przejść między trybami DAB, FM i AUX IN
FAV
Tryb DAB/DAB+, FM
Nacisnąć i przytrzymać wciśnięty, aby zapisać stację; nacisnąć,
aby włączyć zapamiętaną stację.
Tone Nacisnąć, aby zmienić dźwięk radia
Scan
Tryb DAB/DAB+, FM
Nacisnąć, aby rozpocząć automatyczne wyszukiwanie
Alarm 1 Nacisnąć, żeby włączyć alarm 1
Alarm 2 Nacisnąć, żeby włączyć alarm 2
Sleeptimer Nacisnąć, żeby włączyć funkcję uśpienia
Info
Nacisnąć, aby wyświetlić informacje o bieżącym programie
Menu Nacisnąć menu, aby otworzyć menu główne
Select
Przekręcić Select, aby zmienić opcje; nacisnąć Select, aby wybrać
opcje
Podczas alarmu należy nacisnąć Select, aby aktywować funkcję
drzemki
3 Ilustracje
Wyświetlacz
Tone
FAV
Sleeptimer
Power
A
larm 1/2
Scan
Select
Menu
Mode Info
Elementy obsługi Funkcja
Wejście słuchawkowe
Gdy słuchawki zostaną podłączone, głośnik jest automatycznie
wyciszany
LINE OUT Do podłączenia do zewnętrznego wzmacniacza
AUX IN Do podłączenia zewnętrznego źródła sygnału
A
ntena
Słuchawki
Line Out
A
UX IN
6
Czym jest DAB
DAB to nowy format cyfrowy, pozwalający na odbiór krystalicznie czystego dźwięku w jakości CD.
Dzięki temu użytkownik może cieszyć się dobrym, niezakłóconym odbiorem także w samochodzie lub
pociągu. Transmisja DAB wykorzystuje w kanale radiowym strumień danych o dużej prędkości.
Inaczej niż w przypadku typowych analogowych radiostacji w DAB kilka stacji nadawanych jest na tej
samej częstotliwości. Zjawisko to określane jest mianem ensemble lub multipleks. Ensemble składa
się z radiostacji oraz kilku komponentów serwisowych albo transmitowanych danych, nadawanych
indywidualnie przez radiostacje. Szczegółowe informacje można znaleźć na stronach
www.digitalradio.de lub www.digitalradio.ch.
Kompresja danych
Radio cyfrowe korzysta z właściwości ludzkiego słuchu. Ucho człowieka nie odbiera dźwięków, które
znajdują się poniżej określonego minimalnego poziomu głośności. Dlatego można odfiltrować dane,
które znajdują się poniżej tzw. progu ciszy. Jest to możliwe, ponieważ w cyfrowym przepływie danych
do każdej jednostki informacyjnej przypisywana jest również przynależna, względna głośność w
stosunku do innych jednostek. W sygnale dźwiękowym na pewnym poziomie granicznym na cichsze
dźwięki nakładają się dodatkowo te głośniejsze. Wszystkie informacje dźwiękowe w utworze
muzycznym, znajdujące się poniżej tzw. progu współsłyszalności, mogą być odfiltrowane z
nadawanego sygnału. Pozwala to na zmniejszenie transmitowanego strumienia danych bez
powodowania zmian dźwięków odczuwalnych dla słuchaczy (metoda MUSICAM).
Audio Stream
Audiostream to w radiu cyfrowym stałe strumienie danych, obejmujące format MPEG 1 Audio Layer 2 i
tym samym stanowiące informacje akustyczne. Pozwalają one na transmisję typowych programów
radiowych i słuchanie ich przez odbiornik. Radio cyfrowe korzysta z formatu MUSICAM,
zakładającego dwa kanały PAD (Program Associated Data) zgodne z formatem MPEG, przeznaczone
do nadawania dodatkowych informacji. Usługę tą określa się również mianem serwisu PAD. Radio
cyfrowe zapewnia tym samym nie tylko doskonałą jakość dźwięku, ale również informacje dodatkowe.
Mogą być one związane z bieżącym programem (np. tytuł, wykonawca) lub być niezależne (np.
wiadomości, prognoza pogody, informacje drogowe, wskazówki).
7
4 Bezpieczeństwo i ustawienie urządzenia
Należy dokładnie zapoznać się z wszystkimi instrukcjami bezpieczeństwa i zachować je na
przyszłość. Należy zawsze stosować się do wszystkich ostrzeżeń i wskazówek, które znajdują się w
niniejszej instrukcji obsługi oraz z tyłu urządzenia.
Bezpieczeństwo
Uwaga!
• Urządzenie może być podłączone tylko do sieci 230 V~, 50 Hz. Nie należy nigdy próbować
korzystać z urządzenia przy innym napięciu.
• Zasilacz sieciowy można podłączyć dopiero po zakończeniu instalacji zgodnie z przewidzianą
procedurą.
• Z urządzenia nie można korzystać, jeżeli jego zasilacz jest uszkodzony lub uszkodzone jest
samo urządzenie.
• Kabel z gniazdka należy wyjmować przytrzymując wtyczkę – nie ciągnąć za
kabel.
• W celu zapobieżenia ryzyku pożaru i porażenia prądem urządzenie nie może być wystawione
na działanie deszczu lub wilgoci.
• Z urządzenia nie należy korzystać w pobliżu wanny, basenu lub rozpryskującej się wody.
• Na urządzeniu nie wolno um ieszczać pojemników z cieczą, np. wazonów. Mogą się one
przewrócić, a zalanie może spowodować poważne uszkodzenie urządzenia oraz niesie za sobą
zagrożenie porażenia prądem.
• Jeżeli do urządzenia dostaną się ciała obce lub ciecz, należy natychmiast wyjąć wtyczkę z
gniazdka. Przed ponownym uruchomieniem urządzenia powinno być ono skontrolowane przez
specjalistę. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Nie należy otwierać obudowy. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Nigdy nie należy próbować samodzielnie naprawiać uszkodzonego urządzenia. Zawsze należy
zwrócić się do naszych punktów serwisowych.
• Pod żadnym pozorem nie należy otwierać urządzenia – może to zrobić wyłącznie specjalista.
• Ciała obce takie jak igły, monety itd. nie mogą dostać się do wnętrza urządzenia.
• Nie należy dotykać styków przyłączeniowych z tyłu urządzenia przedmiotami z metalu lub
palcami. Takie działanie może spowodować spięcie.
• Na urządzeniu nie można stawiać żadnych otwartych źródeł ognia, jak np. świec.
• Dzieci mogą korzystać z urządzenia tylko pod nadzorem dorosłych.
• Prace konserwacyjne należy zawsze powierzyć specjalistom. W przeciwnym razie użytkownik
powoduje zagrożenie dla siebie i swojego otoczenia.
8
• Urządzenie w trybie uśpienia nadal jest podłączone do sieci elektrycznej. Należy wyjąć wtyczkę
z gniazdka, jeżeli urządzenie nie będzie wykorzystywane przez dłuższy czas. Należy pociągnąć
za wtyczkę.
• Radia nie należy słuchać głośno. Może to bowiem spowodować trwałe uszkodzenie słuchu.
5 Ustawienie urządzenia
• Urządzenie należy ustawić na stałym, pewnym i poziomym podłożu. Należy zadbać o dobrą
wentylację.
• Urządzenia nie należy stawiać na miękkim podłożu, takim jak dywan, koce lub w pobliżu
firanek i makatek. Może to spowodować zatkanie otworów wentylacyjnych, co zakłóci
niezbędną cyrkulację powietrza. Skutkiem może być spalenie się urządzenia.
• Urządzenia nie należy przykrywać firankami, kocami lub gazetami.
• Urządzenia nie należy ustawiać w pobliżu źródeł ciepła, np. kaloryferów. Należy unikać
bezpośredniego działania promieni słonecznych oraz miejsc narażonych na nadmierne
ilości kurzu.
• Urządzenia nie należy ustawiać w pomieszczeniach o dużej wilgotności powietrza, np. w kuchni
lub saunie, ponieważ osadzająca się woda kondensacyjna może je uszkodzić. Urządzenie jest
przeznaczone do stosowania w suchym otoczeniu, w klimacie umiarkowanym i nie może być
narażone na działanie skraplającej się lub rozpryskującej się wody.
• Urządzeni może być używane wyłącznie w pozycji poziomej.
• Na urządzeniu nie należy ustawiać ciężkich przedmiotów.
• Jeżeli urządzenie zostanie przeniesione z zimnego miejsca w ciepłe, w jego wnętrzu może
zebrać się wilgoć. W takim przypadku należy odczekać godzinę, zanim uruchomi się
urządzenie.
• Kabel sieciowy należy tak umiejscowić, aby nikt się o niego nie potykał.
• Urządzenie można podłączyć wyłącznie do uziemionego gniazdka! Gniazdko powinno
znajdować się możliwie blisko urządzenia.
• W celu podłączenia do sieci należy włożyć wtyczkę do gniazdka
• Należy skorzystać z odpowiedniego, łatwo dostępnego przyłączą sieciowego i unikać
stosowania gniazd wtykowych wielokrotnych.
• Nie należy dotykać zasilacza mokrymi rękoma, ponieważ istnieje niebezpieczeństwo porażenia
prądem!
• W przypadku zakłóceń lub wydobywania się dymu albo zapachu z obudowy należy
natychmiast wyjąć wtyczkę z gniazdka!
• Przed burzą należy wyjąć wtyczkę z gniazdka.
• Jeżeli urządzenie nie będzie przez dłuższ y czas używane lub przed rozpoczęciem dłuższej
podróży, należy wyjąć wtyczkę z gniazdka.
• Zbyt głośne słuchanie radia, zwłaszcza w słuchawkach, może prowadzić do uszkodzenia
słuchu.
• Urządzenia nie należy ustawiać w pobliżu innych urządzeń, które wytwarzają pole magnetyczne
9
(np. silniki, głośniki, transformatory).
> Nie należy zostawiać urządzenia w zamkniętym samochodzie zaparkowanym w pełnym słońcu,
ponieważ może to spowodować deformację obudowy.
6 Wskazówki dotyczące utylizacji
Utylizacja opakowania
Urządzenie w drodze do użytkownika było chronione odpowiednim opakowaniem. Wszystkie
zastosowane materiały są ekologiczne i nadają się do ponownego wykorzystania. Prosimy wnieść
swój wkład w ochronę środowiska i zutylizować opakowanie w sposób ekologiczny. Informacje na
temat aktualnych możliwości utylizacji można uzyskać od sprzedawcy lub komunalnego zakładu
gospodarki odpadami. Przed zutylizowaniem urządzenia należy usunąć z niego baterie.
Niebezpieczeństwo uduszenia!
Opakowanie i jego elementy nie są zabawką dla dzieci. Niebezpieczeństwo
uduszenia folią oraz innymi materiałami opakowaniowymi.
6.1 Utylizacja urządzenia
Opakowanie urządzenia wykonane jest wyłącznie z materiałów nadających się do ponownego
przetworzenia. Należy je odpowiednio posortować w celu ponownego wprowadzenia do obiegu.
Zużyty sprzęt to cenny odpad. Dzięki ekologicznej utylizacji można odzyskać cenne surowce. W
urzędzie miasta lub gminy można zasięgnąć informacji na temat ekologicznej i właściwej utylizacji
urządzenia.
Urządzenie jest oznaczone zgodnie z dyrektywą 2002/96/WE w sprawie zużytego sprzętu
elektrotechnicznego i elektronicznego (WEEE).
Produkt nie może być po zakończeniu użytkowania poddawany utylizacji ze zwykłymi odpadami z
gospodarstwa domowego. Należy go oddać do punktu utylizacji zużytych urządzeń elektrycznych i
elektronicznych. Informuje o tym symbol na produkcie, w instrukcji użytkowania lub na opakowaniu.
Materiały podlegają recyklingowi zgodnie z ich oznaczeniem. Dzięki utylizacji, ponownemu użyciu
materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny
wkład w ochronę środowiska naturalnego.
Niebezpieczeństwo dla życia!
Gdy urządzenie będzie wysłużone, wyjąć wtyczkę z gniazdka. Odłączyć kabel sieciowy i usunąć wraz
z wtyczką.
10
7 Opis urządzenia
7.1 Zakres dostawy
Proszę sprawdzić, czy zestaw zawiera wszystkie wymienione
poniżej akcesoria:
• radio DAB z anteną teleskopową,
• instrukcja obsługi.
7.2 Właściwości urządzenia
• Cyfrowe radio DAB zapewnia nowy format cyfrowy, który pozwala uzyskać krystalicznie
czysty dźwięk w jakości CD.
• Radio odbiera na częstotliwościach UKW 87,5-108 MHz (analogowo) oraz DAB 174-240
MHz (cyfrowo).
• W trybach DAB i UKW można zapisać po 12 ulubionych radiostacji.
• Radio ma wbudowaną funkcję budzenia.
• Za pomocą urządzenia można odbierać zewnętrzne źródła.
11
8 Przygotowanie urządzenia do użytkowania
Urządzenie można podłączyć do zwykłej sieci elektrycznej (230 V ~ / 50 Hz). Po pierwszym
podłączeniu urządzenia na krótko pojawia się komunikat WILLKOMMEN ZU DIGITAL RADIO
(Witamy w radiu cyfrowym).
Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane dzięki odpowiedniej cyrkulacji
powietrza. Dlatego urządzenia nie należy przykrywać lub zamykać w szafie. Wokół urządzenia należy
zapewnić co najmniej 10 cm wolnej przestrzeni.
8.1 Poprawa odbioru anteny
Liczba i jakość odbieranych stacji zależy od odbioru w miejscu ustawienia urządzenia. Antena
teleskopowa DAB/UKW zapewnia doskonały odbiór. Musi być ona w całości wysunięta i ustawiona w
kierunku najlepszego odbioru.
Wskazówka:
Do odbioru radiostacji cyfrowych (tryb DAB) antena teleskopowa musi być koniecznie w pełni
wysunięta.
8.2 Podłączanie kabla sieciowego
> Włożyć wtyczkę do gniazdka sieciowego.
Wskazówka:
Gdy urządzenie nie jest używane, należy wyciągnąć wtyczkę z gniazdka. Należy trzymać za wtyczkę
a nie za kabel.
Przed burzą należy wyjąć wtyczkę z gniazdka.
Jeżeli urządzenie nie będzie przez dłuższy czas używane lub przed rozpoczęciem dłuższej podróży,
należy wyjąć wtyczkę z gniazdka.
8.3 Korzystanie ze słuchawek
Uszkodzenie słuchu!
Nie należy głośno słuchać radia w słuchawkach. Może to bowiem spowodować trwałe uszkodzenie
słuchu. Przed użyciem słuchawek głośność należy ustawić na najniższym poziomie. Jeżeli słuchawki
(niewchodzące w skład zestawu) zostaną podłączone, głośnik radia jest wyciszany.
> Należy używać słuchawek z wtyczk ą Jack 3,5 mm.
> Wtyczkę należy włożyć w wejście słuchawkowe PHONES 12 urządzenia. Dźwięki płyną teraz
tylko przez słuchawki.
> By ponownie słuchać radia przez głośniki , należy wyjąć wtyczkę słuchawek z wejścia
urządzenia.
8.4 Podłączanie zewnętrznego źródła dźwięku
Poprzez głośniki urządzenia można odtwarzać dźwięk z zewnętrznego urządzenia (np. odtwarzacza
MP3, odtwarzacza CD).
> Podłączyć kabel audio (gniazdo 3,5 mm) wyjścia audio urządzenia zewnętrznego do złącza
AUX IN, które znajduje się z tyłu urządzenia.
12
9 Obsługa
9.1 Wybór źródła
> Naciskać przycisk Mode, aby przełączyć się między trybami DAB, FM/UKW (UKW) i AUX
(zewnętrzne źródło).
9.2 Włączanie urządzenia
> Przed włączeniem urządzenia należy wysunąć antenę, która znajduje się z tyłu urządzenia.
> Nacisnąć przycisk Power, aby włączyć urządzenie. Wyświetlacz się włącza:
Wskazówka:
Po pierwszym włączeniu urządzenie automatycznie wyszukuje (FULLSCAN) stacje DAB. W trakcie
wyszukiwania informacja na wyświetlaczu pokazuje postęp oraz liczbę znalezionych radiostacji
cyfrowych.
Po zakończeniu procesu odtwarzana jest pierwsza stacja w kolejności alfanumerycznej.
13
9.3 Zmienianie stacji
> Przekręcać pokrętło Select, aż na wyświetlaczu pojawi się wybrana stacja i następnie
nacisnąć Select.
Alternatywnie:
> Nacisnąć przycisk Menu. Przekręcać Select, aż na wyświetlaczu pojawi się <Senderliste>
(lista stacji) i następnie nacisnąć przycisk Select.
> Przekręcać pokrętło Select, aż na wyświetlaczu pojawi się wybrana stacja i następnie
nacisnąć Select.

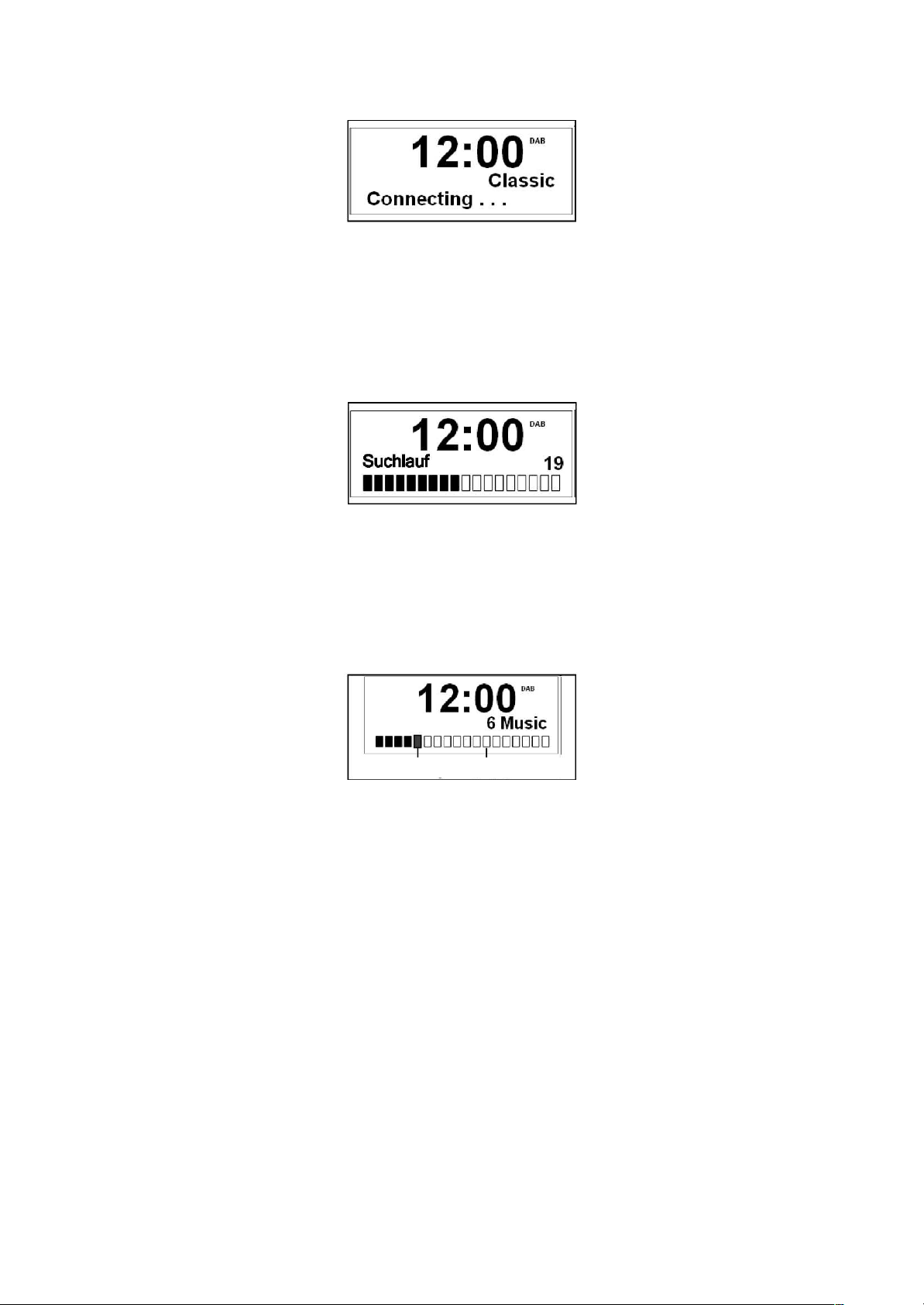

9.4 Znajdowanie nowych stacji DAB
> Nacisnąć przycisk Scan. Rozpoczyna się wyszukiwanie, na
wyświetlaczu pojawia się pasek postępu.
9.5 Manualne wyszukiwanie stacji DAB
> Nacisnąć przycisk Menu i przekręcając Select wybrać <Manuell einstellen> (ustaw
manualnie).
> Potwierdzić naciskając Select.
> Przekręcić Select, aby przełączyć się mi ędzy kanałami 5A do 13 F i ich częstotliwościami.
> Nacisnąć przycisk Select, aby wybrać kanał, wyświetla się nazwa multipleksu.
> Tym sposobem zakończono ręczne wyszukiwanie stacji.
Minimalny poziom Poziom sygnału
14
Siła sygnału
• Znacznik pokazuje wymagany poziom sygnału.
• Stacje, których siła sygnału jest mniejsza od tego poziomu, nie nadają wystarczająco silnego
sygnału.
9.6 Ustawianie kompresji danych DRC
Stopień kompresji wyrównuje wahania dynamiki i związane z nimi różnice głośności.
> Nacisnąć przycisk Menu i prze kręcając Select wybrać > DRC<.
> Potwierdzić naciskając Select.
> Przekręcając Select wybrać stopień kompresji:
• DRC hoch – wysoka kompresja
• DRC tief – niska kompresja
• DRC aus – kompresja wyłączona.
> Potwierdzić naciskając Select.
9.7 Aktualizacja listy
> Nacisnąć przycisk Menu i przekręcając Select wybrać >Liste aktualisieren< (aktualizuj listę).
> Potwierdzić naciskając Select.
> Przekręcając Select wybrać >JA< (tak) i potwierdzić naciskając Select.
9.8 Przeglądanie informacji od stacji
> Naciskać przycisk Info, aby wyświetlać różne informacje ustawionej stacji. Do tych informacji
należą: tytuł, wykonawca, siła sygnału, gatunek, multipleks, kanał/częstotliwość, szybkość
transmisji danych, rodzaj odbioru, data, godzina.
W trybie FM wyświetlane są tylko niektóre z tych informacji.
9.9 Ustawianie stacji UKW/FM
> Naciskać przycisk Mode, aby przełączyć się na UKW/FM. Na wyświetlaczu pojawia się FM
Modus (tryb FM) oraz w przypadku pierwszego korzystania z niego częstotliwość FM (87,50
MHz) lub częstość wybrana ostatnio.
15
Manualny wybór stacji
> Przekręcić Select, aby ustawić wybraną stację. Wyświetlacz pokazuje częstotliwość.
Automatyczny wybór stacji
> Nacisnąć Scan, aby rozpocząć automatyczne wyszukiwanie stacji. Na wyświetlaczu
częstotliwość nadawcza jest coraz wyższa.
Jeżeli zostanie znaleziona stacja UKW o wystarczająco silnym sygnale, wyszukiwanie się
zatrzyma i odtwarzana będzie znaleziona stacja.
Ustawienia wyszukiwania (Scan)
W przypadku fabrycznych ustawień wyszukiwania zatrzymuje się ono przy każdej dostępnej stacji.
Dlatego może zdarzyć się, że słabe stacje będą odtwarzane z szumami.
Aby to zmienić, w menu >Suchlauf Einstellungen< (ustawienia wyszukiwania) można ustawić, czy
podczas wyszukiwania automatycznego znajdowane mają być tylko stacje o silnym sygnale (Strong
station) czy wszystkie stacje (All stations).
9.10 Ustawienia audio
Można wybrać, czy stacja radiowa ma być odbierana w trybie stereo czy mono. Jeżeli sygnał jest
słaby, zaleca się przełączenie na tryb mono (ustawienie: Forced mono).
> Nacisnąć przycisk Menu i przekręcając Select wybrać >Audio Einstellungen< (ustawienia
audio).
> Potwierdzić naciskając Select.
> Przekręcając Select wybrać >Stereo möglich< (stereo możliwe) lub >Nur mono< (tylko
mono).
> Potwierdzić naciskając Select.
16
9.11 Zapisywanie stacji
Urządzenie może zapamiętać do 12 stacji DAB i 12 stacji FM.
Wskazówka:
Zapisane stacje będą zapamiętane również w przypadku przerwy w dostawie prądu.
> Ustawić wybraną stację.
> Nacisnąć przycisk FAV i prz ytrzy mać wciśnięty przez ok. 2
sekundy. Na wyświetlaczu pojawia się komunikat Progr.
speichern (zapisz program).
> Przekręcając Select wybrać określone miejsce zapisu. Na wyświetlaczu pojawia się np. <5:
Leer > (5: puste).
> Teraz nacisnąć przycisk Select, aby zapisać stację.
9.12 Włączanie zapisanych stacji
> Naciskając przycisk Mode włączyć wybrany tryb (DAB lub FM).
> Nacisnąć przycisk FAV i naciskając Select wybrać
określoną stację.
> Naciśnięcie Select powoduje odtwarzanie wybranej stacji.
9.13 Tryb AUX
> Naciskać Mode, aby ustawić Aux Modus (tryb Aux).
> Ustawić optymalną dla siebie głośność na obu urządzeniach.
9.14 Zmiana głośności
> Przekręcić Power, aby ustawić odpowiednią głośność.
9. 15 Ustawienia dźwięku
> Nacisnąć przycisk Tone, aby otworzyć equalizer.
> Przekręcając Select wybrać, czy zmienione mają b yć Höhen (dźwięki wysokie) lub Bass
(basy) i potwierdzić naciskając Select.
> Przekręcając Select wprowadzić wybrane ustawienia dźwięku i potwierdz ić naciskając Select.
9.16 Ustawianie godziny/daty i budzika
Wskazówka:
Przed skorzystaniem z funkcji budzenia godzina musi być ustawiona manualnie, jeżeli nie została
wczytana automatycznie. Dlatego po uruchomieniu i pierwszym użyciu radia należy sprawdzić
godzinę oraz w razie potrzeby ustawić ją na nowo. Po przerwie w dostawie prądu godzinę należy w
razie potrzeby ustawić ją na nowo.
17
9.16.1 Manualne ustawianie godziny i daty
> Nacisnąć przycisk Menu i przekręcając Select wybrać >Uhrzeit< (godzina).
> Potwierdzić naciskając Select.
> Przekręcając Select wybrać, czy godzina ma być ustawiana manualnie (<Zeit, Datum ein> –
ustaw czas, datę) lub wczytywana automatycznie (<Autom. Update>), a następnie nacisnąć
Select.
Jeżeli godzina ma być ustawiana manualnie, należy postępować w następujący sposób:
> Włączyć w opisany wyżej sposób pozycję menu <Zeit, Datum ein> (ustaw godzinę, datę) i
nacisnąć Select.
Aktualny czas pojawia się na wyświetlaczu, a godziny migają.
> Przekręcając Select wprowadzić wybraną godzinę i następnie potwierdzić naciskając Select.
Teraz zaczynają migać minuty.
> Przekręcając Select wprowadzić wybraną minutę i następnie potwierdzić naciskając Select.
Teraz zaczynają migać dni.
> Przekręcając Select wprowadzić wybrany dzień i następnie potwierdzić naciskając Select.
Teraz zaczynają migać miesiące.
> Przekręcając Select wprowadzić wybrany miesiąc i następnie potwierdzić naciskając Select.
Teraz zaczynają migać lata.
> Przekręcając Select wprowadzić wybrany rok i następnie potwierdzić naciskając Select.
Manualnie ustawiona godzina została zapamiętana.
Wskazówka:
Ustawienie domyśle w momencie dostawy to (<Autom. Update> – aktualizacja automatyczna). Po
ustawieniu stacji DAB data i godzina będą automatycznie aktualizowane.
18
9.16.2 Ustawianie budzika
> Nacisnąć przycisk Alarm 1 lub Alarm 2 w zależności od tego, który alarm ma być ustawiony.
Pojawia się komunikat Wecker 1 einrichten (ustaw budzik 1).
> Przekręcając Select włączyć (Ein) lub wyłączyć (Aus) funkcję budzenia i następnie
potwierdzić naciskając Select.
Teraz pojawia się godzina uruchomienia budzika. Pozycja godziny miga.
> Przekręcając Select wprowadzić wybraną godzinę i następ nie potwierdzić naciskając Select.
Teraz zaczynają migać minuty.
> Przekręcając Select wprowadzić wybraną minutę i następnie potwierdzić naciskając Select.
Teraz zaczyna migać pozycja długości alarmu.
> Przekręcając Select wprowadzić wybraną długość i na stępnie potwierdzić naciskając Select.
Teraz zaczyna migać pozycja źródła alarmu.
> Przekręcając Select wprowadzić wybrane źródło i następnie potwierdzić naciskając Select. Do
wyboru są źródła DAB, FM lub Summer (brzęczyk).
> Jeżeli jako źródło wybrany został tryb DAB lub FM, wówczas należy wybrać stację, która ma
budzić użytkownika. Przekręcając Select ustawić wybraną stację i następnie potwierdzić
naciskając Select.
Teraz zaczyna migać pozycja opcji powtarzania alarmu.
> Przekręcając Select wprowadzić wybraną opcję powtarzania i następnie potwierdzić naciskając
Select. Do wyboru są opcje powtarzania Einmal (jednorazowo), Täglich (codziennie),
Werktage (dni robocze) lub Wochenende (weekend).
> W następnym kroku przekręcając Select ustawić wybrany poziom głośności alarmu i następnie
potwierdzić naciskając Select.
Ustawienia zostały zapamiętane. Na wyświetlaczu pojawia się symbol budzika.
19
Wskazówka:
Podczas przerwy w dostawie prądu lub gdy wtyczka zostanie przypadkiem odłączona, budzik nie
działa.
9.17 Wyłączanie budzika po uruchomieniu alarmu
> Nacisnąć przycisk Power, aby całko wicie wyłączyć budzik.
> Nacisnąć przycisk Select, aby uru chomić funkcję drzemki. Naciskając ponownie Select można
ustawić długość pauzy.
Wskazówka:
Funkcja budzika uruchamia urządzenie kolejnego dnia o ustawionej godzinie budzenia. Na
wyświetlaczu cały czas wyświetlany jest symbol budzika.
9.18 Całkowite wyłączanie budzika
> Nacisnąć przycisk Alarm 1 lub Alarm 2.
Pojawia się komunikat Wecker 1 einrichten (ustaw budzik 1).
> Przekręcając Select ustawić funkcję budzenia na Aus (wyłączona) i następnie potwierdzić
naciskając Select.
Ustawienie zostało zapamiętane a symbol budzika znika z wyświetlacza.
9.19 Sleeptimer
> Naciskać przycisk Sleep, aby ustawić czas, po którym urządzenie ma się automatycznie
wyłączyć.
Dostępny jest zakres od 15 do 90 minut. Czas można ustawić w 15-minutowych odstępach.
9.20 Regulacja podświetlenia wyświetlacza
Można ustawić podświetlenie wyświetlacza zarówno w trybie pracy, jak i w czasie uśpienia.
> Nacisnąć przycisk Menu i przekręcając Select wybrać >Beleuchtung< (podświetlenie).
> Teraz nacisnąć przycisk Select.
> Przekręcając Select wybrać, dla jakiego trybu pracy mają być wprowadzone ustawienia
(Power On lub Standby) i nacisnąć Select.
> Przekręcając Select wybrać odpowiednią jasność Hoch (wysoka), Mittel (średnia) lub
Niedrig (niska) i potwierdzić Select.
20
9.21 Przywracanie ustawień fabrycznych urządzenia
Po zmianie miejsca ustawienia urządzenia, np. po przeprowadzce, zapisane stacje DAB mogą nie być
odbierane. Przywracając ustawienia fabryczne można usunąć zapisane stacje oraz równocześnie
rozpocząć wyszukiwanie nowych.
> Nacisnąć przycisk Menu i przekręcając Select wybrać >Werkseinstellung<
(ustawienia fabryczne).
> Teraz nacisnąć przycisk Select. Na wyświetlaczu
pojawia się następująca informacja:
> Aby przerwać operację, wybrać Nein (nie) i potwierdzić naciskając Select.
Wskazówka:
Wszystkie zapamiętane wcześniej stacje zostaną usunięte.
9.22 Wersja oprogramowania
> Nacisnąć przycisk Menu i przekręcając Select wybrać >SW-Version< (wersja
oprogramowania).
> Naciśnięcie Select powoduje, że na wyświetlaczu pokazywana jest wersja oprogramowania.
9.23 Wyłączanie urządzenia
> Aby wyłączyć radio, nacisnąć przycisk Power, wyświetlacz się wyłączy. W trybie OFF
urządzenie jest wyłączone, ale nadal podłączone do sieci elektrycznej. Na wyświetlaczu
pojawia się godzina i data.
10 Jak czyścić urządzenie
Porażenie prądem!
Aby zapobiec ryzyku porażenia prądem, nie wolno czyścić urządzenia mokrą ściereczką lub pod
bieżącą wodą. Przed rozpoczęciem czyszczenia należy wyjąć wtyczkę z gniazdka.
UWAGA!
Nie wolno używać gąbki do szorowania, proszku do szorowania i rozpuszczalników, takich jak alkohol
lub benzyna.
> Urządzenie czyścić miękką ściereczką lekko zmoczoną wodą.
> Przekręcając Select wybrać Ja (tak) i potwierdzić naciskając Select.
21
11 Jak wyświetlić informacje na wyświetlaczu
> Naciskając przycisk Info można wyświetlić następujące informacje:
Tryb DAB Tryb FM (UKW)
Tytuł, wykonawca, Typ programu
Siła sygnału Częstotliwość
Typ programu Informacja o sygnale
Ensemble / Multipleks / nazwa grupy
Częstotliwość Godzina/data
Jakość sygnału
Informacja o sygnale
Godzina/data
12 Wyszukiwanie przyczyny błędów
12.1 Problemy z radiem
Problem Możliwa przyczyna/pomoc
Żadna stacja nie jest odbierana. Urządzenie nie jest w trybie radia. Nacisnąć
przycisk Mode.
Sygnał DAB nie jest odbierany. Sprawdzić, czy w okolicy można odbierać
DAB. Ustawić na nowo antenę. Spróbować
ustawić inne stacje.
Dźwięk jest słaby lub niskiej
jakości.
Inne urządzenia, np. telewizor zakłócają odbiór.
Oddalić urządzenie od tych sprzętów.
Antena nie jest wysunięta lub odpowiednio
ustawiona. Wyciągnąć antenę. Przestawić
antenę, aby poprawić odbiór.
22
12.2 Problemy z urządzeniem
Problem Możliwa przyczyna/pomoc
Nie można włączyć urządzenia.
Włożyć kabel sieciowy poprawnie do
gniazdka.
Nie słychać dźwięku.
Zwiększyć poziom głośności. Wyjąć
wtyczkę słuchawek, jeżeli dźwięk ma być
odtwarzany przez głośnik. Ewentualnie
wybrano złe źródło.
Słychać szum drugoplanowy.
W pobliżu urządzenia telefon komórkowy
lub inny sprzęt emituje zakłócające fale
radiowe. Usunąć telefon komórkowy lub
sprzęt z otoczenia urządzenia.
Występują inne zakłócenia przy obsłudze,
głośne dźwięki lub informacje na
wyświetlaczu nie wyświetlają się
prawidłowo.
Elektroniczne elementy urządzenia nie
pracują prawidłowo.
Wyjąć wtyczkę z gniazdka. Odłączyć
urządzenie na ok. 10 sekund od źródła
prądu. Ponownie podłączyć urządzenie.
Wyświetlacz się nie włącza.
Wyłączyć urządzenie. Wyjąć wtyczkę z
gniazdka, ponownie ją włożyć, włączyć
urządzenie. Sprawdzić ustawienia jasności
wyświetlacza.
23
13 Dane techniczne
Wymiary urządzenia (szerokość x
wysokość x głębokość)
250 mm x 140 mm x 150 mm
Waga: ok. 2,0 kg
Zasilanie: prąd zmienny 230 V, 50 Hz
Moc wyjściowa: 5 W RMS
Warunki otoczenia:
+5° C do +35° C
5% do 90% względnej wilgotności powietrza
(bez skraplania)
Radio: Częstotliwość odbiorcza:
Analogowa UKW Digital Band III
UKW 87,5-108 MHz DAB 174-240 MHz
Antena: Antena teleskopowa DAB/UKW
Wejście słuchawkowe: 3,5 mm, 32 om
AUX IN 3,5 mm, 32 om
Zastrzegamy sobie prawo do zmian i pomyłek.
Wymiary stanowią wartości orientacyjne.
14 Dyrektywy i normy
Produkt spełnia wymagania
• dyrektywy niskonapięciowej (2006/95/WE),
• dyrektywy w sprawie kompatybilności elektromagnetycznej (2004/108/WE) i
• dyrektywy w sprawie oznakowania CE.
24
Urządzenie jest opatrzone znakiem CE i spełnia wszystkie wymagane normy UE.
Zastrzegamy sobie prawo do zmian i błędów drukarskich.
Aktualizacja: 06/12
Kopiowanie i powielanie wyłącznie za zgodą wydawcy.
TechniSat i DigitRadio 300 są zarejestrowanymi znakami handlowym
TechniSat Digital GmbH
Skrytka pocztowa 560
54541 Daun
www.technisat.de
Infolinia techniczna
Pn.-sob. 08:00-20:00
03925/9220 1800
Uwaga!
Jeżeli pojawią się problemy z urządzeniem, prosimy w pierwszej
kolejności skontaktować się z naszą infolinią techniczną.
Loading...
