Internetové / DAB rádio
DigitRadio 210 IR
Obj. č. 127 62 27
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup internetového rádia Technisat.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
Internetové/DAB rádio
Síťový adaptér
Návod k obsluze

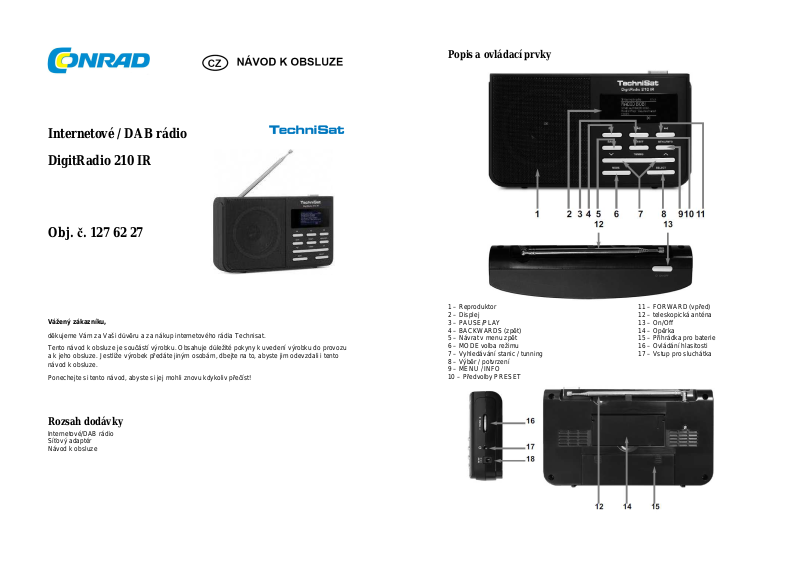

Popis a ovládací prvky
1 – Reproduktor 11 – FORWARD (vpřed)
2 – Displej 12 – teleskopická anténa
3 – PAUSE/PLAY 13 – On/Off
4 – BACKWARDS (zpět) 14 – Opěrka
5 – Návrat v menu zpět 15 – Přihrádka pro baterie
6 – MODE volba režimu 16 – Ovládání hlasitosti
7 – Vyhledávání stanic / tunning 17 – Vstup pro sluchátka
8 – Výběr / potvrzení
9 – MENU / INFO
10 – Předvolby PRESET
Uvedení do provozu
Připojte rádio ke zdroji pomocí dodávaného, síťového adaptéru (INPUT 230 V AC 50 Hz).
Jako první připojte do rádia konektor přívodního kabelu a teprve poté připojte zástrčku adaptéru
do elektrické zásuvky. Nikdy nepoužívejte jiný, než dodávaný síťový adaptér. Před uvedením rádia
do provozu však vždy ověřte parametry sítě, do které rádio připojujete. Na displeji rádia se poté
zobrazí uvítací informace „Welcome to Digital Radio“. Při odpojování rádia od zdroje tahejte vždy
za zástrčku adaptéru, nikdy rádio neodpojujte tahem za kabel. Za provozu ponechejte v okolí rádia
volný prostor alespoň 10 cm. Zajistíte tím dostatečnou ventilaci rádia díky proudění okolního vzduchu.
Příjem rozhlasových DAB/FM stanic
Celkový počet a kvalita přijímaných rozhlasových stanic závisí vždy na aktuálních podmínkách v místě
příjmu. Vytáhněte teleskopickou anténu do plné délky. V případě potřeby změňte nasměrování antény
popřípadě umístění rádia (například do blízkosti okna).
Připojení sluchátek
Před poslechem rádia prostřednictvím sluchátek nejprve snižte hlasitost na minimum.
Poslech hudby při příliš hlasité hudbě může nevratně poškodit sluch! Po připojení sluchátek
k rádiu dojde k automatickému vypnutí výstupu zvuku do vestavěného reproduktoru.
Používejte pouze kompatibilní sluchátka s konektorem 3,5 mm (jack). Při odpojení sluchátek
z rádia dojde k opětovnému výstupu zvuku do reproduktorů rádia.
Hlavní funkce rádia
Zapnutí rádia
Rádio zapnete a vypnete pomocí tlačítka On/Off (13) v horní části rádia.
Navigace v Menu
Pro vstup do hlavního menu rádia stiskněte a přidržte tlačítko MENU/INFO (9). Pomocí navigačních
tlačítek ▲/ ▼ pak vyberete požadovanou položku menu. Stisknutím tlačítka SELECT (8) provedete
výběr/potvrzení aktuální položky v menu. Výběrem tlačítka BACK (5) dojde k návratu v menu o jednu
úroveň zpět.
Ovládání hlasitosti
Hlasitost můžete ovládat pomocí otočného regulátoru „+/-“ (16) na pravé straně rádia.
Výběr režimu
Tlačítkem MODE (6) vyberete požadovaný provozní režim DAB/FM, internetové rádio
nebo přehrávání mediálních souborů (Mediaplayer).
Při prvním uvedení rádia do provozu bude nezbytné provést výběr jazyka menu, nastavit aktuální
čas a datum, vybrat časové pásmo, funkci automatické změny letního času, konfiguraci internetového
připojení a způsob aktualizace času (DAB, FM nebo internet).
Příjem FM/DAB stanic
Pomocí tlačítka MODE (6) přejděte do režimu FM/DAB. Stiskněte a přidržte některé z tlačítek
FORWARDS (11) nebo BACKWARDS (4). Rádio tím spustí automatické vyhledávání vysílací
frekvence. V případě potřeby je možné vylepšit příjem přemístěním rádia nebo polohou a směrováním
teleskopické antény.
Manuální vyhledávání stanic
Opakovaně stiskněte některé z navigačních tlačítek ▲/ ▼ (7) dokud nepřejdete k požadované
frekvenci, rozhlasové stanice, jejíž frekvence je vám známa. Na displeji se přitom zobrazí různé
informace o přijímané rozhlasové stanici.
Uložení oblíbených stanice
Během poslechu oblíbené stanice stiskněte a přidržte tlačítko předvoleb PRESET (10).
Zvolte požadovanou paměťovou pozici, do které chcete uložit svou oblíbenou stanici.
Použijte proto navigační tlačítka ▲/ ▼ (7). Uložení stanice pod vybranou pozici provedete
stisknutím tlačítka SELECT (8). Opětovný výběr předvolby oblíbené stanice provedete
po stisknutí tlačítka PRESET (10) a volbě příslušné paměťové pozice. Rádio poté spustí
přehrávání oblíbené stanice po stisknutí tlačítka SELECT (8).
Během přehrávání můžete získat další informace o přijímané rozhlasové stanici po stisknutí tlačítka
MENU/INFO (9). Na displeji se zobrazují informace, jako jsou název stanice, frekvence, název
přehrávané skladby a jejího interpreta, informace RDS (například dopravní zpravodajství, počasí)
aktuální datum a čas. V menu „Search Settings“ můžete použít funkci automatického vyhledávání
pouze stanic s dostatečně silným signálem. Díky této funkci systém ze seznamu odstraní všechny
nedostupné stanice. U stanic se slabším příjmem použijte funkci přepnutí do režimu Mono.
Tím dojde k eliminaci rušivých signálů při poslechu slabších rozhlasových stanic a celkově
kvalitnějšímu zvuku.
Co je to DAB/DAB+
DAB+ (Digital Audio Broadcasting – digitální audio vysílání) je nový, digitální formát, díky kterému
můžete přijímat a poslouchat křišťálově čistý zvuk v CD kvalitě. DAB vysílání využívá vysokorychlostní
datový tok na rádiovém kanálu. Na rozdíl od běžných rozhlasových FM stanic, režim DAB vysílá
mnohem větší množství stanic na jedné a téže frekvenci. Tyto soubory stanic se také nazývají
multiplexy. Soubor se skládá z rozhlasových stanic a dalších datových služeb, které jsou poskytování
rozhlasovými stanicemi.
Komprese dat
Digitální vysílání a poslech digitálních stanic, poskytuje výjimečné efekty při poslechu vzhledem
k specifickým možnostem vnímání lidského sluchu. Lidské sluch již nevnímá zvuky, které jsou pod
určitou úrovní (prahem). Zvuky, které se nacházejí pod tímto prahem tak mohou být odfiltrovány.
Takto odfiltrovaný signál lze přenášet do rozhlasového přijímače. Tím následně dochází k vyzdvižení
pouze takových zvuků a tónů, které jsou dostupné pro lidské vnímání. Nežádoucí zvuky (pod prahem
slyšitelnosti) tak spadají pod tzv. „maskovací práh“ a jsou odfiltrovány z přenášeného signálu.
Tato funkce vede k celkovému snížení datového toku (nárokům na množství přenášených dat) bez
znatelného rozdílu v kvalitě poslechu (HE AAC v2 - jako doplňková metoda způsobu přenosu DAB+).
Audio Stream
Audio Stream představuje proud digitálních a kontinuálních dat obsahující formáty MPEG 1 Audio
Layer 2 nebo AACHE-Frames a které tvoří základ pro veškeré akustické informace. Touto technologií
jsou běžné rozhlasové programy převáděny pro poslech na straně přijímače. Digitální rádio tak přináší
nejen poslech hudby v té nejvyšší kvalitě, ale také další doplňkové informace jako jsou například
název pořadu, skladby, alba a dále třeba informace o počasí a dopravní zpravodajství.
DRC (Dynamická komprese dat)
Jedná se o rozšířenou funkci komprese dat, která se využívá při přenosu dat a vyrovnávání
dynamického kolísání při tomto přenosu. Stiskněte tlačítko MENU/INFO (9) a vyberte požadovanou
úroveň kompresního poměru.
DRC High – vysoká komprese
DRC Low – nízká komprese
DRC Off – žádná komprese
Výběr potvrďte tlačítkem SELECT (8).
Odstranění neaktivních stanic ze seznamu
V hlavním Menu vyberte Remove Inactive Stations (odstranění neaktivních stanic) a potvrďte
tlačítkem SELECT (8).
Třídění seznamu stanic
Problém
Možná příčina / řešení
Stiskněte a přidržte tlačítko MENU/INFO (9) a pomocí tlačítek ▲/▼ vyberte nabídku Sort Stations
(třídění stanic). Další parametry třídění stanic zvolíte tlačítky
▲/▼. Na výběr je třídění stanic
v abecedním pořadí, podle vybraného vysílače nebo lze třídit seznam pouze v rámci aktivních stanic.
Vyhledávání stanic v celém pásmu příjmu
V hlavním menu vyberte nabídku „Full Scan“ a potvrďte stisknutím tlačítka SELECT (8).
Rádio v té chvíli spustí automatické vyhledávání všech dostupných stanic v rozsahu pásma
vybraného režimu FM nebo DAB. Při přehrávání DAB stanic je možné zobrazit další i informace,
jako jsou název skladby a interpreta, programový formát stanice, frekvence, síla přijímaného signálu,
bit-rate, přenosový kodek, režim mono/stereo a aktuální datum a čas.
Internetové rádio
Tlačítkem MODE (6) přejděte k výběru režimu „Internet radio“. Při prvním uvedení do provozu
se automaticky spustí průvodce nastavením internetového připojení. Seznam internetových stanic
naleznete v nabídce „Internet radio“ Stanice můžete vyhledávat v rámci oblíbených „Favorites“,
místních stanic „Local“, podle vysílače „Sender“ a dalších parametrů. Uložení oblíbené stanice
provedete po stisknutí tlačítka PRESET (10) a výběru volné paměťové pozice. Obdobně spustíte
přehrávání oblíbené stanice. V seznamu oblíbených stanic vyberte požadovanou stanici a stiskněte
tlačítko SELECT (8). Rádio disponuje funkcí spuštění přehrávání naposledy poslouchané stanice
„Last listened“.
Mediaplayer
V režimu Mediplayer můžete prostřednictvím rádia přehrávat audio soubory uložené na síťovém
počítači. Tlačítkem MODE (6) zvolte režim „Mediaplayer“. Pro přehrávání audio souborů uložených
na síťovém počítači je nezbytné předtím provést konfiguraci UPnP serveru, který je součástí
operačního systému Windows. Při přehrávání audio souborů je navíc možné použití funkcí
náhodného „Shuffle play“ nebo opakovaného přehrávání „Repeat Play“ a dalších funkcí
jako u běžného přehrávače.
Nastavení systému
Stiskněte a přidržte tlačítko MENU/INFO (9), přejděte do nabídky „System Settings“
a potvrďte výběrem SELECT (8).
Konfigurace internetového připojení
Průvodce nastavením internetového připojení se spustí automaticky při prvním uvedení rádia do
provozu. Rádio můžete připojit do místní sítě pomocí funkce PBC WLAN a po konfiguraci metody
používaného šifrování. Zapotřebí bude připojit rádio do sítě prostřednictvím jeho vlastního ID (MAC
adresa). Síťovou konfiguraci můžete následně uložit do síťového profilu.
Automatická aktualizace
Aktuální čas a datum můžete aktualizovat prostřednictvím vybraného režimu (DAB, FM nebo
po připojení k internetové síti). V nabídce systémového nastavení můžete dále vybrat jazyk menu,
formát času, časové pásmo, funkci změny letního času, aktualizovat firmware rádia nebo uvést rádio
do továrního nastavení. V nabídce „Info“ naleznete informace o aktuálně používané verzi software
rádia.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných předpisů.
Šetřete životní prostředí! Přispějte tak k jeho ochraně!
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do internetového
rádia. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro rádia.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Řešení problémů
Nejsou dostupné žádné rozhlasové stanice /
nelze spustit přehrávání hudby.
Špatný nebo žádný příjem FM/DAB stanic Zvolte příjem místních stanic / Upravte polohu
Nízká kvalita příjmu / rušený poslech Není vytažená anténa. Vytáhněte anténu
Žádný zvuk Upravte úroveň hlasitosti / Odpojte sluchátka
Výrazně rušený příjem silných stanic V blízkosti rádia jsou jiná elektronická,
„Zamrznutí displeje“ Odpojte rádio od zdroje a ponechte alespoň
Žádné internetové připojení Ověřte konfiguraci síťového připojení rádia
Vyberte příslušný režim (MODE).
antény nebo umístění rádia
do plné délky, případně přemístěte rádio
bezdrátová zařízení (například mobilní telefon).
Neumisťujte rádio do blízkosti jiných
bezdrátových zařízení
10 minut vypnuté. Rádio znovu připojte do sítě.
a požívaného routeru/W-Fi. Dbejte všech
pokynů uvedených v návodu k routeru/Wi-Fi.
Technické údaje
Zdroje příjmu / režimy DAB/DAB+, FM a internet
Rozsah příjmu DAB/DAB+ 174,928 – 239,200 MHz
87,5 – 108 MHz (FM)
Audio výstup 1 W RMS
Spotřeba 3 W
Síťový adaptér INPUT 100 – 240 V AC, 50-60 Hz
OUTPUT 6 V DC, 500 mA
Rozměry 202 x 117 x 52 mm
Záruka
Na internetové rádio poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/1/2016
Loading...
