TEAC DR 701D Manuel de référence [fr]

DR-701D
®
Enregistreur PCM linéaire pour
appareil photo reex numérique
MANUEL DE RÉFÉRENCE
D01276581A
Sommaire
1 – Introduction ..............................................4
Caractéristiques ................................................................... 4
Conventions employées dans ce mode d'emploi ... 4
Marques commerciales ..................................................... 5
À propos des cartes SD ..................................................... 5
Précautions d'emploi .................................................. 5
2 – Nomenclature et fonctions des parties ...6
Face avant .............................................................................. 6
Face arrière ............................................................................6
Face latérale gauche ..........................................................7
Face latérale droite ............................................................. 8
Face supérieure ....................................................................8
Face inférieure ......................................................................9
Écran d'accueil .....................................................................9
Structure du menu ...........................................................10
Opérations de base en écran Menu ...........................12
Procédures d'utilisation du menu ........................12
Fonctionnement de base ...............................................12
3 – Préparation ..............................................13
Alimentation de l'unité ...................................................13
Sources d’alimentation ............................................13
Emploi avec des piles/batteries AA .....................13
Emploi d'un adaptateur secteur (vendu
séparément) .................................................................13
Emploi d'un boîtier de piles/batteries externe
(vendu séparément) ..................................................13
Emploi de l'alimentation par bus USB ................14
Allumage et extinction (mise en veille) ....................14
Allumage de l'unité ...................................................14
Extinction de l'unité (mise en veille) ...................14
Fonction de reprise ....................................................14
Réglage de la date et de l'heure ..................................15
Insertion et retrait des cartes SD .................................15
Insertion de la carte...................................................15
Retrait de la carte .......................................................15
Glissière de protection contre l'écriture d'une
carte SD ..........................................................................15
Préparation d'une carte SD à l'emploi .......................16
Branchements de caméra ..............................................16
Réglage des fonctions d'entrée ...................................17
Enregistrement avec les microphones
intégrés ..........................................................................17
Branchement de microphones .............................17
Enregistrement d'un appareil externe
(LINE IN) .........................................................................17
Branchement d'un générateur de time code .........17
Branchement d'un équipement d'écoute de
contrôle ................................................................................18
Réglage du volume de lecture .....................................18
Écoute de contrôle (monitoring) .................................19
Sélection des signaux écoutés ..............................19
Emploi de la griffe porte-accessoire du dessus ......19
4 – Enregistrement .......................................20
Choix du dossier de sauvegarde des fichiers ..........20
Réglage des sources d'entrée pour
l'enregistrement ................................................................20
Réglage du niveau d'entrée ..........................................20
Compensation de l'écartement des micros .............21
Réglage d'inversion de phase de chaque canal .....21
Réglage des sources d'alimentation des micros ....22
Réglage de l'alimentation fantôme .....................22
Réglage de la tension de l'alimentation
fantôme .........................................................................22
Réglage de l'alimentation plug-in ........................23
Emploi du limiteur ............................................................23
Réglage du contrôle automatique de niveau .........24
Réglage du filtre coupe-bas ..........................................24
Réglage du type et de la fréquence d'échantillon-
nage du fichier d'enregistrement ...............................24
Choix des canaux à enregistrer ....................................25
Réglages pour l'enregistrement d'un canal MIX ....25
Enregistrement (MONO/STEREO/POLY (6ch)) ........25
Lancement de l'enregistrement ............................25
Nom des fichiers avec FILE TYPE réglé
sur MONO .....................................................................25
Nom des fichiers avec FILE TYPE réglé
sur STEREO ....................................................................25
Nom des fichiers en enregistrement POLY
(6ch) ...............................................................................25
Création d'un nouveau fichier en cours
d'enregistrement (incrémentation de fichier) ........26
Incrémentation manuelle des fichiers en cours
d'enregistrement ........................................................26
Incrémentation automatique des fichiers en
cours d'enregistrement ............................................26
Enregistrement simultané de deux fichiers à des
niveaux d'entrée différents (DUAL) ............................26
Activation du double enregistrement ................26
Lancement du double enregistrement ..............26
Nom des fichiers obtenus par double
enregistrement ...........................................................26
Emploi des fonctions de marqueurs ..........................27
Ajout manuel de marqueurs à un enregis-
trement ..........................................................................27
Déplacement jusqu'à un marqueur.....................27
Emploi de la fonction de tonalité automatique .....27
Réglage de la fonction de tonalité
automatique ................................................................27
Réglage du volume des tonalités de repérage
Emploi de l'oscillateur ..............................................27
Enregistrement manuel de tonalités .........................28
Accès aux positions où une tonalité est
insérée ............................................................................28
Entrée de time code et ajout de l'heure de début
d'enregistrement dans les fichiers ..............................28
Réglage de l'entrée source de time code ..........28
..27
2
Sommaire
Réglage de la fonction générateur à
l'extinction ....................................................................29
Contrôle du compteur de time code ..................29
Sortie du son de cette unité par la sortie HDMI .....29
Sortie du son de chaque canal d'entrée par la
sortie HDMI...................................................................29
Sortie du signal MIX par la sortie HDMI .............29
Durée d'enregistrement .................................................30
5 – Travail avec les fichiers et dossiers
(écran Browse) ..............................................31
Navigation dans l'écran Browse ...................................31
Icônes dans l'écran Browse ............................................31
Opérations sur les fichiers ..............................................31
Opérations sur les dossiers ............................................32
Création d'un nouveau dossier ....................................32
Utilisation de la page de menu MEDIA pour
créer un dossier...........................................................32
Utilisation de NEW FOLDER en écran Browse ..32
6 – Lecture .....................................................33
Lecture des enregistrements ........................................33
Mise en pause de la lecture ....................................33
Arrêt de la lecture .......................................................33
Recherche arrière et avant ......................................33
Saut entre des positions de lecture ............................33
Lecture des fichiers d'un double enregistrement
..33
10 – Emploi de la prise REMOTE ..................39
Emploi d'un pédalier (RC-3F TASCAM) ......................39
Réglage du pédalier ..................................................39
Emploi du pédalier ....................................................39
Emploi d'une télécommande (RC-10 TASCAM) ......39
Réglage d'une télécommande ..............................39
Emploi de la télécommande ..................................39
11 – Messages ...............................................40
12 – Guide de dépannage ............................41
13 – Caractéristiques techniques ................42
Générales .............................................................................42
Valeurs d'entrée/sortie ....................................................42
Valeurs d'entrée/sortie audio analogiques .......42
Valeurs d'entrée/sortie de commande ...............42
Performances audio .........................................................43
Générales .............................................................................43

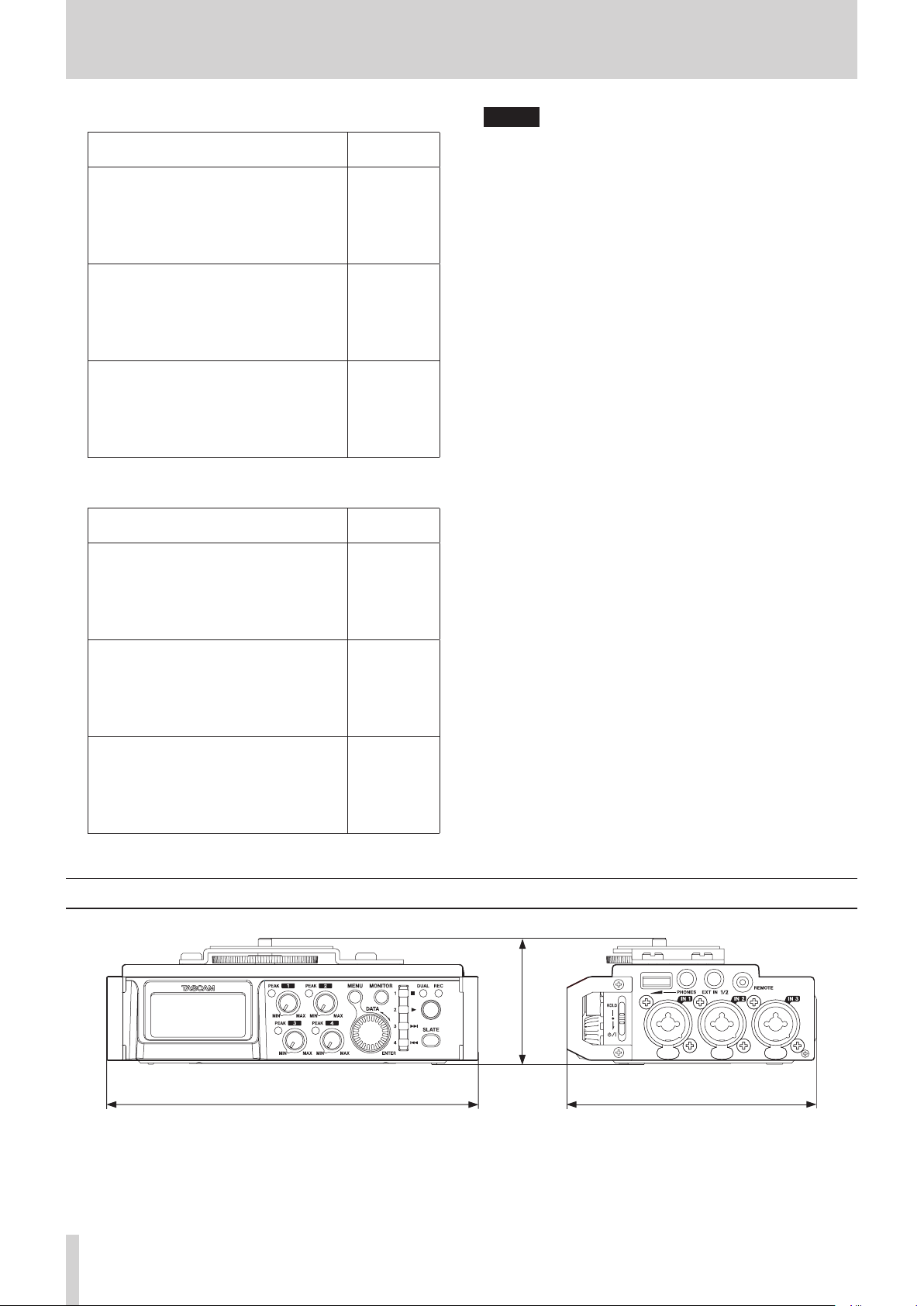

Dessins avec cotes ............................................................44
7 – Mixage .....................................................34
Réglage du mélangeur ...................................................34
Emploi de microphones MS (Mid-Side) ....................34
Réglage de la largeur stéréo ..................................34
Réglage du mode de groupage GANG .....................34
8 – Branchement à un ordinateur ................35
Transfert de fichiers vers un ordinateur ....................35
Transfert de fichiers depuis un ordinateur ...............35
Déconnexion d'un ordinateur ......................................35
9 – Réglages et informations .......................36
Réglage du format de nom de fichier ........................36
Réglage du paramètre WORD ................................36
Réinitialisation du comptage .................................36
Formatage d'une carte SD .............................................36
Réglage du contraste de l'écran ..................................37
Réglage du temps de maintien de crête ..................37
Réglage de coupure au gain minimal........................37
Réglages de gestion de l'alimentation ......................37
Réglage du type des piles .......................................37
Réglage de la fonction d'économie
automatique d'énergie ............................................37
Réglage du rétroéclairage .......................................37
Restauration des réglages d'usine ..............................37
Visualisation des informations de fichier .................38
Page d'informations sur le fichier (PROJECT) ... 38
Page d'informations sur la carte (CARD) ............38
Page d'informations sur le système (SYSTEM)
..38
3

1 – Introduction

Caractéristiques

Cet enregistreur audio possède des sorties audio et des fonctions conçues pour l'emploi avec un appareil photo numérique reflex (APN reflex) ou une caméra vidéo, permettant l'enregistrement audio en haute qualité.
Enregistreur audio compact utilisant des cartes SD/SDHC/ SDXC comme supports d'enregistrement
Les préamplis de microphone HDDA (High Definition Discrete Architecture) TASCAM assurent une haute qualité des entrées d'enregistrement
Quatre canaux peuvent être mixés et réduits en deux pour une sortie stéréo
Les niveaux d'enregistrement peuvent se régler indépendamment pour tous les canaux
La fonction de groupage TRIM GANG permet le contrôle simultané de plusieurs commandes de contrôle niveau en conservant les différences qui existent entre elles
La synchronisation par horloge avec une caméra est possible par connexion HDMI
Prise en charge des déclencheurs d'enregistrement de time code HDMI
Prise en charge des entrées de time code HDMI et LTC (code temporel incorporé à la référence de temps BWF)
Le son enregistré par cette unité peut être ajouté aux images reçues par l'entrée HDMI avant production par la sortie HDMI
La fonction de double enregistrement permet d'enregistrer simultanément deux fichiers à des niveaux différents
Enregistrement simultané d'un maximum de 4canaux et d'un mixage stéréo (4+2)
Enregistrement PCM linéaire (format WAV) en 44,1/48/96/192kHz, 16/24bits
Le format Broadcast Wave (BWF) est pris en charge comme format d'enregistrement WAV
Les entrées XLR micro/ligne peuvent fournir une alimentation fantôme (24/48V)
Les entrées micro/ligne sur jack 3 points (TRS) acceptent une entrée à +24dBu en cas de réglage sur LINE (ligne)
L'entrée mini-jack stéréo accepte les micros nécessitant une alimentation de type plug-in, ce qui permet d'accepter les micros vidéo et autres micros à haut niveau de sortie (niveau d'entrée maximal +10dBV)
Des fonctions de tonalité de repérage (automatique/ manuelle) simplifient le calage des fichiers vidéo lors de l'édition
La prise de sortie caméra permet d'envoyer le son de haute qualité de cette unité à un APN reflex pour enregistrement
La prise d'entrée caméra permet le contrôle pratique du son venant d'un APN reflex
La fonction de décodage Mid-Side peut être utilisée avec les micros MS
La fonction de passage au fichier suivant permet à un enregistrement d'être fractionné en créant un nouveau fichier lorsque c'est désiré
Le contrôle de niveau automatique peut être utilisé pour maîtriser les niveaux d'enregistrement en fonction du volume du signal entrant
Le limiteur multibande peut automatiquement ne réduire que les passages ayant des niveaux d'entrée trop élevés par rapport aux niveaux adéquats
Un filtre coupe-bas réduit de façon pratique le bruit de basse fréquence
La fonction Delay (retard) élimine les décalages causés par des distances différentes des deux sources d'entrée
La fonction de recherche de tonalité de repérage permet d'accéder directement aux points où une tonalité a été insérée
Des marqueurs peuvent être placés si désiré pendant l'enregistrement
Le format de nom de fichier peut être fixé pour utiliser un mot défini par l'utilisateur ou la date
La fonction de reprise mémorise la position de lecture avant extinction de l'unité (ou mise en veille)
Prises de sortie ligne et casque sur mini-jack 3,5mm
Écran LCD à matrice de 128 × 64 points avec rétroéclairage
Port USB 2.0 micro-B
Fonctionne sur 4 pilesAA, adaptateur secteur PS-P515U TASCAM (vendu séparément), boîtier de batteries externe BP-6AA TASCAM (vendu séparément) ou grâce à l'alimentation d'un bus USB
Filetage de montage sur trépied (en-dessous) et vis de fixation à un APN reflex qui permet le montage et le retrait avec une pièce de monnaie (dessus)
Prise pour télécommande dédiée à l'emploi avec une RC-10 ou un RC-3F (vendus séparément)
Commutateur de verrouillage HOLD pour éviter les manipulations accidentelles
Les poignées sur les côtés avant gauche et droit protègent l'écran
Ce produit est équipé d'un processeur Blackfin® 16/32bits d'Analog Devices, Inc. Ce processeur contrôle le traitement numérique du signal de l'unité.
L'incorporation de ce processeur Blackfin® améliore les performances et réduit la consommation d'énergie.

Conventions employées dans ce mode d'emploi

Les conventions suivantes sont employées dans ce mode d'emploi.
Quand nous nous référons à des touches, connecteurs et autres parties physiques de cette unité, nous utilisons des caractères gras comme ceci: touche MENU.
Les messages apparaissant par exemple dans l'écran de l'unité sont représentés comme ceci:
«Carte SD» est le terme générique employé pour les cartes mémoire SD, SDHC et SDXC.
Les informations qui s'affichent sur l'écran d'un ordinateur sont indiquées sous la forme: «OK».
Des informations supplémentaires sont fournies si besoin est sous les intitulés CONSEIL, NOTE et ATTENTION.
CONSEIL
Ce sont des conseils concernant l'emploi de l'unité.
NOTE
Ce sont des explications supplémentaires et des descriptions de cas particuliers.
ATTENTION
Ne pas suivre ces instructions peut par exemple entraîner des blessures, des dommages pour l'équipement ou la perte de données enregistrées.
MIX
.
4
1 – Introduction

Marques commerciales

TASCAM is a trademark of TEAC Corporation, registered in the U.S. and other countries.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in United States and other countries.
The SDXC logo is a trademark of SD-3C, LLC.
Blackfin® and the Blackfin logo are registered trademarks of Analog Devices, Inc.
Other company names, product names and logos in this document are the trademarks or registered trademarks of their respective owners.
Information is given about products in this manual only for the purpose of example and does not indicate any guarantees against infringements of third-party intel­lectual property rights and other rights related to them. TEAC Corporation will bear no responsibility for infringe­ments on third-party intellectual property rights or other liabilities that occur as a result of the use of this product.

À propos des cartes SD

Cette unité utilise des cartes SD pour l'enregistrement et la lecture.
Des cartes SD de 64Mo – 2Go, SDHC de 4 – 32Go et SDXC de 48 – 128Go peuvent être utilisées.
Vous trouverez une liste des cartes SD dont l'utilisation a été testée avec cette unité sur le site mondial de TEAC (http://teac-global.com). Vous pouvez aussi contacter l'assistance clientèle TASCAM pour plus d'informations.

Précautions d'emploi

Les cartes SD sont des supports fragiles. Pour éviter d'endommager les cartes SD, veuillez prendre les précautions suivantes quand vous les manipulez.
Ne les laissez pas dans des endroits extrêmement chauds ou froids.
Ne les laissez pas dans des endroits extrêmement humides.
Ne les mouillez pas.
Ne placez rien sur elles et ne les tordez pas.
Ne les heurtez pas.
Ne les retirez et ne les insérez pas durant l'enregistrement, la lecture, la transmission de données ou un autre accès.
Pour les transporter, rangez-les par exemple dans un boîtier.
Properties copyrighted by third parties cannot be used for any purpose other than personal enjoyment and the like without the permission of the right holders recognized by copyright law. Always use this equipment properly.
TEAC Corporation will bear no responsibility for rights infringements committed by users of this product.
5

2 – Nomenclature et fonctions des parties

Face avant

1 Microphones stéréo intégrés
Ce couple stéréo utilise deux micros omnidirectionnels à électret.
2 Capot avant
Recouvre le compartiment des piles et le lecteur de carte SD.
7 Bouton 2 et voyant PEAK
Avec le bouton 2, réglez le niveau d'entrée par la prise IN 2 du côté gauche de l'unité.
Le voyant 2 PEAK s'allume quand le niveau d'entrée est proche de causer de la distorsion.
En entrée micro, ce voyant s'allume aussi en cas de distorsion dans le circuit analogique. En entrée de niveau ligne, ce voyant ne s'allume pas même en cas de distorsion dans le circuit analogique (voir «Réglage du niveau d'entrée» en page 20).
8 Touche MENU
Quand l'écran d'accueil est ouvert, pressez cette touche pour ouvrir l'écran Menu.
Quand un écran de réglage est ouvert, pressez-la pour remonter d'un niveau dans le menu. Quand l'écran Menu est ouvert, pressez cette touche pour revenir à l'écran d'accueil.
9 Touche MONITOR
Quand l'unité n'est pas en lecture, pressez cette touche pour ouvrir le menu de sélection de source d'écoute.
0 Touche 2/7
Quand l'écran d'accueil est affiché et que l'unité est arrêtée, pressez cette touche pour lancer la lecture.
Quand un fichier ou dossier est sélectionné en écran Browse, pressez cette touche pour revenir à l'écran d'accueil et lire le fichier ou le premier fichier du dossier à partir de son début.
Pressez cette touche lorsqu'est affiché un paramètre
CH2/CH3/CH4
curseur sur le paramètre du canal2.
dans une page de menu pour amener le
CH1
/
3 Compartiment des piles
Placez 4 piles AA dans ce compartiment pour alimenter l'unité (voir «Emploi avec des piles/batteries AA» en page
13).
4 Lecteur de carte SD
Insérez ici une carte SD.

Face arrière

5 Écran
Affiche diverses informations.
6 Bouton 1 et voyant PEAK
Avec le bouton 1, réglez le niveau d'entrée par la prise IN 1 du côté gauche de l'unité.
Le voyant 1 PEAK s'allume quand le niveau d'entrée est proche de causer de la distorsion.
En entrée micro, ce voyant s'allume aussi en cas de distorsion dans le circuit analogique. En entrée de niveau ligne, ce voyant ne s'allume pas même en cas de distorsion dans le circuit analogique (voir «Réglage du niveau d'entrée» en page 20).
q Touche 1/8
Pressez cette touche durant la lecture pour l'arrêter et revenir au début du fichier lu.
Pressez cette touche pendant l'enregistrement pour arrêter ce dernier.
Pressez cette touche lorsqu'est affiché un paramètre
CH2/CH3/CH4
curseur sur le paramètre du canal1. Utilisez-la pour répondre «NO» (non) à un message de
confirmation dans un écran de réglage.
dans une page de menu pour amener le
w Voyant DUAL
S'allume en orange en mode double enregistrement.
e Voyant REC
S'allume en rouge durant l'enregistrement.
r Touche d'enregistrement (0)
Pressez cette touche à l'arrêt pour lancer l'enregistrement.
t Bouton 3 et voyant PEAK
Avec le bouton 3, réglez le niveau d'entrée par la prise IN 3 du côté gauche de l'unité.
Le voyant 3 PEAK s'allume quand le niveau d'entrée est proche de causer de la distorsion. En entrée micro, ce voyant s'allume aussi en cas de distorsion dans le circuit analogique. En entrée de niveau ligne, ce voyant ne s'allume pas même en cas de distorsion dans le circuit analogique (voir «Réglage du niveau d'entrée» en page 20).
y Bouton 4 et voyant PEAK
Utilisez le bouton 4 pour régler le niveau d'entrée par la prise IN 4 du côté droit de l'unité.
Le voyant 4 PEAK s'allume quand le niveau d'entrée est proche de causer de la distorsion. En entrée micro, ce voyant s'allume aussi en cas de distorsion dans le circuit analogique. En entrée de niveau ligne, ce voyant ne s'allume pas même en cas de distorsion dans le circuit analogique (voir «Réglage du niveau d'entrée» en page 20).
CH1
/
6
2 – Nomenclature et fonctions des parties
u Molette DATA (ENTER)
Tournez-la pour sélectionner des paramètres et changer leur valeur dans les écrans de réglage.
Pressez-la pour confirmer des sélections dans les écrans de réglage et pour répondre «YES» (oui) à des messages locaux de confirmation.
Pressez-la durant l'enregistrement ou la lecture pour ajouter manuellement un marqueur (voir «Emploi des fonctions de marqueurs» en page 27).
i Touche 3//
Pressez cette touche durant la lecture ou à l'arrêt pour sauter au marqueur suivant. S'il n'y a pas de marqueurs, pressez-la pour sauter au fichier suivant.
Pressez et maintenez cette touche pour une recherche vers l'avant.
Pressez cette touche lorsqu'est affiché un paramètre
CH2/CH3/CH4
curseur sur le paramètre du canal3. Dans les écrans de réglage, utilisez cette touche pour
déplacer le curseur vers la droite. Si un fichier est sélectionné, il est chargé et l'unité retourne à
l'écran d'accueil.
dans une page de menu pour amener le
o Touche 4/.
Pressez cette touche pour sauter au marqueur précédent durant la lecture ou à l'arrêt en cours de fichier. S'il n'y a pas de marqueurs, pressez-la pour revenir au début du fichier lu.
Si vous pressez cette touche alors qu'un fichier est arrêté à son début, l'unité revient au début du fichier précédent.
Pressez et maintenez cette touche pour une recherche vers l'arrière.
Pressez cette touche lorsqu'est affiché un paramètre
CH2/CH3/CH4
curseur sur le paramètre du canal4. Dans les écrans de réglage, utilisez cette touche pour
déplacer le curseur vers la gauche.
dans une page de menu pour amener le
p Touche SLATE
Maintenez-la pressée durant l'enregistrement, la lecture ou l'écoute pour enregistrer une tonalité de repérage (voir «Enregistrement manuel de tonalités» en page 28).

Face latérale gauche

CH1
CH1
a Commutateur HOLD/
Faites glisser ce commutateur vers le bas (dans la direction de la flèche) pour allumer/éteindre l'unité.
Réglez-le en position haute pour activer la fonction de verrouillage (Hold). Toutes les touches deviennent inopérantes quand la fonction de verrouillage Hold est activée.
s Volume du casque (PHONES)
Sert à régler le volume de sortie par la prise casque (PHONES).
ATTENTION
Avant de brancher un casque, baissez au minimum le volume PHONES. Ne pas le faire pourrait entraîner la production d'un bruit fort et soudain risquant par exemple d'endommager votre audition.
/
d Prise PHONES (mini-jack 3,5mm stéréo)
Branchez un casque ou des écouteurs stéréo à cette prise mini-jack stéréo.
Utilisez la commande PHONES pour régler le volume.
f Prise EXT IN 1/2 (mini-jack 3,5mm stéréo)
Utilisez cette prise d'entrée pour brancher un microphone ou une source d'entrée externe à mini-jack stéréo.
Cette prise fournit une alimentation de type plug-in. 3points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
g Prise REMOTE (mini-jack 2,5mm 3points)
Pour brancher un pédalier RC-3F TASCAM ou la télécommande filaire RC-10 TASCAM (tous deux vendus séparément). Cela permet de contrôler à distance le
/
démarrage et l'arrêt de la lecture ainsi que d'autres fonctions (voir «10 – Emploi de la prise REMOTE» en page 39).
h Prise IN 1 (XLR/jack 6,35mm 3points (TRS))
Cette prise jack analogique symétrique est une entrée micro XLR et jack TRS standard.
XLR (1: masse, 2: point chaud, 3: point froid) 3points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
j Prise IN 2 (XLR/jack 6,35mm 3points (TRS))
Cette prise jack analogique symétrique est une entrée micro XLR et jack TRS standard.
XLR (1: masse, 2: point chaud, 3: point froid) 3points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
NOTE
Lors de la connexion et de l'utilisation de fiches d'appareils externes, n'appliquez pas de force excessive sur celles-ci. En particulier, veillez à ne pas appliquer une trop grande force si vous utilisez un adaptateur jack standard/mini-jack. Cela pourrait endommager l'équipement.
k Prise IN 3 (XLR/jack 6,35mm 3points (TRS))
Cette prise jack analogique symétrique est une entrée micro XLR et jack TRS standard.
XLR (1: masse, 2: point chaud, 3: point froid) 3points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
ATTENTION
Vérifiez bien que l'alimentation fantôme est désactivée avant de brancher un appareil de niveau ligne à une prise IN 1, IN 2, IN 3 ou IN 4. Si vous branchez un appareil de niveau ligne alors que l'alimentation fantôme est en service, cet appareil ou cette unité peuvent être endommagés.
Si vous utilisez un microphone électrostatique (à condensateur), avant de le brancher à une prise IN 1, IN 2, IN 3 ou IN 4 ou de l'en débrancher, vérifiez que l'alimentation fantôme de cette prise est désactivée (OFF). Si vous branchez ou débranchez un micro alors que l'alimentation fantôme est en service, ce micro ou cette unité peuvent être endommagés.
7
2 – Nomenclature et fonctions des parties
N'activez l'alimentation fantôme que si vous utilisez un microphone à condensateur la nécessitant. Activer l'alimentation fantôme quand vous avez connecté un micro dynamique ou autre micro ne la nécessitant pas peut endommager cette unité et l'équipement connecté.
Si vous utilisez en même temps des micros électrostatiques nécessitant une alimentation fantôme et des micros dynamiques, veillez à utiliser des micros dynamiques symétriques. Les micros dynamiques asymétriques ne peuvent pas être utilisés quand l'alimentation fantôme est activée.

Face latérale droite

Utilisez le paramètre
LEVEL
pour régler le volume de sortie par cette prise (voir
«Réglage du volume de lecture» en page 18). Référez-vous au mode d'emploi de la caméra pour identifier
ses prises (voir «Branchements de caméra» en page 16).
b Prise LINE OUT (mini-jack 3,5mm stéréo)
Utilisez un câble à mini-jack stéréo pour relier cette prise de sortie ligne à la prise d'entrée ligne d'un appareil externe.
Utilisez le paramètre pour régler le volume de sortie par cette prise (voir «Réglage du volume de lecture» en page 18).
n Prise d'entrée TIME CODE IN
Utilisez un câble BNC pour la raccorder à la prise de sortie de time code d'un appareil externe (voir «Branchement d'un générateur de time code» en page 17).

Face supérieure

CAMERA
LINE
de la page
de la page
OUTPUT LEVEL
OUTPUT
NOTE
Lors de la connexion et de l'utilisation de fiches d'appareils externes, n'appliquez pas de force excessive sur celles-ci. En particulier, veillez à ne pas appliquer une trop grande force si vous utilisez un adaptateur jack standard/mini-jack. Cela pourrait endommager l'équipement.
l Port d'entrée HDMI IN
Branchez-y un APN reflex ou autre appareil source HDMI.
; Port de sortie HDMI OUT
Branchez-y un moniteur HDMI ou autre appareil à synchro HDMI.
z Port micro USB
Utilisez le câble USB fourni pour le raccorder au port USB d'un ordinateur (voir «8 – Branchement à un ordinateur» en page 35).
L'alimentation peut être fournie au travers du câble USB livré avec l'unité ou par un adaptateur secteur PS-P515U TASCAM (vendu séparément).
ATTENTION
L'unité doit être branchée directement à l'ordinateur et non au travers d'un concentrateur (hub) USB.
x Prise IN 4 (XLR/jack 6,35mm 3points (TRS°))
Cette prise jack analogique symétrique est une entrée micro XLR et jack TRS standard.
XLR (1: masse, 2: point chaud, 3: point froid) 3points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
m Fixation pour APN reflex
Utilisez cette fixation, préinstallée sur l'unité, avec la vis de montage de l'APN reflex.
Si vous ne voulez pas utiliser cette fixation, utilisez une pièce de monnaie ou un autre outil pour retirer ces quatre vis de fixation.
, Vis de montage sur APN reflex (1/4 de pouce)
Sert à fixer cette unité sous un appareil photo ou par exemple, un rack qui accepte les vis de montage d'appareil photo.
c Prise d'entrée IN (mini-jack 3,5mm stéréo)
Utilisez un câble mini-jack stéréo pour la raccorder à la prise de sortie audio de la caméra.
Référez-vous au mode d'emploi de la caméra pour identifier ses prises (voir «Branchements de caméra» en page 16).
v Prise de sortie OUT (mini-jack 3,5mm stéréo)
Utilisez un câble mini-jack stéréo pour la raccorder à la prise d'entrée externe de la caméra.
8
2 – Nomenclature et fonctions des parties
. Griffe porte-accessoires
Vous pouvez retirer le support de fixation d'APN reflex inclus pour utiliser la griffe porte-accessoire.

Face inférieure

/ Filetage de montage sur trépied (1/4 de pouce)
Sert à monter cette unité sur un trépied.

Écran d'accueil

L'écran d'accueil de l'unité a un mode d'affichage de type compteur et un mode d'affichage de type réglage de gain.
Lorsque l'écran d'accueil est ouvert, pressez la molette DATA pour changer le mode d'affichage.
Mode d'affichage de compteur de l'écran d'accueil
ATTENTION
Fixez bien toutes les vis sur le trépied ou le pied de microphone pour éviter que l'unité ne tombe.
Placez le trépied ou le pied de microphone sur une surface plane quand vous l'employez avec cette unité.
Certains trépieds ont des caractéristiques de pas de vis différentes rendant le montage direct impossible. Avec ces trépieds, utilisez un adaptateur du commerce.
! Orifice de broche de caméra vidéo
Si vous utilisez un trépied avec une broche pour caméra vidéo, alignez cet orifice avec la broche lorsque vous montez l'unité sur le trépied.
Mode d'affichage de réglage de gain de l'écran d'accueil
1 Statut de réception du time code
Affiche le statut de réception du time code (voir «Entrée de time code et ajout de l'heure de début d'enregistrement dans les fichiers» en page 28).
Aucun indicateur: time code non reçu
: time code reçu
2 Statut de fonctionnement de l'enregistreur
Cette icône affiche le statut de fonctionnement de l'enregistreur.
Indicateur Signification
8
9
7
,
m
/
.
0
À l'arrêt En pause En lecture En recherche vers l'avant En recherche vers l'arrière Saut au début du fichier suivant Saut au début du fichier actuel ou précédent En enregistrement
3 Temps écoulé
Affiche le temps écoulé (heures: minutes: secondes) dans le fichier actuel.
4 Statut d'alimentation
Une icône de pile apparaît quand l'alimentation est fournie par des piles.
L'icône de pile représente la charge restante avec 25 niveaux ( e e ).
Les piles sont quasiment déchargées et l'alimentation va bientôt se couper (mise en veille) si l'icône de pile vide apparaît et clignote.
Quand vous utilisez l'adaptateur secteur PS-P515U (vendu séparément) ou l'alimentation par le bus USB,
9
2 – Nomenclature et fonctions des parties
apparaît. Même lors de l'utilisation de l'alimentation par le bus, vous pouvez contrôler la charge des piles avec un indicateur à 8niveaux.
NOTE
Parfois, un message apparaît lors de l'enregistrement ou du lancement d'autres opérations exigeantes même s'il reste de l'énergie dans les piles.
Battery Low
(piles faibles)
5 Statut de connexion HDMI
Affiche le statut de la connexion HDMI. Aucun indicateur: HDMI non connecté
: HDMI connecté : HDMI connecté (synchronisation d'horloge)
6 Statut de réglage d'enregistrement
Indiquent si l'enregistrement est armé ou non (voir «Choix des canaux à enregistrer» en page 25).
: enregistrement non armé : enregistrement armé
7 Statut d'alimentation fantôme
Indiquent si l'alimentation fantôme est activée ou désactivée (voir «Réglage de l'alimentation fantôme» en page 22).
Pas d'icône: alimentation fantôme désactivée
: alimentation fantôme activée
8 Statut de réglage d'enregistrement MIX
: enregistrement MIX désactivé : enregistrement MIX activé
9 Indicateurs de niveau
Affichent les niveaux des signaux entrants et lus. Les lignes en pointillé correspondant à -20dB (repère b) et
-12dB sont des guides pour le réglage du niveau d'entrée.
0 Temps restant
En lecture, affiche le temps restant (heures: minutes) dans le fichier actuel.
En enregistrement, affiche le temps restant (heures: minutes) sur la carte SD.
q Valeurs crêtes en décibels (dB)
Durant la lecture, le niveau maximal atteint au cours d'une période de temps donnée est affiché en décibels pour chaque canal.
Pendant l'enregistrement, les valeurs de niveau d'entrée crête sont affichées en décibels.

Structure du menu

La première fois, pressez la touche MENU pour ouvrir la page
INPUT
(entrée) du menu. Par la suite, presser cette touche
rouvrira la dernière page de menu affichée.
L'écran de menu comprend 18pages organisées par types de paramètre de menu.
Nom de page Signification
INPUT
1
MIXER
2
PHASE/DELAY
3
4
LEVEL CONTROL
5
TRIM GANG
6
OUTPUT LEVEL
7
MIC POWER
RECORD
8
9
REC SETTING
FILE
10
MEDIA
11 12
TIME CODE
13
SLATE TONE
14
HDMI AUDIO ASSIGN
METER/TRIM
15
16
POWER MANAGEMENT
REMOTE
17
SYSTEM
18
Réglages d'entrée. Réglages du mélangeur intégré. Réglages de phase d'entrée et
de compensation de distance des micros.
Réglages de niveau d'entrée. Réglages de groupage. Réglages de niveau de sortie. Réglages d'alimentation de
micro. Réglages de canal
d'enregistrement. Réglages d'enregistrement Réglages de fichier. Réglages de support. Réglages de time code. Réglages de tonalité de
repérage. Réglages d'assignation audio
de sortie HDMI. Réglages d'indication de
niveau et de gain. Réglages de gestion de
l'alimentation. Réglages de télécommande. Réglages de système.
w Nom du projet
Affiche le nom du projet enregistré ou lu. Un projet est un groupe de fichiers utilisés pour
l'enregistrement/lecture.
e Valeurs de gain
Indiquent les réglages des boutons 1/2/3/4.
r Statut de groupage (GANG)
Indiquent le statut de groupage (GANG) des boutons 1/2/3/4 (voir «Réglage du mode de groupage GANG» en page 34).
: réglé pour former le groupe GANG1 : réglé pour former le groupe GANG2
10
2 – Nomenclature et fonctions des parties
Les options du menu sont les suivantes.
Option de menu Fonction Page Page INPUT
GAIN
SEL
Réglage du gain d'entrée. page 20 Sélection des sources
d'entrée.
page 20
Page MIXER
LVL.
Réglage du niveau. Réglage de la balance
PAN
gauche-droite. Réglage de la balance centre/
page 34
côtés en mode Mid/Side.
MS
Activation/désactivation du décodage Mid/Side.
page 34
Page PHASE/DELAY
PHAS
DELY
Réglage de la phase d'entrée. page 21 Compensation de
l'éloignement des micros.
page 21
Page LEVEL CONTROL
LIM. Réglage du limiteur. page 23
AUTO
LCF
Réglage du contrôle automatique de niveau.
page 24
Réglage du filtre coupe-bas. page 24
Page TRIM GANG
GRP1
GRP2
Réglage du fonctionnement du groupe GANG1.
Réglage du fonctionnement du groupe GANG2.
page 34
Page OUTPUT LEVEL
CAMERA
LINE
Réglage du niveau de sortie pour caméra.
Réglage du niveau de sortie ligne.
page 18
Page MIC POWER
PHAN
VOLTAGE
PLUGIN
Activation/désactivation de l'alimentation fantôme.
Réglage de la tension de l'alimentation fantôme.
Réglage de la fonction d'alimentation plug-in.
page 22
page 22
page 23
Page RECORD
SEL
MIX
Réglages de canal d'enregistrement.
Réglages d'enregistrement MIX.
page 25
page 25
Réglages des canaux et
DUAL
des niveaux pour le double
page 26
enregistrement.
Page REC SETTING
FILE TYPE
FORMAT
SAMPLE
Réglage du type de fichier d'enregistrement.
Réglage du format de fichier d'enregistrement.
Réglage de la fréquence d'échantillonnage.
page 24
Option de menu Fonction Page Page FILE
NAME TYPE
WORD
COUNT INIT
Choix du format de nom de fichier.
Choix du texte pour le nom de fichier.
Réinitialisation du numéro de fichier.
page 36
Page MEDIA
BROWSE
NEW FOLDER
FORMAT
Opérations sur les fichiers et dossiers de la carte SD.
Réglages pour la création d'un nouveau dossier.
Formatage de cartes SD. page 36
page 31 page 32
page 32
Page TIME CODE
SELECT
Réglage de la source du time code.
page 28
Fonctionnement ou non
POWER OFF GEN
du générateur quand
page 29
l'alimentation est coupée.
Page SLATE TONE
AUTO
VOLUME
OSCILLATOR
Réglage de la tonalité automatique de repérage.
Réglage du volume de la tonalité de repérage.
page 27
page 27
Activation de l'oscillateur. page 27
Page HDMI AUDIO ASSIGN
SEL
MIX
Réglages de canal de sortie HDMI.
page 29
Réglage MIX de sortie HDMI. page 29
Page METER/TRIM
PEAK HOLD
TRIM MIN
Réglage du temps de maintien de crête.
Réglage de coupure au gain minimal.
page 37
page 37
Page POWER MANAGEMENT
BATTERY TYPE
AUTO PWR SAVE
BACKLIGHT
Réglage du type des piles. page 37 Réglage de la fonction
d'extinction automatique. Réglage du délai d'extinction
du rétroéclairage.
page 37
page 37
Page REMOTE
CONTROLLER
MODE
Réglages de télécommande. Réglage du mode de
télécommande.
page 39
Page SYSTEM
INITIALIZE
DATE/TIME
INFORMATION
Restauration des réglages par défaut.
Réglage de la date et de l'heure.
Affichage de diverses informations.
page 37
page 15
page 38
ATTENTION
Pendant l'enregistrement, les pages de menu de
OUTPUT LEVEL POWER
et suivantes ne seront pas affichées.
Les réglages de tous les paramètres de menu sont conservés
seront affichées. Les pages de menu
même après extinction de l'unité.
INPUT
à
MIC
11
2 – Nomenclature et fonctions des parties

Opérations de base en écran Menu

Utilisez les opérations suivantes pour exploiter les pages de l'écran Menu.
Sélection de paramètres
8
(déplacement vertical dans une page):
Tournez la molette DATA.
NOTE
Tournez la molette DATA pour monter ou descendre d'un paramètre à la fois, du paramètre au paramètre
Confirmation de sélection d'un paramètre:
8
Pressez la molette DATA .
Ouverture d'un sous-menu dans une page:
8
Pressez la molette DATA .
Remontée d'un niveau dans un menu:
8
Pressez la touche MENU.
Retour à l'écran d'accueil depuis un menu:
8
Pressez la touche MENU.
INFORMATION

Procédures d'utilisation du menu

Dans cet exemple, nous expliquons comment changer les réglages d'enregistrement.
1. Pressez la touche MENU pour ouvrir l'écran de menu.
GAIN
de la page
de la page
SYSTEM
INPUT
.
6. Répétez les étapes 3 à 6 si nécessaire pour régler d'autres paramètres.
7. Pressez la touche MENU pour revenir à l'écran d'accueil.

Fonctionnement de base

Gérez les divers écrans avec les touches suivantes.
Touche MENU
8
Ouvre l'écran Menu.
Touche 1/8
8
Pressez-la pour répondre «NO» (non) à un message de confirmation.
Molette DATA
8
Tournez la molette DATA pour sélectionner des paramètres et changer leur valeur dans les écrans de réglage. Vous pouvez aussi tourner la molette DATA pour changer la position de lecture dans le fichier.
Pressez la molette DATA pour confirmer des sélections dans les écrans de réglage et pour répondre «Yes» (oui) à des messages locaux de confirmation.
Touche 3//
8
En écran Browse, cette touche sert à descendre d'un niveau.
Touche 4/.
8
En écran Browse, cette touche sert à remonter d'un niveau.
2. Tournez la molette DATA pour sélectionner (surligner) un
paramètre à régler dans une page de menu.
FILE TYPE
3. Pressez la molette DATA pour déplacer le curseur et
surligner la valeur du réglage.
est ici sélectionné en page
REC SETTING
NOTE
Avec un paramètre de réglage affichant CH1/CH2/CH3/CH4, presser la molette DATA déplace le curseur sur la valeur de réglage du canal suivant, dans cet ordre. Sinon, presser une touche numérique amène également le curseur sur le canal correspondant.
4. Tournez la molette DATA pour changer la valeur de réglage.
5. Pressez la molette DATA ou la touche MENU pour
sélectionner un autre paramètre. Cela permet la sélection d'un autre paramètre. Tournez la
molette DATA pour sélectionner un paramètre à régler.
12

3 – Préparation

Alimentation de l'unité

Sources d’alimentation

Cette unité peut être alimentée par 4pilesAA ou par le bus USB en utilisant le câble USB fourni. Le câble USB peut également être connecté à un adaptateur secteur PS-P515U TASCAM ou à un boîtier de piles externe BP-6AA TASCAM (tous deux vendus séparément).
Cette unité peut utiliser des pilesAA alcalines ou des batteries NiMH ou au lithium.

Emploi avec des piles/batteries AA

Ouvrez le capot avant et le compartiment des piles. Installez 4 pilesAA dans le compartiment avec leurs repères ¥ et ^ comme indiqué. Ensuite, refermez le compartiment des piles et le capot avant.
Si vous utilisez des pilesAA, indiquez le type des piles afin que l'autonomie restante soit fidèlement affichée puisque l'appareil pourra alors déterminer avec précision l'alimentation disponible en vue d'un bon fonctionnement (voir «Réglage du type des piles» en page 37).
ATTENTION
Cette unité ne peut pas utiliser de piles sèches au manganèse.
Cette unité ne peut pas recharger de batteries Ni-MH. Utilisez un chargeur du commerce.
NOTE
L'alimentation fantôme d'un microphone électrostatique nécessite beaucoup d'énergie. Si vous utilisez un microphone électrostatique alors que l'unité est alimentée par piles/batteriesAA (alcalines, Ni-MH ou lithium), l'autonomie sera réduite.
Si vous devez faire fonctionner l'unité de façon prolongée, utilisez un adaptateur secteur PS-P515U TASCAM ou un boîtier de piles externe BP-6AA TASCAM (tous deux vendus séparément) pour alimenter l'unité.

Emploi d'un adaptateur secteur (vendu séparément)

Avec le câble USB fourni, reliez l'adaptateur secteur PS-P515U TASCAM au port USB de l'unité comme indiqué dans l'illustration.
Prise secteur
PS-P515U TASCAM (vendu séparément)
Branchez le câble USB fourni
Fiche USB micro-B
NOTE
Quand des piles sont installées et que l'adaptateur secteur est branché, l'alimentation est fournie par l'adaptateur secteur.
ATTENTION
N'utilisez jamais d'adaptateur autre que l'adaptateur secteur PS-P515U TASCAM indiqué. L'emploi d'un autre adaptateur peut entraîner un mauvais fonctionnement, un incendie ou un choc électrique.
Du bruit peut se produire lors de l'enregistrement au microphone si l'unité est trop proche de l'adaptateur secteur. Dans ce cas, éloignez suffisamment l'adaptateur secteur de l'unité.

Emploi d'un boîtier de piles/batteries externe (vendu séparément)

Connectez un boîtier de batteries externe BP-6AA TASCAM (conçu pour l'emploi avec cette unité et vendu séparément) à l'enregistreur à l'aide du câble USB fourni comme représenté dans l'illustration. Pour des détails, voir le mode d'emploi du BP-6AA.
BP-6AA TASCAM (vendu séparément)
Branchez le câble USB fourni
Fiche USB micro-B
ATTENTION
L'unité ne peut pas détecter la charge restant dans un BP-6AA. Si vous utilisez un BP-6AA pour faire fonctionner
13
3 – Préparation
l'enregistreur sans piles dans l'unité elle-même, celle-ci peut s'arrêter brutalement de fonctionner une fois le boîtier de piles déchargé.
Pour éviter des problèmes, mettez dans l'unité des piles suffisamment chargées avant de brancher et d'utiliser un BP-6AA.

Emploi de l'alimentation par bus USB

Branchez l'unité à un ordinateur à l'aide du câble USB fourni comme représenté dans l'illustration.
Ordinateur
Branchez le câble USB fourni
Fiche USB micro-B
Si le câble USB est connecté alors que l'unité est allumée ou si l'unité est allumée avec le câble USB déjà connecté, l'écran de sélection entre l'alimentation par le bus USB (BUS POWER) et la connexion à l'ordinateur (STORAGE).
USB SELECT
s'affiche. Dans cet écran, choisissez

Allumage et extinction (mise en veille)

ATTENTION
L'unité passe en mode de veille si on l'éteint alors qu'elle est alimentée par l'adaptateur secteur PS-P515U TASCAM (vendu séparément) ou par le port USB d'un ordinateur.
Baissez le volume de tout système d'écoute audio connecté à l'unité avant d'allumer ou d'éteindre (mettre en veille) l'unité.
Ne portez pas de casque quand vous allumez ou éteignez (mettez en veille) l'unité. Des bruits forts pourraient endommager les haut-parleurs ou votre audition.

Allumage de l'unité

Pour allumer l'unité (quand elle est en veille), faites coulisser le commutateur HOLD/ vers jusqu'à ce que «TASCAM DR-701D» (écran de démarrage) s'affiche.
L'écran d'accueil apparaît quand l'unité démarre.
Écran de démarrage Écran d'accueil
ATTENTION
Quand on allume pour la première fois l'unité (ou quand l'horloge intégrée s'est réinitialisée après que l'unité soit restée inutilisée sans piles), l'écran heure) apparaît avant l'écran de démarrage pour que vous régliez la date et l'heure (voir «Réglage de la date et de l'heure» en page 15).
DATE/TIME
(date/
Tournez la molette DATA pour sélectionner pressez la molette DATA pour activer l'alimentation par le port USB. L'écran d'accueil apparaîtra.
BUS POWER
et
NOTE
L'alimentation est fournie par le port USB si le câble USB est branché à l'unité, même si cette dernière contient des piles (priorité à l'alimentation par le bus USB).
ATTENTION
Selon les caractéristiques d'alimentation du bus USB de l'ordinateur, cette unité peut ne pas fonctionner si on la connecte à l'ordinateur par un câble USB. Dans ce cas, utilisez un adaptateur secteur PS-P515U TASCAM (vendu séparément) ou des piles/batteries.
Cette unité n'est pas compatible avec les fonctions d'économie d'énergie et de veille d'un ordinateur. Lorsque vous alimentez l'unité par le bus USB d'un ordinateur, désactivez toujours ces fonctions.

Extinction de l'unité (mise en veille)

L'appareil étant sous tension, faites glisser le commutateur HOLD/ vers .
L'alimentation se coupe une fois que l'unité a terminé son processus d'extinction (mise en veille).
ATTENTION
Utilisez toujours le commutateur HOLD/ pour éteindre l’unité (la mettre en veille).
Pendant le fonctionnement de l'unité, ne retirez pas les piles, ne débranchez pas le câble d'alimentation si vous utilisez un adaptateur secteur PS-P515U TASCAM (vendu séparément) et ne débranchez pas le câble USB si vous utilisez l'alimentation par le bus USB. Cela entraînerait la perte de tous les enregistrements, réglages et autres données. Les données et réglages perdus ne peuvent pas être restaurés.

Fonction de reprise

Cette unité est dotée d'une fonction de reprise. À l'allumage, l'unité se cale sur la position (le temps) où elle se trouvait lorsqu'elle a été éteinte (mise en veille).
Après allumage de l'unité, la lecture est possible à partir de la position (du temps) où elle se trouvait lorsque la touche 2/7 a été pressée pour éteindre l'unité (la mettre en veille).
NOTE
Ces données sont conservées sur la carteSD. Il n'y aura pas de possibilité de reprise si la carte a été changée ou formatée.
14
