TEAC DR 60D User Manual [fr]

Download

DR-60D

Enregistreur PCM linéaire

MODE D'EMPLOI

D01188781A

PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES

Cet appareil possède un numéro de série en face arrière. Veuillez noter le numéro de modèle et le numéro de série et les conserver pour mémoire.

N° de modèle ____________________________________

N° de série ____________________________________

Pour le Canada

THIS CLASS B DIGITAL APPARATUS COMPLIES WITH CANADIAN ICES-003. CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

TASCAM DR-60D

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1 Lisez ces instructions. 2 Conservez ces instructions. 3 Tenez compte de tous les avertissements. 4 Suivez toutes les instructions. 5 N'utilisez pas cet appareil avec de l'eau à proximité. 6 Ne nettoyez l'appareil qu'avec un chiffon sec. 7 Ne bloquez aucune ouverture de ventilation. Installez-le conformément

aux instructions du fabricant.

8 N'installez pas l'appareil près de sources de chaleur telles que des radia

teurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) produisant de la chaleur.

9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre.

Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10 Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier

au niveau des fiches, des prises secteur, et du point de sortie de l'appareil. 11 N'utilisez que des fixations/accessoires spécifiés par le fabricant. 12 Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou

tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est

utilisé, faites attention à ne pas être blessé par un renversement lors du

déplacement de l'ensemble chariot/appareil.

13 Débranchez cet appareil en cas d'orage ou de non utilisation prolongée. 14 Confiez toute réparation à des techniciens de maintenance qualifiés. Une

réparation est nécessaire si l'appareil a été endommagé d'une quelconque

façon, par exemple si le cordon ou la fiche d'alimentation est endommagé,

si du liquide a été renversé sur l'appareil ou si des objets sont tombés

dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne

pas normalement, ou s'il est tombé.

L’appareil tire un courant nominal de veille de la prise secteur quand son

•

interrupteur POWER ou STANDBY/ON n’est pas en position ON. La fiche secteur est utilisée comme dispositif de déconnexion et doit donc

•

toujours rester disponible. Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un

•

casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une

•

assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

ATTENTION

N'exposez pas cet appareil aux gouttes ni aux éclaboussures.

•

Ne placez pas d'objet rempli de liquide sur l'appareil, comme par

•

exemple un vase. N’installez pas cet appareil dans un espace confiné comme une biblio-

•

thèque ou un meuble similaire. L’appareil doit être placé suffisamment près de la prise de courant pour

•

que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation

Si le produit utilise des piles/batteries (y compris un pack de batteries ou

•

des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.

AVERTISSEMENT

Les produits ayant une construction de Classe sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

TASCAM DR-60D

Informations de sécurité

Pb, Hg, Cd

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité

séparément de la collecte municipale d'ordures ménagères

dans des points de collecte désignés par le gouvernement ou

les autorités locales. (b) En vous débarrassant correctement des équipements

électriques et électroniques, vous contribuerez à la sauvegarde

de précieuses ressources et à la prévention de potentiels effets

négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements

électriques et électroniques peut avoir des effets graves sur

l'environnement et la santé humaine en raison de la présence

de substances dangereuses dans les équipements. (d) Le symbole de poubelle sur roues barrée d'une croix, indique

que les équipements électriques et électroniques doivent être

collectés et traités séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles

pour l'utilisateur final. Pour des informations plus détaillées

sur la mise au rebut des vieux équipements électriques et

électroniques, veuillez contacter votre mairie, le service

d'ordures ménagères ou le magasin dans lequel vous avez

acheté l'équipement.

TASCAM DR-60D

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités

séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des piles et/ou

accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.

Le traitement incorrect des piles et/ou accumulateurs hors

(c)

d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses.

(d) Le symbole de poubelle sur roues barrée d'une croix, indique

que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs

spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les piles (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole de poubelle sur roues barrée d'une croix.

(e) Des systèmes de retour et de collecte sont disponibles pour

l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

PRÉCAUTIONS CONCERNANT LES PILES

Ce produit utilise des piles. Le mauvais usage des piles peut provoquer une fuite, une rupture ou d'autres problèmes. Respectez toujours les précautions suivantes pour l'emploi de batteries.

Ne rechargez jamais des piles non rechargeables. Les piles peuvent se

•

rompre ou fuir, risquant de causer un incendie ou des blessures. Lors de l’installation des piles, faites attention aux indications de polarité

•

(orientation plus/moins (¥/^)) et installez-les correctement dans le compartiment des piles comme indiqué. Les installer à l’envers peut entraîner la rupture ou la fuite des piles, source d’incendie, de blessure ou de dégât autour d’elles.

Quand vous rangez ou jetez des piles, isolez leurs bornes avec de l'adhésif

•

isolant ou avec un matériau équivalent pour leur éviter d'entrer en contact avec d'autres piles ou des objets métalliques.

Lorsque vous jetez les piles usagées, suivez les instructions de mise au

•

rebut indiquées sur les piles et les lois locales sur l’enlèvement des ordures. N'utilisez pas d'autres piles que celles spécifiées. N'utilisez pas en même

•

temps des piles neuves et usagées, ni des types de piles différents. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d’elles.

Ne transportez pas et ne conservez pas des piles en même temps que de

•

petits objets métalliques. Les piles peut entrer en court-circuit, provoquant une fuite, une rupture ou d'autres problèmes.

Ne chauffez et ne démontez pas les piles. Ne les jetez pas dans un feu ou

•

dans de l’eau. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d’elles.

Si le liquide de la pile s’échappe, essuyez tout liquide répandu dans le

•

boîtier des piles avant d’insérer de nouvelles piles. Si le liquide d’une pile touche un œil, il peut entraîner une perte de la vue. Dans ce cas, rincez abondamment à l’eau claire sans frotter l’œil et consultez immédiatement un médecin. Si le liquide touche le corps ou les vêtements d’une personne, il peut entraîner des blessures ou brûlures cutanées. Si cela se produit, rincez abondamment à l’eau claire puis consultez immédiatement un médecin.

Informations de sécurité

L’alimentation de l’unité doit être coupée quand vous installez ou

•

remplacez des piles. Retirez les piles si vous envisagez de ne pas utiliser l’unité durant une

•

période prolongée. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d’elles. Si le liquide de la pile s’échappe, essuyez tout liquide répandu dans le boîtier des piles avant d’insérer de nouvelles piles.

Ne démontez pas une pile. L'acide qu'elle contient peut entraîner des

•

blessures cutanées ou des dommages aux vêtements.

TASCAM DR-60D

Sommaire

Guide de prise en main ..................................................... 9

1 – Introduction ............................................................... 13

Caractéristiques .........................................................................................13

Éléments fournis .......................................................................................14

Conventions employées dans ce mode d'emploi .........................14

Marques commerciales ...........................................................................15

À propos des cartes SD ...........................................................................15

Précautions d'emploi ......................................................................16

Précautions d'installation ......................................................................16

Attention à la condensation .................................................................16

Nettoyage de l'unité ................................................................................16

2 – Nomenclature et fonctions des parties .................... 17

Face avant ....................................................................................................17

Panneau latéral gauche ..........................................................................20

Panneau latéral droit ...............................................................................21

Face arrière ..................................................................................................22

Face supérieure .........................................................................................23

Face inférieure ............................................................................................23

Écran d'accueil ...........................................................................................24

Écran d'enregistrement ..........................................................................26

Liste des paramètres de menu .............................................................28

Emploi du menu ........................................................................................29

Fonctionnement de base .......................................................................30

3 – Préparation ................................................................. 32

Alimentation de l'unité ...........................................................................32

Sources d’alimentation ..................................................................32

Emploi avec des piles AA ...............................................................32

Emploi d'un adaptateur secteur (vendu séparément) ........33

Emploi d'un pack de piles/batteries externe

(vendu séparément) ........................................................................33

Emploi de l'alimentation par bus USB ......................................34

Mise sous tension et hors tension (mise en veille) .......................35

Allumage de l'unité .........................................................................35

Extinction (mise en veille de l'unité) .........................................35

Fonction de reprise ..........................................................................36

Réglage de la date et de l'heure ..........................................................36

Insertion et retrait des cartes SD ......................................................... 37

Insertion de la carte SD .................................................................. 37

Retrait de la carte .............................................................................37

Loquet de protection contre l'écriture d'une carte SD .......38

Préparation d'une carte SD à l'emploi ...............................................39

Branchement et fixation à l'appareil photo ....................................39

Branchement de moniteurs et casque ..............................................40

Écoute de contrôle (monitoring) .........................................................40

Activation de l'écoute de contrôle (Monitoring) ..................40

Sélection du signal écouté ............................................................41

4 – Enregistrement ..........................................................42

Sélection de format de fichier, fréquence d'échantillonnage

et taille maximale de fichier .................................................................42

Préparation des entrées d'enregistrement ......................................43

Branchement de microphones ...................................................43

Enregistrement d'un appareil externe (LINE IN) ..................44

Réglage des types d'entrée ..........................................................44

Emploi de l'alimentation fantôme .............................................45

Emploi de l'alimentation plug-in ................................................46

Réglage du niveau d'entrée ..................................................................46

Emploi du limiteur ....................................................................................48

TASCAM DR-60D

Sommaire

Emploi du filtre coupe-bas (LOW CUT) ............................................. 49

Présentation des modes d'enregistrement .....................................49

Enregistrement (enregistrement MONO/STEREO) .......................50

Réglages d'enregistrement...........................................................50

Choisir où sauvegarder le fichier ................................................51

Lancement de l'enregistrement ..................................................51

Noms de fichier pour l'enregistrement en MONO/STEREO Enregistrement simultané de deux fichiers à des niveaux

d'entrée différents (DUAL) .....................................................................52

Réglage pour un double enregistrement ................................52

Lancement du double enregistrement ....................................53

Noms des fichiers obtenus par double enregistrement ....54

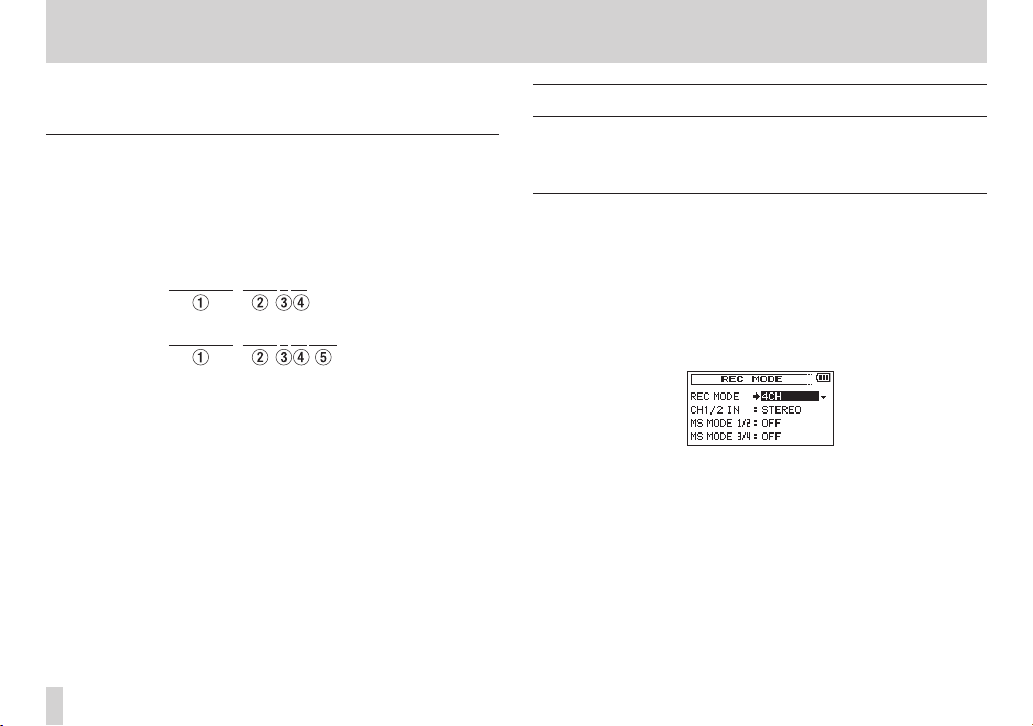

Enregistrement sur 4 canaux ................................................................54

Réglages pour l'enregistrement sur 4 canaux .......................54

Lancement de l'enregistrement sur 4 canaux........................55

Noms des fichiers pour l'enregistrement sur 4 canaux ......56

Enregistrement automatique (AUTO REC) .......................................56

Création d'un nouveau fichier où se poursuit

l'enregistrement en continu (changement de piste) ...................58

Changement manuel de piste durant l'enregistrement ....58

Changement automatique de piste dû à la taille de fichier .. 58

Fonction Mark (Marqueur) ....................................................................59

Ajouter manuellement des marqueurs à un

enregistrement .................................................................................59

Ajouter automatiquement des marqueurs à un

enregistrement .................................................................................59

Se déplacer jusqu'à un marqueur ..............................................59

Enregistrer le moment précédant le déclenchement

d'enregistrement (PRE REC) ..................................................................60

Retardement du début de l'enregistrement (REC DELAY) ........60

..52

Fonction de temporisation (retardateur) .........................................61

Emploi de la fonction de tonalité automatique ............................61

Réglage de la durée de la tonalité automatique ...........................62

Ajout de signaux pilotes.........................................................................62

Durée d'enregistrement .........................................................................63

5 –

Travailler avec les fichiers et dossiers (écran BROWSE)

Navigation dans les écrans ....................................................................64

Icônes dans l'écran BROWSE .................................................................65

Opérations sur les fichiers......................................................................65

Opérations sur les dossiers ....................................................................66

Création d'un nouveau dossier ............................................................67

.64

6 – Lecture ........................................................................ 68

Réglage du volume de lecture .............................................................68

Réglage de la zone de lecture (AREA) ...............................................68

Sélection d'un dossier comme zone de lecture (1) ......................69

Sélection d'un dossier comme zone de lecture (2) ......................70

Sélection des fichiers à lire (saut) ........................................................70

Lecture ..........................................................................................................71

Mise en pause ....................................................................................71

Arrêt ...................................................................................................... 71

Retour et avance rapides (recherche) ......................................71

Changement de la position de lecture .....................................71

Lecture répétitive (REPEAT) ................................................................... 71

Relecture des dernières secondes (saut de lecture en arrière)

Lecture des fichiers créés par double enregistrement ................72

...72

7 – Opérations par la touche QUICK ............................... 73

Fonctions de la touche QUICK .............................................................73

Ouverture du menu Quick .....................................................................74

Fermeture du menu Quick ............................................................75

TASCAM DR-60D

Sommaire

Supprimer le fichier sélectionné (suppression rapide) ...............75

Diviser le fichier sélectionné (DIVIDE) ...............................................75

Augmenter la pression sonore ressentie pour améliorer

l'audibilité (Level Align) ..........................................................................77

Employer l'égaliseur de lecture ...........................................................78

Régler le gain d'entrée micro avec le menu Quick .......................78

8 – Mixage ........................................................................79

Faire les réglages de mixage .................................................................79

Emploi du décodeur MS .........................................................................80

Décodage du son entrant à l'enregistrement ........................80

Décodage du son à la lecture ......................................................81

Réglages du décodeur MS ............................................................81

9 – Branchement à un ordinateur ...................................82

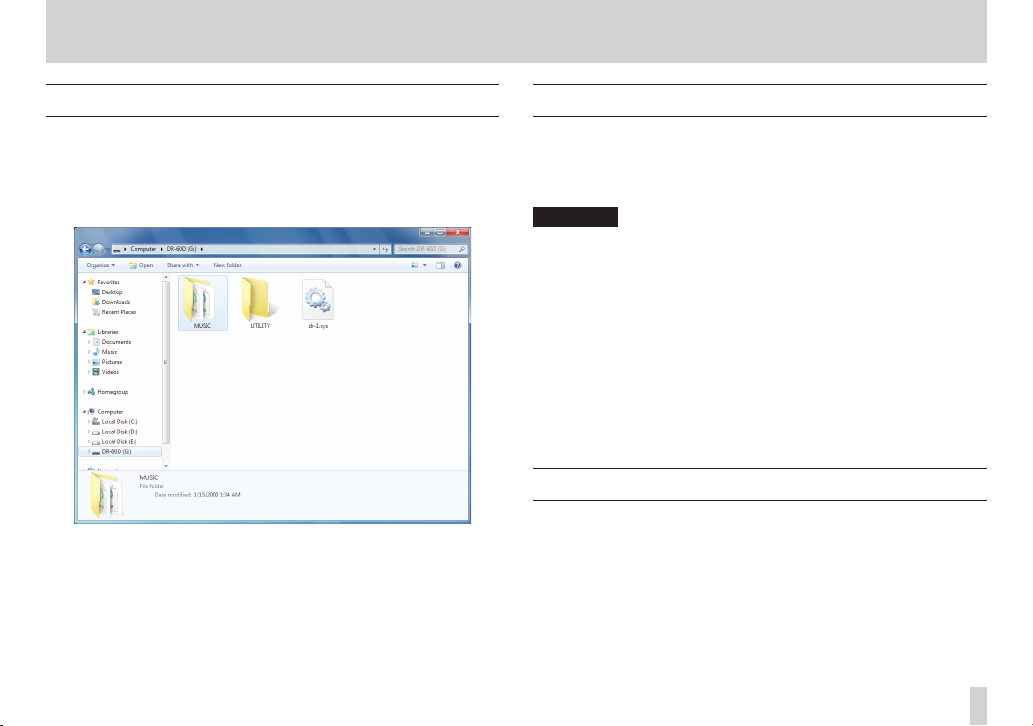

Transfert de fichiers dans un ordinateur ..........................................83

Transfert de fichiers depuis un ordinateur ......................................83

Déconnexion d'un ordinateur ..............................................................83

10 – Réglages et informations ........................................ 84

Visualisation des informations (INFORMATION) ............................84

Page d'informations sur le fichier ...............................................84

Page d'informations sur la carte .................................................85

Page d'informations sur le système ...........................................85

Réglages de système et formatage (SYSTEM) ...............................86

Réglage de la fonction d'économie automatique

d'énergie ..............................................................................................86

Réglage du rétroéclairage .............................................................86

Réglage du contraste de l'écran .................................................86

Réglage du type des piles AA ......................................................86

Réglage de la tension de l'alimentation fantôme ................86

Restauration des réglages d'usine .............................................87

TASCAM DR-60D

Emploi du formatage rapide (QUICK FORMAT) ..................... 87

Emploi du formatage complet (FULL FORMAT) .................... 87

Réglage du format des noms de fichier ............................................88

Format de nom de fichier .............................................................88

Réglage du paramètre WORD ......................................................88

Réinitialisation du numéro (COUNT) .........................................88

11 – Emploi de la prise REMOTE .....................................89

Pédalier (RC-3F TASCAM) .......................................................................89

Réglage du fonctionnement du pédalier ................................89

Emploi du pédalier ..........................................................................90

Télécommande (RC-10 TASCAM) ........................................................90

Réglage de la télécommande filaire .........................................90

Emploi de la télécommande filaire ...........................................90

Vue d'ensemble des fonctions des modes..............................90

12 – Messages .................................................................. 91

13 – Guide de dépannage ............................................... 94

14 – Caractéristiques techniques ...................................96

Données .......................................................................................................96

Entrées et sorties .......................................................................................96

Entrée et sortie audio analogiques ............................................96

Entrée et sortie de commande ....................................................97

Performances audio .................................................................................97

Compatibilité informatique ..................................................................97

Autres caractéristiques ...........................................................................98

Dessin avec cotes ......................................................................................99

Guide de prise en main

Dans ce chapitre, nous essaierons l'enregistrement et la lecture avec le DR-60D TASCAM. Nous essaierons également son utilisation en connexion avec un appareil photo numérique reflex (DSLR).

Le format d'enregistrement est réglé sur WAV 16 bits/44,1kHz par défaut à la sortie d'usine.

Des fichiers de plus haute qualité peuvent être produits en changeant le format d'enregistrement. Voir «Sélection de format de fichier, fréquence d’échantillonnage et taille maximale de fichier» en page 42 pour des détails.

1. Insérez les piles dans leur compartiment à l'arrière de l'unité. Faites correspondre les pôles compartiment.

¥ et ^ comme indiqué dans le

2. Insérez une carte SD dans la fente pour carte SD sur le côté droit de l'unité.

3. Maintenez pressée la touche ¤ sur le côté droit de l'unité jusqu'à ce que l'écran de démarrage « apparaisse.

Écran de démarrage

TASCAM DR-60D

»

Guide de prise en main

Microphones

ATTENTION

La première fois que vous utilisez l'unité, un écran de réglage de l'horloge intégrée apparaît l’heure» en page 36).

Pressez la touche . ou / pour déplacer le curseur (portion

surlignée) et tournez la molette DATA pour régler la date et l'heure.

Puis pressez la molette

4. Si vous insérez une carte neuve ou une carte ayant été formatée par un autre appareil, le message local de confirmation suivant apparaît (voir «Préparation d’une carte SD à l’emploi» en page

39).

Pressez la molette DATA pour formater la carte en vue de son

utilisation avec cette unité

Une fois le formatage terminé, l'écran d'accueil (ci-dessous)

s'affiche.

TASCAM DR-60D

(voir «Réglage de la date et de

DATA pour valider le réglage.

Écran d'accueil

ATTENTION

•

Le formatage efface toutes les données de la carte SD.

•

Quand vous formatez, utilisez un adaptateur secteur PS-P515U TASCAM (vendu séparément), alimentez l'unité par le bus USB d'un ordinateur ou soyez sûr que les piles sont encore suffisamment chargées.

5. Branchez un microphone à la prise côté gauche de l'unité.

6. Réglez le sélecteur d'entrée 1/L ou 2/R à l'avant de l'unité sur MIC ou MIC+PHANTOM (voir «Réglage des types d’entrée» en page 44).

1/L ou à la prise 2/R sur le

Guide de prise en main

Casque

7. Pressez la touche Enregistrement [0] pour armer

l'enregistrement. Le voyant REC clignotera.

Voyant REC

8. Pour régler le niveau d'entrée, utilisez le bouton 1/L ou le bouton 2/R à l'avant de l'unité (voir «Réglage du niveau d’entrée» en page 46 pour des détails).

9. Pressez la touche Enregistrement [0] pour lancer l'enregistrement. Le voyant REC s'allume durant l'enregistrement.

10. Pressez la touche

Stop (8) [HOME] pour terminer

l'enregistrement.

NOTE

Pour mettre en pause l'enregistrement, pressez la touche Enregistrement [0]. Pressez à nouveau la touche Enregistrement [0] pour faire redémarrer l'enregistrement dans le même fichier.

11. Pressez la touche Pour écouter au casque, branchez-le à la prise

Lecture [7] pour la lecture.

PHONES sur le

côté droit de l'unité. Pour écouter avec un système d'écoute externe (moniteurs amplifiés ou amplificateur et enceintes), branchez-le à la prise LINE OUT sur le côté droit de l'unité (voir «Branchement de moniteurs et casque» en page 40).

Moniteurs ampliés ou amplicateur et enceintes

12. Pour régler le volume de lecture, utilisez la commande de

volume PHONES ou LINE OUT.

13. Pressez la touche

Stop (8) [HOME] pour arrêter la lecture.

NOTE

Si vous avez fait plusieurs enregistrements, utilisez la touche . ou / pour sélectionner le fichier à lire alors que vous êtes en lecture ou à l'arrêt et que l'écran d'accueil est affiché.

TASCAM DR-60D

Guide de prise en main

14. Vous pouvez branchez cette unité à un appareil photo numérique reflex pour faire sortir le son de cette unité par l'appareil photo ou pour contrôler le son de l'appareil photo avec cette unité (voir «Branchement et fixation à l’appareil photo» en page 39).

Utilisez des câbles à fiche mini-jack 3,5mm stéréo standard

(vendus séparément) pour les relier.

Si vous voulez enregistrer l'audio de cette unité avec un appareil

photo, branchez la prise de sortie

CAMERA OUT sur le côté

gauche de cette unité à l'entrée micro externe de l'appareil photo.

Si vous voulez recevoir l'audio venant de l'appareil photo et le

contrôler avec cette unité, branchez la prise d'entrée

CAMERA

IN sur le côté gauche de cette unité à la prise de sortie audio de

l'appareil photo.

Appareil photo

numérique reex

Prise de sortie audio

Prise d'entrée micro externe

NOTE

Référez-vous au mode d'emploi de l'appareil photo pour des informations sur ses prises.

15. Utilisez la commande de volume

CAMERA OUT sur le côté

gauche de l'unité pour régler le niveau de sortie vers l'appareil photo.

16. Pour contrôler au casque l'entrée audio du son de l'appareil photo dans cette unité, activez l'écoute de contrôle (Monitoring) à l'aide du paramètre

MONITOR

en écran

REC SETTING

(voir

«Activation de l’écoute de contrôle (Monitoring)» en page

40).

17. Quand l'écran d'accueil est ouvert et que l'enregistreur est à l'arrêt, en pause, armé pour l'enregistrement ou en enregistrement, pressez la touche MONITOR SELECT pour ouvrir une fenêtre locale dans laquelle vous pouvez sélectionner quel son écouter. Tournez la molette DATA pour sélectionner

CAMERA IN

(voir «Sélection du signal écouté» en page 41).

TASCAM DR-60D

1 – Introduction

Merci beaucoup d'avoir choisi l'enregistreur PCM linéaire DR-60D TASCAM. Veuillez lire attentivement ce mode d'emploi pour optimiser votre utilisation de toutes les fonctions de l'unité. Nous espérons que vous apprécierez l'emploi de cet enregistreur durant de nombreuses années.

Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger le mode d'emploi depuis le site internet TASCAM (http://tascam.eu/fr/).

Caractéristiques

Cet enregistreur possède des entrées et sorties audio pouvant être utilisées avec des appareils photo numériques reflex (DSLR), ce qui permet l'enregistrement d'audio de haute qualité avec la vidéo de ces appareils.

•

Enregistreur audio compact utilisant des cartes SD/SDHC comme supports d'enregistrement

•

Les préamplis de microphone HDDA (High Definition Discrete Architecture) propres à TASCAM assurent une haute qualité des entrées d'enregistrement

•

En plus d'un enregistrement stéréo ordinaire, il est possible d'enregistrer simultanément jusqu'à quatre canaux

•

4 canaux peuvent être mixés et réduits en deux pour une sortie stéréo

•

Les niveaux d'enregistrement peuvent être réglés indépendamment pour les entrées 1/L, 2/R et 3-4

•

La fonction de double enregistrement permet d'enregistrer simultanément deux fichiers à des niveaux différents

•

nregistrement PCM linéaire (format WAV) en 44,1/48/96 kHz, 16/24 bits

•

Le format Broadcast Wave (BWF) est pris en charge comme format d'enregistrement WAV

•

Les entrées XLR micro/ligne peuvent fournir une alimentation fantôme (+24V/+48V)

Les entrées jack 3 points (TRS) micro/ligne (1/L et 2/R) acceptent une entrée +24dBU en cas de réglage sur LINE (ligne)

•

L'entrée mini-jack stéréo accepte les micros nécessitant une alimentation de type plug-in, ce qui permet de recevoir les micros vidéo et autres micros à haut niveau de sortie (niveau d'entrée maximal +10dBV)

•

Des fonctions de signal pilote (automatique/manuelle) simplifient la synchronisation des fichiers vidéo lors de l'édition

•

La prises CAMERA OUT permet d'envoyer l'audio de haute qualité de cette unité à un appareil photo numérique reflex pour enregistrement

•

La prise CAMERA IN permet le contrôle pratique de l'audio venant d'un appareil photo numérique reflex

•

La fonction d'enregistrement automatique lance automatiquement l'enregistrement lorsqu'un signal ayant le niveau d'entrée réglé est détecté

•

La fonction de décodage Mid-Side peut être utilisée avec les micros MS

•

La fonction d'enregistrement automatique peut lancer et arrêter automatiquement l'enregistrement aux niveaux seuil définis

•

Possibilité de lancer automatiquement l'enregistrement d'un nouveau fichier lorsqu'une taille de fichier maximale déterminée à l'avance est atteinte, cela sans interrompre l'enregistrement

•

Une touche QUICK est disponible pour accéder facilement à diverses fonctions

•

La fonction de passage à la piste suivante permet à un enregistrement d'être fractionné en créant un nouveau fichier lorsque c'est désiré

•

La fonction de préenregistrement (PRE REC) permet à l'unité d'enregistrer les deux secondes de son qui ont précédé le déclenchement de l'enregistrement

•

La fonction limiteur est disponible pour réduire automatiquement le niveau en cas de signal entrant excessivement fort

TASCAM DR-60D

1 – Introduction

•

Un filtre coupe-bas réduit de façon pratique le bruit de basse fréquence

•

Fonction de temporisation (retardateur) pour lancer l'enregistrement après une période de temps donnée

•

La fonction de retour en arrière et de lecture permet de relire les toutes dernières secondes du fichier actuellement lu par simple pression d'une touche

•

La fonction Delay élimine les décalages causés par des différences de distance entre deux jeux d'entrées et la source sonore

•

La fonction DIVIDE permet de fractionner des fichiers à l'endroit désiré

•

La fonction MARK est pratique pour accéder à des emplacements spécifiques

•

Les égaliseurs fonctionnent en lecture et la fonction d'alignement de niveau sert à améliorer le niveau de pression sonore globale ressenti

•

Le format de nom de fichier peut être fixé pour utiliser un mot défini par l'utilisateur ou la date

•

La fonction de reprise (Resume) mémorise la position de lecture avant extinction de l'unité (ou mise en veille)

•

Prise de sortie ligne/casque sur mini-jack 3,5 mm

•

LCD 128 x 64 pixels avec rétroéclairage

•

Port USB 2.0 de type mini-B

•

Fonctionne sur 4 piles AA, adaptateur secteur (vendu séparément: PS-P515U TASCAM), pack de batteries externe (vendu séparément: BP-6AA TASCAM) ou grâce à l'alimentation d'un bus USB

•

Filetage de montage sur trépied (dessous) et vis de fixation à un appareil photo numérique reflex qui permet le montage et le retrait avec une pièce de monnaie (dessus)

•

Prise pour télécommande dédiée (pour l'emploi avec une RC-10 ou un RC-3F (vendus séparément))

•

Commutateur de verrouillage HOLD pour éviter les manipulations accidentelles

•

Les poignées de devant sur les côtés gauche et droit protègent l'écran et peuvent être utilisées pour fixer une bandoulière

TASCAM DR-60D

Éléments fournis

Ce produit est livré avec les éléments suivants. Prenez soin de ne pas endommager ces éléments lors du déballage.

Conservez les matériaux d'emballage pour de futurs transports. Si un élément quelconque est manquant ou a été endommagé

durant le transport, veuillez contacter TASCAM.

• Unité principale ......................................................................................... 1

• Câble USB ..................................................................................................... 1

• Carte de garantie ....................................................................................... 1

• Mode d'emploi (ce manuel) .................................................................. 1

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées:

•

Quand nous nous référons à des touches, connecteurs et autres parties de cette unité ou d'un autre équipement, nous utilisons un caractère gras comme celui-ci: touche MENU.

•

Quand nous représentons des messages apparaissant par exemple dans l'écran de l'unité, nous les représentons comme ceci:

REPEAT

•

Les cartes mémoire SD sont appelées «cartes SD».

•

Pour alléger le texte, nous appellerons les appareils photo numériques reflex de leur abréviation anglaise, «DSLR».

•

Les mots qui apparaissent sur l'écran de l'ordinateur sont représentés entre guillemets comme ceci: «DR-60D».

•

Des informations supplémentaires sont fournies si besoin est sous les intitulés CONSEIL, NOTE et ATTENTION.

CONSEIL

Ce sont des conseils concernant l'emploi de l'unité.

1 – Introduction

NOTE

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

ATTENTION

Ne pas suivre ces instructions peut par exemple entraîner des blessures, des dommages pour l'équipement ou la perte de données enregistrées.

Marques commerciales

•

TASCAM is a registered trademark of TEAC Corporation.

•

SDHC Logo is a trademark of SD-3C, LLC.

•

Microsoft, Windows, Windows XP, Windows Vista, Windows 7 and Windows 8 are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.

•

Apple, Macintosh, iMac, Mac OS and Mac OS X are trademarks of Apple Inc.

•

Pentium and Intel are trademarks of Intel Corporation in the U.S. and/or other countries.

•

Other company names, product names and logos in this document are the trademarks or registered trademarks of their respective owners.

Any data, including, but not limited to information, described herein are intended only as illustrations of such data and/or information and not as the specifications for such data and/or information. TEAC Corporation disclaims any warranty that any use of such data and/or information shall be free from infringement of any third party’s intellectual property rights or other proprietary rights, and further, assumes no liability of whatsoever nature in the event of any such infringement, or arising from or connected with or related to the use of such data and/or information.

This product is designed to help you record and reproduce sound works to which you own the copyright, or where you have obtained permission from the copyright holder or the rightful licensor. Unless you own the copyright, or have obtained the appropriate permission from the copyright holder or the rightful licensor, your unauthorized recording, reproduction or distribution thereof may result in severe criminal penalties under copyright laws and international copyright treaties. If you are uncertain about your rights, contact your legal advisor. Under no circumstances will TEAC Corporation be responsible for the consequences of any illegal copying performed using the recorder.

À propos des cartes SD

Cette unité utilise des cartes SD pour l'enregistrement et la lecture. Avec cette unité, vous pouvez utiliser des cartes SD de 64Mo à 2Go

et des cartes SDHC de 4Go à 32Go.

TASCAM DR-60D

1 – Introduction

Vous trouverez une liste des cartes SD ayant été testées avec cette unité sur le site internet TASCAM (http://tascam.eu/fr/). Veuillez consulter ce site ou contacter l'assistance clientèle TASCAM.

Précautions d'emploi

Les cartes SD sont des supports fragiles. Afin d'éviter d'endommager une carte ou le lecteur de carte, veuillez prendre les précautions suivantes quand vous les manipulez.

•

Ne les laissez pas dans des endroits extrêmement chauds ou froids.

•

Ne les laissez pas dans des endroits extrêmement humides.

•

Ne les mouillez pas.

•

Ne placez rien sur elles et ne les tordez pas.

•

Ne les heurtez pas.

Précautions d'installation

•

La température de fonctionnement nominale de cette unité est comprise entre 0º et 40º C.

•

Ne l'installez pas dans les types de lieu suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.

 •Lieuxsujetsàdesvibrationssignificatives  •Prèsdefenêtresouenexpositiondirecteausoleil  •Prèsdechauffagesoudansdeslieuxextrêmementchauds  •Lieuxextrêmementfroids  •Lieuxàfortehumiditéoumauvaiseaération  •Lieuxpoussiéreux  •Lieuxexposésdirectementàlapluieouàl'eau

•

Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.

•

Si cette unité est placée près d'un amplificateur de puissance ou d'un autre appareil à grand transformateur, elle peut entraîner un ronflement sur celui-ci. Dans ce cas, augmentez la distance séparant cette unité de l'autre appareil.

•

Si on l'utilise à proximité d'un récepteur de télévision ou de radio, cette unité peut entraîner des irrégularités de couleur ou des parasites. Dans ce cas, augmentez la distance séparant cette unité de l'autre appareil.

•

Cette unité peut produire des parasites si un téléphone mobile ou autre appareil sans fil est utilisé à proximité pour passer des appels ou envoyer ou recevoir des signaux. Dans ce cas, augmentez la distance entre cette unité et l'autre appareil ou éteignez l'autre appareil.

Attention à la condensation

Si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température, de la condensation peut se produire. Si c'est le cas, laissez l’unité une ou deux heures à température ambiante avant de l'allumer.

Nettoyage de l'unité

Pour nettoyer l'unité, essuyez-la délicatement avec un chiffon sec et doux. N'utilisez pas de lingettes nettoyantes imbibées de produit chimique, de diluant pour peinture, d'alcool ou autre agent chimique pour nettoyer l'unité car cela pourrait endommager la surface.

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

Face avant

Poignées

Attachez ici une sangle, par exemple.

2 Écran

Affiche diverses informations.

3 Molette DATA (ENTER/MARK)

Tournez-la pour sélectionner des paramètres et changer leur valeur dans les écrans de réglage.

Utilisez-la aussi pour changer la position de lecture dans un fichier.

Pressez-la pour confirmer des sélections dans les écrans de réglage et pour répondre «YES» (oui) à des messages locaux de confirmation.

Pressez-la durant l'enregistrement ou la lecture pour ajouter manuellement un marqueur marqueurs à un enregistrement» en page 59).

Pressez la touche . ou / en maintenant pressée cette molette pour passer respectivement au marqueur précédent ou suivant

(voir «Se déplacer jusqu’à un marqueur» en page 59).

4 Touche MONITOR SELECT

Quand l'unité n'est pas en lecture, pressez cette touche pour ouvrir le menu local de sélection de source à contrôler auditivement.

Lors de la lecture de fichiers créés par double enregistrement, pressez-la pour alterner entre ces fichiers.

5 Touche MENU

Quand l'écran d'accueil ou l'écran pour ouvrir l'écran

Quand un écran de réglage est ouvert, pressez-la pour remonter d'un niveau dans le menu. Quand l'écran pressez cette touche pour revenir à l'écran d'accueil.

6 Touche MIXER

Pressez cette touche pour ouvrir l'écran Quand l'écran

revenir à l'écran d'accueil.

MIXER

(voir «Ajouter manuellement des

MIXER

est ouvert, pressez cette touche pour

est affiché, pressez-la

est ouvert,

MIXER

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

7 Touche QUICK

Pressez-la quand l'écran d'accueil, l'écran

MIXER

est ouvert pour afficher un menu local rapide.

La fonction affichée dépend du statut de l'unité au moment où la touche est pressée.

Statut de l'enregistreur

À l'arrêt

Lecture

Armement pour l'enregistrement

Enregistrement

MIXER

Écran ouvert

Écran

BROWSE

ouvert

8 Voyant DUAL

S'allume en orange lors de l'enregistrement en mode double.

9 Voyant 4CH

S'allume en orange lors de l'enregistrement en mode 4 canaux.

0 Voyant REC

Il clignote en armement pour l'enregistrement et s'allume en rouge durant l'enregistrement.

Fonctions affichées

Suppression/division du fichier de lecture actuel, fonction d'alignement du niveau, de correction tonale de la lecture et de réglage de gain de l'entrée micro

Fonction d'alignement du niveau et de correction tonale de la lecture

Fonction de réglage de gain de l'entrée micro

Opérations sur les fichiers/dossiers

BROWSE

ou l'écran

q Bouton 1/L et voyant PEAK

Utilisez ce bouton pour régler le niveau d'entrée par la prise sur le côté gauche de l'unité.

Le voyant 1/L PEAK s'allume quand le niveau de l'entrée 1/L est proche de causer de la distorsion. Il s'allume également si de la distorsion survient dans le circuit analogique durant l'entrée du micro, mais ne s'allume pas si de la distorsion survient dans le circuit analogique durant une entrée de niveau ligne (voir «Réglage du niveau d’entrée» en page 46).

w Sélecteur d'entrée (1/L)

Règle le type d'entrée pour la prise d'alimentation fantôme.

q Bouton 2/R et voyant PEAK

Utilisez ce bouton pour régler le niveau d'entrée par la prise sur le côté gauche de l'unité.

Le voyant 2/R PEAK s'allume quand le niveau de l'entrée 2/R est proche de causer de la distorsion. Il s'allume également si de la distorsion survient dans le circuit analogique durant l'entrée du micro, mais ne s'allume pas si de la distorsion survient dans le circuit analogique durant une entrée de niveau ligne (voir «Réglage du niveau d’entrée» en page 46).

r Sélecteur d'entrée (2/R)

Règle le type d'entrée pour la prise d'alimentation fantôme.

t Bouton 3-4 et voyant PEAK

Utilisez ce bouton pour régler le niveau d'entrée par la prise sur le côté gauche de l'unité.

Le voyant proche de causer de la distorsion.

3-4 PEAK s'allume quand le niveau de l'entrée 3-4 est

1/L et la fourniture ou non

2/R et la fourniture ou non

1/L

2/R

3/4

TASCAM DR-60D

y Touche .

Durant la lecture ou à l'arrêt en cours de fichier, pressez cette touche pour revenir au début du fichier.

À l'arrêt, en début de fichier, pressez cette touche pour sauter au début du fichier précédent.

Pressez et maintenez cette touche pour une recherche en arrière. Pressez cette touche en maintenant pressée la molette

pour revenir au marqueur précédent. Dans les écrans de réglage, utilisez cette touche pour déplacer

le curseur vers la gauche. Dans l'écran touche pour remonter d'un niveau.

u Touche Stop (8) [HOME]

Pressez cette touche durant la lecture pour mettre celle-ci en pause à l'endroit actuel. Pressez cette touche durant une pause pour revenir au début du fichier lu.

Pressez cette touche durant l'enregistrement ou en armement pour l'enregistrement afin d’arrêter l'enregistrement.

Quand un autre écran est ouvert, pressez cette touche pour revenir à l'écran d'accueil. Utilisez-la pour répondre «NO» (non) à un message de confirmation.

i Touche /

À l'arrêt ou en lecture, pressez cette touche pour sauter au fichier suivant.

Pressez et maintenez cette touche pour une recherche en avant. Dans les écrans de réglage, utilisez cette touche pour déplacer le

curseur vers la droite. Pressez cette touche en maintenant pressée la molette

pour accéder au marqueur suivant.

BROWSE

DATA

, pressez cette

DATA

2 – Nomenclature et fonctions des parties

BROWSE

Dans l'écran d'un niveau. Si un fichier est sélectionné, il est chargé et l'unité retourne à l'écran d'accueil et s'arrête.

o Touche 7 (lecture)

Quand l'écran d'accueil est affiché et que la lecture est arrêtée, pressez cette touche pour lancer la lecture.

Durant la lecture, pressez cette touche pour sauter en arrière dans la lecture (voir «Relecture des dernières secondes (saut de lecture en arrière)» en page 72).

Quand un fichier ou dossier est sélectionné en écran pressez cette touche pour revenir à l'écran d'accueil et lire le fichier ou le premier fichier du dossier à partir de son début.

p Touche SLATE

Maintenez-la pressée durant la lecture pour enregistrer un signal pilote

(voir «Ajout de signaux pilotes» en page 62).

a Touche 0 (enregistrement)

Pressez cette touche à l'arrêt pour armer l'enregistrement. Pressez-la durant l'enregistrement pour mettre l'enregistrement

en pause (revenir en armement d'enregistrement).

, pressez cette touche pour descendre

BROWSE

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

Panneau latéral gauche

s Prise 1/L (XLR/jack 6,35mm 3 points)

C’est une prise analogique symétrique mixtesXLR/jack 3 points (TRS) pour des entrées de niveau microphone et ligne.

XLR (1= masse, 2= point chaud, 3= point froid) Jack 3 points (TRS, pointe = point chaud, bague = point froid et

manchon = masse)

d Prise 3-4 (mini-jack 3,5mm stéréo)

Cette prise d'entrée analogique sur jack 3 points peut fournir une alimentation de type plug-in.

Jack 3 points (TRS, pointe = point chaud, bague = point froid et manchon = masse)

f Prise 2/R (XLR/jack 6,35mm 3 points)

C’est une prise analogique symétrique mixte XLR/jack 3 points (TRS) pour des entrées de niveau microphone et ligne.

XLR (1= masse, 2= point chaud, 3= point froid) Jack 3 points (TRS, pointe = point chaud, bague = point froid et

manchon = masse)

ATTENTION

•

Vérifiez bien que l'alimentation fantôme est désactivée avant de brancher un appareil de niveau ligne à la prise 1/L ou 2/R. Si vous branchez un appareil de niveau ligne alors que l'alimentation fantôme est en service, cet appareil ou cette unité peuvent être endommagés.

•

Si vous utilisez un microphone électrostatique (à condensateur), avant de le brancher à une prise 1/L ou 2/R ou de l'en débrancher, vérifiez que l'alimentation fantôme de cette prise est désactivée (OFF). Si vous branchez ou débranchez un micro alors que l'alimentation fantôme est en service, ce micro ou cette unité peuvent être endommagés.

•

Ne branchez pas de microphone dynamique asymétrique à un connecteur XLR fournissant une alimentation fantôme. Cela pourrait endommager le microphone ou cette unité.

g Prise CAMERA IN (mini-jack 3,5mm stéréo)

Branchez ici la sortie audio d'un appareil photo. Référez-vous au mode d'emploi de l'appareil photo pour

identifier cette prise de sortie sur l'appareil photo (voir «Branchement et fixation à l’appareil photo» en page 39).

h Prise REMOTE ( mini-jack 2,5mm 3 points)

Branchez ici un pédalier RC-3F TASCAM ou une télécommande filaire RC-10 TASCAM (tous deux vendus séparément) pour permettre le déclenchement et l'arrêt à distance de la lecture et

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

d'autres fonctions (voir «11 – Emploi de la prise REMOTE» en page 89).

j Commande de volume de sortie CAMERA OUT

Utilisez-la pour régler le volume de sortie par la prise OUT.

k Prise CAMERA OUT (mini-jack 3,5mm stéréo)

Branchez ici la prise pour micro externe d'un appareil photo. Référez-vous au mode d'emploi de l'appareil photo pour

identifier cette prise sur l'appareil photo (voir «Branchement et fixation à l’appareil photo» en page 39).

CAMERA

Panneau latéral droit

l Fente pour carte SD

Insérez ici une carte SD.

; Touche

Pressez et maintenez cette touche pour allumer ou éteindre (mettre en veille) l'unité (voir «Mise sous tension et hors tension (mise en veille)» en page 35).

z Commutateur HOLD

Glissez-le vers le haut (dans le sens de la flèche) pour enclencher la fonction de verrouillage Hold.

Toutes les touches deviennent inopérantes quand la fonction de verrouillage Hold est activée.

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

x Port USB

Utilisez le câble USB fourni pour brancher cette prise au port USB d'un ordinateur (voir «9 – Branchement à un ordinateur» en page 82).

L'alimentation peut être fournie au travers du câble USB livré avec l'unité ou par un adaptateur secteur (vendu séparément: PS-P515U TASCAM).

ATTENTION

Branchez toujours l'unité directement à l'ordinateur. N'utilisez pas de concentrateur (hub) USB.

c Commande de volume PHONES

Utilisez-la pour régler le volume de sortie par la prise casque (

PHONES).

v Prise PHONES (mini-jack 3,5mm stéréo)

Branchez un casque ou des écouteurs stéréo à cette prise mini-jack stéréo.

Utilisez la commande PHONES pour régler le volume.

ATTENTION

Avant de brancher un casque, baissez au minimum le volume PHONES. Ne pas le faire pourrait entraîner la production d'un bruit fort et soudain risquant par exemple d'endommager votre audition.

b Commande de volume LINE OUT

Utilisez-la pour régler le volume de sortie par la prise

n Prise LINE OUT (mini-jack 3,5mm stéréo)

Utilisez-la pour le branchement à la prise d'entrée ligne d'un ampli ou autre équipement.

Utilisez la commande

TASCAM DR-60D

LINE OUT pour régler son volume.

LINE OUT.

Face arrière

m Capot du compartiment des piles

, Compartiment des piles

Installez les piles (4 piles AA) dans ce compartiment pour alimenter l'unité

(voir «Emploi avec des piles AA» en page 32).

2 – Nomenclature et fonctions des parties

Face supérieure

. Fixation au DSLR

Utilisez cette fixation, préinstallée sur l'unité, avec la vis de montage du DSLR.

Si vous ne voulez pas utiliser cette fixation, utilisez une pièce de monnaie ou un autre outil pour retirer ces quatre vis de fixation.

/ Vis de montage de DSLR (1/4 de pouce ou 6,35mm)

Sert à fixer cette unité sous un appareil photo ou, par exemple, un rack compatible avec les vis de montage d'appareil photo.

Face inférieure

! Filetage de montage sur trépied (1/4 de pouce ou 6,35 mm)

Sert à monter cette unité sur un trépied.

ATTENTION

•

Fixez fermement l'appareil au trépied ou au pied de microphone pour éviter qu'il ne tombe.

•

Placez le trépied ou le pied de microphone sur une surface plane quand vous l'employez avec cette unité.

•

Certains trépieds ont des caractéristiques de pas de vis différents rendant le montage direct impossible. Avec ces trépieds, utilisez un adaptateur du commerce.

@ Orifice de broche de caméra vidéo

Si vous utilisez un trépied avec une broche pour caméra vidéo, alignez cet orifice avec la broche lorsque vous montez l'unité sur le trépied.

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

Écran d'accueil

NOTE

Lors de l'écoute de contrôle, certains indicateurs de niveau, icônes et autres éléments changent pour prendre l'aspect de l'écran d'enregistrement.

1 Mode d'écoute de contrôle (Monitoring)

Indique quel est l'audio maintenant contrôlé.

Indicateur Signification

MIX

SUB Second fichier du mode double enregistrement 1+2 Mixage des canaux 1-2 3+4 Mixage des canaux 3-4, CAM Entrée du son par la prise CH1 Entrée du son du canal 1

1-M

Mixage des canaux 1-4, ou fichier principal du mode double enregistrement

CAMERA IN

Canal gauche du fichier principal du mode double enregistrement

Indicateur Signification

1-S

CH2 Entrée du son du canal 2

2-M

2-S

CH3 Entrée du son du canal 3

3-M

3-S

CH4 Entrée du son du canal 4

4-M

4-S

2 Réglage de lecture en boucle

Une des icônes suivantes s'affiche en fonction du réglage actuel.

Lecture d'un seul fichier Lecture en boucle d'un même fichier Lecture en boucle de tous les fichiers

3 Zone de lecture

Affiche la zone de lecture actuelle.

ALL

Tous les fichiers du dossier MUSIC

FOLDER

Canal gauche du second fichier du mode double enregistrement

Canal droit du fichier principal du mode double enregistrement

Canal droit du second fichier du mode double enregistrement

Canal gauche du fichier principal du mode double enregistrement

Canal gauche du second fichier du mode double enregistrement

Canal droit du fichier principal du mode double enregistrement

Canal droit du second fichier du mode double enregistrement

Tous les fichiers du dossier sélectionné

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

4 Numéro du fichier lu/nombre total de fichiers

Affiche le numéro du fichier actuel et le nombre total de fichiers dans la zone de lecture actuelle.

5 Temps écoulé

Affiche le temps écoulé (heures : minutes : secondes) dans le fichier actuel.

6 Statut d'alimentation

Quand des piles sont utilisées, une icône de pile affiche la charge restante sous forme de barres («

Les piles sont quasiment déchargées et l'alimentation va bientôt se couper (mise en veille) si l'icône n'a plus de barre «

Quand vous utilisez l'adaptateur secteur PS-P515U (vendu séparément) ou l'alimentation du bus USB, «

NOTE

Parfois, un message lors de l'enregistrement ou du lancement d'autres opérations exigeantes même s'il reste de l'énergie dans la batterie.

7 Statut de fonctionnement de l'enregistreur

Cette icône affiche le statut de fonctionnement de l'enregistreur.

Indicateur Signification

8 9 7 , m / .

Battery Low

À l'arrêt En pause En lecture En avance rapide En retour rapide En saut vers l'avant En saut vers l'arrière

», « », « »).

» apparaît.

(batterie faible) apparaît

8 Indicateurs de niveau

Ils affichent les niveaux des signaux entrants ou lus.

9 Affichage du statut de piste

Cette icône change en fonction du mode d'enregistrement.

Indicateurs (exemples)

/ / / Écoute de contrôle en mode MONO

».

/ Écoute de contrôle en mode STÉRÉO

0 Affichage de la position de lecture

La position de lecture actuelle est indiquée par une barre. Au fur et à mesure de l'avancée de la lecture, la barre s'étend vers la droite.

q Nom du fichier

Affiche le nom du fichier lu sauf si plusieurs fichiers sont enregistrés en mode 4 canaux ou double enregistrement. Dans ces cas, c'est le nom du projet qui est affiché.

w Temps restant

Affiche le temps restant (heures : minutes : secondes) dans le fichier actuel.

Signification

Lecture d'un fichier enregistré en mode mono ou stéréo

Lecture d'un fichier enregistré en mode DUAL MONO ou DUAL ST ou écoute de contrôle dans ces modes

Lecture d'un fichier enregistré en mode 4CH ou écoute de contrôle dans ce mode

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

e Statut d'alignement de niveau

Cette icône indique si la fonction d'alignement de niveau est en service (ON) ou non (OFF) ressentie pour améliorer l’audibilité (Level Align)» en page 77).

Fonction d'alignement de niveau désactivée Fonction d'alignement de niveau activée

r Statut de l'égaliseur de lecture

Cette icône indique si l'égaliseur de lecture est en service (ON) ou non (OFF)

78).

t Valeur crête en décibels (dB)

Le niveau maximal atteint au cours d'une période de temps fixe est affiché numériquement.

(voir «Employer l’égaliseur de lecture» en page

Égaliseur de lecture désactivé Égaliseur de lecture activé

(voir «Augmenter la pression sonore

Écran d'enregistrement

1 Mode d'écoute de contrôle (Monitoring)

Indique quel est l'audio actuellement contrôlé.

Indicateur Signification

MIX

SUB Second fichier du mode double enregistrement 1+2 Mixage des canaux 1-2 3+4 Mixage des canaux 3-4 CAM Entrée du son par la prise CH1 Entrée du son du canal 1

1-M

1-S

CH2 Entrée du son du canal 2

2-M

Mixage des canaux 1-4, ou fichier principal du mode double enregistrement

CAMERA IN

Canal gauche du fichier principal du mode double enregistrement

Canal gauche du second fichier du mode double enregistrement

Canal droit du fichier principal du mode double enregistrement

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

Indicateur Signification

2-S

CH3 Entrée du son du canal 3

3-M

3-S

CH4 Entrée du son du canal 4

4-M

4-S

2 Statut de la fonction de préenregistrement ou

d'enregistrement automatique

» apparaît quand la fonction de préenregistrement est

« activée (ON) et l'enregistrement armé.

«

» apparaît quand la fonction d'enregistrement automatique

est activée (ON) et en enregistrement.

3 Format d'enregistrement

Affiche le format d'enregistrement de fichier. WAV16, WAV24, BWF16 ou BWF24

4 Fréquence d'échantillonnage d'enregistrement

Affiche la fréquence d'échantillonnage d'enregistrement du fichier. 44,1kHz, 48kHz ou 96kHz

5 Temps d'enregistrement écoulé

Le temps d'enregistrement qui s'est écoulé dans le fichier apparaît en heures: minutes : secondes.

Canal droit du second fichier du mode double enregistrement

Canal gauche du fichier principal du mode double enregistrement

Canal gauche du second fichier du mode double enregistrement

Canal droit du fichier principal du mode double enregistrement

Canal droit du second fichier du mode double enregistrement

6 Nombre de canaux d'enregistrement

Affiche le nombre de canaux d'enregistrement dans le fichier. ST ou MONO

7 Statut de la fonction de tonalité automatique

Cette icône indique si la fonction de tonalité automatique est en service (ON) ou non (OFF) (voir «Emploi de la fonction de tonalité automatique» en page 61).

Pas d'icône Tonalité automatique désactivée

Tonalité automatique activée

8 Statut de fonctionnement de l'enregistreur

Cette icône affiche le statut de fonctionnement de l'enregistreur.

Indicateur Signification

09 0

9 Source d'entrée

Cette icône affiche la source d'entrée.

Indicateurs (exemples)

/ / /

Enregistrement armé ou en pause Enregistrement Enregistrement avec retardateur

Signification

Source d'entrée du mode d'enregistrement mono

Source d'entrée du mode d'enregistrement stéréo

Source d'entrée du mode double enregistrement et réglage de gain pour le second enregistrement (0 à -12)

Source d'entrée du mode d'enregistrement 4 canaux

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

0 Indicateurs de niveau d'enregistrement

Ils affichent le niveau de l'audio entrant. La marque b en position -12dB fournit un guide pour régler les

niveaux d'entrée.

q Nom du fichier

Affiche le nom automatiquement assigné au fichier enregistré. Affiche le nom du projet quand il y a plusieurs fichiers enregistrés

en mode d'enregistrement 4 canaux ou en mode double enregistrement.

w Temps d'enregistrement restant

Le temps d'enregistrement restant sur la carte SD est indiqué en heures: minutes: secondes en fonction des réglages de mode d'enregistrement, fréquence d'échantillonnage et format d'enregistrement.

e Statut de filtre coupe-bas

Indique si le filtre coupe-bas est en ou hors service (voir «Emploi du filtre coupe-bas (LOW CUT)» en page 49).

Cette icône est affichée en lettres claires sur fond sombre si le filtre coupe-bas est réglé sur 1, le canal 2 ou les canaux 3/4.

: filtre coupe-bas désactivé : filtre coupe-bas activé

r Statut de la fonction limiteur

Une icône apparaît si la fonction limiteur pour le canal 1, 2 ou les canaux 3/4 est réglée sur limiteur» en page 48).

: limiteur désactivé : limiteur activé

40Hz, 80Hz

MONO

LINK

120Hz

pour le canal

(voir «Emploi du

t Réglage de la touche SLATE

Affiche le réglage de la touche SLATE (enclenchée/non enclenchée) (voir «Ajout de signaux pilotes» en page 62).

: touche SLATE non enclenchée : touche SLATE enclenchée

y Valeur crête en décibels (dB)

Les valeurs crêtes du niveau d'entrée sont affichées numériquement.

Liste des paramètres de menu

Pressez la touche MENU pour ouvrir l'écran ce menu sont les suivants.

Élément de menu

REC MODE

INPUT SETTING Réglages d'entrée.

REC SETTING

AUTO REC

PLAY SETTING

Fonction Pages

Réglage de la source d'enregistrement.

Réglages d'enregistrement.

Réglages d'enregistrement automatique.

Réglages de zone de lecture, de lecture en boucle et de saut en arrière.

. Les éléments de

page 49, page 50, page 52, page 54 page 46, page 48, page 49 page 40, page 42, page 58, page 60, page 61, page 62

page 56, page 59

page 68, page 71

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

BROWSE

OTHERS

Le sous-menu l'écran

Élément de sous-menu

INFORMATION

FILE NAME Réglages de nom de fichier page 88 DATE/TIME Réglages de date et d'heure page 36

Télécommande (REMOTE)

SYSTEM Divers réglages de système page 86

ATTENTION

•

En armement d'enregistrement ou en enregistrement, seuls les écrans

•

En enregistrement, le réglage

Opérations sur les fichiers et dossiers de la carte SD

Affichage des éléments de sous-menu.

OTHERS

. Les éléments de menu sont les suivants.

INPUT SETTING

apparaît quand

Fonction Pages

Informations sur le fichier, la carte SD et le système

Réglages pour le pédalier RC-3F TASCAM et la télécommande filaire RC-10 TASCAM (tous deux vendus séparément)

AUTO REC

page 64, page 69 page 70 page 36, page 46, page 84, page 88, page 89

OTHERS

est sélectionné dans

sont affichés.

ne peut pas être changé.

page 84

page 89, page 90

Emploi du menu

Utilisez l'écran

1. Pressez la touche

2. Tournez la molette DATA pour sélectionner une option de menu (la surligner) et pressez la molette DATA ou la touche / pour accéder aux divers écrans de réglage.

Exemple: écran PLAY SETTING (réglages de lecture)

3. Tournez la molette DATA pour sélectionner (surligner) l'option de menu à régler.

Exemple: AREA est sélectionné.

pour faire divers réglages.

MENU pour ouvrir l'écran

TASCAM DR-60D

2 – Nomenclature et fonctions des parties

4. Tournez la molette DATA ou pressez la touche / pour

déplacer le curseur afin de surligner la valeur du réglage.

5. Tournez la molette DATA pour changer la valeur de réglage.

6. Pressez la molette autre paramètre à régler dans le même menu.

Cela vous permet de sélectionner un nouveau paramètre.

Tournez à nouveau la molette paramètre à régler.

7. Répétez les étapes paramètre.

8. Pour ouvrir l'écran pressez la touche MENU.

Pour revenir à l'écran d'accueil, pressez la touche

[HOME].

DATA ou la touche . pour sélectionner un

DATA pour sélectionner un

3 à 6 si nécessaire pour régler chaque

(ou l'écran de sous-menu

OTHERS

Stop (8)

Fonctionnement de base

Gérez les divers écrans avec les touches suivantes.

Touche MENU:

Ouvre l'écran

Touche Stop (8) [HOME]:

Quand un autre écran est ouvert, appuyez sur cette touche pour revenir à l'écran d'accueil. Utilisez-la pour répondre «NO» (non) à un message de confirmation.

Molette DATA:

Tournez la molette DATA pour sélectionner des paramètres et changer leur valeur dans les écrans de réglage. Vous pouvez

aussi tourner la molette DATA pour changer la position de lecture dans le fichier.

Pressez la molette DATA pour confirmer des sélections de paramètre dans les écrans de réglage et pour répondre «Yes» (oui) à des messages locaux de confirmation.

Pressez la molette DATA durant l'enregistrement pour ajouter manuellement un marqueur (voir «Ajouter manuellement des marqueurs à un enregistrement» en page 59).

En maintenant pressée la molette DATA , pressez la touche . pour sauter au marqueur précédent ou la touche / pour sauter au marqueur suivant (voir «Se déplacer jusqu’à un marqueur» en page 59).

Touche / :

Utilisez-la pour déplacer le curseur (la zone surlignée) vers la droite de l'écran et ouvrir des dossiers en écran

BROWSE

TASCAM DR-60D

Touche.:

Utilisez-la pour déplacer le curseur (la zone surlignée) vers la gauche de l'écran et fermer des dossiers en écran

BROWSE

Touche QUICK:

Ouvre le menu local Quick.

• À l'arrêt: fonctions de suppression/division du fichier

actuellement lu, alignement du niveau, correction tonale de la lecture et réglage de gain de l'entrée micro

• Durant la lecture: fonctions d'alignement du niveau et de

correction tonale de la lecture

• En armement pour l'enregistrement: fonction de réglage du

gain d'entrée micro

• En enregistrement: fonction de réglage du gain d'entrée

micro

• Quand l'écran

dossiers

• Quand l'écran

d'entrée micro

BROWSE

est ouvert: opérations sur les fichiers/

MIXER

est ouvert: fonction de réglage du gain

Touche enregistrement (0)

Ouvre l'écran Quand l'écran

revenir à l'écran d'accueil.

REC MODE

(mode d'enregistrement).

est ouvert, pressez cette touche pour

Touche MIXER

Ouvre l'écran Quand l'écran

revenir à l'écran d'accueil.

MIXER

est ouvert, pressez cette touche pour

2 – Nomenclature et fonctions des parties

TASCAM DR-60D

3 – Préparation

Alimentation de l'unité

Sources d’alimentation

Le DR-60D peut être alimenté par quatre piles AA, un adaptateur secteur PS-P515U TASCAM (vendu séparément) ou via le câble USB fourni avec l'unité (alimentation par le bus USB).

Des piles alcalines ou des batteries Ni-MH peuvent être utilisées.

Emploi avec des piles AA

Ouvrez le compartiment des piles au dos de l'unité. Installez 4 piles AA dans le compartiment avec leurs repères ¥ et ^ comme indiqué. Ensuite, refermez le compartiment des piles.

Si vous utilisez des piles AA, réglez le type de pile afin que l'autonomie restante soit fidèlement affichée puisque l'appareil pourra alors déterminer avec précision l'alimentation disponible en vue d'un bon fonctionnement (voir «Réglage du type des piles AA» en page 86).

ATTENTION

•

Cette unité ne peut pas utiliser de piles sèches au manganèse (R6).

•

Cette unité ne peut pas recharger de batteries Ni-MH. Utilisez un chargeur du commerce.

NOTE

L'alimentation fantôme d'un microphone à condensateur nécessite beaucoup de puissance. Si vous utilisez un microphone à condensateur alors que l'unité est alimentée par piles AA (batteries Ni-MH rechargeables ou piles alcalines), l'autonomie sera réduite.

Si vous devez faire fonctionner l'unité de façon prolongée, utilisez un adaptateur secteur PS-P515U TASCAM ou un boîtier de batteries externe BP-6AA TASCAM (tous deux vendus séparément) pour alimenter l'unité.

TASCAM DR-60D

3 – Préparation

Emploi d'un adaptateur secteur (vendu séparément)

Branchez l'adaptateur secteur PS-P515U TASCAM (vendu séparément) et le câble USB au port USB de l'unité comme représenté dans l'illustration.

Prise secteur

PS-P515U TASCAM (vendu séparément)

Fiche USB mini-B

NOTE

Quand des piles sont installées et que l'adaptateur secteur est branché, l'alimentation est fournie par l'adaptateur secteur.

ATTENTION

•

N'utilisez jamais d'adaptateur autre que l'adaptateur secteur PS-P515U TASCAM indiqué (vendu séparément). L'emploi d'un autre adaptateur peut entraîner un mauvais fonctionnement, un incendie ou un choc électrique.

•

Du bruit peut se produire lors de l'enregistrement au microphone si l'unité est trop proche de l'adaptateur secteur. Dans ce cas, éloignez suffisamment l'adaptateur secteur de l'unité.

Emploi d'un pack de piles/batteries externe (vendu séparément)

Connectez un pack de batteries externe BP-6AA TASCAM (conçu pour l'emploi avec cette unité et vendu séparément) à l'enregistreur à l'aide du câble USB fourni comme représenté dans l'illustration. Pour des détails, voir le mode d'emploi du BP-6AA.

BP-6AATASCAM

（venduséparément）

FicheUSBmini-B

ATTENTION

Le DR-60D ne peut pas détecter la charge restant dans un BP-6AA. Si vous utilisez un BP-6AA pour faire fonctionner le DR-60D sans piles dans l'enregistreur lui-même, l'unité peut soudainement s'arrêter de fonctionner si le pack de batteries est déchargé. Pour éviter des problèmes, mettez dans le DR-60D des piles suffisamment chargées avant de brancher et d'utiliser le BP-6AA.

TASCAM DR-60D

3 – Préparation

Ordinateur

Emploi de l'alimentation par bus USB

Branchez l'unité à un ordinateur à l'aide du câble USB fourni comme représenté dans l'illustration.

USB

Fiche USB mini-B

L'écran

USB SELECT

bus USB ou la connexion à l'ordinateur via le câble USB quand ce dernier est branché après que l'unité ait été allumée ou quand l'unité est allumée après avoir branché le câble USB. Tournez la molette DATA pour sélectionner DATA pour sélectionner l'alimentation par le port USB. L'écran d'accueil apparaîtra.

NOTE

•

L'alimentation est fournie par le port USB si le câble USB est branché à l'unité, même si cette dernière contient des piles (priorité à l'alimentation par le bus USB).

•

L'adaptateur secteur se branche aussi à l'aide du câble USB donc réglez de la même façon l'unité sur BUS POWER.

TASCAM DR-60D

apparaît pour choisir entre l'alimentation par

BUS POWER

et pressez la molette

ATTENTION

•

Selon les caractéristiques d'alimentation du bus USB de l'ordinateur, cette unité peut ne pas fonctionner si on la connecte à l'ordinateur par un câble USB. Dans ce cas, utilisez un adaptateur secteur PS-P515U TASCAM (vendu séparément) ou des piles.

•

Cette unité n'est pas compatible avec les fonctions d'économie d'énergie et de veille d'un ordinateur. Lorsque vous alimentez l'unité par le bus USB d'un ordinateur, désactivez toujours ces fonctions.

3 – Préparation

Mise sous tension et hors tension (mise en veille)

ATTENTION

•

L'unité passe en mode de veille si on l'éteint alors qu'elle est alimentée par l'adaptateur secteur PS-P515U TASCAM (vendu séparément) ou le port USB d'un ordinateur.

•

Baissez le volume du système audio connecté à l'unité avant d'allumer ou d'éteindre (mettre en veille) l'unité.

•

Ne portez pas de casque lorsque vous allumez ou éteignez (mettez en veille) l'unité. Sinon, un bruit fort pourrait endommager le casque ou vos oreilles.

Allumage de l'unité

Pour allumer l'unité arrêtée, pressez et maintenez la touche ¤ jusqu'à ce que L'écran d'accueil apparaît quand l'unité démarre.

Écran de démarrage Écran d'accueil

TASCAM DR-60D

(écran de démarrage) s'affiche.

ATTENTION

Quand on allume pour la première fois l'unité (ou quand l'horloge intégrée s'est réinitialisée après que l'unité soit restée inutilisée sans piles), l'écran l'écran de démarrage pour que vous régliez la date et l'heure (voir «Réglage de la date et de l’heure» en page 36).

DATE/TIME

(date/heure) apparaît avant

Extinction (mise en veille de l'unité)

Pressez et maintenez la touche ¤ jusqu'à ce que

RECORDER

L'alimentation se coupe une fois que l'unité a terminé son processus d'extinction (mise en veille).

•

s'affiche à l'écran.

ATTENTION

Utilisez toujours la touche ¤ pour éteindre (mettre en veille) l'unité.

Ne retirez pas les piles et ne débranchez pas accidentellement le câble d'alimentation (adaptateur secteur PS-P515U TASCAM ou câble USB) pendant que l'unité est en fonction. Si vous le faites, l'unité ne peut pas s'éteindre correctement et tous les réglages non sauvegardés et les données enregistrées seront perdus. Les données perdues ne peuvent pas être restaurées.

LINEAR PCM

TASCAM DR-60D

3 – Préparation

Fonction de reprise

L'unité a une fonction de reprise. Au démarrage, l'unité se place sur la position (le temps) où elle se trouvait lorsqu'elle a été éteinte.

Si la touche que l'unité lisait lors de son extinction (mise en veille) est de nouveau lu depuis l'endroit (le temps) où se trouvait l'unité lors de l'extinction.

NOTE

Lecture (7) est pressée après le démarrage, le fichier

Les données requises sont conservées dans la carte SD. La fonction de reprise ne peut pas agir si la carte a été échangée ou formatée.

Réglage de la date et de l'heure

Grâce à son horloge interne, cette unité mémorise la date et l'heure de l'enregistrement d'un fichier.

1. Pressez la touche

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l’écran

OTHERS

L'écran

OTHERS

MENU pour ouvrir l'écran

apparaît.

OTHERS

(autres), et

TASCAM DR-60D

3 – Préparation

3. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

L'écran

4. Pressez la molette DATA ou les touches . et / pour

5. Pressez la touche

NOTE

ATTENTION

•

DATE/TIME

déplacer le curseur et tournez la molette DATA pour changer la valeur.

changement et revenir à l'écran

Vous pouvez régler l'unité pour qu'elle ajoute automatiquement la date aux noms de fichier (voir «Réglage du format des noms de fichier» en page 88).

Le réglage de date et d'heure ne peut être conservé que quelques minutes si l'alimentation fournie par les piles s'affaiblit et si l'unité n'est pas alimentée par un adaptateur secteur PS-P515U TASCAM (vendu séparément) ou le câble USB. Quand vous utilisez des piles, remplacez-les avant qu'elles ne soient totalement déchargées.

(date/heure) apparaît.

MENU ou la touche . pour confirmer le

OTHERS

DATE/TIME

, et

Insertion et retrait des cartes SD

Insertion de la carte SD

1. Ouvrez le capot de fente pour carte SD/port USB sur le côté droit de l'unité.

2. Insérez la carte SD dans la fente comme illustré ci-après jusqu'à ce qu'elle clique en place.

Retrait de la carte

1. Ouvrez le capot de fente pour carte SD/port USB sur le côté droit de l'unité.

TASCAM DR-60D

3 – Préparation

2. Appuyez délicatement sur la carte SD puis relâchez la pression pour lui permettre de sortir.

ATTENTION

•

Ne retirez pas la carte SD de l'unité durant l'enregistrement, la lecture ou pendant que l'unité y accède.

•

Ne retirez pas la carte SD de l'unité quand celle-ci est reliée à un ordinateur par USB.

•

Les cartes SD aux normes SD ou SDHC peuvent être utilisées avec cette unité.

•

Une liste des cartes SD dont le bon fonctionnement sur cette unité a été confirmé est disponible sur notre site internet (http://tascam.eu/fr/).

Loquet de protection contre l'écriture d'une carte SD

Les cartes SD ont un loquet de protection empêchant d'y écrire de nouvelles données.

1RQSURWÒJÒH3URWÒJÒH

Si vous faites glisser ce loquet de protection en position LOCK, l'enregistrement et la modification de fichiers de la carte ne sont pas possibles. Ramenez le loquet sur l'autre position afin de pouvoir enregistrer, effacer et autrement modifier les données de la carte.

TASCAM DR-60D

3 – Préparation

Appareil photo

Préparation d'une carte SD à l'emploi

Afin d'utiliser une carte SD dans cette unité, vous devez d'abord la formater.

ATTENTION

•

Lors du formatage d'une carte, l'unité doit être alimentée par l'adaptateur PS-P515U (vendu séparément), le bus USB d'un ordinateur ou des piles ayant une charge suffisante.

•

Le formatage d'une carte efface toutes les données qu'elle contient.

1. Vérifiez qu'une carte SD est installée et allumez l’unité.

2. Le message local de confirmation suivant apparaît quand une carte neuve ou formatée pour l'emploi avec un autre appareil est installée dans l'unité.

3. Pressez la molette DATA pour lancer le formatage.

4. Une fois le formatage terminé, l'écran d'accueil s'ouvre. Vous pouvez aussi reformater à tout moment la carte dans cette unité

Branchement et fixation à l'appareil photo

Afin de faire passer le son de cette unité à un DSLR et d'écouter le son sortant de cet appareil au travers de cette unité, vous devez les relier à l'aide de câbles à fiches mini-jack 3,5mm du commerce.

1. Si vous voulez enregistrer l'audio de cette unité avec un appareil photo, branchez la prise de sortie gauche de cette unité à l'entrée micro externe de l'appareil photo.

CAMERA OUT sur le côté

Si vous voulez recevoir l'audio venant de l'appareil photo et le

contrôler avec cette unité, branchez la prise d'entrée CAMERA IN sur le côté gauche de cette unité à la prise de sortie audio de l'appareil photo.

numérique reex

Prise de sortie audio

Prise d'entrée micro externe

NOTE

Référez-vous au mode d'emploi de l'appareil photo pour des informations sur ses prises.

2. Utilisez la commande de volume gauche de l'unité pour régler le niveau de sortie vers l'appareil photo.

3. Pour contrôler au casque l'entrée audio du son de l'appareil photo dans cette unité, activez l'écoute de contrôle (Monitoring) à l'aide du paramètre «Activation de l’écoute de contrôle (Monitoring)» en page

40).

4. Pour monter l'appareil photo sur cette unité, utilisez la vis de fixation d'appareil photo sur le dessus de l'unité.

MONITOR

CAMERA OUT sur le côté

en écran

REC SETTING

TASCAM DR-60D

(voir

3 – Préparation

Casque

Branchement de moniteurs et casque

Pour écouter au casque, branchez ce dernier à la prise PHONES. Pour écouter avec un système d'écoute externe (moniteurs amplifiés

ou amplificateur et enceintes), branchez celui-ci à la prise

Moniteurs ampliés ou amplicateur et enceintes

LINE OUT.

Écoute de contrôle (monitoring)

En activant la fonction d'écoute de contrôle (Monitoring), vous pouvez écouter les signaux entrants quand l'unité est à l'arrêt, par exemple à l'aide d'un casque. De plus, en reliant la prise d'entrée CAMERA IN de cette unité à la sortie ligne de l'appareil photo, vous pouvez contrôler le son enregistré par l'appareil photo.

Activation de l'écoute de contrôle (Monitoring)

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette la molette DATA ou la touche /.

4. Tournez la molette l’écoute de contrôle du signal entrant.

Options:

5. Une fois terminé, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

DATA pour sélectionner

REC SETTING

DATA pour sélectionner

DATA pour activer (ON) ou désactiver (OFF)

OFF, ON

(valeur par défaut)

REC SETTING

MONITOR

, et pressez

TASCAM DR-60D

3 – Préparation

Sélection du signal écouté

1. Quand l'écran d'accueil est ouvert et que l'unité est à l'arrêt, en pause, armée pour l'enregistrement ou en enregistrement, pressez la touche MONITOR SELECT pour ouvrir un menu local dans lequel vous pouvez sélectionner quel signal écouter.

Mode d'enregistrement Mode d'enregistrement stéréo 4 canaux

2. Tournez la molette

Option Signification

MIX Écoute d'un mixage des canaux 1-4.

MIX Main

MIX Sub

CH12 Écoute d'un mixage des canaux 1-2. CH34 Écoute d'un mixage des canaux 3-4. CAMERA IN Écoute du signal entrant en prise CAMERA IN. CH1 Écoute du son entrant par le canal 1.

CH1 Main

CH1 Sub

CH2 Écoute du son entrant par le canal 2.

DATA pour sélectionner quel signal écouter.

Écoute du fichier principal du mode double enregistrement.

Écoute du second fichier du mode double enregistrement.

Écoute du canal gauche du fichier principal du mode double enregistrement.

Écoute du canal gauche du second fichier du mode double enregistrement.

Option Signification

CH2 Main

CH2 Sub

CH3 Écoute du son entrant par le canal 3.

CH3 Main

CH3 Sub

CH4 Écoute du son entrant par le canal 4.

CH4 Main

CH4 Sub

NOTE

Les options d'écoute de contrôle dépendent du réglage du mode d'enregistrement.

3. Lorsque vous avez fini la sélection du signal à écouter, pressez la molette l'écran d'accueil.

NOTE

Quand

CAMERA IN

son entrant grâce à la prise PHONES, mais les indicateurs de niveau afficheront le son entrant conformément au mode d'enregistrement.

Écoute du canal droit du fichier principal du mode double enregistrement.

Écoute du canal droit du second fichier du mode double enregistrement.

Écoute du canal gauche du fichier principal du mode double enregistrement.

Écoute du canal gauche du second fichier du mode double enregistrement.

Écoute du canal droit du fichier principal du mode double enregistrement.

Écoute du canal droit du second fichier du mode double enregistrement.

DATA ou la touche MONITOR SELECT pour revenir à

est sélectionné, vous pouvez écouter le

TASCAM DR-60D

4 – Enregistrement

Cette unité peut enregistrer du son venant de microphones externes et d'appareils audio externes, dont des lecteurs de CD.

L'unité peut être réglée pour enregistrer ses fichiers audio au format WAV ou BWF (44,1/48/96kHz, 16/24bits).

Les marqueurs ajoutés lors de l'enregistrement au format Broadcast Wave (BWF) peuvent servir par exemple dans un logiciel prenant en charge ce format.

Cet enregistreur a cinq modes d'enregistrement, dont le double enregistrement qui permet aux mêmes signaux d'entrée d'être enregistrés à deux niveaux différents, et l'enregistrement 4 canaux.

Sélection de format de fichier, fréquence d'échantillonnage et taille maximale de fichier

Sélectionnez le type de fichier audio que vous voulez enregistrer avant de commencer à enregistrer.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

TASCAM DR-60D

REC SETTING

3. Tournez la molette DATA pour sélectionner la molette DATA ou la touche /.

Réglez le format de fichier sur une des options suivantes en

tournant la molette DATA .

Options:

NOTE

Le BWF est un format créé pour la diffusion ayant la même qualité sonore que le format WAV standard. Il utilise la même extension de fichier «.wav» que les fichiers WAV. Dans ce mode d'emploi, nous distinguons ces types de fichier par les termes BWF et WAV.

4. Pressez la molette DATA ou la touche . pour afficher les réglages.

5. Tournez la molette DATA pour sélectionner d'échantillonnage), et pressez la molette DATA ou la touche /.

Réglez la fréquence d'échantillonnage sur une des options

suivantes en tournant la molette DATA .

Options:

6. Pressez la molette DATA ou la touche . pour afficher les réglages.

BWF 16bit, BWF 24bit, WAV 16bit

défaut),

WAV 24bit

44.1k

(valeur par défaut),

FORMAT

SAMPLE

48k, 96k

, et pressez

(valeur par

(fréquence

4 – Enregistrement

Microphones

Microphones stéréo

7. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

Réglez la taille maximale de fichier sur une des options

suivantes en tournant la molette DATA .

Options:

NOTE

•

Si la taille maximale réglée pour le fichier est dépassée durant l'enregistrement, l'unité poursuit automatiquement l'enregistrement dans un nouveau fichier.

•

Selon le format de fichier, la durée d'enregistrement variera pour une même taille de fichier. La durée d'enregistrement est affichée sur la droite de la valeur de réglage (entre parenthèses).

8. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

64M, 128M, 256M, 512M, 1G, 2G

(valeur par défaut)

SIZE

(taille), et

Préparation des entrées d'enregistrement

Branchement de microphones

Branchez les microphones aux prises 1/L, 2/R et/ou 3-4 de cette unité.

Pointez les micros vers la source sonore et placez l'unité de façon stable sur un plan sans vibrations.

TASCAM DR-60D

4 – Enregistrement

Enregistrement d'un appareil externe (LINE IN)

Utilisez des câbles à fiche stéréo à brancher en sortie d'un appareil audio externe.

Autre équipement audio ou source sonore externe

ATTENTION

•

Réduisez le niveau de sortie de l'appareil audio externe si le son entrant souffre de distorsion même après avoir réduit le niveau de gain d'entrée sur l'unité.

•

Quand un appareil audio externe à niveau de sortie ligne fixe est branché, il peut être impossible de contrôler correctement le niveau du gain à cause de signaux entrants excessivement forts. Dans ce cas, utilisez la prise casque ou une autre sortie à niveau réglable pour le branchement à l'unité.

TASCAM DR-60D

Réglage des types d'entrée

Réglez les commutateurs d'entrée 1/L et 2/R à l'avant de l'unité en fonction du type des équipements auxquels vous les avez connectés.

LINE :

Utilisez ce réglage pour brancher les prises de sortie ligne d'appareils externes aux entrées analogiques de cet enregistreur.

MIC :

Utilisez ce réglage pour brancher des micros à l'enregistreur.

MIC+PHANTOM :

Utilisez ce réglage pour brancher à l'enregistreur des microphones à condensateur nécessitant une alimentation fantôme (+24 V ou +48 V).

Quand vous choisissez un réglage MIC+PHANTOM, un message local apparaît pour que vous confirmiez vouloir mettre en service l'alimentation fantôme (voir «Emploi de l’alimentation fantôme» en page 45).

4 – Enregistrement

Utilisez l'écran (voir «Réglage de la tension de l’alimentation fantôme» en page

86).

ATTENTION

En fonction de ce réglage, la plage de réglage du niveau d'entrée change. Pour cette raison, le niveau d'entrée peut grandement changer quand on change ce réglage. Avant de le changer, vous devez éteindre l’unité ou baisser le niveau de sortie au minimum.

SYSTEM

pour régler la tension sur +24V ou +48V

Emploi de l'alimentation fantôme

À l'arrêt, si vous changez le réglage du commutateur d'entrée 1/L ou 2/R de la face avant de l'unité pour MIC+PHANTOM, un message

local apparaît pour que vous confirmiez que vous voulez mettre en service l'alimentation fantôme.

Quand le message local de confirmation s'ouvre, pressez la molette

DATA pour activer l'alimentation fantôme sur la prise 1/L ou la prise 2/R et ainsi fournir une alimentation fantôme (+24V ou +48V) au

micro branché. Pour fermer le message local de confirmation sans activer

l'alimentation fantôme, ramenez le commutateur d'entrée sur LINE ou MIC.

Utilisez l'écran «Réglage de la tension de l’alimentation fantôme» en page 86).

SYSTEM

pour régler la tension sur +24V ou +48V (voir

NOTE

Les piles se déchargeront plus rapidement avec un réglage sur +48V qu'avec un réglage sur +24V.

ATTENTION

•

N'activez l'alimentation fantôme que si vous utilisez un microphone à condensateur la nécessitant.

•

Fournir une alimentation fantôme à certains types de microphone à ruban peut les détruire. En cas de doute, ne fournissez pas d'alimentation fantôme à un microphone à ruban.

•

Lorsqu'elle est alimentée par le bus USB, cette unité peut ne pas être à même de fournir une alimentation fantôme, selon l'ordinateur. Dans ce cas, utilisez un adaptateur secteur PS-P515U TASCAM (vendu séparément).

•

Certains microphones à condensateur ne fonctionneront pas avec une alimentation fantôme réglée sur +24 V.

•

Ne branchez/débranchez pas l'adaptateur secteur quand vous utilisez l'alimentation fantôme. Cela pourrait endommager l'unité.

TASCAM DR-60D

4 – Enregistrement

Emploi de l'alimentation plug-in

La fonction d'alimentation plug-in peut être activée quand un micro externe qui la nécessite est branché à la prise 3-4.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner et pressez la molette DATA ou la touche / pour ouvrir l'écran SYSTEM.

4. Tournez la molette DATA pour sélectionner (alimentation plug-in), et pressez la molette DATA ou la touche /.

5. Tournez la molette DATA pour régler l'alimentation plug-in sur

(valeur par défaut:

6. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

ATTENTION

•

Quand vous branchez un micro dynamique ou un micro externe qui a sa propre alimentation, réglez

OFF

. En cas de réglage sur ON, le micro connecté risque d'être

endommagé.

•

Si vous enregistrez au pour enregistrer, utilisez un casque pour l'écoute de contrôle. Si vous utilisez les enceintes pour l'écoute de contrôle, le son produit par les enceintes peut être capté de

TASCAM DR-60D

OFF

OTHERS

(autres), et

SYSTEM

(système),

PLUGIN POWER

sur

nouveau le micro, ce qui entraîne un enregistrement incorrect ou une réinjection du signal (accrochage ou larsen).

Réglage du niveau d'entrée

Avant de commencer l'enregistrement, le niveau d'entrée doit être réglé pour éviter une distorsion des sons ou signaux enregistrés due à des signaux entrants excessivement forts ou au contraire que les sons ne soient inaudibles pour cause de signaux entrants excessivement faibles par rapport au bruit.

En plus du réglage manuel, l'unité a les trois fonctions d'ajustement de niveau suivantes: réduction de crête, commande automatique de niveau et limiteur. N’importe lesquelles peuvent être utilisées en cas de besoin (voir «Emploi du limiteur» en page 48 ).

CONSEIL

En plus du réglage du niveau d'entrée, essayez de changer la distance et l'angle entre le micro et la source sonore. L'angle et la distance du microphone peuvent également changer le caractère du son enregistré.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'entrée), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour régler le et pressez la molette DATA ou la touche /.

Écran de réglage d'entrée du canal 1 (Ch1 INPUT SETTING)

INPUT SETTING

GAIN

de chaque canal

4. Tournez la molette DATA pour régler le gain d'entrée du micro.

Options:

NOTE

•

Ch3/4

valeur par défaut) et

•

Les réglages doivent être faits en fonction du niveau d'entrée.

Si vous n'êtes pas sûr du réglage à utiliser, choisissez d'abord Si le niveau d'entrée est trop bas même après réglage, revenez à l'écran en

MID

réglage

•

La fonction limiteur peut être réglée et modifiée même en armement d'enregistrement et pendant l'enregistrement.

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

6. Pressez la touche Enregistrement (0) pour armer

l'enregistrement. Le voyant d'enregistrement clignote en rouge et l'écran d'enregistrement apparaît.

7. Pour régler les niveaux d'entrée, utilisez les boutons 1/L, 2/R et 3-4 en face avant de l'unité.

LOW

(valeur par défaut),

n'a que deux options de gain d'entrée micro —

INPUT SETTING

(moyen). Si le niveau reste toujours trop faible, passez au

HIGH

LOW, MID

(haut).

HIGH

(haut).

HIGH

(réglages d'entrée) et changez ce réglage

MID, HIGH

LOW

changent le gain d'entrée et

(bas,

LOW

4 – Enregistrement

Si les niveaux d'entrée sont trop élevés, les voyants de crête (Peak)

situés à gauche des boutons 1/L, 2/R et 3-4 s'allument en rouge.

Un repère b représente le niveau -12 dB sur les indicateurs

de niveau. Réglez le niveau d'entrée pour que les barres de l'indicateur se déplacent de part et d'autre de ce repère qui doit se trouver environ au centre sans pour autant que le témoin PEAK des boutons 1/L, 2/R et 3-4 ne s'allume en rouge lorsque les sons les plus forts sont produits.

ATTENTION

Durant l'entrée micro, ce voyant s'allume si de la distorsion se produit dans le circuit analogique. Durant une entrée de niveau ligne, ce voyant ne s'allume pas même s'il y a de la distorsion dans le circuit analogique.

NOTE

Pour contrôler le son tout en réglant les niveaux d'entrée ou l'enregistrement, branchez un casque à la prise PHONES.

Utilisez la commande de volume de la prise PHONES pour régler le niveau d'écoute. Changer le volume d'écoute n'affecte pas le son enregistré.

8. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour désarmer l'enregistrement.

TASCAM DR-60D

4 – Enregistrement

Emploi du limiteur

Quand le limiteur est activé, le gain de l'entrée micro est automatiquement ajusté en fonction du niveau d'entrée pour obtenir un niveau d'enregistrement sans distorsion même lors de l'arrivée de sons forts.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'entrée), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour régler le un canal et pressez la molette DATA ou la touche /.

Écran de réglage d'entrée du canal 1 (Ch1 INPUT SETTING)

Tournez la molette DATA pour régler le limiteur de l'entrée micro.

Options Explication

OFF (valeur par défaut )

MONO

LINK

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

INPUT SETTING

Limiteur désactivé

Limiteur en service uniquement sur le canal sélectionné

Limiteur en service sur le canal sélectionné et le canal couplé

INPUT SETTING

LIMITER

(limiteur) sur

ATTENTION

•

De la distorsion peut survenir si le son entrant est trop fort, même avec le limiteur activé. Dans ce cas, baissez le niveau d'entrée ou augmentez la distance entre l'unité et la source sonore.

•

NOTE

•

L'icône apparaît en écran d'enregistrement quand le limiteur est activé pour un canal quelconque (quand il est réglé sur

MONO

LINK

•

La fonction limiteur peut être réglée et modifiée même en armement d'enregistrement et pendant l'enregistrement.

•

Quand vous faites passer le réglage du limiteur 1Ch (2Ch) de

MONO

correspondre, donc un message local de confirmation apparaît.

Message local lors du passage de

•

Les réglages deux canaux. Avec un réglage sur le canal dont le niveau d'entrée est excessif. Avec un réglage sur

LINK

, le limiteur affecte les deux canaux de la paire lorsque l'un

ou l'autre a un niveau d'entrée excessif.

LINK

, le réglage de l'autre canal change pour

MONO

LINK

des canaux 3/4 (Ch3/4) affectent les

MONO

, le limiteur n'affecte que

LINK

TASCAM DR-60D

4 – Enregistrement

Emploi du filtre coupe-bas (LOW CUT)

Le filtre coupe-bas (LOW CUT) peut réduire le bruit de souffle gênant venant par exemple de climatiseurs ou de projecteurs.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'entrée), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA afin de sélectionner bas) pour un canal et pressez la molette

Écran de réglage d'entrée du canal 1 (Ch1 INPUT SETTING)

4. Tournez la molette DATA pour sélectionner la fréquence de coupure du filtre coupe-bas sur l'entrée micro.

Options:

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

ATTENTION

•

Le filtre coupe-bas ne peut pas être employé sur l'entrée ligne.

•

Utilisez un casque pour écouter quand vous enregistrez au microphone. Si vous utilisez des enceintes pour écouter, le son produit par celles-ci peut également être enregistré, entraînant un mauvais enregistrement et même éventuellement une réinjection avec accrochage ou «larsen».

OFF

INPUT SETTING

(valeur par défaut),

INPUT SETTING

LOW CUT

DATA

ou la touche /.

40Hz, 80Hz, 120Hz

(coupe-

NOTE

La fonction coupe-bas peut être réglée et modifiée même en armement d'enregistrement et pendant l'enregistrement.

Présentation des modes d'enregistrement

Cet enregistreur a cinq modes d'enregistrement. Utilisez l’option

d’enregistrement. Les réglages disponibles varient avec chaque mode d'enregistrement.

Mode MONO

C'est un mode pour l'enregistrement mono.

Mode STEREO (valeur par défaut)

C'est un mode pour l'enregistrement stéréo de deux canaux gauche et droit indépendants.

Mode DUAL MONO

Ce mode utilise une source d'entrée pour créer deux fichiers ayant des niveaux d'entrée différents (réglés en écran

SETTING

Mode DUAL ST

Ce mode utilise une source d'entrée pour créer deux fichiers ayant des niveaux d'entrée différents (réglés en écran

SETTING

Mode 4CH

Ce mode enregistre les 4 entrées externes sous forme de deux paires comme deux fichiers stéréo.

REC MODE

). Deux fichiers mono seront enregistrés.

). Deux fichiers stéréo seront enregistrés.

de l'écran

REC MODE

pour régler le mode

INPUT

TASCAM DR-60D

4 – Enregistrement

Enregistrement (enregistrement MONO/STEREO)

Réglages d'enregistrement

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler le mode sur

STEREO

(valeur par défaut:

Enregistrement mono Enregistrement stéréo

5. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

6. Tournez la molette DATA pour sélectionner la molette DATA ou la touche /.

7. Tournez la molette DATA pour sélectionner la source d'entrée.

TASCAM DR-60D

REC MODE

STEREO

REC MODE

MONO

SOURCE

, et pressez

(mode

REC MODE

MONO

STEREO

8. Pressez la molette DATA ou la touche . pour sélectionner un

autre paramètre.

REC MODE

9. Si décodage MS.

Pour utiliser un micro MS (mid-side), tournez la molette DATA

afin de sélectionner touche /.

10. Tournez la molette DATA pour régler le mode de décodage quand vous utilisez un micro MS (mid-side).

Options Explication

OFF Enregistrement en mode stéréo ordinaire.

REC

MONITOR

SOURCE (options)

CH1 Enregistrement mono du canal 1 CH2 Enregistrement mono du canal 2 CH3 Enregistrement mono du canal 3 CH4 Enregistrement mono du canal 4

CH1/2

CH3/4

est réglé sur

Sert à décoder durant l'enregistrement. La lecture se fait sans décodage.

Enregistrement de la sortie micro mid-side sans décodage en vue d'un décodage ultérieur. Utilisez ce mode pour contrôler le son pendant l'enregistrement avec un micro mid-side.

Utilisez-le aussi pour lire des fichiers mid-side qui ont été enregistrés sans être décodés.

Explication

Enregistrement stéréo des canaux 1 et 2

Enregistrement stéréo des canaux 3 et 4

STEREO

, vous pouvez aussi régler le

MS MODE

et pressez la molette DATA ou la

11. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

4 – Enregistrement

Choisir où sauvegarder le fichier

Définissez le dossier où seront sauvegardés les fichiers enregistrés. Le fichier audio créé sera sauvegardé dans le dossier actuellement

sélectionné. Pour des détails, voir le menu Quick «Opérations sur les dossiers» en page 66.

Si aucun réglage n'est fait, les nouveaux fichiers d'enregistrement seront placés dans le dossier «MUSIC».

SELECT

dans

Lancement de l'enregistrement

1. Pressez la touche Enregistrement (0) pour armer

l'enregistrement.

Enregistrement mono Enregistrement stéréo

L'écran affiche le nom du fichier enregistré, la source

d'entrée, le type de fichier audio enregistré et sa fréquence d'échantillonnage. Veuillez vérifier que ces réglages sont ceux désirés avant de commencer à enregistrer.

2. Pour lancer l'enregistrement, pressez à nouveau la touche

Enregistrement (0).

Enregistrement mono Enregistrement stéréo

Quand l'enregistrement commence, le voyant s'allume de façon

continue et l'écran affiche le temps d'enregistrement écoulé et le temps d'enregistrement restant.

3. Pressez la touche Stop (8) [HOME] pour mettre fin à l'enregistrement et créer le fichier audio.

Pour mettre en pause l'enregistrement, pressez la touche

Enregistrement (0). Pressez à nouveau la touche Enregistrement (0) ou Lecture (7) pour faire redémarrer

l'enregistrement dans le même fichier.

Si vous pressez la touche Stop (8) [HOME] après avoir

mis en pause, il se crée un fichier audio correspondant à l'enregistrement effectué jusqu'au moment de la pause.

NOTE

Pour éviter d'enregistrer le bruit de la pression de la touche Enregistrement (0), le début de l'enregistrement est décalé de 0,3 seconde (durée fixe) par rapport au moment où la touche Enregistrement (0) est pressée (temporisation d'enregistrement ou REC DELAY).

TASCAM DR-60D

4 – Enregistrement

TASCAM_0001.WAV

Noms de fichier pour l'enregistrement en MONO/ STEREO

1: réglé avec le paramètre 2: numéro de base du fichier d'enregistrement

WORD

en écran

FILE NAME

Enregistrement simultané de deux fichiers à des niveaux d'entrée différents (DUAL)

Cet enregistreur peut simultanément effectuer un second enregistrement à un niveau d'entrée différent conjointement à l'enregistrement normal. Par exemple, quand vous enregistrez avec les microphones, vous pouvez faire un enregistrement ordinaire avec le niveau d'entrée réglé aussi haut que possible et simultanément enregistrer à un niveau d'entrée légèrement plus bas par sécurité.

Deux fichiers enregistrés (un avec le niveau d'entrée élevé et l'autre avec le niveau d'entrée plus bas) sont sauvegardés individuellement.

NOTE

Faites le réglage de niveau d'entrée de la façon habituelle pour un enregistrement ordinaire (voir «Préparation des entrées d’enregistrement» en page 43 et «Réglage du niveau d’entrée» en page 46).

Réglage pour un double enregistrement

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

TASCAM DR-60D

REC MODE

MENU REC MODE

3. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler le mode sur

DUAL ST

Double enregistrement mono Double enregistrement stéréo

5. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

6. Tournez la molette DATA pour sélectionner la molette DATA ou la touche /.

7. Tournez la molette DATA pour sélectionner la source d'entrée.

REC MODE SOURCE (options) Explication

CH1

DUAL MONO

DUAL

(mode

8. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

CH2

CH3

CH4

CH1/2

CH3/4

REC MODE

SOURCE

Double enregistrement mono du canal 1

Double enregistrement mono du canal 2

Double enregistrement mono du canal 3

Double enregistrement mono du canal 4

Double enregistrement stéréo des canaux 1/2

Double enregistrement stéréo des canaux 3/4

(mode

DUAL MONO

, et pressez

4 – Enregistrement

9. Tournez la molette DATA pour sélectionner

DUAL LVL

(second

niveau) et pressez la molette DATA ou la touche /.

10. Tournez la molette DATA pour régler le niveau du gain d'entrée

du second enregistrement.

Plage:

0dB

-12dB

(valeur par défaut:

-6dB

)

11. Pressez la molette DATA ou la touche . pour sélectionner un

autre paramètre.

12. Si

REC MODE

est réglé sur

DUAL ST

, vous pouvez aussi régler le

décodage MS.

Pour utiliser un micro MS (mid-side), tournez la molette DATA

afin de sélectionner

MS MODE

et pressez la molette DATA ou la

touche /.

13. Tournez la molette DATA pour régler le mode de décodage

quand vous utilisez un micro MS (mid-side).

Options Explication

OFF Enregistrement en mode stéréo ordinaire.

REC

Sert à décoder durant l'enregistrement. La lecture se fait sans décodage.

Enregistrement de la sortie micro mid-side sans décodage en vue d'un décodage ultérieur.

MONITOR

Utilisez ce mode pour contrôler le son pendant l'enregistrement avec un micro mid-side.

Utilisez-le aussi pour lire des fichiers mid-side qui ont été enregistrés sans être décodés.

14. Quand vous avez fini le réglage, pressez la touche MENU pour revenir à l'écran MENU. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

15. Tournez la molette DATA pour sélectionner

INPUT SETTING

(réglages d'entrée), et pressez la molette DATA ou la touche / pour ouvrir l'écran

16. Tournez la molette DATA pour sélectionner

INPUT SETTING

DELAY

(retard) et

pressez la molette DATA ou la touche /.

17. Tournez la molette DATA pour régler cette valeur en fonction de la distance du micro connecté au canal.

Plage:

0ms

(valeur par défaut) à ±

150ms

(par paliers d'1ms)

18. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

Lancement du double enregistrement

Pressez la touche Enregistrement (0) pour lancer le double enregistrement.

Durant le double enregistrement, l'écran d'enregistrement apparaît comme ci-dessous.

Double enregistrement mono Double enregistrement stéréo

TASCAM DR-60D

4 – Enregistrement

TASCAM_0002S12.WAV

Dans la zone d'affichage de source d'entrée, les niveaux de la source d’entrée actuelle et du double enregistrement sont affichés.

Noms des fichiers obtenus par double enregistrement

Le double enregistrement permet d'enregistrer simultanément deux fichiers. Le nom du second fichier créé par double enregistrement se voit accoler

DXX

1: réglé avec le paramètre 2: numéro de base du fichier d'enregistrement 3: 4: canaux assignés (

5: ce second fichier de double enregistrement a été enregistré

DXX

indique l'ampleur de la baisse du niveau d'entrée.

après le nom du fichier d'enregistrement ordinaire.

ASCAM_0002S34D12.WA

WORD

en écran

est le fichier source

canaux 3/4)

avec le niveau d'entrée réglé sur -12dB (ce serait l'enregistrement avait été fait à -6dB ou exemple à -10dB).

TASCAM DR-60D

correspond aux canaux 1/2 et 34 aux

FILE NAME

D10

s'il avait été fait par

D06

Enregistrement sur 4 canaux

Vous pouvez brancher des micros externes ou un autre équipement pour enregistrer 4 canaux indépendants sous forme de deux fichiers d'enregistrement stéréo (canaux 1/2 et 3/4).

Réglages pour l'enregistrement sur 4 canaux

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner d'enregistrement), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour sélectionner

5. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

6. Tournez la molette DATA pour sélectionner des canaux 1/2) et pressez la molette DATA ou la touche /.

Réglez les entrées micro CH1 et CH2.

Options:

7. Pressez la molette DATA ou la touche . pour sélectionner un autre paramètre.

8. Quand vous utilisez des micros MS (mid-side), tournez la molette DATA pour sélectionner et pressez la molette DATA ou la touche /.

REC MODE

STEREO

(valeur par défaut),

MS MODE 1/2

REC MODE

4CH

CH1/2 IN

CH1 MUTE, CH2 MUTE

MS MODE 3/4

(mode

(entrée

4 – Enregistrement

9. Tournez la molette DATA pour régler le mode de décodage

quand vous utilisez un micro MS (mid-side).

Options Explication

OFF Enregistrement en mode stéréo ordinaire.

REC

MONITOR

10. Quand vous avez fini le réglage, pressez la touche MENU pour

revenir à l'écran

11. Tournez la molette DATA pour sélectionner (réglages d'entrée), et pressez la molette DATA ou la touche / pour ouvrir l'écran INPUT SETTING.

12. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

13. Tournez la molette DATA pour régler la valeur en fonction de la distance entre les micros.

Plage:

Sert à décoder durant l'enregistrement. La lecture se fait sans décodage.

Enregistrement de la sortie micro mid-side sans décodage en vue d'un décodage ultérieur. Utilisez ce mode pour contrôler le son pendant l'enregistrement avec un micro mid-side.

Utilisez-le aussi pour lire des fichiers mid-side qui ont été enregistrés sans être décodés.

INPUT SETTING

DELAY

(retard) et

0ms

(valeur par défaut) à ±

150ms

(par paliers d'1ms)

NOTE

•

Si les micros (canaux 1/2 et canaux 3/4) sont éloignés l'un de l'autre, il en découlera un retard d'enregistrement. Utilisez le paramètre

•

Le réglage d'enregistrement et pendant l'enregistrement.

14. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

DELAY

pour éliminer ce retard à l'enregistrement.

DELAY

peut être modifié même en armement

Lancement de l'enregistrement sur 4 canaux

1. Pressez la touche Enregistrement (0) pour armer

l'enregistrement.

NOTE

Avant de lancer l'enregistrement, vous pouvez vérifier le format du fichier audio d'enregistrement et sa fréquence d'échantillonnage en haut de l'écran de l'enregistrement ainsi que les sources d'entrée sur la gauche et le nom du projet d'enregistrement sous les indicateurs de niveau.

2. Pressez à nouveau la touche Enregistrement (0) pour lancer

l'enregistrement

TASCAM DR-60D

4 – Enregistrement

TASCAM_0002S12.WAV

Noms des fichiers pour l'enregistrement sur 4 canaux

En enregistrement sur 4 canaux, un jeu de deux fichiers est créé – un pour les micros externes branchés aux canaux 1 et 2 et un pour l'appareil externe ou le micro stéréo branché aux canaux 3/4.

TASCAM_0002S34.WAV

1: réglé avec le paramètre 2: numéro de base du fichier d'enregistrement 3:

est le fichier source

4: canaux assignés (

canaux 3/4)

WORD

en écran

correspond aux canaux 1/2 et 34 aux

FILE NAME

Enregistrement automatique (AUTO REC)

Cette fonction permet à l'appareil de réagir aux niveaux sonores en entrée et de lancer et mettre en pause l'enregistrement en conséquence, ainsi que par exemple de définir des marqueurs et de créer de nouveaux fichiers.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (enregistrement automatique), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner molette DATA ou la touche /.

4. Tournez la molette DATA pour régler le mode d'enregistrement automatique.

OFF : désactivé (valeur par défaut) MARK: placement automatique de marqueurs durant

l'enregistrement PAUSE: pauses automatiques durant l'enregistrement TRK INC: création automatique de nouveaux fichiers durant

l'enregistrement

5. Pressez la molette DATA ou la touche . pour sélectionner un

autre paramètre.

6. Tournez la molette DATA pour sélectionner (niveau de déclenchement) et pressez la molette DATA ou la touche /.

AUTO REC

MODE

et pressez la

START LEVEL

TASCAM DR-60D

4 – Enregistrement

7. Tournez la molette DATA pour régler le niveau de

déclenchement, c'est-à-dire le seuil à partir duquel l'unité considère le signal comme un signal à enregistrer.

Options:

–6dB, –12dB

(valeur par défaut),

–24dB, –48dB

8. Pressez la molette DATA ou la touche . pour confirmer le

réglage et revenir à la sélection de paramètre.

9. Tournez la molette DATA pour sélectionner

END LEVEL

(niveau

d'arrêt) et pressez la molette DATA ou la touche /.

10. Tournez la molette DATA pour régler le niveau d'arrêt (

), qui est le seuil en dessous duquel l'unité considère qu'il

LEVEL

END

n'y a pas de signal entrant.

Options:

–6dB, –12dB, –24dB

(valeur par défaut),

–48dB

11. Pressez la molette DATA ou la touche . pour sélectionner un

autre paramètre.

12. Tournez la molette DATA pour sélectionner

END DELAY

(retard

d'arrêt) et pressez la molette DATA ou la touche /.

13. Tournez la molette DATA pour régler le retard d'arrêt

, qui est le temps qui sépare le franchissement de seuil

DELAY END LEVEL

de l'arrêt de l'enregistrement.

Options:

1sec

–

5sec

(valeur par défaut)

END

14. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

15. Pressez la touche Enregistrement (0) pour armer

l'enregistrement.

L'enregistrement démarre automatiquement quand le signal

entrant dépasse le niveau de déclenchement

START LEVEL

16. Le mode d'enregistrement change en fonction du réglage du paramètre MODE.

MARK: l'unité ajoute des marqueurs quand le niveau du

signal chute sous le seuil

END LEVEL

durant plus

de temps que la valeur réglée pour

END DELAY

quand le niveau du signal entrant finit par repasser au-dessus du seuil

START LEVEL

PAUSE: l'unité met l'enregistrement en pause (retour à

l'armement d'enregistrement) quand le niveau du signal entrant chute sous le seuil

END LEVEL

durant plus de temps que la valeur réglée pour

DELAY

TRK IN: l'unité met l'enregistrement en pause (retour à

l'armement d'enregistrement) quand le niveau du signal entrant chute sous le seuil

END LEVEL

durant plus de temps que la valeur réglée pour

. Quand le niveau du signal entrant repasse

DELAY

au-dessus du seuil

START LEVEL

, l'unité reprend

l'enregistrement dans un nouveau fichier.

17. Pressez la touche Stop (8) [HOME] pour arrêter

l'enregistrement automatique.

CONSEIL

En utilisant cela en combinaison avec la fonction de préenregistrement PRE REC, vous pouvez enregistrer des événements sans perdre le début des sons.

ATTENTION

•

Quand la fonction AUTO REC est en service, la fonction de temporisation (retardateur) ne peut pas être utilisée.

•

Un nouveau fichier ne peut pas être créé si le nombre total de dossiers et de fichiers atteint déjà 5000.

•

Il n'est pas possible de créer des fichiers de moins de deux secondes. En outre, si la fréquence d'échantillonnage est de 96kHz, il n'est pas possible de créer des fichiers de moins de quatre secondes.

END

TASCAM DR-60D

4 – Enregistrement

•

Si le nom d'un fichier nouvellement créé est déjà porté par un fichier existant, son numéro est augmenté d'une unité.

NOTE

•

Vous pouvez aussi ajouter des marqueurs manuellement (voir «Ajouter manuellement des marqueurs à un enregistrement» en page 59 ).

•

ous pouvez aussi manuellement faire démarrer un nouveau fichier en cours d'enregistrement (voir «Création d’un nouveau fichier où se poursuit l’enregistrement en continu (changement de piste)» en page 58).

•

Quand un nouveau fichier est créé, le numéro situé à la fin du nom de fichier augmente d'une unité.

Création d'un nouveau fichier où se poursuit l'enregistrement en continu (changement de piste)

Vous pouvez manuellement ou automatiquement diviser un enregistrement par création d'un nouveau fichier (changement de piste).

Changement manuel de piste durant l'enregistrement

Vous pouvez manuellement diviser un enregistrement par création d'un nouveau fichier.

1. Pressez la touche / pendant l'enregistrement.

NOTE

Quand de nouveaux fichiers sont créés, des numéros croissants sont ajoutés à la fin du nom de chaque projet.

ATTENTION

•

Un nouveau fichier ne peut pas être créé si le nombre total de fichiers et de dossiers atteint déjà 5000.

•

Il n'est pas possible de créer des fichiers de moins de deux secondes. Si la fréquence d'échantillonnage est de 96 kHz, il n'est pas possible de créer des fichiers de moins de quatre secondes.

•

Si le nom d'un fichier nouvellement créé est déjà porté par un fichier existant, son numéro sera augmenté jusqu'à l'obtention d'un nom de fichier unique.

Changement automatique de piste dû à la taille de fichier

Sans mettre en pause l'enregistrement, un nouveau fichier peut être automatiquement créé en cours d'enregistrement lorsque la taille de fichier déterminée à l'avance est atteinte.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler la taille de fichier maximale à partir de laquelle se fait le changement de piste en sélectionnant (surlignant) une des valeurs suivantes:

Options:

64M, 128M, 256M, 512M, 1G, 2G

REC SETTING

SIZE

(valeur par défaut)

(taille), et

TASCAM DR-60D

4 – Enregistrement

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

ATTENTION

Un nouveau fichier ne peut pas être créé si le nombre total de fichiers et de dossiers atteint déjà 5000.

NOTE

Selon le format de fichier, la même taille maximale de fichier donnera des durées d'enregistrement différentes.

Fonction Mark (Marqueur)

Ajouter manuellement des marqueurs à un enregistrement

Vous pouvez manuellement ajouter des marqueurs à un enregistrement là où vous le voulez.

1. Pressez la molette DATA durant l'enregistrement pour ajouter

un marqueur.

Une fenêtre locale de numéro de marqueur apparaît.

NOTE

•

Les informations de marqueur sont conservées dans le fichier avec des numéros compris entre 01 et 99. Le nombre maximal de marqueurs dans un fichier est de 99.

•

Les marqueurs ajoutés aux fichiers WAV de format BWF par cette unité durant l'enregistrement sont stockés dans le fichier. Ces marqueurs peuvent être utilisés lors de la lecture du fichier par un logiciel ou équipement compatible avec le format BWF.

Ajouter automatiquement des marqueurs à un enregistrement

Cette fonction permet à l'unité d'ajouter automatiquement des marqueurs à l'aide de la fonction

En écran

Voir «Enregistrement automatique (AUTO REC)» en page 56.

AUTO REC

, réglez le paramètre

AUTO REC

MODE

sur

MARK

Se déplacer jusqu'à un marqueur

Vous pouvez vous déplacer jusqu'aux marqueurs dans le fichier actuellement sélectionné à l'arrêt ou durant la lecture.

Vous pouvez utiliser cette fonction pour identifier des points et créer des raccourcis vers par exemple le début des morceaux.

1. Pressez la touche . ou / en maintenant enfoncée la molette DATA durant la lecture ou à l'arrêt.

NOTE

Vous ne pouvez pas accéder à un marqueur d'un autre fichier.

TASCAM DR-60D

4 – Enregistrement

Enregistrer le moment précédant le déclenchement d'enregistrement (PRE REC)

En utilisant le préenregistrement (PRE REC) quand l'appareil est armé pour l'enregistrement, vous pouvez enregistrer jusqu'à 2 secondes de signal entrant précédant l'instant où la touche Enregistrement (0) est pressée pour lancer l'enregistrement.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner (préenregistrement) et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour activer la fonction de préenregistrement en la réglant sur

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

CONSEIL

En utilisant cela en combinaison avec la fonction d'enregistrement automatique AUTO REC, vous pouvez enregistrer des événements sans perdre le début des sons.

NOTE

•

Si l'enregistrement est lancé moins de deux secondes après son armement, c'est le son compris dans l'intervalle entre l'armement et l'enregistrement qui est enregistré.

TASCAM DR-60D

REC SETTING

PRE REC

(valeur par défaut:

OFF

•

Si vous activez la fonction de préenregistrement, désactivez la fonction de retard d'enregistrement.

Retardement du début de l'enregistrement (REC DELAY)

Vous pouvez retarder le début d'un enregistrement d'environ 0,3 seconde (durée fixe) à compter du moment où vous avez pressé la touche Enregistrement (0).

Utilisez cette fonction pour éviter d'enregistrer le son de la commutation de la touche Enregistrement (0).

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner

d'enregistrement) et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler la fonction de retardement d'enregistrement sur

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

NOTE

Si vous activez la fonction de retard d'enregistrement, désactivez la fonction de préenregistrement.

REC SETTING

(valeur par défaut:

MENU REC SETTING

REC DELAY

OFF

(retard

Fonction de temporisation (retardateur)

Comme un appareil photo, l'unité possède un retardateur pour ne déclencher le début de l'enregistrement qu'après une période de temps donnée.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner (retardateur), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler le temps qui s'écoulera avant que l'enregistrement ne démarre.

Options:

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

6. Pressez la touche Enregistrement (0) pour armer l'enregistrement.

L'icône

d'enregistreur et le temps est affiché sur la droite.

7. Pressez la touche Enregistrement (0) ou Lecture (7).

L'enregistrement démarrera après la période de temps fixée.

NOTE

•

Cette fonction ne peut pas être utilisée quand l'enregistrement est mis en pause en cours d'enregistrement.

OFF

(valeur par défaut),

du retardateur apparaît dans l'écran de statut

REC SETTING

MENU REC SETTING

SELF TIMER

2sec, 10sec

4 – Enregistrement

•

L'enregistrement avec retardateur n'est pas possible quand on utilise la fonction AUTO REC.

Emploi de la fonction de tonalité automatique

La fonction de tonalité automatique (Auto Tone) peut servir à automatiquement ajouter une tonalité au début et à la fin de l'enregistrement.

En branchant la prise de sortie l'unité à l'entrée audio d'un appareil photo, vous pouvez enregistrer la même tonalité dans les deux fichiers. Ces tonalités peuvent être utilisées pour aligner les enregistrements audio et vidéo dans un logiciel de montage multimédia.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner automatique), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour choisir où est insérée cette tonalité.

Options:

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

OFF

(valeur par défaut), l'enregistrement uniquement), et fin de l'enregistrement)

CAMERA OUT

REC SETTING

HEAD

sur le côté gauche de

REC SETTING

AUTO TONE

(début de

HEAD+TAIL

(tonalité

(début

TASCAM DR-60D

4 – Enregistrement

Réglage de la durée de la tonalité automatique

Vous pouvez régler la durée de la tonalité automatique.

1. Pressez la touche MENU pour ouvrir l'écran MENU.

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner (secondes de la tonalité), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler la durée de la tonalité.

Options:

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

0.5sec, 1sec

REC SETTING

(valeur par défaut),

REC SETTING

TONE SECS

2sec, 3sec

Ajout de signaux pilotes

Lorsque cette fonction est activée, vous pouvez presser la touche SLATE sur le devant de l'unité durant l'enregistrement pour ajouter un signal pilote là où vous le voulez dans le fichier d'enregistrement.

La touche SLATE est désactivée par défaut afin d'éviter son déclenchement accidentel. Suivez la procédure ci-dessous pour activer la touche SLATE.

Pour des détails sur la connexion d'un appareil photo DSLR à cette unité, voir «Branchement et fixation à l’appareil photo» en page 39.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages d'enregistrement), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner SLATE), et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour rendre opérationnelle la touche SLATE.

Options:

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME] pour revenir à l'écran d'accueil.

NOTE

Pour éviter une manipulation accidentelle, la touche SLATE ne fonctionne pas si elle est maintenue pressée.

DISABLE

(valeur par défaut),

REC SETTING

SLATE KEY

ENABLE

(touche

TASCAM DR-60D

4 – Enregistrement

Durée d'enregistrement

Le tableau ci-dessous donne les durées d'enregistrement maximales sur des cartes SD/SDHC de capacités différentes pour divers formats de fichier d'enregistrement.

Format de fichier (réglage d'enregistrement)

44,1kHz 1:41 3:22 6:44 13:28

WAV/BWF 16bits (STÉRÉO)

WAV/BWF 24bits (STÉRÉO)

p Les durées d'enregistrement indiquées ci-dessus sont des estimations. Elles peuvent différer en fonction de la carte SD/SDHC utilisée. p Les durées d'enregistrement indiquées ci-dessus ne sont pas des données d'enregistrement en continu mais le total pouvant être obtenu

en additionnant les durées d'enregistrement sur la carte SD/SDHC.

p Si l'enregistrement est fait en mono dans des fichiers WAV, la durée d'enregistrement maximale sera le double des valeurs ci-dessus. p Pour les enregistrements en mode double et 4 canaux au format WAV/BWF, les durées d'enregistrement indiquées ci-dessus sont à diviser

à peu près par deux.

48kHz 1:33 3:06 6:12 12:24 96kHz 0:46 1:33 3:06 6:12 44,1kHz 1:07 2:15 4:30 9:00 48kHz 1:02 2:04 4:08 8:16 96kHz 0:31 1:02 2:04 4:08

Capacité de la carte SD/SDHC (heures:minutes) 1 Go 2 Go 4 Go 8 Go

TASCAM DR-60D

5 –

Travailler avec les fichiers et dossiers (écran BROWSE)

En écran contient les fichiers audio sur la carte SD.

Afin d'ouvrir l'écran l'écran MENU. Tournez la molette DATA pour sélectionner (parcourir) et pressez la molette DATA ou la touche /.

Le contenu du dossier qui contient le fichier ayant été sélectionné dans l'écran d'accueil avant ouverture de l'écran l'écran.

BROWSE

, vous pouvez voir le contenu du dossier

CONSEIL

Si vous branchez par USB le DR-60D à un ordinateur ou si vous montez la carte SD sur un ordinateur à l'aide d'un lecteur de carte ou autre dispositif d'entrée, vous pouvez changer la structure des dossiers dans le dossier l'ordinateur comme vous le feriez avec le contenu d'un disque dur. De plus, vous pouvez changer les noms de fichier sur l'ordinateur.

BROWSE

MUSIC

et effacer des fichiers depuis

, pressez la touche MENU pour ouvrir

BROWSE

MUSIC

BROWSE

apparaît à

qui

Navigation dans les écrans

En écran BROWSE, les dossiers et fichiers musicaux apparaissent dans une structure hiérarchique comme dans un ordinateur. Dans le DR-60D, les dossiers ne peuvent être utilisés que sur deux niveaux.

p Tournez la molette DATA pour sélectionner les fichiers et

dossiers.

p Quand un dossier est sélectionné, pressez la touche / pour

afficher le contenu de ce dossier.

p Quand un fichier ou dossier est sélectionné, pressez la touche

. pour sortir du dossier actuellement ouvert et remonter au

niveau supérieur dans la structure des dossiers.

p Quand un fichier ou dossier est sélectionné, pressez la touche

QUICK pour ouvrir la fenêtre locale de menu Quick.

p Quand un fichier est sélectionné, pressez la molette DATA pour

revenir à l'écran d'accueil et lire ce fichier.

Le dossier qui contient ce fichier devient le dossier actuel et tout

nouveau fichier enregistré sera sauvegardé dans ce dossier. Si la zone de lecture a été réglée sur nouvelle zone de lecture.

p Quand un fichier est sélectionné, pressez la touche / pour

charger ce fichier et revenir à l'écran d'accueil.

Le dossier qui contient ce fichier devient le dossier actuel et

les nouveaux fichiers enregistrés seront sauvegardés dans ce dossier. Si la zone de lecture a été réglée sur devient la nouvelle zone de lecture.

p Quand un dossier est sélectionné, pressez la molette DATA pour

revenir à l'écran d'accueil. Le premier fichier du dossier (affiché en haut de la liste des fichiers) sera lu.

Ce dossier devient le dossier actuel et les nouveaux fichiers

enregistrés seront sauvegardés dans ce dossier. Quel que soit le réglage précédent, la zone de lecture est réglée sur (dossier), et ce dossier devient la nouvelle zone de lecture.

FOLDER

, ce dossier devient la

FOLDER

, ce dossier

FOLDER

TASCAM DR-60D

5 – Travailler avec les fichiers et dossiers (écran BROWSE)

Icônes dans l'écran BROWSE

La signification des icônes qui apparaissent en écran suivante.

Dossier Music racine (MUSIC)

Le dossier MUSIC est le dossier de niveau le plus élevé (racine) dans la hiérarchie affichée en écran

BROWSE

Fichier audio

Cette icône apparaît devant le nom des fichiers musicaux.

Dossier Plus

Cette icône signale des dossiers contenant des sous-dossiers.

Dossier simple

Cette icône signale des dossiers ne contenant pas de sous-dossiers.

Dossier ouvert

C'est le contenu du dossier portant cette icône qui apparaît actuellement dans cet écran.

Nouveau dossier

Créez un nouveau dossier.

BROWSE

est la

Opérations sur les fichiers

Sélectionnez le fichier audio désiré dans l'écran la touche QUICK pour ouvrir la fenêtre locale de menu Quick représentée ci-dessous.

Tournez la molette DATA pour sélectionner l'option désirée dans la liste suivante et pressez la molette DATA pour l'exécuter.

INFO

Des informations (date/heure, taille) sur le fichier sélectionné apparaissent. Pressez à nouveau la molette DATA ou pressez la touche Stop (8) [HOME] pour revenir à l'écran

BROWSE

et pressez

TASCAM DR-60D

5 – Travailler avec les fichiers et dossiers (écran BROWSE)

DELETE (supprimer)

Un message apparaît pour que vous confirmiez vouloir supprimer le fichier sélectionné.

Pressez la molette DATA pour effacer le fichier ou la touche Stop (8) [HOME] pour mettre fin à l'opération de suppression.

NOTE

Si le fichier actuellement sélectionné a été enregistré par double enregistrement ou enregistrement sur 4 canaux, tous les fichiers enregistrés en même temps que lui sont aussi supprimés.

CANCEL (annuler)

L'opération sur le fichier sélectionné (surligné) est annulée et le menu Quick est fermé.

NOTE

Le menu Quick peut également être fermé en pressant la touche

QUICK.

Opérations sur les dossiers

Sélectionnez le dossier désiré dans l'écran la touche QUICK pour ouvrir la fenêtre locale de menu Quick représentée ci-dessous.

Tournez la molette DATA pour sélectionner l'option désirée dans la liste suivante et pressez la molette DATA pour l'exécuter.

SELECT

Ramène à l'écran d'accueil et sélectionne le premier fichier du dossier. Quel que soit le réglage précédent, la zone de lecture est réglée sur zone de lecture. Lors de l'enregistrement, les fichiers sont créés dans ce dossier.

FOLDER

(dossier), et ce dossier devient la nouvelle

ALL DEL (tout supprimer)

Un message apparaît dans une fenêtre locale pour que vous confirmiez que vous voulez supprimer d'un coup tous les fichiers du dossier sélectionné.

Pressez la molette DATA pour effacer les fichiers ou la touche

Stop (8) [HOME] pour annuler.

NOTE

Vous ne pouvez pas effacer les fichiers réservés à la lecture ni les fichiers non reconnus par cette unité.

BROWSE

et pressez

TASCAM DR-60D

5 – Travailler avec les fichiers et dossiers (écran BROWSE)

CANCEL (annuler)

L'opération sur le fichier sélectionné (surligné) est annulée et le menu Quick est fermé.

NOTE

Le menu Quick peut également être fermé en pressant la touche

QUICK.

Création d'un nouveau dossier

Dans la liste des fichiers,

Sélectionnez (surlignez) molette DATA ou la touche /. Une fenêtre locale apparaît pour que vous confirmiez que vous voulez créer un nouveau dossier.

Pressez la molette DATA pour créer un nouveau dossier ou la touche Stop (8) [HOME] pour annuler.

Notez que la structure de dossiers de l'unité n'accepte que deux niveaux, et par conséquent NEW FOLDER n'existe pas dans les dossiers de second niveau.

Un dossier nouvellement créé devient le dossier actuel où seront sauvegardés les nouveaux fichiers enregistrés. Si la zone de lecture a été réglée sur FOLDER, ce dossier devient la zone de lecture.

NEW FOLDER

apparaît en bas.

(nouveau dossier) et pressez la

TASCAM DR-60D

6 – Lecture

En écran d'accueil, vous pouvez utiliser les touches . et / pour sélectionner le fichier à lire. Les fichiers que vous pouvez sélectionner sont déterminés par le réglage de la zone de lecture.

Limiter la zone de lecture facilite la sélection des fichiers quand vous avez de nombreux fichiers enregistrés et copiés sur la carte SD.

En écran zone de lecture sur ALL FILES (tous les fichiers de la carte SD) ou sur FOLDER (dossier actuel). Vous pouvez aussi utiliser l'écran pour définir un dossier comme zone de lecture.

PLAY SETTING

NOTE

En écran

BROWSE

vous pouvez sélectionner n'importe quel fichier voulu sur la carte SD.

(réglages de lecture), vous pouvez régler la

BROWSE

, quel que soit le réglage de zone de lecture,

Réglage du volume de lecture

Utilisez les commandes de volume PHONES et LINE OUT pour régler les niveaux des sorties PHONES et LINE OUT.

Réglage de la zone de lecture (AREA)

Réglez la zone de lecture pour la lecture répétitive et ordinaire en écran

PLAY SETTING

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages de lecture), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour définir la zone de lecture.

ALL FILES:

Règle la zone de lecture comme étant tous les fichiers du dossier MUSIC de la carte SD.

FOLDER (valeur par défaut) :

Règle la zone de lecture comme étant tous les fichiers du dossier actuellement sélectionné.

PLAY SETTING

MENU PLAY SETTING

AREA

(zone) et

TASCAM DR-60D

6 – Lecture

Zone de lec

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

NOTE

Le réglage actuel de zone de lecture apparaît en haut à gauche de l'écran d'accueil.

ture

Sélection d'un dossier comme zone de lecture (1)

Quelle que soit la zone de lecture actuelle, si vous sélectionnez un dossier dans l'écran de lecture.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner et pressez la molette DATA ou la touche / pour ouvrir l'écran

BROWSE

Une liste des fichiers du dossier qui contient le fichier

sélectionné en écran d'accueil est affichée.

3. Utilisez la touche . ou / pour sélectionner un niveau de dossier et tournez la molette DATA pour sélectionner un dossier.

BROWSE

, le dossier sélectionné devient la zone

MENU BROWSE

(parcourir),

Pour une explication sur la façon d'utiliser l'écran

BROWSE

, voir

«Navigation dans les écrans» en page 64.

4. Pressez la touche QUICK pour ouvrir la fenêtre locale de menu

Quick suivante.

Tournez la molette D ATA pour choisir

SELECT

(sélectionner) et

pressez la molette DATA .

L'écran d'accueil revient. Le premier fichier du dossier est

sélectionné et l'unité est arrêtée.

Quel que soit le réglage précédent, la zone de lecture est réglée

sur

FOLDER

(dossier), et ce dossier devient la zone de lecture. Ce dossier devient le dossier actuel et les nouveaux fichiers enregistrés seront sauvegardés dans ce dossier.

TASCAM DR-60D

6 – Lecture

Sélection d'un dossier comme zone de lecture (2)

Quand la zone de lecture est réglée sur sélectionnez un fichier dans l'écran le fichier sélectionné devient la zone de lecture.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner et pressez la molette DATA ou la touche / pour ouvrir l'écran

BROWSE

Une liste des fichiers du dossier qui contient le fichier sélectionné

en écran d'accueil est affichée.

3. Utilisez la touche . ou / pour sélectionner un niveau de dossier et tournez la molette DATA pour sélectionner le dossier qui contient le fichier que vous voulez lire.

Pour une explication sur la façon d'utiliser l'écran

«Navigation dans les écrans» en page 64.

4. Pressez la molette DATA ou la touche /.

5. Tournez la molette DATA pour sélectionner le fichier désiré.

FOLDER

BROWSE

(dossier), si vous

, le dossier qui contient

MENU BROWSE

(parcourir),

BROWSE

, voir

6. Pressez la molette DATA pour revenir à l'écran d'accueil et lancer

la lecture du fichier sélectionné. Ce dossier devient le dossier actuel et les nouveaux fichiers enregistrés seront sauvegardés dans ce dossier.

De plus, le dossier qui contient ce fichier devient la zone de

lecture quel que soit le dossier réglé préalablement comme zone de lecture.

Sélection des fichiers à lire (saut)

Quand l'écran d'accueil est ouvert, pressez les touches . et / pour sélectionner le fichier à lire.

Si vous pressez la touche . alors que la tête de lecture est au milieu d'un fichier, cela vous ramène au début de ce fichier. Si vous pressez la touche . quand la tête de lecture est au début d'un fichier, la lecture saute au début du fichier précédent.

Si vous pressez la touche / quand la tête de lecture est au début ou au milieu d'un fichier, la lecture saute au début du fichier suivant.

NOTE

•

Seuls les fichiers de la zone de lecture actuellement programmée peuvent être sélectionnés pour être lus.

•

Le nom du fichier, son numéro et d'autres informations sur le fichier actuellement lu s'affichent.

•

L'icône 8 s'affiche quand la lecture est à l'arrêt en début de fichier, et l'icône 9 s'affiche quand la lecture est à l'arrêt en milieu de fichier (pause).

•

Pour changer de fichier, pressez la touche . ou / autant de fois que nécessaire.

TASCAM DR-60D

6 – Lecture

Lecture

Quand l'écran d'accueil est ouvert et que la lecture est arrêtée, pressez la touche Lecture (7) pour lancer la lecture.

NOTE

•

Les fichiers de la zone de lecture peuvent être lus.

•

Vous pouvez aussi choisir par nom les fichiers à lire en écran

BROWSE

Mise en pause

Avec l'écran d'accueil ouvert et un fichier en lecture, pressez la touche Stop (8) [HOME] pour mettre la lecture en pause sur la position actuelle.

Pressez à nouveau la touche Lecture (7) pour reprendre la lecture depuis cette position.

Arrêt

Avec l'écran d'accueil ouvert et un fichier en lecture, pressez la touche Stop (8) [HOME] pour mettre en pause la lecture et pressez la touche Stop (8) [HOME] pour revenir au début du fichier.

Retour et avance rapides (recherche)

Avec l'écran d'accueil ouvert et un fichier en lecture ou à l'arrêt, pressez et maintenez les touches . ou / pour avancer ou reculer rapidement afin de parcourir le fichier lu.

NOTE

Pressez et maintenez la touche . ou / pour accélérer la recherche.

Changement de la position de lecture

Quand l'écran d'accueil est ouvert et que la lecture est arrêtée ou en pause, tournez la molette DATA pour changer la position de lecture.

La lecture sera mise en pause après le changement de position.

Lecture répétitive (REPEAT)

Vous pouvez répétitivement reproduire un ou plusieurs fichiers au sein d'une zone désignée.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages de lecture), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche /.

Tournez la molette DATA pour sélectionner un mode de répétition.

CONTINUOUS (valeur par défaut):

Tous les fichiers de la zone de lecture sont lus une fois en séquence (ce réglage est le mode de lecture ordinaire).

SINGLE :

Le fichier sélectionné est lu une fois sans répétition. L'icône apparaît dans l'écran d'accueil.

1 REPEAT :

Le fichier actuel est lu répétitivement. L'icône l'écran d'accueil.

PLAY SETTING

REPEAT

apparaît dans

TASCAM DR-60D

(répéter) et

6 – Lecture

ALL REPEAT :

Tous les fichiers de la zone de lecture sélectionnée sont lus répétitivement. L'icône apparaît dans l'écran d'accueil.

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

Relecture des dernières secondes (saut de lecture en arrière)

Pressez la touche Lecture (7) durant la lecture pour revenir en arrière de quelques secondes (intervalle réglable) et relancer la lecture (saut de lecture en arrière).

Si durant la lecture, vous aimez particulièrement un passage (musique ou parole), pressez la touche Lecture (7) pour reculer de quelques secondes et relire ce passage.

L'ampleur du saut en arrière se détermine avec le réglage

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner (réglages de lecture), et pressez la molette DATA ou la touche / pour ouvrir l'écran

3. Tournez la molette DATA pour sélectionner arrière) et pressez la molette DATA ou la touche /.

4. Tournez la molette DATA pour régler l'intervalle de saut en arrière en secondes.

Options:

OFF, 1 SEC. –10 SEC., 20 SEC., 30 SEC.

par défaut:

TASCAM DR-60D

PLAY SETTING

3sec

)

MENU PLAY SETTING

JUMPBACK

(saut en

(valeur

5. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

Lecture des fichiers créés par double enregistrement

Lors de la lecture d'un fichier qui a été créé par double enregistrement, l'affichage de statut de piste se fait en caractères clairs sur fond sombre.

Pressez la touche MONITOR SELECT durant la lecture pour faire alterner l'écoute de contrôle entre les deux fichiers créés par double enregistrement.

NOTE

Pressez la molette DATA pour trouver les fichiers d'après les 11

premiers caractères de leur nom. Si les noms de fichier ont été changés, cette fonction ne pourra pas être utilisée.

7 – Opérations par la touche QUICK

Fonctions de la touche QUICK

La touche QUICK sert aux actions suivantes.

Quand l'écran d'accueil est ouvert et l'unité à l'arrêt ou en pause,

pressez cette touche pour ouvrir la fenêtre locale de menu Quick grâce à laquelle vous pouvez supprimer ou diviser le fichier actuel, utiliser la fonction d'alignement de niveau qui augmente la pression globale du son, utiliser l'égaliseur de lecture et régler le gain d'entrée micro.

Menu Quick à l'arrêt ou en pause

Durant la lecture, la fenêtre locale de menu Quick comprend

l'alignement de niveau (LEVEL ALIGN) et les réglages d'égaliseur de lecture (PLAYBACK EQ).

En armement d'enregistrement ou en enregistrement, la fenêtre

locale de menu Quick comprend les réglages de gain d'entrée micro (CHx GAIN).

Menu Quick durant la lecture en écran d'accueil

p En écran

des opérations concernant le fichier ou le dossier sélectionné

BROWSE

, la fenêtre locale de menu Quick comprend

(voir «Opérations sur les fichiers» en page 65 et «Opérations sur les dossiers» en page 66).

p En écran

réglages de gain d'entrée micro.

NOTE

La touche QUICK ne fait rien quand les écrans

REC SETTING

Les actions de la touche QUICK pour différents écrans et états sont les suivantes.

Écran État Contenu du menu Quick

Écran d'accueil

MIXER

, la fenêtre locale de menu Quick comprend les

et autres écrans de réglage sont ouverts.

Arrêt/ Pause

Lecture

Armement d'enregistrement/

Enregistrement

Suppression/division du fichier, alignement du niveau, correction tonale de la lecture et gain d'entrée micro

Alignement du niveau, correction tonale de la lecture et gain d'entrée micro

Gain d'entrée micro

MENU, OTHERS

TASCAM DR-60D

7 – Opérations par la touche QUICK

Écran État Contenu du menu Quick

BROWSE

Écran

Écran autres écrans de réglage Écran

MIXER

, écran

OTHERS,

Gain d'entrée micro

Opérations concernant le fichier ou dossier sélectionné

Pas de fonction

Ouverture du menu Quick

Quand l'écran d'accueil est ouvert, pressez la touche QUICK pour ouvrir le menu local Quick.

Le contenu de cet écran dépend de l'état de l'unité à l'instant où la touche QUICK est pressée.

p Avec l'écran d'accueil ouvert et l'unité à l'arrêt ou en pause, les

fonctions suivantes peuvent être sélectionnées.

Menu Quick à l'arrêt ou en pause

DELETE (supprimer):

Le fichier actuel peut être supprimé (voir «Supprimer le fichier sélectionné (suppression rapide)» en page 75).

DIVIDE (diviser) :

Le fichier actuel peut être divisé (voir «Diviser le fichier sélectionné (DIVIDE)» en page 75).

TASCAM DR-60D

LEVEL ALIGN (aligner le niveau) :

La pression sonore globale ressentie peut être augmentée pour améliorer l'audibilité (voir «Augmenter la pression sonore ressentie pour améliorer l’audibilité (Level Align)» en page 77).

PLAY EQ (égaliseur de lecture):

Choisissez un réglage d'égaliseur (correction tonale) que vous aimez pour améliorer le son de la lecture (voir «Employer l’égaliseur de lecture» en page 78).

CH1 GAIN, CH2 GAIN, CH34 GAIN (gain des canaux):

Sert à régler le gain d'entrée micro pour l'entrée concernée (voir «Régler le gain d’entrée micro avec le menu Quick» en page 78).

p Avec l'écran d'accueil ouvert durant la lecture, les fonctions

d'alignement de niveau et d'égaliseur de lecture peuvent être sélectionnées.

Menu Quick durant la lecture en écran d'accueil

p Avec l'écran d'accueil ouvert en armement d'enregistrement ou

en enregistrement, la fenêtre locale de menu Quick propose les réglages de gain d'entrée micro (voir «Régler le gain d’entrée micro avec le menu Quick» en page 78).

Menu Quick en enregistrement ou en armement d'enregistrement

7 – Opérations par la touche QUICK

Fermeture du menu Quick

Pressez la touche QUICK pour fermer la fenêtre locale de menu Quick.

Supprimer le fichier sélectionné (suppression rapide)

Le fichier actuellement sélectionné peut être supprimé sans utiliser l'écran BROWSE.

1. Pour supprimer un fichier, sélectionnez-le avec la touche . ou /.

2. Ouvrez l'écran de menu Quick en pressant la touche QUICK alors que l'écran d'accueil est ouvert à l'arrêt.

3. Tournez la molette DATA pour sélectionner

4. Pressez la molette DATA pour ouvrir un message local confirmant la suppression du fichier.

5. Pressez la molette DATA pour supprimer le fichier et revenir à l'écran d'accueil. Pressez la touche Stop (8) [HOME] pour ne pas faire la suppression et revenir à l'écran d'accueil.

DELETE

NOTE

Si le fichier actuellement sélectionné a été enregistré par double enregistrement ou enregistrement sur 4 canaux, tous les fichiers enregistrés en même temps que lui sont aussi supprimés.

Diviser le fichier sélectionné (DIVIDE)

Un fichier enregistré peut être divisé en deux à l'endroit de votre choix.

1. Sélectionnez le fichier à diviser avec la touche . ou / ou l'écran

BROWSE

2. Alors que l'écran d'accueil est ouvert à l'arrêt, pressez la touche QUICK pour afficher l'écran de menu Quick.

3. Tournez la molette DATA pour sélectionner

4. Pressez la molette DATA pour ouvrir l'écran

5. Tournez la molette DATA pour choisir l'endroit où doit être divisé le fichier et pressez la touche Enregistrement (0).

Le message local de confirmation suivant apparaît.

DIVIDE

(diviser).

TASCAM DR-60D

7 – Opérations par la touche QUICK

6. Pressez la molette DATA pour diviser le fichier et revenir à

l'écran d'accueil.

Ou pressez la touche Stop (8) [HOME] pour revenir à l'écran

DIVIDE

sans diviser le fichier.

NOTE

•

Quand l'écran Lecture (7) et régler la position de division pendant la lecture du fichier.

•

Quand l'écran Lecture (7) pour la lecture, la touche Stop (8) [HOME] pour la pause, la touche . pour sauter au début d'un fichier et la touche / pour sauter à la fin d'un fichier. Vous pouvez aussi tourner la molette DATA pour affiner le réglage du point de division.

•

Après division d'un fichier, deux nouveaux fichiers sont créés, portant les suffixes «a» et «b» ajoutés à la fin du nom de fichier d'origine.

(Exemple de fichier d'enregistrement en 4 canaux) Nom des fichiers avant division TASCAM_0003S12.wav TASCAM_0003S34.wav Nom des fichiers après division TASCAM_0003aS12.wav (partie antérieure au point de

division)

DIVIDE

est ouvert, vous pouvez presser la touche

DIVIDE

est ouvert, vous pouvez utiliser la touche

TASCAM_0003aS34.wav (partie antérieure au point de

division)

TASCAM_0003bS12.wav (partie postérieure au point de

division)

TASCAM_0003bS34.wav (partie postérieure au point de

division)

•

Si le fichier actuellement sélectionné a été créé par double enregistrement ou enregistrement sur 4 canaux, tous les fichiers enregistrés en même temps que lui sont aussi divisés.

ATTENTION

•

Si la carte SD n'a pas suffisamment d'espace libre, la division peut ne pas être possible.

•

La division n'est pas possible si elle entraîne un nom de fichier faisant plus de 200 caractères de long.

•

La division n'est pas possible s'il existe déjà un fichier portant le nom qui serait donné à un nouveau fichier issu de la division.

CONSEIL

Ajoutez des marqueurs durant l'enregistrement aux endroits où vous envisagez de diviser un fichier (voir «Fonction Mark (Marqueur)» en page 59).

TASCAM DR-60D

7 – Opérations par la touche QUICK

Augmenter la pression sonore ressentie pour améliorer l'audibilité (Level Align)

Si le son lu est très faible et difficilement audible, la pression sonore globale ressentie peut être augmentée pour améliorer l'audibilité (alignement de niveau).

1. Avec l'écran d'accueil ouvert et l'unité à l'arrêt ou en lecture,

pressez la touche QUICK pour ouvrir le menu local Quick.

2. Tournez la molette DATA pour sélectionner

(aligner le niveau).

À l'arrêt Durant la lecture

3. Pressez la molette DATA pour ouvrir un menu local dans lequel

vous pouvez activer ou désactiver la fonction d'alignement de niveau.

À l'arrêt

LEVEL ALIGN

4. Tournez la molette DATA pour sélectionner ON, et pressez la molette DATA pour confirmer le réglage et revenir à l'écran d'accueil (valeur par défaut:

Sur ON, l'icône

lecture.

Sur OFF, l'icône

lecture.

NOTE

La fonction d'alignement de niveau peut ne pas être capable d'obtenir un effet suffisant en fonction de la source du son.

OFF

apparaît en écran d'accueil durant la

TASCAM DR-60D

7 – Opérations par la touche QUICK

Employer l'égaliseur de lecture

Vous pouvez sélectionner un réglage d'égaliseur qui fait mieux sonner la lecture à votre goût.

1. Avec l'écran d'accueil ouvert et l'unité à l'arrêt ou en lecture,

pressez la touche QUICK pour ouvrir le menu local Quick.

2. Tournez la molette DATA pour sélectionner

de lecture).

À l’arrêt Durant la lecture

3. Pressez la molette DATA pour ouvrir un menu local dans lequel

vous pouvez régler l'égaliseur de lecture.

À l'arrêt

4. Tournez la molette DATA pour sélectionner le réglage

d'égaliseur de lecture que vous voulez utiliser et pressez la molette DATA pour activer l'égaliseur et revenir à l'écran

d'accueil (valeur par défaut: Sur ON, l'icône apparaît en écran d'accueil durant la lecture. Sur OFF, l'icône apparaît en écran d'accueil durant la lecture.

OFF

PLAY EQ

(égaliseur

Régler le gain d'entrée micro avec le menu Quick

1. Pressez la touche QUICK à l'arrêt, en pause, en armement

d'enregistrement ou en enregistrement dans l'écran d'accueil ou quand l'écran

2. Tournez la molette DATA pour sélectionner le réglage de gain d'entrée micro du canal désiré et pressez la molette DATA pour ouvrir le menu local de gain d'entrée micro.

3. Tournez la molette DATA pour sélectionner le réglage de gain d'entrée micro et pressez la molette DATA pour le valider.

4. Pressez la touche QUICK pour revenir à l'écran précédent.

NOTE

Si vous changez un réglage de gain d'entrée micro à l'aide du menu Quick, le paramètre parallèlement.

MIXER

est ouvert, pour afficher le menu Quick.

GAIN

de l'écran

SETTINGS

change

TASCAM DR-60D

8 – Mixage

Cet enregistreur à une fonction de mixage qui vous permet de régler la balance stéréo et le niveau de volume pour chaque canal.

Faire les réglages de mixage

1. Depuis l'écran d'accueil, à l'arrêt, pressez la touche MIXER pour

ouvrir l'écran

2. Tournez la molette DATA pour sélectionner le paramètre que

vous voulez changer.

MIXER

Mode mono/double mono

Mode stéréo/double stéréo

Mode 4 canaux

3. Pressez la molette DATA pour ouvrir en haut à droite une fenêtre locale avec le nom et la valeur du paramètre.

4. Tournez la molette DATA pour changer la valeur de réglage.

Paramètre

PAN L12–C–R12

LVL 0-100

MS MODE

Plage de réglage

OFF

REC

MON

Détails de l'opération

Règle la balance gauche-droite (L12 (gauche)–C (centre)–R12

(droite)) Niveau de volume (0 (min.)–100 (max.)) Enregistrement en mode stéréo

ordinaire. Sert à décoder durant

l'enregistrement. La lecture se fait sans décodage. Enregistrement de la sortie micro

mid-side sans décodage en vue d'un décodage ultérieur. Utilisez ce mode pour contrôler le son pendant l'enregistrement avec un micro mid-side.

Utilisez-le aussi pour lire des fichiers mid-side qui ont été enregistrés sans être décodés.

TASCAM DR-60D

8 – Mixage

5. Pressez la molette DATA pour revenir à l'écran précédent où

vous pouvez sélectionner le prochain paramètre à régler.

NOTE

•

Le mixage peut être employé quand l'unité est à l'arrêt, en pause, en lecture, en armement d'enregistrement et en enregistrement.

•

Même quand l'écran touche Lecture (7) pour lancer la lecture et la touche Stop (8) [HOME] pour mettre la lecture en pause.

•

Si le paramètre écran

REC MODE

•

Le mode MS ( l'enregistrement.

MIXER

est ouvert, vous pouvez utiliser la

MS MODE

est modifié, il le sera parallèlement en

MS MODE

) ne peut pas être changé durant

Emploi du décodeur MS

Quand vous utilisez des micros MS pour enregistrer, vous avez deux options de décodage. Vous pouvez décoder le son entrant à l'enregistrement ou vous pouvez l'enregistrer tel quel et le décoder à la lecture. L'explication suivante utilise les canaux 1 et 2. Si les micros mid-side sont branchés aux canaux 3 et 4, utilisez les mêmes procédures mais en substituant simplement le canal 3 au canal 1 et le canal 4 au canal 2.

Décodage du son entrant à l'enregistrement

1. Branchez les micros MS à la prise 1/L et à la prise 2/R.

Branchez le micro mid (central) à la prise 1/L et le micro side

(latéral) à la prise 2/R.

Le décodage ne peut pas être correctement mené si les micros

mid et side sont inversés.

2. En écran

4CH

NOTE

Si ne s'affiche pas et n'a pas à être réglé.

3. Réglez

sur

REC MODE

, et réglez

4CH

est sélectionné en écran

MS MODE

4CH

est sélectionné en écran

REC

, réglez

SOURCE

sur

REC

sur

REC MODE

CH1/2

REC MODE

sur

STEREO, DUAL ST

, le paramètre

, réglez

SOURCE

MS MODE 1/2

TASCAM DR-60D

8 – Mixage

4. Lancez l'enregistrement pour enregistrer un signal MS décodé.

NOTE

Vous pouvez aussi régler

MS MODE

sur

REC

en écran

MIXER

Décodage du son à la lecture

1. Sélectionnez un fichier enregistré par micros MS avec réglé sur

OFF

2. Quand l'écran d'accueil est ouvert, pressez la touche MIXER pour ouvrir l'écran

3. Réglez

MS MODE

sur

MIXER

MON

4. Lancez la lecture pour décoder durant la lecture.

MS MODE

Réglages du décodeur MS

Quand

MS MODE

paramètre

PAN

se transforme en

la largeur stéréo du son. Pour décoder le signal durant l'enregistrement, ouvrez l'écran

est réglé sur

MIXER

durant l'armement d'enregistrement.

Pour décoder le signal à l'entrée, réglez décoder le signal à la lecture, réglez

Paramètre Plage de réglage Détails de l'opération

WIDE 0-100 Règle la largeur du son.

, mid est à 100%. Quand la valeur augmente, la quantité de

signal latéral (side) augmente.

REC

MON

en écran

WIDE

, ce qui vous permet de régler

MS MODE

sur

MIXER

sur

MON

REC

, le

. Pour

TASCAM DR-60D

9 – Branchement à un ordinateur

En branchant cette unité à un ordinateur à l'aide du câble USB, vous pouvez transférer des fichiers audio de la carte SD de l'unité dans un ordinateur ainsi que transférer des fichiers audio de l'ordinateur sur la carte SD de l'unité.

WAV: 44,1/48/96kHz, 16/24 bits BWF: 44,1/48/96kHz, 16/24 bits

Ordinateur

USB

Fiche USB mini-B

NOTE

•

Plutôt que d'utiliser l'USB pour relier le DR-60D et un ordinateur, vous pouvez également mener les opérations en retirant la carte SD du DR-60D et en l'insérant directement dans un ordinateur possédant une fente intégrée pour carte SD ou en utilisant un lecteur de carte.

•

L'extension de fichier utilisée à la fois pour les formats de fichier WAV et BWF est «.wav».

ATTENTION

•

Lorsque l'enregistreur est connecté par USB et réglé sur les autres fonctions sont désactivées.

•

L'unité doit être branchée directement à l'ordinateur et non au travers d'un concentrateur (Hub) USB.

STORAGE

Quand l'unité est branchée par USB après avoir été allumée, ou quand l'unité est allumée après avoir été branchée par USB, l'écran

USB SELECT

USB (USB POWER) ou transmission de données par USB (STOTAGE).

Tournez la molette DATA pour sélectionner la molette DATA pour connecter l'unité à l'ordinateur en vue de la transmission des données. Le message «USB connected» (connexion USB) s'affiche à l'écran.

Assurez-vous que la carte SD est correctement insérée.

NOTE

Si le câble USB est branché à l'unité alors que des piles ont été installées, l'alimentation est fournie par le port USB (l'alimentation par le port USB a priorité).

Si vous n'avez pas inséré de carte SD avant de faire la connexion USB, s'affiche à l'écran.

Cette unité apparaît sur l'écran de l'ordinateur comme un volume externe intitulé «DR-60D».

apparaît pour choisir entre alimentation par le bus

STORAGE

Can't Save Data

(impossible de sauvegarder des données)

et pressez

TASCAM DR-60D

9 – Branchement à un ordinateur

Transfert de fichiers dans un ordinateur

1. Cliquez sur le disque «DR-60D» sur l'écran de l'ordinateur pour afficher les dossiers «MUSIC» et «UTILITY».

2. Ouvrez le dossier «MUSIC», sélectionnez-y les fichiers que vous désirez transférer dans l'ordinateur et faites-les glisser sur les destinations de votre choix.

Transfert de fichiers depuis un ordinateur

1. Cliquez sur le disque «DR-60D» sur l'écran de l'ordinateur pour afficher les dossiers «MUSIC» et «UTILITY».

2. Faites glisser les fichiers de l'ordinateur que vous désirez transférer dans l'unité et déposez-les dans le dossier «MUSIC».

CONSEIL

•

Vous pouvez gérer le dossier «MUSIC» depuis l'ordinateur.

•

Vous pouvez créer des sous-dossiers dans le dossier «MUSIC», un seul niveau supplémentaire pouvant être utilisé par cette unité. Le DR-60D ne peut pas reconnaître de sous-dossiers ni de fichiers audio au-delà du deuxième niveau.

•

Comme vous pouvez configurer le DR-60D pour qu'il ne reproduise que le contenu d'un dossier spécifique, vous pouvez organiser les fichiers par genre, artiste ou autre catégorie selon vos désirs.

•

Si vous nommez les sous-dossiers et fichiers musicaux, ces noms apparaîtront en écran d'accueil ou dans l'écran unité.

BROWSE

de cette

Déconnexion d'un ordinateur

Avant de débrancher le câble USB, utilisez les procédures propres à votre ordinateur pour «démonter» le DR-60D (considéré comme un disque externe). L'alimentation se coupe (mise en veille) après déconnexion du câble USB.

Voir le mode d'emploi de l'ordinateur pour des instructions sur la façon de démonter un disque externe.

TASCAM DR-60D

10 – Réglages et informations

Visualisation des informations (INFORMATION)

Utilisez l'écran concernant votre DR-60D.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir la page

FILE (1/3)

L'écran

4. Tournez la molette DATA pour changer de page.

Les pages affichent les informations suivantes.

FILE (1/3)

Affiche des informations sur le fichier actuellement

CARD (2/3)

Affiche l’état de la carte SD actuellement insérée.

SYSTEM (3/3)

Affiche les informations de réglage du système de l'unité

INFORMATION

de l'écran

INFORMATION

chargé.

et la version du micro-logiciel interne (firmware).

TASCAM DR-60D

pour voir divers types d'informations

MENU OTHERS

INFORMATION

possède les trois pages suivantes.

(autres), et

NOTE

Si le fichier audio actuellement chargé fait partie d'une paire de fichiers créés par double enregistrement ou d'un enregistrement sur 4 canaux, il y aura deux pages FILE.

Page d'informations sur le fichier

La page

FILE (1/3)

actuellement sélectionné.

WAV/BWF

Affiche le format de fichier audio. Pour les fichiers WAV et BWF, la résolution, le statut stéréo/mono

et la fréquence d'échantillonnage (Hz) sont affichés.

TITLE

Affiche le nom du fichier.

DATE

Date de création du fichier

SIZE

Taille du fichier

affiche des informations sur le fichier

10 – Réglages et informations

Page d'informations sur la carte

La page

CARD (2/3)

insérée.

TOTAL MUSIC

Affiche le nombre de fichiers lisibles contenus par le dossier MUSIC.

TOTAL FOLDER

Affiche le nombre total de dossiers dans le dossier MUSIC.

TOTAL SIZE

Affiche la capacité totale de la carte SD.

REMAIN SIZE/USED SIZE

Affiche l'espace mémoire libre/occupé sur la carte SD. Pressez la touche . ou / pour alterner entre

SIZE

(espace libre) et

affiche l’état de la carte SD actuellement

USED SIZE

(espace occupé).

REMAIN

Page d'informations sur le système

La page

SYSTEM (3/3)

du système du DR-60D et la version de son micro-logiciel interne (firmware).

AUTO PWR SAVE

Affiche la valeur de temporisation réglée pour la fonction d'économie automatique d'énergie.

BACKLIGHT

Affiche le réglage d'extinction automatique du rétro-éclairage.

BATTERY

Affiche les options de type de pile/batterie.

System Ver.

Affiche la version du firmware du système.

affiche des informations sur les réglages

TASCAM DR-60D

10 – Réglages et informations

Réglages de système et formatage (SYSTEM)

Depuis l'écran optimiser l'appareil en fonction de votre environnement d'utilisation et de vos autres besoins. Vous pouvez aussi initialiser l'unité et formater la carte SD.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner et pressez la molette DATA ou la touche / pour ouvrir l'écran

SYSTEM

Les réglages suivants peuvent être faits pour les paramètres de

l'écran

Utilisez la touche. ou / et la molette DATA pour régler

chaque paramètre.

Réglage de la fonction d'économie automatique d'énergie

Utilisez le paramètre d'inactivité ou d'inaction au bout duquel l'unité s'éteint (passe en veille) automatiquement.

SYSTEM

Options:

OFF

désactivé), défaut)

TASCAM DR-60D

, vous pouvez changer divers réglages pour

OTHERS

(autres), et

SYSTEM

(système),

AUTO PWR SAVE

(l'économiseur automatique d'énergie est

3min, 5min, 10min, 30min

pour régler le temps

(valeur par

Réglage du rétroéclairage

Utilisez

BACKLIGHT

éclairage se coupe automatiquement après la dernière opération quand l'alimentation se fait par la batterie interne.

Options:

pour régler le temps au bout duquel le rétro-

OFF

(éteint), 5

sec, 30 sec, ALWAYS

sec

(réglage d'usine), 10

(rétroéclairage permanent)

sec, 15

Réglage du contraste de l'écran

Utilisez

CONTRAST

Options:

pour régler le contraste de l'écran.

1–20

(réglage d'usine: 5)

Réglage du type des piles AA

Utilisez

BATTERY TYPE

vous utilisez. Ce réglage sert à afficher l'autonomie des piles et à déterminer si l'appareil a suffisamment d'énergie pour un fonctionnement normal.

Valeurs:

pour indiquer le type de pile AA que

ALKAL

(piles alcalines, choix par défaut),

(batteries nickel-hydrure de métal)

Ni-MH

Réglage de la tension de l'alimentation fantôme

Utilisez le paramètre l'alimentation fantôme fournie lorsque des micros externes la nécessitant sont branchés.

Options:

NOTE

Les piles se déchargeront plus rapidement avec un réglage sur +48V qu'avec un réglage sur +24V.

PHANTOM VOLT

+24V, +48V

pour régler la tension de

(réglage d'usine)

10 – Réglages et informations

Restauration des réglages d'usine

Utilisez l'option divers paramètres de cette unité.

1. Tournez la molette DATA pour sélectionner (initialiser), et pressez la molette DATA ou la touche / pour surligner

2 Pressez à nouveau la molette DATA pour ouvrir une fenêtre

locale de confirmation.

3 Pressez la molette DATA pour initialiser l'unité. Pressez la touche

Stop (8) [HOME] pour ne pas effectuer l'initialisation.

INITIALIZE

Exec

pour restaurer les réglages d'usine des

INITIALIZE

Emploi du formatage rapide (QUICK FORMAT)

Utiliser

QUICK FORMAT

et crée automatiquement de nouveaux dossiers «MUSIC» et «UTILITY» ainsi qu'un fichier «dr-1.sys» qui est nécessaire pour utiliser la carte SD avec le DR-60D.

1. Tournez la molette DATA pour sélectionner (formatage rapide), et pressez la molette DATA ou la touche / pour surligner

2 Pressez la molette DATA pour ouvrir une fenêtre locale de

confirmation.

efface tous les fichiers musicaux de la carte

Exec

QUICK FORMAT

3 Pressez la molette DATA pour exécuter le formatage rapide

ou pressez la touche Stop (8) [HOME] pour ne pas faire le formatage.

Emploi du formatage complet (FULL FORMAT)

Utilisez le paramètre la carte SD. Le formatage complet vérifie l'absence d'erreur dans la mémoire pendant le formatage, et nécessite donc plus de temps que le formatage rapide.

Utiliser

FULL FORMAT

et crée automatiquement de nouveaux dossiers «MUSIC» et «UTILITY» ainsi qu'un fichier «dr-1.sys» qui est nécessaire pour utiliser la carte SD avec le DR-60D.

1. Tournez la molette DATA pour sélectionner (formatage complet), et pressez la molette DATA ou la touche / pour surligner

2 Pressez la molette DATA pour ouvrir une fenêtre locale de

confirmation.

3 Pressez la molette DATA pour exécuter le formatage complet

ou pressez la touche Stop (8) [HOME] pour ne pas faire le formatage.

ATTENTION

Lors du formatage d'une carte, l'unité doit être alimentée par l'adaptateur PS-P515U (vendu séparément), le bus USB d'un ordinateur ou des piles ayant une charge suffisante. Si l'alimentation se coupe durant le formatage, celui-ci peut ne pas se faire correctement.

FULL FORMAT

efface tous les fichiers musicaux de la carte

Exec

pour complètement formater

FULL FORMAT

TASCAM DR-60D

10 – Réglages et informations

Réglage du format des noms de fichier

Vous pouvez régler le format des noms donnés aux fichiers quand vous enregistrez avec cette unité.

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner de fichier), et pressez la molette DATA ou la touche / pour ouvrir l'écran

Utilisez la touche. ou / et tournez la molette DATA pour

régler chaque paramètre.

Dans cet écran, vous pouvez faire les réglages suivants pour

chaque paramètre.

FILE NAME

OTHERS

(autres), et

FILE NAME

(nom

Format de nom de fichier

Le paramètre

DATE

WORD:

Avec un réglage sur employé au début de chaque nom de fichier.

DATE:

La date est utilisée comme nom de fichier (au format aammjj).

NOTE

La date est déterminée par l'horloge interne de l'unité (voir «Réglage de la date et de l'heure» en page 37).

TYPE

Exemple: TASCAM_0001S12.wav

Exemple: 110101_0000.wav

peut être réglé sur

WORD

, un nom de fichier de 6 caractères est

WORD

(réglage par défaut) ou

Réglage du paramètre WORD

Pour définir le paramètre de déplacer le curseur et tournez la molette DATA pour sélectionner le caractère voulu. En plus des caractères alphabétiques et des chiffres, les symboles suivants peuvent être utilisés :

! # $ % & ' ( ) + , - . ; = @ [ ] ^ _ ` { } ~

WORD

, utilisez les touches. et / afin

Réinitialisation du numéro (COUNT)

Sélectionnez DATA pour l'exécuter. Le prochain fichier créé après cela portera le numéro «0001» après les caractères choisis à l'aide du paramètre

WORD

COUNT INIT

(initialiser le compte) et pressez la molette

TASCAM DR-60D

11 – Emploi de la prise REMOTE

Cette unité a une prise REMOTE à laquelle vous pouvez brancher une télécommande de type pédalier RC-3F TASCAM ou une télécommande filaire RC-10 TASCAM (toutes deux vendues séparément) qui peuvent servir à commander l'unité.

Pédalier (RC-3F TASCAM)

Pédalier RC-3F TASCAM (vendu séparément)

Réglage du fonctionnement du pédalier

Utilisez l'écran de réglage

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner (télécommande), et pressez la molette DATA ou la touche / pour ouvrir l'écran

REMOTE

pour faire les réglages du pédalier.

OTHERS

(autres), et

REMOTE

4. Tournez la molette DATA pour sélectionner

CONTROLLER

(contrôleur) et pressez la molette DATA ou la touche /.

5. Tournez la molette DATA pour sélectionner

défaut:

RC-3F

(valeur par

6. Utilisez la touche . ou la molette DATA pour sélectionner

MODE

, et pressez la molette DATA ou la touche /.

7. Tournez la molette DATA pour sélectionner

Options:

MODE

PLAY

(valeur par défaut),

RECORD3, REVIEW

PÉDALIER L (gauche) C (centre) R (droite)

MODE

RECORD1, RECORD2

PLAY REW PLAY/STOP FWD RECORD1 STOP REC/PAUSE INC RECORD2 STOP REC/PAUSE MARK RECORD3 STOP REC/PAUSE SLATE

REVIEW FLASH

PLAY/STOP (lecture quand on la presse)

FWD

REW/FWD : retour/avance rapides INC: fonction de passage à la piste suivante MARK: fonction de marquage FLASH: fonction de saut en arrière de la lecture

(Toutes les autres fonctions ont leur équivalent sous forme de touches sur l'unité.)

8. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

TASCAM DR-60D

11 – Emploi de la prise REMOTE

Emploi du pédalier

Pressez une pédale du pédalier pour faire fonctionner l'unité. La fonction de chaque pédale correspond à l'assignation indiquée en écran

REMOTE

Télécommande (RC-10 TASCAM)

Télécommande laire RC-10 TASCAM (vendue séparément)

Réglage de la télécommande filaire

Faites les réglages de la télécommande filaire en écran

1. Pressez la touche MENU pour ouvrir l'écran

2. Tournez la molette DATA pour sélectionner pressez la molette DATA ou la touche / pour ouvrir l'écran

OTHERS

3. Tournez la molette DATA pour sélectionner (télécommande), et pressez la molette DATA ou la touche / pour ouvrir l'écran

4. Tournez la molette DATA pour sélectionner (contrôleur) et pressez la molette DATA ou la touche /.

REMOTE

OTHERS

(autres), et

REMOTE

CONTROLLER

5. Tournez la molette DATA pour régler

(valeur par défaut:

6. Une fois le réglage fini, pressez la touche Stop (8) [HOME]

pour revenir à l'écran d'accueil.

RC-3F

CONTROLLER

sur

RC-10

Emploi de la télécommande filaire

Pressez les touches de fonction (F1 – F4) sur la télécommande filaire pour utiliser la fonction qui leur est assignée en écran

REMOTE

Vue d'ensemble des fonctions des modes

MODES

- - - SLATE

Touches de fonction F1 F2 F3 F4

Rétroéclairage permanent/ désactivé

Sélecteur d'écoute +

Sélecteur d'écoute –

TASCAM DR-60D

12 – Messages

Ci-dessous se trouve une liste des messages contextuels pouvant apparaître sous certaines conditions sur le DR-60D. Référez-vous à cette liste si un de ces messages apparaît et si vous voulez en connaître la signification ou choisir une réponse appropriée.

Message Signification et réponse

File Name ERR

Dup File Name

File Not Found Le fichier n'a pas pu être trouvé ou est endommagé. Vérifiez le fichier à l'aide d'un ordinateur.

Non-Supported

Battery Empty Les piles sont quasiment épuisées. Remplacez les piles AA.

MBR Error Init CARD

Format Error Format CARD

File Not Found Make Sys File Invalid SysFile Make Sys File Invalid Card Change Card

La fonction DIVIDE générerait un nom de fichier de plus de 200 caractères. La fonction DIVIDE ajoute «a» ou «b» à la fin du nom de fichier. Avant de choisir la fonction DIVIDE, branchez l'unité à un ordinateur et modifiez le nom de fichier pour qu'il fasse moins de 198 caractères.

La fonction DIVIDE générerait un nom de fichier déjà porté par un fichier existant. La fonction DIVIDE ajoute «a» ou «b» à la fin du nom du fichier d'origine. Avant de choisir la fonction DIVIDE, branchez l'unité à un ordinateur et modifiez le nom de fichier.

Ce format de fichier audio n'est pas pris en charge. Veuillez consulter «9 – Branchement à un ordinateur» pour connaître les formats de fichier que peut utiliser cette unité.

La carte n'est pas correctement formatée ou bien le formatage est endommagé. Changez la carte ou pressez la molette DATA quand ce message apparaît pour formater la carte au format FAT.

ATTENTION: l'exécution d'un formatage FAT efface toutes les données actuellement présentes sur la carte. Le formatage FAT de la carte est anormal ou endommagé. Ce message apparaît également si vous avez formaté

la carte au format FAT avec un ordinateur branché en USB et si une carte neuve est insérée dans l'unité. Utilisez toujours le DR-60D pour effectuer le formatage FAT des cartes qui doivent être utilisées. Changez la carte ou pressez la molette DATA quand ce message apparaît pour formater la carte au format FAT.

ATTENTION: l'exécution d'un formatage FAT efface toutes les données actuellement présentes sur la carte. Le fichier système est manquant. Cette unité nécessite un fichier système pour fonctionner. Quand ce message

apparaît, pressez la molette DATA pour créer automatiquement un fichier système. Le fichier système requis pour faire fonctionner cette unité n'est pas valable. Quand ce message apparaît, pressez la

molette DATA pour créer automatiquement un fichier système.

Il y a quelque chose d'anormal concernant la carte SD. Changez de carte SD.

TASCAM DR-60D

12 – Messages

Message Signification et réponse

Write Timeout

Card Full

Layer too Deep

Can't Divide La position sélectionnée pour la division ne convient pas (trop proche du début ou de la fin d'un fichier).

Max File Size Le fichier est plus grand que l'espace disponible.

File Full

Card Error La carte SD ne peut pas être correctement gérée. Remplacez la carte SD.

File Protected Le fichier est réservé à la lecture et ne peut pas être effacé.

No Card Il n'y a pas de carte SD dans l'unité. Insérez une carte SD enregistrable.

No PB File Il n'y a pas de fichier pouvant être lu. Le fichier peut être endommagé.

No Audio File La division ne peut pas être exécutée car il n'y a pas de fichier audio.

Le temps dévolu à l'écriture sur la carte SD est dépassé. Sauvegardez les fichiers de la carte SD sur votre ordinateur et formatez la carte SD. La carte SD n'a plus d'espace libre. Effacez les fichiers inutiles ou transférez-les sur votre ordinateur pour libérer de

l'espace. Les dossiers ne peuvent être créés que sur deux niveaux. Vous ne pouvez pas créer un nouveau dossier dans le

dossier actuel.

Le nombre total de dossiers et fichiers dépasse 5000. Effacez les fichiers inutiles ou transférez-les sur votre ordinateur.

TASCAM DR-60D

Message Signification et réponse

Not Continued File Error Can't Save Data Player Error Device Error Writing Failed Sys Rom Err Remote Cmd Remote Rx System Err 50 System Error 1 System Error 2 System Error 3 System Error 4 System Error 5 System Error 6 System Error 7 System Error 8 System Error 9

Si une de ces erreurs survient, éteignez l'unité et rallumez-la. Si vous n'arrivez pas à éteindre l'unité, retirez les piles, débranchez l'adaptateur secteur PS-P515U TASCAM (vendu séparément) et/ou débranchez le câble USB fournissant l'alimentation. Si le message d'erreur continue de s'afficher, contactez un service après-vente TEAC (voir le dos de couverture pour les coordonnées).

12 – Messages

TASCAM DR-60D

13 – Guide de dépannage

Si vous avez des problèmes de fonctionnement avec cette unité, veuillez essayer ce qui suit avant de solliciter une réparation. Si ces mesures ne résolvent pas le problème, veuillez contacter le magasin auprès duquel vous avez acheté l'unité, un distributeur agréé ou un service aprèsvente TASCAM (voir le dos de couverture pour les coordonnées).

L'appareil ne se met pas sous tension.

•

Vérifiez que les piles ne sont pas épuisées.

•

Vérifiez que les piles sont installées avec une orientation ¥/^ correcte.

•

Vérifiez que l'adaptateur secteur PS-P515U TASCAM (vendu séparément) est bien branché à la fois à la prise secteur et à l'unité.

•

Vérifiez que le câble USB (s'il est utilisé pour l'alimentation du bus USB) est bien connecté.

•

Vérifiez que le câble USB (s'il est utilisé pour l'alimentation du bus USB) n'est pas connecté via un concentrateur (Hub) USB.

L'unité ne fonctionne pas.

•

Vérifiez que le commutateur HOLD n'est pas poussé dans la direction de la flèche.

•

L'unité est-elle branchée à un PC par le câble USB? («USB connected» est-il affiché à l'écran?)

La carte SD n'est pas reconnue.

•

Vérifiez que la carte SD est complètement insérée.

La lecture ne fonctionne pas.

•

Vérifiez que la fréquence d'échantillonnage du fichier WAV est prise en charge par cette unité.

Aucun son n'est produit.

•

Le système d'écoute est-il correctement branché?

•

Le volume du système d'écoute est-il baissé ?

•

Le réglage OUTPUT LEVEL de l'unité est-il baissé ?

L'enregistrement ne fonctionne pas.

•

Si vous utilisez un appareil externe, recontrôlez son branchement.

•

Contrôlez à nouveau les réglages d'entrée.

•

Vérifiez que le niveau d'entrée n'est pas trop bas.

•

Vérifiez que la carte SD n'est pas pleine.

•

Vérifiez que le nombre maximal de fichiers pouvant être géré par cette unité n'a pas été atteint.

Le niveau d'entrée est faible.

•

Vérifiez que le réglage de niveau d'entrée n'est pas trop bas.

•

Vérifiez que le niveau de sortie de l'appareil externe connecté n'est pas trop bas.

La source que j'essaie d'enregistrer souffre de distorsion.

•

Le niveau d'entrée est-il trop réglé trop haut?

Le son lu ne semble pas naturel.

•

Vérifiez le réglage de l'égaliseur de lecture.

•

La fonction d'alignement de niveau est-elle activée?

TASCAM DR-60D

Je ne peux pas effacer un fichier.

•

Vérifiez que vous n'essayez pas d'effacer un fichier protégé contre l'écriture copié depuis un ordinateur.

Les fichiers de cette unité n'apparaissent pas sur l'ordinateur.

•

Vérifiez que l'unité est connectée à l'ordinateur à l'aide de son port USB.

•

Vérifiez qu'aucun concentrateur USB n'est utilisé.

•

Vérifiez que l'unité n'est pas en enregistrement ou armée pour l'enregistrement.

13 – Guide de dépannage

TASCAM DR-60D

14 – Caractéristiques techniques

Données

Supports d'enregistrement

Carte SD (64 Mo – 2 Go) Carte SDHC (4 Go – 32 Go)

Système de fichiers

WAV: 44,1/48/96kHz, 16/24bits BWF (Broadcast Wave Format): 44,1/48/96 kHz, 16/24 bits

Nombre de canaux

4 canaux (stéréo x 2)

Entrées et sorties

Entrée et sortie audio analogiques

Prise 1/L, prise 2/R (prise en charge de l'alimentation fantôme)

Connecteur: XLR-3-31 (1= masse, 2= point chaud, 3= point froid) Jack 6,35 mm 3 points (TRS, pointe = point chaud,

bague = point froid et manchon = masse)

Sélecteur d'entrée réglé sur MIC ou MIC+PHANTOM Impédance d'entrée: 2kΩ Alimentation fantôme: 48V±4 V (10mA/canal)

ou 24V±4 V(10mA/canal) Niveau d'entrée maximal: 0dBu Niveau d'entrée minimal: -72dBu

Gain d'entrée micro (bouton de niveau d'entrée au maximum) LOW: +11dB MID: +36dB HIGH: +52dB Sélecteur d'entrée réglé sur LINE Impédance d’entrée: 10kΩ ou plus Niveau d’entrée standard: +4dBu Niveau d’entrée maximal: +24dBu

Prise 3-4 (prend en charge l'alimentation plug-in)

Connecteur: mini-jack 3,5mm stéréo Impédance d’entrée: 10 kΩ Niveau de sortie maximal: +10dBV Niveau de sortie minimal: -50dBV Gain d'entrée micro (bouton de niveau d'entrée au maximum) LOW: +3dB HIGH: +26dB

Prise d'entrée CAMERA IN

Connecteur: mini-jack 3,5mm stéréo Impédance d’entrée: 10 kΩ Niveau d’entrée standard: -10dBV Niveau de sortie maximal: +6dBV

Prise de sortie CAMERA OUT

Connecteur: mini-jack 3,5mm stéréo Impédance de sortie: 200Ω Niveau de sortie standard: -50dBV Niveau de sortie maximal: -30dBV

TASCAM DR-60D

14 – Caractéristiques techniques

Prise PHONES

Connecteur: mini-jack 3,5mm stéréo Puissance de sortie maximale: 50 mW + 50 mW

Prise LINE OUT

Connecteur: mini-jack 3,5mm stéréo Impédance de sortie: 200Ω Niveau de sortie standard: -10dBV Niveau de sortie maximal: +10dBV

Note) Niveau de sortie maximal: niveau auquel un signal numérique

pleine échelle (0dBFS) peut entrer sans distorsion quand vous réglez le bouton d'entrée.

Niveau de sortie standard: niveau auquel un signal de niveau standard (-20dBFS) peut entrer quand vous réglez le bouton d'entrée.

Entrée et sortie de commande

Prise USB

Connecteur: USB mini-B Format: USB 2.0 HIGH SPEED, classe de périphériques de stockage

de masse

Prise REMOTE

Connecteur: mini-jack 2,5 mm 3 points (TRS)

Performances audio

Réponse en fréquence

20-20kHz, +0,5/-2dB

(entrée ligne ou entrée micro vers sortie ligne,

fréquence d'échantillonnage 44,1/48kHz, JEITA)

20-40kHz, +0,5/-3dB (entrée ligne ou entrée micro vers sortie ligne,

fréquence d'échantillonnage 96kHz, JEITA)

Distorsion

0,02% ou moins (entrée ligne ou entrée micro vers sortie ligne,

fréquence d'échantillonnage 44,1/48/96kHz, JEITA)

Rapport signal/bruit

92dB ou plus (entrée ligne ou entrée micro vers sortie ligne,

fréquence d'échantillonnage 44,1/48/96kHz, JEITA)

Bruit rapporté en entrée

-120dBu ou plus

Note) JEITA: conformément à la norme JEITA CP-2150

Compatibilité informatique

Pour les toutes dernières informations sur les systèmes d'exploitation compatibles, consultez le site web TASCAM (http://tascam.eu/fr/).

Windows

Pentium 300MHz ou plus rapide 128 Mo ou plus de mémoire Port USB (USB 2.0 recommandé)

Macintosh

Power PC, iMac, G3, G4 266MHz ou plus rapide

TASCAM DR-60D

14 – Caractéristiques techniques

64 Mo ou plus de mémoire Port USB (USB 2.0 recommandé)

Contrôleur hôte USB recommandé

Jeu de composants Intel

Systèmes d'exploitation acceptés

Windows: Windows XP, Windows Vista, Windows 7 Windows 8 Macintosh: Mac OS X 10.2 ou ultérieur

Autres caractéristiques

Alimentation

Quatre piles AA (alcalines) ou batteries Ni-MH Alimentation fournie par le bus USB d'un ordinateur Adaptateur secteur (PS-P515U TASCAM, vendu séparément) Pack de batteries externe conçu pour cette unité (BP-6AA TASCAM,

vendu séparément)

Consommation électrique

5,4W (maximum)

Autonomie des piles/batteries (fonctionnement continu)

Avec des piles alcalines (EVOLTA)

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Autonomie en continu (heures: minutes)

Environ 2:30

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Avec des batteries Ni-MH (eneloop)

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Avec des batteries Ni-MH (eneloop-pro)

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Environ 4:30

Autonomie en continu (heures: minutes)

Environ 3:15

Environ 5:00

Autonomie en continu (heures: minutes)

Environ 3:45

Environ 6:00

Entrée MIC sélectionnée (sans alim. fantôme)

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Entrée MIC sélectionnée (sans alim. fantôme)

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Entrée MIC sélectionnée (sans alim. fantôme)

Autonomie de fonctionnement en continu avec des piles et un BP-6AA TASCAM (vendu séparément)

Avec des piles alcalines (EVOLTA) et un BP-6AA (EVOLTA)

TASCAM DR-60D

14 – Caractéristiques techniques

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Avec des batteries Ni-MH (eneloop) et un BP-6AA (eneloop)

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Avec des batteries Ni-MH (eneloop-pro) et un BP-6AA (eneloop-pro)

Format

Enregistrement de fichiers WAV 2 canaux en 44,1 kHz/16 bits

Autonomie en continu (heures: minutes)

Environ 5:30

Environ 10:30

Autonomie en continu (heures: minutes)

Environ 7:30

Environ 12:00

Autonomie en continu (heures: minutes)

Environ 9:30

Environ 14:30

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Entrée MIC sélectionnée (sans alim. fantôme)

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Entrée MIC sélectionnée (sans alim. fantôme)

Note

Entrée MIC + PHANTOM (48 V) sélectionnée

Entrée MIC sélectionnée (sans alim. fantôme)

NOTE

Si vous utilisez l'alimentation fantôme, l'autonomie en continu se réduit en fonction du microphone utilisé.

Dimensions (L x H x P)

133 x 93,2 x 78mm (avec l'adaptateur fixé sur le dessus)

Poids

510g (sans les piles)

Plage de température de fonctionnement

0 - 40°C

Dessin avec cotes

93.2mm

133mm 78mm

•

Les illustrations et autres descriptions peuvent partiellement différer du produit réel.

•

Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

TASCAM DR-60D

DR-60D

TEAC CORPORATION

Téléphone: +81-42-356-9143 http://tascam.jp/ 1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japon

TEAC AMERICA, INC. Téléphone: +1-323-726-0303 http://tascam.com/ 7733 Telegraph Road, Montebello, Californie 90640 U.S.A.

TEAC MEXICO, S.A. de C.V. Téléphone: +52-55-5010-6000 http://teacmexico.net/ Río Churubusco 364, Colonia Del Carmen, Delegación Coyoacán, CP 04100, México DF, Mexique

TEAC UK LIMITED Téléphone: +44-8451-302511 http://tascam.eu/ Suites 19 & 20, Building 6, Croxley Green Business Park, Hatters Lane, Watford, Hertfordshire. WD18 8TE, Royaume-Uni

TEAC EUROPE GmbH Téléphone: +49-611-71580 http://tascam.eu/ Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Allemagne

Imprimé en Chine

TEAC DR 60D User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Guide de prise en main

1 – Introduction

Caractéristiques

Éléments fournis

Conventions employées dans ce mode d'emploi

Marques commerciales

À propos des cartes SD

Précautions d'emploi

Précautions d'installation

Attention à la condensation

Nettoyage de l'unité

2 – Nomenclature et fonctions des parties

Face avant

Panneau latéral gauche
