MANUALE D’USO
INTRODUZIONE
Sommario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
ESEMPI DI SETUP
Mono + Dual Processing . . . . . . . . . . . . . . . . . . . . . .5
Ingresso singolo – Doppia uscita . . . . . . . . . . . . . . . .6
Pre e Post Processing . . . . . . . . . . . . . . . . . . . . . . . .7
Doppio ingresso – Uscita singola . . . . . . . . . . . . . . .8
OPERAZIONI
Visione d’insieme . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Connessioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Footswitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Compressione - Nozioni di base . . . . . . . . . . . . . . .11
Compressione - Parametri . . . . . . . . . . . . . . . . . . . .11
Compressione - Suggerimenti . . . . . . . . . . . . . . . . .14
Noise Gate - Nozioni di base . . . . . . . . . . . . . . . . . .15
Noise Gate - Parametri . . . . . . . . . . . . . . . . . . . . . .15
Noise Gate - Suggerimenti . . . . . . . . . . . . . . . . . . . .17
SOMMARIO
3
CARATTERISTICHE AGGIUNTIVE
Calibrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
APPENDICE
Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .19
TC Electronic, Sindalsvej 34, DK-8240 Risskov – info@tcelectronic.com
Revisione Manuale 1.0 – SW – V 1.0
Versione Italiana
4
NOVA Dynamics – Contenuto Sotto Pressione
Compressore e Noise Gate in una struttura Dual Engine d’elevata qualità, racchiusi in un esclusivo pedale
“stomp-box” capace di offrire funzionalità mai viste prima a d’ora: NOVA Dynamics si impone come nuovo standard tra
i dispositivi “floor-based” dedicati al controllo della dinamica. La struttura a doppio Engine consente varie possibilità di
configurazione e diverse opzioni di controllo, grazie alle quali potrai facilmente adattare NOVA Dynamics al tuo
sistema. Agendo sui due Engine potrai disporre di due impostazioni differenti di compressione, oppure passare dalla
classica compressione tipica dei pedali stomp-box all’esclusiva e sofisticata compressione multibanda TC,
che restituisce un controllo dinamico delicato e discreto, in perfetto “studio-style”.
È addirittura possibile splittare i due Engine di NOVA Dynamics, per fare uso del compressore nel canale
dell’amplificatore e del noise gate nel relativo effect loop, per ottenere un’efficace azione di noise reduction nei segnali
dotati di guadagno elevati. Grazie alla funzione Dry Blend potrai miscelare il segnale diretto a quello compresso;
questa modalità restituisce un attacco ottimizzato senza intaccare la dinamica. Allo stesso tempo,
la regolazione automatica del guadagno d’ingresso di entrambi gli Engine fornisce una perfetta impostazione per
strumenti diversi - ad esempio, una Stratocaster e una Les Paul - premendo semplicemente uno switch.
Tieni sotto controllo il tuo setup per chitarra
NOVA Dynamics - Caratteristiche
• 2 modalità Compressor: Studio e Stomp
• Noise Gate
• Struttura Dual Engine
• Dry Blend – Compressione Parallela
• Routing flessibile
• Regolazione automatica del guadagno d’ingresso
• Meter Gain Reduction di precisione
INTRODUZIONE
ESEMPI DI SETUP: MONO + DUAL PROCESSING
5
In questa configurazione, i due Engine possono
essere impiegati individualmente o in serie.
Potrai fare uso di due compressori, due noise
gate o uno di entrambi contemporaneamente.
• Collega la chitarra all’ingresso A di
NOVA Dynamics.
• Collega l’uscita A di NOVA Dynamics
all’ingresso del tuo amplificatore.
• Attiva l’Engine A e/o B e seleziona il tipo di
compressione e/o algoritmo noise gate
desiderato.
• Finito!
Nota: Per ottenere il miglior rapporto
segnale/rumore, è opportuno calibrare il pedale
in modo conforme al livello d’ingresso.
Per maggiori informazioni a riguardo, consulta la
sezione “Calibrazione” di questo manuale.
6
ESEMPI DI SETUP: INGRESSO SINGOLO – DOPPIA USCITA
In questo setup, il segnale di chitarra
dell’ingresso A alimenta entrambi gli Engine A
e B. Ciò significa che i due canali saranno
processati separatamente al 100%.
Occorre considerare che non si tratta di un
setup stereo.
• Collega la chitarra all’ingresso A di
NOVA Dynamics.
• Collega l’uscita A di NOVA Dynamics
all’ingresso del tuo amplificatore.
• Collega l’uscita B all’ingresso di un altro
amplificatore.
In questo modo potrai processare il segnale
della tua chitarra utilizzando i due Engine
esattamente come due pedali separati.
Nota: Per ottenere il miglior rapporto
segnale/rumore, è opportuno calibrare il
pedale in modo conforme al livello d’ingresso.
Per maggiori informazioni a riguardo, consulta
la sezione “Calibrazione” di questo manuale.
7
ESEMPI DI SETUP: PRE E POST PROCESSING
In questo esempio utilizzeremo i due Engine di
NOVA Dynamics collocandoli in due punti diversi
lungo il percorso del segnale. Un Engine verrà
impiegato per la compressione nel segnale
pre-amp, mentre l’altro Engine verrà usato come
noise gate nell’ambito dell’effect loop.
• Collega la chitarra all’ingresso A di
NOVA Dynamics.
• Collega l’uscita A di NOVA Dynamics alla
connessione d’ingresso dell’amplificatore.
• Collega la mandata (“Send”) dell’effect loop
all’ingresso B di NOVA Dynamics.
• Collega l’uscita B di NOVA Dynamics al
ritorno (“Return”) dell’effect loop.
Nota: Per ottenere il miglior rapporto
segnale/rumore, occorre calibrare il pedale in
modo conforme al livello d’ingresso. Apprezzerai
il fatto che ciascun Engine di NOVA Dynamics
dispone del proprio livello di calibrazione
individuale. Per maggiori informazioni, consulta
la sezione “Calibrazione” di questo manuale.
8
ESEMPI DI SETUP: DOPPIO INGRESSO - USCITA SINGOLA
In questo setup faremo uso degli ingressi
‘auto-sensing’ di NOVA Dynamics per collegare
due chitarre allo stesso tempo. In questo modo
è possibile calibrare individualmente i livelli
d’ingresso. Questo setup offre vantaggi
notevoli quando si usano due chitarre dotate di
livelli d’uscita molto diversi, dovuti a
configurazioni pick-up differenti (ad esempio,
quando si collegano una chitarra dotata di
single-coil passivi e un’altra con humbucker
attivi). Inoltre, grazie a ciò potrai fare a meno di
un’unità switch A/B nel tuo setup.
• Collega due chitarre agli ingressi A e B di
NOVA Dynamics.
• Collega l’uscita A di NOVA Dynamics
all’ingresso dell’amplificatore.
• Assicurati di abbassare completamente
la manopola del volume nella chitarra
che non stai utilizzando.
Note: Per il miglior rapporto segnale/rumore,
calibra le tue chitarre in modo individuale.
Maggiori informazioni nella sezione
“Calibrazione” di questo manuale.
9

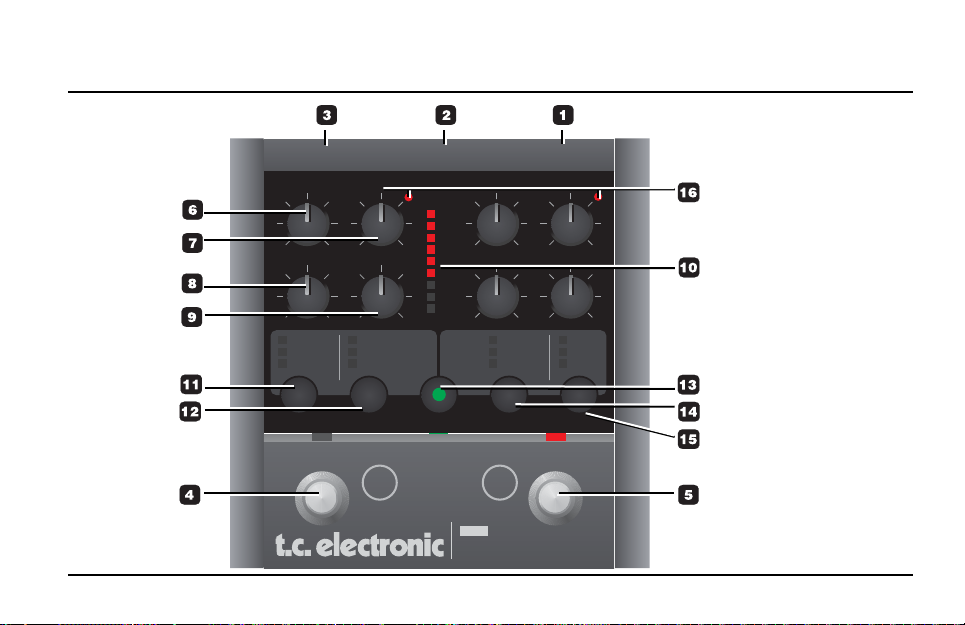

VISIONE D’INSIEME
NOVA DYNAMICS
DUAL COMPRESSOR + NOISE GATE
inputoutputAAB B power
A
B
NDY1
level/damp level/damp
ratio/rel ratio/rel
algorithm dry blend A/B toggle
thresh thresh
attack attack
n.gate n.gate
HOLD
to calib
HOLD
to calib
max max
stomp stompmed med
studio studiomin min
algorithm dry blend
AB
-2
-4
-6
-8
-10
-12
-16
-20
-24
GAIN
RED
10
CONNESSIONI
1 – Power
NOVA Dynamics necessita di un’alimentazione a
12V DC 300 mA. Usa l’alimentatore fornito in
dotazione.
2 – Connessioni d’ingresso
Connettori jack mono da ¼" per i segnali d’ingresso.
NOVA Dynamics opera come due pedali indipendenti
utilizzabili in diverse combinazioni. È possibile
collegare due chitarre diverse agli ingressi A e B.
Se colleghi una sola chitarra, utilizza l’ingresso A.
Quando una chitarra o un’altra sorgente di segnale
viene collegata all’ingresso B, entrambi gli ingressi A e
B potranno essere calibrati in modo individuale.
3 – Connessioni d’uscita
Connettori d’uscita jack mono da ¼" che inviano i
segnali dai canali A e B.
Switch
4 e 5 – Switch On/Off
In modalità “normal” (quando l’indicatore del tasto A/B
risulta disattivato), questi switch operano come normali
interruttori On/Off per gli Engine A e B.
In modalità “A/B” (indicatore del tasto A/B attivo),
è possibile effettuare la selezione alternata tra i due
Engine A e B, semplicemente premendo uno dei due
switch A o B.
OPERAZIONI
Compressione - Nozioni di base
Il compressore è utile per controllare il contenuto
dinamico del segnale. Può essere impiegato sia per
livellare la dinamica (facendo emergere più
chiaramente il segnale della chitarra nel mix), sia per
creare effetti sustain immediatamente riconoscibili.
Illustrazione - Compressione del segnale
Compressore - Parametri
6 – Threshold
Range: da -40 dB a 0 dB
La manopola THRESHOLD di NOVA Dynamics
equivale al controllo “sustain” presente negli altri
pedali. Fondamentalmente, la sua azione consiste nel
determinare il livello della soglia raggiunto il quale il
compressore entrerà in azione.
Più il livello di Threshold e basso, minore risulterà il
livello d’ingresso necessario per innescare la
compressione (con conseguente aumento del sustain).
Ruota la manopola THRESHOLD in senso anti-orario
per aumentare la compressione (ovvero, per diminuire
il Threshold) e in senso orario per diminuirla.
7 – Level
Qualunque grado di compressione applicata
(ma soprattutto la compressione più “intensa”),
causa una riduzione del volume d’uscita.
Usa la manopola LEVEL per compensare questa
perdita o addirittura per intensificare ulteriormente il
segnale.
11
OPERAZIONI
12
8 – Attack
Il tempo di attacco (Attack Time) rappresenta il tempo
di risposta del compressore. Più breve risulta il tempo
d’attacco, più rapidamente il compressore raggiungerà
la quantità di compressione impostata dal Ratio.
Ruota la manopola ATTACK in senso anti-orario per
“schiacciare” maggiormente il segnale, e in senso
orario per una compressione più delicata e
impercettibile.
9 – Ratio
Questo parametro determina l’intensità con la quale il
segnale verrà compresso – guarda l’illustrazione nella
precedente pagina. Per una compressione estrema,
ruota la manopola RATIO in senso orario. Per maggiori
informazioni, fai riferimento alla sezione “Suggerimenti”.
10 – Meter
In modalità Compressor, il meter indica l’attenuazione
(compressione) attualmente applicata al segnale
durante l’esecuzione.
In modalità Noise Gate, il meter indica la quantità di
attenuazione del segnale applicata quando il gate si
attiva.
11 + 14 – Algorithm
Usa questi tasti per selezionare gli algoritmi nei due
canali. Le opzioni sono:
S
tudio (Compressor):
Tipo di compressione impercettibile che assicura al
segnale di chitarra una maggiore presenza e un livello
costante all’interno del mix.
La modalità “Studio” impiega la cosiddetta
compressione multibanda (in questo caso, tre bande),
che si trova normalmente nelle più costose unità da
studio. Questo compressore a 3-bande permette
l’elaborazione individuale delle frequenze basse, medie
e alte. Grazie a questa tecnica potrai, ad esempio, fare
in modo che una figura di note eseguita nella parte
bassa risulti “pompata” senza per questo influenzare le
medie o alte frequenze.
“S
tomp” (Compressor):
La modalità “Stomp” restituisce la tipica compressione
“hard” dei compressori a pedale “stomp-box.
Usa questa modalità se sei alla ricerca di un effetto di
compressione evidente e dalla tipica sonorità “twang” o
“popping”.
OPERAZIONI
13
OPERAZIONI
Gate:
In modalità Gate, l’Engine opera come un noise gate.
Per maggiori informazioni, consulta la sezione
“Noise Gate”.
12 + 15 – Dry/Blend
La funzione Dry/Blend permette di fare uso della
compressione parallela. In poche parole, il segnale
viene separato in due parti, una delle quali sarà
processata dal compressore.
Con il selettore DRY BLEND potrai selezionare
ciclicamente tre livelli Blend predefiniti, oppure
disattivarlo (“Off”).
Scegli tra le seguenti impost
azioni:
Off: Nessuna miscelazione (Dry Blend disattivato)
Min: 75 % segnale ‘wet’ e 25 % segnale ‘dry’
Med: 50 % segnale ‘wet’ e 50 % segnale ‘dry’
Max: 25 % segnale ‘wet’ e 75 % segnale ‘dry’
La funzione Dry Blend è particolarmente utile per
creare un’intensa compressione dotata di sustain,
senza sacrificare l’attacco naturale del segnale.
16 – Indicatori Clipping
Se questi indicatori LED lampeggiano significa che,
lungo il percorso di elaborazione del segnale, risulta
presente un livello troppo intenso.
LED
A lampeggiante - Il livello dell’ingresso A è troppo
intenso. Occorre ricalibrare il pedale.
LED B lampeggiante
- Il livello dell’ingresso B è troppo
intenso. Se stai usando una configurazione d’ingresso
Dual (due strumenti collegati) - occorre ricalibrare
l’ingresso B. Se stai usando gli Engine A+B in serie riduci il livello d’uscita dell’Engine A usando la
manopola LEVEL.
Entrambi gli indicatori LED lampeggianti
- Ricalibra e
riduci il livello generale di entrambi gli Engine A e B.
Questa sezione costituisce una breve guida in cui
viene descritto come ottenere diversi tipi di
compressione e gating con NOVA Dynamics.
In questi esempi prenderemo in esame un singolo
Engine. Inizia impostando tutti i controlli in posizione
centrale (“a ore 12”); questa impostazione rappresenta
sempre un buon punto di partenza.
Occorre notare che la calibrazione del pedale e l’uscita
generale dei pickup dello strumento hanno un’enorme
influenza sulla regolazione della manopola Threshold.
Compressore – regolazioni suggerite
Compressione completa Compressione Sustaining
Imposta TYPE su “Studio” Imposta TYPE su “Stomp”
SUGGERIMENTI
14
Compressione delicata:
Utile, ad esempio, per
eseguire accordi ‘clean’.
Imposta TYPE su “Studio”
Compressione intensa per
gli stili Country e Funk:
Imposta TYPE su “Stomp” e
Dry Blend su “Off”
Compressione Sustaining
con attacco naturale
Imposta TYPE su “Stomp” e
sperimenta l’azione delle tre
opzioni Dry.
OPERAZIONI
15
Noise Gate - Nozioni di base
Il Noise Gate di NOVA Dynamics è utile per attenuare il
segnale nei momenti in cui non si esegue alcuna nota
(nelle pause). In questo modo, è possibile attutire i
ronzii o altri rumori causati dai cavi, da altri pedali, ecc.
Naturalmente, il noise gate potrà solo ridurre il rumore
generato dai dispositivi collocati prima di esso, lungo il
percorso del segnale. Occorre notare che l’uso del
noise gate non rappresenta la soluzione definitiva per i
problemi di rumore. Per prima cosa, è necessario fare
il possibile per evitarne l’insorgere! Il rumore può
introdursi per cause differenti. L’uso di cavi scadenti,
pickup single-coil non adeguatamente schermati e
alimentatori collocati troppo vicino ai cavi di segnale:
questi sono alcuni dei fattori che possono generare
rumore e per i quali è possibile intervenire.
Tuttavia, una certa quantità di rumore risulterà sempre
presente in qualsiasi setup per chitarra. Il Noise Gate
di NOVA Dynamics può contribuire ad attenuare
questo rumore nei momenti in cui non si esegue
alcuna nota. Nella regolazione dei parametri Threshold e
Release presta comunque attenzione; un Threshold troppo
elevato può causare la non apertura del Gate quando si
suona in modo delicato, mentre un Release Time troppo
lento può tagliare la fase d’attacco del segnale.
Inoltre, vale la pena menzionare che il gate di
NOVA Dynamics offre 4 modalità, selezionabili
mediante il tasto DRY BLEND: dalla modalità full-range
a tre diversi Noise Gate a 3-bande.
Illustrazione - Noise Gate
Noise Gate - Parametri
6 – Threshold
Il valore di Threshold determina il punto in cui il noise
gate deve iniziare ad attenuare il suono.
Inizia impostando la manopola THRESHOLD in
posizione “min” (completamente in senso anti-orario).
16
Quindi, imposta tutti gli altri controlli al centro (“a ore
12”). Ora aumenta il potenziometro di volume della
chitarra, ma senza suonare. Aumenta la manopola
THRESHOLD fino al punto in cui il gate inizia ad
attenuare il segnale.
7 – Damp
Questo parametro regola l’intensità con la quale il
segnale sarà attenuato quando il livello del segnale
scende al di sotto del punto di Threshold.
Ora, potresti essere tentato di impostare sempre il
valore massimo di Damping; ma devi anche fare in
modo che la transizione tra il suono "gated/attenuato"
e quello "aperto" sia più omogenea possibile.
Maggiore è il numero di dB rilasciato quando il gate si
apre, più l’azione del Noise Gate risulterà evidente.
Ciò significa che occorre sperimentare e rifinire le
regolazioni del Noise Gate per ottimizzare al meglio il tuo
suono – non esiste un’impostazione “buona per tutto”.
8 – Attack
Il parametro Attack consiste nel tempo impiegato dal
Noise Gate a rilasciare la riduzione del guadagno del
segnale, dopo che il livello del segnale in ingresso
oltrepassa il punto di Threshold. In altre parole: con il
controllo Attack puoi impostare la velocità di apertura
del gate durante l’esecuzione sulla chitarra.
Nei setup per chitarra è normale impiegare tempi
d’attacco molto veloci. Ruota la manopola ATTACK in
senso anti-orario per i tempi d’attacco più rapidi.
9 – Release
Il parametro Release determina il tempo impiegato dal
Noise Gate per raggiungere l’attenuazione specificata
dal parametro Damp, dopo che il segnale scende al di
sotto del punto di Threshold. In altre parole: con il
controllo Release puoi determinare la velocità di
chiusura del gate quando interrompi l’esecuzione.
Ruotando la manopola in senso orario si ottengono
tempi di rilascio lenti, per una graduale diminuzione del
suono molto naturale. Ruotando in senso anti-orario si
ottengono tempi di rilascio più veloci; questa
regolazione è spesso usata nei generi hard-rock e
metal, in cui occorre fare in modo che il gate si chiuda
molto velocemente.
12 – Funzione Dry Blend del Noise Gate
Modalità Dry Blend disattivat
a (nessun LED acceso):
Seleziona questa modalità per un Noise Gate full-band.
Modalità Dry Blend; Min, Mid e Max:
Queste modalità Dry Blend processano rispettivamente
le aree di frequenze basse, medie e alte, permettendo
OPERAZIONI
un azione gating più delicata e discreta, se comparata
all’azione ‘full range’. Ciò si ottiene lasciando passare
una certa area di frequenze del segnale diretto (“dry”),
anche quando il gate è attivo.
Il Dry Blend è eccellente per ridurre/rimuovere rumori
significativi senza che l’azione del gate risulti
innaturale. Il Noise Gate con la modalità Dry Blend
attivata lavora in modo egregio se impiegato nell’effect
loop di un amplificatore, oppure se collocato dopo
pedali-distorsore con guadagno elevato.
Nota: le impostazioni “Min”, “Mid” e “Max” fanno
riferimento al Dry Blend, quindi la modalità “Min”
fornisce la maggiore attenuazione, mentre “Max”
applica un’attenuazione minore.
13 – Selezione alternata A/B
Quando il selettore A/B risulta disabilitato (LED
spento), è possibile disattivare i canali A e B proprio
come faresti con due pedali separati.
Se il tasto A/B è attivo (LED verde), è possibile
eseguire la selezione alternata tra i canali A e B
semplicemente premendo uno dei due switch A o B.
Per bypassare completamente il pedale, premi lo
switch del canale attualmente attivo.
Noise Gate – Regolazioni suggerite
Noise Gate delicato Noise Gate intenso
Dry Blend impostato su “max”
OPERAZIONI / SUGGERIMENTI
17
Semplice procedura di configurazione del Noise Gate:
• Inizia impostando tutti i controlli in posizione
centrale (“a ore 12”)
• Aumenta il potenziometro di volume della chitarra
senza suonare
• Ora regola la manopola THRESHOLD fino ad
individuare l’esatto punto in cui si ottiene
l’attenuazione di rumore desiderata
• Sperimenta l’azione delle tre modalità Dry Blend
18
CALIBRARE IL LIVELLO D’INGRESSO
d’uscita della tua chitarra. Quando non risultano esserci
ulteriori variazioni, il pedale sarà calibrato.
• Premi un tasto qualsiasi per uscire.
• Ora il pedale è calibrato.
* Con “intensità più elevata”, intendiamo il suono con il
contenuto dinamico più elevato.
Normalmente si tratta di un segnale pulito (o “Clean”) in
quanto, per definizione, i suoni ‘overdrive’ sono compressi
– vale a dire, possiedono una dinamica inferiore.
** In modalità Single Engine (nessuno strumento collegato
all’Engine B), solo l’Engine A può essere calibrato.
Calibrazione manuale
Se desideri cambiare manualmente il guadagno
d’ingresso, è possibile farlo.
• Tieni premuto il tasto ALGORITHM dell’Engine in
cui desideri cambiare il guadagno d’ingresso.
• Tutti i LED del meter si illumineranno brevemente.
Quindi, un singolo LED rimarrà illuminato indicando
il guadagno corrente.
• Ora usa la manopola LEVEL per regolare il
guadagno.
• Premi un tasto qualsiasi per uscire.
Nella sua configurazione predefinita (ovvero, appena
estratto dall’imballo), NOVA Dynamics è subito pronto
per essere utilizzato – proprio come ogni altro effetto a
pedale “stomp-box”. Tuttavia, è possibile ottimizzarne
le prestazioni dei convertitori AD/DA calibrando la
sensibilità d’ingresso. Segui questa procedura passopasso per CIASCUN Engine** – soprattutto nel caso in
cui si desideri impiegare un Engine collocato prima
dell’amplificatore e l’altro Engine inserito dopo (come
descritto nell’esempio di setup “Pre e Post” a pag. 7).
Automatic Calibration
• La calibrazione della sensibilità d’ingresso
dovrebbe essere eseguita in conformità del
massimo livello che si intende tenere in ingresso.
Quindi, è necessario cominciare sempre attivando
dispositivi Booster e altri sistemi di attenuazione del
segnale che si trovano collegati prima del pedale
NOVA Dynamics nell’ambito della catena del segnale.
• Tieni premuto il tasto ALGORITHM dell’Engine che
intendi calibrare**, fino a che tutti i LED del meter
(da -2 a -24) non risultano attivi.
• Suona per qualche secondo usando il suono con
l’intensità più elevata*; i nove LED si disattiveranno uno
alla volta. Il numero di LED spenti dipende dal segnale
Ingressi analogici
Connettori:
Tipo d’ingresso:
Impedenza:
Max. livello d’ingresso:
Uscite analogiche
Connettori:
Max. livello d’uscita:
Tipo d’uscita:
Impedenza:
Impedenza ingresso - Sens.
Dati generali
Conversione DA:
Ritardo conversione A-A:
Gamma dinamica:
THD:
Risposta in frequenza:
Crosstalk:
EMC
In conformità con:
SPECIFICHE TECNICHE
Jack da ¼" con ‘mono sense’
Terminazione singola
1 MOhm
10 dBu @ alimentazione 12V
Jack ¼" con ‘mono sense’
10 dBu @ alimentazione 12V
Bilanciato/terminazione singola con ‘ground sense’
0 Ohm
225 Ohm
24 bit, 128 x ‘oversampling bitstream’
1.65 ms
106/98 dB, da 20 Hz a 20 kHz
@ livello d’ingresso 16/-2 dBu, non ‘A-weighted’
< -90 dB (0.0032 %) @ 1 kHz, livello I/O
16 dBu, Load > 2400 Ohm
+0.1/-0.2 dB, da 20 Hz a 20 kHz
< -100 dB, da 20 Hz a 7 KHz, < -94 dB,
da 7 kHz a 20 KHz
EN 55103-1 e EN 55103-2 FCC parte 15,
Classe B, CISPR 22, Classe B
Condizioni ambientali
Temperatura operativa:
Temperatura unità non
attiva:
Umidità:
Generale
Finitura:
Dimensioni:
Peso:
Alimentazione:
Consumo energetico:
Garanzia
Parti e manodopera:
da 0° C a 50° C (da 32° F a 122° F)
da -30° C a 70° C (da -22° F a 167° F)
Max. 90 % ‘non-condensing’
Frontale in alluminio anodizzato
Calotte terminali in acciaio
placcatto e verniciato
130 x 130 x 55 mm
765 g
da 100 a 240 VAC, da 50 a 60 Hz
(‘auto-select’) adattatore AC.
Adattatore AC fornisce 12VDC
minimi 0.3 A per pedale
<5 W
1 anno
Dati i continui sviluppi tecnologici,
queste specifiche tecniche possono essere
soggette a variazioni senza alcun preavviso.
19
Loading...
