СОДЕРЖАНИЕ
Уважаемый покупатель!
Благодарим за приобретение автомобильной мультимедийной системы SUPRA. Внимательно ознакомьтесь с данным руководством перед установкой и началом работы с аппаратом и сохраните его для обращения к нему в дальнейшем.
Меры безопасности и меры предосторожности ................................................................ 3
Порядок установки и извлечения проигрывателя ............................................................ 5
Подсоединения ..................................................................................................................... 6
Передняя панель ................................................................................................................... 8
Пульт дистанционного управления ..................................................................................... 9
Основные операции .............................................................................................................. 11
Меню настроек ...................................................................................................................... 12
Управление радиоприемником ........................................................................................... 13
Управление воспроизведением .......................................................................................... 14
Воспроизведение с внешнего источника ............................................................................ 15
Управление ТВ-тюнером ...................................................................................................... 15
Возможные неполадки и способы их устранения .............................................................. 16
Технические характеристики ................................................................................................ 18
МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Инструкции по безопасности
• Запрещается разбирать прибор или использо-
вать настройки, операции и элементы управления, не описанные в данном руководстве.
• Устройство состоит из деталей, изготовленных
с высокой точностью. Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно, т.к. это может вызвать серьезные
поломки и снимает гарантию на бесплатный
ремонт аппарата. Ремонт должен производиться только в специализированных авторизованных сервисных центрах!
• Во избежание повреждений не подвергайте
аппарат воздействию прямых солнечных лучей, теплового излучения или потоков горячего воздуха. Есл и температура в салоне автомо биля слишком высокая, то не включайте
аппарат до тех пор, пока температура в салоне
не снизится. Не подвергайте прибор воздействию резкой смены температуры.
• Управление аппара том не должно препятство-
вать безопасному управлению автомобилем.
Чтобы избежать дорожных происшествий и
аварий, вызванных невнимательностью, водитель во время езды не должен совершать
какие-либо операции с устройством или смотреть на экран. Если возникла такая необходимость, припаркуйте машину в безопасном
месте перед тем, к ак начать работать с устройством.Во избежание поражения электрическим током запрещается подвергать прибор
воздействию влаги.
• Не работайте с устройством при слишком вы-
соких или слишком низких температурах, перед включени ем убедитесь, что температура в
автомобиле от 0оС до +40оС. Если температ ура
слишком низка я, не вкл ючайте прибор сразу, а
подождите, пока салон прогреется. При перепаде температур в устройстве может образоваться конденсат, в таком случае не используйте прибор примерно на час, пока влага не
испарится.
• Немедленно выключите прибор и обратитесь
в авторизованный сервисный центр в следующих случаях: нет звука, нет изображения, в
устройство попала вода или посторонний
предмет, от прибора идет дым или особый запах.
• Не прикасайтесь к ЖК-дисплею твердыми
предметами, чтобы его не поцарапать. Берегите дисплей от ударов и другого грубого воздействия.
• Если в работе устройства наблюдаются какие-
то неполадки, обратитесь в раздел «Возможные неполадки и способы их устранения». Если
вы не можете устранить неполадку, нажмите
кнопку RESET заостренным металлическим
предметом, чтобы вернуться к заводским
установкам.
3
МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Установка
• Данное устройство рассчитано на электроси-
стему автомобиля с напряжением +12В постоянного тока с минусом на корпусе, аппарат не
предназначен для подключения к источнику
питания +24В (например, в автобусе, грузовике).
• Запрещается менять предохранитель на про-
воде питания без консультации специалиста.
Использование неподходящего предохранителя может привести к возгоранию или повредить прибор.
• Для правильной установки используйте толь-
ко те комплектующие, которые поставляются
с аппаратом. Использование других комплектующих может повлечь за собой неисправность.
Угол наклона ресивера не
должен превышать 30 градусов.
• Проконсультируйтесь с вашим дилером, если
для установки необходимо просверлить отверстия или произвести другие изменения в
автомобиле.
• Установите ресивер таким образом, чтобы он
не мешал водителю и не повредил пассажира
в случае внезапной остановки.
• Не устанавливайте ресивер в местах попада-
ния прямых солнечных лучей или горячего
воздуха из отопителя, а также в местах скопления пыли и грязи или в местах с сильной
вибрацией.
• Для обеспечения достаточной вентиляции
прибора и снижения риска возгорания не перекрывайте вентиляционные отверстия корпуса и область радиатора.
• Выберите такое место для установки ресиве-
ра, чтобы он не мешал водителю при управлении автомобилем.
• Отключите «-» клемму аккумулятора перед
началом установки д ля снижения вероятност и
повреждения аппарата и предотвращения короткого замыкания при подключении.
• Перед тем, как окончательно установить реси-
вер, подключите электропроводку временно.
• Убедитесь, что подсоединения цветных про-
водов произведены в соответствии со схемой
и что аппарат и вся аудиосистема работают
правильно. Неправильное подсоединение может вывести из с троя ресивер (привести к сбоям в работе) или повредить электрическую
систему автомобиля.
4
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
Порядок установки аппарата
Существует два метода установки: стандартный
монтаж на передней панели и установка с помощью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек при-
борной панели должен соответствовать следующим размерам:
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините провод от «-» клеммы аккумулятора автомобиля.
2. Отсоедините провода и антенну, если она использовалась для пробного включения.
3. Снимите обрамление.
4. Вставьте до упора ключи, входящие в комплект
поставки ресивера, в пазы на боковых поверхностях передней панели. Извлеките ресивер из
монтажной рамы.
Монтажная рама
Ключ
Обрамление
Ключ
Приборная панель
Языки
Отвертка
Монтажная рама
6. Подсоедините к проигрывателю разъемы питания и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
7. Аккур атно вставьте проигрыватель в монтажн ую
раму до щелчка фиксаторов, следя при этом за
положением подключенных проводов, чтобы
случайно не повредить их.
Приборная панель
8. Закрепите тыловую часть ресивера при помощи
монтажного болта, металлической скобы, гайки
и пружинной шайбы, другую часть монтажной
скобы закрепите с помощью самореза, как показано на рисунке. При необходимости изогните
скобу. Обратите внимание, что короткий конец
крепежного болта должен быть направлен к ре-
сиверу, а длинный – к приборной панели.
Металлическая скоба
Крепежный болт
Гай ка
Пружинная шайба
Шайба
Саморез
5. Вставьте монтажную раму (без ресивера) в отсек
приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под
размер приборной панели автомобиля, выберите наиболее подходящие.
9. Подсоедините провод к «-» клемме автомобильного аккумулятора. Установите обрамление.
5
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
Порядок извлечения аппарата
1. Убедитесь, что зажигание выключено. Отсоедините провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
3. Аккуратно снимите обрамление, потянув его на
себя.
4. Вставьте до упора ключи, входящие в комплект
поставки ресивера, в пазы на боковых поверхностях передней панели. Извлеките ресивер из
рамки, потянув его на себя.
Тыловой монтаж (метод 2)
Данный метод установки аппарата применяется
для автомобилей марки Nissan, Toyota. Используйте
отверстия, отмеченные соответствующими буквами N и T, чтобы прикрепить аппарат к кронштейнам.
Выберите позицию, при которой винтовые отверстия закрепленных в автомобиле кронштейнов и
винтовые отверстия приемника, отмеченные соответствующими буквами названия марки машины
(«T» - Toyota или «N» - Nissan) совпадут, и закрепите
проигрыватель при помощи 2-х винтов (5х5 мм) с
каждой стороны.
Примечание:
Обрамление, монтажная рама и металлическая скоба не используются при этом методе установки.
ПОДСОЕДИНЕНИЯ
Многие автомобили оборудованы ISO разъемами,
которые находятся за приборной панелью, что делает выполнение подсоединений проще. Если в вашем
автомобиле отсутствуют ISO разъемы, рекомендуется приобрести их дополнительно, для этого проконсультируйтесь с вашим продавцом автомобиля.
ВНИМАНИЕ:
Если подсоединения выполнены
неправильно, это может вызвать
повреждение изделия, в таком случае прибор не подлежит ремонту по
гарантии.
• Убедитесь, что провода питания подключены
правильно. Неправильное подключение приведет к перегоранию предохранителя.
• При необходимости заменить предохрани-
тель устанавливайте предохранитель такого
же номинала.
• Провод к стояночному тормозу следует под-
ключить к заземлению, чтобы активировать
функцию видео.
• Не подключайте прибор к аккумулятору авто-
мобиля до тех пор, пока не завершите все
остальные подсоединения.
• Убедитесь, что желтый провод подключен к
клемме «+» аккумулятора.
• Для подключения используйте динамики со-
противлением 4-8 Ом.
6
1. TV ANT
Телевизионная антенна
2. RADIO ANT
Радиоантенна
3. VIDEO IN
Видеовход
4. BACKSHIGHT
Камера заднего вида
5. VIDEO OUT 1/2
Видеовыход 1/2
6. AUX-R /L
Аудиовход правый/левый
7. RCA-R/L OUT
Аудиовыход RCA правый /
8. SUB

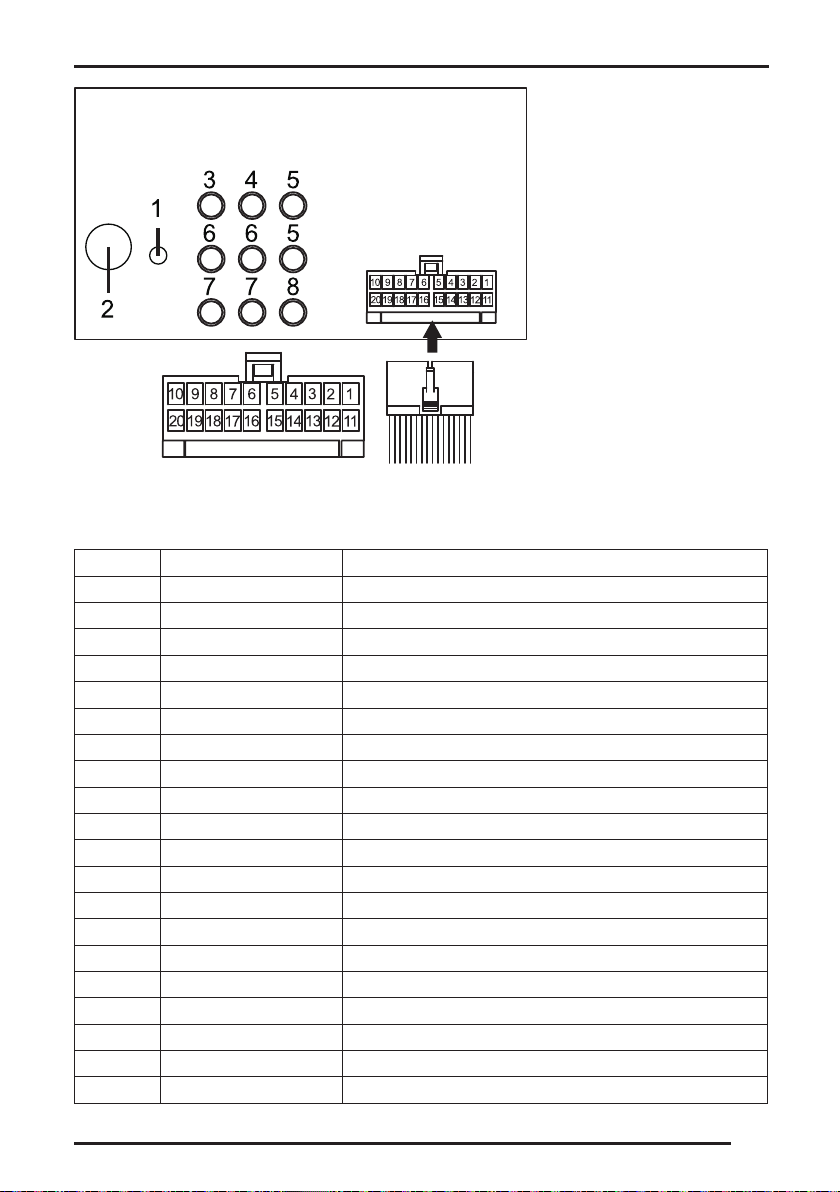

В таблице приводится схема подключений проводов:
№ штыря Цвет провода Описание
1 Оранжевый/чёрный К кнопкам управления на руле А
2 Розовый К камере заднего вида
3 Оранжевый К подсветке кнопок
4 Коричневый К стояночному тормозу
5 Синий Питание антенны
6 Синий/белый К усилителю
7 Серый/чёрный Фронтальный правый громкоговоритель (-)
8 Серый Фронтальный правый громкоговоритель (+)
9 Пурпурный/чёрный Тыловой правый громкоговоритель (-)
10 Пурпурный Тыловой правый громкоговоритель (+)
11 Коричневый/белый К кнопкам управления на руле В
12 13 14 Красный Зажигание
15 Жёлтый К аккумулятору (+)
16 Чёрный+чёрный К «массе»
17 Белый/чёрный Фронтальный левый громкоговоритель (-)
18 Белый Фронтальный левый громкоговоритель (+)
19 Зелёный/чёрный Тыловой левый громкоговоритель (-)
20 Зелёный Тыловой левый громкоговоритель (+)
Сабвуфер
ПОДСОЕДИНЕНИЕ
каналы
левый каналы
7
ПЕРЕДНЯЯ ПАНЕЛЬ
Кнопки передней панели
1. Окошко ИК приемника для пульта ДУ
2. PWR /VOL/MUTE Кнопка включения/выключе-
ния прибора / регулятор громкости / кнопка
блокировки звука
3. AV IN 1 – Аудио/видео вход для подключения
внешнего источника
4. USB разъем для подключения флешнакопителей данных
5. RESET Кнопка инициализации аппарата
6. 7” ЖК-дисплей
7. Разъем для ус тановки карты памяти TF (Micro SD)
8
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1. MODE Кнопка выбора режима работы аппарата
Последовательно нажимайте кнопку MODE,
чтобы выбрать нужный режим.
2. POW Кнопка включения/выключения аппарата
Нажмите кнопк у POW, чтобы включить или вы-
ключить прибор.
3. BAND Кнопка выбора диапазона частот
В режиме радиоприёмника последовательно
нажимайте кнопку BAND, чтобы переключиться на нужный частотный диапазон: FM1, FM2,
FM3, MW1, MW2.
4. ENTER /SETUP Кнопка подтверждения / возврата в предыдущее меню
Кратко нажмите кнопку ENTER/SETUP, чтобы
перейти в следующее меню. Нажмите и удерживайте кнопку ENTER/SETUP, чтобы вернуться в предыдущее меню.
5. D E FG Кнопки навигации
Используйте кнопки навигации для выбора
нужных параметров при работе с различными
меню.
6. EQ Кнопка выбора настройки эквалайзера
Последовательно нажимайте кнопку EQ, чтобы
выбрать режим эквалайзера.
7. H Кнопка остановки воспроизведения
8. SEL Кнопка выбора аудио настроек
Последовательно нажимайте кнопку SEL, что-
бы выбрать параметр для настройки: Bass
(Тембр нижних частот), Treble (Тембр верхних
частот), Balance (Баланс между правыми и левыми динамиками), Fader (Баланс между фронтальными и тыловыми динамиками).
9. INT Кнопка сканированного воспроизведения
Нажмите к нопку INT, чтобы начать сканир ован-
ное воспроизведение: все файлы будут воспроизводиться по 10 секунд. Нажмите кнопку INT
еще раз, чтобы продолжить воспроизведение в
обычном режиме.
10. DU Кнопка начала воспроизведения/паузы
В режиме воспроизведения нажмите кнопку
DU, чтобы начать или приостановить воспроизведение.
11. PO Кнопки перехода по дорожкам / переключения радиостанций
В режиме воспроизведения используйте кноп-
ки PO для выбора дорожек.
В режиме радиоприёмника используй те кнопки
PO для переключения по радиостанциям.
12. 0-9 Цифровые кнопки
Цифровые кнопки используются сохранения
радиостанций и переключения на эти радиостанции, а также для ввода других цифровых
значений.
13. OSD Кнопка отображения времени воспроизведения видеофайлов
14. SCAN Кнопка перебора радиостанций
Нажмите на кнопку для начала перебора ради-
останций. При настройке на интересующую Вас
станцию нажмите кнопку ещё раз.
15. TS Кнопки быстрой перемотки
В режиме во спроизведения нажмите кнопк у S
или T, чтобы выбрать режим быстрой перемотки вперед или назад.
9
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
16. RDM Кнопка воспроизведения в случайном по-
рядке
В режиме воспроизведения нажмите кнопку
RDM, чтобы все дорожки воспроизводились в
случайном порядке.
17. RPT Кнопка повторного воспроизведения
В режиме воспроизведения нажмите кнопку
RPT, чтобы выбрать режим повторного воспроизведения.
18. 10+/10- Цифровые кнопки
Цифровые кнопки 10+/10- используются со-
вместно с другими цифровыми кнопками.
19. LOC Кнопка выбора режима приёма всех радио-
станций или только радиостанций с сильным
сигналом
В режиме радиоприёмника нажмите кнопку
LOC, чтобы выбрать режим приёма всех радиостанций или только радиостанций с сильным
сигналом.
20. VOL- Кнопка уменьшения громкости
Нажмите кнопку VOL-, чтобы уменьшить гром-
кость.
21. ST Кнопка переключения режимов моно/стерео
В режиме радиоприёмника в диапазоне FM ис-
пользуйте кнопку ST для переключения режимов моно/стерео.
22. LOUD Кнопка включения/выключения тонком-
пенсации
Нажмите кнопку LOUD, чтобы включить или
выключить функцию тонкомпенсации.
23. VOL+ Кнопка увеличения громкости
Нажмите кнопку VOL+, чтобы увеличить гром-
кость.
24. MUTE Кнопка блокировки звука
Нажмите кнопку MUTE, чтобы заблокировать
звук. Чтобы вернуться к предыдущему уровню
звучания, нажмите кнопку MUTE еще раз.
25. AMS Кнопка автоматического поиска и сохранения радиостанций / сканирования сохраненных
радиостанций
В режиме радиоприёмника нажмите и удержи-
вайте кнопку AMS, чтобы начать автоматический поиск и сохранение радиостанций.
В режиме радиоприёмника нажмите кнопку
AMS, чтобы начать сканированное воспроизведение сохраненных радиостанций.
10
Включение и выключение прибора
Нажмите кнопку PWR на передней панели, чтобы
включить прибор. Чтобы выключить прибор, в
любом режиме нажмите и 2 секунды удерживайте
кнопку PWR.
Главное меню аппарата
При нажатии значка на дисплее отображается
главное меню.
Коснитесь нужного значка в главном меню, что
перейти в соответствующий режим: RADIO, USB, SD,
AUX, TV, SET TINGS.
ОСНОВНЫЕ ОПЕРАЦИИ
Регулировка громкости
Устанавливайте нужный уровень громкости, поворачивая регулятор громкости VOL на передней
панели или с помощью кнопок VOL+/- на пульте ДУ.
Блокировка звука
Чтобы отключить звук, нажмите кнопку MUTE на
передней панели или на пульте ДУ. Чтобы вернуться
к предыдущему уровню звучания, нажмите кнопку
MUTE еще раз.
11
МЕНЮ НАСТРОЕК
В главном меню аппарата коснитесь значка ,
чтобы перейти в меню настроек.
Коснитесь , чтобы включить или выключить звуковые сигналы.
Коснитесь , чтобы включить или выключить функцию тонкомпенсации.
Касаясь , выберите режим эквалайзера:
OFF, FLAT, CLASSIC, POP, ROCK, JAZZ.
Касаясь , выберите свой регион: USA,
EUR, OIRT (Россия), BRAZIL, CHINA.
Касаясь значков и , установите текущее
время ( ).
Коснитесь , чтобы удалить все настройки управления на руле.
Коснитесь , чтобы закрыть данное меню.
Коснитесь , чтобы выполнить
калибровку сенсорного экрана.
Коснитесь , чтобы перейти к
настройкам звука.
Коснитесь , чтобы перейти к
настройкам управления на руле.
Нажмите кнопку на руле, затем коснитесь значка функции, которую вы хотите закрепить за этой
кнопкой, для подтверждения коснитесь .
12
BASS - Тембр нижних частот
TREBLE - Тембр верхних частот
BAL - Баланс между правыми и левыми динамиками
FAD - Баланс между фронтальными и тыловыми
динамиками
МЕНЮ НАСТРОЕК \ УПРАВЛЕНИЕ РАДИОПРИЁМНИКОМ
Коснитесь , чтобы перейти к
настройкам изображения.
Коснитесь значка , чтобы вернуться в главное меню.
УПРАВЛЕНИЕ
РАДИОПРИЁМНИКОМ
Коснитесь значка в главном меню аппарата,
чтобы перейти в режим радиоприёмника.
Касайтесь , чтобы переключать диапазон:
FM1 -> FM2 -> FM3 -> MW1 -> MW2.
Коснитесь , чтобы выбрать режим приёма всех радиостанций или только радиостанций с
сильным сигналом
Коснитесь , чтобы включить или выключить стерео режим.
Коснитесь , чтобы перейти к настройкам: VOL
(Громкость), BAS (Тембр нижних частот), TRE (Тембр
верхних частот), BAL (Баланс между правыми и левыми динамиками), FAD (Баланс между фронтальными и тыловыми динамиками), LOUD (Тонкомпенсация), EQ (Режим эквалайзера), BRI (Яркость),
CON (Контрастность), CHR (Насыщенность), SHA
(Резкость).
Коснитесь , чтобы провести автоматический
поиск и сохранение радиостанций.
Коснитесь , чтобы перейти в режим сканированного воспроизведения сохранённых радиостанций.
Касаясь значков и , можно искать радиостанции вручную влево или вправо по диапазону.
Найдя нужную станцию, вы можете сохранить её в
памяти, нажав и удерживая кнопку 1…6.
13

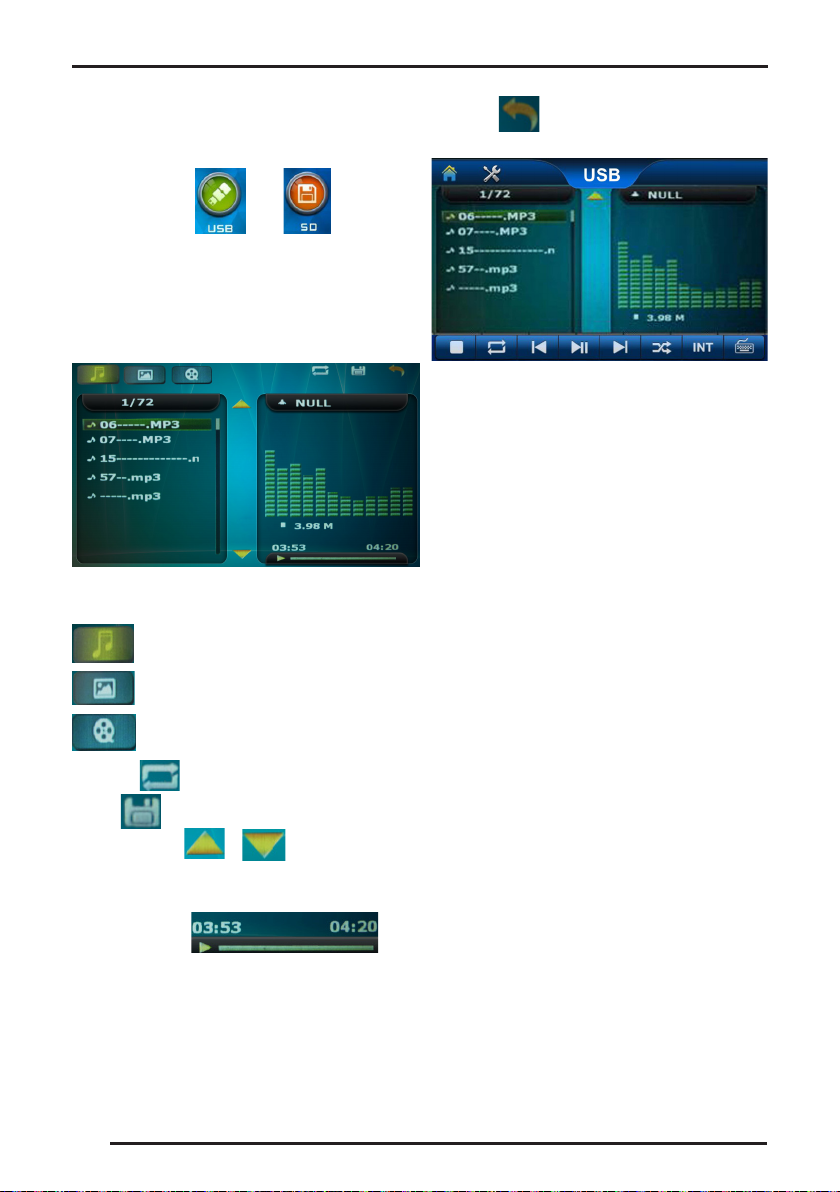

УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ
Подключите накопитель USB к соответствующему разъёму на передней панели или установите
микро-SD карту памяти в аппарат.
Коснитесь значка или в главном
меню, чтобы перейти в режим USB или SD соответственно.
Аппарат автоматически начнёт воспроизведение
музыкальных файлов, записанных на накопитель
или карту.
Касаясь значков в верхнем левом углу, вы можете
выбрать тип файлов:
- аудиофайлы;
Коснитесь , чтобы вызвать интерфейс воспроизведения.
- изображения;
- видео.
Коснитесь , чтобы выбрать режим повтора.
Значок означает режим SD
Касаясь значков и , вы можете перемещаться по списку файлов.
В нижнем правом углу экрана отображается строка
воспроизведения , где
указывается истекшее и оставшееся время воспроизводимого файла.
14
ВОСПРОИЗВЕДЕНИЕ С ВНЕШНЕГО ИСТОЧНИКА
ВОСПРОИЗВЕДЕНИЕ С
ВНЕШНЕГО ИСТОЧНИКА
Подключите внешний источник к RCA-входу на
задней части прибора или к стереовходу AUX на
передней панели. Затем коснитесь значка
в главном меню, чтобы перейти в режим воспроизведения с внешнего источника. Начните воспроизведение на внешнем источнике.
ВНИМАНИЕ: В целях безопасности
просмотр видео возможен, только
если автомобиль припаркован (стоит
на ручном тормозе). При попытке воспроизвести видео во время движения
автомобиля на экране будет показываться предупреждение.
УПРАВЛЕНИЕ ТВ-ТЮНЕРОМ
Коснитесь значка в главном меню аппарата, чтобы перейти в режим ТВ-тюнера.
Коснитесь , чтобы провести поиск и сохранение телеканалов.
Коснитесь или , чтобы переключиться на
предыдущий или следующий телеканал.
Щелкните значок , чтобы изменить ТВсистему.
Для выполнения точной настройки на частоту ис-
пользуйте значки и .
Коснитесь значка , чтобы на экране отобразилось цифровая клавиатура.
Теперь вы можете ввести номер телеканала, затем
коснитесь стрелки, чтобы переключиться на этот
телеканал.
15
ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Перед обращением к этой таблице убедитесь, что все подсоединения выполнены правильно. Если неполадки не устраняются способами, указанными ниже, выполните инициализацию системы, нажав кнопку
RESET на передней панели, тогда будут восстановлены заводские настройки устройства. Если неполадки
остались, обратитесь в ближайший авторизованный сервисный центр за квалифицированным ремонтом.
Неисправность Причина Способ устранения
Неполадки общего характера
Перегорел предохранитель устройс тва. Замените предох ранитель.
Аппарат не
включается.
Не работает пульт
ДУ.
Перегорел предохранитель в
автомобиле.
Сбой в пр ограмме.
Элемент питания пульта ДУ разряди лся.
Не соблюдена полярнос ть при установке
элемента питания.
Замените предохрани тель.
Выполните инициализацию системы,
нажав кнопку RESET заостренным
предметом.
Установите новый элемент пит ания в пульт
ДУ.
Выньте элемент питания и установите е го с
соблюдением полярности.
Нет звука или звук
очень тихий.
Звук слабый или
искажен.
16
Уровень громкост и звука стоит на
минимуме.
Неправильно выполнены соединения.
Динамики вышли из с троя. Проверьте исправность динамиков.
Не сбалансирован аудиовыход.
Провод к динамику соприкасается
проводником с корпусом автомобиля.
Мощность динамиков не соответствует
характерис тикам выхода устройст ва.
Динамики подсоединены неправильно.
Провод к динамику соприкасается
проводником с корпусом автомобиля.
Увеличьте громкость.
Проверьте правильность соединений в
соответстви и со схемой.
В меню настроек зву ка отрегулируйте
баланс.
Используйте изолированный провод для
подключения динамиков.
Установите другие динамики.
Подсоедините динамики в соответствии со
схемой подсоединений.
Используйте изолированный провод для
подключения динамиков.
ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
При выключении
двигателя автомобиля
все пользовательские
установки на приб оре
теряются.
На экране не появляе тся
изображение, все время
показывается
информация-предупреждение.
Изображение на экране
искажено.
Изображение на экране
искажено (например, на
нем присутст вуют
полосы).
Провода к аккумуля тору
подсоединены неправильно.
Неполадки в работе экрана
Провод к стояночному тор мозу
подсоединен неправильно.
В работе устрой ства произошел
сбой.
Произошел обрыв видеокабеля. Замените видеокабель.
Видеокабель подсоединен
неправильно.
Неполадки в работе радиоприемника
Выполните подсоединения в соответствии
со схемой подсоединений.
Выполните подсоединения в соответствии
со схемой подсоединений.
Выключите ус тройство, а затем снова
включите, попробуй те поработать с ним в
других режима х, а затем перейдите в
изначальный режим.
Подсоедините видеокабель в соответствии
со схемой подсоединений.
Плохой прием
радиостанций.
Антенна выдвинут а не полностью. Выдвиньте антенну полнос тью.
Обрыв кабеля или отсоединена
антенна.
Убедитесь в исправно сти и правильности
подключения ан тенны.
17
БЕЗОПАСНАЯ УТИЛИЗАЦИЯ / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БЕЗОПАСНАЯ УТИЛИЗАЦИЯ
Ваше устройство спроектировано и изготовлено из высококачественных материалов и компонентов, которые можно
утилизировать и использовать
повторно.
Если товар имеет символ с зачеркнутым мусорным ящиком на колесах, это означает, что товар соответствует Европейской директиве 2002/96/ЕС.
Ознакомьтесь с местной системой раздельного сбора электрических и электронных товаров. Соблюдайте местные правила.
Утилизируйте старые устройства отдельно от бытовых отходов. Правильная утилизация вашего
товара позволит предотвратить возможные отрицательные последствия для окружающей среды и
здоровья людей.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Общие характеристики
Выходная мощность 4 х 50 Вт
Напряжение питания: постоянный ток +12 B (на
корпусе «–»)
Сопротивление нагрузки (динамиков): от 4 до 8 Ом
Диапазон рабочих температур: от 0˚С до +40˚С
Жидкокристаллический дисплей
Диагональ: 7 дюймов
Воспроизведение файлов MP3/WMA
Отношение сигнал/шум: 60 дБ
Разделение стереоканалов: 50 дБ
Диапазон воспроизводимых частот: 20-16 Гц
Радиоприемник
FM
Диапазон частот FM: 65-74 МГц, 87,5 – 108 МГц
Чувствительность: 4 мкВ (С/Ш=30 дБ)
Отношение сигнал/шум: 50 дБ
Разделение стереоканалов: более 25 дБ
Диапазон воспроизводимых частот: 40-12 Гц
АМ
Диапазон частот: 522-1620 кГц
Чувствительность: 63 мкВ (С/Ш=20 дБ)
Отношение сигнал/шум: 45 дБ
АЧХ: 40– 2 Гц
Благодарим Вас за выбор техники SUPRA.
Компания-производитель оставляет за собой право вносить
изменения в конструкцию, дизайн и комплектацию товара без
предварительного уведомления, если данные изменения направлены на улучшение его эксплуатационных характеристик.
Производитель: СУПРА ТЕХНОЛОДЖИС ЛИМИТЕД
КНР, Гонконг, Квинз Роуд Централ, 222, Кай Вонг Коммершиал
Билдинг, ЛГ2/Ф., комната 2.
Сделано в КНР.
Товар сертифицирован в соответствии с законом
«О защите прав потребителей».
Срок службы изделия: 3 года
Гарантийный срок: 1 год
18
Центральный авторизованный сервисный центр:
ООО «ВипСервис», г. Москва, пос. Мосрентген, Институтский пр., д. 2
Список сервисных центров прилагается (см. вкладыш)
Компания производитель оставляет за собой право, без предварительного уведомления, вносить изменения в список авторизованных сервисных центров, включая изменения адресов
и телефонов существующих. Адрес ближайшего СЦ вы можете
узнать по телефону горячей линии 8-800-100-333-1 или на сайте
www.supra.ru, а так же отправив запрос на supra@supra.ru
ТАБЛИЦА ПОДДЕРЖИВАЕМЫХ ФОРМАТОВ
Изображения
JPG 4096x4096
GIF
Звук
AMR
AAC 8K ~ 48 кГц
MP3 8K ~ 48 кГц 32 ~ 320 Кбит/с
WAV 4K ~ 96 кГц Не имеет значения
WMA 8K ~ 48 кГц 5 ~ 320 Кбит/с
APE 8K ~ 48 кГц Не имеет значения
FLAC 8K ~ 48 кГц Не имеет значения
Видео
FLV (h.263) v 1280x720 3 Мбит/с 30
MPEG-1 mpg, dat 720x480 10 Мбит/с 30
MPEG-2 mpg, vob, ts 720x480 10 Мбит/с 30
MPEG-4 SP 3gp, mp4, avi, mov 1280x720 4 Мбит/с 30
MPEG-4 ASP mp4, avi, mov 1280x720 2 Мбит/с 30
H.264 BP 3gp, mp4, avi, mov 720x480 2 Мбит/с 30
DivX3 avi 720x480 4 Мбит/с 30
DivX4/5/6 avi, mov 1280x720 2 Мбит/с 30
RM8 ram / rm 1280x720 3 Мбит/с 30
RM9 / RM10 rm / rmvb 1280x720 3 Мбит/с 30
MS MP41/42/43 avi / asf 720x480 4 Мбит/с 30
VC-1/WMV9 MP asf / wmv 720x480 1 Мбит/с 30
WMV7 / 8 asf / wmv 720x480 4 Мбит/с 30
Максимальное
разрешение
Не поддерживается
Частота
дискретизации
AMR-NB:8 кГц,
AMR-WB:16 кГц
Частота
дискретизации
Скорость потока
AMR-NB: 4,75 ~ 2,2 Кбит/с
AMR-WB: 6,6K ~ 23,85 кбит/с
AAC-LC:32 ~ 320 Кбит/с
AAC+:64 ~ 128 Кбит/с
Разрешение
декодера
Скорость
потока
Кадров в
секунду
19
Loading...
