POÊLE À BOIS

HF 2952 / TURBO2
HF 3950 / TURBO2
HF 3952
HF 3960 / TURBO2
HF 4950 / TURBO2

NOTICE D’INSTALLATION ET D’UTILISATION 02-10 24504

1. CARACTÉRISTIQUES TECHNIQUES 3

2. INSTALLATION 4

3. UTILISATION 6

4. ENTRETIEN 7

5. SERVICE APRÈS-VENTE 7

Illustrations non contrctuelles

RCS Saverne B 675 880 710 - SIRET 675 880 710 00032

B.P. 22 - 67216 OBERNAI

www.supra.fr

HF 2952 (TURBO2)

HF 3960 (TURBO2)

HF 4950 (TURBO2)

HF 3950 (TURBO2)

HF 3952

2/8

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en
Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour
fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un
tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils
fonctionnent alors dans des conditions anormales, qui provoquent:

- Une consommation de bois excessive: celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie.
Pour éviter tous ces problèmes, il n'y a qu'une solution !
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un modérateur
de tirage sur le conduit de raccordement de l'appareil.

- MISES EN GARDE -

• Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.

• Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(3)

lors de l’installation et de l’utilisation de l’appareil.

• L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus
visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement).

• Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

• Cet appareil doit être installé conformément aux spécifications des normes

(3)

en vigueur. L'installation par un professionnel qualifié est recommandée.

• Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.

• La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.

• Sont spécialement interdits:

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit autre que ceux préconisés par le fabricant.

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la

garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

• Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

• Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

• Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si néces­saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

(2)

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

3)

DTU 24.1 traitant des conduits de fumées, DTU 24.2. traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (dispo­nibles à l’AFNOR.).

-IMPORT

-IMPORT

ANT

ANT--

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin.
Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les
règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale.
Avant la première mise en service de votre poêle, lisez attentivement le fascicule “Recommandations pour l’installation des appareils de chauffage au
bois” ainsi que la présente notice d’installation et d'utilisation. Ces documents sont indissociables. Ils se complètent mutuellement et doivent être
conservés ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l’entière
responsabilité de celui qui effectue l’intervention et le montage.

740

740

438

590

Ø150

136

Ø150

430

290

806

440

940

710

136

Ø150

Ø150

490

290

HF 3950
HF 3960

HF 2952

3/8

24504-02-10

1. CARACTÉRISTIQUES TECHNIQUES

Poêle à bois HF 3950/HF3960 HF 2952 HF 3952 HF 4950

Catégorie du poêle Continu Continu Continu Continu
Puissance calorifique nominale 10 kW 10 kW 9 kW 10 kW
Fonctionnement porte fermée/ouverte oui/non oui/non oui/non oui/non
T°C moyenne des fumées porte fermée 338 °C 338 °C 338 °C 338 °C
Rendement moyen 74 % 74 % 74 % 74 %
Taux de CO moyen (13 % O2) 0,29 % 0,29 % 0,29 % 0,29 %
Type de raccordement horizontal / vertical oui/oui oui/oui oui/oui oui/oui

Combustible: bois de chauffage; combustible de remplacement: lignite

Taille des bûches maxi 50 cm 50 cm 50 cm 50 cm
Charge nominale horaire 3,5 kg 3,5 kg 3,5 kg 3,5 kg

Combustibles interdits: tous les autres dont charbons et dérivés

Dimensions

HxLxP (mm) 740x740x438 940x710x440 770x740x440 945x810x438
Hauteur sol-axe de buse 590 mm 806 mm 630 mm 806 mm
Distance arrière-axe de buse 136 mm 136 mm 136 mm 136 mm
Diamètre nominal départ des fumées 150 mm 150 mm 150 mm 150 mm

Caractéristiques du conduit de fumées

Dimensions minimales du boisseau 20x20 cm 20x20 cm 20x20 cm 20x20 cm
Ø mini tubage ou conduit métallique isolé 150 mm 150 mm 150 mm 150 mm
Hauteur mini du conduit au dessus de l’appareil 4 m 4 m 4 m 4 m
Ventilation du local 1 dm² 1 dm² 1 dm² 1 dm²

Dépression (10 Pa = 1 mm CE)

Allure nominale 12 Pa±2 12 Pa±2 12 Pa±2 12 Pa±2
Allure réduite (mini admissible) 6 Pa±1 6 Pa±1 6 Pa±1 6 Pa±1
Maxi admissible 20 Pa 20 Pa 20 Pa 20 Pa
Poids net 100/118 kg 103 kg 100 kg 114 kg
Poids brut 125/144 kg 133 kg 130 kg 144 kg
Plaquette signalétique à l’arrière de l’appareil

Accessoires fournis

Obturateur arrière + visserie oui oui oui oui
Main froide oui oui oui oui

Poêle à bois + TURBO2 HF 3950/HF 3960 Turbo2 HF 4950 Turbo2
Caractéristiques identiques au modèle de base + ci-dessous

Dimensions

HxLxP mm 740x740x553 957x704x553
Poids net 105/123 kg 119 kg
Poids net / brut 130/149 kg 149 kg

Accessoires fournis

Ventilateur Turbo2 oui oui oui

4/8

24504-02-10

2. INSTALLATION

2.1 DÉFINITION

Appareil de chauffage au bois à installer à proximité d’un mur, peut être
déplacé sans travaux annexes. Raccorder le poêle sur un conduit de fumées
individuel avec des tuyaux conformes à la norme (en France NFD 35-302)
en tôle émaillée ou en acier inoxydable.

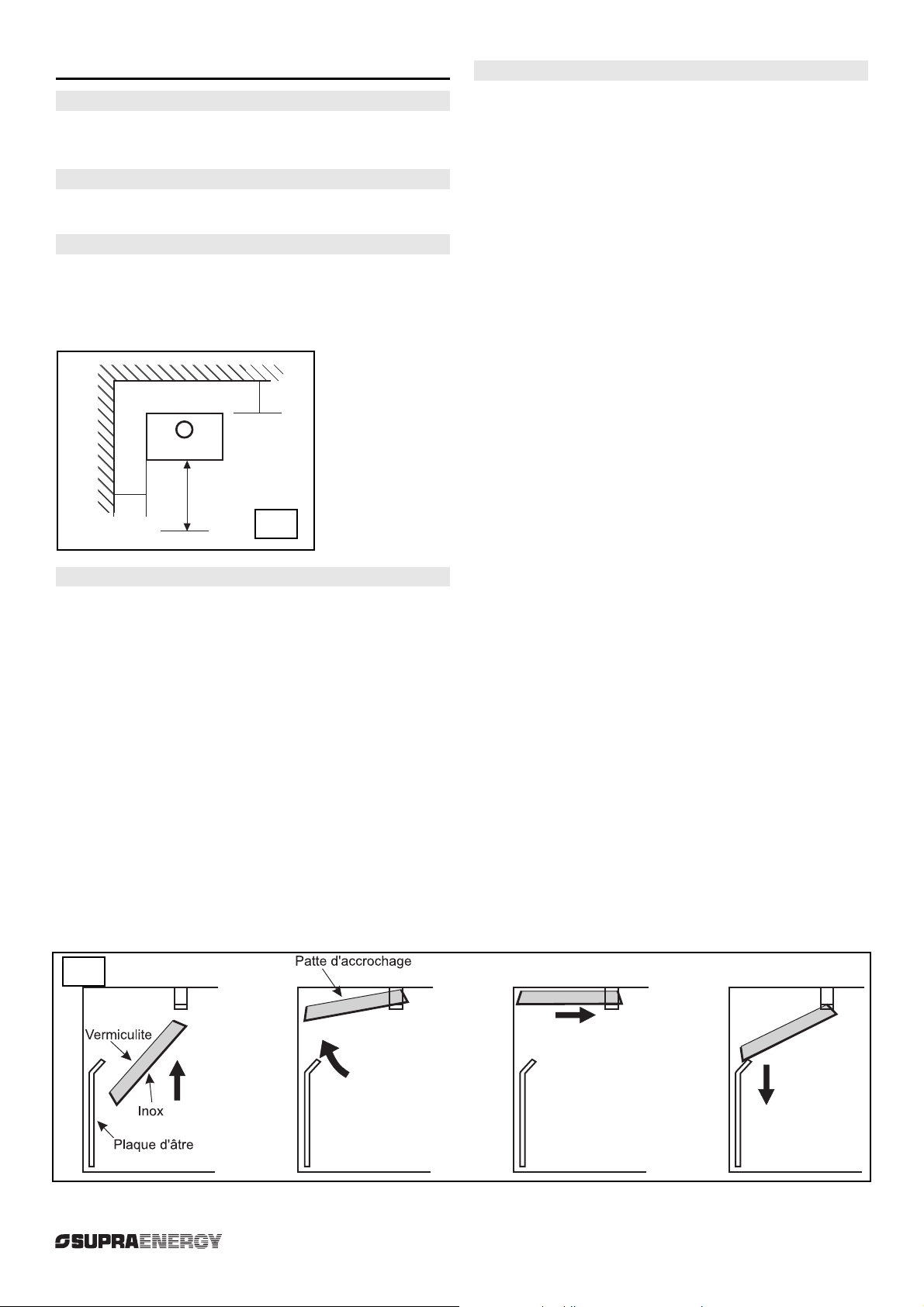

2.2 DISTANCES D’INSTALLATION (FIG. 2.1)

Quelle que soit l’orientation du raccordement (horizontal ou vertical), un
écart d’au moins 300 mm doit séparer le mur et les cotés ou l’arrière de
l’appareil.

2.3 MISE EN PLACE DE L’APPAREIL

Installer le poêle sur un sol de capacité portante suffisante. Si le sol existant
n’est pas satisfaisant, réaliser les travaux afin que le sol supporte le poids
de l’appareil (par ex. pose d’une plaque de répartition de charge). Installer
le poêle à son emplacement définitif, le mettre à niveau. Dans la zone de
chargement, nous recommandons la pose d'un carrelage (par exemple)
pour faciliter l'entretien.

2.4 DÉFLECTEUR DE FUMÉES (FIG 2.2)

Le déflecteur de fumées est constitué d’une partie en inox (en dessous)
et d’une partie en vermiculite (au-dessus). Il améliore l’échange de chaleur
et facilite la récupération des suies lors du ramonage. A la livraison, le
déflecteur est monté dans l’appareil. Avant d’installer définitivement le poêle
à bois, monter et démonter le déflecteur à plusieurs reprises, afin de se
familiariser avec cette manipulation.

1. Ôter le chenet et introduire le déflecteur (partie métallique vers le bas)
en diagonale dans l’appareil et le mettre en position quasi-verticale.

2. Lever l’arrière du déflecteur, de manière à le poser sur les pattes d’accro­chage, situées dans le corps de chauffe, en haut et vers l’avant. Centrer
le déflecteur entre les 2 pattes d’accrochage.

3. Abaisser l’arrière du déflecteur et le faire reposer sur la plaque d’âtre

2.5 INVERSION DU RACCORDEMENT (FIG 2.3-2.6)

A la livraison, la buse est montée à l’arrière (départ horizontal). En fonction
du type de conduit existant, l’appareil peut être également être raccordé
verticalement (départ par le dessus).

Pour inverser l’orientation de la buse d’évacuation des fumées:

2.4.1. HF 2952, HF 2952-TURBO2 (fig. 2.3 et 2.6)

1. Démonter le dessus en ôtant les 4 vis (A).

2. Ôter les vis (A’) et le tampon supérieur. Remettre les vis (A’) avec leurs

rondelles et écrous en place sur le dessus.

Attention ! Mettre les 4 entretoises de côté pour ne pas les perdre !

3. Démonter la tôle arrière en ôtant les 6 vis (B).

4. Ôter les 8 vis (C).

5. Inverser la buse, puis remettre les vis (C) en place.

6. Visser l’obturateur (livré avec les accessoires, dans le cendrier) sur la
face interne de la tôle arrière, à l’aide de vis et d’écrous. Remonter la
tôle arrière en remettant les vis (B) en place.

7. Remettre le dessus en place et le fixer à l’aide des vis (A).

8. Veillez à la présence des vis (A’) et des 4 entretoises (voir étape 1)
avant de déposer le dessus.

2.4.2. HF 3950; HF 3950-TURBO2,

HF 3952
HF 3960; HF 3960-TURBO2,
HF 4950; HF 4950-TURBO2 (fig. 2.4, 2.5 et 2.6)

1. Démonter le dessus en ôtant les 4 vis (A).

2. Démonter la tôle arrière en ôtant les 4 vis (B).

3. Ôter les 8 vis (C).

4. Inverser la buse, puis remettre les vis (C) en place.

5. Visser l’obturateur (livré avec les accessoires, dans le cendrier) sur la
face interne de la tôle arrière, à l’aide de vis et d’écrous. Remonter la
tôle arrière en remettant les vis (B) en place.

6. Remettre le dessus en place et le fixer à l’aide des vis (A).

2.2

Poêle

300mm

300mm

2m

2.1

2.6. FIXATION DU VENTILATEUR TURBO2

Se réferer à la notice spécifique fournie avec le ventilateur TURBO2.

2.7 RACCORDEMENT

2.7.1 Entrée d’air

Une prise d’air frais extérieur positionnée face aux vents dominants est
nécessaire au bon fonctionnement de la combustion, surtout si l’habitat est
fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.).
Elle doit avoir une section libre d’ouverture minimale de : 1 dm².
Ne pas faire fonctionner le poêle si une hotte à évacuation est en service.

2.7.2 Conduit de fumée

Le raccordement sur un conduit collectif est interdit. Prévoir l’accès aux
conduits de raccordement et de fumées pour le nettoyage.
Si le conduit existe:

- le faire ramoner par un moyen mécanique (hérisson),

- faire vérifier son état physique (stabilité, étanchéité, compatibilité des
matériaux, section...) par un fumiste compétent.

Si le conduit n’est pas compatible (ancien, fissuré, fortement encrassé):

- adressez-vous à un spécialiste pour sa remise en état suivant les régle­mentations en vigueur.

2.7.3 Raccordement

Utiliser des tuyaux émaillés ou inox 316 (disponible chez votre reven­deur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l’appa­reil. Ménager un accès pour le ramonage et le nettoyage du conduit de
raccordement.
Le tuyau ne dépassera pas à l’intérieur du conduit. Les emmanchements
seront démontables et étanches.
Respecter une distance minimale de 16 cm entre le tuyau de raccorde­ment et le mur d’adossement.
Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est
inévitable, lui donner une pente ascendante de 5 cm par mètre.

HF 2952 (TURBO2)

HF 4950 (TURBO2)

HF 3950 HF 3952;

HF 3960 (TURBO2)

2.3

2.5

2.4

C

C

C

C

C

C

C

C

C

C

C

C

C

C

2.6

740

770

440

630

Ø150

136

Ø150

430

290

HF 3952. HF 3960

2.8

2.6.B

Variante du schéma 2.6 pour HF 3950 et HF 3960

6/8

24504-02-10

3.

3.

UTILISA

UTILISA

TION

TION

3.1. COMBUSTIBLES

3.1.1. Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3
ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

- Préférer les feuillus durs (bouleau, charme, hêtre...),

- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)

- Proscrire absolument les résineux (pin, sapin,..) en usage permanent,
ainsi que les bois de récupération traités (traverses de chemin de fer,
chutes de menuiserie...) et les déchets domestiques (végétaux ou
plastiques).

- Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes
ou sarments qui provoquent des surchauffes brutales.

3.1.2. Lignite

En utilisation nominale (de jour) ou au ralenti (de nuit), en association ou
non avec le bois, la briquette de lignite est un combustible économique.
Disposer les briquettes en une couche sur un lit de braises, en se limitant
à la surface de la grille.

3.2. TIRAGE

La dépression à chaud du conduit de fumées du foyer ne doit jamais dépasser
20 Pa . Si le tirage est supérieur, installer un modérateur de tirage. Consulter
votre revendeur pour effectuer une mesure du tirage lors de l’installation
du foyer.

Le fonctionnement d’un extraxteur de ventilation mécanique contrôlée
(VMC) influe sur le tirage, jusqu’à l’inverser. Il doit être en marche lors de la
mesure de tirage. En présence d’une VMC, une prise d’air frais extérieur
ouverte lors de l’utilisation du foyer est indispensable.

3.3. PREMIER ALLUMAGE

Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons
de blocage et s'assurer qu'il ne reste rien dans le cendrier.
Commencer par un feu léger puis, par paliers, augmenter la charge. Cette
mise en température progressive permet la dilatation lente des matériaux
et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la
peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant
quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les
premières mises en température.
Au cours de la première chauffe, vérifier la dépression conformément au
tableau des caractéristiques, régler éventuellement le régulateur.

3.4. FONCTIONNEMENT

3.4.1. Allumage

Etaler du papier froissé, recouvrir de petit bois et de buchettes. Placer les
commandes conformément au tableau 3.1 (allumage). Allumer et fermer la
porte de chargement. Attendre la formation de braises. Lorsque le feu a
pris, charger 2 bûches et mettre les commandes en position "allure nominale"
(tableau 3.1). Charger en plusieurs fois plutôt que de manière excessive.
A l’allumage, un “bouchon” thermique du conduit de fumée peut se former.
Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal.

3.4.2. Rechargement

Recharger le poêle quand il n'y a plus qu'un lit de braises, sans flammes.
Ouvrir lentement la porte (avec la main froide) pour éviter des refoulements
de fumée ou des chutes de braises. Recharger, refermer la porte.

3.5. ALLURE NOMINALE

Régler les commandes conformément au tableau 3.1. La quantité de
combustible détermine l'intensité du feu. Le fonctionnement correct du poêle
dépend de l’alimentation en air frais.

3.6. CHARGEMENT

Charger en plusieurs fois plutôt que de manière excessive. Disposer la
charge de bois vers le fond du foyer, pour éviter les chutes de braises.
2 bûches de bois de chauffage (environ 2,5 kg par heure) suffisent pour
atteindre l’allure normale.

3.7. FONCTIONNEMENT DE NUIT

Egaliser la couche de braises, charger 2 à 3 bûches, laisser prendre le feu
puis fermer toutes les commandes. Le matin, faire un feu vif pour réchauffer
le conduit et chasser les condensations causées par la combustion ralentie.

3.8. FONCTIONNEMENT EN MI-SAISON

Eviter de fonctionner à allure réduite pendant de longues périodes. La
température des fumées n’est pas suffisante, et celles-ci ne peuvent pas
être évacuées avant leur condensation dans le conduit.

3.9. EN CAS D’INCIDENT

En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans
l’habitation, vents très violents,..), fermer rapidement la porte de chargement
et toutes les commandes du poêle. Ne pas verser d’eau sur le foyer. Avertir
les pompiers.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

AATTENTIO

TTENTIONN!! L'utilisation même occasionnelle du charbon ou

tous dérivés du charbon est formellement interdite. Cet appareil

ne doit pas être utilisé pour brûler des déchets domestiques !

AATTENTION

TTENTION

- Ce poêle à bois est destiné à fonctionner porte fermée. La porte
doit rester fermée en permanence en dehors du chargement.

- Si une niche sous le poêle sert de réserve de bois, ne jamais
l'obturer totalement (une section d'ouverture libre frontale de
600 cm² minimum doit rester libre en permanence).

- Laisser un espace de 5 cm minimum entre le fond du poêle et le
dessus des bûches.

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et
utiliser la main froide pour manipuler les commandes.

- Le rayonnement calorifique au travers de la vitre impose l'éloi­gnement de toute matière pouvant être détériorée par la chaleur
(mobilier, papier peint, boiseries,…). Une distance de 2 m évitera
tout risque.

3.1

3.2

Position de la manette
Allumage tirée
Allure normale position intermédiaire
Allure mini. mini.

Tableau 3.1

7/8

24504-02-10

4.

4.

ENTRETIEN

ENTRETIEN

4.1 DÉCENDRAGE

Garder l’accès libre pour le nettoyage de l’appareil et du conduit. Le décen­drage se fait avec la tirette (A) (fig. 4.1) et une balayette (non fournie).
Attendre que l’appareil soit refroidi.

- Nettoyer la grille foyère amovible.

- Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air
sous la grille, risque d'entraîner sa déformation et perturbe la combustion.

- Replacer le cendrier et la grille avant le chargement.

4.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du poêle, utiliser uniquement un chiffon doux et de
l'eau chaude savonneuse (ne pas utiliser de produit abrasif, même
légèrement). Essuyer immédiatement.

4.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, avec un chiffon humide et de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre
possible. Toutefois, en fonctionnement normal, un léger noircissement peut
apparaître dans certaines zones de la vitre. Au ralenti, le nettoyage de la
vitre est moins efficace.

4.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de
chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir
le carnet de ramonage par l’entreprise et conserver la facture.
Après le ramonage du conduit, replacer le déflecteur de fumée (fig. 2.4).
Avant toute nouvelle utilisation du poêle, vérifier que tous les éléments sont
bien en place.

4.5 ENTRETIEN ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du poêle
et vérifier le bon fonctionnement des parties mobiles de l’appareil.
Remarque: une brique fissurée ne gêne pas le fonctionnement de l’appareil.

4.6 NETTOYAGE DES COTÉS INOX

Ne jamais utiliser de produit à base d’alcool, mais uniquement de l’eau.

AATTENTION !

TTENTION ! Lors du nettoyage complet de l’appareil, les parements
latéraux et la plaque d’âtre peuvent être démontés. Veiller à ce qu’ils
soient correctement remontés lors du remontage (cf fig. 4.1).

5.

5.

SER

SER

VICE APRÈS

VICE APRÈS--

VENTE

VENTE

L’appareil comporte des pièces d'usure à contrôler lors de l’entretien annuel.
Le revendeur peut fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer
la référence et le numéro de série de l’appareil figurant sur la plaquette
signalétique. N’utiliser que des pièces de rechange fournies par le fabricant.

4.1

Ø150

806

438

945

810

136

Ø

1

5

0

490

290

Oralando ollaire

24504-02-10

RCS Saverne B 675 880 710 - SIRET 675 880 710 00032

B.P. 22 - 67216 OBERNAI

www.supra.fr
