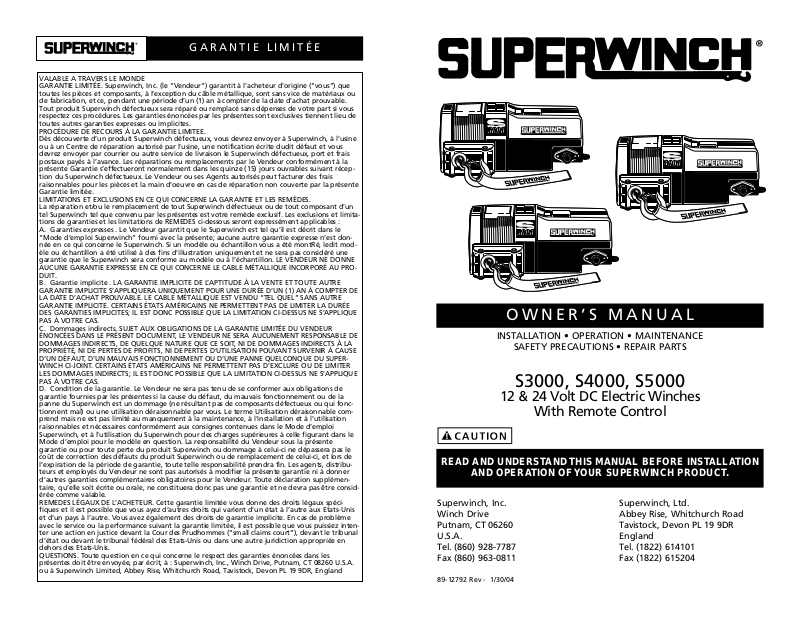

OWNER’S MANUAL

INSTALLATION • OPERATION • MAINTENANCE

SAFETY PRECAUTIONS • REPAIR PARTS

S3000, S4000, S5000

12 & 24 Volt DC Electric Winches

With Remote Control

READ AND UNDERSTAND THIS MANUAL BEFORE INSTALLATION

AND OPERATION OF YOUR SUPERWINCH PRODUCT.

89-12792 Rev - 1/30/04

Superwinch, Inc. Superwinch, Ltd. Winch Drive Abbey Rise, Whitchurch Road Putnam, CT 06260 Tavistock, Devon PL 19 9DR U.S.A. England Tel. (860) 928-7787 Tel. (1822) 614101 Fax (860) 963-0811 Fax (1822) 615204

VALABLE A TRAVERS LE MONDE GARANTIE LIMITÉE. Superwinch, Inc. (le “Vendeur”) garantit à l’acheteur d’origine (“vous”) que toutes les pièces et composants, à l’exception du câble métallique, sont sans vice de matériaux ou de fabrication, et ce, pendant une période d’un (1) an à compter de la date d’achat prouvable. Tout produit Superwinch défectueux sera réparé ou remplacé sans dépenses de votre part si vous respectez ces procédures. Les garanties énoncées par les présentes sont exclusives tiennent lieu de toutes autres garanties expresses ou implicites. PROCÉDURE DE RECOURS À LA GARANTIE LIMITEE. Dès découverte d’un produit Superwinch défectueux, vous devrez envoyer à Superwinch, à l’usine ou à un Centre de réparation autorisé par l’usine, une notification écrite dudit défaut et vous devrez envoyer par courrier ou autre service de livraison le Superwinch défectueux, port et frais postaux payés à l’avance. Les réparations ou remplacements par le Vendeur conformément à la présente Garantie s’effectueront normalement dans les quinze (15) jours ouvrables suivant réception du Superwinch défectueux. Le Vendeur ou ses Agents autorisés peut facturer des frais raisonnables pour les pièces et la main d’oeuvre en cas de réparation non couverte par la présente Garantie limitée. LIMITATIONS ET EXCLUSIONS EN CE QUI CONCERNE LA GARANTIE ET LES REMÈDES. La réparation et/ou le remplacement de tout Superwinch défectueux ou de tout composant d’un tel Superwinch tel que convenu par les présentes est votre remède exclusif. Les exclusions et limitations de garanties et les limitations de REMEDES ci-dessous seront expressément applicables : A. Garanties expresses . Le Vendeur garantit que le Superwinch est tel qu’il est décrit dans le “Mode d’emploi Superwinch” fourni avec la présente; aucune autre garantie expresse n’est donnée en ce qui concerne le Superwinch. Si un modèle ou échantillon vous a été montRé, ledit modèle ou échantillon a été utilisé à des fins d’illustration uniquement et ne sera pas considéré une garantie que le Superwinch sera conforme au modèle ou à l’échantillon. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE EN CE QUI CONCERNE LE CABLE MÉTALLIQUE INCORPORÉ AU PRODUIT. B. Garantie implicite . LA GARANTIE IMPLICITE DE L’APTITUDE À LA VENTE ET TOUTE AUTRE GARANTIE IMPLICITE S’APPLIQUERA UNIQUEMENT POUR UNE DURÉE D’UN (1) AN À COMPTER DE LA DATE D’ACHAT PROUVABLE. LE CABLE MÉTALLIQUE EST VENDU “TEL QUEL” SANS AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS AMÉRICAINS NE PERMETTENT PAS DE LIMITER LA DURÉE DES GARANTIES IMPLICITES; IL EST DONC POSSIBLE QUE LA LIMITATION CI-DESSUS NE S’APPLIQUE PAS À VOTRE CAS. C. Dommages indirects. SUJET AUX OBLIGATIONS DE LA GARANTIE LIMITÉE DU VENDEUR ÉNONCÉES DANS LE PRÉSENT DOCUMENT, LE VENDEUR NE SERA AUCUNEMENT RESPONSABLE DE DOMMAGES INDIRECTS, DE QUELQUE NATURE QUE CE SOIT, NI DE DOMMAGES INDIRECTS À LA PROPRIÉTÉ, NI DE PERTES DE PROFITS, NI DE PERTES D’UTILISATION POUVANT SURVENIR À CAUSE D’UN DÉFAUT, D’UN MAUVAIS FONCTIONNEMENT OU D’UNE PANNE QUELCONQUE DU SUPERWINCH CI-JOINT. CERTAINS ÉTATS AMÉRICAINS NE PERMETTENT PAS D’EXCLURE OU DE LIMITER LES DOMMAGES INDIRECTS; IL EST DONC POSSIBLE QUE LA LIMITATION CI-DESSUS NE S’APPLIQUE PAS À VOTRE CAS. D. Condition de la garantie. Le Vendeur ne sera pas tenu de se conformer aux obligations de garantie fournies par les présentes si la cause du défaut, du mauvais fonctionnement ou de la panne du Superwinch est un dommage (ne résultant pas de composants défectueux ou qui fonctionnent mal) ou une utilisation déraisonnable par vous. Le terme Utilisation déraisonnable comprend mais ne est pas limité au manquement à la maintenance, à l’installation et à l’utilisation raisonnables et nécessaires conformément aux consignes contenues dans le Mode d’emploi Superwinch, et à l’utilisation du Superwinch pour des charges supérieures à celle figurant dans le Mode d’emploi pour le modèle en question. La responsabilité du Vendeur sous la présente garantie ou pour toute perte du produit Superwinch ou dommage à celui-ci ne dépassera pas le coût de correction des défauts du produit Superwinch ou de remplacement de celui-ci, et lors de l’expiration de la période de garantie, toute telle responsabilité prendra fin. Les agents, distributeurs et employés du Vendeur ne sont pas autorisés à modifier la présente garantie ni à donner d’autres garanties complémentaires obligatoires pour le Vendeur. Toute déclaration supplémen- taire, qu’elle soit écrite ou orale, ne constituera donc pas une garantie et ne devra pas être considérée comme valable. REMEDES LÉGAUX DE L’ACHETEUR. Cette garantie limitée vous donne des droits légaux spéci- fiques et il est possible que vous ayez d’autres droits qui varient d’un état à l’autre aux Etats-Unis et d’un pays à l’autre. Vous avez également des droits de garantie implicite. En cas de problème avec le service ou la performance suivant la garantie limitée, il est possible que vous puissiez intenter une action en justice devant la Cour des Prudhommes (“small claims court”), devant le tribunal d’état ou devant le tribunal fédéral des Etats-Unis ou dans une autre juridiction appropriée en dehors des Etats-Unis. QUESTIONS. Toute question en ce qui concerne le respect des garanties énoncées dans les présentes doit être envoyée, par écrit, à : Superwinch, Inc., Winch Drive, Putnam, CT 08260 U.S.A. ou à Superwinch Limited, Abbey Rise, Whitchurch Road, Tavistock, Devon PL 19 9DR, England

GARANTIE LIMITÉ E

Ratings assume a 10% coefficient of friction.

* A 10% slope is a rise of one foot in ten feet. Slope in approximate degrees is also shown above.

** All loads shown are for single-line operation. Double-line operation with optional pulley block

(see Figure 2) approximately doubles capacity of winch.

Figure 1

Freespool Clutch

In-Drum Brake

Remote Switch Receptacle

Permanent Magnet Motor

GENERAL DESCRIPTION

Integrated Solenoids

Thank you for purchasing an S series winch from Superwinch. It has been designed and manufactured to provide years of trouble-free operation. We hope you will be pleased with its performance. If you are not, for any reason, please contact our Customer Service Department: (860) 928-7787 USA; (1822) 614101 England.

When requesting information or ordering replacement parts; always give the following information:

1. Winch Part Number

2. Serial Number (found on housing)

3. Part Number (found in Replacement Parts List section)

4. Part Description

Please read and understand this Owner’s Manual before installing your winch. Pay particular attention to the General Safety Information. Your winch is a very powerful machine. If used unsafely or improperly, there is a possibility that property damage or personal injury could result. We have included several features in the winch to minimize this possibility; however, your safety ultimately depends on your caution when using this product.

Throughout this manual, you will find notations with the following headings:

Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury. This notation is also used to alert against unsafe practices.

Note: Indicates additional information in the installation and operation procedures of your winch.

Correct installation of your winch is a requirement for proper operation.

Please Note: The Superwinch S series winch is designed primarily for intermittent duty general use. This winch is not designed to be used in industrial or hoisting applications and Superwinch does not warrant it to be suitable for such use. Superwinch manufactures a separate line of winches for industrial/commercial use. Please contact our Customer Service Department for further information.

Congratulations on your choice!

INTRODUCTION

Roller Fairlead

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

12,563

5,698

8,503 3,857

6,527 2,961

3,213 1,457

ROLLING LOAD CAPACITIES

S3000

Working Load* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,000 lb. (1361 kg)

Wire Rope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3/16" x 60'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 1.3 hp (0.97 kW) peak

Gear Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

S4000

Working Load* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,000 lb. (1814 kg)

Wire Rope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7/32" x 60'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 1.8 hp (1.34 kW) peak

Gear Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

S5000

Working Load* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,000 lb. (2268 kg)

Wire Rope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/4" x 50'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 2.1 hp (1.57 kW) peak

Gear Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

* Based on first layer performance

SPECIFICATIONS

S5000

S4000

S3000

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

17,588

7,978

11,905

5,400

9,138 4,145

4,499 2,041

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

22,613 10,257

15,306

6,943

11,749

5,329

5,784 2,624

CAUTION

Description Quantity

Winch assembly with wire rope including lead wires 1 Circuit breaker assembly with hardware 1 Handsaver 1 Mounting hardware kit 1 Remote pendant 1 Owner’s manual 1

This carton contains the following items. Please unpack carefully.

Read instructions before beginning.

UNPACKING

DIMENSIONS

S3000, S4000, S5000

Figure 2

PERFORMANCE

Wire Rope Max. Pulling Capacity Layer lbs. kg

1 3,000 1364 2 2,250 1021 3 2,000 907 4 1,750 794

Motor Load Speed Current lbs. kg ft/min m/min Amps

0 0 17.0 5.1 15 1,000 454 12.5 3.8 70 2,000 907 9.0 2.7 117 2,500 1134 7.5 2.3 155 3,000 1361 4.5 1.4 220

S3000

Wire Rope Max. Pulling Capacity Layer lbs. kg

1 4,000 1818 2 3,000 1361 3 2,600 1179 4 2,000 998

Motor Load Speed Current lbs. kg ft/min m/min Amps

0 0 21.6 6.5 30 1,000 454 16.0 4.8 90 2,000 907 12.4 3.8 155 2,500 1134 10.6 3.2 180 3,000 1361 8.8 2.7 215 3,500 1589 6.2 1.9 250 4,000 1814 4.5 1.4 311

Wire Rope Max. Pulling Capacity Layer lbs. kg

1 5,000 2273 2 4,000 1814 3 3,500 1588 4 2,900 1315

Motor Load Speed Current lbs. kg ft/min m/min Amps

0 0 17.5 5.9 36 1,000 454 14.5 4.6 80 2,000 907 12.0 3.4 135 3,000 1361 9.5 2.2 200 4,000 1814 7.3 1.3 265 5,000 2268 4.5 1.4 350

S4000

S5000

* Based on first layer performance

NOTES

1. All dimensions are in inches [millimeters].

2. Typical mount is to flat surface capable of handling the loads. Bolts to be Grade 5 or better.

6.0

(152)

15.1

(383)

7.2

(183)

7.1

(180)

3.1

(79)

5.9

(150)

3.69

(93.7)

1.24

(31.5)

ROLLER FAIRLEAD SCREWS

DRUM SUPPORT PLATE SCREWS

MOTOR SCREWS

4 5

DRUM SUPPORT PLATE

Your S series winch is a very powerful machine. Treat it with respect, use it with caution and always follow the safety guidelines.

The wire rope

may break before the winch stalls. For heavy loads, use a pulley block to reduce the load on the wire rope.

1. The S3000, S4000, and S5000

winch is rated at 3,000, 4,000, and 5,000 pounds (1361, 1814, 2268 kg) (single line) capacity on the wire rope layer closest to the drum. DO NOT OVERLOAD. DO NOT ATTEMPT PROLONGED PULLS AT HEAVY LOADS. Do not maintain power to the winch if the motor stalls. Overloads can damage the winch and/or the wire rope and create unsafe operating conditions. FOR LOADS OVER

/3RATED CAPACITY, WE RECOMMEND THE USE OF THE OPTIONAL PULLEY BLOCK TO DOUBLE LINE THE WIRE ROPE (Figures 3 & 18). This reduces the load on the winch and the strain on the wire rope by approximately 50%. If attaching back to vehicle, attach to the frame or other load bearing part. The vehicle engine should be running during winch operation to minimize battery drain and maximize winch power and speed. If considerable winching is performed with the engine off, the battery may be too weak to restart the engine.

2. AFTER READING AND UNDERSTANDING THIS MANUAL, LEARN TO USE YOUR WINCH. After

installing the winch, practice using it so you will be familiar with it when the need arises.

3. DO NOT “move” your vehicle to assist the winch in pulling the load. The combination of the winch and vehicle pulling together could overload the wire rope and the winch.

4. KEEP WINCHING AREA CLEAR. Do not allow people to remain in the area during winching operations. ALWAYS STAND CLEAR OF WIRE ROPE, HOOK AND WINCH. IN THE UNLIKELY EVENT OF ANY COMPONENT FAILURE, IT IS BEST TO BE OUT OF HARM‘S WAY.

5. INSPECT WIRE ROPE AND EQUIPMENT FREQUENTLY. A FRAYED WIRE ROPE WITH BROKEN STRANDS SHOULD BE REPLACED IMMEDIATELY. Always replace wire rope with the manufacturer‘s identical replacement part (see Replacement Parts List). Periodically check the winch installation to ensure that all bolts are tight.

6. USE HEAVY LEATHER GLOVES when handling wire rope. DO NOT LET WIRE ROPE SLIDE THROUGH YOUR HANDS EVEN WHEN WEARING GLOVES.

GENERAL SAFETY

INFORMATION

Figure 3

Single Line

Double Line

INTERMITTENT DUTY

An electric winch is like any other motor driven power tool such as an electric drill or saw. The electric motor should not be allowed to become excessively hot. Normal precautions will extend the life of your motor. Keep the duration of pulls as short as possible.

If the end of the motor becomes uncomfortably hot to touch

, stop winching and allow the motor to cool down.

If the winch

motor stalls, do not continue to apply power to the winch.

FEATURES

Electric Motor – 1.3 (S3000),

1.8 (S4000), 2.1 (S5000) peak hp (.97 (S3000), 1.34 (S4000), 1.57 (S5000) kW) 12V or 24Volt Permanent Magnet.

Braking – A wrap spring brake which will hold 50% of rated load on the first wrap. Reducing by approximately 10% per layer thereafter.

Drum – Die cast aluminum running in maintenance free bearings.

Freespool Clutch – Operated by an easy action lever which disengages the gearbox to allow the wire rope to be pulled out without using electric power. A tension plate reduces backlash and snarling when pulling out the wire rope.

Remote Switch – 30' (13.64 m) hand held pendant switch assembly with toggle switch.

Mounting – Optional custom engineered mounting kits are available for vehicle frame attachment.

European Union

Noise The noise level of this winch in operation is below 92 dB(A). Emergency Stop In order to conform to Machinery Directive 89/392/EEC, each machine installation must be

fitted with an Isolator (Part Number 8370) whereby the machine can be brought safely to a complete stop.

7. NEVER WINCH WITH LESS THAN 5 TURNS of wire rope AROUND THE WINCH DRUM since the wire rope end fastener will NOT withstand a load. ALWAYS USE THE HANDSAVER when guiding the wire rope in or out (see Figure 4).

8. KEEP CLEAR OF WINCH, TAUT WIRE ROPE AND HOOK WHEN OPERATING WINCH. Never put your finger through the hook. If your finger should become trapped in the hook, you could lose your finger.

Never guide a wire rope onto the drum with your hand.

9. NEVER HOOK THE WIRE ROPE BACK ONTO ITSELF because you could damage the wire rope. Use a nylon sling (Figure 5).

10. It is a good idea to lay a heavy blanket or jacket over the wire rope near the hook end when pulling heavy loads (Figure 6). If a wire rope failure should occur, the cloth will act as a damper and help prevent the rope from whipping. Raise the hood of the vehicle for added protection.

11. NEVER USE YOUR WINCH FOR LIFTING OR MOVING PEOPLE.

12. Your winch is not designed or intended for overhead hoisting operations.

13. AVOID CONTINUOUS PULLS FROM EXTREME ANGLES as this will cause the wire rope to pile up at one end of the drum (Figure 7). This can jam the wire rope in the winch, causing damage to the rope or the winch.

14. NEVER OBSCURE THE WARNING INSTRUCTION LABELS.

15. Always operate winch with an unobstructed view of the winching operation.

16. Equipment such as tackle, hooks, pulley blocks, straps, etc. should be sized to the winching task and should be periodically inspected for damage that could reduce their strength.

17. NEVER RELEASE FREESPOOL CLUTCH WHEN THERE IS A LOAD ON THE WINCH.

18. STORE THE REMOTE PENDANT ASSEMBLY IN A SAFE PLACE when not in use to prevent use by children or other unauthorized persons.

19. DO NOT OPERATE WINCH WHEN UNDER THE INFLUENCE OF DRUGS, ALCOHOL OR MEDICATION.

20. ALWAYS UNPLUG THE REMOTE PENDANT BEFORE WORKING IN OR AROUND THE FAIRLEAD OR WINCH DRUM (THE DANGER ZONE) so that the winch cannot be turned on accidentally.

21. When moving a load, slowly take up the wire rope slack until it becomes taut. Stop, recheck all winching connections. Be sure the hook is properly seated. If a nylon sling is used, check the attachment to the load.

22. When using your winch to move a load, place the vehicle transmission in neutral, set vehicle parking brake and chock all wheels.

23. DO NOT USE THE WINCH TO HOLD LOADS IN PLACE.

Use other means of securing loads such as tie down straps. Superwinch offers a wide variety of tie downs. Contact your local Superwinch dealer.

24. USE ONLY FACTORY APPROVED SWITCHES, REMOTE CONTROLS AND ACCESSORIES. Use of nonfactory approved components may cause injury or property damage and could void your warranty.

25. DO NOT MACHINE OR WELD ANY PART OF THE WINCH. Such alterations may weaken the structural integrity of the winch and could void your warranty.

26. Do not power the winch out for more than 50 feet (15.2m) or longer than 2 minutes.

The drum and wire rope

may get very hot (Figure 8).

27. DO NOT CONNECT WINCH TO EITHER 110V AC HOUSE CURRENT OR 220V MAINS AS WINCH BURNOUT OR FATAL SHOCK MAY OCCUR!

28. Never allow shock loads to be applied to winch or wire rope.

29. Use caution when pulling or lowering a load up and down a ramp or incline. Keep people, pets and property clear of the path of the load.

GENERAL SAFETY

INFORMATION

(CONT.)

Figure 8

GENERAL SAFETY

INFORMATION

(CONT.)

Wrong Right

Right

Wrong

Figure 7

Figure 5

Figure 6

Figure 4

HOT!

Do not sub-

stitute any strength grade weaker than grade 5.

When attaching wires to the motor terminals and solenoid (relay), hold the inner nut when tightening the outer nut. Do not allow the motor terminals to rotate for it may cause internal wire breakage or part misalignment. Be especially careful in preventing the solenoid (relay) terminals from rotating. Any rotation can damage the solenoid (see Figure 10).

Step (3)

Disconnect the vehicle battery leads.

Automobile

batteries contain gasses which are flammable and explosive. Wear eye protection during installation and remove all metal jewelry. Do not lean over battery while making connections.

Step (4)

Route the two (2) wires through the vehicle grille to the battery. To ensure against insulation abrasion and/or cutting, apply several layers of electrical tape where wiring may come in contact with sharp metal parts of the vehicle. Attach the circuit breaker assembly to the end of the blue terminated wire. Wrap the circuit breaker assembly with electrical tape to prevent accidental short circuits.

INSTALLATION

CONT.

Be Prepared

Figure 11

Figure 10

Superwinch mounting (fitting) kits are available for most popular vehicles. If you can‘t locate a kit locally contact Superwinch at the address listed on the front of this manual for the name of a Superwinch dealer near you.

Detailed Mounting instructions are provided with each mounting kit. Read and follow directions carefully to ensure proper winch alignment and trouble free operation.

This winch

MUST be mounted with the wire rope in the underwind direction. Improper mounting could damage your winch and void your warranty.

MINIMUM ELECTRICAL REQUIREMENTS

For 12 volt winches, a 60 ampere alternator and battery with 440 cold-cranking amperes capacity are the minimum recommended power sources. If the winch is in heavy use, an auxiliary battery and heavy duty alternator are recommended.

Step (1)

Install mounting kit or structural support for winch.

Step (2)

Mount the winch to the mount that you have designed.

Mounting bolts supplied are the correct length for use with up to a 1/4" (6.3mm) thick plate.

INSTALLATION

MOUNTING

YOUR WINCH

NOTES

1. All dimensions are in inches [millimeters].

2. Typical mount is to flat surface capable of handling the loads. Bolts to be Grade 5 or better.

6.0

(152)

15.1

(383)

7.2

(183)

7.1

(180)

3.1

(79)

5.9

(150)

3.69

(93.7)

1.24

(31.5)

ROLLER FAIRLEAD SCREWS

DRUM SUPPORT PLATE SCREWS

MOTOR SCREWS

DRUM SUPPORT PLATE

Figure 9

PULLING OUT THE WIRE ROPE

The wire rope has been installed on your winch under minimal load at the factory. The wire rope must be respooled onto the drum under load so that the outer layers will not draw down into the inner ones, thereby damaging the wire rope.

Lift the clutch lever to the “Free” position as shown in Figure 13. If there is a load on the wire rope, the clutch lever may not turn easily. DO NOT FORCE THE CLUTCH LEVER. Release tension on the wire rope by jogging out some of the wire rope. Releasing the clutch and pull out the wire rope and secure to anchor or load. Check that there are at least five (5) turns of wire rope left on the drum. Re-engage the drum by returning the clutch lever to the “Engaged” position (see Figure 14).

Lever must be in the

“Engaged” position and locked

before winching.

TIPS FOR EXTENDING THE LIFE OF YOUR WINCH

1. KEEP THE WIRE ROPE TIGHTLY WOUND ON THE DRUM. Do not allow the wire rope to become loosely wound. A loosely-wound spool allows a wire rope under load to work its way down into the layers of wire rope on the drum. When this happens, the wire rope may become wedged within the body of the windings damaging the wire rope. To prevent this problem, keep the wire rope tightly and evenly wound on the drum at all times. A good practice is to rewind the wire rope under tension after each use. One way to do this is to attach the hook to a stationary object at the top of a gradual incline and winch your vehicle up the incline.

2. DO NOT ALLOW WINCH MOTOR TO OVERHEAT. Remember, the winch is for intermittent use only. During long or heavy pulls the motor will get hot. For pulling at rated capacity, allow motor to cool after 20 seconds of “On” time. At loads less than 50

% of

rated capacity, allow to cool after 2 minutes of “On” time. KEEP THE ENGINE RUNNING TO RECHARGE THE BATTERY during this break.

3. USE A PULLEY BLOCK FOR HEAVY LOADS. To maximize winch and wire rope life, use a pulley block to double line heavier loads (Figure 15).

Figure 14

FREE

ENGAGED

Figure 15

Note: If you choose to locate the

winch at a greater distance than the wires provided will permit, it may be necessary to purchase a larger gauge wire to get the best performance from your winch. If the total length of additional wire to be added to the system exceeds 10' (3m), use a larger wire gauge size.

Attach the circuit breaker directly to the battery positive terminal, and reattach the terminal to the battery. If your vehicle is equipped with side pole terminals, it may be necessary to obtain auxiliary side terminal bolts from your localauto parts dealer to make these connections. Connect the remaining wire to the battery negative terminal, and connect the terminal to the battery.

Step (5)

Lift the freespool clutch lever to the “Free” position. Pull several feet of wire rope off the drum. Return the clutch lever back to the “Engaged” position. Plug in the remote pendant control. Switch the slide lever to the “Rope Out” position. Pull the trigger momentarily to check wire rope drum rotation and direction. If the drum rotates in the wrong

direction, recheck your wiring. The Hand-held pendant switch activates a solenoid that activates power to the winch motor. One solenoid is for “Rope Out” motor direction and the other is for the “Rope In” motor direction (Fig. 12).

To prevent

unauthorized use of the winch, remove pendant control and store in a clean dry area such as the glove box.

PENDANT OPERATION

The handheld pendant switch activates a solenoid that activates power to the winch motor. To connect the pendant control, remove the cover on the plug receptacle (Figure 13) and insert the plug end of remote switch. The plug

on the pendant control cord is keyed and will fit into the socket only one way. The switch trigger returns to the “Off” position when released. To change direction, move the toggle in the other direction. (Fig.12)

The switch

assembly must be kept free of dirt and moisture to ensure safe operation.

INSTALLATION

CONT.

Figure 12

Cable In

Cable Out

DUST COVER

Figure 13

HOT!

BRAKE OPERATION

Your S Series winch has a wrap spring brake that stops and holds loads up to 50

% rated capacity on

the first layer of wire rope closest to drum.

Each additional layer of wire rope reduces brake capacity approximately 10%. When powering the winch in, the brake is disengaged and does not become activated until the motor is turned off and the load tries to pull the wire rope off the drum. When the winch is powered out, as in releasing a load, the brake is engaged and the motor must over power the brake drag to rotate the drum. Therefore, it is normal for the winch to operate faster in one direction than the other. The brake is designed for the wire rope to be used in the underwind position only. DO NOT OVERWIND. Powering against the brake will cause heat to build up in the drum and may transfer heat to the wire rope (Figure 19). DO NOT POWER OUT FOR MORE THAN 50 FEET (15.2m) OR 2 MINUTES.

The drum and wire rope may

get very hot.

When wire rope is removed from the drum, as in bringing the hook to the load, the freewheel feature of the winch should be used.

Figure 19

4. The pull required to start a load moving is often much greater than the pull required to keep it moving. AVOID FREQUENT STOPS AND STARTS during pull.

5. PREVENT KINKS BEFORE THEY OCCUR.

a. This is the start of a kink. At

this time, the wire rope should be straightened.

b. The wire rope was pulled and

the loop has tightened to a kink. The wire rope is now permanently damaged and must be replaced.

c. Kinking causes the wire strands

under the greatest tension to break and thus reduces the load capacity of the wire rope. The wire rope must be replaced.

6. EQUIPPING THE WINCH WITH A ROLLER FAIRLEAD will substantially reduce wear on the wire rope during angle pulls (Figure 17). The rollers eliminate heavy rubbing and abrasion to the wire rope.

Periodically check tightness of mounting bolts and electrical connections. Remove any dirt or corrosion that may have accumulated on the electrical connections.

Repair should be done by Authorized Superwinch Repair Centers ONLY. Do not attempt to disassemble the gearbox. Disassembly will void warranty.

LUBRICATION

The gearbox and drum bearing are permanently lubricated with a high performance gear lube. If relubrication is necessary (after repair or disassembly) only use Shell Alvenia EP2 or equivalent.

REPLACING THE WIRE ROPE

Never substitute a heavier or lighter wire rope. Never use rope made of any material other than wire.

Always replace damaged wire rope with manufacturer’s identi- cal replacement part

(see Replacement Parts list). Pass attaching end of wire rope through the fairlead (if equipped) and attach it to the drum. When inserting the wire rope into the drum, insert it into the correct end of the hole provided (Figure 18). Tighten the set screw securely.

It is important that the wire rope be wound tightly onto the drum. A good way to do this is to attach the wire rope hook to a fixed object at the top of a slight incline, then winch the vehicle up the incline.

MAINTENANCE

AND REPAIRS

Figure 16

Figure 17

Figure 18

1 Base 89-52021 1 2 Groove Pin 89-23303-01 2 3 Cable Guard 89-32268 1 4 Main Bearing 89-22268 1 5 M6 x 1 x 8mm Cup Pt. Set Screw 90-23164-12 1 7 Drum Bearing 89-22269 1 8 Drum Support 89-40092 1 9 Thrust Washer 90-12574 2 10 Drive Plate 89-32263 1 11 Rotating Ring Gear 89-32265 1 12 Planetary Carrier Assembly 89-22141 1 14 Sun Gear 89-33303 1 15 Stationary Ring Gear 89-32266 1 16 Free Wheel Repair Kit 89-10580 1

(Includes Shaft, Lever, Handle, and Rivet) 17 Free Wheel Spring 90-23152-08 1 18 M6 x 1 x 16mm Flat Head Screw 89-22291-01 4 20 Housing Assembly (includes 21 & 22) 89-40104 1 21 Needle Bearing (.8125 x 1.125 x .750) 89-23263-03 1 22 Motor Shaft Bearing 89-12002 1 23 S5000 Logo 89-17332 1

S4000 Logo 89-17331 1

S3000 Logo 89-17330 1 27 M6 x 1 x 13mm Button Head Screw 89-22290-01 2 29 Cable Tension Spring 89-32295 1 30 Handsaver 87-31120 1 31 Wire Rope Assembly w/hook 1/4"x50' (S5000) 1577A 1

Wire Rope Assembly w/hook 7/32"x60' (S4000) 1514A 1

Wire Rope Assembly w/hook 3/16"x60' (S3000) 1511C 1 32 M6 x 1 x 16mm Button Head Screw 89-22290-02 5 33 12 Volt Complete Motor (S5000) 90-33294 1

24 Volt Complete Motor 89-33298 1

12 Volt Complete Motor (S4000) 90-32295 1

24 Volt Complete Motor 89-33297 1

12 Volt Complete Motor (S3000) 90-33276 1

24 Volt Complete Motor 89-33296 1 37 Motor Cover 89-52024 1 38 “Superwinch” Nameplate 89-22277 1 39 M4 x 0.7 x 6mm Hex Washer Head Screw 89-22292-01 4 42 Drum 89-40085 1 43 Brake Spring 89-22342 1 44 Brake Adapter 89-22287 1 45 Roller Fairlead 89-40123 1 46 Roller Fairlead Frame 89-40113 1 47 Roller Fairlead Shaft (Long) 89-22334-02 2 48 Retainer Ring 90-23029-08 4 49 5/8 x 2.352 Roller 90-12568-04 2 50 5/8 x 4.735 Roller 90-12568-06 2 51 Roller Fairlead Shaft (Short) 89-22334-01 2

REPLACEMENT

PARTS LIST

Reference Number Description Part Number Qty

Safety

WINCH ASSEMBLY

REPLACEMENT

PARTS LIST

Reference Number Description Part Number Qty

TORQUE SPECIFICATIONS

Drum Support Plate 50-60 lb in Screws

Hawse (Roller Fairlead) 45-55 lb in Screws

Base Screws 65-75 lb in Motor 35-40 lb in

TORQUE SPECIFICATIONS

Over torquing could damage

your winch and void your warranty.

52 12V Wired Solenoid Assembly 89-32327 1

24V Wired Solenoid Assembly 89-32328 1

S3000, S4000 8AWG x 5' (neg.) Leadwire Assy. 89-23306-01 1 S5000 2AWG x 5' (pos.) Leadwire Assembly 89-22635-34 1

S3000, S4000 8AWG x 5' (pos.) Leadwire Assy. 89-23306-04 1 S5000 6AWG x 5' (neg.) Leadwire Assembly. 90-20187-06 1

55 Ground Strap 89-23356 1 56 5/16 Hel Spring Lock Washer 89-23227-08 1 57 5/16-18 Hex Nut 90-23149-07 1 60 6AWG x 3 1/2" Leadwire Assembly 90-23292-06 1 61 12V Solenoid 90-20329 2

24V Solenoid 90-20331 2 62 Buss Bar Assembly 92-10200 1 63 Buss Bar 92-20126 2 64

S3000, S4000 8AWG x 9 3/8" Leadwire Assy. 89-23292-21 1

S5000 6AWG x 9 3/8" Leadwire Assembly 90-20187-08 1

S3000, S4000 8AWG x 6" Leadwire Assembly 89-23306-02 1

S5000 6AWG x 6" Leadwire Assembly 89-23292-19 1

66 12V Solenoid Sub-Assembly 90-32250 1

24V Solenoid Sub-Assembly 90-32250-01 1 67 Socket Half Connector 90-25048 1 68 Remote Control Assembly 90-40270-02 1 69 Safety Label. 3/4" icon, 3 x 2 89-20330 1

ROLLER FAIRLEAD SCREWS

MOTOR SCREWS

DRUM SUPPORT PLATE SCREWS

SOLENOID ASSEMBLY

Motor will not operate or runs in one direction only

Winch will not shut off

Motor runs extremely hot

Motor runs but with insufficient power or line speed

Motor runs but drum doesn’t turn

Winch runs backwards

Winch will not hold load

1. Damaged or stuck solenoid

2. Switch inoperative

3. Broken wires or bad connection

4. Damaged motor

5. Solenoids not grounded

1. Solenoid stuck “On”

1. Long period of operation

2. Damaged motor

3. Damaged brake

1. Weak battery

2. Battery to winch wire too long

3. Poor battery connection

4. Poor ground

5. Damaged brake

1. Clutch not engaged

1. Motor wires reversed

2. Solenoids wired incorrectly

1. Excessive load

2. Worn or damaged brake

CAUTION Disengage

clutch before performing this test to prevent powering the wire rope drum. If a solenoid sticks once, it is likely to stick again and must be replaced immediately. Tap solenoid to free stuck contacts. Check by applying voltage to the small solenoid terminal. Be sure solenoid is grounded back to source. A solenoid that is not stuck will make an audible “click” when first energized.

2. Replace switch

3. Check for poor connections:

CAUTION Always use

2 wrenches (spanners) (see Fig. 11)

4. Replace or repair motor

5. Check the ground path between battery negative and solenoid base

1. If a solenoid sticks on, reverse direction and hold trigger switch until the power lead can be disconnected. A safety disconnect switch is available as an accessory

1. Allow to cool

2. Replace or repair motor

3. Replace or repair brake

Recharge or replace battery. Check charging system

2. Use larger diameter wire

3. Check battery terminals for corrosion. Clean as required

4. Check and clean connections

5. Repair or replace brake

1. Engage clutch

1. Recheck wiring

2. Recheck wiring

1. Reduce load or double line

2. Repair or replace brake

Symptom Possible Cause(s) Corrective Action

USA

Superwinch Inc. Winch Drive Putnam, CT 06260 phone: 860-928-7787 repair@superwinch.com

Electric Motor Repair 2010 North 4th Street Minneapolis, MN 55411 phone: 612-588-4693

Berens & Associates 124 Hegenberger Loop Oakland, CA 94621 phone: 800-540-2858 berens94621@yahoo.com

Zorko’s Alternator Service 241 Wells Road Home, PA 15747 phone: 800-468-5055 zasapw@microserve.net

Electric Motors of Iowa City 50 Commercial Court Iowa City, IA 52246 phone: 319-354-4040 emic4040@aol.com

CANADA

Demand Electric 228-39th St. N.E. Calgary, AB T2E 2M5 403-230-2709

Harold Supply 3 Southerland Ave. Sudbury, Ont. P3C 3A7 705-761-4455

Explora Industries Ltd. 9605-5th Ave. Edmonton, AB T6E 0B2 780-430-8591

Dayworth Sales 1 Saunders Rd. Unit 2 Barrie, Ont. 9A7 9A7 705-726-7778

Les Equipment Twin 10401 Parkway Blvd. Ville D’Anjou, PQ H1J 1R4 514-353-1190

Buffalo Industries 251-253 Princess Street Winnipeg, Manitoba R2C 1M1 204-942-1951

Power Plus Tool Repair 57 Millenium Ave. Moncton, NB E1E 2G2 560-855-8665

Muskoka Auto Parts 11 King William St. Huntsville, Ont. P1H 2K8 705-789-2321

Lou Dennis Auto Hiway 11 South Sundridge, Ont. P0A 1Z0 705-384-5345

Outdoors Plus 128 Regional St. P.O. Box 1349 Port Aux Basques, NF A0M 1C0 709-695-7533

Bobcaygeon Auto and Marine 91 Main St. Bobcaygeon, Ont. K0M 1A0 705-738-2317

MAP Bracebridge 19 Taylor Rd. Bracebridge, Ont. P1L 1W3 705-645-8785

MAP Fenelon Falls 165 Lindsay St. Fenelon Falls, Ont. K0M 1N0 705-887-6232

Central Electric Motor Rewind #1-1960 Windsor Rd. Kelowna, NC V1Y 2Y3 250-860-4415 jnelsoncentral@netscape.net

Delta Tool Repair Limited 114-7533, 135th St. Surrey, BC V3W 0N6 604-591-3230

Ted's Power Tool Repair 426-44th St. East Saskatoon, SK S7K OW1 306-934-6155

Bob's Electric Truck Servise 845-B Macdonald Ave. Regina, SK S4N 2X5 306-721-4148

Off Road Canada 251-12th St. "B" North Lethbridge, AB T1H 2K8 403-327-7722

Gary's Starter & Alternator P.O.Box 7 Site 4 RR 1 Mount Uniacke B0N 1Z0 Contact: Gary Thorne 902-757-2388

Power Blitz Mftg. & Maintenance 577 Edgeley Blvd. Unit 6 Concord, Ont. L4K 4B2 905-669-8209 ali@powerblitz.com

Bruce's Recreaction 92 Balbo Dr. Shoal Harbour Nfld A5A 4A8 709-466-3355

Atlantic Recreation & Marine 5 School St. Sydney, Nova Scotia B1S 3G1 902-567-1697 sbidart@thearm.ca

UNITED KINGDOM

Superwinch, LTD Abbey Rise, Whitchurch road Tavistock, Devon PL19 9DR +44 (0) 1822 614101

WORLDWIDEContact your Local

Superwinch Distributor or call Superwinch.

WARRANTY REPAIR CENTERS

TROUBLESHOOTING CHART

If a problem arises, contact your nearest Superwinch dealer or repair center.

MANUAL DEL PROPIETARIO

INSTALACIÓN • OPERACIÓN • MANTENIMIENTO

PRECAUCIONES DE SEGURIDAD

PIEZAS DE

REPUESTO

S3000, S4000, S5000

Cabrestantes Eléctrico de

12 y 24 Volts CD

Con control remoto

LEA Y ENTIENDA ESTE MANUAL ANTES

DE INSTALAR Y OPERAR SU PRODUCTO SUPERWINCH

VALID WORLDWIDE

LIMITED WARRANTY Superwinch Inc. (“Seller”) warrants to the original buyer (“YOU”) all parts and components except wire rope to be free of defects in materials and workmanship for a period of ONE (1) year from provable date of purchase. Any Superwinch product which is defective will be repaired or replaced without charge to you, upon compliance with these procedures. The warranties set forth herein are exclusive and in lieu of all other warranties, whether oral or written, express or implied.

LIMITED WARRANTY PERFORMANCE PROCEDURE Upon discovery of a defective Superwinch product, you shall mail to the Seller at his factory or to any Factory Authorized Service Center written notice of such defect and mail, ship or otherwise deliver the defective Superwinch, postage or shipping prepaid. Repairs or replacements by Seller under this Limited Warranty will normally be accomplished within fifteen (15) business days after receipt of the defective Superwinch. Seller or its Authorized Agents may make reasonable charges for parts and labor for repairs not covered by this Limited Warranty.

WARRANTY AND REMEDY LIMITATIONS AND EXCLUSIONS Repair and/or replacement of the defective Superwinch or component part thereof as provided herein is the exclusive remedy for you. The following exclusions or limitations of warranties and limitations of remedies shall be expressly applicable:

A. Express Warranties. Seller Warrants that the Superwinch is as described in the ”Superwinch Owner’s Manual” provided herewith; no other express warranty is made in respect to the Superwinch. If any model or sample was shown to you, such model or sample was used for illustrative purposes only, and shall not be construed as a warranty that the Superwinch will conform to the sample or model. SELLER MAKES NO EXPRESS WARRANTY WITH RESPECT TO THE WIRE ROPE INCORPORATED IN THE PRODUCT.

B. Implied Warranty. The implied warranty of merchantability and all other implied warranties shall only extend from the provable date of purchase for one (1) year. The wire rope is sold ”as is,” without any implied warranties. Some states within the U.S.A. do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

C. Incidental and Consequential Damages. SUBJECT TO THE SELLER’S LIMITED WARRANTY OBLIGATIONS SET FORTH HEREIN, SELLER SHALL NOT BE RESPONSIBLE FOR INCIDENTAL DAMAGES OF ANY KIND, OR FOR CONSEQUENTIAL DAMAGES TO PROPERTY, LOSS OF PROFITS AND LOSS OF USE WHICH MAY BE CAUSED BY ANY DEFECT IN, OR MALFUNCTION, OR FAILURE OF THE ENCLOSED SUPERWINCH. SOME STATES WITHIN THE USA DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

D. Condition of Warranty. Seller shall not be required to comply with its warranty duties provided herein if the defect, malfunction, or failure of the Superwinch was caused by damage (not resulting from defective or malfunctioning components) or unreasonable use by you. Unreasonable use shall include, but not be limited to, the failure to provide reasonable and necessary maintenance or installation or use of the Superwinch without compliance with the instructions contained in the Superwinch Owner’s Manual, and subjecting the Superwinch to loads in excess of the load listed in the Owner’s Manual for the particular model number. Seller’s liability under this warranty or for any loss or damage to the Superwinch product shall not exceed the cost of correcting the defects in or replacing the Superwinch product, and upon expiration of the warranty period, all such liability shall terminate. The agents, dealers and employees of the Seller are not authorized to make modifications to this warranty, or additional warranties binding on the Seller. Accordingly, additional statements, whether oral or written, do not constitute warranties and should not be relied upon.

LEGAL REMEDIES OF BUYER This Limited Warranty gives you specific legal rights, and you may also have other rights which may vary from state to state within the USA and from country to country. You also have implied warranty rights. In the event of a problem with Limited Warranty service or performance, you may be able to go to small claims court, a state court, or federal district court in the USA or to appropriate jurisdictions outside the USA.

INQUIRIES Any inquiries regarding compliance with warranties provided herein may be addressed in writing to: Superwinch Inc., Winch Drive, Putnam, CT 06260, USA or to: Superwinch Ltd., Abbey Rise, Whitchurch Road, Tavistock, Devon PL 19 9DR, England.

LIMITED WARRANTY

Las especificaciones asumen un 10% de coeficiente de fricción.

* Una pendiente de 10% es una elevación de 30.48 cm en 3.048 m (1 ft en 10 ft). Arriba se muestra

una pendiente en grados aproximados.

** Todas las cargas mostradas son para operación de línea sencilla. La operación de línea doble

con el bloque de poleas opcional duplica aproximadamente la capacidad del cabrestante.

Figura 1

DESCRIPCIÓN GENERAL

Gracias por comprar un cabrestante Serie S de Superwinch. Éste ha sido diseñado y fabricado para proporcionar años de operación sin problemas. Esperamos que esté satisfecho con su rendimiento. Si no lo está por cualquier motivo, por favor comuníquese con nuestro Departamento de Servicio al Cliente al: (860) 928-7787 en E.U.A.; (1822) 614101 en Inglaterra.

Cuando solicite información o piezas de refacción, siempre dé la siguiente información:

1. Número de Pieza del cabrestante

2. Número de Serie (se encuentra en la carcasa)

3. Número de Pieza (se encuentra en la lista de piezas de este manual)

4. Descripción de la pieza

Por favor lea y entienda este manual del propietario antes de instalar su cabrestante. Ponga particular atención a la Información General de Seguridad. Su es una máquina mu poderosa. Si se usa sin precaución o inadecuadamente existe la posibilidad de causar daños a la propiedad o lesiones personales. Hemos incluido varias características en el malacate para reducir esta posibilidad. No obstante, su seguridad depende en última instancia en su pre caución al usar este producto.

En este manual, encontrará notas con los títulos siguientes:

Indica una situación de peligro inminente que, de no evitarse, dará como resultado muerte o lesiones graves.

Indica una situación de peligro potencial que, de no evitarse, podría dar como resultado muerte o lesiones graves.

Indica una situación de peligro potencial que, de no evitarse, puededar como resultado lesiones leves o moderadas. Esta nota se utiliza también para alertarle sobre prácticas inseguras.

Nota: Indica información adicional en los procedimientos de instalación y operación de su cabrestante.

La instalación correcta de su cabrestante es un requisito para su operación correcta. Si piensa instalar su cabrestante en el extremo delantero de su vehículo, use el juego de montaje (adaptación) que ha sido diseñado y manufacturado por Superwinch para recibir su malacate y adaptarse a su vehículo.

Por favor tome nota: El cabrestante Serie S de Superwinch está diseñado esencialmente para uso general intermitente. Este cabrestante no está diseñado para usarse en aplicaciones industriales ni de grúa ni Superwinch garantiza que sea idóneo para tal uso. Superwinch fabrica una línea separada de cabrestantes para uso industrial y comercial. Para mayor información, por favor comuníquese con nuestro Departamento de Servicio al Cliente. Tome nota de los requisitos eléctricos del cabrestante que compró: Números de pieza 04512, 04532 Sólo sistema de CD de 12 Volts Números de pieza 04513, 04533 Sólo sistema de CD de 24 Volts

¡Felicidades por su elección!

INTRODUCCIÓ N

Embrague

Freno

Receptáculo del Conmutador Remoto

Moteur con Imán Permanente

Solenoides Integrados

Guia de entrada con rodillos

S3000

Carga de trabajo* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,000 lb. (1361 kg)

Cable de alambre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3/16" x 60'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 1.3 hp (0.97 kW) peak

Relación de engranes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

S4000

Carga de trabajo* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,000 lb. (1814 kg)

Cable de alambre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7/32" x 60'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 1.8 hp (1.34 kW) peak

Relación de engranes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

S5000

Carga de trabajo* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,000 lb. (2268 kg)

Cable de alambre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/4" x 50'

Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 12V or 24VDC 2.1 hp (1.57 kW) peak

Relación de engranes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159:1

*Basado en el rendimiento de la primera capa

SPECIFICATIONS

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

12,563

5,698

8,503 3,857

6,527 2,961

3,213 1,457

CAPACIDADES DE CARGA RODANTE

S5000

S4000

S3000

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

17,588

7,978

11,905

5,400

9,138 4,145

4,499 2,041

Slope* 10% (6º) 20% (11º) 30% (17º) 100% (45º)

Lbs.**

kg**

22,613 10,257

15,306

6,943

11,749

5,329

5,784 2,624

Descripción Cantidad

Embrague de Carrete Libre 1 Solenoides Integrados 1 Motor de Imán Permanente 1 Receptáculo del interruptor Remoto 1 Freno de Tambor Interno 1 Manual del propietario 1

Esta caja contiene los siguientes artículos. Por favor desempáquelos cuidadosamente. Lea las instrucciones antes de comenzar.

DISEMPACADO

DIMENSIONES

S3000, S4000, S5000

RENDIMIENTO

Capa del Capacidad Máxima de Tiro Cable lbs. kg

1 3,000 1364 2 2,250 1021 3 2,000 907 4 1,750 794

Carga Corriente

Velocidad del Motor

lbs. kg pies/min m/min Amperes

0 0 17.0 5.1 15 1,000 454 12.5 3.8 70 2,000 907 9.0 2.7 117 2,500 1134 7.5 2.3 155 3,000 1361 4.5 1.4 220

*Basado en el rendimiento de la primera capa

Capa del Capacidad Máxima de Tiro Cable lbs. kg

1 4,000 1818 2 3,000 1361 3 2,600 1179 4 2,000 998

Carga Corriente

Velocidad del Motor

lbs. kg pies/min m/min Amperes

0 0 21.6 6.5 30 1,000 454 16.0 4.8 90 2,000 907 12.4 3.8 155 2,500 1134 10.6 3.2 180 3,000 1361 8.8 2.7 215 3,500 1589 6.2 1.9 250 4,000 1814 4.5 1.4 311

Capa del Capacidad Máxima de Tiro Cable lbs. kg

1 5,000 2273 2 4,000 1814 3 3,500 1588 4 2,900 1315

Carga Corriente

Velocidad del Motor

lbs. kg pies/min m/min Amperes

0 0 17.5 5.9 36 1,000 454 14.5 4.6 80 2,000 907 12.0 3.4 135 3,000 1361 9.5 2.2 200 4,000 1814 7.3 1.3 265 5,000 2268 4.5 1.4 350

S3000

S4000

S5000

26 27

NOTAS:

1. Todas las dimensiones están en pulgadas [milímetros].

2. La instalación típica se realiza sobre una superficie plana capaz de soportar las cargas. Los pernos deben ser Grado 5 o mejores.

6.0

(152)

15.1

(383)

7.2

(183)

7.1

(180)

3.1

(79)

5.9

(150)

3.69

(93.7)

1.24

(31.5)

Tornillos de la base

Tornillos

del escobén

(Guía de rodillos)

Tornillos de la placa base del tambor

Tornillos del motor

Figura 2

2. DESPUÉS DE LEER Y ENTENDER ESTE MANUAL, APRENDA A USAR SU CABRESTANTE.Después de instalar el cabrestante, practique usándolo para que esté familiarizarse con su operación cuando surja la necesidad de usarlo.

3. NO «mueva» su vehículo para ayudar al cabrestante a tirar de la carga. La combinación del cabrestante y el vehículo tirando a la vez puede sobrecargar el cable de alambre y el cabrestante.

4. MANTENGA EL ÁREA DE MANIOBRAS LIBRE DE OBSTRUCCIONES. No permita que permanezcan personas en el área durante las operaciones de tirado. SIEMPRE MANTÉNGASE ALEJADO DEL CABLE, EL GANCHO Y EL CABRESTANTE. EN EL REMOTO CASO DE FALLA DE CUALQUIER COMPONENTE, ES MEJOR ESTAR LEJOS DEL PELIGRO.

5. INSPECCIONE FRECUENTEMENTE EL CABLE DE ALAMBRE Y EL EQUIPO. UN CABLE DE ALAMBRE DESHILACHADO CON HILOS ROTOS DEBE REEMPLAZARSE INMEDIATAMENTE. Siempre reemplace el cable de alambre con la pieza de repuesto del fabricante idéntica (vea la lista de piezas). Revise periódicamente la instalación del Cabrestante para asegurarse de que los tornillos estén firmes.

6. USE GUANTES DE CUERO PESADOS AL manejar el cable. NO DEJE QUE EL CABLE DE ALAMBRE SE DESLICE EN SUS MANOS NI AÚN CUADO USE GUANTES.

INFORMACIÓN GENERAL

DE SEGURIDAD

Figura 3

Un sólo cable

Cable doble

SERVICIO INTERMITENTE

Un cualquier otra herramienta motorizada, como por ejemplo un taladro o una sierra eléctrica. No se debe permitir que el motor eléctrico se caliente excesivamente. Las precauciones normales extenderán la vida de su motor. Mantenga la duración de los tiros tan breve como sea posible.

Si el extremo del motor se calienta de modo que resulte incómodo tocarlo

, deje de operar el cabrestante y permita que el motor se enfríe.

Si el motor del

cabrestante se para, no siga aplicándole energía al cabrestante.

Unión Europea

RUIDO El nivel de ruido de este cabrestante en operación está por debajo de los 92 dB. (A). PARADA DE EMERGENCIA Para cumplir con la Directiva de Maquinaria 89/392/EEC, todas las instalaciones de

máquinas deben estar equipadas con un aislante (Número de pieza 8370) con la cual la máquina puede detenerse completamente con seguridad.

Motor Eléctrico - 1.3 (S3000),

1.8 (S4000), 2.1 (S5000) hp (0.97 (S3000), 1.34 (S4000), 1.57 (S5000) kW) pico, con imán permanente de 12 V ó 24 V.

Freno - Un freno de resorte para el enrollamiento, que mantendrá el 50% de la carga nominal en la primera vuelta. A partir de ese momento, ese porcentaje se reducirá en aproximadamente el 10% por cada capa.

Tambor – De aluminio fundido sostenido por rodamientos sin mantenimiento.

Embrague de carrete libre –

Operado por una palanca de acción fácil que desembraga el motoreductor para permitir que el cable de alambre sea sacado sin usar corriente eléctrica. Una placa de tensión reduce el latigueo y el tironeo cuando se tira del cable de alambre.

Interruptor Remoto – 3.66 m (12') Conjunto de interruptor de mano tipo pendiente con interruptor de reversa con interbloqueo y disparador.

Montaje – Se ofrecen juegos de montaje opcionales, diseñados a la medida, para instalaciones sobre el chasís del vehículo.

Un cabrestante eléctrico es como

CARACTERÍ STICAS

Su cabrestante Serie S es una máquina muy poderosa. Trátelo con respeto, úselo con precaución y siempre siga los lineamientos de seguridad

El cable puede

romperse antes de que el cabrestante entre en pérdi- da. Para cargas pesadas use un bloque de poleas para reducir la carga sobre el cable de alambre.

1. El cabrestante S3000, S4000 y

S5000 tiene una capacidad nomi nal de 3,000, 4,000 y 5,000 libras

(1361, 1814, 2268 kg) (en línea sencilla) en la capa de cable de

alambre más cercana al tambor. NO LO SOBRECARGUE. NO TRATE DE TIRAR CARGAS PESADAS DE FORMA PROLONGADA. No mantenga encendido el cabrestante si el motor entra en pérdida. Las sobrecargas pueden dañar el cabrestante o el cable de alambre y causar condiciones de operación inseguras. PARA CARGAS MAYORES DE 2/3 LA CAPACIDAD NOMINAL, RECOMENDAMOS EL USO DEL BLOQUE DE POLEAS OPCIONAL PARA LA OPERACIÓN DEL CABLE DE ALAMBRE EN LÍNEA DOBLE (Figuras 3 y 18). Esto reduce la carga sobre en el cabrestante y el esfuerzo sobre el cable de alambre en aproximadamente el 50%. Si lo monta en la parte trasera del vehículo, sujételo al chasís u otra parte que soporte carga. El motor del vehículo debe estar funcionando durante la operación del cabrestante para reducir el desgaste de la batería y aumentar la potencia y velocidad del cabrestante. Si se activa el cabrestante durante considerables periodos de tiempo con el motor apagado, la batería podría descargarse demasiado, de modo

que ya

no pueda arrancar el motor.

chos, bloques de poleas, cintas, etc., deben ser del tamaño de la tarea de levantamiento y debe inspeccionar periódicamente que no tengan daños que puedan reducir su resistencia.

17. NUNCA SUELTE EL EMBRAGUE DEL

CARRETE LIBRE CON UNA CARGA EN EL CABRESTANTE.

18. ALMACENE EL CONJUNTO DE PEN-

DIENTE REMOTO EN UN LUGAR SEGURO cuando no se use para evitar que lo usen los niños u otras personas no autorizadas.

19. NO OPERE EL CABRESTANTE CUAN-

DO ESTÉ BAJO LA INFLUENCIA DE DROGAS, ALCOHOL O MEDICAMENTOS.

20. SIEMPRE DESCONECTE EL PENDI-

ENTE REMOTO ANTES DE TRABAJAR EN LA GUÍA DE RODILLOS Y EL TAMBOR DEL CABRESTANTE O A SU ALREDEDOR (LA ZONA DE PELIGRO), para que no se pueda encender el cabrestante

accidentalmente.

21. Cuando mueva una carga, recoja el

exceso de cable de alambre con cuidado hasta que el cable de alambre esté tenso. Deténgase, vuelva a verificar todas las conexiones de levantado. Asegúrese de que el gancho esté bien asentado. Si se usa una eslinga de nilón, revise la sujeción a la carga.

22. Cuando use su cabrestante para

mover una carga, coloque la transmisión de su vehículo en neutral, ponga el freno de mano y bloquee todas las ruedas.

23. NO USE EL CABRESTANTE PARA

RETENER CARGAS EN UN SÓLO SITIO. Use otros medios para asegurar cargas, como tirantes para atar. Superwinch ofrece una amplia variedad de ataduras. Comuníquese con su distribuidor local Superwinch.

24. SÓLO USE INTERRUPTORES, CONTROLES REMOTOS Y ACCESORIOS APROBADOS POR LA FÁBRICA. El uso de componentes no aprobados por la fábrica puede ocasionar lesiones o daños a la propiedad, y puede anular su garantía

25. NO MAQUINE NI SUELDE PARTE ALGUNA DEL CABRESTANTE. Tales alteraciones pueden debilitar la integridad estructural del cabrestante y pueden anular la garantía.

26. No saque el cable con el motor del cabrestante en longitudes mayores de 15.2 metros (50 pies) o durante periodos mayores de 2 minutos.

El tambor y el cable

pueden calentarse mucho

(Figura 8).

27. NO CONECTE EL CABRESTANTE A LA CORRIENTE RESIDENCIAL DE 110 VCA O DE 220 VCA, YA QUE SE PUEDE QUEMAR EL CABRESTANTE O ¡RECIBIR UN CHOQUE ELÉCTRICO FATAL!

28. Nunca permita que se apliquen cargas de choque al cabrestante o al cable de alambre.

29. Tenga precación al bajar o tirar de una carga hacia arriba o hacia abajo por una rampa o pendiente. Mantenga a la gente, mascotas y bienes lejos del camino de la carga.

INFORMACIÓN GENERAL

DE SEGURIDAD

(CONT.)

7. NUNCA USE EL CABRESTANTE CON MENOS DE 5 VUELTAS de cable de alambre en el tambor, ya que es posible que el cable de alambre y su sujeción no resistan la carga completa. Siempre use la barra para manos cuando guíe el cable de alambre hacia adentro o afuera (ver la Figura 4).

8. MANTÉNGASE ALEJADO DEL CABRESTANTE, EL CABLE TENSO Y EL GANCHO AL OPERAR EL CABRESTANTE. Nunca introduzca su dedo a través del gancho. Si su dedo llega a quedar atrapado en el gancho, podría perderlo.

Nunca guíe el cable hacia el tambor con la mano.

9. NUNCA ENGANCHE EL CABLE DE ALAMBRE SOBRE SÍ MISMO PORQUE PODRÍA DAÑAR EL CABLE DE ALAMBRE. Use una eslinga de nilón (Figura 5).

10. Es una buena idea poner una frazada pesada o abrigo sobre el cable de alambre cerca del extremo del gancho al tirar de cargas pesadas (Figura 6). En el caso de que el cable de alambre falle, la tela actuará como atenuador para evitar que el cable de alambre latiguee. Levante la capota del motor del vehículo para aumentar la protección.

11. NUNCA USE SU CABRESTANTE PARA LEVANTAR O MOVER GENTE.

12. Su cabrestante no ha sido diseñado para operaciones de izado.

13. EVITE TIRAR CONTINUAMENTE DESDE ÁNGULOS EXTREMOS, ya que esto causará que el cable de alambre se apile en un extremo del tambor (Figura 7). Esto puede atorar el cable de alambre en el cabrestante, dañando tanto el cable de alambre como el cabrestante.

14. NUNCA TAPE LAS ETIQUETAS DE INSTRUCCIONES DE ADVERTENCIA.

15. Siempre opere el cabrestante teniendo una vista sin obstrucciones del área de operaciones.

16. Los equipos como aparejos, gan-

INFORMACIÓN GENERAL

DE SEGURIDAD

(CONT.)

Incorrecto

Correcto

Figura 7

Figura 5

Figura 6

Figura 4

Incorrecto Correcto

Figura 8

CALIENTE!

Se ofrecen juegos de montaje (adaptación) de Superwinch para la mayoría de los vehículos más populares. Si usted no puede localizar un juego localmente, comuníquese con Superwinch a la dirección anotada al frente de este manual para obtener el nombre del distribuidor Superwinch más cercano.

Se proporcionan instrucciones detalladas de montaje con cada juego de montaje. Lea y siga

las instrucciones cuidadosamente para asegurar la alineación correcta del cabrestante y su operación sin problemas.

Este

cabrestante DEBE montarse con el cable en la dirección de desenrollado por abajo. El montaje indebido podría dañar su cabrestante y anular su garantía.

REQUISITOS ELÉCTRICOS MINIMOS

La capacidad mínima de las fuentes de energía recomendadas para un cabrestantes de 12 volts, es un alternador de 60 amperes y una batería con 440 amperes de arranque en frío. Si el cabrestante está sometido a uso pesado, se recomienda utilizar una batería auxiliar y un alternador para servicio pesado.

Paso (1)

Instale el juego de montaje sobre el apoyo estructural del cabrestante.

Paso (2)

Monte el cabrestante a la base que haya elegido.

Los pernos de montaje incluidos son de la longitud correcta para usarse con una placa de hasta 1/4" (6.3 mm).

Tornillos de la placa base del tambor

NOTAS:

1. Todas las dimensiones están en pulgadas [milímetros].

2. La instalación típica se realiza sobre una superficie plana capaz de soportar las cargas. Los pernos deben ser Grado 5 o mejores.

No sustituya

por ningún grado de resistencia menor a grado 5.

Al conectar cables a las terminales del motor y solenoides (relevador), sostenga la tuerca interna al apretar la tuerca exterior. No permita que giren las terminales del motor porque puede romper los cables internos o desalinear la pieza. Tenga especial cuidado en evitar que gire el solenoide (relevador) Cualquier giro puede dañar el solenoide (vea la Figura 10).

Paso (3)

Desconecte los conductores de la batería del vehículo.

Las baterías de

los automóviles contienen gases que son inflamables y explosivos. Use protección para los ojos durante la instalación y quítese toda la joyería de metal. No se incline sobre la batería al hacer las conexiones.

Paso (4)

Pase dos (2) cables a través de la rejilla del vehículo a la batería. Para proteger contra desgaste del aislamiento o cortes, aplique varias capas de cinta aislante en lugares donde el cableado pueda tocar piezas agudas del vehículo. Ponga el cortacircuitos en el extremo del cable azul terminado. Envuelva el conjunto del cortacircuitos con cinta aislante para evitar cortocircuitos accidentales.

INSTALACIÓ N

(CONT.)

Esté preparado

Figura 11

INSTALACIÓ N

MONTAJE DE SU

CABRESTANTE

Figura 10

6.0

(152)

15.1

(383)

7.2

(183)

7.1

(180)

3.1

(79)

5.9

(150)

3.69

(93.7)

1.24

(31.5)

Tornillos de la base

Tornillos

del escobén

(Guía de rodillos)

Tornillos del motor

Figura 9

CÓMO SACAR EL CABLE

El cable ha sido instalado en la fábrica en su cabrestante bajo carga mínima. El cable debe ser rebobinado al tambor bajo carga de modo que las capas exteriores no se inserten a las interiores, dañándose. Levante la palanca de embrague a la posición «Free» (Libre) como se muestra en la Figura

13. Si hay una carga en el cable de alambre, es posible que la palanca del embrague no gire fácilmente. NO FUERCE LA PALANCA DE EMBRAGUE. Suelte la tensión sobre el cable, sacando lentamente un poco de cable. Suelte el embrague, saque el cable y asegúrelo al anclaje o la carga. Revise que haya por lo menos cinco (5) vueltas de cable de alambre en el tambor. Vuelva a embragar el tambor devolviendo la palanca del embrague a la posición de «Acoplado» (vea la Figura 14).

La palanca debe

estar en la posición de «Acoplado» y estar cerrada antes de operar el cabrestante.

CONSEJOS PARA INCREMENTAR LA VIDA ÚTIL DE SU CABRESTANTE

1. MANTENGA EL CABLE DE ALAMBRE ARROLLADO FIRMEMENTE EN EL TAMBOR. No permita que se afloje el cable de alambre. Un carrete arrollado flojamente permite que el cable de alambre tenso baje por las capas de cable de alambre del tambor. Cuando esto sucede, el cable de alambre puede deformarse como cuña dentro del cuerpo del enrollado dañándose. Para evitar este problema, mantenga siempre el cable de alambre embobinado firme y uniformemente en . Una buena práctica es enrollarlo bajo tensión después de cada uso. Una manera de hacerlo es sujetar el gancho a un objeto estacionario hasta arriba de una pendiente gradual y tirar de su vehículo hacia arriba en la pendiente.

2. NO PERMITA QUE EL MOTOR DEL CABRESTANTE SE SOBRECALIENTE. Recuerde, el cabrestante se ha diseñado usarse sólo intermitentemente. Durante sesiones de tirado largas o pesadas, el motor se calentará. Para tirar a la capacidad nominal, deje enfriar el motor después de 20 segundos de estar conectado (On). Para cargas menores del 50% de la capacidad nominal, deje enfriar después de 2 minutos de estar conectado (On).

3. USE UN BLOQUE DE POLEAS PARA CARGAS PESADAS. Para aumentar la vida del cabrestante y del cabe de alambre, use un bloque de poleas para tirar con línea doble las cargas más pesadas. (Figura 15)

Figura 14

LIBRE

ACOPLADO

Nota: Si decide ubicar el cabrestante a una distancia mayor que la que permiten los cables provistos, quizás sea necesario comprar cable más grueso para lograr el mejor rendimiento de su cabrestante. Si la longitud total del cable adicional a conectar al sistema excede los 3.04 m (10'), use un cable de mayor calibre.

Conecte el interruptor directamente a la terminal positiva de la batería, y reconecte la terminal a la batería. Si su vehículo está equipado con terminales laterales quizás sea necesario obtener pernos para terminales laterales de su refaccionaria local para hacer estas conexiones.

Conecte el otro cable a la terminal negativa de la batería, y conecte la terminal a la batería.

Paso(5)

Cambie la posición de la palanca del embrague a la posición «Free» (Libre). Saque varios pies de cable de alambre del tambor. Coloque nuevamente la palanca del embrague en posición «Engaged» (Trabado). Enchufe el control de pendiente remoto. Ponga el control deslizante a la posición «Rope Out» (Sacar Cable). Tire del gatillo momentáneamente para verificar que gire el tambor del cable de alambre y su dirección, Si el tambor rota en la dirección equivocada, revise nuevamente la instalación de los cables.

El interruptor pendiente de mano activa un solenoide que le aplica corriente al motor del cabrestante. Un solenoide es para la dirección «Rope Out» (Sacar Cable) del motor y el otro es para la dirección «Rope In» (Tirar Cable)(Fig. 12).

Para evitar el

uso no autorizado del cabrestante, quite el control pendiente y almacénelo en un lugar limpio y seco, como la guantera.

OPERACIÓN DEL PENDIENTE

El gatillo interruptor vuelve a la posición «Off» (Apagado) cuando se suelta (Figura 12, Artículo A). El botón deslizante del reverso del interruptor determina la dirección de giro del tambor para funcionar tirando o sacando cable (Figura 12, Artículo B). El interruptor deslizador está dotado de un sistema de interbloqueo para que el motor no pueda ponerse en marcha atrás si se oprime el gatillo. Para cambiar la dirección, suelte el gatillo, mueva el botón deslizante y vuelva a oprimir el gatillo. (Fig. 12)

El conjunto del

interruptor debe mantenerse libre de tierra y humedad para asegurar su operación segura.

Para conectar el control de pendiente, levante la tapa guardapolvos del receptáculo del enchufe (Vea la Figura 13). La clavija del control de pendiente está codificada y entrará en el enchufe solamente en una dirección.

INSTALACIÓ N

(CONT.)

TAPA ANTI-POLVO

Figure 13

Figura 15

Cable hacia adentro

Cable hacia afuera

Figure 12

erlo es sujetar el gancho del cable de alambre a un punto fijo en una pendiente ligera y arrollarlo tirando del vehículo.

OPERACIÓN DEL FRENO

Su cabrestante Serie S posee un freno de resorte para el enrollamiento, que detiene y mantiene cargas de hasta el 50% de la capacidad nominal en la primera capa de cable de alambre más cercana al tambor. Cada capa adicional de cable de alambre redecirá la capacidad de frenado en 10% aproximadamente. Al arrollar el cable con el motor, el freno no está acoplado y no se activa sino hasta que se apaga el motor y la carga trata de tirar del cable hacia afuera del tambor. Cuando se apaga el cabrestante, como al soltar una carga, el freno se acopla y el motor deberá sobreponerse a la resistencia del freno para girar el tambor. Por lo tanto, es normal que el cabrestante opere más rápidamente en una dirección que en la otra. El freno se ha diseñado para que el cable se use sólo en la posición de enrollado por debajo. NO lo enrolle

por encima. Tirar contra el resorte hará que se acumule el calor y es posible que éste se transmita al cable de alambre (Figura 20). NO SAQUE CABLE CON EL MOTOR POR MÁS DE 15.2 METROS (50 PIES) O POR 2 MINUTOS.

El tambor y el cable de alam-

bre pueden calentarse mucho.

Cuando sale el cable de alambre del tambor, como para llevar el gancho a la carga, debe usarse la caracterís- tica de rueda libre.

4. El tirón requerido para comenzar a mover una carga a menudo es mayor que el que se requiere para mantenerla en movimiento. EVITE PARADAS Y COMIENZOS FRECUENTES DURANTE EL TIRO.

5. EVITE TORCEDURAS ANTES DE QUE OCURRAN.

a. Este es el comienzo de una

torcedura. En este momento debe enderezarse el cable de alambre.

b. Se ha tirado del cable de alam-

bre y el rizo se ha apretado a una retorcedura. Ahora el cable de alambre ya está dañado permanentemente y debe ser reemplazado.

c. Las torceduras hacen que se

rompan los hilos de alambre bajo tensión y sí reducen la capacidad de carga del cable de alambre. El cable de alambre debe ser reemplazado.

6. EQUIPAR EL CABRESTANTE CON UNA GUÍA DE ENTRADA CON RODILLOS reduce sustancialmente el desgaste del cable durante sesiones de tirado en ángulo (Figura 18). Los rodillos eliminan el roce pesado y las abrasiones sufridas por el cable.

Revise periódicamente la firmeza de los tornillos de montaje y las conexiones eléctricas. Quite toda la tierra o corrosión que se haya acumulado en las conexiones eléctricas.

Las reparaciones deben hacerlas los centros autorizados de reparaciones Superwinch solamente. No trate de desarmar el motoreductor. Si lo hace, anulará la garantía.

LUBRICACIÓN

La motoreductor y el cojinete del tambor están lubricados permanentemente con un lubricante de engranajes de alto rendimiento. Si necesita volver a lubricarlo (luego de una reparación o desarmado), use Shell Alvenia EP2 o equivalente.

REEMPLAZAR DEL CABLE

Nunca sustituya por un cable de mayor o menor capacidad. Nunca use otro cable hecho de ningún otro material que no sea alambre.

Siempre remplace el cable de alambre con la pieza de refacción del fabricante idéntica

(vea la lista de piezas). Pase el extremo de sujeción del cable de alambre por la guía de entrada (si está equipado con ella) y sujételo al tambor. Al insertar el cable de alambre al tambor, inserte el extremo correcto al orificio provisto (Figura

19). Apriete bien el tornillo prisionero. Es importante que el cable de alam-

bre esté firmemente arrollado al tambor. Una buena manera de hac-

MANTENIMIENTO

Y REPARACIÓ N

Figura 16

Figura 17

Figura 18

Figura 19

CALIENTE!

LISTA DE PIEZAS

DE REFACCIÓ N

Número de Número Referencia Descripción de Pieza Cant.

1 Base 89-52021 1 2 Clavija de ranura 89-23303-01 2 3 Protector del Cable 89-32268 1 4 Cojinete Principal 89-22268 1 5 Tornillo prisionero de punta redonda M6 x 1 x 8 mm 90-23164-12 1 7 Cojinete del tambor 89-22269 1 8 Soporte del tambor 89-40092 1

9 Arandela de empuje 90-12574 2 10 Placa motriz 89-32263 1 11 Engranaje anular giratorio 89-32265 1 12 Conjunto de cargador planetario 89-22141 1 14 Engranaje central 89-33303 1 15 Engranaje anular estacionario 89-32266 1 16 Juego de reparación de rueda libre 89-10580 1

(Incluye flecha, palanca, asa y remache) 17 Resorte de rueda libre 90-23152-08 1 18 Tornillo de cabeza plana M6 x 1 x 16 mm 89-22291-01 4 20 Conjunto de carcasa (incluye 21 y 22) 89-40104 1 21 Cojinete de aguja (.8125 X 1.125 X .750) 89-23263-03 1 22 Cojinete de la flecha del motor 89-12002 1 23 Logotipo S5000 89-17332 1

Logotipo S4000 89-17331 1

Logotipo S3000 89-17330 1 27 Tornillo de cabeza redonda M6 x 1 x 13 mm 89-22290-01 2 29 Resorte de tensión de cable 89-32295 1 30 Barra protectora para manos 87-31120 1 31 Conjunto de cable de alambre con gancho

1/4” x 50’ (S5000) 1577A 1

Conjunto de cable de alambre con gancho

7/32” x 60’ (S4000) 1514A 1

Conjunto de cable de alambre con gancho

3/16” x 60’ (S3000) 1511C 1 32 Tornillo de cabeza redonda M6 x 1 x 16 mm 89-22290-02 5 33 Motor 12 Voltios Completo (S5000) 90-33294 1

Motor 24 Voltios Completo 89-33298 1

Motor 12 Voltios Completo (S4000) 90-32295 1

Motor 24 Voltios Completo 89-33297 1

Motor 12 Voltios Completo (S3000) 90-33276 1

Motor 24 Voltios Completo 89-33296 1 37 Tapa del motor 89-52024 1 38 Placa de nombre «Superwinch» 89-22277 1 39 Tornillo con arandela de cabeza hexagonal M4 x 0,7 x 6 mm 89-22292-01 4 42 Tambor 89-40085 1 43 Resorte del freno 89-22342 1 44 Adaptador del freno 89-22287 1 45 Guía de entrada con rodillos 89-40123 1 46 Marco de la guía de rodillos 89-40113 1 47 Flecha del marco de la guía de rodillos (Largo) 89-22334-02 2 48 Anillo retenedor 90-23029-08 4 49 Rodillo de 5/8 X 2.352" 90-12568-04 2 50 Rodillo de 5/8 X 4.735" 90-12568-06 2 51 Flecha de la guía de rodillos (Corta) 89-22334-01 2

CONJUNTO DEL

CABRESTANTE

Safety

52 Conjunto del solenoide de 12V, cableado 89-32327 1

Conjunto del solenoide de 24V, cableado 89-32328 1 53 Conjunto de cables eléctricos 8AWG x 5' (neg.) 89-23306-01 1

para S3000 y S4000

Conjunto de cables eléctricos 2AWG x 5'(pos.) 89-22635-34 1

para S5000 54

Conjunto de cables eléctricos de 8AWG x 5' (pos.)

89-23306-04 1

para S3000 y S4000

Conjunto de cables eléctricos de 6AWG x 5' (neg.) 90-20187-06 1

para S5000 55

Correa de conexión a tierra

89-22356 1 56 Arandela elástica de seguridad helicoidal de 5/16 92-23227-08 1 57 Tuerca, hexagonal 5/16-18 92-23149-07 1 60 Conjunto de cables eléctricos de 6AWG x 3 1/2 90-23292-06 1 61 Solenoide, 12 Voltios 90-20329 2

Solenoide, 24 Voltios 90-20331 2 62 Conjunto de barra general 92-10200 1 63 Barra general 92-20126 2 64 Conjunto de cables eléctricos de 8AWG x 9 3/8" 89-23292-21 1

para S3000 y S4000

Conjunto de cables eléctricos de 6AWG x 9 3/8" 90-20187-08 1

para S5000 65 Conjunto de cables eléctricos de 8AWG x 6" 89-23306-02 1

para S3000 y S4000

Conjunto de cables eléctricos de 6AWG x 6" 89-23292-19 1

para S5000 66 Subconjunto del solenoide de 12V 90-32250 1

Subconjunto del solenoide de 24V 90-32250-01 1 67 Medio conector de enchufe hembra 90-25048 1 68 Conjunto de control remoto 90-40270-02 1 69 Etiqueta de seguridad, icono de 3/4 pul, 3 x 2 89-20330 1

LISTA DE PIEZAS

DE REFACCIÓ N

Número de Número Referencia Descripción de Pieza Cant.

Tornillos de la base

Tornillos

del escobén

(Guía de rodillos)

Tornillos de la placa base del tambor

Tornillos del motor

ESPECIFICACIONES DE TORSIÓN

Tornillos de la placa 50-60 in-lbs. base del tambor

Tornillos del escobén 45-55 in-lbs. (Guía de rodillos)

Tornillos de la base 65-75 in-lbs. Motor 35-40 in-lb

ESPECIFICACIONES DE TORSIÓN

Dar demasiada

torsión puede dañar su cabrestante y anuylar su garantía.

CONJUNTO DE SOLENOIDE

ÉUA
