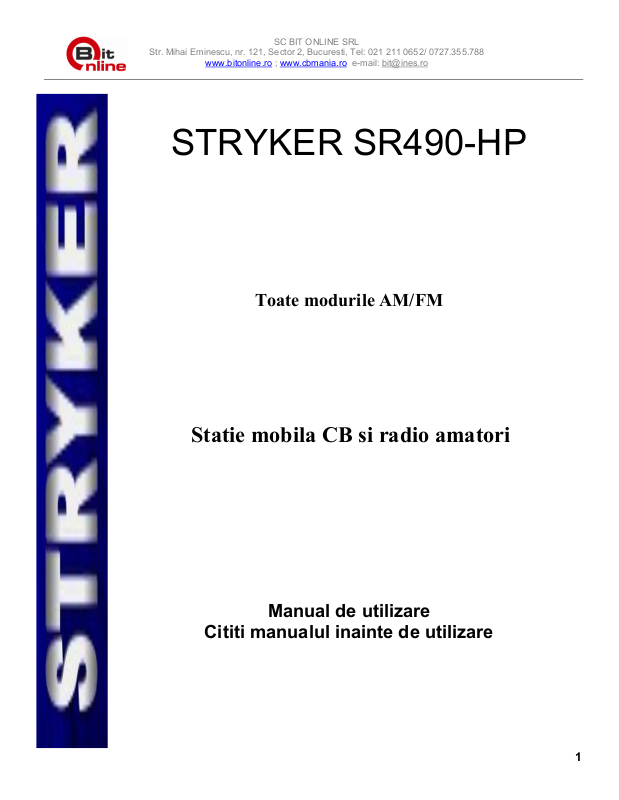

Page 1
SC BIT ONLINE SRL
1
Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652/ 0727.355.788
www.bitonline.ro ; www.cbmania.ro e-mail: [email protected]
STRYKER SR490-HP
Toate modurile AM/FM
Statie mobila CB si radio amatori
Manual de utilizare
Cititi manualul inainte de utilizare
Page 2
SC BIT ONLINE SRL
2
Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652/ 0727.355.788
www.bitonline.ro ; www.cbmania.ro e-mail: [email protected]
INTRODUCERE:
Felicitari ca ati ales sa cumparati statia mobila pentru amatori Stryker SR-440 HP. Aceasta
statie este creata pentru a va darui ani de placere si un service gratuit pt orice nelamuriri, continand
multe caracteristici si functii create special pentru dumneavoastra! Pentru a va bucura de investitia
dumneavoastra va rugam sa cititi cu atentie acest manual de utlizare.
INSTALARE:
1. Continutul pachetului:
• Statia radio
• Microfon
• Cablu de alimentare
• Suport pentru montaj
• Suport pentru microfon
Conexiunile electrice
Statia Stryker SR490-HP este proiectata sa functioneze la 13.8 Volti, pe o sursa electrica
negativa. Starea sistemului electric al autoturismului poate avea un efect major in performanta
statiei radio. Bateria scazuta, alternatorul, sau un regulator de tensiune slab va afecta serios
performanta statiei. Oricare din aceste conditii ale masinii dumneavoastra poate duce la un nivel
ridicat de zgomot in timpul receptiei, sau o pierdere substantiala a emisiei. Asigurati-va ca toate
aceste componente ale partii electrice a masinii sunt intr-o stare buna de functionare inainte de a
instala statia.
ATENTIE! TENSIUNEA MAI MARE DE 15 VOLTI POATE DEFECTA STATIA RADIO. MASURATI
VOLTAJUL BATERIEI LA IESIRE, CU AUTUTURISMUL PORNIT INAINTE DE INSTALAREA
STATIEI.
Inainte de a efectua orice conexiune electrica, asigurativa ca volumul (VOL) statiei este in
pozitia OFF. Conectati firul rosu pozitiv (+) la cablul de alimentare la o sursa pozitiva de 13.8 Volt .
Este recomandat sa se utilizeze o sursa de putere cu siguranta, astfel încât alimentarea statiei sa
fie oprita atunci când vehiculul este oprit. Aceasta va elimina posibilitatea statiei
de a consuma bateriea vehiculului . Conectati cablul negru negativ(-) pe o parte metalica sau a
sasiului. Asigurati-va ca aceasta face masa in mod corespunzator.
Cablul de alimentare al statiei Stryker SR-440-HP poate fi deasemenea conectat direct la baterie.
Conectarea direct la baterie are cateva avantaje, primul ar fi marirea semnalului RF de iesire, apoi
bateria este un capacitor foatre mare si ajuta la eliminarea zgomotului masinii. Daca conectati direct
la bateria masinii, va trebui un cablu de alimentare separat.
Conectarea antenei
Statia Stryker SR490-HP are in partea din spate o mufa standard PL-259. Daca va intereseaza cea
mai buna transmisie, folositi o antena de unde scurte, polarizata vertical. Daca inaltimea antenei
este o problema, puteti folosi o antena de dimensiuni mici, dar veti pierde din calitatea emisiei si
receptiei. Pentru a mari performantele statiei dumneavoastra, antena ar trebui sa fie potrivita pentru
statie. Antena poate fi ajustata sa se potriveasca statiei dumnevoastra. Pentru a ajusta antena
astfel incat sa se potriveasca statiei dumneavoastra, trebuie sa folositi reflectometru
, care poate fi
Page 3
SC BIT ONLINE SRL
3
Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652/ 0727.355.788
www.bitonline.ro ; www.cbmania.ro e-mail: [email protected]
achizitionat separat. Imposibilitatea de a ajusta corect antena va afecta calitatea transmisiei care va
duce la defectarea statiei radio.
Interventiile neautorizate
Instalarea de catre un personal necalificat poate duce la defectarea statiei radio. Nu permiteti nici
unei persoane neautorizate sa intervina in statia radio. Am conceput statia radio pentru
performante optime si durabile. Orice interventie neautorizata poate duce la deteriorarea statiei si
pierderea garantiei.
Ghid de functionare

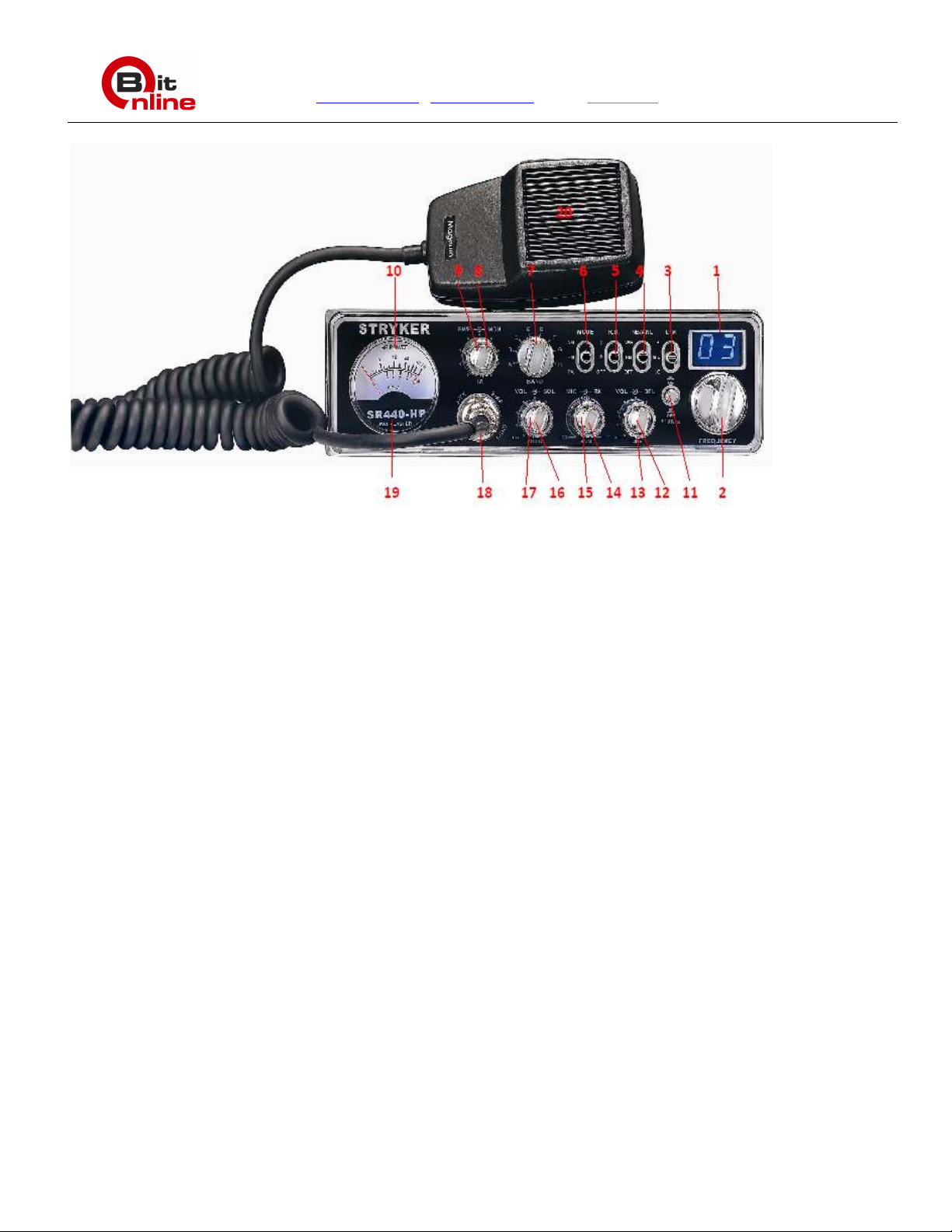

FUNCTII SI CONTROALE
1. AFISAJ CU LED Afiseaza canalul curent
2. SCHIMBAREA CANALELOR Selecteaza canalele in ordine crescatoare , se roteste in
sensul acelor de ceas, sau se selecteaza canalul in ordine descrescatoare rotindu-se in sens
invers acelor de ceas.
3. SCHIMBAREA DIM Selecteaza cele trei nivele de iluminare fundal HI, Mid, Lo
4. NB+ANL Selecteaza NB, elimina zgomotul. Selectand NB+ANL reduce distorsiunea
semnalului puternic de la antena.
5. ROGER BIP Selectati pozitia pentru un ton beep, si pozitia 2 pentru doua tonuri beep la
emisie, sau selectati OFF pentru a dezactiva toate tonurile.
6. MODE SWITCH Rotiti pentru a selecta operatia dorita in modul AM/FM si PA
7. BAND SWITCH Selecteaza benzile disponibile de la A la H
8. TX MON Monitorizeaza vocea proprie
9. TX POWER Controleaza puterea de iesire variabila
10. METTER Display analog cu 2 scale semnal RX in 60db max, si puterea de iesire TX , max
50W
Page 4
SC BIT ONLINE SRL
4
Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652/ 0727.355.788
www.bitonline.ro ; www.cbmania.ro e-mail: [email protected]
11. 10 KHz Apasati ON pentru a adauga 10KHz la canalul de operare. Apasati OFF pentru a reveni
la frecventa normala a canalului
12. TONE VOL Rotiti spre + pentru a creste nivelul ECOULUI
13. TONE DEL Rotiti spre + pentru a creste tonalitatea
14. MIC GAIN Rotiti spre + pentru a creste sensibilitatea microfonului
15. RX GAIN Pentru o receptie optima, rotiti spre + pentru a capta semnal slab, si rotiti spre – cand
aveti un semnal puternic.
16. VOL CONTROL Porneste/Opreste statia si regleaza volumul difuzorului
17. SQL CONTROL Reduce zgomotul din fundal
18. MIC CONNECTOR Mufa cu 4 pini pentru microfon
19. AWI FLASHER Led ce indica probleme la antena.
20. DYMANIC MIC Vobiti cu voce normala la 2 centimetri de microfon pentru o transmisie corecta.
