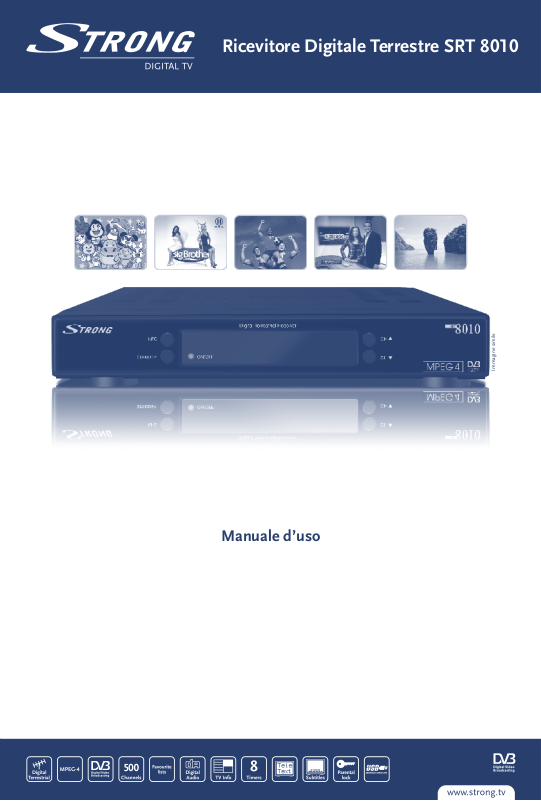

Manuale d’uso
Ricevitore Digitale Terrestre SRT 8010
1
PART 2 • Italiano
Italiano
INDICE
1.0 INTRODUZIONE 2
1.1 Istruzioni per la sicurezza 2
1.2 Imballo 2
1.3 Installazione 2
1.4 Caratteristiche e accessori 3
2.0 IL RICEVITORE 3
2.1 Pannello frontale 3
2.2 Pannello Posteriore 3
2.3 Telecomando 4
3.0 CONNESSIONI 4
3.1 Collegamento all’antenna terrestre 4
3.2 Collegamento alla TV 4
3.3 Collegamento ad un amplificatore audio digitale 5
3.4 Collegamento a supporto USB esterno 5
4.0 PRIMA INSTALLAZIONE 5
4.1 Selezione della lingua 5
4.2 Impostazioni iniziali 5
4.3 Preferiti 5
4.4 Regolazione dell’antenna 5
4.5 Impostazione dei canali 6
5.0 MENU PRINCIPALE 6
5.1 Organizzazione canali 6
5.2 Installazione 7
5.3 Preferiti 8
5.4 Impostazioni 9
6.0 FUNZIONI DI USO COMUNE 10
6.1 EPG (Guida Elettronica Programmi) 10
6.2 Informazioni sul canale 10
6.3 Lista canali e modalità di visualizzazione 10
A.1 RISOLUZIONE DEI PROBLEMI 11
A.2 CARATTERISTICHE TECNICHE 12
A.4 INFORMAZIONI AGLI UTENTI 12
A.5 CONFORMITÀ ALLA DIRETTIVA EUROPEA 1999/5/CE 12
PART 2 • Italiano
2
1.0 INTRODUZIONE
1.1 Istruzioni per la sicurezza
NON INSTALLARE IL RICEVITORE:
n In un luogo chiuso o non ben ventilato; direttamente sopra o sotto qualche altro apparecchio; su una
superficie che può ostruire i fori di ventilazione.
NON ESPORRE IL RICEVITORE O I SUOI ACCESSORI:
n A luce solare diretta o vicino ad altre attrezzature che generano calore; alla pioggia o a forte umidità; ad
urti che possono danneggiare in modo permanente il ricevitore; ad oggetti magnetici, come altoparlanti,
trasformatori, ecc;
n Non usare una cavo danneggiato. Può incendiarsi o provocare una scarica di corrente. Non toccare il cavo
con le mani umide. Possono verificarsi scariche di corrente.
n Non aprire mai il coperchio. E’ pericoloso toccare la parte interna del ricevitore. La garanzia è invalidata se il
ricevitore viene aperto.
n Quando il ricevitore non è utilizzato per un lungo periodo di tempo, si consiglia di scollegare il cavo dalla
presa a muro.
n Per pulire il ricevitore non usare detergenti a base di alcool o ammoniaca. Se si desidera, si può pulire
il ricevitore con un panno morbido inumidito leggermente con un detergente neutro e solo dopo averlo
scollegato dalla tensione di rete. Assicurarsi che nessun oggetto cada all’interno dalle aperture per la
ventilazione perché questo può causare incendi e cortocircuiti.
n Non posizionare alcun oggetto sulla superficie del ricevitore. Questo potrebbe impedire la necessaria
ventilazione dei componenti interni.
Precauzioni per la sicurezza
n Non aprire mai il coperchio, ci si può esporre a rischio di scossa. Inoltre il decoder non sarà più coperto
dalla garanzia. Per manutenzione ed assistenza rivolgersi a personale qualificato.
n Quando si collegano i cavi, assicurarsi che il ricevitore sia staccato dalla tensione di rete. Attendere alcuni
secondi dopo che si è spento il ricevitore prima di muoverlo o scollegare qualche connettore.
n Usare solo una prolunga omologata e cavi compatibili adatti alla richiesta di corrente elettrica del ricevitore.
Assicurarsi che la corrente corrisponda al voltaggio indicato nella targhetta di identificazione sul retro
del ricevitore.
n Se il ricevitore non funziona correttamente dopo che sono state seguite attentamente le istruzioni
contenute nel manuale, si consiglia di rivolgersi al proprio rivenditore o alla rete di assistenza.
1.2 Imballo
Il ricevitore e gli accessori sono imballati e consegnati in una confezione che li protegge da scariche elettrostatiche
ed umidità. Quando si apre la confezione, assicurarsi che in essa siano contenuti tutti gli accessori indicati e tenere
l’imballaggio lontano dalla portata dei bambini. Quando si sposta il ricevitore da un luogo ad un altro o se si restituisce
in garanzia, imballarlo nella confezione originale con gli accessori. La non osservanza di queste condizioni farà che la
garanzia sarà invalidata.
1.3 Installazione
Si raccomanda di rivolgersi ad un installatore professionista per avviare il decoder. In caso contrario, seguire le
istruzioni qui di seguito:
n Riferirsi al manuale d’uso della TV e dell’antenna.
n Assicurarsi che il cavo SCART e i componenti esterni siano funzionanti e che le connessioni della SCART
siano protette in modo adeguato.
Questo manuale fornisce tutte le istruzioni per una corretta installazione del ricevitore.
Significato dei simboli utilizzati:
ATTENZIONE Indica un avviso.
Consiglio Indica informazioni importanti o utili.
MENU Carattere in grassetto indica un tasto del telecomando o del ricevitore (Carattere Grassetto)
Sposta Carattere italico indica un’opzione del menu.(Carattere Italico)
3
PART 2 • Italiano
Italiano
1.4 Caratteristiche e accessori
n Ricezione di tutti i canali digitali terrestri TV e Radio in chiaro (con antenna terrestre da interno od esterna)
1
n MPEG-4 e MPEG-2 in definizione standard (SD)
n Sintonizzatore digitale DVB-T UHF/VHF con funzione loop-through
n Guida alla prima installazione
n Installazione semplice e rapida con menu di facile utilizzo
n Supporto OSD Multilingue
n Eccellente qualità video e audio
n Audio digitale (uscita ottica S/PDIF)
n Ricerca automatica e manuale dei canali
n Telealimentazione con uscita a 5V per l’uso di un’antenna attiva
n Supporto LCN (numerazione logica dei canali stabilito dal gestore)
n Capacità di memorizzare fino a 500 canali
n Liste canali favoriti per TV e Radio
n Blocco parentale per menu, selezionabile per ogni canale
n Guida elettronica dei programmi (EPG) per evento attuale e successivo ed informazioni sui programmi fino
a 7 giorni1
n 3 modalità di funzionamento (Tv digitale, Radio digitale, favoriti)
n Teletext (OSD & VBI)
n Sottotitoli e audio multilingue
n Timer programmabile via EPG
n Funzioni di modifica nomi canali
n Connessioni: ANT IN (ingresso antenna), TO TV (loop-through output), TV SCART con supporto RGB e
video composito, 3 RCA (Video, Audio destro e sinistro), USB, S/PDIF ottico, interruttore di alimentazione
1
soggetto alle condizioni di trasmissione locali
Contenuto dell’imballo:
n 1 Ricevitore
n Manuale d’uso
n 1 Telecomando
n 2 Batterie (tipo AAA)
Le batterie non si devono ricaricare, cortocircuitare o mescolare con altri tipi di batterie.
2.0 IL RICEVITORE
2.1 Pannello frontale
1. STANDYBY accende e spegne il ricevitore
2. INFO mostra le informazioni del programma in visione (quando disponibili)
3. CH pq per avanzamento canali durante la visione, spostamento su/giù nel modo menu
4. INDICATORE il led rosso indica che il ricevitore è in stand-by; il led verde indica che il ricevitore è acceso.
2.2 Pannello Posteriore
1. ANT IN per collegare una antenna terrestre
2. TO TV collegamento alla TV per la ricezione di canali analogici o per connettere un
ulteriore ricevitore
3. USB per collegare un supporto esterno USB
4.TV SCART per collegare il ricevitore alla TV tramite cavo SCART
5. S/PDIF per collegare il ricevitore ad un amplificatore audio digitale
6. VIDEO uscita video composito per la connessione al VCR o alla TV senza cavo SCART
7. AUDIO questi connettori permettono di collegare il segnale audio ad un amplificatore
esterno o all’ingresso audio della TV
8. PULSANTE DI ACCENSIONE per accendere e spegnere il ricevitore
9. CAVO DI ALIMENTAZIONE Il vostro ricevitore richiede una alimentazione di 90 ~ 240 V AC, 50 ~ 60 Hz ± 5 %.
Controllare le specifiche di alimentazione prima di connettere il vostro ricevitore alla presa a muro.
ATTENZIONE: assicurarsi che tutti i collegamenti siano stati effettuati correttamente prima di connettere il
ricevitore alla tensione rete. Accendere sempre prima il ricevitore e poi la TV.
PART 2 • Italiano
4
2.3 Telecomando
1. MUTE Attiva e disattiva l’audio
2. POWER Accensione/Spegnimento (Stand-by)
3. V+/V- Aumenta/riduce il livello del volume
4. AV Passaggio dell’uscita SCART da TV a AV
5. AUDIO Mostra la lista delle lingue audio disponibili per il canale che state guardando. In
più, imposta l’audio in stereo, sinistro-mono o destro-mono.
6. P+/P- Passaggio al canale precedente/successivo durante la visione e pagina su/giù
nell’elenco menu
7. MENU Mostra il menu principale
8. INFO Mostra le informazioni sul canale corrente
9. EXIT Uscita dal menu o dal sotto-menu ed annulla alcune funzioni
10. pq Passaggio al canale precedente/successivo durante la visione e spostamento
su/giù nel modo menu
11. tu Aumenta/riduce il livello del volume durante la visione. Modifica la voce
selezionata nel modo menu
12. OK Visualizza la lista canali durante la visione, conferma la selezione nel modo menu
13. ROSSO (RCL) Ritorna al canale precedente durante la visione, ed altre funzioni quando richieste
dal menu.
14. VERDE (PAUSE) Ferma/Riavvia immagine durante la visione, ed altre funzioni quando richieste
dal menu.
15. GIALLO (SUB) Mostra la lista delle lingue dei sottotitoli disponibili sul canale in visione, ed altre
funzioni quando richieste dal menu.
16. BLU (TEXT) Visualizza il televideo durante la visione, ed altre funzioni quando richieste dal menu.
17. FAV Accesso alle liste dei canali preferiti
18. TV/R Cambia fra modo TV o RADIO
19. EPG Mostra la EPG (Guida Elettronica dei programmi)
20. [0~9] Tastiera numerica per la selezione dei canali durante la visione, per inserire
parametri nel modo menu
21. LIST Mostra la lista dei canali durante la visione
22. ZOOM Zoom durante la visione
3.0 CONNESSIONI
3.1 Collegamento all’antenna terrestre
Per la ricezione del segnale, il cavo dell’antenna terrestre dovrebbe essere collegato al connettore ANT IN che si trova
dietro il ricevitore.
3.2 Collegamento alla TV
Connessione con cavo SCART
Collegare un capo del cavo SCART al connettore SCART TV che si trova dietro il ricevitore. Collegare l’altro capo del cavo
SCART al connettore SCART della TV.
Connessione con cavo AV
Dietro il ricevitore si trovano i connettori RCA (audio sinistro e destro – ROSSO e bianco, video – GIALLO). Inserire un
cavo audio/video tra i connettori RCA del ricevitore e quelli della TV o dell’amplificatore.
In presenza di un solo ingresso TV audio, collegare l’uscita audio sinistra (bianca) del ricevitore all’ingresso
audio della TV.
5
PART 2 • Italiano
Italiano
3.3 Collegamento ad un amplificatore audio digitale
Collegare un capo del cavo ottico all’uscita S/PDIF del ricevitore. Collegare l’altro capo del cavo all’ingresso S/PDIF
dell’amplificatore audio digitale.
3.4 Collegamento a supporto USB esterno
Il supporto USB esterno deve avere standard USB 2.0 ed il consumo non dovrebbe essere superiore a 500 mA. Il
supporto esterno USB può essere utilizzato per l’aggiornamento software (vedi 5.4.4 del manuale per maggiori
dettagli). Nuove versioni software sono pubblicate sul sito web www.strong.tv (support > download).
4.0 PRIMA INSTALLAZIONE
Accertatevi che tutti i collegamenti siano stati effettuati correttamente. Se non ne siete sicuri, rivolgetevi ad un
installatore professionista per l’installazione. Assicuratevi che il cavo sia connesso alla rete. Accendete il ricevitore,
quindi accendete anche la televisione. Sullo schermo, comparirà il menu di configurazione ‘seleziona lingua’. La
procedura di installazione vi aiuterà a configurare velocemente il ricevitore per la visione dei programmi.
4.1 Selezione della lingua
Premere i tasti pq per scegliere la vostra lingua, premere OK per confermare.
4.2 Impostazioni iniziali
Questo menu consente una configurazione specifica per il vostro paese.
Premere i tasti pq per selezionare la voce ed i tasti tu per cambiare i valori.
n Nazione – scegliere la nazione corrispondente al luogo di installazione. Se la nazione non compare nella
lista, scegliere altro.
n Alimentazione dell’antenna – selezionare attivato se si usa un’antenna attiva con erogazione di tensione a
mezzo cavo coassiale. Assicurarsi che l’antenna sia alimentata a 5 V DC e che l’assorbimento non sia più di
50 mA. Se si utilizza un’antenna passiva o se l’antenna è alimentata da un alimentatore esterno, selezionare
disattivato.
n Numerazione canali LCN – selezionare ordine di apparizione se le trasmissioni nel vostro paese non
permettono la numerazione logica dei canali oppure scegliere operatore definito se le trasmissioni nel
vostro paese permettono la numerazione logica dei canali. Se non si è sicuri sull’opzione da scegliere,
consultare il rivenditore.
Per continuare l’installazione, selezionare Next (prossimo) e premere OK.
4.3 Preferiti
In questo menu potete configurare i vostri preferiti. Usare i tasti pq per selezionare la voce e i tasti tu per cambiare
i valori.
n Lingua audio e lingua sottotitoli – scegliere in base alle preferenze. Il ricevitore selezionerà
automaticamente la lingua preferita, se presente nella trasmissione.
n Formato immagine – configurare a seconda del formato della TV
n Modalità di conversione – si raccomanda di usare Letter Box. Se la trasmissione include canali per un
formato visivo diverso da quello della TV, allora il ricevitore convertirà le immagini in modo tale che queste
siano visibili completamente sullo schermo. Nella modalità di ricerca PAN le proporzioni geometriche
dell’immagine non cambiano, tuttavia, una parte del video viene tagliata.
n Ora legale – scegliere ON durante l’ora legale (periodo di risparmio di luce), OFF durante l’ ora solare.
Per continuare l’installazione, selezionare Next (prossimo) e premere OK.
4.4 Regolazione dell’antenna
Questo menu permette di selezionare l’ubicazione e la direzione migliori per l’antenna, in particolare in caso di utilizzo
di un’antenna da interni.
n Canale – selezionare il canale dove sia disponibile una trasmissione digitale terrestre. Consultare il
rivenditore per dettagli.
n Larghezza della banda – la trasmissione digitale terrestre usa una banda di 8 MHz di larghezza per i canali
21 ~ 69 e di 7 MHZ per i canali 5 ~12.
Regolare (se necessario) la posizione e la direzione dell’antenna in modo tale da ottenere il massimo livello di segnale
e di qualità.
Per completare l’installazione ed iniziare il processo di ricerca canali selezionare Next (prossimo) e premere OK.
PART 2 • Italiano
6
4.5 Impostazione dei canali
Il processo di impostazione dei canali è molto rapido. Una volta completata l’operazione, il ricevitore memorizza i
canali e si sintonizza sul primo canale della lista.
Ora l’installazione è completa e potete apprezzare la TV e radio digitali.
5.0 MENU PRINCIPALE
Tutte le configurazioni del ricevitore possono essere impostate nel menu principale. Il menu principale consiste di
quattro sotto-menu: organizzazione canali, installazione, preferiti e impostazioni.
Per accedere al menu principale, premere il tasto MENU sul telecomando.
5.1 Organizzazione canali
Utilizzando i tasti tu, selezionare la voce gestione canali. In questo menu potete scegliere e modificare i canali e,
inoltre, gestire i Preferiti. Usare i tasti pq per selezionare il sotto-menu e premere OK.
5.1.1. Gestione canali
In questo menu, è possibile ordinare i canali, spostare i canali nella posizione desiderata, cancellare, bloccare o
rinominare i canali.
Nella parte sinistra dello schermo si trova la lista dei gruppi di canali (tutti i canali TV, tutti i canali radio e otto gruppi
preferiti). Nella parte destra si trova la lista di canali inclusi nel relativo gruppo.
Per muoversi tra le varie parti dello schermo e, quindi, tra le operazioni nei gruppi di canali e nei singoli canali, usare i
tasti tu.
Operazioni nei gruppi di canali.
Usare i tasti pq per selezionare il gruppo di canali.
Cancella tutto. Per cancellare tutti i canali inclusi nel gruppo selezionato premere il tasto ROSSO (canc. tutto). Tutti
i canali inclusi nel gruppo selezionato saranno evidenziati per essere cancellati. L’operazione di cancellazione sarà
eseguita dopo aver premuto il tasto VERDE (Salva). La cancellazione di tutti i canali dai gruppi TV e L RADIO eliminerà
gruppo TV e RADIO.
ATTENZIONE: dopo aver premuto il tasto VERDE (salva) tutti i canali del gruppo selezionato saranno cancellati.
Non è possibile annullare questa operazione.
Salva (VERDE). Premendo questo tasto, saranno salvate le modifiche effettuate nel gruppo di canali.
Ordina (GIALLO). Utilizzare questo tasto per ordinare automaticamente i canali nel gruppo selezionato.
Alfabeto, A-Z i canali saranno ordinati in ordine alfabetico.
Frequenza alta-bassa i canali saranno sistemati in ordine di frequenza: prima saranno posizionati i canali
trasmessi in frequenze basse, poi i canali trasmessi in frequenze più alte.
Prima FTA i canali FTA saranno posizionati all’inizio della lista, i canali criptati saranno posizionati
alla fine della lista.
Prima criptati i canali criptati saranno posizionati all’inizio della lista, i canali FTA saranno posizionati
alla fine della lista.
Per salvare le modifiche, premere il tasto VERDE (Salva).
I canali vengono ordinati soltanto nella lista selezionata. L’organizzazione dei canali in una lista non comporta
la modifica dell’ordine dei canali in altre liste.
Per bloccare l’accesso a tutti i canali in un gruppo selezionato premere OK e salvare le modifiche premendo il tasto
VERDE (Salva). La visione dei canali bloccati richiede l’inserimento del codice PIN (qualora l’opzione blocco canale nel
menu impostazioni – controllo parentale sia attivata).
Per rimuovere il blocco canali, premere il tasto OK di nuovo nel gruppo di canali e salvare la modifica, premendo il tasto
VERDE (salva).
Operazioni nei singoli canali.
Per eseguire operazioni in un singolo canale, spostarsi con il cursore sulla parte destra dello schermo (lista canali).
Tutte le operazioni in un singolo canale sono uguali a quelle per gruppi di canali. La differenza sta solo nella funzione da
scegliere. I singoli canali possono essere spostati nella posizione selezionata della lista.
7
PART 2 • Italiano
Italiano
Sposta canale: selezionare il canale che si desidera spostare in una nuova posizione e premere il tasto
GIALLO (ordina). A destra del nome del canale apparirà il simbolo pq. Usare i tasti
pq per spostare il canale sulla nuova posizione, quindi premere OK per confermare la
posizione. Per salvare, premere il tasto VERDE (Salva).
Rinomina canale: selezionare il canale che si desidera rinominare e premere il tasto BLU (Rinomina). Sullo
schermo compare l’alfabeto. Utilizzare i tasti pq e tu per spostarsi tra i vari simboli
ed usare il tasto OK per selezionarli. Per cancellare un carattere, selezionare il simbolo t
e premere OK. Per passare dall’alfabeto latino a quello cirillico usare il tasto ROSSO (Lat/
Cir). Per salvare le modifiche premere il tasto VERDE (Salva), per annullare le modifiche,
premere ESCI.
5.1.2 Gestione Preferiti
In questo Menu è possibile creare liste di canali preferiti.
Sul lato sinistro dello schermo è visualizzata la lista di tutti i canali. L’intestazione della lista mostra i tipi di canali (TV o
Radio) e il numero dei canali nella lista. Per spostarsi dalla TV alla Radio utilizzare il tasto TV/R.
Sul lato destro dello schermo è visualizzata la lista di canali preferiti (che di default è vuota). L’intestazione di questa parte
mostra il nome del gruppo preferito e il numero dei canali. Per selezionare il gruppo preferito utilizzare il tasto FAV.
Per spostarsi tra le varie parti della lista di canali e della lista dei preferiti utilizzare i tasti tu.
Aggiungere un canale a un gruppo di preferiti: per selezionare il canale utilizzare i tasti pq e premere OK per confermare
la scelta. Il nome del canale selezionato apparirà nel gruppo dei preferiti. Per salvare la modifica premere il tasto VERDE
(Salva).
Rimuovere un canale da un gruppo preferiti: usare il tasto FAV per selezionare il gruppo dal quale si desidera rimuovere un
canale. Usare il tasto u per spostarsi con il cursore sulla parte destra dello schermo (contenuto gruppi preferiti). Usare
i tasti pq per selezionare il canale che si desidera rimuovere e premere OK per confermare. Per salvare le modifiche,
premere il tasto VERDE (Salva).
5.2 Installazione
Il menu installazione è composto dai seguenti sotto-menu: ricerca automatica, ricerca manuale, ricerca avanzata e
impostazioni.
Prima di tutto assicuratevi che tutte le impostazioni corrispondano ai parametri di trasmissione della vostra area.
5.2.1 Ricerca automatica
Selezionare questa voce e premere OK per avviare la ricerca automatica di tutti i canali trasmessi nella vostra area. Nel
corso della ricerca sullo schermo appariranno le seguenti informazioni: frequenze cercate, numero di frequenze cercate/
numero totale di frequenze, numero di canali trovati e i loro nomi.
Alla fine del processo di ricerca avrete la possibilità di scegliere una delle seguenti opzioni:
n salvare canali trovati e iniziare la visione premendo il tasto OK;
n salvare i canali trovati e ritornare al menu premendo il tasto MENU;
n abbandonare i risultati della ricerca di canali e ritornare al menu premendo il tasto ESCI.
Nel caso in cui non venga trovato alcun canale, il ricevitore mostrerà il relativo messaggio. In questo caso assicuratevi che
l’antenna sia collegata al connettore ANT IN. Ripetere la ricerca automatica dopo aver controllato tutte le connessioni.
5.2.2 Ricerca manuale
Questa funzione può essere usata nel caso in cui la trasmissione sia presente in frequenze non-standard. Selezionare
questa voce e premere OK. Sullo schermo sarà visualizzato il menu di ricerca manuale.
Frequenze: utilizzando i tasti [0~9], inserire la frequenza in kHz, per esempio 474000.
Larghezza della banda: utilizzando i pulsanti tu selezionare la larghezza di banda del canale.
Assicurarsi che il livello del segnale e la qualità siano accettabili (più del 50%) e premere il tasto VERDE (Inizio Ricerca).
Alla fine del processo di ricerca potete selezionare una delle opzioni descritte nella sezione 5.2.1.
5.2.3 Ricerca avanzata
Questa funzione può essere utilizzata, se necessario, per trovare nuovi canali su frequenze già sintonizzate o su una
delle nuove frequenze di trasmissione. Selezionare questa voce e premere OK.
Nella ricerca avanzata, vengono visualizzate le informazioni relative al canale trasmesso (MUX), la frequenza in kHz e
altri parametri tecnici (TX- modalità di trasmissione, CR- correzione errore, Const- modalità modulazione, GI- intervallo
di guardia). Tutti i parametri sono identificati automaticamente.
Al di sotto dei parametri, le barre che vengono visualizzate indicano il livello del segnale e la qualità del canale
selezionato. Per iniziare la ricerca su tutte le frequenze trasmesse premere il tasto VERDE (inizia ricerca).
PART 2 • Italiano
8
Per ricercare una o più frequenze trasmesse: selezionare la frequenza usando i tasti pq e premere OK per selezionarla.
Ripetere l’operazione per tutte le frequenze che si desidera ricercare. Premere il tasto ROSSO (Scan) per avviare il
processo di ricerca. Al termine del processo di ricerca potete selezionare una delle opzioni descritte nella sezione 5.2.1.
5.2.4 Impostazioni terrestri
Nel menu impostazioni terrestri dovete impostare i parametri che permettono al ricevitore di funzionare correttamente
nella vostra area.
Utilizzare i tasti tupq per spostarvi e selezionare la nazione, l’alimentazione dell’antenna e la numerazione dei
canali. Utilizzare il tasto OK per visualizzare le liste delle opzioni disponibili.
Nazione selezionare la nazione in cui il ricevitore è installato. I parametri di trasmissione variano
da nazione e nazione e questo parametro è molto importante. Il cambiamento di nazione
cancellerà tutti i canali installati e sarà necessario cercarli nuovamente.
Alimentazione dell’antenna selezionare attivato se usate un’antenna attiva con supporto di erogazione di tensione a
mezzo cavo coassiale. Assicuratevi che la vostra antenna sia alimentata a 5 V DC e che
l’assorbimento non sia più di 50mA. Se utilizzate un’antenna passiva o la vostra antenna è
alimentata da un alimentatore esterno- selezionare disattivato.
Numerazione Canali selezionare ordine di apparizione se la trasmissione nel vostro paese non premette una
numerazione logica dei canali o selezionare operatore definito se la trasmissione nel
vostro paese permette la numerazione logica di canali. Se non siete sicuri sull’opzione da
scegliere, consultare il rivenditore.
Per salvare le modifiche, premere il tasto VERDE (Salva).
5.3 Preferiti
In questo menu potete impostare la lingua del menu, l’audio e la lingua sottotitoli, impostare l’uscita video, il timer e
impostare alcune opzioni del display OSD.
5.3.1 Lingua
Selezionare la lingua OSD, l’audio e la lingua dei sottotitoli. Per selezionare la lingua utilizzare i tasti tu o premere OK
per visualizzare la lista di opzioni disponibili e selezionare la lingua con i tasti pq. Digitare il tasto VERDE (Salva) per
salvare le modifiche.
5.3.2 Uscita TV
Per selezionare il valore utilizzare i tasti tu o premere OK per visualizzare la lista di opzioni disponibili e selezionare
il valore mediante i tasti pq. Per salvare le modifiche premere il tasto VERDE (Salva). Per abbandonare le modifiche
premere ESCI.
TV Standard impostare secondo gli standard utilizzati dalla vostra TV. Consultare il manuale d’uso della TV.
Nel caso in cui l’immagine scompaia dallo schermo e non appaia entro 15 secondi –premere EXIT per 2 volte.
Questo tipo di problema può presentarsi qualora la vostra TV non supporti gli standard selezionati.
Formato immagine impostare a seconda del formato della TV (4:3 o 16:9).
Modalità di conversione si raccomanda di usare Letter Box. Se la trasmissione include canali per un rapporto
visivo diverso da quello della TV, allora il ricevitore convertirà le immagini in modo tale
che queste siano visibili completamente sullo schermo. Nella modalità di ricerca PAN le
proporzioni geometriche dell’immagine non cambiano, tuttavia, una parte del video
viene tagliata.
Modalità SCART vi permette di selezionare tra RGB e l’uscita TV Composito. Si raccomanda di utilizzare la
modalità RGB poiché conferisce maggior qualità all’immagine.
5.3.3 Impostazione dell’ora
Per selezionare la lingua utilizzare i tasti tu o premere OK per visualizzare la lista di opzioni disponibili e selezionare
la lingua mediante i tasti pq. Premere il tasto VERDE (Salva) per salvare le modifiche oppure EXIT per cancellarle.
Offset selezionare la differenza di orario rispetto al meridiano di Greenwich. L’impostazione Auto
richiede che la regolazione dell’ora sia supportata da parte del gestore. In questa modalità,
time offset si imposta automaticamente e l’ora solare e legale si regolano in automatico.
Ora legale impostare ON durante l’ora legale (periodo di risparmio luce), oppure OFF durante
l’ora solare.
Per vostra informazione, la data e l’ora vengono visualizzate nella parte bassa dello schermo.
9
PART 2 • Italiano
Italiano
5.3.4 Indicazioni sullo schermo OSD
Per selezionare la lingua utilizzare i tasti tu o premere OK per visualizzare la lista di opzioni disponibili e selezionare
la lingua mediante i tasti pq. Premere il tasto VERDE (Salva) per salvare le modifiche oppure EXIT per cancellarle.
Banner show- impostate ON se volete visualizzare il banner di informazioni mentre scorrete i canali oppure OFF se non
desiderate visualizzare il banner mentre scorrete i canali.
Banner time-out seleziona la durata di visualizzazione del banne durante il cambio canale.
Trasparenza impostare il livello di trasparenza del menu.
5.4 Impostazioni
In questo menu potete impostare il timer per l’accensione e spegnimento del ricevitore, bloccare l’accesso alle
impostazioni del ricevitore e ai canali, avere informazioni sul software e sulla versione hardware del vostro ricevitore,
aggiornare il software e riportare il ricevitori ai parametri di fabbrica, come appena acquistato.
5.4.1 Timer
L’impostazione del timer permette di sintonizzare il ricevitore direttamente sui canali, a seconda dei vostri programmi.
Numero per selezionare il numero del timer, usare i tasti tu
Status è impostato su disattivato di default. Impostare su attivato per avere accesso alle altre
opzioni del timer.
Azione si può scegliere una delle seguenti funzioni:
Accensione il ricevitore si accende alla data e all’ora stabilite sul canale indicato.
Intervallo il ricevitore si accende alla data ed ora stabilite. Alla fine dell’intervallo, il ricevitore torna in
modo stand-by.
Spegnimento il ricevitore si spegne alla data ed ora stabilite.
Ciclo per impostare un ciclo ripetitivo del timer. Il timer eseguirà l’azione con frequenza una
volta, giornaliera o settimanale.
Data e giorno della settimana premere il tasto OK per visualizzare il calendario o i giorni della settimana. Nel calendario
utilizzare i tasti tupq per selezionare la data, P+/P- per cambiare il mese. Premere
OK per confermare la scelta. Se il ciclo timer è impostato su giornaliero, la selezione della
data non è attiva. Se il ciclo timer è impostato su settimanale, potete selezionare il giorno
della settimana.
Ora usare i tasti [0~9] per inserire l’ora nel formato ore:minuti.
Durata usare i tasti [0~9] per inserire l’intervallo tra l’accensione e lo spegnimento. Questa
opzione non è disponibile se l’ azione del timer è impostata su accensione o spegnimento.
Canale premere OK per visualizzare la lista di canali. Nella lista di canali, utilizzare i tasti su/giù
per selezionare i canali e il tasto OK per confermare la scelta. Potete usare i tasti TV/R per
passare dai canali TV a quelli Radio.
Per salvare le impostazioni del Timer premere il tasto VERDE (Salva). Per abbandonare le modifiche, premere il tasto EXIT.
5.4.1 Controllo Parentale
Questo menu permette di attivare restrizioni di accesso al menu e di abilitare/disabilitare il blocco di un determinato
canale contrassegnato come bloccato nell’organizzazione di canali.
Blocco menu è disattivato di default. Se desiderate bloccare l’accesso al menu, impostate questa
opzione su attivato.
Blocco servizi è attivato di default. La visione dei canali contrassegnati come bloccati è possibile solo
dopo aver inserito il codice PIN. Se volete disabilitare il blocco all’accesso ai canali
bloccati, impostate questa opzione su disattivato.
Modifica chiave di accesso in questo menu potete cambiare la chiave di accesso (codice PIN). Selezionare questa
opzione e premere il tasto OK. Il codice PIN di fabbrica è 0000. Se dimenticate il vostro
codice PIN –chiamate il servizio di assistenza.
5.4.3 Informazioni di sistema
Selezionare questa voce e premere OK per ricevere informazioni riguardo alla versione software installata e alla versione
hardware del vostro ricevitore.
5.4.4 Aggiornamento software
Prima di entrare in questo menu occorre inserire una chiavetta di memoriaUSB nella porta USB che si trova nella parte
posteriore del vostro ricevitore. I file con i nuovi software devono essere copiati sul supporto USB. Entrare nel menu premendo
il tasto OK . Se il supporto USB è inserito correttamente potete iniziare l’aggiornamento premendo il tasto OK. Nel caso in cui i
file sul supporto USB siano corretti, l’aggiornamento avrà inizio. Lo stato dell’aggiornamento apparirà sullo schermo.
PART 2 • Italiano
10
Non spegnete il ricevitore durante la fase di aggiornamento. Questo potrebbe danneggiare il vostro ricevitore.
5.4.5 Ripristino ai paramentri di fabbrica
Usare questa funzione solo se è necessario ritornare alle impostazioni di fabbrica. Questa funzione cancella tutti i
c
vostro codice PIN.
Dopo aver eseguito il factory reset, il ricevitore presenta la configurazione originaria.
6.0 FUNZIONI DI USO COMUNE
6.1 EPG (Guida Elettronica Programmi)
La Guida Elettronica dei Programmi è disponibile durante la visione. L’EPG mostra le informazioni sulla
programmazione corrente, se supportato dal broadcaster. Premendo il tasto EPG presente sul telecomando si accede
alla Guida Elettronica dei Programmi.
In questo menu la schermata viene suddivisa in tre parti: a sinistra è presente la lista dei canali, a destra la
programmazione del canale e nella parte inferiore vengono visualizzati alcuni dettagli relativi al programma selezionato.
Dalla lista canali premendo i pulsanti pq è possibile selezionare un canale. Utilizzando i pulsanti tu è possibile
spostarsi dalla lista canali alla programmazione del canale.
Per visualizzare la programmazione di un programma nei giorni successivi/precedenti utilizzare i pulsanti VERDE/ROSSO.
Per visualizzare i dettagli relativi al programma selezionato premere il pulsante OK oppure Info. Utilizzare i pulsanti
pq per scorrere le informazioni presenti tra i dettagli del programma.
Per impostare il timer per un programma selezionato utilizzare il pulsante GIALLO. Le impostazioni per la funzione
Timer sono descritte nel paragrafo 5.4.1 di questo manuale.
Per uscire dalla modalità EPG e tornare alla visione premere il pulsante EXIT.
6.2 Informazioni sul canale
Il banner con le informazioni verrà visualizzato sullo schermo ogni volta in cui viene cambiato canale durante la visione.
Le informazioni riguardano la tipologia di canale (TV o radio), la data e l’ora corrente, il numero e il nome del canale,
ora di inizio e nome del programma corrente nonché di quello successivo per il canale selezionato. Le informazioni
riguardanti la disponibilità dei sottotitoli, del Teletext, il tipo di audio e il formato video del programma corrente
vengono visualizzate mediante icone.
Il banner informativo può essere visualizzato premendo il pulsante Info.
Premendo il pulsante Info due volte compariranno le informazioni tecniche del canale corrente e gli indicatori del livello
e della qualità del segnale.
6.3 Lista canali e modalità di visualizzazione
Per visualizzare la lista canali corrente premere il pulsante OK. Per selezionare un canale utilizzare i pulsanti tupq.
Per selezionare il canale selezionato premere il pulsante OK e per passare alla modalità a schermo intero premere
nuovamente il pulsante OK.
6.3.1 Ordine dei canali alfabetico veloce
Durante la visualizzazione della lista canali premere il pulsante Rosso (Filtra) per filtrare i canali in ordine alfabetico.
Nella parte destra dello schermo viene visualizzato l’alfabeto. Selezionare la prima lettera del nome del canale che si
vuole cercare tra la lista disponibile e premere OK.
6.3.2 Selezione lista preferiti
Per accedere alla lista preferiti premere il pulsante FAV mentre si è nella modalità a schermo intero oppure nella lista
canali. Verrà visualizzata sullo schermo la lista dei gruppi preferiti. Utilizzare i pulsanti pq per selezionare un gruppo
e premere il pulsante OK per confermare. Per ritornare alla lista completa dei canali scegliere il gruppo “All” dalla lista.
Per passare dalla lista TV alla lista Radio utilizzare il pulsante TV/R.
6.3.3 Selezione traccia e tipo audio
Per selezionare una diversa traccia audio premere il tasto Audio del telecomando. Verrà visualizzata la lista delle tracce
audio disponibili. Utilizzare i pulsanti pq per selezionare la traccia. Per selezionare la modalità audio (stereo, sinistra,
destra) premere il pulsante u ed utilizzare i pulsanti pq per cambiare modalità.
11
PART 2 • Italiano
Italiano
6.3.4 Teletext
Premere il pulsante TEXT (BLU) durante la visualizzazione. Se il broadcaster rende disponibile il teletext in più lingue è
possibile selezionarne una e premere il pulsante OK.
6.3.5 Sottotitoli
Premere il pulsante SUB (GIALLO) durante la visualizzazione. Verrà visualizzata una lista di sottotitoli disponibili nella
varie lingue. Dopo aver selezionato la lingua desiderata premere il pulsante OK. Se si vogliono disabilitare i sottotitoli
selezionare la voce OFF presente nella lista.
6.3.6 Zoom di una parte di video
Premere il pulsante Zoom durante la visualizzazione. Verrà visualizzato a schermo un rettangolo che rappresenta
l’area di schermo che verrà ingrandita. Utilizzare i pulsanti tu e pq per muovere l’area da zoomare. Per modificare
la percentuale di ingrandimento premere il pulsante Zoom nuovamente. Per attivare al funzione Zoom premere OK,
mentre per ritornare alla modalità di visualizzazione normale premere EXIT.
6.3.7 Pausa
Premere il pulsante Pausa per fermare l’immagine durante la visualizzazione. Premere nuovamente questo pulsante per
tornare alla visualizzazione normale.
6.3.6 Richiama
Per richiamare il canale visualizzato in precedenza premere il pulsante RCL.
A.1 RISOLUZIONE DEI PROBLEMI
I motivi per cui il ricevitore può non funzionare correttamente possono essere molteplici. Si controlli il ricevitore secondo
le procedure qui indicate. Se il ricevitore non funziona correttamente dopo il controllo, consultate il vostro rivenditore o
l’assistenza tecnica. Non aprire il coperchio del ricevitore. Oltre ad invalidare la garanzia potrebbe essere pericoloso.
Causa Soluzione
L’indicatore ON/OFF
sul pannello frontale
non si accende
Il cavo dell’alimentazione non è
inserito nella presa.
Controllare che il cavo di alimentazione sia
collegato alla presa di alimentazione nella
parete.
Assicurarsi di aver attivato l’interruttore
presente sul retro del ricevitore.
Nessuna immagine o
suono
Collegamento Audio/Video errato tra
ricevitore e TV
Scollegare tutti i cavi tra il ricevitore e la
TV, collegarli nuovamente prestando molta
attenzione. Incrementare il livello di audio
(premere il pulsante V+ del telecomando).
Incrementare il livello audio del sistema.
Accendere la TV.
Le impostazioni TV sono settate su
ingressi non corretti.
Selezionare l’input corretto.
Compare il messaggio
“Nessun segnale”
sulla TV
Connessione difettosa tra ricevitore
e antenna.
Controllare il cavo tra ricevitore e antenna,
se necessario sostituire il cavo.
Valori errati di alcuni
parametri del sintonizzatore
Regolare correttamente i valori dei
parametri del sintonizzatore nel menu
dell’installazione. È possibile che si
stia usando un’antenna attiva ma che
l’alimentazione sia impostata su OFF.
Puntamento errato della
parabola
Controllare il livello e la qualità del segnale.
Correggere il posizionamento dell’antenna
se necessario.
Compare il messaggio
“Antenna circuit
Overload” sulla TV
Il ricevitore ha individuato un corto
circuito nell’impianto di distribuzione
TV
Scollegare il ricevitore dall’alimentazione e
controllare il cavo nella distribuzione TV.
Se necessario sostituire il cavo e/o l’antenna.
Il telecomando non
funziona
Le batterie non sono inserite in modo
corretto o sono esaurite
Controllare che le batterie siano inserite
correttamente.
Controllare che le batterie non siano
esaurite ed eventualmente sostituirle.
PART 2 • Italiano
12
Conformità alla Direttiva Europea1999/5/CE
STRONG Nederland B.V. dichiara che questo decoder digitale terrestre, modello SRT
5007, è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla
direttiva 1999/5/CE.
Una copia completa della Dichiarazione di Conformità può essere richiesta presso:
STRONG
Krijtwal 29 A, NL-3432 ZT Nieuwegein
The Netherlands
www.strong.tv
Questo allegato è da considerarsi parte integrante del manuale di istruzioni.
Conformity to 1999/5/CE European Directive
STRONG Nederland B.V. declare that this digital terrestrial receiver, model SRT 5007, is
in compliance with the essential requirements and other relevant provisions of Directive
1999/5/EC (R&TTE).
A full copy of the Declaration of Conformity can be requested from:
STRONG
Krijtwal 29 A, NL-3432 ZT Nieuwegein
The Netherlands
www.strong.tv
This appendix should be treated as an integral part of user instruction manual.
Soggetto a modifiche. A seguito di continue ricerche e sviluppi le specifiche tecniche, il design e
l’aspetto del prodotto può subire variazioni. Tutti i nomi dei prodotti sono marchi di fabbrica registrati
dai rispettivi proprietari.
© STRONG 2009. All rights reserved. 04/2009
ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n. 15”Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle
apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta
differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili
effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta
l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni
amministrative di cui al dlgs. n. 22/1997” (articolo 50 e seguenti del dlgs. n. 22/1997).
Trattamento del dispositivo elettrico od elettronico a fine vita (Applicabile in tutti i paesi dell’Unione
Europea e in quelli con sistema di raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma deve invece essere consegnato
ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.
Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a
prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero
altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio del materiali
aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio
di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento
rifiuti oppure il negozio dove l’avete acquistato.
A.2 CARATTERISTICHE TECNICHE
Tuner
Connettore ingresso: Tipo IEC60169-2 femmina, 75 Ohm
Range di frequenza in ingresso: VHF: 174 ~ 230 MHz
UHF: 474 ~ 858 MHz
Larghezza di banda: 6, 7 e 8 MHz
Livello di ingresso: -82 ~ -20 dBm
Spettro del segnale: COFDM, modalità di trasmissione 2K/8K
Alimentazione: 5 V DC, max 50 mA, protezione da
sovratensioni
Demodulazione
Demodulazione: QPSK, 16-QAM, 64-QAM
Intervallo di guardia: 1/4, 1/8, 1/16, 1/32
Correzione degli errori: 1/2, 2/3, 3/4, 5/6, 7/8
Video decoder
Profilo: H.264/AVC Main Profile ed High Profile @livello 3
per H.264/AVC ed MPEG-2
Main Profile @ Main Level per MPEG-2
Input Rate: Max. 90 Mbits/s
Formato Video: 4:3, 16:9, Pan & Scan, Letterbox
Frequenza di frame: 25 Hz per PAL e SECAM, 30 Hz per NTSC
Risoluzione Video: 720 x 576 (PAL e SECAM),
720 x 480 (NTSC) pixels
Audio Decoder
Compressione audio: MPEG-2 bassa complessità AAC
(LC-AAC),
MPEG-4 elevata efficienza AAC (HE-AAC),
MPEG-2 Livello II, MPEG-1 Livello I, MPEG-1 Livello II.
Modo uscita: Mono L/R, Stereo, Dolby Digital (dd)
Risposta in frequenza: 20 Hz ~ 20 kHz, < ± 2 dB;
60 Hz ~ 18 kHz < ± 0.5 dB
Frequenza di campionamento: 32, 44.1, 48 kHz
Sistema e memoria
CPU: STi5202
Memoria Flash: 4 MBytes
Memoria SDRAM: 64 MBytes
Connettori
Ingresso antenna (ANT IN)
Uscita Loop-through (TO TV)
TV SCART (RGB, CVBS, audio sinistro e destroy con
controllo del volume
3 RCA - Video, Audio destro e sinistro
S/PDIF ottica; USB 2.0, tipo A
Caratteristiche generali
Tensione di ingresso: 90 – 250 AC 50/60 Hz
Consumo: max 9 W
Temperatura di lavoro: 0 ~ +40 °C
Temperatura di stoccaggio: +10 ~ +70 °C
Umidità di lavoro: 10 ~ 85 %, RH, senza condensazione
Dimensioni (L x P x A): 260 x 190 x 45 mm
Peso: 1.2 kg
A.4 INFORMAZIONI AGLI UTENTI A.5 CONFORMITÀ ALLA DIRETTIVA
EUROPEA 1999/5/CE
Rispetto Ambientale
RISPETTO AMBIENTALE
STRONG si è impegnata a ridurre l'impatto dei suoi prodotti sull'ambiente.
Per massimizzare i benefici del nostro design accessori, la collaborazione è necessaria.
Riciclaggio dei prodotti elettronici
Non smaltire questo prodotto con i
rifiuti domestici.
Alla fine della sua vita utile, questo prodotto
contiene materiali che, se correttamente
trattati possono essere recuperati e riciclati.
Partecipando al responsabile di riciclaggio di
questo prodotto vi sarà una riduzione della
richiesta di nuove materie prime e potrà
ridurre la quantità di materiale che altrimenti
finiscono nella discarica.
Quando si acquista un nuovo prodotto
simile, il rivenditore può offrire il ritiro
del vecchio prodotto per lo smaltimento
appropriato. In alternativa, lo si può portare
al centro di riciclaggio della vostra zona.
Il vostro rivenditore locale o comune di
residenza vi informerà delle strutture
disponibili per la raccolta dei rifiuti
elettronici nella tua zona. Questo servizio
sarà gratuito per voi in quanto gli oneri di
smaltimentosono già assolti.
Entro il campo di applicazione della
normativa europea sui rifiuti di
apparecchiature elettriche ed elettroniche
(direttiva 2002/96/CE, valida come del
mese di agosto 2005) STRONG fornisce
un sistema di riciclaggio gratuito per i
consumatori di prodotti di ritorno dopo
la fine della vita. Per ulteriori informazioni
sulla politica ambientale di STRONG fare
riferimento al sito web:
www.strong.tv –selezionare “About us” e
“Environmental Policy“ dal sottomenù
Imballaggio
Per lo smaltimento
dell’ imballaggio, si prega di fare
in modo che esso venga riciclato.
Il materiale di imballaggio
può essere riciclato con la
raccolta differenziata.
Risparmio energetico
Per risparmiare energia e denaro,
si prega di mettere il prodotto in
modalità standby quando non lo
si usa. Noi consigliamo anche
di staccarlo dalla rete elettrica
quando non viene usato per
lunghi periodi di tempo.
Batterie
Non smaltire le batterie
del tuo telecomando con i
rifiuti domestici.
Quando sono disponibili,
utilizzare i contenitori di raccolta
per le pile usate. Le batterie
conferite in discarica o inceneriti
aumentano le quantità di
inquinanti che sono disperse
in atmosfera.
Con riserva di modifica 04/2009
Loading...
