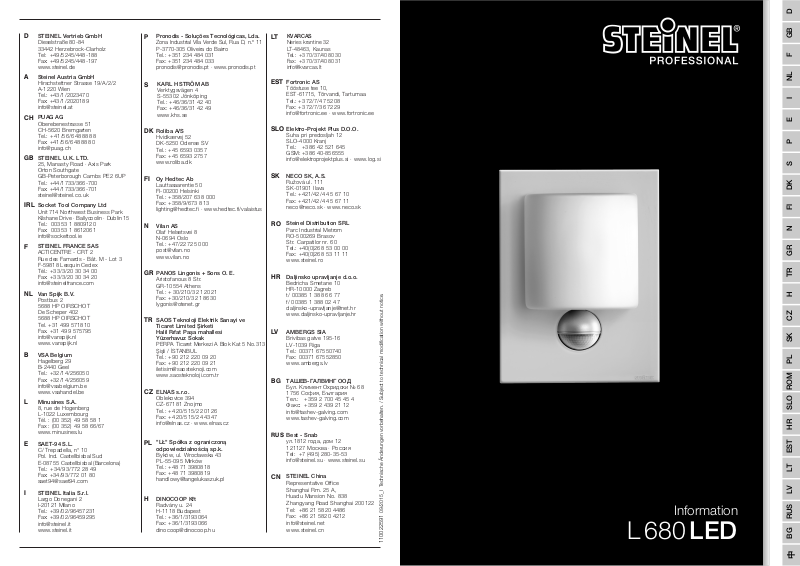

Steinel L 680 LED Installation Instructions

Information

L 680 LED

D

GBF

NL

I

E

P

SDKFI

N

GR

TR

H

CZ

SKPLROM

SLO

HR

EST

LTLVRUSBG

中

Best - Snab

ул.1812 года, дом 12
121127 Москва · Россия
Tel: [phone]
[e-mail] · www.steinel.su

RUS

SAET-94 S.L.

C/ Trepadella, n° 10
Pol. Ind. Castellbisbal Sud
E-08755 Castellbisbal (Barcelona)
Tel.: + 34/93/772 28 49
Fax: [phone]
[e-mail]

Pronodis - Soluções Tecnológicas, Lda.

Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro
Tel.: [phone]
Fax: [phone]
[e-mail] · www.pronodis.pt

Roliba A/S

Hvidkærvej 52
DK-5250 Odense SV
Tel.: [phone]
Fax: [phone]
www.roliba.dk

Oy Hedtec Ab

Lauttasaarentie 50
FI-00200 Helsinki
Tel.: [phone]
Fax: [phone]
[e-mail] · www.hedtec.fi/valaistus

Vilan AS

Olaf Helsetsvei 8
N-0694 Oslo
Tel.: [phone]
[e-mail]
www.vilan.no

ELNAS s.r.o.

Oblekovice 394
CZ-671 81 Znojmo
Tel.: [phone]
Fax: [phone]
[e-mail] · www.elnas.cz

CZ

E

P

S

DK

FI

N

PANOS Lingonis + Sons O. E.

Aristofanous 8 Str.
GR-10554 Athens
Tel.: + 30/210/321 20 21
Fax: [phone]
[e-mail]

GR

SAOS Teknoloji Elektrik Sanayi ve
Ticaret Limited Şirketi
Halil Rıfat Paşa mahallesi
Yüzerhavuz Sokak

PERPA Ticaret Merkezi A Blok Kat 5 No.313
Şişli / İSTANBUL
Tel.: [phone]
Fax: [phone]
[e-mail]
www.saosteknoloji.com.tr

TR

KARL H STRÖM AB

Verktygsvägen 4
S-553 02 Jönköping
Tel.: [phone]
Fax: [phone]
www.khs.se

"LŁ" Spółka z ograniczoną
odpowiedzialnością sp.k.

Byków, ul. Wrocławska 43
PL-55-095 Mirków
Tel.: [phone]
Fax: [phone]
[e-mail]

PL

STEINEL Vertrieb GmbH

Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
Fax: [phone]
www.steinel.de

Steinel Austria GmbH

Hirschstettner Strasse 19/A/2/2
A-1220 Wien
Tel.: [phone]
Fax: [phone]
[e-mail]

PUAG AG

Oberebenestrasse 51
CH-5620 Bremgarten
Tel.: + 41/56/648 88 88
Fax: [phone]
[e-mail]

STEINEL U. K. LTD.

25, Manasty Road · Axis Park
Orton Southgate
GB-Peterborough Cambs PE2 6UP
Tel.: [phone]
Fax: [phone]
[e-mail]

Socket Tool Company Ltd

Unit 714 Northwest Business Park
Kilshane Drive · Ballycoolin · Dublin 15
Tel.: [phone]
Fax: [phone]
[e-mail]

STEINEL FRANCE SAS

ACTICENTRE - CRT 2
Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex
Tél.: [phone]
Fax: [phone]
[e-mail]

Van Spijk B.V.

Postbus 2
5688 HP OIRSCHOT
De Scheper 402
5688 HP OIRSCHOT
Tel. [phone]
Fax. [phone]
[e-mail]
www.vanspijk.nl

VSA Belgium

Hagelberg 29
B-2440 Geel
Tel.: [phone]
Fax: [phone]
[e-mail]
www.vsahandel.be

Minusines S.A.

8, rue de Hogenberg
L-1022 Luxembourg
Tél. : [phone]
Fax : [phone]
www.minusines.lu

D

A

CH

GB

IRL

F

NL

B

L

STEINEL Italia S.r.l.

Largo Donegani 2
I-20121 Milano
Tel.: [phone]
Fax: [phone]
[e-mail]
www.steinel.it

I

Daljinsko upravljanje d.o.o.

Bedricha Smetane 10
HR-10000 Zagreb
t/ 00385 1 388 66 77
f/ 00385 1 388 02 47
[e-mail]
www.daljinsko-upravljanje.hr

HR

Fortronic AS

Tööstuse tee 10,
EST-61715, Tõrvandi, Tartumaa
Tel.: [phone]
Fax: [phone]
[e-mail] · www.fortronic.ee

NECO SK, A.S.

Ružová ul. 111
SK-01901 Ilava
Tel.: [phone]
Fax: [phone]
[e-mail] · www.neco.sk

Steinel Distribution SRL

Parc Industrial Metrom
RO-500269 Brasov
Str. Carpatilor nr. 60
Tel.: [phone]
Fax: [phone]
www.steinel.ro

Elektro-Projekt Plus D.O.O.

Suha pri predosljah 12
SLO-4000 Kranj
Tel.: [phone]
GSM: [phone]
[e-mail] · www.log.si

EST

SLO

SK

RO

AMBERGS SIA

Brivibas gatve 195-16
LV-1039 Riga
Tel.: [phone]
Fax: [phone]
www.ambergs.lv

LV

STEINEL China

Representative Office
Shanghai Rm. 25 A,
Huadu Mansion No. 838
Zhangyang Road Shanghai 200122
Tel: [phone]
Fax: [phone]
[e-mail]
www.steinel.cn

CN

ТАШЕВ-ГАЛВИНГ ООД

Бул. Климент Охридски № 68
1756 София, България
Тел.: [phone]
Факс: [phone]
[e-mail]
www.tashev-galving.com

BG

DINOCOOP Kft

Radvány u. 24
H-1118 Budapest
Tel.: [phone]
Fax: [phone]
[e-mail]

H

KVARCAS

Neries krantine 32
LT-48463, Kaunas
Tel.: [phone]
Fax: [phone]
[e-mail]

LT

110022591 09/2015_I Technische Änderungen vorbehalten. / Subject to technical modification without notice.

- 3 -- 2 -

Nachdem der Wandhalter

montiert, der Netzanschluss
vorgenommen und die Sensor-Linse aufgesetzt ist,
kann die Sensor

Leuchte

in Betrieb genommen
werden. Über Programmiertasten können drei Ein­stellungen vorgenommen werden. Bei Betätigen einer
Programmiertaste befindet sich die Leuchte im
Programmiermodus.

Das bedeutet:

- Die Leuchte geht grundsätzlich immer aus.

- Die Sensorfunktion ist außer Betrieb gesetzt.

- Dauerlichtfunktion (falls aktiv) wird abgebrochen.

Die Einstellungen können beliebig oft verändert
werden. Der letzte Wert wird netzausfallsicher ge­speichert.

Dämmerungseinstellung
(Ansprechschwelle) 

(Werkseinstellung: Tageslichtbetrieb 2000 Lux)

Die gewünschte Ansprechschwelle der Leuchte kann
von ca. 2 Lux bis 2000 Lux eingestellt werden.

a) Individuellen Wunschwert einstellen:

Bei gewünschten Lichtverhältnissen, unter denen die
Leuchte bei Bewegung zukünftig aktiv werden soll, ist
der Taster zu drücken bis die rote LED  blinkt.
Dieser Wert ist somit gespeichert.

b)

Einstellung Nachtbetrieb (4 Lux) am Tag

Den Taster ca. 5 Sekunden gedrückt halten bis die
rote LED in der Linse  nicht mehr blinkt.

Installation / Wandmontage -

Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung

zur Auslösung des Systems führen kann. Um die
angegebenen Reichweiten von 5/12 m zu erzielen,
sollte die Montagehöhe ca. 2 m betragen.

Montageschritte:

1. Sicherungsschraube  am Wandhalter  vormon-

tieren.

2. Wandhalter  an die Wand halten und Bohrlöcher
anzeichnen.

3. Löcher bohren, Dübel (Ø 6 mm) setzen.

4. Kabel der Netzzuleitung durch Einführungsöff-

nung des Wandhalters führen. Zur Aufputzzuleitung
Ausbrechöffnungen für die Kabeleinführung heraus­brechen, Dichtstopfen einsetzen, durchstoßen und
die Kabel der Netzzuleitung hindurchführen.

5. Wandhalter  anschrauben.

6. Anschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 2- bis 3-adrigen
Kabel:

L = Phase (meistens schwarz, braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Span­nungsprüfer identifizieren; anschließend wieder
spannungsfrei schalten. Phase (L) und Neutralleiter (N)
werden an der Steckklemme angeschlossen. Der
Schutzleiter kann mit Isolierband gesichert werden.

Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein.
Für die Funktion Dauerlicht ist dies Voraussetzung
(s. Kapitel Dauerlichtfunktion ).

7. Sensor-Linse  aufsetzen (Reichweite wahlweise,
max. 5 m oder 12 m) s. Kapitel Reichweiteneinstellung
. Ggf. Abdeckblenden  aufsetzen.

8. Grundlicht ,Zeit- und Dämmerungseinstellung



vornehmen (s. Kapitel Funktionen).

9. Designblende mit Leuchtenglas auf den
Wandhalter  setzen, Tasterabdeckung  einsetzen
und zusammen mit der Sicherungsschraube  unten
fixieren.

Funktionen -

  

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLeuchte entgegenge­bracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorg­falt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachge­rechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien Be­trieb.

Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLeuchte.

D

Sicherheitshinweise

n Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein. Daher als
Erstes Strom abschalten und Spannungsfreiheit mit
einem Spannungsprüfer überprüfen.

n Bei der Installation der SensorLeuchte handelt es

sich um eine Arbeit an der Netzspannung. Sie muss
daher durch einen Fachmann nach den landesüb­lichen Installationsvorschriften und Anschluss­bedingungen durchgeführt werden.

(-VDE 0100,

A

-ÖVE/ÖNORM E 8001-1, - SEV 1000)

n Funktionseinstellungen

, , 

nur mit montierter

Linse vornehmen.

n Nur original Ersatzteile verwenden.
n Reparaturen dürfen nur durch Fachwerkstätten

durchgeführt werden.

Gerätebeschreibung

 Wandhalter
 Sensor-Linse (abnehmbar und drehbar zur Aus-

wahl der Reichweiten-Grundeinstellung von
max. 5 m oder 12 m)

 Dämmerungseinstellung
 Zeiteinstellung
 Grundlicht / Watt-o-matic (Dimmung)
 Netzanschluss
 Sensor-Designkappe
 LED, rot
 Netzanschluss Unterputz
 Netzanschluss Aufputz
 Designblende mit Leuchtenglas
 Sicherungsschraube
 Tasterabdeckung

(verhindert ungewolltes Verstellen)

 Reichweiten-Grundeinstellung
 Abdeckblenden

Das Prinzip

Der integrierte Infrarot-Sensor ist mit zwei 120°-Pyro­Sensoren ausgestattet, die die unsichtbare Wärme­strahlung von sich bewegenden Körpern (Menschen,
Tieren etc.) erfassen.

Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet so die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glas­scheiben wird keine Wärmestrahlung erkannt,es
erfolgt also auch keine Schaltung. Mit Hilfe der zwei
Pyro-Sensoren wird ein Erfassungwinkel von 140° mit
einem Öffnungswinkel von 90° erreicht. Die Sensor­Linse ist abnehmbar und drehbar. Dies ermöglicht
zwei Reichweiten-Grundeinstellungen von max. 5 m
oder 12 m.

Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn Sie die Sensor

Leuchte

seitlich zur Geh­richtung montieren und keine Hindernisse (wie z. B.
Bäume, Mauern etc.) die Sicht des Sensors behindern.

- 4 -

Technische Daten

Abmessungen (H x B x T): 300 x 210 x 120 mm
Netzanschluss: 230 – 240 V, 50 Hz
Leistung: 8 W LED Hauptbeleuchtung / 160 lm
Farbtemperatur: 3200 Kelvin (warmweiß)
LED Lebensdauer: 50.000 Stunden
Erfassungswinkel: 140° mit 90° Öffnungswinkel
Erfassungsreichweite: 12 oder 5 m (2 Grundeinstellungen)
Dämmerungseinstellung: 2 – 2000 Lux
Zeiteinstellung: 5 Sek. – 15 Min.
Grundlicht: 0 – 50%, Softlichtstart
Dauerlicht: 4 Std. schaltbar
Schutzart: IP 43
Schutzklasse: II
Temperaturbreich: -20 °C bis 50 °C
Material: Chassis: Kunststoff/Aluminium

Abdeckung: Opalglas
Blende: Glas oder Aluminium

- 5 -

Grundlicht 

(Werkseinstellung: Dimmung aus: 0%)

Das Grundlicht läßt sich stufenlos von 0 bis 50 %
regeln. Das heißt: erst bei Bewegung im Sensor­Erfassungsbereich wird das Licht auf maximale
Lichtleistung eingeschaltet. Hinweis: Im Dimm­Modus kann es je nach lokalem Stromnetz zu einem
leichten Flackern der LEDs kommen. Dies ist kein
Produktnachteil und kein Grund zur Reklamation.

Ausschaltverzögerung
(Zeiteinstellung) 

(Werkseinstellung: ca. 10 Sek.)

Die gewünschte Leuchtdauer der Leuchte kann stufen­los von ca. 5 Sek. bis max. 15 Min. eingestellt werden.

Individuelle Leuchtdauer der Leuchte einstellen:

- Taster gedrückt halten bis rote LED  blinkt.

- Taster loslassen und gewünschte Leuchtzeit ab­warten (LED blinkt).

- Dann Taster erneut betätigen bis LED aus. Damit ist
die gewünschte Zeit sekundengenau gespeichert.

- Der Vorgang wird nach Ablauf der maximal einstell­baren Zeit (15 Minuten) automatisch beendet.

- Zur Einstellung der kürzesten Zeit ist der Taster 2 x
kurz nacheinander zu betätigen.



D

Betriebsstörungen

SensorLeuchte ohne Spannung

SensorLeuchte schaltet
nicht ein

SensorLeuchte schaltet
nicht aus

SensorLeuchte schaltet
unerwünscht ein

SensorLeuchte Reichweiten­veränderung

LED leuchtet stetig, obwohl
kein Dauerlicht eingestellt

Störung

Garantieerklärung

Als Käufer stehen Ihnen die gesetzlich vorgeschriebe­nen Rechte gegen den Verkäufer zu. Soweit diese
Rechte in Ihrem Land existieren, werden sie durch
unsere Garantieerklärung weder verkürzt noch einge­schränkt. Wir geben Ihnen 5 Jahre Garantie auf die
einwandfreie Beschaffenheit und ordnungsgemäße
Funktion Ihres STEINEL-Professional-Sensorik­Produktes. Wir garantieren, dass dieses Produkt
frei von Material-, Herstellungs- und Konstruktions­fehlern ist. Wir garantieren die Funktionstüchtigkeit
aller elektronischen Bauteile und Kabel, sowie die
Mangelfreiheit aller eingesetzten Werkstoffe und
deren Oberflächen.

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie
es bitte vollständig und frachtfrei mit dem Original­Kaufbeleg, der die Angabe des Kaufdatums und der
Produktbezeichnung enthalten muss, an Ihren
Händler oder direkt an uns, die STEINEL Vertrieb

GmbH - Reklamationsabteilung - Dieselstraße 80­84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen

daher Ihren Kaufbeleg bis zum Ablauf der Garantie­zeit sorgfältig aufzubewahren. Für Transportkosten
und -risiken im Rahmen der Rücksendung übernimmt
STEINEL keine Haftung.

Informationen zur Geltendmachung eines
Garantiefalles erhalten Sie auf unserer
Homepage www.steinel-professional.de/garantie

Wenn Sie einen Garantiefall haben
oder eine Frage zu Ihrem Produkt
besteht, können Sie uns jederzeit
gerne unter der Service-Hotline
+49 (0) 52 45 / 448 - 188 anrufen.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten fol­gende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten:

Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten:

Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.

Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (LED  leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (LED  aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte
schnell hintereinander erfolgen (im Bereich
0,5 – 1 Sek.).

Reset-Funktion

Alle Einstellungen können jederzeit wieder auf Aus­lieferungszustand (Tageslichtbetrieb 2000 Lux,
Leuchtdauer 10 Sekunden, und Dimmung aus) zu­rükkgesetzt werden.

Dazu alle 3 Taster gleichzeitig gedrückt halten bis
die LED (in der Linse) ein- und wieder ausgeschaltet
hat (ca. 5 Sek.).

Soft-Lichtstart

Die SensorLeuchte verfügt über eine Soft-Lichtstart­Funktion. Das bedeutet, dass das Licht bei
Einschaltung nicht direkt auf maximale Leistung
schaltet, sondern die Helligkeit innerhalb einer
Sekunde langsam bis zu 100 % hochgeregelt wird.
Ebenso wird das Licht beim Ausschalten langsam
heruntergeregelt.

Reichweiten-Grundeinstellung

Konformitätserklärung

Dieses Produkt erfüllt die:

- Niederspannungrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG.

- 7 -

Die Sensor-Linse ist in zwei Erfassungsbereiche auf­geteilt. Mit der einen Hälfte wird eine Reichweite von
max. 5 m, mit der anderen eine Reichweite von max.
12 m erzielt (bei einer Montagehöhe von ca. 2 m).
Nach dem Aufsetzen der Linse (Linse fest in die vor­gesehene Nut einklemmen) markiert ein kleiner Pfeil
die gewählte max. Reichweite von 12 m oder 5 m
(Pfeil links = 5 Meter, Pfeil rechts = 12 Meter).

Die Linse kann seitlich mit einem Schraubendreher
aus der Verrastung gelöst und entsprechend der
gewünschten Reichweite wieder aufgesetzt werden.

Individuelle Feinjustierung mit
Abdeckblenden

Um zusätzliche Bereiche wie z. B. Gehwege oder
Nachbargrundstücke auszugrenzen oder gezielt zu
überwachen, lässt sich der Erfassungsbereich durch
Anbringen von Abdeckblenden genau einstellen. Die
Abdeckschalen können entlang der vorgenuteten
Einteilungen in der Senkrechten und Waagerechten
getrennt oder mit einer Schere geschnitten werden.
An der obersten Vertiefung in der Mitte der Linse
können sie dann eingehängt werden. Durch das
Aufsetzen der Designblende mit Leuchtenglas 
werden sie schließlich fixiert.

(Abb. ,  zeigen Beispiele zur Verringerung des
Erfassungswinkels sowie zur Reduzierung der
Reichweite.)

Betrieb / Pflege

Die SensorLeuchte eignet sich zur automatischen
Schaltung von Licht. Witterungseinflüsse können die
Funktion der SensorLeuchte beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Tempe­raturschwankungen nicht von Wärmequellen unter­schieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.

n Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

n Kurzschluss

n neue Sicherung, Netzschalter

einschalten; Leitung mit
Spannungsprüfer überprüfen

n Anschlüsse überprüfen

n bei Tagesbetrieb,

Dämmerungseinstellung
steht auf Nachtbetrieb

n Netzschalter AUS
n Sicherung defekt

n Erfassungsbereich nicht

gezielt eingestellt

n interne elektrische Sicherung

wurde aktiviert (LED-Dauerlicht)

n neu einstellen (Taster )

n Einschalten
n neue Sicherung, evtl.

Anschluss überprüfen

n neu justieren

n SensorLeuchte aus- und nach

ca. 5 Sek. wieder einschalten

n dauernde Bewegung im

Erfassungsbereich

n Grundlicht > 0 %

n Bereich kontrollieren und

evtl. neu justieren

n Grundlicht auf 0 % stellen

(Taster )

n Wind bewegt Bäume und

Sträucher im Erfassungsbereich

n Erfassung von Autos auf

der Straße

n Sonnenlicht fällt auf die Linse

n plötzliche Temperaturverände-

rung durch Witterung (Wind,
Regen, Schnee) oder Abluft
aus Ventilatoren, offenen
Fenstern

n Linse nicht fest genug in die

Nut eingedrückt

n Bereich umstellen

n Bereich umstellen,

n Sensor geschützt anbringen

oder Bereich umstellen

n Bereich verändern,

Montageort verlegen

n Linse nochmals

nachdrücken

n andere Umgebungs-

temperaturen

n Erfassungsbereich durch

Abdeckschalen genau
einstellen

n interne Sicherung

aktiviert

n SensorLeuchte aus- und nach

5 Sek. wieder einschalten

Ursache Abhilfe







- 6 -

LEDs Flimmern

n lokales Stromnetz n vgl. Hinweis Seite 5

Individuellen Dimmwert einstellen:

- Taster gedrückt halten bis LED  blinkt.

- Taster weiter gedrückt halten, der Dimmbereich wird
langsam von 0–50% durchlaufen.

- Wenn gewünschter Wert erreicht, Taster loslassen.

Danach blinkt die LED noch ca. 5 Sekunden.
Während dieser Zeit kann der Dimmwert noch weiter
optimiert werden.

D

Once you have installed the wall mount, connected the
SensorLight to the power supply and fitted the sensor
lens, you are ready to put the SensorLight into oper­ation. Programming buttons can be used for selecting
any of three settings. Pressing any of the program­ming buttons will set the lamp to programming mode.

This means:

- The lamp will always switch OFF.

- The sensor function will be deactivated.

- Manual override function (if activated) will
be interrupted.

The settings may be altered as often as you wish.
The last setting will remain stored in the memory in
the event of power failure.

Twilight setting
(response threshold) 

(factory setting: daylight operation 2000 lux)

The chosen light threshold can be adjusted continu­ously from about 2 lux to 2000 lux.

a) Selecting twilight setting of your choice:

At the light level at which you want the light to
respond to movement, press the button until the red
LED  flashes. This light level will now be stored.

b)

Setting night-time operation (4 lux) during the day

Hold button down for approx. 5 seconds until red
LED  stops flashing in the lens.

Switch-off delay
(time setting) 

(factory setting: approx. 10 sec.)

The 'ON' time can be varied continuously between
approx. 5 sec. and a maximum of 15 min.

Setting light 'ON' time of your choice:

- Hold button down until red LED  flashes.

- Release button and wait until chosen 'ON' time
is shown (LED flashes).

- Now press button a second time until LED goes
out. The chosen time is now stored to the exact
second.

- This process is terminated automatically after the
maximum setting time (15 minutes).

- To select the shortest time setting, press the button
twice in brief succession.

Basic lighting level 

(factory setting: dimmer OFF: 0%)

Basic lighting level can be infinitely varied from 0 to
50 %. This means: Light is only switched to max­imum output when movement is identified in the
sensor's detection zone. Note: Depending on the
local power grid, the LED's may flicker slightly
when dimmed. This is not a product defect and no
reason for complaint.

Installation / Wall mounting -

The site of installation should be at least 50 cm
away from another light because heat radiated from

it may activate the system. To obtain the specified
reach of 5/12 m, the sensor should be installed at a
height of approx. 2 m.

Installation procedure:

1. Pre-install locking screw  on wall mount .

2. Hold wall mount  against the wall and mark drill

holes.

3. Drill the holes, insert wall plugs (6 mm dia.).

4. Feed power supply leads through opening in the

wall mount. For surface wiring, break open pre­punched cable entry, insert sealing plug, pierce and
feed through power supply lead.

5. Screw-fasten wall mount  to the wall.

6. Connecting the mains supply lead (see illustration)

The main supply leads is a 2 to 3-core cable:

L = phase conductor (mostly black, brown or grey)
N = neutral conductor (usually blue)
PE = protective-earth conductor (green/yellow)

If you are in any doubt, identify the conductors using
a voltage tester; now disconnect the power supply
again.Connect phase (L) and neutral conductor (N)
to the plug-in terminal. The protective earth conductor
may be sealed off with insulation tape.

Note: A mains switch for switching the unit 'ON' and
'OFF' may of course be installed in the mains supply
lead.
This must be done for the manual override function
(see "Manual override function' ).

7. Fit sensor lens  (select reach, 5 m or 12 m max.) see
section on reach setting .If necessary, fit shrouds .

8. Select basic light level , time and twilight



settings (see ‘Functions’).

9. Fit designer trim with glass shade on wall mount
, fit button cover  and secure in place using lock­ing screw  at bottom.

Functions –

- 9 -



 

Installation instructions

Dear Customer,

Congratulations on purchasing your new STEINEL
SensorLight and thank you for the confidence you
have shown in us. You have chosen a high-quality
product that has been manufactured, tested and
packed with the greatest care.

Please familiarise yourself with these instructions
before attempting to install the SensorLight because
prolonged reliable and trouble-free operation will only
be ensured if it is fitted properly.

We hope your new STEINEL SensorLight will bring
you lasting pleasure.

Technical specifications

GB

Safety warnings

n The electrical connection lead must be dead during

installation. Therefore, switch off the power first and
use a voltage tester to make sure the wiring is off
circuit.

n Installing the SensorLight involves work on the

mains voltage supply. This work must therefore
be carried out professionally in accordance with
applicable wiring regulations and electrical
operating conditions.
(-VDE 0100, A-ÖVE/ÖNORM E 8001-1,



-SEV 1000)

n Only perform function settings

, , 

with the

lens fitted.

n Only use genuine replacement parts.
n Repairs may only be carried out by specialist

workshops.

System components

 Wall mount
 Sensor lens (removes and turns for selecting max.

basic reach settings of 5 m or 12 m)

 Twilight setting
 Time setting
 Basic lighting level / Watt-o-matic (dimming)
 Mains connection
 Sensor designer cap
 LED, rot
 Mains connection, concealed wiring
 Mains connection, surface wiring
 Designer trim with glass shade
 Locking screw
 Button cover

(prevents unintentional adjustment)

 Basic reach setting
 Shrouds

Principle

The integrated infrared sensor is equipped with two
120° pyro sensors that detect the invisible heat
emitted by moving objects (people, animals etc.).

The heat detected is converted electronically into a
signal that switches the light 'ON' automatically. Heat
is not detected through obstacles, such as walls or
panes of glass. Heat radiation of this type will, there­fore, not trigger the sensor. The two pyro sensors
provide an angle of coverage of 140° with an angle of
aperture of 90°. The sensor lens removes and turns.
This allows you to select two basic reach settings of
5 or 12 metres max.

Important: The most reliable way of detecting move­ment is to install the unit with the SensorLight aimed
across the direction in which a person would walk and
by ensuring that no obstacles (such as trees, walls
etc.) obstruct the line of sensor vision.

- 8 -



Dimensions (H x W x D): 300 x 210 x 120 mm
Mains voltage: 230 – 240 V, 50 Hz
Output: 8 W LED main lighting / 160 lm
Colour temperature: 3200 kelvin (warm white)
LED life expectancy: 50.000 hours
Angle of coverage: 140° with 90° angle of aperture
Detection reach: 12 or 5 m (2 basic settings)
Twilight setting: 2 – 2000 lux
Time setting: 5 sec. – 15 min.
Basic lighting level: 0 – 50%, soft light start
Manual override: 4 h, switchable
IP rating: IP 43
Protection class: II
Temperature range: -20 °C to 50 °C

Material: Base: Plastic / aluminium

Shade: Opal glass
Trim: Glass or aluminium



GB

Troubleshooting

SensorLight without power

SensorLight will not switch 'ON'

SensorLight will not switch 'OFF'

SensorLight switches 'ON' when it
should not

Change in SensorLight reach

LED 'ON' all the time although
manual override is not selected

Malfunction

Declaration of Guarantee

All rights are based on our guarantee period. We
guarantee that your STEINEL Professional sensor
product will remain in perfect condition and proper
working order for a period of 5 years. We guarantee
that this product is free from material, manufacturing
and design flaws. In addition, we guarantee that all
electronic components and cables function in the
proper manner and that all materials used and their
surfaces are without defects.

Making Claims

If you wish to make a claim, please send your prod­uct complete and carriage paid with the original
receipt of purchase, which must show the date of
purchase and product designation, either to your
retailer or directly to us at STEINEL (UK) Limited,

25 Manasty Road, Axis Park, Orton Southgate,
Peterborough, PE2 6UP. For this reason, we recom-

mend that you keep your receipt of purchase in a
safe place until the guarantee period expires.
STEINEL shall assume no liability for the costs or
risks involved in returning a product.

For information on making claims under the
terms of the guarantee, please go to
www.steinel-professional.de/garantie

If you have a guarantee claim or
would like to ask any question
regarding your product, you are
welcome to call us at any time on
our service hotline [phone].

- 11 -

n Fuse faulty, not switched 'ON',

break in wiring

n Short circuit

n Fit new fuse; switch 'ON' mains

switch; check wiring with volt­age tester

n Check connections

n Twilight setting in night-time

mode during daytime operation

n Power switch 'OFF'
n Fuse faulty

n Detection zone not properly

targeted

n Internal electrical fuse has been

activated (LED 'ON' all the time)

n Reset (button )

n Switch 'ON'
n New fuse, check connection

if necessary

n Re-adjust

n Switch SensorLight 'OFF' and

back 'ON' again after 5 sec.

n Continued movement within the

detection zone

n Basic lighting level > 0 %

n Check detection zone and

re-adjust if necessary

n Set basic lighting level to0 %

(button )

n Wind is moving trees and

bushes in the detection zone

n Cars in the street are being

detected

n Sunlight shining on the lens

n Sudden temperature changes

due to weather (wind, rain,
snow) or air expelled from fans,
open windows

n Lens not pressed firmly enough

into groove

n Change detection zone

n Change detection zone

n Mount sensor in a sheltered

place or change detection zone

n Change detection zone, change

site of installation

n Press lens into groove

n Differing ambient temperatures n Use shrouds to define detection

zone precisely

n Internal fuse activated n Switch SensorLight 'OFF' and

back 'ON' again after 5 sec.

LEDs flickering

n Local power grid n see note on page 9

Cause Remedy

Manual override function

If a mains switch is installed in the mains supply lead,
the SensorLight provides the following functions in addi­tion to just being able to switch it 'ON' and OFF:

Sensor operation

1) Switch light ON:

Turn switch 'OFF' and 'ON' once.
Light stays 'ON' for the period selected.

2) Switch light OFF:

Turn switch 'OFF' and 'ON' once.
The light goes out or switches over to sensor mode.

Manual override

1) Activate manual override:

Turn switch 'OFF' and 'ON' twice. The light is set to stay
'ON' for 4 hours (red LED  lights up). Then it returns
automatically to sensor mode (red LED  'OFF').

2) Deactivate manual override:

Turn switch 'OFF' and 'ON' once. The light goes out or
switches over to sensor mode.

Important:

The switch should be actuated in rapid succession
(in the 0.5 – 1 sec. range).

Reset function

The light can be returned to its original settings at any
time (daylight operation 2000 lux, 'ON' time 5 sec­onds and basic lighting level 'OFF').

To do this, hold all three buttons down at the same
time until the LED comes 'ON' and goes out again
(approx. 5 sec.).

Soft light start

The SensorLight features a soft light start function.
This means that when the light is switched 'ON', it
does not go directly to maximum output but gradually
increases brightness to 100 % over the space of one
second. Brightness is also gradually reduced when
the light is switched 'OFF'.

Basic reach setting

The sensor lens is divided into two detection zones.
One half provides a max. reach of 5 m, the other half
a max. reach of 12 m (when installed at a height of
approx. 2 m). After fitting the lens (firmly clip lens into
the groove provided), a small arrow marks the max.
reach of 12 m or 5 m selected (arrow left = 5 metres,
arrow right = 12 metres).

Using a screwdriver, the lens can be unclipped from
the groove at the side and re-positioned for the reach
you require.

Declaration of conformity

This product complies with

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

- 10 -

Precision adjustment
using shrouds

Shrouds may be used to define the detection zone
exactly as you require in order, for example, to blank
out or specifically target paths or neighbouring prem­ises. The shrouds can be divided or cut with a pair of
scissors along the vertical and horizontal grooves.
They can be clipped into the top channel around the
centre of the lens. Finally, they are secured in place

after fitting the designer-style trim with glass shade .

(Fig. ,  shows examples of how you can reduce
the angle of coverage and shorten reach.)

Operation / Maintenance

The SensorLight is suitable for switching ON light
automatically. Weather conditions may affect the way
the SensorLight functions. Strong gusts of wind,
snow, rain or hail may cause the light to come ON
when it is not wanted because the sensor is unable to
distinguish sudden changes of temperature from
sources of heat. The detector lens may be cleaned
with a damp cloth if it gets dirty (do not use cleaning
agents).







Set dimming level of your choice:

- Hold button down until LED  flashes.

- Keep button pressed, the system will slowly run
through dimmer range from 0 – 50%.

- Release button when chosen setting is reached.

The LED will now continue flashing for about 5 sec.
This period may be used for optimising the dimmer
setting.

GB

Les réglages peuvent être modifiés aussi souvent que
nécessaire. La dernière valeur est mémorisée avec
une protection contre toute panne de courant.

Réglage de crépuscularité
(seuil de réaction) 

(réglage effectué en usine :
fonctionnement diurne 2 000 lux)

Le seuil de réaction de la lampe souhaité est réglable
d'env. 2 à 2 000 lux.

a) Régler la valeur individuelle souhaitée :

Quand la luminosité ambiante a atteint la valeur à
laquelle le détecteur devra réagir en cas de mouve­ment, appuyer sur le bouton jusqu'à ce que la LED
rouge  clignote. Cette valeur est alors mémorisée.

b)

Réglage fonctionnement nocturne (4 lux) pendant

la journée

Maintenir la touche appuyée pendant 5 s environ,
jusqu'à ce que la LED rouge  qui se trouve dans la
lentille ne clignote plus.

Temporisation d'extinction
(minuterie) 

(réglage effectué en usine : env. 10 s)

La durée d'éclairage souhaitée est réglable en
continu d'environ 5 s à 15 min max.

Réglage de la durée d'éclairage souhaitée de la
lampe :

- Maintenir le bouton appuyée jusqu'à ce que la LED
rouge  clignote.

- Relâcher le bouton et attendre la durée d'éclairage
souhaitée (la LED clignote).

- Appuyer à nouveau sur le bouton, jusqu'à ce que la
LED s'éteigne. Le temps souhaité est ainsi mémori­sé à la seconde près.

- L'opération se termine automatiquement après une
durée maximale réglable (de 15 min).

- Pour le réglage de la durée la plus courte, actionner
rapidement deux fois de suite le bouton.

Luminosité de base 

(réglage effectué en usine : le variateur
de lumière est éteint : 0%)

La luminosité de base peut être réglée en continu de
0 à 50 %. Cela signifie : Ce n'est que lorsqu'il se pro­duit un mouvement dans la zone de détection que la
lumière s'enclenche à la valeur d'éclairage pleine
puissance. Remarque : En mode variation de lumiè-
re, selon le réseau électrique local, il est possible que
les LED vacillent légèrement. Ce n'est ni un défaut de
produit ni une cause de réclamation.

Installation/montage mural -

Il faut monter l'appareil à 50 cm au moins de toute
lampe dont la chaleur pourrait entraîner un déclen-

chement intempestif du détecteur. Pour obtenir les
portées indiquées de 5/12 m, il faut monter la lampe
à détecteur à une hauteur de 2 m environ.

Séquences de montage :

1. Monter tout d'abord la vis de blocage  sur le

support mural .

2. Maintenir le support mural  au mur et marquer
l'emplacement des trous.

3. Percer les trous, mettre les chevilles (Ø 6 mm) en
place.

4. Faire passer le câble de la conduite secteur par le
trou du support mural. Pour le montage en saillie per­cer le trou destiné au passage des câbles, installer le
bouchon d'étanchéité, le percer et y faire passer les
câbles de l'alimentation électrique.

5. Visser le support mural .

6. Branchement de la conduite secteur (voir ill.)

Le câble secteur est composé d'un câble à 2-3
conducteurs :

L = phase (la plupart du temps noir, brun ou gris)
N = neutre (généralement bleu)
PE = conducteur de terre (vert / jaune)

En cas de doute, il faut identifier les câbles avec un
testeur de tension puis les remettre hors tension.
Raccorder la phase (L) et le neutre (N) au domino. Le
conducteur de terre peut être protégé par un ruban
isolant.

Remarque : Il est bien sûr possible de monter sur la
conduite secteur un interrupteur permettant la mise
en ou hors circuit de l'appareil.
C'est la condition requise pour permettre le fonction­nement de l'éclairage permanent (voir chapitre
Fonction éclairage permanent ).

7. Placer la lentille du détecteur  (portée au choix 5 m
ou 12 m max.) voir chapitre réglage de la portée .
Mettre le cas échéant des caches enfichables .

8. Effectuer le réglage de luminosité de base , de
temporisation et de crépuscularité (cf. chapitre
Fonctions).

9. Placer le cache design avec verrine sur le sup-
port mural , mettre en place le recouvrement de
poussoir  et les fixer en bas au moyen de la vis de
blocage .

- 13 -



Fonctions -

 

Après avoir monté le support mural

, fait le branche-

ment au secteur et

mis la lentille du détecteur en
place, vous pouvez mettre la lampe à détecteur en
service. Les boutons de programmation permettent
de procéder à trois réglages. Lorsqu''un bouton de
programmation est actionné, la lampe passe en mode
programmation.

Ce qui signifie :

- La lampe s'éteint.

- Le fonctionnement du détecteur est mis hors service.

- La fonction d'éclairage permanent est interrompue

(au cas où elle était active).

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez
témoignée à STEINEL en achetant cette lampe à
détecteur. Vous avez choisi un article de très grande
qualité, fabriqué, testé et conditionné avec le plus
grand soin.

Avant de l’installer, veuillez lire attentivement ces ins­tructions de montage. En effet, seules une installation
et une mise en service correctement effectuées
garantissent durablement un fonctionnement correct
et fiable.

Nous souhaitons que votre nouvelle lampe à détec­teur vous apporte entière satisfaction.

Caractéristiques techniques

F

Dimensions (H x L x P) : 300 x 210 x 120 mm
Alimentation : 230 – 240 V, 50 Hz
Puissance : 8 W LED éclairage principal / 160 lm
Température de couleur : 3200 Kelvin (blanc chaud)
Longévité LED : 50 000 heures
Angle de détection : 140° avec ouverture angulaire de 90°
Portée du détecteur : 12 ou 5 m (2 réglages de base)
Réglage de crépuscularité : 2 – 2 000 lux
Temporisation : 5 s – 15 min
Luminosité de base : 0 – 50%, allumage en douceur
Éclairage permanent : commutable 4 h
Indice de protection : IP 43
Classe : II
Intervalle de température : -20° C à 50° C

Matériau : Châssis : plastique / aluminium

Verrine : verre opale
Cache : verre ou aluminium

Consignes de sécurité

n Pendant le montage, les conducteurs à raccorder

doivent être hors tension. Il faut donc d'abord cou­per le courant et s'assurer de l'absence de courant
à l'aide d'un testeur de tension.

n L'installation de la lampe à détecteur implique une

intervention sur le réseau électrique

et doit donc être

effectuée correctement et conformément à la norme NF C-

15100. (



-NF C-15100, A-ÖVE/ÖNORM E 8001-1,



-SEV 1000)

n Ne procéder aux réglages de fonctionnement

, ,



que lorsque la lentille a été installée.

n Utiliser uniquement des pièces de rechange

d'origine.

n Les réparations doivent être effectuées unique-

ment par des ateliers spécialisés.

Description de l’appareil

 Support mural
 Lentille du détecteur (amovible et orientable pour

permettre le réglage de base de la portée de 5 m
ou 12 m max.)

 Réglage de crépuscularité
 Temporisation
 Luminosité de base / Watt-o-matic

(variation de l'intensité lumineuse)

 Raccordement au secteur
 Capuchon design du détecteur
 LED, rouge
 Raccordement au secteur sous crépi
 Raccordement au secteur en saillie
 Cache design avec verrine
 Vis de blocage
 Recouvrement de poussoir

(évite un déréglage involontaire)

 Réglage de base de la portée
 Caches enfichables

Le principe

Le détecteur infrarouge est muni de deux détecteurs
pyroélectriques de 120° qui détectent le rayonnement
de chaleur invisible émis par les corps en mouvement
(personnes, animaux, etc.).

Ce rayonnement de chaleur capté est ensuite traité
par un système électronique qui met en marche la
lampe. Les obstacles comme les murs ou les vitres
s'opposent à la détection du rayonnement de chaleur
etempêchent toute commutation. Les deux détec­teurs pyroélectriques couvrent un angle de détection
de 140° avec une ouverture angulaire de 90°. La
lentille du détecteur est amovible et orientable. Ceci
permet deux réglages de base de la portée, de 5 m
ou 12 m max.

Important : La détection de mouvements est plus
fiable lorsque la lampe à détecteur est montée per­pendiculairement au sens de passage et qu'aucun
obstacle (arbre, mur, etc.) n'obstrue le champ de visée
du détecteur.

- 12 -





F

Dysfonctionnements

La lampe à détecteur
n’est pas sous tension

La lampe à détecteur
ne s'allume pas

La lampe à détecteur
ne s'éteint pas

La lampe à détecteur
s’allume de façon intempestive

Variations dans la portée
de la lampe à détecteur

LED allumée en permanence bien
que l'éclairage permanent ne soit
pas prévu

Problème

Déclaration de garantie

En tant qu’acheteur, vous disposez des droits pres­crits par la loi à l’encontre du vendeur. Notre déclara­tion de garantie ne raccourcit ni ne limite pas ces
droits dans la mesure où ils existent dans votre pays.
Nous vous accordons une garantie de 5 ans sur le
parfait état et le bon fonctionnement de votre produit
STEINEL Professional. Nous garantissons que ce pro­duit ne présente pas de défauts matériels, de fabrica­tion ni de construction. Nous garantissons le bon état
de fonctionnement de tous les composants électro­niques et des câbles ainsi que l’absence de vices
pour tous les matériaux utilisés et leurs surfaces.

Réclamation

Si vous avez une réclamation à faire au sujet de votre
produit, veuillez l’envoyer complet franco de port
accompagné de la preuve d’achat originale qui doit
comprendre la date de l’achat et la désignation du
produit à votre revendeur ou directement à nous à

STEINEL France SAS, Acticentre-CRT2, 156-220 rue
des Famards bât M Lot 3 59810 LESQUIN. C’est

pourquoi nous vous conseillons de conserver soi­gneusement votre preuve d’achat jusqu’à l’expiration
de la période de garantie. STEINEL n’assume aucune
responsabilité pour les frais et les risques de trans­port dans le cadre du renvoi du produit.

Veuillez consulter notre site Internet
www.steinel-professional.de/garantie pour de plus
amples informations sur la manière de faire valoir
un droit à une prestation de garantie.

Si vous avez besoin d’avoir recours au service de
garantie ou si vous avez une ques­tion au sujet de votre produit, vous
pouvez nous appeler à tout moment
au n° d’assistance téléphonique
pour la clientèle 03 20 30 34 00.

- 15 -

n Fusible défectueux, appareil

hors circuit, câble coupé

n Court-circuit

n Changer le fusible défectueux,

mettre l'interrupteur en circuit ;
vérifier le câble à l'aide d'un
testeur de tension

n Vérifier le branchement

n En fonctionnement diurne, le

réglage de crépuscularité est
positionné sur fonctionnement
nocturne

n Interrupteur secteur en position

ARRÊT

n Fusible défectueux
n Réglage incorrect de la zone de

détection

n Le fusible intégré à la lampe

est activé (éclairage LED
permanent)

n Régler à nouveau (touche )

n Mettre en circuit
n Changer le fusible, éventuelle-

ment vérifier le branchement

n Ajuster à nouveau
n Éteindre la lampe à détecteur

et la rallumer après env. 5 s

n Mouvement continu dans la

zone de détection

n Luminosité de base > 0 %

n Contrôler la zone de détection,

éventuellement la régler à
nouveau

n Positionner la luminosité de

base sur 0 % (touche )

n Le vent agite des arbres et

des arbustes dans la zone de
détection

n Détection de voitures passant

sur la chaussée

n Rayons solaires sur la lentille

n Variations subites de températu-

re dues aux intempéries (vent,
pluie, neige) ou à des courants
d'air provenant de ventilateurs
ou de fenêtres ouvertes

n La lentille n'a pas été appuyée

de façon suffisamment ferme
dans l'encoche

n Modifier la zone

n Modifier la zone
n Monter le détecteur dans un

endroit protégé ou modifier la
zone

n Modifier la zone, monter

l'appareil à un autre endroit

n Appuyer de nouveau la lentille

n Variations de la température

ambiante

n Réglage de précision de la

zone de détection par caches
enfichables

n Fusible interne actionné n Éteindre la lampe à détecteur

et la rallumer après env. 5 s

Cause Remède

Les LED vacillent

n Réseau électrique local n cf. remarque page 13

Fonction éclairage permanent

Si un interrupteur est installé sur la conduite secteur,
outre l'allumage et l'extinction, les fonctions suivantes
sont possibles :

Fonctionnement avec détecteur

1) Allumer la lumière :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe reste allumée pendant la durée réglée.

2) Éteindre la lumière :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe s'éteint ou repasse en mode détection.

Éclairage permanent

1) Activer l'éclairage permanent :

Actionner l’interrupteur 2 x ARRÊT/MARCHE. La lampe
passe pour 4 heures en éclairage permanent (LED
rouge  allumée). Elle repasse ensuite automatique­ment en mode détection (LED rouge  éteinte).

2) Éteindre l'éclairage permanent :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe s'éteint ou repasse en mode détection.

Important :

Il faut actionner l'interrupteur rapidement
(en l'espace de 0,5 à 1 s).

Fonction de réinitialisation

Tous les réglages peuvent, à tout moment, réinitialisé
(fonctionnement diurne 2000 lux, durée d'éclairage
5 secondes et variation de l'intensité lumineuse
désactivée).

Pour ce faire, appuyer simultanément sur les 3 bou­tons et les maintenir appuyées, jusqu'à ce que la LED
s'allume et s'éteigne à nouveau (env. 5 s).

Allumage en douceur

La lampe à détecteur est équipée d'une fonction
d'allumage en douceur. Ce qui signifie que la lumière
n'atteint pas directement sa puissance maximum
lorsqu'on l'allume, mais que la luminosité augmente
lentement pour atteindre 100% en l'espace d'une
seconde. De même, la lumière diminue lentement lors
de la désactivation.

Réglage de base de la portée

Déclaration de conformité

Ce produit est conforme aux directives suivantes :

- directive basse tension 2006/95/CE

- directive compatibilité électromagnétique
2004/108/CE

- 14 -

La lentille du détecteur est divisée en deux zones de
détection. L'une des moitiés permet d'atteindre une
portée de 5 m max., l'autre moitié permet d'obtenir
une portée de 12 m max. (à une hauteur de montage
d'environ 2 m). Lorsque la lentille est installée
(enclencher fermement la lentille dans la rainure pré­vue), une petite flèche indique la portée maximale de
12 m ou de 5 m choisie (flèche à gauche = 5 mètres,
flèche à droite = 12 mètres).

La lentille peut être détachée latéralement de son
enclenchement à l'aide d'un tournevis et remise en
place selon la portée souhaitée.

Réglage de précision au moyen
de caches enfichables

Pour exclure ou surveiller de façon ciblée des zones
supplémentaires, telles que les trottoirs ou les terrains
des voisins, il est possible de procéder à un réglage
de précision de la zone de détection en utilisant des
caches enfichables. On peut casser les caches selon
les découpages prévus tant dans le sens horizontal
que vertical ou les découper à l'aide d'une paire de
ciseaux. Ils peuvent alors être accrochés dans le
creux supérieur au milieu de la lentille. Pour finir, ils

sont fixés par la pose du cache design avec verre de
lampe .

(Les ill. ,  montrent des exemples de réduction de
l'angle de détection et de réduction de la portée.)

Utilisation/Entretien

La lampe à détecteur est conçue pour la commuta­tion automatique de l'éclairage. Les conditions atmo­sphériques peuvent influencer le fonctionnement de
la lampe à détecteur car les fortes rafales de vent, la
neige, la pluie ou la grêle peuvent provoquer un
déclenchement intempestif, les variations brutales
de température ne pouvant pas être différenciées
des sources de chaleur. Si la lentille se salit, on la
nettoiera avec un chiffon humide (ne pas utiliser de
détergent).







Réglage individuel de la valeur de l'intensité
lumineuse

- Maintenir le bouton appuyée jusqu'à ce que la LED
 clignote.

- Maintenir le bouton appuyée, la zone de variation de
l'intensité lumineuse passe lentement de 0 à 50%.

- Lorsque la valeur souhaitée est atteinte, relâcher le
bouton.

Ensuite, la LED clignote encore pendant environ
5 secondes. Pendant cette période, la valeur de
variation de l'intensité lumineuse peut être optimisée
davantage.

F

Nadat de wandhouder

gemonteerd, de netaansluiting
uitgevoerd en de sensorlens opgezet is, kan de sen­sorlamp in gebruik worden genomen. Met de pro­grammeertoetsen kunnen drie instellingen worden uit­gevoerd. Door het drukken op een programmeertoets
komt de lamp in de programmeermodus.

Dat betekent:

- de lamp gaat altijd uit.

- de sensorfunctie is buiten werking gesteld.

- de functie voor permanent brandend licht (indien

actief) wordt afgebroken.

De instellingen kunnen zo vaak veranderd worden als
gewenst. De laatste waarde wordt opgeslagen en
blijft ook bij stroomuitval bewaard.

Schemerinstelling (drempelwaarde) 

(instelling af fabriek: daglichtstand 2000 lux)

De gewenste inschakelwaarde van de lamp kan van
ca. 2 lux tot 2000 lux ingesteld worden.

a) Gewenste waarde instellen:

Bij de lichtomstandigheden waarbij de lamp bij bewe­ging in de toekomst het licht moet inschakelen, dient
u op de toets te drukken, totdat de rode led  gaat
knipperen. Deze waarde wordt nu opgeslagen.

b)

Instelling nachtstand (4 lux) overdag

De toets ca. 5 sec. ingedrukt houden tot de rode led
in de lens  niet meer knippert.

Uitschakelvertraging (tijdinstelling) 

(instelling af fabriek: ca. 10 sec.)

De gewenste brandduur van de lamp kan traploos
van ca. 5 sec. tot max. 15 min. worden ingesteld.

Individuele brandduur van de lamp instellen:

- toets ingedrukt houden, totdat de rode led  gaat

knipperen.

- toets loslaten en de gewenste verlichtingstijd

afwachten (led knippert).

- vervolgens opnieuw op de toets drukken tot de

led-lamp uit is. Nu is de gewenste tijd tot op de
seconde nauwkeurig opgeslagen.

- de procedure wordt na afloop van de maximaal

instelbare tijd (15 minuten) automatisch beëindigd.

- voor de instelling van de kortste tijd moet de toets

2 x kort achter elkaar worden gedrukt.

Basislicht 

(instelling af fabriek: dimmer uit: 0%)

Het basislicht kan traploos van 0 tot 50 % worden
geregeld. D.w.z.: pas bij een beweging in het registra­tiebereik van de sensor wordt het licht op het maxi­male lichtvermogen geschakeld. Opmerking: In de
dimmodus kan het gebeuren dat de led-lampen licht
flikkeren, dit is afhankelijk van het lokale stroomnet.
Dat is geen nadeel van het product en geen reden
voor reclamaties.

Installatie/wandmontage -

De de lamp moet minimaal 50 cm van een andere
lichtbron gemonteerd worden. Omdat warmtestra-

ling de sensor kan activeren. Voor de aangegeven
reikwijdtes van 5/12 m dient de montagehoogte
ca. 2 m te bedragen.

Montagestappen:

1. Borgschroef  voormonteren op wandhouder .

2. Wandhouder  tegen de muur houden en boorga-

ten aftekenen.

3. Gaten boren, pluggen (Ø 6 mm) plaatsen.

4. Kabel van de stroomtoevoer door de invoeropening

van de wandhouder voeren. In geval van leidingen op
de muur de openingen voor de kabeldoorvoer door­steken, afdichtdopjes plaatsen, doordrukken en de
stroomkabels doorvoeren.

5. Wandhouder  vastschroeven.

6. Aansluiting van de stroomtoevoer (zie afb.)

De stroomtoevoer bestaat uit een 2- tot 3-polige
kabel.
L = stroomdraad (In Nederland meetal bruin n Belgie

meestal zwart)

N = nuldraad (meestal blauw)
PE = aardedraad (groen/geel)

In geval van twijfel moeten de kabels met een span­ningstester worden geïdentificeerd; vervolgens weer
spanningsvrij maken. De fase (L) en de nuldraad (N)
worden in het kroonsteentje aangesloten. De aarde­draad kan met isolatieband beveiligd worden.

Opmerking: In de stroomtoevoerkabel kan natuurlijk
een netschakelaar voor in- en uitschakelen worden
gemonteerd.
Voor de functie permanente verlichting is dit
zelfs noodzakelijk (zie hoofdstuk Permanente
verlichting ).

7. Sensorlens  plaatsen (reikwijdte naar keuze,
max. 5 m of 12 m) zie hoofdstuk Reikwijdte-instelling
. Eventueel afdekplaatjes  aanbrengen.

8. Basislicht , tijd- en schemerinstelling



uitvoeren (zie hoofdstuk ‘Functies’).

9. Designplaat met lampenglas op de wandhouder
 plaatsen, knopafdekking  aanbrengen en samen
met de borgschroef  beneden fixeren.

Functies -

- 17 -

  

Gebruiksaanwijzing

Geachte klant,

Hartelijk dank voor het vertrouwen, dat u met de aan­schaf van uw nieuwe sensorlamp van STEINEL in ons
stelt. U heeft een modern kwaliteitsproduct gekocht,
dat met uiterste zorgvuldigheid vervaardigd, getest en
verpakt werd.

Lees voor de installatie deze gebruiksaanwijzing
nauwkeurig door, want alleen een vakkundige installa­tie en ingebruikname garandeert een lange, betrouw­bare en storingvrije werking.

Wij wensen u veel plezier met uw nieuwe sensorlamp
van STEINEL.

Technische gegevens

NL

Afmetingen (h x b x d): 300 x 210 x 120 mm
Stroomtoevoer: 230 – 240 V, 50 Hz
Vermogen: 8 W led hoofdverlichting / 160 lm
Kleurtemperatuur: 3200 Kelvin (warm wit)
Levensduur led-lampen: 50.000 uur
Registratiehoek: 140° met 90° openingshoek
Registratiereikwijdte: 12 of 5 m (2 basisinstellingen)
Schemerinstelling: 2 – 2000 lux
Tijdinstelling: 5 sec. – 15 min.
Basislicht: 0 – 50%, soft-lightstartfunctie
Permanente verlichting: instelbaar (4 uur)
Bescherming: IP 43
Veiligheidsklasse: II
Temperatuurbereik: -20 °C tot 50 °C

Materiaal: Onderstel: kunststof/aluminium

Afdekking: opaalglas
Kap: glas of aluminium

Veiligheidsvoorschriften

n Bij de montage moet de aan te sluiten elektrische

kabel spanningsvrij zijn. Daarom eerst de stroom uit­schakelen en op spanningsloosheid testen met een
spanningstester.

n Bij de installatie van de sensorlamp werkt u met net-

spanning. Dit moet vakkundig en volgens de gebrui­kelijke installatievoorschriften en aansluitingsvoor­waarden worden uitgevoerd. (NL: NEN 1010,
B: (AREI) NBN 15-101)

(-VDE 0100,

A

-ÖVE/ÖNORM E 8001-1, -SEV 1000)

n Functie-instellingen

, , 

alleen met gemon-

teerde lens uitvoeren.

n Gebruik uitsluitend originele reserveonderdelen.
n Reparaties mogen alleen door vakbedrijven worden

uitgevoerd.

Beschrijving van het apparaat

 Wandhouder
 Sensorlens (afneembaar en draaibaar voor

de keuze van de basisreikwijdte-instelling
van max. 5 m of 12 m)

 Schemerinstelling
 Tijdinstelling
 Basislicht / Watt-o-matic (dimmer)
 Netaansluiting
 Sensor-designkap
 Rood led-lampje
 Netaansluiting leidingen in de muur
 Netaansluiting leidingen op de muur
 Designplaat met lampenglas
 Borgschroef
 Afdekkap knop (voorkomt ongewild verstellen)
 Basisreikwijdte-instelling
 Afdekplaatjes

Het principe

De geïntegreerde infraroodsensor is voorzien van twee
120°-pyrosensoren, die de onzichtbare warmtestraling
van bewegende mensen, dieren enz. registreren.

Deze zo geregistreerde warmtestraling wordt elektro­nisch omgezet en schakelt hierdoor de lamp automa­tisch aan. Door hindernissen, zoals muren of ruiten,
wordt geen warmtestraling herkend,dus vindt ook
geen schakeling plaats. Met behulp van de twee pyro­sensoren wordt een registratiehoek van 140° met een
openingshoek van 90° bereikt. De sensorlens is
afneembaar en draaibaar. Hierdoor zijn twee basisreik­wijdte-instellingen van max. 5 m of 12 m mogelijk.

Belangrijk: De beste bewegingsregistratie heeft u als
de sensorlamp zijdelings in de looprichting wordt
gemonteerd en geen hindernissen (zoals bomen,
muren etc.) het zicht van de sensor belemmeren.

- 16 -





NL

Bedrijfsstoringen

De sensorlamp is zonder spanning

De sensorlamp schakelt niet aan

De sensorlamp schakelt niet uit

De sensorlamp schakelt
ongewenst aan

Reikwijdteverandering sensorlamp

Led brandt continu, hoewel er geen
permanente verlichting is ingesteld

Storing

Garantieverklaring

Als koper heeft u t.o.v. de verkoper recht op de wet­telijk voorgeschreven garantie. Voor zover dit recht
op garantie in uw land bestaat, wordt die door onze
garantieverklaring noch verkort, noch beperkt. Wij
verlenen 5 jaar garantie op de onberispelijke staat en
het correcte functioneren van uw sensorproduct uit
het STEINEL Professional assortiment. Wij garande­ren dat dit product geen materiaal-, productie- of
constructiefouten heeft. Wij garanderen de goede
werking van alle elektronische componenten en
kabels, alsook dat alle toegepaste materialen en hun
oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt
u het betreffende artikel, compleet samen met het
originele aankoopbewijs en de klachtomschrijving,

terugsturen naar uw leverancier of direct naar

Van Spijk Agenturen, De Scheper 402, 5688 HP
Oirschot. Wij adviseren u daarom uw aankoopbewijs

zorgvuldig te bewaren tot de garantieperiode is verlo­pen. STEINEL kan niet aansprakelijk worden gesteld
voor de transportkosten en het transportrisico van het
terugsturen.

(Op onze website
www.steinel-professional.de/garantie vindt u meer
informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft
of technische vragen betreffende
uw product, kunt u contact
opnemen met onze helpdesk
[phone].

- 19 -

n Zekering defect, niet ingescha-

keld, kabelbreuk

n Kortsluiting

n Nieuwe zekering, netschakelaar

inschakelen; kabel controleren
met spanningstester

n Aansluitingen controleren

n Bij daglicht, lichtinstelling staat

op schemerstand

n Netschakelaar UIT
n Zekering defect

n Registratiebereik niet gericht

ingesteld

n Interne elektrische zekering

werd geactiveerd
(led permanente verlichting)

n Opnieuw instellen (toets )

n Inschakelen
n Nieuwe zekering, eventueel

aansluiting controleren

n Opnieuw instellen

n Sensorlamp uit- en na ca.

5 sec. weer inschakelen

n Continue beweging binnen het

registratiebereik

n Basislicht > 0 %

n Bereik controleren en eventueel

opnieuw instellen

n Basislicht op0 % zetten

(toets )

n Wind beweegt bomen en strui-

ken binnen het registratiegebied

n Registratie van auto's op straat
n Er valt zonlicht op de lens

n Plotselinge verandering van

temperatuur door het weer
(wind, regen, sneeuw) of afvoer­lucht van ventilatoren, open
ramen

n De lens is niet vast genoeg in

de gleuf gedrukt

n Bereik veranderen

n Bereik veranderen,
n Sensor afschermen of bereik

veranderen

n Bereik veranderen of op ander

plaats monteren.

n Lens nog een keer aandrukken

n Andere omgevingstemperaturen n Registratiebereik door afdek-

plaatjes nauwkeurig instellen

n Interne zekering geactiveerd n Sensorlamp uit- en na

5 sec. weer inschakelen

Oorzaak Oplossing

Led-lampen flikkeren

n Lokale stroomnet n Zie opmerking op pagina 17

Permanente verlichting

Als er een netschakelaar in de kabel gemonteerd
wordt, zijn naast het eenvoudige in- en uitschakelen
ook de volgende functies mogelijk:

Sensormodus

1) Licht inschakelen:

Schakelaar 1 x UIT en AAN.
De lamp blijft gedurende de ingestelde tijd aan.

2) Licht uitschakelen:

Schakelaar 1 x UIT en AAN.
De lamp gaat uit resp. schakelt over op
sensormodus.

Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt geduren­de 4 uur over op permanente verlichting (rode led 
brandt). Vervolgens schakelt de lamp automatisch weer
over op sensormodus (rode led  uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp.
schakelt over op sensormodus.

Belangrijk:

Het meerdere malen op de schakelaar drukken moet
snel achter elkaar gebeuren (ca. 0,5 – 1 sec.).

Reset-functie

Alle instellingen kunnen op ieder gewenst moment
weer worden teruggebracht naar hun uitgangspositie
(daglichtstand 2000 lux, brandduur 5 sec. en basis­licht uit).

Hiervoor dient u beide toetsen gelijktijdig in te druk­ken, totdat de led in- en weer uitgeschakeld is
(ca. 5 sec.).

Soft-lightstartfunctie

De sensorlamp is uitgerust met een soft-lightstart­functie. Dat betekent, dat het licht bij inschakeling
niet meteen naar het maximale vermogen gaat, maar
dat de lichtsterkte binnen één seconde langzaam
wordt verhoogd naar 100%. Volgens dit principe
wordt het licht bij het uitschakelen ook weer lang­zaam gedimd.

Reikwijdte-basisinstelling

Conformiteitsverklaring

Dit product voldoet aan de:

- laagspanningsrichtlijn 2006/95/EG

- EMC-richtlijn 2004/108/EG

- 18 -

De sensorlens is in twee registratiebereiken verdeeld.
Met de ene helft wordt een reikwijdte van max. 5 m,
met de andere een reikwijdte van max. 12 m bereikt
(bij een montagehoogte van ca. 2 m). Na het plaatsen
van de lens (lens vast in de aanwezige gleuf klem­men) markeert een klein pijltje de gekozen max.
reikwijdte van 12 m of 5 m (pijltje links = 5 m, pijltje
rechts = 12 m).

De lens kan aan de zijkant met behulp van een
schroevendraaier uit de vergrendeling worden losge­maakt en overeenkomstig de gewenste reikwijdte
weer worden teruggeplaatst.

Individuele fijninstelling met
afdekplaatjes

Om andere gebieden, zoals bijv. trottoirs of aangren­zende percelen, buiten de registratie te laten of juist
doelgericht te bewaken, kan het registratiebereik
d.m.v. afdekplaatjes nauwkeurig worden ingesteld.
De afdekplaatjes kunnen langs de inkepingen verti­caal en horizontaal worden afgebroken of met een
schaar worden doorgeknipt. Zij kunnen in de boven­ste gleuf in het midden van de lens. Door het plaat­sen van de designkap met lampenglas  worden ze
tenslotte gefixeerd.

(Afb. ,  toont voorbeelden voor de verkleining van
de registratiehoek en voor de verkleining van de
reikwijdte.)

Gebruik/onderhoud

De sensorlamp is geschikt voor het automatisch
inschakelen van licht. Weersinvloeden kunnen de
werking van de sensorlamp beïnvloeden, bij hevige
windvlagen, sneeuw, regen en hagel kan het tot
foutieve schakelingen komen, omdat de plotselinge
temperatuurswisselingen niet van warmtebronnen
onderscheiden kunnen worden. De registratielens kan
bij vervuiling met een vochtige doek (zonder schoon­maakmiddel) worden gereinigd.







Individuele dimwaarde instellen:

- toets ingedrukt houden, totdat de rode led  gaat
knipperen.

- toets verder ingedrukt houden, het dimbereik wordt
langzaam van 0–50% doorlopen.

- laat de toets los als de gewenste waarde bereikt is.

Hierna knippert de led nog ca. 5 sec. Gedurende
deze tijd kan de dimwaarde nog verder geoptimali­seerd worden.

NL

Le impostazioni possono venire modificate in ogni
momento. L'ultimo valore impostato viene memoriz­zato e in tal modo protetto nel caso di mancanza
improvvisa di tensione.

Regolazione di luce crepuscolare
(soglia d'intervento) 

(Impostazione da parte del costruttore:
funzionamento con luce diurna 2000 Lux)

La soglia d'intervento desiderata della lampada può
venire impostata tra ca. 2 Lux ed un massimo di
2000 Lux.

a) Impostate il valore da voi desiderato:

Quando è stato raggiunto il livello di luminosità al
quale si desidera che la lampada in futuro si attivi in
caso di movimento, occorre premere il tasto finché il
LED rosso  non inizia a lampeggiare. A questo
punto il valore è memorizzato.

b)

Impostazione funzionamento di notte (4 Lux)

durante il giorno

Tenete premuto il pulsante per ca. 5 secondi fino a
che il LED rosso  che si trova nella lente cessa di
lampeggiare.

Ritardo di spegnimento
(Regolazione del periodo di accensione) 

(Impostazione da parte del costruttore:
ca. 10 sec.)

Il periodo di accensione della lampada desiderato
può venire impostato con regolazione continua da
5 sec. ad un massimo di 15 min.

Impostazione individuale della durata del periodo
di accensione della lampada:

- Tenete premuto il tasto fino a quando il LED rosso
 non inizia a lampeggiare.

- Lasciate andare il tasto ed attendete il periodo di
accensione desiderato (il LED lampeggia).

- Poi azionate nuovamente il tasto fino a che il LED si
spegne. In tal modo il periodo di accensione desi­derato è stato memorizzato con precisione al
secondo.

- L'operazione viene terminata automaticamente
alla scadenza del tempo massimo programmabile
(15 min.).

- Per impostare il periodo minimo si deve premere
brevemente due volte di seguito il tasto.

Luce di base 

(Impostazione da parte del costruttore:
effetto dimmer non attivo: 0%)

La luce di base può venire regolata in continuo dal
0 al 50 %. Ciò vuol dire: solo in caso di movimento
all'interno del campo di rilevamento del sensore la
luce si accende alla massima potenza. Avvertenze:
nella modalità dimmer, a seconda della rete elettrica
locale si potrebbe verificare un leggero sfarfallio dei
LED. Ciò non denota un difetto del prodotto e non
costituisce pertanto motivo di reclamo.

Installazione/Montaggio a parete -

Il luogo di montaggio deve distare almeno 50 cm
da un'altra lampada, in quanto l'irraggiamento termi-

co proveniente da quest'ultima può provocare l'inter­vento del sistema. Ai fini di poter raggiungere i due
raggi d'azione indicati di 5 m e di 12 m si consiglia
un'altezza di montaggio di ca. 2 m.

Fasi di montaggio:

1. Premontate la vite di sicurezza  sul supporto per

montaggio a parete .

2. Tenete il supporto  premuto contro la parete e
segnate i punti dove devono venire effettuati i fori.

3. Effettuate i fori, inserite i tasselli (Ø 6 mm).

4. Fate passare il cavo della linea di allacciamento

alla rete attraverso il foro d'introduzione del supporto
per montaggio a parete. Per la linea di alimentazione
in superficie effettuate delle aperture per l'introduzio­ne dei cavi, inserite dei tappi di tenuta, perforate
completamente e fate passare i cavi dell'allacciamen­to alla rete.

5. Avvitate il supporto per fissaggio a parete .

6. Collegamento della linea di allacciamento alla
rete (vedi fig.)

La linea di alimentazione dalla rete consiste in un
cavo a 2 o 3 fili:

L = fase (solitamente di colore nero, marrone o grigio)
N = filo neutro (di norma blu)
PE = conduttore di terra (verde/giallo)

Se avete dei dubbi controllate i cavi con un indicatore
di tensione; poi disinserite nuovamente la tensione. Il
filo di fase (L) e il conduttore neutro (N) si allacciano al
morsetto a innesto. Il conduttore di terra può venire
protetto con nastro isolante.

Avvertenze: Ovviamente nella linea di alimentazione
della rete può essere installato un interruttore di rete
per accendere e spegnere.
Per la funzione luce continua questa è una condizione
indispensabile (vedi capitolo "Funzionamento con
luce continua").

7. Applicate la lente del sensore  (raggio d'azione a
scelta, max. 5 m o 12 m) vedi capitolo "Impostazione
del raggio d'azione" . Applicate le eventuali calotte
di copertura  aufsetzen.

8. Luce di base , effettuare la regolazione del perio-
do di accensione e la regolazione di luce crepu­scolare (vedi capitolo Funzioni).

9. Mettete la calotta decorativa con vetro della lam­pada sul supporto per il montaggio a parete ,
inserite la copertura tasti  e fissatela sotto assieme
alla vite di sicurezza .

Funzioni -

- 21 -



 

Dopo aver montato il supporto per fissaggio a parete,
effettuato l'allacciamento alla rete ed applicato la lente
del sensore, potete mettere in funzione la lampada a
sensore

. Utilizzando i pulsanti di programmazione si
possono effettuare tre impostazioni. Quando viene
azionato uno dei pulsanti di programmazione la lam­pada si trova in modalità di programmazione.

Ciò significa:

- La lampada si spegne sempre.

- Il sensore è stato messo fuori uso.

- La funzione luce continua (se attiva) viene sospesa.

Istruzioni per il montaggio

Gentili Clienti,

Vi ringraziamo per la fiducia che ci avete dimostrato
con l'acquisto della Vostra nuova lampada a sensore
STEINEL. Avete scelto un prodotto di pregiata qualità
costruito, provato confezionato con la massima cura.

Vi preghiamo di procedere all'installazione solo dopo
aver letto attentamente le presenti istruzioni di montag­gio. Solo un'installazione ed una messa in funzione
effettuate a regola d'arte possono infatti garantire un
funzionamento affidabile, privo di disturbi e di lunga
durata.

Vi auguriamo di essere pienamente soddisfatti della
Vostra nuova lampada a sensore STEINEL.

Dati tecnici

I

Dimensioni (a x l x p): 300 x 210 x 120 mm
Allacciamento alla rete: 230 – 240 V, 50 Hz
Potenza: 8 W LED illuminazione principale / 160 lm
Temperatura di colore: 3200 Kelvin (bianco caldo)
Durata utile LED: 50.000 ore
Angolo di rilevamento: 140° con 90° angolo di apertura
Raggio d'azione del rilevamento: 12 o 5 m (2 impostazioni di base)
Regolazione crepuscolare: 2 – 2000 Lux
Regolazione del periodo di accensione: 5 sec. – 15 min.
Luce di base: 0 – 50%, accensione della luce soft
Luce continua: attivabile per 4 ore
Grado di protezione: IP 43
Classe di protezione: II
Intervallo di temperatura: tra -20 °C e 50 °C

Materiale: Corpo: materialesintetico/alluminio

Copertura: vetro opalino
Schermatura: vetro o alluminio

Avvertenze sulla sicurezza

n Durante il montaggio la linea elettrica deve essere

scollegata. Prima del lavoro occorre pertanto stac­care la corrente ed accertare l'assenza di tensione
mediante uno strumento di misura della tensione.

n L'installazione della lampada a sensore richiede

lavori alla linea di alimentazione elettrica. Essa deve
pertanto venire eseguita a regola d'arte in confor­mità alle comuni prescrizioni per l'installazione e
l'allacciamento.

(-VDE 0100,

A

-ÖVE/ÖNORM E 8001-1, -SEV 1000)

n Effettuate la regolazione delle funzioni

, , 

sono a lente montata.

n Utilizzate esclusivamente pezzi originali.
n Le riparazioni devono venire effettuate esclusiva-

mente da officine specializzate.

Descrizione apparecchio

 Supporto per fissaggio a parete
 Sensor-Linse (Lente del sensore (amovibile e gire-

vole per la se- lezione dell'impostazione base del
raggio d'azione di max. 5 m o 12 m)

 Regolazione crepuscolare
 Regolazione del periodo di accensione
 Luce di base / Watt-o-matic

(dimmerizzazione)

 Allacciamento alla rete
 Cappuccio design per il sensore
 LED, rosso
 Allacciamento alla incassata
 Allacciamento alla rete in superficie
 Calotta decorativa con vetro della lampada
 Vite di sicurezza
 Copertura tasti

(impedisce spostamenti involontari)

 Impostazione base del raggio d'azione
 Calotte di copertura

Il principio

Il sensore a raggi infrarossi integrato è dotato di due
pirosensori a 120° che rilevano l'invisibile irraggia­mento termico di corpi in movimento (persone,
animali, ecc.).

L'irraggiamento termico in tal modo rilevato viene
trasformato elettronicamente e provoca così l'accen­sione automatica della lampada. La presenza di osta­coli quali per es. muri o vetri impedisce il riconosci­mento dell'irraggiamento termico,l'accensione per­tanto non avviene. Con l'ausilio dei due pirosensori si
ottiene un angolo di rilevamento di 140° con un ango­lo di apertura di 90°. La lente del sensore può venire
smontata e ruotata. Ciò permette due impostazioni
base per il raggio d'azione: max. 5 m o 12 m.

Importante: potete ottenere il più sicuro rilevamento
di movimento se montate la lampada a sensore lateral­mente rispetto alla direzione di cammino e se non vi
sono ostacoli (come per es. alberi, muri ecc.) che pos­sano compromettere la visuale del sensore.

- 20 -





I

Disturbi di funzionamento

Lampada a sensore
priva di tensione

La lampada a sensore
non si accende

La lampada a sensore
non si spegne

La lampada a sensore
si accende a sproposito

Lampada a sensore
Modifica del raggio d'azione

LED sempre acceso nonostante
non sia impostata la luce continua

Guasto

Garanzia di funzionamento

Quale acquirente Lei può rivendicare nei confronti del
venditore i diritti previsti dalla legge. Nella misura in
cui tali diritti esistono nel Suo paese, la nostra dichia­razione di garanzia né li riduce né li limita. Noi Le
concediamo 5 anni di garanzia dell’impeccabile costi­tuzione e del regolare funzionamento del Suo prodot­to a sensori STEINEL Professional. Noi garantiamo
che questo prodotto è privo di difetti di produzione e
costruzione. Garantiamo la funzionalità di tutti i com­ponenti elettronici e di tutti i cavi nonché l’assenza di
vizi di tutti i materiali impiegati e delle loro superfici.

Rivendicazione

Se ha intenzione di esporre reclamo in merito al
prodotto da Lei acquistato, La si prega di trasmettere
tale reclamo completo e affrancato assieme allo
scontrino d’acquisto o alla fattura indicante la data
dell’acquisto e la denominazione del prodotto al Suo

rivenditore o direttamente a noi: STEINEL Italia Srl,
Via del lavoro, 18 Cassano Magnago 21012 (VA).
Le consigliamo pertanto di conservare scrupolosa­mente lo scontrino d’acquisto o la fattura fino alla
scadenza del periodo di garanzia. La STEINEL decli­na ogni responsabilità per costi e rischi legati al tra­sporto nell’ambito della restituzione del prodotto.

(Per informazioni in merito alla rivendicazione di un
diritto di garanzia si prega di consultare il nostro
sito web www.steinel.it)

Se dovesse esporre un caso di
garanzia o una domanda sul Suo
prodotto, ci può contattare al
numero 0331 28 96 05 dal lunedì
al venerdì dalle 9:00 alle 18:00.

- 23 -

n il fusibile è guasto, non attivo,

la linea è interrotta

n corto circuito

n nuovo fusibile, accendete l'inter-

ruttore di rete; controllate il cavo
con un indicatore di tensione

n controllate gli allacciamenti

n in caso di modalità diurna, rego-

lazione crepuscolare impostata
su funzionamento di notte

n interruttore di rete spento
n fusibile guasto

n campo di rilevamento non impo-

stato in modo mirato

n il fusibile elettrico interno è stato

attivato (luce continua LED)

n effettuate una nuova regolazione

(tasto )

n accendete
n cambiate fusibile, eventualmen-

te controllate l'allacciamento

n effettuate una nuova regolazione

n spegnete la lampada a sensore

e dopo ca. 5 sec. riaccendetela

n continuo movimento all'interno

del campo di rilevamento

n luce di base > 0%

n controllate il campo e se neces-

sario regolatelo nuovamente

n impostare luce di base

su 0% (tasto )

n il vento muove alberi e cespugli

nel campo di rilevamento

n vengono rilevate automobili sulla

strada

n la luce solare cade direttamente

sulla lente

n improvvisi sbalzi di temperatura

dovuti a condizioni atmosferiche
(vento pioggia, neve) o causati
da aria di scarico di ventilatori o
da aria proveniente da finestre
aperte

n la lente non è stata ben inserita

e sufficientemente fissata nella
scanalatura

n spostate il campo

n spostate il campo

n applicate il sensore con prote-

zioni o spostare il campo

n cambiate il campo, spostate il

luogo di montaggio

n premete nuovamente la lente

nella scanalatura

n diverse temperature ambiente n impostate precisamente il

campo di rilevamento con
l'ausilio di calotte di copertura

n fusibile interno attivato n spegnete la lampada a sensore

e dopo ca. 5 sec. riaccendetela

Causa Rimedio

Sfarfallio dei LED

n dipende dalla rete elettrica

locale

n vedi avvertenza a pagina 21

Funzionamento con luce continua

Se nella linea di allacciamento alla rete viene montato
un interruttore di rete, oltre alla semplice funzione di
accensione e spegnimento sono anche possibili le
seguenti opzioni:

Funzionamento del sensore

1) Accensione:

Interruttore 1 x OFF e ON.
La lampada rimane accesa per il periodo impostato.

2) Spegnimento:

Interruttore 1 x OFF e ON.
La lampada si spegne, ossia passa in funzionamento
con sensore.

Funzionamento con luce continua

1) Avvio della funzione luce continua:

Interruttore 2 x OFF e ON. La lampada viene accesa
per 4 ore con luce continua (si accende il LED rosso
). Dopo questo periodo di tempo la lampada passa
di nuovo automaticamente in esercizio sensore (il LED
rosso  si spegne).

2) Disattivazione della funzione luce continua:

Interruttore 1 x OFF e ON. La lampada si spegne,
ossia passa in funzionamento con sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire
rapidamente (entro 0,5 – 1 sec.).

Funzione di reset

Tutte le impostazioni effettuate possono venire annul­late in ogni momento ripristinando la condizione in cui
la lampada a sensore si trovava al momento della
consegna (funzionamento con luce diurna 2000 Lux,
durata del periodo di illuminazione 5 secondi e luce
di base spenta).

Per far questo tenete premuti tutti i tasti fino a
quando il LED si accende e poi si spegne di
nuovo (ca. 5 sec.).

Accensione luce soft

La lampada sensore dispone di una funzione di
accensione della luce "soft". Ciò significa che la luce
al momento dell'accensione non giunge direttamente
alla massima potenza, bensì la luminosità aumenta
progressivamente arrivando entro un secondo al
100%. Analogamente lo spegnimento non è immedia­to bensì la luce si spegne lentamente.

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva sulla bassa tensione 2006/95/CE

- Direttiva sulla compatibilità elettromagnetica
2004/108/CE

- 22 -

La lente del sensore è suddivisa in due campi di rile­vamento. Con una metà viene raggiunto un raggio
d'azione di max. 5 m, con l'altra metà un raggio d'a­zione di max. 12 m (con un'altezza di montaggio di
ca. 2 m). Dopo che la lente è stata applicata (inca­strate bene la lente nell'apposita scanalatura), una
piccola freccia indica il raggio d'azione massimo
scelto di 12 m o 5 m (freccia a sinistra = 5 m, freccia
a destra = 12 m).

La lente può venire sbloccata e prelevata lateralmen­te dal suo alloggiamento con un cacciavite e venire
nuovamente applicata in base al raggio d'azione
desiderato.

Regolazione di precisione individuale
con calotte di copertura

Per escludere o per sorvegliare in modo mirato ulte­riori aree, come per es. marciapiedi o terreni adiacenti,
è possibile regolare precisamente il campo di rileva­mento applicando calotte di copertura. Le calotte di
copertura possono venire separate lungo le suddivi­sioni predisposte con scanalature in verticale e in
orizzontale o tagliate con una forbice. Possono poi
venire agganciate nell'incavo più in alto. Con l'appli-

cazione della calotta design con il vetro coprilampada
 essi vengono definitivamente fissati.

(In fig. ,  vengono mostrati esempi di riduzione
dell'angolo di rilevamento nonché di riduzione del
raggio d'azione.)

Funzionamento/Cura

La lampada a sensore è adatta per l'accensione e lo
spegnimento automatici della luce. L'influenza degli
agenti atmosferici potrebbe compromettere la funzio­ne della lampada a sensore, in caso di forti raffiche di
vento, neve, pioggia o grandine si potrebbe verificare
un intervento a sproposito, in quanto gli improvvisi
sbalzi di temperatura non possono venire distinti dalle
fonti di calore. In caso la lente di rilevamento fosse
imbrattata, pulitela con un panno umido (senza utiliz­zare detergenti).





Impostazione base raggio d'azione



Regolazione del valore dimmer individuale

- tenete premuto il tasto fino a quando il LED 
non inizia a lampeggiare.

- continuate a tenere il tasto premuto, il campo
dimmer viene percorso lentamente da 0% a 50%.

- quando il valore desiderato è stato raggiunto,
lasciate andare il tasto.

Dopo di ciò, il LED lampeggia ancora per ca.
5 secondi. Durante questo periodo il valore dimmer
può venire ulteriormente ottimizzato.

I

La configuración se podrá modificar en cualquier
momento. El último valor se memoriza protegido
contra apagones.

Regulación crepuscular
(umbral de respuesta) 

(regulación de fábrica:
funcionamiento a la luz del día 2000 lux)

El umbral de respuesta deseado de la lámpara se podrá
ajustar de unos 2 lux a 2000 lux.

a) Ajústese el valor personal deseado:

Una vez dadas las circunstancias de luminosidad dese­adas que tengan que activar la lámpara en caso de
movimiento, se apretará el pulsador hasta que el LED 
rojo parpadee. Así, este valor quedará memorizado.

b)

Regulación funcionamiento nocturno (4 lux) de día

Apriétese el pulsador 5 segundos seguidos aprox.,
hasta que el LED rojo  deje de centellear en el lente.

Desconexión diferida
(temporización) 

(regulación de fábrica: aprox. 10 seg.)

El tiempo de alumbrado deseado de la Lámpara Sensor
puede regularse sin etapas desde aprox. 5 seg. hasta
un máximo de 15 min.

Ajuste del período de alumbrado individualizado
de la lámpara:

- Mantener el pulsador presionado hasta que el LED
rojo  parpadee.

- Suéltese el pulsador y espérese el tiempo de ilumina­ción deseado (LED parpadea).

- Ahora, apretar de nuevo el pulsador hasta que se
apague el LED. De este modo queda memorizado el
período exacto deseado.

- El proceso se interrumpe automáticamente una vez
transcurrido el período máximo ajustable (15 minutos).

- Para ajustar el período mínimo, apriétese el pulsador
dos veces seguidas.

Luz de fondo 

(regulación de fábrica: graduación
de luminosidad apagada: 0%)

La luz de fondo puede regularse sin etapas de 0 a 50 %.
Es decir: La luz sólo se enciende a la máxima potencia
cuando se detecta un movimiento en el campo de
detección del sensor. Observación: En el modo de gra­duación se puede producir un ligero parpadeo de los
LEDs dependiendo de la red eléctrica local. Esto no
significa un defecto del producto y no es motivo de
reclamación.

Instalación/montaje en la pared -

El lugar de montaje deberá hallarse a una distancia
mínima de 50 cm de cualquier lámpara ya que la

radiación térmica puede provocar una activación erró­nea del sensor. Para conseguir el alcance de 5/12 m
indicado, la altura de montaje debe ser de aprox. 2 m.

Pasos de montaje:

1. Premontar un tornillo de retención l en el soporte

mural a.

2. Aguántese el soporte mural  en la pared y már­quense los orificios a perforar.

3. Háganse los agujeros, pónganse los tacos (Ø 6 mm).

4. Pásense los cables de la alimentación de red por

el orificio pasacables del soporte mural. Para el mon­taje de superficie arránquese el orificio de introduc­ción del cable, aplíquese el tapón obturador, perfórese
éste y pásense los cables de la alimentación de red.

5. Atorníllese el soporte mural .

6. Conexión del cable de alimentación de red (v. fig.)

El cable de alimentación de red consta de 2 o 3
conductores:

L = fase (casi siempre negra, marrón o gris)
N = neutro (generalmente azul)
PE = toma de tierra (verde/amarillo)

En caso de dudas, hay que identificar los conducto­res con un comprobador de tensión; a continuación,
vuélvase a desconectar la tensión. Fase (L) y neutro
(N) se conectan al borne de enchufe. El cable de
toma de tierra se podrá asegurar con cinta aislante.

Observación: Naturalmente, el cable de alimentación
de red puede llevar montado un interruptor para
conectar y desconectar la tensión.
Es requisito indispensable para la función de alum­brado permanente (vse. capítulo función de alumbra­do permanente ).

7. Móntese el lente del sensor  (alcance opcional­mente 5 m o 12 m máx) vse. capítulo regulación del
alcance. Si cabe, montar cubiertas  .

8. Regular la luz de fondo , temporización  y
función crepuscular  (vse. capítulo Funciones).

9. Colocar cubierta decorativa con cuerpo de cristal



sobre el soporte mural , aplicar cubierta de pul­sador  y fijarlo todo junto abajo con el tornillo de
retención .

Funciones -

- 25 -



 

Una vez montado el soporte mural

, efectuada la cone-

xión a la red

, y puesto el lente del sensor, la Lámpara
Sensor se puede poner en servicio. Por medio de las
teclas programadoras, se podrán ajustar tres configura­ciones. Al activar una tecla programadora, la lámpara se
encuentra en la modalidad de programación.

Lo cual significará que:

- La lámpara siempre se apaga.

- La función de sensor está desactivada.

- La función de alumbrado permanente se interrumpe

(si estaba activa).

Instrucciones de montaje

Apreciado cliente:

Muchas gracias por la confianza depositada en noso­tros al comprar su nueva Lámpara Sensor STEINEL.
Se ha decidido por un producto de alta calidad pro­ducido, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de
montaje antes de instalarlo. Sólo una instalación y
puesta en funcionamiento adecuadas garantizarán un
servicio prolongado, eficaz y sin alteraciones.

Le deseamos que pueda sacar buen provecho de su
nueva Lámpara Sensor STEINEL.

Datos técnicos

E

Dimensiones (alt. x anch. x prof.): 300 x 210 x 120 mm
Tensión de alimentación: 230 – 240 V, 50 Hz
Potencia: 8 W luz LED principal / 160 lm
Temperatura cromática: 3200 Kelvin (blanco cálido)
Duración de los LED: 50.000 horas
Ángulo de detección: 140° con ángulo de apertura de 90°
Alcance de detección 12 o 5 m (2 configuraciones básicas)
Regulación crepuscular: 2 – 2000 lux
Temporización: 5 seg. - 15 min.
Luz de fondo: 0 a 50%, encendido progresivo
Alumbrado permanente: conmutable 4 horas
Tipo de protección: IP 43
Clase de protección: II
Campo de temperatura: -20° C hasta 50° C

Material: Armazón: plástico/aluminio

Cubierta: opalino soplado
Cubierta: cristal o aluminio

Indicaciones de seguridad

n Para el montaje, el cable eléctrico a enchufar

deberá estar sin tensión. Por eso, desconecte
primero la corriente y compruebe que no haya
tensión utilizando un comprobador de tensión.

n La instalación de la Lámpara Sensor supone un

trabajo en la red eléctrica. Debe realizarse, por
tanto, profesionalmente, de acuerdo con las
normativas industriales para la instalación y
la acometida. (

-VDE 0100, A-ÖVE/ÖNORM

E 8001-1,

 -SEV 1000)

n Háganse los ajustes , ,  sólo con el lente

montado.

n Utilice sólo piezas de repuesto originales.
n Las reparación solo las deben de realizar talleres

especializados.

Descripción del aparato

 Soporte mural
 Lente de sensor (desmontable y giratorio para la

selección de la regulación básica del alcance máx.
de 5 m o 12 m)

 Conmutación crepuscular
 Temporización
 Luz de fondo / Watt-o-matic

(graduación de luminosidad)

 Conexión a la red
 Caperuza decorativa de sensor
 LED, rojo
 Alimentación de red empotrada
 Alimentación de red de superficie
 Cubierta decorativa con cuerpo de cristal
 Tornillo de retención
 Cubierta para pulsador

(impide un desajuste no intencionado)

 Regulación básica del alcance
 Cubiertas de regulación

El concepto

El sensor infrarrojo integrado está dotado de dos sen­sores piroeléctricos de 120° que registran la radiación
térmica invisible de cuerpos en movimiento (personas,
animales etc.).

Esta radiación térmica registrada se transforma elec­trónicamente y activa, de esta forma, automáticamente
la lámpara. A través de obstáculos, como, p. ej.,
muros o cristales de ventana, no se puede detectar
radiación térmica,por lo cual tampoco tendrá lugar una
activación. A base de los dos sensores piroeléctricos
se consigue un ángulo de detección de 140° con un
ángulo de apertura de 90°. El lente del sensor es des­montable y giratorio. Esto hace posible dos regulacio­nes básicas de alcance máximo de 5 m o 12 m.

Importante: La detección de movimiento más segura
se consigue si monta la Lámpara Sensor en sentido
lateral respecto a la dirección de tránsito sin que haya
obstáculos (como, p. ej., árboles, muros etc.) que impi­dan el registro del sensor.

- 24 -





E

Fallos de funcionamiento

Lámpara Sensor sin tensión

La Lámpara Sensor
no se enciende

La Lámpara Sensor
no se desconecta

La Lámpara Sensor se enciende
cuando no es deseado

Modificación del alcance
de la Lámpara Sensor

LED encendido constantemente,
sin estar ajustado el alumbrado
permanente

Fallo

Garantía de funcionamiento

A usted, el comprador, le asisten ciertos derechos
legales frente al vendedor. En la medida en que estos
derechos existan en su país, ellos no se verán acorta­dos ni limitados por nuestro Certificado de garantía.
Le ofrecemos 5 años de garantía sobre el estado y el
funcionamiento impecables de su producto STEINEL
Professional con técnica de sensores. Garantizamos
que este producto carece de defectos derivados del
material, la fabricación o construcción. Garantizamos
la plena funcionalidad de todos los cables y piezas
electrónicas, así como la ausencia de defectos en
cualquier material empleado o en su superficie.

Reclamación

Si usted desea reclamar su producto, envíelo, por
favor, todo completo y a porte pagado junto con el
tíquet de compra original que deberá indicar la fecha
de compra y la denominación del producto a su

vendedor o directamente a nuestra dirección,

SAET-94 S.L. - C/ Trepadella, n° 10 - Pol. Ind.
Castellbisbal Sud - E-08755 Castellbisbal
(Barcelona). Recomendamos, por eso, guardar bien

el tíquet de compra hasta que haya expirado el perío­do de garantía. STEINEL no responderá por gastos
o riesgos de transporte con motivo del envío.

Información para hacer constar un caso de garantía
la obtendrá a través de nuestra página web
www.saet94.com

Para cualquier caso de garantía o
duda referente a su producto, nos
puede llamar al número del Servicio
Técnico [phone].

- 27 -

n fusible defectuoso, no está

conectado, línea interrumpida

n cortocircuito

n cambiar fusible, poner interrup-

tor en ON; comprobar la línea
de alimentación con un compro­bador de tensión

n comprobar conexiones

n en funcionamiento a la luz del

día, regulación crepuscular
puesta en funcionamiento
nocturno

n interruptor de alimentación en

OFF

n fusible defectuoso

n campo de detección no bien

ajustado

n fusible interno eléctrico ha sido

activado (LED encendido cons­tantemente)

n volver a ajustar (pulsador )

n conectar

n cambiar fusible y, dado el caso,

comprobar conexión

n volver a ajustar

n apáguese Lámpara Sensor y

vuélvase a encender después
de unos 5 seg.

n movimiento permanente en el

campo de detección

n luz de fondo > 0 %

n controlar y, en caso dado,

reajustar campo de detección

n poner luz de fondo en 0 %

(pulsador )

n el viento mueve árboles y mato-

rrales en el campo de detección

n detección de automóviles en la

calle

n la luz del sol le da al lente

n cambio de temperatura repenti-

no debido a las condiciones
atmosféricas (viento, lluvia,
nieve) o a extractores o
ventanas abiertas

n lente no ha quedado bien

encajado en la ranura

n modificar campo de detección

n modificar campo de detección

n montar sensor de manera

protegida o modificar campo
de detección

n modificar campo de detección,

cambiar lugar de montaje

n volver a apretar lente

n otras temperaturas ambientales n ajústese bien campo de

detección a base de cubiertas

n fusible interno activado n apágese Lámpara Sensor y

vuélvase a encender después
de 5 seg.

Causa Solución

LEDs parpadean

n red eléctrica local n ver indicación en la página 25

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación
de red, además de la simple función de encendido y
apagado puede disponerse de las siguientes funciones:

Funcionamiento de sensor

1) Para encender la luz:

Pulse el interruptor OFF y ON una vez.
La lámpara permanecerá encendida durante el tiempo
definido.

2) Para apagar la luz:

Pulse el interruptor OFF y ON una vez.
La lámpara se apaga o pasa a funcionamiento
de sensor.

Alumbrado permanente

1) Conectar alumbrado permanente:

Pulse el interruptor OFF y ON dos veces. La lámpara
cambia a alumbrado permanente por un período de
4 horas (LED rojo  encendido). A continuación pasa
de nuevo automáticamente a funcionamiento de sensor
(el LED rojo  se apaga).

2) Desconectar alumbrado permanente:

Pulse el interruptor OFF y ON una vez. La lámpara se
apaga o pasa a funcionamiento de sensor.

Importante:

La secuencia de pulsaciones múltiples en el conmuta­dor se deberá realizar con cierta rapidez (del orden de
0,5 a 1 seg.).

Función de reposición

Todas las configuraciones se pueden volver a poner,
en cualquier momento, al estado inicial de suministro
(funcionamiento a la luz del día 2000 lux, intervalo de
iluminación 5 segundos, y luz de fondo.

Para ello, manténganse apretados los 3 pulsadores a
la vez hasta que el LED se encienda y se vuelva a
apagar (aprox. 5 seg.).

Encendido progresivo de la luz

La Lámpara Sensor dispone de una función de
encendido progresivo de la luz. Esto significa que
la luz, al encenderla, no ilumina con la máxima poten­cia, sino que la luminosidad va aumentando paulati­namente dentro de un segundo hasta alcanzar el
100%. De este modo, también se atenúa suavemente
la luz al apagarla.

Regulación básica del alcance

Declaración de conformidad

Este producto cumple con la

- Directiva de baja tensión 2006/95/CE

- Directiva CEM 2004/108/CE

- 26 -

El lente del sensor está dividido en dos campos de
detección. Con una mitad se consigue un alcance
máx. de 5 m y con la otra mitad, un alcance máx. de
12 m (a una altura de montaje de aprox. 2 m).
Después de montar el lente (encájese el lente bien en
la ranura prevista), una flecha pequeña marca el
alcance máximo seleccionado de 12 m o 5 m (flecha
izquierda = 5 metros, flecha derecha = 12 metros).

El lente puede desenclavarse apalancando por un
lado con un destornillador y acoplarse de nuevo
según el alcance deseado.

Regulación individual exacta
con cubiertas

Para excluir zonas adicionales, como p. ej. caminos o
terrenos colindantes, o bien para vigilarlos selectiva­mente, el campo de detección puede regularse con
precisión acoplando cubiertas. Las cubiertas pueden
separarse o cortarse con una tijera vertical u horizon­talmente a lo largo de las divisiones prerranuradas. Al

final son fijadas firmemente con la colocación de la
cubierta decorativa con cuerpo de cristal 

.

(Las figuras ,  muestran ejemplos para la reduc­ción del ángulo, así como del alcance de detección.)

Funcionamiento/Cuidados

La Lámpara Sensor sirve para el encendido automáti­co de la luz. Las condiciones meteorológicas pueden
influir en el funcionamiento de la Lámpara Sensor, en
caso de fuertes rachas de viento, nieve, lluvia, granizo,
se podrá producir una activación errónea, ya que los
cambios bruscos de temperaturas no se pueden dis­tinguir de las fuentes de calor. El lente detector
puede limpiarse con un paño húmedo (sin detergen­te) cuando esté sucio.







Regulación del valor de graduación de luminosi­dad individual

- Mantener el pulsador presionado hasta que el
LED  parpadee.

- Sígase apretando el pulsador, y el grado de lumino­sidad va cambiando progresivamente de 0–50%.

- Suéltese el pulsador una vez alcanzado el valor
deseado.

El LED, a continuación, aún parpadeará unos 5 se­gundos. Durante este tiempo, se puede seguir opti­mizando el valor de graduación de luminosidad.

E

Regulação crepuscular
(limiar de resposta) 

(Regulação de fábrica:
regime diurno 2000 lux)

O limiar de resposta desejado pode ser ajustado
progressivamente de 2 a 2000 lux.

a) Regular o valor individualizado:

Quando as condições de luminosidade corresponde­rem à claridade a partir da qual o sensor futuramente
deverá ser ativado ao detetar um movimento, premir a
tecla até o LED vermelho  ficar intermitente. O valor
fica memorizado.

b) Ajuste do regime noturno (

4

lux) durante o dia

Manter a tecla premida por aprox. 5 segundos até o
LED vermelho  na lente deixar de piscar.

Retardamento na inativação
(Ajuste do tempo) 

(Regulação de fábrica: aprox. 10 s)

A duração de ativação da lâmpada pode ser ajustada
progressivamente entre 5 s e 15 min.

Ajustar a duração individualizada da ativação da
lâmpada:

- Manter o botão premido até o LED vermelho  ficar
intermitente.

- Largar a tecla e esperar até o tempo de iluminação
decorrer (LED intermitente).

- A seguir, premir de novo a tecla até o LED se apagar.
O tempo desejado fica memorizado com precisão de
um segundo.

- Depois de decorrer o tempo máximo regulável
(15 minutos), o processo é terminado automatica­mente.

- Para definir o tempo mais curto possível, premir a
tecla 2 vezes consecutivas.

Iluminação básica 

(Regulação de fábrica:
obscurecimento desligado: 0%)

A Iluminação básica pode ser regulada progressiva­mente de 0 a 50 %. Ou seja: só quando houver qual­quer movimento dentro da área de deteção do sensor
é que a luz se acende com a potência máxima. Nota:
no modo de regulação da intensidade luminosa,
podem ocorrer ligeiras cintilações dos LEDs, depen­dendo da estabilidade da rede elétrica no local. Não se
trata de nenhum defeito do produto e não representa
nenhum motivo para reclamar.

Instalação/Montagem na parede -

O local de montagem deve encontrar-se a uma dis­tância mínima de 50 cm de outro candeeiro, pois a

radiação térmica pode ocasionar a ativação errada do
sensor. A altura de montagem deve perfazer aprox.
2 m, para permitir os alcances anunciados de 5/12 m.

Passos de montagem:

1. Pré-montar o parafuso de fixação  no suporte de

fixação à parede .

2. Encostar o suporte de fixação  na parede e mar­car os furos.

3. Fazer os furos, colocar buchas (Ø 6 mm).

4. Passar o cabo proveniente da rede elétrica pela

abertura no suporte de fixação à parede. No caso de
montar os cabos à superfície, abrir os furos pré-fura­dos para passar o cabo, colocar o bujão vedante,
perfurá-lo e passar os cabos provenientes da rede.

5. Aparafusar o suporte de fixação à parede .

6. Ligar o cabo proveniente da rede (ver fig.)

O cabo proveniente da rede é formado por 2 a 3 fios:

L = fase (geralmente preto, castanho ou cinzento)
N = neutro (geralmente azul)
PE = condutor de proteção (verde/amarelo)

Em caso de dúvida, identificar os cabos com um
detetor de tensão; a seguir, voltar a desligar a tensão.
A fase (L) e o neutro (N) são ligados na barra de jun­ção. O condutor de proteção pode ser fixado com fita
isoladora.

Nota: Naturalmente que no cabo de rede pode
estar montado um interruptor de rede do tipo "liga ­desliga".
Para poder usar a função de luz permanente, até é
imprescindível ter este interruptor (v. capítulo função
de iluminação permanente ).

7. Colocar a lente sensórica  (alcance opcional,
máx. 5 m ou 12 m) ver capítulo ajuste do alcance .
Se for aplicável, colocar as palas .

8. Regular a iluminação básica , o ajuste de tempo



e a regulação crepuscular (v. capítulo Funções).

9. Assentar a tampa estilizada com o vidro do can­deeiro no suporte de fixação à parede , colocar
a cobertura dos botões  e fixar em baixo, com os
parafusos de fixação .

Funções -

- 29 -



 

Depois de ter sido montado o suporte de fixação à
parede, estabelecida a ligação à rede elétrica e colo­cada a lente sensórica, o candeeiro com sensor pode
ser colocado em funcionamento. As suas teclas de
programação permitem três regulações. Ao premir
uma tecla de programação, o candeeiro passa para
o modo de programação.

Isto significa o seguinte:

- O candeeiro apaga-se sempre.

- A função sensórica deixa de funcionar.

- A função de luz permanente (caso estivesse ativa)
é anulada.

As definições podem ser alteradas deliberadamente.
Será sempre memorizado o último ajuste realizado
(à prova de falta de corrente).

Instruções de montagem

Estimado cliente

Agradecemos-lhe a confiança depositada em nós ao
comprar o novo candeeiro com sensor STEINEL.
Trata-se de um produto de elevada qualidade produ­zido, testado e embalado com o máximo cuidado.

Procure familiarizar-se com estas instruções de mon­tagem antes da instalação. Só uma instalação e colo­cação em funcionamento corretas podem garantir a
longevidade do produto e um funcionamento fiável e
isento de falhas.

Fazemos votos para que tenha prazer ao trabalhar
com o seu novo candeeiro com sensor.

Dados técnicos

P

Dimensões (a x l x p): 300 x 210 x 120 mm
Ligação à rede: 230 – 240 V, 50 Hz
Potência: Iluminação principal LED de 8 W / 160 lm
Temperatura de luz: 3200 Kelvin (branco quente)
Vida útil dos LED: 50 000 horas
Ângulo de deteção: 140° com ângulo de abertura de 90°
Alcance de deteção: 12 ou 5 m (2 ajustes básicos)
Regulação crepuscular: 2 – 2000 lux
Ajuste do tempo: 5 s - 15 min.
Iluminação básica: 0 – 50%, função de ligar suavemente a luz
Luz permanente: comutável (4 horas)
Grau de proteção: IP 43
Classe de proteção: II
Intervalo de temperatura: -20 °C até 50 °C

Material: Chassis: Plástico/alumínio

Tampa: Vidro opalino
Cobertura: Vidro ou alumínio

Instruções de segurança

n Durante a montagem, o cabo elétrico a ligar deve

estar isento de tensão. Para tal, desligue primeiro a
corrente e verifique se não há tensão, usando um
busca-polos.

n A instalação do candeeiro com sensor consiste

essencialmente em lidar com tensão de rede. Por
esse motivo, terá de ser realizada de forma profis­sional segundo as respetivas prescrições de instala­ção e condições de conexão habituais do ramo.
(D- VDE 0100, A-ÖVE/ÖNORM E 8001-1,



-SEV 1000)

n As regulações das funções

, , 

só podem ser

realizadas estando a lente montada.

n Use exclusivamente peças de origem
n Reparações só devem ser feitas por oficinas

especializadas.

Descrição do aparelho

 Suporte de fixação à parede
 Lente sensórica ( amovível e rotativa para selecionar

o ajuste básico do alcance máx. de 5 m ou 12 m)

 Regulação crepuscular
 Ajuste do tempo
 Iluminação básica / Watt-o-matic (obscurecimento)
 Ligação à rede elétrica
 Capa do sensor estilizada
 LED, vermelho
 Ligação à rede elétrica, montagem embutida
 Ligação à rede elétrica, montagem saliente
 Tampa estilizada com vidro do candeeiro
 Parafuso de fixação
 Cobertura dos botões

(impede desregulação acidental)

 Ajuste básico do alcance
 Palas

O princípio

O sensor de raios infravermelhos integrado está equi­pado com dois sensores pirelétricos de 120º, que dete­tam a radiação térmica invisível proveniente de corpos
em movimento (pessoas, animais, etc.).

A radiação térmica, assim detetada, é convertida por
meio de um sistema eletrónico e vai acender o can­deeiro automaticamente. Os obstáculos, como p. ex.
muros ou vidros, não permitem a deteção de radiações
térmicas, impossibilitando a comutação. Os dois sen­sores pirelétricos cobrem um ângulo de deteção de
140º, com um ângulo de abertura de 90º. A lente do
sensor é amovível e rotativa, o que permite realizar dois
ajustes básicos do alcance de, no máx., 5 m ou 12 m.

Importante: será possível detetar os movimentos de
forma mais segura se o candeeiro com sensor estiver
instalado lateralmente em relação ao sentido de aproxi­mação e se não houver obstáculos (como p. ex. árvo­res, muros, etc.), que impeçam a captação pelo sensor.

- 28 -





P

Falhas de funcionamento

Candeeiro com sensor
não tem tensão

Candeeiro com sensor
liga inadvertidamente

Candeeiro com sensor
liga inadvertidamente

Candeeiro com sensor
liga inadvertidamente

Alteração do alcance do
candeeiro com sensor

O LED está constantemente
aceso embora não esteja ativa
a luz permanente

Falha

Garantia de funcionamento

Enquanto comprador, tem direito a uma garantia quer
seja legal ou por defeitos junto do vendedor. A nossa
declaração de garantia não tem qualquer efeito subs­titutivo nem limitador sobre estes direitos. Nós con­cedemos-lhe 5 anos de garantia sobre o perfeito
estado e o correto funcionamento do seu produto
com sensor da série STEINEL Professional.
Garantimos-lhe que o produto não apresenta quais­quer defeitos de material, fabrico e construção.
Garantimos as perfeitas condições de funcionamento
de todos os componentes eletrónicos e cabos, bem
como a ausência de defeitos em todos os materiais
utilizados e respetivos acabamentos.

Reclamação

Se pretender fazer uma reclamação, ao abrigo da
garantia, envie por favor, o seu produto completo
com os respetivos portes pagos e acompanhado
pelo original da fatura de compra, que deverá conter
obrigatoriamente a data da compra e a designação
inequívoca do produto, ao seu revendedor ou direta-

mente a nós: PRONODIS – Soluções Tecnológicas,

Lda. – Zona Industrial de Vila Verde Sul, Rua D,
n.º 11- 3770-305 Oliveira do Bairro. Por isso, reco-

mendamos que guarde a sua fatura de compra num
local seguro até o prazo de garantia expirar. A PRO­NODIS não assumirá qualquer responsabilidade
pelos custos e riscos de transporte na devolução de
um produto.

Para obter informações sobre como reclamar o
seu direito a uma intervenção ao abrigo da garantia,
visite o nosso site em www.pronodis.pt

Se necessitar de uma intervenção
ao abrigo da garantia ou se tiver
qualquer dúvida em relação ao
seu produto, contacte-nos através
da nossa linha de assistência:
[phone].

- 31 -

n Fusível queimado, não ligado,

ligação interrompida

n Curto-circuito

n Fusível novo, ligar interruptor

de rede; Verificar o cabo com
detetor de tensão

n Verificar as conexões

n Durante o regime diurno, a

regulação crepuscular está ajus­tada para o regime noturno

n Interruptor de rede DESLIGADO
n Fusível fundido

n Área de deteção ajustada incor-

retamente

n Disparou o fusível interno

(LED luz permanente)

n Reajustar (tecla )

n Ligar
n Fusível novo, verificar eventual-

mente a conexão

n Reajustar

n Apagar o candeeiro com

sensor e voltar a acendê-lo
após aprox. 5 segundos

n Movimento constante na área

de deteção

n Iluminação básica > 0 %

n Examinar a área e eventual-

mente reajustar

n Colocar a iluminação básica

em 0 % (tecla )

n O vento movimenta árvores e

arbustos na área de deteção

n São detetados automóveis a

passar na estrada

n Luz do sol incide sobre a lente

n Alteração térmica súbita devido

a influências climatéricas (vento,
chuva, neve) ou ar evacuado de
ventiladores, janelas abertas

n A lente não está encaixada com

firmeza suficiente na ranhura

n Modificar a área

n Modificar a área

n Montar o sensor num ponto

protegido ou reajustar a área

n Modificar a área, mudar para

outro local de montagem

n Encaixar a lente devidamente

n Temperaturas ambiente

diferentes

n Ajustar com precisão a área de

deteção usando palas

n Fusível elétrico interno

foi ativado

n Apagar o candeeiro com

sensor e voltar a acendê-lo
após aprox. 5 segundos

Causa Solução

Cintilação dos LEDs

n Rede elétrica local n Ver indicação na página 29

Função de iluminação permanente

Se for montado um interruptor de corrente no cabo
proveniente da rede, além das meras funções de ligar
e desligar do candeeiro conectado, ainda são possí­veis as funções seguidamente enunciadas:

Funcionamento do sensor

1) Ligar a luz:

Interruptor DESLIGA e LIGA 1 vez.
O candeeiro fica aceso durante o tempo predefinido.

2) Desligar a luz:

Interruptor DESLIGA e LIGA 1 vez.
O candeeiro desliga-se ou passa para o funciona­mento de sensor.

Funcionamento de luz permanente

1) Acender a luz permanente:

Interruptor DESLIGA e LIGA 2 vezes. O candeeiro
acende-se por 4 horas em modo de luz permanente
(LED vermelho  acende-se). A seguir, passa auto­maticamente para o funcionamento de sensor
(LED vermelho  apaga-se)

2) Desligar a luz permanente:

Interruptor DESLIGA e LIGA 1 vez. O candeeiro
desliga-se ou passa para o funcionamento de sensor.

Importante:

Ao acionar o interruptor várias vezes seguidas,
os intervalos devem ser mínimos (na ordem de
0,5 – 1 s).

Função Reset

Todas as definições podem ser recolocadas a qual­quer momento no estado de entrega (regime diurno
2000 lux, duração da luz 5 segundos e iluminação
básica desligada).

Para este fim, manter todas as 3 teclas premidas
simultaneamente até o LED se acender e voltar a
apagar-se (aprox. 5 s).

Função de ligar suavemente a luz

Este candeeiro com sensor dispõe de uma função de
ligar suavemente a luz. Isto significa que ao ligar a luz,
a lâmpada não passa diretamente para a potência
máxima, a luminosidade aumenta gradualmente duran­te um segundo até alcançar os 100 %. A mesma regu­lação progressiva verifica-se ao apagar a lâmpada.

Regulação básica do alcance

Declaração de conformidade

O produto cumpre as seguintes diretivas:

- "Baixa tensão" 2006/95/CE

- "Compatibilidade eletromagnética" 2004/108/CE

- 30 -

A lente sensórica está dividida em duas áreas de
deteção. Com uma das metades obtém-se um alcan­ce máx. de 5 m e com a outra um alcance máx. de
12 m (com altura de montagem de aprox. 2 m).
Depois de colocar a lente (encaixar a lente com fir­meza na ranhura prevista para este fim), uma seta
pequena identifica o alcance máx. seleccionado,
12 m ou 5 m (seta esquerda = 5 metros, seta direita =
12 metros).

A lente pode ser desencaixada aplicando uma chave
de fendas de lado e recolocada na posição corres­pondente ao alcance pretendido.

Ajuste preciso específico
com palas

A área de deteção pode ser ajustada de forma exata
através da colocação de palas, a fim de excluir ou
vigiar seletivamente áreas extra como p. ex. passeios
ou propriedades vizinhas. As palas podem ser sepa­radas pelas divisões pré-marcadas ou cortadas com
uma tesoura, quer na horizontal quer na vertical.
Essas palas podem ser depois colocadas na reen­trância mais a cima, a meio da lente. Ao colocar a

tampa estilizada com vidro  dá-se a fixação final do
conjunto.

(Fig. ,  mostra exemplos de redução do ângulo
de deteção e do alcance.)

Funcionamento/conservação

O candeeiro com sensor é adequado para a ativação
automática de luzes. As influências climatéricas
podem prejudicar o funcionamento do candeeiro com
sensor; as rajadas fortes de vento, a neve, a chuva e
o granizo podem causar disparos falsos, porque o
sistema não consegue distinguir entre alterações
súbitas de temperatura e irradiação proveniente de
fontes de calor. Se estiver suja, a lente de deteção
pode ser limpa com um pano húmido (sem usar pro­dutos de limpeza).







Ajustar o valor de obscurecimento

- Manter o botão premido até o LED vermelho  ficar
intermitente.

- Continuar a manter a tecla premida; o valor de
obscurecimento vai passando lentamente os níveis
de 0–50%.

- Assim que for alcançado o valor desejado, basta
largar a tecla.

A seguir, o LED ainda fica intermitente durante aprox.
5 segundos. Durante este tempo ainda se pode con­tinuar a otimizar o valor de obscurecimento.

P

GARANTIA

5 Anos5 An os

När ev. strömställare är sluten och sensorlinsen är på
plats kan sensorlampan tas i drift. Med hjälp av tryck­knappar kan tre inställningar utföras. Genom att trycka
på en inställningsknapp kommer lampan i program­meringsläge.

Detta betyder:

- Lampan slocknar alltid

- Sensorfunktionen är satt ur funktion

- Funktionen för permanent ljus kopplas bort.

Inställningarna kan ändras efter önskemål. Det senaste
värdet är lagrat vid spänningsbortfall.

Inställning av skymningsnivå
(aktiveringsnivå) 

(Leveransinställning: dagsljus 2000 Lux)

Den önskade skymningsnivån kan ställas in steglöst
från ca 2–2000 Lux.

a) Inställning av önskad skymningsnivå:

Tryck på knappen tills den röda LED  lampan
innanför linsen börjar blinka. Omgivningens ljusnivå
registreras och lampan aktiveras sedan vid denna
registrerade ljusnivå.

b) Inställning av skymningsnivå 4 lux
(dvs mörkertändning) i dagsljus:

Håll knappen nedtryckt i cirka 5 sekunder tills den
röda LED lampan innanför linsen  slutar att blinka.

Inställning efterlystid
(tidsfördröjning) 

(Leveransinställning: ca 10 sek)

Den önskade efterlystiden kan ställas in steglöst mel­lan ca 5 sek – max 15 min.

Individuell inställning av efterlystid:

- Håll tryckknappen nedtryckt tills den röda
LED-lampan blinkar .

- Släpp knappen och invänta den tid som önskas
(LED-lampan blinkar under tiden)

- Tryck igen tills LED-lampan slocknar och den
önskade tiden är sekundnoggrant inmatad.

- Förloppet avslutas när den maximala tiden (15 min)
har passerat.

- Den kortaste tiden ställs in om man trycker 2 ggr
efter varandra.

Grundljus 

(Leveransinställning: dimring 0 %)

Grundljus betyder att lampan lyser med reducerad
effekt (inställbart 0 – 50% av fullt ljus). När någon
kommer in i bevakningsområdet tänder lampan med
full effekt (100%) och lyser enligt den inställda efter­lystiden. Därefter återgår lampan att lysa med inställt
grundljus. OBS: I grundljusnivå kan lokala spän­ningsvariationer ge upphov till små variationer i
ljusstyrka. Detta är inget produktfel och är ingen
grund för reklamation.

Installation -

Monteringsplatsen skall vara minst 50 cm från en
annan belysning, eftersom värmestrålningen från

denna kan orsaka felaktig tändning av sensorlampan.
För att uppnå den angivna max räckvidden på 5/12 m
ska montagehöjden vara cirka 2 meter över mark.

Montage ordning:

1. Förmontera låsskruven  på väggplattan .

2. Håll montageplattan  mot väggen och märk ut

för borrhål.

3. Borra hålen och sätt i pluggar (Ø 6 mm).

4. Dra igenom nätkabeln. Vid utanpåliggande ledning,

gör hål för kabelingång, sätt fast gummitätningarna
och dra igenom kabeln.

5. Skruva fast montageplattan  på väggen

6. Anslutning av nätledningen (se bild)

Nätledningen består av en 2-3 ledarkabel:

L = Fas (för det mesta svart, brun eller grå)
N = Nolledare (oftast blå)
PE = Skyddsledare (grön/gul)

Om man är osäker måste man identifiera kablarna
med en spänningsprovare. Koppla sedan bort spän­ningen igen. Fas (L) och nolledare (N) skall anslutas
enligt plintmärkningen. Skyddsledaren ansluts inte
och kan vid behov säkras med isoleringsband.

OBS: På nätledningen kan självklart en strömbrytare
för till- och frånslagning vara monterad. Detta är
förutsättning för att funktionen med permanent ljus
ska fungera (se kapital om permanent ljus )

7. Sätt fast linsen  (välj räckvidd max 5 m .
eller 12 m.) se avsnitt om Inställning av räckvidd .
Montera ev. avskärmning .

8. Grundljus  Ställ in efterlystid  och skymningsni-
vå , se kapitel om funktioner.

9. Montera fronten och lampglaset  på botten­plattan , sätt fast knappskyddet  och skruva
därefter i låsskruven .

Funktioner -

- 33 -

  

Montageanvisning

Bäste kund!

Vi tackar för det förtroende du har visat oss genom
köpet av din sensorlampa från STEINEL.
Du har bestämt dig för en förstklassig kvalitetspro­dukt, som har tillverkats, provats och förpackats med
största omsorg.

Vi ber dig att noga läsa igenom denna montageanvis­ning innan du installerar sensorlampan. Korrekt instal­lation och idrifttagning är en förutsättning för långva­rig, tillförlitlig och störningsfri drift.

Vi hoppas att du får stor nytta av din nya
sensorlampa från STEINEL.

Tekniska data:

S

Säkerhetsanvisningar

n Innan installation och montage påbörjas måste

spänningen kopplas bort.

n Inkoppling måste utföras i spänningsfritt tillstånd.

Bryt strömmen och kontrollera med spänningspro­vare att alla parter är spänningslösa.

n Eftersom sensorlampan installeras till nätspänning-

en måste arbetet utföras på ett fackmannamässigt
sätt och enligt gällande installationsföreskrifter.

n Inställningar av funktioner , ,  kan endast

göras med monterad lins.

Använd endast original reservdelar

n Reparera inte produkten själv. Reparationer

får endast utföras av behöriga verkstäder

Produktbeskrivning

 Montageplatta
 Sensorlins (löstag- och vridbar för val av

grundräckvidd 5 eller 12 m)

 Skymningsinställning
 Tidsinställning
 Grundljus / Watt-o-matic (dimring)
 Nätanslutning
 Täck-kåpa för sensorlins
 LED, röd
 Anslutning, infälld kabel
 Anslutning, utanpåliggande kabel
 Lampkupa
 Låsskruv
 Täckskydd (förhindrar obehöriga att ändra inställda

funktioner)

 Räckvidd – grundinställning
 Avskärmningar

Princip

Den integrerade infraröda sensorn är utrustad med
två 120° pyrosensorer, som känner av den osynliga
värmestrålningen från kroppar i rörelse (människor,
djur etc). Den registrerade värmestrålningen omvand­las på elektronisk väg och tänder automatiskt belys­ningen. Murar, fönsterrutor och liknande hindrar vär­mestrålningen från att nå fram till sensorn varvid
belysningen inte tänds. Med de två pyrosensorerna
uppnås en bevakningsvinkel av 140° med en öpp­ningsvinkel av 90°. Linsen kan vridas respektive tas
av vilket medger två grundinställningar av räckvidden:
max. 5 eller 12 m.

Obs: Den säkraste rörelsebevakningen uppnås när
sensorlampan monteras i rät vinkel mot rörelseriktning­en och inga hinder finns i vägen för sensorn (t.ex.
träd, murar etc). Räckvidden förkortas vid rörelse rakt
emot sensorlampan.

- 32 -



Mått (H x B x D): 300 x 210 x 120 mm
Spänning: 230 – 240 V, 50 Hz
Ljuskälla: 8 W LED vid full effekt / 160 lm
Ljusfärg: 3200 Kelvin (varmvitt)
LED Livslängd: 50.000 timmar
Bevakningsvinkel: 140°med 90° öppningsvinkel
Sensorns räckvidd: 12 m eller 5 m (två grundinställningar)
Skymningsinställning: 2 – 2000 Lux
Efterlystid: 5 Sek. – 15 Min.
Grundljus: 0 – 50% mjukstart
Permanentljus: via strömställare (4 timmar)
Skyddsklass: IP 43
Isolationsklass: II
Temperaturområde: -20° C till +50° C

Material: Stomme: Plast/aluminium

Lampkupa: Opalt glas
Front: Glas eller aluminium



S
