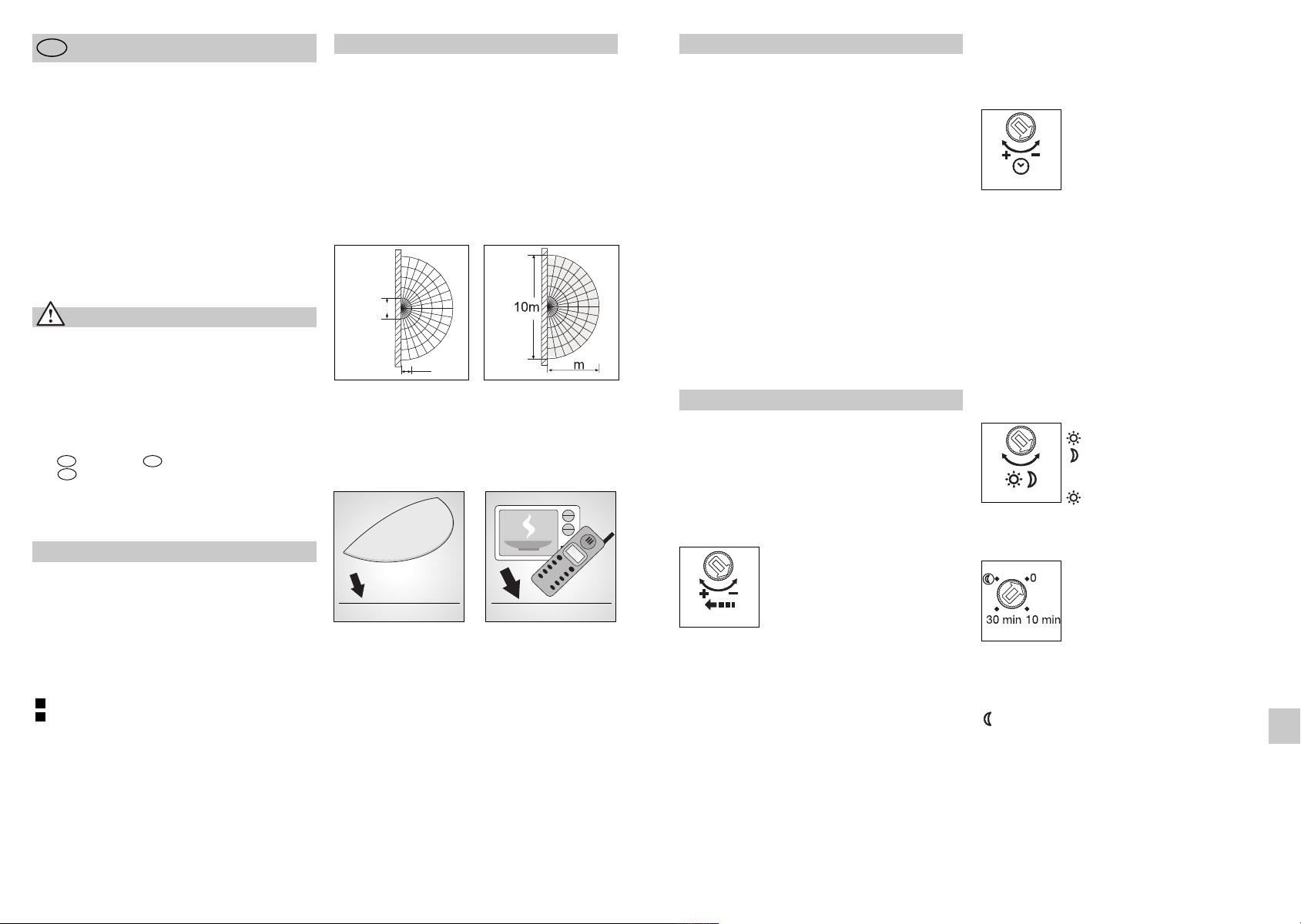

L 825 LED iHF L 825 LED iHF















  













2 3

Page 3

Montageanleitung

ehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihrer neuen Design Sensor Außenleuchte entgegengebracht haben. Sie haben sich für ein hochwertiges

ualitätsprodukt entschieden, das mit größter Sorg-

alt produziert, getestet und verpackt wurde.

itte machen Sie sich vor der Installation mit dieser

B Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrer neuen SensorLeuchte.

Sicherheitshinweise

n Vor allen Arbeiten am Gerät die Spannungszufuhr

unterbrechen!

n Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

n Bei der Installation der SensorLeuchte handelt es

sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Gerätebeschreibung

 Wandhalter  Leuchtgengehäuse  Abstandhalter Aufputzmontage  Leuchtenabdeckung  Reichweiteneinstellung  Zeiteinstellung  Dämmerungseinstellung  Programmeinstellung  Dauerlichtfunktion

Unterputzmontage

Aufputzmontage

Das Prinzip

ie SensorLeuchte ist ein aktiver Bewegungsmelder.

D Der integrierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Leuchte, wird die Echoverän-

erung vom Sensor wahrgenommen. Ein Micropro-

essor löst dann den Schaltbefehl „Licht einschalten“

us. Eine Erfassung durch Türen, Glasscheiben oder

a dünne Wände ist möglich.

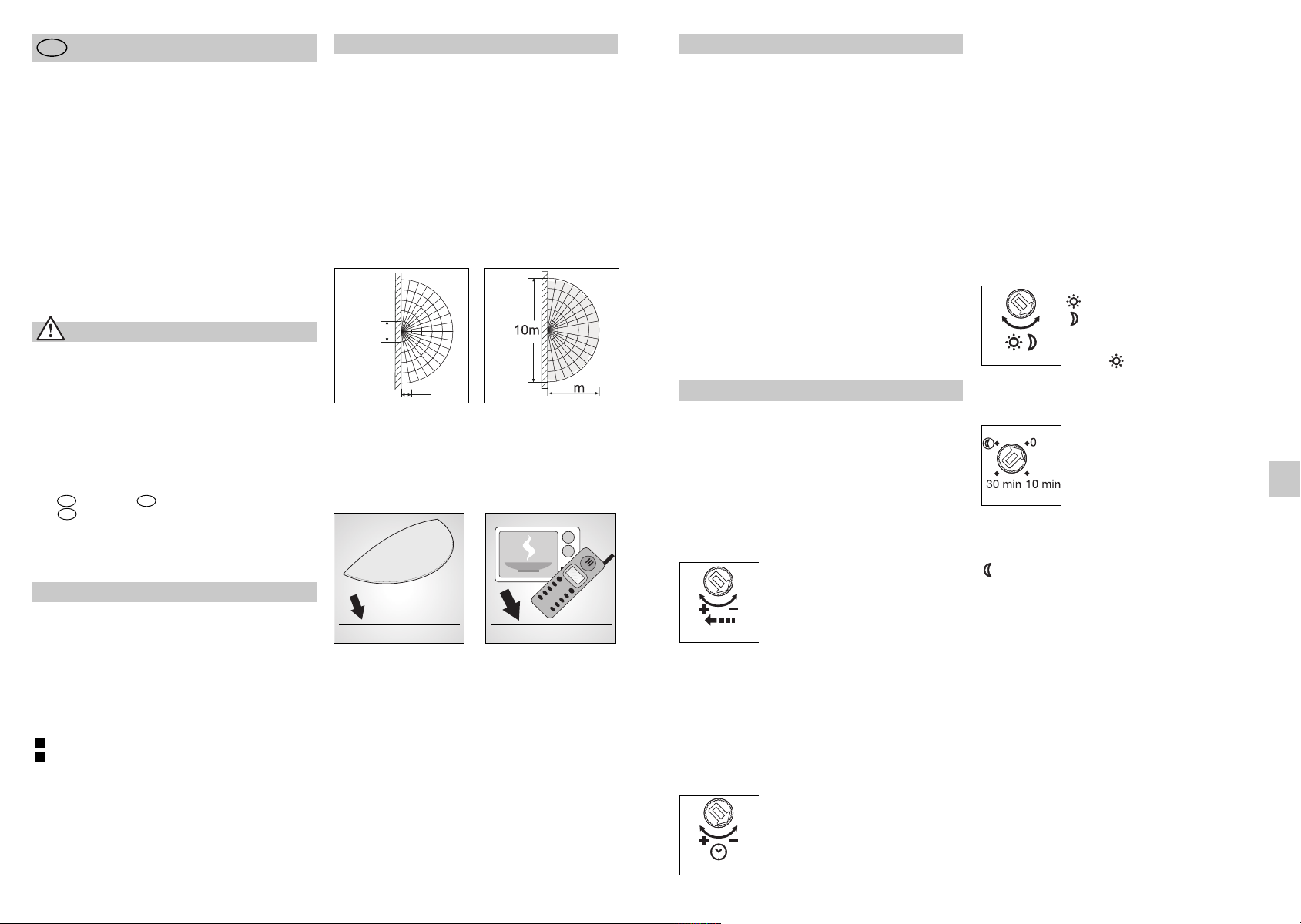

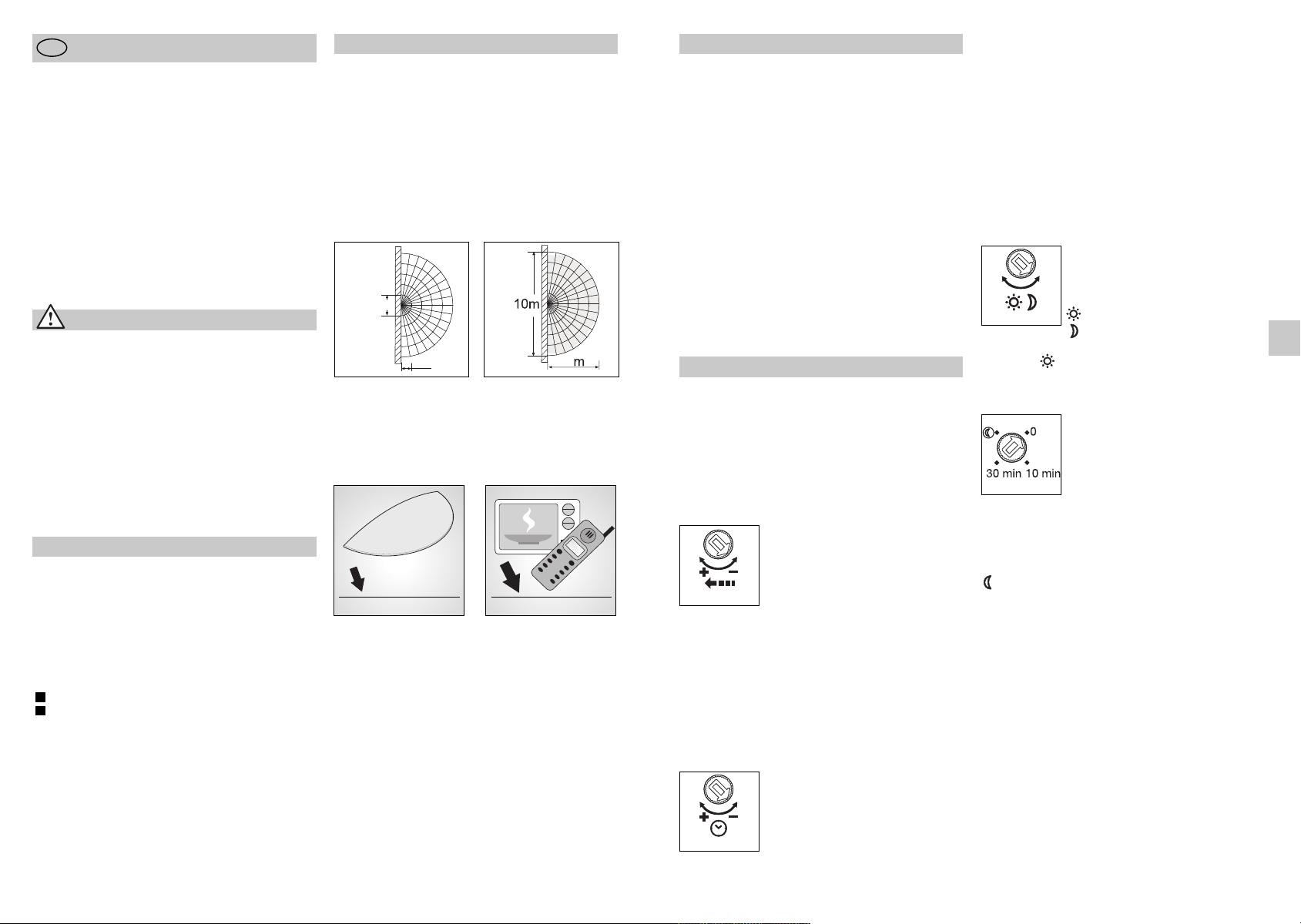

Erfassungsbereiche bei Wandmontage:

1) Minimale Reichweite (1 m)

2) Maximale Reichweite (7 m)

1) 2)

Hinweis:

Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle.

ca. 1 mW

Hinweis:

Der Sensor eignet sich zum automatischen Schalten von Licht. Witterungseinflüsse können die Funktion des Sensors beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen.

ca. 1000 mW

Installation

m die angegebene Reichweite von 7 m zu erzielen,

ollte die Montagehöhe ca. 2 m betragen.

nschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau) N = Nullleiter (meistens blau) PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Span-

ungsprüfer identifizieren; anschließend wieder

n spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an die Lüsterklemme angeschlossen.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Funktionen

Nachdem das Gehäuse  montiert und der Netzanschluss vorgenommen ist, kann die SensorLeuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 10 Sek. aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erfordelich.

Reichweiteneinstellung (Empfindlichkeit) 

Werkseinstellung: 7 m.

Stufenlos einstellbare Reichweite von 1 m bis 7 m.

Einstellregler auf: + = maximale Reichweite 7 m

1 m – 7 m

Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit – zu wählen.

Mit dem Begriff Reichweite ist der Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.

Zeiteinstellung (Ausschaltverzögerung) 

Werkseinstellung: 5 sek.

5 Sek. – 15 Min.

– = minimale Reichweite 1 m

Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 Sek. bis max. 15 Min. eingestellt werden.

Einstellregler auf:

+ = maximale Zeit (15 Min.). – = minimale Zeit (5 Sek.).

ur Einstellung des Erfassungsbereichs wird

Z empfohlen die kürzeste Zeit – zu wählen.

Durch jede erfasste Bewe gung vor Ablauf dieser Zeit

ird die Zeituhr erneut ge startet. Bei der Einstellung

es Erfassungsbereiches und für den Funktionstest

ird empfohlen, die kür zeste Zeit einzustellen.

Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Dämmerungseinstellung (Ansprechschwelle) 

Werkseinstellung: 2000 Lux

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2–2000 Lux eingestellt werden.

Einstellregler auf:

2 – 2000 Lux

Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf zu stellen.

Programmeinstellung 

0=Softstart / kein Grundlicht AN ab

eingestelltem Dämmerungswert 10 = Softstart + Grundlicht 10 Minuten 30 = Softstart + Grundlicht 30 Minuten

= Softstart + Grundlicht die ganze Nacht

= Tageslichtbetrieb ca. 2000 Lux.

= Dämmerungsbetrieb ca. 2 Lux.

Page 4

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

auerlichtbetrieb

) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (blaue LED leuchtet hinter der Leuchtenabdeckung ). Anschließend geht sie automatisch wieder in den Sensorbetrieb über

blaue LED aus).

(

) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,2 – 1 Sek.).

Was ist Soft-Lichtstart ?

Die SensorLeuchte verfügt über eine Soft-LichtstartFunktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.

Was ist Grundlicht ?

Grundlicht ermöglicht eine nächtliche Dauerbeleuchtung mit ca. 10 % Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit, s. Ausschaltverzögerung ) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10 %).

Hinweis: Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.



Konformitätserklärung

Dieses Produkt erfüllt die:

- Niederspannungsrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

- RoHS-Richtlinie 2011/65/EG

- WEEE-Richtlinie 2012/19/EG

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt

ergestellt, funktions- und sicherheitsgeprüft nach

eltenden Vorschriften und anschließend einer Stich-

robenkontrolle unterzogen. STEINEL übernimmt die

arantie für einwandfreie Beschaffenheit und Funktion.

G Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und

ängel, die durch unsachgemäße Behandlung oder

M Wartung auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch fragen Sie Ihre nächste Servicestation nach der Möglichkeit einer Instandsetzung.

Technische Daten

Abmessungen (H x B x T): 195 x 331 x 157 mm

aterial: Leuchtengehäuse: Aluminium

Netzanschluss: 230 V 50/60 Hz

eistung: 12 W / 400 lm / 33,3 lm/W

arbtemperatur: 3000 Kelvin (warmweiß)

F LED Lebensdauer: 50.000 Stunden

rfassungswinkel: 180° mit Unterkriechschutz

E Erfassungsreichweite: 1 – 7 m (radial) Dämmerungseinstellung: 2 – 2000 Lux Zeiteinstellung: 5 Sek. – 15 Min. Grundlicht: 0 oder 10%, Softstart Dauerlicht: schaltbar (4 Std.) Schutzart: IP 44 Schutzklasse: II Temperaturbereich: -20° C bis +40° C

euchtenabdeckung: Kunststoff

Betriebsstörungen

Störung

SensorLeuchte ohne Spannung

SensorLeuchte schaltet nicht ein

SensorLeuchte schaltet nicht aus

SensorLeuchte schaltet nicht komplett aus

SensorLeuchte schaltet unerwünscht ein

Ursache Abhilfe

n Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

n Kurzschluss n bei Tagesbetrieb, Dämmerungs-

einstellung steht auf Nachtbetrieb

n Netzschalter AUS n Sicherung defekt

n Erfassungsbereich nicht gezielt

eingestellt

n dauernde Bewegung im

Erfassungsbereich

n Grundlicht gewählt n Programmwahlschalter auf 0

n Wind bewegt Bäume und

Sträucher im Erfassungsbereich

n Erfassung von Autos auf der

Straße

n neue Sicherung, Netzschalter

einschalten; Leitung mit Spannungsprüfer überprüfen

n Anschlüsse überprüfen n neu einstellen (Regler )

n Einschalten n neue Sicherung,

evtl. Anschluss überprüfen

n neu justieren

n Bereich kontrollieren und evtl.

neu justieren

n Bereich umstellen

Page 5

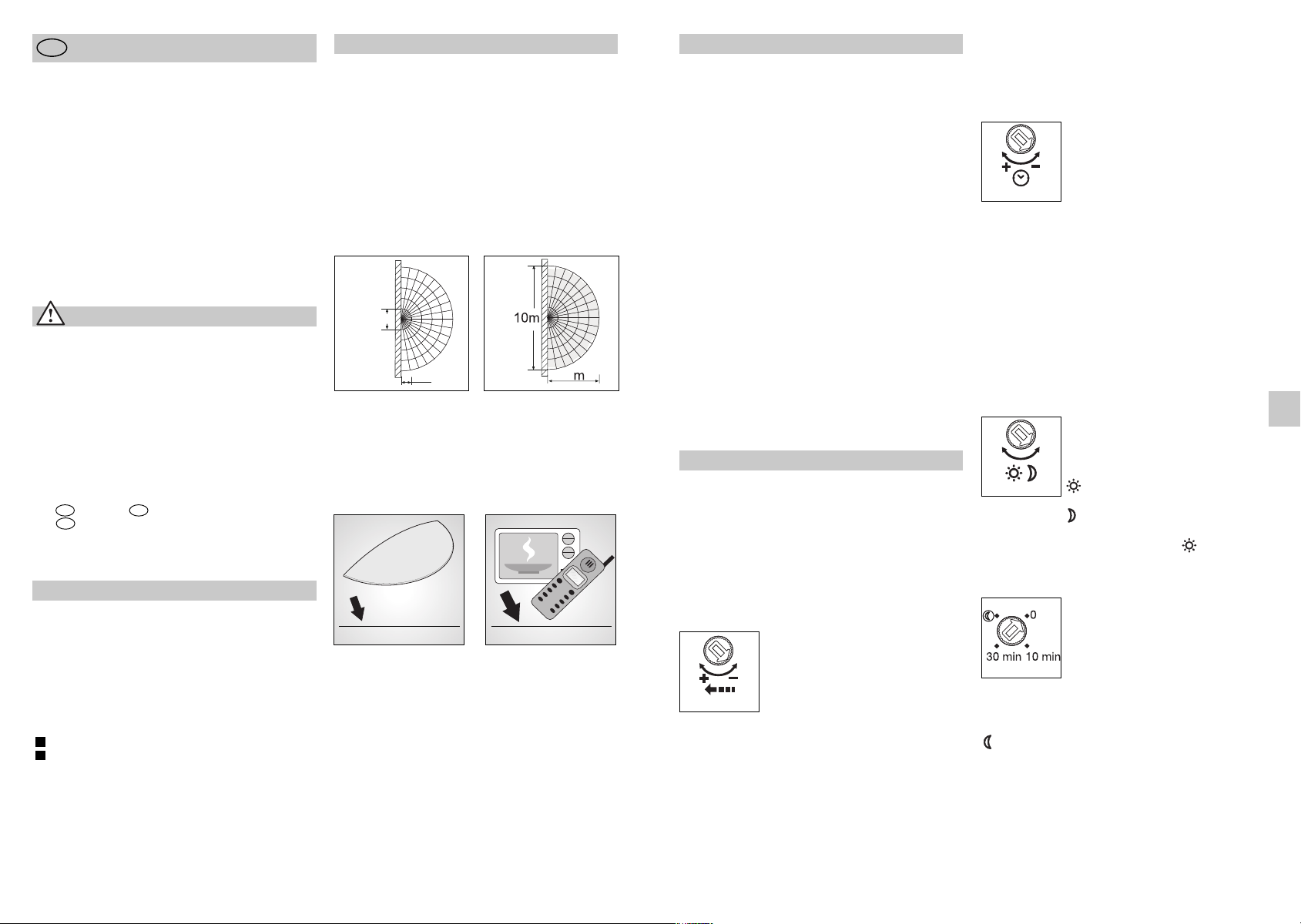

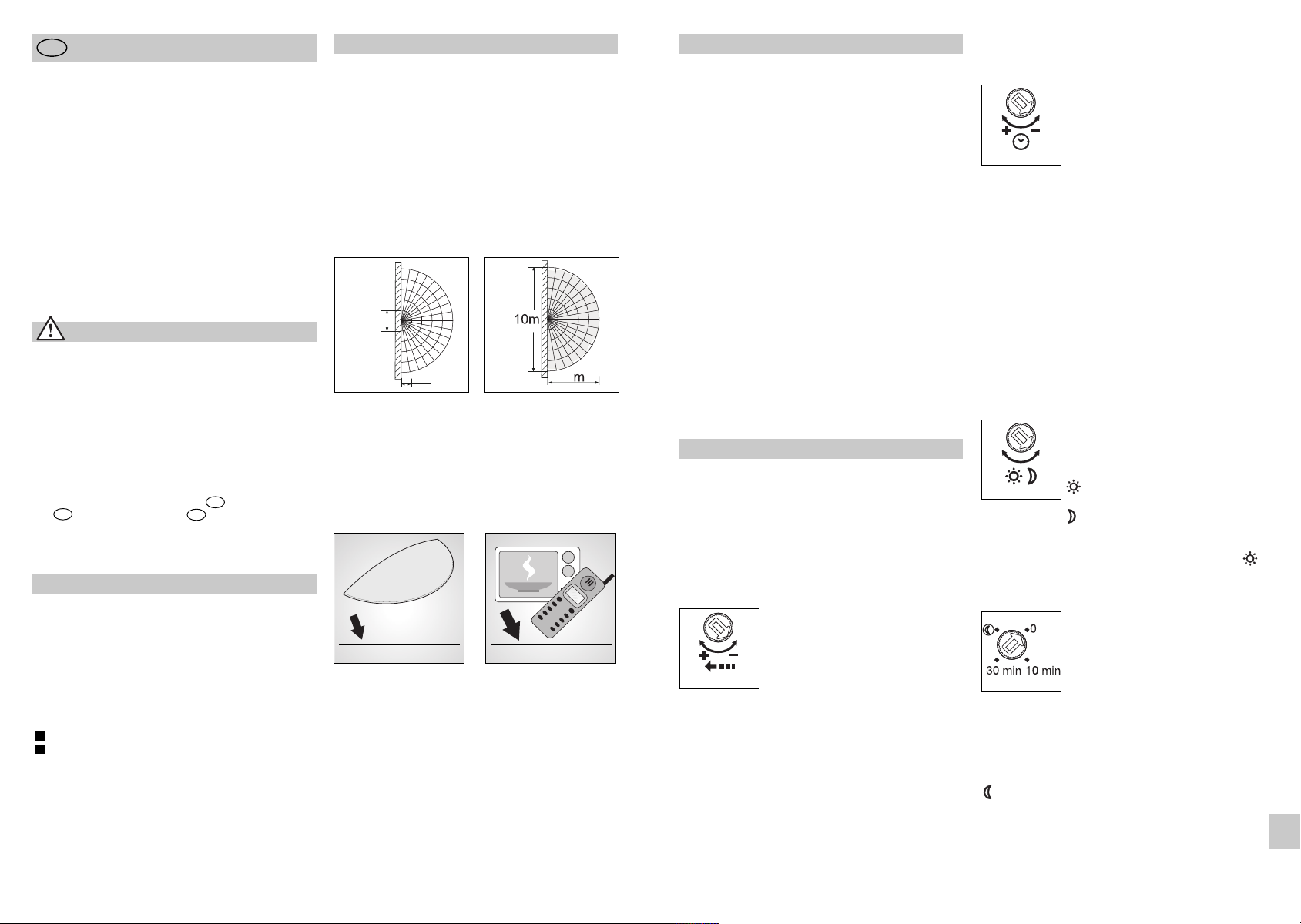

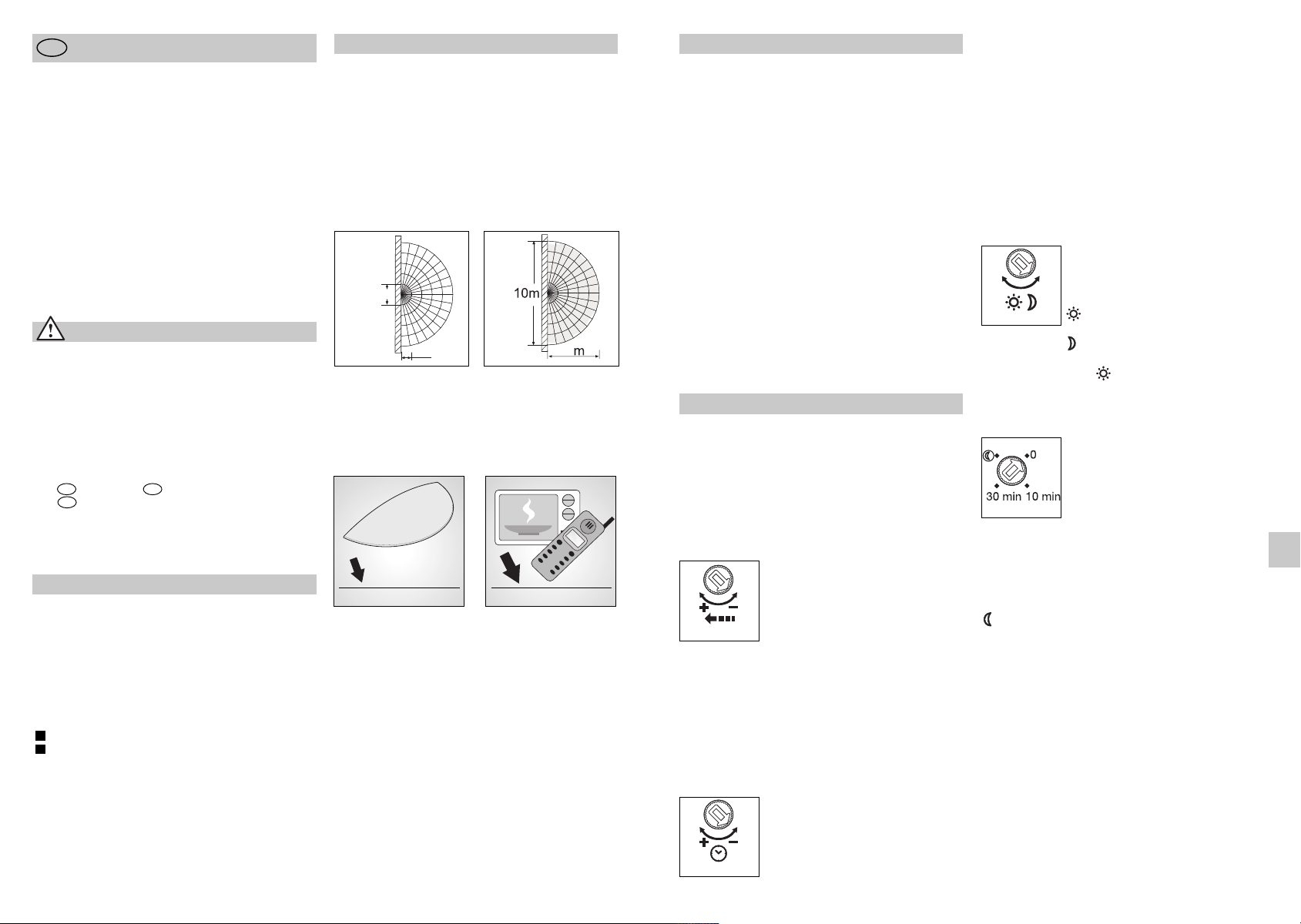

Installation Instructions

ear Customer,

Congratulations on purchasing your new STEINEL designer sensor-switched outdoor light and thank you for the confidence you have shown in us. You have

hosen a high-quality product that has been manu-

actured, tested and packed with the greatest care.

lease familiarise yourself with these instructions

P before attempting to install the SensorLight because prolonged reliable and trouble-free operation will only be ensured if it is fitted and started properly.

We hope your new SensorLight will bring you lasting pleasure.

Safety Warnings

n Disconnect the power supply before attempting any

work on the unit.

n During installation, the electric power cable to be

connected must not be live. Therefore, switch off the power first and use a voltage tester to make sure the wiring is off circuit.

n Installing the SensorLight involves work on the

mains voltage supply. This work must therefore be carried out professionally in accordance with national wiring regulations and electrical operating conditions.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

System Components

 Wall mount  Light enclosure  Spacer for surface-mounted installation  Light diffuser  Reach setting  Time setting  Twilight setting  Programme setting  Manual override

Flush-fitted installation

Surface-mounted installation

Principle

he SensorLight is an active motion detector. The

T integrated HF-sensor emits high-frequency electromagnetic waves (5.8 GHz) and receives their echo. Any movement by persons in the light's detection zone is noticed by the sensor as a change in echo.

microprocessor then triggers the 'switch light ON'

ommand. Detection is possible through doors,

anes of glass or thin walls.

etection zones for wall mounting:

) Minimum reach (1 m)

) Maximum reach (7 m)

1) 2)

Note:

The high-frequency output of the iHF-sensor is approx.1 mW – that's 1000 times less than the transmission power of a mobile phone or the output of a microwave oven.

approx. 1 mW

Note:

The sensor is suitable for switching light ON automatically. Weather conditions may affect the way the sensor works. Strong gusts of wind, snow, rain or hail may cause the light to come ON when it is not wanted.

approx. 1000 mW

Installation

To obtain the specified reach of 7 m, the sensor should be installed at a height of approx. 2 m.

onnecting the mains supply lead (see illustration)

he mains supply lead is a 3-core cable.

= phase conductor (usually black, brown or grey)

L N = neutral conductor (usually blue) PE = protective-earth conductor (green/yellow)

If you are in any doubt, identify the conductors using

voltage tester; then disconnect from the power sup-

ly again. Phase (L) and neutral conductor (N) are

p connected to the terminal block.

Important: Getting the cable connections crossed will produce a short circuit in the unit or in your fuse box. In this case, you must identify the individual conductors once again and re-connect them. A mains switch for switching the light ON and OFF can of course be fitted in the mains lead.

Functions

The SensorLight can be put into operation as soon as it has been connected to the mains power supply and enclosure  has been fitted. When the light is turned ON manually at the light switch, it switches OFF after 10 secs. for the calibration phase and is then activated for operation in the sensor mode. It is not necessary to actuate the light switch a second time.

Reach setting (sensitivity) 

Factory setting: 7 m.

Reach can be infinitely varied from 1 m to 7 m.

Adjustment control set to: + = maximum reach 7 m

1 m – 7 m

It is recommended to select the shortest time – for setting the detection zone.

Reach is the term used to describe the diameter of the detection zone produced on the ground when mounting the SensorLight at a height of 2 m.

Time setting (switch-off delay) 

Factory setting: 5 sec.

5 sec. – 15 min.

– = minimum reach 1 m

The light's ON time can be set to any period from approx. 5 sec. and a maximum of 15 min.

Adjustment control set to:

+ = maximum time (15 min.). – = minimum time (5 sec.).

t is recommended to select the shortest time – for

I setting the detection zone.

Any movement detected before this time elapses will

e-start the timer. The shortest time setting is recom-

ended when adjusting the detection zone and per-

orming a functional test.

Note: After the light switches OFF, it takes approx. 1 sec. before it is able to start detecting movement again. The light will only switch ON in response to movement once this period has elapsed.

Twilight setting (response threshold) 

Factory setting: 2000 lux

The chosen response threshold can be infinitely varied from approx. 2 – 2000 lux.

Adjustment control set to:

2 – 2000 lux

To adjust the detection zone in daylight, the control dial must be set to .

Programme setting 

0=Soft start / no basic lighting level ON as from

the selected twilight level 10 = soft start + basic lighting level 10 minutes 30 = soft start + basic lighting level 30 minutes

= soft start + basic lighting level all night long

= daylight operation

approx. 2000 lux.

= night-time operation

approx. 2 lux.

Page 6

Manual override function

If a mains switch is installed in the mains supply lead,

he following functions are provided in addition to

imply switching light ON and OFF:

anual override

1) Activate manual override:

Switch OFF and ON twice. The light is set to stay ON permanently for 4 hours (blue LED lights up behind diffuser ). It then automatically returns to sensor

ode (blue LED OFF).

) Deactivate manual override:

witch OFF and ON once. Light goes out or switches

S to sensor mode.

Important:

The switch should be actuated in rapid succession (in the 0.2 –1 sec. range).

What is soft light start?

The SensorLight features a soft light start function. This means that when turned ON, the light is not switched directly to maximum output but gradually builds up brightness to 100 % within the space of a second. Brightness is also gradually reduced when the light is switched OFF.

What is basic lighting level?

Basic lighting level provides continuous night-time illumination at approx. 10 % light output. The light only switches to maximum output of 100 % (for the time selected, see Switch-off delay ) in response to movement in the detection zone. The light then returns to basic lighting level (approx. 10 %).

Note: Depending on the local power grid, the LED's may flicker slightly when dimmed. This is not a product defect and no reason for complaint.



Declaration of Conformity

This product meets:

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

- RoHS Directive 2011/65/EC

- WEEE Directive 2012/19/EC

Functional Warranty

his STEINEL product has been manufactured with

tmost care, tested for proper operation and safety

nd then subjected to random sample inspection.

TEINEL guarantees that it is in perfect condition and

S proper working order. The warranty period is 36 months and starts on the date of sale to the consumer. We will remedy defects caused by material flaws or manufacturing faults. The warranty will be met by

epair or replacement of the defective parts at our own

iscretion. The warranty shall not cover damage to

ear parts, damage or defects caused by improper

w treatment or maintenance. Further consequential damage to other objects shall be excluded. Claims under the warranty will only be accepted if the unit is sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice (date of purchase and dealer's stamp) to the appropriate Service Centre.

Repair service:

Please ask your nearest service centre how to proceed for repairing faults not covered by the warranty or occurring after the warranty expires.

Technical Specifications

imensions (H x W x D): 195 x 331 x 157 mm

D Material: Light enclosure: aluminium

ower supply: 230 V 50/60 Hz

P Output: 12 W / 400 lm / 33.3 lm/W Colour temperature: 3000 kelvin (warm white)

ED life expectancy: 50,000 hours

L Detection angle: 180° with sneak-by guard

etection reach: 1 – 7 m (radially)

D Twilight setting: 2 – 2000 lux Time setting: 5 sec. – 15 min. Basic lighting level: 0 or 10%, soft start Manual override: selectable (4 hrs.) IP rating: IP 44 Protection class: II Temperature range: -20 °C to +40 °C

Light diffuser: plastic

Troubleshooting

Malfunction

SensorLight without power

SensorLight will not switch ON

SensorLight will not switch OFF

SensorLight will not switch OFF completely

SensorLight switching ON when it should not

Cause Remedy

n Fuse faulty, not switched ON,

break in wiring

n Short circuit n Twilight setting in night-time

mode during daytime

n Mains power switch OFF n Fuse faulty

n Detection zone not properly

targeted

n Continued movement in the

detection zone

n Basic lighting level selected n Turn programme selector

n Wind is moving trees and

bushes in the detection zone

n Cars in the street are detected

n New fuse, turn on power switch,

check wiring with voltage tester

n Check connections n Reset (control dial )

n Switch ON n Fit new fuse, check connection

if necessary

n Re-adjust

n Check detection zone and

re-adjust if necessary

dial to 0

n Change zone

1110

Page 7

Instructions de montage

her client,

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant votre nouvelle lampe extérieure à détecteur design STEINEL. Vous

vez choisi un article de très grande qualité, fabriqué,

esté et conditionné avec le plus grand soin.

vant de l’installer, veuillez lire attentivement ces in-

A structions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.

Nous souhaitons que votre nouvelle lampe à détecteur vous apporte entière satisfaction.

Consignes de sécurité

n Avant toute intervention sur l'appareil, couper l'ali-

mentation électrique !

n Pendant le montage, les conducteurs à raccorder

doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

n L'installation de la lampe à détecteur implique une

intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.

Description de l’appareil

 Support mural  Boîtier du luminaire  Pièce d'écartement pour le montage en saillie  Diffuseur du luminaire  Réglage de la portée  Minuterie  Réglage de la luminosité de déclenchement  Réglage des programmes  Fonctionnement en éclairage permanent

Montage encastré

Montage en saillie

Le principe

a lampe à détecteur est un détecteur de mouvement

L actif. Le détecteur iHF intégré émet des ondes électromagnétiques à haute fréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection de la lampe, le système détecte la modifi-

ation de l'écho. Un microprocesseur déclenche alors

resque instantanément la commande « Allumage de

a lumière ». L'appareil peut détecter les mouvements

l à travers les portes, les vitres et les parois de faible

paisseur.

ones de détection dans le cas d'un montage

Z mural :

1) Portée minimale (1 m)

2) Portée maximale (7 m)

1) 2)

Remarque :

La puissance haute fréquence du détecteur iHF est d'env. 1 mW – ce qui ne représente qu'un 1000ème de la puissance d'émission d'un téléphone portable ou d'un four à micro-ondes.

env. 1 mW

Remarque :

Le détecteur est conçu pour allumer automatiquement la lumière. Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif.

env. 1000 mW

Installation

Pour obtenir la portée indiquée de 7 m, il faut monter le détecteur à une hauteur de 2 m environ.

ranchement du câble secteur (v. ill.)

e câble secteur est composé d'un câble à

conducteurs :

L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (vert/jaune)

n cas de doute, il faut identifier les câbles avec un

esteur de tension, puis les remettre hors tension.

t Raccorder la phase (L) et le neutre (N) au domino.

Important : une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de monter sur le câble secteur un interrupteur permettant la mise en ou hors circuit de l'appareil.

Fonctionnement

Après avoir installé le boîtier  et effectué le branchement au secteur, la lampe à détecteur peut être mise en fonctionnement. Lors d'une mise en service manuelle de la lampe par le biais de l'interrupteur, la lampe s'éteint après 10 s pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur.

Réglage de la portée (sensibilité) 

Réglage effectué en usine : 7 m.

Portée réglable en continu de 1 m à 7 m.

Bouton de réglage sur : + = portée maximale de 7 m

1 m – 7 m

Pour le réglage de la zone de détection il est recommandé de sélectionner la durée la plus courte.

On entend par portée le diamètre formé sur le sol par la zone de détection pour un montage à 2 m de hauteur.

Minuterie (temporisation de l'extinction) 

Réglage effectué en usine : 5 s

5 s – 15 min

– = portée minimale de 1 m

La durée d'éclairage souhaitée de la lampe est réglable en continu d'environ 5 s à 15 min au maximum.

Bouton de réglage sur :

+ = durée maximale (15 min). – = durée minimale (5 s).

our le réglage de la zone de détection il est recom-

P mandé de sélectionner la durée la plus courte.

La minuterie redémarre à chaque détection d'un

ouvement avant la fin de cette durée. Lors du régla-

e de la zone de détection et du test de fonctionne-

ent, nous recommandons de régler la durée la plus

ourte.

Remarque : après chaque extinction de la lampe, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que la lampe peut à nouveau enclencher la lumière en cas de mouvement.

Réglage de crépuscularité (seuil de réaction) 

Réglage effectué en usine : 2000 lux

La luminosité de déclenchement souhaitée de la lampe peut être réglée en continu d'env. 2 à 2000 lux. Bouton de réglage sur :

2 – 2000 lux

Pour régler la zone de détection à la lumière du jour, il faut placer le bouton de réglage sur .

Réglage des programmes 

0=allumage en douceur / pas de luminosité de

base allumée à partir d'une valeur de crépus-

cule réglée 10 = allumage en douceur + luminosité de base

10 minutes 30 = allumage en douceur + luminosité de base

30 minutes

= allumage en douceur + luminosité de base

toute la nuit

= fonctionnement diurne d'env.

2000 lux.

= fonctionnement crépusculaire

d'env. 2 lux.

Page 8

Fonctionnement en éclairage permanent

Si un interrupteur principal est monté sur le câble

'alimentation secteur, les fonctions suivantes sont

ossibles en plus des simples allumage et extinction :

clairage permanent

1) Allumer l’éclairage permanent :

Actionner l'interrupteur 2 x ARRÊT/MARCHE. Le luminaire est mis en éclairage permanent pendant 4 heures (la LED bleue derrière le diffuseur du lumi-

aire  est allumée) puis repasse automatiquement

n mode détection (LED bleue éteinte).

) Éteindre l'éclairage permanent :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. Le luminaire s'éteint ou repasse en mode détection.

Important :

Il faut actionner l’interrupteur rapidement plusieurs fois successives (en l'espace de 0,2 à 1 s).

Qu'est-ce que l'allumage en douceur ?

La lampe à détecteur est équipée d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage la lumière ne s'enclenche pas directement à sa puissance maximum, mais que sa clarté augmente progressivement pour atteindre 100 % en l'espace d'une seconde. De même, la lumière diminue lentement lors de la désactivation.

Qu'est-ce que la luminosité de base ?

La luminosité de base permet un éclairage nocturne permanent avec une puissance d'environ 10 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche (pour la durée programmée, voir temporisation de l'extinction ) à la position d'éclairage à pleine puissance (100 %). La lampe commute ensuite à nouveau sur luminosité de base (env. 10 %).

Remarque : en mode variation de lumière, selon le réseau électrique local, il est possible que les DEL vacillent légèrement. Ce n'est ni un défaut de produit ni une cause de réclamation.



Déclaration de conformité

Ce produit est conforme aux directives suivantes :

- directive basse tension 2006/95/CE

- directive compatibilité électromagnétique 2004/108/CE

- directive RoHS 2011/65/CE

- directive WEEE (relative aux déchets d'équipements électriques et électroniques) 2012/19/CE

Garantie de fonctionnement

Ce produit STEINEL a été fabriqué avec le plus grand

oin. Son fonctionnement et sa sécurité ont été

ontrôlés conformément aux directives en vigueur

t il a été soumis à un contrôle final par sondage.

TEINEL garantit un état et un fonctionnement irré-

S prochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à

ne utilisation ou une maintenance incorrecte. Les

u dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s’applique que si l'appareil non démonté est retourné à la station de service aprèsvente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation :

Une fois la garantie expirée ou en cas de vices non couverts par la garantie, veuillez contacter la station de service après-vente la plus proche pour savoir si une remise en état est possible.

Caractéristiques techniques

imensions (H x l x P) : 195 x 331 x 157 mm

D Matériau : Boîtier du luminaire : aluminium

accordement au secteur : 230 V, 50/60 Hz

R Puissance : 12 W / 400 lm / 33,3 lm/W Température de couleur : 3000 Kelvin (blanc chaud)

ongévité de la LED : 50 000 heures

L Angle de détection : 180° avec protection au ras du mur

ortée du détecteur : 1 à 7 m (radial)

P Réglage de crépuscularité : 2 à 2000 lux Temporisation : 5 s à 15 min Luminosité de base : 0 ou 10 %, allumage en douceur Éclairage permanent : commutable (4 h) Indice de protection : IP 44 Classe : II Intervalle de température : -20 °C à +40 °C

Diffuseur du luminaire : matière plastique

Dysfonctionnements

Problème

La lampe à détecteur n'est pas sous tension

La lampe à détecteur ne s'allume pas

La lampe à détecteur ne s'éteint pas

La lampe à détecteur ne s'éteint pas complètement

La lampe à détecteur s’allume de façon intempestive

Cause Remède

n Fusible défectueux, appareil

hors circuit, câble coupé

n Court-circuit

n Pendant la journée, le réglage de

crépuscularité est en position nocturne

n Interrupteur en position ARRÊT n Fusible défectueux

n Réglage incorrect de la zone de

détection

n Mouvement continu dans la

zone de détection

n Luminosité de base

sélectionnée

n Le vent agite des arbres et

des arbustes dans la zone de détection

n Détection de voitures passant

sur la chaussée

n Changer le fusible défectueux,

mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension

n Vérifier le branchement

n Régler à nouveau (bouton de

réglage )

n Mettre en circuit n Changer le fusible, éventuelle-

ment vérifier le branchement

n Ajuster à nouveau

n Contrôler la zone de détection,

éventuellement la régler à nouveau

n Interrupteur de sélection des

programmes sur 0

n Modifier la zone

Page 9

Gebruiksaanwijzing

eachte klant,

Hartelijk dank voor het vertrouwen, dat u met de aanschaf van uw nieuwe designsensorlamp voor buiten in ons stelt. U heeft een hoogwaardig kwaliteitspro-

uct gekocht, dat met uiterste zorgvuldigheid ver-

aardigd, getest en verpakt werd.

ees voor de installatie deze gebruiksaanwijzing

L nauwkeurig door, want alleen een vakkundige installatie en ingebruikname garandeert een lange, betrouwbare en storingvrije werking.

Wij wensen u veel plezier met uw nieuwe sensorlamp.

Veiligheidsvoorschriften

n Voor alle werkzaamheden aan het apparaat dient

de spanningstoevoer te worden onderbroken!

n Bij de montage moet de elektrische leiding die u

wilt aansluiten zonder spanning zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

n Bij de installatie van de sensorlamp werkt u met

netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Beschrijving van het apparaat

 Wandhouder  Lampbehuizing  Afstandhouder montage op de muur  Lampenkap  Reikwijdte-instelling  Tijdinstelling  Schemerinstelling  Programma-instelling  Permanente verlichting

Montage in de muur

Montage op de muur

Het principe

e sensorlamp is een actieve bewegingsmelder. De

D geïntegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij beweging van personen in het registratiebereik van de lamp wordt de echoverandering

oor de sensor geregistreerd. Een microprocessor

ctiveert vervolgens het schakelbevel 'licht inschake-

en'. Ook door deuren, ruiten of dunne wanden heen

l kunnen bewegingen worden geregistreerd.

egistratiebereik bij wandmontage:

) Minimale reikwijdte (1 m)

2) Maximale reikwijdte (7 m)

1) 2)

Opmerking:

Het hoogfrequente vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron.

ca. 1 mW

Opmerking:

De sensor is geschikt voor het automatisch inschakelen van verlichting. Weersinvloeden kunnen de werking van de sensor beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan dit foutieve schakelingen veroorzaken.

ca. 1000 mW

Installatie

Om de aangegeven reikwijdte van 7 m te bereiken, moet de montagehoogte ca. 2 m zijn.

ansluiting van de stroomtoevoer (zie afb.)

e stroomtoevoer bestaat uit een 3-polige kabel:

= fase (in Nederland meestal bruin in Belgie

meestal zwart)

N = nuldraad (meestal blauw) PE = aardedraad (groen/geel)

n geval van twijfel moeten de draden met een span-

ingstester worden geïdentificeerd; vervolgens weer

n spanningsvrij maken. De fase (L) en de nuldraad (N) worden in het kroonsteentje aangesloten.

Belangrijk: verwisseling van de aansluitingen kan in het apparaat of in uw zekeringenkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor het IN- en UIT-schakelen worden gemonteerd.

Functies

Nadat het huis  gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp manueel wordt ingeschakeld met de lichtschakelaar schakelt die voor de inmeetfase na 10 sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de lichtschakelaar is niet nodig.

Reikwijdte-instelling (gevoeligheid) 

Instelling af fabriek: 7 m.

Traploos instelbare reikwijdte van 1 m tot 7 m.

Instelknopje op: + = maximale reikwijdte 7 m

1 m – 7 m

Bij instelling van het registratiebereik wordt geadviseerd om de kortste tijd – te kiezen.

Met het begrip reikwijdte wordt de cirkel op de grond bedoeld, waar registratie plaatsvind bij montage in 2 m hoogte.

Tijdinstelling (uitschakelvertraging) 

Instelling af fabriek: 5 sec.

5 sec. – 15 min.

– = minimale reikwijdte 1 m

De gewenste brandduur van de lamp kan traploos van ca. 5 sec. tot max. 15 min. worden ingesteld.

Instelknopje op:

+ = maximale tijd (15 min.) – = minimale tijd (5 sec.)

oor de instelling van het registratiebereik wordt

V geadviseerd om de kortste tijd – te kiezen.

De tijdklok wordt door iedere geregistreerde bewe-

ing voor afloop van de ingestelde tijd opnieuw

estart. Bij de instelling van het registratiebereik en

oor de functiecontrole raden wij aan de kortste tijd

e kiezen.

Opmerking: na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging het licht weer inschakelen.

Schemerinstelling (drempelwaarde) 

Instelling af fabriek: 2000 lux

De gewenste drempelwaarde kan traploos van ca. 2–2000 lux worden ingesteld.

Instelknopje op:

2 – 2000 lux

Voor de instelling van het registratiebereik bij daglicht moet het instelknopje op worden gezet.

Programma-instelling 

0=Soft-lightstart/geen basislicht AAN vanaf de

ingestelde schemerwaarde 10 = Soft-lightstart + basislicht 10 minuten 30 = Soft-lightstart + basislicht 30 minuten

= Soft-lightstart + basislicht de hele nacht

= daglichtstand ca. 2000 lux

= schemerstand ca. 2 lux

Page 10

Permanente verlichting

Als er een netschakelaar in de kabel gemonteerd

ordt, zijn naast het eenvoudige in- en uitschakelen

ok de volgende functies mogelijk:

ermanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt gedurende 4 uur over op permanente verlichting (blauwe led achter de kap  brandt), vervolgens schakelt hij

utomatisch weer over op sensormodus (blauwe led

it).

) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrijk:

Het meerdere keren op de schakelaar drukken moet snel achter elkaar gebeuren (ca. 0,2 – 1 sec.).

Wat is soft-lightstart?

De sensorlamp is uitgerust met een soft-lightstartfunctie. Dat betekent, dat het licht bij inschakeling niet meteen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen een seconde langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd.

Wat is basislicht?

Basislicht maakt een permanente verlichting 's nachts op ca. 10 % van het lampvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd, zie uitschakelvertraging ) naar het maximale lichtvermogen (100 %) op geschakeld. Daarna schakelt de lamp weer terug naar het basislicht (ca. 10 %).

Opmerking: in de dimmodus kan het gebeuren dat de led-lampen licht flikkeren, dit is afhankelijk van het lokale stroomnet. Dat is geen fout in het product en geen reden voor reclamaties.



Conformiteitsverklaring

Dit product voldoet aan de:

- laagspanningsrichtlijn 2006/95/EG

- EMC-richtlijn 2004/108/EG

- RoHS-richtlijn 2011/65/EG

- WEEE-richtlijn 2012/19/EG

Functiegarantie

Dit STEINEL-product is met grote zorgvuldigheid

efabriceerd, getest op goede werking en veiligheid

olgens de geldende voorschriften en vervolgens

teekproefsgewijs gecontroleerd. STEINEL verleent

arantie op de storingvrije werking. De garantietermijn

g bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berusten op materiaal- of fabricagefouten, worden door ons opgelost. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die

oor ondeskundig gebruik of onderhoud ontstaan.

d Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend wanneer het nietgedemonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

Reparatieservice:

Informeer na afloop van de garantietermijn of bij gebreken die niet onder de garantie vallen bij het dichtstbijzijnde serviceadres naar de reparatiemogelijkheden.

Technische gegevens

fmetingen (H x B x D): 195 x 331 x 157 mm

A Materiaal: Lampbehuizing: aluminium

etaansluiting: 230 V, 50/60 Hz

N Vermogen: 12 W / 400 lm / 33,3 lm/W Kleurtemperatuur: 3000 Kelvin (warm wit)

evensduur led-lampjes: 50.000 uur

L Registratiehoek: 180° met onderkruipbescherming

egistratiereikwijdte: 1 – 7 m (radiaal)

R Schemerinstelling: 2 – 2000 lux Tijdinstelling: 5 sec. – 15 min. Basislicht: 0 of 10%, Soft-lightstart

Permanente verlichting: inschakelbaar (4 uur)

Bescherming: IP 44 Veiligheidsklasse: II Temperatuurbereik: -20 °C tot +40 °C

Lampenkap: kunststof

Bedrijfsstoringen

Storing

De sensorlamp is zonder spanning

De sensorlamp schakelt niet aan

De sensorlamp schakelt niet uit

De sensorlamp schakelt niet helemaal uit

Oorzaak Oplossing

n Zekering defect, niet ingescha-

keld, kabelbreuk

n Kortsluiting

n Bij daglicht, lichtinstelling staat

op schemerstand

n Netschakelaar UIT n Zekering defect

n Registratiebereik niet gericht

ingesteld

n Continue beweging binnen het

registratiebereik

n Basislicht gekozen n Programmakeuzeschakelaar

n Nieuwe zekering, netschakelaar

inschakelen, kabel met spanningzoeker controleren

n Aansluitingen controleren

n Opnieuw instellen (regelaar )

n Inschakelen n Nieuwe zekering, eventueel

aansluiting controleren

n Opnieuw instellen

n Bereik controleren en eventueel

opnieuw instellen

op 0

De sensorlamp schakelt ongewenst aan

n Wind beweegt bomen en strui-

ken binnen het registratiebereik

n Registratie van auto's op straat

n Bereik veranderen

Page 11

Istruzioni per il montaggio

entili Clienti,

Vi ringraziamo molto per la fiducia che avete riposto in noi con l'acquisto della Vostra nuova lampada a sensore design per esterni della STEINEL. Avete scel-

o un prodotto pregiato di alta qualità che è stato

ostruito, provato e imballato con la massima scrupo-

osità.

Vi preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione e una messa in funzione effettuate a regola d'arte possono infatti garantire un funzionamento affidabile, privo di disturbi e di lunga durata.

Vi auguriamo di essere pienamente soddisfatti della Vostra nuova lampada a sensore.

Avvertenze sulla sicurezza

n Prima di effettuare qualsiasi lavoro sull'apparecchio,

togliete sempre la corrente!

n Durante il montaggio non deve esserci presenza di

tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza della stessa mediante uno strumento di misurazione della tensione.

n L'installazione della lampada a sensore richiede

lavori alla linea di alimentazione elettrica. Per questo motivo l'installazione deve essere eseguita a regola d'arte.

-ÖVE / ÖNORM E8001-1, - SEV 1000)

(-VDE 0100,

Descrizione dell'apparecchio

 Supporto per fissaggio a parete  Involucro lampada  Distanziatore montaggio sopra intonaco  Diffusore  Regolazione del raggio d'azione  Regolazione del periodo di accensione  Regolazione crepuscolare  Impostazione programmi  Funzionamento con luce continua

Montaggio incassato

Montaggio sopra intonaco

Il principio

a lampada a sensore è un rilevatore attivo di movi-

L mento. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada, il sen-

ore reagisce alle modifiche delle onde riflesse. Allora

n microprocessore fa scattare l'istruzione di commu-

azione "Accendi la luce“. E' possibile rilevare i movi-

t menti anche attraverso porte, lastre di vetro e pareti

ottili.

ampi di rilevamento nel caso di montaggio a

C parete:

1) Raggio d'azione minimo (1 m)

2) Raggio d'azione massimo (7 m)

1) 2)

Avvertenza:

la potenza del sensore iHF è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

ca. 1 mW

Avvertenza:

il sensore è adatto alla commutazione automatica della luce. I fenomeni atmosferici possono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandine è possibile che esso intervenga a sproposito.

ca. 1000 mW

Installazione

Ai fini di poter raggiungere il raggio di azione indicato di 7 m si consiglia un'altezza di montaggio di ca. 2 m.

ollegamento della linea di allacciamento alla rete

vedi figura)

(

l cavo di alimentazione alla rete ha 3 fili.

L = fase (di norma nero, marrone o grigio) N = conduttore neutro (di norma blu) PE = conduttore di terra (verde/giallo)

n caso di dubbio occorre identificare il cavo con un

ndicatore di tensione e poi disinserire nuovamente la

i tensione. Fase (L) e filo di neutro (N) vengono allacciati al morsetto isolante.

Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono venire reidentificati e quindi collegati a nuovo. Naturalmente si può, nel cavo di alimentazione, installare un interruttore per accendere e spegnere la lampada.

Funzioni

Dopo che l'involucro  è stato montato ed è stato effettuato l'allacciamento alla rete, la lampada a sensore può venire messa in esercizio. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 10 sec per la fase di misurazione e dopo di ciò si attiva il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Regolazione del raggio d'azione (sensibilità) 

Impostazione da parte del costruttore: 7 m.

Raggio d'azione regolabile in continuo da 1 m a 7 m.

Regolatore su: + = raggio d'azione massimo 7 m

1 m – 7 m

Nell'impostazione del campo di rilevamento si consiglia di scegliere il periodo più breve –.

Con il concetto di raggio d'azione si intende il diametro che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.

– = raggio d'azione minimo 1 m

egolazione del periodo di accensione

R (ritardo dello spegnimento) 

Impostazione da parte del costruttore: 5 sec

l periodo in cui si desidera che la

ampada rimanga accesa può venire

mpostato con regolazione continua

a ca. 5 sec a max. 15 min.

5 sec – 15 min

Per l'impostazione del campo di rilevamento si consiglia di scegliere il periodo più breve –.

Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento è consigliabile impostare il tempo minimo.

Avvertenza: ogni volta che viene spenta la lampada, per circa 1 secondo viene interrotto il rilevamento di movimenti. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Regolazione luce crepuscolare (soglia d'intervento) 

Impostazione effettuata dal costruttore: 2000 Lux

2 – 2000 Lux

Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve venire impostato su

Impostazione del programma 

0=accensione graduale della luce / no luce di

10 = accensione graduale della luce + luce di base

30 = accensione graduale della luce + luce di base

= accensione graduale della luce + luce di base

Regolatore su:

+ = tempo massimo (15 min).

– = tempo minimo (5 sec).

La soglia d'intervento della lampada può venire impostata con regolazione continua tra ca. 2 Lux e 2000 Lux.

Regolatore su:

= funzionamento con luce diurna

ca. 2000 Lux.

= funzionamento crepuscolare

circa 2 Lux.

base ON a partire dal valore crepuscolare

impostato

10 minuti

30 minuti

per tutta la notte

Page 12

Funzionamento con luce continua

Se viene montato un interruttore di rete nella linea di

llacciamento alla rete, oltre alle semplici operazioni

i accensione e spegnimento sono possibili anche le

eguenti funzioni:

Funzionamento a luce continua

1) Accensione della luce continua:

Interruttore 2 x OFF e ON. La lampada viene impostata su luce continua per 4 ore (il LED blu si accende

ietro il diffusore ). Poi ripassa automaticamente al

unzionamento a sensore (LED blu spento).

) Disattivazione della funzione luce continua:

Interruttore 1 x OFF e ON. La lampada si spegne, ossia passa in funzionamento con sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire rapidamente (entro 0,2 –1 sec).

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la luminosità viene aumentata lentamente entro un secondo fino a 100%. Analogamente lo spegnimento non è immediato bensì la luce si spegne lentamente.

Che cos'è la luce di base?

La luce di base permette un'illuminazione continua durante la notte a una potenza pari al 10 % circa della potenza luminosa. Solo in caso di movimento all'interno del campo di rilevamento la luce passa (per il periodo impostato, vedi Ritardo dello spegnimento ) al massimo flusso luminoso utile (100 %). Dopo di ciò la lampada passa alla luce base (ca. 10 %).

Avvertenza: nella modalità dimmer, a seconda della rete elettrica locale si potrebbe verificare un leggero sfarfallio dei LED. Ciò non denota un difetto del prodotto e non costituisce pertanto motivo di reclamo.



Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva per la bassa tensione 2006/95/CE

- Direttiva sulla compatibilità elettromagnetica 2004/108/CE

- Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche 2011/65/CE

- Direttiva RAEE 2012/19/CE

Garanzia di funzionamento

Questo prodotto STEINEL viene costruito con la mas-

ima cura, con controlli di funzionamento e del grado

i sicurezza in conformità alle norme vigenti in mate-

ia; vengono poi effettuati collaudi con prove a cam-

ione. LA STEINEL si assume la garanzia di una fab-

p bricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi e inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni

pezzi soggetti ad usura nonché in caso di danni o

a difetti che sono da ricondurre ad un trattamento inadeguato o a una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

in caso di periodo di garanzia scaduto o di difetti che non danno diritto a prestazioni di garanzia, siete pregati di informarvi presso il centro di assistenza più vicino riguardo alla possibilità di riparazione.

Dati tecnici

imensioni (A x L x P): 195 x 331 x 157 mm

D Materiale: involucro della lampada: alluminio

llacciamento alla rete: 230 V 50/60 Hz

A Potenza: 12 W / 400 lm / 33,3 lm/W Temperatura del colore: 3000 Kelvin (bianco caldo)

urata utile dei LED: 50.000 ore

D Angolo di rilevamento: 180° con protezione antistrisciamento

aggio d'azione del rilevamento: 1 – 7 m (radiale)

R Regolazione di luce crepuscolare: 2 – 2000 Lux Regolazione del periodo di accensione: 5 sec – 15 min Luce di base: 0 o 10%, accensione graduale della luce Luce continua: (commutabile fino a 4 ore) Grado di protezione: IP 44 Classe di protezione: II Campo di temperatura: da -20 °C a +40 °C

diffusore: plastica

Disturbi di funzionamento

Guasto

Lampada a sensore priva di tensione

La lampada a sensore non si accende

La lampada con sensore non si spegne

La lampada a sensore non si spegne completamente

La lampada a sensore si accende a sproposito

Causa Rimedio

n fusibile guasto, interruttore non

acceso, cavo di alimentazione interrotto

n corto circuito

n in caso di funzionamento con

luce diurna la regolazione di luce crepuscolare è impostata, sul funzionamento di notte

n interruttore di rete spento n fusibile difettoso

n campo di rilevamento non impo-

stato con direzione giusta

n continuo movimento all'interno

del campo di rilevamento

n è selezionata la luce di base n selettore di programma impo-

n il vento muove alberi e cespugli

nel campo di rilevamento

n vengono rilevate automobili

sulla strada

n sostituite il fusibile, accendete

l'interruttore, controllate la linea di alimentazione con un voltmetro

n controllate gli allacciamenti

n effettuate una nuova regolazione

(regolatore )

n accendete n cambiate fusibile, eventualmen-

te controllate l'allacciamento

n effettuate una nuova regolazione

n controllate il campo e se neces-

sario regolatelo nuovamente

stato su 0

n spostate il campo

Page 13

Instrucciones de montaje

preciado cliente:

Muchas gracias por la confianza depositada en nosotros al comprar su nueva lámpara Sensor de exterior de diseño STEINEL. Se ha decidido por un producto

e alta calidad, producido, probado y embalado con

l mayor cuidado.

e rogamos se familiarice con estas instrucciones de

L montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento adecuadas garantizarán un servicio prolongado, eficaz y sin alteraciones.

Le deseamos que pueda sacar buen provecho de su nueva lámpara Sensor.

Indicaciones de seguridad

n ¡Antes de comenzar cualquier trabajo en el aparato,

interrúmpase la alimentación de tensión!

n Al efectuar el montaje debe hallarse la línea de

conexión eléctrica libre de tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

n La instalación de la lámpara Sensor supone un tra-

bajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. ÖNORM E8001-1, - SEV 1000)

D A

(-VDE 0100, -ÖVE /

Descripción del aparato

 Soporte mural  Carcasa de la lámpara  Distanciador para montaje de superficie  Cubierta de la lámpara  Regulación del alcance  Temporización  Regulación crepuscular  Ajuste del programa  Función de alumbrado permanente

Montaje empotrado

Montaje de superficie

El concepto

a lámpara Sensor es un detector de movimientos

L activo. El sensor de iHF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse un movimiento por alguna persona en el campo de detección de la lámpara, el sen-

or detecta la modificación del eco. Un microproce-

ador imparte entonces la instrucción "encender la

uz". Es posible la detección a través de puertas, cris-

l tales o paredes delgadas.

ampos de detección con montaje en la pared:

) Alcance mínimo (1 m)

2) Alcance máximo (7 m)

1) 2)

Observación:

La potencia de alta frecuencia del sensor de iHF es de 1 mW aprox., lo que supone sólo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.

aprox. 1 mW

Observación:

El sensor es apto para encender la luz automáticamente. Las condiciones meteorológicas pueden influir en el funcionamiento del sensor, en caso de fuertes ráfagas de viento, nieve, lluvia y granizo se podrá producir una activación errónea.

aprox. 1000 mW

Instalación

Para conseguir el alcance de 7 m indicado, la altura de montaje debe ser de aprox. 2 m.

onexión del cable de alimentación de red

v. figura)

(

l cable de alimentación de red consta de un

E conductor trifilar:

L = fase (generalmente negro, marrón o gris) N = neutro (normalmente azul) PE = toma de tierra (verde/amarillo)

n caso de dudas, hay que identificar los conducto-

E res con un comprobador de tensión; a continuación, volver a desconectar la tensión. Fase (L) y neutro (N) se conectan al bloque de bornes.

Importante: Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Naturalmente, el cable de alimentación de red puede llevar instalado un interruptor para conectar y desconectar la tensión.

Funciones

Una vez montada la carcasa  y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Con la puesta en marcha manual de la lámpara a través del interruptor de luz se apaga ésta para la fase de medición después de 10 segundos y está activa a continuación para el funcionamiento de sensor. No es necesario activar de nuevo el interruptor de luz.

Regulación del alcance (sensibilidad) 

Regulación de fábrica: 7 m.

Alcance de detección con regulación sin etapas de 1 a 7 m.

Tornillo de regulación en: + = alcance máximo 7 m

1 m – 7 m

Para la regulación del campo de detección se recomienda seleccionar el tiempo más corto –.

Con el concepto alcance de detección, se denomina el diámetro que se obtiene como campo de detección en el suelo con un montaje a 2 m de altura.

– = alcance mínimo 1 m

Temporización (desconexión diferida) 

Regulación de fábrica: 5 seg.

l período de alumbrado deseado de

a lámpara puede regularse continua-

ente desde aprox. 5 seg. hasta

m 15 min. como máximo.

5 seg. – 15 min.

Para la regulación del campo de detección se reco-

ienda seleccionar el tiempo más corto –.

Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

Nota: Cada vez que se desconecta la luz hay que esperar aprox. 1 segundo para una nueva detección de movimientos. Sólo una vez transcurrido este tiempo, la lámpara puede volver a encender la luz en caso de un movimiento.

Regulación crepuscular (umbral de respuesta) 

Regulación de fábrica: 2000 lux

2 – 2000 lux

Para el ajuste del campo de detección a la luz del día, se ha de colocar el tornillo de regulación en .

Ajuste del programa 

0=Encendido progresivo de la luz / sin luz de

10 = Encendido progresivo de la luz + luz de

30 = Encendido progresivo de la luz + luz de

= Encendido progresivo de la luz + luz de

Tornillo de regulación en:

= tiempo máximo (15 min.).

= tiempo mínimo (5 seg.).

–

El umbral de respuesta deseado de la lámpara se podrá ajustar de forma progresiva entre aprox. 2 a 2000 lux.

Tornillo de regulación en:

= funcionamiento diurno aprox.

2000 lux.

= funcionamiento crepuscular con

aprox. 2 lux.

cortesía ON a partir del valor crepuscular ajustado

cortesía 10 minutos

cortesía 30 minutos

cortesía toda la noche

Page 14

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación de red, además de la simple función de encendi-

o y apagado puede disponerse de las siguientes

unciones:

Alumbrado permanente

1) Conectar alumbrado permanente:

Pulse el interruptor OFF y ON dos veces. La lámpara se queda durante 4 horas en estado de alumbrado permanente (LED azul encendido detrás de la cubierta de la lámpara ), a continuación la lámpara cambia automáticamente a la modalidad de sensor (LED azul apagado).

2) Desconectar alumbrado permanente:

Pulse el interruptor OFF y ON una vez. La lámpara se apaga o cambia a funcionamiento de sensor.

Importante:

La secuencia de pulsaciones múltiples en el conmutador se deberá realizar con cierta rapidez (del orden de 0,2 a 1 s).

¿Qué es el encendido progresivo de la luz?

La lámpara Sensor dispone de una función de encendido progresivo de la luz. Esto significa que la luz, al encenderse, no ilumina con la máxima potencia, sino que la luminosidad va aumentando paulatinamente dentro de un segundo hasta alcanzar el 100%. De este modo, también se atenúa suavemente la luz al apagarla.

¿Qué es la luz de cortesía?

La luz de cortesía permite una iluminación nocturna permanente con un 10% aprox. de potencia luminosa. Con un movimiento dentro del campo de detección se enciende la luz (para la temporización regulada, véase desconexión diferida ) a la potencia luminosa máxima (100%). Después la lámpara conmuta de nuevo a la luz de cortesía (aprox. 10%).

Observación: En el modo de graduación se puede producir un ligero parpadeo de los LEDs dependiendo de la red eléctrica local. Esto no significa un defecto del producto y no es motivo de reclamación.



Declaración de conformidad

Este producto cumple con la:

Directiva para baja tensión 2006/95/CE

Directiva CEM 2004/108/CE

Directiva RoHS 2011/65/CE

- Directiva RAEE 2012/19/CE

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses, comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía sólo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tique de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, consulte una posible reparación con su estación de asistencia técnica más próxima.

Datos técnicos

imensiones: (alt. x anch. x prof.) 195 x 331 x 157 mm

D Material: Carcasa de la lámpara: aluminio

onexión eléctrica: 230-50 V, 60 Hz

C Potencia: 12 W / 400 lm / 33,3 lm/W

emperatura cromática: 3000 Kelvin (blanco cálido)

ongevidad LED: 50.000 horas

L Ángulo de detección: 180° con protección contra sumersión

lcance de detección: 1 – 7 m (radial)

A Regulación crepuscular: 2 – 2000 lux Temporización: 5 seg. – 15 min. Luz de cortesía: 0 o 10%, encendido progresivo de luz Alumbrado permanente: conmutable (4 h) Índice de protección: IP 44 Clase de protección: II Campo de temperatura: -20 °C a +40 °C

Cubierta de la lámpara: plástico

Fallos de funcionamiento

Fallo

Lámpara Sensor sin tensión

La lámpara Sensor no se conecta

Causa Solución

n fusible defectuoso, interruptor

en OFF, línea interrumpida

n cortocircuito

n en funcionamiento a la luz del

día, regulación crepuscular puesta para funcionamiento nocturno

n interruptor en OFF n fusible defectuoso

n campo de detección sin ajuste

selectivo

n cambiar fusible, poner interrup-

tor en ON, comprobar la línea de alimentación con un comprobador de tensión

n comprobar conexiones

n volver a ajustar (regulador )

n conectar n cambiar fusible y, dado el caso,

comprobar conexión

n volver a ajustar

La lámpara Sensor no se apaga

La lámpara Sensor no se apaga completamente

La lámpara Sensor se enciende cuando no se desea

n movimiento permanente en el

campo de detección

n luz de cortesía seleccionada n selector de programa en 0

n el viento mueve árboles y

matorrales en el campo de detección

n detección de automóviles en la

calle

n controlar y, en caso dado, rea-

justar campo de detección

n modificar campo de detección

Page 15

Instruções de montagem

stimado cliente

Agradecemos-lhe a confiança depositada em nós ao comprar o novo candeeiro design de exterior com sensor. Trata-se de um produto de elevada qualidade

roduzido, testado e embalado com o máximo

uidado.

ntes de proceder à instalação, familiarize-se com

A estas instruções. Só uma instalação e colocação em funcionamento corretas podem garantir a longevidade do produto e um funcionamento fiável e isento de falhas.

Fazemos votos que tenha prazer ao trabalhar com o seu novo candeeiro com sensor.

Instruções de segurança

O princípio

candeeiro com sensor é um detetor de movimento

O ativo. O sensor de alta-frequência integrado iHF emite ondas eletromagnéticas de alta-frequência (5,8 GHz) e capta o seu eco. Ao ocorrer o mínimo movimento de uma pessoa dentro da área de dete-

ão do candeeiro, a alteração do eco é captada pelo

ensor. Um microprocessador emite então o sinal de

omando «Ligar a luz». A deteção através de portas,

c vidros ou paredes finas é possível.

reas de deteção no caso da montagem de parede:

) Alcance mínimo (1 m)

2) Alcance máximo (7 m)

1) 2)

Instalação

A altura de montagem deve perfazer aprox. 2 m, para permitir o alcance anunciado de 7 m.

igação ao cabo proveniente da rede (ver fig.)

cabo proveniente da rede é formado por um cabo

e 3 fios:

L = fase (geralmente preto, castanho ou cinzento) N = neutro (geralmente azul) PE = condutor terra (verde/amarelo)

m caso de dúvida, procure identificar os cabos com

m busca-polos; a seguir, volte a desligar a tensão.

u A fase (L) e o neutro (N) são conectados na barra de junção.

Importante: se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos fios terão de ser identificados e ligados de novo. Naturalmente que no cabo de rede pode estar instalado um interruptor de rede do tipo "ligar - desligar".

Ajuste do tempo (retardamento na inativação) 

Valor de fábrica: 5 s

duração desejada da luz do can-

eeiro pode ser ajustada continua-

ente entre 5 s e, no máx., 15 min.

Regulador em:

5 s – 15 min.

Ao determinar a área de deteção, é recomendável escolher o tempo mais curto –.

ada deteção de movimento antes de ter decorrido

C esse tempo faz reiniciar o cronómetro. Ao realizar o ajuste da área de deteção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

Nota: sempre que se desliga o candeeiro, a nova deteção de movimento é interrompida por aprox. 1 segundo. Só depois de ter decorrido esse tempo é que o candeeiro poderá voltar a controlar a luz ao ser detetado um movimento.

+ = Tempo máximo (15 min.).

= Tempo mínimo (5 s).

–

n Antes de executar qualquer trabalho no aparelho,

desligue-o da corrente de alimentação!

n Durante a montagem, o cabo elétrico a conectar

deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.

n A instalação do candeeiro com sensor consiste

essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Descrição do aparelho

 Suporte de fixação à parede  Corpo do candeeiro  Distanciador para montagem saliente  Cobertura do candeeiro  Ajuste do alcance  Ajuste do tempo  Regulação crepuscular  Seleção de programa  Função de iluminação permanente

Montagem embutida

Montagem saliente

Nota:

A potência do sensor de alta frequência iHF é de aprox. 1 mW – isto é, apenas uma centésima parte da potência emissora de um telemóvel ou de um.

aprox. 1 mW

Nota:

O sensor é adequado para a ativação automática de luzes. As influências climatéricas podem prejudicar o funcionamento do sensor; as rajadas fortes de vento, a neve, a chuva e o granizo podem causar disparos falsos.

aprox. 1000 mW

Funções

Depois de ter montado o corpo  e de ter realizado a ligação à rede, o candeeiro com sensor pode ser colocado em funcionamento. Ao colocar o candeeiro manualmente em funcionamento, usando o interruptor da luz, o candeeiro apaga-se após 10 segundos, para a fase de medição, voltando depois a ativar-se para o funcionamento controlado por sensor. Não é necessário voltar a carregar no interruptor de luz.

Ajuste do alcance (sensibilidade) 

Regulação de fábrica: 7 m.

Ajuste progressivo do alcance de 1 m a 7 m

Regulador em: + = Alcance máximo de 7 m

1 m – 7 m

Ao determinar a área de deteção, é recomendável escolher o tempo mais curto –.

O termo alcance descreve o diâmetro, no chão, que resulta como área de deteção ao montar o candeeiro a uma altura de 2 m.

– = Alcance mínimo de 1 m

Regulação crepuscular (Limiar de resposta) 

Regulação de fábrica: 2000 lux

O limiar de resposta desejado para o candeeiro pode ser ajustado progressivamente de 2 a 2000 lux.

Regulador em:

2 – 2000 lux

Para regular a área de deteção à luz do dia, o regulador tem de estar em .

Programação 

0=Função de ligar suavemente a luz /

Iluminação básica não LIGA a partir do valor crepuscular predefinido

10 = Ligar suavemente a luz + iluminação básica

10 minutos

30 = Ligar suavemente a luz+ iluminação básica

30 minutos

= Ligar suavemente a luz+ iluminação básica

durante toda a noite

= regime diurno aprox. 2000 lux

= regime noturno com aprox. 2 lux.

Page 16

Função de iluminação permanente

Se for montado um interruptor de corrente no cabo

roveniente da rede, além das meras funções de ligar

desligar, ainda são possíveis as funções seguida-

ente enunciadas:

Funcionamento de luz permanente

1) Ligar a luz permanente:

Interruptor DESLIGA e LIGA 2 vezes. O candeeiro acende-se em modo de luz permanente por 4 horas

O LED azul por trás da cobertura do candeeiro 

(

cende-se). A seguir, volta automaticamente para

modo de funcionamento de sensor (LED azul

o apaga-se).

2) Desligar a luz permanente:

Interruptor DESLIGA e LIGA 1 vez. O candeeiro desliga-se ou passa para o funcionamento de sensor.

Importante:

ao acionar o interruptor várias vezes seguidas, os intervalos devem ser mínimos (na ordem de 0,2 – 1 s).

O que é a função de ligar suavemente a luz?

Este candeeiro com sensor dispõe de uma função de ligar suavemente a luz. Isto significa que ao ligar a luz, a lâmpada não passa diretamente para a potência máxima, a luminosidade aumenta gradualmente durante um segundo até alcançar os 100 %. A mesma regulação progressiva verifica-se ao apagar a lâmpada.

O que é a iluminação básica?

A iluminação básica permite a iluminação permanente durante a noite com aprox. 10 % da potência luminosa. A luz só se acende (pelo tempo predefinido, v. retardamento na inativação ) com potência luminosa máxima (100 %) ao ser detetado um movimento dentro da área de deteção. A seguir, a lâmpada volta para a iluminação básica (aprox. 10 %).

Nota: no modo de regulação da intensidade luminosa, podem ocorrer ligeiras cintilações dos LEDs, dependendo da estabilidade da rede elétrica no local. Não se trata de nenhum defeito do produto e não representa nenhum motivo para reclamar.



Declaração de conformidade

O produto cumpre as seguintes diretivas:

- Diretiva do Conselho "Baixa tensão" 2006/95/CE

- "Compatibilidade eletromagnética" 2004/108/CE

- "Redução de substâncias perigosas" 2011/65/CE

- "Diretiva REEE" (Resíduos de Equipamentos Elétricos e Eletrónicos) 2012/19/CE

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo o zelo

o seu funcionamento e segurança verificados, de

cordo com as normas em vigor, e sujeito a um con-

rolo por amostragem aleatória. A STEINEL garante o

om estado e o bom funcionamento do aparelho. O

b prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-

e igualmente os danos provocados noutros objetos

s estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação:

Depois de expirado o prazo de garantia, ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais próximo de si para saber quais são as possibilidades de reparação.

Dados técnicos

imensões (a x l x p): 195 x 331 x 157 mm

D Material: Corpo do candeeiro: alumínio

igação à rede: 230 V 50/60 Hz

L Potência: 12 W / 400 lm / 33,3 lm/W

Temperatura de luz: 3000 Kelvin (branco quente)

ida útil dos LED: 50 000 horas

V Ângulo de deteção: 180° com proteção contra movimentos dissimulados

lcance de deteção: 1 – 7 m (radial)

A Regulação crepuscular: 2 – 2000 lux Ajuste do tempo: 5 s – 15 min. Iluminação básica: 0 ou 10 %, função de ligação suave da luz

Luz permanente: comutável (4 horas)

Grau de proteção: IP 44 Classe de proteção: II Intervalo de temperatura: -20 ºC a +40 °C

Cobertura do candeeiro: plástico

Falhas de funcionamento

Falha

Candeeiro com sensor não tem tensão

O candeeiro com sensor não se liga

O candeeiro com sensor não se apaga

A lâmpada com sensor não desliga por completo

Sensor liga inadvertidamente

Causa Solução

n Fusível queimado, não ligado,

ligação interrompida

n Curto-circuito n Durante o regime diurno a regu-

lação crepuscular está ajustada para o regime noturno

n Interruptor de rede DESLIGADO n Fusível queimado

n Área de deteção ajustada incor-

retamente

n Movimento constante na área

de deteção

n Selecionada a iluminação básica n Seletor de programa em 0

n O vento agita árvores e arbus-

tos na área de deteção

n São detetados automóveis a

passar na estrada

n Fusível novo, ligar o interruptor

de rede, verificar o condutor com medidor de tensão

n Verificar as conexões

n Reajustar (regulador )

n Ligar n Fusível novo, verificar eventual-

mente a conexão

n Reajustar

n Examinar a área e eventual-

mente reajustar

n Modificar a área

Page 17

Montageanvisning

äste kund!

Vi tackar för det förtroende du har visat oss genom köpet av din sensorlampa från STEINEL. Du har bestämt dig för en förstklassig kvalitetspro-

ukt, som har tillverkats, provats och förpackats med

törsta omsorg.

i ber dig att noga läsa igenom denna montagean-

V visning innan du installerar sensorlampan. Korrekt installation och idrifttagning är en förutsättning för långvarig, tillförlitlig och störningsfri drift.

Vi hoppas att du får stor nytta av din nya sensorlampa från STEINEL.

Säkerhetsanvisningar

n Innan installation och montage påbörjas måste

spänningen kopplas bort.

n Bryt strömmen och kontrollera med spänningspro

vare att alla parter är spänningslösa.

n Eftersom sensorlampan installeras till nätspänningen

måste arbetet utföras på ett fackmannamässigt sätt och enligt gällande installationsföreskrifter.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Produktbeskrivning

 Väggfäste  Lampkåpa  Avståndshållare för utanpåliggande installation  Täckskal  Inställning av räckvidden  Efterlystid  Skymningsinställning  Programinställning  Funktion permanent ljus

Infällt montage

Utanpåliggande montage

Princip

ensorlampan är försedd med en aktiv rörelsevakt.

S Den integrerade HF-sensorn sänder ut högfrekventa elektromagnetiska vågor (5,8 Ghz) och fångar dess eko. Vid minsta rörelse i bevakningsområdet reagerar sensorn på förändringar av ekot. En mikroprocessor

änder sedan lampan. Sensorn kan även känna

enom dörrar, fönster eller tunna väggar.

Räckvidd vid väggmontage

) Minsta räckvidd (1 m)

) Maximal räckvidd (7 m)

1) 2)

OBS!

HF-sensorns högfrekvenseffekt uppgår till ca 1 mW – det är bara en tusendel av sändningseffekten i en mobiltelefon eller en mikrougn.

ca. 1 mW

OBS!

Sensorn är avsedd för automatisk tändning av ljus. Vid kraftiga vindbyar, snö, regn eller hagel kan sensorn påverkas och oönskat tända ljuset.

ca. 1000 mW

Installation

Monteringshöjden skall vara ca 2,0 m för att den angivna räckvidden 7 m ska uppnås.

nslutning av nätledningen (se bild.)

ätledningen består av en 3 ledarkabel:

= Fas (oftast svart eller brun)

L N = Nolledare (oftast blå) PE = Skyddsledare (grön/gul)

Om man är osäker måste man identifiera kablarna

ed en spänningsprovare. Koppla sedan bort spän-

ingen igen. Fas (L), nolledare (N) och skyddsledare

(PE) skall anslutas enligt plintmärkningen.

OBS! Förväxling av ledarna kan skada sensorlampan

eller förorsaka kortslutning i säkringsskåpet. I detta fall måste de inkommande ledarna på nytt identifieras och omkoppling ske. På nätledningen kan självklart en strömbrytare för till- och frånslagning vara monterad.

Funktioner

När armaturhuset  är monterat och spänningen är ansluten kan man börja driftsätta sensorlampan. Om man tänder sensorlampan via en extern strömställare kommer sensorlampan att kalibreras i ca. 10 sekunder och då ljuset släck, därefter tänds sensorlampan återigen.

Inställning av räckvidd (känslighet) 

Leveransinställning: 7 m.

Räckvidden kan ställas in steglöst från 1 m till 7 m.

Ställskruven i läge: + = max. räckvidd 7 m

1 m – 7 m

Vid inställning av räckvidden rekommenderas vid att efterlystiden är inställd på den kortaste tiden.

Med sensorns räckvidd avses ett cirkelformat område på golvet vid en montagehöjd på 2 m.

Inställning av efterlystid (tidsfördröjning) 

Leveransinställning: 5 sek.

5 sek – 15 min

– = min. räckvidd 1 m

Den önskade efterlystiden kan ställas in steglöst mellan ca 5 sek– max 15 min.

Om vredet är inställt på:

+ = längsta efterlystiden (15 min) – = kortaste efterlystiden ( 5 sek)

id varje rörelse startar tiden på nytt. Vid inställning

V av räckvidd och vid funktionstest rekommenderar vi att efterlystiden är inställd på den kortaste tiden.

BS! Efter det att lampan slocknat tar det ca 1 sek.

nnan en ny rörelse åter igen kan tända lampan.

Skymningsnivå 

Leveransinställning: 2000 lux

Skymningsnivån kan steglöst ställas in mellan ca 2–2000 lux.

Om vredet är inställt på:

2 – 2000 lux

Vid inställning av räckvidd och för funktionstest i dagsljus måste ställskruven vara ställd på.

Val av program 

0 = Tänds med full effekt vid rörelse 10 = Tänds med full effekt vid rörelse,

därefter grundljus i 10 minuter efter att efterlystiden har löpt ut.

30 = Tänds med full effekt vid rörelse,

därefter grundljus i 30 minuter efter att efterlystiden har löpt ut.

= Tänds med full effekt vid

rörelse + grundljus hela natten

= drift även i dagsljus (2000 lux)

= drift endast i mörker (2 lux)

3332

Page 18

Funktion permanent ljus

Om en strömbrytare monteras i matarledningen, finns möjligheten till följande funktioner förutom att bara tända och släcka:

ermanent ljus

) Tillkoppla permanentljuset:

Strömbrytare 2 x FRÅN och TILL. Lampan lyser permanent i 4 timmar (blå lysdiod lyser bakom täckskalen ). Därefter återgår den automatiskt till sensordrift igen (blå lysdiod slocknar).

) Frånkoppla permanentljuset:

trömbrytare 1 x FRÅN och TILL. Lampan slocknar

esp. återgår till sensordrift.

Viktigt:

Från- och tillkoppling av brytaren bör ske snabbt efter varandra (inom 0,2 –1 sek.).

Vad är mjukstart?

Sensorlampan är försedd med en mjukstart-funktion. Det betyder, att ljuset inte tänds med maximal styrka direkt, utan ljusstyrkan ökar successivt till 100%. Ljuset släcks på samma sätt.

Vad är grundljus?

Grundljus betyder att lampan lyser med reducerad effekt, 10% av fullt ljus. När någon kommer in i bevakningsområdet tänder lampan med full effekt (100%) och lyser enligt den inställda efterlystiden. Därefter återgår lampan att lysa med grundljus.

OBS: I grundljusnivå kan lokala spänningsvariationer ge upphov till små variationer i ljusstyrka. Detta är inget produktfel och är ingen grund för reklamation.



Funktionsgaranti

Denna STEINEL produkt är tillverkad med största

oggrannhet. Den är funktions- och säkerhetstestad

nligt gällande föreskrifter och har därefter genomgått

n stickprovskontroll. STEINEL garanterar felfri funk-

ion. Garantin gäller i 36 månader från inköpsdagen.

t Vi återgärdar fel som beror på material- eller tillverkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin omfattar inte slitage och skador orsakade av felaktig hanterande eller av bristande underhåll och skötsel av produkten. Följskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får

ara isärtaget, sändes väl förpackat med fakturakopia

v eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas in till inköpsstället för återgärd.

Reparationsservice:

Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten repareras på vår verkstad. Vänligen kontakta oss innan Ni sänder tillbaka produkten för reparation.

Tekniska data

ått (H x B x D): 195 x 331 x 157 mm

M Material: Lampkåpa: aluminium

ätanslutning: 230 V 50/60 Hz

N Effekt: 12 W / 400 lm / 33,3 lm/W Färgtemperatur: 3000 Kelvin (varmvit)

ED livslängd: 50.000 h

L Sensorns bevakningsvinkel: 180° med underkrypskydd

ensorns räckvidd: 1 – 7 m (radial)

S Skymningsnivå: 2 – 2000 Lux Efterlystid: 5 sek – 15 min Grundljus: 0 eller 10%, mjukstart Permanent ljus: kopplingsbart (4 timmar) Skyddsklass: IP 44 Isolationsklass: II Omgivningstemperatur: -20 °C till +40 °C

Täckskal: plast

Driftstörningar

Störning

Sensorlampan utan spänning

Orsak Åtgärd

n Defekt säkring, lampan ej

inkopplad, avbrott i kabel

n Kortslutning

n Byt säkring, slå till spänningen.

Testa med spänningsprovare

n Kontrollera och testa anslutningar

- överensstämmelseförsäkran

Produkten uppfyller:

- lågspänningsdirektivet 2006/95/EG

- EMC-direktivet 2004/108/EG

- RoHS-direktivet 2002/95/EG

- WEEE-direktivet 2002/19/EG

Sensorlampan tänds inte

Sensorlampan slocknar inte

Sensorlampan slocknar inte helt

Sensorlampan tänds utan märkbara rörelser

n Skymningsinställningen felinställd n Strömbrytaren frånslagen n Defekt säkring

n Bevakningsområdet är felaktigt

inställt

n Ständiga rörelser

i bevakningsområdet

n Grundljus är valt som program n Välj program 0

n Vind skapar rörelse i

bevakningsområdet

n Rörelse från bilar på väg, gata

3534

n Ändra inställning (vred ) n Slå till strömbrytaren n Byt säkring, kontrollera

ev. anslutningen

n Kontrollera bevakningsområdet

n Kontrollera och justera

bevakningsområdet

n Justera bevakningsområdet

Page 19

Monteringsvejledning

ære kunde

Mange tak for den tillid, som du har vist os ved at købe din nye design-sensor-udelampe. Du har købt et produkt af høj kvalitet, som er produceret, testet

g emballeret med største omhu.

æs denne monteringsvejledning før installation. Kun

n faglig korrekt installation og ibrugtagning sikrer

e lang tids pålidelig og fejlfri brug.

Vi ønsker dig god fornøjelse med din nye sensorlampe.

Sikkerhedsanvisninger

n Afbryd spændingstilførslen, før der arbejdes på

enheden!

n Ved montering skal spændingen til den el-ledning,

der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

n Når sensorlampen installeres, arbejdes der med

netspænding. Derfor skal arbejdet udføres fagligt korrekt i overenstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold.

-ÖVE / ÖNORM E8001-1, - SEV 1000)

(-VDE 0100,

Beskrivelse af enheden

 Vægbeslag  Lampehus  Afstandsholder til synlig ledningsføring  Skærm  Rækkeviddeindstilling  Tidsindstilling  Skumringsindstilling  Programindstilling  Funktionen Permanent belysning

Skjult ledningsføring

Synlig ledningsføring

Princippet

ensorlampen er en aktiv bevægelsessensor. Den

S integrerede iHF-sensor udsender højfrekvente elektromagnetiske bølger (5,8 GHz) og modtager deres ekko. Når personer bevæger sig i lampens registreringsområde, registreres ændringen i ekkoet af sen-

oren. En mikroprocessor udløser derefter komman-

oen "Tænd lyset". Sensoren kan registrere signaler

ennem døre, ruder og tynde vægge.

egistreringsområder ved vægmontering:

) Minimal rækkevidde (1 m)

) Maksimal rækkevidde (7 m)

1) 2)

Bemærk:

Den højfrekvente effekt fra iHF-sensoren er på ca. 1 mW – det er kun 1/1000 af effekten fra en mobiltelefon eller en mikrobølgeovn.

Ca. 1 mW

Bemærk:

Sensoren er velegnet til automatisk tænding af lys. Vejret kan påvirke sensorens funktion. Ved kraftige vindstød, sne, regn og hagl kan der ske fejlaktivering.

Ca. 1000 mW

Installation

For at nå den angivne rækkevide på 7 m skal monteringshøjden være på ca. 2 m.

ilslutning af netledning (se fig.)

etledningen består af en ledning med 3 ledere:

= fase (for det meste sort, brun eller grå)

L N = nulleder (for det meste blå) PE = beskyttelsesleder (grøn/gul)

Hvis du er i tvivl, skal du identificere ledningerne med

n spændingstester og derefter afbryde spændingen

gen. Fase (L) og nulleder (N) sluttes til kronemuffen.

Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsskabet. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan selvfølgelig installeres en netafbryder i netledningen til at tænde og slukke.

Funktioner

Når huset  er monteret, og lampen er sluttet til elnettet, kan sensorlampen tages i brug. Ved manuel ibrugtagning af lampen med lyskontakten gennemføres kalibreringsfasen, og efter 10 sek. slukkes lampen og er derefter klar til sensordrift. Det er ikke nødvendigt at aktivere lyskontakten igen.

Rækkeviddeindstilling (følsomhed) 

Indstilling fra fabrikken: 7 m.

Trinløs justering af rækkevidden fra 1 m til 7 m.

Justeringsregulator på: + = maksimal rækkevidde 7 m

1 m – 7 m

Det anbefales at vælge den korteste tid ved indstilling af registreringsområdet.

Med begrebet rækkevidde menes den diameter på jorden, som fås som registreringsområde ved montering i 2 m højde.

Tidsindstilling (slukningsforsinkelse) 

Indstilling fra fabrikken: 5 sek.

5 sek. – 15 min.

– = minimal rækkevidde 1 m

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5 sek. til maks. 15 min.

Indstillingsregulator indstillet på:

+ = maksimal tid (15 min.). – = minimal tid (5 sek.).

et anbefales at vælge den korteste tid ved indstilling

D af registreringsområdet.

Enhver bevægelse, som registreres inden denne tid er

dløbet, starter atter tidstælleren. Det anbefales at

ndstille den korteste tid til funktionstesten, og når

egistreringsområdet indstilles.

Bemærk: Hver gang lampen frakobles, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først når dette tidsrum er udløbet, kan lampen igen tændes ved bevægelse.

Skumringsindstilling (aktiveringstærskel) 

Indstilling fra fabrikken: 2000 lux

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 - 2000 lux.

Indstillingsregulator indstillet på:

2 – 2000 lux

ved dagslys skal indstillingsregulatoren stilles på .

Programindstilling 

0=softstart / intet grundlys TÆNDT fra den

indstillede skumringsværdi 10 = softstart + grundlys 10 minutter 30 = softstart + grundlys 30 minutter

= softstart + grundlys hele natten

= dagslysdrift ca. 2000 lux. = skumringsdrift ca. 2 lux.

For at indstille registreringsområdet

Page 20

Funktionen Permanent belysning

Hvis der monteres en tænd-/slukkontakt i netlednin-

en, er følgende funktioner mulige foruden tænd og

luk:

ermanent belysning

1) Tænd permanent belysning:

Sluk og tænd 2 x for kontakten. Lampen indstilles til 4 timer på permanent lys (den blå LED lyser bag skærmen ). Derefter skifter den automatisk tilbage til sensorstyring (den blå LED slukkes).

2) Sluk permanent belysning:

Sluk og tænd 1 x for kontakten. Lampen slukker eller

kifter til sensorstyring.

Vigtigt:

Hvis kontakten skal aktiveres flere gange, bør dette ske hurtigt efter hinanden (inden for 0,2 - 1 sek.).

Hvad er soft-lysstart ?

Sensorlampen har en soft-lysstart-funktion. Det betyder, at lyset, når det tændes, ikke skifter direkte til maksimal effekt, men at lysstyrken inden for et sekund langsomt reguleres op til 100 %. På samme måde reguleres lyset langsomt ned, når det slukkes.

Hvad er grundlys ?

Grundlys giver mulighed for permanent belysning om natten med en lyseffekt på ca. 10 %. Først når der sker en bevægelse i registreringsområdet, tændes lyset (i det indstillede tidsrum, se slukningsforsinkelse ) med maksimal lyseffekt (100 %). Derefter skifter lampen igen til grundlys (ca. 10 %).

Bemærk: I lysdæmpningstilstand kan LED'erne flimre en smule, afhængigt af det lokale strømnet. Dette er ikke en defekt ved produktet og ikke årsag til reklamation.



Overensstemmelseserklæring

Dette produkt opfylder:

- Lavspændingsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/19/EF

Funktionsgaranti

Dette STEINEL-produkt er fremstillet samt funktions-

g sikkerhedskontrolleret med største omhu i henhold

il de gældende forskrifter og har derefter gennem-

ået en stikprøvekontrol. STEINEL yder garanti på fejl-

ri tilstand og funktion. Garantiperioden er på 36 måne-

f der og begynder på datoen for salget til forbrugeren.Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti for skader på sliddele eller for skader og mangler, der opstår på grund af faglig ukorrekt håndtering eller vedligeholdelse. Yderligere følgeskader på

remmede genstande dækkes ikke.

f Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, skal du kontakte nærmeste serviceafdeling og spørge om mulighederne for reparation.

Tekniske data

ål (H x B x D): 195 x 331 x 157 mm

M Materiale: Lampehus: Aluminium

ettilslutning: 230 V, 50/60 Hz

N Effekt: 12 W / 400 lm / 33,3 lm/W Farvetemperatur: 3000 kelvin (varm hvid)

ED'ernes levetid: 50.000 timer

L Registreringsvinkel: 180° med krybebeskyttelse

egistreringsrækkevidde: 1 – 7 m (radialt)

R Skumringsindstilling: 2 – 2000 lux Tidsindstilling: 5 sek. – 15 min. Grundlys: 0 eller 10 %, softstart Permanent lys: Kan omskiftes (4 timer) Kapslingsklasse: IP 44 Beskyttelsesklasse: II Temperaturområde: -20 °C til +40 °C

Skærm: Plast

Driftsforstyrrelser

Fejl

Sensorlampen får ingen spænding

Sensorlampen tænder ikke

Sensorlampen slukker ikke

Sensorlampen slukker ikke helt

Sensorlampen tænder utilsigtet

Årsag Afhjælpning

n Sikring defekt, ikke tændt, led-

ning afbrudt

n Kortslutning n Ved dagsdrift, skumringsindstil-

ling står på natdrift

n Netafbryder slukket n Sikring defekt

n Registreringsområde ikke indstil-

let målrettet

n Permanent bevægelse i registre-

ringsområdet

n Grundlys er valgt n Programvælger står på 0

n Vinden sætter træer og

buske i registreringsområdet i bevægelse

n Registrering af biler på gaden

n Ny sikring, tænd netafbryder,

kontrollér ledning med spændingstester

n Kontrollér tilslutninger

n Indstil igen (regulator )

n Tænd n Ny sikring, kontrollér evt.

tilslutning

n Juster igen

n Kontrollér området, og juster

evt. igen

n Skift indstilling for området

Page 21

Asennusohje

rvoisa asiakas,

olet hankkinut tunnistimella varustetun ulkovalaisimen. Kiitämme saamastamme luottamuksesta. Olet hankkinut laatutuotteen, joka on valmistettu, testattu

a pakattu huolellisesti.

utustu ennen tunnistinvalaisimen asennusta tähän

sennusohjeeseen. Ainoastaan asianmukainen asen-

a nus ja käyttöönotto takaavat valaisimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan.

Toivomme, että hankkimasi valaisin vastaa odotuksia.

Turvaohjeet

n Katkaise virta, ennen kuin suoritat laitteelle mitään

toimenpiteitä!

n Asennus on tehtävä jännitteettömänä. Katkaise

ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

n Tunnistinvalaisin liitetään verkkojännitteeseen.

Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

Laitteen osat

 Seinäpidike  Valaisinrunko  Välikappale, pinta-asennus  Valaisimen kupu  Toimintaetäisyyden asetus  Kytkentäajan asetus  Hämäryystason asetus  Ohjelma-asetus  Jatkuvan valon kytkentä

Uppoasennus

Pinta-asennus

Toimintaperiaate

unnistinvalaisin on varustettu aktiivisella liiketunnisti-

T mella. Sisäänrakennettu suurtaajuustunnistin lähettää suurtaajuisia elektromagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella liikkuu

himisiä. Mikroprosessori laukaisee tällöin "Kytke

alo" -käskyn. Tunnistus on mahdollista ovien, lasi-

uutujen tai kevytrakenneseinien lävitse.

oiminta-alueet seinäasennuksessa:

) Pienin mahdollinen toimintaetäisyys (1 m)

) Suurin mahdollinen toimintaetäisyys (7 m)

1) 2)

Huom:

Suurtaajuustunnistimen lähetysteho on n. 1 mW – tämä on vain tuhannesosa matkapuhelimen tai mikroaaltouunin lähetystehosta.

n. 1 mW

Huom:

Tunnistin soveltuu valon automaattiseen kytkentään. Sääolosuhteet voivat vaikuttaa tunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä.

n. 1000 mW

Asennus

Tunnistin on kiinnitettävä noin 2 metrin korkeuteen, jotta 7 metrin toimintaetäisyys saavutetaan.

erkkojohdon liitäntä (ks. kuva)

erkkojohtona käytetään 3-napaista kaapelia:

= vaihe (useimmiten musta tai ruskea)

L N = nollajohdin (useimmiten sininen) PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johtimet on tunnistettava jän-

itteenkoettimella; katkaise sen jälkeen jälleen virta.

aihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.

Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen. Verkkojohtoon voidaan myös asentaa verkkokytkin virran kytkemiseksi ja katkaisemiseksi.

Toiminnot

Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo  on asennettu ja valaisin on kytketty sähköverkkoon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 10 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Katkaisinta ei tarvitsee painaa uudelleen.

Toimintaetäisyyden rajaus (herkkyys) 

Tehtaalla suoritettu asetus: 7 m.

Portaattomasti säädettävä toimintaetäisyys 1 m – 7 m.

Säädin asennossa: + = suurin mahdollinen

1 m – 7 m

Toiminta-aluetta säädettäessä suosittelemme valitsemaan lyhimmän ajan.

Toimintaetäisyydellä tarkoitetaan maahan muodostuvan alueen halkaisijaa, kun valaisin asennetaan n. 2 m korkeudelle.

Kytkentäajan asetus 

Tehtaalla suoritettu asetus: 5 s

5 s – 15 min

toimintaetäisyys 7 m

– = pienin mahdollinen

toimintaetäisyys 1 m

Valaisimen kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin ja enintään 15 minuutin välille.

Säädin asennossa:

+ = suurin mahdollinen aika (15 min). – = pienin mahdollinen aika (5 s).

oiminta-aluetta säädettäessä suosittelemme valitse-

T maan lyhimmän ajan.

Jokainen tämän ajan kuluessa havaittu liike käynnis-

ää kytkentäajan uudelleen. Tunnistimen kytkentäaika

annattaa asettaa pienimmäksi mahdolliseksi toimin-

a-alueen asetuksen ja toiminnan testauksen ajaksi.

Huom: Valaisimen sammuttua kestää aina n. 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toimintaalueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.

Kytkeytymiskynnys 

Tehtaalla suoritettu asetus: 2000 luksia

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin – 2000 luksin välille.

Säädin asennossa:

2 – 2000 luksia

Kun toiminta-alue asetetaan valoisassa, säädin on asetettava -kohtaan.

Ohjelma-asetus 

0=pehmeä kytkeytyminen / ei perusvalaistusta

asetetusta hämäryystasosta alkaen 10 = pehmeä kytkeytyminen + perusvalaistus

10 minuuttia 30 = pehmeä kytkeytyminen + perusvalaistus

30 minuuttia

= pehmeä kytkeytyminen + perusvalaistus

koko yön

= päiväkäyttö, n. 2000 luksia.

= hämäräkäyttö n. 2 luksia.

Page 22

Jatkuvan valon kytkentä

Jos verkkojohtoon asennetaan kytkin, seuraavat toi-

innot ovat mahdollisia valon kytkennän ja sammut-

amisen lisäksi:

atkuvan valon kytkentä

1) Jatkuvan valaistuksen kytkeminen päälle:

Kytkin 2 x POIS ja PÄÄLLE. Valaisin asetetaan palamaan jatkuvasti 4 tunnin ajaksi (sininen LED palaa valaisimen kuvun  takana). Sitten se siirtyy auto-

aattisesti takaisin tunnistinkäyttöön (sininen LED

ammuu).

) Jatkuvan valaistuksen sammuttaminen:

Kytkin 1 x POIS ja PÄÄLLE. Valaisin kytkeytyy pois / siirtyy tunnistinkäyttöön.

Tärkeää:

Kun kytkintä painetaan useamman kerran, tulee painallusten seurata toisiaan nopeasti (0,2 –1 sekunnin välein).

Mitä valon pehmeä kytkeytyminen tarkoittaa?

Tunnistinvalaisin on varustettu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säätyy yhden sekunnin sisällä hitaasti 100 %:n tehoon. Valo myös sammuu hitaasti.

Mitä perusvalaistus tarkoittaa?

Perusvalaistus mahdollistaa jatkuvan valaistuksen yöllä noin 10 %:n valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee valon (säädetyksi ajaksi, ks. kytkentäviive ) suurimmalle valoteholle (100 %). Sen jälkeen valaisin kytkeytyy takaisin perusvalaistukseen (n. 10 %).

Huom: Himmennystoiminnossa LED-valoissa saattaa esiintyä hieman välkyntää paikallisesta sähköverkosta riippuen. Kyseessä ei ole vika eikä se anna syytä reklamaatioon.



Selvitys yhdenmukaisuudesta

Tuote on seuraavien direktiivien asettamien määräysten mukainen:

- pienjännitedirektiivi 2006/95/EY

- EMC-direktiivi 2004/108/EY

- RoHS-direktiivi 2011/65/EY

- WEEE-direktiivi 2012/19/EY

Toimintatakuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja

en toiminta ja turvallisuus on testattu voimassa

levien määräysten mukaisesti. Tuotantoa valvotaan

istokokein. STEINEL myöntää takuun tuotteen moit-

eettomalle toiminnalle ja rakenteelle. Takuuaika on

t 36 kuukautta ostopäivästä alkaen. Tänä aikana Steinel vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

iallinen laite toimitetaan yhdessä lyhyen virheku-

V vauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä kysy korjausmahdollisuuksia lähimmästä huoltopisteestä.

Tekniset tiedot

itat (K x L x S): 195 x 331 x 157 mm

M Materiaali: Valaisinrunko: Alumiini

erkkoliitäntä: 230 V 50/60 Hz

V Teho: 12 W / 400 lm / 33,3 lm/W Värilämpötila: 3000 K (lämmin valkoinen)

EDien käyttöikä: 50 000 tuntia

L Toimintakulma: 180° alitussuojalla

unnistusetäisyys: 1 – 7 m (säteittäinen)

T Hämäryystason asetus: 2 – 2000 luksia Kytkentäajan asetus: 5 s – 15 min Perusvalaistus: 0 tai 10 %, pehmeä kytkeytyminen Jatkuva valaistus: Kytkettävissä (4 h) Kotelointiluokka: IP 44 Suojausluokka: II Lämpötila-alue: -20 °C ... +40 °C

Valaisimen kupu: Muovi

Toimintahäiriöt

Häiriö

Tunnistinvalaisimen jännite puuttuu

Tunnistinvalaisin ei kytkeydy päälle

Tunnistinvalaisin ei kytkeydy pois

Tunnistinvalaisin ei kytkeydy kokonaan pois

Syy Häiriön poisto

n viallinen sulake, ei kytketty

päälle, katkos johdossa

n oikosulku n päiväkäytössä hämäräkytkin

asetettu yökäyttöön

n tunnistimelle ei tule sähköä n viallinen sulake

n toiminta-aluetta ei suunnattu

oikein

n jatkuvaa liikettä toiminta-alueella n tarkasta alue ja säädä tarvittaes-

n valittu perusvalaistus n ohjelmanvalintakytkin

n uusi sulake, kytke verkkokytkin

päälle, tarkista johto jännitteenkoettimella

n tarkasta liitännät n säädä uudelleen (säädin )

n ks. ed. kohta n uusi sulake, tarkista liitäntä

tarvittaessa

n säädä alue uudelleen

sa uudelleen

asennossa 0

Page 23

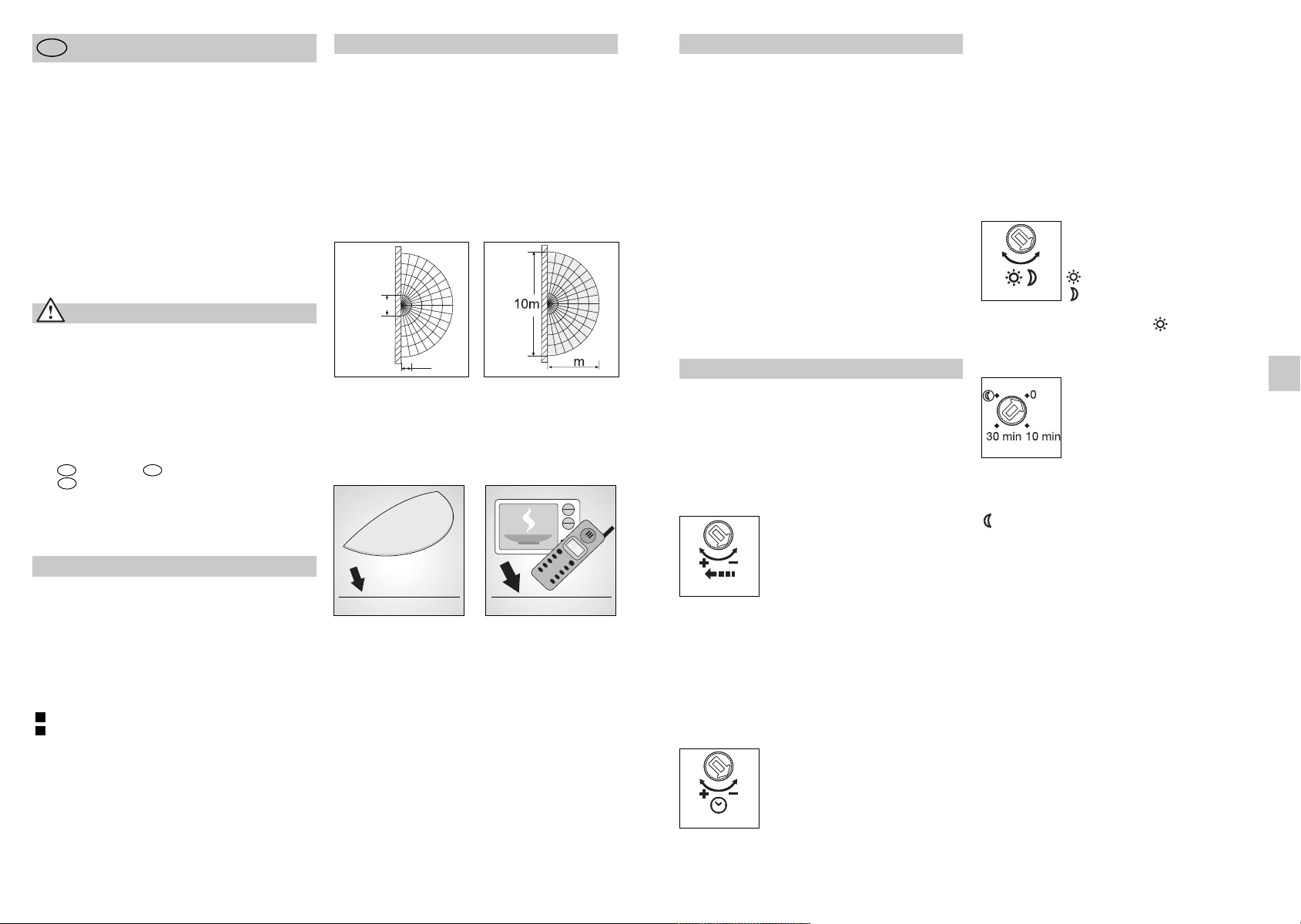

Monteringsveiledning

jære kunde

Takk for tilliten du viser oss ved å kjøpe din nye utendørs sensorlampe. Du har valgt et kvalitetsprodukt som er produsert, testet og pakket meget nøye.

i ber deg lese denne monteringsveiledningen før du

nstallerer sensorlampen. En lang, sikker og feilfri drift

an kun garanteres dersom installasjon og igang-

k setting utføres korrekt.

Vi håper du vil ha mye glede av din nye sensorlampe.

Sikkerhetsmerknader

n Koble fra strømtilførselen før du foretar arbeider på

apparatet!

n Ved montering må strømledningen som skal

tilkobles være uten spenning. Slå derfor først av strømmen og bruk en spenningstester til å kontrollere at strømtilførselen er stanset.

n Under installasjonen av sensorlampen kommer man

i berøring med strømnettet. Arbeidet skal derfor utføres av fagkyndig i henhold til de lokale elektroinstallasjonsforskrifter og tilkoblingskrav.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Apparatbeskrivelse

 Veggbrakett  Lampehus  Avstandsstykke for åpen ledningsføring  Lampedeksel  Rekkeviddeinnstilling  Tidsinnstilling  Skumringsinnstilling  Programinnstilling  Permanent lys

Skjult ledningsføring

Åpen ledningsføring

Virkemåte

ensorlampen er en aktiv bevegelsesmelder. Den

S integrerte iHF-sensoren sender ut høyfrekvente elektromagnetiske bølger (5,8 GHz) og mottar deres ekko. Sensoren merker ekkoforandringene når personer beveger seg i lampens registreringsområde, og

n mikroprosessor utløser koblingsbefalingen „Tenn

ys“. Bevegelser kan også registreres gjennom dører,

lassflater eller tynne vegger.

egistreringsområder ved montering på vegg:

) Minimal rekkevidde (1 m)

) Maksimal rekkevidde (7 m)

1) 2)

NB:

iHF-sensorens høyfrekvenseffekt er ca. 1 mW – det er kun en tusendel av sendeeffekten til en mobiltelefon eller en mikrobølgeovn.

ca. 1 mW

NB:

Sensoren egner seg til automatisk tenning av lys. Værforholdene kan påvirke sensorfunksjonen. Sterke vindkast, snø, regn og haglbyger kan føre til feilkoblinger

ca. 1000 mW

Installasjon

For å oppnå angitt rekkevidde på 7 m bør lampen monteres i ca. 2 meters høyde.

ilkobling av nettledningen (se ill.)

ettledningen består av en 3-ledet kabel:

= fase (som regel svart, brun eller grå)

L N = fase (som regel blå) PE = jordleder (grønn/gul)

I tvilstilfeller må kabelen kontrolleres med en spenn-

ngstester; deretter slås strømtilførselen av igjen. Fase

L) og fase (N) kobles til sukkerbiten.

(

Viktig: Forveksles koblingene, vil dette senere føre til

kortslutning i apparatet eller i sikringsskapet. I dette tilfelle må de enkelte kablene identifiseres og kobles til på nytt. Det kan selvsagt monteres en bryter på nettledningen til å slå av og på.

Funksjoner

Etter at huset  er montert og apparatet koblet til strømnettet, kan sensorlampen tas i bruk. Tennes lampen manuelt via lysbryter, slukkes den etter innmålingsfasen som varer i 10 sekunder og er deretter aktivert for sensordrift. Det er ikke nødvendig å aktivere lysbryteren på nytt.

Rekkeviddeinnstilling (følsomhet) 

Fabrikkinnstilling: 7 m

Trinnløst justerbar rekkevidde fra 1 m til 7 m.

Stillskrue på: + = maksimal rekkevidde 7 m

1 m – 7 m

Under innstilling av dekningsområdet anbefales det å velge den korteste tiden –.

Med begrepet rekkevidde menes den omtrent sirkelformede diameteren på bakken som utgjør dekningsområdet når lampen monteres i 2 m høyde.

Tidsinnstilling (belysningstid) 

Fabrikkinnstilling: 5 sek.

5 sek. – 15 min.

– = minimal rekkevidde 1 m

Ønsket belysningstid kan innstilles trinnløst fra ca. 5 sek. til maks. 15 min.

Stillskrue på:

+ = maksimal tid (15 min.). – = minimal tid (5 sek.).

ver registrerte bevegelse før denne tiden er utløpt

H starter tidsuret på nytt. Ved innstilling av dekningsområdet og for funksjonstesten anbefales det å stille inn kortest mulig tid.

B: Etter hver utkoblingsprosess er en ny bevegelses-

egistrering avbrutt i ca. 1 sekund. Først når denne tid-

n er gått, kan lampen tenne lys ved bevegelse igjen.

Skumringsinnstilling (reaksjonsnivå) 

Fabrikkinnstilling: 2000 lux

Ønsket reaksjonsnivå for lampen kan innstilles trinnløst fra ca. 2 – 2000 lux.

Stillskrue på:

2 – 2000 lux

ved dagslys stilles stillskruen på .

Programinnstilling 

0=softstart / ikke grunnlys PÅ fra innstilt

skumringsverdi 10 = softstart + grunnlys 10 minutter 30 = softstart + grunnlys 30 minutter

= softstart + grunnlys hele natten

= dagslysdrift ca. 2000 lux.

= skumringsdrift ca. 2 lux.

For innstilling av dekningsområdet

Page 24

Permanent lys

Dersom det monteres en nettbryter på forsyningsled-

ingen, har man følgende funksjoner i tillegg til enkel

nn- og utkobling:

ermanent lys

1) Tenne permanent lys:

Slå bryteren 2 x AV og PÅ. Lampen stilles på permanent lys i 4 timer (blå LED bak lampedekslet  lyser), deretter går den automatisk over i sensordrift

gjen (blå LED slukkes).

) Slukke permanent lys:

ryter 1 x AV og PÅ. Lampen slukkes eller går over

B til sensordrift.

OBS:

Trykk på bryteren flere ganger i rask rekkefølge (rundt 0,2 – 1 sek.).

Hva er soft-lysstart?

Sensorlampen har en soft-lysstart-funksjon. Dette innebærer at lyset ikke tennes med maksimal effekt når lampen slås på, men at lysstyrken langsomt reguleres opp til 100 % i løpet av et sekund. På samme måte dempes lyset langsomt når lampen slås av.

Hva er grunnlys?

Grunnlys muliggjør en konstant belysning om natten ved bruk av ca. 10 % av den normale lyseffekten. Først når det er bevegelse i dekningsområdet, tennes lyset (for innstilt tid, se Belysningstid ) med maks. lyseffekt (100 %). Deretter kobles lampen tilbake til grunnlys (ca. 10 %).

NB: I dimmemodus kan det hende at LED-ene flimrer lett, avhengig av det lokale strømnettet. Dette er ingen produktfeil og ingen grunn til reklamasjon.



Samsvarserklæring

Dette produktet er i samsvar med:

- Lavspenningsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/19/EF

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med største

øyaktighet. Det er testet mht. funksjon og sikkerhet i

enhold til gjeldende forskrifter og deretter underkast-

t en stikkprøvekontroll. STEINEL gir full garanti for

valitet og funksjon. Garantitiden utgjør 36 måneder,

k regnet fra dagen apparatet ble solgt til forbrukeren.Vi erstatter mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitedeler eller ved skader eller mangler som oppstår som følge av ukyndig bruk eller vedlikehold. Følgeskader på andre gjenstander er

telukket fra garantien.

u Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice:

Etter garantitidens utløp, eller ved mangler uten garantikrav, ta kontakt med forhandler el. importør for forespørsler om reparasjon.

Tekniske spesifikasjoner

ål (h x b x d): 195 x 331 x 157 mm

M Materiale: Lampehus: aluminium

ettilkobling: 230 V 50/60 Hz

N Effekt: 12 W / 400 lm / 33,3 lm/W Fargetemperatur: 3000 kelvin (varmhvit)

ED-levetid: 50 000 timer

L Registreringsvinkel: 180° med krypesikring

egistreringsrekkevidde: 1 – 7 m (radialt)

R Skumringsinnstilling: 2 – 2000 lux Tidsinnstilling: 5 sek. – 15 min. Grunnlys: 0 eller 10 %, softstart Permanent lys: kan slås på (4 t.) Beskyttelsestype: IP 44 Beskyttelsesklasse: II Temperaturområde: -20 °C til +40 °C

Lampedeksel: plast

Driftsfeil

Feil

Sensorlampen har ikke spenning

Sensorlampen tennes ikke

Sensorlampen slukkes ikke

Sensorlampen slukkes ikke helt

Sensorlampen tennes når den ikke skal

Årsak Tiltak

n defekt sikring, ikke slått på,

ledningsbrudd

n kortslutning n ved dagdrift, skumringsinnstilling

står på nattdrift

n nettbryter AV n sikring defekt

n dekningsområdet er ikke

nøyaktig innstilt

n permanente bevegelser i

dekningsområdet

n det er valgt grunnlys n sett programvalgbryteren til 0

n vind beveger trær og busker

i dekningsområdet

n biler på veien registreres

n ny sikring, slå på strømbryteren,

kontroller ledningen med spenningstester

n kontroller koblingene n still inn på nytt (stillskrue )

n slå på n ny sikring, kontroller evt.

koblingene

n juster på nytt

n kontroller området og still evt.

inn på nytt

n innstill området på nytt

Page 25

Οδηγίες εγκατάστασης

ξιότιμε Πελάτη,

σας ευχαριστούμε πολύ για την εμπιστοσύνη που μας δείξατε αγοράζοντας το νέο σας διακοσμητικό εξωτερικό αισθητήριο λαμπτήρα STEINEL. Επιλέξατε ένα προϊόν

ψηλής ποιότητας, το οποίο κατασκευάζεται, ελέγχεται

αι συσκευάζεται με μέγιστη προσοχή.

ας παρακαλούμε, πριν από την εγκατάσταση να εξοικει-

Σ ωθείτε με τις παρούσες οδηγίες. Διότι μόνο μία εξειδικευμένη εγκατάσταση και θέση σε λειτουργία διασφαλίζει μακρά, αξιόπιστη και απρόσκοπτη λειτουργία.

Επιθυμία μας είναι να χαρείτε τις λειτουργίες του νέου σας Αισθητήριου Λαμπτήρα.

Υποδείξεις ασφάλειας

n Πριν από την εκτέλεση κάθε εργασίας στη συσκευή

πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

n Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρι-

κός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

n Κατά την εγκατάσταση του Αισθητήριου Λαμπτήρα

πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Περιγραφή συσκευής

 Στήριγμα τοίχου  Πλαίσιο λαμπτήρα  Διαστάρι εξωτοίχια εγκατάσταση  Καπάκι λαμπτήρα  Ρύθμιση εμβέλειας  Ρύθμιση χρόνου  Ρύθμιση ευαισθησίας  Ρύθμιση προγράμματος  Λειτουργία φωτός διαρκείας

Ενδοτοίχια εγκατάσταση

Eξωτοίχια εγκατάσταση

Η αρχή λειτουργίας

Αισθητήριος Λαμπτήρας είναι ένας ενεργός ανιχνευτής

Ο κινήσεων. Ο ενσωματωμένος αισθητήρας υψηλής συχνότητας (HF) εκπέμπει ηλεκτρομαγνητικά κύματα (5,8 GHz) και γίνεται δέκτης της ηχούς των κυμάτων αυτών. Με την

αραμικρή κίνηση εντός των ορίων κάλυψης του λαμπτή-

α, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας

ικροεπεξεργαστής δίνει τότε την εντολή „Ενεργοποίηση

ωτός“. Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και

φ λεπτούς τοίχους είναι εφικτή.

ρια κάλυψης σε εγκατάσταση τοίχου:

) Ελάχιστη εμβέλεια (1 m)

2) Μέγιστη εμβέλεια (7 m)

1) 2)

Υπόδειξη:

H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων (iHF) ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.

περ. 1 mW

Υπόδειξη:

Ο αισθητήρας είναι κατάλληλος για την αυτόματη ενεργοποίηση φωτός. Οι καιρικές συνθήκες μπορεί να επηρεάσουν τη λειτουργία του αισθητήρα, όταν επικρατούν ισχυροί άνεμοι, χιόνι, βροχή, χαλάζι ενδέχεται να προκληθούν εσφαλμένες ενεργοποιήσεις.

περ. 1000 mW

Εγκατάσταση

Για να επιτύχετε την αναφερόμενη εμβέλεια των 7 m, θα πρέπει το ύψος εγκατάστασης να ανέρχεται περ. σε 2 m.

ύνδεση αγωγού τροφοδοσίας (βλ. εικ.)

αγωγός τροφοδοσίας αποτελείται από καλώδιο

συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Γείωση (πράσινο/κίτρινο)

ε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώ-

ιση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν απο-

ρ συνδέετε πάλι από την ηλεκτρική τάση. Η φάση (L) και ο ουδέτερος αγωγός (N) συνδέονται στο μονωμένο ακροδέκτη.

Σημαντικό: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδεση. Στο καλώδιο τροφοδοσίας μπορεί να εγκατασταθεί και διακόπτης κυκλώματος για ενεργοποίηση και απενεργοποίηση.

Λειτουργίες

Μετά την εγκατάσταση του πλαισίου  και τη σύνδεση με το ηλεκτρικό δίκτυο, μπορείτε να θέσετε σε λειτουργία τον Αισθητήριο Λαμπτήρα. Όταν πρόκειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη φωτός απενεργοποιείται για τη φάση μέτρησης μετά από 10 δευτ. και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη φωτός δεν είναι πλέον απαραίτητη.

Ρύθμιση εμβέλειας (ευαισθησία) 

Ρύθμιση εργοστασίου: 7 m.

Αδιαβάθμητη ρύθμιση εμβέλειας από 1 m έως 7 m.

Ρυθμιστής σε θέση: + = μέγιστη εμβέλεια 7 m

1 m – 7 m

Κατά τη ρύθμιση των ορίων κάλυψης προτείνεται η επιλογή του βραχύτερου χρόνου –.

Με τον όρο εμβέλεια εννοείται η διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο κάλυψης κατά την εγκατάσταση σε ύψος 2 m.

– = ελάχιστη εμβέλεια 1 m

Ρύθμιση χρόνου (καθυστέρηση απενεργοποίησης) 

Ρύθμιση εργοστασίου: 5 δευτ.

Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να

υθμιστεί αδιαβάθμητα από περ. 5 δευτ. έως το ανώτερο

5 λεπ.

Ρυθμιστής σε θέση:

+ = Μέγιστος χρόνος (15 λεπ.). – = Ελάχιστος χρόνος (5 δευτ.).

Για τη ρύθμιση των ορίων κάλυψης προ-

5 δευτ. – 15 λεπ.

Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως.

Ρύθμιση ευαισθησίας (όριο ευαισθησίας) 

Ρύθμιση εργοστασίου: 2000 Lux

2 – 2000 Lux

Για τη ρύθμιση των ορίων κάλυψης σε φως ημέρας ο ρυθμιστής πρέπει να ρυθμιστεί στη θέση .

Pύθμιση προγράμματος 

0=Απαλό άναμμα φωτός / χωρίς βασικό φως

10 = Απαλό άναμμα φωτός + βασικό φως 10 λεπτά 30 = Απαλό άναμμα φωτός + βασικό φως 30 λεπτά

= Απαλό άναμμα φωτός + βασικό φως όλη τη

τείνεται η επιλογή του βραχύτερου χρόνου –.

Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 – 2000 Lux.

Ρυθμιστής σε θέση:

= Λειτουργία φωτός ημέρας περ.

2000 Lux.

= Λειτουργία ευαισθησίας περ. 2 Lux.

ΕΝΤΟΣ από ρυθμισμένη τιμή ευαισθησίας

νύχτα

Page 26

Λειτουργία συνεχούς φωτός

Σε περίπτωση σύνδεσης διακόπτη δικτύου στον αγωγό

ροφοδοσίας, είναι εφικτές εκτός από την απλή ενεργο-

οίηση και απενεργοποίηση οι ακόλουθες λειτουργίες:

ειτουργία φωτός διαρκείας

1) Άναμμα φωτός διαρκείας:

Δαικόπτης 2 x ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4 ώρες σε φωτισμό διαρκείας (μπλε LED ανάβει πίσω από το καπάκι του λαμπτήρα ). Kατόπιν περνάει αυτό-

ατα πάλι στη λειτουργία αισθητήρα (μπλε LED σβήνει).

) Σβήσιμο φωτός διαρκείας:

ιακόπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή

Δ περνάει σε λειτουργία αισθητήρα.

Προσοχή:

Η επανειλημμένη δραστικοποίηση του διακόπτη θα πρέπει να γίνεται αλλεπάλληλα και γρήγορα (σε όρια 0,2 –1 δευτ.).

Τι είναι απαλό άναμμα φωτός;

Ο Αισθητήριος Λαμπτήρας διαθέτει λειτουργία απαλού ανάμματος φωτός. Αυτό σημαίνει ότι το φως κατά την έναρξη δεν ενεργοποιείται αμέσως με μέγιστη ισχύ, αλλά η φωτεινότητα ρυθμίζεται σταδιακά εντός ενός δευτερολέπτου μέχρι το όριο 100 %. Με τον ίδιο τρόπο γίνεται κατά το σβήσιμο και η αντίθετη ρύθμιση μέχρι να σβήσει πλήρως το φως.

Τι είναι βασικό φως ;

Το βασικό φως καθιστά εφικτό το νυχτερινό φωτισμό διαρκείας με ισχύ φωτός περ. 10 %. Μόνο εφόσον γίνει κίνηση εντός των ορίων κάλυψης το φως περνάει (για το ρυθμισμένο χρόνο, βλ. καθυστέρηση απενεργοποίησης ) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει πάλι σε βασικό φως (περ. 10 %).

Υπόδειξη: Στη ρεοστατική λειτουργία και ανάλογα με το τοπικό ηλεκτρικό δίκτυο ενδέχεται να προκληθεί ελαφρό τρεμόσβημα των φωτοδιόδων LED. Αυτό δεν είναι μειονέκτημα του προϊόντος και συνεπώς δεν αποτελεί λόγο για παράπονα.



Δήλωση συμμόρφωσης

Αυτό το προϊόν εκπληρώνει την: Οδηγία περί χαμηλών τάσεων 2006/95/EΚ

- Οδηγία ηλεκτρομαγνητικής συμβατότητας 2004/108/EΚ

- Οδηγία RoHS 2011/65/EΚ

- Οδηγία WEEE 2012/19/EΚ

Εγγύηση λειτουργίας

Αυτό το προϊόν της εταιρίας STEINEL κατασκευάστηκε με

εγάλη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του

αι την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες

ανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτι-

ό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση

κ για άψογη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή.Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε

θειρόμενα εξαρτήματα όπως επίσης για βλάβες και

φ ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής:

Για επισκευές μετά την παρέλευση του χρόνου εγγύησης ή για ελαττώματα χωρίς εγγυητική αξίωση απευθυνθείτε στην πλησιέστερη υπηρεσία σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

Tεχνικά δεδομένα

ιαστάσεις (Υ x Π x Β): 195 x 331 x 157 mm

λικό: Πλαίσιο λαμπτήρα: Αλουμίνιο

ύνδεση δικτύου: 230 V 50/60 Hz

σχύς: 12 W / 400 lm / 33,3 lm/W

Θερμοκρασία χρώματος: 3000 Kelvin (θερμό λευκό) Διάρκεια ζωής LED: 50.000 ώρες

ωνία ανίχνευσης: 180° με προστασία έρπουσας προσέγγισης

μβέλεια ανίχνευσης: 1 – 7 m (ακτινικά)

Ε Ρύθμιση ευαισθησίας: 2 – 2000 Lux Ρύθμιση χρόνου: 5 δευτ.–15 λεπ. Βασικό φως: 0 ή 10%, απαλό άναμμα

Φως διαρκείας: μεταγόμενο (4 ώρες)

Είδος προστασίας: IP 44 Κλάση προστασίας: II Όρια θερμοκρασίας: -20 °C έως +40 °C

Καπάκι λαμπτήρα: Πλαστικό

Διαταραχές λειτουργίας

Βλάβη

Αισθητήριος Λαμπτήρας χωρίς τάση

Αισθητήριος Λαμπτήρας δεν ενεργοποιείται

Αισθητήριος Λαμπτήρας δεν απενεργοποιείται

Αισθητήριος Λαμπτήρας δεν απενεργοποιείται πλήρως

Αισθητήριος Λαμπτήρας ενεργοποιείται ανεπιθύμητα

Αιτία Βοήθεια

n Ασφάλεια ελαττωματική, μη ενερ-

γοποιημένη, διακοπή κυκλώματος

n Βραχυκύκλωμα

n Σε λειτουργία ημέρας, ρύθμιση

ευαισθησίας είναι σε λειτουργία νύχτας

n Διακόπτης δικτύου ΕΚΤΟΣ n Ελαττωματική ασφάλεια

n Ανακριβής ρύθμιση ορίων κάλυψης

n Διαρκής κίνηση εντός των ορίων

κάλυψης

n Επιλέχτηκε βασικό φως n Διακόπτης επιλογής προγράμμα-

n Ο άνεμος φυσάει δένδρα και

θάμνους εντός των ορίων κάλυψης

n Ανίχνευση αυτοκινήτων στο δρόμο

n Νέα ασφάλεια, ενεργοποίηση δια-

κόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης

n Έλεγχος συνδέσεων

n Νέα ρύθμιση (Ρυθμιστής )

n Eνεργοποίηση n Νέα ασφάλεια, εν ανάγκη έλεγχος

σύνδεσης

n Νέα ευθυγράμμιση

n Έλεγχος ορίων κάλυψης και εν

ανάγκη νέα ρύθμιση

τος στη θέση 0

n Αλλαγή ορίων κάλυψης

Page 27

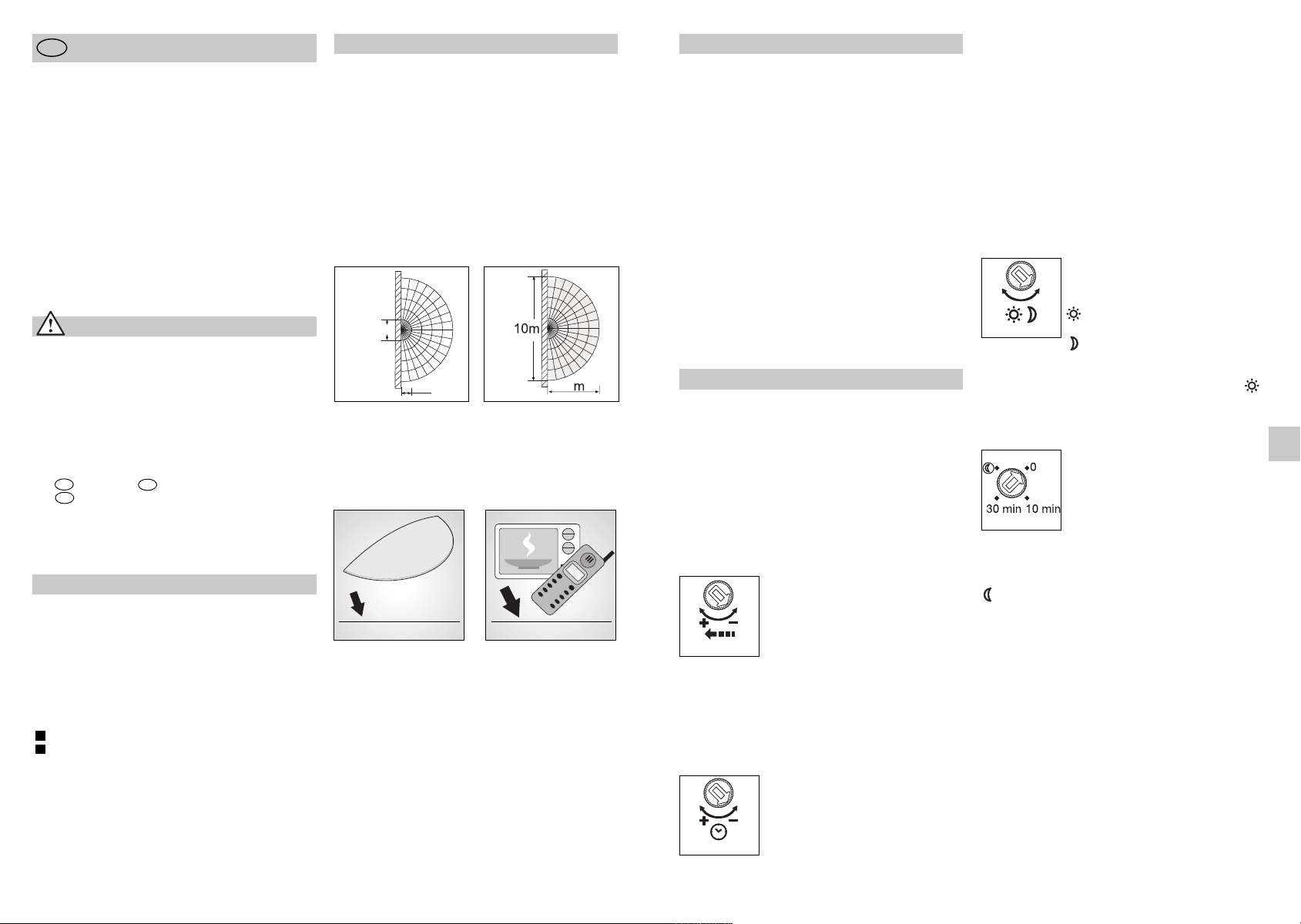

Montaj Kılavuzu

ayın Müşterimiz,

Yeni dizayn sensörlü dış mekan lambasını satın alarak firmamızın ürünlerine göstermiş olduğunuz güvenden dolayı çok teşekkür ederiz. İtina ile üretilmiş, test edil-

iş ve ambalajlanmış bu ürünü tercih ederek yüksek

aliteli bir cihaz satın almış bulunmaktasınız.

esisat işleminden önce lütfen bu Montaj Talimatını

T okuyun. Tesisat ve işletmeye almanın ancak talimatlara göre yapılması durumunda uzun ömürlü, güvenilir ve arızasız bir işletme sağlanır.

Yeni sensörlü lambanız ile iyi çalışmalar dileriz.

Güvenlik Bilgileri

n Cihaz üzerinde yapılacak her türlü çalışmadan önce

gerilim beslemesini kesin!

n Montaj çalışması esnasında bağlanacak olan elektrik

kablosundan akım geçmemelidir. Bu nedenle önce elektrik akımını kesin ve sonra kabloda gerilim olmadığını voltaj kontrol cihazı ile kontrol edin. Sensörlü lambanın montajı elektrik şebekesi üzerinde

yapılacak bir çalışmadır. Bu nedenle sözkonusu çalışma geçerli olan tesisat yönetmelikleri ve bağlama şartlarına göre yapılacaktır.

-VDE 0100, -ÖVE / ÖNORM E8001-1,

(

- SEV 1000)

Cihaz Açıklaması

 Duvar tutucusu  Lamba gövdesi  Sıva üstü montaj ara parçası  Lamba kapağı  Erişim menzili ayarı  Zaman ayarı  Alaca karanlık ayarı  Program ayarı  Sürekli ışık fonksiyonu

Sıva altı montaj

Sıva üstü montaj

Çalışma Prensibi

ensörlü lamba aktif bir hareket sensörüdür. Cihaz

S içine entegre edilmiş iHF sensörü yüksek frekanslı elektromanyetik dalgalar (5,8 GHz) yayar ve bu dalgalardan gelen yansımaları kaydeder. Lambanın kapsama alanında, insanlardan kaynaklanan hareket yankı

eğişmesine sebep olduğundan sensör tarafından

espit edilir. Mevcut olan mikro işlemci tarafından

Işık aç“ komutu verilir. Kapsama özelliğinin kapılar-

„ dan, cam veya ince duvarlardan geçerek gerçekleş-

esi mümkündür.

uvar Montajındaki Kapsama Alanları:

1) Asgari erişim mesafesi (1 m)

2) Azami erişim mesafesi (7 m)

1) 2)

Uyarı:

iHF sensörünün yaydığı yüksek frekans yakl. 1 mW olup bu değer, bir cep telefonu veya mikrodalgalı fırından yayılan frekansın binde biri kadardır.

yaklaşık 1 mW

Uyarı:

Sensör ışığın otomatik olarak yakılmasını sağlar. Hava şartları hareket sensörü fonksiyonunu etkileyebilir, kuvvetli rüzgar, kar, yağmur, dolu gibi etkenler lambanın hatalı devreye girmesine sebep olur.

yaklaşık 1000 mW

Tesisat

Belirtilen 7 metrelik erişim mesafelerine erişebilmek için montaj yüksekliği yaklaşık 2 m olmalıdır.

lektrik Kablosunun Bağlantısı (bkz. Şekil)

lektrik kablosu 3 telli kablodan oluşur:

= Faz (genellikle siyah, kahverengi veya gri renklidir)

L N = Nötr iletken (genellikle mavi) PE = Toprak hattı (yeşil/sarı)

Kabloların hangisinin hangisi olduğunda şüphe duyul-

uğunda kabloyu voltaj kontrol cihazı ile kontrol edin;

onra tekrar gerilim beslemesini kesin. Faz (L) ve nötr

s iletken (N) klemense bağlanır.

Önemli: Bağlantıların karıştırılması cihaz veya sigorta kutusunda kısa devre oluşmasına yol açar. Bu durumda kablolar tekrar tek tek tespit edilecek ve yeniden monte edilecektir. Elektrik kablosuna açma ve kapama işlemini gerçekleştirmek için bir şalter takılabilir.

Fonksiyonlar

Gövde monte  edildikten ve şebeke bağlantısı yapıldıktan sonra sensörlü lamba işletmeye alınabilir. Lambanın elden ışık şalteri üzerinden işletmeye alınmasında lamba alıştırma ölçümü safhası için 10 saniye sonra söner ve arkasından sensörlü işletme için aktif konuma gelir. Işık şalterine yeniden basmaya gerek yoktur.

Erişim mesafesi ayarı (hassaslık) 

Fabrika çıkış ayarı: 7 m.

1 m ila 5 m arasında kademesiz erişim mesafesi ayarlaması.

1 m ile 7 m arasında kademesiz ayarlanabilen menzil.

Ayar düğmesi: + = maksimum menzil 7 m

1 m – 7 m

Erişim mesafesi terimi, lamba 2 metre yüksekliğe monte edildiğinde taban üzerinde yaklaşık bir daire şeklinde oluşan kapsama alanını açıklar.

Zaman ayarı (kapatma gecikmesi) 

Fabrika çıkış ayarı: 5 sn.

5 sn. – 15 Min.

– = minimum menzil 1 m

Lambanın istenilen yanma süresi kademesiz olarakyakl. 5 sn. ile max. 15 dakika arasında ayarlanabilir.

Ayar düğmesi:

+ = azami süre (15 Min.). – = asgari süre (5 sn.).

apsama alanı ayarlama işleminde en kısa sürenin –

K ayarlanması tavsiye edilir.

Ayarlanmış olan bu yanma süresi dolmadan önce ger-

ekleşecek her bir hareket algılaması saatin yeniden

aştan başlamasını sağlar. Kapsama alanının ayarlan-

ası ve fonksiyon testi için en kısa yanma süresinin

yarlanmasını tavsiye ederiz.

Uyarı: Lambanın her kapatma işleminden sonra yeni bir hareket algılaması yaklaşık 1 saniye boyunca kesilmiştir. Ancak bu süre dolduktan sonra lamba hareket algılaması durumunda yeniden yanar.

Alaca karanlık ayarı (Devreye girme sınırı) 

Fabrika çıkış ayarı: 2000 Lux

Lambanın istenilen devreye girme sınırı kademesiz olarak yakl. 2 – 2000 Lux arasında ayarlanabilir.

Ayar düğmesi:

= Gündüz ışık işletmesi yakl.

2 – 2000 Lux

Kapsama alanı ayarı gündüz yapıldığında ayar regülatörü (gündüz ışık işletmesi) konumuna getirilecektir .

Program ayar 

0=Softstart / ayarlanmış olan alaca karanlık

değerinden itibaren temel ışık YANMAZ 10 = Softstart + temel ışık 10 dakika 30 = Softstart + temel ışık 30 dakika

= Softstart + temel ışık tüm gece boyunca

2000 Lux.

= Alaca karanlık işletmesi yakl.

2 Lux.

Page 28

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna bir elektrik anahtarı monte

dildiğinde, kolayca açma ve kapamanın yanı sıra şu

onksiyonlar da mümkündür:

ürekli ışık işletimi

1) Sürekli ışığın açılması:

Anahtarı 2 defa KAPA ve AÇ. Lamba 4 saat süreyle sürekli ışığa ayarlanır (lamba kapağının  arkasında mavi LED yanar). Ardından otomatik olarak tekrar

ensörlü işletime geçer (mavi LED kapalı).

) Sürekli ışığın kapatılması:

nahtarı 1 defa KAPA ve AÇ. Lamba kapanır ya da

A sensörlü işletime geçer.

Önemli:

Anahtarın çoklu tetiklenmesi, ard arda hızlı yapılmalıdır (0,2 – 1 san. aralığında).

Soft ışık kumandası nedir ?

Sensörlü lambada Soft ışık açma fonksiyonu bulunur. Bu fonksiyon ile ışık açıldığında hemen maksimal güçte yanmaz ve parlaklık bir saniye içinde %100 kapasiteye çıkar. Aynı zamanda lamba kapatılırken de ışık yavaş yavaş söndürülür.

Temel ışık nedir ?

Temel ışık, gece boyunca yaklaşık % 10 ışık kapasitesi ile sürekli aydınlatma demektir. Ancak kapsama alanında bir hareket algılandığında ışık (ayarlanmış olan kapatma gecikme süresi boyunca ) azami ışık kapasitesinde (%100) yanar. Bu süre dolduktan sonra lamba tekrar temel ışık (yaklaşık % 10) moduna geçer.

Uyarı: Ayarlı ışık modunda yerel elektrik şebekesine bağlı olarak LED'lerde hafif bir yanıp sönme olabilir. Bu durum ürün arızası ve ürün hakkında şikayet sebebi değildir.



Uygunluk Açıklaması

Bu ürün, aşağıdaki yönetmeliklere uygundur:

- Alçak Gerilim Yönetmeli¤i 2006/95/AT

- EMV Yönetmeli¤i 2004/108/AT

- RoHS Yönetmeli¤ine 2011/65/AT

- WEEE Yönetmeliği 2012/19/EG

Fonksiyon Garantisi

Bu STEINEL ürünü yüksek itina ile üretilmiş olup

eçerli olan yönetmeliklere uygun olarak fonksiyon ve

üvenlik testlerinden geçirilmiş ve son olarak numune

ontrolü işlemleri uygulanmıştır. STEINEL firması ürü-

ün mükemmel durumda ve fonksiyon özelliklerine

n sahip olduğunu garanti eder. Cihaz 36 ay garantilidir ve garanti süresi cihazın alıcıya satıldığı günden itibaren başlar. Firmamız malzeme ve imalat hatalarından kaynaklanan arızaları giderir, garanti kapsamında verilen bu hizmetler arızalı parçanın onarımı veya değiştirilmesi şeklinde yapılır ve bu seçime firmamız karar verir. Sarf malzemeleri, yönetmeliklere aykırı kullanım

eya bakımdan kaynaklanan hasar ve eksiklikler

v garanti kapsamına dahil değildir. Bunun dışında yabancı eşyalar üzerinde oluşacak müteakip hasarlarda firmamızdan herhangi bir hak iddia edilemez. Garanti hizmetlerinden faydalanmak sadece, cihaz sökülmeden ve parçalarına ayrılmadan, özet arıza açıklaması, kasa fişi veya fatura (satın alış tarihini belirten bayi kaşesi ile) ile iyi şekilde ambalajlanarak yetkili servis merkezine gönderilmesi ile gerçekleşir.

Tamir servis hizmeti:

Garanti süresi dolduktan sonra oluşan arızalar veya garanti kapsamında bulunmayan parçaların tamiri için en yakın servis merkezinize başvurun.

Teknik Özellikler

oyutlar (Y x G x D): 195 x 331 x 157 mm

B Malzeme: Lamba gövdesi: Alüminyum

lektrik bağlantısı: 230 V 50/60 Hz

E Güç: 12 W / 400 lm / 33,3 lm/W Renk sıcaklığı: 3000 Kelvin (sarı beyaz)

ED kullanım ömrü: 50.000 Saat

L Kapsama açısı: 180° Alttan geçmeye karşı korumalı

apsama erişim mesafesi: 1 – 7 m (radyal)

K Alaca karanlık ayarı: 2 – 2000 Lux Zaman ayarı: 5 sn. – 15 dak. Temel ışık: % 0 veya 10, Soft ışık start Sürekli ışık: çalıştırılabilir (4 saat) Koruma türü: IP 44 Koruma sınıfı: II Sıcaklık aralığı: -20 °C ile +40 °C arası

Lamba kapağı: Plastik

İşletme Arızaları

Arıza

Sensörlü lambanın gerilim beslemesi yok

Sensörlü lamba açılmıyor

Sensörlü lamba kapanmıyor

Sensörlü lamba tamamen kapanmıyor

Sensörlü lamba istenmeden açılıyor

Sebebi Tamiri

n Sigorta arızalı, devrede değil,

kablo hattında kesiklik

n Kısa devre n Gündüz işletmesinde, alaca

karanlık ayarı gece işletmesine ayarlanmıştır

n Elektrik şalteri KAPALI n Sigorta arızalı

n Kapsama alanı tam doğru olarak

ayarlanmadı

n Kapsama alanı içinde sürekli

hareket algılanıyor

n Temel ışık seçildi n Program şalteri 0 üzerinde

n Rüzgar kapsama alanındaki

ağaç ve çalılıkları hareket ettiriyor

n Yoldan geçen otomobiller algıla-

nıyor

n Yeni sigorta takın, şebeke şalte-

rini açın; kabloyu voltaj kontrol cihazı ile kontrol edin

n Bağlantıları kontrol edin

n Yeniden ayarlayın (Regülatör )

n Çalıştırın n Yeni sigorta takın gerektiğinde

bağlantıyı kontrol edin

n Yeniden ayarlayın

n Kapsama alanını kontrol edin ve

gerektiğinde yeniden ayarlayın

n Kapsama alanını değiştirin

Page 29

Szerelési utasítás

gen tisztelt Ügyfelünk!

Köszönjük bizalmát, amit új design mozgásérzékelős kültéri lámpájának megvásárlásával kifejezésre juttatott. Ön egy kiváló minőségű termék mellett döntött,

melyet a legnagyobb gondossággal gyártottunk,

róbáltunk ki és csomagoltunk.

érjük, az üzembe helyezés előtt tanulmányozza át

K alaposan ezt a használati útmutatót! Csak a szakszerű felszerelés és üzembehelyezés garantálja a hosszú távú, megbízható és zavarmentes működést.

Kívánjuk, hogy új mozgásérzékelős lámpájának használatában örömét lelje.

Biztonsági tudnivalók

n A berendezésen végzett minden munka előtt gon-

doskodjon a feszültségmentesítésről!

n Szereléskor a csatlakoztatni kívánt vezetéknek

feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültség-ellenőrző segítségével ellenőrizze a feszültségmentességet!

n A mozgásérzékelős lámpa felszerelésekor hálózati

feszültséggel dolgozik. szerűen, a szokásos szerelési és csatlakoztatási előírásoknak megfelelően kell végrehajtani.

D A

-VDE 0100, -ÖVE / ÖNORM E8001-1,

(

- SEV 1000)

Ezeket a munkákat ezért szak-

Készülékismertetés

 Fali tartó  Lámpaház  Távtartó vakolat feletti felszerelésnél  Lámpaburkolat  Hatótávolság beállítás  Időbeállítás  Szürkületi beállítás  Programbeállítás  Folyamatos világítási funkció

Vakolat alatti felszerelés

Vakolat feletti felszerelés

Működési elv

mozgásérzékelős lámpa aktív mozgásérzékelőként

A működik. A beépített iHF-érzékelő nagyfrekvenciás elektromágneses hullámokat bocsát ki (5,8 GHz), és felfogja azok visszaverődését. A szenzor a lámpa érzékelési tartományában történő legkisebb emberi

ozgás esetén is érzékeli a visszhang megváltozását.

kkor egy mikroprocesszor kiadja a "Lámpát bekap-

solni" parancsot. A mozgás érzékelése ajtókon, üve-

c gen vagy vékony falakon keresztül is lehetséges.

rzékelési tartományok falra történő felszerelés

setén:

1) Minimális hatótávolság (1 m)

2) Maximális hatótávolság (7 m)

1) 2)

Megjegyzés:

Az iHF-érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1000-ed része.

kb. 1 mW

Megjegyzés:

A mozgásérzékelő fényforrás automatikus kapcsolására alkalmas. Az időjárási behatások befolyásolhatják az érzékelő működését, erős széllökések, hóesés, eső, jégeső esetén téves kapcsolás történhet.

kb. 1000 mW

Bekötés

A megadott 7 m-es hatótávolság eléréséhez a szerelési magasság kb. 2 m kell legyen.

hálózati vezeték csatlakoztatása (ld. az ábrán)

hálózati kábel háromeres vezeték:

= fázis (többnyire fekete, barna vagy szürke)

L N = nulla (többnyire kék) PE = védőföldelés (zöld/sárga)

Kétség esetén a kábeleket feszültség-ellenőrző segít-

égével azonosítani kell; azután ismét feszültségmen-

esíteni kell azokat. A fázist (L) és a nulla vezetéket

(N) kösse be a sorozatkapocsba.

Fontos: A csatlakozók felcserélése a berendezésben

vagy a biztosítéktáblán később rövidzárlathoz vezet. Ebben az esetben ismét azonosítsa az egyes kábeleket és csatlakoztassa azokat újra. A hálózati vezetékben magától értetődően elhelyezhető egy hálózati kapcsoló a berendezés be- és kikapcsolásához.

Funkciók

Miután az  készülékházat felszerelte és elvégezte a bekötést, üzembe helyezheti a mozgásérzékelős lámpát. A lámpának a kapcsolóval történt manuális üzembe helyezésekor az a kb.10mp-es bemérési fázis után kikapcsol, majd azt követően érzékelő üzemmódban marad. A világításkapcsoló ismételt működtetése nem szükséges.

Hatótávolság-beállítás (érzékenység) 

Gyári beállítás: 7 m.

Fokozatmentesen beállítható hatótávolság, 1 m-től 7 m-ig.

Beállító gomb állása: + = maximális hatótávolság, 7 m

1 m – 7 m

Az érzékelési tartomány beállításakor ajánlott a legrövidebb időt (–) beállítani.

A hatótávolság alatt egy kör alakú területet értünk a talajon, amely 2 m-es magasságban történő felszerelés esetén érzékelési tartományként adódik.

Időtartam-beállítás (kikapcsolás-késleltetés) 

Gyári beállítás: 5 mp.

5 mp – 15 perc

– = minimális hatótávolság, 1 m

A lámpa kívánt világítási ideje fokozatmentesen, kb. 5 mp.-től max. 15 percig állítható be.

Állítócsavar állása:

+ = maximális idő (15 perc). – = minimális idő (5 mp.).

z érzékelési tartomány beállításakor ajánlott a legrö-

A videbb időt (–) beállítani.

A beállított idő letelte előtt érzékelt mozgás hatására

z idő mérése újra kezdődik. Az érzékelési tartomány

eállításához és a működés ellenőrzéséhez a legrövi-

ebb idő beállítása ajánlott.

Megjegyzés: Miután a lámpa önműködően kikapcsolt, a mozgásérzékelés kb. 1 mp-ig megszakad. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.

Alkonykapcsoló-beállítás (érzékenységi küszöb) 

Gyári beállítás: 2000 Lux

A lámpa kívánt érzékenysége fokozatmentesen kb. 2 lux-tól 2000 lux-ig állítható.

2 – 2000 Lux

Programbeállítás 

0=lágy bekapcsolás / nincs alapfényerő BE,

10 = lágy bekapcsolás + alapfényerő 10 percig 30 = lágy bekapcsolás + alapfényerő 30 percig

= lágy bekapcsolás + alapfényerő egész éjjel

Állítócsavar:

= nappali üzem, kb. 2000 Lux.

= alkony-üzemmód, kb. 2 Lux.

Az érzékelési tartomány beállításánál nappali fénynél a szabályzó gombot állítsa a -ra.

a beállított fényerőértéktől

Page 30

Folyamatos világítási funkció

Ha a hálózati betápvezetékben hálózati kapcsolót

elyez el, az egyszerű ki- és bekapcsolás mellett még

következő műveletek is elvégezhetők:

olyamatos világítási üzemmód

1) Folyamatos világítás bekapcsolása:

Kapcsoló 2 x KI és BE. A lámpa 4 órára folyamatos világítási üzemre kapcsol (a lámpaburkolat mögötti kék LED világít ), majd automatikusan ismét érzéke-

ő üzemmódba kapcsol át (a kék LED kialszik).

) Folyamatos világítás kikapcsolása:

apcsoló 1 x KI és BE. A lámpa elalszik, ill. érzékelős

K üzemmódba kapcsol át.

Fontos!

Célszerű a kapcsolót gyors egymásutánban többször (0,2 –1 mp közötti tartományban) működtetni.

Mi az a lágy bekapcsolás ?

A mozgásérzékelős lámpa rendelkezik egy ún. lágybekapcsolás-funkcióval. Ez azt jelenti, hogy bekapcsoláskor nem kapcsol azonnal teljes teljesítményre, hanem a fényerőt egy másodperc alatt lassan növeli 100 %-ra. Kikapcsoláskor ugyanígy lassan csökken a fényerő.

Mi az alapfényerő?

Az alapfényerő lehetővé teszi az éjszakai folyamatos megvilágítást kb. 10 %-os fényerővel. A lámpa csak az érzékelési tartományban történő mozgás esetén (a beállított időtartamra, ld. Kikapcsolás-késleltetés ) a maximális fényerőre (100 %) kapcsol be. Ezután a lámpa ismét az alapfényerőre (10 %) kapcsol.

Megjegyzés: fényerőszabályozás üzemmódban a helyi elektromos hálózattól függően a LED-ek enyhén villoghatnak. Ez nem jelenti a berendezés hibáját, és nem ad okot reklamációra.



Megfelelési tanúsítvány

Ez a termék teljesíti

- a 2006/95/EG kisfeszültségre vonatkozó irányelvet

- a 2004/108/EG EMV-irányelvet

- a 2011/65/EG RoHS-irányelvet

- az e-hulladékokról szóló 2012/19/EG jelű WEEE irányelvet.

Működési garancia

Ezt a STEINEL terméket a legnagyobb gondossággal

észítettük, működését és biztonságát az érvényes

lőírásoknak megfelelően ellenőriztük majd szúrópró-

ás ellenőrzésnek vetettük alá. A STEINEL garanciát

állal a kifogástalan minőségre és működésre. A

v garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás rész javítása vagy cseréje. Nem vállalunk garanciát kopásnak kitett alkatrészekre és olyan károsodásokra, amit szakszerűtlen kezelés vagy karbantartás okozott. Más

árgyakra következményként átterjedő károk a garan-

t ciából ki vannak zárva. A garanciát csak akkor vállaljuk, ha a készüléket szétszereletlen állapotban, a hiba rövid leírásával, pénztárbizonylattal vagy számlával (a vásárlás időpontjával, a kereskedő pecsétjével) együtt, szakszerűen becsomagolva az illetékes szervizállomásra küldték.

Javítás:

A garanciaidő lejárta után, vagy nem garanciális meghibásodások esetén javítási igényével kérjük, forduljon az Önhöz legközelebbi szervizhez.

Műszaki adatok

Méretek (ma x szé x mé): 195 x 331 x 157 mm

nyaga: Lámpaház: alumínium

Hálózati csatlakozás: 230 V, 50/60 Hz

eljesítmény: 12 W / 400 lm / 33,3 lm/W

T Színhőmérséklet: 3000 Kelvin (melegfehér) LED élettartam: 50.000 óra

rzékelési szög: 180°, alákúszás-védelemmel

É Érzékelési tartomány: 1 – 7 m (sugárirányban) Alkonykapcsoló-beállítás: 2 – 2000 Lux Időtartam-beállítás: 5 mp. – 15 perc. Alapfényerő: 0 vagy 10%, lágy bekapcsolás Folyamatos világítás: kapcsolható (4 óra). A védelem fajtája: IP 44 Védettségi fokozat: II Hőmérséklet-tartomány: -20 °C-tól +40 °C-ig

ámpaburkolat: műanyag

Üzemzavarok

Üzemzavar

A mozgásérzékelős lámpa nem kap feszültséget

A mozgásérzékelős lámpa nem kapcsol be.

A mozgásérzékelős lámpa nem kapcsol ki.

A mozgásérzékelős lámpa nem kapcsol ki teljesen

A mozgásérzékelős lámpa szükségtelenül bekapcsol

Ok Elhárítás

n a biztosíték meghibásodott,

nincs bekapcsolva, a vezeték megszakadt

n Rövidzárlat n nappali üzemnél, az alkonykap-

csoló éjszakai állásban van

n a hálózati kapcsoló KI van kap-

csolva

n a biztosíték meghibásodott

n az érzékelési tartomány nincs

célzottan beállítva

n folyamatos mozgás az érzékelé-

si tartományban

n Alapfényerő kiválasztva n Programkapcsoló a 0. állásban

n a szél fákat és bokrokat mozgat

az érzékelési tartományban

n az utcán haladó autókat

érzékeli

n új biztosíték, hálózati kapcsolót

bekapcsolni; vezetéket feszültségvizsgálóval ellenőrizni

n csatlakozókat ellenőrizni

n újra beállítani (szabályzó )

n kapcsolja be

n új biztosíték, esetleg ellenőrizze

a csatlakozásokat

n állítsa be újra

n ellenőrizze az érzékelési tarto-

mányt, és szükség esetén állítsa be újra

n módosítsa az érzékelési

tartományt

n módosítsa az érzékelési

tartományt

Page 31

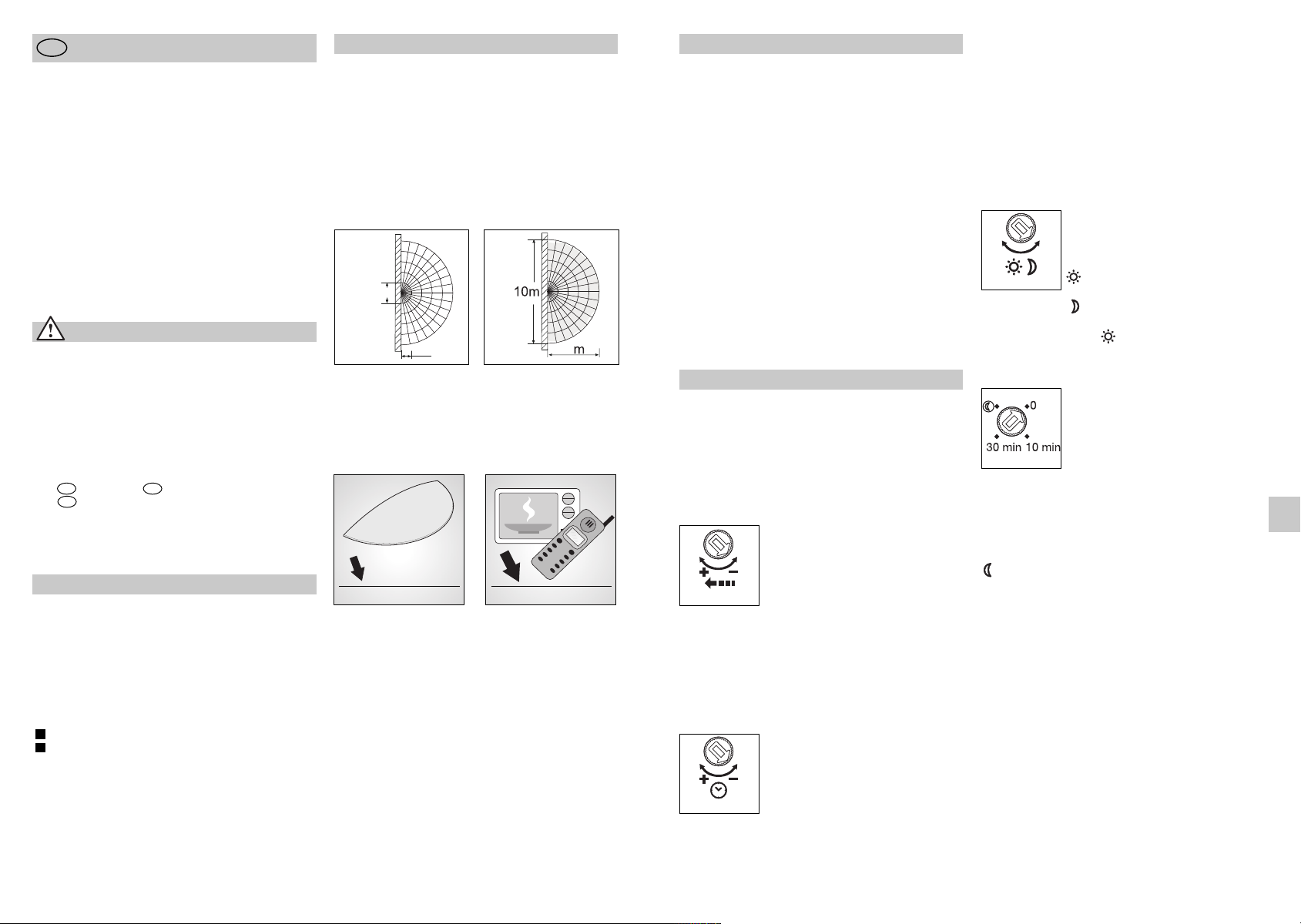

Montážní návod

ážený zákazníku,

děkujeme za důvěru, kterou jste nám projevil zakoupením této nové ozdobné venkovní senzorové lampy. Rozhodl jste se pro vysoce kvalitní produkt, který byl

yroben, testován a zabalen s největší možnou pečli-

ostí.

řed instalací se, prosím, seznamte s tímto montáž-

P ním návodem. Pouze odborně provedená instalace a zprovoznění totiž zaručí dlouhý, spolehlivý a bezporuchový provoz.

Přejeme vám, abyste byl s novou senzorovou lampou naprosto spokojen.

Bezpečnostní pokyny

Princip činnosti

enzorová lampa je aktivní hlásič pohybu. Integrova-

S ný senzor iHF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při pohybu v oblasti záchytu lampy rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „Zapnout

větlo“. Záchyt je možný i přes dveře, okenní tabule

ebo tenké stěny.

Oblasti záchytu při montáži na stěnu:

) Minimální dosah (1 m)

) Maximální dosah (7 m)

1) 2)

Instalace

Aby bylo možno dosáhnout uvedeného dosahu 7 m, měla by montážní výška činit asi 2 m.

řipojení k elektrické síti (viz obrázek)

připojení k elektrické síti použijte třípólový kabel:

= fázový vodič (většinou černý, hnědý nebo šedý)

L N = nulový vodič (většinou modrý) PE = ochranný vodič (zelenožlutý)

V případě pochybností je nutno identifikovat jednotli-

é vodiče kabelu pomocí zkoušečky napětí; zda jsou

ase bez napětí. Fázový (L) a nulový (N) vodič se při-

z pojí ke svítidlové svorkovnici.

Důležité: Záměna vodičů později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač.

aždým pohybem před uplynutím této doby budou

K znovu spuštěny automatické hodiny. K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

pozornění: Po každém vypnutí lampy je opětovné

achycování pohybu přerušeno asi na 1 vteřinu. Teprve

o uplynutí této doby může lampa při pohybu zase

p zapnout světlo.

Soumrakové nastavení (prahová reakční hodnota) 

Nastavení z výroby: 2000 lx

Požadovanou prahovou reakční hodnotu lampy je možno plynule nastavit v rozmezí od asi 2 lx do 2000 lx.

Otočný regulátor na:

– 2000 lx

= provoz za denního světla při asi

2000 lx

= provoz za soumraku při asi 2 lx

K nastavení oblasti záchytu při denním světle nastavte otočný regulátor na .

n Před zahájením jakýchkoli prací na přístroji přerušit

přívod napětí!

n Připojované elektrické vedení nesmí být během

montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

n Při instalaci senzorové lampy se jedná o práci na

síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Popis přístroje

 Nástěnný držák  Těleso lampy  Distanční držák k montáži na omítku  Kryt lampy  Nastavení dosahu  Časové nastavení  Soumrakové nastavení  Programové nastavení  Funkce trvalého osvětlení

Montáž pod omítku

Montáž na omítku

Upozornění:

Vysokofrekvenční výkon senzoru iHF činí asi 1 mW – což je jen setina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

asi 1 mW

asi 1000 mW

Upozornění:

Senzor je vhodný jako automaticky zapínané osvětlení. Funkci senzoru mohou ovlivnit povětrnostní vlivy; při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí.

Funkce

Po provedení montáže tělesa  a připojení k síti je možno senzorovou lampu uvést do provozu. Při manuálním uvádění lampy do provozu spínačem světel se lampa pro dobu fáze měření po 10 vteřinách vypne a následovně je aktivní pro senzorový provoz. Opětovné stisknutí spínače světel není potřebné.

Nastavení dosahu (citlivost) 

Nastavení z výroby: 7 m.

Plynule nastavitelný dosah 1 až 7 m

Otočný regulátor na:

+ = maximální dosah 7 m – = minimální dosah 1 m

1 m – 7 m

Při nastavování oblasti záchytu se doporučuje zvolit nejkratší čas.

Pod pojmem dosah je míněn průměr na zemi, který při montáži do výšky 2 m vyplyne jako oblast záchytu.

Časové nastavení (zpoždění zapnutí) 

Nastavení z výroby: 5 s

Požadovanou dobu, po kterou má být lampa zapnuta, je možno nastavit plynule v rozmezí od asi 5 s do max. 15 min.

5 s – 15 min.

Otočný regulátor na:

+ = maximální čas (15 min.).

Programové nastavení 

0=Pozvolné rozjasňování světla / bez základního

světla ROZSVÍTÍ od nastavené soumrakové

hodnoty 10 = pozvolné rozjasňování světla + základní

světlo 10 minut 30 = pozvolné rozjasňování světla + základní

světlo 30 minut

= pozvolné rozjasňování světla + základní

světlo po celou noc

K nastavení oblasti záchytu se doporučuje zvolit nejkratší čas.

Page 32

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen síťový vypí-

ač, jsou vedle jednoduchého zapínání a vypínání

ožné i následující funkce:

rovoz trvalého osvětlení

1) Zapnutí trvalého osvětlení:

Vypínač 2 x vypnout a zapnout. Lampa se na 4 hodiny přepne do režimu trvalého osvětlení (svítí modrá LED za krytem lampy ). Následně zase automaticky

řejde zpět do režimu senzorového provozu (modrá

ED nesvítí).

) Vypnutí trvalého osvětlení:

Vypínač 1x vypnout a zapnout. Lampa zhasne, popř. přejde do senzorového provozu.

Důležité:

Několikeré stisknutí vypínače by mělo následovat rychle za sebou (v rozmezí 0,2–1 s).

Co je to pozvolné rozjasňování světla?

Senzorová lampa je vybavena funkcí umožňující pozvolné rozjasňování světla. To znamená, že světlo se po zapnutí nepřepne přímo na maximální výkon, nýbrž se jeho jas v průběhu jedné sekundy pomalu zvyšuje na 100 %. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí.

Co je to základní světlo?

Základní světlo umožňuje trvalé noční osvětlení se světelným výkonem přibližně 10 %. Teprve při pohybu v oblasti záchytu bude světlo (po nastavenou dobu, viz zpoždění vypnutí ) sepnuto na maximální světelný výkon (100 %). Poté se lampa zase přepne na základní světlo (asi 10 %).

Upozornění: V útlumovém režimu může podle lokální proudové sítě docházet k lehkému kolísání LED. Toto není závada výrobku a není to důvod k reklamaci.



Prohlášení o shodě

Tento produkt splňuje:

- směrnici nízkého napětí 2006/95/ES

- směrnici EMK 2004/108/ES

- směrnici RoHS 2011/65/ES

- směrnici WEEE 2012/19/ES

Funkční záruka

Tento výrobek firmy STEINEL je vyráběn s maximální

ozorností věnovanou jeho funkčnosti a bezpečnosti,

teré byly vyzkoušeny podle platných předpisů, při-

emž se výrobek rovněž podrobil namátkové výstupní

ontrole. FIRMA STEINEL přebírá záruku za bezvadné

k provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně výrobku dle našeho výběru. Záruka se nevztahuje na vady a škody na dílech podléhajících opotřebení, na škody zapříčiněné nesprávným

acházením nebo údržbou. Uplatňování dalších nároků

z následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad, na které se záruka nevztahuje, se u nejbližší servisní stanice informujte o možnosti opravy.

Technické parametry

ozměry (vxšxh): 195 x 331 x 157 mm

R Materiál: Těleso lampy: hliník

řipojení k elektrické síti: 230 V 50/60 Hz

P Výkon: 12 W / 400 lm / 33,3 lm/W

Barevná teplota: 3000 K (teplá bílá)

ivotnost LED: 50.000 hodin

Ž Úhel záchytu: 180° s ochranou proti podlezení

osah záchytu: 1 – 7 m (radiálně)

D Soumrakové nastavení: 2 – 2000 lx Časové nastavení: 5 s – 15 min. Základní světlo: 0 nebo 10 %, pozvolné rozjasňování světla

Trvalé osvětlení: spínatelné (4 hod.)

Krytí: IP 44 Třída ochrany: II Teplotní rozmezí: -20 °C až +40 °C

Kryt lampy: plast

Provozní poruchy

Porucha

Senzorová lampa bez napětí

Senzorová lampa nezapíná

Senzorová lampa nevypíná

Nedochází k úplnému vypnutí senzorové lampy

Senzorová lampa zapíná v nevhodnou dobu

Příčina Náprava

n Vadná pojistka, lampa není

zapnuta, přerušené vedení

n Zkrat n Při denním provozu je zvoleno

soumrakové nastavení odpovídající nočnímu provozu

n Síťový vypínač v poloze vypnuto n Vadná pojistka

n Oblast záchytu není přesně

nastavena

n Trvalý pohyb v oblasti záchytu n Zkontrolovat oblast a případně

n Zvoleno základní světlo n Programový volicí spínač otočit

n Vítr pohybuje stromy a keři

v oblasti záchytu

n Zaznamenávání pohybu aut

na ulici

n Nová pojistka, zapnout síťový

vypínač, zkontrolovat vedení pomocí zkoušečky napětí

n Zkontrolovat připojení

n Znovu nastavit (regulátor )

n Zapnout n Nová pojistka, popř. zkontrolo-

vat připojení

n Znovu seřídit

znovu seřídit

do polohy 0

n Přestavit oblast záchytu

Page 33

Návod na montáž

ážený zákazník,

ďakujeme vám za dôveru, ktorú ste nám prejavili kúpou vášho nového exteriérového dizajnového senzorového svietidla. Rozhodli ste sa pre kvalitný výro-

ok, ktorý bol vyrobený, testovaný a balený s najvyš-

ou starostlivosťou.

red inštaláciou sa oboznámte s týmto montážnym

P návodom. Pretože iba odborná inštalácia a uvedenie do prevádzky zaručujú dlhotrvajúcu, spoľahlivú a bezporuchovú prevádzku.

Želáme vám veľa spokojnosti s vaším novým senzorovým svietidlom.

Bezpečnostné pokyny

n Pred všetkými prácami na prístroji prerušte prívod

napätia!

n Pri montáži musí byť pripájané elektrické vedenie

bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

n Pri inštalácii senzorového svietidla ide o prácu na

sieťovom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej krajine.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Popis prístroja

 nástenný držiak  teleso svietidla  dištančný držiak pre nadomietkovú montáž  kryt svietidla  nastavenie dosahu  nastavenie času  nastavenie stmievania  nastavenie programu  funkcia trvalého svetla

Podomietková montáž

Nadomietková montáž

Princíp

enzorové svietidlo je aktívny snímač pohybu. Integ-

S rovaný iHF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ich odozvu. V prípade pohybu osôb v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom

ydá spínací príkaz „Zapnúť svetlo“. Snímanie je mož-

é cez dvere, sklenené tabule alebo tenké steny.

Oblasti snímania pri montáži na stenu:

) minimálny dosah (1 m)

) maximálny dosah (7 m)

1) 2)

Upozornenie:

Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.

cca 1 mW

Upozornenie:

Senzor je vhodný na automatické spínanie svetla. Funkcia senzora môže byť ovplyvnená poveternostnými vplyvmi, pri silných nárazoch vetra, snežení, daždi, krupobití môže dôjsť k chybnému zapnutiu.

64 65

cca 1000 mW

Inštalácia

Na dosiahnutie uvedeného dosahu 7 m by mala byť montážna výška cca 2 m.

ripojenie sieťového prívodného vedenia

pozri obr.)

(

ieťové prívodné vedenie pozostáva z jedného

S 3-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá) N = nulový vodič (zvyčajne modrý) PE = ochranný vodič (zeleno-žltý)

prípade pochybností musíte káble identifikovať

V pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) a nulový vodič (N) sa pripájajú na svorku svietidla.

Dôležité: Zámena vodičov vedie ku skratu v prístroji alebo vo vašej skrinke s poistkami. V tomto prípade treba jednotlivé káble ešte raz identifikovať a nanovo zapojiť. Na sieťové prívodné vedenie sa môže samozrejme namontovať sieťový spínač na zapínanie a vypínanie.

Funkcie

Po namontovaní telesa , ako aj zapojení sieťovej prípojky sa môže senzorové svietidlo uviesť do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou svetelného vypínača sa svietidlo vypne kvôli fáze zamerania po 10 sekundách a následne je aktívne pre senzorovú prevádzku. Opätovné stlačenie svetelného vypínača nie je potrebné.

Nastavenie dosahu (citlivosti) 

Nastavenie z výroby: 7 m.

Plynulo nastaviteľný dosah od 1 m do 7 m.

Regulátor na: + = maximálny dosah 7 m

1 m – 7 m

Pri nastavovaní oblasti snímania odporúčame zvoliť najkratší čas -.

Pod pojmom dosah sa rozumie priemer na podlahe, ktorý vznikne pri montáži vo výške 2 m a vytvorí tak oblasť snímania.

Nastavenie času (oneskorenie vypnutia) 

Nastavenie z výroby: 5 s

5 s – 15 min.

– = minimálny dosah 1 m

Požadovanú dobu svietenia svietidla je možné plynulo nastaviť od cca 5 s do max. 15 min.

Regulátor na:

+ = maximálny čas (15 min.) – = minimálny čas (5 s)

ri nastavovaní oblasti snímania odporúčame zvoliť

P najkratší čas -.

Každým zaznamenaným pohybom pred uplynutím

ohto času sa odpočítavanie doby svietenia začne

dznovu. Pri nastavovaní oblasti snímania a za účelom

estu funkčnosti sa odporúča nastaviť najkratší čas.

Upozornenie: Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1 sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo.

Nastavenie stmievania (prahu citlivosti) 

Nastavenie z výroby: 2000 lx

Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2 lx do 2000 lx.

Regulátor na:

2 – 2000 lx

Pre nastavenie oblasti snímania pri dennom svetle nastavte regulátor na .

Nastavenie programu 

0=pozvoľné rozsvietenie svetla/bez zapnutia

základného svetla od nastavenej hodnoty

stmievania 10 = pozvoľné rozsvietenie svetla + základné

svetlo 10 minút 30 = pozvoľné rozsvietenie svetla + základné

svetlo 30 minút

= pozvoľné rozsvietenie svetla + základné

svetlo celú noc

= prevádzka pri dennom svetle

cca 2000 lx

= prevádzka pri stmievaní cca 2 lx

Page 34

Funkcia trvalého svetla

Ak sa k sieťovému prívodu namontuje sieťový spínač,

ú okrem jednoduchého zapnutia a vypnutia možné

asledovné funkcie:

ežim trvalého svetla

1) Zapnutie režimu trvalého svetla:

Spínač 2x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa prepne na dobu 4 hodín na trvalé svetlo (svieti modré LED za krytom svietidla ). Následne sa automaticky znovu

repne do senzorovej prevádzky (modré LED zhasne).

) Vypnutie trvalého svetla:

pínač 1x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne,

S resp. prejde do senzorovej prevádzky.

Dôležité:

Viacnásobné stlačenie spínača by sa malo vykonať rýchlo za sebou (v rozsahu 0,2 – 1 s).

Čo je pozvoľné rozsvietenie svetla?

Senzorové svietidlo je vybavené funkciou pozvoľné rozsvietenie svetla. To znamená, že sa svetlo pri zapnutí neprepne priamo na maximálny výkon, ale jas sa v priebehu jednej sekundy pomaly zvyšuje až na 100 %. Rovnako sa jas svetla pri vypnutí pomaly znižuje.

Čo je základné svetlo?

Základné svetlo umožňuje trvalé nočné osvetlenie so svetelným výkonom cca 10 %. Až pri zaznamenaní pohybu v oblasti snímania sa svetlo (na nastavený čas, pozri oneskorenie vypnutia ) zapne na maximálny svetelný výkon (100 %). Potom sa svietidlo opäť prepne na základné svetlo (cca 10 %).

Upozornenie: V režime tlmenia môže dôjsť v závislosti od miestnej elektrickej siete k mihotaniu svetla LED diód. Nie je to chyba výrobku ani dôvod na reklamáciu.



Vyhlásenie o zhode

Tento výrobok spÍňa:

- smernicu o nízkom napätí 2006/95/ES,

- smernicu o elektromagnetickej kompatibilite 2004/108/ES,

- smernicu RoHS 2011/65/ES,

- smernicu o odpade z elektrických a elektronických

zariadení 2012/19/ES.

Záruka funkčnosti

Tento výrobok značky STEINEL bol vyrobený s maxi-

álnou dôslednosťou, skontrolovaný z hľadiska

unkčnosti a bezpečnosti podľa platných predpisov

následne podrobený náhodnej kontrole. Spoločnosť

TEINEL preberá záruku za bezchybný stav a funkč-

S nosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebovateľných dielov ani na škody a nedostatky, ktoré

zniknú nesprávnym zaobchádzaním alebo údržbou.

v Ďalšie následné škody na cudzích predmetoch sú zo záruky vylúčené. Záruku poskytneme len v prípade, ak prístroj v nerozobranom stave zašlete spolu so stručným popisom chyby, pokladničným dokladom alebo faktúrou (dátum zakúpenia a pečiatka predajcu), dobre zabalený na adresu príslušného servisu.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte v najbližšom servise.

Technické údaje

ozmery (v x š x h): 195 x 331 x 157 mm

R Materiál: teleso svietidla: hliník

ieťová prípojka: 230 V 50/60 Hz

S Výkon: 12 W / 400 lm / 33,3 lm/W

Teplota farby: 3000 K (teplá biela)

ivotnosť LED: 50 000 hodín

Ž Uhol snímania: 180° s ochranou proti podlezeniu

osah snímania: 1 – 7 m (radiálne)

D Nastavenie stmievania: 2 – 2000 lx Nastavenie času: 5 s – 15 min. Základné svetlo: 0 alebo 10 %,pozvoľné rozsvietenie svetla

Trvalé svetlo: spínateľné (na 4 hod.)

Krytie: IP 44 Trieda ochrany: II Teplotný rozsah: -20 °C až +40 °C

kryt svietidla: plast

Prevádzkové poruchy

Porucha

Senzorové svietidlo bez napätia

Senzorové svietidlo sa nezapína

Senzorové svietidlo sa nevypína

Senzorové svietidlo sa nevypína úplne

Senzorové svietidlo sa zapína neželane

Príčina Riešenie

n chybná poistka, svietidlo nie je

zapnuté, prerušené vedenie

n skrat n pri dennej prevádzke, nastavenie

stmievania je nastavené na nočnú prevádzku

n sieťový spínač vypnutý n chybná poistka

n oblasť snímania nie je cielene

nastavená

n trvalý pohyb v oblasti snímania n skontrolovať oblasť a príp.

n zvolené základné svetlo n prepínač programov nastaviť

n vietor pohybuje konármi stro-

mov a kríkmi v oblasti snímania

n snímanie automobilov na ulici

n nová poistka, zapnúť sieťový

spínač, skontrolovať vedenie pomocou skúšačky napätia

n skontrolovať pripojenia

n nastaviť nanovo (regulátor )

n zapnúť n vymeniť poistku, príp. skontro-

lovať pripojenie

n nastaviť nanovo

nanovo nastaviť

na 0

n prestaviť oblasť

66 67

Page 35

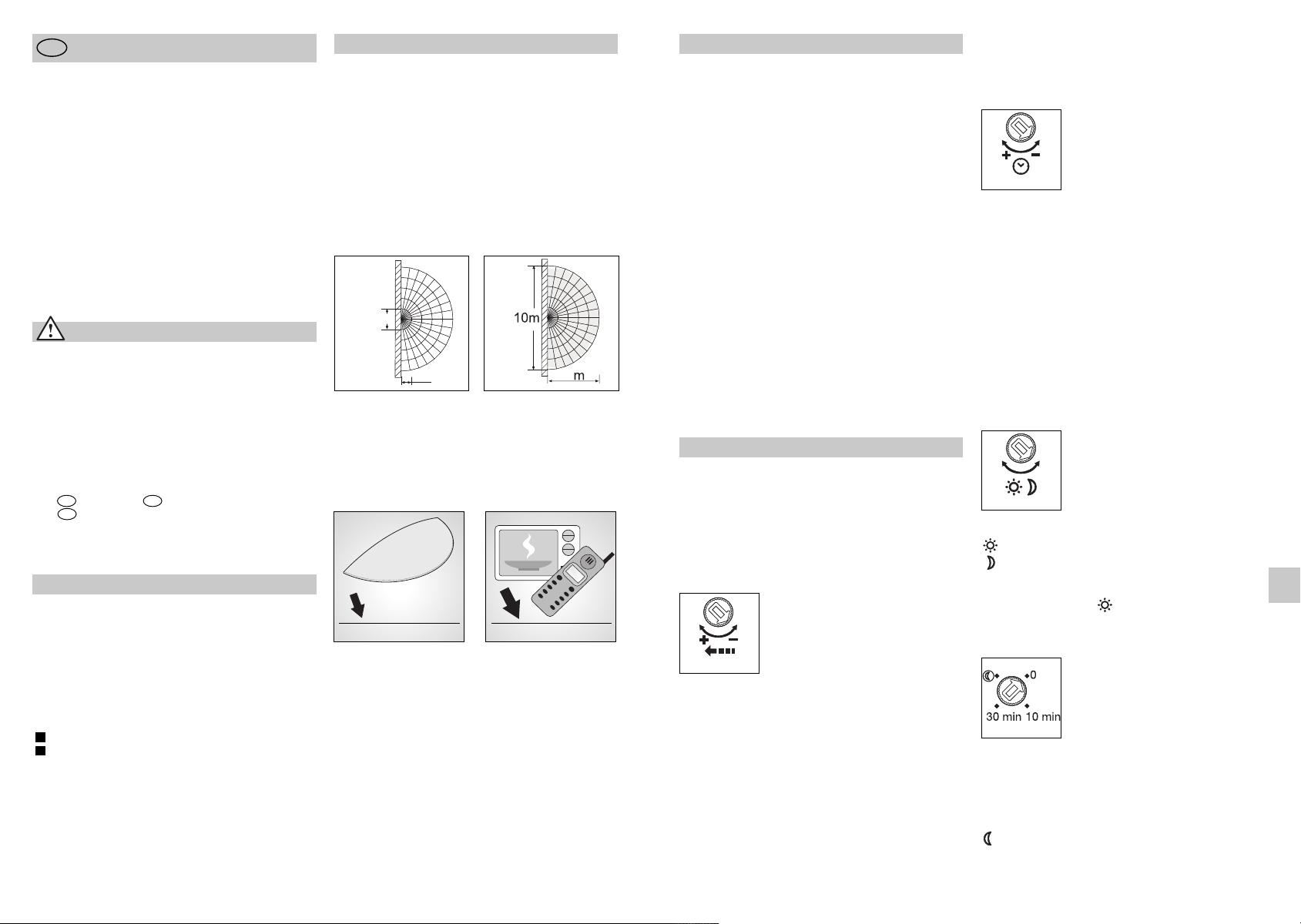

Instrukcja montażu

zanowny Kliencie!

Dziękujemy za zaufanie wyrażone zakupem nowej, stylowej lampy zewnętrznej zczujnikiem ruchu. Jest to wysokiej jakości, wydajny produkt, który został

yprodukowany, przetestowany izapakowany

niezwykłą starannością.

rzed instalacją należy się zapoznać z niniejszą

P instrukcją montażu. Tylko fachowa instalacja iuruchomienie zapewniają długą, niezawodną i bezawaryjną eksploatację.

Życzymy Państwu wiele radości z użytkowania nowej lampy z czujnikiem ruchu.

Zasady bezpieczeństwa

n Przed rozpoczęciem wszelkich prac przy urządze-

niu należy odłączyć napięcie zasilające!

n Przewód zasilający, który należy podłączyć przy

montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

n Podczas instalacji lampy z czujnikiem ruchu wyko-

nywana jest praca przy obecności napięcia. Dlatego należy ją wykonać fachowo, zgodnie z obowiązującymi przepisami dotyczącymi instalacji i podłączania do zasilania elektrycznego.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Opis urządzenia

 Uchwyt naścienny  Oprawa lampy  Podkładka dystansowa do montażu natynkowego  Osłona lampy  Ustawianie zasięgu czujnika  Ustawianie czasu  Ustawianie czułości zmierzchowej  Ustawianie programu  Funkcja stałego świecenia

Montaż podtynkowy

Montaż natynkowy

Zasada działania

ampa z czujnikiem ruchu jest aktywnym detektorem

L ruchu. Zintegrowany czujnik wysokiej częstotliwości wysyła fale elektromagnetyczne o wysokiej częstotliwości (5,8 GHz) i odbiera ich odbicie. Przy najmniejszym ruchu w obszarze wykrywania czujnik rejestruje zmianę

odbiciu fal. Mikroprocesor generuje wówczas polece-

ie „włączyć światło”. Możliwe jest wykrywanie ruchu

rzez drzwi, szyby szklane lub cienkie ściany.

bszary wykrywania czujnika przy montażu

a ścianie:

) Minimalny zasięg (1 m)

2) Maksymalny zasięg (7 m)

1) 2)

Wskazówka:

Moc nadawcza czujnika wysokiej częstotliwości wynosi ok. 1 mW – stanowi to zaledwie jedną tysięczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej.

ok. 1 mW

Wskazówka:

Czujnik ruchu jest przeznaczony do automatycznego włączania oświetlenia. Czynniki atmosferyczne mogą wpływać na działanie czujnika, silne porywy wiatru, śnieg, deszcz lub grad mogą spowodować błędne zadziałanie czujnika.

ok. 1000 mW

Instalacja

W celu uzyskania podanego zasięgu czujnika 7 m, wysokość montażu powinna wynosić ok. 2 m.

odłączenie przewodu zasilającego (patrz rys.)

rzewód zasilający jest kablem 3-żyłowym:

= przewód fazowy (najczęściej czarny, brązowy

lub szary)

N = przewód zerowy (najczęściej niebieski) PE = przewód ochronny (zielono-żółty)

razie wątpliwości należy zidentyfikować kable

róbnikiem napięcia, anastępnie ponownie wyłączyć

p napięcie. Przewód fazowy (L) i przewód zerowy (N) należy podłączyć do łącznika świecznikowego.

Ważne: Pomylenie przewodów jest przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne żyły przewodów iponownie je podłączyć. W przewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego załączania iwyłączania lampy zczujnikiem ruchu.

Funkcje

Po zamontowaniu obudowy  ipodłączeniu do zasilania sieciowego można uruchomić lampę z czujnikiem ruchu. Lampa włączona ręcznie za pomocą włącznika światła wyłącza się po 10-sekundowej fazie samoregulacji ijest aktywna wtrybie pracy czujnika. Nie ma potrzeby ponownego naciskania włącznika.

Ustawianie zasięgu czujnika (czułości) 

Ustawienie fabryczne: 7m.

Płynna regulacja zasięgu od 1 do 7 m.

Regulator na pozycji: + = maksymalny zasięg 7 m

1 m – 7 m

Podczas ustawiania zasięgu czujnika zalecamy ustawienie najkrótszego czasu świecenia –.

Pod pojęciem zasięgu należy rozumieć obszar na podłożu, który przy montażu na wysokości 2m tworzy obszar wykrywania.

– = minimalny zasięg 1 m

Ustawianie czasu (opóźnienie wyłączenia) 

Ustawienie fabryczne: 5sekund

ymagany czas świecenia lampy można ustawić

łynnie w zakresie od ok. 5 s do maks. 15 min.

Regulator na pozycji:

+ = maksymalny czas (15 min). – = minimalny czas (5 s).

5 s – 15 min

odczas ustawiania zasięgu czujnika zalecamy

stawienie najkrótszego czasu świecenia –.

Każdy ruch wykryty przed upływem tego czasu powoduje ponowne uruchomienie zegara. Przy ustawianiu zasięgu wykrywania ipodczas wykonywania testu działania zaleca się ustawienie najkrótszego czasu.

Wskazówka: Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok.1sekundy. Dopiero po upływie tego czasu lampa może włączać światło po wykryciu ruchu.

Ustawianie progu czułości zmierzchowej (próg zadziałania) 

Ustawienie fabryczne: 2000luksów

Wymagany próg czułości zmierzchowej lampy z czujnikiem można ustawić bezstopniowo w zakresie od ok. 2–2000 luksów.

2 – 2000 luksów

Regulator na pozycji:

= praca przy świetle dziennym, ok. 2000 luksów.

= praca o zmierzchu, ok. 2 luksów.

Podczas ustawiania obszaru wykrywania przy świetle dziennym należy ustawić pokrętło regulacyjne w pozycji .

Ustawianie programu 

0=Łagodne zapalanie światła / bez światła

podstawowego WŁ. zapala się od zaprogramowanego progu czułości zmierzchowej

10 = łagodne zapalanie światła +

światło podstawowe 10 minut

30 = łagodne zapalanie światła +

światło podstawowe 30 minut

= łagodne zapalanie światła +

światło podstawowe przez całą noc

6968

Page 36

Funkcja stałego świecenia

Jeśli w przewodzie zasilającym zainstalowany jest

yłącznik sieciowy, to oprócz zwykłego włączania i

yłączania oświetlenia można ustawić następujące

unkcje:

Tryb stałego świecenia

1) Włączanie stałego świecenia:

2 x wyłączyć i włączyć wyłącznik. Lampa ustawiona jest na 4 godziny na tryb stałego świecenia (świeci

iebieska dioda LED za osłoną lampy ). Po czym

rzechodzi automatycznie na tryb pracy czujnika

gaśnie niebieska dioda LED).

(

2) Wyłączanie stałego świecenia:

1 x wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika.

Ważne:

Kilkakrotne naciskanie wyłącznika należy wykonać raz za razem, w krótkich odstępach (w czasie 0,2 – 1 s).

Co to jest łagodne zapalanie światła?

Lampa z czujnikiem obsługuje funkcję łagodnego zapalania światła. Oznacza to, że po załączeniu lampa nie świeci od razu z maksymalną mocą, lecz w ciągu jednej sekundy powoli zwiększa jasność aż do uzyskania 100% mocy. W ten sam sposób zmniejszana jest stopniowo jasność lampy po zgaszeniu.

Co to jest światło podstawowe?

Światło podstawowe umożliwia stałe oświetlenie nocne przy użyciu ok 10% mocy świetlnej. Dopiero na skutek ruchu wobszarze wykrywania czujnika światło zostaje przełączone (i świeci przez ustawiony czas, patrz Opóźnienie wyłączania ) na maksymalną moc świetlną (100%). Następnie lampa przełącza się ponownie na światło podstawowe (ok. 10%).

Wskazówka: W zależności od lokalnej sieci elektrycznej, w trybie ściemnienia może występować lekkie migotanie diod LED. Nie jest to wadą produktu ani podstawą składania reklamacji.



Deklaracja zgodności z normami

Produkt spełnia wymogi:

- dyrektywy niskonapięciowej 2006/95/WE

- dyrektywy o kompatybilności elektromagnetycznej 2004/108/WE

- dyrektywy RoHS 2011/65/WE

- dyrektywy WEEE 2012/19/WE

Gwarancja funkcjonowania

Niniejszy produkt firmy STEINEL został wykonany

dużą starannością. Prawidłowe działanie i bezpie-

zeństwa użytkowania potwierdzają przeprowadzone

osowo kontrole jakości oraz zgodność z obowiązują-

ymi przepisami. Firma STEINEL nie ponosi odpowie-

c dzialności za prawidłowe właściwości idziałanie. Okres gwarancji wynosi 36miesięcy irozpoczyna się zdniem sprzedaży użytkownikowi.W ramach gwarancji usuwamy braki wynikłe zwad materiałowych lub wykonawczych, świadczenie gwarancyjne nastąpi według naszej decyzji przez naprawę lub wymianę wadliwych części. Gwarancja nie obejmuje uszkodzenia części

odlegających zużyciu eksploatacyjnemu, uszkodzeń

p i usterek spowodowanych przez nieprawidłową obsługę lub konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja udzielana jest tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierozłożone na części) wraz z krótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczątką sklepu) zostanie odesłane do właściwego punktu serwisowego.

Serwis naprawczy:

Aby uzyskać informacje na temat możliwości naprawy po upływie okresu gwarancji lub w razie usterek nieobjętych gwarancją, należy się skontaktować z najbliższym zakładem serwisowym.

Dane techniczne

ymiary (wys. x szer. x gł.): 195 x 331 x 157 mm

W Materiał: oprawa lampy: aluminium 

asilanie sieciowe: 230 V, 50/60 Hz

Z Moc: 12 W / 400 lm / 33,3 lm/W Temperatura barwowa: 3000 kelwinów (ciepły biały)

ywotność diod LED: 50000godzin

Ż Kąt wykrywania: 180° z zabezpieczeniem przed podpełzaniem

asięg wykrywania czujnika: 1 - 7 m (promieniowo)

Z Ustawianie progu

czułości zmierzchowej: 2–2000 luksów Ustawienie czasu: 5 s – 15 min Światło podstawowe: 0 lub 10%, łagodne zapalanie światła Światło stałe: przełączalne (4 godz.) Stopień ochrony: IP 44 Klasa ochronności: II Zakres temperatury: -20°C do +40 °C

osłona lampy: tworzywo sztuczne

Usterki

Usterka

brak napięcia zasilającego lampę z czujnikiem ruchu

lampa z czujnikiem ruchu nie włącza się

lampa z czujnikiem ruchu nie wyłącza się

lampa z czujnikiem ruchu nie wyłącza się całkowicie

lampa z czujnikiem ruchu zapala się w niepożądanym momencie

Przyczyna Usuwanie

n przepalony bezpiecznik,

nie włączony wyłącznik sieciowy, przerwany przewód

n zwarcie n przy dziennym trybie pracy usta-

wiono próg czułości zmierzchowej dla nocnego trybu pracy

n wyłączony wyłącznik sieciowy n uszkodzony bezpiecznik

n niedokładnie ustawiony obszar

wykrywania czujnika

n w obszarze wykrywania czujnika

ciągle się coś porusza

n wybrane światło podstawowe n przełącznik programu

n wiatr porusza gałęziami drzew

i krzewami w obszarze wykrywania czujnika

n czujnik rejestruje ruch pojazdów

na ulicy

n założyć nowy bezpiecznik,

n sprawdzić przyłącza n ustawić ponownie (regulator )

n włączyć n założyć nowy bezpiecznik,

n wyregulować ponownie

n sprawdzić obszar wykrywania

n zmienić obszar wykrywania

włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia

ewentualnie sprawdzić przyłącze

czujnika i ewentualnie ustawić go ponownie

ustawiony na 0

7170

Page 37

Instrucţiuni de montare

timaţi clienţi,

Multe mulţumiri pentru încrederea manifestată la cumpărarea noii dvs. lămpi de exterior decorative cu senzor.V-aţi decis pentru un produs de înaltă calita-

e, fabricat, testat şi ambalat cu cea mai mare grijă.

nainte de efectuarea lucrărilor de instalare, vă rugăm

ă parcurgeţi prezentele instrucţiuni de montaj.Căci

s numai instalarea corectă şi punerea corectă în funcţiune garantează o funcţionare îndelungată, sigură şi fără defecţiuni.

Vă dorim să vă bucuraţi de noua dumneavoastră lampă cu senzor.

Instrucţiuni de siguranţă

n Înainte de efectuarea oricăror lucrări la aparat, între-

rupeţi alimentarea cu energie electrică!

n La montare, cablul electric care urmează să fie con-

ectat nu trebuie să fie sub tensiune. De aceea, mai întâi întrerupeţi alimentarea cu energie electrică şi verificaţi tensiunea cu un creion de tensiune.

n Instalarea lămpii cu senzor implică o lucrare la

reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare şi condiţiilor de conectare uzuale în ţara respectivă.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Descrierea produsului

 Suport de perete  Carcasă lampă  Distanțier pentru montarea pe tencuială  Abajur  Reglarea razei de acţiune  Temporizare  Reglarea crepuscularității  Setare program  Funcţia de iluminat continuu

Montaj sub tencuială

Montaj pe tencuială

Principiul de funcţionare

ampa cu senzor este un detector activ de mişcare.

L Senzorul de înaltă frecvenţă integrat emite unde electromagnetice de înaltă frecvenţă (5,8 GHz) şi recepţionează ecoul acestora.La mişcarea persoanelor în domeniul de detecţie a lămpii, senzorul detec-

ează modificarea ecoului. Într-un astfel de caz un

icroprocesor declanşează comanda de comutare

Aprindere lumină“. Detectarea mişcării este posibilă

„ şi prin uşi, geamuri şi pereţi subţiri.

omenii de detecţie la montarea pe perete:

) Raza de acţiune minimă (1 m)

2) Raza de acţiune maximă (7 m)

1) 2)

Indicaţie:

Puterea de înaltă frecvenţă a senzorului iHF este de cca. 1 mW – ceea ce reprezintă doar a 1000-a parte din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.

cca. 1 mW

Indicaţie:

Senzorul este adecvat pentru aprinderea şi stingerea automată a luminii.Influenţele meteorologice pot afecta funcţionarea senzorului; în condiţii de rafale de vânt, zăpadă, ploaie, grindină pot apărea acţionări accidentale.

cca. 1000 mW

Instalarea

Pentru a obţine raza de acţiune indicată de 7 m, înălţimea de montaj trebuie să fie de cca. 2 m.

onectarea cablului de alimentare (vezi fig.)

ircuitul de alimentare este format dintr-un cablu cu

fire:

L = fază (de cele mai multe ori negru, maro sau gri) N = conductor de nul (de cele mai multe ori

albastru)

PE = conductor de protecţie (verde/galben)

acă aveţi îndoieli, trebuie să identificaţi conductorii

D cu ajutorul unui creion de tensiune; după aceea ei trebuie scoşi din nou de sub tensiune. Faza (L) şi conductorul de nul (N) se conectează la bornele lustrei.

Important: Inversarea conexiunilor poate duce la scurtcircuit în aparat sau panoul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu şi ulterior refăcute conexiunile corecte. Bineînţeles, pe cablul de reţea se poate instala un întrerupător de reţea pentru cuplare şi decuplare.

Funcţii

După montarea carcasei  şi realizarea conexiunii la reţea, lampa cu senzor poate fi pusă în funcţiune.La punerea manuală în funcţiune a lămpii cu ajutorul întrerupătorului, aceasta se stinge pentru faza de iniţiere după 10 secunde, după care devine activă pentru funcţionarea comandată de senzor. Nu este necesară o nouă acţionare a comutatorului.

Reglarea razei de acţiune (sensibilitatea) 

Reglaj din fabrică: 7 m.

Rază de acţiune reglabilă continuu între 1 m şi 7 m.

Butoane de reglare pe: + = raza de acţiune maximă de 7 m

1 m – 7 m

La setarea domeniului de detecţie se recomandă selectarea timpului cel mai scurt.

Prin noţiunea de rază de acţiune se înţelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detecţie în cazul montării la o înălţime de 2 m.

– = raza de acţiune minimă de 1 m

eglarea timpului de funcţionare

R (temporizarea deconectării) 

Reglaj din fabrică: 5 sec.

urata luminiscenţei dorită pentru lampă poate

i reglată continuu de la cca. 5 sec. până la

ax. 15 min.

Buton de reglare pe:

+ = timp maxim (15 min.). – = timp minim (5 sec.).

Pentru setarea domeniului de detecţie

sec. – 15 min.

se recomandă selectarea timpului cel mai scurt.

Cu ocazia fiecărei mişcări detectate înaintea expirării acestei durate de timp, temporizatorul reporneşte de la zero. La setarea domeniului de detecţie şi pentru testarea funcţională se recomandă setarea timpului celui mai scurt.

Indicaţie: După fiecare stingere a lămpii, o nouă detectare de mişcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval lampa se poate aprinde din nou la detectarea mişcării.

Reglarea crepuscularităţii (pragul de acţionare) 

Reglaj din fabrică: 2000 lucşi

Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 la 2000 lucşi.

Buton de reglare pe:

2 – 2000 lucşi

= funcţionare la lumina zilei

cca. 2000 lucşi.

= funcţionare în regim de crepus-

cularitate cca. 2 lucşi.

Pentru setarea domeniului de detecţie la lumină de zi butonul de reglaj se va poziţiona pe .

Setarea programului 

0=aprindere treptată / nu există lumină de bază

APRINSĂ începând cu valoarea de crepuscula-

ritate setată 10 = aprindere treptată + lumină de bază 10 minute 30 = aprindere treptată + lumină de bază 30 minute

= aprindere treptată + lumină de bază toată

noaptea

Page 38

Funcţionare cu lumină continuă

Dacă se montează în circuit şi un întrerupător de la

eţea, pe lângă funcţiile simple de conectare şi deco-

ectare mai sunt disponibile şi următoarele funcţii:

egim de funcţionare cu iluminat continuu

1) Aprinderea luminii continue:

apăsaţi pe întrerupător de 2 x STINSĂ şi APRINSĂ. Lampa trece pe 4 ore de iluminat continuu (LED-ul albastru din spatele capacului  al lămpii se aprinde).

upă aceea lampa revine la funcționarea pe bază de

enzor (LED-ul albastru se stinge).

) Stingerea luminii continue:

apăsaţi pe întrerupător 1 x STINSĂ şi APRINSĂ. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor.

Important:

Acţionarea repetată a comutatorului trebuie făcută la intervale scurte (în domeniul 0,2 –1 sec.).

Ce este "aprinderea treptată a luminii" ?

Lampa cu senzor dispune de o funcţie de aprindere treptată a luminii. Acest lucru înseamnă că, la aprindere, lumina nu are intensitatea ei maximă, gradul de luminozitate crescând lent până la 100% într-un interval de o secundă. La fel şi la oprire, lumina se stinge treptat.

Ce este lumina de bază ?

Lumina de bază permite un iluminat continuu pe timp de noapte, la o putere de circa 10% din cea maximă. Lampa se aprinde cu putere luminoasă maximă (100%) numai la detectarea mişcării în domeniul de detecţie (pentru durata reglată; a se vedea temporizarea la decuplare ). Ulterior se revine la lumina de bază (circa 10%).

Observaţie: În modul cu o intensitate scăzută a luminii, în funcţie de reţeaua de curent locală este posibil ca LED-urile să pâlpâie uşor. Acest lucru nu este din cauza unui defect de fabricaţie al produsului şi nu reprezintă un motiv de reclamaţie.



Declaraţie de conformitate

Acest produs îndeplineµte cerințele

- Directivei 2006/95/CE privind echipamentele de joasă tensiune

- Directivei 2004/108/CE privind compatibilitatea

electromagnetică

- Directivei RoHS 2011/65/CE

- Directivei WEEE (Deşeuri de echipamente electrice

şi electronice) 2012/19/CE.

Garanţie

Acest produs STEINEL a fost fabricat cu maximă

tenţie, verificat din punctul de vedere al funcţionării

i al siguranţei conform normelor în vigoare şi supus

lterior unor controale prin sondaj. STEINEL garan-

ează structura şi funcţionarea ireproşabilă a acestui

t produs. Termenul de garanţie este de 36 de luni şi începe de la data vânzării produsului către consumator. Garanţia acoperă deficienţele bazate pe defecte de material şi fabricaţie, iar îndeplinirea garanţiei se realizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Garanţia nu se aplică pieselor de uzură şi nici deteriorărilor sau defi-

ienţelor cauzate de utilizarea sau întreţinerea neco-

c respunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la atelierul competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării şi cu ştampila distribuitorului).

Reparaţii şi post-garanţie:

După expirarea perioadei de garanţie sau în cazul unei defecţiuni neacoperite de garanţie informaţi-vă la cel mai apropiat centru de service despre posibilitatea reparării produsului.

Date tehnice

Dimensiuni (Î x L x A): 195 x 331 x 157 mm

aterial: Carcasă lampă: Aluminiu

Alimentare de la reţea: 230 V 50/60 Hz

utere: 12 W / 400 lm / 33,3 lm/W

P Temperatura culorii: 3000 Kelvin (alb cald) Durata de viaţă a LED-ului: 50.000 ore de funcţionare

nghi de detecţie: 180° cu supravegherea zonei de sub senzor

U Raza de detecţie: 1 – 7 m (radial) Reglare crepuscularitate: 2 – 2000 lucşi Temporizare: 5 sec. – 15 min. Lumina de bază: 0 sau 10%, aprindere treptată Lumină continuă: comutabilă (4 ore) Grad de protecţie: IP 44 Clasa de protecţie: II Interval termic: -20 °C - +40 °C

apac lampă: Plastic

Defecţiuni în funcţionare

Defecţiune

Lampa cu senzor nu are curent

Lampa cu senzor nu se aprinde

Lampa cu senzor nu se stinge

Lampa cu senzor nu se stinge complet

Lampa cu senzor se aprinde necontrolat

Cauză Remediu

n Siguranţă defectă, aparat

neconectat, cablu întrerupt

n Scurtcircuit n În regim de zi, reglajul de crepus-

cularitate este plasat pe regim de noapte

n Întrerupător decuplat n Siguranţă defectă

n Domeniul de detecţie nu este

reglat corespunzător

n Mişcare permanentă în dome-

niul de detecţie

n Este selectată lumina de bază n Comutatorul de program pe 0

n Vântul mişcă pomii şi tufişurile

în domeniul de detecţie

n Este detectat traficul auto de

pe şosea

n Siguranţă nouă, cuplaţi întreru-

pătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune

n Verificaţi legăturile n Reglaţi din nou (buton )

n Cuplaţi n Siguranţă nouă, eventual

verificaţi legăturile

n Reglaţi din nou

n Verificaţi domeniul de detecţie

şi eventual reglaţi-l din nou

n Reconfiguraţi domeniul

Page 39

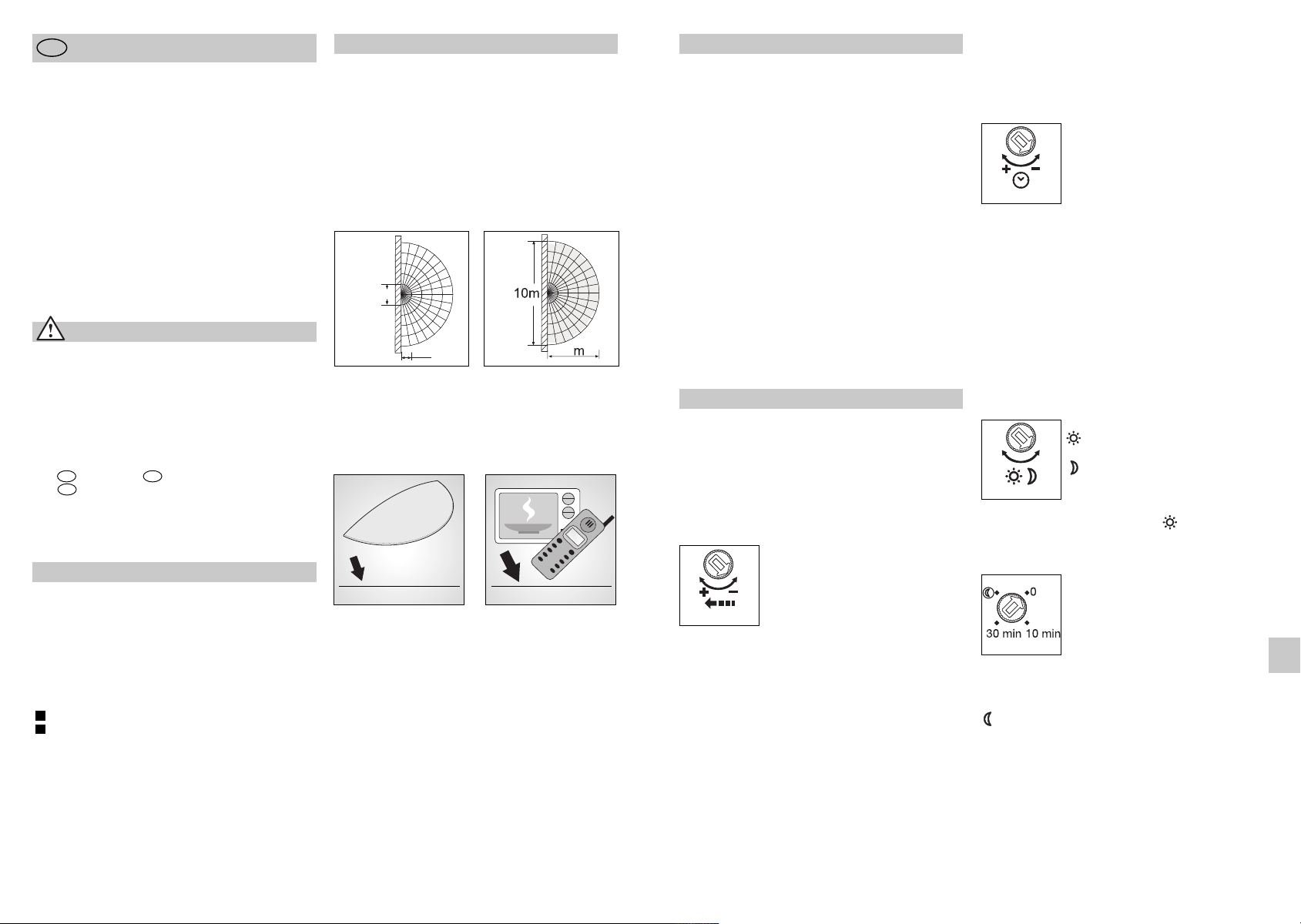

SLO

Navodilo za montažo

poštovani kupec,

zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali ob nakupu vaše nove dizajnerske zunanje senzorske luči STEINEL. Odločili ste se za izdelek visoke

akovosti, ki je bil proizveden, testiran in zapakiran

največjo skrbnostjo.

rosimo, da pred inštalacijo preberite navodila za

P montiranje. Le ustrezna inštalacija in uporaba namreč zagotavljata dolgotrajno, zanesljivo in nemoteno delovanje.

Želimo vam veliko veselja s svojo novo senzorsko svetilko.

Varnostna navodila

n Pred izvajanjem dela na napravi prekinite dovod

električne napetosti!

n W Ob montaži mora biti električni vodnik, ki ga

boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, ali res ni več pod napetostjo.

n Pri namestitvi senzorske luči gre za delo z omrežno

napetostjo. Zato mora biti strokovno izvedeno po veljavnih predpisih in pogojih.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Opis naprave

 Zidno držalo  Ohišje svetilke  Distančnik nadometna montaža  Okrov svetilke  Nastavitev dosega  Nastavitev časa  Nastavitev zatemnitve  Nastavitev programa  Stalna osvetlitev

Podometna montaža

Nadometna montaža

Načelo delovanja

enzorska svetilka je aktivni javljalnik gibanja. Integri-

S rani iHF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku oseb v področju zaznavanja svetilke senzor zazna spremembo odmeva. Mikro-

rocesor nato sproži ukaz za „vklop luči“. Zaznavanje

e možno tudi skozi vrata, stekla ali tanke zidove.

Območje dosega pri montaži na steno:

) Najmanjši doseg (1 m)

) Največji doseg (7 m)

1) 2)

Napotek:

Oddajna moč iHF senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice.

ca. 1 mW

Napotek:

Senzor je primeren za avtomatsko vklapljanje luči. Vremenski pogoji lahko vplivajo na delovanje senzorja. Ob močnih sunkih vetra, snegu, dežju, toči lahko pride do nezaželenih vklopov, ker naprava ne loči med nenadnimi nihanji temperature ter viri toplote.

ca. 1000 mW

Inštalacija

Da bi navedene dosege 7 metrov pravilno nastavili, naj bo višina naprave pri montaži pribl. 2 metra.

riklop napetostnega kabla (glej sliko)

lektrična napeljava je sestavljena iz 3-žilnega kabla:

 =fazni vodnik (običajno črn, rjav ali siv)

L N = nični vodnik (običajno moder) PE= zaščitni vodnik (zeleno/rumen)

V primeru dvoma kable identificirajte z indikatorjem

apetosti; nato spet Fazo (L) in nevtralni vodnik (N)

riključite na lestenčno sponko.

Pomembno: pomešanje priključkov lahko privede do kratkega stika v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani. V dovod na omrežje seveda lahko montirate omrežno stikalo za prižiganje ali ugašanje.

Funkcije

Po tem, ko je ohišje  montirano in priključek na omrežje dokončan, lahko začne senzorska svetilka delovati. Pri ročnem vklopu svetilke prek stikala se ta med fazo umerjanja po 10 sekundah izklopi in je nato pripravljena na senzorsko obratovanje. Ponoven vklop prek sobnega stikala ni potreben.

Nastavitev dosega (občutljivosti) 

Tovarniška nastavitev: 7 m.

Brezstopenjsko nastavljiv doseg od 1 m do 7 m.

Nastavitveni gumb na: +=največji doseg 7 m

1 m – 7 m

Pri nastavljanju področja zaznavanja je priporočeno izbrati najkrajši čas.

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2 m in označuje območje zaznavanja.

-=najmanjši doseg 1 m

Zakasnitev izklopa (nastavitev časa) 

Tovarniška nastavitev: 5 sek.

eleni čas svetlenja luči lahko brezstopenjsko nasta-

ite od približno

sek. do maks.15 min.

Nastavitveni gumb na:

+ = najdaljši čas (15 min.).

= najkrajši čas (5 sek.).

–

Pri nastavljanju področja zaznavanja

5 sek. – 15 min.

vsakim zaznanim gibanjem pred iztekom nastavlje-

Z nega časa se ura postavi na začetek. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

Napotek: Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem, ko je ta čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Nastavitev zatemnitvene vrednosti (prag vklopa) 

Tovarniška nastavitev: 2000 luksov

Želeno mejo vklopa senzorja lahko brezstopenjsko nastavite od približno 2 luksa do 2000 luksov.

2 – 2000 luksov

Nastavitev programa 

0=Mehki vklop / brez osnovne osvetlitve VKLOP

10 = Mehki vklop + osnovna osvetlitev 10 minut 30 = Mehki vklop + osnovna osvetlitev 30 minut

= Mehki vklop + osnovna osvetlitev vso noč

je priporočeno izbrati najkrajši čas.

Nastavitveni gumb na:

= delovanje ob dnevni svetlobi

pribl. 2000 luksov

= delovanje ob zatemnitvi pribl.

2 luksa

Za nastavitev območja zaznavanja pri dnevni svetlobi morate gumb za reguliranje nastaviti na .

od nastavljene vrednosti zatemnitve

SLO

Page 40

Stalna osvetlitev

Ob montaži stikala v omrežno napeljavo so ob funkci-

ah VKLOPA in IZKLOPA možne sledeče funkcije:

talna osvetlitev

) Nastavitev stalne osvetlitve:

Stikalo 2 x IZKL. in VKL. Luč se za 4 ure prestavi na stalno osvetlitev (modra LED za okrovom svetilke  sveti), nato pa samodejno preide v senzorsko delovanje (modra LED izklopljena).

) Izklapljanje stalne osvetlitve:

tikalo 1 x IZKL. in VKL. Luč ugasne oziroma preklopi

senzorsko delovanje.

Pomembno:

Na stikalo večkrat zaporedoma hitro pritisnite (0,2 –1 sek).

Kaj je mehek vklop luči?

Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde počasi poveča do 100%. Prav tako luč ob izklopu počasi izgublja svetilno moč.

Kaj je osnovna osvetlitev?

Osnovna osvetlitev omogoča nočno trajno osvetlitev s ca. 10 % močjo luči. Šele v primeru premikanja v območju zaznavanja se luč (za nastavljen čas, gl. Zakasnitev izklopa ) preklopi na maksimalno zmogljivost (100 %) svetenja. Nato svetilka ponovno preklopi na osnovno osvetlitev (pribl. 10 %).

Napotek: V načinu zatemnitve se lahko pojavi rahlo migljanje LED-luči, kar je odvisno od lokalnega omrežja. To ni pogojeno z izdelkom in ni razlog za reklamacijo.



Izjava o skladnosti

Ta izdelek izpolnjuje:

- Direktivo o nizki napetosti 2006/ES

- Direktiva o elektromagnetni združljivosti 2004/108/ES

- Direktivo o omejevanju uporabe nekaterih nevarnih snovi (RoHS) 2011/65/ES

- Direktive OEEO 2012/19/ES

Garancija za delovanje

Ta proizvod podjetja STEINEL je bil izdelan z veliko

krbnostjo, preverjen glede delovanja in varnosti po

eljavnih predpisih ter končno podvržen naključni

ontroli. STEINEL daje garancijo za brezhibno stanje in

unkcionalnost proizvoda. Garancija velja 36 mesecev

f od dneva nakupa. Odstranjujemo motnje zaradi napake v materialu ali izdelavi. Garancijska storitev obsega popravilo ali zamenjavo delov z motnjo po naši izbiri. Garancija ne velja pri poškodbah delov, ki se hitro obrabijo, kot tudi za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene.

arancija bo odobrena v primeru, da pošljete neraz-

G stavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila:

Po poteku garancijske dobe ali pomanjkljivosti, za katere ni mogoče uveljavljati garancijskega zahtevka, se pozanimajte o možnem popravilu pri svojem serviserju.

Tehnični podatki

ere (v x š x g): 195 x 331 x 157 mm

M Material: Ohišje svetilke: aluminij

mrežni priključek: 230 V, 50/60 Hz

O Moč: 12 W / 400 lm / 33,3 lm/W Temperatura barve: 3000 kelvinov (topla bela)

ivljenjska doba LED: 50.000 ur

Ž Kot zaznavanja: 180° z zaznavanjem gibanjem pri tleh

oseg zaznavanja: 1 – 7 m (radialno)

D Nastavitev mejne osvetljenosti okolice: 2 – 2000 luks Nastavitev časa: 5 sek. – 15 min. Osnovna osvetlitev: 0 ali 10%, mehki vklop Stalna osvetlitev: možen vklop (4 ure) Vrsta zaščite: IP 44 Razred zaščite: II Temperaturni razpon: -20 °C do +40 °C

Okrov svetilke: umetna masa

Obratovalne motnje

Motnja

Senzorska svetilka nima napetosti

Senzorska svetilka se ne vklopi

Senzorska svetilka se ne izklopi popolnoma

Senzorska svetilka se nezaželeno vklopi

Vzrok Pomoč

n okvarjena varovalka, ni vključe-

na, prekinjena povezava

n kratek stik

n pri dnevnem delovanju, nastavi-

tev zatemnitve se nahaja na nočnem delovanju

n omrežno stikalo je IZKLOPLJENO n varovalka je okvarjena

n področje zaznavanja ni natančno

nastavljeno

n trajno premikanje na področju

zaznavanja,

n izbrana osnovna osvetlitev n stikalo za izbiro programa

n veter premika drevesa in grmo-

vje v področju zaznavanja

n senzor zaznava avtomobile na

cesti

n zamenjajte varovalko, vklopite

omrežno stikalo, preverite vod z merilcem napetosti

n preverite kontakte

n na novo nastavite (reg. gumb )

n vklopite n zamenjajte varovalko, preverite

priključek

n ponovno nastavite

n preverite področje zaznavanja in

ga po potrebi ponovno nastavite

je na 0

n spremenite področje

SLO

Page 41

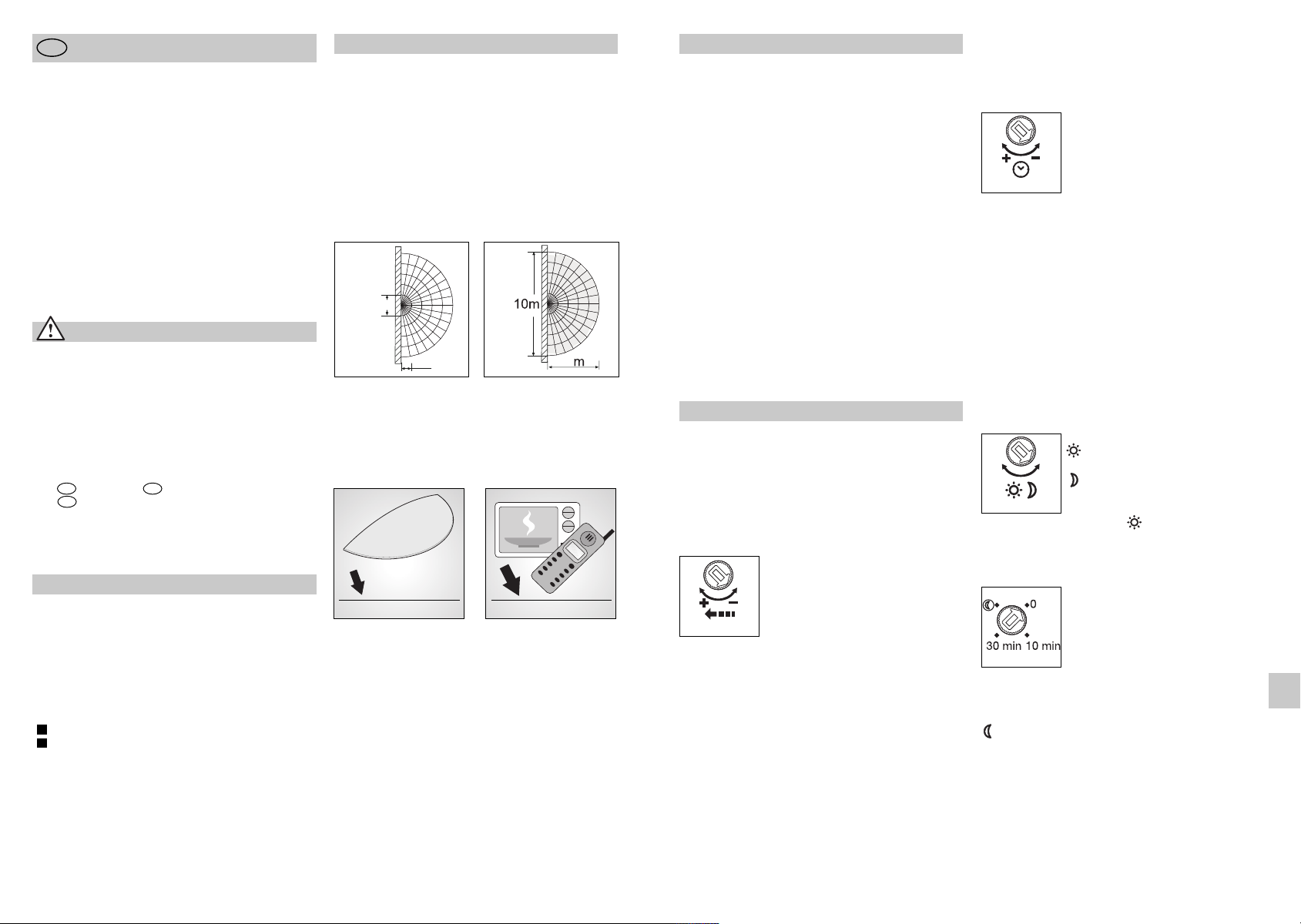

Upute za montažu

oštovani kupče,

zahvaljujemo na Vašem povjerenju koje ste nam iskazali kupnjom nove dizajnirane vanjske senzorske svjetiljke STEINEL. Odlučili ste se za proizvod visoke kva-

itete koji je proizveden, ispitan i zapakiran uz veliku

ažnju.

olimo Vas da se prije njegovog instaliranja upoznate

M s ovim uputama za montažu. Naime, samo stručna instalacija i puštanje u pogon jamče dug i pouzdan rad bez smetnji.

Želimo Vam puno zadovoljstva s Vašom novom senzorskom svjetiljkom.

Sigurnosne napomene

n Prije svih radova na uređaju prekinite naponsko

napajanje!

n Kod montaže električni vod koji treba priključiti ne

smije biti pod naponom. Zbog toga najprije isključite struju i pomoću ispitivača napona provjerite je li uspostavljeno beznaponsko stanje.

n Kod instalacije senzorske svjetiljke radi se o radovi-

ma na mrežnom naponu. Stoga se ona mora provoditi stručno i u skladu s uobičajenim državnim propisima o instalacijama i uvjetima priključivanja.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Opis uređaja

 Zidni držač  Kućište svjetiljke  Distanca za nadžbuknu montažu  Poklopac svjetiljke  Podešavanje dometa  Podešavanje vremena  Podešavanje svjetlosnog praga  Podešavanje programa  Funkcija stalnog svjetla

Podžbukna montaža

Nadžbukna montaža

Princip rada

enzorska svjetiljka je aktivni dojavnik pokreta. Inte-

S grirani iVF senzor odašilje visokofrekventne elektromagnetske valove (5,8 GHz) i prima njihov eho. Kod pokreta osoba u području detekcije svjetiljke senzor registrira promjenu eha. Mikroprocesor zatim aktivira

aredbu za uključenje „Uključiti svjetlo“. Moguće je

etektiranje kroz vrata, prozorska stakla ili tanke

idove.

odručje detekcije kod zidne montaže:

) Minimalni domet (1 m)

) Maksimalni domet (7 m)

1) 2)

Napomena:

Visokofrekventna snaga iVF senzora iznosi oko 1 mW – to je samo 1000-iti dio učinka emitiranja mobitela ili mikrovalne pećnice.

oko 1 mW

Napomena:

Senzor je namijenjen za automatsko uključivanje svjetla. Vremenski utjecaji mogu djelovati na funkcioniranje senzora; kod jakog vjetra, snijega, kiše, tuče može doći do pogrešnog aktiviranja.

oko 1000 mW

Instalacija

Da biste postigli navedeni domet od 7 m, visina montaže treba biti oko 2 m.

riključak mrežnog voda (vidi sl.)

režni vod sastoji se od trožilnog kabela:

= faza (većinom crna, smeđa ili siva)

L N = nul-vodič (većinom plava) PE = zaštitni vodič (zeleno/žuta)

U slučaju dvoumljenja morate identificirati kabel

omoću ispitivača napona; zatim ponovno uspostavi-

e beznaponsko stanje. Faza (L) i nul-vodič (N) pri-

t ključuju se na stezaljka stropne svjetiljke.

Važno: Zamjena priključaka u uređaju ili Vašem ormariću za osigurače kasnije uzrokuje kratki spoj. U tom slučaju još jednom se moraju identificirati pojedini kabeli i ponovno spojiti. Naravno, u mrežnom vodu može biti instalirana sklopka za uključivanje i isključivanje.

Funkcije

Kad je kućište  montirano i izvršen mrežni priključak, senzorska svjetiljka može se uključiti. Kod ručnog puštanja svjetiljke u rad pomoću sklopke, ona se tijekom faze kalibracije isključi nakon 10 sek. zatim je opet spremna za senzorski pogon. Nije potrebno ponovno aktiviranje sklopke svjetiljke.

Podešavanje dometa (osjetljivost) 

Tvornička podešenost: 7 m.

Kontinuirano podešavanje dometa od 1 m do 7 m.

Regulator podešen na: + = maksimalni domet od 7 m

1 m – 7 m

Kod podešavanja područja detekcije preporučuje se odabir najkraćeg vremena –.

Pod pojmom domet misli se na promjer na tlu koji kod montaže u visinu od 2 m nastaje kao područje detekcije.

– = mininimalni domet od 1 m

Podešavanje vremena (kašnjenje isključivanja) 

Tvornička podešenost: 5 sek

eljeno trajanje svjetla može se kontinuirano podeša-

ati od oko 5 sek. do maks. 15 min.

Regulator podešen na:

+ = maksimalno vrijeme (15 min.). – = minimalno vrijeme (5 sek.).

a podešavanje područja detekcije

5 sek. – 15 min.

vakim detektiranim pokretom sat se prije isteka tog

S vremena ponovno pokreće. Kod podešavanja područja detekcije i testiranja funkcije preporučuje se podesiti najkraće vrijeme.

Napomena: Nakon svakog postupka isključivanja svjetiljke prekida se ponovno detektiranje pokreta na oko 1 sekundu. Tek nakon isteka tog vremena svjetiljka može pri pokretu ponovno uključiti svjetlo.

Podešavanje svjetlosnog praga (prag aktiviranja) 

Tvornička podešenost: 2000 luksa

Željeni prag reagiranja svjetla može se kontinuirano podešavati od oko 2 - 2000 luksa.

2 – 2000 luksa

Podešavanje programa 

0=soft uključivanje / osnovno svjetlo nije UKLJ.

10 = soft uključivanje + osnovno svjetlo 10 minuta 30 = soft uključivanje + osnovno svjetlo 30 minuta

= soft uključivanje + osnovno svjetlo cijelu noć

preporučuje se odabir najkraćeg vremena –.

Regulator podešen na:

= rad pri danjem svjetlu oko

2000 luksa.

= zatamnjivanje oko 2 luksa.

Za podešavanje područja detekcije kod danjeg svjetla regulator treba podesiti na .

od podešene vrijednosti zatamnjivanja

Page 42

Funkcija stalnog svjetla

Montira li se mrežna sklopka u vod, osim jednostavne

unkcije uključivanja i isključivanja moguće su i sljede-

e funkcije:

ogon stalnog svjetla

1) Uključivanje stalnog svjetla:

Sklopku 2 x ISKLJUČITI i UKLJUČITI. Svjetiljka je podešena na 4 sata stalnog svjetla (svijetli plavi LED iza poklopca svjetiljke ). Nakon toga ponovno auto-

atski prelazi u senzorski rad (plavi LED isključen).

) Isključivanje stalnog svjetla:

klopku 1 x ISKLJUČITI i UKLJUČITI. Svjetlo se

S isključuje odnosno prelazi u rad senzora.

Važno:

Trebalo bi aktivirati sklopku više puta uzastopce (u području 0,2 –1 sek.).

Što je soft uključivanje svjetla?

Senzorska svjetiljka ima funkciju soft uključivanja svjetla. To znači da se svjetlo prilikom uključivanja ne uključuje izravno na maksimalnu snagu, već se svjetloća polako pojačava na 100% unutar jedne sekunde. Isto tako se jačina svjetla prilikom isključivanja polako smanjuje.

Što je osnovno svjetlo?

Osnovno svjetlo daje noćno trajno svjetlo s oko 10 % svjetlosnog učina. Tek kod pokreta u području detekcije svjetlo se uključuje (tijekom podešenog vremena, v. Kašnjenje isključivanja ) na maksimalni svjetlosni učin (100 %). Nakon toga svjetlo se vraća na osnovnu svjetloću (10 %).

Napomena: u načinu rada zatamnjivanja može, ovisno o lokalnoj strujnoj mreži, doći do blagog treptanja LED dioda. To nije nedostatak proizvoda i ne predstavlja razlog reklamacije.



Izjava o usklađenosti

Ovaj proizvod ispunjava:

- Direktivu o niskom naponu 2006/95/EZ

- Direktivu o elektromagnetskoj kompatibilnosti 2004/108/EZ

- Direktivu o ograničenju korištenja određenih, opasnih materijala u električnim i elektroničkim uređajima (RoHS) 2011/65/EZ

- Direktivu o otpadnim električnim i elektroničkim uređajima i opremi (WEEE) 2012/19/EZ

Jamstvo funkcionalnosti

Ovaj STEINEL proizvod izrađen je s najvećom paž-

jom, njegovo funkcioniranje i sigurnost ispitani su

rema važećim propisima i na kraju je proizvod

odvrgnut kontroli uzorka. STEINEL preuzima jamstvo

a besprijekornu kakvoću i funkcionalnost. Jamstveni

z rok iznosi 36 mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji su posljedica grešaka na materijalu ili tvorničke greške, usluga jamstva izvršava se popravkom ili zamjenom dijela s greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao ni šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili odr-

avanja. Posljedične štete na drugim predmetima su

ž isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine), nadležnoj servisnoj službi.

Služba za popravke:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, raspitajte se kod najbliže servisne službe o mogućnosti popravka.

Tehnički podaci

imenzije (V x Š x D): 195 x 331 x 157 mm

D Materijal: kućište svjetiljke: aluminij

režni priključak: 230 V, 50/60 Hz

M Snaga: 12 W / 400 lm / 33,3 lm/W Temperatura boje: 3000 kelvina (topla bijela)

ijek trajanja LED-a: 50.000 sati

V Kut detekcije: 180° sa zaštitom od skrivanja

omet detekcije: 1 – 7 m (radijalno)

D Podešavanje svjetlosnog praga: 2 – 2000 luksa Podešavanje vremena: 5 sek. – 15 min. Osnovno svjetlo: 0 ili 10%, sof uključivanje Stalno svjetlo: uklopivo (4 sata) Vrsta zaštite: IP 44 Klasa zaštite: II Temperaturno područje: -20 °C do +40 °C

poklopac svjetiljke: plastika

Smetnje u radu

Smetnja

Senzorska svjetiljka bez napona

Senzorska svjetiljka se ne uključuje.

Senzorska svjetiljka se ne isključuje.

Senzorska svjetiljka ne isključuje se u potpunosti.

Senzorska svjetiljka neželjeno se uključuje.

Uzrok Pomoć

n neispravan osigurač, nije uklju-

čena ili je prekinut vod

n kratki spoj

n po danu se podešavanje svjetlo-

snog praga nalazi u noćnom režimu rada

n mrežna sklopka je ISKLJUČENA n neispravan osigurač

n područje detekcije nije ciljano

podešeno

n stalno kretanje u području

detekcije

n odabrano osnovno svjetlo n sklopka za odabir programa

n Vjetar njiše drveća i

grmlje u području detekcije

n Detektiranje automobila na ulici

n novi osigurač, uključiti mrežnu

sklopku; provjeriti vod ispitivačem napona

n provjeriti priključke

n ponovno podesiti (regulator )

n uključiti n stavite novi osigurač, event.

provjerite priključak

n podesiti iznova

n prekontrolirati područje i event.

ponovno podesiti

na 0

n premjestiti područje

Page 43

EST

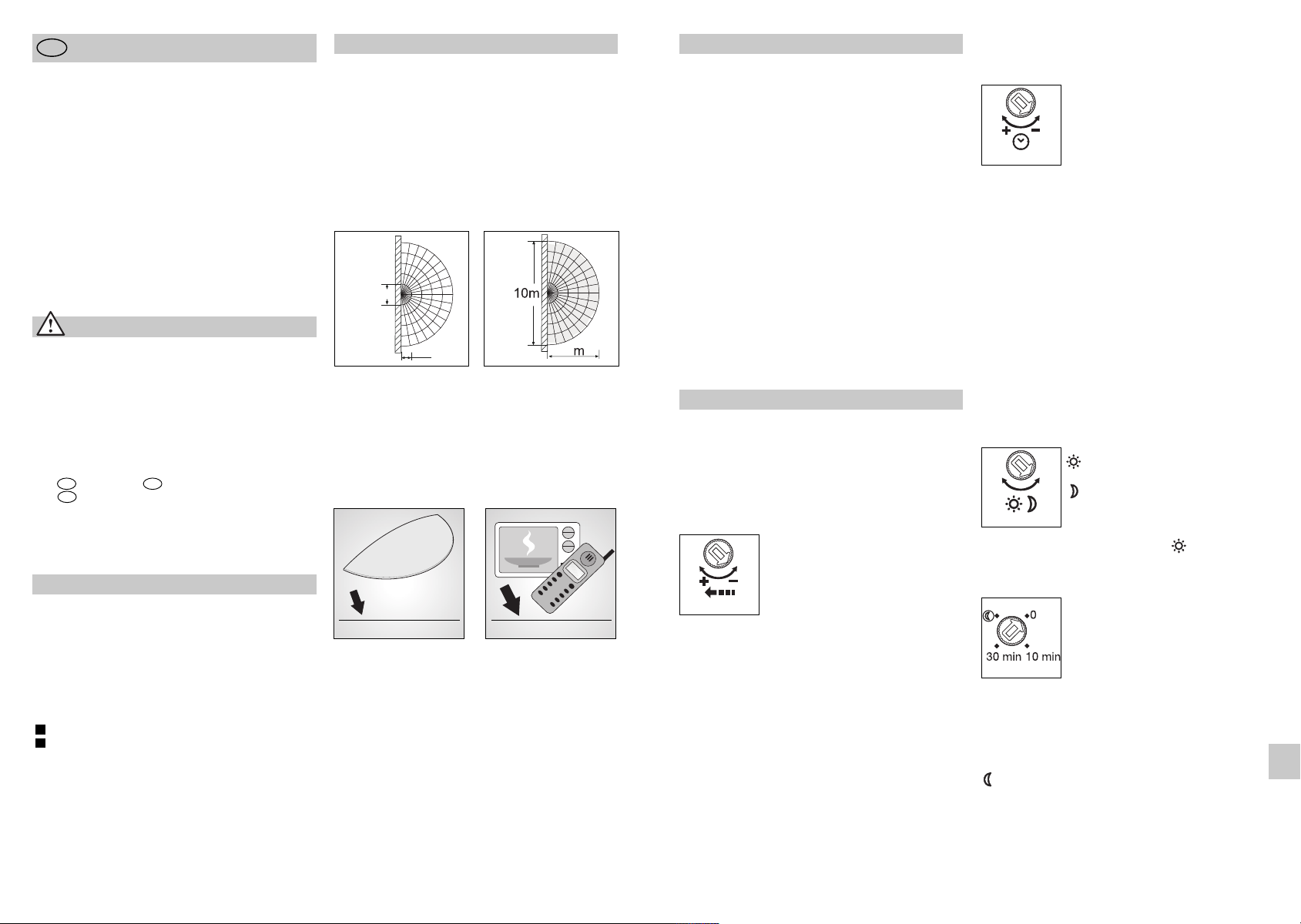

Montaažijuhend

äga austatud klient!

Täname Teid usalduse eest, mida meile uue sensoriga disainvälisvalgusti ostmisega osutasite. Te otsustasite kõrgkvaliteetse toote kasuks, mis on äärmiselt

oolikalt toodetud, testitud ja pakendatud.

alun tutvuge enne installeerimist käesoleva montaa-

ijuhendiga. Sest üksnes asjakohase installatsiooni ja

ž kasutuselevõtu puhul on tagatud pikaajaline, usaldusväärne ning rikkevaba talitlus.

Soovime Teile uue sensorvalgusti meeldivat kasutamist.

Ohutusjuhised

n Enne seadmel igasuguste tööde teostamist katkes-

tage pingetoide!

n Monteerimisel peab olema külgeühendatav elektriju-

he pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

n Sensorvalgusti installeerimisel on tegemist tööga

võrgupinge kallal. Seda tuleb teha asjakohaselt ja riigis kehtivatele installatsioonieeskirjadele ning ühendamistingimustele

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

vastavalt.

Seadme kirjeldus

 Seinahoidik  Valgusti korpus  Vahehoidik pindmontaažiks  Valgusti kate  Tööraadiuse seadmine  Aja seadmine  Hämaruse seadmine  Programmi seadmine  Püsivalgustusfunktsioon

Krohvialuseks paigalduseks

Pindmontaaž

Printsiip

ensorivalgusti puhul on tegemist aktiivse liikumisan-

S duriga. Integreeritud iHF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja. Inimeste liikumisel valgusti tuvastuspiirkonnas registreerib sensor kaja muutusi. Mikro-

rotsessor vallandab seejärel lülituskäsu „valguse sis-

elülitamine“. Tuvastamine on võimalik ka läbi uste,

laaside või õhukeste seinte.

uvastuspiirkonnad seinamontaaži puhul:

) Minimaalne tööraadius (1 m)

) Maksimaalne tööraadius (7 m)

1) 2)

Juhis:

iHF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks 1000ndik mobiiltelefoni või mikrolaineahju saatevõimsusest.

u 1 mW

Juhis:

Sensor sobib valguse automaatseks lülitamiseks. Ilmastikutingimused võivad mõjutada sensori talitlust, tugevate tuulepuhangute, lume, vihma ja rahe korral võib esineda väärvallandusi.

u 1000 mW

Installatsioon

Antud 7 m tööraadiuse saavutamiseks tuleks valida montaažikõrguseks u 2 m.

õrgutoitejuhtme ühendamine (vt joon.)

õrgutoitejuhe koosneb 3-soonelisest kaablist:

= faas (enamasti must, pruun või hall)

L N = nulljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane)

Kahtluse korral tuleb kaablid pingetestriga identifit-

eerida; seejärel lülitage taas pingevabaks. Faasijuht

L) ja nulljuht (N) ühendada klemmiga.

(

Tähtis: Ühenduste äravahetamine põhjustab hiljem

lühise seadmes või kaitsekapis. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt monteeritud sisse ja välja lülitamiseks võrgulüliti.

Funktsioonid

Pärast korpuse  monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Manuaalsel käikuvõtmisel valgustilülitiga lülitub valgusti mõõtmisfaasi jaoks 10 sek möödudes välja ja seejärel on aktiivne sensorirežiim. Valgustuslüliti teistkordne vajutamine pole vajalik.

Tööraadiuse seadmine (tundlikkus) 

Tehaseseadistus: 7 m.

Sujuvalt seatav tööraadius 1 m kuni 7 m.

Seaderegulaatori asend: + = maksimaalne tööraadius 7 m

1 m – 7 m

Tuvastuspiirkonna seadmisel on soovitav valida lühim aeg.

Mõiste tööraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2 m kõrgusele.

– = minimaalne tööraadius 1 m

Aja seadmine (väljalülitusviivitus) 

Tehaseseadistus: 5 sek

algusti soovitud põlemiskestust saab sujuvalt vahe-

ikus u 5 sek kuni max 15 min seadistada.

Seaderegulaatori asend: + = maksimaalne aeg (15 min). – = minimaalne aeg (5 sek).

uvastuspiirkonna seadmisel on soo-

5 sek – 15 min

nne selle aja möödumist käivitatakse igakordsel lii-

umise tuvastamisel taimer uuesti.Tuvastuspiirkonna

k seadmisel ning talitlustesti läbiviimisel on soovitav valida lühim aeg.

Juhis: Iga kord pärast valgusti väljalülitamist on uue liikumise tuvastamine u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.

Hämaruse seadmine (rakendumislävi) 

Tehaseseadistus: 2000 lx

Valgusti soovitud rakendumisläve saab sujuvalt u 2–2000 lx peale seada.

2 – 2000 lx

Programmi seadmine 

0=mahe sisselülitus / põhivalgustust ei lülitata

10 = mahe sisselülitus + põhivalgustus 10 minutiks 30 = mahe sisselülitus + põhivalgustus 30 minutiks

= mahe sisselülitus + põhivalgustus kogu ööks

vitav valida lühim aeg.

Seaderegulaatori asend:

= päevavalgusrežiim u 2000 lx.

= hämarusrežiim u 2 lx.

Tuvastuspiirkonna seadmisel tuleb seaderegulaator päevavalguse puhul

peale seada.

seatava hämarusväärtuse saavutamisel SISSE

EST

Page 44

Pidevvalgustusfunktsioon

Kui võrgutoitejuhtmesse monteeritakse võrgulüliti, on

ihtsa sisse- ja väljalülitamise kõrval võimalikud järg-

evad funktsioonid:

idevvalgustusrežiim

1) Pidevavalgustuse sisselülitamine:

lüliti 2 x VÄLJA ja SISSE. Valgusti seadistatakse 4 tunniks püsivalgustusele (valgusti katte  all asuv sinine LED põleb). Seejärel läheb ta taas automaatselt

ensorirežiimile üle (sinine LED väljas).

) Pidevvalgustuse väljalülitamine:

üliti 1 x VÄLJA ja SISSE. Valgusti lülitub välja või

l läheb sensorirežiimile üle.

Tähtis:

Lüliti mitmekordne vajutamine peaks toimuma kiiresti üksteise järel (0,2 – 1 sek jooksul).

Mis on valguse mahe sisselülitamine?

Sensorvalgusti on varustatud valguse maheda sisselülitumise funktsiooniga. See tähendab, et valgustus ei lülitu sissesülitamisel otse maksimaalsele võimsusele, vaid heledust reguleeritakse ühe sekundi vältel aeglaselt kuni 100% kõrgemaks. Samuti reguleeritakse valgust väljalülitamisel aeglaselt väiksemaks.

Mis on põhivalgustus?

Põhivalgustus võimaldab öist püsivalgustust u 10% valgustusvõimsusega. Valgus lülitatakse alles tuvastuspiirkonnas esineval liikumisel (seadistatud ajaks, vt väljalülitusviivitus ) maksimaalsele valgustusvõimsusele (100 %). Seejärel lülitub valgusti taas põhivalgustusele (u 10 %).

Juhis: Hämardusmooduses võib kohalikust vooluvõrgust olenevalt esineda LED-idel kerget värelust. Tegemist pole tootel esineva puudusega ega reklamatsiooni põhjusega.



Vastavusdeklaratsioon

Antud toode vastab:

- madalpingedirektiivile 2006/95/EÜ

- EMC direktiivile 2004/108/EÜ

- RoHS direktiivile 2011/65/EÜ

- WEEE direktiivile 2012/19/EÜ

Talitlusgarantii

STEINELI toode on valmistatud suurima hoolikusega,

n talitluslikult ja ohutusalaselt kehtivate eeskirjade

lusel kontrollitud ning seejärel läbinud pistelise kont-

olli. STEINEL annab toote laitmatute omaduste ja talit-

use kohta garantii. Garantiitähtaeg on 36 kuud ja alg-

l ab tarbijale toote ostmise päevast. Me kõrvaldame materjali- või valmistamisvigadest tulenevad puudused, garantiiteenust osutatakse meie valikul puudulike detailide remontimise või väljavahetamise teel. Garantiiteenust ei osutata kuluosade kahjustumise ja kahjustuste ning puuduste puhul, mis on tekkinud asjatundmatust käsitsemisest või hooldamisest. Võõrese-

etele põhjustatud edasised järgkahjud on välistatud.

m Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenindus:

Pärast garantiiaja möödumist või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta teenindusjaamast järele.

Tehnilised andmed

õõtmed (K x L x S): 195 x 331 x 157 mm

M Materjal: Valgusti korpus: alumiinium

õrguühendus: 230V, 50/60Hz

V Võimsus: 12 W / 400 lm / 33,3 lm/W Värvitemperatuur: 3000 kelvinit (soe-valge)

EDi eluiga: 50000 tundi

L Tuvastusnurk: 180° allaroomamiskaitsega

uvastusraadius: 1 – 7 m (radiaalselt)

T Hämaruse seadmine: 2 – 2000 lx Aja seadmine: 5 sek – 15 min Põhivalgustus: 0 või 10%, mahe sisselülitus Püsivalgustus: (4 h) lülitatav Kaitseliik: IP 44 Kaitseklass: II Temperatuurivahemik: -20 °C kuni +40 °C

Valgusti kate: plastmass

Talitlusrikked

Rike

Sensorvalgustil puudub pinge

Sensorvalgusti lülitub soovimatult sisse

Sensorvalgusti lülitub soovimatult

sisse

Sensorvalgusti ei lülitu täielikult välja

Sensorvalgusti lülitub soovimatult sisse

Põhjus Kõrvaldamine

n Kaitse defektne, sisse lülitamata,

juhe katkenud

n Lühis

n Päevarežiimi puhul on hämaruse-

seadistus öörežiimil

n Võrgulüliti VÄLJAS n Kaitse defektne

n Tuvastuspiirkond suunatult

seadmata

n Pidev liikumine tuvastuspiirkon-

nas

n Põhivalgustus välja valitud n Programmivalikulüliti 0 peal

n Tuul liigutab tuvastuspiirkonnas

puid ja põõsaid

n Tuvastatakse autosid tänaval

n Uus kaitse, lülitage võrgulüliti

sisse; kontrollige juhe pingetestriga üle

n Kontrollige ühendusi

n reguleerige uuesti (nupp )

n Lülitage sisse n Uus kaitse, vaj. kontrollige

ühendust

n Häälestage uuesti

n Kontrollige piirkonda ja vaj.

häälestage uuesti

n Seadke piirkond ümber

EST

Page 45

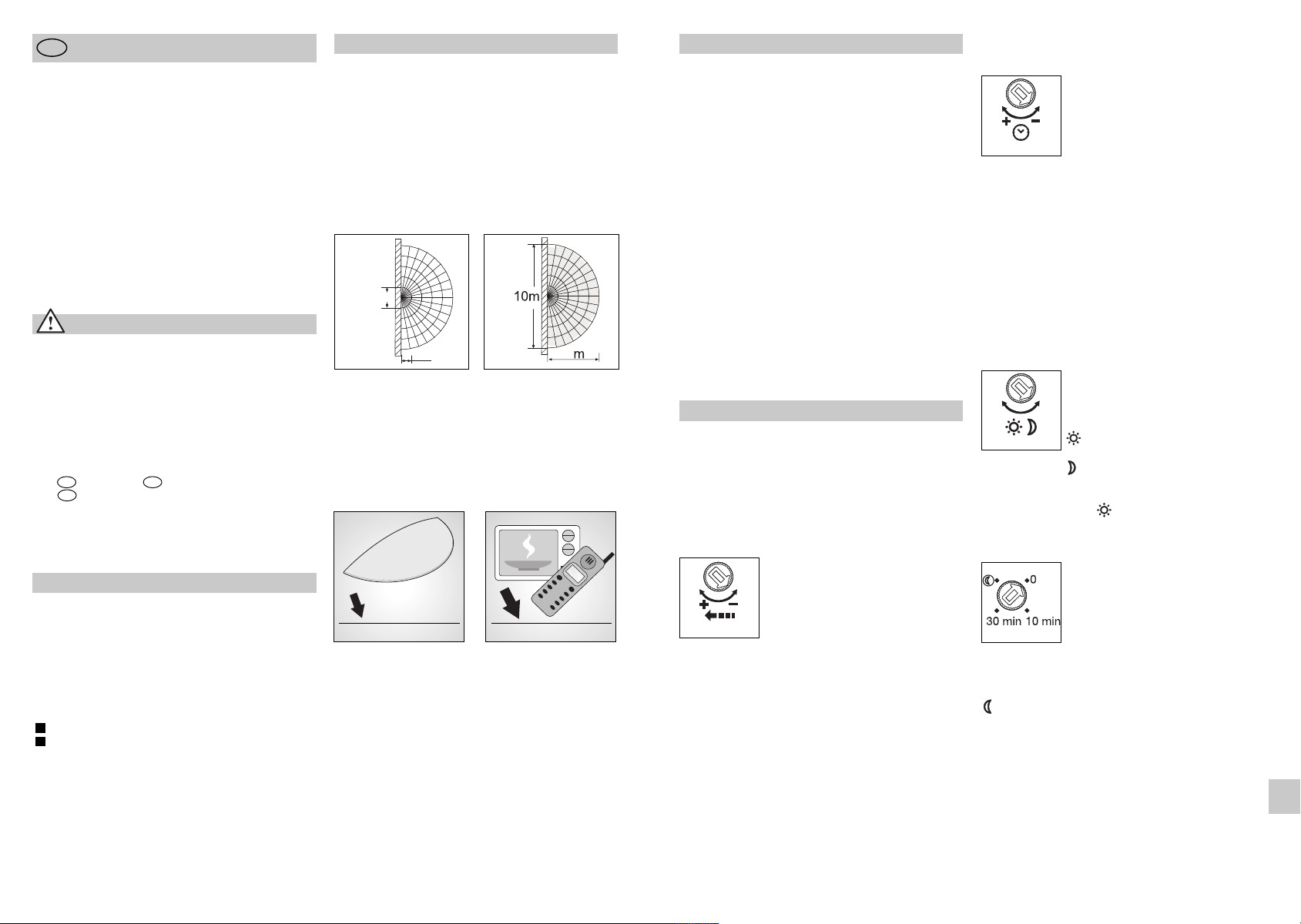

Montavimo instrukcija

erb. kliente,

dėkojame, kad parodėte pasitikėjimą ir įsigijote naująjį išorinį dailaus dizaino sensorinį šviestuvą. Jūs įsigijote aukštos kokybės produktą, kuris pagamintas, išban-

ytas ir supakuotas ypač kruopščiai.

rieš prijungdami prietaisą, susipažinkite su šia mon-

avimo instrukcija. Nes tik taisyklingai prijungtą ir tin-

t kamai pradėtą naudoti prietaisą galėsite eksploatuoti ilgai, patikimai ir be gedimų.

Linkime malonių akimirkų naudojantis savo naujuoju sensoriniu šviestuvu.

Saugos nurodymai

Principas

ensorinis šviestuvas yra aktyvus judesio sensorius.

S Integruotas aukšto dažnio sensorius (iHF) siunčia elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant žmonių sukeltam judesiui jautrumo zonoje, sensorius pastebi aido pasikeitimą. Tada mikroproceso-

ius duoda komandą „jungti šviesą”. Sensorius gali

uveikti ir per duris, langus ar plonas sienas.

Veikimo zona, kai lempa montuojama ant sienos:

) minimalus veikimo nuotolis (1 m)

) maksimalus veikimo nuotolis (7 m)

1) 2)

Įrengimas

Siekiant užtikrinti 7 m sensoriaus veikimo zoną, pastarąjį reikėtų montuoti apie 2 m aukštyje.

inklo įvado prijungimas (žr. pav.)

vadą sudaro trijų laidų kabelis:

= fazė (dažniausiai juodas arba rudas laidas)

L N = nulinis laidas (dažniausiai mėlynas) PE = įžeminimo laidas (geltonas / žalias)

Jei kyla abejonių, laidus patikrinkite įtampos indikato-

iumi: patikrinę laidus, vėl atjunkite srovę. Fazė (L) ir

ulinis laidas (N) jungiami prie šviestuvo gnybtų.

Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Be abejo, į tinklo įvadą galima įmontuoti tinklo jungiklį, kuris atliks įjungimo ir išjungimo funkcijas.

vietimo trukmės nustatymas

Š (išjungimo vėlinimas) 

(Gamyklos nustatymas: 5 s)

ageidaujamą švietimo trukmę galite

olygiai nustatyti nuo maždaug 5 sek.

ki maks. 15 min.

Nustatymo reguliatorius ties:

5 s – 15 min.

Nustatant žibinto jautrumo zoną rekomenduojama pasirinkti trumpiausią švietimo laiką.

Jei prieš pasibaigiant šiam laikui jutiklis užfiksuoja judesį, laikmatis nustatytą trukmę pradeda skaičiuoti iš naujo. Reguliuojant veikimo nuotolį ir atliekant funkcijų testą rekomenduojama nustatyti mažiausią trukmę.

Pastaba: kiekvieną kartą šviestuvui išsijungus kitas judesys bus fiksuojamas maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą.

+ = maksimalus laikas (15 min.). – = minimalus laikas (5 s).

n Prieš pradėdami dirbti su prietaisu, atjunkite elekt-

ros įtampą!

n Montuojant prietaisą prijungiamajame elektros

kabelyje neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos indikatoriumi patikrinkite, ar nėra įtampos.

n Sensorinis šviestuvas jungiamas prie elektros tinklo.

Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir syklėmis.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

jungimo tai-

Prietaiso aprašymas

 Sieninis laikiklis  Šviestuvo korpusas  Distancinis laikiklis virštinkiniam montavimui  Šviestuvo gaubtas  Jautrumo zonos ilgio nustatymas  Švietimo trukmės nustatymas  Prieblandos lygio nustatymas  Programų nustatymas  Nuolatinio švietimo funkcija

Potinkinis montavimas

Virštinkinis montavimas

Pastaba:

HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios.

Apie 1 mW

Pastaba:

Sensorius skirtas automatiškai įjungti šviesą. Oro sąlygos gali įtakoti judesio detektoriaus veikimą; esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu.

Apie 1000 mW

Funkcijos

Pritvirtinus korpusą  ir prijungus elektros kabelius, šviestuvą galima įjungti. Pradėjus naudoti ir rankiniu būdu įjungus šviestuvą šviesos jungikliu, šis išsijungia po 10 sek. matavimams atlikti ir po to persijungia į sensorinį režimą. Dar kartą spausti jungiklio nebūtina.

Jautrumo zonos ilgio nustatymas (jautrumas) 

(Gamyklos nustatymas: 7 m)

Tolygiai reguliuojamas jautrumo zonos ilgis nuo 1 iki 7 m.

Nustatymo reguliatorius ties: + = maksimalus jautrumo zonos

1 m – 7 m

Nustatant žibinto jautrumo zoną rekomenduojama pasirinkti trumpiausią švietimo laiką.

Veikimo nuotolis – tai maždaug rato formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2 m aukštyje.

ilgis 7 m

– = minimalus jautrumo zonos

ilgis 1 m

Prieblandos lygio nustatymas (suveikimo slenkstis) 

(Gamyklos nustatymas: 2000 liuksų)

Pageidaujamas šviestuvo suveikimo slenkstis gali būti nustatytas maždaug 2–2000 liuksų.

2 – 2000 liuksų

Programų nustatymas 

0=Sulėtintas įsijungimas / „budintis“ režimas

10 = Sulėtintas įsijungimas / „budintis“ režimas

30 = Sulėtintas įsijungimas / „budintis“ režimas

= Sulėtintas įsijungimas / „budintis“ režimas

Nustatymo reguliatorius ties:

= „dienos“ šviesos režimas,

maždaug 2000 liuksų.

= prieblandos režimas, maždaug

2 liuksai.

Nustatant jautrumo zoną dienos šviesoje, nustatymo reguliatorius turi būti nustatytas ties .

esant nustatytam prieblandos lygiui neįjungiamas

10 minučių

30 minučių

visą naktį

Page 46

Rankinio pakeitimo funkcija

Jei įvade įmontuotas tinklo jungiklis, be paprastų

jungimo ir išjungimo funkcijų galimos ir šios:

astovaus švietimo režimas

) Pastovaus švietimo įjungimas:

jungiklį 2 x IŠJUNGTI ir ĮJUNGTI. Šviestuvas nustatomas 4 valandoms šviesti (mėlynas šviesos diodas (LED) šviečia po šviestuvo gaubtu ). Po to jis automatiškai persijungia į sensorinį režimą

LED išsijungia).

(

) Pastovaus švietimo išjungimas:

ungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Šviestuvas

j išsijungia arba persijungia į sensorinį režimą.

Svarbu!

Jungiklį reikėtų įjungti greitais vienas po kito sekančiais judesiais (kas 0,2 –1 sek.).

Ką reiškia sulėtintas šviesos įsijungimas?

Sensoriniame šviestuve įdiegta sulėtinto šviesos įsijungimo funkcija. Tai reiškia, kad šviesa įsijungia ne visu galingumu, o ryškumas per sekundę pamažu pasiekia 100%. Išsijungdama šviesa taip pat lėtai tamsėja.

Kas yra „budintis“ režimas?

„Budintis“ režimas – tai pastovus naktinis apšvietimas maždaug 10 % galingumu. Tik užfiksavus judesius sensoriaus jautrumo zonoje, šviesa įsižiebs (nustatytam laikui, žr. skyrių „Išjungimo vėlinimas“ ) visu galingumu (100 %). Po to šviestuvas vėl persijungs į „budintį“ režimą (maždaug 10 %).

Pastaba: veikiant reguliavimo režimu, priklausomai nuo vietinių elektros tinklų, gali atsirasti lengvas šviesos diodų (LED) mirksėjimas. Tai ne brokas ir ne pretekstas reklamacijai.



Atitikties deklaracija

Šis gaminys atitinka:

- Žemųjų įtampų direktyvą 2006/95/EB

- Elektromagnetinio suderinamumo direktyvą

2004/108/EB

- Pavojingų medžiagų naudojimo apribojimo (RoHS)

direktyvą 2011/65/EB

- Elektros ir elektronikos prietaisų atliekų direktyva

(WEEE) 2012/19/EB

Funkcijų garantija

Šis STEINEL produktas pagamintas itin kruopščiai,

agal galiojančias normas patikrintos jo funkcijos ir

augumas bei papildomai atlikta pasirinktų prietaisų

atikra. STEINEL suteikia prietaisui garantiją. Garanti-

is laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo

n prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku, garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios jo dalys. Netaikoma garantija susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daik-

ams padaryta žala neatlyginama.

t Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas:

Pasibaigus garantiniam laikotarpiui arba esant gedimams, kuriems garantija netaikoma, dėl galimybės pataisyti prietaisą teiraukitės artimiausioje techninės priežiūros tarnyboje.

Techniniai duomenys

atmenys (A x P x G): 195 x 331 x 157 mm

M Medžiaga: Šviestuvo korpusas: aliuminis

inklo jungtis: 230V, 50/60Hz

T Galingumas: 12 W / 400 lm / 33,3 lm/W Spalvinė temperatūra: 3000 kelvinų (šilta balta)

ED tarnavimo trukmė: 50 000 valandų

L Apimties kampas: 180° su papildoma apsauga

autrumo zona: 1–7 m (radialinis)

J Prieblandos lygio nustatymas: 2–2000 liuksų Švietimo trukmės nustatymas: 5 s – 15 min. „Budintis“ režimas: 0 arba 10 %, sulėtintas įsijungimas Pastovus švietimas: (4 val.) valdomas jungikliu Apsaugos tipas: IP 44 Apsaugos klasė: II Temperatūros diapazonas: nuo -20 °C iki +40 °C

Šviestuvo gaubtas: plastikas

Veikimo sutrikimai

Sutrikimas

Sensorinis šviestuvas be elektros srovės

Sensorinis šviestuvas neįsijungia

Sensorinis šviestuvas neišsijungia

Sensorinis žibintas neišsijungia iki galo

Sensorinis žibintas įsijungia nepageidaujamu metu

Priežastis Pagalba

n Sugedęs, neįjungtas saugiklis,

nutrūkusi elektros srovė

n Trumpasis jungimas n Esant dienos režimui prieblandos

lygis nustatytas nakties režimu

n Tinklo jungiklis IŠJUNGTAS n Perdegęs saugiklis

n Jautrumo zona nustatyta

netiksliai

n Jautrumo zonoje fiksuojamas

nuolatinis judesys

n Pasirinktas „budintis“ režimas n Programos nustatymo jungiklis

n Jautrumo zonoje vėjas linguoja

medžius ir krūmus

n Užfiksuojami gatve važiuojantys

automobiliai

n Reikia naujo saugiklio, įjunkite

tinklo jungiklį; įtampos indikatoriumi patikrinkite laidą

n Patikrinkite įvadą n Nustatykite iš naujo

(reguliatorius )

n Įjunkite n Reikia naujo saugiklio arba

patikrinkite įvadą

n Nustatykite iš naujo

n Patikrinkite jautrumo zoną ir, jei

reikia, iš naujo ją nustatykite

ties 0

n Pakeiskite jautrumo zoną

Page 47

Montāžas pamācība

odātais klient!

Paldies par uzticēšanos, kuru mums izrādāt, iegādājoties šo jauno STEINEL dizaina āra sensorgaismekli. Jūs esat izvēlējies augstvērtīgu, kvalitatīvu produktu,

urš ir izgatavots, pārbaudīts un iepakots ar vislielāko

ūpību.

irms instalēšanas lūdzam iepazīties ar šo montāžas

P pamācību. Jo vienīgi lietpratīga montāža un lietošana nodrošina ilglaicīgu, drošu un nevainojamu darbību.

Mēs Jums novēlam daudz patīkamu mirkļu kopā ar jauno sensora gaismekli.

Norādījumi drošībai

n Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas

padevi tai!

n Montāžas laikā pievienojamais elektrības vads

nedrīkst atrasties zem sprieguma. Tādēļ vispirms atslēgt strāvu un ar sprieguma testeri pārbaudīt, vai vads neatrodas zem sprieguma.

n Instalējot sensorgaismekli, jāstrādā ar elektrotīkla

spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām.

D A

(-VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

Ierīces apraksts

 Sienas stiprinājums  Gaismekļa korpuss  Starplika virsapmetuma montāžai  Gaismekļa nosegs  Darbības rādiusa iestatīšana  Laika iestatīšana  Krēslas sliekšņa iestatīšana  Programmu iestatīšana  Ilgstošas gaismas funkcija

Zemapmetuma montāža

Virsapmetuma montāža

Princips

ensorgaismeklis ir aktīvs kustību detektors. Iebūvē-

S tais augstfrekvences sensors raida augstas frekvences magnētiskos viļņus (5,8 GHz) un uztver to atstarojumu. Iebūvēts mikroprocesors tad aktivizē pavēli „Ieslēgt gaismu“. Sensors var uztvert arī kustības aiz

urvīm, stikla rūtīm vai plānām sienām.

ztveres zonas, piestiprinot lampu pie sienas:

1) Minimālā sniedzamība (1 m) ) Maksimālā sniedzamība (7 m)

1) 2)

Norāde:

Augstfrekvences sensora jauda ir aptuveni 1 mW – tā ir tikai 1/1000 daļa no mobilā telefona vai mikroviļņu krāsns raidjaudas.

apmēram - 1 mW

Norāde:

Sensors ir piemērots automātiskai gaismas slēgšanai. Laika apstākļi var ietekmēt sensora darbību: spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisīt kļūdainu gaismas ieslēgšanu.

apmēram - 1000 mW

Instalēšana

Lai sasniegtu norādīto 7 m sniedzamību, montāžas augstumam būtu jābūt apm. 2m.

ieslēgšana elektrotīklam (skat. att.)

īkla pievadvadu veido 3 dzīslu kabelis:

= fāze (visbiežāk melns vai brūns)

L N = nulles vads (visbiežāk zils) PE = zemējums (zaļš/dzeltens)

Šaubu gadījumā kabeļa dzīslas nosakāmas ar sprie-

uma testeri; pēc tam kabelis atslēdzams no strāvas

īkla. Fāze (L) un nulles vads (N) pieslēdzami savieno-

t tājkopnei.

Norāde! Pieslēgumu sajaukšana noved pie īssavienojumu ierīcē vai Jūsu mājas sadales skapī. Šādā gadījumā veicama atkārtota atsevišķu kabeļu noteikšana un savienošana. Protams, tīkla pievadvadā var iemontēt tīkla slēdzi IESLĒGŠANAI/IZSLĒGŠANAI.

Funkcijas

Pēc korpusa  montāžas un pieslēgšanas elektrotīklam var tikt uzsākta sensorgaismekļa ekspluatācija. Manuālajā ekspluatācijas uzsākšanā, izmantojot gaismas slēdzi, gaismeklis pēc 10 s izslēdzas „iemērīšanās fāzei” un pēc tam ir aktīvs sensora režīmam.Gaismas slēdža atkārtota slēgšana nav nepieciešama.

Aizsniedzamības iestatīšana (jūtīgums) l

Rūpnīcas iestatījums: 7 m.

Bez pakāpēm iestatāma sniedzamība no 1 līdz 7 m.

Iestatījumu regulators uz: + = maksimālā sniedzamība 7 m

1 m – 7 m

Iestatot uztveres lauku, ieteicams izvēlēties – īsāko laiku.

Ar jēdzienu „sniedzamība” ir domāts diametrs uz grīdas, kurš montāžas 2,5 m augstumā gadījumā veido uztveres lauku.

– = minimālā sniedzamība 1 m

Laika iestatīšana (Izslēgšanās aizture) 

rūpnīcas iestatījums: 5 s

ēlamo gaismekļa degšanas ilgumu

espējams iestatīt bez pakāpēm no

s līdz 15 min.

Iestatījumu regulators uz:

5 s – 15 min

Iestatot uztveres lauku, iesakāms izvēlēties – īsāko laiku.

r katru kustību, kas uztverta pirms šī laika beigām,

A laika pulkstenis tiek startēts no jauna. Iestatot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Norāde! Pēc katras gaismekļa izslēgšanās 1 s nenotiek jaunas kustības uztvere. Tikai pēc šī laika gaismeklis, uztveros kustību, var ieslēgt gaismu.

Krēslas sliekšņa iestatīšana, (reakcijas slieksnis) 

rūpnīcas iestatījums: 2000 luksi

2 – 2000 luksi

Iestatot uztveres lauku dienasgaismā, iestatījumu regulatoram jābūt uz (dienasgaismas režīms).

Programmu iestatīšana 

0=Maigais starts / bez pamata gaismas, IESL.

10 = maigais starts + pamata gaisma, 10 min 30 = maigais starts + pamata gaisma, 30 min

= maigais starts + pamata gaisma visu nakti

+ = garākais laiks (15 min).

= īsākais laiks (5 s).

–

Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no 2 līdz 2000 luksiem.

Iestatījumu regulators uz:

= dienasgaismas režīms, aptuveni

2000 luksi.

= krēslošanas režīms, aptuveni

2 luksi.

no iestatītā krēslošanas sliekšņa

Page 48

Ilgstošas gaismas funkcija

Ja tīkla pievadā tiek instalēts tīkla slēdzis, paralēli

arastajām ieslēgšanas un izslēgšanas funkcijām

espējamas šādas funkcijas:

lgstoša apgaismojuma režīms

1) Ieslēgt ilgstošo apgaismojumu:

slēdzi 2 x IZSL. un IESL. Gaismeklis uz 4 stundām tiek iestatīts ilgstošā apgaismojuma režīmā (aiz gaismekļa nosega  deg zila LED). Pēc tam tas automā-

iski pāriet sensora režīmā (zilā LED izdziest).

) Izslēgt ilgstošo gaismu:

lēdzis 1 x IZSL. un IESL. Gaismeklis pārslēdzas uz

s vai izslēdz sensora režīmu.

Svarīgi!

Vairākkārtējai slēdža slēgšanai būtu jānotiek ātri (laika amplitūdā 0,2 - 1 s).

Kas ir „maigais starts”?

Sensorgaismeklis ir aprīkots ar gaismas „maigā starta” funkciju. Tas nozīmē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāti pieaug līdz 100 %. Tas pats notiek, gaismekli izslēdzot – gaismas izdziest.

Kas ir pamata gaisma?

Pamata gaisma nodrošina ilgstošo nakts apgaismojumu ar aptuveni 10 % no gaismas jaudas. Tikai notiekot kustībai uztveres laukā, gaisma (uz iestatīto laiku, skat. Izslēgšanas aizture ), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā (aptuveni 10 %).

Norāde! Krēslošanas režīmā, atkarībā no vietējā elektrotīkla, diožu gaisma var viegli raustīties. Tā nav ražotāja kļūda un iemesls reklamācijai.



Atbilstības deklarācija

Šis produkts atbilst

- Zemsprieguma direktīvas 2006/95/EK,

- EMC direktīvas 2004/108/EK,

- RoHS direktīvas 2011/65/EK,

- Elektromagnētiskās savietojamības direktīvas 2012/19/EK prasībām

Darbības garantija

Šis STEINEL produkts ir izgatavots ar vislielāko rūpī-

u, tā darbība un drošība ir pārbaudīta saskaņā ar

pēkā esošajiem priekšrakstiem, un noslēgumā

akļauts izlases veida pārbaudei. STEINEL garantē

evainojamas produkta īpašības un darbību. Garantijas

n laiks ir 36 mēneši un stājas spēkā ar pārdošanas dienu lietotājam.Mēs novēršam trūkumus, kuri radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu savešanu kārtībā vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kuri radušies nelietpratīgas lieto-

anas vai apkopes, kā arī kritiena rezultātā. Garantijas

š saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjauktā ierīce kopā ar īsu kļūmes aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Remonta serviss:

Pēc garantijas laika beigām vai bojājumu bez tiesībām uz garantijas servisu gadījumos vērsieties tuvākajā servisa punktā, lai noskaidraidrotu, kādas remonta servisa iespējas Jums tiek piedāvātas.

Tehniskie dati

zmēri (A x P x Dz): 195 x 331 x 157 mm

Materiāls: Gaismekļa korpuss: Alumīnijs

arošanas jauda: 230 V, 50/60 Hz

B Jauda: 12 W LED / 400 lm / 33,3 lm/W Gaismas krāsas temperatūra: 3000 Kelvini (silti balta)

ED mūža ilgums: 50 000 stundas

L Uztveres leņķis: 180° ar aizsardzību pret paiešanu apakšā

ztveres sniedzamība: 1 – 7 m (visos virzienos)

U Krēslas sliekšņa iestatīšana: 2 – 2000 luksi Laika iestatīšana: 5 s – 15 min Pamata gaisma: 0 vai 10%, maigais starts Ilgstošais apgaismojums: slēdzams (4 h) Aizsardzības klase: IP 44 Elektroizolācijas drošības klase: II Temperatūra: -20 °C līdz +40 °C

Gaismekļa nosegs: Plastmasa

Darbības traucējumi

Traucējums

Sensorgaismeklim netiek pievadīta strāva

Sensorgaismeklis neieslēdzas

Sensorgaismeklis neizslēdzas

Sensorgaismeklis neizslēdzas pilnībā

Sensorgaismeklis izslēdzas nevajadzīgi

Cēlonis Risinājums

n bojāts drošinātājs, nav ieslēgts,

bojāts vads

n īssavienojums

n dienas gaismas režīmā, krēslas

slieksnis iestatīts nakts režīmā

n IZSLĒGTS tīkla slēdzis n bojāts drošinātājs

n nav mērķtiecīgi ieregulēts uztve-

res lauks

n nepārtraukta kustība uztveres

laukā

n izvēlēta pamata gaisma n programmu slēdzi iestatīt uz 0

n vējš uztveres laukā kustina

kokus un krūmus

n uz ielas esošo auto uztveršana

n jauns drošinātājs, ieslēgt tīkla

slēdzi; pārbaudīt vadu ar sprieguma testeri

n pārbaudīt pieslēgumus

n iestatīt atkārtoti ( slēdzis)

n ieslēgt n jauns drošinātājs, pēc vajadzī-

bas pārbaudīt pieslēgumu

n atkārtoti justēt

n pārbaudīt lauku un pēc nepie-

ciešamības atkārtoti justēt

n izmainīt lauku

Page 49

RUS

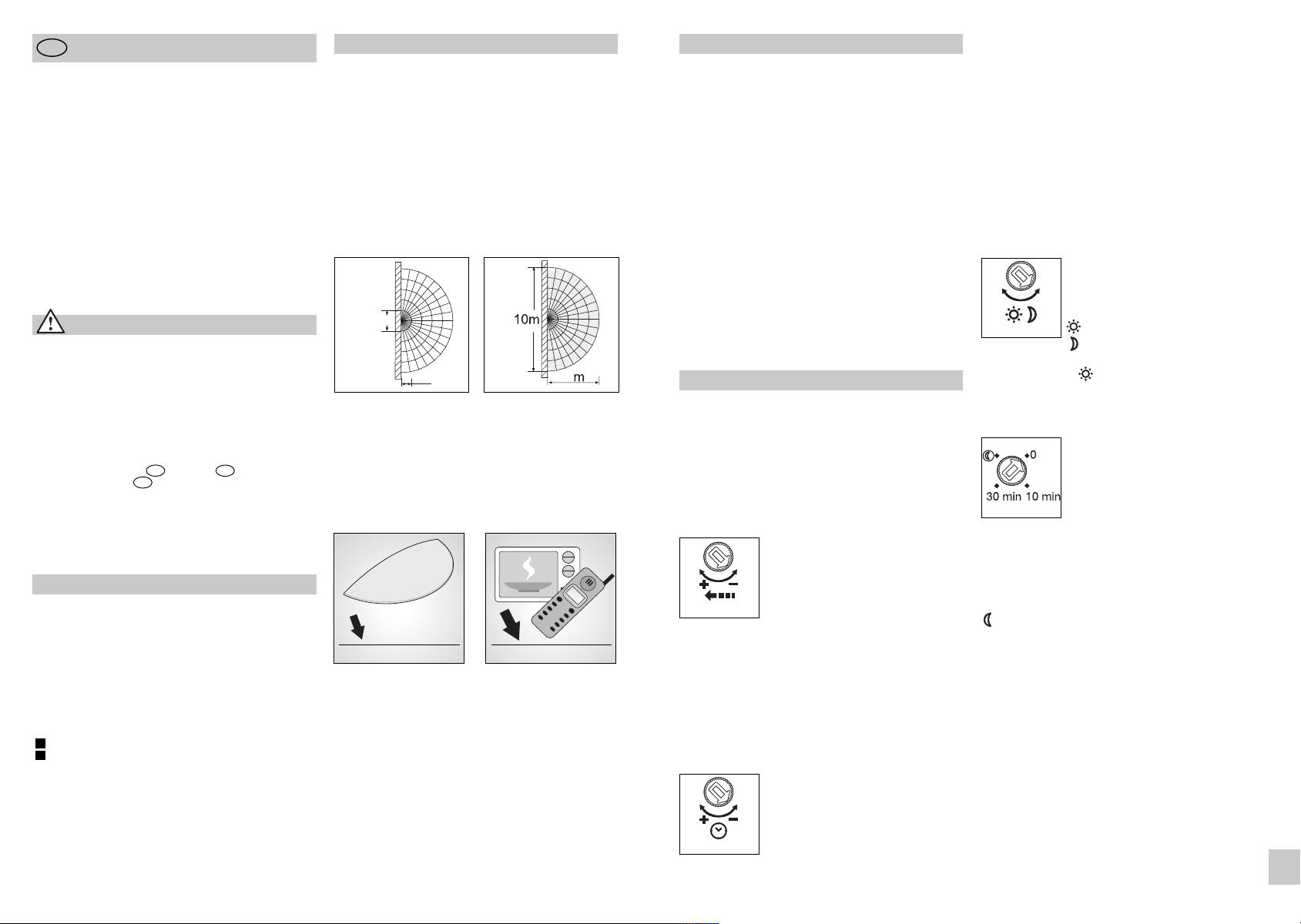

Инструкция по монтажу

важаемый покупатель!

Благодарим Вас за доверие, которое Вы выразили, купив новый дизайнерский сенсорный уличный светильник марки. Вы приобрели изделие высокого каче-

тва, изготовленное, испытанное и упакованное с

ольшим вниманием.

еред началом монтажа данного изделия, просим Вас

П внимательно ознакомиться с инструкцией по монтажу. Ведь только соблюдение инструкции по монтажу и пуску в эксплуатацию гарантирует продолжительную, надежную и безотказную работу изделия.

Желаем приятной эксплуатации нового сенсорного светильника марки STEINEL.

Указания по технике безопасности

n Перед началом любых работ, проводимых на прибо-

ре, следует отключить напряжение!

n При проведении монтажа подключаемый электро-

провод должен быть обесточен. Поэтому, в первую очередь, следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.

n Монтажные работы по подключению сенсорного

светильника относятся к категории работ с сетевым напряжением. Поэтому, при монтаже светильников, следует соблюдать указания и условия, указанные в инструкции по подключению.

-ÖVE / ÖNORM E8001-1, - SEV 1000)

(-VDE 0100,

Описание прибора

 Угольник  Корпус светильника  Проставка для монтажа с открытой проводкой  Плафон  Регулировка радиуса действия  Регулировка времени  Регулировка сумеречного включения  Настройка программы  Режим постоянного освещения

Монтаж скрытой проводкой

Монтаж с открытой проводкой

Принцип действия

енсорный светильник - это активный датчик движе-

С ния. Встроенный ВЧ-сенсор посылает высокочастотные электромагнитные волны (5,8 ГГц) и получает их эхо. При движении людей в зоне обнаружения све-

ильника сенсор воспринимает изменения эхо. Микро-

роцессор дает команду переключения „Включить

вет“. Возможно обнаружение через двери, оконные

текла или стены.

она обнаружения при монтаже на стене:

) минимальный радиус действия (1 м)

) максимальный радиус действия (7 м)

1) 2)

Указание:

Мощность ВЧ-сенсора составляет ок. 1 мВт – это всего лишь одна тысячная мощности, излучаемой сотовым телефоном или микроволновой печью.

ок. 1 мВт

Указание:

Сенсор предназначен для автоматического включения света. Погодные условия могут влиять на работу сенсора. При сильных порывах ветра, метели, дожде, граде может произойти ошибочное включение.

ок. 1000 мВт

Монтаж

Для обеспечения указанного радиуса 7 м сенсорный светильник следует монтировать примерно на высоте 2 м.

одключение сетевого провода (см. рис.)

етевой провод состоит из 3 жил:

С L = фаза (обычно черного, коричневого или

серого цвета)

N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый)

случае сомнения идентифицировать кабель с по-

В мощью индикатора, затем снова отключите напряжение. Присоедините фазный (L) и нулевой провод (N) к соответствующим клеммам светильника.

Важно: Вследствие неправильного присоединения проводов в приборе или в распределительном ящике с предохранителями может произойти короткое замыкание. В таком случае рекомендуется еще раз проверить провода и заново подключить их. При необходимости к сетевому проводу может быть присоединен выключатель сетевого тока.

Эксплуатация

После крепления корпуса  и присоединения проводов к сети сенсорный светильник можно пускать в эксплуатацию. При ручном пуске светильника в эксплуатацию с помощью выключателя он выключается на период измерения через 10 сек. и затем активирован для сенсорного режима. Повторное нажатие выключателя не требуется.

Установка радиуса действия (чувствительности) 

Заводская настройка: 7 м

Плавно устанавливаемый радиус действия от 1 м до 7 м.

Регулятор на: + = максимальный радиус действия 7 м

1 м – 7 м

При настройке зоны обнаружения рекомендуется установить минимальную продолжительность.

Под понятием "радиус действия" понимают почти кругообразный диаметр на земле, который при монтаже на высоте 2 м образует зону обнаружения.

– = минимальный радиус действия 1 м

родолжительность включения

П (регулировка времени) 

Заводская установка: 5 сек.

ребуемое время освещения может

ыть установлено на светильнике в

иапазоне от 5 сек. до макс. 15 мин.

Регулятор на:

5 сек. – 15 мин.

При настройке зоны обнаружения рекомендуется установить минимальную продолжительность.

Каждое зарегистрированное движение до истечения этого времени заново начинает отсчет времени. При установке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время.

Указание: После каждого процесса отключения светильника обнаружение нового движения прерывается прим. на 1 секунду. Только по истечении этого времени светильник может снова включать свет при движении.

Установка сумеречного включения (порог срабатывания) 

Заводская настройка: 2000 лк

2 – 2000 лк

При установке зоны обнаружения при дневном освещении регулятор рекомендуется устанавливать на .

Установка программы 

0=Плавное включение света / без базовой ярко-

10 = плавное включение света + базовая яркость

30 = плавное включение света + базовая яркость

= плавное включение света + базовая яркость

+ = максимальное время (15 мин.). – = минимальное время (5 сек.).

Необходимый порог срабатывания светильника может быть установлен плавно в диапазоне от 2 лк до 2000 лк.

Регулятор на:

= режим дневного освещения -

ок. 2000 лк

= режим сумеречного освещения -

ок. 2 лк.

сти, ВЫКЛ., начиная с установленного значения сумеречного порога

10 мин.

30 мин.

всю ночь

RUS

Page 50

Режим постоянного освещения

В случае наличия сетевого выключателя при монтаже

рожектора в сеть помимо базовых функций включе-

ия и выключения света при движении доступны сле-

ующие функции:

Режим постоянного освещения

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Лампа переключается в режим постоянного освещения на

часа (синий светодиод горит за плафоном ). Затем

на снова автоматически переходит в сенсорный

ежим (синий светодиод выключен).

2) Выключить постоянное освещение:

выключатель выключить и включить 1 раз. Светильник выключается или переключается в сенсорный режим.

Важно:

Многократное нажатие выключателя следует производить быстро одно за другим (в течение 0,2 – 1 с).

Что такое плавное включение света ?

Сенсорный светильник оснащен функцией плавного включения света. Благодаря данной функции макс. яркость светильника устанавливается не сразу, а медленно в течение двух секунд.

Что такое базовая яркость ?

Базовая яркость обеспечивает ночное постоянное освещение с прим. 10 % мощности освещения. Только при движении в зоне обнаружения свет включается (на установленное время, см. продолжительность включения ) на макс. освещение (100 %). Затем светильник снова переключается на базовую яркость (ок. 10%).

Указание: В режиме сумеречного освещения в зависимости от локальной сети электропитания возможны легкие мерцания СИД. Это не является дефектом изделия и причиной для рекламации.



Сертификат соответствия

Этoт прoдукт oтвeчaeт трeбoвaниям

- дирeктивы 2006/95/EG o низкoм нaпряжeнии

- дирeктивы 2004/108/EG oтнoситeльнo

элeктрoмaгнитнoй сoвмeстимoсти

- дирeктивы 2011/65/EG o примeнeнии мaтeриaлoв для

прoизвoдствa элeктричeскиx и элeктрoнныx издeлий, нe сoдeржaщиx врeдныx вeщeств

- директивы ЕС об отходах электрического и

электронного оборудования WEEE 2012/19/EG

Гарантийные обязательства

Данное изделие производства STEINEL было с особым

ниманием изготовлено и испытано на работоспособ-

ость и безопасность эксплуатации соответственно

ействующим инструкциям, а потом подвергнуто

ыборочному контролю качества. Фирма STEINEL

в гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия.Фирма обязуется устранить недостатки, которые возникли в результате недоброкачественности материала или вследствие дефектов конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей

о усмотрению фирмы. Гарантийный срок эксплуата-

п ции не распространяется на повреждения, возникшие в результате износа деталей, и на повреждения и недостатки, возникшие в результате ненадлежащих эксплуатации и ухода. Фирма не несет ответственности за повреждения предметов третьих лиц, вызванных эксплуатацией изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия), по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшую сервисную мастерскую, чтобы узнать, возможен ли ремонт.

Технические данные

абаритные размеры (В x Ш x Г): 195 x 331 x 157 мм

Г Материал: Корпус светильника: алюминий

етевое подключение: 230 В, 50/60 Гц

С Мощность: 12 Вт / 400 лм / 33,3 лм/Вт

Температура цвета: 3000 Кельвин (теплый белый) Срок службы СИД: 50.000 ч Угол обнаружения: 180° с защитой от подкрадывания

альность действия обнаружения: 1 – 7 м (радиально)

Д Установка сумеречного порога: 2 – 2000 лк Продолжительность включения: 5 сек. – 15 мин. Базовая яркость: 0 или 10%, плавное включение света

Постоянный свет: переключаемый (4 ч)

Вид защиты: IP 44 Класс защиты: II Температурный диапазон: -20 °C - +40 °C

Плафон: пластик

Неполадки при эксплуатации

Неполадка

На сенсорном светильнике нет напряжения

Сенсорный светильник не включается

Сенсорный светильник не выключается

Сенсорный светильник выключается не полностью

Сенсорный светильник включается произвольно

Причина Устранение

n Дефект предохранителя, не

включен, неисправность провода

n Короткое замыкание

n При дневном режиме, установка

сумеречного порога установлена в ночной режим

n Выключен сетевой выключатель n Дефект предохранителя

n Неправильно установлена зона

обнаружения

n Имеется постоянное движение в

зоне обнаружения

n Выбрана базовая яркость n Переключатель программы на 0

n В зоне движения происходит

движение деревьев и кустов

n Включается в результате движе-

ния автомашин на дороге

n Заменить предохранитель,

включить сетевой выключатель, проверить провод индикатором напряжения

n Проверить соединения

n Произвести новую регулировку

(регулятор )

n Включить n Заменить предохранитель, при

необходимости проверить соединение

n Произвести новую регулировку

n Проверить участок и, при

необходимости, вновь отрегулировать

n Изменить зону

RUS

Page 51

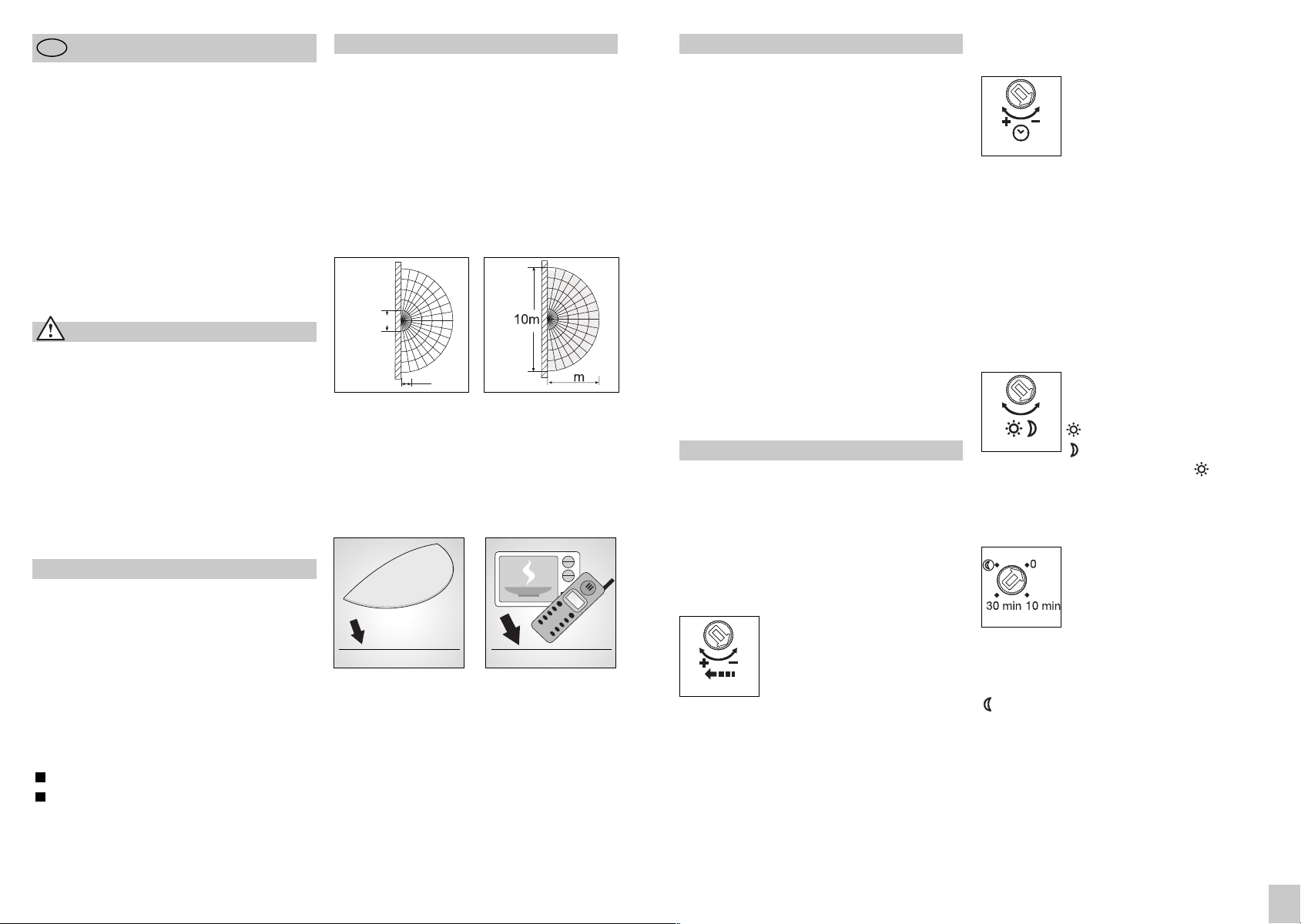

Инструкция за монтаж

важаеми клиенти,

благодарим за гласуваното доверие с покупката на новата ви дизайнерска външна сензорна лампа. Вие избрахте висококачествен продукт, произведен, изпи-

ан и опакован с най-голямо старание.

оля запознайте се с тези инструкции преди монтажа.

ълга, надеждна и безпроблемна работа може да бъде

Д гарантирана само при правилен монтаж и пускане в експлоатация.

Пожелаваме ви много радост с новата ви сензорна лампа.

Указания за безопасност

n Преди да предприемете каквито и да е работи по

уреда, прекъснете електрическото захранване!

n При монтаж електрическата система трябва да е без

напрежение. Първо изключете електрическия ток, след което проверете системата с уред за проверка на напрежението.

n Монтажът на сензорната лампа изисква работа с

електричество. За това трябва да се извърши професионално, според съответните държавни предписания и изисквания. ÖNORM E8001-1, - SEV 1000)

(-VDE 0100, -ÖVE /

Описание на уреда

 Стойка за стена  Корпус  Подложка, използва се при монтаж с открити

кабели

 Капак на осветителното тяло  Настройка на обхвата  Настройка на времето  Настройка на светлочувствителността  Настройка на програмите  Функция постоянна светлина

Монтаж под мазилка

Открит монтаж

Принцип на действие

ензорната лампа е активен датчик за движение.

С Интегрираният високочестотен сензор излъчва високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При движение на хора в обхвата на

ампата сензорът отчита промяната в ехото. Микро-

роцесор издава команда за включване на осветле-

ието. Засичане през врати, стъкла или тънки стени е

ъзможно.

бхват при монтаж на стена:

) минимален обхват (1 м)

) максимален обхват (7 м)

1) 2)

Сведение:

Мощността на инфрачервения високочестотен сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен телефон или микровълнова печка.

около 1 mW

Сведение:

Сензорът е подходящ за автоматично включване на осветление. Климатичните условия могат да влияят на функциите на сензора, при ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване.

около 1000 mW

Монтаж

За да се постигне дадената дължина на обхвата от 7 м, височината на монтаж би трябвало да бъде около 2м.

вързване към мрежата (виж картинката)

абелът съдържа 3 проводника:

= фаза (обикновено черен, кафяв или сив)

L N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт)

При съмнение проводниците трябва да бъдат иденти-

ицирани с уред за проверка на напрежението, след

оето напрежението отново трябва да бъде спряно.

к Фазата (L) и нулата (N) се свързват към лустер клемата.

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и свързан наново. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

Функции

След като корпуса  е монтиран и свързването към мрежата е осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация посредством ключа за включване, лампата се изключва за 10 секунди, навлизайки в калибрираща фаза, след което се активира сензорния режим. Следващо задействане на ключа за включване не е необходимо.

Настройка на обхвата (чувствителност) 

Заводска настройка: 7 м.

Безстепенно регулиране на обхвата от 1 м до 7 м.

Регулатор на: + = максимален обхват 7 м

1 м – 7 м

При настройка на обхвата се препоръчва да бъде избран най-краткия интервал.

Понятието обхват визира кръглата област на пода, която се образува при монтаж на височина 2 м.

Настройка на времето за изключване 

Заводска настройка: 5 сек.

5 сек – 15 мин

– = минимален обхват 1 м

Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 сек. до макс. 15 мин.

Регулатор на:

+ = максимален период (15 мин). – = минимален период (5 сек).

а настройка на обхвата се препоръчва да бъде

З избран най-краткия интервал.

Всяко засечено движение преди изтичане на времето

ръща часовника в първоначална позиция. При наст-

ойка на обхвата и за проверка на функциите се пре-

оръчва да бъде избран най-краткия интервал.

Сведение: След всяко изключване на лампата сензорът за движение остава неактивен за около 1 секунда. Едва след това лампата може да се включи при засечено движение.

Настройка на светлочувствителността (праг на задействане) 

Заводска настройка: 2000 лукса

Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2 - 2000 лукса.

Регулатор на:

2 – 2000 лукса

За настройка на обхвата на дневна светлина регулаторът трябва да е на .

Избор на програма 

0=Плавно включване / без намалено осветление

при достигане на зададения праг на осветеност

10 = Плавно включване + намалено осветление

10 минути

30 = Плавно включване + намалено осветление

30 минути

= Плавно включване + намалено осветление

цялата нощ

= дневен режим около 2000 лукса.

= нощен режим около 2 лукса.

100

101

Page 52

Функция постоянна светлина

Ако към системата бъде включен прекъсвач, освен

ключване и изключване, са възможни и следните фун-

ции:

остоянна светлина

1) Включване:

Ключът да се изключи и включи два пъти. Лампата се поставя на постоянна светлина за 4 часа (син LED свети зад капака ), след това тя преминава автоматично

тново в сензорен режим. (синият LED угасва).

) Изключване:

лючът да се изключи и включи веднъж. Лампата се

К изключва, съответно преминава в сензорен режим.

Важно:

Многократното натискане на ключа трябва да последва бързо (в рамките на 0,2 - 1 сек.).

Какво представлява плавното включване ?

Сензорната лампа разполага с функция за плавно включване. Това означава, че при включване светлината не достига своя максимум веднага. 100 % осветеност се постигат в продължение на една секунда. Също така светлината бавно угасва при изключване.

Какво представлява намаленото осветление ?

Намаленото осветление дава възможност за нощно осветяване, с около 10 % от осветителната мощ. Едва при движение в обхвата светлината се включва на максималните 100 % (за избрано време, виж забавяне на изключването ). След което лампата отново преминава на намалено осветление (около 10 %).

Сведение: в зависимост от локалната електрическа мрежа, в затъмнен режим може да се стигне до леко трептене на светодиодите. Това не е дефект в продукта, нито е причина за рекламация.



Декларация за съответствие

Този продукт съответства на:

- Директивата за ниско напрежение 2006/95/ЕО

- Директивата за електромагнитна съвместимост

2004/108/ЕО

- Директивата за ограничаване на вредните

материали 2011/65/ЕО

- ОЕЕО Директива 2012/19/ЕО

Гаранция за функционалност

Този продукт на STEINEL е произведен с най-голямо

тарание, проверен е за функционалност и безопас-

ост, според действащите разпоредби, след което е

одложен на качествен контрол, на принципа на слу-

айния избор. STEINEL гарантира перфектна изработка

ч и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба

ли поддръжка. Последващи щети на чужди предмети

и са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най-близкия сервиз за възможностите за поправка.

Технически данни

азмери (В x Ш x Д): 195 x 331 x 157 мм

Р Материал: корпус: алуминий

ахранване: 230 V 50/60 Hz

З Мощност: 12 W / 400 lm / 33,3 lm/W Температура на цвета: 3000 келвина (топло бяло) Живот на LED: 50.000 часа Ъгъл на обхват: 180° със защита за пролазване под обхвата

ължина на обхвата: 1 – 7 м (радиално)

Д Настройка на светлочувствителността: 2 – 2000 лукса Настройка на времето: 5 сек. – 15 мин. Намалено осветление: 0 или 10%, плавно включване Постоянна светлина: възможност за включване (4 часа) Вид защита: IP 44 Клас защита: II Температурен диапазон: -20 °C до +40 °C

капак: пластмаса

Проблеми при експлоатация

Проблем

Сензорната лампа е без напрежение

Сензорната лампа не се включва

Сензорната лампа не се изключва

Сензорната лампа не се изключва напълно

Сензорната лампа се включва произволно

Причина Решение

n Дефектен предпазител, не е

включен, прекъснат кабел

n Kъсо съединение

n При дневен режим, настройката

на светлочувствителността е на нощен режим

n Прекъсвачът е изключен n Предпазител дефектен

n Обхватът не е настроен целево

n Продължително движение в

обхвата

n Избрано е намалено осветление n Програматор на 0

n Вятър движи дървета и

храсти в обхвата

n Засичане на автомобили на пътя

n Нов предпазител, да се включи;

n Да се проверят връзките

n Настройката да се направи

n Да се включи n Нов предпазител, евентуално

n Да се регулира отново

n Да се провери обхвата и евенту-

n Обхватът да се промени

проводниците да се проверят с уред за напрежение

наново (регулатор )

да се провери връзката

ално да се регулира отново

102

103

Page 53

中

安装说明

敬的客户，

尊

谢您选购我们的新型室外感应照明设计，对于您的信

感赖我们深感荣幸。您购买的这款高质量产品业已经过精

地生产与测试，同时还附有精致的包装。

心

安装前请仔细阅读本安装说明。只有正确安装与调试才

确保产品长期可靠、无故障的运行。

能

我们希望您尽情体验全新的感应灯。

安全性提示

n 在设备上进行任何工作前均须断开电源！ n 安装时必须确保连接的电线无应力。因此，首先切

断电源，并使用试电笔检查是否存在电压。

n 安装感应灯时涉及电源电压的相关工作，因此必须

根据国内通用的安装规定和连接条件执行专业工作。

（

- VDE 0100，A-ÖVE / ÖNORM E8001-1，



- SEV 1000）

原理

应灯属于一种主动型运动检测器。集成式 iHF 感应器可

感发射高频电磁波（5.8 GHz）并接收其反射波。在灯感应范围内发生人员移动时，感应器将会感应到反射波。微

理器随即发出“打开感应灯”开关指令。即使在门、

处

璃窗或薄墙阻隔的情况下，也能进行感应。

玻

墙面安装时的感应范围：

1) 最小有效距离（1 m）最大有效距离（7 m）

1) 2)

提示：

iHF 感应器高频功率约为 1 mW – 仅相当于手机或微波炉发射功率的千分之一。

安装

为了达到规定的7 m有效距离，安装高度应该

约为2 m。

大

电源线连接（见图）

电源线由 3 芯电缆组成：

线（通常为黑色、棕色或灰色）

L =

N =

不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。相线 (L) 和零线 (N) 连接在灯架接线头上。

重要：混淆接头将导致设备内或者保险丝盒内发

生短路。此种情况下须辨别每根电缆并重新连接。

在电源线上可以安装用于开关的电源开关。

相零线（通常为蓝色）

E =

地

线（绿色/黄色）

功能

壳体  安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在 10 秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

时间设置（关闭延迟）

厂设置：5 秒

出

所需的亮灯时间可在约 5 秒至 15 分

灯钟（最长）之间进行无级设置。调节器设置至：

5 秒 – 15 分钟

置感应范围时，建议选择最短时间 –。

设

如果在该时间结束前感应到任何移动，计时器均会重新启动。设置感应范围和进行功能测试时，建议设置最短时间。

提示：每次关闭灯后，新的移动感应会中断约 1 秒钟。该

时间结束后，感应灯才能在感应到移动时亮起。

亮度设置（响应阈值）

出厂设置：2000 Lux

2 – 2000 Lux

白天设置感应范围时，须将调节器设置至。

程序设置

+ = 最长时间（15 分钟）。

= 最短时间（5 秒）。

–

灯所需的响应阈值灯可在约 2 - 2000 Lux 的范围内无级设置。

调节器设置至：

= 白天模式约 2000 Lux。

= 夜晚模式约 2 Lux。

设备说明

 墙壁支架  灯外壳  明装间隔座  灯罩  有效距离设置  时间设置  亮度设置  程序设置  长亮功能

暗装

明装

约 1 mW

提示：

感应器适用于自动开关灯。天气条件可能影响感应器的功能，强风暴、强降雪、强降雨以及冰雹天气可能导致功能错误激活。

104

约 1000 mW

有效距离设置（灵敏度）

出厂设置：7 m。

可无级设置 1 至 7 m 的有效距离。

调节器设置至：

= 最大有效距离 7 m

–

1 м – 7 м

设置感应范围时，建议选择最短时间–。

有效距离是指将感应灯安装在 2 m 高度时，其在地面上产生的区域直径。

= 最小有效距离 1 m

0 = 超过设置的亮度值时软启动/无底灯亮起 10 = 软启动 + 底灯 10 分钟 30 = 软启动 + 底灯 30 分钟

= 软启动 + 底灯整个夜晚

105

中

Page 54

长亮功能

如果电源线上安装了电源开关，则除简单的开关功

外，还能实现下列功能：

能

亮灯模式

长

1) 打开长亮灯：

开关关闭并打开 2 次。将灯设置为 4 小时的长亮灯（灯

 后方的蓝色 LED 亮起），随后，灯将重新自动转

罩换为感应器模式（蓝色 LED 熄灭）。

2) 关闭长亮灯：

开关关闭并打开 1 次。灯关闭或切换至感应器模式。

重要：应该依次快速操作开关多次（在 .2 - 1 秒的范围内）。

何为灯软启动？

感应灯具有灯软启动功能。这表明，灯打开时不会直接切换至最大功率，而是在一秒内亮度被逐渐调高至 100 %。同样，灯关闭时，则逐渐变暗。



功能质保

该产品系施特朗精心研发制造，已根据有效规定通过了功其产品性能和功能完好。质保期为 36 个月，自消费者购

日起计算。材料或生产错误导致的产品缺陷由我方负

买责排除，质保服务（通过维修或是更换缺陷部件解决）

由我方决定。耗材损失、未正确使用及保养造成的损

将失和损坏未包含在质保范围内。此外，外购物品的间接

失亦不属于质保范畴。仅当将未拆卸的设备连同简要

损的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。

维修服务：

超过保修期或不在保修范围内的缺陷，请咨询就近的维修服务站是否可以进行维修。

技术参数

尺寸（高 x 宽 x 深）： 195 x 331 x 157 mm

料: 灯外壳: 铝

材

源连接： 230 V 50/60 Hz

电

率： 12 W / 400 lm / 33.3 lm/W

功色温： 3000 Kelvin（暖白光） LED 使用寿命： 50000 小时

应角度： 180°，底部覆盖

感感应有效距离： 1 – 7 m（径向）亮度设置： 2 – 2000 Lux 时间设置： 5 秒 – 15 分钟底灯： 0 或 10 %，软启动长亮灯：可控（4 小时）保护形式： IP 44 防护等级： II 温度范围： -20°C 至+40° C

灯罩: 塑料

运行故障

何为底灯？

每晚底灯可以以大约 10 % 的灯功率持续亮起。仅当感应范围出现移动时，灯才会切换至最大灯功率（100 %）

（设置的时间内，参见关闭延迟 ）。然后灯重新切换至底

灯（约 10 %）。

提示：调光模式下，本地电网可能导致 LED 轻微闪烁。

这并非产品缺陷，不得据此索赔。

一致性声明

本品符合：

- 低压指令 2006/95/EC

- EMC 指令 2004/108/EC

- RoHS 指令 2011/65/EC

- WEEE 指令 2012/19/EC

106

故障

感应灯无电压

感应灯无法打开

感应灯无法关闭

感应灯未完全关闭 n 已选择底灯 n 程序选择开关位于 0

感应器意外打开 n 风吹动感应范围内的树枝和

原因解决方法

n 保险丝损坏，未接通，电线断路

n 短路 n 在白天模式下，亮度设置处于夜晚

模式

n 电源开关关闭 n 保险丝损坏 n 感应范围未进行针对性设置

n 感应范围内出现持续移动 n 检查范围，必要时重新调整

灌木丛

n 感应到街道上的汽车

107

n 更新保险丝，打开电源开关，使

用试电笔检查电线

n 检查接头 n 重新设置（调节器 ）

n 打开 n 更换保险丝，必要时检查连接 n 重新调整

n 调整范围

中
