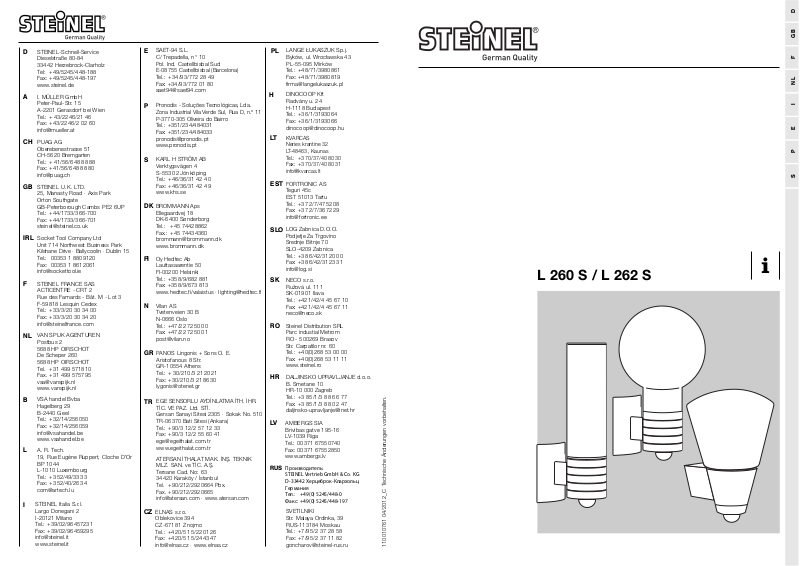

L 260 S / L 262 S

D

110010761 04/2012_C Technische Änderungen vorbehalten.

STEINEL-Schnell-Service
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
Fax: [phone]
www.steinel.de

I. MÜLLER GmbH

A

Peter-Paul-Str. 15
A-2201 Gerasdorf bei Wien
Tel.: + 43/2246/21 46
Fax: [phone]
[e-mail]

PUAG AG

CH

Oberebenestrasse 51
CH-5620 Bremgarten
Tel.: + 41/56/648 88 88
Fax: [phone]
[e-mail]

STEINEL U. K. LTD.

GB

25, Manasty Road · Axis Park
Orton Southgate
GB-Peterborough Cambs PE2 6UP
Tel.: [phone]
Fax: [phone]
[e-mail]

IRL

Socket Tool Company Ltd
Unit 714 Northwest Business Park
Kilshane Drive · Ballycoolin · Dublin 15
Tel.: [phone]
Fax: [phone]
[e-mail]

STEINEL FRANCE SAS

F

ACTICENTRE - CRT 2
Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex
Tél.: [phone]
Fax: [phone]
[e-mail]

VAN SPIJK AGENTUREN

NL

Postbus 2
5688 HP OIRSCHOT
De Scheper 260
5688 HP OIRSCHOT
Tel. [phone]
Fax. [phone]
[e-mail]
www.vanspijk.nl

VSA handel Bvba

B

Hagelberg 29
B-2440 Geel
Tel.: [phone]
Fax: [phone]
[e-mail]
www.vsahandel.be

A. R. Tech.

L

19, Rue Eugène Ruppert, Cloche D’Or
BP 1044
L-1010 Luxembourg
Tel.: [phone]
Fax: [phone]
[e-mail]

STEINEL Italia S.r.l.

I

Largo Donegani 2
I-20121 Milano
Tel.: [phone]
Fax: [phone]
[e-mail]
www.steinel.it

SAET-94 S.L.

E

C/ Trepadella, n° 10
Pol. Ind. Castellbisbal Sud
E-08755 Castellbisbal (Barcelona)
Tel.: + 34/93/772 28 49
Fax: [phone]
[e-mail]

Pronodis - Soluções Tecnológicas, Lda.

P

Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro
Tel.: [phone]
Fax: [phone]
[e-mail]
www.pronodis.pt

KARL H STRÖM AB

S

Verktygsvägen 4
S-553 02 Jönköping
Tel.: [phone]
Fax: [phone]
www.khs.se

BROMMANN Aps

DK

Ellegaardvej 18
DK-6400 Sønderborg
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.brommann.dk

Oy Hedtec Ab

FI

Lauttasaarentie 50
FI-00200 Helsinki
Tel.: [phone]
Fax: [phone]
www.hedtec.fi/valaistus · [e-mail]

Vilan AS

N

Tvetenveien 30 B
N-0666 Oslo
Tel.: [phone]
Fax: [phone]
[e-mail]

PANOS Lingonis + Sons O. E.

GR

Aristofanous 8 Str.
GR-10554 Athens
Tel.: + 30/210/321 20 21
Fax: [phone]
[e-mail]

EGE SENSORLU AYDİNLATMA İTH. İHR.

TR

TİC. VE PAZ. Ltd. STİ.
Gersan Sanayi Sitesi 2305 · Sokak No. 510
TR-06370 Bati Sitesi (Ankara)
Tel.: [phone]
Fax: [phone]
[e-mail]
www.egeithalat.com.tr

ATERSAN İTHALAT MAK. İNŞ. TEKNIK
MLZ. SAN. ve TİC. A.Ş.
Tersane Cad. No: 63
34420 Karaköy / İstanbul
Tel. [phone] Pbx.
Fax. [phone]
[e-mail] · www.atersan.com

ELNAS s.r.o.

CZ

Oblekovice 394
CZ-671 81 Znojmo
Tel.: [phone]
Fax: [phone]
[e-mail] · www.elnas.cz

LANGE ŁUKASZUK Sp.j.

PL

Byków, ul. Wrocławska 43
PL-55-095 Mirków
Tel.: [phone]
Fax: [phone]
[e-mail]

DINOCOOP Kft

H

Radvány u. 24
H-1118 Budapest
Tel.: [phone]
Fax: [phone]
[e-mail]

KVARCAS

LT

Neries krantine 32
LT-48463, Kaunas
Tel.: [phone]
Fax: [phone]
[e-mail]

EST

FORTRONIC AS
Teguri 45c
EST 51013 Tartu
Tel.: [phone]
Fax: [phone]
[e-mail]

LOG Zabnica D.O.O.

SLO

Podjetje Za Trgovino
Srednje Bitnje 70
SLO-4209 Zabnica
Tel.: [phone]
Fax: [phone]
[e-mail]

NECO s.r.o.

SK

Ružová ul. 111
SK-01901 Ilava
Tel.: [phone]
Fax: [phone]
[e-mail]

Steinel Distribution SRL

RO

Parc industial Metrom
RO - 500269 Brasov
Str. Carpatilor nr. 60
Tel.: [phone]
Fax: [phone]
www.steinel.ro

DALJINSKO UPRAVLJANJE d.o.o.

HR

B. Smetane 10
HR-10 000 Zagreb
Tel.: [phone]
Fax: [phone]
[e-mail]

AMBERGS SIA

LV

Brivibas gatve 195-16
LV-1039 Riga
Tel.: [phone]
Fax: [phone]
www.ambergs.lv

Прoизвoдитeль:

RUS

STEINEL Vertrieb GmbH & Co. KG
D-33442 Xeрцeбрoк-Клaрxoльц
Гeрмaния
Teл.: +49(0) 5245/448-0
Фaкс: +49(0) 5245/448-197

SVETILNIKI
Str. Malaya Ordinka, 39
RUS-113184 Moskau
Tel.: [phone]
Fax: [phone]
[e-mail]

0000000 Technische Änderungen vorbehalten.

- 3 -

L 262 S

- 2 -

L 260 S / L 261 S

Montageanleitung

vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLampe entgegenge­bracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorg­falt produziert, getestet und verpackt wurde.

D

Sicherheitshinweise

■ Vor allen Arbeiten am Gerät die Spannungszufuhr
unterbrechen!

■ Bei der Montage muss die anzuschließende
elektrische Leitung spannungsfrei sein. Daher als
Erstes Strom abschalten und Spannungsfreiheit
mit einem Spannungsprüfer überprüfen.

Das Prinzip

Der integrierte Infrarot-Sensor ist mit zwei 120°-Pyro­Sensoren ausgestattet, die die unsichtbare Wärme­strahlung von sich bewegenden Körpern (Menschen,
Tieren etc.) erfassen.

Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet so die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glas­scheiben wird keine Wärmestrahlung erkannt,es

- 5 -



Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachge­rechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLampe.

■ Bei der Installation der SensorLampe handelt es
sich um eine Arbeit an der Netzspannung. Sie
muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingun­gen durchgeführt werden. (

D

-VDE 0100,

A

-ÖVE / ÖNORM E8001-1, -SEV 1000)

erfolgt also auch keine Schaltung. Mit Hilfe der zwei
Pyro-Sensoren wird ein Erfassungwinkel von 240° mit
einem Öffnungswinkel von 180° erreicht.

Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn die SensorLampe seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B. Bäu­me, Mauern etc.) die Sicht des Sensors behindern.

Sehr geehrter Kunde

D

- 4 -

Halogen

normal/

not dimmable

Tipp!

dimmable

(all dimmers)

15 sec. – 30 min.

Watt-o-matic

✔✔

0–50%

✔

Soft

0 – 100 %

✔✘✔

✔

min. 5 min.

✔

min. 5 min.

✘

Watt-o-matic

10 % – 100 %

- 7 -

Konformitätserklärung

Dieses Produkt erfüllt die

- Niederspannungrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

Achtung! (nur L 260 / L 261 S)

Edelstahl sollte regelmäßig (ca. alle 3 Monate) mit
einem handelsüblichen Edelstahlputzmittel gereinigt
werden. Andernfalls kann Korrosion auf der
Oberfläche (Flugrost) entstehen. Sehr gute
Ergebnisse werden mit SIDOL CERAN &
Stahlreiniger von Henkel erzielt, wenn
dieser in Bürstrichtung des Edelstahls
aufgebracht wird. Keine chlorhaltigen
Putzmittel verwenden!

Reichweiteneinstellung/Justierung

Bei einer angenommenen Montagehöhe von 2 m
beträgt die maximale Reichweite des Sensors 12 m.
Je nach Bedarf kann der Erfassungsbereich optimiert
werden. Die beiliegenden Abdeckblenden dienen
dazu, beliebig viele Linsensegmente abzudecken,
bzw. die Reichweite individuell zu verkürzen. Somit
werden Fehlschaltungen durch z. B. Autos, Passanten
etc. ausgeschlossen oder Gefahrenstellen gezielt
überwacht. Die Abdeckblenden können entlang der

Betrieb/Pflege

Die SensorLampe eignet sich zum automatischen
Schalten von Licht. Witterungseinflüsse können die
Funktion der SensorLampe beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Tempe­raturschwankungen nicht von Wärmequellen unter­schieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.



vorgenuteten Einteilungen in der Senkrechten und
Waagerechten getrennt oder mit einer Schere
geschnitten werden. Nach Abziehen der Ringblende
sind diese im oberen Bereich der Sensorlinse ein­zuhängen. Die Ringblende ist danach wieder aufzu­stecken, wodurch die Abdeckblenden fest verankert
werden.
Durch Drehen des Sensorgehäuses um ± 80°  ist
darüber hinaus eine Feinabstimmung möglich.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten
folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.

Soft-Lichtstart

Die SensorLampe verfügt über eine Soft-Lichtstart­Funktion. Das bedeutet, dass das Licht beim Ein­schalten nicht direkt auf maximale Leistung schaltet,



Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (rote LED leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell
hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).

sondern die Helligkeit innerhalb einer Sekunde lang­sam bis zu 100% hochgeregelt wird. Ebenso wird das
Licht beim Ausschalten langsam heruntergeregelt.

- 6 -

Nachdem die Sensoreinheit montiert und der Netzan­schluss vorgenommen ist, kann die SensorLampe in
Betrieb genommen werden.

Funktionen ,,

  

Dämmerungseinstellung
(Ansprechschwelle) 

(Werkseinstellung:
Tageslichtbetrieb 2000 Lux)

Stufenlos einstellbare Ansprechschwelle des Sensors
von 2 – 2000 Lux.

Einstellregler auf gestellt = Tageslichtbetrieb
ca. 2000 Lux.
Einstellregler auf gestellt = Dämmerungsbetrieb
ca. 2 Lux. Zur Einstellung des Erfassungsbereiches bei
Tageslicht ist der Einstellregler auf (Tageslicht­betrieb) zu stellen.

Ausschaltverzögerung
(Zeiteinstellung) 

(Werkseinstellung: 5 Sek.)

Stufenlos einstellbare Leuchtdauer von
5 sek. bis 15 min.

Einstellreger auf – gestellt = kürzeste Zeit
Einstellreger auf + gestellt = längste Zeit (15 min.)

Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit – zu wählen.

Nur L 262 – L 265 S:

Helligkeitsregulierung
(Watt-o-matic) 

(Werkseinstellung:
Dimmung aus: 0%)

Die Leuchtleistung der Lampe kann bis zu max. 50 %
als Dauerbeleuchtung stufenlos eingestellt werden.
Das heißt: Erst bei Bewegung im Sensor-Erfassungs­bereich wird das Licht von z.B. 20 Watt Dauerbe­leuchtung auf maximale Lichtleistung eingeschaltet.

D

Technische Daten

Leistung: max. 100 Watt/E 27 oder max. 2 x 40 W/G9 (G9 nur für L 260 / L 261 S)
Spannung: 230 – 240 V, 50 Hz
Erfassungswinkel: 240° mit 180° Öffnungswinkel
Reichweite des Sensors: max. 12 m
Zeiteinstellung: 5 Sek. – 15 Min.
Dämmerungseinstellung: 2 – 2000 Lux
Helligkeitsregulierung

(L 262 – 265 S) 0 – 50 % (Watt-o-matic)
Dauerlicht: schaltbar (4 Std.)

Voraussetzung: Schalter in Netzzuleitung
Schutzart: IP 44
Temperaturbereich: - 20° C bis + 50° C

Installation/Wandmontage

–

Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung
zur Auslösung des Systems führen kann. Um die
angegebenen Reichweiten von max. 12 m zu erzielen,
sollte die Montagehöhe ca. 2 m betragen.

Anschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 2-3-adrigen Kabel:

L = Phase (meistens schwarz oder braun)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb) (nur L 260 / L 261 S)

Im Zweifel müssen Sie die Kabel mit einem Span­nungsprüfer identifizieren; anschließend wieder

 

spannungsfrei schalten. Phase (L), Neutralleiter (N)
und der Schutzleiter (PE) werden an den Klemmen
angeschlossen.
Hinweis zu Abb. 5 (L 260 / L 261 S): Der Lampen­arm muss zum Anschluss in die Haltelaschen am
Wandhalter eingehängt werden, damit die internen
Leitungen nicht durch Zug beansprucht werden.
Hinweis zu Abb. 15 (L 260 / L 261 S): Die Leuchtmit­telfassung ist drehbar, um den G9-Adapter individuell
zu justieren.

Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist dies Vorausset­zung (s. Kapitel Dauerlichtfunktion) .

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt
hergestellt, funktions- und sicherheitsgeprüft nach
geltenden Vorschriften und anschließend einer Stich­probenkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir be­seitigen Mängel, die auf Material- oder Fabrikations­fehlern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung auftreten. Weitergehende Folgeschäden an
fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation einge­sandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
repariert unser Werkservice. Bitte
das Produkt gut verpackt an die
nächste Servicestation senden.

- 8 -

Betriebsstörungen

SensorLampe ohne Spannung

SensorLampe schaltet nicht ein

SensorLampe schaltet nicht aus

SensorLampe schaltet uner­wünscht ein

SensorLampe Reichweiten­veränderung

LED leuchtet stetig, obwohl kein
Dauerlicht eingestellt

Störung

■ Sicherung defekt, nicht einge ­schaltet, Leitung unterbrochen

■ Kurzschluss

■ neue Sicherung, Netzschalter

einschalten; Leitung mit Span­nungsprüfer überprüfen

■ Anschlüsse überprüfen

■ bei Tagesbetrieb, Dämmerungs

einstellung steht auf Nachtbetrieb

■ Glühlampe defekt

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht gezielt

eingestellt

■ interne elektrische Sicherung
wurde aktiviert (LED-Dauerlicht)

■ neu einstellen (Regler )

■ Glühlampe austauschen

■ Einschalten

■ neue Sicherung, evtl. Anschluss

überprüfen

■ neu justieren

■ SensorLampe aus- und nach

ca. 5 Sek. wieder einschalten

■ dauernde Bewegung im
Erfassungsbereich

■ Helligkeitsregulierung auf 50%
(nur L 262 S – 265 S)

■ Bereich kontrollieren und evtl.
neu justieren

■ Helligkeitsregulierung auf 0%
stellen (Regler )

■ Wind bewegt Bäume und
Sträucher im Erfassungsbereich

■ Erfassung von Autos auf der
Straße

■ plötzliche Temperaturverän­derung durch Witterung (Wind,
Regen, Schnee) oder Abluft aus
Ventilatoren, offenen Fenstern

■ Bereich umstellen

■ Bereich umstellen

■ Bereich verändern, Montageort

verlegen

■ andere Umgebungs­temperaturen

■ Erfassungsbereich durch Abdek­kschalen genau einstellen

■ interne Sicherung aktiviert ■ SensorLampe aus- und nach
5 Sek. wieder einschalten

Ursache Abhilfe

Installation/wall mounting

–

The site of installation should be at least 50 cm away
from another light because heat radiated from it may
activate the system. To achieve the specified max.
reach of 12 m, the light should be installed at a height
of approx. 2 m.

Connecting the mains supply lead (see illustration)

The mains lead consists of a 2-3 phase cable.

L = phase conductor (usually black or brown)
N = neutral conductor (usually blue)
PE =protective earth

conductor (green/yellow) (L 260 / L 261 S)

Installation instructions

Congratulations on purchasing your new STEINEL
sensor light and thank you for the confidence you
have shown in us. You have chosen a high-quality
product that has been manufactured, tested and
packed with the greatest care.

GB

Safety warnings

■ Disconnect the mains power supply before
attempting any work on the unit!

■ During installation, the electrical wiring being
connected must be dead. Therefore, switch off
the power first and use a voltage tester to make
sure the wiring is off circuit.

Principle

The integrated infrared sensor is equipped with two
120° pyro sensors which detect the invisible heat
emitted by moving objects (people, animals etc.).

The heat detected is converted electronically into a
signal that switches the light on automatically. Heat is
not detected through obstacles, such as walls or
panes of glass. Heat radiation of this type will, there­fore, not trigger the sensor. The two pyro sensors

- 9 -



 

Please familiarise yourself with these instructions
before attempting to install the sensor light because
prolonged reliable and trouble-free operation will only
be ensured if it is fitted properly.
We hope your new STEINEL sensor light will bring
you lasting pleasure.

■ Installing the sensor light involves work on the
mains voltage supply. This work must therefore
be carried out professionally in accordance with
applicable national wiring regulations and electrical
operating conditions. (

D

-VDE 0100,

A

-ÖVE / ÖNORM E8001-1, - SEV 1000)

have an angle of coverage of 240° with an angle of
aperture of 180°.

Important: The most reliable way of detecting motion
is to install the sensor light with the sensor aimed
across the direction in which a person would walk
and by ensuring that no obstacles (such as trees and
walls, for example) obstruct the line of sensor vision.

If you are in any doubt, you must identify the cables
using a voltage tester; now disconnect the power
supply again. Connect phase (L), neutral (N) and pro­tective earth (PE) to the terminals.
Note on Fig. 5 (L 260 / L 261 S): For connection, the
light arm must be clamped in the retaining bracket so
as not to exert tension on the internal conductors.
Note on Fig. 15 (L 260 / L 261 S): The lamp holder
turns, permitting precision adjustment of the G9
adapter.

Note: A mains switch for switching the unit ON and
OFF may of course be installed in the power supply
lead. A mains switch is required for the manual over­ride function (see Manual override function) .

Dear Customer

GB

Declaration of conformity

This product complies with

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

Note: (L 260 / L 261 S)

Stainless steel should be cleaned at regular intervals
(about every 3 months) with a standard stainless steel
cleaner. If it is not cleaned, corrosion may
occur on the surface (flash rust). Excellent
results are achieved with SIDOL CERAN &
steel cleaner from Henkel when applied
along the grain of the stainless steel
brushed finish. Do not use chlorine­based cleaning products.

Manual override function

If a mains switch is installed in the mains supply lead,
the light is capable of the following functions in addi­tion to the simple ON/OFF function:

Sensor operation

1) Switch light ON (when light is OFF):

Switch 1 x OFF and ON.
Light stays on for the period selected.

2) Switch light OFF (when light is ON):

Switch 1 x OFF and ON.
The light goes out or switches over to sensor mode.

Soft light start

The sensor light features a soft light start function.
This means that when turned on, the light is not
switched directly to maximum output but gradually

Reach setting/adjustment

At an assumed installation height of 2 m, the sensor
has a maximum reach of 12 m. The detection zone
can be optimised to suit needs. The shrouds provided
are used for blanking off any number of lens seg­ments or to shorten reach as required. This prevents
the light from being activated unintentionally, e.g. by
cars, passers-by etc. and allows you to target danger
spots. The shrouds can be divided or cut with a pair
of scissors along the vertical and horizontal grooves.

Operation/Maintenance

The sensor light is suitable for switching light on
automatically. Weather conditions may affect the way
the sensor light works. Strong gusts of wind, snow,
rain or hail may cause the light to come on when it is
not wanted because the sensor is unable to distin­guish sudden changes of temperature from sources
of heat. The detector lens may be cleaned with a
damp cloth if it gets dirty (do not use cleaning
agents).





Manual override

1) Switch ON manual override:

Switch ON and OFF twice. The light will stay ON for
4 hours (red LED lights up behind the lens). Then it
returns automatically to sensor mode (red LED off).

2) Deactivate manual override:

Switch ON and OFF once. Light goes out or changes
over to sensor mode.

Important:

The switch should be actuated in rapid succession
(in the 0.5 – 1 sec. range).

builds up brightness to 100 % within the space of a
second. Brightness is also gradually reduced when
the light is switched OFF.

After removing the decorative ring, the shrouds can
be clipped on at the top of the sensor lens. The dec­orative ring must now be pushed back on to hold the
shrouds firmly in place.
Precision targeting can be achieved by turning the
sensor housing through ± 80° .

- 10 - - 11 -

GB

The SensorLight can be put into service after mount­ing the sensor unit and connecting the light to the
mains power supply.

Functions ,,

  

Twilight setting
(response threshold) 

(factory setting:
daylight operation 2000 lux)

Sensor response threshold can be infinitely varied
from 2 – 2000 lux.

Control dial set to = daylight operation
approx. 2000 lux.
Control dial set to = twilight operation
approx. 2 lux. To adjust the detection zone in daylight,
set control dial to (daylight operation).

Switch-off delay
(time setting) 

(factory setting: 5 sec.)

Light ON duration can be infinitely varied from
5 sec. to 15 min.

Control dial set to – = shortest time
Control dial set to + = longest time (15 min.)

It is recommended to select the shortest time
– when adjusting the detection zone

L 262 – L 265 S:

Brightness control
(Watt-o-matic) 

(factory setting:
dimmer off: 0%)

Light output can be infinitely adjusted up to 50 % of
maximum power when set to stay on all the time.
This means: when the light is set to stay on all
the time, it will only switch from, say, 20 watts to
max-imum light output when movement occurs in
the sensor detection zone.

Technical specifications

Wattage: 100 watts max./E 27 or 2 x 40 W max./G9 (L 260 / 261 S: G9)
Voltage: 230 – 240 V, 50 Hz
Angle of coverage: 240° with 180° angle of aperture
Sensor reach: max. 12 m
Time setting: 5 sec. – 15 min.
Twilight setting: 2 – 2000 lux
Brightness control:

(L 262 – 265 S) 0 – 50% (Watt-o-matic)
Manual override: selectable (4 hours):

Provided switch is connected in mains supply lead
Enclosure: IP 44
Temperature ranging from: - 20° C to + 50° C
