User Guide

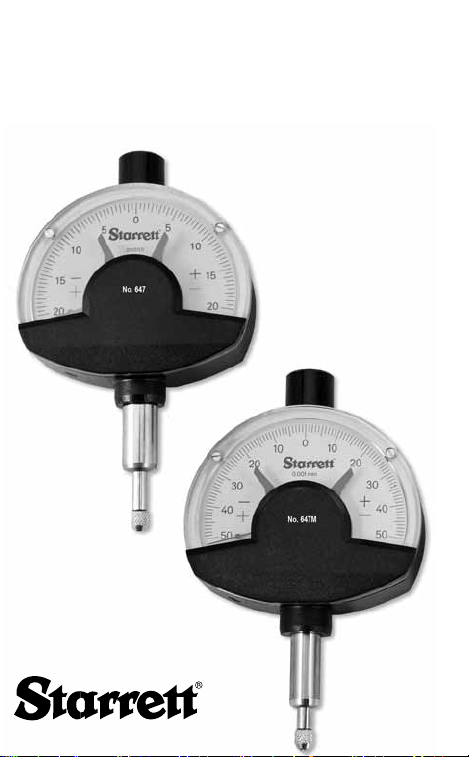

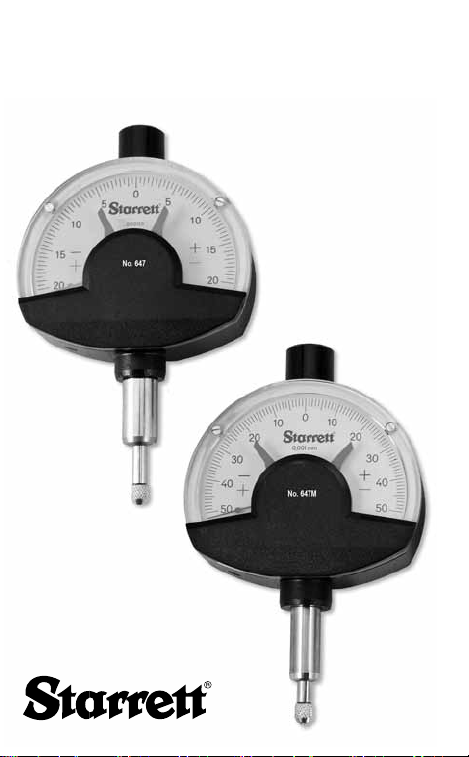

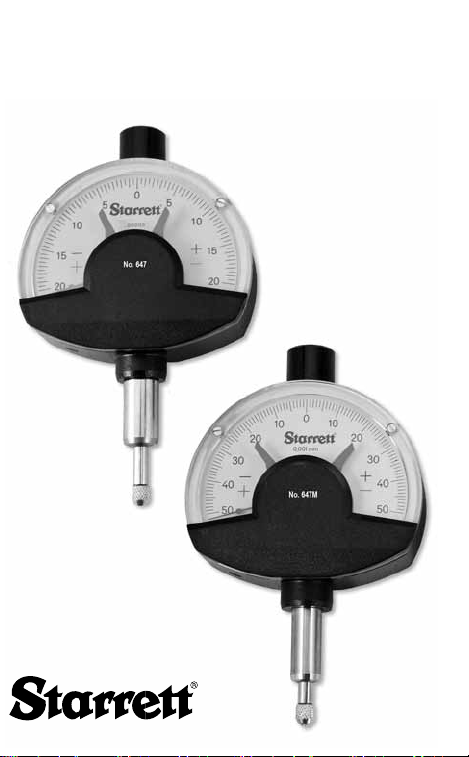

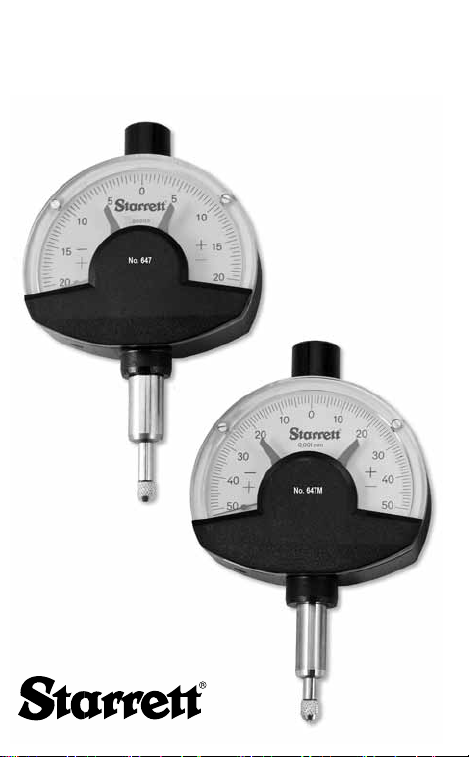

647 Series Dial Comparator Gage
No. 647
English Graduations
White dial
No. 647M
Metric Graduations
Yellow dial
starrett.com
647 and 647M Dial Comparator Gages are precise instruments that
provide exceptionally accurate length comparison measurements. We
recommend you read this User Guide before using the gages.

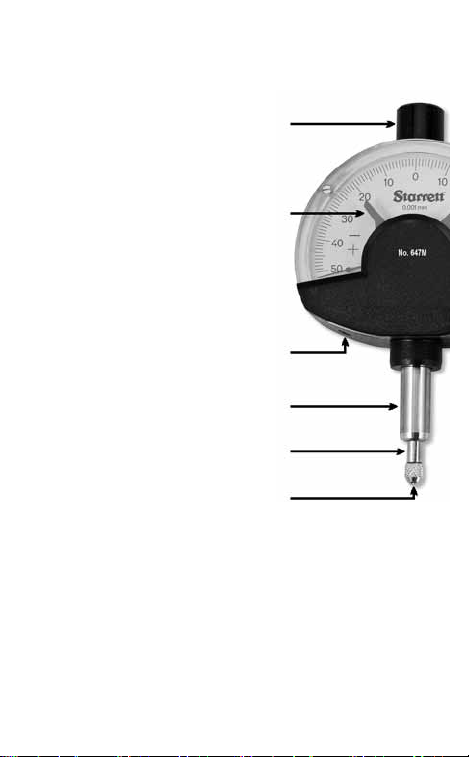

Proper Care
Clean the spindle with a lint-
Safety Cap
free dry cloth to remove any
dirt after each use. When not in
use, store the gage in its box
and in a dry location at ambient temperature.
Tolerance
Markers
DO NOT oil the spindle!
Gage Mounting
The 647 has a stem diameter
of 3/8" and may be clamped
to holders, fixtures and stands
with a 3/8" bore diameter.
The 647M has a stem diameter
of 8mm and may be clamped
to holders, fixtures and stands
Screw for
cable release
Stem
with a 8mm bore diameter.
For additional mounting flex-
Spindle
ibility, 647 Series gages can
be fitted with a lug-on-center
back (PT15052), available
Contact point
separately.
Adjustments
Once the gage is setup and securely clamped, zero to the required
height with a master such as a gage block. Mount the gage so that the
hand is close to zero on the dial.
To precisely zero the gage, remove the safety cap and access the
knurled fine adjustment screw. Turn clockwise or counter-clockwise as
needed to position the hand at precisely zero.
Position the gage relatively close to zero, then use the fine adjustment
screw to precisely position to zero. After final adjustment, replace the
safety cap.
Making a Measurement
To measure, first retract the spindle, then lower it gently to the workpiece. The measured value or the deviation from the nominal value
(preset zero value) can be read directly on the dial.
An optional spindle lift cable (PT15053) is available. To attach, remove
the screw on the left of the case, then attach the cable release.
Changing Contact Points
The 647 contact point has a #4-48 NF thread. The 647M contact point
of model has a M2.5 thread. Be sure that your replacement contact
point has the same thread as the one being replaced.
To remove the contact point, press the spindle all of the way to the
upper stop and unscrew the contact point in a counter-clockwise
direction.
To install a contact point, press the spindle all of the way to the upper
stop. Then turn the contact point fully clockwise until it is firmly seated
to ensure accuracy.
Inspection
Inspect regularly to ensure proper operation and calibrate as needed
based on your frequency of use and accuracy requirements.
Declaration of Conformity & Confirmation of Traceability
We certify that this product meets or exceeds the manufacturing
requirements and that the measuring equipment used to check this
product is traceable to national and/or international standards.

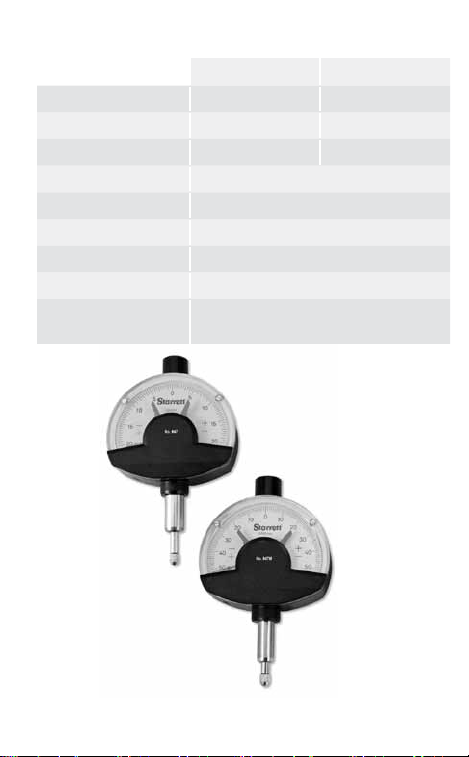

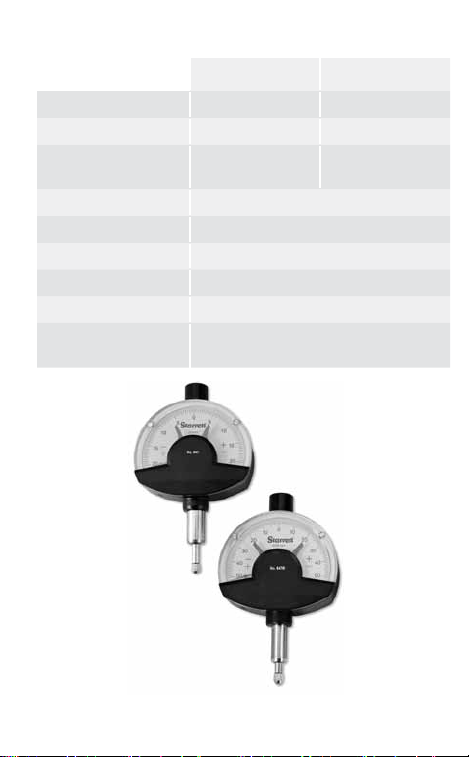

Technical Specifications
647 647M
Reading .00005" 0.001mm
Range ±.002" ±0.05mm
Overtravel .120" 3mm
Repeatability 0.5 of least graduation
Hysteresis 0.5 of least graduation
Error in one direction 1 of least graduation
Total error 1.2 of least graduation
Measuring force 1.1-1.5 N
Operating Temperature 50-104°F (10-40°C)
Specifications subject to change.
Guide d'utilisation
Comparateur à cadran série 647
No 647
Graduations: système impérial
Cadran blanc
No 647M
Graduations: système
international
Cadran jaune
starrett.com
Les comparateurs à cadran 647 et 647M sont des instruments de
précision qui permettent des comparaisons de longueur exceptionnellement justes. Nous vous conseillons de lire ce guide d'utilisation
avant de les utiliser.
Entretien
Après chaque utilisation,
Chapeau
de sécurité
nettoyez le palpeur à
l'aide d'un chiffon sec non
pelucheux pour éliminer toute
saleté. Lorsqu'il n'est pas
utilisé, le comparateur doit
Index de
tolérance
être conservé dans sa boîte
et dans un lieu sec à
température ambiante.
NE GRAISSEZ PAS le palpeur !
Montage du comparateur
Le 647 possède un canon de
3/8 po. de diamètre et peut
être fixé à des supports, des
dispositifs de serrage et des
Vis du câble
de dégagement
Canon
pieds munis d'un alésage de
3/8 po. de diamètre.
Palpeur
Le 647M possède un canon
de 8mm de diamètre et peut
être fixé à des supports, des
Touche
dispositifs de serrage et des pieds munis d'un alésage de 8mm de
diamètre.
Pour plus de flexibilité au montage, les comparateurs de la série 647
peuvent être équipés d'une plaque arrière à œil central (PT15052),
disponible séparément.
Réglages
Une fois le comparateur monté et bien fixé, réglez le point zéro à
la hauteur requise avec un gabarit tel qu’une cale étalon. Montez
le comparateur de telle sorte que l’aiguille soit proche de zéro au
cadran.
Pour régler le point zéro du comparateur avec précision, retirez le
chapeau de sécurité et utilisez la vis moletée de réglage de précision. Tournez-la dans le sens horaire ou anti-horaire, selon le besoin,
pour positionner l'aiguille précisément à zéro.
Placez le comparateur près de zéro, puis utilisez la vis de réglage de
précision pour positionner le zéro avec précision. Après le réglage
final, remettez le chapeau de sécurité en place.
Réalisation d'une mesure
Pour mesurer, faites d'abord rentrer le palpeur, puis abaissez-le
doucement sur la pièce. La valeur mesurée ou l'écart par rapport à la
valeur nominale (zéro prédéfini) peut être lu directement au cadran.
Un câble de levage du palpeur (PT15053) est disponible en option.
Pour le mettre en place, retirez la vis du côté gauche du boîtier, puis
fixez le câble de dégagement.
Remplacement des touches
La touche du 647 possède un filetage #4-48 NF. La touche du
647M possède un filetage M2,5. Assurez-vous que votre touche de
rechange possède le même filetage que celle que vous remplacez.
Pour retirer la touche, appuyez sur le palpeur jusqu'à ce qu'il arrive
en butée supérieure, puis dévissez la touche dans le sens
anti-horaire.
Pour monter une touche, appuyez sur le palpeur jusqu'à ce qu'il
arrive en butée supérieure. Faites ensuite tourner la touche dans le
sens horaire jusqu'à ce qu'elle soit bien en butée, afin de garantir la
précision.
Inspection
Effectuez des contrôles réguliers pour vous assurer du bon
fonction nement et étalonnez le comparateur, si nécessaire, selon
votre fréquence d'utilisation et les exigences de précision.
Déclaration de conformité et confirmation de la traçabilité
Nous certifions que ce produit atteint ou dépasse les exigences de
fabrication et que l'équipement de mesure utilisé pour contrôler ce
produit offre une traçabilité conforme aux normes nationales et/ou
internationales.
Spécifications techniques
647 647M
Mesure 0,00005 po. 0,001mm
Plage de mesure ±0,002 po. ±0,05mm
Dépassement 0,120 po. 3mm
Répétabilité 0,5 de la plus petite graduation
Hystérésis 0,5 de la plus petite graduation
Erreur dans un sens 1 de la plus petite graduation
Erreur totale 1,2 de la plus petite graduation
Force de mesurage 1,1 à 1,5N
Température
de fonctionnement
50 à 104°F (10 à 40°C)
Spécifications sujettes à des modifications.
Guida per l’uso
Comparatore a quadrante Serie 647
Nr. 647
Scala in pollici
Quadrante bianco
Nr. 647M
Scala in mm
Quadrante giallo
starrett.com
I comparatori a quadrante 647 e 647M sono strumenti di precisione
utilizzati per misure di spostamento lineare eccezionalmente accurate. Si consiglia di leggere questa guida per l’uso prima di utilizzare
il comparatore.
Cura
Cappuccio
Dopo ogni utilizzo pulire lo
stelo di misura con un panno
asciutto senza filacce per
rimuovere eventuali residui
di sporco. Quando non viene
utilizzato, riporre il compa-
Indici di tol-
leranza
ratore nella sua custodia e
sistemarlo in un luogo asciutto
a temperatura ambiente.
NON lubrificare lo stelo!
Montaggio del comparatore
Il diametro del gambo di attac-
Vite per
rilascio filo
co del 647 è di 3/8 di pollice;
il gambo di attacco può essere
fissato a supporti, attrezzature
e banchi con diametro interno
di 3/8 di pollice.
Il diametro del gambo di attacco del 647M è di 8 mm; il
Gambo
di attacco
Stelo
di misura
Punta
tastatrice
gambo di attacco può essere
fissato a supporti, attrezzature
e banchi con diametro interno di 8 mm.
Per un’ulteriore flessibilità di montaggio, i comparatori della Serie 647
possono essere forniti con forcella posteriore (PT15052), disponibile
separatamente.
Regolazione
Una volta che il comparatore è stato installato e fissato fermamente,
azzerare all’altezza richiesta con un blocchetto di riscontro come
riferimento. Montare il comparatore in modo che la lancetta sia vicino
allo zero sul quadrante.
Per azzerare il comparatore con precisione, togliere il cappuccio
ed accedere alla vite di regolazione zigrinata. Girare in senso orario
o anti-orario, secondo necessità, per posizionare la lancetta
esattamente sullo zero.
Posizionare il comparatore abbastanza vicino allo zero, quindi
utilizzare la vite di regolazione per azzerarlo con precisione.
Dopo la regolazione finale, riposizionare il cappuccio.
Misurazione
Per effettuare una misurazione, retrarre prima lo stelo e quindi
abbassarlo delicatamente sulla parte. Sul quadrante si può leggere
direttamente il valore misurato o lo scostamento dal valore nominale
(valore zero prefissato).
È disponibile un filo per sollevare lo stelo (PT15053). Per attaccarlo,
togliere la vite sulla sinistra della cassa, quindi attaccare il filo.
Sostituzione della punta tastatrice
La punta tastatrice del 647 ha una filettatura #4-48 NF. La punta
tastatrice del 647M ha una filettatura M2,5. Accertarsi che la punta
tastatrice di ricambio abbia la stessa filettatura della punta tastatrice
che si deve sostituire.
Per rimuovere la punta tastatrice, premere lo stelo completamente
fino a che si ferma e svitare la punta tastatrice in senso anti-orario.
Per installare la punta tastatrice, premere lo stelo completamente
fino a che si ferma. Quindi girarlo completamente in senso orario fino
a che è ben stretto, per assicurare che le misurazioni siano accurate.
Verifica
Verificare con regolarità lo strumento per accertarsi che funzioni
correttamente e tarare secondo necessità, a seconda dell’utilizzo e
dei requisiti di accuratezza.
Dichiarazione di conformità e conferma di tracciabilità
Si certifica che questo prodotto rispetta o supera i requisiti di
produzione e che i misuratori utilizzati per controllare questo
prodotto sono tracciabili secondo gli standard nazionali e/o
internazionali.
Specifiche tecniche
647 647M
Lettura 0,00005 di poll. 0,001 mm
Campo di misura ±0,002 di poll. ±0,05 mm
Corsa 3 mm
Ripetibilità 0,5 della graduazione minima
Isteresi 0,5 della graduazione minima
Errore in una direzione 1 della graduazione minima
Errore totale 1,2 della graduazione minima
Forza di misura 1,1-1,5 N
Temperatura
di funzionamento
50-104 °F (10-40 °C)
Specifiche soggette a modifiche.
Guía del usuario
Calibre comparador de disco
de la serie 647
Nº 647
Graduación inglesa
Disco blanco
Nº 647M
Graduación métrica
Disco amarillo
starrett.com
Los calibres comparadores de disco 647 y 647M son instrumentos de
precisión que proporcionan medidas de comparación de longitud de
excepcional exactitud. Le recomendamos leer esta guía del usuario
antes de utilizarlos.
Cuidados necesarios
Limpie el eje con un paño
Tapón de
seguridad
seco sin pelusas para eliminar
todo resto de suciedad
después de cada uso. Cuando
no lo utilice, guarde el calibre
Marcadores
de tolerancia
en su caja en un lugar seco a
temperatura ambiente.
¡NO engrase el eje!
Montaje del calibre
El pie del modelo 647 tiene un
diámetro de 3/8” (9,525 mm)
y puede fijarse en soportes
Tornillo del
cable elevador
y otros dispositivos de igual
diámetro interior.
Pie
El pie del modelo 647M tiene
un diámetro de 8 mm y puede
Eje
fijarse en soportes y otros
dispositivos de igual diámetro
interior.
Punto de
contacto
Para mayor flexibilidad, los calibres de la serie 647 pueden montarse
en un soporte atornillable con saliente central (PT15052) suministrado por separado.
Ajustes
Una vez haya configurado y fijado correctamente el calibre, ajuste
el punto cero a la altura necesaria utilizando un valor de referencia
fiable, como un bloque calibrador. Monte el calibre de forma que la
manilla quede cerca del punto cero del disco.
Para ajustar el punto cero del calibre con precisión, quite el tapón de
seguridad y acceda al tornillo moleteado de ajuste preciso. Gírelo en
sentido horario o antihorario para situar la manilla exactamente en
el punto cero.
Sitúe el calibre relativamente cerca del punto cero y utilice el tornillo
de ajuste preciso para situarlo exactamente en dicho punto. Una vez
finalizado el ajuste, vuelva a colocar el tapón de seguridad.
Hacer una medición
Para medir, retraiga el eje y bájelo con cuidado hasta la pieza
medida. El valor medido o la desviación respecto del valor nominal
(valor cero preestablecido) se puede leer directamente en el disco.
Existe un cable opcional para levantar el eje (PT15053). Para fijarlo,
retire el tornillo de la parte izquierda de la carcasa y sujete el cable
elevador.
Cambio de los puntos de contacto
La rosca del punto de contacto del modelo 647 es de tipo #4-48
NF. La del modelo 647M, es de tipo M2.5. Cuando lo sustituya,
asegúrese de que el punto de contacto de repuesto tenga la misma
rosca que el original.
Para retirar el punto de contacto, presione el eje hasta el tope
superior y desenrosque el punto de contacto girándolo en sentido
antihorario.
Para instalar un punto de contacto, presione el eje hasta el tope
superior. Gire el punto de contacto en sentido horario hasta que
quede firmemente asentado para asegurar la precisión.
Inspección
Inspeccione el instrumento con regularidad para comprobar su buen
funcionamiento y calíbrelo siempre que sea necesario en función de
su frecuencia de uso y de sus necesidades de precisión.
Declaración de conformidad y confirmación de trazabilidad
Certificamos que este producto cumple o supera los requisitos de
fabricación y que los equipos de medida utilizados para comprobarlo
son trazables conforme a las normas nacionales y/o internacionales.
Especificaciones técnicas
647 647M
Lectura 0,00005" 0,001 mm
Rango ±0,002" ± 0,05 mm
Sobrerrecorrido 0,120" 3 mm
Repetibilidad 0,5 de la graduación mínima
Histéresis 0,5 de la graduación mínima
Error en una dirección 1 de la graduación mínima
Error total 1,2 de la graduación mínima
Fuerza de medida 1,1-1,5 N
Temperatura
de funcionamiento
50-104 °F (10-40 °C)
Las especificaciones están sujetas a cambios.
Guia do usuário
Relógio comparador da série 647
Graduações em unidades inglesas
No. 647
Mostrador branco
No. 647M
Graduações em
unidades métricas
Mostrador amarelo
starrett.com
Os relógios comparadores 647 e 647M são instrumentos precisos
que fornecem medidas excepcionalmente exatas da comparação de
comprimentos. Recomendamos ler o Guia do Usuário antes de usar
esses medidores.
Cuidados
Depois de cada uso, limpe o
Capa de
segurança
fuso com um pano sem fiapos
para remover toda a sujeira.
Quando não estiver em uso,
guarde o medidor em sua
caixa, em um local seco e na
Mostradores de
tolerância
temperatura ambiente.
NÃO lubrifique o fuso!
Montagem do medidor
O modelo 647 possui um
canhão com diâmetro de 3/8"
e pode ser fixo em suportes,
acessórios e bases com
diâmetro interno de 3/8".
Parafuso para
desengate
do cabo
Canhão
O modelo 647M possui um
canhão com diâmetro de
8 mm e pode ser fixo em
Fuso
suportes, acessórios e bases
com diâmetro interno
de 8 mm.
Ponta
de contato
Para maior flexibilidade de montagem, a série 647 pode ser equipada
com uma alça na sua parte posterior (PT15052), que pode ser
adquirida separadamente.
Ajustes
Depois que o medidor estiver devidamente configurado e fixo, zere
na altura desejada com uma referência tal como um bloco calibrador.
Monte o medidor de forma que o ponteiro no mostrador esteja
próximo do zero.
Para zerar o medidor com precisão, remova a capa de segurança e
acesse o parafuso serrilhado de ajuste fino. Gire no sentido horário
ou anti-horário conforme necessário até posicionar o ponteiro
exatamente no zero.
Posicione o medidor relativamente próximo do zero e, em seguida,
use o parafuso de ajuste fino para posicionar exatamente sobre o
zero. Após o ajuste final, reinstale a capa de segurança.
Como medir
Para medir, primeiro retraia o fuso e depois abaixe-o gentilmente até
encostar na peça. O valor medido ou desvio do valor nominal (valor
predefinido em zero) pode ser lido diretamente no mostrador.
Um cabo opcional de suspensão do fuso encontra-se disponível
(PT15053). Para conectá-lo, remova o parafuso no lado esquerdo da
caixa e conecte o desengate do cabo.
Como mudar os pontos de contato
A ponta de contato do 647 possui uma rosca NF #4-48. A ponta de
contato do modelo 647M possui uma rosca M2.5. Certifique-se de
que a ponta de contato de reposição possui a mesma rosca que
aquela sendo substituída.
Para remover a ponta de contato, pressione o fuso totalmente para
cima até o batente superior e desparafuse a ponta girando-a no
sentido anti-horário.
Para instalar uma ponta, pressione o fuso totalmente para cima até
o batente superior. A seguir, para garantir a exatidão, gire a ponta no
sentido-horário até ficar totalmente assentada.
Inspeção
Inspecione regularmente para assegurar uma operação correta e
calibre conforme a necessidade, de acordo com a frequência de uso
e requisitos de exatidão.
Declaração de conformidade e confirmação de rastreabilidade
Certificamos que este produto atende ou supera os requisitos de
produção e que o equipamento de medição usado para verificar este
produto pode ser rastreado a padrões nacionais e/ou internacionais.
Especificações técnicas
647 647M
Leitura 0,00005" 0,001 mm
Variação ± 0,002" ± 0,05 mm
Deslocamento além do
ponto de definição
Repetibilidade 0,5 da menor graduação
Hísterese 0,5 da menor graduação
Erro em um sentido 1 da menor graduação
Erro total 1,2 da menor graduação
Força de medição 1,1-1,5 N
Temperatura
de operação
0,120" 3 mm
10-40 °C (50-104 °F)
As especificações estão sujeitas a alterações.
用户指南
647 系列表盘式比较仪
No. 647
英制刻度
白色刻度盘
黄色刻度盘
No. 647M
公制刻度
starrett.com
647和647M表盘式比较仪是一种精密仪器，能够提供极为
精确的长度比较测量。 我们建议您在使用前阅读本用户
手册。
正确保养
安全盖
每次使用后，用无绒干布
清洁主轴以擦掉任何污
垢。不使用时，将比较仪
放入盒内，并在大气温
度下将其储存在干燥的
公差
标记
地方。
请勿为主轴上油！
比较仪安装
647 的杆径为 3/8"，其
可插入到带有 3/8" 孔径
的台座、固定装置和支
架内。
647M 的杆径为 8 mm，
其可插入到带有 8 mm
孔径的台座、固定装置和
支架内。
释缆器
螺丝
杆
主轴
为了获得更多安装灵活
性，647 系列比较仪
触点
可安装中心带耳后盖
(PT15052)，可单独提供。
调整
安装并夹稳比较仪后，用步距规（例如量块）回零到所需高
度。安装比较仪，这样一来，刻度盘上的指针接近于零。
为了精确地回零比较仪，取下安全盖并拧动滚花微调螺丝。
根据需要顺时针或逆时针旋转，使指针精确地指向零位。
使比较仪相对靠近零位，然后使用微调螺丝，使其精确回
零。最终调整后，装回安全帽。
测量
为了进行测量，首先要缩回主轴，然后轻轻地放低靠近工
件。可从刻度盘直接读取测定值或标称值（预设为零值）
偏差。
提供可选主轴升降电缆 (PT15053)。若要固定，取下外壳
左侧的螺丝，然后固定释缆器。
更换触点
647 触点具有 #4-48 NF 螺纹。647M 触点型号为 M2.5 螺纹。
确保更换触点具有与更换的触点相同的螺纹。
为了取下触点，将主轴完全推至上限位块，然后沿逆时针
方向拧开触点。
为了安装触点，要将主轴完全推至上限位块。 随后，顺时
针旋转触点，直至触点牢牢固定以确保精确度。
检查
定期检查，确保正确工作，并根据使用频率和精确度要求
校准。
符合性声明和溯源性确认
兹证明，本产品符合或超出制造要求，并且检验本产品所
用的测量设备可追溯至国家和/或国际标准。

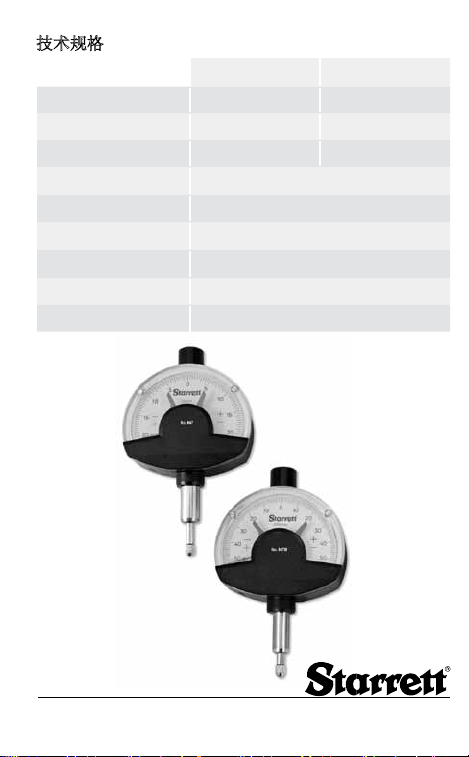

技术规格
读数
范围
超程
重复性
磁滞
单向误差
总误差
测量力
工作温度
647 647M
.00005" 0.001mm
±.002" ±0.05mm
.120" 3mm
最小刻度为 0.5
最小刻度为 0.5
最小刻度为 1
最小刻度为 1.2
1.1-1.5 N
50-104°F (10-40°C)
starrett.com
Form 979 01/13 1M/T i规格可能有所变更。
Loading...
