Starrett 3754 User Manual

PKG08762- UM3754

User Manual

Trust Is In The Name

READ THIS MANUAL BEFORE USING THE INSTRUMENT

ANTES DE UTILIZAR EL INSTRUMENTO,

LEA ATENTAMENTE ESTE MANUAL

LIRE CE MANUEL AVANT D'UTILISER L'INSTRUMENT

LEIA ATENTAMENTE ESTE MANUAL ANTES

DE UTILIZAR O INSTRUMENTO

使用仪器前请阅读本操作手册

DIESES HANDBUCH VOR DER VERWENDUNG

DES MESSGERÄTS LESEN

LEGGERE ATTENTAMENTE QUESTO MANUALE PRIMA

DI UTILIZZARE QUESTO STRUMENTO

2 PKG08762-UM3754 12/15 PDF

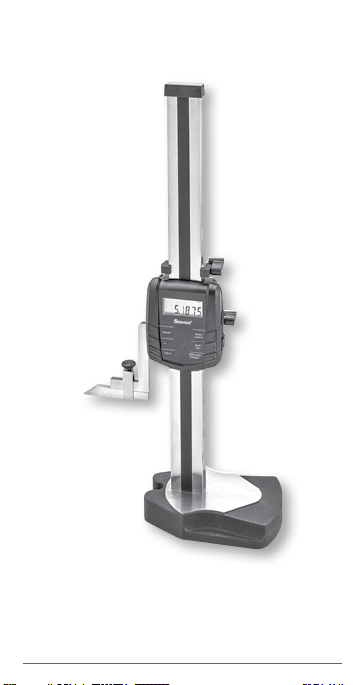

3754 ELECTRONIC HEIGHT GAGE

USER MANUAL

PKG08762-UM3754 3

TABLE OF CONTENTS

Components 5
Specifications 8
Operating Instructions 9
New Battery, Startup Sequence 11
Installing the Batteries 13
Description of the Button Functions 14
Setting the PRESET/ABS Function 15
Setting Limits (Go/No Go Function) 16

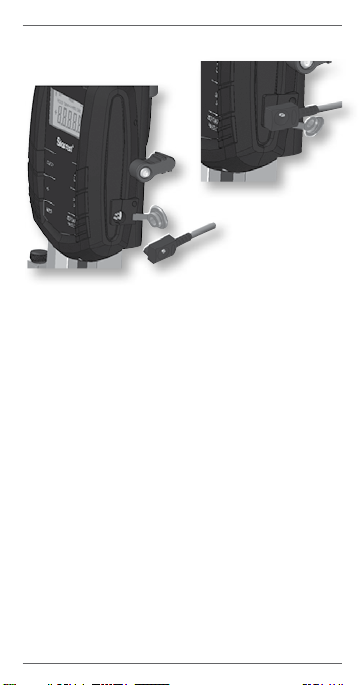

Data Output 17

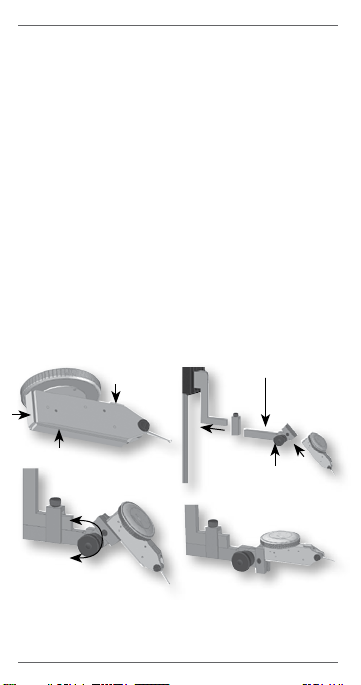

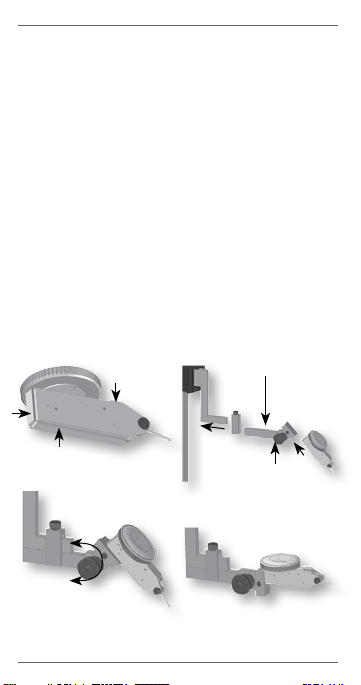

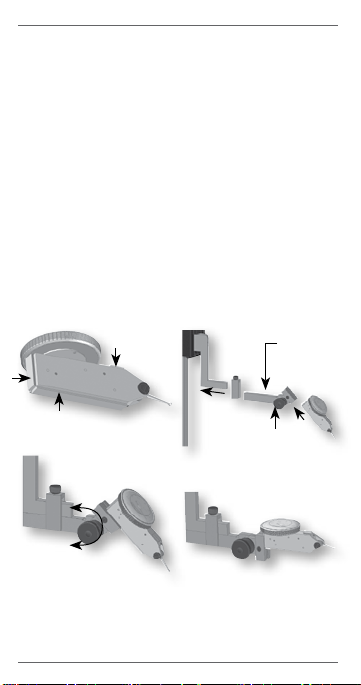

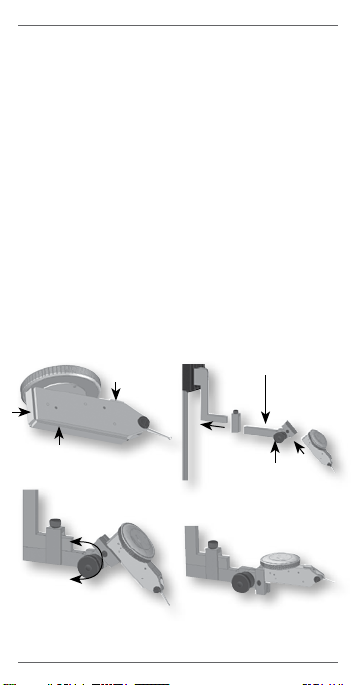

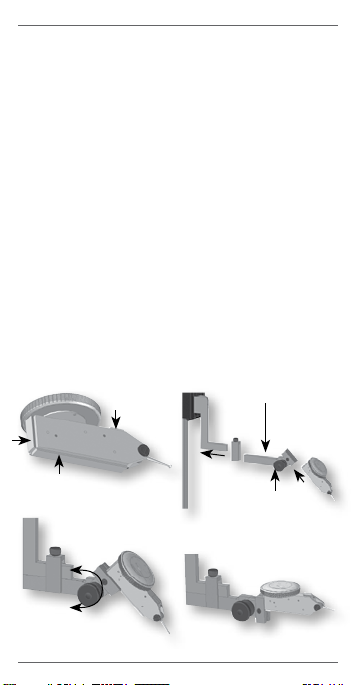

Mounting a 3808MA Test Indicator 18

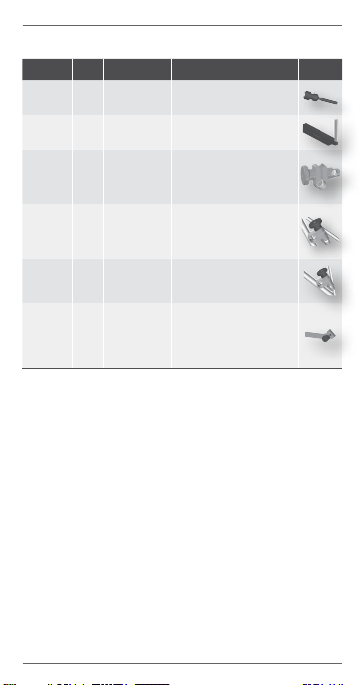

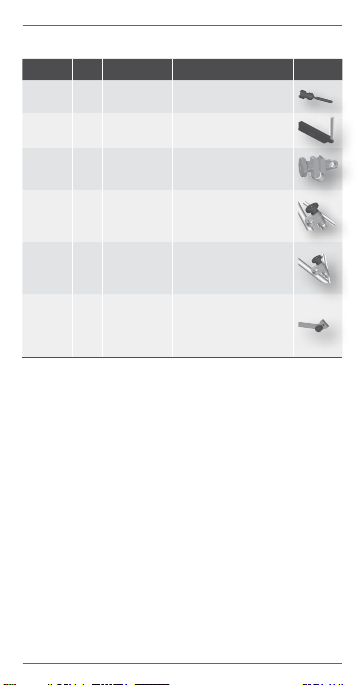

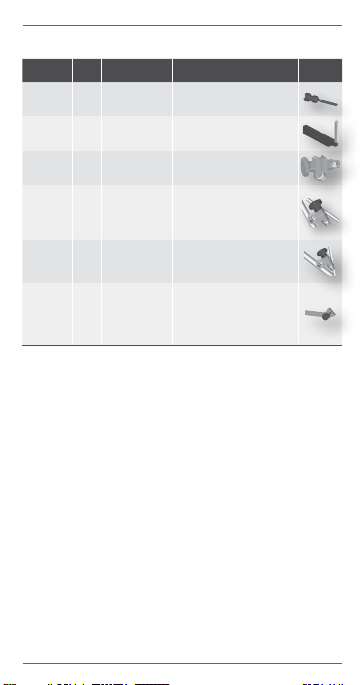

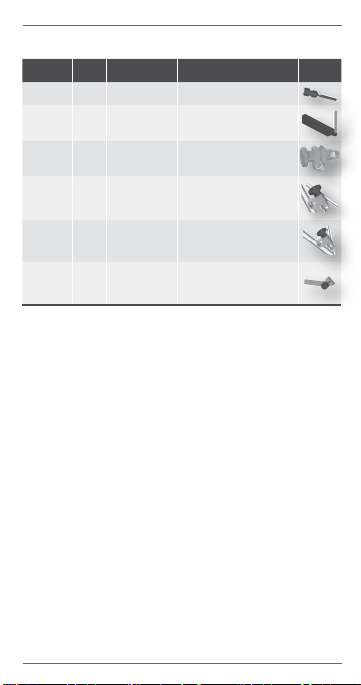

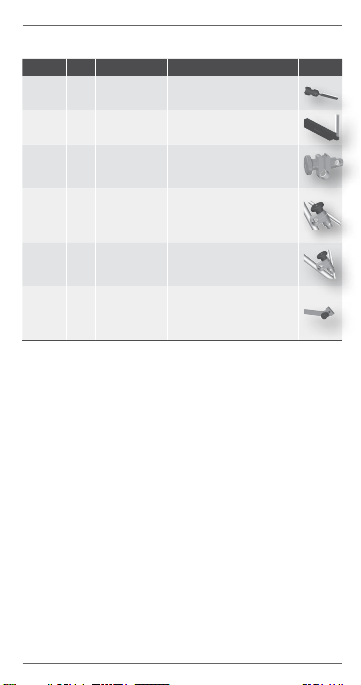

Accessories 19
Cautions on Use 19
Service Information 20
Spanish 21
French 35
Italian 49
German 63
Chinese 77
Portuguese 91

4 PKG08762-UM3754

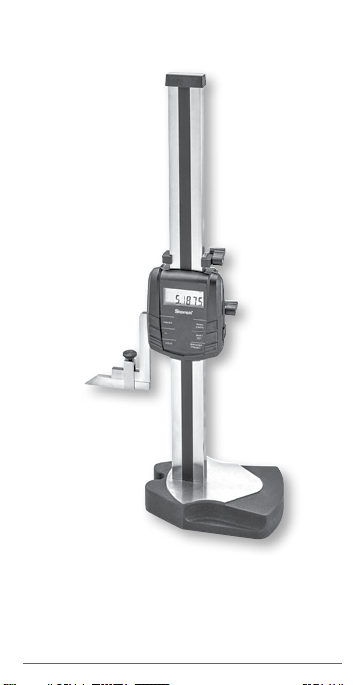

COMPONENTS

2

3

1. Scribe

2. Lock

3. Display

1

- Trazador

- Pointe à tracer

- Marcatura

- Schreiber

- 量测探针

- Traçador

- Tornillo de fijación

- Vis de blocage

- Blocco

- Sperre

- 锁定装置

- Tranca

- Pantalla

- Affichage

- Schermo

- Anzeige

- 显示屏

- Visor

4

4. Column

- Columna

- Colonne

- Colonna

- Ständer

- 支撑柱

- Coluna

5. Hardened Base

- Base templada

- Socle renforcé

- Base rinforzata

- Gehärteter Sockel

- 固定座

- Base rígida

5

PKG08762-UM3754 5

3754 ELECTRONIC HEIGHT GAGE

THIS IS A STARRETT USER GUIDE FOR THE 3754 DIGITAL HEIGHT GAGE.

ALL SPECIFICATIONS IN THIS DOCUMENT ARE CORRECT AT TIME

OF PRODUCTION AND ARE SUBJECT TO CHANGE. PLEASE CONTACT

STARRETT FOR FURTHER INFORMATION.

PKG08762-UM3754 7

ENGLISH

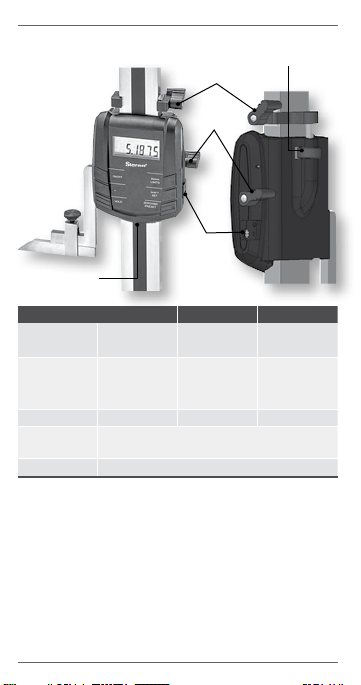

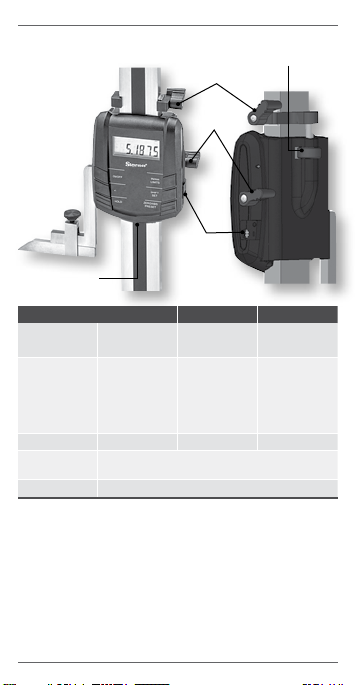

SPECIFICATIONS

Scriber Clamp

Fine Adjustment Lock

Main Slide Lock

Fine Adjusting Nut

Scriber

Battery

MODEL INCH MILLIMETER

Measuring Range

Accuracy

Resolution .0005" .01mm

Power Source

Serial Data 4800 BAUD, 8 data bits, no pairity, 1 stop bit

8 PKG08762-UM3754

12" 0-12 0-300
24" 0-24 0-600
12" ±.0015 ±0.04mm
24" ±.0015 (0-18") ±0.04mm

Batteries - Lithium coin cells 3V (2), No. CR232 equivalent
1-1/2 years battery life with average use.

Data Port

Back

±.002 (18"-24") ±0.05mm

ENGLISH

OPERATING INSTRUCTIONS
GETTING STARTED

1. IMPORTANT: To start, please read through steps 3 and 4 below and familiarize
yourself with the setup of the gage.

2. Clean the bottom of the height gage and the surface plate or reference surface
being used.

3. Install the batteries that came with the height gage. Refer to "Battery Drawer
Removal" and "Battery Replacement" on page 13.

NOTE: When the new batteries are inserted into the gage, the gage will automatically
turn on, and go through a startup sequence. See step 4 below

4. Follow the instructions "New battery, Startup Sequence" and the "New Datum/
Zero Reference, Setup" section on page 11.

5. The gage is now ready to measure. You can turn on the height gage with the On/
Off button or move the slide.

6. The gage will automatically turn off (the display will go blank) after 20 minutes of
no slide movement or pressing of a button. Any movement of the slide will activate
the display with no loss of position reading.

TO ESTABLISH A ZERO REFERENCE USING AN INDICATOR

7. Ideally an indicator should be mounted on the height gage with the proper
attachment (PN: 99454 not supplied) to use as a positioning device. A test indicator
can be used if the part configuration will allow.

8. The reference zero position can be the surface plate itself, a gage block or a
reference surface on the product part.

9. Loosen the lock on the gage slide and carrier, then move the slide to a position
where the indicator contact is slightly above the zero reference surface but not
touching it. Using the fine adjustment knob, move the slide until a reading is
displayed on the indicator. Move the fine adjustment until the indicator reads zero.

10. Zero the Gage by pressing the Zero/ABS button. Now when you measure parts, the
indicator will make sure that the pressure on the part being measured is always
the same.

NOTE: If using a dial indicator, be sure to count revolutions of the indicator hand. If using
a digital Indicator, depress the ZERO button to change the display to a zero position
"0.0000" (0.00mm).

PKG08762-UM3754 9

ENGLISH

USING A SCRIBER

11. The special scriber furnished with the height gage can be mounted using the
scriber clamp.

12. Allow the scriber to contact the surface that will be your zero reference.

13. Operation of the height gage is the same as noted above in "To Establish a Zero
Reference Using an Indicator" and below "Height Measurement".

NOTE: Use of the scriber to contact work surfaces depends on the ability of the operator to
"feel" the contact surface without exerting excess pressure on the surface with the scriber.

HEIGHT MEASUREMENT

14. Loosen the lock on the gage slide and the fine-adjust, and then move the gage into
position so that the indicator contact is directly over the surface to be measured.

15. Using the fine adjustment mechanism, move the slide until the indicator reads zero.

16. The display will show the exact dimension of the surface or feature being measured
with reference to the zero position or datum you set up.

10 PKG08762-UM3754

ENGLISH

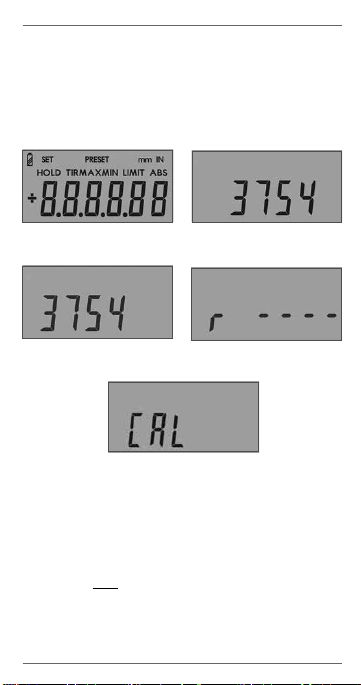

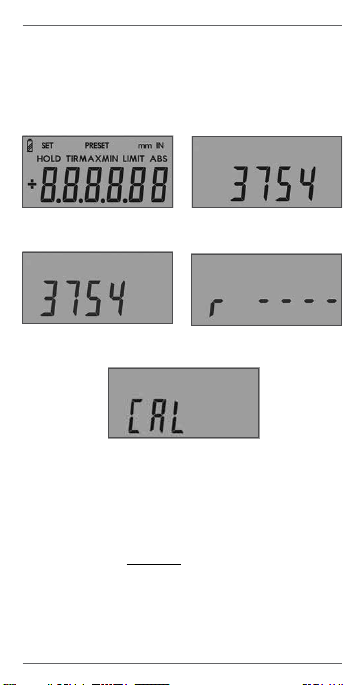

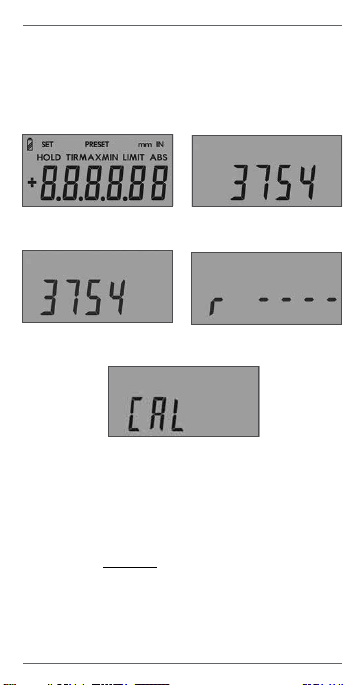

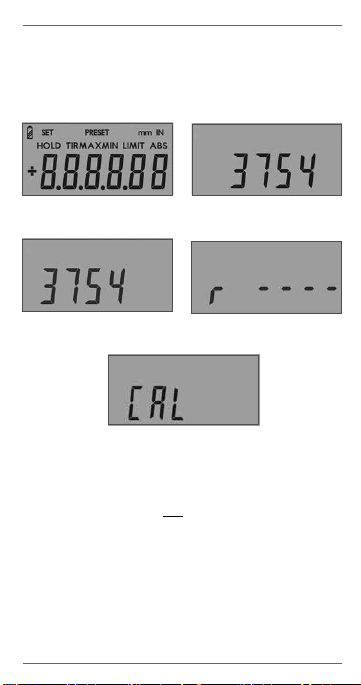

NEW BATTERY, STARTUP SEQUENCE

1. Each time you put in a new set of batteries, the gage will go through a startup sequence.

2. The sequence starts out with Fig.2A and proceeds to Fig.2E. At the end of the
sequence, the display will stay at Fig.2E (CAL) and wait for your input.

3. When "CAL" is displayed, move the slide slowly up or down, until the display
changes to show the gage measuring. This movement will calibrate the indicator.

FIG. 2A

FIG. 2A

Full lamp display

FIG. 2C

Catalog number shifts left

FIG. 2E

4. If you don't move the slide, "Cal" will stay on the display for only 10 seconds and
the display will go blank. To return to "Cal" mode move the slide or quickly press
the on/off button.

5. If you move the slide too fast it will take longer for the tool to initialize. This start
up feature will happen each time a battery is replaced, but will not happen each
time you turn on the gage.

Catalog Number

FIG. 2D

Firmware version, each dash

PKG08762-UM3754 11

ENGLISH

NEW DATUM/ZERO REFERENCE, SETUP

6. After "CAL" mode, you will need to set your datum or zero reference. The reference
zero position can be the surface plate itself, a gage block or a reference surface
on a product/part.

7. Move the slide to your zero or datum position and lock the slide, press the Shift
button followed by pressing the Preset button twice. The gage will now be zeroed.

8. To exit ABS mode press the Zero/ABS button. The display will show a dashed
line that will incrementally disappear from left to right; this is a visual clue on
how long you should wait for the tool to zero out, less than a second. Make sure
not to move the slide during that time or whenever you zero the tool make sure
the slide is locked.

12 PKG08762-UM3754

ENGLISH

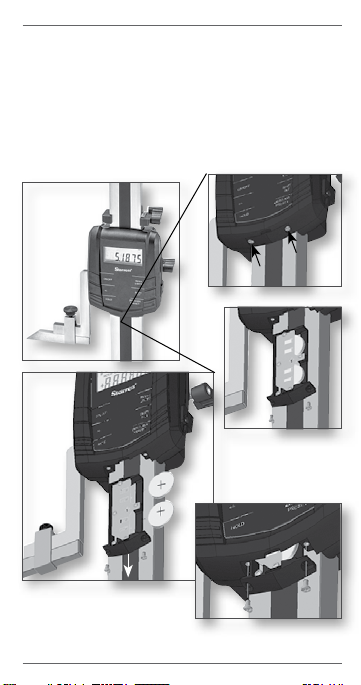

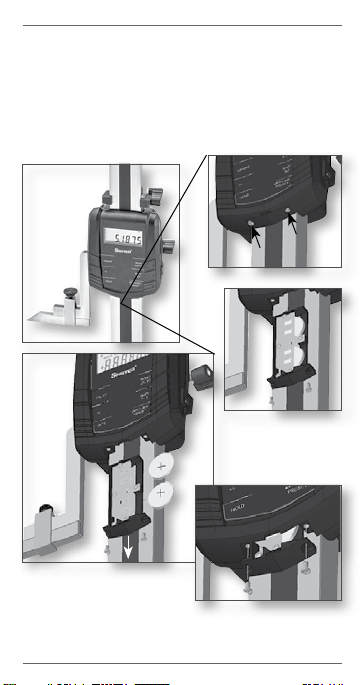

INSTALLING THE BATTERIES

1. To install the batteries that came with the gage, first remove the two screws
pointed out in Fig.3B with a small Philips head screwdriver.

2. Fig.3C-E shows the battery drawer removed and the placement of the two CR2032
batteries, positive side up. Carefully push the battery tray into the bezel and secure
it with the two screws removed in step 1.

FIG. 3A

FIG. 3B

FIG. 3C

FIG. 3D

CR2032, Batteries x2

FIG. 3E

PKG08762-UM3754 13

ENGLISH

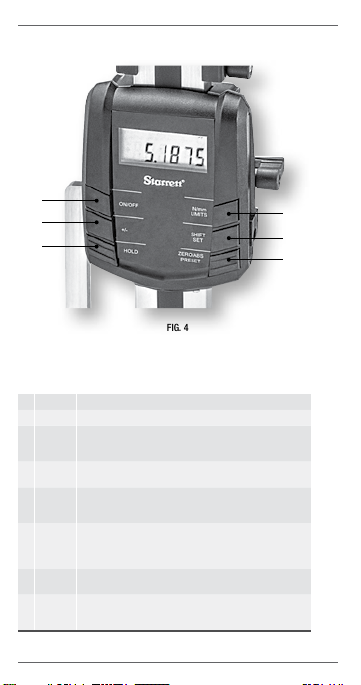

DESCRIPTION OF THE BUTTON FUNCTIONS

1

2

3

The LIMITS and PRESET functions are used in conjunction with the SHIFT/ SET
button. To enable these functions press the SHIFT/ SET button first. The SET icon will
appear on the display, and then press the button for the re-quired function.

1 ON/OFF Power button. Press and hold for 4 seconds.
2 ± Plus/Minus sets the direction (polarity) of the reading

3 HOLD

4 IN/mm Toggles the display between English or Metric values.

5 SHIFT/SET

6 ZERO/ABS

7 LIMITS

8 PRESET

14 PKG08762-UM3754

Press the HOLD button momentarily to capture the reading
on the display. The HOLD icon will be displayed and the
measurement will stay the same on the display. To disable
HOLD, press the button again.

Dual function button used to enable the, Preset and the Limits
(Go/No Go) function. When enabled the SET icon will be
displayed on the display.

Dual Function button. Zero's the display or enables the ABS
mode. To zero the display, Press once and release. Press and
hold for 2 seconds to activate the ABS mode and then press
again quickly to exit the ABS mode.

Sets the Min and Max values for the Go/No Go function. Refer
to the section, "Setting Limits" page 16.

Press the SHIFT/SET button then press the PRESET button to
enable the PRESET function. Refer to the section "Setting the
PRESET Function." page 15.

FIG. 4

4/7

5

6/8

ENGLISH

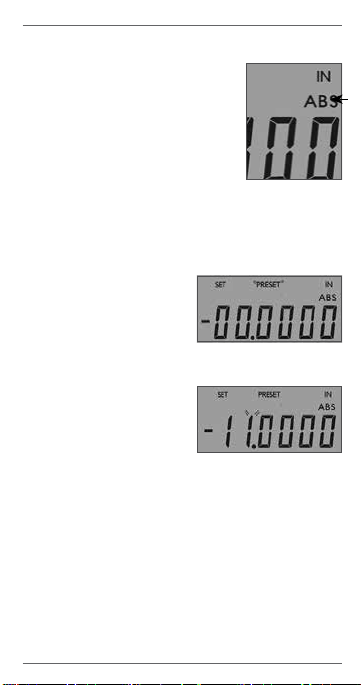

SETTING THE PRESET/ABS FUNCTION

1. Move the slide to the preset position. This can be done
using a master part or gage blocks. Care should be
taken at this point to ensure that the slide is at the
actual preset position. The slide should be locked to
prevent any mo-tion when buttons are pressed.

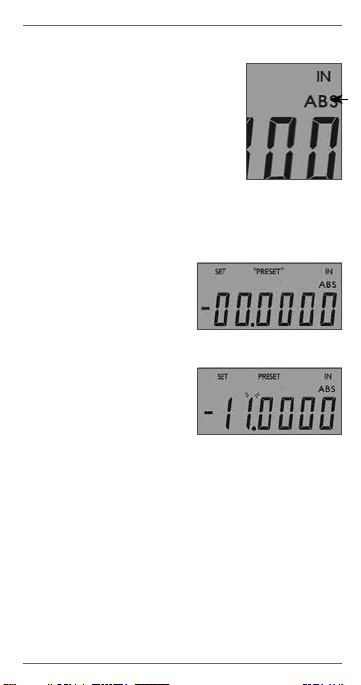

2. Press and hold the ZERO/ABS button until the ABS
icon appears on the Display, Fig. 5.

3. The preset values can be set to:

±99.9999 inches or ±9999.99 mm

4. Press the SHIFT/SET button followed by the PRESET
button. The SET and PRESET icons will appear on the
Display. The PRESET icon should be flashing Fig.6.

5. To move from the PRESET icon to the plus/minus sign, press the SHIFT/SET
button. The flashing, indicates that the sign is ready to be changed. To change the
sign press the PRESET button.

6. To move to the next digit, press the
SHIFT/SET button.

7. Fig.7, to increment the value of a digit
press the PRESET button.

8. Repeat steps 4, 5 and 6 until all the digits
are set to the way you want.

9. To exit the PRESET function and
establish this reading as the actual
position of the slide, press the SHIFT/
SET button until the PRESET icon is
flashing. Make sure the slide is held
properly in positioned, and then press
the PRESET button. This will record
the current position of the slide as the
PRESET position.

10. To exit PRESET mode press and hold the ZERO/ABS button. The preset position will
be remembered by the tool even if you exit ABS mode.

11. To return to ABS mode, press and hold the ZERO/ABS button until the ABS icon is
lit and the measurement shown will be relative to where you set the preset value.

FIG. 5

FIG. 6

FIG. 7

PKG08762-UM3754 15

ENGLISH

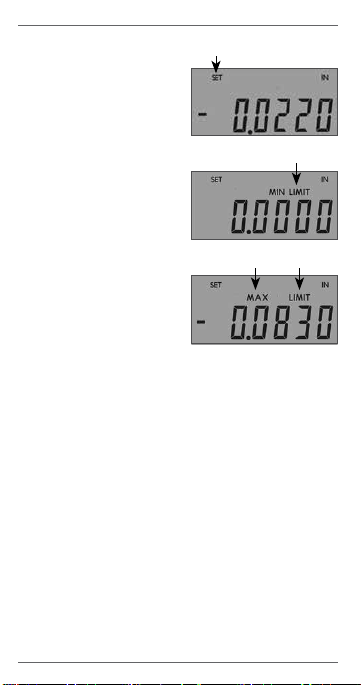

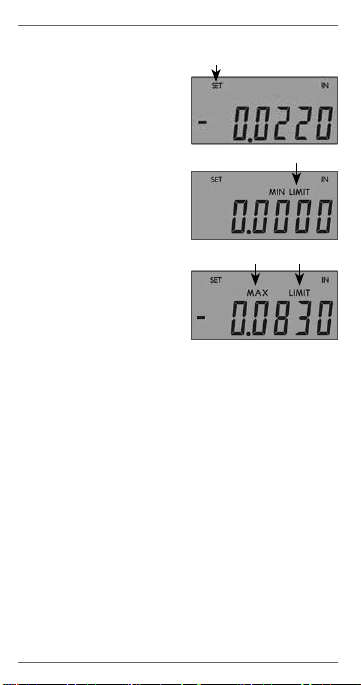

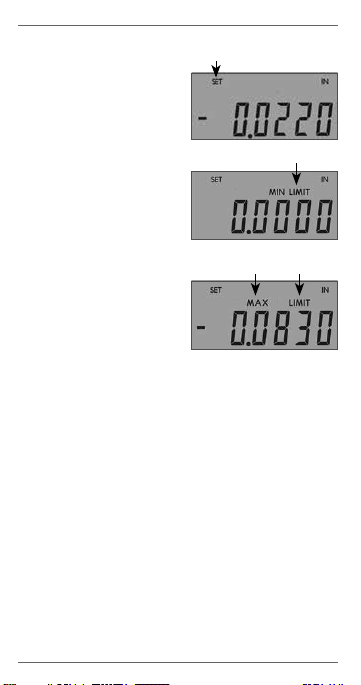

SETTING LIMITS (GO/NO GO FUNCTION)

1. Select the units to be displayed.

2. Press the SHIFT/SET button. The SET
icon will appear in the display Fig. 8.

3. Press the LIMITS button. The MIN LIMIT
icon will appear on the display Fig. 9.

4. Press the SHIFT/SET button. The LIMIT
icon will flash.

5. Adjust the Height Gage to the desired minimum value.

6. Press the SHIFT/SET button to capture
the minimum value. The LIMIT icon will
stop flashing.

7. Press the LIMITS button again. The MAX
LIMIT icon will appear in the top middle of
the display Fig.10

8. Press the SHIFT/SET button. The LIMIT
icon will flash.

9. Adjust the Height Gage to the desired
maximum value.

10. Press the SHIFT/SET button to capture
the maximum value. The LIMIT icon will
stop flashing.

11. Press the LIMITS button. The LIMIT and
the SET icon will remain on the display.
The MAX and MIN icons will stay off as long as the reading is within the set limits.
If the measurement is beyond the set limits the display will flash and either the
MIN or MAX LIMIT icon will indicate the direction the limit has been exceeded.

12. To exit Press the LIMITS button.

FIG. 8

FIG. 9

FIG. 10

16 PKG08762-UM3754

DATA OUTPUT

ENGLISH

Data Output Cover

FIG. 11A

The data output cover can be carefully removed with just your fingers. When using a
data cable, hold the data cover out of the way and plug in the data cable as shown in
Fig.11A&B. The data cable is keyed, and can only be attached as shown. When you
are done using the data cable, make sure you replace the data cover to protect the
electronics from dust and liquids.

The height gage output port allows data transmission to devices that support Starrett
RS232 format;

• To connect the gage to a computer serial port, you will need Cable No. PT61963
(purchased separately)

• Our DataSure line of Wireless communications is fully compatible. You will need
Catalog No. 1500-1-N Gateway, 1500-3A-3N Endnode, and for longer distances a
1500-2-N Router. (purchased separately)

• Our 733 Smart Cables will connect the gage to a computer via a USB port, and
are fully compatible. You can use Catalog No.733SCU, 733SCKB, or 733SCM with
our 7612 or 7613 Data Multiplexer Gage for gathering information from more than
one tool at time.

• The Serial Output format is 4800 BAUD, 8 data bits, no parity, 1 stop bit, and
ASCII data.

• 16 characters followed by a carriage return (0DH) and line feed (0AH).

• Message length (18 characters) 45 MSEC

Data Cable

PKG08762-UM3754 17

FIG. 11B

ENGLISH

MOUNTING A 3808MA TEST INDICATOR

1. The indicator attachment clamp replaces the standard scriber. This clamp provides
the means to attach dovetail equipped test indicators or electronic probes to your
height gage. The indicator is used to ensure that the downward pressure on the
part is the same as the original set zero position.

2. Remove the scriber, by loosening the screw on the carrier clamp. Put the scriber
aside in a safe place.

3. Fig.12A shows the bottom of the indicator and, points out the dovetail mount rails.

4. Fig.12B shows how to mount the indicator to the PT99454 indicator attachment
clamp and to the gage arm.

A. Points to the screw that is used to secure the indicator onto the attachment.

You will need a 3/32" Allen wrench to tighten this screw.

B. Shows the knob that is used to tighten the clamp that allows you to change

the angle of the indicator on the attachment.

5. Fig.12C shows the mounted indicator using the bottom dovetail rail. The arrows
show the approximate range of motion of the clamp.

6. Fig.12D shows another way to mount the indicator using the back dovetail rail.

3808 TEST INDICATOR

Dovetail Mounts

FIG. 12A

FIG. 12B

Using the Bottom Dovetail Mount

Indicator Attachment

(PT99454)

A

B

Using the Rear Dovetail Mount

FIG. 12C FIG. 12D

18 PKG08762-UM3754

ENGLISH

ACCESSORIES

PART NO. EDP NAME DESCRIPTION

PT22429 72441

PT11770A 71361 Tool Post Holder

PT22428 72440

PT22430 72442 Snug and Rod Unit

PT27171 66457

PT99454 68713

Dovetail Body
Clamp

Swivel Post Snug
with Dovetail
Indicator Clamp

Metric Snug and
Rod Unit

Indicator
Attachment

3/16" (4.8mm) diameter rod. For
use with surface gage snugs

1/4" x 1 5/6" (6.3 x 33mm)
post and 1/4" x 1/2" (6.3 x

12.7mm) shank
This snug will fit over spindles

and posts
3/32"-1/4" (2.4-6.3mm)
This unit consists of a snug

(PT18724) and two 4"
(100mm) rods. One 1/4"
(6.3mm) diameter, the other a
3/8" (9.5mm) diameter.

This unit consists of a snug
and two 4" (100mm) rods. One
.236" (6mm) diameter, the other
a .315" (8mm) diameter.

This dovetail clamp replaces
the standard scriber. See page
18 for a detailed de-scription
of the setup and use of this
attachment with your gage.

CAUTIONS ON USE

1. Do not store this instrument in areas of extreme temperature - below 10°F (-12°C)
or above 130°F (54°C).

2. For best results, operate the height gage in an area free from dust and sprays of
cutting oils, other coolants and liquids.

3. This is a precision instrument and extreme care should be taken to avoid bumping
or dropping the gage.

4. The height gage has been calibrated at 68°F (20°C). Avoid using the gage in
direct sunlight or in a draft of hot or cold air. For best results, use in a constant
temperature situation and allow time for the gage to soak at temperature for at
least one hour when transferring the tool from a temperature difference of more
than 10°F(6°C).

5. Clean the height gage vertical bar using a clean, lint-free cloth. Apply a very light coat of
lubricant. Use one or two drops of instrument oil on a finger and wipe over the vertical bar.
Move slide up and down and wipe off the excess oil.

6. Avoid any disassembly or modifica tion of the gage, which will void all warranties.

7. Avoid using anything that might damage the buttons while pressing them.

3D FILE

PKG08762-UM3754 19

ENGLISH

SERVICE INFORMATION

The height gage has been properly assembled and calibrated at the factory. There are
no adjustments that can be made without affecting the accuracy of this instrument,
which may incur costly repairs. If the gage has been disassembled, repair charges will
be required. If a malfunction occurs, consult the following checklist to insure that the
problems are not due to improper operation of the gage.

LOSS OF ACCURACY

1. Is gage base and surface plate clean?

PROBLEM WHAT TO CHECK

Does not count

Error Display/Over
Speed Indicator

Low Battery

2. Is indicator or scriber securely fastened in place?

3. Is the indicator or scriber clean and free of debris?

4. Is accuracy being checked against a calibrated standard?

5. Is the gage being used in an extremely humid environment?

6. Is the gage subject to sprays of cutting oils, other coolants and liquids?

If the height gage is still inoperative, return it to us for repair.
Please include a letter of explanation and ship to:

Is the gage in "HOLD" mode - Check by depressing "HOLD"
button and moving the slide.

The word "ERR04" is displayed when the gage slide is moved
at excessive speed. This feature will cancel the display rather
than show an incorrect reading.

The display will show a battery symbol when the batteries are
getting weak. Replace with two new CR2032 batteries.

See "Installing the Batteries" on page 13

Repair Department
The L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

20 PKG08762-UM3754

3754 CALIBRADOR DE ALTURA

ELECTRÓNICO

ESTA ES LA GUÍA DE USUARIO DE STARRETT PARA

EL CALIBRADOR DE ALTURA DIGITAL 3754.

TODAS LAS ESPECIFICACIONES CONTENIDAS EN ESTE

DOCUMENTO SON CORRECTAS EN EL MOMENTO DE SU
PRODUCCIÓN Y ESTÁN SUJETAS A CAMBIOS. PARA MÁS
INFORMACIÓN, PÓNGASE EN CONTACTO CON STARRETT.

PKG08762-UM3754 21

ESPAÑOL

ESPECIFICACIONES

Tornillo de ajuste fino

Tornillo de

fijación de la

corredera

Sujetador del
trazador

Puerto de

Trazador

Batería

MODELO PULGADAS MILÍMETROS

Rango de
medición

Precisión

Resolución 0,0005" 0,01 mm

Fuente de
alimentación

Datos en serie 4800 baudios, 8 bits de datos, sin paridad, 1 bit de parada

12" 0-12 0-300
24" 0-24 0-600
12" ±0,0015 ±0,04 mm
24" ±0,0015 (0-18") ±0,04 mm

Baterías: pilas de botón de litio 3 V (2), equivalente n.º CR232
Vida útil promedio de la batería: 1-1,5 años

datos

±0,002 (18-24") ±0,05 mm

Tuerca de ajuste fino

Parte posterior

22 PKG08762-UM3754

ESPAÑOL

INSTRUCCIONES DE FUNCIONAMIENTO
INTRODUCCIÓN

1. IMPORTANTE: Para empezar, lea los pasos 3 y 4 que figuran a continuación y
familiarícese con la configuración del calibrador.

2. Limpie la parte inferior del calibrador de altura y la placa o superficie de referencia utilizada.

3. Coloque las baterías que vienen con el calibrador de altura. Consulte "Extracción
del compartimento de la batería" y "Cambio de la batería" en la página 27.

NOTA : Cuando se pongan pilas nuevas, el calibrador se encenderá automáticamente y
se realizará una secuencia de arranque. Consulte el paso 4 a continuación.

4. Siga las instrucciones "Nueva batería, secuencia de arranque" y la sección
"Nuevo punto de referencia o referencia cero, configuración" en la página 25.

5. El calibrador ahora está listo para medir. El calibrador de altura se puede encender
mediante el botón de encendido y apagado (On/Off) o moviendo la corredera.

6. El calibrador se apagará automáticamente (la pantalla se quedará en blanco) si
después de 20 minutos no se produce ningún movimiento de la corredera o se
pulsa un botón. Cualquier movimiento de la corredera activará la pantalla, sin
pérdida de la lectura de posición.

ESTABLECER UNA REFERENCIA CERO MEDIANTE UN INDICADOR

7. Lo ideal sería que se montara un indicador en el calibrador de altura con la
sujeción adecuada (PN: 99454 no suministrado) para usarlo como dispositivo de
posicionamiento. Se puede utilizar un indicador de prueba si la configuración de
la pieza lo permite.

8. La posición de referencia cero puede ser la propia placa de superficie, un bloque
del calibrador o una superficie de referencia en un producto o pieza.

9. Afloje el tornillo de fijación en la corredera del calibrador y el soporte. Mueva la
corredera a una posición en la que el contacto del indicador esté ligeramente por
encima de la superficie de referencia cero, pero sin tocarlo. Mueva la corredera
mediante la rueda de ajuste fino hasta que aparezca una lectura en el indicador.
Mueva el ajuste fino hasta que el indicador marque cero.

10. Ponga a cero el calibrador pulsando el botón Zero/ABS. Ahora, cuando mida
piezas, el indicador se asegurará de que la presión que se está midiendo es
siempre la misma.

NOTA : Si se utiliza un indicador de carátula, asegúrese de contar las revoluciones de
la manecilla del indicador. Si se utiliza un indicador digital, pulse el botón ZERO para
cambiar la pantalla a una posición cero "0,0000" (0,00 mm).

PKG08762-UM3754 23

ESPAÑOL

USO DEL TRAZADOR

11. El trazador especial que se suministra con el calibrador de altura se puede montar
utilizando el sujetador.

12. Deje que el trazador esté en contacto con la superficie que actuará como su
referencia cero.

13. El funcionamiento del calibrador de altura es el mismo que se ha indicado
anteriormente en "Establecer una referencia cero mediante un indicador" y en
"Medición de la altura".

NOTA : El uso del trazador para entrar en contacto con las superficies de trabajo depende
de la habilidad del operador para "sentir" la superficie de contacto sin ejercer una presión
excesiva sobre ella.

MEDICIÓN DE LA ALTURA

14. Afloje el tornillo de fijación en la corredera del calibrador y el ajuste fino. Coloque
el calibrador de modo que el contacto del indicador esté directamente sobre la
superficie que se ha de medir.

15. Mueva la corredera mediante el mecanismo de ajuste fino hasta que el indicador
marque cero.

16. La pantalla mostrará la dimensión exacta de la superficie o característica que se está
midiendo con respecto a la posición o punto de referencia cero que se ha configurado.

24 PKG08762-UM3754

ESPAÑOL

NUEVA BATERÍA, SECUENCIA DE ARRANQUE

1. Cada vez que pone pilas nuevas, el calibrador realizará una secuencia de arranque.

2. La secuencia empieza en la figura 2A y continúa hasta la 2E. Al final de la
secuencia, la pantalla permanecerá en la figura 2E (CAL) y esperará su entrada.

3. Cuando aparezca "CAL", mueva la corredera lentamente arriba o abajo hasta que
la pantalla cambie y muestre la medición del calibrador. Este movimiento calibrará
el indicador.

FIG. 2A

FIG. 2A

Visualización completa de la pantalla

FIG. 2C

El número de catálogo se desplaza a
la izquierda

4. Si no mueve la corredera, "Cal" permanecerá en la pantalla durante solo 10
segundos y después se pondrá en blanco. Para volver al modo "Cal", mueva la
corredera o pulse rápidamente el botón de encendido/apagado.

5. Si mueve la corredera demasiado rápido, la herramienta necesitará más tiempo
para iniciarse. Esta puesta en marcha se producirá cada vez que se cambian las
pilas, pero no cuando se encienda el calibrador.

FIG. 2E

Numero de catálogo

FIG. 2D

Versión de firmware (cada guión)

PKG08762-UM3754 25

ESPAÑOL

NUEVO PUNTO DE REFERENCIA O REFERENCIA CERO, CONFIGURACIÓN

6. Después del modo "CAL", tendrá que configurar su punto o referencia cero. La
posición de referencia cero puede ser la propia placa de superficie, un bloque del
calibrador o una superficie de referencia en un producto o pieza.

7. Mueva la corredera hasta el punto o referencia cero y fíjela. Pulse el botón Shift
seguido del botón Preset button dos veces. El calibrador ahora se pone a cero.

8. Para salir del modo ABS, pulse el botón Zero/ABS. La pantalla mostrará una línea
discontinua que desaparecerá gradualmente de izquierda a derecha. Se trata de
una pista visual para saber cuánto tiempo debe esperar a que la herramienta
se ajuste a cero (menos de un segundo). Asegúrese de no mover la corredera
durante ese tiempo. Siempre que ponga a cero la herramienta, compruebe que
la corredera está bloqueada.

26 PKG08762-UM3754

ESPAÑOL

COLOCACIÓN DE LAS PILAS

1. Para colocar las pilas que vienen con el calibrador, retire primero los dos tornillos
con un destornillador de estrella pequeño, tal como se indica en la figura 3B.

2. En las figuras 3C y 3E se muestra la tapa del compartimento de la batería retirada
y la colocación de dos pilas CR2032, con el polo positivo hacia arriba. Empuje con
cuidado la bandeja de la batería en la ranura y fíjela con los dos tornillos que quitó
en el paso 1.

FIG. 3A

FIG. 3B

FIG. 3C

FIG. 3D

Dos pilas CR2032

FIG. 3E

PKG08762-UM3754 27

ESPAÑOL

DESCRIPCIÓN DE LAS FUNCIONES DE LOS BOTONES

1

2

3

4/7

5

6/8

FIG. 4

Las funciones LIMITS y PRESET se utilizan junto con el botón SHIFT/SET. Para
habilitar estas funciones, pulse primero el botón SHIFT/SET. En la pantalla aparecerá
el icono SET. A continuación, pulse el botón de la función requerida.

1 ON/OFF Botón de encendido. Manténgalo pulsado durante 4 segundos.

2 ± Más/Menos establece la dirección (polaridad) de la lectura

3 HOLD

4 IN/mm Alterna la visualización entre valores del sistema métrico e inglés.

5 SHIFT/SET

6 ZERO/ABS

7 LIMITS

8 PRESET

Pulse el botón HOLD momentáneamente para capturar la lectura en
la pantalla. Aparecerá el icono HOLD y la medición será la misma en la
pantalla. Para desactivar HOLD, pulse de nuevo el botón.

Botón de doble función que se utiliza para activar la función Preset y Limits
(Go/No Go). Cuando se activa, el icono SET se visualizará en la pantalla.

Botón de doble función. Pone a cero la pantalla o activa el modo ABS. Para
poner a cero la pantalla, pulse una vez y suelte. Para activar el modo ABS,
mantenga pulsado el botón durante 2 segundos. Para salir de él, púlselo
de nuevo rápidamente.

Define los valores mínimos y máximos para la función Go/No Go. Consulte la
sección "Ajuste de los límites" en la página 30.

Pulse el botón SHIFT/SET y a continuación el botón PRESET para activar
la función PRESET. Consulte la sección "Ajuste de la función PRESET" en
la página 29.

28 PKG08762-UM3754

ESPAÑOL

AJUSTE DE LA FUNCIÓN PRESET/ABS

1. Mueva la corredera a la posición fijada. Esto se puede
hacer utilizando una pieza maestra o bloques del
calibrador. Se debe tener cuidado en este punto para
asegurar que la corredera está en la posición fijada
real. La corredera se debe bloquear para evitar que se
produzca cualquier movimiento al pulsar los botones.

2. Mantenga pulsado el botón ZERO/ABS hasta que
aparezca el icono ABS en la pantalla (Fig. 5).

3. Los valores fijados se pueden ajustar a:

±99,9999 pulgadas o ±9999,99 mm

4. Pulse el botón SHIFT/SET seguido del botón PRESET.
Los iconos SET y PRESET se mostrarán en la pantalla. El icono PRESET debe estar
parpadeando (Fig.6).

5. Para moverse desde el icono PRESET hasta el signo más/menos, pulse el botón
SHIFT/SET. El parpadeo indica que ya se puede cambiar el signo. Para cambiar el
signo, pulse el botón PRESET.

6. Para pasar al siguiente dígito, pulse el
botón SHIFT/SET.

7. Para aumentar el valor de un dígito (Fig.

7), pulse el botón PRESET.

8. Repita los pasos 4, 5 y 6 hasta que todos
los dígitos se ajusten como desee.

9. Para salir de la función PRESET
y establecer esta lectura como la
posición real de la corredera, pulse el
botón SHIFT/SET hasta que el icono
PRESET parpadee. Asegúrese de que
la corredera está bien colocada y pulse
el botón PRESET. Esto registrará la
posición actual de la corredera como la
posición fijada (PRESET).

10. Para salir del modo PRESET, mantenga pulsado el botón ZERO/ABS. La herramienta
recordará la posición fijada incluso si sale del modo ABS.

11. Para volver al modo ABS, mantenga pulsado el botón ZERO/ABS hasta que el icono
ABS se encienda. La medición que aparece será la correspondiente al lugar donde
se ha ajustado el valor.

FIG. 5

FIG. 6

FIG. 7

PKG08762-UM3754 29

ESPAÑOL

AJUSTE DE LIMITS (FUNCIÓN GO/NO GO)

1. Seleccione las unidades que se mostrarán.

2. Pulse el botón SHIFT/SET. El icono SET
aparecerá en la pantalla (Fig. 8).

3. Pulse el botón LIMITS. El icono MIN
LIMIT aparecerá en la pantalla (Fig. 9).

4. Pulse el botón SHIFT/SET. El icono
LIMIT parpadeará.

5. Ajuste el calibrador de altura al valor mínimo deseado.

6. Pulse el botón SHIFT/SET para capturar
el valor mínimo. El icono LIMIT dejará
de parpadear.

7. Pulse el botón LIMITS. El icono MAX
LIMIT aparecerá en la mitad superior de
la pantalla (Fig.10).

8. Pulse el botón SHIFT/SET. El icono
LIMIT parpadeará.

9. Ajuste el calibrador de altura al valor
máximo deseado.

10. Pulse el botón SHIFT/SET para capturar
el valor máximo. El icono LIMIT dejará
de parpadear.

11. Pulse el botón LIMITS. Los iconos LIMIT
y SET permanecerán en la pantalla. Los
iconos MAX y MIN se quedarán fuera, siempre y cuando la lectura esté dentro de los
límites establecidos. Si la medición sobrepasa estos límites, la pantalla parpadeará y
el icono MIN o MAX LIMIT indicará la dirección en la que se haya superado el límite.

12. Para salir, pulse el botón LIMITS.

FIG. 8

FIG. 9

FIG. 10

30 PKG08762-UM3754

SALIDA DE DATOS

ESPAÑOL

Tapa de salida de datos

FIG. 11A

La tapa de salida de datos se puede extraer cuidadosamente con los dedos. Si se utiliza
un cable de datos, aparte la tapa de datos y conecte el cable como se muestra en las
figuras 11A y B. El cable de datos tiene una guía especial y solo se puede conectar como
se muestra. Cuando haya terminado de usar el cable de datos, asegúrese de colocar la
tapa para proteger la electrónica del polvo y líquidos.

El puerto de salida del calibrador de altura permite la transmisión de datos a los
dispositivos compatibles con el formato RS232 de Starrett:

• Para conectar el calibrador a un puerto de serie del ordenador, necesitará un cable n.º
PT61963 (se compra por separado).

• Nuestra línea DataSure de comunicaciones inalámbricas es totalmente compatible.
Necesitará la puerta de enlace n.º 1500-1-N del catálogo, el nodo terminal 1500­3A-3N, y para distancias mayores, un enrutador 1500-2-N (se compra por separado).

• Nuestros cables inteligentes 733, totalmente compatibles, conectarán el calibrador a
un ordenador mediante un puerto USB. Para disponer de información de más de una
herramienta a la vez, puede utilizar los números 733SCU, 733SCKB o 733SCM del
catálogo, con nuestro calibrador multiplexor de datos 7612 o 7613.

• El forma to de salida en serie es de 4800 baudios, 8 bits de datos, sin paridad, 1 bit
de parada y datos ASCII.

• 16 caracteres seguidos de un retorno de carro (0DH) y salto de línea (0AH).

• Longitud del mensaje (18 caracteres): 45 ms

Cable de datos

PKG08762-UM3754 31

FIG. 11B

ESPAÑOL

MONTAJE DE UN INDICADOR DE PRUEBA 3808MA

1. La abrazadera de sujeción del indicador sustituye al trazador estándar. Esta
abrazadera proporciona los medios necesarios para fijar indicadores de prueba en
cola de milano o sondas electrónicas al calibrador de altura. El indicador se utiliza
para asegurar que la presión hacia abajo en la pieza es la misma que la posición
original de ajuste a cero.

2. Retire el trazador aflojando el tornillo de la abrazadera del soporte. Ponga el trazador
aparte en un lugar seguro.

3. La Fig.12A muestra la parte inferior del indicador y señala las guías en cola de milano.

4. La Fig.12b muestra cómo montar el indicador en la abrazadera de sujeción del
indicador PT99454 y en el brazo del calibrador.

A. Indica el tornillo que se utiliza para fijar el indicador a la sujeción.

Para apretar este tornillo se necesita una llave Allen de 3/32".

B. Muestra la rueda que se utiliza para apretar la abrazadera que le permite

cambiar el ángulo del indicador en la sujeción.

5. La Fig.12C muestra el indicador montado utilizando la guía inferior en cola de milano.
Las flechas muestran el intervalo aproximado de movimiento de la abrazadera.

6. La Fig.12D muestra otra manera de montar el indicador utilizando la guía posterior
en cola de milano.

INDICADOR DE PRUEBA 3808

Soportes en cola

de milano

FIG. 12A

Uso de la guía inferior en cola

FIG. 12C FIG. 12D

de milano

FIG. 12B

Sujeción del indicador

(PT99454)

A

B

Uso de la guía posterior en cola

de milano

32 PKG08762-UM3754

ESPAÑOL

ACCESORIOS

N.º DE PIEZA EDP NOMBRE DESCRIPCIÓN

PT22429 72441

PT11770A 71361

PT22428 72440

PT22430 72442

PT27171 66457

PT99454 68713

Cuerpo de la
abrazadera en
cola de milano

Soporte porta­herramientas

Pieza de fijación
giratoria con
abrazadera del
indicador en cola
de milano

Unidad de pieza de
fijación y varilla

Unidad métrica
de pieza de
fijación y varilla

Sujeción del
indicador

Diámetro de la varilla: 4,8 mm
(0,18"). Para usar con piezas de
fijación de calibradores de superficie.

Barra: 6,3 x 46,48 mm (0,25" x
1,83") y vástago: 6,3 x 12,7 mm
(0,25" x 0,50")

Esta pieza de fijación se ajustará
a los husillos y barras 2,4-6,3 mm
(0,093"-0,25")

Esta unidad consiste en una pieza
de fijación (PT18724) y dos varillas
de 100 mm (4"). Una tiene un
diámetro de 6,3 mm (0,25") y la
otra de 9,5 mm (0,37").

Esta unidad consiste en una pieza
de fijación y dos varillas de 100 mm
(4"). Una tiene un diámetro de 6 mm
(0,236") y la otra de 8 mm (0,315").

Esta abrazadera en cola de milano
sustituye al trazador estándar.
Para una descripción detallada
de la configuración y uso de esta
sujeción con su calibrador, consulte
la página 32.

PRECAUCIONES DE USO

1. No guarde este instrumento en zonas con temperaturas extremas, inferiores a -12 °C
(10 °F) o superiores a 54 °C (130 °F).

2. Para obtener mejores resultados, utilice el calibrador de altura en una zona sin polvo ni
aerosoles de aceites de corte, otros refrigerantes o líquidos.

3. Este es un instrumento de precisión. Se debe tener mucho cuidado en evitar golpes
o que se caiga.

4. El medidor de altura se ha calibrado a 20 °C (68 °F). Evite usar el calibrador con luz
solar directa o en una corriente de aire caliente o frío. Para obtener mejores resultados,
utilícelo en lugares con una temperatura constante. Cuando traslade el calibrador, deje
que se mantenga a una determinada temperatura durante al menos una hora cuando
la diferencia sea de más de 6 °C (10 °F).

5. Limpie la barra vertical del calibrador de altura con un paño limpio y sin pelusa. Aplique
una capa muy fina de lubricante. Vierta una o dos gotas de aceite para instrumentos
en un dedo y aplíquelo sobre la barra vertical. Mueva la corredera arriba y abajo y
limpie el exceso de aceite.

6. Evite cualquier desmontaje o modificación del calibrador, puesto que esto invalidará
cualesquiera garantías.

7. Evite el uso de cualquier cosa que pueda dañar los botones mientras los pulsa.

ARCHIVO 3D

FOTO

PKG08762-UM3754 33

ESPAÑOL

INFORMACIÓN DE SERVICIO

El calibrador de altura se ha montado y calibrado correctamente en fábrica. No se
pueden hacer ajustes sin que esto afecte a la precisión de este instrumento, lo que
puede llevar a incurrir en reparaciones costosas. Si se ha desmontado el calibrador,
serán necesarios gastos de reparación. Si se produce un mal funcionamiento, consulte
la siguiente lista de comprobación para asegurarse de que los problemas no se deben
a un funcionamiento inadecuado del calibrador.

PROBLEMA QUÉ COMPROBAR

No contabiliza

Error de pantalla/
indicador de exceso
de velocidad

Batería baja

PÉRDIDA DE PRECISIÓN

1. ¿Están limpias la base y la placa de superficie del calibrador?

2. ¿Está el indicador o el trazador bien sujeto en su sitio?

3. ¿Está el indicador o el trazador limpio y sin impurezas?

4. ¿Se ha comprobado la precisión con un patrón calibrado?

5. ¿Se está usando el calibrador en un ambiente extremadamente húmedo?

6. ¿Está sometido el calibrador a aerosoles de aceites de corte, refrigerantes u otros líquidos?

Si el calibrador de altura sigue sin funcionar, envíenoslo para que lo reparemos.
Incluya una carta explicativa y envíelo a:

Departamento de reparaciones
The L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

¿Está el calibrador en modo "HOLD"? Compruébelo
pulsando el botón "HOLD" y moviendo la corredera.

Cuando la corredera del calibrador se mueve a una
velocidad excesiva, aparece la palabra "ERR04". En esta
función se borrará la pantalla en lugar de mostrar una
lectura incorrecta.

La pantalla mostrará un símbolo de batería cuando las pilas
se estén agotando. Sustitúyalas por dos pilas nuevas CR2032.

Consulte "Colocación de las baterías" en la página 27

34 PKG08762-UM3754

JAUGE DE HAUTEUR ÉLECTRONIQUE 3754

CE DOCUMENT EST LE GUIDE D'UTILISATION POUR LA

JAUGE DE HAUTEUR ÉLECTRONIQUE 3754 DE STARRETT.

TOUTES LES CARACTÉRISTIQUES TECHNIQUES CONTENUES

DANS CE DOCUMENT SONT EXACTES AU MOMENT DE SON ÉDITION

ET SONT SUJETTES À CHANGEMENT. VEUILLEZ CONTACTER

STARRETT POUR OBTENIR DE PLUS AMPLES INFORMATIONS.

PKG08762-UM3754 35

FRANÇAIS

CARACTÉRISTIQUES

Bride de pointe
à tracer

Pointe à tracer

Plage de mesure

Précision

Résolution .0005 " .01mm

Source
d'alimentation

Données série 4800 BAUD, 8 bits de données, aucune parité, 1 bit d'arrêt

Pile

MODÈLE POUCE MILLIMÈTRE

12 " 0-12 0-300
24 " 0-24 0-600
12 " ±.0015 ±0,04mm
24 " ±.0015 (0-18 ") ±0,04mm

Piles - Piles boutons au lithium 3V (2), compatible Nº CR232
Durée de vie de la pile de 1,5 an avec une utilisation moyenne.

Clé de verrouillage
de réglage fin

Verrou principal
du coulisseau

Port de
données

±.002 (18 "-24") ±0.05mm

Vis de réglage fin

Arrière

36 PKG08762-UM3754

FRANÇAIS

INSTRUCTIONS D'UTILISATION

DÉMARRAGE

1. IMPORTANT: Avant de commencer, veuillez lire entièrement les étapes 3 et 4
ci-dessous pour vous familiariser avec la configuration de la jauge.

2. Nettoyez le socle de la jauge de hauteur et la plaque de surface ou la surface de
référence utilisée.

3. Installez les piles fournies avec la jauge de hauteur. Reportez-vous à la section
"Ouverture du compartiment des piles" et "Remplacement des piles" à la
page 41.

REMARQUE :Lorsque vous insérez de nouvelles piles dans la jauge, celle-ci devrait
s'allumer automatiquement et initier la séquence de démarrage. Voir l'étape 4 ci-dessous

4. Suivez les instructions des sections "Nouvelles piles, séquence de démarrage"
et "Réglage de nouveau point de référence/référence zéro"" à la page 39.

5. La jauge est désormais prête à prendre des mesures. Vous pouvez activer la jauge
de hauteur en appuyant sur le bouton On/Off (Marche/Arrêt) ou en déplaçant
le coulisseau.

6. La jauge s'éteindra automatiquement (l'écran deviendra noir) après 20 minutes
d'inactivité au niveau du coulisseau ou des boutons. Tout mouvement du
coulisseau allumera l'écran sans aucune perte des données de position.

DÉFINITION D'UNE RÉFÉRENCE ZÉRO À L'AIDE D'UN COMPARATEUR

7. Dans l'idéal, un comparateur devrait être attaché à la jauge de hauteur avec un
accessoire de fixation approprié (PN : 99454 non fourni) qui pourra servir de
dispositif de positionnement. Vous pouvez utiliser un comparateur d'essai si la
configuration de la pièce le permet.

8. La position de la référence zéro peut être la surface de la plaque elle-même, un
bloc de jauge ou une surface de référence du produit.

9. Desserrez la vis de blocage du support et du coulisseau, puis déplacez le
coulisseau sur une position où le point de contact du comparateur se situe
légèrement au-dessus de la surface de référence zéro mais sans la toucher. À
l'aide de la molette d'ajustement fin, déplacez le coulisseau jusqu'à ce que vous
voyiez s'afficher une donnée sur le comparateur. Déplacez le réglage fin jusqu'à
ce que le comparateur affiche zéro.

10. Mettez à zéro la jauge en appuyant sur le bouton Zero/ABS. À présent, lorsque
vous commencerez à mesurer des pièces, le comparateur vous permettra de
garantir que la pression sur la pièce mesurée est toujours la même.

REMARQUE: Si vous utilisez un comparateur à cadran, assurez-vous de compter
le nombre de tours de l'aiguille du comparateur. Si vous utilisez un comparateur
numérique, appuyez sur le bouton de remise à zéro pour changer l'affichage sur la
position zéro "0.0000" (0,00 mm).

PKG08762-UM3754 37

FRANÇAIS

UTILISATION DE LA POINTE À TRACER

11. La pointe à tracer spéciale fournie avec la jauge de hauteur peut être attachée à
l'aide de la bride de fixation de pointe.

12. Le premier contact de la pointe à tracer avec une surface constitue votre référence zéro.

13. La façon d'utiliser la jauge de hauteur est la même que celle décrite précédemment
dans la section "Définition d'une référence zéro à l'aide d'un comparateur" et la section
ci-dessous "Mesure de la hauteur".

REMARQUE: La bonne utilisation d'une pointe à tracer lors du contact d'une surface
dépendra de la capacité de l'opérateur à "sentir" la surface de contact sans exercer de
pression excessive sur la surface avec la pointe à tracer.

MESURE DE LA HAUTEUR

14. Desserrez la vis de blocage sur le coulisseau et l'ajustement fin de la jauge, puis
déplacez la jauge de telle sorte que le point de contact du comparateur se situe
directement sur la surface à mesurer.

15. À l'aide de la molette de réglage fin, déplacez le coulisseau jusqu'à ce que le
comparateur affiche zéro.

16. L'écran affichera la dimension exacte de la surface ou de la pièce en train d'être
mesurée par rapport à la position zéro ou au point de référence que vous aurez définit.

38 PKG08762-UM3754

FRANÇAIS

" NOUVELLES PILES, SÉQUENCE DE DÉMARRAGE "

1. Chaque fois que vous insérez de nouvelles piles, la jauge lancera une séquence
de démarrage.

2. La séquence commence avec l'affichage illustré en Fig.2A et se poursuivra
jusqu'à la Fig.2E. À la fin de la séquence, l'affichage restera sur la Fig.2E (CAL) en
attendant que vous saisissiez des données.

FIG. 2A

FIG. 2A

Affichage complet des fonctions

FIG. 2C

Le numéro de catalogue est decalé
vers la gauche

3. Si "CAL" est affiché, déplacez le coulisseau lentement vers le haut ou vers le bas,
jusqu'à ce que l'écran change en affichant la mesure effectuée par la jauge. Ce
mouvement va étalonner le comparateur.

4. Si vous ne déplacez pas le coulisseau, "CAL" restera affiché à l'écran pendant 10
secondes avant que l'écran ne se vide. Pour revenir au mode "CAL", déplacez le
coulisseau ou appuyez rapidement sur le bouton marche/arrêt.

5. Si vous déplacez le coulisseau trop rapidement, l'initialisation de l'outil prendra
plus de temps. Cette fonctionnalité de démarrage se produira à chaque fois que
vous remplacez les piles mais ne se produira pas à chaque fois que vous allumez
la jauge.

FIG. 2E

Numéro de catalogue

FIG. 2D

Version du micrologiciel, chaque tiret

PKG08762-UM3754 39

FRANÇAIS

" RÉGLAGE DE NOUVEAU POINT DE RÉFÉRENCE/RÉFÉRENCE ZÉRO "

6. Après le mode " CAL ", vous aurez besoin de définir votre référentiel ou référence
zéro. La position de la référence zéro peut être la surface de la plaque elle-même,
un bloc de jauge ou une surface de référence du produit/pièce.

7. Déplacez le coulisseau sur votre point de référence ou position zéro puis
verrouillez le coulisseau, appuyez ensuite sur le bouton Shift puis sur le bouton
Preset deux fois. Cela aura pour effet de remettre la jauge à zéro.

8. Pour quitter le mode ABS, appuyez sur Zero/ABS. L'écran affichera une
ligne pointillée qui disparaît progressivement de gauche à droite ; il s'agit du
comparateur visuel du temps que vous devez attendre pour la remise à zéro de
l'outil (en général moins d'une seconde). Assurez-vous de ne pas déplacer le
coulisseau pendant ce temps ou à chaque fois que vous remettrez l'outil à zéro
assurez-vous que le coulisseau est verrouillé.

40 PKG08762-UM3754

FRANÇAIS

INSTALLATION DES PILES

1. Pour installer les piles fournies avec la jauge, retirez d'abord les deux vis indiquées
sur la Fig.3B avec un petit tournevis cruciforme.

2. La Fig.3C-E illustre un compartiment des piles retiré et la façon de placer les deux
piles CR2032 avec le signe plus vers le haut. Pousser délicatement le bac à piles
dans le cadran et fermez-le avec les deux vis que vous avez retirées à l'étape 1.

FIG. 3A

FIG. 3B

FIG. 3C

FIG. 3D

Piles CR2032 x2

FIG. 3E

PKG08762-UM3754 41

FRANÇAIS

DESCRIPTION DES FONCTIONS DES BOUTONS

1

2

3

4/7

5

6/8

FIG. 4

Les fonctions LIMITS (limites) et PRESET (préréglage) sont utilisées en conjonction
avec le bouton SHIFT/ SET. Pour activer ces fonctions, appuyez sur la touche SHIFT/
SET en premier. Vous verrez s'afficher l'icône de réglage SET sur l'écran, puis
appuyez sur le bouton pour la fonction requise.

1 ON/OFF Bouton de MARCHE/ARRÊT. Appuyez et maintenez enfoncé pendant 4 secondes.

2 ± Plus/Moins définit l'orientation (la polarité) de la mesure

Appuyez sur le bouton HOLD (pause) momentanément pour capturer la mesure

3 HOLD

Vous verrez s'afficher l'icône HOLD et la mesure restera la même sur l'écran. Pour
désactiver HOLD, appuyez de nouveau sur le bouton.

4 IN / mm Bascule l'affichage entre les valeurs anglaises ou métriques.

Bouton à double fonction utilisé pour activer la fonction de préréglage et les limites de la

5 SHIFT/SET

focntion (Go/No Go). Lorsque cette option est activée, l'icône SET sera affiché sur l'écran.

Bouton à double fonction. Remet l'affichage à zéro ou active le mode ABS Pour
remettre l'affichage à zéro, appuyez une fois sur le bouton et relâchez-le. Appuyez et

6 ZERO/ABS

maintenez enfoncé pendant 2 secondes pour activer le mode ABS puis appuyez-le de
nouveau rapidement pour quitter le mode d'ABS.

Définit les valeurs Min et Max pour la fonction Go/No Go. Reportez-vous à la section

7 LIMITES

"Réglage des limites" à la page 44.

Appuyez sur le bouton SHIFT/SET puis appuyez sur le bouton PRESET activer la fonction

8 PRESET

PRESET (préréglage). Reportez-vous à la section "Réglage de la fonction de préréglage"
à la page 43.

42 PKG08762-UM3754

FRANÇAIS

RÉGLAGE DE LA FONCTION PRESET (PRÉRÉGLAGE) /ABS

1. Déplacez le coulisseau sur la position de préréglage.
Ceci peut être fait à l'aide d'une pièce de référence
ou d'un bloc de jauge. Vous devez absolument veiller
à ce que le coulisseau se trouve sur la position de
préréglage réelle. Le coulisseau doit être verrouillé
afin d'empêcher tout mouvement lorsque les boutons
sont enfoncés.s.

2. Appuyez et maintenez enfoncé Zero/ABS jusqu'à ce
que l'icône ABS s'affiche sur l'écran, Fig. 5.

3. Les valeurs de préréglage peuvent être réglées sur :

±99,9999 pouces ou±9999.99 mm

4. Appuyez sur le bouton SHIFT/SET puis appuyez sur le bouton Preset. Vous verrez
s'afficher les icônes SET et PRESET sur l'écran. L'icône PRESET devrait se mettre à
clignoter, Fig.6.

5. Pour passer de l'icône PRESET au signe plus/moins, appuyez sur le bouton SHIFT/SET.
Le clignotement indique que le signe est
prêt à être modifié. Pour modifier le signe
appuyez sur le bouton PRESET.

6. Pour passer au chiffre suivant, appuyez
sur le bouton SHIFT/SET.

7. Fig.7, pour augmenter la valeur d'un
chiffre appuyez sur le bouton PRESET.

8. Répétez les étapes 4, 5 et 6 jusqu'à ce que tous les chiffres soient réglés aux
valeurs souhaitées.

9. Pour sortir de la fonction de préréglage
et définir cette mesure comme la
position réelle du coulisseau, appuyez
sur le bouton SHIFT/SET jusqu'à ce que
l'icône PRESET se mette à clignoter.
Vérifiez que le coulisseau est maintenu
correctement dans sa position, puis appuyez sur le bouton PRESET. Cela enregistra
la position actuelle du coulisseau comme la position de préréglage.

10. Pour sortir du mode de préréglage, appuyez et maintenez enfoncé le bouton ZERO/
ABS. La position de préréglage sera enregistrée par l'outil même si vous sortez
du mode ABS.

11. Pour revenir au mode ABS, appuyez et maintenez enfoncé le bouton ZERO/ABS
jusqu'à ce que l'icône ABS s'allume et la mesure indiquée sera relative à la valeur
sur laquelle vous définirez la valeur de préréglage.

FIG. 5

FIG. 6

FIG. 7

PKG08762-UM3754 43

FRANÇAIS

RÉGLAGE DES LIMITES (FONCTION
GO/NO GO (CONTINUER/ARRÊTER))

1. Sélectionnez les unités à afficher.

2. Appuyez sur le bouton SHIFT/SET. L'icône
SET viendra s'afficher à l'écran Fig. 8.

3. Appuyez sur le bouton LIMITS. L'icône MIN
LIMIT viendra s'afficher à l'écran Fig. 9.

4. Appuyez sur le bouton SHIFT/SET.
L'icône LIMIT se mettra à clignoter.

5. Réglez la jauge de hauteur à la valeur
minimale désirée.

6. Appuyez sur le bouton SHIFT/SET pour
enregistrer la valeur minimale. L'icône
LIMIT cessera de clignoter.

7. Appuyez sur le bouton LIMITS Appuyez
sur le bouton LIMITS de nouveau. Vous
verrez s'afficher l'icône MAX LIMIT dans la partie centrale supérieure de l'écran Fig.10

8. Appuyez sur le bouton SHIFT/SET.
L'icône LIMIT se mettra à clignoter.

9. Réglez la jauge de hauteur à la valeur
maximale désirée.

10. Appuyez sur le bouton SHIFT/SET pour
enregistrer la valeur maximale. L'icône
LIMIT cessera de clignoter.

11. Appuyez sur le bouton LIMITS. L'icône LIMIT et SET resteront affichés sur l'écran.
cran. Les icônes de MAX et MIN resteront désactivés tant que la mesure se trouve
au sein des limites définies. Dès l'instant que la mesure dépasse les limites
définies, l'affichage clignotera et vous verrez s'afficher l'icône des limites MIN ou
MAX pour vous signaler le type de limite qui a été dépassée.

12. Pour sortir, appuyez sur le bouton LIMITS.

FIG. 8

FIG. 9

FIG. 10

44 PKG08762-UM3754

AFFICHAGE DES DONNÉES

FRANÇAIS

Protection de l'affichage des données

FIG. 11A

Vous pouvez retirer la protection de l'affichage des données par une simple pression de
vos doigts. Lorsque vous souhaitez utiliser un câble de données, retirez la protection de
l'affichage des données et branchez le câble de données tel qu'illustré sur la Fig.11A-B.
Le câble de données est claveté et ne peut être branché que de la façon illustrée.
Lorsque vous avez terminé d'utiliser le câble de données, assurez-vous de replacer
la protection de l'affichage des données pour protéger les composants électroniques
contre la poussière et les liquides.

Le port de sortie de la jauge de hauteur permet de transférer des données vers des
périphériques compatibles au format RS232 de Starrett ;

• Pour connecter la jauge au port série d'un ordinateur, vous aurez besoin d'un câble
n° PT61963 (vendu séparément).

• Notre série DataSure de connexion sans fil est entièrement compatible. Vous aurez
besoin d'une Passerelle Catalog No. 1500-1-N, d'un noeud final 1500-3A-3N et d'un
routeur 1500-2-N pour les distances plus longues. (vendu séparément).

• Notre série de câbles intelligents 733 permet de raccorder la jauge à un ordinateur
via un port USB et est entièrement compatible. Vous pouvez utiliser Catalog
No.733SCU, 733SCKB ou 733SCM avec nos jauges 7612 ou 7613 équipées d'un
multiplexeur de données pour la collecte d'informations provenant de plusieurs
outils à la fois.

• Le format de sortie en série est de 4800 4800 BAUD, 8 bits de données, aucune
parité, 1 bit d'arrêt et données ASCII.

• 16 caractères suivis d'un retour de chariot (0DH) et d'une alimentation de ligne (0AH).

• Longueur de texte (18 caractères) 45 MSEC

Câble de données

PKG08762-UM3754 45

FIG. 11B

FRANÇAIS

FIXATION D'UN COMPARATEUR D'ESSAI 3808MA

1. La bride de fixation du comparateur remplace la pointe à tracer standard. Cette
bride permet d'attacher des comparateurs d'essai à queues d'aronde ou des
sondes électroniques à votre jauge de hauteur. Le comparateur est utilisé pour
s'assurer que la pression exercée sur la pièce est la même que celle de la position
zéro initiale.

2. Retirez la pointe à tracer en desserrant la vis sur la bride de charriot. Posez la
pointe à tracer sur un endroit sûr.

3. La Fig.12A montre la partie inférieure du comparateur en désignant les rails de
fixation à queue d'aronde.

4. La Fig.12B montre comment fixer le comparateur à la bride de fixation d'un
comparateur PT99454 et au bras de la jauge.

A. Indique la vis qui est utilisée pour fixer le comparateur sur la fixation.Vous

aurez besoin d'une clé Allen de 3/32" pour serrer cette vis.

B. Montre la molette qui est utilisée pour serrer la bride qui vous permet de

modifier l'angle du comparateur sur la fixation.

5. La Fig.12C montre le comparateur monté en utilisant le rail inférieur à queue
d'aronde. Les flèches indiquent la portée approximative du mouvement de la bride.

6. La Fig.12D montre une autre façon de monter le comparateur en utilisant le rail
arrière à queue d'aronde.

COMPARATEUR D'ESSAI 3808

Fixations en queue

d'aronde

FIG. 12A

Utilisation de la fixation inférieure

à queue d'aronde

FIG. 12C FIG. 12D

De la fixation du comparateur

FIG. 12B

arrière à queue d'aronde

(PT99454)

A

B

Utilisation de la fixation

46 PKG08762-UM3754

FRANÇAIS

ACCESSOIRES

Nº DE PIÈCE EDP NOM DESCRIPTION IMAGE 3D

PT22429 72441

PT11770A 71361

PT22428 72440

PT22430 72442

PT27171 66457

PT99454 68713

Bride de châssis en
queue d'aronde

Tige de support
d'outil

Raccord de tige
pivotante avec bride
de comparateur en
queue d'aronde

Unité de raccord et
de tige

Unité de raccord
métrique et de tige

Fixation de
comparateur

PRÉCAUTIONS D'UTILISATION

1. Ne stockez pas cet instrument dans des endroits à température extrême (en
dessous de 10°F (-12°C) ou au-dessus de 130°F (54°C)).

2. Pour de meilleurs résultats, utilisez la jauge de hauteur dans une zone à l'abri des
poussières, des huiles de coupe, des liquides de refroidissement et autres liquides.

3. Cet outil est un instrument de précision dont l'utilisation exige un certain nombre
de précautions pour éviter d'endommager ou de faire tomber la jauge.

4. La jauge de hauteur a été étalonnée à 68°F (20°C). Évitez d'utiliser la jauge sous
la lumière directe du soleil ou dans un endroit soumit à des courants d'air chaud
ou froid. Pour de meilleurs résultats, vous devriez utiliser la jauge dans une zone à
température constante et attendre que la jauge absorbe la température ambiante
pendant au moins une heure lorsque vous la transférez entre deux endroits ayant
un écart de température de plus de 10 °F (6 °C).

5. Nettoyez la barre verticale de la jauge de hauteur à l'aide d'un chiffon propre et
non pelucheux. Appliquez une très légère couche de lubrifiant. Versez une ou deux
gouttes d'huile pour instruments sur votre doigt et passez-le sur la barre verticale.
Faites glisser le coulisseau vers le haut et le bas et essuyez les excès d'huile.

6. Évitez tout démontage ou modification de la jauge car cela annulera toutes les garanties.

7. Évitez d'utiliser tout matériel ce qui pourrait endommager les boutons lorsque
vous les appuyés.

Tige de 3/16" (4,8 mm) de diamètre.
À utiliser avec des raccords de jauge
de surface

Tige de 1/4" x 1 5/6" (6,3 x 33mm)
et queue de fixation de 1/4" x 1/2"
(6,3 x 12,7 mm)

Ce raccord ira parfaitement sur des
broches et des tiges

3/32"-1/4" (2,4-6,3mm)

Cette unité se compose d'un raccord
(PT18724) et de deux tiges de 4"
(100 mm). Une de 1/4" (6,3 mm) de
diamètre et l'autre de 3/8" (9,5 mm)
de diamètre.

Cette unité se compose d'un raccord et
de deux tiges de 4" (100 mm). Une de

0.236" (6mm)" de diamètre et l'autre de
3/315" (8mm) de diamètre.

Cette bride en queue d'aronde remplace la
pointe à tracer standard. Reportez-vous à
la page 46 pour une description détaillée
de la configuration et de l'utilisation de cet
accessoire avec votre jauge.

PKG08762-UM3754 47

FRANÇAIS

INFORMATIONS SUR L'ENTRETIEN

La jauge de hauteur a été correctement assemblée et étalonnée en usine. Tout
ajustement effectué sur l'instrument pourrait affecter son exactitude et entraîner
des réparations coûteuses. Si la jauge est démontée, des frais de réparation seront
nécessaires. En cas de défaillance de l'instrument, veuillez consulter la liste suivante
pour vérifier que les problèmes ne sont pas dus à une mauvaise utilisation de la jauge.

PROBLÈME POINT À VÉRIFIER

N'effectue aucune
mesure

Erreur d'affichage/
vitesse excessive du
comparateur

Pile faible

PERTE DE PRÉCISION

1. Est-ce que le socle et la plaque de surface de la jauge sont propres ?

2. Est-ce que le comparateur ou la pointe à tracer sont solidement attachés ?

3. Est-ce que le comparateur ou la pointe à tracer sont propres et exempt de débris ?

4. Est-ce que vous avez vérifié l'exactitude par rapport à un étalonnage standard ?

5. Est-ce que la jauge est utilisée dans un environnement extrêmement humide ?

6. Est-ce que la jauge est exposée à des pulvérisations d'huiles de coupe ou à d'autres
liquides ?

Si la jauge de hauteur ne fonctionne toujours pas, veuillez nous la retourner pour
réparation.

Incluez une lettre d'explication et expediez le produit à :

Est-ce que la jauge en mode "HOLD" - vérifiez en appuyant sur le bouton
"HOLD" et en déplaçant le coulisseau.

Vous verrez s'afficher le mot "ERR04" lorsque le coulisseau de la jauge est
déplacé à une vitesse trop excessive. Cette fonction annulera l'affichage
plutôt que d'afficher une donnée erronée.

L'écran affichera un symbole de pile lorsque les piles sont faibles.
Veuillez les remplacer par deux piles CR2032 neuves.

Reportez-vous à la section "Installation des piles" à la page 41

Service d'entretien
The L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

48 PKG08762-UM3754

3754 MISURATORE

D'ALTEZZA ELETTRONICO

IL PRESENTE È UN MANUALE D'USO STARRETT PER

IL MISURATORE D'ALTEZZA DIGITALE 3754.

TUTTE LE SPECIFICHE CONTENUTE IN QUESTO DOCUMENTO

SONO CORRETTE NEL MOMENTO DELLA PRODUZIONE E SONO

SOGGETTE A MODIFICHE. SI PREGA DI CONTATTARE

STARRETT PER ULTERIORI INFORMAZIONI.

PKG08762-UM3754 49

ITALIANO

SPECIFICHE

Morsetto
della Punta
per Tracciare

Blocco
scorrevole
principale

Dado di regolazione fine

Blocco Regolazione fine

Punta per Tracciare

Batteria

MODELLO POLLICE MILLIMETRO

Range di misura

Precisione

Risoluzione 0,0005" 0,01 mm

Fonte di corrente

Dati di Serie 4800 BAUD, 8 bit di dati, nessuna parità, 1 bit di stop

50 PKG08762-UM3754

12" 0-12 0-300
24" 0-24 0-600
12" ±0,0015 ±0,04 mm
24" ±0,0015 (0-18") ±0,04 mm

Batterie - pile a bottone al litio 3V (2), num. CR232 equivalente
1 anno e mezzo di durata della batteria con utilizzo medio.

Porta dati

Retro

±0,002 (18"-24") ±0,05 mm

ITALIANO

ISTRUZIONI PER L'USO

PER INIZIARE

1. IMPORTANTE: Per iniziare, vi preghiamo di leggere attentamente i passi 3 e 4 qui di
seguito e di acquisire dimestichezza con l'installazione del misuratore.

2. Pulire il fondo del misuratore d'altezza e la superficie della piastra o superficie
di riferimento utilizzata.

3. Installare le batterie in dotazione con il misuratore di altezza. Fare riferimento a
"Rimozione del Vano Batterie" e "Sostituzione della batteria" a pagina 55.

N.B.: Quando si inseriscono le nuove batterie nel misuratore, questo si accende
automaticamente, ed è sottoposto ad una sequenza di avvio. Rif. al punto 4 di seguito

4. Seguire le istruzioni riportate alle sezioni "Nuova batteria, Sequenza di Avvio" e
"Nuovo Datum / Riferimento zero, installazione" a pagina 11.

5. Il misuratore ora è pronto per iniziare a misurare. È possibile attivare il misuratore
d'altezza con il pulsante On/Off oppure spostando il cursore.

6. Il misuratore si spegne automaticamente (lo schermo verrà spento) dopo 20 minuti
di inattività nel movimento di scorrimento o nella pressione di un tasto. Qualsiasi
movimento del cursore attiverà lo schermo senza perdere la lettura della posizione.

COME STABILIRE UN RIFERIMENTO ZERO MEDIANTE UN INDICATORE

7. Idealmente, l'indicatore dovrà essere montato sul misuratore d'altezza con il collegamento
corretto (PN: 99454 non in dotazione) da utilizzare come dispositivo di posizionamento. È
possibile utilizzare un indicatore di prova se consentito dalla configurazione.

8. La posizione di riferimento zero può essere la stessa superficie piana, un blocco
del misuratore oppure una superficie di riferimento sul componente del prodotto.

9. Allentare il blocco sul cursore del misuratore e portante, quindi spostare il cursore
in una posizione in cui il contatto indicatore risulti leggermente superiore rispetto
alla superficie di riferimento zero, senza però toccarla. Usando la manopola di
regolazione fine, spostare il cursore fino a visualizzare una lettura sull'indicatore.
Spostare la regolazione fine finché l'indicatore non indica zero.

10. Azzerare il Misuratore premendo il pulsante Zero/ABS. A questo punto, quando si
misurano i componenti, l'indicatore farà in modo che la pressione sul componente
da misurare risulti sempre identica.

N.B.: Se si utilizza un indicatore analogico, assicuratevi di contare i giri della mano
dell'indicatore. Se si utilizza un indicatore digitale, premere il tasto ZERO per modificare
la visualizzazione di una posizione zero "0.0000" (0,00 mm).

PKG08762-UM3754 51

ITALIANO

UTILIZZARE UN MARCATORE

11. Lo speciale marcatore corredato di misuratore d'altezza può essere montato
utilizzando il morsetto della punta per tracciare.

12. Consentire alla punta per tracciare di entrare in contatto con la superficie che sarà
il vostro riferimento zero.

13. Il funzionamento del misuratore d'altezza avviene come illustrato qui sopra nel
paragrafo "Come stabilire un riferimento zero mediante un indicatore" e in quello
sottostante, "Misurazione dell'Altezza".

N.B.: L'uso del marcatore per entrare in contatto con superfici di lavoro dipende dalla
capacità dell'operatore di "sentire" la superficie di contatto senza esercitare una
pressione eccessiva sulla superficie stessa, attraverso la punta per tracciare.

MISURAZIONE DELL'ALTEZZA

14. Allentare il blocco sul cursore del misuratore e la regolazione fine, quindi spostare
il misuratore in posizione in modo che il contatto indicatore risulti direttamente a
contatto con la superficie da misurare.

15. Utilizzando il meccanismo di regolazione fine, spostare il cursore finché
l'indicatore non indichi zero.

16. Lo schermo mostrerà l'esatta dimensione della superficie o caratteristica da
misurare con riferimento alla posizione zero o dato precedentemente impostato.

52 PKG08762-UM3754

ITALIANO

NUOVA BATTERIA, SEQUENZA DI AVVIO

1. Ogni volta che si inserisce un nuovo set di batterie, il misuratore deve essere
sottoposto ad una sequenza di avvio.

2. La sequenza inizia con Fig.2A e procede fino alla Fig.2E. Alla fine della sequenza,
lo schermo rimarrà come nella Fig.2E (CAL) e attenderà l'input.

FIG. 2A

FIG. 2A

Schermo luminoso

FIG. 2C

Numero di catalogo spostamenti
a sinistra

3. Quando si visualizza "CAL", spostare il cursore lentamente verso l'alto o verso il
basso, finché lo schermo non cambia per mostrare la misurazione del misuratore.
Tale movimento calibra l'indicatore.

4. Se non si sposta il cursore, "Cal" rimarrà sullo schermo per soli 10 secondi, poi lo
schermo si spegnerà. Per tornare alla modalità "Cal", muovere il cursore oppure
premere rapidamente il tasto on/off.

5. Se si sposta la diapositiva troppo velocemente, ci vorrà più tempo per avviare il
dispositivo. Questa funzione di avvio si verificherà ogni volta che la batteria viene
sostituita, maciò non succederà ad ogni accensione del misuratore.

FIG. 2E

Numero di catalogo

FIG. 2D

Versione firmware, ogni trattino

PKG08762-UM3754 53

ITALIANO

NUOVO DATUM / RIFERIMENTO ZERO, INSTALLAZIONE

6. In seguito alla modalità "CAL", è necessario impostare il punto di riferimento
oppure il riferimento zero. La posizione di riferimento zero può essere la stessa
superficie piana, un blocco del misuratore oppure una superficie di riferimento sul
componente del prodotto.

7. Spostare il cursore verso la vostra posizione zero o datum, quindi bloccare il
cursore, premere il pulsante di spostamento (Shift), poi quello di programmazione
(Preset) per due volte. Il misuratore ora sarà azzerato.

8. Per uscire dalla modalità ABS, premere il pulsante Zero/ABS. Lo schermo
visualizza una linea tratteggiata che scomparirà gradualmente da sinistra a destra;
questo è un aiuto visivo per comprendere quanto tempo occorre aspettare per
azzerare il dispositivo, meno di un secondo. Assicurarsi di non spostare il cursore
in quella fase; allo stesso tempo, quando si azzera il dispositivo, assicurarsi che
il cursore sia bloccato.

54 PKG08762-UM3754

ITALIANO

INSTALLAZIONE DELLE BATTERIE

1. Per installare le batterie in dotazione con il misuratore, per prima cosa rimuovere le
due viti indicate in Fig.3b mediante un piccolo cacciavite a croce.

2. La Fig.3C-E mostra che il vano batterie è stato rimosso e il posizionamento delle
due batterie CR2032, lato+ verso l'alto. Riposizionare con cautela il vano batteria
all'interno della lunetta e fissarla con le due viti rimosse al punto 1.

FIG. 3A

FIG. 3B

FIG. 3C

FIG. 3D

CR2032, batterie x2

FIG. 3E

PKG08762-UM3754 55

ITALIANO

DESCRIZIONE DELLE FUNZIONI DEI PULSANTI

1

2

3

FIG. 4

I limiti e le funzioni PRESET vengono utilizzati in combinazione con il tasto
SHIFT / SET. Per abilitare queste funzioni, per prima cosa premere il tasto SHIFT
/ SET. L'icona SET apparirà sullo schermo, quindi premere il pulsante per la
funzione richiesta.

1 ON/OFF Pulsante di accensione. Premere e tenere premuto per 4 secondi.

2 ± Plus/Minus imposta la direzione (polarità) della lettura

Premere il pulsante di ATTESA per catturare la lettura sullo schermo. Si

3 HOLD

visualizzerà l'icona HOLD e la misura rimarrà identica sullo schermo. Per
disattivare HOLD, premere nuovamente il pulsante.

Alterna la visualizzazione tra il sistema di misurazione anglosassone e

4 IN/mm

quello metrico.

Tasto con duplice funzione utilizzato per attivare le funzioni di Preset

5 SHIFT/SET

ed i limiti (Go/No Go). Quando abilitato, sullo schermo verrà visualizzata
l'icona SET.

Tasto a doppia funzione. Zero è lo schermo oppure abilita la modalità ABS.
Per azzerare lo schermo, premere una volta e rilasciare. Premere e tenere

6 ZERO/ABS

premuto per 2 secondi per attivare la modalità ABS, quindi premere di
nuovo rapidamente per uscire dalla modalità ABS.

Imposta i valori Min e Max per la funzione Go/No Go. Fare riferimento alla

7 LIMITS

sezione "Impostazione dei limiti", a pagina 58.

Premere il pulsante di SHIFT/SET, quindi premere il programmazione

8 PRESET

PRESET per attivare la funzione di programmazione. Fare riferimento alla
sezione "Impostazione della funzione PRESET", a pagina 57.

56 PKG08762-UM3754

4/7

5

6/8

ITALIANO

IMPOSTAZIONE DELLA FUNZIONE PRESET/ABS

1. Spostare il cursore verso la posizione preimpostata.
Questo passaggio può essere fatto utilizzando una
componente o un blocco del misuratore. Occorre
prestare attenzione a questo passaggio per garantire
che il cursore si trovi nella posizione reale preimpostata.
Il cursore deve essere protetto per evitare qualsiasi
movimento durante la pressione dei tasti.

2. Premere e tenere premuto il pulsante ZERO/ABS
finché sullo schermo non compare l'icona ABS, fig. 5.

3. I valori predefiniti possono essere impostati su:

±99,9999 pollici o±9999,99 mm

4. Premere il pulsante di SHIFT/SET seguito dal programmazione PRESET.
Sullo schermo, appariranno le icone SET e PRESET. L'icona PRESET dovrebbe
lampeggiare, Fig.6.

5. Per muoversi dall'icona PRESET per il segno più/meno, premere il pulsante di
SHIFT/SET. Il lampeggio indica che il
segno è pronto per essere modificato.
Per modificare il segno, premere il
programmazione PRESET.

6. Per passare alla cifra successiva,
premere il pulsante di SHIFT/SET.

7. Fig.7, per aumentare il valore di una
cifra premere il programmazione PRESET.

8. Ripetere i punti 4, 5 e 6 finché tutte le cifre
sono impostate nella modalità desiderata.

9. Per uscire dalla funzione PRESET e
stabilire la lettura corrente come la
posizione effettiva del cursore, premere
il pulsante di SHIFT/SET finché non
programmazione dell'icona PRESET.
Assicurarsi che il cursore sia posizionato
correttamente, quindi premere il tasto PRESET. In questo modo, verrà registrata la
posizione attuale del cursore come posizione PRESET.

10. Per uscire dalla modalità PRESET, tenere premuto il pulsante ZERO/ABS. La
posizione predefinita verrà tenuta in memoria dal dispositivo anche se si esce dalla
modalità ABS.

11. Per tornare alla modalità ABS, tenere premuto il pulsante ZERO/ABS finché non si
accende l'icona ABS e la misurazione mostrata si riferirà al punto in cui si definisce
il valore preimpostato.

FIG. 5

FIG. 6

FIG. 7

PKG08762-UM3754 57

ITALIANO

LIMITI DI IMPOSTAZIONE (FUNZIONE GO/NO GO)

1. Selezionare le unità da visualizzare.

2. Premere il pulsante di SHIFT/SET. Sullo
schermo, apparirà l'icona SET fig. 8.

3. Premere il pulsante LIMITS. Sullo
schermo apparirà l'icona MIN LIMIT fig. 9.

4. Premere il pulsante di SHIFT/SET. A
questo punto, lampeggerà l'icona LIMIT.

5. Regolare il Misuratore d'Altezza al valore minimo desiderato.

6. Premere il pulsante di SHIFT/SET per
definire il valore minimo. L'icona LIMITE
smetterà di lampeggiare.

7. Premere il pulsante LIMITS. L'icona
LIMITE MAX apparirà sulla metà
superiore dello schermo Fig.10

8. Premere il pulsante di SHIFT/SET. A
questo punto, lampeggerà l'icona LIMIT.

9. Personalizzare il Regolatore d'Altezza al
valore massimo desiderato.

10. Premere il pulsante di SHIFT/SET per
definire il valore massimo. L'icona LIMIT
smetterà di lampeggiare.

11. Premere il pulsante LIMITS. Le icone
LIMIT e SET rimarranno sullo schermo.
Le icone MAX e MIN rimarranno visibili purché la lettura rientri nei limiti stabiliti.
Nel caso in cui la misurazione dovesse eccedere i limiti impostati, lo schermo
lampeggerà e l'icona LIMITE MIN o MAX indicherà la direzione del limite che è
stato superato.

12. Per uscire, premere il pulsante LIMITS.

FIG. 8

FIG. 9

FIG. 10

58 PKG08762-UM3754

USCITA DATI

ITALIANO

Coperchio di uscita dei dati

FIG. 11A

Il coperchio di uscita dei dati può essere accuratamente rimosso solo con le dita.
Quando si utilizza un cavo dati, tenere lontano il coperchio dei dati e collegare il cavo
dati come illustrato nelle Fig.11A&B. Il cavo dati è inserito, e può essere collegato solo
come mostrato. Dopo aver finito di utilizzare il cavo dati, assicurarsi di sostituire il
coperchio dei dati per proteggere le componenti elettroniche da polvere e liquidi.

La porta di uscita del misuratore d'altezza permette la trasmissione di dati a dispositivi
che supportano il formato Starrett RS232;

• Per collegare il misuratore ad una porta seriale del computer, è necessario il cavo
Num. PT61963 (venduto separatamente).

• La nostra linea di comunicazioni wireless DataSure è completamente compatibile.
Avrete bisogno dell'Art.Num 1500-1-N Gateway, 1500-3A-3N endNode, e per coprire
distanze maggiori il Router 1500-2-N (venduto separatamente).

• I nostri Cavi intelligenti 733 collegheranno il misuratore ad un computer tramite
una porta USB, e sono completamente compatibili. È possibile utilizzare l'Art. Num.
733SCU del catalogo, 733SCKB, o 733SCM con il nostro Misuratore di dati 7612 o
7613 Multiplexer per la raccolta di informazioni da più di uno strumento alla volta.

• Il formato di output seriale è 4800 BAUD, 8 bit di dati, nessuna parità,
1 bit di stop, e dati ASCII.

• 16 caratteri seguiti da un ritorno a capo (0DH) e avanzamento riga (0AH).

• Lunghezza segnalazione (18 caratteri) 45 MSEC.

Cavo dati

PKG08762-UM3754 59

FIG. 11B

ITALIANO

MONTAGGIO DI UN INDICATORE DI PROVA 3808MA

1. Il morsetto indicatore dell'allegato sostituisce la punta per tracciare di default.
Questo morsetto fornisce i mezzi per collegare indicatori di prova a coda di rondine
o sonde elettroniche per il vostro misuratore d'altezza. L'indicatore è utilizzato per
garantire che la pressione verso il basso sulla parte sia uguale alla posizione di
azzeramento originale.

2. Rimuovere il marcatore, allentando la vite sulla pinza portante. Disporre la punta
per tracciare in un luogo sicuro.

3. Fig.12A mostra la parte inferiore dell'indicatore e rileva i binari a coda di rondine.

4. Fig.12B mostra come montare l'indicatore al morsetto indicatore di collegamento
PT99454 e al braccio del misuratore.

A. Punti alla vite utilizzata per fissare l'indicatore sul collegamento.

Avrete bisogno di una chiave a brugola da 3/32" per stringere questa vite.

B. Mostra la manopola che viene utilizzata per stringere il morsetto che

consente di modificare l'angolo dell'indicatore sul collegamento.

5. Fig.12C mostra l'indicatore montato utilizzando la guida inferiore a coda di
rondine. Le frecce mostrano la gamma approssimativa di movimento del morsetto.

6. Fig.12D mostra un altro modo per montare l'indicatore utilizzando la guida a coda
di rondine posteriore.

INDICATORE DI TEST 3808

Binari a coda di

rondine

FIG. 12A

Utilizzando l'Attacco

inferiore a coda di rondine

FIG. 12C FIG. 12D

FIG. 12B

Collegamento
dell'Indicatore

(PT99454)

A

B

Utilizzando il binario a coda

di rondine posteriore

60 PKG08762-UM3754

ITALIANO

ACCESSORI

NUM.
COMPONENTE EDP NOME DESCRIZIONE

PT22429 72441

PT11770A 71361

PT22428 72440

PT22430 72442 Estensimetri e Aste

PT27171 66457 Estensimetro e Aste

PT99454 68713

Collegamento a
morsetto a coda di
rondine

Strumento Post
Holder

Estensimetro
girevole con
mosretto indicatore
a coda di rondine

Collegamento
Indicatore

Asta di diametro 3/16" (4,8 mm).
Per l'utilizzo con estensimetri
superficiali del misuratore

1/4 "x 1 5/6" (6,3 x 33mm)
post e 1/4 "x 1/2" (6,3 mm x
12,7 mm) braccio

Questo estensimetro si adatta su
mandrini e post

3/32" -1/4" (2,4-6,3mm)

Questa unità è costituita da un
estensimetro (PT18724) e due aste
da 4" (100mm). Un componente di
1/4" (6,3 mm) di diametro, l'altro di
3/8" (9,5 mm) di diametro.

Questa unità è composta da un
estensimetro e due aste da 4"
(100mm). Una componente di 0,236"
(6 mm) di diametro, l'altra di 0,315"
(8 mm) di diametro.

Questo morsetto a coda di rondine
sostituisce la punta per tracciare di
default. Per una dettagliata descrizione
della configurazione e l'utilizzo di
questo collegamento con il misuratore,
andare a pagina 60.

PRECAUZIONI D'USO

1. Non lasciare questo dispositivo in ambienti con temperature estreme - inferiori a 10°
F (-12° C) o superiori a 130° F (54° C).

2. Per ottenere risultati migliori, utilizzare il misuratore d'altezza in ambienti privi di
polvere e spruzzi di oli da taglio, altri refrigeranti e liquidi.

3. Si tratta di uno strumento di precisione; pertanto, è necessario trattarlo con estrema
cura per evitare di urtare o far cadere il dispositivo.

4. Il misuratore d'altezza è stato tarato a 68° F (20° C). Evitare di utilizzare il misuratore
sotto la luce diretta del sole o in una corrente d'aria calda o fredda. Per ottenere
risultati migliori, utilizzare in una situazione di temperatura costante e consentire
al dispositivo il tempo di adattarsi alla temperatura per almeno un'ora durante il
trasferimento del dispositivo stesso in seguito ad una differenza di temperatura
superiore ai 10° F (6° C).

5. Pulire la barra verticale del misuratore d'altezza con un panno pulito, privo di
lanugine. Applicare uno strato molto leggero di lubrificante. Utilizzare una o due
gocce di olio per dispositivi su un dito e strofinare sulla barra verticale. Spostarsi
verso l'alto e verso il bassso, e rimuovere l'olio in eccesso.

6. Evitare qualsiasi smontaggio o modifica del misuratore, poiché ciò annullerebbe
tutte le garanzie.

7. Evitare l'uso di tutto ciò che potrebbe danneggiare i pulsanti in fase di pressione.

FILE IMMAGINE
A 3D

PKG08762-UM3754 61

ITALIANO

INFORMAZIONI DI SERVIZIO

Il misuratore d'altezza è stato correttamente montato e calibrato in fabbrica. Non
esistono modifiche che possono essere effettuate senza compromettere la precisione di
questo strumento, dato che può comportare costose riparazioni. Se il misuratore viene
smontato, saranno necessarie le spese di riparazione. In caso di malfunzionamento,
consultare la seguente lista di controllo per assicurare che i problemi non siano dovuti
ad un utilizzo improprio del misuratore.

PROBLEMA COSA CONTROLLARE

Non effettua il
conteggio

Schermo di errore /
Indicatore di velocità

Batteria scarica

PERDITA DI PRECISIONE

1. La base del misuratore e la piastra di superficie sono pulite?

2. L'indicatore o la punta per tracciare sono fissati saldamente in posizione?

3. L'indicatore o la punta per tracciare sono puliti e privi di corpuscoli?

4. La precisione è controllata sulla base di un misuratore standard?

5. Il misuratore è utilizzato in ambienti estremamente umidi?

6. Il misuratore è soggetto a spruzzi di oli da taglio, altri refrigeranti e liquidi?

Se il misuratore d'altezza non è ancora operativo, rivolgersi a noi per la riparazione.
Si prega di includere una lettera di spiegazione e di spedire il tutto a:

Il misuratore è in modalità "HOLD"? Verificare premendo il tasto "HOLD" e
spostando il cursore.

Si visualizza "ERR04" quando il cursore del misuratore si sposta ad una
velocità eccessiva. Questa funzione cancella lo schermo invece di mostrare
una lettura errata.

Lo schermo indica il simbolo della batteria quando le batterie si stanno
scaricando. Sostituire con due nuove batterie CR2032.

Vedere "Installazione delle batterie" a pagina 55

Repair Department
The L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

62 PKG08762-UM3754

3754 ELEKTRONISCHES HÖHENMESSGERÄT

DIES IST EINE STARRETT BEDIENUNGSANLEITUNG FÜR

DAS DIGITAL-HÖHENMESSGERÄT 3754.

ALLE TECHNISCHEN ANGABEN IN DIESEM DOKUMENT SIND

ZUM HERSTELLUNGSZEITPUNKT GÜLTIG. ÄNDERUNGEN

VORBEHALTEN. BITTE KONTAKTIEREN SIE STARRETT,

FALLS SIE WEITERE INFORMATIONEN BENÖTIGEN.

PKG08762-UM3754 63

DEUTSCH

TECHNISCHE DATEN

Schreiberklemme

Feineinstellungssperre

Hauptschlit­tensperre

Feineinstellungsmutter

Schreiber

Batterie

MODELL ZOLL MILLIMETER

Messbereich

Genauigkeit

Auflösung 0,0005" 0,01mm

Energiequelle

Seriendaten 4800 Baud, 8 Datenbits, keine Parität, 1 Stoppbit

12" 0-12 0-300

24" 0-24 0-600

12" ±0,0015 ±0,04 mm

24" ±0,0015 (0-18") ±0,04 mm

Batterien - Lithium-Knopfzellen 3V (2), Nr. CR232 oder gleichwertig
1-1/2 Jahre Batterielebensdauer bei durchschnittlichem Gebrauch.

Rückseite

±0,002 (18"-24") ±0,05 mm

64 PKG08762-UM3754

Datenanschluss

DEUTSCH

BEDIENUNGSANLEITUNG

ERSTE SCHRITTE

1. WICHTIG: Lesen Sie bitte zuerst unten Schritte 3 und 4 und machen Sie sich mit
dem Aufbau des Höhenmessgeräts vertraut.

2. Reinigen Sie den unteren Teil des Höhenmessers und die verwendete
Oberflächenplatte bzw. Referenzfläche.

3. Legen Sie die Batterien ein, die mit dem Höhenmessgerät geliefert wurden.
Einzelheiten dazu finden Sie unter "Entfernen des Batteriefachverschlusses"
und "Batteriewechsel" auf Seite 69.

BITTE BEACHTEN: Wenn die neuen Batterien in den Höhenmesser eingelegt sind,
schaltet sich der Höhenmesser automatisch ein. Es beginnt dann eine Startsequenz.
Siehe Schritt 4 unten

4. Befolgen Sie die Anweisungen "Neue Batterie, Startsequenz" und die "Neues
Datum / Nullreferenz, Aufbau" Sektion auf Seite 67.

5. Der Höhenmesser ist jetzt messbereit. Sie können das Höhenmessgerät mit dem
An/Aus-Schalter anstellen oder den Schlitten bewegen.

6. Der Höhenmesser schaltet sich nach 20 Minuten ohne Bewegung des Schlittens
oder Drücken einer Taste automatisch aus (die Anzeige ist leer). Jede Bewegung
des Schlittens aktiviert die Anzeige ohne Verlust der Positionsablesung.

EINSTELLUNG EINER NULLREFERENZ UNTER VERWENDUNG
EINES INDIKATORS

7. Im Idealfall sollte ein Indikator mit dem richtigen Zubehörteil (PN: 99.454, nicht
mitgeliefert) als Positionierungshilfe an dem Höhenmessgerät montiert werden. Ein
Test-Indikator kann verwendet werden, wenn die Konfiguration der Teile das erlaubt.

8. Die Referenznullposition kann die Oberflächenplatte selbst, ein Messblock oder
eine Referenzfläche auf dem Geräteteil sein.

9. Lösen Sie die Sperre am Messgerätschlitten und -träger. Bewegen Sie
dann den Schlitten in eine Position, wo der Indikator-Kontakt leicht über der
Nullreferenzfläche liegt, sie aber nicht berührt. Bewegen Sie den Schlitten unter
Verwendung des Feintriebs, bis ein Messwert auf der Anzeige angezeigt wird.
Bewegen Sie die Feineinstellung, bis die Anzeige Null anzeigt.

10. Stellen Sie den Höhenmesser auf Null, indem Sie die Null/ABS-Taste drücken.
Wenn Sie jetzt Teile messen, sorgt der Indikator dafür, dass der Druck auf das zu
messende Teil immer gleich ist.

BITTE BEACHTEN: Wenn Sie einen Indikator mit Zifferblatt benutzen, achten Sie darauf,
dass Sie die Umdrehungen des Indikatorzeigers zählen. Bei Verwendung einer digitalen
Anzeige drücken Sie die NULL-Taste, um das Display auf eine Nullposition "0.0000"
(0,00 mm) einzustellen.

PKG08762-UM3754 65

DEUTSCH

VERWENDUNG EINES SCHREIBERS

11. Der spezielle Schreiber, mit dem der Höhenmesser ausgestattet ist, kann mit der
Schreiberklemme montiert werden.

12. Lassen Sie den Schreiber die Oberfläche berühren, die Ihre Nullreferenz sein wird.

13. Der Betrieb des Höhenmessers ist der gleiche, wie oben in "Erstellung einer
Nullreferenz unter Verwendung eines Indikators" und unten unter "Höhenmessung"
angemerkt ist.

BITTE BEACHTEN: Die Verwendung des Schreibers, um Arbeitsflächen zu berühren, hängt
von der Fähigkeit des Bedieners ab, die Kontaktfläche zu "fühlen", ohne mit dem Schreiber
übermäßigen Druck auf die Oberfläche auszuüben.

HÖHENMESSUNG

14. Lösen Sie die Sperre am Messschlitten-schlitten und an der Feineinstellung
und bewegen Sie dann den Höhenmesser in die richtige Position, so dass der
Indikatorkontakt direkt über der zu messenden Oberfläche ist.

15. Bewegen Sie den Schlitten unter Verwendung der Feineinstellung, bis die Anzeige
Null anzeigt.

16. Das Display zeigt die genaue Dimension der Oberfläche oder des zu messenden
Objekts mit Bezug auf die Nullstellung oder die Bezugshöhe, die Sie eingestellt haben.

66 PKG08762-UM3754

DEUTSCH

NEUE BATTERIE, STARTSEQUENZ

1. Jedes Mal, wenn Sie einen neuen Satz Batterien einsetzen, durchläuft der
Höhenmesser eine Startsequenz.

2. Die Sequenz beginnt mit 2A und schreitet fort bis zu 2E. Am Ende der Sequenz
bleibt das Display bei Abb. 2E (CAL) stehen und wartet auf Ihre Eingabe.

ABB. 2A

ABB. 2A

Volllampenanzeige

ABB. 2C

Die Katalognummer verschiebt sich
nach links

3. Wenn "CAL" angezeigt wird, bewegen Sie den Schlitten langsam nach oben oder
unten, bis die Anzeige in die Höhenmessung wechselt. Diese Bewegung kalibriert
die Anzeige.

4. Wenn Sie den Schlitten nicht bewegen, erscheint "Cal" nur 10 Sekunden auf dem
Display und dann wird das Display dunkel. Um in den "Cal" Modus zurückzukehren,
bewegen Sie den Schlitten oder drücken Sie kurz die Ein-/Aus-Taste

5. Wenn Sie den Schlitten zu schnell bewegen, dauert die Initialisierung des Geräts
länger. Diese Start-up-Funktion erfolgt jedesmal, wenn eine Batterie ausgewechselt
wird, aber es geschieht nicht jedes Mal, wenn Sie das Gerät anschalten.

ABB. 2E

Katalognummer

ABB. 2D

Firmware-Version, jeder Strich

PKG08762-UM3754 67

DEUTSCH

NEUES DATUM / NULLREFERENZ, AUFBAU

6. Nach dem "CAL" Modus müssen Sie Ihre Bezugshöhe oder Nullreferenz einstellen.
Die Referenznullposition kann die Oberflächenplatte selbst, ein Höhenmesserblock
oder eine Referenzfläche auf einem Produkt/Teil sein.

7. Bewegen Sie den Schlitten auf die Null- oder Bezugsposition und verriegeln Sie
den Schlitten, drücken Sie den Umschalt-Knopf und dann den Preset-Knopf
zweimal. Der Höhenmesser ist nun auf Null gesetzt.

8. Um den ABS-Modus zu verlassen, drücken Sie die Null/ABS-Taste. Auf dem
Display erscheint eine gestrichelte Linie, die schrittweise von links nach rechts
verschwindet; dies ist ein visueller Hinweis darauf, wie lange Sie warten sollten,
bis die Anzeige auf Null zurückgeht, weniger als eine Sekunde. Achten Sie darauf,
während dieser Zeit den Schlitten nicht zu bewegen; oder wenn Sie das Gerät auf
Null setzen, darauf, dass der Schlitten gesperrt ist.

68 PKG08762-UM3754

DEUTSCH

EINLEGEN DER BATTERIEN

1. So installieren Sie die Batterien, die mit dem Höhenmesser geliefert wurden.
Entfernen Sie zunächst die beiden in 3B gezeigten Schrauben mit einem kleinen
Kreuzschlitzschraubendreher.

2. Abb. 3C-E zeigt das geöffnete Batteriefach und die Platzierung der zwei Batterien
CR2032, mit der positiven Seite nach oben. Schieben Sie das Batteriefach vorsichtig
in die Fassung und befestigen Sie es mit den beiden Schrauben, die Sie in Schritt
1 entfernt haben.

ABB. 3A

ABB. 3B

ABB. 3C

ABB. 3D

CR2032, Batterien x2

ABB. 3E

PKG08762-UM3754 69

DEUTSCH

BESCHREIBUNG DER TASTENFUNKTIONEN

1

2

3

4/7

5

6/8

ABB. 4

Die LIMITS- und PRESET-Funktionen werden in Verbindung mit der SHIFT/SET-Taste
verwendet. Um diese Funktionen zu aktivieren, drücken Sie zuerst die SHIFT/SET­Taste. Das SET-Symbol wird auf dem Display angezeigt. Drücken Sie dann die Taste
für die benötigte Funktion.

1 ON/OFF

2 ± Plus/Minus gibt die Richtung (Polarität) der Anzeige vor

3 HOLD

4 IN/mm Schaltet die Anzeige zwischen englischen oder metrischen Werten hin und her.

5

6 ZERO/ABS

7 LIMITS

8 PRESET

An-/Aus-Schalter. Drücken Sie den Knopf und halten Sie ihn für
4 Sekunden gedrückt.

Drücken Sie die HOLD-Taste für einen Moment, um die Anzeige auf dem Display
zu erfassen. Das HOLD-Symbol wird angezeigt, und die Messung bleibt auf dem
Display gleich. Um HOLD zu deaktivieren, drücken Sie erneut die Taste.

SHIFT/SET-

Zweifach-Funktionstaste, mit der die Preset und Limits (Go/No Go)-Funktionen

[Umschalten/

aktiviert werden. Wenn diese Option aktiviert ist, wird das SET-Symbol auf dem

Einstellen]

Display angezeigt.

Zweifach-Funktionstaste. Null ist die Anzeige bzw. aktiviert den ABS-Modus. Um
die Anzeige auf Null zurückzusetzen, einmal drücken und loslassen. Drücken und
halten Sie die Taste 2 Sekunden, um den ABS-Modus zu aktivieren, und drücken
Sie dann wieder schnell auf die Taste, um den ABS-Modus zu verlassen.

Legt die Min- und Max-Werte für die Go/No Go-Funktion fest. Lesen Sie den
Abschnitt "Einstellung der Limits", Seite 72.

Drücken Sie die SHIFT/SET-[Umschalten/Einstellen] Taste und drücken Sie dann
die PRESET-Taste, um die PRESET-Funktion zu aktivieren. Lesen Sie den Abschnitt
"Einstellung der PRESET-Funktion." Seite 71.

70 PKG08762-UM3754

DEUTSCH

EINSTELLUNG DER PRESET/ABS-FUNKTION

1. Bewegen Sie den Schlitten in die PRESET Position. Dies
kann mit einem Masterteil oder der Messarretierung
erfolgen. An dieser Stelle sollte sehr sorgfältig
vorgegangen werden, um sicherzustellen, daß
der Schlitten in der tatsächlichen voreingestellten
Position ist. Der Schlitten sollte gesperrt werden, um
jede Bewegung zu verhindern, wenn Tasten gedrückt
werden.

2. Drücken Sie die Taste und halten Sie sie gedrückt,
die ZERO/ABS bis das ABS-Symbol auf dem Display
erscheint, Abb. 5.

3. Die voreingestellten Werte können eingestellt werden auf:

±99,9999 Zoll oder±9999,99 mm

4. Drücken Sie die SHIFT/SET-[Umschalten/Einstellen] Taste und dann die PRESET­Taste. Die SET- und PRESET-Symbole werden auf dem Display angezeigt. Das
PRESET-Symbol sollte blinken Abb. 6.

5. Um von dem PRESET-Symbol zum Plus/
Minus-Zeichen zu wechseln, drücken
Sie die SHIFT/SET-[Umschalten/
Einstellen]-Taste. Das Blinken zeigt an,
dass das Zeichen geändert werden kann.
Um das Zeichen zu ändern, drücken Sie
die Preset-Taste.

6. Um zur nächsten Ziffer zu gelangen,
drücken Sie die SHIFT/SET-
[Umschalten/Einstellen]-Taste.

7. Abb. 7, um den Wert einer Ziffer zu
erhöhen, drücken Sie die Preset-Taste.

8. Wiederholen Sie die Schritte 4, 5 und 6,
bis alle Ziffern auf die gewünschte Weise
eingestellt sind.

9. Um die voreingestellte Funktion zu verlassen und die Anzeige dieses Messwerts als
die Ist-Position des Schlittens einzustellen, drücken Sie die SHIFT/SET-Taste, bis
das PRESET-Symbol blinkt. Stellen Sie sicher, dass der Schlitten richtig in Position
gehalten wird, und drücken Sie dann die PRESET-Taste. Dadurch wird die aktuelle
Position des Schlittens als die voreingestellte Position aufgezeichnet.

10. Zum Verlassen des PRESET-Modus drücken und halten Sie die ZERO/ABS-Taste.
Das Gerät erinnert sich an die voreingestellte Position, selbst wenn Sie den ABS­Modus verlassen.

11. Um in den ABS-Modus zurückzukehren, drücken und halten Sie die ZERO/ABS­Taste, bis das ABS-Symbol leuchtet und die angezeigten Messwerte relativ zu dem
von Ihnen eingestellten Preset-Wert sein werden.

ABB. 5

ABB. 6

ABB. 7

PKG08762-UM3754 71

DEUTSCH

FESTLEGUNG VON LIMITS
[GRENZWERTEN] (GO/NO GO-FUNKTION)

1. Wählen Sie die Einheiten, die angezeigt
werden sollen.

2. Drücken Sie die SHIFT/SET-Taste.
Das SET-Symbol wird auf dem Display
angezeigt Abb. 8.

3. Drücken Sie die LIMITS-Taste. Das MIN
LIMIT-Symbol wird auf dem Display
angezeigt Abb. 9.

4. Drücken Sie die SHIFT/SET-Taste. Das
LIMIT-Symbol blinkt.

5. Stellen Sie den Höhenmesser auf den
gewünschten Minimalwert ein.

6. Drücken Sie die SHIFT/SET-Taste,
um den Minimalwert zu erfassen. Das
LIMIT-Symbol hört auf zu blinken.

7. Drücken Sie die LIMITS-Taste erneut.
Das MAX LIMIT-Symbol erscheint in der
oberen Mitte der Anzeige Abb.10

8. Drücken Sie die SHIFT/SET-Taste. Das
LIMIT-Symbol blinkt.

9. Stellen Sie den Höhenmesser auf den
gewünschten Maximalwert ein.

10. Drücken Sie die SHIFT/SET-Taste, um den Maximalwert zu erfassen. Das LIMIT­Symbol hört auf zu blinken.

11. Drücken Sie die LIMITS-Taste. Das LIMIT- und das SET-Symbol bleiben auf dem
Display. Die MAX- und MIN-Symbole bleiben ausgeschaltet, solange der Messwert
innerhalb der eingestellten Grenzwerte bleibt. Wenn die Messung außerhalb der
eingestellten Grenzen liegt, blinkt die Anzeige und entweder das MIN- oder das
MAX-LIMIT-Symbol zeigt an, in welche Richtung der Grenzwert überschritten ist.

12. Zum Beenden drücken Sie die LIMITS-Taste.

ABB. 8

ABB. 9

ABB. 10

72 PKG08762-UM3754

DATENAUSGANG

DEUTSCH

Datenausgabe-Abdeckung

ABB. 11A

Die Abdeckung des Datenausgangs kann vorsichtig nur mit den Fingern entfernt
werden. Bei Verwendung eines Datenkabels nehmen Sie die Datenabdeckung ab und
stecken Sie das Datenkabel ein, wie in Abb. 11A & B gezeigt. Das Datenkabel ist kodiert
und kann nur wie gezeigt befestigt werden. Wenn Sie mit dem Datenkabel fertig sind,
achten Sie darauf, dass Sie die Datenabdeckung wieder aufsetzen, um die Elektronik
vor Staub und Flüssigkeiten zu schützen.

Der Höhenmesser-Ausgangsport ermöglicht die Datenübertragung zu Geräten, die das
Starrett RS232-Format unterstützen;

• Um den Höhenmesser an die serielle Schnittstelle eines Computers anzuschließen,
benötigen Sie Kabel Nr. PT61963 (das gesondert gekauft werden muss).

• Unsere DataSure Serie in der Wireless-Kommunikation ist voll kompatibel. Sie
benötigen Katalognummer 1500-1-N Gateway, 1500-3A-3N Endnode und für
längere Strecken einen 1500-2-N Router (das gesondert gekauft werden muss).

• Unsere 733 Smart-Kabel verbinden den Höhenmesser mit einem Computer über
einen USB-Port und sind voll kompatibel. Sie können Katalog-Nr. 733SCU, 733SCKB
oder 733SCM mit unserem 7612 oder 7613 Datenmultiplexer-Höhenmesser für die
gleichzeitige Informationssammlung von mehr als einem Gerät verwenden.

• Das serielle Ausgabe-Format ist 4800 Baud, 8 Datenbits, keine Parität, 1 Stoppbit
und ASCII-Daten.

• 16 Zeichen, gefolgt von einem Wagenrücklauf (0DH) und Zeilenvorschub (0AH).

• Nachrichtenlänge (18 Zeichen) 45 MSEC

Datenkabel

PKG08762-UM3754 73

ABB. 11B

DEUTSCH

MONTAGE EINES 3808MA TESTINDIKATORS

1. Die Indikator-Befestigungsklammer ersetzt den Standard-Schreiber. Diese
Klemme bietet die Möglichkeit, mit Verzahnungen ausgestattete Testindikatoren
oder elektronische Sonden an Ihrem Höhenmessgerät anzubringen. Der Indikator
wird verwendet, um sicherzustellen, dass der Druck auf das Teil der gleiche ist wie
die ursprünglich eingestellte Nullposition.

2. Entfernen Sie den Schreiber durch Lösen der Schraube auf der Trägerklemme.
Bewahren Sie den Schreiber an einem sicheren Ort auf.

3. Abb. 12A zeigt die Unterseite des Indikators und weist auf die verzahnt
angebrachten Schienen hin.

4. Abb. 12B zeigt, wie der Indikator an der PT99454 Indikator-Befestigungsklammer
und am Arm des Höhenmessers montiert wird.

A. Zeigt auf die Schraube, die verwendet wird, um den Indikator an der

Befestigung zu sichern.

Sie brauchen einen 3/32" Innensechskantschlüssel, um diese Schraube

festzuziehen.

B. Zeigt den Knopf, der verwendet wird, um die Klemme festzuziehen, mit der

Sie den Winkel des Indikators an der Befestigung ändern können.

5. Abb. 12C zeigt den montierten Indikator auf der unteren Schwalbenschwanz­Schiene. Die Pfeile zeigen den ungefähren Bewegungsbereich der Klemme.

6. Abb. 12D zeigt eine weitere Möglichkeit, den Indikator unter Verwendung der
rückseitigen Schwalbenschwanz-Schiene anzubringen.

3808 TEST-INDIKATOR

ABB. 12A

Unter Verwendung der unteren

Schwalbenschwanzhalterung

Schwalbenschwanz-

Halterungen

ABB. 12B

Indikator-Halterung

(PT99454)

A

B

Unter Verwendung der hinteren
Schwalbenschwanzhalterung

ABB. 12C ABB. 12D

74 PKG08762-UM3754

DEUTSCH

ZUBEHÖR

TEIL­NUMMER EDP NAME BESCHREIBUNG

PT22429 72441

PT11770A 71361 Stahlhalter

PT22428 72440

PT22430 72442

PT27171 66457

PT99454 68713

Schwalbenschwanz­Gehäuseklemme

Drehpfostennase mit
Schwalbenschwanz­Indikatorklemme

Nasen- und
Stangeneinheit

Metrische Nasen­und Stangeneinheit

Befestigung des
Indikators

Stange mit 3/16" (4,8mm)
Durchmesser. Für die Verwendung mit
Oberflächenmessnasen

1/4"x 1 5/6" (6,3 x 33 mm) Pfosten und
1/4"x 1/2" (6,3 x 12,7 mm) Schaft

Diese Nase passt über Spindeln und
Pfosten 3/32"-1/4" (2,4-6,3mm)

Diese Einheit besteht aus einer Nase
(PT18724) und zwei 4" (100mm)
Stangen. Eine mit 1/4" (6,3mm)
Durchmesser, die andere mit 3/8"
(9,5mm) Durchmesser.

Dieses Gerät besteht aus einer Nase
und zwei 4" (100 mm) Stangen. Eine
mit .236" (6 mm) Durchmesser, die
andere mit .315" (8 mm) Durchmesser.

Diese Klemme mit Verzahnung ersetzt
den Standard-Schreiber. Siehe
Seite 74. Dort finden Sie eine
detaillierte Beschreibung des Setup
und die Nutzung dieses Zusatzteils mit
Ihrem Höhenmesser.

VORSICHTSMASSNAHMEN

1. Lagern Sie dies Gerät nicht in Räumen mit extremen Temperaturen - unter 10°F
(-12°C) oder oberhalb von 130°F (54°C).

2. Um die besten Ergebnisse zu erzielen, bedienen Sie das Höhenmessgerät in einem
Raum, der frei von Staub und Sprühnebel von Schneidölen, anderen Kühlmitteln und
Flüssigkeiten ist.

3. Dies ist ein Präzisionsinstrument und extreme Vorsicht ist geboten, um Stöße oder
ein Fallen des Höhenmessers zu vermeiden.

4. Das Höhenmessgerät wurde bei 68°F (20°C) kalibriert. Setzen Sie den Höhenmesser
nicht direktem Sonnenlicht oder heißer oder kalter Zugluft aus. Die besten
Ergebnisse erzielen Sie, wenn Sie den Höhenmesser bei konstanter Temperatur
verwenden und mindestens eine Stunde warten, damit der Höhenmesser sich an
eine Temperaturdifferenz von mehr als 10°F (6°C) anpassen kann.

5. Reinigen Sie die vertikale Säule des Höhenmessgeräts mit einem sauberen,
fusselfreien Tuch. Tragen Sie eine sehr dünne Schicht Gleitmittel auf. Nehmen Sie
einen oder zwei Tropfen des Instrumentenöls auf einen Finger und verreiben Sie
es auf der vertikalen Säule. Bewegen Sie den Schlitten nach oben und unten und
wischen Sie das überschüssige Öl ab.

6. Vermeiden Sie jede Demontage oder Modifikation des Höhenmessers. In diesem Fall
erlöschen alle Garantien.

7. Vermeiden Sie alles, was die Tasten beschädigen könnte, während Sie sie betätigen.

PKG08762-UM3754 75

3D-BILD
DER DATEI

DEUTSCH

SERVICE INFORMATIONEN

Der Höhenmesser wurde im Werk ordnungsgemäß montiert und kalibriert. Jede
Veränderung an diesem Gerät beeinträchtigt die Präzision dieses Instruments und kann
kostspielige Reparaturen erforderlich machen. Wenn der Höhenmesser demontiert
wurde, werden Reparaturkosten erforderlich. Wenn eine Fehlfunktion auftritt,
konsultieren Sie die folgende Checkliste, um sicherzustellen, dass die Probleme nicht
durch unsachgemäße Bedienung des Höhenmessers entstanden sind.

PROBLEM WAS GEPRÜFT WERDEN MUSS

Der Höhenmesser
zählt nicht

Fehleranzeige /
Indikator zu hoher
Geschwindigkeit

Niedriger

Batteriestatus

PRÄZISIONSVERLUST

1. Ist die Grundplatte und die Oberfläche des Höhenmessers sauber?

2. Ist der Indikator oder der Schreiber sicher an seinem Platz befestigt?

3. Ist der Indikator oder der Schreiber sauber und frei von Fremdkörpern?

4. Wird die Genauigkeit gegenüber einem kalibrierten Standard überprüft?

5. Wird der Höhenmesser in einer extrem feuchten Umgebung verwendet?

6. Ist der Höhenmesser Sprays von Schneidölen, anderen Kühlmitteln und Flüssigkeiten
ausgesetzt?

Wenn der Höhenmesser immer noch nicht funktioniert, senden Sie ihn an uns zur
Reparatur zurück.

Bitte fügen Sie einen Brief mit einer Erklärung bei und senden Sie ihn an:

Ist der Höhenmesser im "HOLD"-Modus - Überprüfen Sie es durch Drücken
der "HOLD" Taste und Bewegen des Schlittens.

Das Wort "ERR04" wird angezeigt, wenn der Messschlitten mit überhöhter
Geschwindigkeit bewegt wird. Diese Funktion löscht die Anzeige, anstatt
etwas Falsches anzuzeigen.

Das Display zeigt ein Batteriesymbol an, wenn die Batterien fast leer sind.
Setzen Sie zwei neue Batterien CR2032 ein.

Siehe "Einlegen der Batterien" auf Seite 69

Reparaturabteilung
L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

76 PKG08762-UM3754

3754 电子高度规

这是施泰力3754型数显高度规的用户指南.

本文档中的所有规格均为产品生产时正确的数据,

并有可能发生变化.欲了解更多信息请联系施泰力.

PKG08762-UM3754 77

中国

技术指标

量测探针夹

微调旋钮

微调螺母

主滑块锁

量测探针

电池

型号 英寸 毫米

测量范围

准确性

分辨率

电源

序列数据 4800 BAUD, 8位数据位, 无奇偶校验位, 1位停止位

78 PKG08762-UM3754

12" 0-12 0-300
24" 0-24 0-600
12" ±0.0015 ±0.04mm

24"

电池 - 锂纽扣电池3V (2),编号 CR232,
相当于平均使用寿命为1-1.5 年的电池.

数据端口

背面

±0.0015
(0-18")

±0.002
(18"-24")

.0005" .01mm

±0.04mm

±0.05mm

中国

操作说明

开始使用

1. 重要提示:首先,请阅读下列步骤3 和 4,了解高度规的设置.

2. 清洁高度规的底座和要使用的表面板或基准面.

3. 安装高度规附带的电池.请参阅第83页的"电池盒拆卸" 和 "电池更换"说明.

注意:将新电池插入高度规后,仪器会自动开机,并完成启动过程.请参见下
面的步骤4

4. 按照第81页关于"新电池安装,启动顺序"和"新基准尺寸/ 零基准面,安
装"部分的说明进行操作.

5. 现在高度规已准备就绪了.您可以按下高度规的开/关按钮接通电源或
移动滑块.

6. 如果无滑块移动或按钮没有按下超过20分钟,高度规将自动关闭(显示
屏将变为空白).滑块的移动将启动显示屏,但不会消除上次读数.

使用指示器建立零基准面

7. 理想的情况下,指示器应与附件一起安装在高度规上(PN: 99454 未提供)
并将其作为一个定位装置.零基准面的位置可以是表面板本身,一个测
量块,或是产品上的一个参考面.

8. 松开位移滑块及其载体上的锁紧装置,移动位移滑块,使指示器的接触
面略高于但不接触零基准表面.

9. 松开位移滑块及其载体上的锁紧装置,移动位移滑块,使指示器的接触
面略高于但不接触零基准表面.使用微调旋钮,移动滑快,直到指示器上
显示读数.转动微调旋钮,直到指示器读数为零.

10. 按Zero/ABS按钮使高度规归零.这样,当你测量零件时,该指标将确保被
测量零件上承受的压力始终是相同的.

注意:如果使用刻度盘指示器,要确保计算指示器指针的转数.如果使用数
字指示器,按下归零按钮使显示器的读数回到零的位置"0.0000"(0.00mm).

PKG08762-UM3754 79

中国

使用探针

11. 高度规上配置的探针可使用探针夹固定.

12. 探针所接触的表面将是零基准面.

13. 高度规的操作包括上述" 使用指示器建立零基准面"和以下所述的"高

度测量".

注意:使用探针接触工作台面取决于操作员的"感觉",即探针应该轻触该表
面,而不应施加过大的压力.

高度测量

14. 松开高度规滑块和微调的锁紧装置, 然后移动高度规的位置,使得指示
器的接触面恰好位于需要测量的表面之上.

15. 使用微调功能,移动滑块直到指示器的读数为零.

16. 显示屏将显示被测量的表面或物体相对于所设置的零基准面或基准尺
寸的精确尺寸.

80 PKG08762-UM3754

中国

新电池安装,启动顺序

1. 你每次放入一组新电池,高度规就会重新启动.

2. 该启动过程始于图2A并一直进行到图2E.在启动过程结束时,显示屏的

读数将停止(如图2E(CAL)),并等待您的行动.

图 2A

图 2A

全灯显示

图 2C

目录号移至左侧

图 2E

3. 当"CAL"显示时,缓慢地上下移动滑块,直到所显示的读数变为高度规的
测量值.上下移动滑块将起到校准指示器的作用.

4. 如果你没有移动滑块,"Cal"将停留在显示屏上10秒,然后显示屏会变为
空白.移动滑块或快速按开/关按钮会返回到"Cal"模式.

5. 如果你过快地移动滑块会延长设备初始化所需的时间.该启动过程将
会在每次电池更换时进行,但不会在高度规每次开启时进行.

目录号

图 2D

固件版本,每条虚线

PKG08762-UM3754 81

中国

基准尺寸/零基准面,安装"

6. 在出现"CAL"模式后,你将需要设置基准尺寸或零基准面.零基准面的位
置可以是表面板本身,一个测量块,或是某个产品/零件上的一个参考面.

7. 移动滑块到零基准或基准尺寸的位置后将滑块锁紧,按Shift按钮,然后
再按Preset按钮两次. 高度规现在就会归零.

8. 要退出ABS模式,按Zero/ABS按钮.显示屏上将出现一条虚线,并将逐步
从左至右消失;这是在设备归零时您需要等待的时间,即不到一秒钟.确
保在这段时间内不要移动滑块,而且每当设备归零时均需确保滑动是
被锁定的.

82 PKG08762-UM3754

中国

安装电池

1. 要安装随附的电池,首先使用一个小的飞利浦螺丝刀取下图3B中所示
的两颗螺丝.

2. 图3C-E显示电池盒被取出并放置了两节CR2032电池,正极朝上.小心将电
池托盘推入挡板,并拧紧在步骤1中卸下的两个螺丝予以固定.

图 3A

图 3B

图 3C

图 3D

CR2032,电池X2

图 3E

PKG08762-UM3754 83

中国

按钮功能说明

1

2

3

LIMIT和PRESET功能需与SHIFT/SET键一起使用.要启用这些功能,请首先按
SHIFT/SET键.设置的图标将出现在显示屏上,然后按下与所需功能相应的

按钮.

开/关

1

2 ±

3 HOLD

4 IN/mm

5

6 Zero/ABS

7 LIMIT

8 Preset

84 PKG08762-UM3754

电源开关.按住4秒钟.

按钮

加/减按钮可设置读数的方向(极性)
按HOLD按钮片刻以获取显示屏上的读数.HOLD 图标将

会显示,同时测量的数值将停留在显示屏上不变.要消除
HOLD,可再次按下按钮.

英制或公制值之间切换的显示.

转换 / 设置该双重功能按钮被用来启动预设和限制(Go/No Go)的功能.启

用时SET图标将显示在显示屏上.
双重功能按键.使显示的读数归零或启用ABS模式.要使显

示的读数归零,按键一次然后松开.按住2秒可启动ABS模
式,然后再快速按键一次,退出ABS模式.

为Go/No Go功能设置最小值和最大值.请参照第86页的"设
定范围".

按转换 / 设置按钮,然后按PRESET按钮,启用预设功能.请参
见第85页"设定预设功能".

图4

4/7

5

6/8

中国

设定预设/ ABS功能

1. 将滑块移动到预设位置.这可以使用一个主零
件或量块来完成.这时应当小心,使滑块确实位
于预设的位置.滑动应该被锁紧,以防止在按钮
被按下时滑块发生移动.

2. 按住Zero/ABS按钮,直到ABS图标出现在显示屏
上,图 5.

3. 预设值可被设置为:

±99.9999英寸或±9999.99毫米

4. 按转换 / 设置按钮,然后按Preset按钮.SET和
PRESET图标将出现在显示屏上.PRESET图标应
该闪烁(图6).

5. 从PRESET图标向正/负号图标移动,按转换 / 设置按钮.指示灯闪烁表明
该图标现在可以被更改.要改变图标按Preset按钮.

6. 要移动到下一个数字,按转换 / 设置按钮.

7. 图7,要增加读数的数值按Preset按钮.

8. 重复步骤4,5和6,直到所有数字都
已按您想要的方式设置完成.

9. 要退出PRESET功能并使读数反映

滑块的实际位置,按转换 / 设置按
钮,直到Preset图标闪烁.确保滑块
位于正确的位置,然后按下PRESET
按钮.这将记录滑块当前所在位置
并将其作为PRESET的位置.

10. 要退出PRESET模式按住Zero/ABS按钮. 高度规将记住该PRESET位置,即使
退出ABS模式.

11. 要返回到ABS模式, 按住Zero/ABS按
钮,直到ABS图标亮起,这时所显示
的测量读数是相对于您所设定的
预设值的.

图 5

图 6

图 7

PKG08762-UM3754 85

中国

设置范围 (GO/NO GO 功能)

1. 选择将显示的读数单位.

2. 按转换 / 设置按钮.SET图标将出现
在显示屏上(图 8).

3. 按LIMIT按钮.MIN LIMIT

图标将出现在显示屏上

(图 9).

4. 按转换 / 设置按钮.LIMIT图标会
闪烁.

5. 调整高度规到所需的最小值.

6. 按转换 / 设置按钮以获取最小
值.LIMIT图标将停止闪烁.

7. 按LIMIT按钮.MAX LIMIT图标将显示
在显示屏顶部中间的位置(图10)

8. 按转换 / 设置按钮.LIMIT图标
会闪烁.

9. 调整高度规到所需的最大值.

10. 按转换 / 设置按钮以获得最大
值.LIMIT图标将停止闪烁.

11. 按 LIMIT按钮.LIMIT和SET图标会一

直停留在显示屏上.MAX和MIN图标
将保持关闭,只要所测量的读数是
在设定范围内.如果测量值超出设
定范围,显示屏的灯会闪烁,同时

MIN或MAX图标会出现以显示是在哪里超出了范围.

12. 要退出按LIMIT按钮.

图 8

图 9

图 10

86 PKG08762-UM3754

数据输出

中国

数据输出端保护盖

图 11A

数据输出端的盖子用手即可掀开.当使用数据线时,将数据端口的保护盖移
开,然后插上数据线(如图11A&B所示).数据线是带锁孔的,所以只能按图示
方式连接.当您用完数据线后,一定要将保护盖放回,以防止灰尘和液体进
入设备.

高度规的输出端口可将数据传输到支持施泰力RS232格式的装置;

• 要将高度规连接到计算机的串行端口,需要知道电缆线的编号 PT61963(
单独购买).

• 我 们 Da taSure无线通信线是完全兼容的.您将需要使用的1500-1-N
Gateway,1500-3A-3N Endnode和1500-2-N路由器,后者适用于距离较远的情
况(单独购买).

• 我们的733智能电缆会通过USB端口将高度规与计算机相连接,并且完全
兼容.您可以将目录号为733SCU,733SCKB,或733SCM产品与我们的7612或
7613 Data Multiplexer Gage(数据多路选择器测量仪)一起使用,以便同时利
用多种工具收集信息.

• 串行输出格式4800 BAUD,8位数据位,无奇偶校验位,1位停止位和ASCII数据.

• 16个字符后跟一个回车符(0DH)和换行符(0AH).

• 讯息长度(18个字符)45 MSEC.

数据线

图 11B

PKG08762-UM3754 87

中国

安装一个3808MA测试指示器

1. 指示器的附件夹具取代了标准的探针.该夹具可将燕尾检测指标器或
电子探针与高度规相连接.指示器是被用来确保作用于零件的向下压
力与原始的零基准面相同.

2. 松开载体夹具上的螺丝,将探针取出.把探针放在旁边安全的地方.

3. 图12A显示了指示器的底部,箭头所指为燕尾安装导轨.

4. 图12B说明如何将指标器安装到PT99454指示器附着夹具和高度规的
侧臂上.

A. 显示的是将指示器固定到附件所使用的螺钉.您将需要使用一个

3/32"内六角扳手来拧紧此螺钉.

B. 显示的是用来拧紧夹具的旋钮,您可以改变指示器连接到附着

装置的角度.

5. 图12C显示的是使用底部燕尾导轨安装的指示器.箭头表示的是夹具的
大致活动范围.

6. 图12D显示出了使用背面燕尾导轨安装指示器的另一种方式.

3808测试指标

燕尾底座

图 12A

图 12B

使用底部的燕尾底座

图 12C 图 12D

指标器附件

(PT99454)

A

B

使用后部的燕尾底座

88 PKG08762-UM3754

中国

配件

零件编号 EDP 名称 说明

PT22429 72441

PT11770A 71361

PT22428 72440

PT22430 72442

PT27171 66457

PT99454 68713

燕尾主体夹具

工具架座

燕尾指示器夹具
的回转架紧固头

紧固件和杆
的单元

公制尺寸的紧固
件和杆的单元

指示灯附件

直径3/16"(4.8mm)的圆杆.与表面
测量计配合使用

1/4" x 1 5/6" (6.3 x 33mm) 架座和
1/4" x 1/2" (6.3 x 12.7mm) 柄

这个紧固件将安装在轴
和架座上

3/32"-1/4" (2.4-6.3mm)

该单元包括一个紧固件
(PT18724)和两根4"(100mm)的
杆.一个直径为1/4"(6.3mm),另一
个直径为3/8"(9.5mm).

该单元包括一个紧固件和两
根4"(100mm)的杆.一个直径
为0.236"(6mm),另一个直径为

0.315"(8mm).

该燕尾夹具取代了标准的探
针.参见第89页关于这种高度
规附着装置的安装和使用的
详细信息.

使用注意事项

1. 不要将本仪器储存在极端温度的环境 - 低于10°F (-12°C)或高于130°F (54°C).

2. 为获得最佳效果,高度规应在无灰尘,无切削润滑油、冷却剂和其他液
体喷雾的环境.

3. 这是一种精密仪器,因此应尽量小心避免碰撞或掉落.

4. 高度规已经被校准在68°F(20°C).避免在阳光直射下或在热或冷气流中

使用此高度规.为了达到最佳效果,请在恒定的温度下使用,如果将此设
备移动至温差超过10°F(10°C)的地方,应静置至少一小时,在设备适应新
的温度后再使用.

5. 使用干净且不起毛的布的清洁高度规的垂直杆.涂一层很薄的润滑
油.在手指上滴一至两滴仪器润滑油并用其擦拭垂直杆.上下移动滑块,
并擦去多余的油.

6. 请勿拆卸或更改仪器,这将导致保修失效.

7. 请勿使用异物按压按钮以免造成损坏.

3D文档

PKG08762-UM3754 89

中国

服务信息

高度计出厂时已被正确组装并校准.任何随意调整本仪器的行为均会对其
精度产生影响,还会导致昂贵的维修费用.如果高度规被拆卸,您需要为此维
修支付费用.如果发生故障,请参阅下列清单,以确保该问题不是由于操作不
当造成的.

问题 检查什么

计数不工作

错误显示/超速
指示器

低电量

精度损失

1. 高度规的底座和表面板是否清洁?

2. 指示器或探针是否紧固到位?

3. 指示器或探针是否干净无杂物?

4. 是否已对照校准标准检查精度?

5. 是否在异常潮湿的环境中使用此高度规?

6. 高度规的使用环境中是否有切削润滑油、冷却剂和其他液体喷雾?

如果高度计仍不能操作,请将其返回给我们进行维修.
请在将其寄还时随附一封解释信函:

是否处于"HOLD"模式 - 通过按下"HOLD"键,然后移动
滑块来检查.

以过高的速度移动高度规的滑块时,显示屏出
现"ERR04"字样.该功能将取消显示,而不是显示不正
确的读数.

当电池电量不足时,显示屏将显示电池符号.更换两个
新的CR2032电池.

参见第83页的"安装电池"

维修部

The L.S. Starrett Company
165 Crescent Street
Athol, MA 01331-1915

90 PKG08762-UM3754

3754 CALIBRADOR ELETRÓNICO

DE ALTURA

ESTE É UM GUIA DO UTILIZADOR PARA O CALIBRADOR DE

TODAS AS ESPECIFICAÇÕES CONTIDAS NESTE DOCUMENTO

ESTÃO CORRETAS NO MOMENTO DA SUA EDIÇÃO E ESTÃO

SUJEITAS A ALTERAÇÕES. POR FAVOR, ENTRE EM CONTACTO

ALTURA DIGITAL STARRETT 3754.

COM A STARRETT PARA MAIS INFORMAÇÕES.

PKG08762-UM3754 91

PORTUGUÊS

ESPECIFICAÇÕES

Dispositivo de ajuste fino

Fixação de
deslizamento
principal

Parafusos de
fixação do
traçador

Porta de

Traçador

Bateria

MODELO POLEGADA MILÍMETRO

Faixa de medição

Precisão

Resolução 0,0005" 0,01 mm

Fonte de energia

Dados de Série 4800 BAUD, 8 bits de dados, sem paridade, 1 bit de paragem

12 " 0-12 0-300
24 " 0-24 0-600
12 " ±0,0015 ±0,04 mm
24 " ±0,0015 (0-18") ±0,04 mm

Baterias - células de lítio de 3V (2), No. CR232 equivalente
1 ano e ½ de vida da bateria com uso médio.

dados

±0.002 (18"-24") ±0,05 mm

Porca de ajuste fino

Visão traseira

92 PKG08762-UM3754

PORTUGUÊS

INSTRUÇÕES DE FUNCIONAMENTO
PARA COMEÇAR

1. IMPORTANTE: Para começar, leia os passos 3 e 4 abaixo e familiarize-se com a
instalação do calibrador.

2. Limpe o fundo do calibrador de altura e a placa da superfície ou a superfície de
referência a ser usada.

3. Instale as baterias que foram fornecidas com o calibrador de altura. Consulte a
secção "Remoção do compartimento da bateria" e "Substituição da bateria"
na página 97.

NOTA : Quando as novas baterias são inseridas no calibrador, este ligar-se-á
automaticamente, e executará uma sequência de inicialização. Veja o passo 4 abaixo

4. Siga as instruções da secção "Bateria nova, sequência de inicialização" e da
secção "Novo ponto de referência/Referência zero, Configuração", na página 95.

5. O calibrador está agora pronto para medir. Pode ligar o calibrador de altura com o
botão On/Off (ligar/desligar) ou movendo o carro na coluna.

6. O calibrador desliga-se automaticamente (o ecrã ficará em branco) após 20
minutos, se não ocorrer nenhum movimento do carro na coluna ou se não for
premido qualquer botão. Qualquer movimento do carro irá ativar o ecrã sem perda
de leitura de posição.

PARA ESTABELECER UMA REFERÊNCIA ZERO ATRAVÉS DE UM
INDICADOR

7. Idealmente, deve ser montado um indicador no calibrador de altura com o acessório
adequado (PN: 99454, não incluído) para usar como dispositivo de posicionamento.
Se a configuração da peça permitir, pode ser usado um indicador de teste.

8. A posição de referência zero pode ser a própria placa de superfície, um bloco de
calibre ou uma superfície de referência na peça do produto.

9. Solte o parafuso no carro e na coluna do calibrador, depois mova o carro para uma
posição onde o contacto do indicador esteja ligeiramente acima da superfície de
referência zero, mas não lhe tocando. Usando o botão de ajuste fino, mova o carro
até que seja apresentada uma leitura no indicador. Mova o ajuste fino até que o
indicador apresente zero como leitura.

10. Coloque o calibrador a zero, premindo o botão Zero/ABS. Agora, quando medir
peças, o indicador irá certificar-se de que a pressão sobre a peça que está a ser
medida seja sempre a mesma.

NOTA : Se estiver a usar um indicador rotativo, certifique-se de que conta as voltas do
ponteiro indicador. Se estiver a usar um indicador digital, coloque o botão ZERO para
cima, para mudar o visor para uma posição zero "0.0000" (0,00 mm).

USAR UM TRAÇADOR

PKG08762-UM3754 93

PORTUGUÊS

11. O traçador especial fornecido com o calibrador de altura pode ser montado usando
o parafuso de fixação do traçador.

12. Deixe que o traçador entre em contacto com a superfície que será a sua referência
zero.

13. O funcionamento do calibrador de altura é o mesmo que foi mencionado acima, na
secção "Para estabelecer uma referência zero através de um indicador" e se refere
abaixo, na secção "Medição de altura".

NOTA : O uso do traçador para contacto com as superfícies de trabalho depende da
habilidade do operador para "sentir" a superfície de contacto sem exercer uma pressão
excessiva sobre a superfície com o traçador.

MEDIÇÃO DE ALTURA

14. Solte o parafuso de fixação do carro do calibrador e faça o ajuste fino, movendo
depois o calibrador para uma posição de modo que o contacto do indicador esteja
diretamente sobre a superfície a ser medida.

15. Usando o mecanismo de ajuste fino, mova o carro até que o indicador leia zero.

16. O mostrador indicará a dimensão exata da superfície ou da característica a ser
medida, com referência à posição zero ou ponto de referência configurado por si.

94 PKG08762-UM3754

PORTUGUÊS

BATERIA NOVA, SEQUÊNCIA DE INICIALIZAÇÃO

1. Cada vez que coloca em um novo conjunto de baterias, o calibrador executará uma
sequência de inicialização.

2. A sequência começa como na Fig. 2A e continua até à Fig. 2E. No final da
sequência, o visor ficará como se mostra na Fig. 2E (CAL) e aguardará um
comando seu.

FIG. 2A

FIG. 2A

Visor com todos os elementos acesos

FIG. 2C

O número de catálogo desliza para
a esquerda

3. Quando aparecer "CAL", mova o cursor lentamente para cima ou para baixo, até
que o visor mude, apresentando a medição do calibrador. Este movimento irá
calibrar o indicador.

4. Se não mover o carro, "Cal" permanecerá no visor apenas durante
10 segundos, após o que este ficará em branco. Para voltar ao modo "Cal", mova
o carro ou prima rapidamente o botão on/off (ligar/desligar).

5. Se mover o carro muito rapidamente, levará mais tempo para a ferramenta se
inicializar. Esta funcionalidade de arranque acontecerá sempre que substituir as
baterias, mas não irá acontecer de todas as vezes que ligar o calibrador.

FIG. 2E

Número de Catálogo

FIG. 2D

Versão do firmware, cada traço

PKG08762-UM3754 95

PORTUGUÊS

NOVO PONTO DE REFERÊNCIA/REFERÊNCIA ZERO, CONFIGURAÇÃO

6. Após o modo "CAL", terá de definir o seu ponto de referência ou referência zero.
A posição de referência zero pode ser a própria placa de superfície, um bloco de
calibre ou uma superfície de referência num produto ou peça.

7. Mova o carro deslizante para a sua posição zero, ou posição do ponto de
referência, e bloqueie o carro; prima o botão Shift premindo em seguida o botão
Preset button duas vezes. O calibrador estará agora a zeros.

8. Para sair do modo ABS, prima o botão Zero/ABS. O visor mostrará uma linha
pontilhada que irá gradualmente desaparecer da esquerda para a direita; esta
é uma indicação visual de quanto tempo deve esperar para a ferramenta sair
do zero, ous seja, menos de um segundo. Certifique-se de que não move o carro
durante esse tempo ou sempre que colocar a ferramenta a zeros, verifique se o
carro está bloqueado.

96 PKG08762-UM3754

PORTUGUÊS

INSTALAÇÃO DAS PILHAS

1. Para instalar as pilhas que acompanham o calibrador, retire primeiro os dois
parafusos indicados na Fig. 3B com uma pequena chave de fendas Philips.

2. A Fig. 3C-E mostra o compatimento da bateria retirado e a colocação das duas
baterias CR2032, com o lado positivo para cima. Empurre cuidadosamente o
compatimento da bateria no encaixe e fixe-o com os dois parafusos removidos
na etapa 1.

FIG. 3A

FIG. 3B

FIG. 3C

FIG. 3D

2 baterias CR2032

FIG. 3E

PKG08762-UM3754 97

PORTUGUÊS

DESCRIÇÃO DAS FUNÇÕES DOS BOTÕES

1

2

3

4/7

5

6/8

FIG. 4

As funções LIMITS (Limites) e PRESET (Pré-definido) são usadas em conjunto com o botão
SHIFT/SET (Mudar/Definir). Para ativar estas funções, comece por premir o botão SHIFT/
SET. O ícone SET aparecerá no visor e, então, prima o botão para a função necessária.

Botão ON/

1

OFF (ligar/

Botão de alimentação. Mantenha premido durante 4 segundos.

desligar)

2 ± Mais / Menos define a direção (polaridade) da leitura

3 HOLD

4 IN /mm

5 SHIFT/SET

6 ZERO/ABS

7 LIMITS

8 PRESET

Prima o botão HOLD momentaneamente para capturar a leitura do
visor. O ícone HOLD será apresentado e a medição permanecerá a
mesma no visor. Para desativar a função de espera (HOLD), prima
o botão novamente.

Alterna a apresentação de valores entre o sistema inglês
(IN = polegadas) ou o sistema métrico.

Botão de função dupla usado para ativar as funções Preset e Limits
(Go/No Go) (Ir/Não ir). Quando se encontrar ativado, o ícone SET
aparecerá no visor.

Botão de função dupla. Coloca o visor a Zero e ativa o modo ABS.
Para colocar o visor a zeros, prima uma vez e solte. Mantenha
premido durante 2 segundos para ativar o modo ABS e depois prima
novamente de forma rápida, para sair do modo ABS.

Define os valores Mínimo e Máximo para a função Go/No Go (Ir/Não ir).
Consulte a secção, "Configuração de limites" na página 100.

Prima o botão SHIFT/SET e, em seguida, prima o botão PRESET
para ativar a função predefinida. Consulte a secção "Configuração da
função PRESET (Predefinição)", na página 99.

98 PKG08762-UM3754

PORTUGUÊS

CONFIGURAÇÃO DA FUNÇÃO PRESET/ABS

1. Mova o carro para a posição predefinida. Isso pode ser
feito utilizando uma peça padrão ou blocos de calibre.
Deve ser tomado cuidado neste ponto para assegurar
que o carro se encontra, realmente, na posição
predefinida. O carro deve estar bloqueado para evitar
qualquer movimento quando os botões são premidos.

2. Mantenha premido o botão ZERO/ABS. Até que o
ícone ABS apareça no visor (Fig. 5).

3. Os valores predefinidos podem ser configurados
como:

±99,9999 polegadas ou ±9999,99 mm

4. Prima o botão SHIFT/SET botão seguido pelo botão PRESET. Os ícones SET e PRESET
aparecerão no visor. O ícone PRESET deverá estar a piscar (Fig.6).

5. Para avançar do ícone PRESET para o sinal de Mais/Menos, prima o botão SHIFT/
SET. O facto de estar a piscar, indica que o sinal está pronto para ser mudado. Para
mudar o sinal, prima o botão PRESET.

6. Para avançar para o próximo dígito,
prima o botão SHIFT/SET.

7. Fig.7, para incrementar o valor de um
dígito, prima o botão PRESET.

8. Repita as etapas 4, 5 e 6 até que todos
os dígitos estejam definidos do modo que
pretende.

9. Para sair da função PRESET e
estabelecer essa leitura como a posição
real do cursor, prima o botão SHIFT/SET
até que o ícone PRESET esteja a piscar.
Verifique se o carro está corretamente
seguro na posição e, em seguida, prima
o botão PRESET. Isto irá gravar a posição
atual do carro como sendo a posição predefinida.

10. Para sair do modo PRESET, mantenha premido o botão ZERO/ABS. A posição
predefinida será lembrada pela ferramenta, mesmo que saia do modo ABS.

11. Para voltar ao modo ABS, mantenha premido o botão ZERO/ABS. Até que o ícone
ABS se acenda e a medição apresentada será relativa ao ponto onde definiu o
valor predefinido.

FIG. 5

FIG. 6

FIG. 7

PKG08762-UM3754 99

PORTUGUÊS

CONFIGURAÇÃO DE LIMITES (FUNÇÃO GO/NO GO)

1. Selecione as unidades em que quer trabalhar.

2. Prima o botão SHIFT/SET. O ícone SET
aparecerá no visor (Fig. 8).

3. Prima o botão LIMITS. O ícone MIN
LIMIT (Limite mínimo) aparecerá no
visor (Fig. 9).

4. Prima o botão SHIFT/SET. O ícone
LIMIT piscará.

5. Ajuste o Calibrador de Altura para o
valor mínimo desejado.

6. Prima o botão SHIFT/SET para capturar
o valor mínimo. O ícone LIMIT parará
de piscar.

7. Prima o botão LIMITS novamente. O ícone
MAX LIMIT (Limite máximo) aparecerá na
parte superior central do visor (Fig.10).

8. Prima o botão SHIFT/SET. O ícone
LIMIT piscará.

9. Ajuste o Calibrador de Altura para o
valor máximo desejado.

10. Prima o botão SHIFT/SET para capturar
o valor máximo. O ícone LIMIT parará
de piscar.

11. Prima o botão LIMITS. Os ícones LIMIT e SET permanecerão no visor. Os ícones
MAX e MIN ficarão apagados desde que a leitura se encontre dentro dos limites
estabelecidos. Se a medida for além dos limites estabelecidos o visor piscará e o
ícone de limite MIN ou MAX indicará a direção em que o limite foi ultrapassado.

12. Para sair, prima o botão LIMITS.

FIG. 8

FIG. 9

FIG. 10

100 PKG08762-UM3754
