Spektrum SPM2310 DX2E User Manual [en, de, fr, it]

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of
Horizon Hobby, Inc. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate various levels of potential harm when operating
this product:

NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no
possibility of injury.

CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a possibility
of serious injury.

WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and
serious injury OR create a high probability of superficial injury.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating.
Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury.

This is a sophisticated hobby product and NOT a toy. It must be operated with caution and common sense and requires some
basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage
to the product or other property. This product is not intended for use by children without direct adult supervision. Do not use
with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, Inc. This
manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and
warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

WARNING AGAINST COUNTERFEIT PRODUCTS: Always purchase from a Horizon Hobby, Inc. authorized dealer to

ensure authentic high-quality Spektrum product. Horizon Hobby, Inc. disclaims all support and warranty with regards,
but not limited to, compatibility and performance of counterfeit products or products claiming compatibility with DSM or
Spektrum.

Age Recommendation:
Not for Children under 14 years. This is not a toy.

NOTICE: This product is only intended for use with

unmanned, hobby-grade, remote-controlled vehicles. Horizon
Hobby disclaims all liability outside of the intended purpose
and will not provide warranty service related thereto.

FRANCE RF SETTING:

The DX2E has a France RF setting that complies with French
regulations. When in France, always use the France power
setting when operating the transmitter outdoors. Please refer
to the France Mode section for more information.

WARRANTY REGISTRATION

Visit www.spektrumrc.com/registration today
to register your product.

EN

®

INSTALLING THE
TRANSMITTER BATTERIES

SPEKTRUM DX2E USER GUIDE

BATTERY LED MONITOR

POWER

Solid Green Battery is good (Above 4V)
Flashing Green Battery voltage is critically low.

Replace batteries (below 4V)

ST. TRIM

1

EN

RECEIVER COMPATIBILITY

The DX2E is compatible with all Spektrum™ DSM®, DSM2®
and Marine surface receivers.

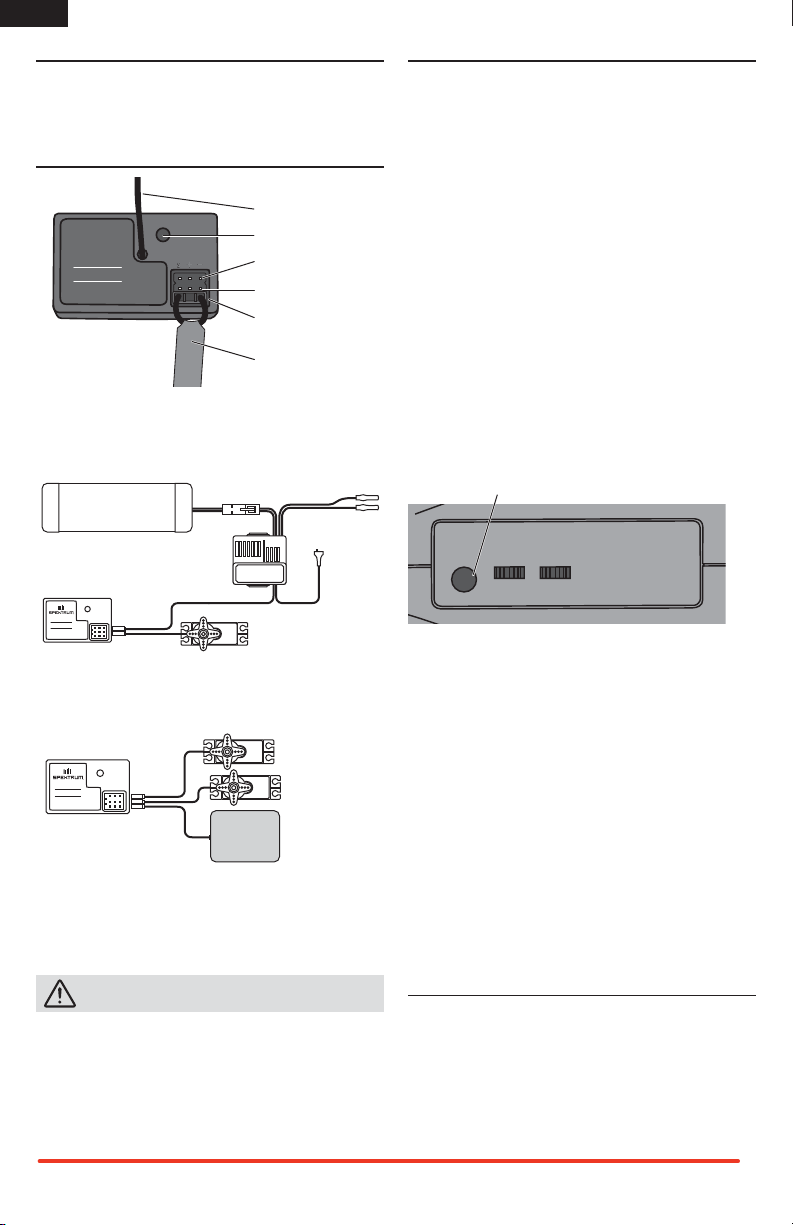

RECEIVER CONNECTION
AND INSTALLATION

Antenna
LED

SR201

THR
STR
BIND

Typical Electric Installation

Battery

Electronic

Receiver

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Speed Control

Steering Servo

Typical Gas Installation

Receiver

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Install the Receiver in your vehicle using double-sided foam
servo tape. Foam servo tape will hold the receiver in place
and help isolate it from vibrations. Mount the antenna up
and away from the vehicle in an antenna tube. The higher
up the antenna is, the better signal it will receive.

CAUTION: Do not cut the antenna.

Throttle Port
Steering Port
Bind/Battery Port
Bind Plug

To Motor

Throttle Servo

Steering Servo

Battery

BINDING A RECEIVER

Binding is the process of programming the receiver to
recognize the GUID (Globally Unique Identifier) code of a
single specific transmitter. When a receiver is bound to
a transmitter, the receiver will only respond to that specific
transmitter. The DX2E and SR201 are bound at the factory,
but if you need to rebind for any reason, please follow
these steps:

1. With the receiver off, insert the bind plug into the BIND
port on the receiver.

2. Power the receiver through any other port. The green
LED will flash continuously, indicating the receiver is
in bind mode.

3. With the steering wheel and throttle trigger in the desired
preset failsafe positions (see the Failsafe section on this
page for more information), press and hold the bind
button and turn on the transmitter. The green LED on the
front of the transmitter will flash within three seconds,
indicating the transmitter is in bind mode. Release the
bind button when the green LED flashes. Continue to
hold the failsafe positions until the binding process
is complete.

Bind Button

BIND THST

N R N R

4. The LED on the receiver will glow solid when the
transmitter and receiver are bound.

5. Remove the bind plug and store it in a convenient place.

You must rebind when:

• Different failsafe positions are desired e.g., when throttle
or steering reversing has been changed.

• Changing receiver types e.g., changing from a DSM
receiver to a DSM2 or Marine receiver.

• Binding the receiver to a different transmitter.

Some Spektrum receivers, like the SR3001, use a bind
button rather than a bind plug. The binding process is the
same with this receiver; however, instead of inserting the
plug before powering up the receiver, press and hold the
bind button while powering up the receiver to enter bind
mode.

FAILSAFE

Failsafe positions are also set during binding. In the unlikely
event that the radio link is lost during use, the receiver will
drive the servos to their preprogrammed failsafe positions
(normally full brakes and straight steering). If the receiver
is turned on prior to turning on the transmitter, the receiver
will enter failsafe mode. When the transmitter is turned on,
normal control is resumed. For more information on setting
the failsafe, refer to the Binding a Receiver section above.

2 SPEKTRUM DX2E USER GUIDE

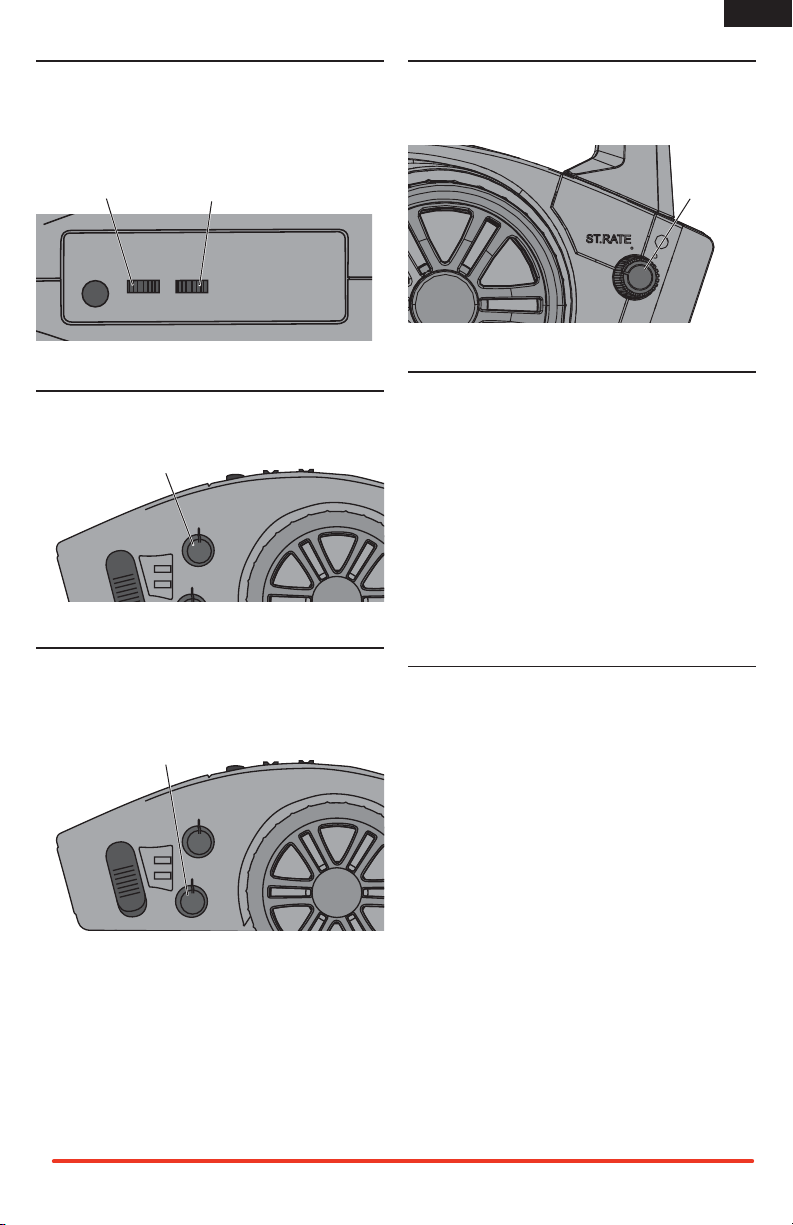

SERVO REVERSING

If a right steering command does not result in the wheels
turning right (and vice versa), the channel may need to be
reversed. To reverse a channel, switch the position of the
correlating switch—“N” is for normal, “R” is for reverse. You
can use a small screwdriver to move the switch if necessary.

Reverse Switch
Steering

BIND THST

Reverse Switch
Throttle

N R N R

EN

STEERING RATE

Steering rate (also known as dual rate) allows on-the-fly
steering travel adjustments to be made using the steering
rate dial. Steering rate limits the amount of travel of the
steering servo. The steering rate cannot be greater
than 100%.

Steering
Rate Dial

STEERING TRIM

The steering trim dial is used to adjust the steering trim
when the wheel is centered. Rotating the dial changes the
steering trim (the steering at rest position). Normally, the
steering trim is adjusted until the vehicle tracks straight.

Steering Trim Dial

ST. TRIM

POWER

TH. TRIM

THROTTLE TRIM

The throttle trim dial is used to adjust the throttle trim
when the throttle stick is released (neutral position). This is
typically used to adjust the brakes. Rotating the dial causes
the throttle trim (the throttle position at rest) to be changed.

Throttle Trim Dial

ST. TRIM

POWER

TH. TRIM

RF MODE

The DX2E has a France RF Mode that complies with French
regulations. The DX2E must be in France mode when used
outdoors in France. At all other times, the transmitter should
be in Standard mode.

FRANCE MODE

Turn the wheel full left, pull the trigger full throttle and
hold down the bind button while turning on the transmitter.
The Green LED will flash twice.

STANDARD MODE

Turn the wheel full right, pull the trigger full throttle and
hold down the bind button while turning on the transmitter.
The Green LED will flash once.

SAFETY PRECAUTIONS

• Always ensure all batteries have been properly charged
prior to using the model.

• Always check all servos and their connections prior to
each run.

• Never operate your model near spectators, parking areas
or any other area that could result in injury to people or
damage of property.

• Never operate your model during adverse weather
conditions. Poor visibility can cause disorientation and
loss of control of your model.

• Never point the transmitter antenna directly toward the
model. The radiation pattern from the tip of the antenna
is inherently low.

• If at any time during the operation of your model you
observe any erratic or abnormal operation, immediately
stop operation of your model until the cause of the
problem has been ascertained and corrected.

SPEKTRUM DX2E USER GUIDE

3

EN

2.4GHz TROUBLESHOOTING GUIDE

Problem Possible Cause Solution

The system will not
connect

The receiver goes into
failsafe mode a short
distance away from the
transmitter

The receiver quits
responding during
operation

Your transmitter and receiver are too close
together

You are around metal objects Move to an area with less metal
The model selected is not the model bound to Check model selected and ensure you are bound to

Your transmitter was accidentally put into bind
mode and is no longer bound to your receiver

Check the receiver antenna to be sure it is not cut
or damaged

Inadequate battery voltage Charge batteries. Spektrum receivers require at least

Loose or damaged wires or connectors between
battery and receiver

1-YEAR LIMITED WARRANTY

What this Warranty Covers

Horizon Hobby, Inc. (“Horizon”) warrants to the original purchaser
that the product purchased (the “Product”) will be free from
defects in materials and workmanship for a period of 1 year
from the date of purchase.

What is Not Covered

This warranty is not transferable and does not cover (i) cosmetic
damage, (ii) damage due to acts of God, accident, misuse,
abuse, negligence, commercial use, or due to improper use,
installation, operation or maintenance, (iii) modification of or to
any part of the Product, (iv) attempted service by anyone other
than a Horizon Hobby authorized service center, (v) Product not
purchased from an authorized Horizon dealer, or (vi) Product not
compliant with applicable technical regulations.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES
THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT
WILL SUITABLY MEET THE REQUIREMENTS OF THE
PURCHASER’S INTENDED USE.

Purchaser’s Remedy

Horizon’s sole obligation and purchaser’s sole and exclusive
remedy shall be that Horizon will, at its option, either (i)
service, or (ii) replace, any Product determined by Horizon to
be defective. Horizon reserves the right to inspect any and all
Product(s) involved in a warranty claim. Service or replacement
decisions are at the sole discretion of Horizon. Proof of purchase
is required for all warranty claims. SERVICE OR REPLACEMENT
AS PROVIDED UNDER THIS WARRANTY IS THE PURCHASER’S
SOLE AND EXCLUSIVE REMEDY.

Limitation of Liability

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF
PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY
WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED IN
CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY

OR ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS
BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
Further, in no event shall the liability of Horizon exceed the
individual price of the Product on which liability is asserted.
As Horizon has no control over use, setup, final assembly,
modification or misuse, no liability shall be assumed nor
accepted for any resulting damage or injury. By the act of use,
setup or assembly, the user accepts all resulting liability. If you
as the purchaser or user are not prepared to accept the liability
associated with the use of the Product, purchaser is advised to
return the Product immediately in new and unused condition to
the place of purchase.

Law

These terms are governed by Illinois law (without regard to
conflict of law principals). This warranty gives you specific legal
rights, and you may also have other rights which vary from state
to state. Horizon reserves the right to change or modify this
warranty at any time without notice.

WARRANTY SERVICES
Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot provide
warranty support or service. Once assembly, setup or use of the
Product has been started, you must contact your local distributor
or Horizon directly. This will enable Horizon to better answer your
questions and service you in the event that you may need any
assistance. For questions or assistance, please visit our website
at www.horizonhobby.com, submit a Product Support Inquiry,
or call 877.504.0233 toll free to speak to a Product Support
representative.

Inspection or Services

If this Product needs to be inspected or serviced and is
compliant in the country you live and use the Product in,
please use the Horizon Online Service Request submission
process found on our website or call Horizon to obtain a Return
Merchandise Authorization (RMA) number. Pack the Product
securely using a shipping carton. Please note that original boxes
may be included, but are not designed to withstand the rigors
of shipping without additional protection. Ship via a carrier that
provides tracking and insurance for lost or damaged parcels, as

Move transmitter 8 to 12 feet from receiver

that model
Rebind your transmitter and receiver

Replace the receiver or contact Horizon Product
Support

Make sure your receiver antenna is in an antenna
tube and is above the vehicle

3.5V to operate. An inadequate power supply can
allow voltage to momentarily drop below 3.5V and
cause the receiver to brown out and reconnect

Check the wires and connection between the battery
and receiver. Repair or replace wires and/or conne­ctors

4 SPEKTRUM DX2E USER GUIDE

Horizon is not responsible for merchandise until it arrives and is
accepted at our facility. An Online Service Request is available at
http://www.horizonhobby.com/content/_service-center_render­service-center. If you do not have internet access, please
contact Horizon Product Support to obtain a RMA number along
with instructions for submitting your product for service. When
calling Horizon, you will be asked to provide your complete
name, street address, email address and phone number where
you can be reached during business hours. When sending
product into Horizon, please include your RMA number, a list
of the included items, and a brief summary of the problem. A
copy of your original sales receipt must be included for warranty
consideration. Be sure your name, address, and RMA number
are clearly written on the outside of the shipping carton.

NOTICE: Do not ship LiPo batteries to Horizon. If you
have any issue with a LiPo battery, please contact the
appropriate Horizon Product Support offi ce.

Warranty Requirements
For Warranty consideration, you must include your

original sales receipt verifying the proof-of-purchase
date. Provided warranty conditions have been met, your

Product will be serviced or replaced free of charge. Service or
replacement decisions are at the sole discretion of Horizon.

Non-Warranty Service
Should your service not be covered by warranty, service

will be completed and payment will be required without
notification or estimate of the expense unless the
expense exceeds 50% of the retail purchase cost. By

submitting the item for service you are agreeing to payment of
the service without notification. Service estimates are available
upon request. You must include this request with your item
submitted for service. Non-warranty service estimates will
be billed a minimum of ½ hour of labor. In addition you will
be billed for return freight. Horizon accepts money orders
and cashier’s checks, as well as Visa, MasterCard, American
Express, and Discover cards. By submitting any item to Horizon
for service, you are agreeing to Horizon’s Terms and Conditions
found on our website http://www.horizonhobby.com/content/_
service-center_render-service-center.

ATTENTION: Horizon service is limited to Product compli­ant in the country of use and ownership. If received, a
non-compliant Product will not be serviced. Further, the
sender will be responsible for arranging return shipment
of the un-serviced Product, through a carrier of the
sender’s choice and at the sender’s expense. Horizon will
hold non-compliant Product for a period of 60 days from
notifi cation, after which it will be discarded.

WARRANTY AND SERVICE CONTACT INFORMATION

Country of Purchase Horizon Hobby Address Phone Number/Email Address

Horizon Service Center

United States
of America

United Kingdom Horizon Hobby Limited

Germany Horizon Technischer Service

France Horizon Hobby SAS

China Horizon Hobby China

(Electronics and engines)

Horizon Product Support
(All other products)

4105 Fieldstone Rd
Champaign, Illinois, 61822 USA

4105 Fieldstone Rd
Champaign, Illinois, 61822 USA

Units 1-4 Ployters Rd
Staple Tye, Harlow, Essex
CM18 7NS, United Kingdom

Christian-Junge-Straße 1
25337 Elmshorn, Germany

11 Rue Georges Charpak
77127 Lieusaint, France

Room 506, No. 97 Changshou Rd.
Shanghai, China 200060

877-504-0233
Online Repair Request:
visit www.horizonhobby.com/service

877-504-0233
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

EN

PARTS CONTACT INFORMATION

Country of Purchase Horizon Hobby Address Phone Number/Email Address

United States Sales

United Kingdom Horizon Hobby Limited

Germany Horizon Hobby GmbH

France Horizon Hobby SAS

China Horizon Hobby China

SPEKTRUM DX2E USER GUIDE

4105 Fieldstone Rd
Champaign, Illinois, 61822 USA

Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS, United Kingdom

Christian-Junge-Straße 1
25337 Elmshorn, Germany

11 Rue Georges Charpak
77127 Lieusaint, France

Room 506, No. 97 Changshou Rd.
Shanghai, China 200060

800-338-4639
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

[phone]
[e-mail]

5

EN

FCC INFORMATION

This device complies with part 15 of the FCC rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.

CAUTION: Changes or modifications not expressly
approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

This product contains a radio transmitter with wireless
technology which has been tested and found to be compliant
with the applicable regulations governing a radio transmitter
in the 2.400GHz to 2.4835GHz frequency range.

ANTENNA SEPARATION DISTANCE

When operating your Spektrum transmitter, please be sure
to maintain a separation distance of at least 5 cm between
your body (excluding fingers, hands, wrists, ankles and feet)

and the antenna to meet RF exposure safety requirements
as determined by FCC regulations.

The following illustrations show the approximate 5 cm RF
exposure area and typical hand placement when operating
your Spektrum transmitter.

IC INFORMATION

This device complies with Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two
conditions:

(1) this device may not cause interference, and (2) this
device must accept any interference, including interference
that may cause undesired operation of the device.

COMPLIANCE INFORMATION FOR THE EUROPEAN UNION

Instructions for disposal of WEEE by
users in the European Union

This product must not be disposed of with other
waste. Instead, it is the user’s responsibility to
dispose of their waste equipment by handing it over
to a designated collections point for the recycling of

Declaration of Conformity

(in accordance with ISO/IEC 17050-1)
No. HH2013011101

Product(s): Spektrum DX2E radio
Item Number(s): SPM2310
Equipment Class: 2
The object of declaration described above is in conformity
with the requirements of the specifi cations listed below,
following the provisions of the European R&TTE directive
1999/5/EC:

EN 300-328 V1.7.1: 2006
EN 301 489-1 V1.7.1: 2006
EN 301 489-17 V1.3.2: 2008

EN60950-1:2006+A11:2009+A1:2010+A12: 2011

waste electrical and electronic equipment. The separate col­lection and recycling of your waste equipment at the time of
disposal will help to conserve natural resources and ensure
that it is recycled in a manner that protects human health
and the environment. For more information about where
you can drop off your waste equipment for recycling, please
contact your local city offi ce, your household waste disposal
service or where you purchased the product.

Signed for and on behalf of:
Horizon Hobby, Inc.
Champaign, IL USA
January 11, 2013

6 SPEKTRUM DX2E USER GUIDE

Executive Vice President and Chief Operating Offi cer

International Operations and Risk Management

Steven A. Hall

Horizon Hobby, Inc.

HINWEIS

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby Inc. geändert
werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com

Erklärung der Begriffe

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken
beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe
oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die
Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,
Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen
vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem

Eigentum führen oder schwere Verletzungen verursachen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss

mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten.
Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder
Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch
Kinder ohne direkte Überwachung eines Erwachsenen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten
oder verändern / gebrauchen es ausserhalb der Anweisungen von Horizon Hobby. Diese Bedienungsanleitung enthält
Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder
Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß
betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

WARNUNG ZU GEFÄLSCHTEN PRODUKTEN: Bitte kaufen Sie Ihre Spektrum Produkte immer von einem

autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt
gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder
Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.

DE

®

Nicht geeignet für Kinder unter 14 Jahren.
Dies ist kein Spielzeug.

HINWEIS: Dieses Produkt ist ausschließlich für die

Verwendung in unbemannten ferngesteuerten Fahrzeugen
im Hobbybereich vorgesehen. Horizon Hobby lehnt jede
Haftung und Garantieleistung ausserhalb der vorgesehen
Verwendung ab.

RF EINSTELLUNG FRANKREICH

Die DX2E hat eine französische RF Einstellung die mit den
Bestimmungen in Frankreich kompatibel ist. Bitte benutzen
Sie wenn Sie in Frankreich den Sender im Freien betreiben
immer diese Einstellung. Bitte lesen Sie den Abschnitt HF
Mode Einstellung für Frankreich für mehr Information.

GARANTIEREGISTRIERUNG

Registrieren Sie bitte heute Ihr Produkt unter

www.spektrumrc.com/registration.

EINSETZEN DER SENDERBATTERIEN AKKUSTATUS INDIKATOR

POWER

Grün Batterie ist OK (über 4V)
Grün blinkt Batteriespannung ist kritisch niedrig.
Ersetzen Sie die Batterien. (unter 4 Volt)

SPEKTRUM DX2E Bedienungsanleitung

ST. TRIM

7

DE

EMPFÄNGER KOMPATIBILITÄT

Die DX2E ist kompatibel mit allen Spektrum DSM, DSM2 und
Marine Empfängern.

EMPFÄNGEREINBAU
UND ANSCHLÜSSE

Antenne
LED

SR201

THR
STR
BIND

TYPISCHER ELEKTROEINBAU

Akku

Anschluß Gas
Anschluß Lenkung
Bindestecker/

Akkuanschluß
Bindestecker

Zum Motor

BINDEN DES EMPFÄNGERS

Binden ist der Prozess der Programmierung des Empfänger
mit dem eindeutigen Signal eines spezifischen Senders
(GUID). Ist der Empfänger an den Sender gebunden, wird nur
er auf die Signale des Senders reagieren. Die DX2E und der
SR201 sind ab Werk gebunden. Sollten Sie diese neu binden
wollen folgen Sie bitte dieses Schritten:

1. Stecken Sie mit ausgeschalteten Empfänger den
Bindestecker in den Bindeanschluß des Empfängers.

2. Schalten Sie den Empfänger durch einen beliebigen
anderen Anschluß ein. Die grüne LED blinkt und zeigt
damit den Binde Mode an.

3. Mit dem Gashebel und Lenkrad in den gewünschten
Preset Failsafepositionen (siehe dazu den Abschnitt
Failsafe auf dieser Seite) drücken und halten Sie den
Bindeknopf gedrückt und schalten den Sender ein.
Die grüne LED auf der Vorderseite des Senders blinkt
innerhalb von drei Sekunden und zeigt damit an, dass
sich der Sender im Bindemode befindet. Lassen Sie
den Knopf los wenn die grüne LED blinkt. Halten Sie die
Failsafepositionen bis der Bindevorgang durchgeführt ist.

Bindeknopf

Elektronischer

Empfänger

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Fahrtenregler

Lenkservo

TYPISCHER VERBRENNEREINBAU

Empfänger

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Befestigen Sie den Empfänger mit doppelseitigen
Schaumklebeband. Das Klebeband hält den Empfänger
in Position und schützt ihn vor Vibrationen. Schieben Sie
die Antenne in ein Antennenröhrchen und stellen dieses
aufrecht. Je höher die Antenne steht, desto besser wird
sie das Signal empfangen.

ACHTUNG: Schneiden oder kürzen Sie die Antenne

.

nicht

Gasservo

Lenkservo

Akku

BIND THST

N R N R

4. Die LED auf dem Empfänger leuchtet und zeigt damit an,
dass Sender und Empfänger gebunden sind.

5. Nehmen Sie den Bindestecker aus dem Bindeport
herraus und heben ihn sorgfältig auf.

Sie müssen den Bindevorgang wiederholen wenn:

• Sie andere Failsafepositionen wünschen, oder wenn
die Gas- oder Lenkfunktion reversiert wurden.

• Sie einen anderen Empfänger verwenden oder von einem
DSM zu einem DSM2 oder Marine Empfänger wechseln.

• Sie den Empfänger an einen anderen Sender binden.

Einige Spektrum Empfänger wie zum Beispiel der SR3001
haben einen Bindeknopf und keinen Bindeanschluß.
(Port) Der Bindevorgang ist der gleiche. Statt vorher
den Bindestecker einzustecken, drücken und halten Sie
den Bindeknopf gedrückt während Sie den Empfänger
einschalten um in den Bindemode zu gelangen.

FAILSAFE

Die Failsafepositionen werden während des Bindes
eingestellt. In dem unvorhergesehenden Fall, dass die RF
Verbindung unterbrochen wird, fährt der Empfänger die
Servos in die vorprogrammierten Failsafepositionen. Sollte
der Empfänger vor dem Sender eingeschaltet werden geht
der Empfänger in den Failsafemode. Wird dann der Sender
eingeschaltet haben, Sie wieder normale Kontrolle über
das Modell. Für mehr Informationen über das Einstellen der
Faisafepositionen sehen Sie bitte im Abschnitt-Binden des
Empfänger nach.

8 SPEKTRUM DX2E Bedienungsanleitung

SERVOREVERSE

Sollte die Lenkbewegung nach Rechts nicht zur Folge haben,
dass sich die Reifen auch nach rechts bewegen, müssen
Sie den Kanal reversieren (umdrehen). Um den Kanal zu
reversieren schalten Sie den dazugehörigen Schalter auf
die andere Position - N steht für Normal, R für Reversiert.
Sie können einen kleinen Schraubendreher nutzen um die
Schalter zu bewegen.

Reverseschalter
Lenkung

BIND THST

Reverseschalter Gas

N R N R

LENKUNGSTRIMMUNG

Mit dem Drehrad der Lenkungstrimmung können Sie die
Trimmwerte nach Links und Rechts verändern. Mit diesem
Drehrad können Sie den Geradeauslauf des Fahrzeuges
einstellen.

Drehrad Lenkungstrimmung

POWER

ST. TRIM

TRIMM DES GASKANALS

Mit dieser Trimfunktion können Sie eine Feinjustage des Gas
und Bremsservos vornehmen. Zum Beispiel ist es möglich
das Standgas bei einem Auto mit Verbrennungsmotor für die
Kaltlaufphase zu erhöhen um ein Absterben des Motors zu
verhindern.

Drehregler Gastrimmung

POWER

ST. TRIM

TH. TRIM

DE

STEUERWEGE

Steuerweg (auch bekannt als Dual Rate) erlaubt die
Einstellung des Steuerwegs während der Fahrt. Die Steering
Rate limitiert den Lenkausschlag des Lenkservos. Sie kann
nicht größer als 100%.

Steuerrate
Lenkung

RF EINSTELLUNG

Die DX2E hat eine französische RF Einstellung die mit den
Bestimmungen in Frankreich kompatibel ist. Bitte benutzen
Sie wenn Sie in Frankreich im Freien fahren immer diese
Einstellung. Wenn Sie nicht in Frankreich sind sollte der
Sender im Standartmode sein.

AKTIVIEREN DER FRANZÖSISCHEN
RF EINSTELLUNGEN

Drehen Sie das Lenkrad voll nach links, ziehen Sie
den Gashebel auf Vollgas und halten Sie den Bindeknopf
während des Einschaltens gedrückt. Die Grüne LED blinkt
zwei Mal.

DEAKTIVIEREN DER FRANZÖSISCHEN
RF EINSTELLUNGEN

Drehen Sie das Lenkrad voll nach rechts, ziehen Sie
den Gashebel auf Vollgas und halten Sie den Bindeknopf
während des Einschaltens gedrückt. Die Grüne LED blinkt
ein Mal.

SICHERHEITSHINWEISE

• Bitte stellen Sie vor der Nutzung des Modells sicher,
dass alle Akkus vollständig geladen sind.

• Betreiben Sie ihr Modell niemals in der Nähe von
Zuschauern, Parkplätzen oder jedem anderen Ort an dem
Menschen verletzt oder Eigentum beschädigt werden
kann.

• Betreiben Sie ihr Modell niemals bei widrigen
Wetterbedingungen. Schlechte Sicht kann zu
Desorientierung und Kontrollverlust des Modells führen.

• Zielen Sie niemals mit der Antenne direkt auf das Modell.
Die Abstrahlung von der Antennenspitze ist gering.

• Sollten Sie zu irgendeinem beliebigen Zeitpunkt
eine falsche oder abnormale Reaktion des Modells
beobachten, beenden Sie sofort den Betrieb bis die
Ursache dafür gefunden und korrigiert wurde.

SPEKTRUM DX2E Bedienungsanleitung

9

DE

2.4GHz FEHLERSUCHANLEITUNG

Problem Mögliche Ursache Lösung

Das System will sich
nicht verbinden

Der Empfänger geht
nach kurzer Distanz in
den Failsafemode

Der Empfänger reagiert
nicht mehr

Sender und Empfänger stehen zu nah
zusammen

Sie sind von metallischen Objekten umgeben Gehen Sie in eine Umgebung mit weniger Metall
Das gewählte Modell ist nicht das gebundene

Modell
Ihr Sender wurde versehentlich in den Bin-

demode gebracht und ist nicht länger an den
Empfänger gebunden

Überprüfen Sie die Empfängerantenne auf
Beschädigungen oder Kürzungen

Nicht ausreichende Akkuspannung Laden Sie die Akkus. Spektrum Empfänger be-

Lose oder beschädigte Kabel/Verbinder zwis­chen Akku und Empfänger

GARANTIE UND SERVICE INFORMATIONEN

WARNUNG

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn
es falsch eingesetzt wird, zu erheblichen Verletzungen bei
Lebewesen und Beschädigungen an Sachgütern führen.
Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und
beachten Sie alle Hinweise der Bedienungsanleitung des
Modells wie auch der Fernsteuerung.

GARANTIEZEITRAUM

Exklusive Garantie ¬ Horizon Hobby Inc (Horizon)
garantiert, dass das gekaufte Produkt frei von Material­und Montagefehlern ist. Der Garantiezeitraum entspricht
den gesetzlichen Bestimmung des Landes, in dem das
Produkt erworben wurde. In Deutschland beträgt der
Garantiezeitraum 6 Monate und der Gewährleistungszeitraum
18 Monate nach dem Garantiezeitraum.

EINSCHRÄNKUNGEN DER GARANTIE

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt

und kann nicht übertragen werden. Der Anspruch des
Käufers besteht in der Reparatur oder dem Tausch im
Rahmen dieser Garantie. Die Garantie erstreckt sich
ausschließlich auf Produkte, die bei einem autorisierten
Horizon Händler erworben wurden. Verkäufe an
dritte werden von dieser Garantie nicht gedeckt.
Garantieansprüche werden nur angenommen, wenn
ein gültiger Kaufnachweis erbracht wird. Horizon behält
sich das Recht vor, diese Garantiebestimmungen ohne
Ankündigung zu ändern oder modifizieren und widerruft
dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit

des Produktes, die Fähigkeiten und die Fitness des

Verbrauchers für einen bestimmten Einsatzzweck des
Produktes. Der Käufer allein ist dafür verantwortlich,
zu prüfen, ob das Produkt seinen Fähigkeiten und dem
vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers ¬ Es liegt ausschließlich

im Ermessen von Horizon, ob das Produkt, bei dem
ein Garantiefall festgestellt wurde, repariert oder
ausgetauscht wird. Dies sind die exklusiven Ansprüche
des Käufers, wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu
prüfen, die in den Garantiefall einbezogen werden können.
Die Entscheidung zur Reparatur oder zum Austausch liegt
nur bei Horizon. Die Garantie schließt kosmetische Defekte
oder Defekte, hervorgerufen durch höhere Gewalt, falsche
Behandlung des Produktes, falscher Einsatz des Produktes,
kommerziellen Einsatz oder Modifikationen irgendwelcher
Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau,
falsche Handhabung, Unfälle, Betrieb, Service oder
Reparaturversuche, die nicht von Horizon ausgeführt wurden
aus. Rücksendungen durch den Käufer direkt an Horizon
oder eine seiner Landesvertretung bedürfen der Schriftform.

SCHADENSBESCHRÄNKUNG

Horizon ist nicht für direkte oder indirekte Folgeschäden,
Einkommensausfälle oder kommerzielle Verluste, die
in irgendeinem Zusammenhang mit dem Produkt
stehen verantwortlich, unabhängig ab ein Anspruch im
Zusammenhang mit einem Vertrag, der Garantie oder der
Gewährleistung erhoben werden. Horizon wird darüber
hinaus keine Ansprüche aus einem Garantiefall akzeptieren,
die über den individuellen Wert des Produktes hinaus

Stellen Sie den Sender und Empfänger
2,64–3,96 m auseinander

Prüfen Sie das gewählte Modell und stellen
sicher dass es gebunden ist

Binden Sie Sender und Empfänger erneut

Ersetzen Sie den Empfänger oder kontakten
den technische Service von Horizon Hobby

Stellen Sie sicher, dass sich die Antenne im
Antenneröhrchen befi ndet und überhalb des
Fahrzeuges ist

nötigen mindestesn 3,5 Volt Betriebsspannung.
Eine nicht ausreichende Stromversogung kann
die Akkuspannung unter 3,5 Volt fallen lassen

Überprüfen Sie die Kabel und Verbinder zwischen
Akku und Empfänger. Reparieren oder ersetzen
Sie Kabel oder Verbinder

10 SPEKTRUM DX2E Bedienungsanleitung

gehen. Horizon hat keinen Einfluss auf den Einbau, die
Verwendung oder die Wartung des Produktes oder etwaiger
Produktkombinationen, die vom Käufer gewählt werden.
Horizon übernimmt keine Garantie und akzeptiert keine
Ansprüche für in der folge auftretende Verletzungen oder
Beschädigungen. Mit der Verwendung und dem Einbau
des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und
Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen
im Zusammenhang mit der Benutzung des Produktes
zu akzeptieren, werden Sie gebeten, dass Produkt in
unbenutztem Zustand in der Originalverpackung vollständig
bei dem Verkäufer zurückzugeben.

SICHERHEITSHINWEISE

Dieses ist ein hochwertiges Hobby Produkt und kein
Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt
werden und erfordert einige mechanische wie auch mentale
Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig
zu betreiben kann zu Verletzungen von Lebewesen und
Sachbeschädigungen erheblichen Ausmaßes führen. Dieses
Produkt ist nicht für den Gebrauch durch Kinder ohne die
Aufsicht eines Erziehungsberechtigten vorgesehen. Die
Anleitung enthält Sicherheitshinweise und Vorschriften
sowie Hinweise für die Wartung und den Betrieb des
Produktes. Es ist unabdingbar, diese Hinweise vor der ersten
Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und
Beschädigungen vermieden werden.

FRAGEN, HILFE UND REPARATUREN

Ihr lokaler Fachhändler und die Verkaufstelle können eine
Garantiebeurteilung ohne Rücksprache mit Horizon nicht
durchführen. Dies gilt auch für Garantiereparaturen. Deshalb
kontaktieren Sie in einem solchen Fall den Händler, der
sich mit Horizon kurz schließen wird, um eine sachgerechte
Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

WARTUNG UND REPARATUR

Muss Ihr Produkt gewartet oder repariert werden, wenden
Sie sich entweder an Ihren Fachhändler oder direkt an
Horizon.

DE

Rücksendungen / Reparaturen werden nur mit einer von
Horizon vergebenen RMA Nummer bearbeitet. Diese
Nummer erhalten Sie oder ihr Fachhändler vom technischen
Service. Mehr Informationen dazu erhalten Sie im
Serviceportal unter www. Horizonhobby.de oder telefonisch
bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie,
dass der Originalkarton in der Regel nicht ausreicht, um
beim Versand nicht beschädigt zu werden. Verwenden
Sie einen Paketdienstleister mit einer Tracking Funktion
und Versicherung, da Horizon bis zur Annahme keine
Verantwortung für den Versand des Produktes übernimmt.
Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie
eine ausführliche Fehlerbeschreibung und eine Liste aller
eingesendeten Einzelkomponenten. Weiterhin benötigen
wir die vollständige Adresse, eine Telefonnummer für
Rückfragen, sowie eine Email Adresse.

GARANTIE UND REPARATUREN

Garantieanfragen werden nur bearbeitet, wenn ein
Originalkaufbeleg von einem autorisierten Fachhändler
beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht.
Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig
Horizon Hobby.

KOSTENPFLICHTIGE REPARATUREN

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen
Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die
Reparatur wird erst vorgenommen, wenn wir die Freigabe
des Händlers erhalten. Der Preis für die Reparatur ist
bei Ihrem Händler zu entrichten. Bei kostenpflichtigen
Reparaturen werden mindestens 30 Minuten Werkstattzeit
und die Rückversandkosten in Rechnung gestellt. Sollten wir
nach 90 Tagen keine Einverständniserklärung zur Reparatur
vorliegen haben, behalten wir uns vor, das Produkt zu
vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir
nur für Elektronik und Motoren vor. Mechanische
Reparaturen, besonders bei Hubschraubern und
RC-Cars sind extrem aufwendig und müssen deshalb
vom Käufer selbst vorgenommen werden.

GARANTIE UND SERVICE KONTAKTINFORMATIONEN

Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse

Deutschland Horizon Technischer Service

Christian-Junge-Straße 1
25337 Elmshorn, Deutschland

[phone]
[e-mail]

KUNDENDIENSTINFORMATIONEN

Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse

Deutschland Horizon Hobby GmbH

SPEKTRUM DX2E Bedienungsanleitung

Christian-Junge-Straße 1
25337 Elmshorn, Deutschland

[phone]
[e-mail]

11

DE

ENTSORGUNGSRICHTLINIEN IN DER EUROPÄISCHEN UNION

®

Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15);
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010

Declaration of conformity (in accordance with ISO/IEC 17050-1

No. HH2013011101
Horizon Hobby GmbH

Christian-Junge Stra

ße 1

D-25337 Elmshorn
erklärt das Produkt: Spektrum DX2E (SPM2310)

Declares the product: Spektrum DX2E (SPM2310)
Geräteklasse: 2

Equipment class: 2
Den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE)

entspricht

1999/5/EC

:

complies with the essential requirements of §3 and other relevant provisions of the FTEG (Article 3 of the R&TTE directive)
Angewendete harmonisierte Normen:

Harmonised standards applied:

EN 300-328 V1.7.1: 2006
EN 301 489-1 V1.7.1: 2006
EN 301 489-17 V1.3.2: 2008

EN60950-1:2006+A11:2009+A1:2010+A12: 2011

)

1999/5/EC

:

Steven A. Hall

Elmshorn,

11. Januar. 2013

Horizon Hobby GmbH; Christian-Junge-Straße 1, 25337 Elmshorn

Geschäftsführer: Birgit Schamuhn, Steven A. Hall Tel.: [phone] Fax: [phone] eMail: [e-mail]; Internet: www.horizonhobby.de

Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können.

HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324

Ware bleibt bis zur vollständigen Bezahlung Eigentum der Horizon Hobby GmbH

Geschäftsführer
Managing Director

Birgit Schamuhn
Geschäftsführerin
Managing Director

Entsorgung in der Europäischen Union

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt
an einer registrierten Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird
und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen
Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder
Ihren lokalen Entsorger kontaktieren

12 SPEKTRUM DX2E Bedienungsanleitung

.

REMARQUE

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon
Hobby, Inc. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur
l’onglet de support de ce produit.

Signifi cation de certains termes spécifi ques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors
de l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
ET potentiellement un risque faible de blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
ET des blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation afin de vous familiariser avec les caractéristiques du
produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner l’endommagement du

produit lui-même, ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de

base en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut
entraîner des dégâts matériels, endommager le produit et provoquer des blessures. Ce produit n’est pas destiné à être
utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de modifier ou d’utiliser ce produit avec des
composants incompatibles hors des instructions fournies par Horizon Hobby, Inc. Ce manuel comporte des instructions
relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter toutes les instructions et tous
les avertissements du manuel avant l’assemblage, le réglage ou l’utilisation afin de manipuler correctement l’appareil et
d’éviter tout dégât matériel ainsi que toute blessure grave.

ATTENTION AUX CONTREFAÇONS: Toujours acheter chez un revendeur officiel Horizon hobby pour être sur
d’avoir des produits authentiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de

contrefaçon ou les produits se disant compatibles DSM ou Spektrum.

14 ans et plus. Ceci n’est pas un jouet.
REMARQUE: Ce produit est uniquement réservé à une

utilisation avec des modèles réduits radiocommandés
de loisir. Horizon Hobby se dégage de toute responsabilité
et garantie si le produit est utilisé d’autre manière que celle
citée précédemment.

MODE RF FRANCE

La DX2E possède un mode France. Quand vous utilisez
l’émetteur en France, vous devez impérativement vous
mettre en mode RF France. Veuillez vous référer à la partie
« Mode RF » pour plus d’informations.

ENREGISTREMENT DE GARANTIE

Visitez le site www.spektrumrc.com/registration
pour enregistrer votre produit.

FR

®

MISE EN PLACE DES PILES DEL D’INDICATION DE TENSION

POWER

Vert fixe Tension correcte (supérieure à 4V)
Vert clignotant Tension faible, remplacez les piles

MANUEL D’UTILISATION SPEKTRUM DX2E

ST. TRIM

13

FR

COMPATIBILITÉ DES RÉCEPTEUR

Le DX2E est compatible avec tous les récepteurs surface
Spektrum DSM, DSM2 et marins.

BRANCHEMENTS ET
INSTALLATION DU RÉCEPTEUR

Antenne
DEL

SR201

THR
STR
BIND

INSTALLATION TYPIQUE
POUR MODÈLE ÉLECTRIQUE

Batterie

Port des gaz
Port de direction
Port Bind (affectation)

et batterie
Prise Bind

Vers le moteur

AFFECTATION DU RÉCEPTEUR

L’affectation est le processus qui programme le récepteur
pour qu’il reconnaisse le code (appelé GUID—Globally
Unique Identifier) d’un émetteur spécifique. Quand un
récepteur est affecté à un émetteur, le récepteur ne
répondra qu’aux ordres donnés par cet émetteur ou
mémoire modèle. La DX2E et le SR201 sont affectés
ensemble à l’usine, cependant si vous devez effectuez une
affectation, suivez les étapes suivantes:

1. Récepteur hors tension, insérez la prise de bind
dans le port bind du récepteur.

2. Alimentez le récepteur par n’importe quel autre port.
Le DEL verte va se mettre à clignoter, indiquant que
le récepteur est en mode affectation.

3. Avec le volant et la gâchette en position désirée
pour le failsafe (consultez la section failsafe pour plus
d’informations), pressez et maintenez le bouton Bind
tout en mettant l’émetteur sous tension. La DEL verte
sur la façade de l’émetteur va clignoter durant 3
secondes indiquant que l’émetteur est en mode
affectation. Relâchez le bouton dès que la DEL se
met à flasher. Continuez de maintenir les commandes
en position de failsafe jusqu’a la fin du processus.

Bouton Bind (affectation)

Variateur

Récepteur

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

électronique

Servo de direction

INSTALLATION TYPIQUE
POUR MODÈLE THERMIQUE

Récepteur

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Le récepteur doit être fixé à votre véhicule en utilisant de la
mousse double face. Cette mousse double face maintient le
récepteur en place tout en l’isolant des vibrations. L’antenne
doit être guidée verticalement à l’aide d’un tube d’antenne.
Plus l’antenne sera élevée, meilleure sera la réception.

ATTENTION: Ne jamais couper l’antenne

Servo de
gaz

Servo de
direction

Batterie

.

BIND THST

N R N R

4. La DEL du récepteur s’éclaire de façon fixe quand
l’affectation est effectuée.

5. Retirez la prise de bind et rangez la soigneusement.

Vous devez refaire l’affectation quand:

• Différentes positions de failsafe sont désirées ou que les
sens de rottion des servos ont été changés.

• Vous changez de récepteur

• Vous affectez le récepteur à un autre récepteur.

REMARQUE: Certains récepteurs Spektrum, tels que
le SR3001 par exemple, utilisent un bouton d’affectation
plutôt qu’une prise d’affectation. La procédure d’affectation
est identique avec ce récepteur. Cependant, au lieu de
brancher la prise avant d’allumer le récepteur, appuyez sur
le bouton d’affectation (Bind) et maintenez-le enfoncé lors
de l’allumage du récepteur pour faire entrer ce dernier
en mode d’affectation.

FAILSAFE

Les positions du failsafe sont enregistrées durant
l’affectation. Si une perte de signal intervient durant
l’utilisation du modèle, les servos seront automatiquement
placés en position failsafe (généralement gaz au ralenti et
direction au neutre). Quand le signal est rétabli, le failsafe se
désactive, le contrôle se réactive. Pour plus d’informations
concernant le paramétrage du failsafe, consultez la section
d’affectation du récepteur.

14 MANUEL D’UTILISATION SPEKTRUM DX2E

INVERSION DU SENS DES SERVOS

Si quand vous tournez le volant vers la droite , les roues
braquent vers la gauche (et vice et versa), la voie doit être
inversée. Pour inverser une voie, déplacez l’interrupteur
de la voie correspondante de la position N à la position R.
Si nécessaire vous pouvez utiliser un petit tournevis pour
déplacer l’interrupteur

Inversion du sens
de direction

BIND THST

.

Inversion du
sens des gaz

N R N R

TRIM DE DIRECTION

Le trim de direction vous permet de corriger la trajectoire
du véhicule. Par exemple, si votre véhicule a tendance à aller
vers la droite, ajustez le trim vers la gauche jusqu’à obtenir
une trajectoire parfaitement rectiligne.

Trim de direction

POWER

ST. TRIM

FR

DÉBATTEMENT DE DIRECTION

Le débattement de direction peut être ajusté à tout moment
durant le pilotage. Cette fonction vous permet de réduire le
débattement de la direction, le débattement ne peut être
supérieur à 100%.

Réglage
du débattement
de direction

MODE RF

La DX2E possède un mode RF France pour s’adapter à la
réglementation française. La DX2E doit être impérativement
en mode France quand elle est utilisée en France.

MODE FRANCE

Tournez le volant totalement à gauche, pressez la gâchette
plein gaz et maintenez le bouton bind appuyé durant la mise
sous tension de l’émetteur. La DEL verte va flasher 2 fois.

MODE STANDARD

Tournez le volant totalement à droite, pressez la gâchette
plein gaz et maintenez le bouton bind appuyé durant la mise
sous tension de l’émetteur. La DEL verte va flasher 1 fois.

TRIM DES GAZ

Le bouton rotatif du trim des gaz sert à ajuster le trim
des gaz lorsque la manette des gaz est relâchée (position
neutre). On s’en sert typiquement pour régler les freins. Une
rotation du bouton entraîne un changement du trim des gaz
(la position de la manette des gaz au repos).

Trim de gaz

ST. TRIM

POWER

TH. TRIM

MANUEL D’UTILISATION SPEKTRUM DX2E

PRECAUTIONS RELATIVES
A LA SECURITE

• Toujours contrôler que toutes les batteries sont
correctement chargées avant d’utiliser le véhicule.

• Toujours contrôler les servos et leurs connexions avant
chaque Utilisation.

• Ne jamais piloter votre modèle à proximité de
spectateurs, sur un parking ou n’importe quel autre lieu
où vous pouvez causer des blessures corporelles ou des
dégâts matériels.

• Ne jamais utiliser votre modèle sous une averse.
Une mauvaise visibilité peut entraîner une perte de
l’orientation et une perte de contrôle de votre véhicule.

• Ne jamais pointer l’extrémité de l’antenne directement
vers le modèle. Les ondes émises par l’extrémité de
l’antenne sont très faibles.

• Si, en cours d’utilisation de votre modèle, vous constatez,
à quelque moment que ce soit, un comportement
erratique ou anormal, cessez immédiatement de l’utiliser
jusqu’à trouver la cause du problème et y remédier.

15

FR

GUIDE DE DÉPANNAGE 2.4GHz

Problème Cause possible Solution

Le système ne
se connecte pas

Le récepteur passe en
mode failsafe à une faible
distance de l’émetteur

Le récepteur ne répond
pas durant l’utilisation

L’émetteur et le récepteur sont trop proches l’un
de l’autre

Vous êtes trop proche d’objets métalliques Eloignez-vous de cette zone

Le modèle sélectionné n’est pas affecté avec
l’émetteur

Emetteur mis accidentellement en mode affectation Ré-effectuez le procesus d’affectation

Contrôlez l’état de l’antenne du récepteur Remplacez le récepteur ou contactez le service

Tension de la batterie trop faible Rechargez totalement les batteries. Les récepteurs

Câbles abîmés ou débranchés entre la batterie et
le récepteur

GARANTIE ET RÉPARATIONS

DURÉE DE LA GARANTIE

Garantie exclusive - Horizon Hobby, Inc. (Horizon) garantit
que le Produit acheté (le « Produit ») sera exempt de défauts
matériels et de fabrication à sa date d’achat par l’Acheteur.
La durée de garantie correspond aux dispositions légales
du pays dans lequel le produit a été acquis. La durée de
garantie est de 6 mois et la durée d’obligation de garantie
de 18 mois à l’expiration de la période de garantie.

LIMITATIONS DE LA GARANTIE

(a) La garantie est donnée à l’acheteur initial (« Acheteur

» et n’est pas transférable. Le recours de l’acheteur
consiste en la réparation ou en l‘échange dans le cadre
de cette garantie. La garantie s’applique uniquement aux
produits achetés chez un revendeur Horizon agréé. Les
ventes faites à des tiers ne sont pas couvertes par cette
garantie. Les revendications en garantie seront acceptées
sur fourniture d’une preuve d’achat valide uniquement.
Horizon se réserve le droit de modifier les dispositions de
la présente garantie sans avis préalable et révoque alors
les dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité

du produit ou aux capacités et à la forme physique de
l’utilisateur pour une utilisation donnée du produit. Il est
de la seule responsabilité de l’acheteur de vérifier si
le produit correspond à ses capacités et à l’utilisation
prévue.

(c) Recours de l’acheteur – Il est de la seule discrétion

d‘Horizon de déterminer si un produit présentant un
cas de garantie sera réparé ou échangé. Ce sont là
les recours exclusifs de l’acheteur lorsqu’un défaut est
constaté.

Horizon se réserve la possibilité de vérifier tous les
éléments utilisés et susceptibles d’être intégrés dans le
cas de garantie. La décision de réparer ou de remplacer le

produit est du seul ressort d’Horizon. La garantie exclut les
défauts esthétiques ou les défauts provoqués par des cas
de force majeure, une manipulation incorrecte du produit,
une utilisation incorrecte ou commerciale de ce dernier ou
encore des modifications de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un montage
ou d’une manipulation erronés, d’accidents ou encore du
fonctionnement ainsi que des tentatives d’entretien ou de
réparation non effectuées par Horizon. Les retours effectués
par le fait de l’acheteur directement à Horizon ou à l’une de
ses représentations nationales requièrent une confirmation
écrite.

LIMITATION DES DÉGÂTS

Horizon ne saurait être tenu pour responsable de dommages
conséquents directs ou indirects, de pertes de revenus ou
de pertes commerciales, liés de quelque manière que ce
soit au produit et ce, indépendamment du fait qu’un recours
puisse être formulé en relation avec un contrat, la garantie
ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera
pas de recours issus d’un cas de garantie lorsque ces
recours dépassent la valeur unitaire du produit. Horizon
n’exerce aucune influence sur le montage, l’utilisation ou la
maintenance du produit ou sur d’éventuelles combinaisons
de produits choisies par l’acheteur. Horizon ne prend en
compte aucune garantie et n‘accepte aucun recours pour les
blessures ou les dommages pouvant en résulter. En utilisant
et en montant le produit, l’acheteur accepte sans restriction
ni réserve toutes les dispositions relatives à la garantie
figurant dans le présent document.

Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces
dispositions en relation avec l’utilisation du produit, nous
vous demandons de restituer au vendeur le produit complet,
non utilisé et dans son emballage d’origine.

Eloignez l’émetteur à une distance de 2m environ

Vérifi ez que vous avez sélectionné le bon modèle
et qu’il est affecté

technique Horizon Hobby

Assurez-vous que l’antenne du récepteur se trouve dans
un tube d’antenne et au-dessus du véhicule

Spektrum nécessitent un minimum de 3.5V pour fonc­tionner. Une alimentation insuffi sante, peut momentané­ment chuter en dessous de 3.5V, causant une coupure
d’alimentation

Contrôlez l’état des câbles et remplacez-les s’ils sont
endommagés

16 MANUEL D’UTILISATION SPEKTRUM DX2E

QUESTIONS, ASSISTANCE ET RÉPARATIONS

Votre revendeur spécialisé local et le point de vente ne
peuvent effectuer une estimation d’éligibilité à l’application
de la garantie sans avoir consulté Horizon. Cela vaut
également pour les réparations sous garantie. Vous voudrez
bien, dans un tel cas, contacter le revendeur qui conviendra
avec Horizon d’une décision appropriée, destinée à vous
aider le plus rapidement possible.

MAINTENANCE ET RÉPARATION

Si votre produit doit faire l’objet d’une maintenance ou
d‘une réparation, adressez-vous soit à votre revendeur
spécialisé, soit directement à Horizon. Emballez le produit
soigneusement. Veuillez noter que le carton d‘emballage
d’origine ne suffit pas, en règle générale, à protéger le
produit des dégâts pouvant survenir pendant le transport.
Faites appel à un service de messagerie proposant une
fonction de suivi et une assurance, puisque Horizon ne prend
aucune responsabilité pour l’expédition du produit jusqu’à sa
réception acceptée. Veuillez joindre une preuve d’achat, une
description détaillée des défauts ainsi qu’une liste de tous
les éléments distincts envoyés. Nous avons de plus besoin
d’une adresse complète, d’un numéro de téléphone (pour
demander des renseignements) et d’une adresse de courriel.

GARANTIE ET RÉPARATIONS

Les demandes en garantie seront uniquement traitées en
présence d’une preuve d’achat originale émanant d’un
revendeur spécialisé agréé, sur laquelle figurent le nom de
l’acheteur ainsi que la date d’achat. Si le cas de garantie
est confirmé, le produit sera réparé Cette décision relève
uniquement de Horizon Hobby.

RÉPARATIONS PAYANTES

En cas de réparation payante, nous établissons un devis
que nous transmettons à votre revendeur. La réparation
sera seulement effectuée après que nous ayons reçu la
confirmation du revendeur. Le prix de la réparation devra
être acquitté au revendeur. Pour les réparations payantes,
nous facturons au minimum 30 minutes de travail en atelier
ainsi que les frais de réexpédition. En l’absence d’un accord
pour la réparation dans un délai de 90 jours, nous nous
réservons la possibilité de détruire le produit ou de l’utiliser
autrement.

ATTENTION: nous n’effectuons de réparations payantes
que pour les composants électroniques et les moteurs.
Les réparations touchant à la mécanique, en particulier
celles des hélicoptères et des voitures radiocommandées,
sont extrêmement coûteuses et doivent par conséquent
être effectuées par l’acheteur lui-même.

COORDONNÉES DE GARANTIE ET RÉPARATIONS

Pays d’achat Horizon Hobby Adresse Numéro de téléphone/Courriel

France Horizon Hobby SAS 11 Rue Georges Charpak

77127 Lieusaint, France

[phone]
[e-mail]

FR

INFORMATIONS DE CONTACT POUR LES PIÈCES

Pays d’achat Horizon Hobby Adresse Numéro de téléphone/Courriel

France Horizon Hobby SAS 11 Rue Georges Charpak

77127 Lieusaint, France

MANUEL D’UTILISATION SPEKTRUM DX2E

[phone]
[e-mail]

17

FR

INFORMATION IC

Le présent appareil est conforme aux CNR d’Industrie
Canada applicables aux appareils radio exempts de licence.
L’exploitation est autorisée aux deux conditions suivantes:

(1) l’appareil ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible
d’en compromettre le fonctionnement.

INFORMATIONS DE CONFORMITÉ POUR L’UNION EUROPÉENNE

Elimination dans l’Union Européenne

Ce produit ne doit pas être éliminé avec les ordures
ménagères. Il est de la responsabilité de l‘utilisateur
de remettre le produit à un point de collecte offi ciel
des déchets d’équipements électriques. Cette procé-

dure permet de garantir le respect de l’environnement et

Déclaration de Conformité

(conformément à la norme ISO/IEC 17050-1)

No. HH2013011101
Product(s): Spektrum DX2E

Item Number(s): SPM2310
Equipment class: 2
L’objet de la déclaration décrit ci-dessus est en conformité
avec les exigences des spécifi cations énumérées ci-après,
suivant les conditions de la directive ETRT 1999/5/CE
Directive:

EN 300-328 V1.7.1: 2006
EN 301 489-1 V1.7.1: 2006
EN 301 489-17 V1.3.2: 2008

EN60950-1:2006+A11:2009+A1:2010+A12: 2011

l’absence de sollicitation excessive des ressources naturelles.
Elle protège de plus le bien-être de la communauté humaine.
Pour plus d’informations quant aux lieux d’éliminations des
déchets d‘équipements électriques, vous pouvez contacter
votre mairie ou le service local de traitement des ordures
ménagères.

Signé en nom et pour le compte de:
Horizon Hobby, Inc.
Champaign, IL USA
11 janvier 2013

18 MANUEL D’UTILISATION SPEKTRUM DX2E

Gestion Internationale des Activités et des Risques

Vice-Président, Directeur Général

Steven A. Hall

Horizon Hobby, Inc.

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon
Hobby, Inc. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione
Support del prodotto.

Signifi cato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo
potenziale durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio
minimo o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi
lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni
collaterali e gravi lesioni alle persone o il rischio elevato di lesioni superficiali alle persone.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di
farlo funzionare. Un uso improprio del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni

alle persone.
Questo aeromodello e` un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta

e responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto
puo` causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato
dai bambini senza la diretta supervisione di un adulto. Non usare questo prodotto con componenti incompatibili o alterarlo
al di fuori delle indicazioni fornite da Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l’uso e
la manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di
montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi
lesioni alle persone.

ATTENZIONE PER I PRODOTTI CONTRAFFATTI: Raccomandiamo di acquistare sempre da rivenditori autorizzati
Horizon per essere sicuri di avere un prodotto originale di alta qualità. Horizon rifiuta qualsiasi tipo di assistenza in

garanzia di prodotti contraffatti o che dichiarano compatibilità con DSM o Spektrum.

Almeno 14 anni. Non è un giocattolo.
AVVISO: Questo prodotto è rivolto esclusivamente a veicoli

di tipo hobbistico senza pilota a bordo e controllati a
distanza. Al di fuori di questo utilizzo, Horizon Hobby declina
ogni responsabilità e non riconosce interventi in garanzia.

IMPOSTAZIONI RF PER LA FRANCIA:

La radio DX2E ha la possibilità di impostare la RF per essere
compatibile con le regole francesi. Se ci si trova in Francia,
e si opera all’esterno, bisogna impostare i parametri della
RF specifici. Riferirsi alla sezione Modalità Francese per
maggiori informazioni.

REGISTRAZIONE DELLA GARANZIA

Visitare oggi stesso il sito www.spektrumrc.com/registration
per registrare il prodotto.

IT

®

INSTALLAZIONE DELLE BATTERIE
NEL TRASMETTITORE

SPEKTRUM DX2E MANUALE DELL’UTENTE

LED INDICATORE DELLA BATTERIA

POWER

Verde fisso La batteria è buona (sopra 4V)
Verde lampeggiante La tensione della batteria è

troppo bassa. Sostituire le batterie
(inferiore a 4V)

ST. TRIM

19

IT

COMPATIBILITÀ DEL RICEVITORE

La DX2E è compatibile con tutti i ricevitori di superficie
Spektrum DSM, DSM2 e marini.

COLLEGAMENTI AL
RICEVITORE E INSTALLAZIONE

Antenna
LED

SR201

THR
STR
BIND

INSTALLAZIONE CON MOTORE ELETTRICO

Batteria

Regolatore elettronico

Ricevitore

2.4Ghz DSM

SR201

SPORT SURFACE

RECEIVER

di velocità

THR

STR

BIND

Servo dello sterzo

INSTALLAZIONE CON MOTORE A SCOPPIO

Ricevitore

2.4Ghz DSM

SR201

THR

SPORT SURFACE

RECEIVER

STR

BIND

Montare il ricevitore sul veicolo usando spugna biadesiva per
servi, in questo modo il ricevitore sta al suo posto e viene
anche isolato dalle vibrazioni. Montare l’antenna nella parte
alta del veicolo usando un tubetto per tenerla lontano dal
telaio, più è alta e meglio riceve il segnale.

ATTENZIONE: Non tagliare l’antenna

Motore
Sterzo
Presa batteria/bind
Connettore per bind

Al motore

Servo del motore

Servo dello sterzo

Batteria

.

CONNESSIONE
(BINDING) DEL RICEVITORE

Questa procedura programma il ricevitore a riconoscere
il numero unico GUID del “suo” trasmettitore. Una volta
connesso, il ricevitore risponderà solo a quel trasmettitore.
Il DX2E e l’SR201 sono già connessi (bound) in fabbrica,
però se fosse necessario, è possibile rifare la connessione
(rebind) seguendo la procedura:

1. Con il ricevitore spento inserire il connettore per il “bind”
nella presa dedicata sul ricevitore.

2. Alimentare il ricevitore attraverso una porta qualsiasi.
Il LED verde lampeggia continuamente indicando che
il ricevitore è nel modo “bind”.

3. Con il volantino dello sterzo e il grilletto del motore
posizionati per il fail-safe (vedi la sezione riguardante
il Fail-Safe per maggiori informazioni), accendere il
trasmettitore tenendo premuto il suo pulsante di “bind”.
Il LED verde, posto nella parte anteriore del trasmettitore,
lampeggerà entro 3 secondi indicando che il trasmettitore
è nel modo “bind”. Rilasciare il pulsante di “bind” mentre
il LED verde sta lampeggiando. Mantenere i comandi in
posizione di fail-safe finché la procedura non è terminata.

Pulsante di “bind”

BIND THST

N R N R

4. Il LED sul ricevitore resta acceso fisso quando
trasmettitore e ricevitore sono connessi.

5. Togliere il connettore per il “bind” e conservarlo
accuratamente.

Bisogna rifare questa operazione quando:

• Si desidera una posizione diversa del Failsafe, per
esempio quando si inverte la corsa di motore e/o sterzo.

• Si cambia tipo di ricevitore.

• Si vuole connettere il ricevitore ad un altro trasmettitore.

Alcuni ricevitori Spektrum, come lo SR3001, per il “bind”
usano un pulsante invece del connettore. Con questo
ricevitore il procedimento di connessione (binding) è lo
stesso, però, invece di inserire il connettore prima di
accendere il ricevitore, bisogna premere il pulsante
mentre si accende il ricevitore.

FAILSAFE

L’impostazione del fail-safe si fa durante la connessione
(binding). Nel malaugurato caso che si perda il collegamento
radio durante il funzionamento, il ricevitore manderà i servi
nella posizione stabilita per il fail-safe (normalmente freno al
massimo e sterzo diritto). Quando il segnale del trasmettitore
viene di nuovo ricevuto, i servi tornano a funzionare
normalmente. Per ulteriori informazioni si veda la sezione
riguardante il “binding”.

20 SPEKTRUM DX2E MANUALE DELL’UTENTE

INVERSIONE DEI SERVI

Se con un comando dello sterzo a destra le ruote vanno
verso sinistra (o viceversa), allora bisogna invertire il canale
dello sterzo. Per fare questo basta spostare l’interruttore
relativo da una posizione all’altra (“N” sta per normale, “R”
sta per reverse), aiutandosi con un piccolo cacciavite.

Interruttore
reverse Sterzo

BIND THST

Interruttore
reverse Motore

N R N R

IT

CORSA DELLO STERZO

Conosciuto anche come “dual rate”, grazie al tipo di
comando, permette una regolazione dello sterzo durante la
corsa. In pratica limita l’escursione del servo dello sterzo che
comunque non potrà superare il 100%.

Manopola
riduzione
sterzo

TRIM DELLO STERZO

Serve per una regolazione fine dello sterzo quando il
volantino sta al centro in posizione di riposo. Normalmente il
trim dello sterzo si regola per far procedere diritto il veicolo.

Manopola trim sterzo

ST. TRIM

POWER

TRIM DEL THROTTLE

La manopola del trim del throttle è usata per regolarlo
quando la barre del throttle è rilasciata (posizione neutra).
Normalmente si utilizza per regolare i freni. Ruotando la
manopola si cambia il trim del throttle (throttle in posizione
ferma).

Manopola trim motore

ST. TRIM

POWER

TH. TRIM

MODO RF

Il trasmettitore DX2E ha un modo RF che rispetta la
regolamentazione francese, quindi va impostato sul modo
“Francia” solo quando lo si usa all’esterno sul territorio
francese. Altrimenti va sempre sul modo Standard.

MODO FRANCIA

Ruotare il volantino tutto a sinistra, tirare il grilletto al
massimo e premere il pulsante di “bind” mentre si accende
il trasmettitore. Il LED verde lampeggia 2 volte.

MODO STANDARD

Ruotare il volantino tutto a destra, tirare il grilletto al
massimo e premere il pulsante di “bind” mentre si accende
il trasmettitore. Il LED verde lampeggia 1 volta.

PRECAUZIONI PER LA SICUREZZA

• Prima di usare il modello accertarsi che le batterie del
trasmettitore e del ricevitore siano ben cariche.

• Controllare sempre tutti i servi e i loro collegamenti prima
di ogni corsa.

• Non usare il modello vicino a spettatori, aree di
parcheggio o altre situazioni che possano recare danno a
persone o cose.

• Non usare il modello in condizioni meteorologiche
avverse. Una scarsa visibilità può creare disorientamento
e perdita di controllo del modello.

• Non puntare l’antenna verso il modello, perché quello è il
punto di minore irraggiamento e quindi la portata è molto
ridotta e si potrebbe perdere il controllo del veicolo.

• Non prendere rischi. Se in qualsiasi momento si notano
comportamenti del modello strani o pericolosi, bisogna
fermarsi finché non si individua e si corregge la causa del
problema.

SPEKTRUM DX2E MANUALE DELL’UTENTE

21

IT

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema Possible causa Soluzione

Il sistema non si col­lega

La ricevente va in
modalità Failsafe a
poca distanza dalla
trasmittente

La ricevente smette
di rispondere durante
l’utilizzo

La trasmittente e la ricevente sono
troppo vicine

La trasmittente e la ricevente sono troppo
vicine a dei grandi oggetti metallici (veicoli,
ecc.)

Il modello selezionato non è collegato alla
trasmittente

La trasmittente è stata messa in modalità col­legamento e la ricevente non è più collegata

Controllare l’antenna della ricevente e assicu­rarsi che non sia tagliata o danneggiata

Tensione della batteria bassa Ricaricare completamente le batterie
I cavi o i connettori tra batteria e ricevente

sono danneggiati o lenti

Spostare la trasmittente da 2,4 a 3,6 metri
dalla ricevente

Allontanarsi dai grandi oggetti metallici
(veicoli, ecc.)

Assicurarsi che sia stata selezionata
la memoria di modello corretta e che
la trasmittente sia collegata al modello

Rifare il collegamento tra trasmittente
e ricevente

Sostituirla o contattare il servizio
di assistenza Horizon

Assicurarsi che l’antenna della ricevente si trovi
in un tubetto per antenne, al di sopra del veicolo

Controllare i cavi e le connessioni tra batteria
e ricevente. Riparare o sostituire i cavi e/o i
connettori

PERIODO DI GARANZIA

GARANZIA ESCLUSIVA

Horizon Hobby, Inc., (Horizon) garantisce che i prodotti
acquistati (il “Prodotto”) sono privi di difetti relativi ai
materiali e di eventuali errori di montaggio. Il periodo di
garanzia è conforme alle disposizioni legali del paese nel
quale il prodotto è stato acquistato. Tale periodo di garanzia
ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale
termine.

LIMITI DELLA GARANZIA

(a) La garanzia è limitata all’acquirente originale (Acquirente)

e non è cedibile a terzi. L’acquirente ha il diritto a far
riparare o a far sostituire la merce durante il periodo di
questa garanzia. La garanzia copre solo quei prodotti
acquistati presso un rivenditore autorizzato Horizon. Altre
transazioni di terze parti non sono coperte da questa
garanzia. La prova di acquisto è necessaria per far valere
il diritto di garanzia. Inoltre, Horizon si riserva il diritto di
cambiare o modificare i termini di questa garanzia senza
alcun preavviso e di escludere tutte le altre garanzie già
esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità

del prodotto, per l’adeguatezza o l’idoneità del prodotto
a particolari previsti dall’utente. è sola responsabilità
dell’acquirente il fatto di verificare se il prodotto è adatto
agli scopi da lui previsti.

(c) Richiesta dell’acquirente – spetta soltanto a Horizon,

a propria discrezione riparare o sostituire qualsiasi
prodotto considerato difettoso e che rientra nei termini di
garanzia. queste sono le uniche rivalse a cui l’acquirente
si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi
componente utilizzato che viene coinvolto nella rivalsa
di garanzia. Le decisioni relative alla sostituzione o alla
riparazione avvengono solo in base alla discrezione di
Horizon. Questa garanzia non copre dei danni superficiali o
danni per cause di forza maggiore, uso errato del prodotto,
negligenza, uso ai fini commerciali, o una qualsiasi modifica
a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad una installazione
errata, ad un funzionamento errato, ad una manutenzione
o un tentativo di riparazione non idonei a cura di soggetti
diversi da Horizon. La restituzione del prodotto a cura
dell’acquirente, o da un suo rappresentante, deve essere
approvata per iscritto dalla Horizon.

LIMITI DI DANNO

Horizon non si riterrà responsabile per danni speciali,
diretti, indiretti o consequenziali; perdita di profitto o di
produzione; perdita commerciale connessa al prodotto,
indipendentemente dal fatto che la richiesta si basa su un
contratto o sulla garanzia. Inoltre la responsabilità di Horizon
non supera mai in nessun caso il prezzo di acquisto del
prodotto per il quale si chiede la responsabilità. Horizon
non ha alcun controllo sul montaggio, sull’utilizzo o sulla
manutenzione del prodotto o di combinazioni di vari prodotti.
Quindi Horizon non accetta nessuna responsabilità per
danni o lesioni derivanti da tali circostanze. Con l’utilizzo
e il montaggio del prodotto l’utente acconsente a tutte le
condizioni, limitazioni e riserve di garanzia citate in questa
sede. Qualora l’utente non fosse pronto ad assumersi tale
responsabilità associata all’uso del prodotto, si suggerisce di
di restituire il prodotto intatto, mai usato e immediatamente
presso il venditore.

22 SPEKTRUM DX2E MANUALE DELL’UTENTE

INDICAZIONI DI SICUREZZA

Questo è un prodotto sofisticato di hobbistica e non è un
giocattolo. Esso deve essere manipolato con cautela, con
giudizio e richiede delle conoscenze basilari di meccanica
e delle facoltà mentali di base. Se il prodotto non verrà
manipolato in maniera sicura e responsabile potrebbero
risultare delle lesioni, dei gravi danni a persone, al prodotto
o all’ambiente circostante. Questo prodotto non è concepito
per essere usato dai bambini senza una diretta supervisione
di un adulto. Il manuale del prodotto contiene le istruzioni
di sicurezza, di funzionamento e di manutenzione del
prodotto stesso. È fondamentale leggere e seguire tutte le
istruzioni e le avvertenze nel manuale prima di mettere in
funzione il prodotto. Solo così si eviterà un utilizzo errato e di
preverranno incidenti, lesioni o danni.

DOMANDE, ASSISTENZA E RIPARAZIONI

Il vostro negozio locale e/o luogo di acquisto non possono
fornire garanzie di assistenza o riparazione senza previo
colloquio con Horizon. questo vale anche per le riparazioni
in garanzia. Quindi in tale casi bisogna interpellare un
rivenditore, che si metterà in contatto subito con Horizon per
prendere una decisione che vi possa aiutare nel più breve
tempo possibile.

MANUTENZIONE E RIPARAZIONE

Se il prodotto deve essere ispezionato o riparato, si prega di
rivolgersi ad un rivenditore specializzato o direttamente ad
Horizon. il prodotto deve essere Imballato con cura. Bisogna
far notare che i box originali solitamente non sono adatti
per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce
una tracciabilità e un’assicurazione, in quanto Horizon non
si assume alcuna responsabilità in relazione alla spedizione

IT

del prodotto. Inserire il prodotto in una busta assieme ad
una descrizione dettagliata degli errori e ad una lista di tutti
i singoli componenti spediti. Inoltre abbiasmo bisogno di un
indirizzo completo, di un numnero di telefono per chiedere
ulteriori domande e di un indirizzo e-mail.

GARANZIA A RIPARAZIONE

Le richieste in garanzia verranno elaborate solo se è
presente una prova d’acquisto in originale proveniente da un
rivenditore specializzato autorizzato, nella quale è ben visibile
la data di acquisto. Se la garanzia viene confermata, allora il
prodotto verrà riparato o sostituito. Questa decisione spetta
esclusivamente a Horizon Hobby.

RIPARAZIONI A PAGAMENTO

Se bisogna effettuare una riparazione a pagamento,
effettueremo un preventivo che verrà inoltrato al
vostro rivenditore. La riparazione verrà effettuata dopo
l’autorizzazione da parte del vostro rivenditore. La somma
per la riparazione dovrà essere pagata al vostro rivenditore.
Le riparazioni a pagamento avranno un costo minimo di
30 minuti di lavoro e in fattura includeranno le spese di
restituzione. Qualsiasi riparazione non pagata e non richiesta
entro 90 giorni verrà considerata abbandonata e verrà
gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili
solo sull’elettronica e sui motori. Le riparazioni a livello
meccanico, soprattutto per gli elicotteri e le vetture RC
sono molto costose e devono essere effettuate
autonomamente dall’acquirente.

GARANZIA E REVISIONA INFORMAZIONI PER I CONTATTI

Stato in cui il prodotto
è stato acquistato Horizon Hobby Indirizzo Telefono/Indirizzo e-mail

Germania Horizon Technischer Service

Christian-Junge-Straße 1
25337 Elmshorn, Germania

[phone]
[e-mail]

INFORMAZIONI DI SERVIZIO CLIENTI

Stato in cui il prodotto
è stato acquistato Horizon Hobby Indirizzo Telefono/Indirizzo e-mail

Germania Horizon Technischer Service

SPEKTRUM DX2E MANUALE DELL’UTENTE

Christian-Junge-Straße 1
25337 Elmshorn, Germania

[phone]
[e-mail]

23

IT

INFORMAZIONI SULLA CONFORMITÀ PER L’UNIONE EUROPEA

Smaltimento all’interno dell’Unione Europea

Questo prodotto non deve essere smaltito assieme
ai rifi uti domestici. Al contrario, è responsabilità
dell’utente lo smaltimento di tali rifi uti, che devono

essere portati in un centro di raccolta designato per
il riciclaggio di rifi uti elettrici e apparecchiature elettroniche.
La raccolta differenziata e il riciclaggio di tali rifi uti prove-

Dichiarazione di conformità

(in conformità con ISO/IEC 17050-1)
No. HH2013011101

Prodotto(i): Spektrum DX2E
Numero(i) articolo: SPM2310
Classe dei dispositivi: 2
Gli oggetti presentati nella dichiarazione sopra citata sono
conformi ai requisiti delle specifi che elencate qui di seguito,
seguendo le disposizioni della direttiva europea R&TTE
1999/5/EC

EN 300-328 V1.7.1: 2006
EN 301 489-1 V1.7.1: 2006
EN 301 489-17 V1.3.2: 2008

EN60950-1:2006+A11:2009+A1:2010+A12: 2011

nienti da apparecchiature nel momento dello smaltimento
aiuteranno apreservare le risorse naturali e garantiranno
un riciclaggio adatto aproteggere il benessere dell’uomo e
dell’ambiente. Per maggiori informazioni sui punti di riciclag­gio si prega di contattare il proprio uffi cio locale, il servizio
di smaltimento rifi uti oil negozio presso il quale è stato
acquistato il prodotto.

Firmato per conto di:
Horizon Hobby, Inc.
Champaign, IL USA
11 gennaio 2013

38574
Created: 12/2012
©2013 Horizon Hobby, Inc. DSM and DSM2 are registered trademarks of Horizon Hobby, Inc.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.

24 SPEKTRUM DX2E MANUALE DELL’UTENTE

Executive Vice President and Chief Operating Offi cer

International Operations and Risk Management

Steven A. Hall

Horizon Hobby, Inc.
