4-723-407-62(2)
AV RECEIVER
使用說明書
CT
若要取消示範 （示範）顯示，請參閱第14頁。
關於線路連接/安裝，請參閱第25頁。
XAV-AX200
為了安全起見，必須將本機安裝在汽車內的儀表板
上，因為使用時本機背部會發燙。
關於詳細說明，請參閱“線路連接/安裝” （第25
頁）。
雷射二極體特性
• 輻射持續時間：連續
• 雷射輸出：小於390μW
（此輸出是以7 mm光圈在光學拾音元件物鏡表面70 mm
處測量的值。）
標示牌位於底盤底部，註明操作電壓等資訊。
CE標記的有效性僅限於其由法律強制執行的國家，主
要為EEA （歐洲經濟區）國家。
警告
為防止火災或觸電危險，請勿讓本機淋雨或受潮。
為了避免觸電，請勿打開機殼。維修工作只能請有
資格的人員進行。
注意
使用本產品中的光學儀器將增加對眼睛的傷害。該CD/
DVD播放機使用的雷射光束對眼睛有害，因此不要試圖
拆卸機殼。維修只可由合格的專業技術人員進行。
警語標示：使用過度恐傷害視力
注意事項標示：
1. 使用30分鐘請休息10分鐘。
2.未滿2歲幼兒不看螢幕, 2歲以上每天看螢幕不要
超過1小時。
經型式認證合格之低功率射頻電機，非經許可，公
司、商號或使用者均不得擅自變更頻率、加大功率或
變更原設計之特性及功能。
低功率射頻電機之使用不得影響飛航安全及干擾合法
通信；經發現有干擾現象時，應立即停用，並改善至
無干擾時方得繼續使用。
前項合法通信，指依電信法規定作業之無線電通信。
低功率射頻電機須忍受合法通信或工業、科學及醫療
用電波輻射性電機設備之干擾。
警告：切勿吞入電池，有化學物灼燒危
險。
本遙控器含有硬幣/鈕扣型電池。如果吞入硬
幣/鈕扣型電池，則在短短的2小時內會造成嚴重的內
部灼燒，並能導致死亡。
請將新舊電池遠離兒童放置。如果電池艙未關緊，請
停止使用本產品並將本產品遠離兒童放置。
如果覺得電池可能已經被吞入，或進入身體的任何部
位內，請立即就醫。
鋰電池的注意事項
請勿將電池暴露於直射陽光、火或類似過熱環境。
如果您的汽車點火開關沒有ACC位置時的警告
關閉點火開關後，務必按住本機上的HOME，直至顯
示畫面消失。
否則顯示畫面不會關閉，這樣會造成電池耗盡。
關於第三方所提供服務的免責聲明
第三方所提供的服務可能在未事先告知的情況下變
更、暫停或終止。對於此類情況，Sony概不負責。
2CT
設備名稱：車用CD / DVD播放器含液晶螢幕，型號 （型式）：XAV-AX200
限用物質及其化學符號
單元
電路板 －○○○○○
外殼 －○○○○○
顯示板 －○○○○○
光碟播放機－○○○○○
配件 －○○○○○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。
備考2.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.“－”係指該項限用物質為排除項目。
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
+6
(Cr
多溴聯苯
)
(PBB)
多溴二苯醚
(PBDE)
重要注意事項
注意
在任何情況下SONY對由於因使用本產品、其硬體和/或
軟體引起的任何引發、間接或偶發損壞或其他損害概
不負責，包括但不限於利潤損失、收益損失、資料遺
失、產品或任何相關設備的使用損失、停工時間及購
買者的時間。
親愛的顧客，本產品包含一個無線電發射器。
將本產品安裝到車上前，請查看您的汽車操作手冊，
或是諮詢您的汽車製造商或汽車經銷商。
緊急電話
我們不保證本BLUETOOTH汽車免持系統和連接此免持系
統的電子裝置可以在所有條件下使用無線電訊號、無
線和有線網路，以及用戶編程的功能進行操作。
因此請勿僅依賴任何電子裝置作必要的通訊 （如：緊
急就醫）。
關於BLUETOOTH通訊
• BLUETOOTH裝置發出的微波可能影響電子醫療裝置的
操作。關閉位於下列位置的本機和其他BLUETOOTH裝
置，否則可能造成意外。
– 有易燃氣體的地方、醫院、火車、飛機，或加油站
– 自動門或火警警鈴附近
• 本機支援符合BLUETOOTH標準的安全性能，能為
BLUETOOTH無線技術的使用提供安全連接，但視設定
而定，安全性可能不夠。使用BLUETOOTH無線技術進
行通訊時，請務必小心。
• 對於BLUETOOTH通訊期間的資訊外洩，本公司概不負
責。
若您有任何關於本機的問題或困難，而本說明書沒有
提及，請向您附近的Sony經銷商諮詢。
3CT
目录
警告 . . . . . . . . . . . . . . . . . . . . 2
組件與控制器指南 . . . . . . . . . . . . . . 5
開始使用之前
執行初始設定 . . . . . . . . . . . . . . . . 8
準備BLUETOOTH裝置. . . . . . . . . . . . . . 8
連接攝影機 . . . . . . . . . . . . . . . . . 9
收聽收音機
收聽收音機 . . . . . . . . . . . . . . . . . 9
使用調頻器選項功能 . . . . . . . . . . . . . 10
播放
播放光碟 . . . . . . . . . . . . . . . . . . 10
播放USB裝置. . . . . . . . . . . . . . . . . 11
播放BLUETOOTH裝置. . . . . . . . . . . . . . 11
搜尋並播放曲目 . . . . . . . . . . . . . . . 11
播放過程中的其他設定 . . . . . . . . . . . . 12
免持通話
接聽來電 . . . . . . . . . . . . . . . . . . 12
撥打電話 . . . . . . . . . . . . . . . . . . 12
通話時可用的操作 . . . . . . . . . . . . . . 13
實用功能
Apple CarPlay. . . . . . . . . . . . . . . . 13
Android Auto . . . . . . . . . . . . . . . . 14
使用手勢指令 . . . . . . . . . . . . . . . . 14
線路連接/安裝
注意 . . . . . . . . . . . . . . . . . . . 25
安裝用部件清單 . . . . . . . . . . . . . . 25

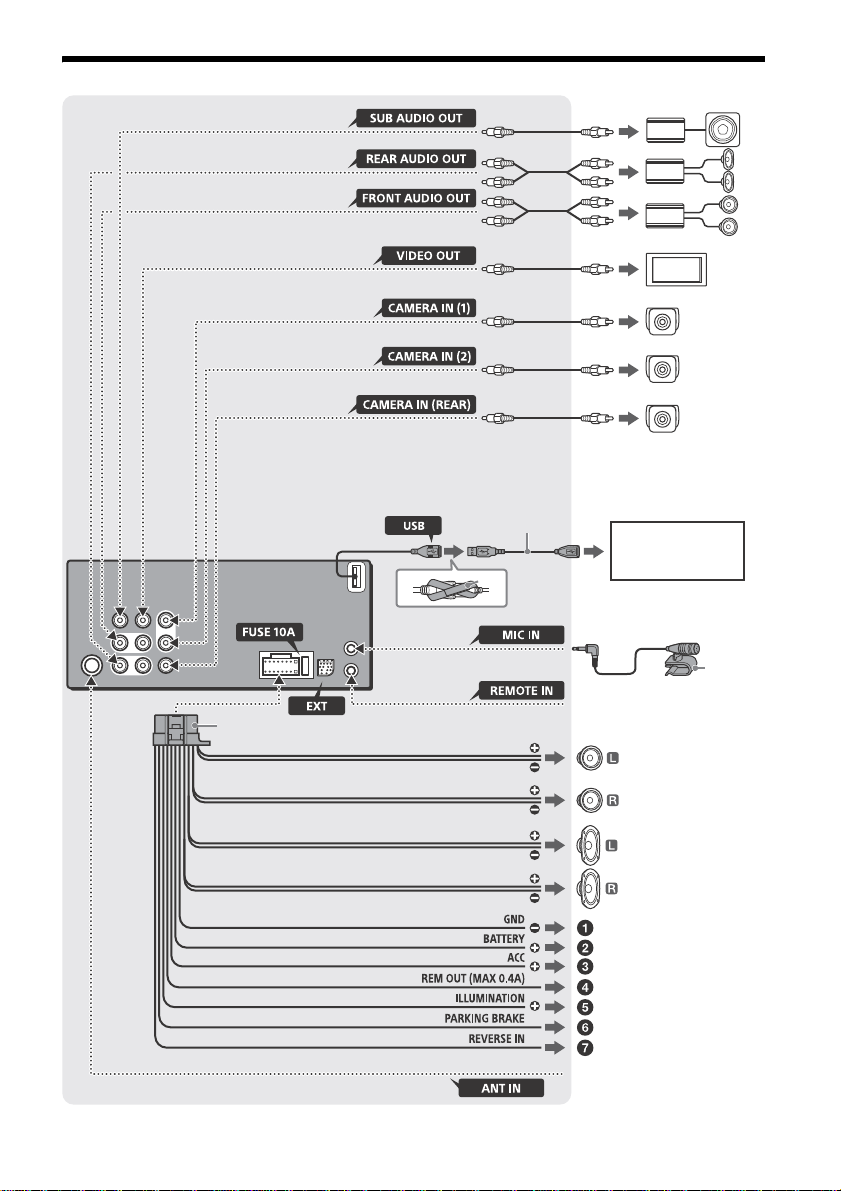

連接 . . . . . . . . . . . . . . . . . . . 26
安裝 . . . . . . . . . . . . . . . . . . . 28
設定
基本設定操作 . . . . . . . . . . . . . . . . 14
一般設定 . . . . . . . . . . . . . . . . . . 14
聲音設定 . . . . . . . . . . . . . . . . . . 15
視覺設定 . . . . . . . . . . . . . . . . . . 15
附加資訊
更新韌體 . . . . . . . . . . . . . . . . . . 16
使用前注意事項 . . . . . . . . . . . . . . . 16
保養 . . . . . . . . . . . . . . . . . . . . 18
規格 . . . . . . . . . . . . . . . . . . . . 19
故障排除 . . . . . . . . . . . . . . . . . . 20
訊息 . . . . . . . . . . . . . . . . . . . . 23
語言代碼一覽表 . . . . . . . . . . . . . . . 24
4CT

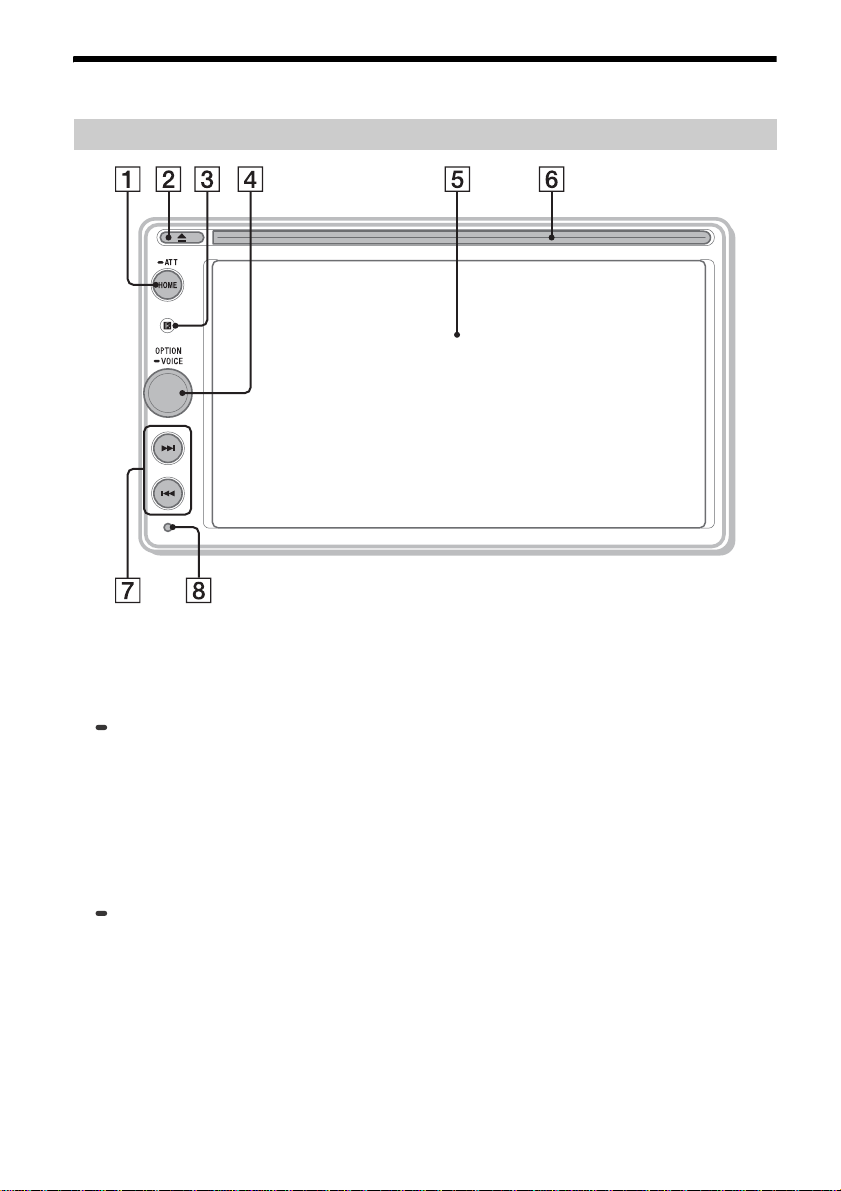

組件與控制器指南
主機
HOME
– 開啟HOME選單。
– 打開電源。
– 按住超過2秒以關閉本機。本機關閉時，無法使
用遙控器操作。
ATT （衰減）
按住1秒 （不超過2秒）以衰減聲音。
若要取消，請再次按住，或是旋轉音量控制撥盤。
（光碟退出）
遙控器接收器
音量控制撥盤
輸出聲音時，旋轉以調節音量。
OPTION
按下以開啟OPTION畫面 （第7頁）。
VOICE
按住以啟動Apple CarPlay和Android Auto™的語
音指令功能。
顯示幕/觸控面板
光碟槽
/ （前一個/下一個）
– 移至前一個/下一個項目。
– 按住以快退/快進。
重置按鈕
使用帶尖頭的物體，如原子筆。
5CT

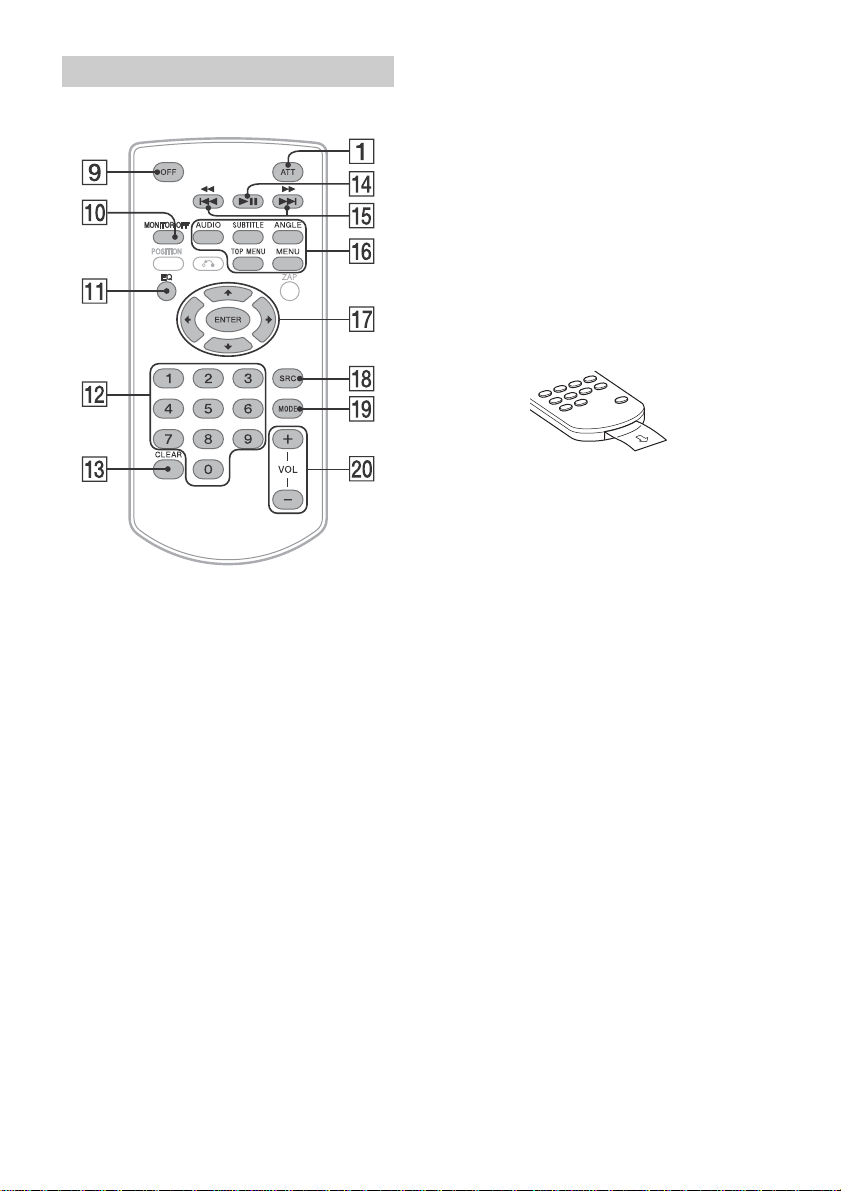

RM-X170遙控器
遙控器可用在音訊控制操作上。關於選單的操作，請
使用觸控面板。
註
不支援上圖中的白色按鈕。
///
功能視選擇的音源而定。
– 調頻器：選擇預設電臺或自動調入電臺。
– USB：選擇資料夾或移至前一個/下一個檔案。
– CD：移至前一個/下一個曲目。
– DVD：移動游標。
ENTER
輸入所選項目。
SRC （音源）
改變音源。每次按下此按鈕時，目前顯示畫面上的
快顯視窗會顯示可選擇的音源。
MODE
選擇收音機波段。
VOL （音量）+/-
使用前請取下絕緣膜。
OFF
– 關閉音源。
– 按住1秒以關閉電源和顯示畫面。
MONITOR OFF
關閉螢幕。
若要重新開啟，再按一次。
EQ （等化器）
選擇等化器曲線。
數字按鈕 （0 - 9）
CLEAR
（播放/暫停）
/ （前一個/下一個）
/ （快退/快進）
DVD播放設定按鈕
6CT
畫面顯示
播放畫面：
HOME畫面：
OPTION畫面：
狀態指示
聲音衰減時亮起。
啟用A2DP （進階音訊發送模式）以播放音
訊裝置時會亮起。
啟用HFP （免持模式）以便使用免持通話時
會亮起。
代表已連接手機的訊號強度狀態。
代表已連接手機的剩餘電力狀態。
Bluetooth®訊號開啟時亮起。正在連接時
閃爍。
（音源選項）
開啟音源選項選單。可以使用的項目視音源而定。
應用程式特定區域
顯示播放控制鈕/指示符號，或顯示本機狀態。顯
示的項目視音源而定。
時鐘 （第14頁）
（返回播放畫面）
從HOME畫面切換到播放畫面。
音源和設定選擇鍵
改變音源或進行各種設定。
音源選擇鍵
改變音源。
（EXTRA BASS）
改變EXTRA BASS設定 （第15頁）。
（EQ10/重低音）
改變EQ10/重低音設定 （第15頁）。
（螢幕關閉）
關閉螢幕。當螢幕關閉時，觸碰顯示畫面的任何部
分可重新開啟。
7CT
開始使用之前
[0000]
輸入密碼
執行初始設定
在第一次使用本機前、更換汽車電池或改變連接後，
必須執行初始設定。
開啟本機時，如果初始設定畫面沒有出現，請執行原
廠重置 （第15頁）將本機初始化。
1 觸碰[語言]，然後設定顯示語言。
2 觸碰[示範]，然後觸碰並選擇[關]以停用示範
模式。
3 觸碰[設定日期/時間]，然後設定日期和時間。
4 設定日期和時間後，觸碰[確定]。
出現啟動注意事項。
5 閱讀啟動注意事項後，如果您接受所有條件，
請觸碰[關閉]。
設定完成。
可在設定選單中進一步調整此設定 （第14頁）。
準備BLUETOOTH裝置
視智慧型手機、手機和音訊裝置等BLUETOOTH相容裝置
（以下稱為“BLUETOOTH裝置”，除非另有說明）而
定，您可以聆聽音樂或執行免持通話。關於連接的詳
細說明，請參閱裝置附送的使用說明書。
連接裝置前，請降低本機音量；否則可能造成聲音變
大。
配對與連接BLUETOOTH裝置
第一次連接BLUETOOTH裝置時，需要互相註冊 （稱為
“配對”）。配對可讓本機和其他裝置辨識對方。
7 選擇BLUETOOTH裝置顯示幕上出現的
[XAV-AX200]。
如果您的機型名稱沒有出現，重複步驟5開始的操
作。
8 如果需要在BLUETOOTH裝置上輸入密碼*，則輸
入[0000]。
* 視BLUETOOTH裝置而定，密碼也可能稱為“密碼金鑰”、
“PIN碼”、“PIN號”、“密鑰”等。
配對完成時， 持續亮起。
9 在要建立BLUETOOTH連接的BLUETOOTH裝置上選
擇本機。
或 會在連接完成時亮起。
註
• 本機一次只能連接一個BLUETOOTH裝置。
• 若要中斷BLUETOOTH連接，請從本機或BLUETOOTH裝置關閉連
接。
連接已配對的BLUETOOTH裝置
若要使用已配對的裝置，需要連接本機。有些已配對
的裝置會自動連接。
1 將BLUETOOTH裝置放置在距離本機1 m之內。
2 按HOME，然後觸碰[設定]。
3 觸碰 。
4 觸碰[Bluetooth連接]，然後將訊號設定為
[開]。
BLUETOOTH訊號開啟，而且本機狀態列中會亮起 。
5 觸碰[配對]。
在本機處於配對待機模式時閃爍。
6 在BLUETOOTH裝置上執行配對，以便偵測本機。
8CT
1 按HOME，然後觸碰[設定]。
2 觸碰 。
3 觸碰[Bluetooth連接]，然後觸碰[開]。
確定 在本機狀態列上亮起。
4 在BLUETOOTH裝置上啟用BLUETOOTH功能。
5 操作BLUETOOTH裝置以連接至本機。
或 在狀態列上亮起。
從本機連接上次連接的裝置
若在BLUETOOTH訊號啟動時將點火開關打開，本機將搜
尋上次連接的BLUETOOTH裝置，並且自動進行連接。
註
串流BLUETOOTH音訊時，您無法從本機連接至手機。請從手機連
接至本機。
安裝麥克風
關於詳細說明，請參閱“安裝麥克風” （第27頁）。
收聽收音機
連接攝影機
透過將選購的攝影機連接到CAMERA IN端子，您可以顯
示來自攝影機的畫面。關於詳細說明，請參閱“線路
連接/安裝” （第25頁）。
顯示來自攝影機的畫面
按HOME，觸碰[相機]，然後觸碰[1]、[2]或[後]。
收聽收音機
若要收聽收音機，按HOME，然後觸碰[調頻器]。
接收控制鈕/指示符號
目前波段
變更波段 （FM或AM）。
目前頻率、節目服務名稱*、RDS （收音機資料系
統）指示*
* 在RDS接收期間。
（調頻器選項）
開啟調頻器選項選單。
SEEK-/SEEK+
自動調入。
/
手動調入。
按住以連續跳過頻率。
預設號碼
選擇預設電臺。向右/向左撥動以顯示其他預設電
臺。
按住可將目前頻率儲存到該預設中。
調諧
1 選擇想要的波段 （FM或AM）。
2 進行調諧。
自動調諧
觸碰SEEK-/SEEK+。
當本機接收到一個電臺時，掃描停止。
手動調諧
按住 / 找到近似的頻率，然後反覆觸碰 / 微調
到想要的頻率。
手動儲存
1 當接收到您要儲存的電臺時，按住想要的預設
號碼。
9CT
收聽已儲存的電臺
1 選擇波段，然後觸碰想要的預設號碼。
使用調頻器選項功能
觸碰 可以使用以下功能。
BTM
將各電臺按其頻率順序儲存到預設號碼之中。可以
儲存18個FM電臺以及12個AM電臺作為預設電臺。
Local
選擇[開]只調入訊號強的電臺。若要一般調諧，請
選擇[關]。
PTY*
從PTY List中選擇一個節目類型以搜尋廣播所選節
目類型的電臺。
* 只有在FM接收過程中可用。
播放
播放光碟
視光碟類型而定，有些操作可能不相同或受到限制。
1 插入光碟 （標籤面向上）。
自動開始播放。
如果出現DVD選單
在DVD選單中觸碰想要的項目。
在螢幕上觸碰DVD選單項目以外的任何部分，便會顯示
選單控制面板，您也可以使用該選單控制面板。觸碰
///以移動游標，然後觸碰 以確認。
如果觸碰顯示幕後選單控制面板不出現，請使用遙控
器。
播放指示範例 （DVD）
10CT
標題編號、章節編號、音訊格式
進度列、已播放時間
如果沒有顯示指示，則觸碰顯示幕。
註
若要在顯示Apple CarPlay、Android Auto等的畫面時切換到
DVD播放畫面，按HOME，然後觸碰[光碟]。
更改音訊語言/格式
播放DVD影片時，如果光碟以多語言音軌錄製，則可改
變音訊語言。當播放以多種音訊格式 （例如Dolby
Digital）錄製的光碟時，您也可以改變音訊格式。
播放時，觸碰螢幕，然後觸碰 。
反覆觸碰 音訊，直到出現想要的音訊語言/格式。
範例：Dolby Digital 5.1 ch
音訊語言
音訊格式/聲道數
如果相同語言顯示兩次或更多次，則該光碟是以多音
訊格式錄製。
播放USB裝置
可以使用符合USB標準的MSC （大量儲存等級）類型的
USB裝置 （如USB快閃磁碟機、數位媒體播放機)。
註
• 支援以FAT12/16/32檔案系統格式化的USB裝置。
• 關於USB裝置相容性的詳細說明，請瀏覽封底上的支援網站。
• 關於支援檔案格式的詳細說明，請參閱“USB播放支援的格
式” （第17頁）。
1 降低本機音量。
2 將USB裝置連接到USB連接埠。
3 按HOME，然後觸碰[USB]。
開始播放。
移除裝置
關閉本機或把點火開關旋轉至ACC關閉位置，然後移除
USB裝置。
播放BLUETOOTH裝置
您可以播放支援BLUETOOTH A2DP （進階音訊發送模
式）的外接裝置上的內容。
1 與音訊裝置建立BLUETOOTH連接 （第8頁）。
2 按HOME，然後觸碰[BT音訊]。
3 操作音訊裝置開始播放。
註
• 視音訊裝置而定，如標題、曲目編號/時間和播放狀態等資訊
可能不會在本機上顯示。
• 即使在本機上更改音源，音訊裝置的播放並不會停止。
使BLUETOOTH裝置的音量電平與其他音源一致
您可以減少本機和BLUETOOTH裝置間的音量電平差異：
在播放過程中，觸碰 ，然後將[輸入電平]設定為
-8至+8之間。
搜尋並播放曲目
重複播放和隨機播放
1 在播放過程中，反覆觸碰 （重複）或 （隨
機），直到出現想要的播放模式。
在所選的播放模式開始播放可能需要一點時間。
視選擇的音源和連接裝置而定，可用的播放模式會不
同。
直接搜尋播放
1 播放DVD時，按遙控器上的數字按鈕輸入某個項
目 （如曲目）編號，然後按遙控器上的ENTER。
從所選內容的起點開始播放。
11CT
從清單畫面搜尋檔案
-
1 在CD
DA或USB播放過程中，觸碰 。
出現目前播放項目中的清單畫面。
此外，觸碰 （音訊）或 （視訊）以依檔案類型
列出清單。（只有當播放USB時才能使用。）
2 觸碰想要的項目。
開始播放。
播放過程中的其他設定
觸碰 可以使用各音源中進一步的設定。可以使用的
項目視音源而定。
Picture EQ
根據您的喜好調節畫質：[動態]、[標準]、
[劇院]、[自訂]。
(只有在使用駐車煞車和播放USB視訊或DVD視訊時
才能使用。)
比例
選擇本機螢幕的畫面比例。
(只有在使用駐車煞車和播放USB視訊或DVD視訊時
才能使用。)
正常
以原始尺寸顯示4:3畫面，並以邊條填滿16:9的螢
幕。
縮放
顯示已轉換為4:3信箱格式的16:9畫面。
完整
以原始尺寸顯示16:9畫面。
字幕
水平放大畫面，同時將字幕填滿螢幕。
DVD音量
如果使用以Dolby Digital格式錄製的DVD，將音訊
輸出電平調整為-8至+8之間以平衡光碟間的音量電
平。
（只有當播放DVD時才能使用。）
免持通話
若要使用手機，將其與本機連接。關於詳細說明，請
參閱“準備BLUETOOTH裝置” （第8頁）。
註
只有在Apple CarPlay或Android Auto功能停用時，才能使用下
述免持通話功能。當Apple CarPlay或Android Auto功能啟動
時，使用應用程式的免持通話功能。
接聽來電
1 接聽來電時，觸碰 。
開始通話。
註
鈴聲和聽筒聲音僅從前揚聲器中輸出。
若要拒絕/結束通話
觸碰 。
撥打電話
1 按HOME，然後觸碰[電話]。
2 觸碰BLUETOOTH電話顯示上的通話圖示之一。
（通話記錄） *
從通話記錄清單中選擇聯絡人。本機儲存最近
20通電話。
（重撥）
自動撥打電話給上次撥出的聯絡人。
（電話簿） *
從電話簿中的名稱清單/號碼清單中選擇聯絡
人。若要從名稱清單中依字母順序搜尋想要的
聯絡人，觸碰 。
（電話號碼輸入）
輸入電話號碼。
12CT
預設電話號碼清單
選擇儲存的聯絡人。
若要儲存聯絡人，請參閱“預設電話號碼”
（第13頁）。
* 手機必須支援PBAP （電話簿存取模式）。
3 觸碰 。
開始通話。
預設電話號碼
您可以在預設清單中儲存最多6個聯絡人。
1 在電話畫面中，從電話簿選擇您要儲存在預設
撥號中的電話號碼。
出現確認畫面。
2 觸碰[新增到預設]。
3 選擇儲存電話號碼的預設電話號碼清單。
聯絡人即被儲存到預設電話號碼清單中。
通話時可用的操作
若要調整鈴聲音量
當接聽電話時旋轉音量控制撥盤。
若要調節來電者音量
通話時旋轉音量控制撥盤。
若要調節另一方聽見的音量 （麥克風增益調整）
在免持通話期間，觸碰 ，然後將[MIC增益]設定為
[高]、[中]或[低]。
若要在免持模式和手持模式之間切換
通話期間，觸碰 以在本機和手機之間切
換通話音訊。
註
視手機而定，本操作可能無效。
若要自動應答來電
觸碰 ，然後將[自動接聽]設定為[開]。
實用功能
Apple CarPlay
Apple CarPlay可讓您在車上使用iPhone，同時將注意
力放在路面上。
使用Apple CarPlay的注意事項
• 需要已安裝iOS 7.1或更新版本的iPhone。使用前更
新至最新的iOS版本。
• Apple CarPlay可用於iPhone 5或更新版本。
• 關於相容機型的詳細說明，請參閱封底上的支援網站
上的相容性清單。
• 關於Apple CarPlay的詳細說明，請參閱iPhone附送
的說明書，或瀏覽Apple CarPlay的網站。
• 由於會用到iPhone的GPS，請將iPhone放在可輕易接
收到GPS訊號的位置。
1 將您的iPhone連接到USB連接埠。
2 按HOME，然後觸碰Apple CarPlay圖示。
您的iPhone的顯示畫面會出現在本機顯示幕上。觸
碰並控制應用程式。
Apple CarPlay標誌的使用，是指車輛使用者介面符合
Apple效能標準。Apple並不對該裝置的操作或其安全
和規章標準的遵行提供保證。
請注意，在iPhone上使用該產品，可能影響無線性
能。
13CT
Android Auto
Android Auto依駕駛目的將Android™平台延伸到車
上。
使用Android Auto的注意事項
• 需要已安裝Android 5.0或更高版本的Android手機。
使用前更新至最新的OS版本。
• 您的Android手機必須支援Android Auto。關於相容
機型的詳細說明，請參閱封底上的支援網站上的相容
性清單。
• 在Google Play™下載Android Auto app。
• 關於Android Auto的詳細說明，請參閱Android手機
附送的說明書，或瀏覽Android Auto的網站。
• 由於會用到Android手機的GPS，請將Android手機放
在可輕易接收到GPS訊號的位置。
• 視國家或地區而定，可能無法使用Android Auto。
1 將您的Android手機連接到USB連接埠。
2 按HOME，然後觸碰Android Auto圖示。
Android Auto介面會以全螢幕顯示在本機顯示幕
上。觸碰並控制應用程式。
使用手勢指令
您可以透過在接收/播放畫面上撥動手指以執行常用操
作。
註
下述手勢指令不適用於Apple CarPlay畫面和Android Auto畫
面。
動作 功能
收音機接收：
向前搜尋電臺。
（和按住相同。）
從左向右撥動
從右向左撥動
向上撥動
向下撥動
視訊/音訊播放：
向前跳過檔案/曲目。
（與相同。）
收音機接收：
向後搜尋電臺。
（和按住相同。）
視訊/音訊播放：
向後跳過檔案/曲目。
（與相同。）
收音機接收：
接收已儲存的電臺 （向前）。
USB視訊/USB聲訊播放：
移動到下一個資料夾。
收音機接收：
接收已儲存的電臺 （向後）。
USB視訊/USB聲訊播放：
移動到上一個資料夾。
設定
基本設定操作
您可以設定以下設定種類中的項目：
一般設定、 聲音設定、 視覺設定
1 按HOME，然後觸碰[設定]。
2 觸碰設定種類圖示之一。
可以設定的項目視音源和設定而定。
3 將捲軸向上和向下移動以選擇想要的項目。
若要返回之前的顯示
觸碰 。
若要切換到播放畫面
觸碰 。
一般設定
語言
選擇顯示語言：[English]、 [Español]、
[Français]、 [Deutsch]、 [Italiano]、
[Nederlands]、 [Português]、 [Русский]、
[]、 []、 []、 []。
示範
啟用示範：[關]、[開]。
日期/時間
日期格式
選擇格式：[DD/MM/YY]、[MM/DD/YY]、[YY/MM/
DD]。
時間格式
選擇格式：[12 小時]、[24 小時]。
設定日期/時間
手動設定日期和時鐘時間。
嗶聲
啟動操作聲音：[關]、[開]。
調光器
顯示幕變暗：[關]、[自動]、[開]。
（只有在連接照明控制導線並打開頭燈時可使用
[自動]）。
調光器級別
啟用調光器時調整亮度等級：-5至+5。
觸控面板調整
若觸碰位置與項目位置不吻合，則需要調整觸控面
板校準。
攝影機輸入
選擇連接至攝影機輸入端子的攝影機：[後]、[1]、
[2]。
也可從攝影機選擇影像：[關]、[正常]、[反向]
（鏡像）。
14CT
後相機線條設定
透過觸碰箭頭標記，從後視攝影機畫面調整標記線
的長度和/或位置。
若要隱藏標記線，反覆觸碰 ，直到標記線消
失。
方向盤控制
選擇所連接遙控器的輸入模式。為了防止故障，使
用前請務必確保輸入模式與所連接遙控器匹配。
自訂
方向盤遙控器的輸入模式 （依照[方向盤控制自訂]
的程序在連接的遙控器上註冊功能）。
預設
有線遙控器 （方向盤遙控器除外）的輸入模式。
方向盤控制自訂
出現方向盤按鈕面板。
按住您要指定到方向盤的按鈕。
面板上的按鈕亮起 （待機）。
按住您要指定功能的方向盤上的按鈕。
面板上的按鈕將改變顏色 （反白顯示或以橘線
圍繞）。
若要註冊其他功能，請重複步驟和。
（只有當[方向盤控制]設定為[自訂]時才能使用。）
註
• 進行設定時，即使已註冊某些功能，也不能使用連接的遙
控器。使用本機上的按鈕。
• 如果註冊期間發生錯誤，所有已註冊的資訊都會被清除。
從頭開始重新啟動註冊。
• 某些汽車可能無法使用此功能。關於汽車相容性的詳細說
明，請瀏覽封底上的支援網站。
Bluetooth連接
啟動BLUETOOTH訊號：[關]、[開]、[配對] （進入
配對待機模式）。
藍牙裝置資訊
顯示本機所連接裝置的資訊。
（只有當[Bluetooth連接]設定為[開]且BLUETOOTH
裝置連接到本機時才能使用。）
Clock Time
依RDS資料設定時鐘時間：[關]、[開]。
Bluetooth重設
初始化所有與BLUETOOTH有關的設定，如配對資訊、
通話記錄、所連接BLUETOOTH裝置的記錄等。
出廠重設
將所有設定初始化為原廠設定。
韌體版本
更新並確認韌體版本。
開放原始碼授權
顯示軟體授權。
聲音設定
EXTRA BASS
加強與音量電平同步的低音：[關]、[1]、[2]。
EQ10/重低音
選擇均衡曲線並調整超低音揚聲器電平。
EQ10
選擇均衡曲線：[關]、[Electronica]、
[Regueton]、[Country]、[R&B]、[Pop]、[Rock]、
[Hip-Hop]、[Jazz]、[Dance]、[自訂]。
[自訂]可調整均衡曲線：-6至+6。
重低音
調節超低音揚聲器音量電平：[關]、-10至+10。
平衡/弱出
調節平衡/衰減等級。
平衡
調節左右揚聲器的聲音平衡：[左15]至[右15]。
衰減
調節前後揚聲器的聲音平衡：[前置15]至[後15]。
串音
調節截止頻率和超低音揚聲器相位。
高通濾波器
選擇前/後揚聲器截止頻率：[關]、[50Hz]、
[60Hz]、[80Hz]、[100Hz]、[120Hz]。
低通濾波器
選擇超低音揚聲器截止頻率：[50Hz]、[60Hz]、
[80Hz]、[100Hz]、[120Hz]。
重低音相位
選擇超低音揚聲器相位：[正常]、[反向]。
DSO （動態音響管理器）
增強音訊輸出：[關]、[低]、[中]、[高]。
視覺設定
壁紙
觸碰想要的色彩，或是將MSC （大量儲存等級）類
型USB裝置中最愛的相片資料設定為桌布，即可變
更桌布。
按鍵照明
為按鈕註冊自訂顏色。
[紅色]：[0]至[32]
[綠色]：[0]至[32]
[藍色]：[0]至[32]
DVD選單語言
選擇光碟選單的預設語言：[英文]、[中文]、
[德文]、[法文]、[義大利文]、[西班牙文]、
[葡萄牙文]、[荷蘭文]、[丹麥文]、[瑞典文]、
[芬蘭文]、[挪威文]、[俄文]、[其他]。
（只有當未選取音源時才能使用。）
15CT
DVD音訊語言
選擇音軌的預設語言：[英文]、[中文]、[德文]、
[法文]、[義大利文]、[西班牙文]、[葡萄牙文]、
[荷蘭文]、[丹麥文]、[瑞典文]、[芬蘭文]、
[挪威文]、[俄文]、[其他]。
（只有當未選取音源時才能使用。）
DVD字幕語言
選擇DVD的預設字幕語言：[英文]、[中文]、
[德文]、[法文]、[義大利文]、[西班牙文]、
[葡萄牙文]、[荷蘭文]、[丹麥文]、[瑞典文]、
[芬蘭文]、[挪威文]、[俄文]、[其他]。
（只有當未選取音源時才能使用。）
輸出色彩系統
根據連接的監視器變更色彩系統 （不支援SECAM）：
[NTSC]、[PAL]。
（只有當未選取音源時才能使用。）
後監視器類型
選擇適合所連接監視器的畫面比例。
（只有當音源關閉時才能使用。）
16:9
顯示寬螢幕影像。當連接至寬螢幕監視器或具有寬
螢幕模式功能的監視器時適用。
Letterbox
顯示螢幕上方和下方部分有黑帶的寬螢幕影像。當
連接至4:3螢幕監視器時適用。
Pan Scan
在整個螢幕上顯示寬螢幕影像，並自動切除超出螢
幕的部分。
相簿藝術圖案顯示
播放USB音樂時在背景顯示專輯作品集：[關]、
[開]。
附加資訊
更新韌體
若要更新韌體，請瀏覽封底上的支援網站，然後按照
線上指示操作。
更新韌體需要幾分鐘的時間才能完成。在更新期間，
請勿將點火開關旋轉至關閉位置。
使用前注意事項
• 倘若您的汽車停在直射陽光下，則必須先使本機充分
冷卻。
• 電動天線自動伸出。
• 改變所有權或棄置仍安裝本機的汽車之前，請執行原
廠重置 （第15頁）將所有設定初始化為原廠設定。
為保持高品質聲音
切勿將液體濺在本機上。
安全注意事項
• 請遵守您當地的交通規則、法律和規定。
• 駕駛時
– 請勿觀看或操作本機，以免造成分心而發生意外。
將車輛停靠在安全的地點後，再觀看或操作本機。
– 請勿使用設定功能或任何其他可能會造成您行車分
心的功能。
– 倒車時，為了您的安全，即使連接了後視攝影機，
您仍必須向後看並特別注意周圍環境。請勿過分依
賴後視攝影機。
• 操作時
– 請勿將手、手指或異物插入本機，以免造成人身傷
害或本機損壞。
– 小型零件應放在兒童不易觸及的地方。
– 必須綁好安全帶，以免在車輛突然移動時受傷。
防止意外事故
僅限您停車後並設定了駐車煞車時才會出現影像。
如果在視訊播放中汽車開始移動，當顯示下列警告
後，您將無法觀看視訊。
[為安全起見，影片已被関闭。]
16CT
車子行進時，連接至VIDEO OUT的監視器便會啟動。
無法看見影片，但可以聽見聲音。
駕駛時切勿操作本機或觀看螢幕。
授權的注意事項
本產品包含Sony根據版權所有者的授權協議使用的軟
體。我們有義務根據軟體版權所有者的要求向客戶公
布協議內容。
關於軟體授權的詳細說明，請參閱第15頁。
GNU GPL/LGPL應用軟體的注意事項
本產品包含依據以下GNU General Public License
（以下稱為“GPL”）或GNU Lesser General Public
License （以下稱為“LGPL”）的軟體。這些授權確
立客戶有權依據本機上顯示的GPL或LGPL的條款，以取
得、修改和重新分配上述軟體的原始碼。
上述軟體的原始碼可於網路上取得。
若要下載，請進入下列URL，然後選擇機型名稱
“XAV-AX200”。
URL: http://www.sony.net/Products/Linux/
請注意，Sony無法回答或回應有關此原始碼內容的任
何查詢。
LCD面板的注意事項
• 切勿弄濕LCD面板或使其接觸到液體。這樣可能會造
成故障。
• 請勿重壓LCD面板，以免扭曲畫面或造成故障 （即畫
面可能會變得不清楚，或LCD面板可能損壞）。
• 請勿用手指以外的物體觸碰面板，以免損壞或造成
LCD面板破裂。
• 使用乾的軟布清潔LCD面板。切勿使用汽油、稀釋
劑、市場銷售的清潔劑或抗靜電噴霧劑等溶劑。
• 請勿在0 ºC - 40 ºC的溫度範圍外使用本機。
• 若您將車停放在較冷或較熱的地方，則畫面可能會變
得不清楚。然而，螢幕並未損壞，在您的車內溫度恢
復正常後，畫面就會變回清楚。
• 螢幕上可能會出現靜止的藍、紅或綠點。這些點稱為
“亮點”，可能會發生在任何LCD上。LCD面板是以超
過其本身細部結構99.99%的精密技術製造而成。然
而，小比例 （通常為0.01%）仍有可能無法正常亮
起。這並不會干擾您的觀感。
可播放的光碟
光碟
DVD*：DVD VIDEO
CD：CD-DA
* 在本使用說明書中，“DVD”可能作為DVD VIDEO的一般術語
使用。
光碟注意事項
• 切勿將光碟放在直射陽光下，或如散熱管等熱源附
近，也不要將其留在停在直射陽光下的汽車裡。
• 在播放之前，請使用清潔布從
光碟的中心向外擦拭。切勿使
用汽油、稀釋劑或市場銷售的
清潔劑等溶劑。
• 本機是專為播放符合Compact
Disc （CD）標準光碟而設計。
DualDisc和某些採用版權保護技
術編碼的音樂光碟不符合
Compact Disc （CD）標準，因
此，本機可能無法播放這些光碟。
• 本機無法播放的光碟
– 貼有標籤、貼紙、膠帶或紙條的光碟。這樣可能會
造成故障或損壞光碟。
– 非標準形狀的光碟 （例如，心形、正方形、星
形）。若試圖播放此類光碟，則可能會損壞本機。
– 8 cm的光碟。
USB播放支援的格式
WMA （.wma） *
位元率：48 kbps – 192 kbps （支援可變位元率
（VBR）） *
取樣頻率*4：44.1 kHz
MP3 （.mp3） *
位元率：48 kbps – 320 kbps （支援可變位元率
（VBR）） *
取樣頻率*4：32 kHz、44.1 kHz、48 kHz
AAC （.m4a） *
位元率：40 kbps – 320 kbps （支援可變位元率
（VBR）） *
取樣頻率*4：8 kHz至48 kHz
每次取樣位元數 （量化位元）：16位元
FLAC （.flac） *
取樣頻率*4：8 kHz – 96 kHz
每次取樣位元數 （量化位元）：8位元、12位元、
16位元、20位元、24位元
WAV （.wav） *
取樣頻率*4：8 kHz – 48 kHz
每次取樣位元數 （量化位元）：16位元、24位元
Xvid （.avi）
視訊編解碼器：MPEG-4進階簡易模式
音訊編解碼器：MP3 （MPEG-1 Layer3）
位元率：最大4 Mbps
畫格速率：最大30 fps （30p/60i）
解析度：最大720 × 576*
MPEG-4 （.mp4）
視訊編解碼器：MPEG-4進階簡易模式、AVC基本模
式
音訊編解碼器：AAC
位元率：最大4 Mbps
畫格速率：最大30 fps （30p/60i）
解析度：最大720 × 576*
1*2
3
1*2
3
1*2
3
1
1
5
5
17CT
WMV （.wmv、.avi） *
+極面朝上
視訊編解碼器：WMV3、WVC1
音訊編解碼器：MP3、WMA
位元率：最大6 Mbps
畫格速率：最大30 fps
解析度：最大720 × 576*
FLV （.flv）
視訊編解碼器：Sorenson H.263、AVC基本模式
音訊編解碼器：MP3、AAC
位元率：最大660 kbps
畫格速率：最大30 fps
解析度：最大720 × 480*
MKV （.mkv）
視訊編解碼器：MPEG-4進階簡易模式、AVC基本模
式
音訊編解碼器：WMA、MP3、AAC
位元率：最大5 Mbps
畫格速率：最大30 fps
解析度：最大720 × 576*
*1 受版權保護的檔案和多聲道音訊檔案無法播放。
*2 DRM （數位權利管理）檔案無法播放。
*3 非標準位元率或非保證位元率視採樣頻率而定列入計算。
*4 取樣頻率可能不會與所有編碼器 相符。
*5 這些數字表示可播放影片的最大解析度，不表示播放機的顯
示解析度。顯示解析度為800 × 480。
註
某些檔案可能無法播放，即使本機支援其檔案格式。
1
5
5
5
關於iPhone
• 關於相容iPhone機型的詳細說明，請瀏覽封底上的支
援網站。
• “Made for Apple”徽章的使用，是指某配件可以與
特定的標有該徽章的Apple產品連接，並經開發者證
明符合Apple性能標準。Apple並不對該裝置的操作或
其安全和規章標準的遵行提供保證。
請注意，在Apple產品上使用該配件，可能影響無線
性能。
若您有任何關於本機的問題或困難，而本使用說明書
沒有提及，請向您附近的Sony經銷商諮詢。
保養
更換遙控器的鋰電池
一般情況下，電池能維持大約1年時間。（使用壽命可
能會縮短，這取決於電池的使用狀況。）
當電池的電力變弱時，遙控器的操作距離範圍將變
短。
注意
若未正確更換電池，可能發生爆炸危險。請僅用相同
或相等類型的電池進行更換。
鋰電池的注意事項
• 鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立
即找醫生。
• 用乾布擦拭電池，以保持接觸良好。
• 安裝電池時，必須保証極性正確。
• 切勿用金屬鑷子夾電池，否則可能會引起短路。
18CT
規格
螢幕部分
顯示幕類型：LCD寬螢幕彩色顯示器
尺寸：6.4吋
系統：TFT主動矩陣
畫素數量：
1152000畫素 （800 × 3 （RGB）× 480）
色彩系統：
CAMERA IN端子的PAL/NTSC/SECAM/PAL-M自動選擇
調頻器部分
FM
調諧範圍：87.5 MHz - 108.0 MHz
天線端子：
外接天線連接器
中頻：150 kHz
可用靈敏度：10 dBf
選擇度：400 kHz時70 dB
信噪比：70 dB （單聲道）
1 kHz時分離度：30 dB
頻率響應：20 Hz - 15000 Hz
AM
調諧範圍：531 kHz - 1602 kHz
天線端子：
外接天線連接器
中頻：
9267 kHz或9258 kHz/4.5 kHz
靈敏度：44μV
DVD/CD播放機部分
信噪比：80 dB
頻率響應：20 Hz - 20000 Hz
抖晃度：低於可測限制
諧波失真：0.05%
地區代碼：標示在本機的底部
USB播放機部分
介面：USB （高速）
最大電流：1.5 A
無線通訊
通訊系統：
BLUETOOTH標準版本2.1
輸出：
BLUETOOTH標準電力第2級
（最大+4 dBm）
最大通訊範圍*
視線範圍約10 m
頻率波段：
2.4 GHz波段 （2.4000 GHz - 2.4835 GHz）
調變方法：FHSS
1
：
相容BLUETOOTH模式*
A2DP （進階音訊發送模式）1.2
AVRCP （影音遙控模式）1.5
HFP （免持模式）1.6
PBAP （電話簿存取模式）1.1
對應的編解碼器：SBC （.sbc）
*1 實際範圍視裝置之間的障礙物、微波爐附近的磁場、靜電、
接收靈敏度、天線性能、作業系統、軟體應用程式等因素而
異。
*2 BLUETOOTH標準模式代表裝置間的BLUETOOTH通訊目的。
2
：
功率放大器部分
輸出：揚聲器輸出
揚聲器阻抗：4 Ω - 8 Ω
最大輸出功率：55 W × 4 （4 Ω時）
一般情況
輸出：
音訊輸出端子 （FRONT、REAR、SUB）
電動天線/功率放大器控制端子 （REM OUT）
輸入：
照明控制端子
方向盤遙控器控制輸入端子
天線輸入端子
麥克風輸入端子
駐車煞車控制端子
倒車輸入端子
攝影機輸入端子
USB連接埠
外接輸入端子
電源要求：12 V DC汽車電池
（負接地）
額定電流消耗：10 A
尺寸：約178 mm × 102 mm × 168 mm
（寬/高/深）
安裝尺寸：
約178 mm × 100 mm × 164 mm
（寬/高/深）
重量：約1.7 kg
包裝內容：
主機 （1）
安裝和連接用部件 （1套）
遙控器 （1）：RM-X170
麥克風 （1）
選購附件/設備：
方向盤遠端輸入電纜：RC-SR1
您的經銷商可能沒有銷售上列的部分附件。請諮詢經
銷商以了解詳細資訊。
設計和規格若有變更，恕不另行通知。
地區代碼
地區系統用於軟體版權保護。
地區代碼位於本機的底部，僅限標有相同地區代碼的
DVD才能在本機上播放。
標有 的DVD也可以在本機上播放。
19CT
如果您試圖播放任何其他DVD，監視器螢幕上將會出現
[光碟因區碼不符而禁止播放。]訊息。視DVD而定，有
些受到地區限制而禁止播放的DVD可能並未標有地區代
碼。
版權
由Dolby Laboratories取得美國與其他國家之專利授
權。
MPEG Layer-3音頻編碼技術和專利由Fraunhofer IIS
和Thomson授權。
本產品經過杜比實驗室的授權而製造。Dolby、杜比音
效和雙D記號是杜比實驗室的註冊商標。
Bluetooth®的字樣和標誌是Bluetooth SIG，Inc.所有
的註冊商標，Sony Corporation經許可使用此類商標。
其他是各自所有者的商標和商品名稱。
Windows Media是Microsoft Corporation在美國和/或
其他國家的註冊商標或商標。
本產品受Microsoft Corporation的某些智慧財產權保
護。未經Microsoft或授權Microsoft子公司許可，禁
止在本產品外使用或發行該技術。
“DVD VIDEO”是商標。
Apple、iPhone和Lightning是Apple Inc. （蘋果電腦
公司）在美國以及其它國家註冊的商標。
Apple CarPlay是Apple Inc.的商標。
IOS是Cisco在美國與其他國家的商標或註冊商標，並
經許可使用。
Android、Android Auto、Google和Google Play是
Google LLC.的商標。
本產品採用經由Monotype Imaging Inc.授予Sony使用
權的字型資料。
此類字型資料只能與本產品一起使用。
本產品經過MPEG-4 VISUAL專利組合授權許可，供消費
者個人和非商業使用，消費者可以對因消費者個人或
非商業活動而編碼的和/或從MPEG LA允許提供MPEG-4
VIDEO的影片提供商獲得的符合MPEG-4 VISUAL標準的
影片 （“MPEG-4 VIDEO”）進行解碼。
不作任何其他用途之許可或暗示。
其他促銷、國內、商業使用以及授權等附加資訊，可
從MPEG LA, LLC獲得。請參閱
HTTP://WWW.MPEGLA.COM
所有其他商標均為各自所有人之商標。
故障排除
下列檢查表有助於解決您使用本機時可能遇到的問
題。
在使用下面的檢查表之前，請檢查連接和操作步驟是
否正確。
關於使用保險絲和將本機從儀表板取下的詳細說明，
請參閱“線路連接/安裝” （第25頁）。
如果問題沒有解決，請瀏覽封底上的支援網站。
一般情況
裝置無供電。
檢查保險絲。
連接不正確。
– 連接黃色和紅色電源導線。
無提示音。
連接了選購的功率放大器，而未使用內建放大器。
記憶內容已被消除。
電源導線或電池已經斷開連接或未正確連接。
保險絲已熔斷。
切換點火開關位置時，本機產生噪音。
導線與汽車附件電源連接器不匹配。
畫面從螢幕上消失/未出現在螢幕上。
調光器設定為[開] （第14頁）。
如果按住HOME不放，則顯示消失。
– 按本機上的HOME。
螢幕關閉功能啟動 （第6、7頁）。
– 觸碰顯示幕上的任何一點即可重新開啟顯示幕。
顯示幕未正確回應您的觸控位置。
一次觸碰顯示幕的一部分。如果同時觸碰兩個以上
的位置，顯示幕將無法正確操作。
校正顯示幕的觸控面板 （第14頁）。
著實地觸碰能靈敏感應按壓動作的面板。
無法選擇選單項目。
無法使用的選單項目會以灰色顯示。
操作按鈕無效。
按下重置按鈕 （第5頁）。
收音機接收
無法接收電臺。
有噪音干擾。
連接不正確。
– 請將REM OUT導線 （藍色/白色條紋）或附件電源
導線 （紅色）連接至汽車天線升壓器的電源導線
（僅當您的汽車在後/側玻璃內有內建收音機天線
時）。
– 檢查汽車天線的連接。
– 如果自動天線不能伸出，請檢查電動天線控制導
線的連接。
不能預設調諧。
廣播訊號太弱。
20CT
RDS
PTY顯示[找不到PTY。]。
目前電臺不是RDS電臺。
未接收到RDS資料。
電臺未指定節目類型。
影像
沒有影像/出現影像雜訊。
未正確進行連接。
檢查本機和其他設備之間的連接狀態，將設備輸入
選擇器設定為對應本機的播放源。
光碟有缺陷或髒了。
安裝不正確。
– 請將本機以小於45°的角度安裝在汽車堅固部位
中。
駐車線 （淺綠色）未與駐車煞車開關線連接，或未
使用駐車煞車。
影像無法符合畫面。
播放來源的畫面比例是固定的。
後監視器沒有影像/出現影像雜訊。
色彩系統設定不正確。
– 根據連接的監視器，將色彩系統設定為[PAL]或
[NTSC] （第16頁）。
本機顯示來自攝影機的畫面。
– 若本機顯示來自攝影機的畫面，則後監視器上不
會出現任何畫面。
只能在後監視器上顯示本機上播放的DVD/USB視訊。
在本機上顯示攝影機或汽車導航系統的畫面時，後
監視器上不會顯示來自DVD/USB視訊的畫面。
聲音
沒有聲音/跳音/破音。
未正確進行連接。
檢查本機和所連接設備之間的連接狀態，將設備輸
入選擇器設定為對應本機的播放源。
光碟有缺陷或髒了。
安裝不正確。
– 請將本機以小於45°的角度安裝在汽車堅固部位
中。
本機處於暫停/後退/快進模式。
未正確設定輸出。
DVD音訊電平過低 （第12頁）。
音量過低。
ATT功能啟動。
不支援的格式。
– 查看本機是否支援該格式 （第17頁）。
聲音有雜訊。
隔離電線和電纜。
光碟操作
無法播放光碟。
光碟有缺陷或髒了。
光碟不可播放。
由於地區代碼的原因，DVD無法播放。
光碟格式和檔案版本與本機不相容 （第17頁）。
按取出光碟。
某些功能無法執行。
視光碟而定，您可能無法執行某些操作，如：停
止、搜尋，或重複/隨機播放。關於詳細說明，請參
閱光碟附送的說明書。
無法更改音軌/字幕語言或角度。
在播放過程中，觸碰 ，然後進行想要的設定。
DVD未錄製多語言音軌、多語字幕，或多角度。
DVD禁止改變。
光碟未退出。
光碟未插入。
按住光碟退出按鈕。
USB播放
無法藉由USB集線器播放項目。
將USB裝置連接到本機，而不使用USB集線器。
無法播放項目。
重新連接USB裝置。
USB裝置開始播放時間較長。
USB裝置包含較大的檔案或是具有複雜樹形架構的檔
案。
聲音斷斷續續。
高位元率聲音可能會斷斷續續。
無法播放音訊檔案。
不支援以FAT12、FAT16或FAT32以外的檔案系統格式
化的USB裝置。 *
* 本機支援FAT12、FAT16和FAT32，但是某些USB裝置可能不支
援所有上述格式。關於詳細說明，請參閱每種USB裝置的使用
說明書或是諮詢製造商。
BLUETOOTH功能
其他BLUETOOTH裝置偵測不到本機。
將[Bluetooth連接]設定為[開] （第15頁）。
連接BLUETOOTH裝置時，其他裝置無法偵測到本機。
中止目前的連線，然後在其他裝置上搜尋本機。
視您的智慧型手機或手機而定，您可能需要從已連
接智慧型手機或手機的記錄中刪除本機，然後重新
配對 （第8頁）。
不能連接。
檢查其他裝置等說明書的配對和連接步驟，然後重
新執行操作。
偵測到的裝置名稱未出現。
視其他裝置的狀態而定，可能無法取得名稱。
21CT
沒有鈴聲。
於接聽來電時提高音量。
來電者音量低。
於通話時提高音量。
通話的對方說音量太低或太高。
調整[MIC增益]電平 （第13頁）。
通話時產生回音或噪音。
降低音量。
若電話本身外的周圍噪音太大聲，請試著降低此噪
音。
– 若馬路噪音過大，請關窗。
– 若冷氣機太大聲，請調低冷氣機強度。
電話音質不佳。
電話音質視手機的接收條件而定。
– 若接收訊號不佳，請將您的汽車移動到可以增強
手機訊號的位置。
連接BLUETOOTH裝置的音量低或高。
視BLUETOOTH裝置而定，音量電平會不同。
– 減少本機和BLUETOOTH裝置間的音量電平差異 （第
11頁）。
音訊串流期間出現跳音或BLUETOOTH連接失敗。
縮短本機和BLUETOOTH裝置之間的距離。
若存放BLUETOOTH裝置的保護套會干擾訊號，請在使
用裝置時取下保護套。
有些會發出無線電波的BLUETOOTH裝置或其他裝置
（例如業餘無線電裝置）在附近使用。
– 關閉其他裝置。
– 增加本機和其他裝置之間的距離。
播放聲會在本機連接至手機時暫時停止。這並非故
障。
無法在音訊串流期間控制已連接的BLUETOOTH裝置。
請檢查已連接BLUETOOTH裝置是否支援AVRCP。
有些功能無效。
請檢查連接裝置是否支援這些功能。
不小心開始通話。
連接電話設定為自動通話。
本機的[自動接聽]設定為[開] （第13頁）。
逾時配對失敗。
視連接裝置而定，配對的時間限制可能很短。試著
在時間內完成配對。
無法配對。
如果本機的配對資訊在BLUETOOTH裝置上，初始化本
機後，本機可能無法與先前配對的BLUETOOTH裝置配
對。在此情況下，請從BLUETOOTH裝置中刪除本機的
配對資訊，然後重新配對。
無法操作BLUETOOTH功能。
關閉點火開關。請稍等片刻，然後將點火開關旋轉
至ACC位置。
在免持通話時沒有聲音從汽車揚聲器中輸出。
若聲音從手機中輸出，請將手機設定為從汽車揚聲
器中輸出聲音。
Apple CarPlay
HOME畫面上沒有出現Apple CarPlay圖示。
您的iPhone與Apple CarPlay不相容。
– 請參閱封底上的支援網站上的相容性清單。
將iPhone從USB連接埠斷開，然後重新連接。
視國家或地區而定，可能無法使用Apple CarPlay。
確定使用經認證的Lightning線連接iPhone和本機。
Android Auto
HOME畫面上沒有出現Android Auto圖示。
檢查Android手機並接受使用Android手機的Android
Auto所需的免責聲明和許可請求。
沒有在Android手機上安裝Android Auto應用程式。
– 將Android Auto應用程式下載並安裝到您的
Android手機上。
您的Android手機與Android Auto不相容。
– 需要已安裝Android 5.0或更高版本的Android手
機。請參閱封底上的支援網站上的相容性清單。
將Android手機從USB連接埠斷開，然後重新連接。
視國家或地區而定，可能無法使用Android Auto。
22CT
訊息
一般情況
無法播放此內容。
目前選取的內容無法播放，或跳到下一個內容。
– 內容非支援的檔案格式。檢查支援的檔案格式
（第17頁）。
裝置沒有回應
本機無法辨識連接的USB裝置。
– 重新連接USB裝置。
– 確認本機支援USB裝置。
無可播放資料
USB裝置中沒有可播放資料。
– 將音樂資料/檔案載入到USB裝置中。
USB輸入超載警告
USB裝置超載。
– 斷開USB裝置。
– 表示USB裝置發生故障，或是連接了不支援的裝
置。
不支援此USB裝置
關於USB裝置相容性的詳細說明，請瀏覽封底上的支
援網站。
不支援此USB集線器
本機不支援USB集線器。
BLUETOOTH
找不到Bluetooth裝置。
本機偵測不到可連接的BLUETOOTH裝置。
– 檢查連接裝置的BLUETOOTH設定。
已註冊的BLUETOOTH裝置清單中沒有裝置。
– 與BLUETOOTH裝置執行配對 （第8頁）。
無可用的免持裝置。
手機未連接。
– 連接手機 （第8頁）。
對於光碟操作
光碟錯誤
由於某些問題，本機無法讀取資料。
資料損壞或損毀。
光碟損毀。
光碟與本機不相容。
光碟髒了或倒反插入。
– 清潔光碟或正確插入光碟。
由於某些問題，光碟無法播放。
– 插入其他光碟。
光碟與本機不相容。
– 插入相容的光碟。
按取出光碟。
光碟因區碼不符而禁止播放。
DVD地區代碼與本機地區代碼不同。
無法發出此音訊格式內的聲音。
不支援DTS格式的光碟。如果選擇DTS格式，將沒有
聲音輸出。
– 本機無法播放DTS格式的光碟。使用相容的光碟格
式 （第17頁）。
方向盤遙控器
請再試一次
註冊期間發生錯誤，所有已註冊的資訊都被清除。
– 從頭開始重新啟動註冊。
如果這些解答仍無法助您改善情況，請向附近的Sony
經銷商諮詢。
如果由於光碟播放故障而將本機送修，請帶好出現問
題時所使用的光碟。
23CT
語言代碼一覽表
代碼 語言
1027 Afar
1028 Abkhazian
1032 Afrikaans
1039 Amharic
1044 Arabic
1045 Assamese
1051 Aymara
1052 Azerbaijani
1053 Bashkir
1057 Byelorussian
1059 Bulgarian
1060 Bihari
1061 Bislama
1066 Bengali;
Bangla
1067 Tibetan
1070 Breton
1079 Catalan
1093 Corsican
1097 Czech
1103 Welsh
1105 Danish
1109 German
1130 Bhutani
1142 Greek
1144 English
1145 Esperanto
1149 Spanish
1150 Estonian
1151 Basque
1157 Persian
1165 Finnish
1166 Fiji
1171 Faroese
1174 French
1181 Frisian
1183 Irish
1186 Scots Gaelic
1194 Galician
1196 Guarani
1203 Gujarati
1209 Hausa
1217 Hindi
1226 Croatian
1229 Hungarian
1233 Armenian
1235 Interlingua
1239 Interlingue
1245 Inupiak
1248 Indonesian
1253 Icelandic
1254 Italian
1257 Hebrew
1261 Japanese
1269 Yiddish
1283 Javanese
1287 Georgian
1297 Kazakh
1298 Greenlandic
1299 Cambodian
1300 Kannada
1301 Korean
1305 Kashmiri
1307 Kurdish
1311 Kirghiz
1313 Latin
1326 Lingala
1327 Laothian
1332 Lithuanian
1334 Latvian;
Lettish
1345 Malagasy
代碼 語言
1347 Maori
1349 Macedonian
1350 Malayalam
1352 Mongolian
1353 Moldavian
1356 Marathi
1357 Malay
1358 Maltese
1363 Burmese
1365 Nauru
1369 Nepali
1376 Dutch
1379 Norwegian
1393 Occitan
1403 (Afan)Oromo
1408 Oriya
1417 Punjabi
1428 Polish
1435 Pashto;
Pushto
1436 Portuguese
1463 Quechua
1481 Rhaeto-
Romance
1482 Kirundi
1483 Romanian
1489 Russian
1491 Kinyarwanda
1495 Sanskrit
1498 Sindhi
1501 Sangho
1502 Serbo-
Croatian
1503 Singhalese
1505 Slovak
1506 Slovenian
代碼 語言
1507 Samoan
1508 Shona
1509 Somali
1511 Albanian
1512 Serbian
1513 Siswati
1514 Sesotho
1515 Sundanese
1516 Swedish
1517 Swahili
1521 Tamil
1525 Telugu
1527 Tajik
1528 Thai
1529 Tigrinya
1531 Turkmen
1532 Tagalog
1534 Setswana
1535 Tonga
1538 Turkish
1539 Tsonga
1540 Tatar
1543 Twi
1557 Ukrainian
1564 Urdu
1572 Uzbek
1581 Vietnamese
1587 Volapük
1613 Wolof
1632 Xhosa
1665 Yoruba
1684 Chinese
1697 Zulu
1703 Not specified
代碼 語言
語言代碼一覽表
符合ISO 639: 1988 （E/F）標準的語言拼寫法。
24CT
線路連接/安裝
× 4
5 ×最大8 mm
注意
• 將所有接地導線連接至共同接地點。
• 不要使導線夾在螺絲下，或繞掛在移動部件上 （如：
座椅扶手上）。
• 連接線路之前，請關閉汽車點火開關以免引起短路。
• 黃色和紅色電源導線必須在所有其他導線都連接完畢
以後才連接。
• 為了安全，請確認把沒有連接的導線用電器膠帶包紮
進行絕緣。
使用前注意事項
• 要仔細地選擇安裝位置，以免本機干擾正常駕駛操
作。
• 避免將本機安裝在有灰塵、污垢、過度振動，或是受
到陽光直射或散熱管附近等高溫的地方。
• 為了安全和穩固的連接，請使用附送的安裝配件。
電源導線 （黃色）須知
將本機與其他立體聲裝置組合使用時，所連接的汽車電路額定
安培數必須大於每個裝置保險絲額定安培數的總和。
安裝角度之調整
請在45°以內調整安裝角度。
安裝用部件清單
此部件清單不包含所有包裝內容。
25CT
連接
*
3
*
3
*
3
超低音揚聲器*
1
功率放大器*
1
*
9
智慧型手機*7、
iPhone*8、USB裝置
從有線遙控器 （非附送） *
4
*5*
6
白色
白色/黑色條紋
灰色
灰色/黑色條紋
綠色
綠色/黑色條紋
紫色
紫色/黑色條紋
黑色
黃色
紅色
藍色/白色條紋
橘色/白色條紋
淺綠色
紫色/白色條紋
從汽車天線
後視攝影機*
1
關於詳細說明，請參
閱“連接線路”
（第27頁）。
前揚聲器*1*
2
後揚聲器*1*
2
*
3
*
3
*
3
*
3
攝影機*
1
攝影機*
1
監視器*
1
26CT
*1 非附送
駐車煞車開關線
手煞車型 腳煞車型
導線夾 （非附送）
*2 揚聲器阻抗：4 Ω - 8 Ω × 4
*3 RCA針型導線 （非附送）
*4 依車種類型而定，請使用有線遙控器 （非附送）的轉接器。
關於使用有線遙控器的詳細說明，請參閱“使用有線遙控器
” （第27頁）。
*5 無論是否使用，請將麥克風輸入線配置在不會妨礙駕駛操作
的地方。如果導線安裝在您的腳邊，請用導線夾等固定。
*6 關於安裝麥克風的詳細說明，請參閱“安裝麥克風” （第
27頁）。
*7 若要將智慧型手機連接到主機，需要使用適當的電纜 （非
附送）。
*8 若要連接iPhone，使用iPhone的USB連接電纜 （非附送）。
*9
連接線路
連接至共同接地點
首先連接黑色接地導線，然後連接黃色和紅色電源
導線。
連接至始終通電的+12 V電源端子
必須首先將黑色接地導線連接至共同接地點。
連接至在點火開關的附件位置上通電的+12 V電源
端子
如果沒有附件位置，請連接至始終通電的+12 V電
源 （電池）端子。
必須首先將黑色接地導線連接至共同接地點。
連接至電動天線控制導線或天線升壓器的電源導線
如無電動天線或天線升壓器，或有手動套管式天
線，便不需連接此導線。
連接至選購的功率放大器的AMP REMOTE IN
本連接僅用於放大器與電動天線。連接任何其他系
統可能會損壞本機。
註
本機關閉後，需要約10秒才能關閉REM OUT的輸出。
至汽車的照明訊號
必須首先將黑色接地導線連接至共同接地點。
至駐車煞車開關線
駐車煞車開關線的安裝位置視汽車而定。
必須將電源連接電纜的駐車煞車導線 （淺綠色）
與駐車煞車開關線連接。
至汽車後燈導線的+12 V電源端子 （只有在連接後
視攝影機時）
保持記憶的線路連接法
當連接好黃色電源導線時，即使點火開關關閉，電源
仍將對記憶電路供電。
連接揚聲器
• 連接揚聲器以前，請先關閉本機電源。
• 請使用阻抗為4 Ω至8 Ω且具有足夠功率處理容量的
揚聲器，以免造成損壞。
螢幕連線
安裝後座的螢幕時，請將其駐車煞車開關線連接至接
地。
安裝麥克風
若要在免持通話期間擷取語音，必須安裝麥克風。
注意
• 在方向盤軸或排檔桿上纏繞導線是很危險的。請避免
讓導線和其他部件妨礙您的駕駛操作。
• 如果汽車內有安裝安全氣囊或任何其他減震設備，安
裝前請聯絡您購買本機的商店或汽車經銷商。
註
黏貼雙面膠帶前，用乾布清潔儀表板表面。
使用有線遙控器
使用方向盤遙控器時
使用前需要安裝連接電纜RC-SR1 （非附送）。
1 若要啟用方向盤遙控器，選擇[一般設定] [方向盤控
制自訂]進行註冊 （第15頁）。
註冊完成時，可以使用方向盤遙控器。
安裝連接電纜RC-SR1 （非附送）的注意事項
• 關於詳細說明，請參閱封底上的支援網站，然後將每條導線
正確連接到適當的導線。進行不正確的連接可能會損壞本機。
• 建議洽詢經銷商或者有經驗的技術人員，尋求相關幫助。
27CT
使用有線遙控器時
至儀表板/中央控制箱
隨汽車附送的部件
托架
托架
保險絲 （10 A）
若要啟用有線遙控器，將[一般設定]中的[方向盤控制]
1
設定為[預設] （第15頁）。
使用後視攝影機
使用前需要安裝後視攝影機 （非附送）。
在以下情況，會顯示來自連接CAMERA IN （REAR）端子
的後視攝影機畫面：
後照燈亮起 （或變速桿設定為R （倒車）位置）。
按HOME，觸碰[相機]，然後觸碰[後]。
安裝
將本機安裝於日本產汽車上
有些日本汽車不能安裝本機。此時，請向Sony經銷商
諮詢。
將本機安裝到汽車的預裝托架時，根據您的汽車在適
當的螺絲孔中使用附送的螺絲：
T代表TOYOTA，N代表NISSAN。
註
為防止發生故障，安裝時只能使用附送的螺絲。
28CT
更換保險絲
更換保險絲時，必須確保所使用的保
險絲與原保險絲的額定安培數相同。
如果保險絲燒斷，請檢查電源連接並
更換保險絲。
如果保險絲更換後又被燒斷，則可能
是內部故障。此時，請向附近的Sony
經銷商諮詢。
Apple, iPhone, and Lightning are trademarks of
Apple Inc., registered in the U.S. and other
countries.
Apple CarPlay is a trademark of Apple Inc.
IOS is a trademark or registered trademark of Cisco
in the U.S. and other countries and is used under
license.
About iPhone
• For details on compatible iPhone models, visit the
support site on the back cover.
• Use of the Made for Apple badge means that an
accessory has been designed to connect
specifically to the Apple product(s) identified in
the badge, and has been certified by the
developer to meet Apple performance standards.
Apple is not responsible for the operation of this
device or its compliance with safety and
regulatory standards.
Please note that the use of this accessory with an
Apple product may affect wireless performance.
http://www.sony.net/
http://www.sony-asia.com/section/support
http://www.sony-asia.com/caraudio/
©2018 Sony Corporation Printed in Taiwan
Loading...
