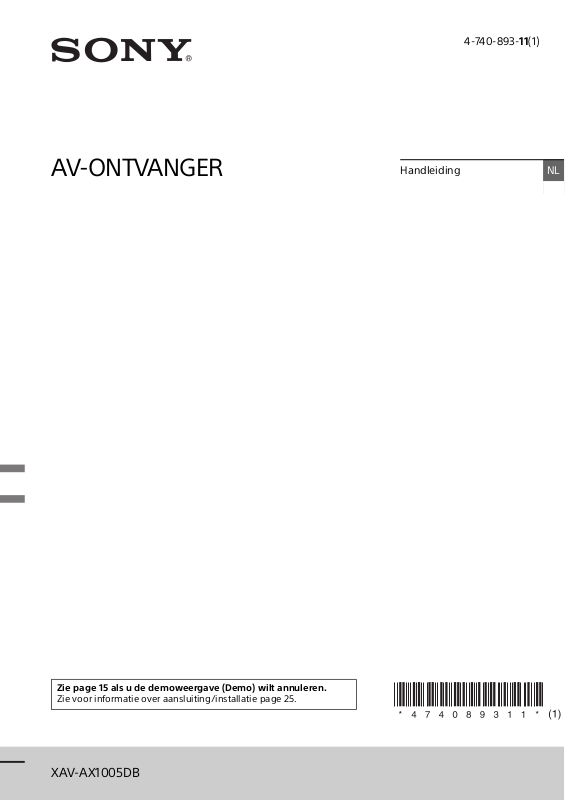

4-740-893-11(1)
AV-ONTVANGER
Handleiding
NL
Zie page 15 als u de demoweergave (Demo) wilt annuleren.
Zie voor informatie over aansluiting/installatie page 25.
XAV-AX1005DB
Voor uw eigen veiligheid moet u dit apparaat in
het dashboard van de auto installeren,
aangezien de achterkant ervan tijdens het
gebruik erg warm wordt.
Voor meer informatie zie 'Aansluiting/installatie'
(pagina 25).
Het naamplaatje met de werkspanning enz. bevindt
zich onder op de behuizing.
Waarschuwing
Stel het apparaat niet bloot aan regen of
vocht; hiermee voorkomt u de kans op brand
of schokken.
Open de behuizing niet, om elektrische
kken te voorkomen. Laat alle onderhoud
scho
over aan bevoegd personeel.
Geproduceerd in Thailand
Sony Corporation verklaart hierbij dat deze
apparatuur voldoet aan richtlijn 2014/53/EU.
De volledige tekst van de EU-
onformiteitsverklaring kan worden geraadpleegd
c
via het volgende internetadres:
http://www.compliance.sony.de/
De CE-markering is alleen geldig in landen waar
eze markering wettelijk verplicht is, voornamelijk
d
in de EER-landen (Europese Economische Ruimte)
en Zwitserland.
Opmerking voor klanten: de volgende
informatie geldt enkel voor apparatuur
verkocht in landen waar de EU-richtlijnen
van kracht zijn
Dit product is geproduceerd door of namens Sony
Corporation.
EU-importeur: Sony Europe Limited.
Vragen aan de EU-importeur of vragen gerelateerd
de productcompliance in Europa dienen te
aan
worden gesteld aan de geautoriseerde
vertegenwoordiger van de producent, Sony
Belgium, bijkantoor van Sony Europe Limited,
Da Vincilaan 7-D1, 1935 Zaventem, België.
Verwijdering van oude batterijen,
elektrische en elektronische
appar
aten (van toepassing in
de Europese Unie en andere
landen met systemen voor
gescheiden inzameling)
Dit symbool op het product, de batterij of op de
verpakking wijst erop dat het product en de batterij
niet als huishoudelijk afval mogen worden
behandeld. Op sommige batterijen kan dit symbool
voorkomen in combinatie met een chemisch
symbool. Het chemische symbolen voor lood (Pb)
wordt toegevoegd als de batterij meer dan 0,004 %
lood bevat. Door deze producten en batterijen op
juiste wijze af te voeren, vermijdt u mogelijke
negatieve gevolgen voor mens en milieu die
kunnen worden veroorzaakt door verkeerde
afvalbehandeling. Het recyclen van materialen
draagt bij aan het behoud van natuurlijke bronnen.
Wanneer de producten om redenen van veiligheid,
prestaties dan wel in verband met data-integriteit
een permanente verbinding met een ingebouwde
batterij vereisen, dient deze batterij enkel door
gekwalificeerd servicepersoneel vervangen te
worden. Om ervoor te zorgen dat de batterij, het
elektrische gedeelte en het elektronische apparaat
op een juiste wijze worden behandeld, dienen deze
producten aan het eind van hun levenscyclus
overhandigd te worden aan het toepasselijke
inzamelingspunt voor de recycling van elektrisch en
elektronisch materiaal. Voor alle andere batterijen
verwijzen we u naar het gedeelte over hoe de
batterij veilig uit het product te verwijderen. Lever
de batterij in bij het toepasselijke inzamelingspunt
voor de recycling van batterijen. Voor meer details
in verband met het recycleren van dit product of
batterij, kunt u contact opnemen met de
gemeentelijke instanties, de organisatie belast met
de verwijdering van huishoudelijk afval of de winkel
waar u het product of batterij hebt gekocht.
Waarschuwing als het contactslot van de
auto geen ACC-positie heeft
Installeer deze eenheid niet in een auto zonder
ACC-stand. Het scherm van de eenheid wordt
niet uitgeschakeld als u het contact uit zet, en
hierdoor zou de accu leeglopen.
Disclaimer betreffende diensten aangeboden
door derden
Diensten die aangeboden worden door derden
kunnen gewijzigd, opgeschort of beëindigd
worden zonder voorafgaande kennisgeving.
Sony draagt geen enkele v
voor dergelijke situaties.
erantwoordelijkheid
2NL
Belangrijke kennisgeving
Let op
ONDER GEEN ENKELE OMSTANDIGHEID ZAL SONY
AANSPRAKELIJK ZIJN VOOR INCIDENTELE,
INDIRECTE OF BIJKOMENDE SCHADE OF ANDERE
SCHADE WAARONDER, ZONDER BEPERKING,
VERLIES VAN WINST, INKOMSTENDERVING, VERLIES
VAN GEGEVENS, VERL IES VAN GEBRUIK VAN HET
PRODUCT OF EVENTUELE BIJKOMENDE
APPARATUUR, UITVALTIJD EN TIJD VAN DE KOPER
DIE VERBAND HOUDT MET OF ONTSTAAT UIT HET
GEBRUIK VAN DIT PRODUCT, DE BIJBEHORENDE
HARDWARE EN/OF SOFTWARE.
Geachte klant, dit product omvat een radiozender.
Overeenkomstig UNECE-voorschrift nr. 10 kan een
aut
ofabrikant speciale voorwaarden opleggen voor
de installatie van radiozenders in auto's.
Controleer de handleiding van uw auto of neem
c
ontact op met de fabrikant of de verkoper van uw
auto voor u dit product in uw auto installeert.
Noodoproepen
Dit systeem voor handsfree bellen via BLUETOOTH
en het elektronische apparaat dat met het systeem
verbonden is, gebruiken radiosignalen, mobiele en
vaste netwerken en ook een door de gebruiker
geprogrammeerde functie. Verbinding kan niet
onder alle omstandigheden worden gegarandeerd.
Vertrouw daarom niet uitsluitend op uw
elektr
onische apparaat voor het tot stand brengen
van essentiële communicatie (zoals bij medische
noodgevallen).
Over BLUETOOTH-communicatie
•Microgolven die worden uitgestraald door een
BLUETOOTH-apparaat kunnen de werking van
elektronische medische apparaten beïnvloeden.
Schakel dit apparaat en andere BLUETOOTHapparaten uit op de volgende plaatsen, omdat dit
ongelukken kan veroorzaken.
– waar brandbaar gas aanwezig is, in een
ziek
enhuis, trein, vliegtuig of benzinestation
– in de buurt van automatische deuren of een
andmelder
br
• Dit apparaat ondersteunt
v
eiligheidsvoorzieningen die voldoen aan de
BLUETOOTH-norm voor een veiligere verbinding
wanneer de draadloze BLUETOOTH-technologie
wordt gebruikt, maar deze beveiliging zal
afhankelijk van de omstandigheden mogelijk niet
voldoende zijn. Wees voorzichtig wanneer u
communiceert met behulp van draadloze
BLUETOOTH-technologie.
• Wij aanvaarden geen verantwoordelijkheid voor
h
et uitlekken van informatie tijdens BLUETOOTH-
communicatie.
Met alle vragen of problemen met betrekking tot
dit apparaat die niet aan bod komen in deze
geb
ruiksaanwijzing, kunt u terecht bij uw Sony-
dealer.
3NL
Inhoudsopgave
Waarschuwing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Handleiding over onderdelen en
bedieningselementen . . . . . . . . . . . . . . . . . . . . 5
Aan de slag
Begininstellingen opgeven . . . . . . . . . . . . . . . . . . . 7
Een BLUETOOTH-apparaat voorbereiden . . . . . . . . 7
Een USB-apparaat aansluiten . . . . . . . . . . . . . . . . . 8
Een ander draagbaar audio-apparaat aansluiten . . . 8
Achteruitkijkcamera aansluiten . . . . . . . . . . . . . . . . 8
Luisteren naar de radio
Luisteren naar de radio. . . . . . . . . . . . . . . . . . . . . . . 9
Tuneroptiefuncties gebruiken . . . . . . . . . . . . . . . . . 9
Luisteren naar DAB/DAB+ . . . . . . . . . . . . . . . . . . . 10
De functies van DAB-opties gebruiken . . . . . . . . . 11
Afspelen
Een USB-apparaat afspelen . . . . . . . . . . . . . . . . . . 11
Een BLUETOOTH-apparaat afspelen . . . . . . . . . . . 11
Tracks zoeken en afspelen . . . . . . . . . . . . . . . . . . . 12
Andere instellingen tijdens het afspelen . . . . . . . 12
Handsfree bellen
Een oproep beantwoorden . . . . . . . . . . . . . . . . . . 13
Iemand opbellen. . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Beschikbare handelingen tijdens een gesprek . . . 14
Aansluiting/installatie
Let op. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Onderdelenlijst voor installatie . . . . . . . . . . . . . . . 25
Aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Installatie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Handige functies
Apple CarPlay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bediening met gebaren . . . . . . . . . . . . . . . . . . . . . 15
Instellingen
Algemene bediening voor instellingen. . . . . . . . . 15
Algemene instellingen (Algemeen). . . . . . . . . . . . 15
Geluidsinstellingen (Geluid). . . . . . . . . . . . . . . . . . 16
Visuele instellingen (Visueel). . . . . . . . . . . . . . . . . 17
BLUETOOTH-instellingen (Bluetooth) . . . . . . . . . . 17
Aanvullende informatie
De firmware bijwerken . . . . . . . . . . . . . . . . . . . . . . 17
Voorzorgsmaatregelen. . . . . . . . . . . . . . . . . . . . . . 17
Specificaties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Problemen oplossen. . . . . . . . . . . . . . . . . . . . . . . . 21
Berichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4NL
Handleiding over onderdelen en bedieningselementen
Hoofdapparaat
Display/aanraakscherm
HOME
Open het menu HOME.
ATT (dem pen )
Deze knop 1 seconde ingedrukt houden om het
ge
luid te dempen.
Houd opnieuw ingedrukt om te annuleren of
raai aan de bedieningsknop voor de
d
volumeregeling.
Be
dieningsknop volumeregeling
Draaien om het volume aan te passen wanneer
h
et geluid wordt uitgevoerd.
OPTION
Druk hierop om het scherm OPTION te openen
(pagina 6).
VOICE
Ingedrukt houden om de spraakopdrachtfunctie
voo
r Apple CarPlay te activeren.
USB-
poort
A
UX-invoeraansluiting
5NL
Schermweergave
Afspeelscherm:
HOME-scherm:
OPTION-scherm:
6NL
Statusindicatie
Gaat branden wanneer het geluid is
gedempt.
Gaat branden wanneer AF (Alternative
Frequency) beschikbaar is.
Gaat branden wanneer actuele
verkeersinformatie (TA: Traffic
Announcement) beschikbaar is.
Gaat branden wanneer een DABaankondiging beschikbaar is.
Geeft de signaalsterkte van de DABtuner aan.
Gaat branden wanneer het audioapparaat
afspeelbaar is door A2DP (Advanced
Audio Distribution Profile) te activeren.
Gaat branden wanneer handsfree bellen
beschikbaar is door HFP (Handsfree
Profile) te activeren.
Geeft de signaalsterkte van de
verbonden mobiele telefoon aan.
Geeft de status van de batterij van de
verbonden mobiele telefoon aan.
Gaat branden wanneer het Bluetooth®signaal is ingeschakeld. Knippert
wanneer de verbinding wordt gemaakt.
(bronkeuze)
Bronkeuzemenu openen. Welke menu-items
be
schikbaar zijn, verschilt per bron.
oepassingsspecifieke instellingen
T
Bedieningselementen/-indi
of de status van de eenheid weergeven. Welke
items worden weergegeven verschilt per bron.
Klo
k (pagina 15)
(terug naar het afspeelscherm)
Schakelen van het HOME-scherm naar het
af
speelscherm.
oetsen voor het selecteren van bronnen en
T
instellingen
Bron wijzigen of verschillende instellingen
op
geven.
U kunt het instellingenpictogram en andere
ictogrammen laten weergeven door aan de
p
onderkant van dit gebied naar rechts of links te
vegen.
T
oetsen voor het selecteren van het geluid
Het geluid wijzigen.
(EXTRA BASS)
De instelling EXTRA BASS wijzigen (pagina 16).
(EQ10/subwoofer)
De instelling EQ10/subwoofer wijzigen (pagina 16).
(monitor uit)
De monitor uitschakelen. Wanneer de monitor is
uit
geschakeld, kunt u deze weer inschakelen
door het display aan te raken.
caties voor afspelen
Aan de slag
[0000]
Wach twoord invoer en
Begininstellingen opgeven
U moet enkele begininstellingen opgeven voor het
eerste gebruik van de eenheid, na het vervangen
van de auto-accu of na het wijzigen van de
aansluitingen.
Als het scherm met de begininstellingen niet wordt
weer
gegeven bij het inschakelen van de eenheid,
voert u de procedure voor het herstellen van de
fabrieksinstellingen (pagina 16) uit om het apparaat
te initialiseren.
1 Tik op [Language] en stel de displaytaal in.
2
Raak [Demo] één keer aan om [OFF] te
selecteren en de demomodus uit te schakelen.
3 Tik op [OK].
De opstartmelding wordt weergegeven.
4 Lees de opstartmelding door en tik op
[Close] als u alle voorwaarden accepteert.
De instelling is voltooid.
Deze instelling kan verder worden geconfigureerd
het instellingenmenu (pagina 15).
in
1 Plaats het BLUETOOTH-apparaat in een
straal van 1 meter van dit apparaat.
2 Druk op HOME en tik vervolgens op
[Instellingen].
3 Tik op [Bluetooth].
4 Tik op [Bluetooth-verbinding] en stel het
signaal in op [ON].
Het BLUETOOTH-signaal is ingeschakeld en
gaat branden op de statusbalk van de eenheid.
5 Tik op [Pairing].
knippert terwijl het apparaat zich in de stand-
bystand voor de koppeling bevindt.
6 Voer de koppeling uit op het BLUETOOTH-
apparaat zodat het deze eenheid
detecteert.
7 Selecteer [XAV-AX1005DB] op het display
het BLUETOOTH-apparaat.
Als uw modelnaam niet weergegeven wordt,
herhaalt u dit proces vanaf stap 5.
Een BLUETOOTH-apparaat voorbereiden
U kunt muziek afspelen of handsfree bellen
afhankelijk van het BLUETOOTH-compatibele
apparaat, zoals een smartphone, mobiele telefoon
of audioapparaat (hierna 'BLUETOOTH-apparaat'
genoemd, tenzij anders vermeld). Raadpleeg de
gebruiksaanwijzing geleverd bij het apparaat voor
meer informatie over het aansluiten.
Voordat u het apparaat aansluit, verlaagt u het
vol
ume van dit apparaat. Doet u dit niet, dan
kunnen er luide geluiden geproduceerd worden.
Koppeling en verbinding maken met
een BLUETOOTH-apparaat
Wanneer u een BLUETOOTH-apparaat voor het
eerst aansluit, moet een wederzijdse registratie
('koppeling' genoemd) plaatsvinden. Door een
koppeling door te voeren, kunnen dit apparaat
en andere apparaten elkaar herkennen.
8 Als u een wachtwoord* moet invoeren op
het BLUETOOTH-apparaat, voert u [0000] in.
* Het wachtwoord kan, afhankelijk van het BLUETOOTH-
apparaat, 'toegangscode', 'PIN-code', 'PIN-getal',
'wachtwoord', enzovoort worden genoemd.
Als de koppeling doorgevoerd is, blijft
branden.
9 Selecteer dit apparaat op het BLUETOOTH-
apparaat om de BLUETOOTH-verbinding te
activeren.
of licht op wanneer de verbinding tot
stand is gebracht.
Opmerkingen
• De eenheid kan slechts worden verbonden met één
BLUETOOTH-apparaat tegelijk.
• Om de BLUETOOTH-verbinding te verbreken, schakelt u de
verbinding uit op de eenheid of op het BLUETOOTHapparaat.
• BLUETOOTH-koppeling is niet mogelijk wanneer Apple
CarPlay wordt uitgevoerd.
7NL
Verbinding maken met een gekoppeld
BLUETOOTH-apparaat
Om een gekoppeld apparaat te kunnen gebruiken,
moet het verbonden zijn met dit apparaat.
Sommige gekoppelde apparaten worden
automatisch verbonden.
1 Druk op HOME en tik vervolgens op
[Instellingen].
2 Tik op [Bluetooth].
3 Tik op [Bluetooth-verbinding] en tik
vervolgens op [ON].
Controleer of gaat branden op de statusbalk
van de eenheid.
4 Schakel de BLUETOOTH-functie in van het
BLUETOOTH-apparaat.
5 Bedien het BLUETOOTH-apparaat om
verbinding te maken met deze eenheid.
of gaat branden op de statusbalk.
Verbinding maken met het laatste verbonden
apparaat vanaf dit apparaat
Als het contact wordt ingeschakeld terwijl het
BLUETOOTH-signaal is geactiveerd, zoekt deze eenheid
naar het laatst aangesloten BLUETOOTH-apparaat en
wordt automatisch een verbinding tot stand gebracht.
Opmerking
Tijdens het streamen van BLUETOOTH-audio kunt u vanaf dit
apparaat geen verbinding tot stand brengen met de
mobiele telefoon. Maak in plaats daarvan verbinding met dit
apparaat vanaf de mobiele telefoon.
De microfoon installeren
Voor meer informatie zie 'De microfoon installeren'
(pagina 28).
Een USB-apparaat aansluiten
1 Verlaag het volume op het apparaat.
2 Open de klep van de USB-poort en sluit het
USB-apparaat op het apparaat.
Gebruik voor het aansluiten van een iPhone de
USB-kabel voor iPhone (niet meegeleverd).
Een ander draagbaar audioapparaat aansluiten
1 Schakel het draagbare audio-apparaat uit.
2 Verlaag het volume op het apparaat.
3 Sluit het draagbare audio-apparaat met
behulp van een verbindingskabel (niet
bijgeleverd)* aan op de AUX-ingang
(stereomini-aansluiting) op het apparaat.
* Gebruik een rechte stekker.
4 Druk op HOME en tik vervolgens op [AUX].
Het volumeniveau van het aangesloten
aat afstemmen op andere bronnen
appar
Start het afspelen op het draagbare audio-apparaat
bij een gemiddeld volume en stel uw gebruikelijke
luistervolume in op het hoofdapparaat.
Tik tijdens het afspelen op en vervolgens op
[Input Level]. Pas het volume aan tussen [-10] en [+15].
Achteruitkijkcamera aansluiten
Door de optionele achteruitkijkcamera aan te
sluiten op de aansluiting CAMERA IN kunt u het
beeld van de achteruitkijkcamera laten weergeven.
Voor meer informatie zie 'Aansluiting/installatie'
(pagina 25).
Het beeld van de achteruitkijkcamera
weergeven
Druk op HOME, tik op [Rear Camera].
8NL
Luisteren naar de radio
Luisteren naar de radio
Druk op HOME en tik vervolgens op [Tuner] om naar
de radio te luisteren.
Bedieningselementen/indicaties voor
ontvangst
Huidige band
Band wijzigen (FM1, FM2, FM3AM1 of AM2).
ge frequentie, naam van station*,
Huidi
RDS (Radio Data System)-indicatie*
*Tijdens RDS-ontvangst.
(tuneroptie)
Tuneroptiemenu openen.
SE
EK–/SEEK+
Automatisch afstemmen.
/
Handmatig afstemmen.
Ingedrukt houden om continu frequenties over
te
slaan.
V
oorkeuzenummers
Een voorkeuzestation selecteren. Veeg naar
r
echts/links om de andere voorkeuzestations
weer te geven.
Houd de huidige frequentie ingedrukt om deze
op
de betreffende voorkeuzepositie op te slaan.
Afstemmen
1
Selecteer de gewenste band (FM1, FM2,
FM3, AM1 of AM2).
2 Stem af.
Automatisch afstemmen
Tik op SEEK–/SEEK+.
Het zoeken stopt wanneer een zender wordt
ontv
angen.
Handmatig afstemmen
Houd
/ om ongeveer naar de geschatte
frequentie te gaan en tik vervolgens
delijk op
herhaal
op de gewenste frequentie.
/ om precies af te stemmen
Handmatig opslaan
1
Houd op het moment dat het station
dat u wilt opslaan wordt weergegeven
het gewenste voorkeuzenummer ingedrukt
het station op te slaan.
om
Opgeslagen stations ontvangen
1
Selecteer de band en tik op het gewenste
voorkeuzenummer.
Tuneroptiefuncties gebruiken
De volgende functies zijn beschikbaar door aan
te raken.
BTM (Best Tuning Memory)
Stations in volgorde van frequentie opslaan op
de voorkeuzeposities. U kunt 18 FM-stations en
12 AM-stations opslaan als voorkeuzestations.
AF*
Selecteer [ON] om voortdurend af te stemmen
op de zender met het sterkste signaal uit het
netwerk van het station.
TA*
Selecteer [ON] om actuele verkeersinformatie of
verkeersprogramma's (TP) te ontvangen (indien
beschikbaar).
Regionaal*
Selecteer [ON] om bij het ontvangen station te
blijven terwijl de AF-functie is ingeschakeld. Als u
het ontvangstgebied van dit regionale
programma verlaat, selecteert u [OFF]. Deze
functie werkt niet in het Verenigd Koninkrijk en
sommige andere gebieden.
PTY*
Selecteer een type programma uit de lijst PTY
om te zoeken naar een station dat het
geselecteerde programmatype uitzendt.
* Alleen beschikbaar tijdens FM-ontvangst.
Noodberichten ontvangen
Als de functie AF of TA is ingeschakeld, wordt de
geselecteerde bron automatisch onderbroken voor
noodberichten.
9NL
Luisteren naar DAB/DAB+
U kunt naar DAB/DAB+ luisteren door op HOME te
drukken en vervolgens op [DAB+] te tikken.
Tips
• Stel [Antennevermogen] in op [ON] (standaard) of [OFF]
afhankelijk van het type DAB-antenne (niet meegeleverd)
(pagina 11).
• Wanneer [DAB+] voor het eerst na het herstellen van de
fabrieksinstellingen wordt geselecteerd, wordt
automatisch afstemmen automatisch gestart. Wacht tot
het automatisch afstemmen is voltooid. (Als het
automatisch afstemmen wordt onderbroken, wordt dit
opnieuw gestart wanneer u [DAB+] weer selecteert.) Als
geen DAB-station wordt opgeslagen door het automatisch
afstemmen, kunt u afstemmen door te tikken op [Auto
Tune] van (lijst).
Bedieningselementen/indicaties voor
ontvangst
(lijst)
De stationslijst openen.
idige band
Hu
De band wijzigen (DAB1, DAB2 of DAB3).
Stat
ionsgroepnaam, stationsnaam
(DAB-opties)
Het menu DAB-opties openen.
SEEK- /S
V
EEK+
Zoeken naar stations.
/
Zoeken naar stationsgroepen.
(Alleen beschikbaar als [Zoeken op] is ingesteld
op [S
tation Gp].)
oorkeuzenummers
Een voorkeuzestation selecteren. Veeg naar
r
echts/links om de andere voorkeuzestations
weer te geven.
Houd het huidige station ingedrukt om dit op te
s
laan op de betreffende voorkeuzepositie.
Stations zoeken op stationsgroep
Stel voordat u begint [Zoeken op] in op [Station Gp]
om te zoeken op stationsgroep (pagina 11).
1 Tik op SEEK+ /- om te zoeken naar een
station.
Het zoeken stopt wanneer een zender wordt
ontvangen. Zoek totdat het gewenste station
wordt ontvangen.
Zoeken naar een stationsgroep
Houd / ingedrukt om te zoeken naar een
stationsgroep en laat los wanneer de gewenste
st
ationsgroep wordt weergegeven.
Een station handmatig opslaan
1
Houd op het moment dat het station dat u
wilt opslaan wordt weergegeven het
gewenste voorkeuzenummer ingedrukt om
het station op te slaan.
Opgeslagen stations ontvangen
1
Tik op het gewenste voorkeuzenummer.
Stations zoeken op stationsnaam
Stel voordat u begint [Zoeken op] in op [A-Z]
om te zoeken op stationsnaam (pagina 11).
1 Tik op .
De stationslijst wordt weergegeven.
2 Tik op het gewenste station.
Zoeken vanaf het afspeelscherm
Tik op SEEK+ /- om naar het volgende/vorige
station te gaan.
De stationslijst bijwerken
Tik op en vervolgens op [Automatisch
afstemmen].
10NL
De functies van DAB-opties gebruiken
De volgende functies zijn beschikbaar door aan
te raken.
Zoeken op
De modus voor het zoeken naar stations
instellen: [A-Z] (zoeken op stationsnaam),
[Station Gp] (zoeken op stationsgroep).
Aankondiging
DAB-aankondigingen inschakelen met
onderbreking van de momenteel geselecteerde
bron: [ON], [OFF].
Tijdens een DAB-aankondiging wordt het
volu
me ingesteld op het ingestelde niveau voor
TA i n RD S (pagina 9).
Soft Link
Automatisch zoeken naar en afstemmen op een
vergelijkbaar programma wanneer het signaal
van het huidige programma te zwak wordt om te
ontvangen: [ON], [OFF].
"Hard link" (harde koppeling) volgt hetzelfde
pr
ogramma en "Soft Link" (zachte koppeling)
volgt een vergelijkbaar programma.
DAB FM
Soft Link
OFF – –
Information
Weergave van de naam van de momenteel
geselecteerde stationsgroep, de stationsnaam,
het PTY-type van het station, enzovoort.
Antennevermogen
Stroomtoevoer naar de ingangsaansluiting van
de DAB-antenne: [ON], [OFF].
Hard
Li
ON
Soft
nk
Link
Hard
Link
Soft
Link
Afspelen
Een USB-apparaat afspelen
MSC (Mass Storage Class) USB-apparaten* compatibel
met de USB-standaard kunnen worden gebruikt.
* Bijvoorbeeld een USB-stick, digitale mediaspeler
Opmerkingen
• USB-apparaten die zijn geformatteerd met de
bestandssystemen FAT12/16/32/exFAT worden ondersteund.
• Ga voor meer informatie over de compatibiliteit van uw
USB -apparaat naar de ondersteuningswebsite die wordt
vermeld op het achterblad.
•Zie 'Ondersteunde indelingen voor USB afspelen'
(pagina 18) voor meer informatie over de ondersteunde
bestandsindelingen.
1 Verlaag het volume op het apparaat.
2 Sluit het USB-apparaat aan op de USB-poort
.
3 Druk op HOME en tik vervolgens op [USB].
Het afspelen wordt gestart.
Het apparaat verwijderen
Schakel de eenheid uit of zet het contact in de
stand ACC-uit en verwijder vervolgens het USBapparaat.
Een BLUETOOTH-apparaat afspelen
U kunt inhoud afspelen van een verbonden
apparaat dat ondersteuning biedt voor BLUETOOTH
A2DP (Advanced Audio Distribution Profile).
1 Maak een BLUETOOTH-verbinding met het
audioapparaat (pagina 7).
2
Druk op HOME en tik vervolgens op [BT-audio].
3 Bedien het audioapparaat om het afspelen
te starten.
Opmerkingen
• Afhankelijk van het audioapparaat wordt informatie zoals
de titel, het tracknummer, de tracktijd en de afspeelstatus
mogelijk niet weergegeven op dit apparaat.
• Zelfs als op dit apparaat een andere bron wordt gekozen,
wordt de weergave van het audioapparaat niet stopgezet.
• BLUETOOTH-koppeling is niet mogelijk wanneer Apple
CarPlay wordt uitgevoerd.
Het volumeniveau van het BLUETOOTHapparaat afstemmen op andere bronnen
U kunt het volumeverschil tussen deze eenheid en
het BLUETOOTH-apparaat verminderen:
Tik tijdens het afspelen op en vervolgens op
[Input Level]. Pas het volume aan tussen [-6] en [+6].
11NL
Tracks zoeken en afspelen
Herhaaldelijk en willekeurig afspelen
1
Tik tijdens het afspelen herhaaldelijk op
(herhalen) of (willekeurig) totdat de
gewenste afspeelmodus verschijnt.
Het kan even duren voordat het afspelen in de
geselecteerde afspeelmodus start.
Welke afspeelmodi beschikbaar zijn, hangt af van
e geselecteerde geluidsbron en het verbonden
d
apparaat.
Zoeken naar een bestand op het
lijstscherm
1
Tik tijdens het afspelen via USB op .
Het lijstscherm van het op dat moment
afgespeelde item verschijnt.
Tik vervolgens op (audio) of (video) voor
een lijst op bestandstype.
2 Tik op het gewenste item.
Het afspelen wordt gestart.
Andere instellingen tijdens het afspelen
Bij elke bron zijn verdere instellingen beschikbaar
door op
beschikbaar zijn, verschilt per bron.
Beeldequalizer
Aspect
te tikken. Welke menu-items
De beeldkwaliteit aan uw smaak aanpassen:
[Dynamic], [Standard], [Theater], [Custom].
(Alleen beschikbaar wanneer de handrem is
geschakeld en USB-video is geselecteerd.)
in
Een beeldverhouding selecteren voor het scherm
van het apparaat.
(Alleen beschikbaar wanneer de handrem is
geschakeld en USB-video is geselecteerd.)
in
Normal
Geeft een 4:3-beeld weer in het originele
ormaat, met balken aan de zijkant om het
f
16:9-scherm te vullen.
Zoom
Geeft een 16:9-beeld weer in een 4:3-
tterboxformaat.
le
Full
Geeft een 16:9-beeld in het originele formaat
.
weer
Captions
Vergroot het beeld horizontaal en past de
ndertiteling in het scherm.
o
12NL
Handsfree bellen
Om een mobiele telefoon te kunnen gebruiken,
moet u deze verbinden met dit apparaat. Voor
meer informatie zie 'Een BLUETOOTH-apparaat
voorbereiden' (pagina 7).
Opmerking
De onderstaande functies voor handsfree bellen zijn alleen
beschikbaar als de functie Apple CarPlay is uitgeschakeld.
Wanneer de functie Apple CarPlay is geactiveerd, gebruikt u
de functies voor handsfree bellen in de betreffende applicatie.
Een oproep beantwoorden
1 Tik op wanneer een oproep wordt
ontvangen.
Het telefoongesprek wordt gestart.
Opmerking
De beltoon en het stemgeluid worden alleen uitgevoerd via
de voorluidsprekers.
Een oproep weigeren/beëindigen
Tik op .
(telefoonboek)*
Selecteer een contactpersoon in de namen-/
n
ummerlijst in het telefoonboek. Tik op
om te zoeken naar de gewenste
c
ontactpersoon in de namenlijst in
alfabetische volgorde.
(telefoonnummer invoeren)
Voer het telefoonnummer in.
oorgeprogrammeerde telefoonlijst
V
Selecteer de opgeslagen contactpersoon.
Zie 'Telefoonnummers inprogrammeren'
(pagina 13) voor het opslaan van
contactpersonen.
* De mobiele telefoon moet PBAP (Phone Book Access
Profile) ondersteunen.
3 Tik op .
Het telefoongesprek wordt gestart.
Telefoonnummers inprogrammeren
U kunt maximaal 6 contactpersonen opslaan in de
voorkeuzelijst.
1 Selecteer op het telefoonscherm een
telefoonnummer dat u wilt opslaan in
voorkeuzelijst van het telefoonboek.
Het bevestigingsscherm verschijnt.
2 Tik op [Add to Preset].
3 Selecteer de voorkeuzelijst waarin het
telefoonnummer moet worden opgeslagen.
De contactpersoon wordt opgeslagen in de
voorkeuzelijst.
Iemand opbellen
1
Druk op HOME en tik vervolgens op [Phone].
2 Tik op een van de oproepictogrammen op
het scherm van de BLUETOOTH-telefoon.
(oproepgeschiedenis)*
Selecteer een contactpersoon in de
op
roepgeschiedenislijst. Het apparaat
bewaart de laatste 20 oproepen.
(nummerherhaling)
Automatisch bellen naar het laatst gemaakte
co
ntact.
13NL
Beschikbare handelingen tijdens een gesprek
Handige functies
Het volume van de beltoon aanpassen
Draai aan de bedieningsknop voor de
volumeregeling tijdens het ontvangen
van een oproep.
Het volume van de stem van de spreker
aanpassen
Draai aan de bedieningsknop voor de
volumeregeling tijdens een gesprek.
Het volume aanpassen voor de andere
persoon (aanpassing van de
microfoonversterking)
Tik tijdens een handsfree gesprek op en stel
[MIC Gain] in op [High], [Middle], of [Low].
Echo en ruis verminderen (echo-/
ruisonderdrukking)
Tik tijdens een gesprek op en stel [Speech
Quality] in op [Modus 1] of [Modus 2].
Schakelen tussen de handsfree en de niethandsfree stand
Tik tijdens een gesprek op om te
schakelen tussen geluid via het apparaat of via de
obiele telefoon.
m
Opmerking
Afhankelijk van de mobiele telefoon is deze handeling
mogelijk niet beschikbaar.
Een inkomende oproep automatisch
beantwoorden
Tik op en stel in [Auto Answer] op [ON].
Apple CarPlay
Apple CarPlay maakt het mogelijk uw iPhone in de
auto te gebruiken zonder uw blik van de weg te
hoeven nemen.
Opmerkingen voor het gebruik van Apple
CarPlay
• Een iPhone met iOS 7.1 of hoger is vereist. Voer
voor gebruik een update uit naar de nieuwste
iOS-versie.
• Apple CarPlay kan worden gebruikt met een
Phone 5 of nieuwer.
i
• Zie de compatibiliteitslijst op de
onderst
euningswebsite op de achteromslag voor
meer informatie over compatibele modellen.
• Meer informatie over Apple CarPlay vindt u in de
ha
ndleiding van uw iPhone of op de website van
Apple CarPlay.
• Er wordt gebruikgemaakt van de GPS-functie van
uw
iPhone. Plaats uw iPhone daarom waar deze
een goede ontvangst van het GPS-signaal heeft.
1 Sluit uw iPhone aan op de USB-poort.
Gebruik voor het aansluiten van een iPhone een
USB-kabel voor iPhone (niet meegeleverd).
2 Druk op HOME en tik vervolgens op het
Apple CarPlay-pictogram.
Het scherm van uw iPhone verschijnt op het
display van het apparaat. U kunt de
toepassingen bedienen door deze aan te raken.
Het gebruik van het Apple CarPlay-logo betekent
dat d
e gebruikersinterface van het voertuig voldoet
aan de prestatienormen van Apple. Apple is niet
verantwoordelijk voor de bediening van het
voertuig of de naleving van veiligheids- en
regulatieve normen door het voertuig.
Let op: het gebruik van dit product in combinatie
me
t een iPhone kan de draadloze prestaties ervan
beïnvloeden.
14NL
Bediening met gebaren
U kunt veelgebruikte handelingen uitvoeren door
met uw vinger te vegen op het ontvangst-/
afspeelgebied.
Opmerking
De hieronder genoemde gebaren zijn niet beschikbaar op
het scherm van Apple CarPlay.
Handeling Functie
Radio-ontvangst:
vooruit zoeken naar stations.
Van links naar
rechts vegen
Van rechts naar
links vegen
Omhoog vegen
Omlaag vegen
Video/audio afspelen:
naar het volgende bestand/
num
mer gaan.
Radio-ontvangst:
achteruit zoeken naar stations.
Video/audio afspelen:
naar het vorige bestand/nummer
gaan.
Radio-ontvangst:
opgeslagen zenders ontvangen
(vooruit).
Radio-ontvangst:
opgeslagen zenders ontvangen
(achteruit).
Instellingen
Algemene bediening voor instellingen
U kunt items instellen in de volgende
instelcategorieën:
Algemene instellingen (Algemeen),
idsinstellingen (Geluid), visuele instellingen
gelu
(Visueel), BLUETOOTH-instellingen (Bluetooth)
1 Druk op HOME en tik vervolgens op
[Instellingen].
2 Tik op een van de instellingscategorieën.
De items die ingesteld kunnen worden,
verschillen afhankelijk van de bron en
instellingen.
3 Beweeg de schuifbalk omhoog en omlaag
om het gewenste item te selecteren.
Terugkeren naar het vorige display
Tik op .
Overschakelen naar het afspeelscherm
Tik op .
Algemene instellingen (Algemeen)
Language
Taal van het display selecteren: [English],
[Español], [Français], [Deutsch], [Italiano],
[Português], [Русский], [
[
], [ ].
Demo
De demonstratie activeren: [OFF], [ON].
Datum/tijd
Set Date/Time
Datum en tijd van de klok instellen: [Auto (DAB)],
[M
anual].
Datumnotatie
De notatie selecteren: [DD/MM/YY], [MM/DD/YY],
[YY/MM/DD].
Tijdnotatie
De notatie selecteren: [12-uurs], [24-uurs].
Pieptoon
Het bedieningssignaal inschakelen: [OFF], [ON].
], [ ], [ ],
15NL
Achteruitkijkcamera
Het beeld van de achteruitkijkcamera selecteren:
[OFF], [Normal], [Achteruit] (spiegelbeeld).
[Guide Line Adjust] de geleider op het beeld van
e achteruitkijkcamera bijstellen.
d
Tik op de nabije zijde of verre
zijde
(rode delen) van de
geleider om deze bij te stellen.
Tik op / / / om de
positie van de geleider bij te
tellen en tik op [
s
] of [ ] om de breedte
van de geleider aan te passen.
Steering Control
De invoerstand voor de aangesloten
afstandsbediening selecteren. Voorkom
storingen door eraan te denken de invoerstand
vóór gebruik af te stemmen op de aangesloten
afstandsbediening.
Custom
Invoerstand voor de stuurafstandsbediening (volg
de procedures in [
] voor het registreren van de
functies op de aangesloten afstandsbediening).
Preset
Invoerstand voor de bekabelde
fstandsbediening, met uitzondering
a
van de stuurafstandsbediening.
Het stuurknoppaneel verschijnt.
Houd de knop die u wilt toewijzen aan het stuur
ingedrukt.
De knop op het paneel gaat branden (stand-by).
Houd de knop op het stuur waaraan u de
functie wilt toewijzen ingedrukt.
De knop op het bedieningspaneel v
erandert
van kleur (gemarkeerd of omringd door een
oranje lijn).
Herh
aal de stappen en om nog meer
functies te op te slaan.
(Alleen beschikbaar als [Steering Control] is
gesteld op [Custom].)
in
Opmerkingen
• Tijdens het opgeven van de instellingen kan de
aangesloten afstandsbediening niet worden gebruikt,
ook al zijn sommige functies al geregistreerd. Gebruik
de knoppen op het apparaat.
• Als zich tijdens de registratie een fout voordoet,
worden alle geregistreerde gegevens gewist. Herstart
registratie vanaf het begin.
• Deze functie is op sommige voertuigen mogelijk niet
beschikbaar. Ga naar de ondersteuningssite die op het
achterblad wordt vermeld voor meer informatie over de
compatibiliteit van uw voertuig.
Factory Reset (Fabrieksinstellingen herstellen)
Alle instellingen terugzetten naar de
fabrieksinstellingen.
Firmwareversie
Firmwareversie bijwerken en bevestigen.
Open-sourcelicenties
De softwarelicenties weergeven.
Geluidsinstellingen (Geluid)
EXTRA BASS
Hoge tonen versterken in synchronisatie met het
volumeniveau: [OFF], [1], [2].
EQ10/subwoofer
Equalisatiecurve selecteren en subwooferniveau
bijstellen.
EQ10
Hiermee kunt u de equalisatiecurve selecteren:
[OFF],
[R&B], [Rock], [Pop], [Hiphop], [Dance],
[EDM], [Jazz], [Soul], [Land], [Custom].
Met [Custom] past u de equalisatiecurve aan:
-6 tot +6.
Subwoofer
Het volumeniveau van de subwoofer aanpassen:
[OFF],
-10 tot +10.
Balans/fader
De balans/fader aanpassen.
Balans
De balans tussen de linker
aanpassen: [L15] tot [R15].
Fader
De balans tussen de voor- en achterluidspreker
aanpassen: [V
oorzijde 15] tot [Rear 15].
Crossover
De afkapfrequentie en subwooferfase instellen.
High Pass-filter
De afkapfrequentie van de voor-/
a
chterluidsprekers selecteren: [OFF], [50 Hz],
[60 Hz], [80 Hz], [100 Hz], [120 Hz].
Low Pass-filter
De afkapfrequentie van de subwoofer
sel
ecteren: [OFF], [50 Hz], [60 Hz], [80 Hz],
[100 Hz], [120 Hz].
Subwoofer-fase
Hiermee kunt u de subwooferfase selecteren:
ormal], [Achteruit].
[N
DSO (Dynamic Stage Organizer)
Audio-uitvoer verrijken: [OFF], [Low], [Middle],
[High].
- en rechterluidspreker
16NL
Visuele instellingen (Visueel)
Achtergrond
De achtergrond wijzigen door de gewenste kleur
aan te raken.
Dimmer
Het display dimmen: [OFF], [Auto], [ON].
([Auto] is alleen beschikbaar als de
voedingsk
en werkt wanneer de koplampen zijn
ingeschakeld.)
Met [
is geactiveerd: –5 tot +5.
Aanraakscherm aanpassen
De kalibratie van het aanraakscherm aanpassen
als de positie niet overeenkomt met het juiste
item.
abel voor de verlichting is aangesloten
] past u de helderheid aan als de dimmer
BLUETOOTH-instellingen (Bluetooth)
Bluetooth-verbinding
Het BLUETOOTH-signaal activeren: [OFF], [ON],
[Pairing] (stand-bymodus voor koppeling wordt
geactiveerd).
Info Bluetooth-apparaat
De informatie van het apparaat dat is
aangesloten op de eenheid weergeven.
(alleen beschikbaar wanneer [Bluetoothverb
inding] is ingesteld op [ON] en een
BLUETOOTH-apparaat is aangesloten
op de eenheid.)
Bluetooth resetten
Alle BLUETOOTH-gerelateerde instellingen
initialiseren, zoals koppelingsgegevens,
oproepgeschiedenis, geschiedenis van
verbonden BLUETOOTH-apparaten, enzovoort.
Aanvullende informatie
De firmware bijwerken
Om de firmware bij te werken, gaat u naar de
ondersteuningswebsite op het achterblad en
volgt u de online instructies.
Opmerking
Verwijder het USB-apparaat niet tijdens de update.
Voorzorgsmaatregelen
•De elektrische antenne wordt automatisch
uitgeschoven.
•Als u de auto met de eenheid verkoopt of van de
h
and doet, kunt u alle instellingen terugzetten
naar de fabrieksinstellingen door de procedure
voor het herstellen van de fabrieksinstellingen uit
te voeren (pagina 16).
• Mors geen vloeistof op het apparaat.
Opmerkingen over veiligheid
•Houd u aan de plaatselijke verkeersregels, wetten
en voorschriften.
•Tijdens het rijden
– Kijk niet naar en voer geen handelingen uit op
eenheid. Hierdoor kunt u worden afgeleid en
de
kunnen ongelukken ontstaan. Parkeer uw auto
op een veilige plaats als u de eenheid wilt
bekijken of bedienen.
– Maak geen gebruik van de setupfunctie of een
and
ere functie waardoor uw aandacht van de
weg kan worden afgeleid.
– Kijk wel gewoon achterom tijdens het
ac
hteruitrijden en houd uw omgeving voor de
veiligheid zorgvuldig in de gaten, zelfs als de
achteruitkijkcamera is aangesloten. Vertrouw
niet alleen op de achteruitkijkcamera.
• Tijdens de bediening
– Steek niet uw handen, vingers of vreemde
voo
rwerpen in de eenheid, want dit kan leiden
tot letsel of schade aan de eenheid.
– Houd kleine voorwerpen buiten het bereik van
kinder
en.
– Vergeet niet uw veiligheidsgordel vast te maken
om
letsel als gevolg van plotselinge
bewegingen van de auto te voorkomen.
Ongelukken voorkomen
Beelden worden pas weergegeven nadat u de auto
hebt geparkeerd en de handrem hebt geactiveerd.
Als de auto in beweging komt tijdens het afspelen
van een video, wordt de volgende melding
weergegeven en kunt u geen video bekijken.
[Video geblokkeerd voor uw veiligheid.]
Het apparaat niet gebruiken en niet naar het
scherm ki
jken tijdens het rijden.
17NL
Opmerkingen over het lcd-scherm
• Laat het lcd-scherm niet nat worden en stel het niet
bloot aan vloeistoffen. Dit kan leiden tot een storing.
• Druk niet hard op het lcd-scherm. Dit kan
vervorming van het beeld of storingen veroorzaken
(dat wil zeggen, het beeld kan onduidelijk worden
en het lcd-scherm kan beschadigd raken).
• Raak het scherm niet aan met andere objecten dan
met uw vi
nger, want anders zou het lcd-scherm
beschadigd kunnen raken of kunnen breken.
• Reinig het lcd-scherm met een droge zachte doek.
Gebruik geen oplosmiddelen zoals benzine,
thinner, in de handel verkrijgbare
reinigingsmiddelen of antistatische spray.
• Gebruik het apparaat niet buiten het
temperatuurbereik van 0 ºC tot 40 ºC (32 ºF tot 104 ºF).
•Als uw auto was geparkeerd op een koude of
warme plaats, is het beeld mogelijk niet duidelijk.
Het scherm is achter niet beschadigd, en het
beeld wordt duidelijk wanneer de temperatuur in
uw auto weer normaal wordt.
•Er kunnen blauwe, rode of groene stilstaande
pu
ntjes op het scherm verschijnen. Deze
zogenoemde 'lichte plekken' kunnen zich
voordoen bij elk lcd-scherm. Het lcd-scherm is
met zorg geproduceerd, en meer dan 99,99% van
de segmenten zal functioneel zijn. Het is echter
mogelijk dat een klein percentage (meestal 0,01%)
van de segmenten niet naar behoren oplicht.
Dit zal uw kijkplezier echter niet verstoren.
Opmerkingen over het aanraakscherm
• In deze eenheid wordt een resistief aanraakscherm
gebruikt. Raak het bedieningspaneel rechtstreeks
met uw vingertop aan.
•Op deze eenheid wordt geen multi-touchbediening ondersteund.
•Raak het scherm niet aan met scherpe
v
oorwerpen, zoals een naald, pen of nagel.
Bediening met een pen wordt niet ondersteund
op deze eenheid.
• Laat geen voorwerpen in contact komen met het
aa
nraakscherm. Als het scherm wordt aangeraakt
door een ander object dan uw vingertop, reageert
de eenheid mogelijk niet correct.
• Aangezien glasmateriaal wordt gebruikt voor het
scherm, moet u het niet blootstellen aan sterke
schokken. Als barsten of blusjes ontstaan op het
scherm, moet u het beschadigde onderdeel niet
aanraken, want dit kan lichamelijk letsel veroorzaken.
• Houd andere elektrische apparaten uit de buurt
van het aanraakscherm. Deze kunnen de werking
van het aanraakscherm verstoren.
Ondersteunde indelingen voor USB
afspelen
WMA (.wma)*1*
Bitsnelheid: 48 kbps – 192 kbps (met variabele
bitsnelheid (VBR))*
Bemonsteringsfrequentie*4: 44,1 kHz
MP3
(.mp3)*1*
Bitsnelheid: 48 kbps – 320 kbps (met variabele
bitsnelheid (VBR))*
Bemonsteringsfrequentie*4: 32 kHz, 44,1 kHz,
48 kHz
C (.m4a)*1*
AA
Bitsnelheid: 40 kbps – 320 kbps (met variabele
bitsnelheid (VBR))*
Bemonsteringsfrequentie*4: 8 kHz – 48 kHz
Bits per sample (quantiseringsbit): 16-bits
AC (.flac)*1*
FL
Bemonsteringsfrequentie*4: 8 kHz – 48 kHz
Bits per sample (quantiseringsbit): 16-bits
V (.wav )*
WA
Bemonsteringsfrequentie*4: 8 kHz – 48 kHz
Bits per sample (quantiseringsbit): 16-bits,
24-bits
id (.avi)
Xv
Videocodec: MPEG-4 Advanced Simple Profile
Audiocodec: MP3 (MPEG-1 Layer3)
Bitsnelheid: Max. 4 Mbps
Framesnelheid: Max. 30 FPS (30P/ 60i)
Resolutie: Max. 1280 × 720*
MPEG-4 (.mp4)
Videocodec: MPEG-4 Advanced Simple Profile,
A
VC Baseline Profile
Audiocodec: AAC
Bitsnelheid: Max. 4 Mbps
Framesnelheid: Max. 30 FPS (30P/ 60i)
Resolutie: Max. 1280 × 720*
WMV (.wmv, .avi)*
Videocodec: WMV3, WVC1
Audiocodec: MP3, WMA
Bitsnelheid: Max. 6 Mbps
Framesnelheid: Max. 30 fps
Resolutie: Max. 720 × 480*
MKV (.mkv)
Videocodec: MPEG-4 Advanced Simple Profile,
A
VC Baseline Profile
Audiocodec: MP3, AAC
Bitsnelheid: Max. 5 Mbps
Framesnelheid: Max. 30 fps
Resolutie: Max. 1280 × 720*
*1 Auteursrechtelijk beschermde bestanden en
meerkanaals-audiobestanden kunnen niet worden
afgespeeld.
*2 Bestanden met DRM (Digital Rights Management)
kunnen niet worden afgespeeld.
2
3
2
3
2
3
6
1
5
5
1
5
5
18NL
*3 Afhankelijk van de bemonsteringsfrequentie zijn niet-
standaard of niet-gegarandeerde bitsnelheden
inbegrepen.
*4 De bemonsteringsfrequentie correspondeert mogelijk
niet met alle encoders.
*5 Deze waarden staan voor de maximale resolutie van
speelbare video, niet de resolutie van het scherm van
af
de speler. De resolutie van het display is 800 × 480.
*6 Weergave van de taginformatie wordt niet ondersteund.
Opmerking
Sommige bestanden kunnen mogelijk niet worden
afgespeeld, hoewel hun bestandsindelingen worden
ondersteund door de eenheid.
Info iPhone
• Ga voor meer informatie over compatibele iPhonemodellen naar de ondersteuningswebsite op het
achterblad.
• Gebruik van 'Made for Apple' betekent dat een accessoire
speciaal is gemaakt om te worden gebruikt met de
vermelde Apple-producten en door de ontwikkelaar is
gecertificeerd om te voldoen aan de prestatienormen van
Apple. Apple is niet verantwoordelijk voor de werking van
dit apparaat of voor het voldoen ervan aan de veiligheidsen overheidsvoorschriften.
Let op: het gebruik van dit accessoire met een Appleproduct kan de draadloze prestaties beïnvloeden.
Kennisgeving over licenties
Dit product bevat software die door Sony wordt gebruikt uit
hoofde van een licentieovereenkomst met de
auteursrechtelijke eigenaar. Wij zijn verplicht de inhoud van
de overeenkomst aan klanten bekend te maken. Dit wordt
vereist door de auteursrechtelijke eigenaar van de software.
Zie pagina 16 voor meer informatie over deze
softwarelicenties.
Kennisgeving over software waarop GNU GPL/LGPL
van toepassing is
Dit product bevat software die onderhevig is aan de
volgende GNU General Public License (verder aangeduid als
'GPL') of GNU Lesser General Public License (verder
aangeduid als 'LGPL'). Hierin is vastgelegd dat klanten het
recht hebben om de broncode van deze software te
verwerven, bewerken, en opnieuw te distribueren in
overeenstemming met de voorwaarden van de GPL of de
LGPL weergegeven op deze eenheid.
De broncode van de hierboven vermelde software is
beschikbaar op internet.
U kunt deze downloaden door naar de volgende URL te
gaan en vervolgens de modelnaam 'XAV-AX1005DB' te
selecteren.
URL: http://www.sony.net/Products/Linux/
Houd er rekening mee dat Sony vragen over de inhoud van
de broncode niet kan beantwoorden.
Met alle vragen of problemen met betrekking tot dit
apparaat die niet aan bod komen in deze
gebruiksaanwijzing, kunt u terecht bij uw Sony-dealer.
Specificaties
Beeldschermgedeelte
Schermtype: Breedbeeld LCD-kleurenscherm
Afmetingen: 6,2 inch
Systeem: Actieve TFT-matrix
Aantal pixels:
1.152.000 pixels (800 x 3 (RGB) x 480)
Kleursysteem:
PAL/NTSC automatische selectie voor CAMERA
IN
-aansluiting
Tun er
DAB/DAB+
Afstembereik: 174,928 MHz – 239,200 MHz
Antenne-aansluiting:
Externe antenneconnector
FM
Afstembereik: 87,5 MHz – 108,0 MHz
Bruikbare gevoeligheid: 7 dBf
Signaal/ruis-verhouding: 70 dB (mono)
Scheiding bij 1 kHz: 45 dB
AM
Afstembereik: 531 kHz – 1.602 kHz
Gevoeligheid: 32 μV
USB-spelergedeelte
Interface: USB (Hi-speed)
Maximumstroom: 1,5 A
Draadloze communicatie
Communicatiesysteem:
BLUETOOTH-standaard versie 3.0
Uitgang:
BLUETOOTH-standaard energieklasse 2
(Maximaal uitgestuurd vermogen +1 dBm)
Maximaal communicatiebereik
In een rechte lijn (zonder obstakels) ongeveer
10 m (33 ft)
Frequentieband:
2,4 GHz band (2,4000 GHz – 2,4835 GHz)
Modulatiemethode: FHSS
Compatibele BLUETOOTH-profielen*
A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1
Corresponderende codec: SBC, AAC
*1 Het daadwerkelijke bereik varieert afhankelijk van diverse
factoren, zoals obstakels tussen apparaten, magnetische
velden rondom een magnetron, statische elektriciteit,
ontvangstgevoeligheid, prestaties van de antenne,
besturingssysteem, softwaretoepassingen enzovoort.
*2 BLUETOOTH-standaardprofielen geven aan wat het doel
is van de BLUETOOTH-communicatie tussen apparaten.
*
1:
2
:
19NL
Versterker
Uitvoer: Speakeruitgangen
Luidsprekerimpedantie: 4 Ω – 8 Ω
Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)
Algemeen
Stroomvereisten: 12 V DC auto-accu
(negatieve aarde (massa))
Nominaal stroomverbruik: 10 A
Afmetingen:
Circa 178 mm × 100 mm × 141 mm
1
/8 inch × 4 inch × 5 5/8 inch) (b/h/d)
(7
Montageafmetingen:
Circa 182 mm × 111 mm × 121 mm
1
/4 inch × 4 3/8 inch × 4 7/8 inch) (b/h/d)
(7
Massa: Ca. 0,9 kg
Inhoud van de verpakking:
Hoofdapparaat (1)
Onderdelen voor installatie e
n aansluitingen
(1 set)
Microfoon (1)
Vraag de dealer om meer informatie.
Ontwerp en technische gegevens kunnen zonder
oorafgaande kennisgeving worden gewijzigd.
v
Auteursrechten
Het woordmerk Bluetooth® en de Bluetooth®-logo's zijn
geregistreerde handelsmerken in eigendom van Bluetooth
SIG, Inc. en het gebruik van dergelijke merken door Sony
Corporation geschiedt onder licentie. Andere handelsmerken
en handelsnamen zijn van hun respectieve eigenaren.
Windows Media is een geregistreerd handelsmerk of
handelsmerk van Microsoft Corporation in de VS en/of
andere landen.
Dit product wordt beschermd door bepaalde intellectuele
eigendomsrechten van Microsoft Corporation. Gebruik of
distributie van deze technologie buiten dit product om is
verboden zonder een licentie van Microsoft of een
geautoriseerde dochteronderneming van Microsoft.
Apple, iPhone en Lightning zijn handelsmerken van Apple
Inc., gedeponeerd in de Verenigde Staten en andere landen.
Apple CarPlay is een handelsmerk van Apple Inc.
IOS is een handelsmerk of gedeponeerd handelsmerk van
Cisco in de Verenigde Staten en andere landen en wordt
gebruikt onder licentie.
DIT PRODUCT WORDT GELICENTIEERD UIT HOOFDE VAN
DE MPEG-4 VISUELE PATENT PORTFOLIOLICENTIE VOOR
PERSOONLIJK EN NIET-COMMERCIEEL GEBRUIK VOOR
CONSUMENTEN VOOR HET DECODEREN VAN VIDEO IN
OVEREENSTEMMING MET DE MPEG-4 VISUELE STANDAARD
('MPEG-4-VIDEO') DIE IS GECODEERD DOOR EEN
CONSUMENT IN HET KADER VAN PERSOONLIJKE EN NIETCOMMERCIËLE ACTIVITEITEN EN/OF IS VERKREGEN VAN EEN
VIDEOPROVIDER DIE DOOR MPEG LA IS GELICENTIEERD
VOOR HET AANBIEDEN VAN MPEG-4-VIDEO.
VOOR AL HET OVERIGE GEBRUIK WORDT GEEN LICENTIE
VERLEEND O
AANVULLENDE INFORMATIE, MET INBEGRIP VAN
INFORMATIE OVER PROMOTIONEEL, INTERN EN
COMMERCIEEL GEBRUIK EN LICENTIËRING KAN WORDEN
VERKREGEN VAN MPEG LA, LLC. ZIE
HTTP://WWW.MPEGLA.COM
DIT PRODUCT IS GELICENSEERD UIT HOOFDE VAN DE AVC
PATENT PORTFOLIOLICENTIE VOOR PERSOONLIJK EN NIETCOMMERCIEEL GEBRUIK DOOR EEN CONSUMENT OM
(I) VIDEO TE CODEREN IN OVEREENSTEMMING MET DE
AVC-S TANDAAR D ('AVC-VID EO')
EN/OF
(ii) DECODEREN VAN AVC-VIDEO DIE IS GECODEERD DOOR
EEN CONSUMENT IN HET KADER VAN PERSOONLIJKE EN
NIET-COMMERCIËLE ACTIVITEITEN EN/OF IS VERKR EGEN VAN
EEN VIDE
VOOR HET AANBIEDEN VAN AVC-VIDEO. VOOR AL HET
OVERIGE GEBRUIK WORDT GEEN LICENTIE VERLEEND OF
GEÏMPLEMENTEERD. AANVULLENDE INFORMATIE IS
VERKRIJGBAAR BIJ MPEG LA, L.L.C. ZIE
HTTP://WWW.MPEGLA.COM
DIT PRODUCT WORDT GELICENTIEERD UIT HOOFDE VAN DE
AVC PATENT PORTFOLIOLICENTIE EN VC-1 PATENT
PORTFOLIOLICENTIE VOOR PERSOONLIJK EN NIETCOMMERCIEEL GEBRUIK VOOR CONSUMENTEN VOOR HET
DECODEREN VAN VIDEO IN OVEREENSTEMMING MET DE VC-1
VISUELE STANDAARD ('VC1-VIDEO') DIE IS GECODEERD DOOR
EEN CONSUMENT IN HET KADER VAN PERSOONLIJKE EN
NIET-COMMERCIËLE ACTIVITEITEN EN/OF IS VERKR EGEN VAN
EEN VIDEOPROVIDER DIE DOOR MPEG LA IS GELICENTIEERD
VOOR HET AANBIEDEN VAN AVC-VIDEO EN/OF VC-1-VIDEO.
VOOR AL HET OVERIGE GEBRUIK WORDT GEEN LICENTIE
VERLEEND OF GEÏMPLEMENTEERD. AANVULLENDE
INFORMATIE IS VERKRIJGBAAR BIJ MPEG LA, L.L.C. ZIE
HTTP://WWW.MPEGLA.COM
Alle andere handelsmerken zijn handelsmerken van hun
respectieve eigenaars.
F GEÏMPLEMENTEERD.
OPROVIDER DIE DOOR MPEG LA IS GELICENTIEERD
20NL
Problemen oplossen
De volgende controlelijst kan u helpen bij het
oplossen van problemen die kunnen optreden met
uw apparaat.
Controleer voordat u de onderstaande controlelijst
doorneemt de procedures voor aansluiting en
gebruik.
Zie 'Aansluiting/installatie' (pagina 25) voor details
over het gebruik van de zekering en het
verwijderen van het apparaat uit het dashboard.
Als het probleem niet is opgelost, gaat u naar de
ondersteuningswebsite op het achterblad.
Algemeen
Er is geen pieptoon.
Er is een optionele versterker aangesloten en u
gebruikt de ingebouwde versterker niet.
De zekering is doorgebrand.
De eenheid maakt geluid wanneer de stand van
de contactschakelaar wordt gewijzigd.
De kabels zijn niet goed verbonden met de
voedingsaansluiting voor accessoires van de auto.
Het beeld verdwijnt van/verschijnt niet op het
beeldscherm.
De functie monitor uit is geactiveerd (pagina 6).
– Tik ergens op het display om het weer in te
schakelen.
Menu-items kunnen niet worden geselecteerd.
Niet-beschikbare menu-items worden grijs
weergegeven.
De USB-functies werken niet zoals het hoort.
Gebruik geen USB-verlengkabel, want dit kan
leiden tot verslechtering van de signaalkwaliteit.
– Gebruik een kortere USB-kabel voor het
aansluiten van het USB-apparaat of vervang de
USB-kabel door een nieuwe.
De eenheid kan niet worden bediend.
Houd HOME langer dan 10 seconden ingedrukt
om de eenheid opnieuw op te starten. Met het
oog op uw veiligheid dient u de eenheid niet
opnieuw op te starten terwijl u rijdt.
Bediening van het aanraakscherm
Het aanraakscherm reageert niet goed op uw
aanraking.
Raak één deel van het aanraakscherm tegelijk
aan. Als twee of meer onderdelen tegelijk
worden aangeraakt, reageert het aanraakscherm
niet op de juiste wijze.
Kalibreer het aanraakscherm (pagina 17).
Raak het drukgevoelige scherm stevig aan.
Multi-touch wordt niet herkend.
Op deze eenheid wordt geen multi-touch-
bediening ondersteund.
Radio-ontvangst
De radio-ontvangst is slecht.
Er is ruis te horen.
Sluit de antenne stevig aan.
RDS
PTY toont [PTY not found.].
Het huidige station is geen RDS-station of de
radio-ontvangst is slecht.
Het zoeken begint na een paar seconden
luisteren.
Het station is geen TP-station of heeft een zwak
signaal.
– Deactiveer TA (pagina 9).
Er is geen verkeersinformatie.
Activeer TA (pagina 9).
Het station is een TP-station, maar zendt toch
geen verkeersinformatie uit.
– Stem af op een ander station.
DAB/DAB+-radio-ontvangst
Er kunnen geen zenders worden ontvangen.
Zie [No Station] (pagina 24) voor meer informatie
als u het DAB-signaal niet kunt ontvangen.
Geen verkeersinformatie.
DAB-aankondigingen uitschakelen (pagina 11).
– Verkeersinformatie wordt uitgeschakeld terwijl
DAB-aankondigingen zijn ingeschakeld.
Beeld
Er verschijnt geen beeld/er is beeldruis
zichtbaar.
Er is een verbinding niet goed aangesloten.
Controleer de verbinding tussen deze eenheid en
andere apparatuur en stel de ingang van de
apparatuur in op de bron die overeenkomt met
deze eenheid.
Onjuiste installatie.
– Installeer de eenheid onder een hoek van
minder dan 30° in een stevig deel van de auto.
De parkeerkabel (lichtgroen) is niet aangesloten
op de kabel van de handremschakelaar of de
handrem is niet ingeschakeld.
Het beeld past niet op het scherm.
De beeldverhouding is vastgesteld op de
afspeelbron.
21NL
Geluid
Er is geen geluid/geluid slaat over/geluid hapert.
Er is een verbinding niet goed aangesloten.
Controleer de verbinding tussen deze eenheid en
de aangesloten apparatuur, en selecteer de
ingang van de apparatuur in op de bron die
overeenkomt met deze eenheid.
Onjuiste installatie.
– Installeer de eenheid onder een hoek van
minder dan 30° in een stevig deel van de auto.
De eenheid bevindt zich in de stand pauze/
terugspoelen/vooruitspoelen.
De instellingen voor de uitgangen zijn niet
correct opgegeven.
Het volume is te laag.
De functie ATT is ingeschakeld.
De indeling wordt niet ondersteund.
– Controleer of de indeling wordt ondersteund
door deze eenheid (
Geluid is verstoord.
Houd snoeren en kabels uit de buurt van elkaar.
pagina 18).
USB afspelen
Items kunnen niet worden afgespeeld.
Sluit het USB-apparaat opnieuw aan.
Afspelen vanaf een USB-apparaat duurt langer.
Het USB-apparaat bevat grote bestanden of
bestanden met een ingewikkelde boomstructuur.
Audiobestanden kunnen niet worden
afgespeeld.
USB-apparaten die zijn geformatteerd met
andere bestandssystemen dan FAT12, FAT16,
FAT32 of exFAT worden niet ondersteund.*
* Deze eenheid ondersteunt FAT12, FAT16, FAT32 en exFAT,
maar sommige USB-apparaten ondersteunen mogelijk
niet al deze indelingen. Raadpleeg de gebruiksaanwijzing
van het USB-apparaat of neem contact op met de fabrikant
voor meer informatie.
BLUETOOTH-functie
Het andere BLUETOOTH-apparaat kan dit
apparaat niet detecteren.
Stel [Bluetooth-verbinding] in op [ON]
(
pagina 17).
Zolang een BLUETOOTH-verbinding wordt
gemaakt, kan dit apparaat niet worden
gedetecteerd door een ander apparaat. Beëindig
de huidige verbinding en zoek naar deze eenheid
vanaf het andere apparaat.
Afhankelijk van uw smartphone of mobiele
telefoon, moet u deze eenheid mogelijk
verwijderen uit de geschiedenis van de
verbonden smartphone of mobiele telefoon en
vervolgens opnieuw koppelen (
pagina 7).
Verbinding is niet mogelijk.
Raadpleeg de procedures voor koppelen en
verbinden in de handleiding van het andere
apparaat, enzovoort, en voer de bewerking
opnieuw uit.
De naam van het gedetecteerde apparaat wordt
niet weergegeven.
Afhankelijk van de status van het andere
apparaat is het wellicht niet mogelijk de naam op
te halen.
Er is geen beltoon.
Verhoog het volume tijdens het ontvangen van
een oproep.
Het volume van de stem van de spreker is laag.
Verhoog het volume tijdens de oproep.
Uw gesprekspartner zegt dat het volume te laag
of te hoog is.
Pas het [MIC Gain] niveau aan (pagina 14).
Echo of ruis treedt op tijdens het
telefoongesprek.
Verlaag het volume.
Stel [Speech Quality] in op [Modus 1] of [Modus 2]
(
pagina 14).
Als het omgevingsgeluid luid is, probeer dit dan
te verminderen.
– Doe het raam dicht als het geluid van de weg
luid is.
– Zet de airconditioning lager als het geluid van
de airconditioning luid is.
De geluidskwaliteit van de telefoon is slecht.
De geluidskwaliteit van de telefoon is afhankelijk
van ontvangstomstandigheden van de mobiele
telefoon.
– Plaats uw auto ergens waar u het signaal van
de mobiele telefoon kunt verbeteren als de
ontvangst slecht is.
Het volume van het verbonden BLUETOOTHapparaat is laag of hoog.
Het volume varieert al naar gelang het
BLUETOOTH-apparaat.
– Verlaag het volumeverschil tussen deze eenheid
en het BLUETOOTH-apparaat (
Het geluid slaat over tijdens audiostreaming of
de BLUETOOTH-verbinding wordt verbroken.
Verklein de afstand tussen de eenheid en het
BLUETOOTH-audioapparaat.
Als het BLUETOOTH-apparaat is opgeborgen in
een hoesje waardoor het signaal wordt
verstoord, verwijdert u het hoesje wanneer u het
apparaat gebruikt.
Er worden meerdere BLUETOOTH-apparaten
of andere apparaten (bijvoorbeeld hamradioapparatuur) die radiogolven uitstralen in de
buurt gebruikt.
pagina 11).
22NL
– Zet de andere apparaten uit.
– Verhoog de afstand tussen de eenheid en de
andere apparaten.
Afspeelgeluid stopt tijdelijk wanneer deze
eenheid een verbinding maakt met een mobiele
telefoon. Dit duidt niet op een storing.
Het verbonden BLUETOOTH-apparaat kan niet
worden bediend tijdens audiostreaming.
Controleer of het verbonden BLUETOOTH-
apparaat AVRCP ondersteunt.
Sommige functies werken niet.
Controleer of het apparaat dat verbinding maakt,
de functies in kwestie ondersteunt.
Een oproep wordt per ongeluk beantwoord.
De telefoon waarmee u verbinding maakt, is
ingesteld op het automatisch verrichten van
oproepen.
[Auto Answer] van deze eenheid is ingesteld op
[ON] (
pagina 14).
Koppelen is mislukt vanwege een time-out.
Afhankelijk van apparaat dat u wilt aansluiten, is
er mogelijk een korte tijdslimiet waarin u kunt
koppelen. Probeer het koppelen binnen deze tijd
te voltooien.
Kan niet koppelen.
De eenheid kan na initialisering mogelijk niet aan
een eerder gekoppeld BLUETOOTH-apparaat
worden gekoppeld als informatie voor het
koppelen van het apparaat zich op het
BLUETOOTH-apparaat bevindt. Verwijder in dat
geval de koppelingsinformatie van de eenheid van
het BLUETOOTH-apparaat en koppel ze opnieuw.
De BLUETOOTH-functie kan niet worden bediend.
Zet het contact uit. Wacht even en zet het contact
in de stand ACC.
Er is geen geluid te horen via de
autoluidsprekers tijdens handsfree bellen.
Als het geluid wordt uitgevoerd via de mobiele
telefoon, stelt u de mobiele telefoon zodanig in
dat het geluid via de luidsprekers van uw auto
wordt uitgevoerd.
Apple CarPlay
Het Apple CarPlay-pictogram wordt niet op het
HOME-scherm weergegeven.
Uw iPhone is niet compatibel met Apple CarPlay.
– Zie de compatibiliteitslijst op de
ondersteuningswebsite op de achteromslag.
Verbreek de verbinding van uw iPhone met de
USB-poort en sluit deze opnieuw aan.
Apple CarPlay is mogelijk niet beschikbaar in uw
land of regio.
Zorg ervoor dat een gecertificeerde Lightning-
kabel wordt gebruikt voor het aansluiten van uw
iPhone op de eenheid.
Berichten
Algemeen
Deze inhoud kan niet worden afgespeeld.
De momenteel geselecteerde inhoud kan niet
worden afgespeeld of overgeslagen.
– De inhoud is in een niet-ondersteunde
bestandsindeling. Controleer ondersteunde
bestandsindelingen (
Apparaat reageert niet
De eenheid herkent het aangesloten USB-
apparaat niet.
– Sluit het USB-apparaat opnieuw aan.
– Controleer of het USB-apparaat wordt
ondersteund door de eenheid.
Geen afspeelbare gegevens
Het USB-apparaat bevat geen afspeelbare
gegevens.
– Plaats muziekgegevens/-bestanden op het
USB-apparaat.
Waarschuwing bij te hoge stroom via USB.
Het USB-apparaat is overvol.
– Koppel het USB-apparaat los.
– Gee ft aan dat het USB-a pparaa t niet wer kt, of dat
een niet-ondersteund apparaat is aangesloten.
USB-apparaat niet ondersteund
Ga voor meer informatie over de compatibiliteit van
uw USB -apparaat naar de ondersteuningswebsite
die wordt vermeld op het achterblad.
USB-hub niet ondersteund
USB-hubs worden niet ondersteund op deze
eenheid.
BLUETOOTH
Bluetooth-apparaat niet gevonden.
De eenheid kan een BLUETOOTH-apparaat dat
verbinding maakt niet detecteren.
– Controleer de BLUETOOTH-instellingen van het
apparaat dat verbinding maakt.
Er staat geen apparaat in de lijst van
geregistreerde BLUETOOTH-apparaten.
– Voer een koppeling uit met een BLUETOOTH-
apparaat (
Handsfree-apparaat niet beschikbaar.
Er is geen verbinding met een mobiele telefoon.
– Maak verbinding met een mobiele telefoon
(
pagina 8).
pagina 7).
pagina 18).
23NL
DAB/DAB+-radio-ontvangst
No Station
Het DAB-signaal kan niet worden ontvangen.
– Voer een automatische afstemming uit
(
pagina 10).
– Controleer de aansluiting van de DAB-antenne
(niet meegeleverd).
– Controleer of [Antennevermogen] is ingesteld
op [ON] (
pagina 11).
Receiving
Het apparaat is in afwachting van ontvangst van
een DAB-station.
Als deze oplossingen de situatie niet verbeteren,
neemt u contact op met de dichtstbijzijnde Sonydealer.
24NL
Aansluiting/installatie
× 4
5 x max. 8 mm
(7/32 x max. 5/16 inch)
× 2
Let op
• Installeer deze eenheid niet in een auto zonder
ACC-stand. Het scherm van de eenheid wordt niet
uitgeschakeld als u het contact uit zet, en hierdoor
zou de accu leeglopen.
• Sluit alle aardingskabels op een
g
emeenschappelijk aardpunt aan.
• Zorg ervoor dat de draden niet onder een schroef
ussen bewegende onderdelen (bijv. de rail van
of t
de autostoel) bekneld raken.
• Voordat u de aansluitingen maakt, moet u de
ontactschakelaar van de auto uitzetten om
c
kortsluiting te voorkomen.
• Sluit de voedingskabel aan op het apparaat en
luidsprekers voordat u de kabel aansluit op de
de
hulpvoedingsaansluiting.
• Isoleer losse, niet-aangesloten kabels met
tape voor de veiligheid.
isolatie
Voorzorgsmaatregelen
• Kies de installatieplaats zorgvuldig zodat het
apparaat geen hinder veroorzaakt tijdens het
rijden.
• Installeer het apparaat niet op plaatsen waar het
blo
otgesteld wordt aan hoge temperaturen, bijv.
in direct zonlicht of bij de warme luchtstroom van
de autoverwarming, aan sterke trillingen, of waar
het in contact komt met veel stof of vuil.
• Gebruik alleen de meegeleverde
bev
estigingsmiddelen om het apparaat veilig en
stevig te monteren.
Opmerking over de voedingskabel (geel)
Wanneer u dit apparaat aansluit samen met andere
componenten, moet de ampèrage van de aangesloten
autostroomkring groter zijn dan de som van de ampèrages
van de zekeringen van elke component afzonderlijk.
De montagehoek instellen
Zorg dat de montagehoek kleiner is dan 30°.
Onderdelenlijst voor installatie
• Deze onderdelenlijst bevat niet de volledige
inhoud van de verpakking.
• Het apparaat wordt geleverd met een beugel .
V
oordat u het apparaat plaatst, moet u de
ontgrendelingssleutels gebruiken om de
be
ugel van het apparaat te verwijderen. Voor
m
eer informatie zie 'De steun verwijderen'
(pagina 29).
•Bewaar de ontgrendelingssleutels voor
oekomstig gebruik, omdat u deze ook nodig hebt
t
om het apparaat uit de auto te verwijderen.
25NL
Aansluiting
*
3
*
3
*
3
Subwoofer*
1
Versterker*
1
vanaf een bekabelde
afstandsbediening
(niet meegeleverd)*
4
*6*
7
vanaf een autoantenne*
5
Achteruitkijkcamera*
1
*
3
Lichtgroen
Paars-wit gestreept
Voor meer informatie zie
'Aansluitingen' (pagina 27).
Zie 'Voedingsaansluitschema'
(pagina 28) voor meer informatie.
*
2
van DAB-antenne
(niet meegeleverd) *
9
26NL
*1 Niet meegeleverd
Kabel van handremschakelaar
Handremtype Voetremtype
*2 Luidsprekerimpedantie: 4 Ω – 8 Ω × 4
*3 RCA PIN-snoer (niet meegeleverd)
*4 Gebruik afhankelijk van het type auto een adapter voor
een bekabelde afstandsbediening (niet meegeleverd).
Zie voor meer informatie over het gebruik van de
kabelde afstandsbediening 'De bekabelde
be
afstandsbediening gebruiken' (pagina 28).
*5 Gebruik afhankelijk van het type auto een adapter (niet
meegeleverd) als de antenne-aansluiting niet past.
*6 Leid het ingangssnoer van de microfoon zo dat deze u
t
ijdens het rijden niet hindert, ook als u de microfoon niet
gebruikt. Zet het snoer vast met een klemmetje of iets
dergelijks als deze rond uw voeten loopt.
*7 Zie 'De microfoon installeren' (pagina 28) voor meer
informatie over het monteren van de microfoon.
*8 Stel [Antennevermogen] in op [ON] (standaard) of [OFF]
hankelijk van het type DAB-antenne (niet meegeleverd)
af
(pagina 11). Max. voedingsstroom 0,1 A
Aansluitingen
Als u een elektrische antenne zonder relaiskast
hebt, kan het aansluiten van dit apparaat met de
meegeleverde voedingskabel de antenne
b
eschadigen.
Naar de luidspr
ekerconnector van de auto
naar de voedingsconnector van de auto
12 Continue voeding Geel
Elektrische antenne/
13
rsterker (REM OUT)
ve
geschakelde voeding
14
or verlichting
vo
15 Geschakelde voeding Rood
16 Aarde Zwart
Blauw/wit
gestreept
Oranje-wit
gestreept
Naar de kabel van de handremschakelaar
De plaatsing van de kabel van de
handr
emschakelaar verschilt per auto.
Sluit de handremdraad (lichtgroen) van de
voedi
ngskabel aan op de kabel van de
handremschakelaar.
1
Achterluidspreker
(rechts)
2
3
Voorluidspreker
(rechts)
4
5
Voorluidspreker
(links)
6
7
Achterluidspreker
(links)
8
Paars
Grijs
Wit
Groen
Paars/zwart
gestreept
Grijs/zwart
gestreept
Wit/zwart
gestreept
Groen/zwart
streept
ge
Naar de +12V-voedingsaansluiting van de
achterlichtkabel van de auto (alleen bij
aansluiting van de achteruitkijkcamera)
Aansluiting voor instandhouding van het
geheugen
Zolang de gele voedingskabel is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook
wanneer het contact van de auto wordt uitgeschakeld.
Luidsprekeraansluiting
•Schakel het apparaat uit voordat u de luidsprekers
aansluit.
• Gebruik luidsprekers met een impedantie van
4 tot 8 Ω en met voldoende vermogen, om schade
t
e voorkomen.
27NL
Voedingsaansluitschema
Hulpvoedingsaansluiting
Rood Rood
Geel Geel
Rood Rood
Geel Geel
Rood
Rood
Geel
Geel
Klem (niet meegeleverd)
Controleer de hulpvoedingsaansluiting van de auto
en zorg dat de aansluitingen kloppen voor de auto.
Gewone aansluiting
12 Continue voeding Geel
15 Geschakelde voeding Rood
Wanneer de posities van de rode en gele
kabels zijn omgekeerd
12 Geschakelde voeding Geel
15 Continue voeding Rood
Voor auto's zonder ACC-stand
De microfoon installeren
U dient de microfoon te installeren, zodat uw
gesprekspartner u kan horen tijdens het handsfree
bellen.
Let op
• Het is heel gevaarlijk als het snoer zich rond het
stuur of de versnellingspook wikkelt. Controleer of
het snoer en andere onderdelen u tijdens het
rijden niet hinderen.
• Als uw auto is uitgerust met airbags of ander
sch
okabsorberend materiaal, neemt u dan contact
op met de winkel waar u dit apparaat hebt
gekocht of met de dealer, voordat u het
installeert.
Opmerking
Maak het oppervlak van het dashboard schoon met een
droge doek voordat u de dubbelzijdige tape erop plakt.
Als de aansluitingen en de geschakelde
voedingskabels kloppen, sluit u het apparaat aan
op de voeding van de auto. Met vragen over of
problemen bij het aansluiten van uw apparaat, die
niet in deze handleiding worden besproken, kunt u
terecht bij de autodealer.
28NL
De bekabelde afstandsbediening
gebruiken
1
Zet [Steering Control] in [Algemeen] op
[Preset] (pagina 16) om de bekabelde
afstandsbediening te activeren.
De achteruitkijkcamera gebruiken
Installatie van een achteruitkijkcamera (niet
meegeleverd) is vereist voor gebruik.
Het beeld van een achteruitkijkcamera die is
aa
ngesloten op de CAMERA IN-aansluiting wordt
weergegeven wanneer:
he
t achteruitrijlicht van uw auto gaat branden
(of de versnellingshendel in de stand R
hteruit) wordt gezet).
(ac
u
op HOME drukt en vervolgens op [Rear
Camera] tikt.
Installatie
Het haakje moet naar binnen wijzen.
Greep
Groter dan
182 mm (7 1/4 inch)
Groter dan
111 mm
(4 3/8 inch)
Op het dashboard of
de middenconsole
Met de auto
meegeleverde
onderdelen
Beugel
Beugel
De steun verwijderen
Verwijder de beugel van het apparaat voordat u
het apparaat installeert.
1 Plaats de twee ontgrendelingssleutels
totdat ze vastklikken en trek de beugel
naar beneden en het apparaat omhoog om
ze van elkaar te scheiden.
Het apparaat in het dashboard
monteren
• Voordat u het apparaat installeert, moet u de
grepen aan beide zijden van de beugel 3,5 mm
5
(
/32 inch) naar binnen buigen.
•Zie 'Het apparaat in een Japans
(pagina 29) voor Japanse auto's.
1 Plaats de beugel in het dashboard en
buig de klemhaken naar buiten voor een
stevige bevestiging.
e auto monteren'
2 Monteer het apparaat op de beugel .
Opmerkingen
• Als de grepen recht zijn of naar buiten gebogen, kan het
apparaat niet goed worden bevestigd en kan het
losschieten.
• Zorg dat de 4 grepen op de beschermende rand goed
in de sleuven van het apparaat zijn geplaatst .
Het apparaat in een Japanse auto
monteren
Het is mogelijk dat dit apparaat in sommige
Japanse auto's niet geïnstalleerd kan worden.
Neem in dat geval contact op met uw Sonyhandelaar.
Als u dit apparaat monteert op de beugels die in uw
auto zijn ingebouwd, gebruik dan de meegeleverde
schroeven
T voor TOYOTA en N voor NISSAN.
Opmerking
Voorkom storingen door het apparaat alleen met de
meegeleverde schroeven te installeren.
in d e juiste schroef gaten voor uw auto:
29NL
De zekering vervangen
Zekering (10 A)
Vervang een zekering altijd door
een exemplaar van hetzelfde
ampèrage als op de oorspronkelijke
zekering wordt vermeld.
Als de zekering doorbrandt, moet u
d
e voedingsaansluiting controleren
en de zekering vervangen.
Als de zekering vervolgens weer doorbrandt, kan er
s
prake zijn van een defect in het apparaat. Neem in
dat geval contact op met de dichtstbijzijnde Sonyhandelaar.
30NL
Nederlands
Sony Corporation verklaart hierbij dat deze apparatuur
voldoet aan richtlijn 2014/53/EU.
De volledige tekst van de EUc
onformiteitsverklaring kan worden geraadpleegd
via het volgende internetadres:
http://www.compliance.sony.de/
http://www.sony.eu/support
Ondersteuningswebsite
Raadpleeg de onderstaande website voor vragen of voor
de nieuwste ondersteuningsinformatie over dit product:
https://sony.net/SBS
Smartphone-app
Ondersteuning van Sony-app - Voor meer informatie en meldingen over
uw product:
√
Nieuws en berichten
√
Software-updates
√
Beknopte handleidingen
√
Tips en trucs
http://www.sony.eu/mysony
Registreer uw product online vandaag nog op:
©2018 Sony Corporation
http://www.sony.net/
Loading...
