Sony VPL-FE100U, VPL-FE100E, VPL-FE100M Operating Instruction

Download

VPL-FE100U/FE100E/FE100M

3-867-465-12(1)

LCD Data Projector

Operating Instructions

Mode d’emploi

Manual de instrucciones

VPL-FE100U VPL-FE100E VPL-FE100M

 1999 Sony Corporation

English

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

For the customers in the United Kingdom

WARNING THIS APPARATUS MUST BE EARTHED

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol Y or coloured green or green-and-yellow. The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

Voor de klanten in Nederland

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

The socket-outlet should be installed near the equipment and be easily accessible.

For the customers in the USA

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

For the customers in Canada

This Class A digital apparatus complies with Canadian ICES-

003.

2 (GB)

Overview

Setting up and projecting

Adjustments and settings using the menu

Precautions ............................................................... 4 (GB)

Features..................................................................... 5 (GB)

Location and Function of Controls ......................... 6 (GB)

Front .............................................................................. 6 (GB)

Rear ............................................................................. 10 (GB)

Remote Commander ................................................... 12 (GB)

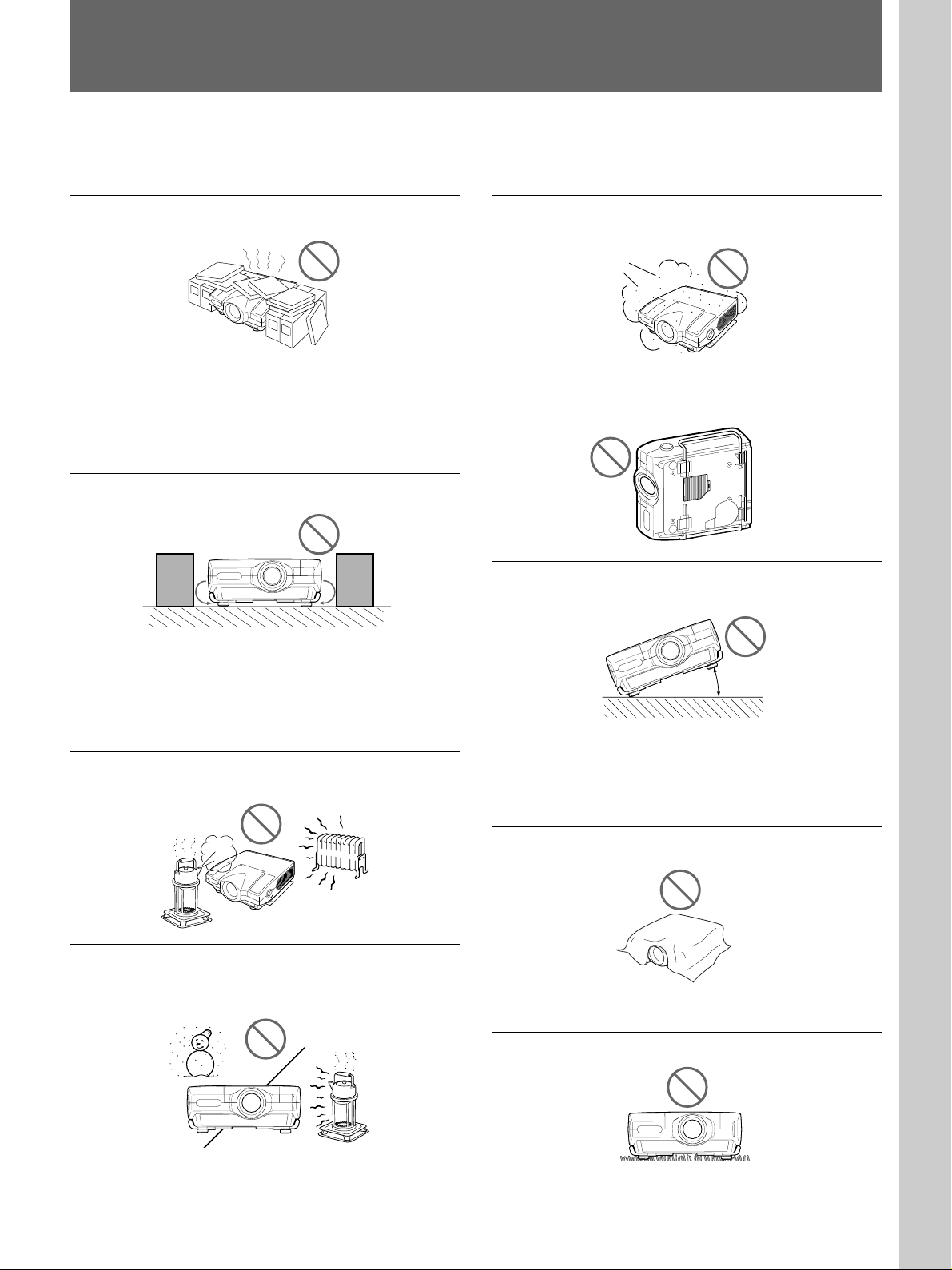

Precautions on Installation.................................... 15 (GB)

Installing the Projector on the Floor ..................... 16 (GB)

Connecting with a Computer or a VCR................. 17 (GB)

Projecting ................................................................ 18 (GB)

Using the Menu ....................................................... 21 (GB)

The PICTURE CTRL Menu ..................................... 22 (GB)

The INPUT SETTING Menu .................................... 23 (GB)

The SET SETTING Menu ........................................ 26 (GB)

The SIGNAL SELECT Menu ................................... 27 (GB)

English

Connection examples/ Index number setting

Maintenance

Others

Connection Examples ............................................ 28 (GB)

Connecting 15k RGB/Component Equipment............ 28 (GB)

Connecting the Switcher ............................................. 29 (GB)

Confirming the System Construction .......................... 30 (GB)

Setting the Index Numbers .................................... 31 (GB)

Maintenance ............................................................ 33 (GB)

Replacing the Lamp .................................................... 33 (GB)

Cleaning the Air Filter................................................. 34 (GB)

Troubleshooting...................................................... 35 (GB)

Specifications ......................................................... 37 (GB)

Index ........................................................................ 40 (GB)

3 (GB)

Precautions

On safety

• Check that the operating voltage of your unit is identical with the voltage of your local power supply. If voltage adaptation is required, consult with qualified Sony personnel.

• Should any liquid or solid object fall into the cabinet, unplug the unit and have it checked by qualified Sony personnel before operating it further.

• Unplug the unit from the wall outlet if it is not to be used for several days.

• To disconnect the cord, pull it out by the plug. Never pull the cord itself.

• The wall outlet should be near the unit and easily accessible.

• The unit is not disconnected from the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

• Do not look into the lens while the lamp is on.

• Do not place your hand or objects near the ventilation holes — the air coming out is hot.

• It is desirable to install the projector in a room where floor and walls are not of light-reflecting material. If the floor and walls are of reflecting material, it is recommended that the carpet and wall paper be changed to a dark color.

On preventing internal heat build-up

After turning off the power, the cooling fan runs for about six minutes while the ON indicator flashes in green. The indicator flashes quickly for one minute. During that time, you will not be able to turn the power back on with the ON key.

Caution

The projector is equipped with ventilation holes (intake) at the bottom/front side and ventilation holes (exhaust) at the left/right side. Do not block or place anything near these holes, or internal heat build-up may occur, causing picture degradation or damage to the projector.

On installation

• When the projector is mounted on the ceiling, the Sony PSS-2000 Projector Suspension Support must be used for installation.

• Allow adequate air circulation to prevent internal heat build-up. Do not place the unit on surfaces (rugs, blankets, etc.) or near materials (curtains, draperies) that may block the ventilation holes. Leave space of more than 30 cm (11 the projector. Be aware that room heat rises to the ceiling; check that the temperature near the installation location is not excessive.

• Do not install the unit in a location near heat sources such as radiators or air ducts, or in a place subject to direct sunlight, excessive dust or humidity, mechanical vibration or shock.

/8 inches) between the wall and

On illumination

• To obtain the best picture, the front of the screen should not be exposed to direct lighting or sunlight.

• Ceiling-mounted spot lighting is recommended. Use a cover over fluorescent lamps to avoid lowering the contrast ratio.

• Cover any windows that face the screen with opaque draperies.

On cleaning

• To keep the cabinet looking new, periodically clean it with a soft cloth. Stubborn stains may be removed with a cloth lightly dampened with a mild detergent solution. Never use strong solvents, such as thinner, benzene, or abrasive cleansers, since these will damage the cabinet.

• Avoid touching the lens. To remove dust on the lens, use a soft dry cloth. Do not use a damp cloth, detergent solution, or thinner.

• Clean the air filter in every 100 hours.

On repacking

Save the original shipping carton and packing material; they will come in handy if you ever have to ship your unit. For maximum protection, repack your unit as it was originally packed at the factory.

4 (GB)

Features

Overview

High brightness, high picture quality

• High brightness

Adopting four 120 W UHP lamps and newly developed optical system povides high brightness (light output 3,500 of ANSI lumen) and excellent uniformity on the picture.

• High resolution

Thanks to use of three 1.8-inch SXGA

panels with

approximately 1,300,000 pixels, the projector can project the sharp picture with the resolution of 1280 × 1024 pixels.

• DRC (Digital Reality Creation)

The DRC technology allows you to obtain a finer, more detailed picture with four-times higher density than the conventional video picture.

Accepts various input signals

This projector has a built-in high performance scan converter which converts the input signals to display the 15 k RGB, DTV, HDTV, VGA

SXGA

and UXGA1) (fV = up to 75 Hz) signals as well as the video signals of the composite, S video and component. The projector accepts a wide range of HDTV/DTV signals as shown in the chart below.

Format

1035/60i

1080/60i

480/60P

575/50P

1080/24PSF

1080/50i

720/60P

720/50P

Scanning rate (kHz)

33.75

31.5

31.25

28.13

37.5

* Each of the frame rates is also compatible with 1/1.001.

Frame rate (Hz)*

Scanning format

2:1 interlace

Progressive

2:1 interlace

Progressive

, SVGA1), XGA1),

Standard

Aspect ratio

BTA S-001B

16:9

SMPTE 274M/

16:9

BTA S-001B

16:9/4:3

SMPTE 293M

16:9/4:3

16:9

–

SMPTE 274M

SMPTE 293M

–

System expandability and versatility

The projector has RS-232C/422A/PJ COM interface connectors for communication. By combining the interface boards and signal interface switcher (not supplied), VPL-FE100U/FE100E/ FE100M projection systems can be greatly expanded. This projector also has the group and device index functions for using multiple projectors in one system.

Easy and flexible setup

• Sony’s original APA (Auto Pixel Alignment) function

You can obtain the clearest picture automatically by simply pressing the APA key when the signal is input from a computer.

• Easy setup with external equipment

This projector has 48 preset data for input signals in the memory. You can get a picture properly on the screen by connecting equipment and pressing the APA key.

• Flexible setup

The lens shift function allows you to install the projector in a wide range of locations, without worrying about keystone distortion (the picture going out of square). The power focus and power zoom functions also let you change the size of the projection screen without having to move the projector.

• Stack installation

Thanks to the lens shift function, up to three projectors can be stacked, which improves the brightness of the image.

• Fail safe function

The projector uses four lamps for light source. Even if one of them has burnt out, you can still use the projector. If two lamps have burnt out, the projector will automatically enter into standby mode.

..........................................................................................................................................................................................................

1) VGA, SVGA, XGA, SXGA and UXGA are the registered

trademarks of the International Business Machines Corporation, U.S.A.

5 (GB)

Location and Function of Controls

Front

!º

379

1 Lens mount part

When attaching the optional lens, consult with the Sony service personnel.

2 Speaker

3 Front remote control (SIRCS) detector

4 Bottom ventilation holes (intake)

Do not block the holes.

5 Adjusters

Use the adjusters to keep the projector level if it is installed on an uneven surface.

6 Front ventilation holes (intake)

Do not block the holes.

7 Adjuster button and lever

Press the button to raise the lever for adjusting the height of the adjuster.

8546

8 Handle lever (left and right sides)

Use the lever for putting away the carrying handle.

9 Carrying handle (left and right sides)

Pull out the handle for carrying the projector.

!º Left and right side ventilation holes (exhaust)

Do not place anything within the 30 cm (11 range from these holes or block them.

Notes

• Do not block the ventilation holes, or internal heat build-up may occur, causing fire or damage to the projector.

• Do not place anything near the ventilation holes or touch these holes as the temperature will be very high.

/8 inches)

6 (GB)

Using the carrying handles

Pull out to use for carrying the projector. To put away the handle, slide the handle lever forward.

Using the adjusters

To lower the projector

To raise the projector

Adjuster button

1 Press the adjuster button.

The adjuster lever comes out.

2 Turn the lever to adjust the height so that the

projector becomes level.

3 Replace the adjuster lever after use.

7 (GB)

Location and Function of Controls

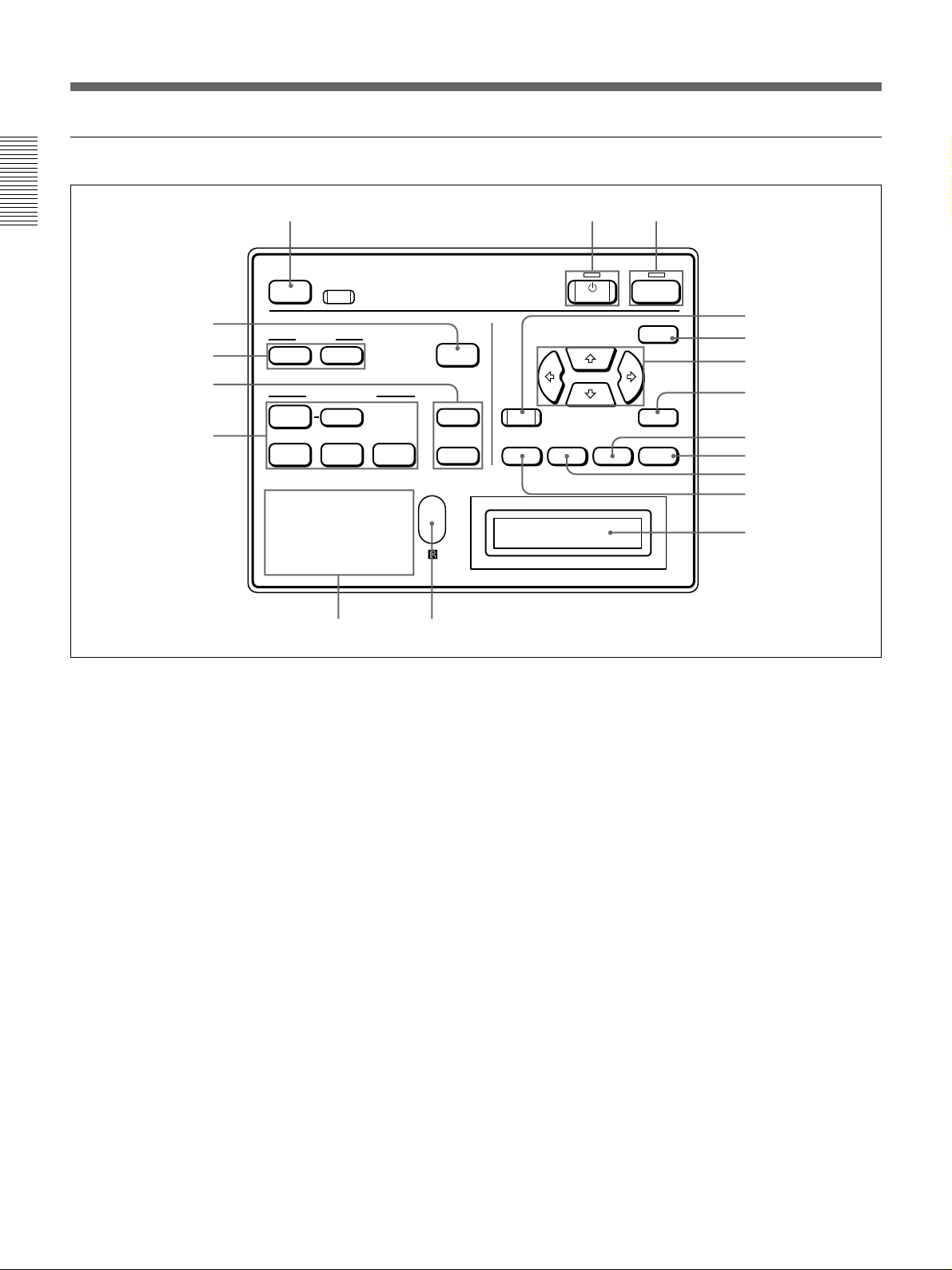

Control panel

123

LIGHT

5 6

VIDEO

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

HIGH TEMP

RESET

MUTING

PIC AUDIO

INPUT SELECT

SELECT

FAN FAIL

SYS SET

APA

VOLUME

LAMP FAIL

1 ON key and indicator

Press to turn on the power of the projector. The indicator lights when the key is pressed. The indicator flashes for about six minutes after the power is turned off by pressing the STANDBY key, as the fan runs for six minutes to cool down the inside of the projector. The indicator flashes quickly for one minute, during which you will not be able to turn the power back on with the ON key.

2 STANDBY key and indicator

Press to make the projector enter standby mode. The indicator lights to indicate that the projector is in standby mode.

3 LIGHT key

Illuminates the key indicators in orange when the projector is turned on. Illuminates the indicators for the relative keys in green when this key is pressed during operation. Press again to turn off the indicators.



STANDBY

!•

!¶ !§

!∞

ENTERRESET

!¢

–

PATTERN

ZOOM SHIFT FOCUS

!£ !™ !¡

!º

4 APA (Auto Pixel Alignment) key

Adjusts the position of the picture on the screen automatically so that the picture is clearly visible when the signals are input from a computer.

5 MUTING keys

Cut off the picture or sound temporarily.

PIC: Press to cut off the picture. Press again to

restore the picture.

AUDIO: Press to cut off the sound output from the

speakers or the AUDIO OUT jacks. Press again or press the VOLUME + key to restore the sound.

6 VOLUME +/– keys

Adjust the volume of the built-in speakers and output level of the AUDIO OUT jacks.

+ : Increases the volume. – : Decreases the volume.

Pressing this key and the RESET key simultaneously has the same function as the SYS SET key on the Remote Commander. Use when the PC-3000 signal interface switcher is used in the system or the system connections are changed.

8 (GB)

7 INPUT SELECT keys

Select the input signal.

VIDEO: Selects the video signal input from the

VIDEO or S VIDEO connectors and the audio signal input from the AUDIO IN L/R jacks. To switch the S VIDEO and VIDEO connectors, use the SELECT key.

SELECT: Each time you press this key, the input

video signal is switched between the VIDEO and S VIDEO connectors.

INPUT A: Selects the audio and video signals input

from the INPUT A connectors.

INPUT B: Selects the signal input from the

connectors on the optional interface board which is installed in the INPUT B section. When the IFB-12A interface board is installed and the output mode is selected on the IFB-12A, the key does not function.

INPUT C: Selects the signal input from the

connectors on the optional interface board which is installed in the INPUT C section.

Note on the VPL-FE100E model

The optional IFB-X2000E interface board is required to select VIDEO.

8 Indicators

POWER SAVING: Lights when the projector is in

power saving mode. When POWER SAVING in the SET SETTING menu is set to ON, the projector goes into the power saving mode if no signal is input for 10 minutes. Although the lamp goes out, the cooling fan keeps running. In the power saving mode, only the STANDBY key functions for the first 30 seconds. The power saving mode is canceled when a signal is input or any key is pressed.

COVER FAIL: Lights when the lamp cover or air

filter cover is not secured firmly.

FAN FAIL: Lights when the fan is broken. HIGH TEMP: Lights when temperature inside the

projector becomes unusually high.

LAMP FAIL: When the lamp life has reached the

end, the indicator of that lamp lights.

!¡ PATTERN key

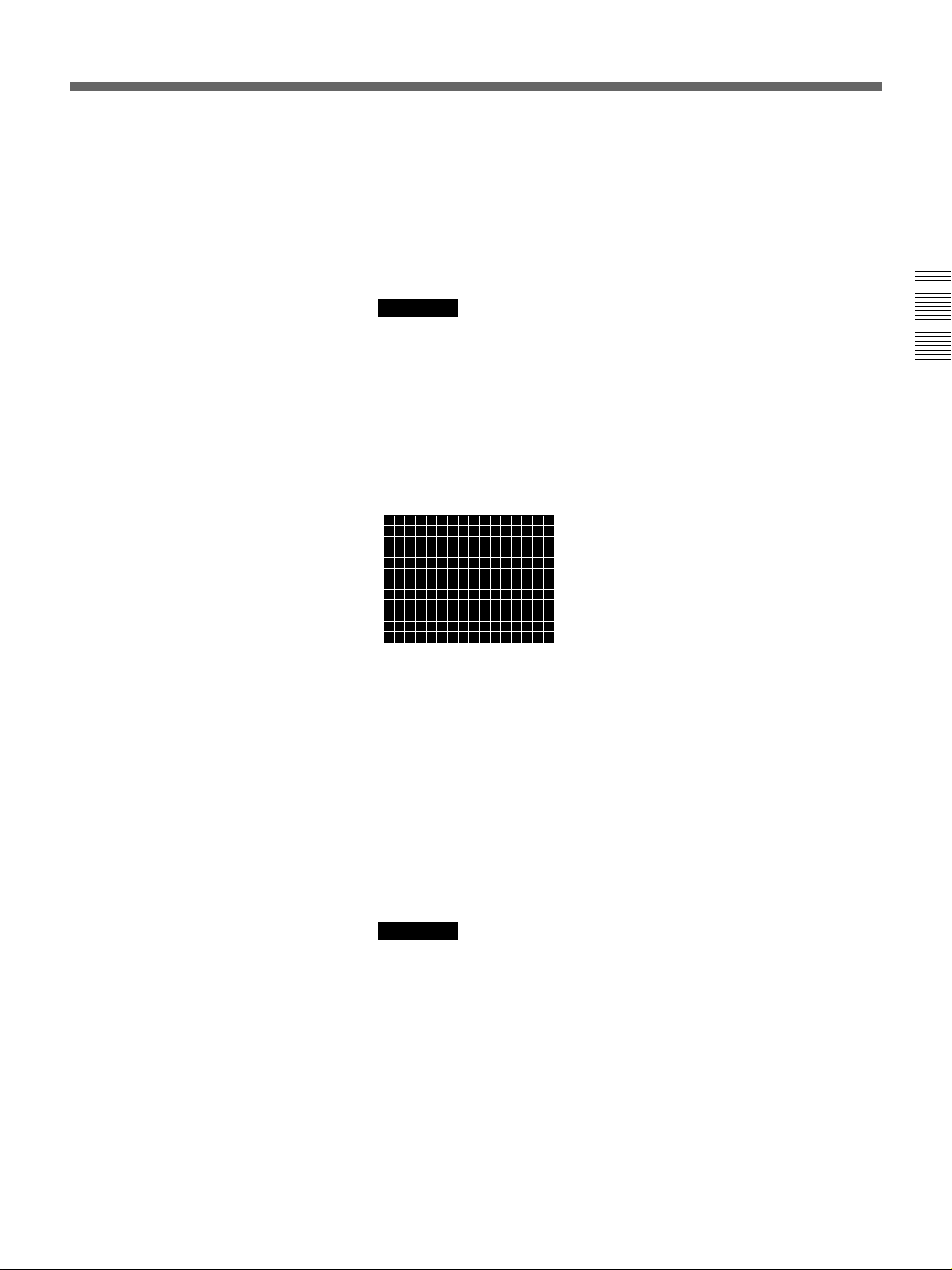

Displays a HATCH pattern on the screen for focus, zoom, and shift adjustments. Press again to turn off the HATCH pattern.

!™ ZOOM key

Enters the zoom adjustment mode. When the key is pressed, the relative keys light in green. Next adjust the zoom using the arrow keys.

V: Enlarges the picture size. v: Reduces the picture size.

Note

If the VPLL-2075, VPLL-2014, VPLL-2009 or VPLL3050 optional lens is installed, you cannot adjust the zoom.

!£ FOCUS key

Enters the focus adjustment mode. When the key is pressed, the relative keys light in green. Next adjust the focus using the arrow keys.

V: Focuses on a forward picture. v: Focuses on a picture further back.

!¢ SHIFT (lens shift) key

Enters the shift adjustment mode. When the key is pressed, the relative keys light in green. Next adjust the vertical position of the picture using the arrow keys.

V: Moves the picture upward. v: Moves the picture downward.

!∞ ENTER key

Stores the settings in the menu.

!§ Arrow keys (V/v/B/b)

Used to adjust the picture after pressing the ZOOM, FOCUS or SHIFT key. Also used to move the cursor or adjust the value in the menu.

!¶ MENU key

Displays the menu on the screen. When the key is pressed, the relative keys light in green. Press again to turn off the menu.

9 Rear remote control (SIRCS) detector

!º Message display window

Displays the signal status, timer and error messages about the input signals.

!• RESET key

Resets the adjusted value of an item to its factory preset value. This key functions when the menu or a setting item is displayed on the screen.

9 (GB)

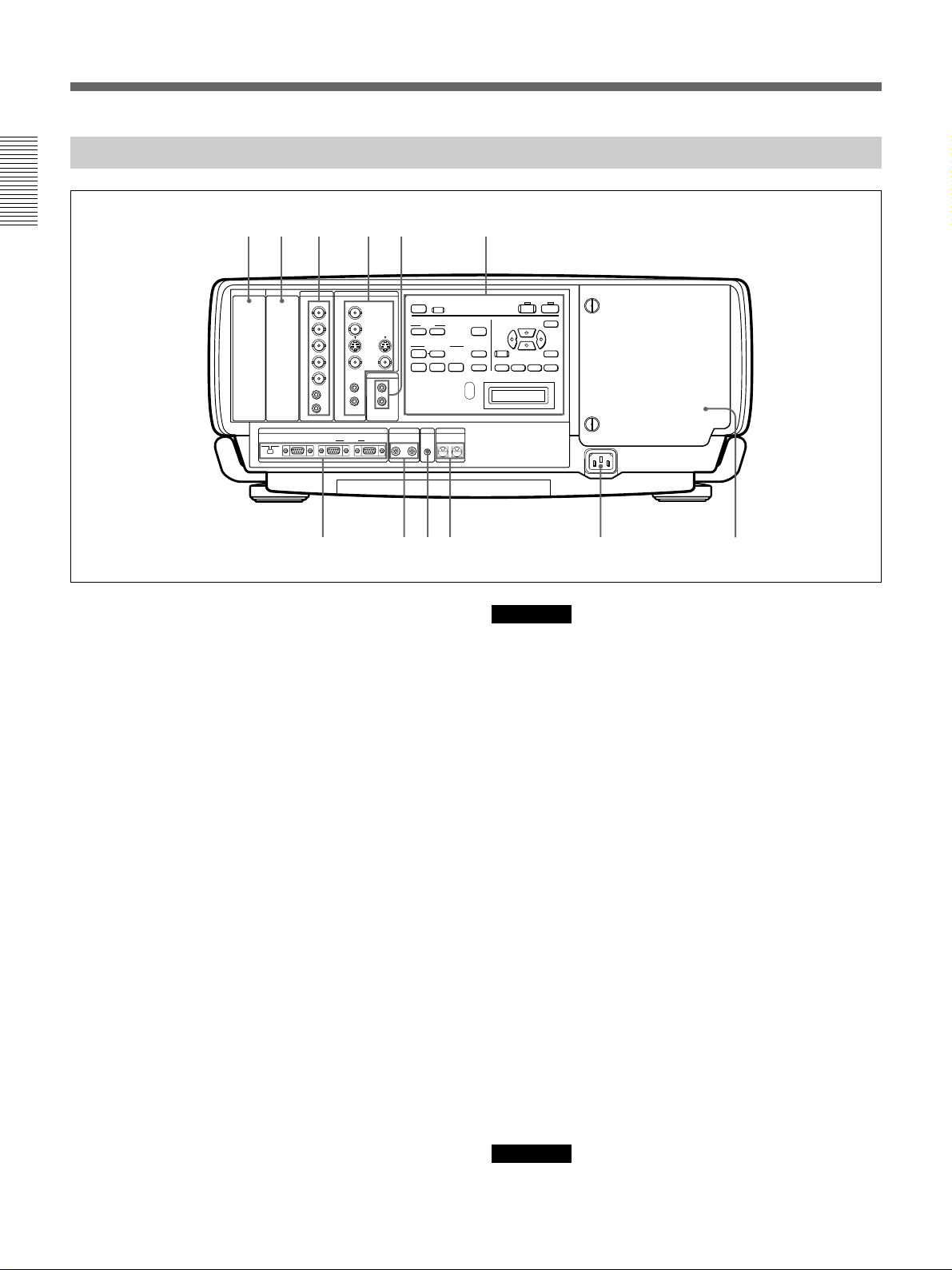

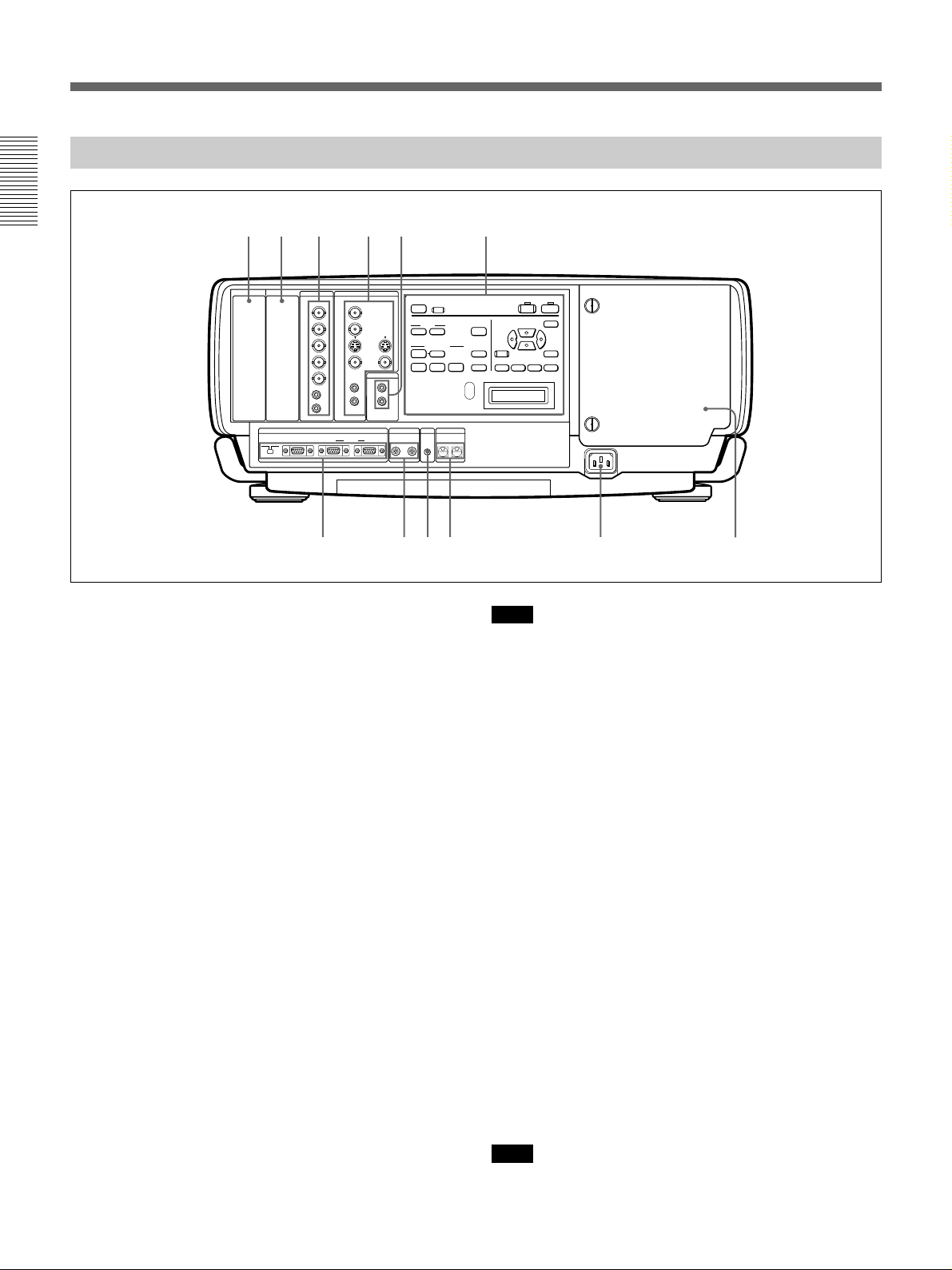

Location and Function of Controls

Rear

6 5 4 3 12

INPUT C INPUT B

232C

INPUT A VIDEO

R/R-Y Y

G/Y

B/B-Y

SYNC

/HD

AUDIO

RS-

RS-232C/422A RS-485IN OUT IN OUT

422A

VIDEO8VIDEO

VIDEO

LRL

(MONO)

AUDIO

(MONO)

REMOTE CONTROL S TRIG

VIDEO

AUDIO OUT

OUT

PLUG IN POWER

LIGHT

MUTING

PCI AUDIO

INPUT SELECT

VIDEO

SELECT

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

789!º !¡ !™

1 Control panel

For details, see pages 8 (GB) and 9 (GB).

2 AUDIO OUT L/R jacks (phono type)

Connect to external active speakers. The volume of the speakers can be controlled by the VOLUME keys on the Remote Commander or the control panel.

3 VIDEO connectors

Connect to external video equipment, such as a VCR.

Y IN/C IN (BNC type): Connect to the Y and C

video outputs of the video equipment.

S VIDEO IN (mini DIN 4-pin): Connects to the Y/C

video output of the video equipment.

S VIDEO OUT (mini DIN 4-pin): Used as loop-

through output via the Y/C IN connectors or the S VIDEO IN connector.

VIDEO IN (BNC type): Connects to the composite

video output connector of the video equipment.

VIDEO OUT (BNC type): Used as loop-through

output of the VIDEO IN connector.

AUDIO IN L (MONO)/R jacks (phono type):

Connect to the audio output jacks of equipment, such as a VCR. For stereo equipment, use both the L and R jacks; for monaural equipment, use the L (MONO) jack only.

VIDEO/ S VIDEO

LAMP FAIL

12 34

DEVICE INDEX

0 0

ENTER

FOCUSSHIFTZOOM

VOLUME

APA

RESET

PATTERN

–

Note

If you have video equipment connected to both the Y/ C IN and S VIDEO IN connectors, the signal from the Y/C IN connectors are selected prior to the S VIDEO IN connector. When projecting video connected to the S VIDEO IN connector, be sure not to connect any cable to the Y/C IN connectors.

Note on the VPL-FE100E model

The optional IFB-X2000E interface board is required for using the VIDEO connectors.

4 INPUT A connectors

RGB input connectors (R/R-Y/P

R, G/Y, B/B-Y/PB,

SYNC/HD, VD) (BNC type): Connect to the

video outputs of equipment such as a computer or a video camera. According to the connected equipment, the RGB, component (R-Y, Y, B-Y), HDTV (YP

BPR or

GBR) or DTV (YPBPR or GBR) signal is selected.

AUDIO IN L (MONO)/R jacks (phono type):

Connect to the audio output jacks of equipment such as a computer or a video camera. For stereo equipment, use both the L and R jacks; for monaural equipment, use the L (MONO) jack only.

10 (GB)

Note

The INPUT A connectors do not function when the PC-3000 signal interface switcher is connected.

5 Signal interface board attachment part (INPUT B)

Optional signal interface board can be attached according to your requirements. If you install the IFB12A interface board to this section and select the output mode, you can output the signal input through the INPUT A connectors.

For details on installing the interface boards, consult with qualified Sony personnel.

6 Signal interface board attachment part (INPUT C)

Optional signal interface board can be attached according to your requirements.

Note

You cannot select the output mode when attaching the IFB-12A interface board.

7 REMOTE connectors

Used to expand system capability.

RS-232C/RS-422A select switch: Selects according

to the interface connected to the RS-232C/RS422A connector.

RS-232C/RS-422A connector (D-sub 9-pin,

female): Connect to a computer to operate the

projector from the computer.

PJ COM IN/OUT connectors (D-sub 9-pin,

female): The connectors conform to the RS-485

standards and are used to expand system capability for Sony projectors.

For details on connections, see the PJ COM protocol manual for Sony projectors.

8 CONTROL S IN/OUT jacks (stereo minijack)

Connect to the control S jacks of other Sony equipment.

CONTROL S IN/PLUG IN POWER (DC 5 V

output) jack: Connects to the CONTROL S OUT

jack of the supplied Remote Commander when using as a wired Remote Commander. In this case, you do not need to install the batteries in the Remote Commander, since the power is supplied from this jack.

CONTROL S OUT jack: Outputs the control S

signal.

Note

When connecting the remote commander cable to the CONTROL S IN jack, the remote control detectors will not function.

9 TRIG (trigger output) jack (monaural minijack)

The signal is transmitted from this jack to the connected equipment whether the projector is on or off. (This is not a power source for external equipment.) Approximately 12 V DC signal is output when the projector power is on. The signal is 0 volt level output when the projector power is off.

!º DEVICE INDEX switch

Set the device index number of the projector when using multiple projectors. You can set the numbers between “01” and “99”. It is set to “01” at the factory. You can also set the group index number in the menu for system setup.

Note

Do not set the device index number to “00”. If you do, the projector will be operated only with the keys on the control panel.

!¡ AC IN socket

Connect the supplied AC Power cord.

!™ Lamp cover

11 (GB)

Location and Function of Controls

Remote Commander

The Remote Commander can be used as a wireless or wired Remote Commander. The keys on the Remote Commander with the same names function the same as those on the control panel of the projector.

For details on control panel keys on the projector, see pages 8 (GB) and 9 (GB).

CENT

MEMORY

!º !¡

LIGHT

MUTING

PIC ONAUDIO OFF

NORMAL

APA

LCD LENS CONTROL

ZOOM

PATTERN

STATUS

RGB

DOT PHASE

SHIFT

56784

COMMAND

OFF

SIZE

SHIFT

FOCUS

!™ !£

!¢

INPUT SELECT

VIDEO

SELECT

VIDEO/S VIDEO

ADBC

SWITCHER/VIDEO MEMORY/INDEX

1423

5867

SW NO/

10/0(ALL)

OFF/GROUP

SWITCHER INDEX

SYS SET

VIDEO MEMORY

BLKG

SHARP

RESET

FUNCTION

PICTURE CONTROL

BRIGHT

HUE

CONTR

COLOR

!∞

!§

!¶

!•

!ª

1 ON/STANDBY keys

2 MEMORY key

The key does not function with this projector.

3 CENT R/B keys

The keys do not function with this projector.

4 COMMAND ON/OFF key

No keys except for the LIGHT button on the Remote Commander function when this switch is set to OFF. This saves battery power.

5 RGB keys

Adjust the picture.

APA: The key functions the same as the APA key on

the control panel.

DOT PHASE: Press to adjust the phase of the LCD

panels and the input signals (except for 15k RGB/ video/HDTV/DTV signals). After pressing this key, adjust the position of the picture using the four arrow keys so that the clearest picture is obtained.

12 (GB)

ONSTANDBY

@∞

@¢

ENTER

POSITION

@£ @™

@¡

VOL

@º

@§

SIZE: Enters the size adjustment mode for the input

signal. Next adjust the horizontal size of the picture using the arrow keys.

B: to reduce horizontal size b: to expand horizontal size

SHIFT: Enters the shift adjustment mode for the

input signal. Next adjust the position of the picture using the four arrow keys. The picture shifts in the direction of the arrow on the pressed key.

6 STATUS ON/OFF keys

Press OFF to eliminate the on-screen display. Press ON to restore the on-screen display.

Note

The menus and warning messages appear even if the OFF key is pressed.

7 Transmission indicator

The light goes on each time a key is pressed. If the indicator does not light, replace the batteries.

8 LIGHT button

Illuminates the key indicators when the COMMAND switch is set to ON. If the switch is set to OFF, only the COMMAND switch is illuminated. If you do not press any key on the Commander for more than 30 seconds, the key indicators turn off automatically. The indicators also turn off if you press the LIGHT button again.

9 MUTING keys

To select an input when multiple switchers are connected, press the SW NO/OFF/GROUP key. Next press the switcher number (1 to 8) and the input number (1 to 8) in sequence. Be sure to press the keys one after another within 2 seconds. e.g. To select input 4 of switcher 2, press the keys as follows: SW NO n 2 n 4.

When the SWITCHER/VIDEO MEMORY/ INDEX select switch is set to INDEX

!º NORMAL key

The key does not function with this projector.

!¡ LCD LENS CONTROL keys

Press one of the ZOOM, SHIFT and FOCUS keys and then the arrow keys (V or v).

!™ PATTERN key

!£ SYS SET (system set) key

When the PC-3000 signal interface switcher is used in the system or the system connections are changed, press this key.

Note

After connecting the PC-3000 switcher and pressing the SYS SET key, the input channel is set to SW1-1 when connecting a single switcher, or to SW1-2 when connecting two or more switchers.

!¢ INPUT SELECT keys

The D key does not function with this projector.

!∞ SWITCHER/VIDEO MEMORY/INDEX select switch

Selects the function of the SWITCHER/VIDEO MEMORY/INDEX keys.

SWITCHER: selects the input from the PC-3000

switcher.

VIDEO MEMORY: The position does not function

with this projector.

INDEX: selects a projector by its index number

when multiple projectors are used.

!§ SWITCHER/VIDEO MEMORY/INDEX keys

When the SWITCHER/VIDEO MEMORY/ INDEX select switch is set to SWITCHER

When the PC-3000 switcher is connected to the projector, press a number key (1 to 8) to select the input from the switcher. Number key 9 does not function.

Used to specify the device or group index number.

!¶ BLKG (blanking) adjustment key

Enters the blanking adjustment mode. Next, press the V/v key to select the position to be adjusted on the screen, and then adjust the position using the B/b keys.

!• RESET key

!ª PICTURE CONTROL +/– keys

Adjust the picture conditions: CONTR (contrast), BRIGHT (brightness), COLOR, HUE and SHARP (sharpness).

@º VOL (volume) +/– keys

@¡ POSITION +/– keys

These keys do not function with this projector.

@™ FUNCTION key

The key does not function with this projector.

@£ ENTER key

@¢ Arrow keys

@∞ MENU key

@§ CONTROL S OUT jack

Connect the supplied remote control cable to this jack and to the CONTROL S IN jack of the projector for wired remote control operation. When the Commander is connected to the CONTROL S IN/PLUG IN POWER jack of the projector via the remote control cable (stereo), the power for the Remote Commander is supplied from the projector.

13 (GB)

Location and Function of Controls

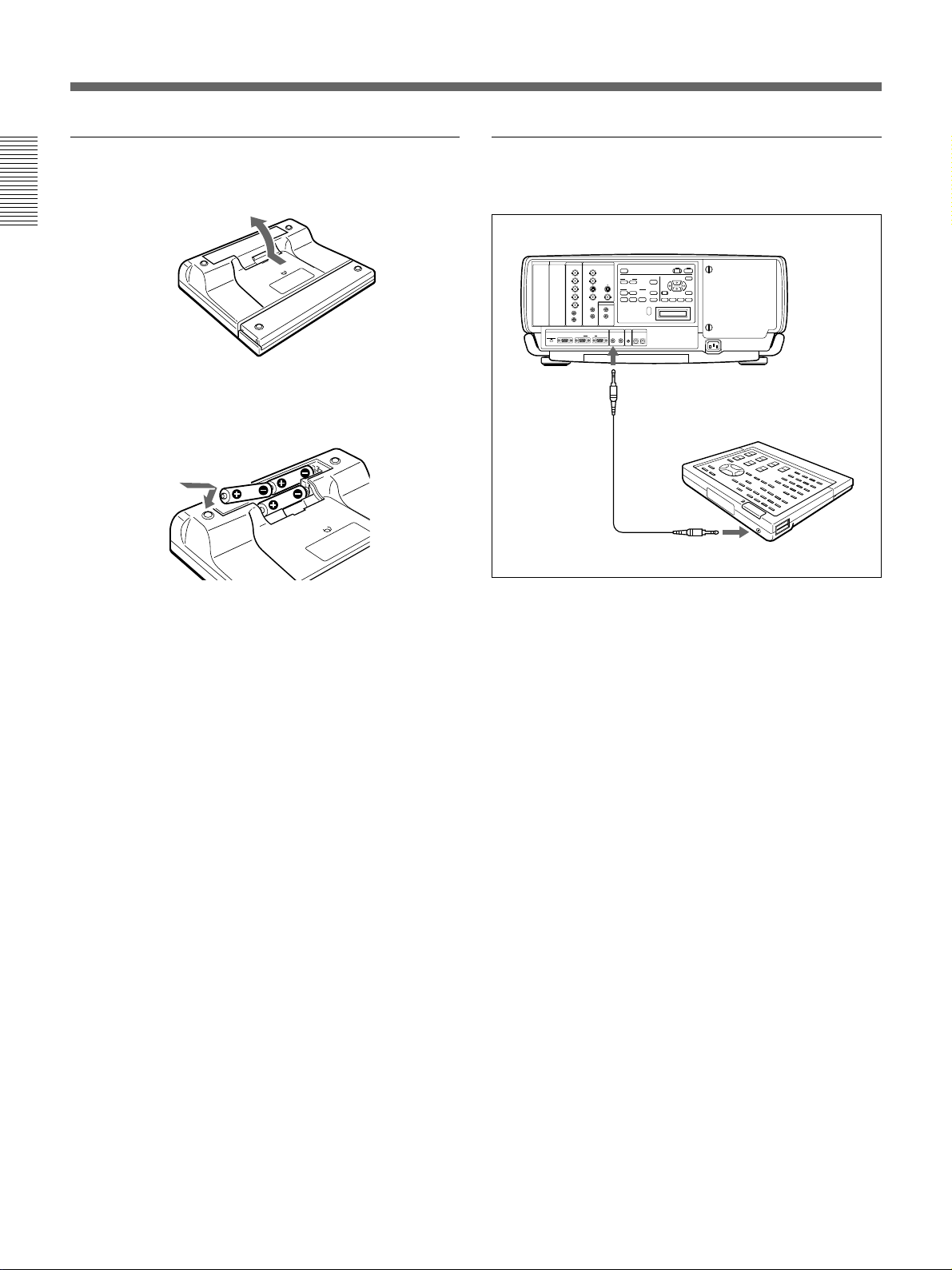

Battery installation

1 Push to open the lid.

2 Install three R6 (size AA) batteries (supplied) with

the polarities correctly aligned.

Be sure to install the battery from the ’ side.

3 Replace the lid.

Notes on batteries

• Make sure that the battery orientation is correct when inserting batteries.

• Do not mix old battery with new one, or different types of batteries.

• If you will not use the Remote Commander for a long time, remove the batteries to avoid damage from battery leakage. If batteries have leaked, remove them, wipe the battery compartment dry and replace the batteries with new ones.

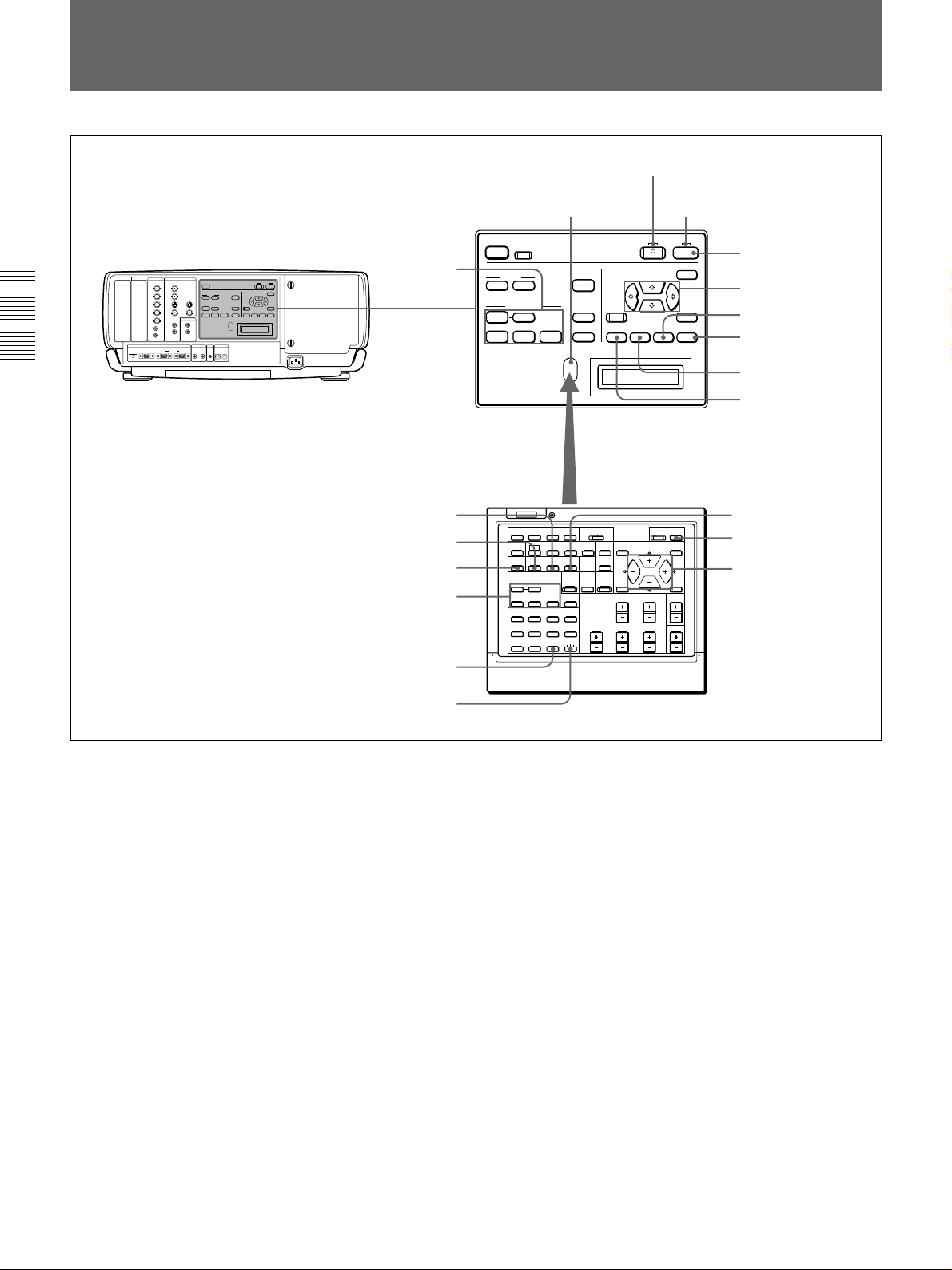

To connect the Remote Commander to the projector

Rear

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

to CONTROL S IN

Remote commander cable (supplied)

Note on wired Remote Commander operation using the supplied remote commander cable (stereo)

You do not need to install the batteries since the power is supplied from the CONTROL S IN jack on the projector. In this case, the batteries are not consumed.

–

DEVICE INDEX

0 0

Remote Commander

to CONTROL S OUT

Notes on wireless Remote Commander operation

• Be sure that there is nothing to obstruct the infrared beam between the Remote Commander and the projector.

• The operation range is limited. The shorter the distance between the Remote Commander and the projector, the wider the angle within which the commander can control the projector.

• The remote control detectors on the projector do not operate when connecting the remote commander cable to the CONTROL S IN jack. If you wish to use the Remote Commander as a wireless Remote Commander, be sure to remove the remote commander cable from both the Remote Commander and the projector.

14 (GB)

Precautions on Installation

Do not install the projector in the following situations. These installations may cause malfunction or damage to the projector.

Setting up and projecting

Do not install the projector in an illventilated place

The projector is equipped with ventilation holes for intake on the bottom and front and ventilation holes for exhaust on the left and right sides to prevent internal heat build-up. Do not block these ventilation holes and allow adequate air circulation at an installation location.

Do not place any object beside the projector

If you put something beside the ventilation holes on the sides, the exhaust may be inhaled into the projector through the ventilation holes (intake) at the bottom, causing the internal temperature to rise and thereby activating the protection circuit. Install the projector so that the exhaust is not blocked.

Do not install the projector in a location where temperature or humidity is very high

Avoid installing the projector in a location subject to excessive dust

Do not use the projector while laying it on its side

Do not tilt the projector when in use

20°

Avoid tilting the projector more than 20 degrees or installing it other than on the floor and ceiling. Such installations may cause malfunctions such as color irregularity or shortening of lamp life.

Do not cover the ventilation holes (exhaust)

Avoid installing the projector in a location where temperature may rise or fall rapidly

Be careful of air-conditioning and heating in a room where the projector is installed, as sudden changes in temperature may lead to moisture condensation and cause damage to the projector.

Do not cover the front ventilation holes; otherwise, internal heat may build up.

Do not install the projector on a deep-pile carpet

If you install the projector on a deep-pile carpet, the ventilation holes (intake) at the bottom may be blocked, causing an internal heat build-up.

15 (GB)

Installing the Projector on the Floor

This section describes the installation arrangements for installing the projector on the floor. For ceiling installation, consult with qualified Sony personnel.

For details on installation examples with projection distances, see the supplied “Projection Distance Charts.”

Horizontal center of the screen

Vertical center of the screen

Installation area

Projection distance

Install the projector so that the tip of the lens is within this area.

Adjust the vertical and horizontal positioning of the projector.

Vertical positioning (side view)

Screen

Adjustable range

U EN M

R TE EN

S CU O F

APA

T IF

LIGH

RES

M O O Z

MUTING

PATTERN

ME VOLU

PCIAUDIO

EO/

–

EO VID T SELECT S VID T

INPU

T C

SELEC

OUT

INPU

INPUT A VIDEO

VIDEO

T B INPU

AIL

LAMP

INPUT A

-Y EO ID

R/R

VIN

ER SA

POW FA

INPUT C INPUT B

VID

COVER

FAN FAIL

AUDIO OUT

EMP

-Y

T T

B/B

HIGH

E IN IC EV D

SYNC D /H

ONO) (M

UDIO

ONO) (M

UDIO A IN

UT INOUT

PO IN LUG P

85 RS-4

REMOTE CONTROL STRIG

IN O

2A C/42 S-232 R

RS 422A RS232C

You can adjust the angle of projection by performing the shift adjustment (page 20 (GB)).

U EN M

R E

ENT

US C O F

APA

SHIFTZ

ESE

LIG

M O O

UTING M

PATTERN

UME VOL

PCIAUD

ECT

–

EO VIDEO/ S VID

INPUT SEL

SELECT

OUT

INPUT

INPUT A VIDEO

VIDEO

INPUT

AIL

T A

LAMP

INPU

-Y IDEO

R/R

SAVIN

POWER FA

INPUT C INPUT B

G/Y

COVER FAIL FAN

AUDIO OUT

EMP

EO ID

T T

B/B-Y

IGH H

D IN

E IC EV D

SYNC D /H

(MONO)

UDIO

A IN

O) (MON

UDIO A IN

UT INOUT

IN PO UG PL

85 S-4 R

REMOTE CONTROL STRIG

IN O

2A C/42 32

RS-2 RSS422A R 232C

• Install the projector so that the center of the lens is between just above the bottom edge of the screen and the center of the screen.

• When using the VPLL-2009, make sure that the center of the lens is aligned with the vertical center of the screen.

Horizontal positioning (top view)

Screen

Center of the projector

The distance between the lens and the screen varies depending on the size of the screen and the attached lens. Use the charts for installation examples in the supplied “Projection Distance Charts.”

16 (GB)

38 mm (1 1/2 inches)

Center of the lens

Adjust the horizontal positioning of the projector so that the center of the lens is aligned with the horizontal center of the screen.

Connecting with a Computer or a VCR

This section describes how to connect the projector with a computer, VCR, and external active speakers.

For details on how to connect other equipment, see pages 28 (GB) to 30 (GB).

Also refer to the instruction manuals of the equipment to be connected.

When making connections, be sure to:

• turn off all equipment before making any connections.

• use the proper cables for each connection.

• insert the plugs of the cables properly; plugs that are not fully inserted often generate noise. When pulling out a cable, be sure to pull it out by the plug, not the cable itself.

Note on the VPL-FE100E model

The optional IFB-X2000E interface board is required for using the VIDEO connectors.

VCR

SMF-400 Monitor cable (5BNC˜HD D-sub 15-pin) (not supplied) Use the optional ADP-20 Signal adapter (not supplied) when connecting with a Macintosh computer.

to S VIDEO OUT

S video cable (not supplied)

Rear

INPUT C INPUT B

INPUT A VIDEO

REMOTE CONTROL S TRIG

Audio cable (not supplied)

to VIDEO OUT

AUDIO OUT

to AUDIO OUT

Audio cable (not supplied)

–

DEVICE INDEX

Audio cable (not supplied)

Video cable (not supplied)

to AC IN

to a wall outlet

AC power cord (supplied)

Active speakers

Signal flow

Computer

Note

Set INPUT-A in the SIGNAL SELECT menu to COMPUTER.

For details, see page 27 (GB).

17 (GB)

Projecting

STANDBY indicator

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

Rear remote control detector

LIGHT

RESET

SYS SET+

–

0 0

MUTING

PIC AUDIO

INPUT SELECT

VIDEO

SELECT

INPUT A INPUT B INPUT C

LAMP FAIL

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

APA

VOLUME

PATTERN

–

ON indicator



STANDBY

ENTERRESET

ZOOM SHIFT FOCUS

1 4,5,6,7

7 4,6

5 3,8

7 5

3,8

LIGHT

MUTING

STATUS

PIC ONAUDIO OFF

RGB

NORMAL

DOT PHASE

APA

LCD LENS CONTROL

ZOOM

PATTERN

VIDEO

SWITCHER/VIDEO MEMORY /INDEX NO

SHIFT

INPUT SELECT

SELECT

VIDEO/S VIDEO

ADBC

1423

5867

SW NO/

10/0(ALL)

OFF/GBOUP

FOCUS

SYS SET

VIDEO MEMORY SWITCHERINDEX

COMMAND

OFF

CENT

SHIFT

BLKG

RESET

SHARP

MEMORY

PUNCTION

PICTURE CONTROL

BRIGHT

HUE

SIZE

CONTR

COLOR

ONSTANDBY

ENTER

POSITION

VOLUME

4,6 1

4,5,6,7

2 2

1 Press the ON key on the Remote Commander or the control panel.

The ON indicator lights in green.

2 Turn on the power of equipment connected to the projector. Press the

INPUT SELECT keys on the Remote Commander or the control panel to select the input source.

VIDEO: Selects the video signal input from the VIDEO or S VIDEO

connectors and the audio signal input from the AUDIO IN L/R jacks. To switch the VIDEO or S VIDEO connectors, use the SELECT key.

SELECT: Each time you press this key, the input signal is switched

between VIDEO and S VIDEO.

INPUT A: Selects the audio and video signals input from the INPUT

A connectors.

INPUT B: Selects the signal input from the connectors on the optional

interface board which is installed in the INPUT B section.

INPUT C: Selects the signal input from the connectors on the optional

interface board which is installed in the INPUT C section.

18 (GB)

When you input the signal from equipment connected to the PC-3000 signal interface switcher (not supplied), set the SWITCHER/VIDEO MEMORY/INDEX select switch on the Remote Commander to the SWITCHER position and press the number keys to select the input. When multiple switchers are connected, press the SW NO/OFF/ GROUP key, then press the number keys to select the input.

Note

Press the SYS SET key when you make the system connections using the PC-3000 switcher.

Note on the VPL-FE100E model

The optional IFB-X2000E is required for selecting VIDEO.

3 Press the PATTERN key on the Remote Commander or the control

panel to display the HATCH pattern.

4 Press the FOCUS key then the V or v key on the Remote Commander

or the control panel to adjust the focus.

“FOCUS” appears on the screen during adjustment.

5 Press the ZOOM key then the V or v key on the Remote Commander

or the control panel to adjust the picture size.

“ZOOM” appears on the screen during adjustment.

Note

If the optional VPLL-2075, VPLL-2014, VPLL-2009 or VPLL-3050 lens is installed, you cannot adjust the zoom.

6 Press the FOCUS and arrow keys on the Remote Commander or the

control panel to adjust the focus again.

“FOCUS” appears on the screen during adjustment.

(continued)

19 (GB)

Projecting

7 Press the SHIFT key then the arrow keys on the Remote Commander

or the control panel to adjust the vertical position of the picture.

“PICTURE SHIFT” appears on the screen during adjustment.

8 Press the PATTERN key again to clear the HATCH pattern.

To turn off the power

Adjust the volume Cut off the sound

Cut off the picture

Note

Press

the VOLUME +/– keys. the AUDIO MUTING key (also cuts off the signal output

from the AUDIO OUT jacks.) To restore the sound, press the AUDIO MUTING key again or press the VOLUME + key.

the PIC MUTING key. To restore the picture, press the PIC MUTING key again.

Do not look into the lens when the projector lamp is on.

1 Press the STANDBY key on the Remote Commander or the control

panel.

The ON indicator flashes in green and the cooling fan keeps running for about six minutes to reduce the internal heat. The ON indicator flashes quickly for one minute. During this time, you will not be able to turn the power back on. After about one minute, you can turn on the power with the ON key.

20 (GB)

When the fan stops running, the STANDBY indicator lights in red.

Note

To extend the lamp life, do not turn off the power for at least 10 minutes after turning on the power.

Using the Menu

Adjustments and settings using the menu

The projector is equipped with an on-screen menu for making various adjustments and settings. Unadjustable items are not displayed in the menu.

To change the language used in the menu, see page 26 (GB).

1 Press the MENU key.

The menu display appears. The menu presently selected is highlighted in yellow.

PICTURE CTRL

CONTRAST: BRIGHT: COLOR: HUE: SHARP: D.PICTURE: COLOR TEMP: COLOR SYS: AUTO

80 50 50 50 50 OFF LOW

VIDEO

2 Use the V or v key to select a menu, then press the

b or the ENTER key.

The setting items of the selected menu are displayed.

Menus

Setting items

To erase the menu display

Press the MENU key. The menu display also disappears automatically if no key is pressed for one minute.

To reset settings that have been adjusted

Press the RESET key. “Reset complete!” appears on the screen and the settings appearing on the screen will be reset to their factory preset values.

Items that can be reset are as follows:

CONTRAST, BRIGHT, COLOR, HUE, SHARP, DOT PHASE, SIZE, SHIFT and BLANKING.

About the memory of the settings

The settings are automatically stored in the projector memory.

SET SETTING

STATUS: SPEAKER: LANGUAGE: INSTALLATION: POWER SAVING SIRCS RECEIVER GROUP INDEX: DEVICE INDEX:0101

ON ON ENGLISH FLOOR-FRONT OFF

FRONT&REAR

INPUT-A

3 Use the V or v key to select the item, then press the

b or the ENTER key.

4 Adjust an item.

• When changing the adjustment level:

To increase the number, press the V or b key. To decrease the number, press the v or B key. Press the ENTER key to restore the original screen.

• When changing the setting:

Press the V or v key to change the setting, then press the B or the ENTER key. The original screen is restored.

For details on setting individual items, see the relevant menu pages.

21 (GB)

The PICTURE CTRL Menu

The PICTURE CTRL menu is used for adjusting the picture. Unadjustable items are not displayed in the menu.

PICTURE CTRL

CONTRAST: BRIGHT: COLOR: HUE: SHARP: D.PICTURE: COLOR TEMP: COLOR SYS: AUTO

80 50 50 50 50 OFF LOW

VIDEO

CONTRAST

Adjusts the picture contrast. The higher the setting, the greater the contrast. The lower the setting, the lower the contrast.

BRIGHT (Brightness)

Adjusts the picture brightness. The higher the setting, the brighter the picture. The lower the setting, the darker the picture.

COLOR TEMP (temperature)

Adjusts the color temperature.

HIGH: Makes the white color bluish. LOW: Makes the white color reddish.

COLOR SYS (system)

Selects the color system of the input signal. Normally, set to AUTO. If the picture is distorted or colorless, select the color system (NTSC3.58/PAL/SECAM/NTSC4.43/PAL-M) according to the input signal.

GAMMA MODE

Select either position to obtain an optimum picture.

GRAPHICS: Improves the reproduction of half

tones. Photos can be reproduced in natural tones.

TEXT: Contrasts black and white. Suitable for

images with lots of text.

COLOR

Input signals and adjustable/setting items

Adjusts color intensity.

Component/ progressive component

Y Y Y Y

Y N Y

Input signal

RGB

(preset)

Y Y Y Y

Y Y Y

Y Y N N

N N Y

RGB (preset) (HDTV,

DTV)

Y Y Y Y

Y N Y

RGB

(not

preset)

Y Y N N

N N Y

The higher the setting, the greater the intensity. The lower the setting, the lower the intensity.

HUE

Adjusts skin tones. At high settings, the picture becomes greenish. At low settings, the picture becomes purplish.

SHARP (Sharpness)

Adjusts the picture sharpness. The higher the setting, the sharper the picture. The lower the setting, the softer the picture.

D. (Dynamic) PICTURE

Emphasizes the black color.

ON: Emphasizes the black color to produce a bolder

Item

CONTRAST BRIGHT COLOR HUE

SHARP D. PICTURE COLOR

TEMP COLOR

SYS GAMMA

MODE

Video

S video

Y Y Y Y

(NTSC

3.58/

4.43 only)

Y Y Y

15k

RGB

“dynamic” picture.

OFF: Reproduces the dark portions of the picture

accurately, in accordance with the source signal.

1) NTSC4.43 is the color system used when playing back a video recorded in NTSC color system on a NTSC4.43 system VCR.

Y: Adjustable/can be set N: Not adjustable/cannot be set

22 (GB)

The INPUT SETTING Menu

The INPUT SETTING menu is used to change the settings of the input signal. Unadjustable items, which vary according to the input signal, are not displayed in the menu.

INPUT SETTING

DOT PHASE: SIZE SHIFT

8 H:1344 H:123 V:123

INPUT-A

1024x768 NO . 2 3

DOT PHASE

Adjusts the phase of the LCD panel and the input signal when H FILTER is set to OFF. Adjust the value to obtain the clearest picture.

SIZE

Adjusts the horizontal size of the picture. As the setting for H increases, the horizontal size of the picture becomes larger, and as the setting decreases, the size becomes smaller. Adjust the setting according to the input signal. Use the B or b key to adjust the horizontal size.

SHIFT

Adjusts the position of the picture. H adjusts the horizontal position of the picture, and V adjusts the vertical position. As the setting for H increases, the picture moves to the right, and as the setting decreases, it moves to the left. As the setting for V increases, the picture moves up, and as the setting decreases, it moves down. Use the B or b key to adjust the horizontal position and the V or v key for the vertical position.

SCAN CONV (converter)

Converts the signal to display the picture so that it fits the screen size.

ON: Displays the picture to fill the 4:3 screen. The

picture will lose some clarity.

OFF: Displays the picture while matching one pixel

of input picture element to that of the LCD. The picture will be clear but the picture size will be smaller.

Note

The function does not work for signals in Memory No. 32 and 33.

ASPECT

Sets the aspect ratio of the picture. When inputting 16:9 (squeezed) signal from equipment such as a DVD player, set to 16:9.

4:3: When the picture with ratio 4:3 is input 16:9: When the picture with ratio 16:9 (squeezed) is

input

H FILTER

Corrects the vertical bands that appear on the picture. The vertical bands may occur when an RGB signal with horizontal resolution of more than 1280 × 1024 pixels is input. In such cases, set to ON. The picture will loose some clarity, but the vertical bands will be reduced. Set to OFF to associate a dot of the input signal with a pixel of the LCD.

BLANKING

Adjusts if excess signals are seen with the picture, or the whole picture is not seen clearly. Select BLANKING, then press the ENTER key to display the blanking adjustment screen. Use the V or v key to select the part to be adjusted (TOP, BOTOM, RIGHT or LEFT), and the B or b key to adjust.

23 (GB)

The INPUT SETTING Menu

Input signals and adjustable/setting items

Input signal

Item

DOT PHASE

SIZE SHIFT SCAN CONV

ASPECT H FILTER

BLANKING

Video or

S video

N Y N

Y N

(TOP

and

BOTTOM

only)

15k

RGB

N Y N

Y N

Y (TOP and BOTTOM

only)

Component/ Progressive component

Y Y N

Y N

(TOP

and

BOTTOM

only)

RGB

(preset)

(except

for

HDTV,

DTV)

Y Y Y

(Only for

lower

resolution

than

SXGA)

N Y

(UXGA

only)

(HDTV,

DTV

only)

RGB

(not preset)

Y Y Y

(Only for

lower

resolution

than SXGA)

(UXGA only)

Y: Adjustable/can be set N: Not adjustable/cannot be set

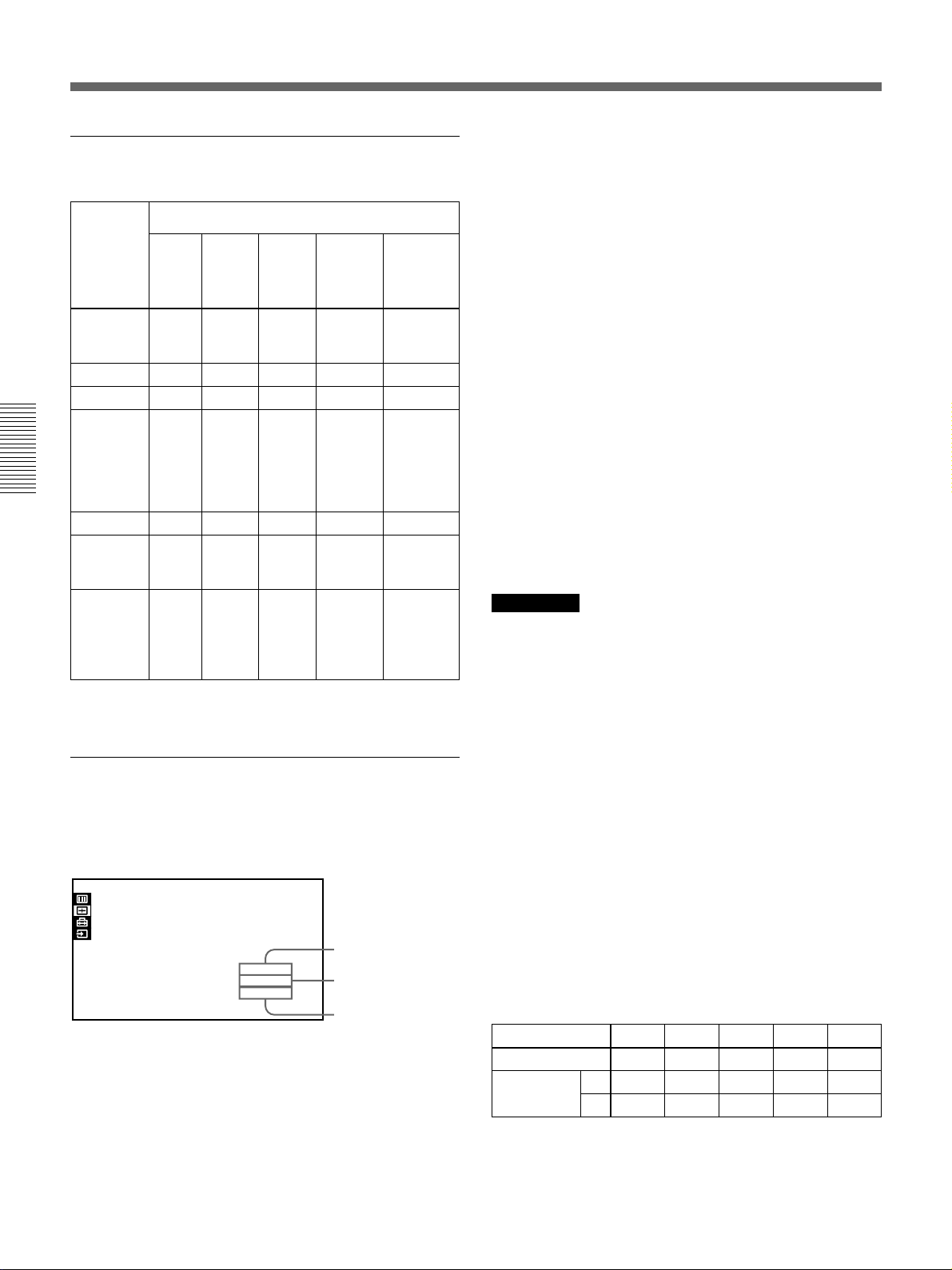

INPUT MEMORY No.

The upper number indicates the memory number of the current input signal. The lower number indicates the user memory number.

INPUT SETTING

DOT PHASE: SIZE SHIFT

8 H:1048 H:123 V:123

INPUT-A

1024x768 NO . 1 n 23

Type of input signal

Memory number

User memory number

About the memory function

The adjustment data for 48 types of input signals are preset at the factory (preset memory). When a signal is input to the projector, the signal type is automatimally detected and the data for the signal is called from the memory to display an optimum picture. The data can be adjusted in the INPUT SETTING menu and the adjusted data will be saved as user memory. When you save more than 200 user memories, the newest one always overwrites the oldest one. The saved user memory number is displayed in the INPUT SETTING menu as n NO. ππ. When an RGB signal other than the preset signals is input to the projector, the memory number is displayed as 0 and the closest option is automatically selected from the preset 48 types of signals.

Notes

• When an RGB signal is input with sync on Green including external sync, the picture tone may be greenish. In this case, disconnect the external sync signal.

• When an HDTV 1035/60i signal is input, the picture will appear smaller. Adjust SIZE, SHIFT and BLANKING referring to the following levels as a standard.

SIZE H: 1479 SHIFT H: 321

V: 41

BLANKING TOP: 167

BOTTOM: 167 RIGHT: 27 LEFT: 27

• If SCAN CONV is set to ON when a signal in Memory No. 34–38 is input, the picture will appear widened. Adjust SIZE and SHIFT, referring to the following levels as a standard.

Memory No. 34 35 36 37 38 SIZE 1590 1575 1590 1582 1620

SHIFT

H 181 170 182 146 154 V 18 32 36 36 42

24 (GB)

Memory No.

Preset signal

1 Video 60 Hz 15.73 59.94 — — 2 Video 50 Hz 15.63 50.00 — — 3 15k RGB (60 Hz) 15.73 59.94 S on G — 4 15k RGB (50 Hz) 15.63 50.00 S on G — 5 HDTV 33.75 60.00 S on Y/G 1543 6 640 × 350 VGA-1 (VGA350) 31.47 70.09 H-pos V-neg 800 7 VESA* 85(VGA350) 37.86 85.08 H-pos V-neg 832 8 640 × 400 NEC PC98 24.82 54.42 9 VGA-2 (TEXT)

10 VESA 85 (VGA400) 37.86 85.08 11 640 × 480 VGA VESA60 31.47 59.94 12 Mac 13 35.00 66.67 13 VGA VESA 72 37.86 72.81 14 VGA VESA 75

15 VGA VESA 85

16 800 × 600 SVGA VESA 56 35.16 56.25 17 SVGA VESA 60 37.88 60.32 18 SVGA VESA 72 48.08 72.19 19 SVGA VESA 75

20 SVGA VESA 85 53.67 85.06 21 832 × 624 Mac 16 49.72 74.55 22

1024 × 768

23 XGA VESA 60 48.36 60.00 24 XGA VESA 70 56.48 69.96 25 XGA VESA 75 60.02 75.03 26 XGA VESA 85 68.68 85.00 27

1152 × 864

28 VESA 75 67.50 75.00 29 VESA 85 77.49 85.06 30

1152 × 900

31 SUN HI 71.71 76.05 32

1280 × 960

33 VESA 75 75.00 75.00 34

1280 × 1024

35 SGI-5 53.32 50.06 36 SXGA VESA 60 63.97 60.01 37 SXGA VESA 75 79.98 75.03 H-pos V-pos 1688 38 SXGA VESA 85 91.15 85.02

/VESA70

(IBM M3)

(IBM M4)

(IBM M5)

XGA VESA 43 (8514)

VESA 70 64.00 70.02

SUN LO 61.80 65.96

VESA 60 60.00 60.00

SXGA VESA 43 46.43 86.87

fH fV (kHz) (Hz) size

31.47 70.09

37.50 75.00

43.27 85.01

46.88 75.00

35.52 86.96

Sync

H-neg V-neg

H-neg V-pos 800

H-neg V-pos 832 H-neg V-neg 800 S on G 864 H-neg V-neg 832

H-neg V-neg

H-neg V-neg 832

H-pos V-pos 1024 H-pos V-pos 1056 H-pos V-pos 1040

H-pos V-pos 1056

H-pos V-pos 1048 H-neg V-neg 1152

H-pos V-pos 1264

H-neg V-neg 1344 H-neg V-neg 1328 H-pos V-pos 1312 H-pos V-pos 1376 H-pos V-pos 1472 H-pos V-pos 1600 H-pos V-pos 1568 H-neg V-neg 1504 C-neg 1472 H-pos V-pos 1800 H-pos V-pos 1728 H-pos V-pos 1696 H-neg V-neg S on G 1696

H-pos V-pos 1728

Horizontal

848

840

1680

Memory No.

Preset signal

1600 × 1200

40 UXGA VESA 65 81.91 65.53 41 UXGA VESA 75 93.75 75.00 43

480/60p (Progressive component)

575/50p (Progressive component) 45 1080/50i 28.13 50.00 — 1852 47 720/60p 45.00 60.00 — 1736 48 720/50p 37.50 50.00 — 2084 49 1080/24P

UXGA VESA 60 75.00 60.00

F 27.00 48.00 — 1929

fH fV (kHz) (Hz) size

31.47 60.00

31.25 50.00

Sync

H-pos V-pos 1689 H-pos V-pos 1689 H-pos V-pos 1689 S on G 1605 S on G 1616

* VESA is a registered trademark of Video Electronics

Standard Association.

Horizontal

25 (GB)

The SET SETTING Menu

The SET SETTING menu is used for changing the initial settings of the projector. Unadjustable items are not displayed in the menu.

SET SETTING

STATUS:AT SPEAKER: LANGUAGE: INSTALLATION: POWER SAVING SIRCS RECEIVER GROUP INDEX: DEVICE INDEX:

ON ON ENGLISH FLOOR-FRONT OFF

FRONT&REAR 01 01

INPUT-A

STATUS

Sets up the on-screen display.

ON: Shows all of the on-screen displays. OFF: Turns off the on-screen displays except for the

menus and warning messages.

SPEAKER

Set to OFF to cut off the sound of the internal speaker when external speakers are connected. When set to OFF, “SPEAKER OFF” appears on the screen when you turn on the power.

LANGUAGE

Selects the language used in the menu and on-screen displays. Available languages are: English, French, German, Italian, Spanish, Japanese and Chinese.

POWER SAVING

When set to ON, the projector goes into the power saving mode and the lamp for light source turns off if no signal is input for about 10 minutes. The power saving mode is canceled when a signal is input or any key is pressed.

SIRCS RECEIVER

Selects the remote control detectors to be activated. Change the setting if the wireless Remote Commander does not work properly due to the influence of the fluorescent lamp, etc.

FRONT & REAR: Activates both the front and rear

detectors.

FRONT: Activates the front detector only. REAR: Activates the rear detector only. OFF: Activates neither the front nor rear detector.

Note

When set to OFF, the wireless Remote Commander does not function. Use the keys on the control panel or the wired Remote Commander.

GROUP INDEX

Groups multiple projectors or switchers to operate them simultaneously. You can set the group index number to the desired number between 01 and 99.

For details for setting the group index, see pages 31 (GB) and 32 (GB).

INSTALLATION

Reverses the picture horizontally or vertically.

FLOOR-FRONT: The picture is not reversed. CEILING-FRONT: The picture is reversed

horizontally and vertically.

FLOOR-REAR:

The picture is reversed horizontally.

CEILING-REAR: The picture is reversed

vertically.

Note

In case of using a mirror, be careful of installation since the picture may be reversed.

26 (GB)

DEVICE INDEX

Displays the index number set with the INDEX switches on the rear of the projector. You can check the device index number but cannot set it with this menu.

For details for setting the number, see page 31 (GB).

The SIGNAL SELECT Menu

The SIGNAL SELECT Menu is used for selecting the input signal. Depending on the interface board installed in the projector, some items may not be displayed in the menu.

SIGNAL SELECT

INPUT-A: INPUT-B: INPUT-C:

DTV-GBR DTV-GBR DTV-GBR

INPUT-A

Use the V or v key to select the input, then press the ENTER key.

INPUT-A

Selects audio and video signals input from the INPUT A connectors.

COMPUTER: Inputs the signal from a computer or

the RGB signal for a still picture.

COMPONENT: Inputs the component signal. DTV-YP

DTV-GBR: Inputs the DTV (GBR) or HDTV

BPR: Inputs the DTV (YPBPR) or HDTV

(YPBPR) signal.

(GBR) signal.

Note

This item is not displayed when the optional interface board other than the IFB-12A is installed in the INPUT B section, or when the output mode is selected on the IFB-12A.

INPUT-C

Selects the input signal from the connectors on the optional IFB-12A interface board installed in the INPUT C section.

COMPUTER: Inputs the signal from a computer or

the RGB signal for a still picture.

COMPONENT: Inputs the component signal. DTV-YPBPR: Inputs the DTV (YPBPR) or HDTV

(YPBPR) signal.

DTV-GBR: Inputs the DTV (GBR) or HDTV

(GBR) signal.

VIDEO: Inputs the composite video signal. S-VIDEO: Inputs the S video signal.

Note

This item is not displayed when the optional interface board other than the IFB-12A is installed in the INPUT C section.

Note

When the PC-3000 signal interface switcher is connected to the INPUT A connectors, you cannot select the item.

INPUT-B

Selects the input signal from the connectors on the optional IFB-12A interface board installed in the INPUT B section.

COMPUTER: Inputs the signal from a computer or

the RGB signal for a still picture.

COMPONENT: Inputs the component signal. DTV-YP

DTV-GBR: Inputs the DTV (GBR) or HDTV

VIDEO: Inputs the composite video signal. S-VIDEO: Inputs the S video signal.

BPR: Inputs the DTV (YPBPR) or HDTV

(YPBPR) signal.

(GBR) signal.

27 (GB)

Connection Examples

For details on how to connect a computer, VCR or external

Connecting a BNC connector

active speakers, see page 17 (GB). Also refer to the instruction manual of the equipment to be connected.

2 Turn to the right.

When making connections, be sure to:

• turn off all equipment before making any connections.

• use the proper cables for each connection.

• insert the plugs of the cables properly; plugs that are not fully inserted may generate noise. When pulling out a cable, be sure to pull it out from the plug, not the cable itself.

Connecting 15k RGB/Component Equipment

15k RGB/component equipment

to RGB/component output

1 Align the pins with the pin holes

and push in the plug into the socket.

Signal flow

Monitor cable (not supplied)

Rear

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

–

AC power cord

to AC IN

(supplied)

Note

Switch the input signal with the INPUT-A item in the SIGNAL SELECT menu.

For details, see page 27 (GB).

to a wall outlet

28 (GB)

Connecting the Switcher

Connection examples/Index number setting

Use the optional PC-3000 Signal Interface Switcher for connecting various video equipment. The input can be selected by pressing the SWITCHER/VIDEO MEMORY/INDEX keys on the Remote Commander.

For selecting the input from the switcher, see page 13 (GB).

Notes

• When you select the input from the switcher, be sure to set the SWITCHER/VIDEO MEMORY/INDEX select switch to the SWITCHER position.

Rear

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

–

• When connecting the switcher, use the wired Remote Commander. If you use the wireless Remote Commander, activate the remote control detector on only one unit of the equipment connected through the PJ COM connector. For the other equipment, set SIRCS RECEIVER in the SET SETTING menu to OFF to deactivate the remote control detectors.

For details, see page 26 (GB).

• After all the connections are complete, attach the terminator (supplied) to the PJ COM connector on both the projector and switcher to which nothing is connected.

Device index number: 01

AC power cord (supplied)

to the wall outlet

to INPUT A

to PJ COM IN

SIC-10 connecting cable (5BNC ˜ 5BNC) (not supplied)

PC-3000 switcher

Computer, etc.

to OUTPUT

to AC IN

RCC-5G/10G/30G connecting cable (not supplied)

OUT PUT

RS-232C/422A

SW NO

RS-232C

REMOTE

RS-422A

RS-485 IN

RS-485 OUT

Attach the supplied terminator.

to PJ COM OUT

Attach the terminator (supplied with the PC-3000).

VCR, etc.

Signal flow

29 (GB)

Connection Examples

Confirming the System Construction

After all the connections are complete, confirm that equipment of the system is properly setup.

1 Connect the AC cords of all equipment to the AC outlets. 2 Press the SYS SET key on the Remote Commander.

You can also press the LIGHT and RESET keys simultaneously on the control panel for the same effect. Information on the system construction and the settings of the interface boards, etc. are automatically confirmed. Then the message disappears.

Note

When you want to use the projector without connecting the switcher after using the switcher in the system connections, it is necessary to confirm the system construction again by pressing the SYS SET key or the LIGHT and RESET keys after all the connections are complete. If you press the key(s), “Master Switcher not exist” appears, but the system construction is automatically recognized.

When a system error is detected

The following messages are displayed on the screen and display window:

If the switcher is in standby mode, the message appears only in the message display window.

Message

Master Switcher not exist.

Same DEVICE INDEX for Projector detected.

Same DEVICE INDEX for Switcher detected.

Note

Remedy

Set the switcher that outputs the signal to the projector to number 1.

Change either number of the projectors that have the same number.

Change either number of the switchers that have the same number.

30 (GB)

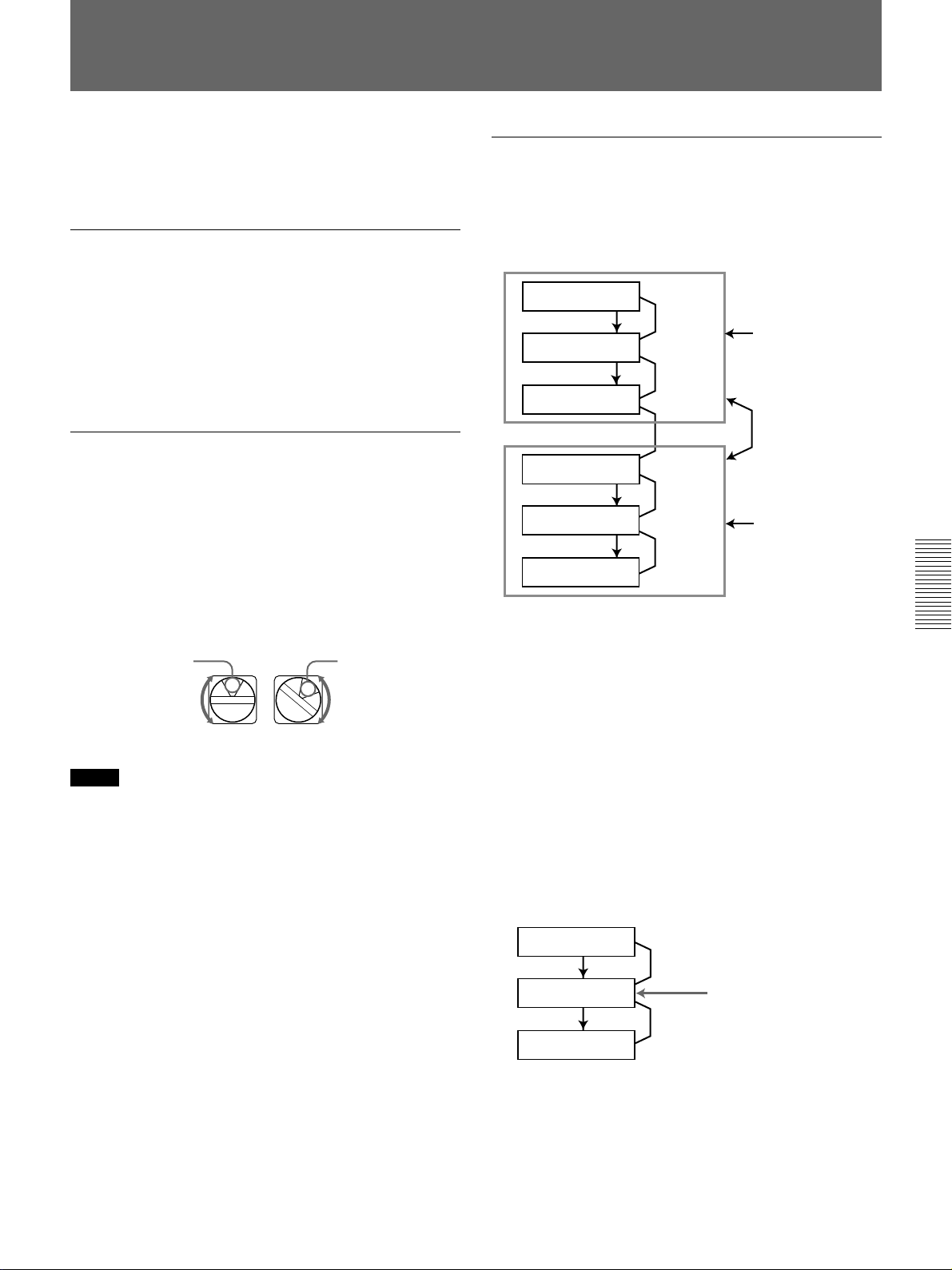

Setting the Index Numbers

When you connect multiple projectors in your system, you have to set the group index and device index numbers for each projector.

To set the group index number

If you set the same group index number for multiple projectors, you can operate multiple projectors and switchers simultaneously (such as input selection) by designating the number. The group index number can be set in the menu.

For group index number setting, see page 26 (GB).

To set the device index number

If you set the device index number, you can control each projector individually with the supplied Remote Commander. The device index number can be set with the DEVICE INDEX switches on the rear of the projector. It is set to “01” at the factory. If only one projector is connected, set it to “01.”

Ten’s digit Unit’s digit

Notes

• Do not set the same device index number for the projectors in the same system.

• Do not set the number to “00.” If you do, the projector will be operated only with the keys on the control panel. It cannot be controlled with the wired or wireless Remote Commander, or with an external equipment to which the PJ COM connectors are connected.

Notes on setting of the index number

• Set the same group index number for all equipment of the same system connection (those on the signal route between the signal source and the projector).

PC-3000

Signal flow

PC-3000

Signal flow

Projector

PC-3000

Signal flow

Projector

Signal flow

Projector

For setting the group index number, see “GROUP INDEX” on page 26 (GB).

• Set the correct group and device index numbers and the switcher number.

Do not set the same device index number or the same switcher number in one group. For example, if there are different pieces of equipment with the switcher number 1, the error message will appear when the SYS SET key is pressed.

• Set the switcher that outputs the signal to the projector to number 1.

PC-3000

PJ COM

Set the same group index number.

PJ COM

Set the different group index number for two systems.

PJ COM

Set the same group index number.

PJ COM

PC-3000

Projector

Set this switcher to 1.

31 (GB)

Setting the Index Numbers

Notes on connections when two or more switchers are used

• Mount the IFB-12A interface board to the slot 1 of the number n switcher and connect the output connector of the number (n+1) switcher to the IFB-12A.

• You can attach the IFB-12A signal interface board (when the IN/OUT switch is set to OUT) only to the number 1 switcher.

To select the projector by designating the index numbers

When the switchers and projectors are connected as illustrated, select the desired projector by pressing the keys on the Remote Commander as shown below.

PC-3000

Signal flow

PC-3000

Signal flow

Projector A

Signal flow

Projector B

Group index 01

PJ COM

Number 2 switcher

PJ COM

Number 1 switcher

PJ COM

Device index 01

PJ COM

Device index 02

Example:

To select all the projectors

GROUP n ALL n ENTER n ALL n ENTER Projectors A, B, C and D are selected.

To select projectors with device index 01 from all the

groups GROUP n ALL n ENTER n 1 n ENTER Projectors A and C are selected.

To select a projector with device index 01 from group

index 02 GROUP n 2 n ENTER n 1 n ENTER Projector C is selected.

To select all the projectors from group index 02

GROUP n 2 n ENTER n ALL n ENTER Projectors C and D are selected.

Notes

• Set the group index and device index numbers correctly. If more than two projectors are set to the same group index and device index numbers, an error message will be displayed when the SYS SET key is pressed.

• If the group index is a tens digit number, press the GROUP key before each press of the number key.

Example:

To select a projector with device index 13 of group index 12 GROUP n 1 n GROUP n 2 n ENTER n 1 n 3 n ENTER

32 (GB)

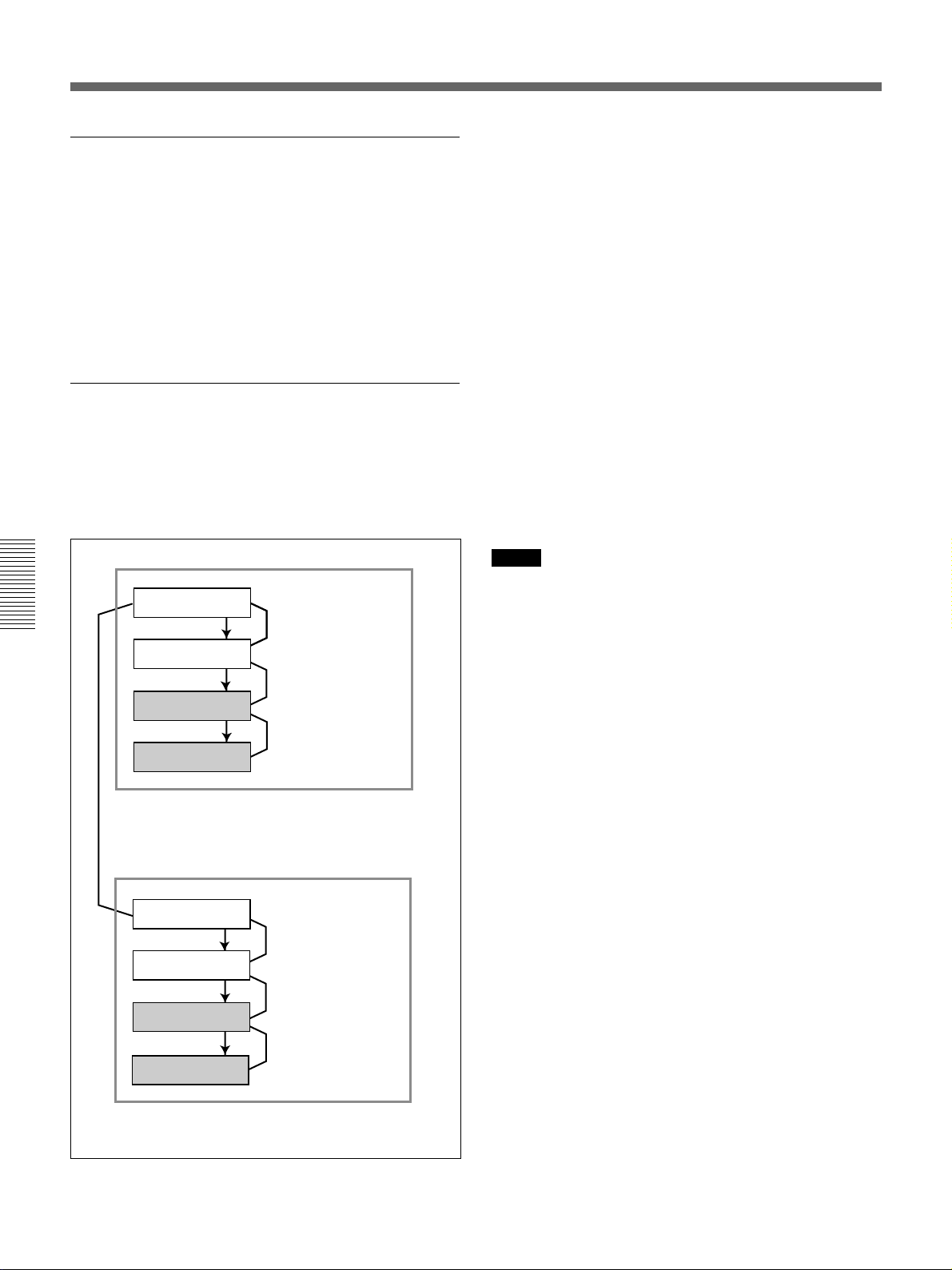

PC-3000

Signal flow

PC-3000

Signal flow

Projector C

Signal flow

Projector D

Number 2 switcher

PJ COM

Number 1 switcher

PJ COM

Device index 01

PJ COM

Device index 02

Group index 02

Maintenance

Replacing the Lamp

When the lamp has burnt out, the LAMP FAIL indicators at the rear of the projector light. In this case, replace the lamp with a new LMP-Q120 Projector Lamp (not supplied).

Note

Immediately after turning off the power, the lamp is extremely hot. Wait at least one hour before changing the lamp to give it enough time to cool down.

To remove the lamp

1 Press the STANDBY key to set the projector to

standby mode, and unplug the power cord.

2 Remove the two screws with a coin or similar

object, or a screwdriver, to open the lamp cover.

5 Pull out the lamp by holding the handles.

To install a new lamp

1 Mount the lamp with the grooves on the top and

bottom aligned with the guides on the projector.

3 Loosen the two screws that fasten the lamp.

4 Fold out the levers up and down.

2 Push the lamp completely until it clicks.

Fold down the levers to fix the lamp to the projector.

3 Tighten the two screws to secure the lamp.

(continued)

33 (GB)

TIMER RESET? LAMP: 1

TIMER RESET? LAMP: ALL

TIMER RESET?? LAMP: ALL

Maintenance

4 Replace the lamp cover and push to tighten the two

screws to fix the cover.

To reset the use time of the lamps in the message display window

1 Plug in the power cord and set the projector to

standby mode.

2 Press the LIGHT, B, b and ENTER keys on the

control panel in sequence. Press each key within 5 seconds.

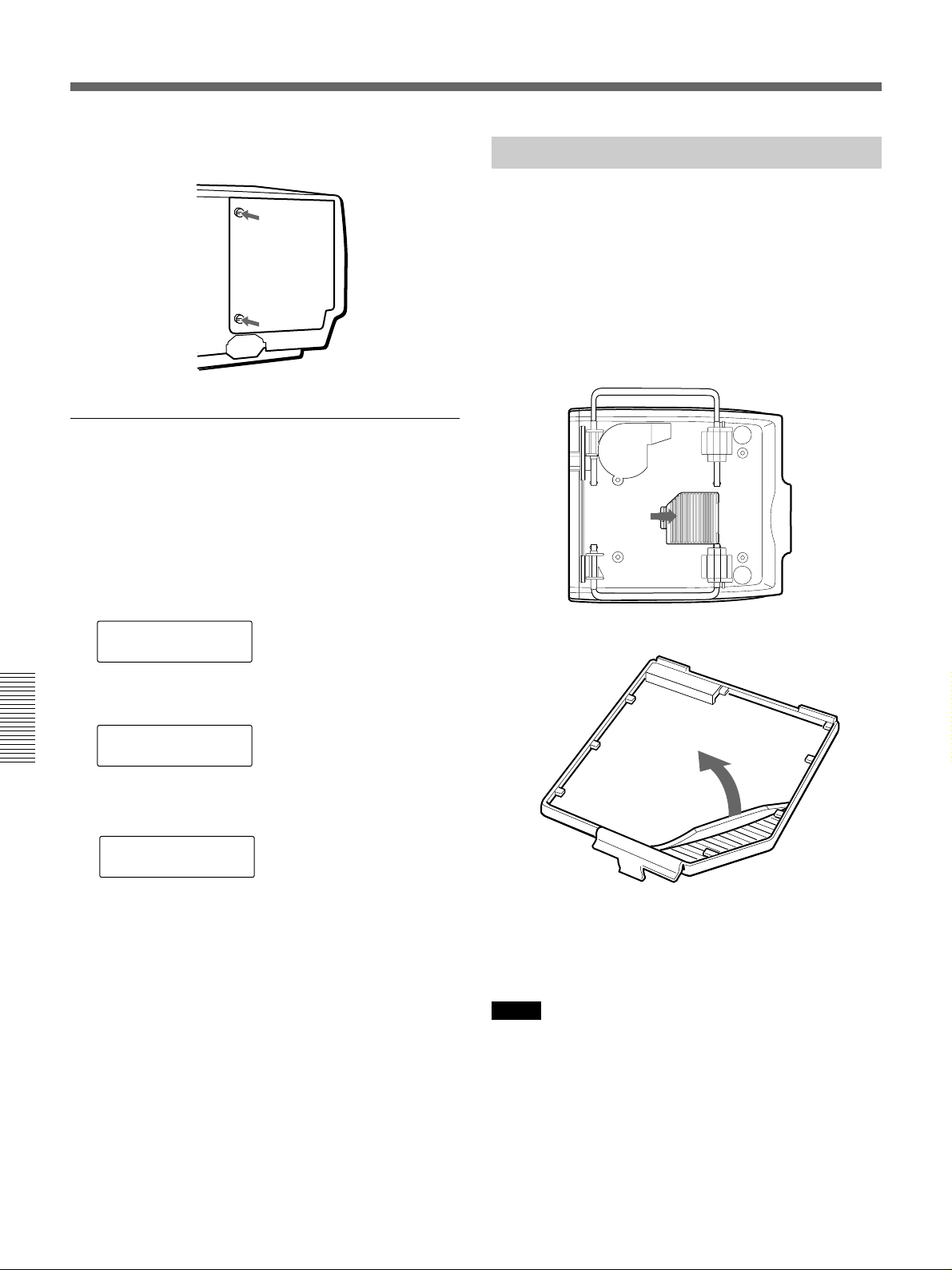

Cleaning the Air Filter

The air filter should be cleaned in every 100 hours. When it becomes difficult to remove the dust from the filter, replace the filter with a new one.

1 Turn off the power of the projector and unplug the

power cord.

2 Remove the air filter cover on the bottom of the

projector.

3 Press the V or v key to display ALL.

4 Press the ENTER key.

5 Press the ENTER key again to reset the time.

The reset mode will be automatically cancelled.

3 Remove the air filter.

4 Remove the dust from the filter with a vacuum

cleaner.

5 Attach the air filter and replace the cover.

Notes

• If the air filter is excessively dirty, wash it with mild detergent solution and dry it in a shaded place.

• Be sure to attach the air filter cover firmly; the power will not be turned on if it is not closed securely.

34 (GB)

Troubleshooting

If the projector appears to be operating erratically, try to diagnose and correct the problem, using the following guide. If the problem still persists, consult with qualified Sony personnel.

Symptom

The power is not turned on.

No picture and no sound.

No picture or no sound.

The picture is noisy.

When inputting sound through the INPUT A/B/C connector, sound comes through one channel only.

The picture from INPUT A/B/C connector is colored strange.

“Please check INPUT-A in SIGNAL SELECT” appears in spite of inputting the correct signal from INPUT A.

“Please check INPUT-B in SIGNAL SELECT” appears in spite of inputting the correct signal from INPUT B.

“Please check INPUT-C in SIGNAL SELECT” appears in spite of inputting the correct signal from INPUT C.

“NO INPUT” appears when 15k RGB or component signal is input.

On-screen displays do not appear.

Color balance is not correct.

The picture is too dark.

The picture is not clear.

Cause

The power has been turned off and on with the ON key at a short interval.

The lamp cover is detached. The air filter cover is detached.

Cable is disconnected.

Input selection is not correct.

Either the picture or the sound is cut off.

Noise may appear on the background depending on the combination of the numbers of dot input from the connector and numbers of pixel on the LCD panel.

Monaural sound is being input through the INPUT A/B/C connector.

Setting for INPUT-A, INPUT-B or INPUT-C in the SIGNAL SELECT menu is incorrect.

Setting for INPUT-A in the SIGNAL SELECT menu is incorrect.

Setting for INPUT-B in the SIGNAL SELECT menu is incorrect.

Setting for INPUT-C in the SIGNAL SELECT menu is incorrect.

The sync signal is incorrect.

STATUS in the SET SETTING menu is set to OFF.

Picture has not been adjusted properly.

The color system of the input signal is not set correctly.

The lamp is nearing the end of its life.

Contrast or brightness has not been adjusted properly.

The picture is out of focus. Moisture condensation has occurred

on the lens.

Remedy

Wait for about one minute before turning on the power

Attach the lamp cover securely. Attach the air filter cover securely

34 (GB))

Check that the proper connections have been made

(GB))

Select the input source correctly in the SIGNAL SELECT menu

Press the MUTING key to cancel the muting function

Change the desktop pattern on the connected computer.

Input stereo sound.

Set INPUT-A, INPUT-B or INPUT-C in the SIGNAL SELECT menu correctly according to the input signal

Set INPUT-A in the SIGNAL SELECT menu correctly according to the input signal

page 27 (GB))

Set INPUT-B in the SIGNAL SELECT menu correctly according to the input signal

page 27 (GB))

Set INPUT-C in the SIGNAL SELECT menu correctly according to the input signal

page 27 (GB))

Input the correct sync singal (composite sync or sync on G singal (sync on Y for component singal)).

Set STATUS in the SET SETTING menu to ON

Adjust the picture

Set COLOR SYS in the PICTURE CTRL menu to match the color system of the input

(see page 22 (GB))

Replace the lamp with a new one

33 (GB))

Adjust CONTRAST or BRIGHT in the PICTURE CTRL menu properly

(GB))

Adjust the focus Leave the projector for about two hours with

the power on

(see page 8 (GB))

(see page

(see pages 17 (GB), 28 (GB) and 29

(see page 27 (GB))

(see page 20 (GB))

(see page 27 (GB))

(see page 26 (GB))

(see page 22 (GB))

(see page

(see page 22

(see page 19 (GB))

(see page 15 (GB))

(see

signal

35 (GB)

Troubleshooting

Symptom

The Remote Commander does not work.

The wireless Remote Commander does not function.

INPUT A cannot be selected.

The COVER FAIL indicator lights.

The LAMP FAIL indicator lights.

The FAN indicator lights.

Cause

The batteries are exhausted.

The remote commander cable is connected to the Remote Commander although you are using it as a wireless Remote Commander.

The fluorescent lamp influences on the Remote Commander detector.

You have selected a wrong index number.

You have set the index number to “00”.

The SIRCS RECEIVER setting is not correct.

The switcher is not connected, but is recognized to be connected.

The lamp cover or air filter cover is detached.

The lamp with the same number of the indicator has reached the end of its life.

The fan is broken.

Remedy

Replace the batteries with new ones

page 14 (GB))

(see

Disconnect the remote control cable.

Change the setting of SIRCS RECEIVER in the SET SETTING menu

Select the correct index number

(GB) and 31 (GB))

Select the correct index number

(GB) and 31 (GB))

(see page 26 (GB))

(see pages 26

Change the setting of SIRCS RECEIVER in the SET SETTING menu

(see page 26 (GB))

If the PJ COM connector is connected to something other than the terminator, remove it then press the SYS SET key, or LIGHT and RESET keys on the control panel.

Attach the lamp cover or air filter cover securely

(see pages 33 (GB) and 34 (GB))

Replace the lamp

(see page 33 (GB))

Consult with qualified Sony personnel.

The HIGH TEMP indicator lights.

When you press the ZOOM, SHIFT or FOCUS key, “LENS CONTROL is locked! Do you wish to unlock ?” appears.

Caution messages

Message

High Temperature! Power off in 1 min.

Frequency is out of range!

Please check INPUT-A in SIGNAL SELECT.

Please check INPUT-B in SIGNAL SELECT.

Please check INPUT-C in SIGNAL SELECT.

36 (GB)

The internal temperature is unusually high.

The lens control function is locked.

Check to see if nothing is blocking the ventilation holes.

Consult with qualified Sony service personnel.

Use the list below to check the meaning of the messages displayed on the screen.

Meaning

Internal temperature becomes too high.

The frequency of the input signal is out of the acceptable range.

You have input the RGB signal from the computer when INPUT-A in the SIGNAL SELECT menu is set to COMPONENT, DTV-GBR or DTV-YPBPR.

You have input the RGB signal from the computer when INPUT-B in the SIGNAL SELECT menu is set to COMPONENT, VIDEO, S-VIDEO, DTV-GBR or DTVYP

BPR.

You have input the RGB signal from the computer when INPUT-C in the SIGNAL SELECT menu is set to COMPONENT, VIDEO, S-VIDEO, DTV-GBR or DTVYP

BPR.

Turn off the power. (If not, the power is automatically turned off about one minute later.) Check to see if nothing is blocking the ventilation holes.

Input a signal that is within the range of the frequency.

Set INPUT-A correctly.

Set INPUT-B correctly.

Set INPUT-C correctly.

Remedy

Specifications

Others

Optical characteristics

Projection system 3 LCD panels, 1 lens, 3-primary

color optical shutter system

LCD panel 1.8-inch SXGA LCD panel,

3,932,160 pixels (1,310,720 pixels × 3)

Lens Option Light output ANSI lumen Lamp 120 W UHP × 4

3,500 lm

Electrical characteristics

Color system NTSC3.58/PAL/SECAM/NTSC4.43/

PAL-M system, switched automatically

Resolution 600 horizontal TV lines (video

input)

1280 × 1024 dots (RGB input)

Acceptable computer signal

fH: 15 to 100 kHz fV: 40 to 120 Hz

Speakers Max. 5 W + 5 W, 90 × 50 mm

/8 × 2 inches), stereo

Input/Output

CONTROL S IN/PLUG IN POWER: Stereo

minijack, 5 Vp-p, plug in power, DC 5 V, maximum output 60 mA

OUT: Stereo minijack, 5 Vp-p

REMOTE RS-232C/422A

D-sub 9-pin (female)

(For details, see “Pin assignment” on page 39 (GB).)

PJ COM IN: D-sub 9-pin (male)

OUT: D-sub 9-pin (female)

(For details, see “Pin assignment” on page 39 (GB).)

TRIG Minijack

Power on: DC 12 V, output

impedance: 4.7 kilohms

Power off: 0 V

S VIDEO (priority to Y IN/C IN) (only for VPLFE100U/FE100M)

IN: Mini DIN 4-pin type (male)

Y (luminance): 1 Vp-p ± 2 dB sync negative, 75 ohms terminated C (chrominance): Burst 0.286 Vp-p ± 2 dB (NTSC), 75 ohms terminated Burst 0.3 Vp-p ± 2 dB (PAL), 75 ohms terminated

OUT: Loop-through mini DIN 4-

pin type (male) Loop-through output from the S VIDEO IN connector

Y IN: BNC type

1 Vp-p ± 2 dB sync negative, 75 ohms terminated

C IN: BNC type

Burst 0.286 Vp-p ± 2 dB (NTSC), 75 ohms terminated Burst 0.3 Vp-p ± 2 dB (PAL), 75 ohms terminated

VIDEO (only for VPL-FE100U/FE100M)

IN: BNC type

Composite video, 1 Vp-p ± 2 dB sync negative, 75 ohms terminated

OUT: Loop-through BNC type

Loop-through output from the VIDEO IN connector

AUDIO IN (only for VPL-FE100U/FE100M)

Phono type (stereo)

500 mVrms, impedance more than 47 kilohms

INPUT A Analog RGB/component: BNC

type

R/R-Y: 0.7 Vp-p ± 2 dB positive,

75 ohms terminated

G: 0.7 Vp-p ± 2 dB positive, 75

ohms terminated

G with sync/Y: 1 Vp-p ± 2 dB sync

negative, 75 ohms terminated

B/B-Y: 0.7 Vp-p ± 2 dB positive,

75 ohms terminated

SYNC/HD: Composite sync: 0.6–8

Vp-p, high impedance, sync positive/negative Horizontal sync: 0.6–8 Vp-p, high impedance, sync positive/ negative

(continued)

1) ANSI lumen is a measuring method of American National Standard IT 7.228.

37 (GB)

Specifications

VD: Vertical sync: 0.6–8 Vp-p,

high impedance, sync positive/ negative

AUDIO IN: Phono type (stereo)

500 m Vrms, impedance more than 47 kilohms

HDTV/DTV (YP

BPR): BNC type

Y: 1 Vp-p ± 2dB positive, 75 ohms terminated Tri-level sync: ± 0.3 Vp-p Bi-level sync: 0.3 Vp-p P

B/PR: 0.35 Vp-p ± 2dB positive,

75 ohms terminated

HDTV/DTV (GBR): BNC type

G with sync: 1 Vp-p ± 2 dB, 75 ohms terminated Tri-level sync: ± 0.3 Vp-p Bi-level sync: 0.3 Vp-p B/R: 0.7 Vp-p ± 2dB positive, 75 ohms terminated

(For HDTV/DTV signals see “Acceptable HDTV/DTV signals” on page 39 (GB).)

AUDIO OUT (variable out)

Phono type, Max. 1 Vrms

When input is 500 mVrms: impedance less than 5 kilohms

Safety regulations

VPL-FE100U: UL1950, CSA No.

950 (c-UL), FCC Class A, IC Class A

VPL-FE100E/FE100M: EN60 950

(TÜV), CE, C-Tick

General

Dimensions 562 × 237 × 649 mm (22 1/4 × 9

Mass Approx. 34.5 kg (76 lb 1 oz)

Power requirements

VPL-FE100U: AC 100 to 120 V/

VPL-FE100E/FE100M: AC 220 to

Power consumption

Approx. 770 W (Standby mode:

Heat dissipation 2628 BTU Operating temperature

0°C to 40°C (32°F to 104°F)

× 25

/8 inches) (w/h/d)

(excluding the optional lens)

220 to 240 V, 50/60 Hz

240 V, 50/60 Hz

VPL-

FE1

15W for VPL-

FE1

00E/

00U, 20 W for

FE1

00M)

Operating humidity

35% to 85% (no condensation)

Storage temperature

–20°C to +60°C (–4°F to +140°F) Storage humidity 10% to 90% Supplied Accessories

Remote Commander RM-PJ1001 (1)

Size AA (R6) batteries (3)

Remote commander cable (stereo)

(15 m) (1) AC power cord (1) Terminator for the PJ COM

connector (1) Lens ring (1) Operating Instructions (1) Installation Manual for Dealers (1) Warranty (only for VPL-FE100U)

(1)

Design and specifications are subject to change without notice.

Optional accessories

Projector Lamp LMP-Q120 (for replacement) Projector Lamp LMP-S120 (for replacement) Interface Board

IFB-12A (Analog RGB/component/HDTV/

composite video/S video input with 5BNC type connectors)

IFB-20 (Analog RGB input with D-sub 9-pin type

connector)

IFB-21 (Analog RGB input/output with HD D-sub

15-pin type connector)

IFB-30 (Digital RGB input with D-sub 9-pin type

connector)

IFB-50 (serial digital video input/output with BNC

type connector)

IFB-1000 (Composite video input with BNC type

connector/S video input with mini DIN 4-pin type connector)

IFB-X2000E (Composite video input with phono

jacks/S video input with mini DIN 4-pin type

connector) (only for VPL-FE100E) Signal Interface Switcher PC-3000 Interface Unit IFU-1271/1271M SIC Cable

SIC-10/20A/20C/21/22/23/24/24A/25/26/26A/30/ 31/M1/M5/M15/M25/M50

9-pin remote cable (for PJ COM)

RCC-5G/10G/30G

1) UL listed for 120 V operation.

38 (GB)

Monitor Cable

12345

6789

SMF-400 (HD D-sub 15-pin (female) ˜ 5BNC

(female))

SMF-401 (HD D-sub 15-pin (female) ˜ HD D-

sub 15-pin (female))

Signal Adapter

ADP-10 (D-sub 9-pin ˜ HD D-sub 15-pin (for

SIC Cable))

ADP-20 (Macintosh ˜ VGA) Remote Commander RM-PJ3000S Remote Control Receiver RM-PJ10 Projection Lens

Fixed short focus lens VPLL-2009

Fixed short focus lens VPLL-2014

1.3-times zoom standard focus lens VPLL-Z3020

1.6-times zoom long focus lens VPLL-Z2025

1.5-times zoom long focus lens VPLL-Z2039

Fixed long focus lens VPLL-3050

Fixed long focus lens VPLL-2075

1.3-times zoom standard focus lens VPLL-Z2019 Projector Stand SU-PJ2000 (for stacking) Projector Suspension Support PSS-2000 Screens

VPS-80FH (80-inch, flat) VPS-100FH (100-inch, flat) VPS-120FH (120-inch, flat)

Some of the items may not be available in some areas. For details, please consult your nearest Sony office.

RS-422A

1 GND Ground 6 GND Ground 2

3 RX Receive 8

Transmit 7 TX Transmit

Receive 4 GND Ground 9 GND Ground 5NC

PJ COM connector (D-sub 9-pin, female)

1 GND Ground 6 GND Ground 2 BUSY Busy 7 Busy 3 TX/RX 8

Tramsmit/ Receive

BUSY

TX/RX

Tramsmit/

Receive 4 GND Ground 9 GND Ground 5NC

S VIDEO connector (mini DIN 4-pin)

Chrominance

Luminance

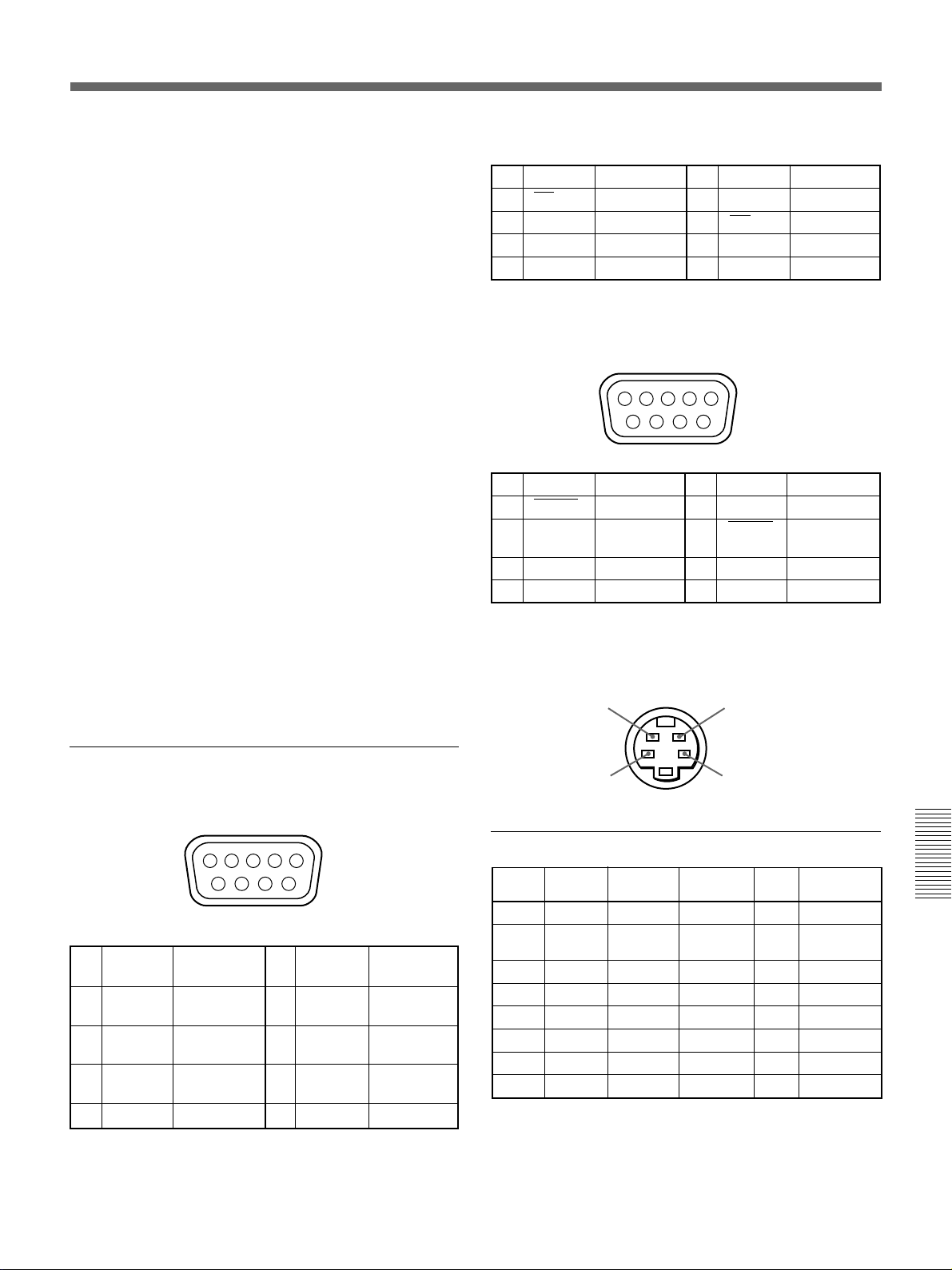

Pin assignment

RS-232C/422A connector (D-sub 9-pin, female)

12345

6789

RS-232C

1 NC 6 DSR* Data Set

Ready

3TD

4 DTR*

5 GND Ground

* Circuit between pins 4 and 6 is short-circuited in the

projector.

** Circuit between pins 7 and 8 is short-circuited in the

projector.

Receive Data

Transmit Data

Data Terminal Ready

7 RTS** Request

to Send

** Clear to

CTS

Send

9NC

GND

Acceptable HDTV/DTV formats

Format

1035/60i

1080/60i

480/60P

575/50P

1080/24PSF

1080/50i

720/60P

720/50P

* Each of the frame rates is also compatible with 1/1.001.

Scanning rate (kHz)

33.75

31.5

31.25

28.13

37.5

Frame rate (Hz)*

Scanning format

2:1 interlace

Progressive

2:1 interlace

Progressive

Aspect ratio

16:9

16:9/4:3

16:9

Standard

BTA S-001B

SMPTE 274M/

BTA S-001B

SMPTE 293M

–

SMPTE 274M

SMPTE 293M

–

39 (GB)

Index

Adjusters 7 (GB) Adjusting

picture 22 (GB) picture size/shift 23 (GB)

zoom 19 (GB) Air filter 34 (GB) ASPECT 23 (GB) AUDIO MUTING 20 (GB)

Battery

Installation 14 (GB)

notes 14 (GB) BLANKING 23 (GB) BNC connector 28 (GB) BRIGHT 22 (GB)

Carrying handles 7 (GB) Caution messages 36 (GB) COLOR 22 (GB) COLOR SYS (System) 22 (GB) COLOR TEMP 22 (GB) Connections

active speakers 17 (GB)

BNC connector 28 (GB)

computer 17 (GB)

15k RGB/component equipment

28 (GB) Remote Commander 14 (GB) switcher 29 (GB) VCR 17 (GB)

CONTRAST 22 (GB) Cut off

the picture 20 (GB) the sound 20 (GB)

D, E

D. (Dynamic) PICTURE 22 (GB) Device index 26 (GB), 31 (GB) DOT PHASE 23 (GB) DRC (Digital Reality Creation) 5 (GB)

GAMMA MODE 22 (GB) Group index 26 (GB), 31 (GB)

Handle lever 7 (GB) H FILTER 23 (GB) HUE 22 (GB)

I, J, K

INPUT-A 27 (GB) INPUT-B 27 (GB) INPUT-C 27 (GB) INPUT MEMORY No. 24 (GB) INPUT SETTING menu 23 (GB) Input signal selection 18 (GB) Installation on a floor 16 (GB)

Lamp replacement 33 (GB) LANGUAGE 26 (GB) Location and function of controls

control panel 8 (GB) front 6 (GB) rear 10 (GB) Remote Commander 12 (GB)

M, N

Clearing the menu display 21 (GB) INPUT SETTING menu 23 (GB) PICTURE CTRL menu 22 (GB) SET SETTING menu 26 (GB) SIGNAL SELECT menu 27 (GB) Using the menu 21 (GB)

Moisture condensation 15 (GB)

On-screen display 26 (GB) On-screen messages 36 (GB) Optional accessories 38 (GB)

PICTURE SHIFT 20 (GB) Pin assignment 39 (GB) PJ COM connector 29 (GB) Power

turn off 20 (GB)

turn on 18 (GB) POWER SAVING 26 (GB) Precautions 4 (GB) Precautions on installation 15 (GB) Projecting 18 (GB)

Remote Commander

battery installation 14 (GB)

connecting to the projector 14 (GB)

location and function of controls

12 (GB)

notes 14 (GB) Remote control (SIRCS) detector

front 6 (GB)

rear 9 (GB) Reset

resetting the item 21 (GB) RS-232C/422A connector 11 (GB)

SCAN CONV 23 (GB) SET SETTING menu 26 (GB) SHARP 22 (GB) SHIFT 23 (GB) SIGNAL SELECT menu 27 (GB) SIRCS RECEIVER 26 (GB) SIZE 23 (GB) SPEAKER 26 (GB) Specifications 37 (GB) STATUS 26 (GB) Supplied accessories 38 (GB)

T, U, V, W, X, Y

Troubleshooting 35 (GB)

ZOOM 19 (GB)

fH (Horizontal frequency) 25 (GB) FOCUS 19 (GB) fV (Vertical frequency) 25 (GB)

40 (GB)

P, Q

PC-3000 Signal Interface Switcher

29 (GB) PIC MUTING 20 (GB) PICTURE CTRL menu 22 (GB)

41 (GB)

Français

AVERTISSEMENT

Afin d’éviter tout risque d’incendie et d’électrocution, ne pas exposer l’appareil à la pluie ou à l’humidité.

Pour éviter tout risque de décharge électrique, ne pas ouvrir le boîtier. Confiez l’entretien uniquement à un personnel qualifié.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe A est conforma à la norme NMB-003 du Canada.

La prise doit être près de l’appareil et facile d’accès.

2 (FR)

Table des matières

Aperçu

Installation et projection

Ajustements et réglages à l’aide du menu

Précautions ................................................................ 4 (FR)

Caractéristiques ........................................................ 5 (FR)

Emplacement et fonction des commandes............. 6 (FR)

Avant .............................................................................. 6 (FR)

Arrière .......................................................................... 10 (FR)

Télécommande ............................................................. 12 (FR)

Précautions relatives à l’installation ..................... 15 (FR)

Installation du projecteur au sol ............................ 16 (FR)

Raccordement à un ordinateur ou à un

magnétoscope ......................................................... 17 (FR)

Projection ................................................................. 18 (FR)

Utilisation du menu ................................................. 21 (FR)

Le menu CTRL IMAGE............................................. 22 (FR)

Le menu REGL ENTREE ......................................... 23 (FR)

Le menu REGLAGE ................................................. 26 (FR)

Le menu SELECTION DU SIGNAL ......................... 27 (FR)

Français

Exemple de raccordement/ Réglage du numéro d’index

Entretien

Infomations complémentaires

Exemple de raccordement ...................................... 28 (FR)

Raccordement des appareils RVB 15k/composante..... 28 (FR)

Raccordement du commutateur ................................... 29 (FR)

Confirmation de la configuration du système .............. 30 (FR)

Réglage des numéros d’index................................ 31 (FR)

Entretien ................................................................... 33 (FR)

Remplacement de la lampe .......................................... 33 (FR)

Nettoyage du filtre à air ............................................... 34 (FR)

Dépannage ............................................................... 35 (FR)

Spécifications .......................................................... 37 (FR)

Index ......................................................................... 40 (FR)

3 (FR)

Précautions

Sécurité

• Vérifiez si la tension de service de votre appareil est identique à la tension secteur locale. Si une adaptation de la tension s’avère nécessaire, consultez votre revendeur Sony ou un personnel qualifié.

• Si des liquides ou des solides pénètrent dans le châssis, débranchez l’appareil et faites-le vérifier par un personnel qualifié avant de le remettre en service.

• Débranchez l’appareil de la prise murale si vous prévoyez de ne pas l’utiliser pendant plusieurs jours.

• Pour débrancher le cordon, saisissez-le par la fiche. Ne tirez jamais sur le cordon proprement dit.

• La prise d’alimentation doit se trouver à proximité du moniteur et être aisément accessible.

• Cet appareil n’est pas déconnecté de la source d’alimentation (secteur) aussi longtemps qu’il reste branché sur la prise murale, même si l’appareil proprement dit a été mis hors tension.

• Ne regardez pas dans l’objectif lorsque la lampe est allumée.

• Ne placez pas les mains ou des objets à proximité des orifices de ventilation — l’air expulsé est chaud.

Installation

• Si vous installez le projecteur au plafond, vous devez utiliser le support de suspension pour projecteur Sony PSS-2000.

• Assurez une circulation d’air adéquate afin d’éviter toute surchauffe interne. Ne placez pas l’appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies) qui risquent d’obstruer les orifices de ventilation. Laissez un espace d’au moins 30 cm (11 et le projecteur. N’oubliez pas que la chaleur dans une pièce monte; vérifiez donc si la température au niveau du lieu d’installation n’est pas excessive.

• N’installez pas l’appareil à proximité de sources de chaleur telles que des radiateurs ou des conduits d’air chaud et ne l’exposez pas au rayonnement direct du soleil, à de la poussière ou à de l’humidité en excès, ni à des vibrations mécaniques ou à des chocs.

/8 pouces) entre le mur

• Occultez les fenêtres qui font face à l’écran au moyen de draperies opaques.

• Il est préférable d’installer le projecteur dans une pièce où le sol et les murs ne sont pas revêtus d’un matériau réfléchissant la lumière. Si le sol et les murs réfléchissent la lumière, nous vous conseillons de remplacer le revêtement du sol et des murs par une couleur sombre.

Comment éviter l’accumulation de chaleur à l’intérieur du projecteur

Après avoir mis l’appareil hors tension, le ventilateur fonctionne pendant environ six minutes tandis que l’indicateur ON clignote en vert. L’indicateur clignote rapidement pendant une minute. Pendant ce temps, vous ne pouvez pas remettre l’appareil sous tension au moyen de la touche ON.

Attention

Le projecteur est muni d’orifices de ventilation (prise d’air) au bas/à l’avant et d’orifices de ventilation (sortie d’air) du côté gauche/droit. N’obstruez pas ces orifices car l’accumulation de chaleur à l’intérieur pourrait provoquer une détérioration de l’image et endommager l’appareil.

Entretien

• Pour conserver au châssis l’éclat du neuf, nettoyez-le régulièrement à l’aide d’un chiffon doux. Les taches tenaces s’éliminent en frottant avec un chiffon doux légèrement imprégné d’une solution détergente douce. N’utilisez en aucun cas des solvants puissants tels que du diluant ou du benzène ni de nettoyants abrasifs qui risqueraient d’altérer le fini du châssis.

• Ne touchez pas l’objectif. Pour éliminer la poussière de l’objectif, utilisez un chiffon doux et sec. N’utilisez pas de chiffon humide, de solution détergente ni de diluant.

• Nettoyez le filtre à air toutes les 100 heures.

Eclairage

• Pour obtenir la meilleure qualité d’image possible, l’avant de l’écran ne doit pas être directement exposé à la source d’éclairage ni au rayonnement solaire.

• Nous préconisons un éclairage au moyen de spots fixés au plafond. Placez un écran sur les lampes fluorescentes de façon à éviter une altération du niveau de contraste.

4 (FR)

Remballage

Conservez le carton d’emballage et les matériaux de conditionnement, car ils constituent une protection idéale en vue du transport de l’appareil. Pour une protection maximale, remballez votre appareil comme il a été emballé à l’origine en usine.

Caractéristiques

Aperçu

Luminosité élevée, haute qualité d’image

• Luminosité élevée

L’adoption de quatre lampes UHP de 120 W et le système optique récemment mis au point autorisent une luminosité élevée (flux lumineux de 3.500 lm ANSI) et une excellente uniformité de l’image.

• Haute définition

Grâce à l’utilisation de trois panneaux SXGA

de 1,8 pouces et approximativement 1.300.000 pixels, le projecteur peut projeter des images nettes d’une résolution de 1280 × 1024 pixels.

• DRC (Digital Reality Creation)

La technologie DRC permet une restitution de l’image fine, plus détaillée avec une densité quatre fois supérieure à une image vidéo conventionnelle.

Compatible avec différents signaux d’entrée

Le projecteur est équipé d’un convertisseur à balayage intégré à hautes performances qui convertit les signaux d’entrée afin d’afficher les signaux RVB 15k, DTV, HDTV, VGA (fV = jusqu’à 75 Hz) ainsi que les signaux vidéo composite, S vidéo et composante. Le projecteur accepte des signaux HDTV/DTV dans une large plage, comme indiqué dans le tableau cidessous.

Format

1035/60i

1080/60i

480/60P

575/50P

1080/24PSF

1080/50i

720/60P

720/50P

* Tous les débits d’images sont également compatibles avec

1/1.001.

Fréquence de balayage (kHz)

33,75

31,5

31,25

28,13

37,5

, SVGA1), XGA1), SXGA1) et UXGA

Rapport

Débit d’images (Hz)*

Format de balayage

Entrelacement 2:1

Progressif

Entrelacement 2:1

Progressif

hauteur/ largeur

16:9

16:9/4:3

16:9

Standard

BTA S-001B

SMPTE 274M/

BTA S-001B

SMPTE 293M

–

SMPTE 274M

SMPTE 293M

–

Système extensible et polyvalent

Le projecteur est équipé des connecteurs d’interface RS-232C/422A/PJ COM permettant la communication avec un ordinateur. Par la combinaison des cartes d’interface et du commutateur d’interface signal (non fourni), le système de projection VPL-FE100U/FE100E/FE100M autorise une extension considérable. Ce projecteur est également muni de la fonction d’index permettant d’utiliser plusieurs projecteurs en un seul système.

Installation aisée et flexible

• Fonction APA (Auto Pixel Alignment) de Sony

Vous pouvez obtenir automatiquement l’image la plus claire en appuyant simplement sur la touche APA lorsque le signal est entré d’un ordinateur.

• Installation aisée avec un appareil externe

Ce projecteur dispose de 48 données de présélection en mémoire pour les signaux d’entrée. Vous pouvez obtenir une bonne image à l’écran en raccordant un appareil et en appuyant sur la touche APA.

• Installation flexible

La fonction de déplacement de l’image vous permet d’installer le projecteur dans de nombreuses positions, sans vous soucier de la distorsion en trapèze (image déformée sur ses côtés). Les fonctions de mise au point automatique et de zoom motorisé vous permettent également de modifier la taille de l’écran de projection sans devoir bouger le projecteur.

• Installation en superposition

Grâce à la fonction de décalage d’objectif, vous pouvez empiler jusqu’à trois projecteurs, ce qui permet d’améliorer la luminosité de l’image.

• Fonction de sécurité intégrée

Le projecteur utilise quatre lampes comme source de lumière. Même si l’une d’entre elles a grillé, vous pouvez toujours employer le projecteur. Si deux lampes ont grillé, le projecteur passera automatiquement en mode de veille.

1) VGA, SVGA, XGA, SXGA et UXGA sont des marques

de commerce déposées de International Business Machines Corporation, U.S.A.

5 (FR)

Emplacement et fonction des commandes

Avant

!º

379

1 Monture de l’objectif

Lors de la fixation de l’objectif en option, adressezvous à un personnel d’entretien Sony.

2 Haut-parleur

3 Capteur de télécommande (SIRCS) frontal

4 Orifices de ventilation inférieurs (prise d’air)

N’obstruez pas les orifices.

5 Pieds réglables

Ajustez la hauteur des pieds de façon à mettre le projecteur de niveau lorsqu’il est installé sur une surface inégale.

6 Orifices de ventilation frontaux (prise d’air)

N’obstruez pas les orifices.

7 Bouton de pied réglable et levier

Appuyez sur ce bouton pour relever le levier afin d’ajuster la hauteur du pied réglage.

8546

8 Levier de poignée (côtés gauche et droit)

Utilisez ce levier pour dissimuler la poignée de transport.

9 Poignée de transport (côtés gauche et droit)

Tirez la poignée vers l’extérieur pour transporter le projecteur.

!º Orifices de ventilation des côtés gauche et droit (sortie d’air)

Ne placez aucun objet dans un périmètre de 30 cm

/8 pouces) de ces orifices et ne les obstruez pas.

(11

Remarques

• N’obstruez pas les orifices de ventilation, car l’accumulation de chaleur interne pourrait provoquer un début d’incendie ou endommager le projecteur.

• Ne placez aucun objet à proximité des orifices de ventilation et ne posez pas les mains sur ces orifices étant donné que la température sera très élevée.

6 (FR)

Utilisation des poignées de transport

Sortez-les pour transporter le projecteur. Pour dissimuler la poignée, faites glisser le levier de la poignée vers l’avant.

Utilisation des pieds réglables

Pour abaisser le projecteur

Pour relever le projecteur

Bouton de pied réglable

1 Appuyez sur le bouton de pied réglable.

Le levier du pied réglable sort.

2 Tournez le levier afin de régler la hauteur de sorte

que le projecteur soit à niveau.

3 Remettez le levier du pied réglable après

utilisation.

7 (FR)

Emplacement et fonction des commandes

Panneau de commande

123

LIGHT

5 6

VIDEO

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

HIGH TEMP

RESET

MUTING

PIC AUDIO

INPUT SELECT

SELECT

FAN FAIL

SYS SET

VOLUME

LAMP FAIL

1 Touche et indicateur ON

Appuyez sur cette touche pour mettre le projecteur sous tension. L’indicateur s’allume lorsque la touche est enfoncée. L’indicateur clignote pendant environ six minutes lorsque l’appareil est mis hors tension à l’aide de la touche STANDBY, car le ventilateur continue de tourner pendant six minutes pour refroidir l’intérieur du projecteur. L’indicateur clignote rapidement pendant une minute pour signaler qu’il vous est impossible de remettre le projecteur sous tension à l’aide de la touche ON.

2 Touche et indicateur STANDBY

Appuyez sur cette touche pour que le projecteur passe en mode de veille. Cet indicateur s’allume pour indiquer que le projecteur est en mode de veille.

3 Touche LIGHT

Eclaire les indicateurs de touche en orange lorsque le projecteur est sous tension. Eclaire les indicateurs des touches correspondantes en vert lorsque cette touche est enfoncée en cours de fonctionnement. Appuyez de nouveau sur la touche pour éteindre les indicateurs.

8 (FR)



STANDBY

!•

APA

!¶ !§

!∞

ENTERRESET

!¢

–

PATTERN

ZOOM SHIFT FOCUS

!£ !™ !¡

!º

Une pression simultanée sur cette touche et sur la touche RESET exécute la même fonction que la touche SYS SET de la télécommande. A utiliser lorsque le commutateur d’interface signal PC-3000 est employé dans le système ou que les connexions système ont été modifiées.

4 Touche APA (Auto Pixel Alignment)

Ajuste automatiquement la position de l’image sur l’écran de sorte que l’image soit clairement visible lorsque les signaux sont entrés d’un ordinateur.

5 Touches de suppression (MUTING)

Supprime l’image ou le son temporairement.

PIC (image): Appuyez sur cette touche pour

supprimer l’image. Appuyez à nouveau sur cette touche pour restaurer l’image.

AUDIO (son): Appuyez sur cette touche pour couper

le son des haut-parleurs ou les prises AUDIO OUT. Appuyez à nouveau sur cette touche ou sur la touche VOLUME + pour restaurer le son.

6 Touches VOLUME +/–

Ajustez le volume des haut-parleurs intégrés et du niveau de sortie des prises AUDIO OUT.

+ : Pour augmenter le volume – : Pour diminuer le volume

7 Touches de sélection d’entrée (INPUT SELECT)

Sélectionne le signal d’entrée.

VIDEO: Sélectionne l’entrée de signal vidéo

provenant des connecteurs VIDEO ou S VIDEO et l’entrée du signal audio provenant des prises AUDIO IN L/R. Pour permuter entre les connecteurs S VIDEO et VIDEO, utilisez la touche SELECT.

SELECT: Chaque fois que vous appuyez sur cette

touche, le signal d’entrée vidéo permute entre les connecteurs VIDEO et S VIDEO.

INPUT A: Sélectionne l’entrée des signaux audio et

vidéo provenant des connecteurs INPUT A.

INPUT B: Sélectionne l’entrée du signal provenant

des connecteurs de la carte d’interface en option qui est installée dans la section INPUT B. Lorsque la carte d’interface IFB-12A est installée et que le mode de sortie sélectionné est IFB-12A, la touche ne fonctionne pas.

INPUT C: Sélectionne l’entrée du signal provenant

des connecteurs de la carte d’interface en option qui est installée dans la section INPUT C.

Remarque sur le modèle VPL-FE100E

La carte d’interface optionnelle IFB-X2000E est nécessaire pour pouvoir sélectionner VIDEO.

8 Indicateurs

POWER SAVING: S’allume lorsque le projecteur

est en mode d’économie d’énergie. Lorsque MODE ECO dans le menu REGLAGE est mis sur ON, le projecteur passe en mode d’économie d’énergie si aucun signal n’est entré pendant 10 minutes. Bien que la lampe s’éteigne, le ventilateur de refroidissement continue de tourner. En mode d’économie d’énergie, uniquement la touche STANDBY fonctionne pendant les 30 premières secondes. Le mode d’économie d’énergie est annulé dès qu’un signal est entré ou qu’une touche est enfoncée.

COVER FAIL: S’allume lorsque le couvercle de la

lampe ou le couvercle du filtre à air n’est pas bien fixé.

FAN FAIL: S’allume lorsque le ventilateur est

défectueux.

HIGH TEMP: S’allume lorsque la température au

sein du projecteur est devenue anormalement élevée.

LAMP FAIL: Lorsque la lampe est en bout de vie,

l’indicateur du numéro de cette lampe s’allume.

9 Capteur de télécommande (SIRCS) arrière

!º Fenêtre d’affichage des messages

Affiche l’état du signal, le programmateur et les messages d’erreur relatifs aux signaux d’entrée.

!¡ Touche PATTERN

Affiche un modèle de test en HATCH à l’écran pour la mise au point, le zoom et le réglage du déplacement d’image. Appuyez à nouveau sur cette touche pour supprimer le modèle de test en HATCH.

!™ Touche ZOOM

Entre en mode de réglage du zoom. Lorsque la touche est enfoncée, les touches correspondantes s’allument en vert. Ensuite, ajustez le zoom à l’aide des touches fléchées.

V: Augmente la taille de l’image. v: Réduit la taille de l’image.

Remarque

Si l’objectif VPLL-2075, VPLL-2014, VPLL-2009 ou VPLL-3050 en option a été installé, vous ne pouvez pas régler le zoom.

!£ Touche FOCUS

Passe au mode de réglage de la mise au point. Lorsque vous appuyez sur cette touche, les touches correspondantes s’allument en vert. Ensuite, ajustez la mise au point à l’aide des touches fléchées.

V: Effectue une mise au point vers l’avant sur une

image.

v: Effectue une mise au point arrière sur l’image.

!¢ Touche SHIFT (déplacement d’objectif)

Passe en mode de réglage d’objectif. Lorsque cette touche est enfoncée, les touches correspondantes s’allument en vert. Ensuite, ajustez la position verticale de l’image à l’aide des touches fléchées.

V: Déplace l’image vers le haut. v: Déplace l’image vers le bas.

!∞ Touche ENTER

Mémorise les réglages du menu.

!§ Touches fléchées (V/v/B/b)

Servent à régler l’image après avoir appuyé sur les touches ZOOM, FOCUS ou SHIFT. Servent également à déplacer le curseur ou à régler la valeur dans le menu.

!¶ Touche MENU

Affiche le menu à l’écran. Lorsque cette touche est enfoncée, les touches correspondantes s’allument en vert. Appuyez de nouveau sur cette touche pour désactiver le menu.

!• Touche RESET

Réinitialise la valeur ajustée d’un paramètre à sa valeur par défaut réglée en usine. Cette touche est opérante lorsque le menu ou un paramètre de réglage est affiché à l’écran.

9 (FR)

Emplacement et fonction des commandes

Arrière

6 5 4 3 12

INPUT C INPUT B

232C

INPUT A VIDEO

R/R-Y Y

G/Y

B/B-Y

SYNC

/HD

AUDIO

RS-

RS-232C/422A RS-485IN OUT IN OUT

422A

VIDEO8VIDEO

VIDEO

LRL

(MONO)

AUDIO

(MONO)

REMOTE CONTROL S TRIG

VIDEO

AUDIO OUT

OUT

PLUG IN POWER

LIGHT

MUTING

PCI AUDIO

INPUT SELECT

VIDEO

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

789!º !¡ !™

1 Panneau de commande

Pour plus détails, reportez-vous aux pages 8 (FR) et 9 (FR).

2 Prises AUDIO OUT L/R (type phono)

Raccordez-y des haut-parleurs externes actifs. Le volume des haut-parleurs se commande au départ des touches VOLUME de la télécommande ou du panneau de commande.

3 Connecteurs VIDEO

Raccordez-y un appareil vidéo externe tel qu’un magnétoscope.

Y IN/C IN (type BNC): Permet de raccorder les

sorties vidéo Y et C de l’appareil vidéo.

S VIDEO IN (mini DIN à 4 broches): Permet de

raccorder la sortie vidéo Y/C de l’appareil vidéo.

S VIDEO OUT (mini DIN à 4 broches): Utilisée

comme sortie en boucle directe via les connecteurs Y/C IN ou le connecteur S VIDEO IN.

VIDEO IN (type BNC): Se branche au connecteur

de sortie vidéo composite de l’appareil vidéo.

VIDEO OUT (type BNC): Utilisé comme sortie en

boucle directe du connecteur VIDEO IN.

Prises AUDIO IN L (MONO)/R (type phono):

Branchez-les aux prises de sortie audio de l’appareil. Dans le cas d’un appareil stéréo, utilisez à la fois les prises L et R; dans le cas d’un appareil monaural, utilisez uniquement la prise L (MONO).

10 (FR)

SELECT

DEVICE INDEX

VIDEO/ S VIDEO

LAMP FAIL

12 34

0 0

ENTER

FOCUSSHIFTZOOM

VOLUME

APA

RESET

PATTERN

–

Remarque

Si un appareil vidéo est raccordé aux connecteurs Y/C IN et S VIDEO IN, le signal provenant des connecteurs Y/C IN est sélectionné avant celui du connecteur S VIDEO IN. Lorsque vous visionnez une vidéo raccordée au connecteur S VIDEO IN, veillez à ne brancher aucun câble aux connecteurs Y/C IN.

Remarque sur le modèle VPL-FE100E

La carte d’interface en option IFB-X2000E est nécessaire pour pouvoir utiliser les connecteurs VIDEO.

4 Connecteurs INPUT A

Connecteurs d’entrée RGB (R/R-Y/P

R, G/Y, B/B-

Y/PB, SYNC/HD, VD) (type BNC): Se

raccordent aux sorties vidéo d’un ordinateur ou d’une caméra vidéo. Suivant l’équipement raccordé c’est le signal RVB ou composante (R-Y, Y, B-Y), HDTV (YPBPR ou VBR) ou DTV (YPBPR ou VBR) qui est sélectionné.

Prises AUDIO IN L (MONO)/R (type phono):

Raccordez les prises de sortie audio de l’appareil, comme un ordinateur ou une caméra vidéo. Dans le cas d’un appareil stéréo, utilisez à la fois les prises L et R; dans le cas d’un appareil monaural, utilisez uniquement la prise L (MONO).

Remarque

Les connecteurs INPUT A ne fonctionnent pas lorsque le commutateur d’interface signal PC-3000 est raccordé.

5 Section de fixation de la carte d’interface signal (INPUT B)

La carte d’interface signal en option peut être fixée selon vos exigences. Si vous installez la carte d’interface IFB-12A dans cette section et sélectionnez le mode de sortie, vous pouvez sortir le signal entré via les connecteurs INPUT A.

Pour plus de détails sur l’installation des cartes d’interface, adressez-vous à un personnel Sony qualifié.

9 Prise TRIG (sortie de signal de déclenchement) (miniprise mono)

Le signal est transmis de cette prise vers l’appareil connecté, que le projecteur soit sous ou hors tension. (Il ne s’agit pas d’une source d’alimentation pour appareil externe.) Un signal d’environ 12 V CC est émis lorsque le projecteur est mis sous tension. Le signal est sorti à un niveau de 0 volt lorsque le projecteur est hors tension.

6 Section de fixation de la carte d’interface signal (INPUT C)

La carte d’interface signal peut se fixer selon vos exigences.

Remarque

Vous ne pouvez pas sélectionner le mode de sortie lorsque vous fixez la carte d’interface IFB-12A.

7 Connecteurs REMOTE

Servent à étendre les capacités du système.

Sélecteur RS-232C/RS-422A: Sélectionné en

fonction de l’interface raccordée au connecteur RS-232C/RS-422A.

Connecteur RS-232C/RS-422A (D-sub 9 broches,

femelle): A raccorder à un ordinateur pour

pouvoir exploiter le projecteur à partir de l’ordinateur.

Connecteurs PJ COM IN/OUT (D-sub 9 broches,

femelle): Les connecteurs se conforment aux

normes RS-485 et servent à étendre les capacités du système pour les projecteurs Sony.

Pour plus de détails sur les connexions, reportez-vous au manuel de protocole PJ COM pour projecteur Sony.

!º Commutateur DEVICE INDEX

Définissez le numéro d’index du dispositif du projecteur lorsque vous utilisez plusieurs projecteurs. Vous pouvez régler les numéros entre “01” et “99”. Il est réglé sur “01” en usine. Vous pouvez également régler le numéro d’index de groupe dans le menu de configuration système.

Remarque

Ne réglez pas le numéro d’index du dispositif sur “00”. Sinon, le projecteur ne pourra fonctionner qu’à partir des touches du panneau de commande.

!¡ Prise AC IN

Permet de brancher le cordon d’alimentation fourni.

!™ Couvercle de lampe

8 Prises CONTROL S IN/OUT (miniprise stéréo)

Permet de raccorder les prises CONTROL S d’autres appareils Sony.

Prise CONTROL S IN/PLUG IN POWER (sortie

5 V CC): Permet de raccorder la prise CONTROL

S OUT de la télécommande fournie lorsque vous l’utilisez comme télécommande avec fil. Dans ce cas, vous ne devez pas installer les piles dans la télécommande étant donné qu’elle est alimentée par cette prise.

Prise CONTROL S OUT: Emet le signal de sortie

CONTROL S.

Remarque

Lorsque vous raccordez le câble de la télécommande à la prise CONTROL S IN, les capteurs de la télécommande ne fonctionnent plus.

11 (FR)

Emplacement et fonction des commandes

Télécommande

La télécommande peut être utilisée comme une télécommande sans fil ou avec fil. Les fonctions des touches de la télécommande sont identiques à celles du panneau de commande du projecteur.

Pour plus de détails sur les touches du panneau de commande du projecteur, reportez-vous aux pages 8 (FR) et 9 (FR).

CENT

MEMORY

!º !¡

LIGHT

MUTING

PIC ONAUDIO OFF

NORMAL

APA

LCD LENS CONTROL

ZOOM

PATTERN

STATUS

RGB

DOT PHASE

SHIFT

56784

COMMAND

OFF

SIZE

SHIFT

FOCUS

!™ !£

!¢

INPUT SELECT

VIDEO

SELECT

VIDEO/S VIDEO

ADBC

SWITCHER/VIDEO MEMORY/INDEX

1423

5867

SW NO/

10/0(ALL)

OFF/GROUP

SWITCHER INDEX

SYS SET

VIDEO MEMORY

BLKG

SHARP

RESET

FUNCTION

PICTURE CONTROL

BRIGHT

HUE

CONTR

COLOR

!∞

!§

!¶

!•

!ª

1 Touches ON/STANDBY

2 Touche MEMORY

Cette touche ne fonctionne pas avec ce projecteur.

3 Touches CENT R/B

Ces touches ne fonctionnent pas avec ce projecteur.

4 Touche COMMAND ON/OFF

Aucune touche à l’exception de la touche LIGHT de la télécommande ne fonctionne lorsque ce commutateur est mis sur OFF. Cela permet d’économiser l’énergie des piles.

5 Touches RGB

Règlent l’image.

APA: La touche fonctionne de la même façon que la

touche APA du panneau de commande.

DOT PHASE: Appuyez sur cette touche pour régler

la phase des panneaux LCD et les signaux d’entrée (sauf les signaux RVB 15k/vidéo/HDTV/ DTV). Après avoir appuyé sur cette touche, réglez la position de l’image à l’aide des touches fléchées de manière à obtenir l’image la plus claire possible.

12 (FR)

ONSTANDBY

@∞

@¢

ENTER

POSITION

@£ @™

@¡

VOL

@º

@§

SIZE: Passe en mode de réglage des dimensions pour

le signal d’entrée. Réglez ensuite la taille horizontale de l’image à l’aide des touches fléchées.

B: pour réduire les dimensions horizontales b: pour augmenter les dimensions horizontales

SHIFT: Passe en mode de réglage du déplacement

pour le signal d’entrée. Ensuite, ajustez la position de l’image à l’aide des quatre touches fléchées. L’image se déplace dans le sens de la flèche de la touche enfoncée.

6 Touches STATUS ON/OFF

Appuyez sur OFF pour éliminer l’affichage sur écran. Appuyez sur ON pour restaurer l’affichage sur écran.

Remarque

Les menus et messages d’erreur apparaissent même si la touche OFF est enfoncée.

7 Indicateur de transmission

Le témoin s’allume chaque fois qu’une touche est enfoncée. Si l’indicateur ne s’allume pas, remplacez les piles.

8 Touche LIGHT

Eclaire les indicateurs de touche lorsque le commutateur COMMAND est mis sur ON. Si le commutateur est mis sur OFF, seul le commutateur COMMAND s’éclaire. Si vous n’appuyez pas sur une touche de la télécommande pendant plus de 30 secondes, les indicateurs de touches s’éteignent automatiquement. Les indicateurs s’éteignent également si vous appuyez de nouveau sur la touche LIGHT.

9 Touches MUTING

!º Touche NORMAL

La touche ne fonctionne pas avec ce projecteur.

!¡ Touches LCD LENS CONTROL

Appuyez sur l’une des touches ZOOM, SHIFT et FOCUS, puis sur les touches fléchées (V ou v).

!™ Touche PATTERN

!£ Touche SYS SET (Initialisation du système)

Lorsque le commutateur d’interface signal PC-3000 est utilisé dans le système ou que les connexions du système sont modifiées, appuyez sur cette touche.

Remarque

Après avoir raccordé le commutateur PC-3000 et appuyé sur la touche SYS SET, le canal d’entrée est réglé sur SW1-1 si vous raccordez un seul commutateur ou sur SW1-2 si vous raccordez deux commutateurs ou plus.

!¢ Touches INPUT SELECT

La touche D ne fonctionne pas avec ce projecteur.

!∞ Sélecteur SWITCHER/VIDEO MEMORY/ INDEX

Sélectionne la fonction des touches SWITCHER/ VIDEO MEMORY/INDEX.

SWITCHER: Permet de sélectionner l’entrée du

commutateur PC-3000.

VIDEO MEMORY: Cette position ne fonctionne

pas avec ce projecteur.

INDEX: Pour sélectionner un projecteur par son

numéro d’index lorsque plusieurs projecteurs sont utilisés.

!§ Touches SWITCHER/VIDEO MEMORY/ INDEX

Pour sélectionner une entrée lorsque plusieurs commutateurs sont raccordés, appuyez sur la touche SW NO/OFF/GROUP. Ensuite, appuyez sur le numéro du commutateur (1 à 8) et le numéro d’entrée (1 à 8) dans l’ordre. Veillez à appuyer sur les touches l’une après l’autre dans les 2 secondes. Ex. Pour sélectionner l’entrée 4 du commutateur 2, appuyez sur les touches comme suit: SW NO n 2 n 4.

Lorsque le sélecteur SWITCHER/VIDEO MEMORY/INDEX est mis sur INDEX

Sert à spécifier le numéro d’index de groupe ou d’appareil.

!¶ Touche BLKG (suppression)

Passe en mode de réglage de suppression. Ensuite, appuyez sur la touche V/v pour sélectionner la position à régler à l’écran, puis réglez la position à l’aide des touches B/b.

!• Touche RESET

!ª Touches PICTURE CONTROL +/–

Réglez l’état de l’image: CONTR (contraste), BRIGHT (lumière), COLOR (couleur), HUE (teinte) et SHARP (nettetè).

@º Touches VOL (volume) +/–

@¡ Touches POSITION +/–

Ces touches ne fonctionnent pas avec ce projecteur.

@™ Touche FUNCTION

Cette touche ne fonctionne pas avec ce projecteur.

@£ Touche ENTER

@¢ Touches fléchées

@∞ Touche MENU

@§ Prise CONTROL S OUT

Raccordez le câble de télécommande fourni à cette prise et à la prise CONTROL S IN du projecteur pour une commande filaire. Lorsque la télécommande est raccordée à la prise CONTROL S IN/PLUG IN POWER du projecteur via le câble de télécommande (stéréo), l’alimentation de la télécommande est assurée par le projecteur.

Lorsque le sélecteur SWITCHER/VIDEO MEMORY/INDEX est mis sur SWITCHER

Lorsque le commutateur PC-3000 est raccordé au projecteur, appuyez sur une touche numérique (1 à 8) pour sélectionner l’entrée du commutateur. La touche numéro 9 ne fonctionne pas.

13 (FR)

Emplacement et fonction des commandes

Installation des piles

1 Appuyez sur le couvercle pour l’ouvrir.

2 Installez trois A6 (piles AA) (fournies) en en

respectant la polarité.

Installez les piles en commençant par la borne ’.

3 Refermez le couvercle.

Remarques sur les piles

• Veillez à orienter les piles dans le bon sens lorsque vous les installez dans la télécommande.

• N’utilisez pas en même temps des piles neuves et des piles usagées, ni des piles de types différents.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles de façon à éviter tout dommage causé par une fuite des piles. Si une pile a fuit, retirez les piles, nettoyez le compartiment à piles et remplacez les piles.

Pour brancher la télécommande au projecteur

Arrière

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

vers CONTROL S IN

Câble de télécommande stéréo (fourni)

Remarque sur le fonctionnement de la télécommande avec fil avec le câble de télécommande stéréo fourni

Vous ne devez pas installer les piles étant donné que l’alimentation est assurée par la prise CONTROL S IN du projecteur. Dans ce cas, les piles ne sont pas sollicitées.

–

DEVICE INDEX

0 0

Télécommande

vers CONTROL S OUT

Remarques sur le fonctionnement de la télécommande sans fil

• Veillez à ce qu’aucun obstacle entre la télécommande et le projecteur n’entrave le faisceau infrarouge.

• La portée de la télécommande est limitée. Plus la distance entre la télécommande et le projecteur est courte, plus le champ dans lequel la télécommande peut commander le projecteur est large.

• Les capteurs de la télécommande du projecteur ne fonctionnent pas lorsque vous raccordez le câble de télécommande à la prise CONTROL S IN. Si vous souhaitez utiliser la télécommande comme une télécommande sans fil, débranchez le câble de connexion de la télécommande et du projecteur.

14 (FR)

Précautions relatives à l’installation

N’installez pas le projecteur dans les positions suivantes. Ces installations risquent de provoquer un dysfonctionnement ou d’endommager le projecteur.

Installation et projection

N’installez pas le projecteur dans un endroit mal ventilé

Le projecteur est équipé d’orifices de prise d’air au bas et à l’avant et d’orifices de sortie d’air des côtés gauche et droit afin d’empêcher l’accumulation de chaleur à l’intérieur. Ne bloquez pas ces orifices de ventilation et laissez une circulation d’air suffisante à l’endroit d’installation.

Ne placez pas d’objet à côté du projecteur

Si vous placez un objet à côté des orifices de ventilation de droite et de gauche, la sortie d’air peut être réaspirée dans le projecteur via les orifices de ventilation (prise d’air) situés au bas, ce qui risque de faire augmenter la température interne et d’activer de ce fait le circuit de protection. Installez le projecteur de sorte que la sortie d’air ne soit pas obstruée.

N’installez pas le projecteur dans un endroit où la température et l’humidité sont très élevées

Evitez d’installer le projecteur dans un endroit exposé à trop de poussière

N’utilisez pas le projecteur lorsqu’il est couché sur le flanc

N’inclinez pas le projecteur pendant son utilisation

20°

Evitez d’incliner le projecteur de plus de 20 degrés ou de l’installer ailleurs qu’au sol ou au plafond. Ce type d’installation risque de provoquer des dysfonctionnements comme une irrégularité des couleurs ou de raccourcir la durée de vie de la lampe.

Evitez d’installer le projecteur dans un endroit où la température est susceptible d’augmenter ou de chuter rapidement

Faites attention à la climatisation et au chauffage dans le local où est installé le projecteur, car les brusques variations de température peuvent entraîner une condensation d’humidité et provoquer des dégâts à l’intérieur du projecteur.

Ne recouvrez pas les orifices de ventilation (sortie d’air)

Ne couvrez pas les orifices de ventilation; sinon, la chaleur risque de s’accumuler à l’intérieur.

Ne posez pas le projecteur sur un tapis de haute laine

Si vous posez le projecteur sur un tapis épais, il est possible que les orifices de ventilation (prise d’air) au bas soient bloqués, ce qui risque de provoquer une accumulation de chaleur à l’intérieur.

15 (FR)

Installation du projecteur au sol

Cette section décrit la configuration d’installation du projecteur sur le sol. Pour une installation au plafond, consultez un personnel Sony qualifié.

Pour plus de détails sur les exemples d’installation avec les distances de projection, consultez les “Tableaux de distances de projection” fournis.

Installez le projecteur pour que la pointe de l’objectif soit comprise dans

Centre horizontal de l’écran

cette zone.

Centre vertical de l’écran

Zone d’installation

Distance de projection

Ajustez le positionnement vertical et horizontal du projecteur.

Positionnement vertical (vue latérale)

Ecran

Zone ajustable

U EN M

R TE EN

S CU O F

APA

T IF H

S E S

IGHT L

ING IO

MUT

PATTERN

T VOLUM

PCIAUD

–

SELEC

VIDEO/

S VID T INPUT SELEC

OUT

INPUT C

INPUT A VIDEO

EO B

VID

INPUT

AIL A

LAMP F

INPUT

-Y EO

/R R

VID

G AVIN

8 O

POWER FAIL

INPUT C INPUT B

ID V

VIDE

COVER FA P FAN

AUDIO OUT

-Y

VID

HT TEM

B/B

HIG

D E IN

IC EV D

YNC S

(MONO)

UDIO

A IN

ONO)

CONTROL STRIG

L DIO

UT INOU

PO IN UG PL

-48 RS

REMOTE

INO

22A

RS-232C/4

S R A 422 RSC 232

Vous pouvez ajuster l’angle de projection en exécutant le réglage du décalage (page 20 (FR)).

U EN M

R TE EN

CUS FO

APA

HIFT

LIGH

M O ZO

G TIN

PATTERN

UME VOL /

PCIAUDIO

–

EO VIDEO

T SELECT

S VID

INPU SELECT

OUT

INPUT C

INPUT A VIDEO

VIDEO

T B INPU A

LAMP FAIL

INPUT

-Y E ID

R/R

G IN

ER SAV

8 O

POW FAIL

INPUT C INPUT B

ID V

G/Y

VIDE

COVER AIL N F P FA

AUDIO OUT

-Y

VID

HT T

B/B

HIG

D IN E

IC EV D

SYNC

(MONO)

UDIO

A IN

CONTROL STRIG

(MONO)

INO

UDIO

PO IN LUG P

-485 RS

REMOTE

INO

C/422A 32 RS-2

RS 422A RS232C

• Installez le projecteur de façon à ce que le centre de l’objectif se trouve juste entre le bord inférieur de l’écran et le centre de l’écran.

• Lorsque vous utilisez le VPLL-2009, veillez à ce que le centre de la lentille soit aligné sur l’axe central vertical de l’écran.

Positionnement horizontal (vue du dessus)

Ecran

Centre de l’appareil

38 mm (1 1/2 pouces)

La distance entre la lentille et l’écran varie en fonction de la taille de l’écran et du type de lentille. Pour plus de détails sur les exemples d’installation avec les distances de projection, consultez les “Tableaux de distances de projection” fournis.

16 (FR)

Centre de l’objectif

Ajustez le positionnement horizontal du projecteur de façon à ce que l’objectif soit aligné sur le centre horizontal de l’écran.

Raccordement à un ordinateur ou à un magnétoscope

Cette section vous explique comment raccorder le projecteur à un ordinateur ou à un magnétoscope et comment raccorder des haut-parleurs actifs.

Pour plus de détails sur le raccordement d’autres appareils, reportez-vous aux pages 28 (FR) à 30 (FR).

Consultez également le mode d’emploi fourni avec l’appareil à raccorder.

Lors de l’établissement des connexions:

• mettez tous les appareils hors tension avant tout raccordement;

• utilisez les câbles appropriés pour chaque raccordement;

• branchez correctement les fiches des câbles; les fiches incomplètement enfichées génèrent souvent des parasites. Pour débrancher un câble, saisissez-le par la fiche; ne tirez pas sur le câble proprement dit.

Remarque sur le modèle VPL-FE100E

La carte d’interface en option IFB-X2000E est nécessaire pour pouvoir utiliser les connecteurs VIDEO.

Câble moniteur SMF-400 (5BNC ˜ D-sub HD à 15 broches) (non fourni) Utilisez l’adaptateur de signal ADP-20 (non fourni) pour le raccordement d’un ordinateur Macintosh.

Magnétoscope

vers S VIDEO OUT

Câble S vidéo

(non fourni)

Arrière

INPUT C INPUT B

INPUT A VIDEO

REMOTE CONTROL S TRIG

vers VIDEO OUT

AUDIO OUT

Câble audio (non fourni)

vers AUDIO OUT

Câble audio (non fourni)

–

DEVICE INDEX

Câble audio (non fourni)

Câble vidéo (non fourni)

vers AC IN

vers une prise murale

Cordon d’alimentation (fourni)

Haut-parleurs actifs

Sens du signal

Ordinateur

Remarque

Réglez le paramètre ENT. A dans le menu SELECTION DU SIGNAL sur ORDINATEU. Pour plus de détails, reportez-vous à la page 27 (FR).

17 (FR)

Projection

Indicateur STANDBY

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

Capteur de télécommande arrière

LIGHT

RESET

SYS SET

–

0 0

MUTING

PIC AUDIO

INPUT SELECT

VIDEO

SELECT

INPUT A INPUT B INPUT C

LAMP FAIL

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

APA

VOLUME

–

PATTERN

Indicateur ON



STANDBY

ENTERRESET

ZOOM SHIFT FOCUS

1 4,5,6,7

7 4,6

5 3,8

7 5

3,8

LIGHT

MUTING

STATUS

PIC ONAUDIO OFF

RGB

NORMAL

DOT PHASE

APA

LCD LENS CONTROL

ZOOM

PATTERN

SHIFT

INPUT SELECT

VIDEO

SWITCHER/VIDEO MEMORY /INDEX NO

SELECT

VIDEO/S VIDEO

ADBC

1423

5867

SW NO/

10/0(ALL)

OFF/GBOUP

SYS SET

VIDEO MEMORY SWITCHERINDEX

FOCUS

COMMAND

OFF

CENT

SHIFT

BLKG

RESET

SHARP

MEMORY

PUNCTION

PICTURE CONTROL

BRIGHT

HUE

SIZE

CONTR

COLOR

ONSTANDBY

ENTER

POSITION

VOLUME

4,6 1

4,5,6,7

2 2

1 Appuyez sur la touche ON de la télécommande ou du panneau de

commande.

L’indicateur ON s’allume en vert.

2 Mettez sous tension l’appareil raccordé au projecteur. Appuyez sur les

touches INPUT SELECT du panneau de commande ou de la télécommande pour sélectionner la source d’entrée.

VIDEO: Sélectionne le signal vidéo entré via les connecteurs VIDEO

ou S VIDEO et le signal audio entré via les prises AUDIO IN L/R. Pour permuter entre les connecteurs VIDEO ou S VIDEO, utilisez la touche SELECT.

SELECT: Chaque fois que vous appuyez sur cette touche, le signal

d’entrée permute entre VIDEO et S VIDEO.

INPUT A: Sélectionne l’entrée des signaux audio et vidéo provenant

des connecteurs INPUT A.

INPUT B: Sélectionne le signal entré par les connecteurs de la carte

d’interface en option qui est installée dans la section INPUT B.

INPUT C: Sélectionne le signal entré par les connecteurs de la carte

d’interface en option qui est installée dans la section INPUT C.

18 (FR)

Lorsque vous entrez le signal de l’appareil raccordé au commutateur d’interface signal PC-3000 (non fourni), mettez le sélecteur SWITCHER/VIDEO MEMORY/INDEX de la télécommande sur la position SWITCHER et appuyez sur les touches numériques pour sélectionner l’entrée. Lorsque plusieurs commutateurs sont raccordés, appuyez sur SW NO/OFF/GROUP, puis appuyez sur les touches numériques afin de sélectionner l’entrée.

Remarque

Appuyez sur la touche SYS SET lorsque vous réalisez les connexions du système à l’aide du commutateur PC-3000.

Remarque sur le modèle VPL-FE100E

La carte IFB-X2000E en option est nécessaire pour sélectionner VIDEO.

3 Appuyez ensuite sur la touche PATTERN de la télécommande ou du

panneau de commande pour afficher le modèle de test en HATCH.

4 Appuyez sur la touche FOCUS, puis sur les touches V ou v de la

télécommande ou du panneau de commande pour régler la mise au point.

“FOCUS” apparaît à l’écran en cours de réglage.

5 Appuyez sur la touche ZOOM, puis sur les touches V ou v de la

télécommande ou du panneau de commande pour régler les dimensions de l’image.

“ZOOM” apparaît à l’écran en cours de réglage.

Remarque

Si vous utilisez l’objectif VPLL-2075, VPLL-2014, VPLL-2009 ou VPLL-3050 en option, vous ne pouvez pas régler le zoom.

6 Appuyez sur la touche FOCUS, puis sur les touches de la

télécommande ou du panneau de commande pour régler la mise au point.

“FOCUS” apparaît à l’écran en cours de réglage.

(suite)

19 (FR)

Projection

7 Appuyez sur la touche SHIFT, puis sur les touches fléchées de la

télécommande ou du panneau de commande pour régler la position verticale de l’image.

“DEPLACEMT IMAGE” apparaît à l’écran en cours de réglage.

8 Appuyez de nouveau sur la touche PATTERN pour faire disparaître le

modèle de test en HATCH.

Pour

Régler le volume Supprimer le son

Supprimer l’image

Remarque

Ne regardez pas vers l’objectif lorsque la lampe du projecteur est allumée.

Pour mettre le projecteur hors tension

1 Appuyez sur la touche STANDBY de la télécommande ou du panneau

de commande.

L’indicateur ON clignote en vert et le ventilateur continue de fonctionner pendant environ six minutes pour dissiper la chaleur interne. L’indicateur ON clignote rapidement pendant une minute. Pendant ce temps, vous ne pouvez pas remettre le projecteur sous tension. Au bout d’environ une minute, vous pouvez remettre le projecteur sous tension à l’aide de la touche ON.

Appuyez sur

les touches VOLUME +/– . la touche AUDIO MUTING (également couper le signal

sorti par les prises AUDIO OUT). Pour restaurer le son, appuyez de nouveau sur la touche AUDIO MUTING ou appuyez sur la touche VOLUME +.

la touche PIC MUTING. Pour restaurer l’image, appuyez à nouveau sur la touche PIC MUTING.

20 (FR)

Lorsque le ventilateur s’arrête de tourner, l’indicateur STANDBY s’allume en rouge.

Remarque

Pour prolonger la durée de vie utile de la lampe, ne mettez pas le projecteur hors tension moins de dix minutes après l’avoir mis sous tension.

Utilisation du menu

Ajustements et réglages à l’aide du menu

Ce projecteur est doté d’une fonction d’écran de menu permettant de réaliser différents ajustements et réglages. Les paramètres non réglables ne sont pas affichés dans le menu.

Pour modifier la langue utilisée dans le menu, reportez-vous à la page 26 (FR).

1 Appuyez sur la touche MENU.

L’écran de menu apparaît. Le menu sélectionné est mis en évidence en jaune.

CTRL IMAGE

CONTRASTE: LUMIERE: COULEUR: TEINTE: NETTETE: IMAGE D.: TEMP COULEU: STANDARD: AUTO

80 50 50 50 50 OFF BAS

VIDEO

2 Utilisez la touche V ou v pour sélectionner un

menu et appuyez ensuite sur la touche b ou sur ENTER. Les paramètres de réglage du menu sélectionné s’affichent.

Menus Paramètres de réglage

REGLAGE

ETAT: H.P.: LANGAGE: INSTALLATION: MODE ECO: RECEPTEUR SIRCS INDEX GROUPE: INDEX

APPAREIL

:0101

ENT.A ON ON FRANCAIS SOL-FRONTALE OFF

AVANT&ARRIERE

Pour désactiver l’écran de menu

Appuyez sur la touche MENU. L’affichage du menu disparaît également automatiquement si vous n’appuyez sur aucune touche pendant une minute.

Pour réinitialiser des paramètres modifiés

Appuyez sur la touche RESET. Le message “Reset effectué!” (réinitialisation terminée) apparaît sur l’écran et les réglages affichés sont restaurés à leur valeur par défaut.

Les paramètres que vous pouvez réinitialiser sont les suivants:

CONTRASTE, LUMIERE, COULEUR, TEINTE, NETTETE, PHASE, AMPL, DEPL. et SUPPRESSION.

A propos de la mémoire de réglages

Les réglages sont automatiquement conservés dans la mémoire du projecteur.

3 Utilisez la touche V ou v pour sélectionner le

paramètre et appuyez ensuite sur la touche b ou ENTER.

4 Réglez le paramètre.

• Pour changer le niveau de réglage: Pour augmenter la valeur, appuyez sur la touche V ou b. Pour diminuer la valeur, appuyez sur la touche v ou B. Appuyez sur la touche ENTER pour revenir à l’écran de départ.

• Pour changer le réglage: Appuyez sur la touche V ou v pour modifier le réglage, puis appuyez sur la touche B ou la touche ENTER. L’écran initial est restauré.

Pour plus de détails sur le réglage des différents paramètres, reportez-vous aux pages de menu correspondantes.

21 (FR)

Le menu CTRL IMAGE

Le menu CTRL IMAGE permet de régler l’image. Les paramètres non réglables ne sont pas affichés dans le menu.

CTRL IMAGE

CONTRASTE: LUMIERE: COULEUR: TEINTE: NETTETE: IMAGE D.: TEMP COULEU: STANDARD: AUTO

80 50 50 50 50 OFF BAS

VIDEO

TEMP COULEU (température)

Règle la température des couleurs.

HAUT: Rend les blancs plus bleuâtres. BAS: Rend les blancs plus rougeâtres.

STANDARD (système couleur)

Sélectionne le système couleur du signal d’entrée. En principe, réglez-le sur AUTO. Si l’image présente des distorsions ou n’a pas de couleurs, sélectionnez le système couleur (NTSC3,58/

4,43/PAL-M) en fonction du signal

CONTRASTE

PAL/SECAM/NTSC d’entrée.

Réglage du contraste de l’image. Plus la valeur de réglage est élevée, plus le contraste est important. Plus la valeur de réglage est faible, moins le contraste est important.

MODE GAMMA

Sélectionnez une position pour obtenir une image optimale.

GRAPH: Améliore la reproduction des demi-teintes.

Les photos peuvent être reproduites dans des

LUMIERE

Réglage de la luminosité de l’image. Plus la valeur de réglage est élevée, plus l’image est lumineuse.

tonalités naturelles.

TEXTE: Souligne le contraste noir et blanc.

Convient aux images comportant beaucoup de

texte. Plus la valeur de réglage est faible, moins l’image est lumineuse.

Signaux d’entrée et paramètres réglables/

COULEUR

Réglage de l’intensité des couleurs. Plus la valeur de réglage est élevée, plus les couleurs sont intenses. Plus la valeur de réglage est faible, moins les couleurs sont intenses.

TEINTE

Réglage de la carnation. Plus la valeur de réglage est élevée, plus l’image devient verdâtre. Plus la valeur de réglage est faible, plus l’image devient purpurine.

NETTETE

Réglage de la netteté de l’image. Plus la valeur de réglage est élevée, plus l’image est nette. Plus la valeur de réglage est faible, moins l’image est nette.

IMAGE D. (image dynamique)

Renforce les noirs.

ON: Renforce les noirs pour produire une image plus

“dynamique”.

OFF: Restitue fidèlement les zones noires de

l’image conformément au signal source.

1) NTSC4,43 est le système couleur utilisé lors de la reproduction d’une cassette vidéo enregistrée sur NTSC d’un magnétoscope avec système NTSC4,43.

de réglage

Signal d’entrée

RVB

15k

Compo-

sante/

Compo-

sante

progressive

Paramètre

CONTRASTE LUMIERE O O O O O O COULEUR TEINTE O O O N O N

NETTETE IMAGE D. O N O N N N TEMP O O O O O O

COULEU STANDARD MODE N N N O N O

GAMMA

Vidéo

S Vidéo

OOO O O O

OOO N O N

(NTSC

3,58/

4,43

unique-

ment)

OOO N O N

ONNNNN

O: Réglable/peut être réglé N: Non réglable/ne peut être réglé

RVB

(pré-

sélection)

RVB

(pré-

sélection)

(HDTV,

DTV)

(pas de

sélection)

RVB

pré-

22 (FR)

Le menu REGL ENTREE

Le menu REGL ENTREE est utilisé pour modifier les réglages du signal d’entrée. Les paramètres non réglables qui varient en fonction du signal d’entrée ne sont pas affichés dans le menu.

REGL ENTREE

PHASE: AMPL DEPL.

8 H:1344 H:123 V:123

ENT.A

1024x768 No . 2 3 n 20

PHASE

Règle la phase de point du panneau LCD et le signal d’entrée lorsque FILTRE H est mis sur OFF. Réglez la valeur pour obtenir l’image la plus claire.

AMPL

Règle la dimension horizontale des images. Plus la valeur de réglage H est élevée, plus la dimension horizontale de l’image est importante. Plus la valeur de réglage H est faible, moins la dimension horizontale de l’image est importante. Effectuez le réglage en fonction du signal d’entrée. Utilisez la touche B ou b pour régler la taille horizontale.

DEPL.

Règle la position de l’image. H règle la position horizontale de l’image et V règle la position verticale. Plus la valeur de réglage de H augmente, plus l’image se déplace vers la droite, et plus elle diminue, plus l’image se déplace vers la gauche. Plus la valeur de réglage de V augmente, plus l’image se déplace vers le haut, et plus elle diminue, plus l’image se déplace vers le bas. Utilisez la touche B ou b pour régler la position horizontale et la touche V ou v pour la position verticale.

CONV FREQ (Convertisseur)

Convertit le signal pour afficher l’image de façon à ce qu’elle s’adapte au format de l’écran.

ON: Affiche l’image adaptée à l’écran 4 :3. L’image

perd un peu de sa netteté.

OFF: Affiche l’image en faisant correspondre chaque

pixel de l’élément d’image entré à ceux de l’écran LCD. L’image est claire, mais la taille de l’image s’en trouve réduite.

Remarque

La fonction est inopérante pour les signaux des mémoires 32 et 33.

ASPECT

Définit le rapport d’écran de l’image. Lors de l’entrée d’un signal 16:9 (comprimé) d’un appareil tel qu’un lecteur DVD, choisissez 16:9.

4:3: Lorsqu’une image de rapport d’écran 4:3 est

entrée

16:9: Lorsqu’une image de rapport d’écran 16:9

(comprimé) est entrée

FILTRE H

Corrige les bandes verticales qui apparaissent sur l’image. Ces bandes verticales apparaissent lorsqu’un signal RVB contenant un nombre de points horizontaux supérieure à 1280 × 1024 est entré. Si cela se produit, réglez-le sur ON. L’image perd en clarté, mais les bandes verticales sont atténuées. Réglez-le sur OFF pour régler le nombre de points du signal entré sur le nombre de points LCD.

SUPPRESSION

Effectue le réglage si des signaux en excès sont vus avec l’image ou si l’image ne se voit pas clairement. Sélectionnez SUPPRESSION, puis appuyez sur la touche ENTER pour afficher l’écran de réglage de la suppression. Utilisez la touche V ou v pour sélectionner la partie à ajuster (HAUT, BAS, DROITE, GAUCHE), et la touche B ou b pour effectuer le réglage.

23 (FR)

Le menu REGL ENTREE

Signaux d’entrée et paramètres réglables/ de réglage

Signal d’entrée

Paramètre

PHASE N N N O O

AMPL N N O O O DEPL. O O O O O CONV FREQ

FORMAT O O O N N FILTRE H N N N O O

SUPPRESSION

Vidéo ou

S vidéo

(HAUT et (HAUT et (HAUT et

BAS BAS BAS

unique- unque- unique-

ment) ment) ment)

RVB

15k

NN N O O

OO O O O

Compo-

sante/

Compo-

sante

progressive

RVB (pré-

sélection)

(sauf

HDTV,DTV)

(uniquement (uniquement

pour une pour une

résolution résolution

inférieure à inférieure à

SXGA) SXGA)

(UXGA (UXGA

uniquement) uniquement)

(HDTV, DTV

unique-

ment)

RVB

(pas de

présélection)

O: Réglable/peut être réglé N: Non réglable/ne peut être réglé

No. DE MEMOIRE D’ENTREE

Le numéro supérieur indique le numéro de mémoire du signal d’entrée en cours. Le numéro inférieur indique le numéro de mémoire utilisateur.

REGL ENTREE

PHASE: AMPL DEPL.

8 H:1048 H:123 V:123

ENT.A

1024x768

No . 1 n 23

Type du signal d’entrée

Numéro de mémoire

Numéro de mémoire utilisateur

A propos de la fonction de mémoire

Les données de réglage pour 48 types de signaux d’entrée sont présélectionnés en usine (mémoire de présélection). Lorsqu’un signal est entré dans le projecteur, le type de signal est automatiquement détecté et les données du signal sont rappelées de la mémoire afin d’afficher une image optimale. Les données peuvent être ajustées dans le menu REGL ENTREE et les données ajustées sont sauvegardées dans la mémoire utilisateur.

Si vous sauvegardez plus de 200 mémoires utilisateur, le plus récent écrasera toujours le signal le

plus ancien. Le numéro de mémoire utilisateur sauvegardé s’affiche dans le menu REGL ENTREE sous la forme n NO. ππ. Lorsqu’un signal RVB autre que les signaux présélectionnés est entré dans le projecteur, le numéro de mémoire s’affiche sous la forme 0 et l’option la plus proche est automatiquement sélectionnée parmi les 48 types de signaux présélectionnés.

Remarques

• Si un signal RVB est fourni avec la synchronisation sur Vert, notamment la synchronisation externe, la teinte de l’image sera légèrement verte. Dans ce cas, déconnectez le signal de synchronisation externe.

• Lorsqu’un signal HDTV 1035/60i est entré, l’image apparaît plus petite. Réglez AMPL, DEPL et SUPPRESION en vous basant sur les niveaux suivants comme norme de référence.

AMPL H: 1479 DEPL H: 321

V: 41

SUPPRESSION HAUT: 167

BAS: 167 DROITE: 27 GAUCHE: 27

• Si CONV FREQ est réglé sur ON lorsqu’un signal est

entré dans la mémoire n° 34–38, l’image apparaît élargie. Réglez AMPL et DEPL en vous référant aux niveaux suivants comme norme standard.

No de mémoire 34 35 36 37 38 AMPL 1590 1575 1590 1582 1620

DEPL

H 181 170 182 146 154 V 18 32 36 36 42

24 (FR)

No de

Signal de

mémoire

présélection

Vidéo 60 Hz

Vidéo 50 Hz

15k RVB (60 Hz)

15k RVB (50 Hz)

HDTV

640 × 350 VGA-1 (VGA350)

6 7

640 × 400 NEC PC98

8 9

640 × 480 VGA VESA60

11 12 13 14

800 × 600 SVGA VESA 56

17 18 19

20 21

832 × 624 Mac 16

1024 × 768 XGA VESA 43

23 24 25 26 27

1152 × 864 VESA 70

28 29 30

1152 × 900 SUN LO

31 32

1280 × 960 VESA 60

33 34

1280 × 1024

35 36 37 38

VESA* 85 (VGA350)

VGA-2 (TEXT) /VESA 70

VESA 85 (VGA400)

Mac 13 VGA VESA 72 VGA VESA 75

(IBM M3) VGA VESA 85

(IBM M4)

SVGA VESA 60 SVGA VESA 72 SVGA VESA 75

(IBM M5) SVGA VESA 85

(8514) XGA VESA 60 XGA VESA 70 XGA VESA 75 XGA VESA 85

VESA75 VESA 85

SUN HI

VESA 75 SXGA VESA 43 SGI-5 SXGA VESA 60 SXGA VESA 75 SXGA VESA 85

fH (kHz)

15,73 15,63 15,73 15,63 33,75 31,47 37,86 24,82 31,47

37,86 31,47 35,00 37,86 37,50

43,27

35,16 37,88 48,08 46,88

53,67 49,72

35,52

48,36 56,48 60,02 68,68 64,00 67,50 77,49 61,80 71,71 60,00 75,00 46,43 53,32 63,97 79,98 91,15

fV (Hz)

59,94 50,00 59,94 50,00 60,00 70,09 85,08 54,42 70,09

85,08 59,94 66,67 72,81 75,00

85,01

56,25 60,32 72,19 75,00

85,06 74,55

86,96

60,00 69,96 75,03 85,00 70,02 75,00 85,06 65,96 76,05 60,00 75,00 86,87 50,06 60,01 75,03 85,02

Sync

S sur V S sur V S sur Y/V H-pos V-nég H-pos V-nég H-nég V-nég H-nég V-pos

H-nég V-pos H-nég V-nég S sur V H-nég V-nég H-nég V-nég

H-nég V-nég

H-pos V-pos H-pos V-pos H-pos V-pos H-pos V-pos

H-pos V-pos H-nég V-nég H-pos V-pos

H-nég V-nég H-nég V-nég H-pos V-pos H-pos V-pos H-pos V-pos H-pos V-pos H-pos V-pos H-nég V-nég C-nég H-pos V-pos H-pos V-pos H-pos V-pos H-nég V-nég S sur V H-pos V-pos H-pos V-pos

AMPL

— —

— — — —

1543

800 832 848

800

832 800 864 832

840

832

1024 1056 1040

1056

1048 1152

1264

1344 1328 1312 1376 1472 1600 1568 1504 1472 1800 1728 1696 1680 1696 1688 1728

No de mémoire

Signal de présélection

1600 × 1200

40 UXGA VESA 65 81,91 65,53 41 UXGA VESA 75 93,75 75,00 43

480/60p

575/50p 45 1080/50i 28,13 50,00 — 1852 47 720/60p 45,00 60,00 — 1736 48 720/50p 37,50 50,00 — 2084 49 1080/

UXGA VESA 60 75,00 60,00

(Composante progressive) (Composante progressive)

24PSF

fH fV (kHz) (Hz)

31,47 60,00 S sur V 1605 31,25 50,00 S sur V 1616

27,00 48,00 — 1929

Sync

H-pos V-pos H-pos V-pos H-pos V-pos

AMPL

* VESA est une marque de commerce déposée de Video

Electronics Standard Association.

1689 1689 1689

25 (FR)

Le menu REGLAGE

Le menu REGLAGE est utilisé pour changer les réglages du projecteur. Les paramètres non réglables ne s’affichent pas dans le menu.

REGLAGE

ETAT: H.P.: LANGAGE: INSTALLATION: MODE ECO: RECEPTEUR SIRCS INDEX GROUPE: INDEX

APPAREIL

ENT.A ON ON FRANCAIS SOL-FRONTALE

OFF

AVANT&ARRIERE

01 01

ETAT (affichage sur écran)

Règle l’affichage sur écran.

ON: Affiche tous les affichages sur écran. OFF: Désactive les affichages sur écran sauf les

menus et les messages d’avertissement.

H.P.

Choisissez OFF pour couper le son du haut-parleur interne lorsque des haut-parleurs externes sont connectés. Lorsqu’il est mis sur OFF, “H.P. OFF” apparaît sur l’écran lorsque vous mettez l’appareil sous tension.

MODE ECO

Lorsqu’il est mis sur ON, le projecteur passe en mode d’économie d’énergie si aucun signal n’est entré pendant environ 10 minutes. Le mode d’économie d’énergie est annulé lorsque le signal est entré ou à chaque pression sur une touche.

RECEPTEUR SIRCS

Sélectionne les capteurs de télécommande à activer. Modifiez le réglage si la télécommande sans fil ne fonctionne pas correctement en raison de l’influence d’une lampe fluorescente, etc.

AVANT & ARRIERE: Active les détecteurs avant

et arrière.

AVANT: Active le détecteur avant uniquement. ARRIERE: Active le détecteur arrière uniquement. OFF: N’active ni le détecteur avant ni le détecteur

arrière.

Remarque

Lorsqu’il est réglé sur OFF, la télécommande sans fil ne fonctionne pas. Utilisez les touches du panneau de commande ou de la télécommande filaire.

LANGAGE

Sélectionne la langue utilisée dans le menu et dans les affichages sur écran.

Langues disponibles: anglais, français, allemand, italien, espagnol, japonais et chinois.

INSTALLATION

Retourne l’image horizontalement ou verticalement.

SOL-FRONTAL: L’image n’est pas retournée. PLAFOND-FRONT: L’image est retournée

horizontalement et verticalement.

SOL-RETRO: L’image est retournée

horizontalement.

PLAFOND-RETRO: L’image est retournée

verticalement.

Remarque

En cas d’utilisation d’un miroir, faites attention à l’installation étant donné que l’image peut être retournée.

INDEX GROUPE

Regroupe plusieurs projecteurs ou commutateurs pour les exploiter simultanément. Vous pouvez définir le numéro d’index de groupe à votre gré entre 01 et 99.

Pour plus de détails sur le réglage de l’index de groupe, voir pages 31 (FR) et 32 (FR).

INDEX APPAREIL

Affiche le numéro d’index défini par les commutateurs INDEX situés à l’arrière du projecteur. Vous pouvez vérifier le numéro d’index de l’appareil, mais vous ne pouvez pas le régler avec ce menu.

Pour plus de détails sur le réglage des numéros, reportezvous à la page 31 (FR).

26 (FR)

Le menu SELECTION DU SIGNAL

Le menu SELECTION DU SIGNAL sert à sélectionner le signal d’entrée. En fonction de la carte d’interface installée dans le projecteur, certains paramètres peuvent ne pas s’afficher dans le menu.

SELECTION DU SIGNAL

ENT.A: ENT.B: ENT.C:

DTV-VBR DTV-VBR DTV-VBR

ENT.A

Utilisez la touche V ou v pour sélectionner l’entrée, puis appuyez sur la touche ENTER.

ENT.A

Sélectionne l’entrée des signaux audio et vidéo entrés par les connecteurs INPUT A.

ORDINATEU: Entre le signal d’un ordinateur ou

le signal RVB pour une image fixe.

COMPOSANT: Entre le signal composante. DTV-YPBPR: Entre le signal DTV (YPBPR) ou

HDTV (YPBPR).

DTV-VBR: Entre le signal DTV (VBR) ou HDTV

(VBR).

Remarque

Ce paramètre ne s’affiche pas lorsqu’une carte d’interface en option autre que la carte IFB-12A est installée dans la section INPUT B, ou lorsque le mode de sortie IFB-12A est sélectionné.

ENT.C

Sélectionne le signal entré par les connecteurs de la carte d’interface IFB-12A en option installée dans la section INPUT C.

ORDINATEU: Entre le signal d’un ordinateur ou

le signal RVB pour une image fixe.

COMPOSANT: Entre le signal composante. DTV-YP

DTV-VBR: Entre le signal DTV (VBR) ou HDTV

VIDEO: Entre le signal vidéo composite. S-VIDEO: Entre le signal S-VIDEO.

Remarque

Ce paramètre ne s’affiche pas lorsqu’une carte d’interface en option autre que la carte IFB-12A est installée dans la section INPUT C.

BPR: Entre le signal DTV (YPBPR) ou

HDTV (YPBPR).

(VBR).

Remarque

Lorsqu’un commutateur d’interface signal PC-3000 est raccordé aux connecteurs INPUT A, vous ne pouvez pas sélectionner le paramètre.

ENT.B

Sélectionne le signal entré par les connecteurs de la carte d’interface signal IFB-12A installée dans la section INPUT B.

ORDINATEU: Entre le signal d’un ordinateur ou

le signal RVB pour une image fixe.

COMPOSANT: Entre le signal composante. DTV-YP

HDTV (YPBPR).

DTV-VBR: Entre le signal DTV (VBR) ou HDTV

VIDEO: Entre le signal vidéo composite. S-VIDEO: Entre le signal S-VIDEO.

BPR: Entre le signal DTV (YPBPR) ou

(VBR).

27 (FR)

Exemple de raccordement

Pour plus de détails sur le raccordement d’un ordinateur,

Connexion d’un connecteur BNC

d’un magnétoscope ou de haut-parleurs actifs externes, reportez-vous à la page 17 (FR). Consultez également le mode d’emploi de l’appareil à raccorder.

2 Tournez vers la

droite.

Lors de l’établissement des connexions:

• mettez tous les appareils hors tension avant tout raccordement;

• utilisez les câbles appropriés pour chaque raccordement;

Raccordement des appareils RVB 15k/composante

Appareil RVB 15k/composante

vers la sortie RVB/composante

1 Alignez les broches sur les orifices

et enfoncez la fiche dans la prise.

Sens du signal

Câble de moniteur (non fourni)

Arrière

INPUT C INPUT B

INPUT A VIDEO

REMOTE CONTROL S TRIG

Remarque

Commutez le signal d’entrée avec le paramètre ENT.A du menu SELECTION DU SIGNAL.

Pour plus de détails, reportez-vous à la page 27 (FR).

AUDIO OUT

DEVICE INDEX

–

vers AC IN

vers une prise murale

Cordon d’alimentation (fourni)

28 (FR)

Raccordement du commutateur

Exemple de raccordement/Réglage du numéro d’index

Utilisez le commutateur d’interface signal PC-3000 en option pour raccorder différents appareils vidéo. L’entrée est sélectionnée en appuyant sur les touches SWITCHER/VIDEO MEMORY/INDEX de la télécommande.

Pour plus de détails sur la sélection de l’entrée via le commutateur, voir page 13 (FR).

Remarques

• Lorsque vous sélectionnez l’entrée du commutateur, veillez à mettre le sélecteur SWITCHER/VIDEO MEMORY/INDEX en position SWITCHER.

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

• Lors de la connexion du commutateur, utilisez la télécommande filaire. Si vous utilisez la télécommande sans fil, activez le détecteur de télécommande sur une seule unité uniquement de l’appareil raccordé via le connecteur PJ COM. Pour l’autre appareil, mettez RECEPTEUR SIRCS dans le menu REGLAGE sur OFF pour désactiver les détecteurs de télécommande. Pour plus de détails, reportez-vous à la page 26 (FR).

• Une fois que toutes les connexions sont réalisées, fixez le terminateur (fourni) au connecteur PJ COM sur le projecteur et sur le commutateur auquel rien n’est raccordé.

Numéro d’index d’appareil: 01Arrière

–

cordon d’alimentation secteur (fourni)

vers INPUT A

Câble de raccordement SIC-10 (5BNC ˜ 5BNC) (non fourni)

Ordinateur, etc.

vers PJ COM IN

vers OUTPUT

Commutateur PC-3000

vers AC IN

Câble de raccordement RCC-5G/10G/30G (non fourni)

vers PJ COM OUT

OUT PUT

RS-232C/422A

SW NO

RS-232C

REMOTE

RS-422A

RS-485 IN

RS-485 OUT

Fixez le terminateur fourni.

Fixez la terminaison (fournie avec le PC-3000).

Magnétoscope, etc.

vers une prise murale

Sens du signal

29 (FR)

Exemple de raccordement

Confirmation de la configuration du système

Une fois que toutes les connexions sont accomplies, s’assurer que l’appareil du système est convenablement installé.

1 Raccordez les cordons secteur de tout appareil dans les prises secteur. 2 Appuyez sur la touche SYS SET de la télécommande.

Vous pouvez également appuyer simultanément sur les touches LIGHT et RESET du panneau de commande pour obtenir le même effet. Les informations relatives à la configuration du système et les réglages des cartes d’interface, etc. sont automatiquement confirmés. Puis, le message disparaît.

Remarque

Pour pouvoir utiliser le projecteur sans raccorder le commutateur après avoir employé le commutateur dans les connexions système, il est indispensable de revérifier la configuration système en appuyant sur la touche SYS SET ou sur les touches LIGHT et RESET lorsque toutes les connexions ont été établies. Si vous appuyez sur les touches, le message “Commutateur maître inexistant.” s’affiche, mais la configuration système est automatiquement reconnue.

Lorsqu’une erreur système est détectée

Les messages suivants sont affichés à l’écran et dans la fenêtre d’affichage:

Commutateur maître inexistant.

Même INDEX APPAR. détecté pour proj.

Même INDEX APPAR. détecté pour commu.

Remarque

Si le commutateur est en mode de veille, le message apparaît dans la fenêtre d’affichage.

Message

Remède

Réglez le commutateur qui sort le signal vers le projecteur numéro 1.

Changez les numéros des projecteurs qui ont le même numéro.

Changez les numéros des commutateurs qui ont le même numéro.

30 (FR)

Réglage des numéros d’index

Lorsque vous raccordez plusieurs projecteurs dans votre système, vous devez régler les numéros d’index de groupe et d’appareil de chaque projecteur.

Pour régler le numéro d’index de groupe

Si vous réglez le numéro d’index de groupe de projecteurs multiples, vous pouvez exploiter simultanément plusieurs projecteurs et commutateurs (telle que la sélection d’entrée) en désignant le numéro. Le numéro d’index de groupe peut se régler dans le menu.

Pour le réglage d’index de groupe, reportez-vous à la page 26 (FR).

Pour régler le numéro d’index d’appareil

Si vous réglez le numéro d’index d’appareil, vous pouvez commander chaque projecteur individuellement au moyen de la télécommande fournie. Le numéro d’index d’appareil peut être réglé au moyen des commutateurs DEVICE INDEX situés à l’arrière du projecteur. Il est réglé sur “01” à l’usine. Si seulement un projecteur est raccordé, mettez-le sur “01”.

Chiffre des dizaines Chiffre des unités

Remarques sur le réglage du numéro d’index

• Réglez le même numéro d’index de groupe pour tous les appareils d’une même connexion système (situés sur le trajet du signal entre la source du signal et le projecteur).

PC-3000

Sens du signal

PC-3000

Sens du signal

Projecteur

PC-3000

Sens du signal

Projecteur

Sens du signal

Projecteur

Pour le réglage du numéro d’index de groupe, réglez “INDEX GROUPE” à la page 26 (FR).

• Réglez les numéros de groupe et d’appareil corrects et le numéro de commutateur.

Ne réglez pas le même numéro d’index d’appareil ni le même numéro de commutateur dans un groupe. Par exemple, s’il y a plusieurs appareils avec le commutateur numéro 1, le message d’erreur s’affiche lorsque vous appuyez sur la touche SYS SET.

PJ COM

Définissez le même numéro d’index de groupe.

Définissez un numéro d’index de groupe différent pour les deux systèmes.

Définissez le même numéro d’index de groupe.

Remarques

• Ne définissez pas le même numéro d’index d’appareil pour les projecteurs d’un même système.

• Ne mettez pas le numéro sur “00”. Sinon, le projecteur ne pourra fonctionner qu’à partir des touches du panneau de commande. Il ne peut être commandé au moyen de la télécommande filaire ou sans fil ni avec un appareil externe dont les connecteurs PJ COM sont raccordés.

• Réglez le commutateur qui émet le signal vers le

projecteur sur le numéro 1.

PC-3000

Projecteur

Mettez ce commutateur sur 1.

31 (FR)

Réglage des numéros d’index

Remarques sur les connexions lorsque deux ou plusieurs commutateurs sont utilisés

• Montez la carte d’interface IFB-12A dans la fente 1 du commutateur numéro n et branchez le connecteur de sortie du commutateur numéro (n+1) à la carte IFB-12A.

• Vous pouvez fixer la carte d’interface signal IFB12A (lorsque le commutateur IN/OUT est mis sur OUT) uniquement sur le commutateur numéro 1.

Pour sélectionner le projecteur en désignant les numéros d’index

Si les commutateurs et les projecteurs sont connectés comme illustré, sélectionnez le projecteur voulu en appuyant sur les touches de la télécommande comme illustré ci-dessous.

PC-3000

Sens du signal

PC-3000

Sens du signal

Projecteur A

Sens du signal

Projecteur B

Index de groupe 01

Commutateur numéro 2

PJ COM

Commutateur numéro 1

PJ COM

Index d’appareil 01

PJ COM

Index d’appareil 02

Exemple:

Pour sélectionner tous les projecteurs

GROUP n ALL n ENTER n ALL n ENTER Les projecteurs A, B, C et D sont sélectionnés.

Pour sélectionner un projecteur avec index d’appareil

01 de tous les groupes GROUP n ALL n ENTER n 1 n ENTER Les projecteurs A et C sont sélectionnés.

Pour sélectionner un projecteur avec index d’appareil

01 de l’index de groupe 02 GROUP n 2 n ENTER n 1 n ENTER Le projecteur C est sélectionné.

Pour sélectionner tous les projecteurs de l’index de

groupe 02 GROUP n 2 n ENTER n ALL n ENTER Les projecteurs C et D sont sélectionnés.

Remarques

• Réglez les numéros d’index de groupe et d’appareil correctement. Si plus de deux projecteurs sont réglés sur les mêmes numéros d’index de groupe et d’appareil, un message d’erreur s’affichera lorsque la touche SYS SET est enfoncée.

• Si l’index de groupe est une dizaine, appuyez sur la touche GROUP avant d’appuyer sur une autre touche numérique.

Exemple:

Pour sélectionner un projecteur avec index d’appareil 13 de l’index de groupe 12 GROUP n 1 n GROUP n 2 n ENTER n 1 n 3 n ENTER

PJ COM

32 (FR)

PC-3000

Sens du signal

PC-3000

Sens du signal

Projecteur C

Sens du signal

Projecteur D

Commutateur numéro 2

PJ COM

Commutateur numéro 1

PJ COM

Index d’appareil 01

PJ COM

Index d’appareil 02

Index de groupe 02

Entretien

Remplacement de la lampe

Lorsque la lampe est grillée, les indicateurs LAMP FAIL situés à l’arrière du projecteur s’allument. Dans ce cas, remplacez la lampe par une nouvelle lampe de projecteur LMP-Q120 (non fournie).

Remarque

Immédiatement après la mise hors tension, la lampe est extrêmement chaude. Attendez au moins une heure avant de changer la lampe pour lui permettre de refroidir.

Pour retirer la lampe

1 Appuyez sur la touche STANDBY pour régler le

projecteur en mode de veille, puis débranchez le cordon d’alimentation.

2 Retirez les deux vis au moyen d’une pièce de

monnaie ou d’un objet similaire, ou d’un tournevis, afin d’ouvrir le couvercle de la lampe.

5 Sortez la lampe en tirant les poignées.

Pour installer une nouvelle lampe

1 Montez la lampe avec les rainures du dessus et du

bas alignées sur les guides du projecteur.

3 Desserrez les deux vis qui maintiennent la lampe.

4 Dépliez les leviers vers le haut et vers le bas.

2 Poussez complètement la lampe jusqu’au déclic.

Dépliez les leviers pour fixer la lampe sur le projecteur.

3 Serrez les deux vis pour fixer la lampe.

(suite)

33 (FR)

TIMER RESET? LAMP: 1

TIMER RESET? LAMP: ALL

TIMER RESET?? LAMP: ALL

Entretien

4 Replacez le couvercle de la lampe et poussez-le

pour serrer les deux vis pour fixer le couvercle.

Pour réinitialiser le temps d’utilisation des lampes dans la fenêtre d’affichage des messages

1 Enfichez le cordon d’alimentation et mettez le

projecteur en mode de veille.

2 Appuyez sur les touches LIGHT, B, b et ENTER

du panneau de commande dans l’ordre. Appuyez sur chaque touche dans les 5 secondes.

Nettoyage du filtre à air

Le filtre à air doit être nettoyé toutes les 100 heures. Quand il devient difficile d’éliminer la poussière du filtre, remplacez le filtre.

1 Mettez le projecteur hors tension et débranchez le

cordon d’alimentation.

2 Déposez le couvercle du filtre à air sur le dessous

du projecteur.

3 Retirez le filtre à air.

3 Appuyez sur la touche V ou v pour afficher ALL.

4 Appuyez sur la touche ENTER.

5 Appuyez de nouveau sur la touche ENTER pour

réinitialiser l’heure. Le mode de réinitialisation est automatiquement désactivé.

4 Eliminez la poussière du filtre à air au moyen d’un

aspirateur.

5 Placez le filtre à air et refermez le couvercle.

Remarques

• Si le filtre à air est excessivement sale, lavez-le dans une solution détergente neutre et faites-le ensuite sécher à l’ombre.

• Fixez correctement le couvercle du filtre à air; le projecteur ne se mettra pas sous tension si le couvercle n’est pas correctement fixé.

34 (FR)

Dépannage

Si le projecteur ne fonctionne pas correctement, essayez d’en déterminer la cause et remédiez au problème en vous référant aux instructions cidessous. Si le problème persiste, adressez-vous à un personnel Sony qualifié.

Symptôme

Le projecteur ne se met pas sous tension.

Pas d’image ni de son.

Pas d’image ou pas de son.

L’image est parasitée.

Lorsque vous entrez le son via le connecteur INPUT A/B/C, le son n’est transmis que par un seul canal.

L’image du connecteur INPUT A/B/C présente une coloration étrange.

“Vérifiez ENT.A dans SELECTION DU SIGNAL” apparaît malgré l’entrée du signal correct de ENT.A.

“Vérifiez ENT.B dans SELECTION DU SIGNAL” apparaît malgré l’entrée du signal correct de ENT.B.

“Vérifiez ENT.C dans SELECTION DU SIGNAL” apparaît malgré l’entrée du signal correct de ENT.C.

“PAS D’ENTREE” apparaît lorsqu’un signal 15k RVB ou composant est entré.

Les écrans de menu ne s’affichent pas.

La balance des couleurs est incorrecte.

L’image est trop foncée.

Cause

Le projecteur a été mis hors et sous tension à bref intervalle avec la touche ON.

Le couvercle de la lampe est mal fixé.

Le couvercle du filtre à air est mal fixé.

Un câble est débranché.

La sélection d’entrée est incorrecte.

L’image ou le son a été supprimé.

Des parasites peuvent apparaître en arrière-plan en fonction de la combinaison du nombre de points entrés via le connecteur et du nombre de pixels du panneau LCD.

Un son monaural est transmis via le connecteur INPUT A/B/C.

Les réglages pour ENT. A, ENT. B et ENT. C dans le menu SELECTION DU SIGNAL sont incorrects.

Le réglage de ENT.A dans le menu SELECTION DU SIGNAL est incorrect.

Le réglage de ENT.B dans le menu SELECTION DU SIGNAL est incorrect.

Le réglage de ENT.C dans le menu SELECTION DU SIGNAL est incorrect.

Le signal de sync est incorrect.

ETAT dans le menu REGLAGE est mis sur OFF.

L’image n’est pas correctement réglée.

Le système de couleur du signal d’entrée n’est pas réglé correctement.

La lampe approche de la fin de sa durée de vie utile.

Le contraste ou la luminosité n’est pas réglé correctement.

Remède

Attendez environ une minute avant de mettre le projecteur sous tension

Refermez correctement le couvercle de la lampe.

Refermez correctement le couvercle du filtre à air

(voir page 34 (FR))

Vérifiez si le raccordement adéquat a été réalisé

(voir pages 17 (FR), 28 (FR) à 29

(FR))

Sélectionnez correctement la source d’entrée dans le menu SELECTION DU SIGNAL

page 27 (FR))

Appuyez sur les touches MUTING pour désactiver la fonction de suppression

page 20 (F))

Modifiez le modèle du bureau de l’ordinateur connecté.

Son d’entrée stéréo.

Réglez correctement ENT.A, ENT.B ou ENT.C dans le menu SELECTION DU SIGNAL sur la position appropriée en fonction du signal d’entrée

Réglez correctement ENT.A dans le menu SELECTION DU SIGNAL en fonction du signal entré

Réglez correctement ENT.B dans le menu SELECTION DU SIGNAL en fonction du signal entré

Réglez correctement ENT.C dans le menu SELECTION DU SIGNAL en fonction du signal entré

Entrez le signal de sync correct (signal de sync composite sync ou de sync sur V (sync sur Y pour le signal composant)).

Mettez ETAT dans le menu REGLAGE sur ON

(reportez-vous à la page 27 (FR))

(voir page 27 (FR))

(voir page 26 (FR))

Réglez l’image

Réglez le STANDARD dans le menu CTRL IMAGE suivant le système couleur entré

page 22 (FR))

Remplacez la lampe par une neuve

33 (FR))

Réglez correctement CONTRASTE ou LUMIERE dans le menu CTRL IMAGE

page 22 (FR))

(voir page 22 (FR))

(voir page 8 (FR))

(voir

(voir page

(voir

35 (FR)

Dépannage

Symptôme

L’image n’est pas claire.

La télécommande ne fonctionne pas.

La télécommande sans fil ne fonctionne pas.

Impossible de sélectionner ENT.A

L’indicateur COVER FAIL s’allume.

L’indicateur LAMP FAIL s’allume.

L’indicateur FAN s’allume. L’indicateur HIGH TEMP s’allume.

Lorsque vous appuyez sur la touche ZOOM, SHIFT ou FOCUS, “COMMANDE D’OBJECTIF BLOQUEE. DEBLOQUER?” apparaît.

Cause

L’image n’est pas mise au point. De la condensation s’est déposée sur

l’objectif. Les piles sont à plat.

Le câble de la télécommande est raccordé à la télécommande bien que vous ne l’utilisez pas comme télécommande sans fil.

La lampe fluorescente influence le détecteur de la télécommande.

Vous avez sélectionné un mauvais numéro d’index.

Vous avez mis le numéro d’index sur “00”.

Le réglage RECEPTEUR SIRCS n’est pas correct.

Le commutateur n’est pas raccordé, mais il est reconnu comme étant raccordé.

Le couvercle de la lampe ou le filtre à air est détaché.

La lampe avec le même numéro de l’indicateur est arrivée en bout de vie.

Le ventilateur est cassé. La température interne est

anormalement élevée. La fonction de commande d’objectif est

bloquée.

Remède

Réglez la mise au point Laissez le projecteur environ deux heures sous

tension Remplacez les piles par des nouvelles

page 14 (FR))

Débranchez le câble de la télécommande.

Modifiez le réglage de RECEPTEUR SIRCS dans le menu REGLAGE

Sélectionnez le numéro d’index correct

(voir page 15 (FR)

pages 26 (FR) et 31 (FR))

Sélectionnez le numéro d’index correct

pages 26 (FR) et 31 (FR))

Modifiez le réglage de RECEPTEUR SIRCS dans le menu REGLAGE

Si le connecteur PJ COM est raccordé à quelque chose d’autre que le terminateur, enlevez-le, puis appuyez sur la touche SYS SET, ou sur les touches LIGHT et RESET du panneau de commande.

Fixez le couvercle de lampe ou le filtre à air convenablement

Remplacez la lampe

Adressez-vous à un personnel qualifié Sony. Vérifiez si les orifices de ventilation ne sont

pas obstrués par quelque chose. Adressez-vous au personnel d’entretien

qualifié Sony.

(voir page 19 (FR))

(voir page 26 (FR))

(voir pages 33 et 34 (FR)

(voir page 33 (FR))

(voir

Messages d’avertissement

Message

Surchauffe! Mise hors tension dans 1 min.

Fréquence est hors limites!

Vénifiez ENT. A dans SELECTION DU SIGNAL.

Vénifiez ENT. B dans SELECTION DU SIGNAL.

Vénifiez ENT. C dans SELECTION DU SIGNAL.

La température interne s’élève.

La fréquence du signal d’entrée est hors de la plage acceptable.

Vous avez entré le signal RVB de l’ordinateur alors que ENT.A du menu SELECTION DU SIGNAL est mis sur COMPOSANT, DTV-VBR ou

Vous avez entré le signal RVB de l’ordinateur alors que ENT.B du menu SELECTION DU SIGNAL est mis sur COMPOSANT, VIDEO, S-VIDEO, DTV-

Vous avez entré le signal RVB de l’ordinateur alors que ENT.C du menu SELECTION DU SIGNAL est mis sur COMPOSANT, VIDEO, S-VIDEO, DTV-VBR ou DTV-YP

36 (FR)

Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.

Signification

VBR

ou DTV-YPBPR.

DTV-YPBPR.

BPR

Mettez le projecteur hors tension. (Sinon, l’alimentation est automatiquement coupée une minute plus tard.) Vérifiez si les orifices de ventilation ne sont pas obstrués par quelque chose.

Entrez un signal qui est compris dans la plage de fréquence.

Réglez ENT.A correctement.

Réglez ENT.B correctement.

Réglez ENT.C correctement.

Remède

Spécifications

Infomations complémentaires

Caractéristiques optiques

Système de projection

3 panneaux LCD, 1 objectif,

obturateur optique à 3 couleurs primaires

Panneau LCD Panneau LCD SXGA 1,8 pouces,

3.932.160 pixels (1.310.720 pixels × 3)

Objectif Option Flux lumineux 3.500 lm (luminance Lampe 120 W UHP × 4

ANSI)

Caractéristiques électriques

Système couleur Système NTSC3,58/PAL/SECAM/

NTSC4,43/PAL-M à commutation automatique

Définition 600 lignes horizontales du TV

(entrée vidéo)

1280 × 1024 pixels (entrée RVB)

Signal ordinateur acceptable

fH: 15 kHz à 100 kHz fV: 40 Hz à 120 Hz

Haut-parleurs Max. 5 W + 5 W, 90 × 50 mm (3

× 2 pouces), stéréo

VIDEO (uniquement pour le VPL-FE100U/FE100M)

AUDIO IN (uniquement pour le VPL-FE100U/ FE100M)

Entrées/sorties

CONTROL S IN/PLUG IN POWER: Miniprise

stéréo, 5 Vcc, Auto-alimentation 5 V CC, sortie maximale 60 mA

OUT: Miniprise stéréo, 5 Vcc

REMOTE RS-232C/422A

D-Sub à 9 broches (femelle)

(Pour plus de détails, voir “Attribution des broches” à la page 39 (FR).)

PJ COM IN: D-Sub à 9 broches (mâle)

OUT: D-Sub à 9 broches (femelle)

(Pour plus de détails, voir “Attribution des broches” à la page 39 (FR).)

TRIG Miniprise

Sous tension: Sortie 12 V CC,

impédance: 4,7 kohms

Hors tension: 0 V S VIDEO (priorité à Y IN/C IN) (uniquement pour le VPL-FE100U/FE100M)

IN: Mini DIN à 4 broches (mâle)

Y (luminance): 1 Vcc ±2 dB sync

négative, terminaison à 75 ohms

1) La luminosité ANSI est une méthode de mesure de l’American National Standard IT 7,228.

INPUT A Analogique RVB/composante :

C (chrominance): Salve 0,286 Vcc ±2 dB (NTSC), terminaison à 75 ohms Salve 0,3 Vcc ±2 dB (PAL), terminaison à 75 ohms

OUT: Mini DIN à 4 broches en

boucle directe (mâle) Sortie en boucle directe via le connecteur S VIDEO IN

Y IN: Type BNC

1 Vcc ±2 dB sync négative, terminaison à 75 ohms

C IN: Type BNC

Salve 0,286 Vcc ±2 dB (NTSC), terminaison à 75 ohms, Salve 0,3 Vcc ±2 dB (PAL), terminaison à 75 ohms

IN: Type BNC

Vidéo composite: 1 Vcc ±2 dB sync négative, terminaison à 75 ohms

OUT: Type BNC en boucle directe

Sortie en boucle directe via le connecteur VIDEO IN

Type phono (stéréo)

500 mVrms, impédance supérieure à 47 kohms

Type BNC

R/R-Y: 0,7 Vcc ±2 dB positive,

terminaison à 75 ohms

G: 0,7 Vcc ±2 dB positive,

terminaison à 75 ohms

G avec sync/Y: 1 Vcc ±2 dB sync

négative, terminaison à 75 ohms

B/B-Y: 0,7 Vcc ±2 dB positive,

terminaison à 75 ohms

SYNC/HD: Sync composite: 0,6–8

Vcc, haute impédance, sync positive/négative Sync horizontale: 0,6–8 Vcc, haute impédance, sync positive/ négative

Sync verticale: 0,6–8 Vcc,

VD:

haute impédance, sync positive/ négative

AUDIO IN: Type phono stéréo

500 mVrms, impédance supérieure à 47 kohms

(suite)

37 (FR)

Spécifications

HDTV/DTV (YP

Y: 1 Vcc, ±2 dB positif, terminaison à 75 ohms Synchronisation sur trois niveaux : ±0,3 Vcc Synchronisation sur deux niveaux : 0,3 Vcc PB/PR: 0,35 Vcc ±2 dB positif, terminaison à 75 ohms

HDTV/DTV (VBR): Type BNC

G avec synchronisation: 1 Vcc, ±2 dB positif, terminaison à 75 ohms Synchronisation sur trois niveaux : ±0,3 Vcc Synchronisation sur deux niveaux

BPR): Type BNC

Humidité de stockage

10% à 90%

Accessoires fournis

Télécommande RM-PJ1001 (1) Piles AA (R6) (3) Câble de télécommande (stéréo)

(15 m) (1) Cordon d’alimentation (1) Terminateur pour le connecteur PJ

COM (1) Bague d’objectif (1) Mode d’emploi (1) Manuel d’installation destiné aux

revendeurs (1) Garantie (uniquement pour le VPL-

FE100U) (1)

: 0,3 Vcc B/R: 0,7 Vcc ±2 dB positif, terminaison à 75 ohms

(Pour les signaux HDTV/DTV, voir

La conception et les spécifications sont sujettes à modifications sans préavis.

“Formats HDTV/DTV acceptables” à la page 39 (FR).)

Accessoires en option

AUDIO OUT (variable)

Type phono, max. 1 Vrms

Si entrée de 500 mVrms: impédance inférieure à 5 kohms

Réglementations de sécurité

VPL-FE100U: UL1950, CSA No.

950 (c-UL), FCC Class A, IC Class A

VPL-FE100E/FE100M: EN60 950

(TÜV), CE, C-Tick

Lampe de projecteur LMP-Q120 (de rechange) Lampe de projecteur LMP-S120 (de rechange) Carte d’interface

IFB-12A (Entrée RVB analogique/composante/

HDTV/composite vidéo/S vidéo avec connecteurs de type 5BNC)

IFB-20 (entrée RVB analogique avec connecteur

D-sub à 9 broches)

IFB-21 (entrée/sortie RVB analogique avec

connecteur D-sub HD à 15 broches)

Caractéristiques générales

IFB-30 (entrée RVB numérique avec connecteur

D-sub à 9 broches)

Dimensions 562 × 237 × 649 mm

(22

/4 × 9 3/8 × 25

Poids Approx. 34,5 kg

/8 pouces) (l/h/p)

(76 livres 1 once)

(objectif en option non compris)

Puissance de raccordement

VPL-FE100U: 100 à 120/220 à

240 V CA, 50/60 Hz

VPL-FE100E/FE100M: 220 à 240

V CA, 50/60 Hz

Consommation électrique

Approx. 770 W (mode de veille:

pour le VPL-FE100U, 20 W

15 W pour le VPL-FE100E/FE100M

)

Dissipation de la chaleur

2628 BTU

Température d’utilisation

0°C à 40°C (32°F à 104°F)

Humidité d’utilisation

35% à 85% (sans condensation)

Température de stockage

–20°C à +60°C (–4°F à +140°F)

1) Fonctionnement sur 120 V si utilisé en Amérique du Nord.

IFB-50 (entrée/sortie vidéo numérique série avec

connecteur de type BNC)

IFB-1000 (entrée vidéo composite avec connecteur

de type BNC/entrée S-vidéo avec miniconnecteur DIN à 4 broches)

IFB-X2000E (entrée vidéo composite avec prises

phono/entrée S vidéo avec connecteur mini DIN

à 4 broches) (uniquement pour le VPL-FE100E) Commutateur d’interface signal PC-3000 Unité d’interface IFU-1271/1271M Câble SIC

SIC-10/20A/20C/21/22/23/24/24A/25/26/26A/30/ 31/M1/M5/M15/M25/M50

Câble de télécommande à 9 broches (pour PJ COM)

RCC-5G/10G/30G

Câble de moniteur

SMF-400 (D-sub HD à 15 broches (femelle) ˜

5BNC (femelle))

SMF-401 (D-sub HD à 15 broches (femelle) ˜

D-sub HD à 15 broches (femelle)

38 (FR)

Adaptateur de signal

12345

6789

ADP-10 (D-sub à 9 broches ˜ D-sub HD à 15

broches (pour câble SIC))

ADP-20 (Macintosh ˜ VGA) Télécommande RM-PJ3000S Récepteur de télécommande RM-PJ10

Objectif de projection

Objectif à courte focale fixe VPLL-2009

Objectif à courte focale fixe VPLL-2014

Zoom 1,3 à focale standard VPLL-Z3020

Zoom 1,6 à focale longue VPLL-Z2025

Zoom 1,5 à focale longue VPLL-Z2039

Objectif à focale longue fixe VPLL-3050

Objectif à focale longue fixe VPLL-2075

Zoom 1,3 à focale standard VPLL-Z2019 Support de projecteur SU-PJ2000 (pour empilage) Support de suspension pour projecteur PSS-2000 Ecrans

VPS-80FH (écran plat de 80 pouces)

VPS-100FH (écran plat de 100 pouces)

VPS-120FH (écran plat de 120 pouces)

Il est possible que certains articles ne soient pas disponibles dans certains pays. Pour plus de détails, veuillez consulter votre distributeur Sony le plus proche.

Attribution des broches

Connecteur RS-232C/422A (D-sub à 9 broches, femelle)

RS-422A

1 GND Masse 6 GND Masse 2

3RX

Transmet 7 TX Transmet Réceptionne

Réceptionne 4 GND Masse 9 GND Masse 5NC

Connecteur PJ COM (D-sub à 9 broches, femelle)

1 GND Masse 6 GND Masse 2 BUSY Occupé 7 Occupé 3 TX/RX 8

Transmet/ Réceptionne

BUSY TX/RX

Transmet/

Réceptionne 4 GND Masse 9 GND Masse 5NC

Connecteur S VIDEO (miniconnecteur DIN à 4 broches)

Chrominance

Luminance

12345

6789

RS-232C

Poste de données prêt

Demande

Prêt à émettre

1 NC 6 DSR*

Réception de

7 RTS**

données d’émission

3TD

Transmission

CTS

de données

4 DTR*

Terminal de

9NC

données prêt

5 GND Masse

* Le circuit entre les broches 4 et 6 est court-circuité dans le

projecteur.

** Le circuit entre les broches 7 et 8 est court-circuité dans

le projecteur.

GND

Formats HDTV/DTV acceptables

Format

1035/60i

1080/60i

480/60P

575/50P

1080/24PSF

1080/50i

720/60P

720/50P

Fréquence de balayage (kHz)

33,75

31,5

31,25

28,13

37,5

Débit d’images (Hz)*

Format de balayage

Entrelacement 2:1

Progressif

* Tous les débits d’images sont également compatibles avec

1/1.001.

Rapport hauteur/ largeur

16:9

16:9/4:3

16:9

Standard

BTA S-001B

SMPTE 274M/

BTA S-001B

SMPTE 293M

–

SMPTE 274M

SMPTE 293M

–

39 (FR)

Index

Accessoires en option 38 (FR) Accessoires fournis 38 (FR) Alimentation

mise hors tension 20 (FR)

mise sous tension 18 (FR) AMPL 23 (FR) ASPECT 23 (FR) Attribution des broches 39 (FR) AUDIO MUTING 20 (FR)

Piles

installation 14 (FR)

remarques 14 (FR)

Capteur de télécommande (SIRCS)

arrière 9 (FR)

frontal 6 (FR) Commutateur d’interface signal PC-3000

29 (FR) Condensation d’humidité 15 (FR) Connecteur BNC 28 (FR) Connecteur PJ COM 29 (FR) Connecteur RS-232C/422A 11 (FR) CONTRASTE 22 (FR) CONV FREQ 23 (FR) COULEUR 22 (FR) Supprimer

l’image 20 (FR) le son 20 (FR)

CTRL IMAGE 22 (FR)

Dépannage 35 (FR) DEPL 23 (FR) DEPLACEMT IMAGE 20 (FR) Détecteur de télécommande

arrière 9 (FR) avant 6 (FR)

DRC (Digital Reality Creation) 5 (FR)

Ecran d’affichage 26 (FR)

Emplacement et fonction des commandes

arrière 10 (FR) avant 6 (FR) panneau de commande 8 (FR)

télécommande 12 (FR) ENT.A 27 (FR) ENT.B 27 (FR) ENT.C 27 (FR) ETAT 26 (FR) Exemples d’installation au sol 19 (FR)

F, G

fH (fréquence horizontale) 25 (FR) Filtre à air 34 (FR) FILTRE H 23 (FR) FOCUS 19 (FR) fV (fréquence verticale) 25 (FR)

H.P 26 (FR)

I, J, K

IMAGE D. 22 (FR) Index d’appareil 26 (FR), 31 (FR) Index de groupe 26 (FR), 31 (FR)

LANGAGE 26 (FR) Levier de poignée 6 (FR) Luminosité 22 (FR)

désactivation de l’écran de menu 21

(FR) menu CTRL IMAGE 22 (FR) menu REGL ENTREE 23 (FR) menu REGLAGE 26 (FR) menu SELECTION DU SIGNAL 27

(FR) utilisation du menu 21 (FR)

Messages à l’écran 36 (FR) Message d’avertissement 36 (FR) MODE ECO 26 (FR) MODE GAMMA 22 (FR)

P, Q

PHASE 23 (FR) PIC MUTING 20 (FR) Pieds réglables 7 (FR) Poignées de transport 7 (FR) Précautions 4 (FR) Précautions relatives à l’installation 15

(FR)

Projection 18 (FR)

Raccordement

appareil RVB 15k composante 28

(FR) commutateur 29 (FR) connecteur BNC 28 (FR) haut-parleurs actifs 17 (FR) magnétoscope 17 (FR) ordinateur 17 (FR) télécommande 14 (FR)

RECEPTEUR SIRCS 26 (FR) REGLAGE 26 (FR) Réglage

image 22 (FR) taille/décalage de l’image 23 (FR) zoom 19 (FR)

REGL ENTREE 23 (FR) Réinitialisation

réinitialisation des paramètres 21 (FR)

Remplacement de la lampe 33 (FR)

SELECTION DU SIGNAL 27 (FR) Sélection du signal d’entrée 18 (FR) Spécifications 37 (FR) STANDARD 22 (FR) SUPPRESSION 23 (FR)

T, U, V, W, X, Y

TEINTE 22 (FR) Télécommande

brancher au projecteur 14 (FR) emplacement et fonction des

commandes 12 (FR) installation des piles 14 (FR) remarques 14 (FR)

TEMP COULEU 22 (FR)

40 (FR)

N, O

NETTETE 22 (FR) No. DE MEMOIRE D’ENTREE 24 (FR)

ZOOM 19 (FR)

41 (FR)

Español

Table of contens

Para evitar riesgos de incendio o electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar recibir descargas eléctricas, no abra el aparato. Contrate exclusivamente los servicios de personal cualificado.

La toma mural debe estar instalada cerca del equipo y debe accederse a ésta con facilidad.

ADVERTENCIA

2 (ES)

Indice

Descripción general

Precauciones ............................................................. 4 (ES)

Características ........................................................... 5 (ES)

Ubicación y función de los controles ...................... 6 (ES)

Instalación y proyección

Precauciones sobre la instalación......................... 15 (ES)

Instalación del proyector en el suelo..................... 16 (ES)

Conexión con un ordenador o videograbadora.... 17 (ES)

Proyección ............................................................... 18 (ES)

Realización de ajustes mediante el menú

Uso del menú ........................................................... 21 (ES)

El menú CTRL IMAGEN........................................... 22 (ES)

El menú AJUS ENTRAD .......................................... 23 (ES)

El menú AJUSTE ..................................................... 26 (ES)

El menú SELECCIÓN SEÑAL ................................. 27 (ES)

Parte frontal .................................................................... 6 (ES)

Parte posterior .............................................................. 10 (ES)

Mando a distancia ........................................................ 12 (ES)

Español

Ejemplos de conexión/ Ajuste del número de índice

Mantenimiento

Otros

Ejemplos de conexión............................................. 28 (ES)

Conexión de un equipo RGB 15k/componente............ 28 (ES)

Conexión del conmutador ............................................ 29 (ES)

Confirmación del diseño del sistema ........................... 30 (ES)

Ajuste de los números de índice ........................... 31 (ES)

Mantenimiento ......................................................... 33 (ES)

Sustitución de la lámpara ............................................. 33 (ES)

Limpieza del filtro de aire ............................................ 34 (ES)

Solución de problemas ........................................... 35 (ES)

Especificaciones ..................................................... 37 (ES)

Indice alfabético ...................................................... 40 (ES)

3 (ES)

Precauciones

Seguridad

• Asegúrese de que la tensión de funcionamiento de la unidad coincide con la del suministro eléctrico local. Si es necesario adaptar la tensión, consulte con personal Sony especializado.

• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea examinada por personal especializado antes de volver a utilizarla.

• Si no va a utilizar la unidad durante varios días, desenchúfela de la toma de red.

• Para desconectar el cable, tire del enchufe, nunca del propio cable.

• La toma de red debe estar situada cerca de la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la fuente de alimentación de CA (toma de corriente) mientras esté conectada a la toma de red, aunque la haya apagado.

• No mire al objetivo mientras la lámpara esté encendida.

• No acerque la mano ni objetos a los orificios de ventilación, ya que el aire que sale es caliente.

• Se recomienda instalar una lámpara proyectora en el techo. Cubra las lámparas fluorescentes para evitar la disminución de la relación de contraste.

• Cubra con telas opacas las ventanas que estén orientadas hacia la pantalla.

• Es preferible instalar el proyector en una sala cuyo suelo y paredes no se compongan de materiales que reflejen la luz. Si el suelo y las paredes se componen de dicho tipo de materiales, se recomienda cambiar el color de la moqueta y del papel pintado de la pared por otro oscuro.

Prevención del recalentamiento interno

Una vez desactivada la alimentación, el ventilador de enfriamiento funciona durante seis minutos aproximadamente mientras el indicador ON parpadea en verde. El indicador parpadea rápidamente durante un minuto. Durante ese espacio de tiempo, no será posible volver a activar la alimentación con la tecla ON.

Instalación

• Si instala el proyector en el techo, debe emplearse el soporte de suspensión para proyector PSS-2000 de Sony.

• Con el fin de evitar el recalentamiento interno de la unidad, permita que ésta reciba una ventilación adecuada. No sitúe la unidad sobre superficies (mantas, alfombras, etc.) ni cerca de materiales (cortinas, tapices) que puedan bloquear los orificios de ventilación. Deje un espacio superior a 30 cm (11

/8 pulgadas) entre la pared y el proyector. Tenga en cuenta que el calor del ambiente se eleva hacia el techo (compruebe que la temperatura en el lugar de instalación no sea excesiva).

• No instale la unidad en lugares próximos a fuentes térmicas, como radiadores o conductos de aire caliente, ni en lugares expuestos a la luz solar directa, polvo excesivo o humedad, ni vibraciones o golpes mecánicos.

Iluminación

Precaución

El proyector está equipado con orificios de ventilación de aspiración en las partes inferior/frontal y de exhaustación en el lateral izquierdo/derecho. No bloquee estos orificios ni coloque nada cerca de los mismos, ya que puede producirse recalentamiento interno, causando deterioro de la imagen o daños al proyector.

Limpieza

• Para mantener el exterior de la unidad nuevo, límpielo periódicamente con un paño suave. Para eliminar las manchas persistentes, utilice un paño ligeramente humedecido con una solución detergente poco concentrada. No emplee nunca disolventes concentrados, como diluyentes, bencina o productos de limpieza abrasivos, ya que pueden dañar el acabado.

• Evite tocar el objetivo. Para eliminar el polvo de éste, emplee un paño seco y suave. No utilice un paño húmedo, soluciones detergentes ni diluyentes.

• Limpie el filtro de aire cada 100 horas.

• Para obtener la mejor calidad de imagen posible, no exponga la parte frontal de la pantalla a iluminación o luz solar directas.

4 (ES)

Embalaje

Conserve la caja original de embalaje, ya que le resultará útil cuando vaya a transportar la unidad. Para obtener la máxima protección posible, embale la unidad como la recibió de fábrica.

Características

Descripción general

Alto brillo y alta calidad de imagen

• Alto brillo

Gracias a las cuatro lámparas UHP de 120 W y al sistema óptico de reciente creación, se obtiene un alto brillo (salida de iluminación de 3.500 ANSI lumen) y una excelente uniformidad en la imagen.

• Alta resolución

Mediante el uso de tres paneles de 1,8 pulgadas

SXGA

con aproximadamente 1.300.000 píxeles, el

proyector puede proyectar una imagen nítida con una resolución de 1280 × 1024 píxeles.

• DRC (Creación de realidad digital)

La tecnología DRC permite obtener imágenes más precisas y con mayor detalle con una densidad cuatro veces mayor que la de imágenes de vídeo convencional.

Admisión de distintas señales de entrada

Este proyector dispone de un convertidor de exploración de alto rendimiento incorporado que convierte las señales de entrada para mostrar las señales de 15 k RGB, DTV, HDTV, VGA

, SXGA1) y UXGA1) (fV = hasta 75 Hz) y las de

XGA vídeo compuestas, S vídeo y de componente. El proyector admite una amplia gama de señales HDTV/DTV, como se muestra en la siguiente tabla.

Formato

1035/60i

1080/60i

480/60P

575/50P

1080/24PSF

1080/50i

720/60P

720/50P

Frecuencia de barrido (kHz)

* Cada una de las velocidades de fotogramas es compatible

también con 1/1.001.

33,75

31,5

31,25

28,13

37,5

Velocidad de fotogramas (Hz)*

Formato de barrido

2:1 entrelazado

Progresivo

2:1 entrelazado

Progresivo

Relación de aspecto

16:9

16:9/4:3

16:9

, SVGA1),

Estándar

BTA S-001B

SMPTE 274M/

BTA S-001B

SMPTE 293M

–

SMPTE 274M

SMPTE 293M

–

Ampliación y versatilidad del sistema

El proyector dispone de conectores de interface RS232C/422A/PJ COM para la comunicación. Mediante la combinación de tarjetas de interface y de conmutador de interface de señales (no suministrados), el sistema de proyección VPL-FE100U/FE100E/FE100M puede ampliarse notablemente. Este proyector también dispone de la función de índice de dispositivo y de grupo para utilizar varios proyectores dentro de un sistema.

Instalación fácil y flexible

• Función APA (Alineación automática de píxeles) original de Sony

Es posible obtener automáticamente la imagen más nítida posible con sólo pulsar la tecla APA al introducir la señal desde un ordenador.

• Fácil instalación con equipos externos

Este proyector dispone de 48 datos predefinidos en memoria para señales de entrada. Es posible mostrar correctamente imágenes en pantalla conectando un equipo y pulsando la tecla APA.

•Instalación flexible

La función de desplazamiento de objetivo permite instalar el proyector en diversos lugares, sin necesidad de preocuparse por la distorsión trapezoidal (la imagen se desencuadra). Las funciones de enfoque y zoom de potencia permiten igualmente cambiar el tamaño de la pantalla de proyección sin necesidad de mover el proyector.

• Instalación apilada

Gracias a la función de desplazamiento de objetivo, pueden apilarse hasta tres proyectores, lo cual mejora el brillo de la imagen.

• Función de seguridad contra fallos

El proyector utiliza cuatro lámparas como fuente de luz. Aunque una de ellas se funda, es posible seguir utilizando el proyector. Si se funden dos lámparas, el proyector entrará automáticamente en el modo de espera.

1) VGA, SVGA, XGA, SXGA y UXGA son marcas comerciales registradas de International Business Machines Corporation, EE.UU.

5 (ES)

Ubicación y función de los controles

Parte frontal

!º

379

1 Montura del objetivo

Para fijar el objetivo opcional, consulte con personal de servicio técnico de Sony.

2 Altavoz

3 Detector frontal de control remoto (SIRCS)

4 Orificios inferiores de ventilación (aspiración)

No bloquee los orificios.

5 Ajustadores

Empléelos para nivelar el proyector si lo instala sobre una superficie desnivelada.

6 Orificios frontales de ventilación (aspiración)

No bloquee los orificios.

7 Botón y palanca del ajustador

Pulse el botón con el fin de subir la palanca para ajustar la altura del ajustador.

8546

8 Palanca del asa (laterales izquierdo y derecho)

Empléela para plegar el asa de transporte.

9 Asa de transporte (laterales izquierdo y derecho)

Saque el asa para transportar el proyector.

!º Orificios de ventilación de los laterales izquierdo y derecho (exhaustación)

No coloque nada a una distancia inferior a 30 cm

/8 pulgadas) de estos orificios ni los bloquee.

(11

Notas

• No bloquee los orificios de ventilación, ya que puede producirse recalentamiento interno y causar un incendio o daños al proyector.

• No coloque nada cerca de los orificios de ventilación, ni los toque, ya que la temperatura será muy alta.

6 (ES)

Empleo de las asas de transporte

Sáquelas para transportar el proyector. Para plegar el asa, deslice la palanca de la misma hacia delante.

Empleo de los ajustadores

Para bajar el proyector

Para subir el proyector

Botón del ajustador

1 Pulse el botón del ajustador.

La palanca del ajustador sale.

2 Gire la palanca para ajustar la altura de forma que

el proyector se nivele.

3 Vuelva a colocar la palanca del ajustador en su

sitio después del uso.

7 (ES)

Ubicación y función de los controles

Panel de control

123

LIGHT

5 6

VIDEO

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

HIGH TEMP

RESET

MUTING

PIC AUDIO

INPUT SELECT

SELECT

FAN FAIL

SYS SET

VOLUME

LAMP FAIL

1 Tecla e indicador ON

Púlsela para activar la alimentación del proyector. El indicador se ilumina al pulsar la tecla. El indicador parpadea durante unos seis minutos después de desactivar la alimentación pulsando la tecla STANDBY, mientras que el ventilador funciona durante seis minutos para enfriar el interior del proyector. El indicador parpadea rápidamente durante un minuto (no es posible volver a activar la alimentación con la tecla ON durante dicho minuto).



STANDBY

!•

APA

!¶ !§

!∞

ENTERRESET

!¢

–

PATTERN

ZOOM SHIFT FOCUS

!£ !™ !¡

!º

Si pulsa esta tecla y RESET simultáneamente, tendrá la misma función que la tecla SYS SET del mando a distancia. Utilícela cuando emplee el conmutador de interfaz de señales PC-3000 en el sistema o si cambia las conexiones de éste.

4 Tecla APA (Alineación automática de píxeles)

Ajusta automáticamente la posición de la imagen en pantalla de forma que dicha imagen sea claramente visible al introducir las señales desde un ordenador.

2 Tecla e indicador STANDBY

Púlsela para que el proyector entre en el modo de espera. El indicador se ilumina para indicar que el proyector se encuentra en el modo de espera.

3 Tecla LIGHT

Ilumina los indicadores de tecla en naranja al encender el proyector. Ilumina los indicadores de las teclas relativas en verde al pulsar esta tecla durante el funcionamiento. Vuelva a pulsarla para desactivar los indicadores.

8 (ES)

5 Teclas MUTING

Desactivan la imagen o el sonido temporalmente.

PIC: Púlsela para desactivar la imagen. Vuelva a

pulsarla para recuperarla.

AUDIO: Púlsela para desactivar el sonido emitido

por los altavoces o por las tomas AUDIO OUT. Vuelva a pulsarla o pulse la tecla VOLUME + para recuperarlo.

6 Teclas VOLUME +/–

Ajustan el volumen de los altavoces incorporados y el nivel de salida de las tomas AUDIO OUT.

+ : Aumenta el volumen. – : Disminuye el volumen.

7 Teclas INPUT SELECT

Seleccionan la señal de entrada.

VIDEO: Selecciona la entrada de señal de vídeo de

los conectores VIDEO o S VIDEO y la entrada de señal de audio de las tomas AUDIO IN L/R. Para conmutar los conectores S VIDEO y VIDEO, emplee la tecla SELECT.

SELECT: Cada vez que pulse esta tecla, la señal de

entrada de vídeo se conmuta entre los conectores VIDEO y S VIDEO.

INPUT A: Selecciona las señales de entrada de audio

y vídeo de los conectores INPUT A.

INPUT B: Selecciona la señal introducida desde los

conectores de la tarjeta opcional de interfaz instalada en la sección INPUT B. Si la tarjeta de interfaz IFB-12A está instalada y el modo de salida se selecciona en la IFB-12A, la tecla no funcionará.

INPUT C: Selecciona la señal introducida desde los

conectores de la tarjeta opcional de interfaz instalada en la sección INPUT C.

Nota sobre la unidad VPL-FE100E

Es precisa la tarjeta opcional de interfaz IFB-X2000E para seleccionar VIDEO.

8 Indicadores

POWER SAVING: Se ilumina cuando el proyector

se encuentra en el modo de ahorro de energía. Si AHORRO ENERGÍA del menú AJUSTE se ajusta en SI, el proyector entrará en el modo de ahorro de energía si no se introduce ninguna señal durante 10 minutos. Aunque la lámpara se apague, el ventilador de enfriamiento continúa funcionando. En el modo de ahorro de energía, sólo funciona la tecla STANDBY durante los primeros 30 segundos. Dicho modo se cancela al introducirse alguna señal o al pulsar cualquier tecla.

COVER FAIL: Se ilumina cuando la cubierta de la

lámpara o la del filtro de aire no está firmemente fijada.

FAN FAIL: Se ilumina cuando el ventilador está

averiado.

HIGH TEMP: Se ilumina cuando la temperatura del

interior del proyector es anormalmente alta.

LAMP FAIL: Cuando la duración de la lámpara

finaliza, el indicador de esa lámpara se ilumina.

9 Detector posterior de control remoto (SIRCS)

!º Visor de mensajes

Muestra el estado de la señal, temporizador y mensajes de error sobre las señales introducidas.

!¡ Tecla PATTERN

Muestra en pantalla un patrón HATCH para los ajustes de enfoque, zoom y desplazamiento. Vuelva a pulsarla para que el patrón desaparezca.

!™ Tecla ZOOM

Introduce el modo de ajuste de zoom. Al pulsar la tecla, las teclas relativas se iluminan en verde. A continuación, ajuste el zoom con las teclas de flecha.

V: Aumenta el tamaño de la imagen. v: Reduce el tamaño de la imagen.

Nota

Si instala el objetivo opcional VPLL-2075, VPLL2014, VPLL-2009 o VPLL-3050, no es posible ajustar el zoom.

!£ Tecla FOCUS

Introduce el modo de ajuste de enfoque. Al pulsar la tecla, las teclas relativas se iluminan en verde. A continuación, ajuste el enfoque con las teclas de flecha.

V: Enfoca una imagen hacia delante. v: Enfoca una imagen hacia atrás.

!¢ Tecla SHIFT (desplazamiento de objetivo)

Introduce el modo de ajuste de desplazamiento. Al pulsar la tecla, las teclas relativas se iluminan en verde. A continuación, ajuste la posición vertical de la imagen con las teclas de flecha.

V: Desplaza la imagen hacia arriba. v: Desplaza la imagen hacia abajo.

!∞ Tecla ENTER

Almacena los ajustes en el menú.

!§ Teclas de flecha (V/v/B/b)

Se utilizan para ajustar la imagen después de pulsar la tecla ZOOM, FOCUS o SHIFT. También es emplean para desplazar el cursor o para ajustar el valor en el menú.

!¶ Tecla MENU

Muestra el menú en pantalla. Al pulsar la tecla, las teclas relativas se iluminan en verde. Vuelva a pulsarla para desactivar el menú.

!• Tecla RESET

Recupera el valor ajustado en fábrica de las opciones. Esta tecla funciona cuando el menú o un elemento de ajuste se muestra en pantalla.

9 (ES)

Ubicación y función de los controles

Parte posterior

6 5 4 3 12

INPUT C INPUT B

232C

INPUT A VIDEO

R/R-Y Y

G/Y

B/B-Y

SYNC

/HD

AUDIO

RS-

RS-232C/422A RS-485IN OUT IN OUT

422A

VIDEO8VIDEO

VIDEO

LRL

(MONO)

AUDIO

(MONO)

REMOTE CONTROL S TRIG

VIDEO

AUDIO OUT

OUT

PLUG IN POWER

LIGHT

MUTING

PCI AUDIO

INPUT SELECT

VIDEO

SELECT

INPUT A INPUT B INPUT C

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

DEVICE INDEX

0 0

789!º !¡ !™

1 Panel de control

Para más información, consulte las páginas 8 (ES) y 9 (ES).

2 Tomas AUDIO OUT L/R (tipo fonográfico)

Conéctelas a altavoces activos externos. El volumen de los altavoces puede controlarse con las teclas VOLUME del mando a distancia o del panel de control.

3 Conectores VIDEO

Conéctelos al equipo de vídeo externo, como por ejemplo una videograbadora.

Y IN/C IN (tipo BNC): Conéctelo a las salidas de

vídeo Y y C del equipo de vídeo.

S VIDEO IN (mini DIN de 4 pines): Conéctelo a la

salida de vídeo Y/C del equipo de vídeo.

S VIDEO OUT (mini DIN de 4 pines): Empleado

como salida derivada mediante los conectores Y/C IN o el conector S VIDEO IN.

VIDEO IN (tipo BNC): Conéctelo al conector de

salida de vídeo compuesto del equipo de vídeo.

VIDEO OUT (tipo BNC): Empleado como salida

derivada del conector VIDEO IN.

Tomas AUDIO IN L (MONO)/R (tipo

fonográfico):

Conéctelas a las tomas de salida de audio del equipo, como por ejemplo una videograbadora. Para equipos estéreo, emplee las tomas L y R; para equipos monofónicos, emplee sólo la toma L (MONO).

VIDEO/ S VIDEO

LAMP FAIL

12 34

ENTER

FOCUSSHIFTZOOM

VOLUME

APA

RESET

PATTERN

–

Nota

Si ha conectado un equipo de vídeo a los conectores Y/ C IN y S VIDEO IN, la señal de los conectores Y/C IN se seleccionará con prioridad sobre el conector S VIDEO IN. Al mostrar imágenes de vídeo mediante el conector S VIDEO IN, asegúrese de no conectar ningún cable a los conectores Y/C IN.

Nota sobre el modelo VPL-FE100E

Es precisa la tarjeta opcional de interfaz IFB-X2000E para utilizar los conectores VIDEO.

4 Conectores INPUT A

Conectores de entrada RGB (R/R-Y/P

R, G/Y, B/B-

Y/PB, SYNC/HD, VD) (tipo BNC): Conéctelos,

por ejemplo, a las salidas de vídeo de un ordenador o una videocámara. En función del equipo conectado, se seleccionará la señal RGB o de componente (R-Y, Y, B-Y), HDTV (YPBPR o GBR) o DTV (YPBPR o GBR).

Tomas AUDIO IN L (MONO)/R (tipo

fonográfico): Conéctelas a las tomas de salida de

audio de un equipo, tal como un ordenador o una videocámara. Para equipos estéreo, emplee las tomas L y R; para equipos monofónicos, emplee sólo la toma L (MONO).

Nota

Los conectores INPUT A no funcionarán si se conecta el conmutador de interfaz de señales PC-3000.

10 (ES)

5 Parte para instalar la tarjeta de interfaz de señales (INPUT B)

La tarjeta opcional de interfaz de señales puede fijarse en función de sus requisitos. Si instala la tarjeta IFB12A en esta sección y selecciona el modo de salida, podrá enviar la señal introducida mediante los conectores INPUT A.

Para obtener información sobre la instalación de tarjetas de interfaz, póngase en contacto con personal especializado Sony.

9 Toma TRIG (salida activadora) (minitoma monofónica)

La señal se transmite desde esta toma al equipo conectado tanto si el proyector está apagado como si está encendido. (No se trata de una fuente de alimentación para equipos externos.) Se envía una señal de aproximadamente 12 V CC cuando el proyector está encendido. La señal será de 0 voltios de salida de nivel cuando el proyector está apagado.

6 Parte para instalar la tarjeta de interfaz de señales (INPUT C)

Es posible fijar la tarjeta opcional de interfaz de señales en función de sus requisitos.

Nota

No es posible seleccionar el modo de salida al fijar la tarjeta de interfaz IFB-12A.

7 Conectores REMOTE

Se utilizan para ampliar la capacidad del sistema.

Interruptor de selección RS-232C/RS-422A:

Selecciona en función de la interfaz conectada al conector RS-232C/RS-422A.

Conector RS-232C/RS-422A (D-sub de 9 pines,

hembra): Conéctelo a un ordenador para emplear

el proyector mediante dicho ordenador.

Conectores PJ COM IN/OUT (D-sub de 9 pines,

hembra): Los conectores cumplen con las normas

RS-485 y se utilizan para ampliar la capacidad del sistema para proyectores Sony.

Para obtener información detallada sobre las conexiones, consulte el manual de protocolo PJ COM para proyectores Sony.

!º Interruptor DEVICE INDEX

Ajusta el número de índice de dispositivo del proyector cuando se utilizan varios proyectores. Es posible definir los números entre “01” y “99”. El ajuste de fábrica es “01”. También es posible definir el número de índice de grupo en el menú de configuración del sistema.

Nota

No defina el número de índice de dispositivo en “00”. Si lo hace, el proyector sólo podrá emplearse con las teclas del panel de control.

!¡ Clavija AC IN

Conecte aquí el cable de alimentación de CA suministrado.

!™ Cubierta de la lámpara

8 Tomas CONTROL S IN/OUT (minitoma

estéreo)

Conéctelas a las tomas de control S de otro equipo Sony.

Toma CONTROL S IN/PLUG IN POWER (salida

de 5 V CC): Se conecta a la toma CONTROL S

OUT del mando a distancia suministrado cuando lo utilice con cable. En este caso, no es necesario instalar las pilas en dicho mando, ya que esta toma suministra la alimentación.

Toma CONTROL S OUT: Envía la señal de control

Nota

Al conectar el cable de control remoto a la toma CONTROL S IN, los detectores de control remoto no funcionarán.

11 (ES)

Ubicación y función de los controles

Mando a distancia

El mando a distancia puede emplearse de forma alámbrica o inalámbrica. Las funciones de las teclas del mando a distancia con los mismos nombres son las mismas que las del panel de control del proyector.

Para más información sobre las teclas del panel de control del proyector, consulte las páginas 8 (ES) y 9 (ES).

!º !¡

!™ !£

!¢

!∞

LIGHT

MUTING

PIC ONAUDIO OFF

NORMAL

PATTERN

INPUT SELECT

VIDEO

ADBC

SWITCHER/VIDEO MEMORY/INDEX

1423

5867

STATUS

RGB

DOT PHASE

APA

LCD LENS CONTROL

ZOOM

SHIFT

SELECT

VIDEO/S VIDEO

SW NO/

10/0(ALL)

OFF/GROUP

!§

56784

COMMAND

OFF

SIZE

SHIFT

FOCUS

BLKG

SYS SET

VIDEO MEMORY

SWITCHER INDEX

!¶

RESET

SHARP

!•

CENT

MEMORY

FUNCTION

PICTURE CONTROL

BRIGHT

HUE

!ª

CONTR

COLOR

ONSTANDBY

ENTER

POSITION

VOL

@∞

@¢ @£ @™

@¡

@º

@§

1 Teclas ON/STANDBY 2 Tecla MEMORY

Esta tecla no funciona con este proyector.

3 Teclas CENT R/B

Estas teclas no funcionan con este proyector.

4 Tecla COMMAND ON/OFF

No funcionará ninguna tecla, excepto el botón LIGHT del mando a distancia, si ajusta este interruptor en OFF. De esta forma se ahorra energía de las pilas.

5 Teclas RGB

Ajustan la imagen.

APA: La tecla funciona igual que la tecla APA del

panel de control.

DOT PHASE: Púlsela para ajustar la fase de los

paneles LCD y las señales de entrada (excepto señales de 15k RGB/vídeo/HDTV/DTV). Después de pulsar esta tecla, ajuste la posición de la imagen con las cuatro teclas de flecha para obtener la imagen más nítida posible.

12 (ES)

SIZE: Introduce el modo de ajuste de tamaño para la

señal de entrada. A continuación, ajuste el tamaño horizontal de la imagen con las teclas de flecha.

B: para reducir el tamaño horizontal b: para aumentar el tamaño horizontal

SHIFT: Introduce el modo de ajuste de

desplazamiento para la señal de entrada. A continuación, ajuste la posición de la imagen con las cuatro teclas de flecha. La imagen se desplaza en la dirección de la flecha de la tecla pulsada.

6 Teclas STATUS ON/OFF

Pulse OFF para eliminar la indicación en pantalla. Pulse ON para restaurar la indicación en pantalla.

Nota

Los menús y mensajes de aviso aparecen aunque pulse la tecla OFF.

7 Indicador de transmisión

La iluminación se activa cada vez que pulse una tecla. Si el indicador no se ilumina, sustituya las pilas.

8 Botón LIGHT

Ilumina los indicadores de tecla cuando el interruptor COMMAND está ajustado en ON. Si el interruptor está ajustado en OFF, sólo se iluminará el interruptor COMMAND. Si no pulsa ninguna tecla del mando a distancia durante más de 30 segundos, los indicadores de tecla se desactivarán automáticamente. Los indicadores también se desactivarán si vuelve a pulsar el botón LIGHT.

9 Teclas MUTING

Para seleccionar una entrada cuando hay varios conmutadores conectados, pulse la tecla SW NO/OFF/ GROUP. A continuación, pulse el número del conmutador (1 a 8) y el de la entrada (1 a 8) secuencialmente. Asegúrese de pulsar las teclas una tras otra antes de que transcurran 2 segundos. Por ejemplo; Para seleccionar la entrada 4 del conmutador 2, pulse las teclas de la siguiente forma: SW NO n 2 n 4.

Con el interruptor de selección SWITCHER/ VIDEO MEMORY/INDEX ajustado en INDEX

!º Tecla NORMAL

Esta tecla no funciona con este proyector.

!¡ Teclas LCD LENS CONTROL

Pulse una de las teclas ZOOM, SHIFT o FOCUS y, a continuación, las teclas de flecha (V o v).

!™ Tecla PATTERN

!£ Tecla SYS SET (ajuste de sistema)

Pulse esta tecla si el conmutador de interfaz de señales PC-3000 se utiliza en el sistema o si cambia las conexiones de sistema.

Nota

Después de conectar el conmutador PC-3000 y pulsar la tecla SYS SET, el canal de entrada se ajustará en SW1-1 si se conecta sólo un conmutador, o en SW1-2 si se conectan dos o más conmutadores.

!¢ Teclas INPUT SELECT

La tecla D no funciona con este proyector.

!∞ Interruptor de selección SWITCHER/VIDEO MEMORY/INDEX

Selecciona la función de las teclas SWITCHER/ VIDEO MEMORY/INDEX.

SWITCHER: para seleccionar la entrada del

conmutador PC-3000.

VIDEO MEMORY: Esta posición no funciona con

este proyector.

INDEX: para seleccionar un proyector mediante su

número de índice cuando se utilicen varios proyectores.

!§ Teclas SWITCHER/VIDEO MEMORY/INDEX

Con el interruptor de selección SWITCHER/ VIDEO MEMORY/INDEX ajustado en SWITCHER

Se utiliza para especificar el número de índice de dispositivo o de grupo.

!¶ Tecla de ajuste BLKG (supresión)

Introduce el modo de ajuste de supresión. A continuación, pulse la tecla V/v para seleccionar la posición que desee ajustar en pantalla, y después ajuste la posición con las teclas B/b.

!• Tecla RESET

!ª Teclas PICTURE CONTROL +/–

Ajustan las condiciones de la imagen: CONTR (contraste), BRIGHT (brillo), COLOR, HUE (tonalidad) y SHARP (nitidez).

@º Teclas VOL (volumen) +/–

@¡ Teclas POSITION +/–

Estas teclas no funcionan con este proyector.

@™ Tecla FUNCTION

Esta tecla no funciona con este proyector.

@£ Tecla ENTER

@¢ Teclas de flecha

@∞ Tecla MENU

@§ Toma CONTROL S OUT

Conecte el cable de control remoto suministrado a esta toma y a la toma CONTROL S IN del proyector para utilizar el mando a distancia con cable. Si el mando está conectado a la toma CONTROL S IN/PLUG IN POWER del proyector mediante el cable de control remoto (estéreo), dicho mando recibirá la alimentación desde el proyector.

Si el conmutador PC-3000 está conectado al proyector, pulse una tecla numérica (1 a 8) para seleccionar la entrada del conmutador. La tecla numérica 9 no funciona.

13 (ES)

Ubicación y función de los controles

Instalación de las pilas

1 Presione para abrir la tapa.

2 Instale tres pilas (R6) tamaño AA (suministradas)

con la polaridad correcta.

Asegúrese de instalar las pilas desde el lado ’.

3 Vuelva a colocar la tapa.

Notas sobre las pilas

• Al insertar las pilas, asegúrese de que la orientación de las mismas sea correcta.

• No mezcle pilas nuevas y usadas, ni de diferente tipo.

• Si no va a utilizar el mando a distancia durante mucho tiempo, extraiga las pilas para evitar daños producidos por fugas. Si se produce una fuga, retire las pilas, seque el compartimiento de las mismas y sustitúyalas por otras nuevas.

Para conectar el mando a distancia al proyector

Parte posterior

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

a CONTROL S IN

Cable de control remoto (suministrado)

Nota sobre el funcionamiento del mando a distancia de forma alámbrica con el cable estéreo de control remoto suministrado

No es necesario instalar las pilas, ya que la toma CONTROL S IN de dicho proyector suministra la alimentación. En este caso, las pilas no se agotan.

–

DEVICE INDEX

0 0

a CONTROL S OUT

Mando a distancia

Notas sobre el funcionamiento del mando a distancia de forma inalámbrica

• Compruebe que no haya nada que obstruya el haz infrarrojo entre el mando a distancia y el proyector.

• El margen de control remoto está limitado. Cuanto menor sea la distancia entre el mando y el proyector, mayor será el ángulo de control de dicho mando sobre el proyector.

• Los detectores de control remoto del proyector no funcionarán si conecta el cable de control remoto a la toma CONTROL S IN. Si desea emplearlo de forma inalámbrica, asegúrese de desconectar el cable entre el mando y el proyector.

14 (ES)

Precauciones sobre la instalación

No instale el proyector en las siguientes situaciones. Estas instalaciones pueden producir fallos de funcionamiento o daños al proyector.

Instalación y proyección

No instale el proyector en un lugar con poca ventilación

El proyector dispone de orificios de ventilación de aspiración en la parte inferior y frontal, y de exhaustación en los laterales izquierdo y derecho para evitar el recalentamiento interno. No bloquee dichos orificios de ventilación y permita que el lugar de instalación disponga de una circulación de aire adecuada.

No coloque ningún objeto junto al proyector

Si coloca algún objeto junto a los orificios de ventilación de los laterales, la exhaustación puede introducirse en el proyector a través de los orificios de ventilación (aspiración) de la parte inferior, produciendo el aumento de la temperatura interna, activándose así el circuito de protección. Instale el proyector de forma que la exhaustación no quede bloqueada.

No instale el proyector en un lugar donde la temperatura o la humedad sea muy alta

Evite instalar el proyector en lugares sujetos a polvo excesivo

No utilice el proyector con éste apoyado sobre alguno de sus laterales

No incline el proyector cuando se encuentre en funcionamiento

20°

Evite inclinar el proyector más de 20 grados o instalarlo en un lugar que no sea el suelo o el techo. Tales instalaciones pueden producir fallos de funcionamiento, tales como irregularidad del color o reducción de la duración de la lámpara.

Evite instalar el proyector en un lugar donde la temperatura pueda aumentar o descender rápidamente

Tenga cuidado con los dispositivos de aire acondicionado y calefactores de la sala en la que esté instalado el proyector, ya que los cambios repentinos de temperatura pueden producir condensación de humedad y daños al proyector.

No cubra los orificios de ventilación (exhaustación)

No cubra los orificios de ventilación frontales, ya que en caso contrario puede producirse recalentamiento interno.

No instale el proyector sobre una moqueta mullida

Si instala el proyector sobre una moqueta mullida, los orificios de ventilación (aspiración) de la parte inferior pueden bloquearse, produciendo recalentamiento interno.

15 (ES)

Instalación del proyector en el suelo

En esta sección se describe el procedimiento de instalación del proyector en el suelo. Para realizar la instalación en el techo, póngase en contacto con personal Sony especializado.

Para obtener información detallada sobre ejemplos de instalación con distancias de proyección, consulte las “Tablas de distancias de proyección” suministradas.

Centro horizontal de la pantalla

Centro vertical de la pantalla

Area de instalación

Distancia de proyección

Instale el proyector de forma que el extremo del objetivo se encuentre dentro de este área.

Ajuste la posición horizontal y vertical del proyector.

Posición vertical (vista lateral)

Pantalla

U EN M

R TE EN

S CU O F

APA

T IF

IGH L

M O O Z

MUTING

PATTERN

UME VOL

PCIAUD

–

EO VIDEO/

T SELECT

S VID T

INPU

SELEC

OUT

INPUT

INPUT A VIDEO

VIDEO

T B INPU

AIL F

T A

LAMP

INPU

-Y

IDEO

G AVIN

S IL

POWER

INPUT C INPUT B

IDEO

VID

COVER

FAN FAIL

AUDIO OUT

EMP

IDE

T T

B/B-Y

IGH

D E IN VIC

E D

SYN

D /H

(MONO)

AUDIO IN

ONO) (M

AUDIO

UT INOUT

IN LUG P

S-485 R

REMOTE CONTROL STRIG

IN O

S-232C/42 R SR

422A RS232C

Es posible ajustar el ángulo de proyección realizando el ajuste de desplazamiento (página 20 (ES)).

U EN M

R E ENT

S CU FO

APA

T IF

LIGHT

RESE

M O O Z

G IO

MUTIN

PATTERN

UME

VOL

PCIAUD

EO/

ELE

–

EO VID

T S

S VID

INPU

SELECT

OUT

INPUT

INPUT A VIDEO

VIDEO

INPUT B

FAIL

T A

LAMP

INPU

-Y

R/R

VIDE

VING

R SA

O E

INPUT C INPUT B

OVER C

AIL F

FAN

AUDIO OUT

EMP

-Y

T T

VID

HIGH

D IN E VIC E

D /H

(MONO)

UDIO

A IN

(MON

UDIO

UT INO

PO IN UG

-485 RS

REMOTE CONTROL STRIG

IN O

32C/42

-2 RS

422A RS 232C

• Instale el proyector de forma que el centro del objetivo se encuentre entre justo sobre el borde inferior de la pantalla y el centro de la pantalla.

• Cuando utilice la unidad VPLL-2009, asegúrese de que el centro del objetivo está alineado con el centro vertical de la pantalla.

Posición horizontal (vista superior)

Pantalla

(1 1/2 pulgadas)

Margen ajustable

Centro del proyector

38 mm

La distancia entre el objetivo y la pantalla varía dependiendo del tamaño de la pantalla y del objetivo fijado. Emplee las tablas de ejemplos de instalación que aparecen en las “Tablas de distancias de proyección” suministradas.

16 (ES)

Centro del objetivo

Ajuste la posición horizontal del proyector de forma que el centro del quede alineado con el centro horizontal de la pantalla.

Conexión con un ordenador o videograbadora

En esta sección se describe cómo conectar el proyector con un ordenador o con una videograbadora y altavoces activos externos.

Para obtener información sobre cómo conectar otros equipos, consulte las páginas 28 (ES) a 30 (ES).

Consulte también los manuales de instrucciones de los equipos que vaya a conectar.

Al realizar las conexiones, asegúrese de:

• desactivar la alimentación de todos los equipos antes de realizar las conexiones.

• emplear los cables adecuados para cada conexión.

• insertar correctamente los enchufes de los cables (si no inserta los enchufes por completo, podrá generarse ruido). Al desconectar los cables, tire del enchufe, nunca del propio cable.

Nota sobre el modelo VPL-FE100E

Es precisa la tarjeta opcional de interfaz IFB-X2000E para utilizar los conectores VIDEO.

Videograbadora

Cable de monitor SMF-400 (5BNC ˜ HD D sub de 15 pines) (no suministrado) Emplee el adaptador de señal opcional ADP-20 (no suministrado) si conecta un Macintosh.

a S VIDEO OUT

Cable de S vídeo

(no suministrado)

Parte posterior

INPUT C INPUT B

a VIDEO OUT

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

Cable de audio (no suministrado)

a AUDIO OUT

Cable de audio (no suministrado)

–

DEVICE INDEX

Cable de audio (no suministrado)

Cable de vídeo (no suministrado)

a AC IN

a una toma de red

Cable de alimentación de CA (suministrado)

Altavoces activos

Flujo de señales

Ordenador

Nota

Ajuste el elemento ENTRAD A del menú SELECCIÓN SEÑAL en ORDENADOR.

Para más información, consulte la página 27 (ES).

17 (ES)

Proyección

Indicador STANDBY

INPUT C INPUT B

INPUT A VIDEO

AUDIO OUT

REMOTE CONTROL S TRIG

DEVICE INDEX

Detector posterior de control remoto

LIGHT

RESET

SYS SET

–

0 0

MUTING

PIC AUDIO

INPUT SELECT

VIDEO

SELECT

INPUT A INPUT B INPUT C

LAMP FAIL

POWER SAVING

COVER FAIL

FAN FAIL

HIGHT TEMP

APA

VOLUME

–

PATTERN

Indicador POWER



STANDBY

ENTERRESET

ZOOM SHIFT FOCUS

1 4,5,6,7

7 4,6

5 3,8

7 5

3,8

LIGHT

MUTING

STATUS

PIC ONAUDIO OFF

RGB

NORMAL

DOT PHASE

APA

LCD LENS CONTROL

ZOOM

PATTERN

SHIFT

INPUT SELECT

VIDEO

SWITCHER/VIDEO MEMORY /INDEX NO

SELECT

VIDEO/S VIDEO

ADBC

1423

5867

SW NO/

10/0(ALL)

OFF/GBOUP

SYS SET

VIDEO MEMORY SWITCHERINDEX

FOCUS

COMMAND

OFF

CENT

SHIFT

BLKG

RESET

SHARP

MEMORY

PUNCTION

PICTURE CONTROL

BRIGHT

HUE

SIZE

CONTR

COLOR

ONSTANDBY

ENTER

POSITION

VOLUME

4,6 1

4,5,6,7

2 2

1 Pulse la tecla ON del mando a distancia o del panel de control.

El indicador ON se ilumina en verde.

2 Active el equipo conectado al proyector. Pulse las teclas INPUT

SELECT del mando a distancia o del panel de control para seleccionar la fuente de entrada.

VIDEO: Selecciona la señal de vídeo introducida desde los conectores

VIDEO o S VIDEO, y la señal de audio introducida desde las tomas AUDIO IN L/R. Para conmutar los conectores VIDEO o S VIDEO, utilice la tecla SELECT.

SELECT: Cada vez que pulse esta tecla, la señal de entrada se

conmuta entre VIDEO y S VIDEO.

INPUT A: Selecciona las señales de entrada de audio y vídeo de los

conectores INPUT A.

INPUT B: Selecciona la señal introducida desde los conectores de la

tarjeta opcional de interface instalada en la sección INPUT B.

INPUT C: Selecciona la señal introducida desde los conectores de la

tarjeta opcional de interface instalada en la sección INPUT C.

18 (ES)

Al introducir la señal del equipo conectado al conmutador de interface de señales PC-3000 (no suministrado), ajuste el interruptor de selección SWITCHER/VIDEO MEMORY/INDEX del mando a distancia en la posición SWITCHER y pulse las teclas numéricas para seleccionar la entrada. Si hay varios conmutadores conectados, pulse la tecla SW NO/OFF/GROUP y, a continuación, las teclas numéricas para seleccionar la entrada.

Nota

Pulse la tecla SYS SET si realiza las conexiones de sistema utilizando el conmutador PC-3000.

Nota sobre el modelo VPL-FE100E

Es precisa la unidad opcional IFB-X2000E para seleccionar VIDEO.

3 Pulse la tecla PATTERN del mando a distancia o del panel de control

para que aparezca el patrón HATCH.

4 Pulse la tecla FOCUS y, a continuación, las teclas V o v del mando a

distancia o del panel de control para ajustar el enfoque.

“FOCO” aparece en pantalla durante el ajuste.

5 Pulse la tecla ZOOM y, a continuación, las teclas V o v del mando a

distancia o del panel de control para ajustar el tamaño de la imagen.

“ZOOM” aparece en pantalla durante el ajuste.

Nota

Si instala el objetivo opcional VPLL-2075, VPLL-2014, VPLL-2009 o VPLL-3050, no es posible ajustar el zoom.

6 Pulse la tecla FOCUS y las teclas de flecha del mando a distancia o del

panel de control para ajustar el enfoque.

“FOCO” aparece en pantalla durante el ajuste.

(continúa)

19 (ES)

Proyección

7 Pulse la tecla SHIFT y, a continuación, las teclas de flecha del mando a

distancia o del panel de control para ajustar la posición vertical de la imagen.

“DESPLAZAMIENTO” aparece en pantalla durante el ajuste.

8 Vuelva a pulsar la tecla PATTERN para que el patrón HATCH

desaparezca.

Para desactivar la alimentación

Para

Adjustar el volumen Desactivar el sonido

Desactivar la imagen

Nota

Pulse

las teclas VOLUME +/–. la tecla AUDIO MUTING (también desactiva la señal

enviada desde los tomas AUDIO OUT). Para recuperar el sonido, vuelva a pulsar la tecla AUDIO MUTING o pulse VOLUME +.

la tecla PIC MUTING. Para recuperar la imagen, vuelva a pulsar la tecla PIC MUTING.

No mire el objetivo mientras la lámpara del proyector está encendida.

1 Pulse la tecla STANDBY del mando a distancia o del panel de control.

El indicador ON parpadea en verde y el ventilador de enfriamiento continúa en funcionamiento durante unos seis minutos para reducir el recalentamiento interno. El indicador ON parpadea rápidamente durante un minuto. Durante este espacio de tiempo, no será posible volver a activar la alimentación. Transcurrido un minuto aproximadamente, podrá activar la alimentación con la tecla ON.

20 (ES)

Cuando el ventilador deje de funcionar, el indicador STANDBY se iluminará en rojo.

Nota

Para aumentar la duración de la lámpara, no desactive la alimentación durante al menos 10 minutos aproximadamente después de activar dicha alimentación.

Sony VPL-FE100U, VPL-FE100E, VPL-FE100M Operating Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual

Table of Contents

Precautions

Features

Location and Function of Controls

Front

Rear

Remote Commander

Precautions on Installation

Installing the Projector on the Floor

Connecting with a Computer or a VCR

Projecting

Using the Menu

The PICTURE CTRL Menu

The INPUT SETTING Menu

The SET SETTING Menu

The SIGNAL SELECT Menu

Connection Examples

Connecting 15k RGB/Component Equipment

Connecting the Switcher

Confirming the System Construction

Setting the Index Numbers

Maintenance

Replacing the Lamp

Cleaning the Air Filter

Troubleshooting

Specifications

Index

Table des matières

Précautions

Caractéristiques

Emplacement et fonction des commandes

Avant

Arrière

Télécommande

Précautions relatives à l’installation

Installation du projecteur au sol

Raccordement à un ordinateur ou à un magnétoscope

Projection

Utilisation du menu

Le menu CTRL IMAGE

Le menu REGL ENTREE

Le menu REGLAGE

Le menu SELECTION DU SIGNAL

Exemple de raccordement

Raccordement des appareils RVB 15k/composante

Raccordement du commutateur

Confirmation de la configuration du système

Réglage des numéros d’index

Entretien

Remplacement de la lampe

Nettoyage du filtre à air

Dépannage

Spécifications

Index

Indice

Precauciones

Características

Ubicación y función de los controles

Parte frontal

Parte posterior

Mando a distancia

Precauciones sobre la instalación

Instalación del proyector en el suelo

Conexión con un ordenador o videograbadora

Proyección
