Sony VPL-EX70, VPL-EX7, VPL-ES7 User Manual

Data
Projector

4-135-541-22 (1)

Mode d’emploi

Avant la mise en service de cet appareil, lisez attentivement ce mode d’emploi
et conservez-le pour toute référence ultérieure.

VPL-EX70
VPL-EX7
VPL-ES7

Tous les modèles ne sont pas disponibles dans tous les pays et régions.
Pour plus d’informations, veuillez contacter votre revendeur Sony agréé.

© 2009 Sony Corporation

AVERTISSEMENT

IMPORTANT

La plaque signalétique se situe sous
l’appareil.

Afin de réduire les risques d’incendie
ou d’électrocution, ne pas exposer
cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque
d’électrocution, garder le coffret
fermé. Ne confier l’entretien de
l’appareil qu’à un personnel qualifié.

CET APPAREIL DOIT ÊTRE RELIÉ À
LA TERRE.

ATTENTION

Il y a danger d’explosion s’il y a
remplacement incorrect de la batterie.
Remplacer uniquement avec une batterie du
même type ou d’un type équivalent
recommandé par le constructeur.
Lorsque vous mettez la batterie au rebut,
vous devez respecter la législation en
vigueur dans le pays ou la région où vous
vous trouvez.

AVERTISSEMENT

Lors de l’installation de l’appareil,
incorporer un dispositif de coupure dans le
câblage fixe ou brancher la fiche
d’alimentation dans une prise murale
facilement accessible proche de l’appareil.
En cas de problème lors du fonctionnement
de l’appareil, enclencher le dispositif de
coupure d’alimentation ou débrancher la
fiche d’alimentation.

Pour les clients au Canada

Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Le fabricant de ce produit est Sony
Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, 108-0075 Japon.
Le représentant autorisé pour EMC et la
sécurité des produits est Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Allemagne. Pour toute question
concernant le service ou la garantie, veuillez
consulter les adresses indiquées dans les
documents de service ou de garantie séparés.

1. Utilisez un cordon d’alimentation (câble
secteur à 3 fils)/fiche femelle/fiche mâle
avec des contacts de mise à la terre
conformes à la réglementation de sécurité
locale applicable.

2. Utilisez un cordon d’alimentation (câble
secteur à 3 fils)/fiche femelle/fiche mâle
avec des caractéristiques nominales
(tension, ampérage) appropriées.

Pour toute question sur l’utilisation du
cordon d’alimentation/fiche femelle/fiche
mâle ci-dessus, consultez un technicien du
service après-vente qualifié.

2

AVERTISSEMENT

Table de matières

Précautions .........................................4

Remarques sur l’installation et

l’utilisation ...................................... 5

Aperçu

Notes sur les manuels fournis ............8

Articles inclus ....................................8

Emplacement et fonctions des

commandes ...................................10

Haut/Côté droit/Avant ................10

Arrière/Bas ................................. 10

Panneau de commande ...............12

Panneau des connecteurs ............14

Télécommande ............................15

Projection de l’image

Installation du projecteur .................18

Raccordement du projecteur ............ 18

Raccordement d’un ordinateur ... 18
Raccordement d’un

magnétoscope ..........................20

Projection .........................................21

Mise hors tension de l’appareil ........23

Fonctions pratiques

Sélection de la langue de menu ........24

Verrou. antivol ..................................26

Autres fonctions ...............................27

Fonction de mise sous/hors tension

directe ...................................... 27

Fonction Off & Go .....................27

Outils efficaces pour vos

présentations ...........................27

Réglages et paramétrages à
l’aide d’un menu

Utilisation d’un MENU ................... 29

Le menu PARAMÉTRAGE DE

L’IMAGE ..................................... 31

Le menu RÉGLAGE DE

L’ENTRÉE ................................... 33

Numéro de mémoire de

présélection ............................. 34

Le menu RÉGLAGE ........................ 35

Le menu RÉGLAGE DE MENU .... 37

Le menu RÉGLAGE

D’INSTALLATION ..................... 38

Le menu INFORMATIONS ............ 40

Maintenance

Remplacement de la lampe .............. 42

Nettoyage du filtre à air ................... 44

Divers

Recherche de pannes ....................... 45

Liste de message ........................ 48

Spécifications ................................... 49

Schéma d’installation ...................... 54

Installation au sol

(projection avant) .................... 54

Installation au plafond

(projection avant) .................... 56

Dimensions ...................................... 58

Index ................................................ 60

Table de matières

3

Précautions

Sécurité

• Assurez-vous que la tension de service de
votre appareil est identique à la tension
locale. Si un adaptateur de tension est
nécessaire, informez-vous auprès d’un
technicien Sony agréé.

• Si du liquide ou un objet quelconque
venait à pénétrer dans le boîtier,
débranchez l’appareil et faites-le vérifier
par un personnel qualifié avant de le
remettre en service.

• Débranchez l’appareil de la prise murale
en cas de non-utilisation pendant plusieurs
jours.

• Pour débrancher le cordon, tirez-le par la
fiche. Ne tirez jamais sur le cordon
lui-même.

• La prise murale doit se trouver à proximité
de l’appareil et être facile d’accès.

• L’appareil n’est pas déconnecté de la
source d’alimentation (secteur) tant qu’il
reste branché à la prise murale, même s’il
a été mis hors tension.

• Ne regardez pas dans l’objectif lorsque la
lampe est allumée.

• Ne placez ni la main ni des objets à
proximité des orifices de ventilation. L’air
expulsé est brûlant.

• Faites attention à ce que vos doigts ne se
trouvent pas coincés dans le dispositif de
réglage.

• N’étalez ni tissu ni papier sous l’appareil.

Eclairage

• Pour une qualité d’image optimale, la face
avant de l’écran ne doit pas être
directement exposée à une source
d’éclairage ou au rayonnement solaire.

• Nous préconisons un éclairage au moyen
de spots fixés au plafond. Masquez les
lampes fluorescentes pour éviter une
altération du niveau de contraste.

• Occultez les fenêtres qui font face à
l’écran au moyen de rideaux opaques.

• Il est préférable d’installer l’appareil dans
une pièce où le sol et les murs ne sont pas
revêtus d’un matériau réfléchissant la
lumière. Si le sol et les murs sont revêtus

d’un matériau réfléchissant la lumière,
nous vous recommandons de remplacer le
revêtement de sol et le revêtement mural
par des revêtements de couleur sombre.

Prévention de l’accumulation de
chaleur interne

L’appareil est équipé d’orifices de
ventilation (prise d’air) et d’orifices de
ventilation (sortie d’air). N’obstruez pas ces
orifices et ne placez rien à proximité car
vous risqueriez de provoquer une surchauffe
interne pouvant entraîner une altération de
l’image ou des dommages à l’appareil.

Nettoyage

Avant le nettoyage

Veillez à débrancher le cordon
d’alimentation secteur de la prise secteur.

Nettoyage du filtre à air

• Nettoyez le filtre à air chaque fois que
vous changez la lampe.

• Voir « Nettoyage du filtre à air » à la
page 44 pour le nettoyage du filtre à air.

Nettoyage de l’objectif

La surface de l’objectif a été soumise à un
traitement spécial destiné à réduire la
réflexion de la lumière.
Un entretien incorrect peut réduire les
performances du projecteur. Veillez à
respecter ce qui suit :

• Evitez de toucher l’objectif. Pour
dépoussiérer l’objectif, employez un
chiffon doux et sec. N’utilisez pas de
chiffon humide, de solution détergente ni
de diluant.

• Passez un chiffon doux (chiffon de
nettoyage ou pour vitres) sur l’objectif,
sans frotter.

• Eliminez les taches tenaces avec un
chiffon doux (chiffon de nettoyage ou pour
vitres) légèrement imprégné d’eau.

• N’utilisez jamais de solvants tels que
l’alcool, le benzène, les diluants ou les
détergents acides, alcalins ou abrasifs, ni
un chiffon de nettoyage chimique, car ils
risqueraient d’endommager la surface de
l’objectif.

4

Précautions

Nettoyage du boîtier

• Nettoyez le boîtier avec un chiffon doux et
sec. Eliminez les taches tenaces avec un
chiffon légèrement imprégné d’une
solution détergente neutre, puis essuyez
avec un chiffon doux et sec.

• L’utilisation d’alcool, de benzène, de
diluants ou d’insecticide risque
d’endommager la finition du boîtier ou
d’effacer les indications figurant sur ce
dernier. N’utilisez pas ces produits
chimiques.

• Si vous frottez le boîtier avec un chiffon
sale, vous risquez de le griffer.

• En cas de contact prolongé du boîtier avec
du caoutchouc ou de la résine vinylique, la
finition risque de se détériorer ou le
revêtement de se décoller.

Projecteur de données LCD

Ce projecteur de données LCD est fabriqué
au moyen d’une technologie de haute
précision. Il se peut toutefois que vous
constatiez que de petits points noirs et/ou
lumineux (rouges, bleus ou verts)
apparaissent continuellement sur le
projecteur de données LCD. Ceci est un
résultat normal du processus de fabrication
et n’est pas le signe d’un
dysfonctionnement.
Lorsque les images sont projetées sur
les écrans à partir de plusieurs projecteurs de
données LCD, elles risquent de générer des
distinctions de couleurs car chaque
projecteur a son propre équilibre des
couleurs même si les modèles des
projecteurs sont identiques.

Remarques sur l’installation et l’utilisation

Installation déconseillée

N’installez pas le projecteur dans les
situations suivantes. L’installation dans ces

situations ou ces emplacements risque de
causer un dysfonctionnement ou
d’endommager l’appareil.

Emplacements avec ventilation
insuffisante

• Assurez une circulation d’air adéquate afin
d’éviter toute surchauffe interne. Ne
placez pas le projecteur sur des surfaces
textiles (tapis, couvertures, etc.) ni à
proximité de rideaux ou de draperies
susceptibles d’obstruer les orifices de
ventilation. Lorsque l’obstruction des
orifices de ventilation entraîne une
surchauffe interne, le capteur de
température fonctionne et l’appareil est
automatiquement mis hors tension.

• Laissez un dégagement de plus de 30 cm

7

/8 pouces) autour de l’appareil.

(11

• Veillez à ce que les orifices de ventilation
n’avalent pas de tout petits objets tels que
des morceaux de papier ou des amas de
poussière.

Remarques sur l’installation et l’utilisation

5

Chaud et humide

Emplacements très poussiéreux ou
extrêmement enfumés

• Evitez d’installer l’appareil dans un
emplacement où la température ou
l’humidité sont très élevées ou dans un
endroit très froid.

• Pour éviter la condensation d’humidité,
n’installez pas l’appareil dans un
emplacement où la température est
susceptible d’augmenter rapidement.

Emplacements exposés
directement au flux d’air froid ou
chaud d’un climatiseur

L’installation du projecteur dans un tel
emplacement peut causer un
dysfonctionnement de l’appareil dû à la
condensation d’humidité ou à une
augmentation de la température.

A proximité d’un capteur de chaleur
ou de fumée

Evitez d’installer pas l’appareil dans un
environnement très poussiéreux ou
extrêmement enfumé. Le filtre à air pourrait
s’obstruer avec, pour résultat, un
dysfonctionnement ou des dommages à
l’appareil. La poussière empêchant le
passage de l’air à travers le filtre risque
d’entraîner une surchauffe interne de
l’appareil. Nettoyez le filtre à air chaque fois
que vous changez la lampe.

Conditions déconseillées

N’utilisez pas le projecteur dans les
conditions suivantes.

Ne placez pas l’appareil à la
verticale sur le côté

Evitez d’utiliser l’appareil en le plaçant à la
verticale sur le côté. Car cela pourrait
provoquer un dysfonctionnement.

Cela peut causer un dysfonctionnement du
capteur.

6

Remarques sur l’installation et l’utilisation

N’inclinez l’appareil ni à droite ni à
gauche

Evitez d’incliner l’appareil à un angle de
15°, et évitez d’installer l’appareil autrement

que sur une surface de niveau ou suspendu
au plafond. Une telle installation risque
d’entraîner des taches couleur ou une usure
prématurée de la lampe.

barre antivol, ou si vous suspendez le
projecteur à l’aide de cette barre, il risque de
tomber ou d’être endommagé.

N’obstruez pas les orifices de
ventilation

Evitez d’utiliser un tapis à grosses peluches
ou tout autre objet pouvant couvrir les
orifices de ventilation (sortie d’air/entrée
d’air) car cela pourrait entraîner une
surchauffe interne.

Ne placer aucun objet pouvant faire
obstacle juste devant l’objectif

Ne placez aucun objet juste devant l’objectif
qui pourrait bloquer la lumière durant la
projection. La chaleur provenant de la
lumière risque d’endommager l’objet.
Utilisez la touche PIC MUTING pour
supprimer l’image.

N’utilisez pas la barre antivol pour
le transport ou l’installation

Utilisation à haute altitude

Pour une utilisation du projecteur à une
altitude de 1 500 m ou plus, activez « Mode
haute altit. » dans le menu RÉGLAGE
D’INSTALLATION. Si ce réglage du mode
n’est pas effectué lors d’une utilisation du
projecteur à haute altitude, des effets
négatifs peuvent s’ensuivre, tels qu’une
baisse de la fiabilité de certains composants.

Remarques sur l’utilisation

Remarque sur le transport du
projecteur

L’appareil est fabriqué au moyen d’une
technologie de haute précision. Lors du
transport de l’appareil rangé dans la mallette
de transport, ne le laissez pas tomber et ne le
soumettez pas à des chocs car cela pourrait
l’endommager. Lors du rangement de
l’appareil dans la mallette de transport,
débranchez le cordon d’alimentation secteur
ainsi que tous les cordons de branchement
ou cartes et rangez-les dans l’une des poches
de la mallette de transport.

Remarque sur l’écran

Si un écran à surface inégale est utilisé, il se
peut, dans de rares cas, qu’un motif de lignes
apparaisse sur l’écran en fonction de la
distance qui sépare l’écran de l’appareil ou
en fonction du taux de grossissement du
zoom. Il ne s’agit pas d’un dysfonctionne­ment du projecteur.

Utilisez la barre antivol située à l’arrière du
projecteur pour le protéger contre le vol, en
fixant un câble de protection contre le vol
disponible dans le commerce par exemple.
Si vous soulevez le projecteur en tenant la

Remarques sur l’installation et l’utilisation

7

B Aperçu

Notes sur les manuels fournis

Les manuels suivants sont fournis avec le
projecteur.

Manuels

Guide de référence rapide (manuel
imprimé séparé)

Ce guide décrit les opérations de base pour
la projection d’images après avoir effectué
les raccordements requis. Il décrit également
les précautions importantes pour une
manipulation et une utilisation en sécurité de
ce projecteur.

Mode d’emploi (sur le CD-ROM) (ce
manuel)

Ce Mode d’emploi décrit l’installation et
l’utilisation de ce projecteur.

Remarque

Pour pouvoir lire le Mode d’emploi sur le CD­ROM, le logiciel Adobe Acrobat Reader 5.0 ou
version ultérieure doit être installé.

Articles inclus

L’emballage de ce produit contient
l’appareil principal (le projecteur) et les
articles suivants. Vérifiez si tous les articles
sont présents.

Appareil principal (projecteur) (1)

Télécommande RM-PJ6 (1)

8

Notes sur les manuels fournis / Articles inclus

Câble HD D-sub à 15 broches (1,8 m) (1) (1­967-100-11/Sony)

Mallette de transport (1)

Batterie au lithium CR2025 (1) (installée
dans la télécommande)
Cordon d’alimentation secteur (1)
Cache - objectif (1)
Mode d’emploi (CD-ROM) (1)
Guide de référence rapide (1)
Étiquette de sécurité (1)

Aperçu

Articles inclus

9

Emplacement et fonctions des commandes

6

Haut/Côté droit/Avant

4

1

2

3

Arrière/Bas

5

qa

qs qd qf qg qh

78 90

10

Emplacement et fonctions des commandes

a Orifices de ventilation (sortie

d’air)

b Objectif

Retirez le couvercle de l’objectif avant la
projection.

c Capteur de télécommande avant

Aperçu

d Panneau de commande

Pour plus de détails, voir « Panneau de
commande » à la page 12.

e Bague de zoom

Permet de régler la taille de l’image.

f Bague de mise au point

Permet de régler la mise au point de
l’image.

g Orifices de ventilation (prise

d’air)/couvercle de filtre à air

h Supports réglables (pattes

avant)

i Couvercle de la lampe

j Support réglable

k Panneau des connecteurs

Pour plus de détails, voir « Panneau des
connecteurs » à la page 14.

l Prise AC IN

Permet de brancher le cordon
d’alimentation secteur fourni.

m Touche de réglage du support

réglable

Pour plus de détails, voir « Utilisation
du support réglable » à la page 22.

Barre antivol

p Verrou. Antivol

Permet de brancher un câble antivol en
option (Kensington).
Adresse de page Web :
http://www.kensington.com/

Remarque

Pour assurer des performances optimales,

nettoyez le filtre à air chaque fois que vous
changez la lam

Pour plus de détails, voir « Nettoyage du
filtre à air » à la page 44.

pe.

n Haut-parleur

o Barre Antivol

Un câble ou une chaîne antivol
(disponible en commerce) peut lui être
raccordé.
Si l’extraction de la barre de sécurité est
trop difficile, utilisez un tournevis.

Emplacement et fonctions des commandes

11

Panneau de commande

123 456

a Touche ?/1 (marche/veille)

Met le projecteur sous tension lorsqu’il
est en mode veille. Pour mettre
l’appareil hors tension, appuyez sur la
touche ?/1 deux fois conformément au
message ou maintenez la touche ?/1
enfoncée pendant environ une seconde.
S’allume ou clignote dans les conditions
suivantes :
– S’allume en rouge lorsque le cordon

d’alimentation secteur est branché à
une prise secteur. Lorsque le
projecteur est en mode veille, vous
pouvez l’allumer avec la touche ?/1.

– Clignote en rouge lorsque la

température à l’intérieur du projecteur
augmente, ou lorsque le projecteur ne
fonctionne pas.

– S’allume en vert lorsque

l’alimentation électrique est sous
tension, et lorsque le projecteur est
prêt à fonctionner.

12

Emplacement et fonctions des commandes

– Clignote en vert à partir de la mise

sous tension du projecteur et jusqu’à
ce qu’il soit prêt à fonctionner. Par
ailleurs, clignote en vert lorsque le
ventilateur de refroidissement tourne
après la mise hors tension à l’aide de la
touche ?/1. Le ventilateur tourne
pendant environ 90 secondes après la
mise hors tension.

– S’allume en orange lorsque le mode

d’économie d’énergie est activé.

Pour plus de détails, voir page 23.

b Touche INPUT

Sélectionne un signal d’entrée. Le signal
d’entrée change chaque fois que vous
appuyez sur la touche.

c Touches ENTER/v/V/b/B

(flèche)

Permet de valider les réglages de
paramètres dans le menu système, de

sélectionner un menu et d’effectuer
divers réglages.

d Indicateurs LAMP/COVER

Clignote en orange dans les conditions
suivantes :

• Taux de répétition de 2 clignotements
lorsque le couvercle de lampe ou le
couvercle du filtre à air n’est pas bien
fermé.

• Taux de répétition de 3 clignotements
lorsque la lampe atteint la fin de sa
durée de service ou une température
très élevée.

Pour plus de détails, voir page 47.

e Touche MENU

Permet d’afficher le menu sur écran.
Appuyez à nouveau sur cette touche
pour faire disparaître le menu.

f Touche PIC MUTING

Permet de faire disparaître l’image.
Appuyez à nouveau sur cette touche
pour faire réapparaître l’image.

Aperçu

Emplacement et fonctions des commandes

13

Panneau des connecteurs

13456

VPL-EX70

VPL-EX7

2

13 56

2

VPL-ES7

a Connecteur VIDEO IN

• S VIDEO (mini DIN 4 broches) :
Permet de raccordes à la sortie S vidéo
d’un appareil vidéo.

• VIDEO (type phono) :
Permet de raccorder à la sortie vidéo
d’un appareil vidéo.

b Connecteur AUDIO INPUT

Permet de recevoir le signal audio lié à
l’image à partir de INPUT A, INPUT B
(VPL-EX70 seulement) ou VIDEO.

1325

c Connecteur INPUT A

RGB (Rouge Vert Bleu) (HD D-sub
15 broches, femelle) :

Permet de recevoir le signal d’un
ordinateur, un signal vidéo GBR, un
signal à composants, ou un signal
DTV en fonction de l’appareil
raccordé.
Permet de raccorder au connecteur de
sortie d’un appareil à l’aide du câble
fourni ou d’un câble en option.

Pour plus de détails, voir
« Raccordement d’un ordinateur » à la

14

Emplacement et fonctions des commandes

page 18 et « Raccordement d’un

9

magnétoscope » à la page 20.

d Connecteur INPUT B

Connecteur RGB (Rouge Vert Bleu)
(HD D-sub 15 broches, femelle)
(VPL-EX70 seulement) :

Permet de recevoir le signal d’un
ordinateur.
Permet de raccorder au connecteur de
sortie d’un appareil à l’aide du câble
fourni ou d’un câble en option.

e Connecteur OUTPUT

• MONITOR (HD D-sub 15 broches,

femelle) :

Permet de raccorder au connecteur
d’entrée vidéo du moniteur. Seul le
signal d’un ordinateur sur le canal en
cours sort parmi les autres signaux
raccordés à INPUT A ou INPUT B
(VPL-EX70 seulement).

• AUDIO (minijack stéréo) :
Permet de raccorder aux haut-parleurs
actifs. Réglez le volume avec
VOLUME +/– sur la télécommande.)

Lorsque VIDEO, S VIDEO ou
INPUT A sont sélectionnés, l’audio de
sortie est l’entrée de signal vers
AUDIO INPUT.

f Connecteur REMOTE RS-232C

(D-sub, 9 broches, mâle) (VPL­EX70/EX7 seulement)

Permet de raccorder au connecteur de
l’ordinateur lorsque vous utilisez le
projecteur à partir de l’ordinateur.

Télécommande

Les touches portant le même nom que celles
du panneau de commande ont la même
fonction.

1

INPUT

NETWORK USB

2

MENU

APA

3

RESET

AUTO FOCUS

D ZOOM

LENS

VOLUME

ENTER

KEYSTONE

/TILT

FREEZE

PIC MUTING

AUDIO MUTING

4

5
6

7
8

a Touche NETWORK

Cette fonction n’est pas fournie avec ce
projecteur.

b Touche INPUT

c Touche MENU

d Touches ENTER/

(fléchées)

e Touche RESET

Permet de réinitialiser un paramètre à sa
valeur d’usine ou de ramener une image
agrandie avec la touche D ZOOM à sa
taille initiale. Cette touche est active
lorsque le menu ou un paramètre est
affiché à l’écran.

f Touche AUTO FOCUS

Cette fonction n’est pas fournie avec ce
projecteur.

v/V/b/B

0
qa

qs

qd
qf
qg

qh
qj

Aperçu

g Touche D ZOOM (zoom

numérique) +/–

Permet d’agrandir l’image sur le point
désiré de l’écran. (fonction Zoom
numérique)

Emplacement et fonctions des commandes

15

h Touche VOLUME +/–

i Émetteur infrarouge

j Touches ?/1 (marche/veille)

k Touche USB

Cette fonction n’est pas fournie avec ce
projecteur.

l Touche APA (alignement

automatique des pixels)

Permet de régler automatiquement
l’image à la netteté optimale lors de la
réception d’un signal d’ordinateur.

Pour plus de détails, voir « APA
intelligent » dans « Le menu
RÉGLAGE », page 35.

m Touche LENS

Cette fonction n’est pas fournie avec ce
projecteur.

n Touche KEYSTONE (correction

de distorsion trapézoïdale)/TILT

Permet de régler la distorsion
trapézoïdale verticale de l’image.
Appuyez sur cette touche pour faire
apparaître le menu de réglage. Utilisez
les touches fléchées (v/V/b/B) pour le
réglage.

o Touche PIC MUTING

Permet de faire disparaître l’image.
Appuyez à nouveau sur cette touche
pour faire réapparaître l’image.

p Touche AUDIO MUTING

Permet de couper le son. Appuyez à
nouveau sur cette touche pour rétablir le
son.

q Touche FREEZE

Permet de figer l’image projetée. Pour
quitter l’image figée, appuyez à nouveau
sur cette touche.
Cette fonction est disponible lorsqu’un
signal d’ordinateur est entré.

Avant d’utiliser la télécommande

Retirer le film transparent du support de pile
au lithium.

Pour remplacer une pile

1 Retirez le cache de la batterie en

insérant une tige mince dans le trou,
comme indiqué sur illustration.

2 Installez la pile au lithium.

Placez le
côté + vers
le haut.

3 Replacez le support de pile au lithium

dans la télécommande.

Remarques sur la pile au lithium

• La télécommande utilise une pile au
lithium de type bouton (CR2025).
N’utilisez pas de piles autres que CR2025.

• Conservez la pile au lithium hors de portée
des enfants.

• En cas d’ingestion de la pile, consultez
immédiatement un médecin.

Remarques sur le fonctionnement de
la télécommande

• Assurez-vous qu’il n’y a pas d’obstacle au
faisceau infrarouge entre la télécommande
et le capteur de télécommande sur le
projecteur. Orientez la télécommande vers
l’avant du capteur de télécommande ou
vers l’écran.

• La portée de la télécommande est limitée.
Plus la distance entre la télécommande et

16

Emplacement et fonctions des commandes

le capteur de télécommande est courte,
plus l’angle permettant à la télécommande
de commander le projecteur augmente.

Aperçu

Emplacement et fonctions des commandes

17

B Projection de l’image

Installation du projecteur

Cet appareil peut fonctionner sur un
plancher ou un bureau (installation au sol)
mais il peut également être suspendu à un
plafond à l’aide d’un dispositif de montage
dédié (installation au plafond).

Pour plus de détails, voir « Schéma
d’installation » à la page 54.

Raccordement du projecteur

Lors du raccordement du
projecteur, assurez-vous de :

• Mettre tous les appareils hors tension
avant tout raccordement.

• Utiliser les câbles appropriés pour chaque
raccordement.

• Insérer les fiches de câble à fond. Des
mauvais raccordements peuvent
augmenter les bruits parasites et réduire
les performances des signaux d’image.
Débranchez les câbles en les tenant par
leur fiche. Ne tirez pas sur le câble lui­même.

Raccordement d’un ordinateur

Cette section explique comment raccorder le
projecteur à un ordinateur.
Pour plus d’informations, consultez la
documentation de l’ordinateur.

18

Installation du projecteur / Raccordement du projecteur

Pour raccorder un ordinateur

Côté arrière

VPL-EX70

externe. Paramétrez l’ordinateur pour qu’il
n’envoie le signal qu’au moniteur externe.

Pour plus d’informations, consultez la
documentation de votre ordinateur.

Remarque

Pour raccorder un ordinateur Macintosh doté
d’un connecteur de sortie vidéo à deux rangées
de broches, utilisez une fiche adaptatrice en
vente dans le commerce.

Projection de l’image

vers sortie moniteur

vers sortie audio

1 HD D-sub câble 15 broches (fourni)
2 Câble de raccordement audio stéréo (non

(Utilisez un câble sans résistance).

fourni)

Remarques

Ordinateur

• Pour un raccordement audio stéréo,
raccordez le câble de raccordement audio
stéréo au connecteur AUDIO INPUT.

• Le projecteur accepte les signaux VGA,
SVGA, XGA, SXGA, SXGA+, WXGA.
Cependant, nous vous recommandons de
régler le mode de sortie de votre ordinateur
sur SVGA (VPL-ES7) ou XGA (VPL-EX70/
EX7) pour le moniteur externe.

• Si vous paramétrez l’ordinateur (un portable,
par exemple) pour qu’il envoie le signal à la
fois vers l’écran de l’ordinateur et un
moniteur externe, il se peut que l’image ne
s’affiche pas correctement sur le moniteur

Raccordement du projecteur

19

Raccordement d’un magnétoscope

Cette section décrit comment raccorder le
projecteur à un magnétoscope.
Pour plus d’informations, consultez la
documentation de l’appareil à raccorder.

Pour le raccordement à un
connecteur de sortie vidéo ou
S-vidéo

Pour le raccordement à un
connecteur de sortie vidéo GBR/à
composantes

Côté arrière

VPL-EX70

Côté arrière

(L)

vers

sortie

vidéo

1 Câble de raccordement audio stéréo (non

fourni)

2 Câble vidéo (non fourni) ou câble S-vidéo

(non fourni)

vers
sortie
S-vidéo

Magnétoscope

(Utilisez un câble sans résistance).

VPL-EX70

vers sortie
audio

(R)

vers sortie
audio

(L)

1 Câble de signal (non fourni)

2 Câble de raccordement audio stéréo (non

Remarques

(R)

Magnétoscope

HD D-sub 15 broches (mâle) ↔ 3 × fiches
phono

(Utilisez un câble sans résistance.)

fourni)

vers sor tie
vidéo GBR/
à compo­santes

• Pour un raccordement audio stéréo,
raccordez le câble de raccordement audio
stéréo au connecteur AUDIO INPUT.

• Spécifiez le format de l’image à l’aide du
paramètre « Aspect » dans le menu
RÉGLAGE DE L’ENTRÉE en fonction du
signal d’entrée.

• Lorsque vous raccordez le projecteur à un
connecteur de sortie GBR vidéo,
sélectionnez « Vidéo GBR » ou lorsque vous
raccordez le projecteur à un connecteur de
sortie composant, sélectionnez
« Composant » avec le réglage « Sél. sign
entr A » dans le menu RÉGLAGE.

20

Raccordement du projecteur

Projection

41,2 7

1

Capteur de
télécommande
avant

INPUT

NETWORK USB

4

MENU

RESET

AUTO FOCUS

D ZOOM

LENS

VOLUME

ENTER

KEYSTONE

/TILT

FREEZE

APA

PIC MUTING

AUDIO MUTING

1 Branchez le cordon d’alimentation

secteur à une prise murale, puis
raccordez tout le matériel avant de
retirer le couvercle de l’objectif.

8

2

7

7

Les touches ?/1 s’allument en rouge et
le projecteur passe en mode veille.

2 Appuyez sur la touche ?/1.

La touche ?/1 s’allume après avoir
clignoté en vert. (Vous ne pouvez pas
utiliser le projecteur lorsque la touche
?/1 clignote.)

3 Mettez l’appareil raccordé au

projecteur sous tension.

4 Appuyez sur la touche INPUT pour

sélectionner la source d’entrée.

A chaque fois que vous appuyez sur
cette touche, le signal d’entrée change
comme suit :

Entrée-A

t

Entrée B t Vidéo t S-Vidéo

(VPL-EX70 seulement)

Pour une entrée depuis Appuyez sur

Ordinateur/Composant
raccordé au connecteur
INPUT A

Ordinateur raccordé au
connecteur INPUT B
(VPL-EX70 seulement)

Appareil vidéo raccordé
au connecteur d’entrée
VIDEO

Appareil vidéo raccordé
au connecteur d’entrée
SVIDEO

INPUT pour
afficher

Entrée-A

Entrée-B

Vidéo

S-Vidéo

APA (Auto Pixel Alignment ­alignement automatique des pixels)
intelligent permet de régler l’image sur
l’appareil raccordé pour une projection
claire.

Remarques

• Si « Rech. ent. auto. » se trouve sur
« On », le projecteur recherche les
signaux de l’appareil raccordé et affiche
le canal d’entrée où il trouve les signaux
d’entrée.

Pour plus de détails, voir « Rech. ent.
auto. » à la page 35.

Projection de l’image

Projection

21

• La fonction APA intelligent s’applique
uniquement au signal analogique
d’entrée d’un ordinateur.

5 Commutez l’appareil connecté pour

qu’il envoie les signaux vers le
projecteur.

Pour certains types d’ordinateurs
(portables ou LCD tout-en-un par
exemple), vous devrez peut-être
commuter l’ordinateur pour qu’il envoie
le signal au projecteur en appuyant sur
certaines touches (par exemple

VGA

LCD

//

changeant certains paramètres de

,

l’ordinateur.

, etc.) ou en

Remarques

• Veillez à ne pas abaisser le projecteur sur
vos doigts.

• Ne poussez pas trop fort sur le dessus du
projecteur ou ne le tirez pas trop fort
lorsque le support réglable est abaissé.
Cela risquerait d’endommager le
projecteur.

7 Permet de corriger la distorsion

trapézoïdale verticale ( ) de
l’image. (VPL-EX7/ES7 seulement)

Appuyez sur la touche KEYSTONE de
la télécommande pour afficher le menu
réglage et régler l’inclinaison à l’aide
des touches v/V/b/B.

ou

F7

Fx

et

Fn

Remarque

La touche à utiliser pour commuter la
sortie de l’ordinateur vers le projecteur
dépend du type d’ordinateur.

6 Réglez la position supérieure ou

inférieure de l’image.

Utilisez le support réglable pour régler la
position de l’image.

Utilisation du support réglable

Soulevez le projecteur tout en appuyant
sur le bouton de réglage du support
réglable, et réglez l’inclinaison du
projecteur, puis relâchez le bouton pour
verrouiller le support réglable.

Pour VPL-EX70

• Lorsque vous réglez l’inclinaison du
projecteur avec le support réglable, le
réglage Trapèze V s’effectue en même
temps. Si vous ne souhaitez pas opérer le
réglage trapézoïdal automatique, réglez
«Trapèze V» sur «Manuel». (Voir
page 38).

• Si vous réglez « Trapèze V » sur
« Auto », la correction « Trapèze V » est
réglée automatiquement. Cependant, elle
risque de ne pas être réglée parfaitement
en fonction de la température de la pièce
et de l’angle de l’écran. Dans ce cas,
réglez-la manuellement.
Appuyez sur la touche KEYSTONE
pour afficher « Trapèze V » sur l’écran et
réglez la valeur à l’aide des touches v/V/
b/B.

8 Réglez la taille de l’image et la mise

au point.

Réglez la taille de l’image à l’aide de la
bague de zoom et réglez la mise au point
de l’image à l’aide de la bague de mise
au point.

22

Touche de réglage

du support réglable

Projection

Mise hors tension de l’appareil

1 Appuyez sur la touche ?/1.

« METTRE HORS TENSION?
Appuyez à nouveau sur la touche ?/1 »
s’affiche pour vous inviter à confirmer
que vous désirez mettre le projecteur
hors tension.

Remarque

Le message disparaît si vous appuyez sur
une touche autre que ?/1 ou si vous
n’appuyez sur aucune touche pendant cinq
secondes.

2 Appuyez à nouveau sur la touche ?/1.

La touche ?/1 clignote en vert et le
ventilateur continue à tourner pour
abaisser la température intérieure. De
même, la touche ?
rapidement pendant les 60 premières
secondes. Pendant ce temps, vous ne
pouvez pas allumer la touche ?
nouveau avec la touche ?

3 Débranchez la prise d’alimentation

secteur de la prise murale une fois que
le ventilateur a fini de tourner et la
touche ?
lorsque vous utilisez la fonction de
mise sous/hors tension directe et la
fonction Off & Go).

/1 s’allume en rouge. (Sauf

/1 clignote

/1 de

/1.

Projection de l’image

Mise hors tension de l’appareil

23

B Fonctions pratiques

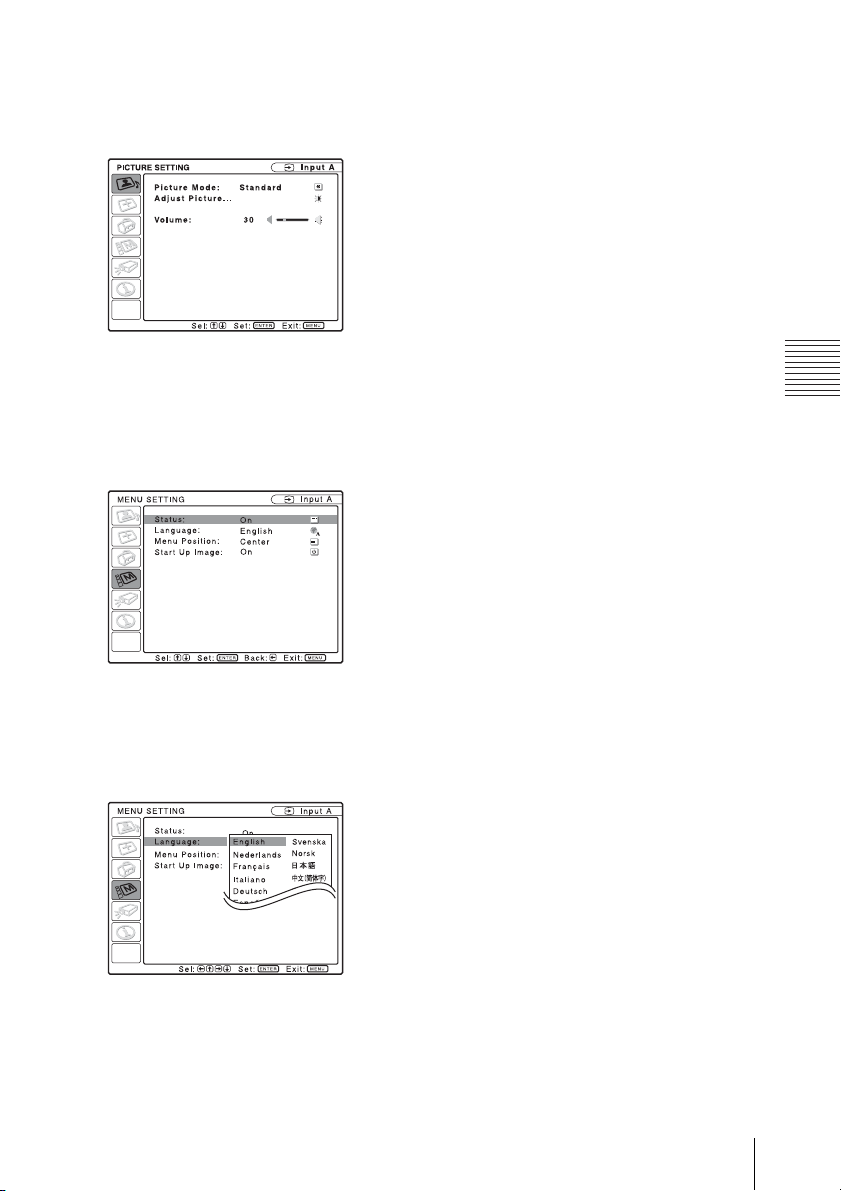

Sélection de la langue de menu

Vous pouvez sélectionner l’une des
différentes langues pour l’affichage du menu
et des messages sur écran. La langue par
défaut est l’anglais.
Pour changer la langue de menu, procédez
comme suit :

2 4,5,6

3

1

Capteur de
télécommande
avant

24

Sélection de la langue de menu

INPUT

MENU

NETWORK USB

APA

2

3

ENTER

RESET

KEYSTONE

AUTO FOCUS

LENS

/TILT

PIC MUTING

D ZOOM

VOLUME

FREEZE

AUDIO MUTING

1 Branchez le cordon d’alimentation

secteur à une prise murale.

2 Appuyez sur la touche ?/1 pour

mettre le projecteur sous tension.

4,5,6

3 Appuyez sur la touche MENU.

Le menu apparaît.
Le menu actuellement sélectionné est
indiqué comme un bouton jaune.

4 Appuyez sur la touche v ou V pour

sélectionner le menu MENU
SETTING puis appuyez sur la touche
B ou la touche ENTER.

Le menu sélectionné apparaît.

Pour faire disparaître le menu

Appuyez sur la touche MENU.
Le menu disparaît automatiquement si vous
n’appuyez sur aucune touche pendant une
minute.

Fonctions pratiques

5 Appuyez sur les touches v ou V pour

sélectionner « Language », puis
appuyez sur la touche B ou sur la
touche ENTER.

6 Appuyez sur les touches v, B, b ou V

pour sélectionner la langue puis
appuyez sur la touche ENTER.

La langue de menu devient celle que
vous avez sélectionnée.

Sélection de la langue de menu

25

Verrou. antivol

Le projecteur est doté d’une fonction de
verrouillage antivol. A la mise sous tension
du projecteur, il vous est demandé de saisir
le mot de passe précédemment enregistré. Si
vous ne saisissez pas le mot de passe correct,
vous ne pourrez pas projeter l’image.

L’écran pour la saisie du nouveau mot de
passe s’affiche ensuite. (Saisissez le mot
de passe sur cet écran même si vous
désirez conserver le mot de passe
actuel).
Saisissez le mot de passe sur cet écran.

Saisissez le nouveau mot de passe.

Remarques

• Si vous oubliez votre mot de passe et que
l’administrateur du mot de passe n’est pas
disponible, vous ne pourrez pas utiliser le
projecteur. Gardez à l’esprit que le
verrouillage antivol peut empêcher
l’utilisation du projecteur dans de tels cas.

• Lorsque vous réglez le verrouillage antivol
sur actif, le mot de passe sera nécessaire
uniquement si l’appareil est mis sous tension
après avoir branché la prise d’alimentation
électrique.

Pour utiliser le verrou. antivol

1 Appuyez sur la touche MENU, puis,

une fois dans le menu RÉGLAGE
D’INSTALLATION, activez le
réglage

« Verrou. antivol ».

2 Saisissez le mot de passe.

Utilisez la touche MENU, v/V/b/B, et
la touche ENTER pour saisir le mot de
passe à quatre chiffres. (Le mot de passe
initial par défaut est « ENTER, ENTER,
ENTER, ENTER ». Après l’avoir saisi,
vous pouvez enregistrer votre propre
mot de passe. Lorsque vous utilisez cette
fonction pour la première fois, vous
devez donc saisir « ENTER » quatre
fois.)

Saisissez le mot de passe.

La mise sous tension n’est pas possible
sans le mot de passe.

Utilisez: Annuler: Autre

3 Saisissez à nouveau le mot de passe

pour le confirmer.

Re

saisissez le nouveau mot de passe.

N’oubliez pas ce mot de passe.

Utilisez

:

Annuler: Autre

Lorsque le message suivant s’affiche, le
réglage du verrou. antivol est terminé.

Verrouillage antivol activé !

Si « Mot de passe non valide! » s’affiche
sur l’écran, recommencez la procédure
depuis l’étape 1.

Mot de passe non valide !

4 Coupez l’alimentation principale et

débranchez le cordon d’alimentation
secteur.

La fonction de verrou. antivol est activée
et devient effective. L’écran pour la
saisie du mot de passe s’affiche lorsque
vous mettez le projecteur sous tension la
fois suivante.

26

Mot de passe nécessaire pour la mise
sous tension.

Utilisez: Annuler: Autre

Verrou. antivol

Vérification de sécurité

Lorsque l’écran du mot de passe s’affiche,
saisissez le mot de passe ayant été enregistré.
Si vous ne saisissez pas le mot de passe
correct après trois tentatives, le projecteur ne

peut plus être utilisé. Dans ce cas, appuyez
sur la touche ?/1 pour mettre le projecteur
hors tension.

Autres fonctions

Pour désactiver la fonction verrou.
antivol

1 Appuyez sur la touche MENU, puis

désactivez la fonction «

antivol » dans le menu RÉGLAGE

D’INSTALLATION.

Verrou.

2 Saisissez le mot de passe.

Saisissez le mot de passe qui a été
enregistré.

Remarque

Si vous appelez le service clientèle pour un mot
de passe oublié, le numéro de série du
projecteur et votre identité seront vérifiés.
(Cette procédure peut différer selon les pays/
régions). Après vérification de votre identité,
le mot de passe vous sera indiqué.

Fonction de mise sous/hors tension directe

Si vous prévoyez d’utiliser un coupe-circuit
pour mettre sous tension et hors tension tout
le système, réglez la fonction d’alimentation
directe sur « On ». Vous pouvez mettre le
système sous/hors tension sans appuyer sur
la touche d’alimentation du projecteur.

Fonction Off & Go

Si vous devez quitter la salle de conférence
immédiatement, mettez le projecteur hors
tension puis débranchez le cordon
d’alimentation.

Remarque

Lorsque vous remettez l’appareil sous tension
juste après l’avoir mis hors tension à l’aide de
la fonction Off & Go, l’alimentation risque de
demeurer coupée. Dans ce cas, attendez
quelques minutes et remettez l’appareil sous
tension.

Outils efficaces pour vos présentations

Fonctions pratiques

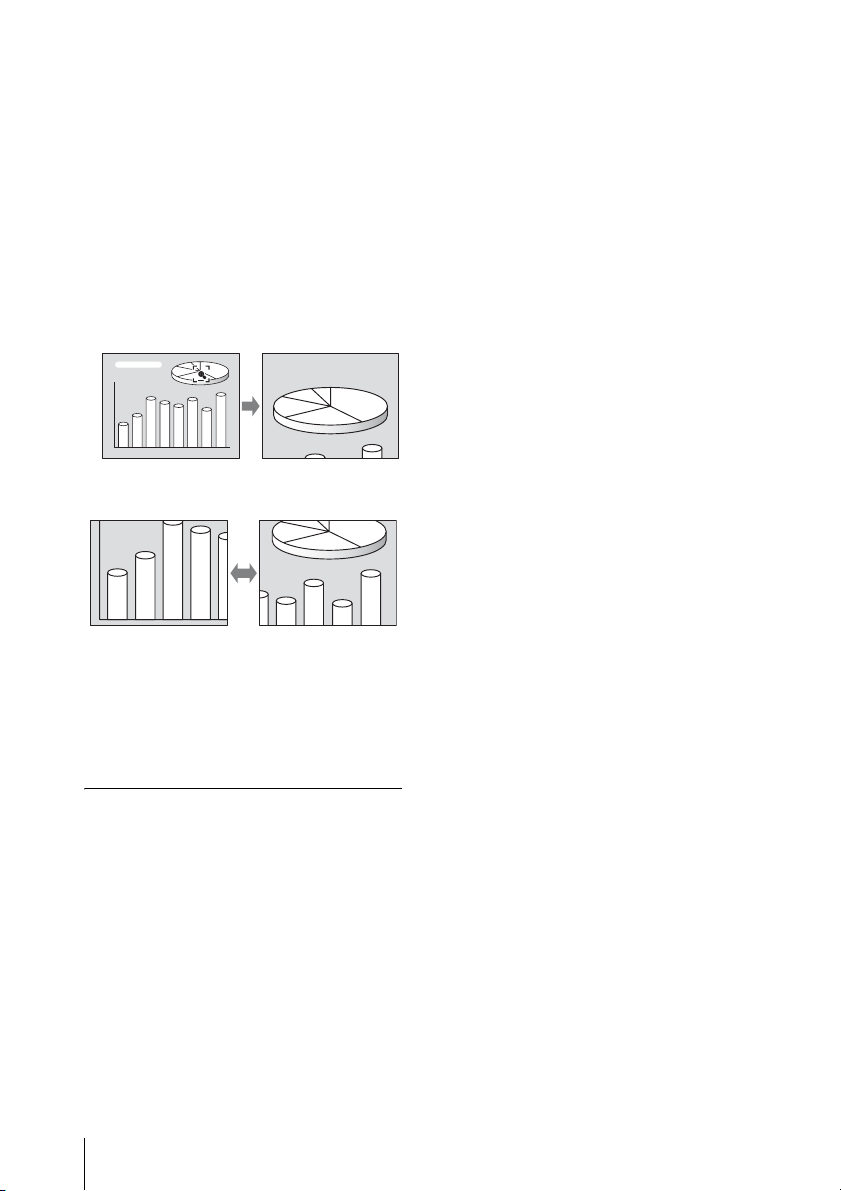

Pour agrandir l’image (fonction
Zoom numérique)

Vous pouvez sélectionner dans l’image une
section à agrandir. Elle peut être utilisée
lorsqu’un signal d’un ordinateur est entré.
Cette fonction n’est pas utilisable lorsqu’un
signal vidéo est entré.

1 Projetez une image normale et

appuyez sur la touche D ZOOM + de
la télécommande.

L’icône Zoom numérique apparaît au
centre de l’image.

Icône Zoom
numérique

Autres fonctions

27

2 Placez l’icône sur le point de l’image

que vous voulez agrandir. Utilisez les
touches fléchées (v/V/b/B) pour
déplacer l’icône.

3 Appuyez de nouveau sur la touche

DZOOM + .

L’image sur laquelle l’icône est
positionnée s’agrandit. Le rapport
d’agrandissement s’affiche à l’écran
pendant quelques secondes.
En appuyant sur la touche + plusieurs
fois, la taille de l’image augmente (taux
d’agrandissement : max. 4 fois).

Utilisez les touches fléchées (
pour faire défiler l’image agrandie.

Pour restaurer la taille originale de
l’image

Appuyez sur la touche D ZOOM –.
Ou appuyez sur la touche RESET pour
restaurer immédiatement la taille originale
de l’image.

v/V/b/B)

Pour figer l’image projetée
(fonction gel)

Appuyez sur la touche FREEZE. Lorsque
cette touche est enfoncée, le mot « Gel »
apparaît. Elle peut être utilisée lorsqu’un
signal d’un ordinateur est entré.
Pour retrouver l’écran original, appuyez une
autre fois sur la touche FREEZE.

28

Autres fonctions

B Réglages et paramétrages à l’aide d’un menu

2 Utilisez la touche v ou V pour

Utilisation d’un MENU

sélectionner un menu, puis appuyez
sur la touche

B ou ENTER.

Le menu sélectionné apparaît.

Le projecteur est doté d’un menu sur écran
permettant d’effectuer divers réglages et
paramétrages.

Eléments affichés

Indicateur de signal d’entrée

Indicateur de réglage de signal d’entrée

Menu de réglage de l’image

Contraste MIN

Indicateur de signal d’entrée

Indique le canal d’entrée sélectionné.

x

s’affiche lorsqu’aucun signal n’est reçu.
Vous pouvez masquer cet indicateur avec
« État » du menu RÉGLAGE DE MENU.

Indicateur de réglage de signal d’entrée
Pour l’entrée-A : Affiche le réglage

« Auto » ou « Sél sign entr A » au menu
RÉGLAGE.

Pour l’entré e Vidéo/Vidéo S : Affiche le

réglage « Auto » ou « Standard coul. »
au menu RÉGLAGE.

3 Sélectionnez une option.

Utilisez la touche v ou V pour
sélectionner l’option, puis appuyez sur
la touche B ou ENTER.
Les paramètres s’affichent dans un menu
local ou dans un sous-menu.

Menu local

Menu

RÉGLAGE DE MENU

mètres

État:
Langage:
Position de menu
Image accueil

Sél: Régl: Préc: Sortie:

Sous-menu

Menu Paramètres

PARAMÉTRAGE DE L'IMAGE

RÉGLEZ L'IMAGE
Contraste: 80

Lumière: 50
Mode gamma: Graphique
Temp. Couleur: Haut

Para-

Signal d’entrée
sélectionné

On
Français

Haut gauche

:

Bas gauche
Centre
Haut droite
Bas droite

Standard

Entrée A

A

Entrée A

Réglages et paramétrages à l’aide d’un menu

1 Appuyez sur la touche MENU.

Le menu apparaît.
Le menu actuellement sélectionné est
représenté sous forme d’un bouton jaune
dans la colonne de gauche.

RÉGLAGE

APA intelligent: On
Rech. ent. auto.: Off
Sél sign entr A: Composant
Standard coul.: Auto
Mode économique
Verr touches: Off
Affichage CC: Off
Réinit. durée lampe

Sél: Régl: Sortie:

: Off

Entrée A

Sél: Régl: Préc: Sortie:

4 Paramétrer ou régler une option.

• Pour changer la valeur d’un
réglage :

Pour augmenter la valeur, appuyez sur
la touche v ou B.
Pour réduire la valeur, appuyez sur la
touche V ou b.
Appuyez sur la touche ENTER pour
revenir à l’écran précédent.

• Pour changer le paramètre :

Appuyez sur la touche v ou V pour
sélectionner une option.
Appuyez sur la touche ENTER ou b
pour revenir à l’écran précédent.

Utilisation d’un MENU

29

Pour faire disparaître le menu

Appuyez sur la touche MENU.
Le menu disparaît automatiquement si vous
n’appuyez sur aucune touche pendant une
minute.

Pour réinitialiser les paramètres
modifiés

Sélectionnez le paramètre que vous
souhaitez réinitialiser, puis appuyez sur la
touche RESET de la télécommande.
« Effectué! » s’affiche sur l’écran et le

paramétrage de l’option que vous avez
sélectionnée est réinitialisé à sa valeur
d’usine.

Les paramètres pouvant être réinitialisés
sont :

• « Contraste », « Lumière », « Couleur »,
« Teinte » et « Netteté » dans le menu
« Réglez l’image… » du menu
PARAMÉTRAGE DE L’IMAGE

• « Phase des points », « Amplification H » et
« Déplacement » dans le menu « Réglez le
signal... » du menu RÉGLAGE DE
L’ENTRÉE

Mémorisation des paramètres

Les paramètres sont automatiquement
enregistrés dans la mémoire du projecteur
lorsque vous appuyez sur la touche ENTER.

Si aucun signal n’est entré

S’il n’y a pas de signal d’entrée, « Réglage
impossible. » s’affiche sur l’écran.

Paramètres non réglables

Les paramètres non réglables, suivant le
signal d’entrée, ne sont pas affichés dans le
menu.

Pour plus de détails, voir page 41.

30

Utilisation d’un MENU

Le menu PARAMÉTRAGE DE L’IMAGE

Le menu PARAMÉTRAGE DE L’IMAGE sert à régler l’image ou le volume.
Les paramètres qu’il est possible de régler ou spécifier dépendent du type de signaux d’entrée.

Pour plus de détails, voir « Signaux d’entrée et éléments réglables/paramètres de réglage » à
la page 41.

PAR AMÉTRAGE DE L'IMAGE

Mode d'image: Standard
Réglez I'image...

Volume: 30

Sél: Régl: Sortie:

Entrée A

PARAMÉTRAGE DE L'IMAGE

RÉGLEZ L'IMAGE
Contraste: 80

Lumière: 50
Mode gamma: Graphique
Temp. couleur: Haut

Sél: Régl: Préc: Sortie:

Standard

Entrée A

Paramètres Fonctions Réglage initial

Mode d’image Permet de sélectionner le mode d’image.

• Dynamique : Accentue le contraste pour donner une
image « dynamique ».

• Standard : Pour sélectionner l’image standard.

Réglez ce
paramètre en
fonction du signal
d’entrée

• Jeu : Sélectionner pour visionner l’mage de jeu.

• Salon : Sélectionner pour visionner les images de
sport, de musique, de caméra vidéo numérique.

• Cinéma : Sélectionner pour visionner des images
type film.

• Présentation : Permet de rendre l’image
suffisamment claire pour une présentation lorsque le
signal provient d’un ordinateur.

Réglez l’image... L’appareil peut mémoriser les valeurs de réglage des options de sous-menu

suivants pour chaque mode d’image séparément.
Contraste Ajuste le contraste de l’image. 80
Lumière Ajuste la lumière de l’image. 50
Couleur Ajuste l’intensité des couleurs. 50
Teinte Ajuste la tonalité des couleurs. Plus la valeur est

50
élevée, plus les tons d’image sont verdâtres. Plus la
valeur de réglage est faible, plus les tons sont violacés.

Netteté Ajuste la netteté de l’image. Plus la valeur est élevée,

30
plus l’image est nette. Plus la valeur est basse, moins
l’image est nette.

Mode gamma Permet de sélectionner une courbe de correction de

Graphique
gamma.

• Graphique : Améliore la reproduction des demi-

teintes. Les photos peuvent être reproduites dans des
tons naturels.

• Te xt e : Souligne le contraste entre le noir et le blanc.

Convient aux images comportant beaucoup de texte.

Réglages et paramétrages à l’aide d’un menu

Le menu PARAMÉTRAGE DE L’IMAGE

31

Paramètres Fonctions Réglage initial

Temp. Couleur Permet de régler la température de couleur.

DDE (Dynamic
Detail
Enhancer ­rehausseur de
détail
dynamique)

Volume Permet de régler le volume. 30

• Haut : Rend les blancs plus bleuâtres.

• Moyen : Rend naturelle la zone blanche de l’image.

• Bas : Rend les blancs plus rougeâtres.
Sélectionne le mode de lecture du signal vidéo d’entrée

en fonction du matériel.

• Off : Lit le format entrelacé sans conversion.

• Progressive : Lit l’image vidéo du format entrelacé
en le convertissant au format progressif.

• Film : Lit une image fluide dans un logiciel de type
pull-down 2-2, 2-3 comme s’il s’agissait d’un film.
Si un logiciel autre que le type pull-down 2-2, 2-3 est
lu, il bascule automatiquement au format
« Progressive ».

Réglez ce
paramètre en
fonction du signal
d’entrée

Film

32

Le menu PARAMÉTRAGE DE L’IMAGE

Le menu RÉGLAGE DE L’ENTRÉE

Le menu RÉGLAGE DE L’ENTRÉE sert au réglage du signal d’entrée.

Avec une entrée de signal d’un ordinateur

RÉGLAGE DE L'ENTRÉE

Réglez le signal...
Aspect: Normal

Entrée A

RÉGLAGE DE L'ENTRÉE

RÉGLAGE DU SIGNAL

Phase des points
Amplification H: 1504
Déplacement: H: 181 V: 34

: 24

Entrée A

Sél: Régl: Sortie:

Sél: Régl: Préc: Sortie:

Paramètres Fonctions Réglage initial

Réglez le signal...

Phase des
points

Ajuste la phase des points du panneau LCD et le signal
émis à partir d’un ordinateur.
Ajuste l’image encore plus finement après son réglage
par pression de la touche APA.

Amplification HRègle l’amplification horizontale d’une sortie d’image

en provenance d’un ordinateur. Ajustez le réglage en
fonction des points du signal d’entrée.
Pour plus de détails, voir page 52.

Déplacement Permet de régler la position de l’image. H règle la

position horizontale de l’image. V règle la position
verticale de l’image. Plus la valeur de H augmente,
plus l’image se déplace vers la droite ; plus la valeur

Réglez ce
paramètre en
fonction du signal
d’entrée

Réglez ce
paramètre en
fonction du signal
d’entrée

Réglez ce
paramètre en
fonction du signal

d’entrée
diminue, plus l’image se déplace vers la gauche.
Plus la valeur de V augmente, plus l’image se déplace
vers le haut ; plus la valeur diminue, plus l’image se
déplace vers le bas. Utilisez les touches
ajuster la position horizontale et les touches

b ou B pour

v et V

pour la position verticale.

Aspect (lorsque le
signal vidéo est
reçu)

Vous pouvez spécifier le rapport de format de l’image à
afficher pour le signal d’entrée actuel. Cette option
s’active uniquement lorsqu’un signal vidéo (numéros
de mémoire préréglés 1 à 11) est reçu.

Réglez ce

paramètre en

fonction du signal

d’entrée

• 4:3 : Définit le format d’image sur 4:3.

• 16:9 : Sélectionnez cette option pour afficher l’image

en la comprimant.

• Zoom : Sélectionnez cette option pour agrandir

l’image sans déformer le rapport de format.
(Uniquement lorsqu’un numéro de mémoire préréglé
entre 1 et 6 est reçu.)

Réglages et paramétrages à l’aide d’un menu

Le menu RÉGLAGE DE L’ENTRÉE

33

Paramètres Fonctions Réglage initial

Aspect (lorsque le
signal de
l’ordinateur est
reçu)

Remarques

• Pour Aspect, certaines des options du paramètre « Aspect » ne sont pas affichées à l’écran en
fonction du signal d’entrée.

• Notez que si le projecteur est utilisé pour une projection en public ou à but lucratif, la modification
de l’image originale au mode large peut constituer une violation des droits des auteurs ou
producteurs, qui sont protégés par la loi.

Vous pouvez spécifier le rapport de format de l’image à
afficher pour le signal d’entrée actuel. Cette option
s’active uniquement lorsqu’un signal d’ordinateur
(numéros de mémoire préréglés 21 à 63) est reçu.

• Plein 1 : Affiche l’image de sorte qu’elle remplisse
l’écran verticalement ou horizontalement, sans
changer son rapport de format initial.

• Plein 2 : L’image d’origine est projetée entièrement
dans la fenêtre.

• Normal : Affiche l’image en faisant correspondre
chaque pixel d’élément d’image reçu à un pixel de
l’écran LCD. L’image affichée est nette, mais d’une
taille inférieure.

Réglez ce
paramètre en
fonction du signal
d’entrée

Numéro de mémoire de présélection

Ce projecteur dispose de 45 types de
données préréglées pour les signaux d’entrée
(mémoire de présélection). Lorsque le
projecteur reçoit un signal préprogrammé, il
le détecte automatiquement et rappelle les
données correspondantes depuis la mémoire
de présélection pour permettre d’obtenir
l’image optimale. Le numéro de mémoire et
le type de signal s’affichent dans le menu
INFORMATIONS (Voir page 40). Vous
pouvez également ajuster les données de
présélection via le menu RÉGLAGE DE
L’ENTRÉE.

Pour déterminer si un signal a été
préprogrammé en mémoire, consultez le
tableau de la page 52.

Remarque

Lorsque le format d’image du signal d’entrée
est différent de « Plein2 », des bandes noires
peuvent s’afficher sur l’écran.

34

Le menu RÉGLAGE DE L’ENTRÉE

Le menu RÉGLAGE

Le menu RÉGLAGE est utilisé pour changer les réglages du projecteur.

RÉGLAGE

APA intelligent: On
Rech. ent. auto.: Off
Sél sign entr A: Auto
Standard coul.: Auto
Mode économique
Verr touches: Off
Affichage CC: Off
Réinit. durée lampe

: Off

Sél: Régl: Sortie:

Paramètres Fonctions Réglage initial

APA intelligent La fonction APA (alignement automatique des pixels)

Rech. ent. auto. Lorsqu’il est réglé sur « On », le projecteur détecte les

Sél sign entr A Sélectionne le type d’entrée de signal depuis l’appareil

Standard coul. Permet de sélectionner le standard couleur du signal

Entrée A

On
règle automatiquement les paramètres « Phase des
points », « Amplification H » et « Déplacement » du menu
RÉGLAGE DE L’ENTRÉE pour le signal reçu d’un
ordinateur.

• On : Lorsqu’un signal d’entrée provient d’un ordinateur,

l’APA fonctionne automatiquement pour garantir la
clarté de l’image. Vous pouvez ajuster l’image en
appuyant sur la touche APA de la télécommande, même
si la fonction « APA intelligent » est réglée sur « On ».

• Off : L’APA fonctionne lorsque vous appuyez sur la

touche APA de la télécommande.

Off
signaux d’entrée dans l’ordre suivant : Entrée A/Entrée B
(VPL-EX70 seulement)/Vidéo/Vidéo S. Indique le canal
d’entrée lorsque l’appareil est sous tension ou la touche
INPUT est actionnée.

Auto
raccordé au connecteur INPUT A.
Sert à sélectionner le type de signal reçu de l’appareil, en
sélectionnant « Entrée A » avec la touche INPUT.

• Auto : Sélectionne automatiquement le type de signal

d’entrée.

• Ordinateur : Reçoit le signal d’un ordinateur.

• Composant : Reçoit le signal à composantes d’un

lecteur/enregistreur DVD, d’un lecteur de disques
Blu-ray, d’un tuner numérique, etc.

• Vidéo GBR : Reçoit le signal d’une console de jeu vidéo

pour téléviseur ou d’une émission HDTV.

Auto
d’entrée.
Si vous sélectionnez « Auto », le projecteur détecte
automatiquement le standard couleur du signal reçu. Si
l’image présente des distorsions ou est incolore,
sélectionnez le standard couleur en fonction du signal reçu.

Réglages et paramétrages à l’aide d’un menu

Le menu RÉGLAGE

35

Paramètres Fonctions Réglage initial

Mode
économique

Verr touches Verrouille toutes les touches du panneau de commande de

Affichage CC

Réinit. durée
lampe

Sélectionne le mode économique.

• Lampe Off : La lampe s’éteint si elle ne reçoit aucun
signal pendant 10 minutes. La lampe s’allume de
nouveau lorsqu’elle reçoit un signal ou qu’une touche est
enfoncée.

• Veille : Le projecteur entre en mode de veille s’il ne
reçoit aucun signal pendant 10 minutes. Pour l’utiliser,
mettez-le de nouveau sous tension.

• Off : Le projecteur n’entre pas en mode économique.

la face supérieure du projecteur afin que celui-ci ne puisse
être commandé que par la télécommande.
Pour verrouiller les touches du panneau de commande,
sélectionnez l’option « On ».
Lorsque l’option « On » est sélectionnée et que vous
appuyez continuellement sur la touche ?/1 du panneau de
commande pendant 10 secondes, le projecteur s’allume s’il
était en veille et se met en veille s’il était allumé. Si vous
appuyez continuellement sur la touche MENU pendant 10
secondes environ alors que le projecteur est sous tension,
les touches sont déverrouillées et la fonction « Verr
touches » est automatiquement réglée sur « Off ».

Active ou désactive la fonction de Sous-titres (CC).

• Off : Désactive la fonction de Sous-titres (CC).

• CC1/CC2/CC3/CC4/TEXT1/TEXT2/TEXT3/
TEXT4 : Sélectionne une version affichée du dialogue
ou du canal sonore d’un programme.

Lorsque vous changez la lampe, réinitialisez la durée de
lampe.

Off

Off

Off

–

Remarques

• Appuyez sur la touche APA alors qu’une image plein écran est affichée. Si l’image projetée
comporte une partie noire à sa périphérie, la fonction APA ne fonctionnera pas correctement et
certaines parties de l’image risquent de ne pas s’afficher sur l’écran.

- Vous pouvez annuler le réglage en appuyant de nouveau sur la touche APA alors que « Réglage »

est affiché.

- Pour certains types de signaux d’entrée, il se peut que le réglage de l’image ne s’effectue pas

correctement.

- Lors du réglage manuel de l’image, réglez les paramètres « Phase des points », « Amplification

H » et « Déplacement » du menu RÉGLAGE DE L’ENTRÉE.

• Si le signal d’entrée ne s’affiche pas correctement, si la classification du signal d’entrée A est
réglée sur « Auto », réglez-la en fonction du signal d’entrée.

• Les sous-titres ne s’affichent pas dans les cas suivants :

- lorsque vous réglez le volume avec la touche VOLUME +/– de la télécommande

- lorsque vous utilisez les menus sur écran

- lorsque le message « Remplacer la lampe » s’affiche à l’écran

36

Le menu RÉGLAGE

Le menu RÉGLAGE DE MENU

Le menu RÉGLAGE DE MENU sert à changer l’affichage des menus.

RÉGLAGE DE MENU

État: On
Langage: Français
Position de menu
Image accueil: On

: Centre

Sél: Régl: Sortie:

Paramètres Fonctions Réglage initial

État (affichage sur
écran)

Langage Permet de sélectionner la langue des menus et de

Position de menu Sélectionne la position d’affichage du menu parmi

Image accueil • On : Affiche l’image accueil dans la fenêtre après la

Entrée A

A

Règle l’affichage sur écran.
Si réglé sur « Off », désactive les affichages à
l’exception des menus, d’un message indiquant la mise
hors tension et des messages d’avertissement.

l’affichage sur écran. Utilisez les touches v/V/b/B
pour sélectionner la langue d’affichage et appuyez sur
la touche ENTER.

« Haut gauche », « Bas gauche », « Centre », « Haut
droite » et « Bas droite ».

mise sous tension.

• Off : N’affiche pas l’image accueil dans la fenêtre
après la mise sous tension.

On

English

Centre

On

Réglages et paramétrages à l’aide d’un menu

Le menu RÉGLAGE DE MENU

37

Le menu RÉGLAGE D’INSTALLATION

Le menu RÉGLAGE D’INSTALLATION est utilisé pour changer les réglages du projecteur.

RÉGLAGE D'INSTALLATION

Trapèze V: Auto
Symétrie: Off
Arrière-plan: Bleu
Mode de lampe: Standard
Mode haute altit.
Verrou. antivol: Off
Alim. directe: Off

: Off

Sél: Régl: Sortie:

Paramètres Fonctions Réglage initial

Trapèze V
(VPL-EX70
seulement)

Trapèze V
(VPL-EX7/ES7
seulement)

Symétrie Fait pivoter horizontalement et/ou verticalement l’image

Arrière-plan Sélectionne la couleur d’arrière-plan de l’écran lorsque le

Mode de lampe Permet de régler la luminosité de la lampe durant la

Mode haute altit. Réglé sur « On » lorsque le projecteur est utilisé à une

Entrée A

Corrige la distorsion trapézoïdale due à l’angle de
projection. Sélectionnez « Auto » pour la correction
automatique, ou « Manuel » pour la correction manuelle à
l’aide des touches v/V/b/B.

Lorsque la base du trapèze est plus longue que le
sommet : Spécifie une valeur inférieure.
Lorsque le haut du trapèze est plus long que la base

: Spécifie une valeur supérieure.

Corrige la distorsion trapézoïdale due à l’angle de
projection à l’aide des touches v/V/b/B de la
télécommande.

Lorsque la base du trapèze est plus longue que le
sommet : Spécifie une valeur inférieure.
Lorsque le haut du trapèze est plus long que la base

: Spécifie une valeur supérieure.

sur l’écran.

• HV : Fait pivoter l’image horizontalement et
verticalement.

• H: Fait pivoter l’image horizontalement.

• V: Fait pivoter l’image verticalement.

• Off : L’image ne pivote pas.

projecteur ne reçoit aucun signal. Sélectionnez « Noir » ou
«Bleu».
Normalement réglé sur « Bleu ».

projection.

• Haut : L’image projetée est lumineuse.

• Standard : Réduit le bruit du ventilateur et la
consommation d’énergie. La luminosité de l’image
projetée est inférieure à celle de l’option « Haut ».

altitude égale ou supérieure à 1 500 m.

Auto

0

Off

Bleu

Standard

Off

38

Le menu RÉGLAGE D’INSTALLATION

Paramètres Fonctions Réglage initial

Verrou. antivol Permet d’activer la fonction de verrouillage antivol du

projecteur.
Lorsque l’option « On » est sélectionnée, la fonction de
verrouillage antivol interdisant l’utilisation du projecteur
est activée, après qu’un mot de passe ait été enregistré.

Pour plus de détails, voir « Verrou. antivol » à la page 26.

Alim. directe Réglez sur « On » si vous utilisez un coupe-circuit pour

mettre tout le système sous/hors tension. Vous pouvez
mettre le système sous/hors tension sans appuyer sur la
touche d’alimentation du projecteur.

Remarques

• La qualité d’image risque de se détériorer lorsque la fonction Trapèze V est utilisée, car il s’agit
d’une correction électrique.

• Si vous réglez le « Mode haute altit. » sur « On » à une altitude inférieure à 1 500 m, il est possible
que la fiabilité de la lampe en soit réduite.

Remarques sur les VPL-EX70

• Selon la température ambiante ou l’angle de l’écran, il est possible que le réglage trapèze V auto
ne corrige pas parfaitement la distorsion trapézoïdale.

• Si un réglage fin est requis lorsque Trapèze V est réglé sur « Auto », appuyez sur la touche
KEYSTONE sur le panneau de commande ou la télécommande. Le mode de réglage « Auto »
passe alors provisoirement à « Manuel ».

Si vous souhaitez rétablir le réglage « Auto », commutez d’abord le réglage Trapèze V sur
«Manuel», puis ramenez-le à «Auto».

• Lorsque, ensuite, vous souhaitez appliquer la valeur d’ajustement fin, modifiez le réglage Trapèze
V de «Auto» à «Manuel».

Off

Off

Réglages et paramétrages à l’aide d’un menu

Le menu RÉGLAGE D’INSTALLATION

39

Le menu INFORMATIONS

Le menu INFORMATIONS affiche la désignation de modèle, le numéro de série, les
fréquences horizontale et verticale du signal d’entrée et le nombre d’heures cumulées
d’utilisation de la lampe.

INFORMATIONS

VPL-EX70 N˚ de Série 3333333

fH: 48,47kHz
fV: 60,00Hz
N˚ 23
1024x768

Durée de lampe: 2 H

Entrée A

Sél: Sortie:

Numéro de série

Numéro de mémoire d’un signal d’entrée

Type de signal

Paramètres Fonctions

fH Affiche la fréquence horizontale du signal d’entrée.

La valeur affichée est approximative.

fV Affiche la fréquence verticale du signal d’entrée.

La valeur affichée est approximative.

Durée de lampe Indique le nombre total d’heures de fonctionnement de

la lampe.

Remarque

Ceux-ci ne sont affichés que sur l’écran. Vous ne pouvez pas modifier l’affichage et aucun réglage
n’est modifiable.

Désignation du modèle

40

Le menu INFORMATIONS

Signaux d’entrée et éléments réglables/paramètres de réglage

Certaines des options des menus ne sont pas réglables suivant le signal d’entrée, tel qu’indiqué
dans les tableaux suivants.
Les options non réglables n’apparaissent pas dans le menu.

Menu PARAMÉTRAGE DE L’IMAGE

Option Signal d’entrée

Vidéo ou Vidéo S
(Y/C)

Mode d’image
Réglez l’image...

Contraste
Lumière
Couleur
Teinte z

(NTSC 3.58/4.43

seulement)
Netteté
Mode gamma
Temp. Couleur

DDE

Vo l u m e

zzzz

zzzz
zzzz
zzz–

zzz–

–––z
zzzz
zz

zzzz

Composantes Vidéo GBR Ordinateur

zz–

(Format entrelacé
seulement)

*1

z

(Format
entrelacé
seulement)

*1

*2

–

z : Réglable/peut être réglé
– : Non réglable/ne peut pas être réglé

*1

: Sauf pour la mémoire de présélection No 7, 8

*2

: Ne peut pas être réglé en mode Présentation

Réglages et paramétrages à l’aide d’un menu

Menu RÉGLAGE DE L’ENTRÉE

Option Signal d’entrée

Vidéo/S-Vidéo (Y/C) Composantes Vidéo GBR Ordinateur

Aspect
Réglez le signal...

Phase des points
Amplification H
Déplacement

zzzz

–––z

–––z

– zzz

z : Réglable/peut être réglé
– : Non réglable/ne peut pas être réglé

*3

:Peut être réglé sauf numéro de mémoire de présélection 49.

*3

Le menu INFORMATIONS

41

B Maintenance

Remplacement de la lampe

La lampe utilisée comme source d’éclairage
est un produit consommable. Par
conséquent, remplacez la lampe par une
neuve dans les cas suivants.

• Lorsque la lampe a grillé ou perdu de sa
luminosité

• « Remplacer la lampe » s’affiche sur
l’écran.

• L’indicateur LAMP/COVER s’allume
(clignote trois fois)

La durée de vie de la lampe dépend des
conditions d’utilisation.
Utilisez une lampe pour projecteur
LMP-E191 comme lampe de rechange.
L’utilisation d’une lampe autre que
LMP-E191 peut provoquer des dommages
au projecteur.

Remarques

• Si la lampe devait se casser, demandez
l’intervention du personnel qualifié Sony
qui remplacera la lampe et vérifiera
l’intérieur de l’appareil.

• Retirez la lampe en tenant la poignée.

• Lorsque vous retirez la lampe, assurez-vous
qu’elle demeure à l’horizontale, et tirez bien
droit vers le haut. N’inclinez pas la lampe. Si
vous extrayez la lampe inclinée et que la
lampe se casse.

1 Mettez le projecteur hors tension et

débranchez le cordon d’alimentation
secteur de la prise secteur.

Remarque

Veillez à ce que le projecteur ne bascule
pas après avoir été retourné.

3 Ouvrez le couvercle de la lampe en

desserrant la vis avec un tournevis
cruciforme.

Remarque

Par mesure de sécurité, ne desserrez pas
d’autres vis.

4 Desserrez les deux vis sur la lampe à

l’aide du tournevis cruciforme (a).
Déployez la poignée (b), puis
extrayez la lampe en tirant sur la
poignée (c).

Poignée

Remarque

Avant de remplacer la lampe après avoir
utilisé le projecteur, attendez au moins une
heure pour lui permettre de se refroidir.

2 Placez une feuille de protection

(textile) sous le projecteur. Retournez
le projecteur de façon à en voir le
dessous.

42

Remplacement de la lampe

5 Introduisez la nouvelle lampe à fond

jusqu’à ce qu’elle soit correctement en
place (a). Serrez les deux vis (b).
Rabattez la poignée pour la remettre
en place (c).

Remarques

• Veillez à ne pas toucher la surface en
verre de la lampe.

• Le projecteur ne se met pas sous tension
si la lampe n’est pas correctement
installée.

• Veillez à ce qu’aucun liquide ou objet ne
tombe à l’intérieur de la fente afin

d’éviter tout risque d’électrocution ou
d’incendie.

11Sélectionnez « Réinit. durée lampe »,

puis appuyez sur la touche ENTER.

RÉGLAGE

APA intelligent: On
Rech. ent. auto.: Off
Sél sign entr A: Auto
Standard coul.: Auto
Mode économique
Verr touches: Off
Affichage CC: Off
Réinit. durée lampe

: Off

Sél: Régl: Sortie:

Entrée A

12Sélectionnez « Exécuter » avec la

V et appuyez sur la touche

touche
ENTER.

La durée de lampe est remise à 0, et
« Changer la lampe et nettoyer le
filtre? » s’affiche sur l’écran de menu.

Changer la lampe et nettoyer le filtre?

Oui:

Non:

Reportez-vous à page 44 pour

« Nettoyage du filtre à air

».

13Sélectionnez « Oui » avec la touche v.

« Réinitialisation de durée de lampe
terminée! » s’affiche dans l’écran de
menu.

Maintenance

6 Refermez le couvercle de la lampe et

serrez la vis.

Remarque

Assurez-vous de fixer solidement le
couvercle de lampe dans sa position
initiale. Sinon le projecteur ne peut pas être
mis sous tension.

7 Remettez le projecteur à l’endroit.

8 Branchez le cordon d’alimentation.

La touche ?/1 s’allume en rouge.

9 Appuyez sur la touche ?/1 pour

mettre le projecteur sous tension.

10Appuyez sur la touche MENU, puis

sélectionnez le menu RÉGLAGE.

Remplacement de la lampe

43

Nettoyage du filtre à air

5 Posez le filtre à air en l’engageant dans

chaque griffe du couvercle de filtre à
air, puis remettez le couvercle en
place.

Vous devez nettoyer le filtre à air chaque fois
que vous changez la lampe.
Retirez le filtre à air, puis enlevez la
poussière à l’aide d’un aspirateur.
Le temps nécessaire au nettoyage du filtre à
air varie suivant l’environnement ou les
conditions d’utilisation du projecteur.
Quand il devient difficile d’enlever la
poussière du filtre à l’aspirateur, ôtez le filtre
à air et lavez-le.

1 Mettez le projecteur hors tension et

débranchez le cordon d’alimentation.

2 Extrayez le couvercle du filtre à air et

retirez-le.

Filtre à air

3 Déposez le filtre à air.

Remarques

• Si vous ne nettoyez pas le filtre à air, la
poussière risque de s’y accumuler et de
l’obstruer. La température peut alors
augmenter à l’intérieur de l’appareil et
causer un dysfonctionnement ou un
incendie.

• Fixez le couvercle du filtre à air
correctement. Le projecteur ne peut pas être
mis sous tension si le couvercle est mal
fermé.

• Le filtre à air possède un côté avant et un côté
arrière. Placez le filtre à air de sorte qu’il
s’engage dans la rainure du couvercle du
filtre à air.

4 Lavez le filtre à air au moyen d’une

solution détergente neutre et faites-le
sécher dans un endroit ombragé.

44

Nettoyage du filtre à air

Griffes

B Divers

Recherche de pannes

Si le projecteur ne fonctionne pas correctement, essayez d’en déterminer la cause et de
remédier au problème comme il est indiqué ci-dessous. Si le problème persiste, consultez le
service après-vente Sony.

Alimentation

Problème Cause et solution

L’appareil ne se met pas
sous tension.


Problème Cause et solution

Pas d’image. • Un câble est débranché ou les raccordements sont incorrects.

L’image est parasitée. Des parasites peuvent apparaître à l’arrière-plan de l’image avec

L’image reçue du
connecteur INPUT A
présente des couleurs
anormales.

• Le projecteur a été mis hors et sous tension à brefs intervalles à

l’aide de la touche ?/1.
c Attendez environ 90 secondes avant de mettre le projecteur sous

tension. (voir page 23).

• Le couvercle de lampe est mal fixé.
c Fermez correctement le couvercle de la lampe (voir page 43).

• Le couvercle du filtre à air est détaché.

c Reposez correctement le couvercle du filtre à air (voir page 44).

c Assurez-vous que les raccordements ont été correctement

effectués (voir page 18).

• Les raccordements sont incorrects.
c Ce projecteur est compatible avec DDC2B (Digital Data

Channel 2B - Canal de données numériques 2B). Si votre
ordinateur est compatible avec DDC, mettez le projecteur sous
tension en procédant comme suit.

1 Raccordez le projecteur à l’ordinateur.
2 Mettez le projecteur sous tension.
3 Démarrez l’ordinateur.

• La sélection d’entrée est incorrecte.
c Sélectionnez la source d’entrée correctement (voir page 21).

• L’image a été masquée.
c Appuyez sur la touche PIC MUTING pour faire réapparaître

l’image (voir page 16).

• Le signal de l’ordinateur n’est pas réglé sur sortie vers un moniteur
externe ou réglé sur sortie vers un moniteur externe et un moniteur
LCD d’un ordinateur.
c Paramétrez le signal d’ordinateur pour une sortie seulement

vers un moniteur externe (voir page 18).

certaines combinaisons du nombre de pixels du signal reçu de
l’ordinateur et du nombre de pixels sur le panneau LCD.
c Changez la configuration du bureau sur l’ordinateur utilisé.

Le signal d’entrée ne peut pas être reçu lorsque « Sél sign entr A »
du menu RÉGLAGE est sur « Auto » ou que le réglage de « Sél sign
entr A » est incorrect.
c Sélectionne « Ordinateur », « Vidéo GBR » ou « Composant »

selon le signal d’entrée (voir page 35).

Divers

Recherche de pannes

45

Problème Cause et solution

L’affichage sur écran
n’apparaît pas.

La balance des couleurs est
incorrecte.

L’image est trop sombre. • Le contraste ou la luminosité ne sont pas correctement réglés.

L’image n’est pas nette. • L’image est mal mise au point.

L’image dépasse de
l’écran.

L’image tremblote. Le paramètre « Phase des points » du menu RÉGLAGE DE

Le paramètre « État » RÉGLAGE DE MENU a été réglé sur « Off ».
c Réglez le paramètre « État » RÉGLAGE DE MENU sur « On »

(voir page 37).

• L’image n’est pas correctement réglée.
c Réglez l’image (voir page 31).

• Le projecteur est réglé sur le mauvais standard couleur.
c Placez le paramètre « Standard coul. » du menu RÉGLAGE sur

le standard couleur du signal d’entrée (voir page 35).

c Réglez correctement le contraste ou la luminosité dans le menu

« Réglez l’image... » (voir page 31).

• La lampe est grillée ou a perdu de sa luminosité.

c Remplacez la lampe par une neuve (voir page 42).

c Réglez la mise au point (voir page 22).

• De la condensation s’est formée sur l’objectif.
c Laissez le projecteur sous tension pendant environ deux heures.

• Vous avez appuyé sur la touche APA bien qu’il y ait des bandes
noires autour de l’image.
c Affichez l’image en entier sur l’écran et appuyez sur la touche

APA.

c Réglez correctement « Déplacement » dans le menu RÉGLAGE

DE L’ENTRÉE (voir page 33).

• Ce signal d’entrée ne peut pas être projeté car la fréquence se
trouve en dehors de la plage admissible pour ce projecteur.
c Utilisez un signal dans la plage de fréquences admissible.

• La résolution du signal de sortie de l’ordinateur est trop élevée.
c Définissez le paramètre de sortie SVGA (VPL-ES7) ou XGA

(VPL-EX70/EX7) (voir page 19).

L’ENTRÉE n’a pas été bien réglé.
c Réglez correctement « Phase des points » dans le menu

RÉGLAGE DE L’ENTRÉE (voir page 33).

Son

Problème Cause et solution

Pas de son. • Un câble est débranché ou les raccordements sont incorrects.

46

Recherche de pannes

c Assurez-vous que les raccordements ont été correctement

effectués (voir page 18).

• Le câble de raccordement audio utilisé est incorrect.
c Utilisez un câble audio stéréo sans résistance (voir page 19).

• Le son n’est pas correctement réglé.
c Réglez le son avec la touche VOLUME +/– de la télécommande

ou réglez « Volume » dans le menu PARAMÉTRAGE DE
L’IMAGE (voir page 32).

Télécommande

Problème Cause et solution

La télécommande ne
fonctionne pas.

La pile de la télécommande est déchargée.
c Remplacez-la par une nouvelle pile (voir page 16).

Divers

Problème Cause et solution

Les touches du panneau de
commande sont
inopérantes.

Les touches du panneau de commande sont verrouillées.
c Déverrouillez les touches du panneau de commande

(voir page 36).

Indicateurs

Problème Cause et solution

L’indicateur LAMP/
COVER clignote en
orange. (Taux de répétition
de 2 clignotements)

L’indicateur LAMP/
COVER clignote en
orange. (Taux de répétition
de 3 clignotements)

La touche :
rouge. (Taux de répétition
de 2 clignotements)

La touche :
rouge. (Taux de répétition
de 4 clignotements)

La touche :
rouge. (Taux de répétition
de 6 clignotements)

/1 clignote en

/1 clignote en

/1 clignote en

• Le couvercle de la lampe ou du filtre à air est mal fixé.
c Installez correctement le couvercle (voir pages 43 et 44).

• La lampe a atteint la fin de sa durée de vie.
c Remplacez la lampe (voir page 42).

• La lampe a atteint une température élevée.
c Attendez 60 secondes pour que la lampe se refroidisse, puis

remettez le projecteur sous tension.

• La température à l’intérieur du projecteur est anormalement
élevée.
c Assurez-vous que les orifices de ventilation ne sont pas

obstrués.

• Le projecteur est utilisé à haute altitude.
c Assurez-vous que « Mode haute altit. » du menu RÉGLAGE

D’INSTALLATION est sur « On ».

Le ventilateur est défectueux.
c Consultez le service après-vente Sony.

Débranchez le cordon d’alimentation de la prise murale une fois que
la touche :
projecteur sous tension. Si le témoin ON/STANDBY clignote en
rouge et que le problème persiste, le circuit électrique est en panne.
c Consultez le service après-vente Sony.

/1 arrête de clignoter, rebranchez-le et remettez le

Divers

Recherche de pannes

47

Liste de message

Messages d’avertissement

Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.

Message Signification et remède

Remplacer la lampe et
nettoyer le filtre.

Messages de mise en garde

Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.

Message Signification et remède

Non applicable! Vous avez appuyé sur la mauvaise touche.

Touches du panneau
verrouillées!

• Il est temps de changer la lampe et de nettoyer le filtre à air.
c Remplacez la lampe (voir page 42) et nettoyez le filtre (voir

page 44).

• Lorsque ce message après le remplacement de la lampe, la tâche
n’a pas été terminée.

c Effectuez les étapes 10 à 13 à la page 43

c Appuyez sur la touche appropriée.

Le paramètre « Verr touches » du menu RÉGLAGE est sur « On ».
c Toutes les touches du panneau de commande du projecteur sont

verrouillées. Utilisez le projecteur avec les touches de la
télécommande (voir page 36).

48

Recherche de pannes

Spécifications

Caractéristiques optiques

Système de projection

Panneau LCD

Objectif Zoom 1,2x

Lampe lampe ultra haute pression 190 W
Dimensions de l’image projetée

Sortie de lumière

1)

Lorsque Mode de lampe est sur « Haut »

Distance de projection (Lorsqu’il est placé à
terre./Dispositif de réglage non étendu, fonction
Trapèze V effectuée. )

Il se peut qu’il y ait une légère différence entre la
valeur réelle et la valeur théorique indiquée ci­dessus.

Caractéristiques électriques

Standard couleur Système
NTSC

Système de projection à 3

panneaux LCD, 1 objectif

VPL-EX70/EX7: Panneau XGA

0,63 pouce (16,0 mm), env.
2 360 000 pixels (1024 × 768 ×

3)

VPL-ES7: Panneau SVGA

0,63 pouce (16,0 mm),
1 440 000 pixels (800 × 600 ×

3)

f 18,53 à 22,18 mm/F1,65 à 1,93

40 à 300 pouces (1 016 à 7 620

mm)

1)

VPL-EX70 : 2600 lm
VPL-EX7/ES7 : 2000 lm

40-pouces (1 016 mm) :

1,1 à 1,4 m (3,6 à 4,6 pieds)

80-pouces (2 032 mm) :

2,3 à 2,8 m (7,5 à 9,2 pieds)

100-pouces (2 540 mm) :

2,9 à 3,5 m (9,5 à 11,5 pieds)

150-pouces (3 810 mm) :

4,4 à 5,2 m (14,4 à 17,1 pieds)

200-pouces (5 080 mm) :

5,8 à 7,0 m (19,0 à 23,0 pieds)

250-pouces (6 350 mm) :

7,3 à 8,8 m (24,0 à 28,9 pieds)

300-pouces (7 620 mm) :

8,8 à 10,5 m (28,9 à 34,5 pieds)

3.58/PAL/SECAM/

NTSC

4.43/PAL-M/PAL-N/

PAL60, sélection automatique/
manuelle

4.43 est le standard couleur

(NTSC

utilisé lors de la lecture d’une
cassette vidéo enregistrée en
NTSC sur un magnétoscope

4.43.)

Résolution VPL-EX70/EX7: 750 lignes TV

Signaux d’ordinateur compatibles

2)

Spécifiez la résolution et la fréquence du signal
de l’ordinateur utilisé dans les limites des
signaux préprogrammés admissibles du
projecteur.

Signaux vidéo utilisables

Haut-parleurs

Sortie haut-parleur

NTSC

horizontales (entrée vidéo)
1024 × 768 points (entrée RGB)

VPL-ES7: 500 lignes TV

horizontales (entrée vidéo)
800 × 600 pixels (entrée RGB)

fH: 19 à 92 kHz

fV: 48 à 92 Hz

(Résolution maximale du signal

d’entrée : SXGA+ 1400 × 1050
fV: 60 Hz)

15 k RGB/composant 50/60 Hz,

composantes progressives 50/
60 Hz, DTV (480/60i, 575/50i,
480/60p, 575/50p, 720/60p,
720/50p, 1080/60i, 1080/50i),
vidéo composite, vidéo Y/C

Haut-parleurs monaural, 40 ×

28,5 mm (1

1 W (max.) × 1

2)

5

/8 × 1 1/8 pouces)

Entrée/Sortie

VIDEO IN VIDEO: type phono

INPUT A RGB : HD D-sub15 broches

Vidéo composite : 1 Vc-c ±2 dB
de sync négative (terminaison
75 ohms)

S VIDEO: Y/C type mini-DIN

4broches
Y (luminance) : 1 Vc-c ±2 dB
de sync négative (terminaison
75 ohms)
C (chrominance) : salve
0,286 Vp-p ±2 dB (NTSC)
(terminaison 75 ohms), salve
0,3 Vp-p ±2 dB (PAL)
(terminaison 75 ohms)

(femelle) Composant
analogique RGB :
R/R-Y : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
G : 0,7 Vc-c ±2 dB (terminaison
75 ohms)

Divers

Spécifications

49

V avec sync/Y : 1 Vc-c ±2 dB
de sync négative (terminaison
75 ohms)
B/B-Y : 0,7 Vc-c ±2 dB
(terminaison 75 ohms)
HD: Entrée sync horizontale :
Niveau TTL, positif/négatif
VD: Entrée sync verticale :

INPUT B RGB (VPL-EX70 seulement) :

AUDIO INPUT

OUTPUT MONITOR OUT: HD D-sub

REMOTE (VPL-EX70/EX7 seulement)

Niveau TTL, positif/négatif

HD D-sub15 broches (femelle)
Analogique RGB :
R : 0,7 Vc-c ±2 dB (terminaison
75 ohms)
G : 0,7 Vc-c ±2 dB (terminaison
75 ohms)
B : 0,7 Vc-c ±2 dB (terminaison
75 ohms)
HD: Entrée sync horizontale :
Niveau TTL, positif/négatif
VD: Entrée sync verticale :
Niveau TTL, positif/négatif

Minijack stéréo, 500 mVrms,
impédance d’entrée de 47
kilohms ou plus

15 broches (femelle)
R, G, B : Unité de gain :
75 ohms
HD, VD: 4 Vp-p (ouvert),
1 Vp-p (75 ohms)

AUDIO OUT (sortie variable) :

Minijack stéréo
1 Vrms (lorsque le volume est
maximum et qu’un signal
d’entrée est 500 mVrms),
impédance de sortie 5 kilohms
ou moins.

RS-232C: D-sub 9 broches

Informations générales

Dimensions Environ 314 × 109 × 269 mm

Poids VPL-EX70 :

Puissance requise

3

/8 × 4 3/8 × 10 5/8 pouces)

(12
(L/H/P) (sauf saillies)

Environ 3,0 kg (6 livres
10 onces)

VPL-EX7/ES7 :

Environ 2,9 kg (6 livres
6 onces)

VPL-EX70/EX7: AC 100 à 240 V,

2,6 à 1,1 A, 50/60 HZ

VPL-ES7: AC 100 à 240 V, 2,4 à

1,0 A, 50/60 HZ

Puissance absorbée

VPL-EX70/EW7 : 260 W

maximum (en veille 3 W)

VPL-ES7 : 240 W maximum (en

veille 3 W)

Dissipation de chaleur

884 BTU (VPL-EX70/EW7)
816 BTU (VPL-ES7)

Température de fonctionnement

0 °C à 35 °C (32 °F à 95 °F)

Taux d’humidité accepté

35% à 85% (sans condensation)

Température d’entreposage

–20°C à +60°C (–4°F à +140°F)

Taux d’humidité de stockage

10% à 90%

Accessoires fournis

Télécommande (1)
Pile au lithium CR2025 (1)
Câble HD D-sub à 15 broches

(1,8 m) (1)

(1-967-100-11/SONY)
Mallette de transport (1)
Cordon d’alimentation secteur (1)
Cache-objectif (1)
Mode d’emploi (CD-ROM) (1)
Guide de référence rapide (1)
Etiquette de sécurité (1)

La conception et les spécifications de l’appareil et
de ses accessoires en option sont susceptibles
d’être modifiées sans préavis.

Remarque

Vérifiez toujours que l’appareil fonctionne
correctement avant l’utilisation. Sony n’assumera
pas de responsabilité pour les dommages de
quelque sorte qu’ils soient, incluant mais ne se
limitant pas à la compensation ou au
remboursement, à cause de la perte de profits
actuels ou futurs suite à la défaillance de cet
appareil, que ce soit pendant la période de garantie
ou après son expiration, ou pour toute autre raison
quelle qu’elle soit.

Accessoires en option

Lampe de projecteur

LMP-E191 (pour remplacement)

Les accessoires en option ne sont pas tous
disponibles dans tous les pays et régions.
Pour plus d’informations, veuillez contacter
votre revendeur Sony agréé.

50

Spécifications

Affectation des broches

Connecteur INPUTA (HD D-sub à
15 broches, femelle)

1R/R-Y 9Entrée

d’alimenta­tion pour

DDC
2 G/Y 10 GND
3 B/B-Y 11 GND
4 RESERVE 12 DDC/SDA
5 GND 13 HD
6 GND (R) 14 VD
7 GND (G) 15 DDC/SCL
8 GND (B)

Connecteur INPUT B (HD D-sub à
15 broches, femelle) (VPL-EX70
seulement)

Connecteur RS-232C (D-sub
9 broches, femelle) (VPL-EX70/EX7
seulement)

1NC 6NC
2RXDA 7RTS
3TXDA 8CTS
4DTR 9NC
5 GND

1R 9Entrée

d’alimenta-

tion pour

DDC
2 G 10 GND
3 B 11 GND
4 RESERVE 12 DDC/SDA
5 GND 13 HD
6 GND (R) 14 VD
7 GND (G) 15 DDC/SCL
8 GND (B)

Spécifications

Divers

51

Signaux préprogrammés

No de
mémoire

1 Vidéo 60 Hz 60 Hz 15,734 59,940 –
2 Vidéo 50 Hz 50 Hz 15,625 50,000 –
3 480/60i 480/60i 15,734 59,940 S sur G/Y
4 575/50i 575/50i 15,625 50,000 S sur G/Y
5 480/60p 480/60p (composante

6 575/50p 575/50p (composante

7 1080/60i 1035/60i, 1080/60i 33,750 60,000 S sur G/Y
8 1080/50i 1080/50i 28,130 50,000 S sur G/Y
10 720/60p 720/60p 45,000 60,000 S sur G/Y
11 720/50p 720/50p 37,500 50,000 S sur G/Y
21 640 × 350 Mode VGA 1 31,469 70,086 H-pos, V-nég
22 VGA VESA 85 Hz 37,861 85,080 H-pos, V-nég
23 640 × 400 PC-9801 Normal 24,823 56,416 H-nég, V-nég
24 Mode VGA 2 31,469 70,086 H-nég, V-pos
25 VGA VESA 85 Hz 37,861 85,080 H-nég, V-pos
26 640 × 480 Mode VGA 3 31,469 59,940 H-nég, V-nég
27 Macintosh 13" 35,000 66,667 H-nég, V-nég
28 VGA VESA 72 Hz 37,861 72,809 H-nég, V-nég
29 VGA VESA 75 Hz 37,500 75,000 H-nég, V-nég
30 VGA VESA 85 Hz 43,269 85,008 H-nég, V-nég
31 800 × 600 SVGA VESA 56 Hz 35,156 56,250 H-pos, V-pos
32 SVGA VESA 60 Hz 37,879 60,317 H-pos, V-pos
33 SVGA VESA 72 Hz 48,077 72,188 H-pos, V-pos
34 SVGA VESA 75 Hz 46,875 75,000 H-pos, V-pos
35 SVGA VESA 85 Hz 53,674 85,061 H-pos, V-pos
36 832 × 624 Macintosh 16" 49,724 74,550 H-nég, V-nég
37 1024 × 768 XGA VESA 60 Hz 48,363 60,004 H-nég, V-nég
38 XGA VESA 70 Hz 56,476 70,069 H-nég, V-nég
39 XGA VESA 75 Hz 60,023 75,029 H-pos, V-pos
40 XGA VESA 85 Hz 68,677 84,997 H-pos, V-pos
41 1152 × 864 SXGA VESA 70 Hz 63,995 70,019 H-pos, V-pos
42 SXGA VESA 75 Hz 67,500 75,000 H-pos, V-pos
43 SXGA VESA 85 Hz 77,487 85,057 H-pos, V-pos
44 1152 × 900 Sunmicro LO 61,795 65,960 H-nég, V-nég

Signal préprogrammé fH (KHz) fV (Hz) Sync

31,470 60,000 S sur G/Y

progressive NTSC)

31,250 50,000 S sur G/Y

progressive PAL)

52

Spécifications

No de
mémoire

45 1280 × 960 SXGA VESA 60 Hz 60,000 60,000 H-pos, V-pos
46 SXGA VESA 75 Hz 75,000 75,000 H-pos, V-pos
47 1280 × 1024 SXGA VESA 60 Hz 63,974 60,013 H-pos, V-pos
48 SXGA VESA 75 Hz 79,976 75,025 H-pos, V-pos
49 SXGA VESA 85 Hz 91,146 85,024 H-pos, V-pos
50 1400 × 1050 SXGA+ 60 Hz 65,317 59,978 H-nég, V-pos
55 1280 × 768 WXGA 60Hz 47,776 59,870 H-nég, V-pos
56 1280 × 720 WXGA 60Hz 44,772 59,885 H-nég, V-pos
60 1360 × 768 1360 × 768/60 44,720 59,799 H-nég, V-pos
61 1440 × 900 1440 × 900/60 55,935 59,887 H-nég, V-pos
63 1280 × 800 1280 × 800/60 49,702 59,810 H-nég, V-pos

Remarques

• Il se peut que l’image ne s’affiche pas correctement avec des signaux autres que les signaux
préprogrammés ci-dessus.

• Lorsqu’un signal SXGA+ est entré, l’image risque de déborder de l’écran. Dans ce cas, entrez un
signal sans bandes noires autour de l’image, puis débranchez et rebranchez le câble ou
sélectionnez le signal d’entrée en appuyant sur la touche INPUT.

• Si la résolution du signal d’entrée est différente de la résolution du panneau, le signal d’entrée n’est
pas affiché avec sa résolution, et les lettres ou les lignes risquent d’être irrégulières.

Signal préprogrammé fH (KHz) fV (Hz) Sync

Spécifications

Divers

53

Schéma d’installation

Installation au sol (projection avant)

Distance entre la partie avant du boîtier et
le centre de l’objectif.

Mur

Partie la plus

avancée du

boîtier

Centre de l’écran

Centre de l’objectif

19

/32)

14,6 (

Centre de l’objectif

Sol

* Support réglable non étendu, et la fonction Trapèze V a été effectuée.

Unité : mm (pouces)

Cette section illustre différentes possibilités d’installation du projecteur, par exemple sur un
bureau, etc.

Voir le tableau à la page 55 pour les mesures d’installation.

Les caractères alphabétiques dans l’illustration indiquent les distances ci-après.

a: distance entre l’écran et le centre de l’objectif
b: distance entre le sol et le centre de l’objectif
c: distance entre le sol et le dessous des dispositifs de réglage du projecteur
x: distance entre le sol et le centre de l’écran (libre)

54

Schéma d’installation

Unité : mm (pouces)

PS

40 60 80 100 120 150 180 200 250 300

(pouces)

(mm) 1016 1524 2032 2540 3048 3810 4572 5080 6350 7620
aN1180

M 1330

b Sur la base de la formule indiquée ci-après.
c Sur la base de la formule indiquée ci-après.

(46

(52

1780

2390

1

/2)

(70 1/8)
2020

3

/8)

(79 5/8)

(94 1/8)
2700

(106 3/8)

2990
(117 3/4)

3380
(133 1/8)

3600
(141 3/4)

4070
(160 3/8)

4510
(177 5/8)

5090
(200 1/2)

5410
(213 1/8)

6110
(240 5/8)

6020
(237 1/8)

6800
(267 3/4)

7530
(296 1/2)

8500
(334 3/4)

9050
(356 3/8)

10210
(402 1/8)

a (N) = {(PS × 29,376) × 1,03} – 31,7
a (M) = {(PS × 35,202) × 0,97} – 31,7
b = x – {PS × 5,055 + (a + 31,7) × 0,1405 – 4,5}
c = x – {PS × 5,055+ (a + 31,7) × 0,1405 – 4,5 + 90,5}

Les caractères alphabétiques dans les tableaux et les formules indiquent ce qui suit.

PS: taille de l’image projetée mesurée en diagonale
a: distance entre l’écran et le centre de l’objectif
b: distance entre le sol et le centre de l’objectif
c: distance entre le sol et les dispositifs de réglage du projecteur
x: libre
N: minimum
M: maximum

Schéma d’installation

Divers

55

Installation au plafond (projection avant)

L’appareil est réglé afin que la partie inférieure soit parallèle au plafond. La fonction Trapèze V
a été effectuée.

)

)

8

8

/

/

/4)

1

3

15

69.5 (2

42.2 (1

104.5 (4

Orifices de montage d’un
support de suspension de
projecteur

Plafond

Centre de l’écran

Centre de l’objectif

Centre du projecteur

Centre de l’objectif

Centre de l’écran

Partie la plus

avancée du

boîtier

3

10.4 (

/8)

26.7 (1)

72.5

Centre de l’objectif

Distance entre la partie avant du boîtier et l’orifice de
montage d’un support de suspension de projecteur (avant)

/8)

7

(2

Centre de l’objectif

Orifice de montage d’un
support de suspension
de projecteur (avant)

Unité : mm (pouces)

Cette section décrit des exemples d’installation du projecteur au plafond.
Lors de l’installation du projecteur au plafond, utilisez un support de suspension de projecteur
recommandé par Sony.
Pour l’installation au plafond, contactez du personnel Sony qualifié.
Voir le tableau à la page 57 pour les mesures d’installation.

Les caractères alphabétiques dans les illustrations indiquent les distances ci-après.
a’: distance entre l’orifice (avant) de montage d’un support de suspension de projecteur sur la

face inférieure de ce projecteur et le centre de l’écran

b: distance entre l’orifice (avant) de montage d’un support de suspension de projecteur sur la

face inférieure de ce projecteur et le plafond

x: distance entre le plafond et le centre de l’écran

56

Schéma d’installation

Unité : mm (pouces)

PS

40 60 80 100 120 150 180 200 250 300

(pouces)

(mm) 1016 1524 2032 2540 3048 3810 4572 5080 6350 7620
a’ N 1200

M 1350

x Sur la base de la formule indiquée ci-après.
b Libre

(47

(53

1800

2410

1

/4)

(70 7/8)
2040

1

/4)

(80 3/8)

(95)
2720

(107 1/8)

3010
(118 5/8)

3410
(134 3/8)

3620
(142 5/8)

4090
(161 1/8)

4530
(178 3/8)

5120
(201 5/8)

5440
(214 1/4)

6140
(241 7/8)

6040
(237 7/8)

6830
(269)

7560
(297 3/4)

8540
(336 3/8)

9070
(357

1/4)

10250
(403 5/8)

a’(N) = {(PS × 29,415) × 1,03} - 32,0 + 16,4
a’(M) = {(PS × 35,283) × 0,97} - 32,0 + 16,4
x = b + {PS × 5,073 + (a’+ 32,0 - 16,4) × 0,07344 - 2,3 + 72,5}

Les caractères alphabétiques dans les tableaux et les formules indiquent ce qui suit.

PS: taille de l’image projetée mesurée en diagonale
a’: distance entre l’orifice (avant) de montage d’un support de suspension de projecteur sur la

face inférieure de ce projecteur et le centre de l’écran

b: distance entre la surface de montage d’un support de suspension de projecteur sur la face

inférieure de ce projecteur et le plafond

x: distance entre le centre de l’écran et le plafond
N: minimum
M: maximum

Schéma d’installation

Divers

57

Dimensions

Avant

Côté

3

314 (12

/8)

69,5 (2

Centre du projecteur

5

/8)

/8)

3

/8)

7

109 (4

72,2 (2

Unité : mm (pouces)

58

Dimensions

/8)

3

109 (4

269 (10

5

/8)

Unité : mm (pouces)

Face supérieure

/8)

5

269 (10

314 (12

3

/8)

Unité : mm (pouces)

Dimensions

Divers

59

Index

A

Accessoires en option .............................50

Accessoires fournis ................................. 50

Affectation des broches ...........................51

Affichage CC .......................................... 36

Alim. directe ...........................................39

Amplification H ...................................... 33

APA intelligent ........................................35

Arrière-plan .............................................38

Aspect ...............................................33, 34

B

Barre antivol ............................................ 11

C

Connecteur RS-232C ..............................51

Contraste .................................................31

Couleur ....................................................31

D

DDE ........................................................ 32

Déplacement ........................................... 33

Durée de lampe ....................................... 40

E

Emplacement et fonction des commandes

arrière/bas ............................................10

haut/côté droit/avant ............................ 10

panneau de commande ........................12

panneau des connecteurs .....................14

télécommande .....................................15

État .......................................................... 37

F

fH (fréquence horizontale) ......................40

Filtre à air ................................................ 44

Fonction de mise sous/hors tension

directe ..............................................27

Fonction Zoom numérique ......................27

fV (fréquence verticale) ..........................40

I

Image accueil .......................................... 37

Installation ...............................................18

conditions déconseillées ........................6

installation déconseillée ........................ 5

remarques ...............................................5

L

Langage ...................................................37

Langue

sélection de la langue de menu ............24

Liste des messages

avertissement .......................................48

mise en garde .......................................48

Lumière ....................................................31

M

Menu

menu INFORMATIONS ......................40

menu PARAMÉTRAGE DE

L’IMAGE .....................................31

menu RÉGLAGE .................................35

menu RÉGLAGE

D’INSTALLATION .....................38

menu RÉGLAGE DE L’ENTRÉE .......33

menu RÉGLAGE DE MENU ..............37

pour faire disparaître le menu ..............30

utilisation d'un menu ............................29

Mode d'image ..........................................31

Mode de lampe ........................................38

Mode économique ...................................36

Mode gamma ...........................................31

Mode haute altit. ................................38, 39

N

Netteté ......................................................31

Numéro de mémoire de présélection .......34

O

Objectif ....................................................11

P

Phase des points .......................................33

Piles .........................................................16

Position de menu .....................................37

Présentation .............................................27

Projection .................................................21

R

Raccordement d'un magnétoscope ..........20

Raccordement d'un ordinateur .................18

Rech. ent. auto. ........................................35

Recherche de pannes ...............................45

Réglez l'image .........................................31

Réinit. durée de lampe .............................36

60

Index

Remplacement de la lampe .....................42

Reset

réinitialisation d'un paramètre .............30

S

Sél sign entr A .........................................35

Spécifications ..........................................49

Standard coul. ..........................................35

Symétrie ..................................................38

T

Teinte .......................................................31

Télécommande ........................................15

capteur de télécommande avant ...........10

emplacement et fonction des

commandes ..................................15

Temp. Couleur .........................................32

Ten sio n

mise sous tension .................................21

Trapèze V ................................................38

V

Verr touches .............................................36

Verrou. antivol .............................11, 26, 39

Volume ....................................................32

Index

Divers

61

Marques

• Adobe Acrobat est une marque d’Adobe
Systems Incorporated.

• Windows est une marque déposée de
Microsoft Corporation aux Etats-Unis et/
ou dans d’autres pays.

• Kensington est une marque déposée de
Kensington Technology Group.

• Macintosh est une marque déposée
d’Apple Inc.

• VESA est une marque déposée de Video
Electronics Standards Association.

• Display Data Channel est une marque de
Video Electronics Standards Association.

• Toutes les autres marques de commerce et
marques de commerce déposées
appartiennent à leurs propriétaires
respectifs. Dans ce manuel, les symboles

™ et ® ne sont pas spécifiés.

62

Sony Corporation
