Sony STR-DA2800ES User Manual [sv]

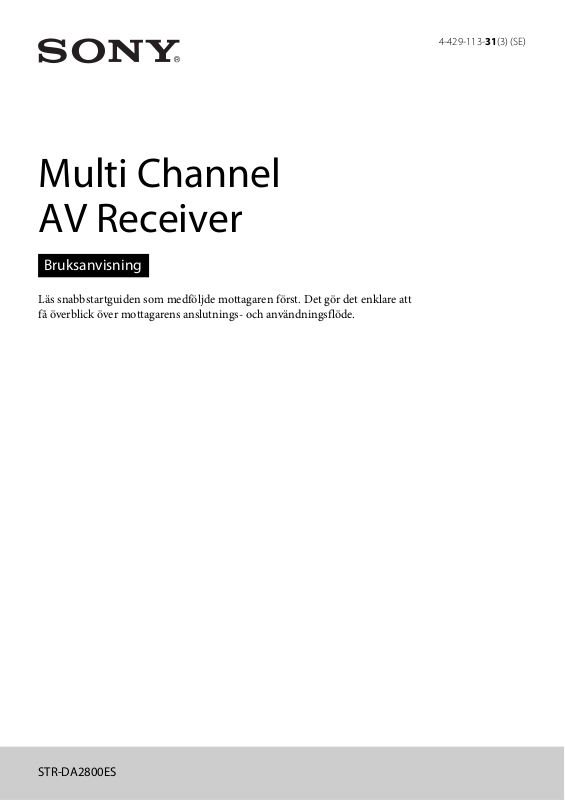

Multi Channel AV Receiver

Bruksanvisning

Läs snabbstartguiden som medföljde mottagaren först. Det gör det enklare att få överblick över mottagarens anslutnings- och användningsflöde.

4-429-113-31(3) (SE)

STR-DA2800ES

VARN ING !

Täck inte över ventilationsöppningarna på enheten med tidningar, dukar, gardiner och liknande, eftersom det kan förorsaka brand. Utsätt heller aldrig enheten för öppen eld (t.ex. levande ljus).

Placera inte enheten där det är ont om utrymme, t.ex. i en bokhylla eller i en inbyggnadslåda.

Skydda enheten mot stänk och väta och placera inte vätskefyllda föremål, t.ex. vaser, ovanpå enheten, så undviker du risk för brand och elektriska stötar.

Eftersom du använder nätkabeln för att koppla bort apparaten från elnätet, bör du se till att det vägguttag du använder är lätt att komma åt. Om du upptäcker att något med apparaten inte är som det ska måste du omedelbart dra ut kontakten ur vägguttaget.

Batterier och enheter med batterier får inte utsättas för hög värme, till exempel direkt solljus och eld.

Även om enheten är avstängd är den inte bortkopplad från elnätet så länge den är ansluten till ett eluttag.

Alltför hög ljudnivå i öronsnäckor eller h örlurar kan orsaka hörselskador.

Den här symbolen används för att uppmärksamma användaren på ytor där det finns risk att bränna sig om de vidrörs under normal användning.

Utrustningen har testats och överensstämmer med de begränsningar som finns i EMC-direktivet, gällande användning av en anslutningskabel kortare än 3 meter.

Information till kunder: Följande information gäller endast för utrustning som sålts i länder där EU-direktiv tillämpas.

Den här produkten har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan. Frågor gällande produktöverensstämmelser enligt EU:s lagar hänvisas till auktoriserad representant Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Tyskland. Adresser och kontaktinformation för service- och garantiärenden finns i den separata service- och garantidokumentationen.

Avfallshantering av uttjänt elektrisk och elektronisk utrustning (gäller i EU och andra europeiska länder med separata insamlingssystem)

Denna symbol på produkten

eller förpackningen anger att produkten inte får hanteras som vanligt hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bevara naturens resurser. Om du vill veta mer om åter vinning av produkten kontaktar du lokala myndigheter eller sophämtningstjänst eller den affär där du köpte varan.

Avfallsinstruktion

rörande förbrukade

batterier (gäller inom EU

samt i andra europeiska

länder med separata

insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte får hanteras som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005 % kvicksilver eller 0,004 % bly. Genom att säkerställa att batterierna kasseras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om

batterier kasseras som vanligt avfall. Återvinning av

fortsättning

material hjälper till att bevara naturens resurser. För produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri endast bytas av behörig servicetekniker. Se till att batteriet hanteras på rätt sätt genom att lämna in produkten till en återvinningsstation för elektriska och elektroniska produkter när det är förbrukat. Information om övriga batterier finns i avsnittet om hur du tar ut batterierna ur produkten på säkert sätt. Lämna in batteriet på en återvinningsstation i behållaren för förbrukade batterier. Om du vill veta mer om återvinning av produkten eller batteriet kontaktar du lokala myndigheter eller sophämtningstjänst eller den affär där du köpte varan.

Om den här bruksanvisningen

• Instruktionerna i denna bruksanvisning gäller modellen STR-DA2800ES (mottagaren). Kontrollera modellnumret genom att titta i det nedre högra hörnet på frontpanelen.

• I den här bruksanvisningen får du till största delen instruktioner om hur du använder mottagaren tillsammans med den m edföljande fjärrkontrollen. Du kan också använda kontrollknapparna eller kontrollvreden på mottagaren om de har samma eller liknande namn som de på fjärrkontrollen.

Angående upphovsrätt

Dolby* Digital, Pro Logic Surround och DTS** Digital Surround System används i denna mottagare. * Tillverkad med licens från Dolby Laboratories.

Dolby, Pro Logic, Surround EX och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.

** Tillverkad på licens under de amerikanska

patenten: 5,956,674, 5,974,380, 5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723, 7,392,195, 7,333,929, 7,548,853 samt andra amerikanska och internationella godkända och ansökta patent. DTS-HD, symbo len och DTS -HD och symb olen tillsammans är registrerade varumärken och DTS-HD Master Audio är ett varumärke som tillhör DTS, Inc. Produkten inkluderar programvara. © DTS, Inc. Med ensamrätt.

Mottagaren innehåller tekniken High-Definition Multimedia Interface (HDMI™).

Termerna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.

Teckensnittet (Shin Go R) som är installerat i mottagaren tillhandahålls av MORISAWA & COMPANY LTD. Namnen är varumärken som tillhör MORISAWA & COMPANY LTD. och upphovsrätten till teckensnittet tillhör också MORISAWA & COMPANY LTD.

iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder/regioner.

Alla andra varumärken och registrerade varumärken tillhör sina respektive ägare. I den här bruksanvisningen anges inte symbolerna ™ och ®.

Made for iPod och Made for iPhone innebär att ett elektroniskt tillbehör har utformats specifikt för anslutning till iPod respektive iPhone samt att produkten certifierats av utvecklaren för att uppfylla prestandakraven från Apple. Apple kan inte hållas ansvarigt för den här enhetens funktion eller uppfyllande av regulatoriska säkerhetsstandarder. Obs! Om detta tillbehör används tillsammans med iPod eller iPhone kan det påverka trådlösa prestanda.

DLNA™, DLNA-logotypen och DLNA CERTIFIED™ är varumärken, tjänstemärken eller certifieringsmärken som tillhör Digital Living Network Alliance.

Ljudkodningstekniken MPEG Layer-3 och patent licensieras från Fraunhofer IIS och Thomson.

BRAVIA Sync är ett varumärke som tillhör Sony Corporation.

x.v.Color och logotypen x.v.Color är varumärken som tillhör Sony Corporation.

PlayStation

är ett registrerat varumärke som tillhör

Sony Computer Entertainment Inc.

AVCHD och logotypen AVCHD är varumärken som tillhör Panasonic Corporation och Sony Corporation.

utanför denna produkt är förbjuden utan lämpliga licenser från Microsoft. Innehållsägare använder Microsoft PlayReady™- tekniken för att skydda sin immateriella egendom, inklusive upphovsrättsskyddat innehåll. I den här enheten används PlayReady-teknik för att komma åt PlayReady-skyddat innehåll och/eller WMDRMskyddat innehåll. Om enheten inte begränsar användningen av innehållet kan innehållsägarna kräva att Microsoft upphäver enhetens funktion för PlayR eady-skydd at innehåll. Upphävni ngen bör inte påverka oskyddat innehåll eller innehåll som skyddas av annan teknik för innehållsåtkomst. Innehållsägare kan kräva att du uppgraderar PlayReady för att komma åt deras innehåll. Om du inte uppgraderar kan du inte längre komma åt det innehåll som uppgraderingen krävs för.

WALKMAN och logotypen WALKMAN är registrerade varumärken som tillhör SonyCorporation.

Android är ett registrerat varumärke eller ett varumärke som tillhör Google Inc.

InstaPrevue™ är ett varumärke eller ett registrerat varumärke som tillhör Silicon Image, Inc. i USA och andra länder.

Den här produkten innehåller programvara som regleras av GNU General Public License (GPL) eller GNU Lesser General Public License (LGPL). Dessa fastställer att kunden har rätt att hämta, ändra och omdistribuera källkoden i nämnd programvara i enlighet med villkoren i GPL eller LGPL.

Mer information om GPL, LGPL och andra programvarulicenser finns i System Settings t Software License på Settings-menyn på mottagaren.

Källkoden för den programvara som används i den här produkten regleras av GPL och LGPL och finns tillgänglig på Internet. Den kan hämtas på följande plats:

Webbadress: http://www.sony.net/Products/Linux

Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och i andra länder/regioner. Den här produkten innehåller viss tek nik som tillhör den immateriella egendomsrätten från Microsoft. All användning och distribution av den här tekniken

Obs! Sony kan inte svara på frågor om innehållet i denna källkod.

Mottagarens huvudfunktioner

fortsättning

Kompatibel med ett stort antal anslutningar och format

Funktion Beskrivning Sida

7.2-kanalsljud Mottagaren kan sända ljud till upp till 7.2 kanaler.

Kompatibel med flera olika standarder

HDMI (8 in 2 ut + 1 zon ut) Mottagaren har åtta HDMI-ingångar på bakpanelen. (HDMI IN 2

Förhandsgranskning för HDMI

Nätverk Mottagaren har fyra LAN-portar med switch-/navfunktioner. 39

USB iPod/iPhone-tillämplig USB-port

Mottagaren har stöd för en bi-amp-anslutning för en fronthögtalare.

Mottagaren är kompatibel med flera olika ljudformat, t.ex. Dolby TrueHD, DTS-HD Master Audio, DSD, flerkanaliga linjära PCM-signaler och FLAC.

och IN 3 är for AUDIO-ingångar. De rekommenderas för bästa möjliga ljudkvalitet.) Du kan ansluta olika typer av utrustning med hjälp av en HDMI-anslutning.

Mottagaren är kompatibel med flera olika HDMI-standarder, t.ex. Deep Color, x.v.Color och 4K* och 3D-överföring, ARC (Audio Return Channel) med flera. * HDMI IN 1- och IN 2-kontakterna har stöd för 4K-överföring.

Mottagaren kan mata ut 4K-signaler genom HDMI-utgångarna.

Fast View

Du kan välja en HDMI-inmatningsmetod som är snabbare än det vanliga valet (Fast View). HDMI IN 1-, IN 2-, IN 3- och IN 4kontakterna har stöd för Fast View-funktionen.

Control for HDMI

Du kan använda mottagaren tillsammans med annan utrustning med hjälp av funktionen Control for HDMI.

Du kan visa en förhandsgranskning bild-i-bild av en HDMIingång som är ansluten till mottagaren. Förhandsgranskningsfönstren visas endast för HDMI IN 1-/IN 2-/ IN 3-/IN 4-ingångar. Du kan välja varje HDMI-ingång för förhandsgranskning med fjärrkontrollen. (Den här funktionen görs möjlig med Silicon Image InstaPrevue™ -teknik.)

Mottagaren är kompatibel med videoströmning via Internet. 51

Med mottagaren kan du spela upp innehåll från ett hemnätverk med hjälp av den DLNA-kompatibla funktionen för hemnätverk.

Spela enkelt upp innehåll från iPod/iPhone via mottagaren med hjälp av en USB-anslutning.

Spela enkelt upp innehåll från en USB-enhet/WALKMAN via mottagaren med hjälp av en USB-anslutning.

22, 24

26, 28, 30, 31, 35

34, 72

19, 34

68, 96

Funktion Beskrivning Sida Flera zoner Du kan även lyssna på musik och titta på video i andra rum än det

där enheten finns. Innehållet behöver inte vara samma som det som spelas upp i rummet med enheten.

Du kan mata ut HDMI-signaler från HDMI IN-kontakter till HDMI ZONE 2 OUT-kontakten.

19, 62, 65

Bättre bild- och ljudkvalitet

Funktion Beskrivning Sida Uppkonvertering av bild Mottagaren skalar upp eller skalar ned analoga videosignaler.

Funktionen Digital Cinema Auto Calibration (D.C.A.C.)

Ljudfält Du kan välja mellan en mängd olika ljudfältslägen enligt

Höj centerhögtalarens ljud till lämplig nivå (Center Speaker Lift Up)

Högkvalitativ återgivning av komprimerade ljudfiler

Signalerna kan skalas upp till 4k via en HDMI-utgång. Mottagaren skalar upp eller skalar ned analoga videosignaler för zon 2.

Mottagaren är utrustad med funktionen Digital Cinema Auto Calibration (D.C.A.C.). Med den här funktionen kan du utföra automatisk kalibrering och inställningar av ljudparametrar för att skapa optimalt ljud.

högtalaranslutningarna eller insignalkällorna. Mottagaren har även följande ljudalternativ: – Tre lägen som återskapar ljudegenskaperna i

berömda konsertsalar: Berlin Philharmonic Hall, Concertgebouw Amsterdam och Musikverein Vienna.

Genom att använda de övre fronthögtalarna kan du lyfta upp ljudet från centerhögtalaren till lämplig nivå på skärmen. Med den här funktionen (Center Speaker Lift Up) kan du lyssna på naturlig ljudåtergivning utan ansträngning.

Du kan spela upp komprimerade ljudfiler med hög kvalitet med hjälp av D.L.L. (Digital Legato Linear)-funktionen.

85, 86

57, 59

Praktiska funktioner

Funktion Beskrivning Sida Enkel och användarvänlig

användning

Flexibla funktioner Med funktionen Sound Optimizer optimeras ljudutsignalen efter

Mottagaren har ett GUI (användargränssnitt). Du kan styra mottagaren intuitivt via en meny som visas på tv-skärmen.

Mottagarens grundinställningar gör du enkelt med hjälp av Easy Setup.

Mottagaren levereras med en fjärrkontroll som används för att styra ansluten utrustning samt funktionen för flera zoner.

Du kan återkalla olika mottagarinställningar på samma gång genom att trycka på EASY AUTOMATION.

volymnivån.

Med funktionen A/V Sync justeras tidsskillnaden mellan ljudet och bilden.

Funktionen Pass Through används för att mata ut HDMI-signaler till tv:n även om mottagaren är i viloläge.

Övrigt

Funktion Beskrivning Sida Miljöfunktion Med funktionen Auto Standby växlar mottagaren till viloläge

automatiskt om den inte används under en angiven tidsperio d eller om inga signaler matas in till mottagaren.

Fler användningsområden Du kan styra mottagaren med din smartphone om appen ES

Remote är installerad.*

* Kompatibel med iPod touch/iPhone och Android-mobiler

101

Innehållsförteckning

Mottagarens huvudfunktioner ........................ 5

Beskrivning av delarna och deras

placering ..................................................... 10

Komma igång

Läs följande information innan du

ansluter någon utrustning ........................ 18

1: Installera högtalarna .................................. 22

2: Ansluta skärmen ......................................... 26

3: Ansluta videoutrustning ............................ 28

4: Ansluta ljudutrustning ............................... 35

5: Ansluta till nätverket ..................................39

6: Förbereda mottagaren

och fjärrkontrollen .................................... 40

7: Konfigurera mottagaren med hjälp

av Easy Setup .............................................41

8: Konfigurera ansluten utrustning .............. 43

9: Förbereda en dator att använda

som server .................................................. 44

Riktlinjer för teckenfönstret på skärmen ....44

Spela upp bilder/ljud

Spela upp bilder/ljud från ansluten

utrustning .................................................. 46

USB-enhet/WALKMAN ................................ 47

iPod/iPhone ..................................................... 48

Hemnätverk (DLNA) .....................................49

Internetvideo ................................................... 51

FM/AM ............................................................ 52

Använda ljudeffekter

Välja ljudfält .................................................... 56

Använda funktionen Sound Optimizer ....... 60

Justera equalizern ........................................... 61

Använda flerzonsfunktioner

Det här kan du göra med

flerzonsfunktionen ....................................62

Skapa en flerzonsanslutning ..........................62

Ställa in högtalarna i zon 2 ............................65

Ställa in HDMI-utgången i zon 2 .................65

Styra mottagaren från en annan zon

(ZONE 2-funktioner) ...............................66

Använda andra funktioner

Använda BRAVIA Sync-funktioner .............68

Växla bildskärmar som matar ut

HDMI-videosignaler ................................71

Mata ut HDMI-signaler även

när mottagaren är i viloläge

(Pass Through) ..........................................71

Växla mellan digitalt och analogt ljud ..........72

Använda övriga video-/ljudingångar ...........73

Förhandsgranskning för HDMI ....................75

Styra mottagaren med hjälp av en

smartphone ................................................76

Spara olika mottagarinställningar och

återställa samtliga inställningar på

en gång (Easy Automation) .....................76

Använda insomningstimern .........................78

Spela in med hjälp av mottagaren .................78

Växla kommandoläge för mottagaren

och fjärrkontrollen ....................................78

Använda en bi-amp-anslutning ....................80

Återställa alla inställningar till

fabriksinställningarna ...............................81

Justera inställningar

Använda inställningsmenyn ......................... 82

Easy Setup ....................................................... 85

Speaker Settings .............................................. 85

Audio Settings ................................................. 89

Video Settings ................................................. 92

HDMI Settings ................................................ 95

Input Settings .................................................. 97

Network Settings ............................................ 98

Internet Services Settings .............................. 99

Zone Settings ................................................ 100

System Settings ............................................. 101

Network Update ........................................... 102

Styra utan att använda GUI ........................ 103

Använda fjärrkontrollen

Styra utrustningen med fjärrkontrollen .... 110

Stänga av all ansluten utrustning

(SYSTEM STANDBY) ............................ 111

Programmera fjärrkontrollen ..................... 111

Rensa flerfunktionsfjärrkontrollens

minne ....................................................... 115

Övrig information

Försiktighetsåtgärder ................................... 116

Felsökning ..................................................... 117

Specifikationer .............................................. 128

Beskrivning av delarna och deras placering

Frontpanel

A ?/1 ON/STANDBY

Slår på eller stänger av mottagaren. Lampan ovanför knappen lyser enligt följande. Grön: Mottagaren är på. Gult: Mottagaren är i viloläge och – Control for HDMI (sidan 96) eller

Network Standby (sidan 98) är inställt på On.

– Pass Through (sidan 96) är inställt

på On eller Auto. – Mottagaren i zon 2 är på. Lampan stängs av när mottagaren är i viloläge och ovanstående inställningar är inaktiverade.

B INPUT SELECTOR (sidan 46)

INPUT MODE (sidan 72)

C Fjärrsensor

Tar emot signaler från fjärrkontrollen.

D Teckenfönster (sidan 11) E DISPLAY MODE (sidan 109) F DIMMER

Tryck på DIMMER flera gånger för att justera teckenfönstrets ljusstyrka.

G MASTER VOLUME (sidan 46) H SPEAKERS (OFF/A/B/A+B) (sidan 42) I PHONES-kontakt

Ansluter hörlurar.

J MEMORY/ENTER, TUNING MODE,

TONE MODE, TONE/TUNING +/–

Tryck på TONE MODE flera gånger för att välja högtalare och omfång. Tryck på TONE/TUNING +/– för att justera högtalarens bas-/diskantnivå.

K 2CH/A.DIRECT, A.F.D., MOVIE/

HD-D.C.S., MUSIC (sidan56, 57)

L AUTO CAL MIC-kontakt (sidan 85)

Anslut den medföljande optimeringsmikrofonen för Auto Calibration till den här kontakten.

M iPod/iPhone ( (USB)-port och

VIDEO IN-kontakt) (sidan 33, 47, 48)

N VIDEO 2 IN-kontakter (sidan 33)

Indikatorer i teckenfönstret

fortsättning

A SW

Lyser när subwoofer är ansluten och ljudsignalen sänds ut från SUBWOOFER-kontakten.

B ZONE 2 (sidan 62) C INPUT-indikator

Tänds för att indikera aktuell insignal.

HDMI COAX OPT ARC (sidan 72)

D Dolby Digital Surround-indikator

Motsvarande indikatorer lyser när mottagaren avkodar respektive signaler i Dolby Digital-format.

Dolby Digital

;D+

Dolby Digital Plus

;D EX

Dolby Digital Surround EX

E ;Tru eHD

Lyser när mottagaren avkodar Dolby Tr ue HD .

F HDMI OUT A/B (sidan 71) G SLEEP (sidan 78)

H Indikator för uppspelningskanal

Visar vilken högtalare som valts som utmatningsljud. Visar hur mottagaren mixar ned eller mixar upp källjudet, baserat på högtalarinställningarna.

Främre vänster

Främre höger

Center

Vänster övre

Höger övre

Vänster surround

Höger surround

SBL

Bakre vänster surround

SBR

Bakre höger surround

Bakre surround

Exempel:

Inspelningsformat: 5.1 Högtalarmönster: 3/0.1 Ljudfält: A.F.D. Auto

I LFE

Lyser när insignalerna som spelas upp innehåller en LFE-kanal (Low Frequency Effects).

J Dolby Pro Logic-indikator

Motsvarande indikatorer lyser när mottagaren utför Dolby Pro Logicbehandling. Denna matrisbaserade surroundavkodningsteknik kan förbättra insignaler.

;PL

Dolby Pro Logic

;PLII

Dolby Pro Logic II

;PLIIx

Dolby Pro Logic IIx

;PLIIz

Dolby Pro Logic IIz

K Indikator för högtalarsystem

(sidan 42)

L BI-AMP (sidan 80) M D.L.L. (sidan 89) N D.C.A.C. (sidan 85)

Lyser när mätresultaten för Auto Calibration-funktionen tillämpas.

O EQ

Tänds när equalizern är aktiverad.

P RDS (sidan 54)

RDS-mottagning (Radio Data Station)

Q S.OPT.

Tänds när funktionen Sound Optimizer är aktiverad (sidan 60).

R MEM

Lyser när den förinställda minnesfunktionen är aktiverad.

S DTS-HD- indikator

Lyser när mottagaren avkodar DTS-HD.

DTS-HD

Lyser kontinuerligt från någon av följande indikatorer.

MSTR

DTS-HD Master Audio

HI RES

DTS-HD High Resolution Audio

T NEO:6

Lyser när DTS Neo:6 Cinema/Musicavkodning är aktiverad.

U D.R ANGE

Lyser när komprimering av dynamiskt omfång är aktiverad.

V A.P.M. (sidan 86)

Lyser när A.P.M. (Automatic Phase Matching)-funktionen är aktiverad.

W Inställningsindikator

Tänds när mottagaren ställer in en radiostation.

Stereomottagning

X DTS(-ES)-indikator

Lyser när insignalen är DTS eller DTS-ES.

DTS

Lyser när mottagaren avkodar DTS-signaler.

DTS-ES

Lyser med någon av följande indikatorer beroende på insignalens avkodningsformat.

96/24

DTS 96/24 (96 kHz/24 bitars) avkodning

Y LPCM

Lyser när insignalen är PCM (Pulse Code Modulation).

Bakre panel

fortsättning

A DIGITAL INPUT/OUTPUT-delen

OPTICAL IN-kontakter (sidan 26, 30, 31)

COAXIAL IN-kontakter (sidan 29, 36)

HDMI IN/OUT*-kontakter (sidan 26, 28, 30, 31)

B ANTENNA-delen

AM ANTENNA-kontakt (sidan 38)

FM ANTENNA-kontakt (sidan 38)

C LAN-portar (switchar/nav) (sidan 39)

D RS232C-port

Används för underhåll och service.

E Fjärrstyrningskontakter för

utrustning från Sony och annan extern utrustning

IR REMOTE IN/OUTkontakter (sidan 62)

Anslut en IR-repeater (medföljer ej) till IN om du vill använda funktionen för flera zoner. Anslut en IR-blaster (medföljer ej) till OUT. Insignaler från IN matas ut från OUT.

TRIGGER OUT-kontakter (sidan 100)

Anslut till aktivering/inaktivering av strömförreglingsfunktionen för övrig 12V TRIGGER-kompatibel utrustning.

F VIDEO/AUDIO INPUT/OUTPUT-delen

(sidan 26, 29, 30, 31, 32, 36)

AUDIO IN/OUT-kontakter

VIDEO IN/OUT*-kontakter

AUDIO OUT-kontakter VIDEO OUT-kontakt (sidan 62)

SUBWOOFER-kontakter

Anslut till extern subwoofer.

G COMPONENT VIDEO INPUT/OUTPUT-

delen (sidan 26, 29, 31)

, PR IN/OUT*-

Y, P

kontakter

H SPEAKERS-delen (sidan 24)

* Om du vill titta på den valda insignalsbilden

(sidan 26) måste du ansluta HDMI OUT- eller MONITOR OUT-kontakten till en tv.

Fjärrkontroll (RM-AAP082)

fortsättning

Du kan använda den medföljande fjärrkontrollen för att styra mottagaren och annan utrustning.

Obs!

Utsätt inte fjärrkontrollen för direkt solljus eller stark belysning. Om du gör det kan det orsaka fel på fjärrkontrollen.

Tips!

När fjärrkontrollen upphör att fungera ska du byta ut samtliga batterier mot nya.

A ?/1 (på/viloläge)

Slår på eller stänger av mottagaren.

B AV ?/1 (på/viloläge)

Slår på eller stänger av den ljud-/ videoutrustning som fjärrkontrollen är programmerad för att styra.

C ZONE (sidan 62) D AMP

Aktiverar styrning av mottagaren för huvudzonen.

E (val av insignal)

Tr yc k p å T V ( ws) och tryck sedan på (val av insignal) för att välja insignal (tv eller video).

(stanna text)

I textläge: Håller kvar den aktuella sidan.

F (guide)

Tryck på SH I F T ( wd) och tryck sedan på (guide) om du vill visa programguiden på skärmen.

G D.TUNING (sidan 53)

Tryck på SH I F T ( wd) och tryck sedan på D.TUNING om du vill växla till direktinställningsläget.

H ENT/MEM

Tryck på SH I F T ( wd) och tryck sedan på ENT/MEM för att ange värdet eller spåret med hjälp av sifferknapparna (wg) eller tryck på ENT/MEM och sedan på sifferknapparna (wg) för att välja en förinställd siffra att spara en station till när du använder kanalväljaren.

I SEN

Öppnar startsidan för Sony Entertainment Network (SEN), en nätverkstjänst från Sony.

J WATCH, LISTEN (sidan 46) K SOUND FIELD +/– (sidan 56, 57, 59) L Fär gkn appa r

Har de funktioner som anges i guiden på tv-skärmen.

M AMP MENU (sidan 103) N V/v/B/b

Tryck på V/v/B/b för att välja menyalternativ. Tryck sedan på för att bekräfta valet.

O TOOLS/OPTIONS (sidan 45, 52, 55)

Visar och väljer alternativ från menyn.

P HOME (sidan45)

Visar startmenyn på tv-skärmen.

Q m/M

./>

, x 1), X 1), N

1) 2)

Tryck på knapparna för att styra dvdspelaren, Blu-ray Disc-spelaren, cdspelaren, MD-spelaren, bandspelaren, utrustning som är ansluten till den främre

-porten (USB) eller till nätverket, en

Internetvideoenhet eller liknande.

TUNING +/–

Tryck på SH I F T ( wd) och tryck sedan på TUNING +/– för att välja en station.

PREVIEW (HDMI) (sidan 75)

Tryck på PREVIEW (HDMI) för att öppna skärmar bild-i-bild och förhandsgranska indata från fyra HDMI IN-kontakter.

B·/·b

Tryck på B·/·b för att – spela upp föregående scen igen eller

snabbspola till aktuell scen. – hoppa till föregående eller nästa album

på din iPod/iPhone.

R PRESET +

/–

Väljer förinställda stationer.

PROG +

/–

Tryck på TV (ws) och tryck sedan på PROG +/– för att styra en tv, satellitmottagare eller liknande.

c 2)/C

I textläge: Väljer nästa eller föregående sida.

S EASY AUTOMATION 1, 2 (sidan 76)

/ (text)

Tryck på TV (ws) och tryck sedan på / (text) om du vill visa textinformation.

T RM SET UP (sidan 78) U FAVORITES (sidan 51) V TV

Ändrar funktion för en fjärrkontrollsknapp till den som anges med gul text för att aktivera användning av tv:n.

W SHIFT

Växlar funktion för en fjärrkontrollsknapp genom att aktivera funktionen som anges med rosa text.

X Insignalsknappar

Tryck på någon av knapparna för att välja den utrustning som du vill använda. Mottagaren slås på när du trycker på någon av insignalsknapparna.

Y Sifferknappar

Tryck på SH I F T ( wd) och tryck därefter på sifferknapparna för att mata in siffror. Tryck på sifferknapparna för att välja kanalnummer på tv:n.

Z -/--

Tryck på SH I F T ( wd) och tryck sedan på

-/-- för att – välja spårnummer som är högre än

10 på cd-spelaren, dvd-spelaren, Blu-ray Disc-spelaren eller MDspelaren.

– välja kanalnummer över 10 på tv:n,

satellitmottagaren eller videobandspelaren.

wj SOUND OPTIMIZER (sidan 60) wk HDMI OUTPUT (sidan 71) wl DISPLAY

Visar kontrollpanelen på tv-skärmen när du spelar upp videoinnehåll via Internet eller hemnätverket.

, (Info, visa text)

Visar information, till exempel det aktuella kanalnumret och skärmläget. I textläge: Visar dold information (t.ex. svar på frågor).

e; RETURN/EXIT O

Återgår till den föregående menyn eller avslutar menyn.

ea (volym) +/– (sidan 46)

(ljudavstängning) (sidan 46)

När du har tryckt på TV (ws) kan du också justera volymen på tv:n och stänga av ljudet på tv:n tillfälligt.

es SLEEP (sidan 78)

TOP MENU

Öppnar eller stänger huvudmenyn på BD-ROM- eller dvd-skivor.

AUDIO

Tryck på SHIF T ( wd) och tryck sedan på AUDIO för att välja ljudformat/spår.

ed DIMMER

Justerar ljusstyrkan i teckenfönstret.

POP UP/MENU

Öppnar eller stänger popup-menyn på BD-ROM-skivor och menyn på dvdskivor.

SUBTITLE

Tryck på SHIF T ( wd) och tryck sedan på SUBTITLE för att välja undertextspår när det finns undertexter på flera språk på en BD-ROM-/dvd-video-skiva.

I tabellen på sidan 110 finns information om vilka knappar du kan använda för att styra olika typer av utrustning.

Det finns en upphöjd punkt på de här knapparna (5/VIDEO 2, N, PRESET +/, c). Använd den som vägledning vid användning.

Obs!

Ovanstående beskrivningar är endast exempel.

Komma igång

Högkvalitetsbild

Digital Analog

vvv

Läs följande information innan du ansluter någon utrustning

Koppla bort nätströmskabeln innan du ansluter några kablar.

Installera högtalare

Se 1: Installera högtalarna (sidan 22).

Ansluta skärmen

Se 2: Ansluta skärmen (sidan 26).

Ansluta videoutrustning

Bildkvaliteten beror på anslutningskontakten. Se illustrationen till höger. Välj anslutning beroende på kontakterna på utrustningen. Mottagaren har en videoomvandlingsfunktion. Mer information finns i avsnittet Funktion för omvandling av videosignaler (sidan 19). Se 3: Ansluta videoutrustning (sidan 28).

Ansluta ljudutrustning

Se 4: Ansluta ljudutrustning (sidan 35).

Förbereda mottagaren och fjärrkontrollen

Se 6: Förbereda mottagaren och fjärrkontrollen (sidan 40).

Konfigurera mottagaren

Se 7: Konfigurera mottagaren med hjälp av Easy Setup (sidan 41).

Ange ljudutmatningsinställningar för den anslutna utrustningen

Se 8: Konfigurera ansluten utrustning (sidan 43).

Mer information om hur du ansluter till flera zoner finns i avsnittet på sidan 62. Mer information om hur du gör en bi-amp-anslutning finns i avsnittet på sidan 80.

Funktion för omvandling av videosignaler

INPUT-kontakt

OUTPUT-

kontakt

Den här mottagaren har en funktion för omvandling av videosignaler.

• Kompositvideosignaler kan matas ut som HDMI-videosignaler och komponentvideosignaler.

• Komponentvideosignaler kan matas ut som HDMI-videosignaler och videosignaler.

Fabriksinställningen är att videosignaler som matas in från den anslutna utrustningen matas ut till HDMI OUT- eller MONITOR OUT-kontakterna så som visas i tabellen nedan. Vi rekommenderar att du konfigurerar videoomvandlingsfunktionen så att den matchar upplösningen för den skärm som du använder. Mer information om videoomvandlingsfunktionen finns i avsnittet Video Settings (sidan 92).

Komma igång

COMPO NENT

HDMI OUT A/B

(upp till 4K)

HDMI IN a ––– VIDEO IN a* a** a** a COMPONENT VIDEO IN a* a** a** –

a : Videosignaler matas ut. – : Videosignaler matas inte ut. * Om Auto har valts i Resolution aktiveras upp till 4K uppskalning.

Om du vill använda 4K-signaler måste en 4K-kompatibel skärm anslutas.

** Videosignaler kanske inte matas ut beroende på inställningen i Resolution (sidan 92).

Tänk på följande vid omvandling av videosignaler

Videosignalerna som upplösningen har omvandlats för kanske inte kan matas ut från COMPONENT VIDEO MONITOR OUTkontakterna eller HDMI OUT-kontakterna

VIDEO MONITOR

OUT

(upp till 1080i)

Visa textning

Ange Resolution till Direct på menyn Video Settings när en signal med stöd för textning mottas. Använd samma typ av kablar för in-/ utsignaler.

MONITOR VIDEO

OUT

VIDEO 1 OUT

samtidigt. Om du kopplar utrustning både till COMPONENT VIDEO MONITOR OUTkontakterna och HDMI OUT-kontakterna prioriteras utmatningen från HDMI OUTkontakterna.

Ansluta en inspelningsenhet

Anslut inspelningsenheten till VIDEO OUTkontakterna på mottagaren vid inspelning. Anslut kablar för in- och utsignaler till samma typ av kontakt, eftersom VIDEO OUT-

Tänk på följande vid HDMIvideoutmatning för zon 2

Endast HDMI IN-ljudinsignaler kan endast matas ut via HDMI ZONE 2 OUT-kontakten.

kontakter inte har någon uppkonverteringsfunktion. HDMI OUT- och MONITOR OUTkontakterna kan inte användas för inspelning.

Digitala ljudformat som stöds av mottagaren

Vilka digitala ljudformat som denna mottagare kan avkoda beror på de digitala ljudingångarna för den anslutna utrustningen. Mottagaren har stöd för följande ljudformat.

Anslutning mellan uppspelningsutrustningen och mottagaren

Ljudformat

Maximalt antal

kanaler

COAX IAL/

OPTICAL

HDMI

Dolby Digital

Dolby Digital EX

Dolby Digital Plus*

Dolby TrueHD*

DTS

DTS-ES

DTS 96/24

DTS-HD High Resolution Audi o*

DTS-HD Master Audio*

5.1 kanaler

6.1 kanaler

7.1 kanaler

5.1 kanaler

6.1 kanaler

5.1 kanaler

7.1 kanaler

– a

DSD*

Flerkanalig linjär PCM*

5.1 kanaler

7.1 kanaler

– a

* Ljudsignaler avges i ett annat format om uppspelningsutrustningen inte motsvarar formatet. Mer information

finns i uppspelningsutrustningens bruksanvisning.

Nätverk/USB

Innehållstyp Filformat Filtillägg

Musik WAV

“.wav”

1) 2) 5)

WMA

“.wma”

MP3

1) 2) 5)

AAC

“.mp3”

“.m4a”

FLAC6) “.flac”

1) 2)

Vide o MPE G-1 Vide o/PS

MPEG-2 Video/PS, TS

MPEG-4 AVC

1) 2)

WMV9

AVC H D

“.wmv,” “.asf”

1) 3)

1) 2)

“.mkv,” “.mp4,” “.m4v,” “.m2ts,” “.mts”

“.mpg,” “.mpeg,” “.m2ts,” “.mts”

Xvid “.avi”

Foto JPEG “.jpg,” “.jpeg,” “.mpo”

PNG “.png”

GIF “.gif”

Mottagaren kan inte spela upp kodade filer, t.ex. DRM.

Mottagaren kan inte spela upp filer med det här formatet på en DLNA-server.

Mottagaren kan endast spela upp SD-video på en DLNA-server.

Mottagaren spelar upp filer med AVCHD-format som har spelats in på en digital videokamera eller liknande.

Mottagaren kan inte spela upp krypterade filer, t.ex. i Lossless-format.

Kompatibel samplingsfrekvens/bitdjup: maximalt 192 kHz/24 bitar

Obs!

•Vissa filer kanske inte går att spela beroende på format, kodning, inspelningsförhållanden och DLNA-serverns status.

• Vissa filer som redigerats på en dator kanske inte kan spelas upp.

• Mottagaren kan identifiera följande filer och mappar på USB-enheter: – upp till mapparna i det tredje trädet – upp till 500 filer i ett enskilt träd

• Mottagaren kan identifiera följande filer och mappar som finns sparade på DLNA-servern: – upp till mapparna i det 18:e trädet – upp till 999 filer i ett enskilt träd

• Angående de format som definieras i DLNAriktlinjerna, krävs det att servern erbjuder det innehåll där formatinformationen definierad i DLNA-riktlinjerna har lagts till på rätt sätt.

Komma igång

1: Installera högtalarna

Med den här mottagaren kan du använda upp till ett 7.2-kanalssystem (sju högtalare och två subwoofrar).

Exempel på högtalarsystemkonfiguration

7.1-kanaligt högtalarsystem med bakre surroundhögtalare

Om du vill ha HiFi-återgivning av dvd- eller Blu-ray Disc-inspelningar i 6.1-kanals- eller

7.1-kanalsformat.

AVänster fronthögtalare BHöger fronthögtalare CCenterhögtalare DVänster surroundhögtalare EHöger surroundhögtalare FBakre vänster surroundhögtalare GBakre höger surroundhögtalare JSubwoofer

7.1-kanaligt högtalarsystem med övre fronthögtalare

Om du vill ha vertikala ljudeffekter (till exempel Pro Logic IIz-läge).

AVänster fronthögtalare BHöger fronthögtalare CCenterhögtalare DVänster surroundhögtalare EHöger surroundhögtalare HVänster övre högtalare IHöger övre högtalare JSubwoofer

5.1-kanaligt högtalarsystem

För att fullt ut använda bioliknande, flerkanaligt surroundljud krävs fem högtalare (två fronthögtalare, en centerhögtalare och två surroundhögtalare) och en subwoofer (5.1-kanalsystem).

AVänster fronthögtalare BHöger fronthögtalare CCenterhögtalare DVänster surroundhögtalare EHöger surroundhögtalare JSubwoofer

Rekommenderad högtalarplacering

Samma vinkel som en fronthögtalare

7-kanaligt högtalarsystem

•Vinkeln A som visas i illustrationen bör

vara samma.

• Om du inte har möjlighet att placera

högtalarna i optimal vinkel kan du fördela surroundhögtalarna och de bakre surroundhögtalarna på lämpligt sätt och placera dem så symmetriskt som möjligt.

• Installera de övre fronthögtalarna i samma

vinkel som fronthögtalarna. Positionen bör vara på samma höjd eller ovanför en förlängd diagonal linje framför tv:n eller skärmen.

6-kanaligt högtalarsystem

• Placera den bakre surroundhögtalaren bakom sittpositionen.

Tips!

Eftersom subwoofern inte avger starkt riktade signaler kan du placera den var du vill.

Komma igång

Ansluta högtalare

Koppla bort nätströmskabeln innan du ansluter några kablar.

A Enkanalig ljudkabel (medföljer ej) B Högtalarkablar (medföljer ej)

AFronthögtalare A (L) BFronthögtalare A (R) CCenterhögtalare DSurroundhögtalare (L) ESurroundhögtalare (R) FBakre surroundhögtalare (L) GBakre surroundhögtalare (R) HÖvre fronthögtalare (L) IÖvre fronthögtalare (R) JSubwoofer

Utan bakre surroundhögtalare: Om du använder ett extra fronthögtalarsystem ska det anslutas till SURROUND BACK/ FRONT HIGH/FRONT B/ZONE 2anslutningarna. Du kan välja det fronthögtalarsystem som du använder med SPEAKERS på frontpanelen (sidan 10).

Om du ansluter endast en bakre surroundhögtalare ska den anslutas till SURROUND BACK/FRONT HIGH/ FRONT B/ZONE 2 L-anslutningarna.

Om du använder övre fronthögtalare ska de anslutas till SURROUND BACK/FRONT HIGH/FRONT B/ZONE 2-anslutningarna.

Om du ansluter en subwoofer med automatisk vilolägesfunktion ska du stänga av funktionen när du tittar på film. Om subwooferns automatiska vilolägesfunktion är aktiverad växlar enheten till viloläge automatiskt beroende på insignalsnivån till subwoofern och då kanske inget ljud avges. Du kan ansluta två subwoofrar till mottagaren. Samma signaler avges från vardera SUBWOOFER-kontakt.

ZONE 2-anslutning

Endast om du inte använder bakre surroundhögtalare och övre fronthögtalare kan du tilldela SURROUND BACK/FRONT HIGH/FRONT B/ZONE 2-anslutningarna L och R till högtalare i zon 2. Ange SURROUND BACK/FRONT HIGH/FRONT B/ZONE 2anslutningarna til l Zone2 Speakers för Spea ker Connection på menyn Speaker Settings (sidan 86). I avsnittet Använda flerzonsfunktioner (sidan 62) finns mer information om hur du ansluter och använder zon 2.

Anslutning för fronthögtalare B

När du inte använder bakre surroundhögtalare och övre fronthögtalare kan du tilldela SURROUND BACK/FRONT HIGH/ FRONT B/ZONE 2-anslutningarna L och R till fronthögtalare B. Ange SURROUND BACK/FRONT HIGH/ FRONT B/ZONE 2-anslutningarna till Front B för Speaker Connection på menyn Speaker Settings (sidan 86). Du kan välja fronthögtalarna med SPEAKERS (OFF/A/B/A+B) framtill på mottagaren.

Komma igång

2: Ansluta skärmen

* Om du ansluter mottagaren till en HDMI-

kontakt på en tv som är kompatibel ARC (Audio Return Channel) via en HDMI-kabel behövs inte den här anslutningen.

** Om du ansluter mottagaren till en tv som är

kompatibel med ARC (Audio Return Channel) ansluter du den till en HDMIkontakt märkt med ARC på tv:n.

Tv-skärm med HDMI-kontakt

Ljudsignaler*

Video signaler **

Tv-skärm utan HDMI-kontakt

Ljudsignaler Videosignaler

eller eller

Du kan titta på den valda insignalsbilden när du ansluter HDMI OUT- eller MONITOR OUTkontakten till en tv. Du kan styra den här mottagaren via ett GUI (användargränssnitt) på skärmen.

Du behöver inte ansluta alla kablar. Anslut kablarna beroende på vilka kontakter som finns på utrustningen.

A Optisk digitalkabel (medföljer ej) B Ljudkabel (medföljer ej) C Videokabel (medföljer ej) D Komponentvideokabel (medföljer ej)

E HDMI-kabel (medföljer ej)

Vi rekommenderar att du använder en Sony HDMI-kabel.

Tv-typ ARC (Audio Return

Channel)

HDMI-utrustad Kompatibel* E –

Ej kompatibel EA eller B**

Ej HDMI-utrustad – D eller CA eller B**

* Du kan endast mata ut tv-ljudet (flerkanaligt surroundljud) från mottagaren om du ansluter tv:n med

en HDMI-kabel.

** Om du vill mata ut flerkanaligt surroundljud från mottagaren ska du använda A för ljudanslutningen.

Kabel som krävs (sladd) Vide o L jud

Obs!

• Om du ansluter tv:n till mottagaren med en videokabel anger du Playback Resolution till 480i/576i (sidan 94).

• När du ansluter optiska digitala kablar för du kontakten rakt in tills den klickar på plats.

• Böj inte optiska digitalkablar och bunta inte ihop dem.

Tips!

Tv-ljudet matas ut via de högtalare som är anslutna till mottagaren om du kopplar tv:ns ljudutgång till TV IN-kontakten på mottagaren. I den här konfigurationen anger du tv:ns ljudutgång till Fixed om det går att växla mellan alternativen Fixed och Va ri a b le .

Komma igång

3: Ansluta videoutrustning

Dvd-spelare, Blu-ray Disc-spelare

Video-/ljudsignaler

Anslutningar som krävs för att titta på innehåll som spelats in på en Blu-ray Disc- eller dvd-skiva.

Ansluta utrustning med HDMI-kontakter

Om utrustningen inte har någon HDMI-kontakt läser du informationen på sidan 29.

A HDMI-kabel (medföljer ej)

Vi rekommenderar att du använder en Sony HDMI-kabel.

* Du kan ansluta valfri utrustning med

HDMI-utgångar till HDMI IN-kontakterna på mottagaren.

Ansluta utrustning med andra kontakter än HDMI-kontakter

Dvd-spelare, Disc-spelare

Ljudsignaler Videosignaler

eller eller

ADBC

Du behöver inte ansluta alla kablar. Anslut kablarna beroende på vilka kontakter som finns på utrustningen.

Komma igång

A Koaxial digitalkabel (medföljer ej) B Ljudkabel (medföljer ej)

* Om du ansluter utrustning med en analog ljudkontakt och en analog videokontakt ska du ange Audio Input

Assign och Video Input Assign på menyn Input Settings (sidan 73).

C Videokabel (medföljer ej) D Komponentvideokabel (medföljer ej)

Anslutningar som krävs för att spela tv-spel

PlayStation 3 (tv-spel med HDMI-kontakt)

Video-/ljudsignaler

eller

BC D

Ljudsignaler Videosignaler

Tv-spel utan HDMI-kontakt

Du behöver inte ansluta alla kablar. Anslut kablarna beroende på vilka kontakter som finns på utrustningen.

A HDMI-kabel (medföljer ej) B Optisk digitalkabel (medföljer ej)

* Om du ansluter utrustning med en optisk digital kontakt, analoga ljudkontakter eller kompositvideokontakt

ska du ange Audio Input Assign och Video Input Assign på menyn Input Settings (sidan 73).

C Ljudkabel (medföljer ej) D Videokabel (medföljer ej)

+ 106 hidden pages
