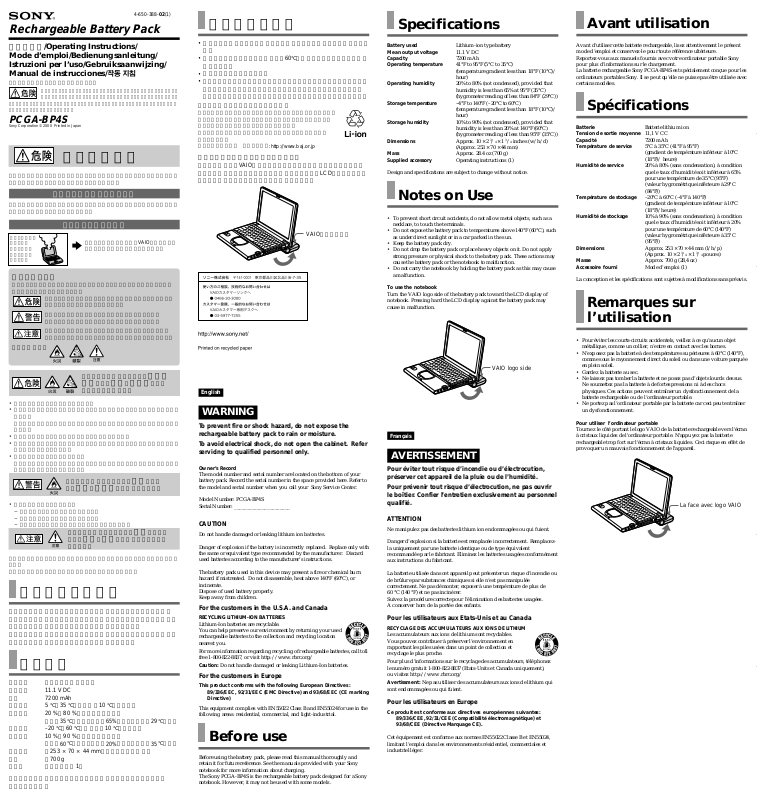

4-650-388-02(1)
Rechargeable Battery Pack
取扱説明書/Operating Instructions/
Mode d’emploi/Bedienungsanleitung/
Istruzioni per l’uso/Gebruiksaanwijzing/
Manual de instrucciones/
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。
ます。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも
見られるところに必ず保管してください。
PCGA-BP4S
Sony Corporation © 2000 Printed in Japan
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してい
安全のために
電気製品は安全のための注意事項を守らないと、火災や人身事故になることがありま
す。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
この取扱説明書の注意事項をよくお読みください。お読みになったあとは、いつでも
見られるところに必ず保管してください。
万一、異常が起きたら
変な音・におい
がしたら、
煙が出たら、
異常に温度が
上がったら
すぐにバッテリをはずし、
b
ンク修理窓口に修理をご依頼ください。
VAIO
カスタマーリ
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理
解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電・破裂などにより
死亡や大けがなど人身事故が生じます。
この表示の注意事項を守らないと、火災や感電などにより
死亡や大けがなどの人身事故につながることがあります。
この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがあります。
注意を促す記号
下記の注意事項を守らないと火災・
破裂
により死亡や大けがなどの
人身事故が生じます。
指定された充電方法以外で充電しない。
•
火の中に入れない。ショートさせたり、分解しない。電子レンジやオーブンで加熱
•
しない。
コインやヘヤーピンなどの金属類と一緒に携帯、保管するとショートすることがあ
ります。
火のそばや炎天下などで充電したり、放置したりしない。
•
バッテリパックから漏れた液が目に入った場合は、きれいな水で洗った後、ただち
•
に医師に相談してください。
バッテリパックに衝撃を与えない。
•
落とすなどして強いショックを与えたり、重いものを載せたり、圧力をかけないで
ください。故障の原因となります。
下記の注意事項を守らないと火災などに
より死亡や大けがの原因となります。
バッテリパックを廃棄する場合
•
− 地方自治体の条例等に従ってください。
− 一般ゴミに混ぜて捨てないでください。
− またはソニーサービスステーションへお持ちください。
下記の注意事項を守らないとけがをしたり
周辺の家財に損害を与えたりすることが
あります。
ノートブックコンピュータに取り付けて持ち運ぶときは、バッテリパック部分を持た
ない。
バッテリパック部分を持つと故障の原因になることがあります。
お使いになる前に
本バッテリパックは、ソニーノートブックコンピュータ専用のリチャー
ジャブルバッテリパックです。機種によっては使えないものもあります。
お使いになる前に、お手持ちの機器をお確かめください。
充電のしかたと充電時間については、ノートブックコンピュータ本体に付
属の取扱説明書または電子マニュアルをご覧ください。
主な仕様
使用電池 リチウムイオン蓄電池
公称電圧
容量
動作温度
動作湿度
保存温度
保存湿度
外形寸法 約
質量 約
付属品 取扱説明書(1)
仕様および外観は、改良のため予告なく変更することがありますが、
ご了承ください。
11.1 V DC
7200 mAh
5 ℃〜35
20 %〜80 %
ただし
–20 ℃〜60
10 %〜90 %
ただし
℃(温度勾配
(結露のないこと)
℃における湿度は
35
℃(温度勾配
(結露のないこと)
℃における湿度は
60
253 × 70 × 44 mm
700 g
℃/時以下)
10
以下(湿球温度
65%
℃/時以下)
10
以下(湿球温度
20%
(幅/高さ/奥行き)
29
35
℃以下)
℃以下)
使用上のご注意
端子をキーホルダーなどの金属類でショート(短絡)させないでくださ
•
い。
高温になった車の中や炎天下など、60℃以上になるところに放置しない
•
でください。
水にぬらさないでください。
•
落としたり重いものを載せたりしないでください。本バッテリパックに強
•
いショックを与えたり、圧力をかけたりしないでください。本バッテリ
パックやノートブックコンピュータの故障の原因となることがあります。
充電式電池の収集・リサイクルについて
リチウムイオン電池は、リサイクルできます。不要になったリチウム
イオン電池は、金属部にセロハンテープなどの絶縁テープを貼って
充電式電池リサイクル協力店へお持ちください。
充電式電池の収集・リサイクルおよびリサイクル協力店に関する
問い合わせ先:
社団法人電池工業会 ホームページ
:http://www.baj.or.jp
ノートブックコンピュータを使うときは
バッテリパックの
してください。また、故障の原因となりますので本体
リパックに強く押し付けないようにしてください。
ロゴのある面を液晶画面側に向けた状態で、使用
VAIO
パネルをバッテ
LCD
ロゴのある面
VAIO
English
WARNING
To prevent fire or shock hazard, do not expose the
rechargeable battery pack to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.
Owner’s Record
The model number and serial number are located on the bottom of your
battery pack. Record the serial number in the space provided here. Refer to
the model and serial number when you call your Sony Service Center.
Model Number: PCGA-BP4S
Serial Number: ______________________
CAUTION
Do not handle damaged or leaking lithium ion batteries.
Danger of explosion if the battery is incorrectly replaced. Replace only with
the same or equivalent type recommended by the manufacturer. Discard
used batteries according to the manufacturer’s instructions.
The battery pack used in this device may present a fire or chemical burn
hazard if mistreated. Do not disassemble, heat above 140°F (60°C), or
incinerate.
Dispose of used battery properly.
Keep away from children.
For the customers in the U.S.A. and Canada
RECYCLING LITHIUM-ION BATTERIES
Lithium-Ion batteries are recyclable.
You can help preserve our environment by returning your used
rechargeable batteries to the collection and recycling location
nearest you.
For more information regarding recycling of rechargeable batteries, call toll
free 1-800-822-8837, or visit http://www.rbrc.org/
Caution: Do not handle damaged or leaking Lithium-Ion batteries.
For the customers in Europe
This product conforms with the following European Directives:
89/336/EEC, 92/31/EEC (EMC Directive) and 93/68/EEC (CE marking
Directive)
This equipment complies with EN55022 Class B and EN55024 for use in the
following areas: residential, commercial, and light-industrial.
Before use
Before using the battery pack, please read this manual thoroughly and
retain it for future reference. See the manuals provided with your Sony
notebook for more information about charging.
The Sony PCGA-BP4S is the rechargeable battery pack designed for a Sony
notebook. However, it may not be used with some models.
Specifications
Battery used Lithium-ion type battery
Mean output voltage 11.1 V DC
Capacity 7200 mAh
Operating temperature 41°F to 95°F (5°C to 35°C)
(temperature gradient less than 18°F (10°C)/
hour)
Operating humidity 20% to 80% (not condensed), provided that
humidity is less than 65% at 95°F (35°C)
(hygrometer reading of less than 84°F (29°C))
Storage temperature –4°F to 140°F (–20°C to 60°C)
(temperature gradient less than 18°F (10°C)/
hour)
Storage humidity 10% to 90% (not condensed), provided that
humidity is less than 20% at 140°F (60°C)
(hygrometer reading of less than 95°F (35°C))
Dimensions Approx. 10 × 2 3/4 × 1 3/4 inches (w/h/d)
(Approx. 253 × 70 × 44 mm)
Mass Approx. 28.4 oz (700 g)
Supplied accessory Operating instructions (1)
Design and specifications are subject to change without notice.
Notes on Use
• To prevent short circuit accidents, do not allow metal objects, such as a
necklace, to touch the terminals.
• Do not expose the battery pack to temperatures above 140°F (60°C), such
as under direct sunlight or in a car parked in the sun.
• Keep the battery pack dry.
• Do not drop the battery pack or place heavy objects on it. Do not apply
strong pressure or physical shock to the battery pack. These actions may
cause the battery pack or the notebook to malfunction.
• Do not carry the notebook by holding the battery pack as this may cause
a malfunction.
To use the notebook
Turn the VAIO logo side of the battery pack toward the LCD display of
notebook. Pressing hard the LCD display against the battery pack may
cause in malfunction.
VAIO logo side
Français
AVERTISSEMENT
Pour éviter tout risque d’incendie ou d’électrocution,
préserver cet appareil de la pluie ou de l’humidité.
Pour prévenir tout risque d’électrocution, ne pas ouvrir
le boîtier. Confier l’entretien exclusivement au personnel
qualifié.
ATTENTION
Ne manipulez pas des batteries lithium ion endommagées ou qui fuient.
Danger d’explosion si la batterie est remplacée incorrectement. Remplacezla uniquement par une batterie identique ou de type équivalent
recommandée par le fabricant. Eliminez les batteries usagées conformément
aux instructions du fabricant.
La batterie utilisée dans cet appareil peut présenter un risque d’incendie ou
de brûlure par substances chimiques si elle n’est pas manipulée
correctement. Ne pas démonter, exposer à une température de plus de
60 °C (140 °F) et ne pas incinérer.
Suivez la procédure correcte pour l’élimination des batteries usagées.
A conserver hors de la portée des enfants.
Pour les utilisateurs aux Etats-Unis et au Canada
RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM
Les accumulateurs aux ions de lithium sont recyclables.
Vous pouvez contribuer à préserver l’environnement en
rapportant les piles usées dans un point de collection et
recyclage le plus proche.
Pour plus d’informations sur le recyclage des accumulateurs, téléphonez
le numéro gratuit 1-800-822-8837 (Etats-Units et Canada uniquement),
ou visitez http://www.rbrc.org/
Avertissment: Ne pas utilliser des accumulateurs aux ions de lithium qui
sont endommagées ou qui fuient.
Pour les utilisateurs en Europe
Ce produit est conforme aux directives européennes suivantes:
89/336/CEE, 92/31/CEE (Compatibilité électromagnétique) et
93/68/CEE (Directive Marquage CE).
Cet équipement est conforme aux normes EN55022 Classe B et EN55024,
limitant l’emploi dans les environnements résidentiel, commerciales et
industriel léger.
Avant utilisation
Avant d’utiliser cette batterie rechargeable, lisez attentivement le présent
mode d’emploi et conservez-le pour toute référence ultérieure.
Reportez-vous aux manuels fournis avec votre ordinateur portable Sony
pour plus d’informations sur le chargement.
La batterie rechargeable Sony PCGA-BP4S est spécialement conçue pour les
ordinateurs portables Sony. Il se peut qu’elle ne puisse pas être utilisée avec
certains modèles.
Spécifications
Batterie Batterie lithium ion
Tension de sortie moyenne 11,1 V CC
Capacité 7200 mAh
Température de service 5°C à 35°C (41°F à 95°F)
(gradient de température inférieur à 10°C
(18°F)/ heure)
Humidité de service 20% à 80% (sans condensation), à condition
que le taux d’humidité soit inférieur à 65%
pour une température de 35°C (95°F)
(valeur hygrométrique inférieure à 29°C
(84°F))
Température de stockage –20°C à 60°C (–4°F à 140°F)
(gradient de température inférieur à 10°C
(18°F)/heure)
Humidité de stockage 10% à 90% (sans condensation), à condition
que le taux d’humidité soit inférieur à 20%
pour une température de 60°C (140°F)
(valeur hygrométrique inférieure à 35°C
(95°F))
Dimensions Approx. 253 × 70 × 44 mm (l/h/p)
(Approx. 10 × 2 3/4 × 1 3/4 pouces)
Masse Approx. 700 g (28,4 oz)
Accessoire fourni Mode d’emploi (1)
La conception et les spécifications sont sujettes à modifications sans préavis.
Remarques sur
l’utilisation
• Pour éviter les courts-circuits accidentels, veillez à ce qu’aucun objet
métallique, comme un collier, n’entre en contact avec les bornes.
• N’exposez pas la batterie à des températures supérieures à 60°C (140°F),
comme sous le rayonnement direct du soleil ou dans une voiture parquée
en plein soleil.
• Gardez la batterie au sec.
• Ne laissez pas tomber la batterie et ne posez pas d’objets lourds dessus.
Ne soumettez pas la batterie à de fortes pressions ni à des chocs
physiques. Ces actions peuvent entraîner un dysfonctionnement de la
batterie rechargeable ou de l’ordinateur portable.
• Ne portez pas l’ordinateur portable par la batterie car ceci peut entraîner
un dysfonctionnement.
Pour utiliser l’ordinateur portable
Tournez le côté portant le logo VAIO de la batterie rechargeable vers l'écran
à cristaux liquides de l'ordinateur portable. N'appuyez pas la batterie
rechargeable trop fort sur l'écran à cristaux liquides. Ceci risque en effet de
provoquer un mauvais fonctionnement de l'appareil.
La face avec logo VAIO
![](/html/87/87f4/87f48de15ab8a64e56d659aefe56410399ac486a388e1be14131dc8b7f12003c/bg2.png)
Deutsch
ACHTUNG
Um Feuergefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie das Gerät weder Regen
noch sonstiger Feuchtigkeit aus.
Um einen elektrischen Schlag zu vermeiden, öffnen Sie
das Gehäuse nicht. Überlassen Sie Wartungsarbeiten
stets nur qualifiziertem Fachpersonal.
VORSICHT
Verwenden Sie keine beschädigten oder ausgelaufenen Lithium-IonenAkkus.
So verwenden Sie das Notebook mit dem Akku
Drehen Sie die Seite des Akkus mit dem VAIO-Logo in Richtung des
LCD-Displays des Notebooks. Wenn Sie das LCD-Display stark gegen den
Akku drücken, kann es zu Fehlfunktionen kommen.
Seite mit VAIO-Logo
PRECAUCIÓN
No maneje pilas de ion de litio dañadas o con fugas.
Existe el riesgo de explosión si la pila se sustituye incorrectamente.
Sustituya la pila únicamente con otra del mismo tipo o equivalente
recomendada por el fabricante. Deseche las pilas agotadas según las
instrucciones del fabricante.
La batería utilizada en este dispositivo puede presentar el riesgo de
quemaduras químicas o incendios si se trata incorrectamente. No la
desmonte, caliente por encima de 60°C (140°F) ni la queme.
Deseche la batería usada correctamente.
Manténgalas alejadas de los niños.
Antes del uso
Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr.
Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines
vergleichbaren Typs aus, der vom Hersteller empfohlen wird. Entsorgen Sie
gebrauchte Akkus nach den Angaben des Herstellers.
Bei unsachgemäßem Gebrauch des Akkus besteht Feuergefahr oder die
Gefahr chemischer Verätzungen. Zerlegen Sie den Akku nicht, schützen Sie
ihn vor Temperaturen über 60°C, und zünden Sie ihn nicht an.
Entsorgen Sie den verbrauchten Akku vorschriftsmäßig.
Halten Sie Akkus von Kindern fern.
Für Kunden in Europa
Richtlinien: Dieses Gerät erfüllt die Richtlinien 89/336/EEC, 92/31/EEC
(EMV-Richtlinien) und 93/68/EEC (CE-Zeichen).
Dieses Gerät erfüllt die Standards EN55022 Klasse B und EN55024 für
folgende Gebiete:
• Wohngebiete
• Gewerbegebiete
• Leichtindustriegebiete
Entsorgungshinweis
Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel
oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das
Gerät abschaltet und "Batterie leer" signalisiert oder nach längerer
Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um
sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab
oder geben Sie die Batterien einzeln in einen Plastikbeutel.
Vorbereitung
Lesen Sie diese Anleitung vor Inbetriebnahme des Akkus bitte genau
durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.
Informationen zum Laden finden Sie in den mit dem Notebook von Sony
gelieferten Handbüchern.
Der Akku PCGA-BP4S von Sony wurde für das Notebook von Sony
konzipiert. Er läßt sich unter Umständen jedoch bei einigen Modellen nicht
einsetzen.
Italiano
AVVERTENZA
Per evitare rischi di incendio o scariche elettriche, non
esporre l’apparecchio a pioggia o umidità.
Per evitare scosse elettriche, non aprire il rivestimento.
Per eventuali riparazioni, consultare una persona
qualificata.
ATTENZIONE
Non maneggiare batterie agli ioni di litio danneggiate o che presentano
perdite.
Se la batteria non viene sostituita correttamente, si potrebbero verificare
esplosioni. Sostituire esclusivamente con lo stesso tipo di batteria o con il
tipo consigliato dal produttore. Per lo smaltimento delle batterie, seguire le
istruzioni del produttore.
Se non viene maneggiato con cura, il blocco batteria utilizzato per questo
apparecchio potrebbe provocare incendi o bruciature di tipo chimico. Non
smontare, portare a temperature superiori a 60°C né gettare nel fuoco.
Smaltire le batterie usate nel modo appropriato.
Tenere lontano dalla portata dei bambini.
Per gli utenti in Europa
Il presente prodotto è conforme alle seguenti Direttive europee:
89/336/EEC, 92/31/EEC (Direttive EMC) e 93/68/EEC
(Direttiva relativa al marchio CE)
Il presente prodotto è conforme alle norme EN55022 Class B e EN55024
relative all’utilizzo nelle seguenti aree: residenziali, commerciali e di
industria leggera.
Antes de utilizar la batería, lea este manual atentamente y consérvelo para
consultarlo en el futuro. Consulte los manuales suministrados con su
ordenador portátil Sony para obtener más información sobre la carga.
La PCGA-BP4S de Sony es la batería recargable diseñada para ordenadores
portátiles Sony. No obstante, puede no utilizarse con determinados
modelos.
Especificaciones
Batería utilizada Batería tipo de ion de litio
Tensión de salida media 11,1 V CC
Capacidad 7200 mAh
Temperatura de funcionamiento 5°C a 35°C (41°F a 95°F)
(cambios de temperatura inferiores a
10°C (18°F)/hora)
Humedad de funcionamiento 20% a 80% (sin condensación),
siempre que la humedad sea inferior
al 65% a 35°C (95°F)
(lectura de higrómetro inferior a 29°C
(84°F))
Temperatura de almacenamiento -20°C a 60°C (-4°F a 140°F)
(cambios de temperatura inferiores a
10°C (18°F)/hora)
Humedad de almacenamiento 10% a 90% (sin condensación),
siempre que la humedad sea inferior
al 20% a 60°C (140°F)
(lectura de higrómetro inferior a 35°C
(95°F))
Dimensiones Aprox. 253 × 70 × 44 mm
(an/al/prf)
(Aprox. 10 × 2 3/4 × 1 3/4 pulgadas)
Peso Aprox. 700 g (28,4 oz)
Accesorio suministrado Manual de instrucciones (1)
Diseño y especificaciones sujetos a cambios sin previo aviso.
Notas sobre el uso
Technische Daten
Akku Lithium-Ionen-Akku
Durchschnittliche Ausgangsspannung
11,1 V Gleichstrom
Kapazität 7200 mAh
Betriebstemperatur 5°C bis 35°C
(Temperaturschwankungen von unter 10°C/
Stunde)
Luftfeuchtigkeit bei Betrieb 20% bis 80% (nicht kondensierend). Bei einer
Temperatur von 35°C muß die
Luftfeuchtigkeit unter 65% liegen
(Hygrometerstand unter 29°C)
Lagertemperatur –20°C bis 60°C
(Temperaturschwankungen von unter 10°C/
Stunde)
Luftfeuchtigkeit bei Lagerung
10% bis 90% (nicht kondensierend). Bei einer
Temperatur von 60°C muß die
Luftfeuchtigkeit unter 20% liegen
(Hygrometerstand unter 35°C)
Abmessungen ca 253 × 70 × 44 mm (B/H/T)
Gewicht ca. 700 g
Mitgeliefertes Zubehör Bedienungsanleitung (1)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweise zur
Verwendung des
Geräts
Nederlands
WAARSCHUWING
Om het gevaar van brand of elektrische schokken te
voorkomen, mag het apparaat niet worden blootgesteld
aan regen of vocht.
Open de behuizing niet om elektrocutie te voorkomen.
Laat het toestel alleen nakijken door bevoegd
vakpersoneel.
OPGELET
Werk niet met beschadigde of lekkende lithiumionbatterijen.
Bij een verkeerd geplaatste batterij is er explosiegevaar. Vervang de batterij
uitsluitend door hetzelfde of een soortgelijk type dat door de fabrikant is
aanbevolen. Voer lege batterijen af volgens de instructies van de fabrikant.
Het batterijpak in dit toestel kan bij onoordeelkundig gebruik brand of
chemische brandwonden veroorzaken. Niet demonteren, verwarmen boven
60°C noch verbranden.
Correct afvoeren.
Uit de buurt van kinderen houden.
Voor klanten in Europa
Dit product beantwoordt aan de volgende Europese Richtlijnen:
89/336/EEG,92/31/EEG(EMC Richtlijnen) en 93/68/EEG(CE
Markeringsrichtlijn)
Dit product beantwoordt aan de normen EN55022 Klasse B en EN55024
voor gebruik in de volgende omgevingen: residentieel, commercieel en licht
industrieel.
• Para evitar accidentes causados por cortocircuitos, no permita que objetos
metálicos, como collares, entren en contacto con los terminales.
• No exponga la batería a temperaturas superiores a 60°C (140°F), como
bajo la luz solar directa o en un automóvil aparcado al sol.
• Mantenga seca la batería.
• No deje caer la batería ni coloque objetos pesados sobre ella. No aplique
presiones fuertes ni golpes físicos a la batería. Estas acciones pueden
hacer que la batería o el ordenador portátil no funcionen correctamente.
• No transporte el ordenador portátil sujetándolo por la batería, ya que
pueden producirse fallos de funcionamiento.
Para utilizar el ordenador portátil
Gire el lado del logotipo VAIO de la batería hacia la pantalla LCD del
ordenador portátil. Si ejerce una presión excesiva de la pantalla LCD contra
la batería, pueden producirse fallos de funcionamiento.
Lado del logotipo VAIO
• Halten Sie Gegenstände aus Metall, wie z. B. Halsketten, von den
Kontakten fern. Es kann sonst zu Unfällen durch Kurzschluß kommen.
• Setzen Sie den Akku keinen Temperaturen über 60°C aus, wie sie z. B. bei
direkter Sonneneinstrahlung oder in einem in der Sonne geparkten Auto
auftreten können.
• Schützen Sie den Akku vor Feuchtigkeit.
• Lassen Sie den Akku nicht fallen, und stellen Sie keine schweren
Gegenstände darauf. Drücken Sie nicht fest auf den Akku, und schützen
Sie ihn vor Stößen. Andernfalls kann es zu einer Fehlfunktion des Akkus
oder des Notebooks kommen.
• Tragen Sie das Notebook nicht am Akku. Andernfalls kann es zu
Fehlfunktionen kommen.
Español
Nombre del producto: Batería recargable
Modelo: PCGA-BP4S
AVISO
Para evitar el riesgo de incendios y electrocución, no
exponga la unidad a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra el aparato.
Solicite asistencia técnica únicamente a personal
especializado.
