Page 1
3-212-881-32 (1)
Sistema de MiniComponente de
Alta Fidelidad
Manual de instrucciones
IMPORTANTE
POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES
ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL USO
DE SU APARATO PODRÍA ANULAR LA GARANTÍA.
MHC-GT55BP/GT55
MHC-GT44BP/GT44
MHC-GT22BP/GT22
© 2007 Sony Corporation
Page 2
Advertencia
Para reducir el riesgo de
incendios o electrocución, no
exponga el aparato a la lluvia
ni a la humedad.
Para evitar incendios, no cubra los
oricios de ventilación del aparato con
periódicos, manteles, cortinas, etc. Y no
ponga velas encendidas sobre el aparato.
Para evitar el riesgo de incendios o de
descargas eléctricas, no ponga objetos que
contengan líquidos, tal como jarrones,
encima del aparato.
Instale este sistema de forma que el cable
de alimentación pueda ser desenchufado
de la toma de corriente de la pared
inmediatamente en caso de problema.
No instale la unidad en un lugar
de espacio reducido, tal como en
una estantería para libros o vitrina
empotrada.
Esta unidad está clasicada como
producto lasérico de clase 1. Esta etiqueta
se encuentra en la parte exterior trasera.
No tire las pilas con
la basura normal del
hogar, deshágase de ellas
correctamente como
desechos químicos.
Nota sobre discos DualDisc
Un DualDisc es un disco de dos caras que
combina material grabado en DVD en
una cara con material de audio digital en
la otra cara. Sin embargo, como el lado
del material de audio no cumple con la
norma Compact Disc (CD), no es seguro
que la reproducción pueda hacerse en este
producto.
ES
2
Discos de música codicados
mediante tecnologías de protección
de los derechos de autor
Este producto se ha diseñado para
reproducir discos que cumplen con
el estándar Compact Disc (CD).
Recientemente, algunas compañías
discográcas comercializan discos de
música codicados mediante tecnologías
de protección de derechos de autor. Tenga
en cuenta que, entre estos discos, algunos
no cumplen con el estándar CD, por lo
que no podrán reproducirse mediante este
producto.
La música grabada está limitada para
uso privado solamente. Para utilizar la
música fuera de este límite se requiere
el permiso de los propietarios de los
derechos de autor.
“WALKMAN” y el logotipo de
“WALKMAN” son marcas comerciales
registradas de Sony Corporation.
MICROVAULT es una marca
comercial de Sony Corporation.
Tecnología de codicación de audio
MPEG Layer-3 y patentes bajo licencia
de Fraunhofer IIS y omson.
Los modelos MHC-GT55BP/
GT44BP/GT22BP vienen cada uno
de ellos con el reproductor de
música digital BNP-1. Sin embargo,
las funciones y los métodos de
operación son los mismos que para
los modelos MHC-GT55/GT44/
GT22, respectivamente, por lo que
este manual describe solamente
los modelos MHC-GT55/GT44/
GT22 (excepto para los accesorios
suministrados de la página 43).
Page 3
Índice
Guía de partes y controles ................ 4
Preparativos iniciales

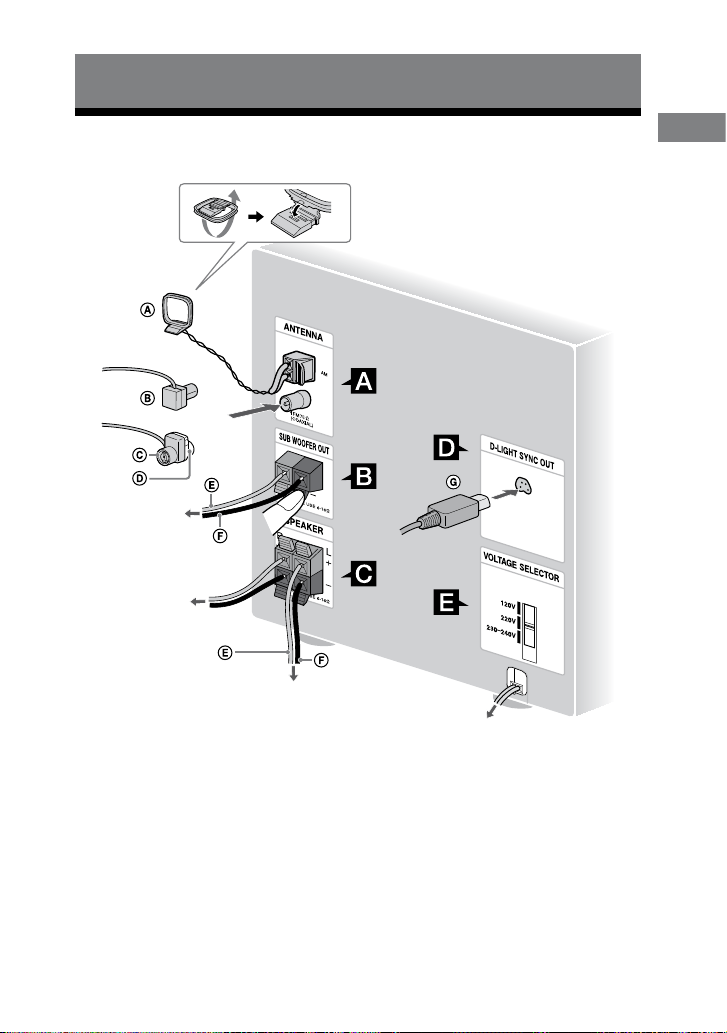

Conexión del sistema
rmemente ............................................9
Ajuste del reloj ....................................12
Operaciones básicas
Reproducción de un disco
CD/MP3..................................................13
Escucha de la radio ............................15
Grabación de un disco a un
dispositivo USB ...................................16
Escucha de música de un dispositivo
USB ..........................................................19
Reproducción de una cinta ............21
Utilización de componentes de
audio opcionales ................................22
Ajuste del sonido ...............................23
Cambio de la visualización .............23
Otras operaciones
Creación de su propio
programa
(Reproducción de programa) ........25
Presintonización de emisoras de
radio ........................................................26
Grabación en una cinta
(Grabación sincronizada de
CD/Grabación manual/Mezcla de
sonido) ...................................................27
Creación de su propio efecto
sonoro ...................................................29
Para disfrutar de karaoke ................30
Utilización de los
temporizadores ..................................31
Otros
Solución de problemas ....................33
Mensajes ...............................................38
Precauciones ........................................39
Especicaciones .................................41
Dispositivos USB que se pueden
reproducir/grabar ..............................43
ES
3
Page 4
4
ES
Guía de partes y controles
Este manual explica principalmente operaciones realizadas con el mando a distancia,
pero las mismas operaciones también pueden realizarse con los botones de la unidad
que tienen nombre igual o similar.
Unidad
MHC-GT55
MHC-GT44/GT22
* MHC-GT44 solamente
Page 5
Mando a distancia
/ (encendido/en espera)
(página 10, 12, 18, 20, 32, 37)
Pulse para encender el sistema.
Unidad: Indicador STANDBY (en
espera) (página 24, 33)
Se ilumina cuando el sistema está
apagado.
Sensor remoto (página 33)
DISPLAY (visualización)
(página 12, 23, 33)
Pulse para cambiar la información
mostrada en visualizador.
Unidad: ILLUMINATION
(iluminación) (página 23)
Pulse para cambiar el patrón de
iluminación alrededor de MASTER
VOLUME (volumen general) .
CD (disco compacto) (página 10,
13, 25, 28, 37)
Pulse para seleccionar la función CD.
TUNER/BAND (sintonizador/
banda) (página 15)
Pulse para seleccionar la función
TUNER. Pulse para seleccionar el modo
de recepción FM o AM.
Unidad: TAPE A/B (cinta A/B)
(página 21)
Pulse para seleccionar la función TAPE.
Pulse para seleccionar TAPE A o TAPE B.
Unidad: AUDIO (audio)
(página 22)
Pulse para seleccionar la función AUDIO.
USB (Bus serie universal)
(página 18, 19, 25)
Pulse para seleccionar la función USB.
Mando a distancia: FUNCTION
(función)
Pulse para seleccionar la función.
(MHC-GT55/GT44 solamente)
SUBWOOFER (altavoz de
subgraves) (página 23)
Pulse para encender y apagar el altavoz
de subgraves.
Indicador SUBWOOFER (altavoz
de subgraves) (página 23)
Se ilumina cuando el altavoz de
subgraves está encendido.
Continúa
5
Guía de partes y controles
ES
Page 6
6
ES
PUSH (pulsar) (página 21)
Pulse para insertar o expulsar una cinta.
ERASE (borrar) (página 18)
Pulse para borrar archivos MP3 y
carpetas del dispositivo USB opcional
conectado (Reproductor de música
digital o soporte de almacenamiento
USB).
Unidad: PRESET EQ (ecualizador
preajustado) (página 29),
GROOVE (groove) (página 23,
29, 37), SURROUND (envolvente)
(página 23, 29)
Mando a distancia: EQ
(ecualizador) (página 23)
Pulse para seleccionar el efecto sonoro.
PLAY MODE/TUNING MODE
(modo de reproducción/modo
de sintonización) (MHC-GT55
solamente) (página 14, 15, 17,
20, 28)
Pulse para seleccionar el modo
de reproducción de un disco CD,
MP3 o un dispositivo USB opcional
(Reproductor de música digital o medio
de almacenamiento USB).
Pulse para seleccionar el modo de
sintonización.
EQ BAND (banda de ecualizador)
(MHC-GT44/GT22 solamente)
(página 29)
Pulse para seleccionar la banda de
frecuencia.
Toma PHONES (auriculares)
Conecte los auriculares.
Tomas AUDIO INPUT L/R (entrada
de audio izquierda/derecha)
(página 22)
Conecte a un componente de audio
(Reproductor de audio portátil, etc.).
Puerto (USB (Bus serie
universal)) (página 16, 17, 18, 19)
Conecte un dispositivo USB opcional
(Reproductor de música digital o soporte
de almacenamiento USB).
Indicador REC/ERASE (grabar/
borrar) (página 18, 20)
Se ilumina cuando se graba al
dispositivo USB opcional conectado
(Reproductor de música digital o soporte
de almacenamiento USB), o cuando se
borran archivos MP3 o carpetas.
Toma MIC (micrófono)
(página 30)
Conecte un micrófono opcional.
MIC LEVEL (nivel del micrófono)
(página 30)
Gire para ajustar el volumen del
micrófono.
Unidad: MASTER VOLUME
(volumen general) (página 13, 15,
19, 21, 22)
Gire para ajustar el volumen.
Mando a distancia: VOLUME
(volumen) +/ (página 13, 15, 19,
21, 22, 31)
Pulse para ajustar el volumen.
Page 7
OPERATION DIAL (dial de
operación) (página 13, 20, 29)
Gire para seleccionar una pista, archivo
o carpeta.
Unidad: (reproducción/
pausa) (página 10, 13, 19, 21, 37)
Mando a distancia:
(reproducción) (página 13, 19,
21, 26)
(pausa) (página 13, 20, 22)
Pulse para iniciar o pausar la
reproducción.
(parada) (página 13, 15, 17, 20,
22, 28, 37)
Pulse para detener la reproducción.
/ (retroceso/avance)
(página 13, 18, 20, 25)
Pulse para seleccionar una pista o un
archivo.
Unidad: TUNING (sintonización)
+/ (página 15, 37)
Mando a distancia: +/
(sintonización) (página 15)
Pulse para sintonizar la emisora deseada.
+/ (seleccionar carpeta)
(página 13, 18, 20, 25)
Pulse para seleccionar una carpeta.
/ (rebobinado/avance
rápido) (página 13, 20, 22)
Pulse para encontrar un punto en una
pista o en un archivo.
CD-USB SYNC/REC1 (grabación
sincronizada CD-USB/grabación
de 1 pista/archivo) (página 17)
Pulse para grabar de un disco al
dispositivo USB opcional conectado
(Reproductor de música digital o soporte
de almacenamiento USB).
CD-TAPE SYNC (grabación
sincronizada de CD-cinta)
(página 28)
TAPE REC PAUSE/START (pausa/
inicio de grabación de cinta)
(página 28)
Pulse para grabar en una cinta.
OPEN/CLOSE (abrir/cerrar)
(página 13)
Pulse para insertar o expulsar un disco.
Unidad: DISC 1 3 (disco 1 3)
(página 13, 14)
Pulse para seleccionar un disco. Pulse
para cambiar a la función CD desde otra
función.
Unidad: DISC SKIP/EX-CHANGE
(saltar/intercambiar disco)
(página 13, 14, 28)
Pulse para seleccionar un disco. Pulse
para cambiar un disco durante la
reproducción.
Mando a distancia: DISC SKIP
(saltar disco) (página 13, 25, 28)
Pulse para seleccionar un disco.
RETURN (retornar) (página 13, 20)
Pulse para volver a la carpeta principal.
Pulse para salir del modo de búsqueda.
Guía de partes y controles
Continúa
ES
7
Page 8
ENTER (introducir) (página 12, 13,
17, 18, 20, 25, 26, 28, 31)
Pulse para introducir los ajustes.
(MHC-GT55 solamente)
ENTER (introducir) (página 12, 13,
17, 18, 20, 28)
Pulse para introducir los ajustes.
+/ (nivel de ecualizador)
(página 29)
Pulse para ajustar el nivel de ecualizador.
(MHC-GT55 solamente)
BASS (graves) (página 29)
Pulse para seleccionar baja frecuencia.
El indicador se ilumina cuando se pulsa
el botón.
VOCAL (voz) (página 29)
Pulse para seleccionar frecuencia media.
El indicador se ilumina cuando se pulsa
el botón.
GUITAR (guitarra) (página 29)
Pulse para seleccionar alta frecuencia. El
indicador se ilumina cuando se pulsa el
botón.
FOCUS (realzar) (página 29)
Pulse para realzar el nivel de ecualizador
de la banda seleccionada.
CLOCK/TIMER SELECT (reloj/
seleccionar temporizador)
(página 32)
CLOCK/TIMER SET (ajuste de
reloj/temporizador) (página 12,
31)
Pulse para ajustar el reloj y los
temporizadores.
REPEAT/FM MODE (repetir/modo
FM) (página 13, 15, 20)
Pulse para escuchar un disco, un
dispositivo USB, una sola pista o un
archivo repetidamente.
Pulse para seleccionar el modo de
recepción FM (monoaural o estéreo).
Tapa del compartimiento de las
pilas (página 11)
CLEAR (eliminar) (página 26)
Pulse para borrar una pista o archivo
preprogramado.
TUNER MEMORY (memoria del
sintonizador) (página 26)
Pulse para presintonizar la emisora de
radio.
PLAY MODE/TUNING MODE
(modo de reproducción/modo de
sintonización) (página 14, 15, 17,
20, 25, 27, 28)
Pulse para seleccionar el modo de
reproducción de un disco CD, MP3 o un
dispositivo USB opcional (Reproductor
de música digital o soporte de
almacenamiento USB).
Pulse para seleccionar el modo de
sintonización.
SLEEP (dormir) (página 31)
Pulse para ajustar el temporizador de
dormir.
ES
8
Page 9
Preparativos iniciales
Conexión del sistema rmemente
o
Altavoz de
subgraves
Altavoz delantero
(derecho)
Altavoz delantero (izquierdo)
Preparativos iniciales
Antena de AM de cuadro
Antena de FM de cable (Extiéndala horizontalmente.)
Lado marrón para otras regiones
Lado blanco para el modelo para Norteamérica
Rojo (Sólido/)
Negro (Rayado/)
Cable del controlador D-LIGHT SYNC (no suministrado)
Toma de corriente de la pared
Continúa
ES
9
Page 10
10
ES
Antenas
Encuentre un lugar y orientación que
ofrezcan buena recepción, y después
instale las antenas.
Mantenga las antenas alejadas de los
cables de los altavoces, del cable de
alimentación y del cable USB para evitar
captación de ruido.
Altavoz de subgraves (MHC-GT55/
GT44 solamente)
Inserte solamente la porción pelada de
los cables en las tomas SUB WOOFER
OUT (salida de altavoz de subgraves).
Altavoces
Inserte solamente la porción pelada
de los cables en las tomas SPEAKER
(altavoz).
Toma D-LIGHT SYNC OUT (salida de
iluminación sincronizada) (Excepto el
modelo para Oceanía)
Utilice el controlador D-LIGHT
SYNC (iluminación sincronizada)
para conectar a esta toma. Necesita
conectar el controlador D-LIGHT
SYNC (iluminación sincronizada)
al dispositivo de iluminación* (no
suministrado). El dispositivo de
iluminación reaccionará de acuerdo
con las señales de control transmitidas
por el controlador D-LIGHT SYNC
(iluminación sincronizada) al recibir
una fuente de música procedente del
sistema. Para más detalles sobre la
utilización del controlador D-LIGHT
SYNC (iluminación sincronizada) y el
dispositivo de iluminación, consulte
las instrucciones de funcionamiento
respectivas suministradas con el
dispositivo respectivo.
* Consulte las instrucciones de
funcionamiento del controlador D-LIGHT
(iluminación sincronizada) SYNC para
conocer el dispositivo de iluminación
recomendado.
Nota
El efecto de la iluminación podrá ser diferente
dependiendo del dispositivo de iluminación
conectado o del tipo de música que esté siendo
reproducido.
Alimentación
Para modelos con selector de tensión,
ajuste VOLTAGE SELECTOR (selector
de tensión) a la tensión de la red de
suministro local.
Conecte el cable de alimentación a una
toma de corriente de la pared. Aparecerá
la demostración en el visualizador.
Si la clavija no encaja en la toma de
corriente de la pared, quite el adaptador
de clavija suministrado (solamente para
los modelos equipados con adaptador).
Cuando transporte este sistema
1
Extraiga todos los discos para
proteger el mecanismo de CD.
2
Pulse CD (disco compacto) para
seleccionar la función CD.
3
Mantenga pulsado en la
unidad, y pulse / en la unidad
hasta que aparezca “STANDBY”.
4
Después de que aparezca “LOCK”,
desenchufe el cable de alimentación.
Page 11

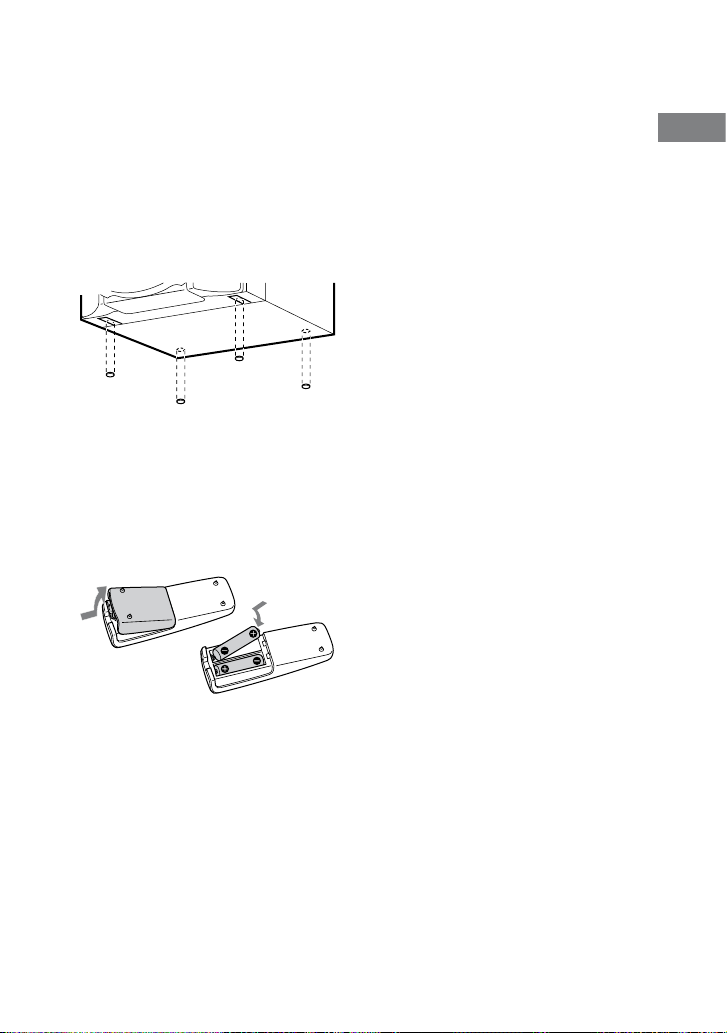

Almohadillas para altavoces
Ponga las almohadillas para altavoces
suministradas en la parte inferior de
los altavoces delanteros y del altavoz de
subgraves para impedir que resbalen.
Altavoces delanteros:
4 almohadillas para cada altavoz
Altavoz de subgraves:
4 almohadillas (MHC-GT55/GT44
solamente)
Para utilizar el mando a distancia
Deslice y quite la tapa del
compartimiento de las pilas , e
inserte las dos pilas R6 (tamaño AA)
suministradas, lado primero, haciendo
coincidir las polaridades como se
muestra abajo.
Notas
Utilizándolo normalmente, las pilas deberán
durar unos seis meses.
No mezcle una pila usada con una nueva ni
mezcle diferentes tipos de pilas.
Si no va a utilizar el mando a distancia
durante un periodo de tiempo largo, extraiga
las pilas para evitar daños por fuga del
líquido de las pilas y corrosión.
Los dispositivos que llevan pilas instaladas no
deben ser expuestos a un calor excesivo como
el del sol, fuego o similar.
Preparativos iniciales
11
ES
Page 12
Ajuste del reloj
Utilice los botones del mando a distancia
para ajustar el reloj.
1
Pulse / para encender el
sistema.
2
Pulse CLOCK/TIMER SET (ajuste
de reloj/temporizador) .
Si aparece el modo actual en el
visualizador, pulse /
repetidamente para seleccionar
“CLOCK SET” y después pulse
ENTER (introducir) .
3
Pulse /
repetidamente para ajustar la
hora, y después pulse ENTER
(introducir) .
4
Utilice el mismo procedimiento
para ajustar los minutos.
Los ajustes del reloj se perderán
cuando desconecte el cable de
alimentación o si se produce un corte
del suministro eléctrico.
Para visualizar el reloj cuando el
sistema está apagado
Pulse DISPLAY (visualización)
repetidamente hasta que se visualice el
reloj. El reloj se visualiza durante unos 8
segundos.
12
ES
Page 13
Operaciones básicas
Reproducción de un disco CD/MP3
1
Seleccione la función CD.
Pulse CD (disco compacto) .
2
Ponga un disco.
Pulse OPEN/CLOSE (abrir/cerrar)
en la unidad, y ponga un disco
con la cara de la etiqueta hacia arriba
en la bandeja de discos.
Para insertar discos adicionales, pulse
DISC SKIP (saltar disco) para
girar la bandeja de discos.
Para cerrar la bandeja de discos, pulse
OPEN/CLOSE (abrir/cerrar) en
la unidad otra vez.
No cierre la bandeja de discos a la
fuerza con el dedo, porque podrá
dañarla.
3
Inicie la reproducción.
Pulse (o en la unidad) .
4
Ajuste el volumen.
Pulse VOLUME (volumen) +/ (o
gire MASTER VOLUME (volumen
general) en la unidad) .
Otras operaciones
Para Pulse
Hacer una
pausa en la
reproducción
Detener la
reproducción
Seleccionar
una carpeta
de un disco
MP3
Seleccionar
una pista o
un archivo
Encontrar un
punto en una
pista o un
archivo
Seleccionar
la
reproducción
repetida
Seleccionar
un disco
Seleccionar
una carpeta
y archivo
de un
disco MP3
mientras
está viendo
los nombres
de carpeta y
archivo en el
visualizador*
(o en la unidad)
. Para reanudar la
reproducción, pulse el
botón otra vez.
.
/ .
Mantenga pulsado
/ durante la
reproducción, y suelte
el botón en el punto
deseado.
REPEAT (repetir)
repetidamente hasta
que aparezca “REP” o
“REP1”.
DISC SKIP (saltar disco)
(o DISC 1 3 (disco
13) en la unidad)
en el modo de parada.
Gire OPERATION DIAL
(dial de operación)
en la unidad para
seleccionar la carpeta
deseada, después pulse
ENTER (introducir) .
Gire OPERATION DIAL
(dial de operación)
en la unidad para
seleccionar el archivo
deseado, después pulse
ENTER (introducir) .
Para volver a la
operación anterior, pulse
RETURN (retornar)
en la unidad.
Operaciones básicas
+/ .
Continúa
13
ES
Page 14
14
ES
Para Pulse
Cambiar a la
función CD
desde otra
función
Cambiar
otros discos
durante la
DISC 1 3 (disco
13) en la unidad
(Selección automática de
fuente).
EX-CHANGE
(intercambiar) en la
unidad.
reproducción
* Cuando utilice un disco CD-DA, puede
emplear la misma operación para seleccionar
una pista.
Para cambiar el modo de reproducción
Pulse PLAY MODE (modo de
reproducción) repetidamente
mientras el reproductor está parado.
Puede seleccionar reproducción normal
(“ALL DISCS” para todos los discos o
“1 DISC” para un disco o “ *” para
todos los archivos MP3 en la carpeta
del disco), reproducción aleatoria (“ALL
DISCS SHUF” o “1 DISC SHUF” o “
SHUF*”), o reproducción de programa
(“PGM”).
* Cuando reproduzca un disco CD-DA,
la reproducción (SHUF) realizará la
misma operación que la reproducción
1 DISC (SHUF).
Notas sobre la reproducción repetida
Se reproducirán todas las pistas o archivos de
un disco repetidamente hasta cinco veces.
No es posible seleccionar “REP” y “ALL
DISCS SHUF” al mismo tiempo.
“REP1” indica que se repetirá una sola pista o
archivo hasta que lo pare.
Notas sobre la reproducción de
discos MP3
No guarde otros tipos de archivos ni carpetas
no necesarias en un disco que tenga archivos
MP3.
Las carpetas que no tengan archivos MP3
serán omitidas.
Los archivos MP3 se reproducen en el orden
que están grabados en el disco.
El sistema solamente puede reproducir
archivos MP3 que tienen una extensión de
archivo de “.MP3”.
Si en el disco hay archivos que tienen la
extensión de archivo “.MP3”, pero que no
son archivos MP3, es posible que la unidad
produzca ruido o no funcione bien.
El número máximo de:
carpetas es 150 (incluida la carpeta raíz).
archivos MP3 es 255.
archivos MP3 y carpetas que puede
contener un sólo disco es 300.
niveles de carpetas (la estructura de árbol
de archivos) es 8.
No puede garantizarse la compatibilidad
con todos los soware de codicación/
grabación, dispositivos de grabación y
medios de grabación MP3. Los discos MP3
incompatibles podrán producir ruido o audio
interrumpido o no reproducirse en absoluto.
Notas sobre la reproducción de
discos multisesión
Si el disco comienza con una sesión CD-DA
(o MP3), será reconocido como disco CDDA (o MP3), y la reproducción continuará
hasta encontrarse otra sesión.
Un disco con formato CD mezclado será
reconocido como disco CD-DA (audio).
Page 15
Escucha de la radio
1
Seleccione “FM” o “AM”.
Pulse TUNER/BAND (sintonizador/
banda) repetidamente.
2
Seleccione el modo de
sintonización.
Pulse TUNING MODE (modo de
sintonización) repetidamente
hasta que aparezca “AUTO”.
3
Sintonice la emisora deseada.
Pulse +/ (o TUNING
(sintonización) +/ en la unidad)
. La exploración cesará
automáticamente cuando sea
sintonizada una emisora, y después
aparecerán “TUNED” y “STEREO”
(sólo para programas estéreo).
4
Ajuste el volumen.
Pulse VOLUME (volumen) +/ (o
gire MASTER VOLUME (volumen
general) en la unidad) .
Para parar la exploración automática
Pulse .
Para reducir el ruido estático de una
emisora de FM estéreo débil
Pulse FM MODE (modo FM)
repetidamente hasta que aparezca
“MONO” para desactivar la recepción
estéreo.
Operaciones básicas
Para sintonizar una emisora de señal
débil
Si no aparece “TUNED” y la exploración
no se detiene, pulse TUNING
MODE (modo de sintonización)
repetidamente hasta que desaparezcan
“AUTO” y “PRESET”, y después pulse
+/ (o TUNING (sintonización) +/
en la unidad) repetidamente para
sintonizar la emisora deseada.
15
ES
Page 16
16
ES
Grabación de un disco a un dispositivo USB
Puede conectar un dispositivo USB
opcional (Reproductor de música digital
o soporte de almacenamiento USB) al
puerto (USB (Bus serie universal))
de la unidad y grabar música de un disco
al dispositivo USB.
Solamente se puede grabar de un disco
CD-DA o disco MP3.
El formato de audio de los archivos
grabados con este sistema es MP3.
El tamaño aproximado de la grabación
es más o menos 1 MB por minuto de
tiempo de grabación desde un CD. El
tamaño podrá ser mayor cuando se grabe
desde un disco MP3.
Consulte “Dispositivos USB que se
pueden reproducir/grabar” (página 43)
para ver una lista de dispositivos USB
que pueden conectarse al sistema.
Grabación sincronizada
Puede grabar fácilmente un disco entero
en un dispositivo USB.
1
Conecte un dispositivo USB
grabable al puerto (USB (Bus
serie universal)) como se
muestra abajo.
Dispositivo USB opcional
(Reproductor de música digital o
soporte de almacenamiento USB).
Cuando sea necesaria una conexión
USB con cable, conecte el cable USB
suministrado con el dispositivo USB
que quiere conectar.
Consulte el manual de instrucciones
suministrado con el dispositivo USB
que quiere conectar para ver detalles
sobre el método de operación.
2
Seleccione la función CD,
después cargue el disco que
quiere grabar.
Page 17
3
Pulse PLAY MODE (modo
de reproducción)
repetidamente para seleccionar
el modo de reproducción
cuando está parado el
reproductor de CD.
El modo de reproducción cambiará
automáticamente a modo de
reproducción normal, si comienza
la reproducción en modo de
reproducción aleatoria, modo de
reproducción con repetición o en
modo de reproducción de programa
(cuando no haya pistas o archivos
MP3 programados).
Para más detalles sobre el modo de
reproducción, consulte “Para cambiar
el modo de reproducción” (página
14).
4
Pulse CD-USB SYNC/REC1
(grabación sincronizada CDUSB/grabación de 1 pista/
archivo) en la unidad.
Parpadea “REC”, y el visualizador
alterna entre “CD-USB SYNC”,
“xxxxxxFREE” (espacio restante en el
dispositivo USB) y “PUSH ENTER”.
El dispositivo USB se pone en espera
de grabación y el reproductor de CD
en pausa para reproducir.
5
Pulse ENTER (introducir) .
Comienza la grabación. Cuando se
complete la grabación, el reproductor
de CD y el dispositivo USB se
detendrán automáticamente.
Grabación de una sola pista
o archivo MP3 durante la
grabación (REC1)
Puede grabar fácilmente en un
dispositivo USB la pista o archivo MP3
que está reproduciéndose.
1
Conecte un dispositivo USB
grabable al puerto (USB (Bus
serie universal)) .
2
Seleccione la función CD,
después cargue el disco que
quiere grabar.
3
Seleccione la pista o archivo
MP3 que quiere grabar, después
inicie la reproducción.
4
Pulse CD-USB SYNC/REC1
(grabación sincronizada
CD-USB/grabación de 1
pista/archivo) en la unidad
mientras está reproduciéndose
la pista o archivo MP3
seleccionado.
Parpadea “REC”, y el visualizador
alterna entre “CD-USB REC1”,
“xxxxxxFREE” (espacio restante en el
dispositivo USB) y “PUSH ENTER”.
El dispositivo USB se pone en espera
de grabación y el reproductor de CD
en pausa para reproducir.
5
Pulse ENTER (introducir) .
Comienza la grabación. Cuando se
complete la grabación, el reproductor
de CD continuará reproduciendo.
Operaciones básicas
Para parar la grabación
Pulse .
Continúa
17
ES
Page 18
18
ES
Para retirar el dispositivo USB
1
Compruebe que el indicador
REC/ERASE (grabar/borrar) de la
unidad está apagado.
2
Pulse / para apagar el sistema.
3
Quitar el dispositivo USB.
Para borrar archivos MP3 o carpetas
del dispositivo USB
Puede borrar archivos MP3 o carpetas
del dispositivo USB.
1
Conecte un dispositivo USB grabable
al puerto (USB (Bus serie
universal)) .
2
Seleccione la función USB.
Pulse USB (Bus serie universal) .
3
Pulse / o +/
repetidamente para seleccionar el
archivo MP3 o carpeta que quiere
borrar.
4
Pulse ERASE (borrar) en la unidad.
Aparece “TRACK ERASE” o
“FOLDER ERASE”, y “PUSH ENTER”
alternativamente en el visualizador.
Para cancelar la operación de borrado,
pulse .
5
Pulse ENTER (introducir) .
El archivo MP3 o carpeta seleccionado
se borra.
Reglas de generación de carpetas y
archivos
Cuando se graba por primera vez
en un dispositivo USB, se crea una
carpeta “MUSIC” directamente debajo
de “ROOT”. Dentro de esta carpeta
“MUSIC” se generan carpetas y archivos
de la forma siguiente de acuerdo con el
método de grabación.
Grabación sincronizada
Fuente de
grabación
MP3 Igual que el de la fuente de
CD-DA “FLDR001”3)“TRACK001”
Nombre de
carpeta
Grabación REC1
Fuente de
grabación
MP3
CD-DA “TRACK001”
1)
En el modo de reproducción de programa,
el nombre de carpeta es “FLDRxxx”, y el
nombre de archivo depende de la fuente de
grabación (disco CD-DA o disco MP3).
2)
Se asignan hasta 32 caracteres del nombre.
3)
Después se asignan números de carpeta en
serie.
4)
Después se asignan números de archivo en
serie.
5)
Cada vez que se realiza la grabación REC1 se
graba un archivo nuevo en la carpeta “REC1”.
Nombre de
carpeta
“REC1”
1)
Nombre de
archivo
grabación
Nombre de
archivo
Igual que el de
la fuente de
5)
grabación
2)
2)
4)
4)
Page 19
Notas
No conecte el sistema y el dispositivo USB a
través de un concentrador USB.
Cuando se graba de un CD, las pistas se
graban como archivos MP3 a 128 kbps.
Cuando se graba de un disco MP3, los
archivos MP3 se graban con la misma tasa de
bits de los archivos MP3 originales.
Mientras se graba de un disco MP3, no sale
sonido y aparece “HIGH SPEED”.
La información de texto del CD no se graba
en los archivos MP3 creados.
Si cancela la grabación a medias, se creará un
archivo MP3 hasta el punto donde se haya
detenido la grabación.
La grabación se detendrá automáticamente
si:
el dispositivo USB se queda sin espacio
durante la grabación.
el número de archivos MP3 del dispositivo
USB llega al límite del número que el
sistema puede reconocer.
Un solo dispositivo USB puede contener
hasta 999 archivos MP3 o 997 carpetas.
El número máximo de archivos MP3 y
carpetas podrá variar dependiendo de la
estructura de los archivos MP3 y carpetas.
No se pueden borrar archivos MP3 ni
carpetas en el modo de reproducción
aleatoria o modo de reproducción de
programa.
Si la carpeta que va a ser borrada contiene
archivos de formato distinto a MP3 o
subcarpetas, no se borrará.
Si una carpeta o archivo que está intentando
grabar ya existe en el dispositivo USB
con el mismo nombre, se añadirá un
número secuencial después del nombre sin
sobrescribir la carpeta o el archivo original.
Cuando grabe después de haber realizado la
operación de borrado, las nuevas carpetas
y archivos se registrarán en las ubicaciones
borradas, por lo que los archivos podrán no
reproducirse en el orden que se han grabado.
El ajuste de la reproducción de programa se
borrará cuando se realice la operación de
borrado.
Escucha de música de un dispositivo USB
Puede escuchar música almacenada en el
dispositivo USB.
En este sistema solamente puede
reproducirse el formato de audio MP3*.
Consulte “Dispositivos USB que se
pueden reproducir/grabar” (página 43)
para ver una lista de dispositivos USB
que pueden conectarse al sistema.
* Los archivos con protección de derechos
de autor (Gestión de derechos digitales) no
pueden reproducirse con este sistema.
1
Seleccione la función USB.
Pulse USB (Bus serie universal) .
2
Conecte un dispositivo USB
opcional al puerto (USB (Bus
serie universal)) de la unidad.
Cuando se conecte el dispositivo USB,
el visualizador cambiará de la forma
siguiente:
“READING” “STORAGE
DRIVE*”
* Cuando se conecta el soporte de
almacenamiento USB, a continuación se
muestra la etiqueta de volumen si está
grabada.
Nota
Es posible que se demore unos 10 segundos
antes de que aparezca “READING” según
el tipo de dispositivo USB conectado.
3
Inicie la reproducción.
Pulse (o en la unidad) .
4
Ajuste el volumen.
Pulse VOLUME (volumen) +/ (o
gire MASTER VOLUME (volumen
general) en la unidad) .
Operaciones básicas
Continúa
19
ES
Page 20
20
ES
Para retirar el dispositivo USB
1
Pulse para detener la
reproducción.
2
Compruebe que el indicador
REC/ERASE (grabar/borrar) de la
unidad está apagado.
3
Pulse / para apagar el sistema.
4
Quitar el dispositivo USB.
Otras operaciones
Para Pulse
Hacer una
pausa en la
reproducción
Detener la
reproducción
Seleccionar
una carpeta
Seleccionar
un archivo
Seleccionar
una carpeta
y un archivo
de un
dispositivo
USB
mientras está
viendo los
nombres de
carpeta y de
archivo en el
visualizador
(o en la unidad)
. Para reanudar la
reproducción, pulse el
botón otra vez.
. Para cancelar
la reanudación de la
reproducción, pulse
el botón dos veces
y compruebe que
“RESUME” desaparece
del visualizador.
+/ .
/ .
Gire OPERATION DIAL
(dial de operación)
en la unidad para
seleccionar la carpeta
deseada, después pulse
ENTER (introducir) .
Gire OPERATION DIAL
(dial de operación)
en la unidad para
seleccionar el archivo
deseado, después pulse
ENTER (introducir) .
Para volver a la
operación anterior, pulse
RETURN (retornar)
en la unidad.
Para Pulse
Encontrar un
punto en un
archivo
Mantenga pulsado
/ durante la
reproducción, y suelte
el botón en el punto
deseado.
Seleccionar la
reproducción
repetida
REPEAT (repetir)
repetidamente hasta
que aparezca “REP” o
“REP1”.
Para cambiar el modo de reproducción
Pulse PLAY MODE (modo de
reproducción) repetidamente
mientras el dispositivo USB está parado.
Puede seleccionar reproducción normal
(“ ” para todos los archivos en la
carpeta del reproductor de música
digital), reproducción aleatoria (“SHUF”
o “ SHUF”), o reproducción de
programa (“PGM”).
Notas sobre el dispositivo USB
No se puede cambiar el modo de
reproducción durante la reproducción.
Es posible que lleve algún tiempo iniciarse la
reproducción cuando:
la estructura de carpetas sea compleja.
la capacidad de memoria sea excesiva.
Cuando se inserta el dispositivo USB, el
sistema lee todos los archivos del dispositivo
USB. Si hay muchas carpetas o archivos en
el dispositivo USB, es posible que lleve largo
tiempo nalizar la lectura del dispositivo
USB.
No conecte el sistema y el dispositivo USB a
través de un concentrador USB.
Con algunos dispositivos USB conectados,
después de realizar una operación, es posible
que haya una demora antes de ser ejecutada
por este sistema.
Si apaga el sistema durante el modo de
reanudación de la reproducción, cuando
vuelva a encenderlo, la reproducción
comenzará desde el principio del archivo
MP3 que estaba en modo de reanudación de
la reproducción.
Page 21
Este sistema no maneja necesariamente todas
las funciones provistas en un dispositivo USB
conectado.
Los archivos grabados con este sistema
se reproducen en el orden de creación en
la carpeta. Los archivos grabados con un
dispositivo distinto a este sistema tal como
un ordenador podrán no reproducirse en el
orden en el que fueron grabados.
El orden de reproducción para el sistema
podrá variar del orden de reproducción del
dispositivo USB conectado.
Apague siempre el sistema antes de retirar
el dispositivo USB. Si retira el dispositivo
USB estando encendido el sistema podrán
estropearse los datos del dispositivo USB.
No guarde otros tipos de archivos ni carpetas
no necesarias en un dispositivo USB que
tenga archivos MP3.
Las carpetas que no tengan archivos MP3
serán omitidas.
El sistema solamente puede reproducir
archivos MP3 que tienen una extensión de
archivo de “.MP3”.
Si en el dispositivo USB hay archivos que
tienen la extensión de archivo “.MP3”, pero
que no son archivos MP3, es posible que la
unidad produzca ruido o no funcione bien.
Un solo dispositivo USB puede contener
hasta 999 archivos MP3 o 997 carpetas.
El número máximo de archivos MP3 y
carpetas podrá variar dependiendo de la
estructura de los archivos MP3 y carpetas.
No se puede garantizar la compatibilidad
con todos los soware de codicación/
grabación, dispositivos de grabación,
y soportes de grabación MP3. Los
dispositivos incompatibles con USB podrán
producir ruido o audio interrumpido o no
reproducirse en absoluto.
Reproducción de una cinta
1
Seleccione una platina de
casete.
Pulse TAPE A/B (cinta A/B)
repetidamente en la unidad.
2
Inserte una cinta.
Pulse PUSH (pulsar) en la
unidad, e inserte la cinta TYPE I
(normal) en el portacasete con la cara
que quiera reproducir orientada hacia
delante. Asegúrese de que no haya
holgura en la cinta para evitar dañar
la cinta o la platina de casete. Pulse
PUSH (pulsar) en la unidad otra
vez para cerrar el portacasete.
3
Inicie la reproducción.
Pulse (o en la unidad)
. No expulse la cinta durante la
reproducción o grabación, porque
podrá ocasionar un daño irreparable
a la cinta y al portacasete.
4
Ajuste el volumen.
Pulse VOLUME (volumen) +/ (o
gire MASTER VOLUME (volumen
general) en la unidad) .
Operaciones básicas
Continúa
21
ES
Page 22
22
ES
Otras operaciones
Para Pulse
Hacer una
pausa en la
reproducción
Detener la
reproducción
Rebobinar
o avanzar
rápidamente
(o en
la unidad) .
Para reanudar la
reproducción, pulse el
botón otra vez.
.
/ .
Utilización de componentes de audio opcionales
1
Conecte un componente de
audio adicional a las tomas
AUDIO INPUT L/R (entrada
de audio izquierda/derecha)
de la unidad utilizando un
cable de audio analógico (no
suministrado).
2
Baje el volumen.
Pulse VOLUME (volumen) (o
gire MASTER VOLUME (volumen
general) en la unidad hacia ) .
3
Seleccione la función AUDIO.
Pulse AUDIO (audio) en la
unidad.
4
Inicie la reproducción en el
componente conectado.
5
Ajuste el volumen.
Pulse VOLUME (volumen) +/ (o
gire MASTER VOLUME (volumen
general) en la unidad) .
Page 23
Ajuste del sonido
Para añadir un efecto sonoro
Para Pulse
Reforzar los
graves y crear
un sonido más
potente
Ajustar
el efecto
envolvente
Seleccionar el
efecto sonoro
preajustado
Para encender el altavoz de subgraves
(MHC-GT55/GT44 solamente)
Pulse SUBWOOFER (altavoz
de subgraves) en la unidad
repetidamente hasta que aparezca
“SUB ON”. Se encenderá el indicador
SUBWOOFER (altavoz de subgraves)
en la unidad. Si posteriormente
desconecta el altavoz de subgraves, repita
el procedimiento hasta que aparezca
“SUB OFF”. El volumen del altavoz
de subgraves está vinculado al de los
altavoces delanteros.
Sugerencia
Este sistema tiene la función MP3 BOOSTER.
Cuando se selecciona un archivo MP3,
la función MP3 BOOSTER se activa
automáticamente para realzar la calidad del
sonido, y se ilumina “MP3 BOOSTER” en el
visualizador.
GROOVE (groove)
en la unidad
repetidamente
hasta que aparezca
“GROOVE”.
SURROUND
(envolvente) en la
unidad repetidamente
hasta que aparezca
“SUR”.
EQ (ecualizador)
repetidamente.
Para cancelar, pulse
EQ (ecualizador)
repetidamente hasta
que aparezca “EQ
OFF”.
Cambio de la visualización
Para Pulse
Cambiar
el patrón
iluminación
alrededor de
MASTER
VOLUME
(volumen
general)
Cambiar la
información
en la
visualización*
Cambiar el
modo de
visualización
(Consulte
abajo.)
*
Por ejemplo, puede ver la información de un
disco CD/MP3 o la información del dispositivo
USB, tal como el número de pista o de archivo
o el nombre de carpeta durante la reproducción
normal, o el tiempo de reproducción total
mientras el reproductor está parado.
El sistema ofrece los modos de
visualización siguientes.
El modo de
visualización
Demostración
Modo de
ahorro de
energía
3)
Reloj
ILLUMINATION
(iluminación) en la
unidad repetidamente
mientras el sistema está
encendido.
DISPLAY
(visualización)
repetidamente cuando el
sistema esté encendido.
DISPLAY
(visualización)
repetidamente cuando el
sistema está apagado.
Cuando el sistema
está apagado1),
la visualización del reloj
es reemplazada por
iluminación y parpadeo
del visualizador.
el visualizador se apaga
para conservar energía.
2)
El temporizador y el reloj
continúan funcionando.
se visualiza el reloj.
Operaciones básicas
Continúa
23
ES
Page 24
1)
El indicador STANDBY (en espera) de
la unidad se enciende cuado el sistema está
apagado.
2)
El reloj no puede ajustarse en el modo de
ahorro de energía.
3)
La visualización del reloj se pondrá
automáticamente en el modo de ahorro de
energía después de 8 segundos.
Notas sobre la información en el
visualizador
Los caracteres que no pueden visualizarse
aparecen como “_”.
No se visualiza lo siguiente:
tiempo de reproducción total y tiempo de
reproducción restante para un disco MP3
y dispositivo USB.
Lo siguiente no se visualizará correctamente:
tiempo de reproducción transcurrido de
un archivo MP3 codicado utilizando una
VBR (tasa de bits variable).
nombres de carpetas y archivos que no
cumplan con ISO9660 Nivel 1, Nivel 2 o
Joliet en el formato de expansión.
Se visualizará lo siguiente:
tiempo de reproducción total para
un disco CD-DA cuando el modo de
reproducción es “1 DISC”.
tiempo de reproducción restante de una
pista.
información de etiqueta ID3 para archivos
MP3 cuando se utilicen etiquetas ID3
versión 1 y versión 2 (Cuando se utilizan
ambas etiquetas ID3 versión 1 y versión 2
para un solo archivo MP3 tiene prioridad
la visualización de información de
etiqueta ID3 versión 2).
hasta 15 caracteres de información de
etiqueta ID3 utilizando letras mayúsculas
(A a Z), números (0 a 9), y símbolos (˝ $
% ’ ( ) * , – . / < = > @ [ \ ] _ ` { | } ! ? ^).
24
ES
Page 25
Otras operaciones
Creación de su propio programa
(Reproducción de programa)
Utilice los botones del mando a distancia
para crear su propio programa.
1
Seleccione la función deseada.
CD
Pulse CD (disco compacto) para
seleccionar la función CD.
USB
Pulse USB (Bus serie universal)
para seleccionar la función USB.
2
Pulse PLAY MODE (modo
de reproducción)
repetidamente hasta que
aparezca “PGM” mientras el
sistema está parado.
3
Pulse DISC SKIP (saltar disco)
repetidamente para seleccionar
un disco.
4
Pulse /
repetidamente hasta que
aparezca el número de pista o
archivo deseado.
Cuando programe archivos MP3,
pulse +/ repetidamente
para seleccionar la carpeta deseada, y
después seleccione el archivo deseado.
Número de
bandeja de disco
5
Pulse ENTER (introducir)
para añadir la pista o archivo al
programa.
CD
Cuando el tiempo total del programa
exceda 100 minutos para un CD, o
cuando seleccione un archivo MP3
aparecerá “ . ”.
USB
El tiempo total del programa no
puede visualizarse, por lo que aparece
“ . ”.
Número de pista o archivo
seleccionado
Tiempo de reproducción total del programa
(incluyendo la pista o archivo seleccionado)
Otras operaciones
Continúa
25
ES
Page 26
26
ES
6
Repita los pasos 3 al 5 para
programar pistas o archivos
adicionales, hasta un total de 25
pistas o archivos.
7
Para reproducir su programa de
pistas o archivos, pulse .
El programa seguirá disponible hasta
que abra la bandeja de discos o quite
el dispositivo USB. Para reproducir
el mismo programa otra vez, pulse
.
Para cancelar la reproducción de
programa
Pulse PLAY MODE (modo de
reproducción) repetidamente hasta
que desaparezca “PGM” mientras el
sistema está parado.
Para borrar la última pista o archivo
del programa
Pulse CLEAR (eliminar) mientras el
sistema está parado.
Presintonización de emisoras de radio
Puede presintonizar sus emisoras
de radio favoritas y sintonizarlas
instantáneamente seleccionando el
número de presintonía correspondiente.
Utilice los botones del mando a distancia
para presintonizar emisoras.
1
Sintonice la emisora deseada
(consulte “Escucha de la radio”
(página 15)).
2
Pulse TUNER MEMORY (memoria
del sintonizador) .
Número de presintonía
3
Pulse +/ repetidamente
para seleccionar el número de
presintonía que desee.
Si otra emisora ya tiene asignado el
número de presintonía seleccionado,
la emisora será sustituida por la
nueva emisora.
4
Pulse ENTER (introducir) .
Page 27
5
Repita los pasos 1 al 4 para
almacenar otras emisoras.
Puede presintonizar hasta 20 emisoras
de FM y 10 de AM. Las emisoras
presintonizadas serán retenidas
durante medio día aproximadamente
aunque desenchufe el cable de
alimentación o se produzca un corte
del suministro eléctrico.
6
Para invocar una emisora de
radio presintonizada, pulse
TUNING MODE (modo de
sintonización) repetidamente
hasta que aparezca “PRESET”,
y después pulse +/
repetidamente para seleccionar
el número de presintonía
deseado.
Grabación en una cinta
(Grabación sincronizada de CD/Grabación manual/Mezcla de sonido)
Puede grabar de tres maneras en una
cinta TYPE I (normal):
Grabación sincronizada de CD:
Puede grabar un disco entero en una
cinta.
Grabación manual:
Puede grabar únicamente las porciones
que le gusten de una fuente de sonido,
incluidos componentes de audio
conectados.
Mezcla de sonido:
Puede “mezclar” sonidos reproduciendo
uno de los componentes y cantando
o hablando con micrófono (no
suministrado). El sonido mezclado puede
ser grabado en una cinta.
1
Cargue la cinta grabable en la
platina B con la cara que quiere
grabar orientada hacia delante.
Otras operaciones
Continúa
27
ES
Page 28
28
ES
2
Prepare la fuente de grabación.
Para grabación sincronizada de
CD:
Pulse CD (disco compacto) para
seleccionar la función CD. Cargue el
disco que quiera grabar, y pulse DISC
SKIP (saltar disco) repetidamente
para seleccionar el disco.
Para seleccionar el modo de
reproducción, pulse PLAY
MODE (modo de reproducción)
repetidamente mientras el
reproductor de CD está parado
(consulte “Para cambiar el modo de
reproducción” (página 14)).
Para grabar solamente las pistas de
CD o los archivos MP3 favoritos en el
orden deseado, realice los pasos 2 al 6
de “Creación de su propio programa”
(página 25).
Para grabación manual y mezcla
de sonido:
Seleccione la fuente que desea grabar
o mezclar.
Para grabar solamente el sonido
de un micrófono, pulse CD (disco
compacto) , y no inicie la
reproducción en ninguna otra fuente
en el paso 4.
3
Ponga la platina B en espera
para grabación.
Para grabación sincronizada de
CD:
Pulse CD-TAPE SYNC (grabación
sincronizada de CD-cinta) en la
unidad.
Para grabación manual y mezcla
de sonido:
Pulse TAPE REC PAUSE/START
(pausa/inicio de grabación de cinta)
en la unidad.
4
Comience a grabar.
Durante la grabación, no podrá
escuchar otras fuentes.
Para grabación sincronizada de
CD:
Pulse ENTER (introducir) .
Cuando se complete la grabación,
el reproductor de CD y la platina de
casete se pararán automáticamente.
Para grabación manual:
Pulse TAPE REC PAUSE/START
(pausa/inicio de grabación de cinta)
en la unidad, y después comience
a reproducir la fuente de grabación
deseada.
Si hay ruido mientras graba del
sintonizador, reposicione la antena
apropiada para reducir el ruido.
Para mezclar sonido:
Pulse TAPE REC PAUSE/START
(pausa/inicio de grabación de cinta)
en la unidad, y después comience
a reproducir la fuente deseada y
comience a cantar o hablar hacia el
micrófono.
Si se produce realimentación acústica
(aullido), reduzca el volumen, aleje el
micrófono de los altavoces, o cambie
la dirección del micrófono.
Para parar la grabación
Pulse .
Notas
La grabación se parará si cambia a una
función diferente.
No es posible expulsar el disco durante la
grabación sincronizada de CD.
Page 29
Creación de su propio efecto sonoro
Puede subir o bajar los niveles de gamas
de frecuencias especícas, y después
guardar los ajustes como “USER” en la
memoria.
Utilice los botones de la unidad para
crear su propio efecto sonoro.
MHC-GT55
1
Pulse PRESET EQ (ecualizador
preajustado), SURROUND
(envolvente) o GROOVE (groove)
para seleccionar el énfasis de
audio que quiere para su sonido
básico.
2
Pulse BASS (graves), VOCAL
(voz) o GUITAR (guitarra)
para seleccionar una banda de
frecuencia.
3
Pulse el botón repetidamente
para seleccionar una frecuencia,
y después pulse +/
repetidamente para ajustar el
nivel de ecualizador. Repita esto
para cada banda que quiera
ajustar.
Frecuencia Nivel de ecualizador
MHC-GT44/GT22
1
Pulse PRESET EQ (ecualizador
preajustado), SURROUND
(envolvente) o GROOVE (groove)
para seleccionar el énfasis de
audio que quiere para su sonido
básico.
2
Pulse EQ BAND (banda de
ecualizador) repetidamente
para seleccionar una banda
de frecuencia, y después gire
OPERATION DIAL (dial de
operación) para ajustar el
nivel de ecualizador. Repita esto
para cada banda que quiera
ajustar.
Banda de frecuencia Nivel de ecualizador
3
Mantenga pulsado PRESET EQ
(ecualizador preajustado) .
Aparece “COMPLETE” y el ajuste se
guarda en la memoria.
Para realzar el nivel de ecualizador de
una banda en particular (MHC-GT55
solamente)
El nivel de ecualizador de la banda
correspondiente sube y los niveles de
ecualizador de las otras bandas bajan
mientras pulsa FOCUS (realzar) por
encima de BASS (graves), VOCAL (voz)
o GUITAR (guitarra) .
Otras operaciones
4
Mantenga pulsado PRESET EQ
(ecualizador preajustado) .
Aparece “COMPLETE” y el ajuste se
guarda en la memoria.
Continúa
29
ES
Page 30
30
ES
Para invocar un efecto sonoro
personal
Pulse PRESET EQ (ecualizador
preajustado) repetidamente hasta que
aparezca “USER”.
Para cancelar el efecto sonoro
Pulse PRESET EQ (ecualizador
preajustado) repetidamente hasta que
aparezca “EQ OFF”.
Para disfrutar de karaoke
Puede cantar acompañado de música
conectando un micrófono opcional.
1
Gire MIC LEVEL (nivel del
micrófono) en la unidad
hasta MIN para bajar el nivel de
volumen del micrófono.
2
Conecte un micrófono opcional
a la toma MIC (micrófono) de
la unidad.
3
Inicie la reproducción de
música.
4
Gire MIC LEVEL (nivel del
micrófono) en la unidad
para ajustar el volumen del
micrófono.
Si se produce realimentación acústica
(aullido), reduzca el volumen, aleje el
micrófono de los altavoces, o cambie
la dirección del micrófono.
Después de haber terminado,
desconecte el micrófono de la toma
MIC (micrófono) de la unidad.
Page 31
Utilización de los temporizadores
El sistema ofrece tres funciones de
temporizador. No es posible activar
el temporizador de reproducción y el
temporizador de grabación al mismo
tiempo. Si utiliza cualquiera de ellos
con el temporizador de dormir, tendrá
prioridad el temporizador de dormir.
Temporizador de dormir:
Puede dormirse escuchando música. Esta
función puede utilizarse aunque el reloj
no esté puesto en hora.
Pulse SLEEP (dormir)
repetidamente.
Si selecciona “AUTO”, el sistema se
apagará automáticamente después de
pararse el disco, dispositivo USB o cinta
actual o en 100 minutos.
No seleccione “AUTO” durante la
grabación sincronizada a una cinta,
grabación sincronizada a un dispositivo
USB, ni durante la operación de borrado.
Temporizador de reproducción:
Puede despertarse con un CD, una cinta,
el sintonizador o un dispositivo USB
opcional a una hora programada.
Temporizador de grabación:
Puede grabar una emisora de radio
presintonizada a una hora especicada.
Utilice los botones del mando a distancia
para controlar el temporizador de
reproducción y el temporizador de
grabación. Asegúrese de que ha puesto en
hora el reloj.
1
Prepare la fuente de sonido.
Temporizador de reproducción
Prepare la fuente de sonido, y después
pulse VOLUME (volumen) +/
para ajustar el volumen.
Para comenzar desde una pista de
CD o archivo MP3 especíco, cree su
propio programa (página 25).
Temporizador de grabación
Sintonice la emisora de radio
presintonizada (página 26).
2
Pulse CLOCK/TIMER SET (ajuste
de reloj/temporizador) .
3
Pulse /
repetidamente para seleccionar
“PLAY SET” o “REC SET”,
y después pulse ENTER
(introducir) .
Aparecerá “ON”, y la indicación de la
hora parpadeará.
4
Ajuste la hora de inicio de
reproducción o grabación.
Pulse / repetidamente
para ajustar la hora, y después
pulse ENTER (introducir) . La
indicación de los minutos parpadeará.
Utilice el procedimiento de arriba
para ajustar los minutos.
5
Utilice el mismo procedimiento
que en el paso 4 para ajustar
la hora de detención de la
reproducción o grabación.
Otras operaciones
Continúa
31
ES
Page 32
6
Seleccione la fuente de sonido o
prepare la cinta.
Temporizador de reproducción
Pulse / repetidamente
hasta que aparezca la fuente de sonido
deseada, y después pulse ENTER
(introducir) . El visualizador
mostrará los ajustes del temporizador.
Temporizador de grabación
Cargue una cinta grabable en la
platina B. El visualizador mostrará los
ajustes del temporizador.
7
Pulse / para apagar el
sistema.
El sistema se encenderá 15 segundos
antes de la hora programada. Si el
sistema está encendido a la hora
programada, el temporizador de
reproducción y el temporizador
de grabación no iniciarán la
reproducción o grabación.
Para activar o comprobar el
temporizador otra vez
Pulse CLOCK/TIMER SELECT
(reloj/seleccionar temporizador) ,
pulse / repetidamente
hasta que aparezca “PLAY SELECT” o
“REC SELECT”, y después pulse ENTER
(introducir) .
Para cambiar el ajuste
Comience otra vez desde el paso 1.
Sugerencias
El ajuste del temporizador de reproducción
se conservará hasta que sea cancelado
manualmente.
El volumen se reducirá al mínimo durante el
temporizador de grabación.
El temporizador de grabación se cancelará
automáticamente después de haber sido
activado.
Para cancelar el temporizador
Repita el mismo procedimiento de arriba
hasta que aparezca “TIMER OFF”, y
después pulse ENTER (introducir) .
ES
32
Page 33
Otros
Solución de problemas
1
Asegúrese de que el cable de
alimentación y los cables de los
altavoces estén conectados correcta
y rmemente.
2
Localice su problema en la lista de
comprobación de abajo y tome la
acción indicada para corregirlo.
Si el problema persiste, póngase en
contacto con el distribuidor Sony más
cercano.
Si el indicador STANDBY parpadea
Desenchufe inmediatamente el cable
de alimentación, y compruebe los
elementos siguientes.
Si su sistema tiene selector de
tensión, ¿está el selector de tensión
ajustado a la tensión correcta?
¿Están los cables de altavoces + y
cortocircuitados?
¿Está utilizando solamente los
altavoces suministrados?
¿Hay algo bloqueando los oricios
de ventilación de la parte trasera del
sistema?
Después de que el indicador
STANDBY (en espera) deje de
parpadear, vuelva a conectar el cable
de alimentación, y encienda el sistema.
Si el problema persiste, póngase en
contacto con el distribuidor Sony más
cercano.
General
El visualizador empieza a parpadear
en cuanto enchufa el cable de
alimentación aunque todavía no ha
encendido el sistema.
Pulse DISPLAY (visualización) una
vez mientras el sistema está apagado.
Desaparece la demostración.
El sonido sale por un canal, o los
volúmenes izquierdo y derecho están
desequilibrados.
Coloque los altavoces lo más
simétricamente posible.
Conecte solamente los altavoces
suministrados.
El sonido carece de graves.
Compruebe que el cable negro (o rojo)
está conectado a la toma (o +) de los
altavoces correctamente.
Mucho zumbido o ruido.
Aleje el sistema de fuentes de ruido.
Conecte el sistema a una toma de
corriente de la pared diferente.
Instale un ltro de ruido (disponible
por separado) en el cable de
alimentación.
El mando a distancia no funciona.
Retire cualquier obstáculo que haya
entre el mando a distancia y el sensor
remoto de la unidad, y aleje la
unidad de luces uorescentes.
Apunte el mando a distancia hacia el
sensor del sistema.
Acerque el mando a distancia al
sistema.
Otros
Continúa
33
ES
Page 34
34
ES
Reproductor de CD/MP3
El sonido salta, o el disco no se
reproduce.
Limpie el disco, y vuelva a ponerlo.
Mueva el sistema a un lugar alejado de
vibraciones (por ejemplo, encima de
una estante estable).
Aleje los altavoces del sistema, o
póngalos en estantes separados. A
volumen alto, la vibración de los
altavoces puede hacer que el sonido
salte.
La reproducción no se inicia desde la
primera pista.
Pulse PLAY MODE (modo de
reproducción) repetidamente hasta
que desaparezcan “PGM” y “SHUF”
para volver a la reproducción normal.
El inicio de la reproducción demora
más tiempo del normal.
Los discos siguientes llevan más
tiempo en comenzar a reproducirse.
un disco grabado con una estructura
de árbol complicada.
un disco grabado en modo
multisesión.
un disco que no haya sido nalizado
(un disco al que pueden añadirse
datos).
un disco que tenga muchas carpetas.
Dispositivo USB
No se puede comenzar la grabación a
un dispositivo USB.
Pueden haber ocurrido los problemas
siguientes.
El dispositivo USB está lleno.
El número de archivos MP3 y
carpetas ha alcanzado el límite
máximo en el dispositivo USB.
El dispositivo USB está protegido
contra la escritura.
La grabación se ha parado antes de
haber terminado.
Está utilizando un dispositivo USB no
compatible. Consulte “Dispositivos
USB que se pueden reproducir/grabar”
(página 43) para ver los tipos de
dispositivos que se pueden utilizar.
El dispositivo USB no está formateado
correctamente. Consulte el manual de
instrucciones del dispositivo USB para
ver la forma de formatearlo.
Apague el sistema y retire el dispositivo
USB. Si el dispositivo USB tiene
interruptor de alimentación, apague
el dispositivo USB y después vuelva a
encenderlo tras haberlo retirado del
sistema. Después vuelva a realizar la
grabación.
Si repite muchas veces las operaciones
de grabación y borrado, la estructura
de archivos se volverá compleja en el
dispositivo USB. Consulte el manual de
instrucciones del dispositivo USB para
ver la forma de tratar este problema.
La grabación a un dispositivo USB
da error.
Está utilizando un dispositivo USB no
compatible. Consulte “Dispositivos
USB que se pueden reproducir/grabar”
(página 43) para ver los tipos de
dispositivos que se pueden utilizar.
El dispositivo USB o la alimentación
fueron desconectados durante la
grabación. Borre el archivo grabado
parcialmente, y vuelva a grabarlo.
Si esto no resuelve el problema,
el dispositivo USB podrá estar
estropeado. Consulte el manual de
instrucciones del dispositivo USB para
ver la forma de tratar este problema.
Apague el sistema y retire el dispositivo
USB. Si el dispositivo USB tiene
interruptor de alimentación, apague
el dispositivo USB y después vuelva a
encenderlo tras haberlo retirado del
sistema. Después vuelva a realizar la
grabación.
Page 35
Los archivos no se reproducen en el
orden que se han grabado.
Cuando grabe después de haber
realizado la operación de borrado,
las nuevas carpetas y archivos se
registrarán en las ubicaciones borradas,
por lo que los archivos podrán no
reproducirse en el orden que se han
grabado.
Los archivos MP3 o carpetas del
dispositivo USB no se pueden borrar.
Compruebe si el dispositivo USB está
protegido contra la escritura.
El dispositivo USB o la alimentación
fueron desconectados durante la
operación de borrado. Borre el archivo
borrado parcialmente. Si esto no
resuelve el problema, el dispositivo
USB podrá estar estropeado. Consulte
el manual de instrucciones del
dispositivo USB para ver la forma de
tratar este problema.
¿Está utilizando un dispositivo USB
compatible?
Si conecta un dispositivo USB no
compatible, podrán ocurrir los
siguientes problemas. Consulte
“Dispositivos USB que se pueden
reproducir/grabar” (página 43) para
ver los tipos de dispositivos que se
pueden utilizar.
El dispositivo USB no es reconocido.
Los nombres de archivos o carpetas
no se visualizan en este sistema.
La reproducción no es posible.
El sonido salta.
Hay ruido.
Sale un sonido distorsionado.
La grabación se para antes de haber
terminado.
Aparece “OVER CURRENT”.
Se ha detectado un problema con el
nivel de corriente eléctrica del puerto
(USB (Bus serie universal)) .
Apague el sistema y retire el dispositivo
USB del puerto (USB (Bus serie
universal)) . Asegúrese de que no
hay problema con el dispositivo USB.
Si persiste este patrón de visualización,
póngase en contacto con el distribuidor
Sony más cercano.
No hay sonido.
El dispositivo USB no está conectado
correctamente. Apague el sistema
y vuelva a conectar el dispositivo
USB, después encienda el sistema
y compruebe si aparece “USB
MEMORY” en el visualizador.
El sonido tiene ruido, salta, o está
distorsionado.
Apague el sistema y vuelva a conectar
el dispositivo USB, después encienda el
sistema.
Los propios datos de música contienen
ruido, o el sonido está distorsionado.
Puede haber entrado ruido durante el
proceso de grabación. Borre el archivo,
e intente grabándolo de nuevo.
No se puede conectar el dispositivo
USB al puerto (USB (Bus serie
universal)) .
El dispositivo USB está siendo
conectado al revés. Conecte el
dispositivo USB orientándolo
correctamente.
Se visualiza “READING” durante
largo tiempo, o lleva mucho tiempo
comenzar la reproducción.
El proceso de lectura podrá llevar largo
tiempo en los casos siguientes.
Hay muchas carpetas o archivos en
el dispositivo USB.
La estructura de archivos es muy
compleja.
Continúa
35
Otros
ES
Page 36
36
ES
La capacidad de memoria es
excesiva.
La memoria interna está
fragmentada.
Por consiguiente, recomendamos que
siga estas directrices.
Total de carpetas en dispositivo USB:
100 o menos
Total de archivos por carpeta: 100 o
menos
Visualización errónea
Vuelva a enviar los datos de música al
dispositivo USB, porque es posible que
los datos almacenados en el dispositivo
USB se hayan corrompido.
Los códigos de caracteres que este
sistema puede visualizar son números
y letras del alfabeto solamente.
Otros caracteres no se visualizarán
correctamente.
El dispositivo USB no es reconocido.
Apague el sistema y vuelva a conectar
el dispositivo USB, después encienda el
sistema.
Conecte el dispositivo USB compatible
(página 43).
El dispositivo USB no funciona
debidamente. Consulte el manual de
instrucciones del dispositivo USB para
ver la forma de tratar este problema.
No se inicia la reproducción.
Apague el sistema y vuelva a conectar
el dispositivo USB, después encienda el
sistema.
Conecte el dispositivo USB compatible
(página 43).
Pulse (o de la unidad)
para iniciar la reproducción.
La reproducción no se inicia desde la
primera pista.
Ajuste el modo de reproducción al
modo de reproducción normal.
No se puede reproducir un archivo MP3.
El archivo MP3 no tiene la extensión
“.MP3”.
Los datos no están almacenados en
formato MP3.
Los soportes de almacenamiento USB
formateados con sistemas de archivo
distintos de FAT16 o FAT32 (Tamaño
de clúster 512 byte 32 kbyte) no son
compatibles.*
Si utiliza un soporte de
almacenamiento USB particionado,
solamente podrán reproducirse los
archivos MP3 de la primera partición.
La reproducción es posible hasta 8
niveles.
El número de carpetas ha excedido de
997.
El número de archivos ha excedido de
999.
Los archivos que estén codificados o
protegidos mediante contraseña, etc.,
no podrán reproducirse.
* Este sistema es compatible con FAT16 y
FAT32, pero es posible que algunos medios
de almacenamiento USB no sean compatibles
con todos estos FAT. Para más detalles,
consulte el manual de instrucciones de cada
medio de almacenamiento USB o póngase en
contacto con el fabricante.
Sintonizador
Mucho zumbido o ruido, o no pueden
recibirse emisoras. (Parpadea “TUNED”
o “STEREO” en el visualizador.)
Conecte la antena debidamente.
Encuentre un lugar y una orientación
que ofrezca buena recepción, y después
vuelva a instalar la antena.
Mantenga las antenas alejadas de los
cables de los altavoces, del cable de
alimentación y del cable USB para
evitar captación de ruido.
Conecte una antena externa disponible
en el comercio.
Consulte con el distribuidor Sony más
cercano si la antena de AM suministrada
se suelta del estante de plástico.
Apague los equipos eléctricos cercanos.
Page 37
Platina de casete
El sonido tiene uctuación o trémolo
excesivo o cae.
Limpie los ejes de arrastre y los
rodillos compresores. Además, limpie
y desmagnetice las cabezas de cinta.
Consulte “Precauciones” para ver
detalles (página 39).
Para cambiar el intervalo de
sintonización de AM
El intervalo de sintonización de AM se
preajusta en fábrica a 9 kHz (o 10 kHz
para algunas áreas). No es posible
cambiar el intervalo de sintonización de
AM en el modo de ahorro de energía.
Utilice los botones de la unidad para
cambiar el intervalo de sintonización de
AM.
1
Sintonice cualquier emisora de AM, y
después apague el sistema.
2
Mientras mantiene pulsado TUNING
(sintonización) + , pulse / .
Se borrarán todas las emisoras
presintonizadas de AM. Para reponer
el intervalo al preajuste de fábrica,
repita el procedimiento.
Para mejorar la recepción del
sintonizador
Desconecte la alimentación del
reproductor de CD/USB utilizando la
función de gestión de alimentación de
CD/USB. Por omisión, la alimentación
de CD/USB está conectada. No es posible
cambiar el ajuste en el modo de ahorro
de energía.
Utilice los botones de la unidad para
desconectar la alimentación del
reproductor de CD/USB.
1
Pulse CD (disco compacto) para
seleccionar la función CD.
2
Pulse / para apagar el sistema.
3
Después de que “STANDBY” deje de
parpadear, pulse / mientras
mantiene pulsado .
Aparecerá “CD/USB POWER
OFF”. Cuando está desconectada
la alimentación del reproductor
de CD/USB, aumenta el tiempo de
acceso al disco. Además, cuando está
seleccionada la función TUNER, no se
suministra alimentación al dispositivo
USB, por lo que no será reconocido
aunque esté conectado.
Para conectar la alimentación
del reproductor de CD, repita el
procedimiento hasta que aparezca
“CD/USB POWER ON”.
Para reponer el sistema a los ajustes
de fábrica
Si el sistema todavía no funciona
debidamente, repóngalo a los ajustes de
fábrica. El sistema no puede reponerse
a los ajustes de fábrica cuando está en el
modo de ahorro de energía.
Utilice los botones de la unidad para
reponer el sistema a sus ajustes de fábrica.
1
Desconecte y vuelva a conectar el
cable de alimentación, y después
encienda el sistema.
2
Pulse , , y GROOVE
(groove) al mismo tiempo.
Aparece “COLD RESET”en el
visualizador.
Se borrarán todos los ajustes
congurados por el usuario,
tales como las emisoras de radio
presintonizadas, el temporizador y el
reloj.
Otros
37
ES
Page 38
38
ES
Mensajes
Reproductor de CD/MP3, Sintonizador,
Cinta
LOCKED: La bandeja de discos no se
abre. Póngase en contacto con el
distribuidor Sony más cercano.
NO STEP: Han sido borradas todas las
pistas programadas.
NO TAB: No puede grabar porque ha
sido quitada la lengüeta de protección
contra la grabación del casete.
NOT IN USE: Ha pulsado un botón no
válido.
OFF TIME NG: Las horas de inicio y
nalización del temporizador de
reproducción o temporizador de
grabación están programadas a la
misma hora.
OVER: Ha alcanzado el nal del disco
mientras pulsaba durante la
reproducción o pausa.
PUSH SELECT: Seleccione “PLAY
SELECT” o “REC SELECT”.
PUSH STOP: Detenga la reproducción,
después seleccione el modo de
reproducción.
READING: El sistema está leyendo
la información del disco. Algunos
botones no están disponibles.
STEP FULL: Ha intentado programar
más de 26 pistas o archivos (pasos).
Dispositivo USB
DATA ERROR: Ha intentado reproducir
un archivo que no puede reproducirse.
DEVICE ERROR: El dispositivo USB
no ha podido ser reconocido o se ha
conectado un dispositivo desconocido
(página 36).
FATAL ERROR: El dispositivo USB
fue retirado durante la operación de
grabación o de borrado, y es posible se
haya dañado.
NO STEP: Han sido borradas todas las
pistas o archivos programados.
NO SUPPORT: Se ha conectado un
dispositivo USB no compatible, o el
dispositivo USB está conectado a este
sistema a través de un concentrador.
NO TRACK: No hay cargado un archivo
reproducible en el sistema.
NOT IN USE: Ha intentado realizar una
operación especíca en condiciones
en las que esa operación no está
permitida.
OVER CURRENT: Se detectó un exceso
de corriente.
PROTECTED: El dispositivo USB está
protegido contra la escritura.
PUSH STOP: Ha intentado realizar
una operación que solamente puede
realizarse cuando el sistema está
parado.
READING: El sistema está leyendo
información del dispositivo USB.
Algunos botones no están disponibles.
REC ERROR: La grabación no se inició,
se detuvo a medias, o de lo contrario,
no pudo realizarse (página 34).
REMOVED: El dispositivo USB ha sido
quitado.
STEP FULL: Ha intentado programar
más de 26 pistas o archivos (pasos).
Page 39
Precauciones
Discos que PUEDE reproducir este
sistema
CD Audio
CD-R/CD-RW (datos de audio/
archivos MP3)
Discos que NO PUEDE reproducir este
sistema
CD-ROM
CD-R/CD-RW que no estén grabados
en formato CD de música o formato
MP3 conforme a ISO9660 Nivel 1/
Nivel 2, Joliet
CD-R/CD-RW grabados en
multisesión que no hayan terminado
mediante “cerrando la sesión”
CD-R/CD-RW de grabación de mala
calidad, CD-R/CD-RW que esté rayado
o sucio, o CD-R/CD-RW grabado
con un dispositivo de grabación
incompatible
CD-R/CD-RW que hayan sido
nalizados incorrectamente
Discos que contengan archivos
diferentes a archivos MPEG 1 Audio
Layer-3 (MP3)
Discos de forma no estándar (por
ejemplo, en forma de corazón, de
estrella, cuadrados)
Discos que tengan cinta adhesiva,
papel o pegatinas adheridos a ellos
Discos alquilados o usados con sellos
adheridos por los que sobresalga el
pegamento
Discos que tengan etiquetas impresas
con una tinta que se sienta pegajosa al
tacto
Notas sobre los discos
Antes de reproducir el disco, límpielo
con un paño de limpieza desde el
centro a los bordes.
No limpie los discos con disolventes
tales como bencina, diluyente, o
limpiadores o aerosol antiestático
disponibles en el comercio para discos
LP de vinilo.
No exponga los discos a la luz del sol
directa ni a fuentes de calor tales como
salidas de aire caliente, ni los deje en
un automóvil aparcado a la luz del sol
directa.
Seguridad
La unidad no estará desconectada de la
fuente de alimentación de ca mientras
se halle conectada a la toma de
corriente de la pared, aunque la propia
unidad esté apagada.
Si no va a utilizar la unidad durante
un periodo de tiempo prolongado,
desenchufe completamente el cable de
alimentación de la toma de corriente
de la pared (red eléctrica). Cuando
vaya a desenchufar la unidad, agarre
siempre la clavija. No tire nunca del
propio cable.
Si entra dentro del sistema algún objeto
sólido o líquido, desenchúfelo, y haga
que sea inspeccionado por personal
cualicado antes de volver a utilizarlo.
El cable de alimentación de ca deberá
ser cambiado solamente en un taller de
servicio cualicado.
Ubicación
No ponga el sistema en una posición
inclinada ni en sitios que sean
muy calientes, fríos, polvorientos,
sucios o húmidos, o que no tengan
ventilación adecuada o estén expuestos
a vibración, luz del sol directa o luz
intensa.
Otros
Continúa
39
ES
Page 40
40
ES
Tenga cuidado cuando ponga la unidad
o los altavoces sobre supercies que
hayan sido especialmente tratadas
(por ejemplo, con cera, aceite, lustre)
porque podrán producirse manchas o
decoloración en la supercie.
Si traslada el sistema directamente
de un lugar frío a uno cálido, o si lo
pone en una habitación muy húmeda,
la humedad podrá condensarse en
la lente del interior del reproductor
de CD, y ocasionará un mal
funcionamiento del sistema. En esta
situación, extraiga el disco y deje el
sistema encendido durante una hora
aproximadamente hasta que se evapore
la humedad.
Acumulación de calor
La acumulación de calor en la unidad
durante la operación es normal y no es
causa de alarma.
No toque la caja si la unidad ha
sido utilizada continuamente a alto
volumen porque podrá estar muy
caliente.
No obstruya los oricios de
ventilación.
Sistema de altavoces
Este sistema de altavoces no está
blindado magnéticamente y la imagen de
televisores cercanos podrá distorsionarse
magnéticamente. En esta situación,
apague el televisor, espere 15 a 30
minutos, y después vuelva a encenderlo.
Si no se nota mejora, aleje los altavoces
del televisor.
Limpieza de la caja
Limpie el sistema con un paño suave
ligeramente humedecido con una
solución de detergente suave. No utilice
ningún tipo de estropajos abrasivos,
polvo desengrasador ni disolventes, tales
como diluyente, bencina o alcohol.
Para evitar volver a grabar una cinta
accidentalmente
Rompa la lengüeta de protección contra
la grabación del casete del lado A o B
como se muestra en la ilustración.
Rompa la
lengüeta
del casete
Para volver a grabar en la cinta, cubra la
lengüeta rota con cinta adhesiva.
Acerca de las cintas de más de
90 minutos de duración
La utilización de cintas de más de
90 minutos de tiempo de reproducción
no está recomendada excepto para
grabación o reproducción larga
continuada.
Limpieza de las cabezas de cinta
Utilice un casete de limpieza de tipo seco
o húmedo (disponible por separado)
después de cada 10 horas de utilización,
antes de comenzar una grabación
importante, o después de reproducir
una cinta vieja. Si no limpia las cabezas
de cinta la calidad del sonido podrá
deteriorarse o la unidad quizás no pueda
grabar o reproducir cintas. Para más
detalles, consulte las instrucciones que
vienen con el casete de limpieza.
Desmagnetización de las cabezas de
cinta
Utilice un casete de desmagnetización
(disponible por separado) cada 20 a
30 horas de uso. Si no desmagnetiza
las cabezas de cinta podrá producirse
un aumento de ruido, una pérdida
del sonido de alta frecuencia y la
imposibilidad de borrar las cintas
completamente. Para más detalles,
consulte las instrucciones que vienen con
el casete de desmagnetización.
Page 41
Especicaciones
Unidad principal
Sección del amplicador
MHC-GT55
Lo siguiente está medido a ca120, 127, 220,
240 V, 50/60 Hz
Altavoces delanteros
Salida de potencia (nominal):
110 W + 110 W (a 6 ohm, 1 kHz, 1%
de distorsión armónica total)
Potencia de salida RMS (referencia):
200 W + 200 W (por canal a 6 ohm,
1 kHz, 10% de distorsión armónica
total)
Altavoz de subgraves
Potencia de salida RMS (referencia):
190 W (a 6 ohm, 80 Hz, 10% de
distorsión armónica total)
MHC-GT44
Lo siguiente está medido a ca120, 127, 220,
240 V, 50/60 Hz
Altavoces delanteros
Salida de potencia (nominal):
90 W + 90 W (a 6 ohm, 1 kHz, 1% de
distorsión armónica total)
Potencia de salida RMS (referencia):
150 W + 150 W (por canal a 6 ohm,
1 kHz, 10% de distorsión armónica
total)
Altavoz de subgraves
Potencia de salida RMS (referencia):
150 W (a 6 ohm, 80 Hz, 10% de
distorsión armónica total)
MHC-GT22
Lo siguiente está medido a ca120, 127, 220,
240 V, 50/60 Hz
Salida de potencia (nominal):
110 W + 110 W (a 6 ohm, 1 kHz, 1%
de distorsión armónica total)
Potencia de salida RMS (referencia):
200 W + 200 W (por canal a 6 ohm,
1 kHz, 10% de distorsión armónica
total)
Entradas
AUDIO (toma fono): tensión 250 mV,
impedancia 47 kiloohm
MIC (toma para micrófono): sensibilidad
1 mV, impedancia 10 kiloohm
Puerto (USB): Tipo A
Salidas
PHONES (minitoma estéreo): acepta
auriculares de 8 ohm o más
SPEAKER: acepta impedancia de 6 a
16 ohm
SUB WOOFER OUT (MHC-GT55/GT44
solamente): acepta impedancia de 6 a
16 ohm
Sección USB
Tasas de bits compatibles
MP3 (MPEG 1 Audio Layer-3):
320 kbps, VBR
32
Frecuencias de muestreo
MP3 (MPEG 1 Audio Layer-3):
32/44,1/48 kHz
Velocidad de transferencia
Toda velocidad
Dispositivo USB compatible
Clase almacenamiento masivo
Corriente máxima de
500 mA
Sección del reproductor de CD
Sistema: Sistema de discos compactos y
audio digital
Láser: De semiconductor (λ=770 810 nm)
Duración de la emisión: continua
Respuesta de frecuencia: 20 Hz 20 kHz
Relación de señal a ruido: Más de 90 dB
Gama dinámica: Más de 88 dB
Otros
Continúa
41
ES
Page 42
42
ES
Sección de la platina de casete
Sistema de grabación: 4 pistas, 2 canales,
estéreo
Respuesta de frecuencia: 50 13 000 Hz
(±3 dB), utilizando casetes Sony TYPE I
Fluctuación y trémolo: ±0,15% ponderación
de pico (IEC), 0,1% ponderación ecaz
(NAB), ±0,2% ponderación de pico (DIN)
Sección del sintonizador
FM estéreo, sintonizador superheterodino
FM/AM
Sección del sintonizador de FM:
Gama de sintonía:
87,5 108,0 MHz (pasos de 50 kHz)
Antena: Antena de FM de cable
Terminales de antena: 75 ohm
desbalanceados
Frecuencia intermedia: 10,7 MHz
Sección del sintonizador de AM:
Gama de sintonía
Modelos para América Latina y
Oceanía:
530 1 710 kHz (con intervalo de
sintonización de 10 kHz)
531 1 710 kHz (con intervalo de
sintonización de 9 kHz)
Otros modelos:
530 1 610 kHz (con intervalo de
sintonización de 10 kHz)
531 1 602 kHz (con intervalo de
sintonización de 9 kHz)
Antena: Terminal para antena de AM de
cuadro, antena externa
Frecuencia intermedia: 450 kHz
Altavoces
Altavoz delantero SS-GT55M para MHCGT55
Sistema de altavoces: 3 vías, 3
unidades, tipo reejo de graves
Unidades de altavoces: Altavoz de
subgraves de 15 cm, tipo cónico, de
graves 15 cm, tipo cónico, de agudos
4 cm, tipo bocina
Impedancia nominal: 6 ohm
Dimensiones (an/al/pr): Aprox. 250 ×
405 × 300 mm
Peso: Aprox. 5,3 kg netos por altavoz
Altavoz de subgraves SS-WG55 para MHCGT55
Sistema de altavoces: 1 unidad, tipo
reejo de graves
Unidades de altavoces: Altavoz de
graves 25 cm, tipo cónico
Impedancia nominal: 6 ohm
Dimensiones (an/al/pr): Aprox. 320 ×
405 × 360 mm
Peso: Aprox. 8,4 kg
Altavoz delantero SS-GT44 para MHCGT44/GT22
Sistema de altavoces: 3 vías, 3
unidades, tipo reejo de graves
Unidades de altavoces: Altavoz de
subgraves de 13 cm, tipo cónico, de
graves 13 cm, tipo cónico, de agudos
4 cm, tipo bocina
Impedancia nominal: 6 ohm
Dimensiones (an/al/pr): Aprox. 240 ×
365 × 250 mm
Peso: Aprox. 4,0 kg netos por altavoz
Altavoz de subgraves SS-WG44 para MHCGT44
Sistema de altavoces: 1 unidad, tipo
reejo de graves
Unidades de altavoces: Altavoz de
graves 20 cm, tipo cónico
Impedancia nominal: 6 ohm
Dimensiones (an/al/pr): Aprox. 270 ×
325 × 345 mm
Peso: Aprox. 5,8 kg
Page 43
General
Requisitos de alimentación
Modelo para Oceanía: ca230 240 V,
50/60 Hz
Modelo para México: ca127 V, 60 Hz
Modelo para Argentina: ca220 V,
50/60 Hz
Otros modelos: ca120, 220 ó
240 V, 50/60 Hz, ajustable con
230
selector de tensión
Consumo
MHC-GT55: 225 W
MHC-GT44: 250 W
MHC-GT22: 150 W
Dimensiones (an/al/pr) (excl. los altavoces)
MHC-GT55:
Aprox. 280 × 365 × 425 mm
MHC-GT44/GT22:
Aprox. 280 × 325 × 425 mm
Peso (excl. los altavoces)
MHC-GT55: 10,5 kg
MHC-GT44/GT22: 10,0 kg
Accesorios suministrados: Mando a
distancia (1), pilas R6 (tamaño AA) (2),
antena de AM de cuadro (1), antena
de FM de cable (1), Almohadillas para
altavoces MHC-GT55/GT44 (12), MHCGT22 (8), Reproductor de música digital
BNP-1 (MHC-GT55BP/GT44BP/GT22BP
solamente) (1)
El diseño y las especicaciones están sujetos
a cambio sin aviso.
Consumo de energía en espera:
0,5 W
Ciertas placas del circuito
impreso no contienen
retardantes de llama
halogenados.
Los chasis impresos no
contienen retardantes de llama
halogenados.
Dispositivos USB que se pueden reproducir/ grabar
En este sistema se pueden utilizar los
dispositivos USB de Sony siguientes.
Reproductor de música digital de Sony
vericado (a abril de 2007)
Nombre del
producto
Walkman
Grabador IC de Sony Vericado (a abril
de 2007)
Nombre del
producto
Grabador
IC (circuito
integrado)
Medio de almacenamiento USB Sony
vericado (a abril de 2007)
Nombre del
producto
MICROVAULT USM 256J / 512J / 1GJ /
Notas
No utilice dispositivos USB distintos de estos
dispositivos USB. La operación de modelos
no listados aquí no está garantizada.
La operación no está asegurada siempre
aunque utilice estos dispositivos USB.
Nombre del modelo
NWD-B103 / B105 /
®
B103F / B105F
Nombre del modelo
ICD-U50 / U60 / U70
Nombre del modelo
2GJ / 4GJ
USM512JX / 1GJX /
2GJX / 4GJX
USM256H / 512H /
1GH / 2GH / 4GH
Otros
Continúa
43
ES
Page 44
Es posible que algunos de estos dispositivos
USB no estén disponibles a la venta en ciertas
zonas.
Cuando formatee los modelos indicados
arriba, asegúrese de formatearlos utilizando
el propio modelo o el soware de formatear
exclusivo para ese modelo. De lo contrario, es
posible que no pueda grabar correctamente el
dispositivo USB en este sistema.
Printed in Malaysia
Loading...
