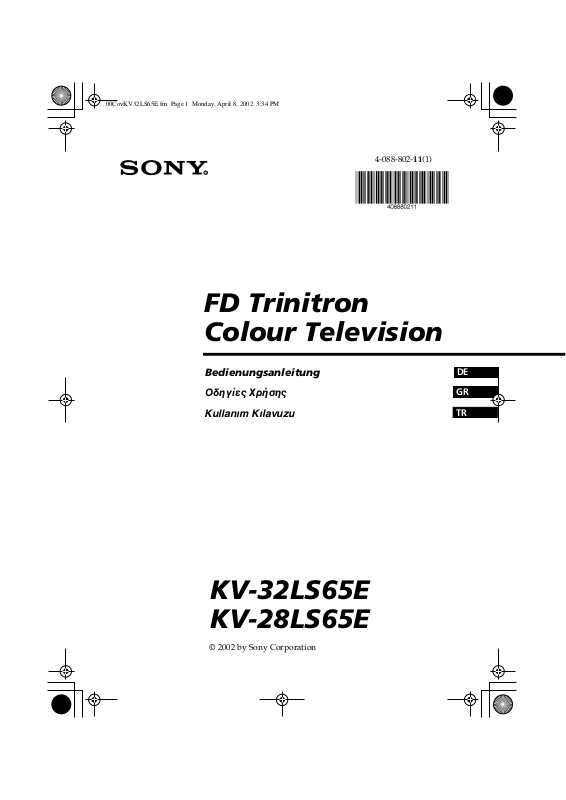

Sony KV-28LS65E, KV-32LS65E User Manual

4-088-802-11(1)

FD Trinitron Colour Television

Bedienungsanleitung

Οδηγίες Χρήσης

Kullanwm Kwlavuzu

KV-32LS65E KV-28LS65E

Einleitung

Wir danken Ihnen dafür, dass Sie dieses Farbfernsehgerät Sony FD Trinitron, mit FlachBildschirm, ausgewählt haben.

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

• Symbole, die in diesen Bedienungsanleitungen verwendet werden:

• Wichtige Information

• Reihenfolge der zu folgenden

Anleitungen.

•1,2... Reihenfolge der zu folgenden

Anleitungen.

• Die schraffierten Tasten der Fernbedienung

zeigen Ihnen diejenigen an, die Sie drücken müssen, um die verschiedenen Anleitungen auszuführen.

• Information über die Ergebnisse derAnleitungen.

Inhaltsverzeichnis

Einleitung..................................................................................................................................................3

Sicherheitsmaßnahmen...........................................................................................................................4

Allgemeine Beschreibung

Allgemeine Beschreibung der Tasten auf der Fernbedienung..........................................................5

Allgemeine Beschreibung der Tasten am Fernsehgerät.....................................................................6

Installation

Einlegen der Batterien in die Fernbedienung ......................................................................................6

Anschluss der Antenne und des Videorecorders................................................................................6

Erstmalige Inbetriebnahme

Einschalten und automatische Feinabstimmung des Fernsehers.....................................................7

Das Menü- System auf dem Bildschirm

Einführung in das Menü- System auf dem Bildschirm und seine Anwendung ............................9

Menü- Führer:

Bildeinstellungen .................................................................................................................................9

Ton- Einstellungen.............................................................................................................................10

Abschalttimer .....................................................................................................................................11

Sprache/Land.....................................................................................................................................11

Automatisches Abspeichern.............................................................................................................11

Programme Ordnen...........................................................................................................................12

Programmnamen ...............................................................................................................................12

AV-Einstellungen...............................................................................................................................12

Manuell Abspeichern ........................................................................................................................13

Auto Format .......................................................................................................................................14

DYN. NR .............................................................................................................................................14

AV3 Ausgang......................................................................................................................................15

TV Lautsprecher.................................................................................................................................15

RGB Horizontal Position...................................................................................................................15

Bildrotation .........................................................................................................................................16

PIP Eingangssignal ............................................................................................................................16

PIP Position ........................................................................................................................................16

Videotext ...........................................................................................................................................17

Zusätzliche Information

Anschluss von frei wählbaren Zusatzgeräten ...................................................................................18

Anwendung von frei wählbaren Zusatzgeräten...............................................................................19

Grundeinstellung der Fernbedienung für ein DVD oder einen Vídeorecorder...........................20

Technische Daten ...................................................................................................................................21

Störungsbehebung .................................................................................................................................22

Zulassungsschein für KV-28LS65E......................................................................................................23

Zulassungsschein für KV-32LS65E......................................................................................................24

Inhaltsverzeichnis

Sicherheitsmaßnahmen

Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, stecken Sie niemals irgendwelche Gegenstände in das Gerät. Schütten Sie niemals irgendeine Flüssigkeit in das Gerät hinein. Benutzen Sie das Fernsehgerät nicht weiter, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Lassen Sie das Gerät sofort von qualiﬁziertem Fachpersonal überprüfen.

Betreiben Sie das Fernsehgerät ausschließlich an 220 - 240 V Wechselstrom. Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, verwenden Sie nicht zu viele Geräte an der gleichen Steckdose.

Öffnen Sie nicht das Gehäuse des Gerätes. Überlassen Sie dies stets nur qualiﬁziertem Fachpersonal.

Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgeräts. Lassen Sie um das ganze Gerät für die Luftzufuhr mindestens 10 cm Platz.

Reinigen Sie das Fernsehgerät mit einem weichen, feuchten Tuch. Verwenden Sie kein Reinigungsbenzin, Verdünner, Lösungsmittel oder andere Chemikalien zum Reinigen. Verkratzen Sie nicht den Bildschirm. Als Vorsichtsmassnahme stecken sie das Fernsehgerät vor dem Reinigen aus.

Aus Umweltschutz- und Sicherheitsgründen empﬁehlt es sich, das Fernsehgerät nicht im Bereitschaftsmodus zu lassen, wenn es nicht benutzt wird. Schalten Sie es am Netzschalter aus.

Während eines Gewitters fassen Sie nicht das Netzkabel oder das Antennenkabel des Fernsehgerätes an.

Stellen Sie das Fernsehgerät nicht an Orten auf, die Hitze, Feuchtigkeit oder übermäßig viel Staub ausgesetzt sind. Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es Erschütterungen ausgesetzt ist.

Ziehen das Netzkabel nur am Stecker heraus. Ziehen Sie nicht am Kabel.

Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät nicht Regen oder sonstiger Feuchtigkeit aus.

Um Feuergefahr zu vermeiden halten Sie brennbare Gegenstände oder offenes Licht (z.B. Kerzen) fern vom Fernsehgerät.

Achten Sie darauf das keine schweren Gegenstände auf dem Netzkabel liegen und es dadurch beschädigt wird. Darum empfehlen wir Ihnen das Kabel zu straffen, wickeln sie es um die auf der Rückseite des Fernsehgerätes angebrachten Kabelhalter.

Stellen Sie das Fernsehgerät auf einen sicheren stabilen Ständer. Verhindern Sie das Kinder hinauf steigen können. Legen Sie das Gerät nicht auf die Seite oder den Bildschirm.

Sicherheitsmaßnahmen

Bevor Sie das Gerät an einem anderen Aufstellungsort platzieren, ziehen Sie den Netzstecker. Vermeiden Sie beim Transport den Gang über unebene Flächen, schnelle hastige Schritte oder übermäßige Gewalt. Falls das Fernsehgerät heruntergefallen oder beschädigt wurde, lassen Sie es sofort durch qualiﬁziertes Fachpersonal überprüfen.

Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgerätes mit Gegenständen wie Vorhängen, Zeitungen usw.

Allgemeine Beschreibung der Tasten auf der Fernbedienung

@¡

@º

!ª

!• !¶ !§ !∞

!¢

!£

!™

9 Aufnahmetaste: Wenn sich der Wähler des Geräts in der Position VCR befindet, drücken Sie diese Taste, um

Programme aufzunehmen.

!º Wähler des Geräts: Mit dieser Fernbedienung können Sie nicht nur den Fernseher, sondern auch die

hauptsächlichen Funktionen Ihres DVD oder Videorecorders steuern. Schalten Sie das Gerät ein, das Sie steuern wollen, und anschließend drücken Sie diese Taste mehrere Male, um DVD, TV oder VCR (für den Videorecorder) auszuwählen. In der ausgewählten Position leuchtet momentan ein grünes Licht auf .

Bevor Sie die Fernbedienung erstmalig benutzen, um das DVD oder den Videorecorder zu steuern, muss in Abhängigkeit von der Marke Ihres Geräts die Grundeinstellung vorgenommen werden. Hierzu lesen Sie das Kapitel Grundeinstellung der Fernbedienung für ein „DVD oder einen Videorecorder“ auf der Seite 20.

!¡ Auswählen der Kanäle: Drücken Sie diese Taste, um den nächsten oder vorausgegangenen Kanal auszuwählen. !™ Ausschalten des Tons: Einmal drücken zum Ausschalten des Tons. Nochmals drücken, um den Ton wieder

einzuschalten.

!£ Lautstärke- Regelung: Drücken Sie diese Taste, um die Lautstärke des Fernsehgerätes einzustellen. !¢ Aktivieren des Menü- Systems: Drücken Sie diese Taste, um das Menü auf dem Bildschirm zu sehen. Nochmals

drücken zum Deaktivieren, und um den normalen Fernsehbildschirm zu betrachten.

!∞ Auswählen des Fernseh-Modus: Drücken Sie diese Taste, um den „PIP“, den Videotext oder den Eingang des

Videogerätes zu deaktivieren.

!§ Auswahl des Toneffekts: Drücken Sie diese Taste mehrmals, um den Toneffekt zu ändern. !¶ Auswählen des Bild- Modus: Drücken Sie die Taste wiederholt, um Bild- Modus umzuschalten. !• Informationsanzeige auf dem Bildschirm: Drücken Sie diese Taste, um alle Anzeigen auf dem Bildschirm

einzublenden. Drücken Sie sie nochmals, um die Anzeige auszublenden.

!ª Austauschen der beiden Bildschirme: Wenn Sie sich in der Modalität „PIP” befinden, drücken Sie diese Taste,

um die beiden Bildschirme gegeneinander auszutauschen.

@º Einschalten / Ausschalten des Videorecorders oder des DVD: Die Taste betätigen, um den am Fernseher

angeschlossenen Videorecorder oder das DVD ein-/auszuschalten.

@¡ PIP (aus dem Englischen „Picture In Picture” = Bild im Bild): Betätigen Sie diese Taste zum Aufrufen eines

kleinen Bildschirms mit Bild (Modus PIP) in einer der Ecken des Hauptbildschirms. Drücken Sie die Taste nochmals, damit er wieder verschwindet. Zum Auswählen der Quelle, die Sie auf dem kleinen Bildschirm sehen wollen, lesen Sie dazu das Kapitel „PIP Eingangssignal“ auf der Seite 16.

Zusätzlich zu den Fernsehfunktionen, werden alle farbigen Tasten auch für das Einschalten des Videotextes verwendet. Wenn Sie weitere Information benötigen, konsultieren Sie das Kapitel über „Videotext“ dieser Bedienungsanleitungen.

1 Kurzzeitiges Ausschalten des Fernsehgerätes:

Drücken Sie diese Taste, um das Fernsehgerät vorübergehend auszuschalten (die Anzeige des Modus: Warten leuchtet auf). Drücken Sie die Taste nochmals, um das Fernsehgerät, ausgehend vomBereitschaftsmodus (Standby) wieder

3 4 5 6

7 8

9 !º

!¡

einzuschalten.

Um Energie zu sparen wird empfohlen das Fernsehgerät komplett auszuschalten, wenn es nicht gebraucht wird.

Wenn nach Ablauf von 15 Minuten weder ein Fernsehsignal vorliegt, noch eine Taste betätigt wird, geht das Fernsehgerät automatisch in den vorübergehenden Bereitschaftsmodus (Standby) über.

2 Auswählen der Eingangsquelle: Drücken Sie diese Taste mehrmals, bis das

Symbol der gewünschten Eingangsquelle auf dem Bildschirm erscheint.

3 Auswählen der Kanäle: Wenn sich der Wähler der Anlage in der Position TV

oder VCR (Videorecorder) befindet, drücken Sie diese Tasten um Kanäle auszuwählen. Für zweistellige Programm- Nummern drücken Sie die zweite Zahl nicht länger als 2,5 Sekunden.

4 a) Wenn sich der Wähler des Geräts in der Position TV befindet:

Drücken Sie diese Taste, um zum zuletzt ausgewählten Kanal zurückzukehren (der vorausgegangezane Kanal muss zuvor mindestens 5 Sekunden lang gesehen worden sein).

b) Wenn sich der Wähler des Geräts in der Position VCR befindet:

Wenn Sie einen Sony-Videorecorder benützen, für Programm- Nummern mit

zwei Ziffern, z.B. 23, drücken Sie zuerst -/-- und anschließend die Tasten 2 und 3.

5 Diese Taste funktioniert nur im Modus Videotext. 6 Auswahl des Bildschirmformats: Drücken Sie diese Taste mehrmals, um das

Bildschirm- Format zu ändern. Für weitere Einzelheiten lesen Sie das kapitel “Auto Format” auf der Seite 14.

7 Auswählen des Videotextes: Drücken Sie diese Taste, um den Videotext

darzustellen.

8 a) Wenn sich der Wähler des Geräts in der Position TV befindet:

• Wenn MENU eingeblendet ist, betätigen Sie diese Tasten, um sich im System der Menüs fortzubewegen. Für weitere Einzelheiten lesen Sie das Kapitel „Einführung in das Menü- System auf dem Bildschirms und seine Anwendung“ auf der Seite 9.

• Wenn MENU nicht eingeblendet ist, drücken Sie OK, um die allgemeine Liste der eingestellten Kanäle zu sehen. Wählen Sie den Kanal (Fernsehsender), indem Sie auf oder drücken und anschließend drücken Sie nochmals OK, um den ausgewählten Kanal zu betrachten.

b) Wenn sich der Wähler des Geräts in der Position VCR (Videorecorder)

oder DVD befindet:

Wenn Sie diese Tasten benutzen, können Sie die Hauptfunktionen an Ihrem VCR oder DVD aufrufen.

Allgemeine Beschreibung

Allgemeine Beschreibung der Tasten am Fernsehgerät

Tasten der Lautstärke- Kontrolle

Taste zur erneuten Initialisierung des Fernsehgerätes

S VideoEingangsanschlüsse

A B (

Tasten zum Auswählen der nachfolgenden oder vorangegangenen Programme (sie wählen Fernsehkanäle aus)

nzeige des

ereitschaftsmodus

Standby)

Drücken Sie auf die Markierung

der Abdeckung, um die Buchsen zu zeigen

Schalter zum

Ein- / Ausschalten

Taste der Auswahl Eingangsquelle

VideoeingangsAnschluss

Kopfhörer-

Anschluss

AudioEingangsanschlüsse

Einlegen der Batterien in die Fernbedienung

Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt werden. Respektieren Sie die Umwelt und werfen Sie die gebrauchen Batterien in die speziell dafür vorgesehenen Behälter.

Anschluss der Antenne und des Videorecorders

Die Anschlusskabel werden nicht mitgeliefert.

Videorecorder

Lesen Sie hierzu das Kapitel über „Anschluss von frei wählbaren Zusatzgeräten“ dieser Bedienungsanleitungen.

Allgemeine Beschreibung – Installation

oder

OUT IN

Der Anschluss mit Hilfe der SCART-Buchse ist frei wählbar.

Einschalten und automatische Feinabstimmung des Fernsehers

Language

Select Language:

Svenska Norsk English Nederlands Français Italiano

Land

Land wählen:

Sverige Norge

Italia Deutschland Österreich

Bei schrägem Bild, bitte

Bildrotation einstellen

Ohne Änderung weiter

Jetzt einstellen

Beim erstmaligen Einschalten des Fernsehers erscheinen einige Menüreihenfolgen auf dem Bildschirm, mit denen Sie folgende Einstellungen vornehmen können:

1.) die Menüsprache auswählen, 2.) das Land auswählen, in dem Sie das Gerät einsetzen,

3.) Einstellen der Bildlage, 4.) alle vorhandenen Kanäle (Fernsehsender) suchen und automatisch speichern, und 5.) die Reihenfolge des Erscheinens der Kanäle (Fernsehsender) auf dem Bildschirm ändern. Wenn Sie jedoch später einige dieser Einstellungen ändern müssen, können Sie dies tun, indem Sie in (Menü Grundeinstellungen) auswählen oder die Taste Neustart des Fernsehers drücken.

1 Stecken Sie den Stecker des Fernsehers in die Steckdose

(220-240 V Wechselstrom, 50 Hz). Beim erstmaligen Anschluss des Fernsehgerätes, schaltet sich dieser automatisch ein. Falls dies nicht der Fall ist, drücken sie die Einschalt- / Ausschalttaste an der Vorderseite Ihres Fernsehgerätes, um es einzuschalten.

Beim ersten Mal, wenn Sie das Fernsehgerät einschalten,

erscheint auf dem Bildschirm automatisch das Menü Language (Sprache).

2 Drücken Sie die Taste oder , um die Sprache

auszuwählen. Anschließend drücken Sie die Taste OK,

um die Auswahl zu bestätigen. Ab diesem Moment

erscheinen alle Menüs in der ausgewählten Sprache.

3 Auf dem Bildschirm erscheint automatisch das Menü

Land. Drücken Sie auf die Taste oder , um das Land auszuwählen, in dem Sie den Fernseher benutzen wollen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen.

4 Auf Grund des Erdmagnetismus kann das Bild u. U.

schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe des Menüs Bildrotation.

a) Wenn dies nicht notwendig ist, drücken

b) Falls dies notwendig ist, drücken Sie oder , um

Wenn das Land in dem Sie den Fernseher benützen wollen nicht auf der Liste erscheint, wählen Sie “-“, anstatt eines Landes.

Sie oder , um Ohne Änderung weiter auszuwählen und drücken Sie OK.

Jetzt einstellen auszuwählen und drücken Sie OK. Anschließend korrigieren Sie die Bildlage, indem Sie sie durch Drücken der Tasten oder zwischen – 5 und +5 einstellen. Am Schluss drücken Sie OK zum Speichern.

wird fortgesetzt...

Erstmalige Inbetriebnahme

5 Das Menü Automatisches Abspeichern erscheint auf

Kein Sender gefunden

Bitte Antenne anschliessen

Bestätigen

Programm: Kanal:

Autom. Abspeichern

Suche...

01 C21

Programme Ordnen

Kanal wählen: Beenden:

Programm: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58

Programme Ordnen

Neue Pos. wählen: Beenden:

Programm: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 05 C27

Automatisches Abspeichern

jetzt starten?

Nein

dem Bildschirm. Drücken Sie die Taste OK, um Ja

auszuwählen.

6 Der Fernseher beginnt mit der Feinabstimmung und

der automatischen Speicherung aller Kanäle

(Fernsehsender), die zur Verfügung stehen.

7 Nachdem der Fernseher alle Kanäle (Fernsehsender)

feinabgestimmt und gespeichert hat, erscheint

a) Wenn Sie die Reihenfolge der Kanäle nicht ändern

b) Wenn Sie die Reihenfolge der Kanäle ändern wollen:

Sie auf .

Fernsehkanäle neu ordnen wollen.

8 Drücken Sie die Taste MENU, um zum normalen Fernsehbild

zurückzukehren.

Dieser Prozess kann einige Minuten in Anspruch nehmen. Haben Sie Geduld und drücken Sie während der Dauer des Prozesses der Feinabstimmung keine Tasten, oder im gegenteiligen Falle würde er nicht beendet.

In einigen Ländern ist es der Fernsehsender, der automatisch alle Kanäle installiert (System ACI). In diesem Fall sendet der Sender selbst ein Menü, in dem Sie Ihre Stadt auswählen müssen. Hierzu ist die Taste oder und OK zu drücken, um die Kanäle zu speichern.

Wenn der Fernseher keinen Kanal (Fernsehsender)

gefunden hat nach dem automatischen Abspeichern, erscheint eine Mitteilung auf der Bildfläche, die Sie darum bittet, die Antenne anzuschließen.. Schließen Sie sie bitte so an, wie auf der Seite 6 dieses Handbuchs angegeben ist, und drücken Sie OK. Der Prozess des automatischen Abspeicherns beginnt aufs Neue.

automatisch auf dem Bildschirm das Menü Programme Ordnen, damit Sie die Reihenfolge wie die Kanäle auf dem Bildschirm erscheinen ändern können.

wollen, gehen Sie weiter zu Schritt 8.

1 Drücken Sie die Taste oder , um die

Programm- Nummer mit dem Kanal (Fernsehsender), deren Stellung Sie ändern wollen, auszuwählen und, anschließend, drücken

2 Drücken Sie die Taste oder , um die neue

Programm- Nummer auszuwählen, unter der Sie den ausgewählten Kanal (Fernsehsender) speichern wollen. Anschließend drücken Sie .

3 Wiederholen Sie die Schritte b1) und b2), wenn Sie andere

Der Fernseher ist nun betriebsbereit.

Erstmalige Inbetriebnahme

Einführung in das Menü- System auf dem

Bildschirm und seine Anwendung

Dieser Fernseher verwendet auf dem Bildschirm ein Menü- System, um Sie bei den verschiedenen Arbeitsvorgängen zu leiten. Verwenden Sie folgende Tasten der Fernbedienung, um sich innerhalb des Menüs zu bewegen.

1 Drücken Sie die Taste MENU, um das erste Menü- Niveau auf dem

Bildschirm zu zeigen.

2 • Drücken Sie auf die Taste oder , um das gewünschte Menü oder

die gewünschte Option zu markieren.

• Drücken Sie auf , um das Menü oder die gewählte Option einzublenden.

• Drücken Sie auf , um zum vorangegangenen Menü oder zur vorherigen Option zurückzukehren.

• Um die Einstellungen der gewählten Option zu ändern, drücken Sie auf

/ / oder .

• Um Ihre Auswahl zu bestätigen und zu speichern, drücken Sie OK.

3 Drücken Sie die Taste MENU, um zum normalen Fernsehbildschirm

zurückzukehren.

Menü- Führer

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

• Helligkeit, Farbe und Bildschärfe können nur geändert werden, wenn Sie den Bild- Modus in „Anwender“ ausgewählt haben.

• Farbton ist nur verfügbar für das Farbsystem NTSC (z.B. nordamerikanische Videobänder).

• Um die werkseitig eingestellten Bild- Einstellungen wieder herzustellen, wählen Sie Normwerte und

drücken Sie OK.

BILDEINSTELLUNGEN

Das Menü „Bild-Einstellungen“ erlaubt Ihnen die Bildeinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor: Drücken

Sie , nach der Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie mehrere Male / / oder , um die Einstellung zu ändern, und am Schluss drücken Sie OK zum Speichern derselben. Dieses Menü erlaubt Ihnen ebenfalls den Bild- Modus zu ändern, gemäß der Art des Programms, das sie gerade betrachten:

Live (für Live- Sendungen, DVD und

Digitale Set Top Boxen).

Anwender (für persönliche Vorränge). Film (für Filme)

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Ton-Einstellungen

Effekt: Natürlich Höhen Tiefen Balance Normwerte Zweiton: Mono Autom. Lautst.: Ein

Ton-Einstellungen

Effekt: Natürlich Höhen Tiefen Balance Normwerte Zweiton: Mono

Autom. Lautst.: Ein

Effekt Natürlich: Diese Taste erhöht die Klarheit, die Einzelheiten

Dynamisch: „BBE High Definition Sound system”* verstärkt

Dolby**Virtual: Täuscht den Toneffekt „Dolby Surround Pro

Aus: Ohne besondere akustische Effekte Höhen Weniger Mehr Tiefen Weniger Mehr Balance Links Rechts Normwerte Diese Taste stellt die in der Fabrik eingestellten Normwerte wieder her. Zweiton

• Bei Stereosendungen:

Mono. Stereo.

TON-EINSTELLUNGEN

Das Menü „Ton-Einstellungen” erlaubt Ihnen die Toneinstellungen zu ändern.

Drücken Sie hierzu , nach Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie wiederholt / / oder , um die Einstellung zu ändern und drücken Sie abschließend OK zum Speichern derselben.

und die Klangpräsenz des Tons mit Hilfe des Systems „BBE High Definition Sound system”

die Klarheit und die Klangpräsenz des Tons, indem eine verständlichere Stimmqualität und eine realere Musikqualität erzeugt wird.

Logic” vor.

• Für zweisprachige Sendungen:

Mono (für Mono-Kanal, falls verfügbar). A (für den Kanal 1). B (für den Kanal 2).

Autom. Lautst. Aus: Die Lautstärke variiert in Funktion des Sendesignals.

Ein: Die Lautstärke wird aufrechterhalten, unabhängig vom

Sendesignal (z. B. bei Werbe- Sendungen).

• Wenn Sie den Fernsehton mit Hilfe der Kopfhörer hören, wechselt der Option „Effekt” automatisch zur Position „Aus”.

• Wenn Sie „Effekt“ auf „Dolby Virtual“ einstellen, springt die Option „Autom. Lautst.“ automatisch auf die Position „Aus“ und umgekehrt.

* „BBE High Definition Sound system” wird hergestellt von Sony Corporation unter Lizenz von

BBE Sound, Inc. BBE ist durch das Patent Nr. 4,638,258 und No. 4,482,866 aus USA geschützt. Das Wort “BBE” und das Symbol “BBE” sind Handelsmarken von BBE Sound, Inc.

**Dieser Fernseher wurde entworfen, um den Toneffekt „Dolby Surround“ zu erzeugen, welcher

nur mit den beiden Lautsprechern des Fernsehers den Ton von 4 Lautsprechern vortäuscht, solange das Tonsignal des Sender „Dolby Surround“ ist. Außerdem können Sie den Toneffekt ebenfalls auch dadurch verbessern, dass Sie einen externen Verstärker anschließen. Für weitere Einzelheiten lesen Sie das Kapitel „Anschluss einer externen Audio-Anlage” auf der Seite 19.

**In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel- D- Symbol

sind Warenzeichen der Dolby Laboratories.

Das Menü- System auf dem Bildschirm

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Timer

Abschalttimer:

Timer

Aus

Abschalttimer:

ABSCHALTTIMER

Die Option „Abschalttimer“ im Menü „Timer“ erlaubt Ihnen eine Zeitspanne auszuwählen, nach welcher der Fernseher automatisch in den Bereitschaftsmodus (Standby) eintritt.

Drücken Sie hierzu nach Auswahl dieser Option. Anschließend drücken Sie oder ,

Aus

um die Zeitspanne (höchstens 4 Stunden) auszuwählen.

• Wenn Sie die verbleibende Restzeit bis zum

Abschalten sehen wollen, währendem Sie eine

Fernsehsendung betrachten, drücken Sie die Taste

• Ein Minute bevor der Fernseher in den

Bereitschaftsmodus eintritt, wird die verbleibende

Restzeit auf dem Bildschirm angezeigt.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

SPRACHE / LAND Die Option „Sprache / Land“ im Menü

„Grundeinstellungen“ erlaubt Ihnen die Sprache auszuwählen, in der die

Bildschirm- Menüs erscheinen sollen. Sie können ebenfalls das Land auswählen, in dem

Sie den Fernseher benützen wollen.

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern

Weitere Grundeinstell.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 2 und 3 des Kapitels „Einschalten und automatische

Feinabstimmung des Fernsehers” auf der Seite 7, angegeben wird.

AUTOMATISCHES ABSPEICHERN

Die Option „Autom. Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Suche und Speicherung aller verfügbaren

Fernsehkanäle (Fernsehsender). Drücken Sie hierzu nach Auswahl dieser

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern

Weitere Grundeinstell.

Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 5 und 6 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers”

auf der Seite 8,

angegeben wird.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern

Weitere Grundeinstell.

PROGRAMME ORDNEN

Die Option „Programme Ordnen” im Menü „Grundeinstellungen“ erlaubt Ihnen die Reihenfolge, wie die Kanäle (Fernsehsender) auf dem Bildschirm erscheinen, zu ändern.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie im Schritt 7b) des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers„ auf der Seite 8, angegeben wird.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Das Menü- System auf dem Bildschirm

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

PROGRAMMNAMEN

Die Option „Programmnamen” im Menü „Grundeinstellungen” erlaubt Ihnen einem Kanal einen Namen mit höchstens fünf Buchstaben zu verleihen.

Hierzu gehen Sie wie folgt vor: 1 Drücken Sie nach Auswahl der Option , und

anschließend drücken Sie oder , um die Programm- Nummer des Programms auszuwählen, der Sie einen Namen verleihen wollen.

2 Drücken Sie . Mit dem markierten ersten

Element der Spalte Name, drücken Sie oder

, um einen Buchstaben, eine Nummer oder ““ für eine Leerstelle, auszuwählen und anschließend drücken Sie , um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus. Abschließend drücken Sie OK zum Speichern.

AV-EINSTELLUNGEN

Die Option „AV-Einstellungen” im Menü „Grundeinstellungen” erlaubt Ihnen dem an diesen Fernseher angeschlossenen externen Gerät einen Namen zu verleihen.

Hierzu gehen Sie wie folgt vor: 1 Nach Auswahl der Option, drücken Sie und

anschließend drücken Sie oder , um die Eingangsquelle auszuwählen, der Sie einen Namen verleihen wollen, (AV1, AV2 und AV3 für die Anlagen, die als Option zur Wahl stehen und die an die hinten am Fernseher angebrachten SCART-Buchse angeschlossen sind sowie AV4

für die vorderen). Anschließend drücken Sie .

2 In der Spalte “Name” wird automatisch ein

vorgegebener Namen erscheinen.:

a) Wenn Sie einen der 6 vorgegebenen Namen

benützen wollen (CABLE, GAME, CAM, DVD, VIDEO oder SAT), drücken Sie oder , um einen davon auszuwählen und abschließend drücken Sie OK, zum Speichern desselben.

b) Wenn Sie einen eigenen Namen verwenden

wollen, wählen Sie Bearb. und drücken Sie . Anschließend, mit dem markierten ersten Element, drücken Sie oder , um einen Buchstaben, eine Nummer oder “-“ für eine Leerstelle auszuwählen und drücken Sie , um diesen Buchstaben zu bestätigen.Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus und drücken Sie abschließend OK zum Speichern.

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

(Position) auszuwählen, unter der Sie einen Fernsehsender oder einen Videokanal

abspeichern wollen. (Für den Videokanal empfehlen wir die Auswahl der Programmnummer „0“). Drücken Sie die Taste .

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern

Weitere Grundeinstell.

2 Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land”

ausgewählten Landes erscheinen.

Nach Auswahl der Option TV-System drücken Sie . Anschließend drücken

Sie oder , um für die westeuropäischen Länder das Fernsehsystem B/G oder für die Länder Osteuropas D/K auszuwählen. Drücken Sie .

3 Drücken Sie nach Auswahl der Option Kanal die Taste und, anschließend, drücken

Sie oder zur Auswahl des Kanaltyps („C“ für terrestrische Kanäle oder „S“ für

Kabelkanäle). Drücken Sie die Taste . Im Anschluss daran betätigen Sie die Zahlentasten, um die Kanalnummer des Fernsehsenders oder des Signals des Videokanals direkt einzugeben. Wenn Sie die Kanalnummer nicht kennen, drücken Sie oder , um sie zu suchen. Sobald Sie den Kanal gefunden haben, den Sie speichern wollen, drücken Sie zweimal OK.

Wiederholen Sie alle diese Schritte, um weitere Kanäle abzustimmen und zu speichern.

MANUELL ABSPEICHERN

Die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen folgendes:

a) Sie können einen nach dem anderen der

Kanäle (Fernsehsender) oder einen

Videoeingang in einer gewünschten Programmreihenfolge abspeichern. Hierzu gehen Sie wie folgt vor:

Drücken Sie nach Auswahl der Option „Manuell Abspeichern“ die Taste . Markieren Sie die Option Programm und drücken Sie . Anschließend drücken Sie

oder , um die Programmnummer

b) Eingeben eines Namens von höchstens fünf Zeichen für einen Kanal.

Markieren Sie hierzu die Option Programm und drücken Sie PROG + oder -, bis die Programmnummer erscheint, der Sie einen Namen geben wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Name und, anschließend, drücken Sie die Taste . Drücken Sie oder , um einen Buchstaben, eine Nummer oder „-„ für eine Leerstelle zu wählen, und drücken Sie die Taste zur Bestätigung dieses Zeichens. Wählen Sie die restlichen vier Zeichen auf die selbe Weise aus. Sobald Sie alle Zeichen ausgewählt haben, drücken Sie zweimal OK zum Speichern.

c) Obwohl die automatische Feinabstimmung (AFT) aktiviert ist, kann sie auch manuell

eingestellt werden, zu einem besseren Bildempfang, falls das Bild verzerrt empfangen wird. Wählen Sie hierzu die Option AFT, während Sie den Kanal (Fernsehsender) betrachten, den

Sie feinabstimmen wollen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um das Niveau der Kanalfrequenzen zwischen –15 und + 15 einzustellen. Abschließend drücken Sie zweimal OK zum Speichern.

d) Auslassen der nicht gewünschten Programmnummern, um sie beim Wählen mit Hilfe der

Tasten PROG +/- zu überspringen. Markieren Sie hierzu die Option Programm, drücken Sie PROG + oder -, bis die

Programmnummer erscheint, die Sie auslassen wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Auslassen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um Ja zu wählen, und drücken Sie abschließend zweimal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Nein“, statt „Ja“ aus.

e) Diese Option erlaubt Ihnen einen kodierten Kanal korrekt zu sehen und aufzunehmen,

wenn Sie einen Dekoder benützen, der durch ein Videogerät an die SCART-Buchse 3/

3 angeschlossen ist.

Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land”

ausgewählten Landes erscheinen.

Wählen Sie hierzu die Option Dekoder und drücken Sie . Anschließend drücken Sie oder , um Ein. auszuwählen. Abschließend drücken Sie zwei Mal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus”statt „Ein”.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1 PIP Position:

Sowohl bei Auswahl von „Ein” wie bei Auswahl von „Aus” können Sie in der Option „Auto Format“ immer die Art des Bildformats verändern, indem Sie wiederholt die Taste

der Fernbedienung betätigen. Sie können unter den folgenden Formaten auswählen:

Smart: Nachahmung des horizontalen Bildschirm- Effektes für Sendungen in 4:3.

4:3: Herkömmliche Bildgröße. Sicht des kompletten Bildes.

14:9: Art des Bildes bei den Formaten 4:3 und 16:9.

AUTO FORMAT

Die Option „Auto Format” im Menü „Weitere Grundeinstell.” erlaubt, dass der Fernseher automatisch die Art des Bildformats ändert.

Hierzu drücken Sie nach Auswahl der Option. Anschließend drücken

Ein Auto TV

Sie oder , um Ein auszuwählen (wenn

Ein 0 0

Sie wünschen, dass der Fernseher je nach dem Sendesignal automatisch das Bildformat

ändert) oder wählen Sie Aus (wenn Sie das Bildformat so beibehalten wollen, wie Sie es vorziehen). Zum Schluss drücken Sie OK zum Speichern.

Smart

4:3

Zoom: Horizontales Bildschirmformat für Videofilme.

Wide: Für Sendungen in 16:9 Sicht des kompletten Bildes.

In den Formaten „Smart”, „Zoom” und „14:9” erscheint der Bildschirm abgeschnitten und zwar sowohl im oberen wie im unteren Bereich. Drücken Sie oder , um die Bildposition auf dem Bildschirm einzustellen (z.B. um Untertitel lesen zu können).

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1

PIP Position:

DYN. NR

Die Option „Dyn. NR“ im Menü „Weitere Grundeinstell.“ erlaubt automatisch das Verrauschen des Bildes bei schwachen Fernsehsignalen abzuschwächen.

Nach Auswahl dieser Option drücken Sie

Ein

hierzu die Taste . Anschließend drücken

Auto TV Ein

Sie oder , um Auto auszuwählen, und

0 0

abschließend drücken Sie OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“, statt „Auto“ aus.

Das Menü- System auf dem Bildschirm

14:9

Zoom

Wide

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1 PIP Position:

Wenn Sie „AUTO” auswählen, ist das Ausgangssignal immer dasselbe, das auf dem Bildschirm des Fernsehers erscheint.

Wenn Sie einen Dekoder an die SCART-Buchse 3/ 3 oder an einen Videorecorder, der verbunden ist mit der SCART-Buchse, angeschlossen haben, vergessen Sie nicht zu ihrer korrekten Dokodierung den Ausgang AV3 in „AUTO” oder „TV” nochmals auszuwählen.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1 PIP Position:

AV3 AUSGANG

Die Option „AV3 Ausgang” im Menü „Weitere Grundeinstell.” erlaubt Ihnen die Ausgangsquelle der SCART-Buchse

3/ 3 auszuwählen, um so von dieser SCART-Buchse aus jedes vom Fernseher oder von einer anderen externen Anlage kommende

Ein Auto

beliebige Signal aufnehmen zu können, das an

TV Ein 0

die Eurobuchsen 1/ 1 oder 2/ 2

oder an die vorderen Buchsen 4 oder 4

und 4. angeschlossen ist.

Wenn Ihr Videorecorder über Smartlink verfügt, ist dieser Prozess nicht notwendig.

Nach Auswahl der Option, drücken Sie hierzu

. Anschließend drücken Sie oder , um das gewünschte Ausgangssignal TV, AV1, AV2, AV4, YC4 oder AUTO auszuwählen.

TV LAUTSPRECHER

Die Option „TV Lautsprecher” im Menü „Weitere Grundeinstell.”, erlaubt Ihnen den Ton der Kopfhörer des Fernsehgerätes abzustellen, um den Ton nur über einen externen Verstärker zu hören, der an die Anschlussbuchsen des Audioausgangs hinten

Ein Auto

am Fernsehgerät angeschlossen ist.

TV Ein 0 0

Nach Auswahl dieser Option drücken Sie hierzu die Taste . Anschließend drücken

Sie oder , um Aus auszuwählen, und abschließend drücken Sie OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Ein“, statt „Aus“ aus.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

RGB HORIZONTAL POSITION

Wenn eine RGB- Signalquelle, wie eine „PlayStation”, angeschlossen wird, ist es u.U. notwendig, die horizontale Bildposition einzustellen. In diesem Fall kann die Einstellung mit Hilfe der Option „RGB Horiz. Position” im

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1 PIP Position:

Menü „Weitere Grundeinstell.” vorgenommen

Ein Auto

werden.

TV Ein 0 0

Wählen Sie, während Sie ein RGBEingangssignal betrachten, hierzu die Option

„RGB Horiz. Position“ aus und drücken Sie die Taste . Anschließen drücken Sie oder , um die Bildposition zwischen – 10 und + 10 einzustellen. Abschließend drücken Sie OK zum Speichern.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Weitere Grundeinstell.

Auto Format: Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal AV1 PIP Position:

BILDROTATION

Auf Grund des Erdmagnetismus kann das Bild u.U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe der Option „Bildrotation“ im Menü „Weitere Grundeinstell.“.

Ein Auto

Drücken Sie hierzu nach Auswahl dieser

TV Ein 0 0

Option die Taste . Anschließend drücken Sie oder , um die Bildlage zwischen –5

und +5 einzustellen.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

Bild-Einstellungen

Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme Ordnen Programmnamen AV-Einstellungen Manuell Abspeichern Weitere Grundeinstell.

EINGANGSSIGNAL PIP

Die Option „PIP Eingangssignal” im Menü „Weitere Grundeinstell.” erlaubt Ihnen die Quelle auszuwählen, die Sie auf dem

Weitere Grundeinstell.

Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal: AV1

PIP Position:

Bildschirm „PIP” sehen wollen.

Drücken Sie hierzu nach Auswahl dieser

Auto

Option die Taste . Anschließend betätigen

TV Ein

Sie mehrmals oder um die gewünschte

0 0

Eingangsquelle AV1, AV2, AV3, AV4 auszuwählen oder TV. Zum Schluss betätigen

Sie OK, um Sie zum Speichern.

Um die ausgewählte Quelle auf dem Bildschirm „PIP” zu sehen, betätigen Sie die Taste / der Fernbedienung.

Durch Betätigung der Taste / der Fernbedienung können Sie die beiden Bildschirme austauschen.

PIP POSITION

Die Option „PIP Position” im Menü „Weitere Grundeinstell.“ erlaubt Ihnen die Position des Bildschirms „PIP” zu ändern.

Drücken Sie hierzu nach Auswahl dieser

Weitere Grundeinstell.

Dyn. NR: AV3 Ausgang: TV Lautsprecher: RGB Horiz. Position: Bildrotation: PIP Eingangssignal: AV1

PIP Position:

Option die Tasten , , oder um die

Auto

gewünschte Position auszuwählen. Zum

TV Ein 0

Schluss betätigen Sie OK zum Speichern.

Das Menü- System auf dem Bildschirm

Videotext

Der Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern übertragen wird. Die Seite der Inhaltsangabe des Videotextdienstes (im Allgemeinen Seite

100) stellt Informationen zur Verfügung, wie dieser Dienst verwendet wird. Verwenden Sie zur Anwendung des Videotextes die Tasten der Fernbedienung, wie auf dieser Seite

angegeben wird.

Stellen Sie sicher, dass ein Fernsehkanal mit einem starken Signal verwendet wird,

da sich im gegenteiligen Fall Fehler im Videotext ergeben könnten.

Ein- und Ausschalten des Videotextes:

Drücken Sie die Taste , nachdem Sie den Kanal (Fernsehsender), der den Videotextdienst überträgt, ausgewählt haben.

Auswahl einer Videotext- Seite

Geben Sie mit Hilfe der Tastatur der Fernbedienung die drei Ziffern der Seitennummer, die Sie sehen wollen, ein.

• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie

anschließend die Eingabe der richten Seitennummer.

• Wenn der Seitenzähler nicht anhält, ist die gewünschte Seite nicht verfügbar. In diesem Fall gebenSie eine andere Seitennummer ein.

Auswahl der darauffolgenden oder vorausgegangenen Seite:

Drücken Sie PROG + ( ) o PROG - ( ).

Projektion von Videotext auf das Fernsehbild:

Drücken Sie die Taste , während Sie den Videotext betrachten. Drücken Sie sie nochmals,

um den Videotext- Modus zu beendene .

Zurückhalten einer Seite:

Drücken Sie / . Drücken Sie nochmals, um die Zurückhaltung wieder aufzuheben.

Aufdecken einer versteckten Information (z.B. Lösungen von Rätseln):

Drücken Sie / . Drücken Sie nochmals, um die Information wieder zu verstecken.

Auswahl einer Nebenseite:

Es kann sein, dass eine Videotextseite aus verschiedenen untergeordneten Nebenseiten besteht. In diesem Fall wechselt die Seitenzahl, die oben links erscheint, von wei zu grün, und es erscheinen einer oder mehr Pfeile neben der Seitenzahl. Betätigen Sie die Tasten oder der Fernbedienung, um die gewünschte Nebenseite zu sehen.

Den Videotextdienst beenden:

Drücken Sie die Taste .

TELETEXT

Index

Programme

Programme News

News

News Sport

Sport

Sport Weather

Weather

153

153 101

101

TopText*/Fastext*

* (Dieser hängt von der Verfügbarkeit dieses Dienstes ab).

Der TopText/Fastext- Dienst erlaubt die Videotext- Seiten mit dem Betätigen einer einzigen

Taste aufzurufen.

Wenn Sie Videotext betrachten und TopText/Fastext- Signale übertragen werden, erscheint unten auf der Bildschirmseite ein farbiges Kode- Menü, das Ihnen den direkten Zutritt zu einer Seite erlaubt. Drücken Sie hierzu die entsprechende Farbtaste (rot, grün, gelb oder blau) der Fernbedienung.

Videotext

Anschluss von frei wählbaren Zusatzgeräten

Es ist möglich eine weitreichende Palette von frei wählbaren Zusatzgeräten anzuschließen,

wie im Anschluss gezeigt wird. (Die Verbindungskabel werden nicht mitgeliefert).

S VHS/Hi8/ DVC Camcorder

8mm/Hi8/ DVC Camcorder

Videorecorder

Dekoder

DVD

Hi-fi

“PlayStation”*

Beim Anschließen der Kopfhörer werden die Lautsprecher des Fernsehers automatisch ausgeschaltet.

Dekoder

* “PlayStation” ist ein Produkt von

Sony Computer Entertainment, Inc. * “PlayStation” ist ein registriertes Markenzeichen von Sony

Entertainment, Inc.

• Schließen Sie nie gleichzeitig Geräte an die Buchsen A und B an, da es sonst zu Bildstörungen kommt.

• Schließen Sie keinen Dekoder an die SCART-Buchse F an.

Anschluss eines Videorecorders:

Wenn Sie einen Videorecorder anschließen wollen, finden Sie hierzu im Kapitel „Anschluss der Antenne und des Videorecorders“ weitere Informationen. Wir empfehlen den Videorecorder durch ein SCART- Kabel anzuschließen. Wenn Sie über kein SCART-Kabel verfügen, müssen Sie manuell den Videosignal- Kanal mit Hilfe des Menüs „Manuell Abspeichern“ einstellen. (Hierzu finden Sie weitere Informationen im Abschnitt a) der Seite 13). Sie finden auch weitere Informationen über den Empfang des Videosignal- Kanals in den Bedienungsanleitungen Ihres Videorecorders.

Anschluss eines Videorecorders, der über Smartlink verfügt:

Smartlink ist eine Verbindung zwischen dem Fernseher und einer Videoanlage, die eine direkte Übertragung gewisser Informationen erlaubt. Wenn Sie detailliertere Information über Smartlink, benötigen, lesen Sie das Bedienungsanleitung Ihrer Videoanlage. Wenn Sie einen Videorecorder benützen, der über Smartlink verfügt, verwenden Sie ein SCART- Kabel und schließen Sie es an die SCART-Buchse

3/ 3 G an.

Wenn Sie an die SCART-Buchse 3/ 3 G oder an einen an die besagte

SCART-Buchse angeschlossenen Videorecorder einen Dekoder angeschlossenen haben:

Wählen Sie die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ aus und nach Auswahl der Option „Dekoder**“, gehen Sie für jeden verschlüsselten Kanal auf „Ein“ (unter Verwendung von oder ).

** Diese Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

Zusätzliche Information

wird fortgesetzt...

Anschluss einer externen Audio- Anlage.:

Wenn Sie den Ton des Fernsehers über die Lautsprecher Ihrer Musikanlage genießen wollen, schließen Sie die Anlage an den Audioausgang D an und mit Hilfe des Menü- Systems wählen Sie „Grundeinstellungen”. Anschließend benützen Sie die Option „Weitere Grundeinstell.” und wählen Sie „Aus” in „TV Lautsprecher”.

Die Lautstärke der externen Lautsprecher kann durch die Einstell- Tasten des Lautstärkereglers der Fernbedienung des Fernsehers geändert werden. Auch das Niveau der hohen und der tiefen Töne kann durch das Menü „Ton-Einstellungen” geändert werden.

Sie können auch den Toneffekt “Dolby Virtual” durch Ihre Musikanlage genießen:

Stellen Sie hierzu die Lautsprecher Ihrer Musikanlage an beiden Seiten des Fernsehers auf, indem Sie zwischen dem Fernseher und jedem Lautsprecher ca. 50 cm Abstand lassen. Nachdem die Lautsprecher aufgestellt sind, wählen Sie mit Hilfe des Menü- Systems das Menü „TonEinstellungen”, und Wählen Sie anschließend „Dolby Virtual” aus in der Option „Effekt".

Lautsprecher Ihrer Hi-Fi-

Anlage.

~50°

Anwendung von frei wählbaren Zusatzgeräten

1 Schließen Sie das Zusatzgerät, wie auf der vorausgegangenen Seite angegeben ist, an den

angebrachten Fernsehgeräte- Anschluss an.

2 Schalten Sie das angeschlossene Gerät ein. 3 Um das Bild des angeschlossenen Geräts zu sehen, drücken Sie solange mehrmals die Taste

, bis auf dem Bildschirm das richtige Eingangssymbol erscheint.

Symbol Eingangs- Signale

1 • Eingangs- Signal Audio / Video mit Hilfe der SCART-Buchse E.

1 • RGB- Eingangssignal mit Hilfe der SCART-Buchse E. Dieses Symbol

Drücken Sie die Taste der Fernbedienung, um zum normalen Fernsehbild zurückzukehren.

Für Mono Zusatzgeräte:

Verbinden Sie das Audiokabel mit der auf der Vorderseite befindlichen Anschluss-Buchse (L/G/S/I) und wählen Sie nach obigen Angaben 4 oder 4 als Eingangssignal. Zuletzt wählen Sie wie bei „Ton-Einstellungen” beschrieben den Ton „Zweiton” “A” aus.

erscheint nur, wenn Sie einen RGB- Eingang angeschlossen haben.

2 • Eingangs- Signal Ton / Video mit Hilfe der SCART-Buchse F. 2 • RGB- Eingangssignal mit Hilfe der SCART-Buchse F. Dieses Symbol

erscheint nur, wenn Sie einen RGB- Eingang angeschlossen haben.

3 • Eingangs- Signal Audio / Video mit Hilfe der SCART-Buchse G. 3 • Eingangs- Signal S Video mit Hilfe der SCART-Buchse G. Dieses Symbol

erscheint nur, wenn Sie einen S Video Eingang angeschlossen haben.

4 • Eingangs- Signal des Videorecorders mit Hilfe der Cinchbuchse B und des

Audio- Eingangssignals mit Hilfe von C.

4 • Eingangs- Signal S Vídeo mit Hilfe der Buchse S Vídeo A und Audio-

Eingangssignal mit Hilfe C. Dieses Symbol erscheint nur, wenn Sie einen S Video Eingang angeschlossen haben.

Optimale Position für den Benutzer.

Zusätzliche Information

Grundeinstellung der Fernbedienung für ein DVD oder einen Vídeorecorder

Diese Fernbedienung ist dazu vorbereitet nicht nur die Funktionen dieses Sony-Fernsehers, sondern ebenfalls die Grundfunktionen Ihres DVD Marke Sony und der Mehrzahl der Sony- Videorecorder zu steuern, ohne dass es notwendig ist die Grundeinstellung der Fernbedienung vorzunehmen. Zum Steuern anderer DVDMarken und Videorecorder sowie einiger Sony- Videogeräte, müssen Sie die Grundeinstellung dieser Fernbedienung vor ihrer erstmaligen Anwendung vornehmen. Hierzu ist es nötig die folgenden Schritte durchzuführen:

•Suchen Sie bevor Sie beginnen den dreistelligen Code, laut der Marke Ihres DVD oder Videogeräts (siehe die Tabelle weiter unten). Bei den Marken, bei denen mehr als ein Code erscheint, geben Sie den ersten davon ein.

•Sony macht Anstrengungen, um die Codes gemäß den Marktänderungen zu aktualisieren. Sie finden die Tabelle mit den aktualisierten Codes im Beutel, der die Fernbedienung enthält.

1 Drücken Sie mehrere Male die Taste der Geräteauswahl der Fernbedienung, bis in der

gewünschten Position DVD oder VCR (für den Videorecorder) das grüne Licht erscheint.

Wenn sich der Wähler der Anlage in der Position TV befindet, kann kein Code gespeichert werden.

2 Während der Leuchtanzeiger in grüner Farbe in der gewünschten Position erleuchtet

ist, drücken Sie ca. 6 Sekunden lang die gelbe Taste der Fernbedienung, bis der Leuchtanzeiger in grüner Farbe zu blinken beginnt.

3 Während der Leuchtanzeiger in grüner Farbe blinkt, geben Sie in Übereinstimmung mit

dem Gerät, das Sie benutzen werden und mit Hilfe der Nummerntastatur der Fernbedienung den Code mit 3 Ziffern ein.

Falls es den eingegebenen Code gibt, leuchten die drei Leuchtanzeiger in grüner Farbe momentan auf. In gegenteiligem Fall wiederholen Sie vorausgegangenen Schritte.

4 Schalten Sie das Gerät, das Sie benutzen wollen, ein und prüfen Sie, dass Sie mit der

Fernbedienung des Fernsehers die hauptsächlichen Funktionen steuern können.

• Wenn das Gerät nicht funktioniert oder einige Funktionen versagen, wiederholen Sie alle vorausgegangenen Schritte und vergewissern Sie sich, dass Sie den richtigen Code eingeben und falls es mehr als einen Code gibt, versuchen Sie den nächst folgenden und fahren Sie so fort, bis der richtige Code gefunden ist.

• Die gespeicherten Codes gehen verloren, wenn der Batteriewechsel der verbrauchten Batterien nicht in weniger als einer Minute vollzogen wird. In diesem Fall wiederholen Sie sämtliche vorausgegangenen Schritte. Auf der Innenseite des Batteriedeckels befindet sich ein Etikett auf das Sie den Code schreiben können.

• Es sind nicht alle Marken und nicht alle Modelle in Betracht gezogen.

Liste gemäß Marken der Videorecorder Liste gemäß DVD- Marken

Marke Code Marke Code

SONY (VHS) 301, 302, 303, 308, 309 SONY 001 SONY (BETA) 303, 307, 310 AIWA 021 SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002 AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003 AKAI 326, 329, 330 HITACHI 025, 026, 015, 004 DAEWOO 342, 343 JVC 006, 017 GRUNDIG 358, 355, 360, 361, 320, 351 KENWOOD 008 HITACHI 327, 333, 334 LG 015, 014 JVC 314, 315, 322, 344, 352, 353, LOEWE 009, 028, 023, 024, 016, 003

LG 332, 338 ONKYO 022 LOEWE 358, 355, 360, 361, 320, 351 PANASONIC 018, 027, 020, 002 MATSUI 356, 357 PHILIPS 009, 028, 023, 024, 016, 003 ORION 328 PIONEER 004 PANASONIC 321, 323 SAMSUNG 011, 014 PHILIPS 311, 312, 313, 316, 317, 318, SANYO 007

SAMSUNG 339, 340, 341, 345 THOMSON 012 SANYO 335, 336 TOSHIBA 003 SHARP 324 YAMAHA 018, 027, 020, 002 THOMSON 319, 350 TOSHIBA 337

Zusätzliche Information

354, 348, 349 MATSUI 013, 016

358, 359 SHARP 019, 027

Technische Daten

TV- System:

In Abhängigkeit vom Land, das Sie ausgewählt haben: B/G/H, D/K

Farb- System:

PAL, SECAM NTSC 3.58, 4.43 (Nur Video- Eingang)

Kanal- Bereich:

VHF: E2-E12 UHF: E21-E69 CATV: S1-S20 HYPER: S21-S41 D/K: R1-R12, R21-R69

Bildröhre:

Flach- Bildschirm FD Trinitron WIDE: KV-32LS65E: 32” (ca. 82 cm. diagonale) KV-28LS65E: 28” (ca. 71 cm. diagonale)

Anschlüsse an der Rückseite:

1/ 1 21-polige SCART-Buchse

CENELEC-Standard),

einschließlich Eingang Ton / Video, Eingang RGB, Fernsehaudio- / videoausgang.

2/ 2 21-polige SCART-Buchse

CENELEC-Standard),

einschließlich Eingang Ton / Video, Eingang RGB,

monitor audio- / videoausgang.

3/ 3 21- polige SCART-Buchse

(SMARTLINK)

Design und technische Daten sind, ohne vorherigen Bescheid, Änderungen unterworfen.

Öko-Papier – Chlorfrei

(CENELEC Standard),

einschließlich Eingang Ton / Video, Eingang S Video, Ausgang Ton / Video wählbar und Anschluss Smartlink.

Ausgänge Ton (links/rechts) –

Cinchbuchsen.

Anschlüsse an der Vorderseite:

4 Eingang S Vídeo – DIN 4- polig 4 Video- Eingang – Cinchbuchse 4 Audio- Eingang – Cinchbuchsen

Kopfhörer- Anschluss

Ton- Ausgabe:

2 x 20 W (Musikleistung) 2 x 10 W (RMS)

Woofer:

30 W (Musikleistung) 15 W (RMS)

Leistungsaufnahme:

KV-32LS65E: 130 W KV-28LS65E: 125 W

Leistungsaufnahme im Modus Bereitschaftsbetrieb (Standby):

0.3 W

Abmessungen (breit x hoch x tief):

KV-32LS65E: Ca. 892 x 565 x 584 mm. KV-28LS65E: Ca. 806 x 497 x 540 mm.

Gewicht:

KV-32LS65E: Ca. 62.2 Kg. KV-28LS65E: Ca. 45.4 Kg.

Mitgeliefertes Zubehör:

1 Fernbedienung RM- 934. 2 Batterien mit IEC- Kennzeichnung

Weitere Merkmale:

•Bild von 100 Hz, Digital Plus.

•Videotext, Fastext, TOPtext (250 Speicherseiten Videotext).

•Abschalttimer.

•Smartlink (direkte Kommunikation

zwischen Fernseher und einem

kompatiblen Videorecorder. Ausführliche Informationen über

Smartlink finden Sie in der

Bedienungsanleitung Ihres Videorecorders).

•Automatische Feststellung des Fernsehsystems.

•Dolby Virtual.

•BBE.

•PIP (aus dem Englischen “Picture In Picture” = Bild im Bild).

•Automatische Änderung des Bildformats.

•ACI ( aus dem Englischen “Auto Channel Installation” = Automatische Installation von Kanälen).

Zusätzliche Information

+ 46 hidden pages
