Page 1
2-697-098-31(2)
Televisor en color de
pantalla de cristal líquido
Manual de instrucciones
Lea este manual antes de usar el producto
KLV-23S200A
KLV-32S200A
© 2006 Sony Corporation
KLV-26S200A
KLV-40S200A
Page 2
Registro de propiedad
Los números de modelo y de serie se encuentran en la parte posterior
del televisor. Anote estos números en los espacios que se proporcionan
a continuación. Refiérase a ellos cuando contacte con su distribuidor
Sony en relación con este producto.
Nº de modelo
Nº de serie
2
Page 3
ADVERTENCIA
Para reducir el riesgo de incendio o descarga
eléctrica, no exponga este dispositivo a la
humedad ni la lluvia.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE,
NE PAS OUVRIR
PRECAUCION
RIESGO DE CHOQUE ELECTRICO
NO ABRIR
Este símbolo pone sobre aviso
al usuario de la presencia de
“voltaje peligroso” sin
aislamiento en el interior del
aparato, el cual puede ser de
tal intensidad que podría
presentar riesgo de descarga
eléctrica.
Este símbolo tiene por objeto
advertir al usuario que la
documentación que
acompaña a este aparato
contiene instrucciones
importantes de operación y
mantenimiento (servicio).
No exponga el aparato a situaciones en las que se
pueda salpicar o gotear y no coloque objetos
llenos de líquido como floreros sobre él.
PRECAUCIÓN
Para evitar las descargas eléctricas, no utilice
este enchufe polarizado de corriente alterna con
un cable de extensión, receptáculo u otro
tomacorriente a menos que, al conectarse, los
contactos queden completamente introducidos y
no queden expuestos.
Para los clientes de Canadá
Este aparato digital de Clase B cumple con la
norma ICES-003 de Canadá.
Seguridad
s Opere el televisor únicamente con ca de
120-240 V
s Utilice el cable de alimentación de ca
especificado por Sony y que corresponda al
voltaje de la zona donde vaya a utilizarlo.
s Por razones de seguridad, el enchufe está
diseñado de tal forma que sólo puede
conectarse en una dirección en los
tomacorrientes de pared. Si no puede
introducir completamente los contactos del
enchufe en el tomacorriente, póngase en
contacto con su distribuidor.
s Si se introduce algún objeto sólido o cae
líquido en la unidad, desenchufe el televisor
inmediatamente y haga que sea revisado por
personal especializado antes de volver a
operarlo.
s Desconecte el televisor si no va a utilizarlo
durante algunos días. Para ello, tire del
enchufe, nunca del cable.
s Para obtener más información acerca de las
precauciones de seguridad, consulte las
“Instrucciones importantes de seguridad” en
página 4.
Instalación
s Se recomienda instalar el televisor cerca de
un tomacorriente de fácil acceso.
s Para evitar el sobrecalentamiento interno, no
obstruya las rejillas de ventilación.
s No instale el televisor en un lugar cálido o
húmedo ni donde quede expuesto a
cantidades excesivas de polvo o vibraciones
mecánicas.
s Evite operar el televisor con temperaturas
inferiores a 5 °C
s Si transporta el televisor directamente de un
lugar frío a uno cálido, o si la temperatura
ambiente cambia repentinamente, es posible
que la imagen se vea borrosa o que sus
colores no sean los adecuados debido a la
condensación de humedad. En tal caso,
espere unas horas antes de encender el
televisor para que la humedad se evapore.
s Para obtener una imagen óptima, no ilumine
la pantalla directamente ni la exponga a los
rayos solares. Es recomendable utilizar focos
de luz instalados en el techo o cubrir las
ventanas situadas delante de la pantalla con
una tela oscura. Asimismo, es aconsejable
instalar el televisor en una habitación donde
el piso y las paredes no sean de materiales
reflectantes.
PRECAUCIÓN
Los siguientes aparatos Sony sólo deben utilizarse
con el SOPORTE DE MONTAJE MURAL
especificado a continuación.
Nº de modelo del aparato Sony
KLV-23S200A
KLV-26S200A
KLV-32S200A
Nº de modelo del
soporte de montaje
mural Sony
Si se utilizan con otros SOPORTES DE MONTAJE
MURAL, podrían quedar inestables y provocar
daños personales (conslute la página 39).
SU-WL31
Para los clientes
Para la instalación del producto especificado se
precisan conocimientos y experiencia suficientes.
Asegúrese de contratar la instalación a un
distribuidor o contratista autorizado por Sony y de
prestar especial atención a la seguridad durante la
instalación.
Información de marcas
comerciales
TruSurround XT, SRS y ( ) el símbolo es una
marca registrada de SRS Labs, Inc. TruSurround
XT tecnología esta incorporada bajo licencia de
SRS Labs, Inc.
Bajo licencia de BBE Sound, Inc. Licenciado de
BBE Sound, Inc. sobre el numero USP5510752
y 5736897. BBE y el simbolo de BBE son
marcas registradas de BBE Sound, Inc.
Macintosh es una marca comercial con licencia
de Apple Computer, Inc., registrada en EE.UU.
y otros países.
“BRAVIA” y el son marcas
comerciales de Sony Corporation.
KLV-40S200A
SU-PW2
SU-WL51
Este televisor incorpora la tecnología
High-Definition Multimedia Interface (interfaz
multimedia de alta definición) (HDMI™).
HDMI, el logotipo de HDMI y High-Definition
Multimedia Interface son marcas comerciales o
marcas comerciales registradas de HDMI
Licensing LLC.
3
Page 4

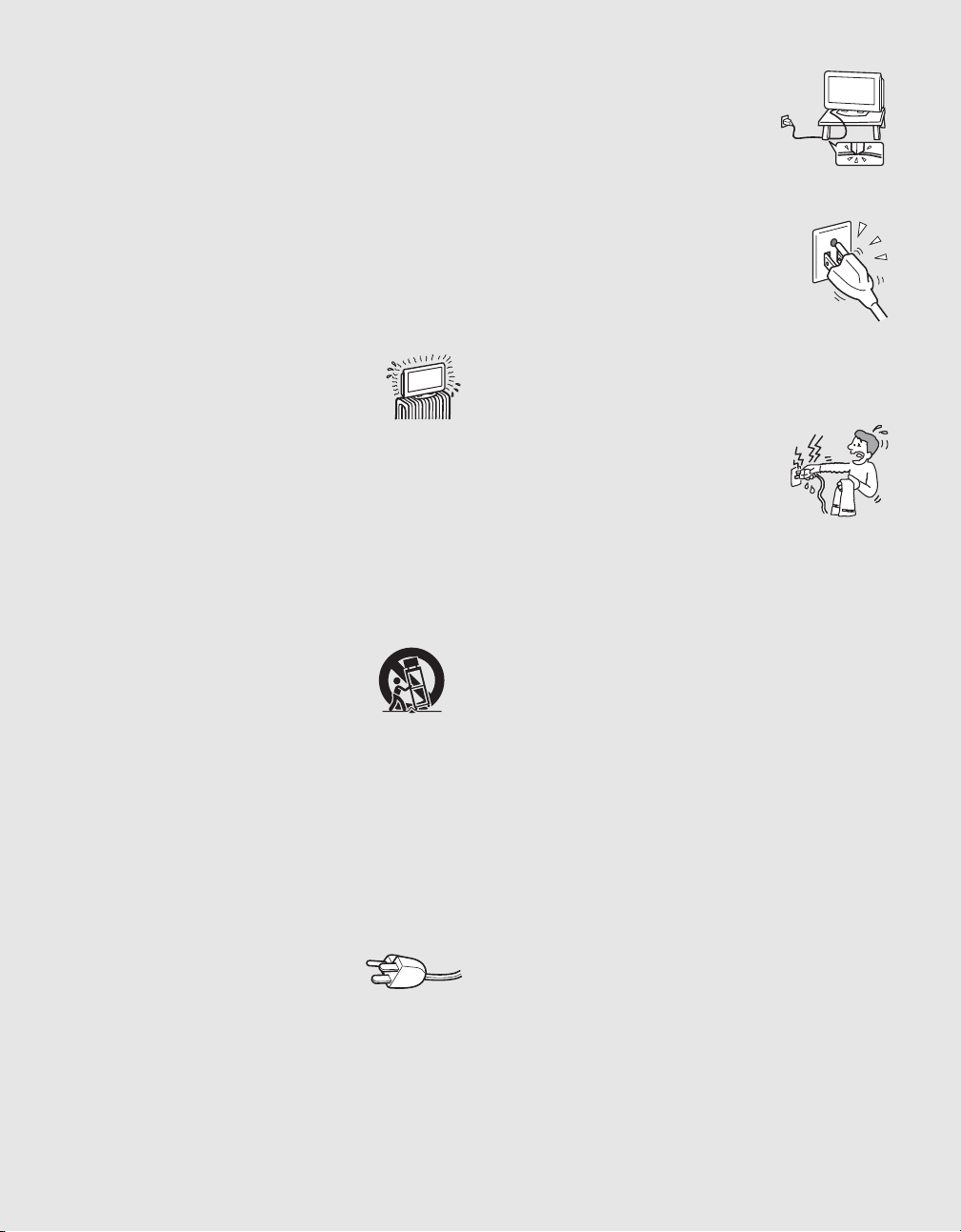

Instrucciones
importantes
de seguridad
1) Lea estas instrucciones.
2) Guarde estas instrucciones.
3) Respete todos los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Límpielo únicamente con un paño seco.
7) No obstruya las rejillas de ventilación. Instale el aparato según las
instrucciones del fabricante.
8) No lo instale cerca de fuentes de calor como radiadores,
calefactores, estufas u otros aparatos (incluidos los
amplificadores) que produzcan calor.
9) Respete la función de seguridad del enchufe polarizado
o de tipo conexión a tierra. Un enchufe polarizado tiene
dos patas y una es más ancha que la otra. Un enchufe de
tipo conexión a tierra tiene dos patas y una tercera clavija de conexión
a tierra. La pata ancha o la tercera clavija se suministra para su
seguridad. Si el enchufe suministrado no cabe en el tomacorriente,
póngase en contacto con un electricista para reemplazar el
tomacorriente que quedó obsoleto.
10)Proteja el cable de alimentación situándolo en un lugar fuera del paso o
donde pueda ser aplastado, especialmente en la punta de los enchufes,
los receptáculos o el punto de salida del aparato.
11)Utilice únicamente los aditamentos o accesorios especificados por el
fabricante.
12)Utilícelo únicamente con una mesita con ruedas, un sopor te, un trípode,
una abrazadera o una mesa especificados por el fabricante o vendidos
con el aparato. Si utiliza una mesita con ruedas, tenga cuidado al mover
la mesita y el aparato para no lesionarse si llega a tropezarse.
s No permita que ningún objeto pise el cable de ca
o ruede sobre él.
s No tire del cable.
s No mueva la unidad si el cable de ca está
conectado.
s Mantenga el cable de alimentación de ca alejado
de fuentes de calor.
s Asegúrese de tomar el cable de ca del enchufe cuando lo vaya a
desconectar.
Tomacorriente
No utilice un tomacorriente que no se adapte al enchufe.
Inserte el enchufe en el tomacorriente hasta que quede bien
metido. Si el enchufe no encaja completamente, pueden
producirse chispas que acaben provocando un incendio.
Póngase en contacto con su electricista para cambiar el
tomacorriente.
Cableado
Para su seguridad, desenchufe el cable de alimentación de ca cuando
conecte los cables.
Posición de los cables
Procure que los pies no queden atrapados por los cables puesto que la
unidad podría dañarse.
Descarga eléctrica
No toque el cable de alimentación de ca ni la unidad
con las manos mojadas. Si enchufa o desenchufa el
cable de alimentación de ca de la unidad con las
manos mojadas, puede producirse una descarga
eléctrica.
Rayos
Para lograr una mayor protección durante una tormenta eléctrica o cuando
el televisor no está en uso durante períodos prolongados de tiempo,
desenchufe el cable del tomacorriente de pared y desconecte la antena.
Esto evitará que el televisor se dañe debido a sobretensiones de las líneas
de alimentación o a descargas eléctricas provocadas por rayos.
13)Desenchufe el aparato durante tormentas eléctricas o cuando no se
utilice durante un tiempo prolongado.Solicite servicio técnico
únicamente a personal calificado.
14)Será necesaria una reparación si el aparato se dañó de alguna manera,
por ejemplo, si el cable de alimentación o el enchufe están estropeados,
si se vertió líquido o se cayó algún objeto dentro del aparato, si el
aparato fue expuesto a lluvia o humedad, si el aparato no funciona
correctamente o si se dejó caer.
USO
Para la unidad con enchufe de cable de
alimentación de ca de tres terminales y
toma a tierra (unidad de clase 1)
Esta unidad debe conectarse a un tomacorriente de ca
con una conexión a tierra de protección.
Cable de alimentación de ca
Si daña el cable de alimentación de ca, puede producirse un incendio o una
descarga eléctrica. Si el cable de alimentación de ca se daña, deje de
utilizarlo y solicite uno nuevo a su distribuidor o a un centro de servicio
Sony.
s No coloque el aparato en un lugar en donde el cable de ca pueda
desgastarse o maltratarse.
s No apriete, doble ni tuerza demasiado el cable. Los hilos centrales
podrían perder la protección y pelarse, lo que podría provocar un
cortocircuito que ocasione un incendio o una descarga eléctrica.
s No modifique ni dañe el cable de alimentación de ca
4
4
ANTENAS
Conexión a tierra de la antena exterior
Si se instala una antena exterior, siga las precauciones siguientes. Los
sistemas de antena exterior no deben colocarse cerca de líneas aéreas de
alta tensión ni otros circuitos de iluminación o alimentación eléctrica, ni
donde puedan entrar en contacto con este tipo de líneas o circuitos.
CUANDO INSTALE UN SISTEMA DE ANTENA EXTERIOR, DEBE
ACTUAR CON EXTREMA PRECAUCIÓN PARA EVITAR ENTRAR
EN CONTACTO CON ESAS LÍNEAS DE ALIMENTACIÓN O
CIRCUITOS, YA QUE ESTE TIPO DE CONTACTO CASI SIEMPRE
RESULTA ALTAMENTE PERJUDICIAL.
Cerciórese de que el sistema de antena esté conectado a tierra a fin de que
proporcione cierta protección frente a sobretensiones y acumulación de
cargas estáticas.
La Sección 810 del Código Eléctrico Nacional (NEC) de EE.UU. y la
Sección 54 del Código Eléctrico Canadiense ofrecen cierta información
con respecto a la conexión a tierra adecuada del mástil de antena y su
estructura de apoyo, la conexión a tierra del cable de entrada a una unidad
de descarga de antena, el tamaño de los conductores de conexión a tierra,
la ubicación de la unidad de descarga de la antena, la conexión de los
electrodos de conexión a tierra y los requisitos de tales electrodos.
Page 5

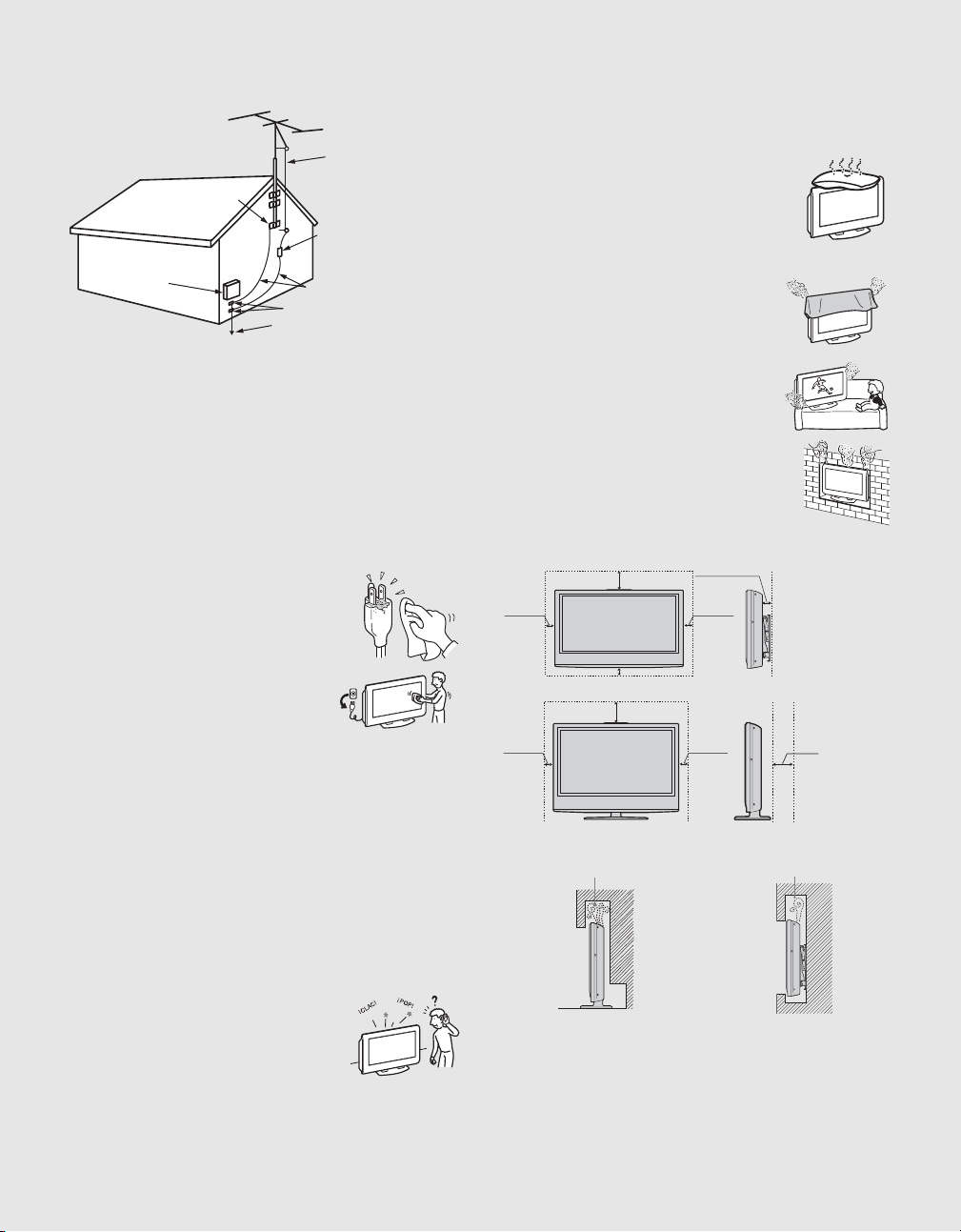

Conexión a tierra de la antena de acuerdo con el
Código Eléctrico Nacional, ANSI/NFPA 70
Cable de entrada de
la antena
Abrazaderas de
conexión a tierra
Equipo de servicio de
suministro eléctrico
NEC: Código Eléctrico
Nacional
Unidad de descarga de
la antena (Sección
810-20 del NEC)
Conductores de conexión
a tierra (Sección 810-21
del NEC)
Abrazaderas de conexión a
tierra
Sistema de electrodos de
conexión a tierra del servicio de
suministro eléctrico
(Artículo 250 Apartado H del NEC)
PILAS
s No se deshaga de las pilas arrojándolas al fuego.
s No provoque un cortocircuito, desmonte ni recaliente las pilas.
El reemplazo incorrecto de la batería conlleva un peligro de explosión.
Reemplácela sólo con el mismo tipo o uno equivalente.
Desecho de pilas usadas
Para conservar el medio ambiente, siga las leyes o regulaciones locales
para deshacerse de las pilas usadas.
LIMPIEZA
s Limpie el enchufe del cable de alimentación de
ca periódicamente.
Si el enchufe tiene polvo y se moja, el
aislamiento puede deteriorarse y provocar luego
un incendio. Desenchufe el cable de
alimentación de ca y limpie el enchufe
periódicamente.
s Desenchufe el cable de alimentación de ca
cuando limpie esta unidad. De lo contrario,
podría producirse una descarga eléctrica.
s Limpie el mueble del televisor con un paño
seco y suave. Para retirar el polvo de la
pantalla, límpiela con cuidado con un paño
suave. Las manchas difíciles pueden
limpiarse con un paño ligeramente humedecido con una solución de
jabón suave y agua tibia. Nunca limpie el televisor con disolventes
fuertes como diluyentes o bencina.
s Si utiliza un paño tratado químicamente, siga las instrucciones que se
indican en el paquete.
Si la imagen se oscurece después de usar el televisor durante un período
prolongado, podría ser necesario limpiar su interior. Póngase en contacto
con un técnico calificado.
VENTILACIÓN
Las ranuras y aberturas del televisor sirven para permitir la ventilación
necesaria. Para asegurar una operación fiable del televisor y protegerlo
contra el sobrecalentamiento, estas ranuras y aberturas nunca deben
cubrirse ni bloquearse.
Si el aparato no cuenta con una ventilación adecuada,
puede acumular polvo y ensuciarse. Para una buena
ventilación, tenga en cuenta lo siguiente:
s No instale la unidad de cara a la pared ni apoyada sobre
un lateral.
s No instale la unidad boca abajo.
s Nunca obstruya las ranuras o aberturas con paños
ni otros materiales.
s Nunca obstruya las ranuras o aberturas colocando
el televisor sobre una cama, sofá, alfombra u otras
superficies similares.
s Nunca coloque el televisor en un lugar cerrado, como
en un librero o un mueble empotrado, a menos que
haya ventilación adecuada.
Cuando instale la unidad en la pared, deje este espacio libre:
30 cm
10 cm
Cuando instale la unidad con un soporte, deje este espacio libre:
30 cm
No instale nunca la unidad de este modo:
Se impide la circulación del aire.
5,7 cm
10 cm10 cm
10 cm10 cm
15 cm
CAMPOS MAGNÉTICOS
En el altavoz de este televisor se encuentra un fuerte imán que genera un
campo magnético. Mantenga alejado del altavoz del televisor cualquier
elemento susceptible de daños producidos por campos magnéticos.
SONIDO
Si el televisor en funcionamiento emit e chasquidos o
sonidos continuos o frecuentes, desconéctelo y
consulte a su distribuidor o a un técnico de
reparación. Es normal que algunos televisores
produzcan estos ruidos de forma ocasional,
especialmente al encenderlos o apagarlos.
(continúa)
5
5
Page 6

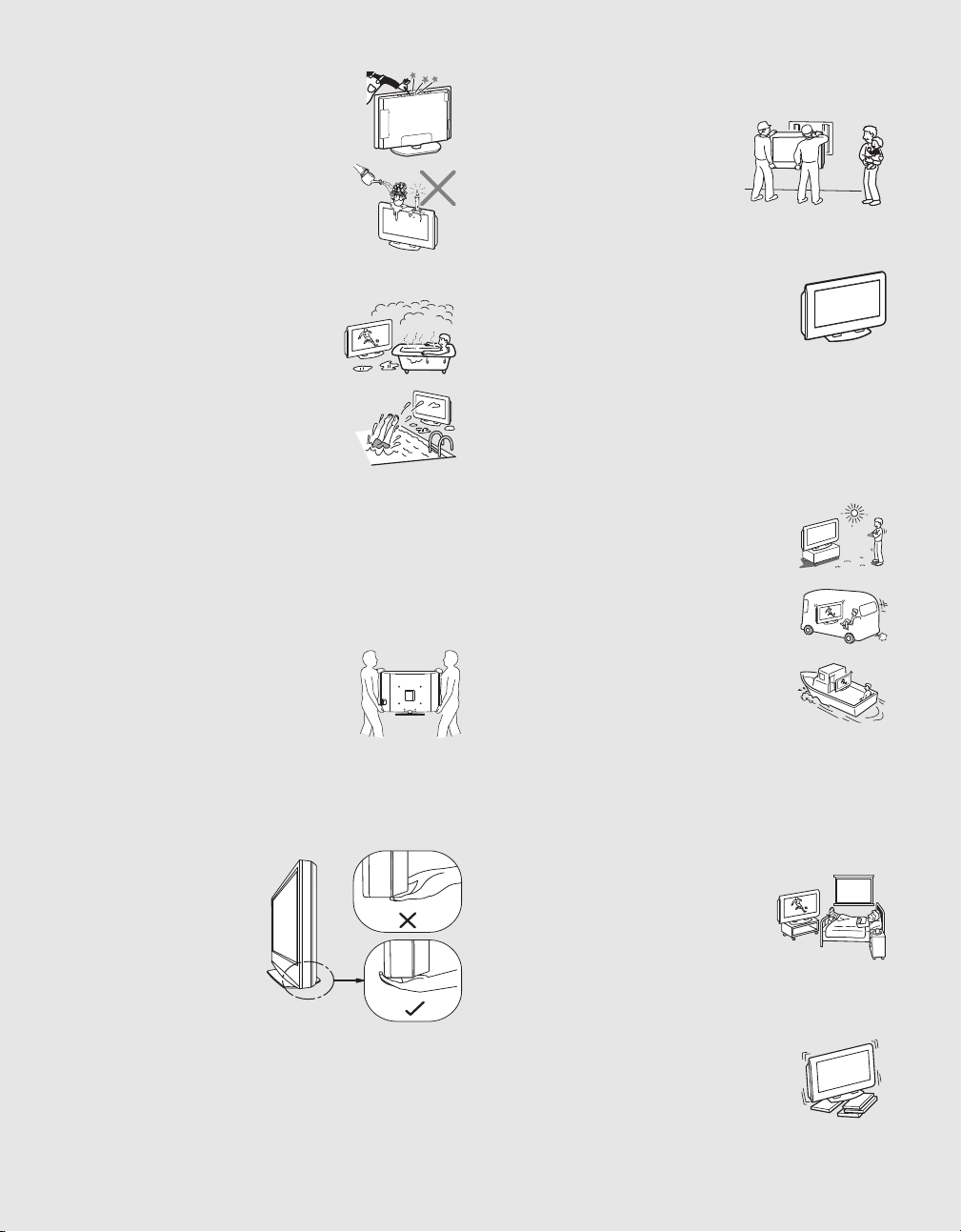

Objetos y orificios de ventilación
Nunca introduzca objetos de ningún tipo en las
ranuras del mueble, ya que podrían tocar puntos de
voltaje peligroso o causar cortocircuitos, lo cual
podría ocasionar un incendio o una descarga eléctrica.
Nunca derrame líquido de ningún tipo sobre ella.
No coloque ningún objeto sobre la unidad.
El aparato no debe estar expuesto a goteos ni
salpicaduras, ni se deben colocar sobre él objetos
con líquidos como floreros.
HUMEDAD
Humedad y objetos inflamables
s No utilice elementos que requieran
alimentación eléctrica cerca del agua como, por
ejemplo, cerca de bañeras, lavamanos,
fregaderos o piletas de lavado, en un sótano
húmedo ni cerca de una piscina, ya que podría
producirse un incendio o una descarga eléctrica.
s La unidad no debe mojarse. Nunca derrame
líquido de ningún tipo sobre ella. Si algún líquido
u objeto sólido se introduce en la unidad, no la
opere, puesto que podría producirse una descarga
eléctrica o daños en la misma. Hágala revisar
inmediatamente por personal calificado.
s Para evitar incendios, mantenga los objetos
inflamables y llamas (por ejemplo, velas) alejados del equipo.
TRASLADE EL TELEVISOR
Traslade el televisor de la forma indicada
Son necesarias dos personas como mínimo para transportar el televisor.
Si transporta el televisor de forma distinta a la indicada y sin el número de
personas especificado, éste puede caerse y provocar lesiones graves.
s Traslade el televisor con la cantidad de personas especificada.
s Transporte el televisor sujetándolo por sus bordes
superior e inferior tal y como se indica en la
ilustración.
s Al trasladar el televisor, sosténgalo firmemente.
Evite al máximo el contacto con la superficie de
cristal del televisor, ya que ésta cuenta con un
revestimiento especial.
s Durante el transporte, no permita que el aparato se golpee o quede
expuesto a vibraciones excesivas, ya que podría caerse, dañarse y
provocar lesiones graves.
s Cuando levante o mueva el televisor, asegúrese de sostener el panel
firmemente como la ilustración lo indica. Coloque la palma de su mano
directamente debajo del panel, desde la parte posterior del televisor.
INSTALACIÓN
Cuando desee instalar o retirar el televisor usando el Soporte
de montaje mural, asegúrese de que
lo hagan contratistas calificados. Para el
montaje en la pared es necesario usar un
Soporte de montaje mural. Si no se sujeta el
televisor correctamente durante su instalación
o retiro del montaje, podría caer y causar
serias lesiones. Por favor use los servicios de
un contratista calificado cuando lo instale o lo
retire de dicho montaje.
Accesorios opcionales
Tenga en cuenta lo siguiente cuando instale el televisor
con un soporte de montaje mural. Si no fija el televisor
adecuadamente, puede caerse y provocar lesiones.
s Asegúrese de seguir el manual de instrucciones
suministrado con el soporte de montaje mural cuando
instale la unidad.
s Asegúrese de fijar las abrazaderas suministradas con el soporte de
montaje mural.
Ubicación para ver la televisión
Se recomienda ver la televisión a una distancia que corresponda a 3 - 7
veces la altura de la pantalla y con un brillo moderado. Mirar la televisión
durante mucho tiempo o en una habitación oscura puede fatigar la vista.
Uso del televisor en un lugar exterior
No instale esta unidad en un lugar al aire libre. Si la
expone a la lluvia, puede producirse un incendio o una
descarga eléctrica. Si la expone a la luz solar directa,
puede recalentarse y dañarse.
Vehículos
No instale este aparato en un vehículo.
El movimiento del vehículo puede provocar la caída de la
unidad y causar lesiones.
Barcos
No instale esta unidad en un barco. Si la expone al agua
del mar, puede provocar un incendio o causar daños
internos.
Corrosión
Si utiliza esta unidad cerca del mar, la sal puede corroer sus partes
metálicas y provocar un incendio o daños internos.
Asimismo, la vida útil de la unidad puede resultar afectada.
Aceite
No instale esta unidad en restaurantes con presencia de vapores de aceite.
La unidad podría absorber polvo cargado de aceite y dañarse.
Centro médico
No coloque el aparato en un lugar donde se utilicen
equipos médicos, puesto que podría interferir con su
funcionamiento.

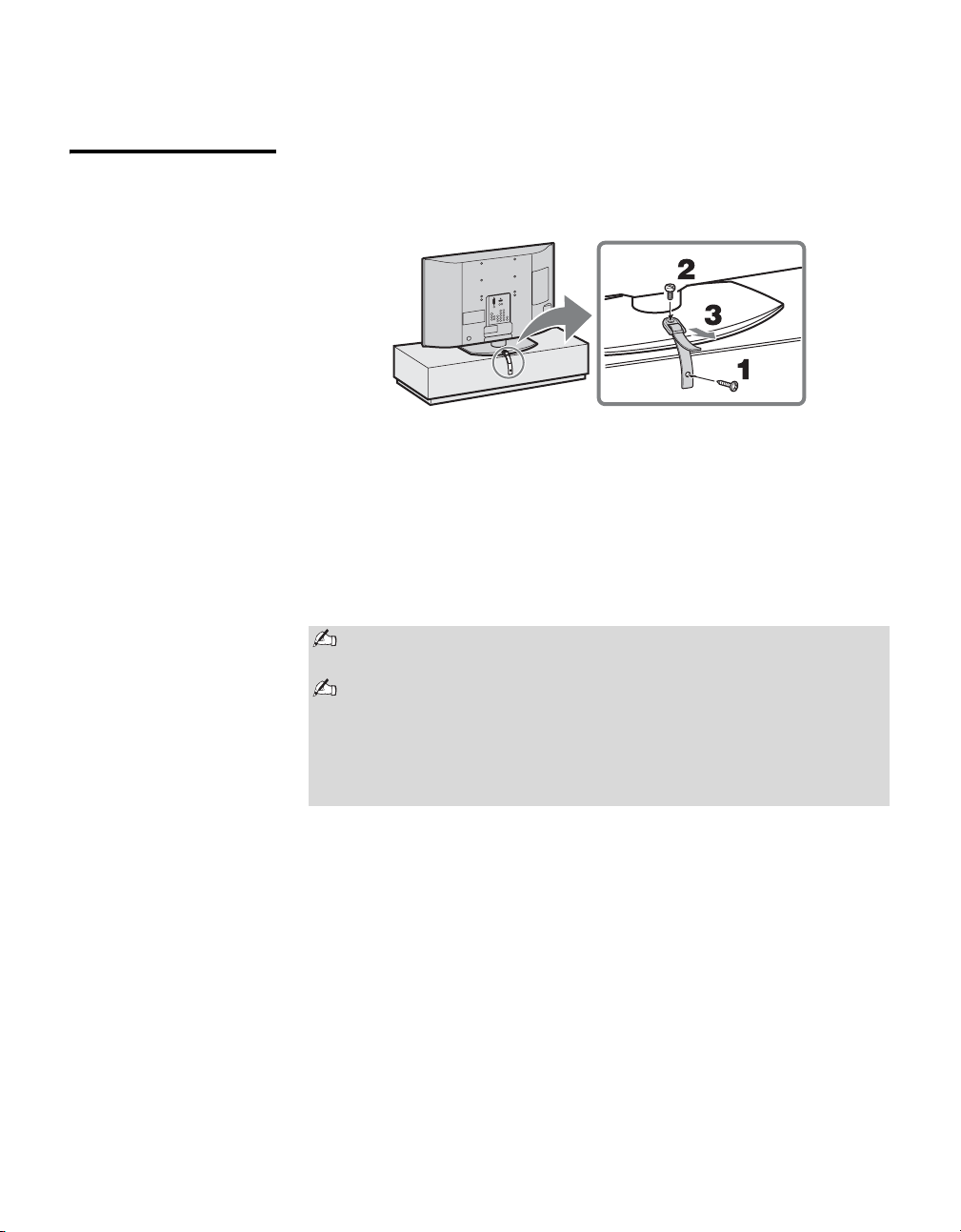

Medidas para evitar que se vuelque el televisor
Tome las medidas adecuadas para evitar que la unidad se vuelque y
provoque daños.
Para evitar que la unidad se vuelque, fíjela a la pared o a una columna.
Instalación sobre una superficie
nivelada
Si se instala la unidad sobre una superficie inclinada,
podría caerse o resbalar y provocar daños o heridas.
6
6
Page 7

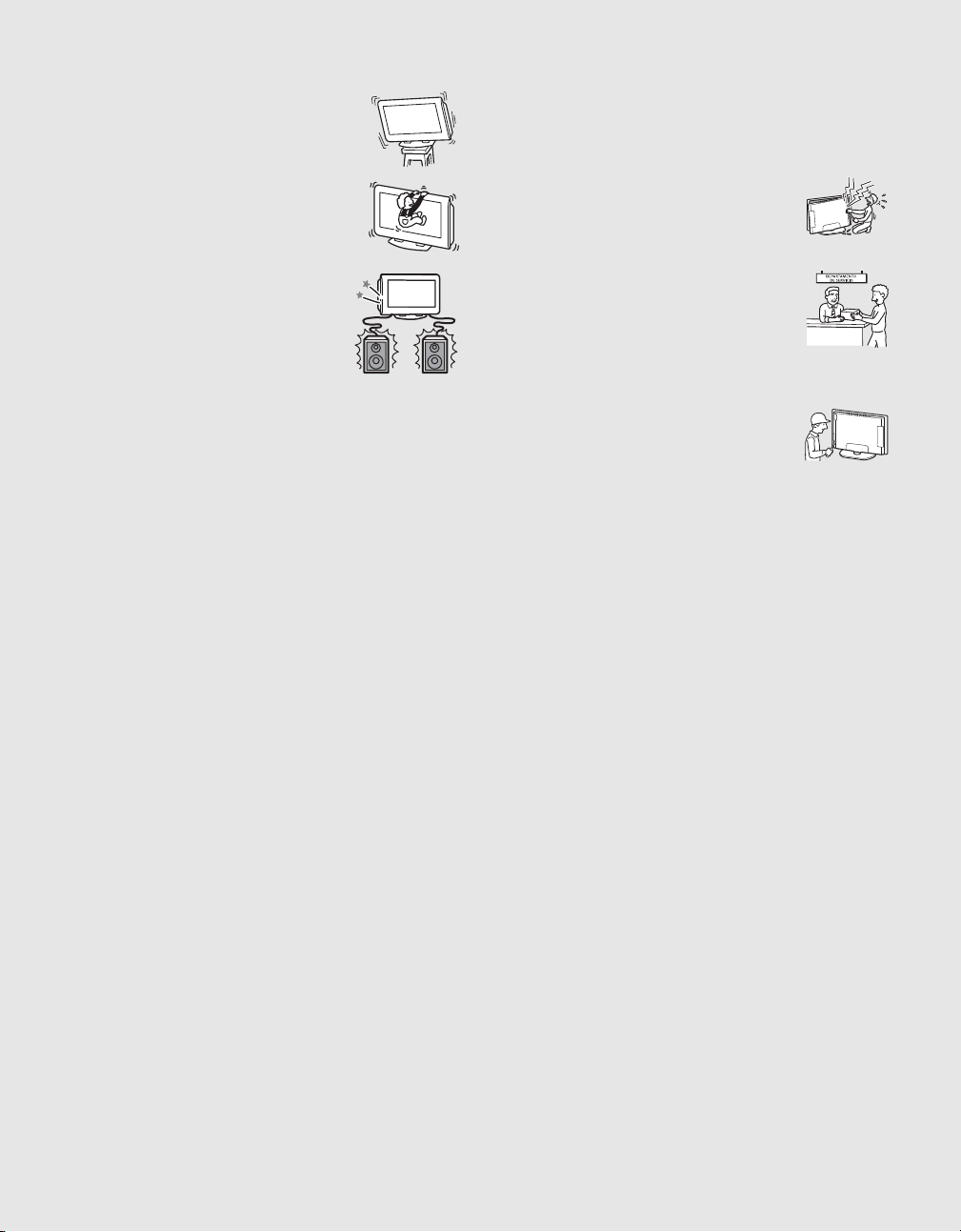

Colocación sobre una superficie estable
Si coloca la unidad sobre una superficie que no esté
nivelada, puede caerse y provocar daños o lesiones.
Caída de la unidad
No cuelgue ningún objeto en la unidad.
El monitor podría caerse del pedestal o del montaje
mural y provocar daños o lesiones graves.
ACCESORIOS
No utilice ningún accesorio no recomendado por el
fabricante, ya que podría ser peligroso.
AJUSTE DEL VOLUMEN
s Mantenga un volumen que no moleste a los vecinos. El sonido se
transmite muy fácilmente durante la noche. Por lo tanto, le
recomendamos cerrar las ventanas o utilizar auriculares.
s Cuando utilice auriculares, ajuste el volumen de forma que se eviten
niveles excesivos para no dañar los oídos.
PANTALLA LCD (cristal líquido)
s La pantalla LCD está fabricada con tecnología de alta precisión y
dispone de un mínimo de 99,99% de píxeles efectivos. En esta pantalla
aparecen constantemente puntos negros o puntos luminosos en rojo,
azul o verde. No se trata de una falla de funcionamiento, sino de una
característica estructural del panel LCD.
s No exponga la superficie de la pantalla LCD a la luz solar directa
porque podría dañarse el panel LCD.
s No presione ni raye la pantalla LCD, ni sitúe objetos encima del
televisor, ya que la imagen podría resultar irregular o el panel LCD
podría dañarse.
s Si se utiliza el televisor en un lugar frío, es posible que la imagen se
oscurezca o que aparezca una mancha en la pantalla. No se trata de una
falla de funcionamiento. Este fenómeno desaparecerá a medida que
aumente la temperatura.
s Si se ven imágenes fijas continuamente, puede que se produzca un
efecto de imagen fantasma. Esto debería desaparecer transcurridos unos
segundos.
s Cuando se utiliza el televisor, la pantalla y la gabinete se calientan. No
se trata de una falla de funcionamiento.
s No use repelentes insecticidas en aerosol con material volátil cerca de
la pantalla.
s Evite el contacto prolongado con material de goma o plástico.
REPARACIÓN
Daños que requieren reparación
Si la superficie del televisor se rompe, desenchufe el cable de alimentación
de ca antes de tocarla.
De lo contrario, podría producirse una descarga eléctrica.
Reparación
No intente reparar usted mismo el televisor, ya que al
abrirlo se vería expuesto a voltajes peligrosos y otros
riesgos. Solicite servicio técnico únicamente a personal
calificado.
Piezas de repuesto
Cuando sea necesario reemplazar las piezas, solicite al
técnico de reparación que certifique por escrito haber
utilizado piezas de repuesto especificadas por el
fabricante con las mismas características que las
originales.
La utilización de piezas no autorizadas podría causar
incendios, descargas eléctricas u otros peligros.
Comprobación de seguridad
Después de haber finalizado cualquier servicio de
mantenimiento o reparación, solicite al técnico de
reparación que realice y certifique las comprobaciones
de seguridad rutinarias (según lo especificado por el
fabricante) para determinar si el televisor se encuentra
en condiciones seguras de operación. Si no es posible
reparar el televisor, pida a un técnico calificado que lo deseche.
DESECHO DEL TELEVISOR
s No deseche el televisor junto con los residuos domésticos generales.
s La pantalla de cristal líquido contiene una pequeña cantidad de cristal
líquido. El tubo fluorescente utilizado en esta pantalla también conti ene
mercurio. Cumpla con lo establecido en las ordenanzas y los
reglamentos locales para su desecho.
Piezas rotas
No arroje ningún objeto contra la unidad.
La pantalla de cristal puede romperse por el impacto y provocar lesiones
graves.
Si se rompe el cristal o se producen fugas del
cristal líquido
Si el panel de cristal líquido se daña, es posible que se produzcan fugas del
líquido cristalino o que queden esparcidos fragmentos de cristal. No toque el
cristal roto ni el líquido cristalino (es tóxico) con las manos, ya que de lo
contrario podría cortarse, intoxicarse o podrían producirse irritaciones en la
piel. Tampoco deje que los fragmentos de cristal ni el líquido cristalino de la
fuga se introduzcan en los ojos o la boca. Si esto ocurriera, enjuague la zona
de contacto con agua abundante y acuda a un médico.
7
7
Page 8
Referencia de funciones y traducciones
En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.
Texto en el manual Español Explicación
AC IN Entrada de ca
AM/PM Antes de medio día/después de medio día
ANT Antena
AUDIO OUT (VAR/FIX) L/R Salida de audio izquierda/derecha
AUDIO L, R AUDIO-izquierda, derecha
AUTO SAP Segundo programa de audio automático
A/V Audio/Video
BRAVIA Marca comercial de Sony Corporation
Caption Vision Vista de subtítulos
CATV Sistema de televisión por cable
CHANNEL +/–, CH +/–,
– CHANNEL +
DISPLAY Mostrar
DVD Disco digital de video
DVI Interfaz visual digital
ENTER, ENT Ingresar
FREEZE Congelar
HD Alta definición
HD15 Cable de Alta Densidad de 15 puntos para
HD/DVD IN Entrada de alta definición/Disco digital de video
HDMI Interfaz multimedia de alta definición
IN Entrada
IR - Infrared Receiver Receptor infrarrojo
JUMP Alternardor de canales
L/R Izquierda/Derecha
LCD Pantalla de cristal líquido
LED Iluminador
MENU Menú
MPEG Grupo de expertos en imágenes en movimiento
MTS Sonido multicanal del televisor
MUTING Silenciador
OUT Salida
PC Computadora personal
PC IN Entrada de video de una computadora
PIC OFF Apagar la imagen
PICTURE Imagen
POWER Alimentación
RETURN Volver
RGB Rojo, verde y azul
S VIDEO IN Entrada de S VIDEO
SAP Programa secundario de audio
SLEEP Apagado automático
STANDBY En espera
Steady Sound Auto volumen Modula los niveles de volumen para uniformar el sonido
SVGA Super adaptador de gráficos de video
TIMER (s) Temporizador (es)
TOOLS Herramientas
TruSurround XT Marca comercial registrada Seleccione esta opción para obtener sonido envolvente,
TV Televisión
TV/VIDEO Televisión/Video
Canal +/–, – Canal +
computadora
de los programas y el de los comerciales.
sólo para programas esteréo.
8
Page 9
Texto en el manual Español Explicación
UHF Frecuencia ultra alta
VESA Asociación de Estándares de Electrónica y Video
VGA Matriz de gráficos de video
VHF Frecuencia muy alta
VIDEO 2 IN VIDEO/
L(MONO)-R AUDIO
VIDEO 2 IN Entrada de VIDEO 2
VIDEO/L (MONO)-AUDIO-R VIDEO/izquierda (MONO)-AUDIO-derecha
VOLUME +/–, VOL +/– , – VOL + Volumen +/–, – Volumen +
WIDE Panorámico
WXGA Matriz panorámica de gráficos extendida
XGA Matriz de gráficos extendida
YC Luminancia/crominancia
Nota: Informaciones y traducciones referentes al uso del control remoto, ver páginas 21 y 22.
Entrada de VIDEO 2 VIDEO/
L(izq)(MONO)-R(der) AUDIO
9
Page 10
Page 11
Contenido
Procedimientos inciales
Bienvenido al mundo de ..............................................................................13
Conexión del televisor...................................................................................................13
Sistema de cable y/o Sistema de antena VHF/UHF .................................................13
Decodificador de cable HD / Decodificador de satélite HD.......................................14
Receptor de satélite y cable o antena.......................................................................15
Videograbadora, cable y antena ...............................................................................15
Cuando se conecte a equipos opcionales...................................................................16
Instalación del televisor ................................................................................................18
Medidas para evitar que se caiga el televisor ...........................................................18

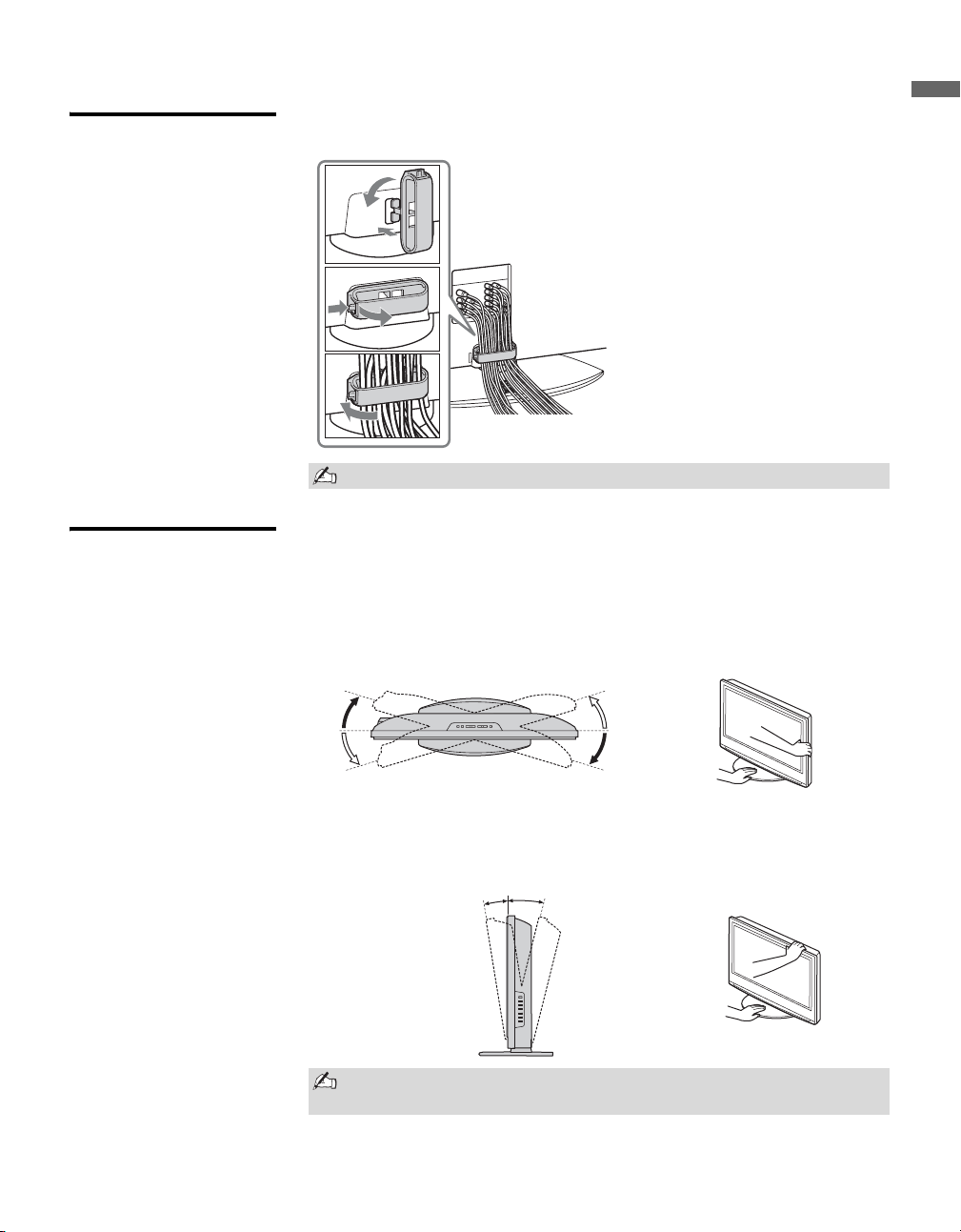

Sujeción de los cables de conexión..........................................................................19
Ajuste del ángulo de visualización del televisor ........................................................19

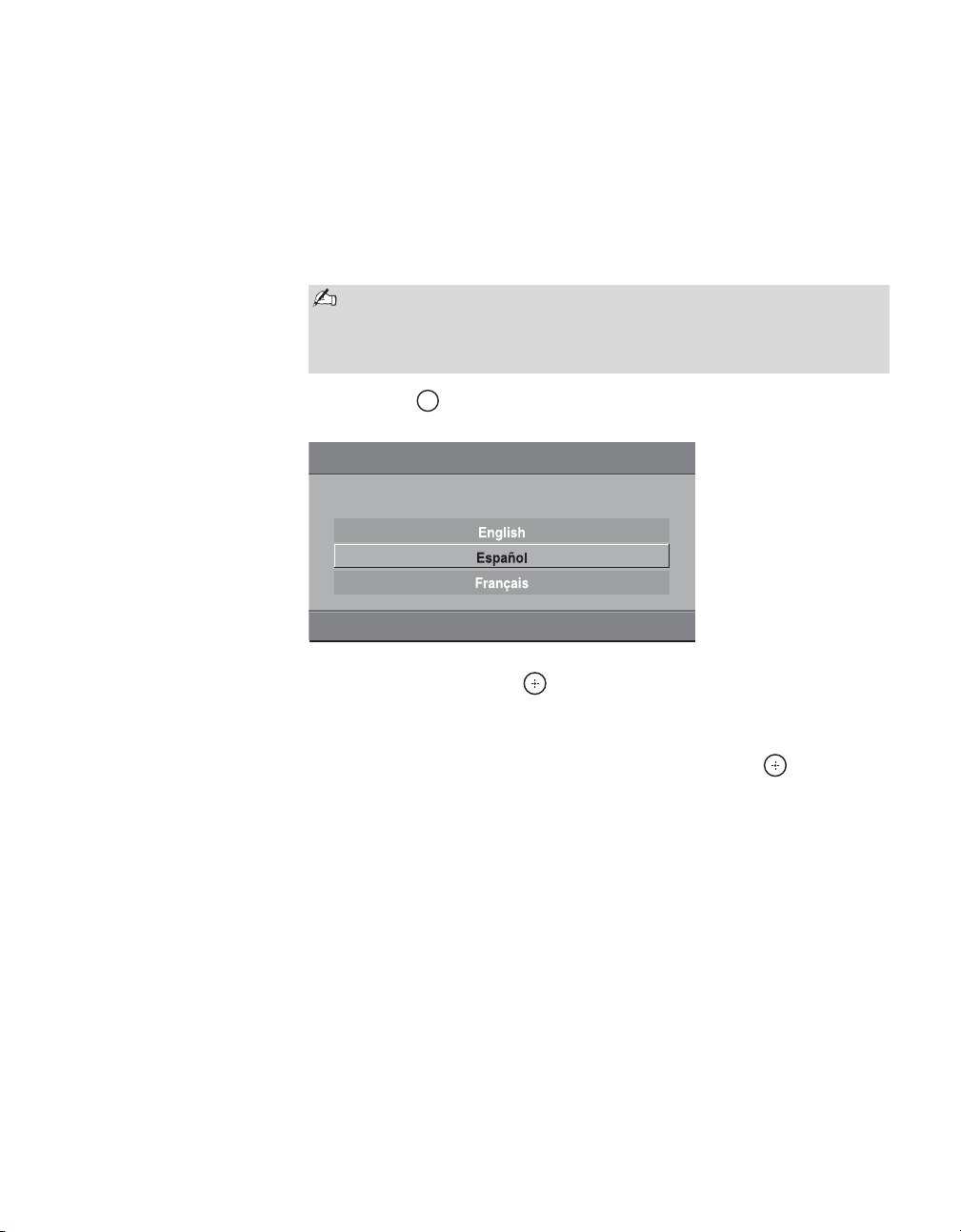

Ajuste de la lista de canales - Configuración inicial...................................................20
Operaciones básicas

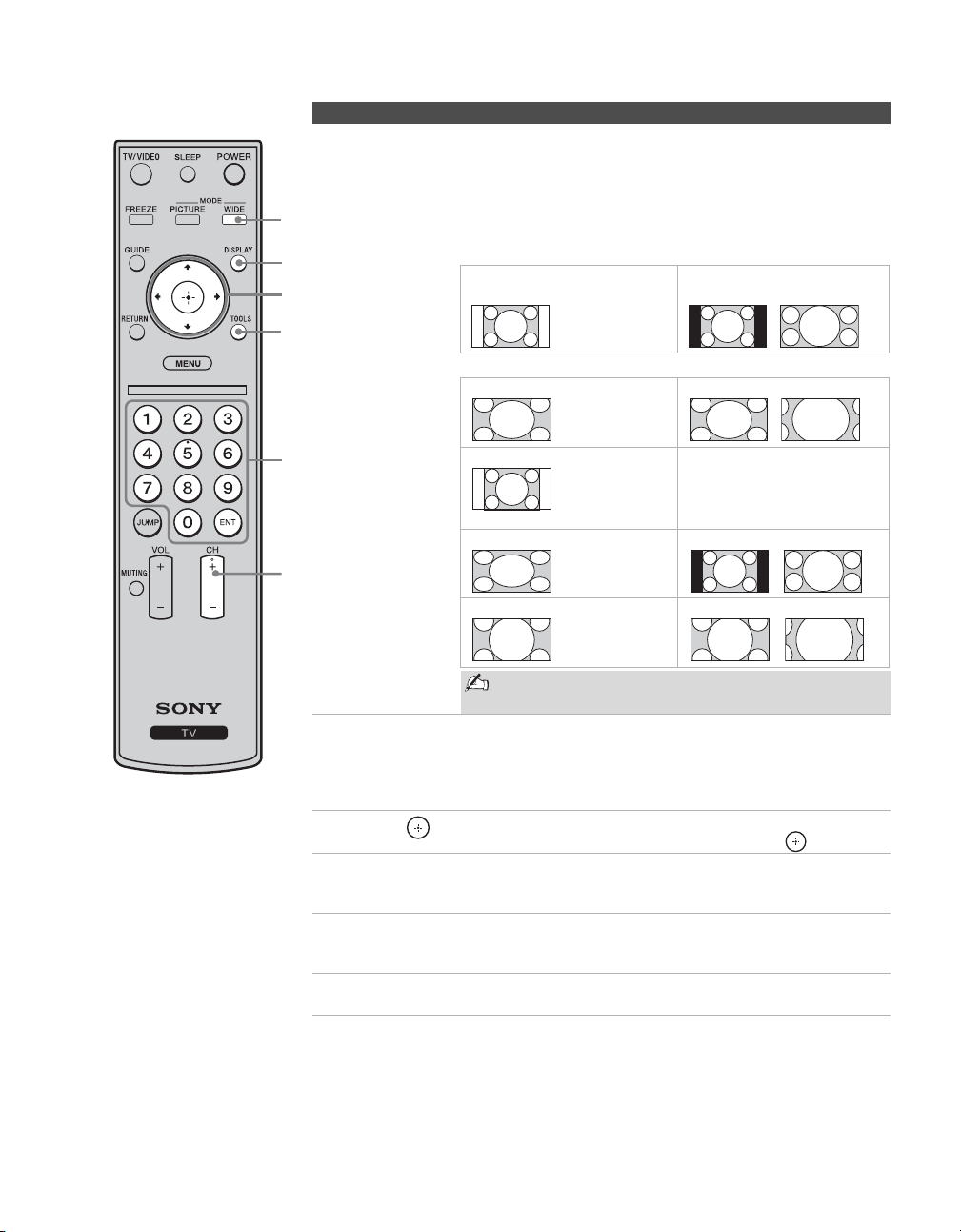

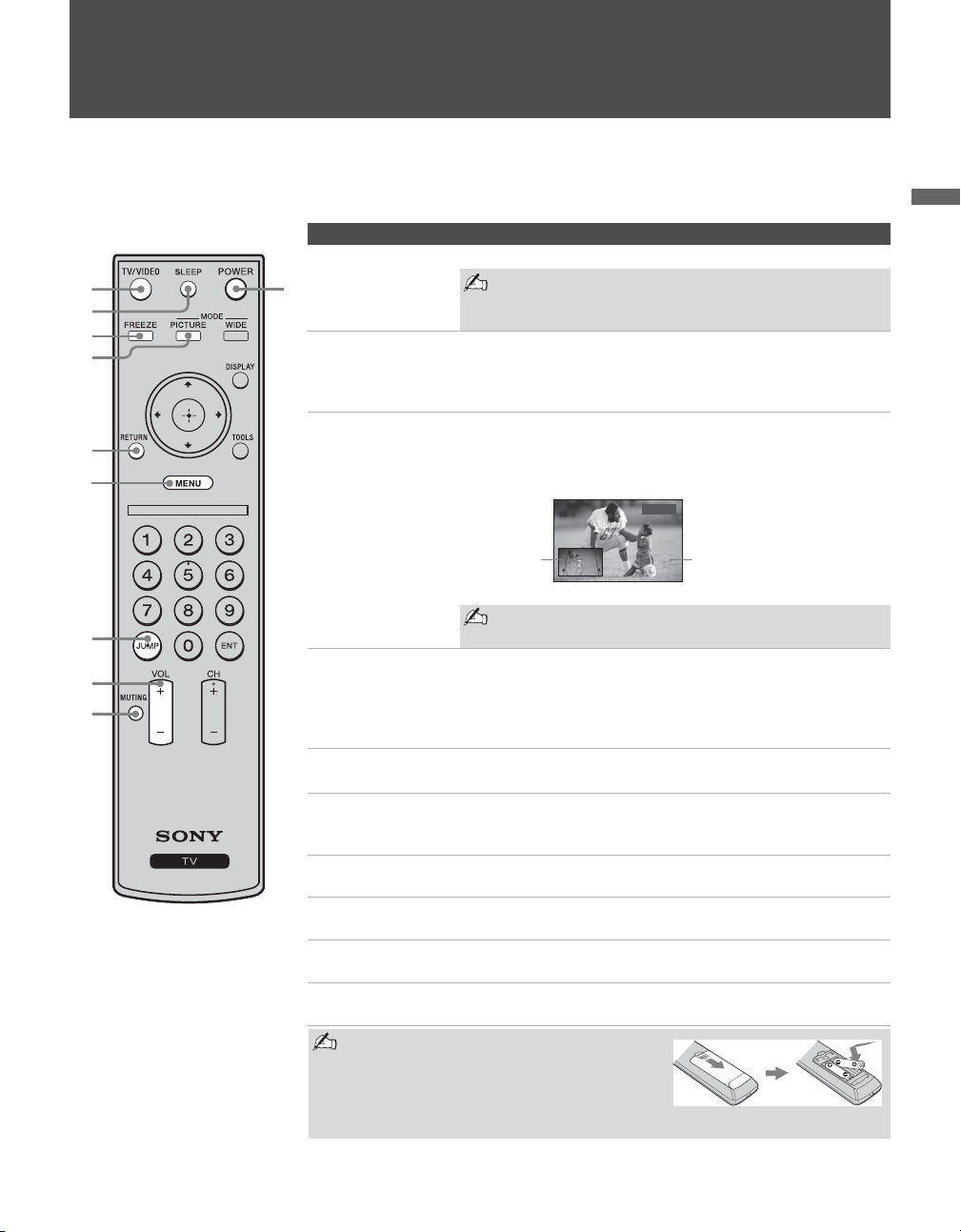

Control remoto ...............................................................................................................21
Controles del televisor ..................................................................................................23
Presentación de las funciones de MENU

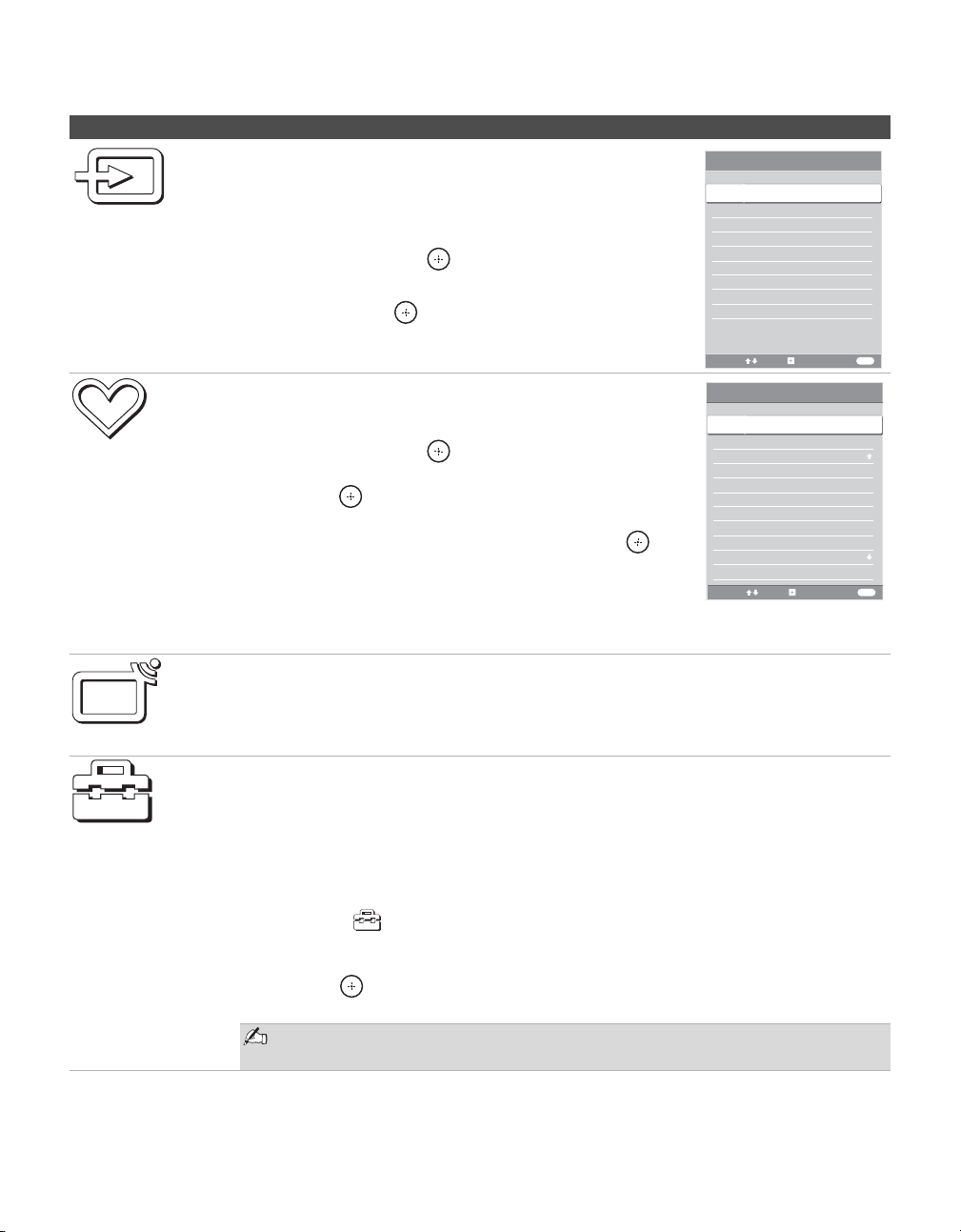

Descripción general de MENU......................................................................................25

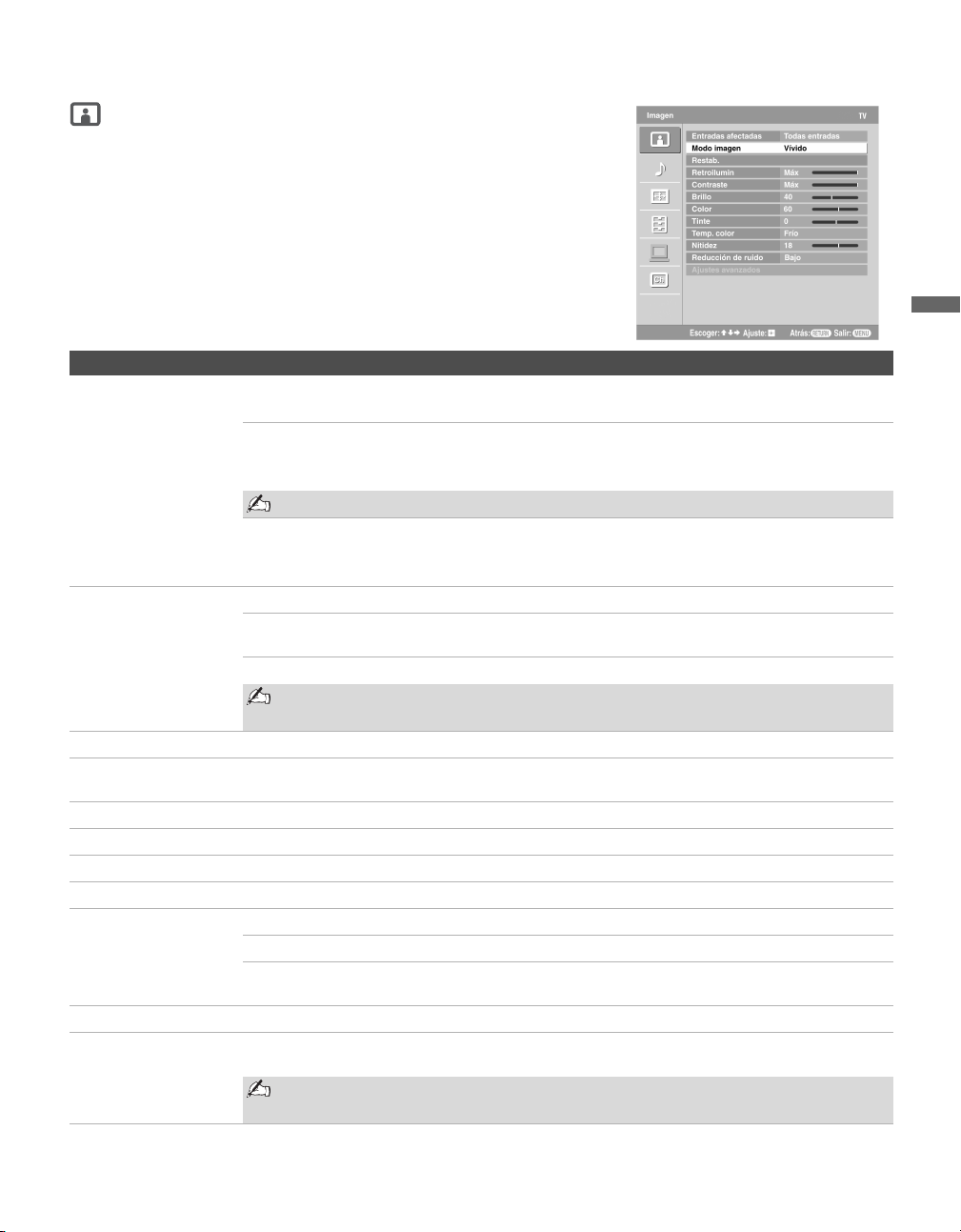

Uso de la configuración de Imagen..............................................................................27

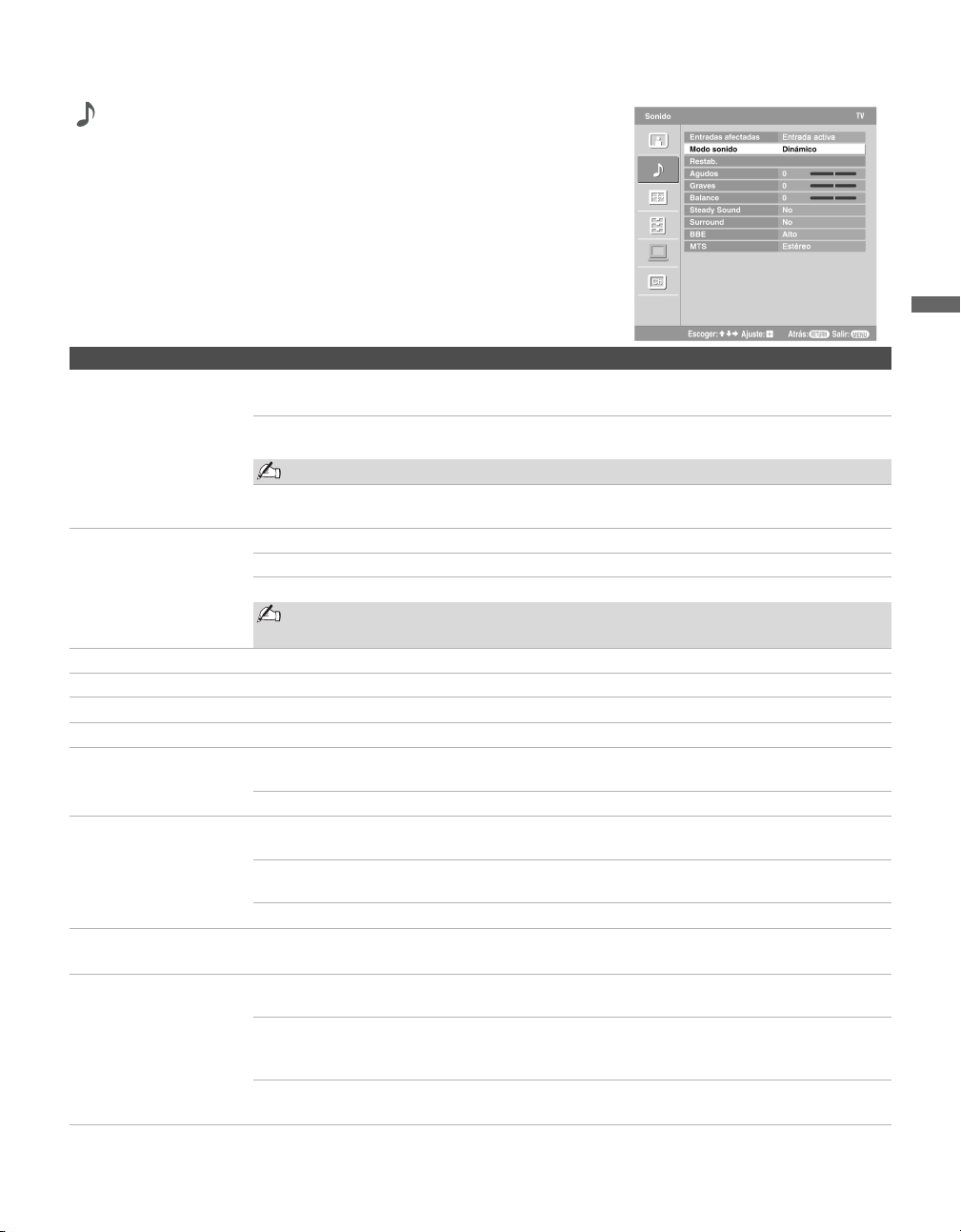

Uso de la configuración de Sonido ..............................................................................29

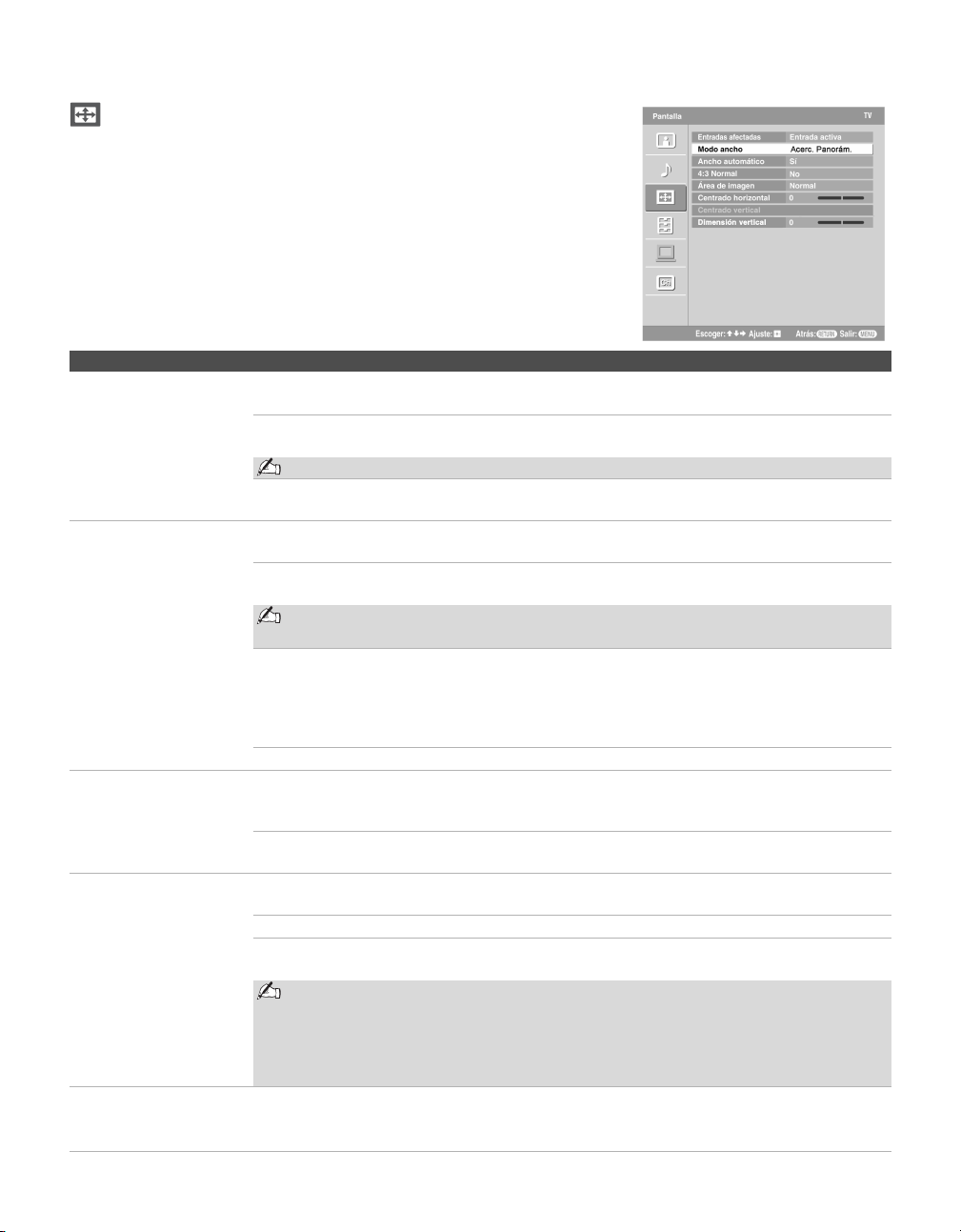

Uso de la configuración de Pantalla ............................................................................30

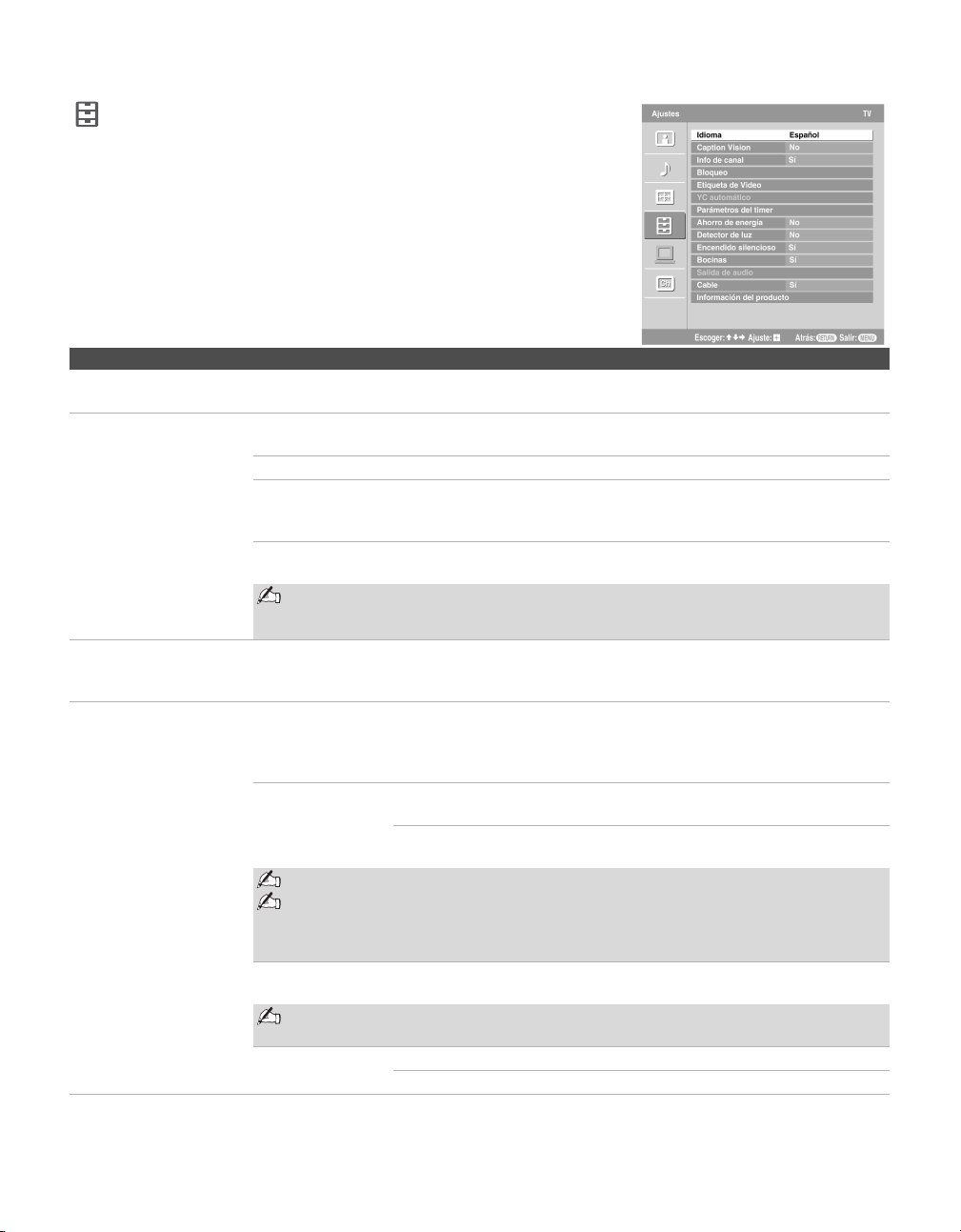

Uso de la configuración de Ajustes .............................................................................32
Uso de la Configuración de PC.....................................................................................35

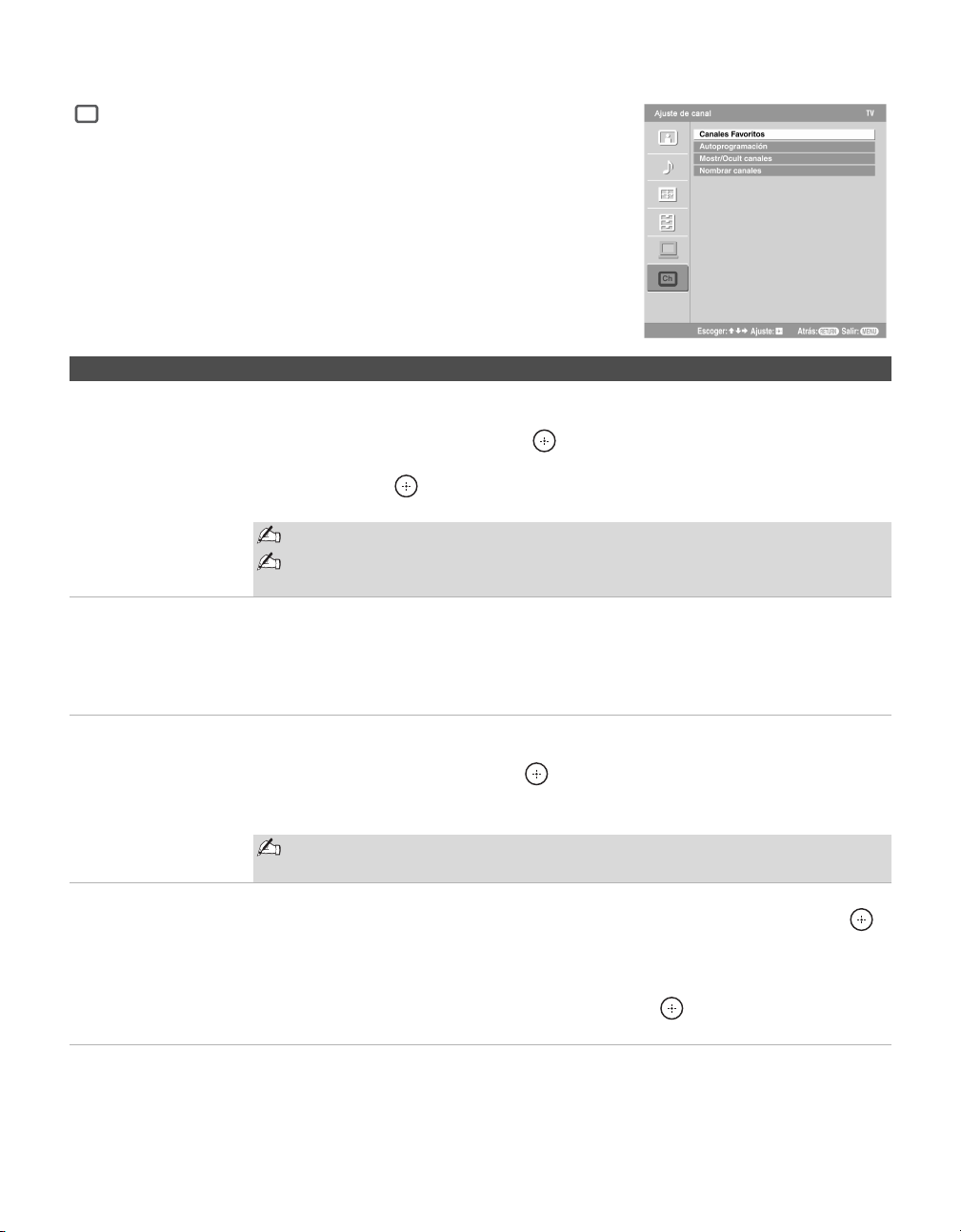

Uso de la configuración de Ajuste de canal................................................................36
Información adicional
Solución de problemas..................................................................................................37

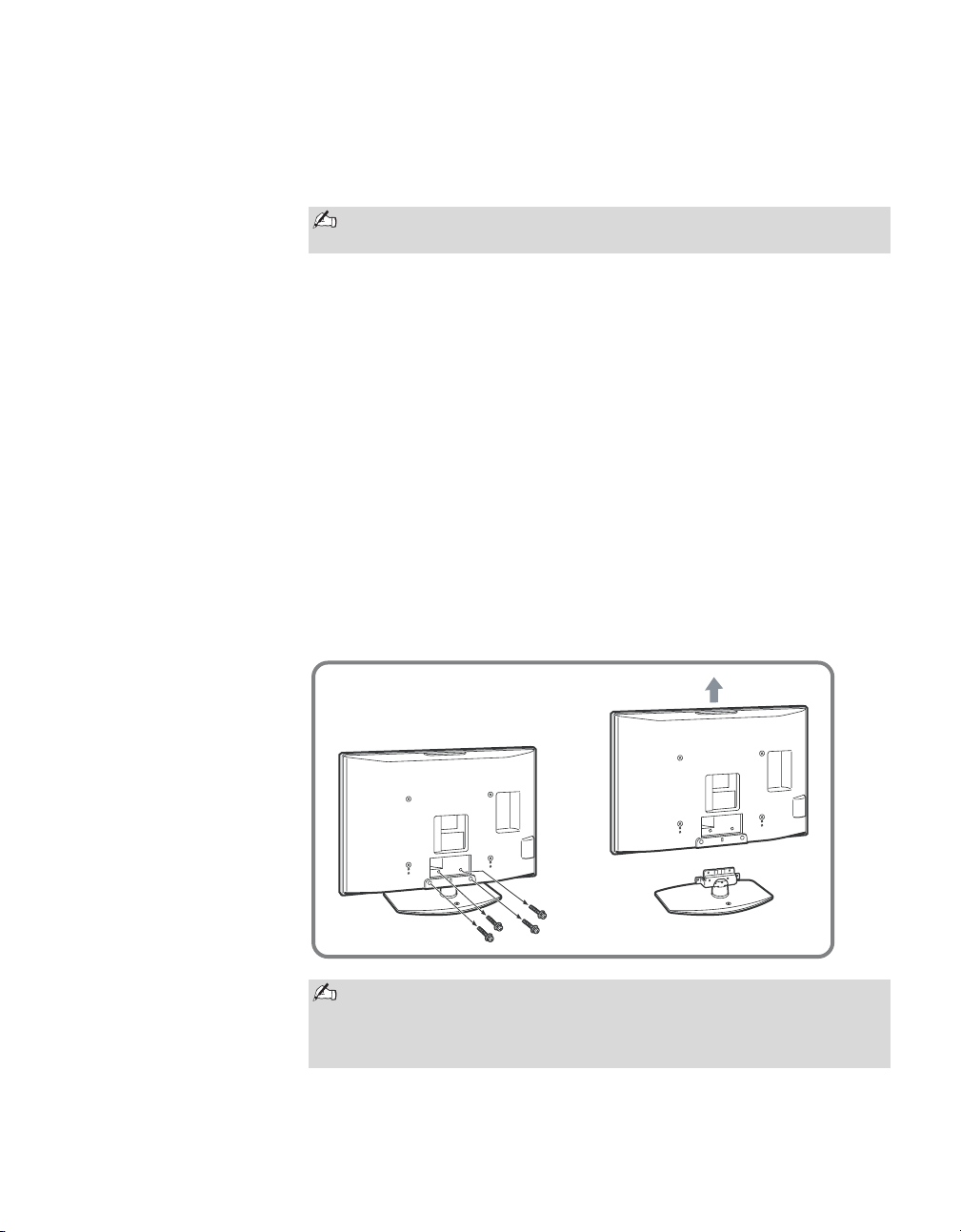

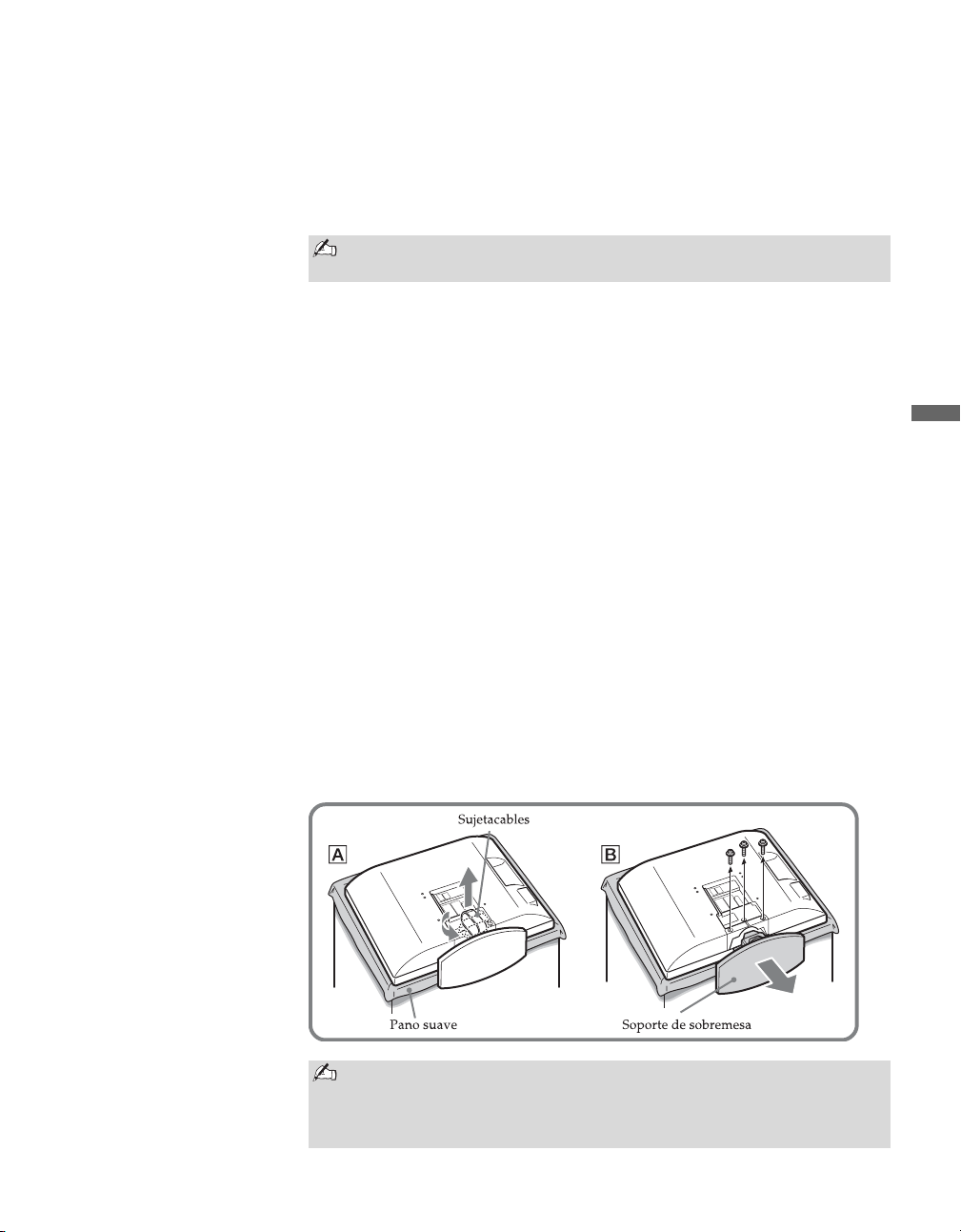

Preparación para el Montaje de Pared de los modelos KLV-23S200A,
KLV-26S200A y KLV-32S200A................................................................................39
Preparación para el Montaje de Pared de los modelo KLV-40S200A .......................40
Tabla de referencia de la señal de entrada de la computadora.................................41
Especificaciones............................................................................................................42
Indice...............................................................................................................................43
11
Page 12
Page 13
Procedimientos inciales
Procedimientos inciales
Bienvenido al mundo de
Muchas gracias por adquirir este televisor LDC a color de Sony. Este manual
corresponde a los modelos KLV-23S200A, KLV-26S200A,
KLV-32S200A y KLV-40S200A. La caja contiene los accesorios que
aparecen en la lista de la página 42.
Para ofrecerle imágenes de la más alta calidad, su nuevo televisor BRAVIA
puede recibir material en HDTV (Televisión de alta definición) proveniente
de un decodificador de cable o satélite mediante las entradas de video
(HDMI y video componente YP
Conexión del televisor
Para poder disfrutar de imagines claras y vibrantes, el televisor debe estar
conectado adecuadamente. Por favor siga los pasos básicos de conexión que
aparecen en esta sección. Los ejemplos de conexiones avanzadas aparecen
en la Guía de Instalación Rápida que se adjunta al televisor. Esa guía rápida
contiene varios diagramas para otros equipos opcionales.
Se recomienda que conecte la entrada de la antena/cable usando el cable
axial de 75 ohm que se adjunta para recibir imágenes de óptima calidad. Los
cables de dos derivaciones de 300 ohm pueden verse afectados fácilmente
por la radiofrecuencia, lo que da como resultado un deterioro de la señal.
TM
BPR; vea la página 17).
Sistema de cable y/o Sistema de antena VHF/UHF
Cuando termine de conectar la antena/cable, deberá realizar la
Configuración inicial para que su televisor genere una lista de canales (vea la
página 20). Después de que el televisor pueda recibir y mostrar programas,
deberá seleccionar el ajuste de Modo Ancho adecuado para que la imagen
aparezca en la proporción que desee. Vea “Cambio del modo de pantalla
ancha” en las páginas 22 y 30.
Al conectar un sistema de cable o una antena externa a la entrada VHF/UHF,
podrá disfrutar de programas en definición estándar.
Cable o VHF/UHF (o sólo VHF)
cable coaxial de 75
ohm (suministrado)
Entrada de VHF (Frecuencia muy
alta)/UHF (Frecuencia ultra alta)
Parte posterior del televisor
(continúa)
13
Page 14
Procedimientos inciales
Cable y VHF/UHF (o sólo VHF)
Si desea ver programación por cable y antena (aérea), necesitará usar un
alternador A-B RF (A a B Radio frecuencia) opcional (no se adjunta) para
alternar entre programación por cable y antena aérea.
Alternador
AB RF
Cable
ABA
Antena
Asegúrese de fijar la opción de Cable en Cable Sí (encendido) o Cable
No (apagado) en los ajustes de configuración para el tipo de señal que
seleccione (vea la página 34).
Parte posterior del TV
Entrada VHF/UHF

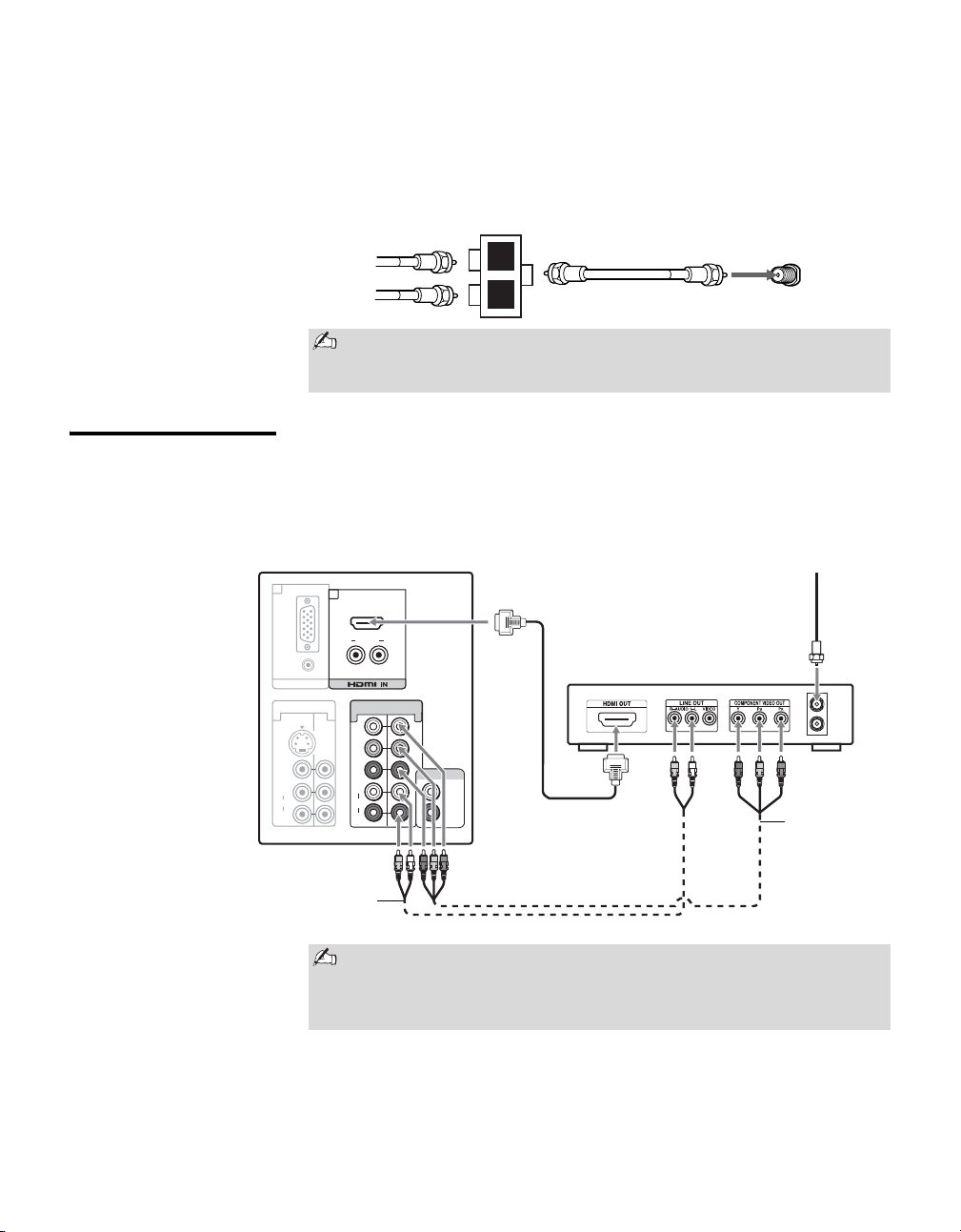

Decodificador de cable HD / Decodificador de satélite HD
También puede disfrutar de programas en alta definición suscribiéndose a un
servicio de cable o satélite de alta definición. Asegúrese de conectar esos
componentes a su televisor por medio de la entrada HDMI o video componente
(con audio) que se encuentra en la parte posterior del televisor.
Parte posterior del TV
7
6
RGB
AUDIO
VIDEO IN
13
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
PC IN
R AUDIO L
(1080i/720p/480p/480i)
4
Y
P
B
PR
L
AUDIO
R
Cable de
audio
La conexión con video componente (YPBPR) o HDMI es necesaria para
ver formatos de 480i, 480p, 720p y 1 080i. Observe que este televisor
muestra todos los formatos de imagen en su resolución natural de
1 366 puntos × 768 líneas.
HD/DVD IN
5
AUDIO OUT
Conexión HDMI
(VAR/FIX)
Cable/
satélite
Decodificador de cable de alta definición
Decodificador de satélite de alta definición
IN
OUT
O conexión
con cable
componente
14
Page 15

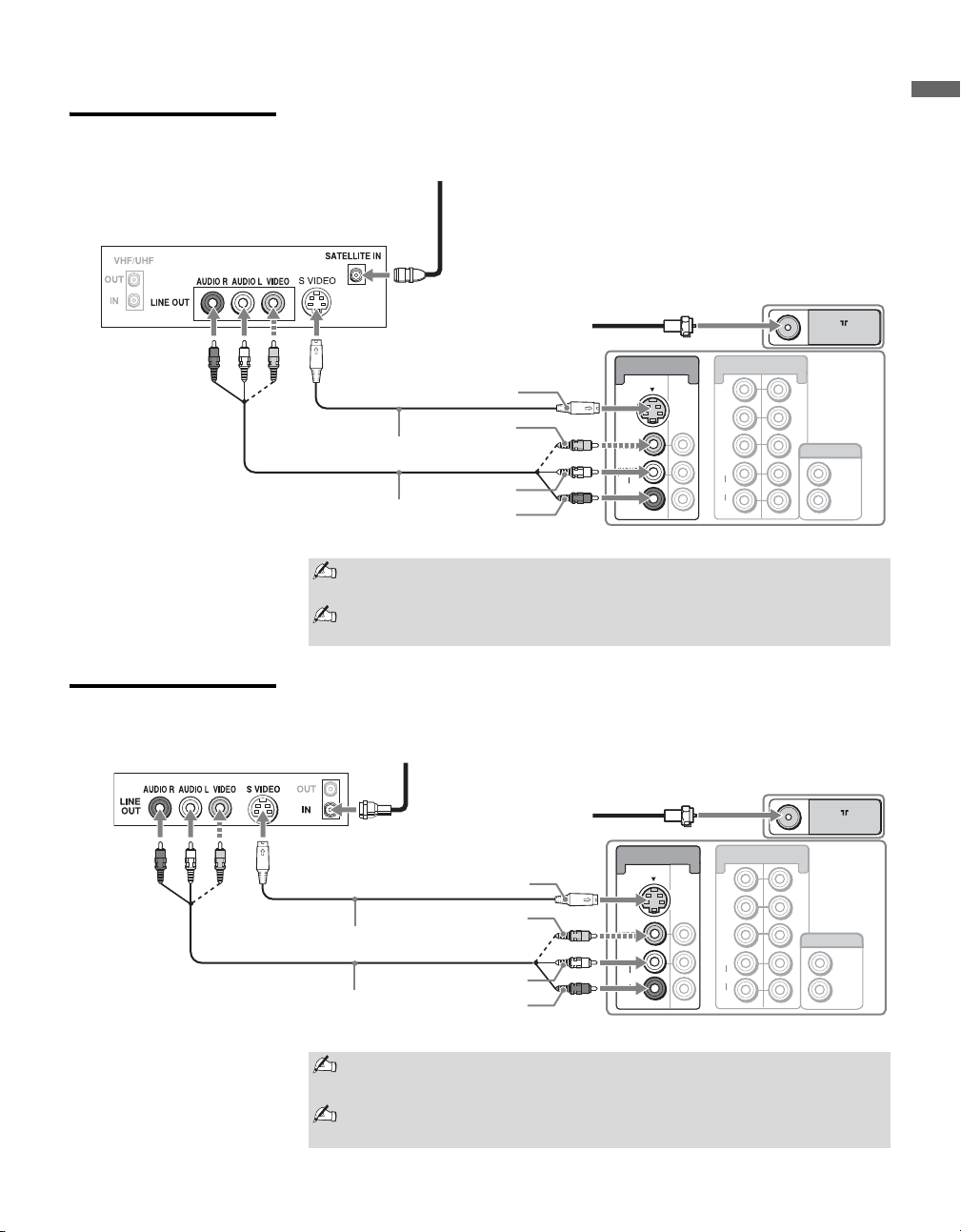

Receptor de satélite y cable o antena
Receptor de satélite
Procedimientos inciales
Cable de
la antena
de satélite
Cable de
Cable S VIDEO
Cable de A/V
CATV/Antena
(suministrado)
S VIDEO
VIDEO
(amarillo)
AUDIO-L
(blanco)
AUDIO-R
(rojo)
1
S VIDEO
VIDEO
L
(MONO)
AUDI O
R
VIDEO IN
HD/DVD IN
(1080i/720p/480p/480i)
3
4
Y
P
B
PR
L
AUDI O
R
Parte posterior del televisor
5
AUDI O OUT
VHF/UHF
(VAR/FIX)
Si su receptor de satélite no tiene S VIDEO, utilice un cable VIDEO
(amarillo) en lugar del cable S VIDEO.
Ejecute el programa Configuración inicial, como se describe en “Ajuste de la
lista de canales” en la página 20 después de que haya conectado el equipo.
Procedimientos inciales
Videograbadora, cable y antena
Videograbadora
Cable CATV
Cable de antena
(suministrado)
3
HD/DVD IN
(1080i/720p/480p/480i)
4
Y
P
B
PR
L
AUDI O
R
Cable S VIDEO
Cable de A/V
SVIDEO
VIDEO
(amarillo)
AUDIO-L (blanco)
AUDIO-R (rojo)
1
S VIDEO
VIDEO
L
(MONO)
AUDI O
R
VIDEO IN
Parte posterior del televisor
Si su videograbadora no está equipada con S VIDEO, utilice un cable
de VIDEO (amarillo) en lugar del cable de S VIDEO.
Ejecute el programa Configuración inicial, como se describe en “Ajuste de la
lista de canales” en la página 20 después de que haya conectado el equipo.
5
AUDI O OUT
VHF/UHF
(VAR/FIX)
15
Page 16
Procedimientos inciales

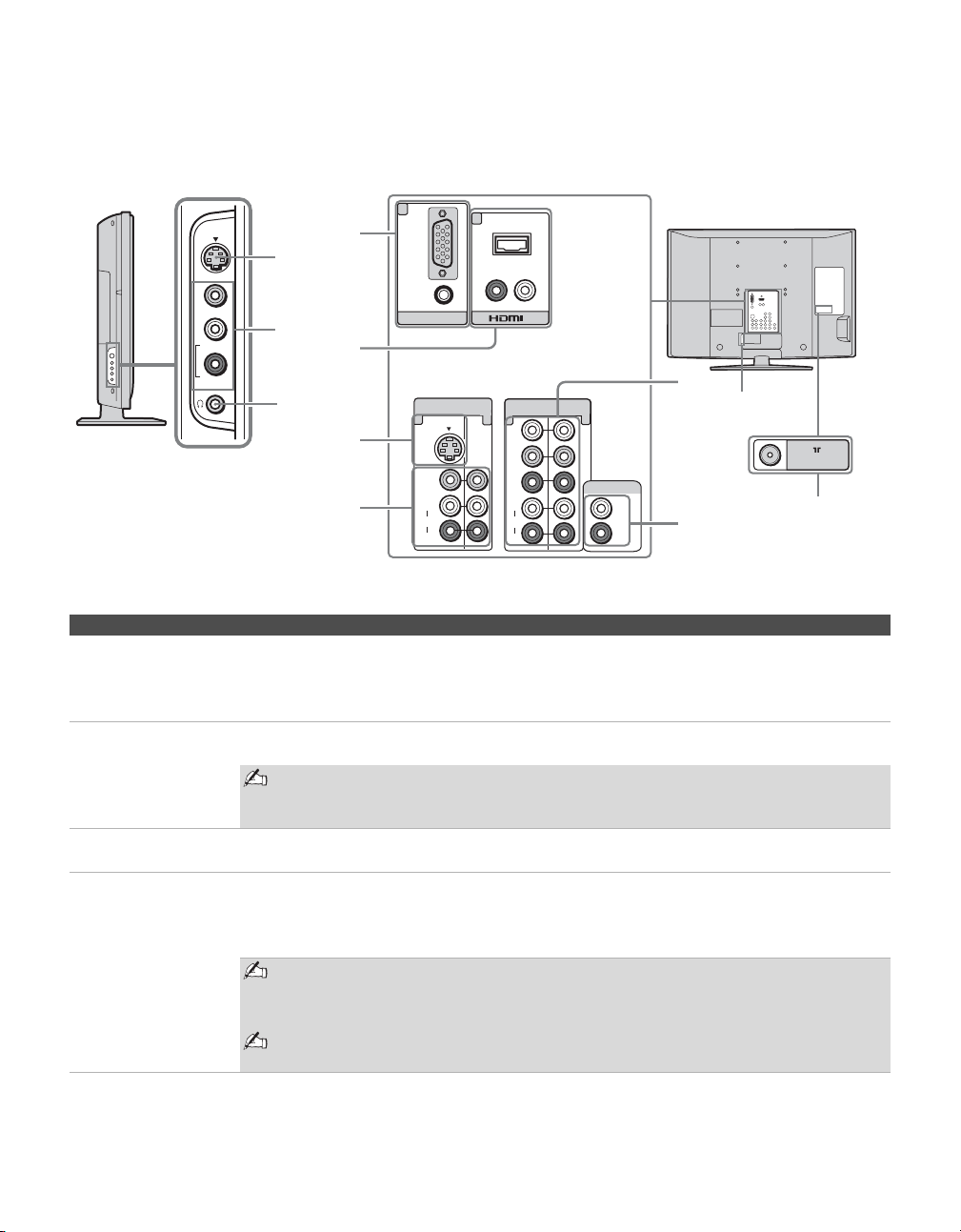

Cuando se conecte
Lateral izquierdo
VIDEO 2
IN
S VIDEO
VIDEO
L (MONO)
R
AUDIO
Elemento Descripción
1 VIDEO 2 IN
(Entrada de
VIDEO 2)
S VIDEO
VIDEO 2 IN
2
(Entrada de
VIDEO 2) VIDEO/
L (izq) (MONO)R (der) AUDIO
3 Tom a de
auriculares
4 PC IN 7
(Entrada de
computadora 7)
(RGB/AUDIO)
1
2
3
Se conecta a la toma de salida S VIDEO de la videocámara u otro equipo de video que cuente
con S VIDEO. Ofrece una mayor calidad de imagen que la conexión de video compuesto (2)
(consulte YC automático (luminancia/crominancia automático) en la página 33).
Se conecta a las tomas de salida de audio y video compuesto de la videocámara u otro equipo
de video, como el equipo de videojuegos.
Si dispone de equipo monoaural, conecte la toma de salida de audio de la misma
a la toma de entrada de audio L (izq) (MONO) del televisor.
Se conecta a los auriculares. Si los auriculares no coinciden con la toma, utilice un adaptador
de clavija adecuado (no suministrado).
Conéctela al conector de salida de video de una computadora mediante un cable de HD15HD15 (RGB analógico, suministrado).
Consulte “Tabla de referencia de la señal de entrada de la computadora” en la página 41 para
obtener información sobre las señales que se pueden mostrar.
En algunas computadoras Apple Macintosh puede ser necesario utilizar un
adaptador (no suministrado). En tal caso, conecte el adaptador a la computadora
antes de conectar el cable de HD15-HD15.
Si la imagen aparece con ruido, parpadea o es poco nítida, ajuste las opciones
Fase e Inclinación de la Configuración de PC en la página 35.
a equipos opcionales
Parte posterior
4
5
6
7
7
RGB
AUDIO
1
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
VIDEO IN
6
3
R-AUDIO-L
(1080i/720p/480p/480i)
4
Y
B
P
PR
L
AUDIO
R
IN
HD/DVD IN
5
AUDIO OUT
9
0
VHF/UHF
(VAR/FIX)
qa
8
16
Page 17
Procedimientos inciales
Elemento Descripción
5 HDMI IN 6
HDMI/
R (der) -AUDIOL (izq)
6 VIDEO IN 1
(Entrada de
VIDEO 1)
S VIDEO
7 VIDEO IN 1/3
VIDEO/
L (izq) (MONO)AUDIO-R (der)
8 AUDIO OUT
(VAR/FIX)
(Salida de audio)
(Var./fija)
9 HD/DVD IN 4/5
(1 080i/720p/
480p/480i)/
L (izq) -AUDIO-R
(der)
0 AC IN (entrada
de ca)
qa VHF (Frecuencia
muy alta )/UHF
(Frecuencia ultra
alta)
La HDMI (Interfaz multimedia de alta definición) ofrece una interfaz de audio/video digital sin
compresión entre este televisor y cualquier equipo de audio/video equipado con HDMI, como
un decodificador, un reproductor de DVD o un receptor de audio/video. HDMI es compatible
con video mejorado o de alta definición y con audio digital.
Si el equipo tiene un conector DVI pero no tiene un conector HDMI, conecte el conector DVI
al conector HDMI IN (con cable de HDMI a DVI o adaptador), y conecte las tomas de audio a
las tomas AUDIO IN (L/R) de HDMI IN. (El conector DVI sólo sirve para señales de video.)
No conecte una computadora a la entrada HDMI del televisor. Utilice el conector
PC IN (RGB IN) en su lugar para realizar esta conexión.
Se conecta a la toma de salida S VIDEO de la videograbadora u otro equipo de video que
cuente con S VIDEO. La conexión S VIDEO ofrece una mayor calidad de imagen que la
conexión de video compuesto (7).
La conexión de video componente (YPBPR) o de HDMI es necesaria para ver en los
formatos 480p, 720p y 1 080i. Tenga en cuenta que este televisor muestra todos los
tipos de formato de imagen en una resolución de 1 366 píxeles × 768 líneas.
Sirve para conectar el televisor a las tomas de salida de audio y video compuesto de su equipo
de A/V, como la videograbadora u otro equipo de video. En el panel izquierdo del televisor se
encuentra una tercera entrada de audio y video compuesto (VIDEO 2).
Se conecta a las tomas de entrada de audio izquierda y derecha de su equipo de audio o video.
Puede utilizar estas salidas para escuchar el audio del televisor en su sistema estéreo.
Se conecta a las tomas de video componente (YPBPR) del reproductor de DVD o decodificador
digital y a las tomas de audio (L/R). El video componente ofrece una mejor calidad de imagen
que las conexiones S VIDEO (6) o de video compuesto (7).
Se conecta el cable de alimentación de ca suministrado.
Entrada de señal de radiofrecuencia que se conecta al cable o VHF/UHF.
Procedimientos inciales

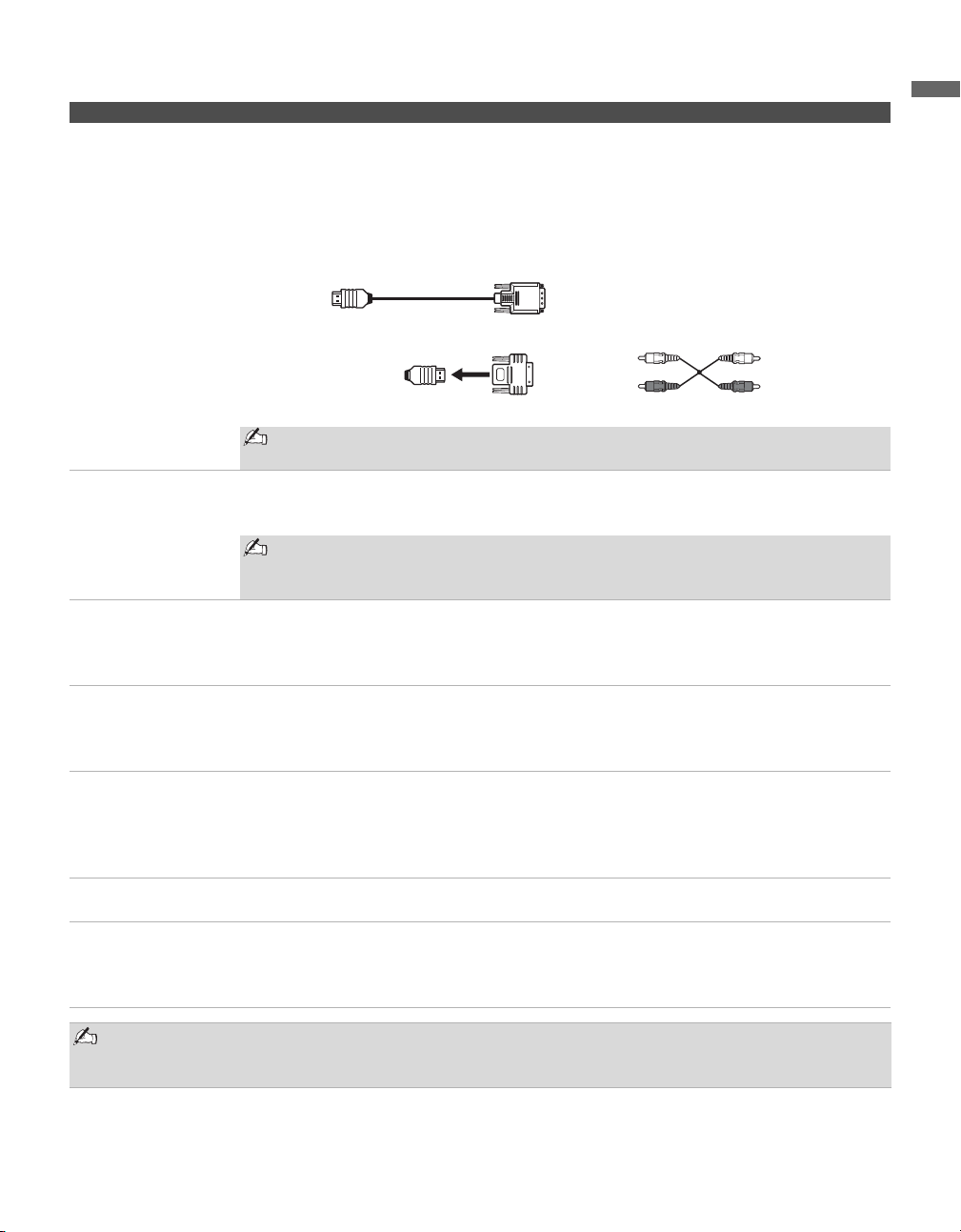

Cable de HDMI a DVI
Adaptador de HDMI a DVI Cable de audio
La conexión de video componente (YPBPR) es necesaria para ver los formatos de 480i, 480p, 720p y
1 080i. Tenga en cuenta que este televisor muestra todos los tipos de formato de imagen con su
resolución nativa de 1 920 puntos × 1 080 líneas.
17
Page 18
Procedimientos inciales
Instalación del televisor
Medidas para evitar que se caiga el televisor
Colocación de la correa de soporte
1 Fije la correa de soporte (suministrada) en el soporte del televisor con
un tornillo para madera (suministrado).
2 Coloque la correa de soporte en el soporte y fíjela con un tornillo de
fijación (suministrado) mediante una moneda u otro objeto similar.
3 Tire de la correa de soporte hacia usted mientras sujeta el soporte del
televisor para ajustar la longitud.
Asegúrese de tomar medidas para evitar que el televisor se vuelque y
lesione a alguien.
Es posible que no se pueda utilizar el tornillo para madera suministrado
dependiendo del tipo de soporte del televisor. En ese caso, o si el
soporte no queda bien asegurado, utilice tornillos comerciales que se
adapten al soporte del televisor. Utilice tornillos comerciales de 3 a 4
mm de diámetro. Consulte a su distribuidor para obtener información
acerca de los tipos de tornillos.
18
Cuando se monte en la pared
Asegúrese de usar el modelo de soporte de montaje especificado (vea página
3) cuando se instale en la pared. Consulte el manual de instrucciones que se
adjunta al soporte de montaje mural (se vende por separado).
Page 19
Sujeción de los cables de conexión
Procedimientos inciales
Procedimientos inciales
Puede sujetar los cables de conexión como se muestra a continuación.
1
2
3
No junte ni ate este cable de alimentación de ca con otros cables.
Ajuste del ángulo de visualización del televisor
Este televisor puede ajustarse dentro de los ángulos que se muestran a
continuación.
Ajuste los ángulos izquierdo y derecho (giro para todos los
modelos excepto para KLV-23S200A)
Vista superior
15°
15°
Parte frontal
Ajuste el ángulo hacia atrás y hacia adelante (inclinación
sólo para el modelo KLV-23S200A)
8°
Vista
derencha
Parte
frontal
3°
Cuando ajuste el ángulo o la inclinación, sujete el soporte con una
mano para evitar que resbale o se incline.
15°
15°
19
Page 20
Procedimientos inciales
Ajuste de la lista de canales - Configuración inicial
Una vez conectado el televisor, debe ejecutar la Configuración inicial, que
configura los canales disponibles automáticamente. La pantalla
Configuración inicial aparece al encender el televisor por primera vez. Si no
desea configurar los canales en este momento, puede hacerlo más tarde
seleccionando la opción Autoprogramación en la configuración de Ajuste
(consulte la página 36).
El ajuste predeterminado para la selección de canales es Cable Sí.
Para las conexiones de la antena, vuelva a ejecutar la
Autoprogramación después de seleccionar Cable No en la
configuración de Ajustes.
1 Presione para encender el televisor.
Aparece la pantalla Configuración inicial.
Initial Setup
Please select your language
POWER
20
2 Presione V/v para resaltar el idioma de visualización en pantalla. A
continuación, presione .
Aparecen los mensajes “Primero conecte el cable o la antena. ¿Desea
comenzar autoprogramación?”.
3 Presione B/b para resaltar “Aceptar” y luego presione .
Para volver a ejecutar la Autoprogramación más tarde
Utilice la función Autoprogramación como se describe en la página
❑
36.
Page 21
Operaciones básicas
Control remoto
1
2
3
4
5
6
7
8
9
z Los botones 5 y CH +
disponen de un punto
táctil. Úselos como
referencia cuando opere
el televisor.
Botón Descripción
1 TV/VIDEO
(televisión/video)
0
2 SLEEP
(apagado
automático)
3 FREEZE
(congelar)
4 PICTURE
(imagen)
5 RETURN
(volver)
6 MENU (menú) Presiónelo para mostrar el MENU con las funciones y la
7 JUMP (alternar) Presiónelo para alternar entre dos canales. El televisor
8 VOL (volumen)
+/–
9 MUTING
(silenciado)
0 POWER
(alimentación)
Inserte dos pilas de tamaño AA
(suministradas) haciendo coincidir los
polos e y E de las pilas con el diagrama
que se encuentra en el compartimiento
para pilas del control remoto.
Presiónelo varias veces para recorrer el video.
Consulte la página 33 para obtener información
sobre la configuración de etiqueta de video, incluida
la función Omitir.
Presiónelo varias veces hasta que el televisor muestre el tiempo
en minutos (15, 30, 45, 60, 90 ó 120) que desea que su televisor
permanezca encendido antes de apagarse. Para cancelar Sleep,
presione
Presiónelo una vez para visualizar una imagen congelada del
programa actual en una ventana. Vuelva a presionarlo para
mostrar sólo la imagen congelada. Presiónelo de nuevo para
volver al programa.
Programa actual
Presiónelo varias veces para cambiar los modos de imagen de
disponible: Vívido, Estándar, Personal. También puede
acceder a los distintos modos de imágenes en la configuración
de Imagen. Para obtener información más detallada, consulte
“Uso de la configuración de Imagen” en la página 27.
Presiónelo para volver a la pantalla anterior cuando se
muestran los elementos y la configuración de MENU.
configuración del televisor. Consulte “Descripción general de
MENU” en la página 26.
alternará entre el canal actual y el último canal seleccionado.
Presiónelos para ajustar el volumen.
Presiónelo para silenciar el sonido. Presiónelo de nuevo o
presione VOL + para recuperar el sonido.
Presiónelo para encender y apagar el televisor.
SLEEP
varias veces hasta que aparezca Sleep No.
Freeze
Imagen congelada
Mueva la subpantalla con V v B b.
Cuando la función Congelar está activa, algunas
funciones, como MENU, no están disponibles.
Operaciones básicas
(continúa)
21
Page 22
Operaciones básicas
qa
qa
qs
qd
qf
Botón Descripción
qa WIDE
(panorámico)
Presiónelo varias veces para cambiar la configuración del
ancho: Acerc. Panorám., Normal, Completa, Acercamiento
También puede acceder a la configuración del
configuración de
Cambiar el modo de pantalla panorámica
(consulte página 30 para obtener información más detallada)
4:3 Fuente original
Fuente de definición estándar
Acerc. Panorám. Acerc. Panorám.
Modo
Modo ancho
Pantalla
mm
. Consulte la página 30.
16:9 Fuente original
Fuente de alta definición
.
en la
qa
qg
Normal Normal
Este modo no está
disponible
Completa Completa
qh
Acercamiento Acercamiento
Cuando el televisor recibe una señal 720p o 1 080i,
no es posible seleccionar el ajuste Normal.
qs DISPLAY
(mostrar)
qd V/v/B/b Presione V/v/B/b para mover el cursor en pantalla. Para
qf TOOLS
(herramientas)
qg 0 - 9 ENT
(ingresar)
qh CH (canal) +/– Presiónelos para cambiar los canales. Para recorrerlos
Presiónelo una vez para ver el número de canal, la etiqueta de
canal, la hora y la configuración de Modo ancho actuales. La
OSD (visualización en pantalla, por sus iniciales en inglés) se
apagará al cabo de unos segundos o vuelva a presionarlo para
apagar la visualización inmediatamente.
seleccionar o confirmar un elemento, presione .
Presiónelo para ver el menú Tools (herramientas) relacionado
con la entrada actual: TV o Entradas externas. (Consulte las
páginas 27, 29, 32, 35 y 36.)
Presione 0 - 9 para seleccionar un canal. El canal cambiará
después de dos segundos. Presione ENT para cambiar el canal
inmediatamente.
rápidamente, mantenga presionado uno de los botones +/–.
22
Page 23

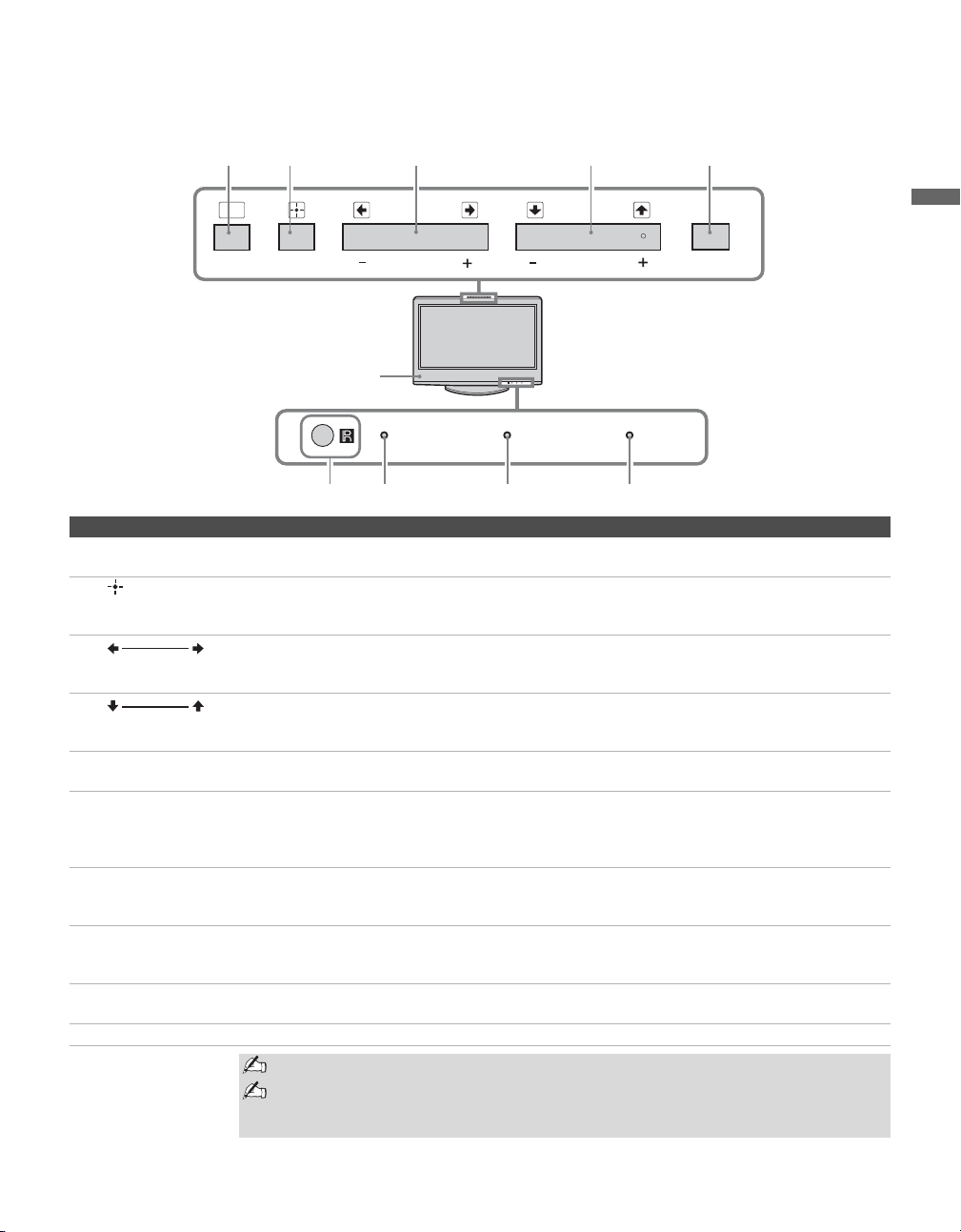

Controles del televisor
67 8 9
12 3 4 5
Operaciones básicas
MENU
TV/VIDEO
VOLUME
CHANNEL
POWER
0
PIC OFF/TIMER STANDBY POWER
Elemento Descripción
1 MENU (menú) Presiónelo para mostrar el MENU con las funciones y la configuración del televisor. (Consulte
2
TV/VIDEO
(televisión/video)
3
– VOLUME +
(volumen)
4
– CHANNEL +
(canal)
5 POWER
(alimentación)
6 (IR) Receptor de
señal infrarroja/
Detector de luz
7 Luz PIC OFF/
TIMER
8 Luz STANDBY
(espera)
9 Luz POWER
(alimentación)
0 Bocinas Emite señales de audio.
“Descripción general de MENU” en la página 26.)
Presiónelo para recorrer las entradas de video. Si ajusta una entrada determinada en Omitir en
Etiqueta de Video, la entrada no aparecerá.
En la pantalla MENU, este botón sirve para confirmar la selección o el ajuste.
Presiónelos para ajustar el volumen. En la pantalla MENU, estos botones funcionan como los
botones hacia la izquierda/derecha.
Presiónelos para cambiar los canales. Para recorrerlos rápidamente, mantenga presionado uno de los
botones –/+. En la pantalla MENU, estos botones funcionan como los botones hacia arriba/abajo.
Presiónelo para encender y apagar el televisor.
Recibe las señales infrarrojas del control remoto.
Detecta el nivel de luz de la sala y ajusta el brillo de la pantalla en función del mismo (consulte la
página 34 para obtener más información). No coloque ningún objeto cerca del sensor ya que podría
influir en su funcionamiento.
Se ilumina en verde cuando la función Sin imagen está activada. Se ilumina en anaranjado cuando
el temporizador está programado. Cuando el temporizador está ajustado, esta luz permanece
iluminada aunque el televisor se apague. Para obtener más detalles, consulte la página 33.
Se ilumina en rojo cuando el televisor está activado en el modo Ahorro energía de PC. Si la luz
parpadea en rojo de forma continuada, podría indicar que el televisor necesita reparación (consulte
la información de contacto de Sony en la página 2).
Se ilumina en verde cuando el televisor está encendido.
El botón CHANNEL + dispone de un punto táctil. Úselo como referencia cuando opere el televisor.
Asegúrese de que el televisor esté completamente apagado antes de desconectar el cable de
alimentación ca. Si se desconecta el cable cuando el televisor está encendido, el iluminador LED
podría permanecer encendido por hasta 20 segundos o el televisor podría fallar.
Operaciones básicas
23
Page 24
Page 25

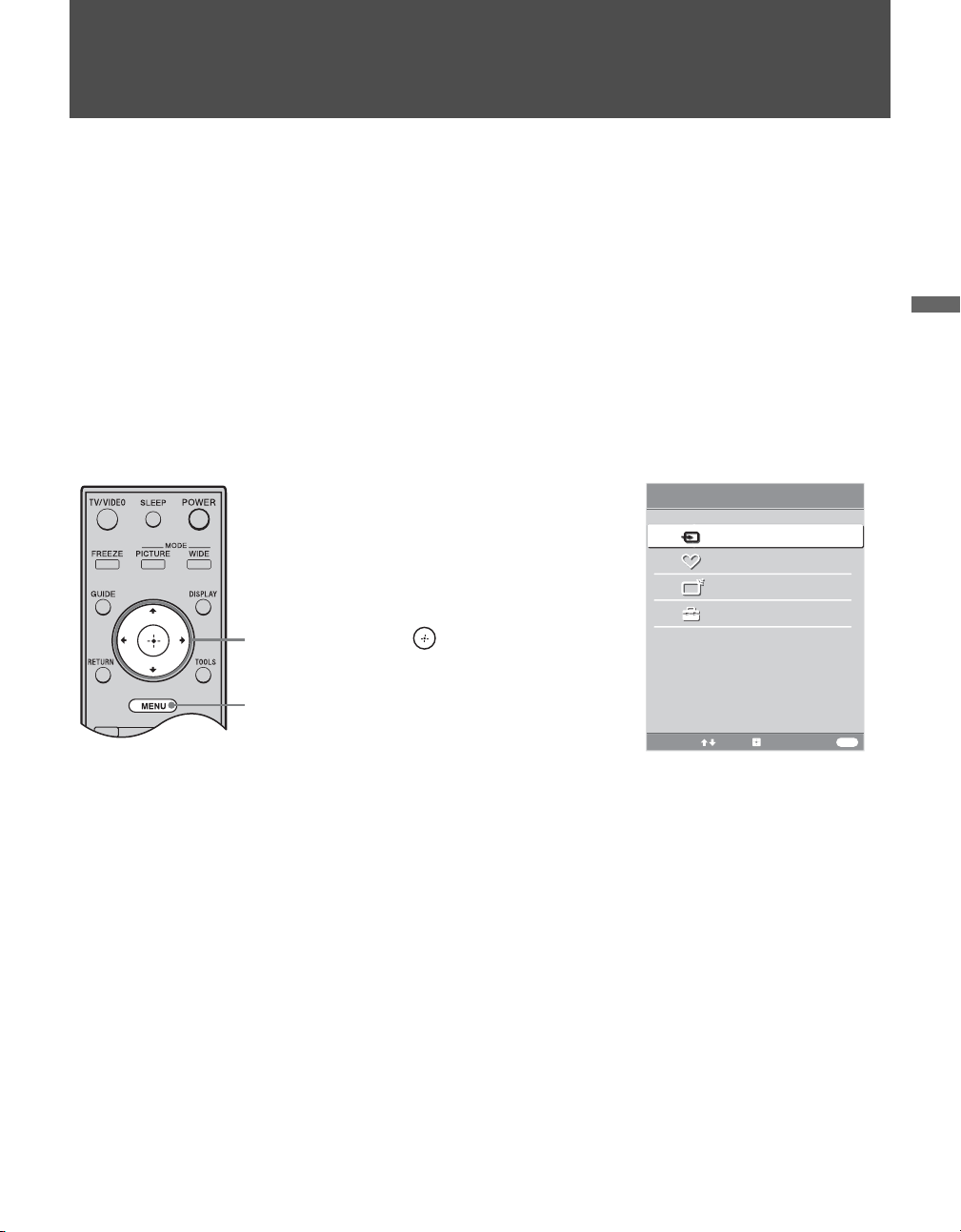

Presentación de las funciones de MENU
1
2, 3
Descripción general de MENU
MENU
proporciona acceso mediante un botón para controlar el televisor. Esto permite realizar una gran variedad
de tareas en forma intuitiva con un panel de control en la pantalla en vez de tener que presionar varias veces los
botones del control remoto.
Cuando presione el botón
entre entradas externas, ver sus emisoras favoritas y cambiar o personalizar los ajustes del televisor.
MENU
, podrá realizar operaciones básicas del televisor fácilmente, como: cambiar
Presentación de las funciones de MENU
1 Presione MENU en el control
remoto.
Aparece el panel de control de
MENU.
2 Presione V/v para resaltar el
elemento.
3 Presione para seleccionar una
opción.
Presione MENU para salir.
MENU
Entradas externas
Favoritos
Lista de TV
Configuración
Seleccione del equipo conectado
Escoger:
Ajuste: Salir :
MENU
25
Page 26
Presentación de las funciones de MENU
MENU Le permite
La función Entradas externas le permite seleccionar
las entradas externas conectadas al televisor. También
puede asignar una etiqueta utilizando Etiqueta de Video
Entradas externas
en la configuración de Ajustes. (consulte la página 33)
1 Resalte Entradas externas en el panel de control
de MENU y presione .
2 Presione V/v para resaltar la entrada externa que
desee y presione .
Entradas externas
Volver
Video 1 VIDEOCASETERA
Video 2 JUEGO
Video 3 Video 4 Video 5 Video 6 Video 7 Editar etiquetas de video
Favoritos
Lista de TV
Configuración
MENU
MENU
La función Favoritos permite seleccionar programas de una lista
de hasta 16 canales favoritos que defina.
1 Resalte Favoritos del panel de control
de MENU y presione .
2 Presione V/v para resaltar el canal deseado y
presione .
Para añadir el canal actual a la lista de Canales
Favoritos, resalte Agregar a Favoritos y presione .
Si la lista de Canales Favoritos está llena, elimine un
canal de la lista mediante Canales Favoritos en la
configuración de Ajuste y vuelva a intentarlo (consulte la página
Ajuste: Salir:
Escoger:
Favoritos
Volver
Agregar a Favoritos
1 28 : ---- 2 60 : ---- 3 28 : ---- 4 65 : ---- 5 68 : ---- 6 28 : ---- 7 -- : ---- 8 -- : ----Corregir Favoritos
Ajuste: Salir:
Escoger:
36).
Se puede acceder directamente a Canales Favoritos desde Corregir Favoritos.
La función Lista de TV le permite seleccionar programas de televisión en una lista de
etiquetas de canales. Puede asignar una etiqueta al canal (consulte la página 36).
La función Configuración le permite acceder a la pantalla de configuración. Las
configuraciones y los ajustes avanzados se pueden realizar desde el MENU Configuración.
Consulte “Uso de la configuración de Imagen” en la página 27.
Desplazarse por las configuraciones
La opción Configuración le brinda acceso a las funciones siguientes:
1 Presione MENU.
2 Seleccione .
3 Resalte el elemento: Imagen, Sonido, Pantalla, Ajustes, Configuración de PC, Ajuste de
canal.
4 Presione para seleccionar una opción.
Para salir de la configuración, presione MENU
Puede ajustar las opciones según la situación en que se encuentre. Las
opciones no disponibles están atenuadas.
.
26
Page 27
Presentación de las funciones de MENU
Uso de la configuración de Imagen
Opción Descripción
Entradas afectadas Determina si se aplicarán las configuraciones del menú Imagen a todas las entradas o sólo a la
entrada que se está viendo actualmente.
Todas entradas Aplica las configuraciones a todas las entradas (Ejem. TV se muestra en
Video 1. Cualquier cambio en la configuración del menú Imagen afectará
a TV, Video1-Video7)
“Todas las Entradas” anulará cualquier configuración fijada en “Entrada Activa”
Entrada activa Aplica las configuraciones a las entradas activas (Ejem. TV se muestra en
Video 1. Cualquier cambio en la configuración del menú Imagen afectará
sólo a Video 1)
Modo imagen
Vista personalizada de
imágenes
Restab. Restablece la configuración de Modo imagen a los valores predeterminados.
Retroilumin
(iluminación de fondo)
Contraste Ajústela para aumentar o disminuir el contraste de la imagen.
Brillo Ajústela para aumentar o disminuir el brillo de la imagen.
Color Ajústela para aumentar o disminuir la intensidad del color.
Tinte Ajústela para aumentar o disminuir los tonos verdes.
Tem p. co lo r
Ajuste de los blancos
Nitidez Ajústela para aumentar la nitidez de la imagen o para suavizarla.
Reducción de ruido Selecciónelo para reducir el nivel de ruido de los equipos conectados y a la entrada VHF/UHF.
Vívido Selecciónelo para mejorar el contraste y la nitidez de la imagen.
Estándar Selecciónelo para que la configuración de imagen sea estándar. Se
recomienda para ver imágenes en casa.
Personal Permite almacenar sus ajustes preferidos.
También se puede acceder al Modo imagen desde el botón TOOLS cuando se
encuentra en el modo de TV y Entradas externas.
Ajústela para disminuir o aumentar el brillo de la luz de fondo.
Frío Selecciónelo para dar un tono azulado a los colores blancos.
Neutro Selecciónelo para dar un tono neutro a los colores blancos.
Cálido 1, 2 Selecciónelo para dar un tono rojizo a los colores blancos.
Solamente disponible cuando el Modo imagen se ajusta en Personal.
Elija entre Auto, Alto, Medio, Bajo y No.
Auto sólo está disponible cuando se está viendo el televisor. No está disponible
cuando la opción Entradas afectadas se ajusta en Todas entradas.
Presentación de las funciones de MENU
(continúa)
27
Page 28
Presentación de las funciones de MENU
Opción Descripción
Ajustes avanzados
Sólo disponible en
“Modo imagen
Personal”
Restab. Restablece la configuración avanzada a los ajustes predeterminados.
Corrector negro Mejora las zonas de negro de la imagen para intensificar el contraste.
Amplif. de
contraste
Gamma Ajusta el balance entre las zonas claras y las zonas oscuras de la imagen.
Blanco claro Enfatiza los colores blancos y claros.
Color vivo Intensifica los colores.
Reduc. ruido
MPEG
Si la función se fija en "Alto", se disminuirá la nitidez de las imágenes.
Optimiza el contraste automáticamente. Esta configuración es
especialmente eficaz para las imágenes oscuras, lo que aumenta la
vitalidad de la imagen.
Reduce el ruido de la imagen en video de MPEG comprimido.
28
Page 29
Presentación de las funciones de MENU
Uso de la configuración de Sonido
Opción Descripción
Entradas afectadas Determina si se aplicarán las configuraciones del menú Sonido a todas las entradas o sólo a
la entrada que se está viendo actualmente.
Todas entradas
“Todas las Entradas” anulará cualquier configuración fijada en “Entrada Activa”
Entrada activa
Modo sonido
Escucha de sonido
personalizado
Restab.
Agudos
Graves
Balance
Steady Sound Sí
Surround
(Sonido envolvente)
BBE Selecciónelo para dar más impacto al sonido compensando los efectos de fase en las bocinas.
MTS
Disfrute de programas
estereofónicos, bilingües
y monoaurales
Dinámico
Estándar Adecuado para diálogo hablado.
Personal Ajuste plano. Permite almacenar sus ajustes preferidos.
También se puede acceder al Modo sonido desde el botón TOOLS cuando se
encuentra en el modo de TV y Entradas externas.
Restablece el ajuste de
Ajústela para aumentar o disminuir los tonos de alta frecuencia.
Ajústela para aumentar o disminuir los tonos de baja frecuencia.
Ajústela para enfatizar el sonido de la bocina izquierda o derecha.
No
TruSurround XT
Estéreo simulado
No
Elija entre Alto, Bajo y No.
Estéreo
Auto SAP
Mono
Aplica las configuraciones a todas las entradas (Ejem. TV se muestra en Video 1.
Cualquier cambio en la configuración del menú Imagen afectará a TV, Video1-Video7)
Aplica las configuraciones a las entradas activas (Ejem. TV se muestra en Video 1.
Cualquier cambio en la configuración del menú Imagen afectará sólo a Video 1)
Selecciónelo para mejorar los agudos y graves.
Modo sonido
Seleccione para estabilizar el volumen en todos los programas y
comerciales.
Selecciónelo para desactivar la función
Selecciónelo para el sonido envolvente (sólo para programas
estereofónicos).
Añade un efecto de sonido envolvente simulado a los programas
monoaurales.
Selecciónelo si desea una recepción normal estéreo o monoaural.
Selecciónelo para obtener una recepción estéreo cuando mire un programa
que se transmite con sonido estéreo.
Selecciónelo para cambiar automáticamente el televisor al segundo
programa de audio cuando se recibe una señal. Si no hay una señal
televisor permanece en modo estéreo.
Selecciónelo para la recepción de sonido monoaural. Utilícela para reducir
ruidos durante transmisiones estéreo con señales de escasa intensidad.
actual a los valores predeterminados, excepto para
Steady Sound
.
MTS
SAP
.
, el
Presentación de las funciones de MENU
29
Page 30
Presentación de las funciones de MENU
Uso de la configuración de Pantalla
Opción Descripción
Entradas afectadas Determina si se aplicarán las configuraciones del menú Pantalla a todas las entradas o sólo
a la entrada que se está viendo actualmente.
Todas entradas
“Todas las Entradas” anulará cualquier configuración fijada en “Entrada Activa”
Entrada activa
Modo ancho Acerc. Panorám.
Normal
La opción Normal no estará disponible cuando se empleen fuentes de 720p o
1 080i.
Completa
Acercamiento
Ancho automático Sí
No
4:3 Normal
Seleccione un Modo de
pantalla predeterminado
para usar con fuentes 4:3
Área de imagen
Acerc. Panorám.
Normal
No
Si 4:3 Normal no se establece en No, el ajuste de Modo ancho sólo cambia en
el canal actual. Al cambiar los canales (o entradas), Modo ancho se sustituye
automáticamente por el ajuste 4:3 Normal para fuentes 4:3. Para conservar el
ajuste de Modo ancho actual al cambiar los canales y entradas, establezca 4:3
Normal en No.
Seleccione Normal para volver al área de pantalla predeterminada. Seleccione -1 o -2 para
ampliar el tamaño de la imagen y así mantener los bordes fuera de la parte visible de la
pantalla.
Aplica las configuraciones a todas las entradas (Ejem. TV se muestra en Video 1.
Cualquier cambio en la configuración del menú Imagen afectará a TV, Video1-Video7)
Aplica las configuraciones a las entradas activas (Ejem. TV se muestra en Video 1.
Cualquier cambio en la configuración del menú Imagen afectará sólo a Video 1)
Selecciónelo para ampliar hasta llenar la pantalla con una distorsión
mínima.
Selecciónelo para mostrar una imagen 4:3 en su tamaño original cuando el
formato de la fuente original es 4:3.
Selecciónelo para ampliar la imagen horizontalmente para llenar la pantalla
cuando el formato de la fuente original es 4:3 (fuente de definición
estándar). Cuando el formato de la fuente original es 16:9 (fuente de alta
definición), seleccione este modo para visualizar una imagen 16:9 en su
tamaño original.
Selecciónelo para ampliar la imagen original sin distorsionar el formato.
Selecciónelo para hacer que la pantalla cambie automáticamente al modo de
pantalla más adecuado para el programa actual. Si los cambios frecuentes
de pantalla le molestan, seleccione
Selecciónelo para apagar la opción
pantalla en la opción
Selecciónelo para ampliar la imagen 4:3 y ajustarla a la pantalla de 16:9,
manteniendo la imagen original en la medida de lo posible.
Selecciónelo para visualizar la imagen 4:3 en su tamaño original.
Selecciónelo para seguir utilizando el ajuste del
cuando se cambia el canal o la entrada.
Modo ancho
No
.
Ancho automático
.
Modo ancho
. Elija un modo de
actual
30
Page 31
Presentación de las funciones de MENU
Opción Descripción
Centrado horizontal
Centrado vertical
Dimensión vertical Permite ajustar la dimensión vertical de la imagen. (Solamente disponible en los modos
Permite mover la posición de la imagen a la derecha o a la izquierda.
Presione
Permite mover la posición de la imagen hacia arriba y hacia abajo. Solamente disponible en modo
Acercamiento
Presione
Acerc. Panorám. y Acercamiento.)
Presione V/v y presione
B/b
y presione
La función Centrado horizontal es útil si el televisor está conectado a un equipo
de videojuegos.
.
V/v
y presione para elegir una corrección entre
para elegir una corrección entre
Mín, –4 a +4 y Máx
Mín, –4 a +4 y Máx
.
.
para elegir una corrección entre Mín, –4 a +4 y Máx.
Presentación de las funciones de MENU
31
Page 32
Presentación de las funciones de MENU
Uso de la configuración de Ajustes
Opción Descripción
Idioma
Caption Vision
Info de canal
(Información de canal)
Bloqueo
Selecciónelo para mostrar todos los ajustes en pantalla en el idioma que prefiera:
(Inglés), Español, Français (Francés)
Permite seleccionar entre varios modos de subtítulos (para programas que se emiten con
subtítulos).
No Caption Vision
CC1, CC2
CC3, CC4
(subtítulos 1,2,3,4)
Te xt 1, Text 2, Te xt 3
Te xt 4 (texto 1,2,3,4)
Ajústela en Sí o No. Si se ajusta en Sí, muestra el nombre del programa y el tiempo restante. (si la
emisora ofrece este servicio). Se muestra durante unos pocos segundos cuando se cambia el canal
o se presiona el botón
La configuración de
función del contenido y los niveles de clasificación.
Utilice los botones
La primera vez que cree una contraseña, vuelva a introducirla para confirmarla.
Bloqueo No
Cambiar la
contraseña
Elegir el país EE.UU.
,
También se puede acceder a Caption Vision usando el botón TOOLS del control
remoto cuando la entrada actual es TV y las salidas externas (exceptuando entrada
de PC).
NOTA IMPORTANTE: Estas funciónes solo se emplean en los EE. UU.
Si no está familiarizado con el sistema de clasificaciones “Parental Guideline” (pautas
para el bloqueo de seguridad), seleccione Infante, Niño o Joven para simplificar la
selección de la clasificación. Para establecer clasificaciones más específicas, seleccione
Personal.
Necesitará la contraseña para volver a acceder a la configuración de Bloqueo. Si la
olvida, consulte “Contraseña olvidada.” en la página 38.
Muestra una versión impresa de los diálogos o efectos de sonido de un
programa. (Debería estar ajustado en
programas.)
,
Muestra información de la red o emisora de modo que abarca media pantalla
o la pantalla completa (si está disponible).
DISPLAY
Bloqueo
0-9
del control remoto para introducir una contraseña de cuatro dígitos.
Selecciónelo para bloquear determinados canales en función de
sus preferencias:
Seleccione esta opción para cambiar la contraseña.
Canadá
.
permite configurar el televisor para que bloquee programas en
English
.
está desactivado.
CC1
para la mayoría de los
Desactiva el
ningún programa.
Infante, Niño, Joven
Seleccione esta opción para usar la clasificación de EE.UU.
Seleccione esta opción para usar la clasificación de Canadá.
Bloqueo
. No se bloquea la visualización de
o
Personal
.
32
Page 33
Opción Descripción
Etiqueta de Video
Le permite identificar el equipo de A/V que ha conectado al televisor, como videograbadoras,
DVD, etc. Por ejemplo, si tiene un reproductor de DVD conectado a la toma de
seleccionar la etiqueta
TV/VIDEO
pantalla.
para cambiar las entradas, la Etiqueta de Video asignada a esa entrada aparece en la
1 Presione V/v para resaltar la entrada de video (Video 1-7) a la cual desea asignarle un
nombre. Luego presione para seleccionar la entrada.
2 Presione V/v para resaltar una de las etiquetas mostradas. Luego presione para
seleccionar la etiqueta.
Puede seleccionar entre las siguientes etiquetas para cada entrada:
Video 1-6
Video 7
Editar: le permite crear un nombre de cinco caracteres personalizado.
Si elige Omitir, el televisor omitirá esa entrada cuando presione el botón
TV/VIDEO.
La etiqueta Omitir es útil para entradas que no tienen ningún equipo conectado.
YC automático
(luminancia/crominancia
automático)
Tanto la entrada de video compuesto como la de S VIDEO se pueden conectar a VIDEO 1 y
VIDEO 2. De forma predeterminada su televisor seleccionará automáticamente la opción de
recibir la señal de entrada desde la entrada de S VIDEO. Use esta opción cuando desee recibir la
señal de entrada desde la entrada de video compuesto.
1 Presione TV/VIDEO varias veces hasta que aparezca la entrada de video deseada.
2 Después de seleccionar la opción YC
las imágenes que entran desde la toma de entrada de S VIDEO:
Presione V/v para resaltar Sí, luego presione .
Para ver las imágenes que entran desde la toma de entrada de VIDEO:
Presione V/v para resaltar No y luego presione .
Parámetros del timer Sleep (apagado
automático)
Timer
(temporizador)
Para volver a los Parámetros del timer tras programar el Timer o la Hora actual,
presione
Presentación de las funciones de MENU
DVD
para la entrada de VIDEO 4. A continuación, cuando presione
–
, RECEPTOR, SATÉLITE, DECOFICADOR, VIDEOCASETERA,
DVD, DVR, HD, JUEGO, VIDEOGRABADORA, Editar:, Omitir
–
, PC, Editar:, Omitir
(luminancia/crominancia)
Le permite ajustar el tiempo en minutos (15 min, 30 min, 45 min, 60
min, 90 min, 120 min o No) que desea que su televisor permanezca
encendido antes de apagarse automáticamente.
Puede usar el Timer para encender el televisor, apagarlo o para
sintonizarlo en un canal determinado a una hora programada.
El
Timer
no estará disponible hasta que establezca la
Video 4
automático, para ver
Hora actual
1 Presione V/v para resaltar una de las opciones siguientes y a
continuación, presione .
Ajustar:
Seleccione para ajustar el temporizador por
y
Ajustes de volumen
Canal
No:
Selecciónelo para desactivar el temporizador. (Se guardarán los ajustes
anteriores.)
.
Día, Hora, Duración,
2 Si selecciona Ajustar en el paso 1, presione V/v/B/b para ajustar el
día o días junto con la hora, minutos, AM/PM (antes de medio
día/después de medio día), duración, número de canal (VHF/UHF o
CATV) y volumen.
3 Presione MENU para salir de Configuración.
B.
(continúa)
, puede
Presentación de las funciones de MENU
.
33
Page 34
Presentación de las funciones de MENU
Opción Descripción
Timer se ajustará en No cuando:
- La Autoprogramación se ejecuta.
- el cable de alimentación de ca está desconectado y luego se vuelve a
conectar para encender el televisor y la Hora actual se muestra como --:-- --.
Hora actual
Ahorro de energía
Detector de luz
Encendido silencioso
Bocinas Sí
Salida de audio
Control fácil de los ajustes
de volumen
Cable Sí
Información del
producto
Seleccione para reducir el consumo de energía ajustando el brillo de luz de fondo. Esto también
mejora el nivel de negro. Elija entre
Seleccione Sí para activar el control de brillo automático de la imagen (pantalla). El sensor de luz
calcula el brillo de la sala y permite que el televisor ajuste automáticamente el brillo de luz de
fondo en función de los ajustes de imagen y de las condiciones de iluminación ambiental de la
sala.
Asegúrese de no colocar ningún objeto alrededor del sensor, ya que podría
influir en su funcionamiento.
En luz baja, la gama del control de luz de fondo se reduce cuando el Detector
de luz se ajusta en Sí.
Seleccione esta opción para que el televisor se encienda al volumen más bajo y cambie
gradualmente hasta el nivel ajustado.
No
Variable
Fija
No
Debe ejecutar Autoprogramación después de cambiar el ajuste del Cable.
Selecciónelo para mostrar la información del equipo del televisor.
Selecciónelo para ajustar la hora actual (día, hora, minutos y AM/PM (antes
del medio día/después del medio día).
1 Presione para seleccionar Hora actual.
2 Presione V/v/B/b para ajustar la hora actual (día, hora, minutos y
AM/PM (antes del medio día/después del medio día).
3 Presione MENU para salir de Configuración.
No, Bajo, Alto y Sin imagen
Selecciónelo para activar las bocinas del televisor.
Selecciónelo para desactivar las bocinas del televisor y escuchar el sonido de
éste sólo a través de las bocinas de un receptor de audio externo.
Cuando
Bocinas
del sistema de audio con el control remoto del televisor.
Cuando
Bocinas
televisor queda fija. Utilice el control remoto del receptor de audio para
ajustar el volumen (y otros ajustes de audio) mediante el sistema de audio.
Selecciónelo si recibe canales de cable a través de un proveedor de televisión
por cable.
Selecciónelo si utiliza una antena.
está ajustada en No, se puede controlar la salida de audio
se ajusta en No, la salida de audio proveniente del
.
Visualización de programas bloqueados
Para ver programas bloqueados, introduzca la contraseña. Presione ENT cuando sintonice un programa
bloqueado, y luego introduzca la contraseña. Esto desactiva temporalmente la función bloqueo. Para volver
a activar la configuración de Bloqueo, apague el televisor. Cuando se vuelve a encender el televisor, se
vuelve a activar su configuración de Bloqueo.
34
Page 35
Presentación de las funciones de MENU

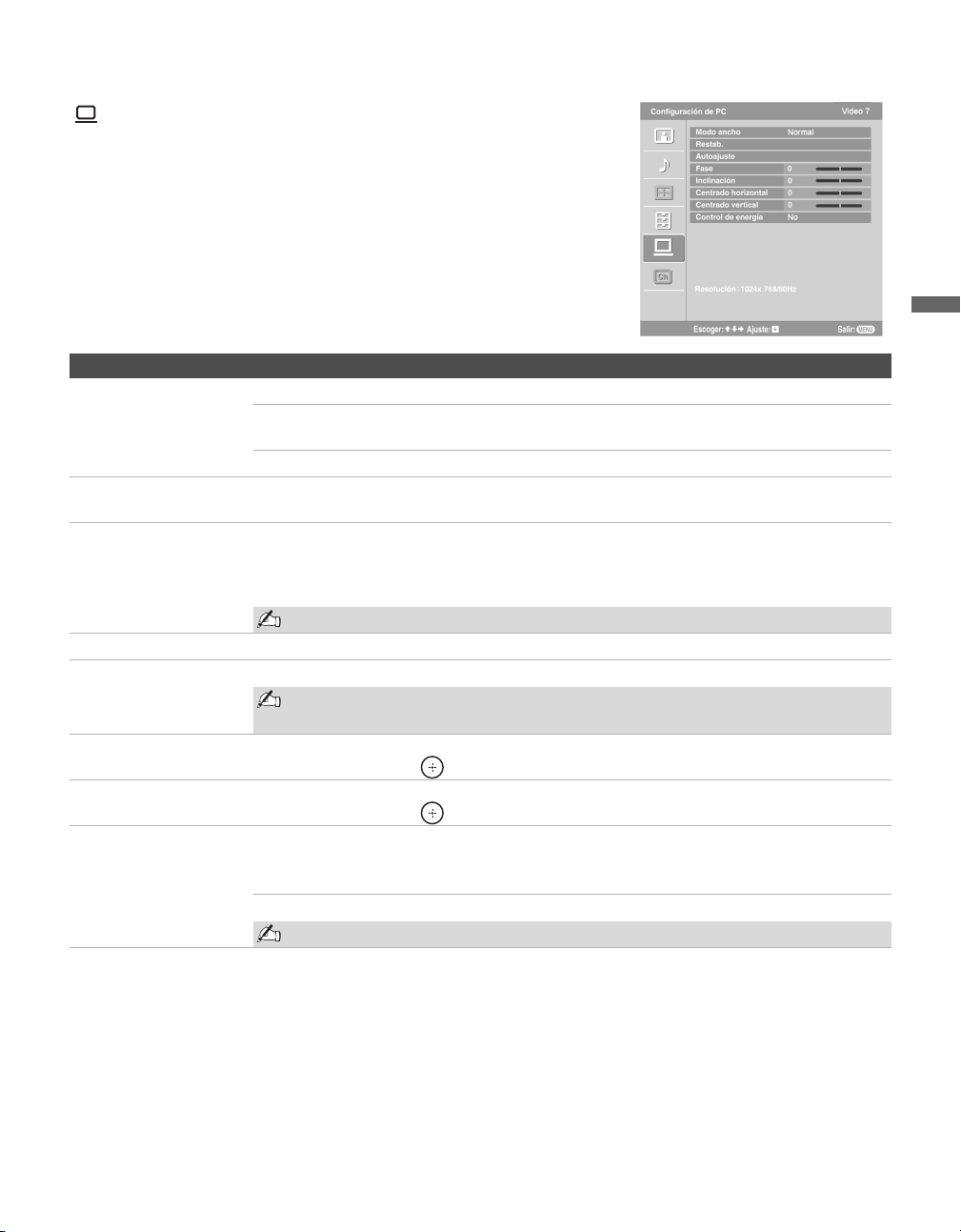

Uso de la Configuración de PC
Opción Descripción
Modo ancho Normal
Completa 1
Completa 2
Restab.
Autoajuste
Fase
Inclinación
Centrado horizontal
Centrado vertical
Control de energía Sí Seleccione esta opción para cambiar automáticamente al modo de
Restablece el ajuste actual a los valores predeterminados, con la excepción de
Manejo de Energía
Seleccione esta opción para ajustar automáticamente la posición y fase de la imagen en la
pantalla cuando el televisor reciba una señal de entrada de la computadora conectada. Tenga en
cuenta que es posible que
tal caso, ajuste manualmente las opciones siguientes.
Autoajuste para PC también se puede ajustar desde el botón TOOLS.
Ajústela después de
Ajuste una nitidez desigual en la pantalla.
Consulte la tabla de referencia de la señal de entrada de la computadora en la
página 41.
Permite mover la posición de la imagen a la derecha o a la izquierda.
Presione
Permite mover la posición de la imagen hacia arriba o hacia abajo en la ventana.
Presione
No Seleccione esta opción para desactivar Control de energía.
B/b
V/v
Control de energía no cumple con la norma VESA.
Seleccione para mostrar la imagen en su resolución original.
Seleccione para ampliar la imagen para que llene la pantalla, conservando
su relación horizontal a vertical original.
Seleccione para ampliar la imagen para que llene la pantalla.
.
Autoajuste
Inclinación
y presione para elegir una corrección entre
y presione para elegir una corrección entre
ahorro de energía cuando no se registre entrada de señal durante 30
segundos.
no funcione bien con determinadas señales de entrada. En
para ajustar la nitidez general.
Mín, –49 a +49 y Máx
Mín, –49 a +49 y Máx
Modo Ancho
.
.
Presentación de las funciones de MENU
y
35
Page 36
Presentación de las funciones de MENU
Ch
Uso de la configuración de Ajuste de canal
Opción Descripción
Canales Favoritos
Permite configurar una lista de hasta 16 canales favoritos.
1 Presione V/v para resaltar un número de Canal favorito (1-16) que desee convertir en
su Canal favorito, y luego presione para seleccionarlo.
2
Autoprogramación
Presione V/v para re
luego presione para seleccionarlo
Para seleccionar otros números de Canales favoritos, repita los pasos 1-2
Para seleccionar números de Canales Favoritos, consulte la página 26.
Los Canales Favoritos para el modo TV análogo también se pueden ajustar
desde el botón TOOLS.
Ajusta automáticamente la lista de canales del televisor con todos los canales que se pueden
recibir.
correr los canales hasta que encuentre el canal que desee editar y
1 Seleccione Autoprogramación.
2 Seleccione Aceptar para comenzar la Autoprogramación. Cuando haya terminado,
aparecerá la pantalla Mostr/Ocult canales. (Ver a continuación)
Mostr/Ocult canales
Permite mostrar u ocultar los canales que aparecen cuando se utilizan los botones
1 Presione V/v para desplazarse por los canales hasta que encuentre el canal que desea
mostrar u ocultar. Luego presione para seleccionarlo.
2 Presione V/v para determinar si el canal se mostrará u ocultará.
Para mostrar u ocultar más canales, repita los pasos 1-2.
Solo es posible acceder a los canales configurados para que queden ocultos
con los botones 0-9.
Nombrar canales
Permite asignar nombres (por ejemplo, las siglas de la emisora) a los números de canal.
1 Presione V/v para desplazarse por los números de canal. A continuación, presione
para seleccionar el número de canal al cual desea asignarle un nombre.
2
Presione V/v para desplazarse por los caracteres del nombre (A-Z, 0-9, etc.). Presione
b
para desplazarse al carácter siguiente. Repita para añadir hasta 5 caracteres al
b
nombre. Presione
Para asignar nombres a más canales, repita los pasos 1-2.
, luego resalte
.
Aceptar
y presione para ajustar.
.
CH +/–
.
36
Page 37
Información adicional
Solución de problemas
Si, después de leer este manual de instrucciones, tiene más preguntas
relacionadas con el uso del televisor Sony®, llame al numero que aparece en
su tarjeta de garantía o visite la página
http://esupport.sony.com/ES/LA/
Problema Posibles soluciones
No hay imagen.
No hay imagen.
No se puede recibir ningún canal.
El televisor está bloqueado en un
canal.
No se pueden recibir ni seleccionar
canales.
El televisor se apaga
automáticamente.
No hay imagen desde algunas
fuentes de video.
Imagen de poca calidad.
Imágenes duplicadas o imágenes
fantasma.
Sólo aparecen interferencias y
ruido en la pantalla.
Líneas o franjas de puntos.
Sin color, imagen oscura, color
incorrecto, imagen demasiado
brillante.
Imagen con ruido.
❑ Compruebe la configuración de Ahorro de energía (página 34).
❑ Asegúrese de que el cable de alimentación esté correctamente conectado.
❑ Encienda el televisor.
❑ Verifique las conexiones de la antena o el cable.
❑ Utilice Autoprogramación para añadir canales que puedan recibirse y que no se
encuentren todavía en la memoria del televisor (página 36).
❑ Utilice Autoprogramación para añadir canales que puedan recibirse y que no se
encuentren todavía en la memoria del televisor (página 36).
❑ Para recibir o seleccionar canales de cable, asegúrese de que Cable en la
configuración de Ajustes esté ajustado en Sí (página 34). Para recibir o
seleccionar canales de UHF vía una antena, asegúrese de que Cable esté
ajustado en No.
❑ Compruebe si la función Sleep está activada o confirme la Duración de la
configuración del Timer (página 33).
❑ Compruebe el Control de energía en la Configuración de PC. (página 35)
❑ Compruebe la conexión entre el equipo de video opcional y el televisor.
❑ Presione TV/VIDEO en el control remoto (página 21).
❑ Si conecta el equipo de video a la entrada de S VIDEO del televisor, ajuste YC
automático en Sí en la configuración de Ajustes (página 33).
❑ Presione MENU en el control remoto. Seleccione la entrada deseada en la lista
de Entradas externas.
❑ Verifique las conexiones de la antena o el cable.
❑ Verifique la ubicación y la dirección de la antena.
❑ Compruebe si la antena está rota o torcida.
❑ Compruebe si la antena ha alcanzado el final de su vida útil. (3-5 años en
condiciones normales, 1-2 años en la costa.)
❑ Mantenga el televisor alejado de fuentes de interferencia tales como
automóviles, motocicletas o secadoras de cabello.
❑ Presione PICTURE para seleccionar el modo imagen deseado (página 21).
❑ Ajuste las opciones de Modo imagen en la configuración de Imagen (página
27).
❑ Si configura el modo Ahorro de energía en Bajo o Alto, mejorará el nivel de
negro.
❑ Asegúrese de que la antena está conectada mediante el cable coaxial de 75 ohm
suministrado.
❑ Mantenga el cable de la antena alejado de otros cables de conexión.
❑ Para evitar las interferencias en el televisor, utilice un cable de antena intacto.
Información adicional
(continúa)
37
Page 38
Información adicional
Problema Posibles soluciones
Sin sonido, ruido
Buena imagen, sin sonido.
❑ Compruebe el control de volumen.
❑ Presione MUTING o VOL + para que “Muting” desaparezca de la pantalla
(página 21).
❑ Desconecte sus auriculares.
❑ Ajuste la opción Bocinas en Sí en la configuración de Ajustes (página 34). Si
está ajustada en No, el sonido no se envía desde las bocinas del televisor,
independientemente del control de volumen del televisor.
Ruido de audio.
❑ Asegúrese de que la antena está conectada mediante el cable coaxial de 75 ohm
suministrado.
❑ Mantenga el cable de la antena alejado de otros cables de conexión.
❑ Para evitar las interferencias en el televisor, utilice un cable de antena intacto.
El Modo ancho cambia
automáticamente.
❑ El ajuste de Modo ancho actual se sustituye automáticamente por el ajuste 4:3
Normal cuando se cambia el canal o la entrada de video, si 4:3 Normal en la
configuración de Pantalla está ajustado en una opción distinta a No. Si desea
bloquear el Modo ancho seleccionado con el botón WIDE, ajuste 4:3 Normal
en No en la configuración de Pantalla (página 30).
❑ Compruebe la opción Ancho automático en la configuración de Pantalla
(página 30).
“Cuadro negro” en la pantalla.
Aparecen bandas negras, en la parte
superior y en la parte inferior de la
pantalla.
Ciertos programas en DVD o en
otras fuentes digitales muestran una
pérdida de detalle, especialmente
durante las escenas con mucha
acción u oscuras.
El control remoto no funciona.
❑ Ha seleccionado una opción de texto en la configuración de Ajustes y no hay
texto disponible. (Consulte la página 32 para restablecer las selecciones de
Ajuste.) Para desactivar esta función, ajuste la opción Caption Vision en No. Si
intentaba seleccionar los subtítulos, seleccione CC1 (subtítulos1) en lugar de
Text1-4 (texto1-4).
❑
Algunos programas de pantalla ancha se filman en formatos superiores a 16:9
(esto es especialmente común en los lanzamientos teatrales). Su televisor mostrará
estos programas con bandas negras en la parte superior y en la parte inferior de la
pantalla. Para obtener información más detallada, consulte la documentación que
venía con su DVD (o póngase en contacto con su proveedor de programas).
❑ Es posible que la compresión utilizada por ciertas emisiones digitales y DVD
haga que la pantalla de su televisor muestre menos detalles de lo habitual, o que
aparezcan artefactos (pequeños bloques o puntos, pixelizaciones) en su pantalla.
Esto se debe a la pantalla grande de su televisor y a su capacidad de mostrar cada
pequeño detalle, y es normal para ciertos programas grabados digitalmente.
❑ Compruebe la polaridad de las pilas o reemplácelas.
❑ Apunte el control remoto hacia el sensor del control remoto del televisor.
❑ Las lámparas fluorescentes pueden interferir con el funcionamiento del control
remoto; pruebe a apagar las lámparas fluorescentes.
❑ Mantenga la zona del sensor del control remoto libre de obstáculos.
Contraseña olvidada.
Para restablecer los ajustes de
fábrica del televisor.
❑ Seleccione la configuración de Bloqueo en la pantalla de configuración, y luego
introduzca la siguiente contraseña maestra: 4357. La contraseña maestra elimina
la contraseña anterior y le permite introducir una nueva (página 32).
❑ Encienda el televisor. Mientras mantiene oprimido el botón V del control
remoto, presione el botón POWER del televisor. (El televisor se apagará y, a
continuación, se encenderá de nuevo.) Suelte el botón
ADVERTENCIA: La opción Restablecer borrará todas las configuraciones
personalizadas incluída la configuración de Bloqueo.
V.
38
Page 39
Información adicional
Preparación para el Montaje de Pared de los modelos KLV-23S200A, KLV-26S200A y KLV-32S200A
Este televisor puede instalarse en la pared usando un Soporte de montaje
mural (se vende por separado). Antes de montar el televisor en la pared, se
debe remover de éste la base para mesa.
La base para mesa no debe ser removida del televisor por ninguna
rasón diferente que el montaje del televisor en la pared.
Siga los sencillos pasos que se mencionan abajo para remover la base para
mesa:
Modelo Sony con
Soporte de Montaje
de Pared SU-WL31
(KLV-23S200A/
KLV-26S200A/
KLV-32S200A)
1 Desconecte todos los cables del televisor.
2 Cubra una superficie estable y nivelada con un paño suave y grueso.
3 Cuidadosamente coloque el televisor boca abajo sobre el paño.
Asegúrese de que el soporte de sobremesa sobresalga de la orilla.
4 Gire el sujetacables 90 grados y tire de él hacia afuera completamente.
[Ver Ilustración A]
5 Extraiga los tornillos y retire el soporte de sobremesa del televisor. [Ver
Ilustración B] Asegúrese the sostener firmemente la base para mesa
cuando este retirando los tornillos.
6 No remueva ningún otro tornillo del televisor.
Consulte el manual de instrucciones suministrado con el soporte de montaje
mural para obtener información a cerca del montaje del televisor a la pared.
Se requiere tener suficiente experiencia para la instalación de este televisor,
especialmente para determinar si la pared tiene la fuerza suficiente para
soportar el peso del televisor. Para protección del producto y por razones
de seguridad, Sony recomienda ampliamente el uso del manual de
instrucciones con el soporte de montaje mural diseñado para el modelo
de su televisor. El montaje en la pared de su televisor puede ser
realizado por su proveedor Sony o personal con licencia autorizada.
Información adicional
Asegúrese de colocar los tornillos que retiró de la base para mesa en
un lugar seguro hasta que esté listo para colocarlos nuevamente en la
base. Mantenga los tornillos alejados del alcance de los niños
pequeños.
39
Page 40
Información adicional
Preparación para el Montaje de Pared de los modelo KLV-40S200A
Este televisor puede instalarse en la pared usando un Soporte de montaje
mural (se vende por separado). Antes de montar el televisor en la pared, se
debe remover de éste la base para mesa.
La base para mesa no debe ser removida del televisor por ninguna
rasón diferente que el montaje del televisor en la pared.
Siga los sencillos pasos que se mencionan abajo para remover la base para
mesa:
Modelo Sony con
Soporte de Montaje
de Pared SU-WL51 y
SU-PW2
(KLV-40S200A)
1 Desconecte todos los cables del televisor.
2 Comience por remover los tornillos de la base. (Ver ilustracion de
abajo) No remueva ningun otro tornillo del Televisor.
3 Cuando los tornillos hayan sido removidos levante el televisor de la
base. Asegúrese de cargar el Televisor entre dos pesonas, no intente
hacer usted solo.
Consulte el manual de instrucciones suministrado con el soporte de montaje
mural para obtener información a cerca del montaje del televisor a la pared.
Se requiere tener suficiente experiencia para la instalación de este televisor,
especialmente para determinar si la pared tiene la fuerza suficiente para
soportar el peso del televisor. Para protección del producto y por razones
de seguridad, Sony recomienda ampliamente el uso del manual de
instrucciones con el soporte de montaje mural diseñado para el modelo
de su televisor. El montaje en la pared de su televisor puede ser
realizado por su proveedor Sony o personal con licencia autorizada.
40
Asegúrese de colocar los tornillos que retiró de la base para mesa en
un lugar seguro hasta que esté listo para colocarlos nuevamente en la
base. Mantenga los tornillos alejados del alcance de los niños
pequeños.
Page 41
Información adicional
Tabla de referencia de la señal de entrada de la computadora
Resolución
Señales Horizontal
VGA (matriz de
gráficos de video)
SVGA
XGA
WXGA
(Puntos)
640 × 480 31,5 60 VGA
640 × 480 37,5 75 VESA
720 × 400 31,5 70 VGA-T
800 × 600 37,9 60 Estándares VESA
800 × 600 46,9 75 VESA
1 024 × 768 48,4 60 Estándares VESA
1 024 × 768 56,5 70 VESA
1 024 × 768 60,0 75 VESA
1 280 × 768 47,4 60 VESA
1 280 × 768 47,8 60 VESA
1 360 × 768 47,7 60 VESA
× Vertical
(Líneas)
Frecuencia horizontal
(kHz)
Frecuencia
vertical (Hz)
Estándar
La entrada de computadora del televisor no es compatible con las funciones de sincronización en verde y sincronización
compuesta.
La entrada de computadora del televisor no admite señales entrelazadas.
La entrada de computadora del televisor es compatible con las señales incluidas en la tabla anterior que tengan una
frecuencia vertical de 60Hz
Para obtener la mejor calidad de imagen, se recomienda utilizar señales de frecuencia vertical de 60 Hz para la computadora.
Con el sistema de enchufar y usar, las señales con una frecuencia vertical de 60 Hz se seleccionarán automáticamente.
Información adicional
41
Page 42
Información adicional
Especificaciones
Para todos los modelos
Sistema de televisión:
NTSC
Cobertura de canales:
Ter re st re 2 -6 9
Cable 1-125
Antena:
Terminal externa de 75 ohm para VHF/UHF
Estándar de televisión estadounidense
Sistema de panel:
Panel LCD (pantalla de cristal líquido)
Resolución del monitor (horizontal × vertical):
1 366 píxeles × 768 líneas
S VIDEO (mini DIN de 4 contactos) (sólo VIDEO 1/2):
VIDEO: 1 Vp-p, 75 ohm no equilibrado, sincronización
AUDIO: 500 mVrms (modulación 100%)
Y: 1,0 Vp-p, 75 ohm no equilibrado,
sincronización negativa
C: 0,286 Vp-p (señal de ráfaga), 75 ohm
negativa
Impedancia: 47 kilohms
HD/DVD IN 4/5:
YPBPR (video componente):
AUDIO: 500 mVrms (modulación 100%)
Y: 1,0 Vp-p, 75 ohm no equilibrado,
sincronización negativa
P
: 0,7 Vp-p, 75 ohms
B
PR: 0,7 Vp-p, 75 ohms
Formato de señal: 480i, 480p, 720p, 1 080i
Impedancia: 47 kilohms
HDMI IN 6:
HDMI: Video: 480i, 480p, 720p, 1 080i
AUDIO: 500 mVrms (modulación 100%)
Audio: PCM (lineal de dos canales) 32, 44,1 y
48 kHz, 16, 20 y 24 bits
Impedancia: 47 kilohms
AUDIO OUT:
500 mVrms (modulación 100%)
Más de 1 Vrms a volumen máximo (variable)
Más de 500 mVrms (fijo)
PC IN 7:
Subminiatura D de 15 contactos, RGB analógico, 0,7 Vp-p,
75 ohm, positiva
Consulte la tabla de referencia de la señal de entrada de la computadora en
la página 41
PC AUDIO INPUT (Entrada de audio de una computadora):
Minitoma estéreo, 0,5 Vrms, 1 kilohm
Auriculares:
Minitoma estéreo
Impedancia: 16 ohm
Requisitos de alimentación:
ca 120-240 V, 50/60 Hz
Accesorios suministrados:
Control remoto RM-YA006 (1)
Pilas tamaño AA (2)
Cable coaxial de 75 ohm (1)
Cable de alimentación de ca (1)
Cable de HD15-HD15 (1)
Correa de soporte (1), tornillo de fijación (1) y tornillo para madera (1)
Sujetacables (1)
Manual de instrucciones (1)
Guía de configuración rápida (1)
Tarjeta de garantía (1)
Accesorios opcionales:
Adaptador de clavija para auriculares
Cables de conexión
Soporte de montaje mural: SU-PW2 (KLV-40S200A)
SU-WL31 (KLV-23S200A/
KLV-26S200A/KLV-32S200A)
SU-WL51 (KLV-40S200A)
La disponibilidad de los accesorios opcionales
dependerá de las existencias.
Por modelo
Tamaño de pantalla (medida
en diagonal)
Bocinas/Gama completa (2)
(en mm) 55 × 150 42 × 150 42 × 150 40 × 100
Salida de bocina 10 + 10 W 10 + 10 W 10 + 10 W 5 + 5 W
Consumo energético (en uso)
(en espera) Todos los modelos menos de 0,1 W en modo de espera
Dimensiones
con soporte (en mm) 988 × 716 × 334 792 × 593 × 219 658 × 516 × 219 566 × 447 × 209
sin soporte (en mm) 988
Peso
con soporte (en kg) 27,0 17,0 13,0 10,2
sin soporte (en kg) 21,0 15,0 11,0 8,8
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
KLV-40S200A KLV-32S200A KLV-26S200A KLV-23S200A
101,2 cm 81 cm 65,8 cm 58,4 cm
195 W 145 W 115 W 90 W
× 664 × 103 792 × 546 × 99 658 × 470 × 94 566 × 410 × 90
42
Page 43
Indice
(IR) Receptor de señal infrarroja
/Detector de luz
4:3 Normal 30
23
A
AC IN 17
Agudos 29
Ahorro de energía 34
Ajustes avanzados 28
Ancho automático 30
Área de imagen 30
Audio bilingüe 29
Auto SAP, ajuste de MTS 29
Autoajuste 35
Autoprogramación 20, 36
B
Balance 29
BBE 29
Bloqueo 32
Bocinas 34
Botón CH+/– 22, 23
Botón DISPLAY 22
Botón ENT 22
Botón FREEZE 21
Botón JUMP 21
Botón MENU 21, 23
Botón MUTING 21
Botón PICTURE 21
Botón POWER 21, 23
Botón RETURN 21
Botón SLEEP 21
Botón TOOLS 22
Botón TV/VIDEO 21
Botón VOL+/– 21, 23
Botón WIDE 22
Brillo 27
C
Cable
con videograbadora, conexión
Canales
Configurar
Crear nombres 36
Canales Favoritos 36
Caption Vision 32
Centrado horizontal 31, 35
Centrado vertical 31, 35
Color 27
Configuración
Ajuste de canal
Ajustes 32
Imagen 27
Pantalla 30
PC 35
Sonido 29
Configurar canales 20
Contraste 27
20
36
15
Control de energía 35
Correa de soporte 18
D
Detector de luz
Configuración
Descripción 23
Dimensión vertical 31
Dinámico, Modo sonido 29
34
E
Encendido silencioso 34
Encendido/apagado del televisor 23
Entrada de VHF/UHF, descripción 17
Entradas afectadas 27, 29, 30
Especificaciones 42
Estéreo, ajuste de MTS 29
Etiqueta de Video 33
F
Fase 35
G
Giro 19
Graves 29
H
Hora actual 34
I
Idioma 32
Inclinación 35
Info de canal (Información de canal) 32
Información del producto 34
L
Luz PIC OFF 23
Luz POWER 23
Luz STANDBY 23
Luz TIMER 23
M
MENÚ
Configuración
Entradas externas 26
Favoritos 26
Lista de TV 26
Modo ancho 30, 35
Modo imagen 27
Modo sonido 29
Modos de subtítulos 32
Mono, ajuste de MTS 29
Mostr/Ocult canales 36
MTS 29
26
N
Nitidez 27
Nombrar canales 36
P
Parámetros del timer 33
PC IN 16
Preparación para el montaje del televisor
en la pared
Problemas, solución 37, 38
39, 40
R
Reducción de ruido 27
Restab., Restablecer 27, 29, 35, 38
Retroilumin (iluminación de fondo) 27
S
Salida de audio 34
Solución de problemas 37, 38
Steady Sound 29
Surround (Sonido envolvente) 29
T
Temp. color 27
Tinte 27
Toma AUDIO OUT, descripción 17
Toma de auriculares, descripción 16
Toma HD/DVD IN (1 080i/720p/480p/
480i), descripción
Toma HDMI IN, descripción 17
Toma S VIDEO, descripción 16, 17
Tomas VIDEO/AUDIO (L/R),
descripción
TruSurround XT 29
17
16, 17
V
Videograbadora
Con cable, conexión
Visualización de programas bloqueados
15
34
Y
YC automático 33
43
Page 44
Page 45
Page 46
Page 47
Page 48
http://www.sony.net/
Printed in U.S.A.
Loading...
