4-092-066-11(1)
경고
화재나 감전의 위험이 있으므로 TV를 습
기가 많은 곳에 두거나 비에 젖지 않도록
주의하십시오.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE,
NE PAS OUVRIR
PRECAUCION
RIESGO DE CHOQUE ELECTRICO
NO ABRIR
CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
이 기호는 제품 내부에 인체 감전의 위험이 있는
절연되지 않은 " 위험 전압 "이 있다는 것을 경고
하기 위한 것입니다.
이 기호는 기기에 첨부된 사용 설명서에 중요한
작동 및 유지 보수 ( 수리 ) 에 대한 설명이 있음
을 나타냅니다.
주의
감전을 방지하기 위해 극성 AC 플러그의 날이 노출되지
않도록 완전히 꽂을 수 있는 경우에만 연장 코드, 소켓 또
는 다른 콘센트에서 사용하십시오.
주의
LCD 프로젝션 TV와 함께 TV 게임기, 컴퓨터 및 동일한 제
품을 사용하거나 화면에 방송국 로고와 같이 고정된( 움직
이지 않는 ) 패턴이 표시된 상태로 TV 를 볼 때에는 밝기
및 대비 기능을 최소 설정으로 유지하십시오. 특히 밝기나
대비가 높게 설정된 상태에서 방송국 로고 와 같이 고정된(
움직이지 않는 ) 모양이 화면에 장시간 남아 있는 경우 화
상이 화면에 잔상으로 영구히 남을 수 있습니다. 이러한 잔
상은 보증이 적용되지 않습니다.
안전 주의
❑
LCD 프로젝션 TV는 220 V AC에서만 사용하십시
오.
❑ 캐비닛 안에 액체나 고체가 들어가면 즉시 LCD 프로
젝션 TV 의 전원 플러그를 뽑고 전문가에게 문의한
다음 사용하십시오.
❑ 전원코드를 뺄 때는 코드를 잡지 말고 반드시 플러그
를 잡고 빼십시오. LCD 프로젝션 TV가 꺼져있더라
도 전원코드가 끼워져 있으면 AC 전원 소스( 주 전원
) 가 연결된 상태입니다.
LCD 프로젝션 TV를 이동하려 하거나 장기간 사용
하지 않는 경우에는 플러그를 빼두십시오.
안전주의에 대한 자세한 내용은 3페이지의 " 중요한
안전 장치 " 를 참조하십시오.
설치
❑
내부의 열이 올라갈 수 있으므로 환기구를 막지 마십
시오.
❑ LCD 프로젝션 TV 를 덥고 습한 곳 또는 먼지나 기계
적 진동이 심한 곳에는 설치하지 마십시오.
❑ 온도가 5℃보다 낮은 곳에서 LC D 프로젝션 TV를 작
동하지 마십시오.
❑ LCD 프로젝션 TV를 추운 곳에서 더운 곳으로 바로
운반하거나 실내 온도가 갑자기 변하면 화면이 흐려
지거나 색상이 선명하게 나타나지 않을 수 있습니다.
그러한 경우에는 LCD 프로젝션 TV를 사용하기 전
에 몇 시간쯤 기다려 습기를 증발시키십시오.
❑ 최상의 화질을 얻으려면 화면을 강한 빛이 바로 비치
는 곳이나 직사 광선 아래에 두지 마십시오. 천정에서
비치는 스포트라이트를 사용하거나 화면과 마주 보는
창을 불투명한 커튼으로 가리는 것이 좋습니다. 바닥
이나 벽이 반사 물질로 되어 있지 않은 방에 LCD 프
로젝션 TV 를 설치하는 것이 좋습니다.
TruSurround 및 ( ) 표시는 SRS 연구소의 등록상표입
니다.
TruSurround 기술은 SRS 연구소의 허가하에 도입되었습
니다.
돌비 라보라토리스의 승인하에 제작되었습니다.
돌비 및 더블 D 심볼은 돌비 라보라토리스의 상표입니다.
기밀 비공개 저작물. 1992-1997 돌비 라보라토리스에
모든 저작권이 있습니다.
CineMotion is trademark of Sony.
BBE 및 BBE 표시는 BBE 사운드의 등록상표로서 BBE 사
운드의 허가에 의해 미국특허번호 4,638,258 및
4,482,866로 등록되어 있습니다.
소유자 기록
제품모델 및 일련번호는 LCD 프로젝션 TV 의 뒷면에 첨
부된 스티커의 Sony 로고 아래 또한 TV 튜너 ( 흰색 라벨
) 에 기재되어 있습니다. 이 번호를 아래의 공간에 기록해
두십시오. 이 제품에 대해 Sony 대리점에 문의할 때 이 번
호를 참고하십시오.
모델 번호
시리얼 번호
2
안전을 위한 중요사항
1) 사용설명서를 읽으십시오.
2) 사용설명서를 보관하십시오.
3) 모든 경고에 유의하십시오.
4) 모든 지시를 준수하십시오.
5) 본 제품을 물기 근처에서 사용하지 마십시오.
6) 닦을 때는 마른 천을 사용하십시오.
7) 환기구를 막지 마십시오. 설치시는 제조업자의
지시에 따르십시오.
8) 난방기구, 난로, 스토브, 그 밖에 열을 발생하는
기기 ( 앰프 포함 ) 등 열기구 근처에 설치하지 마
십시오.
9) 안전을 위한 극성 또는 접지형 플러그를 용도에
맞게 사용하십시오. 극성 플러그는 한쪽의 플러
그 날이 다른 쪽보다 넓게 되어 있습니다. 접지형
플러그에는 두개의 날과 접지 핀이 있습니다. 넓
은 쪽과 접지 핀은 안전을 위해 제공되어 있습니
다. 콘센트에 이 부분들이 맞지 않으면 전기 기술
자와 상담하여 새 콘센트로 교체하십시오.
10) 전원 코드를 밟거나 플러그, 연장코드의 콘센트,
기기의 접속부와 연결된 부분을 손상시키지 마십
시오.
11) 반드시 제조업자가 지정하는 부속장치 / 부품을
사용하십시오.
12) 반드시 제조업자가 지정하거나 제품에 첨부된 받
침대, 삼각대, 브래킷, 테이블을 사용하십시오.
13) 본 제품을 장시간 사용하지 않을 때, 번개가 칠
때는 플러그를 뽑아 두십시오.
14) 모든 수리는 전문 서비스업자와 상의하십시오.
전원코드나 플러그의 손상, 제품 내부에 액체 및
물체가 유입, 비나 습기찬 곳에 노출되었을 때,
이상작동을 할 때, 떨어뜨렸을 때 등과 같은 경우
에는 수리를 해야 합니다.
15) 본 제품에 물기가 가거나 젖지 않도록 하고 위에
올려둔 꽃병 등으로 인하여 액체등이 유입되지
않도록 하십시오.
중요한 안전 장치
안전상 본 사용 설명서를 끝 까지 읽고 다음에 참조할 경우를
대비하여 잘 보관하십시오.
기기에 포함되어 있거나 사용 설명서 또는 서비스 설명서 에
있는 경고, 주의 및 지시 사항을 모두 주의 깊게 읽고 따르십
시오.
경고
손상을 막으려면 본 기기의 설치, 사용 및 서비스에 필요한
다음과 같은 기본 안전 주의 사항을 준수하십시오.
사용
전원 소스
본 기기는 오직 제품 / 모델 표에 표시된 종
류의 전원 소스에 연결해야 작동합니다. 가
정에서 사용하는 전원의 종류를 확인하려
면 대리점 또는 가까운 전력 회사에 문의하
십시오. 배터리로 작동하도록 설계된 기기
에 대해서는 사용 설명서를 참조하십시오.
접지 및 분극
본 기기에는 극성 AC 전원 코드 플러그( 한쪽의 플러그 날
이 다른 쪽보다 넓은 플러그 ) 또는 와이어가 세 개 달린 접
지형 플러그 ( 접지용으로 세 번째 핀을 사용하는 플러그 )
가 들어 있습니다. 다음 사용 설명서를 따르십시오.
과부하
콘센트, 연장 케이블 또는 소형 소켓의 용
량을 초과하여 무리하게 사용하지 마십시
오. 그렇지 않으면 화재나 감전 사고가 발
생할 수 있습니다.
기기를 사용하지 않을 때에는 항상 전원
을 끄십시오. 장기간 기기를 사용하지 않
을 경우 콘센트에서 플러그를 빼놓아야
합니다. 그렇지 않으면 기기 내부에서 오
동작을 일으켜 화재가 발생할 수 있습니
다.
LCD 프로젝션 TV 가 작동하는 동안 그 안에
서 탁탁 또는 펑하는 소리가 계속되거나 자
주 발생할 경우에는 플러그를 빼고 대리점
또는 서비스 기술자에게 문의하십시 오. 일부
LCD 프로젝션 TV에서는 특히 전원을 켜거
나 끌 때 가끔씩 이러한 소리가 자연적으로
발생할 수도 있습니다.
3
물체 및 액체의 유입
캐비닛 슬롯을 통해 기기 안으로 어떤 종
류의 물체도 넣지 마십시오. 위험 전압점
을 건드리거나 내부 부품을 단락하게 되
면 화재나 감전 사고가 발생할 수 있습니
다. 어떤 종류의 액체도 기기에 엎지르지
마십시오.
부속품
제조업체에서 추천하지 않는 부속품을
사용하지 마십시오. 위험을 초래할 수
있습니다.
청소 정보
LCD 프로젝션 TV의 캐비닛은 마르고 부
드러운 천으로 닦으십시오. 화면에서 먼지
를 없애려면 마른 천으로 살살 닦으십시
오. 묵은 때는 천을 연 성 비 누나 더운 물에
살짝 적셔서 닦으면 없앨 수 있습니다. 청
소할 때 시너나 벤젠 같은 강한 용액은 절대로 사용하지 마
십시오.
LCD 프로젝션 TV를 오랫동안 사용하면 화면이 어두워져
서 LCD 프로젝션 TV 내부를 청소해야 할 수 있습니다. 전
문 서비스 요원과 상의하십시오.
화면 청소
화면은 빛의 반사를 막기 위해 특수 코팅되어 있습니다. 화
면을 잘못 청소하면 화면이 손상을 입게 됩니다. 화면을 청
소할 때는 다음 사항을 준수해 주십시오.
❑ 화면은 제공된 청소포 또는 유리 닦는 헝겊과 같은 부
드러운 천으로 닦으십시오.
❑ 심한 얼룩을 없애고자 할 때는 제공된 청소포 또는 유
리 닦는 헝겊을 연성 세제액을 탄 물에 적셔서 사용하
십시오.
❑ 화면의 코팅이 벗겨지게 되므로 연마제, 알칼리성 세
제, 산성 세제, 세척용 분말, 화학섬유 그리고 알콜, 벤
젠, 신나와 같은 용해제는 사용하지 마십시오.
설치
물과 습기
─욕조, 세면기, 부엌 개수대, 세탁기
근처, 습한 지하실 안이나 수영장 근
처에서─ 전선을 통해 작동하는 기기
를 사용하지 마십시오.
액세서리
불안정한 카트, 스탠드, 테이블, 선반
등에 기기를 놓지 마십시오. 기기가
떨어지면 어린이나 어른이 심각한 부
상을 입을 수 있으며 기기에도 심각 한
손상이 발생할 수 있습니다. 제조업체
에서 LCD 프로젝션 TV 의 특정 모델
용으로 추천한 카트 또는 스탠드를 사
용하십시오. 가전 제품이 놓인 카트를
조심해서 옮기십시오. 갑자기 멈추거
나 과도한 힘을 가하거나 평탄하지 않은 표면을 통과할 경
우 뒤집어질 수 있습니다.
환기
캐비닛의 뒷면 또는 밑면에 있는 슬롯과 구멍은 환기용으
로 만들어진 것입니다. 기기를 적절히 작동하거나 과열을
방지하려면 이 슬롯과 구멍을 막거나 덮지 마십시오.
❑ 헝겊이나 기타 물질로 슬롯과 구멍을 덮
지 마십시오.
❑ 침대, 소파, 양탄자 또는 이와 유사한
표면에 기기를 놓아 슬롯과 구멍을 막
지 마십시오.
❑ 환기에 방해가 되므로 책장이나 붙박
이 캐비닛과 같은 사방이 막힌 공간에
기기를 놓지 마십시오.
❑ 기기를 라디에이터 또는 난방 장치의
통풍 조절기 근처와 온돌방 바닥에 직접
놓거나 직사광선에 두지 마십시오.
전원 코드 보호
전원 코드 위에 물체를 놓거나 코드를 감지
마십시오. 전원 코드를 함부로 사용하거나
닳기 쉬운 곳에 두지 마십시오.
안테나
실외 안테나 접지
실외 안테나를 설치할 경우 다음 주의 사항을 따르십시오.
실외 안테나 시스템을 전력선, 기타 전등 또는 전기 회로의
윗부분 즉, 전력선이나 전기 회로와 접촉할 수 있는 곳에
설치하지 마십시오.
실외 안테나 시스템을 설치할 때 전력선 또는 회로와
접촉하지 않도록 매우 조심해야 합니다. 전력선 또는
회로와 접촉할 경우 치명적 손상을 막을 수 없습니다.
급격한 전압 변화 및 축적된 정전하에서 보호할 수 있는 곳
에 안테나 시스템을 접지해야 합니다.
번개
번개와 세찬 비를 동반하는 거친 날씨에 텔레비전 수신기
를 추가적으로 보호하거나 장기간 기기를 사용하지 않을
경우 콘센트에서 플러그를 빼고 안테나를 분리해야 합니
다. 이런 경우 번개와 급격한 전력의 변화로 인한 손상을
막을 수 있습니다.
서비스
수리해야 할 심각한 손상
다음과 같은 상황인 경우 콘센트에서 플러그를 뺀 후 서비
스 전문 기술자에게 문의하십시오.
❑ 전원 코드나 플러그가 손상
또는 마모된 경우
❑ 기기에 액체를 엎지른 경우
4
❑ 비 또는 물에 기기가젖은 경우
❑ 기기를 떨어뜨려 과도한 충격을
받았거나 캐비닛이 손상된 경우
❑ 사용 설명서를 따라 기기를
작동시켰는데 정상적으로 작
동하지 않을 경우
사용 설명서에 명시되어 있는
제어 장치만을 조정하십시오.
다른 제어 장치를 잘못 조정
하면 기기에 손상을 가져올
수 있으며 종종 전문 기술자
가 기기를 정상적인 작동 상
태로 복구하는 데 엄청난 노
력을 기울여야 합니다.
❑ 작동 중 기기가 확실한 변화를 나타낼 경우 수리해야
합니다.
서비스
기기를 직접 수리하려고 시도하지 마십시오.
임의로 캐비닛을 열면 위험한 전압이나 기타
위험을 초래할 수 있습니다. 기기를 수리하려
면 서비스 전문 기술자에게 문의하십시오.
교체 부품
부품을 교체할 경우 원래 부품과 동일한 특성을 가진 부품
이라고 제조업체에서 명시한 교체 부품을 사용하여 서비스
전문 기술자가 교체했음을 서면으로 증명했는지 확인하십
시오.
무단 교체는 화재, 감전 및 기타 위험을 초래할 수 있습니
다.
안전 점검
기기에 대한 서비스 또는 수리를 끝냈는지
확인하려면 제조업체에서 명시한 안전 점검
순서를 수행하도록 서비스 전문 기술자 에게
요청하여 기기가 안전하게 작동하고 있 음을
확인 및 증명하도록 하십시오.
기기의 수명이 다할 경우 기기를 잘못 폐기
하면 화상관이 폭발할 수 있습니다. 서비스
전문 기술자에게 요청하여 본 기기를 폐기
하십시오.
안전주의에 대해
LCD 프로젝션 TV 를 이동할 때
는 충분히 주의합니다.
LCD 프로젝션 TV를 재위치에 두려
고 할 때 발이나 발가락이 끼이지 않
도록 주의합니다.
LCD 프로젝션 TV를 설치하는 동안
발밑을 잘 보십시오.
LCD 프로젝션 TV 는 지정된 방법으로
이동시키십시오.
LCD 프로젝션 TV를 지정된 방법과 다르
게 그리고 적은 인원수로 이동시키게 되면
떨어뜨리거나 심한 손상을 가져올 수 있습
니다. 아래에 언급된 지시에 따르도록 하십
시오.
❑ LCD 프로젝션 TV는 지정된 인원수로 이동시키십시
오 (16 페이지 참조 ).
❑ 스피커 부분을 잡고 LCD 프로젝션 TV 를 이동시키 지
마십시오.
❑ 이동시킬 때는 LCD 프로젝션 TV를 단단히 잡으십시
오.
LCD 프로젝션 TV 에 대하여
LCD 프로젝션TV 는 최첨단기술에 의해 제작되었으나
LCD 화면에 검은 반점이나 광원의 불빛 ( 빨간색, 파란색
또는 초록색) 이 가끔 나타날 수 있습니다. 이는 LCD패널
구조상의 문제로 고장이 아닙니다.
설치
❑
화면에 직사광선 또는 강한 빛이 바로 비치면 화면 뒤
의 반사로 인해 화면에 부분적으로 흰색이 나타납니
다. 이는 LCD 프로젝션TV 의 구조상의 문제입니다.
화면을 직접적인 조명 또는 직사광선에 노출시키지
마십시오.
❑ 화질은 시청하는 위치의 영향을 받습니다. TV 를 가
까이에서 보면 눈에 피로를 느끼게 됩니다.
최상의 화질을 얻기 위하여 사용설명서의 지시에 따
라 LCD 프로젝션TV 를 설치하십시오.
LCD 프로젝션 TV 가 KF-50DX200K 인 경우에는
1.8m, KF-60DX200K 인 경우에는 2.2m 이상 떨어
진 곳에 앉도록 하고 수직시야는 60° 이로, 수평시야
는 130° 이내로 하십시오.
❑ 벽 가까이에 LCD 프 로젝션TV 를 설치할 때는 벽에 서
적어도 10cm(4 인치 ) 떨어지게 하십시오.
프로젝션 램프
❑
LCD 프로젝션TV 에는 광원으로 프로젝션 램프가 사
용되고 있습니다. 오래동안 LCD 프로젝션 TV 를 사
용하여 프로젝션 램프가 소모되면 화면의 화상이 어
두워지거나 화상이 나타나지 않습니다. 앞 패널의 램
프교체 LED표시가 빨간색으로 깜박이면 램프를 새
로운 Sony XL-2000K 교체용 램프로 교체하십시오
( 별매 ). 간혹 램프가 램프 유니트안에서 소리를 내면
서 터질 경우가 있지만 깨어진 파편이 램프 유니트 밖
으로 나오지 않도록 안전 설계되어 있습니다 (11 페
이지의 “램프 교체하기”참조 ).
냉각 팬
❑
이 LCD 프로젝션TV에는 내부 온도가 상승하는 것을
방지하기 위해 냉각 팬이 사용되고 있습니다 . L CD 프
로젝션 TV 를 설치하는 장소에 따라서는 냉각 팬의
소음이 납니다.
5
목차
Sony LCD 프로젝션 TV 제품 소개
Sony LCD 프로젝션 TV 의 소개................... 7
설명서 사용법...............................................8
LCD 프로젝션 TV 즐기기.............................9
램프 교체하기 ............................................11
LCD 프로젝션 TV 설치 및 연결
제품 내용....................................................15
리모컨에 건전지 넣기..................................15
LCD 프로젝션 TV 이동하기........................16
LCD 프로젝션 TV 가 넘어지지 않도록
하기 위하여..........................................17
벽 가까이에 LCD 프로젝션 TV 를
설치할 때.............................................17
권장 시야....................................................18
커넥터 종류.................................................19

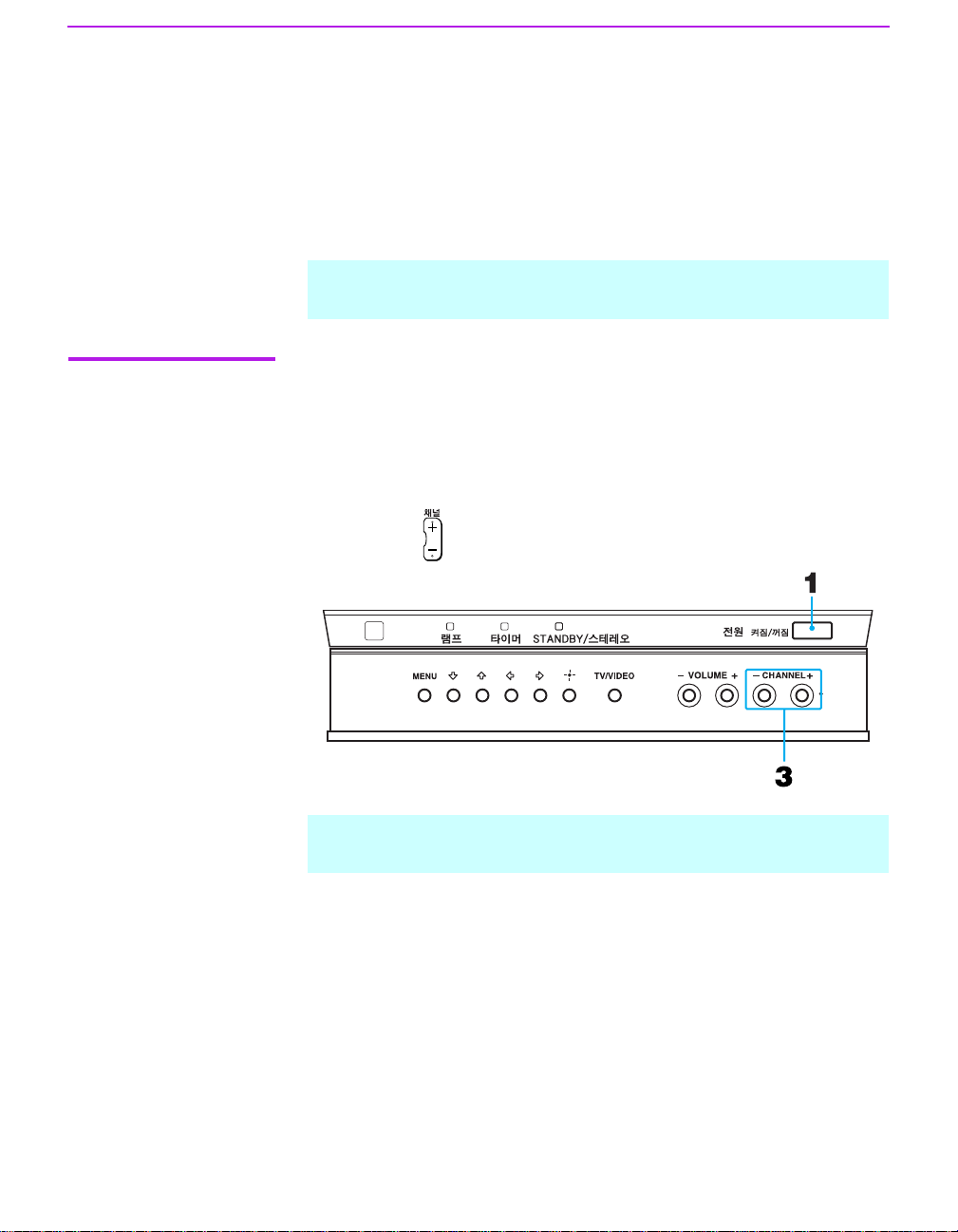

LCD 프로젝션 TV 제어와 커넥터 ..............20

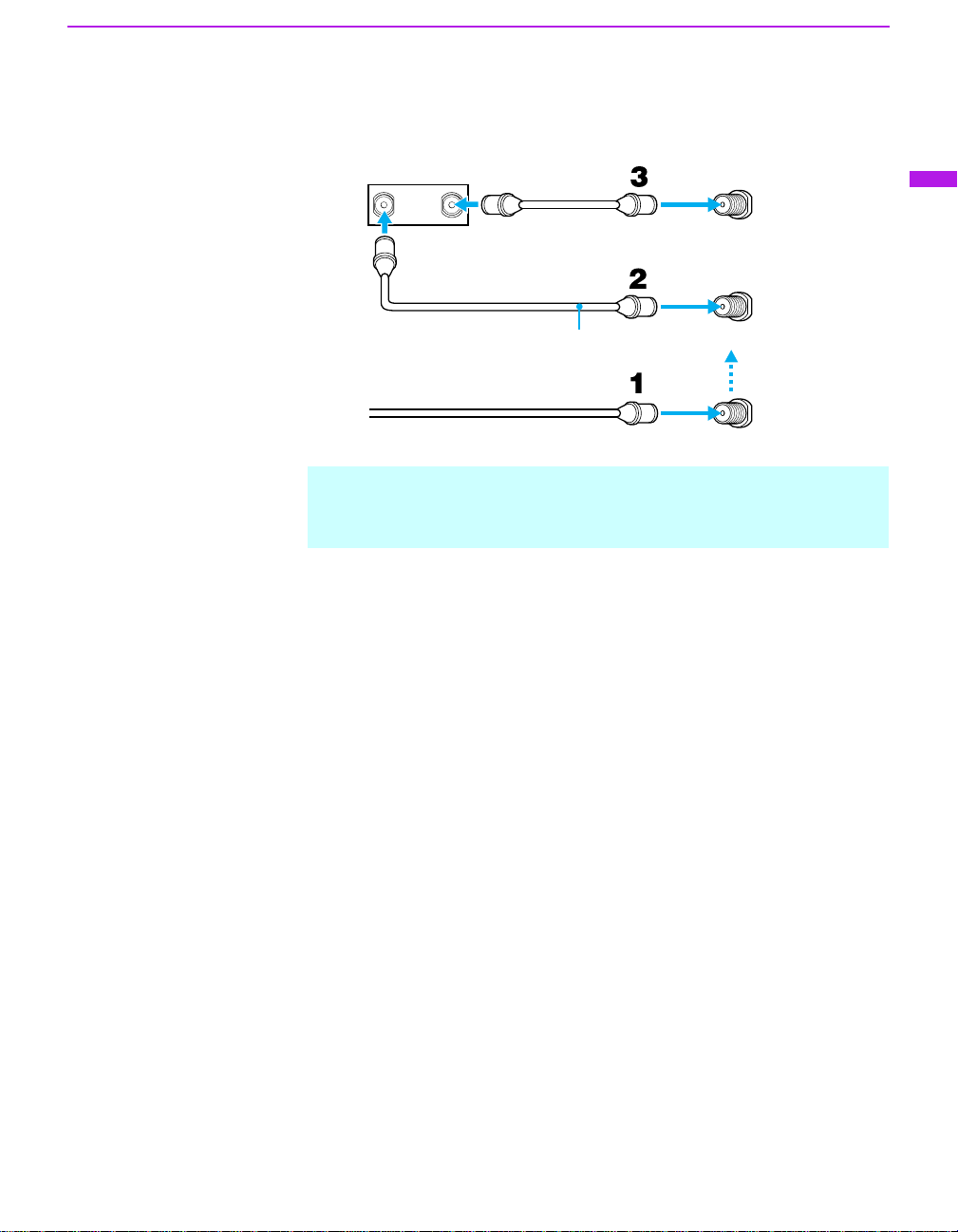

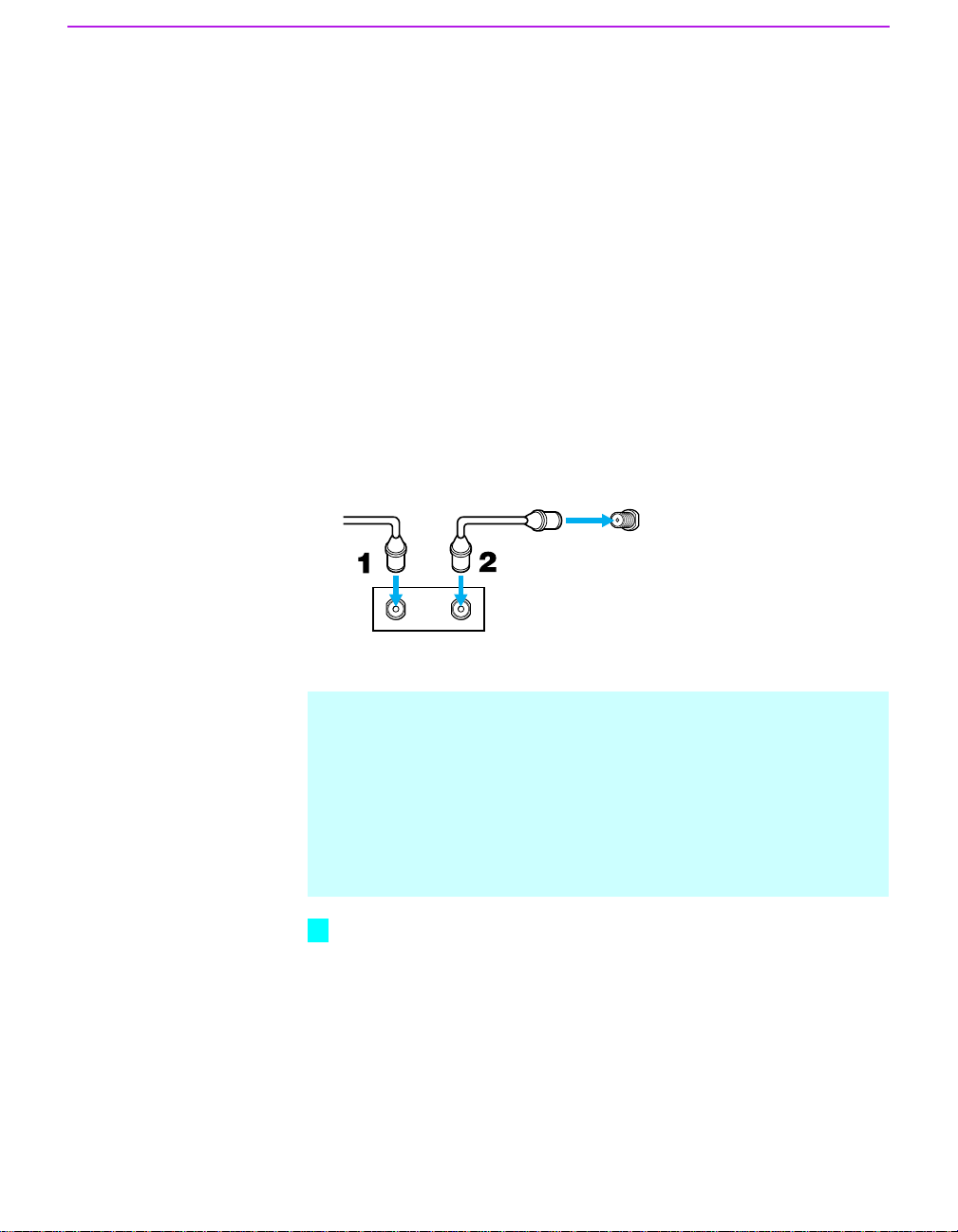

기본 연결 (케이블 TV 또는 안테나와
연결하기) ............................................23

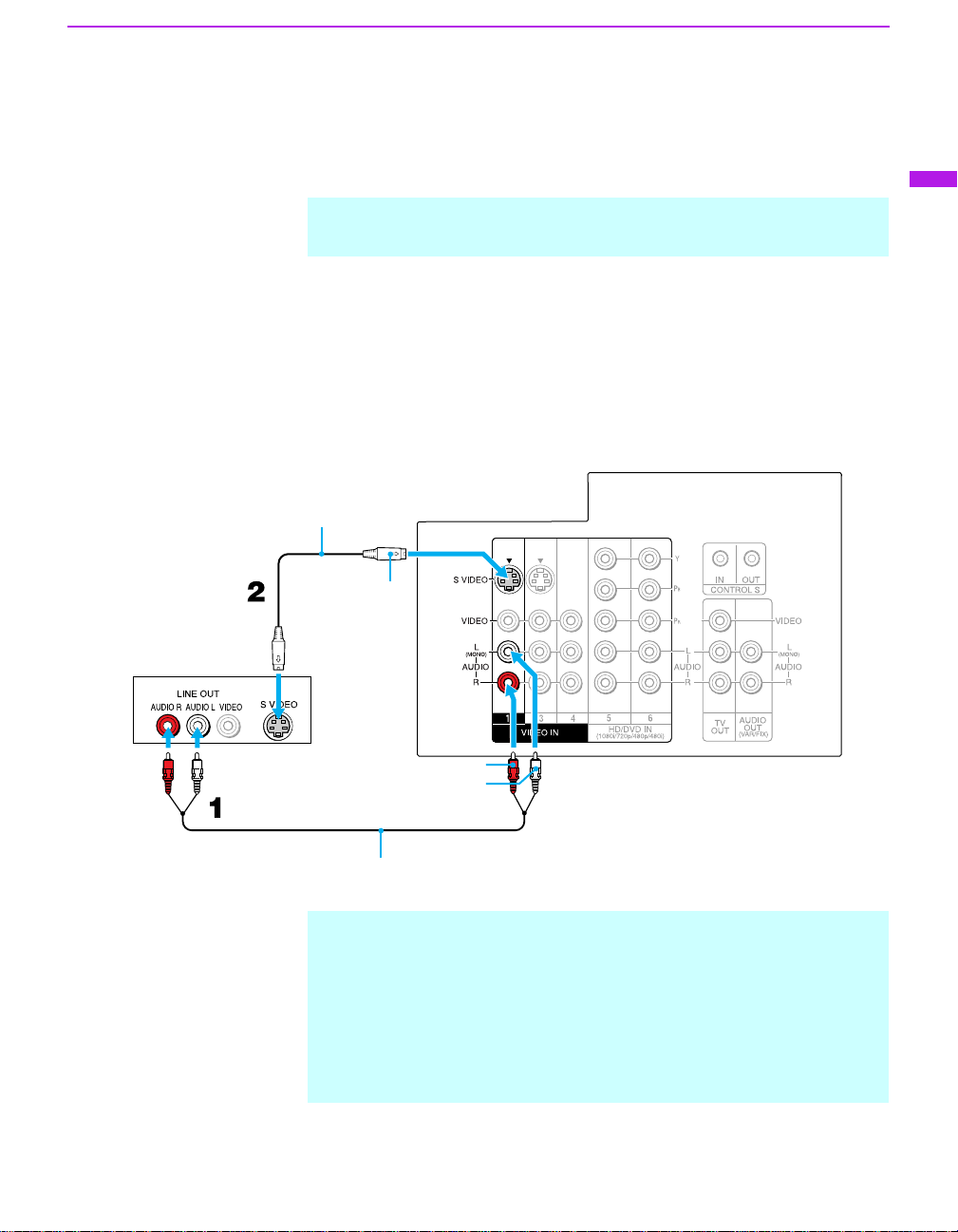

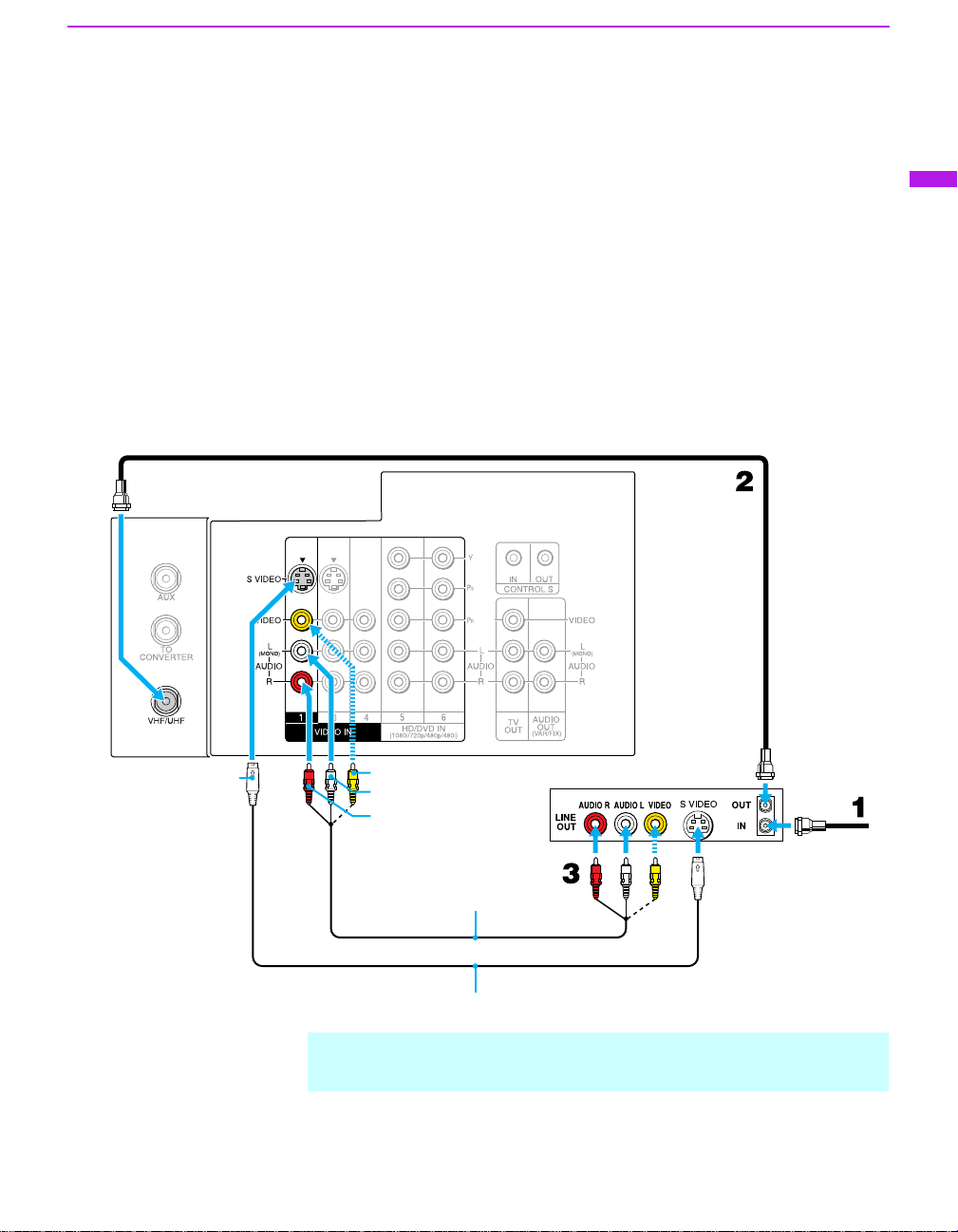

VCR 및 케이블 연결하기 ...........................27

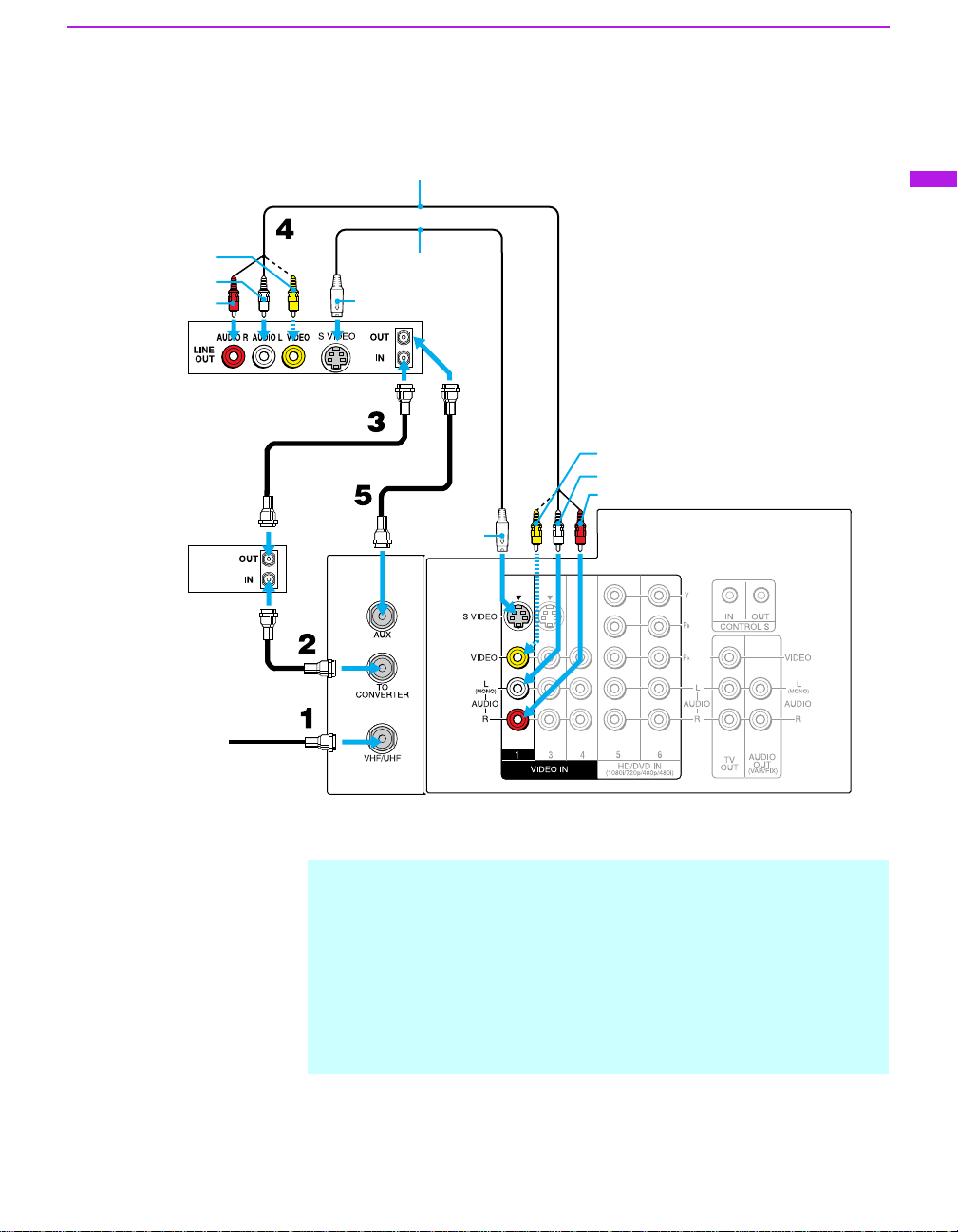

VCR 및 케이블 TV 수신기 연결하기...........28

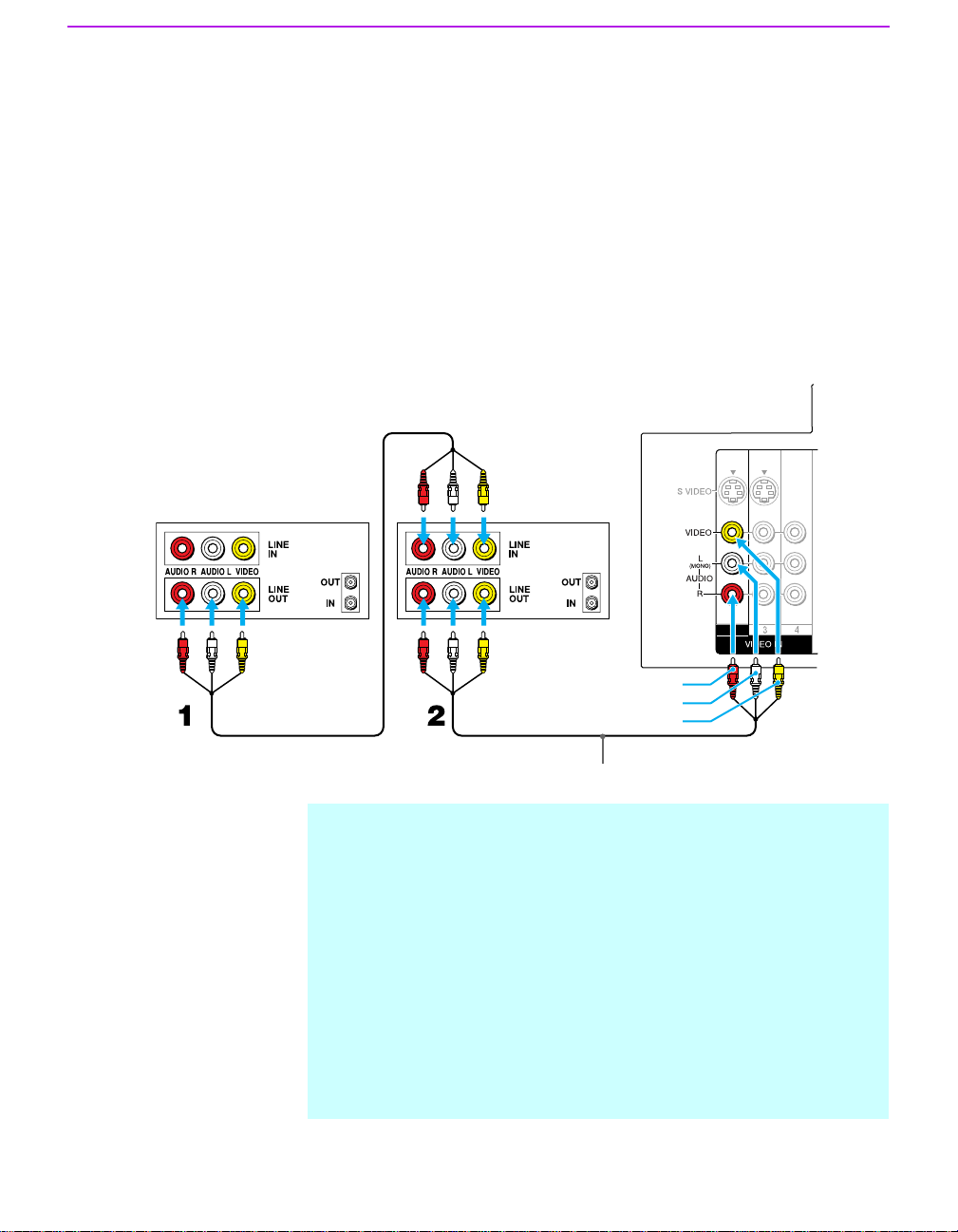

테이프 편집을 위해 비디오 2 대 연결하기 ... 30

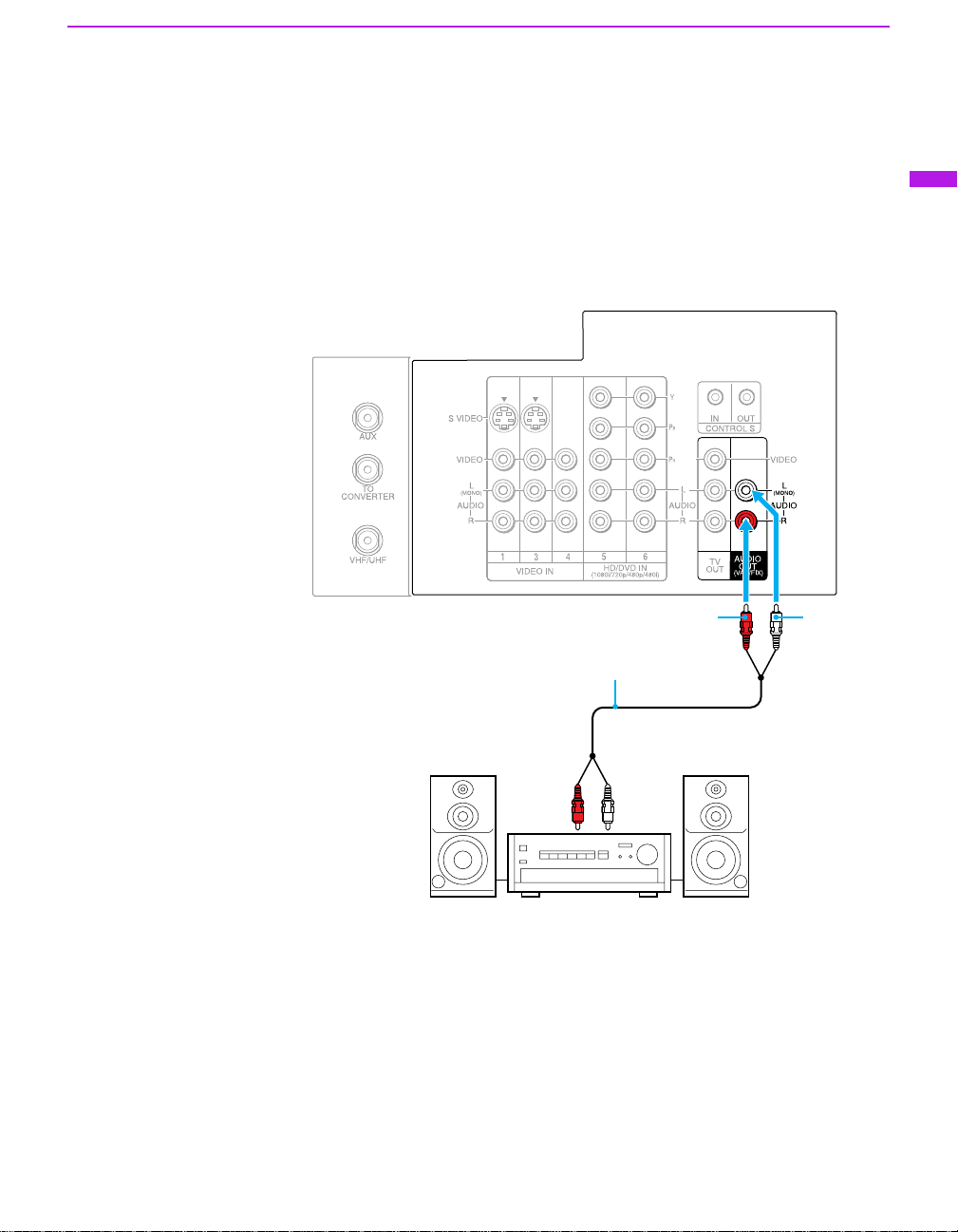

음성 수신기 연결하기..................................31

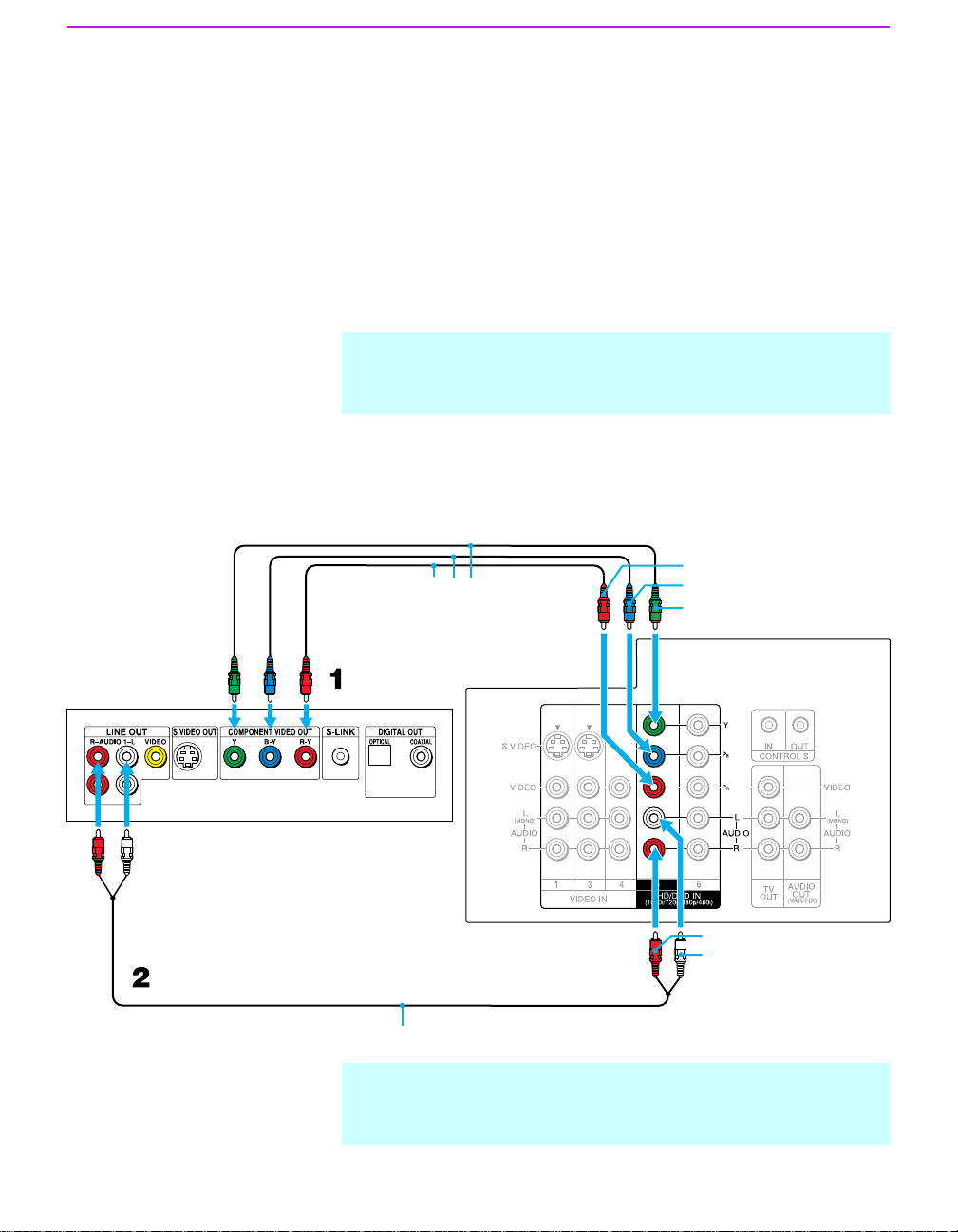

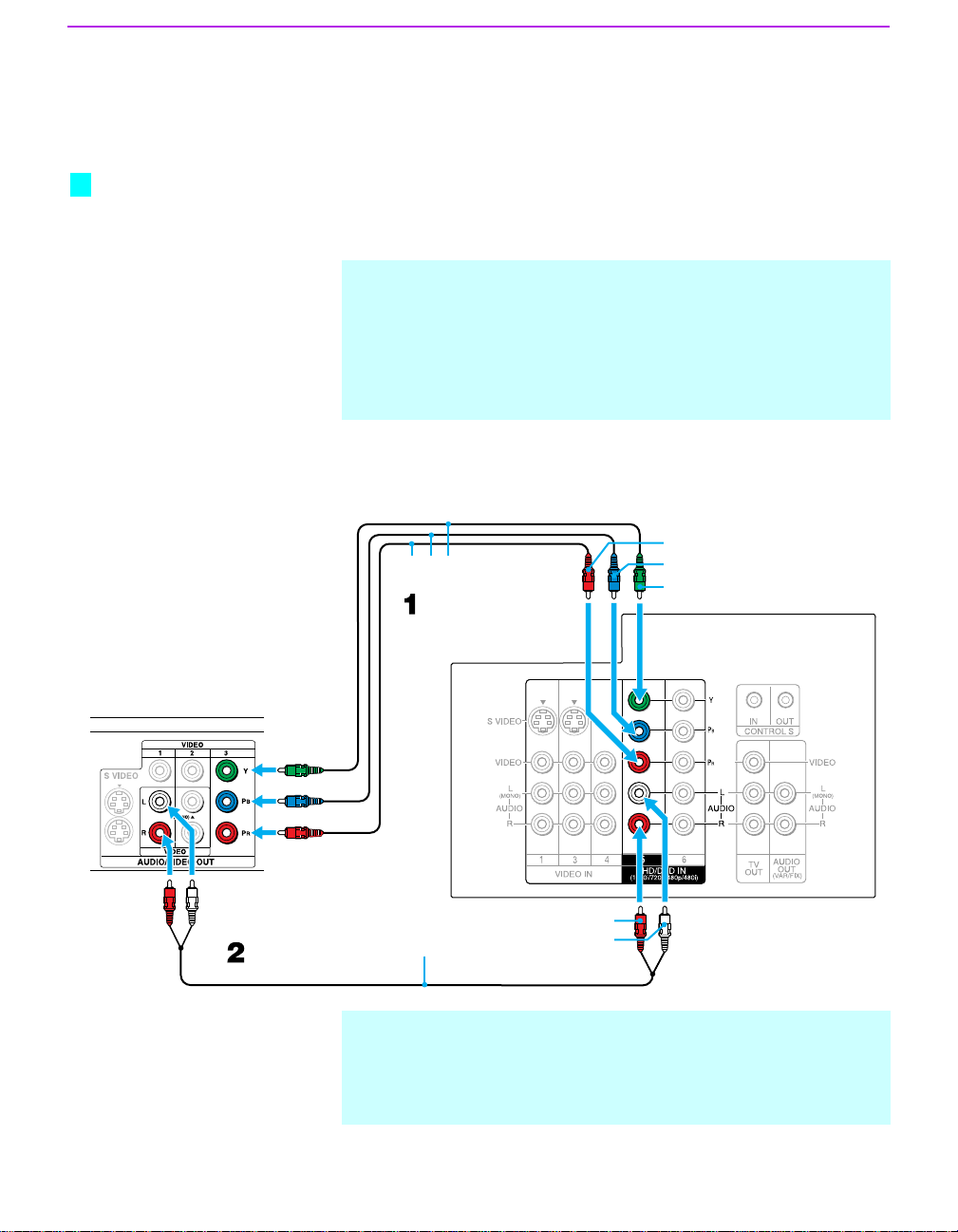

컴포넌트 영상 커넥터로 DVD 플레이어
연결하기 ............................................. 32
A/V 커넥터로 DVD 플레이어 연결하기 ......33
디지털 TV 수신기 연결하기 .......................34

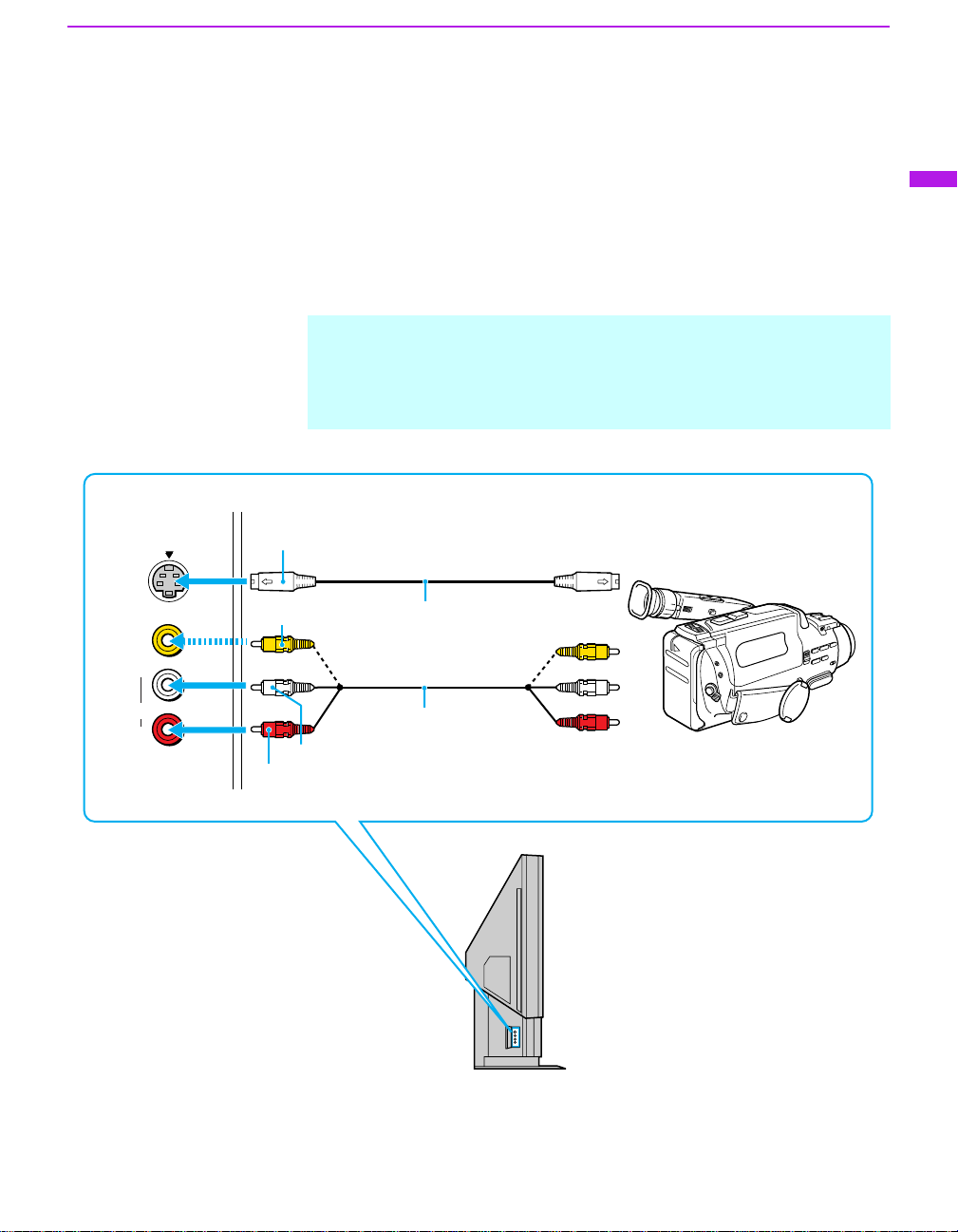

캠코더 연결하기 ........................................35

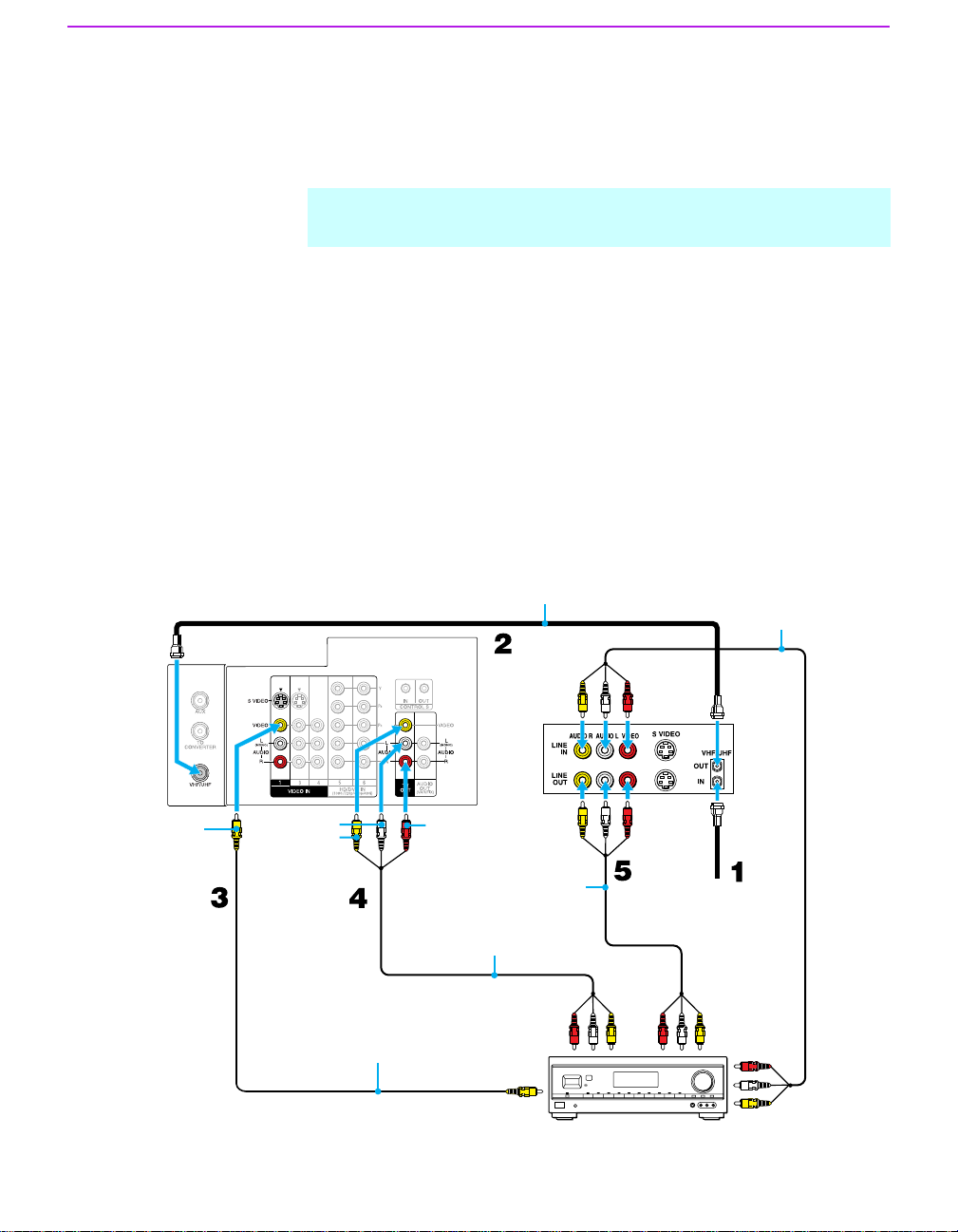

AV 수신기 연결하기 ..................................36

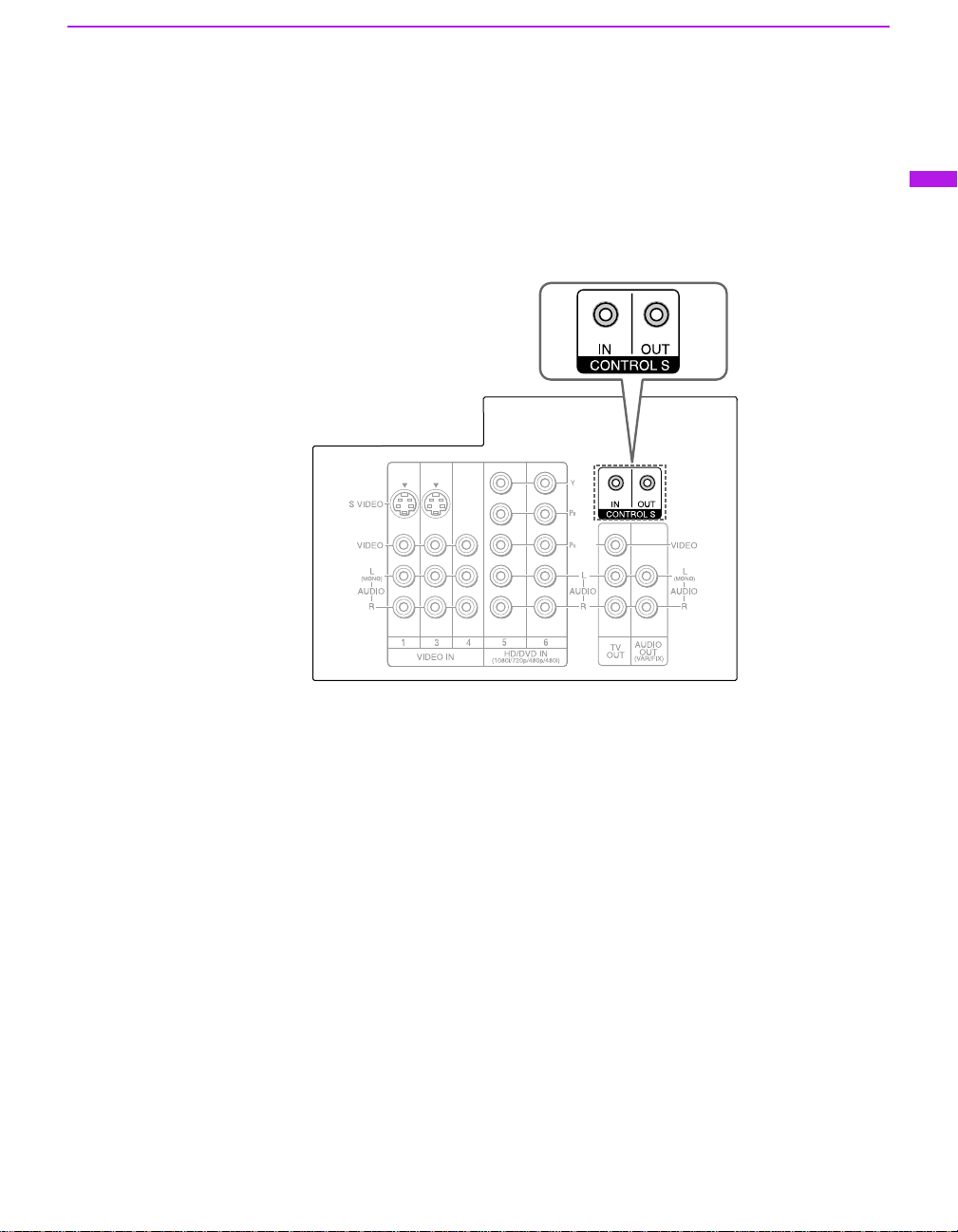

CONTROL S 기능 사용하기.......................37
LCD 프로젝션 TV 자동 설정하기 ...............38
기능 사용하기

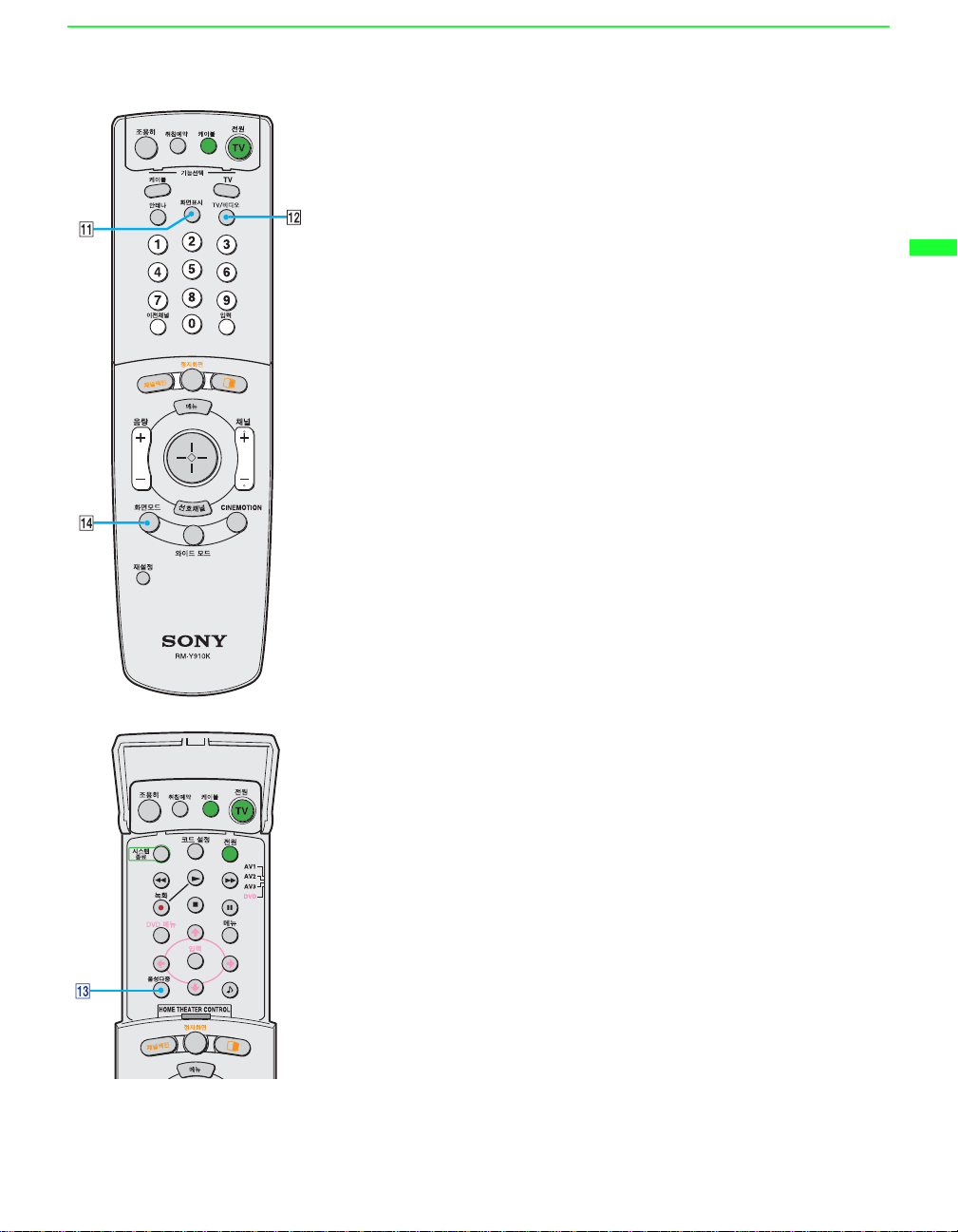

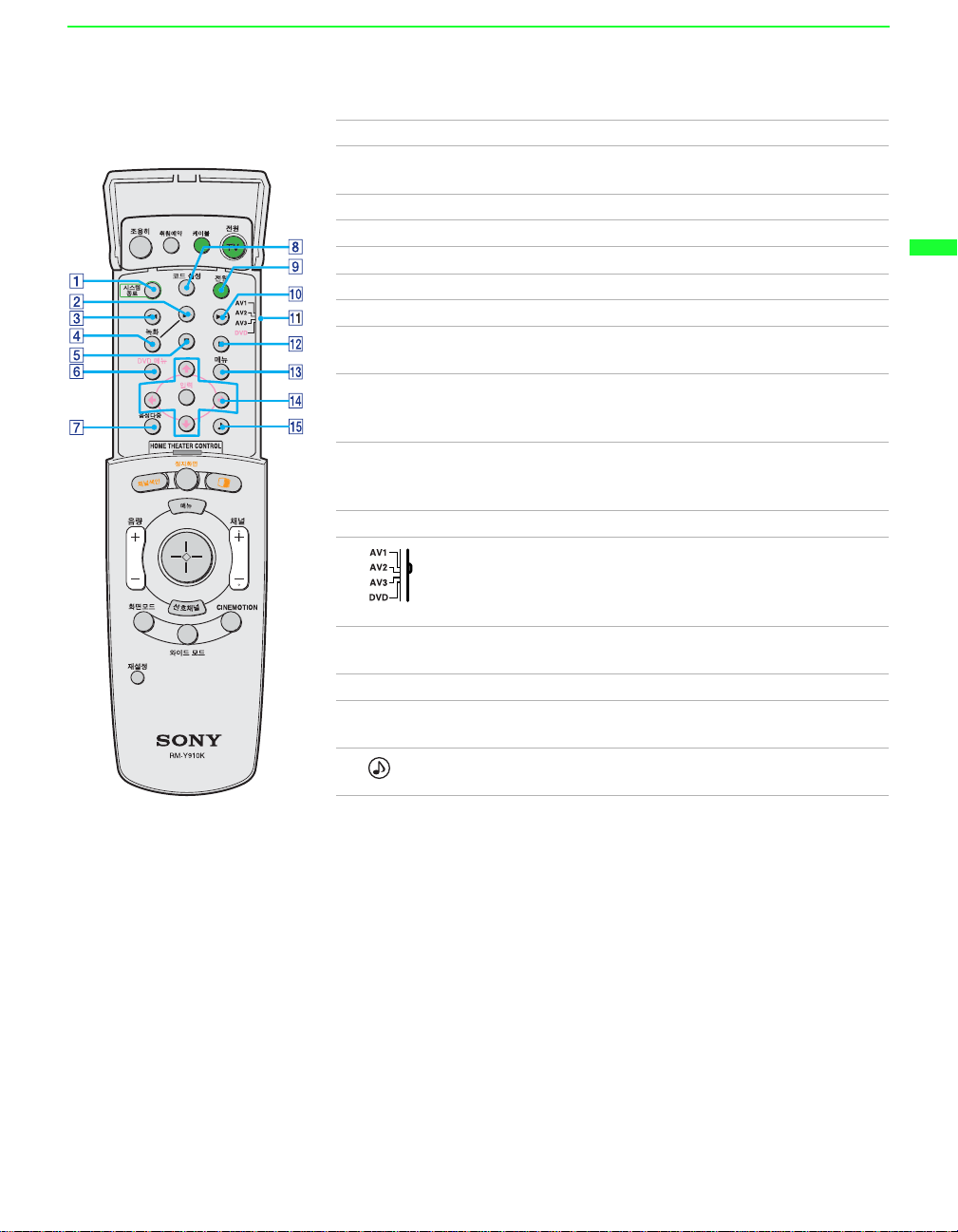

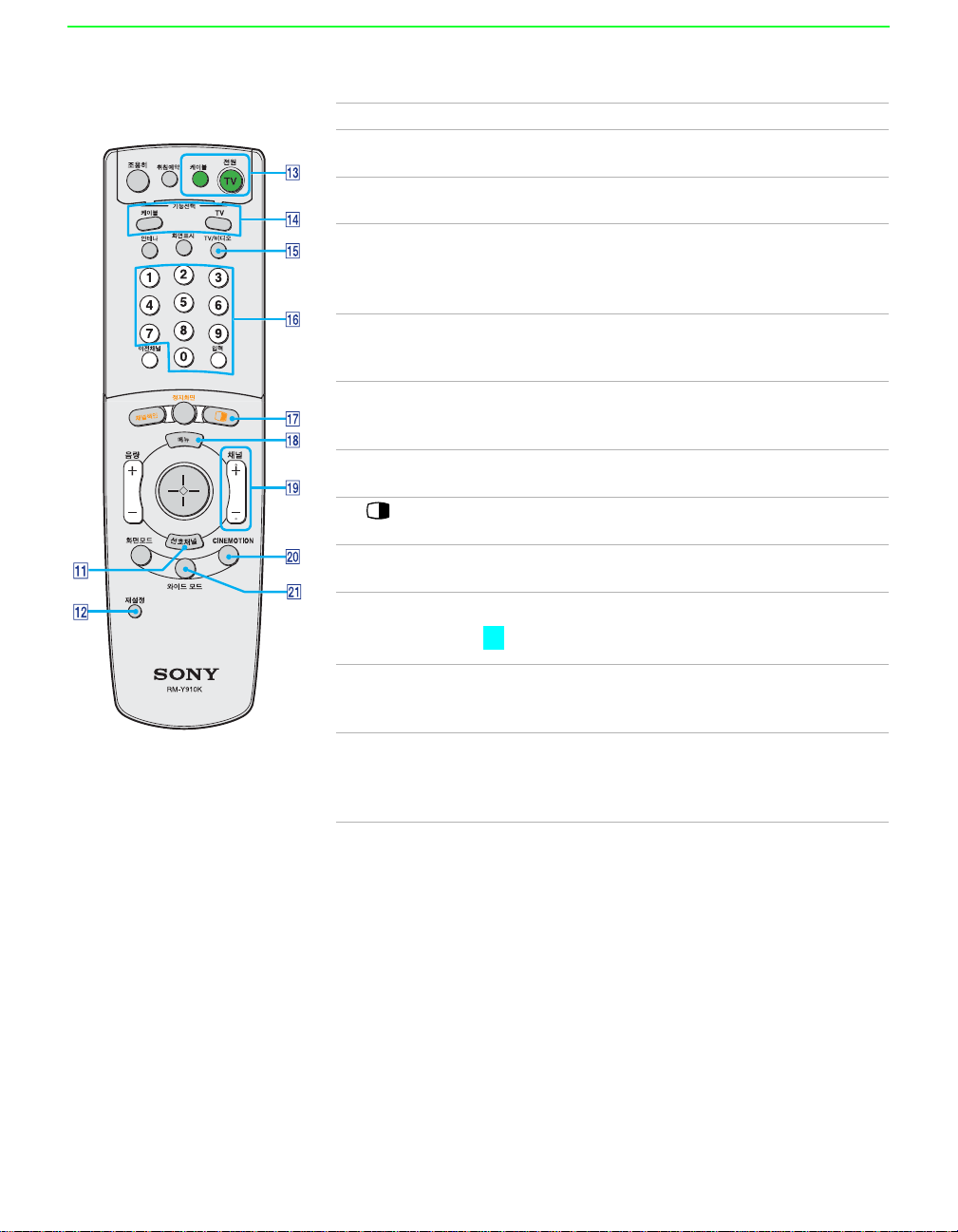

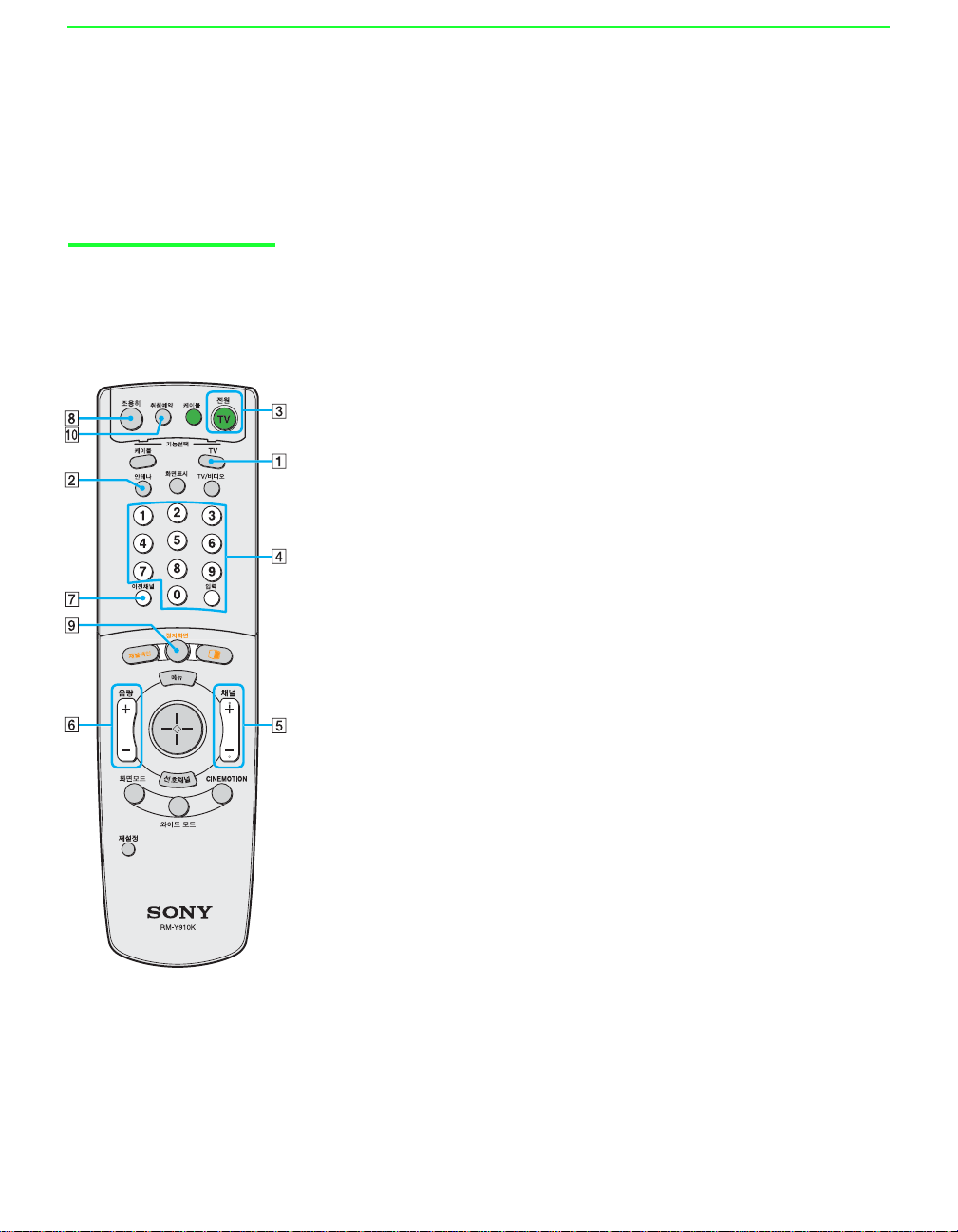

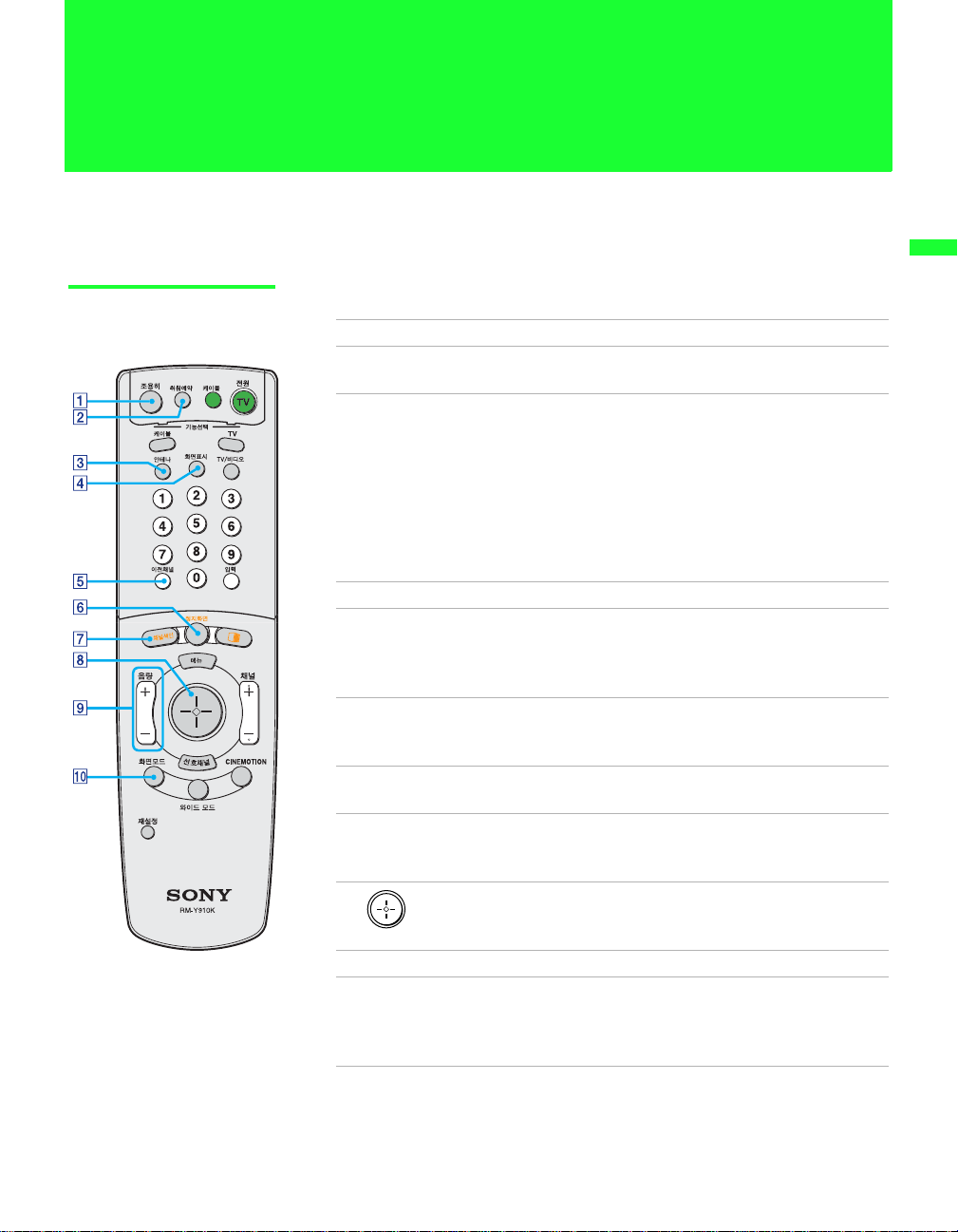

리모컨 사용하기..........................................39
TV 시청하기...............................................42
디지털 TV 시청하기...................................44

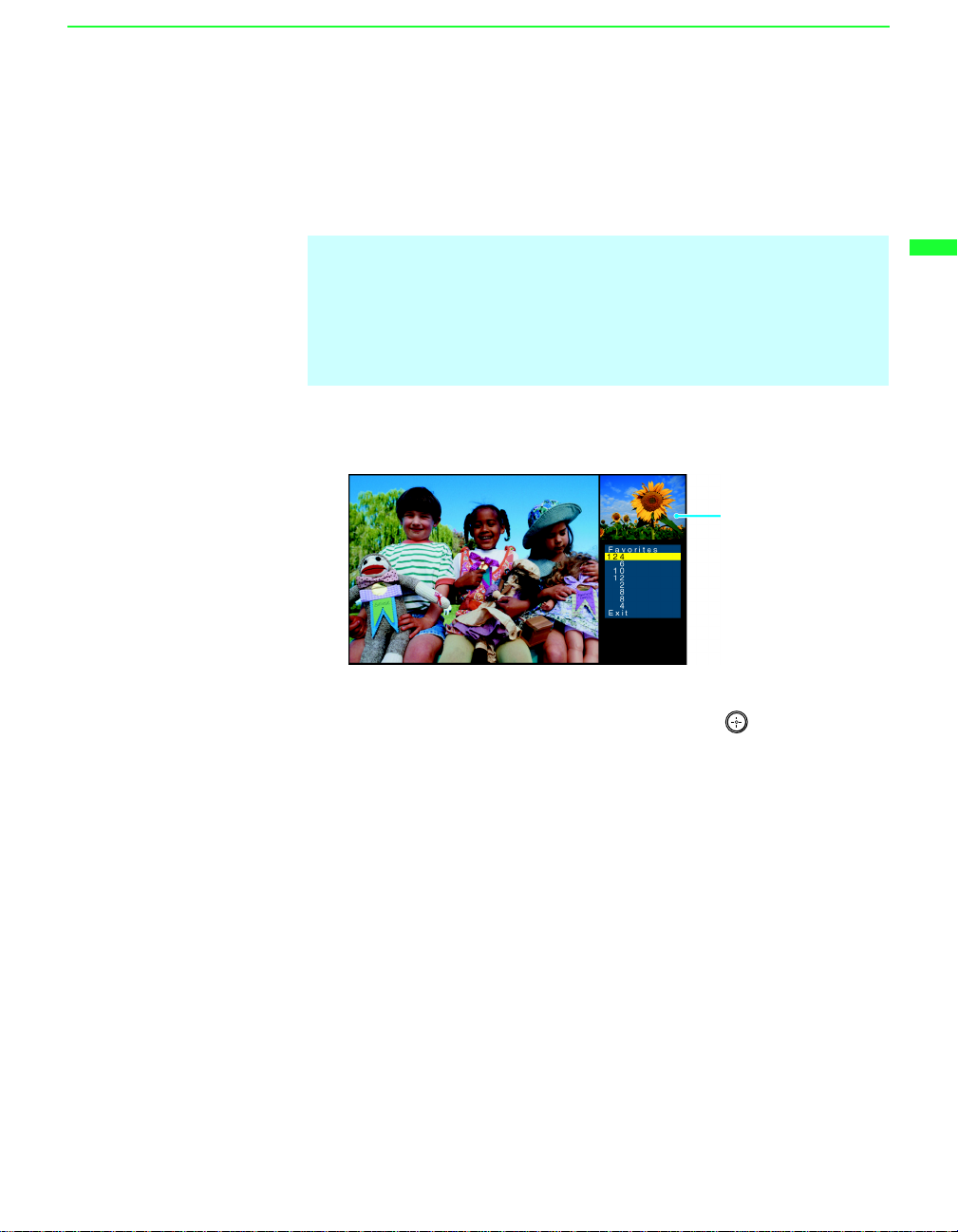

선호채널 사용하기......................................45

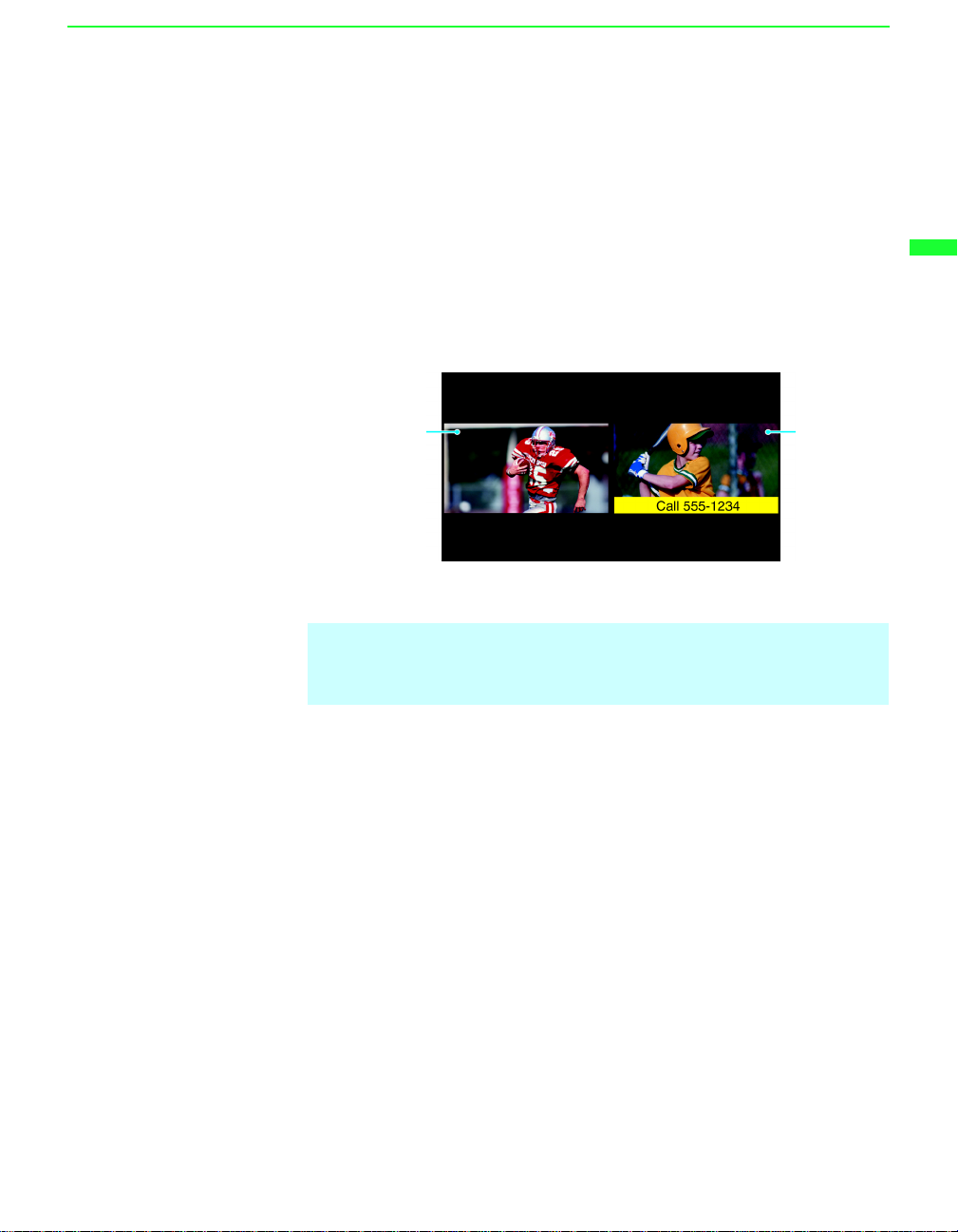

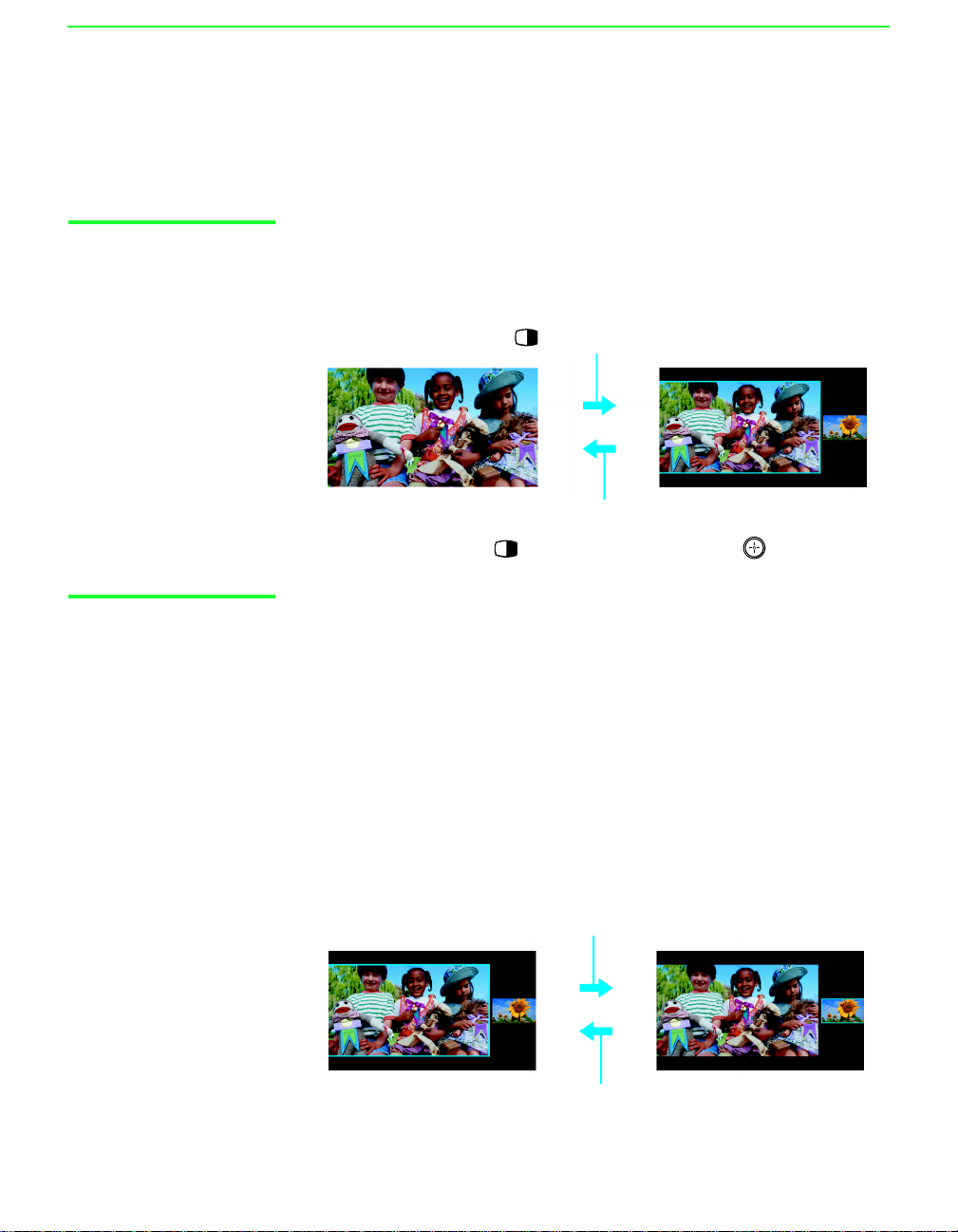

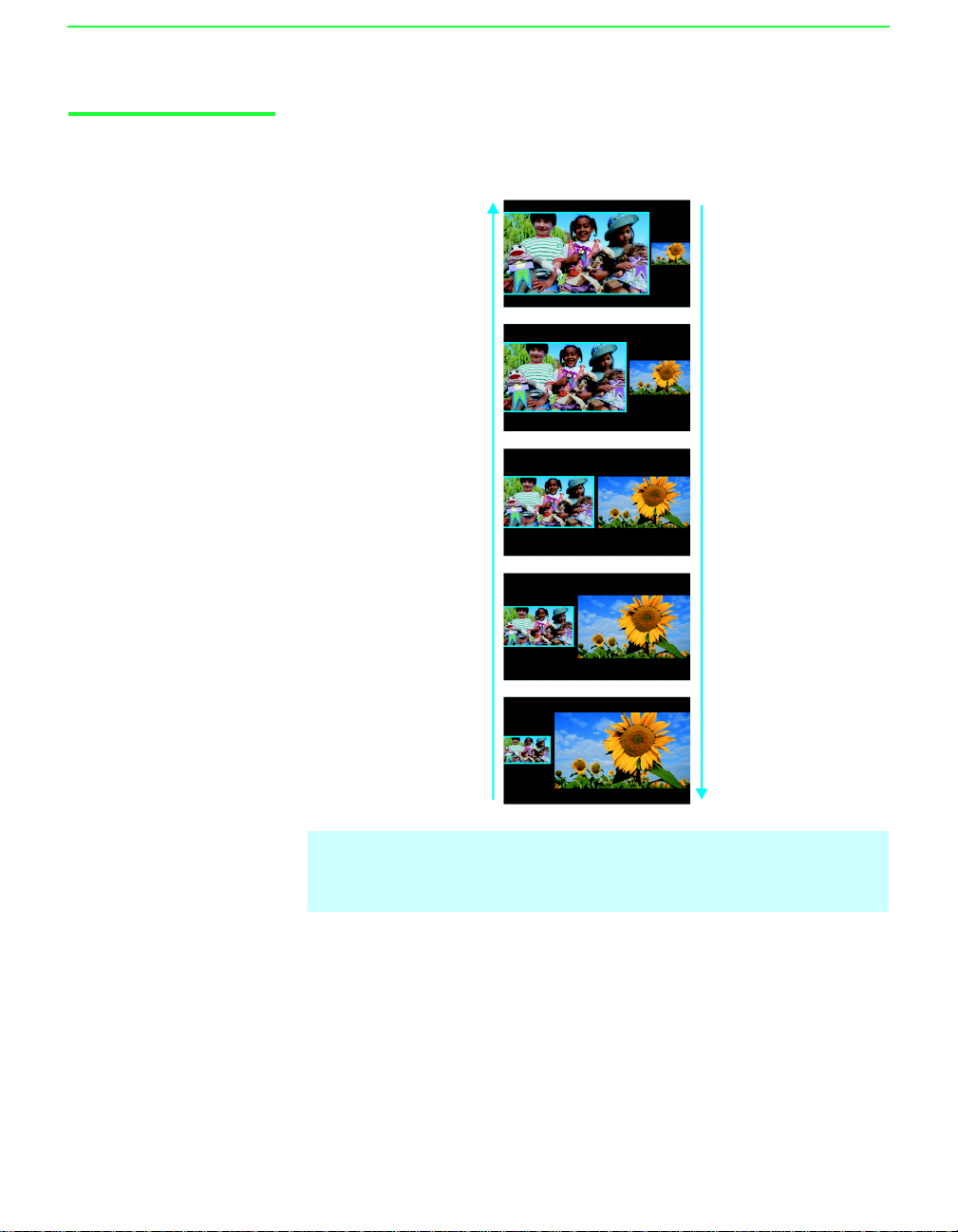

두 화면 사용하기
정지화면 기능 사용하기 .............................49
채널색인 스크롤 사용하기...........................50

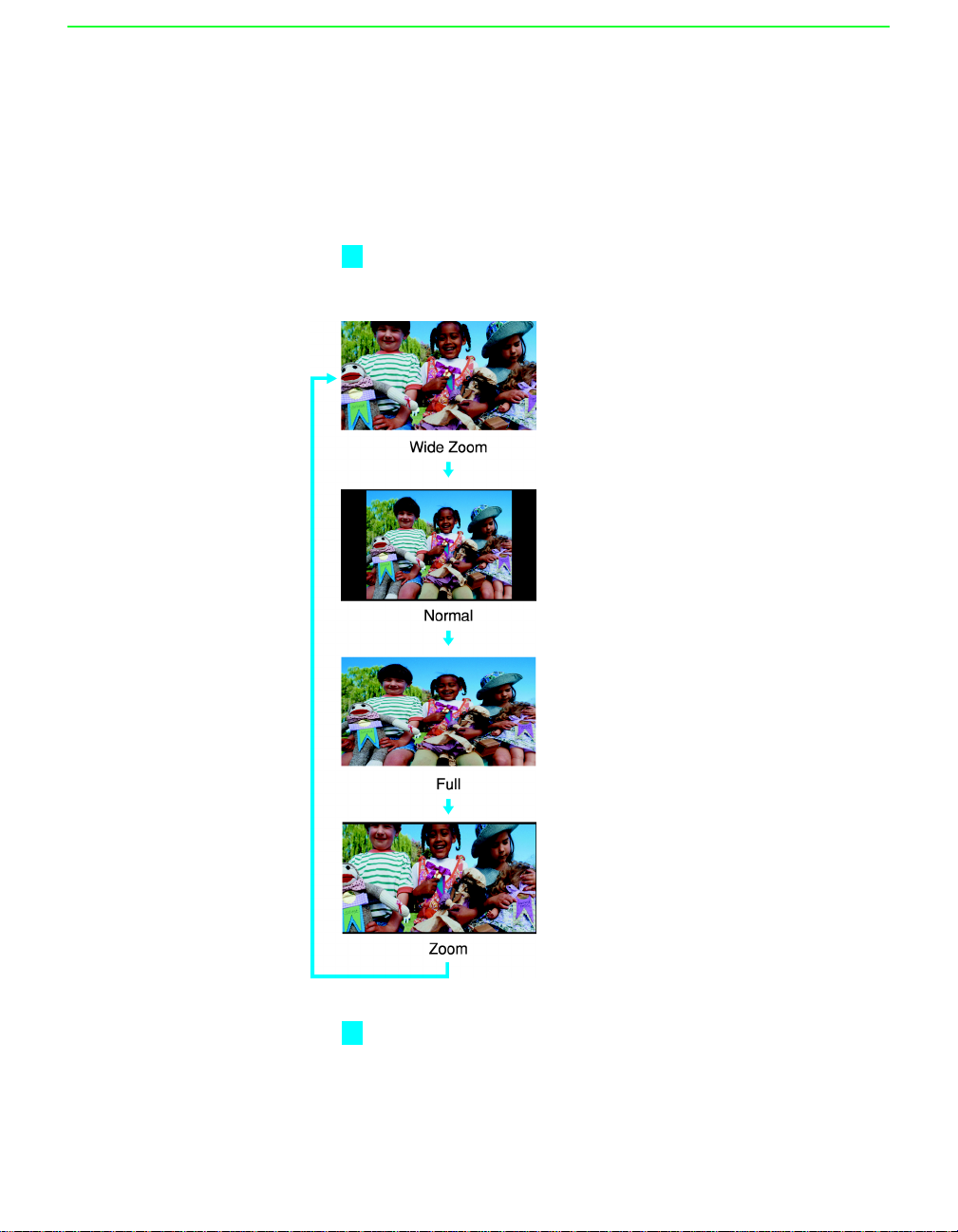

와이드화면 모드 사용하기...........................52
™
......................................46

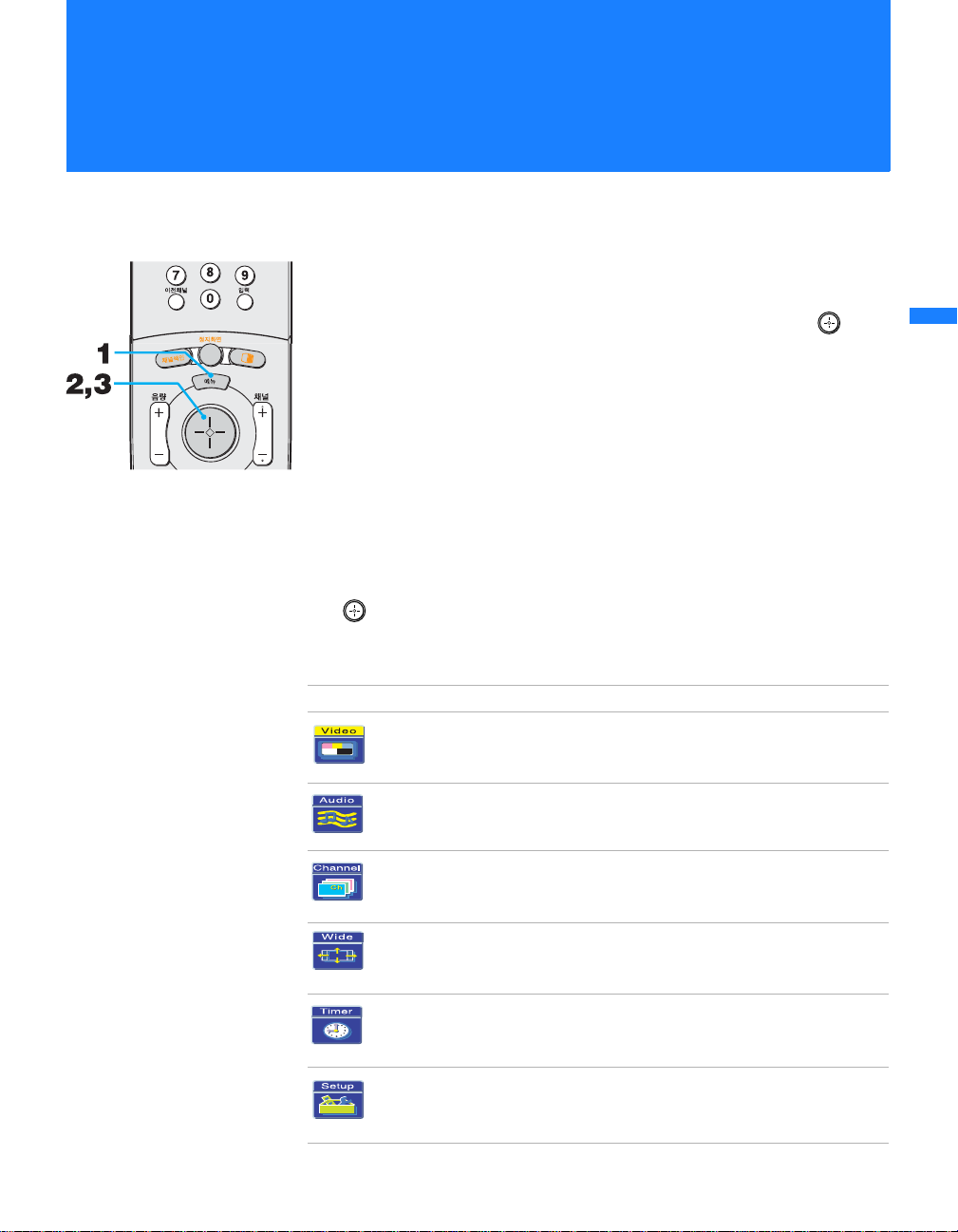

메뉴 사용하기
개요............................................................53
영상 메뉴 사용하기....................................54
음성 메뉴 사용하기....................................56

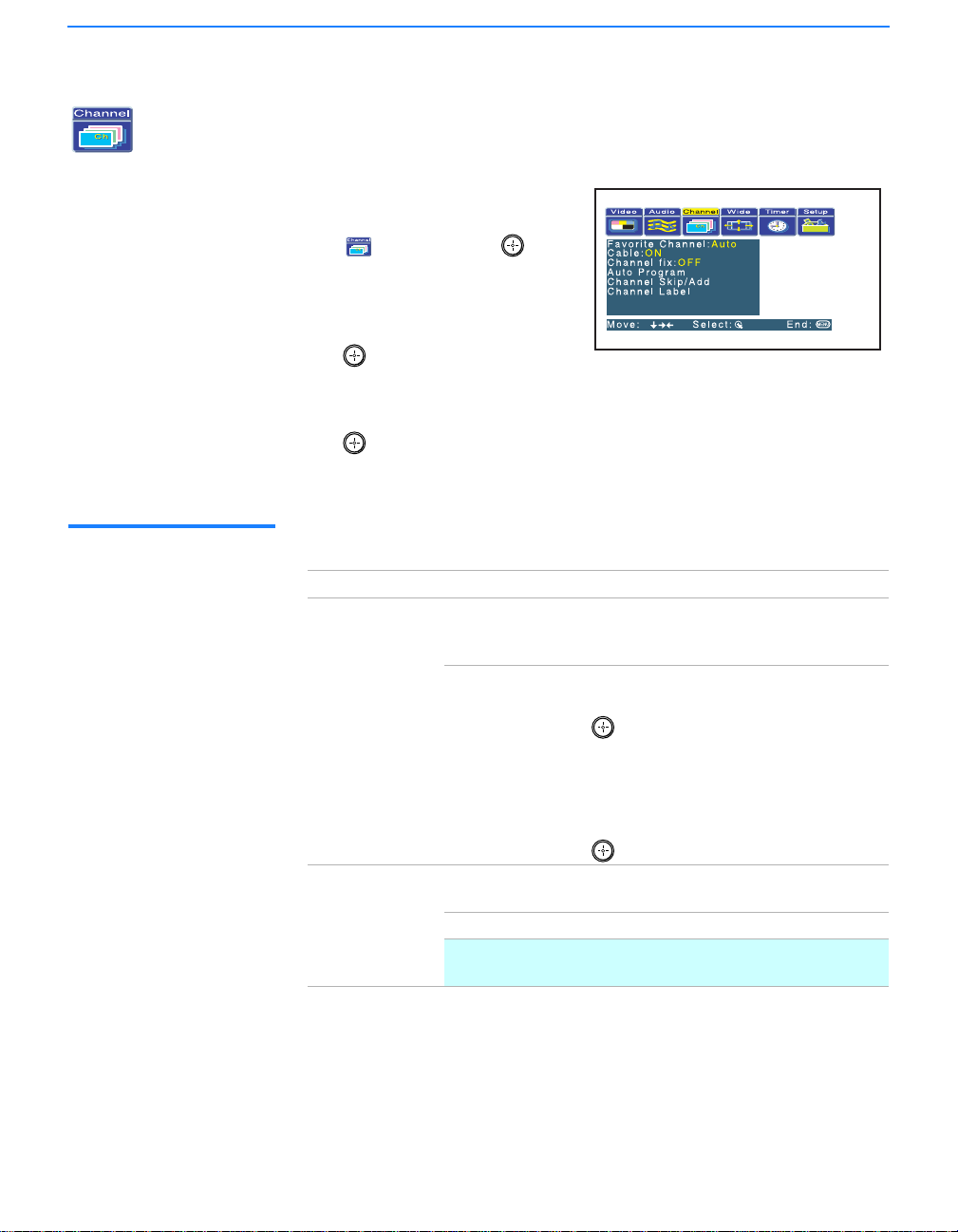

채널 메뉴 사용하기....................................58

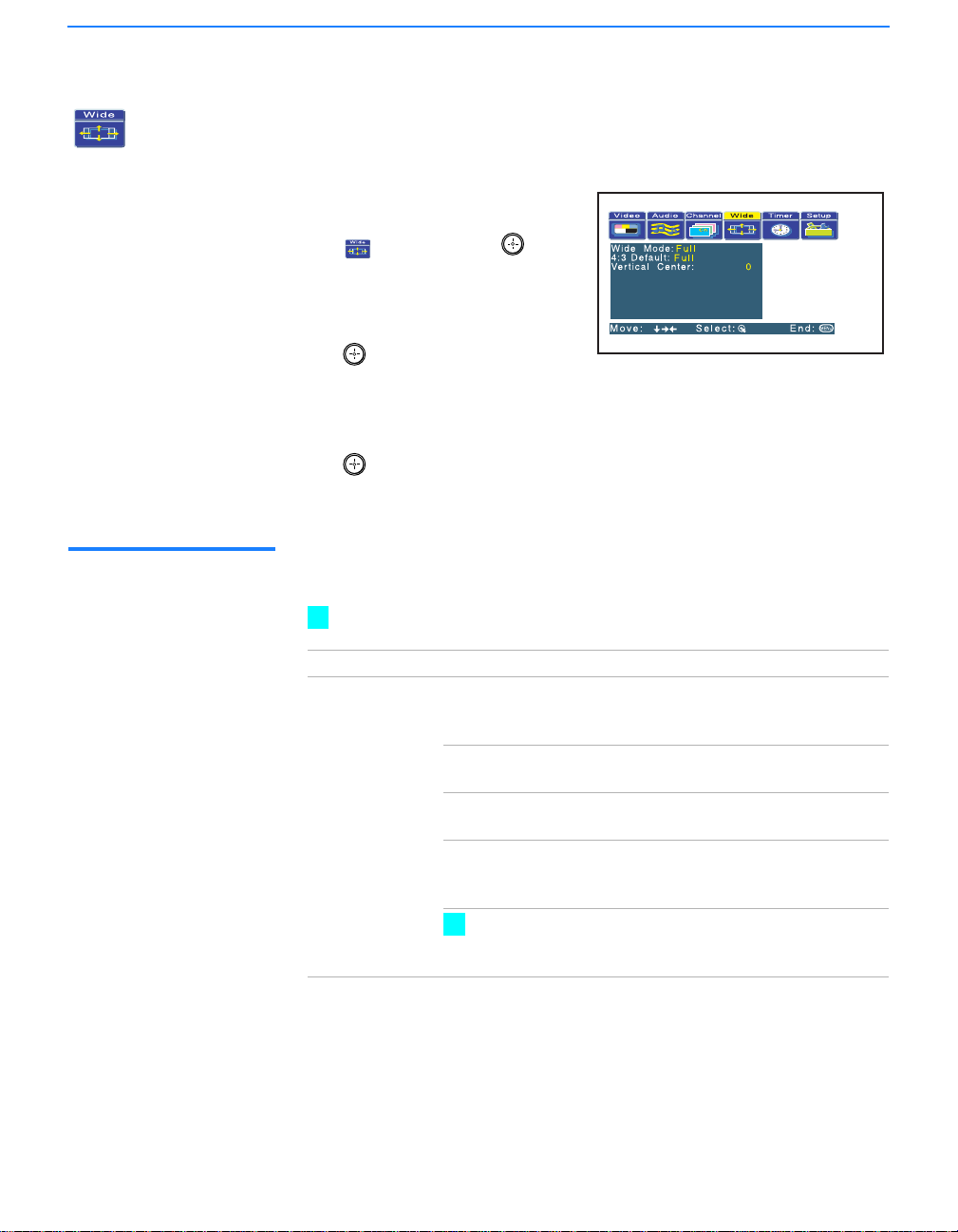

와이드 메뉴 사용하기 ...............................60

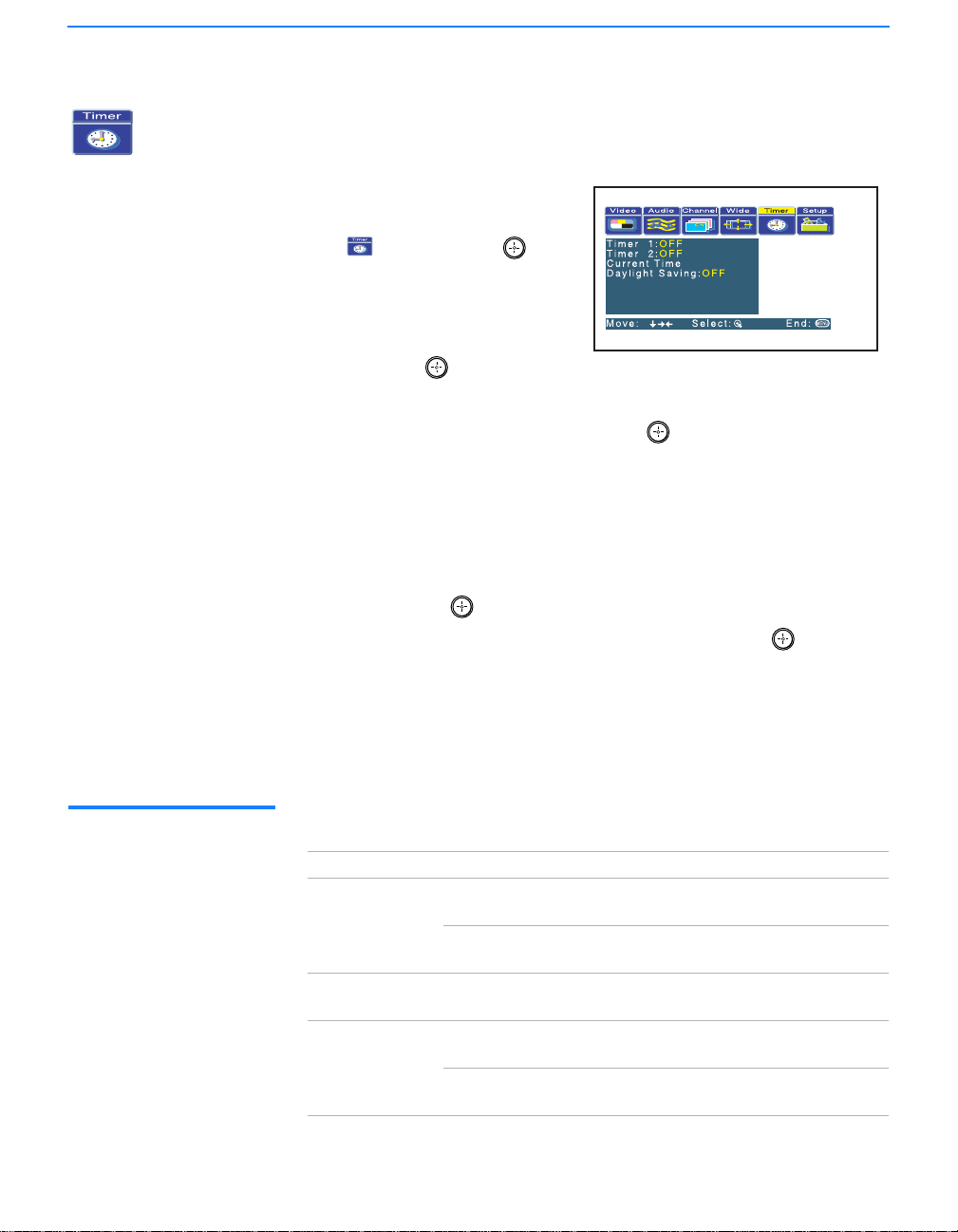

타이머 메뉴 사용하기 ...............................62

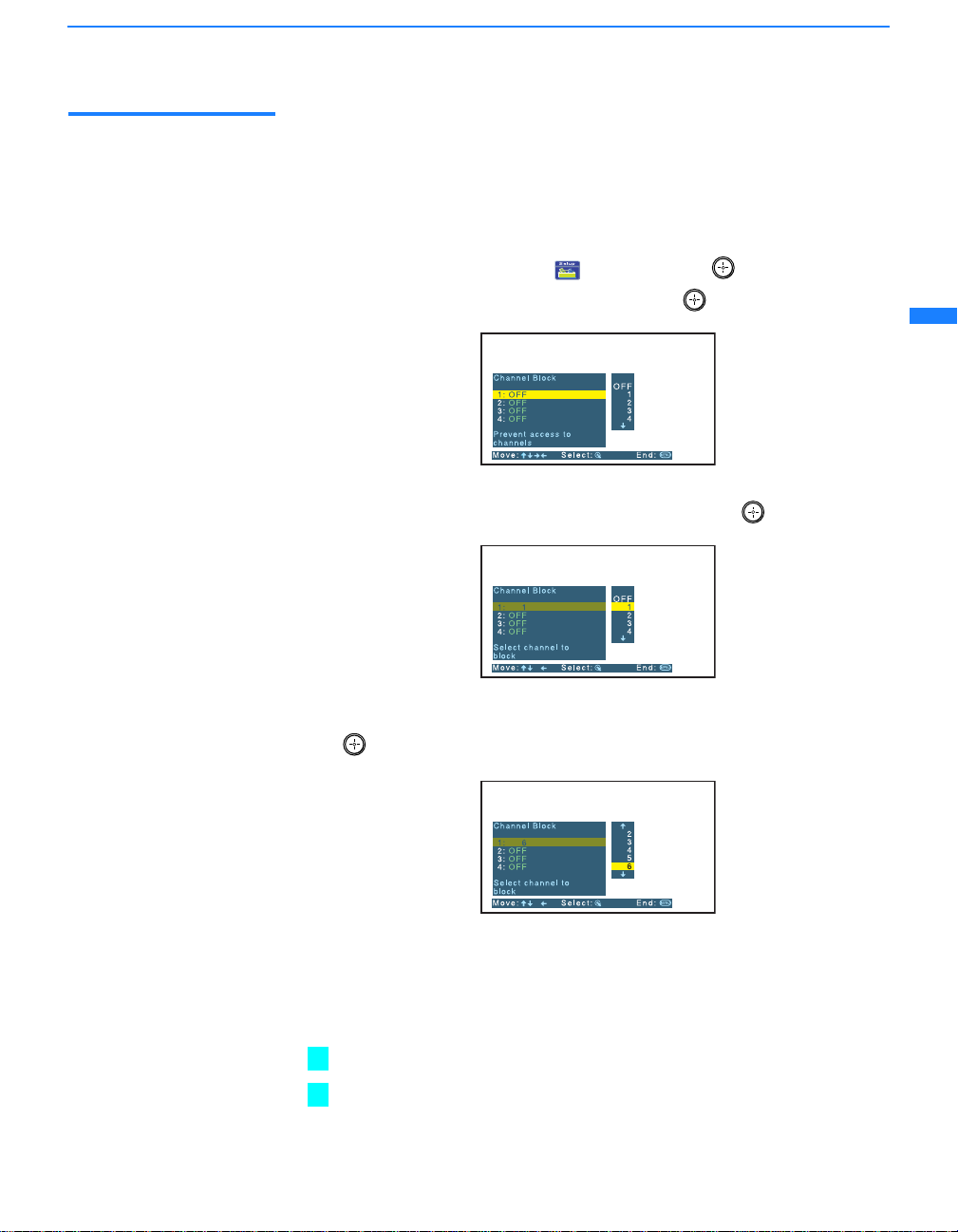

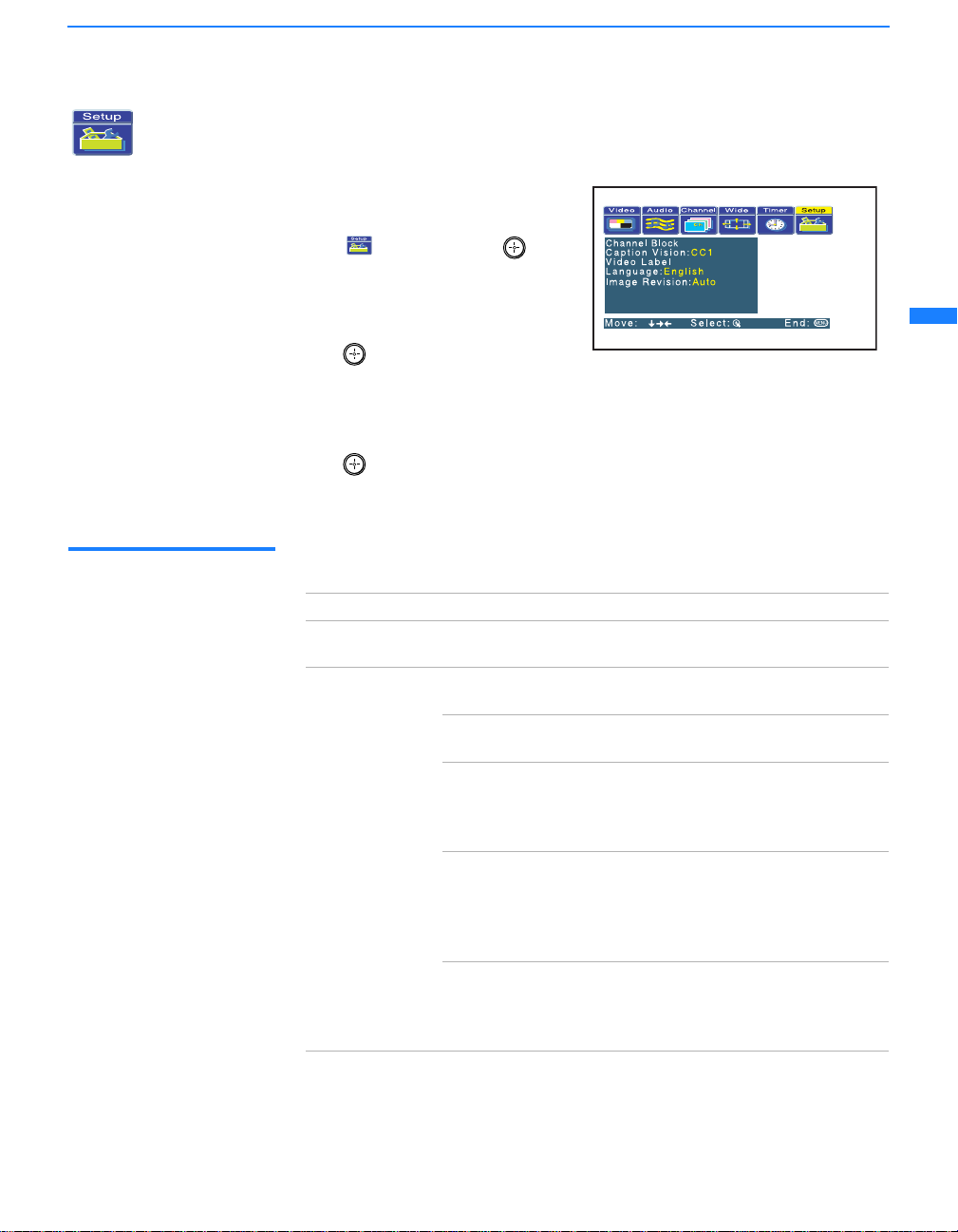

설정 메뉴 사용하기 ...................................63
기타 정보

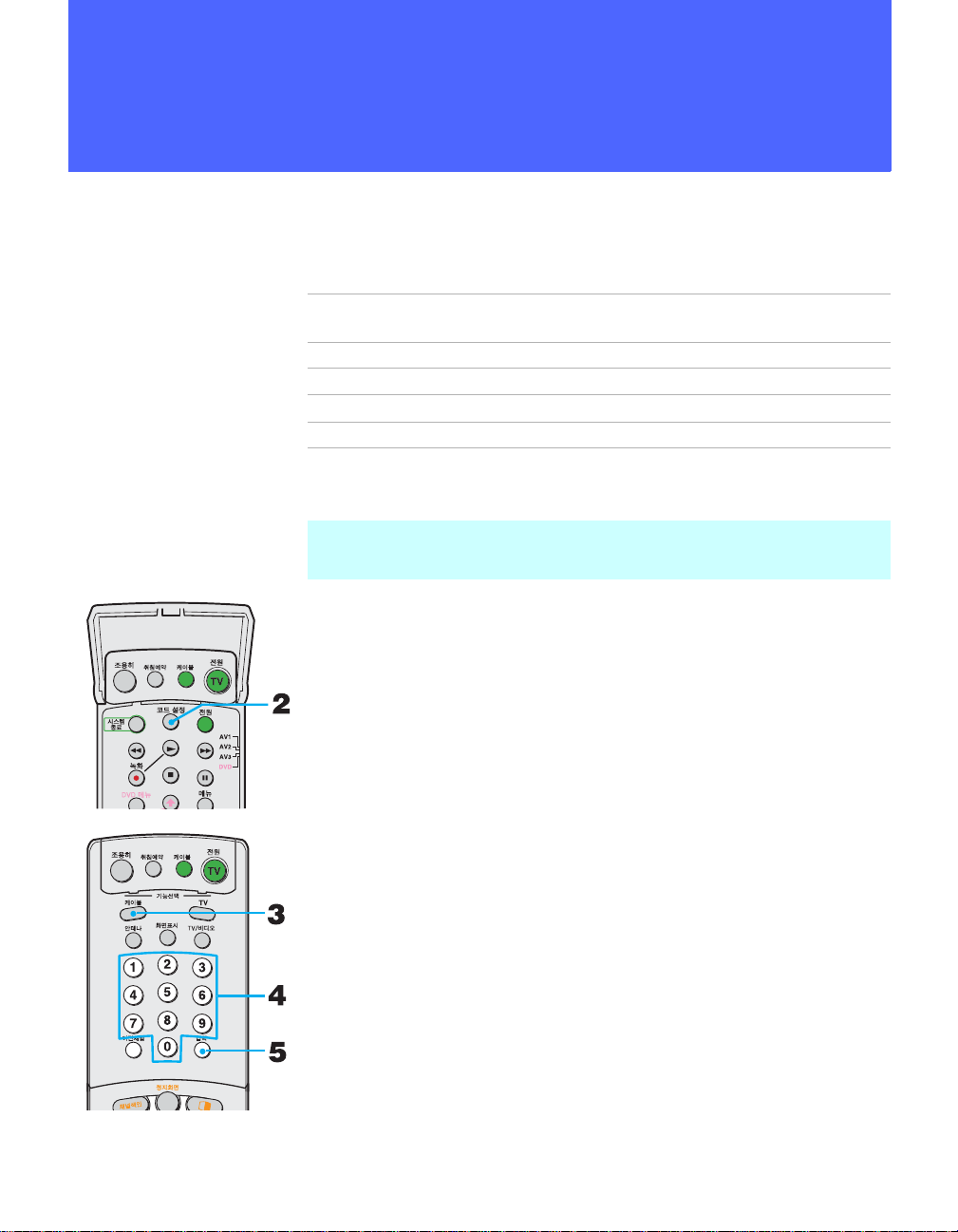

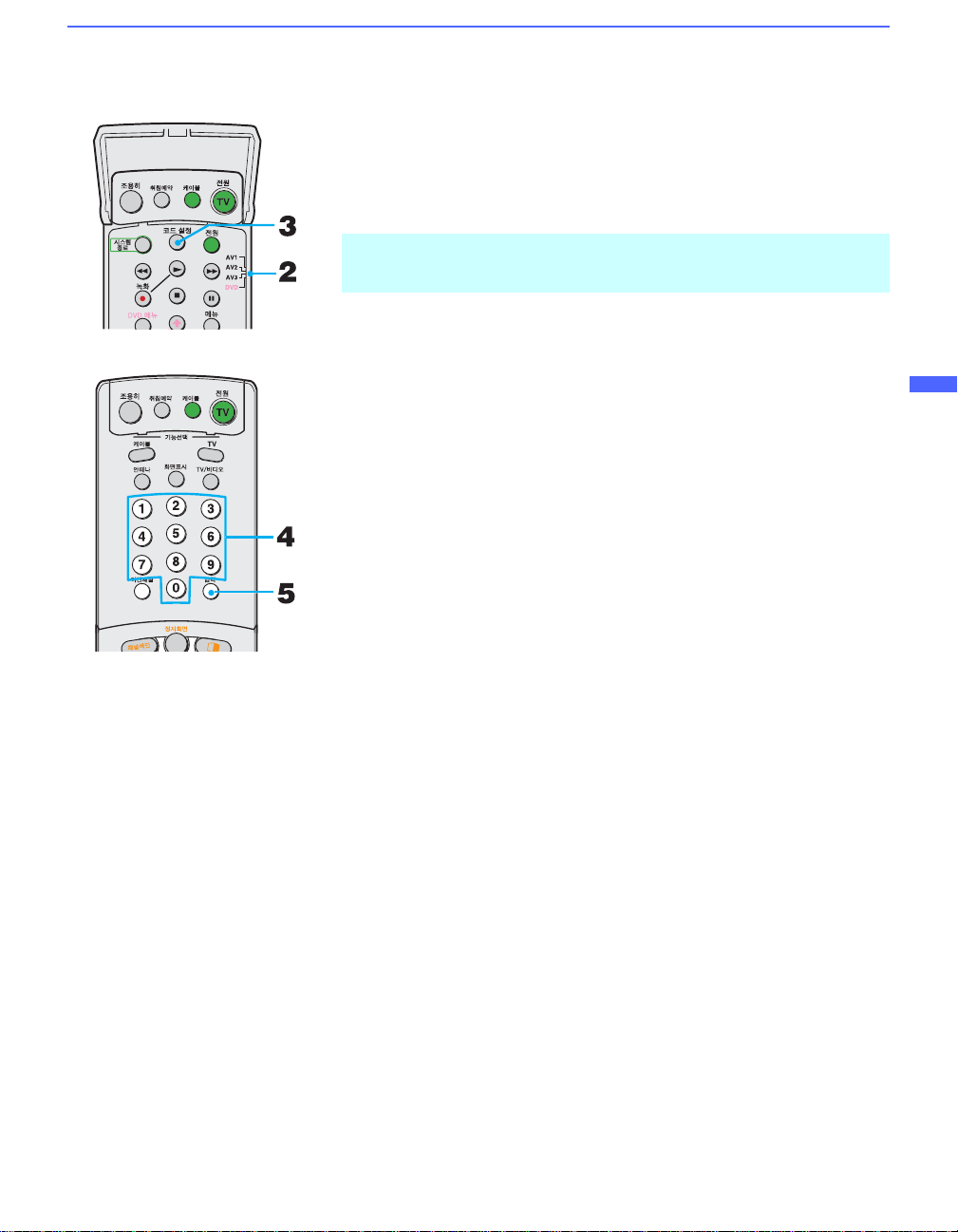

리모컨 프로그램하기...................................66
LCD 프로젝션 TV 의 리모컨으로 다른
컴포넌트를 작동시키기 ........................69
문제 해결....................................................71

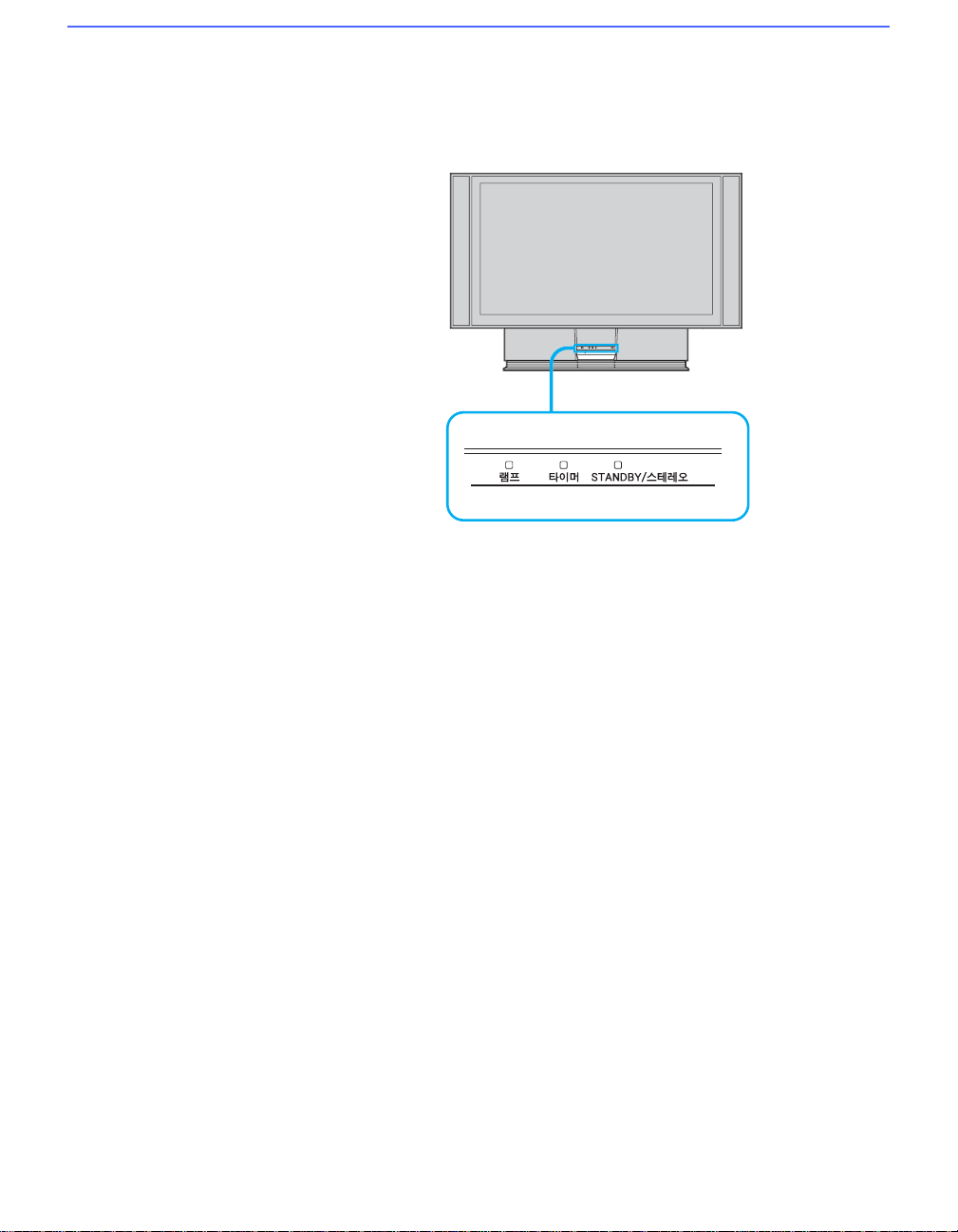

모니터 앞에 있는 LED 표시의 점멸이
의미하는 사항......................................74
사양............................................................75
6
Sony LCD 프로젝션 TV 제품 소개
Sony LCD 프로젝션 TV 의 소개
Sony LCD 프로젝션 TV 를 구입해 주셔서 감사합니다.
이 설명서는 KF-50DX200K 와 KF-60DX200K 모델 용입니다.
Sony LCD 프로젝션 TV 제품 소개
주요 기능
새 LCD 프로젝션 TV 에는 사용자가 기호에 맞추어 사용할 수 있는
일부 기능들이 있습니다.
❑
HD- 모니터 :1080i, 720p*, 480p, 480i 디지털 TV 형태의 신호
를 수신할 수 있습니다. HD/DVD IN 잭에 DTV( 디 지털 텔레비
젼 ) 수신기를 연결하여 DTV 프로그램을 시청할 수 있습니다.
❑
DRC™: 기존 이중주사와는 달리 DRC(디지털 리얼리티 크리에이
션 ) 는 리얼 타임에 1/60 초마다 재생되는 프레임을 변환하는 특
징이 있으므로 동영상이 흐려지거나 이중으로 나타나는 현상을
최소화시킵니다 (NTSC 신호만 ) .
❑
CineMotion™: 3-2 풀 다운 기술을 사용하고 있으므로
CineMotion 기능이 필름에 기록된 영화나 다른 영상 소스 를 재
생할 때 부드러운 화상 동작으로 재현됩니다.
❑
두 화면 ™: 다화상 드라이버 (MID-X) 를 사용하고 있으므로 두
화면 기능으로 창에서 선택한 한쪽 방송을 줌인하고 소리를 내면
서 양쪽의 두 방송을 볼 수 있습니다. 2 개의 다 른 소스 (1080i,
720p*, 480p, 480i) 에서 송신된 영상을 동시에 볼 수 있습니다.
❑
컴포넌트 영상 입력 : DVD(480p, 480i) 및 디지털 TV 수신기
(1080i,720p*,480p,480i) 와 연결했을 때 고화질이 제공 됩니
다.
❑
S-VIDEO 입력 : 연결된 기기에 고화질 화상을 제공합니다.
❑

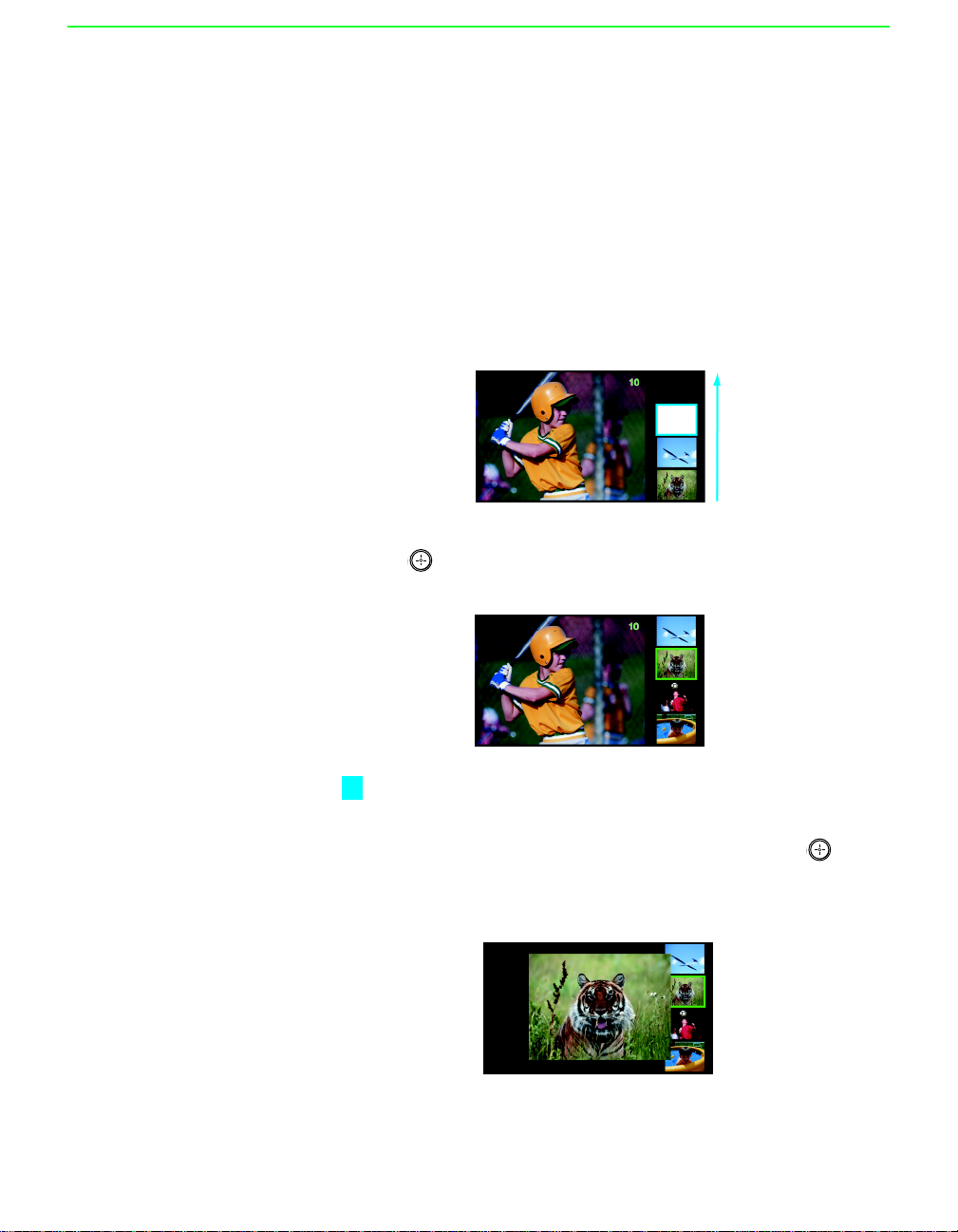

선호채널 미리보기 : 현행 채널을 시청하 면서 선호채널 8 개를 보
고 선택할 수 있습니다.
❑
채널색인 스크롤: 현재 채널을 시청하면서 스크롤 화상을 통해 채
널을 보고 선택할 수 있습니다.
* LCD 프로젝션 TV 는 원래의 720p 신호를 표시할 수 없습니다. 720p
형태의 신호를 수신했을 때는 480p 신호로 변환됩니다.
계속
7
Sony LCD 프로젝션 TV 제품 소개
❑
❑
설명서 사용법
새 LCD 프로젝션 TV 기능을 잘 이해하 고 사용하기 위해 아래 세가
지 사항을 유의하여 읽으시기 바랍니다.
1
이 장에서는 초기 설정에 관해 설명하고 있습니다. LCD 프로젝션
TV 설치, 새 컴포넌트의 연결, 안테나와 케이블의 연결 방법을 설명
합니다.
2
이 장에서는 새 LCD 프로젝션 TV 의 작동에 관해 설명하고 있습니
다. 또한 리모컨 기능에 대해서도 설명합니다.
3
이 장에서는 화면의 메뉴에 액세스하고 LCD 프로젝 션 TV 설정을 조
정하는 방법에 대해 설명하고 있습니다.

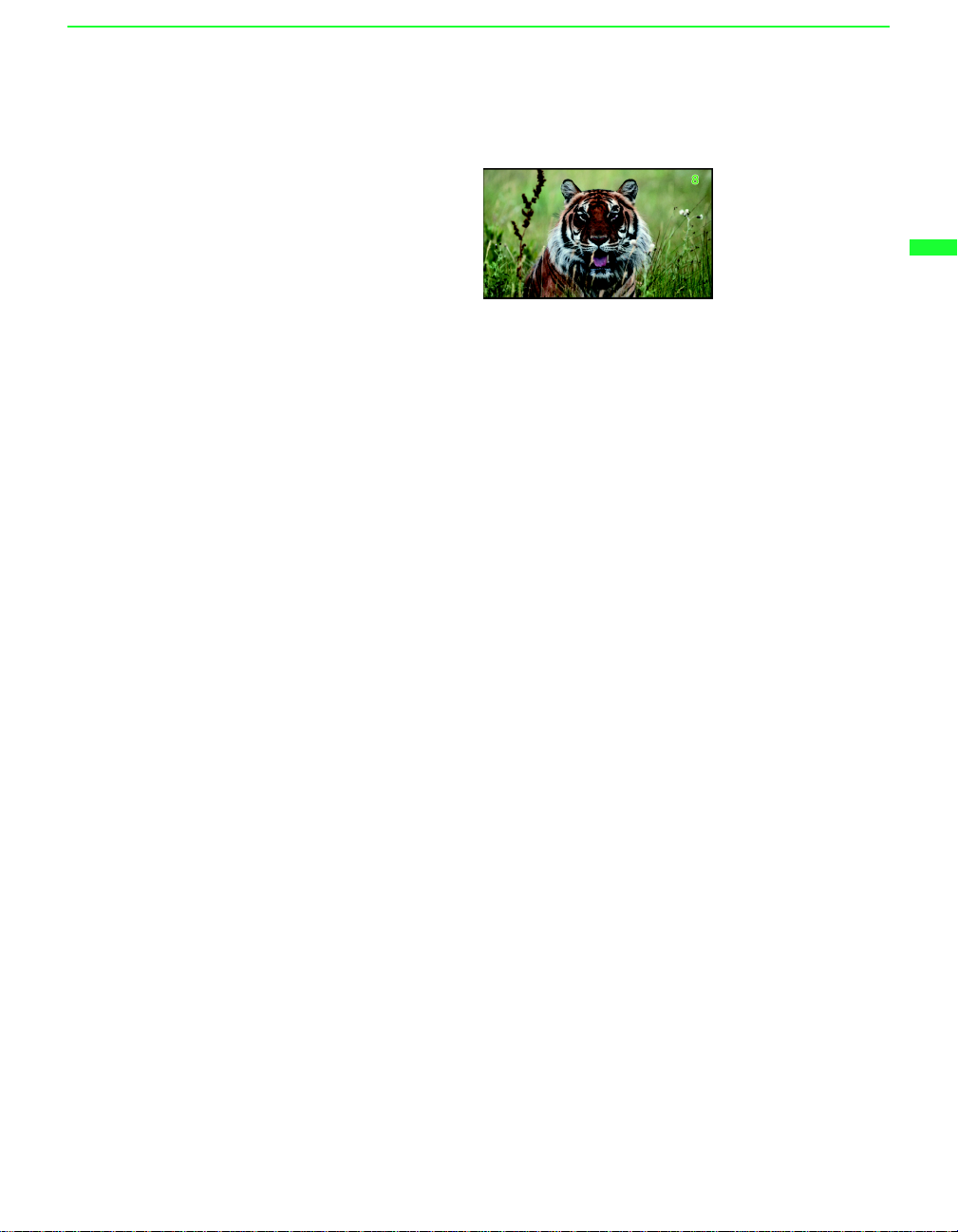

와이드화면 모드: 와이드화면 모드(화상비 16:9)로서 4:3 의 정
규방송을 시청할 수 있습니다.
자동 와이드 : 자동으로 와이드화면 모드 가 선택됩니다.
LCD 프로젝션 TV 설치 및 연결
기능 사용하기
메뉴 사용하기
8
이 사용설명서의 내용은 리모컨용으로 설명되어져 있습니다. LCD 프
로젝션 TV 의 콘솔 ( 캐비닛 ) 에도 유사한 제어 기능이 있습니다.
Sony LCD 프로젝션 TV 제품 소개
LCD 프로젝션 TV 즐기기
LED 표시
LED 표시는 현재의 LCD 프로젝션 TV 의 상태를 표시합니다. 램프
의 LED 표시가 점멸할 경우에는 74 페이지의 “모니터 앞에 있는
LED 표시의 점멸이 의미하는 사항”을 참조하십시오.
화면
표면에는 화면 반사를 최소화하기 위한 특수 코팅이 되어 있습니다.
청소하기 전에 사용설명서 10 페이지 의 “청소포 사용”을 주의깊게
읽으십시오.
적합치 않은 방법으로 청소하게 되면 코팅이 손상됩니 다.
LED 표시
프로젝션 램프
Sony LCD 프로젝션 TV 제품 소개
화면
프로젝션 램프
LCD 프로젝션 TV 에는 광원으로 프로젝션 램프가 사용되고 있습니
다. 다음 사항을 유의하십시오.
❑
LCD 프로젝션TV를 켠 후 정상적인 화면이 나타나기까지에는 잠
시 시간이 걸립니다 (1 분 이내 ).
❑
프로젝션 램프가 소모되면 화면의 화상이 어두워집니다. Sony
XL-2000K 교체용 램프 ( 별매 ) 로 새로이 교체하십시오.
✍
램프 커버를 단단하게 고정하십시오. 그렇지 않으면 LCD 프로젝
션 TV 가 켜지지 않습니다. 자세한 내용은 11 페이지의 “램프 교
체하기”를 참조하십시오.
✍
LCD 프로젝션 TV 를 사용하 고 있는 동안은 램프의 광선이 아주
밝게 비칩니다. 시력 장애, 상해을 피하기 위해 전원이 켜져 있을
때 케이스 안을 주시하지 마십시오.
9
Sony LCD 프로젝션 TV 제품 소개
LCD 프로젝션 TV
사용상의 주의사항
청소포 사용
선명한 화상을 즐기려면
❑ 화면에 직사광선 또는 조명이 바로 비치게 하지 마십시오 .
❑ 화면의 표면은 흠이 가기 쉽습니다. 거친 천 또는 연마제로 닦거
나 만지거나 두드리지 마십시오.( 아래의 “청소포 사용” 참조 )
서리 제거
LCD 프로젝션 TV 를 추운 곳에서 더운곳으로 바로 운반했을 때,
❑
습기찬 방에 두었을 때또는 실내온도가 갑자기 변하면 화면이 흐
려지거나 색상이 선명하게 나타나지 않을 수 있습니다. 이는 렌즈
내부에 서리가 끼었기 때문입니다. 그러한 경우에는 LCD 프로젝
션 TV 를 사용하기 전에 전원을 켜두어 습기를 증발시키십시오.
LCD 프로젝션 TV 를 장시간 사용하지 않을 때
취침, 외출하기 전에 LCD 프로젝션 TV 의 주전원을 끄십시오.
❑
전원을 끌 때
TV 또는 리모컨의 전원 스위치를 끕니다. 전원을 끈 후에도 약 2
❑
분 동안 냉각 팬이 돌아갑니다. 몇 분간의 여유를 두고 소켓의 플
러그를 뽑거나 전력을 차단하십시오.
화면의 먼지를 없애려면 제공된 청소포로 닦으십시 오.
✍
연마용 천, 알칼리성 세제, 세척용 분말, 알콜과 벤젠 등의 용제는
절대로 사용하지 마십시오.
✍
화면은 물에 탄 연성 세제액을 제공된 청소포에 살짝 적셔서 닦
으십시오.
10
✍
제공된 청소포는 따뜻한 물과 연성 세제액으로 세탁하여 반복 사
용할 수 있습니다.
Sony LCD 프로젝션 TV 제품 소개
램프 교체하기
프로젝션 램프는 소모품입니다.
화면이 어두워지거나 색상이 비정상으로 보이거나 LCD 프로젝션
TV 앞의 램프 LED 표시가 점멸하면 램프를 새로운 Sony XL2000K 교체용 램프로 교체하십시오 ( 별매 ).
경고
전자 제품에 의한 화재나 고온이 원인으로 부상 또는 사망사고가 일어날
수 있습니다. 다음 사항을 유의하십시오.
❑
교체시에는 Sony XL-2000K 교체용 램프(별매)를 사용하십시
오. 다른 제품을 사용하면 LCD 프로젝션 TV 가 손상될 수 있습
니다.
❑
교체 이외의 목적으로 램프를 꺼내지 마십시오. 화재나 화상을 입
을 수 있습니다.
❑
램프를 교체하기 전에 TV 의 주전원을 끄고 몇 분 후에 전원코드
를 뽑으십시오.( 전원을 끈 후에도 약 2 분 동안 냉각 팬이 돌아갑
니다.)
❑
램프 표면은 전원을 끈 후 적어도 30 분 동안은 아주 뜨거우므로
완전히 냉각된 다음 램프를 교체하십시오.
❑
제거한 램프를 가연 물질 근처나 어린이의 손이 닿는 곳에 방치하
지 마십시오.
❑
제거한 램프에 물을 엎지르거나 램프 속에 이물질을 넣지 마십시
오. 램프가 파열될 수 있습니다.
❑
램프를 제거한 후 LCD 프로젝션 TV 의 램프 용기 내부에 가연 물
질 또한 금속 물체를 넣지 마십시오. 화재나 전기쇼크의 원인이
됩니다. 또한 피부 화상을 입을 수 있으므로 용기를 만지지 마십
시오.
❑
새 램프는 단단하게 고정하십시오. 그렇지 않으면 화면이 어둡거
나 화재의 원인이 될 수 있습니다.
Sony LCD 프로젝션 TV 제품 소개
사용한 램프 회수하기
환경을 보호하기 위해 Sony 사에서 는 사용한 램프를 회수하고 있습
니다. 사용한 램프를 램프를 구입한 Sony 대리점에 가져가거나 램프
회수상자에 폐기해 주십시오.
✍
새 램프의 앞면 유리 또는 램프용기의 유리를 만지지 마십 시오.
화질 또는 램프수명을 감소시킬 수 있습니다.
계속
11
Sony LCD 프로젝션 TV 제품 소개
1
2
3
LCD 프로젝션 TV 의 전원 스위치를 끄고 몇 분 후에 전원코드를
뽑으십시오.
( 전원을 끈 후에도 약 2 분 동안 냉각 팬이 돌아갑니다.)
✍
새 램프의 앞면 유리 또는 램프용기의 유리를 만지지 마십 시
오. 화질 또는 램프수명을 감소시킬 수 있습니다.
주전원을 끈 후 전원 코드를 뽑으십시오. 교체하기 전에 램프가
냉각될 때까지 적어도 30 분 동안 기다립시 오.
새 램프를 상자에서 꺼냅니다.
앞 패널을 분리합니다.
LCD 프로젝션 TV 가 움직
이지 않도록 단단히 잡으
십시오.
12
손가락으로 앞 패널의 오른쪽 끝을 잡고 앞쪽으로
당깁니다.
코인이나 유사한 것으로 나사를 풀어 램프 커버를 제거합니다.
4
Sony LCD 프로젝션 TV 제품 소개
램프를 고정하고 있는 나사 2 개를 풀어 램 프를 꺼냅니다.
5
사용 직후의 램프는 아주 뜨겁습니다. 램프 유리나 주변 부품을
절대로 만지지 마십시오.
Sony LCD 프로젝션 TV 제품 소개
램프와 함께 제공된 헥스 키로 나사
2 개를 풉니다.
✍
제거한 램프를 냉각시킨 후 교체용 램프의 빈상자에 넣으십시
핸들을 잡고 일직선으로 꺼냅니
다.
오. 제거한 램프를 절대로 플라스틱 용기에 넣지 마십시오 .
새 램프를 설치합니다.
6
새 램프는 단단하게 고정하십시오.
새 램프를 램프 용기내에 단단
하게 설치하십시오.
램프 커버를 하고 나사를 죕니다.
7
나사 2 개를 제공된 헥스 키로 그림과 같이
의 순서로 단단하게 죕니다.
1, 2
램프 커버를 단단하게 고정하십시오. 그렇지 않으면 전원이 켜지
지 않습니다.
램프 커버의 오른쪽에 있는 돌기부
분과 유니트의 구멍을 맞추어서 램
프커버를 원래 위치로 둡니다.
✍
램프 커버가 단단하게 고정되어 있지 않으면 자체진단기능이
작동하므로 STANDBY( 대기 )/ 스테레오 의 LED 표시가 3
번 점멸합니다 (74 페이지 참조 ).
계속
13
Sony LCD 프로젝션 TV 제품 소개
8
그림과 같이 1, 2 의 순서로 앞 패널을 설치합니다.
✍
Sony XL-2000K 교체용 램프에 관한 사항은 Sony 대리점으
로 문의하십시오.
✍
램프 교체시 또는 연결된 플러그를 꽂거나 뽑을 때는 세심 하
게 주의하십시오. 잘못 취급하면 LCD 프로젝션 TV 가 넘어
지거나 이동되고 TV 받침대, 바닥면에 흠이 갑니다.
14
LCD 프로젝션 TV 설치 및 연결
제품 내용
새 LCD 프로젝션 TV, 리모컨, AA 사이즈 건전지 2 개가 들어 있습니
다. 외부 케이블은 포함되어 있지 않습니다. LCD 프로 젝션 TV 에 추
가로 기기를 첨가하려면 원하는 설정을 하기 전에 설비 방법을 확인
하십시오. 올바르게 설비를 완료하기 위해 케이블 또 는 분배기 구입
이 필요할 경우가 있습니다.
리모컨에 건전지 넣기
AA(R6)사이즈 건전지(제공됨) 2 개를 +/- 극이 건전지 칸에 표시
된 방향과 맞도록 넣습니다.
✍
오랫동안 리모컨을 사용하지 않는 경우 건전지가 누 출되어 리모
컨이 손상될 수 있으므로 건전지를 빼고 보관합니다.
✍
리모컨을 함부도 취급하지 마십시오. 떨어뜨리거나 물에 젖지 않
도록 하고 습기가 많은 곳이나 직사광선 및 전열기 가까이에 두
지 마십시오.
LCD 프로젝션 TV 설치 및 연결
e
E
e
E
✍
리모컨을 프로그램하여 대부분의 영상기기를 작동할 수 있습니
다 . (66 페이지의 “리모컨 프로그램하기”참조)
15
LCD 프로젝션 TV 설치 및 연결
LCD 프로젝션 TV 이동하기
LCD 프로젝션 TV 를 이동 하는데는 적어도 2 사람이 필요합니다.
LCD 프로젝션 TV 의 받침 대나 앞 패널을 잡지 마십시오. 그 부분이
파손될 수 있습니다.
LCD 프로젝션 TV 를 이동 할 때는 그림과 같이 한 손으로 화면의 윗
부분을 다른 한손으로 밑 부분을 잡으십시오.
LCD 프로젝션 TV 의
받침대나 앞 패널을 잡
지 마십시오.
16
LCD 프로젝션 TV 설치 및 연결
LCD 프로젝션 TV 가 넘어지지 않도록 하기 위하여
어린이가 LCD 프로젝션 TV 주변에 가지 않도록 주의하십시오. 어린
이가 LCD 프로젝션 TV 나 받침대 위에 올라가거나 밀면 TV 가 넘어
집니다.
넘어지지 않도록 하기 위해 다음과 같이 LCD 프로젝션 TV 를 고정하
십시오.
제공된 브래킷 사용하기
LCD 프로젝션 TV 의 뒷면 위(좌 우) 에 2 개의 브래킷을 나사(제
1
공)로 고정합니다.
튼튼한 줄이나 체인을 브래킷에 끼워 벽, 기둥 등에 고정시 킵니
2
다.
LCD 프로젝션 TV 설치 및 연결
나사와 브래킷
벽 가까이에 LCD 프로젝션 TV 를 설치할 때
LCD 프로젝션 TV 가 벽에 서 적어도 10cm 떨어지게 하십시오.
17
LCD 프로젝션 TV 설치 및 연결
65
65
30
30
권장 시야
수평시야
화질은 시청하는 위치의 영향을 받습니다.
최상의 화질을 얻기 위하여 아래의 시야 범위내에 LCD 프로젝션 TV
를 설치하십시오.
LCD 프로젝션 TV 가 KF-50DX200K 인 경우에는 1.8m, KF-
60DX200K 인 경우에는 2.2m 이상 떨어진 곳에 앉도록 하고 수직시
야는 60° 이내로, 수평시야는 130° 이내로 하십시오.
수직시야
18
커넥터 종류
LCD 프로젝션 TV 설치 및 연결
설정하는 데는 다음과 같은 종류의 커넥터가 필요할 경우가 있습니
다.
동축 케이블
표준 TV 케이블 및 안테나 케이블
플러그형
밀어서 연결.
나사형
돌려서 연결.
S 영상 케이블
화질을 향상시켜 주는 고품질 영상 케이블
가이드를 맞춘 다음 밀어서
연결.
음성 / 영상 케이블
밀어서 연결.
영상 - 노란색
음성(왼쪽)- 흰색
음성(오른쪽)- 빨간색
LCD 프로젝션 TV 설치 및 연결
일부 DVD플레이어에는 다음과 같은 3 개의 영상 커넥터가 장착되어
있습니다:
Y- 초록색
P
B
(CB, C
R
P
(CR, Cr or R-Y) - 빨간색
CONTROL S 케이블
b
or B-Y) - 파란색
CONTROL S 연결은 Sony 제품 만이 가지는 특징으로 모든 Sony
기기의 제어 성능을 높여줍니다.
밀어서 연결.
19
LCD 프로젝션 TV 설치 및 연결
LCD 프로젝션 TV 제어와 커넥터
앞 패널 메뉴 제어
리모컨을 사용하지 않고 앞 패널 메뉴를 제어하여 메뉴에 액세스할
수 있습니다. MENU 를 눌러 화면 메뉴가 나오게 합니다. 화살표 버튼
은 메뉴 화면의 커서를 움직여 주고 선택버튼 ( )은 메뉴 항목을 선
택해줍니다.
앞 패널을 열고 닫는 법
20
열기 닫기
LCD 프로젝션 TV 뒤,
옆 패널 커넥터
LCD 프로젝션 TV 설치 및 연결
LCD 프로젝션 TV 설치 및 연결
LCD 프로젝션 TV 뒷면
LCD 프로젝션 TV 왼쪽면
VIDEO 2 IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
(계속)
21
LCD 프로젝션 TV 설치 및 연결
연결 내용
1
AUX 케이블 방송국에서 지방 채널을 제공하지 않는 경우
에 지방 채널 및 케이블 채널을 볼 수 있습니다. 리모
컨의 안테나를 눌러 간단하게 지방 채널과 케이블 채
널 간을 전환합니다. 기기가 AUX 입력과 연결되어
있는 경우 두 화면은 볼 수 없습니다.
2
TO CONVERTER 방해파 채널(케이블 TV 수신기로 수신)과 일반 케
이블 채널(CATV) 간을 전환하도록 LCD 프로젝션
TV 를 설정해 주는 VHF/UHF OUT 잭입니다. 분배
기(Splitter) 대신 이 잭을 사용하므로서 방해파와
비방해파 케이블 채널 간을 전환할 때 보다 우수한
화질을 얻을 수 있습니다.
3
VHF/UHF VHF/UHF 안테나 또는 케이블과 연결
4
S VIDEO
(뒤, 옆)
5
VIDEO
(L/R)/AUDIO
(뒤, 옆)
6
HD/DVD IN
(1080i, 720p,
480p, 480i)
7
TV OUT 모든 음성 / 영상 기기(36 페이지 참조) 의 제어 성능
8
AUDIO OUT
(VAR/FIX)
L (MONO)/R
9
CONTROL S
IN/OUT
VCR 의 S VIDEO OUT 잭 또는 S VIDEO 장착 영
상 컴포넌트와 연결합니다. VHF/UHF 잭 또는 영상
IN 잭 보다 더 좋은 화질을 제공합니다.
VCR 또는 별도 영상 컴포넌트에 있는 음성 / 영상
OUT 잭과 연결합니다. 4 번의 영상 입력(VIDEO 2)
은 LCD 프로젝션 TV 의 앞 패널에 있습니다.
DVD 플레이어 또는 디지털 TV 수신기에 있는 컴포
넌트 영상(Y, PB
을 높이기 위해 AV 수신기와 연결합니다. 연결에 관
한 자세한 사항은 AV 수신기에 제공된 사용설명서
를 참고하십시오.
음성 또는 영상 컴포넌트의 왼쪽과 오른쪽 음성 입력
에 연결합니다.
LCD 프로젝션 TV 리모컨으로 다른 Sony 기기를 작
동하려면 CONTROL S 케이블을 사용하여 기기의
CONTROL S IN 잭과 LCD 프로젝션 TV 에 있는
CONTROL S OUT 잭을 연결하십시오.
다른 Sony 제품을 LCD 프로젝션 TV 리모컨으로 작
동하려면 CONTROL S 케이블을 사용하여 기기의
CONTROL S OUT 잭과 LCD 프로젝션 TV 에 있는
CONTROL S IN 잭을 연결하십시오.
, PR)/ 음성(L/R) 잭과 연결합니다.
22
기본 연결 (케이블 TV 또는 안테나와 연결하기)
LCD 프로젝션 TV 설치 및 연결
케이블 또는 안테나와
직접 연결하기
가정에서 사용하고 있는 케이블에 알맞는 연결을 선택합니다. 신축
건물에는 주로 표준 동축 케이블(A 참조)이 설비되어 있고 오래된
건물에는 300 옴 쌍축 납 케이블(B 참조)이 설비된 경우가 많습니
다. 또한 두가지를 겸비한 건물도 있습니다(C 참조).
A VHF 전용, VHF/UHF, 케이블
75 옴 동축
케이블
B VHF 전용, UHF 전용, VHF/UHF
300옴 쌍축 납 케이블
안테나 커넥터
C VHF 및 UHF
75 옴 동축 케이블
U/V 분배기
300옴 쌍축 납 케이블
(별매)
LCD 프로젝션 TV 뒷면
VHF/UHF
LCD 프로젝션 TV 뒷면
VHF/UHF
LCD 프로젝션 TV 뒷면
VHF/UHF
LCD 프로젝션 TV 설치 및 연결
✍
최적한 화질을 얻기 위해 75 옴 동축 케이블을 사용하여 안테나
를 연결하도록 권합니다. 300 옴 쌍축 납 케이블은 라디오 노이
즈에 영향을 받기 쉬워 결과적으로 신호 저하를 초래합니 다.
300 옴 쌍축 납 케이블을 사용하고 있다면 LCD 프로젝션 TV 로
부터 가능한 한 멀리 두도록 하십시오.
✍
실내 안테나는 특히 라디오 노이즈에 민감하므로 사용 하지 마십
시오.
23
LCD 프로젝션 TV 설치 및 연결
케이블 TV 및 안테나
케이블 TV 수신기
연결
케이블 방송국에서 지방 채널을 제공하지 않는 경우에는 다음 설정을
사용하는 것이 편리합니다.
CATV 케이블
안테나 케이블
(TO CONVERTER 에 연
결하지 않음)
AUX
TO
CONVERTER
VHF/UHF
LCD 프로젝션 TV 뒷면
리모컨의 안테나를 눌러 CABLE 또는 안테나(ANT) 모드를 선택합
니다.
✍
안테나로 채널을 수신하려면 케이블을 OFF(58 페이지 참조)로
하고 자동 프로그램 기능(59 페이지 참조) 을 실행하십시오.
케이블 TV 수신기 및 케이블
다음과 같은 경우에 적합한 기본적인 케이블 TV 설치법:
❑
케이블 방송국이 전부는 아니지만 일부 방송에 방해파 를 보내고
있습니다(유료 채널 대 일반 케이블 채널). 그래서 케이블 TV 수
신기를 필요로 합니다. 그리고
❑
두 화면 기능도 이용하고 싶습니다.
이 설정에 의해 가능합니다:
24
❑
신호가 방해파인 경우에는 케이블 TV 수신기를 사용하여 LCD
프로젝션 TV 리모컨으로 채널을 바꿉니다.
❑
신호가 비방해파인 경우에는 LCD 프로젝션 TV 를 사용 하여
LCD 프로젝션 TV 리모콘으로 채널을 바꿉니다.(LCD 프로젝션
TV 의 튜너가 케이블 TV 수신기 보다 더 좋은 화질을 제공 해줍
니다.)
❑
두 화면 기능을 사용합니다. (모든 채널이 케이블 TV 수신기를
통해 시청될 경우 오로지 한 채널 만이 LCD 프로젝션 TV 로 보
내집니다. 그러므로 케이블 TV 수신기로는 두 화면, 채 널 색인
기능을 사용할 수 없습니다.)
케이블 TV의 케이블과 LCD 프로젝션 TV의 VHF/UHF 잭을 연
1
결합니다.
동축케이블을 사용하여 LCD 프로젝션 TV의 TO CONVERTER
2
잭과 케이블 TV 수신기의 IN 잭을 연결합니다. LCD 프로젝션
TV 내장 변환기가 비방해파 신호를 LCD 프로젝션 TV 로 직접
보내고 방해파 신호는 케이블 TV 수신기를 통하도록 전환시켜주
므로 외부의 분배기가 필요치 않습니다.
Loading...
