Sony KD-55X9000B Users guide [fa, ar]

Download

Television

Hướng dẫn tham khảo

Guide de référence

Справочное руководство

KD-79X9000B / 65X9500B / 65X9000B / 55X9000B

8 mm - 12 mm

电视机后盖

挂壁式支架专用固定螺丝

挂壁式支架

安全信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

预先注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . .4

安装桌面底座（替代） . . . . . . . . . . . . . . . . 5

遮住摄像头. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

使用遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . 7

显示触摸板操作指南 . . . . . . . . . . . . . . . . . . . . 7

启动触摸板教程 . . . . . . . . . . . . . . . . . . . . . . . . 7

连接其它设备. . . . . . . . . . . . . . . . . . . . . . . . 8

将电视机安装到墙壁上 . . . . . . . . . . . . . . . 10

SU-WL500 ( 仅限 KD-79X9000B) . . . . . . . . . . . 10

SU-WL450 ( 仅限 KD-65X9500B,

KD-65/55X9000B) . . . . . . . . . . . . . . . . . . . . . . 13

故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . 17

问题与解决方法 . . . . . . . . . . . . . . . . . . . . . . . 17

规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

导言

感谢您选购 Sony 产品。使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之用。

注意

• 操作电视机以前，请阅读 “ 安全信息 ” ( 第 2 页 )。

• 本电视机使用说明书包含 “ 将电视机安装到墙壁上 ” 的指示。

• 快速设定指南和本说明书中使用的图像和插图仅供参考，可能与实

际的产品外观不同。

识别标签的位置

电视机型号，电源等级（根据适用的安全规定）和生产日期的标签位于电视机背面。

安全信息

警告

不可将电池曝露于如阳光、火或类似的过热源。

安装 / 设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 / 或人身伤害。

安装

• 打开电视机包装时，请勿踩踏电视机保护袋，以免滑倒而导致人员

受伤。

• 应将电视机安装在易于插拔的交流电源插座附近。

• 将电视机放置在平稳水平的表面上，以避免电视机掉落而造成人身

伤害或电视机损坏。

• 请将电视机安装在无法被拉动、推动或撞翻的地方。

• 安装电视机，使电视机的桌面底座不会超出电视机底座（非附

件）。如果桌面底座超出电视机底座，则可能导致电视机翻倒、掉落，而使人受伤或使电视机损坏。

• 仅可由有资格的服务人员执行挂壁安装。

• 为了安全起见，强烈建议您使用 Sony 附件，包括：

 挂壁式支架 SU-WL450

SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B)

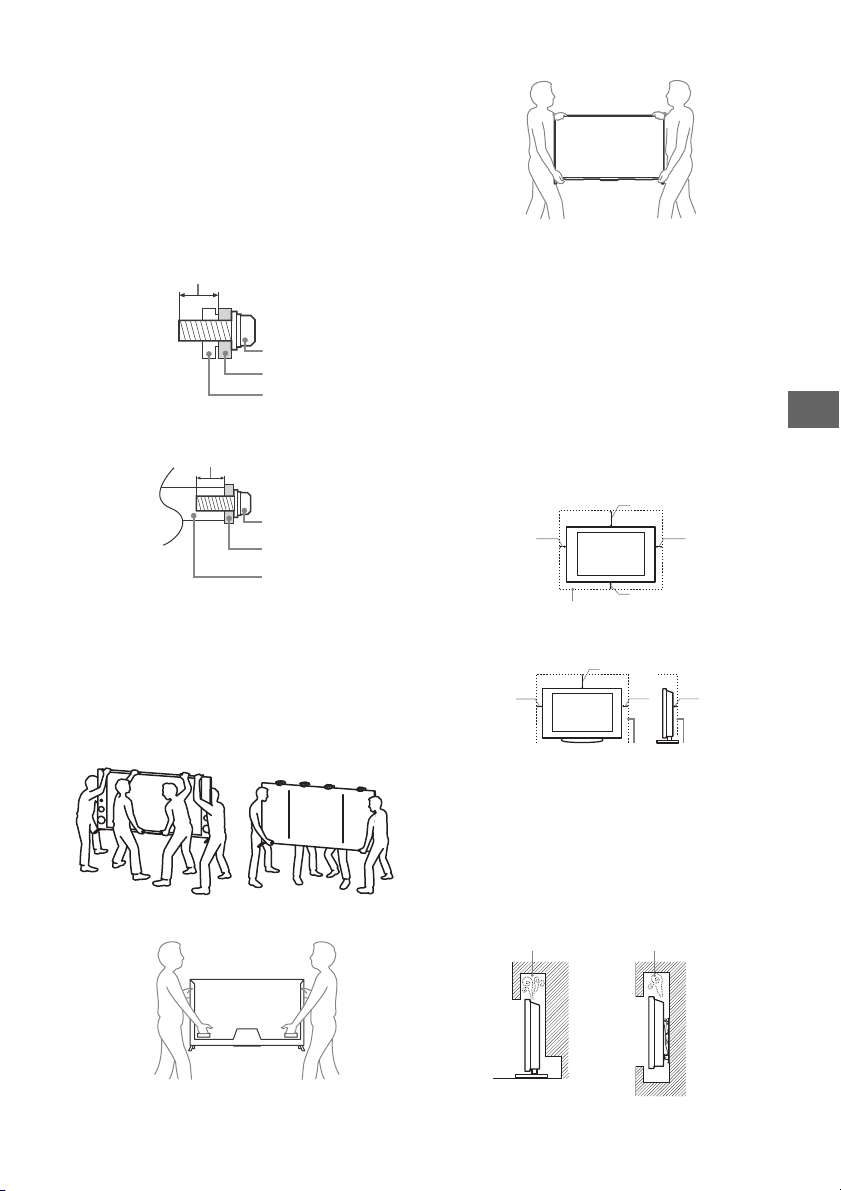

• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式

支架和电视机后盖之间的接触面到专用固定螺丝末端的设计如图所示。由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。

KD-65X9500B

KD-79/65/55X9000B

8 mm - 12 mm

挂壁式连接件

挂壁式支架专用固定螺丝

挂壁式支架

30 cm

10 cm

请至少在电视机周围留出此空间。

30 cm

10 cm

请至少在电视机周围留出此空间。

6 cm

阻碍空气流动。

墙壁墙壁

搬运

• 搬运电视机之前，请断开所有电缆的连接。

• 搬运大型电视机需要至少两个人（搬运 KD-79X9000B 需要至少四个

人）。

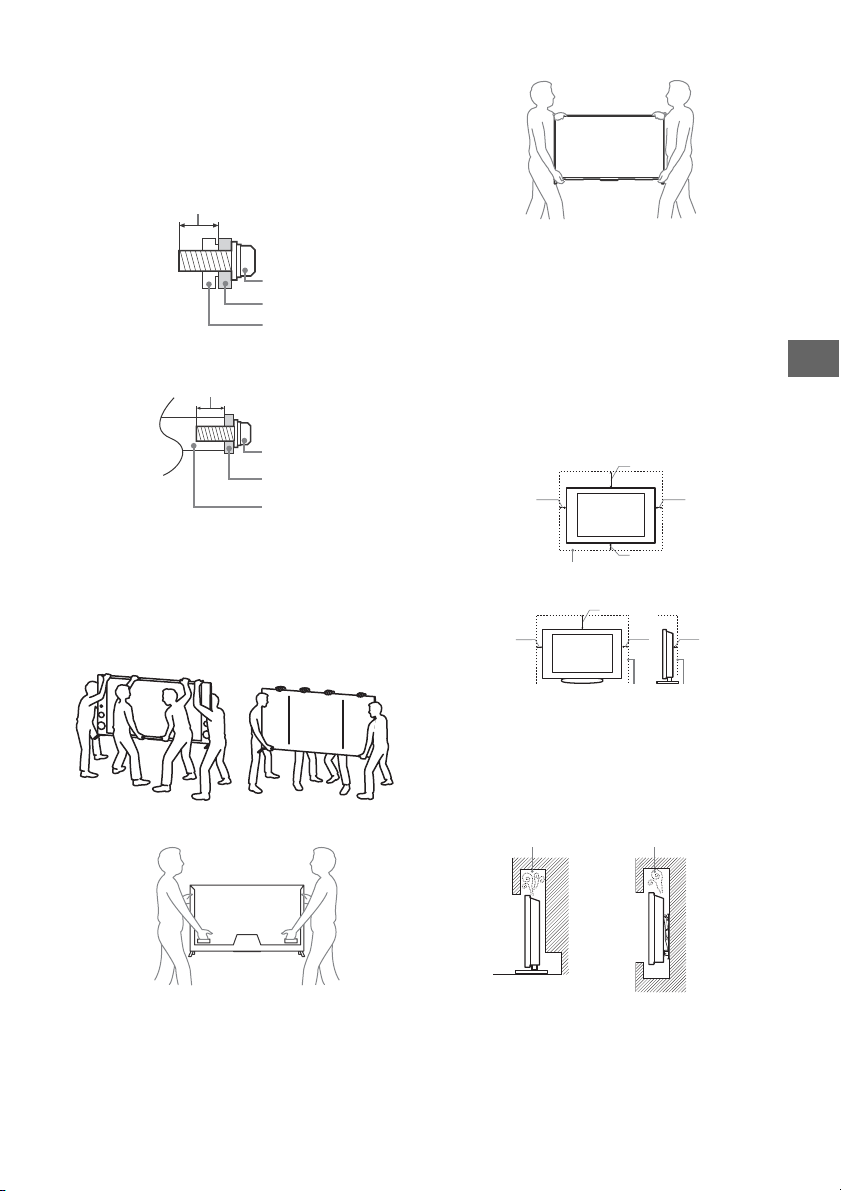

• 用手搬动电视机时，请如下图所示握持电视机。请勿对液晶面板和

屏幕边框施加压力。

KD-79X9000B

KD-65X9500B

KD-65/55X9000B

• 搬运电视机时，请勿使其受到摇晃或过度振动。

• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进

行包装。

预防倾倒

• 请务必使用能够支撑电视机重量的结实绳索。

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。

• 如下图所示，在电视机周围留出通风空间。

• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

安装在墙上

安装在支架上

• 为了确保正确通风及防止脏物或灰尘堆积：

 请勿将电视机平放、上面朝下安装、向后安装或侧面安装。  请勿将电视机放置于架子、地毯、床或壁橱中。  请勿用布（如窗帘）或物件（如报纸等）覆盖电视机。  请勿如下图所示安装电视机。

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和 / 或人身伤害：  请仅使用 Sony 所提供的交流电源线，不要使用其它品牌的电源

线。

 将插头完全插入交流电源插座。  仅可在 110-240 V 交流电源上使用电视机。  连接电缆时，为了安全起见请务必拔下交流电源线，以免被电缆绊

到脚。

 在进行作业或移动电视机之前，请从交流电源插座上断开交流电源

线的连接。

 保持交流电源线远离热源。  拔出交流电源插头并定期进行清洁。如果插头上覆盖一层灰尘并且

有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

注意

• 请勿在任何其它装置上使用所提供的交流电源线。

• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外

或折断。

• 请勿改装交流电源线。

• 请勿将任何重物压在交流电源线上。

• 断开交流电源线连接时，请勿拉扯交流电源线本身。

• 请勿在相同的交流电源插座上连接太多装置。

• 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

地点：

• 户外（直射阳光下）、海边、轮船或其他船只上、车内、医疗机构

内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。

• 如果放置电视机在公共浴室或温泉的更衣室

内，电视机可能会被空降硫磺等损坏。

• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。

• 避免将电视机从寒冷的区域移至温热的区域。突然的室温变化可能

导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

环境：

 炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可能会受到机

械振动的地方；易燃物品（蜡烛等）旁边。电视机不能暴露在液体滴落或飞溅的环境下，诸如花瓶之类装有液体的物品不能放在电视机上。

 不要放置电视机在潮湿或多尘的空间，

或有油烟或蒸气的场所（靠近灶台或加湿器）。这可能导致火灾、触电或本机弯曲。

 请勿将电视机安装在会遭受极端温度的位置，如阳光直射、靠近散

热器或加热装置通风孔的地方。电视机在这种环境下可能会过热而导致外壳变形及 / 或电视机故障。

情况条件 :

• 请勿在湿着手时、机壳打开时或使用非制造厂商推荐附件时使用电

视机。在有闪电暴风雨时，请断开电视机与交流电源插座和天线的连接。

• 不要把电视机安装在延伸出开放的空间。

这可能导致人或物体碰撞电视机而受伤或损坏。

碎片：

• 请勿将任何物品丢向电视机，否则屏幕可能会因为受到撞击而破裂

并造成严重伤害。

• 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视机。否则

便可能会导致触电。

当未使用时

• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源

线从交流电源插座上拔下。

• 关闭电视机电源时，电视机并未与交流电源断开连接，请将插头从

交流电源插座上拔下以完全断开电视机的电源连接。

• 但是，某些电视机可能具有需要将电视机保持在待机模式下才能正

常工作的特点。

对于儿童

• 请勿让儿童爬上电视机。

• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。

如果出现下列问题 …

如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。请询问您的经销商或 Sony 维修中心以让有资格的服务人员进行检查。

当：

 交流电源线损坏。  交流电源插座不适当。  电视机由于跌落、敲击或撞击而损坏。  任何液体或固体物件通过开口处掉入机壳内。

关于液晶显示屏温度

液晶显示屏长时间使用后，面板四周会变热。用手触摸时会感觉较热。

预先注意事项

观赏电视

• 有些人在观看 3D 视频图像或玩立体的 3D 视频游戏时可能会感到

不适（如眼疲劳、困乏、恶心等）。Sony 建议所有观众在观看 3D 视频图像或玩立体的 3D 视频游戏时定期休息。休息所需的长度和频率因人而异。务必自行决定最有效方式。如果您感到任何不适，应停止观看 3D 视频图像或玩立体的 3D 视频游戏，直至不适感消失，必要时请就医。您还应浏览（i）与本电视机一起使用的任何

其他设备或媒体的使用说明书以及（ii）我们的网站（http://www.sony-asia.com/support）以获取最新信息。儿童（尤其是六岁以下的儿童）的视力仍处于发育时期。在允许儿童观

看 3D 视频图像或玩立体的 3D 视频游戏之前，请咨询医生（如儿

科或眼科医师）。成人应监督儿童确保遵守上述建议。

• 不要在靠近火源或高温地方如直射阳光或太阳晒热的汽车内使用、

贮存或留下 3D 眼镜或电池。

• 当使用模拟 3D 功能时请注意，由于电视机进行了转换，显示的图

像已从原始图像发生了改变。

• 请在适当光线条件下观赏电视，因为在光线不足的房间观赏液晶电

视会损害您的视力。而且长时间持续观赏电视也可能会损害您的视

力。

• 使用耳机时，请调节音量以避免过高的音量损坏您的听力。

LCD 屏幕

• 虽然 LCD 屏幕采用最精密技术制造且 99.99% 以上的像素有效，然

而在 LCD 屏幕上还是经常会出现暗点或亮点（红色、蓝色或绿

色）。这是 LCD 屏幕的结构特性，并不是故障。

• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可能会导致

图像变形或 LCD 屏幕损坏。

• 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。这是正常

现象。电视机的温度升高之后这个现象便会消失。

• 当一直显示静像时可能会产生重影。这个现象应该在一会儿之后便

会消失。

• 使用电视机时屏幕与机箱会变热。这是正常现象。

• LCD 屏幕含有少量液态晶体。进行废弃处理时，请遵照当地的法令

和法规。

使用和清洁电视机的屏幕表面 / 机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交流电源插座上拔下。为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。

• 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦拭。如果还是

有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。

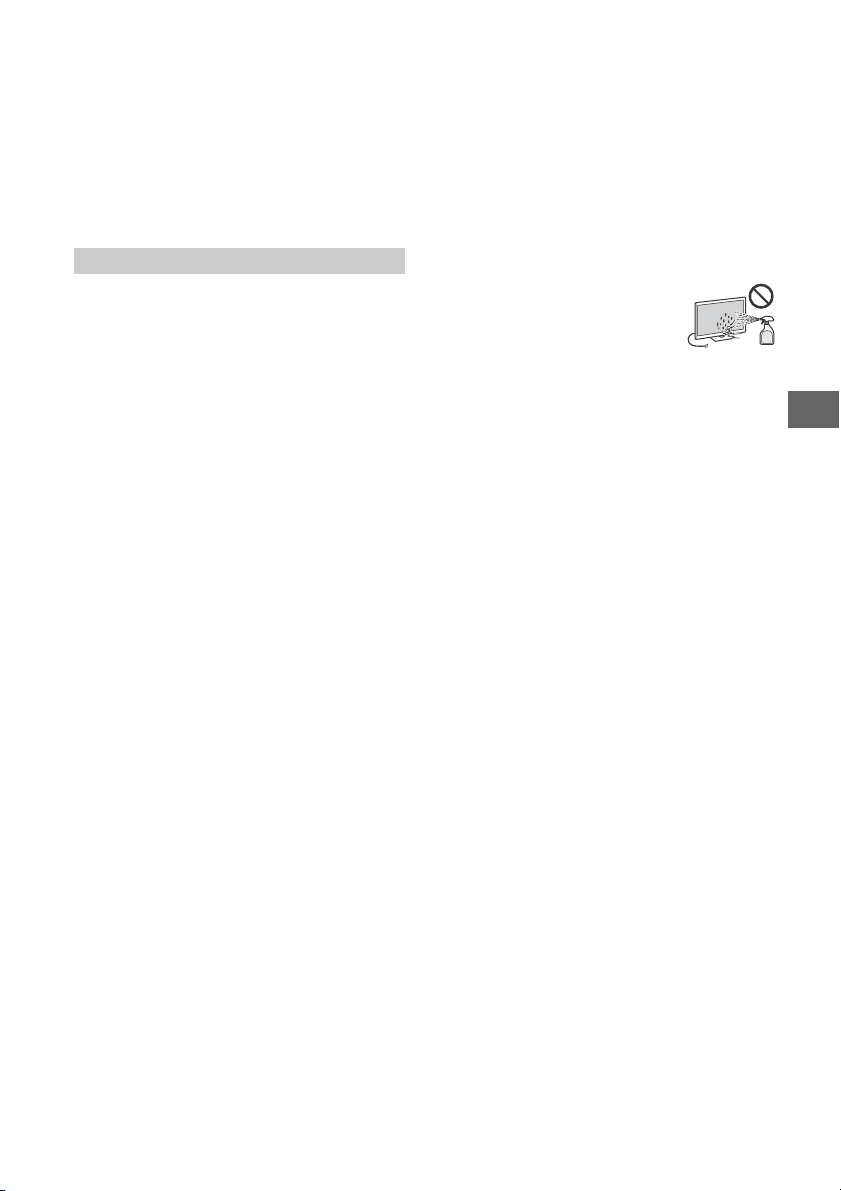

• 绝对不能将水或清洁剂直接喷在电视机上。液

体可能滴落在屏幕的底部或外部部件上并渗入

电视机内，而毁坏电视机。

• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉或易挥发

溶剂，如酒精、苯、稀释剂或杀虫剂。使用上述材料或与橡胶或乙

烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏。

• 建议您定期对通风口进行吸尘，以确保通风正常。

• 请勿在清洁或维修扬声器时过度用力，以防任何损坏。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会造成图像扭曲和 / 或噪声。

本机的无线功能

• 切勿在医药设备（心脏起搏器等等）附近操作本机，这可能导致医

药设备故障。

• 虽然本机发送 / 接收加密信号，请小心未经授权的截取。我们不对

此造成的任何问题负责。

关于操作遥控器的注意事项

• 按照正确的极性装入电池。

• 请勿同时使用不同类型的电池，或新旧电池混合使用。

• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理

方法。请咨询当地政府。

• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控

器上。

• 请勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的

房间里。

安装桌面底座（替代）

中间位置

厚垫子

1.5 N·m {15 kgf·cm}

中间位置

1.5 N·m {15 kgf

cm}

厚垫子

您可根据下方指示将桌面底座的位置从边缘改变至中间位置。

KD-79/65/55X9000B

KD-65X9500B

注意

红外感应器

3D Sync 传输器 ( 仅限 KD-65X9500B, KD-65/55X9000B)















摄像头盖 K

• 进行此安装需要至少两个人（安装 KD-79X9000B 需要至

少四个人）。

• 确保电视机前无障碍物。

注意

• 若要从电视机上拆下电缆固定夹，如图所示，按固定夹

的顶部 1，然后捏 2。

捆扎电缆

KD-79/65/55X9000B

KD-65X9500B

遮住摄像头

如果不想使用摄像头，请如图所示遮住它。

KD-79/65/55X9000B

KD-65X9500B

桌面底座安装于中间时的电缆固定夹位置。

桌面底座安装于边缘或中间时的电缆固定夹位置。

使用遥控器

触摸板遥控器红外遥控器

您可以使用随附的触摸板遥控器或 IR （红外线）遥控器操作电视机。

注意

• 触摸板遥控器必须在电视机注册后才能使用。可通过按

HOME, 然后选择 [ 设定 ] t [ 系统设定 ] t [ 触摸板遥控设定 ] 注册触摸板遥控器。

显示触摸板操作指南

触摸板操作指南可让您查看当前电视机屏幕可用的主要手势指令。

1 用手指按住触摸板中央以显示触摸板操作指

南。

启动触摸板教程

1 按 HOME。

2 滑动以选择 [ 帮助 ]，然后按触摸板。

3 向上 / 下滑动以选择 [ 触摸板教程 ]，然

后按触摸板。

请按照屏幕上的指示操作。

注意

• 也可通过按 HOME, 然后选择 [设定] t [系统

设定 ] t [ 触摸板配置 ] t [ 开始教程 ] 启动触摸板教程。

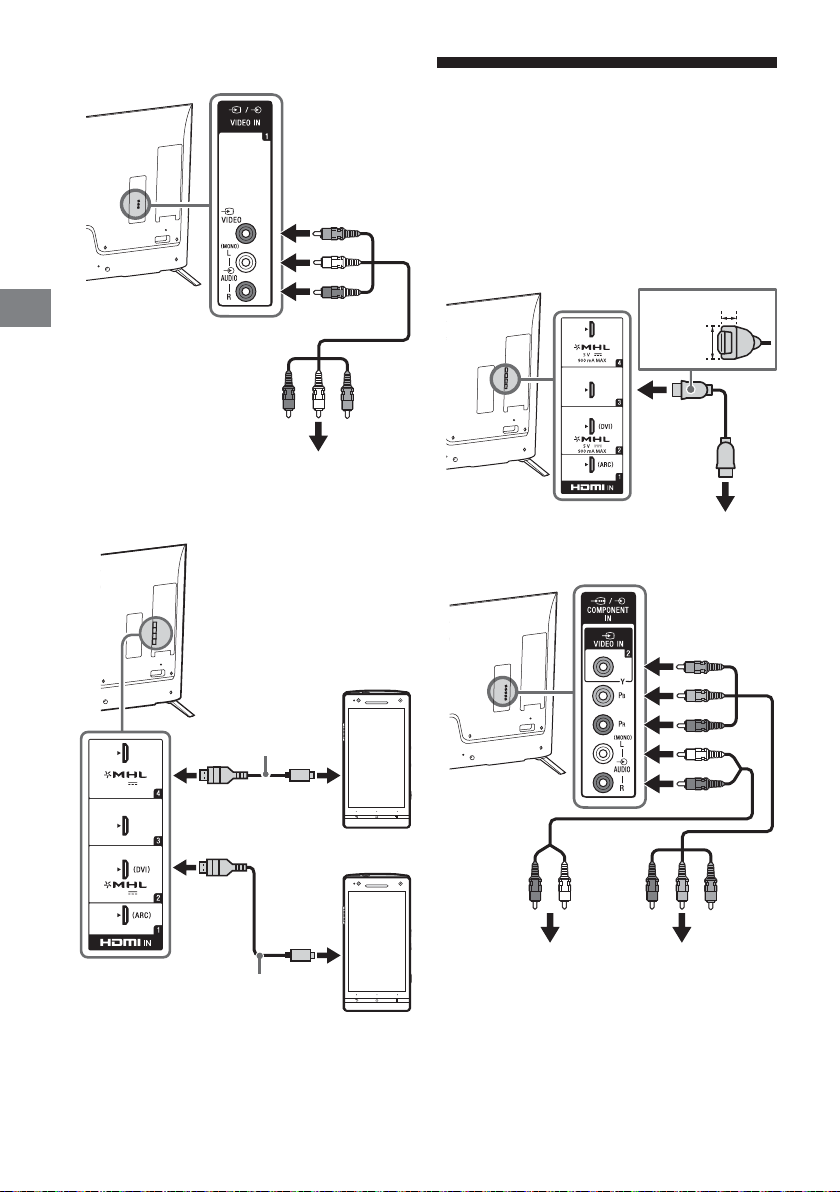

连接其它设备

至 HDMI OUT

< 12 mm

< 21 mm

至 AUDIO OUT 至 COMPONENT OUT

R/PB/Y)

至 VIDEO OUT

900 mA MAX

5 V

900 mA MAX

5 V

使用授权的带有 MHL 标识的

MHL 3 电缆

（非附件）

使用授权的带有

MHL 标识的 MHL 2

电缆（非附件）

MHL 3 设备

MHL 2 设备

有关连接的更多信息，请参见操作指南。

注意

• 有关与端口复制器进行连接的信息，请参见端口复制器

随附的安装指南。

使用 HDMI 电缆连接

注意

• 将 4K 设备（4K 媒体播放器、4K 机顶盒等）连接至电视机

的 HDMI IN 2 或 HDMI IN 1 插孔来欣赏版权保护内容。

使用分量电缆连接

使用 AV 复合电缆连接

连接 MHL 设备

电视机在播放照片 / 音乐 / 视频文件的同时对所连

SD 4K/HD

图像质量

• AV 复合电缆

• 天线电缆

标清（SD）视频的图像信号垂直分辨率为 480 线

（NTSC）或 576 线（PAL/SECAM）。

• 分量电缆 • HDMI 电缆

高清（HD）视频的图像信号垂直分辨率为 720 线或 1080 线。

（对于 4K 电视机，垂直分辨率为：2160 行）

接的 MHL 兼容设备进行充电。可使用电视机遥控器操控所连接的 MHL 兼容设备。

注意

• 如果 [ 自动输入变更（MHL）]设定为 [ 开 ]，则当MHL 兼容

设备连接至 HDMI IN 2/MHL 或 HDMI IN 4/MHL 插孔时，电视机会自动从其他输入切换至 HDMI IN 2/MHL 或 HDMI IN 4/MHL。[ 自动输入变更（MHL）] 的可用性视 MHL 兼容设备是否支持此功能而定。

• 如果[待机时MHL充电 ]设定为 [开]，则即使当电视机处于

待机模式时，仍可继续对 MHL 兼容设备进行充电。

• 将 4K 智能手机或移动设备连接至 HDMI IN 2/MHL 插孔。

• 对于4K智能手机或移动设备，请使用带有MHL 标志的授权

MHL 3 电缆。

将电视机安装到墙壁上

I 挂壁式附件（I2）（长）

（电视机随附）

I 挂壁式附件（I1）（短）

（电视机随附）

本电视机安装手册仅说明将电视机安装到墙上前的安装准备步骤。

用户须知：

考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行电视机的安装。切勿试图自行安装。

Sony 经销商和承包商须知：

在本产品的安装、定期保养和检查过程中应充分注意安全性。

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

使用挂壁式支架 SU-WL500 （非附件）(KD-79X9000B) 或 SU-WL450 （非附件）（KD-65X9500B、 KD-65/55X9000B）将电视机安装到墙上。

请参阅随挂壁式支架提供的指示以正确地进行安装。

注意

• 务必将取下的螺丝放置在安全的地方，让螺丝远离儿童。

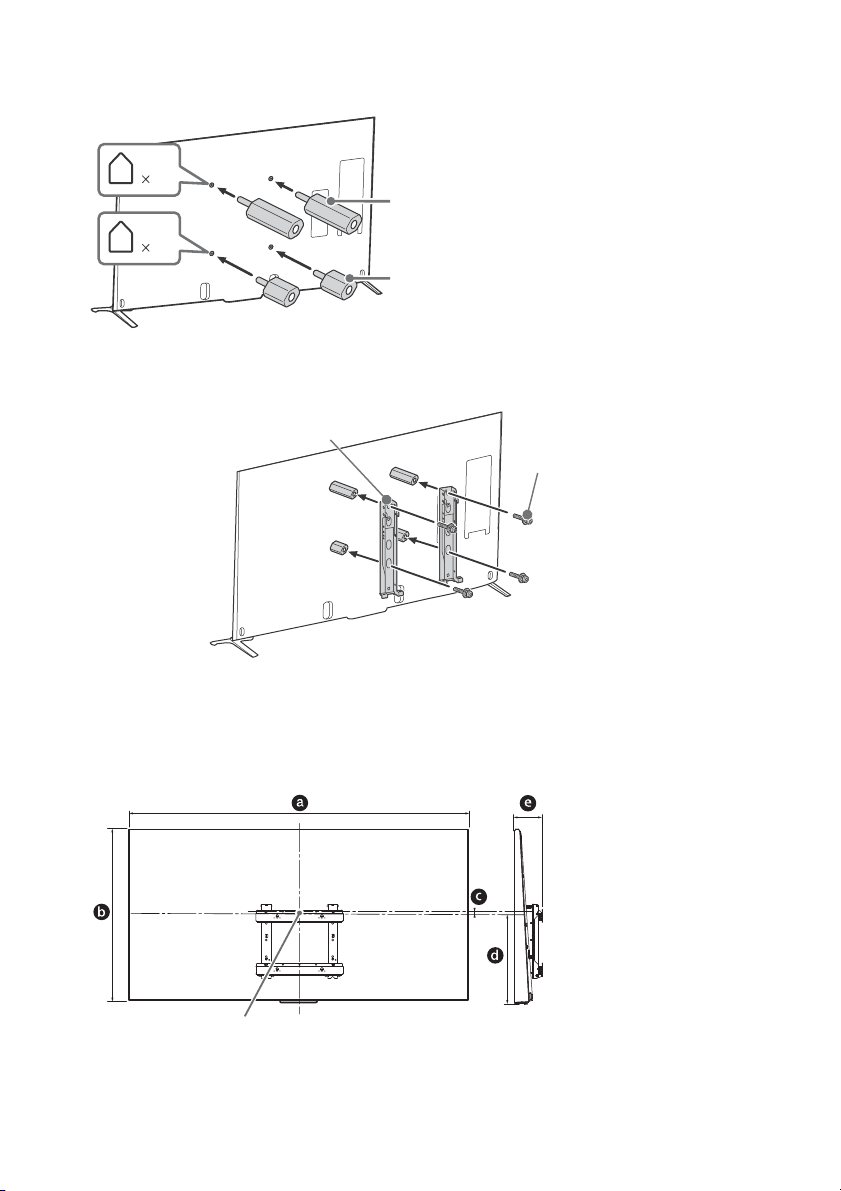

SU-WL500 ( 仅限 KD-79X9000B)

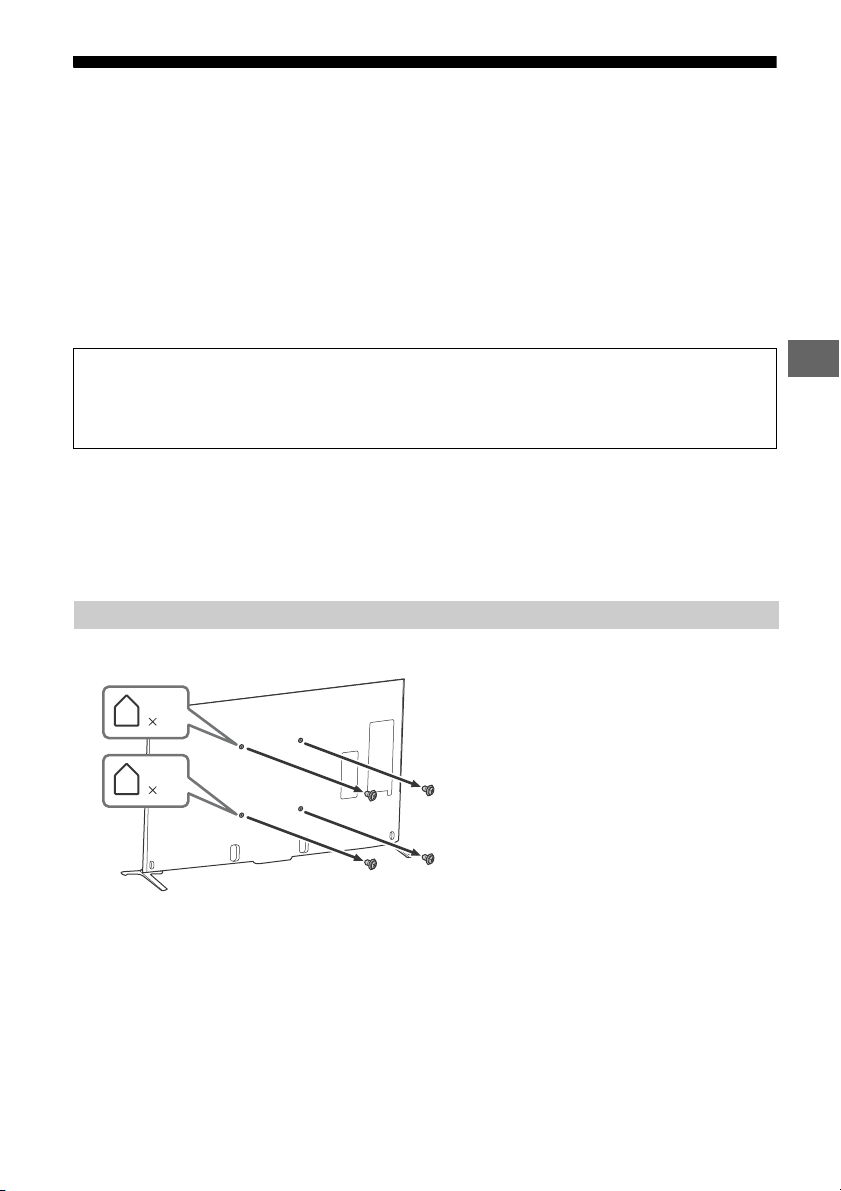

1 将电视机安装至墙上时，卸下电视机背面的螺丝。

2 将挂壁式附件 I （电视机随附）安装到电视机背面（使其与墙壁平行）。

3 用挂壁式支架随附的四颗螺丝装上安装挂钩。

安装挂钩

螺丝（+PSW 6 × 16）

屏幕中心点

4 确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。有关如何将电

视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 18-20 页（规格）。

机型名称

KD-

79X9000B 2029 1054 21 558 176

* 对于此型号的电视机，仅适用于 0°。

注意

• 制表内的数字视安装而稍微有所不同。

5 将必要电缆连接到电视机。

显示器尺寸

屏幕中心

尺寸

安装的长度

角度 (0°)*

单位 : mm

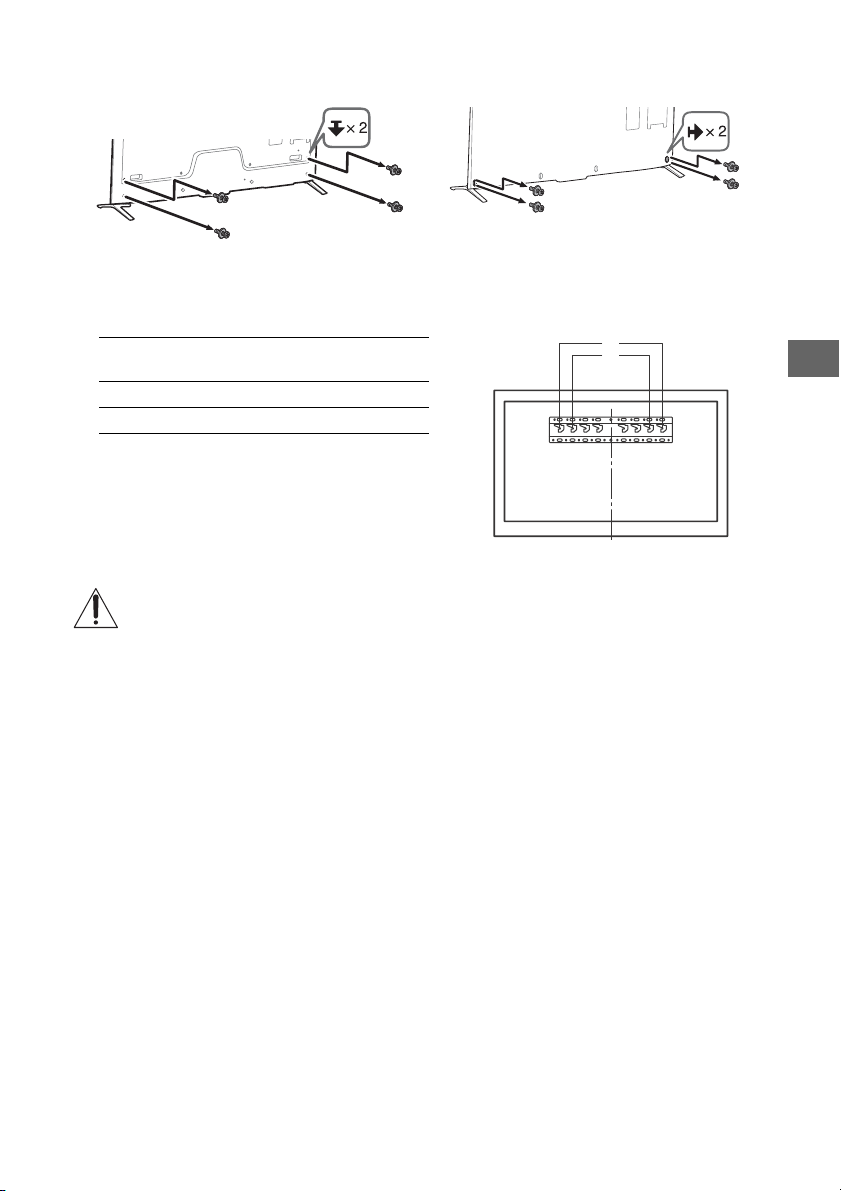

6 请从电视机上拆卸桌面底座。

挂钩位置

将电视机安装至底座支架上时。

螺丝位置

将安装挂钩安装至电视机上时。

a b c

注意

• 再次安装桌面底座时，请务必将螺丝（之前已卸下的）紧固在电视机背面原先的孔中。

7 将电视机安装到墙上。

型号名称

KD-

79X9000B d, g a

螺丝位置挂钩位置

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

SU-WL450 ( 仅限 KD-65X9500B, KD-65/55X9000B)

KD-65/55X9000B

KD-65X9500B

* 进行超薄安装时请勿拆下。

I 挂壁式附件（I2）（长）

（电视机随附）

I 挂壁式附件（I1）（短）

（电视机随附）

标准安装超窄安装 *

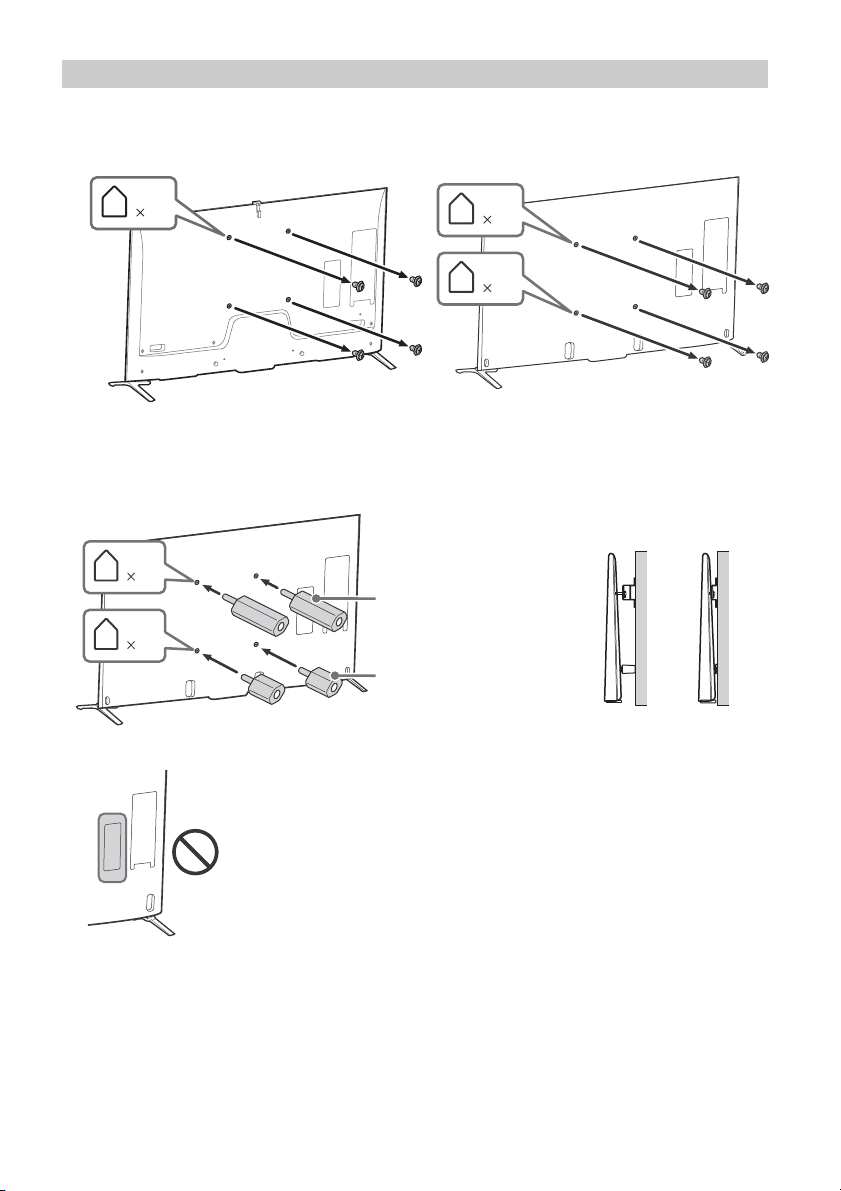

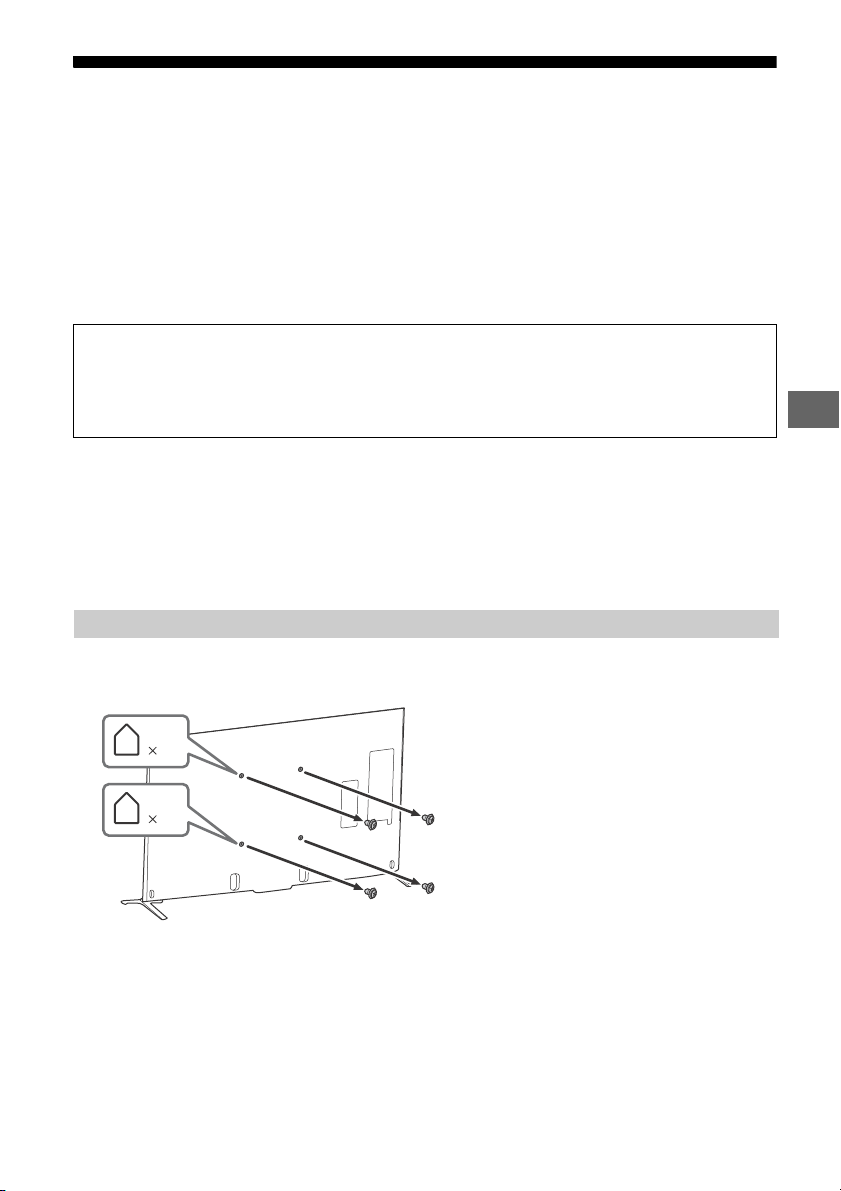

1 取下电视机背面的螺丝。

2 将挂壁式附件 I （电视机随附）安装到电视机背面（使其与墙壁平行）。进行超窄安装时您无

需执行此步骤。( 仅限 KD-65/55X9000B)

* 当使用此安装样式时，电视机背面的某些端子不可用。

注意

• 将挂壁式连接件安装至电视机时，请务必紧固连接件。

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

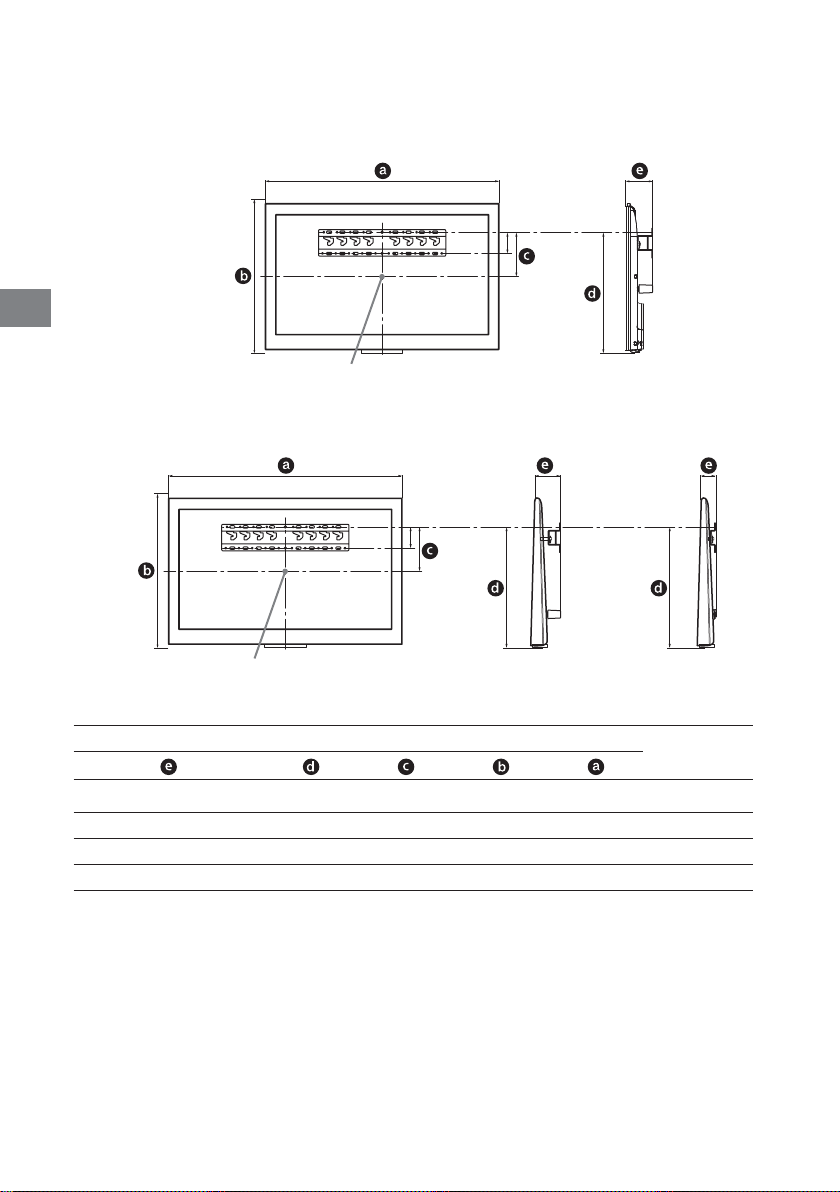

3 确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。有关如何将电

屏幕中心点

标准安装

屏幕中心点

标准安装超窄安装

视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 18-20 页（规格）。

KD-65X9500B

KD-65/55X9000B

机型名称

KD-

65X9500B 1492 897 286 734 132 -

65X9000B 1715 878 106 552 170 110

55X9000B 1493 752 136 519 170 110

注意

• 制表内的数字视安装而稍微有所不同。

显示器尺寸

屏幕中心

尺寸

安装的长度

标准安装超窄安装

单位 : mm

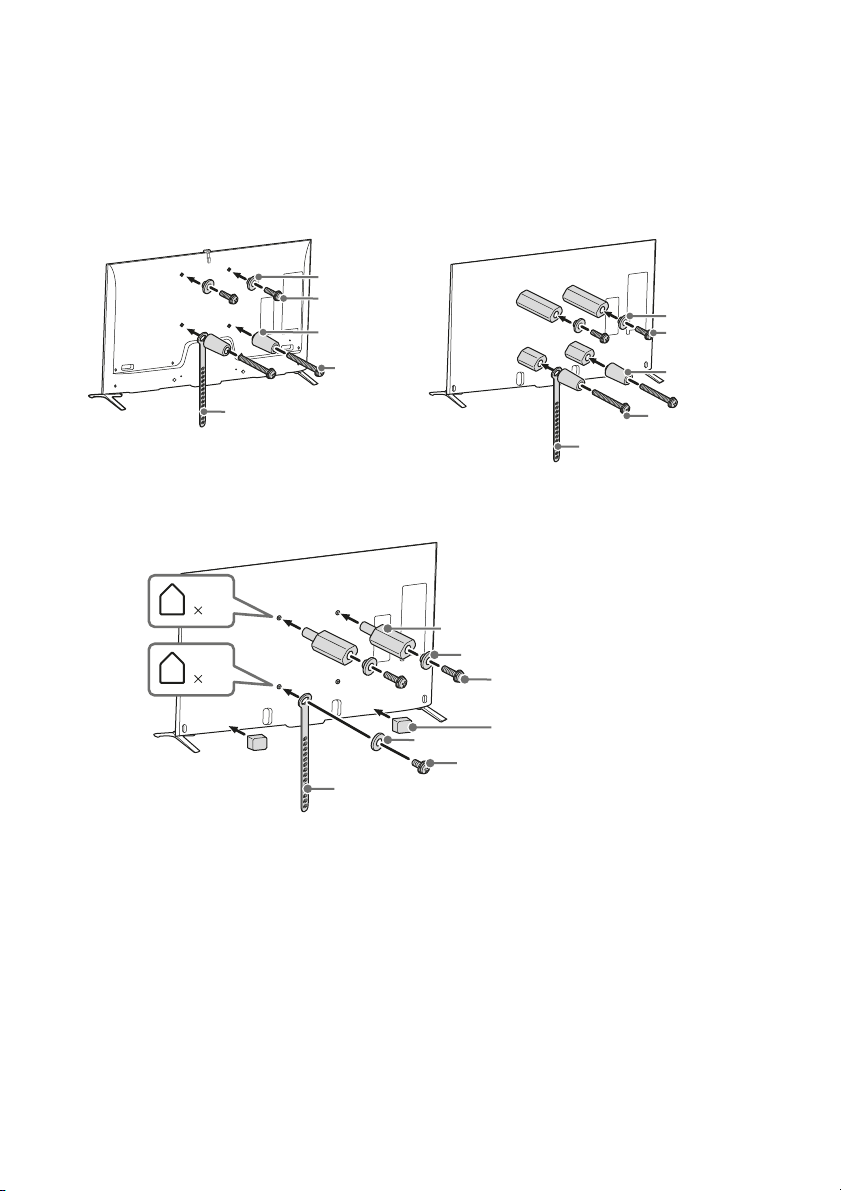

4 请安装挂壁式支架的附件。参见挂壁式支架安装指南中的 “1” 检查附件。

KD-65/55X9000B

KD-65X9500B

滑轮



螺丝 (+PSW 6 x 20)



螺丝 (+PSW 6 x 50)



⽪带 

垫片 (60 mm)



滑轮  螺丝 (+PSW

6 x 20)



垫片 (60 mm) 

螺丝 (+PSW 6 x 50)



⽪带 

挂壁式连接件 (S) 

滑轮 

螺丝 (+PSW 6 x 20) 

垫片 *

垫圈



螺丝 (+PSW 5 x 12) 

⽪带 

注意

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。

• 务必将未使用的零件存放在安全的地方，以便将来使用。保留本手册以便将来参考。

标准安装

超窄安装 ( 仅限 KD-65/55X9000B)

* 撕下保护膜后，将垫片 P 安装到底边的平坦区域。

5 将必要电缆连接到电视机。

注意

• 将电视机安装到墙上后，您无法访问端子。

6 请从电视机上拆卸桌面底座。

KD-65X9500B

KD-65/55X9000B

a b

7 将电视机安装到基座。请参见安装指南的 “5” 和挂壁式支架随附的使用说明书中的 “ 将电视机

安装到墙壁上 ”。

机型名 KD- 支架位置

65X9500B/65X9000B a

55X9000B b

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

故障排除

电视机背面

当 LED 指示灯以红色闪烁时，请计算其闪烁次数

（间隔时间为三秒钟）。

若 LED 指示灯以红色闪烁，请从电视机上断开交流电源线并保持两分钟以重置电视机，然后再打开电视机。若故障持续，请将 LED 指示灯闪烁红色的次数

（间隔时间为三秒钟）告知您的经销商或 Sony 服

务中心。按电视机上的 / 将其关闭，断开交流电源线，然后联系您的经销商或 Sony 服务中心。

当 LED 照明灯不在闪烁时，请检查以下项目。也可以参见操作指南中的 [ 故障排除 ] 或通过选择

[帮助] t [客户支持] t [ 自我诊断

] 执行自我诊断。如果问题仍然存在，将电视机交给有资格的服务人员维修。

问题与解决方法

没有图像（画面暗）且没有声音。

 检查天线 / 电缆连接。  将电视机连接至交流电源，然后按电视机或遥控器

上的 /。

无法调谐某些节目。

 检查天线。

遥控器不工作。

 请更换电池。  电视机可能处于 SYNC 模式。

按控制条（....）并向左 / 右滑动 [SYNC MENU]，

然后按触摸板。选择 [ 电视控制 ]，然后选择 [ 主 ( 菜单 )]或[选项]以操控电视机。使用红外线遥控器时，按 SYNC MENU，选择[电视控制 ]，然后选择 [ 主 ( 菜单 )]或[选项]以操控电视机。

已经忘记了 [ 亲子锁 ] 的密码。

 在 PIN 代码中输入 9999。（始终接受 PIN 代码

9999。)

电视机周围温度升高。

 长时间使用电视机时，电视机周围温度会升高。

用手触摸这些地方时可能会感觉很烫。

停顿音频或视频、空白屏幕或电视机对电视或遥控器按钮没有反应。

 拔下交流电源线两分钟之后再次连接以进行简单的

电视机重设。

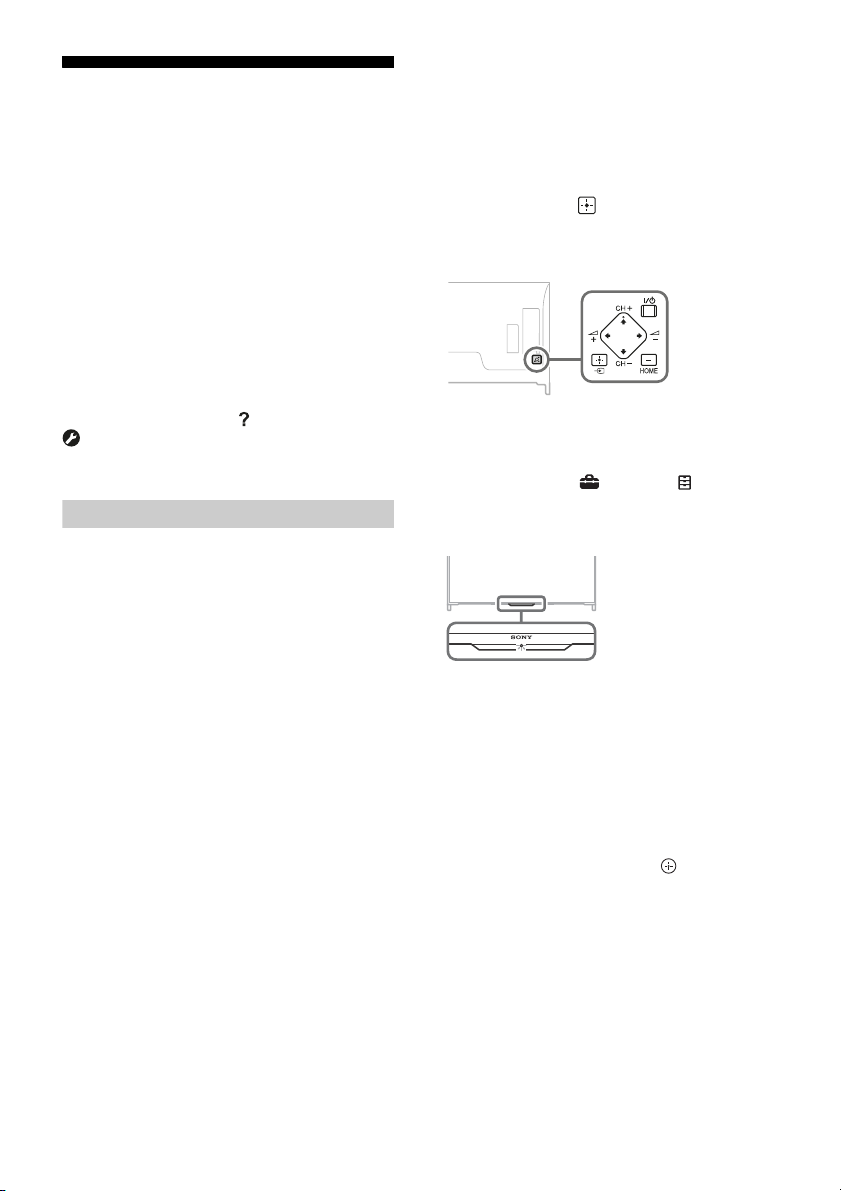

无法在电视机上找到 /, CH+/-,  +/-,

///, , 和 HOME 按钮。

 有关电视机上的按钮位置，请参阅下图。

LED 照明灯已点亮。

 如果不想让 LED 照明灯点亮，可以将其关闭。

按 HOME，然后选择 [ 设定 ] t [系统设定] t [常规设定] t [LED 照明灯] t [ 关 ]。也可以

按 OPTIONS，然后选择 [LED 照明灯 ] t [ 关 ]。

无法通过 WPS 连接至无线路由器。

 若使用 WEP 安全系统，请选择 [ 容易 ] t [Wi-Fi]

t [ 通过扫描列表连接 ]。然后，选择想要连接的网

络名称（SSID）。

无法在网络设置中找到所需的网络名称。

 请选择 [ 手动输入 ] 然后按输入网络名称。

规格

系统

面板系统

LCD （液晶显示）面板 , LED 背光灯

电视系统

模拟：B/G, I, D/K, M, L 数字：DVB-T/DVB-T2

彩色 / 视频制式

模拟：PAL, SECAM, NTSC3.58, NTSC4.43 数字：参阅操作指南

频道覆盖范围

模拟：UHF/VHF/ 电缆，视您的国家 / 地区选择而定。数字：UHF/VHF, 视您的国家 / 地区选择而定。

声音输出

12.5 W + 12.5 W + 20 W + 20 W (KD-79/65/55X9000B) 10 W + 10 W + 10 W (KD-65X9500B)

无线技术

IEEE802.11a/b/g/n 协议

输入 / 输出插孔

天线/电缆

VHF/UHF 用 75 欧姆外接端子

/ VIDEO IN 1

视频 / 音频输入（唱机插孔）

/ COMPONENT IN

YPBPR (分量信号视频 ): 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i 音频输入（唱机插孔）

VIDEO IN 2

视频输入（备有 Y 输入的常见唱机针）

HDMI IN 1, 2, 3, 4 （支持 4K 分辨率）

视频 (2D): 4096 × 2160p (50, 60Hz)*, 4096 × 2160p (24Hz), 3840 × 2160p (50, 60Hz)

*, 3840 × 2160p (24, 25, 30Hz), 1080p

(30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i, PC 格式

*YCbCr 4:2:0 / 8 位

视频 (3D):

帧封装 : 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p 并排 : 1080p (50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) 上下 : 1080p (30, 50, 60Hz), 1080/24p,

1080i (50, 60Hz), 720p (50, 60Hz) 音频：5.1 声道线性 PCM: 32, 44.1 和 48 kHz, 16, 20 和 24 位 , Dolby Digital ARC (Audio Return Channel) ( 仅限 HDMI IN 1)

MHL ( 与 HDMI IN 2/4 共用 )

视频 (2D): 4096 × 2160p (24Hz)*, 3840 × 2160p (24, 25, 30Hz) 60Hz)

*, 1080p (30Hz), 1080/24p, 1080i (50,

60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i

*, 1080p (50,

* 仅限 HDMI IN 2

视频 (3D):

帧封装

*: 1080p (30Hz), 1080/24p, 1080i (50,

60Hz), 720p (30, 50, 60Hz), 720/24p 并排 : 1080p (50, 60Hz) (50, 60Hz), 720p (50, 60Hz) 上下 : 1080p (50, 60Hz) 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

*, 1080/24p, 1080i

*, 1080p (30Hz),

* 仅限 HDMI IN 2

音频：5.1 声道线性 PCM: 32, 44.1 和 48 kHz, 16, 20 和 24 位 , Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

数字光学插孔（双声道线性 PCM、Dolby Digital）

HDMI 2 AUDIO IN

模拟音频输入（立体声迷你插孔）

AUDIO OUT/

音频输出（立体声迷你插孔）耳机插孔

（支持重低音扬声器输出）

1, 2, 3 （澳大利亚和新西兰型号除外）

USB 端口

1, 2 (HDD REC), 3 （仅限澳大利亚和新西兰

型号）

USB HDD 设备端口（仅限 2), USB 端口

LAN

10BASE-T/100BASE-TX 连接器（视网络的操作环境而定，连接速度可能不同。本电视机不保证 10BASE-T/100BASE-TX 通信速率和通信质量。）

其他

选购附件

挂壁式支架 : SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B) 无线重低音扬声器 : SWF-BR100 MHL 缆线 : DLC-MC10/DLC-MC20/DLC-MC30 主动式 3D 眼镜 : TDG-BT500A (KD-65X9500B, KD-65/55X9000B)

偏振式 3D 眼镜 : TDG-500P (KD-79X9000B)

SimulView

™ 偏振式眼镜 : TDG-SV5P (KD-79X9000B)

操作温度

0 ºC - 40 ºC

操作湿度

10 % - 80 % 相对湿度（非冷凝）

电源和其他

电源要求

110 V - 240 V AC, 50/60 Hz

屏幕尺寸（对角线测量） ( 约 )

KD-79X9000B: 79 英寸 / 199.6 厘米

KD-65X9500B: 65 英寸 / 163.9 厘米

KD-65X9000B: 65 英寸 / 163.9 厘米

KD-55X9000B: 55 英寸 / 138.8 厘米

显示器分辨率

3840 点（水平）× 2160 线（垂直）

消耗功率

显示于电视的背面

额定输出

USB 1, 3: 5 V, 500 毫安培 MAX

USB 2: 5 V, 800 毫安培 MAX

MHL (HDMI IN 2, 4): 5 V, 900 毫安培 MAX

尺寸（大约）（宽 × 高 × 深）

含台式底座

KD-79X9000B: 2031 × 1109 × 442 mm

KD-65X9500B: 1493 × 950 × 348 mm

KD-65X9000B: 1716 × 916 × 320 mm

KD-55X9000B: 1494 × 791 × 320 mm

不含台式底座

KD-79X9000B: 2029 × 1054 × 111 mm

KD-65X9500B: 1492 × 897 × 107 mm

KD-65X9000B: 1715 × 878 × 99 mm

KD-55X9000B: 1493 × 752 × 99 mm

底座宽度（大约）

边缘位置 :

KD-79X9000B: 2031 mm

KD-65X9500B: 1493 mm

KD-65X9000B: 1716 mm

KD-55X9000B: 1494 mm

中间位置 :

KD-79X9000B: 573 mm KD-65X9500B: 663 mm KD-65X9000B: 573 mm KD-55X9000B: 573 mm

质量（大约）

含台式底座

KD-79X9000B: 60.9 kg KD-65X9500B: 43.9 kg KD-65X9000B: 46.6 kg KD-55X9000B: 38.1 kg

不含台式底座

KD-79X9000B: 59.7 kg KD-65X9500B: 42.0 kg KD-65X9000B: 45.9 kg KD-55X9000B: 37.4 kg

注意

• 选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。

• 设计和规格如有变更，恕不另行通知。

• 当端口复制器连接至电视机时，耗电量会增加。

• 本电视机采用适用于 HDMI IN 4/MHL 的 MHL 2 和适用于

HDMI IN 2/MHL 的 MHL 3。

数字电视机功能的注意事项

• 有关数字电视机（）的任何功能仅在有 DVB-T/

DVB-T2 （MPEG-2 和 H.264/MPEG-4 AVC）数字地面信号广播的国家或地区可用。请向当地经销商确认您的所在地是否可接收 DVB-T/DVB-T2 信号。

• 本电视机符合 DVB-T/DVB-T2 规格，但不能保证与将来

DVB-T/DVB-T2 数字地面广播的兼容性。

• 在某些国家 / 地区，某些数字电视机功能不可用。

商标信息

• HDMI 和 HDMI High-Definition Multimedia

Interface 专用名词以及 HDMI 标志是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。

• DLNA®、DLNA 标志和 DLNA CERTIFIED® 是

Digital Living Network Alliance 的商标、服务标记或认证标记。

• 本产品经过杜比实验室的许可而制造。

杜比和双 D 符号是杜比实验室的注册商标。

• “BRAVIA” 和是 Sony

Corporation 的商标。

• TrackID 是Sony Mobile Communications AB

的商标或注册商标。

• Gracenote、Gracenote eyeQ、Gracenote

VideoID、Gracenote Video Explore、 Gracenote MusicID、Gracenote 标志和标示语以及 “Powered by Gracenote” 标志是 Gracenote 在美国和 / 或其他国家的注册商标或商标。

• Opera® Devices SDK from Opera Software

• Wi-Fi、Wi-Fi Direct 和 Miracast 是 Wi-Fi

Alliance 的商标或注册商标。

• “Sony Entertainment Network logo” 和

“Sony Entertainment Network” 是 Sony Corporation 的商标。

• MHL、Mobile High-Definition Link 和 MHL

标志是 MHL Licensing, LLC 的商标或注册商标。

• 有关 DTS 专利，请参阅

• Designed with UEI Technology

Under

License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Bluetooth® 字标和标志乃 Bluetooth SIG,

Inc. 所有，Sony Corporation 在授权下使用这些标记。其他的商标和商品名称属于其各自的所有者。

• N Mark 是 NFC Forum, Inc. 在美国和其他国

家的商标或注册商标。

Mục lục

Thông tin An toàn . . . . . . . . . . . . . . . . . . . . . 2

Cảnh báo . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Gắn Bệ để bàn (Thay thế) . . . . . . . . . . . . . 6

Giấu máy ảnh . . . . . . . . . . . . . . . . . . . . . . . . 7

Sử dụng Điều khiển từ xa . . . . . . . . . . . . .8

Hiển thị Hướng dẫn thao tác trên bảng cảm

ứng . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Khởi chạy Hướng dẫn về bảng cảm ứng . . . 8

Kết nối các thiết bị khác . . . . . . . . . . . . . . .9

Lắp TV lên tường. . . . . . . . . . . . . . . . . . . 11

SU-WL500 (Chỉ dành cho

KD-79X9000B) . . . . . . . . . . . . . . . . . . . . . . 11

SU-WL450 (Chỉ dành cho

KD-65X9500B, KD-65/55X9000B) . . . . . . . 14

Xử lý sự cố . . . . . . . . . . . . . . . . . . . . . . . .18

Sự cố và giải pháp . . . . . . . . . . . . . . . . . . . 18

Thông số kĩ thuật . . . . . . . . . . . . . . . . . . .19

Giới thiệu

Cảm ơn bạn đã chọn sản phẩm Sony này. Trước khi sử dụng TV, hãy đọc kỹ sách hướng dẫn này và giữ lại để tham khảo trong tương lai.

Lưu ý

• Trước khi sử dụng TV, vui lòng đọc “Thông tin An toàn ” (trang 2).

• Các hướng dẫn về “Lắp TV lên tường” được bao gồm trong

hướng dẫn sử dụng TV này.

• Hình ảnh và hình minh họa được sử dụng trong Hướng dẫn bắt

đầu nhanh và hướng dẫn này chỉ dùng để tham khảo và có thể khác với bề ngoài của sản phẩm thực tế.

Vị trí của nhãn định danh

Nhãn dành cho Số Model của TV và giá trị định mức Nguồn Điện (tuân theo quy định về an toàn hiện hành) được đặt ở phía sau TV.

Thông tin An toàn

CẢNH BÁO

Không để pin tiếp xúc trực tiếp với nguồn nhiệt như ánh nắng mặt trời, lửa hoặc tương tự.

Lắp đặt/Thiết lập

Lắp đặt và sử dụng TV theo hướng dẫn bên dưới để tránh bất kỳ nguy cơ cháy, điện giật hoặc hỏng hóc và/hoặc thương tích nào.

Lắp đặt

• Để tránh làm trượt và gây thương tích cá nhân, không được giẫm

lên túi bảo vệ TV khi mở bao bì TV.

• Nên lắp TV gần ổ điện AC để sử dụng.

• Đặt TV trên bệ mặt phẳng, ổn định để tránh làm TV rơi và gây

thương tích cá nhân hoặc hư hỏng cho TV.

• Lắp TV ở những nơi không thể kéo, đẩy hoặc va vào.

• Lắp TV sao cho Bệ để bàn của TV không nhô ra khỏi ch ân đế TV

(không được cung cấp). Nếu Bệ để bà gây thương thích cá nhân hoặc hư hỏng cho TV.

n nhô ra khỏi chân đế TV, thì TV có thể bị l ật, bị rơi và

• Chỉ nhân viên bả o hành đủ khả năng mới được thực hiện việc lắp

đặt TV lên tường.

• Vì lý do an toàn, chúng tôi khuyến ng hị bạn sử dụng các phụ kiện

Sony, bao gồm:  Giá đỡ treo tường

SU-WL500 (KD-79X 9000B) SU-WL450 (KD-65X 9500B, KD-65/55X9000B)

• Đảm bảo sử dụng vít được cung cấp kèm theo Giá đỡ Treo tường

khi gắn Giá đỡ Tr chỉ định trong hình minh họa khi đo từ bề mặt gắn của Giá đỡ Tr eo tường. Đường kính và chiều dài của vít thay đổi tuỳ thuộc vào kiểu Giá đỡ treo tường. Sử dụng các vít không phải các vít được cung cấp đó có thể làm hư hỏng bên trong cho TV hoặc làm TV rơi, v.v...

eo tường vào TV. Vít đi kèm được thiết kế như

KD-65X9500B

Vít (được cung cấp cùng với Giá đỡ treo tường)

Giá đỡ treo tường

8 mm - 12 mm

Nắp phía sau của TV

Vít (được cung cấp cùng với Giá đỡ treo tường)

Giá đỡ treo tường

8 mm - 12 mm

Đồ gá treo tường

30 cm

10 cm

Để không gian xung quan h TV ít nhất là như thế này.

30 cm

10 cm

Để không gian xung quanh TV ít nhất là như thế này.

6 cm

Việc lưu thông khí bị hạn chế.

Tường Tường

KD-79/65/55X9000B

Phòng tránh đổ

• Hãy đảm bảo sử dụng dây buộc chắc có khả năng đỡ khối lượng

của TV.

Lỗ thoát khí

• Không che các lỗ thoát khí hoặc chèn bất kỳ vật gì vào ngăn chứa

TV.

• Để không gian xung quanh TV như hình minh hoạ bên dưới.

• Chúng tôi khuyên bạn sử dụng giá đỡ treo tường của Sony để

cung cấp khả năng tuần hoàn không khí đầy đủ.

Lắp đặt trên tường

Lắp cùng với đế

Vận chuyển

• Trước khi vận chuyển TV, ngắt kết nối tất cả các dây cáp.

• Cần phải có từ hai người trở lên (từ bốn người trở lên cho KD-

79X9000B) để vận chuyển một chiếc TV lớn.

• Khi di chuyển TV bằng tay, hãy giữ máy như hình dưới đây.

Không đặt áp lực lên bảng điều khiển LCD và khung xung quanh màn hình.

KD-79X9000B

KD-65X9500B

KD-65/55X9000B

• Khi vận chuyển TV, không để TV bị lắc hoặc rung quá mức.

• Khi mang TV đi sửa hoặc khi di chuyển, hãy đóng gói TV bằng vật

liệu đóng gói và thùng carto n ban đầu.

• Để đảm bảo th oát khí hợp lý và ngăn tích tụ bụi bẩn:

 Không đặt TV trên sàn nhà, lắp mặt trên úp xuống, lật ngược,

hoặc nghiêng.

 Không đặt TV lên giá, thảm, giường hoặc trong tủ kín.  Không đậy TV bằng khăn như rèm, hoặc các vật khác như báo,

v.v. ..

 Không lắp TV như hình minh hoạ bên dưới.

Dây nguồn AC

Sử dụng dây nguồn AC và ổ cắm như d ưới đây để tránh bất kỳ hiện tượng cháy, điện giật hoặc hư hỏng và/hoặc thương tích nào:  Chỉ sử dụng dây nguồn AC do Sony cung cấp, chứ không phải

của các nhãn hiệu khác.

 Cắ m phích hoàn toàn vào ổ cắm điện AC.  Chỉ sử dụng TV với nguồn điện AC 110–240 V.  Khi nối cáp, đảm bảo rút d ây nguồn A

thận không giẫm chân lên dây cáp.

 Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với

TV hoặc di chuyển TV.

 Để dâ y nguồn AC cách xa các nguồn nhiệt.  Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích

cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn đến nguy cơ cháy.

Lưu ý

• Không sử dụng dây nguồn AC được cung cấp trên bất kỳ thiết bị

nào khác.

• Không k ẹp, làm cong, hoặc xoắn dây nguồn AC quá mức. Dây dẫn

điện trong lõi có thể bị hở hoặc đứt.

• Không sửa dây nguồn AC.

• Không đặt bất kỳ vật nặng gì lên dây nguồn AC.

• Không kéo dây nguồn AC khi rút dây nguồn AC.

• Không kết nối quá nhiều thiết bị vào cùng một ổ cắm điện AC.

• Không sử dụng

ổ cắm điện AC có khả năng khớp kém.

C để an toàn cho bạn và cẩn

Những trường hợp sử dụng bị Cấm

Không lắp đặt/sử dụng TV ở các vị trí, môi trường hoặc trường hợp như được liệt kê dưới đây, nếu không TV có thể bị xảy ra sự cố và gây cháy, điện giật, hư hỏng và/hoặc thương tích.

Vị trí:

• Ngoài trời (trực tiếp dưới ánh sáng mặt trời), trên bãi biển, trên tàu

thuỷ hoặc tàu lớn khác, trên xe cố, trong các cơ sở y tế, ở những vị trí không ổn định, gần nước, mưa, ẩm hoặc có khói.

• Nếu TV được đặt trong phòng hay có sự

thay đổi như phòng tắm công cộng hoặc suối nước nóng thì TV có thể bị hư h ỏng do tác động của lưu huỳnh có trong không khí.v.v.

• Để có ch ất lượng

ánh sáng hoặc ánh nắng trực tiếp.

• Tránh chuyển TV từ vùng lạnh sang vùng ấm áp. Nhiệt độ trong

phòng thay đổi đột ngột có thể gây hiện tương hơi ẩm đọng lại. Điêu này có thể khiến TV hiển thị hình ảnh kém và/hoặc màu sắc kém. Nếu xảy ra hiện tương này, hãy để hơi ẩm bay hơi hết trước khi bật TV.

Môi trường:

 Những nơi nóng, ẩm, hoặc quá bụi; nơi côn trùng có thể vào; nơi

có thể tiếp xúc với sự rung cơ học, gần những vậ t dễ cháy (nến, v.v...). Không nên để TV ở những nơi ướt hoặc bắn nước và không để những vật chứa chất lỏng, như lọ hoa trên TV.

 Không đặt TV tại nơi ẩm ướt hoặc nhiều

bụi bẩn, hoặc trong phòng có khói dầu hoặc hơi nước ( các dụng cụ điều ẩm). Có thể gây cháy, điện giật hoặc cong vênh.

 Không lắp Tivi ở những nơi có nhiệt độ quá cao như tiếp xúc trực

tiếp dưới ánh nắng mặt trời, gân lò sưởi hoặc lỗ thoát nhiệt. Tivi có thê quá nóng trong các điêu kiện như vậy và có thế gây biến dạng vỏ ngoài và/hoặc làm hỏng Tivi.

Trường hợp:

• Không sử dụng khi tay bạn ướt, với ngăn chứa TV đã bị tháo, hoặc

bộ phận gắn khôn g được nhà sản xuất khuyến nghị. Ngắt kết nối TV khỏi ổ cắm điện AC và dây ăng ten khi có bão chớp.

• Không lắp đặt TV để TV bị nhô ra không

gian mở. Có thể gây hỏng hoặc hư h ại do người hoặc vật khác va vào TV.

Mảnh vỡ:

• Không ném bất kỳ vật gì vào TV. Kính màn hình có thể vỡ do va

chạm và gây thương tích nghiêm trọng.

• Nếu bề mặt của TV bị nứt, không chạm vào TV cho đến khi bạn đã

rút dây nguồn AC. Nếu không, có thể bị điện giật.

hình ảnh tốt nhất, không được để màn hình dưới

gần bếp nấu ăn hoặc

Khi không sử dụng

• Nếu bạn không sử dụng TV trong vài ngày, bạn nên ngắt kết nối

TV ra khỏi nguồn AC vì lý do an toàn và môi trường .

• Vì TV không được ngắt kết nối khỏi nguồn AC khi TV đã được tắt,

hãy kéo phích cắm ra khỏi ổ cắm điện AC để ngắt kết nối TV hoàn toàn.

• Tuy nhiên, một số TV có các tính năng yêu cầu để TV ở chế độ

standby để hoạt động đúng chức năng.

Đối với trẻ em

• Không để trẻ trèo lên TV.

• Để các phụ kiện nhỏ xa tầm với của trẻ, để chúng không nuốt

nhầm.

Nếu những sự cố sau xảy ra...

Tắt TV và rú t dây nguồn AC ngay lập tức nếu bất kỳ sự cố nào dưới

đây xảy ra. Đề nghị nhà cung cập của bạn hoặc trung tâm bảo hành của Sony cho nhân viên bảo hành đủ khả năng kiểm tra TV.

Khi:

 Dây nguồn AC bị hỏng.  Khả năng khớp của ổ cắm điện AC kém.  TV hỏng do bị rơi, va đập hoặc bị bất kỳ vật gì ném vào.  Bất kỳ chất lỏng hoặc vật rắn nào rơi vào cửa trong ngăn chứa.

Thông tin về Nhiệt độ màn hình LCD

Khi sử dụng màn hình LCD trong một thời gian dài, panel xung quanh màn hình sẽ bị nóng lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Cảnh báo

Xem TV

• Một số người có thể cảm thấy không thoải mái (chẳng hạn như

mỏi mắt, mệt mỏi hoặc buồn nôn) khi xem hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D. Sony khuyến nghị tất cả người xem nên có những khoảng thời gian nghỉ đều đặn khi xem các hình ảnh v ideo 3D hoặc chơi các trò chơi stereoscopic 3D. Khoảng thời gian nghỉ và số lần nghỉ cần thiết sẽ khác nhau tuỳ thuộc từng người.

Bạn phải quyết định khoảng thời gian và số lần nghỉ tốt nhất cho bản thân. Nếu bạn cảm thấy khó chịu, bạn phải dừng xem các hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D cho tới khi cảm giác khó chịu không còn nữa; hỏi ý kiến bác sỹ nếu bạn cho rằng điều đó là cần thiết. Bạn cũng nên xem lại (i) tài liệu hướng dẫn sử dụng của bất kỳ th được sử dụng cùng với TV này và (ii) trang web của ch úng tôi (http://www.sony-asia.com/support) để biết thông tin mới nhất. Thị lực của trẻ nhỏ (đặc biệt là trẻ dưới sáu tuổi) vẫn đang trong giai đoạn phát triển. Hãy hỏi ý kiến bác sỹ (chẳng hạn như bác sỹ khoa nhi hoặc bác sỹ nhãn khoa) trước khi cho phép trẻ nhỏ xem hình ảnh video 3D hoặc chơi các trò chơi stereoscopic 3D. Người lớn cần

giám sát trẻ nhỏ để đảm bảo trẻ làm theo các khuyến nghị nêu

trên.

• Không sử dụng, cất giữ hoặc để kính 3D, pin gần lửa hoặc ở nơi

có nhiệt độ cao như dưới ánh nắng mặt trời trực tiếp hoặc trong xe hơi để ngoài trời nắng.

• Khi sử dụng chức năng giả lập 3D, hãy lưu ý rằng hình ảnh hiển thị

được sửa đổi s hiện bởi TV này.

• Xem TV với ánh sáng vừa phải, xem TV trong ánh sáng kém hoặc

trong thời gian dài sẽ làm mắt bạn cǎng thắng.

• Khi sử dụng tai nghe, điều chỉnh âm lượng để tránh mức quá cao,

vì có thể gây ảnh hưởng đến thính giác.

o với hình ảnh gốc do sự chuyển đổi được thực

iết bị hoặc phương tiện nào khác

Màn hình LCD

• Mặc dù màn hình LCD được thiết kế với công nghệ chính xác cao

và 99,99% các điểm ảnh hoặc hơn là hiện quả, những các điểm đen có thể xuất hiện hoặc các điểm sáng của ánh sáng (đỏ, lam, hoặc lục) có thể xuất hiện liên tục trên màn hình LCD. Đây là thuộc tính cấu trúc của màn hình LCD và không phải là sự cố.

• Không đẩy hoặc cào bộ lọc phía trước, hoặc đặt các vật lên trên

đỉnh TV này. Hình ản có thể bị hỏng.

• Nếu TV được sử dụng ở nơi lạnh, vết bẩn có thể xuất hiện trong

hình ảnh hoặc hình ảnh có thể trở nên tối. Hiện tượng này không phải là sự cố. Những hiện tượng này sẽ mất đi khi nhiệt độ tăng.

• Bóng mờ có thể xảy ra khi ảnh tĩnh được hiển thị liên tục. Hiện

tượng

này sẽ mất đi sau chốc lát.

• Màn hình và ngăn chứa sẽ trở nên nóng khi TV này đang được sử

dụng. Đây không phải sự cố.

• Màn hình LCD có chứa một lượng nhỏ tinh thể lỏng. Làm theo các

quy định và quy tắc tại địa phương bạn để loại bỏ.

h có thể không liên tục hoặc màn hình LCD

Sử dụng là lau sạch bề mặt màn hình/ ngăn chứa TV

Đảm bảo rút dây nguồn AC đa kết nối với TV ra khỏi ổ cắm điện AC trước khi vệ sinh. Để tránh mòn vật liệu hoặc mòn lớp mạ màn hình, bạn nên biết những điều cần lưu ý sau.

• Để loại bỏ bụi khỏi bề mặt màn hình/ngăn chứa, hãy lau nhẹ bằng

vải mềm. Nếu bụi vẫn còn, hãy lau n hẹ bằng vải mềm ẩm với dung dịch

chất tẩy pha loãng.

• Không phun nước hoặc chất tẩy trực tiếp vào

TV. Nước hoặc chất tẩy có thể chảy xuống đáy màn hình hoặc các bộ phận bên ngoài và ngầm vào TV và có thể làm hỏng TV.

• Không sử dụng bất kỳ loại đệm mài mòn, chất làm sạch bằng

kiềm/axít, bột làm sạch, hoặc dung môi bay hơi nào, như rượu, benzen, chất pha loãng hoặc thuốc trừ sâu. Sử dụng những vật liệu

này hoặc duy tr ì tiếp xúc lâu dài với cao su hoặc vật liệu nhựa vinyl có thể gây hư hỏng cho bề mặt màn hình và vật liệu ngăn chứa.

• Việc làm sạ ch định kỳ cửa thoát kh í được khuyến nghị để đảm bảo

thoát khí phù hợp.

• Không tác động lực mạnh vào loa trong khi vệ sinh hoặc bảo

dưỡng để tránh hư hỏng bất kỳ.

Thiết bị Tuỳ chọn

Để các bộ phần tuỳ chọn hoặc bất kỳ thiết bị nào thải ra nhiệt điện từ xa TV. Nếu không, có thể xảy ra hi ện tượng méo hình và/hoặc nhiễu âm thanh.

Chức năng không dây của thiết bị

• Không sử dụng thiết bị này gần các thiết bị y tế (như máy điều hòa

nhịp tim, v.v…) vì có thể làm thiết bị y tế hoạt động sai chức năng.

• Mặc dù thiết bị này truyền/nhận tín hiệu được mã hóa, cần cẩn

thận đối với tín hiệu bị chặn trái phép. Chúng tôi không chịu trách nhiệm nếu xảy ra bất kỳ sự cố nào.

Cẩn thận khi sử dụng bộ điều khiển từ xa

• Quan sát đúng cực khi lắp pin.

• Không sử dụng các loại pin khác nhau cùng với nhau hoặc dùng

lẫn pin cũ và pin mới.

• Loại bỏ pin theo cách thân thiện với môi trường. Một số vùng nhất

định có thể quy định việc loại bỏ pin. Hãy hỏi ý kiến cơ qu an có thẩm quyền tại địa phương bạn.

• Sử dụng điều khiển từ xa một cách cẩn thận. Không làm rơi hoặc

giẫm l

ên điều khiển từ xa, hoặc đổ bất kỳ loại chất lỏng nào lên

điều khiển từ xa.

• Không đặt điều khiển từ xa ở nơi gần nguồn nhiệt, trực tiếp dưới

ánh sáng mặt trời, hoặc phòng ẩm thấp.

Gắn Bệ để bàn (Thay thế)

Vị trí giữa

Đệm dày

1,5 N·m {15 kgf·cm}

Vị trí giữa

1,5 N·m {15 kgf·cm}

Đệm dày

Bạn có thể đổi vị trí của Bệ để bàn từ cạnh vào giữa bằng cách tham khảo hướng dẫn bên dưới.

KD-79/65/55X9000B

KD-65X9500B

Lưu ý

Cảm biến Hồng ngoại

Bộ đồng bộ tín hiệu 3D (Chỉ dành cho KD-65X9500B, KD65/55X9000B)











Nắp máy ảnh K

• Cần có từ hai người trở lên (bốn người trở lên đối với

KD-79X9000B) để tiến hành việc lắp đặt này.

• Đảm bảo rằng không có vật nào trước TV.

Lưu ý

• Để tháo kẹp cáp khỏi TV, nhấn phía trên cùng của kẹp

1 rồi đến kẹp 2 như hình minh họa.

Để bó các dây cáp

KD-79/65/55X9000B

KD-65X9500B

Giấu máy ảnh

Nếu bạn không muốn sử dụng máy ảnh, giấu máy ảnh như minh họa.

KD-79/65/55X9000B

KD-65X9500B

Vị trí của kẹp cáp khi Bệ để bàn được gắn vào vị trí giữa.

Vị trí của kẹp cáp khi Bệ để bàn được gắn vào cạnh hoặc vị trí giữa.





Sử dụng Điều khiển từ xa

Điều khiển từ xa trên bảng cảm ứng

Điều khiển từ xa IR

Bạn có thể điều khiển TV bằng Điều khiển từ xa IR (hồng ngoại) hoặc Điều khiển từ xa trên bảng cảm ứng được cung cấp.

Lưu ý

• Bạn chỉ có thể dùng Điều khiển từ xa trên bảng cảm

ứng sau khi đăng ký điều khiển với TV. Nếu bạn đã bỏ

qua khâu đăng ký trong quá trình thiết lập ban đầu, thì bạn có thể đăng ký Điều khiển từ xa trên bảng cảm ứng bằng cách nhấn HOME, rồi chọn [Cài đặt] t [Cài đặt hệ thống] t [T.lập đ.khiển từ xa trên bảng ứng].

cảm

Hiển thị Hướng dẫn thao tác trên bảng cảm ứng

Hướng dẫn thao tác trên bảng cảm ứng cho phép bạn xem các lệnh chính bằng cử chỉ có sẵn cho màn hình TV hiện tại.

1 Chạm và giữ ngón tay của bạn ở giữa bảng

cảm ứng để hiển thị Hướng dẫn thao tác trên bảng cảm ứng.

Khởi chạy Hướng dẫn về bảng cảm ứng

1 Nhấn HOME.

2 Trượt để chọn [Trợ giúp], rồi nhấn vào

bảng cảm ứng.

3 Trượt lên/xuống để chọn [Hướng dẫn về

bảng cảm ứng], rồi nhấn vào bảng cảm ứng.

Làm theo các hướng dẫn trên màn hình.

Lưu ý

• Bạn cũng có thể khởi chạy Hướng dẫn về Bảng cảm

ứng bằng cách nhấn HOME, sau đó chọn [Cài đặt]

t [Cài đặt hệ thống] t [Cấu hình bảng cảm ứng] t [Bắt đầu hướng dẫn].

Kết nối các thiết bị khác

Kết nối với HDMI OUT

< 12 mm

< 21 mm

Kết nối với

AUDIO OUT

Kết nối với COMPONENT OUT (P

R/PB/Y)

Kết nối với VIDEO OUT

900 mA MAX

5 V

900 mA MAX

5 V

Sử dụng Cáp

MHL 3 được phê

chuẩn có Logo

MHL (không

được cung cấp)

Sử dụng Cáp

MHL 2 được phê

chuẩn có Logo

MHL (không

được cung cấp)

Thiết bị MHL 3

Thiết bị MHL 2

Để biết thêm thông tin về kết nối, hãy tham khảo i-Manual.

Lưu ý

• Để kết nối với Thiết bị mở rộng cổng giao tiếp, hãy tham

khảo hướng dẫn cài đặt đi kèm Thiết bị mở rộng cổng giao tiếp.

Để kết nối với cáp HDMI

Lưu ý

• Nối thiết bị 4K (Trình phát Phương tiện 4K, Đầu thu số

mặt đất 4K, v.v.) với giắc HDMI IN 2 hoặc HDMI IN 1 của TV để tận hưởng nội dung được bảo vệ bản quyền.

Để kết nối với cáp component

Để kết nối với cáp composite AV

Để nối thiết bị MHL

TV sạc đồng thời thiết bị tương thích MHL được

SD 4K/HD

Chất lượng hình ảnh

• Cáp composite AV

• Cáp ăngten

Video độ phân giải chuẩn (SD) có tín hiệu hình ảnh với độ phân giải dọc là 480 (NTSC) hoặc 576 (PAL/SECAM) đường.

• Cáp component • Cáp HDMI

Video độ phân giải cao (HD) có tín hiệu hình ảnh với độ phân giải dọc là 720 hoặc 1080 đường. (Đối với độ phân giải dọc 4K: 2160 dòng)

kết nối trong khi phát tập tin ảnh chụp/âm nhạc/ video. Có thể sử dụng điều khiển từ xa của TV để điều khiển thiết bị tương thích MHL được kết nối.

Lưu ý

• Nếu cài đặt [Thay đổi Đầu vào Tự động (MHL)] ở [Bật],

TV sẽ tự động chuyển sang HDMI IN 2/MHL hoặc HDMI IN 4/MHL từ đầu vào khác khi kết nối thiết bị tương thích MHL với giắc HDMI IN 2/MHL hoặc HDMI IN 4/ MHL. Chức năng [Thay đổi Đầu vào Tự động (MHL)] có sẵn hay không phụ thuộc vào thiết bị tương thích MHL có thể hỗ trợ tính năng này.

• Nếu cài đặt [Sạc MHL khi ở chế độ Standby] ở [Bật],

thể tiếp tục sạc thiết bị tương thích MHL ngay cả

bạn có khi TV ở chế độ standby.

• Kết nối thiết bị thông minh 4K hoặc các thiết bị di động

với giắc HDMI IN 2/MHL.

• Sử dụng CÁP MHL 3 được phê chuẩn có logo MHL cho

điện thoại thông minh 4K hoặc các thiết bị di động.

Lắp TV lên tường

Hướng dẫn sử dụng cho TV này chỉ thể hiện các bước chuẩn bị cho việc lắp TV trước khi lắp sản phẩm lên tường.

Với khách hàng:

Vì các lý do an toàn và nhằm bảo vệ sản phẩm, Sony khuyên bạn nên để đại lý hoặc nhà thầu được cấp phép của Sony lắp đặt TV của bạn. Không cố gắng tự lắp đặt sản phẩm.

Với các Đại lý và Nhà thầu của Sony:

Tập trung chú ý đến vấn đề

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt là để xác định sức bền chịu được trọng lượng TV của tường. Đảm bảo giao cho các đại lý hoặc nhà thầu được cấp phép của Sony tiến hành lắp đặt sản phẩm này lên tường và chú ý kỹ đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt k

an toàn trong khi lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm này.

hông đúng chuẩn gây ra.

Sử dụng Giá treo tường SU-WL500 (không đi kèm) (KD-79X9000B) hoặc SU-WL450 (không đi kèm) (KD-65X9500B, KD-65/55X9000B) để lắp TV lên tường.

Tham khảo quyển hướng dẫn sử dụng được bán kèm với giá đỡ treo tường hoặc để lắp đặt đúng cách.

Lưu ý

• Bảo đảm rằng bạn giữ các vít đã tháo ở nơi an toàn, xa tầm tay của trẻ em.

SU-WL500 (Chỉ dành cho KD-79X9000B)

1 Khi lắp đặt TV lên tường, tháo ốc vít ra khỏi mặt sau của TV.

2 Lắp Đồ gá treo tường I (được cung cấp kèm theo TV) vào phía sau TV (sao cho chi tiết này

I Đồ gá treo tường (I2) (dài)

(được cung cấp theo TV)

I Đồ gá treo tường (I1) (ngắn)

(được cung cấp theo TV)

Móc gắn lắp

Ốc vít (+PSW 6 × 16)

Tâm điểm màn hình

song song với tường).

3 Gắn Móc gắn lắp bằng bốn ốc vít đi kèm với Giá đỡ treo tường.

4 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiêu

gấp bốn lần trọng lượng TV. Tham khảo bảng sau khi lắp TV lên tường. Xem trang 19-21 (Thông số kĩ thuật) để biết trọng lượng của TV.

Tên model

Vị trí móc

Khi lắp TV vào Giá đỡ.

Vị trí ốc vít

Khi lắp Móc gắn lắp vào TV.

KD-

79X9000B 2.029 1.054 21 558 176

*Chỉ áp dụng cho 0° cho kiểu TV này.

Lưu ý

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

Kích thưôc màn hình Kích thước tâm màn hình Chiều dài treo

5 Cắm các dây cáp cần thiết vào TV. 6 Tháo Bệ để bàn ra khỏi TV.

Lưu ý

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

7 Lắp TV lên tường

Tên kiểu máy

79X9000B d, g a

Vị trí ốc vít Vị trí móc

Đơn vị: mm

Góc (0°)*

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

SU-WL450 (Chỉ dành cho KD-65X9500B, KD-65/55X9000B)

KD-65/55X9000B

KD-65X9500B

* Không tháo Giá treo tường siêu mỏng.

I Đồ gá treo tường (I2) (dài)

(được cung cấp theo TV)

I Đồ gá treo tường (I1) (ngắn)

(được cung cấp theo TV)

Giá đỡ tiêu chuẩn

Giá đỡ Siêu mỏng*

1 Tháo các vít ở phía sau TV.

2 Lắp Đồ gá treo tường I (được cung cấp kèm theo TV) vào phía sau TV (sao cho chi tiết này

song song với tường). Bạn không cần thực hiện bước này đối với giá đỡ Siêu mỏng. (Chỉ dành cho KD-65/55X9000B)

*Bạn cũng có thể sử dụng một số cổng ở phía sau TV khi sử dụng kiểu lắp này.

Lưu ý

• Hãy đảm bảo siết chặt Đồ gá treo tường khi lắp vào TV.

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

3 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiêu

Tâm điểm màn hình

Giá đỡ tiêu chuẩn

Tâm điểm màn hình

Giá đỡ tiêu chuẩnGiá đỡ Siêu mỏng

gấp bốn lần trọng lượng TV. Tham khảo bảng sau khi lắp TV lên tường. Xem trang 19-21

(Thông số kĩ thuật) để biết trọng lượng của TV.

KD-65X9500B

KD-65/55X9000B

Kích thưôc màn hình

Tên model

KD-

65X9500B 1.492 897 286 734 132 -

65X9000B 1.715 878 106 552 170 110

55X9000B 1.493 752 136 519 170 110

Lưu ý

• Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

Kích thước

tâm màn

hình

Chiều dài treo

Giá đỡ tiêu

chuẩn

Đơn vị: mm

Giá đỡ Siêu

mỏng

4 Lắp chi tiết Đồ gá cho Giá đỡ treo tường. Kiểm tra các chi tiết Đồ gá bằng cách tham khảo mục

KD-65/55X9000B

KD-65X9500B

Vòng đệm



Vít (+PSW 6 x 20)



Vít (+PSW 6 x 50)



Đai truyền



Vòng đệm (60 mm)



Vòng đệm  Vít (+PSW

6 x 20)



Vít (+PSW 6 x 50)



Đai truyền 

Vòng đệm (60 mm)



Lắp vào giá treo tường (S) 

Puli 

Vít (+PSW 6 x 20) 

Vòng đệm *

Washer



Vít (+PSW 5 x 12) 

Gioăng 

“1” trong Hướng dẫn lắp đặt Giá đỡ treo tường.

Lưu ý

• Nếu bạn sử dụng tua vít điện, hãy đặt mô men siết ở mức xấp xỉ 1,5 N·m {15 kgf·cm}.

• Bảo đảm rằng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Giữ lại quyển hướng dẫn sử dụng để

tham khảo về sau.

Giá đỡ tiêu chuẩn

Giá đỡ Siêu mỏng (Chỉ dành cho KD-65/55X9000B)

* Dán Miếng đệm P vào mặt phẳng bên trên cạnh dưới sau khi bóc lớp phân tách.

5 Cắm các dây cáp cần thiết vào TV.

KD-65X9500B

KD-65/55X9000B

a b

Lưu ý

• Bạn không thể tiếp cận bất kỳ cổng nào sau khi lắp TV lên tường.

6 Tháo Bệ để bàn ra khỏi TV.

7 Lắp TV vào Đế. Tham khảo mục “5” trong Hướng dẫn lắp đặt và phần “Lắp TV lên tường” trong

Hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường.

Tên model KD-

65X9500B/65X9000B a

55X9000B b

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

Vị trí của móc

treo

Xử lý sự cố

Mặt sau của TV

Khi đèn báo LED lóe sáng màu đỏ, hãy đếm số lần lóe sáng (mỗi lần cách nhau ba giây).

Nếu đèn báo LED lóe sáng màu đỏ, hãy thiết lập lại TV bằng cách rút dây nguồn AC khỏi TV trong hai phút, sau đó bật TV. Nếu sự cố vẫn còn, hãy liên hệ với đại lý của bạn hoặc trung tâm dịch vụ của Sony về số lần đèn báo LED lóe sáng màu đỏ (mỗi lần cách nhau ba giây). Nhấn / trên TV để tắt, rút dây nguồn AC và thông báo cho đại lý của bạn h dịch vụ của Sony.

Khi đèn LED rọi sáng không sáng, hãy kiểm tra các mục như sau.

Baïn cuõng coù theå tham khaûo [Xử lý sự cố] trong i-Manual hoaëc tieán haønh töï chaån ñoaùn baèng caùch choïn

[Hỗ trợ khách hàng] t [Tự chẩn đoán]. Nếu

sự cố vẫn còn thì hãy để nhân viên bảo dưỡng có đủ chuyên môn bảo dưỡng TV của bạn.

Sự cố và giải pháp

Không có hình (màn hình tối đen) và không có âm thanh.

 Kiểm tra kết nối cáp/ăngten (dây ăngten).  Nối TV với ổ cắm điện AC và nhấn / trên TV hoặc

điều khiển từ xa.

Một số chương trình không thể điều chỉnh được.

 Kiểm tra ăngten.

Điều khiển từ xa không hoạt động.

 Thay pin.  TV của bạn có thể đang ở chế độ SYNC.

Nhấn Thanh điều khiển (….) và trượt sang [SYNC MENU] trái/phải rồi nhấn bảng cảm ứng. Chọn [Điều khiển TV] rồi chọn [Home (Menu)] hoặc [Tùy chọn] để điều khiển TV. Khi sử dụng Bộ điều khiển từ xa IR, nhấn SYNC MENU, chọn [Điều khiển TV] rồi chọn [Home (Menu)] hoặc [Tùy chọn] để điều k

Quên mật khẩu [Khóa Trẻ em].

 Nhập 9999 cho mã PIN. (Mã PIN 9999 luôn được

chấp nhận.)

Khu vực xung quanh TV bị nóng lên.

 Khi TV được sử dụng trong một thời gian dài, khu

vực xung quanh TV sẽ bị nóng lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

[Trợ giúp] t

oặc trung tâm

hiển TV.

Âm thanh hoặc video bị treo, màn hình trắng hoặc TV không phản ứng với các nút trên TV hoặc điều khiển từ xa.

 Tiến hành thao tác cắm lại TV bằng cách rút dây

nguồn AC và để trong 2 phút, sau đó cắm lại dây nguồn.

Không thể xác định vị trí nút /, CH+/–,  +/–, ///, , và HOME trên TV.

 Xem hình minh họa bên dưới để biết vị trí các nút

trên TV.

Đèn LED rọi sáng được bật.

 Nếu bạn không muốn bật Đèn LED rọi sáng, bạn có

thể tắt. Bấm HOME, rồi chọn [Cài đặt] t [Cài đặt hệ thống] t [Cài đặt tổng quan] t [Đèn LED rọi sáng] t [Tắt]. Bạn cũng có thể bấm OPTIONS, rồi chọn [Đèn LED rọi sáng] t [Tắt].

Khoâng theå keát noái vôùi boä ñònh tuyeán khoâng daây qua WPS.

 Neáu baïn söû duïng baûo maät WEP, haõy choïn

[Dễ] t [Wi-Fi] t [Kết nối bằng danh sách quét]. Sau ñoù, choïn teân maïng (SSID) maø baïn muoán keát noái.

Khoâng theå tìm thaáy teân maïng yeâu caàu trong thieát laäp maïng.

 Choïn [Nhập thủ công] vaø nhaán ñeå nhaäp

teân maïng.

Thông số kĩ thuật

Hệ thống

Hệ thống Panel

LCD Pa-no (Màn hình tinh thể lỏng), Ñoä saùng neàn LED

Hệ TV

Analog: B/G, I, D/K, M, L Kỹ thuật số: DVB-T/DVB-T2

Hệ màu/video

Analog: PAL, SECAM, NTSC3.58, NTSC4.43 Kỹ thuật số: Tham khảo phần i-Manual

Độ phủ kênh

Analog: UHF/VHF/Cáp, Tùy thuộc vào việc chọn quốc gia/vùng. Kỹ thuật số: UHF/VHF, Tùy thuộc vào việc chọn quốc gia/vùng.

Ngõ ra âm thanh

12,5 W + 12,5 W + 20 W + 20 W (KD-79/65/55X9000B) 10 W + 10 W + 10 W (KD-65X9500B)

Công nghệ không dây

Giao thức IEEE802.11a/b/g/n

Chấu cắm ngõ vào/ngõ ra

Ăngten/cáp

Đầu ra 75 ohm cho VHF/UHF

/ VIDEO IN 1

Ngõ vào video/âm thanh (chấu cắm phono)

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i Ngơ vào âm thanh (chấu cắm phono)

VIDEO IN 2

Ngõ vào video (chân cắm phono thông dụng với ngõ vào chữ Y)

HDMI IN 1, 2, 3, 4 (hỗ trợ độ phân giải 4K)

Video (2D): 4096 × 2160p (50, 60Hz)*, 4096 × 2160p (24Hz), 3840 × 2160p (50, 60Hz)*, 3840 × 2160p (24, 25, 30Hz), 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i, Định dạng PC

*YC

bCr 4:2:0 / 8bit

Video (3D):

Kết hợp khung hěnh: 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p Song song: 1080p (50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) Trên-Dưới: 1080p (30, 50, 60Hz), 1080/24p,

1080i (50, 60Hz), 720p (50, 60Hz) Âm thanh: PCM tuyến tính kênh 5.1: 32, 44,1 và 48 kHz, 16, 20 và 24 bit, Dolby Digital

ARC (Audio Return Channel) (chỉ dành cho HDMI IN 1)

MHL (thông dụng với HDMI IN 2/4)

Video (2D): 4096 × 2160p (24Hz)*, 3840 × 2160p (24, 25, 30Hz)*, 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i *Chỉ dành cho HDMI IN 2 Video (3D):

Kết hợp khung hěnh*: 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p Song song: 1080p (50, 60Hz)*, 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) Trên-Dưới: 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) *Chỉ dành cho HDMI IN 2

Âm thanh: PCM tuyến tính kênh 5.1: 32, 44,1 và 48 kHz, 16, 20 và 24 bit, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Cổng quang kỹ thuật số (PCM hai kênh tuyến tính, Dolby Digital)

HDMI 2 AUDIO IN

Ngõ vào âm thanh analog (Giắc mini stereo)

AUDIO OUT/

Ngõ ra âm thanh (Giắc mini stereo) Chấu cắm tai nghe (hỗ trợ ngõ ra loa Subwoofer)

1, 2, 3 (ngoại trừ kiểu dành cho Úc và New

Zealand)

Cổng USB

1, 2 (HDD REC), 3 (Chỉ kiểu dành cho Úc và

New Zealand)

Cổng thiết bị HDD USB (chỉ dành cho 2), Cổng USB

LAN

Đầu nối 10BASE-T/100BASE-TX (Tuỳ vào môi trường hoạt động của mạng, tốc độ kết nối có thể khác nhau. Tốc độ liên lạc và chất lượng liên lạc của 10BASE-T/100BASE-TX không được đảm bảo cho TV này.)

Các thông số khác

Phụ kiện tuỳ chọn

Giá đỡ treo tường: SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B) Loa Subwoofer không dây: SWF-BR100 Cáp MHL: DLC-MC10/DLC-MC20/DLC-MC30 Kính 3D Chủ động: TDG-BT500A KD-65/55X9000B)

Kính 3D Thụ động : TDG-500P (KD-79X9000B)

Kính Thụ động SimulView™ : TDG-SV5P (KD-79X9000B)

(KD-65X9500B,

Nhiệt độ vận hành

0 ºC – 40 ºC

Độ ẩm sử dụng

10 % – 80 % RH (không ngưng tụ)

Công suất và những thông số khác

Điện áp sử dụng

110 V – 240 V AC, 50/60 Hz

Kích thước màn hình (đo theo đường chéo) (Xấp xỉ.)

KD-79X9000B: 79 inch / 199,6 cm KD-65X9500B: 65 inch / 163,9 cm KD-65X9000B: 65 inch / 163,9 cm KD-55X9000B: 55 inch / 138,8 cm

Độ phân giải màn hình

3.840 điểm (chiều ngang) × 2.160 đường (chiều dọc)

Điện năng tiêu thụ

Ghi ở phía sau TV

Định mức đầu ra

USB 1, 3: 5 V, 500 mA MAX USB 2: 5 V, 800 mA MAX MHL (HDMI IN 2, 4): 5 V, 900 mA MAX

KD-65X9000B: 1.715 × 878 × 99 mm KD-55X9000B: 1.493 × 752 × 99 mm

Chiều rộng bệ (Xấp xỉ.)

Vị trí cạnh:

KD-79X9000B: 2.031 mm KD-65X9500B: 1.493 mm KD-65X9000B: 1.716 mm KD-55X9000B: 1.494 mm

Vị trí giữa:

KD-79X9000B: 573 mm KD-65X9500B: 663 mm KD-65X9000B: 573 mm KD-55X9000B: 573 mm

Khối lượng (Xấp xỉ.)

Có Bệ để bàn

KD-79X9000B: 60,9 kg KD-65X9500B: 43,9 kg KD-65X9000B: 46,6 kg KD-55X9000B: 38,1 kg

Không có Bệ để bàn

KD-79X9000B: 59,7 kg KD-65X9500B: 42,0 kg KD-65X9000B: 45,9 kg KD-55X9000B: 37,4 kg

Lưu ý

• Các phụ kiện tùy chọn có sẵn tùy thuộc vào quốc gia/

vùng/model TV/kho dự trữ.

• Thiết kế và thông số kĩ thuật có thể thay đổi mà không

cần thông báo.

• Điện năng tiêu thụ sẽ tăng khi Thiết bị mở rộng cổng

giao tiếp kết nối với TV.

• TV này kết hợp MHL 2 cho HDMI IN 4/MHL và MHL 3

cho HDMI IN 2/MHL.

Kích thước (Xấp xỉ.) (r × c × s)

Có Bệ để bàn

KD-79X9000B : 2.031 × 1.109 × 442 mm KD-65X9500B: 1.493 × 950 × 348 mm KD-65X9000B: 1.716 × 916 × 320 mm KD-55X9000B: 1.494 × 791 × 320 mm

Không có Bệ để bàn

KD-79X9000B : 2.029 × 1.054 × 111 mm KD-65X9500B: 1.492 × 897 × 107 mm

Lưu ý về chức năng TV kỹ thuật số

• Mọi chức năng có liên quan đến TV kỹ thuật số ()

sẽ chỉ hoạt động ở các quốc gia hoặc khu vực có phát tín hiệu kỹ thuật số mặt đất DVB-T/DVB-T2 (MPEG-2 và H.264/MPEG-4 AVC). Hãy xác nhận với đại lý tại địa phương của bạn xem bạn có thể nhận được tín hiệu DVB-T/DVB-T2 ở nơi sinh sống hay không.

• TV này tuân thủ các thông số kĩ thuật của DVB-T/DVB-

T2, nhưng khả năng tương thích với các kỹ thuật số mặt đất DVB-T/DVB-T2 trong tương lai không được bảo đảm.

• Một số chức năng TV kỹ thuật số có thể không khả

dụng ở một vài quốc gia/khu vực.

chương trình

Thông tin thương hiệu

• HDMI, HDMI High-Definition Multimedia

Interface và logo HDMI là các thương hiệu hoặc thương hiệu đã đăng ký của HDMI Licensing LLC ở Hoa Kỳ và các quốc gia khác.

• DLNA

• Sản xuất theo giấy phép của Dolby

•

• TrackID là thương hiệu hoặc thương hiệu đã

• Gracenote, Gracenote eyeQ, Gracenote

• Opera

• Wi-Fi, Wi-Fi Direct và Miracast là nhãn hiệu

• “Sony Entertainment Network logo” và “Sony

• MHL, Mobile High-Definition Link và logo

, logo DLNA và DLNA CERTIFIED® là thương hiệu, nhãn hiệu dịch vụ hoặc nhãn hiệu chứng nhận của Digital Living Network Alliance.

Laboratories. Dolby và biểu tượng hai chữ D là các thương hiệu của Dolby Laboratories.

“BRAVIA” và là các thương hiệu

của Sony Corporation.

đăng ký của Sony Mobile Communications AB.

VideoID, Gracenote Video Explore, Gracenote MusicID, logo và tiêu đề quảng cáo của Gracenote và logo “Powered by Gracenote” là các thương hiệu đã đăng ký hoặc thương hiệu của Gracenote tại Hoa Kỳ và/hoặc các quốc gia khác.

hoặc nhãn hiệu đã đăng ký của Wi-Fi Alliance.

Entertainment Network” là các thương hiệu của Sony Corporation.

MHL là các thương hiệu hoặc thương hiệu đã đăng ký của MHL Licensing, LLC.

• Để biết bằng sáng chế DTS, hãy xem

http://patents.dts.com. Được sản xuất theo sự cho phép của DTS Licensing Limited. DTS, Symbol, & DTS và Symbol là các thương hiệu đã đăng ký và DTS Digital Surround là thương hiệu của DTS, Inc. © DTS, Inc. Mọi quyền được bảo lưu.

• Designed with UEI Technology

Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Ký hiệu từ và các logo Bluetooth

thuộc về Bluetooth SIG, Inc. và việc Sony Corporation sử dụng các ký hiệu đó theo sự cấp phép. Các thương hiệu và tên thương mại khác thuộc về chủ sở hữu tương ứng.

• Nhãn hiệu N là thương hiệu hoặc thương

hiệu đã đăng ký của NFC Forum, Inc. tại Hoa Kỳ và các quốc gia khác.

22VN2

Table des matières

Consignes de sécurité . . . . . . . . . . . . . . . . . . 2

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fixation du support de table

(alternative) . . . . . . . . . . . . . . . . . . . . . . . . 6

Masquage de la caméra. . . . . . . . . . . . . . . . . 7

Utilisation de la télécommande . . . . . . . . 8

Affichage du Guide de fonctionnement du

Touchpad. . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Lancement du Didacticiel de la

télécommande tactile . . . . . . . . . . . . . . . . . . 8

Raccordement d’autres appareils. . . . . . . 9

Installation du téléviseur au mur . . . . . . .11

SU-WL500(KD-79X9000B uniquement) . . . 11 SU-WL450 (KD-65X9500B,

KD-65/55X9000B uniquement) . . . . . . . . . 14

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . 18

Problèmes et solutions . . . . . . . . . . . . . . . . 18

Spécifications . . . . . . . . . . . . . . . . . . . . . . 19

Introduction

Sony vous remercie d’avoir choisi ce téléviseur. Avant de l’utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Remarque

• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité » (page 2).

• Les ins tructions relatives à l’ « Installation du téléviseur au mur » sont incluses dans ce mode d’emploi.

• Les images et illustrations reprises dans ce manuel et dans le Guide de démarrage rapide sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.

Emplacement de l’étiquette d’identification

Les étiquettes reprenant le numéro de modèle et les caractéristiques nominales de l’alimentation (selon les normes de sécurité en vigueur) du téléviseur se trouvent à l’arrière du téléviseur.

Consignes de sécurité

AVERTISSEMENT

Les piles ne doivent pas être exposées à une chaleur excessive, par exemple rayon du soleil, feu ou toute source de chaleur similaire.

Installation/Mise en place

Installez et ut ilisez le téléviseur conform ément aux instructions ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure.

Installation

• Pour éviter de glisser et de causer des blessures, ne marchez pas sur le sac de protection du téléviseur lorsque vous déballez ce dernier.

• Le téléviseur doit être ins tallé à proximité d’un e prise de courant aisément accessible.

• Positionnez le téléviseur sur une surface stable et horizontale afin d’éviter qu’il ne tombe, n’entraîne des blessures ou ne soit endommagé.

• Installez le téléviseur à un endroit où il ne peut pas être tiré, poussé ou renversé.

• Installez le téléviseur de sorte que le support de table du téléviseur ne dépasse pas du support du téléviseur (non fourni). Si le support de table dépasse du support du téléviseur, il p eut renverser le téléviseur, le faire tomber et ainsi l’endommager ou blesser quelqu’un.

• L’installation murale du téléviseur doit être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé d’utiliser les accessoires Sony, notamment :  Support de fixation murale

SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B)

• Veillez à bien utiliser les vis fournies avec le support de fixation

Vis (fournie avec le support de fixation murale)

Support de fixation murale

8 mm - 12 mm

Couvercle arrière du téléviseur

Vis (fournie avec le support de fixation murale)

Support de fixation murale

8 mm - 12 mm

Fixation murale

30 cm

10 cm

Laissez au moins cet espace libre autour du téléviseur.

30 cm

10 cm 10 cm

Laissez au moins cet espace libre autour du téléviseur.

6 cm

La circulation de l’air est bloquée.

Mur Mur

murale lors de la mise en place du support de fixation murale sur le téléviseur. Les vis fournies sont con çues de la manière illustrée, mesurées à partir de la surface de fixation du support de fixation murale. Leur diamètre e t leur longueur varient suivant le modèle de support de fixation murale. L’utilisation de vis autres que celles fournies peut occasionner des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.

KD-65X9500B

KD-79/65/55X9000B

Tran spo rt

• Avant de transporter le téléviseur, débranchez tous ses câbles.

• Deux personnes au moins (quatre personnes au moins po ur le KD-79X9000B) sont nécessaires pour transporter un téléviseur de grande dimension.

• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N’exercez aucune pression sur le panneau LC D ni sur le cadre qui entoure l’écran.

KD-79X9000B

KD-65/55X9000B

• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.

• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine.

Prévention des chutes

• Veillez à utiliser un cordon solide capable de supporter le poids du téléviseur.

Aération

• Vous ne devez jamais obstruer les orifices d’aération du boîtier ni y introduire un objet quelconque.

• Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.

• Il est vivement recomm andé d’utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l’air.

Installation murale

Installation sur pied

KD-65X9500B

• Pour une ve ntilation correcte, sans accumulation de salissures ni de poussière :  Ne placez pas le téléviseur à plat, à l’envers, ve rs l’arrière ou

sur le côté.

 Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou

dans un placard.

 Ne couvrez pas le téléviseur avec des tissus tels que des

rideaux, pas plus qu’avec des journaux, etc.

 N’in stallez pas le téléviseur comme illustré ci-dessous .

Cordon d’alimentation secteur

Manipulez le cordon et la prise d’alimentation secteur comme indiqué ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure :  N’utilisez que les cordons d’alimentation fournis par Sony, et

jamais d’autres marques.

 Insérez la fiche à fond dans la prise de courant.  Utilisez le téléviseur sur une alimentatio n de 110-240 V CA

uniquement.

 Pour votre propre sécur ité, ass urez-vous que le co rdon

d’alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles.

 Débranchez le cordon d’alimentation de la prise de courant

avant toute intervention ou tout déplacement du téléviseur.

 Maintenez le cordon d’alimentation éloigné des sources de

chaleur.

 Débranchez la fiche du cordon d’alimentation secteur et

nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l’humidité, son isolation peut se détériorer et un incendie peut se déclarer.

Remarque

• N’utilisez pas le cordon d’alimentation fourni avec un autre appareil.

• Ne pliez pas et ne tordez pas exagérément le cordon d’alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.

• Ne modifiez pas le cordon d’alimentation secteur.

• Ne posez jama is d’objet lourd sur le cordon d’alimentation secteur.

• Ne ti rez jamais su r le cordon d’alimentation sec teur proprement dit pour le débrancher.

• Veillez à ne pas brancher un trop grand nombre d’appareils sur la même prise de courant.

• Pour la prise de courant, n’utilisez pas une prise de mauvaise qualité.

Ce qu’il ne faut pas faire

N’installez/n’utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pa s fonctionner correctement ou de provoquer un incendie, une électrocution, d’autres dommages et/ou des blessures.

Lieu :

• A l’ex térie ur (en plei n sole il), a u bord de la m er, sur un ba teau o u voilier, à l’intérieur d’un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l’humidité ou à la fumée.

• Si le téléviseur est placé dans les vestiaires de thermes ou de bains publics, le soufre dans l’atmosphère, etc., risque de l’endommager.

• Pour une qualité d’image optimale, n’exposez pas l’écran à un éclairage dire ct ou aux rayons directs d u sole il.

• Évitez de déplacer le téléviseur d’une zone à une zone chaude. Les changements brusques de température ambiante peuvent entraîner une condensation de l’humidité. Le téléviseur peut alors diffuser des images et/ou des couleurs de qualité médiocre. Dans une telle éventualité, laissez l’humidité s’évaporer complètement avant de mettre le téléviseur sous tension.

Environnement :

 Endroits excessivement chauds, humides ou poussiéreux ;

accessibles aux insectes ; soumis à des v ibrations mécaniques , à proximité d’objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d’écoulement ou d’éclaboussure. C’est pourquoi aucun objet rempli d’un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.

 Ne placez pas le téléviseur dans un

espace humide ou poussiéreux ni dans une pièce pleine de vapeur ou de fumée grasse (près de tables de cuisson ou d’humidificateurs). Il pourrait en résulter un incendie, des risques d’électrocution ou des déformations.

 N’installez pas le téléviseur à des endroits sujets à des

températures extrêmes, par exemple la lumière directe du soleil ou près d’un radiateur ou d’un ventilateur soufflant de l’air chaud. Il peut en résulter une surchauffe du téléviseur, susceptible de déformer le boîtier et/ou d’entraîner le dysfonctionneme nt du téléviseur.

Situation :

• N’utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommandés par l e fabricant. En cas d’orage, débranchez le téléviseur de la prise de courant et de la prise d’antenne.

• N’installez pas le téléviseur de manière saillante dans un espace ouvert. Des personnes pourraient se blesser ou l’endommager ou des objets pourraient se heurter au téléviseur.

Eclats et projections d’objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de l’écran pourrait être brisé lors de l’impact et provoquer des blessures graves.

• Si la surface de l’écran se fissure, ne touchez pas le téléviseur avant d’avoir débranché le cordon d’alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d’électrocution.

Au repos

• Si vous envisagez de n e pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l’alimentation secteur pour des raisons de sécurité et de protection de l’environnement.

• Le téléviseur étant toujours sous tension lorsqu’il est simplement éteint, débranchez la fiche d’alimentation secteur de la prise de courant pour le mettre complètement hors tension.

• Toutefois, certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l’appareil demeure sous tension lorsqu’il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le télév iseur.

• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d’ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranchez immédiatement le cordon d’alimentation secteur de la prise de courant si l’un des problèmes suivants devait survenir. Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.

Si :

 Le cordon d’alimentation secteur est endommagé.  La prise de courant est de mauvaise qualité.  Le téléviseur est endommagé après avoir subi une chute, un

impact ou la projection d’un objet.

 Un objet liquide ou solide a pénétré à l’intérieur des ouvertures

du boîtier.

À propos de la température du moniteur LCD

Si vous utilisez le moniteur LCD pendant une période prolongée, la température augmente dans la zone entourant le panneau. Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

Précautions

Regarder la télévision

• Certaines personnes peuvent ressentir une gêne (comme des troubles de la vue, de la fatigue ou des nausées) lorsqu’elles regardent des images vidéo 3D ou jouent à des jeux 3D stéréoscopiques. Sony recommande à tous les téléspectateurs de faire des pauses régulières lorsqu’ils regardent des images vidéo 3D ou jouent à des jeux 3D stéréoscopiques. La durée et la fréquence des pauses varient en fonction des person nes. À vous de décider ce qui vous convient le mieux. Si vous ressentez la moindre gêne, il vous est conseillé d’arrêter de regarder les images vidéo 3D ou d’arrêter de jouer aux jeux 3D stéréoscopiques ju squ’à ce que la gêne disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseillé de relire (i) le manuel d’instructions de tous les périphériques utilisés avec la télévisi on et (ii) de con sulter notre site Internet (http://www.sony-asia.com/support) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement ceux qui ont moins de six ans) est encore en plein développement. Consultez votre docteur (comme un pédiatre ou un ophtalmologue) avant d’autoriser les jeunes enfants à regarder des images vidéo 3D ou à jouer à des jeux 3D stéréoscopiques. Les adultes doivent surveiller les jeunes enfants pour vérifier qu’ils suivent bien les recommandations données ci-dessus.

• N’utilisez pas, ne rangez pas ou ne laissez pas les lunettes 3D ou la batterie près du feu ou dans des endroits où la température est élevée, notamment sous les rayons direc ts du soleil ou dans des véhicules laissés en plein soleil.

• Veuillez noter que lorsque le simulateur 3D est activé, l’image est modifiée par rapport à l’originale en raison de la conversion assurée par la télévision.

• Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.

• Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

Ecran LCD

• Bien que l’écran LCD soit fabriqué avec une technologie de haute précision et soit doté d’une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l’écran. Ce phénomène est inhérent à la structure de l’écran LCD et n’indique pas un dysfonctionnement.

• N’appuyez pa s sur le filtre avant, ne l’éraflez pas et ne placez pas d’objets sur ce téléviseur. L’image pourrait être instable ou l’écran LCD être endommagé.

• Si ce téléviseur est utilisé dans un environnement froid, l’image peut apparaître sale ou sombre. Ce n’est pas le signe d’un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.

• Un e image rémanente peut apparaître lorsq ue des images f ixes sont affichées en continu. Elle peut disparaître au bout d’un certain temps.

• L’écran et le boîtier se réchauffent lo rsque le téléviseur est en cours d’utilisation. Ceci n’a rien d’anormal.

• L’écran LCD contient une petite quantité de cristaux liquides. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l’écran du téléviseur

Assurez-vous que le cordon d’alimentation secteur relié au téléviseur est débranché de la prise de courant avant d’entreprendre toute opération de nettoyage. Pour éviter toute dégradation du matériau ou du revêtement de l’écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l’écran, frottez délicatement avec un linge do ux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d’une solution à base de détergent doux dilué.

• Ne jamais vaporiser d’eau ou de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l’écran ou sur les parties extérieures, voire pénétrer dans le téléviseur et l’endommager.

• N’utilisez jamais d’éponge abrasive, de produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu’il s’agisse d’alcool, d’essence, de diluant ou d’insecticide. L’utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l’écran et le matériau du boîtier.

• Le nettoyage régulier des ouvertures de ventilation est recommandé pour assurer une ventilation correcte.

• Pour éviter tout dommage, n’exercez pas une force excessive sur les haut-parleurs pendant le nettoyage ou l’entretien.

Appareils optionnels

Éloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l’image et/ou un bruit.

Fonction sans fil de l’appareil

• N’utilisez pas cet appareil à proximité d’un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.

• Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

Faire attention lors de l’utilisation de la télécommande

• Respectez les polarités lors de l’insertion de piles.

• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.

• Respectez l’environnement lorsque vous jetez les piles. L’élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.

• M anipulez la télécomma nde avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.

• Ne placez pas la télé commande à proximité d’une source d e chaleur, dans un endroit expos é à la lumière directe du soleil ou dans une pièce humide.

Fixation du support de table

Position centrale

Coussin épais

1,5 N∙m {15 kgf∙cm}

Position centrale

Coussin épais

1,5 N∙m {15 kgf∙cm}

(alternative)

Vous pouvez déplacer le support de table, du bord vers le centre, en vous reportant aux instructions ci-dessous.

KD-79/65/55X9000B

KD-65X9500B

Remarque

Capteur IR

Emetteur de synchronisation 3D (KD-65X9500B, KD-65/55X9000B uniquement)















Couvercle de caméra

• Au moins deux personnes (au moins quatre personnes pour KD-79X9000B) sont nécessaires pour effectuer cette installation.

• Vérifiez qu’aucun objet ne se trouve devant le téléviseur.

Remarque

• Pour démonter le serre-câble du téléviseur, appuyez sur le dessus du serre-câble 1, puis pincez 2 comme dans l’illustration.

Pour ranger les câbles

KD-79/65/55X9000B

KD-65X9500B

Masquage de la caméra

Si vous ne souhaitez pas utiliser la caméra, masquez-la comme dans l’illustration.

KD-79/65/55X9000B

KD-65X9500B

Emplacement du serre-câble lorsque le support de table est fixé sur la position médiane.

Emplacement du serre-câble lorsque le support de table est fixé au bord ou au milieu.

Utilisation de la télécommande

Télécommande tactile

Télécommande à infrarouge

Vous pouvez commander le téléviseur à l’aide de la télécommande tactile fournie ou de la télécommande à infrarouge.

Remarque

• La télécommande tactile ne peut être utilisée qu’après son enregistrement auprès du téléviseur. Vous pouvez enregistrer la télécommande tactile en appuyant sur HOME, puis en sélectionnant [Réglages] t [Paramètres système] t [Configuration télécommande tactile].

Affichage du Guide de fonctionnement du Touchpad

Lancement du Didacticiel de la télécommande tactile

1 Appuyez sur HOME.

2 Faites glisser pour sélectionner [Aide],

puis appuyez sur la télécommande tactile.

Le Guide de fonctionnement du Touchpad vous permet de voir les principales commandes gestuelles disponibles pour l’écran du téléviseur actuel.

1 Touchez le centre de la télécommande

tactile et maintenez votre doigt à cet endroit pour afficher le Guide de fonctionnement du Touchpad.

3 Faites glisser vers le haut/bas pour

sélectionner [Didacticiel de la télécommande tactile], puis appuyez sur la télécommande tactile.

Suivez les instructions affichées.

Remarque

• Vous pouvez également lancer le didacticiel de la télécommande tactile en appuyant sur HOME, puis en sélectionnant [Réglages] t [Paramètres système] t [Réglage de la télécommande tactile] t [Démarrer le didacticiel].

Raccordement d’autres

Vers HDMI OU T

< 12 mm

< 21 mm

Vers AUDIO OUT Vers COMPONENT

OUT (P

R/PB/Y)

Vers VIDEO OUT

900 mA MAX

5 V

900 mA MAX

5 V

Utilisez un câble

MHL 3 homologué

portant le logo

MHL (non fourni)

Utilisez un câble

MHL 2 homologué

portant le logo

MHL (non fourni)

Périphérique

MHL 2

Périphérique

MHL 3

appareils

Pour en savoir plus sur les raccordements, consultez l’i-Manual.

Remarque

• Pour en savoir plus sur la connexion avec le duplicateur de port, reportez-vous au Guide d’installation fourni avec le duplicateur de port.

Pour raccorder avec un câble HDMI

Remarque

• Branchez des périphériques 4K (lecteur multimédia 4K, décodeur 4K, etc.) à la prise HDMI IN 2 ou HDMI IN 1 du téléviseur pour regarder du contenu protégé par le droit d’auteur.

Pour raccorder avec des câbles composite AV

Pour raccorder un périphérique MHL

Pour raccorder avec des câbles composante

Le téléviseur charge simultanément le

SD 4K/HD

Qualité d’image

• Câble composite AV

•Câble d’antenne

Les signaux d’image des vidéos en définition standard (SD) possèdent une résolution verticale de 480 (NTSC) ou 576 (PAL/SECAM) lignes.

• Câble composante

•Câble HDMI

Les signaux d’image des vidéos en haute définition (HD) possèdent une résolution verticale de 720 ou 1 080 lignes. (Pour la résolution verticale 4K : 2 160 lignes)

périphérique compatible MHL connecté tout en lisant des fichiers photo/musique/vidéo. Vous pouvez utiliser la télécommande du téléviseur pour commander le périphérique compatible MHL connecté.

Remarque

• Si [Changement d’entrée auto (MHL)] est réglé sur [Oui], le téléviseur commute automatiquement sur HDMI IN 2/MHL ou HDMI IN 4/MHL d’une autre entrée lorsqu’un périphérique compatible MHL est branché à la prise HDMI IN 2/MHL ou HDMI IN 4/MHL. La disponibilité de [Changement d’entrée auto (MHL)] diffère selon que le périphérique compatible MHL peut prendre en charge ou pas cette fonction.

• Si [Recharge MHL en veille] est réglé sur [Oui], vous pouvez continuer à charger le périphérique compatible MHL même lorsque le téléviseur est en mode de veille.

• Branchez le smartphone 4K ou les périphériques mobiles à la prise HDMI IN 2/MHL.

• Utilisez un CÂBLE MHL 3 homologué portant le logo MHL pour smartphone 4K ou périphérique mobile.

Installation du téléviseur au mur

Ce mode d’emploi du téléviseur illustre seulement les étapes nécessaires à la préparation de son installation avant sa fixation au mur.

A l’attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l’installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N’essayez pas de l’installer vous-même.

A l’attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Utilisez le support de fixation murale SU-WL500 (non fourni) (KD-79X9000B) ou SU-WL450 (non fourni) (KD-65X9500B, KD-65/55X9000B) pour installer le téléviseur au mur.

Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l’installer correctement.

Remarque

• Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

SU-WL500(KD-79X9000B uniquement)

1 Retirez les vis à l’arrière du téléviseur lorsque vous le fixez au mur.

2 Fixez la fixation murale I (fournie avec le téléviseur) à l’arrière du téléviseur (de sorte

I Accessoire de fixation mural

(I2) (longue) (fourni avec le téléviseur)

I Accessoire de fixation mural

(I1) (courte) (fourni avec le téléviseur)

Crochet de montage

Vis (+PSW 6 × 16)

Point central de l’écran

qu’elle soit parallèle au mur).

3 Fixez le crochet de montage à l’aide des quatre vis fournies avec le support de fixation

murale.

4 Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur qu’il peut

supporter un poids équivalent à au moins quatre fois celui du téléviseur. Reportez-vous au tableau suivant lorsque vous installez le téléviseur au mur. Voir page 19-22 (Spécifications) pour connaître le poids du téléviseur.

Nom du

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

Emplacements des vis

Si vous installez les crochets de montage sur le téléviseur.

a b c

modèle

KD-

79X9000B 2 029 1 054 21 558 176

* Uniquement applicable à 0° pour ce modèle de téléviseur.

Remarque

• Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

Dimensions d’affichage

Dimension du centre

écran

Longueur pour le

montage

Angle (0° )*

5 Raccordez les câbles requis au téléviseur. 6 Détachez le support de table du téléviseur.

Remarque

• Si vous refixez le support de table, veillez à utiliser les vis (que vous avez retirées) et fixez-les dans les trous d’origine à l’arrière du téléviseur.

7 Installez le téléviseur au mur.

Nom du

modèle

KD-

79X9000B d, g a

Emplacements

des vis

Emplacements

des crochets

Unité: mm

Reportez-vous aux instructions qui accompagnent le support de fixation murale de votre modèle pour installer le téléviseur au mur.

SU-WL450 (KD-65X9500B, KD-65/55X9000B uniquement)

KD-65/55X9000B

KD-65X9500B

* Ne pas retirer pour le montage super fin.

I Accessoire de fixation mural

(I2) (longue) (fourni avec le téléviseur)

I Accessoire de fixation mural

(I1) (courte) (fourni avec le téléviseur)

Fixation standard

Fixation ultraplate*

1 Retirez les vis à l’arrière du téléviseur.

2 Fixez la fixation murale I (fournie avec le téléviseur) à l’arrière du téléviseur (de sorte

qu’elle soit parallèle au mur). Il n’est pas nécessaire d’exécuter cette étape pour la fixation ultraplate. (KD-65/55X9000B uniquement)

* Vous ne pouvez pas utiliser certaines des bornes situées à l’arrière du téléviseur lorsque vous optez pour ce style

Remarque

• Veillez à bien serrer la fixation murale lors de sa mise en place sur le téléviseur.

• Si vous utilisez un tournevis électrique, réglez son couple sur 1,5 N·m {15 kgf·cm} environ

de montage.

3 Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur qu’il peut

Point central de l’écran

Fixation standard

Point central de l’écran

Fixation standard Fixation ultraplate

KD-65X9500B

KD-65/55X9000B

Nom du

modèle

KD-

65X9500B 1 492 897 286 734 132 -

65X9000B 1 715 878 106 552 170 110

55X9000B 1 493 752 136 519 170 110

Remarque

• Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

Dimensions d’affichage

Dimension

du centre

écran

Longueur pour le montage

Fixation

standard

Fixation

ultraplate

Unité: mm

4 Fixez les éléments de l’accessoire du support de fixation mural. Vérifiez les éléments de

KD-65/55X9000BKD-65X9500B

Poulie



Vis (+PSW 6 x 20)



Vis (+PSW 6 x 50)



Courroie



Entretoise (60 mm)



Poulie 

Vis (+PSW 6 x 20)



Entretoise (60 mm)



Vis (+PSW 6 x 50)



Courroie 

Fixation murale (S) 

Poulie 

Vis (+PSW 6 x 20) 

Entretoise *

Rondelle



Vis (+PSW 5 x 12) 

Courroie 

l’accessoires en vous reportant à « 1 » du Guide d’installation du support de fixation mural.

Remarque

• Si vous utilisez un tournevis électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

• Veillez à ranger en lieu sûr les pièces excédentaires en vue d’une utilisation future. Conservez ce manuel pour toute référence ultérieure.

Fixation standard

Fixation ultraplate (KD-65/55X9000B uniquement)

*Fixez l’entretoise P sur la surface plane du bord inférieur après avoir détaché le séparateur.

5 Raccordez les câbles requis au téléviseur.

Remarque

• Une fois le téléviseur fixé au mur, vous ne pouvez plus accéder à aucune des bornes.

6 Détachez le support de table du téléviseur.

KD-65X9500B

KD-65/55X9000B

a b

7 Installez le téléviseur sur la base. Reportez-vous à « 5 » dans le Guide d’installation et à

« Installation du téléviseur au mur » dans le Mode d’emploi fourni avec le support de fixation mural.

Nom du modèle KD-

65X9500B/65X9000B a

55X9000B b

Reportez-vous aux instructions qui accompagnent le support de fixation murale de votre modèle pour installer le téléviseur au mur.

Emplacements

des crochets

Dépannage

Arrière du téléviseur

Lorsque le témoin LED clignote en rouge, comptez le nombre de clignotements (à intervalle de trois secondes).

Si le témoin LED clignote en rouge, réinitialisez le téléviseur en débranchant le cordon d’alimentation secteur du téléviseur pendant deux minutes, puis remettez le téléviseur sous tension. Si le problème persiste, contactez votre revendeur ou votre Centre de Service AprèsVente Sony en indiquant le nombre de clignotements en rouge du témoin LED (à intervalle de trois secondes). Appuyez sur / sur le téléviseur pour mettre celui-ci hors tension, débranchez le cordon d’alimentation secteur et adressez-vous à votre revendeur ou votre Centre de Service Après-Vente Sony.

Lorsque la LED d’éclairage ne clignote pas, vérifiez les éléments comme suit.

Vous pouvez également vous reporter à la section [Dépannage] de l’i-Manual ou exécuter l’autodiagnostic en sélectionnant

[Assistance clientèle] t [Autodiagnostic]. Si

le problème persiste, confiez votre téléviseur à un technicien qualifié.

Problèmes et solutions

Absence d’image (écran noir) et de son.

 Vérifiez le raccordement de l’antenne/câble.  Raccordez le téléviseur à l’alimentation secteur et

appuyez sur la touche / du téléviseur ou de la télécommande.

Impossible de syntoniser certains programmes.

 Vérifiez l’antenne.

La télécommande ne fonctionne pas.

 Remplacez les piles.  Votre téléviseur est peut-être en mode SYNC.

Appuyez sur la barre de commande (….) et glissez vers la gauche/droite [SYNC MENU], puis appuyez sur le pavé tactile. Sélectionnez [Commandes du téléviseur], puis sélectionnez [Accueil (Menu)] ou [Options] pour commander le téléviseur. Lorsque vous utilisez la télécommande IR, appuyez sur SYNC MENU, sélectionnez [Commandes du téléviseur], puis sélectionnez [Accueil (Menu)] ou [Options] pour commander le téléviseur.

[Aide] t

Le mot de passe du [Verrouillage parental] a été oublié.

 Saisissez 9999 comme code PIN. (Le code PIN

9999 est toujours accepté.)

La température augmente autour du téléviseur.

 Si vous utilisez le téléviseur pendant une période

prolongée, la température augmente dans la zone qui l’entoure. Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

Audio ou vidéo gelé, écran noir ou le téléviseur ne répond pas quand les touches du téléviseur ou de la télécommande sont actionnées.

 Effectuez une réinitialisation simple du téléviseur

en débranchant le cordon d’alimentation secteur pendant deux minutes et en le rebranchant.

Les touches /, CH+/–,  +/–, ///, ,

et HOME sont introuvables sur le

téléviseur.

 Reportez-vous à l’illustration ci-dessous pour

connaître l’emplacement des touches du téléviseur.

L’affichage LED est allumé.

 Si vous ne souhaitez pas allumer l’affichage LED,

vous pouvez l’éteindre. Appuyez sur HOME, puis sélectionnez

[Réglages] t [Paramètres système] t [Réglage général] t [Affichage LED] t [Non]. Vous pouvez aussi appuyer sur OPTIONS, puis sélectionner [Affichage LED] t [Non].

Connexion impossible à un routeur sans fil via WPS.

 Si vous utilisez la sécurité WEP, sélectionnez

[Simplifié] t [Wi-Fi] t [Connexion par liste de détection]. Ensuite, sélectionnez le nom (SSID) du réseau auquel vous souhaitez vous connecter.

Impossible de trouver le nom de réseau requis dans la configuration réseau.

 Sélectionnez [Saisie manuelle] et appuyez sur

pour saisir le nom du réseau.

Spécifications

Norme

Type d’affichage

Ecran à cristaux liquides, Rétroéclairage LED

Norme de télévision

Analogique : B/G, I, D/K, M, L Numérique : DVB-T/DVB-T2

Norme Couleur/Vidéo

Analogique : PAL, SECAM, NTSC3.58, NTSC4.43 Numérique : Consultez l’i-Manual

Canaux couverts

Analogique : UHF/VHF/Câble, Selon le pays/la région sélectionné. Numérique : UHF/VHF, Selon le pays/la région sélectionné.

Sortie son

12,5 W + 12,5 W + 20 W + 20 W (KD-79/65/55X9000B) 10 W + 10 W + 10 W (KD-65X9500B)

Technologie sans fil

Protocole IEEE802.11a/b/g/n

Prises d’entrée/sortie

Câble d’antenne

Borne 75 ohms externe pour VHF/UHF

/ VIDEO IN 1

Entrée audio/vidéo (prises phono)

/ COMPONENT IN

YPBPR (Vidéo composante) : 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i Entrée audio (prises phono)

VIDEO IN 2

Entrée vidéo (broche phono partagée avec l’entrée Y)

HDMI IN 1, 2, 3, 4 (prise en charge de la résolution 4K)

Vidéo (2D) : 4096 × 2160p (50, 60Hz)*, 4096 × 2160p (24Hz), 3840 × 2160p (50, 60Hz)*, 3840 × 2160p (24, 25, 30Hz), 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i, Formats PC *YC

bCr 4:2:0 / 8 bits

Vidéo (3D) :

Frame Packing : 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p Côte à côte : 1080p (50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) Dessus-Dessous : 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

Audio : PCM linéaire 5.1 canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital ARC (Audio Return Channel) (HDMI IN 1 uniquement)

MHL (partagée avec HDMI IN 2/4)

Vidéo (2D) : 4096 × 2160p (24Hz)*, 3840 × 2160p (24, 25, 30Hz)*, 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i * HDMI IN 2 uniquement Vidéo (3D) :

Frame Packing* : 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p Côte à côte : 1080p (50, 60Hz)*, 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) Dessus-Dessous : 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

* HDMI IN 2 uniquement Audio : PCM linéaire 5.1 canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)

HDMI 2 AUDIO IN

Entrée audio analogique (Mini-jack stéréo)

AUDIO OUT/

Sortie audio (Mini-jack stéréo) Pise casque (prise en charge de la sortie infragrave)

1, 2, 3 (à l’exception du modèle

commercialisé en Australie et en Nouvelle Zélande)

Port USB

1, 2 (HDD REC), 3 (uniquement pour le

modèle commercialisé en Australie et en Nouvelle Zélande)

Port périphérique HDD USB ( 2 uniquement), Port USB

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l’environnement d’exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce téléviseur.)

Autres

Accessoires en option

Support de fixation murale: SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B) Caisson de basses sans fil : SWF-BR100 Câble MHL : DLC-MC10/DLC-MC20/DLC-MC30 Lunettes 3D actives: TDG-BT500A (KD-65X9500B, KD-65/55X9000B)

Lunettes 3D passives : TDG-500P (KD-79X9000B)

Lunettes passives SimulView™ : TDG-SV5P (KD-79X9000B)

Températures de fonctionnement

0 ºC – 40 ºC

Humidité de fonctionnement

10 % – 80 % HR (sans condensation)

Alimentation et autres

Tension d’alimentation

Entrée 110 V - 240 V CA, 50/60 Hz

Taille d’écran (mesurée en diagonale) (Environ.)

KD-79X9000B: 79 pouces / 199,6 cm KD-65X9500B: 65 pouces / 163,9 cm KD-65X9000B: 65 pouces / 163,9 cm KD-55X9000B: 55 pouces / 138,8 cm

Résolution d’affichage

3 840 points (horizontal) × 2 160 lignes (vertical)

Consommation électrique

Indiqué à l’arrière du téléviseur

Puissance de sortie nominale

USB 1, 3: 5 V, 500 mA MAX USB 2: 5 V, 800 mA MAX MHL (HDMI IN 2, 4): 5 V, 900 mA MAX

Dimensions (Environ.) (l × h × p)

Avec support de table

KD-79X9000B: 2 031 × 1 109 × 442 mm KD-65X9500B: 1 493 × 950 × 348 mm KD-65X9000B: 1 716 × 916 × 320 mm KD-55X9000B: 1 494 × 791 × 320 mm

Sans support de table

KD-79X9000B: 2 029 × 1 054 × 111 mm

KD-65X9500B: 1 492 × 897 × 107 mm

KD-65X9000B: 1 715 × 878 × 99 mm

KD-55X9000B: 1 493 × 752 × 99 mm

Largeur du support (environ)

Position du bord :

KD-79X9000B: 2 031 mm

KD-65X9500B: 1 493 mm

KD-65X9000B: 1 716 mm

KD-55X9000B: 1 494 mm

Position centrale :

KD-79X9000B: 573 mm

KD-65X9500B: 663 mm

KD-65X9000B: 573 mm

KD-55X9000B: 573 mm

Poids (Environ.)

Avec support de table

KD-79X9000B: 60,9 kg

KD-65X9500B: 43,9 kg

KD-65X9000B: 46,6 kg

KD-55X9000B: 38,1 kg

Sans support de table

KD-79X9000B: 59,7 kg

KD-65X9500B: 42,0 kg

KD-65X9000B: 45,9 kg

KD-55X9000B: 37,4 kg

Remarque

• La disponibilité des accessoires en option varie selon

les pays, les régions, les modèles de téléviseur et les

stocks.

• La conception et les spécifications sont sujettes à

modification sans préavis.

• La consommation électrique augmente lorsque le

duplicateur de port est connecté au téléviseur.

• Ce téléviseur incorpore le MHL 2 pour HDMI IN 4/MHL

et le MHL 3 pour HDMI IN 2/MHL.

Remarques sur la fonction de télévision numérique

• Toutes les fonctions relatives à la télévision

numérique

ou les régions où sont diffusés des signaux

numériques terrestres DVB-T/DVB-T2 (MPEG-2 H.264/

MPEG-4 AVC). Vérifiez auprès de votre revendeur si

vous pouvez capter un signal DVB-T/DVB-T2 là où

vous vivez.

• Ce téléviseur est conforme aux spécifications DVB-T/

DVB-T2, mais sa compatibilité avec les émissions

numériques terrestres DVB-T/DVB-T2 futures n’est

pas garantie.

• Il est possible que certaines fonctions de télévision

numérique ne soient pas disponibles dans tous les

pays/régions.

() ne sont valables que dans les pays

Informations sur les marques commerciales

• Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d’autres pays.

• DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

• Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

• « BRAVIA » et sont des marques de Sony Corporation.

• TrackID est une marque commerciale ou une marque déposée de Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, le logo et le graphisme Gracenote ainsi que le logo « Powered by Gracenote » sont des marques commerciales ou des marques déposées de Gracenote aux États-Unis et/ou dans d’autres pays.

• Wi-Fi, Wi-Fi Direct et Miracast sont des marques commerciales ou des marques déposées de Wi-Fi Alliance.

• « Sony Entertainment Network logo » et « Sony Entertainment Network » sont des marques de Sony Corporation.

• MHL, Mobile High-Definition Link et le logo MHL sont des marques commerciales ou des marques enregistres de MHL Licensing, LLC.

• Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Les logos et le mot de marque Bluetooth® appartiennent à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.

• La marque N est une marque commerciale ou une marque déposée de NFC Forum, Inc. aux États-Unis et dans d’autres pays.

Содержание

Сведения по безопасности . . . . . . . . . . . . . 2

Меры предосторожности . . . . . . . . . . . . . . 5

Сборка настольной подставки

(альтернатива) . . . . . . . . . . . . . . . . . . . . . 6

Скрытие камеры . . . . . . . . . . . . . . . . . . . . . . 7

Использование пульта ДУ . . . . . . . . . . . 8

Отображение руководства по

эксплуатации тачпада . . . . . . . . . . . . . . . . . 8

Открытие руководства по тачпаду . . . . . . 8

Подключение других устройств . . . . . . 9

Установка телевизора на стену. . . . . . .11

SU-WL500 (только модель

KD-79X9000B). . . . . . . . . . . . . . . . . . . . . . . . 11

SU-WL450 (только модель

KD-65X9500B, KD-65/55X9000B). . . . . . . . 14

Поиск неисправностей . . . . . . . . . . . . . 18

Поиск и устранение неисправностей . . . 18

Технические характеристики. . . . . . . . 19

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

Примечание

• Перед началом работы с телевизором прочитайте раздел “Сведения по безопасности” (стр. 2).

• Инструкции “Установка телевизора на стену” содержатся в данной инструкции по эксплуатации телевизора.

• Рисунки и изображения, используемые в документе “Краткое руководство” и в настоящем руководстве, представлены только для справки и и могут отличаться от фактического изделия.

Расположение идентифицирующей этикетки

Наклейки с номером модели и потребляемой мощностью (в соответствии с применимыми правилами по технике безопасности) расположены на задней панели телевизора.

Сведения по безопасности

ПРЕДУПРЕЖДЕНИЕ

Не подвергайте батареи чрезмерному нагреванию, например воздействию солнечных лучей, огня и т. д.

Установка/подключение

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

Установка

• Чтобы не поскользнуться и не получить травму, не наступайте на защитный целлофан при распаковке телевизора.

• Телевизор следует устанавливать вблизи легкодоступной электророзетки переменного тока.

• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.

• Установите телевизор в таком месте, где его нельзя задеть или опрокинуть.

• Установите телевизор таким образом, чтобы его настольная подставка не выступала за подставку для телевизора (не прилагается). Если настольная подставка выступает за подставку для телевизора, телевизор может опрокинуться и упасть, что может привести к травме или повреждению телевизора.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.

• По соображениям безопасности настоя тельно

Винт (поставляется в комплекте с кронштейном для настенной установки)

Кронштейн для настенной установки

8 мм - 12 мм

Задняя крышка телевизора

Винт (поставляется в комплекте с кронштейном для настенной установки)

Кронштейн для настенной установки

8 мм - 12 мм

Крепление для настенной установки

30 см

10 см

10 см Обеспечьте вокруг телевизора расстояние не меньше указанного.

30 см

10 см 10 см

Обеспечьте вокруг телевизора расстояние не меньше указанного.

6 см

Циркуляция воздуха нарушена.

Стена Стена

рекомендуется использовать аксессуары Sony, в том числе:  Кронштейн для настенной установки

SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B)

• При присоединении Кронштейн для настенной установки к телевизору используйте только винты, входящие в комплект кронштейна для настенной установки. Конструкция поставляемых в комплекте винт ов показана на иллюстрации, где размеры указаны от поверхности Кронштейн для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т. д.

KD-65X9500B

KD-79/65/55X9000B

Перемещение

• Перед перемещением телевизора отсоедините от него все кабели.

• Для переноски большого телевизора требуются силы двух или более людей (четырех или более людей для KD79X9000B).

• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.

KD-79X9000B

KD-65/55X9000B

• При перевозке берегите телевизор от ударов и сильной вибрации.

• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

Защита от опрокидывания

• Обязательно используйте прочный шнур, который может выдержать вес телевизора.

Вентиляция

• Никогда не перекрывайте венти ляционные отверстия и не вставляйте в них никакие предметы.

• Оставляйте свободное пространство вокруг телевизора, как показано на рисунк е ниже.

• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony.

Настенная установка

Установка на подставке

KD-65X9500B

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:  Не кладите телевизор экраном вниз; не устанавливайте

телевизор перевернутым нижней стороной вверх, задом наперед или набок.

 Не устанавливайте телевизор на полке, ковре, кровати

или в шкафу.

 Не накрывайте телевизор тканью, например,

занавесками, а также газетами и т.п.

 Не устанавливайте телевизор так, как показано на

рисунке ниже.

Кабель питания переменного тока

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь со шнуром питания переменного тока и электророзеткой в соответствии с нижеследующими указаниями:  Используйте только шнуры питания переменного тока

производства Sony, не пользуйтесь шнурами других производителей.

 Вставляйте вилку в электророзетку переменного тока до

конца.

 Используйте для питания телевизора только сеть

переменного тока напряжением 110-240 В.

 Выпо лняя кабельные соедине ния между оборудованием , в

целях безопасности выньте шнур питания переменного тока из электророзетки и будьте осторожны, чтобы не запнуться о кабели.

 Перед выполнением каких-либо работ с телевизором или

его переноской отсоедините шнур питания переменного тока от электророзетки переменного тока.

 Шнур питания переменн ого тока не долж ен находиться

рядом с источниками тепла.

 Регулярно чистите вилку шн ура питания переменного тока,

предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Примечание

• Не используйте входящий в комплект шнур питания переменного тока с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте шнур питания переменного тока, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.

• Не изменяйте конструкцию шнура питания переменного тока.

• Не ставьте и не кладите никакие тяжелые предметы на шнур питания переменного тока.

• Вынимая шнур питания переменного тока из электророзетки, не тяните за сам шнур.

• Не подключайте слишком много приборов к одной электророзетке переменного тока.

• Не пользуйтесь электророзеткой переменного тока с плохими контактами.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже.

Места расположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. д. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества изображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

Помещения:

 В жарких, влажных или слишк ом запыленных помещениях;

в местах, где могут быть насекомые; в таких местах, в которых телевизор может быт ь подвержен механической вибрации; вблизи огнеопасных объектов (свечей и т. д.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ст авить на него предметы, содержащ ие жидкости, например вазу с цветами.

 Не устанавливайте телевизор во

влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

 Не устанавливайте телевизор там, где возможно сильное

повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

Ситуации:

• Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от электророзетки переменного тока и антенны.

• Не устанавливайте телевизор так, чтобы он выдавался в открытое пространство. И наче возможны травмы или повреждения оборудования от удара о телевизор.

Осколки:

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.

• Если на поверхности телевизора образовались трещины, перед тем как прикоснуться к нему, выньте ви лку шнура питания переменного тока из электророзетки. В противном случае Вы можете получить удар электрическим током.

Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от электросети переменного тока.

• Так как телевизор не отключается от электросети переменного тока при выключении кнопкой, для его полного отключения от электросети выньте вилку шнура питания из электророзетки п еременного тока.

• Следует иметь в виду, что некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор.

• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Если имеют место следующие неисправности...

Немедленно выключите телевизор и выньте вилку шнура питания переменного тока из электророзетки в следующих случаях. Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора.

В случае, если:

 Поврежден шнур питания переменного тока.  Плохие контакты электророзетки переменного тока.  Телевизор получил повреждения в результате падения,

удара или попадания брошенным в него предметом.

 Внутрь корпуса телевизора через отверстия попала

жидкость или какой-либо предмет.

О температуре ЖК-монитора

При длительном использовании ЖК-монитора его поверхности нагреваются. Они становятся горячими на ощупь.

Меры предосторожности

Просмотр телевизора

• При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (http://www.sony-asia.com/support). Зрение маленьких детей (особенно в возрасте до шес ти лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

• Не используйте, не храните и не оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.

• При использовании функции имитации 3D-эффекта помните, что отображаемое изображение моделируется данным телевизором путем преобразования исходного изображения.

• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

• При пользовании наушниками не устанавли вайте слишком большую громкость, чтобы не повредить слух.

ЖК-экран

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изо бражения. Через несколько секунд они могут исчезнуть.

• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неиспра вности.

• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети. Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жид кости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.

• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экран а.

• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.

• Во избежание повреждений чистку динамиков или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Дополнительные устройства

Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных сти муляторов сердца и т. д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственнос ти за любую проблему таког о рода.

Предупреждение относительно использования пульта ДУ

• Вставляя батарейки, соблюдайте полярность.

• Не используйте одновременно батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.

• Бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

Сборка настольной подставки

Среднее положение

Толстая прокладка

1,5 Н·м {15 кгс·см}

Среднее положение

Толстая прокладка

1,5 Н·м {15 кгс·см}

(альтернатива)

Можно изменить положение настольной подставки из крайнего в среднее положение,

KD-79/65/55X9000B

KD-65X9500B

Примечание

ИК-датчик

Передатчик Sync 3D-сигнала (только модель KD-65X9500B, KD-65/55X9000B)





Крышка камеры

• Установку должны осуществлять не менее двух человек (не менее четырех человек для KD-79X9000B).

• Убедитесь, что перед телевизором нет никаких предметов.

Примечание

• Чтобы отсоединить кабельный зажим от телевизора, нажмите на верхнюю часть зажима 1, затем сожмите 2, как показано на рисунке.

Группирование кабелей

KD-79/65/55X9000B





KD-65X9500B



Скрытие камеры

Если вы не собирайтесь использовать камеру, скройте ее, как показано на рисунке.

KD-79/65/55X9000B

KD-65X9500B

Местоположение кабельного зажима, когда настольная подставка установлена в среднее положение.

Расположение зажима кабеля при установке настольной подставки на край или в середину.





Использование пульта ДУ

Пульт ДУ с тачпадом

ИК-пульт ДУ

Можно управлять телевизором с помощью прилагаемого пульта ДУ с тачпадом или ИКпульта ДУ.

Примечание

• Пульт ДУ с тачпадом можно использовать только после его регистрации для телевизора. Чтобы зарегистрировать пульт ДУ с тачпадом, нажмите кнопку HOME, а затем выберите [Установки] t

[Системные настройки] t [Нас тройка пульта ДУ

с тачпадом].

Отображение руководства по эксплуатации тачпада

В руководстве по эксплуатации тачпада указаны основные команды жестами, доступные для текущего экрана телевизора.

1 Коснитесь и удерживайте палец в

центре тачпада для отображения руководства по эксплуатации тачпада.

Открытие руководства по тачпаду

1 Нажмите кнопк HOME.

2 Сдвиньте, чтобы выбрать [Справка],

затем нажмите тачпад.

3 Сдвиньте вверх/вниз, чтобы выбрать

[Руководство по тачпаду], затем

нажмите тачпад.

Следуйте инструкциям на экране.

Примечание

• Чтобы открыть руководство по тачпаду, нажмите кнопку HOME, а затем выберите [Установки] t

[Системные настройки] t [Конфигурации

тачпада] t [Начать обучение].

Подключение других

К гнезду HDMI OUT

< 12 мм

< 21 мм

К гнезду

AUDIO OUT

К гнезду COMPONENT OUT (P

R/PB/Y)

К гнезду VIDEO OUT

900 mA MAX

5 V

900 mA MAX

5 V

Используйте

разрешенный

кабель MHL 3 с

логотипом MHL

(не прилагается)

Используйте

разрешенный

кабель MHL 2 с

логотипом MHL

(не прилагается)

Устройство

MHL 3

Устройство

MHL 2

устройств

Для получения доп олнительной информации о подключениях см. руководство i-Manual.

Примечание

• При подсоединении с помощью репликатора порта см. руководство по установке, прилагаемое к репликатору порта.

Подключение с помощью кабеля HDMI

Примечание

• Для воспроизведения содержимого, защищенного авторским правом, подключите устройства 4K (проигрыватель 4K, телеприставка 4K и т.д.) к гнезду HDMI IN 2 или HDMI IN 1 телевизора.

Подключение с помощью композитных аудио-/видеокабелей

Подключение устройства MHL

Подключение с помощью компонентных кабелей

Телевизор одновременно заряжает

SD 4K/HD

Качество изображения

• Композитный аудио-/видеокабель

•Кабель антенны

Видеофильмы стандартной четкости (SD — Standard Definition) имеют сигналы изображения с разрешением 480 (NTSC) или 576 (PAL/SECAM) строк по вертикали.

• Компонентный кабель

•Кабель HDMI

Видеофильмы высокой четкости (HD — High Definition) им еют сигналы изображени я с разрешением 720 или 1080 строк по вертикали. (для разрешения 4K по вертикали: 2160 строк)

подключенное устройство с поддержкой MHL при воспроизведении с него фотографий/музыки/видео. Для управления подключенным устройством с поддержкой MHL можно использовать пульт ДУ телевизора.

Примечание

• Если для параметра [Автоизм. вход. сигнала (MHL)] установлено значение [Вкл.], телевизор автоматически переключается на прием сигнала HDMI IN 2/MHL или HDMI IN 4/MHL от другого входа, если устройство, совместимое с MHL, подключено к гнезду HDMI IN 2/MHL или HDMI IN 4/MHL. Доступность параметра [Автоизм. вход. сигнала (MHL)] зависит от поддержки данной функции устройством, совместимым с MHL.

• Если для параметра [Зарядка MHL в реж. ожидания] установлено значение [Вкл.], то зарядка устройства, совместимого с MHL, будет продолжаться, даже когда телевизор находится в режиме ожидания.

• Подключите смартфон 4K или мобильные устройства к гнезду HDMI IN 2/MHL.

• Для подключения смартфона 4K или мобильных устройств используйте разрешенный кабель MHL 3 CABLE с логотипом MHL.

Установка телевизора на стену

В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Для установки телевизора на стену используйте кронштейн для настенной установки SU-WL500 (не прилагается) (KD-79X9000B) или SU-WL450 (не прилагается) (KD-65X9500B, KD-65/55X9000B).

Для надлежащей установки см. инструкции, прилагаемые к Кронштейн для настенной установки.

Примечание

• Храните извлеченные винты в надежном недоступном для детей месте.

SU-WL500 (только модель KD-79X9000B)

1 При настенной установке телевизора выкрутите винты, расположенные на задней

панели телевизора.

2 Прикрепите кронштейн для настенной установки I (прилагается к телевизору) к

I Крепление для настенной

установки (I2) (длинное) (поставляется с телевизором)

I Крепление для настенной

установки (I1) (короткое) (поставляется с телевизором)

Монтажная скоба

Винт (+PSW 6 × 16)

Центральная точка экрана

задней панели телевизора (параллельно стене).

3 Прикрепите монтажную скобу с помощью четырех винтов, прилагаемых к

кронштейну для настенной установки.

4 Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно

прочная, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на стр. 19-22 (Технические характеристики).

Единица измерения: мм

Положение скобы

При установке телевизора на опорный кронштейн.

Расположение винтов

При креплении монтажной скобы к телевизору.

a b c

Название

модели

KD-

79X9000B 2029 1054 21 558 176

* Подходит только для угла 0° для данной модели телевизора.

Примечание

• Рисунки в таблице могут немного отличаться в зависимости от установки.

Размеры экрана

Положение центра

экрана

Длина для установки

Угол (0°)*

5 Подключите необходимые кабели к телевизору. 6 Отсоедините настольную подставку от телевизора.

Примечание

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее) в исходные отверстия на задней части телевизора.

7 Установите телевизор на стене

Название модели

KD-

79X9000B d, g a

Расположение винтов Положение скобы

При креплении телевизора на стене, см. входящие в комплект кронштейна для настенной установки инструкции, относящиеся к данной модели.

SU-WL450 (только модель KD-65X9500B, KD-65/55X9000B)

KD-65/55X9000B

KD-65X9500B

* Не снимайте при сверхузком креплении.

Крепление для настенной установки (I2) (длинное) (поставляется с телевизором)

Крепление для настенной установки (I1) (короткое) (поставляется с телевизором)

Стандартное крепление

Сверхузкое крепление

1 Выкрутите винты, расположенные на задней панели телевизора.

2 Прикрепите кронштейн для настенной установки I (прилагается к телевизору) к

задней панели телевизора (параллельно стене). Этот шаг не нужно выполнять при сверхузком креплении. (только модель KD-65/55X9000B)

* При такой установке телевизора некоторые разъемы на его задней панели будут недоступны.

Примечание

• Обязательно зафиксируйте крепление для настенной установки при установке на телевизор.

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м

{15 кгс·см}.

3 Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно

Центральная точка экрана

Стандартное крепление

Центральная точка экрана

Стандартное крепление Сверхузкое крепление

KD-65X9500B

KD-65/55X9000B

Единица измерения: мм

Название

модели

KD-

65X9500B 1492 897 286 734 132 -

65X9000B 1715 878 106 552 170 110

55X9000B 1493 752 136 519 170 110

Примечание

• Рисунки в таблице могут немного отличаться в зависимости от установки.

Размеры экрана

Положени

е центра

экрана

Длина для установки

Стандартное

крепление

Сверхузкое

крепление

4 Прикрепите детали крепления кронштейна для настенной установки. Для

KD-65/55X9000BKD-65X9500B

Шкив



Винт (+PSW 6 x 20)



Винт (+PSW 6 x 50)



Лента 

Прокладка (60 мм)



Шкив  Винт (+PSW

6 x 20)



Прокладка (60 мм)



Винт (+PSW 6 x 50)



Лента 

Крепление для настенной установки (S) 

Винт (+PSW 6 x 20) 

Прокладка *

Шайба



Винт (+PSW 5 x 12) 

Шкив 

Лента 

получения информации о деталях крепления см. пункт “1” руководства по установке кронштейна для настенной установки.

Примечание

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}.

• Храните неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните это руководство для обращения к нему в дальнейшем.

Обычная установка

Сверхузкое крепление (только модель KD-65/55X9000B)

*Прикрепите прокладку P на ровной поверхности нижнего края, удалив разделитель.

5 Подключите необходимые кабели к телевизору.

KD-65X9500B KD-65/55X9000B

a b

Примечание

• После установки на стену доступ к разъемам телевизора будет заблокирован.

6 Отсоедините настольную подставку от телевизора.

7 Установите телевизор на основание. См. раздел “5” в руководстве по установке и

раздел “Установка телевизора на стену” в инструкции по эксплуатации, прилагаемым к кронштейну для настенной установки.

название модели KD- Положение скоб

65X9500B/65X9000B a

55X9000B b

Поиск неисправностей

Задняя панель телевизора

Если светодиодный индикатор мигает красным, подсчитайте, сколько раз он мигает (интервал между миганиями составляет три секунды).

Если светодиодный индикатор мигает красным, выполните сброс настроек телевизора, отключив кабель питания переменного тока телевизора на две минуты, затем снова включите телевизор. Если проблему не удалось устранить, обратитесь к дилеру или в сервисный центр Sony, указав число миганий светодиодного индикатора красным (интервал между миганиями составляет три секунды). Нажмите кнопку / на телевизоре, чтобы его выключить, отсоедините кабель питания переменного тока и уведомите дилера или сервисный центр Sony.

Если светодиодный индикатор не мигает, проверьте следующие элементы.

Кроме того, см. пункт [Поиск и устранение неиспр.] в руководстве i-Manual или выполните автодиагностику, выбрав

[Справка] t [Клиентская поддержка] t

[Самодиагностика]. Если проблема не устраняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров.

Поиск и устранение неисправностей

Нет ни изображения (темный экран), ни звука.

 Проверьте подключение антенны или кабеля.  Подключите телевизор к электросети и

нажмите / на телевизоре или пульте ДУ.

Некоторые каналы не настраиваются.

 Проверьте антенну.

Не работает пульт ДУ.

 Замените батарейки.  Возможно, телевизор находится в режиме

SYNC. Нажмите панель управления (….) и сдвиньте влево/вправо [SYNC MENU], затем нажмите сенсорную панель. Выберите [Управление ТВ], а затем выберите [Дом (Меню)] или [Опции] для управления телевизором. При использовании ИК-пульта дистанционного управления нажмите SYNC MENU, выберите [Управление ТВ], а затем выберите [Дом (Меню)] или [Опции] для управления телевизором.

Забыли пароль для функции [Замок от детей].

 Введите 9999 в качестве PIN-кода. (PIN-код

9999 всегда принимается.)

Поверхности телевизора нагреваются.

 При длительном использовании телевизора

его поверхности нагреваются. Они становятся горячими на ощупь.

Зависание при воспроизведении аудио или видео, пустой экран, либо телевизор не реагирует на нажатие кнопок телевизора или пульта ДУ.

 Выполните простую перезагрузку телевизора:

отсоедините шнур питания переменного тока на две минуты, затем снова подключите его.

Не удается найти на телевизоре кнопки

/, CH+/–,  +/–, ///, , и HOME.

 Расположение кнопок на телевизоре показано

на рисунке внизу.

Включена LED-подсветка.

 Если не требуется зажигать LED-подсветку, ее

можно отключить. Нажмите кнопку HOME, затем выберите

[Установки] t [Системные настройки] t [Общие настройки] t [LED-подсветка] t [Выкл.]. Можно также нажать кнопку OPTIONS, затем выбрать [LED-подсветка] t [Выкл.].

Не удается подключить к беспроводному маршрутизатору с помощью WPS.

 При использовании протокола безопасности

WEP выберите [Просто] t [Wi-Fi] t [Подкл. через список сканир.]. Затем выберите имя сети (SSID) для подключения.

Не удается найти требуемое имя сети в настройках сети.

 Выберите [Ввод вручную] и нажмите для

ввода имени сети.

Технические характеристики

Система

Система панели

ЖКД (жидкокристаллический дисплей), Светодиодная подсветка

Система телевещания

Аналоговый: B/G, I, D/K, M, L Цифровой: DVB-T/DVB-T2

Система цветности/видео

Аналоговый: PAL, SECAM, NTSC3.58, NTSC4.43 Цифровой: См. руководство i-Manual

Диапазон принимаемых каналов

Аналоговый: UHF/VHF/Кабель, В зависимости от выбранной страны/региона. Цифровой: UHF/VHF, В зависимости от выбранной страны/региона.

Выход звука

12,5 Вт + 12,5 Вт + 20 Вт + 20 Вт (KD-79/65/55X9000B) 10 Вт + 10 Вт + 10 Вт (KD-65X9500B)

Беспроводная технология

Протокол IEEE802.11a/b/g/n

Входные/выходные разъемы

Антенна/кабель

Разъем 75 Ом для VHF/UHF

/ VIDEO IN 1

Видео-/аудиовход (гнезда типа “тюльпан”)

/ COMPONENT IN

YPBPR (компонентное видео): 1080p (50, 60Гц), 1080i (50, 60Гц), 720p (50, 60Гц), 576p, 576i, 480p, 480i Аудиовход (гнезда типа “тюльпан”)

VIDEO IN 2

Видеовход (общий штекер типа “тюльпан” с входом Y)

HDMI IN 1, 2, 3, 4 (поддержка разрешения 4K)

Видео (2D): 4096 × 2160p (50, 60Гц)*, 4096 × 2160p (24Гц), 3840 × 2160p (50, 60Гц)*, 3840 × 2160p (24, 25, 30Гц), 1080p (30, 50, 60Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p, 576p, 576i, 480p, 480i, Форматы ПК *YC

bCr 4:2:0/8 бит

Видео (3D):

Формат: 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p Рядом: 1080p (50, 60Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Одна над другой: 1080p (30, 50, 60Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц)

Аудио: 5.1-канальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital ARC (Audio Return Channel) (

только HDMI IN 1)

MHL (общий с входом HDMI IN 2/4)

Видео (2D): 4096 × 2160p (24Гц)*, 3840 × 2160p (24, 25, 30Гц)*, 1080p (50, 60Гц)*, 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p, 576p, 576i, 480p, 480i * Только для HDMI IN 2 Видео (3D):

Формат* : 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p Рядом: 1080p (50, 60Гц)*, 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц) Одна над другой: 1080p (50, 60Гц)*, 1080p (30Гц), 1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц)

* Только для HDMI IN 2 Аудио: 5.1-канальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital)

HDMI 2 AUDIO IN

Аналоговый аудиовход (стерео мини-джек)

AUDIO OUT/

Аудиовыход (стерео мини-джек) Гнездо для подключения наушников (поддержка выхода сабвуфера)

1, 2, 3 (Кроме модели для Австралии и

Новой Зеландии)

USB-порт

1, 2 (HDD REC), 3 (Только модель для

Австралии и Новой Зеландии)

Гнездо для жесткого диска USB (только 2), USB-порт

LAN

Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)

Прочее

Дополнительные аксессуары

Кронштейн для настенной установки: SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B) Беспроводной сабвуфер: SWF-BR100 MHL –кабель: DLC-MC10/DLC-MC20/DLC-MC30 Активные 3D-очки: TDG-BT500A (KD-65X9500B, KD-65/55X9000B)

Размеры (Прибл.) (ш × в × г)

с настольной подставкой

KD-79X9000B: 2031 × 1109 × 442 мм KD-65X9500B: 1493 × 950 × 348 мм KD-65X9000B: 1716 × 916 × 320 мм KD-55X9000B: 1494 × 791 × 320 мм

без настольной подставки

KD-79X9000B: 2029 × 1054 × 111 мм KD-65X9500B: 1492 × 897 × 107 мм KD-65X9000B: 1715 × 878 × 99 мм KD-55X9000B: 1493 × 752 × 99 мм

Пассивные 3D-очки: TDG-500P (KD-79X9000B)

Пассивные очки SimulView™: TDG-SV5P (KD-79X9000B)

Рабочая температура

0 ºC – 40 ºC

Рабочая влажность

10 % – 80 % Относительная влажность (без конденсации)

Электропитание и прочее

Электропитание

110 В – 240 В пер. тока, 50/60 Гц

Размер экрана (по диагонали) (Прибл.)

KD-79X9000B: 79 дюймов / 199,6 см KD-65X9500B: 65 дюймов / 163,9 см KD-65X9000B: 65 дюймов / 163,9 см KD-55X9000B: 55 дюймов / 138,8 см

Разрешение экрана

3840 точек (по горизонтали) × 2160 линий (по вертикали)

Потребляемая мощность

Указана на задней панели телевизора

Выходные параметры

USB 1, 3: 5 В, 500 мA MAX USB 2: 5 В, 800 мA MAX MHL (HDMI IN 2, 4): 5 В, 900 мA MAX

Ширина подставки (Прибл.)

Крайнее положение:

KD-79X9000B: 2031 мм KD-65X9500B: 1493 мм KD-65X9000B: 1716 мм KD-55X9000B: 1494 мм

Среднее положение:

KD-79X9000B: 573 мм KD-65X9500B: 663 мм KD-65X9000B: 573 мм KD-55X9000B: 573 мм

Масса (Прибл.)

с настольной подставкой

KD-79X9000B: 60,9 кг KD-65X9500B: 43,9 кг KD-65X9000B: 46,6 кг KD-55X9000B: 38,1 кг

без настольной подставки

KD-79X9000B: 59,7 кг KD-65X9500B: 42,0 кг KD-65X9000B: 45,9 кг KD-55X9000B: 37,4 кг

Примечание

• Доступность дополнительных аксессуаров зависит от страны/региона/м одели телевизора/наличия в продаже.

• Конструкция и технические характеристики могут быть изменены без уведомления.

• При подключении репликатора порта к телевизору энергопотребление увеличивается.

• Данный телевизор поддерживает MHL 2 для HDMI IN 4/MHL и MHL 3 для HDMI IN 2/MHL.

Примечание относительно цифрового ТВ

• Все функции, относящиеся к цифровому ТВ (),

будут действовать только в тех странах или регионах, в которых ведется эфирная цифровая трансляция сигналов DVB-T/DVB-T2 (MPEG-2 и H.264/MPEG-4 AVC). Уточните у своего дилера, обеспечен ли прием сигнала DVB-T/DVB-T2 по вашему месту жительства.

• Несмотря на то что данный телевизор удовлетворяет характеристикам DVB-T/DVB-T2, не гарантируется его совместимость с цифровым эфирным вещанием в формате DVB-T/DVB-T2 в будущем.

• Некоторые из функций цифрового ТВ могут быть недоступны в некоторых странах/регионах.

Информация о торговых марках

• Термины HDMI, HDMI High-Definition

Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

• DLNA®, логотип DLNA и DLNA CERTIFIED®

являются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance.

• Произведено по лицензии Dolby

Laboratories. Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

•“BRAVIA” и являются

торговыми марками компании Sony Corporation.

• TrackID являются торговыми знаками

или зарегистрированными торговыми знаками Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore, Gracenote MusicID, эмблема и логотип Gracenote, а также логотип “Powered by Gracenote” являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других странах.

• Opera® Devices SDK from Opera Software

• Wi-Fi, Wi-Fi Direct и Miracast являются

товарными знаками или зарегистрированными товарными знаками Wi-Fi Alliance.

• “Sony Entertainment Network logo” и “Sony Entertainment Network” являются торговыми марками компании Sony Corporation.

• MHL, Mobile High-Definition Link и логотип MHL являются товарными знаками или зарегистрированными товарными знаками компании MHL Licensing, LLC.

• Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по лицензии DTS Licensing Limited. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.

• Designed with UEI Technology

• Знак Bluetooth® и логотипы принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

• N Mark является товарным знаком или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.

DTS Licensing Limited .DTS ، Symbol ،&زﻮﺠﻣ ﺖﺤﺗ هﺪﺷ ﻪﺘﺧﺎﺳ

DTS Digital و ﺪﻨﺘﺴﻫ هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ ﻢﺋﻼﻋ ﻢﻫ ﺎﺑ Symbol و DTS

.ﺖﺳا ظﻮﻔﺤﻣ

Under License from Universal Electronics Inc.

ﺖﺤﺗ Sony Corporation ﻂﺳﻮﺗ ﯽﻼﻋ ﻦﯿﻨﭼ زا هدﺎﻔﺘﺳا ﻪﻧﻮﮔﺮﻫ

ﻖﻠﻌﺘﻣ ،یرﺎﺠﺗ یﺎﻫ مﺎﻧ و یرﺎﺠﺗ یﺎﻫ ﺖﻣﻼﻋ ﺮﯾﺎﺳ .دﻮﺷ ﯽﻣ مﺎﺠﻧا زﻮﺠﻣ

.ﺖﺳﺎﻬﻧآ نﺎﮔﺪﻧراد ﻪﺑ

.ﺖﺳا ﺮﮕﯾد یﺎﻫرﻮﺸﮐ رد و ﺎﻜﻳﺮﻣا ٔهﺪﺤﺘﻣ تﻻﺎﻳا رد NFC Forum, Inc.

• .ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ http://patents.dts.com ﻪﺑ DTS یرﺎﺼﺤﻧا قﻮﻘﺣ یاﺮﺑ

•Designed with UEI Technolog y

• و ﺖﺳا .Bluetooth SIG, Inc ﻪﺑ ﻖﻠﻌﺘﻣ Bluetooth® ﺖﻣﻼﻋ و ﺎﻫ مرآ

• هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ ﺖﻣﻼﻋ ﺎﯾ یرﺎﺠﺗ ﺖﻣﻼﻋ N Mark

مﺮﮔﻮﻠﯿﮐ 59.7 :KD-79X9000B

یﺰﻴﻣور ﻪﻳﺎﭘ نوﺪﺑ

مﺮﮔﻮﻠﯿﮐ 42.0 :KD-65X9500B مﺮﮔﻮﻠﯿﮐ 45.9 :KD-65X9000B مﺮﮔﻮﻠﯿﮐ 37.4 :KD-55X9000B

.دراد ﯽﮕﺘﺴﺑ

.دروآ ﯽﻣ ﻢﻫاﺮﻓ HDMI IN 2/MHL

لﺎﺘﯿﺠﯾد نﻮﯾﺰﯾﻮﻠﺗ دﺮﮑﻠﻤﻋ هرﺎﺑرد ﯽﺗﺎﮑﻧ

DVB-T/DVB-T2 (MPEG-2 و ﯽﻨﯿﻣز لﺎﺘﯿﺠﯾد یﺎﻫ لﺎﻨﮕﯿﺳ ﻪﮐ ﺪﻨﮐ ﯽﻣ رﺎﮐ ﯽﺣاﻮﻧ ﺪﯿﻧاﻮﺗ ﯽﻣ ﺪﯿﻨﮐ ﯽﻣ ﯽﮔﺪﻧز ﻪﮐ ﯽﯾﺎﺟ زا ﺮﮔا .ﺪﻧﻮﺷ ﯽﻣ ﺶﺨﭘ H.264/MPEG-4 AVC)

.ﺪﯿﻫد عﻼﻃا دﻮﺧ ﯽﻠﺤﻣ هﺪﻨﺷوﺮﻓ ﻪﺑ ﺪﯿﻨﮐ ﺖﻓﺎﯾرد ار DVB-T/DVB-T2 لﺎﻨﮕﯿﺳ

.دﻮﺷ ﯽ ﻦﯿﻤﻀﺗ هﺪﻨﯾآ DVB-T/DVB-T2 ﯽﻨﯿﻣز لﺎﺘﯿﺠﯾد یﺎﻫ ﺶﺨﭘ ﺎﺑ

.ﺪﺷﺎﺒﻧ دﻮﺟﻮﻣ

یرﺎﺠﺗ کرﺎﻣ ﻪﺑ طﻮﺑﺮﻣ تﺎﻋﻼﻃا

HDMI هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ ﻢﺋﻼﻋ ﺎﯾ یرﺎﺠﺗ ﻢﺋﻼﻋ HDMI مرآ و Interface

.ﺪﻨﺷﺎﺑ ﯽﻣ ﺎﻫرﻮﺸﮐ ﺮﯾﺎﺳ و هﺪﺤﺘﻣ تﻻﺎﯾا رد Licensing LLC

Digital Living Network Alliance ﯽﻫاﻮﮔ ﻢﺋﻼﻋ ﺎﯾ ﯽﺗﺎﻣﺪﺧ ﻢﺋﻼﻋ

.ﺪﻨﺘﺴﻫ

Dolby هﺪﺷ ﺖﺒﺛ ىرﺎﺠﺗ ﻢﺋﻼﻋ ،ﻰﻳﺎﺗودD ﺖﻣﻼﻋ و Dolby

.ﺪﻨﺘﺴﻫ Laboratories

.ﺪﻨﺷﺎﺑ

.ﺖﺳا Communications AB

ﺲﯾﺮﮔ هراﻮﻣﺎﻧ و یرﺎﺠﺗ نﺎﺸﻧ ،MusicID تﻮﻧ ﺲﯾﺮﮔ ،Video Explore

ﺎﯾ هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ ﻢﺋﻼﻋ "Powered by Gracenote" نﺎﺸﻧ و تﻮﻧ

ﺮﮕﯾد یﺎﻫ رﻮﺸﮐ ﺎﯾ/و ﺎﮑﯾﺮﻣآ هﺪﺤﺘﻣ تﻻﺎﯾا رد تﻮﻧ ﺲﯾﺮﮔ یرﺎﺠﺗ ﻢﺋﻼﻋ

.ﺖﺳ

.reserved

.ﺪﻨﺷﺎﺑ ﯽﻣ Wi-Fi Alliance هﺪﺷ ﺖﺒﺛ

.ﺪﻨﺷﺎﺑ ﯽﻣ Sony Corporation یرﺎﺠﺗ ﻢﺋﻼﻋ "Network"

.MHL Licensing, LLC ﺪﻨﺘﺴﻫ هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ یﺎﻫ نﺎﺸﻧ ﺎﻳ یرﺎﺠﺗ

ﻪﺟﻮﺗ

ﯽﺗﺎﻴﻠﻤﻋ یﺎﻣد

40 ºC – 0 ºC

زﺎﺠﻣ ﺖﺑﻮﻃر

(ﻢﮐاﱰﻣ ﻏ) ﯽﺒﺴﻧ ﺖﺑﻮﻃر 80 % – 10 %

دراﻮﻣ ﺮﻳﺎﺳ و قﺮﺑ یوﻧ

• یدﻮﺟﻮﻣ/نﻮﯾﺰﯾﻮﻠﺗ لﺪﻣ/ﻪﻘﻄﻨﻣ/ﺎﻫرﻮﺸﮐ ﻪﺑ یرﺎﯿﺘﺧا ﯽﺒﻧﺎﺟ مزاﻮﻟ ندﻮﺑ سﱰﺳد رد

•.ﺪﻨﺑﺎﻳ ﻴﻐﺗ عﻼﻃا نوﺪﺑ ﺖﺳا ﻦﻜﻤﻣ هﺎﮕﺘﺳد تﺎﺼﺨﺸﻣ و ﯽﺣاﺮﻃ

•.ﺪﺑﺎﯾ ﯽﻣ ﺶﯾاﺰﻓا نﻮﯾﺰﯾﻮﻠﺗ ﻪﺑ ترﻮﭘ هﺪﻨﻨﮐ ﯽﭙﮐ لﺎﺼﺗا مﺎﮕﻨﻫ رد یژﺮﻧا فﴫﻣ

•یاﺮﺑ ار MHL 3 و HDMI IN 4/MHL یاﺮﺑ ار MHL 2 نﻮﯾﺰﯾﻮﻠﺗ ﻦﯾا

• ﺎﯾ ﺎﻫرﻮﺸﮐ رد ﻂﻘﻓ ( ) دﻮﺷ ﯽﻣ طﻮﺑﺮﻣ لﺎﺘﯿﺠﯾد نﻮﯾﺰﯾﻮﻠﺗ ﻪﺑ ﻪﮐ یدﺮﮑﻠﻤﻋ ﺮﻫ

• نآ یرﺎﮔزﺎﺳ ﯽﻟو ﺖﺳا رﺎﮔزﺎﺳ DVB-T/DVB-T2 تﺎﺼﺨﺸﻣ ﺎﺑ نﻮﯾﺰﯾﻮﻠﺗ هﺎﮕﺘﺳد ﻦﯾا

• ﯽﺣاﻮﻧ/ﺎﻫرﻮﺸﮐ زا ﯽﻀﻌﺑ رد لﺎﺘﯿﺠﯾد نﻮﯾﺰﯾﻮﻠﺗ یﺎﻫدﺮﮑﻠﻤﻋ زا ﯽﺧﺮﺑ ﺖﺳا ﻦﮑﻤﻣ

ﺰﺗﺮﻫ 60/50 ،بوﺎﻨﺘﻣ قﺮﺑ ﺖﻟو 240 – ﺖﻟو 110

ﺎﺒﯾﺮﻘﺗ

(

) (یرﺪﺑﴐ ترﻮﺼﺑ یﮔ هزاﺪﻧا) ﻪﺤﻔﺻ هزاﺪﻧا

ﱰﻣ ﯽﺘﻧﺎﺳ 199.6 / ﭻﻨﻳا 79 :KD-79X9000B ﱰﻣ ﯽﺘﻧﺎﺳ 163.9 / ﭻﻨﻳا 65 :KD-65X9500B ﱰﻣ ﯽﺘﻧﺎﺳ 163.9 / ﭻﻨﻳا 65 :KD-65X9000B

ﱰﻣ ﯽﺘﻧﺎﺳ 138.8 / ﭻﻨﻳا 55 :KD-55X9000B

(یدﻮﻤﻋ) ﻂﺧ 2,160 × (ﯽﻘﻓا) ﻪﻄﻘﻧ 3,840

ﺖﺳا هﺪﺷ ﺺﺨﺸﻣ نﻮﻳﺰﻳﻮﻠﺗ ﺖﺸﭘ یور ﺮﺑ

500 mA MAX ،ﺖﻟو 5 :USB 1, 3

900 mA MAX ،ﺖﻟو 5 :(HDMI IN 2, 4) MHL

800 mA MAX ،ﺖﻟو 5 :USB 2

زﺎﻴﻧ درﻮﻣ قﺮﺑ

ﺶﯾﺎ حﻮﺿو

قﺮﺑ فﴫﻣ

ﯽﺟوﺮﺧ یﺪﻨﺑ ﻪﺒﺗر

(ضﺮﻋ × عﺎﻔﺗرا × لﻮﻃ) (ًﺎﺒﯾﺮﻘﺗ) دﺎﻌﺑا

• HDMI High-Denition Multimedia و HDMI یﺎﻫ ترﺎﺒﻋ

• ،یرﺎﺠﺗ ﻢﺋﻼﻋ DLNA CERTIFIED® و DLNA یﻮﮔﻮﻟ ،DLNA®

• .Dolby Laboratories ﺲﻧﺎﺴﻴﻟ ﺖﺤﺗ هﺪﺷ ﺪﻴﻟﻮﺗ

• ﯽﻣ Sony Corporation یرﺎﺠﺗ ﻢﺋﻼﻋ و "BRAVIA"

• Sony Mobile هﺪﺷ ﺖﺒﺛ یرﺎﺠﺗ ﺖﻣﻼﻋ ﺎﻳ یرﺎﺠﺗ ﺖﻣﻼﻋ TrackID

• تﻮﻧ ﺲﯾﺮﮔ ،VideoID تﻮﻧ ﺲﯾﺮﮔ ،eyeQ تﻮﻧ ﺲﯾﺮﮔ ،تﻮﻧ ﺲﯾﺮﮔ

ﱰﻣ ﯽﻠﯿﻣ 442 × 1,109 × 2,031 :KD-79X9000B

ﱰﻣ ﯽﻠﯿﻣ 348 × 950 × 1,493 :KD-65X9500B ﱰﻣ ﯽﻠﯿﻣ 320 × 916 × 1,716 :KD-65X9000B ﱰﻣ ﯽﻠﯿﻣ 320 × 791 × 1,494 :KD-55X9000B

ﱰﻣ ﯽﻠﯿﻣ 111 × 1,054 × 2,029 :KD-79X9000B

ﱰﻣ ﯽﻠﯿﻣ 107 × 897 × 1,492 :KD-65X9500B

ﱰﻣ ﯽﻠﯿﻣ 99 × 878 × 1,715 :KD-65X9000B ﱰﻣ ﯽﻠﯿﻣ 99 × 752 × 1,493 :KD-55X9000B

ﱰﻣ ﯽﻠﯿﻣ 2,031 :KD-79X9000B

ﱰﻣ ﯽﻠﯿﻣ 1,493 :KD-65X9500B ﱰﻣ ﯽﻠﯿﻣ 1,716 :KD-65X9000B ﱰﻣ ﯽﻠﯿﻣ 1,494 :KD-55X9000B

ﱰﻣ ﯽﻠﯿﻣ 573:KD-79X9000B

ﱰﻣ ﯽﻠﯿﻣ 663 :KD-65X9500B

• Opera® Devices SDK from Opera Soware ASA.

ﱰﻣ ﯽﻠﯿﻣ 573 :KD-65X9000B ﱰﻣ ﯽﻠﯿﻣ 573 :KD-55X9000B

• یرﺎﺠﺗ یﺎﻫ ﺖﻣﻼﻋ و ﺎﻫ ﺖﻣﻼﻋ Miracast و Wi-Fi Direct ،Wi-Fi

• "Sony Entertainment" و "Sony Entertainment Network logo"

• یﺎﻫ نﺎﺸﻧ MHL یﻮﮔﻮﻟ و Mobile High-Denition Link ،MHL

مﺮﮔﻮﻠﯿﮐ 60.9 :KD-79X9000B مﺮﮔﻮﻠﯿﮐ 43.9 :KD-65X9500B مﺮﮔﻮﻠﯿﮐ 46.6 :KD-65X9000B مﺮﮔﻮﻠﯿﮐ 38.1 :KD-55X9000B

یﺰﻴﻣور ﻪﻳﺎﭘ ﺎﺑ

یﺰﻴﻣور ﻪﻳﺎﭘ نوﺪﺑ

(ﺎﺒﯾﺮﻘﺗ) ﻪﯾﺎﭘ ضﺮﻋ

:ﻪﺒﻟ ﻞﺤﻣ

:ﻂﺳو ﺖﻤﺴﻗ

(ًﺎﺒﯾﺮﻘﺗ) مﺮﺟ

یﺰﻴﻣور ﻪﻳﺎﭘ ﺎﺑ

30 ،25 ،24) 2160p × 3840 ،*(ﺰﺗﺮﻫ 24) 2160p × 4096 :(یﺪﻌﺑ ود) ﻮﺋﺪﯾو

،30) 720p ،(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،

،(ﺰﺗﺮﻫ 60 ،50)1080i ،1080/24p ،(ﺰﺗﺮﻫ 30)1080p :*ﻢﯾﺮﻓ یﺪﻨﺑ ﻪﺘﺴﺑ

720p،(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،*(ﺰﺗﺮﻫ 60 ،50) 1080p :ﻮﻠﻬﭘ ﻪﺑ ﻮﻠﻬﭘ

،1080/24p ،(ﺰﺗﺮﻫ 30) 1080p ،*(ﺰﺗﺮﻫ 60 ،50) 1080p :ﺮﯾز-ور

،ﺖﯿﺑ 24 و 20 ،16 ،ﺰﺗﺮﻫﻮﻠﯿﮐ 48 و 44.1 ،32 :ﻪﻟﺎﻧﺎﮐ 5.1 ﯽﻄﺧ PCM :اﺪﺻ

480i ،480p ،576i ،576p ،720/24p ،(ﺰﺗﺮﻫ 60 ،50

*(ﺰﺗﺮﻫ 60 ،50) 1080p ،*(ﺰﺗﺮﻫ

720/24p ،(ﺰﺗﺮﻫ 60 ،50 ،30) 720p

(ﺰﺗﺮﻫ 60 ،50) 720p ،(ﺰﺗﺮﻫ 60 ،50) 1080i

DIGITAL AUDIO OUT (OPTICAL)

(HDMI IN 2/4 یدورو ﺎﺑ کﱰﺸﻣ) MHL

(Dolby Digital ،ﻪﻟﺎﻧﺎﻛ ود ﯽﻄﺧ PCM) لﺎﺘﻴﺠﻳد یرﻮﻧ ﺶﻴﻓ

HDMI 2 AUDIO IN

(ﻮﯾﱰﺳا ﮏﭼﻮﮐ ﺶﯿﻓ) گﻮﻟﺎﻧآ اﺪﺻ یدورو

(ﻮﻳﱰﺳا ﮏﭼﻮﻛ ﻪﻳﺎﭘ) اﺪﺻ ﯽﺟوﺮﺧ

(ﺮﻓوو بﺎﺳ زا اﺪﺻ جوﺮﺧ ﯽﻧﺎﺒﯿﺘﺸﭘ)

(ﺪﻨﻠﯾزﻮﯿﻧ و ﺎﯿﻟاﱰﺳا یﺎﻫرﻮﺸﮐ لﺪﻣ ﺰﺟ ﻪﺑ) 3 ،2 ،1

(ﺪﻨﻠﯾزﻮﯿﻧ و ﺎﯿﻟاﱰﺳا یﺎﻫرﻮﺸﮐ لﺪﻣ ﻂﻘﻓ) 3 ،(HDD REC) 2 ، 1

USB هﺎﮔرد ،(ﻂﻘﻓ 2 ) USB HDD هﺎﮕﺘﺳد ترﻮﭘ

ﺖﻋﴎ ،ﻪﻜﺒﺷ ﯽﺗﺎﻴﻠﻤﻋ ﻂﻴﺤﻣ ﻪﺑ ﻪﺘﺴﺑ) 10BASE-T/100BASE-TX هﺪﻨﻫد لﺎﺼﺗا

ﻦﻳا یاﺮﺑ 10BASE-T/100BASE-TX طﺎﺒﺗرا ﺖﻴﻔﻴﻛ و ﺖﻋﴎ .ﺖﺳا توﺎﻔﺘﻣ لﺎﺼﺗا

(KD-65/55X9000B ،KD-65X9500B)SU-WL450

DLC-MC10/DLC-MC20/DLC-MC30 :MHL ﻞﺑﺎﮐ

(KD-65/55X9000B ،KD-65X9500B) TDG-BT500A :ﻮﯿﺘﮐا 3D ﮏﻨﯿﻋ

(KD-79X9000B) TDG-500P :ﻮﯿﺴﭘ 3D ﮏﻨﯿﻋ

(KD-79X9000B) TDG-SV5P : SimulView™ ﻮﯿﺴﭘ ﮏﻨﯿﻋ

(KD-79X9000B)SU-WL500

SWF-BR100 :ﻢﯿﺳ ﯽﺑ ﺮﻓوو بﺎﺳ

HDMI IN 2 ﻂﻘﻓ

:(یﺪﻌﺑ ﻪﺳ) ﻮﺋﺪﯾو

(ﺰﺗﺮﻫ 60 ،50)

HDMI IN 2 ﻂﻘﻓ

/AUDIO OUT

Dolby Digital

ﯽﺷﻮﮔ ﺶﯿﻓ

USB هﺎﮔرد

LAN

(.ﺪﻧﻮﺷ ﯽ ﻤﻀﺗ نﻮﻳﺰﻳﻮﻠﺗ

ﯽﺒﻧﺎﺟ تﺎﻘﻠﻌﺘﻣ

:یراﻮﯾد ﺐﺼﻧ ﻪﯾﺎﭘ

LED ﻪﻨﯿﻣز ﺲﭘ رﻮﻧ ،(ﻊﯾﺎﻣ لﺎﺘﺴﯾﺮﮐ ﺮﮕﺸﯾﺎ) LCD ﻞﻧﺎﭘ

NTSC4.43 ،NTSC3.58 ،SECAM ،PAL :گﻮﻟﺎﻧآ

.هﺪﺷ بﺎﺨﺘﻧا ﻪﻘﻄﻨﻣ/رﻮﺸﮐ ﻪﺑ ﻪﺘﺴﺑ ،ﯽﻠﺑﺎﮐ/VHF/UHF :گﻮﻟﺎﻧآ

.هﺪﺷ بﺎﺨﺘﻧا ﻪﻘﻄﻨﻣ/رﻮﺸﮐ ﻪﺑ ﻪﺘﺴﺑ ،VHF/UHF :لﺎﺘﻴﺠﻳد

ﺪﯿﻨﮐ عﻮﺟر i-Manual ﻪﺑ :لﺎﺘﻴﺠﻳد

تاو 20 + تاو 20 تاو 12.5 + تاو 12.5

(B0059X56-DK) تاو 01 + تاو 01 + تاو 01

UHF/VHF یاﺮﺑ ﯽﺟرﺎﺧ لﺎﻨﻴﻣﺮﺗ ﻢﻫا 75

(ﯽﺗﻮﺻ یﺎﻫ ﺶﯿﻓ) ﻮﺋﺪﯾو/اﺪﺻ یدورو

COMPONENT IN /

720p ،(ﺰﺗﺮﻫ 60 ،50) 1080i ،(ﺰﺗﺮﻫ 60 ،50) 1080p :(ﻪﻔﻟﻮﻣ یﻮﺋﺪﯾو) YPBPR

480i ،480p ،576i ،576p ،(ﺰﺗﺮﻫ 60 ،50)

(ﯽﺗﻮﺻ یﺎﻫ ﺶﯿﻓ) اﺪﺻ یدورو

ﺮﯾﺎﺳ

(Y یدورو ﺎﺑ کﱰﺸﻣ یاﺪﺻ ﻦﯿﭘ) ﻮﺋﺪﯾو یدورو

،(ﺰﺗﺮﻫ 24) 2160p × 4096 ،*(ﺰﺗﺮﻫ 60 ،50) 2160p × 4096 :(یﺪﻌﺑ ود) ﻮﺋﺪﯾو

1080p ،(ﺰﺗﺮﻫ 30 ،25 ،24) 2160p × 3840 ،

یﺎﻫ ﺐﻟﺎﻗ ،480i ،480p ،576i ،576p ،720/24p ،(ﺰﺗﺮﻫ 60 ،50 ،30) 720p

720p ،(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،(ﺰﺗﺮﻫ 30) 1080p :بﺎﻗ یﺪﻨﺑ ﻪﺘﺴﺑ

720p ،(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،(ﺰﺗﺮﻫ 60 ،50) 1080p :ﻮﻠﻬﭘ ﻪﺑ ﻮﻠﻬﭘ

(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،(ﺰﺗﺮﻫ 60 ،50 ،30) 1080p

720p ،

،ﺖﯿﺑ 24 و 20 ،16 ،ﺰﺗﺮﻫﻮﻠﯿﮐ 48 و 44.1 ،32 :ﻪﻟﺎﻧﺎﮐ 5.1 ﯽﻄﺧ PCM :اﺪﺻ

(4K ﺮﯾﻮﺼﺗ حﻮﺿو زا ﯽﻧﺎﺒﯿﺘﺸﭘ) HDMI IN 1, 2, 3, 4

*(ﺰﺗﺮﻫ 60 ،50) 2160p × 3840

،(ﺰﺗﺮﻫ 60 ،50) 1080i ،1080/24p ،(ﺰﺗﺮﻫ 60 ،50 ،30)

720/24p ،(ﺰﺗﺮﻫ 60 ،50 ،30)

(HDMI IN 1 ﻂﻘﻓ) (Audio Return Channel) ARC

تﺎﺼﺨﺸﻣ

ﻢﺘﺴﻴﺳ

ﻞﻧﺎﭘ ﻢﺘﺴﯿﺳ

نﻮﯾﺰﯾﻮﻠﺗ ﻢﺘﺴﯿﺳ

L ،M ،D/K ،I ،B/G :گﻮﻟﺎﻧآ

DVB-T/DVB-T2 :لﺎﺘﻴﺠﻳد

ﻮﺋﺪﯾو/ﮓﻧر ﻢﺘﺴﯿﺳ

لﺎﻧﺎﮐ ﺶﺷﻮﭘ

اﺪﺻ ﯽﺟوﺮﺧ

(KD-79/65/55X9000B)

ﻢﯿﺳ ﯽﺑ یژﻮﻟﻮﻨﮑﺗ

IEEE802.11a/b/g/n ﻞﮑﺗوﺮﭘ

ﯽﺟوﺮﺧ/یدورو یﺎﻬﺸﻴﻓ

ﻞﺑﺎﮐ/ﻧآ

VIDEO IN 1 /

VIDEO IN 2

ﺮﺗﻮﯿﭙﻣﺎﮐ صﻮﺼﺨﻣ

bCr4:2:0 *

ﺖﯿﺑ 8 / YC

:(یﺪﻌﺑ ﻪﺳ) ﻮﺋﺪﯾو

(ﺰﺗﺮﻫ 60 ،50)

:ﺮﯾز-ور

(ﺰﺗﺮﻫ 60 ،50)

Dolby Digital

ﯽ HOME یﺎﻫ ﻪﻤﮐد و ، ،/// ، +/– ،CH+/– ،/

.ﺪﻨﺷﺎﺑ ﻪﺘﺷاد راﺮﻗ نﻮﯾﺰﯾﻮﻠﺗ یور ﺮﺑ ﺪﻨﻧاﻮﺗ

نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ

.ﺖﺳا ﻦﺷور ﯽﯾﺎﻨﺷور LED

T [ﻢﺘﺴﯿﺳ تﯿﻈﻨﺗ] T [تﯿﻈﻨﺗ] ﺲﭙﺳ ،ﺪﯿﻫد رﺎﺸﻓ ار HOME

ﻦﯿﻨﭽﻤﻫ .ﺪﯿﻨﮐ بﺎﺨﺘﻧا ار [شﻮﻣﺎﺧ]

T [ﯽﯾﺎﻨﺷور LED] ﺲﭙﺳ ،ﺪﯿﻫد رﺎﺸﻓ ار OPTIONS ﺪﯿﻧاﻮﺗ ﯽﻣ

ار [شﻮﻣﺎﺧ]

T [ﯽﯾﺎﻨﺷور LED] T [ﯽﻣﻮﻤﻋ ﻢﯿﻈﻨﺗ]

.ﺪﯿﻨﮐ بﺎﺨﺘﻧا

.ﺪﺷ ﻞﺼﺘﻣ ﻢﯿﺳ ﯽﺑ ﺮﺗور ﻪﺑ WPS ﻖﯾﺮﻃ زا ناﻮﺗ ﯽ

ﻞﺼﺘﻣ نآ ﻪﺑ ﺪﯿﻫاﻮﺧ ﯽﻣ ﻪﮐ ار یا ﻪﮑﺒﺷ مﺎﻧ ،ﺲﭙﺳ .ﺪﯿﻨﮐ بﺎﺨﺘﻧا ار [ﻮﺠﺘﺴﺟ ﺖﺴﯿﻟ

.ﺪﯿﯾﺎ بﺎﺨﺘﻧا (SSID) ﺪﯾﻮﺷ

.ﺖﻓﺎﯾ ﻪﮑﺒﺷ یزاﺪﻧا هار رد ار ﺮﻈﻧ درﻮﻣ ﻪﮑﺒﺷ مﺎﻧ ناﻮﺗ ﯽ

 .ﺪﯿﻨﮐ هﺎﮕﻧ ﺮﯾز ﻞﮑﺷ ﻪﺑ نﻮﯾﺰﯾﻮﻠﺗ یور یﺎﻫ ﻪﻤﮐد ﻞﺤﻣ زا عﻼﻃا یاﺮﺑ

ﯽﺑﺎﯾ ﺐﯿﻋ

ار نآ یﺎﻫ ﮏﻤﺸﭼ داﺪﻌﺗ ،ﺪﻧز ﯽﻣ ﮏﻤﺸﭼ ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ LED غاﺮﭼ ﯽﺘﻗو

.(ﺖﺳا ﻪﯿﻧﺎﺛ ﻪﺳ ﯽﻧﺎﻣز ﻪﻠﺻﺎﻓ) ﺪﯾرﺸﺑ

(قﺮﺑ ﻢﯿﺳ) بوﺎﻨﺘﻣ قﺮﺑ ﻢﯿﺳ نﺪﯿﺸﮐ ﺎﺑ ،دز ﮏﻤﺸﭼ ﺰﻣﺮﻗ ﮓﻧر ﻪﺑ LED غاﺮﭼ ﺮﮔا

ار نﻮﯾﺰﯾﻮﻠﺗ ﺲﭙﺳ ،ﺪﯿﻨﮐ ﯽﻧﺎﺸﻧزﺎﺑ ار نﻮﯾﺰﯾﻮﻠﺗ ،ﻪﻘﯿﻗد ود تﺪﻣ ﻪﺑ نﻮﯾﺰﯾﻮﻠﺗ زا

داﺪﻌﺗ و ﻪﺘﻓﺮﮔ سﺎ Sony تﺎﻣﺪﺧ ﺰﮐﺮﻣ ﺎﯾ هﺪﻨﺷوﺮﻓ ﺎﺑ ،ﺪﺸﻧ فﺮﻃﺮﺑ ﻞﮑﺸﻣ ﺮﮔا

.ﺪﯿﯾﻮﮕﺑ ار (ﺖﺳا ﻪﯿﻧﺎﺛ ﻪﺳ ﯽﻧﺎﻣز ﻪﻠﺻﺎﻓ) ﺪﻧز ﯽﻣ ﮏﻤﺸﭼ LED غاﺮﭼ ﻪﮐ ﯽﺗﺎﻌﻓد

قﺮﺑ ﻢﯿﺳ ،دﻮﺷ شﻮﻣﺎﺧ نﻮﯾﺰﯾﻮﻠﺗ ﺎﺗ ﺪﯿﻫد رﺎﺸﻓ ار نﻮﯾﺰﯾﻮﻠﺗ یور

.ﺪﯿﻫد عﻼﻃا Sony تﺎﻣﺪﺧ ﺰﮐﺮﻣ ﺎﯾ هﺪﻨﺷوﺮﻓ و ﺪﯿﺸﮑﺑ ار (قﺮﺑ ﻢﯿﺳ) بوﺎﻨﺘﻣ

 .ﺪﯿﻨﮐ شﻮﻣﺎﺧ ار نآ ﺪﯿﻧاﻮﺗ ﯽﻣ دﻮﺷ ﻦﺷور ﯽﯾﺎﻨﺷور LED ﺪﯿﻫاﻮﺧ ﯽ ﺮﮔا

.ﺪﯿﻨﮐ ﯽﺳرﺮﺑ ار ﺮﯾز دراﻮﻣ ،ﺪﻧز ﯽ ﮏﻤﺸﭼ LED ﯽﯾﺎﻨﺷور ﻪﮐ ﯽﻣﺎﮕﻨﻫ

بﺎﺨﺘﻧا ﺎﺑ ﺎﯾ ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ i-Manual رد [ﯽﺑﺎﯾ ﺐﯿﻋ] ﻪﺑ ﺪﯿﻧاﻮﺗ ﯽﻣ ﻦﯿﻨﭽﻤﻫ

ﯽﯾﺎﺳﺎﻨﺷ ﻪﺑ ماﺪﻗا [ﯽﺑﺎﯾ ﺐﯿﻋ دﻮﺧ]

T [یﱰﺸﻣ ﯽﻧﺎﺒﯿﺘﺸﭘ] T [ﻨﻫار]

ﺪﻴﻫاﻮﺨﺑ تﺎﻣﺪﺧ زﺎﺠﻣ ﻞﻨﺳﺮﭘ زا ،ﻞﻜﺸﻣ ﻓﺎﻳ ﻪﻣادا ترﻮﺻ رد .ﺪﯿﻨﮐ ﻞﮑﺸﻣ

.ﺪﻨﻨﻛ ﻤﻌﺗ ار ﺷ نﻮﻳﺰﻳﻮﻠﺗ

ﺎﻫ ﻞﺣ هار و تﻼﮑﺸﻣ

.دراﺪﻧ دﻮﺟو ﯽﻳاﺪﺻ ﭻﻴﻫ و (ﺖﺳا ﮏﻳرﺎﺗ ﻪﺤﻔﺻ) یﺮﻳﻮﺼﺗ ﭻﻴﻫ

.ﺪﯿﻫد رﺎﺸﻓ ار رود هار زا

.ﺖﺴﻴﻧ ﻦﻜﻤﻣ ﺎﻫ ﻪﻣﺎﻧﺮﺑ زا ﯽﺧﺮﺑ یاﺮﺑ ﯽﺑﺎﻳ جﻮﻣ

 سﺎﺳا ﺮﺑ لﺎﺼﺗا] T [Wi-Fi] T [نﺎﺳآ] ،ﺪﯿﻨﮐ ﯽﻣ هدﺎﻔﺘﺳا WEP ﺖﯿﻨﻣا زا ﺮﮔا

.ﺪﻨﻛ ﯽ رﺎﻛ رود هار زا لﱰﻨﻛ

.ﺪﯿﻫد رﺎﺸﻓ ار ﯽﺴﳌ ﻪﺤﻔﺻ و ﺪﯿﺸﮑﺑ [SYNC MENU] ﺖﺳار/ﭗﭼ ﻪﺑ ﺲﭙﺳ

 .ﺪﯿﻫد رﺎﺸﻓ ار ﻪﮑﺒﺷ مﺎﻧ ندﺮﮐ دراو یاﺮﺑ و ﺪﯿﻨﮐ بﺎﺨﺘﻧا ار [ﯽﺘﺳد دورو]

یاﺮﺑ ار [ﺎﻫ ﻪﻨﯾﺰﮔ] ﺎﯾ [ﻪﻧﺎﺧ (ﺖﺴﯿﻟ)] ﺲﭙﺳ و ﺪﯿﻨﮐ بﺎﺨﺘﻧا ار [نﻮﯾﺰﯾﻮﻠﺗ لﱰﻨﮐ]

،ﺪﯿﻫد رﺎﺸﻓ ار SYNC MENU ،ﺪﯿﻨﮐ ﯽﻣ هدﺎﻔﺘﺳا IR رود هار لﱰﻨﮐ زا ﻪﮐ ﯽﻣﺎﮕﻨﻫ

لﱰﻨﮐ یاﺮﺑ ار [ﺎﻫ ﻪﻨﯾﺰﮔ] ﺎﯾ [ﻪﻧﺎﺧ (ﺖﺴﯿﻟ)] ﺲﭙﺳ و بﺎﺨﺘﻧا ار [نﻮﯾﺰﯾﻮﻠﺗ لﱰﻨﮐ]

ﺎﯾ دﻮﺷ ﯽﻣ هداد ﺶﯾﺎ ﯽﻟﺎﺧ ﻪﺤﻔﺻ ﮏﯾ ،هﺪﺷ ﺖﮐﺮﺣ ﯽﺑ ﻮﺋﺪﯾو ﺎﯾ اﺪﺻ

.ﺪﻫد ﯽ ﺦﺳﺎﭘ رود هار زا لﱰﻨﮐ ﺎﯾ نﻮﯾﺰﯾﻮﻠﺗ یﺎﻫ ﻪﻤﮐد ﻪﺑ نﻮﯾﺰﯾﻮﻠﺗ

.ﺪﯿﯾﺎ بﺎﺨﺘﻧا نﻮﯾﺰﯾﻮﻠﺗ لﱰﻨﮐ

.ﺪﯿﻨﮐ بﺎﺨﺘﻧا نﻮﯾﺰﯾﻮﻠﺗ

.ﺖﺳا هﺪﺷ شﻮﻣاﺮﻓ [ﻦﻳﺪﻟاو ﻞﻔﻗ] رﻮﺒﻋ ﻪﻤﻠﻛ

.دﻮﺷ ﯽﻣ مﺮﮔ نﻮﻳﺰﻳﻮﻠﺗ فاﺮﻃا

.دﻮﺷ ﯽﻣ مﺮﮔ نﻮﻳﺰﻳﻮﻠﺗ

.دﻮﺷ غاد نﺎﺘﺘﺳد نآ ﺲﳌ ﺎﺑ ﺖﺳا ﻦﻜﻤﻣ

.ﺪﯿﻧﺰﺑ قﺮﺑ ﻪﺑ ًادﺪﺠﻣ ار ﻪﺧﺎﺷود ﺲﭙﺳ ،ﺪﯿﻨﮐ

.ﺪﯿﻨﮐ ﻦﺷور

/ ﻪﻤﮐد

 .ﺪﻴﻨﻛ ﯽﻨﻴﺑزﺎﺑ ار ﻞﺑﺎﻛ/ﻧآ لﺎﺼﺗا  لﱰﻨﮐ ﺎﯾ نﻮﻳﺰﻳﻮﻠﺗ یور / ﻪﻤﻛد و ،هدﻮ ﻞﺻو ﻊﺒﻨﻣ قﺮﺑ بوﺎﻨﺘﻣ ﻪﺑ ار نﻮﻳﺰﻳﻮﻠﺗ

 .ﺪﯿﻨﮐ ﯽﺳرﺮﺑ ار (ﯽﯾاﻮﻫ) ﻧآ

 .ﺪﻴﻨﻛ ﺾﻳﻮﻌﺗ ار ﺎﻫ یﺮﺗﺎﺑ  و ﺪﯿﻫد رﺎﺸﻓ ار (...) لﱰﻨﮐ راﻮﻧ .ﺪﺷﺎﺑ SYNC ﺖﻟﺎﺣ رد ﺷ نﻮﯾﺰﯾﻮﻠﺗ ﺖﺳا ﻦﮑﻤﻣ

 (.دﻮﺷ ﯽﻣ ﻪﺘﻓﺮﻳﺬﭘ ﻪﺸﻴﻤﻫ PIN 9999 ﺰﻣر) .ﺪﻴﻨﻛ دراو PIN ﺰﻣر یاﺮﺑ ار 9999

 فاﺮﻃا ،دﻮﺷ ﯽﻣ هدﺎﻔﺘﺳا ﯽﻧﻻﻮﻃ نﺎﻣز تﺪﻣ یاﺮﺑ نﻮﻳﺰﻳﻮﻠﺗ زا ﻪﻛ ﯽﻣﺎﮕﻨﻫ

 ﯽﻧﺎﺸﻧزﺎﺑ ار نﻮﯾﺰﯾﻮﻠﺗ ،ﻪﻘﯿﻗد ود یاﺮﺑ ﺰﯾﺮﭘ زا ﻢﯿﺳ قﺮﺑ بوﺎﻨﺘﻣ AC نﺪﯿﺸﮐ ﺎﺑ

ﻪﯾﺎﭘ ﺎﺑ هﺪﺷ ﻪﺋارا یﻨﻫار ﻪﭼﱰﻓد زا "راﻮﯾد یور نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ"

a b

بﻼﻗ ﻞﺤﻣ

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ یراﻮﯾد ﺐﺼﻧ

KD- لﺪﻣ مﺎﻧ

65X9500B/65X9000Ba

55X9000Bb

7 و ﺐﺼﻧ یﻨﻫار زا "5" ﺖﻤﺴﻗ ﻪﺑ .ﺪﯿﻨﮐ ﺐﺼﻧ ﻪﯾﺎﭘ ﻪﺑ ار نﻮﯾﺰﯾﻮﻠﺗ

یراﻮﻳد ﺐﺼﻧ ﻪﻳﺎﭘ رد دﻮﺟﻮﻣ یﺎﻫ ﻞﻤﻌﻟارﻮﺘﺳد ﻪﺑ راﻮﻳد یور ﺮﺑ نﻮﻳﺰﻳﻮﻠﺗ ﺐﺼﻧ یاﺮﺑ

.ﺪﻴﻨﻛ ﻪﺟﻮﺗ دﻮﺧ لﺪﻣ یاﺮﺑ

دراﺪﻧﺎﺘﺳا ﺐﺼﻧ

KD-65/55X9000B KD-65X9500B

 ﯽﻟﻮﭘ

 ﯽﻟﻮﭘ  (+PSW 6 x 20) ﭻﻴﭘ

 (ﱰﻣ ﯽﻠﯿﻣ 60) ﺮﯿﮔزرد

 (+PSW 6 x 20) ﭻﻴﭘ

 (ﱰﻣ ﯽﻠﯿﻣ 60) ﺮﯿﮔزرد

 (+PSW 6 x 50) ﭻﻴﭘ

 ﻪﻤﺴﺗ

 (+PSW 6 x 50) ﭻﻴﭘ

 ﻪﻤﺴﺗ

(KD-65/55X9000B ﻂﻘﻓ) ﻢﮐ رﺎﯿﺴﺑ ﻪﻠﺻﺎﻓ ﺎﺑ ﺐﺼﻧ

 ﻪﻤﺴﺗ

 (S) یراﻮﯾد ﺐﺼﻧ ﺖﺳﻮﯿﭘ

 ﯽﻟﻮﭘ

 ﴍاو

 (+PSW 5 x 12) ﭻﻴﭘ

 (+PSW 6 x 20) ﭻﻴﭘ

 ﺮﯿﮔزرد

KD-65/55X9000B KD-65X9500B

*.ﺪﯿﻨﮐ ﻞﺻو ﺢﻄﺴﻣ ﺢﻄﺳ یور ار  یﺎﻫﴍاو ،هﺪﻨﻨﮐاﺪﺟ ﺷادﺮﺑ زا ﺪﻌﺑ

5 .ﺪﯿﻨﮐ ﻞﺻو نﻮﯾﺰﯾﻮﻠﺗ ﻪﺑ ار یروﴐ یﺎﻫ ﻞﺑﺎﮐ

ﻪﺟﻮﺗ

•.ﺪﯾراﺪﻧ ﯽﺳﱰﺳد یا ﻪﻧﺎﯾﺎﭘ ﭻﯿﻫ ﻪﺑ راﻮﯾد یور نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ زا ﺪﻌﺑ

6 .ﺪﯿﻨﮐ اﺪﺟ نﻮﻳﺰﻳﻮﻠﺗ زا ار ىﺰﻴﻣور ﻪﻳﺎﭘ

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ (تﺎﺼﺨﺸﻣ) 19-21ﻪﺤﻔﺻ ﻪﺑ نﻮﯾﺰﯾﻮﻠﺗ نزو زا عﻼﻃا یاﺮﺑ .ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ ﺮﯾز لوﺪﺟ ﻪﺑ راﻮﯾد یور

3 ﺮﺑ نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ یاﺮﺑ .ﺪﻨﮐ ﻞﻤﺤﺗ ار نﻮﯾﺰﯾﻮﻠﺗ نزو ﺮﺑاﺮﺑ رﺎﻬﭼ ﻞﻗاﺪﺣ ﺪﻧاﻮﺘﺑ و ﺪﺷﺎﺑ ﻪﺘﺷاد نﻮﯾﺰﯾﻮﻠﺗ یاﺮﺑ ﯽﻓﺎﮐ یﺎﻀﻓ راﻮﯾد ﻪﮐ ﺪﯿﻨﮐ ﻞﺻﺎﺣ نﺎﻨﯿﻤﻃا

KD-65X9500B

دراﺪﻧﺎﺘﺳا ﺐﺼﻧ

ﻪﺤﻔﺻ ﺰﮐﺮﻣ ﻪﻄﻘﻧ

KD-65/55X9000B

دراﺪﻧﺎﺘﺳا ﺐﺼﻧ ﻢﮐ رﺎﯿﺴﺑ ﻪﻠﺻﺎﻓ ﺎﺑ ﺐﺼﻧ

ﱰﻣ ﯽﻠﯿﻣ :ﺪﺣاو

ﻪﻠﺻﺎﻓ ﺎﺑ ﺐﺼﻧ

ﻢﮐ رﺎﯿﺴﺑ

ﻪﺤﻔﺻ ﺰﮐﺮﻣ ﻪﻄﻘﻧ

دراﺪﻧﺎﺘﺳا ﺐﺼﻧ

ﺶﯾﺎ دﺎﻌﺑاﻪﺤﻔﺻ ﺰﮐﺮﻣ دﺎﻌﺑاﺐﺼﻧ یاﺮﺑ لﻮﻃ

لﺪﻣ مﺎﻧ

KD-

65X9500B1,492897286734132-

65X9000B1,715878106552170110

55X9000B1,493752136519170110

ﻪﺟﻮﺗ

•.ﺪﻨﺷﺎﺑ توﺎﻔﺘﻣ ﯽﻛﺪﻧا ﺐﺼﻧ ﻪﺑ ﻪﺘﺴﺑ ﺖﺳا ﻦﻜﻤﻣ ﻻﺎﺑ لوﺪﺟ مﺎﻗرا

4 .ﺪﯿﻨﮐ ﯽﺳرﺮﺑ یراﻮﯾد ﺐﺼﻧ ﻪﯾﺎﭘ ﺐﺼﻧ یﻨﻫار زا "1" ﺖﻤﺴﻗ ﻪﺑ ﻪﻌﺟاﺮﻣ ﺎﺑ ار ﯽﺘﺳﻮﯿﭘ تﺎﻌﻄﻗ .ﺪﯿﻨﮐ ﺐﺼﻧ یراﻮﯾد ﺐﺼﻧ ﻪﯾﺎﭘ یاﺮﺑ ار ﯽﺘﺳﻮﯿﭘ تﺎﻌﻄﻗ

ﻪﺟﻮﺗ

•.ﺪﻴﻨﮐ ﻢﻴﻈﻨﺗ {ﱰﻣ ﯽﺘﻧﺎﺳ وﺮﯿﻧ مﺮﮔﻮﻠﯿﮐ 15} ﱰﻣ ﻦﺗﻮﯿﻧ 1.5 یور ﺮﺑ ًﺎﺒﻳﺮﻘﺗ ار ندﺮﮐ ﺖﻔﺳ روﺎﺘﺸﮔ ،ﯽﻗﺮﺑ ﯽﺘﺷﻮﮔ ﭻﻴﭘ زا هدﺎﻔﺘﺳا ترﻮﺻ رد

•.ﺪﻳراد هﺎﮕﻧ یﺪﻌﺑ ﻪﻌﺟاﺮﻣ یاﺮﺑ ار ﻪﭼﱰﻓد ﻦﻳا .ﺪﯾراﺪﻬﮕﻧ ﻦﻣا نﺎﮑﻣ ﮏﯾ رد یﺪﻌﺑ فرﺎﺼﻣ یاﺮﺑ ار هﺪﺸﻧ هدﺎﻔﺘﺳا تﺎﻌﻄﻗ

(KD-65X9500B ٬KD-65/55X9000B ﻂﻘﻓ) SU-WL450

1 .ﺪﯿﻨﮐ جرﺎﺧ نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ زا ار ﺎﻫ ﭻﯿﭘ

KD-65X9500B

KD-65/55X9000B

*ﺪﯿﻨﮑﻧ فﺬﺣ کزﺎﻧ قﻮﻓ نﻮﯾﺰﯾﻮﻠﺗ یزاﺪﻧا هار و ﺐﺼﻧ یاﺮﺑ

2 ﻢﮐ رﺎﯿﺴﺑ ﻪﻠﺻﺎﻓ ﺎﺑ ﺐﺼﻧ یاﺮﺑ .(ﺪﯿﻨﮐ راﻮﯾد ﺎﺑ یزاﻮﻣ ار نآ ﺎﺗ) ﺪﯿﻨﮐ ﻞﺻو نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ ﻪﺑ ار (ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)  یراﻮﯾد ﺐﺼﻧ ﺖﺴﺑ

(KD-65/55X9000B ﻂﻘﻓ) .ﺪﯿﻫد مﺎﺠﻧا ار ﻪﻠﺣﺮﻣ ﻦﯾا ﺖﺴﯿﻧ مزﻻ

دراﺪﻧﺎﺘﺳا ﺐﺼﻧ

(ﺪﻨﻠﺑ) (I2) یراﻮﯾد ﺐﺼﻧ ﺖﺳﻮﯿﭘ I

(ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)

(هﺎﺗﻮﮐ) (I1) یراﻮﯾد ﺐﺼﻧ ﺖﺳﻮﯿﭘ I

(ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)

ﻢﮐ رﺎﯿﺴﺑ ﻪﻠﺻﺎﻓ ﺎﺑ ﺐﺼﻧ

*.ﺪﯿﻨﮐ هدﺎﻔﺘﺳا نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ یﺎﻫ ﻪﻧﺎﯾﺎﭘ زا ﯽﺧﺮﺑ زا ﺪﯿﻧاﻮﺗ ﯽ ﺪﯿﻨﮐ ﯽﻣ هدﺎﻔﺘﺳا یراﻮﯾد ﺐﺼﻧ هﻮﯿﺷ ﻦﯾا زا ﻪﮐ ﯽﻣﺎﮕﻨﻫ

ﻪﺟﻮﺗ

• .ﺪﯿﯾﺎ ﻞﺻﺎﺣ نﺎﻨﯿﻤﻃا ،ﺪﯾا هدﺮﮐ ﻞﺻو نﻮﯾﺰﯾﻮﻠﺗ ﻪﺑ ار ﺎﻬﻧآ ﻪﮐ ﯽﻣﺎﮕﻨﻫ Wall-Mount ﻪﻤﯿﻤﺿ ندﻮﺑ ﻢﮑﺤﻣ زا

•.ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ {ﱰﻣ ﯽﺘﻧﺎﺳ وﺮﯿﻧ مﺮﮔﻮﻠﯿﮐ 15} ﱰﻣ ﻦﺗﻮﯿﻧ 1.5 یور ْﺎﺒﯾﺮﻘﺗ ار روﺎﺘﺸﮔ ،ﺪﯿﻨﮐ ﯽﻣ هدﺎﻔﺘﺳا ﯽﻗﺮﺑ ﯽﺘﺷﻮﮔ ﭻﯿﭘ زا ﺮﮔا

7 ﺪﯿﻨﮐ ﺐﺼﻧ راﻮﯾد یور ار نﻮﯾﺰﯾﻮﻠﺗ

-KD ﻞﻳدﻮﳌا ﻢﺳاﻲﻏﱪﻟا ﻊﻗﻮﻣفﺎﻄﺨﻟا ﻊﺿﻮﻣ

79X9000Bd, ga

نﻮﯾﺰﯾﻮﻠﺗ یور ﺐﺼﻧ بﻼﻗ ﺐﺼﻧ نﺎﻣز رد

a b c

بﻼﻗ ﻞﺤﻣ

نﻮﯾﺰﯾﻮﻠﺗ یور ﺐﺼﻧ بﻼﻗ ﺐﺼﻧ نﺎﻣز رد

.ﺪﻴﻨﻛ ﻪﺟﻮﺗ دﻮﺧ لﺪﻣ یاﺮﺑ یراﻮﻳد ﺐﺼﻧ ﻪﻳﺎﭘ رد دﻮﺟﻮﻣ یﺎﻫ ﻞﻤﻌﻟارﻮﺘﺳد ﻪﺑ راﻮﻳد یور ﺮﺑ نﻮﻳﺰﻳﻮﻠﺗ ﺐﺼﻧ یاﺮﺑ

ﭻﯿﭘ ﻞﺤﻣ

ﺐﺼﻧ بﻼﻗ

3 .ﺪﯿﻨﮐ ﻞﺻو راﻮﯾد یور ﺐﺼﻧ ﺖﺴﺑ رد دﻮﺟﻮﻣ ﭻﯿﭘ رﺎﻬﭼ زا هدﺎﻔﺘﺳا ﺎﺑ ار ﺐﺼﻧ یﺎﻬﺑ ﻼﻗ

(+PSW 6 × 16) ﭻﯿﭘ

ﱰﻣ ﯽﻠﯿﻣ :ﺪﺣاو

(0) ﻪﯾواز

4 ﺮﺑ نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ یاﺮﺑ .ﺪﻨﮐ ﻞﻤﺤﺗ ار نﻮﯾﺰﯾﻮﻠﺗ نزو ﺮﺑاﺮﺑ رﺎﻬﭼ ﻞﻗاﺪﺣ ﺪﻧاﻮﺘﺑ و ﺪﺷﺎﺑ ﻪﺘﺷاد نﻮﯾﺰﯾﻮﻠﺗ یاﺮﺑ ﯽﻓﺎﮐ یﺎﻀﻓ راﻮﯾد ﻪﮐ ﺪﯿﻨﮐ ﻞﺻﺎﺣ نﺎﻨﯿﻤﻃا

ﻪﺤﻔﺻ ﺰﮐﺮﻣ ﻪﻄﻘﻧ

ﺶﯾﺎ دﺎﻌﺑاﻪﺤﻔﺻ ﺰﮐﺮﻣ دﺎﻌﺑاﺐﺼﻧ یاﺮﺑ لﻮﻃ

لﺪﻣ مﺎﻧ

KD-

79X9000B2,0291,05421558176

*.دراد نﻮﯾﺰﯾﻮﻠﺗ لﺪﻣ ﻦﯾا یاﺮﺑ ﻪﺟرد 0° ﺖﯿﻠﺑﺎﻗ ﺎﻬﻨﺗ

ﻪﺟﻮﺗ

•.ﺪﻨﺷﺎﺑ توﺎﻔﺘﻣ ﯽﻛﺪﻧا ﺐﺼﻧ ﻪﺑ ﻪﺘﺴﺑ ﺖﺳا ﻦﻜﻤﻣ ﻻﺎﺑ لوﺪﺟ مﺎﻗرا

5 .ﺪﯿﻨﮐ ﻞﺻو نﻮﯾﺰﯾﻮﻠﺗ ﻪﺑ ار یروﴐ یﺎﻫ ﻞﺑﺎﮐ 6 .ﺪﯿﻨﮐ اﺪﺟ نﻮﻳﺰﻳﻮﻠﺗ زا ار ىﺰﻴﻣور ﻪﻳﺎﭘ

ﻪﺟﻮﺗ

•.ﺪﯾﺎﻫ ﺖﺴﺑ ﻢﮑﺤﻣ نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ ﯽﻠﺻا یﺎﻬﺧ ارﻮﺳ رد ار (ﺪﯾﺎﻫ دﺮﮐ زﺎﺑ ًﻼﺒﻗ) ﺎﻬﭼ ﯽﭘ ﻪﮐ ﺪﯿﻨﮐ ﻞﺻﺎﺣ نﺎﻨﯿﻤﻃا ،ﺰﯿﻣ ﻪﯾﺎﭘ ندﺮﮐ ﻞﺻو نﺎﻣز رد

راﻮﯾد یور نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ

.ﺪﻫد ﯽﻣ نﺎﺸﻧ راﻮﯾد یور ﺐﺼﻧ زا ﻞﺒﻗ ار نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ یزﺎﺳ هدﺎﻣآ ﻞﺣاﺮﻣ ﻂﻘﻓ نﻮﯾﺰﯾﻮﻠﺗ ﻞﻤﻌﻟارﻮﺘﺳد یﻨﻫار ﻪﭼﱰﻓد ﻦﯾا

:ىﱰﺸﻣ ﻪﺑ طﻮﺑﺮﻣ

زﺎﺠﻣ یﺎﻫ ﯽﮔﺪﻨﻳﺎ ﺎﻳ Sony یﺎﻫﻻﺎﻛ یﺎﻫ هﺪﻨﺷوﺮﻓ ﻪﺑ ار دﻮﺧ نﻮﻳﺰﻳﻮﻠﺗ ﺐﺼﻧ ﻪﮐ ﺪﻨﮐ ﯽﻣ ﻪﯿﺻﻮﺗ ًاﺪﯿﮐا Sony ﺖﻛﴍ ،ﯽﻨا دراﻮﻣ ﺖﻳﺎﻋر و هﺎﮕﺘﺳد ﺖﻇﺎﻔﺣ ﺖﻬﺟ

.ﺪﻴﻳﻨﻧ نآ ﺐﺼﻧ ﻪﺑ ماﺪﻗا ًﺎﺼﺨﺷ ًﺎﻔﻄﻟ .ﺪﻴﻳﺎ راﺬﮔاو

:Sony یﺎﻫ ﯽﮔﺪﻨﻳﺎ و شوﺮﻓ ﺮﺗﺎﻓد ﻪﺑ طﻮﺑﺮﻣ

.ﺪﻳﮕﺑ ﺮﻈﻧرد ار ﻞﻣﺎﻛ ﻰﻨا ﺪﻳﺎﺑ هﺎﮕﺘﺳد ﻦﻳا ﻰﻨﻴﺑزﺎﺑ ﺎﻳ یا هرود ﺲﻳوﴎ ،ﺐﺼﻧ لﻼﺧ رد

یﺎﻫﻻﺎﻛ هﺪﻨﺷوﺮﻓ ﻪﺑ ار راﻮﻳد یور ﺮﺑ هﺎﮕﺘﺳد ﻦﻳا ﺐﺼﻧ ﺘﺣ .ﺖﺳا زﺎﻴﻧ ﯽﻓﺎﻛ ﻪﺑﺮﺠﺗ ﻪﺑ نﻮﻳﺰﻳﻮﻠﺗ نزو ﻞﻤﺤﺗ ﺖﻬﺟ راﻮﻳد ناﻮﺗ ﻪﺒﺳﺎﺤﻣ ﺎﺻﻮﺼﺨﻣ ،ﺎﻫ هﺎﮕﺘﺳد ﻦﻳا ﺐﺼﻧ یاﺮﺑ

ﻞﻴﻟﺪﺑ هدراو ﺖﺣاﺮﺟ و ترﺎﺴﺧ لﺎﺒﻗ رد ﯽﺘﻴﻟﻮﺌﺴﻣ ﭻﻴﻫ Sony ﺖﮐﴍ .ﺪﻴﺷﺎﺑ ﻪﺘﺷاد ﯽﻓﺎﻛ ﻪﺟﻮﺗ ﺐﺼﻧ ﺣ رد ﯽﻨا تﺎﻜﻧ ﻪﺑ و ﺪﻴﻳﺎ راﺬﮔاو زﺎﺠﻣ یﺎﻫ ﯽﮔﺪﻨﻳﺎ ﺎﻳ Sony

.دراﺪﻧ ﺎﻫ هﺎﮕﺘﺳد ﺖﺳردﺎﻧ و ﺪﺑ ﺐﺼﻧ

(KD-65X9500B ،KD-65/55X9000B) (ﺖﺳا يﺪﺷو ئارا) SU-WL450 ﺎﯾ (KD-79X9000B) (ﺖﺳا يﺪﺷو ئارا) SU-WL500 یرﺎﯩﯾد ﺐﺻو یﺎﭘ زا

.ﺪﻴﻨﻛ ﺐﺼﻧ ﯽﺘﺳرد ﻪﺑ ار نآ ﺪﻴﻧاﻮﺘﺑ ﺎﺗ ﺪﻴﻨﻛ ﻪﺟﻮﺗ بﻮﻛراﻮﻳد درﻮﻣ رد دﻮﺟﻮﻣ ﻞﻤﻌﻟارﻮﺘﺳد ﻪﺑ

.ﺪﯿﯩﮐ يدﺎﻔﺘﺳا رﺎﯩﯾد یور ﺮﺑ ﻦﯩﯿﺴﯿﯩﻠﺗ ﺐﺻو یاﺮﺑ

ﻪﺟﻮﺗ

•.ﺪﻳراد هﺎﮕﻧ نﺎﻛدﻮﻛ سﱰﺳد زا رود و ﻦﻣا نﺎﻜﻣ ﮏﻳ رد ار هﺪﺷ جرﺎﺧ یﺎﻫ ﭻﻴﭘ ﺘﺣ

(KD-79X9000B ﻂﻘﻓ) SU-WL500

(ﺪﻨﻠﺑ) (I2) یراﻮﯾد ﺐﺼﻧ ﺖﺳﻮﯿﭘ I

(ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)

(هﺎﺗﻮﮐ) (I1) یراﻮﯾد ﺐﺼﻧ ﺖﺳﻮﯿﭘ I

(ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)

1 .ﺪﯿﻨﮐ زﺎﺑ نآ ﺖﺸﭘ زا ار ﺎﻬﭼ ﯽﭘ ،راﻮﯾد یور نﻮﯾﺰﯾﻮﻠﺗ ﺐﺼﻧ نﺎﻣز رد

2 .(ﺪﯿﻨﮐ راﻮﯾد ﺎﺑ یزاﻮﻣ ار نآ ﺎﺗ) ﺪﯿﻨﮐ ﻞﺻو نﻮﯾﺰﯾﻮﻠﺗ ﺖﺸﭘ ﻪﺑ ار (ﺖﺳا هﺪﺷ ﻪﺋارا نﻮﯾﺰﯾﻮﻠﺗ ﺎﺑ)  یراﻮﯾد ﺐﺼﻧ ﺖﺴﺑ

ﻞﺼﺘﻣ هﺎﮕﺘﺳد ،ﻮﯾﺪﯾو/ﯽﻘﯿﺳﻮﻣ/ﺲﮑﻋ یﺎﻫ ﻞﯾﺎﻓ ﺶﺨﭘ ﺎﺑ نﺎﻣﺰﻤﻫ ،نﻮﯾﺰﯾﻮﻠﺗ

نﻮﯾﺰﯾﻮﻠﺗ رود هار زا لﱰﻨﮐ زا ﺪﯿﻧاﻮﺗ ﯽﻣ .ﺪﻨﮐ ﯽﻣ ژرﺎﺷ ار MHL ﺎﺑ رﺎﮔزﺎﺳ هﺪﺷ

.ﺪﯿﻨﮐ هدﺎﻔﺘﺳا MHL ﺎﺑ رﺎﮔزﺎﺳ هﺪﺷ ﻞﺼﺘﻣ هﺎﮕﺘﺳد لﱰﻨﮐ یاﺮﺑ

ﻪﺘﮑﻧ

،دﻮﺷ ﻞﺻو HDMI IN 4/MHL ﺎﯾ HDMI IN 2/MHL ﺶﯿﻓ ﻪﺑ MHL ﺎﺑ رﺎﮔزﺎﺳ

• هﺎﮕﺘﺳد ﻪﮐ ﯽﻣﺎﮕﻨﻫ ،ﺪﺷﺎﺑ هﺪﺷ ﻢﯿﻈﻨﺗ [ﻦﺷور] یور [ﯽﺴﳌ ﻪﺤﻔﺻ دﺮﮑﻠﻤﻋ یﻨﻫار] ﺮﮔا

HDMI IN 4/ ﺎﯾ HDMI IN 2/MHL ﻪﺑ ﺮﮕﯾد یدورو زا رﺎﮐدﻮﺧ ترﻮﺻ ﻪﺑ نﻮﯾﺰﯾﻮﻠﺗ

نﺎﮑﻣا ﻪﺑ [(MHL)رﺎﮐدﻮﺧ یدورو ﺮﯿﯿﻐﺗ] ندﻮﺑ سﱰﺳد رد .دﻮﺷ ﯽﻣ ﺎﺠﺑﺎﺟ MHL

.دراد ﯽﮕﺘﺴﺑ ﺖﯿﻠﺑﺎﻗ ﻦﯾا زا MHL ﺎﺑ رﺎﮔزﺎﺳ هﺎﮕﺘﺳد ﯽﻧﺎﺒﯿﺘﺸﭘ

رﺎﮔزﺎﺳ هﺎﮕﺘﺳد ندﺮﮐ ژرﺎﺷ ﻪﺑ ﺪﯿﻧاﻮﺗ ﯽﻣ ؛ﺖﺳا رﺎﮐ ﻪﺑ هدﺎﻣآ ﻪﺑ هدﺎﻣآ ﺖﻟﺎﺣ رد نﻮﯾﺰﯾﻮﻠﺗ

• ﻪﮐ ﯽﻣﺎﮕﻨﻫ ﯽﺘﺣ،ﺪﺷﺎﺑ هﺪﺷ ﻢﯿﻈﻨﺗ [ﻦﺷور] یور [ﯽﺴﳌ ﻪﺤﻔﺻ دﺮﮑﻠﻤﻋ یﻨﻫار] ﺮﮔا

.ﺪﯿﻫد ﻪﻣادا MHL ﺎﺑ

•.ﺪﯿﻨﮐ ﻞﺻو HDMI IN 2/MHL ﺶﯿﻓ ﻪﺑ ار 4K ﺪﻨﻤﺷﻮﻫ ﻦﻔﻠﺗ ﺎﯾ هاﺮﻤﻫ یﺎﻫ هﺎﮕﺘﺳد

• هدﺎﻔﺘﺳا هاﺮﻤﻫ یﺎﻫ هﺎﮕﺘﺳد ﺎﺑ ﺪﻨﻤﺷﻮﻫ ﻦﻔﻠﺗ یاﺮﺑ MHL مرآ ﺎﺑ زﺎﺠﻣ MHL 3 ﻞﺑﺎﮐ زا

.ﺪﯿﻨﮐ

ﺮﯾﻮﺼﺗ ﺖﯿﻔﯿﮐ

•HDMI ﻞﺑﺎﮐ

•یا ﻪﻔﻟﺆﻣ ﻞﺑﺎﮐ

•AV ﺐﮐﺮﻣ ﻞﺑﺎﮐ

• ﻧآ ﻞﺑﺎﮐ

SD4K/HD

ﺮﯾﻮﺼﺗ حﻮﺿو ﺎﺑ ﺮﯾﻮﺼﺗ یﺎﻫ لﺎﻨﮕﯿﺳ (HD) ﻻﺎﺑ حﻮﺿو یاراد یﺎﻫﻮﯾﺪﯾو

.ﺪﻧراد ﻂﺧ1080 ﺎﯾ 720 یدﻮﻤﻋ

(ﻂﺧ 2160 :4K یدﻮﻤﻋ ﺮﯾﻮﺼﺗ حﻮﺿو یاﺮﺑ)

480 یدﻮﻤﻋ ﺮﯾﻮﺼﺗ حﻮﺿو ﺎﺑ ﺮﯾﻮﺼﺗ یﺎﻫ لﺎﻨﮕﯿﺳ (SD) دراﺪﻧﺎﺘﺳا حﻮﺿو یاراد یﺎﻫﻮﯾﺪﯾو

.ﺪﻧراد ﻂﺧ (PAL/SECAM) 576 ﺎﯾ (NTSC)

AV ﺐﮐﺮﻣ یﺎﻫ ﻞﺑﺎﮐ ﺎﺑ لﺎﺼﺗا یاﺮﺑ

ﺎﻫ هﺎﮕﺘﺳد ﺮﯾﺎﺳ ﻪﺑ لﺎﺼﺗا

.ﺪﯿﻨﮐ ﻪﻌﺟاﺮﻣ ﺮﺑرﺎﮐ ﯽﺘﻧﱰﻨﯾا یﻨﻫار ﻪﺑ ،تﻻﺎﺼﺗا درﻮﻣ رد ﱰﺸﯿﺑ تﺎﻋﻼﻃا یاﺮﺑ

ﻪﺟﻮﺗ

.ﺪﯿﯾﺎﻣﺮﻓ

HDMI ﻞﺑﺎﮐ ﮏﯾ ﺎﺑ لﺎﺼﺗا یاﺮﺑ

ﻪﺟﻮﺗ

.ﺪﯾﱪﺑ تﺬﻟ یرادﺮﺑ ﻪﺨﺴﻧ ﻖﺣ ﺎﺑ هﺪﺷ ﺖﻈﻓﺎﺤﻣ یاﻮﺘﺤﻣ زا و ﺪﯿﻨﮐ ﻞﺻو نﺎﺘﻧﻮﯾﺰﯾﻮﻠﺗ HDMI IN 1

• ﻪﻌﺟاﺮﻣ ترﻮﭘ هﺪﻨﻨﮐ ﯽﭙﮐ ﺎﺑ هاﺮﻤﻫ هﺪﺷ ﻪﺋارا ﺐﺼﻧ یﻨﻫار ﻪﺑ ،ترﻮﭘ هﺪﻨﻨﮐ ﯽﭙﮐ ﻪﺑ لﺎﺼﺗا یاﺮﺑ

• ﺎﯾ HDMI IN 2 ﺶﯿﻓ ﻪﺑ ار (هﺮﯿﻏ و 4K Set Top Box ،4K Media Player) 4K یﺎﻫ هﺎﮕﺘﺳد

5 V

900 mA MAX

VIDEO OUT ﻪﺑ

MHL هﺎﮕﺘﺳد لﺎﺼﺗا یاﺮﺑ

مرآ ﺎﺑ زﺎﺠﻣ MHL 2 ﻞﺑﺎﮐ زا

ﺪﯿﻨﮐ هدﺎﻔﺘﺳا MHL

(ﺖﺳا هﺪﺸﻧ ﻪﺋارا)

ﱰﻣ ﯽﻠﯿﻣ < 12

ﱰﻣ ﯽﻠﯿﻣ < 21

HDMI OUT ﻪﺑ

یا ﻪﻔﻟﺆﻣ یﺎﻫ ﻞﺑﺎﮐ ﺎﺑ لﺎﺼﺗا یاﺮﺑ

MHL 2 هﺎﮕﺘﺳد

5 V

900 mA MAX

AUDIO OUT ﻪﺑ COMPONENT ﻪﺑ

مرآ ﺎﺑ زﺎﺠﻣ MHL 3 ﻞﺑﺎﮐ زا

(PR/PB/Y) OUT

ﺪﯿﻨﮐ هدﺎﻔﺘﺳا MHL

(ﺖﺳا هﺪﺸﻧ ﻪﺋارا)

MHL 3 هﺎﮕﺘﺳد

Sony KD-55X9000B Users guide [fa, ar]

Specifications and Main Features

Frequently Asked Questions

User Manual

安全信息

预先注意事项

安装桌面底座 （替代）

遮住摄像头

使用遥控器

显示触摸板操作指南

启动触摸板教程

连接其它设备

将电视机安装到墙壁上

SU-WL500 ( 仅限 KD-79X9000B)

SU-WL450 ( 仅限 KD-65X9500B, KD-65/55X9000B)

故障排除

问题与解决方法

Gắn Bệ để bàn (Thay thế)

Giấu máy ảnh

Sử dụng Điều khiển từ xa

Hiển thị Hướng dẫn thao tác trên bảng cảm ứng

Khởi chạy Hướng dẫn về bảng cảm ứng

Sự cố và giải pháp

Consignes de sécurité

Précautions

Masquage de la caméra

Utilisation de la télécommande

Affichage du Guide de fonctionnement du Touchpad

Lancement du Didacticiel de la télécommande tactile

Installation du téléviseur au mur

SU-WL500(KD-79X9000B uniquement)

SU-WL450 (KD-65X9500B, KD-65/55X9000B uniquement)

Dépannage

Problèmes et solutions

Spécifications

Сведения по безопасности

Меры предосторожности

Скрытие камеры

Использование пульта ДУ

Отображение руководства по эксплуатации тачпада

Открытие руководства по тачпаду

Установка телевизора на стену

SU-WL500 (только модель KD-79X9000B)

SU-WL450 (только модель KD-65X9500B, KD-65/55X9000B)

Поиск неисправностей

Поиск и устранение неисправностей

Технические характеристики

安装桌面底座（替代）
