SONY DCR-HC27E, DCR-28E User Manual

3-097-356-32(1)

数码摄录一体机

操作指南

DCR-HC27E/HC28E

入门指南 8

录制 / 播放

使用菜单 30

复制 / 编辑 43

故障诊断 49

附加信息 59

请首先阅读本手册

操作本机之前，请先通读本手册，并妥善保存以备今后参考。

警告

为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。

小心

请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。

注意

指定频率的电磁场可能会影响本机的图像和声音。

本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。

通知

如果静电或电磁使得数据传输半途中断

（失败），请重新启动应用程序，或者断开通讯

电缆（i.LINK 等）之后再连接回去。

使用注意事项

摄像机内可以使用的盒式录像带类型

• 您可以使用带有标志的小型 DV 盒式录像带。您的摄像机与 Cassette Memory 功能不兼容（第 59 页）。

使用摄像机

• 切勿握住以下部位拿摄像机。

电池组取景器

液晶显示面板

• 本摄像机不防尘、防湿和防水。请参阅“保养和预防措施”（第62页）。

• 使用 i.LINK 电缆将摄像机连接至其他设备之前，必须以正确方向插入连接器插头，切勿强行插入以免损坏端子，或导致摄像机故障。

关于菜单项目、液晶显示面板、取景器和镜头

• 灰色显示的菜单项目在当前录制或播放条件下无效。

• 液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过 99.99% 的像素可有效使用。但是，可能有极少的黑点和 / 或亮点（白、红、蓝或绿点）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。

黑点

白、红、蓝或绿点

• 将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。

• 切勿对着太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。

关于录制

• 开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。

• 即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容进行补偿。

• 电视机制式视国家 / 地区而异。若要在电视机上观看录制的内容，您需要 PAL 制式的电视机。

• 电视节目、底片、录像带和其他材料可能有版权。未经授权对这些材料进行录制可能违反版权法。

关于本手册

• 本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。

• 操作步骤的插图将使用以每种本地语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第 14 页）。

• 本手册中所用的插图基于 DCR-HC28E 机型。机型名称在摄像机底部显示。

• 录制媒质和附件的设计和规格若有变更，恕不另行通知。

关于 Carl Zeiss 镜头

本摄像机配备 Carl Zeiss 镜头，此镜头由德国的 Carl Zeiss 和 Sony Corporation 共同研制，可产生高质量图像。此镜头采用 MTF* 摄像机测量方法，并提供 Carl Zeiss 镜头的经典质量。

* MTF 表示 Modulation Transfer Function。

数值表示来自拍摄对象进入镜头的光线总量。

续 ,

请首先阅读本手册（续）

关于主机外壳金属部分感觉到微弱电流

在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。

请首先阅读本手册 .............................................. 2

入门指南

步骤 1：检查提供的物品 ......................................... 8

步骤 2：对电池组充电 ........................................... 9

步骤 3：打开电源并握紧摄像机 .................................. 12

步骤 4：调节液晶显示面板和取景器 .............................. 13

步骤 5：使用触摸屏 ............................................ 14

更改语言设定 ..................................................... 14

查看屏幕指示（显示指示） ......................................... 14

步骤 6：设定日期和时间 ........................................ 16

步骤 7：插入盒式录像带 ........................................ 17

录制 / 播放

简易录制 / 播放（Easy Handycam） .............................. 18

录制 ......................................................... 20

播放 ......................................................... 21

录制 / 播放等所使用的功能 ..................................... 22

录制

使用变焦在黑暗场所录制（NightShot plus）调节背光对象的曝光（BACK LIGHT）调节偏离中心对象的对焦（SPOT FOCUS）固定所选择对象的曝光（灵活点测光）以镜像模式录制使用三脚架使用肩带

播放

播放已添加特殊效果（图像效果）的图像

录制/播放

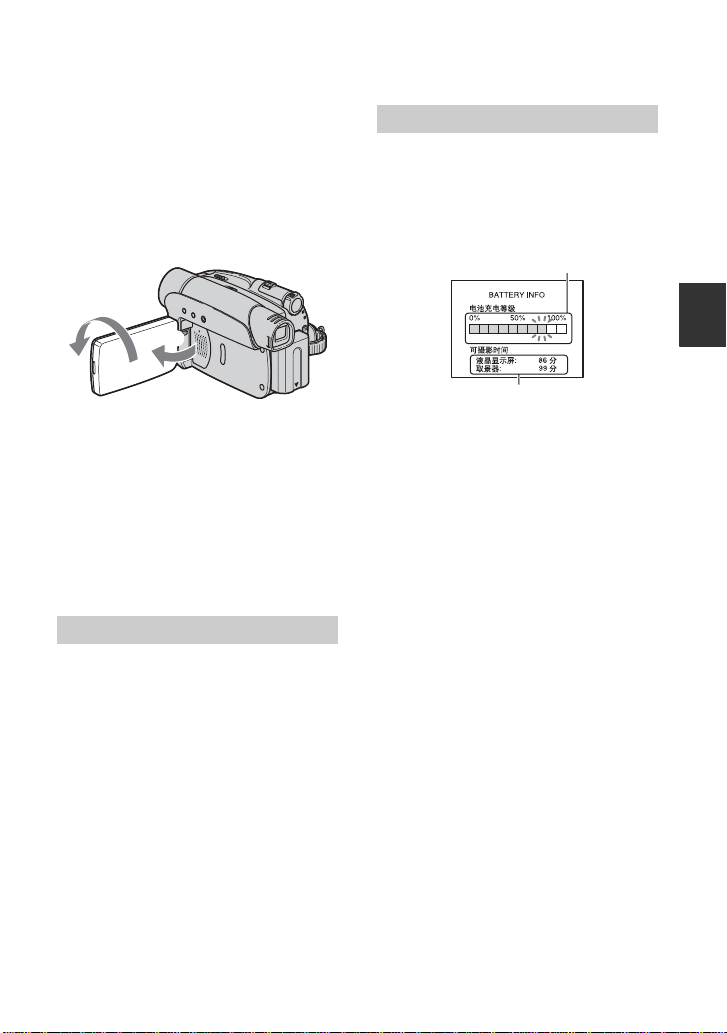

查看剩余电量（电池信息）关闭操作确认提示音（提示音）初始化设定（RESET）其他部件名称和功能

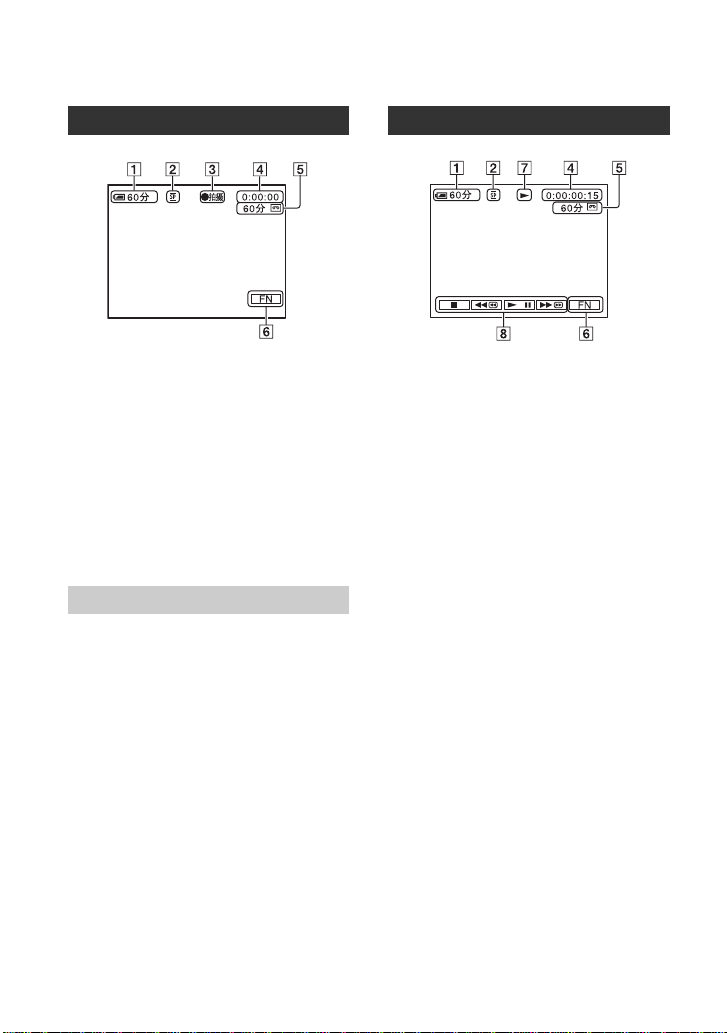

录制 / 播放过程中显示的指示 ................................... 24

搜索开始位置 ................................................. 26

搜索最近一次录制的最后一个场景（END SEARCH） ..................... 26

手动搜索（EDIT SEARCH） .......................................... 26

回顾最近一次录制的场景（录制回顾） ............................... 27

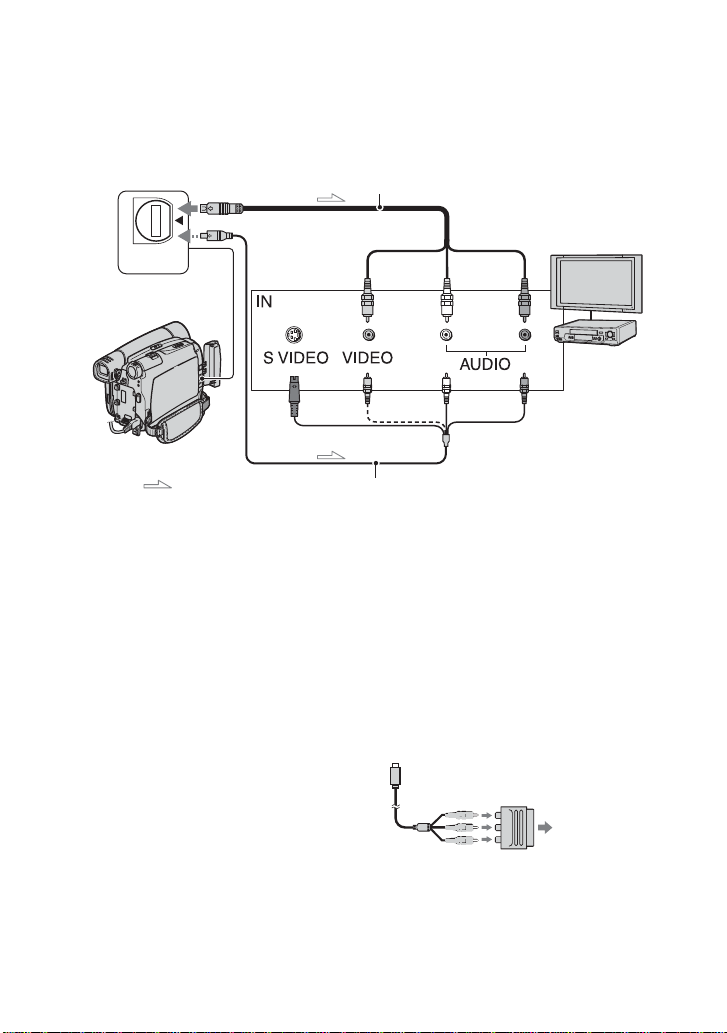

在电视机上播放图像 ........................................... 28

续 ,

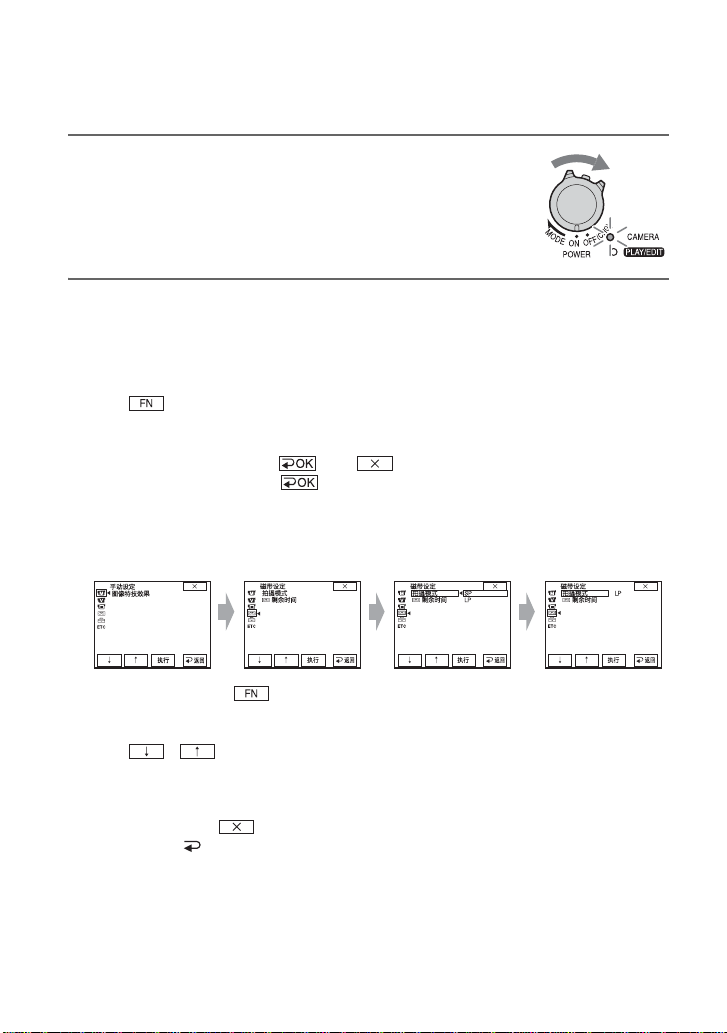

使用菜单

使用菜单项目 ....................................... 30

操作按钮项目 ................................................. 32

菜单项目 ..................................................... 36

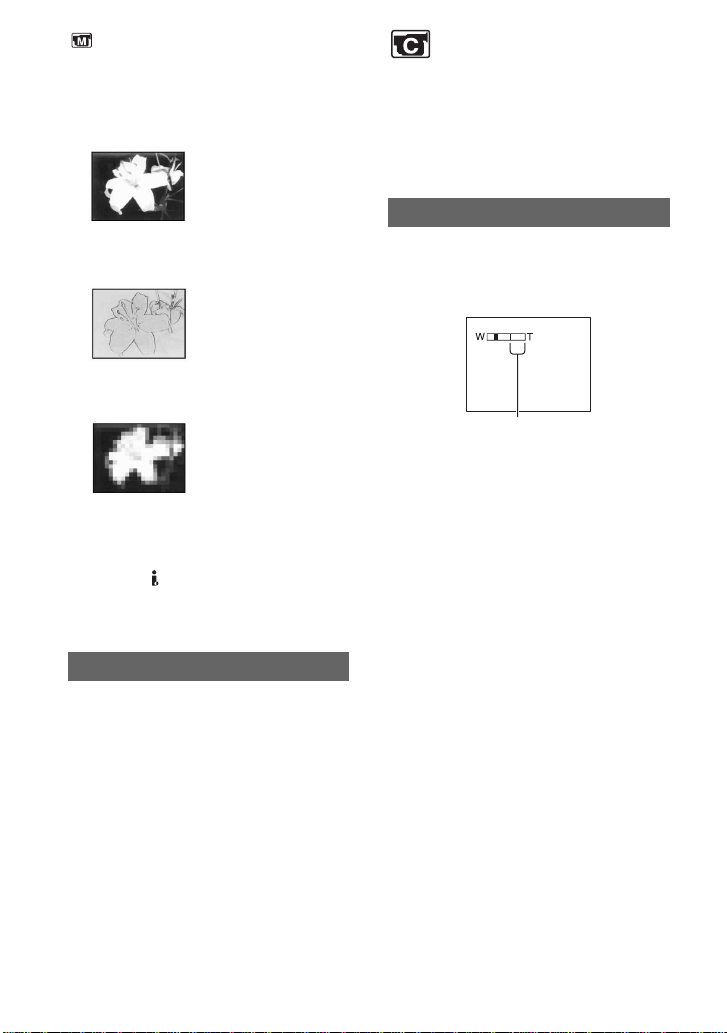

手动设定菜单 ............................................. 37

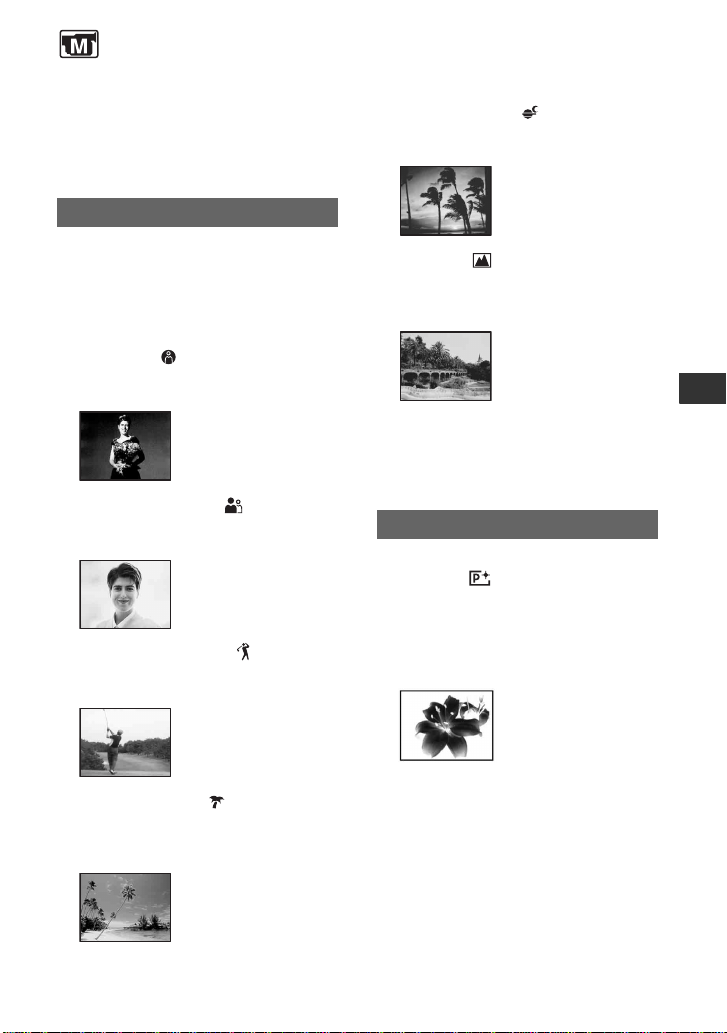

– 程序自动曝光 / 图像特技效果等

摄像机设定菜单 ........................................... 38

– 数码变焦 / 宽荧幕选择 /STEADYSHOT 等

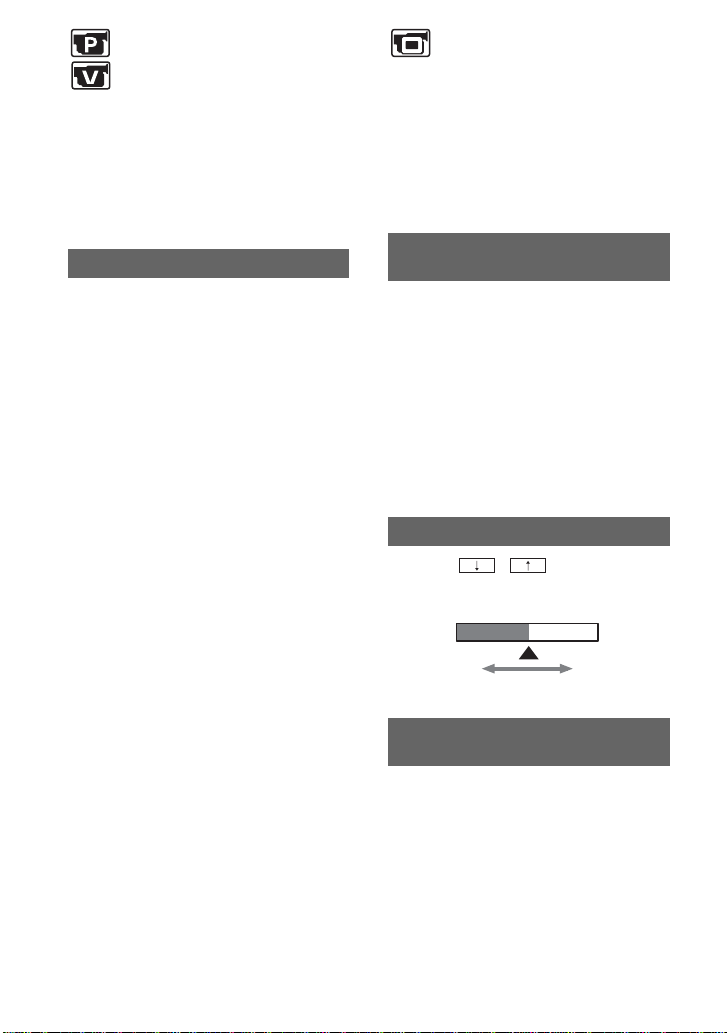

播放设定 / 录像机设定菜单 ............................. 40

– 混音

液晶显示 / 取景器设定菜单 ................................. 40

– 液晶显示屏背景亮度 / 液晶显示屏色彩 / 取景器背景亮度等

磁带设定菜单 ............................................. 41

– 拍摄模式/声音模式/剩余时间

“设定菜单”菜单 ......................................... 42

– 日期和时钟设定 /LANGUAGE 等

其它菜单 ................................................. 42

– 设定本地时间 / 提示音等

复制 / 编辑

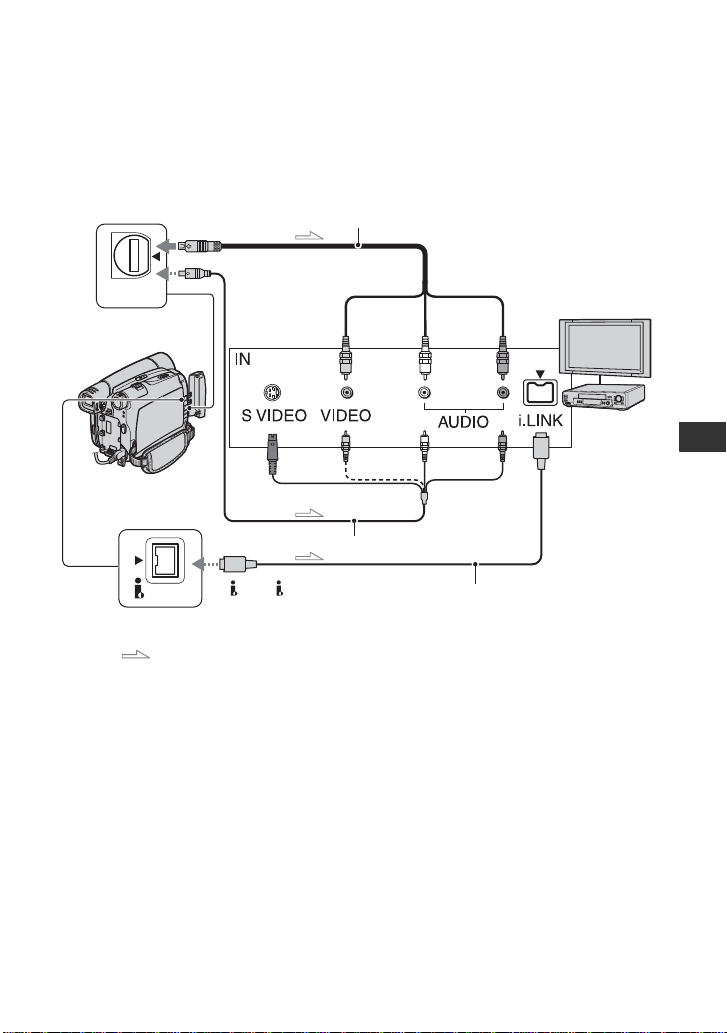

复制到录像机 /DVD 等设备 ...................................... 43

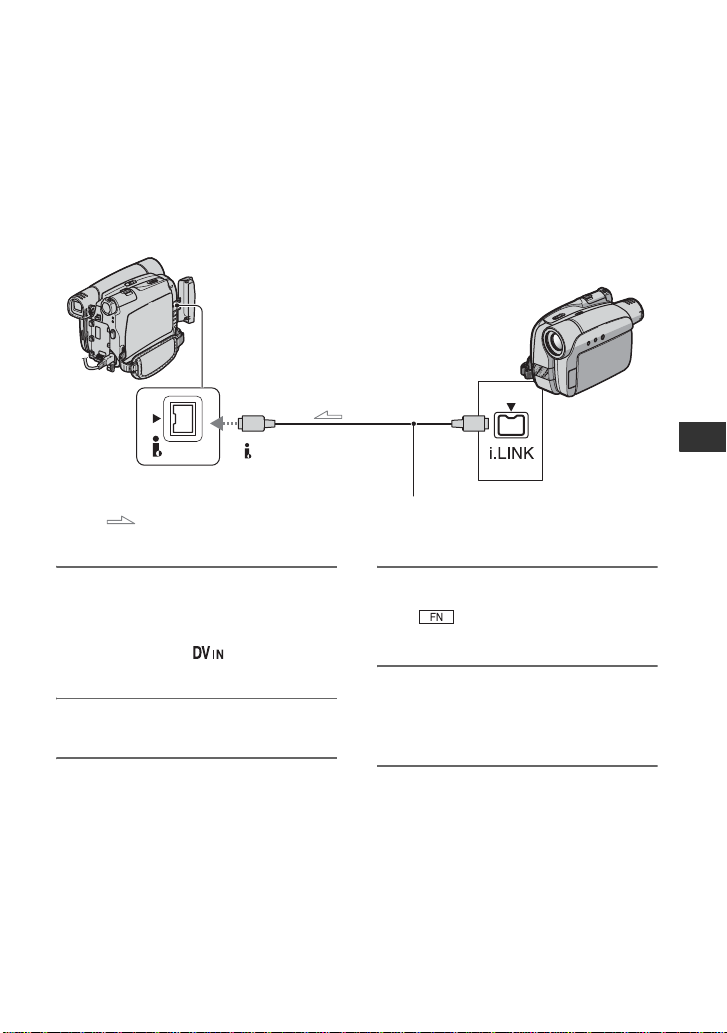

从录像机等设备录制图像（DCR-HC28E） .......................... 45

将声音复制到录好的录像带上 ................................... 46

连接外接设备的插孔 ........................................... 48

故障诊断

故障诊断 ..................................................... 49

警告指示和信息 ............................................... 56

附加信息

海外使用本摄像机 ............................................. 59

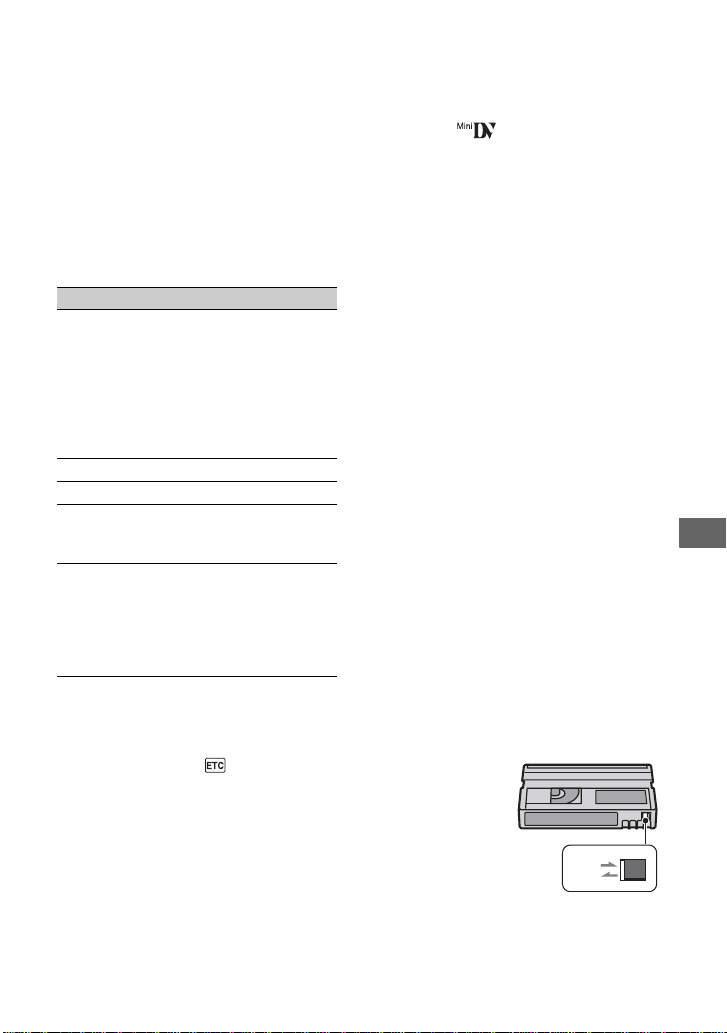

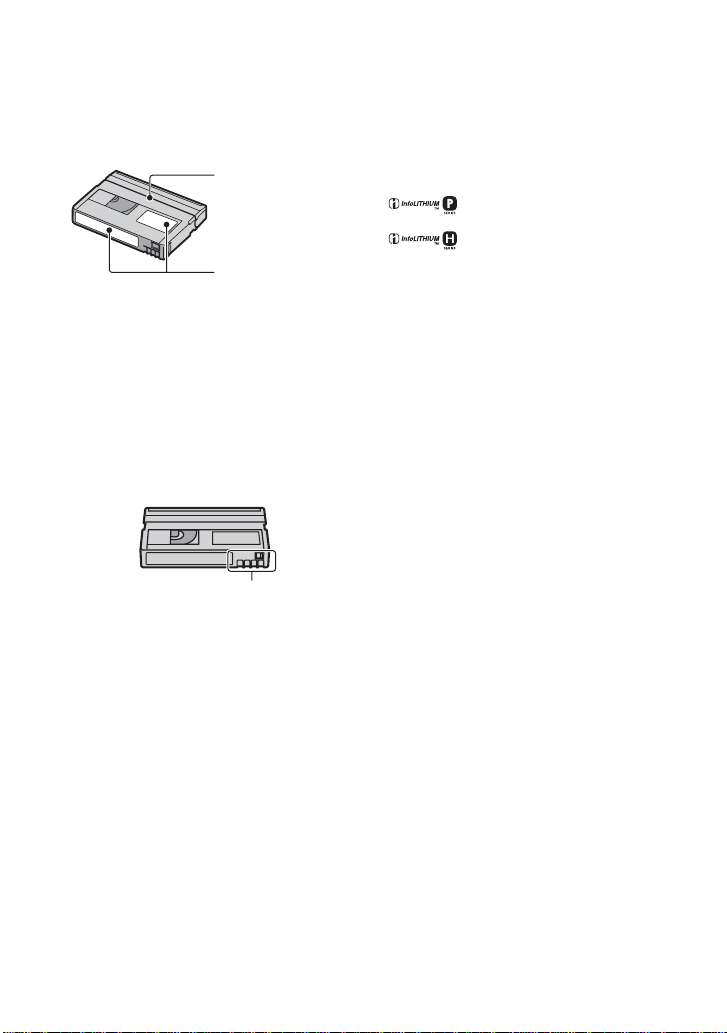

可使用的盒式录像带 ........................................... 59

关于 “InfoLITHIUM”电池组 .................................... 60

关于 i.LINK ................................................... 61

保养和预防措施 ............................................... 62

规格 ......................................................... 65

索引 ......................................................... 68

入门指南

步骤 1：检查提供的物品

确保您的摄像机随机提供下列物品。括号中的数字表示所提供物品的数量。

交流适配器（1）（第 9 页）

电源线（1）（第 9 页）

A/V 连接电缆（1）（第 28，43 页）

镜头盖（1）（第 12，20 页）

• 若要安装镜头盖

如下图所示，使用皮带，将镜头盖安装到抓握带的金属装置上。

充电电池组 NP-FP30 （1）（第 9，60 页）

操作指南（本手册）（1）

步骤 2：对电池组充电

将 “InfoLITHIUM”电池组（P 系列 / H 系列）装在摄像机上后，您便能对其进行充电（第60页）。

POWER 开关

DC IN 插孔

DC 插头

至电源插座

交流适配器

电源线

1 将电池组端子与摄像机 1 对准，然后

安装电池组到位 2 并听到喀嗒声。

2 按箭头方向将 POWER 开关滑动至 OFF

（CHG）（默认设定）。

入门指南

3 将交流适配器连接至摄像机的 DC IN

插孔。

DC IN 插孔

v 标记朝向液晶显示屏

4 将电源线连接至交流适配器和电源插

座。

CHG （充电）指示灯

CHG（充电）指示灯亮起，充电开始。

续 ,

步骤 2：对电池组充电（续）

5 当电池充满时，CHG （充电）指示灯

关闭。断开交流适配器与 DC IN 插孔的连接。

请同时拿住摄像机和 DC 插头，断开交流适配器与 DC IN 插孔的连接。

使用外部电源

您可以采用与电池组充电相同的连接，使用电源插座的电源操作摄像机。在此情况下，电池组电量将不会损失。

取出电池组

1 将 POWER 开关滑动至 OFF（CHG）。用一

只手按下 V BATT （电池）释放杆。

2 按箭头方向用另一只手取出电池。

POWER 开关

V BATT （电池）释放杆

存放电池时

长期存放电池之前，请对电池完全放电

（第 61 页）。

充电时间

对完全放电的电池组完全充电所需要的近似时间（分钟）。

电池组充电时间

NP-FP30 （随机提供） 115 NP-FP50 125 NP-FP71 170 NP-FP90 220 NP-FH50 135 NP-FH70 170 NP-FH100 390

录制时间

使用完全充电电池组的有效近似时间

（分钟）。

电池组

NP-FP30

（随机提供）

NP-FP50 135 65

NP-FP71 330 165

NP-FP90 500 250

NP-FH50 155 75

NP-FH70 330 165

NP-FH100 760 380

• 所有时间均在下列情况下测量得出：

上：用液晶显示屏来录制。下：录制时合上液晶显示面板，通过取景器观看拍摄。

* 典型录制时间表示在重复录制开始/停止、打

开 / 关闭电源和变焦时的时间。

连续录制时间典型录制

时间 *

95 45

110 55

160 80

395 195

580 290

180 90

395 195

890 445

播放时间

使用完全充电电池组的有效近似时间

（分钟）。

电池组

液晶显示面板打开

NP-FP30

（随机提供）

NP-FP50 150 190 NP-FP71 370 465 NP-FP90 550 705 NP-FH50 170 220 NP-FH70 370 465 NP-FH100 845 1065

关于电池组

• 对电池组充电之前，将 POWER 开关滑动至 OFF （CHG）。

• 在充电过程中，CHG（充电）指示灯闪烁，在以下情况下将无法正确显示电池信息（第 23 页）。

- 未正确安装电池组。

- 电池组损坏。

- 电池组电力耗尽。（仅对电池信息。）

• 只要交流适配器与摄像机的 DC IN 插孔连接，即使电源线未与电源插座相连接，也不会从电池供电。

关于充电 / 录制 / 播放时间

• 摄像机在 25°C 下使用时测得的时间。（建议温度为 10°C 至30°C。）

• 当在低温下使用摄像机时，录制和播放时间将缩短。

• 视您使用摄像机的条件而定，录制和播放时间将缩短。

液晶显示面板关闭

105 135

入门指南

关于交流适配器

• 使用交流适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开交流适配器与电源插座的连接。

• 切勿使用置于狭窄空间中的交流适配器，如在墙与家具之间的交流适配器。

• 切勿用金属物将交流适配器的 DC 插头或电池端子短路。否则可能导致故障。

注意事项

• 当摄像机通过交流适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。

步骤 3：打开电源并握紧摄像机

若要录制或播放，反复滑动 POWER 开关以打开相应的指示灯。第一次使用摄像机时，出现 [ 日期和时钟设定]画面（第16页）。

POWER 开关镜头盖

3 正确握住摄像机。

4 保证良好握姿，然后收紧皮带。

1 按镜头盖两侧的旋钮，取下镜头盖。

2 按箭头方向反复滑动 POWER 开关打开

相应的指示灯。

如果 POWER 开关设定至 OFF （CHG），则按住绿色按钮时滑动此开关。

亮起的指示灯

CAMERA：录制在录像带上。 PLAY/EDIT：播放或编辑图像。

• 设定日期和时间（[ 日期和时钟设定 ]，第 16 页）后，下一次打开摄像机电源时，当前日期和时间将在液晶显示屏上显示数秒钟。

关闭电源

1 将 POWER 开关滑动至 OFF （CHG）。 2 安装镜头盖。

• 购买时，电源设置在以下状态：如果摄像机无任何操作达 5 分钟，电源将自动关闭以节约电池（[ 自动关闭 ]，第 42 页）。

步骤 4：调节液晶显示面板和取景器

液晶显示面板

将液晶显示面板与摄像机成 90 度打开

（1），然后将其旋转到录制和播放的最

佳角度（2）。

180 度（最大）

90 度（最大）

• 如果将液晶显示面板旋转180 度，转至镜头一侧，则您可以使液晶显示屏面朝外关闭液晶显示面板。此项操作很适合播放操作。

• 请参阅 [ 液晶显示屏亮度 ]（第 34，35 页），调节液晶显示屏亮度。

与摄像机成 90 度

取景器

若要避免消耗电池，或者当液晶显示屏上看到的图像不清晰时，您可以使用取景器来观看图像。

取景器

入门指南

取景器镜头调节杆

移动此调节杆，直至图像清晰。

• 您可以选择（液晶显示 / 取景器设定）- [ 取景器背景亮度 ] 调节取景器背光亮度

（第 40 页）。

• 您可以使用取景器调节[ 淡变器] 和[曝光]设定（第33页）。

步骤 5：使用触摸屏

您可以使用触摸屏播放录制的图像（第 21 页），或更改设定（第 30 页）。

将手放在液晶显示面板的后面将其撑住。然后，触摸屏幕上显示的按钮。

DISP/BATT INFO

按液晶显示屏上的按钮。

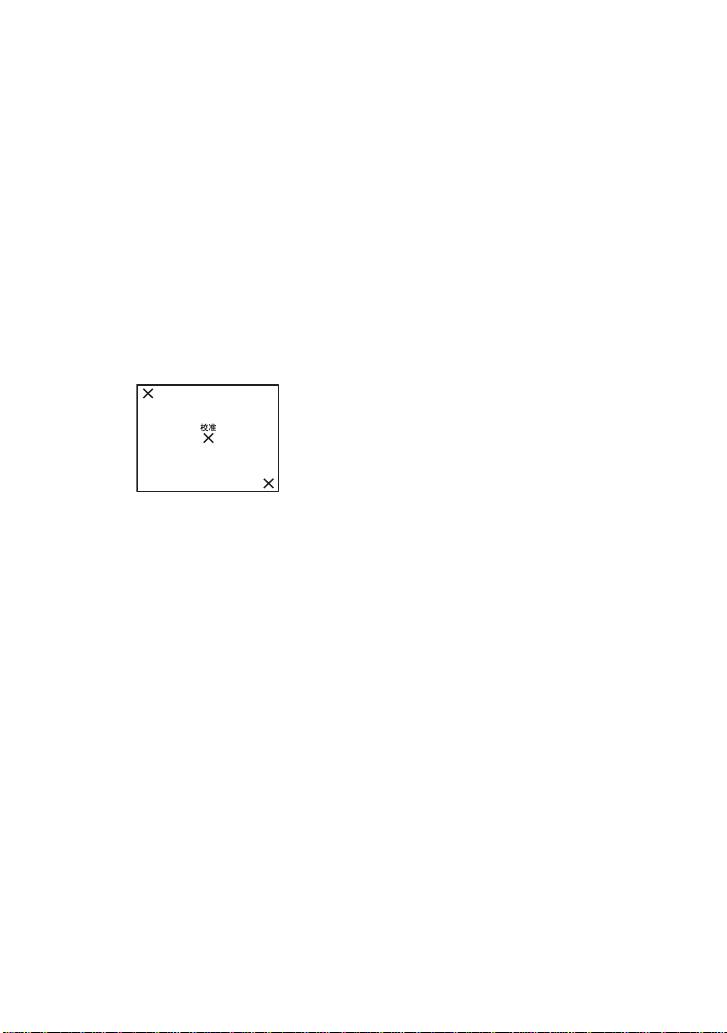

• 如果触摸屏上的按钮不能正确操作，则调节液晶显示屏（校准）（第 64 页）。

• 液晶显示屏上可能会出现虚线，这并非故障。这些点不会被录制。

隐藏屏幕指示

按 DISP/BATT INFO 即可切换屏幕指示

（如时间代码）开启或关闭。

更改语言设定

您可以更改画面语言显示，以指定的语言显示信息。在（设定菜单）上的 [ LANGUAGE] 中选择画面语言（第 30， 42 页）。

查看屏幕指示（显示指示）

您可以方便地查看液晶显示屏上出现的每项指示（第 25 页）的含义。

1 按。

2 按 [ 显示指示 ]。

指示视设定而改变。

3 按含有您想要查看指示的区域。

屏幕上列出此区域中所含指示的含义。如果您无法找到您想要查看的指示，则按 [ 页 r]/[ 页 R] 进行切换。

当您按 [ 返回 ] 时，屏幕返回到区域选择显示画面。

结束操作

按[结束]。

入门指南

步骤 6：设定日期和时间

第一次使用本摄像机时请设定日期和时间。如果您未设定日期和时间，则每次打开摄像机或改变POWER开关位置时都将出现 [ 日期和时钟设定 ] 画面。

• 如果约3个月未使用摄像机，则内置充电电池将放电，日期和时间设定可能从内存中被清除。在此情况下，请对充电电池进行充电，然后重新设定日期和时间（第 64 页）。

POWER 开关

当您第一次设定时钟时，请从步骤 4 开始操作。

1 按 t [MENU]。

3 用 / 选择[日期和时钟设

定]，然后按[执行]。

4 用 / 设定[年]（年份），

然后按。

您最多可以设定至 2079 年。

5 设定[月]（月份），然后按重

复设定[日]（天）、[时]（小时）和 [分]（分钟）。

开始走时。

2 用/选择（设定菜

单），然后按 [ 执行 ]。

• 录制时不显示日期和时间，但会自动录制在录像带上，并在播放时显示（有关 [ 数据代码 ]，请参阅第 35 页（Easy Handycam 操作时，只能设定[日期/时间]））。

步骤 7：插入盒式录像带

{DO NOT PUSH}

只能使用小型 DV 盒式录像带（第 59 页）。

• 可录制时间视[拍摄模式]而变化（第41页）。

3 关闭盖子。

1 按箭头方向滑动 OPEN/EJECT控制杆

并保持不放，打开盖子。

OPEN/EJECT 控制杆

盖子

卡带舱自动伸出并打开。

2 将盒式录像带窗口朝外插入，然后按

。

轻轻推盒式录像带后部的中间部分。

窗口

退出盒式录像带

按照步骤 1 中相同的步骤打开盖子，并取出盒式录像带。

入门指南

卡带舱

卡带舱自动滑入。

• 卡带舱滑入时，切勿按标有的部分强行关闭卡带舱。

否则可能导致故障。

录制 / 播放

简易录制 / 播放（Easy Handycam）

使用 Easy Handycam 操作，大多数拍摄设定都将被调节至最佳，这将让您免去繁琐的调节。画面字体大小会增大以便于观看。

取下镜头盖（第12页）。

D C

录制

1 按箭头方向反复滑动 POWER 开关 A，打开 CAMERA 指示灯。

如果 POWER 开关 A 设定至 OFF （CHG），则按住绿色按钮时滑动此开关。

2 按EASYC。

EASY

屏幕 D 上出现。

3 按 REC START/STOP B 开始录制。 *

指示（A）从 [ 待机 ] 改变为 [ ●拍摄 ]。若要停止录制，再按 B。

* 动画以 SP （标准播放）模式录制在盒式录像带上。

播放

按箭头方向反复滑动 POWER 开关 A 打开 PLAY/EDIT 指示灯。按照以下步骤按屏幕 D 上的按钮。

如果 POWER 开关设定至 OFF （CHG），则按住绿色按钮同时滑动此开关。

按，然后按开始播放。

A 停止 B 按此按钮在播放 / 暂停之间切换 C 倒带/快进

x 取消 Easy Handycam 操作

再按 EASY C。在屏幕D 中消失。

x Easy Handycam 操作过程中可调节的菜单设定

按和 [MENU] 显示可调节的菜单设定。关于设定的详细说明，请参阅第 30 页。

• 几乎所有设定均自动返回到默认设定（第 36 页）。

• 如果您想给图像添加效果或设定，则请取消 Easy Handycam操作。几乎所有设定均返回到上一个设

定值。

x Easy Handycam 过程中的无效按钮

Easy Handycam 操作过程中，BACK LIGHT 按钮（第 22 页）无效。如果在 Easy Handycam 操作过程中操作无效，则出现 [ 在进行 Easy Handycam 操作时无效 ]。

录制/播放

录制

镜头盖

按镜头盖两侧的旋钮，取下镜头盖

1 按箭头方向反复滑动 POWER 开关打开 CAMERA 指示灯。

如果 POWER 开关设定至 OFF （CHG），则按住绿色按钮同时滑动此开关。

2 按 REC START/STOP 开始录制。

指示（A）从 [ 待机 ] 改变为 [ ●拍摄 ]。

POWER 开关

REC START/STOP

停止动画录制

再次按 REC START/STOP。

播放

1 按箭头方向反复滑动 POWER 开关，打开 PLAY/EDIT 指示灯。

2 开始播放。

按将录像带倒至想要的地方，然后按开始播放。

A 停止 B 按此按钮在播放 / 暂停之间切换

• 如果处于暂停状态超过3分钟，则播放将自动停止。

C 倒带 / 快进

调节音量

按 t [ 第 1 页 ] t [ 音量 ]，然后按 / 调节音量。

在播放过程中搜索场景

在播放过程中按住 / （图像搜索），或在快进或倒带时按住 / （跳跃扫描）。

• 您可以各种模式进行播放（[ 多种速度播放 ]，第 35 页）。

录制/播放

录制 / 播放等所使用的功能

录制

使用变焦 .................. 1

轻轻移动电动变焦控制杆1 进行慢速变焦。较大幅度移动变焦控制杆进行快速变焦。

6 7

宽视角：（广角）

近视角：（摄远）

• 要获得清晰聚焦，在广角情况下摄像机和对象之间的最短距离约 1 cm，在摄远情况下约为 80 cm。

• 如果您想要使变焦等级超过 20 倍，您可以设定[数码变焦]（第38页）。

• 必须将手指放在电动变焦控制杆上。如果手指离开电动变焦控制杆，则电动变焦控制杆的操作声音也可能被录制。

• 电动变焦控制杆设置在 T （摄远）端时， [STEADYSHOT] 可能不会按要求减少图像模糊。

在黑暗场所录制（NightShot

plus）..................... 2

将 NIGHTSHOT PLUS 开关 2 设定至 ON。

（和 [ “NIGHTSHOT PLUS”] 出现。）

• NightShot plus 功能使用红外线。因此，切

勿让手指或其他物体遮住红外线端口 3。如果装着转换镜头（选购），则取下转换镜头。

• 当自动对焦困难时，请手动调节对焦（[ 对焦 ]，第 32 页）。

• 切勿在明亮的地方使用这些功能。否则可能导致故障。

调节背光对象的曝光（BACK

LIGHT）.................... 6

若要调节背光对象的曝光，则按 BACK LIGHT 6 显示 .。若要取消背光功能，则再按 BACK LIGHT。

调节偏离中心对象的对焦（SPOT

FOCUS）.................... q;

请参阅第 32 页上的 [ 定点对焦 ]。
