SONY CDX-GT430 User Manual [fr]

4-109-733-41 (1)

FM/MW/LW Compact Disc Player

Operating Instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

To cancel the demonstration (DEMO) display, see page 4. Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 4 nach. Pour annuler la demonstration (DEMO), reportez-vous a la page 4. Per annullare la dimostrazione (DEMO), vedere pagina 4. Om de demonstratie (DEMO) te annuleren, zie pagina 4.

CDX-GT434U CDX-GT430U

For installation and connections, see the supplied installation/connections manual.

This label is located on the bottom of the chassis.

Notice for customers: the following information is only applicable to equipment sold in countries applying EU Directives

The manufacturer of this product is Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. The Authorized Representative for EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or guarantee matters please refer to the addresses given in separate service or guarantee documents.

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product.

Content providers are using the digital rights management technology for Windows Media contained in this device (“WM-DRM”) to protect the integrity of their content (“Secure Content”) so that their intellectual property, including copyright, in such content is not misappropriated. This device uses WM-DRM software to play Secure Content (“WM-DRM Software”). If the security of the WM-DRM Software in this device has been compromised, owners of Secure Content (“Secure Content Owners”) may request that Microsoft revoke the WM-DRM Software’s right to acquire new licenses to copy, display and/or play Secure Content. Revocation does not alter the WM-DRM Software’s ability to play unprotected content. A list of revoked WM-DRM Software is sent to your device whenever you download a license for Secure Content from the Internet or from a PC. Microsoft may, in conjunction with such license, also download revocation lists onto your device on behalf of Secure Content Owners.

Warning if your car’s ignition has no ACC position

Be sure to set the Auto Off function (page 14). The unit will shut off completely and automatically in the set time after the unit is turned off, which prevents battery drain. If you do not set the Auto Off function, press and hold (OFF) until the display disappears each time you turn the ignition off.

Microsoft, Windows Media, and the Windows logo are trademarks or registered

trademarks of Microsoft Corporation in the United States and/or other countries.

MPEG Layer-3 audio coding technology and patents licensed from Fraunhofer IIS and Thomson.

This product is protected by certain intellectual property rights of Microsoft Corporation. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft or an authorized Microsoft subsidiary.

Table of Contents

Getting Started

Playable discs on this unit . . . . . . . . . . . . . . . . . 4

Resetting the unit. . . . . . . . . . . . . . . . . . . . . . . . 4

Canceling the DEMO mode . . . . . . . . . . . . . . . 4

Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . 4

Detaching the front panel . . . . . . . . . . . . . . . . . 5

Attaching the front panel . . . . . . . . . . . . . . . 5

Location of controls and basic operations

Main unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Searching for a track . . . . . . . . . . . . . . . . . . . . . 8

Searching a track by name

— Quick-BrowZer . . . . . . . . . . . . . . . . . . . . 8

Searching a track by listening to track passages

— ZAPPIN . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Radio

Storing and receiving stations . . . . . . . . . . . . . . 9

Storing automatically — BTM . . . . . . . . . . . 9

Storing manually. . . . . . . . . . . . . . . . . . . . . . 9

Receiving the stored stations . . . . . . . . . . . . 9

Tuning automatically . . . . . . . . . . . . . . . . . . 9

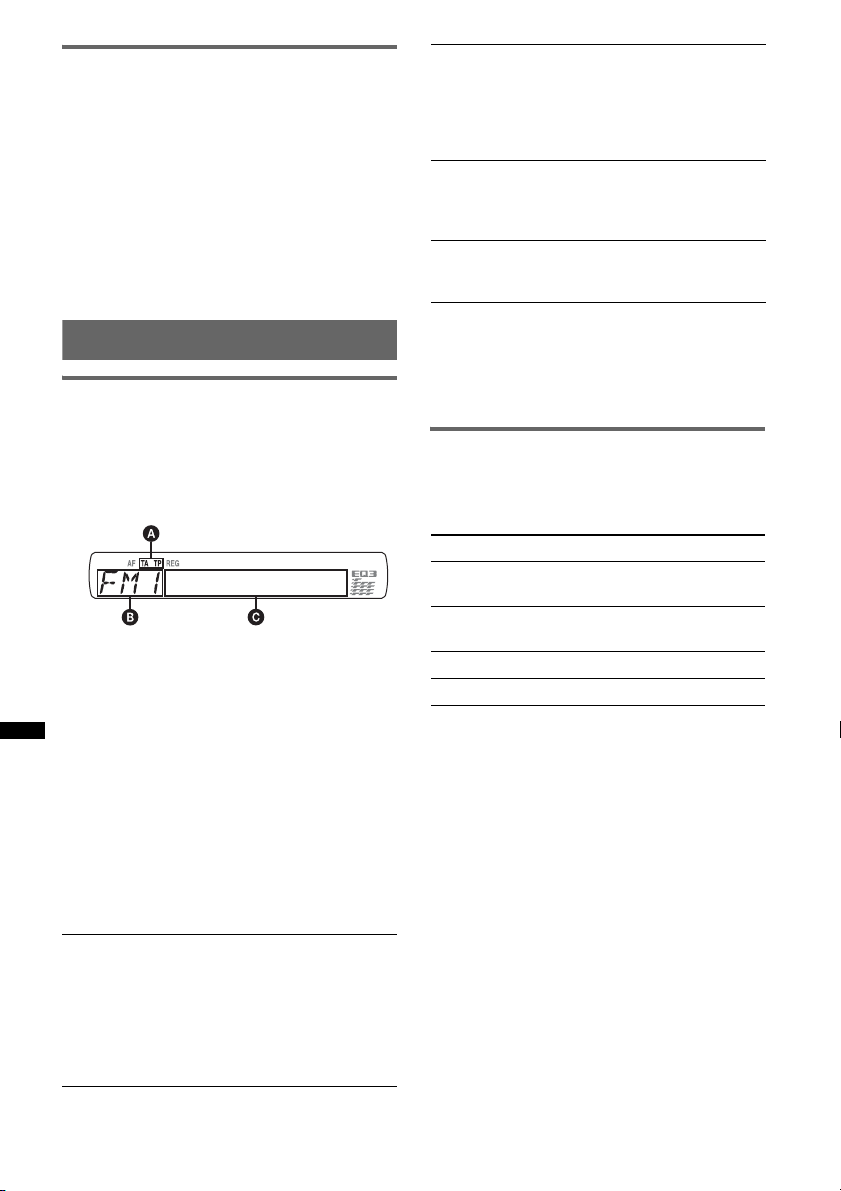

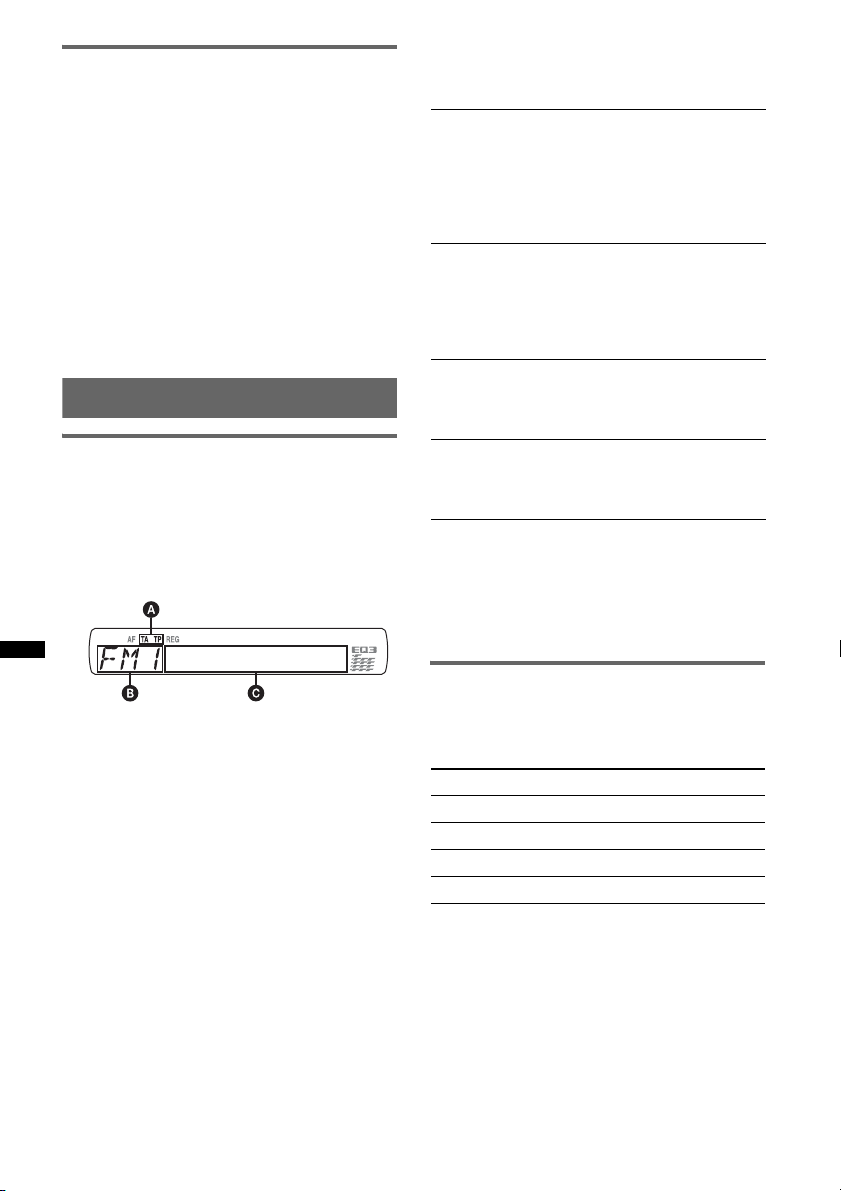

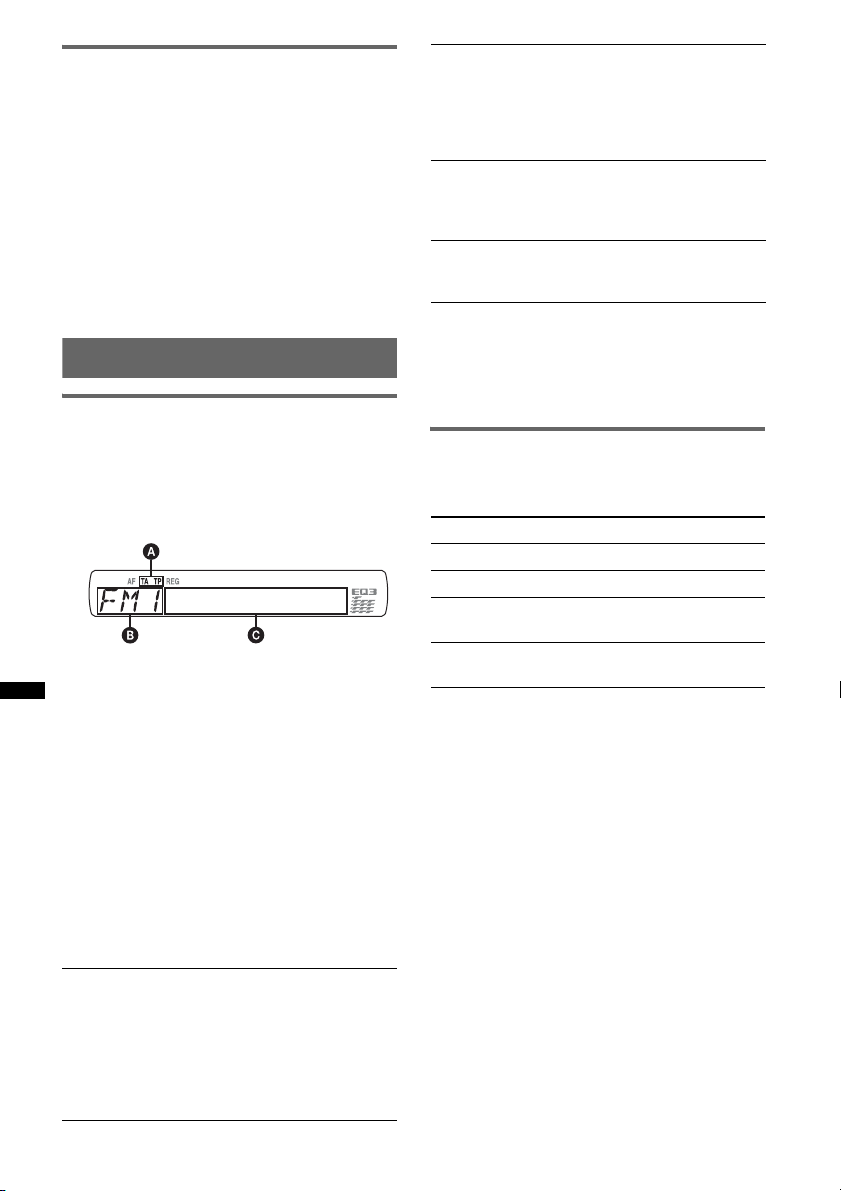

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Setting AF and TA . . . . . . . . . . . . . . . . . . . 10

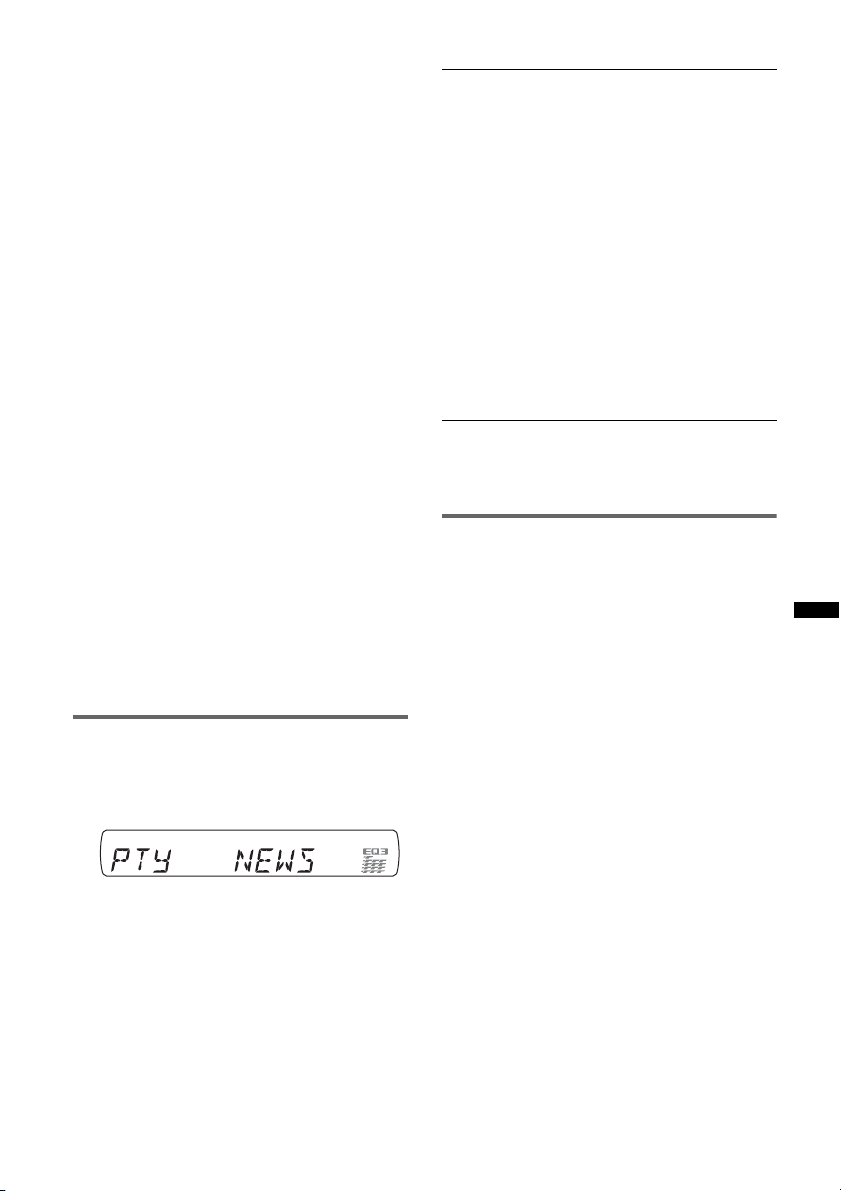

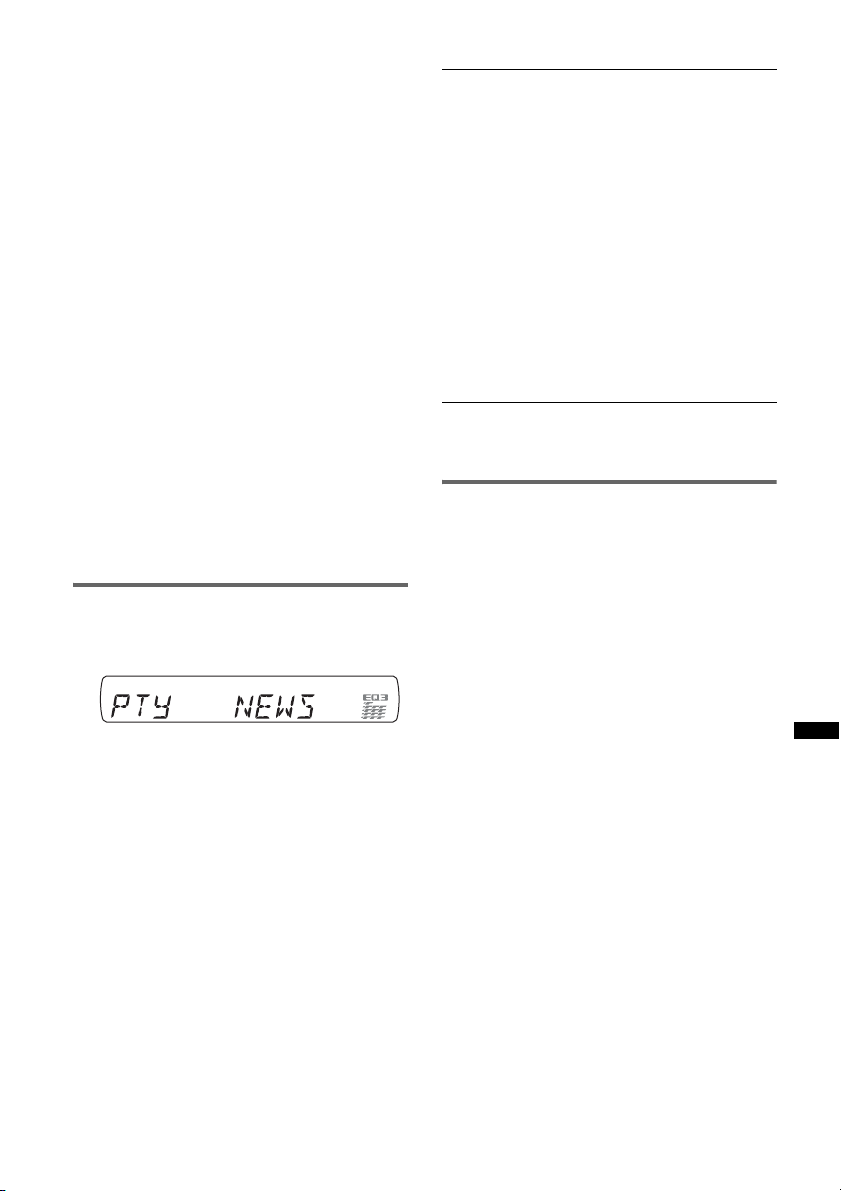

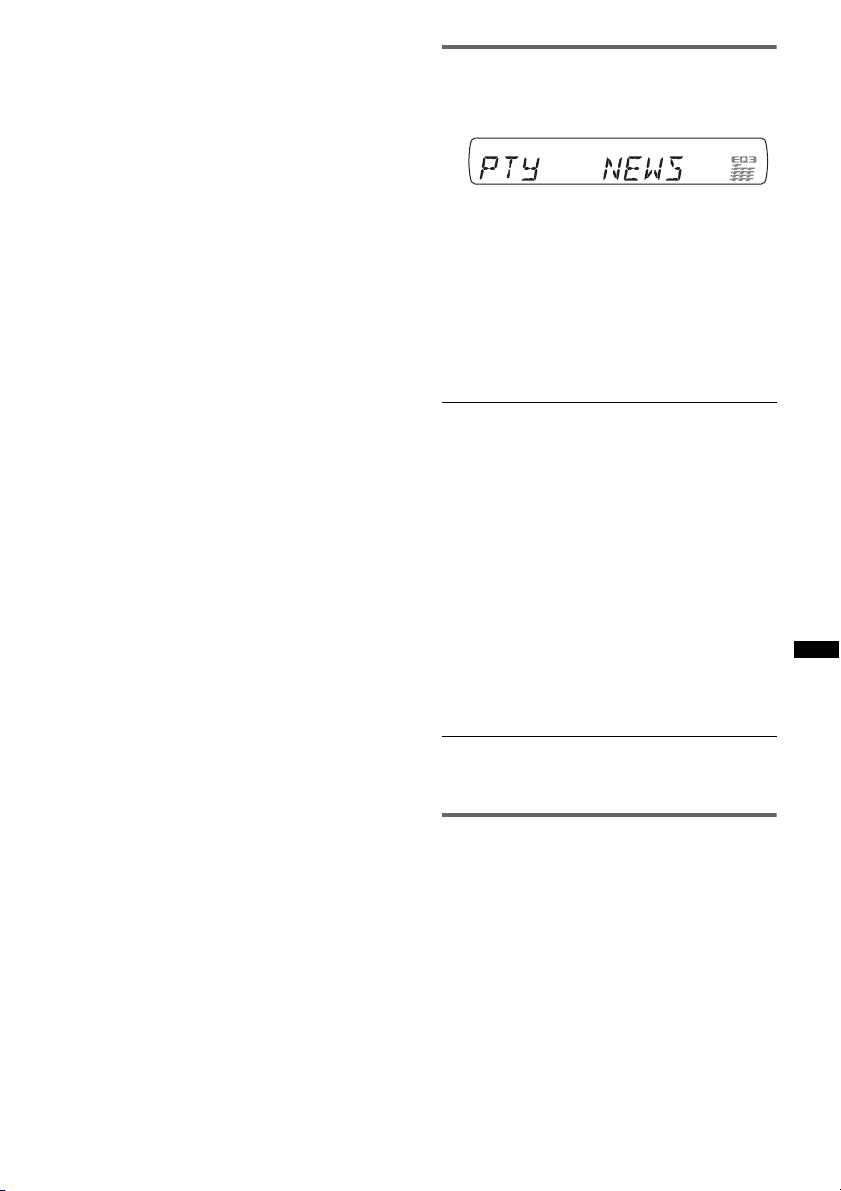

Selecting PTY. . . . . . . . . . . . . . . . . . . . . . . 11

Setting CT. . . . . . . . . . . . . . . . . . . . . . . . . . 11

Display items . . . . . . . . . . . . . . . . . . . . . . . 11

Repeat and shuffle play . . . . . . . . . . . . . . . 11

USB devices

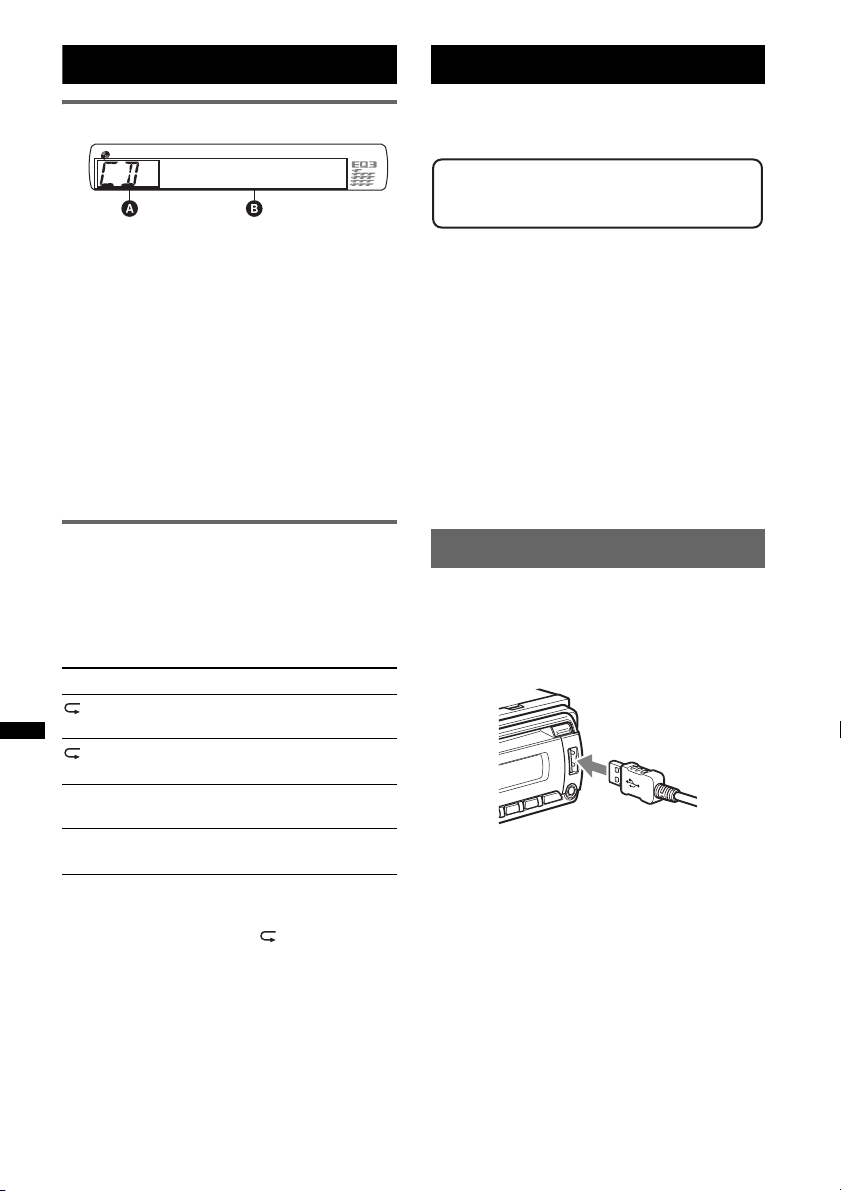

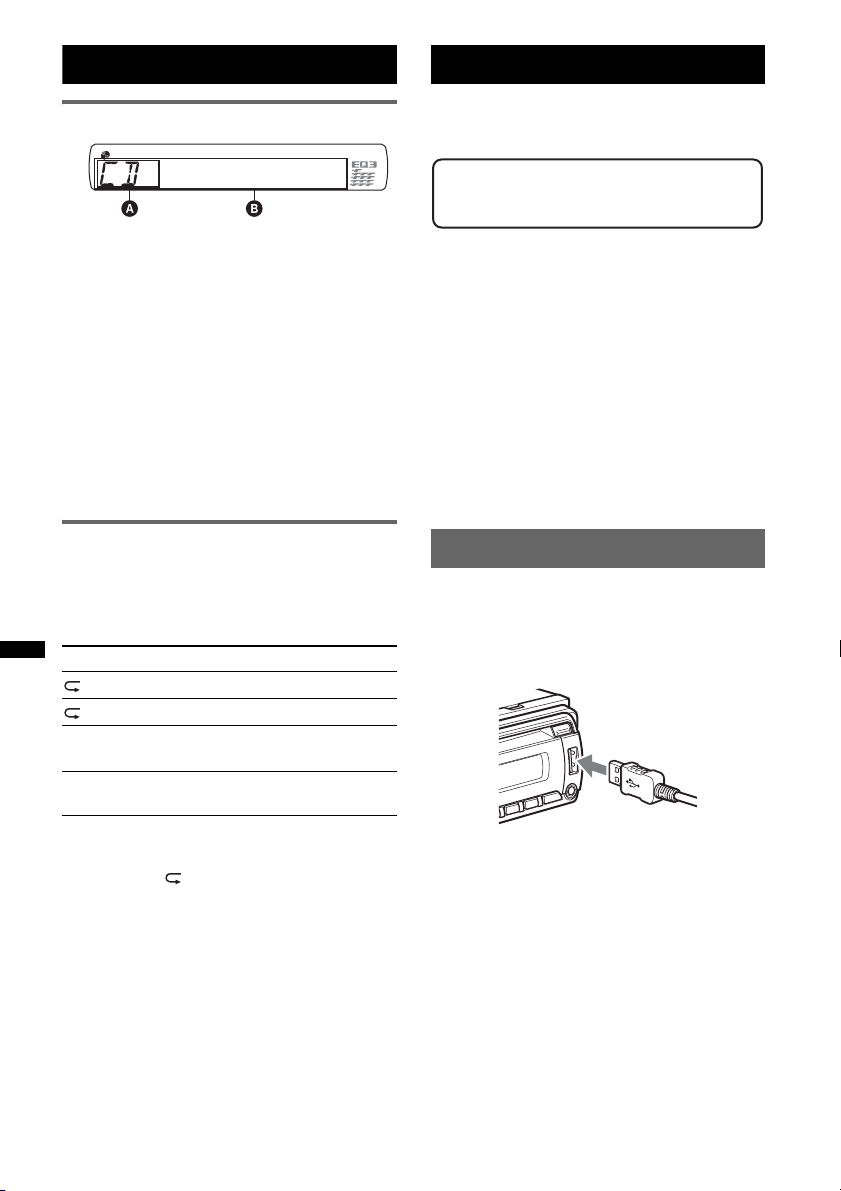

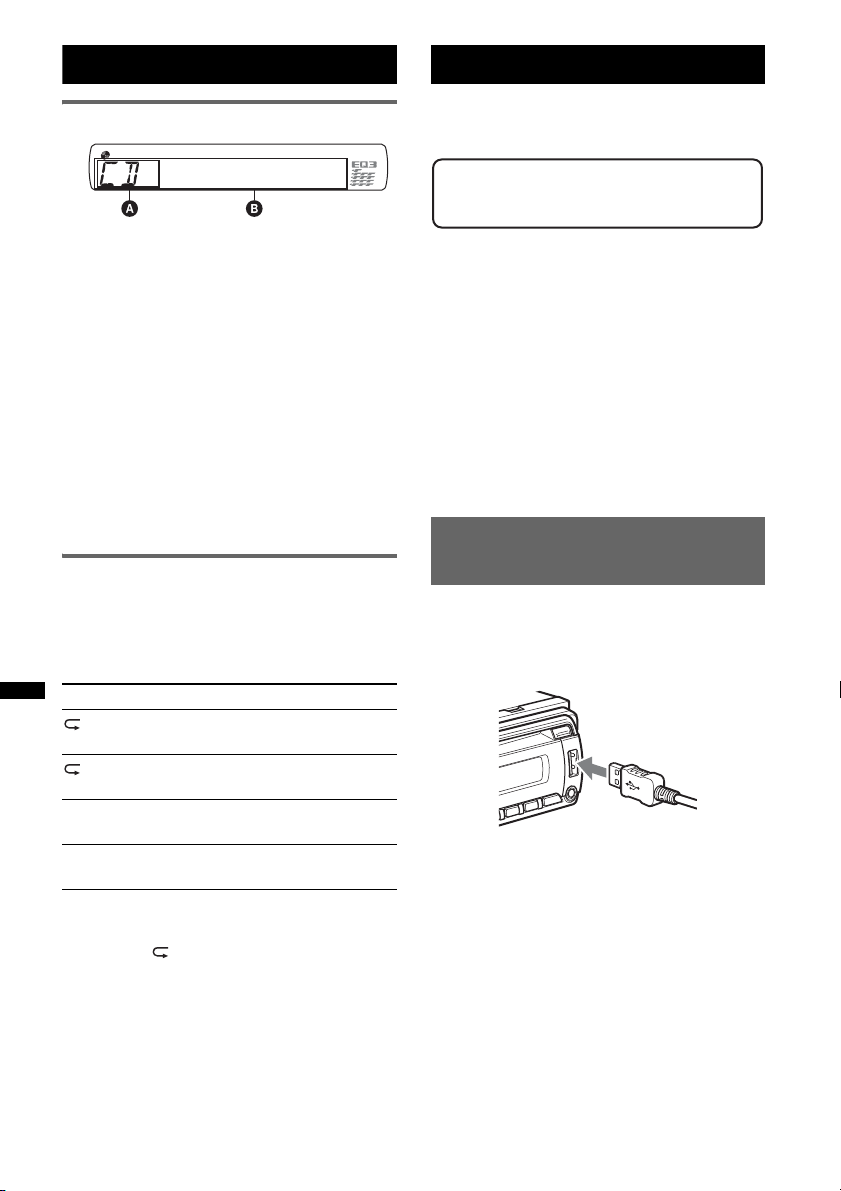

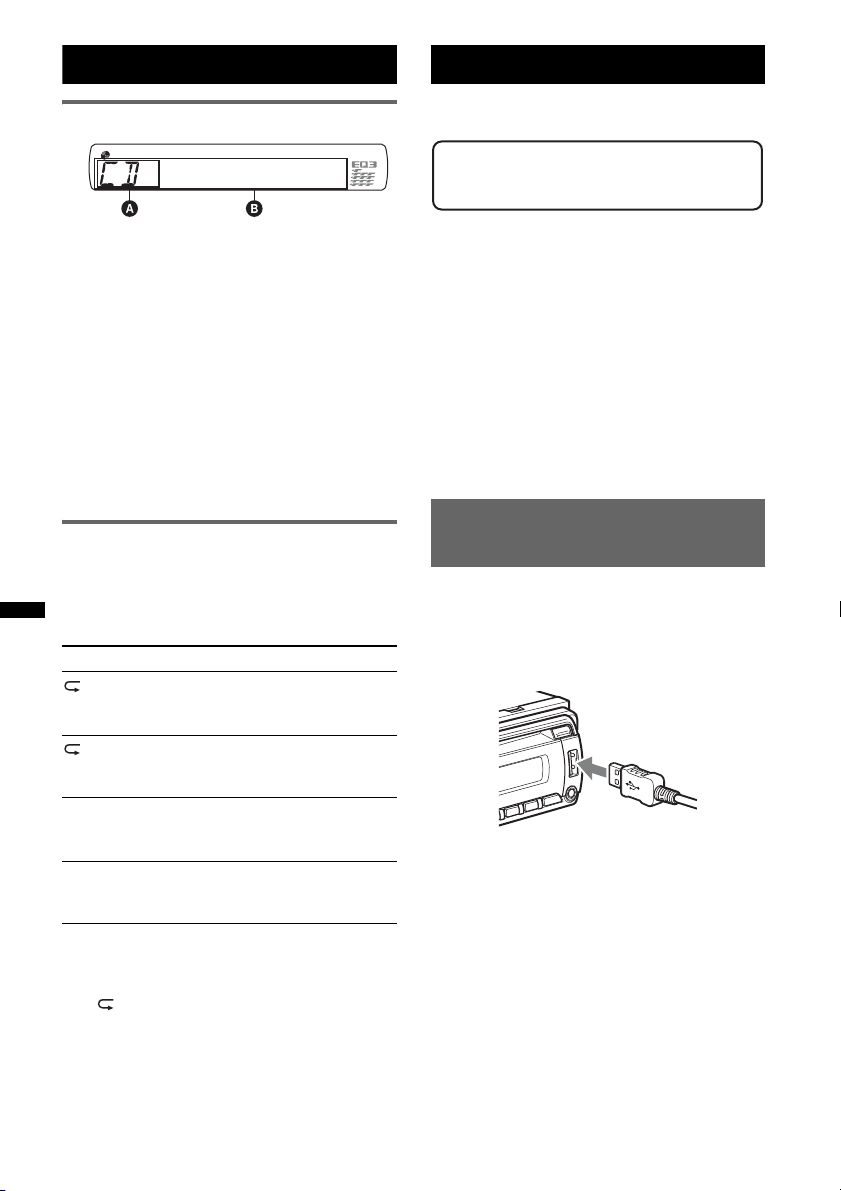

Playing back a USB device. . . . . . . . . . . . . . . 12

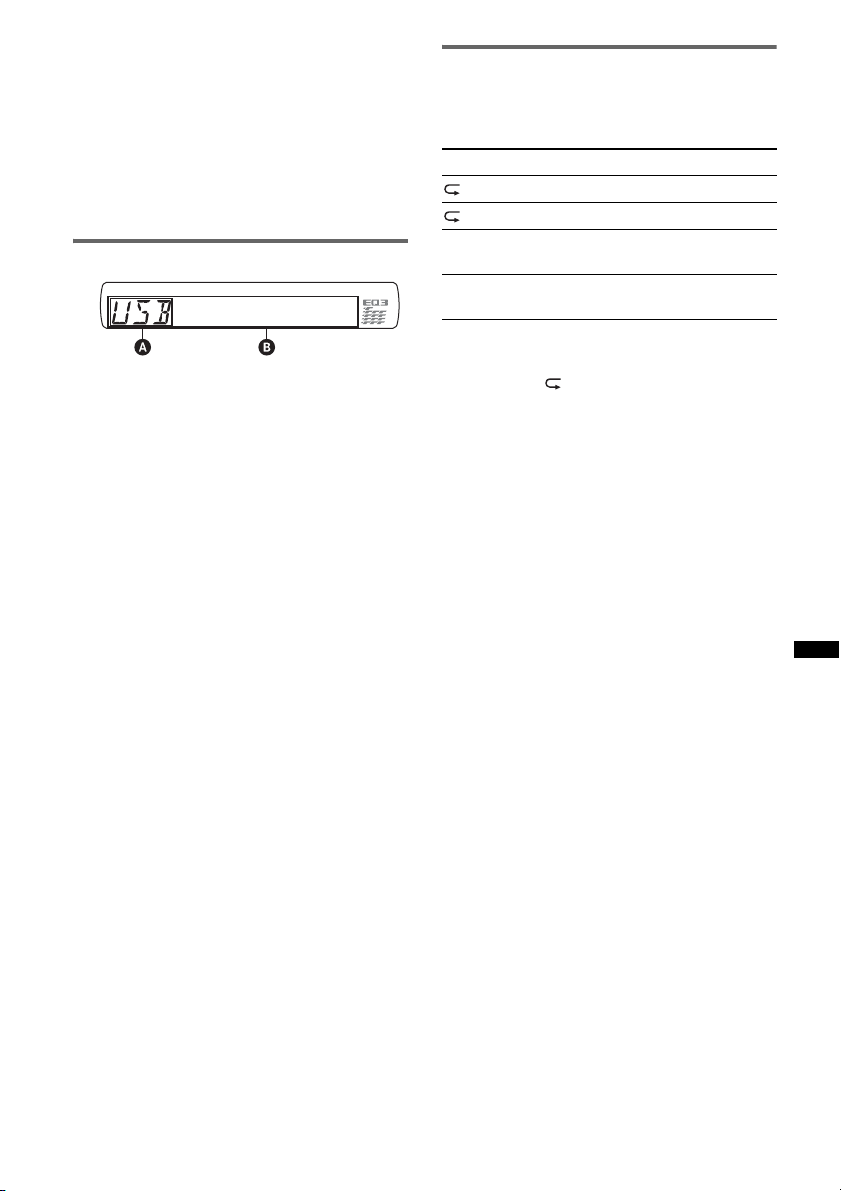

Display items . . . . . . . . . . . . . . . . . . . . . . . 12

Repeat and shuffle play . . . . . . . . . . . . . . . 13

Other functions

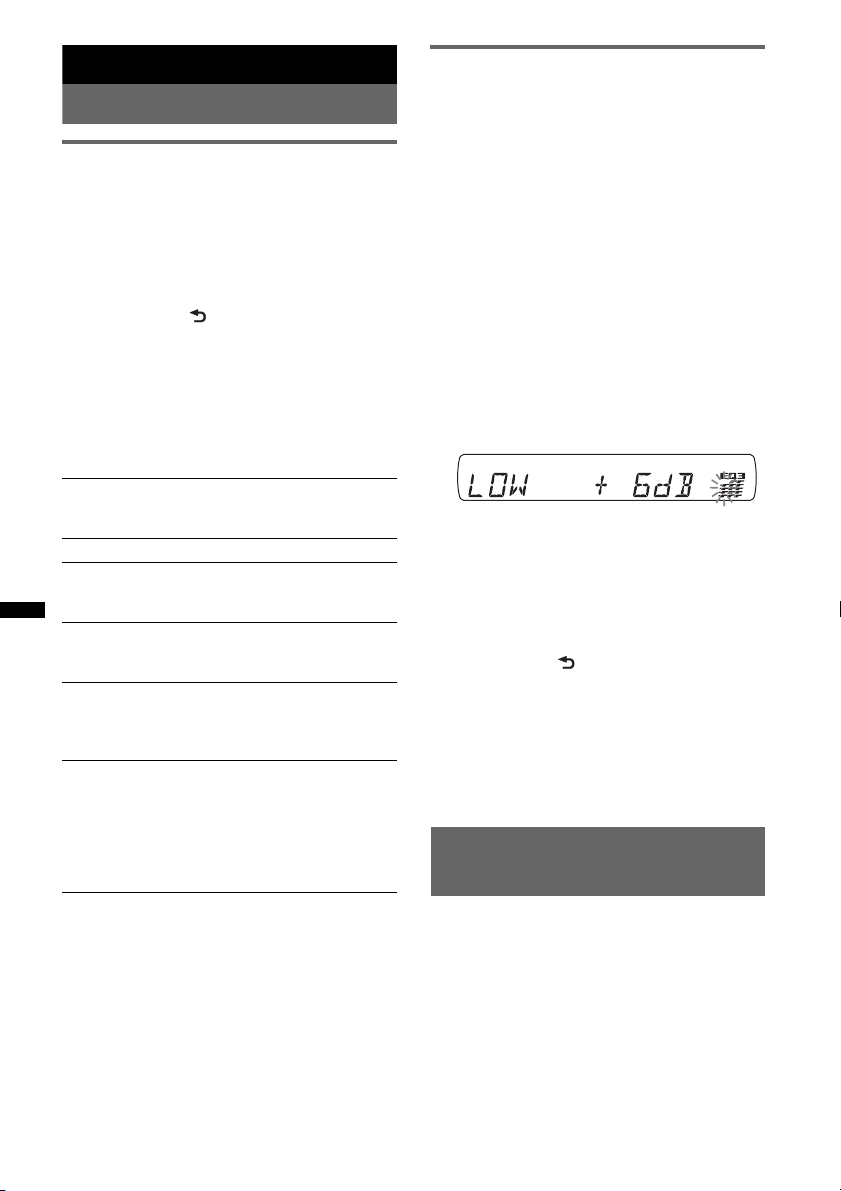

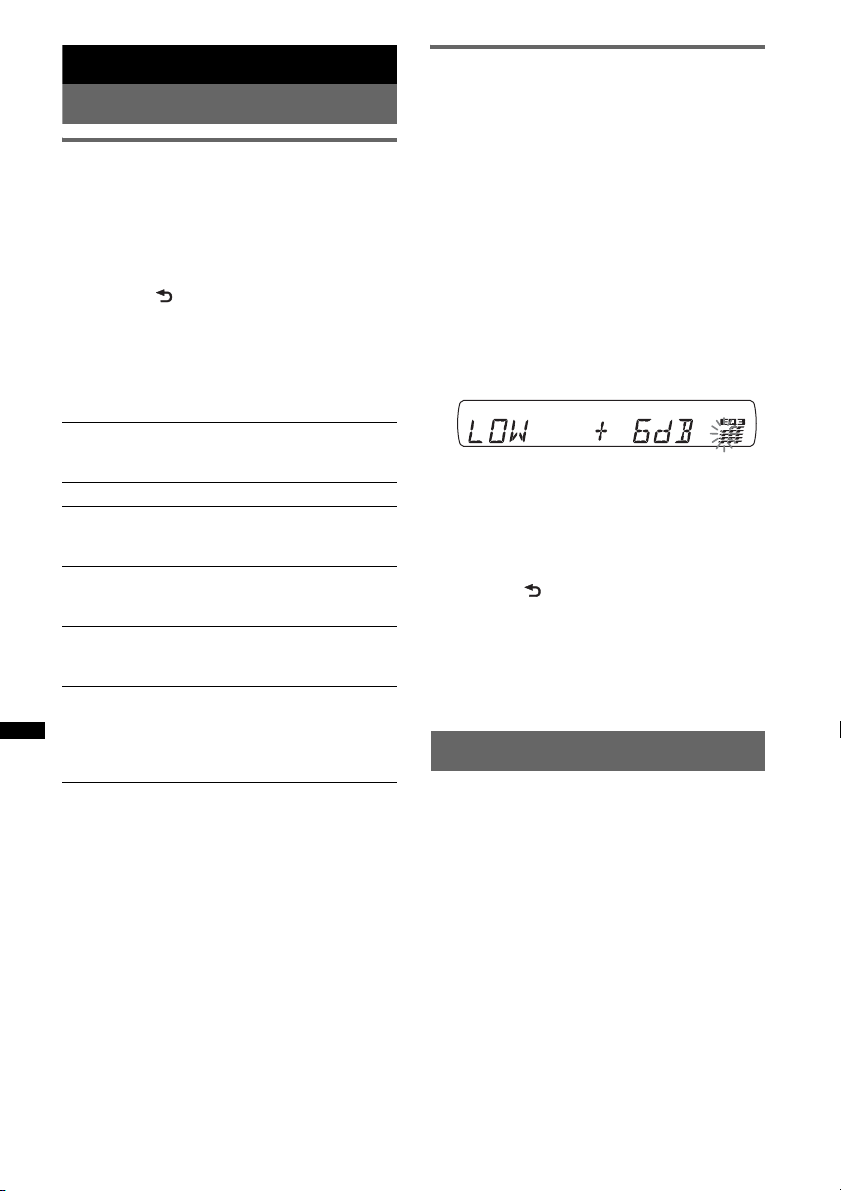

Changing the sound settings. . . . . . . . . . . . . . 13

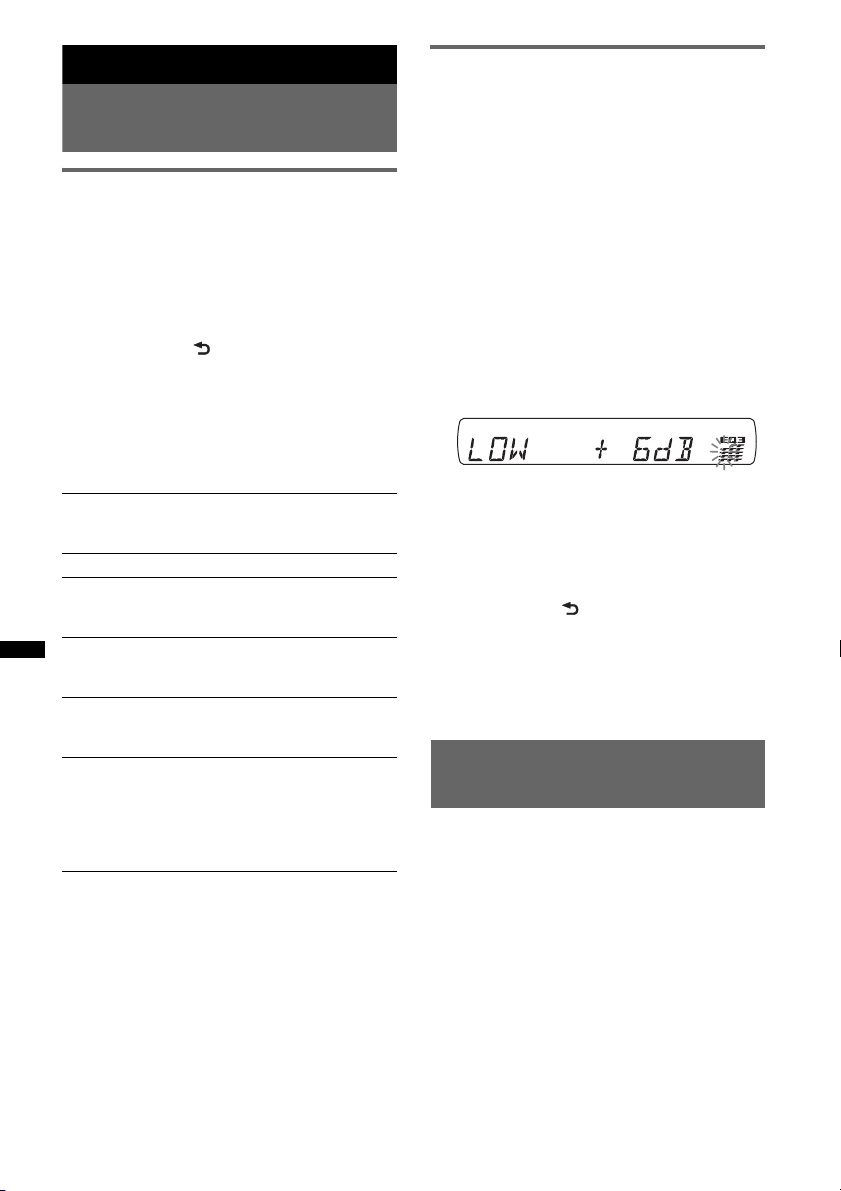

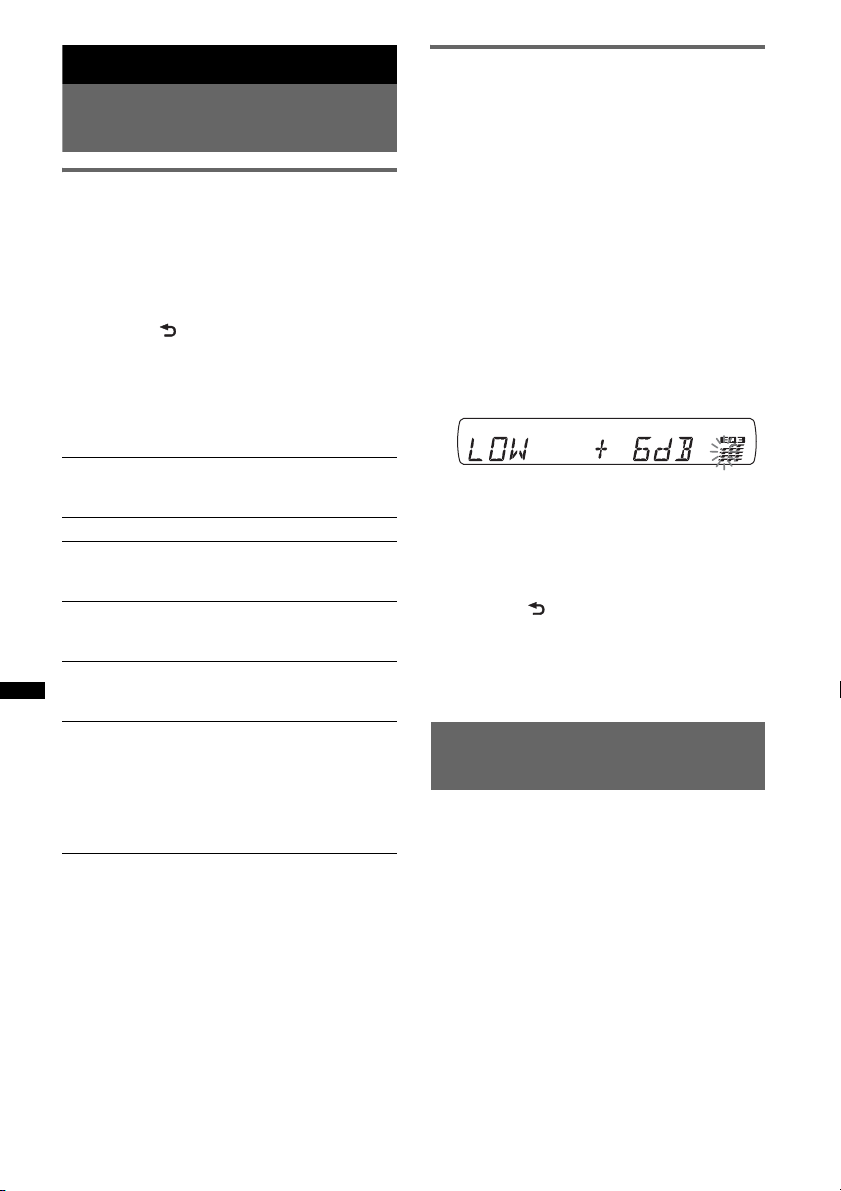

Adjusting the sound characteristics . . . . . . 13

Customizing the equalizer curve

— EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Adjusting setup items — SET . . . . . . . . . . . . 14

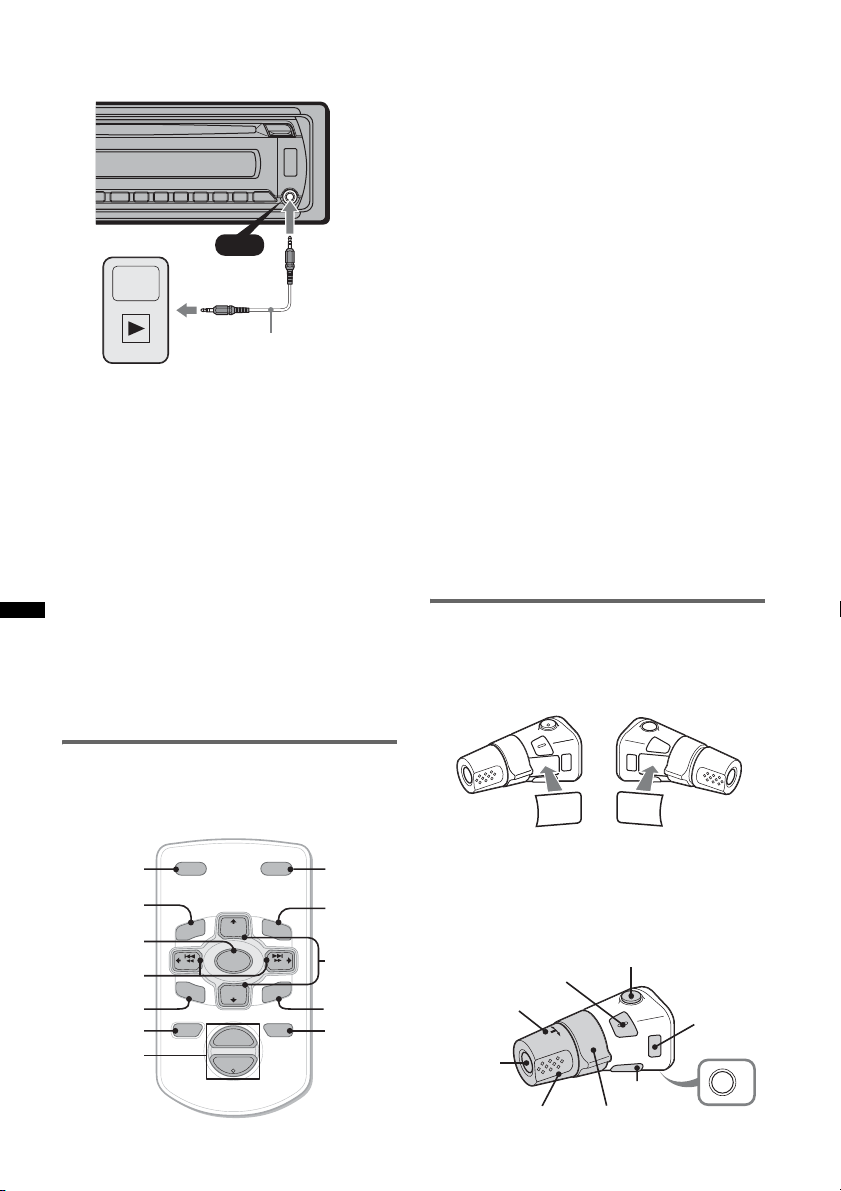

Using optional equipment. . . . . . . . . . . . . . . . 15

Auxiliary audio equipment. . . . . . . . . . . . . 15

Card remote commander RM-X114. . . . . . 15

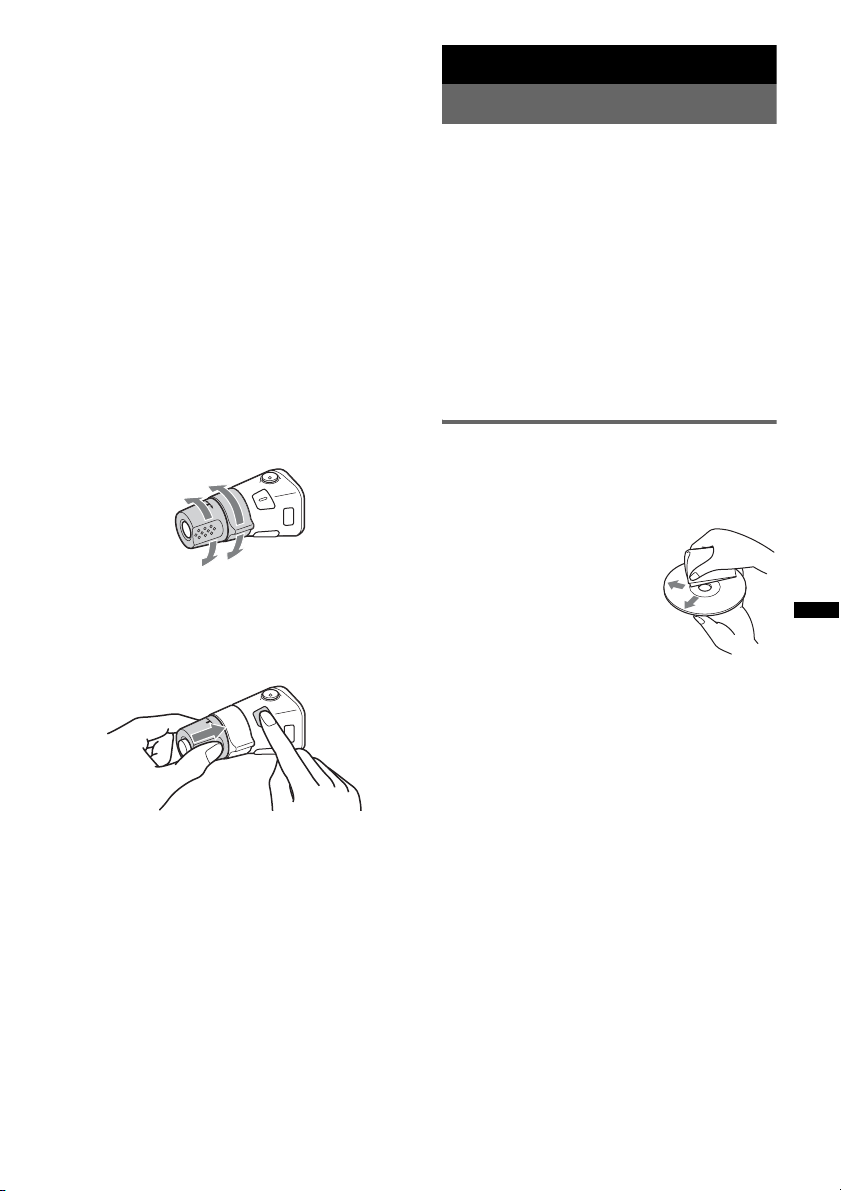

Rotary commander RM-X4S . . . . . . . . . . . 16

Additional Information

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Notes on discs . . . . . . . . . . . . . . . . . . . . . . 17

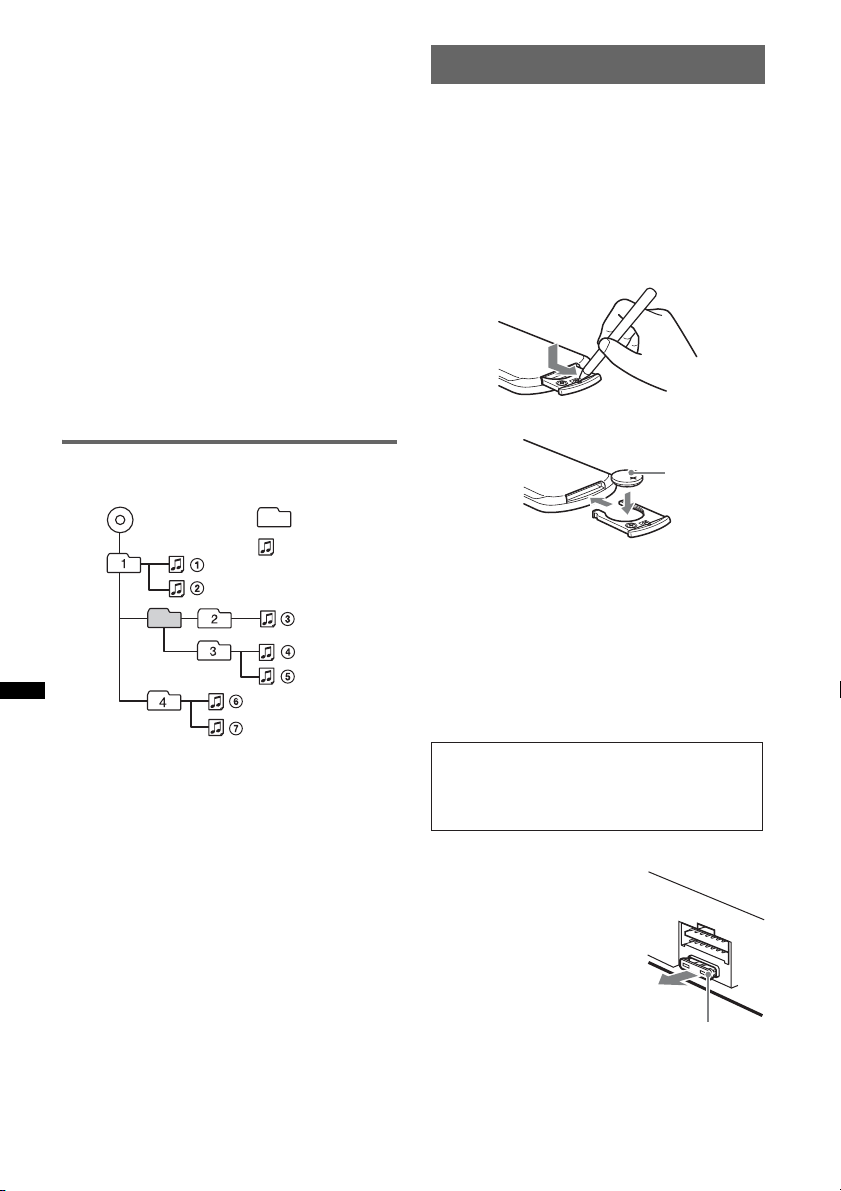

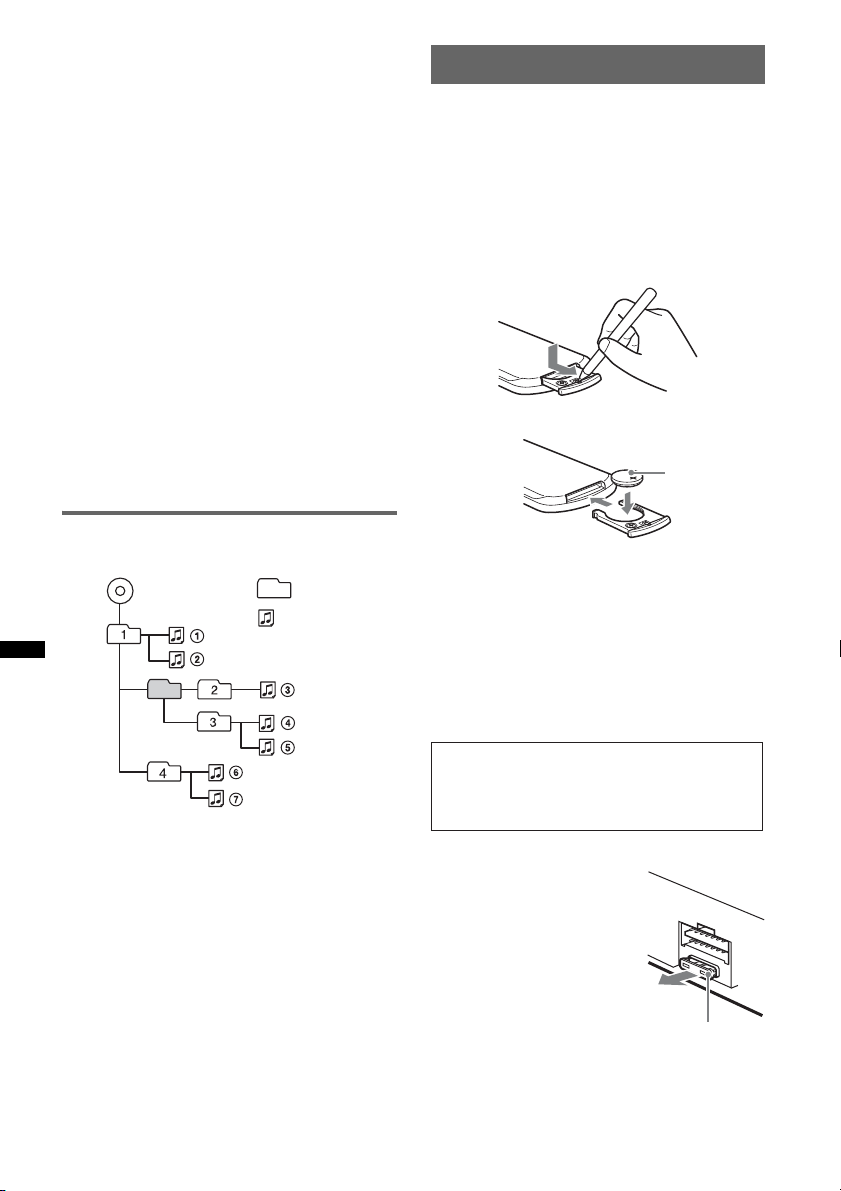

Playback order of MP3/WMA/AAC

files. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

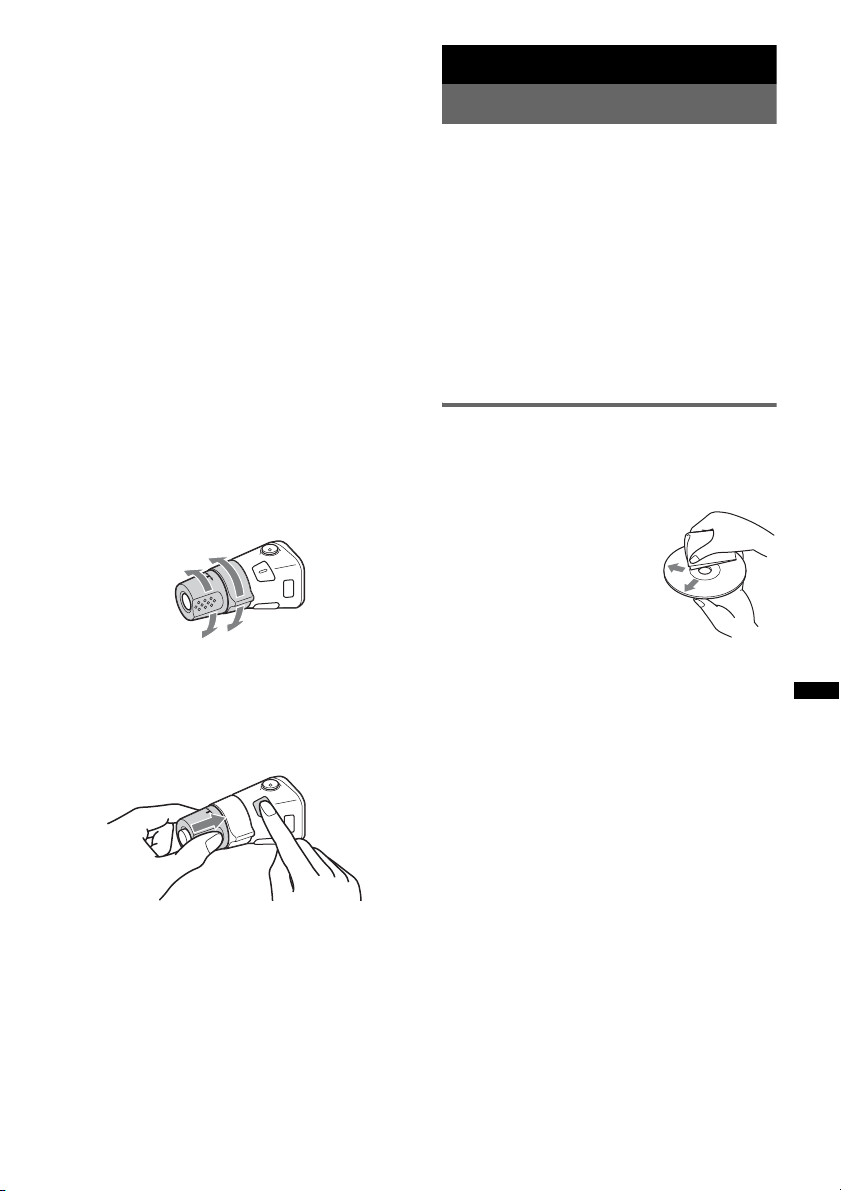

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 17

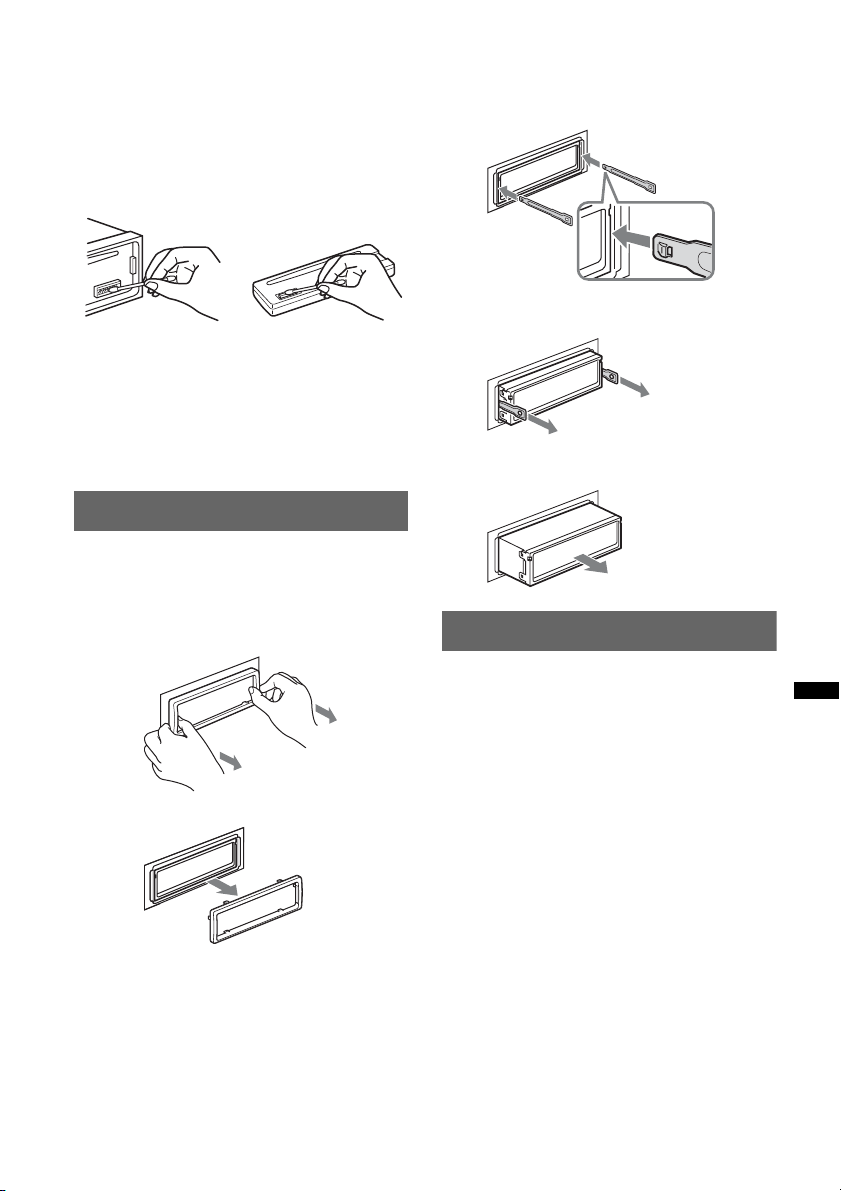

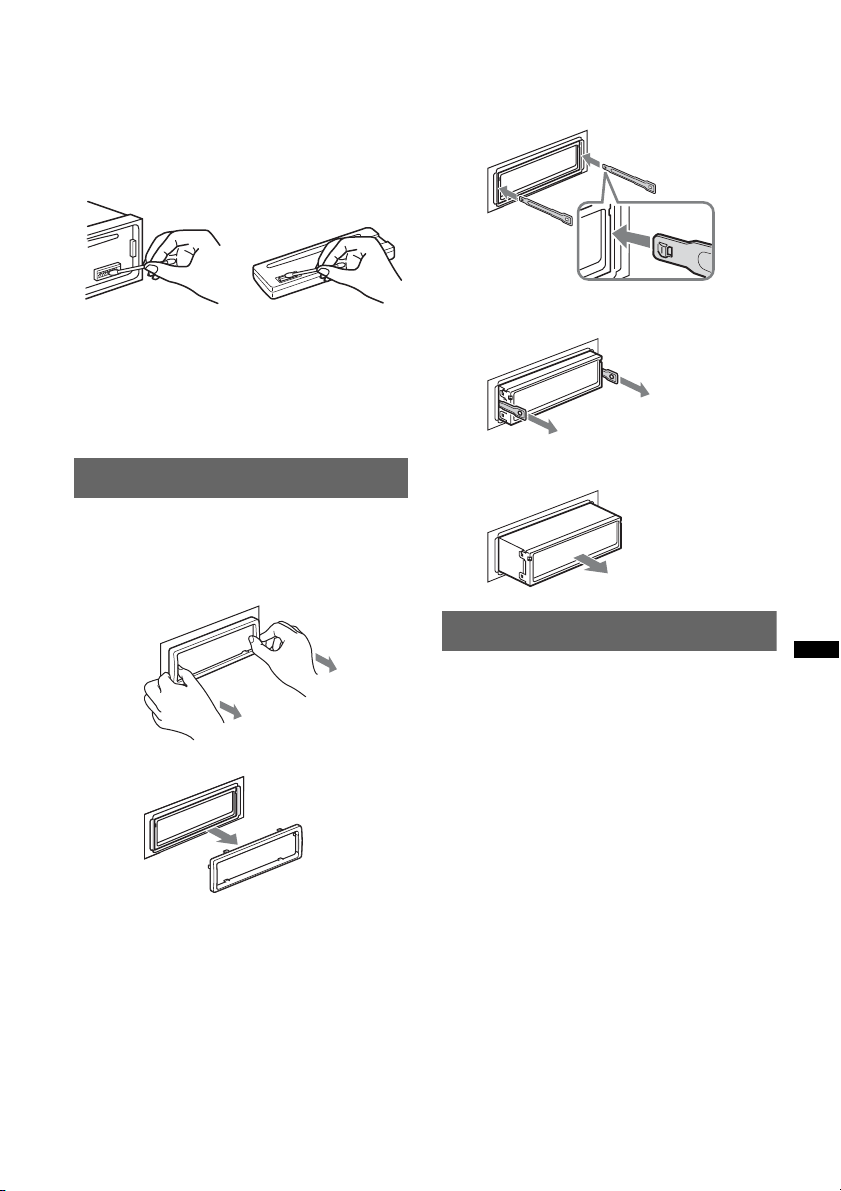

Removing the unit. . . . . . . . . . . . . . . . . . . . . . 18

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 19

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 19

Error displays/Messages. . . . . . . . . . . . . . . 21

Support site

If you have any questions or for the latest support information on this product, please visit the web site below:

http://support.sony-europe.com

Provides information on:

• Models and manufacturers of compatible digital audio players

• Supported MP3/WMA/AAC files

Getting Started

Setting the clock

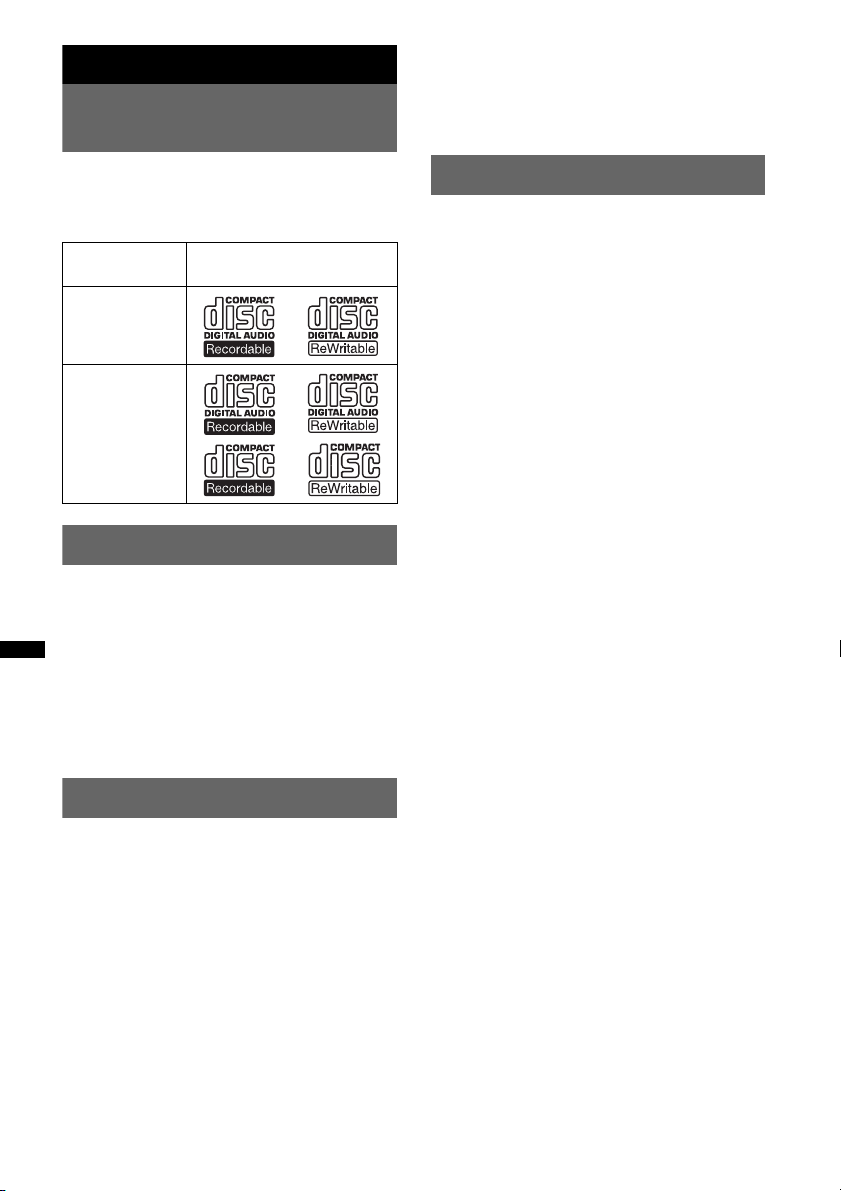

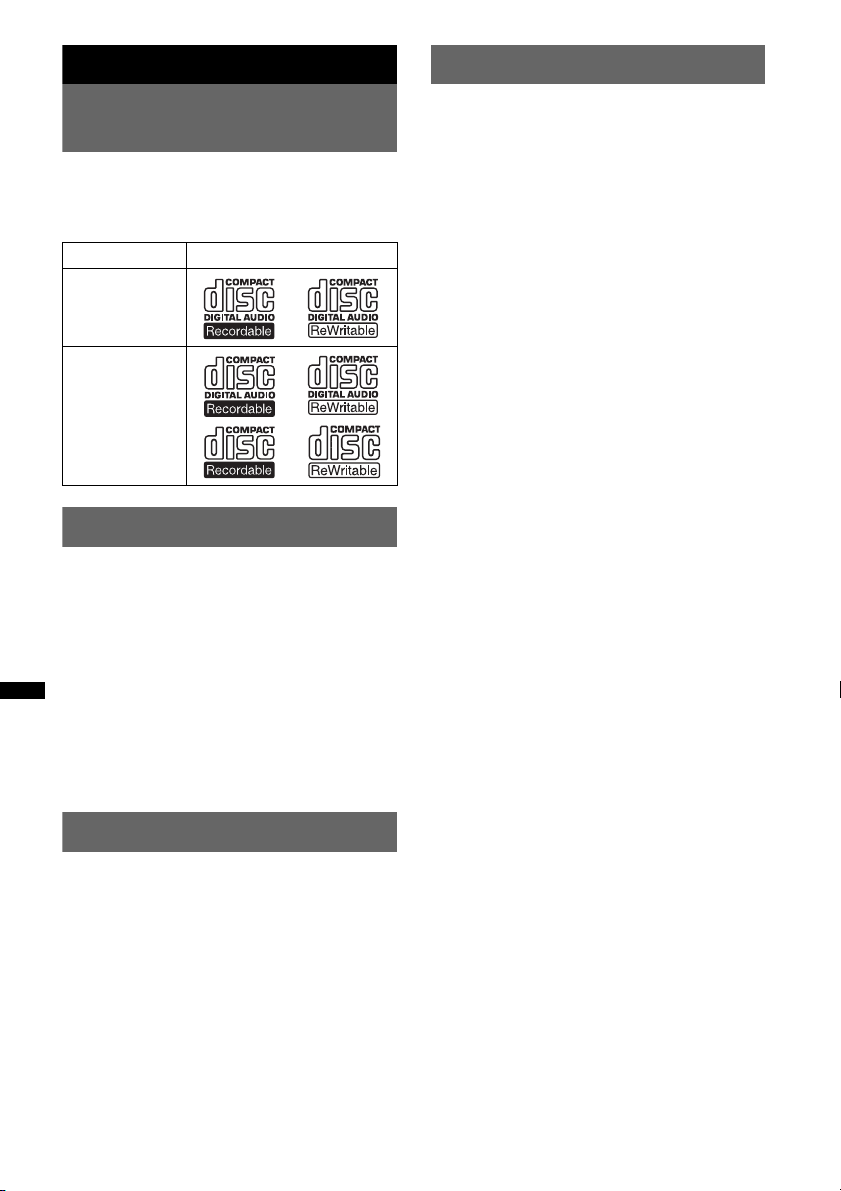

Playable discs on this unit

This unit can play CD-DA (also containing CD TEXT) and CD-R/CD-RW (MP3/WMA/AAC files (page 17)).

Type of discs Label on the disc

CD-DA

MP3

WMA

AAC

Resetting the unit

Before operating the unit for the first time, or after replacing the car battery or changing the connections, you must reset the unit. Detach the front panel (page 5) and press the RESET button (page 6) with a pointed object, such as a ball-point pen.

Note

Pressing the RESET button will erase the clock setting and some stored contents.

The clock uses a 24-hour digital indication.

1 Press and hold the select button.

The setup display appears.

2 Press the select button repeatedly

until “CLOCK-ADJ” appears.

3 Press (SEEK) +.

The hour indication flashes.

4 Rotate the control dial to set the hour

and minute.

To move the digital indication, press (SEEK) +/–.

5 After setting the minute, press the

select button.

The setup is complete and the clock starts.

To display the clock, press (DSPL). Press (DSPL) again to return to the previous display.

Tip

You can set the clock automatically with the RDS feature (page 11).

Canceling the DEMO mode

You can cancel the demonstration display which appears during turning off.

1 Press and hold the select button.

The setup display appears.

2 Press the select button repeatedly

until “DEMO” appears.

3 Rotate the control dial to select

“DEMO-OFF.”

4 Press and hold the select button.

The setup is complete and the display returns to normal play/reception mode.

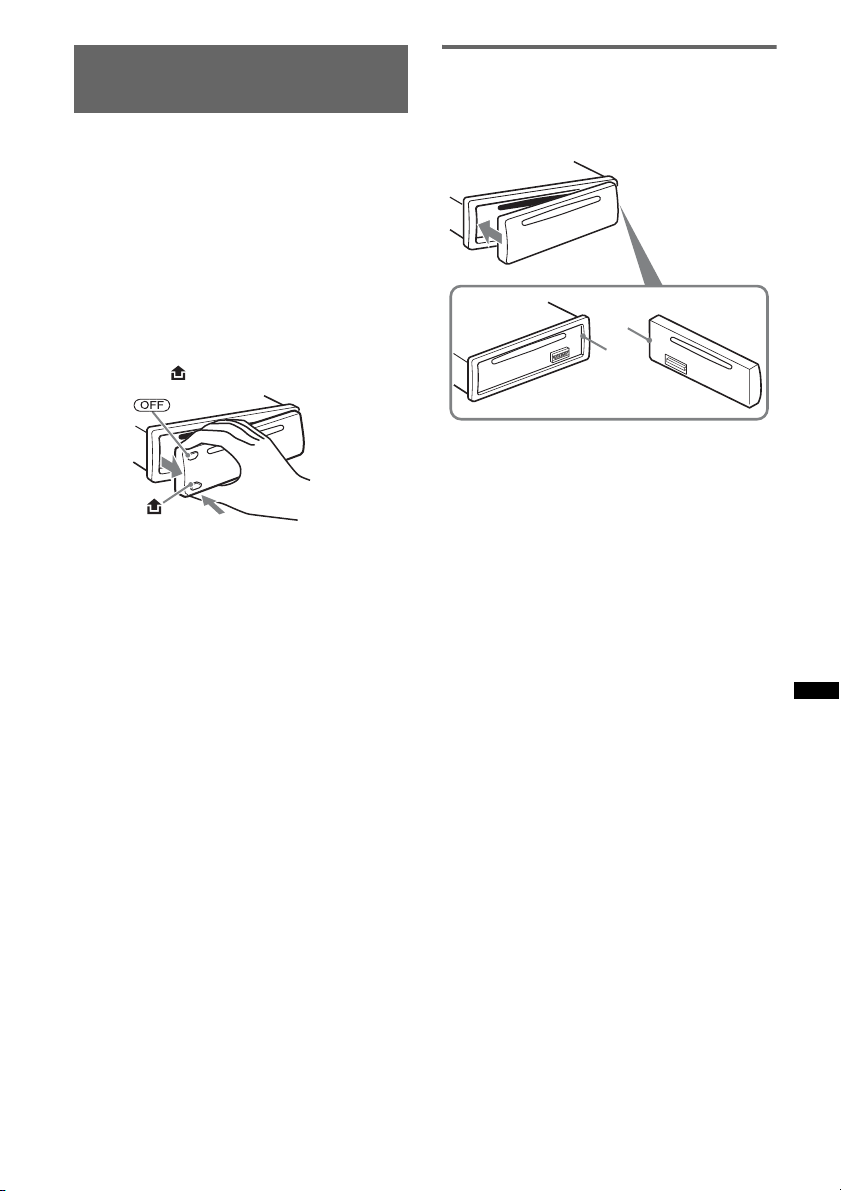

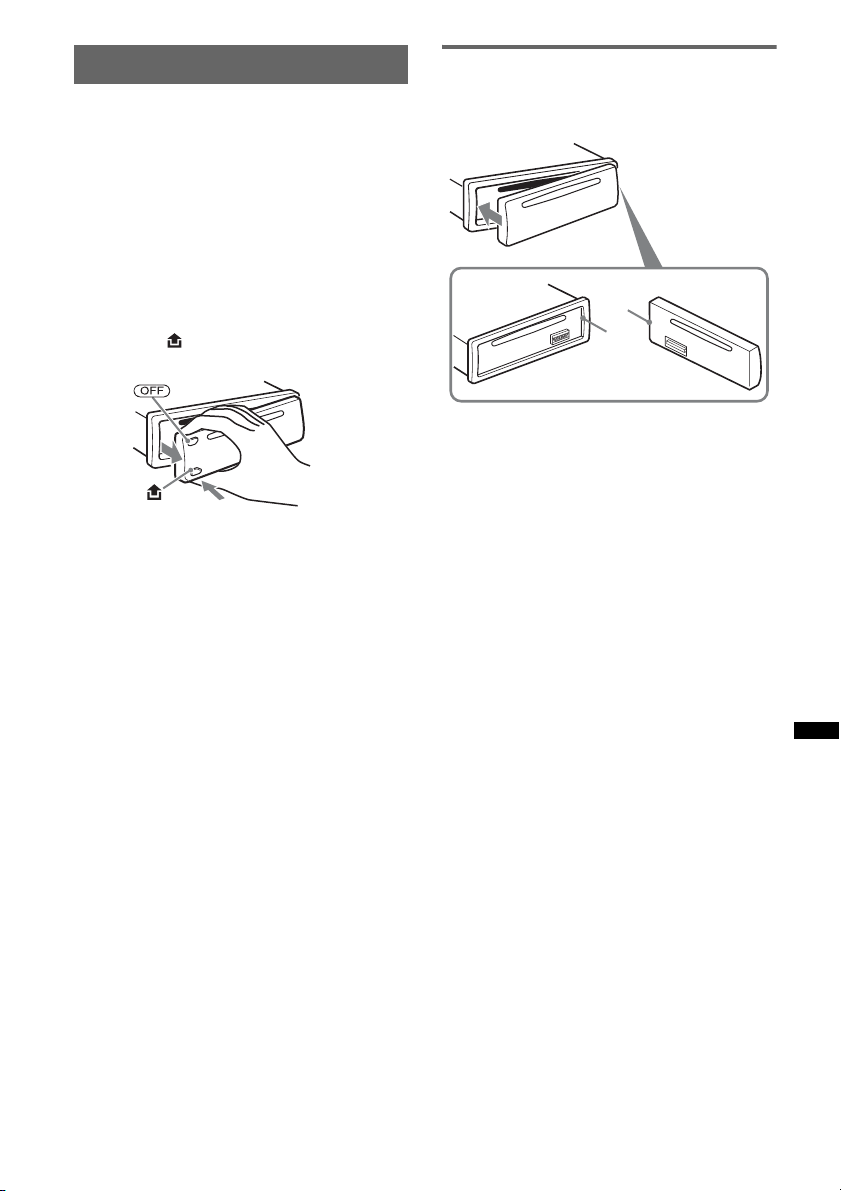

Detaching the front panel

You can detach the front panel of this unit to prevent theft.

Caution alarm

If you turn the ignition switch to the OFF position without detaching the front panel, the caution alarm will sound for a few seconds. The alarm will only sound if the built-in amplifier is used.

1 Press (OFF).

The unit is turned off.

2 Press , then pull it off towards you.

Notes

• Do not drop or put excessive pressure on the front panel and display window.

• Do not subject the front panel to heat/high temperature or moisture. Avoid leaving it in a parked car or on a dashboard/rear tray.

• Do not detach the front panel during playback of the USB device, otherwise USB data may be damaged.

Attaching the front panel

Engage part A of the front panel with part B of the unit, as illustrated, and push the left side into position until it clicks.

Note

Do not put anything on the inner surface of the front panel.

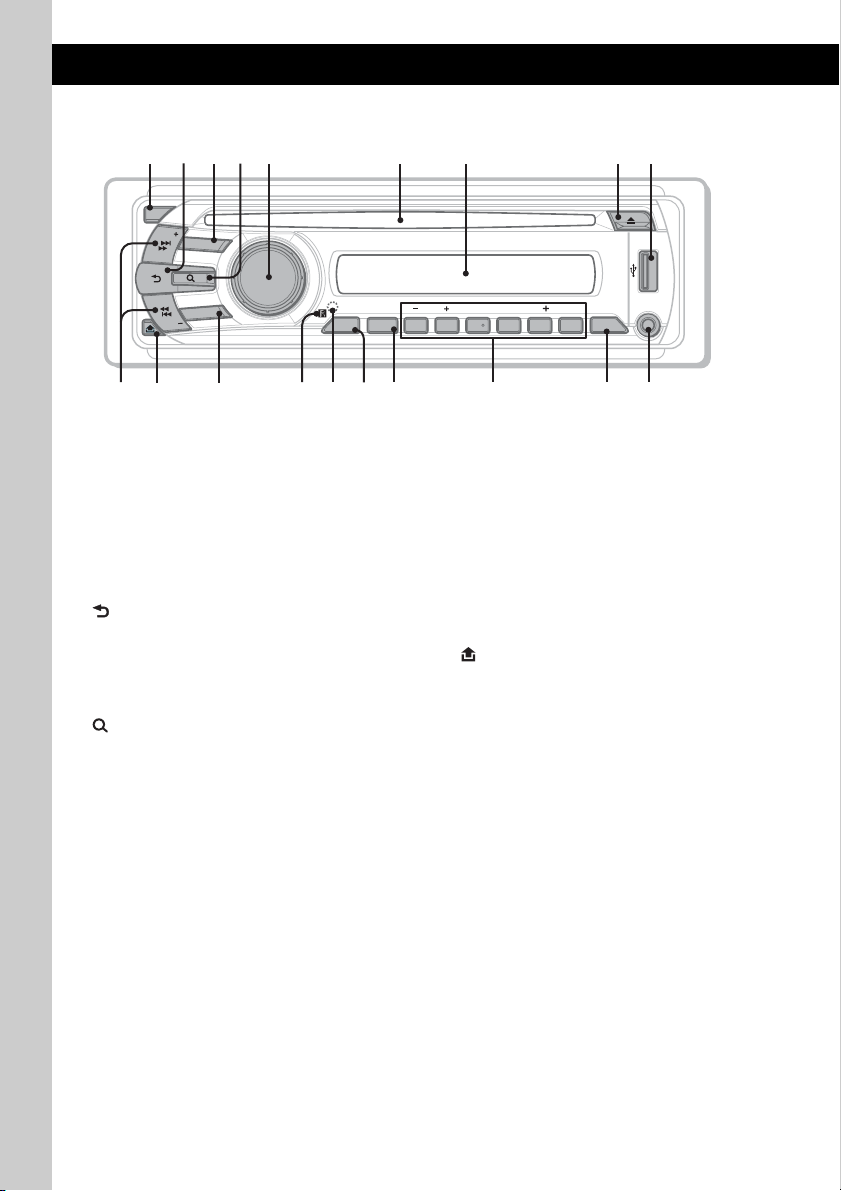

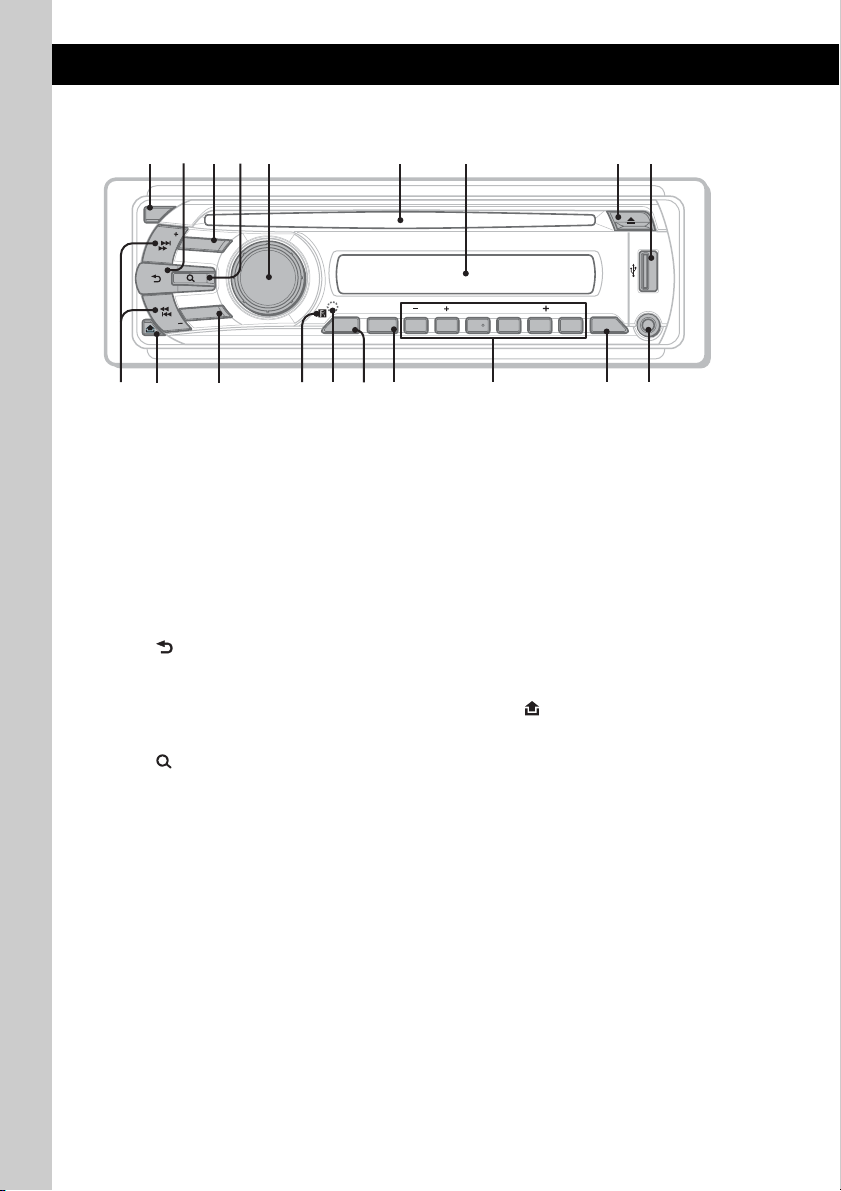

Location of controls and basic operations

qkq

4 65 7

qdq

Main unit

OFF

SEEK

SOURCE

ALBM ARTIST TRACK SHUF ZAP

LOUDDISCREGTPTAAF

MODE

SEEK

;

This section contains instructions on the location of controls and basic operations. For details, see the respective pages. For USB device operation, see “USB devices” on page 12.

A OFF button

To power off; stop the source.

B (BACK) button page 8

To return to the previous display.

C SOURCE button

To power on; change the source (Radio/CD/ USB/AUX).

D (BROWSE) button page 8

To enter the Quick-BrowZer mode.

E Control dial/select button

To adjust volume (rotate); select setup items (press and rotate).

F Disc slot

Insert the disc (label side up), playback starts.

G Display window H Z (eject) button

To eject the disc.

I USB terminal page 12

To connect to the USB device.

PUSH ENTER / SELECT

REPPTY SHUF SCRL

ZAP

ALBM

1 2 3 4 5 6

J SEEK +/– buttons

K (front panel release) button page 5 L MODE button page 9

M Receptor for the card remote

N RESET button (located behind the front

O ZAP button page 9

P AF (Alternative Frequencies)/TA

CD/USB: To skip tracks (press); skip tracks continuously (press, then press again within about 1 second and hold); reverse/fastforward a track (press and hold). Radio: To tune in stations automatically (press); find a station manually (press and hold).

To select the radio band (FM/MW/LW).

commander

panel) page 4

To enter ZAPPIN mode.

(Traffic Announcement)/PTY (Program Type) button page 10, 11

To set AF and TA (press); select PTY (press and hold) in RDS.

PAUSE

AUX

DSPLAF/TA

Q Number buttons

CD/USB:

(1)/(2): ALBM –/+ (during MP3/WMA/ AAC playback)

To skip albums (press); skip albums continuously (press and hold).

(3): REP page 11, 13 (4): SHUF page 11, 13 (5): DM+

Improves digitally compressed sound, such as MP3. To activate the DM+ function, set “ON.” To cancel, set “OFF.”

(6): PAUS E

To pause playback. To cancel, press

again. Radio: To receive stored stations (press); store stations (press and hold).

R DSPL (display)/SCRL (scroll) button

page 10, 11, 12

To change display items (press); scroll the display item (press and hold).

S AUX input jack page 15

To connect a portable audio device.

Searching for a track

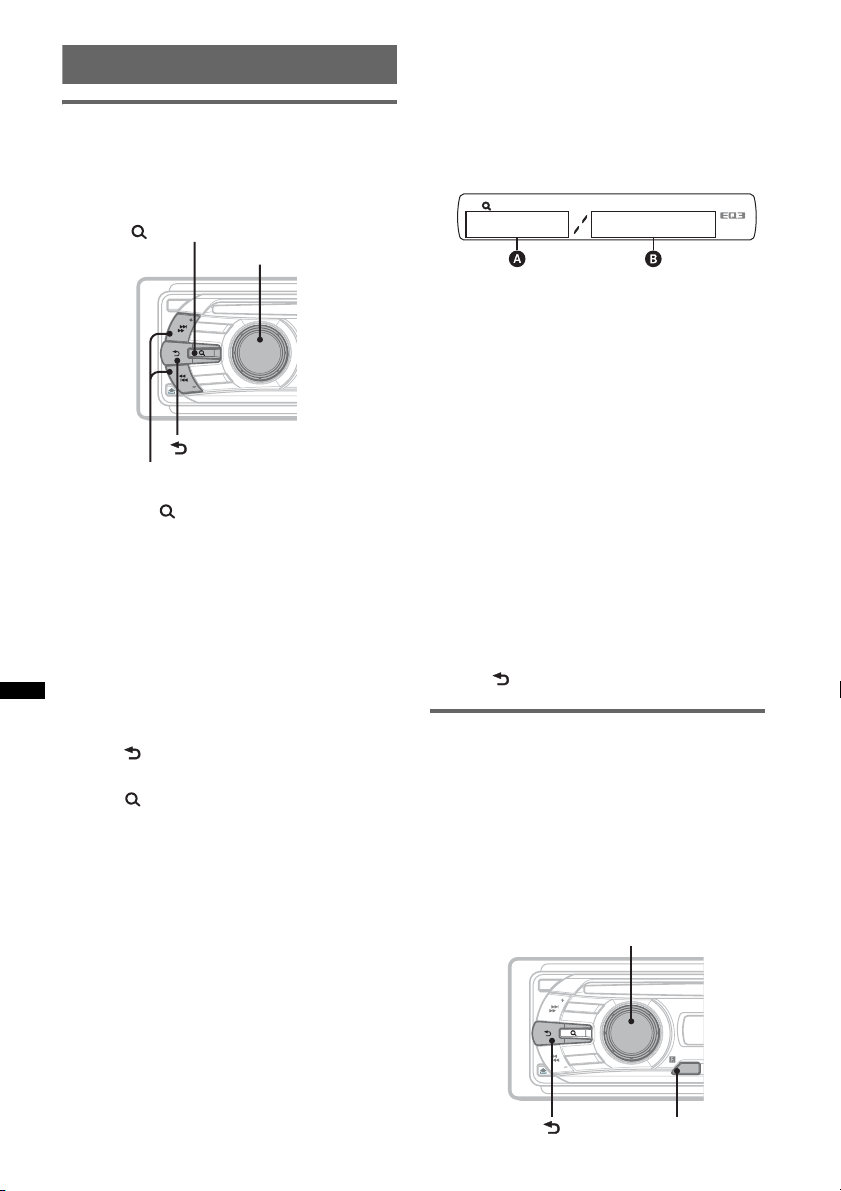

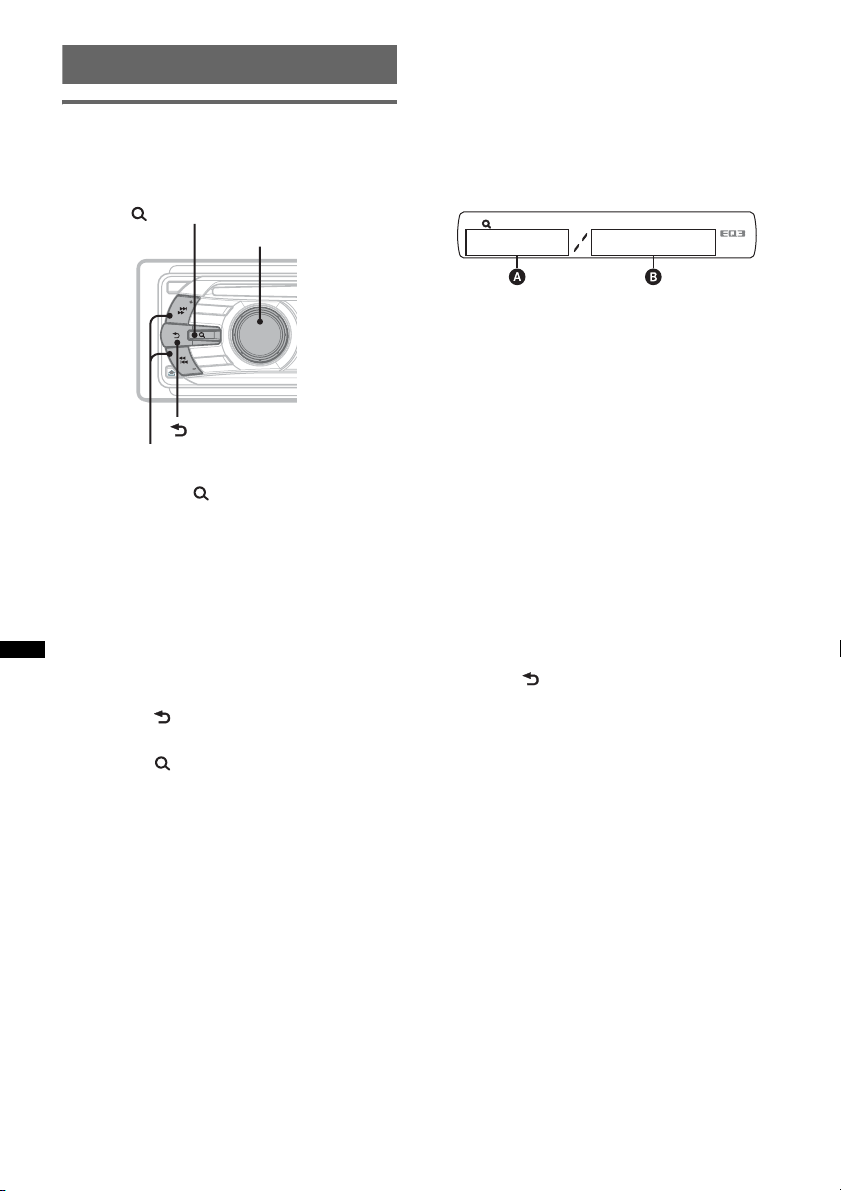

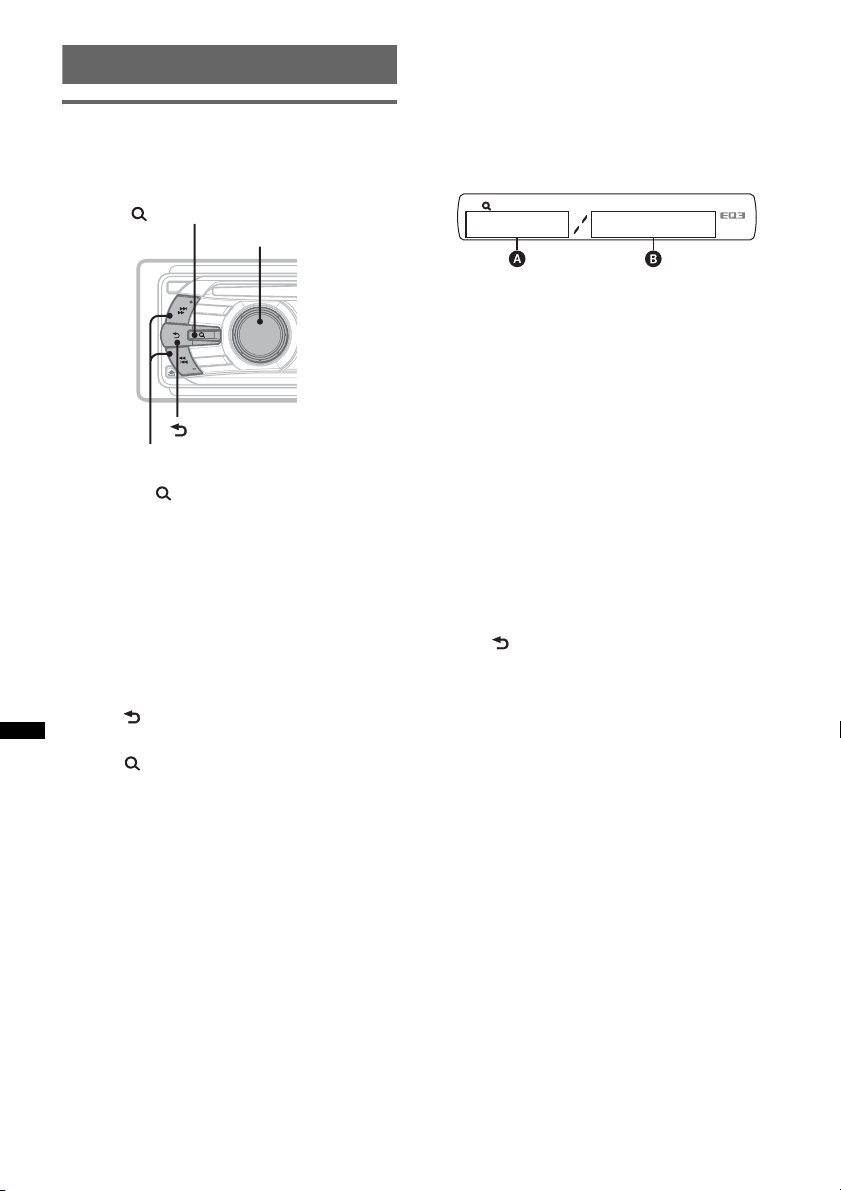

Searching a track by name — Quick-BrowZer

You can search for a track in a CD or USB device easily by category.

(BROWSE)

Control dial/ select button

Searching by skip items — Jump mode

When many items are in a category, you can search the desired item quickly.

1 Press (SEEK) + in Quick-BrowZer mode.

The following display appears.

OFF

SEEK

PUSH ENTER / SELECT

(BACK)

SEEK +/–

1 Press (BROWSE).

The unit enters the Quick-BrowZer mode, and the list of search categories appears.

2 Rotate the control dial to select the

desired search category, then press it to confirm.

3 Repeat step 2 until the desired track is

selected.

Playback starts.

To return to the previous display

Press (BACK).

To exit the Quick-BrowZer mode

Press (BROWSE).

Note

When entering the Quick-BrowZer mode, the repeat/ shuffle setting is canceled.

A Current item number B Total item number in the current layer

Then the item name will appear.

2 Rotate the control dial to select the desired

item, or one near the desired item. It skips in steps of 10% of the total item number.

3 Press the control dial.

The display returns to the Quick-BrowZer mode and the selected item appears.

4 Rotate the control dial to select the desired

item and press it. Playback starts if the selected item is a track.

To cancel Jump mode

Press (BACK) or (SEEK) –.

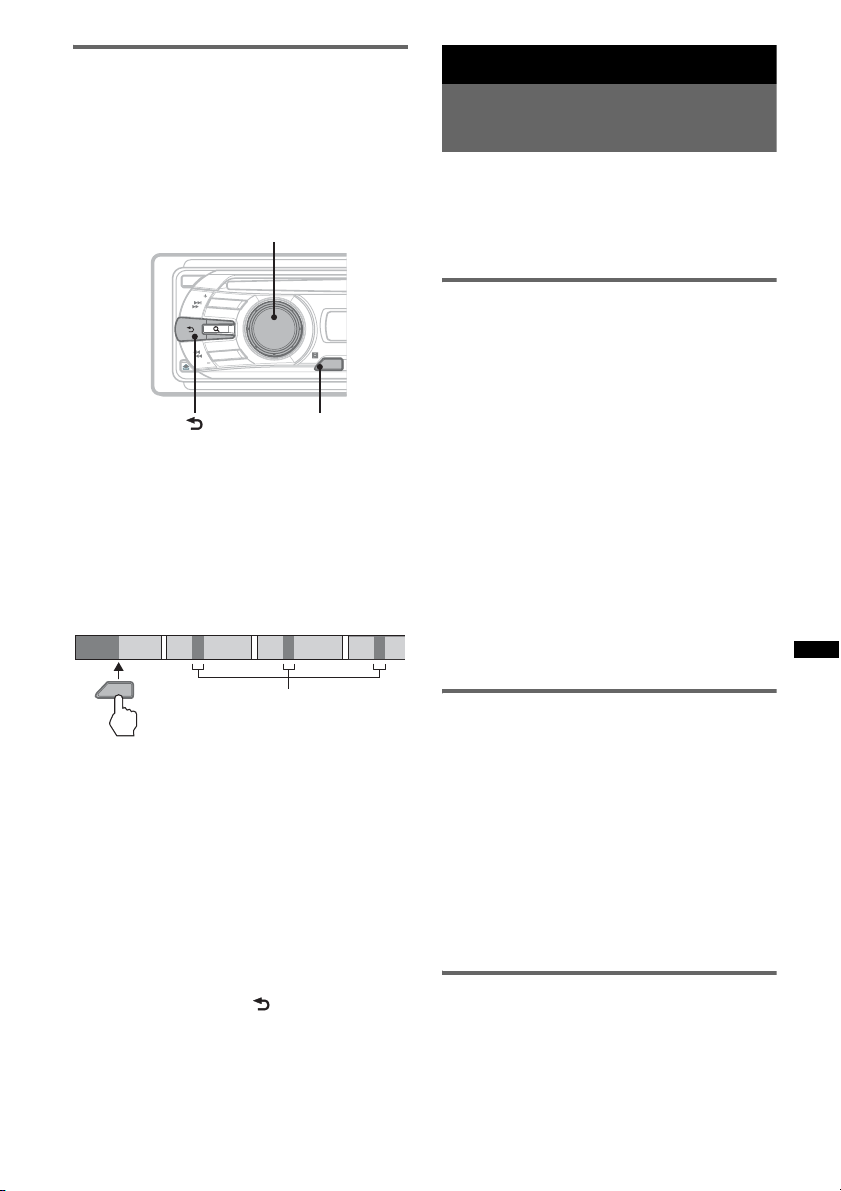

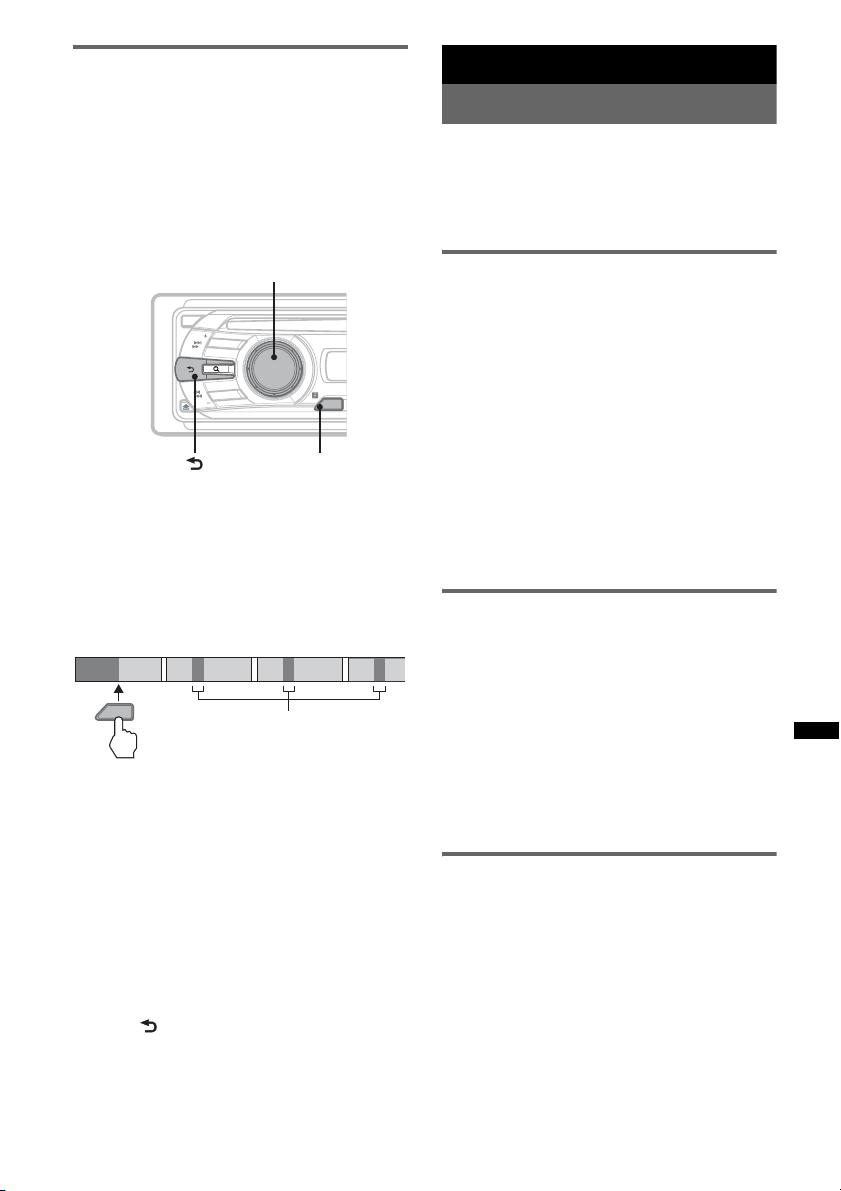

Searching a track by listening to

Radio

track passages — ZAPPIN

While playing back short track passages in a CD or USB device in sequence, you can search for a track you want to listen to. ZAPPIN mode is suitable for searching for a track in shuffle or shuffle repeat mode.

Select button

Storing and receiving stations

Caution

When tuning in stations while driving, use Best Tuning Memory (BTM) to prevent an accident.

Storing automatically — BTM

OFF

SEEK

(BACK)

PUSH ENTER / SELECT

ZAP

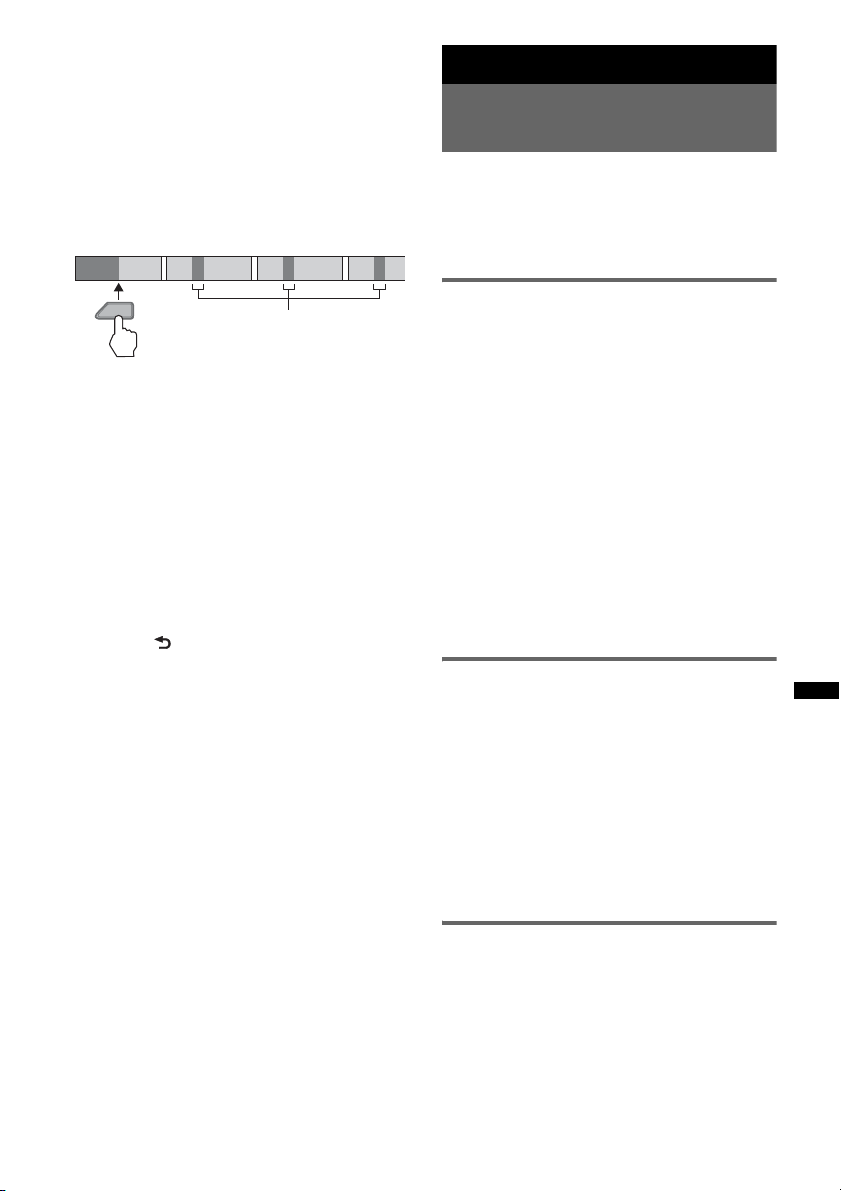

1 Press (ZAP) during playback.

After “ZAPPIN” appears in the display, playback starts from a passage of the next track. The passage is played for the set time, then a click sounds and the next passage starts.

Tra ck

ZAP

The part of each track to playback in ZAPPIN mode.

2 Press the select button or (ZAP) when

a track you want to listen is played back.

The track that you select returns to normal play mode from the beginning. To search a track by ZAPPIN mode again, repeat steps 1 and 2.

Tips

• You can select the playback time from about 6 seconds/9 seconds/30 seconds (page 14).You cannot select the passage of the track to playback.

• Press (SEEK) –/+ or (1)/(2) (ALBM –/+) in ZAPPIN mode to skip a track or album.

• Pressing (BACK) also confirms a track to playback.

1 Press (SOURCE) repeatedly until

“TUNER” appears.

To change the band, press (MODE) repeatedly. You can select from FM1, FM2, FM3, MW or LW.

2 Press and hold the select button.

The setup display appears.

3 Press the select button repeatedly

until “BTM” appears.

4 Press (SEEK) +.

The unit stores stations in order of frequency on the number buttons. A beep sounds when the setting is stored.

Storing manually

1 While receiving the station that you

want to store, press and hold a number button ((1) to (6)) until “MEM” appears.

Note

If you try to store another station on the same number button, the previously stored station will be replaced.

Tip

When an RDS station is stored, the AF/TA setting is also stored (page 10).

Receiving the stored stations

1 Select the band, then press a number

button ((1) to (6)).

Tuning automatically

1 Select the band, then press (SEEK) +/–

to search for the station.

Scanning stops when the unit receives a station. Repeat this procedure until the desired station is received.

Tip

If you know the frequency of the station you want to listen to, press and hold (SEEK) +/– to locate the approximate frequency, then press (SEEK) +/– repeatedly to fine adjust to the desired frequency (manual tuning).

RDS

Overview

FM stations with Radio Data System (RDS) service send inaudible digital information along with the regular radio program signal.

Display items

A TA/ TP* B Radio band, Function C Frequency*

*1 “TA” flashes during traffic information. “TP” lights

*2 While receiving the RDS station, “ *” is displayed

To change display items C, press (DSPL).

RDS services

This unit automatically provides RDS services as follows:

AF (Alternative Frequencies)

Selects and retunes the station with the strongest signal in a network. By using this function, you can continuously listen to the same program during a long-distance drive without having to retune the same station manually.

TA (Traffic Announcement)/TP (Traffic Program)

Provides current traffic information/programs. Any information/program received, will interrupt the currently selected source.

PTY (Program Types)

Displays the currently received program type. Also searches your selected program type.

CT (Clock Time)

The CT data from the RDS transmission sets the clock.

Notes

• Depending on the country/region, not all RDS functions may be available.

• RDS will not work if the signal strength is too weak, or if the station you are tuned to is not transmitting RDS data.

(Program service name), Preset

number, Clock, RDS data

up while such a station is received.

on the left of the frequency indication.

Setting AF and TA

1 Press (AF/TA) repeatedly until the

desired setting appears.

Select To

AF-ON activate AF and deactivate TA. TA-ON activate TA and deactivate AF. AF, TA-ON activate both AF and TA. AF, TA-OFF deactivate both AF and TA.

Storing RDS stations with the AF and TA setting

You can preset RDS stations along with the AF/ TA setting. If you use the BTM function, only RDS stations are stored with the same AF/TA setting. If you preset manually, you can preset both RDS and non-RDS stations with the AF/TA setting for each.

1 Set AF/TA, then store the station with BTM or

manually.

Receiving emergency announcements

With AF or TA on, the emergency announcements will automatically interrupt the currently selected source.

Tip

If you adjust the volume level during a traffic announcement, that level will be stored into memory for subsequent traffic announcements, independently from the regular volume level.

Staying with one regional program — REG

When the AF function is on: this unit’s factory setting restricts reception to a specific region, so you will not be switched to another regional station with a stronger frequency.

If you leave this regional program’s reception area, set “REG-OFF” in setup during FM reception (page 14).

Note

This function does not work in the UK and in some other areas.

Local Link function (UK only)

This function enables you to select other local stations in the area, even if they are not stored on your number buttons.

1 During FM reception, press a number button

((1) to (6)) on which a local station is stored.

2 Within 5 seconds, press again a number button

of the local station. Repeat this procedure until the local station is received.

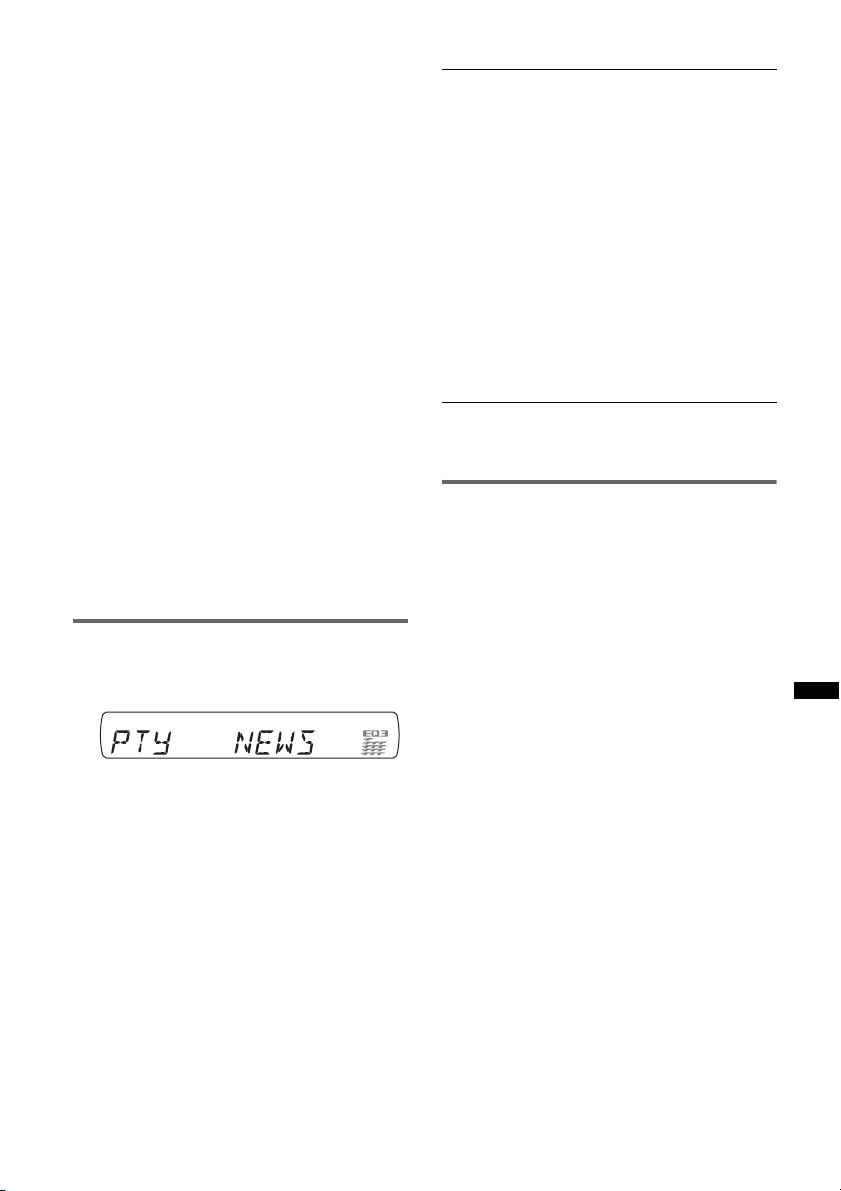

Selecting PTY

1 Press and hold (AF/TA) (PTY) during

FM reception.

The current program type name appears if the station is transmitting PTY data.

2 Press (AF/TA) (PTY) repeatedly until

the desired program type appears.

3 Press (SEEK) +/–.

The unit starts to search for a station broadcasting the selected program type.

Display items

A Source B Track name*

name* Track number/Elapsed playing time, Clock

*1 The information of a CD TEXT, MP3/WMA/AAC is

displayed.

*2 Album number is displayed only when the album is

changed.

To change display items B, press (DSPL).

Tip

Displayed items will differ depending on the disc type, recording format and settings.

, Disc/artist name*1, Artist

, Album number*2, Album name*1,

Type of programs

NEWS (News), AFFAIRS (Current Affairs), INFO (Information), SPORT (Sports), EDUCATE (Education), DRAMA (Drama), CULTURE (Culture), SCIENCE (Science), VARIE D (Varied), POP M (Popular Music), ROCK M (Rock Music), EASY M (Easy Listening), LIGHT M (Light Classical), CLASSICS (Classical), OTHER M (Other Music Type), WEATHER (Weather), FINANCE (Finance), CHILDREN (Children’s Programs), SOCIAL A (Social Affairs), RELIGION (Religion), PHONE IN (Phone In), TRAVEL (Travel), LEISURE (Leisure), JAZZ (Jazz Music), COUNTRY (Country Music), NATION M (National Music), OLDIES (Oldies

Music), FOLK M (Folk Music), DOCUMENT (Documentary)

Note

You cannot use this function in countries/regions where no PTY data is available.

Setting CT

1 Set “CT-ON” in setup (page 14).

Notes

• The CT function may not work even though an RDS

station is being received.

• There might be a difference between the time set by

the CT function and the actual time.

Repeat and shuffle play

1 During playback, press (3) (REP) or

(4) (SHUF) repeatedly until the desired setting appears.

Select To play

TRACK track repeatedly.

ALBUM* album repeatedly. SHUF ALBUM* album in random order. SHUF DISC disc in random order.

* When an MP3/WMA/AAC is played.

To return to normal play mode, select “ OFF” or “SHUF OFF.”

USB devices

For details on the compatibility of your USB device, visit the support site.

Support site

http://support.sony-europe.com

• MSC (Mass Storage Class) and MTP (Media Transfer Protocol) type USB devices compliant with the USB standard can be used.

• Corresponding codec is MP3 (.mp3), WMA (.wma) and AAC (.m4a).

• Backup of data in a USB device is recommended.

Note

Connect the USB device after starting the engine. Depending on the USB device, malfunction or damage may occur if it is connected before starting the engine.

Removing the USB device

1 Stop the USB device playback. 2 Remove the USB device.

If you remove your USB device during playback, data in the USB device may be damaged.

Notes

• Do not use USB devices so large or heavy that they may fall down due to vibration, or cause a loose connection.

• Do not detach the front panel during playback of the USB device, otherwise USB data may be damaged.

• This unit cannot recognize USB devices via a USB hub.

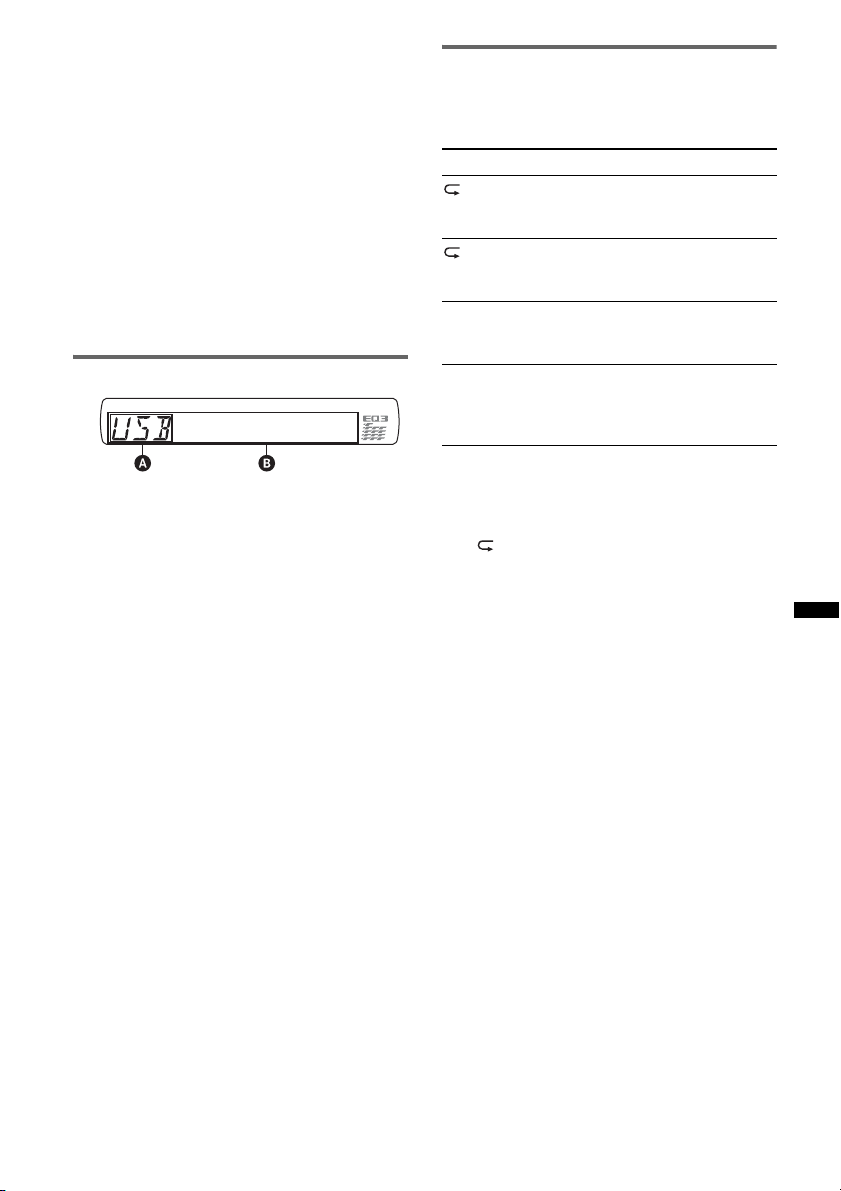

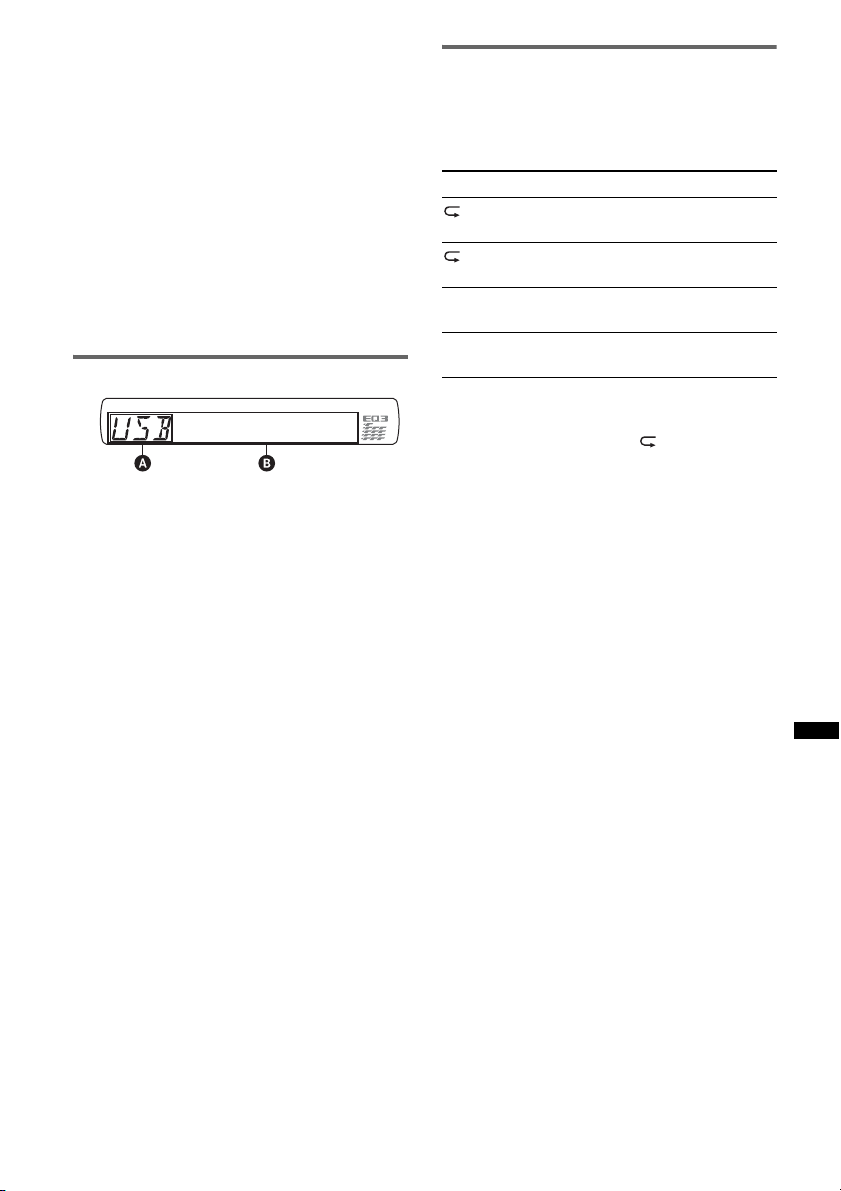

Display items

Playing back a USB device

1 Connect the USB device to the USB

terminal.

When using a cable, use the one supplied with the USB device to connect.

Playback starts.

If a USB device is already connected, to start playback, press (SOURCE) repeatedly until “USB” appears.

Press (OFF) to stop playback.

A Source B Track name, Artist name, Album number*,

Album name, Track number/Elapsed playing time, Clock

* Album number is displayed only when the album is

changed.

To change display items B, press (DSPL).

Notes

• Displayed items will differ, depending on the USB device, recorded format and settings. For details, visit the support site.

• The maximum number of displayable data is as follows. – folders (albums): 128 – files (tracks) per folder: 500

• Do not leave a USB device in a parked car, as malfunction may result.

• It may take time for playback to begin, depending on the amount of recorded data.

• DRM (Digital Rights Management) files may not be played.

• During playback or fast-forward/reverse of a VBR (Variable Bit Rate) MP3/WMA/AAC file, elapsed playing time may not display accurately.

• Playback of a lossless compression file is not supported.

Repeat and shuffle play

1 During playback, press (3) (REP) or (4)

(SHUF) repeatedly until the desired setting appears.

Select To play

TRACK track repeatedly.

ALBUM album repeatedly. SHUF ALBUM album in random order. SHUF DEVICE device in random order.

After 3 seconds, the setting is complete. To return to normal play mode, select “ OFF”

or “SHUF OFF.”

Other functions

Changing the sound settings

Adjusting the sound characteristics

1 Press the select button repeatedly

until the desired item appears.

2 Rotate the control dial to adjust the

selected item.

3 Press (BACK).

The setting is complete and the display returns to normal play/reception mode.

The following items can be set (follow the page reference for details):

EQ3

Selects an equalizer curve from 7 music types.

LOW*1, MID*1, HI*1 (page 14) BAL (Balance)

Adjusts the sound balance between the left and right speakers.

FAD (Fader)

Adjusts the relative level between the front and rear speakers.

SUB (Subwoofer volume)*

Adjusts the subwoofer volume. (“ATT” is the lowest setting.)

AUX (AUX level)*

Adjusts the volume level for each connected auxiliary equipment: “+18 dB”– “0 dB” – “–8 dB.” This setting negates the need to adjust the volume level between sources.

*1 When EQ3 is activated. *2 When the audio output is set to “SUB-OUT”

(page 14).

*3 When AUX source is activated.

Customizing the equalizer curve — EQ3

“CUSTOM” of EQ3 allows you to make your own equalizer settings.

1 Select a source, then press the select

button repeatedly to select “EQ3.”

2 Rotate the control dial to select

“CUSTOM.”

3 Press the select button repeatedly

until “LOW,” “MID” or “HI” appears.

4 Rotate the control dial to adjust the

selected item.

The volume level is adjustable in 1 dB steps, from –10 dB to +10 dB.

Repeat steps 3 and 4 to adjust the equalizer curve. To restore the factory-set equalizer curve, press and hold the select button before the setting is complete.

5 Press (BACK).

The setting is complete and the display returns to normal play/reception mode.

Tip

Other equalizer types are also adjustable.

Adjusting setup items — SET

1 Press and hold the select button.

The setup display appears.

2 Press the select button repeatedly

until the desired item appears.

3 Rotate the control dial to select the

setting (example “ON” or “OFF”).

4 Press and hold the select button.

The setup is complete and the display returns to normal play/reception mode.

Note

Displayed items will differ, depending on the source and setting.

The following items can be set (follow the page reference for details):

CLOCK-ADJ (Clock Adjust) (page 4) CT (Clock Time) (page 10, 11) BEEP

Activates the beep sound: “ON,” “OFF.”

AUX-A*1 (AUX Audio)

Activates the AUX source display: “ON,” “OFF” (page 15).

A.OFF

Shuts off automatically after a desired time when the unit is turned off: “NO,” “30S (seconds),” “30M (minutes),” “60M (minutes).”

SUB/REAR*

Switches the audio output: “SUB-OUT” (subwoofer), “REAR-OUT” (power amplifier).

DEMO

Activates the demonstration: “ON,” “OFF.”

DIM (Dimmer)

Changes the display brightness: “ON,” “OFF.”

M.DSPL (Motion Display)

Selects the Motion Display mode. – “SA”: to show moving patterns and spectrum

analyzer.

– “OFF”: to deactivate the Motion Display.

A.SCRL (Auto Scroll)

Scrolls long items automatically: “ON,” “OFF.”

LOCAL (Local Seek Mode)

– “ON”: to only tune into stations with stronger

signals.

– “OFF”: to tune normal reception.

MONO*

Selects monaural reception mode to improve poor FM reception: “ON,” “OFF.”

REG* Z.TIME (Zappin Time)

Selects the playback time for the ZAPPIN function. – “Z.TIME-1 (6 seconds),” “Z.TIME-2 (9

seconds),” “Z.TIME-3 (30 seconds).”

LPF*

Selects the subwoofer cut-off frequency: “OFF,” “80Hz,” “100Hz,” “120Hz,” “140Hz,” “160Hz.”

LPF NORM/REV* Reverse)

Selects the phase when the LPF is on: “NORM,” “REV.”

HPF (High Pass Filter)

Selects the front/rear speaker cut-off frequency: “OFF,” “80Hz,” “100Hz,” “120Hz,” “140Hz,” “160Hz.”

LOUD (Loudness)

Reinforces bass and treble for clear sound at low volume levels: “ON,” “OFF.”

BTM (page 9)

*1 When the unit is turned off. *2 When FM is received. *3 When the audio output is set to “SUB-OUT.”

(Demonstration)

(Monaural Mode)

(Regional) (page 10)

(Low Pass Filter)

(Low Pass Filter Normal/

Using optional equipment

Auxiliary audio equipment

By connecting an optional portable audio device to the AUX input jack (stereo mini jack) on the unit and then simply selecting the source, you can listen on your car speakers. The volume level is adjustable for any difference between the unit and the portable audio device. Follow the procedure below:

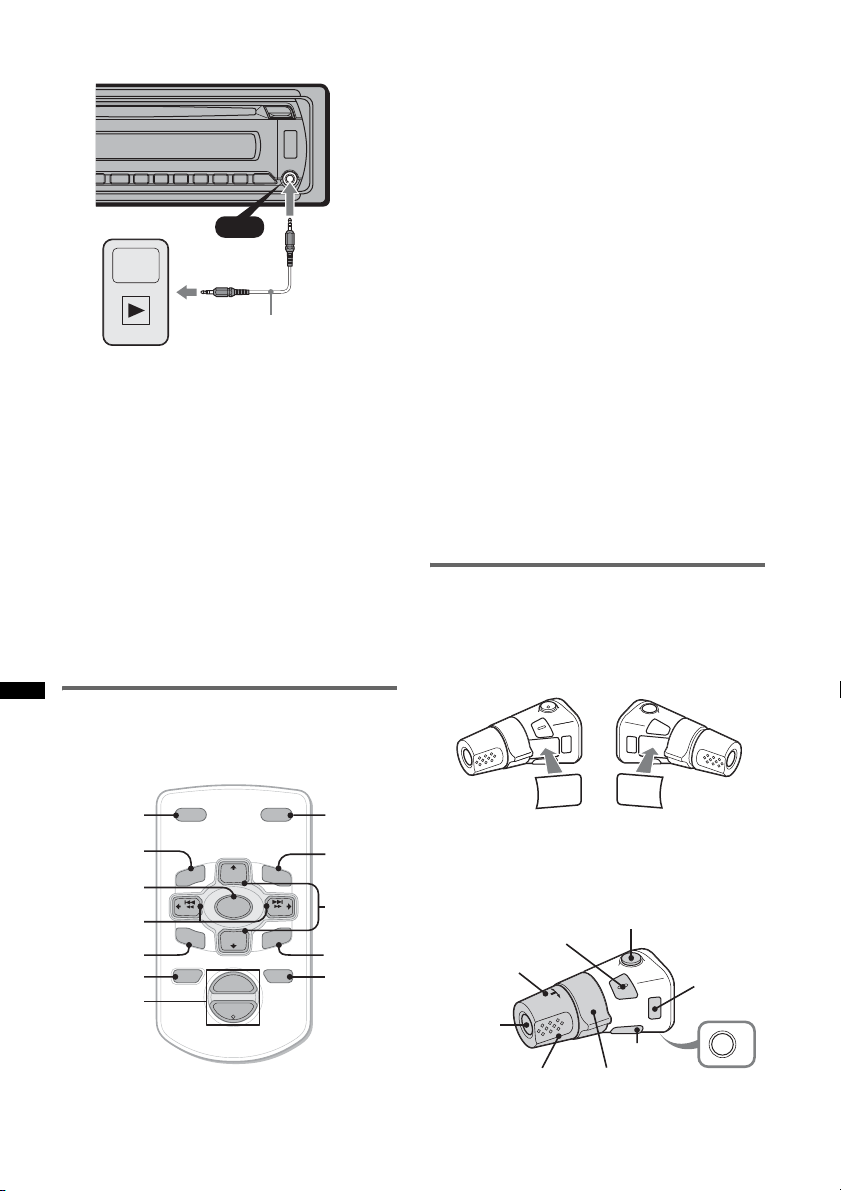

Connecting the portable audio device

1 Turn off the portable audio device. 2 Turn down the volume on the unit. 3 Connect to the unit.

AUX

Connecting cord* (not supplied)

* Be sure to use a straight type plug.

Adjust the volume level

Be sure to adjust the volume for each connected audio device before playback.

1 Turn down the volume on the unit. 2 Press (SOURCE) repeatedly until “AUX”

appears. “AUX FRONT IN” appears.

3 Start playback of the portable audio device at a

moderate volume.

4 Set your usual listening volume on the unit. 5 Adjust the input level (page 13).

Card remote commander RM-X114

The corresponding buttons on the card remote commander control the same functions as those on this unit.

DSPL MODE

PRESET

DISC

SOURCE

–

SEEK

SOUND

DISC

PRESET –

VOL

–

LIST

SEEK

ATTOFF

MODE

LIST

m/M (DISC/

PRESET +/ –)

ENTER

ATT

DSPL

SOURCE

</,

(SEEK –/+ )

SOUND

OFF

VOL (+/ –)

The following buttons on the card remote commander have also different buttons/functions from the unit.

• DSPL (display) button

To change display items.

• </, (SEEK –/+) buttons

To control radio/CD/USB, the same as (SEEK) –/+ on the unit.

• SOUND button

The same as the select button on the unit.

• LIST button

To select PTY in RDS.

• M/m (DISC*/PRESET +/–) buttons

To control CD/USB, the same as (1)/(2) (ALBM –/+) buttons on the unit.

• ATT (attenuate) button

To attenuate the sound. To cancel, press again.

* Not available for this unit.

Note

If the unit is turned off and the display disappears, it cannot be operated with the card remote commander unless (SOURCE) on the unit is pressed, or a disc is inserted to activate the unit first.

Rotary commander RM-X4S

Attaching the label

Attach the indication label depending on how you mount the rotary commander.

SEL

Location of controls

The corresponding buttons on the rotary commander control the same functions as those on this unit.

SEL

PRESET/

DISC

SOURCE

VOL

The following controls on the rotary commander require a different operation from the unit.

• ATT (attenuate) button

To attenuate the sound. To cancel, press again.

• PRESET/DISC* control

CD/USB: The same as (1)/(2) (ALBM –/+) on the unit (push in and rotate). Radio: To receive stored stations (push in and rotate).

• VOL (volume) control

The same as the control dial on the unit (rotate).

• SEEK/AMS control

The same as (SEEK) +/– on the unit (rotate, or rotate and hold).

• DSPL (display) button

To change display items.

* Not available for this unit.

ATT

DSPL

SEEK/AMS

MODE

OFF

Changing the operative direction

The operative direction of the controls is factoryset as shown below.

To increase

To decrease

If you need to mount the rotary commander on the right hand side of the steering column, you can reverse the operative direction.

1 While pushing the VOL control, press and

hold (SEL).

Additional Information

Precautions

– CD-R/CD-RW other than those recorded in

music CD format or MP3 format conforming to ISO9660 Level 1/Level 2, Joliet/Romeo or multi-session.

• Cool off the unit beforehand if your car has been

parked in direct sunlight.

• Power antenna (aerial) extends automatically.

Moisture condensation

Should moisture condensation occur inside the unit, remove the disc and wait for about an hour for it to dry out; otherwise the unit will not operate properly.

To maintain high sound quality

Do not splash liquid onto the unit or discs.

Notes on discs

• Do not expose discs to direct sunlight or heat

sources such as hot air ducts, nor leave it in a car parked in direct sunlight.

• Before playing, wipe the discs

with a cleaning cloth from the center out. Do not use solvents such as benzine, thinner, commercially available cleaners.

• This unit is designed to

playback discs that conform to the Compact Disc (CD) standard. DualDiscs and some of the music discs encoded with copyright protection technologies do not conform to the Compact Disc (CD) standard, therefore, these discs may not be playable by this unit.

• Discs that this unit CANNOT play

– Discs with labels, stickers, or sticky tape or

paper attached. Doing so may cause a malfunction, or may ruin the disc.

– Discs with non-standard shapes (e.g., heart,

square, star). Attempting to do so may damage the unit.

–8 cm (3

/4 in) discs.

Playback order of MP3/WMA/AAC files

MP3/WMA/AAC

Folder (album)

MP3/WMA/ AAC file (track)

Maintenance

Replacing the lithium battery of the card remote commander

Under normal conditions, the battery will last approximately 1 year. (The service life may be shorter, depending on the conditions of use.) When the battery becomes weak, the range of the card remote commander becomes shorter. Replace the battery with a new CR2025 lithium battery. Use of any other battery may present a risk of fire or explosion.

Notes on CD-R/CD-RW discs

• The maximum number of: (CD-R/CD-RW only)

– folders (albums): 150 (including root folder) – files (tracks) and folders: 300 (may less than 300

if folder/file names contain many characters)

– displayable characters for a folder/file name: 32

(Joliet)/64 (Romeo)

• If the multi-session disc begins with a CD-DA

session, it is recognized as a CD-DA disc, and other sessions are not played back.

• Discs that this unit CANNOT play

– CD-R/CD-RW of poor recording quality. – CD-R/CD-RW recorded with an incompatible

recording device.

– CD-R/CD-RW which is finalized incorrectly.

+ side up

continue to next page t

Notes on the lithium battery

• Keep the lithium battery out of the reach of children. Should the battery be swallowed, immediately consult a doctor.

• Wipe the battery with a dry cloth to assure a good contact.

• Be sure to observe the correct polarity when installing the battery.

• Do not hold the battery with metallic tweezers, otherwise a short-circuit may occur.

WARNING

Battery may explode if mistreated. Do not recharge, disassemble, or dispose of in fire.

Removing the unit

1 Remove the protection collar.

1Detach the front panel (page 5). 2Pinch both edges of the protection collar,

then pull it out.

Fuse replacement

When replacing the fuse, be sure to use one matching the amperage rating stated on the original fuse. If the fuse blows, check the power connection and replace the fuse. If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer.

Fuse (10 A)

Cleaning the connectors

The unit may not function properly if the connectors between the unit and the front panel are not clean. In order to prevent this, detach the front panel (page 5) and clean the connectors with a cotton swab. Do not apply too much force. Otherwise, the connectors may be damaged.

Main unit

Notes

• For safety, turn off the ignition before cleaning the connectors, and remove the key from the ignition switch.

• Never touch the connectors directly with your fingers or with any metal device.

Back of the front panel

2 Remove the unit.

1Insert both release keys simultaneously

until they click.

Hook facing inwards.

2Pull the release keys to unseat the unit.

3Slide the unit out of the mounting.

Specifications

CD Player section

Signal-to-noise ratio: 120 dB Frequency response: 10 – 20,000 Hz Wow and flutter: Below measurable limit

Tuner section

Tuning range: 87.5 – 108.0 MHz Antenna (aerial) terminal:

External antenna (aerial) connector

Intermediate frequency: 150 kHz Usable sensitivity: 10 dBf Selectivity: 75 dB at 400 kHz Signal-to-noise ratio: 70 dB (mono) Separation: 40 dB at 1 kHz Frequency response: 20 – 15,000 Hz

MW/LW

Tuning range:

MW: 531 – 1,602 kHz LW: 153 – 279 kHz

Antenna (aerial) terminal:

External antenna (aerial) connector

Intermediate frequency: 25 kHz Sensitivity: MW: 26 µV, LW: 45 µV

Your dealer may not handle some of the above listed accessories. Please ask the dealer for detailed information.

Design and specifications are subject to change without notice.

• Halogenated flame retardants are not used in the certain printed wiring boards.

• Halogenated flame retardants are not used in cabinets.

• Packaging cushions are made from paper.

Troubleshooting

The following checklist will help you remedy problems you may encounter with your unit. Before going through the checklist below, check the connection and operating procedures.

If the problem is not solved, visit the following support site.

USB Player section

Interface: USB (Full-speed) Maximum current: 500mA

Power amplifier section

Output: Speaker outputs (sure seal connectors) Speaker impedance: 4 – 8 ohms Maximum power output: 52 W × 4 (at 4 ohms)

General

Outputs:

Audio outputs terminal (front, sub/rear switchable) Power antenna (aerial) relay control terminal Power amplifier control terminal

Inputs:

Remote controller input terminal Antenna (aerial) input terminal Telephone ATT control terminal AUX input jack (stereo mini jack) USB signal input terminal

Tone controls:

Low: ±10 dB at 60 Hz (XPLOD) Mid: ±10 dB at 1 kHz (XPLOD) High: ±10 dB at 10 kHz (XPLOD)

Power requirements: 12 V DC car battery

(negative ground (earth))

Power supply voltage: 11 – 16 V Dimensions: Approx. 178 × 50 × 179 mm

/8 × 2 × 71/8 in) (w/h/d)

Mounting dimensions: Approx. 182 × 53 × 162 mm

/4 × 21/8 × 61/2 in) (w/h/d)

Mass: Approx. 1.2 kg (2 lb 11 oz) Supplied accessory:

Parts for installation and connections (1 set)

Optional accessories/equipment:

Card remote commander: RM-X114 Rotary commander: RM-X4S

Support site

http://support.sony-europe.com

General

No power is being supplied to the unit.

• Check the connection or fuse.

• If the unit is turned off and the display disappears, it cannot be operated with the remote commander.

t Turn on the unit.

The power antenna (aerial) does not extend.

The power antenna (aerial) does not have a relay box.

No sound.

• The ATT function is activated, or the Telephone ATT function (when the interface cable of a car telephone is connected to the ATT lead) is activated.

• The position of the fader control “FAD” is not set for a 2-speaker system.

No beep sound.

• The beep sound is canceled (page 14).

• An optional power amplifier is connected and you are not using the built-in amplifier.

The contents of the memory have been erased.

• The RESET button has been pressed.

t Store again into the memory.

• The power supply lead or battery has been disconnected or it is not connected properly.

continue to next page t

Stored stations and correct time are erased. The fuse has blown. Makes noise when the position of the ignition is switched.

The leads are not matched correctly with the car’s accessory power connector.

During playback or reception, demonstration mode starts.

If no operation is performed for 5 minutes with “DEMO-ON” set, demonstration mode starts. t Set “DEMO-OFF” (page 14).

The display disappears from/does not appear in the display window.

• The dimmer is set “DIM-ON” (page 14).

• The display disappears if you press and hold (OFF).

tPress and hold (OFF) on the unit until the

display appears.

• The connectors are dirty (page 18).

The Auto Off function does not operate.

The unit is turned on. The Auto Off function activates after turning off the unit. t Turn off the unit.

CD playback

The disc cannot be loaded.

• Another disc is already loaded.

• The disc has been forcibly inserted upside down or in the wrong way.

The disc does not playback.

• Defective or dirty disc.

• The CD-Rs/CD-RWs are not for audio use (page 17).

MP3/WMA/AAC files cannot be played back.

The disc is incompatible with the MP3/WMA/AAC format and version. For details on playable discs and formats, visit the support site.

MP3/WMA/AAC files take longer to play back than others.

The following discs take a longer time to start playback. – a disc recorded with a complicated tree structure. – a disc recorded in Multi Session. – a disc to which data can be added.

The display items do not scroll.

• For discs with very many characters, those may not scroll.

• “A.SCRL” is set to “OFF.”

tSet “A.SCRL-ON” (page 14). tPress and hold (DSPL) (SCRL).

The sound skips.

• Installation is not correct.

tInstall the unit at an angle of less than 45° in a

sturdy part of the car.

• Defective or dirty disc.

The operation buttons do not function. The disc will not eject.

Press the RESET button (page 4).

Radio reception

The stations cannot be received. The sound is hampered by noises.

• The connection is not correct.

t Connect a power antenna (aerial) control lead

(blue) or accessory power supply lead (red) to the power supply lead of a car’s antenna (aerial) booster (only when your car has built-in FM/ MW/LW antenna (aerial) in the rear/side glass).

t Check the connection of the car antenna (aerial). t If the auto antenna (aerial) will not go up, check

the connection of the power antenna (aerial) control lead.

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

Automatic tuning is not possible.

• Setting of the local seek mode is not correct.

t Tuning stops too frequently:

Set “LOCAL-ON” (page 14).

t Tuning does not stop at a station:

Set “MONO-ON” (page 14).

• The broadcast signal is too weak.

t Perform manual tuning.

During FM reception, the “ST” indication flashes.

• Tune in the frequency accurately.

• The broadcast signal is too weak.

t Set “MONO-ON” (page 14).

An FM program broadcast in stereo is heard in monaural.

The unit is in monaural reception mode. t Set “MONO-OFF” (page 14).

RDS

The SEEK starts after a few seconds of listening.

The station is non-TP or has weak signal. t Deactivate TA (page 10).

No traffic announcements.

• Activate TA (page 10).

• The station does not broadcast any traffic announcements despite being TP.

t Tune in another station.

PTY displays “- - - - - - - -.”

• The current station is not an RDS station.

• RDS data has not been received.

• The station does not specify the program type.

USB playback

You cannot play back items via a USB hub.

This unit cannot recognize USB devices via a USB hub.

Cannot play back items.

A USB device does not work. t Reconnect it.

The USB device takes longer to play back.

The USB device contains files with a complicated tree structure.

A beep sounds.

During playback, the USB device has been disconnected. tBefore disconnecting a USB device, make sure to

stop playback first for data protection.

The sound is intermittent.

The sound may be intermittent at a high-bit-rate of more than 320 kbps.

Error displays/Messages

CHECKING

The unit is confirming the connection of a USB device. tWait until confirming the connection is finished.

ERROR

• The disc is dirty or inserted upside down.

t Clean or insert the disc correctly.

• A blank disc has been inserted.

• The disc cannot play due to a problem.

t Insert another disc.

• USB device was not automatically recognized.

t Reconnect it again.

•Press Z to remove the disc.

FAILURE

The connection of speakers/amplifiers is incorrect. tSee the installation/connections manual of this

model to check the connection.

HUB NO SUPRT

USB hub is not supported on this unit.

L. SEEK +/–

The local seek mode is on during automatic tuning.

NO AF

There is no alternative frequency for the current station. tPress (SEEK) +/– while the program service name

is flashing. The unit starts searching for another frequency with the same PI (Program Identification) data (“PI SEEK” appears).

NO DEV (No Device)

(SOURCE) is selected without a USB device connected. A USB device or a USB cable has been disconnected during playback. tBe sure to connect a USB device and USB cable.

NO MUSIC

The disc or USB device does not contain a music file.

tInsert a music CD in this unit. tConnect a USB device with a music file in it.

NO NAME

A disc/album/artist/track name is not written in the track.

NO TP

The unit will continue searching for available TP stations.

OFFSET

There may be an internal malfunction. tCheck the connection. If the error indication

remains on in the display, consult your nearest Sony dealer.

OVERLOAD

USB device is overloaded. t Disconnect the USB device, then change the source

by pressing (SOURCE).

t Indicates that the USB device is out of order, or an

unsupported device is connected.

READ

The unit is reading all track and album information on the disc. t Wait until reading is complete and playback starts

automatically. Depending on the disc structure, it may take more than a minute.

RESET

The CD unit or USB device cannot be operated due to a problem. t Press the RESET button (page 4).

USB NO SUPRT (USB Not Support)

The connected USB device is not supported. t For details on the compatibility of your USB

device, visit the support site.

“” or “”

During reverse or fast-forward, you have reached the beginning or the end of the disc and you cannot go any further.

“”

The character cannot be displayed with the unit.

If these solutions do not help improve the situation, consult your nearest Sony dealer. If you take the unit to be repaired because of CD playback trouble, bring the disc that was used at the time the problem began.

Wichtig! Bitte nehmen Sie sich etwas Zeit, um

den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Dieses Etikett befindet sich an der Unterseite des Gehäuses.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokio, Japan. Autorisierter Vertreter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Deutschland. Kontaktadressen für Kundendienst oder Garantieanspruche finden Sie in den separaten Kundendienst- oder Garantiedokumenten.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Microsoft, Windows Media und das Windows-Logo sind Markenzeichen oder

eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

Inhaltsanbieter verwenden die in diesem Gerät enthaltene Technologie zur Verwaltung digitaler Rechte für Windows Media („WM-DRM“, Windows Media Digital Rights Management), um die Integrität des Inhalts („Sicherer Inhalt“) zu gewährleisten, sodass sich keine Person das geistige Eigentum, einschließlich Urheberrecht, an diesen Inhalten widerrechtlich aneignen kann. Bei diesem Gerät wird WM-DRM-Software zum Wiedergeben sicherer Inhalte verwendet („WMDRM-Software“). Bei Gefährdung der Sicherheit der WM-DRM-Software dieses Geräts können Eigentümer sicherer Inhalte („Secure Content Owners“) fordern, dass Microsoft das Recht der WM-DRM-Software zum Erwerb neuer Lizenzen zum Kopieren, Anzeigen und/oder Wiedergeben von sicherem Inhalt aufhebt. Trotz der Aufhebung kann mithilfe der WM-DRM-Software ungeschutzter Inhalt wiedergegeben werden. Eine Liste widerrufener WM-DRM-Software wird jedes Mal an Ihr Gerät gesendet, wenn Sie eine Lizenz für sicheren Inhalt aus dem Internet oder von einem PC herunterladen. Microsoft lädt möglicherweise im Auftrag von Secure Content Owners zusammen mit einer solchen Lizenz Sperrlisten auf Ihr Gerät herunter.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik (Seite 15). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, die Taste (OFF) gedrückt halten, bis die Anzeige ausgeblendet wird.

Inhalt

Vorbereitungen

Auf diesem Gerät abspielbare CDs . . . . . . . . . . 4

Zurücksetzen des Geräts . . . . . . . . . . . . . . . . . . 4

Beenden des DEMO-Modus . . . . . . . . . . . . . . . 4

Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . 4

Abnehmen der Frontplatte. . . . . . . . . . . . . . . . . 5

Anbringen der Frontplatte. . . . . . . . . . . . . . . 5

Lage und Grundfunktionen der Teile und Bedienelemente

Hauptgerät. . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Suchen nach einem Titel . . . . . . . . . . . . . . . . . . 8

Suchen nach einem Titel anhand des

Namens — Quick-BrowZer . . . . . . . . . . . . . 8

Suchen nach einem Titel durch

Anspielen der Titel — ZAPPIN . . . . . . . . . . 9

Radio

Speichern und Empfangen von Sendern . . . . . . 9

Automatisches Speichern von Sendern

— BTM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Manuelles Speichern von Sendern . . . . . . . . 9

Einstellen gespeicherter Sender . . . . . . . . . . 9

Automatisches Einstellen von Sendern. . . . 10

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen von AF und TA . . . . . . . . . . . . . 10

Auswählen des Programmtyps (PTY) . . . . 11

Einstellen der Uhrzeit (CT). . . . . . . . . . . . . 11

Informationen im Display . . . . . . . . . . . . . 12

Repeat und Shuffle Play. . . . . . . . . . . . . . . 12

USB-Geräte

Wiedergabe mit einem USB-Gerät. . . . . . . . . 12

Informationen im Display . . . . . . . . . . . . . 13

Repeat und Shuffle Play. . . . . . . . . . . . . . . 13

Weitere Funktionen

Ändern der Klangeinstellungen . . . . . . . . . . . 14

Einstellen der Klangeigenschaften. . . . . . . 14

Individuelles Einstellen der

Equalizer-Kurve — EQ3 . . . . . . . . . . . . . . 14

Einstellen von Konfigurationsoptionen

— SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Verwenden gesondert erhältlicher Geräte. . . . 15

Zusätzliche Audiogeräte. . . . . . . . . . . . . . . 15

Kartenfernbedienung RM-X114 . . . . . . . . 16

Joystick RM-X4S. . . . . . . . . . . . . . . . . . . . 16

Weitere Informationen

Sicherheitsmaßnahmen. . . . . . . . . . . . . . . . . . 17

Hinweise zu CDs . . . . . . . . . . . . . . . . . . . . 17

Wiedergabereihenfolge von MP3-/WMA-/

AAC-Dateien . . . . . . . . . . . . . . . . . . . . . . . 18

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Ausbauen des Geräts. . . . . . . . . . . . . . . . . . . . 19

Technische Daten . . . . . . . . . . . . . . . . . . . . . . 20

Störungsbehebung. . . . . . . . . . . . . . . . . . . . . . 20

Fehleranzeigen/Meldungen . . . . . . . . . . . . 22

Support-Website

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie bitte folgende Website auf:

http://support.sony-europe.com

Hier finden Sie folgende Informationen:

• Modelle und Hersteller kompatibler digitaler Audioplayer

• Unterstützte MP3-/WMA-/AAC-Dateien

Vorbereitungen

Einstellen der Uhr

Auf diesem Gerät abspielbare CDs

Mit diesem Gerät können Sie CD-DAs (auch solche mit CD TEXT) und CD-Rs/CD-RWs (MP3-/WMA-/AAC-Dateien (Seite 18)) wiedergeben.

CD-Typ Beschriftung auf der CD

CD-DA

MP3

WMA

AAC

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen. Nehmen Sie die Frontplatte ab (Seite 5) und drücken Sie die Taste RESET (Seite 6) mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Hinweis

Wenn Sie die Taste RESET drücken, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht.

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

1 Halten Sie die Auswahltaste gedrückt.

Die Einstellanzeige erscheint.

2 Drücken Sie die Auswahltaste so oft,

bis „CLOCK-ADJ“ angezeigt wird.

3 Drücken Sie (SEEK) +.

Die Stundenanzeige blinkt.

4 Drehen Sie den Steuerregler, um die

Stunden und Minuten einzustellen.

Drücken Sie (SEEK) +/–, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln.

5 Drücken Sie die Auswahltaste,

nachdem Sie die Minuten eingestellt haben.

Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.

Zum Einblenden der Uhrzeit drücken Sie (DSPL). Drücken Sie (DSPL) erneut, um zur vorherigen Anzeige zurückzuschalten.

Tipp

Mithilfe der RDS-Funktion können Sie die Uhr auch automatisch einstellen lassen (Seite 11).

Beenden des DEMO-Modus

Sie können die Demo-Anzeige, die bei ausgeschaltetem Gerät erscheint, beenden.

1 Halten Sie die Auswahltaste gedrückt.

Die Einstellanzeige erscheint.

2 Drücken Sie die Auswahltaste so oft,

bis „DEMO“ angezeigt wird.

3 Wählen Sie durch Drehen des

Steuerreglers „DEMO-OFF“ aus.

4 Halten Sie die Auswahltaste gedrückt.

Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus bzw. Empfangsmodus.

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

1 Drücken Sie (OFF).

Das Gerät schaltet sich aus.

2 Drücken Sie und ziehen Sie die

Frontplatte auf sich zu und heraus.

Hinweise

• Lassen Sie die Frontplatte nicht fallen und drücken Sie nicht zu stark auf die Frontplatte und das Display.

• Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.

• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät läuft. Andernfalls können die USB-Daten beschädigt werden.

Anbringen der Frontplatte

Setzen Sie Teil A der Frontplatte wie abgebildet an Teil B am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klicken einrastet.

Hinweis

Legen Sie auf der Innenseite der Frontplatte nichts ab.

Lage und Grundfunktionen der Teile und Bedienelemente

qkq

4 65 7

qdq

Hauptgerät

OFF

SEEK

SOURCE

ALBM ARTIST TRACK SHUF ZAP

LOUDDISCREGTPTAAF

MODE

SEEK

;

In diesem Abschnitt werden Lage und Grundfunktionen der Teile und Bedienelemente beschrieben. Nähere Erläuterungen finden Sie auf den jeweiligen Seiten. Informationen zum Bedienen eines USB-Geräts finden Sie unter „USB-Geräte“ auf Seite 12.

A Taste OFF

Ausschalten bzw. Stoppen der Tonquelle.

B Taste (BACK) Seite 8

Zurückschalten zur vorherigen Anzeige.

C Taste SOURCE

Einschalten bzw. Wechseln der Tonquelle (Radio/CD/USB/AUX).

D Taste (BROWSE) Seite 8

Aktivieren des Quick-BrowZer-Modus.

E Steuerregler/Auswahltaste

Einstellen der Lautstärke (drehen) bzw. Auswählen von Einstelloptionen (drücken und drehen).

F CD-Einschub

Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Die Wiedergabe beginnt.

G Display H Taste Z (Auswerfen)

Auswerfen der CD.

I USB-Anschluss Seite 12

Anschließen eines USB-Geräts.

PUSH ENTER / SELECT

REPPTY SHUF SCRL

ZAP

ALBM

1 2 3 4 5 6

J Tasten SEEK +/–

K Taste (Lösen der Frontplatte)

L Taste MODE Seite 9

M Empfänger für die

N Taste RESET (hinter der Frontplatte)

O Taste ZAP Seite 9

P Taste AF (Alternativfrequenzen)/

CD/USB: Überspringen von Titeln (drücken), Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 1 Sekunde erneut drücken und gedrückt halten) bzw. Rückwärts-/Vorwärtssuchen in einem Titel (gedrückt halten). Radio: Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten).

Seite 5

Auswählen des Radiofrequenzbereichs (FM (UKW)/MW/LW).

Kartenfernbedienung

Seite 4

Wechseln in den ZAPPIN-Modus.

TA (Verkehrsdurchsagen)/ PTY (Programmtypauswahl) Seite 10,

Einstellen von AF und TA (drücken) bzw. Auswählen des Programmtyps (PTY) bei einem RDS-Sender (gedrückt halten).

PAUSE

AUX

DSPLAF/TA

Q Zahlentasten (Stationstasten)

CD/USB:

(1)/(2): ALBM –/+ (während der MP3-/ WMA-/AAC-Wiedergabe)

Überspringen von Alben (drücken) bzw. Überspringen mehrerer Alben hintereinander (gedrückt halten).

(3): REP Seite 12, 13 (4): SHUF Seite 12, 13 (5): DM+

Dient zum Verbessern digital komprimierten Klangs, wie z. B. bei MP3-Dateien. Zum Aktivieren der DM+-Funktion stellen Sie „ON“ ein. Zum Deaktivieren der Funktion stellen Sie „OFF“ ein.

(6): PAUS E

Anhalten der Wiedergabe. Zum Beenden der Funktion drücken Sie die

Taste erneut. Radio: Einstellen gespeicherter Sender (drücken) bzw. Speichern von Sendern (gedrückt halten).

R Taste DSPL (Anzeige)/SCRL (Bildlauf)

Seite 10, 12, 13

Wechseln der Informationen im Display (drücken) bzw. Durchlaufenlassen der Informationen im Display (gedrückt halten).

S AUX-Eingangsbuchse Seite 15

Anschließen eines tragbaren Audiogeräts.

Suchen nach einem Titel

Suchen nach einem Titel anhand des Namens — Quick-BrowZer

Sie können anhand der Kategorie mühelos nach einem Titel auf einer CD oder einem USB-Gerät suchen.

(BROWSE)

Steuerregler/ Auswahltaste

Suchen mit Überspringen von Elementen — Jump-Modus

Auch wenn eine Kategorie viele Elemente enthält, können Sie das gewünschte Element schnell ausfindig machen.

1 Drücken Sie im Quick-BrowZer-Modus

(SEEK) +. Die folgende Anzeige erscheint.

OFF

SEEK

PUSH ENTER / SELECT

(BACK)

SEEK +/–

1 Drücken Sie (BROWSE).

Das Gerät wechselt in den Quick-BrowZerModus und die Liste der Suchkategorien erscheint.

2 Wählen Sie durch Drehen des

Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.

3 Gehen Sie wie in Schritt 2 erläutert

vor, bis der gewünschte Titel ausgewählt ist.

Die Wiedergabe beginnt.

Zurückschalten zur vorherigen Anzeige

Drücken Sie (BACK).

Deaktivieren des Quick-BrowZer-Modus

Drücken Sie (BROWSE).

Hinweis

Wenn Sie den Quick-BrowZer-Modus aktivieren, wird die Einstellung für die Wiedergabewiederholung bzw. Zufallswiedergabe außer Kraft gesetzt.

A Nummer des aktuellen Elements B Gesamtzahl der Elemente in der aktuellen

Ordnerebene

Anschließend erscheint der Name des Elements.

2 Drehen Sie den Steuerregler, um das

gewünschte Element oder ein Element in der Nähe des gewünschten Elements auszuwählen. Das Gerät durchsucht die Elemente in Schritten von 10 % der Gesamtzahl an Elementen.

3 Drücken Sie den Steuerregler.

Im Display erscheint wieder die Anzeige für den Quick-BrowZer-Modus und das ausgewählte Element wird angezeigt.

4 Drehen Sie den Steuerregler, um das

gewünschte Element auszuwählen, und drücken Sie den Steuerregler. Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.

So deaktivieren Sie den Jump-Modus

Drücken Sie (BACK) oder (SEEK) –.

Suchen nach einem Titel durch

Radio

Anspielen der Titel — ZAPPIN

Sie können kurze Passagen der Titel auf einer CD oder einem USB-Gerät nacheinander anspielen, um nach dem gewünschten Titel zu suchen. Der ZAPPIN-Modus eignet sich besonders für die Titelsuche, wenn die Wiedergabe in willkürlicher Reihenfolge oder die wiederholte Wiedergabe in willkürlicher Reihenfolge läuft.

Auswahltaste

OFF

SEEK

(BACK)

PUSH ENTER / SELECT

ZAP

1 Drücken Sie während der Wiedergabe

(ZAP).

„ZAPPIN“ erscheint im Display und dann beginnt die Wiedergabe einer Passage aus dem nächsten Titel. Die Passage wird die eingestellte Anzahl an Sekunden wiedergegeben, danach ist ein Klicken zu hören und die Wiedergabe der nächsten Passage beginnt.

Titel

ZAP

Passagen der Titel, die im ZAPPIN Modus wiedergegeben werden.

2 Drücken Sie die Auswahltaste oder

(ZAP), sobald eine Passage aus einem Titel wiedergegeben wird, den Sie ganz hören möchten.

Der ausgewählte Titel wird automatisch im normalen Wiedergabemodus ab dem Anfang wiedergegeben. Wenn Sie im ZAPPIN-Modus einen weiteren Titel suchen wollen, gehen Sie wie in Schritt 1 und 2 erläutert vor.

Tipps

• Sie können als Wiedergabedauer etwa 6 Sekunden, 9 Sekunden oder 30 Sekunden auswählen (Seite 15). Welche Passage des Titels wiedergegeben wird, lässt sich nicht einstellen.

• Drücken Sie im ZAPPIN-Modus (SEEK) –/+ oder (1)/(2) (ALBM –/+), um einen Titel bzw. ein Album

zu überspringen.

• Auch mit (BACK) können Sie den wiederzugebenden Titel bestätigen.

Speichern und Empfangen von Sendern

Achtung

Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion (Speicherbelegungsautomatik) verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Sendern — BTM

1 Drücken Sie (SOURCE) so oft, bis

„TUNER“ erscheint.

Zum Wechseln des Frequenzbereichs drücken Sie mehrmals (MODE). Sie können zwischen FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW wählen.

2 Halten Sie die Auswahltaste gedrückt.

Die Einstellanzeige erscheint.

3 Drücken Sie die Auswahltaste so oft,

bis „BTM“ angezeigt wird.

4 Drücken Sie (SEEK) +.

Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten). Ein Signalton ist zu hören und die Einstellung wird gespeichert.

Manuelles Speichern von Sendern

1 Während des Empfangs des zu

speichernden Senders halten Sie eine Stationstaste ((1) bis (6)) so lange gedrückt, bis „MEM“ angezeigt wird.

Hinweis

Wenn Sie auf der gleichen Stationstaste einen anderen Sender speichern, wird der zuvor gespeicherte Sender ersetzt.

Tipp

Wenn ein RDS-Sender gespeichert wird, wird auch die AF/TA-Einstellung gespeichert (Seite 10).

Einstellen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus

und drücken Sie eine Stationstaste ((1) bis (6)).

Automatisches Einstellen von Sendern

1 Wählen Sie den Frequenzbereich aus

und starten Sie mit (SEEK) +/– die Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Tipp

Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie (SEEK) +/– gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie (SEEK) +/– dann so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).

RDS

Übersicht

UKW-Sender, die RDS (Radiodatensystem) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus.

Informationen im Display

A TA/ TP* B Radiofrequenzbereich, Funktion C Frequenz*

*1 „TA“ blinkt während einer Verkehrsdurchsage. „TP“

*2 Beim Empfang eines RDS-Senders wird „ *“ links

Zum Wechseln der angezeigten Informationen im Display C drücken Sie (DSPL).

RDS-Funktionen

Mit diesem Gerät stehen folgende RDSFunktionen automatisch zur Verfügung:

AF (Alternativfrequenzen)

In einem Netzwerk wird der Sender mit den stärksten Signalen ausgewählt und neu eingestellt. So können Sie auch bei einer langen Fahrt über eine große Entfernung hinweg ununterbrochen denselben Sender empfangen, ohne ihn manuell neu einstellen zu müssen.

(Programmdienstname),

Speichernummer, Uhrzeit, RDS-Daten

leuchtet, wenn ein Sender mit Verkehrsdurchsagen empfangen wird.

neben der Frequenz angezeigt.

TA (Verkehrsdurchsagen)/ TP (Verkehrsfunksender)

Aktuelle Verkehrsinformationen bzw. Verkehrsfunksender werden empfangen. Wenn solche Informationen bzw. Sendungen empfangen werden, wird die gerade ausgewählte Tonquelle unterbrochen.

PTY (Programmtypauswahl)

Der gerade empfangene Programmtyp wird angezeigt. Außerdem kann nach dem ausgewählten Programmtyp gesucht werden.

CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

Hinweise

• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung.

• Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.

Einstellen von AF und TA

1 Drücken Sie (AF/TA) so oft, bis die

gewünschte Einstellung angezeigt wird.

Einstellung Funktion

AF-ON AF wird aktiviert und TA wird

TA-ON TA wird aktiviert und AF wird

AF, TA-ON AF und TA werden aktiviert. AF, TA-OFF AF und TA werden deaktiviert.

Speichern von RDS-Sendern zusammen mit der AF- und TAEinstellung

Sie können zusammen mit den RDS-Sendern die AF/TA-Einstellung speichern. Mit der BTMFunktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert. Beim manuellen Speichern von Sendern können Sie RDS- und Nicht-RDS-Sender mit unterschiedlicher AF/TA-Einstellung speichern.

1 Stellen Sie AF/TA ein und speichern Sie die

Sender dann mit BTM oder manuell ab.

Empfangen von Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

deaktiviert.

+ 82 hidden pages
