4-738-936-21(1)
FM/MW/LW
Zvučni sustav za
automobil s CD
uređajem
FM/MW/LW
Avtomobilski zvočni
sistem s predvajalnikom
CD-jev
FM/MW/LW
CD audio sistemi
za automobil
Za poništavanje prikaza demonstracije (DEMO)
pogledajte str. 12.
Za priključivanje/postavljanje pogledajte str. 21.
Če želite prekiniti predstavitveni prikaz (DEMO),
glejte stran 12.
Za informacije o povezavi/namestitvi glejte stran 21.
Da biste otkazali prikazivanje demonstracije
(DEMO), pogledajte stranicu 12.
Za povezivanje/instalaciju, pogledajte stranicu 21.
Upute za rad
Navodila za uporabo
Uputstvo za upotrebu
HR
SL
SR
CDX-G1302U/CDX-G1301U/CDX-G1300U
Jedinicu iz sigurnosnih razloga postavite
na upravljačku ploču automobila jer se
stražnja strana uređaja zagrijava prilikom
upotrebe.
Pojedinosti potražite u odjeljku
„Povezivanje/postavljanje“ (str. 21).
Proizvedeno u Tajlandu
Ovaj je proizvod klasificiran kao laserski
proizvod klase 1 prema normama
IEC/EN 60825-1:2007 i IEC/EN 60825-1:2014.
Trajanje emisije: kontinuirano
Izlazna snaga lasera: manje od 55,8 μW
Valna duljina: 775 nm do 800 nm
Radni napon i ostale informacije navedene
su na nazivnoj pločici na dnu kućišta.
Oznaka CE valjana je isključivo u državama u
kojima je zakonski propisana, prvenstveno u
državama članicama EGP-a (Europskog
gospodarskog prostora).
Ovime Sony Corporation izjavljuje da je ova
oprema u skladu s Direktivom 2014/53/EU.
Cijeli tekst EU-ove izjave o sukladnosti
dostupan je na sljedećoj internetskoj adresi:
http://www.compliance.sony.de/
Ova je oprema namijenjena upotrebi s
odobrenom verzijom odnosno odobrenim
verzijama softvera navedenim u Izjavi o
sukladnosti za EU.
Softver opreme provjeren je u skladu s
temeljnim zahtjevima Direktive 2014/53/EU.
Verzija softvera može se provjeriti u stavci
postavljanja ugrađenog softvera na
izborniku općenitog postavljanja.
Obavijest za kupce: sljedeće
informacije odnose se samo na opremu
koja se prodaje u državama koje
primjenjuju direktive EU-a
Ovaj je proizvod proizvela tvrtka Sony
Corporation ili je proizveden u njezino ime.
Uvoznik za EU: Sony Europe Limited.
Upiti o uvozniku za EU ili upiti povezani sa
sukladnošću proizvoda u Europi šalju se
ovlaštenom zastupniku proizvođača, Sony
Belgium, bijkantoor van Sony Europe Limited,
Da Vincilaan 7-D1, 1935 Zaventem, Belgija.
2HR
Odlaganje iskorištenih
baterija te električne i
elektroničke opreme
(primjenjivo u Europskoj
uniji i drugim državama
s odvojenim sustavima
za prikupljanje otpada)
Ovaj simbol na proizvodu, bateriji ili na
pakiranju označava da se proizvod i baterija
ne smiju odlagati kao kućanski otpad.
Na određenim baterijama ovaj se simbol
može pojaviti u kombinaciji s kemijskim
simbolom. Kemijski simbol za olovo (Pb)
dodan je ako baterija sadrži više od 0,004 %
olova. Pravilnim odlaganjem takvih proizvoda
i baterija pridonosite sprječavanju mogućih
negativnih posljedica za okoliš i ljudsko
zdravlje do kojih bi moglo doći neispravnim
odlaganjem otpada. Recikliranjem materijala
pridonosite očuvanju prirodnih resursa. Kada
zbog sigurnosti, performansi ili integriteta
podataka mora biti ugrađena u proizvod,
bateriju smije mijenjati samo kvalificirani
serviser. Kako biste osigurali pravilno
postupanje s baterijom te električnom i
elektroničkom opremom, proizvode po isteku
vijeka trajanja odložite na odgovarajuće
odlagalište za recikliranje električne i
elektroničke opreme. Informacije o svim
ostalim baterijama potražite u dijelu o
sigurnom uklanjanju baterije iz proizvoda.
Bateriju odložite na odgovarajuće odlagalište
za recikliranje iskorištenih baterija. Dodatne
informacije o recikliranju ovog proizvoda ili
baterija zatražite od lokalne gradske uprave,
komunalne službe za odlaganje otpada ili u
trgovini u kojoj ste kupili proizvod ili baterije.
OPREZ
Sljedeći frekvencijski raspon 65 – 74 MHz nije
namijenjen za emitiranje zvuka u Europskoj
tablici zajedničke namjene i ne može se
upotrebljavati u Europi.
Upozorenje ako kontaktna brava
vašeg automobila nema položaj
za dodatnu opremu (ACC)
Obavezno namjestite funkciju AUTO OFF
(str. 12). Jedinica će se automatski
potpuno isključiti u postavljeno vrijeme
nakon što se isključi jedinica i prikaže sat
(tj. pritisnite i držite OFF 1 sekundu),
čime se sprječava pražnjenje baterije.
Ako funkcija AUTO OFF nije namještena,
prilikom svakog isključenja kontakta
pritisnite i držite gumb OFF sve dok
se ne isključi prikaz.
Izjava o odricanju od odgovornosti
za usluge koje pruža treća strana
Usluge koje pružaju treće strane mogu
se promijeniti, ukinuti ili poništiti bez
prethodne obavijesti. Tvrtka Sony ne snosi
odgovornost u takvim slučajevima.
3HR
Sadržaj
Vodič kroz dijelove i kontrole. . . . . . . . . . . . 5
Prvi koraci
Odvajanje prednje ploče . . . . . . . . . . . . . . . 7
Resetiranje jedinice . . . . . . . . . . . . . . . . . . . 7
Postavljanje sata. . . . . . . . . . . . . . . . . . . . . . 7
Provjeravanje napona baterije . . . . . . . . . . 8
Povezivanje USB uređaja . . . . . . . . . . . . . . . 8
Povezivanje drugih prijenosnih audio
uređaja. . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Slušanje radija
Slušanje radija. . . . . . . . . . . . . . . . . . . . . . . . 9
Upotreba radijskog podatkovnog
sustava (RDS) . . . . . . . . . . . . . . . . . . . . . 9
Playback
Reprodukcija diska . . . . . . . . . . . . . . . . . . . 10
Reprodukcija s USB uređaja . . . . . . . . . . . . 10
Traženje i reprodukcija pjesama . . . . . . . . . 11
Settings
Poništavanje DEMO načina rada . . . . . . . . 12
Rad osnovnih postavki. . . . . . . . . . . . . . . . 12
Općenito postavljanje (GENERAL). . . . . . . 12
Postavljanje zvuka (SOUND) . . . . . . . . . . . 13
Postavljanje zaslona (DISPLAY) . . . . . . . . . 14
Dodatne informacije
Ažuriranje ugrađenog softvera . . . . . . . . . 15
Mjere opreza. . . . . . . . . . . . . . . . . . . . . . . . 15
Održavanje . . . . . . . . . . . . . . . . . . . . . . . . . 16
Specifikacije . . . . . . . . . . . . . . . . . . . . . . . . 16
Otklanjanje poteškoća . . . . . . . . . . . . . . . . 18
Poruke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Povezivanje/postavljanje
Upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . 21
Popis dijelova za postavljanje . . . . . . . . . . 21
Connection . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instaliranje. . . . . . . . . . . . . . . . . . . . . . . . . . 24
4HR

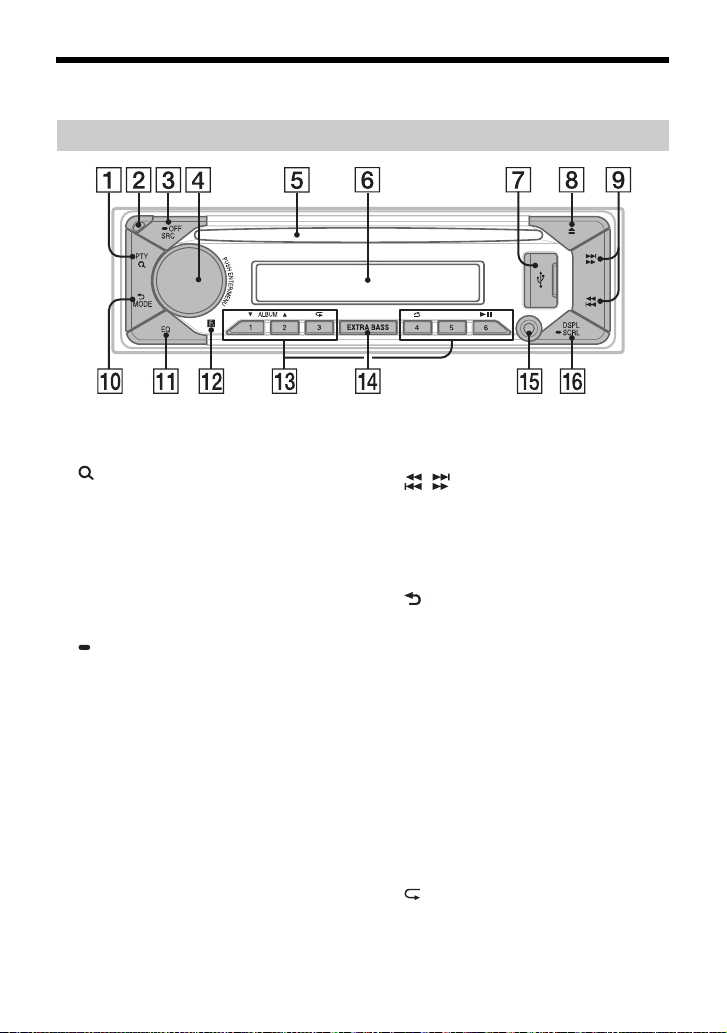

Vodič kroz dijelove i kontrole
Glavna komponenta
PTY (vrsta programa)
Odabir PTY pod RDS.
(pretraživanje) (str.11)
Uđite u način pretraživanja tijekom
reprodukcije.
(Nije dostupno kada je spojen USB uređaj
u načinu rada za Android™.)
Gumb za oslobađanje prednje ploče
SRC (izvor)
Uključite napajanje.
Promjena izvora.
OFF
Pritisnite i držite 1 sekundu da biste
isključili izvor i prikazali sat.
Pritisnite i držite dulje od 2 sekunde da
biste isključili napajanje i zaslon.
Upravljački kotačić
Okrećite za namještanje jačine zvuka.
PUSH ENTER
Unesite odabranu stavku.
Pritisnite SCR, okrenite i zatim pritisnite
da biste promijenili izvor (istek vremena
za 2 sekunde).
MENU
Otvorite izbornik za postavljanje.
Utor za disk
Prozor zaslona
USB ulaz
(izbacivanje diska)
/ (SEEK –/+)
Automatsko traženje radijskih stanica.
Pritisnite i držite za ručno traženje.
/ (prethodno/sljedeće)
/ (brzo premotavanje
unatrag/unaprijed)
(natrag)
Povratak na prethodni zaslon.
MODE (str. 9)
EQ (ekvilizator)
Odaberite krivulju ekvilizatora.
Prijemnik daljinskog upravljača
Gumbi s brojevima (od 1 do 6)
Memoriranje radijskih stanica. Pritisnite i
držite za memoriranje stanica.
ALBUM /
Preskakanje albuma na audio uređaju.
Pritisnite i držite za neprekidno
preskakanje albuma.
(Nije dostupno kada je spojen USB uređaj
u načinu rada za Android).
(ponavljanje)
(Nije dostupno kada je spojen USB uređaj
u načinu rada za Android).
5HR
(nasumična reprodukcija)
(Nije dostupno kada je spojen USB uređaj
u načinu rada za Android).
(reprodukcija/pauza)
EXTRA BASS
Pojačava zvuk basa sukladno povećanju
jačine zvuka. Pritisnite za promjenu
postavke EXTRA BASS: [1], [2], [OFF].
Ulazni priključak AUX
DSPL (zaslon)
Pritisnite za promjenu stavki prikaza.
SCRL (pomicanje)
Pritisnite i držite za pomicanje kroz
prikazane stavke.
6HR
Prvi koraci

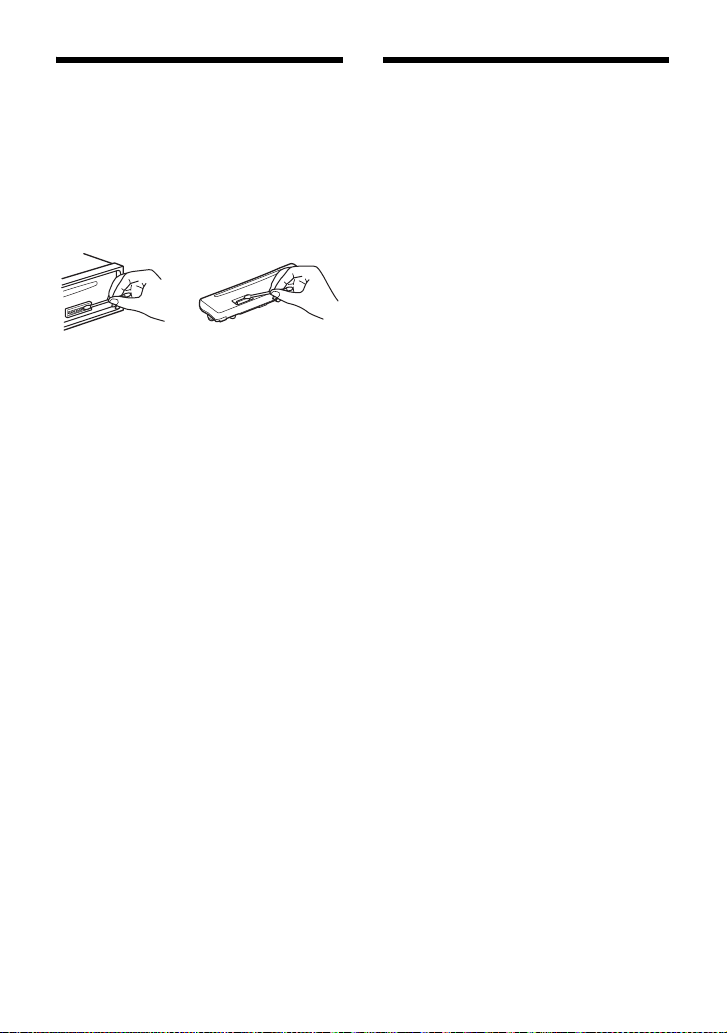

Odvajanje prednje ploče
Prednju ploču možete odvojiti kako biste
spriječili krađu.
1 Pritisnite i držite gumb OFF sve
dok se jedinica ne isključi, a zatim
pritisnite gumb za oslobađanje
prednje ploče i povucite ploču
prema sebi kako biste je skinuli.
Alarm upozorenja
Ako prekidač paljenja okrenete u isključeni
OFF položaj bez odvajanja prednje ploče,
uključit će se alarm upozorenja na nekoliko
sekundi. Alarm će se uključiti samo ako
upotrebljavate ugrađeno pojačalo.
Postavljanje prednje ploče
Resetiranje jedinice
Prije prve upotrebe jedinice, nakon zamjene
akumulatora u automobilu ili zamjene
priključaka, morate resetirati jedinicu.
1 Pritisnite DSPL i EQ dulje od
2 sekunde.
Note
Resetiranjem jedinice izbrisat će se postavke sata i
neki pohranjeni sadržaji.
Postavka područja/regije
Nakon resetiranja jedinice pojavljuje se
prikaz postavke područja/regije.
1 Pritisnite ENTER dok se prikazuje
[SET AREA].
Pojavljuje se trenutačno postavljeno
područje/regija.
2 Okrećite upravljački kotačić kako
biste odabrali [EUROPE] ili [RUSSIA] i
zatim ga pritisnite.
3 Okrenite upravljački kotačić kako
biste odabrali [YES] ili [NO] i zatim
ga pritisnite.
Ako se promijenila postavka područje/
regija, jedinica je resetirana i zatim se
prikazuje sat.
U izborniku općenito postavljanje (str. 12)
možete konfigurirati tu postavku.
Postavljanje sata
1 Pritisnite MENU, okrenite upravljački
kotačić do stavke [GENERAL], a zatim
ga pritisnite.
2 Okrenite upravljački kotačić do stavke
[SET CLOCK], a zatim ga pritisnite.
3 Okrenite upravljački kotačić do stavke
[MANUAL], a zatim ga pritisnite.
Prikaz sata treperi.
4 Okrenite upravljački kotačić kako
biste postavili sat i minute.
Ako se želite prebaciti na digitalni prikaz,
pritisnite / (SEEK –/+).
5 Nakon postavljanja minuta pritisnite
MENU.
Postavljanje je dovršeno i sat se
uključuje.
Postupak za prikaz sata
Pritisnite DSPL.
Automatsko postavljanje sata
Odaberite [AUTO <RDS>] u koraku 3.
7HR
Provjeravanje napona
baterije
Možete provjeriti trenutačni napon baterije.
(Nije dostupno ako je izvor isključen,
a sat prikazan.)
1 Više puta zaredom pritisnite DSPL
dok se ne pojavi prikaz napona
baterije.
Povezivanje USB uređaja
1 Smanjite jačinu zvuka na jedinici.
2 Povežite USB uređaj i jedinicu.
Povezivanje drugih
prijenosnih audio uređaja
1 Isključite prijenosni audio uređaj.
2 Smanjite jačinu zvuka na jedinici.
3 Priključite prijenosni audio uređaj u
ulazni priključak AUX (stereo mini
utikač) na jedinici spojnim kabelom
(nije priložen)*.
* Upotrijebite utikač ispravne vrste.
4 Pritisnite SRC da biste odabrali [AUX].
Postupak za usklađivanje jačine zvuka
povezanog uređaja s drugim izvorima
Pokrenite reprodukciju na prijenosnom
audio uređaju umjerenom jačinom zvuka i
postavite uobičajenu jačinu zvuka za
slušanje glazbe na jedinici.
Pritisnite MENU i zatim odaberite [SOUND]
[SET AUX VOL] (str. 14).
8HR
Slušanje radija
Upotreba radijskog
podatkovnog sustava (RDS)
Slušanje radija
Da biste slušali radio, pritisnite SRC i
odaberite [TUNER].
Automatska pohrana (BTM)
1 Pritisnite MODE da biste promijenili
frekvencijski pojas (FM1, FM2, FM3 ili
MW/LW).
2 Pritisnite MENU, okrenite upravljački
kotačić do stavke [GENERAL], a zatim
ga pritisnite.
3 Okrenite upravljački kotačić do stavke
[SET BTM], a zatim ga pritisnite.
Jedinica memorira stanice redoslijedom
frekvencije na brojčanim gumbima.
Traženje postaja
1 Pritisnite MODE da biste promijenili
frekvencijski pojas (FM1, FM2, FM3 ili
MW/LW).
2 Pokrenite traženje postaja.
Postupak za ručno namještanje postaje
Pritisnite i držite / (SEEK –/+) da
biste pronašli približnu frekvenciju, a
zatim više puta uzastopno pritisnite
/ (SEEK–/+) da biste precizno
namjestili željenu frekvenciju.
Postupak za automatsko traženje
Pritisnite / (SEEK –/+).
Traženje se prekida kada jedinica primi
signal stanice.
Ručno pohranjivanje
1 Nakon prijema signala stanice koju
želite memorirati pritisnite i držite
brojčani gumb (1 do 6) sve dok se ne
prikaže [MEM].
Postavljanje alternativnih
frekvencija (AF) i obavijesti
o stanju u prometu (TA)
AF se neprekidno vraća na postaju s najjačim
signalom u mreži, a TA emitira trenutačne
informacije o stanju u prometu ili prometne
programe (TP) ako je signal dobar.
1 Pritisnite MENU, okrenite upravljački
kotačić do stavke [GENERAL], a zatim
ga pritisnite.
2 Okrenite upravljački kotačić do stavke
[SET AF/TA] pa ga zatim pritisnite.
3 Okrenite upravljački kotačić do stavke
[SET AF-ON], [SET TA-ON], [SET AF/
TA-ON] ili [SET AF/TA-OFF], a zatim
ga pritisnite.
Postupak za memoriranje RDS stanica
s postavkama AF i TA
RDS stanice možete memorirati zajedno s
postavkom AF/TA. Postavite AF/TA i nakon
toga memorirajte stanicu pomoću značajke
BTM ili ručno. Ako memoriranje izvršavate
ručno, možete memorirati i radijske stanice
koje nisu RDS.
Postupak za prijem hitnih obavijesti
Dok je postavka AF ili TA uključena hitne
obavijesti automatski prekidaju trenutačno
odabran izvor.
Postupak za prilagodbu jačine zvuka
tijekom emitiranja obavijesti o stanju
u prometu
Glasnoća će biti pohranjena u memoriju
za naredne obavijesti o stanju u prometu,
neovisno o uobičajenoj korištenoj razini zvuka.
Prijem signala s memoriranih stanica
1 Odaberite frekvencijski pojas i
pritisnite brojčani gumb (1 do 6).
9HR
Postupak za zadržavanje regionalnog
programa (REGIONAL)
Dok je uključena funkcija AF ili REGIONAL,
nećete biti prebačeni na drugu regionalnu
stanicu s jačim signalom. Ako napustite
područja prijema signala regionalnog
programa, postavite [SET REGIONAL] u
[GENERAL] na [SET REG-OFF] tijekom FM
prijama (str. 13).
Ova funkcija ne radi u Ujedinjenom
Kraljevstvu i nekim drugim područjima.
Funkcija lokalne poveznice (samo za UK)
Ova funkcija omogućuje odabir druge
lokalne stanice na području, čak i kada ona
nije memorirana na brojčane gumbe.
Tijekom FM prijema pritisnite brojčani gumb
(1 do 6) na kojem je memorirana lokalna
stanica. Ponovno pritisnite brojčani gumb
lokalne stanice unutar narednih 5 sekundi.
Ponavljajte postupak sve do prijema signala
lokalne postaje.
Odabir vrste programa (PTY)
1 Pritisnite PTY tijekom prijema
FM signala.
2 Okrenite upravljački kotačić dok se
ne prikaže željena vrsta programa,
a zatim ga pritisnite.
Jedinica počinje tražiti stanicu koja
emitira odabranu vrstu programa.
Vrste programa
NEWS (Vijesti), AFFAIRS (Trenutna zbivanja),
INFO (Informacije), SPORT (Sport), EDUCATE
(Obrazovanje), DRAMA (Drama), CULTURE
(Kultura), SCIENCE (Znanost), VA RIED (Razno),
POP M (Pop glazba), ROCK M (Rock glazba),
EASY M (M.O.R. glazba), LIGHT M (Laka klasika),
CLASSICS (Ozbiljna klasika), OTHER M (Ostala
glazba), WEATHER (Vrijeme), FINANCE
(Financije), CHILDREN (Dječji program), SOCIAL
(Društvena pitanja), RELIGION (Vjerski program),
PHONE IN (Telefonski pozivi), TRAVEL
(Putovanja), LEISURE (Zabava), JAZZ (Jazz),
COUNT RY (Country glazba), NATION M (Narodna
glazba), OLDIES (Retro glazba), FOLK M (Folk
glazba), DOCUMENT (Dokumentarni programi)
Playback
Reprodukcija diska
1 Umetnite disk (s naljepnicom
prema gore).
Reprodukcija automatski započinje.
Reprodukcija s USB uređaja
Mogu se upotrijebiti USB uređaji* vrste AOA
(Android Open Accessory) 2.0, MSC (klase
masovne pohrane) i MTP (Media Transfer
Protocol) usklađeni s USB standardom.
Ovisno o USB uređaju, na jedinici se može
odabrati način rada za Android ili način rada
MSC/MTP.
Neki uređaji za reprodukciju digitalnih
medija ili pametni telefoni s operacijskim
sustavom Android mogu tražiti postavljanje
u načinu rada MTP.
* npr., USB izbrisivi memorijski pogon, uređaj za
reprodukciju digitalnih medija, pametni telefoni s
operacijskim sustavom Android
Napomene
• Pojedinosti o kompatibilnosti USB uređaja potražite
na web-mjestu podrške navedenom na posljednjoj
stranici.
• Pametni telefoni s operacijskim sustavom Android
OS 4.1 ili novijim imaju instaliranu podršku Android
Open Accessory 2.0 (AOA 2.0). Pa ipak, neki
pametni telefoni možda u potpunosti ne
podržavaju AOA 2.0 čak i ako je instaliran
operacijski sustav Android OS 4.1 ili noviji.
Pojedinosti o kompatibilnosti pametnog telefona
Android potražite na web-mjestu podrške
navedenom na posljednjoj stranici.
• Reprodukcija sljedećih datoteka nije podržana.
MP3/WMA/FLAC:
– datoteke sa zaštitom autorskih prava
– DRM (Digital Rights Management) datoteke
– višekanalne audio datoteke
MP3/WMA:
– kompresijske datoteke bez gubitaka
10HR
Prije uspostavljanja veze odaberite način rada
USB (način rada za Android ili način rada
MSC/MTP) ovisno o USB uređaju (str.13).
1 Spojite USB uređaj na USB ulaz (str. 8).
Pokreće se reprodukcija.
Ako je uređaj već priključen, za
pokretanje reprodukcije pritisnite SRC
kako biste odabrali [USB].
2 Prilagodite jačinu zvuka na jedinici.
Zaustavljanje reprodukcije
Pritisnite i držite OFF 1 sekundu.
Postupak za uklanjanje uređaja
Zaustavite reprodukciju, a zatim uklonite
uređaj.
Traženje i reprodukcija
pjesama
Ponavljanje reprodukcije i
nasumična reprodukcija
Nije dostupno kada je spojen USB uređaj u
načinu rada za Android.
1 Tijekom reproduciranja više puta
zaredom pritisnite (ponavljanje) ili
(nasumično) za odabir željenog
načina reprodukcije.
Pokretanje reprodukcije u odabranom
načinu može potrajati neko vrijeme.
Dostupni načini reprodukcije ovise o
odabranom izvoru zvuka.
Traženje pjesme po nazivu
(Quick-BrowZer™)
Nije dostupno kada je spojen USB uređaj u
načinu rada za Android.
1
Tijekom reprodukcije s CD-a ili USB-a
pritisnite (pretraživanje)* da biste
prikazali popis kategorija pretraživanja.
Kada se prikaže popis pjesama, više puta
zaredom pritisnite (natrag) da biste
prikazali željenu kategoriju pretraživanja.
* Tijekom reprodukcije s USB-a pritisnite
(pretraživanje) na dulje od 2 sekunde da biste
se vratili na početak popisa kategorija.
2 Okrenite upravljački kotačić da
biste odabrali željenu kategoriju
pretraživanja i zatim ga pritisnite
za potvrdu.
3 Ponovite 2. korak da biste potražili
željenu pjesmu.
Pokreće se reprodukcija.
Izlazak iz načina Quick-BrowZer
Pritisnite (pretraživanje).
Pretraživanje preskakanjem
stavki (skočni način)
Nije dostupno kada je spojen USB uređaj u
načinu rada za Android.
1 Tijekom reprodukcije s CD-a ili USB-a
pritisnite (pretraživanje).
2 Pritisnite (SEEK +).
3 Okrenite upravljački kotačić za odabir
stavke.
Preskakanje po popisu izvršava se u
rasponima od po 10 % od ukupnog
broja stavki.
4 Pritisnite ENTER da biste se vratili u
način Quick-BrowZer.
Prikazuje se odabrana stavka.
5 Okrenite upravljački kotačić da biste
odabrali željenu stavku i zatim ga
pritisnite.
Pokreće se reprodukcija.
11HR
Settings
Općenito postavljanje
(GENERAL)
Poništavanje DEMO načina
rada
Prikaz demonstracije koji se pojavljuje dok
je izvor isključen, a sat prikazan, možete
poništiti.
1 Pritisnite MENU, okrenite upravljački
kotačić do stavke [GENERAL], a zatim
ga pritisnite.
2 Okrenite upravljački kotačić do stavke
[SET DEMO], a zatim ga pritisnite.
3 Okrenite upravljački kotačić do stavke
[SET DEMO-OFF], a zatim ga pritisnite.
Postavljanje je dovršeno.
4 Dvaput pritisnite (natrag).
Zaslon se vraća na uobičajeni način
prijema/reprodukcije.
Rad osnovnih postavki
Stavke možete postaviti u sljedećim
kategorijama postavljanja:
općenito postavljanje (GENERAL),
postavljanje zvuka (SOUND), postavljanje
zaslona (DISPLAY))
1 Pritisnite MENU.
2 Okrenite upravljački kotačić da biste
odabrali kategoriju postavljanja i
zatim ga pritisnite.
Stavke koje se mogu postavljati različite
su i ovise o izvoru i postavkama.
3 Okrenite upravljački kotačić da biste
odabrali opcije i zatim ga pritisnite.
Povratak na prethodni zaslon
Pritisnite (natrag).
AREA (područje)
Određuje područje/regiju za upotrebu
jedinice: [EUROPE], [RUSSIA].
Ako se promijenilo trenutačno postavljeno
područje/regija, ova je jedinica resetirana i
zatim se prikazuje sat.
(Dostupno samo dok je izvor isključen,
a sat prikazan.)
DEMO (demonstracija)
Uključuje demonstraciju: [ON], [OFF].
CLOCK (sat) (str. 7)
Postavlja sat: [AUTO <RDS>], [MANUAL].
CAUT ALM (alarm upozorenja)
Uključuje alarm upozorenja: [ON],
[OFF] (str. 7).
(Dostupno samo dok je izvor isključen,
a sat prikazan.)
BEEP (zvučni signal)
Uključuje zvučni signal: [ON], [OFF].
AUTO OFF (automatsko isključivanje)
Automatski se potpuno isključuje
nakon određenog vremena kad je
jedinica isključena i prikazuje se sat
(tj. pritisnite i držite OFF 1 sekundu):
[ON] (30 minuta), [OFF].
STEERING (upravljač)
Bilježi/resetira postavke daljinskog
upravljača na kolu upravljača.
(Dostupno samo dok je izvor isključen,
a sat prikazan.)
STR CONTROL
Služi za odabir načina ulaza povezanog
daljinskog upravljača. Kako ne bi došlo do
kvara, prije upotrebe provjerite i uskladite
način ulaza na povezanom daljinskom
upravljaču.
CUSTOM (prilagođeno)
Način ulaza daljinskog upravljača na
kolu upravljača
PRESET (memorirane postavke)
Način ulaza za žičani daljinski upravljač
izuzev daljinskog upravljača na kolu
upravljača
(komanda na kolu upravljača)
12HR
(Automatski odabrano kad se izvršava
funkcija [RESET CUSTOM].)
EDIT CUSTOM (uređivanje prilagođenih
postavki)
Registrira funkcije (SOURCE, ATT, VOL +/–,
SEEK +/–) na daljinski upravljač na kolu
upravljača:
Okrenite upravljački kotačić za odabir
funkcije koju želite dodijeliti daljinskom
upravljaču na kolu upravljača, a zatim
ga pritisnite.
Dok stavka [REGISTER] treperi pritisnite
i držite gumb na daljinskom upravljaču
na kolu upravljača kojem želite
dodijeliti funkciju. Nakon dovršetka
registracije prikazuje se [REGISTERED].
Za registraciju ostalih funkcija
ponovite korake i .
(Dostupno samo kada je značajka [STR
CONTROL] postavljena na [CUSTOM].)
RESET CUSTOM (resetiranje prilagođenih
postavki)
Resetira registrirane funkcije daljinskog
upravljača na kolu upravljača: [YES], [NO].
(Dostupno samo kada je značajka
[STR CONTROL] postavljena na [CUSTOM].)
Napomene
• Tijekom namještanja postavki jedinicom
možete upravljati samo putem gumba.
Iz sigurnosnih razloga, prije namještanja
te postavke parkirajte automobil.
• Ako dođe do pogreške prilikom registriranja,
sačuvat će se sve prethodno registrirane
informacije. Ponovno pokrenite registraciju
od funkcije na kojoj je došlo do pogreške.
• Ova funkcija nije dostupna na nekim vozilima.
Pojedinosti o kompatibilnosti vozila potražite
na web-mjestu podrške navedenom na
posljednjoj stranici.
USB MODE (način rada za USB)
Mijenja način rada za USB: [ANDROID],
[MSC/MTP].
(Dostupno samo kada je odabran
USB izvor).
AF/TA (alternativne frekvencije / obavijesti o
stanju u prometu)
Postavlja alternativne frekvencije (AF) i
postavku obavijesti o stanju u prometu
(TA): [AF-ON], [TA-ON], [AF/TA-ON],
[AF/TA-OFF].
(Dostupno samo ako je odabran bilo
koji izvor.)
REGIONAL (regionalno)
Ograničava prijem na određenu regiju:
[ON], [OFF].
(Dostupno samo u slučaju FM prijema.)
BTM (memorija najboljeg podešavanja)
(str. 9)
(Dostupno samo kada je odabran tuner.)
FIRMWARE (ugrađeni softver)
(Dostupno samo dok je izvor isključen, a
sat prikazan.)
Provjerava/ažurira verziju ugrađenog
softvera. Pojedinosti potražite na webmjestu podrške navedenom na
posljednjoj stranici.
FW VERSION (verzija ugrađenog softvera)
Prikazuje trenutačnu verziju ugrađenog
softvera.
FW UPDATE (ažuriranje ugrađenog
softvera)
Unosi postupak ažuriranja ugrađenog
softvera: [YES], [NO].
Ažuriranje ugrađenog softvera traje
nekoliko minuta. Tijekom ažuriranja,
ne okrećite kontakt u položaj OFF ni
ne uklanjajte USB uređaj.
Postavljanje zvuka (SOUND)
Ovaj izbornik za postavljanje nije dostupan
kada je izvor isključen, a sat prikazan.
EQ10 PRESET (memorirana postavka
ekvilizatora EQ10)
Omogućuje odabir jedne od 10 krivulja
ekvilizatora ili isključeno:
[OFF], [R&B], [ROCK], [POP], [HIP-HOP],
[EDM], [JAZZ], [SOUL], [COUNTRY],
[KARAOKE]*, [CUSTOM].
Moguće je memorirati postavku krivulje
ekvilizatora za svaki izvor.
* [KARAOKE] smanjuje zvuk vokala, no ne može
se u potpunosti ukloniti tijekom reprodukcije.
Osim toga, nije podržana upotreba mikrofona.
EQ10 CUSTOM (prilagođena postavka
ekvilizatora EQ10)
Postavlja [CUSTOM] ekvilizatora EQ10.
Postavljanje krivulje ekvilizatora: [BAND1] –
[BAND10] (32 Hz, 63 Hz, 125 Hz, 250 Hz,
500 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz).
Glasnoća se može podesiti u stupnjevima
od 1 dB, od -6 dB do +6 dB.
13HR
BALANCE (balans)
Prilagođava balans zvuka: [RIGHT-15] –
[CENTER] – [LEFT-15].
FADER (prigušenje glasa)
Prilagođava relativnu razinu: [FRONT-15] –
[CENTER] – [REAR-15].
S.WOOFER (subwoofer)
SW LEVEL (razina subwoofera)
Prilagođava jačinu zvuka subwoofera:
[+6 dB] – [0 dB] – [-6 dB].
([ATT] se prikazuje na najnižoj postavci.)
SW PHASE (faza subwoofera)
Omogućuje odabir faze subwoofera:
[SUB NORM], [SUB REV].
LPF FREQ
(niska frekvencija propusnog filtra)
Omogućuje odabir frekvencije za
isključenje subwoofera: [80Hz],
[100Hz], [120Hz].
HPF FREQ
AUX VOL (jačina zvuka AUX)
(visoka frekvencija propusnog filtra)
Odabire frekvenciju za isključenje
prednjeg/stražnjeg zvučnika:
[OFF], [80Hz], [100Hz], [120Hz].
Prilagođava jačinu zvuka za svaki
povezani dodatni uređaj:
[+18 dB] – [0 dB] – [-8 dB].
Ta postavka poništava potrebu
prilagođavanja jačine zvuka između izvora.
(Dostupno samo kada je odabran AUX).
Postavite [DIMMER] na [OFF], a zatim
prilagodite [BRIGHTNESS].
Postavka svjetline sprema se i primjenjuje
kada je funkcija prigušivanja uključena ili
isključena.
BRIGHTNESS (svjetlina)
Prilagođava svjetlinu zaslona: Razina
svjetline može se prilagoditi: [1] – [10].
SND SYNC (sinkronizacija zvuka)
Uključuje sinkronizaciju svjetla i zvuka:
[ON], [OFF].
(Nije dostupno kad nije odabran izvor i
kad se prikazuje sat.)
AUTO SCR (automatsko pomicanje)
Automatski se pomiče kroz duge stavke:
[ON], [OFF].
(Nije dostupno kada je odabran AUX ili
tuner.)
Postavljanje zaslona
(DISPLAY)
DIMMER (prigušivanje svjetla)
Promijenite svjetlinu zaslona: [OFF], [ON],
[CLK] (sat).
Za postavljanje rada te funkcije tijekom
fiksno određenog razdoblja odaberite
[CLK], a zatim postavite vrijeme početka i
završetka.
– Za postavljanje svjetline kada je
uključena funkcija prigušivanja:
Postavite [DIMMER] na [ON], a zatim
prilagodite [BRIGHTNESS].
– Za postavljanje svjetline kada je
isključena funkcija prigušivanja:
14HR
Dodatne informacije
Mapa (album)
Audio datoteka
(pjesma)
Ažuriranje ugrađenog
softvera
Za ažuriranje ugrađenog softvera posjetite
web-mjesto podrške navedeno na
posljednjoj stranici i slijedite upute na mreži.
Note
Nemojte uklanjati USB uređaj tijekom ažuriranja.
Mjere opreza
• Nemojte ostavljati prednju ploču ili audio
uređaje na upravljačkoj ploči.
• Nakon što uključite jedinicu, antena će se
automatski produžiti.
• Ne polijevajte jedinicu tekućinom.
Kondenzacija vlage
Ne polijevajte diskove tekućinom. Ako u
jedinici dođe do kondenzacije vlage,
uklonite disk i pričekajte oko sat vremena
dok se ne osuši; u protivnom jedinica
možda neće raditi ispravno.
Napomene o diskovima
• Diskove ne izlažite izravnom sunčevom
svjetlu ili izvorima topline, primjerice
dovodima toplog zraka i ne ostavljajte ih u
automobilu na izravnom sunčevom svjetlu.
• Diskove obrišite krpom
od sredine prema van.
Ne upotrebljavajte
otapala poput benzina,
razrjeđivača i
komercijalno dostupnih
sredstava za čišćenje.
• Jedinica je namijenjena
za reprodukciju diskova
koji su usklađeni sa standardom Compact
Disc (CD). DualDisc diskovi i neki glazbeni
diskovi šifrirani tehnologijama za zaštitu
autorskih prava nisu usklađeni sa
standardom Compact Disc (CD), što znači
da se takvi diskovi ne mogu reproducirati
na jedinici.
• Diskovi koje jedinica NE MOŽE reproducirati
– Diskovi na koje je pričvršćena oznaka,
naljepnica, ljepljiva traka ili papir. To
može uzrokovati kvar ili uništiti disk.
– Diskovi u nestandardnim oblicima (npr. u
obliku srca, kvadrata, zvijezde). U
protivnom može doći do oštećenja
jedinice.
– Diskovi od 8 cm (3
1
/4 inča).
Napomene o reprodukciji CD-R/CD-RW
diskova
• Ako višesesijski disk započinje sesijom
CD-DA, prepoznaje se kao CD-DA disk,
a ostale sesije se ne reproduciraju.
• Diskovi koje jedinica NE MOŽE reproducirati
– CD-R/CD-RW diskovi loše kvalitete
snimanja.
– CD-R/CD-RW diskovi snimljeni
nekompatibilnim uređajem za snimanje.
– CD-R/CD-RW disk koji nije ispravno
finaliziran.
– CD-R/CD-RW diskovi osim onih koji su
snimljeni u glazbenom CD formatu ili
MP3 formatu sukladnom standardu
ISO9660 Razine 1/Razine 2, Joliet/Romeo
ili višesesijskom.
Redoslijed reprodukcije audio
datoteka
Ako imate pitanja ili problema u vezi s
uređajem koji nisu obrađeni u ovom
priručniku, obratite se najbližem prodavaču
proizvoda tvrtke Sony.
15HR
Održavanje
Specifikacije
Čišćenje priključnica
Izbjegavajte izravan dodir s priključnicama.
Jedinica možda neće ispravno raditi ako
priključnice između jedinice i prednje ploče
nisu čiste. Kako biste to spriječili, odvojite
prednji poklopac (str. 7) i štapićima od vate
očistite priključnice. Ne pritišćite jako.
U suprotnome mogli biste oštetiti priključnice.
Note
Iz sigurnosnih razloga nemojte uklanjati prednju
ploču dok vozite.
Odjeljak za tuner
FM
Raspon namještanja:
Kada je [AREA] postavljeno na [EUROPE]:
87,5 MHz – 108,0 MHz
Kada je [AREA] postavljeno na [RUSSIA]:
FM1/FM2: 87,5 MHz – 108,0 MHz
(u koracima od 50 kHz)
FM3: 65 MHz – 74 MHz (u koracima od
30 kHz)
Upotrebljiva osjetljivost: 7 dBf
Omjer signala i šuma: 73 dB
Odvajanje: 50 dB pri 1 kHz
MW/LW
Raspon namještanja:
531 kHz – 1.602 kHz (MW),
153 kHz – 279 kHz (LW)
Osjetljivost: MW: 26 μV, LW: 50 μV
Odjeljak CD uređaja za reprodukciju
Omjer signala i šuma: 95 dB
Frekvencijski odziv: 20 Hz – 20.000 Hz
Maksimalni broj
Mape (albumi)*
Datoteke (pjesme) i mape*
Znakovi koje je moguće prikazati za naziv
mape/datoteke:
32 (Joliet)/64 (Romeo)
Odgovarajući kodek: MP3 (.mp3), WMA
(.wma)
*1 samo CD-R/CD-RW
*2 uključujući korijensku mapu
*3 može biti manje od izmjerene vrijednosti ako
nazivi mapa/datoteka sadrže mnogo znakova
*1
:
2
: 150
3
: 300
Odjeljak USB uređaja za reprodukciju
Sučelje: USB (puna brzina)
Maksimalna struja: 500 mA
Maksimalni broj prepoznatljivih mapa i
datoteka:
mape (albumi): 256
broj datoteka (pjesama) po mapi: 256
Kompatibilan protokol Android Open
Accessory (AOA): 2.0
16HR
Odgovarajući kodek:
MP3 (.mp3)
Brzina prijenosa u bitovima: 8 kbit/s –
320 kbit/s (podržava varijabilnu
brzinu prijenosa (VBR))
Brzina uzorkovanja: 16 kHz – 48 kHz
WMA (.wma)
Brzina prijenosa u bitovima: 32 kbit/s
– 192 kbit/s (podržava varijabilnu
brzinu prijenosa (VBR))
Brzina uzorkovanja: 32 kHz, 44,1 kHz,
48 kHz
FLAC (.flac)
Dubina bita: 16 bita, 24 bita
Brzina uzorkovanja: 44,1 kHz, 48 kHz
Podržani sustav datoteka: FAT16, FAT32
Odjeljak pojačala
Izlaz: izlazi zvučnika
Impedancija zvučnika: 4 Ω – 8 Ω
Maksimalna izlazna snaga: 55 W × 4 (pri 4 Ω)
Općenito
Preduvjeti napajanja: akumulator
automobila od 12 V DC (negativno
uzemljenje)
Nazivna potrošnja struje: 10 A
Dimenzije:
Približno 178 mm × 50 mm × 176 mm
1
(7
/8 inča × 2 inča × 7 inča) (š/v/d)
Dimenzije ugradnje:
Približno 182 mm × 53 mm × 159 mm
1
(7
/4 inča × 2 1/8 inča × 6 3/8 inča) (š/v/d)
Masa: Približno 1,2 kg (2 lb 11 oz)
Sadržaj paketa:
Glavna komponenta (1)
Dijelovi za postavljanje i povezivanje
(1 komplet)
Za više informacija obratite se prodavaču.
Dizajn i specifikacije podložne su
promjenama bez prethodne obavijesti.
Autorska prava
Windows Media registrirani je zaštitni znak ili
zaštitni znak tvrtke Microsoft Corporation u
Sjedinjenim Američkim Državama i/ili drugim
državama.
Ovaj proizvod zaštićen je određenim pravima
intelektualnog vlasništva tvrtke Microsoft
Corporation. Upotreba ili distribucija ove
tehnologije izvan proizvoda zabranjena je bez
odgovarajuće licence koju je izdala tvrtka Microsoft
ili ovlaštena podružnica tvrtke Microsoft.
Android je zaštitni znak tvrtke Google LLC.
libFLAC
Copyright (C) 2000-2009 Josh Coalson
Copyright (C) 2011-2013 Xiph.Org Foundation
Redistribucija i upotreba izvora i binarnih oblika,
sa ili bez izmjene, dopuštene su pod uvjetom
da su zadovoljeni sljedeći uvjeti:
– Redistribucija izvornog koda mora sadržavati
gornju obavijest o autorskim pravima, popis
uvjeta i sljedeću izjavu o odricanju odgovornosti.
– Redistribucija u binarnom obliku mora reproducirati
gornju obavijest o autorskim pravima, popis uvjeta i
sljedeću izjavu o odricanju odgovornosti u
dokumentaciji i/ili drugom materijalu priloženom
uz isporuku.
– Naziv Xiph.org Foundation i imena doprinositelja
ne smiju se upotrebljavati za promicanje ili
predstavljanje proizvoda nastalih na temelju ovog
softvera bez prethodnog pismenog dopuštenja.
OVAJ SOFTVER PRUŽAJU VLASNICI AUTORSKIH
PRAVA I DOPRINOSITELJI „U TRENUTNOM STANJU”
TE SE TIME ODRIČU SVIH JAMSTAVA, IZRIČITIH ILI
PODRAZUMIJEVANIH, UKLJUČUJUĆI, ALI BEZ
OGRANIČENJA PODRAZUMIJEVANA JAMSTVA
UTRŽIVOSTI I PRIKLADNOSTI ZA ODREĐENU SVRHU.
ZAKLADA ILI DOPRINOSITELJI NISU NI U KOJEM
SLUČAJU ODGOVORNI ZA IZRAVNE, NEIZRAVNE,
SLUČAJNE, POSEBNE, PRIMJERENE ILI POSLJEDIČNE
ŠTETE (UKLJUČUJUĆI, ALI BEZ OGRANIČENJA,
PRUŽANJE ZAMJENSKIH DOBARA ILI USLUGA,
NEMOGUĆNOST UPOTREBE, GUBITAK PODATAKA ILI
PROFITA ILI PREKID U POSLOVANJU) BEZ OBZIRA NA
UZROK I PREMA BILO KOJOJ TEORIJI
ODGOVORNOSTI, BILO UGOVORNOJ, OBJEKTIVNOJ
ILI IZVANUGOVORNOJ (UKLJUČUJUĆI NEMAR ILI
DRUGO) KOJE NASTANU UPOTREBOM OVOG
SOFTVERA, ČAK I AKO SU BILI UPOZNATI S
MOGUĆNOŠĆU NASTANKA TAKVE ŠTETE.
17HR
Otklanjanje poteškoća
Pomoću sljedećeg kontrolnog popisa
možete ispraviti probleme koji se mogu
pojaviti s jedinicom.
Prije upotrebe kontrolnog popisa u nastavku,
provjerite vezu i upravljačke postupke.
Dodatne informacije o upotrebi osigurača i
uklanjanju jedinice s upravljačke ploče
potražite u odjeljku „Povezivanje/
postavljanje” (str. 21).
Ako problem nije riješen, posjetite
web-mjesto podrške navedeno na
posljednjoj stranici.
Općenito
Nema zvuka ili je zvuk slab.
Položaj kontrole prigušenja [FADER] nije
postavljen za sustav s dva zvučnika.
Glasnoća jedinice i/ili povezanog uređaja
vrlo je niska.
– Povećajte glasnoću zvuka jedinice i
povezanog uređaja.
Nema zvučnog signala.
Povezano je dodatno pojačalo i ne
upotrebljavate ugrađeno pojačalo.
Brišu se memorirane stanice i ispravno
vrijeme.
Osigurač je pregorio.
Proizvodi buku kada se promijeni
položaj kontakta.
Kabeli se ne podudaraju s dodatnom
strujnom utičnicom automobila.
Tijekom reprodukcije ili prijema pokreće
se način demonstracije.
Ako se 5 minuta ne izvrši ikakva radnja
s postavljenom stavkom [DEMO-ON],
pokreće se način demonstracije.
– Postavite [DEMO-OFF] (str.12).
Prikaz nestaje/ne prikazuje se u prozoru
prikaza.
Priključnice su prljave (str. 16).
Prikaz/osvjetljenje treperi.
Napajanje nije dovoljno.
– Provjerite snabdijeva li akumulator
automobila jedinicu dovoljnim
napajanjem. (Potrebno napajanje je 12 V
istosmjerne struje.)
18HR
Gumbi za upravljanje ne funkcioniraju.
Disk se ne izbacuje.
Veza nije ispravna.
– Pritisnite DSPL i EQ dulje od 2 sekunde
da biste ponovno postavili jedinicu.
Briše se sadržaj pohranjen u memoriji.
Automatski postavljen sat nije točan.
Podaci sata na radiovalovima nisu točni.
– Ručno postavite sat (str. 7).
Radio prijem
Radio prijem je loš.
Dolazi do statičkog šuma.
Čvrsto spojite antenu.
Ne m ože se namje stiti 65 MHz do 74 MHz u
FM3.
Kada je [AREA] postavljeno na [EUROPE].
– Postavite [AREA] na [RUSSIA] (str. 12).
RDS
RDS usluge ne mogu se primati (kada je
[AREA] postavljeno na [RUSSIA]).
Odabrano je FM3.
– Odaberite FM1 ili FM2.
RDS usluge nisu dostupne u trenutačnom
području.
SEEK se pokreće nakon nekoliko sekundi
slušanja.
Postaja ne emitira TP informacije ili ima
slab signal.
– Isključite TA (str. 9).
Nema informacija o stanju u prometu.
Uključite TA (str. 9).
Radijska stanica ne emitira informacije o
stanju u prometu bez obzira što je TP.
– Namjestite drugu stanicu.
PTY prikazuje [- - - - - - - -].
Trenutačna stanica nije RDS stanica ili je
radio prijem loš.
Treperi naziv usluge programa.
Nema alternativne frekvencije za
trenutačnu postaju.
–Pritisnite / (SEEK –/+) dok
treperi naziv usluge programa. Prikazuje
se [PI SEEK] i jedinica započinje s
traženjem druge frekvencije s istim PI
(identifikacija programa) podacima.
Reprodukcija CD-a
Disk se ne reproducira.
Disk je neispravan ili prljav.
CD-R/CD-RW nije namijenjen za audio
upotrebu (str. 15).
Reprodukcija datoteka MP3/WMA nije
moguća.
Disk nije kompatibilan s formatom i
verzijom MP3/WMA datoteka. Pojedinosti
o diskovima i formatima koji se mogu
reproducirati potražite na web-mjestu
podrške navedenom na posljednjoj
stranici.
Datotekama MP3/WMA potrebno je duže
vrijeme za početak reprodukcije nego
ostalima.
Sljedećim je diskovima potrebno duže
vrijeme za početak reprodukcije.
– Diskovima snimljenima sa složenom
strukturom mapa.
– Diskovima snimljenim u više sesija.
– Diskovima na koje se mogu dodavati
podaci.
Reprodukcija s USB uređaja
Potrebno je dulje vrijeme za reprodukciju
s USB uređaja.
USB uređaj sadrži datoteke sa složenom
strukturom mapa.
Reprodukcija audio datoteke nije moguća.
Pojedinosti o podržanim formatima
potražite u odjeljku „Specifikacije“ (str.16).
Ako reprodukcija audio datoteke i dalje
nije moguća, pogledajte upute za rad
isporučene uz USB uređaj ili se obratite
proizvođaču USB uređaja.
Nije moguće obavljanje zahvata kao što su
preskakanje albuma, preskakanje stavki
(skočni način) i pretraživanje zapisa po
imenu (Quick-BrowZer).
Postavite [USB MODE] na [MSC/MTP] (str. 13).
Zvuk se ne može emitirati prilikom
reprodukcije u načinu rada za Android.
Provjerite stanje aplikacije za reprodukciju
zvuka na pametnom telefonu s
operacijskim sustavom Android.
Poruke
Sljedeće se poruke mogu pojaviti ili treperiti
tijekom rada.
INVALID:
READ
Pričekajte da završi čitanje i reprodukcija
Za reprodukciju CD-a:
CD ERROR
Ispravno očistite ili umetnite disk ili se
CD NO DISC
Umetnite disk s datotekama koje se mogu
CD NO MUSIC
Umetnite disk s datotekama koje se mogu
CD PUSH EJT: Pravilno izbacivanje diska nije
moguće.
Pritisnite (izbacivanje).
kraja diska.
Odabrana radnja možda nije valjana.
će automatski započeti. Ovisno o
organizaciji datoteka, to može potrajati
neko vrijeme.
(podvlaka): Prikaz znaka nije moguć.
pobrinite da disk nije prazan ili oštećen.
reproducirati (str. 16).
reproducirati (str. 16).
ili : Došli ste do početka ili
19HR
Za reprodukciju s USB uređaja:
HUB NO SUPRT: USB koncentratori nisu
podržani.
NOT SUPPORT ANDROID MODE
USB uređaj koji ne podržava AOA (Android
Open Accessory) 2.0 priključen je na
jedinicu dok je [USB MODE] postavljen na
[ANDROID].
– Postavite [USB MODE] na [MSC/MTP]
(str. 13).
USB ERROR
Ponovno priključite USB uređaj.
USB NO DEV
Provjerite jesu li USB uređaj i USB kabel
dobro spojeni.
USB NO MUSIC
Spojite USB uređaj koji sadrži datoteke
koje se mogu reproducirati (str. 16).
USB NO SUPRT
Pojedinosti o kompatibilnosti USB uređaja
potražite na web-mjestu podrške
navedenom na posljednjoj stranici.
USB OVERLOAD: USB uređaj je
preopterećen.
Odspojite USB uređaj i pritisnite SRC za
odabir drugog izvora.
Postoji kvar na USB uređaju ili je spojen
nepodržani uređaj.
Rad daljinskog upravljača na kolu
upravljača:
ERROR
Ponovno registrirajte od funkcije na kojoj
je došlo do pogreške (str.13).
TIMEOUT
Probajte dovršiti registraciju dok treperi
stavka [REGISTER] (oko 6 sekundi) (str. 13).
Za nadogradnju ugrađenog softvera:
FILE ERROR: Program za ažuriranje nije
pohranjen na USB uređaju.
Pohranite program za ažuriranje na USB
uređaj pa pokušajte ponovno (str. 15).
UPDATE ERROR PRESS ENTER: Ažuriranje
ugrađenog softvera nije ispravno dovršeno.
Pritisnite ENTER da biste izbrisali poruku
pa pokušajte ponovno.
Tijekom ažuriranja ne okrećite kontakt u
položaj OFF ni ne uklanjajte USB uređaj
(str. 15).
Ako to ne pomogne u rješavanju problema,
obratite se najbližem prodavaču proizvoda
tvrtke Sony.
Ako jedinicu nosite na popravak zbog
problema s reprodukcijom uređaja, uzmite
uređaj kojim ste se koristili u trenutku kada
se problem pojavio.
Za rad RDS-a:
NO AF: Nema alternativnih frekvencija.
Pritisnite / (SEEK –/+) dok treperi
naziv usluge programa. Uređaj će započeti
s traženjem druge frekvencije s istim PI
(identifikacija programa) podacima
(prikazuje se [PI SEEK]).
NO PI: Nema identifikacije programa.
Odabrana stanica nema podatke o PI-u
(identifikacija programa).
Odaberite drugu stanicu.
NO TP: Nema prometnih programa.
Uređaj nastavlja tražiti dostupne postaje
koje emitiraju TP informacije.
20HR
Povezivanje/postavljanje
× 2
Upozorenja
• Provedite sve kabele za uzemljenje do
zajedničke točke uzemljenja.
• Pazite da se kabeli ne zaglave ispod vijka
ili da ih ne zahvate pomični dijelovi
(npr. vodilica sjedala).
• Prije spajanja isključite kontakt u automobilu
kako ne bi došlo do kratkog spoja.
• Priključite kabel za napajanje na jedinicu
i zvučnike prije priključenja u dodatnu
strujnu utičnicu.
• Iz sigurnosnih razloga sve nepriključene
kabele obavezno izolirajte izolirajućom
trakom.
Mjere opreza
• Pažljivo odaberite mjesto na koje ćete
postaviti jedinicu kako ne bi ometala
uobičajene radnje tijekom vožnje.
• Izbjegavajte postavljanje jedinice na mjesta
izložena prašini, prljavštini, prekomjernim
vibracijama ili visokim temperaturama,
primjerice mjesta na izravnom sunčevu
svjetlu ili u blizini grijaćih cijevi.
• Za sigurno i pravilno postavljanje
upotrebljavajte isključivo priložene dijelove
za ugradnju.
Napomena za kabel za napajanje (žuti)
Prilikom spajanja ove jedinice zajedno s drugim
stereo komponentama nazivna amperaža strujnog
kruga automobila s kojim se jedinica povezuje mora
biti viša od zbroja nazivne amperaže osigurača za
svaku komponentu.
Prilagođavanje kuta ugradnje
Kut ugradnje prilagodite na manje od 30°.
Popis dijelova za postavljanje
• Popis dijelova ne obuhvaća cjelokupan
sadržaj paketa.
•Nosač i zaštitna obujmica pričvršćeni
su na jedinicu prije isporuke. Prije ugradnje
jedinice ključevima za skidanje uklonite
nosač s jedinice. Pojedinosti potražite u
odjeljku „Uklanjanje zaštitne obujmice i
nosača“ (str. 24).
• Sačuvajte ključeve za skidanje za
buduću upotrebu jer će vam biti potrebni i
za vađenje jedinice iz automobila.
21HR
Connection
sa žičanog daljinskog
upravljača (nije priloženo)
*4
s automobilske antene
*5
*
3
*
3
Subwoofer*
1
Pojedinosti potražite u poglavlju
„Povezivanja” (str. 23).
Pojača lo*
1
Pojedinosti potražite u „Električnoj shemi za
priključivanje” (str. 23).
*
2
*1 Ne isporučuje se
*2 Impedancija zvučnika: 4 Ω – 8 Ω × 4
*3 RCA pinski kabel (ne isporučuje se)
*4 Ovisno o vrsti automobila, upotrijebite adapter
za žičani daljinski upravljač (nije priložen).
Pojedinosti o upotrebi žičanog daljinskog
upravljača potražite u odjeljku „Upotreba
žičanog daljinskog upravljača“ (str. 24).
*5 Ovisno o vrsti automobila, upotrijebite adapter
(nije priložen) ako priključnica antene nije
odgovarajuća.
22HR
Povezivanja
Prednji zvučnik
Subwoofer
Dodatna strujna utičnica
Ako imate antenu bez relejne kutije,
priključivanjem jedinice s priloženim
kabelom za napajanje možete oštetiti
antenu.
U priključnicu zvučnika automobila
1
Stražnji zvučnik
(desni)
2
3
Prednji zvučnik
(desni)
4
5
Prednji zvučnik
(lijevi)
6
7
Stražnji zvučnik
(lijevi)
8
U strujnu utičnicu automobila
12 neprekidno napajanje Žuti
komanda antene /
13
pojačala (REM OUT)
napajanje sa
15
sklopkom
16 uzemljenje Crni
Ljubičasti
Ljubičasto-crni,
prugasti
Sivi
Sivo-crni,
prugasti
Bijeli
Crno-bijeli,
prugasti
Zeleni
Zeleno-crni,
prugasti
Plavo-bijeli,
prugasti
Crveni
Jednostavno priključivanje
subwoofera
Subwoofer možete upotrijebiti bez pojačala
ako ga priključujete na kabel stražnjeg
zvučnika.
Napomene
• Potrebno je pripremiti kabele stražnjeg zvučnika.
• Upotrijebite subwoofer s impedancijom od 4 Ω do
8 Ω i odgovarajućim kapacitetima snage kako ne
bi došlo do oštećenja.
Povezivanje sa zadržavanjem
memorije
Kada se priključi žuti kabel za napajanje,
strujni krug memorije i dalje se napaja čak i
nakon isključenja kontakta.
Povezivanje zvučnika
• Prije povezivanja zvučnika isključite jedinicu.
• Upotrijebite zvučnike s impedancijom od
4 Ω do 8 Ω i odgovarajućim kapacitetima
snage kako ne bi došlo do oštećenja.
Električka shema za priključivanje
Provjerite ima li vaš automobil dodatnu
strujnu utičnicu i podudara li se s kabelskim
priključcima.
23HR
Loading...
