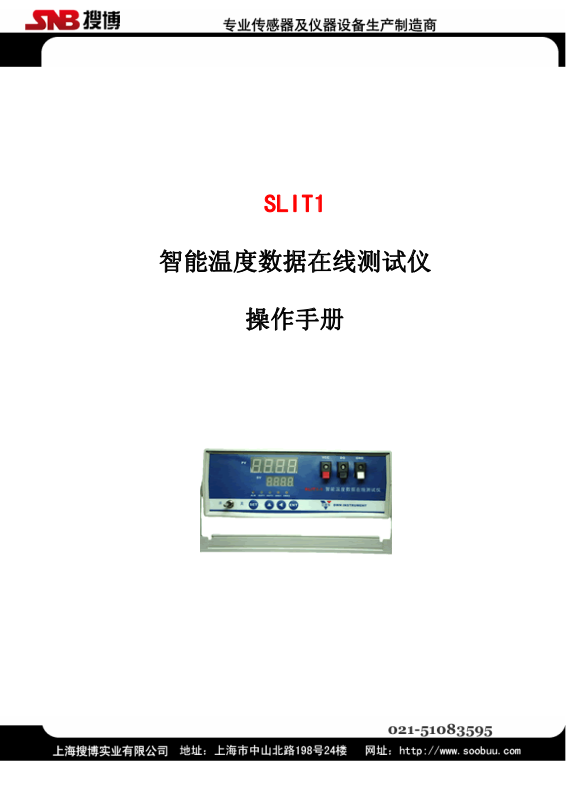

《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
SLIT1
智能温度数据在线测试仪
操作手册
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 1 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
目 录
一、引言 .................................................... 3
二、技术参数及特点 .......................................... 3
三、典型方案 ................................................ 4
最简应用方案............................................................................................................................ 4
无线应用方案............................................................................................................................ 4
四、接口说明 ................................................ 5
五、操作说明 ................................................ 7
1.读入新的传感器(设置密码为 1234) ................................................................................... 7
2.设置上限报警值(设置密码为 1244) ................................................................................... 7
3.设置通道是否显示(设置密码为 1254) ............................................................................... 8
六、通讯协议 ................................................ 8
查询数据.................................................................................................................................... 8
读出所有通道传感器序列号 ....................................................................................................9
七、随机清单 ............................................... 12
八、订货及备注 ............................................. 12
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 2 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
一、引言
SLIT1 系列智能温度数据在线监测仪,配合美国 DALLAS 一线现场总线技术,实现低成本温度
状态在线监测方案的实用型仪器，可广泛应用于实时温度数据采集监测的各种应用场合。
SLIT1 系列智能温度数据在线监测仪可以对 DS1820 数字温度传感器系列产品进行温度数据
采集，显示、报警设定，数据传输，使温度巡迴检测系统获得高可靠性、低成本和最简单的布线
结构。作为传统测温系统的理想替代品，其有体积小、测点多、组网灵活等特点。配合无线或 GPRS
及现场单总线传输（1-wire）技术，可以将把分散在各处的 DS1820 节点通过有线或无线的方式与
监控中心联接起来，达到降低能耗、促进安全生产的目的。
本仪器可应(1)SMT 行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4)
仓库温度监测 (5) 药厂 GMP 监测系统(6) 环境温度监控(7) 电信机房监控(8) 电厂/电站机组(9)
电厂/电站机组(10) 过程温度监测(11) 啤酒生产过程温度检测等。
为便于工程组网使用，本仪器提供二次开发的通讯协议，支持二次开发。用户只需根据我们
的通讯协议即可使用任何串口通讯软件实现仪器数据的查询和设置。
二、技术参数及特点
支持传感器 SLST1 系列防护型数字温度传感器，DS1820
显示测温范围 -55℃~+125℃
显示分辨率 0.1℃
测温精度 0.5℃
测温速度 850ms/点
通道数 单总线可接 1-24 点 (限单总线传感器)
报警设置 在线设定报警上、下限
波特率
通讯端口 RS232（可选配 CAN、RS485）
供电电源 DC 5V 2A
耗电 2W
重量 500 克
存储温度
运行环境：
支持测温电缆长度
外形尺寸 200×70×175mm³
19200 （可订制其它波特率）
-40 - 85℃
-40 - 85℃-40℃～+85℃
≤200M
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 3 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
三、典型方案
最简应用方案
SLIT1仪器可直接通过 RS232 接口与电脑或笔记连接（可选配 RS232-USB 转换器）将现场的
数据直接传送到电脑进行显示、分析和存储。
如上方案图所示，SLIT1 通过单总线接口将现场总线相连。温度传感器可以为 DS1B20 芯片，也
可以选配我公司的 SLST 系列不锈钢封装的各种防护型数字温度传感器。仪器总线上可接 6 个传
感器（需扩张，可订制，最多可扩到 250 个点）。而每个温度传感器都通过并联的方式接到总线上。
接线方式见操作说明。
无线应用方案
无线应用方案是最简应用方案的延伸。现场的接线方式，与最简应用方案相同。仪器通过 RS232
接口与 GRPS/CDMA 或其它无线设备连接，即可组建无线网络。 将现场数据发送到服务器或数
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 4 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
据采集中心，实现现场数据的实时在线监测。
四、接口说明
上面为仪器的前面板，面板上接口及按钮详述如下：
电源接口
本仪器输入电源为 DC 5V， 随机 附带的电源为 5V 2A。使用时，
请检查电压及极性后再接入仪器。芯为正极。
电源开关
如图所示，扭子开关可以打开或关闭仪器的电源。
RS232 接口
RS232 接口为标准的串口接口，其引脚定义如下：
2 脚—RX 3 脚—TX 5 脚—GND,本接口可直接与电脑串
口连接，也可与其它带串口通讯仪器的设置连接，请使用
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 5 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
非交 叉 的 RS232 数据 线。
总线接口
总线接
口为三芯线，此接口可接最长不超过 250 米的总线， 本 仪
器标准配置最多可接 6 只单总线温度传感器，接线方式如下：
总线接口有 3 个引脚，引脚定义如下：
1
脚
—
电
源
正
（
VC
C）
，
脚为电压输出引脚，电压为 5V
此
2 脚— 信号线 (DQ) ， 单总线信号线
3 脚— 电源负 (GND)
传感器测试接口
<传感器测试接口>主要用于读入新接入的传感器识别
码，如图所示，在将新的传感器接入总线前，请接入<传感
器测试接口>读入其序列号。然后再接入总线。读入新的传
感器的操作方式见操作说明。
显示面板
仪器采用两排四位 LED 显示方式，如右图所示，上排显示温
度数据，下排显示传感器的通道号。显示方式为循环显示，用
户可以通过按键设置关闭或打开对应的通道。
操作键盘
仪器设置了四个键，分别为：
–<设置键>，按入该键即可进入设置状态。
-<
向上键>此键主要用于切换通道编号，或设置报警温度时按 10 增量增加报警温度值。
-<向左键>此键主要于设置报警温度时按 1 增量增加报警温度值或设置通道是否显示。
-<ENT>确认后即取消设置，进入正常显示状态。
状
态指示灯
仪器设置五个
指示灯，其中 ALM 为报警指示灯，OUT1、OUT2
为报警输出指示灯，本仪器标准配置无此功能。工作正常时，OUT1
为常亮，而 OUT2 不亮。SNG1，SNG2 为通信状态指示灯，当串
口有数据交换时，SNG2 会有指示闪烁。而 SNG2 仅用于 RS485 或
讯状态。
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 6 页 共 12 页
CAN 设备，用于指示相应通
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
五、操作说明
为防止误操作，系统设置采用密码方式访问。如上图所示，是进入设置状态的全过程，而
上排数码值显示的值达到密码值时，仪器会自动转到相应的设置状态。
1.读入新的传感器(设置密码为 1234)
在仪器使用前，请确保所接入到总线上的传感器序列号已存储到仪器中了。不然，系统不会
识别。读入新的传感器的操作步骤如下：
1） 将传感器接引脚定义正确接入传 感 器
有 VCC，DQ， GND， 这与 单总线传感器引脚定仪一一对应，不可接错。
2）
进入设置状态并设置（设置密码为 1344）
按下如操作:
按<SET>键
时
，即进入序列号读入状态，此时上排显示-SN-,下排显示 0001,其中下排 000x 为通道号。
进入序列号读入状态后，即可以通过<向上键>切换通道。比如，我希望新接入的传感
器在 2
待几秒钟，当上排显示“-PS-”时，表示，已将成功将接入测试接口的传感器读入到通道 2。
当仍需读入其它新的传感器时，需更换<传感器测试接口>上的传感器，切换<向上键>来选择
通道号，按<SET>，直到当上排显示“-PS-”时。序列号读入结束后，可按<ENT>键,退出设
置状态.
号通道显示，只需按一下<向上键>，下排显示“0002”时，再按<SET>键，此时需等
后，按一下<向上键>，再按四下<向左键>，当上排数码管，显示值达到 1344
测试接口。请注意，传感器测试接口上标
2.设置上限报警值(设置密码为 1244)
本仪器可对每个传感器的报警值进行设置，当任何一个传感器的温度超过其设置的上限值时，
即会报警。设置过程如下：
仪器
与上图设置过程相同，当上排值
“0050”，即未设置过的通道，系统默认上限报警值为 50 度。下排显示“0001”字样，最后一位
即通道号，可通过<向左键>来设置报警值（其值为循环的，当大于 125 时，会自动变成 0,这样即
可设置低于 50 以下的报警值），通过 <向上值>来切换道道。当所有报警设置都完成后，按<ENT>
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 7 页 共 12 页
为“1244”时，仪器即立即进入报警设置状态,此时上排显示
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
来确认并进入正常显示状态。
3.设置通道是否显示(设置密码为 1254)
虽然仪器支持 6 个传感器，但实际使用只接 2 个或少于 6 个时，我们可以通过本功能关闭
没有接
我们按<SET>后，通过<向
进入通道设置状态，此时上排显示“-ON-”或“-OFF”，此时可用<向上键>切换通道，用<向右
键>来设置打开或关闭。当设置完毕后，按<ENT>来确认并进入正常显示状态。
入传感器的通道。
左键>(按 2 下),<向上键>(按 4 下)切换，当上排显示“1254”时，即可
六、通讯协议
波特率：19200，数据位：8；停止位：0；校验：无。不可更改。
除了仪器本身可能显示数据及读入序列号，仪器还可以与电脑连接
列号。本协议可供二次开发使用。
器序
查询数据
查询模块所有数据:
@T [A] [B] (0D)(0A)
[A]为模块ID号，占两个
模块
[B]为通
前模块所有通道数据
!@T [A] [B] [D0] [D1]…
其中:
[A] 表模
[B] 表模块通道总数,点3个字节,如128表有该模块共有128个通道.
[D0]… [Dn]
格式：[C] [D
举例：查询节点编号为1号模块所有数据：
发送：@T 00 01 (0D)(0A)
模块响应数据为：
@T 1 11 1 291#
道ID号，占两个字节，用01-FF表1-256，即系统最多支持256个模块。如为00，则查询当
块编号，点3个字节，比如值为012，即为十进制值12。
DD] [EEEEE],每个通道数据占9个字节
[C]为FUCNTIONTAB，即功能编号,占一个字节
[DDD]为通道ID，占3个字节
[EEEEE]为测量值，点5个字节
本命令仅适用于远程操作。
字节，用01-FF表1-256，即系统最多支持256个模块,如为00，则查询当前
[Dn] 0x0d 0x0a
. 见表1.1.1
,此值为正常值的10位，需除以10处理。
，在电脑上直接读入传感
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 8 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
读入新传感器到仪器中
[40] [43] [A] [B] (0D)(0A)
[A]为模块ID号，占两个字节，用00-FF表0-256，即系统最多支持256个模块，如为00，则查询当
前模块。
[B]为通道 ID 号，占两个字节，用 00-FF 表 0-256，即系统最多支持 256 个模块，如为 00，
则查询
其中 XX 为 01-06 ，表示通道编号，意即将新的传感器存储到对应通道。
!@S[
A]
[1] [
D0] [D1]…[D7]
[2] [D0] [D
[3] [D0] [D1]…[D7]
.
[n] [D0] [D1]…[D7]
0x
0d 0x0a
[A] 表模块编号，点
本命令仅适
举例：查询节点编号为1的32点模块下所有通道一线传感器64位识别码：
输入：40 43 [00] [01] (0D)(0A)
设备回复：@C 1 1ok# 表成功读入，即可用 40 53 查询读出的序
当前模块所有通道。
1]…[D7]
3个字节,为十进制表示输出，比如值为102，即ID=102
用于对模块单独操作，用于读出所有通道传感器64位识别码。
列号
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 9 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
六、可选配件
产品型号
图片 产品名称 独有特色说明
SLST1-1 工业型不锈钢封
装温度传 多时，性能优
SLST1-2 安装型不锈钢封
装温度传感器
SLST1-3 屏蔽型不锈钢封
装温度传感器
SLST1-4 冰箱专用不锈钢
封装温度传感器
SLST1-5 土壤温度检测专
用不锈钢封装温
感器
传感器导线功耗低
组网传感器较 为突出
可以长期在水中工作
，IP防护等级达IP67
传感器导线功耗低
组网传感器较多时，性能优为突出
，IP 防护等级达 IP67 可以长期在水中工作
自带M10 螺纹，便于安装
采用屏蔽电缆
可在强干抗环境下使用
护等级达IP65 防水防尘，IP防
采用柔软特细电缆
可嵌于冰箱门框
可在-40 度超低温运
行
采用特制防护电缆
不锈钢部分长达 60mm
可以长期在水中工作
度传感器
抗水压能力高达 2Mpa
SLST1-6 工业加长型不锈
钢封装温度传感
采用特制高导电率电缆
传感器导线电阻率极低
器 不锈钢部分长达 60mm
可以长期在水中工作
组网使用性更加突出
抗水压能力高达 2Mpa
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 10 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
SLST1-7 屏蔽加长型不锈
钢封装温度传感
器
SLST1-8 深水检测温度传
感器
SLST1-9 安装加长型温度
传感器
采用特制屏蔽电缆
传感器导线电阻率极低
不锈钢部分长达 60mm
可以长期在水中工作
抗水压能力高达 2Mpa
采用特制防水电缆
传感器导线电阻率极低
不锈钢及陶瓷双重防护
可以长期在水中工作
抗水压能力高达 10Mpa
传感器导线功耗低
组网传感器较多时
，性能优为突出
可以长期在水中工作，IP 防护等级达 IP67
自带M10 螺纹，便于安装
SLST1-10 插入式温度传感
器
传感器导线功耗低
接插件方式，安装维护方便
可以长期在水中工作，IP 防护等级达 IP67
自带M20 螺纹，适用于管道
SLST1-11 M12 管道检测通
用温度传感器
传感器导线功耗低
定制管道螺纹安装方式
可以长期在水中工作，IP 防护等级达 IP67
自带M12 螺纹
SLST1-12 表贴式温度传感
器
传感器导线功耗低
表贴安装方式，用于无固定场合的测温需求
可以长期在水中工作，IP防护等级达IP67
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 11 页 共 12 页
《SLIT1 智能温度数据在线测试仪操作手册》 上海搜博实业有限公司 电话：021-51083595
七、随机清单
序号 名 称 型号 数量 备注
智能温度数据在线测试仪 SLIT1-1
1
电源 DC5V 2A 1 只
2
串口线 1 只
3
总线测试线 1 只
4
说明书 1 份
5
1台
八、订货及备注
序号 通道数 型号 订货号 备注
1 通道
1
6 通道
2
12 通道
3
20 通道
4
24 通道
5
非上述通道数可订制
SLIT1-1/1 SLIT1-1/1
SLIT1-1/6 SLIT1-1/6
SLIT1-1/12 SLIT1-1/12
SLIT1-1/20 SLIT1-1/20
SLIT1-1/24 SLIT1-1/24
上海搜博实业有限公司
电话：021-51083595
中文网址：http://www.soobuu.com 英文网址：http://www.sonbest.com
地址：上海市中山北路 198 号 24 楼
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 12 页 共 12 页
