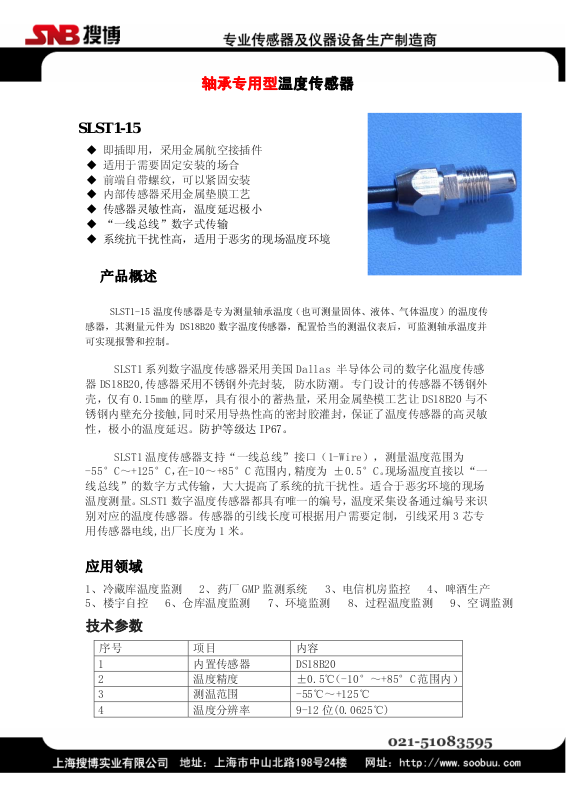

《SLST1-13 航插型温度传感器操作手册》上海搜博实业有限公司电话：021-51083595

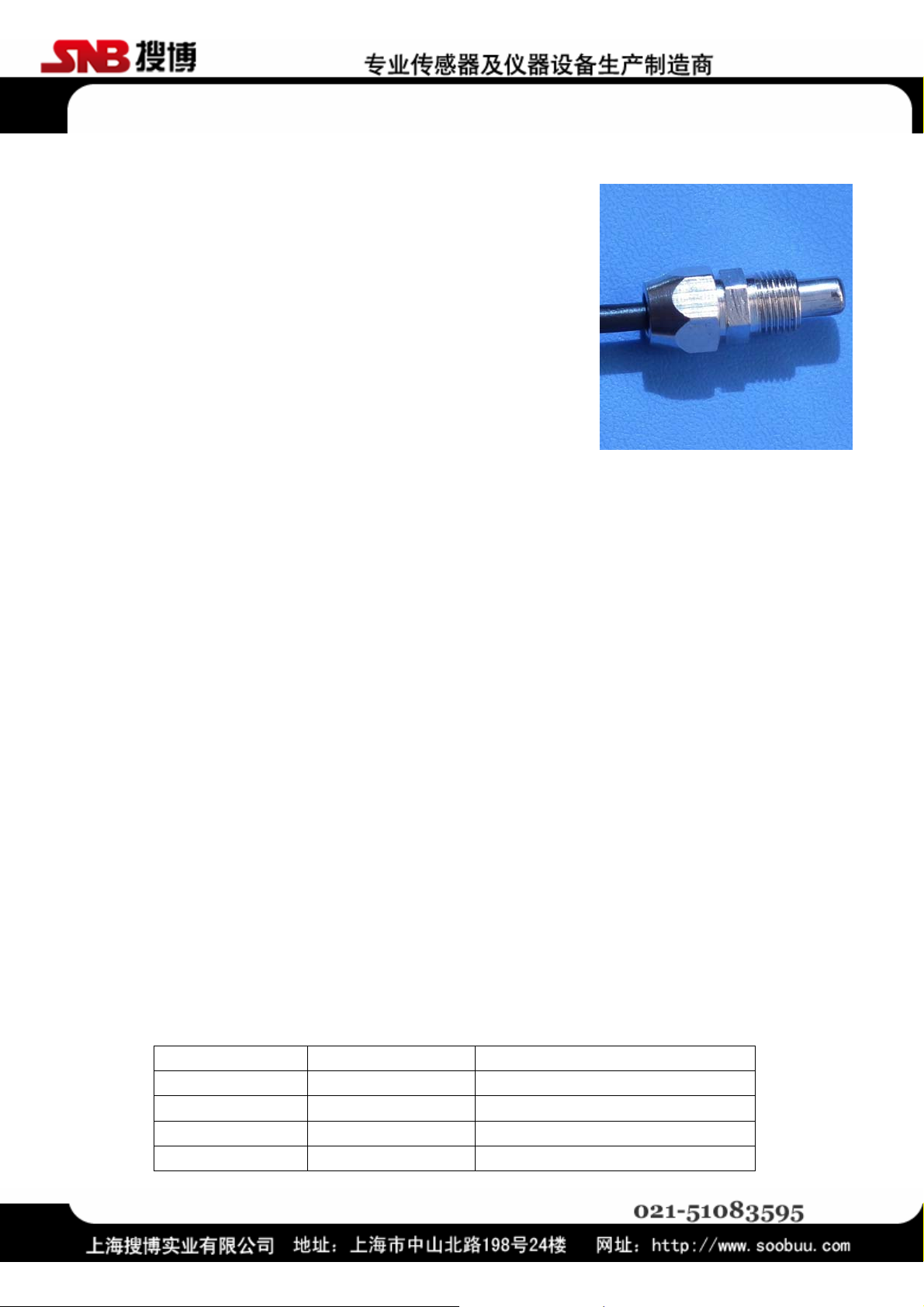

轴承专用型温度传感器

SLST1-15

 即插即用，采用金属航空接插件  适用于需要固定安装的场合  前端自带螺纹，可以紧固安装  内部传感器采用金属垫膜工艺  传感器灵敏性高，温度延迟极小  “一线总线”数字式传输  系统抗干扰性高，适用于恶劣的现场温度环境

产品概述

SLST1-15 温度传感器是专为测量轴承温度（也可测量固体、液体、气体温度）的温度传感器，其测量元件为 DS18B20 数字温度传感器，配置恰当的测温仪表后，可监测轴承温度并可实现报警和控制。

SLST1 系列数字温度传感器采用美国 Dallas 半导体公司的数字化温度传感器 DS18B20,传感器采用不锈钢外壳封装, 防水防潮。专门设计的传感器不锈钢外壳，仅有 0.15mm 的壁厚，具有很小的蓄热量，采用金属垫模工艺让 DS18B20 与不锈钢内壁充分接触,同时采用导热性高的密封胶灌封，保证了温度传感器的高灵敏性，极小的温度延迟。防护等级达 IP67。

SLST1 温度传感器支持“一线总线”接口（1-Wire），测量温度范围为

-55°C～+125°C，在-10～+85°C 范围内,精度为 ±0.5°C。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量。SLST1 数字温度传感器都具有唯一的编号，温度采集设备通过编号来识别对应的温度传感器。传感器的引线长度可根据用户需要定制，引线采用 3 芯专用传感器电线,出厂长度为 1 米。

应用领域

1、冷藏库温度监测 2、药厂 GMP 监测系统 3、电信机房监控 4、啤酒生产 5、楼宇自控 6、仓库温度监测 7、环境监测 8、过程温度监测 9、空调监测

技术参数

序号项目内容 1 内置传感器 DS18B20 2 温度精度 ±0.5℃（-10°～+85°C 范围内） 3 测温范围 -55℃～+125℃ 4 温度分辨率 9-12 位(0.0625℃)

地址：上海市中山北路 198 号 24 楼网址：http://www.soobuu.com 第 1 页共 4 页

Page 2

《SLST1-13 航插型温度传感器操作手册》上海搜博实业有限公司电话：021-51083595

5 测温速度 750ms(12 位分辨率) 6 电源要求 3V-5.5V 7 支持通讯电缆长度＞100m 8 运行环境 -55℃～+80℃ 9 材质 304 不锈钢 10 外型尺寸见尺寸图

引脚定义

红色---VCC 电源正，接直流 5V 正极白色---DQ 信号脚黑色---GND 电源负，接直流 5V 负极

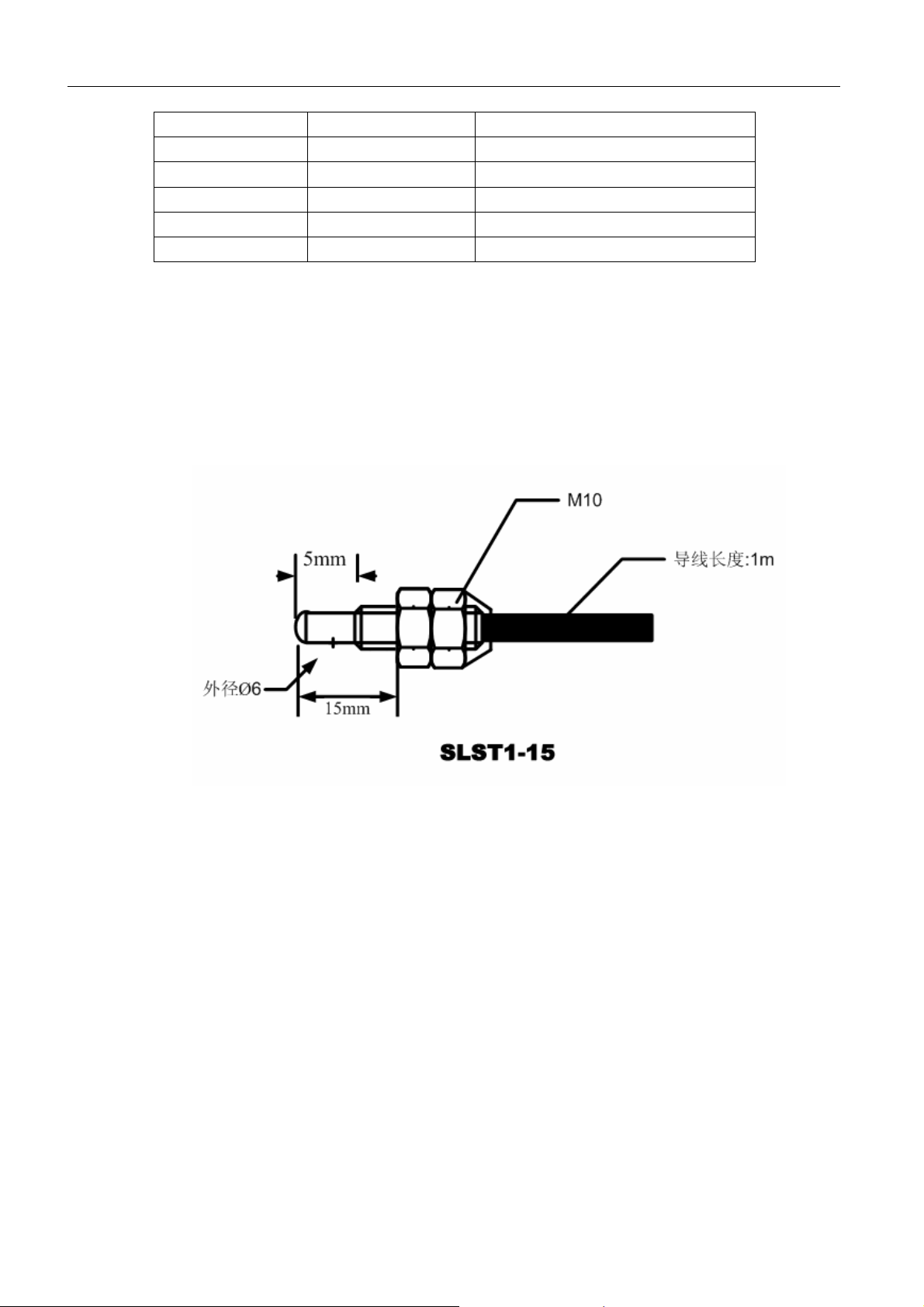

外形尺寸

安装及使用

1 用于测量电机轴承温度时，首先将传感器接线盒安装在电机的适当位置，拧紧连接螺

丝，接上地线。

2 将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机壳，轴壳上钻孔），并拧紧安装螺母。 3 将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到指定地点与本安型二次仪表连接。 4 安装时引线每间隔 300mm 用扎头固定，护线弹簧管弯曲半径不小于 60mm，引线过长时可挽圈挂于合适处，并远离发热设备。 5 如选用“不可动”螺母安装方式，在安装时必须先安装探头部分，最后再安装接线盒。

通讯协议

地址：上海市中山北路 198 号 24 楼网址：http://www.soobuu.com 第 2 页共 4 页

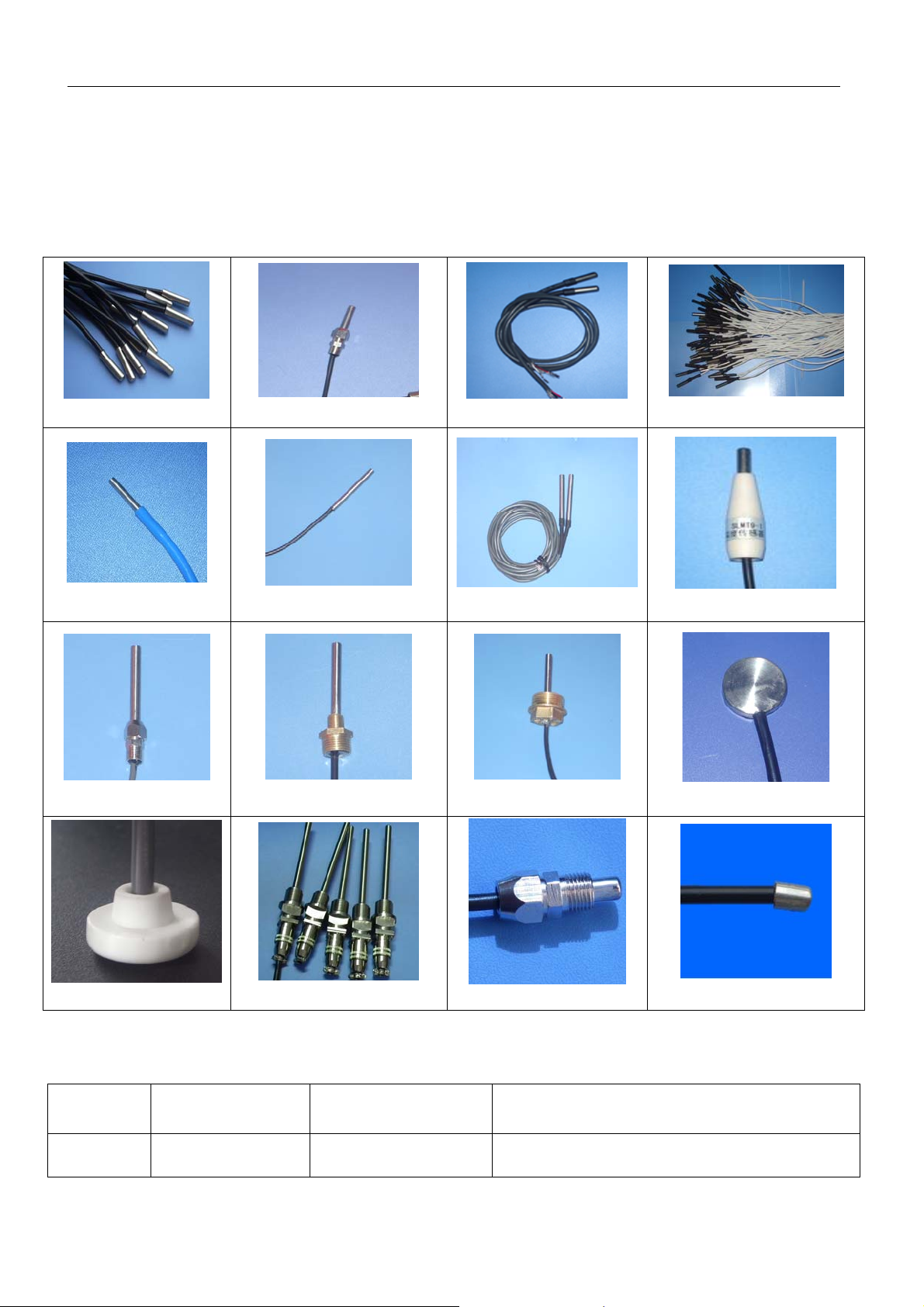

Page 3

《SLST1-13 航插型温度传感器操作手册》上海搜博实业有限公司电话：021-51083595

美国的达拉斯半导体公司（DALLASSEMICONDUCTOR）特有的单总线（1 －Wire Bus）技术采用单根信号线，既可传输时钟，又能传输数据，而且数据传输是双向的，因而这种单总线技术具有线路简单，硬件开销少，成本低廉，便于总线扩展和维护等优点。
