《SC1200B-8 智能温度报警控制器》 上海搜博实业有限公司 电话：021-51083595
SC1200B-8
160 点 8 通道
智能温度采集控制器
说明书
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 1 页 共 12 页
《SC1200B-8 智能温度报警控制器》 上海搜博实业有限公司 电话：021-51083595
概述
SC1200B-8 智能温度控制器,配合美国 DALLAS 专用总线式温度传感器,基于工
业用 MODBUS-RTU 协议，实现低成本温度状态在线监测与控制的的实用型一体化设
备，
本仪器可应(1)SMT 行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏
库温度监测(4) 仓库温度监测 (5) 药厂 GMP监测系统(6) 环境温度监控(7) 电信机
房温监控 (8)空调控制系统及其它节能应用需求场合（9）蓄电池组温度报警控制。
为便于工程组网及工业应用，本模块采用工业广泛使用的 MODBUS-RTU 通讯协
议，支持二次开发,并提供随机测试与二次开发软件。用户只需根据我们的通讯协
议即可使用任何串口通讯软件实现模块数据的查询和设置。
主要特点
• 8通道一线温度采集
• 8路报警控制继电器输出
• 160点10通道温度一线温度采集，
• 支持350米超长传感器总线；
• 可一键自动搜索传感器；
• 一键批量读取或设置报警差值；
• 基于MODBUS-RTU协议，可直接与PLC或组态软件连接；
• 强大的通讯功能，随机配送二次开发软件
• 4路上限报警控制，4路下限报警控制，温度控制更精细
• 可脱机进行报警控制，适合于无人值班预警应用场合
技术参数
参数 值
显示测温范围 -40℃~+100℃
测温精度 ±0.5℃(0-85℃)
波特率
9600
通讯端口 RS485
供电电源 总线供电，DC7V-36V 1A
耗电 2W
存储温度
运行环境：
-40 - 85℃
-40 - 85℃
外形尺寸 155×111×60mm³
控制接口带载能力 2A 120V AC | 2A 24V DC
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 2 页 共 12 页
《SC1200B-8 智能温度报警控制器》 上海搜博实业有限公司 电话：021-51083595
接口说明
1． 电源 及 RS485 接口
如右图所示，该接口共有 4 个引脚，其中 VCC、
GND 为供电电源，A、B 为 RS485 通讯接口。引
脚定义如下：
【B】脚—B- 【A】脚—A+
【VCC】DC 6-37V+ 【GND】DC 6-37V-
2． 传感器接口及继电控制触点输出
继电器控器输出接线排
传感器总线接线排
如上图所示，仪器共有上下两个接线排，一个为传感器总线接线排，另一为继
电器控制接线排。
SLST 系列及 DS18B20 数字温度传感器可按下图方法接入到仪器：
外接温度传感器引脚定义如下:
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 3 页 共 12 页
《SC1200B-8 智能温度报警控制器》 上海搜博实业有限公司 电话：021-51083595
VCC DQ GND
5V+
信号线
5V-
继电输出接口共有 8 路，每路都是独立控制。标识分别为 COM1\R01\C01，
COM2\R02\C02,…,其中 COMn 为公共端，R0n 为常开端，C0n 为常闭端
如上图所示，因 Cn、Rn（n=1-20）为独立的开关量，可以按上图所示方式，接入相
关被控制设备。
控制的方式可以独立由总线控制，也可以按设下限设定进行控制，比如设置通
道上限温度 1、上限温度 2、上限温度 3、上限温度 4、下限温度 1、下限温度 2
、下限温度 3、下限温度 4，分别对应 1-8 个通道，任何一点大于设定的上限值，都
可以使对应继电器动作。
显示及按键
为方便进行现场报警差值设置，设备设计了 LED 显示器及按键功能，显示器分为上下两个
窗口，如下图所示，按键在左侧，当无需设置时，可以将按键的盖板盖上。
本设备共设有 3 个按键，分别为:
(1) SET: 移位设置按键;
(2) UP: 数值(数字 0~9)循环按键;
(3) ENT : 进入设置及通道切换键;
显示器有两种工作状态,分别为:
(1)工作状态
当仪器处于工作状态时,下排显示器循环显示通道编号，上面显示器显
示对应通道的温度值，通道之间数据轮循，轮循周期为 1 秒。
设备参考温度通道为 21 通道，当所有某个通道温度值大于或小于 21 通道，且差值大于等
于设定值时，该通道对应继电器动作，输出报警信号。
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 4 页 共 12 页
《SC1200B-8 智能温度报警控制器》 上海搜博实业有限公司 电话：021-51083595
(2)设置状态
可以通过【 ENT】 键进入设置状态; 按【 ENT】 键, 每按一次通道号加一; 当通道加至
最大(第 20 通道)时,自动退出设置状态，进入正常工作状态; 当通道切换到用户要设置的通道时,
可以通过移位设置键
当用户需要设置各个通道相对于第 21 通道的绝对差值时,可以按以下步骤:
1 按下
2 当光标停留在某一位上时,按下【 UP】按键;当前值默认从 0 开始,每按下一次加一,依次
循环;
3 当前通道被正确设置后(无光标,设置值范围 0~100),用户方可以继续按
到下一通道（特别提醒：“若设置值不在 0-100 范围，则无法进入下一通道设置）;
4 设置完成后,用户需要将状态切换回工作状态; 工作状态和设置状态区别在于:设置状态
时下排显示右下角有小数点，而工作状态时，下排显示器则无此小数点。
【 SET】 按键,出现光标指示,每按下一次,向前移动一位;依次循环;
【 SET】 和数值循环键【UP】 进入差值设置;
【 ENT】 按键,
指示灯
设备设计了三个指示灯，各功能如下：
PW -电源指示灯，该灯通电后常亮。
RX –通讯时接收数据指示灯
TX- 通讯时发送数据指示灯

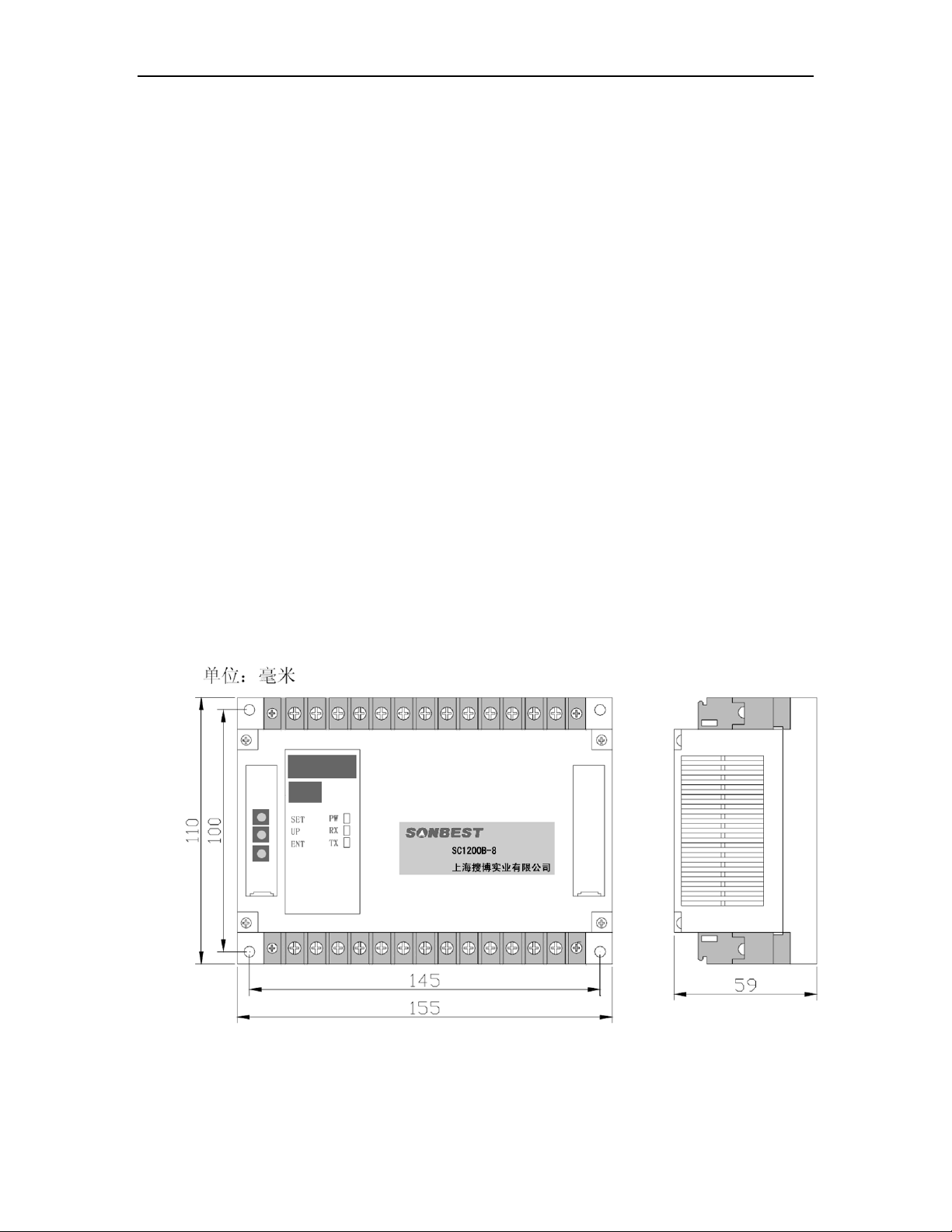

外形尺寸
地址：上海市中山北路 198 号 24 楼 网址：http://www.soobuu.com 第 5 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
通讯协议
设置默认的通讯波特率为：9600
数据查询 （功能号 4）
上位机发送命令:
[设备地址][命令号][00][00][00][查询数据长度n][CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x04。
C、CRC校验，读取个数高8位、低8位。
举例：查询1#模块11个数据：
[01] [04] [00] [00] [00] [0B] [B1] [CD]
模块回复：
01 04 16 07 9E 07 8A 07 9E 07 8A 07 8A 07 9E 07 8A 07 A8 07 8A 07 6C 07 94 D5 25
模块响应格式：
[设备地址][数据长度][数据1]…[数据n][CRC低8位][CRC高8位]
上例查询回复中：0x01表地址1，0x04表为命令号，0x16表共有22个数据，第一个数
据为07 9E 折成10进制即为：1950,因模块分辨率为0.01,该值需除以100,即实际温度
值为19.5度,每个温度值占两个字节，即整型变量，实际值需在此值基础上除以100.
为方便查询：1-5#查询的命令为：
查询 1#模块 21 个温度值命令(十六进制)：01 04 00 00 00 15 31 C5
查询 2#模块 21 个温度值命令(十六进制)：02 04 00 00 00 15 31 F6
查询 3#模块 21 个温度值命令(十六进制)：03 04 00 00 00 15 30 27
查询 4#模块 21 个温度值命令(十六进制)：04 04 00 00 00 15 31 90
查询继电状态 （功能号 1）
上位机发送命令:
[设备地址][命令号][00][00][00][查询数据长度n][CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x01。
C、CRC校验，读取个数高8位、低8位。
模块响应格式：
[设备地址][数据长度][数据1]…[数据n][CRC低8位][CRC高8位]
设备共有20路继电器，用3个字节来表示继电器的状态，其中有4位不用。1表继电器吸合，0表继
电器未吸合。 如下表所示，N1-N20对应该20个继电信号输出状态值。字节3高8位不用，
字节1 字节2 字节3
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 x x x x 4 3 2 1
NNNNNNNNN N N N N N N N N N N N
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 6 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 92
0 19 18 17
举例：查询1#模块20个继电器输出状态：
01 01 01 00 00 15 FC 39
模块回复：
01 03 00 F0 0F 38 4A
回复的3个字节为00 F0 0F,根据上表可填写如下：
字节1 字节2 字节3
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 x x x x 4 3 2 1
N8 N7 N6 N5 N4 N3 N2 N1 N
0 0 0 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 1 1 1 1
N
N
N
N
N11N
1
1
1
1
1
6
5
4
3
2
N
1
9
0
N
2
0
N
N
N
1
1
1
9
8
7
则表明，继电器N1-N12未吸合，N13- N20吸合.
传感器自动搜索 （功能号 6）
上位机发送命令:
[设备地址][命令号：06][子命令：0x0C][子命令：0x01][存储控制位0|1][ 读取字节
数，固定为01
][CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x0C;子命令：0x01
C、 [存储控制位0|1],当序列号需要保存时，此值为1，当序列号不需保
存时，此值为0
D、CRC校验，读取个数高8位、低8位。
举例：自动搜索1号设备所有传感器：
01 06 0C 01 01 01 1B 0A
模块回复：
01 06 01 0B A1 CE
模块响应格式：
[设备地址][命令功能码][数据长度] [搜索到的传感器个数][CRC低8位][CRC高8位]
本例中搜索到的传感器个数：0x0B 即 11 个
将新传感器读入到指定位置 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：01][通道号][00][目标位置编号][CRC低8
位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：01
C、CRC校验，读取个数高8位、低8位。
举例：将新的传感器接到设备1通道后，如果用户希望该传感器在该通道位置4，则发
送命令为：
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 7 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
01 22 01 01 00 04 A8 32
模块回复：
01 22 08 28 00 00 00 02 00 00 00 C7 7E
模块响应格式：
[设备地址][命令功能码：0x22][数据长度: 08] [搜索到的8字节序列号][CRC低8
位][CRC高8位]
查询指定位置传感器的序列号 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：0x02][子命令号：01][00][查询数据长度n][CRC
低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：02
C、CRC校验，读取个数高8位、低8位。
举例：用户需要查询设备上21个点的传感器序列号，则发送命令为：
01 22 02 01 00 15 68 7A
模块回复：
01 22 A8 28 00 00 00 02 00 00 00 28 F8 8D A0 02 00 00 0C 28 14 A4 A0 02 00 00 53 28
74 9F A0 02 00 00 64 28 7C 93 7C 02 00 00 F7 28 42 71 A0 02 00 00 43 28 8A 81 A0 02
00 00 DB 28 8A AF 7C 02 00 00 92 28 86 BB 7C 02 00 00 8C 28 36 E1 7C 02 00 00 A3
28 41 F4 42 02 00 00 4D 28 21 98 A0 02 00 00 F0 28 51 D9 7C 02 00 00 5F 28 71 CB 7C
02 00 00 16 28 D9 8F A0 02 00 00 0E 28 F9 A0 A0 02 00 00 2F 28 C5 B5 A0 02 00 00 11
28 65 A9 7C 02 00 00 03 28 0D A3 A0 02 00 00 CF 28 CD A8 A0 02 00 00 20 28 67 BA
31 02 00 00 22 FB DE
模块响应格式：
[设备地址][命令功能码：0x22][数据长度] [搜索到的8字节序列号1]…[搜索到的8
字节序列号n] [CRC低8位][CRC高8位]
将新传感器序列号直接写入到设备指定位置 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：0x0C][ 目标位置编号][8字节传感器序列
号][CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：01
C、CRC校验，读取个数高8位、低8位。
举例：将某传感器特有的8字节序列号写到设备编号1的位置，则发送命令为：
01 22 0C 01 28 F8 8D A0 02 00 00 0C 11 1E
模块回复：
01 22 08 28 F8 8D A0 02 00 00 0C 20 70
模块响应格式：
[设备地址][命令功能码：0x22][数据长度: 08] [搜索到的8字节序列号][CRC低8
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 8 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
位][CRC高8位]
批量写入（设置）设备各通道设置的报警差值 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：0x0D][指定位置编号][报警差值高位：固定为
00][设置的差值] [CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：03
C、设置的差值，值范围为1-255。
举例：批量将设备上20点温度的报警差值都设为15，则发送命令为：
01 22 0D 00 00 0F BB 65
模块回复：
01 22 02 00 0F F2 7C
模块响应格式：
[设备地址][命令功能码：0x22][数据长度] [报警差值高位：固定为00] [报警差值
低位] [CRC低8位][CRC高8位]
如上例所示，差值为0x0F,即十进制值为15，当该位置与21点的位置比较，如果与21
点位置的差值大于此值，则该位置的继电器动作，相应报警触点吸合。
批量读取设备各通道设置的报警差值 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：0x03][ 指定位置编号][ 读取字数高] [ 读取字数
低
] [CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：03
C、CRC校验，读取个数高8位、低8位。
举例：批量读取设备上20点温度设置报警差值，则发送命令为：
01 22 03 00 00 14 F9 86
模块回复：
01 22 14 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F 8D D3
模块响应格式：
[设备地址][命令功能码：0x22][数据长度] [位置1差值]…[位置n差值] [CRC低8
位][CRC高8位]
如上例所示，差值为0x0F,即十进制值为15，当该位置与21点的位置比较，如果与21
点位置的差值大于此值，则该位置的继电器动作，相应报警触点吸合。
设置单个位置报警差值 （功能号 0x22）
上位机发送命令:
[设备地址][命令号：0x22][子命令：0x0D][ 指定位置编号][固定为00] [ 设置的差值]
[CRC低8位][CRC高8位]
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 9 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
意义如下： A、设备地址：模块自带的ID地址。
B、命令号：0x22;子命令：0x0D
C、设置的差值，值范围为1-255。
举例：将位置1的报警差值设置为15，则发送命令为：
01 22 0D 01 00 0F EA A5
模块回复：
01 22 02 00 0F F2 7C
模块响应格式：
[设备地址][命令功能码：0x22][数据长度] [固定为00] [设置的差值] [CRC低8位][CRC
高8位]
如上例所示，差值为0x0F,即十进制值为15，当该位置与21点的位置比较，如果与21
点位置的差值大于此值，则该位置的继电器动作，相应报警触点吸合。
读取设备地址 （功能号 0x25）
上位机发送命令:
[设备地址:通道命令0xFA][命令号：0x25][子命令：0x02][固定为00][数据长度高]
[数据长度低] [CRC低8位][CRC高8位]
意义如下： A、设备地址：当不知道设备地址情况下，可以用250或0XFA通道地址读
出实际地址，使用此命令时，请确保RS485总线上仅接入一台设备。
B、命令号：0x22;子命令：01
C、CRC校验，读取个数高8位、低8位。
举例：将某传感器特有的8字节序列号写到设备编号1的位置，则发送命令为：
FA 25 02 00 00 01 99 FE
模块回复：
01 25 01 01 D0 C3
模块响应格式：
[设备地址][命令功能码：0x25][数据长度: 01] [实际地址值][CRC低8位][CRC高8位]
修改设备地址 （功能号 0x06）
上位机发送命令:
[设备地址][命令号：0x06][子命令：0x0B][固定为00][目标地址高位:固定为0x00]
[目标地址低位] [CRC低8位][CRC高8位]
意义如下： A、设备地址：设备的原地址，只有地址正确方可执行此命令。
B、命令号：0x06;子命令：0x0B
C、[目标地址低位]，设备地址修改的目标值。
举例：将设备地址从1改成2，则发送命令为：
01 06 0B 00 00 02 0A 2F
模块回复：
01 25 01 01 D0 C3
模块响应格式：
[设备地址][命令功能码：0x25][数据长度: 01] [实际地址值][CRC低8位][CRC高8位]
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 10 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
典型应用
SC1200BS 模块可直接通过 RS485 接口与电脑或笔记连接（可选配 RS485-USB 转
换器）将现场的数据直接传送到电脑进行显示、分析和存储。
RS485 集中控制方案
SC1200B 模块内置 RS485 接口转换器,通过 RS485 总线的组网方式，可以将通讯
距离延长到最长 1200 米，可以有效解决最简连接的距离过短问题。
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 11 页 共 12 页
《SC1200B-8 八通道 160 点智能温度控制器操作手册》 上海搜博实业有限公司 电话：021-51083595
RS485 采集控制转无线系统

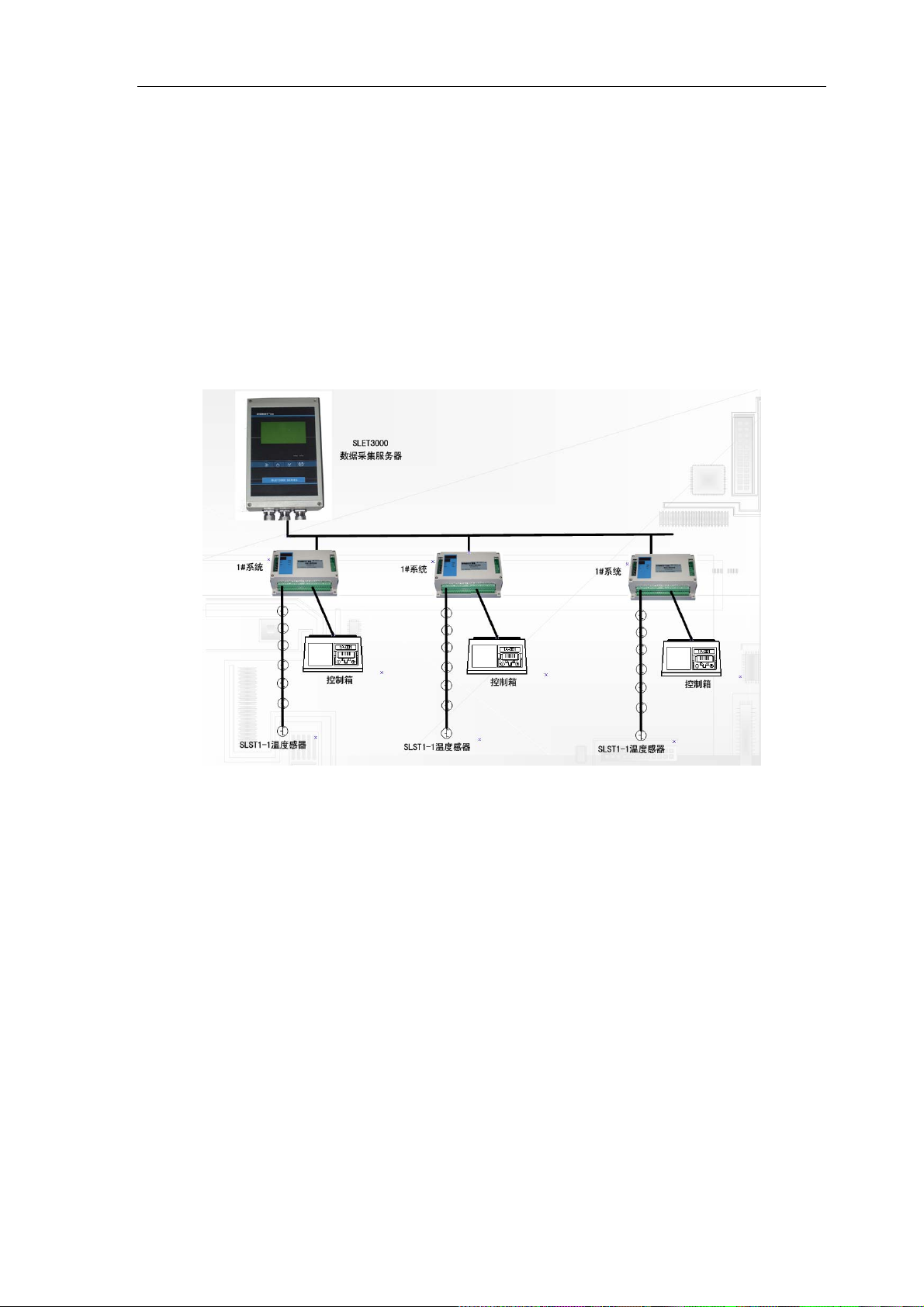

下图 SC1200B 模块 RS485 组网的结构图，每个模块都有一个节点编号，一个小
系统，可以最多放置 255 个 SC1200B 模块。SC1200B 访问通讯协议将免费供用
户二次开发使用。
订货须知
型 号 RS232 接口订货号 RS485 接口订货号 备注
SC1200B-8 SC1200B-8 SC1200B-8 传感器需选配
上海搜博实业有限公司
电话：021-51083595
中文网址：http://www.sonbest.com
地址：上海市中山北路 198 号 24 楼
地址：上海市中山北路 198 号 24 楼 网址：http://www.sonbest.com.cn 第 12 页 共 12 页
