Somfy 5046038 DATASHEET

24 VDC 2.0 W
24 VAC 2.5 VA
50/60 Hz

30 VDC
250 VAC
MAX. 3A

MUTE

12NO

MAKE

NC

BREAK

1
2

3
4
5

IP67

Serial NO.

5046038

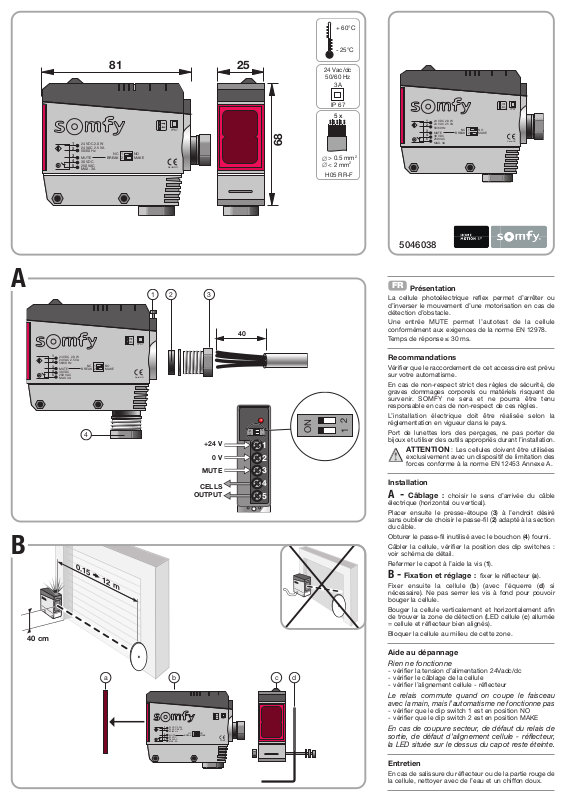

Présentation

La cellule photoélectrique reflex permet d’arrêter ou
d’inverser le mouvement d’une motorisation en cas de
détection d’obstacle.

Une entrée MUTE permet l’autotest de la cellule
conformément aux exigences de la norme EN 12978.

Temps de réponse ≤ 30 ms.

Recommandations

Vérifier que le raccordement de cet accessoire est prévu
sur votre automatisme.

En cas de non-respect strict des règles de sécurité, de
graves dommages corporels ou matériels risquent de
survenir. SOMFY ne sera et ne pourra être tenu
responsable en cas de non-respect de ces règles.

L’installation électrique doit être réalisée selon la
réglementation en vigueur dans le pays.

Port de lunettes lors des perçages, ne pas porter de
bijoux et utiliser des outils appropriés durant l’installation.

ATTENTION : Les cellules doivent être utilisées

exclusivement avec un dispositif de limitation des
forces conforme à la norme EN 12453 Annexe A.

Installation

A - Câblage : choisir le sens d’arrivée du câble

électrique (horizontal ou vertical).
Placer ensuite le presse-étoupe (3) à l’endroit désiré

sans oublier de choisir le passe-fil (2) adapté à la section
du câble.

Obturer le passe-fil inutilisé avec le bouchon (4) fourni.
Câbler la cellule, vérifier la position des dip switches :

voir schéma de détail.
Refermer le capot à l’aide la vis (1).

B - Fixation et réglage : fixer le réflecteur (a).

Fixer ensuite la cellule (b) (avec l’équerre (d) si
nécessaire). Ne pas serrer les vis à fond pour pouvoir
bouger la cellule.

Bouger la cellule verticalement et horizontalement afin
de trouver la zone de détection (LED cellule (c) allumée
= cellule et réflecteur bien alignés).

Bloquer la cellule au milieu de cette zone.

Aide au dépannage

Rien ne fonctionne

- vérifier la tension d’alimentation 24Vadc/dc

- vérifier le câblage de la cellule

- vérifier l’alignement cellule - réflecteur

Le relais commute quand on coupe le faisceau
avec la main, mais l’automatisme ne fonctionne pas

- vérifier que le dip switch 1 est en position NO

- vérifier que le dip switch 2 est en position MAKE

En cas de coupure secteur, de défaut du relais de
sortie, de défaut d’alignement cellule - réflecteur,
la LED située sur le dessus du capot reste éteinte.

Entretien

En cas de salissure du réflecteur ou de la partie rouge de
la cellule, nettoyer avec de l’eau et un chiffon doux.

FR

2581

68

24 VDC 2.0 W
24 VAC 2.5 VA
50/60 Hz

30 VDC
250 VAC
MAX. 3A

MUTE

12NO

MAKE

NC

BREAK

1
2

3
4
5

IP67

Serial NO.

24 Vac/dc

50/60 Hz

3A

H05 RR-F

5 x

> 0.5 mm

2

IP 67

+ 60°C

- 25°C

∅

< 2 mm

2

∅

40

1 2 3

4

24 VDC 2.0 W
24 VAC 2.5 VA
50/60 Hz

30 VDC
250 VAC
MAX. 3A

MUTE

12NO

MAKE

NC

BREAK

1
2

3
4
5

IP67

Serial NO.

1
2
3
4
5

1

2

ON

1

2

ON

+24 V

0 V

MUTE

CELLS

OUTPUT

A

0.15
12 m

40 cm

24 VDC 2.0 W
24 VAC 2.5 VA
50/60 Hz

30 VDC
250 VAC
MAX. 3A

MUTE

12NO

MAKE

NC

BREAK

1
2

3
4
5

IP67

Serial NO.

a b c d

B

Somfy SAS dans un souci constant d’évolution et d’amélioration peut modifier le produit sans pré-

avis. Photos non contractuelles.

Somfy SAS in a constant concern of evolution and improvement may modify the product without

prior notice. Non contractual pictures.

©SOMFY. SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230 06/2006

5046038

www.somfy.com

24 VDC 2.0 W
24 VAC 2.5 VA
50/60 Hz

30 VDC
250 VAC
MAX. 3A

MUTE

12NO

MAKENCBREAK

1
2
3
4
5

IP67

Serial NO.

Beschreibung

Die Reflexfotozelle ermöglicht das Stoppen oder
Umkehren einer Antriebsbewegung, wenn ein Hindernis
erkannt wird.

Ein MUTE-Eingang ermöglicht den Selbsttest der Zelle
gemäß den Anforderungen der Norm EN 12978.

Ansprechzeit ≤30 ms.

Empfehlungen

Prüfen, ob der Anschluss für dieses Zubehör an Ihrem
Antrieb vorhanden ist.

Die Nichtbeachtung der Sicherheitsregeln kann schwere
körperliche oder materielle Schäden zur Folge haben.
SOMFY kann im Falle der Nichteinhaltung dieser Regeln
nicht haftbar gemacht werden.

Die Elektroinstallation muss gemäß den geltenden
Vorschriften des Landes erfolgen.

Bei Bohrarbeiten ist eine Brille zu tragen, Schmuck
abzulegen und geeignetes Werkzeug zu verwenden.

ACHTUNG : Die Zellen dürfen ausschließlich mit

einer Kraftbegrenzungseinrichtung gemäß Norm
EN 12453 Anlage A verwendet werden.

Installation

A - Verkabelung :

Eingangsrichtung des Kabels

wählen (horizontal oder vertikal). Anschließend die
Stopfbuchse (3) an die gewünschte Stelle positionieren
und die für den Kabelabschnitt geeignete
Durchführungsdichtung (2) wählen. Die nicht genutzte
Durchführungsdichtung mit dem mitgelieferten Stopfen (4)
verschließen. Zelle verkabeln und die Position der Dip
Switches prüfen: siehe Detail-Schaltbild. Abdeckung durch
Anziehen der Schraube (1) wieder verschließen.

B - Befestigung und Einstellung : Reflektor (a)

befestigen. Anschließend die Zelle (b) (falls notwendig
mit dem Winkel (d)) befestigen. Schrauben nicht zu fest
anziehen, um die Zelle bewegen zu können. Zelle in
vertikaler und horizontaler Richtung bewegen, um den
Ortungsbereich auszumachen (LED Zelle (c) leuchtet =
Zelle und Reflektor sind korrekt abgeglichen). Zelle in der
Mitte dieses Bereichs befestigen.

Fehlerbehebung

Nichts geht mehr

- Versorgungsspannung 24Vadc/dc prüfen

- Verkabelung der Zelle prüfen

- Abgleich Zelle - Reflektor prüfen

Das Relais schaltet wenn die Strahlen der
Lichtschranke manuell getrennt werden, aber der
Antrieb setzt sich nicht in Gang

- kontrollieren, ob sich der Dip Switch 1 in der Position

NO befindet

- kontrollieren, ob sich der Dip Switch 2 in der Position

MAKE befindet

Bei Stromausfall, Störung am Ausgangsrelais,
Fehler beim Zell-Reflekor-Abgleich leuchtet die
LED auf der Abdeckung nicht auf.

Wartung

Verschmutzungen am Reflektor oder am roten Teil der
Zelle mit Wasser und einem weichen Lappen reinigen.

DE

Presentación

La célula fotoeléctrica réflex permite detener o invertir el
movimiento de una motorización en caso de detección
de obstáculos.

Una entrada MUTE permite el autotest de la célula de
acuerdo con las exigencias de la norma EN 12978.

Tiempo de respuesta ≤30 ms.

Recomendaciones

Comprobar que su automatismo cuenta con la conexión
de este accesorio.

En caso de no cumplir estrictamente las reglas de
seguridad, se corre el riesgo de que se produzcan
graves daños corporales o materiales. SOMFY no será
ni se considerará responsable en caso de
incumplimiento de estas normas.

La instalación eléctrica debe realizarse según la
reglamentación vigente en cada país.

Llevar gafas durante las perforaciones, no llevar joyas y
utilizar herramientas apropiadas durante la instalación.

ATENCIÓN:

Las células deben utilizarse
exclusivamente con un dispositivo de limitación de
fuerzas conforme a la norma EN 12453 Anexo A.

Instalación

A - Cableado: elegir la dirección de llegada del cable

eléctrico (horizontal o vertical). Después, colocar el
prensaestopas (3) en el lugar deseado sin olvidarse de
elegir el pasacable (2) adaptado a la sección del cable.
Tapar el pasacables inutilizado con el tapón (4)
suministrado. Cablear la célula, verificar la posición de
los dip switches: ver esquema detallado. Volver a cerrar
la tapa con la ayuda de un tornillo (1).

B - Fijación y ajuste: fijar el reflector (a). Fijar luego

la célula (b) (con la escuadra (d) si es necesario). No
apretar los tornillos a fondo para que se pueda mover la
célula. Mover la célula vertical y horizontalmente para
encontrar la zona de detección (LED célula (c) encendida
= célula y reflector bien alineados). Bloquear la célula en
medio de esta zona.

Ayuda para la solución de problemas

No funciona nada

- verificar la tensión de alimentación 24V AC/DC

- verificar el cableado de la célula

- verificar la alineación célula -reflector

El relé conmuta cuando se corta el haz con la
mano, pero el automatismo no funciona

- verificar que el dip switch 1 se encuentre en posición

NO

- verificar que el dip switch 2 se encuentre en posición

MAKE

En caso de corte de corriente, defecto del relé de
salida o defecto de alineación célula- reflector, el
LED situado en la parte superior de la tapa
permanece encendido.

Mantenimiento

En caso de que el reflector o la parte roja de la célula
estén sucios, limpiar con agua y un trapo suave.

ES

Presentatie

Een reflex fotocel zorgt ervoor dat de beweging van een
besturingsautomaat wordt gestopt of omgekeerd als er
een obstakel gedetecteerd wordt.

Met MUTE ingang voor autotest van de fotocel conform
de eisen van de norm EN 12978.

Responsetijd ≤30 ms.

Aanbevelingen

Controleer of de aansluiting van dit accessoire op uw
besturingsautomaat voorzien is.

Het niet nakomen van de veiligheidsvoorschriften kan
ernstig lichamelijk letsel of materiaalschade tot gevolg
hebben. Bij niet nakomen van deze voorschriften kan
SOMFY in geen geval aansprakelijk worden gesteld.

De elektrische installatie moet worden uitgevoerd
volgens de in het betreffende land geldende regelgeving.

Draag een veiligheidsbril tijdens het boren. Doe sieraden
af en gebruik geschikt gereedschap tijdens het
installeren.

WAARSCHUWING: De cellen mogen

uitsluitend worden gebruikt in combinatie met een
krachtbegrenzing die voldoet aan de eisen van de

norm EN 12453 Bijlage A.

Installatie

A - Bekabeling:

bepaal de kabeltoevoerrichting

(horizontaal of verticaal). Breng vervolgens de pakkingbus
(3) op de gewenste plaats aan en vergeet daarbij niet de
voor de kabeldiameter geschikte doorvoertule (2) te
kiezen. Stop de niet gebruikte doorvoertule dicht met de
bijgeleverde stop (4). Sluit de kabels van de cel aan en
controleer de stand van de dip switches: zie
detailtekening. Schroef de kap weer dicht (1).

B -

Bevestigen en instellen: bevestig de reflector (a).

Bevestig vervolgens de cel (b) (indien nodig met behulp
van de montagesteun (

d

)). Draai de schroeven niet
helemaal vast zodat de cel nog verplaatst kan worden.
Verplaats de cel in verticale en horizontale richting om de
detectiezone te vinden (ledindicator van cel (

c

) brandt =
cel en reflector goed uitgelijnd). Blokkeer de cel in het
midden van deze zone.

Problemen oplossen

Niets werkt

- controleer de voedingsspanning: 24V AC/DC.

- controleer de bekabeling van de cel.

- controleer de uitlijning van cel en reflector.

Het relais schakelt als de bundel met de hand
onderbroken wordt, maar de besturingsautomaat
werkt niet.

- controleer of de dip switch 1op NO stand staat.

- controleer of de dip switch

2

op MAKE stand staat.

Bij een spanningsuitval, een fout van het
uitgangsrelais, een verkeerde uitlijning van cel en
reflector, blijft de ledindicator op de kap uit.

Onderhoud

Als de reflector of het rode gedeelte van de cel vuil zijn,
kunt u ze reinigen met water en een zachte doek.

NL

Presentation

The reflex photoelectric cell enables the movement of a
motor drive mechanism to be stopped or reversed if an
obstacle is detected.

A MUTE input allows the cell to self-test in compliance
with the requirements set out in the standard EN 12978.

Response time: 30 ms.

Recommendations

Check that a connection for this accessory has been
provided on your automatic control mechanism.

If the safety rules are not strictly abided by, serious
physical harm or material damage might come about.
SOMFY can in no way be held responsible for non­compliance with these rules.

The electrical installation must be put in as required by
the regulations in force in the country.

Protective goggles are to be worn when drilling, all
jewelry is to be removed and tools used must be
appropriate to the task.

CAUTION: The cells must be used exclusively

with a force limitation device in compliance with
the standard EN 12453, Annex A.

Installation

A - Wiring:

choose the electric cable’s incoming

direction (horizontal or vertical). Then place the packing
gland (3) in the desired place, not forgetting to choose the

grommet (2) best suited to the cable section. Stop up the
unused grommet with the stopper (4) provided. Wire up
the cell and check the position of the dip switches (see
detailed diagram). Close the cover using the screw (1).

B - Fastening and adjusting: : attach and secure

the reflector (a). Then fasten the cell (b), if need be using
the angle bracket (d). Do not tighten the screws down
completely and so preventing the cell from moving.
Move the cell both horizontally and vertically so as to
find the detection zone. When the cell’s LED (c) is on,
this means that the cell and reflector are in good
alignment. Secure the cell in the centre of this zone.

Help with troubleshooting

Nothing is working

- Check the 24 VAC/DC power supply voltage.

- Check the cell’s wiring.

- Check that the cell and reflector are aligned.

The relay switches over when you cut the beam off with
your hand, but the automatic control is not working

- Check that dip switch 1 is in the NO position.

- Check that dip switch 2 is in the MAKE position.

In the event of the mains being cut off or a defec­tive cell-reflector alignment, the LED located on
the top of the cover does not come on.

Maintenance

Should dirty marks appear on the reflector or the red part
of the cell, clean using water and a soft rag.

GB
