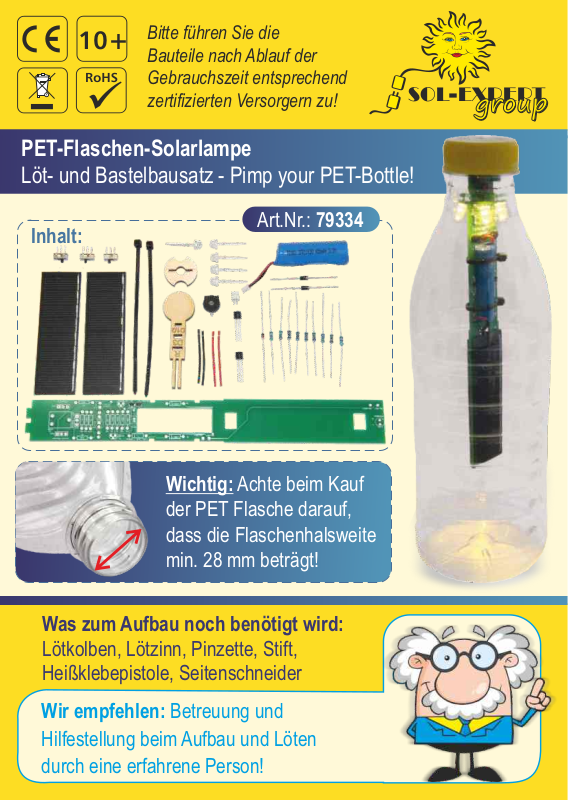

PET-Flaschen-Solarlampe
Löt- und Bastelbausatz - Pimp your PET-Bottle!
SOL-EXPERT
group
group
Inhalt:
Wichtig: Achte beim Kauf
der PET Flasche darauf,
dass die Flaschenhalsweite
min. 28 mm beträgt!
Was zum Aufbau noch benötigt wird:
Lötkolben, Lötzinn, Pinzette, Stift,
Heißklebepistole, Seitenschneider
Wir empfehlen: Betreuung und
Hilfestellung beim Aufbau und Löten
durch eine erfahrene Person!
Art.Nr.: 79334
! SICHERHEITSHINWEISE !
Bewahre diese Bedienungsanleitung für den späteren Gebrauch
sicher auf und lies sie vor Inbetriebnahme komplett durch, sie
enthält wichtige Informationen für den korrekten Betrieb.
Bei Personen- oder Sachschäden, die durch unsachgemäße
Handhabung oder das Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir keine Haftung!
In solchen Fällen erlischt die Gewährleistung/Garantie.
In Schulen, Ausbildungseinrichtungen, Hobby- und Werkstätten
ist der Umgang mit Lötkolben und Zubehör durch geschultes
Personal verantwortlich zu überwachen.
Sollte der Akku einmal defekt sein, ersetze diesen nur mit einem
neuen Akku mit denselben Werten. (LiFePO400mAh).
Der Bausatz ist lediglich für den Akkubetrieb vorgesehen.
Schließe den Bausatz niemals an 230 V Netzspannung an!
Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile
die gelötet werden, sehr heiß. Sei deshalb besonders vorsichtig!
Lötkolben und Lötzubehör gehören nicht unbeaufsichtigt in
Kinderhände! Es sind keine Spielzeuge. Arbeiten mit Lötkolben
müssen von einer erwachsenen Person mit Lötkenntnissen
verantwortungsvoll überwacht werden.
Verwende beim Löten immer eine Lötunterlage! Das verhindert
das Wegrutschen der Bauteile und der Platine.
Um den Lötkolben während des Aufbaus sicher aufzubewahren,
empfehlen wir einen Lötkolbenständer.
TIPP BEIM LÖTEN: Eine kugelförmige bzw. matte Lötstelle ist eine
schlechte Lötstelle und muss nachgebessert werden. Verlängere ggf.
die Lötzeit bzw. die Löttemperatur und führe neues Elektroniklot zu.
BITTE BEACHTEN!
Firmenanschrift aufbewahren - Nicht geeignet für
Kinder unter 3 Jahren! - Verschluckbare Kleinteile!
Der Lötbausatz ist kein Spielzeug und ist für
Lötanfänger geeignet.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Eine andere Verwendung als in der Anleitung beschrieben, ist
nicht zulässig und führt zur Beschädigung des Produktes.
Darüber hinaus können dadurch Gefahren, wie z.B. Kurzschluss,
elektrischer Schlag, Brand, etc. entstehen.
Die Stromquelle sowie die erforderlichen Werkzeuge
und Lötmittel für den Aufbau sind nicht im Lieferumfang enthalten.
Die Sicherheitshinweise und die Bedienungsanleitung der
verwendeten Stromquelle sind unbedingt zu beachten!
UMWELTHINWEISE
Generell: Bitte führe elektronische Bauteile nach Ablauf der
Gebrauchszeit entsprechend zertifizierten Entsorgern zu. Diese sorgen
dafür, dass die Bauteile gemäß den gesetzlichen Richtlinien entsorgt
werden. Damit schonst Du die Umwelt und trägst einen wertvollen Teil
zum aktiven Umweltschutz bei. Batterieverordnung: Du hast bei uns
ein akkubetriebenes Produkt gekauft. Die Lebensdauer des Akkus
ist begrenzt und muss daher nach einiger Zeit getauscht werden.
Altbatterien gehören nicht in den Hausmüll. Verbraucher sind
gesetzlich verpflichtet, Batterien zu einer geeigneten Sammelstelle
zu bringen. Altbatterien enthalten wertvolle
Rohstoffe, die wieder verwertet werden. Du kannst
Deine gebrauchten Akkus auch an uns schicken:
SOL-EXPERT group, Mehlisstrasse 19, 88225 Baindt.
Neue Akkus für dieses Produkt kannst Du bei uns direkt beziehen.
Die Funktion der solarbetriebenen PET-Flaschenlampe
Dieser coole Lötbausatz ermöglicht es, aus einer handelsüblichen
PET-Flasche (Flaschenhalsweite min. 28 mm) eine tolle Solarleuchte
zu bauen. Der im Bausatz enthaltene Akku wird durch die Solarzelle
tagsüber aufgeladen. Beginnt es zu dämmern, schaltet sich die
Lampe automatisch ein und leuchtet je nach Ladezustand des Akkus
die ganze Nacht. Als Leuchtmittel sind insgesamt 4 weiße und eine
Rainbow (mehrfarbige) LEDs eingesetzt.
Wahlweise können von den weißen LEDs 2 abgeschaltet werden,
um im Winter oder bei anhaltend schlechtem Wetter die Leuchtdauer
zu verlängern. Schritt für Schritt werden anhand der detaillierten
Anleitung die verschiedenen Bauteile wie Widerstände, LEDs,
Schalter, etc. auf die Platine gelötet. Ist die Platine fertig aufgebaut
und in einer PET Flasche montiert, ist eine coole, voll funktionsfähige
Solarlampe entstanden.
PET- Flaschen:
Die Weltmeere sind voll damit und die Müllberge wachsen stetig.
Nicht recycelte PET-Flaschen stellen ein riesiges Problem für
die Umwelt und somit für Mensch und Tier dar.
Es ist an der Zeit, neue und innovative Wege zu gehen.
Ein kleiner Schritt in diese Richtung ist diese Solar-
Flaschenlampe. Indem Du eine der vielen
PET-Flaschen durch den Bau dieser Solar-
Lampe wiederverwertest, bist Du dabei beim
aktiven und kreativen Umweltschutz!
Stückliste: kontrollieren, sortieren und abhaken
Anzahl Bauteil
1 Platine
1 Widerstand (R8)
1 Widerstand (R2)
1 Widerstand (R1)
1 Widerstand (R10)
1 Widerstand (R7)
Wert / Bezeichnung
79332
5,1 Ohm
20 Ohm
47 Ohm
1K Ohm
20K Ohm
4 Widerstand (R3/R4/R5/R6) 100K Ohm
2 Diode (D1/D2)
1 Diode (D3)
1N5817
3V3 500 mA
4 LED 5 mm (LED2 - LED5) warmweiß
1 Potentiometer (P1)
2 Transistor (T1/T3)
3 Schalter (SW1/SW2/SW3)
2 Kabel rot
2 Kabel schwarz
1 JST-Buchse (J1)
2 Solarzelle 4V/60 mA
1 Akku LiFePO4
2 Kabelbinder
1 Biegehilfe
1 Deckeladapter
1 LED Rainbow 5 mm (LED1)
100K Ohm
BC337
SS12D01
3,5 cm
3,5 cm
2polig
mono
400 mAh
schwarz
Holz
Holz
Mehrfarbig
1N5817
3V3
++
--
BC337
Schau Dir hier an, wie
man richtig lötet (QR Code):
BAUANLEITUNG
Biegevorrichtung aus gelasertem Holz
1
Damit Widerstände und Dioden mittig zwischen die
Lötaugen passen, müssen die Anschlußdrähte der Bauteile
genau an der richtigen Position abgewinkelt werden. Um dies zu
erleichtern, haben wir eine einfache aber funktionelle
Biegevorrichtung konstruiert. Einfach die Bauteile in die jeweilige
Aussparung legen (R = Widerstand / D1 / D2 = schwarze Diode /
D3 = rote Diode) und dann die Anschlußdrähte direkt an der
Holzkante nach unten biegen. Schon passt das Bauteil perfekt
mittig zwischen die Lötaugen. Am einfachsten ist es, wenn Du
jetzt schon mal alle Widerstände und die Diode biegst und für die
nächsten Arbeitschritte bereitlegst.
Widerstand vor
dem Abwinkeln
Biege nun die Widerstände und Dioden wie in den folgenden
Schritten gezeigt:
abgewinkelt
Widerstand einlegen
Ein Beinchen nach
unten biegen
Zweites
Beinchen
nach unten biegen
Dioden
2
Wichtig: Achte darauf
dass die einzelnen
Bauteile immer satt
auf der Platine
Dioden
A
Diode D3 auflöten. Auf Polung (Ausrichtung) achten -
aufliegen, bevor Du
diese verlötest!
Löten der Platine
Polung wie auf der Platine angezeichnet!
Benötigte Bauteile
3V3
1 x
D3
Achte darauf,
dass vor dem
Löten das Bauteil
sauber auf der
Platine aufliegt!
Überstehende Drähte kürzen.
B
Nach dem Löten die überstehenden Drähte
auf der Rückseite mit einem Seitenschneider
auf ca. 2 mm kürzen.
9 Widerstände auflöten, dabei auf Widerstandswerte
C
achten. Beim Widerstand musst Du nicht auf die Polung
achten. Überstehende Drähte nach dem Löten kürzen.
Benötige Bauteile
Unbedingt auf die
Farben achten!
5,1 Ohm
1 x
47 Ohm
1K Ohm
5,1 Ohm
20K Ohm
R8
1 x
1 x
4 x
20 Ohm
47 Ohm
100K Ohm
1K Ohm
R2
1 x
R1
R3 / R4 / R5 / R6
20K Ohm
1 x
20 Ohm
100K Ohm
Achte darauf, dass
vor dem Löten das
Bauteil sauber auf
der Platine aufliegt!
R10
R7
Diode D1 und D2 auflöten. Auf Polung (Ausrichtung) achten,
D
Polung wie auf der Platine angezeichnet!
Benötigte Bauteile
1N5817
2 x
D1/D2
Achte darauf,
dass vor dem
Löten das
Bauteil
sauber auf
der Platine
aufliegt!
Buchse J1 für den Akku auflöten. Auf Polung achten! In der
E
Buchse ist eine Einkerbung. Diese muss so wie in Bild „B“
nach links ausgerichtet sein. Andernfalls würde die Buchse
über den Rand der Platine hinaus stehen.
Benötigte Bauteile
1 x
J1
Achte darauf,
dass vor dem
Löten das
Bauteil sauber
auf der Platine
aufliegt!
Bild B
WICHTIG!
Einkerbung
(Rundung)
links, an dieser
Stelle
Poti P1 und Schalter SW1/SW2/SW3 verlöten.
F
Überstehende Beinchen kürzen.
Die Polarität spielt hier
keine Rolle.
Benötigte Bauteile
1 x
P1
3 x
SW1/SW2/SW3
Achte darauf, dass vor
dem Löten das Bauteil
sauber auf
der Platine aufliegt!
Transistoren T1 & T3 auflöten. Auf Ausrichtung achten (1)!
G
Mittleres Beinchen vom Transistor leicht nach hinten biegen
(2). Einlöten und überstehende Beinchen kürzen.
Benötige Bauteile
BC337
2 x
T1 / T3
1
Transistor-Ansicht
von oben
flache Seite
2
Seite
gerundete
Transistor
Seitenansicht
flache Seite
Seite
gerundete
mittleres
Beinchen
nach hinten
biegen
Gerundete
Gerundete
Seite
Seite
Flache Seite
Flache Seite
Leuchtdiode LED5 (mit gelben Punkt in der LED-
H
Linsenmitte) mit 4 mm Abstand zur Platine montieren und
löten. Auf Polarität achten! Die Biegelehre dient hier auch als
Abstandhalter. Fädele hierzu die LED in die Biegelehre ein
(Bild A) und schiebe dann die Beinchen der LED durch die
Benötige Bauteile
1 x
LED5
-
+
LED muss von
oben gesehen
einen gelben
Punkt in der
Mitte haben!
Lötaugen. Achte dabei unbedingt auf die
Polung der LED.
Das längere Beinchen ist immer „+“.
Zudem ist die Form der LED auf der Platine
aufgezeichnet. Wenn Du die Polarität
nochmals geprüft hast, drehe die Platine mit
der eingesteckten LED um und lege diese mit
der LED voran auf die Lötunterlage. Verlöte
nun die beiden Kontakte und ziehe dann die
Biegelehre unter der
LED hervor und kürze
die überstehenden
Beinchen.
Der schwarze Körper des
Transistors ist ca. 2 - 3 mm von
der Platinenoberfläche entfernt.
Flache Seite
Flache Seite
1
Bild A
2
Hier langes
Beinchen „+“
einstecken
Hier kurzes
Beinchen „-“
einstecken
3
4
Ergebnis
Leuchtdiode LED2 (mit gelben Punkt in der LED-
I
Linsenmitte) mit 4 mm Abstand zur Platine auf der
Rückseite der Platine montieren und löten.
Gleicher Ablauf wie unter H.
Benötige Bauteile
LED muss von
oben gesehen
einen gelben
Punkt in
Mitte haben!
1 x
LED2
-
1
Hier kurzes
Beinchen „-“
einstecken
Du musst die Platine umdrehen
!
um die LED 2 zu montieren.
2 3
+
Hier langes
Beinchen „+“
einstecken
Ergebnis
Löte nun noch LED3 und LED4 (jeweils mit gelben Punkt
J
in der LED-Linsenmitte) auf. Die LED3 kommt auf die
Vorderseite, die LED4 als letzte auf die Rückseite.
Benötige Bauteile
LED3
LED muss von
oben gesehen
einen gelben
Punkt in
Mitte haben!
LED4
--
++
LED3
auf Vorderseite
LED4
auf Rückseite
Löte nun die LED1 (Rainbow) auf die Platine. Benutze dazu
K
wieder den Abstandhalter. Bestückt wird die LED1 von der
Vorderseite. Achte auf richtige Polarität. Langes Beinchen „+“,
kurzes Beinchen „-“. Diese LED hat keinen gelben Punkt in der
Mitte. Nach dem Löten wird die LED1 nach unten gebogen.
Benötige
Bauteile
1 x
LED1
-
+
Kabel verzinnen: Die vier Kabel, rot und schwarz, werden
L
jeweils auf verzinnt. nur einer Seite Die andere Seite
bleibt unverzinnt. Die Isolierung des Kabels ist bereits
eingeschnitten, Du kannst die Isolierung an beiden Enden
einfach abziehen. Zum Verzinnen machst Du die Litze mit
dem Lötkolben heiß und fügst dann Lötzinn hinzu, bis alle
einzelnen Adern von Lötzinn umschlossen sind.
Benötigte Bauteile
2 x
2 x
verzinnt
unverzinnt
M
Löte die Kabel an die Solarzellen an.
Dazu werden zuerst die Kontakte der Solarzelle vorverlötet
(d.h. Du bringst etwas Lötzinn auf beide Lötkontakte auf)
und dann die bereits verzinnten Kabelenden mit den
Kontakten verlötet. Achtung: rot Kabel an „ “ und +
schwarzes an „-“, die freien Kabelenden zeigen Richtung
Solarzellenmitte.
Stecke die Kabel einer Solarzelle durch die obere Aussparung
N
(gelb angedeutet) und lege die Solarzelle auf die Rückseite
der Platine.
Benötigte Bauteile
2 x
2 x
2 x
1
Drehe die Platine mit der Solarzelle um. Das schwarze Kabel
2
wird nun durch das Lötauge „Solar1-“ gesteckt von der
anderen Platinenseite angelötet.
Nun folgt das rote Kabel. Benutze das Lötauge „Solar1+“.
3
Beim Aufkleben der Solarzelle musst du darauf achten, dass:
4
1. die Lötkontakte der Solarzelle in der Aussparung „1" sichtbar
sind. 2. die Aussparung „2" fast komplett offen bleibt.
Lötkontakte
sichtbar
Aussparung „2"
Klappe die Solarzelle hoch und bringe Heißkleber auf die
5
Platine auf (gelb Fläche) und klappe dann die Solarzelle
wieder runter. Halte die Solarzelle gedrückt, bis der Kleber
ausgekühlt ist.
1. Solarzelle
hochklappen
2. Heißkleber
aufbringen
Aussparung „1"
3. Solarzelle runterklappen
und fixieren, bis der Kleber
ausgekühlt ist.
Stecke die Kabel der verbleibenden Solarzelle durch die
6
untere Aussparung (gelb angedeutet). Das rote Kabel wird mit
dem Lötauge Solar2+ und das schwarze mit Solar2- verlötet.
Klappe die Solarzelle hoch, bringe Heißkleber auf die Platine
7
auf (gelb Fläche) und klappe dann die Solarzelle wieder runter.
Halte die Solarzelle gedrückt bis der Kleber ausgekühlt ist.
Die Lötstellen der Solarzelle müssen sich wieder in der
Aussparung befinden.
Ergebnis
Heißkleber
aufbringen
Nun wird der Akku montiert
O
Stecke den Stecker in die Buchse, schiebe den Akku in
die Aussparung und fixiere diesen mit 2 Kabelbindern.
Die Kabelbinderenden dann mit dem Seitenschneider
abknipsen.
Ganz genau an dieser Position: Ende des Kabelbinders
TESTLAUF:
P
Du hast alles was nötig war, gelötet und nun erfolgt der
erste Funktionstest. Schalte hierzu den SW2 Schalter auf
„EIN“ und den SW1 Schalter auf „SOMMER“, und drehe das
Poti auf ca „5 Uhr“ . Und dann mußt Du noch dafür sorgen,
daß kein Tageslicht mehr auf die Solarzelle trifft. Die
Solarzelle dient nämlich auch als Dämmerungsschalter. D.h.
erst wenn es ganz dunkel wird, schaltet sich die Lampe ein.
Decke die Solarzelle ab oder suche einen dunklen Raum
zum Testen der Lampe. Um zwischen weißer und farbiger
LED umzuschalten, benutze SW3.
12
11
1
10
2
3
Diesen Schalter
auf „SOMMER“
9
8
4
7
5
6
Drehe das Poti
auf ca. „5 Uhr“
Diesen Schalter
auf „EIN“
Farbwahlschalter
Leuchtet die Lampe ? SUPER GEMACHT
Und wenn sie nicht leuchtet, dann kontrolliere alle
Lötstellen und überprüfe, ob alle Teile richtig
TEST
herum eingelötet wurden. (s. Fehlersuche S.23)
3
A
Wichtiger Hinweis: Beim Kleben musst du unbedingt darauf
achten, dass . kein Kleber in diesen rot markierten Bereich läuft
Sollte es doch passieren, musst Du den Kleber mühselig
rausfummeln, da Du sonst die Flasche nicht mehr schließen kannst.
Mit der Heißklebepistole werden zwei kleine Klebepunkte gesetzt.
B
Dann wird der Deckeladapter in die Klebepunkte gedrückt
C
(am besten mit einer der Pinzette). Richte den Deckeladapter
dabei in der Mitte des Deckels aus.
Nun kannst Du um den Deckeladapter herum (pinkfarbener
D
Bereich) die Hohlräume mit Heißkleber vorsichtig auffüllen.
Aber nicht in die „ “ von Bild „A“. Innerhalb der Rote Zone
orangenen Fläche darf ebenfalls kein Kleber rein.
„Rote Zone“: für Kleber verboten!
Nun wird die Platine in die Flasche eingeklebt
A
B C D
Nun wird die fertige Platine
E
in den Deckeladapter
geschoben.
Achte darauf, dass die
F
Platine senkrecht im
Deckeladapter steht.
Nun wird erst von der einen
G H
Seite vorsichtig Heißkleber
zwischen Platine und dem
Deckeladapter aufgebracht.
„Rote Zone“
ohne Kleber!
Hier jeweils den Kleber aufbringen
GEBRAUCHSANWEISUNG:
Wähle mit dem Schalter SW1
zwischen Winter- und
Sommerbetrieb.
Im Modus „Sommerbetrieb“
leuchten alle 4 LEDs. Im
„Winterbetrieb“ nur 2, aber dafür
leuchtet die Lampe insgesamt
länger, da weniger Energie aus
dem Akku entnommen wird.
Dann von der anderen
Seite. Und nicht vergessen:
die ist für den „Rote Zone“
Kleber tabu.
GEBRAUCHSANWEISUNG:
Wähle zwischen
weißem oder buntem
LED Licht?
Mit dem Schalter SW3
kannst Du wählen
zwischen Weiß und
buntem Farbverlauf.
Mit dem wird eingestellt, Poti
bei welcher Helligkeit sich
die Lampe bei Dämmerung
automatisch einschaltet.
Mit einem kleinen
Schraubendreher,
stellst Du das
Poti auf ca.
„5 Uhr“, dann ist
es richtig
9
12
11
10
8
7
eingestellt. Wenn Du
den Eindruck hast, dass die
Helligkeit der LEDs sich etwas
abdunkeln, während Du die
Platine in die Flasche steckst,
dann drehe das Poti noch
etwas im Uhrzeigersinn auf
ca. 6 Uhr.
Schalter zum
Einschalten
der Lampe.
Im Normalfall steht
dieser Schalter immer
auf „Ein“. Es kann aber
vorkommen, dass nach
der Montage oder
während langen
Schlechtwetterperioden
der Akku nicht
ausreichend geladen
1
5
6
ist. Die LEDs beginnen
dann nicht zu leuchten.
2
Wähle nun die
3
Schalterstellung “AUS”
4
und stelle die Lampe in
die Sonne.
Die Einschaltautomatik
ist nun deaktiviert und
der Akku kann in Ruhe
laden. Nach einigen
sonnigen Tagen ist der
Akku wieder voll
geladen. Schalte nun
wieder auf „EIN“.
FEHLERSUCHE:
Keine LED leuchtet:
Kontrolliere alle Lötstellen auf
Kurzschluss. Schaue Dir dabei
speziell die Transistoren an, da hier die
Beinchen eng aneinander liegen und deshalb
leicht etwas Lötzinn zwischen zwei Lötpunkte
geraten sein kann.
Eine einzelne LED leuchtet nicht:
Kontrolliere die Lötstellen der LED's. Hast Du
die Leuchtdioden richtig herum eingebaut?
Da ja nun die Beinchen bereits abgeschnitten
sind, kannst Du im Inneren der LED die
Polung bestimmen. In der LED ist ein
großer und ein kleiner Kontakt.
Der große ist „-„.
+
TIPP:
Damit die Flasche nicht vom Wind
weggeweht wird, kannst Du etwas Kies
oder andere Materialien einfüllen.
-
Weitere coole Bausätze
Lötbausatz „TrainYourBrain“
Der Platinenbausatz „TYB“ ist ein
Lötbausatz, ideal für alle, die
gerne mit dem Lötkolben oder
einer Lötstation arbeiten. Der TYB
steigert Merkfähigkeit und
Konzentration, indem man sich
Zahlenkombinationen merken und
diese wiedergeben kann, in jeweils
unterschiedlichen Kombinationen
und Geschwindigkeiten.
Lötbausatz Binäre Uhr
Der Platinenbausatz „binäre Uhr“
wird mit mehr als 40 Bauteilen auf
der Platine für die Uhr verlötet. Ein
programmierter Mikroprozessor
ermöglicht es, die Uhrzeit „binär“
auf LEDs auszugeben. Je eine
LED-Reihe ist dabei für
Stunde/Minute und Sekunde
zuständig. Die reale Uhrzeit wird
mittels Tastern eingestellt.
Art.Nr.: 76334 - Preis: 9,99 €
Art.Nr.: 79300 - Preis: 12,95 €
SCHALTPLAN:
Hier geht es zur Anleitung:
4 0 37 3 7 3 7 9 3 3 4 1
Click here for the instructions:
https://www.sol-expert-
group.de/Rund-ums-
Loeten/Pfiffige-
Loetbausaetze/PET-Flaschen-
Solarlampe-Loet-und-
Bastelbausatz::1302.html?lan
guage=de
Cliquez ici pour les instructions:
https://www.sol-expert-
group.de/Autour-de-la-
soudure/Kits-astucieux-pour-la-
soudure/Les-bouteilles-en-PET-
lampe-solaire-Kit-de-soudure-et-
dartisanat::1302.html?language=fr
Art.Nr.: 79334
Tel.: +49 (0)7502 - 94115-0, Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de, www.sol-expert-group.de
https://www.sol-expert-
group.de/All-about-
soldering/Smart-kits-for-
soldering/PET-bottles-Solar-
Lamp-Soldering-and-craft-
kit::1302.html?language=en
Klik hier voor de instructies:
https://www.sol-expert-
group.de/Rond-
solderen/Clever-kits-voor-het-
solderen/PET-fles-zonnelamp-
soldeer-en-
knutselpakket::1302.html?langu
age=nl
SOL-EXPERT group, C.Repky
Mehlisstrasse 19 - D-88255 Baindt
Änderungen und Irrtümer vorbehalten
August 2020, Christian Repky
©
Loading...
