Page 1
SOL-EXPERT
SOL-EXPERT
Kein Spielzeug!
group
group
group
group
Art.Nr.: 50040
10+10+
Firmenanschrift aufbewahren.
So hilfst Du der Umwelt:
Bitte führe die Bauteile nach
Ablauf der Gebrauchszeit
entsprechend zertifizierten
Versorgern zu!
Solar Radler / E-Biker
Holzbausatz, mit Getriebe,
fährt mit „Sonnensprit“
SOLAR
Page 2
1

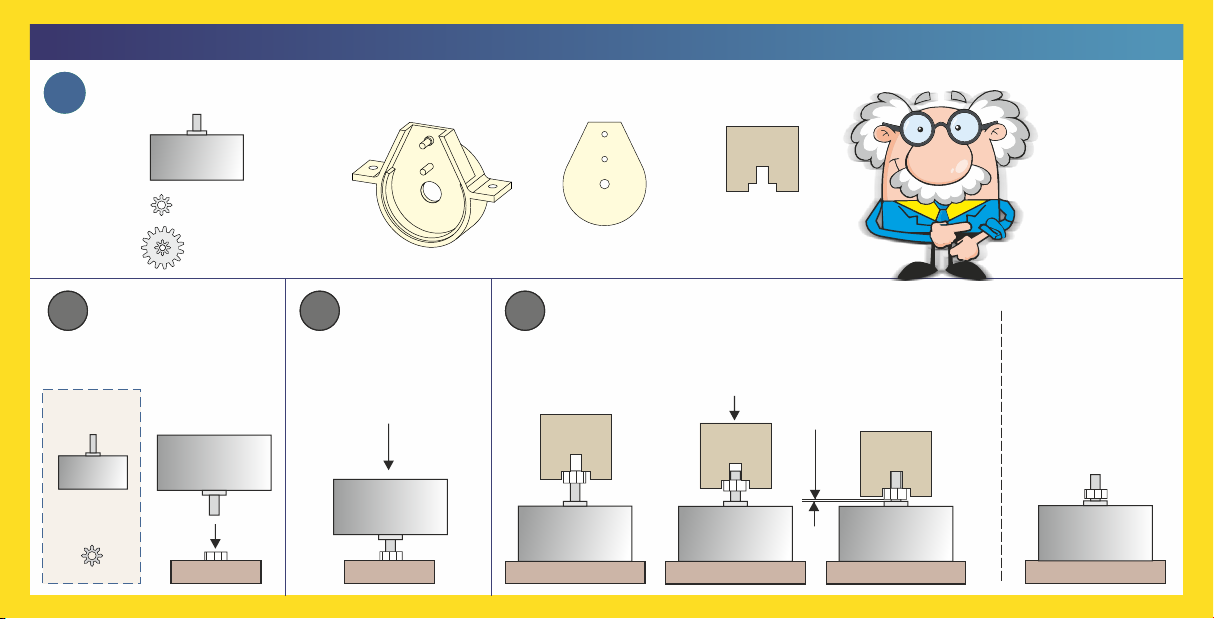

AUFBAU DES GETRIEBES, Bauteile:
1
AUFBAUANLEITUNG
1 x
1 x
2 x
Lege das kleine
A
3
Zahnrad auf
den Tisch
1 x
1 x
Motor
Kleines Zahnrad
Doppelzahnrad
Tischplatte
1 x
Getriebegehäuse Getriebedeckel
Schiebe die
B
3
Motorachse vorsichtig in das
kleine Zahnrad
hinein
Tischplatte Tischplatte
1 x
Dann mit der Abstandslehre das kleine Zahnrad bis
3C
zum Anschlag vorsichtig nach unten drücken.
Abstandlehre
ansetzen..
Tischplatte
1 x
Abstandslehre
...nach unten
drücken
Tischplatte Tischplatte
...bis zum Anschlag
(Zw. Zahnrad und Motor
bleibt noch ein kl. Spalt)
Das Zahnrad
befindet sich
nun genau auf
der richtigen
Position auf der
Motorachse.
ü
Page 3
1 x
1 x
1 x

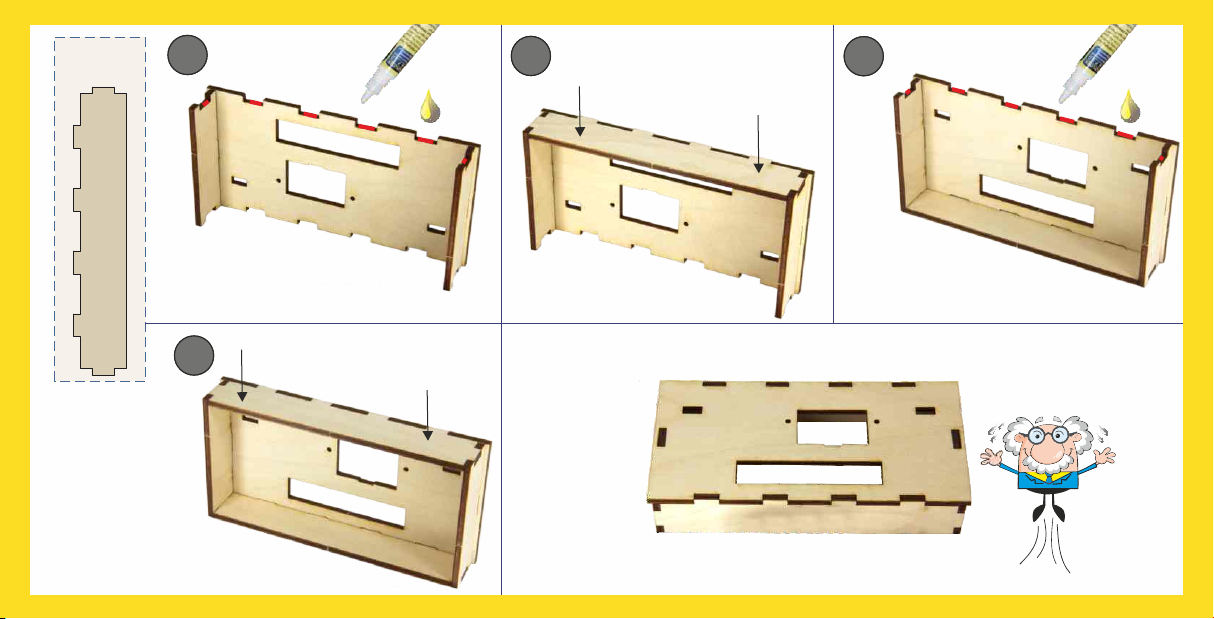

2 x
3D

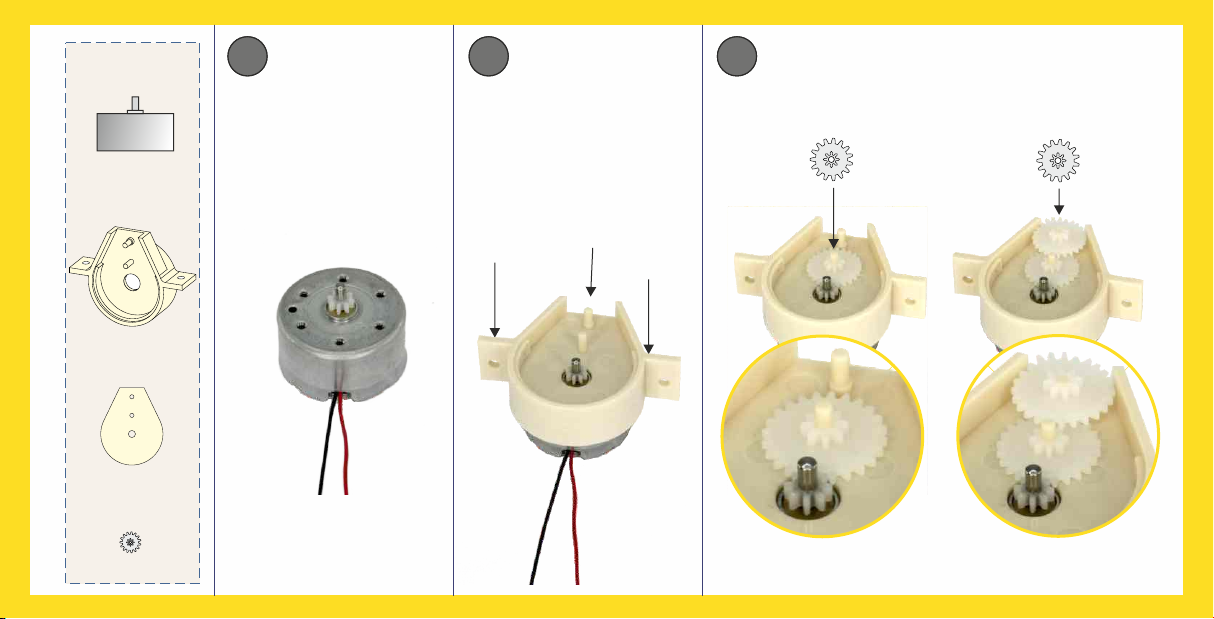

Lege den Motor so
auf den Tisch, dass
das Motorkabel in
deine Richtung zeigt:
3E
Stülpe das Getriebegehäuse mit Druck
über den Motor, bis
zum Anschlag.
Dabei zeigen die
Stifte von dir weg.
Stifte
Lege nacheinander die zwei Doppelzahnräder
F
3
auf die Stifte:
Page 4

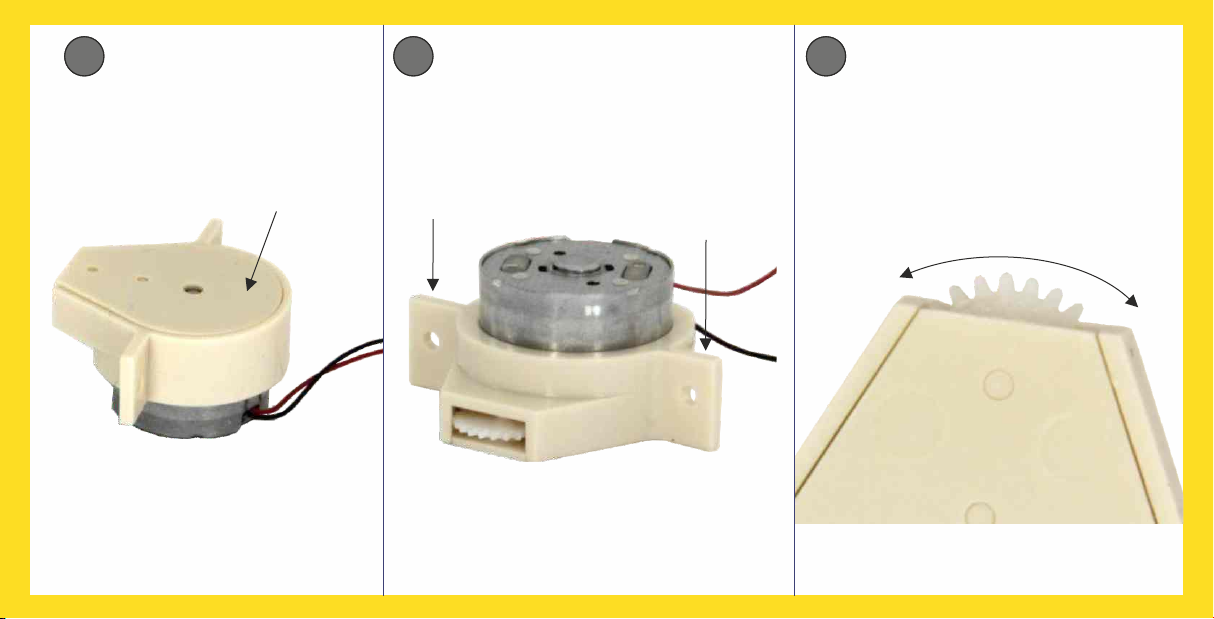

Presse mit nur leichtem
G H
Druck denn Deckel in das
Getriebegehäuse, gerade so,
dass er hält.
Danach drehst du das Getriebe
vorsichtig um, legst es auf die Tischplatte
und drückst fest auf die Stege.
Dadurch schließt sich das Gehäuse.
Wenn sich das Zahnrad nun leicht mit
I
dem Finger drehen lässt, geht es weiter
mit der Montage auf der nächsten Seite.
Wenn es nicht dreht, öffne den Deckel
und schaue wo das Getriebe blockiert
und behebe den Fehler.
Page 5
1

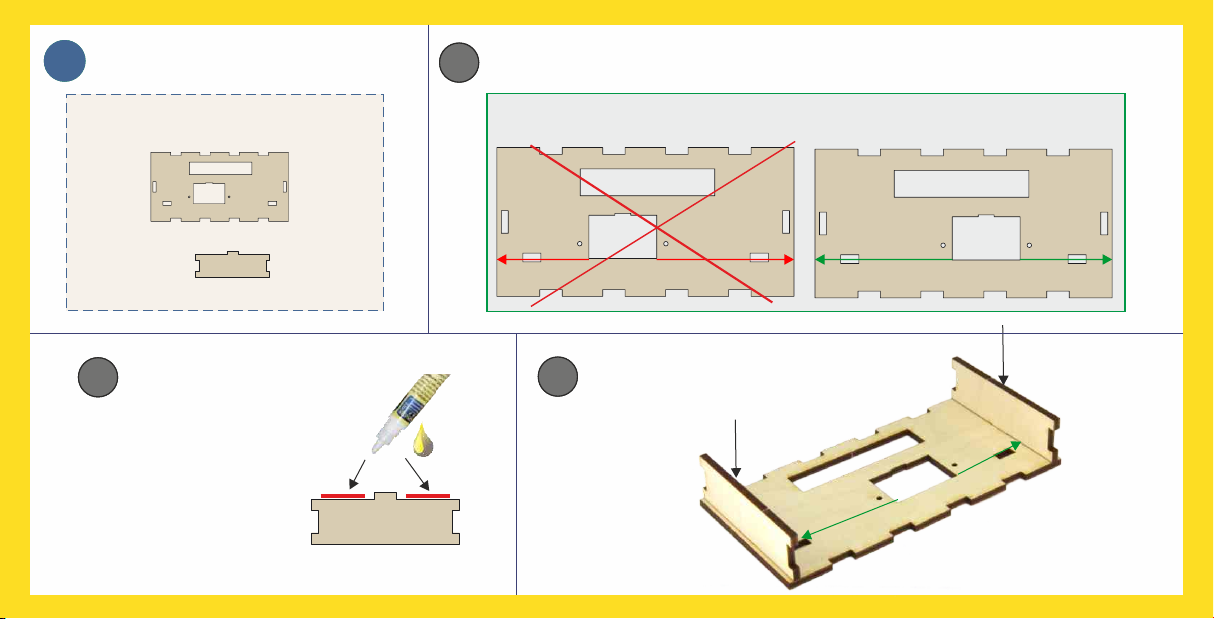

MONTAGE DER BODENPLATTE
2
Lege die Grundplatte mit der richtigen Ausrichtung vor Dich.
A
3
1 x
2 x
Trage sparsam etwas
3B
Kleber an die rot
markierten Positionen
der Seitenteile auf.
2 x
40 mm
C
3
Achtung: Auf die richtige Seitenausrichtung achten!
60 mm
60 mm
Montiere jetzt die Seitenteile
auf die Grundplatte.
40 mm
60 mm
ü
40 mm
Page 6
2 x
3D
Längliches Holzteil mit
3E
etwas Druck montieren.
3
F
Trage sparsam etwas
Kleber an den sechs rot
markierten Positionen auf.
3G
Längliches Holzteil mit
etwas Druck montieren.
Trage sparsam
etwas Kleber an den sechs
rot markierten Positionen auf.
Und schon ist die Bodenplatte aufgebaut!
ü
Page 7

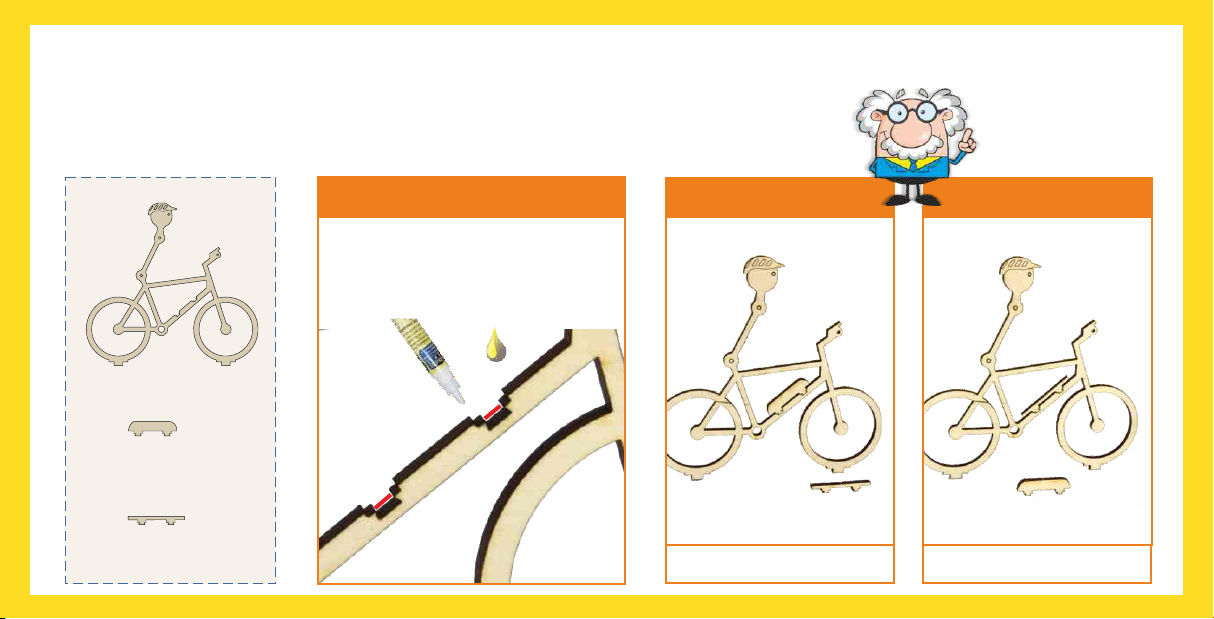

WER DIE WAHL HAT... Montage Luftpumpe oder Akku
Wenn du beschlossen hast, ob du den Akku oder die Luftpumpe einbauen
willst, gib je einen kleinen Klebepunkt in die Aussparungen des Radlerrahmens und klebe deine Auswahl mit vorsichtigem Druck bündig zum
Fahrradrahmen.
Entweder: Oder:
1 x
1 x
1 x
Akku
Luftpumpe
(1)
Kleber auftragen
E-Biker
(2) (2)
Luftpumpe bleibt übrig
Radfahrer
Akku bleibt übrig
Page 8
2 x
2 x
1 x

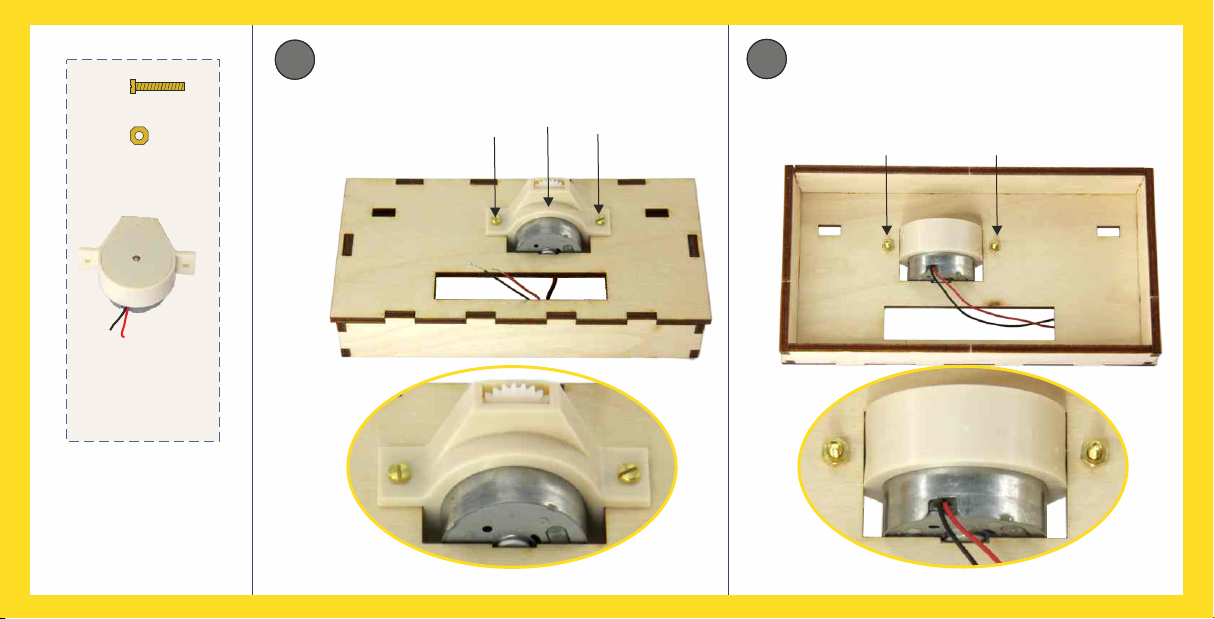

Getriebeeinheit
Getriebe in Bodenplatte einlassen,
3H
die 2 Schrauben durch die Löcher schieben...
... und mit den Muttern von der Rückseite
3I
aus festschrauben.
Page 9

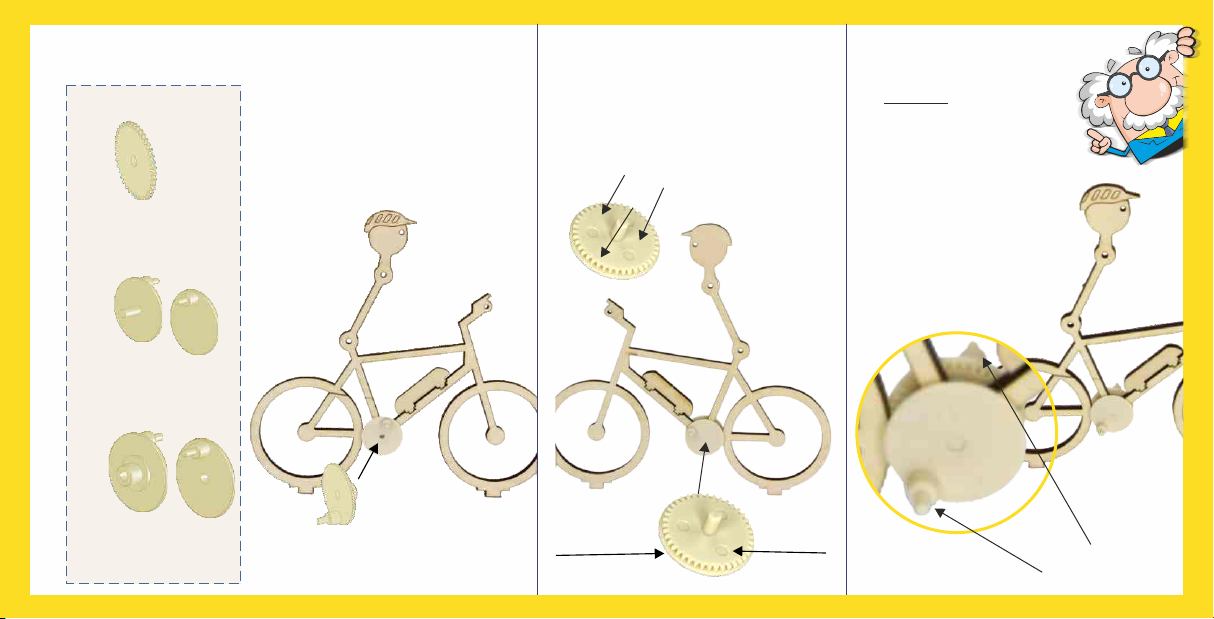

MONTAGE ZAHNKRANZ
1 x
Zahnrad
1 x
Pedalhalter 1
1 x
Pedalhalter 2
Schiebe den Pedalhalter 2
(1) (2) (3)
in die Wellenöffnung
der Radlerfigur.
Pedalhalter 2
Stecke das Zahnrad auf den
Pedalhalter 1 und schiebe dann
diese Einheit in Pedalhalter 2.
Pedalhalter 1
Zahnrad
Wichtig:
Verdrehe die beiden
Pedalhalter so, dass
die Pedale um 180 °
gegenüber liegen!
Page 10
1
MONTAGE DES RADLERS AUF DER BODENPLATTE
3
Am besten lässt sich die Radlerfigur bei drehendem Getriebe montieren und ausrichten. Wenn du genug Licht hast, kannst du das
mit der Solarzelle machen. Hast du nicht genug Licht, suche dir eine handelsübliche 1,5 Volt Batterie, um das Getriebe anzutreiben.
Montage des Radlers, angetrieben mit Solarzelle
A
3
(3)
1 x

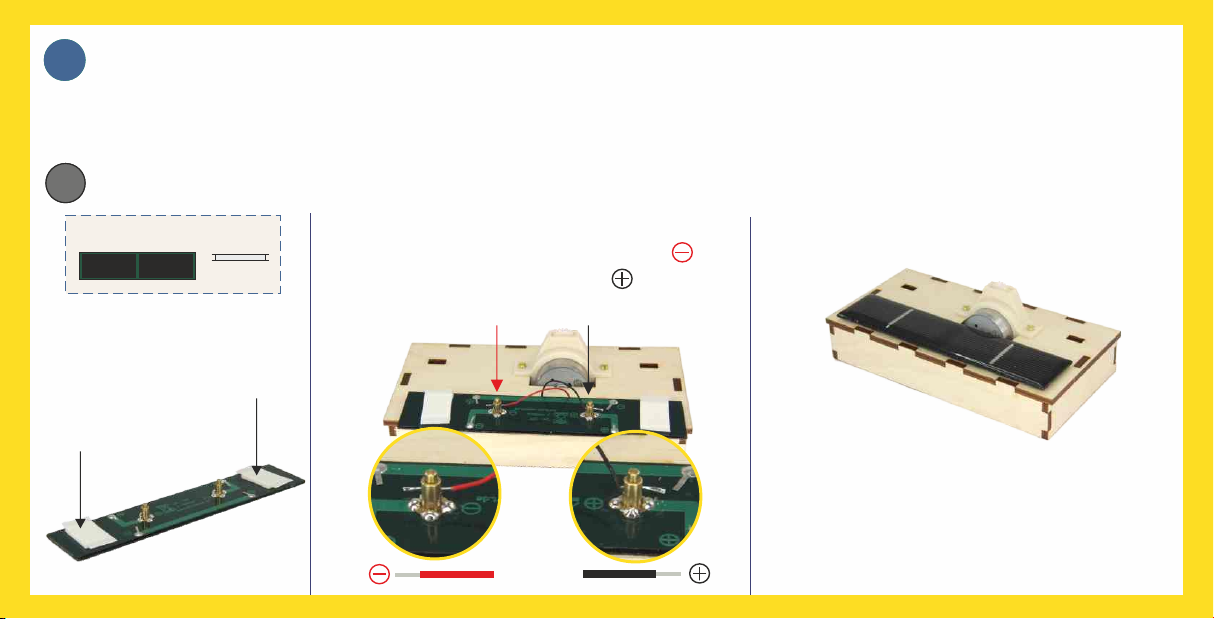

Montiere die Solarzelle,
(1)
wie unten dargestellt.
2 x
Die Kabel des Motors an den Klemmösen
(2)
montieren, wobei das rote Kabel in die Öse
und das schwarze Kabel in die Öse
geschoben wird.
Solarzelle nun auflegen, aber noch nicht mit
den Klebepads auf der Bodenplatte festkleben.
Klebepads aufbringen
Damit sich das Getriebe nun dreht, kannst du
entweder eine sehr helle LED Lampe (ab 3 Watt)
nehmen oder besser noch, die Solarzelle mit
direktem Sonnenlicht beleuchten lassen. Wenn
nun das Getriebe dreht, kannst Du beginnen,
die Radlerfigur zu montieren.
Page 11

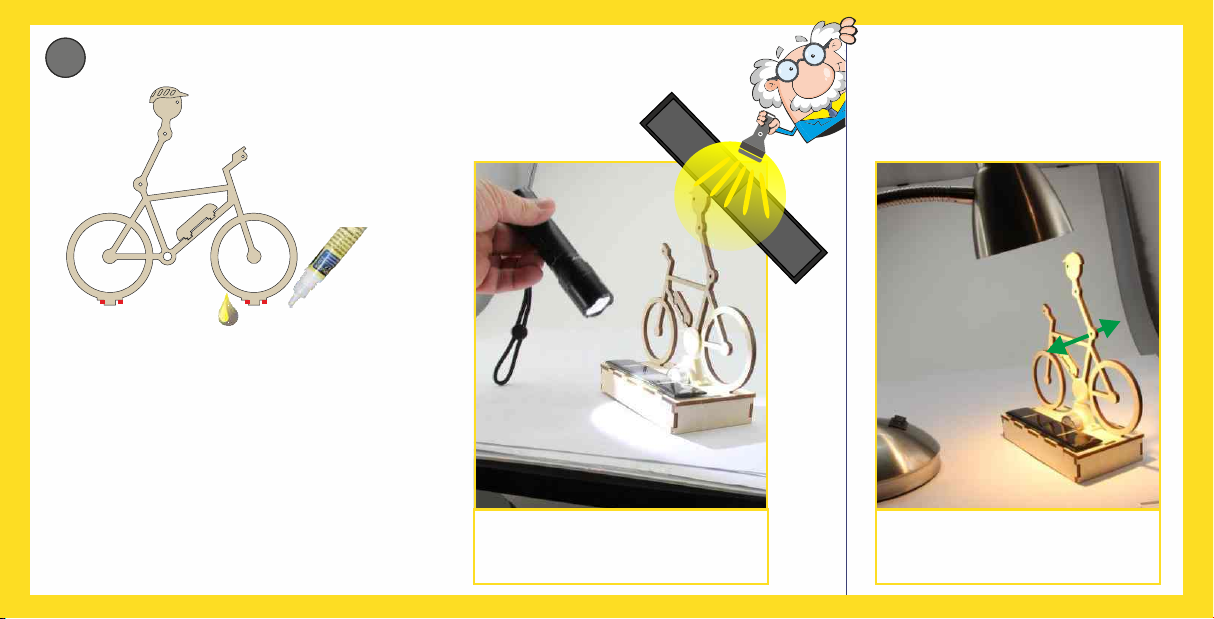

Montage des Solar Radlers mit Licht
B
3
1 x
Kleber auf rot markierte Fläche aufbringen,
die Radlerfigur auf die Bodenplatte aufstecken
und so ausrichten, dass die Zahnräder sauber
bei drehendem Getriebe ineinander greifen
und sich der Zahnkranz in der Radlerfigur
locker mitdreht.
Kleber nun ca. 10 Minuten aushärten lassen
und die Radlerfigur dabei nicht mehr
verschieben. Danach Solarzelle mit den
Klebepads auf Bodenplatte verkleben.
Leuchte mit der
Taschenlampe in die
Mitte der Solarzelle:
Taschenlampe mit LED 3 Watt
Vorsichtig die Radlerfigur
entlang der Pfeile ausrichten,
bis das Modell sauber läuft:
Beispiel:Beispiel:
Tischlampe mit LED 6 Watt
Page 12

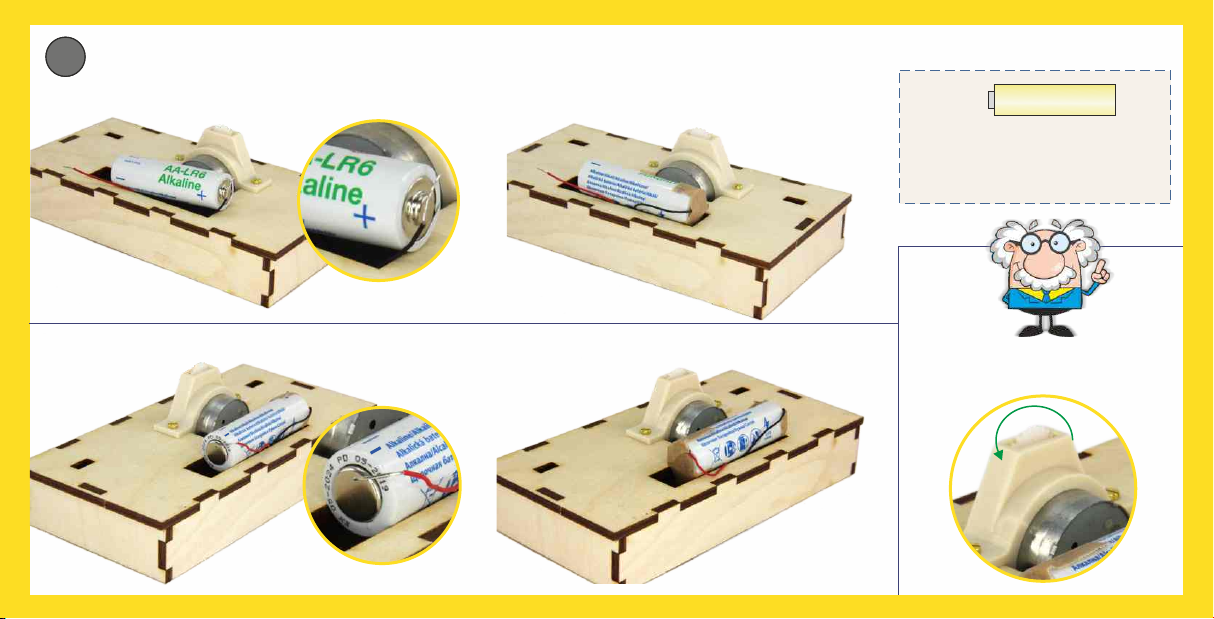

Montage mit Batterie 1.5 Volt
C
3
Klebe mit etwas Tesafilm oder Paketband das Ende des schwarzen Kabels auf den der Batterie.+ Pol
1 x
Herkömmliche 1,5 Volt
Batterie (nicht im Lieferumfang enthalten)
AA-LR6 - 1.5 V
Alkaline
+
-
Klebe mit etwas Tesafilm oder Paketband das Ende des roten Kabels auf den .- Pol
Die Zahnräder müssen
sich nun drehen:
ü
Page 13

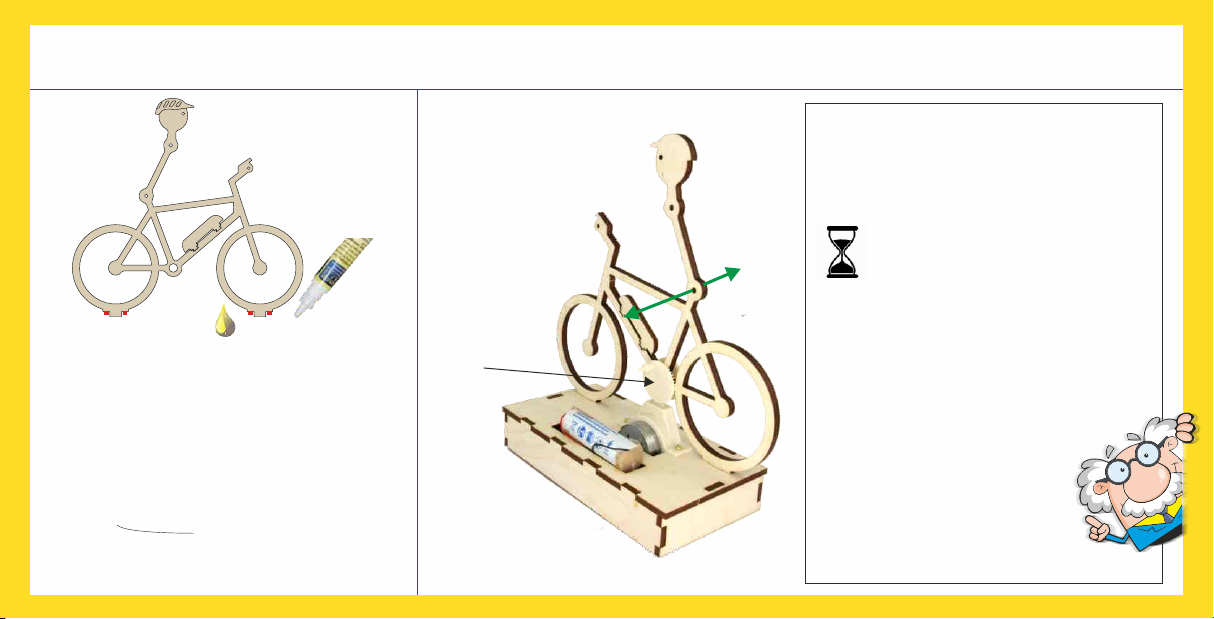

Montage des Radlers mit der Batterie
(1)
Kleber auf rot markierte Fläche
aufbringen, die Radlerfigur auf die
Bodenplatte aufstecken und so
ausrichten, dass die Zahnräder
sauber ineinander greifen und sich
der Zahnkranz in der Radlerfigur
locker mitdreht.
(2)
Vorsichtig die
Radlerfigur
entlang der
Pfeile ausrichten,
bis das Modell
sauber läuft:
Zahnkranz
Kleber nun ca. 10 Minuten aushärten
lassen und die Radlerfigur dabei nicht
mehr verschieben.
Kleber 10 min
trocknen lassen.
Nach den 10 Minuten kannst du die
Batterie entfernen und die Solarzelle
montieren wie auf Seite 10 beschrieben,
allerdings kannst du die Solarzelle direkt
auf die Bodenplatte kleben.
Page 14
1

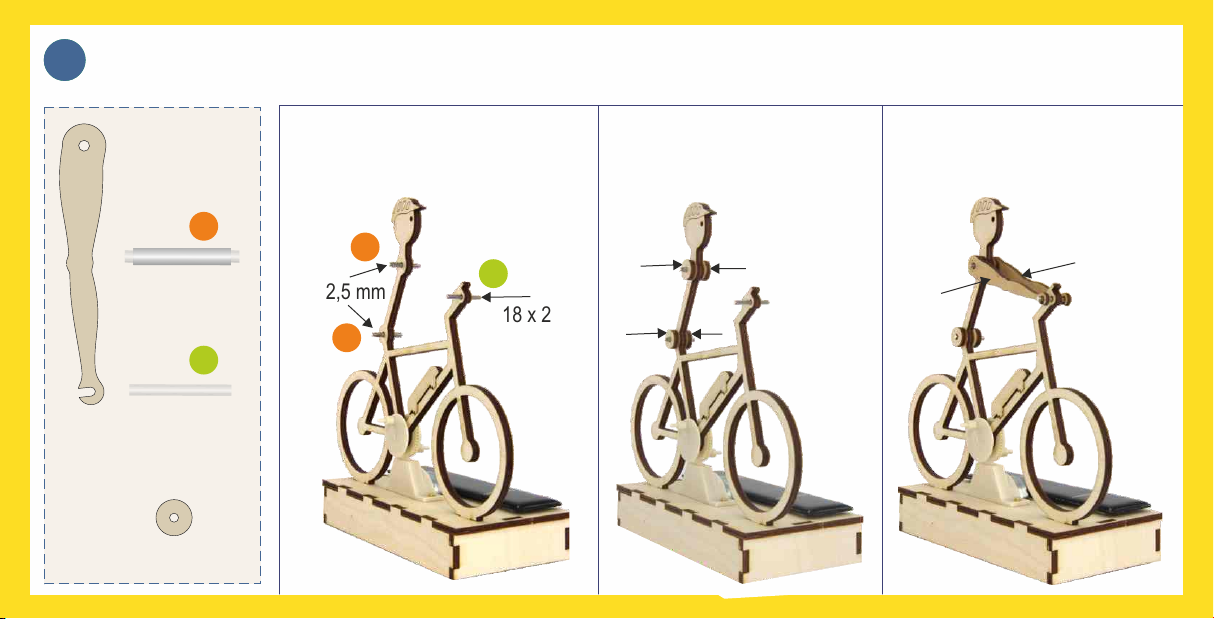

MONTAGE DER ARME UND BEINE DER RADLERFIGUR
4
2 x
2 x
A
17 x 2,5 mm
1 x
B
18 x 2 mm
4 x
Abstandshalter
(1) 3 Achsen einstecken
A
17 x 2,5 mm
A
B
18 x 2 mm
(2) 4 Holz-Abstandshalter
auf die Achsen aufschieben
(3) Arme aufstecken
Page 15
2 x
6 x
2 x
2 x
B
2 x
A
(4) 4 Abschlüsse aufstecken,
2 große und zwei kleine.
A
A
B
B
A
B

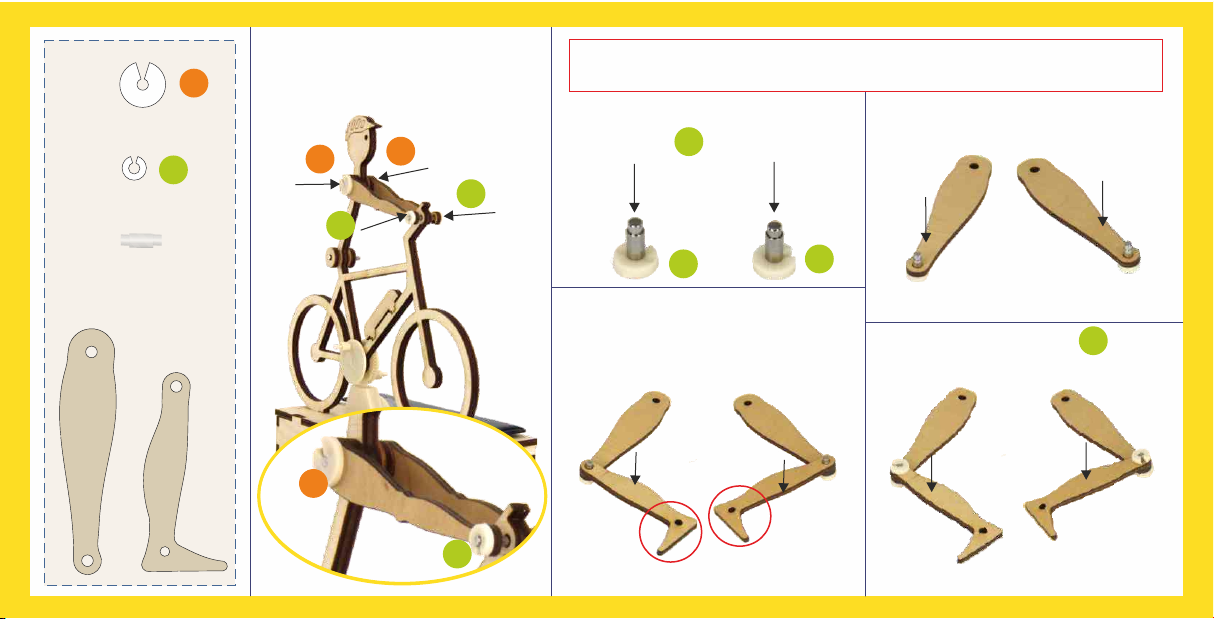

Achtung: Teile genau wie im Bild gezeigt, hinlegen und montieren:
Linkes Bein: Fuß zeigt nach links, Fuß zeigt nach rechtsrechtes Bein:
(5) Stecke die Achsen in die zwei
kleinen Abschlüsse
(7) Unterschenkel auf die Achsen
aufschieben, dabei müssen die
Füße in die richtige Richtung zeigen.
Linkes Bein
B
B
B
Rechtes Bein
(6) Oberschenkel auf die kleinen
Achsen schieben
Linkes Bein
(8) 2 kleine Abschlüsse auf die
Achse aufstecken.
Linkes Bein
Rechtes Bein
Rechtes Bein
B
Page 16
2 x
A
2 x
B
Rechtes Bein

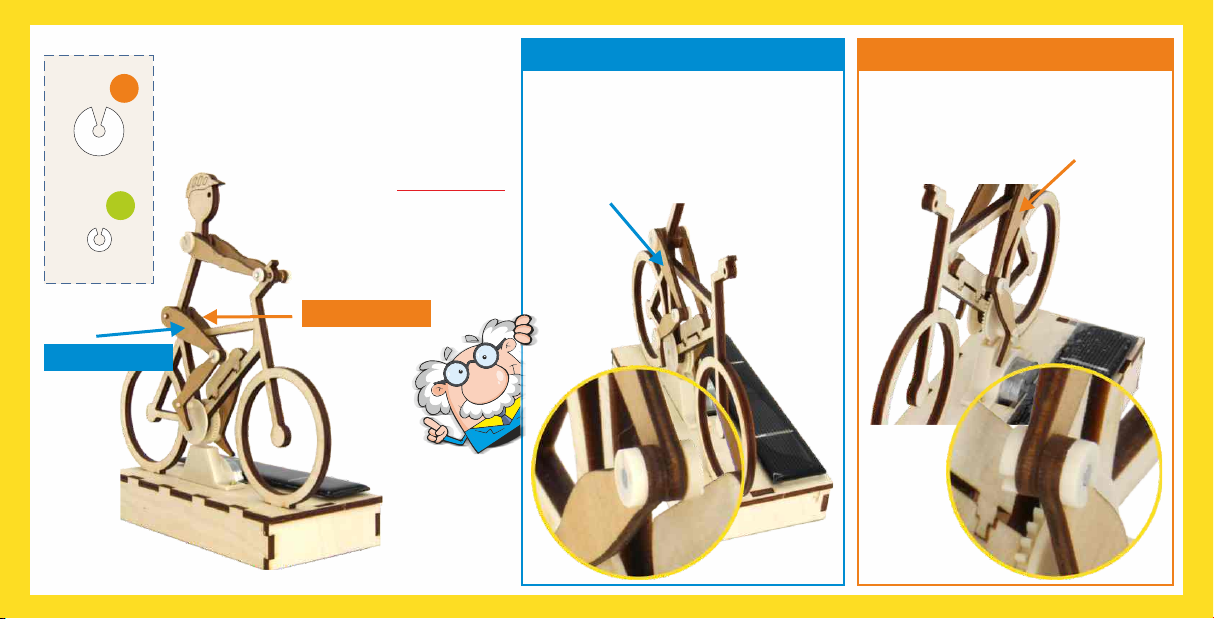

(9) Montiere nun das an der rechte Bein
rechten Seite der Radlerfigur und das linke
Bein auf der linken Seite. Das Loch im Fuß
wird jeweils auf das Pedal geschoben.
Ganz wichtig:
Verwechsle nicht das linke
mit dem rechten Bein, sonst
hat Dein Biker X-Beine!!
Linkes Bein
Montage rechtes Bein
Position des Oberschenkels,
: „innen“, zum am rechten Bein
Radlerkörper hin Position des
Unterschenkel: „außen“, vom
Radlerkörper weg:
Montage linkes Bein
Position des Oberschenkels,
: „innen“, zum linkes Bein
Radlerkörper hin „außen“, in
Richtung Solarzelle:
Page 17

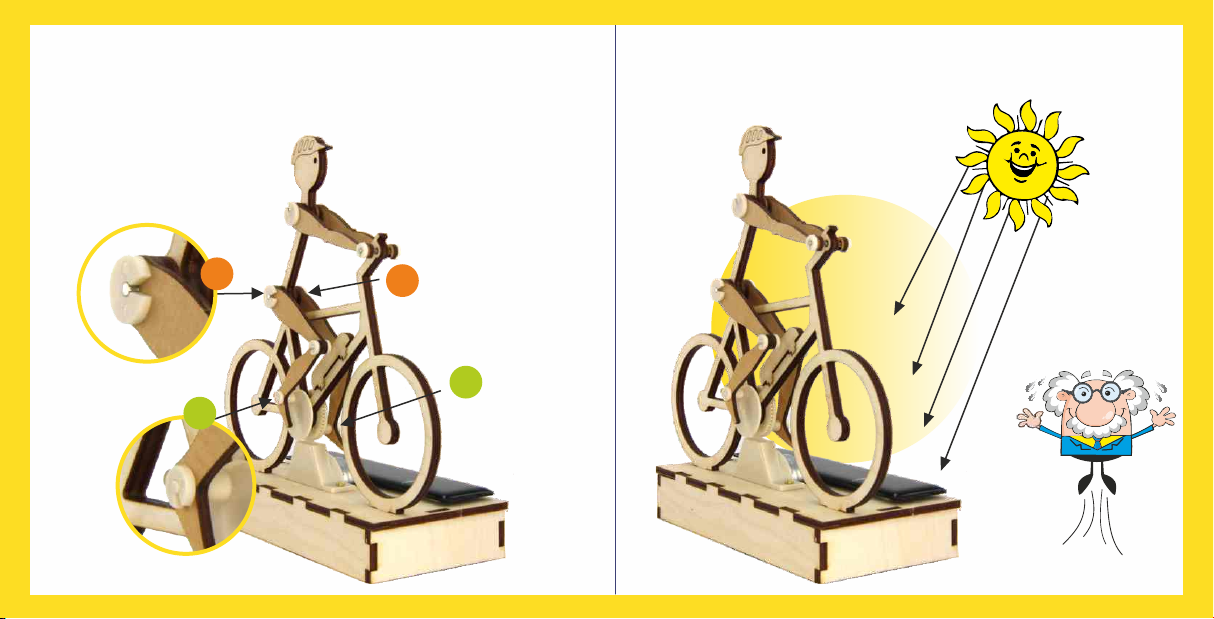

(10) Nun die Achsen mit den Abschlüssen fixieren. Die
Abschlüsse nur soweit auf das Pedal schieben, dass der
Fuß nicht gequetscht wird und seitlich noch ein wenig
Spiel hat.
Gratuliere - Dein Radler ist nun bereit zum Losfahren, im
Sonnenlicht oder hellem LED Licht!
B
A
A
B
ü
Page 18
Damit ein Solarmodul die maximale Leistung
erzeugen kann, benötigt dieses Sonnenlicht.
Steht kein Sonnenlicht zur Verfügung, wäre es,
als ob eine Wassermühle mahlen soll, obwohl
kein Wasser vorhanden ist.
MERKE!
ü
