Cellule solaire“« HQ Profi »
Introduction et guidage
Les énergies renouvelables gagnent aujourd'hui toujours plus
en importance. Si nous voulons renoncer à l'énergie nucléaire à
l'avenir, nous devons développer d'autres formes d'énergie. Les
sources énergétiques fossiles telles que le charbon, le gaz
naturel et le pétrole produisent des gaz nocifs pour le climat.
C'est pourquoi la proportion d'énergies renouvelables dans les
années à venir va augmenter considérablement. C'est moins
une question de vouloir que de devoir. Pour que nous ayons
encore suffisamment d'énergie à l'avenir, nous devons utiliser le
soleil et les matières brutes renouvelables de façon beaucoup
plus efficace et diverse.
La transformation directe des rayons du soleil grâce au
processus photovoltaïque fait partie des possibilités
d'utilisation d'une énergie renouvelable
Ce set d'expérimentation permet aux enfants et aux jeunes et
également aux adultes intéressés de découvrir et comprendre
les principes de la photovoltaïque.

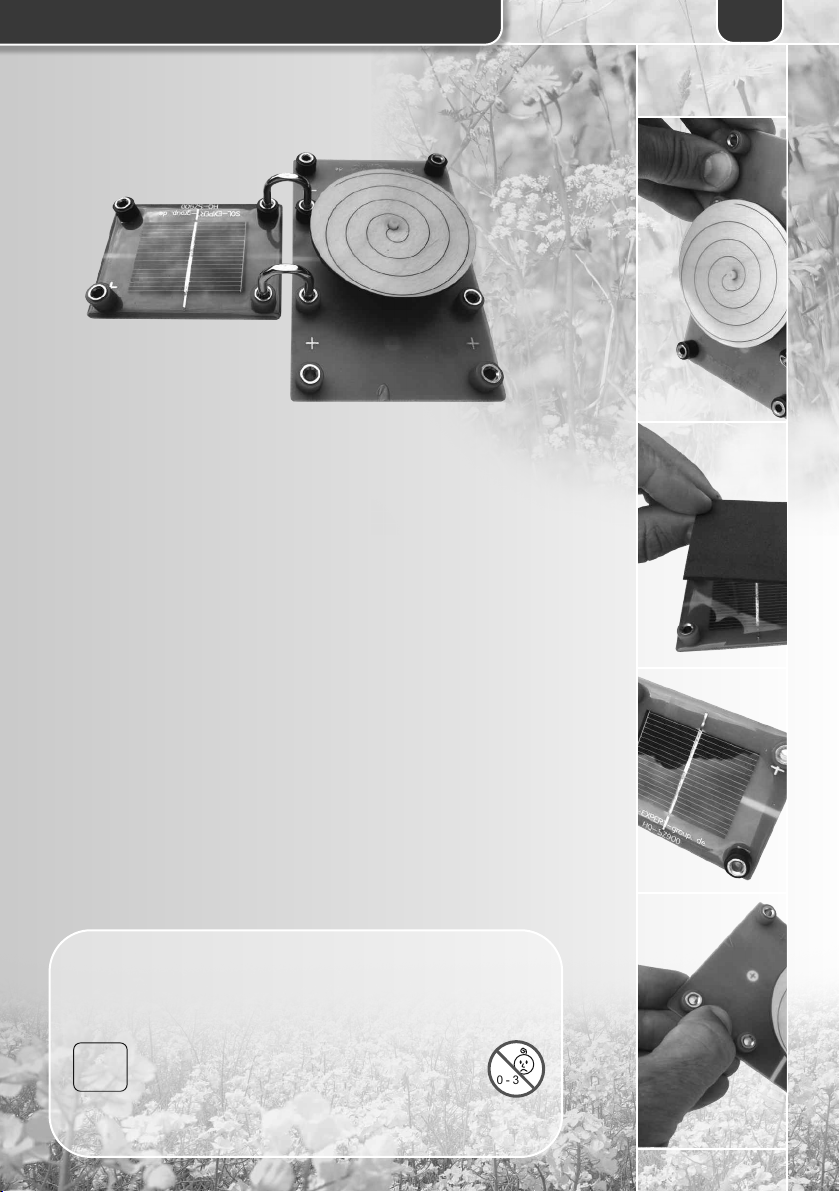

HQ Profi – Principes fondamentaux du
courant solaire
Introduction et guidage
Les énergies renouvelables gagnent aujourd'hui toujours plus
en importance. Si nous voulons renoncer à l'énergie nucléaire à
l'avenir, nous devons développer d'autres formes d'énergie. Les
sources énergétiques fossiles telles que le charbon, le gaz
naturel et le pétrole produisent des gaz nocifs pour le climat.
C'est pourquoi la proportion d'énergies renouvelables dans les
années à venir va augmenter considérablement. C'est moins
une question de vouloir que de devoir. Pour que nous ayons
encore suffisamment d'énergie à l'avenir, nous devons utiliser le
soleil et les matières brutes renouvelables de façon beaucoup
plus efficace et diverse.
La transformation directe des rayons du soleil grâce au
processus photovoltaïque fait partie des possibilités
d'utilisation d'une énergie renouvelable
Ce set d'expérimentation permet aux enfants et aux jeunes et
également aux adultes intéressés de découvrir et comprendre
les principes de la photovoltaïque.
FR
ATTENTION
A lire attentivement:
!
Ne convient pas aux enfants de moins de 3 ans!
10+
- de petites pièces peuvent être avalées! -
- Garder l’adresse de la société -
Recommandation: L’utilisation de ce kit
doit être supervisé par un adulte!
!
0 - 3
Page 3
FR
Principes fondamentaux - Connaissances de base
L'énergie venue du soleil – Liste des pièces HQ Profi 32
Comment détermine-t-on la température du soleil? 33
Cellules solaires / Photovoltaïque : l'énergie venue de
la lumière 33
Photovoltaïque : l'énergie venue de la lumière
Coefficient de rendement des cellules solaires 34
Inconvénients des cellules solaires 35
Est-ce que les cellules solaires sont écologiques? 35
Installations parallèles au réseau
Injection dans le réseau électrique public 36
Exemples - Composants 36
Installations isolées
Alimentation électrique indépendamment du réseau
électrique public 37
Exemples d'installations isolées 37
Petites applications solaires 37
Table des matières
Expérimenter avec HQ Profi
La cellule solaire en tant que source d'énergie 38
1. Expérience : Brancher un moteur à la cellule solaire 38
2. Expérience : La cellule solaire comme interrupteur 38
3. Expérience: La cellule solaire en tant que systèmes de
tracking et de régulation 39
4. Expérience: La force de la source lumineuse 40
5. Expérience: montage en série 40
6. Expérience: montage en série et couverture d'une
cellule solaire 41
7. Expérience: montage en parallèle 41
8. Expérience: montage face à face 42
L'ENERGIE SOLAIRE
Une énergie que l'homme doit utiliser à son profit!
Page 4

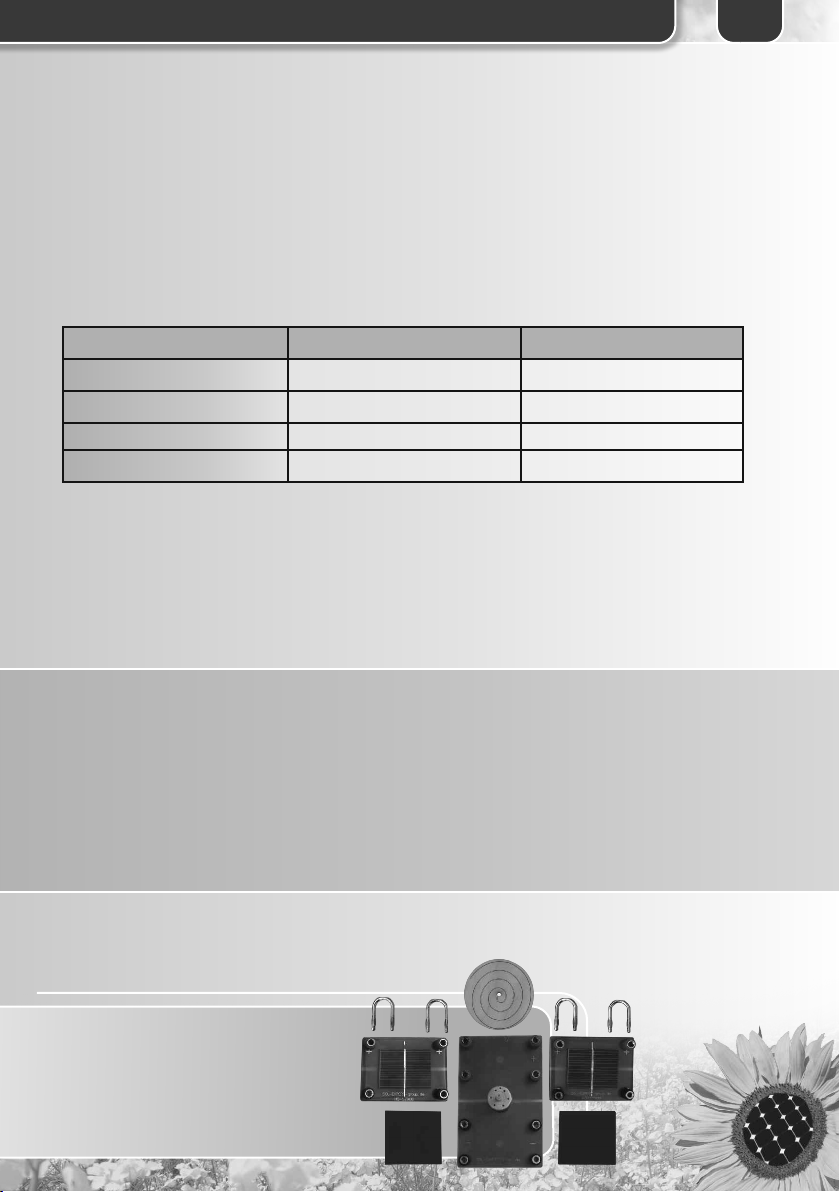

Principes fondamentaux - Connaissances de base
D'un point de vue technique, le soleil
n'est rien d'autre qu'une grande boule
de gaz. Une boule de gaz
incroyablement chaude et très
explosive. En son cœur règne une
température d'env.14 millions de degré.
A la surface, on peut encore enregistrer
la température considérable de 5500
degrés Celsius. La température du soleil
est dure à décrire. Essayons un peu à
l'aide de la liste suivante (voir ci-
dessous) de températures :
32
L'énergie venue du soleil
Le soleil représente 333000 fois la
masse de la terre et est la plus grande
source d'énergie de notre système
solaire. Avec un diamètre de 1.392
millions de kilomètres, il est presque
100 fois plus grand que la terre. Un
rayon solaire qui arrive sur la terre fait
ce voyage en 8 minutes et vingt
Moyen de transport Vitesse Durée du voyage
Fusée 4050 km/h 4,2 ans
Avion 900 km/h 19 ans
Voiture 130 km/h 132 ans
Piéton 6 km/h 2854 ans
secondes. Pour cela, la lumière parcourt
à chaque seconde une distance de
300.000 km (vitesse de la lumière).
Admettons que l'on puisse approcher le
soleil sans se brûler, le voyage vers le
soleil durerait très longtemps :
FR
D'un point de vue technique, le soleil
n'est rien d'autre qu'une grande boule
de gaz. Une boule de gaz
incroyablement chaude et très
explosive. En son cœur règne une
température d'env.14 millions de degré.
40° Celsius: Eau du bain
50 - 60° Celsius: Le désert la journée
90-100° Celsius: La température d'un sauna
100° Celsius: L'eau bout et se condense
660,3° Celsius: L'aluminium fond
1538° Celsius: Le fer fond
5.500° Celsius: La surface du soleil
14.000.000° Celsius: La température à l'intérieur du soleil
A la surface, on peut encore enregistrer
la température considérable de 5500
degrés Celsius. La température du soleil
est dure à décrire. Essayons un peu à
l'aide de la liste suivante (voir cidessous) de températures :
Liste de pièces HQ Profi
2 x Cellules solaires
1 x Plaque de base avec moteur
1 x Plateau tournant
4 x Connecteurs
1 x Manuel pédagogique
Page 5
FR
Principes fondamentaux - Connaissances de base
Comment détermine-t-on (mesure-t-on) la température du soleil ?
33
Si l'on s'approchait trop près du soleil,
on prendrait feu. La température ne
peut en aucun cas être mesurée par un
humain. C'est pourquoi nous avons
besoin de scientifiques qui peuvent
calculer la température. Avec des
télescopes spéciaux, les scientifiques
peuvent mesurer les vibrations et en
déduire la température. Un ordinateur
aide au calcul mais cela reste une tâche
réservée aux physiciens qui sont
spécialistes du soleil.
Bien qu'une seule petite partie des
rayons du soleil arrive sur la terre, il
nous livre au total plus d'énergie que
nous n'en consommons. Toutefois, nous
n'avons pas encore réussi à utiliser cette
énergie à grande envergure pour nous
les hommes d'un point de vue
technique. Aujourd'hui, la science et la
technologie sont suffisamment
développées pour que nous puissions
utiliser de façon profitable l'énergie
solaire et les autres énergies
renouvelables ; toutefois, il n'y a pas
encore suffisamment d'installations
construites pour atteindre un grand degré
de couverture en énergies renouvelables.
En 2010, 17 % de l'ensemble du besoin
en électricité était cependant produit par
des énergies renouvelables.
La proportion d'énergies renouvelables en
1990 était de 1,9 % et en 2010 de 11 %,
si l'on se base sur la consommation
énergétique, soit le courant et le
chauffage, de toute l'Allemagne.
(Source : www.erneuerbare-energien.de)
Cellules solaires / Photovoltaïque : l'énergie venue de la lumière
La transformation de la lumière en
énergie électrique est appelée
photovoltaïque. Ce terme vient du
grec et est composé des mots "phos =
lumière" et "Volt = unité de tension
électrique".
La photovoltaïque a été découverte en
1839 par le physicien français
Becquerel. Mais ce n'est que plus de
100 ans plus tard que la première
cellule solaire a été développée dans les
laboratoires Bell. C'était en 1954.
L'énergie solaire est particulièrement
importante pour l'alimentation en
énergie des satellites. Ceux-ci étaient
équipés au début de grandes batteries
qui étaient cependant usées après un
certain temps et ne pouvaient plus
fournir d'énergie. De puis, tous les
satellites ont ce que l'on appelle des
panneaux solaires et ils sont alimentés
en énergie électrique grâce à ceux-ci
pendant plusieurs décennies de façon
fiable. Toutefois, cela a duré encore 40
ans pour que les cellules solaires
puissent être achetées par des
particuliers. Depuis le nouveau
millénaire (2000), de plus en plus
d'installations photovoltaïques privées
sont installées.
Les scientifiques travaillent depuis
presque 60 ans à améliorer l'efficacité
des cellules solaires. Mais cela ne fait
que 20 ans que beaucoup plus de
moyens financiers sont dépensés dans la
recherche et le développement des
cellules solaires (et entre autres des
énergies renouvelables). L'objectif des
scientifiques est d'améliorer le
coefficient de rendement des cellules
solaires et également de diminuer le
coût de fabrication et d'augmenter leur
résistance. A l'avenir, de plus en plus
d'énergie utile sera produite à partir des
énergies renouvelables.
Page 6
Photovoltaïque : l'énergie venue de la lumière
34
Coefficient de rendement des cellules solaires
La mesure qui détermine le coefficient
de rendement d'une cellule solaire est
effectuée en laboratoire. Pour cela, il
faut respecter différentes exigences.
Le rayonnement solaire doit être de
1000 watt/m² pendant la mesure. De
plus, il faut respecter une température
ambiante de 25° C.
A côté, l'humidité de l'air est contrôlée
avec précision. Ces exigences
permettent de comparer les cellules
Exemple :
Lorsque 1000 Watt de puissance solaire d'entrée produisent une puissance de sortie
électrique de 100 Watt, le coefficient de rendement est de 10%.
L'Institut Fraunhofer pour les systèmes énergétiques solaires (ISE) a déjà atteint
aujourd'hui des coefficients de rendement de plus de 40 % en laboratoire.
Cela signifie qu'à l'avenir, avec moins de surface de panneaux solaires, plus d'énergie sera
créée sous forme de courant solaire. Il faudra cependant encore quelques années avant
que ces panneaux ne soient disponibles à un prix raisonnable. Cela ne vaut pas non plus
le coup d'attendre qu'une technologie solaire plus efficace arrive sur le marché, il est
dans touts les cas sensé d'utiliser le soleil dès aujourd'hui.
solaires de différents fabricants. Le
coefficient de rendement détermine le
rapport entre l'énergie irradiée et
l'énergie gagnée en pourcentage.
FR

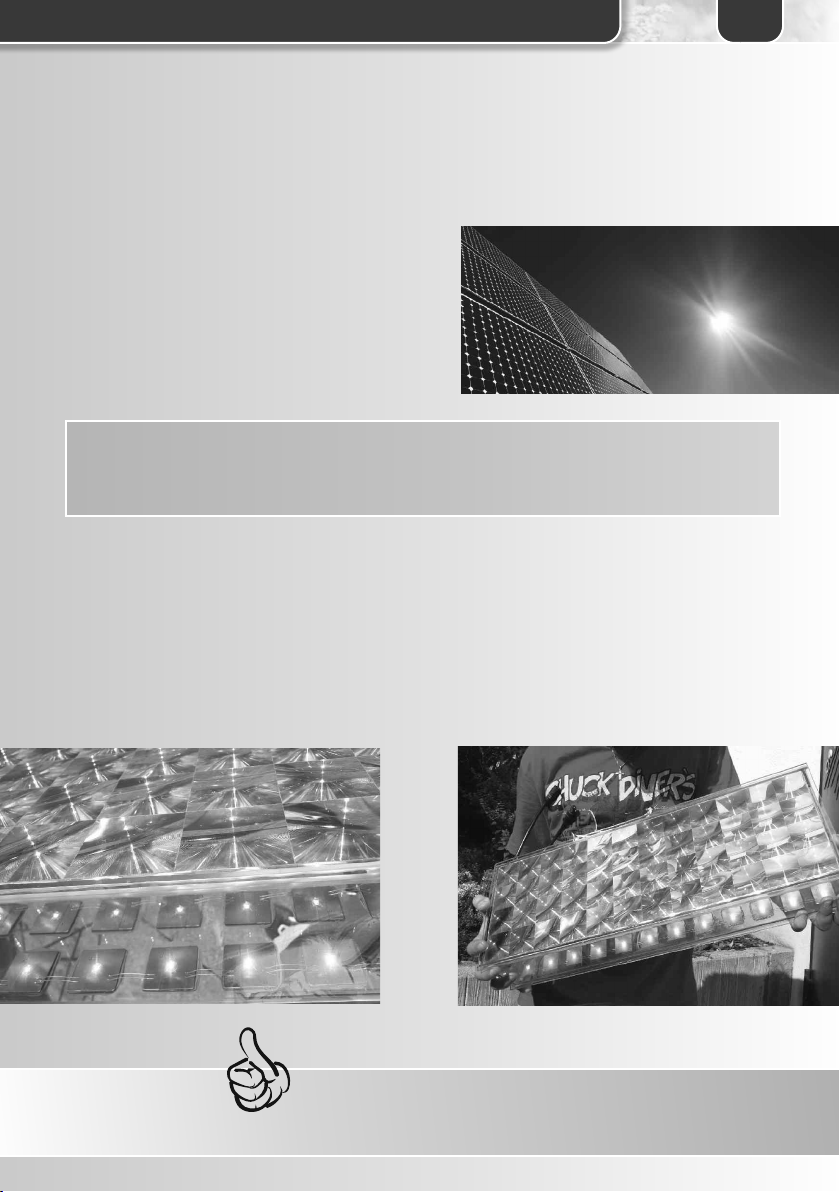

Exemple de cellule solaire à concentration :
L'ENERGIE SOLAIRE
Une énergie que l'homme doit utiliser à son profit!
Photos : Rolf Behringer
Page 7

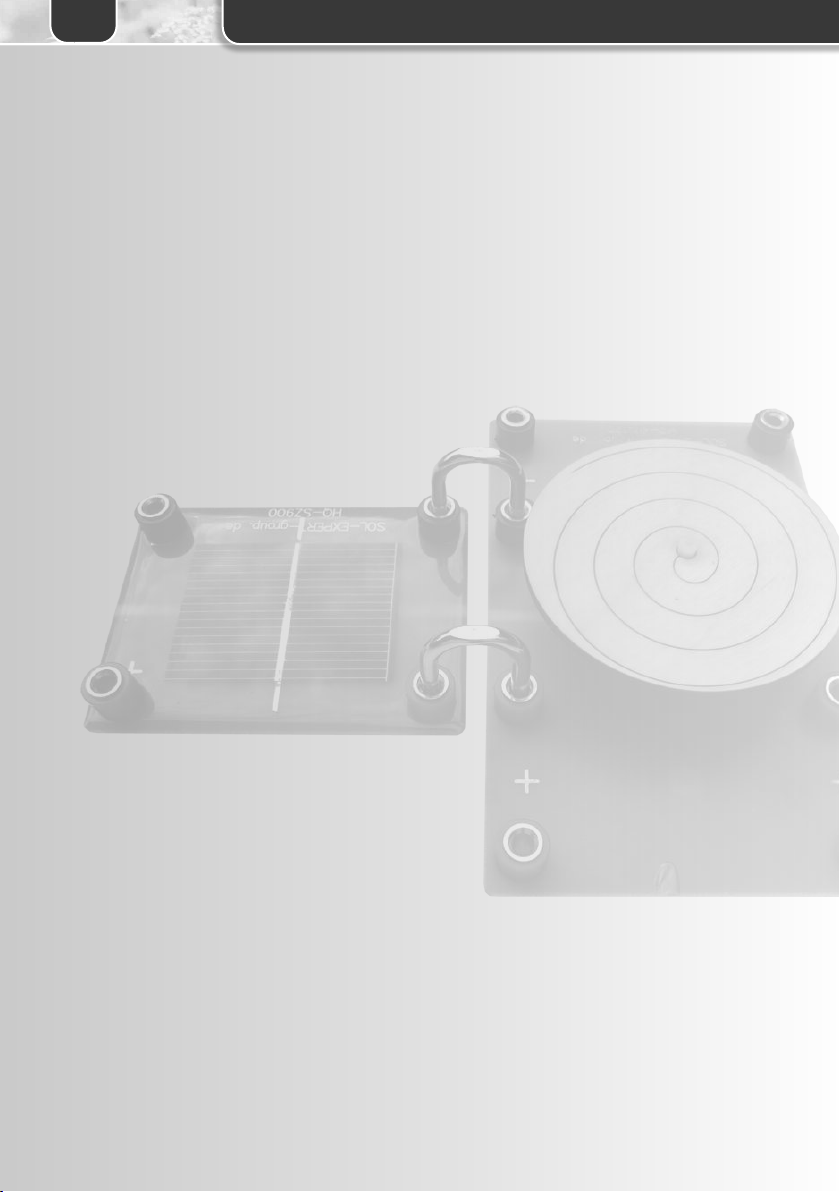

FR
Photovoltaïque : l'énergie venue de la lumière
Inconvénients des cellules solaires
Les cellules solaires livrent uniquement du courant lorsqu'il y a suffisamment de
lumière. Lorsque le temps est couvert, elles en livrent donc moins que lorsqu'elles se trouvent
directement baignées par les rayons du soleil. Il est donc important que le courant solaire soit
accumulé pour avoir suffisamment de courant la nuit et lorsque le temps est couvert. Les
systèmes isolés autonomes sont équipés de batteries et de régulateur de charge et sont
installés là où il n'y a pas de réseau électrique public : par ex., dans les montagnes, dans les
jardins ouvriers, pour les horodateurs, sur l'autoroute ou à la campagne dans les pays en voie
de développement. Il s'agit ici cependant seulement de petites quantités accumulées.
Actuellement, on travaille néanmoins activement aux technologies d'accumulation et il existe
déjà des concepts permettant d'accumuler de grandes quantités de courant généré à partir
d'énergies renouvelables.
Il sera à l'avenir de plus en plus important d'utiliser l'énergie venue du soleil. En la combinant
avec d'autres énergies renouvelables, nous pouvons couvrir nos besoins personnels en
Allemagne voire dans le monde entier et ainsi réduire le changement climatique. Lorsque le
soleil ne brille pas, on peut donc utiliser la force du vent et de l'eau, la bioénergie, la
géothermie (chaleur de la terre), l'énergie maritime. Ce qui doit être toujours mentionné ici
est que nous pouvons manipuler l'énergie toujours de façon plus économe et plus cohérente,
cela signifie utiliser l'énergie que lorsque nous en avons vraiment besoin et acheter des
appareils qui sont efficaces sur le plan énergétique, autrement dit qui consomment le moins
possible d'énergie.
Est-ce que les cellules solaires sont écologiques?
Lorsque quelque chose est fabriqué, des
matières premières et de l'énergie sont
toujours nécessaires. Ce processus n'est
jamais vraiment écologique si l'on y
regarde de plus près. Toutefois, les
acheteurs de produits peuvent veiller à
ce qu'ils soient le plus écologiques
possibles. Les cellules solaires sont
recyclables (revalorisables) mais pour
leur fabrication, beaucoup d'énergie est
encore nécessaire. Pour les premières
cellules solaires sont arrivées sur le
marché, il fallait
Certes, il est possible de réduire de façon
significative la consommation
énergétique au moment de la
fabrication et la recherche travaille
toujours à de nouveaux procédés qui
seront encore plus efficaces mais
cependant la fabrication nécessite de
l'énergie. Une cellule solaire a besoin
d'environ 3-5 ans avant d'avoir généré
l'énergie qui a été nécessaire à sa
fabrication, environ 10 ans. D'un autre
côté, il ne faut pas oublier que par ex, la
fabrication d'un générateur électrique
fonctionnant au diesel a besoin
également d'énergie pour sa fabrication
et qu'il doit être rempli en permanence en
carburant après sa vente pour qu'il puisse
fabriquer de l'énergie électrique.
Les cellules solaires en comparaison se
trouvent sur le toit et livrent du courant
dés que le soleil brille. Presqu'aucune
maintenance n'est nécessaire car ce ne
sont pas des pièces mobiles.
En comparaison avec les autres appareils
qui génèrent du courant, les cellules
solaires sont donc bien plus écologiques
que celles qui sont entraînées par des
sources d'énergie fossile. Toutefois, les
cellules solaires ont toujours besoin de
suffisamment de lumière pour
transformer celle-ci en courant.
35
Page 8
36

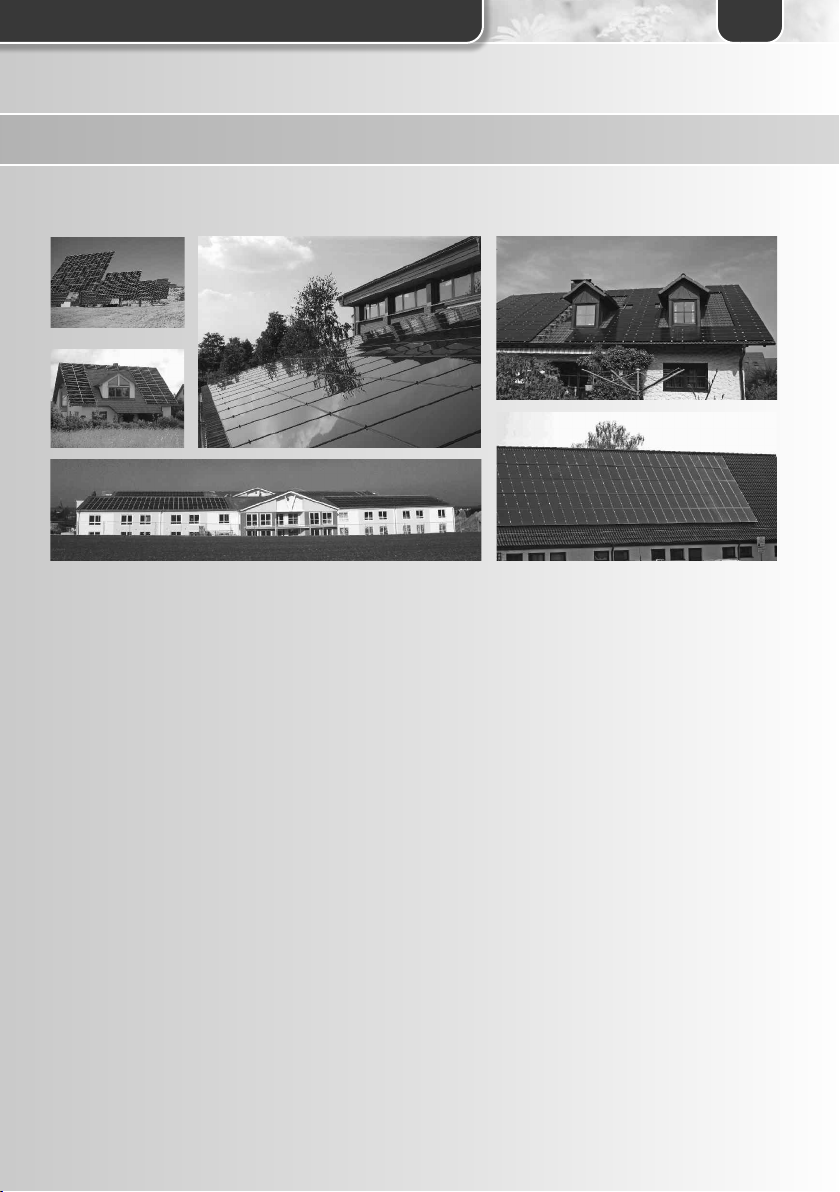

Installations parallèles au réseau
Injection dans le réseau électrique public
Les installations parallèles au réseau servent à injecter le courant fabriqué par la
photovoltaïque dans le réseau électrique public.
Exemples:
Copyright www.sunset-solar.com
FR
Composants
Panneaux solaires :
Ils transforment la lumière en courant et sont composés de nombreuses cellules solaires.
Onduleur :
Il transforme le courant continu qui vient des panneaux en courant alternatif. Cela doit se
passer avec une très grande précision pour que nos prises de courant reçoivent toujours la
même tension (230 Volt et 50 Herz). Si cela n'était pas le cas, nos appareils électriques
tomberaient en panne très vite.
Système de calcul de la puissance générée:
Le courant électrique solaire généré est injecté dans le réseau public et est rémunéré. C'est
pourquoi le courant généré est calculé pour le propriétaire d'une installation solaire sache
combien de kWh son installation a produit et quelle somme d'argent il va toucher. La hauteur de
la rémunération change au fil des années. Depuis l'an 2000, il existe une subvention pour le
courant solaire. Elle est de moins en moins importante car les installations solaires sont
disponibles des prix de plus en plus bas et que le courant solaire pourra concurrencer dans
quelques années les énergies conventionnelles.
Les propriétaires d'installations solaires possèdent en général encore un grand affichage qui leur
permet de lire le courant solaire généré et de le surveiller. Les installations solaires sont assurées
par les propriétaires pour qu'en cas de dommages imprévus, les pertes ne soient pas trop
importantes. Ainsi, les grêlons de grande taille peuvent détruire le verre des panneaux solaires.
Cela provoque de nombreuses bosses aux voitures et les toits ne sont alors plus étanches.
Page 9
FR
Installations isolées 37
Alimentation électrique indépendamment du réseau électrique public
Les installations isolées sont utilisées lorsqu'aucun réseau d'alimentation électrique
public n'est à disposition.
Cela est le cas par ex. pour les mobil-homes, les bateaux, les huttes de pâturage dans les
montagnes. Pour exploiter une telle installation isolée, des panneaux solaires sont
nécessaires ainsi qu'un régulateur de charge, des batteries solaires et bien évidemment
un consommateur tel que des lampes, radios, pompes à eau et chargeur pour petites
applications (par ex. : portable, lecteur MP3, appareil photo etc.).
Les installations isolées peuvent être également des solar home systems, un terme anglais
qui signifie « installation solaire à domicile ». Ces systèmes possèdent les mêmes
composants que les installations isolées décrites ci-dessus et sont souvent installés dans les
pays en voie de développement.
Là-bas, à la campagne, il n'y a souvent pas de réseau électrique public, cela signifie que les
habitants n'ont pas d'électricité sauf si elle vient du soleil. Etant donné que la population
rurale des pays en voie de développement ne possède presque pas de consommateur
électrique, une petite installation solaire suffit en général pour couvrir le besoin en
énergie. Un solar home system génère de l'énergie pour 2 à 3 ampoules à économie
d'énergie, une radio, un chargeur de portable et peut-être aussi un ventilateur, car il fait
souvent très chaud dans ces pays.
Il existe également de plus grands systèmes qui permettent d'alimenter un réfrigérateur ou
un téléviseur.

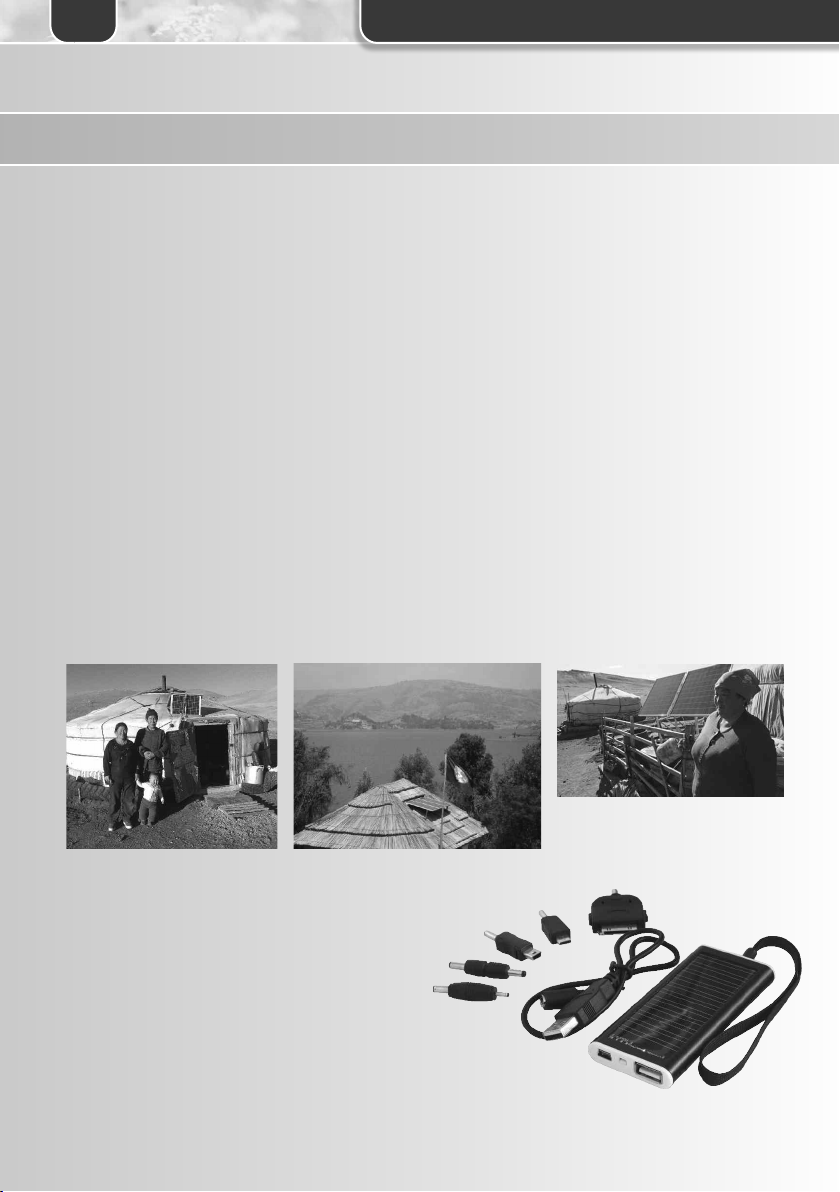

Exemples d'installations isolées
Petites applications solaires
Iactuellement, les applications sont très
diverses. Celle que nous connaissons
depuis longtemps est la calculatrice
solaire. Aujourd'hui, de nombreuses
personnes possèdent des lampes
solaires dans le jardin ou sur le balcon,
il existe également un chargeur de
portable avec cellules solaires
Il existe des jouets, des lampes de
poche, des montres, des radios solaires
et bien d'autres objets encore.
Images: Peter Adelmann
Exemple de petite application :
Chargeur pour portable CLED'ONE,
www.sol-expert-group.de
Page 10

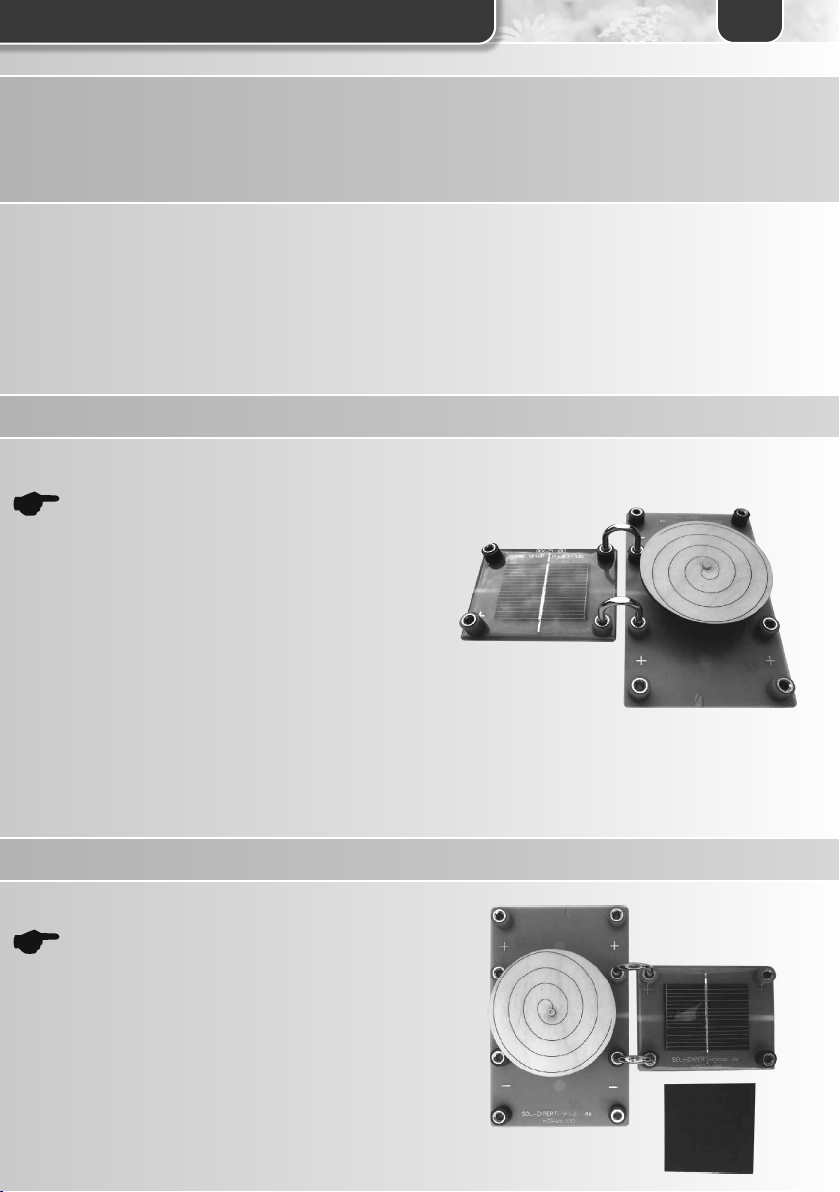

38 Expérimenter avec HQ Profi
Une cellule solaire et le moteur sont
reliés entre eux avec deux connecteurs
(fiche de court-circuit.)
En fonction de la polarité, la plaque tourne
vers la gauche ou la droite.
Source de lumière: lumière solaire (même
lorsque le temps est couvert) ou lumière
artificielle.
Attention! Les ampoules à économie
d'énergie et les LEDs ne sont pas des
sources de lumière adaptées.
Utilisez l'halogène ou les ampoules
classiques d'une puissance de 25 – 60 Watt
Dès qu'il y a suffisamment de lumière sur la cellule solaire, une tension est créée entre
les deux pôles (plus/moins). Cette tension suffit pour entraîner un moteur électrique
même lorsque le temps est couvert. Le HQ Profi contient deux cellules solaires et un
moteur avec une plaque tournante et un connecteur. La cellule solaire est la source
d'énergie et le moteur est le consommateur.
Avec ce set, le « HQ Profi », nous mettons à disposition un moyen de transmission des
connaissances de base de la photovoltaïque à travers ses propres expériences. Les
expériences sont destinées à différentes catégories d'âge et permettent une
compréhension aussi bien théorique que pratique. Pour les pédagogues, les expériences
sont expliquées dans l'essentiel et des conseils méthodiques adaptés sont dispensés.
La cellule solaire en tant que source d'énergie
Dès qu'il y a suffisamment de lumière sur la cellule solaire, une tension est créée entre
les deux pôles (plus/moins). Cette tension suffit pour entraîner un moteur électrique
même lorsque le temps est couvert. Le HQ Profi contient deux cellules solaires et un
moteur avec une plaque tournante et un connecteur. La cellule solaire est la source
d'énergie et le moteur est le consommateur.
1. Expérience
Brancher le moteur sur la cellule solaire
Une cellule solaire et le moteur sont
reliés entre eux avec deux connecteurs
(fiche de court-circuit.)
En fonction de la polarité, la plaque tourne
vers la gauche ou la droite.
Source de lumière: lumière solaire (même
lorsque le temps est couvert) ou lumière
artificielle.
Attention! Les ampoules à économie
d'énergie et les LEDs ne sont pas des
sources de lumière adaptées.
Utilisez l'halogène ou les ampoules
classiques d'une puissance de 25 – 60 Watt
2. Expérience
FR
La cellule solaire comme interrupteur
Couvrez entièrement la cellule solaire
pour qu'elle ne reçoive plus aucune
lumière. Que se passe-t-il ?
Le moteur s'arrête car il ne reçoit plus
d'énergie électrique. La cellule solaire
recouverte a ainsi la fonction d'un
interrupteur. Dès que la cellule solaire
reçoit de nouveau de la lumière, le
moteur est relancé.
Page 11
FR

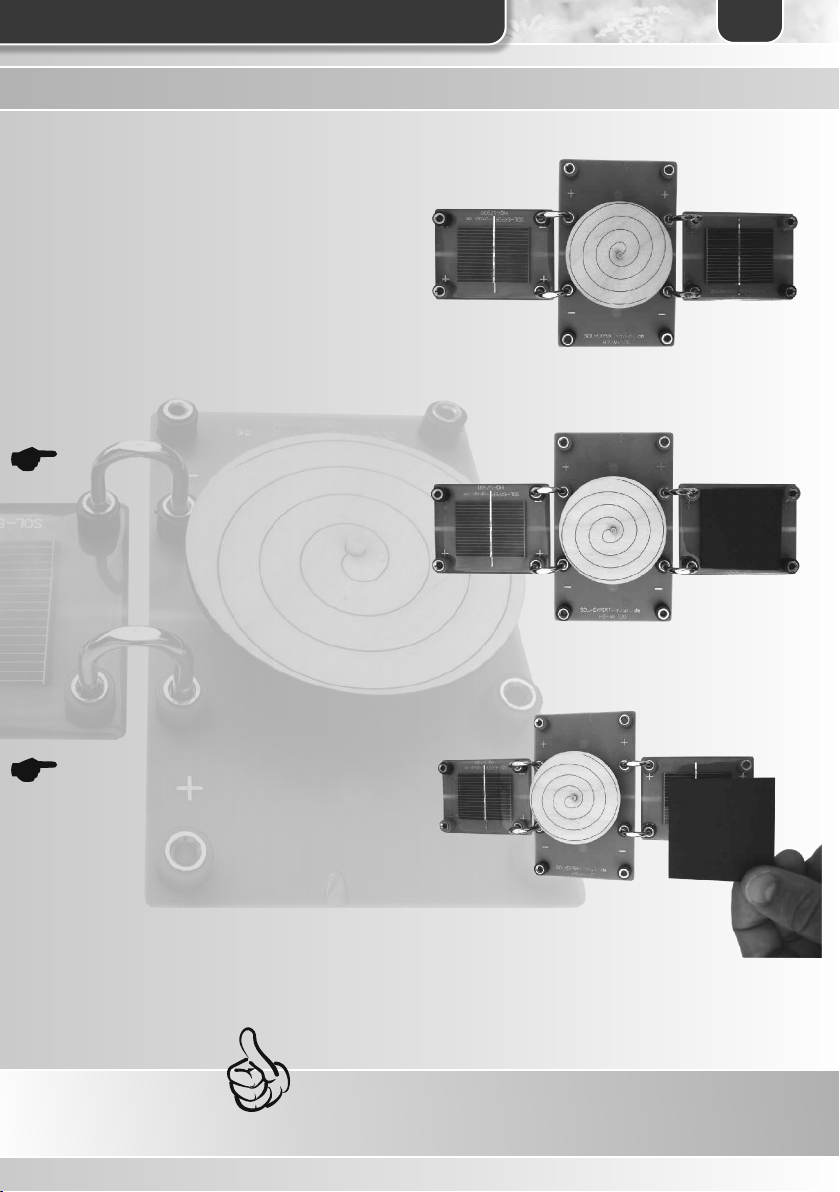

3. Expérience
La cellule solaire en tant
que régulateur
Quand est-ce que le moteur tourne le
plus rapidement?
Dirige la cellule solaire le plus
précisément possible vers la source
de lumière !
Enfin, retire lentement la cellule
solaire de la source de lumière et
observe la plaque tournante du
moteur.
Tu peux également recouvrir
partiellement la cellule solaire pour
observer le même effet.
Moins il y a de lumière qui arrive sur la
cellule solaire, plus la plaque tourne
lentement.
Expérimenter avec HQ Profi 39
Tu peux donc régler et influencer la
vitesse de rotation du moteur en
exposant plus ou moins la cellule
solaire à la lumière.

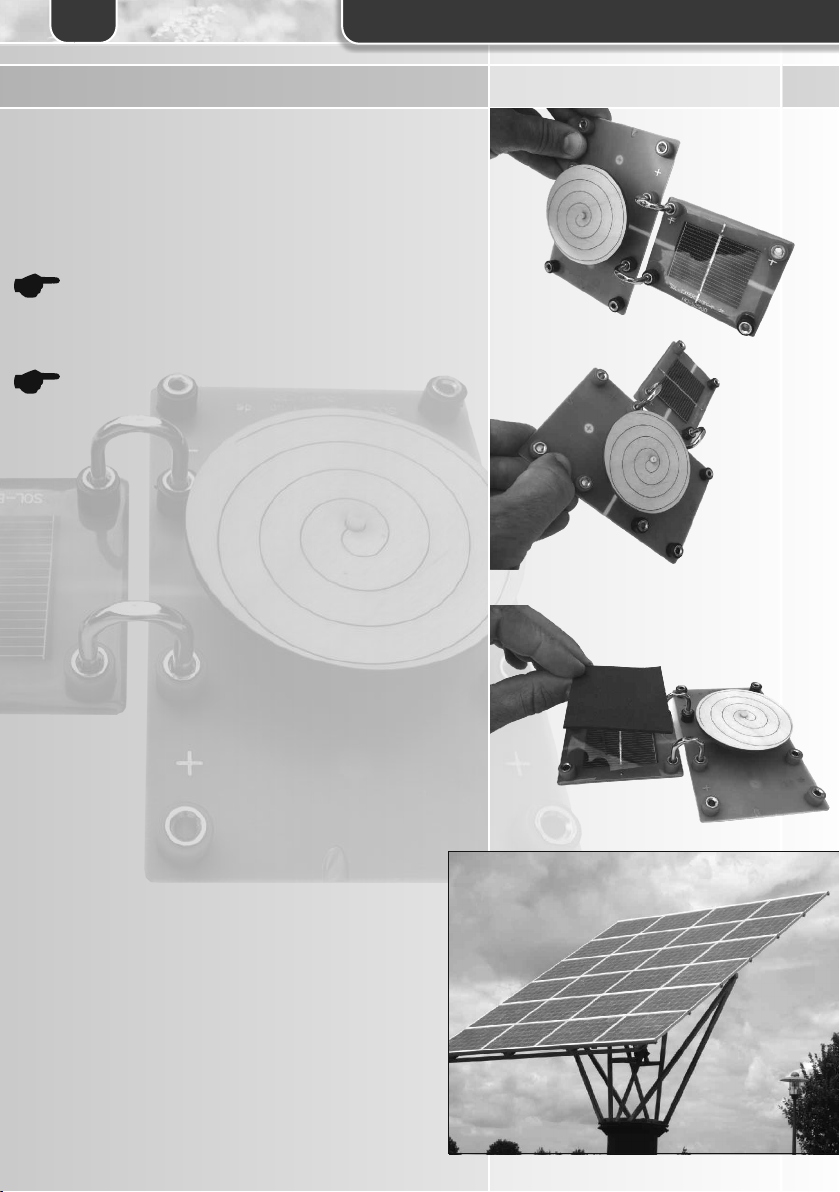

« Systèmes de tracking »
« Systèmes de tracking »
Pour qu'au cours de la journée autant
de lumière solaire que possible soit
transformée en énergie électrique, des
« systèmes de tracking » ont été
développés qui garantissent que le
soleil brille toujours verticalement sur la
cellule solaire. Ainsi, les pertes de
réflexion qui sont produites lorsque les
rayons du soleil tombent à plat sur le
panneau solaire sont évitées.
Images: Rolf Behringer
Images: Peter von Bechen / pixelio.de
Page 12
40 Expérimenter avec HQ Profi
Le soleil ne brille pas toujours à la
même intensité. Il y a différentes
saisons, le ciel n'est pas toujours clair, il
peut y a voir de lourds nuages et il peut
y avoir de la brume et du brouillard
Donc, les rayons du soleil parviennent
plus ou moins bien sur la terre. Plus il y
a de lumière sur la cellule solaire, plus
nous pouvons récolter de l'énergie
électrique.

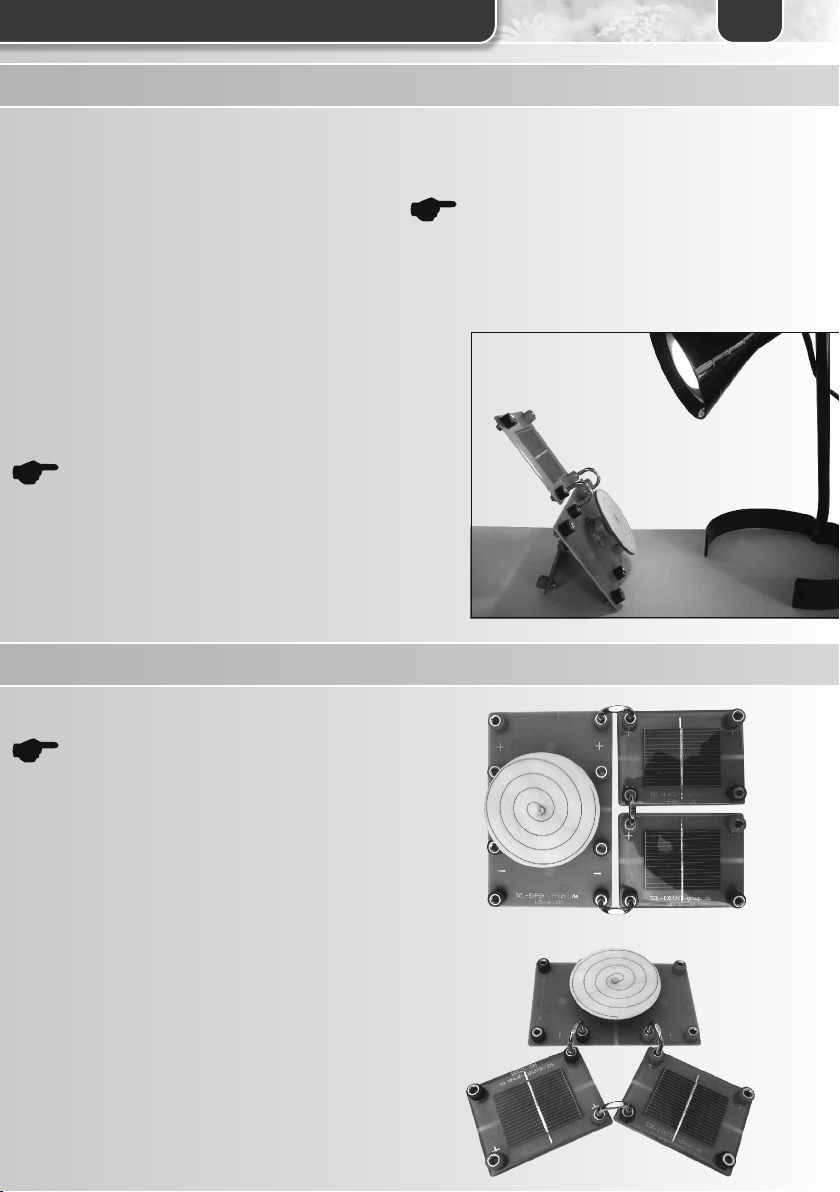

Prends une source de lumière
artificielle et tiens la cellule solaire
devant à env. 20 cm de distance.
(Attention, risque de brûlure, ne pas la
tenir trop près de la source de lumière!)
4. Expérience
La puissance de la source lumineuse
(expérience pour salle de classe)
FR
Le soleil ne brille pas toujours à la
même intensité. Il y a différentes
saisons, le ciel n'est pas toujours clair, il
peut y a voir de lourds nuages et il peut
y avoir de la brume et du brouillard
Donc, les rayons du soleil parviennent
plus ou moins bien sur la terre. Plus il y
a de lumière sur la cellule solaire, plus
nous pouvons récolter de l'énergie
électrique.
Prends une source de lumière
artificielle et tiens la cellule solaire
devant à env. 20 cm de distance.
(Attention, risque de brûlure, ne pas la
tenir trop près de la source de lumière!)
5. Expérience

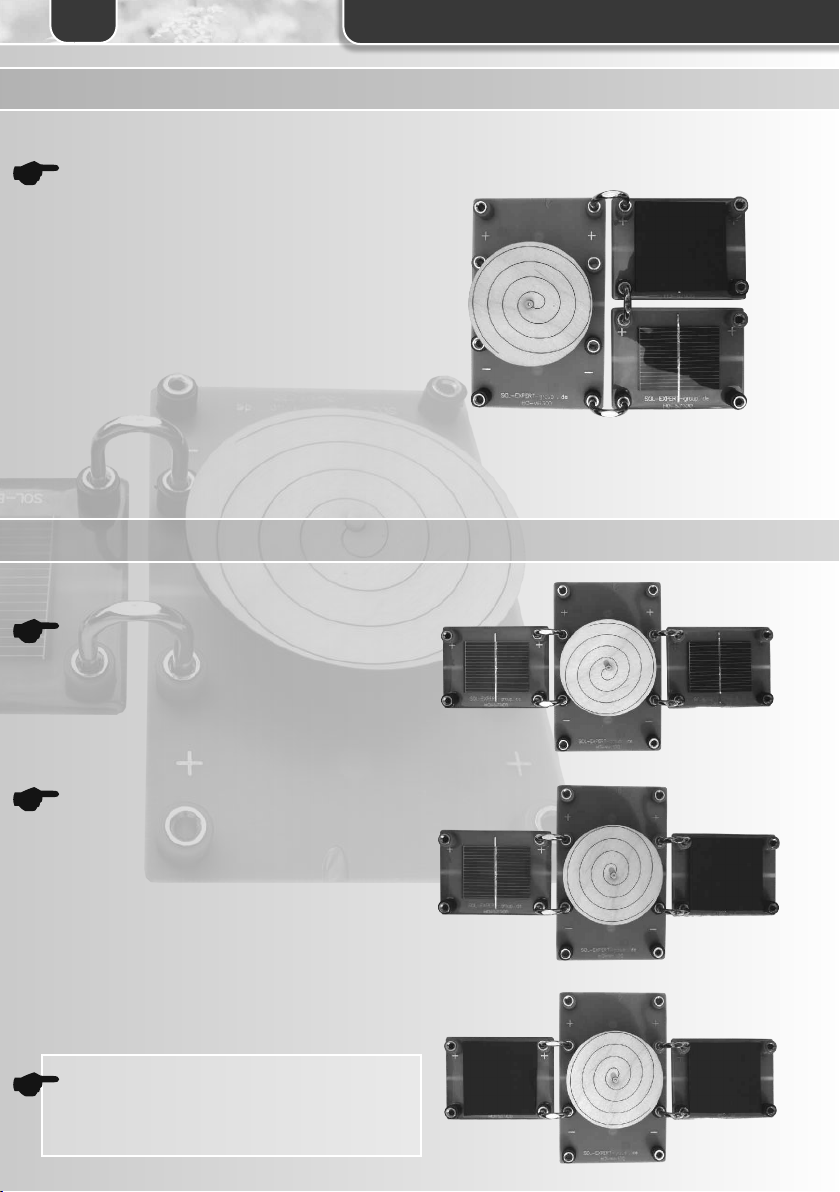

Montage en série

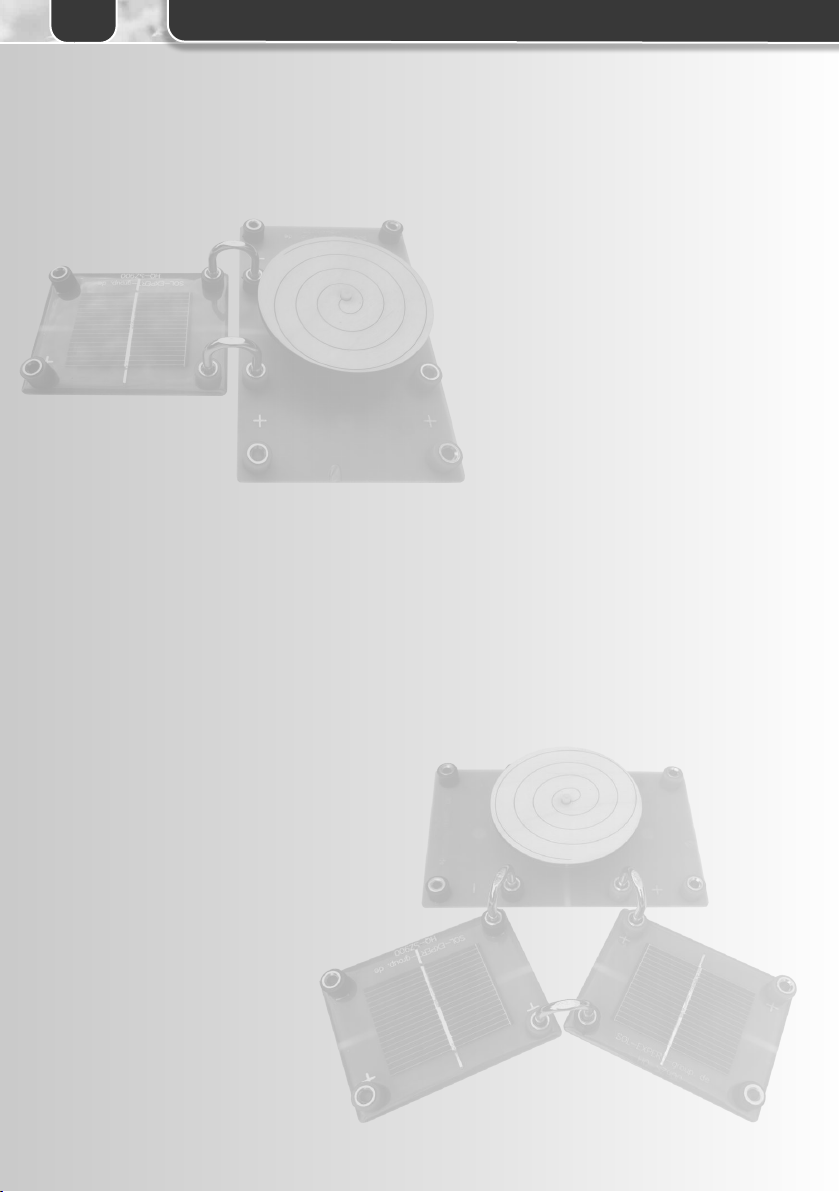

Branche les deux cellules solaires en
série!
Si tu ne sais plus comment cela
fonctionne, tu peux regarder la photo.
Le moteur reçoit maintenant plus
d'énergie car il est entraîné par deux
cellules solaires. Que peux-tu observer
sur le moteur ?
La plaque tournante tourne plus vite.
Deux cellules solaires génèrent 1 Volt et
4 en génèrent donc 2. Cela est
particulièrement important pour les
grandes installations solaires car pour
une puissance optimale de l'installation
solaire, une tension précise doit être
générée. Un montage en série permet
d'augmenter la tension.
Augmente ensuite progressivement la
distance et observe de nouveau la
plaque tournante du moteur. A quelle
distance, le moteur s'arrête-t-il?
Page 13
FR
Expérimenter avec HQ Profi
6. Expérience
Montage en série et couverture d'une cellule solaire
Recouvre entièrement une cellule
solaire. Que se passe-t-il?
La plaque tournante s'arrête de tourner
parce que le circuit électrique est
interrompu. Les cellules solaires sont
branchées en série et dépendent l'une
de l'autre. Dès que l'une d'entre elles ne
reçoit plus de lumière le circuit
électrique est interrompu.
7. Expérience
Montage en parallèle
41
Connecte les deux cellules solaires
parallèlement au moteur.
Le photo te montre comme le
branchement doit être effectué si tu
ne le sais pas.
Recouvre entièrement une cellule
solaire. Que se passe-t-il?
Le plaque tournante ne s'arrête pas car
chaque cellule solaire possède son
propre circuit électrique. Même si une
cellule solaire est recouverte et ne peut
plus fournir de courant, l'autre cellule
alimente le moteur en électricité si bien
que celui-ci continue de tourner.
Est-ce que tu peux expliquer?
Quelle est la différence entre le
montage en série et en parallèle ?
Page 14
42 Expérimenter avec HQ Profi
8. Expérience
Montage face à face
Pour cette expérience nous montons les
cellules solaires en parallèle mais l'une
d'entre elles est branchée plus contre
moins (voir photo).
Que se passe-t-il lorsque tu exposes
maintenant les deux cellules à la
lumière?
La plaque ne tourne pas parce que les
deux cellules solaires reçoivent autant
de lumière l'une que l'autre.
Recouvre une cellule solaire. Que se
passe-t-il?
La plaque tourne. Pourquoi? Lorsque
les deux cellules solaires reçoivent
autant de lumière l'une que l'autre, elles
se bloquent mutuellement si bien
qu'aucun courant ne peut être produit.
Si l'on recouvre une cellule solaire, le
courant de la cellule exposée à la
lumière peut s'écouler et entraîner
le moteur.
FR
Recouvre alternativement les cellules
solaires et décris ce qu'il se passe.
La plaque tournante change de
direction lorsque l'autre cellule solaire
est recouverte. Un coup d'œil à la
polarité fournit l'explication. Les cellules
sont branchées avec différentes
polarités c'est pourquoi la plaque
tournante tourne une fois dans une
direction et une fois dans l'autre.
L'ENERGIE SOLAIRE
Une énergie que l'homme doit utiliser à son profit!
Images: Rolf Behringer
Page 15
SOL-EXPERT
Autres produits de la marque SOL-EXPERT group
group
group
Assistant solaire
„New Generation II“
Art.-Nr.: 80005
Assistant solairen
„New Generation I“
Art.-Nr.: 80004
SOL-EXPERT group
Mehlisstrasse 19, D- 88255 Baindt
Telefon: +49 (0)7502 - 94115-0, Fax: +49 (0)7502 - 94115-99
E-Mail: [email protected]
Set solaire pour débutant
Art.-Nr.: 40001
www.sol-expert-group.de
- Sous réserve de modifications et d'erreurs -
Set solaire
„Experience“
Art.-Nr.: 40003
2011 by C.Repky
Loading...
