Návod k obsluze pro

šicí stroje

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Tento šicí stroj je určen pro používání v domácnosti, nikoliv pro dílenský provoz

• Před používáním šicího stroje se řádně seznamte s „Návodem k obsluze šicích strojů SINGER“ a při dodržování uvedených pokynů se vyvarujete rizikových situací, které vám mohou způsobit újmu na zdraví nebo škodu na majetku.

• Před zasunutím vidlice přívodního vedení šicího stroje do zásuvky pevného elektrického rozvodu se ujistěte o tom, že napětí v síti odpovídá napětí uvedenému na typovém štítku elektromotoru (230 V).

• Vidlici přívodního vedení šicího stroje je možno připojit pouze do zásuvky pevného elektrického rozvodu, který je jištěn pojistkou max. 10A a je v souladu s normou ČSN 33 1500 „Revize elektrického zařízení“ pravidelně revidován a splňuje požadavky příslušných norem ČSN.

• Po připojení šicího stroje k elektrické síti neponechávejte stroj bez dohledu a zejména je nutno zamezit, aby k němu měly přístup děti, pro které je jakákoliv činnost se strojem nebezpečná a proto je výrobcem šicího stroje zakázána.

• Hlavní vypínač šicího stroje vypněte vždy před:

- seřizováním,

- výměnou nebo úpravou jehly,

- navlékáním nitě,

- vyjímáním pouzdra cívky,

- výměnou stehové desky,

- výměnou patky,

- snímáním ochranného krytu a desky podava

- mazáním stroje

- čistěním stroje

- výměnou žárovky,

- vytažením vidlice přívodního vedení ze zásuvky.

• Vytažení vidlice přívodního vedení ze zásuvky pevného elektrického rozvodu je nutno provést vždy:

- před přenášením nebo jakoukoliv manipulací s šicím strojem

- před ponecháním stroje bez dohledu,

- před dlouhodobou pracovní přestávkou

POZOR ! Odpojení stroje od sítě neprovádějte tahem za přívodní kabel, ale vytažením vidlice ze zásuvky.

če,

Používejte šicí stroj způsobem a pro účely popsané v „Návodu k obsluze šicích strojů SINGER“. Používejte pouze příslušenství, které pro daný typ šicího stroje výrobce určil.

• S nožním regulátorem zacházejte opatrně, nenechávejte jej volně spadnout na podlahu a dbejte, aby regulátor nebyl zakryt cizím předmětem.

• Při šití dodržujte následující zásady:

- používejte zásadně správnou stehovou desku; nevhodná deska způsobuje lámání jehel,

- nepoužívejte ohnuté jehly,

- Vaše prsty musí být vždy bezpečně vzdáleny od jehly resp. od jehel a všech ostatních pohybujících se dílů,

- během šití látku netahejte ani nepostrkujte; tahem látky může dojít k poškození jehly, chapače, stehové desky a ke změně směru šití.

• Udržujte ventilační otvory stroje a nožního regulátoru čisté, zbavené prachu, nití a nečistot. Nikdy nepracujte se strojem s uzavřenými ventilačními otvory.

• Před výměnou žárovky si ověřte, že původní žárovka je zcela vychladlá. Žárovku vyměňujte zásadně za stejný typ. Po provedené výměně se jistěte, že kryt osvětlení je připevněn zpě na šicí stroj.

• Neprovádějte úpravu řemene pohonu. Potřebné nastavení

svěřte pouze pověřené servisní organizaci.

• Při přenášení stroje používejte pouze držadlo umístěné na stroji.

• Šicí stroje SINGER splňují požadavky evropských norem na bezpečný provoz dle ČSN EN 292-2 „Bezpečnost strojních zařízení. Základní pojmy. Všeobecné zásady pro projektování. Část 2 „Technické zásady specifikace“ a to, co se týče:

- ekvivalentní hladiny akustického tlaku,

- špičkové hodnoty okamžitého akustického tlaku,

- hladiny akustického výkonu,

- odrušení rozhlasového a televizního příjmu, které je podle evropských a českých norem pod mezí přípustného rušení pro obytné oblasti.

• Bezpečnost šicího stroje je dále zaručena při dodržování následujících zásad:

- servis a veškeré opravy budou prováděny pouze pověřenými servisními organizacemi fy SINGER,

- při výměně součástek budou používány pouze originální díly SINGER pro daný typ šicího stroje

- šicí stroj bude vždy používán na rovném pracovním stolku,

- před uvedením stroje v činnost musí být uzavřen

kryt chapače ,

- šicí stroj nebude používán na volném prostranství,

- stroj nebude vystavován přímému slunečnímu svitu, horkému a vlhkému prostředí,

- stroj nebude používán v prostředí ve kterém se pracuje s aerosoly nebo s kyslíkem

- do otvorů ve stroji nebudou zasouvány žádné předměty,

- šicího stroje, nožního regulátoru a přívodního kabelu se nebudete dotýkat mokrou rukou ani mokrým hadříkem,

- veškeré drobné opravy na elektrickém zařízení bude provádět pouze osoba znalá ve smyslu ČSN 33 2000-3 „Elektrotechnické předpisy. Elektrická zařízení. Část 3: Stanovení základních charakteristik“ čl. 322 označení BA5,

- po dobu používání je uživatel v souladu s doporučením Českého elektrotechnického svazu číslo ČES 33.03.94 „Kontroly elektrických spotřebičů a pohyblivých přívodů během jejich používání“ povinen zajistit provedení pravidelné kontroly elektrického zařízení šicího stroje podle pracovního využití (počtu provozních hodin za rok) v následujících lhůtách:

Provozní hodiny/rok Maximální doba revize do 100 hod. 5 roků od 100 do 250 hod. 2 roky nad 250 hod. 1 rok

Na šicím stroji je zakázáno pracovat:

- s mechanicky poškozeným kabelem nebo vidlicí,

- s poškozeným nebo nefunkčním vypínačem,

- po styku šicího stroje s vodou,

- po pádu stroje na podlahu,

- na měkké podložce, např. na lůžku nebo pohovce, kde může dojít k ucpání větracích otvorů nebo převržení stroje.

Ve výše uvedených případech je nutno dát šicí stroj ke kontrole nebo opravě do pověřených servisních opraven SINGER.

SEZNAM ZNAČKOVÝCH OPRAVEN SINGER

SINGER SERVIS

Milady Horákové 42 170 00 Praha 7 tel.: 272 773 079

František Zetek

Alšova 835 438 01 Žatec tel.: 415 712 655

Petr Stefanski

Buškovická 178 710 00 Ostrava tel.: 596 752 132

Jan Šilpoch, I+M

Hlavanova 8 301 00 Plzeň tel.: 377 240 006

Miroslav JELÍNEK

Branky 17 664 41 Brno tel.: 547 352 285

Petr Stavárek

Dolní 380 744 01 Frenštát pod Radhoštěm tel.: 556 830 290

Miloslav Žižka

Hořická 831 500 00 Hradec Králové tel.: 495 538 130

Zdeněk Vorlický

Katovská 12 671 81 Znojmo tel.: 515 227 255

Blahopřejeme Vám

K nákupu nového šicího stroje SINGER, jenž Vám v budoucnosti ulehčí šití nebo domácí opravy. S tímto stroje

SINGER máte ty nejlepší předpoklady k objevení a rozvinutí svých tvořivých schopností pro sebe i ve prospěch

své rodiny. Brzy zjistíte, že pracujete s mimořádně praktickým šicím strojem a že stroj SINGER nabízí všechny

možné technické výhody.

Pro bezporuchový provoz šicího stroje SINGER dodržujte, prosíme, následující pokyny:

Ručním kolečkem na pravé straně stroje otáčejte jen proti směru otáčení hodinových ručiček.

Před zahájením práce a po jejím skončení zvedněte páčku pro zvedání patky od horní úvratě.

Při zahájení šití přidržte konce obou nití za patkou než ušijete několik prvních stehů.

Používejte výhradně jehly SINGER správného typu a rozměru pro materiál, který právě šijete.

Jehla nesmí být tupá, ohnutá nebo jinak poškozená.

Používejte kvalitní nitě, které se netřepí a nejsou navazované uzlíky.

Pravidelně čistěte podávací ústrojí a pouzdro cívky.

Výrobce si vyhrazuje právo změnit některé části, jejich velikost, příslušenství a technologický proces výroby bez

předchozího upozornění.

Přejeme Vám mnoho příjemných hodin strávených tvůrčí prací se šicí strojem SINGER!

Pro evropská území:

Tento šicí stroj Singer byl testován podle evropských norem a splňuje požadavky s ohledem

na elektrické bezpečnostní rádiové interference a elektromagnetickou imunitu.

Souhlas je zaznamenán značkou.

OBAL VÝROBKU. Byly splněny povinnosti vyplývající ze zákona č. 477/2001 Sb., o obalech, včetně uhrazení

finančního příspěvku organizaci zajišťující využití obalového odpadu. Doporučujeme uschovat po dobu záruky

obal výrobku včetně výplní, pro možnost bezpečného přepravení do servisního střediska.

ODLOŽTE NA MÍSTO URČENÉ OBCÍ K UKLÁDÁNÍ ODPADU!

ELEKTROODPAD

Byly splněny povinnosti vyplývající ze zákona č. 185/2001 Sb., o odpadech včetně uhrazení finančního

příspěvku organizaci zajišťující recyklaci.

ODLOŽTE NA MÍSTA K TOMU URČENÁ, NEODSTRAŇUJTE SPOLU SE SMĚSNÝM KOMUNÁLNÍM

ODPADEM.

Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA.

Obsah_________________________________________________________

Hlavní součásti šicího stroje ................................... 9

Příslušenství .......................................................... 11

Montáž násuvné přídavné desky ........................... 12

Připojení šicího stroje ke zdroji energie ................ 13

Výměna žárovky .................................................... 14

Zvedcí páka přítlačné patky ................................... 15

Seřízení přítlačné patky ......................................... 15

Připevnění držáku přítlačné patky .......................... 16

Navíjení spodní cívky ............................................. 17

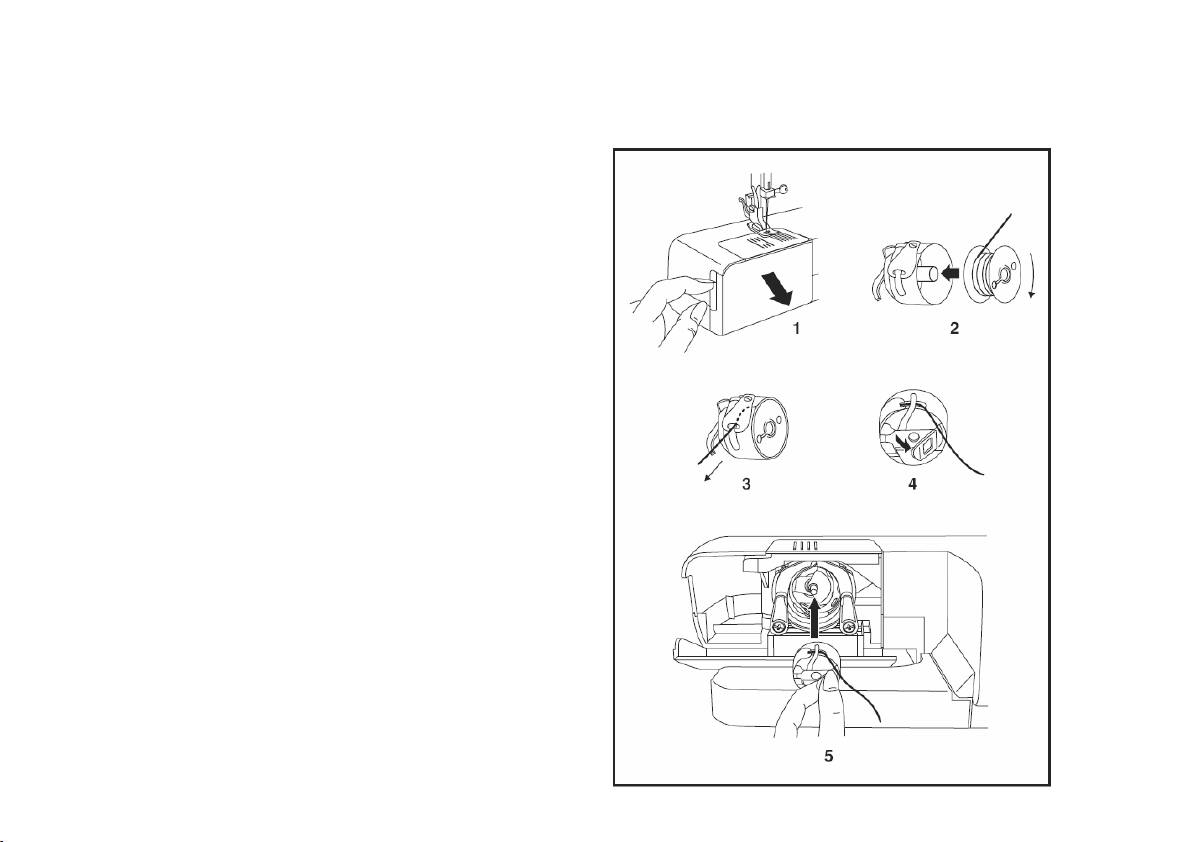

Vkládání spodní cívky ............................................ 17

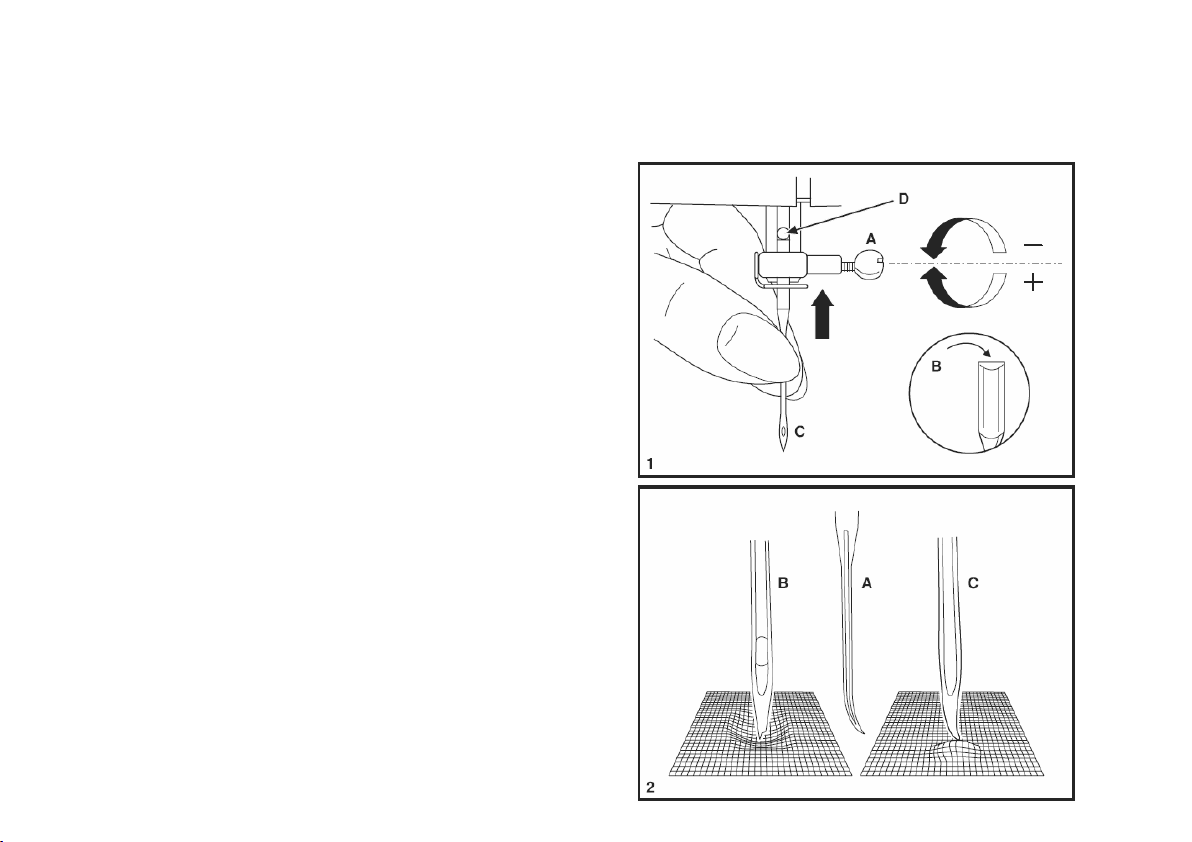

Vkládání a výměna jehel ........................................ 19

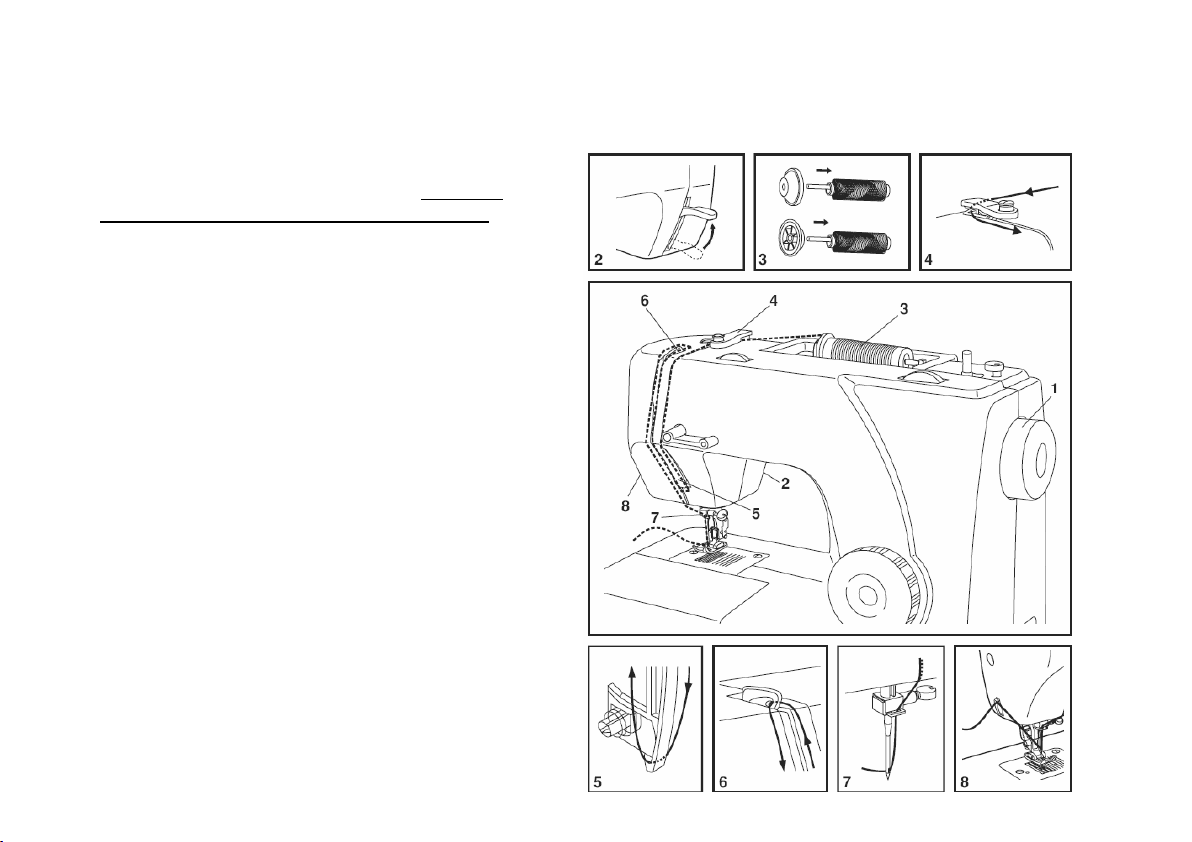

Navlékání horní nitě ............................................... 20

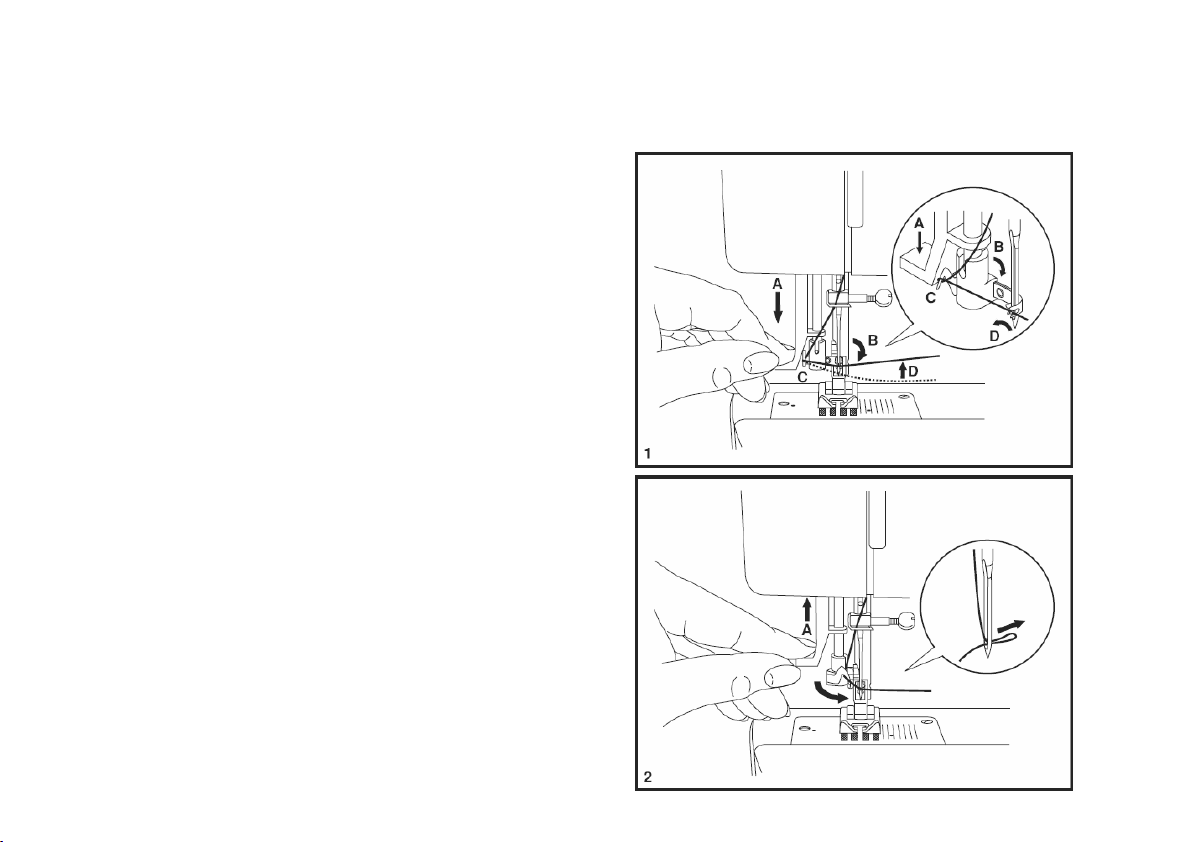

Automatický navlékač nitě (volitelný) ..................... 22

Napětí nitě .............................................................. 23

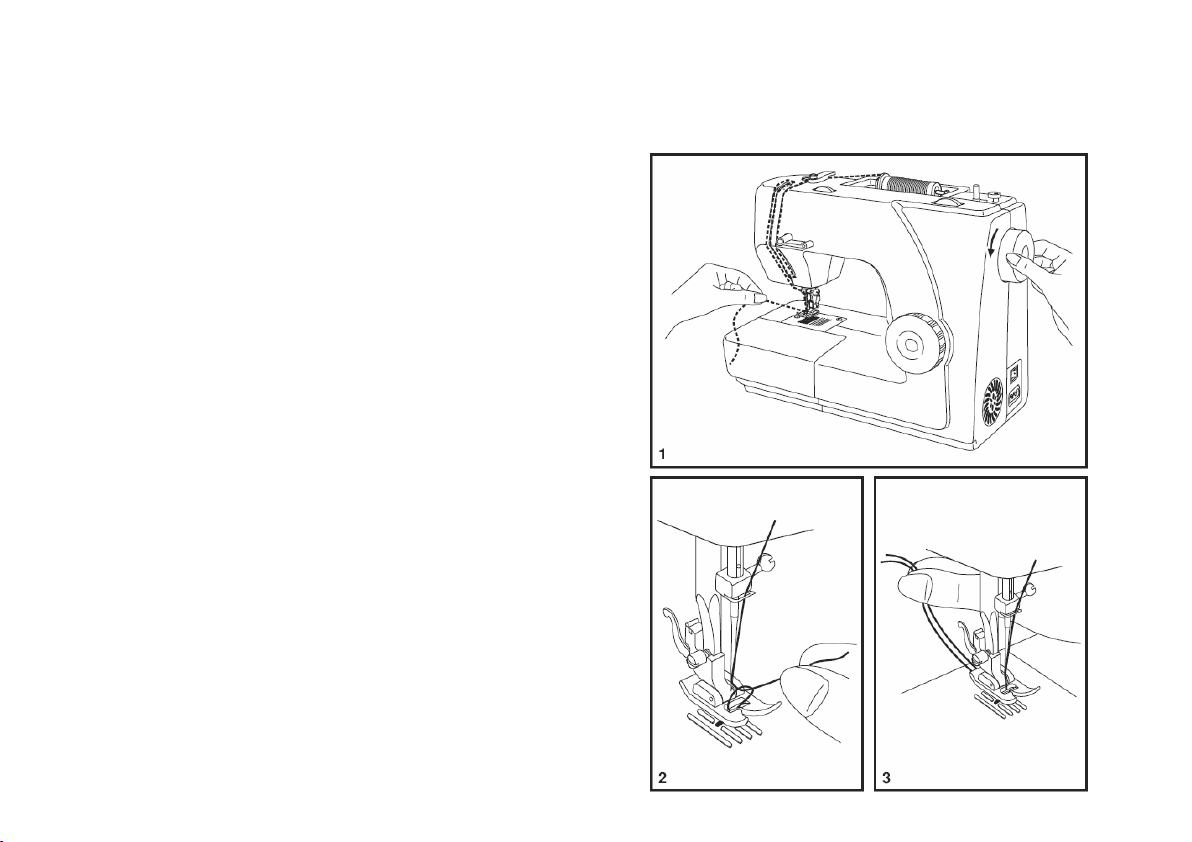

Vytažení spodní nitě .............................................. 25

Zpětné šití / Vyjmutí látky / Odsřihnutí nitě ............ 26

Vodítko pro výběr jehly, látky, nitě ......................... 27

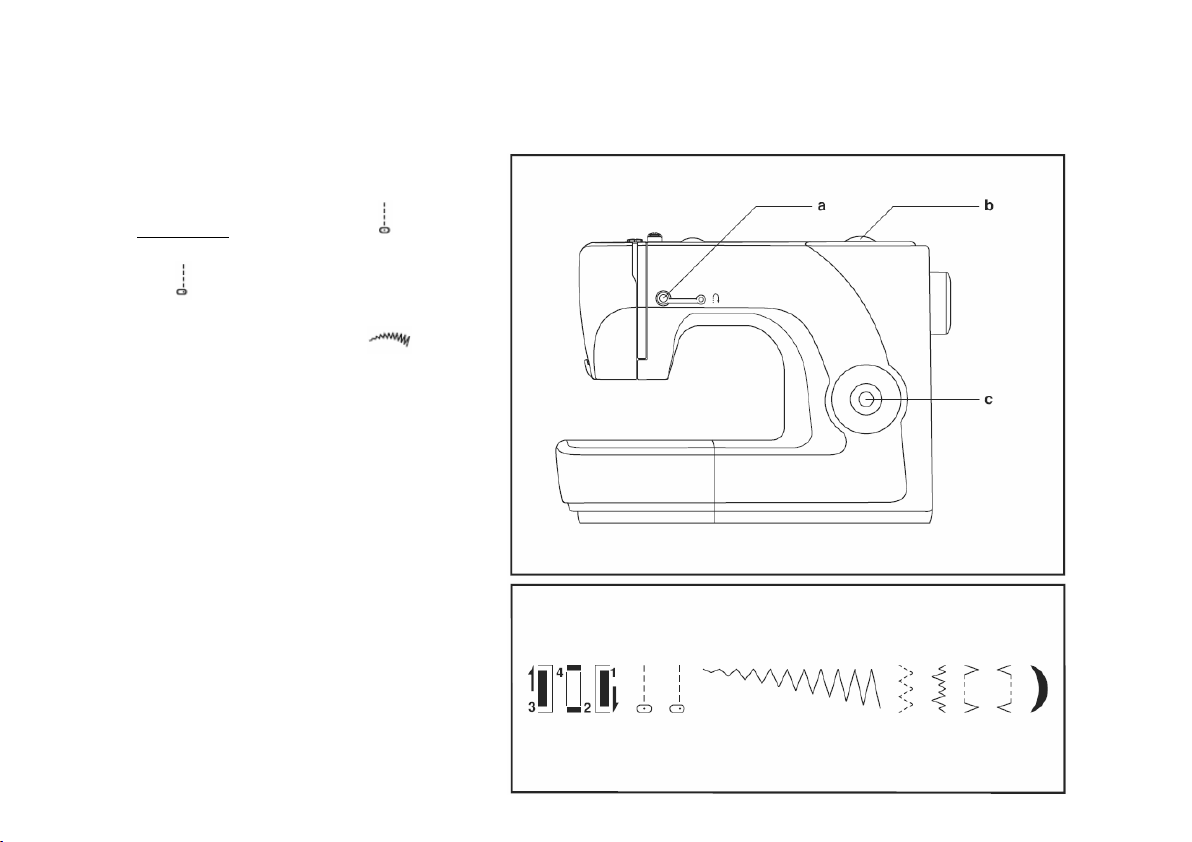

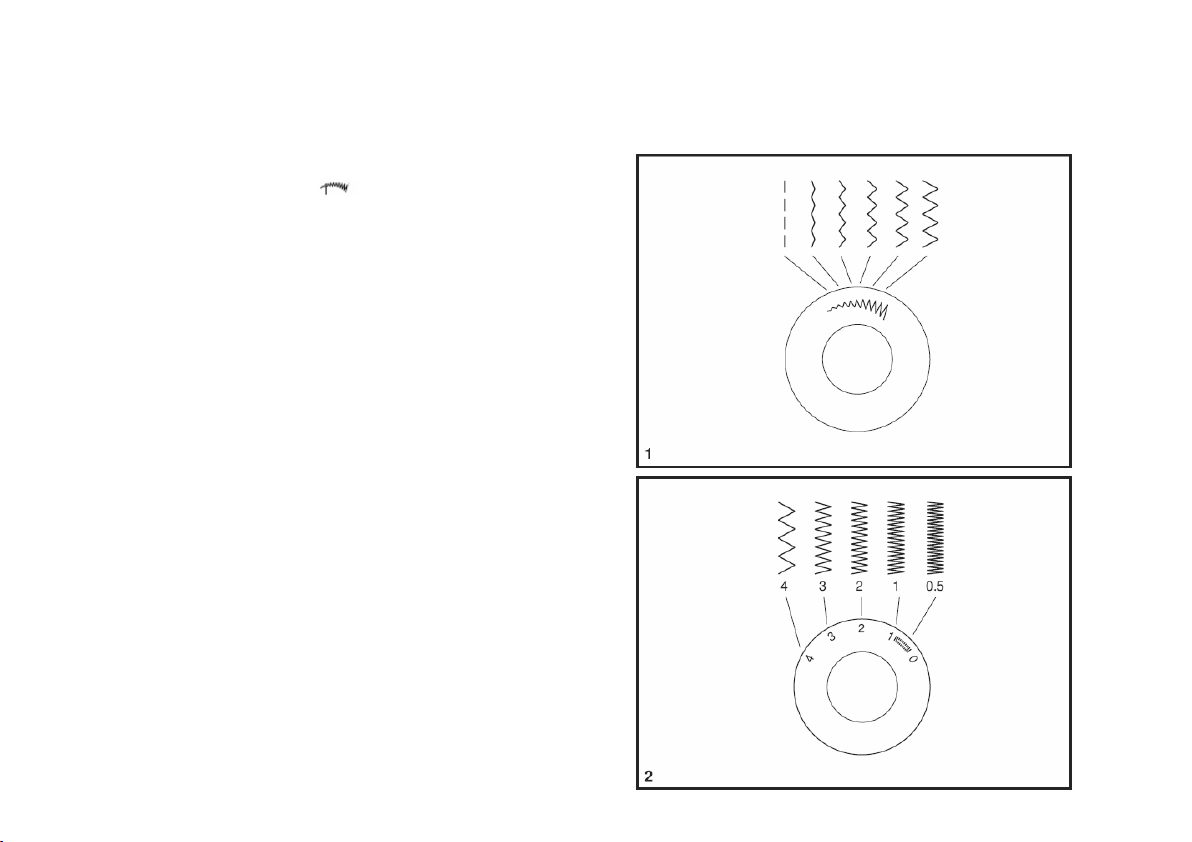

Jak zvolit vzor ........................................................ 30

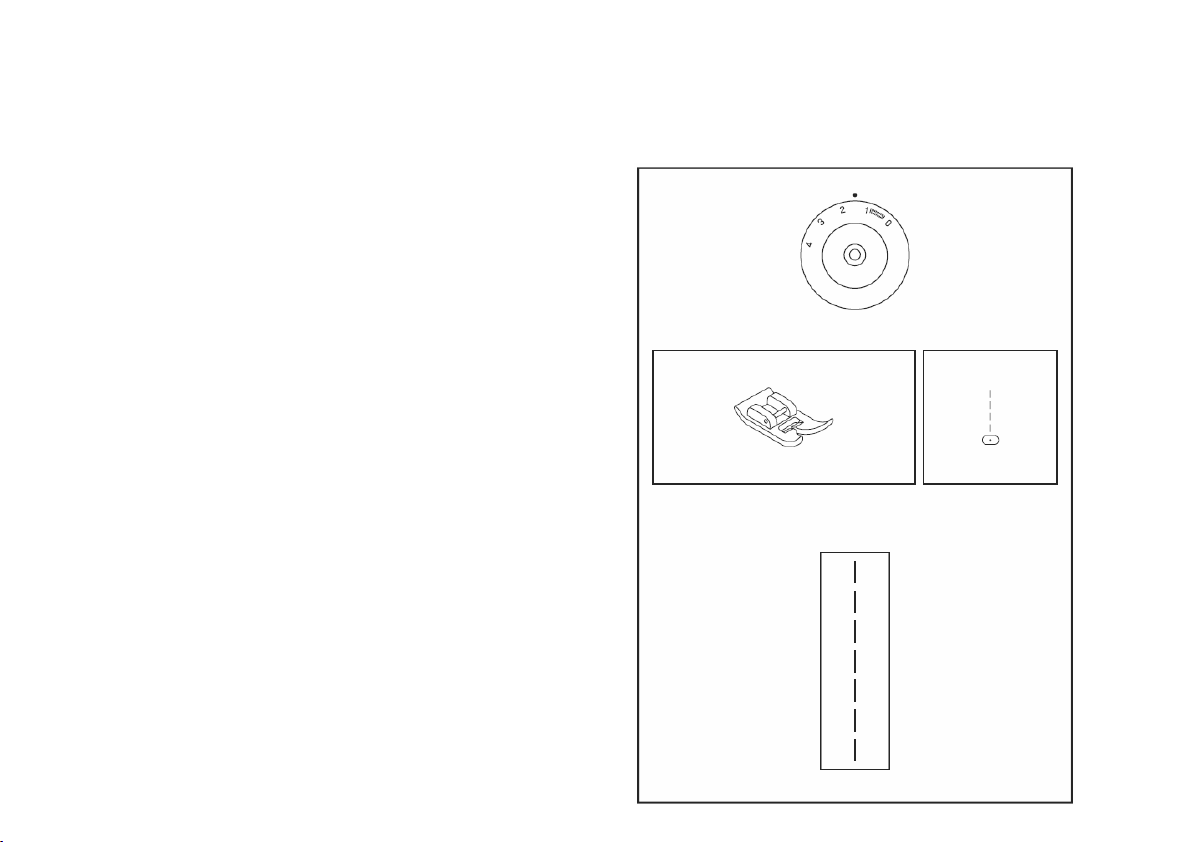

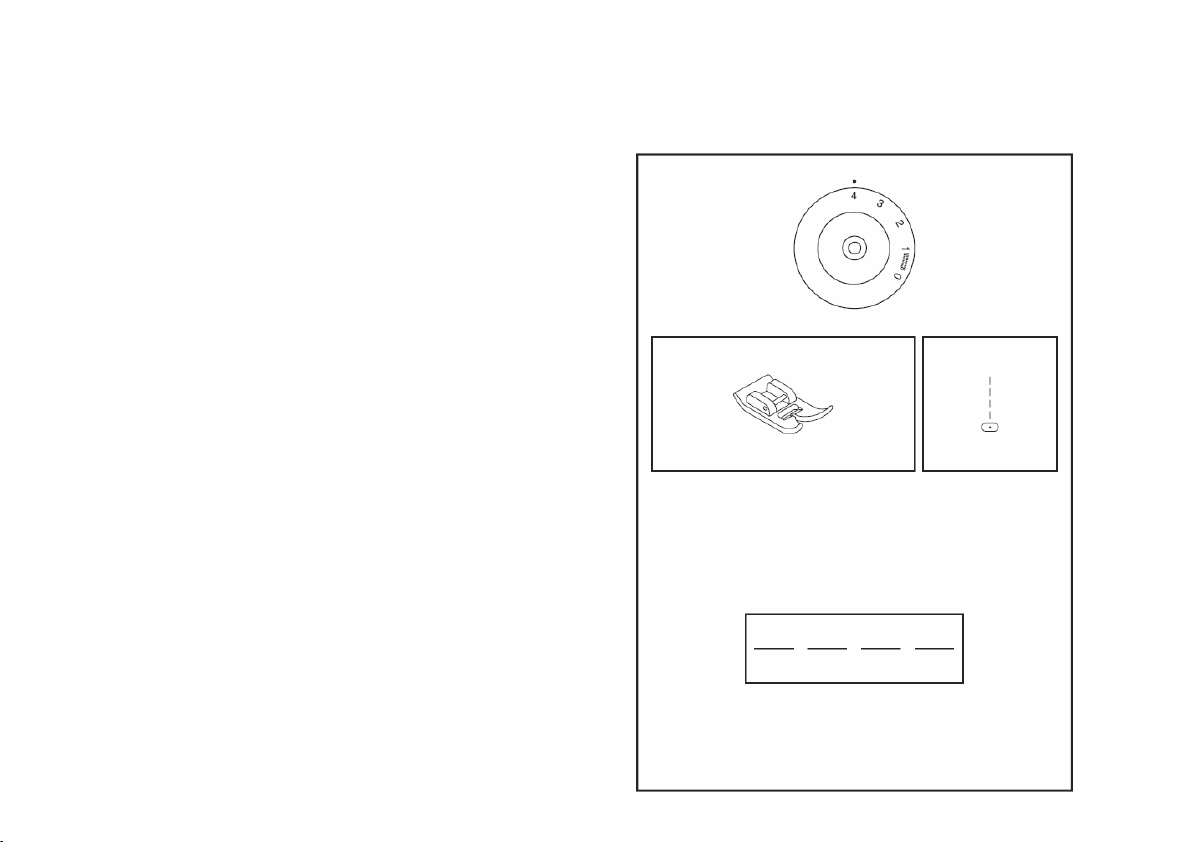

Přímý steh a dvojjehla ........................................... 31

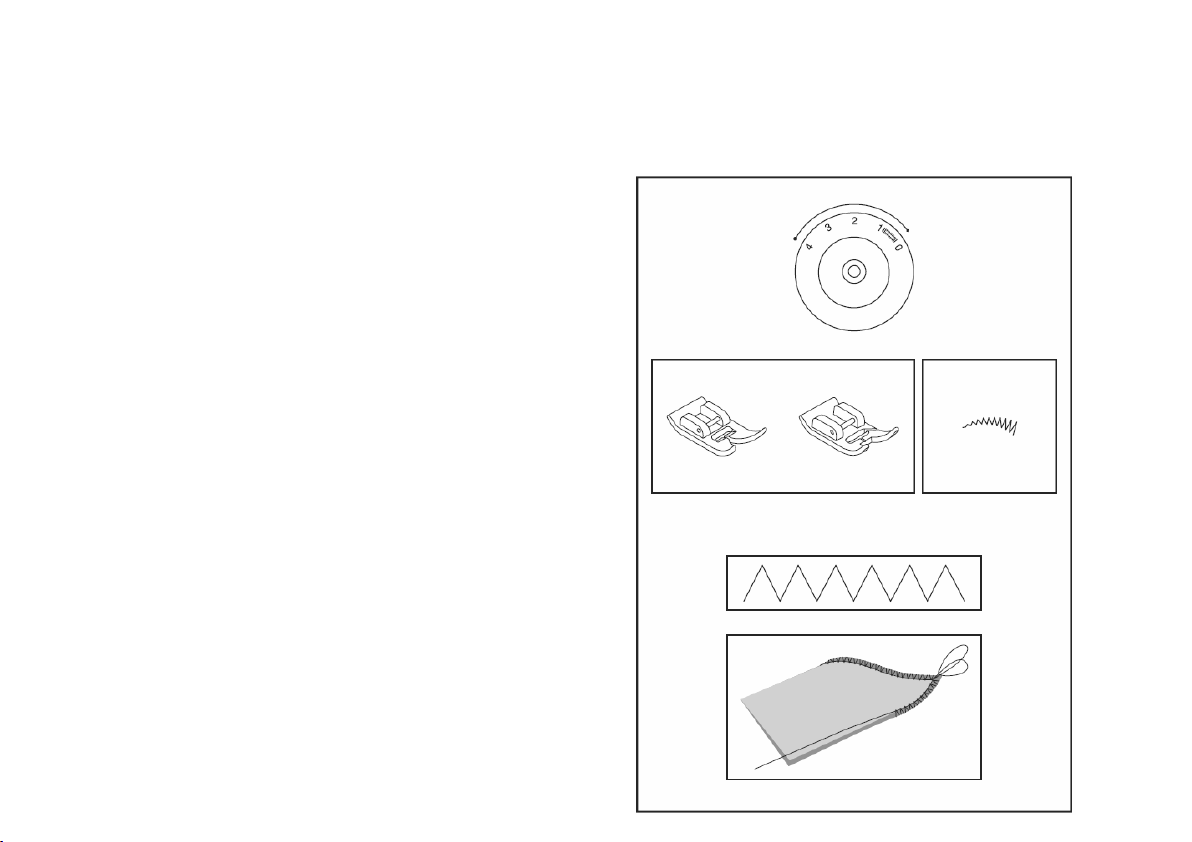

Klikatý steh ............................................................ 32

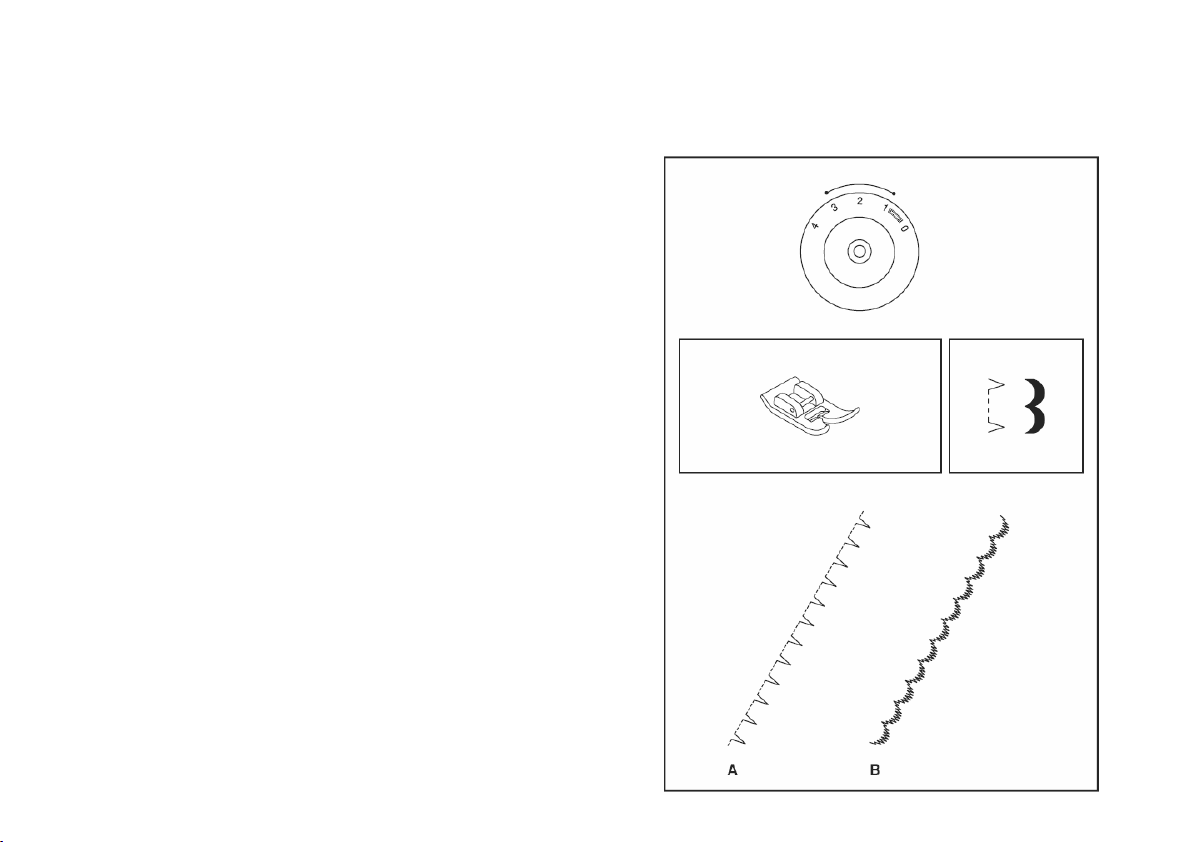

Slepý steh / Steh pro dámské prádlo ..................... 33

Našívání knoflíků ................................................... 34

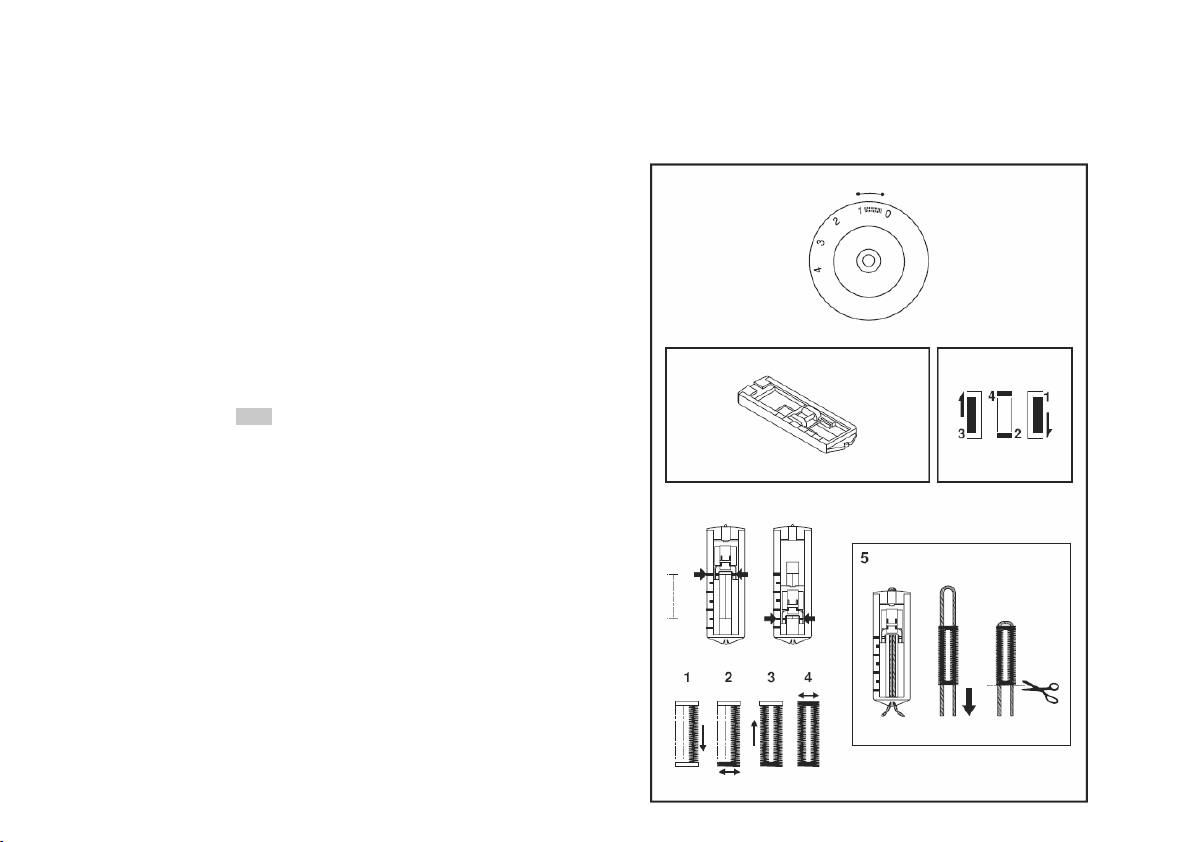

4 kroky šití knoflíkové dírky .................................... 35

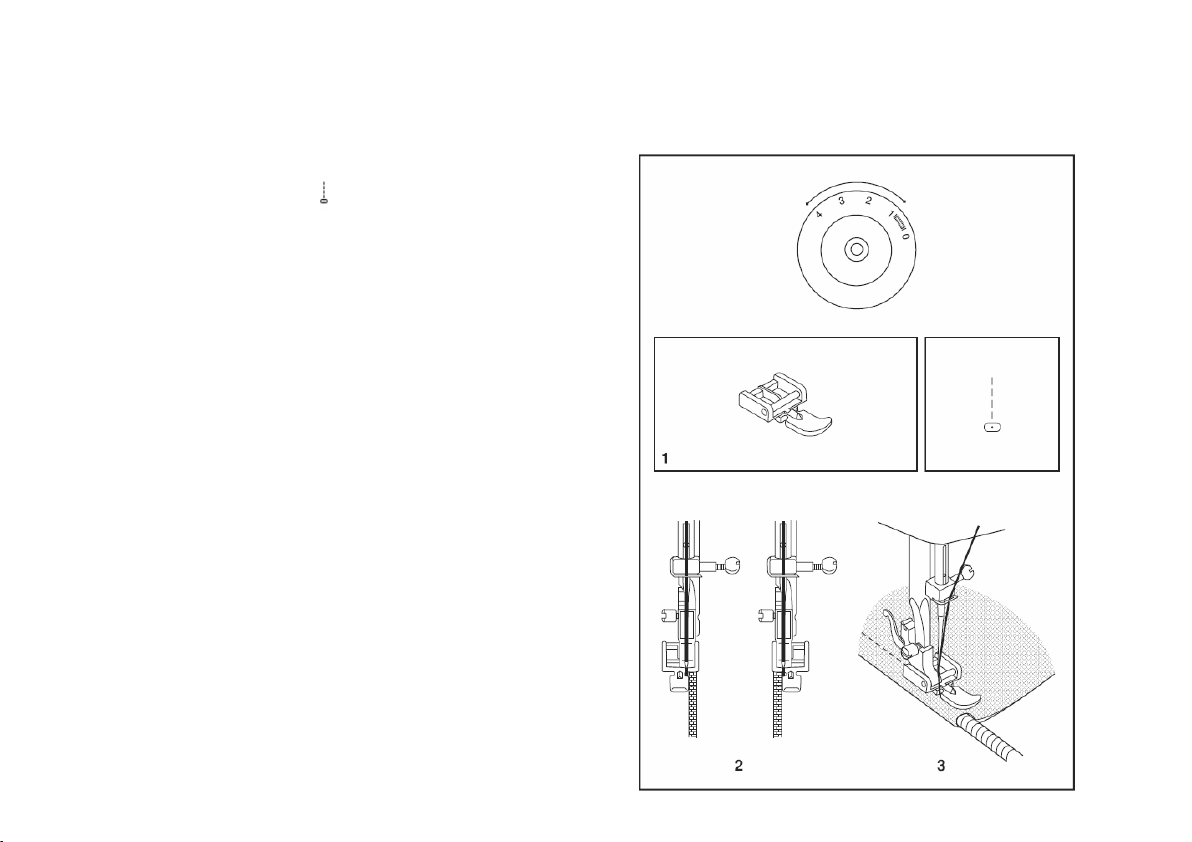

Zipy a tkalouny ....................................................... 37

Multi-klikatý steh / Bar tack steh ............................ 38

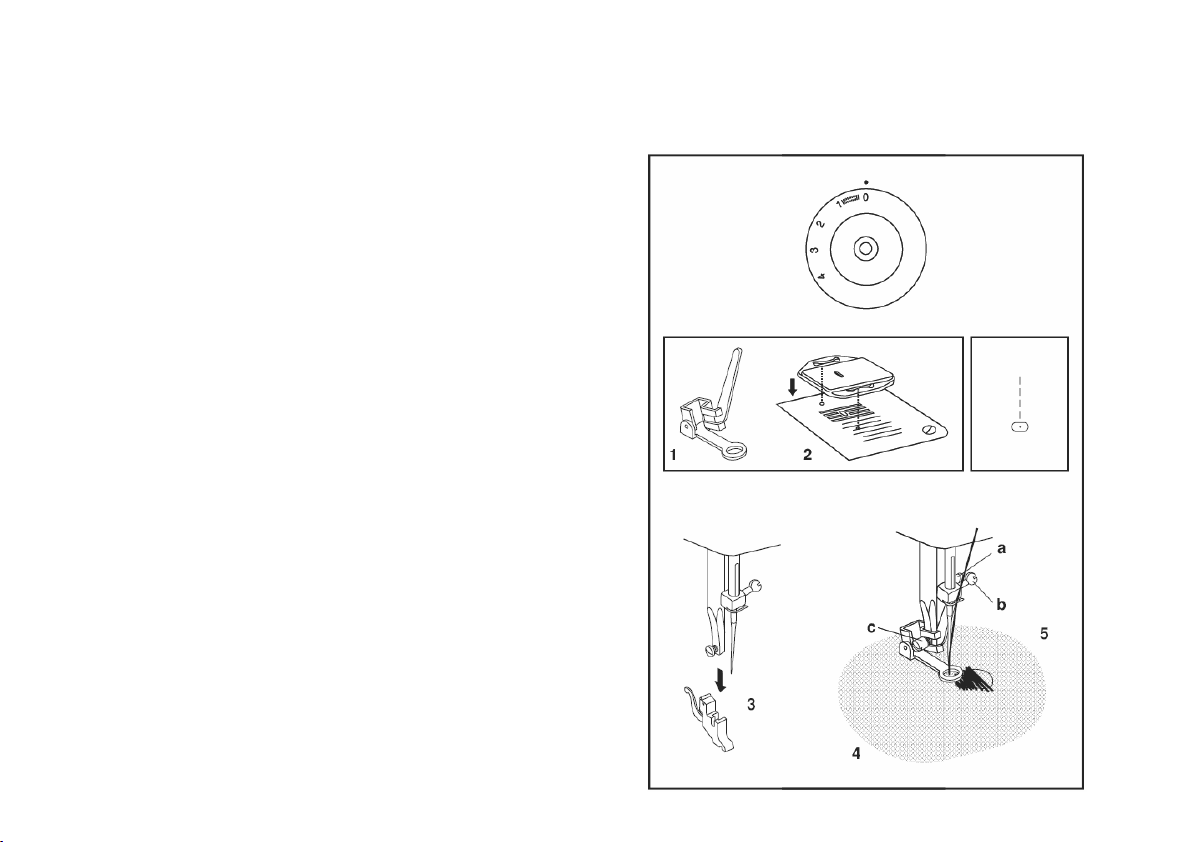

Látání …………....................................................... 39

Dekorační stehy ..................................................... 40

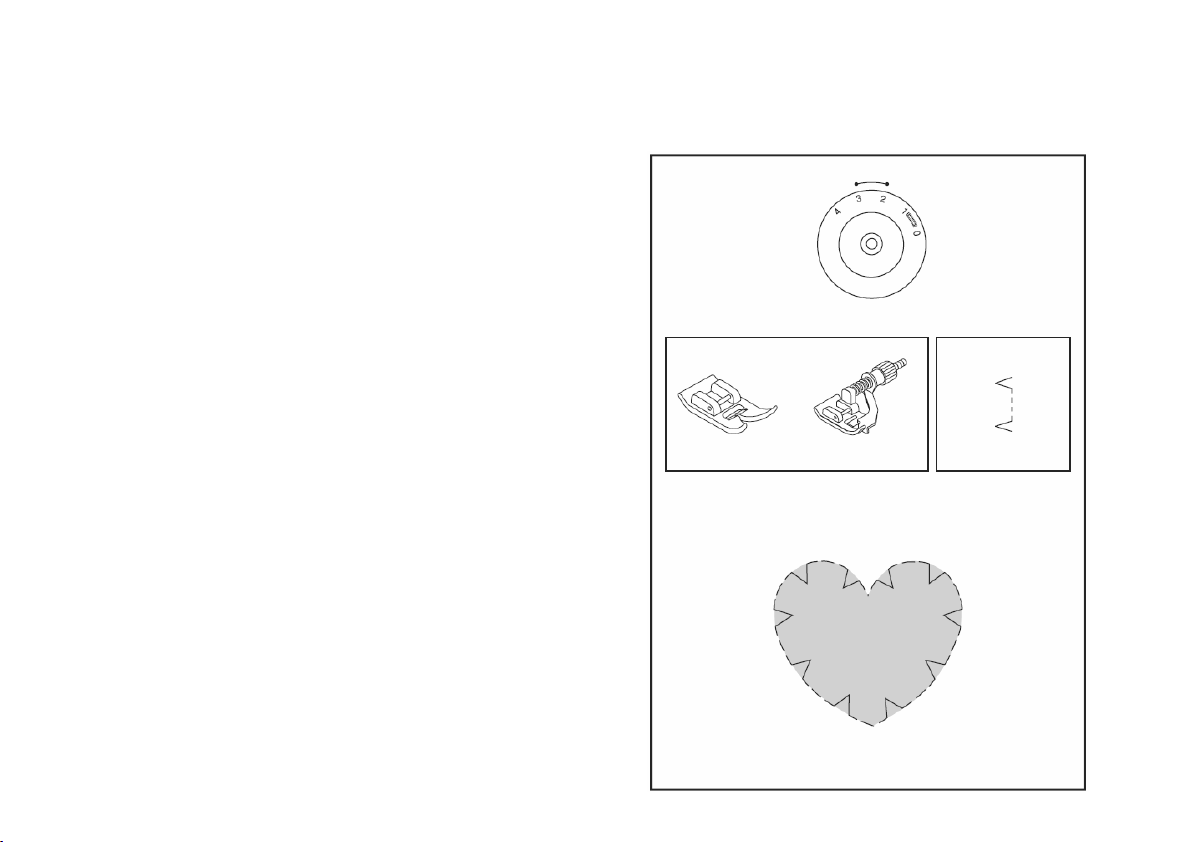

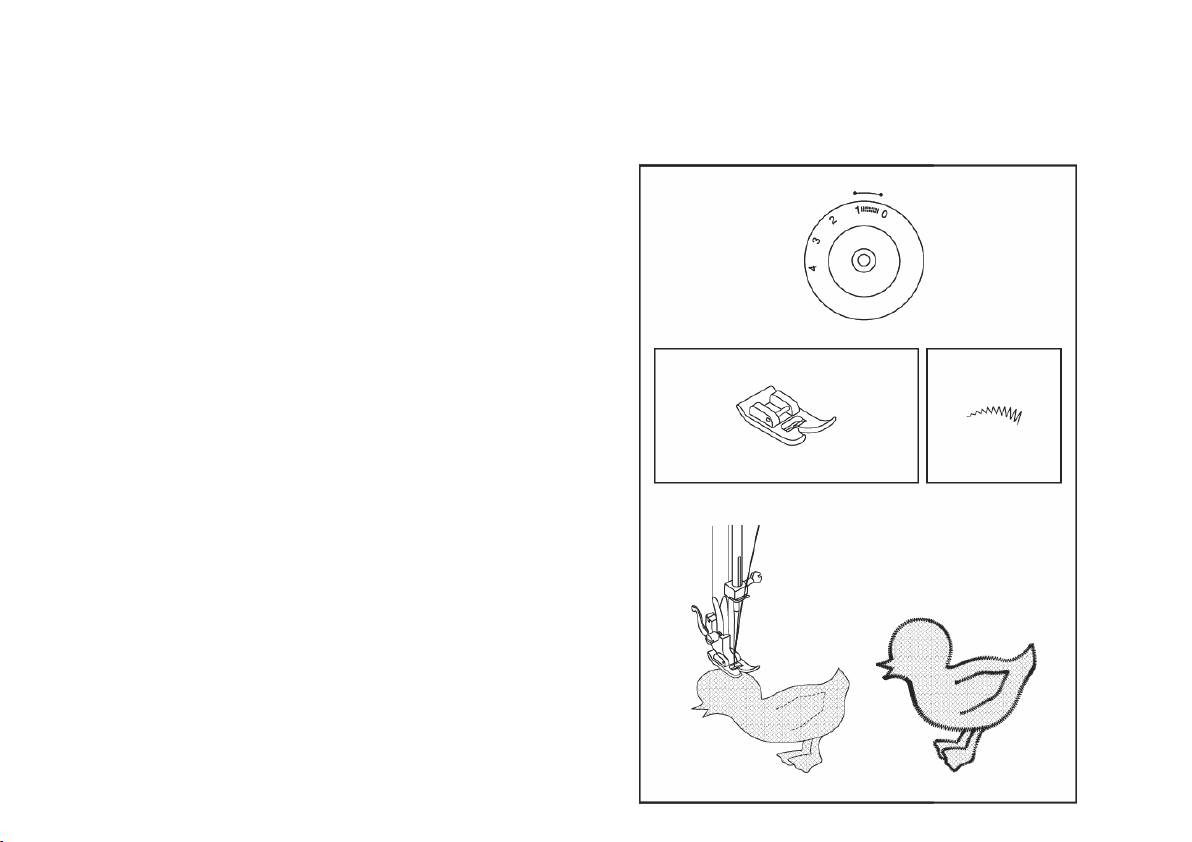

Našívání a šití aplikací ………................................ 41

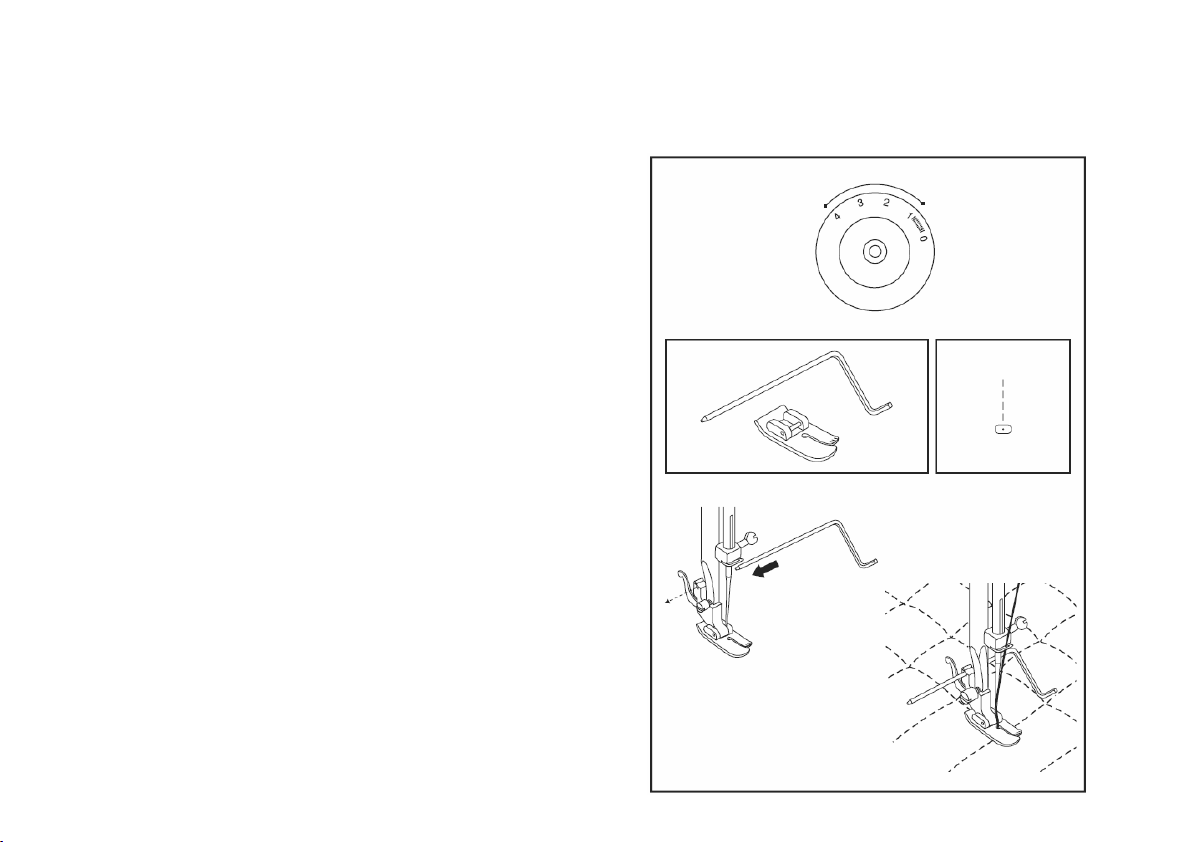

Funkce prošívání ................................................... 42

Látání ..................................................................... 43

Šití př

ímým stehem ................................................ 44

Našívání slepým stehem ....................................... 45

Tradiční zhotovení sámků …………....................... 46

Nabírání ................................................................. 47

Vrstvení .................................................................. 48

Funkce stehu pro našívání ozdob .......................... 49

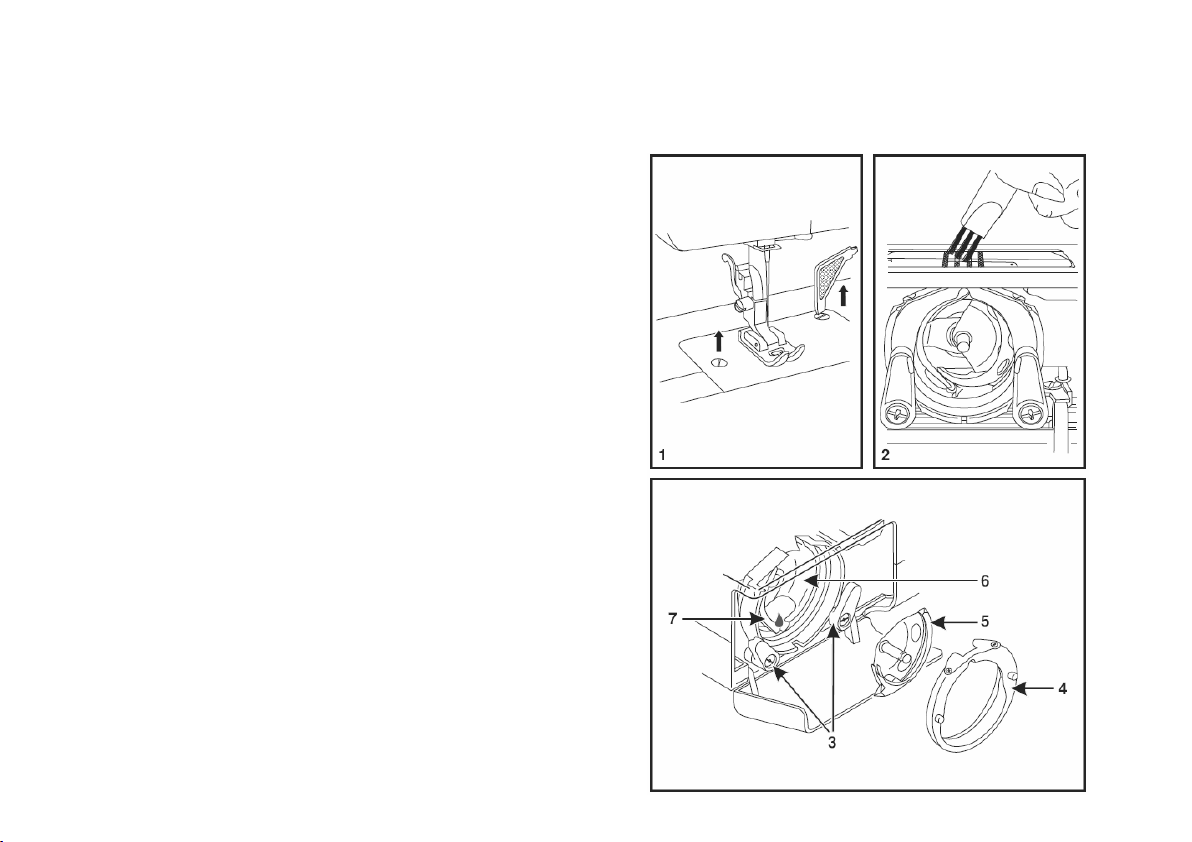

Údržba ................................................................... 50

Poradce pri potížích .............................................. 51

Hlavní součásti šicího stroje______________________________________

1. Volič napětí nitě

2. Regulátor tlaku přítlačné patky

3. Niťová páka

4. Odřez nitě

5. Přítlačná patka

6. Stehová deska

7. Odnímatelná násuvná deska / ukládání příslušenství

8. Páčka zpětného šití

9. Doraz cívky

10. Volič délky stehu

11. Volič vzoru

12. Automatický navlékač nitě (volitelný)

Hlavní součásti šicího stroje______________________________________

13. Kolík horizontální cívky

14. Navíječ cívky pro spodní nit

15. Ruční kolečko

16. Spínač zapnuto / světlo

17. Zásuvka

18. Brzdící kotouček navíječe spodní nitě

19. Vodič horní nitě

20. Čelní kryt

21. Rukojeť

22. Páka zvedání přítlačné patky 23/24 Nožní ovládací pedál se síťovým kabelem

Příslušenství___________________________________________________

Standardní příslušenství (1)

a) Universální patka b) Zipová patka c) Patka pro šití knoflíkových dírek d) Patka pro našívání knoflíků e) Šroubovák – L f) Páráček / štěteček g) Olejnička h) Balíček jehel i) Cívka (3x) j) Vodič švů k) Krycí deska podavače l) Čepička cívky

Volitelné příslušenství (2)

(Těchto 6 součástí není dodáno spolu se šicím strojem jako standardní vybavení. Nicméně, tyto součásti jsou dostupné u Vašeho místního prodejce.) m) Prošívací patka n) Obnitkovací patka o) Lemovací patka p) Patka pro šití slepým stehem q) Patka pro šití atlasovým stehem r) Látací patka

Montáž násuvné přídavné desky___________________________________

Přidržte násuvnou přídavnou desku v horizontální poloze a zatlačte ji ve směru šipky. (1)

Vnitřní část této přídavné desky lze využít jako prostor pro uložení příslušenství. Pro otevření zvedněte víko ve směru šipky. (2)

Připojení šicího stroje ke zdroji energie_____________________________

Před zasunutím vidlice přívodního vedení šicího stroje do zásuvky pevného el. rozvodu se ujistěte o tom, že napětí v síti odpovídá napětí uvedenému na typovému štítku stroje. Vidlici přívodního vedení šicího stroje je možno připojit pouze do zásuvky pevného el. rozvodu, který je jištěn pojistkou max. 10A a je v souladu s normou ČSN 33 1500, je pravidelně revidován a splňuje požadavky příslušných norem ČSN.

Výstraha:

V případě, že stroj nepoužíváte, odpojte ho z elektrické sítě.

Nožní ovládání

Pedál nožního ovládání reguluje rychlost šití, viz obrázek 3.

Výstraha:

V případě, jakýchkoliv pochyb o zdroji energie,konzultujte tuto skutečnost s kvalifikovaným elektrikářem. V případě, že stroj nepoužíváte, odpojte ho z elektrické sítě.

Světlo Přepněte spínač (A) pro zapnutí stroje a světla do pozice „I“.

Výměna žárovky________________________________________________

Odpojte stroj od zdroje energie vytažením zástrčky ze zásuvky! Vyměňte žárovku za žárovku se stejnými hodnotami 15 W (220 – 240V).

- Vyšroubujte šroub (A), viz obrázek 1.

- Demontujte čelní kryt (B).

- Vyšroubujte žárovku a namontujte novou (C), viz obr. 2.

- Namontujte zpět čelní kryt a utáhněte šroub.

Pokud máte nějaký problém, konzultujte jej s místním prodejcem.

Zvedací páka přítlačné patky______________________________________

V případě, že šijete několik vrstev látky pohromadě nebo silnější látku, můžete si přizvednout přítlačnou patku do vyšší polohy. (A)

Seřízení přítlačné patky______________

Přítlačná patka stroje byla přednastavena a nepotřebuje žádné zvláštní seřízení podle typu látky (lehký nebo středně těžký materiál). Nicméně, pokud je nutné přítlačnou patku seřídit, použijte minci a otočte seřizovacím šroubem patky. Při šití velmi tenké látky otočte šroubem v protisměru otáčení hodinových ručiček. Při šití silné látky otočte šroubem ve směru otáčení hodinových ručiček.

Připevnění držáku přítlačné patky__________________________________

Zvedněte tyč přítlačné patky (a). Připevněte držák přítlačné patky (b), viz obrázek 1.

Připevnění přítlačné patky

Spusťte držák přítlačné patky (b) tak, aby byl výřez (c) přímo nad kolíkem (d), viz obrázek 2. Zvedněte páčku (e). Spusťte držák přítlačné patky (b) a přítlačná patka (f) se automaticky připevní.

Odejmutí přítlačné patky

Zvedněte přítlačnou patku, viz obrázek 3. Zvedněte páčku (e) a patka se uvolní.

Připevnění vodiče švu

Připevněte vodič švu (g) do otvoru, viz obrázek. Seřízení proveďte v závislosti na lemu, záhybu, atd. Viz obrázek 4.

Výstraha:

Pokud budete provádět některou z výše uvedených operací, přepněte hlavní spínač do polohy Off („O“)

Navíjení spodní cívky____________________________________________

- Umístěte nit a velký držák cívky nebo malý kolík cívky, viz obrázek 1/2.

- Naviňte nit v protisměru hodinových ručiček kolem brzdících kotoučků navíječe cívky, viz obrázek 3.

- Naviňte cívku podle obrázku a usaďte ji na hřídel, viz obrázek 4.

- Posuňte cívku vpravo, viz obrázek 5.

- Přidržte konec nitě, viz obrázek 6.

- Sešlápněte pedál nožního ovládání, viz obrázek 7.

Odstřihněte nit, viz obrázek 8.

- Zatlačte cívku směrem vlevo a sejměte ji, viz obrázek 9.

Poznámka: Pokud je navíječ cívky v pozici „navíjení cívky“, šicí stroj nebude šít a ruční kolečko se nebude otáčet. Pro začátek šití posuňte hřídel navíječe cívky vlevo (pozice šití).

+ 39 hidden pages
