Singer 7466 User Manual

7466

INSTRUCTION MANUAL

MANUEL D’INSTRUCTION

MANUAL DE INSTRUCCIONES

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic safety precautions should always be followed, including the following. Read all instructions before using this sewing machine.

DANGER

1. This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.

WARNING

1. Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.

2. Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as contained in this manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.

4. Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.

5. Never drop or insert any object into any opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

8. To disconnect, turn switch to the off (“0”) position, then remove plug from outlet.

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle.

11. Never sew with a damaged needle plate as this can cause needle to break.

12. Do not use bent needles.

13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.

14. Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc.

15. Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user servicing adjustments mentioned in the instruction manual.

To reduce the risk of electric shock:

To reduce the risk of burns, fire, electric shock, or injury to persons:

CAUTION

Moving parts-To reduce risk of injury, switch off before servicing. Close cover before operating

machine.

SAVE THESE INSTRUCTIONS

This product is for household use, or equivalent.

FOOT CONTROL

Use Yamamoto Electric Model YC-485EC with this sewing machine.

POLARIZED PLUGS CAUTION (USA only)

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.

This appliance complies with EEC Directive 89/336/EEC covering the electromagnetic compatibility.

® SINGER is a registered trademark of The Singer Company Ltd or its affiliates.

2005

MESURES DE SÉCURITÉ IMPORTANTES

Lorsqu’un appareil électrique est en usage, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes. Lire les instructions en entier avant d’utiliser cette machine à coudre.

DANGER

1. Un appareil ne devrait jamais être laissé sans surveillance lorsqu’il est branché.

Débranchez toujours l’appareil de la prise externe de courant immédiatement après usage et avant le nettoyage.

MISE EN GARDE

1. Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l’appareil est en usage par ou près des entants.

2. N’utilisez cet appareil qu’aux fins mentionnées dans ce manuel. N’utilisez que les accessoires recommandés par le manufacturier tel qu’indiqué dans ce manuel.

3. N’utilisez jamais cet appareil si le cordon ou la fiche sont endommagés, si l’appareil fait défaut, s’il a été échappé ou endommagé ou immergé. Retournez cet appareil au concessionnaire autorisé ou centre de réparations pour examen. Réparation, réglage électrique ou mécanique.

4. N’utilisez jamais l’appareil lorsque les ventilateurs sont obstrués. Gardez les ventilateurs de la machine à coudre et du rhéostat libres de mousse, poussière ou de tissu.

5. Gardez les doigts loin des pièces en mouvement spécialement autour de l’aiguille de la machine à coudre.

6. Utilisez toujours la plaque à aiguille recommandée. Une plaque inappropriée peut causer le bris de l’aiguille.

7. N’utilisez jamais d’aiguilles gauchies.

8. Ne tirez ni ne poussez le tissu pendant que vous cousez. Ceci peut faire dévier l’aiguille et la briser.

9. Arrêtez («0») la machine à coudre lorsque vous faites des réglages à l’aiguille, enfilage, changement. enfilage de canette ou changement de pied presseur, etc.

10. Débranchez toujours la machine de la prise externe de courant lorsque vous retirez les couvercles, effectuez la lubrification ou tout autre entretien mentionné dans le manuel d’instructions.

11. N’insérez ni ne laissez tomber aucun objet dans aucune ouverture.

12. N’utilisez pas en plein air.

13. N’utilisez pas ou des produits en aérosol sont en usage ni ou est administré de l’oxygene.

14. Pour débrancher, tournez tous les réglages en position d’arrêt («0»), puis débranchez la prise externe de courant.

15. Ne débranchez pas en tirant le cordon. Pour débrancher, saisissez la fiche, non pas le cordon.

Pour réduire le risque de décharge électrique:

Pour réduire le risque de brûlures, de feu, de décharge électrique ou de blessures

personnelles:

CONSERVEZ CES INSTRUCTIONS

Cette machine à coudre est couçue pour usage domestique seulement.

RHÉOSTAT

Avec cette machine à coudre, utilisez le modèle YC-485EC de Yamamoto Electric.

Cet appareil est conforme à la directive CEE 89/336 EEC concernant les normes électromagnétiques.

® SINGER est une marque déposée de The Singer Company Ltd ou de ses filiales.

2005

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Cuando se usa un aparato eléctrico, debe seguirse unas precauciones básicas y que vienen incluidas a continuación. Leer las instrucciones antes de usar la máquina de coser.

PELIGRO

1. La máquina no debe dejarse nunca desatendida mientras esté conectada. Desconectar la máquina de la red eléctrica

inmediatamente después de su uso y antes de limpiarla.

CUIDADO

1. No usar la máquina como un juguete.Prestar atención si fuese necesario cuando la máquina está siendo usada por niños o

cerca de ellos.

2. Usar la máquina de coser solamente como se describe en este manual.Usar únicamente los accesorios recomendados por

el fabricante y que vienen especificados en este manual.

3. No trabajar nunca con la máquina en caso de que tenga el cable o el enchufe en malas condiciones, si no cose correctamente,

en caso de que se haya caído, haya sido dañada o se haya mojado.

4. No usar la máquina con los orificios de ventilación bloqueados. Mantener los orificios de ventilación de la máquina de coser y

el pedal sin acumulació de polvo, suciedad y restos de tejido.

5. No introducir no insertar objetos en los orificios de ventilación.

6. No usar al aire libre.

7. No usar mientras se estén utilizando productos aerosoles (spray) o en lugares donde se esté administrando oxigeno.

8. Para desconectar, girar el interruptor hasta la posición Off ("0"), luego desconectar el enchufe de la red.

9. No desconectar el enchufe tirando del cable. Para desconectar, tirar de la clavija, no del cable.

10. Mantener los dedos alejados de todas las partes movibles de la máuqina. Tener un cuidado especial con la aguja.

11. Usar siempre la placa de agujas apropiada. Una placa de agujas impropia puede producir la rotura de la aguja.

12. No usar agujas despuntadas.

13. No presionar ni tirar del tejido mientras se está cosiendo. Esto podría doblar la aguja y romperla.

14. Situar el interruptor principal de la máuina en posición Off ("0") cuando se realice algún ajuste en el área de la aguja como

enhebrar la aguja, cambiar la aguja, cambiar la canilla, cambiar el pie prensatelas y similares.

15. Desconectar siempre la máquina de la red eléctrica cuando se retiren las tapas, para lubricar, o cuando se realice algún otro

tipo de ajuste mecánico mencionado en el manual de instrucciones.

Para reducir el riesgo de una descarga eléctrica.-

Para reducir el riesgo de quemaduras, fuego, descargas eléctricas o causar daños a personas.

CONSERVE ESTE MANUAL DE INSTRUCCIONES Esta máquina de coser es para uso doméstico

PEDAL

Use el modelo YC-485EC de Yamamoto Electric con esta máquina de coser.

Este instrumento se conforma con directivo de CEE 89/336/EEC cubriendo supresión contra interferencia de radio.

® SINGER es una marca registrada de The Singer Company Ltd o sus afiliados.

2005

TABLE OF CONTENTS

1. KNOWING YOUR SEWING MACHINE

Machine identification ------------------------------------------------ 6 - 7 Accessories ------------------------------------------------------------ 8 - 9 Setting up your machine ---------------------------------------- 10 - 11 Spool pins, Presser foot lifter---------------------------------- 12 - 13 Feed dogs control------------------------------------------------- 12 - 13 Converting to free-arm sewing -------------------------------- 14 - 15 Winding the bobbin ----------------------------------------------- 16 - 17 Threading the bobbin thread----------------------------------- 18 - 19 Threading the top thread ---------------------------------------- 20 - 23 Using automatic needle threader Picking up bobbin thread --------------------------------------- 24 - 25 Needle, thread and fabric chart ------------------------------- 26 - 27 Adjusting top thread tension ----------------------------------- 28 - 29 Changing presser foot ------------------------------------------ 28 - 29 Control panel function ------------------------------------------- 30 - 35 Reverse Operation Switch -------------------------------------- 36 - 37

2. STARTING TO SEW

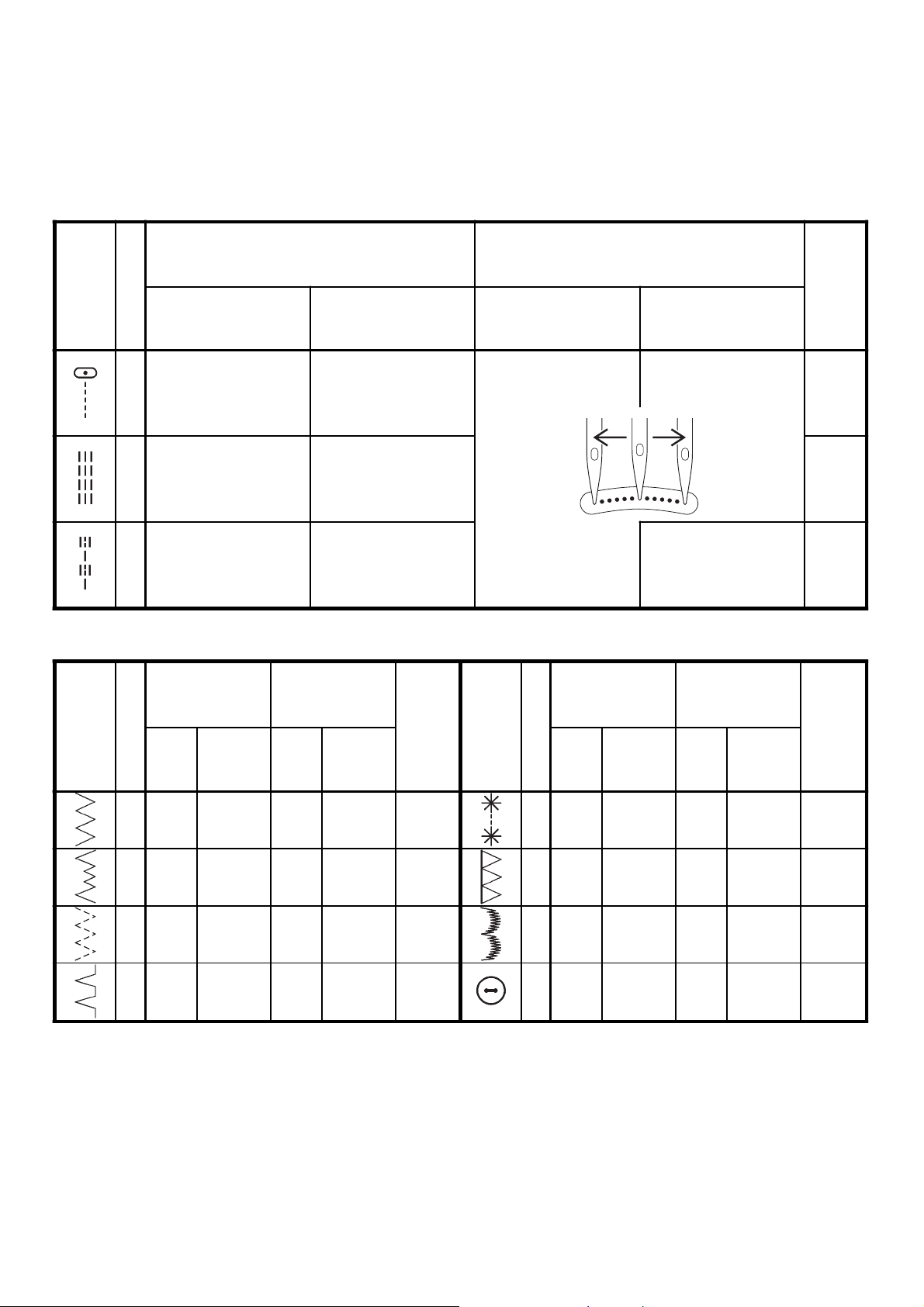

Quick reference table of stitch length and width ---------- 38 - 41 Straight stitching--------------------------------------------------- 42 - 45 Inserting zippers and piping Hand-look quilt stitch -------------------------------------------- 44 - 45 Zigzag stitching ---------------------------------------------------- 46 - 47 Adjusting stitch width and length, Satin stitch Placement of patterns

Blindhem stitch ---------------------------------------------------- 48 - 49 Multi-stitch zigzag, Shell stitch --------------------------------- 50 - 51 Stretch stitches ---------------------------------------------------- 52 - 61 Straight stretch stitch, Overedge stitch, Feather stitch, Ric-rac stitch, Pin stitch, Blanket stitch, Honeycomb stitch,

Entredeux stitch, Ladder stitch, Double overlock stitch, Criss-cross stitch, Crossed stitch, Slant overedge stitch, Slant pin stitch, Thorn stitch, Reinforced overedge stitch Decorative designs ----------------------------------------------- 62 - 63 Tips on design stitching Continuous patterns --------------------------------------------- 64 - 65 Novelty patterns---------------------------------------------------- 66 - 67 Sewing on a button ----------------------------------------------- 66 - 67 Sewing a buttonhole --------------------------------------------- 68 - 73 Using buttonhole foot, Procedure, Corded buttonholes

Greek key stitch, Fishbone stitch,

3. CARING FOR YOUR MACHINE

Cleaning hook area and feed dogs -------------------------- 74 - 75

4. OTHER INFORMATION

Satin stitch foot, Twin needle----------------------------------- 76 - 77 Straight Stitch Needle Position -------------------------------- 78 - 79

11111111111111111111111111111111 ------------------------ 80 - 81

5. PERFORMANCE CHECKLIST

For European version

Dimensions: 410 mm × 205 mm × 290 mm Mass of the equipment: 7.5 kg Rated Voltage: 230V ~ Rated Frequency: 50Hz Rated input: 65W Rated ambient temperature: 15 - 35°C Acoustic noise level: less than 70db(A)

TABLE DES MATIERES

1. VOTRE MACHINE À COUDRE

Description de la machine ----------------------------------------- 6 - 7 Accessoires ------------------------------------------------------------ 8 - 9 Préparation de la machine ------------------------------------- 10 - 11 Porte-bobine, Levier du pied presseur ---------------------- 12 - 13 Abaisse-griffes d’entraînement ------------------------------- 12 - 13 Utilisation du bras libre ----------------------------------------- 14 - 15 Préparation de la canette --------------------------------------- 16 - 17 Enfilage du fil de canette ---------------------------------------- 18 - 19 Enfilage du fil supérieur ----------------------------------------- 20 - 23 Utilisation de l’enfileur de chas d’aiguille Rappel du fil inférieur -------------------------------------------- 24 - 25 Tableau des aiguilles, fiils et tissus ------------------------- 26 - 27 Réglage de la tension du fil supérieur ---------------------- 28 - 29 Remplacement du pied presseur ---------------------------- 28 - 29 Fonctions du panneau de commande ---------------------- 30 - 35 Touche de fonctionnement ------------------------------------- 36 - 37

2. COMMENCEZ À COUDRE

Tableau de référence rapide des longueurs et largeurs de points -------------------------- 38 - 41 Point droit ----------------------------------------------------------- 42 - 45 Placer une fermetures à glissière ou un biais (galonner) Exécution du point de matelassage ------------------------- 44 - 45 Point zigzag --------------------------------------------------------- 46 - 47 Réglage de la largeur et de la longueur de point, Point bourdon, Positionnement des motifs

Point invisible ------------------------------------------------------ 48 - 49 Zigzag multi-point, Point de lingerie ------------------------- 50 - 51 Points extensibles ------------------------------------------------ 52 - 61 Point droit extensible, Point surjet extensible, Point plume, Point ric rac, Point épingle, Point languette, Point nid d’abeille, Point entredeux, Point d’échelle, Point surjet double, Point entrecroisé, Point croisé, Surjet oblique, Point épingle oblique, Point grec, Point d’arrete, Point d’épine, Point surjet renforcé Motifs décoratifs -------------------------------------------------- 62 - 63 Conseils pour les points fantaisie Motifs continuel ---------------------------------------------------- 64 - 65 Motifs spécials ----------------------------------------------------- 66 - 67 Pose de boutons -------------------------------------------------- 66 - 67 Confection des boutonnières---------------------------------- 68 - 73 Utilisation du pied boutonnière, procédure, Boutonnières gansees (renforcees)

3. ENTRETIEN DE VOTRE MACHINE

Nettoyage des griffes et du crochet -------------------------- 74 - 75

4. RENSEIGNEMENTS AUTRES

Pied pour point bourdon, Aiguille double------------------- 76 - 77 Réglage de la position d’aiguille pour le point droit ----- 78 - 79

5. VÉRIFICATION DES PETITS PROBLÈMES DE COUTURE

--------------------------- 80 - 81

Version pour l’Europe

Dimensions: 410 mm × 205 mm × 290 mm Poids de l’équipement: 7,5 kg Tension nominale: 230 V ~ Fréquence nominale: 50 Hz Entrée nominale: 65 W Température ambiante nominale: 15 - 35°C Niveau de bruit acoustique: moins de 70 db(A)

INDICE DE CONTENIDOS

1. PRINCIPALES PARTES DE LA MAQUINA

Identificación de la máquina --------------------------------------- 6 - 7 Accesorios -------------------------------------------------------------- 8 - 9 Preparación de la máquina ------------------------------------ 10 - 11 Porta carretes ------------------------------------------------------ 12 - 13 Palanca pie prensatelas, Control de dientes ------------- 12 - 13 Conversion para la costura con brazo ---------------------- 14 - 15 Devanado de la canilla ------------------------------------------ 16 - 17 Enhebrado del hilo de la canilla ------------------------------ 18 - 19 Enhebrado del hilo superior ----------------------------------- 20 - 23 Empleo del enhebrador aguja Recogida del hilo de la canilla -------------------------------- 24 - 25 Tabla de hilo, aguja y material -------------------------------- 26 - 27 Ajuste de la tensión del hilo superior ----------------------- 28 - 29 Cambio del pie prensatelas ----------------------------------- 28 - 29 Funciones del panel de control ------------------------------- 30 - 35 Interruptor de funcionamiento --------------------------------- 36 - 37

2. EMPEZER A COSER

Cuadro de referencia rapida de largo y ancho de puntada ------------------------------------------------------- 38 - 41 Puntada recta ------------------------------------------------------ 42 - 45 Inserción de cremalleras y vivo Puntada de acolchado continua ------------------------------ 44 - 45 Puntada zig-zag---------------------------------------------------- 46 - 47 Ajuste del ancho y largo de puntada, Puntada de relleno, Ubicacion de los patrones

Puntada invisible -------------------------------------------------- 48 - 49 Zig-zag de tres puntadas, Puntada de lencería ---------- 50 - 51 Puntadas elásticas ----------------------------------------------- 52 - 61 Puntada recta triple, Puntada sobre-borde, Puntada pluma, Puntada ric rac, Puntada de broche, Puntada de ribete, Puntada panal, Puntada “Entredos”, Puntada en escalera, Puntada obrlock doble, Puntada entrecruz, Puntada cruzado, Puntada overlock inclinado, Puntada alfiler inclinado, Puntada llave griega, Puntada raspa, Puntada “Herringbone”, Puntada sobre-borde reforzado Diseños de bordados decorativos --------------------------- 62 - 63 Tipos de puntadas decorativas Patrones continuos----------------------------------------------- 64 - 65 Patrones actuales ------------------------------------------------ 66 - 67 Cosido de botones ----------------------------------------------- 66 - 67 Confección de ojales -------------------------------------------- 68 - 73 Uso del pie de ojaladora, Procedimiento, Ojales con cordón

3. CUIDE SU MAQUINA

Limpiar el area del transportador y la lanzadera --------- 74 - 75

4. INFORMACION OTRA

Pie prensatelas para coser en satén ----------------------- 76 - 77 Aplicacion de dos agujas --------------------------------------- 76 - 77 Ajuste de posición de aguja para puntada recta --------- 78 - 79

5. CUADRO DE VERIFICACION DE

RENDIMIENTO

111111111111111111 --------------------------------------------- 80 - 81

Para versión europea

Dimensiones: 410 mm × 205 mm × 290 mm Peso del equipo: 7,5 kg Voltaje nominal: 230V ~ Frecuencia nominal: 50Hz Consumo nominal: 65W Temperatura ambiente nominal: 15 - 35°C Nivel de ruido acústico: menos de 70db(A)

1. KNOWING YOUR SEWING MACHINE

MACHINE IDENTIFICATION

1. Thread guide

2. Thread take-up

3. Thread tension control

4. Face cover

5. Thread cutter

6. Extension table (Accessory box)

7. Bobbin winder shaft

8. Bobbin winder stop

9. Reverse stitch switch

10. Pattern reference guide

11. Horizontal spool pin

12. Handle

13. Hand wheel

14. Power/light switch

15. Cord socket

16. Identification plate

17. Presser foot lifter

18. Feed dog control

19. Buttonhole lever

20. Automatic needle threader

21. Needle threader Thread Guide

22. Thread guide

23. Presser foot screw

24. Needle

25. Bobbin cover plate

26. Needle bar

27. Alternate Thread Cutter

28. Foot release button

29. Needle clamp screw

30. Presser foot

31. Feed dogs

32. Needle plate

33. Bobbin cover release button

34. Power line cord

35. Foot control

36. Instruction manual

7 8

2 3

12 13

14 15

26 27

20 21

22 23

24 25

34 35 36

29 30

31 32

1. VOTRE MACHINE À COUDRE

1. PRINCIPALES PARTES DE LA MAQUINA

DESCRIPTION DE LA MACHINE

1. Guide-fil

2. Releveur de fil

3. Réglage tension du fil supérieur

4. Plaque frontale

5. Coupe-fil

6. Boîte à accessoires/Table de rallonge

7. Axe du bobineur

8. Butée d’arrêt du bobinage

9. Interrupteur couture arrière

10. Guide de référence des motifs

11. Porte-bobine horizontal

12. Poignée

13. Volant

14. Interrupteur/Lumière

15. Prise de cordon

16. Plaque d’identification

17. Levier du pied de biche

18. Abaisse-griffes d’entraînement

19. Levier-poussoir boutonnière

20. Enfileur de chas d’aiguille

21. Guide-fil

22. Guide-fil

23. Vis du pied

24. Aiguille

28. Couvercle canette

26. Barre à aiguille

27. Coupe-fil

28. Touche de verrouillage du pied

29. Vis de l’aiguille

30. Pied presseur zigzag

31. Griffe d’entraînement

32. Plaque-aiguille

33. Bouton du couvercle canette

34. Cordon

35. Rhéostat

36. Manuel d’instruction

IDENTIFICATION DE LA MAQUINA

1. Guía hilo

2. Tria- hilos

3. Control tensión hilo

4. Cubierta frontal

5. Cortador de hilo

6. Base de extensión (caja de accesorios)

7. Eje devanador canilla

8. Tope devanador canilla

9. Interruptor de puntadas hacia atrás

10. Guía de referencia de patrón

11. Pasador de carrete horizontal

12. Asa para llevar

13. Volante

14. Interruptor corriente/luz

15. Conector del cable

16. Placa de identificación

17. Palanca pie prensatelas

18. Control de dientes

19. Palanca para ojales

20. Enhebrador automatico aguja

21. Guía hilo

22. Guía hilo

23. Tornillo pie prensatelas

24. Aguja

25. Tapa de canilla

26. Barra de aguja

27. Cortador de hilo

28. Boton de desprendimiento prensatelas

29. Tornillo de sujeción aguja

30. Pie prensatelas

31. Transporte de dientes

32. Plancha aguja

33. Botón de apertura tapacanilla

34. Cordón de la linea eléctrica

35. Control por pedal

36. Manual de instrucciones

ACCESSORIES

FOR SEWING MACHINE

1. Needles

2. Bobbins (4 total - 1 in machine)

3. Auxiliary spool pin

4. Spool pin felt discs (2)

5. Spool pin cap (mini)

6. Spool pin cap (small)

7. Spool pin cap (large)

8. Buttonhole opener/Brush/Seam Ripper

9. Screwdriver for needle plate

10. Zipper foot

11. Satin stitch foot

12. Blind stitch foot

13. Buttonhole foot

The Foot that comes on your Sewing machine is called the General Purpose Foot and will be used for the majority of your sewing.

The Satin Foot (11) is another very useful foot and should be used for most decorative sewing.

567

11 12

ACCESSOIRES

ACCESORIOS

POUR LA MACHINE À COURE

1. Aiguilles

2. Canettes (total 4 - 1 dans la machine)

3. Porte-bobine auxiliaire vertical

4. Rondelle feutre

5. Chapeau pour mini bobine

6. Chapeau pour petite bobine

7. Chapeau pour grande bobine

8. Ouverture de boutonnière/Pinceau/Déchire-surjet

9. Tournevis pour plaque aiguille

10. Pied fermeture glissière

11. Pied pour point bourdon

12. Pied point invisible

13. Pied boutonnière

Le pied qui accompagne votre machine à coudre est appelé le pied universel et est utilisé pour la plus grande partie de vos travaux de couture.

PARA MAQUINA DE COSER

1. Agujas

2. Canillas (4 total – 1 en máquina)

3. Pasador de carrete auxiliar

4. Disco del pasador carrete

5. Tapa del pasador carrete (mini)

6. Tapa del pasador carrete (pequeño)

7. Tapa del pasador carrete (grande)

8. Abridor de ojales/Cepillo/Abridor de costuras

9. Destornillador para placa de aguja

10. Prensatelas de cremalleras

11. Pie prensatelas para coser en satén

12. Prensatelas de puntada invisible

13. Prensatelas de ojales

El prensatelas que viene con la máquina de coser se llama pie prensatelas universal y será usado para la mayoría de sus costuras.

Le pied pour point bourdon (11) est un autre pied fort utile, et doit être utilisé pour la plupart des points décoratifs.

El prensatelas para coser en satén (11) es otro prensatelas muy útil y debe ser usado para costura de puntadas decorativas.

SETTING UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area before using your machine the first time.

POWER LINE CORD/FOOT CONTROL

Connect the plug of the power line cord into the cord socket (1) and your wall outlet (2) as illustrated.

Connect the foot control plug (3) into the machine socket.

NOTE: When foot control is disconnected, the machine will not operate.

Set power/light switch at “OFF”

Mettez l’interrupteur moteur/ lumière sur “OFF”.

Poner el Interruptor de corriente/ luz de velocidad en “OFF”

Machine socket Connecteur de la

machine Conector de la máquina

POWER/LIGHT SWITCH

Your machine will not operate until the power/ light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles, etc., machine must be disconnected from the power supply.

Pin plug

Butée Pasador

Foot control Rhéostat Control por pedal

Always disconnect the machine from power supply by removing the plug from the wall-outlet.

Power/light switch “OFF” Interrupteur moteur/lumière “OFF” Interruptor corriente/luz “OFF”

Power line cord Cordon Cordón de la linea eléctrica

Power/light switch “ON” Interrupteur moteur/lumière “ON” Interruptor corriente/luz “ON”

PRÉPARATION DE LA MACHINE

Installez votre machine sur une surface bien plane. Votre machine à coudre a été huilée à fond par l’usine. ll est donc indispensable, avant de commencer à l’utiliser, de bien essuyer la plaque de recouvrement complète et ses abords. Faites ensuite un essai sur un échantillon de tissu pour bien éponger l’huile en excès.

CORDON D’ALIMENTATION SECTEUR/RHÉOSTAT

Connectez la fiche du cordon d’alimentation secteur au connecteur de cordon (1) et à la prise murale (2) comme indiqué sur l’illustration.

Connectez la fiche du rhéostat (3) au connecteur de la machine.

REMARQUE: Lorsque la pédale est débranchée, il est impossible d’utiliser la machine.

PRÉPARACION DE LA MAQUINA

Asegurarse de limpiar cualquier aceite sobrante del área de la plancha de aguja, antes de usar, por primera vez, la máquina.

CORDON DE LA LINEA ELECTRICA/CONTROL POR PEDAL

Conecte el cordón de la linea eléctrica a la máquina (1) y el enchufe a la alimentación de corriente (2) tal como se ve en el dibujo.

Conecte el enchufe del control (3) de pedal en el conector de la máquina.

NOTA: Cuando el control de pedal está desconectado, la máquina no funcionará.

Débranchez toujours. La machine de l’alimentation électrique en retirant la fiche de la prise murale.

INTERRUPTEUR MOTEUR ET LUMIÈRE

Votre machine est équipée d’un interrupteur unique moteur/ lumière. Vous piquez donc constamment avec votre travail éclairé.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

INTERRUPTOR CORRIENTE/LUZ

La máquina no funcionará hasta que se conecte el interruptor de corriente/luz. El mismo interruptor controla la corriente y la luz. Cuando se está utilizando la máquina, o se están cambiando agujas o bobillas, etc., la máquina se debe desconectar de los suministros principales.

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure with a spool cap to ensure smooth flow of thread. If the thread spool has a thread retaining slit, it should be placed to the right.

Spool Bobine Carrete

Spool pin felt discs Rondelle feutre Disco del pasador carrete

Select the correct spool pin cap according to the type and diameter of spool being used. The diameter of the spool pin cap should always be larger than that of the spool itself.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin and place a felt disc over it. Place a spool of thread on the spool pin.

PRESSER FOOT LIFTER

There are three positions for your presser foot.

1. Lower the presser foot to sew.

Vertical spool pin Porte-bobine vertical Pasador de carrete vertical

Thread retaining slot Fente de retenue de fil Ranura de retención de hilo

Spool pin cap Couvre-fil Tapa del pasador carrete

Spool Bobine Carrete

Spool pin Porte-bobine Pasador carrete

2. Raise the lifter to the middle position to insert or remove fabric.

3. Lift it to its highest position to change the presser foot or to remove thick fabric.

FEED DOG CONTROL

The feed dogs control the movement of the fabric that is being sewn. They should be raised for all general sewing purposes and lowered for darning, freehand embroidery and monogramming so that you, not the feed dogs, are guiding the fabric.

PORTE-BOBINE

PORTE-BOBINE HORIZONTAL pour la bobine normale

Placez la bobine sur la broche et fixez-y un couvre-fil pour assurer un débit de fil bien régulier. Si la bobine est dotée d’une fente de retenue de fil, elle doit être placée à droite. Sélectionner la broche de couvre-fil correcte en fonction du type et du diamètre de la bobine utilisée. Le diamètre de la broche du couvre-fil doit toujours être supérieur à celui de la bobine elle-même.

PORTA CARRETES

PASADOR DE CARRETE HORIZONTAL para carrete de hilo normal

Coloque el carrete de hilo en el pasador y asegúrelo con la tapa de pasador para asegurarse que el hilo se mueve suavemente. El carrete de hilo tiene una ranura de retención de hilo, que debe quedar hacia la derecha. Seleccione la tapa de pasador de carrete de acuerdo al tipo y diámetro del carrete usado. El diámetro de la tapa de pasador de carrete debe ser siempre mayor que la del mismo carrete.

PORTE-BOBINE VERTICAL pour la grande bobine

Fixer le porte-bobine et la rondelle feutre sur le capot supérieur. Placer la bobine sur le porte-bobine.

LEVIER DU PIED PRESSEUR

Il y a 3 positions:

1. Abaisser le levier pour coudre.

2. Soulever le levier en position moyenne pour insérer ou enlever le tissu.

3. Soulever le levier à sa position la plus haute, pour changer le pied ou enlever les tissus épais.

ABAISSE-GRIFFES D'ENTRAÎNEMENT

Les griffes d’entraînement assurent le mouvement du tissu pendant la couture. Elles doivent être remontées pour la couture normale et abaissées pour le reprisage, la broderie à main libre et les monogrammes, soit lorsque vous (et non les griffes) entraînez le tissu directement.

PASADOR DE CARRETE VERTICAL para carrete de hilo grande

Colocar el pasador carrete y poner el disco de fieltro. Colocar un carrete de hilo en el portacarretes.

PALANCA PIE PRENSATELAS

Su prensatelas tiene tres posiciones.

1. Bajar el prensatelas para coser.

2. Levantar la palanca a la posición media para insertar o mover la tela.

3. Levantar a la posición más alta para cambiar el prensatelas o para mover el material grueso.

CONTROL DE DIENTES

Los dientes controlan el movimiento del género que se esta cosiendo. deben estar elevados durante las operaciones de costura y bajados durante el remendado, bordado con bastidor y colocación de anagramas de modo que sea Vd. y no los dientes quien mueva el género.

CONVERTING TO FREE-ARM SEWING

Your machine can be used either as a flat- bed or as a free-arm model.

With the extension table in position, it provides a large working surface as a standard flat-bed model.

To remove the extension table, hold it firmly with both hands and pull it off to the left as shown. To replace, slide the extension table back into place until it clicks.

With the extension table removed the machine converts into a slim free-arm model for sewing children’s clothes, cuffs, trouser legs, and other awkward places.

UTILISATION DU BRAS LIBRE

Cette machine peut s’utiliser aussi bien sous la forme d’une base plane que celle d’un bras libre. En conservant la table de rallonge en place, vous disposez d’une grande table de travail.

Pour retirer la table de rallonge, tenez-la fermement avec les deux mains et tirez-la à gauche vers l’extérieur, comme indiqué sur l’illustration. Pour la remettre en place, faites glisser la table de rallonge à sa place jusqu’à ce qu’elle s’enclenche.

Une fois la table de rallonge retirée, la machine est convertie en modèle bras libre mince pour la couture de vêtements pour enfants, de poignets, de jambes de pantalons et autres endroits difficiles.

CONVERSION PARA LA COSTURA CON BRAZO

La máquina tanto se puede utilizar como base plana o una máquina de brazo libre.

Con la base de extensión en posición se consigue una superficie de trabajo grande como la de un modelo normal de base plana.

Para retirar la extensión de la cama, sosténgala firmemente con ambas manos y sáquela hacia la izquierda tal como se indica. Para volver a colocarla, deslice la extensión de la cama nuevamente a su lugar hasta que haga clic.

Sin la base de extensión instalada la máquina se convierte en un modelo de brazo libre delgado para costura de vestimenta de niños, puños, piernas de pantalones y otros lugares difíciles.

WINDING THE BOBBIN

1. Place a spool of thread on the spool pin, and secure it with the spool pin cap. Pull the thread out from the spool and place it through thread guides as shown in illustration.

2. Put end of thread through the hole in bobbin as shown.

3. Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Push bobbin winder shaft to the right until it clicks. Hold onto end of thread.

4. Start machine. Bobbin will automatically stop turning when completely filled. Push shaft to the left to remove bobbin and cut thread.

PRÉPARATION DE LA CANETTE

DEVANADO DE LA CANILLA

1. Mettez une bobine de fil en place sur un porte-bobine et fixez-la bien à l’aide du couvre-fil. Tirez le fil hors de la bobine et faites-le passer par le guide-fil, comme montré dans l’illustration.

1. Coloque el carrete de hilo en el pasador de carrete y asegúrelo con la tapa de pasador de carrete. Tire del hilo hacia afuera del carrete y páselo a través de las guías de hilo tal como se indica en la figura.

2. Faites passer l’extrémité du fil par le trou de la canette, comme montré.

3. Pousser l’axe du dévidoir vers la gauche, placer la canette sur cet axe. Pousser le tout vers la droite jusqu’au déclic. Tenir le bout de fil à la verticale.

4. Mettre la machine en marche. La canette va se remplir. Tirer sur le bout de fil qui va se couper. Dès que la canette est pleine, elle s’arrêtera de tourner. Arrêter la machine. Pousser l’ensemble axe canette vers la gauche pour pouvoir enlever la canette pleine de l’axe. Pendant la couture, l’axe doit toujours rester à gauche.

2. Pase el extremo del hilo a través del agujero en la bobina tal como se indica.

3. Empujar el eje del devanador canilla hacia la posición maxima izquierda, si no está ya ahi. Colocar la canilla en el eje, con el extremo del hilo saliendo por la parte superior de la canilla. Empujar hacia la derecha el eje del devanador, hasta que se sienta un golpe seco. Retener el extremo del hilo.

4. Poner en marcha la máquina. El hilo que está retenido se soltará. La canilla cesará de girar cuando se haya llenado por completo. Empujar hacia la izquierda el eje para sacar la canilla.

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel toward you.

2. Remove the bobbin cover plate by pushing the release button to the right. Bobbin cover will pop up sufficiently to allow you to remove the cover.

3. Insert the bobbin making sure the bobbin rotates counterclockwise when you pull the thread.

NOTE: This is a very important step as the bobbin can become unthreaded and cause sewing problems if it rotates clockwise.

4. Pull thread through the slot (A) and then to the left.

5. With a finger held gently on top of the bobbin, pull the thread until it stops in slot (B). Then pull about 6" (15 cm) of thread and lead it towards back of the machine under the presser foot.

NOTE: This is also a very important step to assure the bobbin thread does not slip out of position.

6. Replace the bobbin cover plate onto the needle plate.

ENFILAGE DU FIL DE CANETTE

ENHEBRADO DEL HILO DE LA CANILLA

1. Relevez l’aiguille en position haute en tournant manuellement le volant vers vous.

2. Retirez la plaque de canette en poussant le bouton de libération vers la droite. La couvercle de la canette se relève suffisamment pour vous permettre de le retirer.

3. Insérez la canette en vous assurant que la canette tourne dans le sens inverse des aiguilles d’une montre lorsque vous tirez sur le fil.

1. Eleve la aguja hasta su posición más alta girando el volantd.

2. Retire la tapa de canilla empujando el botón de apertura hacia la derecha. La tapa de canilla saldrá lo suficiente para permitirle desmontar la cubierta.

3. Inserte la canilla asegurándose que la canilla gira hacia la izquierda cuando se tira del hilo.

4. Tirez le fil à travers la fente (A), puis vers la gauche.

5. Avec un doigt tenant doucement le haut de la canette, tirez sur le fil jusqu’à ce qu’il s’arrête à la fente (B). Puis tirez environ 15 cm de fil et dirigez-le vers l’arrière de la machine au-dessus du pied presseur.

REMARQUE: ceci est également une étape très importante pour assurer que le fil de la canette ne glisse pas hors de sa position.

6. Replacez le couvercle de canette sur la plaque aiguille

4. Lleve el hilo por la abertura (A) y después hacia la izquierda.

5. Con un dedo suavemente sobre la bobina, tire del hilo hasta que pare en la ranura (B). Luego tire aproximadamente 6" (15 cm) del hilo y hágalo pasar por detrás de la máquina debajo del pie prensatelas.

NOTA: Este también es un paso muy importante para asegurar que el hilo del carrete no se salga de la posición.

6. Vuelva a cerrar la tapa.

THREADING THE TOP THREAD

A. Raise the presser foot lifter. Always be sure to raise the

presser foot lifter before threading the top thread. (If the presser foot lifter is not raised, correct thread tension cannot be obtained.)

B. Turn the hand wheel toward you until the needle is in its

highest position and the thread take-up is visible.

C. Thread the machine with your left hand while firmly gripping

the thread with your right hand in the following order as illustrated.

* Guide the thread through thread guide (1), and then pull it

into the pre-tension guide (2).

* Pull the thread into the tension discs, passing the thread to

the left of plate (2). Then guide the thread to the bottom of

the groove. * Do a U-turn around the inside of the tab (3). * Pass the thread through the thread take-up (4) from right

to left. * Pull the thread into the inside of the take-up lever until it

reaches the eye of the lever. * Guide the thread into the thread guide (5). * Pass the thread through the eye of the needle (6) from

front to back. (See following page for instructions on

operation of the Automatic Needle Threader.)

IMPORTANT:

To verify that the machine is threaded properly in the

tension discs, do this simple check:

1.) With the presser foot raised, pull the thread towards the

back of the machine. You should detect only a slight

resistance and little or no deflection of the needle.

2.) Now lower the presser foot and again pull the thread

towards the the back of the machine. This time you

should detect a considerable amount of resistance and

much more deflection of the needle. If you do not detect

the resistance you have miss-threaded the machine and

need to re-thread it.

ENFILAGE DU FIL SUPÉRIEUR

A. Elevez le pied presseur. Veillez à toujours élever le releveur

de pied presseur avant d’enfiler le fil supérieur. (Si le releveur de pied presseur n’est pas élevé, vous ne pourrez pas obtenir une tension de fil correcte.)

ENHEBRADO DEL HILO SUPERIOR

A. Levante el prensatelas. Siempre asegúrese de levantar el

prensatelas antes de bobinar el hilo superior. (Si no se levanta el prensatelas, no se podrá lograr la tensión correcta del hilo.)

B. Tournez le volant vers vous jusqu’à ce que l’aiguille soit en

position haute et que le releveur de fil soit visible.

C. Enfilez le fil de la machine avec votre main gauche tout en

tenant le fil fermement de la main droite dans l’ordre suivant comme montré dans l’illustration.

* Faites passer le fil par le guide-fil (1), puis tirez-le dans le

guide de prétension (2). * Tirez le fil dans les disques de tension en faisant passer

le fil à la gauche de la plaque (2). Puis guidez le fil au fond

de la rainure. * Faites faire un demi-tour au fil autour de l’intérieur de la

languette (3). * Faites passer le fil par le releveur de fil (4) de la droite

vers la gauche. * Tirez le fil à l’intérieur du levier de releveur de fil jusqu’à

ce qu’il atteigne l’orifice du levier. * Guidez le fil dans le guide-fil (5). * Faites passer le fil par l’orifice de l’aiguille (6) de l’avant

vers l’arrière. (Reportez-vous à la page suivante pour les

instructions concernant le fonctionnement de l’enfileur

de chas d’aiguille automatique.)

B. Gire el volante hasta que la aguja se encuentre en su posición

más alta y el tirahilos quede a la vista.

C. Enhebre la máquina con su mano izquierda mientras toma

firmemente el hilo con su mano derecha en el orden siguiente tal como está ilustrado.

* Guíe el hilo a través de la guía de hilo (1), y luego páselo

por la guía de tensión preliminar (2).

* Tire del hilo entre los discos de tensión, pase el hilo por

la izquierda de la placa (2). Luego guíe el hilo hasta el fondo de la ranura.

* Dé una vuelta en U alrededor del interior de la lengüeta

(3).

* Pase el hilo a través del tirahilos (4) de derecha a

izquierda.

* Pase el hilo por el interior de la palanca de tirahilos hasta

que llegue al ojo de la palanca. * Guíe el hilo por la guía de hilo (5). * Pase el hilo a través del ojo de la aguja (6) de adelante

hacia atrás. (Continúe con la página siguiente por

instrucciones sobre el funcionamiento del enhebrador

automático de agujas.)

IMPORTANT: Pour vous assurer que la machine est correctement pourvue

de fil dans les disques de tension, effectuez cette simple vérification:

1.) Avec le pied presseur relevé, tirez le fil vers l’arrière de la machine. Vous ne devriez sentir qu’une légère résistance ainsi qu’une faible ou aucune déflexion de l’aiguille.

2.) Ensuite, abaisser le pied presseur et tirez de nouveau le fil vers l’arrière de la machine. Cette fois, vous devriez sentir une forte résistance et beaucoup plus de déflexion de l’aiguille. Si vous ne sentez pas de résistance, le fil a été mal enfilé et vous devez le réenfiler.

IMPORTANTE: Para verificar que la máquina ha sido bien enhebrada en los

discos de tensión, realice esta verificación sencilla:

1.) Con el pie prensatelas levantado, tire del hilo hacia atrás de la máquina. Deberá detectar solo una ligera resistencia y una pequeña o ninguna deflexión de la aguja.

2.) Ahora vuelva a bajar el pie prensatelas y vuelva a tirar del hilo hacia atrás de la máquina. En ese momento deberá detectar una cantidad considerable de resistencia y mucha más deflexión de la aguja. Si no detecta la resistencia ha enhebrado mal la máquina y deberá volver a enhebrarla.

USING AUTOMATIC NEEDLE THREADER

Raise the needle to its highest position by rotating the hand wheel towards you.

1. Hook thread to thread guide as illustrated.

2. Pull down lever holding the end of thread.

3. Turn the lever as far as it will go.

4. Guide thread into hooked end and pull it upward.

5. Return the lever and needle will be threaded automatically.

6. Release the lever and pull thread away from you.

NOTE: For smooth threading it is recommended you select straight stitching when using the needle threader.

1 2 3

4 5 6

UTILISATION DE L’ENFILEUR DE CHAS D’AIGUILLE

Amener l’aiguille en position haute en toumant le volant vers vous.

EMPLEO DEL ENHEBRADOR AGUJA

Levantar la aguja a la posición más elevada girando el volante de la máquina hacia uated.

1. Enhebrar el hilo en el guía+ hilo como indica la ilustración.

1. Accrocher le fil au guide-fil de la manière indiquée sur l’illustration.

2. Abaisser le levier tout en tenant l’extrémité du fil.

3. Tourner le levier au maximum.

4. Guider le fil dans la fourchette d’accrochage et le tirer vers le haut.

5. Ramener le levier à sa position d’origine, et l’aiguille sera alors automatiquement enfilée.

6. Relâcher le levier et tirer le fil vers l’extérieur.

REMARQUE: Afin de faciliter l’enfilage, il est recommandé de sélectionner le point droit lors de l’utilisation de l’enfileur de chas d’aiguille.

2. Bajar la palanca sujetando el extremo del hilo.

3. Girar la palanca hasta el final.

4. Colocar el hilo en la horquilla de enganche y estirarlo hacia arriba.

5. Retornar la palanca a su posición y la aguja será enhebrada automáticamente.

6. Soltar la palanca y tirar del hilo hacia usated.

NOTA: Para el enhebrado correcto se recomienda seleccionar puntada recta cuando use el enhebrador de agujas.

PICKING UP BOBBIN THREAD

1. Raise the presser foot lifter.

2. Holding needle thread loosely with your left hand, turn hand wheel toward you with your right hand first lowering the needle and continuing until the needle comes to its highest position.

NOTE: A quick way to pick up the bobbin thread is, with straight stitch selected, touch and release the reverse switch. Your machine will perform one down-up cycle and stop with the needle up. Always stopping with the needle “fully up” is one of the features of your computer sewing machine.

3. Lightly pull up the top thread, and pick up bobbin thread, which will appear through the needle plate slot.

4. Pull both top and bobbin threads together toward the back of the machine under the presser foot, leaving about 6” (15 cm) clear.

+ 58 hidden pages
