SILVERCREST KH 2342 User Manual

Sommaire Page

1. Consignes de sécurité 2

2. Mise en service 3

3. Installation du pilote 4

4. Utilisation de la caméra 6

Raccordement de la caméra 6 Démarrage de la caméra 6 Réglage de la netteté 7 Mise à l'arrêt de la caméra 7

5. Réglages 8

Menu "Settings“ 9 Menu "Effects“ 11 Menu „Zoom“ 12 Réglages à partir de la barre des tâches 13

6. Caractéristiques informatiques 14

7. Caractéristiques techniques 14

8. Mise au rebut 15

9. Importateur 15

10. Remarques importantes relatives à la garantie 16

- 1 -

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez-lui également le mode d'emploi.

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 1

1. Consignes de sécurité

Usage conforme

• La caméra PC est destinée à l'enregistrement de films vidéo, de prise de vue fixes ou la transmission de "chat-vidéo" ou encore comme Webcam. La caméra PC est prévue exclusivement pour un usage privé, à l'exclusion de toute application professionnelle.

Prudence ! Risque de dommage

• Ne pas démonter la caméra. Ne faire exécuter des réparations que par des spécialistes autorisés ou le service après-vente pour éviter toute opération malencontreuse.

• Ne pas exposer la caméra à des températures extrêmes ou à l'humidité.

Ne jamais plonger l'appareil dans l'eau. Pour le nettoyage n'employer qu'un chiffon souple.

Prudence ! Perte de données

• Ne jamais retirer le connecteur de la caméra lorsque le programme est en cours : risque de blocage du système.

• Dans les cas défavorables l'installation de nouveaux pilotes peut entraîner un blocage du système sur votre notebook et à la perte de données.

• Faire donc avant chaque installation des copies de sauvegarde du disque dur sur un support de données externe.

• Toujours donner un intitulé nouveau à un fichier nouveau : en effet le contenu de l'ancien fichier portant le même nom que le nouveau serait effacé sans préavis.

- 2 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 2

2. Mise en service

Déballage

1. Sortir la caméra PC et les accessoires de l'emballage.

2. Enlever les bandes adhésives, les films et les cales pour le transport.

Accessoires fournis

Vérifier le contenu de la livraison et sa complétude, vérifier l'absence de dommage. Contenu de la livraison :

• caméra PC

• CD d'installation

• mode d'emploi

Présentation de l'appareil

q touche capture rapide d'image w couvercle d'objectif e connecteur USB r col de cygne t lentille y bague pour mise au point

- 3 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 3

3. Installation du pilote

Attention

Ne pas raccorder la caméra à la connexion USB lorsque le pilote n'est pas encore installé. Sinon la caméra risque de ne pas être reconnue par votre notebook.

1. Mettre en marche le notebook et démarrer Windows.

2. Fermer toutes les applications en cours.

3. Insérer le CD d'installation fourni avec la caméra.

Remarque :

Si le CD d'installation ne démarre pas automatiquement, ouvrir le poste de travail de Windows, sélectionner le lecteur de CD-ROM dans lequel se trouve le CD d'installation et ouvrir le fichier "setup.exe“ par un double clic.

L'installation se lance automatiquement à partir du CD. Cliquer dans la fenêtre d'intallation sur "

“.

- 4 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 4

• Suivre les instructions à l'écran au fur et à mesure que l'installation progresse.

• Au cas où un message s'affiche concernant Windows-Logo-Test, l'ignorer et cliquer sur "

“.

4. Choisir le type d'installation "

Complete

“ et cliquer sur "

“.

Sélectionner dans la fenêtre suivante la rubrique "

Install

“.

Cliquer sur "

Finish

“, le pilote de la caméra est maintenant installé.

Redémarrer le cas échéant Windows si une invite en ce sens s'affiche.

- 5 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 5

4. Utilisation de la caméra

Raccordement de la caméra

1. Enficher le connecteur USB e de la caméra dans la connexion

USB de votre notebook.

La séquence de reconnaissance de nouveau matériel se met en route.

2. Suivre les indications à l'écran.

• Au besoin sélectionner au cours de la phase d'installation "

Installer le

logiciel automatiquement

“.

• Au cas où un message s'affiche pour le Windows-Logo-Test, l'ignorer et cliquer sur "

Continue

“.

3. La séquence de reconnaissance du nouveau matériel une fois terminée,

la caméra est opérationnelle de même que le logiciel pour les "vidéochat" ou les prises de vue.

Démarrage de la caméra

Remarque :

Retirer le couvercle de l'objectif wavant toute utilisation.

Deux modes possibles pour le démarrage de la caméra :

• action sur la touche capture rapide d'image q sur la caméra

• sélection dans le menu initial, sous "

PROGRAMS

“ de la rubrique

USB PC Camera Plus

“. Cliquer dans le menu sur "

AMCap

“.

Le programme

AMCap

s'ouvre. L'image de la caméra s'affiche peu de

temps après.

• Orienter la caméra avec le col de cygne r.

- 6 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 6

Remarque :

Tenir fermement le connecteur USB tout en manoeuvrant le col de cygne pour éviter d'endommager le connecteur.

Remarque :

En l'absence d'image, ouvrir la fonction "configuration" de votre notebook. A la rubrique "

Display adapters

“ la fonction "

USB PC

Camera SN9C120

“ doit être présente. Si cette rubrique n'est pas présente, refaire l'installation du pilote. D'autre part dans le menu "

Options

“ du programme "

AMCap

“,

la rubrique "

Preview

“ doit être active.

Réglage de la netteté

• Tourner la bague de focalisation y sur l'objectif de la caméra, jusqu'à ce que l'image soit nette.

Mise à l'arrêt de la caméra

• Fermer le programme. Le caméra se met à l'arrêt automatiquement et la connexion USB de votre notebook peut être débranchée.

• Après usage remettre en place le couvercle w sur l'objectif t.

- 7 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 7

5. Réglages

Toutes les possibilités de réglage pour les prises de vue sont accessibles dans le menu du logiciel. Les rubriques et options de menu en gris ne sont pas supportées par votre caméra ou votre notebook.

Pour appeler la fenêtre des réglages, sélectionner dans la barre de menu "

Options

“ puis la rubrique "

Video Capture Filter

“.

La fenêtre "

Properties

“ s'affiche permettant de procéder aux réglages

suivants :

- 8 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 8

Menu "Settings“

Image controls

Image Mirror

Fonction miroir de l'image de la caméra

Image Flip

Fonction rotation de l'image de 180°

Low Light

Pour prise de vue avec un faible niveau de luminosité

D'autres paramètres sont ajustables dans cette zone, la

luminosité

, le

contraste

, le facteur

gamma, la tonalité, la saturation, la netteté

et le format

VGA-SnapSize (des captures d'image VGA)

- 9 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 9

Default

Reset

Remet tous les réglages à leur valeur standard

Save

Enregistre les réglages en cours

Restore

Restauration des derniers réglages

In/Out Door

Fixer ici si les prises de vue se font en intérieur ou en extérieur (conditions de luminosité ambiante).

Flicker

Fixez la fréquence de prise de vue à

50 Hz

ou à

60 Hz

. Ce réglage

peut aider à la prise de vue d'écran.

Extra Control

Choisissez si l'image sera prise à

Backlight Comp. (contre-jour)

ou en noir

et blanc (

B/W Mode)

Aux LED Mode

Fonction non disponible.

Auto Mode Control

En enlevant le crochet sous "

Auto

“, possibilité de réglage en manuel

de la largeur de bande USB, de la brillance et de la balance de blanc.

- 10 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 10

Menu "Effects“

Effect

Définir ici un effet pour l'image.

Frame

Sélectionnez un cadre pour le visionnement de l'image.

Customized Frame

Vous pouvez sélectionner ici les paramètres pour le format graphique bitmap (.bmp) de l'image. Si vous voulez supprimer les effets et le cadre précédemment choisis, sélectionnez l'option "

No effect&frame“(aucun effet&aucun cadre)

- 11 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 11

Menu „Zoom“

Activer le crochet dans le champ "

Enable Zoom“(Activer zoom)

pour mettre en marche la fonction zoom en manuel. Agir sur le coulisseau entre "

Zoom In“(Agrandir)

et "

Zoom Out“(Réduire)

pour

agrandir ou diminuer l'image.

Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480 pixels dans le menu "

Options/ Video Capture Pin

“.

- 12 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 12

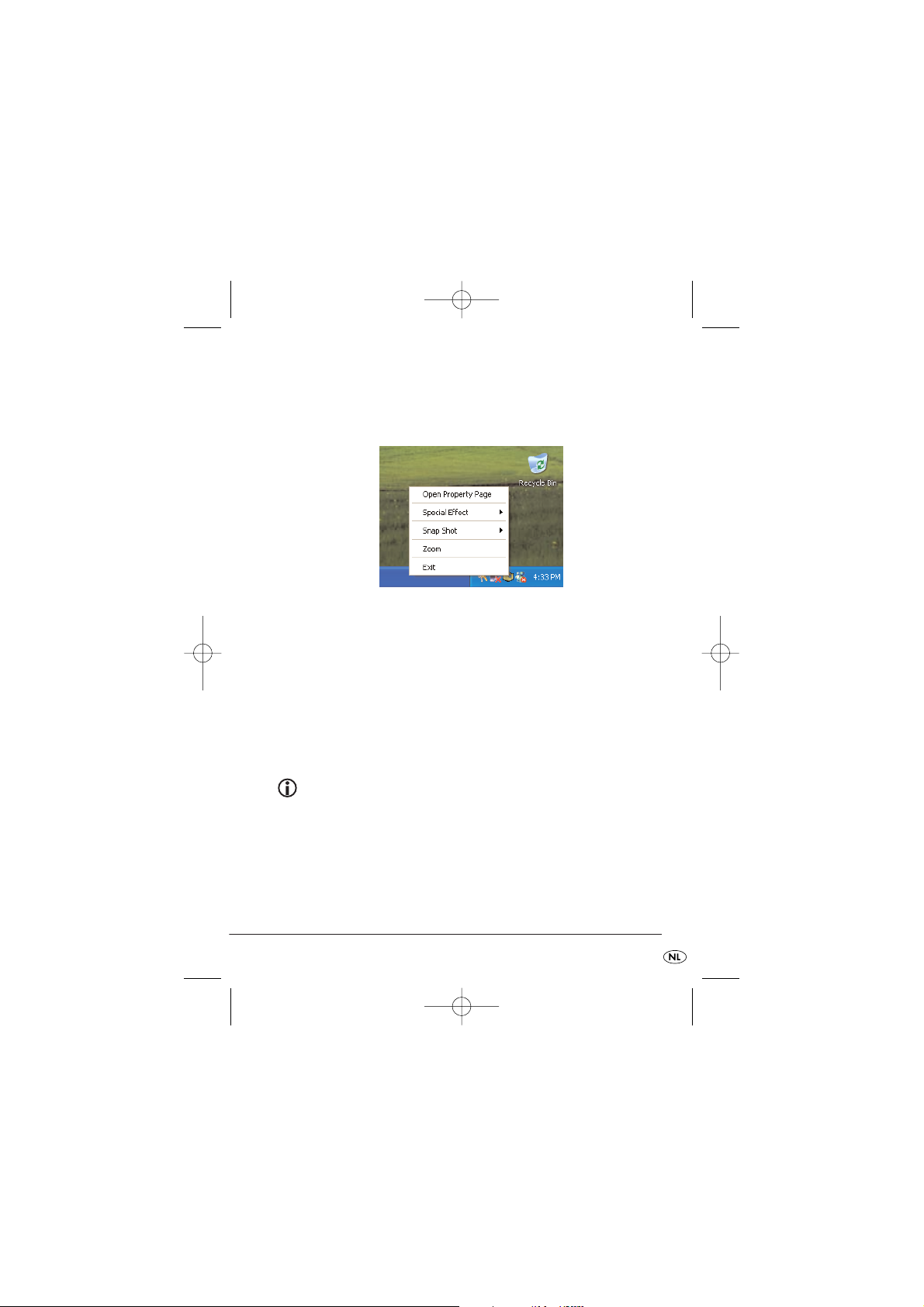

Réglages à partir de la barre des tâches

Les principaux réglages peuvent aussi être faits à partir de la barre des tâches. Cliquer avec la touche droite de la souris sur le symbole de la caméra dans la barre des tâches.

Open Property Page

Vous pouvez ouvrir ici le menu "

Properties

“.

Special Effect

Sélection directe possible des effets du menu "

Properties

“.

Snap Shot

Fixer ici la taille de la capture d'image.

Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480 pixels dans le menu "

Options/ Video Capture Pin

“.

Zoom

Réglage de la fonction zoom.

- 13 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 13

Exit

Fermeture du menu barre des tâches.

6. Caractéristiques informatiques

Notebook ou PC avec processeur IntelPentium min. 100Mhz Système d'exploitation : Windows 98/ME/2000/XP/VISTA 32 Mo de mémoire de travail libre 20 Mo d'emplacement mémoire libre Carte graphique 2D/3D avec min.32 Mo de RAM et échelle de couleurs sur 16 bits Lecteur de disque CD-ROM quadruple approprié pour CD 8cm Connecteur USB min. USB1.1

7. Caractéristiques techniques

Lentille : 6 mm Format vidéo : max. 800x600 Plage de focalisation : 3 cm jusqu'à l'infini Résolution : 1,3 M Tension d'alimentation : 5 V Consommation électrique : 40 mA

- 14 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:42 Uhr Seite 14

8. Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique ordinaire.

Eliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Recycler l'emballage

Eliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

9. Importateur

KOMPERNASS GMBH BURGSTRASSE 21 D-44867 BOCHUM Allemagne www.kompernass.com

- 15 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:43 Uhr Seite 15

10. Remarques importantes relatives

à la garantie

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. Dans le cas où vous auriez une réclamation en dépit de nos standards de qualité élevés, veuillez contacter la hotline de notre service après-vente. Dans le cas où votre réclamation ne pourra être traitée par téléphone, vous recevrez

• un numéro de traitement (numéro RMA) ainsi que

• une adresse à laquelle envoyer votre produit pour la mise en oeuvre

de la garantie. Dans ce cas, veuillez joindre à votre envoi une copie du justificatif d'achat (ticket de caisse). L'appareil doit être emballé de manière à ne pas être endommagé durant le transport et le numéro RMA doit être clairement indiqué. Les envois qui ne seraient pas accompagnés du numéro RMA ne pourront pas être traités.

Remarque :

La garantie s'applique uniquement en cas de défaut matériel ou de fabrication. La garantie ne concerne pas

•les pièces d'usure

• les dommages affectant les pièces fragiles tels que les commutateurs ou les batteries.

Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente autorisée. Cette garantie s'applique sans préjudice de vos prétentions telles que définies par la législation.

- 16 -

IB_KH2342_V5877_FR_V3.qxd 18.07.2007 9:43 Uhr Seite 16

Garantie

Pous assurer un déroulement sans frais des réparations,

prenez contact avec le Service-Hotline. Préparez à cet

effet votre ticket de caisse.

Webcam Mobile KH 2342

Indiquez le nom de l'expéditeur :

Nom

Prénom

Rue

Code postal/Localité

Pays

Téléphone

Date/Signature

I.T.S.w. bv

Tel.: 03 5413760

Fax: 03 5415651

e-mail: support.be@kompernass.com

✄

Merci de fournir tous les renseignements demandés et de les envoyer avec l'appareil
