Page 1

Suszarka bębnowa

WT7W461BY

siemens-home.bsh-group.com/welcome

pl ,QVWUXNFMDREVãXJLLXVWDZLDQLD

Page 2

Nowa suszarka bębnowa

Gratulujemy zakupu nowej suszarki bębnowej marki Siemens.

Zachęcamy do przeczytania instrukcji obsługi i zapoznania się z zaletami zakupionej suszarki.

Każde urządzenie opuszczające nasz zakład zostało starannie sprawdzone pod kątem działania i stanu, aby sprostać wysokim wymaganiom jakości urządzeń marki Siemens.

W celu uzyskania szczegółowych informacji oraz zapoznania się z ofertą naszych produktów, wyposażenia dodatkowego, części zamiennych oraz usług serwisowych można odwiedzić naszą stronę internetową www.siemenshome.bsh-group.com lub skontaktować się z centrum obsługi klienta.

Jeśli w instrukcji obsługi i ustawiania opisane są różne modele, to w odpowiednich miejscach wskazane są różnice.

Zasady prezentacji

: Ostrożnie!

Taka kombinacja symbolu i hasła ostrzegawczego wskazuje na sytuację, która jest potencjalnie niebezpieczna. Niezachowanie środków ostrożności może prowadzić do obrażeń lub śmierci.

Uwaga!

To hasło ostrzegawcze wskazuje na sytuację, która jest potencjalnie niebezpieczna. Niezachowanie środków ostrożności może spowodować szkody materialne lub zanieczyszczenie środowiska.

Wskazówka / Rada

Wskazówki odnośnie optymalnej eksploatacji urządzenia / przydatne informacje.

1. 2. 3. / a) b) c)

Poszczególne etapy działania są oznaczone cyframi lub literami.

■ / -

Przed użyciem suszarki bębnowej należy przeczytać

niniejszą instrukcję obsługi i

ustawiania!

Elementy wykazów są oznaczone punktorem lub myślnikiem.

Page 3

Spis treści

plInstrukcja obsługi i ustawiania

8 Przeznaczenie urządzenia. . . . . .4

( Instrukcje bezpieczeństwa . . . . .5

Dzieci/inne osoby/zwierzęta . . . . . . . . 5

Instalacja . . . . . . . . . . . . . . . . . . . . . . 7

Obsługa . . . . . . . . . . . . . . . . . . . . . . . 9

Czyszczenie/konserwacja. . . . . . . . . 12

7 Wskazówki dotyczące

oszczędności . . . . . . . . . . . . . . .13

5 Ustawianie i podłączanie

urządzenia . . . . . . . . . . . . . . . . .14

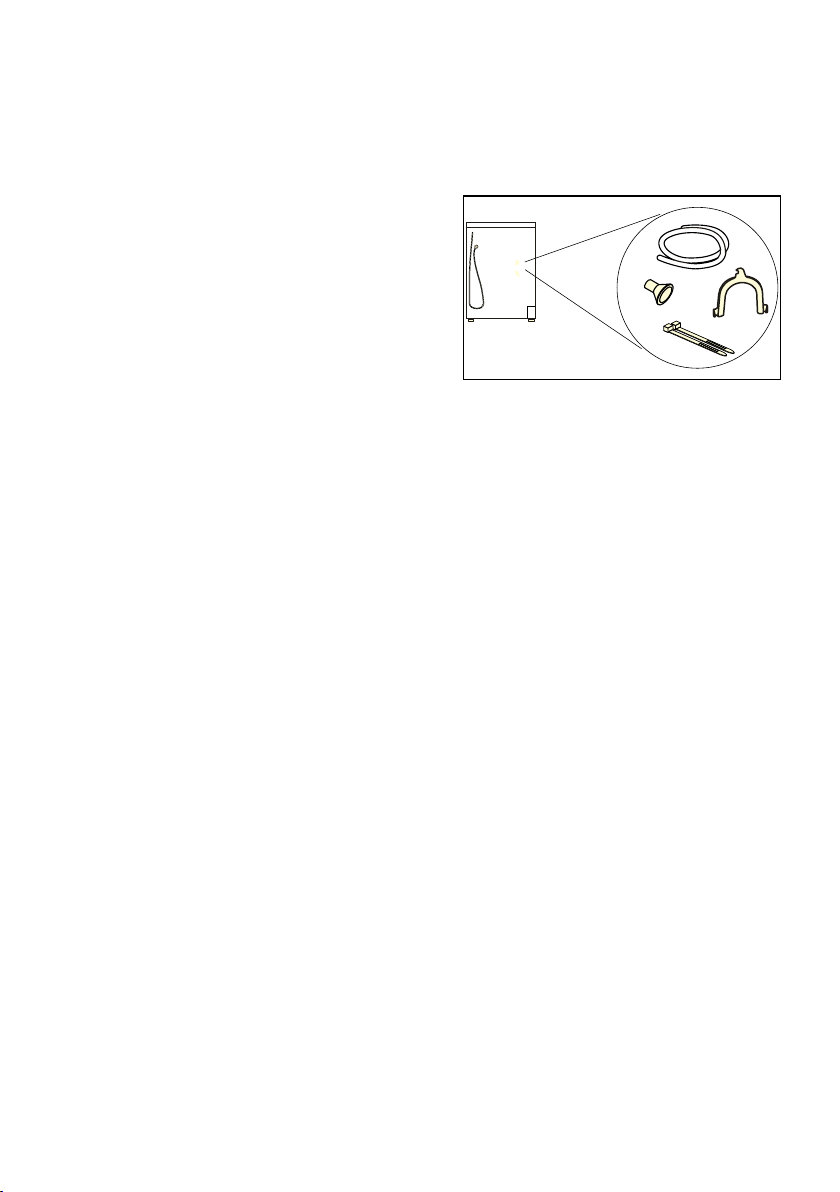

Zakres dostawy . . . . . . . . . . . . . . . . 14

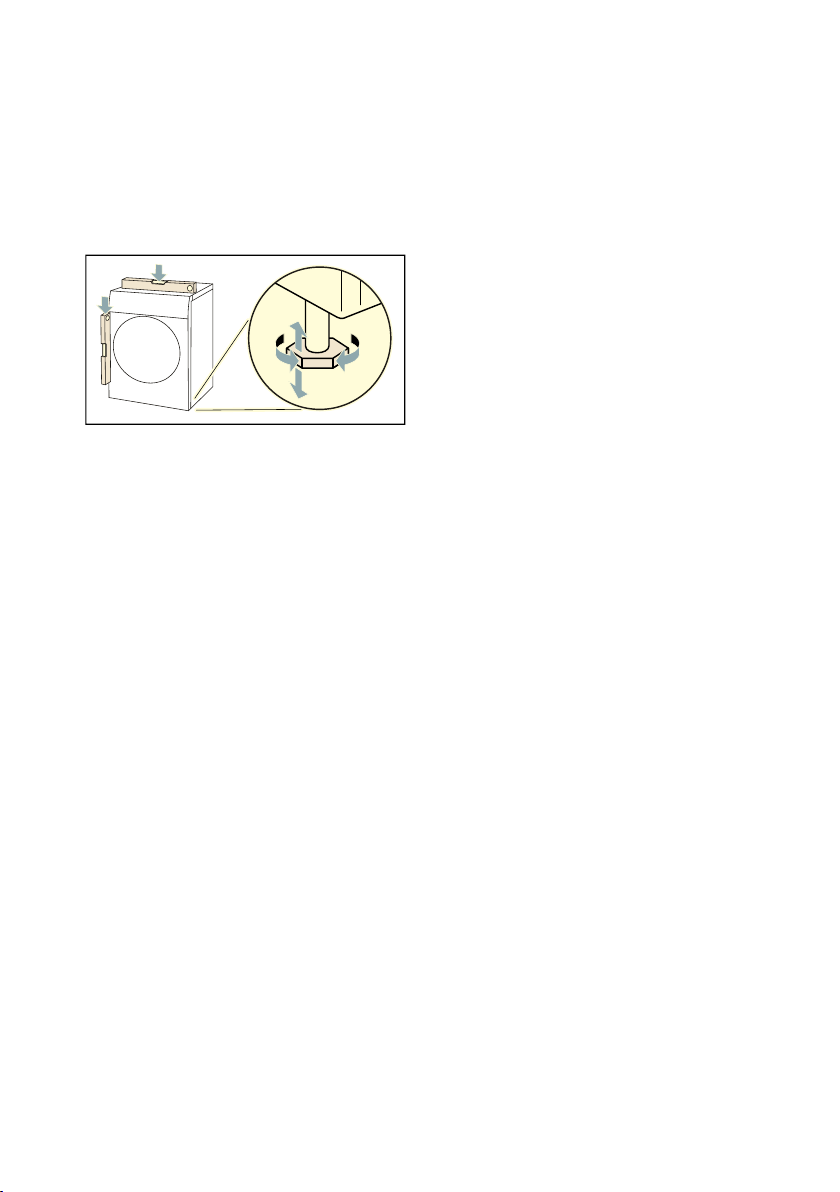

Ustawianie urządzenia . . . . . . . . . . . 14

Podłączanie urządzenia . . . . . . . . . . 16

Przed pierwszym użyciem. . . . . . . . . 18

Wyposażenie opcjonalne . . . . . . . . . 18

9 Skrócona instrukcja obsługi. . .19 * Informacje na temat

urządzenia . . . . . . . . . . . . . . . . .20

Przegląd elementów urządzenia . . . . 20

Przesłona . . . . . . . . . . . . . . . . . . . . . 21

Y Wyświetlacz . . . . . . . . . . . . . . . .22

/ Przegląd programów . . . . . . . . .25

0 Ustawienia programu . . . . . . . .27

Z Pranie . . . . . . . . . . . . . . . . . . . . .29

Przygotowanie prania . . . . . . . . . . . . 29

Sortowanie prania. . . . . . . . . . . . . . . 30

1 Obsługa urządzenia . . . . . . . . . 31

Wkładanie prania i włączanie

urządzenia . . . . . . . . . . . . . . . . . . . . .31

Ustawianie programu . . . . . . . . . . . .32

Włączanie programu . . . . . . . . . . . . .32

Przebieg programu . . . . . . . . . . . . . .32

Zmiana programu lub dokładanie

prania . . . . . . . . . . . . . . . . . . . . . . . .32

Przerwanie programu . . . . . . . . . . . .33

Koniec programu. . . . . . . . . . . . . . . .33

Wyjmowanie prania i wyłączanie

urządzenia . . . . . . . . . . . . . . . . . . . . .33

Opróżnianie pojemnika na

skondensowaną wodę. . . . . . . . . . . .34

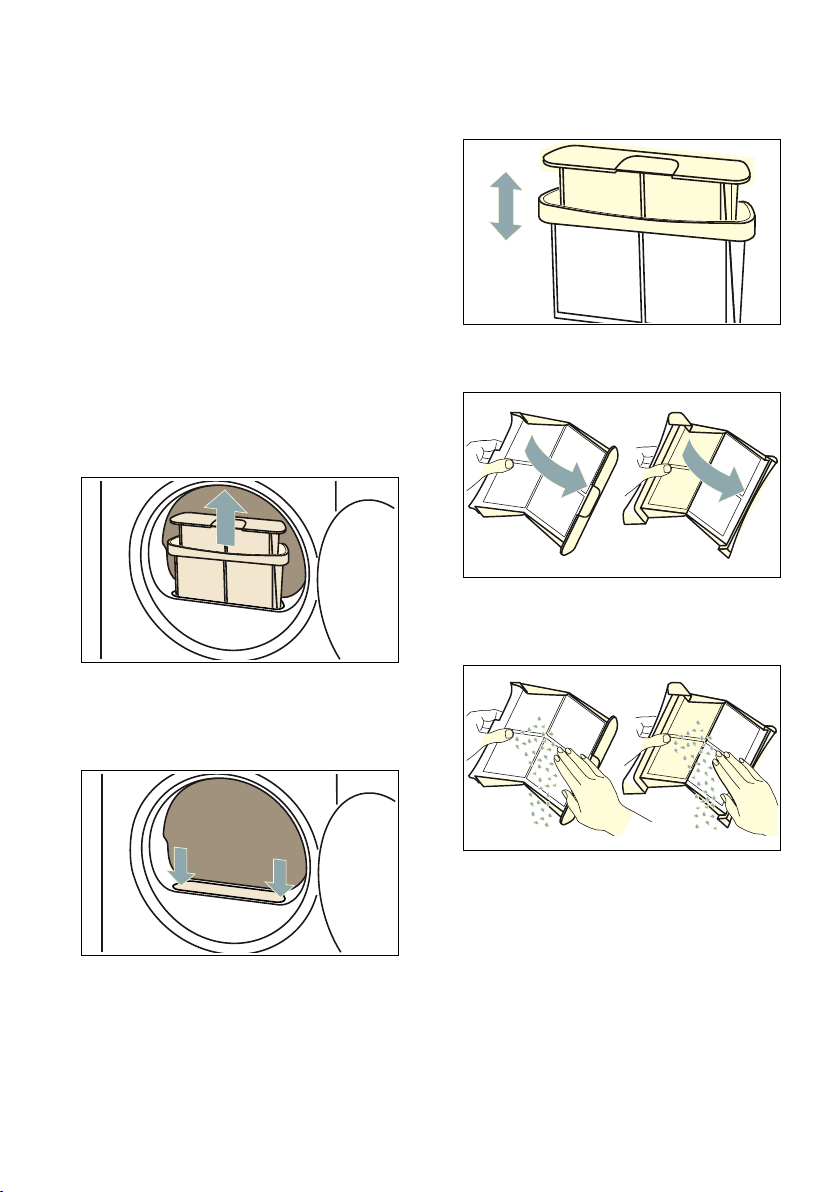

Usuwanie kłaczków . . . . . . . . . . . . . .35

2 Ustawienia urządzenia . . . . . . . 36

Zabezpieczenie przed dziećmi . . . . .36

Ciche suszenie . . . . . . . . . . . . . . . . .36

Dopasowanie ustawień urządzenia . .37

Œ Odprowadzanie

skondensowanej wody . . . . . . . 39

D Czyszczenie i przegląd . . . . . . . 42

Czyszczenie urządzenia. . . . . . . . . . .42

Czyszczenie czujnika wilgotności . . .43 Czyszczenie filtra w pojemniku na

skondensowaną wodę. . . . . . . . . . . .43

Czyszczenie części spodniej . . . . . . .44

Ö Pielęgnacja urządzenia . . . . . . . 46

Przygotowanie pielęgnacji

urządzenia . . . . . . . . . . . . . . . . . . . . .47

Przebieg zwykłej pielęgnacji

urządzenia . . . . . . . . . . . . . . . . . . . . .48

Przebieg intensywnej pielęgnacji

urządzenia . . . . . . . . . . . . . . . . . . . . .50

Page 4

pl Przeznaczenie urządzenia

3 Pomoc w przypadku usterek

urządzenia . . . . . . . . . . . . . . . . . 54

L Transport urządzenia . . . . . . . . 56

[ Parametry zużycia . . . . . . . . . . 57

Tabela parametrów zużycia . . . . . . . 57

Najbardziej efektywny program

do tkanin bawełnianych . . . . . . . . . . 57

{ Dane techniczne . . . . . . . . . . . . 58

) Utylizacja . . . . . . . . . . . . . . . . . . 58

4 Serwis . . . . . . . . . . . . . . . . . . . . 59

8 Przeznaczenie

urządzenia

Przeznaczenie urządzenia

■ Urządzenie jest przeznaczone

wyłącznie do użytku w warunkach domowych.

■ Nie instalować ani nie używać

urządzenia w żadnym miejscu narażonym na ujemne temperatury ani na zewnątrz. Istnieje ryzyko, że w przypadku zamarznięcia pozostałej w nim wody urządzenie ulegnie uszkodzeniu. Zamarznięte węże mogą ulec rozerwaniu/rozsadzeniu.

■ Urządzenie może być używane

wyłącznie do suszenia i odświeżania domowego prania, składającego się z rzeczy upranych w wodzie i nadających się do suszarki bębnowej (patrz etykieta na danym egzemplarzu). Zabrania się użytkowania urządzenia do celów niezgodnych z jego przeznaczeniem.

■ Urządzenie jest przeznaczone do

użytkowania na wysokości do 4000 m n.p.m.

Przed włączeniem urządzenia:

Sprawdzić, czy nie ma na nim widocznych uszkodzeń. Nie użytkować urządzenia, jeśli jest uszkodzone. Jeśli zaistnieją jakieś problemy, prosimy o zwrócenie się do wyspecjalizowanego dealera lub naszego punktu obsługi klienta.

Należy zapoznać się i postępować według instrukcji obsługi i instalacji oraz wszelkich pozostałych informacji dołączonych do urządzenia.

Należy zachować tę dokumentację do późniejszego użytku lub do użytku przyszłego właściciela.

Page 5

Instrukcje bezpieczeństwa pl

( Instrukcje

bezpieczeństwa

Instrukcje bezpieczeństwa

Poniższe informacje dotyczące bezpieczeństwa i ostrzeżenia służą zminimalizowaniu ryzyka obrażeń i szkód materialnych w Twoim otoczeniu.

Tym niemniej, ważne jest podjęcie czynności zapobiegawczych oraz zachowanie odpowiedniej ostrożności podczas montażu, konserwacji, czyszczenia oraz użytkowania urządzenia.

Dzieci/inne osoby/zwierzęta

:Ostrzeżenie

Ryzyko utraty życia!

Dzieci oraz inne osoby, które nie są w stanie ocenić ryzyka wiążącego się z używaniem urządzenia mogą ulec zranieniu lub znaleźć się w sytuacjach zagrożenia życia. Dlatego należy pamiętać:

■ To urządzenie może być

używane przez dzieci powyżej 8 lat oraz osoby z obniżonym poziomem możliwości fizycznych, sensorycznych lub umysłowych, a także osoby bez doświadczenia czy wiedzy o bezpiecznym używaniu urządzenia pod warunkiem, że osoby te rozumieją potencjalne ryzyko, jakie wiąże się z używaniem tego urządzenia.

■ Dzieciom należy zabronić

zabawy tym urządzeniem.

■ Nie zezwalać dzieciom na

czyszczenie ani na konserwację urządzenia bez nadzoru osoby dorosłej.

■ Należy pilnować, aby dzieci

w wieku poniżej 3 lat oraz zwierzęta nie przebywały w pobliżu urządzenia.

■ Dzieci ani osoby, które nie są

w stanie ocenić ryzyka nie mogą bez nadzoru pozostawać w pobliżu urządzenia.

Page 6

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko utraty życia!

Dzieci mogą zatrzasnąć się w urządzeniach, znajdując się tym samym w sytuacji zagrożenia

życia.

■ Nie umieszczać urządzenia

za drzwiami, ponieważ może to utrudnić otwarcie drzwi urządzenia bądź też spowodować, że ich otwarcie będzie w ogóle niemożliwe.

■ Gdy urządzenie osiągnie

kres swojego okresu eksploatacyjnego, wyciągnąć wtyczkę z gniazdka przed odcięciem kabla zasilającego, a następnie zniszczyć zamek znajdujący się na drzwiach urządzenia.

:Ostrzeżenie

Ryzyko uduszenia się!

Jeżeli pozwolimy dzieciom bawić się opakowaniem/folią lub częściami opakowania, będą mogły się tym owinąć lub naciągnąć na głowę i może dojść do uduszenia. Chronić z dala od dzieci opakowanie/folię lub części opakowania.

:Ostrzeżenie

Ryzyko zatrucia!

Środki piorące i preparaty do tkanin mogą spowodować zatrucie w przypadku ich spożycia. W razie przypadkowego połknięcia środka, należy zasięgnąć porady lekarza. Środki piorące i preparaty do tkanin należy przechowywać poza zasięgiem dzieci.

:Ostrzeżenie

Podrażnienie oczu/skóry!

Kontakt ze środkami piorącymi i zmiękczającymi może spowodować podrażnienie oczu lub skóry. W razie dostania się do oczu/ kontaktu ze skórą środka piorącego lub preparatu do tkanin, dokładnie przepłukać oczy/skórę. Środki piorące i preparaty do tkanin należy przechowywać poza zasięgiem dzieci.

Page 7

Instrukcje bezpieczeństwa pl

Instalacja

:Ostrzeżenie

Ryzyko porażenia prądem / pożaru/ szkód materialnych/ uszkodzenia urządzenia!

Jeżeli urządzenie nie zostało prawidłowo zamontowane, może dojść do niebezpiecznej sytuacji. Upewnić się, że:

■ Napięcie w gniazdku jest

zgodne z napięciem określonym na urządzeniu (tabliczka identyfikacyjna). Poziomy obciążenia oraz wymagana ochrona bezpiecznika są określone na tabliczce identyfikacyjnej.

■ Urządzenie nie może być

zasilane za pośrednictwem zewnętrznego urządzenia wyłączającego, takiego jak minutnik, ani też podłączone do obwodu, który jest stale włączany i wyłączany przez sieć zasilającą.

■ Wtyczka do sieci zasilającej

oraz gniazdko wtykowe z bolcem ochronnym pasują do siebie oraz że instalacja uziemiająca została prawidłowo wykonana.

■ Przekrój poprzeczny kabla w

instalacji jest odpowiedni.

■ Swobodny dostęp do wtyczki

sieciowej musi być zapewniony przez cały czas. Jeśli nie jest to możliwe, w celu zapewnienia zgodności z odpowiednimi przepisami w zakresie bezpieczeństwa, do instalacji podłączonej na stałe należy wbudować przełącznik (2-biegunowy wyłącznik) zgodny z przepisami dotyczącymi instalacji elektrycznych.

■ W przypadku zastosowania

stacjonarnego wyłącznika nadmiarowo-prądowego, używać tylko takiego wyłącznika, który ma następujące oznaczenie: z. Obecność tego oznaczenia jest jedynym sposobem na upewnienie się, że spełnia on wymagania wszystkich obowiązujących przepisów.

:Ostrzeżenie

Ryzyko porażenia prądem/ ryzyko pożaru/ryzyko szkód materialnych/ryzyko dla urządzenia!

Jeżeli kabel do podłączenia do sieci elektrycznej był modyfikowany lub uległ uszkodzeniu, może to skutkować porażeniem prądem, zwarciem lub pojawieniem się ognia z racji jego przegrzania. Przewód zasilający nie jest skręcony, zgnieciony lub zmodyfikowany i nie styka się z żadnym źródłem ciepła.

Page 8

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Używanie przedłużaczy lub rozgałęźników może zakończyć się pożarem wskutek przegrzania lub zwarcia. Podłączyć urządzenie bezpośrednio do odpowiednio zamontowanego gniazdka z uziemieniem. Nie używać przedłużaczy, rozgałęźników ani listew wielogniazdkowych.

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!

■ Urządzenie może wibrować

lub przemieszczać się w trakcie użytkowania, co potencjalnie może skutkować obrażeniami lub szkodami materialnymi. Ustawić urządzenie na czystej, równej i twardej powierzchni przy pomocy poziomicy, a następnie przytwierdzić w wypoziomowanej pozycji wykorzystując wkęcane podstawki.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ Nieodpowiednie

umieszczenie (ustawienie) tego urządzenia nad pralką może spowodować zagrożenie dla zdrowia, szkody materialne i/lub uszkodzenie urządzenia. Jeżeli urządzenie ma być umieszczone nad pralką, musi ona mieć co najmniej taką samą głębokość i szerokość, i powinna być zamocowana za pomocą odpowiedniego zestawu, zależnie od wyposażenia.

~ Strona 18

Urządzenie NALEŻY zamocować przy użyciu tego zestawu przyłączeniowego. Umieszczanie urządzenia w jakikolwiek inny sposób jest zabronione.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ W przypadku pochwycenia

jednego z wystających elementów urządzenia (np. drzwi) w celu podniesienia urządzenia bądź jego przesunięcia, element taki może się oderwać i spowodować obrażenia. Nie chwytać za żadne wystające elementy urządzenia w celu jego przesunięcia.

Page 9

Instrukcje bezpieczeństwa pl

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Urządzenie jest bardzo

ciężkie. Jego podnoszenie może spowodować obrażenia. Nie podnosić tego urządzenia samodzielnie.

Ryzyko odniesienia obrażeń!

■ Urządzenie to posiada ostre

krawędzie, które mogą spowodować okaleczenie dłoni. Nie chwytać urządzenia za ostre krawędzie. Podnosić je jedynie po założeniu rękawic ochronnych.

Ryzyko odniesienia obrażeń!

■ Jeżeli przewody lub kable

elektryczne nie są poprowadzone prawidłowo, można się o nie potknąć i odnieść obrażenia. Poprowadzić przewody i kable tak, aby nie stanowiły zagrożenia potknięcia.

Obsługa

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

Pranie, które wchodziło w kontakt z rozpuszczalnikami, olejem, woskiem, środkami do usuwania wosku, farby, smaru lub plam, może spowodować pojawienie się ognia podczas suszenia w maszynie lub też spowodować w niej eksplozję. Dlatego należy pamiętać:

■ Przed przystapieniem do

suszenia w maszynie, dokładnie przepłukać pranie ciepłą wodą oraz środkiem piorącym.

■ Nie umieszczać rzeczy

przeznaczonych do suszenia w urządzeniu, jeżeli nie zostały wcześniej uprane.

■ Nie używać tego urządzenia,

jeżeli do czyszczenia tego prania były stosowane przemysłowe środki chemiczne.

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

■ Jeżeli w filtrze kłaczków

pozostał jakikolwiek materiał może on ulec zapaleniu podczas cyklu suszenia albo nawet spowodować zapalenie się lub eksplozję urządzenia. Należy regularnie czyścić filtr kłaczków.

Ryzyko eksplozji/ryzyko pożaru!

■ Niektóre rzeczy mogą się

zapalić, gdy suszenie jest w toku lub nawet spowodować, że urządzenie zapali się lub eksploduje. Usunąć wszelkie zapalniczki i zapałki z kieszeni z ubrań.

Ryzyko eksplozji/ryzyko pożaru!

■ Jeżeli w pobliżu urządzenia

w powietrzu znajduje się miał węglowy lub mąka, może to spowodować eksplozję. Upewnić się, że obszar wokół urządzenia jest czysty, gdy jest ono w ruchu.

Page 10

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

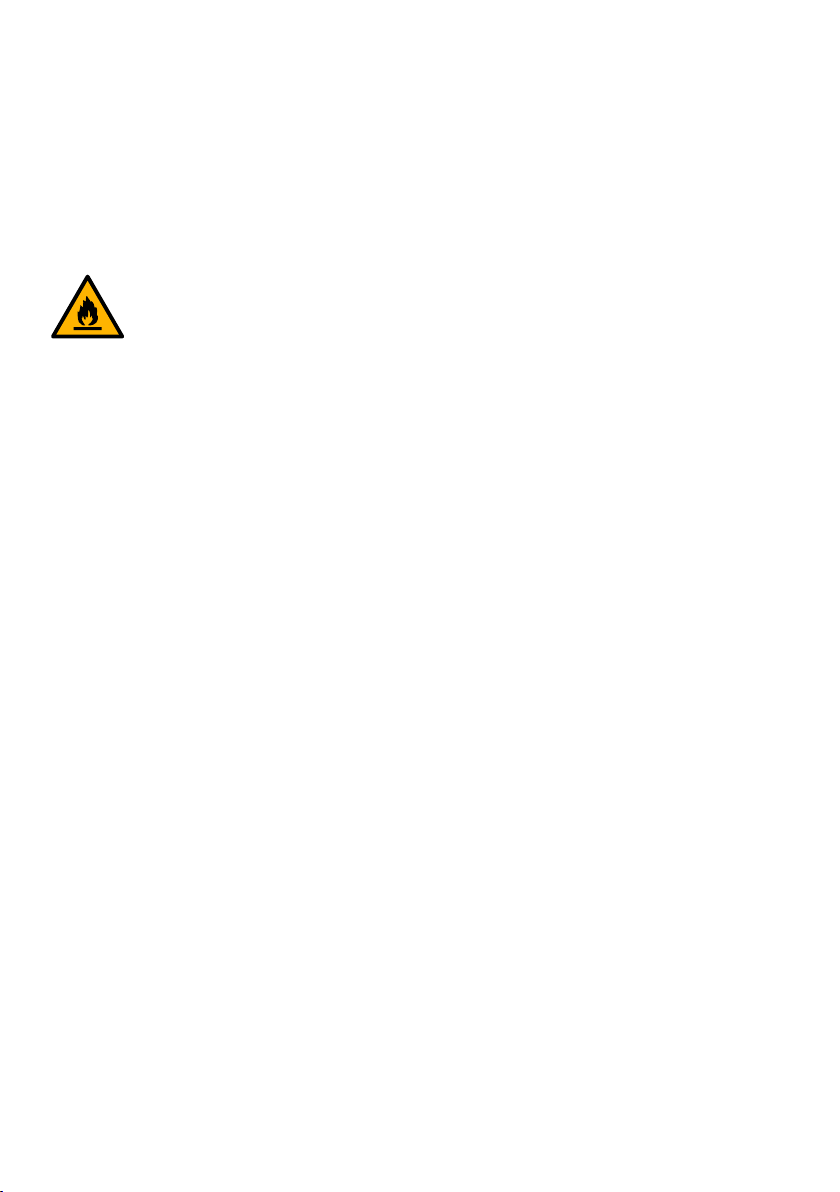

Urządzenie zawiera czynnik chłodniczy R290, który jest bezpieczny dla środowiska, ale łatwopalny. Nie zbliżać się do urzadzenia z otwartym płomieniem i innymi źródłami ognia.

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Jeżeli program zostaje przerwany przed zakończeniem cyklu suszenia, uniemożliwia to należyte wystygnięcie prania i pranie może się zapalić albo może dojść do zaistnienia szkód materialnych lub uszkodzenie urządzenia.

■ Podczas ostatniej części

cyklu suszenia, pranie w bębnie nie jest podgrzewane (cykl chłodzenia). Służy to zagwarantowaniu, że pranie pozostaje w temperaturze, która uniemożliwia jego uszkodzenie.

■ Nie wyłączać urządzenia

przed zakończeniem cyklu suszenia, chyba że wszystkie rzeczy zostaną z bębna wyjęte i rozłożone (w celu uwolnienia z nich ciepła).

:Ostrzeżenie

Ryzyko zatrucia/szkód materialnych!

Woda ze skroplin nie jest wodą pitną i może być zanieczyszczona kłaczkami. Zatruta woda ze skroplin może być niebezpieczna dla zdrowia i może też spowodować szkody materialne. Nie pić ani nie używać ponownie.

:Ostrzeżenie

Ryzyko zatrucia!

Trujące opary mogą być wydzielane przez środki do czyszczenia zawierające rozpuszczalniki, np. rozpuszczalnik do czyszczenia. Nie używać środków do czyszczenia zawierających rozpuszczalniki.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Opieranie się/siedzenie na

drzwiach urządzenia, gdy są otwarte, może skutkować przewróceniem się urządzenia i spowodować obrażenia. Nie opierać się o otwarte drzwiczki urządzenia.

Ryzyko odniesienia obrażeń!

■ Wchodzenie na urządzenie

może prowadzić do złamania się jego blatu i spowodować obrażenia. Nie wchodzić na urządzenie.

Ryzyko odniesienia obrażeń!

Page 11

Instrukcje bezpieczeństwa pl

■ Sięganie do bębna, gdy

nadal się obraca naraża dłonie na zranienie. Należy poczekać, aż bęben przestanie się obracać.

Uwaga! Szkody materialne/

uszkodzenie urządzenia

■ Jeżeli ilość prania w

urządzeniu przekracza limit ładowności, może ono nie

działać poprawnie lub też spowodować szkody materialne albo uszkodzenie urządzenia. Nie przekraczać limitu ładowności suchego prania. Pilnować, aby nie przekraczać limitów określonych dla poszczególnych programów.

~ Strona 25

Szkody materialne/uszkodzenie urządzenia

■ W przypadku obsługi

urządzenia bez wyłapywacza kłaczków (np. filtra kłaczków, zbiornika kłaczków, zależnie od specyfikacji urządzenia) lub jeśli wyłapywacz kłaczków jest niekompletny lub uszkodzony, może to spowodować uszkodzenie urządzenia. Nie używać urządzenia bez wyłapywacza kłaczków lub gdy wyłapywacz kłaczków jest niekompletny albo uszkodzony.

Szkody materialne/uszkodzenie urządzenia

■ Lekkie rzeczy takie jak włosy

czy kłaczki mogą zostać zassane do otworu wlotu powietrza, gdy urządzenie jest włączone. Powinny one znajdować się z dala od urządzenia.

Szkody materialne/uszkodzenie urządzenia

■ Pianka lub guma piankowa

może ulec deformacji i roztopić się podczas suszenia w urządzeniu. Nie suszyć w urządzeniu rzeczy zawierających piankę lub gumę piankową.

Szkody materialne/uszkodzenie urządzenia

■ Wlanie nieodpowiedniej

ilości środka piorącego lub środka czyszczącego do

urządzenia może spowodować szkody materialne lub uszkodzenie urządzenia. Używać środków piorących/ płynów zmiękczających zgodnie z instrukcjami producenta.

Szkody materialne/uszkodzenie urządzenia

■ Jeżeli urządzenie się

przegrzewa, może to spowodować jego niepoprawne działanie lub też może spowodować szkody materialne lub urządzenia. Pilnować, aby otwór wlotu powietrza nigdy nie był zablokowany podczas działania urządzenia, a obszar wokół urządzenia jest odpowiednio wentylowany.

Page 12

pl Instrukcje bezpieczeństwa

Czyszczenie/konserwacja

:Ostrzeżenie

Ryzyko utraty życia!

Urządzenie jest zasilane prądem elektrycznym. Kontakt z elementami znajdującymi się pod napięciem oznacza ryzyko porażenia prądem. Dlatego należy pamiętać:

■ Wyłączyć urządzenie.

Odłączyć urządzenie od zasilania prądem (wyciągnąć wtyczkę).

■ Nigdy nie chwytać wtyczki

wilgotnymi rękami.

■ W momencie usuwania

wtyczki z gniazdka, zawsze chwytać za wtyczkę a nie za kabel, ponieważ w przeciwnym przypadku może to spowodować uszkodzenie kabla.

■ Nie wprowadzać modyfikacji

technicznych do urządzenia ani jego elementów.

■ Wszelkie naprawy lub inne

prace na urządzeniu powinny być wykonywane jedynie przez nasz punkt serwisowy lub przez elektryka. To samo odnosi się do wymiany kabla elektrycznego (jeśli konieczne).

■ Zapasowe kable elektryczne

mogą być zamówione w naszym punkcie serwisowym.

:Ostrzeżenie

Ryzyko zatrucia!

:Ostrzeżenie

Ryzyko porażenia prądem/ szkód materialnych/ uszkodzenia urządzenia!

Jeżeli wilgoć dostanie się do urządzenia, może to być przyczyną zwarcia. Do czyszczenia urządzenia nie należy używać myjki ciśnieniowej, oczyszczacza parowego, węża ani pistoletu na parę.

Page 13

Wskazówki dotyczące oszczędności pl

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!

Użycie części zamiennych oraz akcesoriów innych marek jest niebezpieczne i może spowodować uszkodzenie zdrowia, szkód materialnych lub też uszkodzenie urządzenia. Ze względów bezpieczeństwa należy używać jedynie oryginalnych części zamiennych.

Uwaga! Szkody materialne/

uszkodzenie urządzenia

Środki czyszczące i środki impregnujące do tkanin (np. odplamiacze, spryskiwacze do prania wstępnego itp.) mogą spowodować uszkodzenia w przypadku zetknięcia się z powierzchniami urządzenia. Dlatego należy pamiętać:

■ Aby takie środki nie stykały

się z powierzchnią urządzenia.

■ Czyścić urządzenie jedynie

wodą i wilgotną szmatką.

■ Natychmiast usuwać

wszystkie środki piorące, spryskiwacze i inne pozostałe rzeczy.

7 Wskazówki dotyczące

oszczędności

Wskazówki dotyczące oszczędności

■ Przed rozpoczęciem suszenia

odwirować pranie. Dzięki temu czas trwania programu ulega skróceniu i zmniejsza się zużycie energii.

■ Włożyć do urządzenia maksymalny

wsad dla wybranego programu.

Wskazówka: Przekroczenie

maksymalnej pojemności załadunkowej wydłuża czas trwania programu i zwiększa zużycie energii.

■ Użytkować urządzenie w

pomieszczeniu z odpowiednią wentylacją i nie zasłaniać kratki wentylacyjnej urządzenia, co umożliwi prawidłową cyrkulację powietrza.

■ Regularnie usuwać kłaczki z

urządzenia. Zanieczyszczone kłaczkami urządzenie powoduje wydłużenie czasu trwania programu i zwiększa zużycie energii.

■ Jeżeli urządzenie nie jest

obsługiwane przez dłuższy czas przed włączeniem programu lub po jego zakończeniu, urządzenie automatycznie przełączy się na tryb oszczędzania energii. Po upływie kilku minut wyświetlacz i lampki kontrolne gasną i miga ‹ (Start/ Pauza). W celu zakończenia trybu oszczędzania energii wznowić obsługę urządzenia, np. otworzyć i zamknąć drzwi.

■ Jeżeli urządzenie przełączone na

tryb oszczędzania energii nie będzie przez dłuższy czas obsługiwane, wyłączy się automatycznie.

Page 14

pl Ustawianie i podłączanie urządzenia

5 Ustawianie

i podłączanie urządzenia

Ustawianie i podłączanie urządzenia

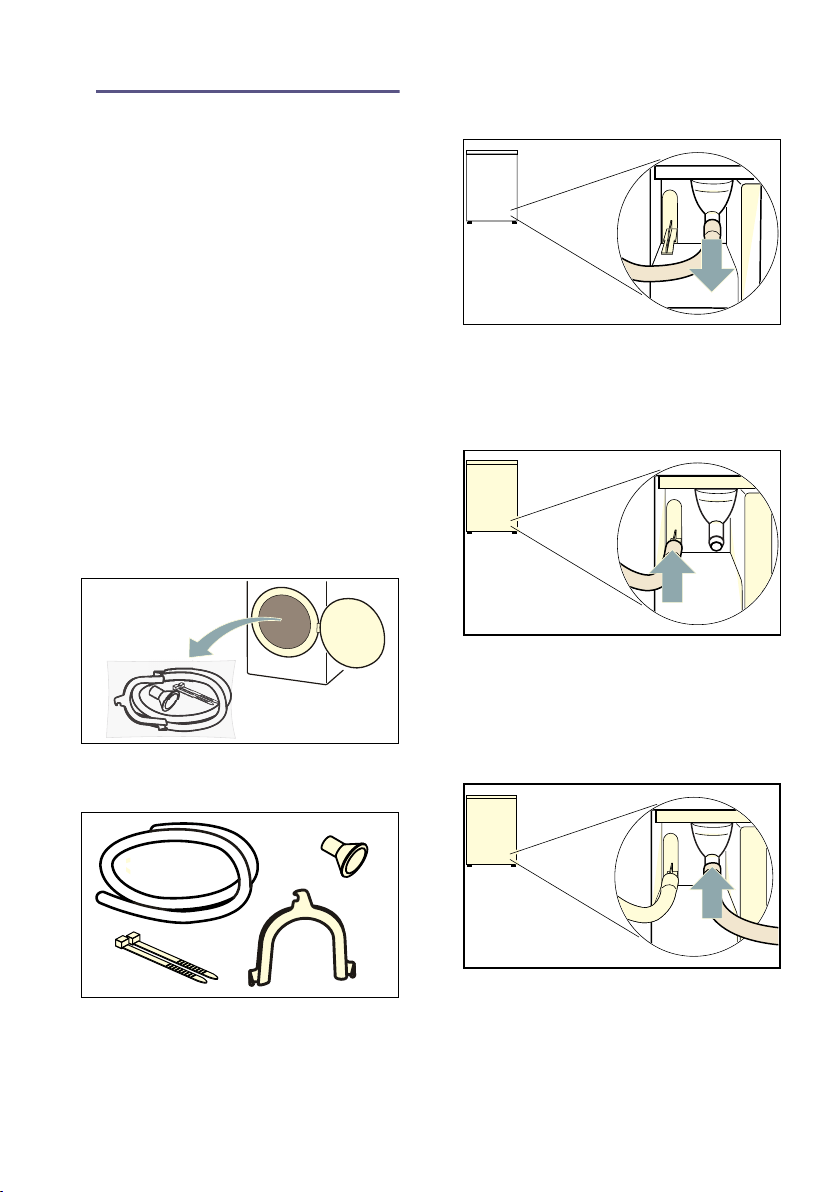

Zakres dostawy

  

( Dodatkowe dokumenty (np.

instrukcja obsługi i ustawiania)

0 Elementy mocujące 8 Uchwyt do mocowania węża

odprowadzającego wodę

@ Wąż odprowadzający wodę H Adapter przyłączeniowy

1. Zdjąć z urządzenia wszystkie

elementy opakowania oraz pokrowce ochronne.

2. Otworzyć drzwi.

3. Wyjąć z bębna wszystkie elementy

wyposażenia dodatkowego. Urządzenie można teraz ustawić oraz podłączyć.

Uwaga! Szkody materialne i uszkodzenie

urządzenia

Pozostawione w bębnie przedmioty, które nie są związane z pracą urządzenia, mogą być przyczyną- szkód materialnych oraz uszkodzeń urządzenia. Usunąć z bębna zbędne przedmioty oraz wszystkie elementy wyposażenia dodatkowego.

Ustawianie urządzenia

:Ostrzeżenie

Ryzyko utraty życia!

Dzieci mogą zatrzasnąć się w urządzeniach, znajdując się tym samym w sytuacji zagrożenia życia.

■ Nie umieszczać urządzenia za

drzwiami, ponieważ może to utrudnić otwarcie drzwi urządzenia bądź też spowodować, że ich otwarcie będzie w ogóle niemożliwe.

■ Gdy urządzenie osiągnie kres

swojego okresu eksploatacyjnego, wyciągnąć wtyczkę z gniazdka przed odcięciem kabla zasilającego, a następnie zniszczyć zamek znajdujący się na drzwiach urządzenia.

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

Jeżeli w pobliżu urządzenia w powietrzu znajduje się miał węglowy lub mąka, może to spowodować eksplozję. Upewnić się, że obszar wokół urządzenia jest czysty, gdy jest ono w ruchu.

Page 15

Ustawianie i podłączanie urządzenia pl

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Urządzenie zawiera czynnik chłodniczy R290, który jest bezpieczny dla środowiska, ale łatwopalny. Nie zbliżać się do urzadzenia z otwartym płomieniem i innymi źródłami ognia.

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ Urządzenie może wibrować lub

przemieszczać się w trakcie użytkowania, co potencjalnie może skutkować obrażeniami lub szkodami materialnymi. Ustawić urządzenie na czystej, równej i twardej powierzchni przy pomocy poziomicy, a następnie przytwierdzić w wypoziomowanej pozycji wykorzystując wkęcane podstawki.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ Nieodpowiednie umieszczenie

(ustawienie) tego urządzenia nad pralką może spowodować zagrożenie dla zdrowia, szkody materialne i/lub uszkodzenie urządzenia. Jeżeli urządzenie ma być umieszczone nad pralką, musi ona mieć co najmniej taką samą głębokość i szerokość, i powinna być zamocowana za pomocą odpowiedniego zestawu, zależnie od wyposażenia. ~ Strona 18 Urządzenie NALEŻY zamocować przy użyciu tego zestawu przyłączeniowego. Umieszczanie urządzenia w jakikolwiek inny sposób jest zabronione.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ W przypadku pochwycenia jednego

z wystających elementów urządzenia (np. drzwi) w celu podniesienia urządzenia bądź jego przesunięcia, element taki może się oderwać i spowodować obrażenia. Nie chwytać za żadne wystające elementy urządzenia w celu jego przesunięcia.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Urządzenie jest bardzo ciężkie. Jego

podnoszenie może spowodować obrażenia. Nie podnosić tego urządzenia samodzielnie.

Ryzyko odniesienia obrażeń!

■ Urządzenie to posiada ostre

krawędzie, które mogą spowodować okaleczenie dłoni. Nie chwytać urządzenia za ostre krawędzie. Podnosić je jedynie po założeniu rękawic ochronnych.

Uwaga! Szkody materialne/uszkodzenie

urządzenia

Jeżeli urządzenie się przegrzewa, może to spowodować jego niepoprawne działanie lub też może spowodować szkody materialne lub urządzenia. Pilnować, aby otwór wlotu powietrza nigdy nie był zablokowany podczas działania urządzenia, a obszar wokół urządzenia jest odpowiednio wentylowany.

Uwaga! Szkody materialne i uszkodzenie

urządzenia

Przed opuszczeniem fabryki urządzenie zostało poddane testowi działania i może zawierać pozostałości wody. Te pozostało przypadku przechylenia urządzenia o ponad 40°.

ści wody mogą wyciekać w

Page 16

pl Ustawianie i podłączanie urządzenia

Ustawić urządzenie w następujący sposób:

1. Ustawić urządzenie ba czystym,

równym i twardym podłożu.

2. Przy pomocy poziomicy sprawdzić,

czy urządzenie jest prawidłowo

ustawione.

3. Jeżeli to konieczne, ponownie

wypoziomować urządzenie przez

wyregulowanie nóżek. Po ustawieniu urządzenia można je podłączyć.

Wskazówki

■ Wszystkie nóżki urządzenia muszą

stać stabilnie na podłożu.

■ W przypadku nieprawidłowo

wypoziomowanych urządzeń mogą

występować niepożądane odgłosy,

wibracje oraz nieregularna praca

bębna, jak również może wyciekać

woda z urządzenia.

Podłączanie urządzenia

:Ostrzeżenie

Ryzyko porażenia prądem / pożaru/ szkód materialnych/ uszkodzenia urządzenia!

Jeżeli urządzenie nie zostało prawidłowo zamontowane, może dojść do niebezpiecznej sytuacji. Upewnić się,

że:

■ Napięcie w gniazdku jest zgodne z

napięciem określonym na urządzeniu (tabliczka identyfikacyjna). Poziomy obciążenia oraz wymagana ochrona bezpiecznika są określone na tabliczce identyfikacyjnej.

■ Urządzenie nie może być zasilane za

pośrednictwem zewnętrznego urządzenia wyłączającego, takiego jak minutnik, ani też podłączone do obwodu, który jest stale włączany i wyłączany przez sieć zasilającą.

■ Wtyczka do sieci zasilającej oraz

gniazdko wtykowe z bolcem ochronnym pasują do siebie oraz że instalacja uziemiająca została prawidłowo wykonana.

■ Przekrój poprzeczny kabla w

instalacji jest odpowiedni.

■ Swobodny dostęp do wtyczki

Page 17

Ustawianie i podłączanie urządzenia pl

■ W przypadku zastosowania

:Ostrzeżenie

Ryzyko porażenia prądem/ryzyko pożaru/ryzyko szkód materialnych/ ryzyko dla urządzenia!

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Podłączyć urządzenie w następujący sposób:

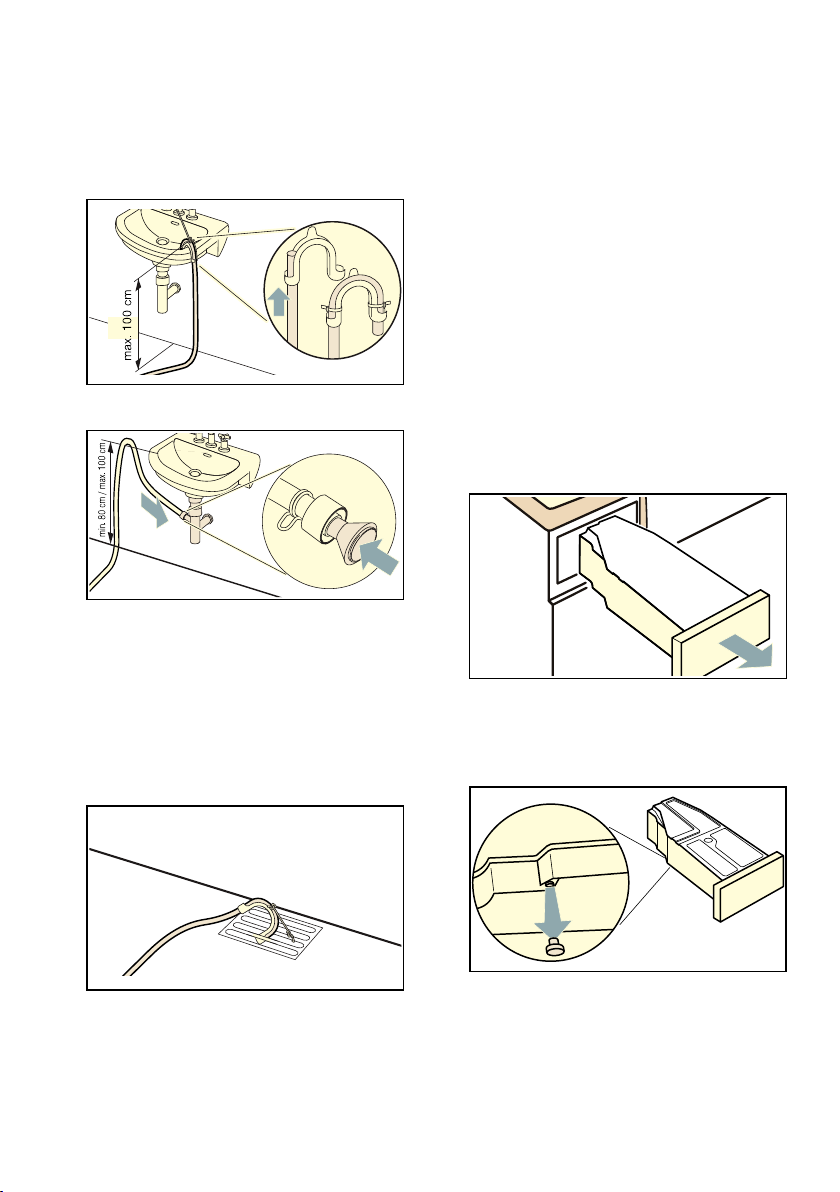

1. Podłączyć wąż odprowadzający

wodę. ~ Strona 39

2. Wtyczkę sieciową urządzenia włożyć

do przewidzianego do tego celu gniazda.

3. Sprawdzić, czy wtyczka została

prawidłowo włożona.

Urządzenie jest teraz gotowe do pracy.

Uwaga! Szkody materialne i uszkodzenie

urządzenia

Urządzenie zawiera czynnik chłodniczy i może ulec uszkodzeniu w przypadku rozpoczęcia eksploatacji bezpośrednio po transporcie. Przed uruchomieniem urządzenia odczekać dwie godziny.

Wskazówka: W przypadku wątpliwości

podłączenie urządzenia należy zlecić fachowcowi.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

Jeżeli przewody lub kable elektryczne nie są poprowadzone prawidłowo, można się o nie potknąć i odnieść obrażenia. Poprowadzić przewody i kable tak, aby nie stanowiły zagrożenia potknięcia.

Page 18

pl Ustawianie i podłączanie urządzenia

Przed pierwszym użyciem

Przed włączeniem urządzenia:

Wskazówka: Po prawidłowym

ustawieniu i podłączeniu urządzenie jest gotowe do pracy. Stosowanie innych środków nie jest konieczne.

Wyposażenie opcjonalne

Wyposażenie opcjonalne można zamówić

■ Kosz na wełnę:

■ Podest:

w serwisie:

Pojedyncze tekstylia wełniane, buty

sportowe i maskotki pluszowe

suszyć lub wietrzyć w koszu na

wełnę.

– Numer artykułu: WZ20600.

W celu łatwiejszego wkładania i

wyjmowania prania możliwe jest

podwyższenie suszarki za pomocą

podestu.

Dołączony wysuwany z podestu kosz

na bieliznę może służyć do

przenoszenia prania.

– Numer artykułu: WZ20500.

■ Zestaw połączeniowy do tworzenia

kolumny pralka-suszarka:

W celu zaoszczędzenia miejsca suszarkę można ustawić na przystosowanej do tego celu pralce o identycznej głębokości i szerokości. Do mocowania suszarki na pralce używać wyłącznie zestawu łączeniowego. – Numer artykułu z wysuwanym

blatem roboczym: WZ27400

– Numer artykułu bez wysuwanego

blatu roboczego: WZ27410.

* w zależności od wyposażenia

urządzenia

Page 19

Skrócona instrukcja obsługi pl

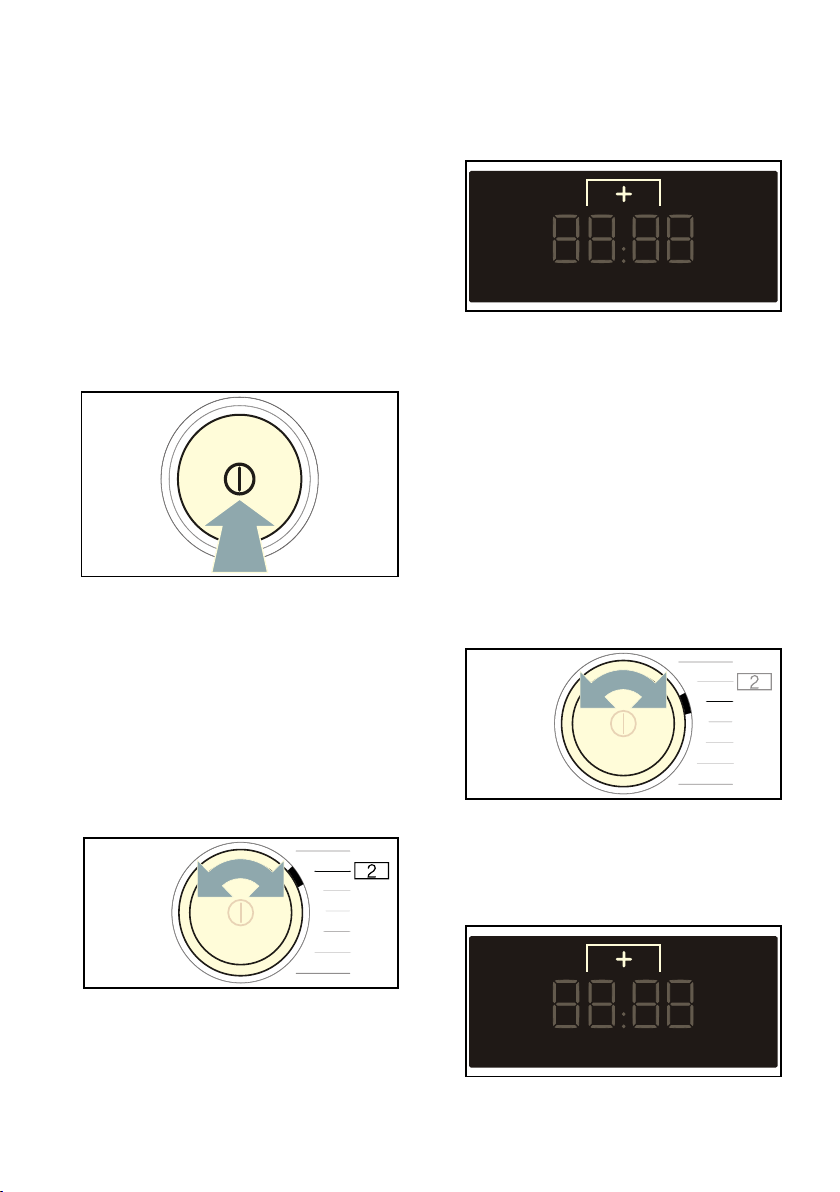

9 Skrócona instrukcja obsługi

Skrócona instrukcja obsługi

Wskazówka: Urządzenie musi zostać prawidłowo ustawione i podłączone.

~ Strona 14

@ @ @

Przed

rozpoczęciem

programu:

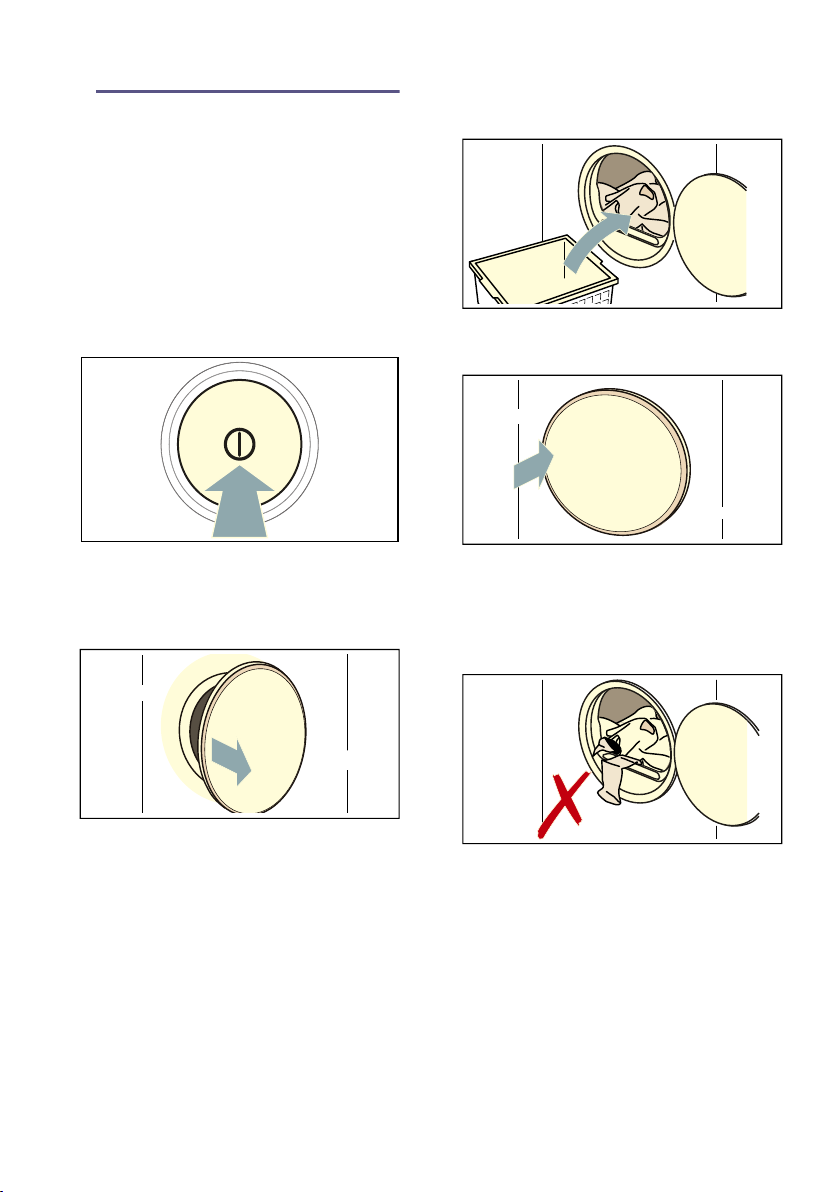

Posortować pranie. Włączyć urządzenie. Wybrać program.

--------

2 @ @ @

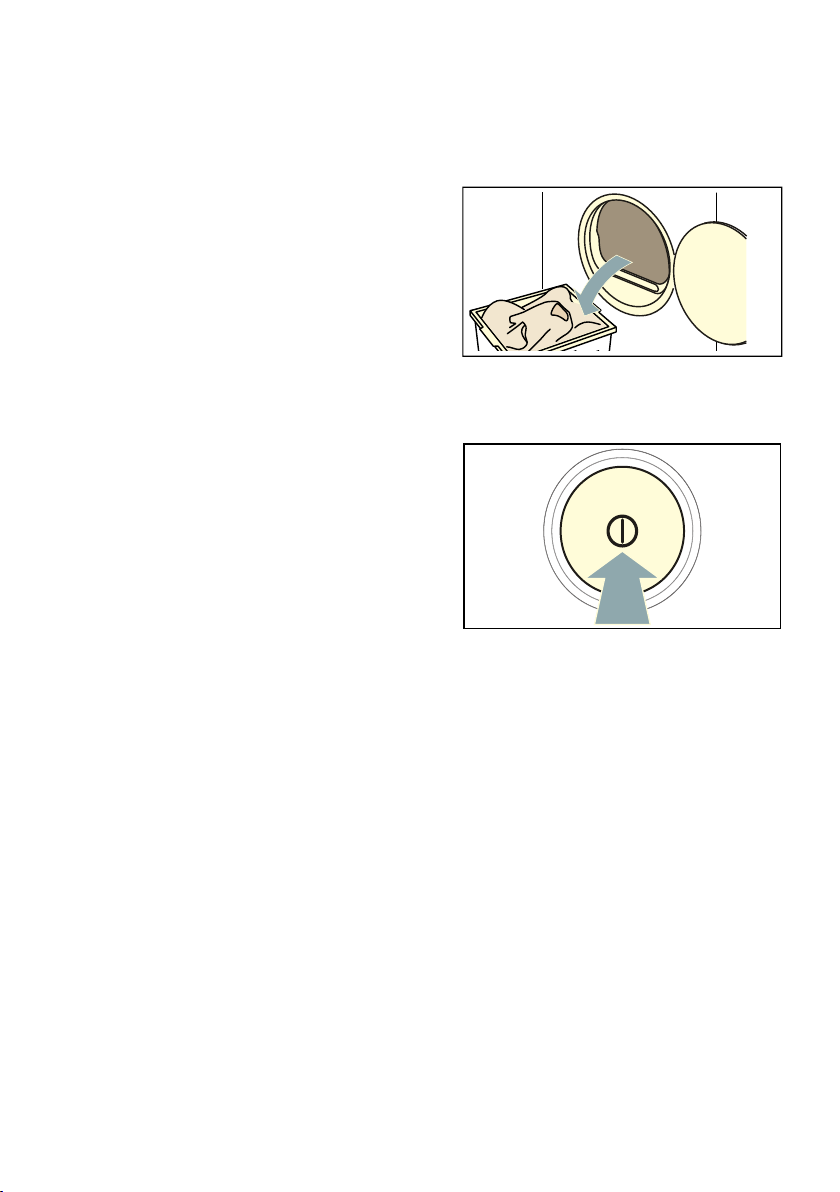

Otworzyć drzwi i włożyć pranie.

--------

Zamknąć drzwi. W razie potrzeby

zmienić ustawienia programu.

@ @ @

Po zakończeniu

programu:

Wyłączyć urządzenie.

--------

Otworzyć drzwi i wyjąć pranie.

Włączyć program.

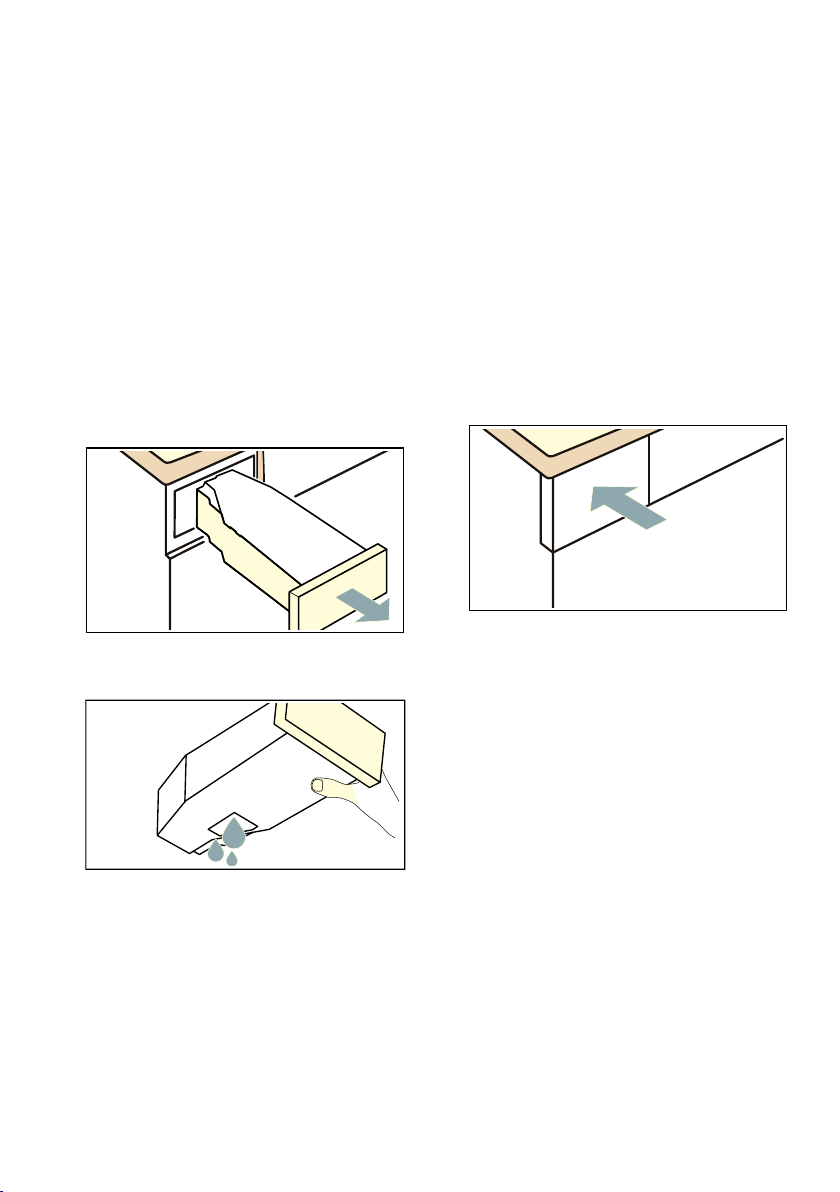

Opróżnić pojemnik na skondensowaną wodę.

Usunąć kłaczki.

--------

Page 20

pl Informacje na temat urządzenia

;

* Informacje na temat urządzenia

Informacje na temat urządzenia

Przegląd elementów urządzenia







( Pojemnik na skondensowaną wodę 0 Przesłona 8 Oświetlenie wnętrza bębna (w zależności od wyposażenia urządzenia) @ Kratka wentylacyjna H Pokrywa serwisowa części spodniej P Drzwi X Filtr wyłapujący kłaczki

Page 21

Informacje na temat urządzenia pl

Przesłona



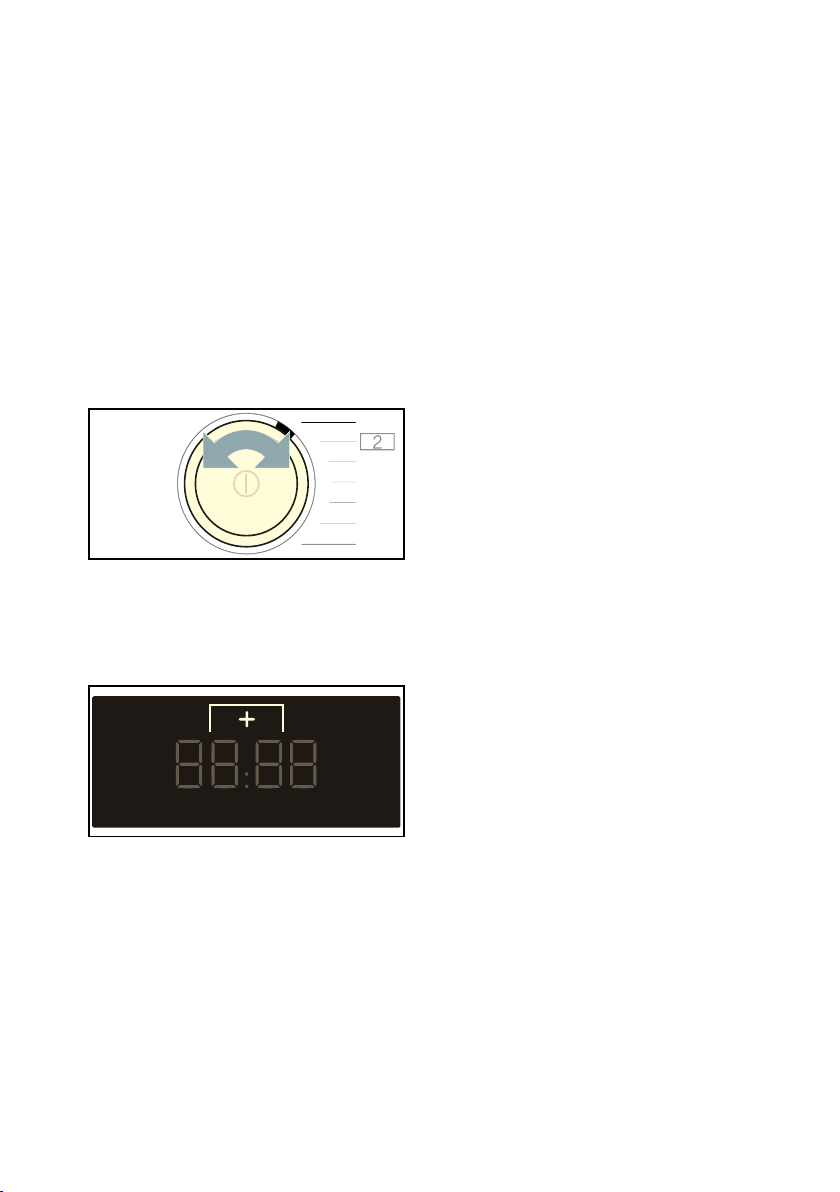

( Programator

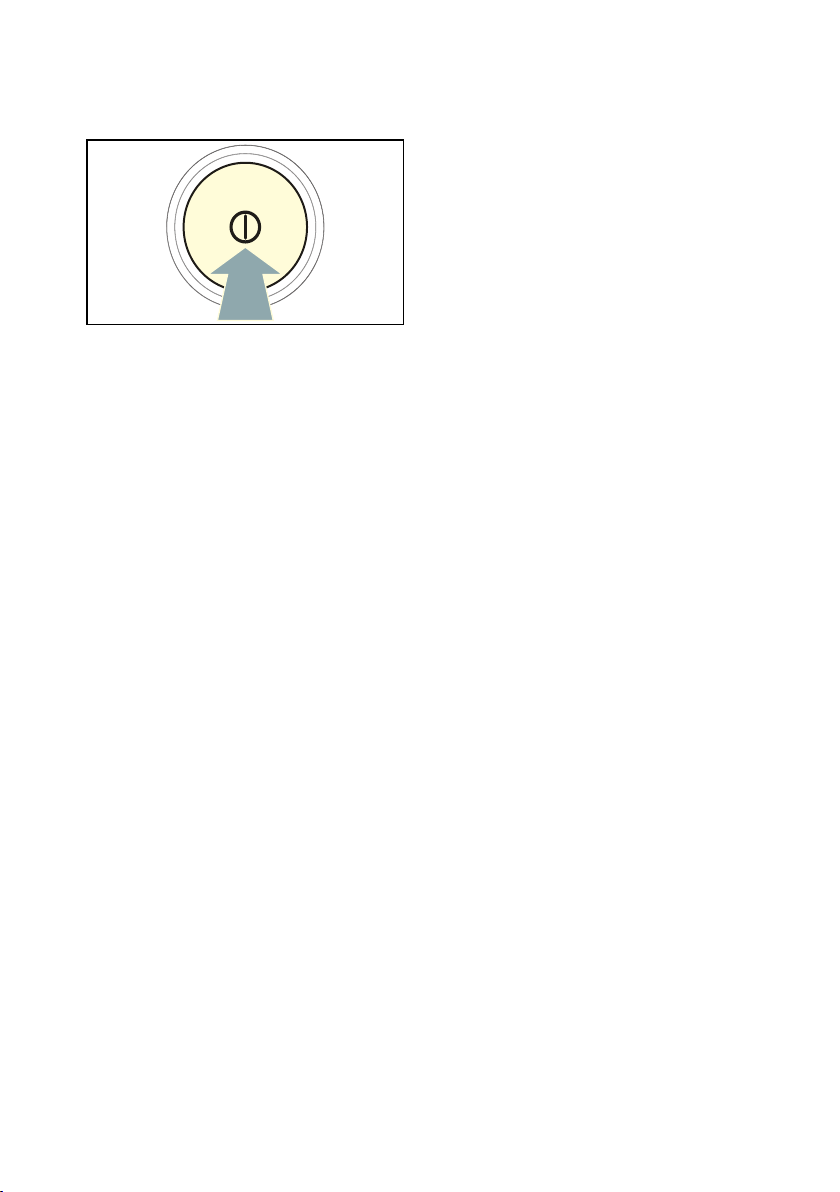

■ Nacisnąć: włączanie/wyłączanie urządzenia

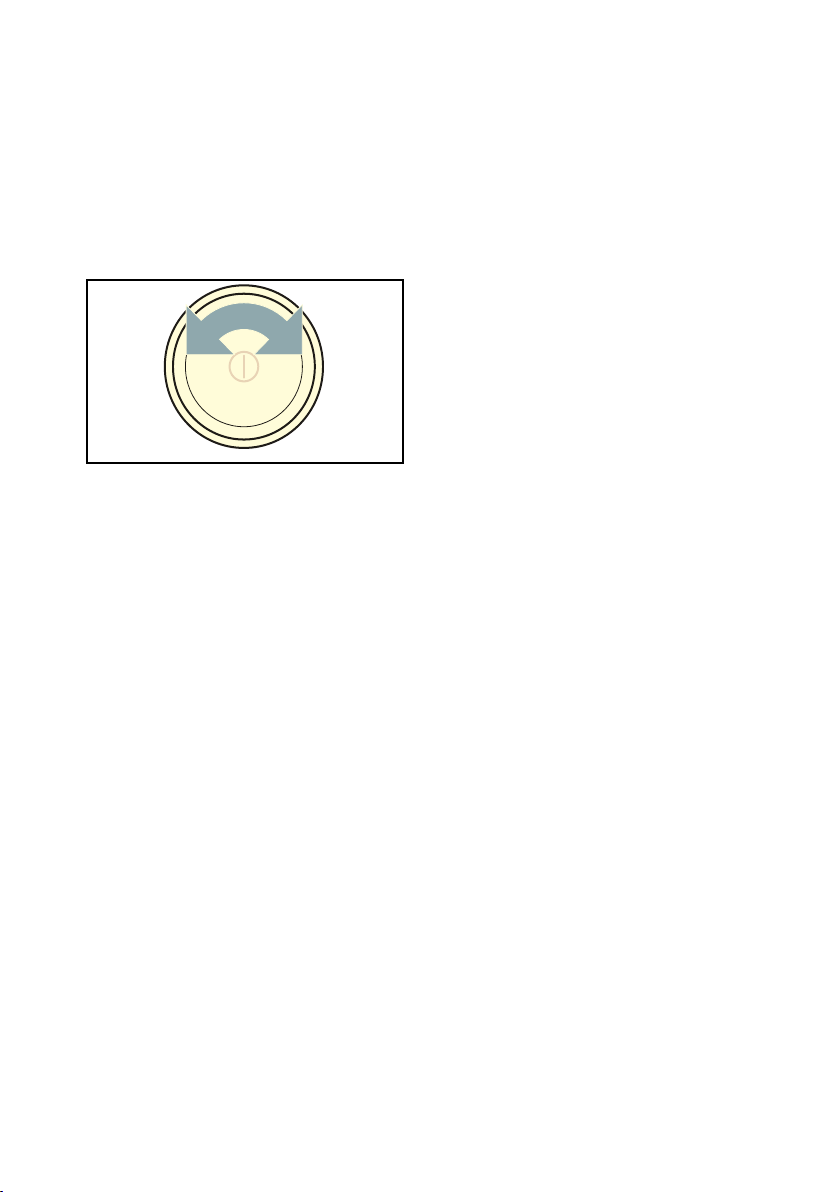

■ Obrócić: ustawianie programu

0 Programy: ~ Strona 25 8 Wyświetlacz:

Wyświetlacz urządzenia reaguje na dotyk (wyświetlacz dotykowy).

■ Obsługa polega na lekkim naciskaniu przycisków otoczonych ramką

■ Wyświetlanie ustawień oraz informacji

Page 22

pl Wyświetlacz

Y Wyświetlacz

Wyświetl acz

Wyświetlacz urządzenia reaguje na dotyk (wyświetlacz dotykowy). Aktywacja ustawień polega na lekkim naciskaniu przycisków dotykowych, które są otoczone ramką. Aktywowane ustawienia są zaznaczone na wyświetlaczu znacznie jaśniejszym kolorem. Aktywowane ustawienia można zmienić lub dezaktywować, powtórnie naciskając na wyświetlaczu odpowiednie przyciski.

Uwaga! Szkody materialne i uszkodzenie urządzenia.

Gwałtowne obchodzenie się z wyświetlaczem może spowodować jego uszkodzenie. Nie dotykać wyświetlacza ostrymi przedmiotami oraz unikać silnego nacisku na wyświetlacz.

Przyciski Objaśnienie

+1; +2; +3 » ü

+1; +2; +3

Ý 120 min Ý 60 min

B Gotowe za

M Suszenie delikatne â Ulubiony program

w 3 sec ç Ciche suszenie bez sygnałów obsługi oraz sygnałów informacyjnych

‹ Start i pauza

Szczegółowy opis ustawień programów od ~ Strona 27

Cel suszenia: do szafy plus z dokładnym ustawianiem stopnia dosuszenia

Cel suszenia: do szafy z dokładnym ustawianiem stopnia dosuszenia

Cel suszenia: do prasowania z dokładnym ustawianiem stopnia dosuszenia

Mniej zagnieceń 120 min Mniej zagnieceń 60 min

Zabezpieczenie przed dziećmi (naciskać przez 3 sekundy) ~ Strona 36

~ Strona 36

Przyciski wyboru

Page 23

Wyświetlacz pl

--------

Wskazanie Opis Informacje

Status programu: świeci się: wskaźnik stanu

^ Suszenie æ Cel suszenia: do prasowania » Cel suszenia: do szafy

Ò Cel suszenia: do szafy plus

Ý Mniej zagnieceń

-˜- Pauza “Ÿš Zakończenie programu ‹ ‹ : ‹ ‹ Czas trwania programu Przewidywany czas trwania programu w godzinach i

minutach.

np. f 02:45 Opóźnienie uruchomienia pro-

gramu

ð Opróżnianie pojemnika na

skondensowaną wodę

~ Strona 34

W przypadku dopasowania i aktywowania czasu Gotowe za

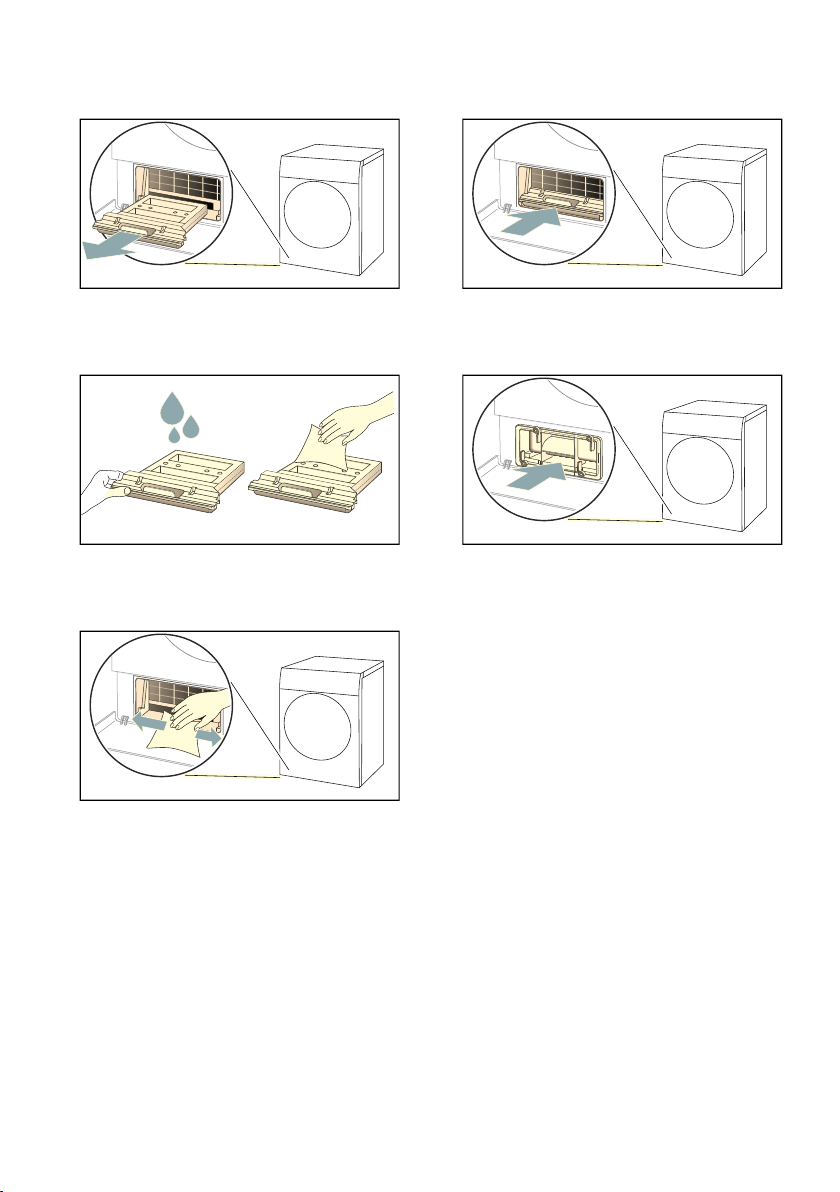

■ Opróżnić pojemnik na skondensowaną wodę i z

powrotem wsunąć na miejsce.~ Strona 34 Następnie nacisnąć na ‹ (Start/Pauza).

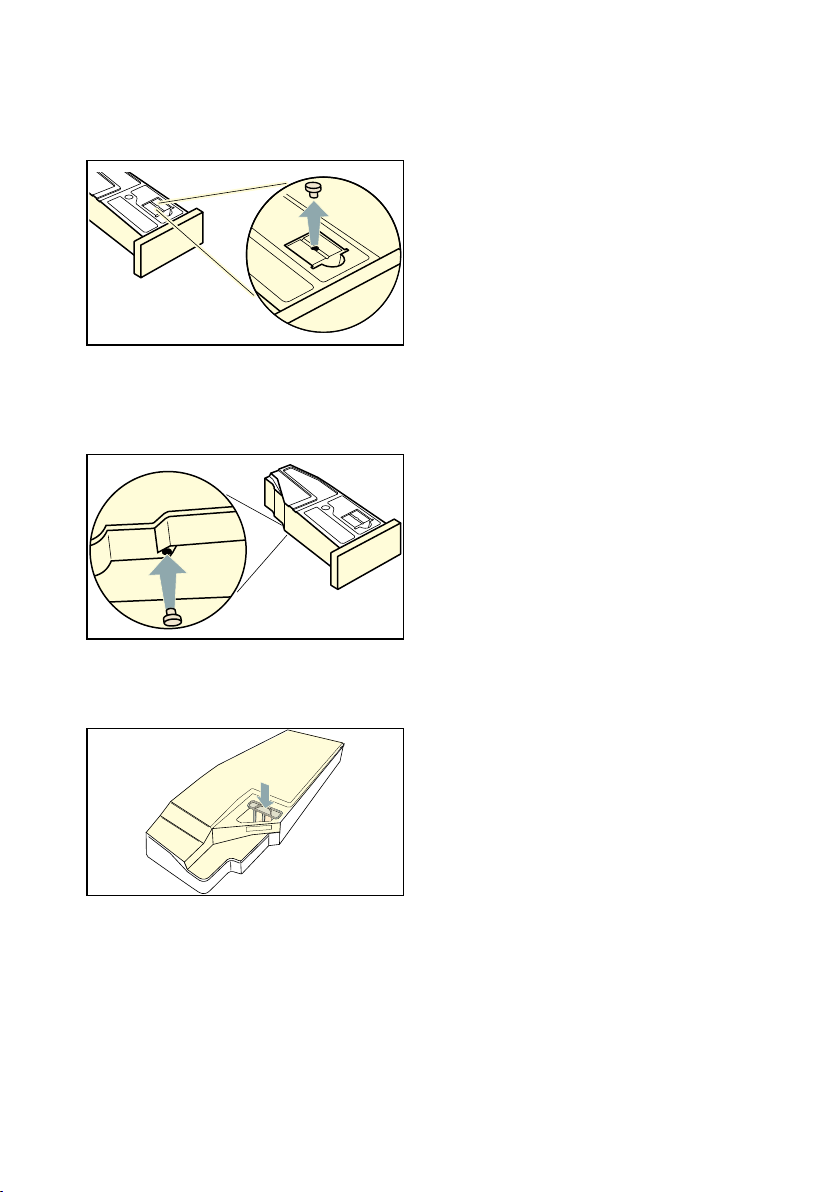

■ Wyczyścić filtr w pojemniku na skondensowaną

wodę.

■ Jeśli zainstalowany jest opcjonalny wąż odpły-

wowy*, upewnić się, że wąż: – jest prawidłowo podłączony. ~ Strona 39 – nie jest zagięty. – nie jest zablokowany ani zatkany, np. przez

nagromadzenie osadu.

■ Przeprowadzić intensywną pielęgnację urządzenia.

■ Sprawdzić, czy do części spodniej nie przedostały

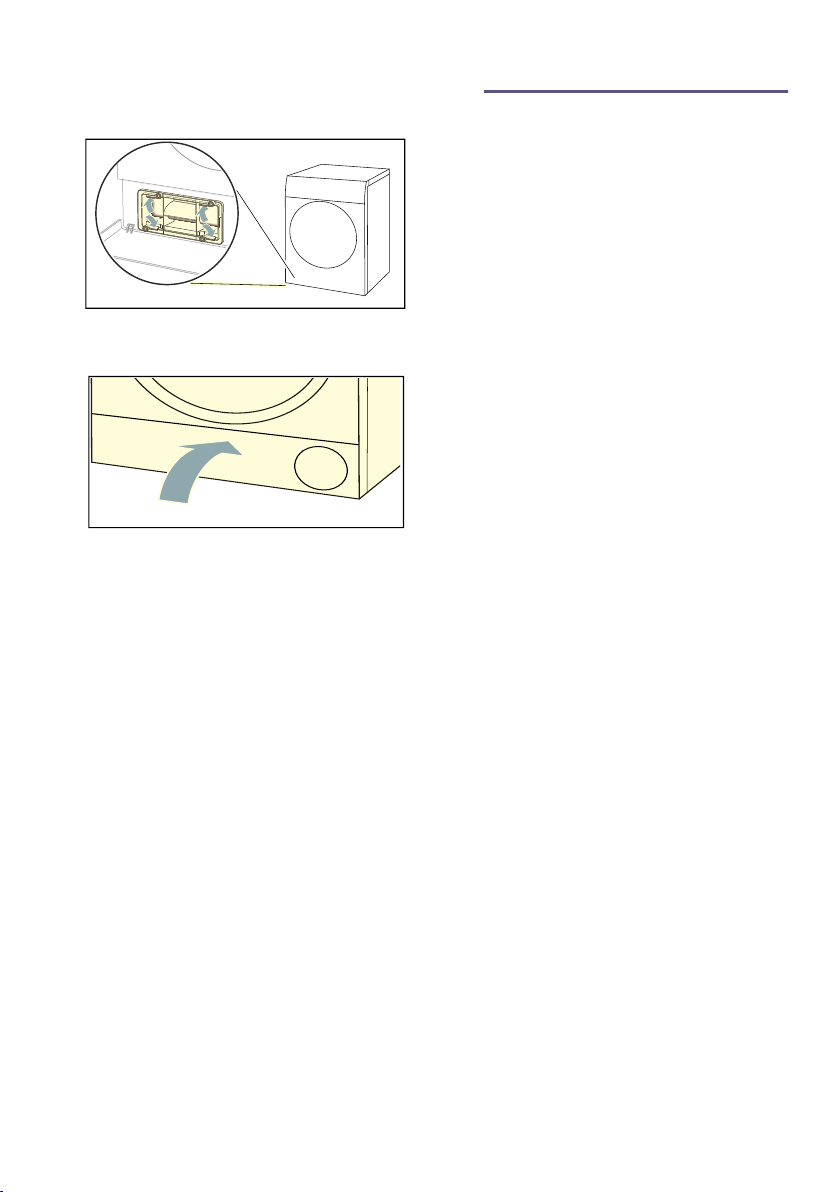

się ciała obce. Otworzyć pokrywę serwisową i usunąć ciała obce.

ñ Filtr wyłapujący kłaczki Usunąć kłaczki ~ Strona 35 é

Automatyczne płukanie wymiennika ciepła

Wskaźnik procesu płukania

Wymiennik ciepła jest automatycznie oczyszczany. Nie wyciągać pojemnika na skondensowaną wodą podczas wyświetlanego procesu i nie przerywać programu.

’‘§“ Zwykła pielęgnacja urządzenia To nie usterka. Po upływie określonego czasu użytkowa-

nia urządzenie automatycznie zaleci przeprowadzenie zwykłej pielęgnacji. Przeprowadzić zwykłą pielęgnację urządzenia. ~ Strona 48

à Ustawienia urządzenia Dopasowanie ustawień urządzenia ~ Strona 37

Page 24

pl Wyświetlacz

•©£ CoolDown Podczas suszenia mogą powstawać wysokie tempera-

tury. W celu obniżenia temperatury prania, proces CoolDown obniży temperaturę w bębnie. Jeżeli drzwi nie zostaną otworzone, proces CoolDown uruchomi się automatycznie po 30 sekundach w następujących przy- padkach:

■ zatrzymanie programu

■ przerwanie programu

Podczas procesu CoolDown w dalszym ciągu można obsługiwać urządzenie.

Wskazówki

■ Podczas procesu CoolDown bęben obraca się rów-

nież wtedy, gdy praca urządzenia jest zatrzymana.

■ Nie należy zmieniać programu podczas trwania pro-

cesu CoolDown.

--------

■ Regulacja temperatury może zająć do 10 minut.

Page 25

Przegląd programów pl

/ Przegląd programów

Przegląd programów

Program Maksymalny

Nazwa programu

Krótki opis programu lub informacja, do jakich tkanin jest przeznaczony.

Cottons (Bawełna) üv

Tkaniny wytrzymałe, tkaniny z bawełny lub lnu odporne na wysoką temperaturę prania.

Easy-Care (Syntetyki) Ó Tkaniny z włókien syntetycznych lub mieszanych.

Mix Ñ Mieszany wsad z tekstyliów bawełnianych i syntetyków.

Lingerie (Dessous) ‹ Delikatna bielizna osobista, np. z koronki, lycry, satyny lub włókien mieszanych.

Woollen Finish (Wełna wykończenie) Í Wełna nadająca się do prania w pralce lub tekstylia z domieszką wełny.

Wskazówki

■ Tekstylia będą miękkie, ale nie całkiem suche.

■ Po zakończeniu programu wyjąć tekstylia i rozwiesić do wysuszenia.

Cold (Pr. czasowy zimny) û Program czasowy przeznaczony do wszystkich tkanin oprócz wełny i jedwabiu. Do odświeżania lub wietrzenia mało noszonych ubrań.

Wskazówka: Czas trwania programu można dopasować.

~ "Ustawienia programu" na stronie 27

Warm (Pr. czasowy ciepły) û Program czasowy przeznaczony do wszystkich rodzajów tekstyliów oprócz jedwa-

biu. Przeznaczony do wstępnie wysuszonej lub lekko wilgotnej bielizny oraz do dosu-

szania grubych, tekstyliów wielowarstwowych.

Wskazówki

■ Wełnę, obuwie sportowe i zabawki pluszowe suszyć wyłącznie przy użyciu

kosza na wełnę.

■ W programach czasowych wilgotność końcowa bielizny nie jest rozpoznawana

automatycznie. Jeżeli bielizna po zakończeniu suszenia jest nadal zbyt wil-

gotna, powtórzyć program i w razie potrzeby wydłużyć czas trwania programu.

~ "Ustawienia programu" na stronie 27

załadunek

Maksymalny załadunek w odniesieniu do wagi suchych tekstyliów

9 kg

3,5 kg

3 kg

1 kg

0,5 kg

3 kg

3 kg maks. załadunek w

przypadku wełny/ maskotek pluszowych w koszu: 1 wypełnienie kosza

maks. załadunek w przypadku obuwia w koszu: 1 para

Page 26

pl Przegląd programów

Shirts/Business (Koszule/Business) $ Koszule/bluzki z bawełny, lnu, syntetyków lub tkanin mieszanych.

Wskazówka: Po wysuszeniu wyprasować lub rozwiesić pranie. Wówczas wilgot-

ność końcowa rozmieści się równomiernie. Duvet (Kołdry) !

Tekstylia wypełnione włóknami syntetycznymi, poduszki, kołdry pikowane lub kapy.

Wskazówka: Duże części suszyć pojedynczo. Przestrzegać zaleceń na metkach/

naszywkach. Pillows/Down Wear (Poduszki) ½

Poduszki wypełnione puchem lub włóknami syntetycznymi.

Wskazówka: Po zakończeniu programu poduszki puchowe wstrząsnąć w celu

równomiernego rozłożenia wypełnienia oraz by pozbyć się nadmiaru wilgoci w zbitym pierzu. Ewentualnie uruchomić program ponownie.

Outdoor K Tkaniny odporne na działanie czynników atmosferycznych, odzież wierzchnia z

membranową podszewką termiczną oraz tekstylia wodoodporne. Towels (Ręczniki) Ú

Wytrzymałe ręczniki i szlafroki z bawełny. Super 40’ /

Mieszany wsad z syntetyków i tkanin bawełnianych. Hygiene (Higiena) "

Tkaniny odporne.

Wskazówka: Program osiąga wysokie temperatury. Program zalecany w przypad-

ku szczególnie wysokich wymagań higienicznych.

--------

1,5 kg

2,5 kg

1 poduszka

1 sztuka

6 kg

2 kg

4 kg

Page 27

Ustawienia programu pl

0 Ustawienia programu

Ustawienia programu

Przyciski Wskazania Objaśnienia i wskazówki

Wskazówka: W niektórych programach aktywowanie określonych przycisków oraz ich funkcji nie jest

możliwe. Aktywowane ustawienia są zaznaczone na wyświetlaczu znacznie jaśniejszym kolorem. Aktywowane ustawienia można zmienić lub dezaktywować, powtórnie naciskając na wyświetlaczu odpowiednie przyciski.

Cel suszenia : Wybrać cel suszenia, który jest odpowiedni dla suszonej bieli-

Ò (Extra suche) Ò Wielowarstwowe, grube tkaniny, które trudno schną.

» ü (Do szafy) » Zwykłe jednowarstwowe tekstylia. æ (Do prasowania) æ Zwykłe, jednowarstwowe tekstylia, które po zakończeniu pro-

Suszenie plus +1

+2 +3

B (Koniec za) f‹.† - ƒ… Za pomocą czasu zakończenia (Gotowe za) można ustalić

zny.

gramu suszenia pozostają wilgotne i są przeznaczone do prasowania lub rozwieszenia.

Jeżeli po zakończeniu suszenia bielizna jest zbyt wilgotna, w celu uzyskania żądanego rezultatu suszenia możliwe jest odpowiednie dopasowanie stopnia dosuszenia i zwiększenie go w stopniach od +1 do +3. Spowoduje to wydłużenie czasu trwania programu przy utrzymaniu tej samej temperatury.

Naciskać na cel suszenia, np. æ (Do prasowania), aż wyświetlony zostanie żądany stopień dosuszenia +1, +2, +3.

Po dopasowaniu stopnia dosuszenia dla danego celu suszenia ustawienie pozostaje zapisane również po wyłączeniu urządzenia.

przed uruchomieniem programu, o której godzinie program zakończy się. Czas zakończenia programu można opóźnić o maksymalnie 24 godziny:

1. Ustawić program.

Wyświetlony zostanie czas trwania ustawionego programu, np. ‹‹:…† (godziny:minuty).

2. Nacisnąć B (Koniec za).

Wskazówka: Za pomocą przycisków wyboru ˜ oraz ª

można dopasować wartości ustawień.

3. Nacisnąć ‹ (Start/Pauza).

Czas zakończenia (Gotowe za) został zaktywowany. Przed uruchomieniem programu wybrany czas zakończenia (Gotowe za), np. f ‹‰:…†, zostanie wyświetlony i będzie odliczany na wyświetlaczu do momentu włączenia programu suszenia. Następnie wyświetlony zostanie się czas trwania programu.

Wskazówka: Czas trwania zawarty jest w czasie zakoń

(Gotowe za).

czenia

Page 28

pl Ustawienia programu

np. ‹ : …‹ Czas suszenia w przypadku programów czasowych można

wydłużyć do maksymalnie 3 godzin i 30 minut w odstępach 10minutowych.

Wskazówka: Za pomocą przycisków wyboru ˜ oraz ª moż-

na dopasować wartości ustawień.

Ý 60 min (Mniej zagnieceń 60)

Ý 120 min (Mniej zagnieceń 120)

Ý Po zakończeniu programu suszenia bęben obraca się w regular-

nych odstępach czasu, aby zapobiec powstawaniu zagnieceń. Funkcję Mniej zagnieceń 60 min (za pomocą Ý 60 min (Mniej zagnieceń 60)) lub 120 min (za pomocą Ý 120 min (Mniej zagnieceń 120)) można aktywować lub dezaktywować.

M (Delikatne) Zredukowana temperatura dla delikatnych tkanin, jak np. polia-

kryl lub elastan, może wydłużyć czas suszenia.

â (Ulubiony program) Za pomocą â (Ulubiony program) zapisać wprowadzone usta-

wienia i aktywować program z indywidualnymi ustawieniami programu.

Zapisanie lub zastąpienie ulubionego programu:

1. Ustawić żądany program.

Ustawienia programu pojawią się na wyświetlaczu.

2. Ustawienia programu można, jeśli to wskazane, dopasować

do indywidualnych wymagań.

3. Naciskać â (Ulubiony program) przez 3 sekundy.

Ulubiony program wraz z indywidualnymi ustawieniami został zapisany.

Wskazówka: Wybrane ustawienia pozostają zapisane w pa-

mięci również po wyłączeniu urządzenia.

--------

Aktywacja ulubionego programu:

1. Nacisnąć #, aby włączyć urządzenie.

2. Nacisnąć â(Ulubiony program).

Ulubiony program wraz z indywidualnymi ustawieniami został aktywowany.

Page 29

Pranie pl

Z Pranie

Pranie

Przygotowanie prania

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

Niektóre rzeczy mogą się zapalić, gdy suszenie jest w toku lub nawet spowodować, że urządzenie zapali się lub eksploduje. Usunąć wszelkie zapalniczki i zapałki z kieszeni z ubrań.

Uwaga! Uszkodzenia bębna i tekstyliów

Bęben oraz tekstylia mogą ulec uszkodzeniu w trakcie pracy urządzenia, jeżeli z kieszeni suszonej odzieży nie zostaną usunięte pozostawione tam przedmioty. Wyjąć z kieszeni suszonej odzieży wszystkie przedmioty, np. elementy metalowe.

Przygotować pranie w następujący sposób:

■ Związać paski z tkaniny, tasiemki

fartuchów itp. lub używać siatek do prania.

■ Zamknąć zamki błyskawiczne,

zapiąć haftki, pętelki i guziki. Zapiąć na guziki duże tkaniny, np. poszwy na pościel.

■ Bardzo małe części, np. skarpetki

dla niemowląt, zawsze suszyć z większymi, np. ręcznikami.

■ Do suszenia pojedynczych części

używać jednego z programów czasowych.

■ Dzianiny, jak np. podkoszulki i

bielizna trykotowa często zbiegają się podczas pierwszego suszenia. Używać delikatnego programu suszenia.

■ Syntetyków nie należy suszyć zbyt

mocno. Intensywne suszenie sprzyja powstawaniu zagnieceń.

■ Niektóre środki piorące i

pielęgnacyjne, np. krochmal czy płyn do płukania tkanin, zawierają cząsteczki, które mogą się osadzać na czujniku wilgoci. Może to ujemnie wpływać na działanie czujnika, a więc skuteczność suszenia.

Wskazówki

– Środki piorące i pielęgnujące

używane do prania bielizny przeznaczonej do późniejszego suszenia należy dozować według wskazówek producenta.

– Czujnik wilgotności należy

regularnie czyścić ~ Strona 43.

Page 30

pl Pranie

Sortowanie prania

Wskazówka: Wkładać pranie

pojedynczo do urządzenia. Aby uzyskać zadowalający rezultat suszenia, pranie nie może być "splątane".

Uwaga! Uszkodzenia suszarki lub tekstyliów

Tekstylia, która nie nadają się do suszenia w suszarce, mogą w trakcie suszenia uszkodzić zarówno urządzenie, jak i pranie. Przed suszeniem posortować pranie zgodnie z informacjami na metkach dotyczących pielęgnacji tkanin:

c Nadaje się do suszenia w suszarce a Suszenie w standardowej

temperaturze

` Suszenie w niskiej temperaturze b Nie suszyć w suszarce

Podczas sortowania prania, które jest przeznaczone do suszenia, przestrzegać następujących wskazówek:

■ W celu uzyskania równomiernego

rezultatu suszenia należy suszyć razem wyłącznie tekstylia wykonane z tkanin tego samego rodzaju oraz o podobnej strukturze. Jednoczesne suszenie tkanin cienkich, grubych lub wielowarstwowych spowoduje, że rezultat ich suszenia będzie zróżnicowany.

■ Kierować się opisem tekstyliów dla

poszczególnych programów suszenia.

~ "Przegląd programów" na stronie 25

Wskazówka: Jeżeli po zakończeniu

procesu suszenia pranie wydaje się zbyt wilgotne, można wybrać dodatkowo program czasowy w celu dosuszenia prania.

Uwaga! Uszkodzenia urządzenia lub tekstyliów

Nie suszyć w urządzeniu następujących

tkanin:

■ Pranie zanieczyszczone

rozpuszczalnikiem, woskiem lub tłuszczem.

■ Niewyprane tkaniny.

■ Tkaniny nieprzepuszczające

powietrza, np. gumowane.

■ Delikatne tekstylia, np. jedwab,

syntetyczne firanki.

Page 31

Obsługa urządzenia pl

1 Obsługa urządzenia

Obsługa urządzenia

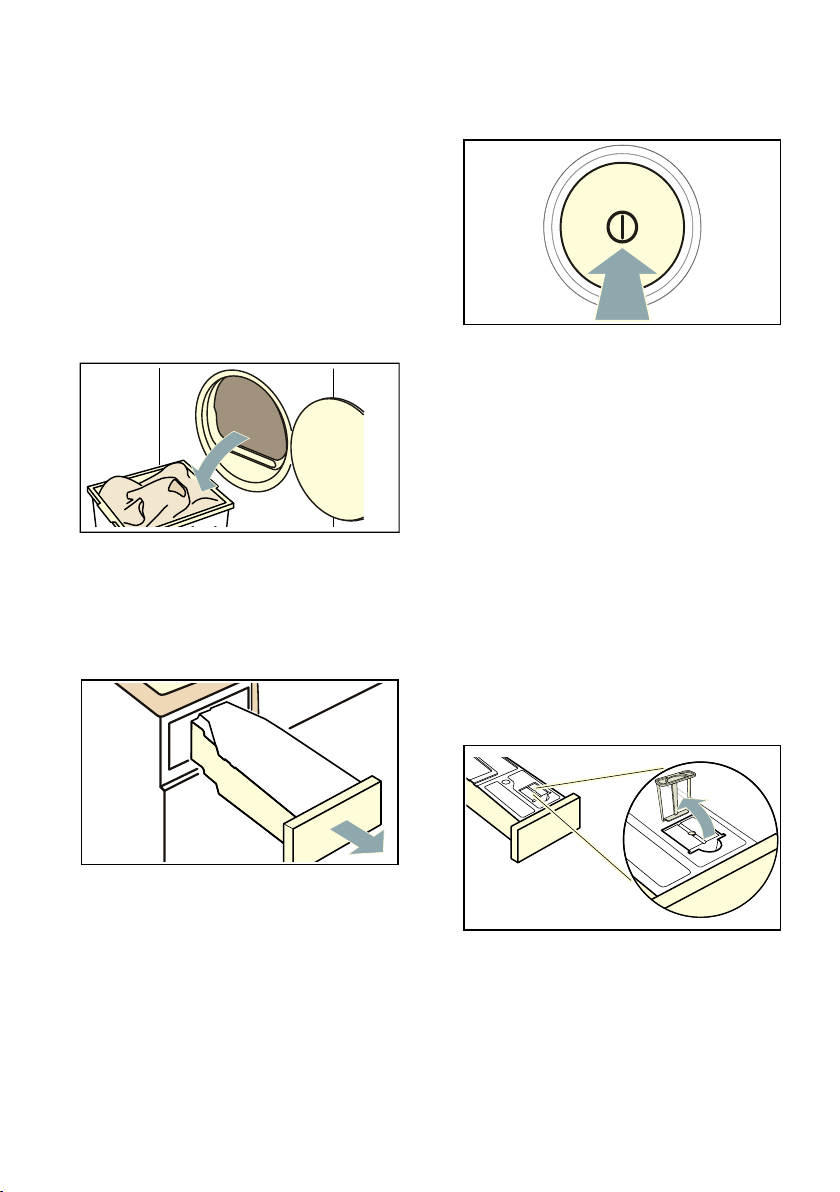

Wkładanie prania i włączanie urządzenia

Wskazówka: Urządzenie musi zostać

prawidłowo ustawione i podłączone.

~ Strona 14

1. Przygotować i posortować pranie.

2. Nacisnąć #, aby włączyć

urządzenie.

3. Otworzyć drzwi.

Sprawdzić, czy bęben jest całkowicie opróżniony. Ewentualnie opróżnić.

4. Włożyć do bębna nieposkładane

pranie.

5. Zamknąć drzwi.

Uwaga!

Może dojść do uszkodzenia urządzenia lub tkanin.

Uważać, aby nie przytrzasnąć prania drzwiami.

Wskazówka: Bęben urządzenia jest

podświetlany po otwarciu i zamknięciu drzwi urządzenia oraz po uruchomieniu programu. Oświetlenie wn gaśnie samoczynnie.

ętrza bębna

Page 32

pl Obsługa urządzenia

Ustawianie programu

Wskazówka: W celu wprowadzenia

ustawień programu należy najpierw dezaktywować zabezpieczenie przed dziećmi, jeśli zostało wcześniej aktywowane. ~ Strona 36

1. Ustawić żądany program.

Na wyświetlaczu pojawią się

ustawienia programu.

2. Ustawienia programu można, jeśli to

wskazane, dopasować do

indywidualnych wymagań.

~ "Ustawienia programu"

na stronie 27

Włączanie programu

Nacisnąć ‹ (Start/Pauza).

Wskazówka: Aby zapobiec

przypadkowej zmianie ustawień programu, aktywować zabezpieczenie przed dziećmi. ~ Strona 36

Przebieg programu

Stan programu pokazywany jest na wyświetlaczu.

Wskazówka: Podczas wybierania

programu wyświetlany jest przypuszczalny czas suszenia maksymalnego załadunku. Podczas suszenia czujnik wilgotności ustala wilgotność końcową prania. W zależności od wilgotności końcowej prania czas trwania programu i wyświetlacz czasu pozostałego do końca bieżącego programu zostaną automatycznie dopasowane (poza programami czasowymi).

Zmiana programu lub dokładanie prania

W trakcie suszenia można w każdej chwili wyjąć lub dołożyć pranie, jak również zmienić lub dopasować program.

1. Otworzyć drzwi lub nacisnąć

‹ (Start/Pauza) w celu zatrzymania programu.

Wskazówka: Przy aktywnym

procesie CoolDown, bęben nadal się obraca, również wtedy, gdy praca urządzenia została wstrzymana. CoolDown można w każdej chwili przerwać otwierając drzwi.

2. Dołożyć lub wyjąć bieliznę.

3. Ewentualnie wybrać inny program

lub inne ustawienie programu.~ "Przegląd programów" na stronie 25

~ "Ustawienia programu" na stronie 27

Wskazówka: Nie należy zmieniać

programu podczas trwania CoolDown.

Page 33

Obsługa urządzenia pl

4. Zamknąć drzwi.

5. Nacisnąć ‹ (Start/Pauza).

Wskazówka: Widoczny na

wyświetlaczu czas trwania programu zostanie zaktualizowany odpowiednio do załadunku i wilgotności końcowej prania. Wyświetlane wartości mogą się zmieniać w zależności od zmiany programu lub załadunku.

Przerwanie programu

W każdej chwili można przerwać program, otwierając drzwi lub naciskając ‹ (Start/Pauza).

Uwaga! Niebezpieczeństwo pożaru. Bielizna

może się zapalić.

W przypadku przerwania programu wszystkie znajdujące się w suszarce rzeczy należy wyjąć i rozwiesić, umożliwiając ujście skumulowanego ciepła.

Koniec programu

Na wyświetlaczu pojawia się “Ÿš.

Wyjmowanie prania i wyłączanie urządzenia

1. Wyjąć pranie.

2. Nacisnąć # , aby wyłączyć

urządzenie.

Page 34

pl Obsługa urządzenia

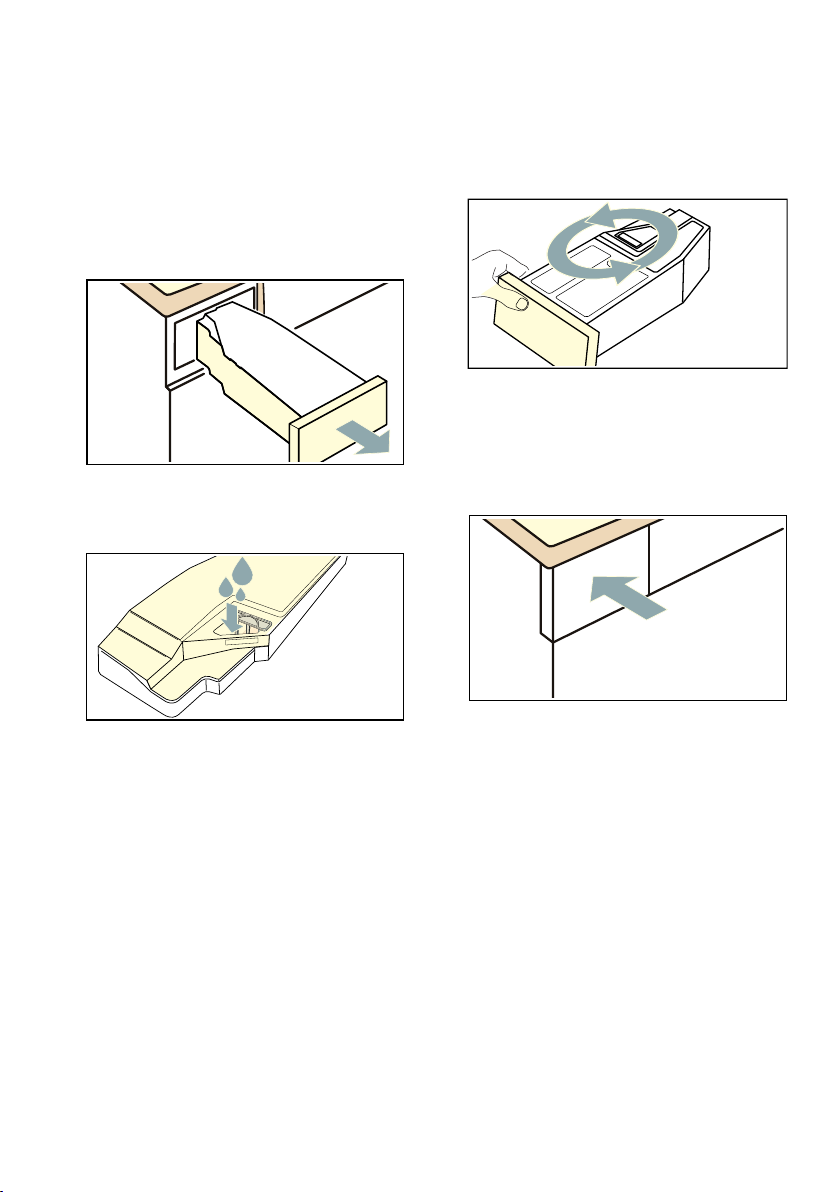

Opróżnianie pojemnika na skondensowaną wodę

Podczas suszenia w urządzeniu gromadzi się skondensowana woda.

W przypadku braku węża odprowadzającego skondensowana woda jest odprowadzana do specjalnego pojemnika. W takim przypadku należy opróżniać pojemnik na skondensowaną wodę po każdym suszeniu oraz dodatkowo, gdy całkowicie napełni się w trakcie suszenia.

1. Wyciągnąć poziomo pojemnik na

skondensowaną wodę.

2. Wylać skondensowaną wodę.

Uwaga!

Niebezpieczeństwo obrażeń ciała i szkód materialnych

Skondensowana woda nie nadaje się do picia i może być zanieczyszczona kłaczkami z tkanin. Zanieczyszczona woda skondensowana może stanowić zagrożenie dla zdrowia lub być przyczyną powstania szkód materialnych. Nie wolno jej pić ani wykorzystywać do innych celów.

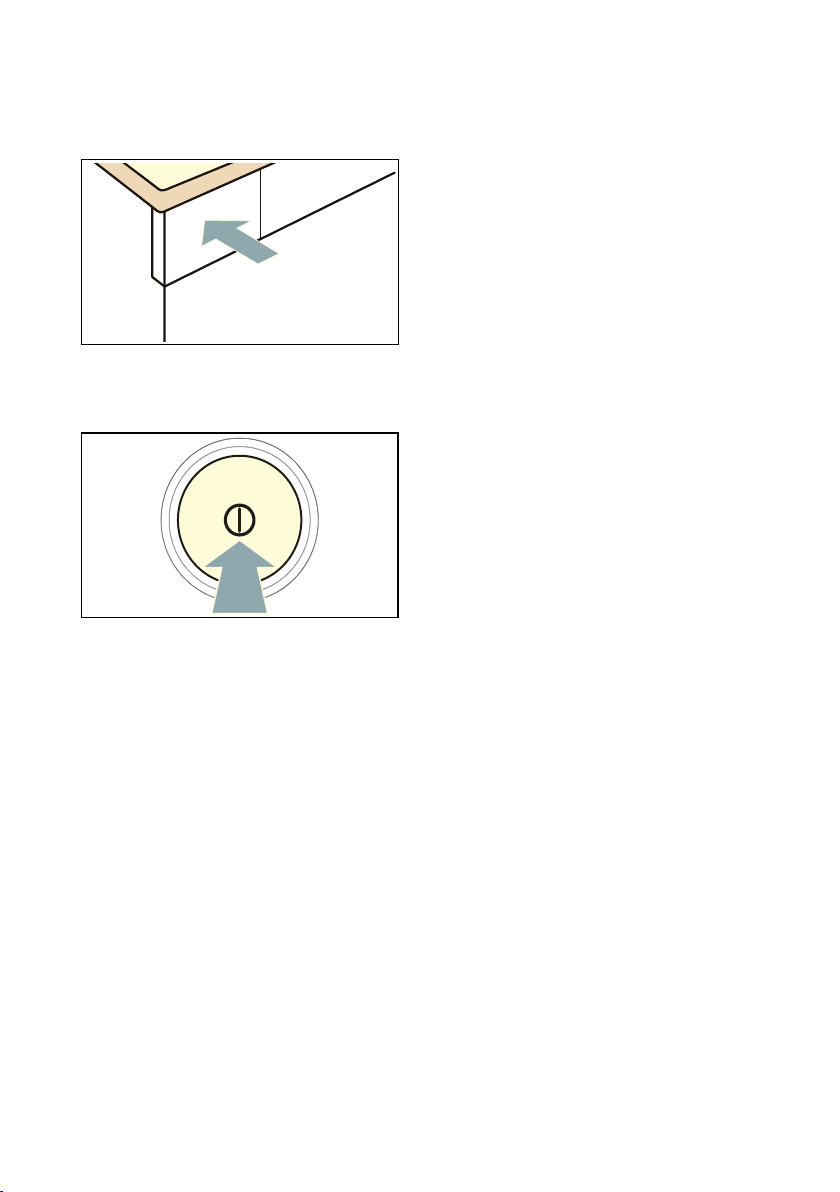

3. Pojemnik na skondensowaną wodę

wsun

ąć w urządzenie tak, aby

wyraźnie zaskoczył na swoje miejsce.

Wskazówka: Filtr w pojemniku na

skondensowaną wodę filtruje wodę używaną do automatycznego czyszczenia urządzenia. Filtr jest oczyszczany przez opróżnienie pojemnika na skondensowaną wodę. Filtr należy regularnie sprawdzać pod kątem gromadzących się osadów i w razie potrzeby usunąć je.

~ "Czyszczenie filtra w pojemniku na skondensowaną wodę" na stronie 43

Page 35

Obsługa urządzenia pl

Usuwanie kłaczków

Wskazówka: Podczas suszenia kłaczki

i włosy z prania wychwytywane są przez filtr wyłapujący kłaczki. Zapchany lub zanieczyszczony filtr wyłapujący kłaczki ogranicza przepływ powietrza i powoduje, że urządzenie nie może osiągnąć pełnej mocy. Zanieczyszczone filtry wyłapujące kłaczki zwiększają zużycie energii elektrycznej i wydłużają czas suszenia.

Po każdym suszeniu wyczyścić filtr wyłapujący kłaczki:

1. Otworzyć drzwi i usunąć z nich

wszystkie kłaczki.

2. Wyciągnąć dwuczęściowy filtr

wyłapujący kłaczki.

4. Rozłożyć dwuczęściowy filtr

wyłapujący kłaczki.

5. Otworzyć oba filtry.

6. Usunąć wszystkie kłaczki z obu

filtrów.

3. Usun

ąć kłaczki z wgłębienia na filtr. Dopilnować, aby kłaczki nie wpadły do otwartego kanału.

Page 36

pl Ustawienia urządzenia

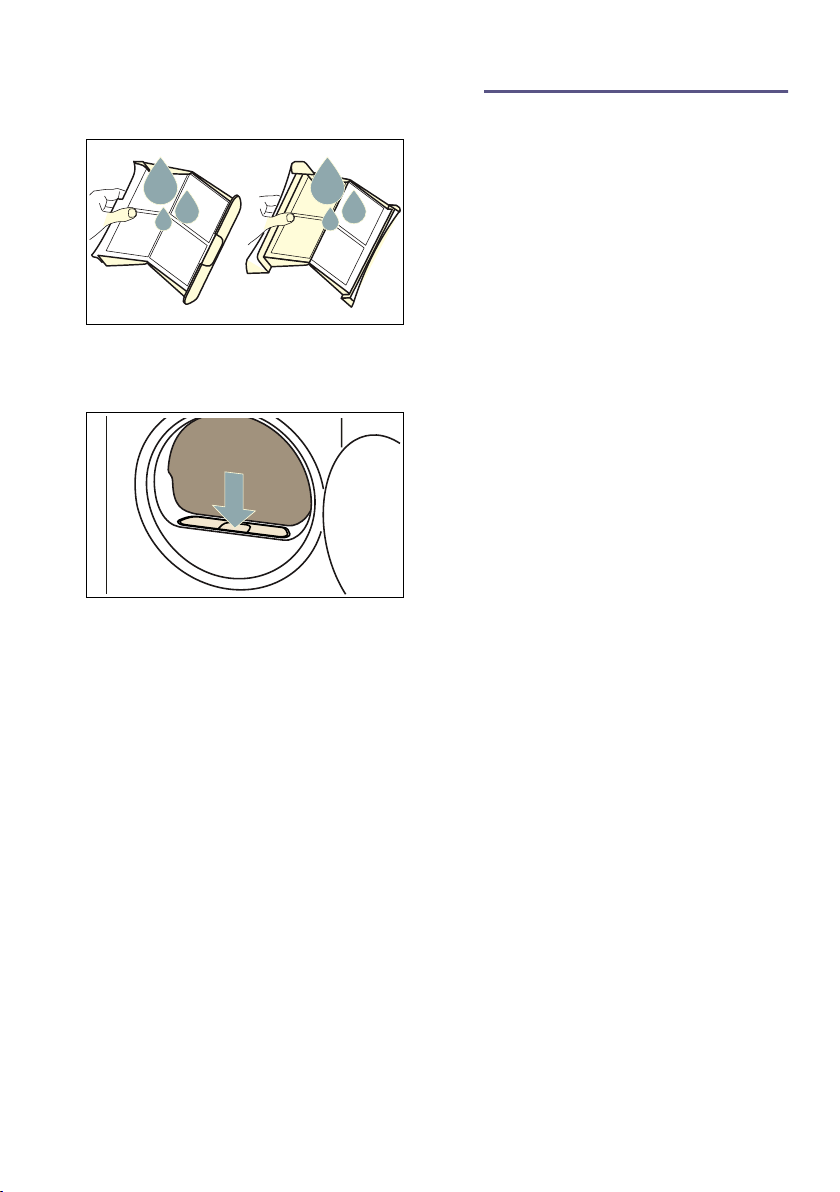

7. Spłukać kłaczki pod bieżącą, ciepłą

wodą.

8. Filtry osuszyć, złożyć i ponownie

włożyć do urządzenia.

Uwaga! Szkody materialne/uszkodzenie

urządzenia

W przypadku obsługi urządzenia bez wyłapywacza kłaczków (np. filtra kłaczków, zbiornika kłaczków, zależnie od specyfikacji urządzenia) lub jeśli wyłapywacz kłaczków jest niekompletny lub uszkodzony, może to spowodować uszkodzenie urządzenia. Nie używać urządzenia bez wyłapywacza kłaczków lub gdy wyłapywacz kłaczków jest niekompletny albo uszkodzony.

2 Ustawienia urządzenia

Ustawienia urządzenia

Ustawienia programu można bezpośrednio aktywować/ dezaktywować lub dopasować ustawienia urządzenia pod à.

Zabezpieczenie przed dziećmi

Dzięki aktywowaniu zabezpieczenia przed dziećmi można zapobiec przypadkowej zmianie ustawień na panelu obsługi.

Aktywacja/dezaktywacja zabezpieczenia przed dziećmi:

■ Naciskać w 3 sec (Zabezpieczenie

przed dziećmi) przez 3 sekundy.

Wskazówka: Zabezpieczenie przed

dziećmi pozostaje aktywne również po wyłączeniu urządzenia. Aby po włączeniu móc obsługiwać panel obsługi, należy dezaktywować zabezpieczenie przed dziećmi.

Ciche suszenie

Dzięki aktywowaniu ç (Ciche suszenie) użytkowaniu urządzenia nie towarzyszą sygnały obsługi ani sygnały informacyjne.

Aktywacja/dezaktywacja przycisku Ciche suszenie:

■ Nacisnąć ç (Ciche suszenie).

Przyciski obsługi oraz przyciski informacyjne urządzenia zostały aktywowane/dezaktywowane.

Page 37

Ustawienia urządzenia pl





;



;

Dopasowanie ustawień urządzenia

Pod à można dopasować następujące ustawienia urządzenia:

■ głośność sygnałów obsługi

■ jasność wyświetlacza

■ głośność sygnałów informacyjnych

(np. na zakończenie programu)

à wywołać w następujący sposób:

1. Nacisnąć #, aby włączyć

urządzenie.

2. Naciskać ç (Ciche suszenie) przez

3 sekundy.

Na wyświetlaczu pojawia się à.

2. Naciskać ˜, aż na wyświetlaczu

pojawi się żądania wartość ustawienia.

Wartości ustawień:

0wył. 1mała 2 średnia 3duża 4 bardzo duża

3. Dopasować pozostałe ustawienia

urządzenia lub zapisać wprowadzone ustawienia i zakończyć proces.

Dopasowanie jasności wyświetlacza

1. Ustawić program na pozycji 3.

Teraz można dopasować ustawienia urządzenia.

Dopasowanie głośności sygnałów obsługi

1. Ustawić program na pozycji 2.

Na wyświetlaczu pojawia się › oraz aktualna wartość ustawienia.



Na wyświetlaczu pojawia się ’ oraz aktualna wartość ustawienia.

2. Naciskać ˜, aż na wyświetlaczu

pojawi się żądania wartość ustawienia.

Page 38

pl Ustawienia urządzenia



;

Wartości ustawień:

1mała 2 średnia 3duża 4 bardzo duża

3. Dopasować pozostałe ustawienia

urządzenia lub zapisać wprowadzone ustawienia i zakończyć proces.

Dopasowanie głośności sygnałów informacyjnych

1. Ustawić program na pozycji 1.



Na wyświetlaczu pojawia się ‘ oraz aktualna wartość ustawienia.

2. Naciskać ˜, aż na wyświetlaczu

pojawi się żądania wartość ustawienia.

Zapisanie ustawień urządzenia i zakończenie procesu

Zapisać ustawienia urzą

dzenia i zakończyć proces w następujący sposób:

■ Nacisnąć ç (Ciche suszenie) lub:

■ Poczekać 10 sekund lub:

■ Nacisnąć #, aby wyłączyć

urządzenie.

Wskazówka: Wybrane ustawienia

pozostają zapisane w pamięci również po wyłączeniu urządzenia.

Wartości ustawień:

0wył. 1mała 2 średnia 3duża 4 bardzo duża

3. Dopasować pozostałe ustawienia

urządzenia lub zapisać wprowadzone ustawienia i zakończyć proces.

Page 39

Odprowadzanie skondensowanej wody pl

Œ Odprowadzanie

skondensowanej wody

Odprowadzanie skondensowanej wody

Podczas suszenia w urządzeniu gromadzi się skondensowana woda.

Urządzenia należy używać z podłączonym wężem odprowadzającym.

Podłączyć wąż odprowadzający wodę w następujący sposób:

1. Wyjąć z bębna wyposażenie

dodatkowe.

3. Wąż skondensowanej wody

odłączyć od króćca.

Wskazówka: W stanie fabrycznym

urządzenia wąż skondensowanej wody zamocowany jest na króćcu.

4. Ustawić wąż skondensowanej wody

w pozycji postojowej.

2. Wyjąć z torebki wszystkie elementy.

5. Zdjąć wąż odprowadzający wodę z

wyposażenia dodatkowego, zamocować go na leżącym swobodnie króćcu i wsunąć do oporu.

Page 40

pl Odprowadzanie skondensowanej wody

6. W zależności od sposobu

podłączenia drugą stronę węża odpływowego przymocować za pomocą pozostałych akcesoriów.

Umywalka:

Syfon:

W miejscu podłączenia założyć opaskę zaciskową (zakres regulacji 12-22 mm, sklepy specjalistyczne). Podczas podłączania do syfonu należy zwrócić uwagę na fakt, aby wąż odpływowy był poprowadzony na min. wysokości 80 cm i maks. wysokości 100 cm.

Kratka ściekowa:

Uwaga!

Uszkodzenia spowodowane przeciekiem lub wyciekającą wodą.

Zabezpieczyć wąż odpływowy przed zsunięciem się. Nie zaginać węża odpływowego. Dopilnować, aby ró

żnicy wysokości pomiędzy powierzchnią ustawienia a odpływem wynosiła maksymalnie 100 cm.

Uwaga!

Zalegająca woda może zostać ponownie zassana do urządzenia i spowodować uszkodzenia.

Sprawdzić, czy woda szybko odpływa. Odpływ nie może być zamknięty ani zapchany.

7. Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

8. Obrócić pojemnik na

skondensowaną wodę o 180° i usunąć włożony korek.

Page 41

Odprowadzanie skondensowanej wody pl

9. Ponownie obrócić pojemnik na

skondensowaną wodę o 180° i umieścić korek w zagłębieniu na górze pojemnika.

10.Wyjąć filtr z mechanizmu

zatrzaskowego.

11.Umieścić filtr w zagłębieniu

pojemnika na skondensowaną wodę.

12.Wsunąć pojemnik na

skondensowaną wodę, aż zaskoczy na miejsce.

Skondensowana woda będzie teraz odprowadzana za pomocą węża odpływowego do kanalizacji lub do umywalki.

Wskazówka: W celu odprowadzania

skondensowanej wody ponownie do pojemnika na skondensowaną wodę należy wykonać wszystkie opisane czynności w odwrotnej kolejności.

Uwaga! Szkody materialne i uszkodzenie

urządzenia

W przypadku odprowadzania skondensowanej wody do pojemnika woda może wyciekać z króćca i spowodować szkody materialne. Przed włączeniem urzą skondensowanej wody na króćcu.

dzenia zamocować wąż

Page 42

pl Czyszczenie i przegląd

D Czyszczenie i przegląd

Czyszczenie i przegląd

Czyszczenie urządzenia

:Ostrzeżenie

Ryzyko utraty życia!

Urządzenie jest zasilane prądem elektrycznym. Kontakt z elementami znajdującymi się pod napięciem oznacza ryzyko porażenia prądem. Dlatego należy pamiętać:

■ Wyłączyć urządzenie. Odłączyć

urządzenie od zasilania prądem (wyciągnąć wtyczkę).

■ Nigdy nie chwytać wtyczki

wilgotnymi rękami.

■ W momencie usuwania wtyczki z

gniazdka, zawsze chwytać za wtyczkę a nie za kabel, ponieważ w przeciwnym przypadku może to spowodować uszkodzenie kabla.

■ Nie wprowadzać modyfikacji

technicznych do urządzenia ani jego elementów.

■ Wszelkie naprawy lub inne prace na

urządzeniu powinny być wykonywane jedynie przez nasz punkt serwisowy lub przez elektryka. To samo odnosi się do wymiany kabla elektrycznego (jeśli konieczne).

■ Zapasowe kable elektryczne mogą

być zamówione w naszym punkcie serwisowym.

:Ostrzeżenie

Ryzyko porażenia prądem/szkód materialnych/uszkodzenia urządzenia!

Uwaga! Szkody materialne/uszkodzenie

urządzenia

■ Aby takie środki nie stykały się z

powierzchnią urządzenia.

■ Czyścić urządzenie jedynie wodą i

wilgotną szmatką.

■ Natychmiast usuwać wszystkie

środki piorące, spryskiwacze i inne pozostałe rzeczy.

:Ostrzeżenie

Ryzyko zatrucia!

Page 43

Czyszczenie i przegląd pl

Czyszczenie czujnika wilgotności

Wskazówka: Czujnik wilgotności

mierzy stopień wilgotności bielizny. Po dłuższym użytkowaniu mogą osadzać się cienkie warstwy kamienia lub resztek środków piorących i pielęgnacyjnych. Osady te należy regularnie usuwać, w przeciwnym razie mogą mieć ujemny wpływ na rezultat suszenia.

1. Otworzyć drzwi.

2. Wyczyścić czujnik wilgotności za

pomocą szorstkiej gąbki.

Czyszczenie filtra w pojemniku na skondensowaną wodę

Wskazówka: Filtr w pojemniku na

skondensowaną wodę służy do oczyszczania wody, która jest używana do automatycznego czyszczenia urządzenia.

1. Wyciągnąć poziomo pojemnik na

skondensowaną wodę.

2. Wylać skondensowaną wodę.

3. Wyjąć filtr.

Uwaga! Czujnik wilgotności może zostać

uszkodzony.

Czujnik wilgotności jest wykonany ze stali nierdzewnej. Do czyszczenia czujnika nie używać środków do szorowania ani czyścików z wełny stalowej.

4. Wyczyścić filtr pod bieżącą, ciepłą

wodą lub umyć w zmywarce do naczyń.

Wskazówka: W przypadku silnego

zabrudzenia do czyszczenia można użyć miękkiej szczotki.

Page 44

pl Czyszczenie i przegląd

5. Włożyć filtr tak, aby zaskoczył na

miejsce.

Uwaga!

Brak filtra może spowodować przedostawanie się kłaczków do urządzenia, a w konsekwencji jego uszkodzenie.

Eksploatacja urządzenia jest dozwolona wyłącznie, gdy filtr jest włożony.

6. Włożyć pojemnik na skondensowaną

wodę tak, aby w słyszalny sposób zaskoczył na swoje miejsce.

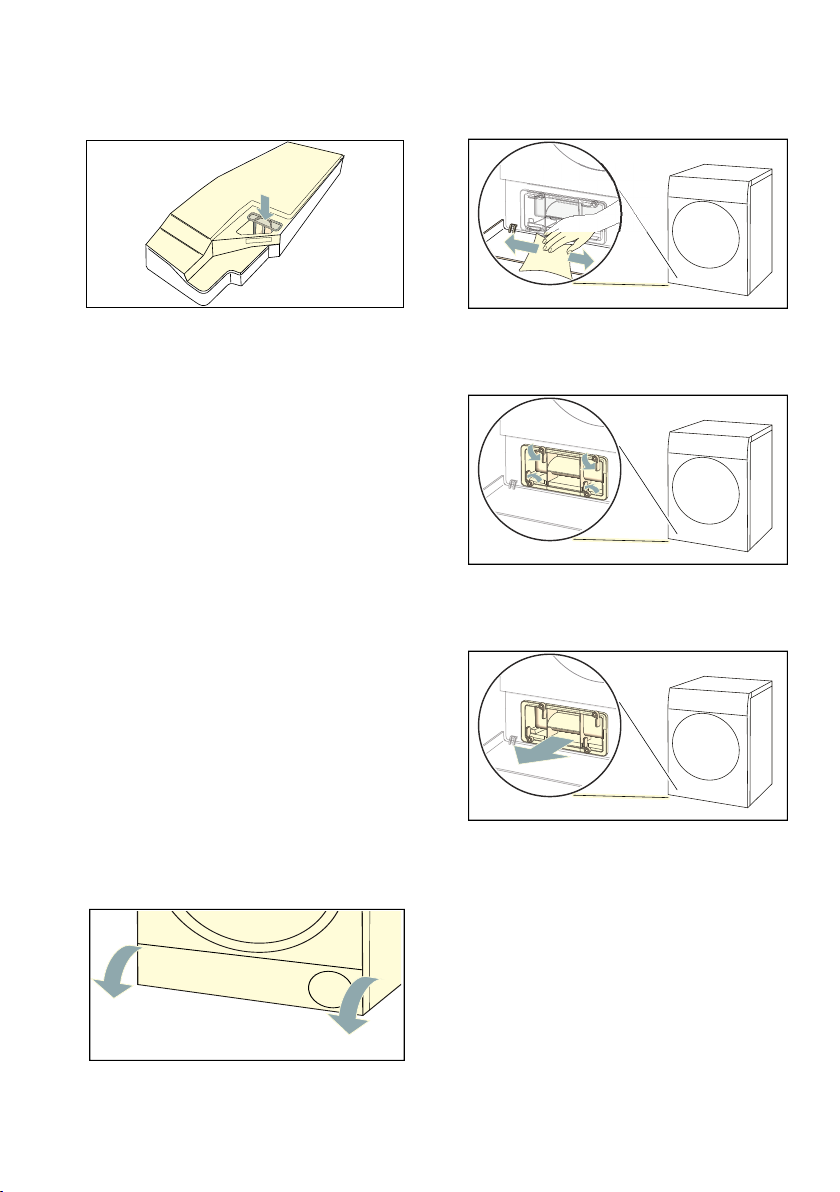

Czyszczenie części spodniej

Spodnią część urządzenia można wyczyścić, jeżeli jest np. zanieczyszczona kłaczkami.

2. Pokrywę serwisową wyczyścić

miękką, wilgotną ściereczką.

3. Odblokować dźwignię pokrywy

wymiennika ciepła.

4. Wyciągnąć

ciepła, trzymając za uchwyt.

pokrywę wymiennika

Wskazówka: Po zakończeniu trybu

pracy poczekać ok. 30 minut, aż urządzenie ostygnie. przed czyszczeniem.

Wyczyścić część spodnią w następujący sposób:

1. Otworzyć pokrywę serwisową,

pociągając ją jednocześnie po obu stronach na górze.

5. Wyczyścić pokrywę wymiennika

ciepła miękką szczoteczką.

Wskazówka: Zwrócić uwagę, aby

na uszczelce nie pozostały żadne zanieczyszczenia.

Page 45

Czyszczenie i przegląd pl

6. Wyciągnąć poziomo wkładkę.

7. Wkładkę wypłukać pod bieżącą

wodą i osuszyć.

8. Otwór urządzenia wyczyścić miękką,

wilgotną ściereczką.

9. Wkładkę wsunąć poziomo do oporu.

10.Wsunąć pokrywę wymiennika ciepła,

trzymając za uchwyt.

Wskazówka: Pokrywę

ciepła można wsunąć wyłącznie, gdy w urządzeniu znajduje się wkładka.

wymiennika

Wskazówki

– Zwrócić uwagę, aby nie

uszkodzić leżących swobodnie wymienników ciepła.

– Czyszczenie wymiennika ciepła

nie jest konieczne za względu na funkcję samooczyszczania urządzenia.

Page 46

pl Pielęgnacja urządzenia

11.Zablokować dźwignię pokrywy

wymiennika ciepła.

12.Zamknąć pokrywę serwisową.

Spodnia część urządzenia została wyczyszczona.

Ö Pielęgnacja urządzenia

Pielęgnacja urządzenia

Urządzenie dysponuje dodatkowymi programami czyszczenia, które można uruchomić w celu pielęgnacji urządzenia:

■ Dzięki zwykłej pielęgnacji urządzenia

można usunąć lekkie zabrudzenia.

■ Intensywna pielęgnacja urządzenia

usuwa potencjalne uporczywe zabrudzenia w urządzeniu a także zapachy, które mogą pojawić się po dłuższym czasu przestoju urządzenia.

Przed przeprowadzeniem pielęgnacji urządzenia, należy ją przygotować.

:Ostrzeżenie

Niebezpieczeństwo poparzenia/szkody materialne i uszkodzenie urządzenia!

Wrząca lub gorąca woda może być przyczyną poważnych poparzeń, jak również szkód materialnych i uszkodzeń urządzenia, jeżeli zostanie rozlana lub będzie wyciekać. Nie używać wrzącej wody podczas korzystania z urządzenia, jego elementów lub wyposażenia. Unikać kontaktu skóry z gorącą wodą lub parą wodną.

:Ostrzeżenie

Ryzyko zatrucia/szkód materialnych!

Page 47

Pielęgnacja urządzenia pl

Przygotowanie pielęgnacji urządzenia

Przygotowanie urządzenia do pielęgnacji

Urządzenie należy odpowiednio przygotować przed zwykłą lub intensywną pielęgnacją urządzenia.

Przygotować urządzenie do pielęgnacji w następujący sposób:

1. Wyjąć pranie.

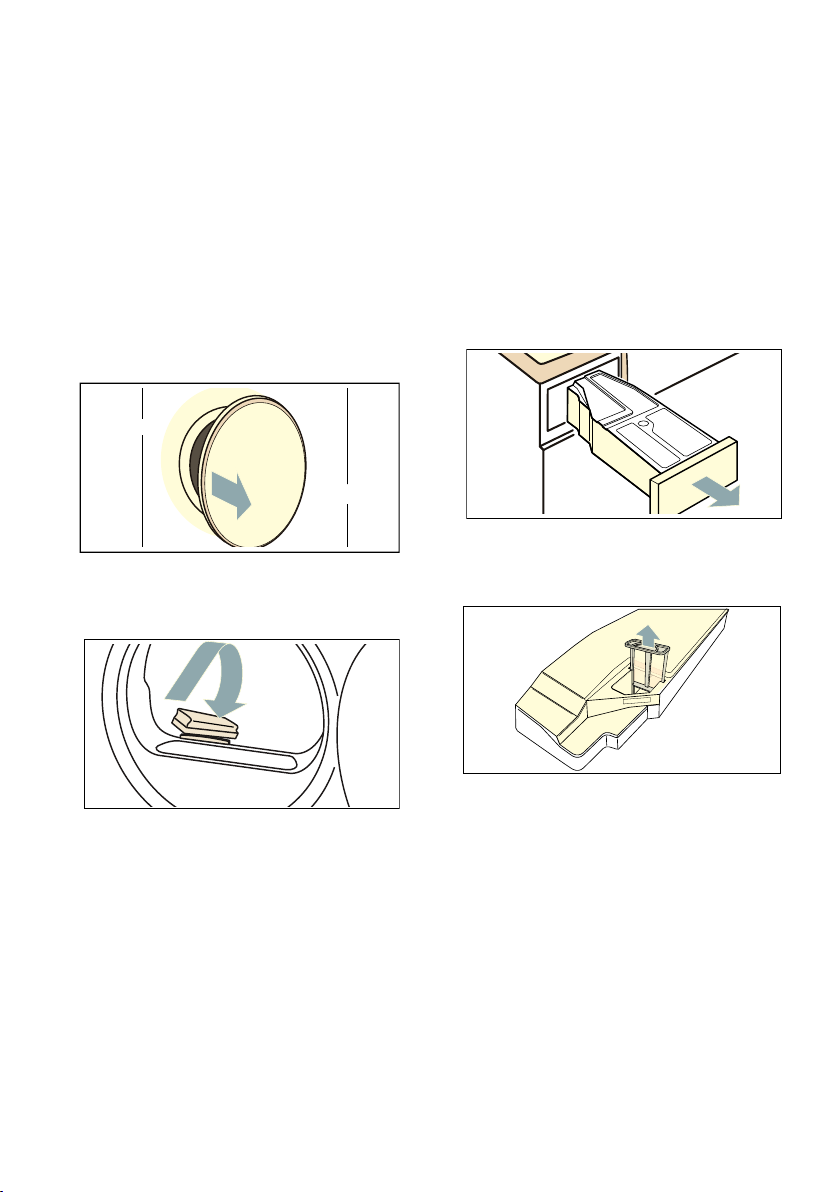

2. Wyczyścić filtr do wyłapywania

kłaczków.~ Strona 35

3. Zamknąć drzwi.

4. Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

5. Nacisnąć #, aby włączyć

urządzenie.

Urządzenie jest teraz przygotowane do pielęgnacji.

Przygotowanie pojemnika na skondensowaną wodę do pielę urządzenia

Jeżeli skondensowana woda jest odprowadzana z urządzenia za pomocą węża odpływowego, przed zwykłą lub intensywną pielęgnacją urządzenia należy odpowiednio przygotować pojemnik na skondensowaną wodę.

Pojemnik na skondensowaną wodę przygotować do pielęgnacji urządzenia w następujący sposób:

gnacji

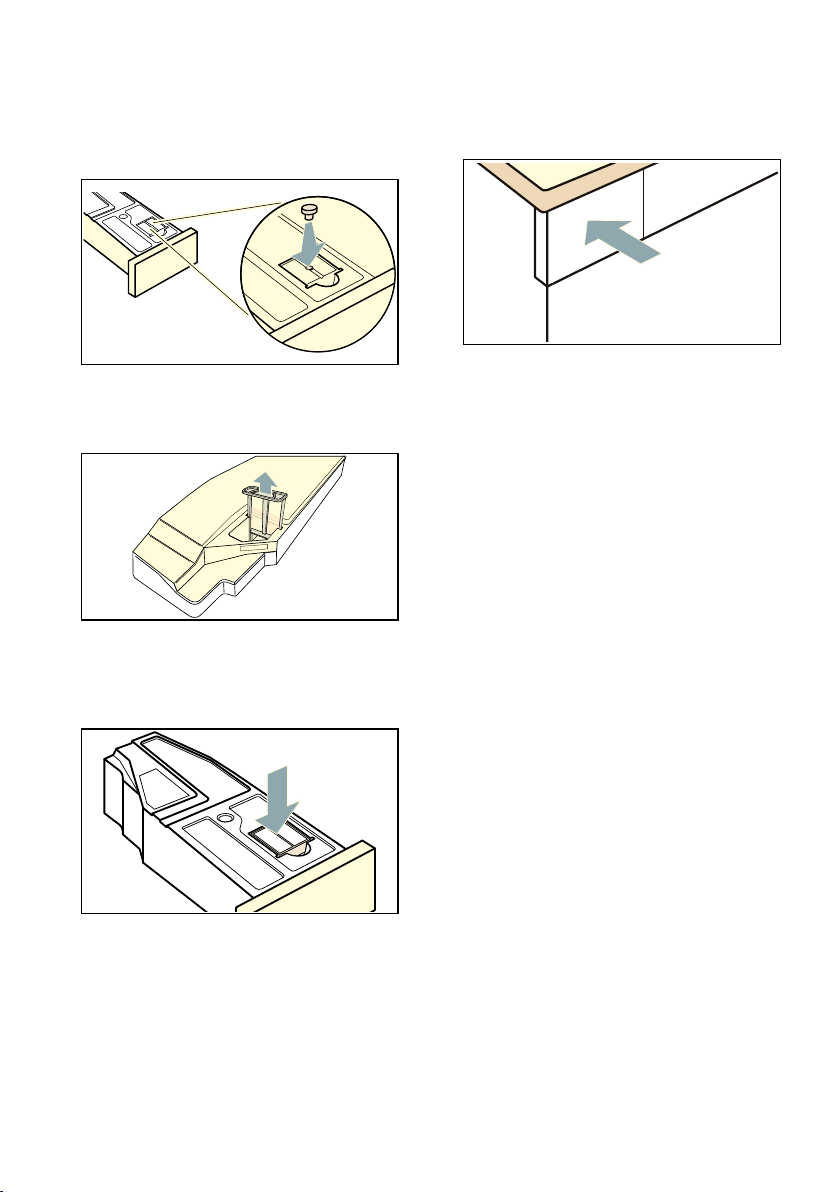

1. Wyjąć filtr z zagłębienia pojemnika

na skondensowaną wodę.

Page 48

pl Pielęgnacja urządzenia

2. Usunąć włożony korek z zagłębienia

pojemnika na skondensowaną wodę.

3. Obrócić pojemnik na

skondensowaną wodę o 180° i włożyć korek.

Wskazówka: Jeżeli skondensowana

woda jest odprowadzana z urządzenia za pomocą węża odp wykonać opisane czynności po zakończeniu zwykłej lub intensywnej pielęgnacji urządzenia w odwrotnej kolejności.

ływowego,

Przebieg zwykłej pielęgnacji urządzenia

Aby usunąć potencjalne lekkie zabrudzenia, można przeprowadzić zwykłą pielęgnację urządzenia.

Wskazówka: Po upływie określonego

czasu użytkowania urządzenie automatycznie zaleci przeprowadzenie zwykłej pielęgnacji. Na wyświetlaczu pojawia się wtedy komunikat ’‘§“ przed uruchomieniem oraz po zakończeniu programu, który jest widoczny przez 5 sekund. Wskazówka będzie pojawiać się, dopóki nie zostanie przeprowadzony kompletny program zwykłej pielęgnacji urządzenia.

4. Włożyć filtr tak, aby zaskoczy na

miejsce.

Uwaga!

W przypadku niezastosowania filtra mogą przedostać się kłaczki do urządzenia i uszkodzić je.

Urządzenia używać wyłącznie, gdy

filtr jest włożony. Pojemnik na skondensowaną wodę jest teraz przygotowany do pielęgnacji urządzenia.

Page 49

Pielęgnacja urządzenia pl



+3;





;

Przeprowadzić pielęgnację urządzenia w następujący sposób:

1. Przygotować pielęgnację

urządzenia. ~ Strona 47

2. Ustawić program na pozycji 1.



3. Nacisnąć i przytrzymać æ (Do

prasowania), jednocześnie:

4. Ustawić program na pozycji 4.

Na wyświetlaczu pojawiają się na przemian ’˜‚ oraz czas trwania programu.

5. Wlać ok. 1 ^ litra ciepłej wody z

kranu do pojemnika na skropliny.

6. Wsunąć pojemnik na

skondensowaną wodę, aż na miejsce.

7. Nacisnąć ‹ (Start/Pauza).

Włącza się program pielęgnacji urządzenia i rozbrzmiewa sygnał. Po zakończeniu pielęgnacji urządzenia na wyświetlaczu pojawia się “Ÿš i rozlega się sygnał.

8. Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

9. Wsunąć pojemnik na

skondensowaną wodę, aż zaskoczy na miejsce.

zaskoczy

Wskazówka: Pełny pojemnik na

skropliny należy przez cały czas utrzymywać w pozycji poziomej tak, aby płyn nie wypłynął.

Page 50

pl Pielęgnacja urządzenia

10.Nacisnąć # , aby wyłączyć

urządzenie.

Pielęgnacja urządzenia została przeprowadzona.

Przebieg intensywnej pielęgnacji urządzenia

W celu usunięcia uporczywych zabrudzeń oraz zapachów, które mogą się pojawić się, gdy urządzenie nie jest używane przez ponad miesiąc, można przeprowadzić intensywną pielęgnację urządzenia.

Wskazówki

■ Intensywna konserwacja urządzenia

trwa około 4 godzin. Czas trwania

może ulec wydłużeniu, jeżeli

wymagane czynności w trakcie

trwania programu nie będą

wykonywane na bieżąco.

■ Intensywnej pielęgnacji urządzenia

nie należy przerywać po

uruchomieniu programu.

■ Do przeprowadzenia intensywnej

pielęgnacji urządzenia potrzebny jest

oryginalny środek pielęgnacyjny,

który można zamówić w serwisie

pod numerem: 00311829. Adresy

serwisów w poszczególnych krajach

znajdują się w załączonym spisie

autoryzowanych serwisów.

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

Uwaga! Szkody materialne/uszkodzenie

urządzenia

Wlanie nieodpowiedniej ilości środka piorącego lub środka czyszczącego do urządzenia może spowodować szkody materialne lub uszkodzenie urządzenia. Używać środków piorących/płynów zmiękczających zgodnie z instrukcjami producenta.

Page 51

Pielęgnacja urządzenia pl



+3;





;

Przeprowadzić pielęgnację urządzenia w następujący sposób:

1. Przygotować pielęgnację

urządzenia. ~ Strona 47

2. Ustawić program na pozycji 1.



3. Nacisnąć i przytrzymać æ (Do

prasowania), jednocześnie:

4. Ustawić program na pozycji 4.

Na wyświetlaczu pojawiają się na przemian ’˜‚ oraz czas trwania programu.

5. Nacisnąć ˜.

6. Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

7. Wlać butelkę oryginalnego produktu

do pielęgnacji i ok. 1 ^ litra ciepłej wody z kranu do pojemnika na skropliny.

Wskazówka: Pełny pojemnik na

skropliny należy przez cały czas utrzymywać w pozycji poziomej tak, aby płyn nie wypłynął.

8. Wsunąć pojemnik na

skondensowaną wodę, aż zaskoczy na miejsce.

Na wyświetlaczu pojawiają się na przemian ’˜ƒ oraz czas trwania programu.

Page 52

pl Pielęgnacja urządzenia

9. Nacisnąć ‹ (Start/Pauza).

Włącza się program pielęgnacji urządzenia i rozbrzmiewa sygnał. Po około 3 godzinach urządzenie przerywa pielęgnację urządzenia, a na wyświetlaczu miga pozostały czas trwania programu.

10.Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

11.Wlać ok. 1 ^ litra ciepłej wody z

kranu do pojemnika na skropliny.

12.Ostrożnie przechylić w poziomie i

opróżnić pojemnik na skondensowaną wodę, aby wypłukać pozostałości oryginalnego środka pielęgnacyjnego.

13.Wlać ok. 1 ^ litra ciepłej wody z

kranu do pojemnika na skropliny.

14.Wsunąć pojemnik na

skondensowaną wodę, aż zaskoczy na miejsce.

Wskazówka: Pełny pojemnik na

skropliny należy przez cały czas

utrzymywać w pozycji poziomej tak,

aby płyn nie wypłynął.

15.Nacisnąć ‹ (Start/Pauza).

Pielęgnacja urządzenia będzie kontynuowana. Po zakończeniu pielęgnacji urządzenia na wyświetlaczu pojawia się “Ÿš i rozlega się sygnał.

16.Ponownie opróżnić pojemnik na

skondensowaną wodę.

Page 53

17.Wsunąć pojemnik na

skondensowaną wodę, aż zaskoczy na miejsce.

18.Nacisnąć # , aby wyłączyć

urządzenie.

Pielęgnacja urządzenia pl

Pielęgnacja urządzenia została przeprowadzona.

Page 54

pl Pomoc w przypadku usterek urządzenia

3 Pomoc w przypadku usterek urządzenia

Pomoc w przypadku usterek urządzenia

Usterki Przyczyna/rozwiązanie problemu

Urządzenie nie włącza się. Sprawdzić wtyczkę i bezpieczniki.

Powstawanie zagnieceń. ■ Przekroczono pojemność załadunkową lub wybrano niewłaściwy

Wycieka woda. ■ Urządzenie może być krzywo ustawione. Wypoziomować urządze-

Wyświetlany czas trwania programu zmienia się w trakcie suszenia.

Pranie nie jest odpowiednio suche lub jest zbyt wilgotne.

Program nie włącza się Należy upewnić się, że

program do danego rodzaju tekstyliów. W tabeli programów podane są wszystkie niezbędne informacje.~ Strona 25

■ Bezpośrednio po zakończeniu suszenia wyjąć pranie z bębna. Pozo-

stawienie odzieży w bębnie sprzyja powstawaniu zagnieceń.

nie.

■ Upewnić się, że w części spodniej:

– pokrywa wymiennika jest prawidłowo zablokowana. – uszczelka pokrywy wymiennika ciepła nie jest zanieczyszczona.

~ Strona 44

■ Jeśli zainstalowany jest opcjonalny wąż odpływowy*, upewnić się, że

wąż jest prawidłowo podłączony. ~ Strona 39

To nie usterka. Czujnik wilgotności określa wilgotność końcową prania i dopasowuje czas trwania programu (nie dotyczy programów czasowych).

■ Ciepła bielizna sprawia po zakończeniu programu wrażenie bardziej

wilgotnej niż jest w rzeczywistości. Rozwiesić pranie i pozostawić do ostygnięcia.

■ Dopasować rezultat suszenia lub zwiększyć stopień dosuszenia.

Spowoduje to wydłużenie czasu suszenia przy utrzymaniu tej samej temperatury.

■ Wybrać program czasowy w celu dosuszenia wilgotnego prania.

■ Wybrać program czasowy dostosowany do niewielkiego załadunku.

■ Nie przekraczać maksymalnej pojemności załadunkowej

programu.~ Strona 25

■ Wyczyścić czujnik wilgotności w bębnie. Na czujniku wilgotności

może osadzić się cienka warstwa kamienia lub pozostałości środków piorących i pielęgnacyjnych, która ujemnie wpływa na jego działanie.~ Strona 43

■ Proces suszenia został przerwany z powodu awarii zasilania, peł-

nego pojemnika na skondensowaną wodę lub przekroczenia maksymalnego czasu suszenia.

Wskazówka: Przestrzegać również wskazówek dotyczących

prania.~ Strona 29

■ drzwi są zamknięte.

■ w 3 sec (Zabezpieczenie przed dziećmi) zostało dezaktywowane

■ wciśnięto ‹ (Start/Pauza)

Wskazówka: Jeżeli za pomocą B (Koniec za) ustawiono opóźnienie

uruchomienia programu, program włączy się w odpowiednim momencie.

Page 55

Pomoc w przypadku usterek urządzenia pl

Czas suszenia jest za długi. ■ Urządzenie może być zanieczyszczone kłaczkami z tkanin. Sprawia

to, że czas suszenia wydłuża się. Usunąć kłaczki.~ Strona 35

■ Wymiennik ciepła może być zanieczyszczony kłaczkami z tkanin.

Przeprowadzić zwykłą pielęgnację urządzenia. ~ Strona 48

■ Zastawiona lub niedostępna kratka wentylacyjna urządzenia może

być przyczyną wydłużenia czasu suszenia prania. Nie zasłaniać kratki wentylacyjnej.

■ Temperatura otoczenia niższa niż 15°C i wyższa niż 30°C może być

przyczyną wydłużenia czasu suszenia.

■ Powodem wydłużenia czasu suszenia może być również niewystar-

czająca cyrkulacja powietrza w pomieszczeniu. Zapewnić odpowiednie wietrzenie pomieszczenia.

Nieprzyjemne zapachy w urzą-

Przeprowadzić intensywną pielęgnację urządzenia. ~ Strona 50

dzeniu

Wilgotność w pomieszczeniu

Zapewnić odpowiednie wietrzenie pomieszczenia.

wzrasta.

Nietypowe odgłosy podczas suszenia.

Powstawanie odgłosów podczas procesu suszenia jest spowodowane pracą kompresora oraz pompy. Nie jest symptom nieprawidłowego działania urządzenia.

Urządzenie wydaje się zimne mimo aktywowanego suszenia.

Program suszenia został przerwany.

Resztki wody w pojemniku na skondensowaną wodę, mimo że wąż odpływowy* podłączony

To nie usterka. Urządzenie z pompą ciepła suszy efektywnie w niskich temperaturach.

W przypadku przerwania programu suszenia w wyniku awarii zasilania należy ponownie włączyć program lub wyjąć i rozwiesić pranie.

Jeśli zainstalowany jest optymalny wąż odpływowy*, funkcja samoczyszczenia urządzenia powoduje, że pozostałości wody pozostają w pojemniku na skondensowaną wodę.

jest do urządzenia.

* w zależności od wyposażenia urządzenia lub dostępnych akcesoriów

--------

Wskazówka: Jeśli usterki nie da się usunąć we własnym zakresie przez wyłączenie

i włączenie urządzenia, należy skontaktować się z serwisem.~ Strona 59

Page 56

pl Transport urządzenia

L Transport urządzenia

Transport urządzenia

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

W przypadku pochwycenia jednego z wystających elementów urządzenia (np. drzwi) w celu podniesienia urządzenia bądź jego przesunięcia, element taki może się oderwać i spowodować obrażenia. Nie chwytać za żadne wystające elementy urządzenia w celu jego przesunięcia.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Urządzenie jest bardzo ciężkie. Jego

podnoszenie może spowodować

obrażenia.

Nie podnosić tego urządzenia

samodzielnie.

Ryzyko odniesienia obrażeń!

■ Urządzenie to posiada ostre

krawędzie, które mogą spowodować

okaleczenie dłoni.

Nie chwytać urządzenia za ostre

krawędzie. Podnosić je jedynie po

założeniu rękawic ochronnych.

Przygotować urządzenie do transportu w następujący sposób:

1. Pojemnik na skondensowaną wodę

wyciągnąć poziomo i opróżnić.

2. Pojemnik na skondensowaną wodę

wsunąć w urządzenie tak, aby wyraźnie zaskoczył na swoje miejsce.

3. Włączyć urządzenie.

4. Ustawić dowolny program.

5. Nacisnąć ‹ (Start/Pauza).

6. Odczekać 5 minut.

Skondensowana woda zostanie odpompowana.

7. Ponownie opróżnić

pojemnik na

skondensowaną wodę.

8. Wyjąć z umywalki, syfonu lub kanału

ściekowego wąż odprowadzający wodę, jeżeli jest zainstalowany.

~ Strona 39

Uwaga!

Zabezpieczyć wąż odprowadzający wodę przed zsunięciem się z urządzenia. Nie zaginać węża odprowadzającego wodę.

9. Wyłączyć urządzenie.

10.Odłączyć wtyczkę urządzenia od

sieci elektrycznej.

Urządzenie jest teraz gotowe do transportu.

Uwaga! Szkody materialne i uszkodzenie

urządzenia

Mimo odpompowania w urządzeniu wciąż znajdują się pozostałości wody. Pozostałości wody mogą wyciekać

spowodować szkody. W związku z tym urządzenie należy transportować w pozycji stojącej.

Page 57

[ Parametry zużycia

Parametry zużycia

Tabela parametrów zużycia

Parametry zużycia pl

Prędkość, z jaką

Program

Bawełna ü v 9 kg 4,5 kg 9 kg 4,5 kg

Do szafy »* 1400 143 94 1,68 1,00

Do prasowania æ* 1400 105 67 1,18 0,70

Syntetyki Ó 3,5 kg 3,5 kg Do szafy »* 800 55 0,51

* Ustawienia programu zgodnie z obowiązującą normą EN61121 przy użyciu zewnętrznego węża odpro-

wadzającego.

** Rzeczywiste wartości mogą odbiegać od podanych w zależności od rodzaju tkaniny, doboru tkanin do

suszenia, wilgotności końcowej tekstyliów, ustawionego stopnia dosuszenia, ilości bielizny włożonej do suszarki, warunków otoczenia, jak również od aktywowanych funkcji dodatkowych.

pranie zostało

odwirowane (w obr./min)

1000 162 104 1,97 1,16

800 181 115 2,26 1,32

1000 124 77 1,47 0,86

800 143 88 1,76 1,02

600 65 0,64

Czas trwania**

(w min)

Zużycie energii

elektrycznej**

(w kWh)

Najbardziej efektywny program do tkanin bawełnianych

Poniższy “standardowy program do bawełny” (oznaczony symbolem ü) jest przeznaczony do suszenia tkanin bawełnianych o normalnym stopniu wilgotności i charakteryzuje się największą efektywnością w odniesieniu do parametrów zużycia energii podczas suszenia mokrych tkanin bawełnianych.

Standardowe programy do bawełny zgodnie z aktualnym rozporządzeniem UE 932/2012

Program + rezultat suszenia Załadunek

(w kg)

ü Bawełna + Do szafy » 9/4,5 1,97/1,16 162/104

Ustawienia programu do kontroli i klasyfikacji energetycznej zgodnie z dyrektywą 2010/30/UE.

Zużycie energii (w kWh)

Czas trwania programu (w min)

Page 58

pl Dane techniczne

{ Dane techniczne

Dane techniczne

Wymiary: 850 x 600 x 640 mm

(wysokość x szerokość x głębokość) Ciężar:

56 kg (w zależności od modelu) Przyłącze sieciowe:

Napięcie sieciowe 220 - 240 V, 50Hz Prąd znamionowy 10 A Moc znamionowa 800 W Maksymalna pojemność załadunkowa: 9 kg

Pobór mocy przy wyłączonym urządzeniu:

0,10 W

Pobór mocy, gdy urządzenie nie jest wyłączone:

0,10 W

Wewnętrzne oświetlenie bębna Temperatura otoczenia:

5 - 35°C

) Utylizacja

Utylizacja

)

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 11 września 2015r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dn. 23. 10. 2015 r. poz. 11688) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niew składowania i przetwarzania takiego sprzętu.

łaściwego

* w zależności od wyposażenia

urządzenia

Page 59

Serwis pl

Uwaga! Niebezpieczeństwo pożaru/

niebezpieczeństwo zatrucia/szkody materialne i uszkodzenie uszkodzenia

Urządzenie zawiera bezpieczny dla środowiska naturalnego, ale palny

czynnik chłodniczy R290. Niewłaściwa utylizacja może być przyczyną pożaru lub zatruć. Urządzenie należy zutylizować w odpowiedni sposób, nie uszkadzając przewodów rurowych czynnika chłodniczego.

4 Serwis

Serwis

Jeśli usterki nie da się usunąć we własnym zakresie przez wyłączenie i włączenie urządzenia, należy skontaktować się z serwisem.~ Dołączony wykaz punktów serwisowych lub okładka instrukcji

Pracownicy serwisu znajdą odpowiednie rozwiązanie, co pozwoli również uniknąć zbędnych przyjazdów techników.

Pracownikowi serwisu należy podać symbol produktu (E) oraz numer fabryczny (FD) urządzenia.

(1U )'

Nr E Symbol produktu Nr FD Numer fabryczny

Dane te można odczytać *w zależności od modelu:

po wewnętrznej stronie drzwi*/otwartej pokrywy serwisowej* oraz z tyłu urządzenia.

Warto zaufać kompetencjom producenta.

W razie usterki prosimy o kontakt z nami. Dzięki temu mają Państwo gwarancję, że naprawy zostaną wykonane przez przeszkolonych techników serwisu, którzy dysponują oryginalnymi częściami zamiennymi.

Page 60

Zlecenie naprawy oraz pomoc w razie usterki

PL 801 191 534 Adresy serwisów w poszczególnych krajach znajdują się w załączonym spisie

autoryzowanych serwisów.

BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München GERMANY

siemens-home.bsh-group.com

:\SURGXNRZDQRSU]H]%6++DXVJHUlWH*PE+QDZDUXQNDFKOLFHQFMLQDNRU]\VWDQLH]H]QDNXWRZDURZHJR6LHPHQV$*

*9001461528*

9001461528 (9904)
