球阀执行器
4
GLB...9
适用于阀门 VAI61...
AC 24 V/AC 230 V
三位控制或模拟量调节的电动执行器，带 0.9 米长电线。
注意
用途
本文档仅提供执行器概况，如需有关安全、工程注意事项、安装调试等详细信息，请参
阅技术基本文档 Z4634en。
• 适用于 DN15 至 DN50 的二通螺纹球阀
• 适用于使用模拟量调节 (DC 0–10 V) 或三位控制的球阀
CM2N4657cn
2008.05
西门子楼宇科技
暖通空调产品
Page 2
型号概览
工作电压
AC 24 V
工作电压
AC 230 V
定位信号 Y
DC 0–10 V
位置指示器
U = DC 0–10 V
转角自适应
GLB131.9E GLB 331.9E GLB 161.9E
X X
X
X
X
X
功能
旋转方向切换开关
型号
控制类型 三位控制 模拟量控制
旋转方向 控制信号（Y1 或 Y2）
断电时，执行器保持各自原位置
位置指示：机械方式 转角通过位置指示器/手柄来指示
位置指示：电子方式
手动调节 按下齿轮组脱离按钮，即可手动调节执行器
Y1 端有信号 – 逆时针 – 阀门打开
Y2 端有信号 – 顺时针 – 阀门关闭
GLB131.9E
GLB331.9E
顺时针或逆时针方向取决于：
X
拨码开关设定的旋转方向
顺时针/逆时针
拨码开关 2 设置为“逆时针”
位置指示器：
输出电压 U = DC 0–10 V 与转角成正
比
U 值由拨码开关设定的旋转方向而定
此执行器适用于驱动以下西门子二通阀门：
GLB161.9E
流量 = 0，Y = 0 V
流量 = 100%，Y = 10 V
型号
DN
额定压力
kvs
[m3/h]
技术参数表
二通阀 VAl…（控制或安全截止阀）
VAI61.15… Rp ½” 15 1…10
VAI61.20… Rp ¾” 20 4…10
VAI61.25… Rp 1” 25 6.3…16
VAI61.32… Rp 1 ¼” 32 10…25
VAI61.40… Rp 1 ½” 40 16…40
VAI61.50… Rp 2” 50
PN40
25…63
N4211
订购
注意
电位计和辅助开关不能在现场加装，因此订货时请注明选件。
有关上述执行器的详细信息，请参阅技术参数表 N4211。
2/4
西门子楼宇科技 球阀执行器，无弹簧复位功能，AC 24 V/AC 230 V CM2N4657cn
暖通空调产品 2008.05
Page 3
注意事项
安装
关于执行器详情，请参阅文档 N4634。
执行器和阀门便于现场组装，不需要特殊工具，也无需做任何调整。

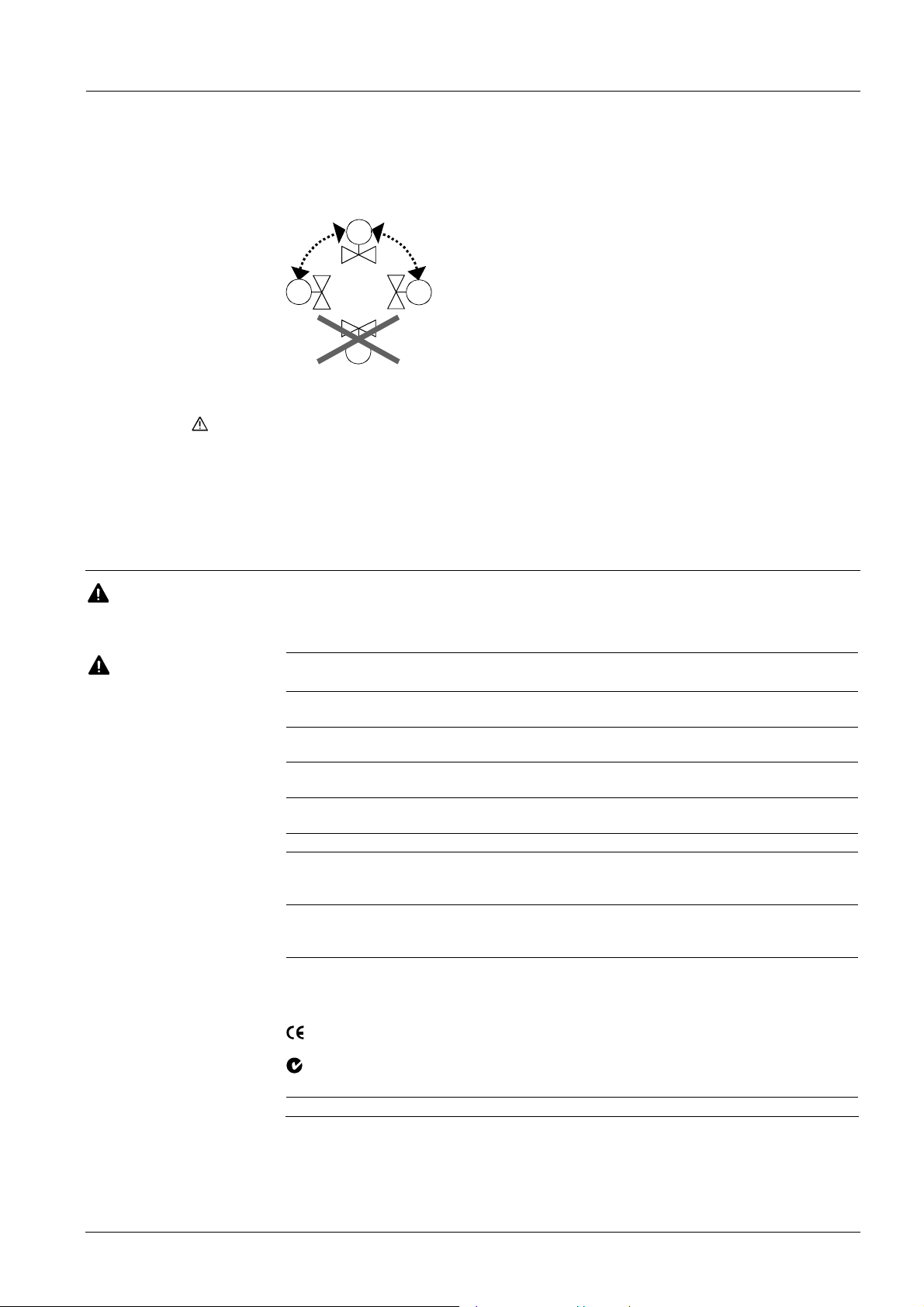

安装方向
调试
注意
操作
技术参数表 GLB..9E
AC 24 V 电源
(SELV/PELV)
AC 230 V 电源
功能参数
GLB161.9 E 的定位信号
位置指示器
连接电线
外壳防护等级
保护等级
环境条件
执行标准
重量
执行器供货时附有安装说明书，编号为
阀门供货时也附有安装说明书，编号为
90
90
4716Z16
74 319 0646 0。
74 319 0647 0。
在调试系统时，请务必检查接线并对其功能进行测试。
在测试执行器功能之前，请确保相关执行器与阀门已组装在一起（请参考“设备组
合”）。
手柄能够驱动执行器到 0° 至 90° 间的任何位置。压下脱离按钮即可操作手柄。
释放脱离按钮，出现从控制器传输过来的控制信号时，控制信号优先决定阀位。
工作电压 / 频率
功耗 GLB131.9 运行
GLB161.9 运行
保持
工作电压/频率
功耗 GLB331.9 运行
名义转角 / 最大转角
90° 转角运行时间
输入电压 Y（电线编号 8-2） DC 0–10 V
输出电压 U（电线编号 9-2）
最大输出电流
横截面积
标准长度
防护等级符合标准 EN 60 529（注意安装说明） IP 54
绝缘等级
AC 24 V，电位计
AC 230 V，辅助开关
运行/运输
温度
湿度（无结露）
产品安全： 家用和类似用途电器
电磁兼容性 (EMC)：
GLB131.9E 和 GLB161.9E 产品的抗扰性
所有产品的电磁辐射
符合： 电磁兼容性
低电压指令
符合： 澳大利亚 EMC 架构
无线电干扰发射标准
净重： 0.75 kg
AC 24 V ± 20 % / 50/60 Hz
2 VA/1 W
3 VA/2 W
1 W
AC 230 V ± 10 % / 50/60 Hz
2 VA/1 W
90°/95° ± 2°
150 s (50 Hz) / 125 s (60 Hz)
DC 0–10 V
DC ± 1 mA
0.75 mm2
0.9 m
EN 60 730
lll
ll
IEC 721-3-3 / IEC 721-3-2
−32–+55 °C / −32–+70 °C
< 95% 相对湿度 / < 95% 相对湿度
EN 60 730-2-14（1 类）
IEC/EN 61 000-6-2
IEC/EN 61 000-6-3
2004/108/EC
2006/95/EC
无线电通信 1992
AS/NZS 3548
3/4
西门子楼宇科技 球阀执行器，旋转型，AC 24 V/AC 230 V CM2N4657cn
暖通空调产品 2008.05
Page 4
处理
接线图
有关该产品的环境影响以及丢弃处理，请参见相关技术基本文档及环境声明文档。
三位控制
模拟量调节
电线标识信息
GLB131.9E GLB331.9E
AC 24 V AC 230 V
AC 0 V
G.B13..
6
7
(Y2)
(Y1)
M
(G)
4634Gxx3
1
AC 24 V
GLB161.9E
AC 24 V
SELV/PELV
DC 0...10 V
AC 24 V
G.B16..
18
(Y)
(G)
100%
M
0%
(G0)
(U)
29
DC 0...10 V
4634Gxx1
引脚
执行器
代码 编号 颜色 缩写
G 1
AC 24 V G0 2
Y2 6
Y1 7
Y 8
U 9
执行器
N 4
AC 230 V Y2 6
Y1 7
电线
红色
黑色
紫色
橙色
灰色
粉色
蓝色
黑色
白色
AC 230 V
7
6
(Y2)
(Y1)
M
(N)
4
含义
RD
BK
VT
OG
GY
PK
BU
BK
WH
火线 AC 24 V
中线
定位信号 AC 0 V，顺时针
定位信号 AC 0 V，逆时针
定位信号 DC 0–10 V
位置指示 DC 0–10 V
中线
控制信号 AC 230 V，顺时针
控制信号 AC 230 V，逆时针
尺寸
108
112.4
143.2 cm
87.5
73.8
尺寸单位：mm
X = >100 mm
XX = >200 mm
到壁面或天花板的最小距离，以便进行安装、连接、运行和维护等。
4/4
©2008 西门子楼宇科技 本文档如有更改，恕不另行通知。
西门子楼宇科技 球阀执行器，无弹簧复位功能，AC 24 V/AC 230 V CM2N4657cn
