Bezpečnostní pokyny

Přečtěte si pečlivě následující návod k obsluze. Jen

tak budete moci spotřebič správně obsluhovat. Návod k obsluze a montáži uchovejte. Pokud bude spotřebič předán další osobě, dokumentaci od spotřebiče přiložte.

Spotřebič po vybalení zkontrolujte. Pokud byl při transportu poškozen, neprovádějte instalaci a zavolejte zákaznické centrum. Škodu písemně zdokumentujte, v jiném případě ztrácíte právo na odškodnění.

Bezpečnostní pokyny

Bezpečná obsluha

Přehřáté oleje, máslo nebo margarín

Spotřebič je určen jen pro použití v domácnosti a pro přípravu potravin.

Pro bezpečnou obsluhu by neměly dospělé osoby a děti, které mají

 tělesné, senzorické a psychické postižení

 chybějící zkušenosti a vědomosti

manipulovat se spotřebičem bez dozoru odpovědné dospělé osoby.

Mějte děti pod dohledem, neměly by si hrát poblíž spotřebiče.

Přehřáté oleje nebo máslo (margarín) jsou lehce zápalné. Nebezpečí popálenin! Příprava potravin s olejem nebo máslem musí být stále pod Vaší kontrolou. V případě, že dojde k zapálení oleje nebo másla, nikdy oheň nehaste vodou. Plameny uduste položením talíře nebo poklice na varnou nádobu. Vypněte varnou desku.

Příprava potravin ve vodní lázni

Potraviny ve vodní lázni se připravují tak, že je vložíte do nádoby s vodou, umístěnou ve větším hrnci. Potraviny se budou ohřívat pomalu a rovnoměrně a změknou díky horké vodě a ne díky kontaktu se žhavou plotnou. Při vaření ve vodní lázni nestavte konzervy, skleněné a jiné nádoby přímo na dno hrnce s vodou. Zabráníte tím prasknutí skla varné desky nebo nádoby, z důvodu přehřátí.

Horká plotna

Mokré dna hrnců a ploten

Praskliny v plotně

Plotna se zahřívá, ale ukazatel nefunguje

Nebezpečí popálení! Nedotýkejte se horkých varných zón. Děti se zásadně nemají zdržovat v blízkosti varné desky.

Ukazatel zbytkového tepla varuje před horkými varnými zónami.

Nebezpečí popálení! Pokud leží varná deska nad šuplíkem, nikdy neodkládejte do šuplíku zápalné věci a spreje.

Nebezpečí popálení! Pokud se mezi varnou deskou a dnem hrnce nachází tekutina, mohl by vzniklým tlakem páry, hrnec nečekaně nadskočit. Plotna i hrnce tedy musí být suché.

Volejte zákaznický servis.

Nebezpečí zasažení proudem! V případě, že je varná deska poškozená nebo prasklá, odpojte ji od přívodu el. energie.

Nebezpečí popálení! Jestliže nefunguje ukazatel, vypněte varnou desku.

Nepokládejte žádné kovové předměty na indukční zónu

Volejte zákaznické centrum.

Nebezpečí popálení! Nenechávejte na varné zóně ležet žádné nože, vidličky, lžíce, poklice nebo jiné kovové předměty, mohly by se rychle zahřát.

Chladicí ventilátor

�

Tato varná deska má na své spodní straně instalovaný chladící ventilátor. Nebezpečí poškození! Pokud je varná deska nad šuplíkem, nesmí v něm být uloženy žádné malé předměty nebo papír, který by mohl být ventilátorem nasán a tím by došlo k poškození ventilátoru nebo chlazení. Pozor! Mezi obsahem šuplíku a vstupem ventilátoru musí být minimální vzdálenost 2 cm.

Neodborné opravy

Připojovací kabel

Příčiny poškození

Dna hrnců a pánví

Nebezpečí zasažení elektrickým proudem! Neodborné opravy jsou nebezpečné. Spotřebič smí opravovat výhradně odborník zákaznického centra.

Každý zásah do spotřebiče, i výměnu nebo montáž připojovacího kabelu, musí provést kvaliﬁkovaný pracovník.

Připojovací kabel elektrického spotřebiče se nesmí dotýkat plotny, mohlo by dojít k poškození izolace kabelu a varné desky .

Tento spotřebič odpovídá směrnicím pro bezpečnost a elektromagnetickou snášenlivost. Přesto by se osoby s kardiostimulátorem neměly zdržovat poblíž spotřebiče. Nelze zaručit, že každý kardiostimulátor, který je na trhu, odpovídá platným směrnicím o bezpečnosti a elektromagnetické snášenlivosti a že by nevznikly interference, které by mohly ohrozit jeho správný chod. Je možné, že by mohlo dojít i k rušení jiných přístrojů, jako např. sluchadel.

Drsná dna hrnců a pánví můžou poškrábat varnou desku.

Horké pánve a hrnce

Sůl, cukr a písek

Zabraňte ohřívání prázdných hrnců na varných zónách. Mohlo by dojít k poškození.

Nikdy neodstavujte horké pánve a hrnce na ovládací ploše, v okolí displeje nebo na kraj varné desky.

Sůl, cukr a písek by mohly varnou desku poškrábat.

Nepoužívejte varnou desu jako pracovní nebo odkládací plochu.

Tvrdé a ostré předměty

Dejte pozor, aby na varnou desku nepadaly tvrdé a ostré předměty, mohly by ji poškodit.

Překypující tekutiny

Nevhodné čisticí prostředky

Umělá hmota a fólie

Cukr a podobné produkty můžou varnou desku poškodit. Takové zbytky potravin ihned odstraňte pomocí stěrky.

Zabarvení kovu vzniká při používání nevhodných čisticích prostředků a otěrem hrnců.

Hliníková fólie a plastové nádoby se na horké varné zóně taví.

Ochrana životního prostředí

Odstranění odpadu šetrně k životnímu prostředí

Tipy k šetření energie

Spotřebič rozbalte a obal odstraňte šetrně k životnímu prostředí.

Tento spotřebič odpovídá směrnicím WEEE 2002/96/CE. Tato směrnice reguluje rámec odstraňování a opětovného použití elektrických a elektronických starých spotřebičů v Evropě.

 Používejte varné nádoby s tlustým, rovným dnem.

Nerovné dno způsobuje ztráty energie. Položte na dno pravítko. Pokud není nikde volný meziprostor, je dno rovné.

 Průměr dna hrnce nebo pánve by měl odpovídat velikosti

varné zóny. Všimněte si: Je možné, že výrobce udává horní průměr hrnce. Tento je většinou větší než rozměr spodní části hrnce. Pokud se k sobě nehodí průměr zóny a průměr dna hrnce, vyberte pro vaření vždy menší varnou zónu, v jiném případě dochází k velkým ztrátám energie.

 Používejte velikosti hrnců, které odpovídají množství

potravin. Velký hrnec, který je jen z poloviny plný, potřebuje pro var mnoho energie.

Indukční vaření

Přednosti indukčního vaření

 Stavte varné nádoby vždy do středu varné zóny a dejte

na ně vždy vhodné poklice. Při vaření bez poklice se spotřebovává 4x více energie.

 Vařte s menším množstvím vody. Šetříte tím energii

a kromě toho zůstane v zelenině více vitamínů a minerálních látek.

 Při vaření hustých polévek nebo tekutých pokrmů jako

vývarů, omáček nebo nápojů, může dojít k rychlému varu a překypění nebo prskání.

Z tohoto důvodu doporučujeme postupné zahřívání na

vhodném varném stupni a za stálého míchání.

Indukční vaření je zcela nový druh ohřívání potravin, při kterém vzniká teplo přímo ve varné nádobě. To má několik předností:

 Úspora času při vaření a pečení, protože se potraviny

ohřívají přímo v hrnci.

 Úspora energie

 Snadná péče a čistění, jelikož nedochází k tak

rychlému připálení vykypěných potravin.

 Kontrolovaný přísun energie a více bezpečnosti.

Varná deska zahájí nebo přeruší přenos energie ihned po obsluze ovládání. Indukční varná zóna přeruší přenos energie ihned, když se varná nádoba odebere z varnézóny, aniž by se varná zóna musela manuálně vypnout.

Vhodné varné nádobí

Ferromagnetické varné nádobí

Speciální indukční nádoby

Kontrola varného nádobí pomocí magnetu

Nevhodné nádobí

K indukčnímu vaření je vhodné pouze ferromagnetické nádobí, jako například:

 Smaltované ocelové nádoby

 Litinové nádoby

 Speciální indukční nádobí z nerezové oceli.

Existují speciální indukční varné nádoby, jejichž dno není plně magnetické. Dbejte na magnetizovatelného povrchu, který je znakem varné nádoby a může ovlivnit jak rozpoznání varné nádoby, tak výsledek vaření.

Abyste zjistili, jestli je nádobí vhodné, zkuste, jestli dno nádoby přitahuje magnet. Výrobci většinou uvádějí, zda je nádobí vhodné k indukčnímu vaření.

Nepoužívejte nikdy nádoby z:

 Normální nerezové oceli

 Skla

Kvalita dna nádob

 Keramiky

 Mědi

 Hliníku

Kvalita dna hrnce nebo pánve ovlivňuje výsledek vaření. Používání hrnců a pánví vyrobených z materiálu, který podporuje rovnoměrné rozdělování tepla, šetří čas a energii, například nádoby se sendvičovým dnem z nerez oceli.

Žádné varné nádobí nebo nevhodná velikost

Pokud není na varné zóně varné nádobí, pokud je nádobí z nevhodného materiálu, nebo pokud nemá vhodnou velikost, začne blikat ukazatel varné zóny. Vyberte vhodnou varnou nádobu a blikání skončí. V jiném případě se varná zóna po 90 sekundách automaticky vypne.

Prázdné varné nádoby nebo nádobí s tenkým dnem

Rozpoznání hrnce

Nezahřívejte žádné prázdné varné nádoby nebo nádobí s tenkým dnem. Varná deska má sice bezpečnostní systém, ale prázdné nádoby budou pravděpodobně tak rychle zahřívány, že vypínací automatika nebude dostatečně rychle reagovat a nádoba může být zahřána na velmi vysokou teplotu. Dno nádoby by se mohlo i roztavit a keramické sklo varné desky poškodit. V takovém případě se varné nádoby nedotýkejte a vypněte varnou desku. Pokud po vychlazení varná deska nefunguje, zavolejte zákaznický servis.

Každá varná zóna má pro rozpoznání hrnce spodní hranici, která je závislá na materiálu používaného hrnce. Proto vždy používejte varnou zónu, která průměru hrnce nejlépe odpovídá.

Seznámení se spotřebičem

�

Ovládací pole

Ovládací pole pro

Dětskou pojistku

Symboly pro

Varný stupeň provozní stav  zbytkové teplo / funkci Powerboost 



Ovládací pole pro

Hlavní vypínač

Ovládací pole pro

Výběr varného stupně

Varné zóny

Varná zóna Zapínání a vypínání

Jednookruhová varná zóna

* Zapnutí varné desky: Odpovídající symbol se rozsvítí. ** Rozsvítí se ukazatel zbytkového tepla. Používejte jen varné nádoby, které jsou vhodné k indukčnímu vaření, viz odstavec „Vhodné varné nádobí“.

Používejte varnou nádobu o vhodných rozměrech.

Ukazatel zbytkového tepla

Varná deska má k dispozici pro každou varnou zónu jeden ukazatel zbytkového tepla, který upozorňuje, zda je varná zóna ještě horká. Nedotýkejte se varných zón s tímto symbolem.

I když už je varná deska vypnutá, bude svítit / tak dlouho, dokud je varná zóna ještě horká.

Když sundáte varnou nádobu z varné zóny, která ještě není vypnutá, bude se střídavě rozsvěcovat symbol / a

Programování varné zóny

Tato kapitola Vás seznámí s nastavením Vaší varné desky. V tabulce naleznete varné výkony a doby varu pro různé pokrmy.

Zapnutí a vypnutí varné desky

Varná deska se zapíná a vypíná hlavním vypínačem.

Zapnutí

Vypnutí

Pokyny

Nastavení varné zóny

Dotkněte se symbolu � , až se zapne ukazatel .

Dotkněte se symbolu � , až ukazatel zhasne. Varná deska je vypnutá. Ukazatel zbytkového tepla svítí tak dlouho, dokud není varná zóna dostatečně ochlazená.

Varná deska se automaticky vypne, když se varné zóny určitou dobu nepoužívají.

Pokud je po zapnutí na plotně ještě nějaké zbytkové teplo, ukáže se na displeji k varné zóně symbol pro zbytkové teplo /.

Vyberte si v programovém poli potřebný stupeň výkonu pomocí symbolů + a -.

Varný stupeň 1 = minimální výkon Varný stupeň 9 = maximální výkon

Každý varný stupeň má i mezistupeň, který je označen tečkou.

Výběr varného stupně:

Varná zóna musí být zapnutá.

1. Dotkněte se symbolu odpovídajícím displeji svítí .

2. Během následujících 5 sekund se dotýkejte symbolu nebo -.

Základní nastavení se rozsvítí: Symbol + = varný stupeň 9 Symbol - = varný stupeň 4

3. Změna varného stupně: Dotkněte se symbolu + nebo -, až se rozsvítí

požadovaný stupeň výkonu.

Pokyn:

Pokud na indukční zóně nestojí žádná nádoba, bliká ukazatel zvoleného varného stupně. Za chvíli se varná deska sama vypne.

+ nebo - požadované zóny. Na

Vypnutí varné zóny

Dotkněte se symbolu + nebo -, až se rozsvítí .

Varná deska se vypne a ukazatel zbytkového tepla se rozsvítí.

Tabulka pro vaření

V následující tabulce představujeme několik příkladů.

Doba varu záleží na druhu, hmotnosti a kvalitě potravin. Jsou možné časové odchylky.

Rozpouštění

čokoláda, poleva, máslo, med, želatina

Ohřívání a udržování tepla

Hustá polévka (např. čočková) Mléko** Párky, ohřívané ve vodě**

Rozmrazování a ohřívání

Hluboce zmrazený špenát Hluboce zmrazený guláš

Pomalé vaření

Bramborové knedlíky Ryba Bílé omáčky, např. bešamel Jiné omáčky, např. Bernská, Holandská

Vaření, vaření v páře, dušení

Rýže (ve dvojitém množství vody) Mléčná rýže Brambory na loupačku Slané brambory Těstoviny Vydatné polévky, vývary Zelenina Zelenina, mražená Vydatná polévka v tlakovém hrnci

Dušení

Rolovaná pečeně Dušená pečeně Guláš

Varný stupeň

1 - 2 1 - 2

1 - 2 1 - 2 3 - 4

2 - 3 2 - 3

4 - 5* 4 - 5* 1 - 2 3 - 4

2 - 3 2 - 3 4 - 5 4 - 5 6 - 7* 3 - 4 2 - 3 3 - 4 4 - 5

4 - 5 4 - 5 3 - 4

Doba varu v minutách

5 - 15 min. 20 - 30 min.

20 - 30 min. 10 - 15 min. 3 - 6 min. 8 - 12 min.

15 - 30 min. 25 - 35 min. 25 - 30 min. 15 - 25 min. 6 - 10 min. 15 - 60 min. 10 - 20 min. 7 - 20 min.

50 - 60 min. 60 - 100 min. 50 - 60 min.

Smažení

Filé, normální nebo obalované Filé, mražené Kotlet, normální nebo obalovaný Steak (tloušťka 3 cm) Kuřecí prsa (2 cm) Kuřecí prsa mražená Ryba a rybí ﬁlé Ryba a rybí ﬁlé, obalované Ryba, obalovaná, mražená, např. rybí prsty Kraby a krevety Mražené pokrmy, např. minutky Palačinky Omeleta Volské oko

Fritování (150 g - 200 g porce ve 1-2 l oleje) Mražené pokrmy, např. hranolky, kuřecí nuggety, Krokety Masové kuličky Maso, např. kuřecí kousky Ryba, obalovaná nebo v listovém těstě Zelenina a hřiby, obalované v listovém těstě, např. žampióny Cukrářské výrobky, např. větrníky, ovoce v těstíčku

Varný stupeň

6 - 7 6 - 7 6 - 7 7 - 8 5 - 6 5 - 6 5 - 6 6 - 7 6 - 7 7 - 8 6 - 7 6 - 7 3 - 4 5 - 6

8 - 9 7 - 8 7 - 8 6 - 7 6 - 7 6 - 7

4 - 5

Doba varu v minutách

6 - 10 min. 8 - 12 min. 8 - 12 min. 8 - 12 min. 10 - 20 min. 10 - 30 min. 8 - 20 min. 8 - 20 min. 8 - 12 min. 4 - 10 min. 6 - 10 min. fritovat po sobě fritovat po sobě 3 - 6 min.

fritovat jednu porci po druhé

* pomalé vaření bez poklice ** bez poklice

Dětská pojistka

Zapnutí a vypnutí dodatečné dětské pojistky

Varnou desku lze chránit před nechtěným používáním, aby ji například nemohly zapínat děti.

Varná deska se dá v určitých případech blokovat. Například, když budete mít na návštěvě malé děti.

Zapnutí

Vypnutí

Pozor!

Zapnutí a vypnutí stálé dětské pojistky

Zapnutí varné desky

Varná deska musí být zapnutá. Dotkněte se symbolu , až se ozve akustický signál a rozsvítí se ukazatel . Varná deska je nyní zablokovaná. Po určité době ukazatel zhasne.

Dotkněte se symbolu , až se ozve akustický signál a vypne se ukazatel . Dodatečná dětská pojistka se vypne. Nyní se dá varná deska zapnout.

Dětská pojistka se může omylem zapnout nebo vypnout, např. když na displej omylem vylijete při mytí vodu, jinými vykapanými tekutinami, nebo předměty, které položíte na symbol .

Touto automatickou funkcí zůstane dětská pojistka stále aktivní.

Viz odstavec „Základní nastavení“.

Dotkněte se symbolu � , až se ozve akustický signál a na displeji vypne symbol � . Stálá dětská pojistka je nyní vypnutá. Varnou desku môžete zapnout.

Funkce Powerboost

Pomocí této funkce lze pokrmy ohřívat ještě rychleji než na varném stupni . Funkce Powerboost zvyšuje krátkodobě nejvyšší výkon vybrané varné zóny.

Omezení při používání funkce Powerboost

Tato funkce je k dispozici pro všechny varné zóny. Funkce Powerboost se dá aktivovat tehdy, když není jiná zóna té samé skupiny v provozu (viz obrázek). Když nebude ta druhá varná zóna vypnutá, bude svítit na ukazateli plotny střídavě písmeno  a varný stupeň .

Následovně se vrátí ukazatel na varný stupeň , což znamená, že se funkce Powerboost nezapnula. To samé platí pro varné zóny 3 a 4.

Skupina 1

Skupina 2

Aktivace funkce

Deaktivace funkce

Postupujte následovně:

1. Zvolte varný stupeň

2. Dotkněte se symbolu písmeno . Nyní je funkce aktivní.

Postupujte následovně:

1. Dotkněte se symbolu varná zóna se vrátí na varný stupeň .

2. Funkce je nyní deaktivovaná.

Za určitých předpokladů se funkce Powerboost vypne automaticky, chrání se tím elektronické komponenty uvnitř Vaší varné desky před poškozením.

.

+. Na displeji varné zóny se objeví

-. Písmeno  zhasne a

Omezení doby provozu

Pokud je varná zóna delší dobu v provozu a nebyly provedeny žádné změny v nastavení, aktivuje se omezení doby provozu.

Varná zóna se už nebude déle zahřívat. Na displeji varné zóny se střídavě rozsvěcuje symbol , a ukazatel zbytkového tepla /.

Po zmáčknutí jakéhokoliv symbolu displej zhasne. Nyní se dá varná zóna znovu nastavit.

Aktivace automatického časového ohraničení se řídí dle vybraného varného stupně (1 až 10 hodin).

Základní nastavení

Varná deska má určité základní nastavení. Některá z těchto nastavení se dají měnit.









*Základní nastavení

Stálá dětská pojistka

Po vypnutí se varná deska automaticky zablokuje.

Vypnutí akustického signálu

Krátký akustický signál, který potvrzuje, že jste se dotkli symbolu nebo delší akustický signál, který ukazuje, že se ze spotřebičem zachází neodpovědně.

Funkce Power-Management

Omezuje celkový výkon varné desky. Existuje 18 různých stupňů nastavení. Při zvyšování stupně nastavení se zvyšuje výkon varné zóny o 500 W.

Návrat k základnímu nastavení varné desky

Vrací všechny provedené změny zpět.

 Vypnutí dětské pojistky*  Aktivní dětská pojistka

 Většina signálů je vypnuta.  Některé signály jsou

vypnuté  Všechny signály jsou aktivní*

 = Minimální výkon    = Od 1500 do 9000 W  =

9500 W nejvyšší výkon

 Osobní nastavení  Zpátky k základnímu

nastavení*

Přístup k základním nastavením

Volba požadovaného základního nastavení

Postupujte následovně:

1. Zapněte varnou desku hlavním vypínačem.

Během následujících 10 sekund se dotýkejte symbolu

, až se ozve akustický signál a ukazatel  na

varné desce vpravo od symbolu střídavě bliká (viz zobrazení).

3. Dotýkejte se symbolu požadované funkce.

4. Poté zvolte v programovacím políčku požadované nastavení pomocí symbolů + a - vpravo vedle

symbolu Nové nastavení se zobrazí na displeji spodní pravé varné zóny.

až do rozsvícení symbolu

5. Dotýkejte se znovu symbolu � minimálně 4 sekundy, až se ozve signál. Nové nastavení se správně uloží.

Údržba a čištění

�

Rady a pokyny uvedené v této kapitole slouží pro optimální čištění a péči o varnou desku.

Varná deska

Čištění

Očistěte varnou desku po každém použití. Jen tak můžete předejít tomu, aby se na varnou desku přichytily zbytky potravin.

Požívejte čisticí prostředky vhodné pro varnou desku. Dbejte, prosím, na pokyny z jednotlivých obalů.

Nikdy nepoužívejte:

 abrazivní látky

 agresivní čisticí prostředky jako např. pěna pro čištění

trouby nebo odstraňovač ﬂeků

 drsné houby

 vysokotlaký nebo parní čistič

Péče

Používejte čisticí prostředek vhodný pro péči a ochranu varné desky. Dodržujte pokyny o péči uvedené na obalu.

Rám varné desky

Abyste zabránili poškození okraje varné desky, dodržujte následující pokyny:

 Používejte jen teplou vodu s trochou mýdla.

 Nikdy nepoužívejte ostré předměty nebo abrazivní látky.

 Nepoužívejte kovovou škrabku na sklo.

Oprava provozních poruch

Běžně jsou provozní poruchy způsobené malými detaily. Ještě než zavoláte servisní středisko, všimněte si nejprve následujících rad a pokynů.

Symbol/ ukazatel

Žádný Přerušení dodávky

 svítí

+ číslo

 + číslo

Porucha Opatření

proudu.

Připojení spotřebiče nebylo provedeno dle připojovacího schématu. Porucha elektronického systému.

Ovládací pole je vlhké nebo na něm leží předmět.

Porucha elektronického systému

+ číslo

Zkontrolujte pomocí jiných elektrospotřebičů, zda nebyla přerušena dodávka proudu. Zkontrolujte, zda je spotřebič připojen dle schématu.

Jestliže tato dvě opatření nepomohla, zavolejte zákaznický servis.

Osušte ovládací pole nebo odstraňte předmět.

Odpojte varnou desku od sítě. Počkejte několik sekund a znovu ji zapojte. Pokud symbol nezhasne, zavolejte zákaznický servis.

Symbol/ ukazatel

/







/

Nestavějte na ovládací pole žádné horké nádoby.

Porucha Opatření

Vznikla interní chyba. Odpojte plotnu od sítě. Počkejte několik

sekund a znovu ji zapojte. Pokud symbol nezhasne, zavolejte zákaznický servis.

Elektronický systém je přehřátý a vypnul příslušnou varnou zónu.

Elektronický systém je přehřátý a vypnul všechny varné zóny.

Mimo provozní plochu není vstupní napětí správné.

Varná zóna se přehřála a byla pro ochranu Vaší varné desky vypnuta.

Počkejte několik sekund, než se elektronický systém ochladí. Dotkněte se poté nějakého symbolu na plotně. Pokud symbol nezhasne, volejte zákaznický servis.

Počkejte několik sekund, než se elektronický systém ochladí. Dotkněte se poté nějakého symbolu na varné desce. Pokud symbol nezhasne, volejte zákaznický servis.

Kontaktujte Vašeho dodavatele proudu.

Počkejte, až se elektronický systém dostatečně ochladí a znovu ji zapněte.

Normální zvuky během vaření

Indukční technologie se zakládá na vytvoření elektromagnetických polí, které tvoří teplo přímo na dně varné nádoby. Varná nádoba může dle typu vydávat určité zvuky nebo vibrace, které se dají popsat následovně:

Hluboké bzučení podobné transformátoru

Tiché pískání

Jemné praskání

Tento zvuk vzniká při vaření na vyšším stupni výkonu. Zakládá se na množství energie, která se přenáší z plotny na varné nádobí. Tento zvuk zmizí nebo utichne, když se sníží stupeň výkonu.

Tento zvuk vzniká, jestliže je varná nádoba prázdná. Ustane, jakmile vložíte vodu nebo potravu do nádoby.

Tento zvuk vzniká u nádobí, které je vyrobeno z sendvičových materiálů. Vzniká tím, že jednotlivé plochy materiálu vibrují. Zvuk je způsoben nádobím a je různý dle množství a způsobu přípravy pokrmu.

Hlasitější pískavé tóny

Tyto zvuky vznikají především u nádobí, které je vyrobeno z různých materiálů ležících přes sebe a které je používáno na nejvyšším stupni výkonu a zároveň na dvou varných zónách. Tyto tóny zmizí nebo utichnou, jakmile snížíte stupeň výkonu.

Zvuk ventilátoru

Aby mohla být zaručena funkčnost elektroniky, je varná deska provozována při kontrolované teplotě. Varná deska je vybavena chladícím ventilátorem, který se zapíná při určité teplotě dle stupně výkonu. Chladící ventilátor se rovněž zapne, je-li varná deska vypnuta, ale teplota přesto příliš vysoká.

Tyto popsané zvuky jsou normální součástí indukční

Zákaznický servis

Náš zákaznický servis Vám je v případě oprav spotřebiče, pro nákup příslušenství nebo náhradních dílů a pro všechny dotazy, týkající se našich produktů nebo servisu v každou dobu k dispozici. Kontaktní údaje naleznete v přiložených podkladech.

Budete-li volat náš zákaznický servis, připravte si číslo výrobku (E-Nr.) a výrobní číslo (FD-Nr.) spotřebiče. Tato data naleznete na typovém štítku na spodní straně varné desky nebo v přiložených podkladech.

Montážní návod

EH 645EB11E

�



 



�

Důležitá upozornění

 Bezpečnost je při používání zaručena

pouze pokud byla instalace provedena správným způsobem z technického hlediska a ve shodě s tímto návodem k montáži. Za možná poškození, způsobená neadekvátní instalací, je odpovědná instalující osoba.

 Zapojení spotřebiče smí provádět pouze

autorizovaný technik, který se musí řídit ustanoveními společnosti dodávající elektrickou energii v dané zóně.

 Z hlediska ochrany se jedná o spotřebič

odpovídající typu I a může být uveden do provozu pouze v případě, že byl při zapojení řádně uzemněn.

 V případě, že tento spotřebič nebude

správně připojen na svorku uzemnění nebo bude uveden do provozu bez odborné instalace, může při jeho použití, přestože jen za velmi vzácných okolností, dojít k těžkým zraněním. Výrobce není odpovědný za nesprávné použití a možné škody způsobené nesprávnou elektrickou instalací.

 Z hlediska elektrického jištění je nutná

instalace pojistky typu B nebo C.

 Není-li spotřebič opatřen zástrčkou, je

třeba instalovat vhodné prostředky k vypojení z elektrické sítě a to v souladu s platnými instalačními předpisy.

 Je velmi důležité umístit přívodní kabel

takovým způsobem, aby se nedotýkal horkých částí varné desky nebo sporáku.

 Indukční varné desky lze instalovat

pouze nad trouby s odvětráním od stejného výrobce. Pod varnou deskou nesmí být umístěna chladnička, myčka, sporák bez ventilace ani pračka.

 Pokud byla varná deska nainstalována

nad zásuvku, kovové předměty nacházející se v zásuvkovém prostoru by vlivem cirkulace vzduchu pocházejícího z ventilace varné desky mohly dosáhnout vysokých teplot, a proto doporučujeme použití oddělovacího panelu.

 Jako vhodný oddělovací panel můžete

použít dřevěnou desku nebo koupit adekvátní příslušenství v našem zákaznickém středisku. Objednací kód u tohoto příslušenství je:

- 680502 u spotřebičů s indukčními varnými zónami.

- 476610 u smíšených spotřebičů.

 Jakýkoliv zásah do spotřebiče, a to i

výměnu přívodního kabelu, smí provádět pouze odborný autorizovaný servis.

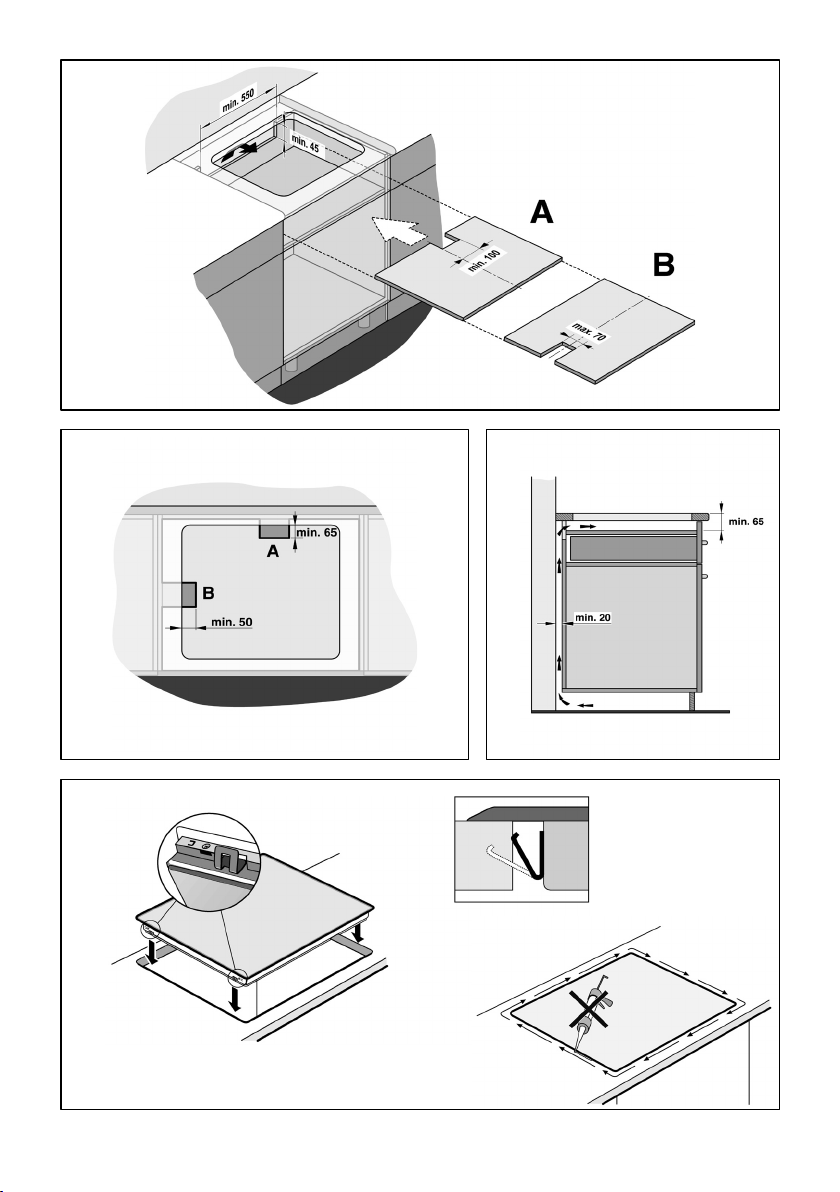

Příprava nábytku - obrázek 1/2/3/4

 Pracovní deska musí být rovná a

vodorovně umístěná. Výřezy do vestavného nábytku provádějte před instalací spotřebiče. Odstraňte veškeré třísky a hobliny, jinak by mohlo dojít k funkční poruše elektrických součástek. Taktéž je třeba zaručit, že po realizaci výřezových prací bude zabezpečena stabilita nábytku.

 Povrchy řezů je nutno ošetřit tak, aby

byly odolné proti teplotě a zabránit tak jejich nabobtnávání vlivem vlhkosti.

 Nábytek určený k vestavbě musí být

odolný až do teploty 90°C.

 Minimální vzdálenost od výřezu

k boční stěně musí být: 40 mm. Nedoporučujeme, aby varná deska byla umístěna mezi dvě boční stěny. V případě, že takto umístěna bude, je třeba taktéž zachovat minimální vzdálenost 200 mm u jedné z obou bočních stěn.

 Pracovní deska, do které bude

prováděna instalace varné desky, musí mít minimální tloušťku:

30 mm, pokud je instalována nad troubu 20 mm, pokud je instalována bez trouby

nebo nad zásuvkový prostor.

 Pro odvětrání varné desky je nezbytně

nutné:

- otvor v horní části zadní stěny nábytku o šířce 300 mm a výšce 45 mm (obr. 2).

- 20 mm mezera mezi zadní stěnou nábytku a kuchyňskou stěnou (obr. 4).

- v případě instalace varné desky nad zásuvkový prostor, je třeba zachovat minimální vzdálenost 65 mm mezi zásuvkou a vrchní částí pracovní desky.

 Pokud je jako oddělovací panel

instalována dřevěná deska o tloušťce 5 mm, mějte na paměti následující požadavky:

- vzdálenost 65 mm mezi dřevěnou deskou a vrchní částí pracovní desky.

- u modelů s indukčními varnými zónami je třeba vytvořit otvor v zadní části desky (obr. 2 A), který musí být dostatečně hluboký, aby bylo možné vytáhnout kabel varné desky (obr. 3 A).

- u smíšených modelů je třeba vytvořit otvor v levé boční části desky (obr. 2 B), který musí být dostatečně hluboký, aby bylo možné vytáhnout kabel varné desky (obr. 3 B). Za účelem oddělení zásuvky od plochy, kterou bude cirkulovat vzduch varné desky, je nutné, aby dřevěná deska byla co nejvíce utěsněná. Proto je potřebné, aby velikost desky byla uzpůsobena rozměrům výřezu v nábytku, do kterého bude varná deska připojována.

Demontáž varné desky:

Odpojte spotřebič od sítě. Tlakem zespodu varnou desku vysuňte.

Schéma připojení - Obrázek 6

1. Hnědý

2. Černý

3. Modrý

4. Bílý

5. Žlutozelený

Nasazení a připojení varné desky

- obrázek 5

 Napětí viz typový štítek.  Důležité: elektrické připojení proveďte

pouze podle nákresu připojení.

 Vodič pro připojení uzemnění

(žlutozelený) se musí zapojovat jako první a odpojovat jako poslední. Kromě toho má být delší než ostatní, takže i když se varná deska pohne, ostatní vodiče se rozpojí dříve než žlutozelený vodič.

 Vodič při vestavbě nesevírejte a neveďte

přes ostré hrany.

 Varná deska a horní deska nábytku se

nesmí lepit silikonovým tmelem, protože na desce je těsnění, které plní tuto funkci.

Ujištění dovozce o vydání prohlášení o shodě

Vážený zákazníku, dle § 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Prohlášení o hygienické nezávadnosti výrobků

Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Záruční podmínky

Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje).

Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s § 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady.

Ze záručních oprav jsou vyloučeny zejména tyto případy:

- výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž

- údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče

- při chybějícím nebo poškozeném výrobním štítku spotřebiče

- je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti.

- záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům

- mechanické poškození (závady vzniklé při přepravě)

- poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.)

- neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou

- běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku

- opotřebení vniklé používáním spotřebiče

Rozšířená záruka nad rámec zákona

U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče.

Upozornění pro prodejce

Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol.

„Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.“

SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS

Firemní servis: BSH domácí spotřebiče, s.r.o., Pekařská 10b, 155 00 Praha 5 telefon: +420 251 095 546 fax: +420 251 095 559

Prodej náhradních dílů: BMK servis, Mahenova 2, 150 00 Praha 5 telefon: +420 800 231 231 e-mail: servis@bmkservis.cz

Sort. Firma Adresa Telefon Fax e-mail IČO

E Aichlman Lužná, V zahradách 613 270 51 313 537 759 313 537 759 elektro.

CH Chlazení Szabó Plzeň, Sokolovská105 323 15 377 522 063 chlazeni.szabo@volny.cz 12464856

E Elmot,v.o.s. České Budějovice,

E Bekl,v.o.s. Tábor, Bílkova 3011 390 00 381 256 300 381 256 300 bekl@cmail.cz 45022321

CH Servis chlazení

Kovář

CH Fiko servis chlazení Mirovice, Nám.T.G.

E+P Opravy

elektrospotřebičů

CH Eduard Vodrážka Most, Hraniční 433 435 00 476 708 767 kovon@atlas.cz 25482475

E+P SVED,elektrotechn.

družstvo E AZ Elektra, s.r.o. Dobruška,Šubrtovo nám.46 518 01 494 622 461 494 620 252 azelektra@azelektra.cz 15040828 E Federuk-PMS servis Trutnov, Nové Dvory 66/11 541 01 499 816 091 499 816 091 vaclav.

CH EQUUS-Kordík Lomnice n. Pop., Husovo

E+P P Bednaříková Brno, Charbulova 73 618 00 548 530 004 548 533 993 petr.bednarik@seznam.cz 48857416

E+P PIK - servis AP Kroměríž, Hlávkova 1884/15 767 01 573 331 965 573 331 965 petrprikryl@pikservis.cz 12728381 E+CH SANO Nový Jičín, Hoblíkova 15 740 01 556 702 804 556 707 517 sano@iol.cz 12650790 E+CH Elektroservis Opava 6, Bílovecká 146 747 06 553 734 350 553 734 350 majnuslumir@seznam.cz 13603957

CH Servis chlazení

Reimer

CH Opravy chladícího

zařízení

E Elektroservis

Komárek

E+CH Jiří Hradil Krnov, Bartultovická 1 794 01 554 611 756 554 717 449 info@hrota-elektro.cz 10658734

E Elektro Paneš Roudnice n. L.,Třída T. G.

P Juřina Ostrava, Nad Porubkou 31

E Pollet Plzeň, Vřesinská 24 315 02 377 241 172 377 241 172 pollet@volny.cz 14690519 E+P Martin Wlazlo MW Ostrava 2, Žerotínova 3 702 00 595 136 057 595 136 058 info@elektroopravna.cz 42036984 E+P Bosch servis

centrum

CH ARKTIS servis Ostrava, Poděbradova 35 702 00 596 123 292 arktis@atlas.cz 15440607

P+CH Němec České Budějovice, Hrdějovice

P P.S.T.V. s.r.o. České Budějovice, Nová 43 370 02 387 315 302 pstvsro@seznam.cz 63907194 E+P Liška Jan -

Thermospor - ELSO

E Vlček Trutnov, Spojenecká 69/17 541 01 499 817 940 opravy.vlcek@volny.cz 63227258 E+P Lupták Havlíčkův Brod, Lidická 1043 580 01 569 421 559 luptak.milan@tiscali.cz 45584966

CH Polar chlazení Havlíčkův Brod, Havířská 307 580 01 569 421 791 polar@polarchlazeni.cz 25276301

M.spot. VAMAT Trutnov, Vlčická 306 541 02 499 733 385 499 733 385 opravy.vlcek@volny.cz 63227258

K Caffe Idea - Blažek Brno, Cacovická 66a 614 00 541 240 656 549 210 304 info@caffeidea.cz 61437743

CH Faraheit servis Brno, Kaštanova 210/12 620 00 548 210 358 548 534 147 faraheit.servis@seznam.cz 25528602

P Plynocentrum

Kratochvíl P Hartlová Liberec 3, Barvířská 21 460 01 485 104 798 luciemachackova@iol.cz 65097955 E Čepo-elektrocentrum Ostrov n Ohří, Krušnohorská

E Martin Linhart Hradec Králové, Bří Štefanů

E+P Irena Komárková Plzeň, Slovanské údolí 31 318 00 377 387 406 377 387 057 servis-ap@volny.cz 66349516

Blahoslavova1

Kardašova Řečice, Na štěpnici 565

Masaryka37 Pelhřimov, Svatovítské nám. 119

Liberec 10, Švermova 268 460 10 482 465 954 482 770 014 sved.servis@volny.cz 00029271

n.102

Holešov, Zlínská 928 769 01 573 398 344 573 398 344 info@chlazeni-reimer.cz 12730009

Olomouc, Jungmanova 3 772 00 585 244 128 585 244 129 chlazeni.rulisek@atlas.cz 13003020

Olomouc, Dolní Novosadská 43779 00 585 435 688 585 435 610 marcela.

Masaryka 1084

Areál Alpex

Zlín, Nábřeží 596 760 01 577 211 029 577 522 062 bosch@boschservis.cz 49968505

Třebíč, Žďárského 214 674 01 568 848 400 568 840 790 info@elso-servis.cz 46181211

H. Králové, Bohuslava Martinů 856

1145

876

370 04 387 438 911 387 319 077 elmotcb@seznam.cz 15769615

378 21 384 382 242 kovar@telecom.cz 15795811

398 06 382 274 492 382 274 492 kovar.milos@quick.cz 12895083

393 01 565 326 006 565 326 006 jan.hlozek@iol.cz 10296590

512 51 481 671 676 481 671 195 equus.servis@wo.cz 13570251

413 01 416 831 564 416 831 564 elektro.panes@gmail.com 44239319

721 00 596 940 150 josef.jurina@seznam.cz 13594877

373 61 387 220 918 387 220 860 nemec.chlazeni@volny.cz 10273948

500 02 495 212 333 plynocentrumhk@volny.cz 11023147

363 01 353 821 461 26318563

500 03 495 406 311 linhartmartin@volny.cz 12974633

aichlman@worldonline.cz

federuk@worldonline.cz

fraisova@seznam.cz

12536687

18889581

46613129

Sort. Firma Adresa Telefon Fax e-mail IČO

E+P+CH Karel Veselý Znojmo, Gagarinova 39 669 02 515 246 788 elserviszn@tiscali.cz 14646951

E+CH Jansta Martin Kolín V., Tovární 17 280 00 321 723 670 janstovi@volny.cz 12562432

E Kučera Most,Topolová 1234 434 01 476 441 914 476 441 914 serviskucera@seznam.cz 72698403

E+P Jan Havel

elektroservis E Milan Bubla Karlovy Vary, Plzeňská 59 360 01 353 221 018 bu-bu-servis@volny.cz 11392959 E Radomír Zaňka Kladno, Hajnova 178 227 04 312 240 277 elektrozanka@seznam.cz 44711255

CH EMZET-Fr.Plachý Chýnov, Gabrielovo nám.460 391 55 381 297 016 ﬁrma@plachy-emzet.cz 25169505

P Jiří Čechura Město Touškov, Čemínská 219 330 33 377 922 589 elektrocechura@quick.cz 10389261

CH A-Z Thermo s.r.o. Pardubice, J.Palacha 1239 530 00 466 330 311 466 330 800 thermo_pce@volny.cz 00529737

E Pavel Kubát Přibyslav, Nerudova 660 582 22 569 421 559 eletroservis.kubat@email.cz13210289

E ELEKTRO

Jankovský s.r.o.

E+CH A PROFI servis s.r.o. Benátky n. Jizerou, Pražská 83294 71 326 363 914 aproﬁservis@seznam.cz 27362914

E+P+CH ELEKTROSERVIS

Koláček s.r.o.

E+P+CH WH servis Liberec, Jarní 645/10 460 10 485 110 220 wh-servis@volny.cz 27291430

E Florus servis Břeclav, Na Zvolenci 19 690 03 519 323 943 519 372 183 martinﬂorus@seznam.cz 16355318

E+P ELEKTRO Treﬁlík

s.r.o.

CH Chladící spol. CZ

s.r.o.

CH Jan Svoboda Hodonín, Rybářská 47 695 01 518 351 175 servis.chlazeni@seznam.cz 13680421

E+P Stanislav Svoboda

E.P.SERVIS

E+P Alpha

obchod&ateliér s.r.o. E Jan Škaloud Pardubice, 17. listopadu 360 532 02 602 405 453 jsk@jjbosch.cz 68222904 P Milan Hrubant Praha 3, Laubova 1689/4 130 00 222 726 834 obchod@kovoservis-plyn.cz 13815334

CH Miloslav Juška Nový Bor, Žižkova 716 473 01 487 726 404 chlazeni_juska@volny.cz 12034967

E Servis Černý s.r.o. Broumov, Mírové nám.99 550 01 491 522 881 491 524 515 sc.servis@tiscali.cz 25866494

E+P VIKI s.r.o. Jihlava, Majakovského 8 586 01 567 303 546 567 303 546 viki.servis@iol.cz 18198791

E Kosek elektro a.s. Nové Město n.Metují,

E+P Flekáč Ladislav Karlovy Vary, Vítězná 83 360 09 777 965 881 ﬂekaclada@o2active.cz 73448311

CH Bartoš Bohumil Velichovky, Nová čtvrť 110 552 11 602 415 637 491 880 129 bohumil.bartos@quick.cz 11161981

E+P PIKSERVIS spol.

s r.o.

E+P+CH Bačina servis Ústí nad Labem, Horova 9 400 01 472 734 300 info@biservis.cz 13328697 E+P+CH Vrcek Ivo - ELZIM Jičín, Hradecká 1249 506 01 493 524 400 604 287 736 elzim@elzim.cz 12978841

E Marek Pollet Plzeň, Vřesinská 24 315 02 377 241 172 377 241 172 pollet@volny.cz 63543672

E+P Jiří Adamec

elektroservis

CH Milan Juránek Náchod, Kostelecká 1830 547 01 491 427 680 milan.juranek@cmail.cz 11592915

Turnov, Krajiřova 491 511 01 481 322 002 servis@elservishavel.cz 13237233

Blatná, Nám. Míru 204 388 01 383 422 554 383 423 438 elektro@jankovsky.cz 26035405

Česká Ves, Polní 20 790 81 584 428 208 elektro.kolacek@centrum.cz26871611

Dubňany, Malá Strana 286 696 03 518 365 157 518 365 157 treﬁlik@wo.cz 27713377

Karlovy Vary - Sedlec, Rosnická 118

Svitavy, Kpt. Jaroše 4 568 02 461 533 769 epservis@mybox.cz 11102144

Lanškroun, Purkyňova 101 563 01 465 320 298 martina.

Komenského 1

Kroměříž, Brandlova 1714 767 01 573 335 615 petrprikryl@pikservis.cz 26240025

Litoměřice, Liškova 46 412 01 416 732 228 416 732 228 adamec.

360 10 353 225 432 353 225 432

549 01 603 210 334 491 471 473 ludvik.tomas@bluetone.cz 25275488

chladicispolecnost@volny.cz

hruba@alphaobchod.cz

elektroservis@seznam.,cz

26409925

27498719

12791831

E - elektro P - plyn CH - chlazení K - kávovary S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách www.bosch-spotrebice.cz a www.siemens-spotrebice.cz.

Návod k použitie

EH 645EB11E

SM-229-01

Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornení. Aktuálny návod nájdete na webových stránkach www.siemensspotrebice.sk.

Obsah

Bezpečnostné pokyny ................................................................................................4

Bezpečnostné pokyny ......................................................................................................4

Príčiny poškodenia ..........................................................................................................6

Tipy k šetreniu energie .....................................................................................................7

Ochrana životného prostredia....................................................................................7

Indukčné varenie .........................................................................................................8

Prednosti indukčného varenia .........................................................................................8

Vhodné varné nádoby ......................................................................................................9

Zoznámenie sa so spotrebičom ............................................................................... 11

Ovládacie pole ...............................................................................................................11

Varné zóny .....................................................................................................................11

Ukazovateľ zostatkového tepla ......................................................................................12

Nastavenie platne ..........................................................................................................12

Zapnutie a vypnutie platne .............................................................................................12

Programovanie platne ...............................................................................................12

Tabuľka pre varenie .......................................................................................................14

Detská poistka ...........................................................................................................16

Zapnutie a vypnutie stálej detskej poistky .....................................................................16

Zapnutie a vypnutie dodatočnej detskej poistky ............................................................16

Funkcia Powerboost .................................................................................................17

Deaktivácia funkcie ........................................................................................................17

Aktivácia funkcie ............................................................................................................17

Obmedzenie pri používaní funkcie Powerboost ............................................................17

Ohraničenie prevádzkového času ...........................................................................18

Základné nastavenie .................................................................................................18

Prístup k základným nastaveniam .................................................................................19

Údržba a čistenie ....................................................................................................... 20

Platňa .............................................................................................................................20

Rám platne ....................................................................................................................21

Oprava prevádzkových porúch ................................................................................ 21

Normálne zvuky počas varenia ......................................................................................22

Zákaznícky servis ...................................................................................................... 23

Bezpečnostné pokyny

Prečítajte si pozorne nasledujúci návod k obsluhe. Len

tak budete môcť spotrebič správne obsluhovať. Návod k obsluhe a montáži uchovajte. Pokiaľ bude spotrebič odovzdaný ďalšej osobe, dokumentáciu od spotrebiča priložte.

Spotrebič po vybalení skontrolujte. Pokiaľ bol pri transporte poškodený, nevykonávajte inštaláciu a zavolajte zákaznícke centrum. Škodu písomne zdokumentujte, v inom prípade strácate právo na odškodnenie.

Bezpečnostné pokyny

Bezpečná obsluha

Spotrebič je určený len pre použitie v domácnosti a pre prípravu potravín.

Pre bezpečnú obsluhu by nemali dospelé osoby a deti, ktoré majú

 telesné, senzorické a psychické postihnutie

 chybajúce skúsenosti a vedomosti

Manipulovať so spotrebičom bez dozoru zodpovednej dospelej osoby.

Prehriate oleje, maslo alebo margarín

Majte deti pod dohľadom, nemali by sa hrať v blízkosti spotrebiča.

Prehriate oleje alebo maslo (margarín) sú ľahko zápalne. Nebezpečenstvo popálenín! Príprava potravín s olejom alebo maslom musí byť stále pod Vašou kontrolou. V prípade, že dôjde k zapáleniu oleja alebo masla, nikdy oheň nehaste vodou. Plamene uduste položením taniera alebo pokrievky na varnú nádobu. Vypnite platňu.

Príprava potravín vo vode

Potraviny vo vode sa pripravujú tak, že ich vložíte do nádoby s vodou, umiestnenou vo väčšom hrnci. Potraviny sa budú ohrievať pomaly a rovnomerne a zmäknú vďaka horúcej vode a nie vďaka kontaktu s horúcou platňou. Pri varení vo vode nestávajte konzervy, sklenené a iné nádoby priamo na dno hrnca s vodou. Zabránite tým prasknutiu skla platne alebo nádoby, z dôvodu prehriatia.

Horúca platňa

Mokré dna hrncov a platní

Praskliny v platni

Platňa sa zahrieva, ale ukazovateľ nefunguje

Nebezpečenstvo popálenia! Nedotýkajte sa horúcich platní. Deti sa zo zásady nemajú zdržiavať v blízkosti sporáku.

Ukazovateľ zostatkového tepla varuje pred horúcimi platňami.

Nebezpečenstvo popálenia! Pokiaľ je platňa umiestnená nad šuplíkom, nikdy neodkladajte do šuplíka zápalne veci a spreje.

Nebezpečenstvo popálenia! Pokiaľ sa medzi platňou a dnom hrnca nachádza tekutina, mohol by vzniknutým tlakom pary, hrniec nečakane nadskočiť. Platňa aj hrnce musia byť suché.

Volajte zákaznícky servis.

Nebezpečenstvo zasiahnutia prúdom! V prípade, že je platňa poškodená alebo prasknutá, odpojte ju z prúdu.

Nebezpečenstvo popálenia! Ak nefunguje ukazovateľ, vypnite platňu.

Neodkladajte žiadne kovové predmety na indukčné pole

Volajte zákaznícke centrum.

Nebezpečenstvo popálenia! Nenechávajte na platni ležať žiadne nože, vidličky, lyžice, pokrievky alebo iné kovové predmety, mohli by sa rýchlo zahriať.

Chladiaci ventilátor

�

Táto platňa má na svojej spodnej strane inštalovaný chladiaci ventilátor. Nebezpečenstvo poškodenia! Pokiaľ je platňa umiestnená nad šuplíkom, nesmú v ňom byť uložené žiadne malé predmety alebo papier, ktorý by mohol byť ventilátorom nasaný a tým by došlo k poškodeniu ventilátoru alebo chladenia. Pozor! Medzi obsahom šuplíka a vstupom ventilátoru musí byť minimálna vzdialenosť 2 cm.

Neodborné opravy

Spojovací kábel

Príčiny poškodenia

Dna hrncov a panvíc

Nebezpečenstvo zasiahnutia elektrickým prúdom! Neodborné opravy sú nebezpečné. Spotrebič smie opravovať výhradne odborník zákazníckeho centra.

Každý zásah do spotrebiča, aj výmenu alebo montáž spojovacieho káblu, musí vykonať kvaliﬁkovaný pracovník.

Spojovací kábel elektrického spotrebiča sa nesmie dotýkať platne, mohlo by dôjsť k poškodeniu izolácie kábla a platne.

Tento spotrebič zodpovedá smerniciam pre bezpečnosť a elektromagnetickú znášanlivosť. Aj napriek tomu by sa osoby s kardiostimulátorom nemali zdržovať v blízkosti spotrebiča. Nie je možné zaručiť, že každý kardiostimulátor, ktorý je na trhu, odpovedá platným smerniciam o bezpečnosti a elektromagnetickej znášanlivosti a že by nevznikli interferencie, ktoré by mohli ohroziť jeho správny chod. Je možné, že by mohlo dôjsť aj k rušeniu iných prístrojov, ako napr. slúchadiel.

Drsné dna hrncov a panvíc môžu poškrabať platňu.

Zabráňte ohrievaniu prázdnych hrncov na platniach. Mohlo by dôjsť k poškodeniu.

Horúce panvice a hrnce

Soľ, cukor a piesok

Nikdy neodstavujte horúce panvice a hrnce na ovládacej ploche, v okolí displeja alebo na kraj platne.

Soľ, cukor a piesok by mohli platňu poškriabať.

Nepoužívajte platňu ako pracovnú alebo odkladaciu plochu.

Tvrdé a ostré predmety

Dajte pozor, aby na platňu nepadali tvrdé a ostré predmety, mohli by ju poškodiť.

Prekypujúce tekutiny

Nevhodné čistiace prostriedky

Umelá hmota a fólie

Cukor a podobné produkty môžu platňu poškodiť. Takéto zvyšky potravín ihneď odstráňte pomocou škrabky.

Zafarbenie kovu vzniká pri používaní nevhodných čistiacich prostriedkov a oterom hrncov.

Hliníková fólia a plastové nádoby sa na horúcej platni tavia.

Ochrana životného prostredia

Odstránenie odpadu šetrne k životnému prostrediu

Tipy k šetreniu energie

Spotrebič rozbaľte a obal odstráňte šetrne k životnému prostrediu.

Tento spotrebič odpovedá smerniciam WEEE 2002/96/CE. Táto smernica reguluje rámec odstraňovania a opätovného použitia elektrických a elektronických starých spotrebičov v Európe.

 Používajte varné nádoby s hrubým, rovným dnom.

Nerovné dno spôsobuje stratu energie. Položte na dno pravítko. Pokiaľ nie je nikde voľný medzipriestor, je dno rovné.

 Priemer dna hrnca alebo panvice by mal odpovedať

veľkosti platne. Všimnite si: Je možné, že výrobca udáva horný priemer hrnca. Tento je prevažne väčší než rozmer spodnej časti hrnca. Pokiaľ sa k sebe nehodí priemer platne a priemer dna hrnca, vyberte pre varenie vždy menšiu platňu, v inom prípade dochádza k veľkým stratám energie.

 Používajte veľkosti hrncov, ktoré zodpovedajú množstvu

potravín. Veľký hrniec, ktorý je len z polovičky plný, potrebuje pre var veľa energie.

 Stavajte varné nádoby vždy do stredu platne a dajte na

ne vždy vhodnú pokrievku. Pri varení bez pokrievky sa spotrebováva 4x viac energie.

 Varte s menším množstvom vody. Šetríte tým energiu

a okrem toho zostane v zelenine viac vitamínov a minerálnych látok.

 Pri varení hustých polievok alebo tekutých pokrmov ako

vývarov, omáčiek alebo nápojov, môže dôjsť k rýchlemu varu a prekypeniu alebo prskaniu.

Z tohto dôvodu odporúčame postupné zahrievanie na

vhodnom varnom stupni a za stáleho miešania.

Indukčné varenie

Prednosti indukčného varenia

Indukčné varenie je celkom nový druh ohrievania potravín, pri ktorom vzniká teplo priamo vo varnej nádobe. To má niekoľko predností:

 Úspora času pri varení a pečení, pretože sa potraviny

ohrievajú priamo v hrnci.

 Úspora energie

 Ľahká starostlivosť a čistenie, nakoľko nedochádza k

tak rýchlemu pripáleniu vykypených potravín.

 Kontrolovaný prísun energie a viac bezpečnosti.

Platňa zahájí alebo preruší prenos energie ihneď po obsluhe ovládania. Indukčná platňa preruší prenos energie ihneď, keď sa varná nádoba odoberie z platne, bez toho by sa platňa musela manuálne vypnúť.

Vhodné varné nádoby

Feromagnetické varné nádoby

Špeciálne indukčné nádoby

Kontrola varnej nádoby pomocou magnetu

Nevhodné nádoby

K indukčnému vareniu sú vhodné iba feromagnetické nádoby,

 Smaltované oceľové nádoby

 Liatinové nádoby

 Špeciálne indukčné nádoby z nerezovej ocele.

Existujú špeciálne indukčné varné nádoby, ktorých dno nie je plne magnetické. Dbajte na priemer nádoby, ktorý je znakom varnej nádoby a zároveň ovplyvňuje výsledok varu.

Aby ste zistili, či sú nádoby vhodné, skúste, či dno nádoby priťahuje magnet. Výrobcovia väčšinou uvádzajú, či sú nádoby vhodné k indukčnému vareniu.

Nepoužívajte nikdy nádoby z:

 Normálnej nerezovej ocele

 Skla

ako napríklad:

Kvalita dna nádob

 Keramiky

 Medi

 Hliníku

Kvalita dna hrnca alebo panvice ovplyvňuje výsledok varenia. Používanie hrncov a panvíc vyrobených z materiálu, ktorý podporuje rovnomerne rozdeľovanie tepla, šetrí čas a energiu, napríklad nádoby so sendvičovým dnom z nerezovej ocele.

Žiadne varné nádoby alebo nevhodná veľkosť

Pokiaľ nie je na platni žiadna varná nádoba, pokiaľ je nádoba z nevhodného materiálu, alebo pokiaľ nemá vhodnú veľkosť, začne blikať ukazovateľ platne. Vyberte vhodnú varnú nádobu a blikanie skončí. V inom prípade sa platňa po 90 sekundách automaticky vypne.

Prázdne varné nádoby alebo nádoby s tenkým dnom

Rozpoznanie hrnca

Nezahrievajte žiadne prázdne varné nádoby alebo nádoby s tenkým dnom. Platňa má síce bezpečnostný systém, ale prázdne nádoby budú pravdepodobne tak rýchle zahrievané, že vypínacia automatika nebude dostatočne rýchle reagovať a nádoba môže byť zohriata na veľmi vysokú teplotu. Dno nádoby by sa mohlo aj roztaviť a keramické sklo platne poškodiť. V takomto prípade sa varnej nádoby nedotýkajte a vypnite platňu. Pokiaľ po vychladnutí platňa nefunguje, zavolajte zákaznícky servis.

Každá platňa má pre rozpoznanie hrnca spodnú hranicu, ktorá je závislá na materiáli používaného hrnca. Preto vždy používajte platňu, ktorá priemeru hrnca najlepšie zodpovedá.

Zoznámenie sa so spotrebičom

�

Ovládacie pole

Symboly pre

varný stupeň 

Ovládacie pole pre

Detskú poistku

prevádzkový stav  zostatkové teplo / funkciu Powerboost 

Ovládacie pole pre

Hlavný vypínač

Ovládacie pole pre

Výber varného stupňa

Varné zóny

Varná zóna Zapínanie a vypínanie

Jednookruhová varná zóna

* Zapnutie varnej dosky: Zodpovedajúci symbol sa rozsvieti. ** Rozsvieti sa ukazovateľ zostatkového tepla. Používajte len varné nádoby, ktoré sú vhodné k indukčnému vareniu, viď odstavec „Vhodné varné nádoby“.

Používajte varnú nádobu s vhodnými rozmermi.

Ukazovateľ zostatkového tepla

Sporák má k dispozícii pre každú platňu jeden ukazovateľ zostatkového tepla, ktorý upozorňuje, či je platňa ešte horúca. Nedotýkajte sa platní s týmto symbolom.

Aj keď už je sporák vypnutý, bude svietiť / tak dlho, pokiaľ je platňa ešte horúca.

Keď zložíte varnú nádobu z platne, ktorá ešte nie je vypnutá, bude sa striedavo rozsvecovať symbol / a nastavený varný stupeň.

Programovanie platne

Táto kapitola Vás oboznámi s nastavením Vášho sporáku. V tabuľke nájdete varné výkony a čas varu pre rôzne pokrmy.

Zapnutie a vypnutie platne

Platňa sa zapína a vypína hlavným vypínačom.

Zapnutie

Vypnutie

Pokyny

Nastavenie platne

Dotknite sa symbolu � , až sa zapne ukazovateľ .

Dotknite sa symbolu � , až ukazovateľ zhasne. Platňa je vypnutá. Ukazovateľ zostatkového tepla svieti tak dlho, pokiaľ nie je platňa dostatočne ochladená.

Platňa sa automaticky vypne, keď sa platne určitú dobu nepoužívajú.

Pokiaľ je po zapnutí na platni ešte nejaké zostatkové teplo, ukáže sa na displeji k platni symbol pre zostatkové teplo /.

Vyberte si v programovom poli potrebnú úroveň varenia pomocou symbolov + a -.

Varný stupeň 1 = minimálny výkon Varný stupeň 9 = maximálny výkon

Každá varná úroveň má aj medzistupeň, ktorý je označený bodkou.

Výber varného stupňa:

Varná zóna musí byť zapnutá.

1. Dotknite sa symbolu zodpovedajúcom displeji svieti .

2. Behom nasledujúcich 5 sekúnd sa dotýkajte symbolu alebo -.

Základné nastavenie sa rozsvieti: Symbol + = varný stupeň 9 Symbol - = varný stupeň 4

3. Zmena varného stupňa: Dotknite sa symbolu + alebo -, až sa rozsvieti

požadovaný varný interval.

Pokyn:

Pokiaľ na indukčnej ploche nestojí žiadna nádoba, bliká ukazovateľ zvoleného varného stupňa. Za chvíľu sa platňa sama vypne.

+ alebo - požadovanej platne. Na

Vypnutie platne

Dotknite sa symbolu + alebo -, až sa rozsvieti .

Platňa sa vypne a ukazovateľ zostatkového tepla sa rozsvieti.

Tabuľka pre varenie

V nasledujúcej tabuľke predstavujeme niekoľko príkladov.

Čas varenia záleží na druhu, váhe a kvalite potravín. Sú možné časové odchýlky.

Topenie

čokoláda, poleva, maslo, med, želatina

Ohrievanie a udržovanie tepla

Hustá polievka (napr. šošovicová) Mlieko** Párky, ohrievané vo vode**

Rozmrazovanie a ohrievanie

Hlboko zamrazený špenát Hlboko zamrazený guláš

Pomalé varenie

Zemiakové knedličky Ryba Biele omáčky, napr. bešamel Iné omáčky, napr. Bernská, Holandská

Varenie, varenie v pare, dusenie

Ryža (v dvojitom množstve vody) Mliečna ryža Zemiaky na lupačku Slané zemiaky Cestoviny Výdatné polievky, vývary Zelenina Zelenina, mrazená Výdatná polievka v tlakovom hrnci

Dusenie

Rolovaná pečeň Dusená pečeň Guláš

Varný stupeň

1 - 2 1 - 2

1 - 2 1 - 2 3 - 4

2 - 3 2 - 3

4 - 5* 4 - 5* 1 - 2 3 - 4

2 - 3 2 - 3 4 - 5 4 - 5 6 - 7* 3 - 4 2 - 3 3 - 4 4 - 5

4 - 5 4 - 5 3 - 4

Doba varu v minútach

5 - 15 min. 20 - 30 min.

20 - 30 min. 10 - 15 min. 3 - 6 min. 8 - 12 min.

15 - 30 min. 25 - 35 min. 25 - 30 min. 15 - 25 min. 6 - 10 min. 15 - 60 min. 10 - 20 min. 7 - 20 min.

50 - 60 min. 60 - 100 min. 50 - 60 min.

Vyprážanie

Filé, normálne alebo obaľované Filé, mrazené Kotlety, normálne alebo obaľované Steak (hrúbka 3 cm) Kuracie prsia (2 cm) Kuracie prsia mrazené Ryba a rybie ﬁlé Ryba a rybie ﬁlé, obaľované Ryba, obaľovaná, mrazená, napr. rybie prsty Kraby a krevety Mrazené pokrmy, napr. minútky Palacinky Omeleta Volské oko

Fritovanie (150 g - 200 g porcie v 1-2 l oleji) Mrazené pokrmy, napr. hranolčeky, kuracie nuggety, Krokety Mäsové guličky Mäso, napr. kuracie kúsky Ryba, obaľovaná alebo v lístkovom ceste Zelenina a hríby, obaľované v lístkovom ceste, napr. šampiňóny Cukrárske výrobky, napr. veterníky, ovocie v cestičku

Varný stupeň

6 - 7 6 - 7 6 - 7 7 - 8 5 - 6 5 - 6 5 - 6 6 - 7 6 - 7 7 - 8 6 - 7 6 - 7 3 - 4 5 - 6

8 - 9 7 - 8 7 - 8 6 - 7 6 - 7 6 - 7

4 - 5

Čas varenia v minútach

6 - 10 min. 8 - 12 min. 8 - 12 min. 8 - 12 min. 10 - 20 min. 10 - 30 min. 8 - 20 min. 8 - 20 min. 8 - 12 min. 4 - 10 min. 6 - 10 min. fritovať po sebe fritovat po sebe 3 - 6 min.

fritovať jednu porciu po druhej

* pomalé varenie bez pokrievky ** bez pokrievky

Detská poistka

Zapnutie a vypnutie dodatočnej detskej poistky

Platňu je možné chrániť pred nedbalým používaním, aby ju napríklad nemohli zapínať deti.

Platňa sa dá v určitých prípadoch blokovať. Napríklad, keď budete mať na návšteve malé deti.

Zapnutie

Vypnutie

Pozor!

Zapnutie a vypnutie stálej detskej poistky

Zapnutie a vypnutie stálej detské poistky

Zapnutie platne

Platňa musí byť zapnutá. Dotknite sa symbolu , až sa ozve akustický signál a rozsvieti sa ukazovateľ . Platňa je teraz zablokovaná. Po určitom čase ukazovateľ zhasne.

Dotknite sa symbolu , až sa ozve akustický signál a vypne sa ukazovateľ . Dodatočná detská poistka sa vypne. Teraz sa dá platňa zapnúť.

Detská poistka sa môže omylom zapnúť alebo vypnúť, napr. keď na displej omylom vylejete pri umytí vodu, inými vyliatymi tekutinami, alebo predmety, ktoré položíte na symbol .

Touto automatickou funkciou zostane detská poistka stále aktívna.

Viď odstavec „Základné nastavenie“.

Dotknite sa symbolu � , až sa ozve akustický signál a na displeji vypne symbol � . Stála detská poistka je teraz vypnutá. Platňa sa dá zapnúť.

Funkcia Powerboost

�

Pomocou tejto funkcie je možné pokrmy ohrievať ešte rýchlejšie než na varnom stupni . Funkcia Powerboost zvyšuje krátkodobo najvyšší výkon vybranej platne.

Obmedzenie pri používaní funkcie Powerboost

Táto funkcia je k dispozícii pre všetky platne. Funkcia Powerboost sa dá aktivovať vtedy, keď nie je iná platňa tej istej skupiny v prevádzke (viď obrázok). Keď nie je ta druhá platňa vypnutá, bude svietiť na ukazovateli platne striedavo písmeno  a varný stupeň .

Následovne sa vráti ukazovateľ na varný stupeň , čo znamená, že sa funkcia Powerboost nezapla. To isté platí pre platne 3 a 4.

Skupina 1

Skupina 2

Aktivácia funkcie

Deaktivácia funkcie

Postupujte následovne:

1. Zvoľte varný interval

2. Dotknite sa symbolu písmeno . Teraz je funkcia aktívna.

Postupujte následovne:

1. Dotknite sa symbolu platňa sa vracia na varný stupeň .

2. Funkcia je teraz deaktivovaná.

Za určitých predpokladov sa funkcia Powerboost vypne automaticky, chránia sa tým elektronické komponenty vo vnútri Vašej platne pred poškodením.

.

+. Na displeji platne sa objaví

-. Písmeno  už nesvieti a

Ohraničenie prevádzkového času

Pokiaľ je platňa dlhšiu dobu v prevádzke a neboli prevedené žiadne zmeny v nastavení, aktivuje sa ohraničenie prevádzkového času.

Platňa sa už nebude ďalej nahrievať. Na displeji platne sa striedavo rozsvecuje symbol , a ukazovateľ zostatkového tepla /.

Po stlačení akéhokoľvek symbolu displej zhasne. Teraz sa dá platňa opäť nastaviť.

Aktivácia automatického časového ohraničenia sa riadi podľa vybraného varného stupňa (1 až 10 hodín).

Základné nastavenie

Platňa má určité základne nastavenie. Niektoré z týchto nastavení sa dajú meniť.









*Základné nastavenie

Stála detská poistka

Po vypnutí sa platňa automaticky zablokuje.

Vypnutie akustického signálu

Krátky signálny tón, ktorý potvrdzuje, že ste sa dotkli symbolu alebo dlhší signálny tón, ktorý ukazuje, že sa so spotrebičom zachádza nezodpovedne.

Funkcia Power-Management

Ohraničuje celkový výkon platne. Existuje 18 rôznych stupňov nastavenia. Pri zvyšovaní stupňa nastavenia sa zvyšuje výkon platne o 500 W.

Návrat k základnému nastaveniu platne

Vracia všetky prevedené zmeny späť.

 Vypnutie detskej poistky*  Aktívna detská poistka

 Väčšina signálov je

vypnutá.  Niektoré signály sú vypnuté  Všetky signály sú aktívne*

 = Minimálny výkon    = Od 1500 do 9000 W  =

9500 W najvyšší výkon

 Osobné nastavenie  Späť k základnému

nastaveniu*

Prístup k základným nastaveniam

Voľba požadovaného základného nastavenia

Postupujte následovne:

1. Zapnite platňu hlavným vypínačom.

Behom nasledujúcich 10 sekúnd sa dotýkajte symbolu

, až sa ozve akustický signál a ukazovateľ  na platni vpravo od symbolu striedavo bliká (viď zobrazenie).

3. Dotýkajte sa symbolu požadovanej funkcie.

4. Potom zvoľte v programovom políčku požadované nastavenie pomocou symbolov + a - vpravo vedľa

symbolu Nové nastavenie sa zobrazí na displeji spodnej pravej platne.

až do rozsvietenia symbolu

5. Dotýkajte sa znovu symbolu minimálne 4 sekundy, až sa ozve signál. Nové nastavenie sa správne uloží.

Údržba a čistenie

Rady a pokyny uvedené v tejto kapitole slúžia pre optimálne čistenie a starostlivosť o platňu.

Platňa

Čistenie

Očistite platňu po každom použití. Len tak môžete predísť tomu, aby sa na platňu prichytili zvyšky potravín.

Požívajte čistiace prostriedky vhodné pre platňu. Dbajte, prosím, na pokyny z jednotlivých obalov.

Nikdy nepoužívajte:

 drsné látky

 agresívne čistiace prostriedky ako napr. pena na čistenie

pece alebo odstraňovač fľakov

 drsné huby

 vysokotlakový alebo parný čistič

Starostlivosť

Používajte čistiaci prostriedok vhodný pre starostlivosť a ochranu platne. Dodržiavajte pokyny o starostlivosti uvedenej na obale.

Rám platne

Aby ste zabránili poškodeniu okraja platne, dodržiavajte

nasledujúce pokyny:

 Používajte len teplú vodu s trochou mydla.

 Nikdy nepoužívajte ostré predmety alebo drsné látky.

 Nepoužívajte kovovou škrabku na sklo.

Oprava prevádzkových porúch

Bežné sú prevádzkové poruchy spôsobené malými detailmi. Ešte než zavoláte servisné stredisko, všimnite si najskôr nasledujúcich rád a pokynov.

Symbol/ ukazovateľa

Žiadny Prerušenie dodávky

 svieti

+ číslo

 + číslo

Porucha Opatrenie

prúdu.

Pripojenie spotrebiča nebolo prevedené podľa pripojovacej schémy. Porucha elektronického systému.

Ovládacie pole je vlhké alebo na ňom leží predmet.

Porucha elektronického systému

+ číslo

Skontrolujte pomocou iných elektrospotrebičov, či nebola prerušená dodávka prúdu. Skontrolujte, či je spotrebič pripojený podľa schémy.

Ak tieto dve opatrenia nepomohli, zavolajte zákaznícky servis.

Osušte ovládacie pole alebo odstráňte predmet.

Odpojte platňu zo siete. Počkajte niekoľko sekúnd a znovu ju zapojte. Pokiaľ symbol nezhasne, zavolajte zákaznícky servis.

Symbol/ ukazovateľa

/







/

Neukladajte na ovládacie pole žiadne horúce nádoby.

Porucha Opatrenie

Vznikla interná chyba. Odpojte platňu zo siete. Počkajte niekoľko

sekúnd a znovu ju zapojte. Pokiaľ symbol nezhasne, zavolajte zákaznícky servis.

Elektronický systém je prehriaty a vypol príslušnú platňu.

Elektronický systém je prehriaty a vypol všetky platne.

Vstupné napätie nie je správne vo vnútri normálnej prevoznej plochy.

Platňa sa prehriala a bola pre ochranu Vášho sporáku vypnutá.

Počkajte niekoľko sekúnd, než sa elektronický systém ochladí. Dotknite sa potom nejakého symbolu na platni. Pokiaľ symbol nezhasne, volajte zákaznícky servis.

Kontaktujte Vášho dodávateľa prúdu.

Počkajte, až sa elektronický systém dostatočne ochladí a znovu ju zapnite.

Normálne zvuky počas varenia

Hlboké bzučanie podobné transformátoru

Tiché pískanie

Jemné praskanie

Indukčná technológia sa zakladá na vytvorení elektromagnetických polí, ktoré tvoria teplo priamo na dne varnej nádoby. Varná nádoba môže podľa typu vydávať určité zvuky alebo vibrácie, ktoré sa dajú popísať následovne:

Tento zvuk vzniká pri varení na vyššom stupni výkonu. Zakladá sa na množstve energie, ktorá sa prenáša z platne na varné nádoby. Tento zvuk zmizne alebo utíchne, keď sa zníži stupeň výkonu.

Tento zvuk vzniká, ak je varná nádoba prázdna. Utíchne, hneď keď vložíte vodu alebo potravu do nádoby.

Tento zvuk vzniká u nádob, ktoré sú vyrobené z rôznych materiálov ležiacich cez seba. Vzniká tým, že jednotlivé plochy materiálu vibrujú. Zvuk je spôsobený nádobou a je rôzny podľa množstva a spôsobu prípravy pokrmu.

Hlasitejšie pískave tóny

Tieto zvuky vznikajú predovšetkým u nádob, ktoré sú vyrobené z rôznych materiálov ležiacich cez seba a ktoré sú používané na najvyššom stupni výkonu a zároveň na dvoch platniach. Tieto tóny zmiznú alebo utíchnu, ako náhle znížite stupeň výkonu.

Zvuk ventilátoru

Aby mohla byť zaručená funkčnosť elektroniky, je sporák prevádzkovaný pri kontrolovanej teplote. Platňa je vybavená chladiacim ventilátorom, ktorý sa zapína pri určitej teplote podľa stupňa výkonu. Chladiaci ventilátor sa taktiež zapne, ak je platňa vypnutá, ale teplota je napriek tomu príliš vysoká.

Tieto popísané zvuky sú normálnou súčasťou indukčnej technológie a nepredstavujú žiadnu poruchu.

Zákaznícky servis

Náš zákaznícky servis Vám je v prípade opráv spotrebiča, pre nákup príslušenstva alebo náhradných dielov a pre všetky otázky, týkajúce sa našich produktov alebo servisu v každom čase k dispozícii. Kontaktné údaje nájdete v priložených podkladoch.

Ak budete volať náš zákaznícky servis, pripravte si číslo výrobku (E-Nr.) a výrobné číslo (FD-Nr.) spotrebiča. Tieto údaje nájdete na typovom štítku na spodnej strane platne alebo v priložených podkladoch.

Montážny návod

EH 645EB11E

�



 



�

Dôležité upozornenia

 Bezpečnosť je pri používaní zaručená len

ak bola inštalácia vykonaná správnym spôsobom z technického hľadiska a v zhode s týmto návodom na montáž. Za možné poškodenia, spôsobené neadekvátnou inštaláciou, je zodpovedná inštalujúca osoba.

 Zapojenie spotrebiča môže vykonávať len

autorizovaný technik, ktorý sa musí riadiť ustanoveniami spoločnosti dodávajúcej elektrickú energiu v danej zóne.

 Z hľadiska ochrany ide o spotrebič

zodpovedajúci typu I a môže byť uvedený do prevádzky len v prípade, že bol pri zapojení správne uzemnený.

 V prípade, že tento spotrebič nebude

správne pripojený na svorku uzemnenia alebo bude uvedený do prevádzky bez odbornej inštalácie, môže pri jeho použití, napriek výnimočným situáciám, dôjsť k ťažkým zraneniam. Výrobca nezodpovedá za nesprávne použitie a možné škody spôsobené nesprávnou elektrickou inštaláciou.

 Elektrická poistka pre zariadenia B alebo C

je nevyhnutné potrebná.

 Ak nie je spotrebič vybavený zástrčkou,

je potrebné pripojiť vhodné prostriedky na odpojenie od elektrickej siete a to v súlade s platnými inštalačnými predpismi.

 Je veľmi dôležité umiestniť sieťovú šnúru

takým spôsobom, aby sa nedotýkal horúcich častí varného panela alebo sporáku.

 Indukčné varné panely je možné inštalovať

len nad sporáky s odvetraním od rovnakého výrobcu. Pod varným panelom nesmie byť umiestnená chladnička, umývačka, sporák bez vetrania ani práčka.

 Ak bol varný panel nainštalovaný nad

zásuvku, kovové predmety nachádzajúce sa v zásuvkovom priestore by vplyvom cirkulácie vzduchu pochádzajúceho z ventilácie verného panelu mohli dosiahnuť vysoké teploty a preto odporúčame použitie oddeľovacieho panelu.

 Ako vhodný oddeľovací panel môžete

použiť drevenú dosku alebo kúpiť adekvátne príslušenstvo v našom odbornom stredisku. Objednávací kód pri tomto príslušenstve je:

- 680502 pri spotrebičoch s indukčnými varnými zónami.

- 476610 pri zmiešaných spotrebičoch.

 Akýkoľvek zásah do spotrebiča, a to aj

výmenu sieťovej šnúry, môže vykonávať len odborný autorizovaný servis.

Príprava nábytku - obrázok 1/2/3/4

 Pracovná doska musí byť rovná a

vodorovne umiestnená. Výrezy do vstavaného nábytku vykonávajte pred inštaláciou spotrebiča. Odstráňte všetky triesky a piliny, inak by mohlo dôjsť k funkčnej poruche elektrických súčiastok. Taktiež je potrebné zaručiť, že po realizácii výrezových prác bude zabezpečená stabilita nábytku.

 Povrchy rezov je potrebné ošetriť tak,

aby boli odolné proti teplote a zabrániť tak ich napučaniu vplyvom vlhkosti.

 Nábytok určený na vstavanie musí byť

odolný až do teploty 90°C.

 Minimálna vzdialenosť od výrezu

k bočnej stene musí byť: 40 mm. Neodporúčame, aby varný panel bol umiestnený medzi dve bočné steny. V prípade, že takto umiestnená bude, je potrebné taktiež zachovať minimálnu vzdialenosť 200 mm pri jednej z oboch bočných stien.

 Pracovná doska, do ktorej bude

vykonávaná inštalácia varného panelu, musí mať minimálnu hrúbku:

30 mm, ak je inštalovaná nad rúru 20 mm, ak je inštalovaná bez rúry alebo

nad zásuvkový priestor.

 Ak vezmeme do úvahy vetranie varného

panelu, je nevyhnutný:

- otvor v hornej časti zadnej steny nábytku so šírkou 300 mm a výškou 45 mm (obr. 2).

- 20 mm medzera medzi zadnou stenou nábytku a kuchynskou stenou (obr. 4).

- v prípade inštalácie varného panelu nad zásuvkový priestor, je potrebné zachovať minimálnu vzdialenosť 65 mm medzi zásuvkou a vrchnou časťou pracovnej dosky.

 Ak je ako oddeľovací panel inštalovaná

drevená doska s hrúbkou 5 mm, majte na pamäti nasledujúce požiadavky:

- vzdialenosť 65 mm medzi drevenou doskou a vrchnou časťou pracovnej dosky.

- pri modeloch s indukčnými varnými zónami je potrebné vytvoriť otvor v zadnej časti dosky (obr. 2 A), ktorý musí byť dostatočne hlboký, aby bolo možné vytiahnuť kábel varného panelu (obr. 3 A).

- pri zmiešaných modeloch je potrebné vytvoriť otvor v ľavej bočnej časti dosky (obr. 2 B), ktorý musí byť dostatočne hlboký, aby bolo možné vytiahnuť kábel varného panelu (obr. 3 B). Za účelom oddelenia zásuvky od plochy, ktorou bude cirkulovať vzduch varného panelu, je potrebné, aby drevená doska bola čo najviac utesnená. Preto je potrebné, aby veľkosť dosky bola prispôsobená rozmerom výrezu v nábytku, do ktorého bude varný panel pripojený.

Demontáž varného panelu:

Odpojte spotrebič od siete. Tlakom zospodu varný panel vysuňte.

Schéma pripojenia - Obrázok 6

1. Hnedý/Gaštanový

2. Čierny

3. Modrý

4. Biely

5. Žltozelený

Nasadenie a pripojenie varného panelu - obrázok 5

 Napätie viď typový štítok.  Dôležité: elektrické pripojenie vykonajte

len podľa nákresu pripojenia.

 Vodič pre pripojenie uzemnenia

(žltozelený) sa musí pripájať ako prvý a odpájať ako posledný. Okrem toho má byť dlhší ako ostatné vodiče, takže aj keď sa varný panel pohne, ostatné vodiče sa rozpoja skôr ako žltozelený vodič.

 Vodič pri vstavaní nepriškripnite a

neveďte cez ostré hrany.

 Varný panel a horná doska nábytku sa

nesmú lepiť silikónovým tmelom, pretože na doske je tesnenie, ktoré plní túto funkciu.

Uistenie dovozcu o vydaní prehlásenia o zhode

Vážený zákazník,

Podľa § 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády.

Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s. r. o.

Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča musí byť vykonaná v súlade s vyhláškou ÚBP SR č.718/2002 Z. z. súvisiacich predpisov a noriem v platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie na inžinierske siete podľa platných noriem a podľa návodu na použitie.

Záručné podmienky

• na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim

• pri reklamácii je podmienkou predložiť platný záručný list a daňový doklad o kúpe výrobku (napr. pokladničný blok, faktúru a pod.)

• ak výrobok je používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia, nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti

• za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia, nadmerným používaním výrobku

• záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré zodpovedá predávajúci

• ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika osoba, ktorá uplatnila nárok na túto opravu

• záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto záručnom liste

Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná zložka Bratislava zaniká, ak:

• je nečitateľný výrobný štítok, alebo na výrobku chýba

• údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na výrobnom štítku spotrebiča

• výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s platnými STN, alebo s návodom na obsluhu

• výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla, prípadne bez elektrickej koncovky

• bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou

• závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva

• sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa, neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.

Vysvetlivka:

V - veľké spotrebiče: automatické práčky, sušičky bielizne, umývačky riadu, mikrovlnné rúry, sporáky, vstavané rúry, varné dosky, odsávače pár, chladničky. M - malé spotrebiče: vysávače, elektrické krájače, ručné šľahače a ponorné mixéry, kávové

mlynčeky, hriankovače, žehličky, fritézy, variče vajec, Espresso automaty, rýchlovarné kanvice, sušiče vlasov.

Rozšírená záruka nad rámec zákona

Pri práčkach a umývačkách riadu sériovo vybavených systémom AquaStop, je výrobcom poskytnutá na toto zariadenie záruka po celú dobu životnosti spotrebiča, a to ako na funkciu zariadenia AquaStop, tak aj na škody, ktoré vzniknú preukázateľne poruchou tohoto zariadenia.

Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne odpadu na recyklovanie elektrických alebo elektronických spotrebičov. Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a ekologické zneškodňovanie elektroodpadu v zmysle zákona.

Prehlásenie o hygienickej nezávadnosti výrobkov

Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s.r.o.

„Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.“

960 01 Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS

010 01 Žilina Komenského 38 M-SERVIS Mareš Jaroslav www.m-servis.sk mservis@zoznam.sk 041/5640627

911 08 Trenčín

971 01 Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter

979 01

034 72 Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/4396413 0905577817

920 01 Piešťany Žilinská 47 Domoss Technika a.s. www.domoss.sk servis@domoss.sk 033/7744810 033/7742417

058 01 Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. www.tatrachlad.sk tatrachlad@tatrachlad.sk 052/7722023 0903906828

080 05 Prešov Švábska 6695/57A BARAN servis - Baran Luboš www.baranservis.sk baranservis@stonline.sk 051/7721439 0903904572

040 01 Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/6221477 0905894769

071 01 Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/6423290 0903855309

949 01 Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/6524597 0903524108

841 02 Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. www.technoservis.sk technoservis@nextra.sk 02/64463643 0907778406

945 01 Komárno Mesačná 20 LASER Komárno spol. s r.o. www.laser-kn.sk servis@laser-kn.sk 035/7702688 0915222454

811 07

085 01 Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/4746227 0905400019

PSČ Mesto Adresa prevádzky Servisné stredisko Web E-mail Telefón 1 Telefón 2

ZOZNAM SERVISNÝCH STREDÍSK

Rimavská Sobota

Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/5811877 0905664258

Mateja Bela 37 Jozef Rožník www.bshservis.sk rozník@bshservis.sk 0903702458

Bratislava Mýtna 17 Viva elektroservis www.vivaservis.sk servis@vivaservis.sk 02/45958855 0905722111

www.peterpavlicek-elektroservis.sk

stafexpress.zvservis@mail.t-com.sk

045/5400798 0905259983

pavlicek.elektroservis@stonline.sk 046/5485778 0905264822

Siemens EH645EB11E User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
