Sharp XG-V10WE User Manual [es]

Download

Información

importante

Ajustes y conexiones Botones de operación Operación básica

MANUAL DE MANEJO

MODELO

XG-V10WE

PROYECTOR LCD

Características útiles y

función de red

solución de problemas

Mantenimiento y

Apéndice

Los objetivos se venden separadamente.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/ 23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/ 23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the LCD projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur LCD.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector LCD.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore LCD.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de LCD projector in gebruik neemt.

Antes de emplear el proyector LCD, lea con atención este manual de manejo.

importante

Información

IMPORTANTE

Para que le sirva de ayuda al notificar la pérdida o el robo de su proyector LCD en color, anote el número de serie que se encuentra en la parte inferior del proyector y guarde esta información. Antes de reciclar la envoltura, asegúrese de haber comprobado el contenido de la caja de cartón comparándolo con la lista de la sección de “Accesorios suministrados” en la página 13.

N.° de modelo: XG-V10WE

N.° de serie:

ADVERTENCIA:

En el interior de este aparato se encuentra una fuente de iluminación intensa. No mire directamente hacia el haz de luz. Tenga especial cuidado de que los niños no miren directamente hacia el haz de luz.

ADVERTENCIA:

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a productos líquidos.

ESPAÑOLIntroducción

PRECAUCIÓN:

Para reducir el riesgo de descarga eléctrica no abra el aparato. En su interior no existen componentes que pueda reparar el usuario. En caso de avería, solicite los servicios del personal cualificado.

ADVERTENCIA:

Éste es un producto de la clase A. En un entorno doméstico, este producto puede causar interferencias, en cuyo caso, el usuario deberá tomar las medidas adecuadas.

ADVERTENCIA:

El ventilador de enfriamiento de este proyector continuará funcionando durante unos 90 segundos después de apagar el proyector. Durante el funcionamiento normal, cuando desconecte la alimentación, utilice siempre el botón OFF del proyector o del mando a distancia. Asegúrese de que el ventilador esté parado antes de desconectar el cable de alimentación. DURANTE EL FUNCIONAMIENTO NORMAL, NUNCA APAGUE EL PROYECTOR DESCONECTANDO EL CABLE DE ALIMENTACIÓN. SI NO SIGUE ESTE CONSEJO, LA LÁMPARA PODRÁ FALLAR PREMATURAMENTE.

Medidas de seguridad importantes

ATENCIÓN: Lea todas estas instrucciones antes de utilizar por primera vez su proyector de LCD. Guarde estas instrucciones para utilizarlas como referencia en el futuro.

Para su protección y para que su proyector de LCD dure mucho tiempo, lea con atención estas “Medidas de seguridad importantes” antes de utilizarlo. Este proyector ha sido diseñado y fabricado pensando en su seguridad personal. Sin embargo, LA UTILIZACIÓN INAPROPIADA PUEDE CAUSAR DESCARGAS ELÉCTRICAS O INCENDIOS. Para no anular las funciones de seguridad que este proyector de LCD incorpora, tenga en cuenta las normas básicas siguientes para su instalación, utilización y mantenimiento.

Información

importante

1. Antes de limpiar el proyector de LCD, desenchúfelo de

la toma de la red.

2. No emplee limpiadores líquidos ni aerosoles. Para la

limpieza, utilice un paño húmedo.

3. No utilice accesorios no recomendados por el fabricante

del proyector de LCD, ya que podrían resultar ser un peligro.

4. No utilice este proyector de LCD cerca del agua como,

por ejemplo, próximo a una bañera, lavabo, fregadero, lavadora, ni en un sótano húmedo, al lado de una piscina, etc. No derrame nunca líquidos sobre el proyector.

5. No coloque este proyector de LCD sobre un carrito,

soporte o mesa inestable, ya que podría caerse y causar lesiones serias a niños o adultos, o estropearse seriamente el propio aparato.

6. Montaje en una pared o en techo—Este aparato deberá

montarse en una pared o en un techo sólo como lo recomienda el fabricante.

7. El conjunto del equipo proyector de

LCD y el carrito deberá moverse con cuidado. La parada repentina, la fuerza excesiva y las desniveladas podrían hacer que el conjunto del equipo y el carrito volcase.

8. Las ranuras y aberturas de la parte posterior de la caja

tienen la finalidad de que el aparato pueda ventilarse. Para asegurar un buen funcionamiento del proyector de LCD y para protegerlo contra el recalentamiento, las aberturas de ventilación no deberán taparse. Las aberturas de ventilacion no deberán cubrirse nunca con un paño ni con otros materiales.

9. Este proyector de LCD no deberá ponerse nunca cerca

ni sobre un radiador o salida de aire caliente. El proyector no deberá colocarse en un mueble cerrado, como una librería, a menos que esté adecuadamente ventilado.

10. Este proyector de LCD solamente deberá funcionar con el tipo de fuente de alimentación indicada en la parte posterior del proyector o en las especificaciones. Si no está seguro del tipo de red eléctrica de su hogar, consulte al proveedor de su proyector de LCD o a la compañía eléctrica local.

11. No permita que haya nada sobre el cable de alimentación. No coloque este proyector de LCD donde alguien pueda pisar su cable de alimentación.

12. Siga todas las advertencias e instrucciones marcadas en el proyector de LCD.

13. Para evitar que el proyector se estropee debido a tormentas eléctricas o sobretensión en la línea de alimentación, desenchúfelo de la toma de la red, cuando no se utilice.

14. No sobrecargue las tomas de corriente ni los cables de extensión conectando muchos aparatos porque podría producirse un incendio o una descarga eléctrica.

15. No introduzca nunca ningún objeto en el proyector de LCD a través de las ranuras de la caja, ya que podría tocar puntos de alta tensión o producir un cortocircuito. Esto podría causar incendios o descargas eléctricas.

16. No intente reparar este proyector de LCD usted mismo. Si lo abriese o quitase las cubiertas podría quedar expuesto a tensiones peligrosas u otros peligros. Solicite cualquier reparación al personal de servicio cualificado.

17. En las condiciones siguientes, desenchufe el proyector de LCD de la toma de la red y solicite el servicio de reparación de personal cualificado.

a. Si el cable o el enchufe de alimentación está

estropeado o raído. b. Si hay caído líquido sobre el proyector de LCD. c. Si el proyector de LCD ha estado expuesto a la

lluvia o al agua. d. Si el proyector de LCD no funciona normalmente

al seguir las instrucciones de operación. Ajuste

solamente los controles indicados en este manual

de instrucciones, ya que el ajuste inapropiado de

otros controles podría resultar en daños, y quizá

requeriría el trabajo laborioso de un técnico

cualificado para hacer que el proyector de LCD

volviese a funcionar normalmente. e. Si el proyector de LCD se ha caído o si la caja

está estropeada. f. Si el proyector de LCD presenta un cambio patente

en su funcionamiento, esto indicará la necesidad

de tener que repararlo.

18. Cuando sea necesario reemplazar componentes cerciórese de que el técnico de servicio haya empleado los de reemplazo especificados por el fabricante que posean las mismas características que los originales. Las sustituciones no autorizadas podrían resultar en incendios, descargas eléctricas u otros peligros.

19. Este proyector de LCD dispone de uno de los tipos de clavija indicados más abajo. Si la clavija no entra en la toma de alimentación, póngase en contacto con un electricista.

No anule la característica de seguridad de la clavija.

a. Clavija de alimentación de dos conductores. b. Clavija de alimentación de tres conductores con

conexión a tierra. Esta clavija sólo entrará en una toma de corriente

con conexión a tierra.

ón

importante

Informaci

Medidas de seguridad importantes

Precauciones respecto al puntero láser

El puntero láser del mando a distancia emite un haz de láser por la ventanilla de puntero láser. El láser emitido es de clase II, que puede dañarle la vista si se dirige a los ojos. Las dos marcas de la izquierda son las etiquetas de precauciones sobre haces láser.

Ventanilla de puntero láser

• No mire a la ventanilla de puntero láser ni dirija el rayo láser a usted mismo o a otras personas. (El haz de láser empleado en este producto no es perjudicial cuando se dirige a la piel. Sin embargo, tenga cuidado de no proyector directamente el haz de láser a los ojos.)

• Emplee siempre el puntero láser a temperaturas de entre Ⳮ5°C y Ⳮ40°C.

• El empleo de controles, ajustes, o procedimientos distintos a los especificados en este manual podría resultar en exposición a radiaciones peligrosas.

Ⳮ40˚C

Ⳮ5˚C

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE ALLOW 1HOUR TO COOL BEFORE REPLACING THE LAMP. SEE OPERATION MA NUAL.

CAUTION

POTENTIAL HAZARD OF GLASS PARTICLES. SEE OPERATION MANUAL.

ATTENTION

LAMPE. DANGER POTENTIEL DE PARTICULES DE VERRE. SE REPORTER AU MODE D’EMPLOI.

LAMP MAY RUPTURE.

RUPTURE POSSIBLE DE LA

Precaución acerca del reemplazo de la lámpara

Consulte “Cambio de lámparas” en las páginas 71 y 72.

CUIDADO CON LA LÁMPARA

ANTES DE QUITAR EL TORNILLO. DESCONECTE EL CABLE DE ALIMENTACIÓN. DEJE QUE SE ENFRÍE LA LÁMPARA DURANTE 1 HORA ANTES DE CAMBIARLA. CONSULTE EL MANUAL DE MANEJO.

Precaución acerca de la unidad de la lámpara

Si la lámpara se rompe, las partículas de cristal pueden ser un peligro. En el caso de que se rompa la lámpara, póngase en contacto con el concesionario de proyectores LCD autorizado por Sharp o con el centro de servicio más cercano para que se la reemplacen. Consulte “Cambio de lámparas” en las páginas 71 y 72.

PRECAUCIÓN

PUEDE ROMPERSE. LAS PARTÍCULAS DE CRISTAL PUEDEN SER UN PELIGRO. CONSULTE EL MANUAL DE MANEJO.

LA LÁMPARA

Precauciones acerca de la instalación del proyector

Para realizar el mínimo servicio y mantener la alta calidad de imagen, SHARP le recomienda instalar el proyector en un lugar exento de humedad, polvo y humo de tabaco. Cuando el proyector funcione en estos ambientes, el objetivo deberá limpiarse más a menudo. Siempre que el proyector se limpie con frecuencia, la utilización en estos ambientes no reducirá la duración media del aparato. La limpieza interna sólo deberá ser realizada por un concesionario de proyectores LCD autorizado por Sharp o por el centro de servicio.

Notas sobre el funcionamiento

• La salida de escape, la cubierta de la jaula de la lámpara y las partes circundantes pueden estar muy calientes durante el funcionamiento del proyector. Para evitar heridas, no toque estas partes hasta que se hayan enfriado lo suficiente.

• Deje como mínimo 10 cm de espacio entre la salida de escape y la pared u obstrucción más cercana.

• Si se obstruye el ventilador de enfriamiento, un dispositivo de protección apagará automáticamente la lámpara del proyector. Esto no indica ningún mal funcionamiento. Saque el cable de alimentación del proyector de la toma de la pared y espere por lo menos 10 minutos. Luego, vuelva a conectar la alimentación enchufando el cable de alimentación en la toma de corriente.

Esto volverá a poner el proyector en su modo normal.

Medidas de seguridad importantes

Función de comprobación de la temperatura

Si el proyector empieza a sobrecalentarse debido a problemas de instalación o a que el filtro de aire está sucio, “TEMPERATURA” y “ inferior izquierda de la imagen. Si la temperatura continúa aumentando, la lámpara se apagará, parpadeará el indicador de aviso de la temperatura del proyector, y después de un período de enfriamiento de 90 segundos se desconectará la alimentación. Consulte el apartado de “Lámpara/indicadores de mantenimiento” en la página 69, para encontrar los detalles.

• El ventilador de enfriamiento regula la temperatura del interior, y su rendimiento se controla automáticamente. El sonido del ventilador podría cambiar durante le funcionamiento del proyector debido a cambios de velocidad del ventilador.

Función de comprobación de la lámpara

Cuando se conecte la alimentación después de haber utilizado la lámpara durante 900 horas, en la esquina inferior izquierda de la imagen parpadearán “LÁMP.” y “ Compruebe el menú “Tempori. lámp.” para confirmar qué lámpara ha sido utilizada durante 900 horas y necesita ser cambiada. Con respecto al reemplazo de la lámpara, consulte las páginas 71 y 72. Cuando haya utilizado la lámpara durante 1.000 horas, la alimentación del proyector se desconectará automáticamente y éste entrará en el modo de reserva. Consulte el apartado “Lámpara/indicadores de mantenimiento” en la página 69, para encontrar los detalles.

” para indicarle que tiene que reemplazar la lámpara.

” parpadearán en la esquina

Información

importante

Asa para el

transporte

Empleo del asa para el transporte

Cuando transporte el proyector, llévelo por el asa para el transporte del lado del proyector.

PRECAUCION

• Ponga siempre la tapa del objetivo para protegerlo cuando transporte el proyector.

• No levante ni transporte el proyector por el objetivo ni por la tapa del objetivo porque podría quedar dañado.

• Este equipo es muy pesado, así que pare evitar lesiones, tenga mucho cuidado cuando lo traslade usted mismo.

• No apoye el equipo cuando los adaptadores BNC-RCA esté conectados.

Utilización de la tapa de los terminales

• Cuando monte el proyector en el techo, coloque la cubierta de los terminales (suministrada) para ocultar los cables de conexión.

• Utilice la cubierta de los terminales para ocultar los cables de conexión cuando el proyector se utilice en un pupitre o montado en un lugar alto.

1 Coloque la cubierta de los terminales alineándola con las

lengüetas del proyector.

2 Instale la cubierta de los terminales utilizando los dos tornillos de

servicio del usuario suministrados.

Objectivos opcionales

• Los objetivos se venden separadamente.

• Asegúrese de que sea el personal de servicio el que instale los

objetivos opcionales.

ón

importante

Informaci

Características más sobresalientes

1. Proyector LCD de alta calidad con brillo ultraalto

• Lámparas UHP de 200 W

Utiliza dos lámparas UHP de 200 W para obtener una uniformidad de colores excelentes y un brillo ultraalto.

• Un prisma de reciente desarrollo permite realizar una combinación eficiente de la luz

de las dos lámparas.

Una separación del eje de luz y un prisma de síntesis desarrollados por Sharp permiten realizar una combinación eficiente de la luz procedente de las dos lámparas.

• Función de conmutación entre una lámpara/dos lámparas

La proyección puede continuar sin interrupción a pesar de que se queme una lámpara. Las lámparas pueden utilizarse separadamente para duplicar el tiempo de utilización.

2. Compatibilidad con ordenador

• Compatible con resoluciones que incluyen VGA-XGA

(expandida), SXGA (resolución verdadera) y UXGA (comprimida) así como también con los formatos DTV* (480i, 480P, 720P y 1080i).

3. Calidad de imagen SXGA

• El panel LCD OCS realza la uniformidad de los colores.

• También se utilizan otros diversos circuitos para proporcionar imágenes de vídeo de

alta calidad.

4. Tecnología de compositor integrada para ordenador y vídeo

• Nuevo modo progresivo

Se utiliza la conversión I/P con algoritmo nuevo para lograr una imagen de calidad hermosa.

• Mejora realzada y ampliación de imagen digital

Permite obtener una imagen de calidad más clara sin irregularidades hasta en las imágenes más grandes.

• Imagen 16:9 superior

Las imágenes 4:3 pueden convertirse en imágenes 16:9 utilizando Alargamiento inteligente (lados alargados, centro sin tocar), que previamente no podían obtenerse con proyectores LCD.

• Corrección trapecial digital inteligente

Suaviza las irregularidades de las imágenes trapeciales y comprime la imagen no sólo horizontal sino verticalmente, manteniendo la relación de aspecto 4:3 y al mismo tiempo, calcula automáticamente la relación de aspecto, ajustando el ancho de desplazamiento del objetivo.

• Nueva compresión inteligente

Comprime eficientemente las imágenes UXGA (1.600 ⳯ 1.200) en imágenes SXGA (1.280 ⳯ 1.024).

• Mejora de bajada tres-dos

Convierte las imágenes DVD de modo de cine transformadas con la mejora de bajada tresdos para imágenes en el modo progresivo, para ver fácilmente con el modo de película.

5. Uniformidad digital tridimensional y convergencia digital

• La uniformidad digital tridimensional compensa los brillos

desparejos en la imagen, incluso para las imágenes con cualquier nivel de brillo, del blanco al oscuro. Y con la convergencia digital, una ligera distorsión de la convergencia puede ajustarse fácilmente en la pantalla del menú de servicio sin tener que tocar el panel LCD.

*DTV es la sigla empleada en los Estados Unidos de América para describir el nuevo sistema de televisión digital.

Características más sobresalientes

6. Capacidad para red

• Autodianóstico/Estado del proyector

La función de autodiagnóstico/estado del proyector envía mensajes de correo electrónico a un ordenador especificado relacionados con el tiempo de utilización de las lámparas y cualquier otro fallo que se produzca.

• Control de múltiples proyectores y grupos de proyectores

Se puede controlar un máximo de 250 proyectores pertenecientes a una red. La salida RS-232C del proyector puede utilizarse para hacer una conexión en margarita.

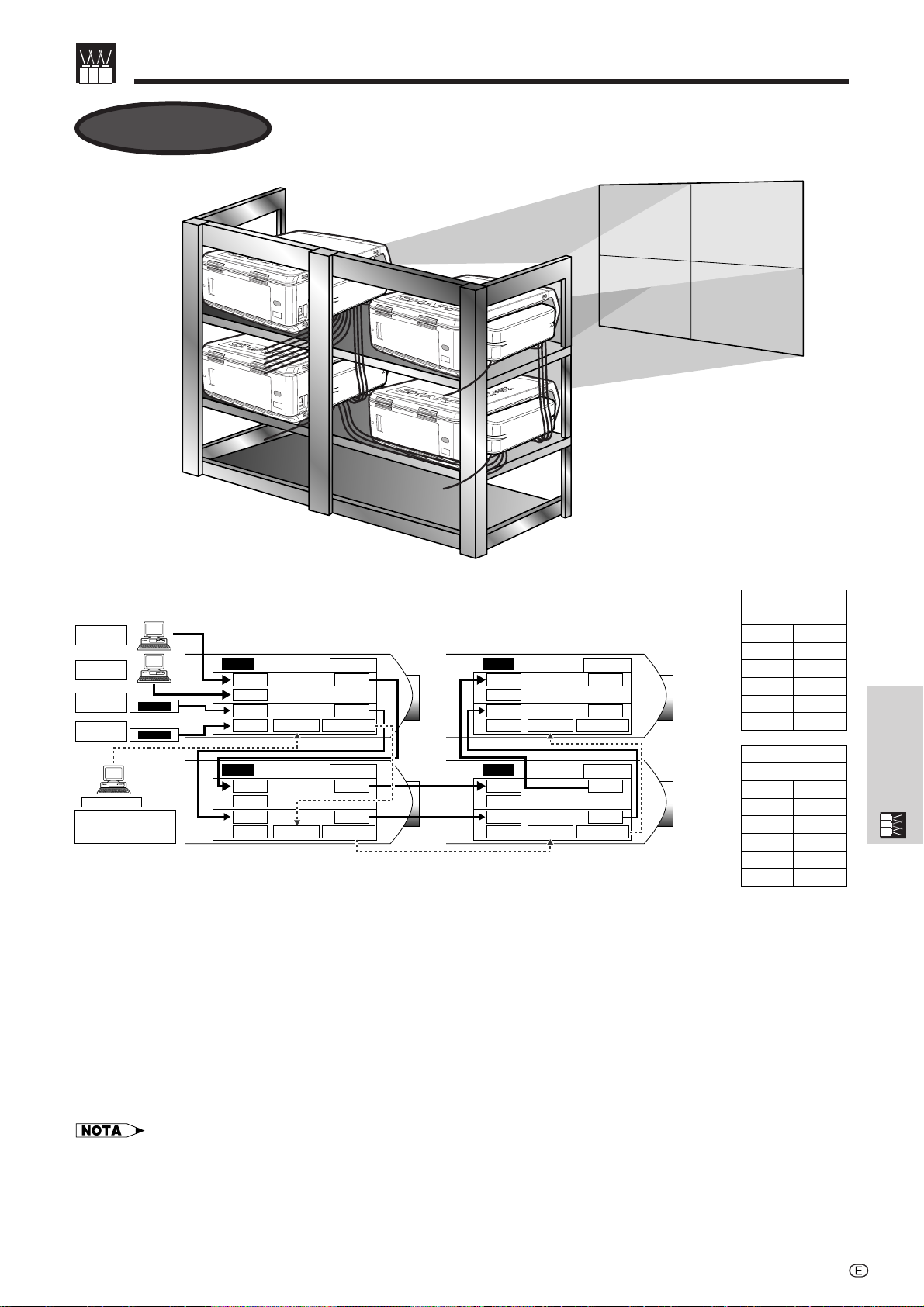

• Presentación sencilla de videopared y acumulación

Incluye un software para procesar fácilmente las imágenes acumuladas y presentadas en la pared, incluso para entradas de una sola fuente.

7. Seis objetivos opcionales para obtener la máxima flexibilidad

• Objetivo zoom estándar, objetivo granangular fijo, objetivo

granangular-zoom, objetivo zoom de gama media, objetivo de telefoto-zoom, objetivo superzoom

Información

importante

8. Múltiples terminales de entrada y salida

• Terminal BNC para señal RGB/componente/vídeo

• Entrada digital PC (DVI)

• Terminal de expansión para tarjetas opcionales

Tarjeta con capacidad para red: Tarjeta RS-422, tarjeta LAN (pronto a la venta) Tarjeta de expansión de vídeo: Tarjeta de interfaz digital serial (SDI)

9. Configuración fácil

• Desplazamiento de objetivo motorizado, zoom y enfoque motorizados, corrección

trapecial digital

• Tecnología de sincronización automática de alta velocidad (4 a 8 segundos)

10. Características de presentación avanzada

• Herramientas de presentación incorporadas, imagen en imagen, ampliación digital,

congelación de imagen

• Pantalla de inicio y pantalla de fondo que pueden personalizarse

11. Software de aplicación

• “Software de presentación avanzada Sharp—Edición profesional” (Red y mando a

distancia)

LAN

Correo

electrónico

LAN LAN

Correo

electrónico

ón

importante

Informaci

Índice

Información importante

Introducción............................................. 1

Medidas de seguridad importantes ....... 2

Características más sobresalientes ...... 5

Índice ........................................................ 7

Cómo acceder a los manuales de

Ajustes y conexiones

manejo PDF ........................................ 9

Nomenclatura .......................................... 10

Accesorios suministrados ..................... 13

ón

Botones de operaci

Conexiones .............................................. 14

Alimentación .............................................. 14

Proyección de imágenes de ordenador.....14

Visión de imágenes de vídeo e

Operación básica

Visión de imágenes de DVD y TV digital... 18

Para obtener un mejor sonido ................... 18

Conexión/Desconexión de la

Preparación de la pantalla ...................... 20

Utilización de las patas de ajuste ............. 20

Ajuste de la distancia de proyección........ 21

función de red

Características útiles y

Botón del objetivo (LENS) ......................... 29

Proyección de imágenes ........................ 30

Proyección trasera .................................... 30

Proyección utilizando un espejo ............... 30

Proyección con el proyector

Ajustes y conexiones

imágenes de disco láser ....................... 17

alimentación .......................................... 19

montado en el techo .............................. 30

Botones de operación

Utilización de los botones

de operación ....................................... 31

Selección de la fuente de señales

de entrada ........................................... 31

Ajuste del volumen .................................... 31

Silenciamiento del sonido ......................... 31

Superposición de una pantalla negra ....... 32

Visualización de una imagen fija............... 32

Aumento de una parte específica de la

imagen ................................................. 33

Ajuste de la relación de aspecto de la

imagen ................................................. 34

Función de corrección gamma ................. 35

Selección del modo de mando

a distancia ........................................... 36

Operación del mando a distancia ............. 36

Conexión del receptor de ratón ................ 38

Utilización como puntero láser.................. 39

Utilización como mando a distancia

con cable ............................................. 39

Mantenimiento y

solución de problemas

Apéndice

Índice

Mantenimiento y

Información

importante

Operación básica

Utilización de las pantallas del menú

GUI (Interface de usuario gráfico) .... 40

Operaciones básicas ................................ 40

Barras de menús ....................................... 41

Ajuste de la imagen................................... 43

Ajuste de imágenes del ordenador

(menú RGB solamente) ....................... 46

Ajuste del sonido ....................................... 50

Visualización de dos imágenes

(menú RGB solamente) ....................... 51

Reducción del ruido de la imagen

(menú VÍDEO solamente).................... 52

Encendido/Apagado de la visualización

en pantalla ........................................... 53

Ajuste de la señal de vídeo

(menú VÍDEO solamente).................... 53

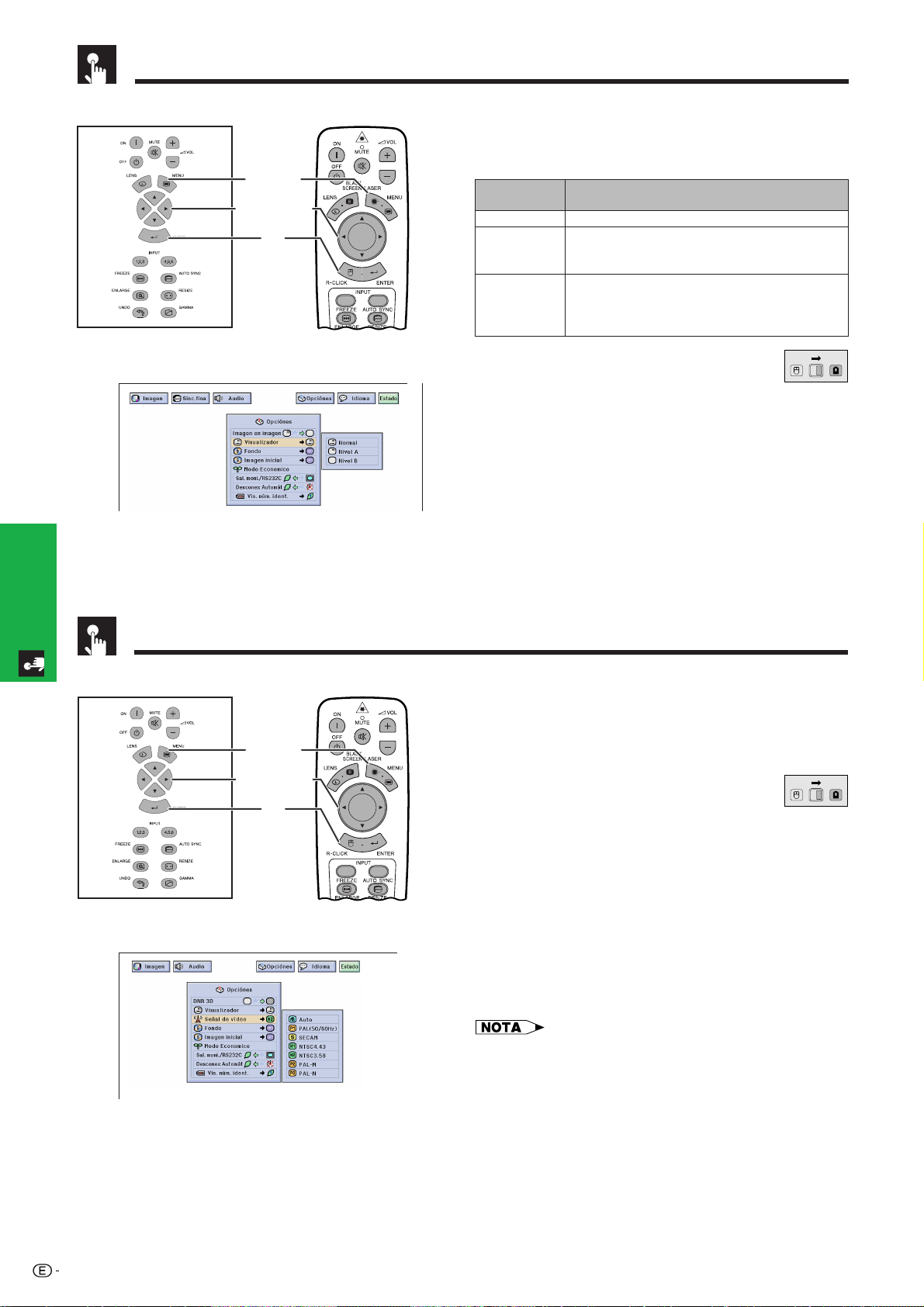

Selección de una imagen del fondo ......... 54

Selección de una imagen inicial ............... 54

Selección del modo de ahorro de

energía ................................................ 55

Efecto de espejo/inversión de las

imágenes proyectadas........................ 56

Selección del idioma de la visualización

en pantalla ........................................... 57

Visualización de los ajustes ...................... 58

Características útiles y función de red

Características útiles .............................. 59

Bloqueo de los botones de operación

en el proyector ..................................... 59

Cancelación de entradas .......................... 59

Selección de la velocidad de transmisión

(RS-232C) ............................................ 60

Protección de ajustes importantes

con una contraseña ............................. 61

Función de red......................................... 62

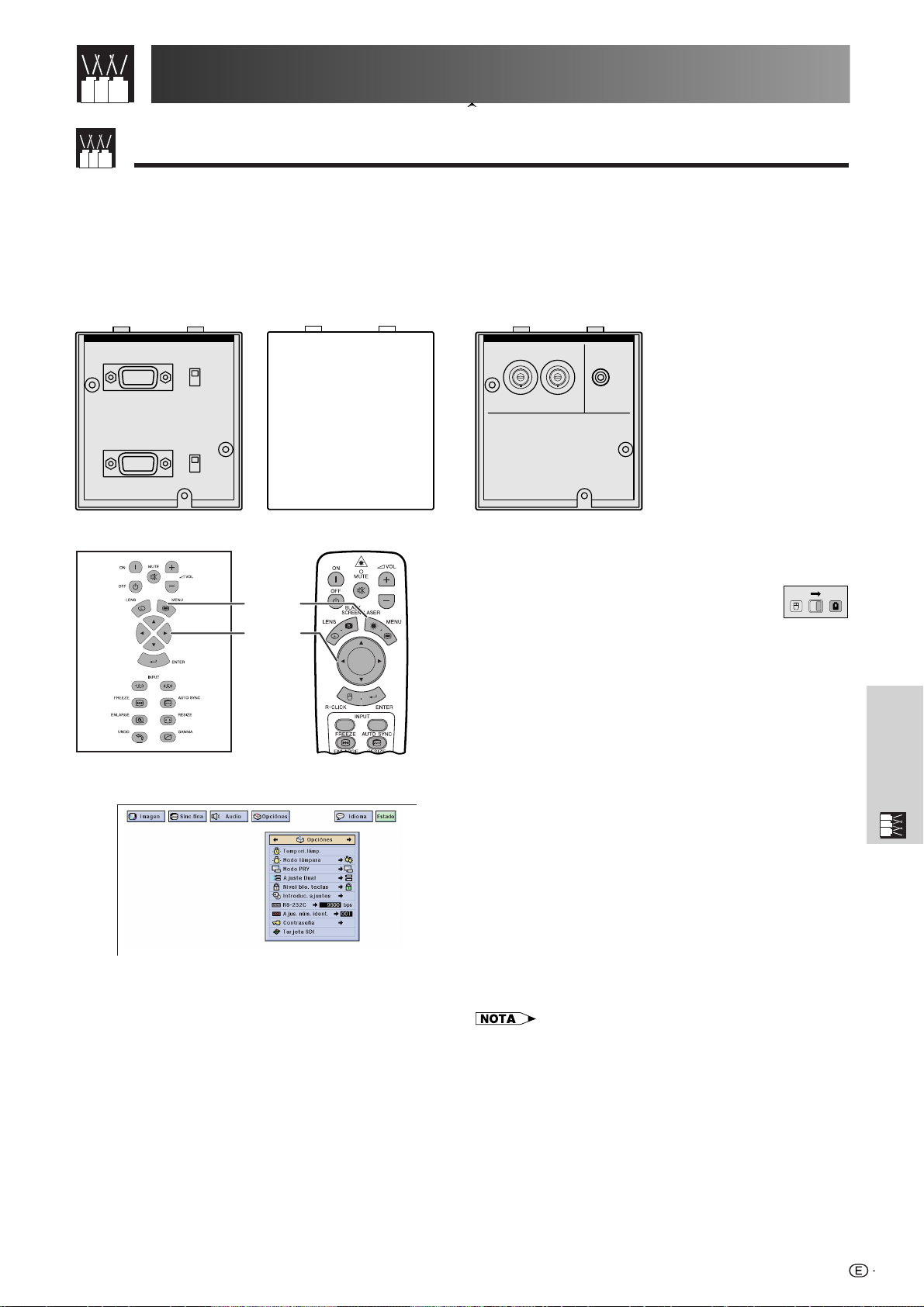

Preparación de las tarjetas opcionales..... 62

Control de múltiples proyectores con

números de identificación ................... 63

Ajuste del modo de apilamiento................ 63

Utilización de las herramientas de

presentación ........................................ 64

Utilización de la función de red................. 65

solución de problemas

Lámpara/indicadores de

mantenimiento.................................... 69

Mantenimiento de la lámpara ................. 70

Confirmación del tiempo de

utilización de las lámparas.................. 70

Ajuste del modo de las lámparas.............. 71

Cambio de lámparas ................................. 71

Reemplazo del filtro de aire.................... 73

Solución de problemas ........................... 74

Apéndice

Guía para una presentación más

dinámica.............................................. 75

Asignaciones de las clavijas de

conexión ............................................. 79

(RS-232C) Especificaciones y

ajustes de comandos......................... 80

Especificaciones del terminal del

mando a distancia con cable ............ 83

Gráfica de compatibilidad con

ordenador ........................................... 84

Dimensiones ............................................ 85

Especificaciones ..................................... 86

Glosario.................................................... 87

Índice ........................................................ 88

Ajustes y conexiones Botones de operaci

ón Operaci

ón básica

Características útiles y

función de red

solución de problemas

Mantenimiento y

Apéndice

ón

importante

Informaci

En el CD-ROM se incluyen manuales de manejo PDF en varios idiomas. Para utilizar estos manuales usted necesita instalar Adobe Acrobat Reader en su PC (Windows o Macintosh). Si no ha instalado Acrobat Reader todavía, usted podrá descargarlo de Internet (http://www.adobe.com) o instalarlo desde el CD-ROM.

Cómo acceder a los manuales de manejo PDF

Para instalar Acrobat Reader desde el CD-ROM

Para Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM. 2 Haga dos veces clic en el icono “My Computer”. 3 Haga dos veces clic en el icono “CD-ROM”. 4 Haga dos veces clic en la carpeta “manuals”. 5 Haga dos veces clic en la carpeta “acrobat”. 6 Haga dos veces clic en la carpeta “windows”. 7 Haga dos veces clic en el programa de instalación

deseado y siga las instrucciones de la pantalla.

Para otros sistemas operativos:

Descargue Acrobat Reader de Internet (http://www.adobe.com).

Para otros idiomas:

Si prefiere utilizar Acrobat Reader para otros idiomas que no sean los indicados en el CD-ROM, descargue la versión apropiada de Internet.

Para Macintosh:

1 Inserte el CD-ROM en la unidad de CD-ROM. 2 Haga dos veces clic en el icono “CD-ROM”. 3 Haga dos veces clic en la carpeta “manuals”. 4 Haga dos veces clic en la carpeta “acrobat”. 5 Haga dos veces clic en la carpeta “mac”. 6 Haga dos veces clic en el programa de instalación

deseado y siga las instrucciones de la pantalla.

Acceso a los manuales PDF

Para Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM. 2 Haga dos veces clic en el icono “My Computer”. 3 Haga dos veces clic en el icono “CD-ROM”. 4 Haga dos veces clic en la carpeta “manuals”. 5 Haga dos veces clic en la carpeta “xg-v10we”. 6 Haga dos veces clic en el idioma (nombre de la

carpeta) que usted quiera ver.

7 Haga dos veces clic en el archivo pdf “v10” para

tener acceso a los manuales del proyector. Haga dos veces clic en el archivo pdf “saps” para tener acceso al manual del software de presentación avanzada Sharp.

8 Haga dos veces clic en el archivo pdf.

• Si el archivo pdf deseado no puede abrirse haciendo dos veces clic en el ratón, inicie primero Acrobat Reader y luego especifique el archivo deseado utilizando el menú “File”, “Open”.

• Consulte el archivo “readme.txt” del CD-ROM para obtener la información importante del CD-ROM que no se incluye en este manual de manejo.

Para Macintosh:

1 Inserte el CD-ROM en la unidad de CD-ROM. 2 Haga dos veces clic en el icono “CD-ROM”. 3 Haga dos veces clic en la carpeta “manuals”. 4 Haga dos veces clic en la carpeta “xg-v10we”. 5 Haga dos veces clic en el idioma (nombre de la

carpeta) que usted quiera ver.

6 Haga dos veces clic en el archivo pdf “v10” para

tener acceso a los manuales del proyector. Haga dos veces clic en el archivo pdf “saps” para tener acceso al manual del software de presentación avanzada Sharp.

7 Haga dos veces clic en el archivo pdf.

Nomenclatura

Los números a continuación de los nombres de las partes se refieren a las páginas principales de este manual donde se explica el tema.

Proyector

Información

importante

Vista delantera y superior

Botones de la alimentación (ON/OFF)

Botón del objetivo (LENS)

Botón de introducción (ENTER)

Botón de entrada 1, 2, 3 (INPUT 1.2.3)

Botón de imagen congelada (FREEZE)

Botón de ampliación (ENLARGE)

Botón de deshacer (UNDO)

Botón de silenciamiento

(MUTE)

Botones del volumen

(VOL Ⳮ/ⳮ)

Botón del menú (MENU)

Botones de ajuste

(∂/ƒ/ß / ©)

Botón de entrada 4, 5, 6

(INPUT 4.5.6) Botón de sincronización

automática (AUTO SYNC) Botón de cambio de tamaño

(RESIZE) Botón de gamma (GAMMA)

Sensor del mando a distancia

Objetivo (vendido por separado)

Filtro de aire

(rejilla de entrada de aire)

Indicador de alimentación

Indicador de cambio de la lámpara 1

Indicador de cambio de la lámpara 2

Indicador de aviso de la temperatura

Asa para el transporte

Regulador

ón

importante

Informaci

Los números a continuación de los nombres de las partes se refieren a las páginas principales de este manual

Nomenclatura

donde se explica el tema.

Proyector

Altavoces

Vista lateral y trasera

Salida de ventilación

Sensor del mando a distancia

Visualización LED

(N.° de identificación)

Toma de CA

Terminales de entrada de audio 3 (AUDIO INPUT 3)

Puerto de entrada 3 (INPUT 3 DVI)/

3 36 63

Puerto de entrada RS-232C (RS-232C INPUT)/ Puerto de salida RS-232C (RS-232C OUTPUT)

Puerto de salida (OUTPUT) (Miniconector D-sub de 15 clavijas) para entrada 1, 2 (INPUT 1, 2)/

Puerto de entrada 1 (INPUT 1) (Miniconector D-sub de 15 clavijas)/

Terminales de salida de audio (AUDIO OUTPUT) para entrada 1, 2 (INPUT 1, 2)

Terminales de entrada de audio 2 (AUDIO INPUT 2)

Terminales de entrada de audio 1 (AUDIO INPUT 1)

Terminales de entrada 2 (INPUT 2)/

16 6268

Tarjeta de expansión de entrada 6

(Miniconector DIN de 4 clavijas)/Terminales de entrada 4 (INPUT 4)/

Terminal de entrada de S-vídeo 4 (S-VIDEO INPUT 4)

Interruptor de la alimentación (MAIN POWER)

(INPUT 6 EXPANSION)

Terminales de entrada de audio 4 (AUDIO INPUT 4)

Terminales de salida (OUTPUT) para entrada 4, 5 (INPUT 4, 5)/Terminal de salida de S-vídeo

Terminal de entrada de S-vídeo 5 (S-VIDEO INPUT 5)

(Miniconector DIN de 4 clavijas)/Terminales de entrada 5 (INPUT 5)/

Terminales de entrada de audio 5 (AUDIO INPUT 5)

(S-VIDEO OUTPUT) para entrada 4, 5 (INPUT 4, 5) (Miniconector DIN de 4 clavijas)/

Terminales de salida de audio (AUDIO OUTPUT) para entrada 4, 5 (INPUT 4, 5)

17 18

Salida de 12 V CC (DC 12V OUTPUT)

Terminal de entrada de mando a distancia con cable (WIRED REMOTE)

Nomenclatura

37 40

Mando a distancia

Información

importante

Vista delantera

Botón de

silenciamiento

(MUTE)

Botones de la

alimentación

(ON/OFF)

Botón de objetivo/

pantalla negra (LENS/BLACK

SCREEN)

Botón de clic

derecho/introducción

(R-CLICK/ENTER)

Botón de entrada

1, 2, 3 (INPUT 1.2.3)

Botón de imagen

congelada (FREEZE)

Botón de ampliación

(ENLARGE)

Botón de herramientas

(TOOLS)

Interruptor de ratón/

ajuste (MOUSE/ADJ.)

29 32

37 40

1.2.3 4.5.6

Botones del volumen

(VOL Ⳮ/ⳮ)

Botón del puntero

láser/menú

(LASER/MENU)

Botones de ratón/ ajuste (∂/ƒ/ß/©)

Botón de entrada

4, 5, 6 (INPUT 4.5.6) Botón de sincronización

automática (AUTO SYNC) Botón de cambio de

tamaño (RESIZE) Botón de gamma

(GAMMA) Botón de iluminación

de fondo (LIGHT)

Vista superior

Vista trasera

Transmisor de la señal de mando a distancia

Ventanilla de

puntero láser

Botón de clic izquierdo/ deshacer (L-CLICK/ UNDO)

Conference Series

Bottom View

Vista inferior

Entrada de mando a

distancia con cable

Inserción de las pilas

Presione sobre la marca

de la flecha y deslice en el sentido de la flecha para sacar la tapa de las pilas.

Tapa de

las pilas

Inserte dos pilas tamaño

AA, asegurándose de que las polaridades concuerden con las marcas ⴐ y ⴑ del interior del compartimiento de las pilas.

Compartimiento de las pilas

Inserte las lengüetas laterales de la tapa de las pilas en las ranuras y presione la tapa hasta que quede correctamente asentada.

Tapa de las pilas

ón

importante

Informaci

Accesorios suministrados

Mando a distancia Cable RGBDos pilas del tamaño AA

Cable de alimentación Para Europa, Hong Kong y Singapur

Para Australia, Nueva Zelanda y Oceanía

Para Europa, excepto el Reino Unido Para el Reino Unido, Hong Kong y

• La configuración de las tomas de corriente cambia según el país. Utilice el cable de alimentación que corresponda a la toma de corriente de su país.

Cable de control del ratón PS/2

Singapur

Cable de control del ratón USB

Receptor del ratón remoto

Filtro de aire adicional

CD-ROM

Manual de manejo del proyector LCD

Referencias rápidas del proyector LCD

Manual de manejo del software de presentación avanzada Sharp

Tapa de terminales

Conexiones

Alimentación

Conexión del cable de alimentación

Enchufe el cable de alimentación suministrado en la toma de CA del costado del proyector.

Cable de alimentación

• La configuración de las tomas de corriente cambia según el país. Utilice el cable de alimentación que corresponda a la toma de corriente de su país.

Proyección de imágenes de ordenador

Conexión del proyector a un ordenador

Podrá conectar el proyector a un ordenador para proyectar imágenes de ordenador a todo color.

Conexión a un ordenador utilizando la entrada estándar de 15 contactos

Ajustes y conexiones

Cable RGB

1 Conecte un extremo del cable RGB suministrado al puerto INPUT 1 del

proyector.

2 Conecte el otro extremo al puerto de salida de monitor del ordenador. Asegure

los conectores apretando los tornillos de apriete manual.

3 Para utilizar el sistema de audio incorporado, conecte un extremo del cable

de audio (vendido por separado) al terminal AUDIO INPUT 1 del proyector.

4 Conecte el otro extremo al terminal de salida de audio del ordenador.

PRECAUCION

• Antes de la conexión, asegúrese de haber desconectado la alimentación del proyector y del ordenador. Después de realizar todas las conexiones, conecte primero la alimentación del proyector. La alimentación del ordenador siempre deberá conectarse en último lugar.

• Lea cuidadosamente el manual de manejo del ordenador antes de hacer las conexiones.

• Consulte la página 84 “Gráfica de compatibilidad con ordenador” para ver la lista de

señales de ordenador que pueden conectarse al proyector. El empleo con ordenador que no se menciona en la lista puede producir que algunas funciones no operen.

• Tal vez sea necesario un adaptador de miniclavija estéreo de 3,5 mm para cable de audio RCA.

Cuando conecte este proyector a un ordenador, seleccione “RGB” para “Tipo de señal” en el menú GUI. (Vea la página 45.)

• Para utilizar con algunos ordenadores Macintosh tal vez sea necesario un adaptador Macintosh. Póngase en contacto con el concesionario de proyectores LCD autorizado por Sharp o con el centro de servicio más cercano.

• AUDIO INPUT 1 puede utilizarse para introducir el audio correspondiente a INPUT 1.

Proyección de imágenes de ordenador

• Este proyector utiliza una entrada de ordenador 5 BNC para impedir el deterioro de la calidad de la imagen.

• Conecte los cables R (P

R), sincronización G/G (Y), B (PB), sincronización HD/C y VD (vendido por separado) a

los terminales de entrada correctos del proyector y del conmutador RGB (vendido por separado) conectados a el ordenador, o conecte directamente un cable 5 BNC (vendido por separado) desde los terminales de entrada del proyector a el ordenador.

Conexión a un conmutador RGB externo o a otros ordenadores compatibles utilizando la entrada BNC (Utilizada típicamente en instalaciones más grandes)

1 Conecte cada conector BNC de un cable 5 BNC a los terminales INPUT 2

correspondientes del proyector.

2 Conecte el otro extremo del cable 5 BNC a los terminales BNC

correspondientes del conmutador RGB externo.

Ajustes y conexiones

Conecte el conmutador RGB a el ordenador utilizando un cable RGB.

3 Para utilizar el sistema de audio incorporado, conecte un extremo del cable

de audio (vendido por separado) al terminal AUDIO INPUT 2 del proyector.

4 Conecte el otro extremo al terminal de salida de audio del ordenador o del

sistema de audio externo.

• Tal vez sea necesario un adaptador de miniclavija estéreo de 3,5 mm para cable de audio RCA.

Cuando conecte el proyector a un ordenador compatible que no sea una PC (VGA/SVGA/XGA/SXGA/UXGA) o Macintosh (es decir, Workstation), tal vez se necesite un cable separado. Póngase en contacto con su concesionario para obtener más información.

Cuando conecte este proyector a un ordenador, seleccione “RGB” para “Tipo de señal” en el menú GUI. (Vea la página 45.)

Cable 5 BNC

(vendido por separado)

• Las conexiones de ordenadoras que no son las recomendadas, pueden producir daños en el proyector, en el ordenador, o en ambos.

• AUDIO INPUT 2 puede utilizarse para introducir el audio correspondiente a INPUT 2.

Cable de audio (miniclavija

estéreo de 3,5 mm/cable RCA,

vendido por separado)

4 Al terminal de

salida de audio

A los terminales de salida R (P sync (Y), B (P

2 Al conmutador RGB

B), HD/C sync y VD

R), G/G

Cable RGB

Conmutador RGB (vendido por separado)

Cable RGB

Función “enchufar y reproducir” (cuando se hace conexión a un terminal de 15 clavijas)

• Este proyector es compatible con normas VESA DDC 1 y DDC 2B. El proyector y el ordenador compatible con VESA DDC comunicarán sus requisitos de ajuste para poder realizar una configuración rápida y fácil.

• Antes de utilizar la función “enchufar y reproducir”, asegúrese de encender primero el proyector y conectar el ordenador en último lugar.

• La función “enchufar y reproducir” compatible con DDC de este proyector opera sólo cuando se emplea junto con un ordenador compatible con VESA DDC.

Proyección de imágenes de ordenador

Conexión a un ordenador utilizando el puerto RS-232C

Cuando el puerto RS-232C del proyector se conecte a un ordenador con un cable RS-232C (modem nulo, tipo cruzado, vendido por separado), el ordenador podrá utilizarse para controlar el proyector y comprobar el estado del proyector. Consulte las páginas 80, 81 y 82 para conocer más detalles.

Conecte un cable RS-232C (modem nulo, tipo cruzado, vendido por separado) al puerto serial del ordenador.

Cable RGB

Cable de audio (miniclavija estéreo de 3,5 mm/cable RCA, vendido por

separado)

Cable RS-232C

(modem nulo, tipo cruzado,

vendido por separado)

PRECAUCION

• No conecte ni desconecte un cable RS-232C al o del ordenador mientras ésta está encendida. Podría causar daños en el ordenador.

• El ratón inalámbrico o la función RS-232C pueden dejar de funcionar si el terminal de su ordenador no está correctamente configurado. Consulte el manual de manejo del ordenador para ver los detalles sobre la configuración/instalación del controlador correcto de ratón.

• Las flechas (→, ↔) indican la dirección de las señales.

Ajustes y conexiones

Conexión a un ordenador utilizando el puerto de entrada digital directa

1 Conecte un extremo del cable DVI al puerto INPUT 3 del proyector. 2 Conecte el otro extremo del terminal correspondiente a un ordenador. 3 Para utilizar el sistema de audio incorporado, conecte un extremo de un cable

de audio (vendido por separado) al terminal AUDIO INPUT 3 del proyector.

4 Conecte el otro extremo al terminal de salida de audio del ordenador.

• Este puerto DVI es compatible con DVI versión 1,0. Por lo tanto, cuando se introduzca la señal desde un equipo compatible con el sistema de protección contra copia (DVI versión 2,0), no se recibirá ninguna señal.

Cable de audio (miniclavija estéreo de 3,5 mm/cable RCA, vendido por separado)

4 Al terminal de salida de audio

Cable DVI (vendido por separado)

2 Al terminal de salida digital

Ordenador

Visión de imágenes de vídeo e imágenes de disco láser

Conexión a un vídeo, reproductor de discos láser y otro equipo audiovisual utilizando la entrada de vídeo BNC

1 Conecte cada conector BNC de un componente o cable de vídeo a los

terminales BNC INPUT 4 ó 5 correspondientes del proyector.

• Son necesarios adaptadores BNC-RCA para ser utilizados con fuentes y cables tipo RCA.

2 Conecte el otro extremo del cable a los terminales correspondientes de un

vídeo o reproductor de discos láser.

3 Para utilizar el sistema de audio incorporado, conecte un extremo del cable

Ajustes y conexiones

de audio (vendido por separado) al terminal AUDIO INPUT 4 ó 5 del proyector.

4 Conecte el otro extremo al terminal de salida de audio del componente de

vídeo.

El terminal S-VIDEO INPUT utiliza un sistema de señal de vídeo en el que la imagen se separa en una señal de color y en una señal de luminancia para producir una imagen de alta calidad. Cuando los cables estén conectados a los terminales S-VIDEO INPUT 4 ó 5 y VIDEO INPUT 4 ó 5, las imágenes introducidas a través del terminal S-VIDEO INPUT 4 ó 5 tendrán prioridad sobre las imágenes introducidas a través del terminal VIDEO INPUT 4 ó 5.

• Para obtener vídeo de calidad más alta, usted podrá utilizar el terminal S-VIDEO INPUT del proyector. El cable de S-vídeo se vende por separado.

• Si su equipo de vídeo no tiene un terminal de salida de S-vídeo, utilice un cable de vídeo compuesto.

Tres adaptadores BNC-RCA (vendido por separado)

Cable de vídeo (vendido por separado)

Cable componente (vendido por separado)

PRECAUCION

• Apague siempre el proyector antes de conectarlo al equipo de vídeo, para proteger el proyector y el equipo que estén siendo conectados.

Cable de audio (vendido por separado)

Cable S-vídeo (vendido por separado)

Al terminal de salida de S-vídeo

2 A los terminales de

salida de vídeo

2 A los terminales de

salida de componente analógico

4 A los terminales de

salida de audio

Videograbadora

Reproductor de discos láser

Visión de imágenes de DVD y TV digital

Conexión a un reproductor DVD, descodificador DTV* y otro equipo de vídeo componente utilizando la entrada 5 BNC

1 Conecte cada conector BNC de un cable componente a los terminales BNC

INPUT 2 correspondientes del proyector.

• Son necesarios adaptadores BNC-RCA para ser utilizados con fuentes y cables tipo RCA.

2 Conecte el otro extremo del cable a los terminales correspondientes del

reproductor DVD o del descodificador DTV.

3 Para utilizar el sistema de audio incorporado, conecte un extremo del cable

de audio (vendido por separado) al terminal AUDIO INPUT 2 del proyector.

4 Conecte el otro extremo al terminal de salida de audio del reproductor DVD o

del descodificador DTV.

Cuando conecte este proyector a un reproductor DVD o a un descodificador DTV, seleccione “Componentes” para “Tipo de señal” en el menú GUI. (Vea la página 45.)

Ajustes y conexiones

(vendido por separado)

*DTV es la sigla empleada en los Estados Unidos de América para describir el nuevo sistema de televisión digital.

Cable de audio

Tres adaptadores BNC-RCA (vendido por separado)

A los terminales de salida de audio

2 A los terminales de salida de

aparato analógico

Cable componente

(vendido por separado)

PRECAUCION

• Apague siempre el proyector antes de conectarlo al equipo de vídeo, para proteger el proyector y el equipo que estén siendo conectados.

Descodificador DTV

Reproductor DVD

Para obtener un mejor sonido

Conexión a un amplificador y a otros componentes de audio

PRECAUCION

• Apague siempre el proyector antes de conectarlo a componentes de audio, para proteger el proyector y los componentes que estén siendo conectados.

• Empleando componentes de audio externos, podrá amplificar el sonido para conseguir un sonido más potente.

• Los terminales AUDIO OUTPUT le permiten dar salida de sonido a los componentes de audio desde los terminales AUDIO INPUT 1 a 5 seleccionados que estén conectados al equipo audiovisual.

A los terminales de entrada de audio

Cable de audio (vendido por separado)

P. ej., salidas para las entradas 4, 5

Amplificador

Ajustes y conexiones

TEMP LAMP2 LAMP1 POWER

Conexión/Desconexión de la alimentación

Conexión de la alimentación principal

Pulse el interruptor MAIN POWER ubicado en un costado del proyector. El indicador de alimentación se enciende en rojo y el proyector entra en el modo de espera.

• Cuando la alimentación principal no esté conectada, el mando a distancia no podrá utilizarse para controlar el proyector.

Pulse ON.

• El indicador verde de cambio de la lámpara parpadeando indica que se está calentando la lámpara. Espere a que el indicador deje de parpadear antes de operar el proyector.

• Si se desconecta la alimentación y luego se vuelve a

2 1

conectar inmediatamente, es posible que la lámpara tarde un poco en encenderse.

• Después de desembalar el proyector y de haberse conectado la alimentación por primera vez, es posible que se emita cierto olor por la salida de escape. Este olor desaparece pronto a medida que se utiliza.

Botones

alimentación

TEMP LAMP2 LAMP1 POWER

2 1

de la

1.2.3 4.5.6

Conference Series

Cuando la alimentación esté conectada, el indicador de cambio de la lámpara se encenderá, indicando el estado de las lámparas.

Verde: La lámpara está preparada. Parpadeo en verde: Calentamiento. Rojo: Cambie la lámpara.

• Cuando ponga el modo de lámpara en “Sólo lámp. 1” o “Sólo lámp. 2”, sólo el indicador de cambio de la lámpara correspondiente a la lámpara se encenderá.

Pulse OFF.

Pulse otra vez OFF mientras se visualiza esta pantalla.

• Si pulsé OFF por error y no desea desconectar la alimentación, espere hasta que desaparezca la visualización.

• Cuando pulsa OFF dos veces, el indicador de alimentación se tornará rojo y el ventilador de enfriamiento funcionara durante 90 segundos. Entonces, el proyector se establecerá en el modo de reserva.

• Espere hasta que el ventilador se pare antes de desconectar el cable de alimentación.

• La alimentación puede conectarse de nuevo pulsando ON. Cuando la alimentación está conectada, el indicador de alimentación y el indicador de cambio de la lámpara se encienden en verde.

• El indicador de alimentación parpadea si el filtro delantero no está firmemente instalado.

ADVERTENCIA:

Preparación de la pantalla

Utilización de las patas de ajuste

Gire las patas para ajustar la altura del proyector.

Arriba Abajo

• El proyector se puede ajustar a hasta aproximadamente 5° de la posición estándar.

• Cuando se ajuste la altura del proyector, la imagen puede quedar distorsionada (distorsión trapecial) según las posiciones

relativas del proyector y de la pantalla.

PRECAUCION

• No tome el objetivo cuando eleve o baje el proyector.

• Cuando baje el proyector, tenga cuidado de que sus dedos no queden atrapados entre las patas de ajuste y el proyector.

Ajustes y conexiones

Ajuste de la distancia de proyección

Instale el proyector en posición perpendicular a la pantalla con las patas planas para obtener una imagen óptima. Mueva el proyector hacia adelante o atrás si los bordes de la imagen están distorsionados.

• El objetivo del proyector debe centrarse en la mitad de la pantalla. Si el centro del objetivo no está perpendicular con la pantalla, la imagen se distorsionará, dificultando la visión.

• Sitúe la pantalla de modo que no le dé la luz directa del sol ni la de la sala. La luz que dé directamente a la pantalla atenúa los colores, dificultando la visión. Cierre las ventanas y atenúe la iluminación cuando ponga la pantalla en una sala soleada o muy iluminada.

• Con este proyector no se puede utilizar una pantalla de polarización.

Para aplicaciones especializadas también se encuentran disponibles seis objetivos opcionales Sharp. Consulte con su concesionario de proyectores LCD autorizado por Sharp para conocer detalles de todos los objetivos. (Consulte el manual de manejo cuando coloque un objetivo.) Asegúrese de que el personal de servicio le instale los objetivos opcionales.

Ajustes y conexiones

Distancia de proyección

Pantalla

AN-LV18MX

1,7 m

Relación de distancia de proyección 0,9:1

AN-LV26EZ

Relación de distancia de proyección 1,2–1,4:1

2,5–2,9 m

AN-LV40EZ

Relación de distancia de proyección 1,9–2,5:1

Relación de distancia de proyección 1,7–2,7:1

2345678910 (m)

3,9–5,1 m

AN-LV36EZ

3,5–5,5 m

AN-LV55EZ

Relación de distancia de proyección 2,6–3,7:1

5,3–7,5 m

AN-LV80EZ

Relación de distancia de proyección 3,8–5,3:1

7,7–10,8 m

P. ej. tamaño de pantalla:

254 cm (100 pulgadas) Entrada de ordenador: 5:4

Instalación estándar (proyección de adelante)

Instale el proyector a la distancia especificada de la pantalla según el tamaño de imagen deseada. (Vea las páginas 22–27.)

• Para aplicaciones especializadas se encuentran disponibles seis objetivos opcionales de Sharp. Consulte con su concesionario de proyectores LCD autorizado por Sharp para conocer detalles de todos los objetivos.

Entrada de ordenador (5:4)

4 3

: Tamaño de pantalla (4:3) : Tamaño de imagen (5:4)

Entrada de vídeo (4:3)

3 4

Tamaño de pantalla y tamaño de imagen (4:3)

Área de máscara de señal

Entrada de vídeo (16:9)

9 4

Ta ma ño de pantalla y tamaño de imagen (16:9)

Área de máscara de señal

Ajuste de la distancia de proyección

AN-LV40EZ

Relación de distancia de proyección 1,9 a 2,5:1

Entrada de ordenador (5:4)

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm 147 cm 122 cm

81 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙) (58⬙) (48⬙) (32⬙)

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

Máx. 31,2 m 26,0 m 20,8 m 15,6 m 10,3 m

7,7 m 5,1 m 4,3 m 3,6 m 3,0 m 2,0 m

Mín. 24,0 m 19,9 m 15,9 m 11,9 m

7,9 m 5,9 m 3,9 m 3,3 m 2,8 m 2,3 m 1,5 m

Ajustes y conexiones

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm 64,0 cm 54,9 cm 45,7 cm 30,5 cm

Inferior

ⳮ91,4 cm ⳮ76,2 cm ⳮ61,0 cm ⳮ45,7 cm ⳮ30,5 cm ⳮ22,9 cm ⳮ15,2 cm ⳮ12,8 cm ⳮ11,0 cm

ⳮ9,1 cm ⳮ6,1 cm

Entrada de vídeo (4:3)

Entrada de vídeo (16:9)

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Diag. Anchura

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 338 cm 269 cm 254 cm 234 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(480⬙)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

(500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (133⬙) (106⬙) (100⬙) (92⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm (400⬙)

1.016 cm (320⬙)

813 cm

(240⬙)

610 cm

(160⬙)

406 cm

(120⬙)

305 cm

(80⬙)

203 cm

(67⬙)

170 cm

(58⬙)

147 cm

(48⬙)

122 cm

(32⬙)

81 cm

Tamaño de la pantalla (4:3)

(435⬙)

1.105 cm (348⬙)

884 cm

(261⬙)

663 cm

(174⬙)

442 cm

(131⬙)

333 cm

(116⬙)

295 cm

(92⬙)

234 cm

(87⬙)

221 cm

(80⬙)

203 cm

(73⬙)

185 cm

(63⬙)

160 cm

(52⬙)

132 cm

(35⬙)

89 cm

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

89 cm 74 cm 51 cm

Altura

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙) (35⬙) (29⬙) (20⬙)

Máx. 33,3 m 27,7 m 22,2 m 16,6 m 11,0 m

8,2 m

5,5 m

4,6 m

3,9 m

3,2 m

2,1 m

Distancia de proyección (L)

Máx. 30,2 m 24,2 m 18,1 m 12,0 m

9,0 m

8,0 m

6,3 m

6,0 m

5,5 m

5,0 m

4,3 m

3,5 m

2,3 m

Mín. 25,6 m 21,3 m 17,0 m 12,7 m

8,5 m 6,3 m 4,2 m 3,5 m 3,0 m 2,5 m 1,6 m

Mín. 23,2 m 18,6 m 13,9 m

9,2 m 6,9 m 6,1 m 4,8 m 4,6 m 4,2 m 3,8 m 3,3 m 2,7 m 1,8 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

54,9 cm

45,7 cm

30,5 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm

82,8 cm

66,0 cm

62,3 cm

57,3 cm

52,3 cm

44,8 cm

37,4 cm

24,9 cm

Inferior

ⳮ128,0 cm ⳮ106,7 cm

ⳮ85,3 cm ⳮ64,0 cm ⳮ42,7 cm ⳮ32,0 cm ⳮ21,3 cm ⳮ17,9 cm ⳮ15,4 cm ⳮ12,8 cm

ⳮ8,5 cm

Inferior

ⳮ220,0 cm ⳮ176,0 cm ⳮ132,0 cm

ⳮ88,0 cm ⳮ66,0 cm ⳮ58,5 cm ⳮ46,6 cm ⳮ44,0 cm ⳮ40,5 cm ⳮ37,0 cm ⳮ31,7 cm ⳮ26,4 cm ⳮ17,6 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Ajuste de la distancia de proyección

AN-LV18MX

Relación de distancia de proyección 0,9 :1

Entrada de ordenador (5:4)

Ajustes y conexiones

Entrada de vídeo (4:3)

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm 147 cm 122 cm

81 cm

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm 147 cm 122 cm

81 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙) (58⬙) (48⬙) (32⬙)

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

Altura

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

Distancia de proyección (L)

10,7 m

8,9 m 7,1 m 5,3 m 3,5 m 2,6 m 1,7 m 1,5 m 1,2 m 1,0 m 0,7 m

Distancia de proyección (L)

11,4 m

9,5 m 7,6 m 5,7 m 3,8 m 2,8 m 1,9 m 1,6 m 1,3 m 1,1 m 0,7 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm 64,0 cm 54,9 cm 45,7 cm 30,5 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm 64,0 cm 54,9 cm 45,7 cm 30,5 cm

Inferior 411,5 cm 342,9 cm 274,3 cm 205,7 cm 137,2 cm 102,9 cm

68,6 cm

57,6 cm

49,4 cm

41,1 cm

27,4 cm

Inferior 408,4 cm 340,4 cm 272,3 cm 204,2 cm 136,1 cm 102,1 cm

68,1 cm

57,2 cm

49,0 cm

40,8 cm

27,2 cm

Entrada de vídeo (16:9)

Diag. Anchura

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 338 cm 269 cm 254 cm 234 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3)

(500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (133⬙) (106⬙) (100⬙) (92⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.105 cm 884 cm 663 cm 442 cm 333 cm 295 cm 234 cm 221 cm 203 cm 185 cm 160 cm 132 cm

89 cm

(435⬙) (348⬙) (261⬙) (174⬙) (131⬙) (116⬙) (92⬙) (87⬙) (80⬙) (73⬙) (63⬙) (52⬙) (35⬙)

Altura 622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

89 cm 74 cm 51 cm

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙) (35⬙) (29⬙) (20⬙)

Distancia de proyección (L)

10,3 m

8,3 m 6,2 m 4,1 m 3,1 m 2,7 m 2,1 m 2,0 m 1,9 m 1,7 m 1,4 m 1,2 m 0,8 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm

82,8 cm

66,0 cm

62,3 cm

57,3 cm

52,3 cm

44,8 cm

37,4 cm

24,9 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Inferior 267,0 cm 213,6 cm 160,2 cm 106,8 cm

80,1 cm 71,0 cm 56,6 cm 53,4 cm 49,1 cm 44,9 cm 38,5 cm 32,0 cm 21,4 cm

Ajuste de la distancia de proyección

AN-LV26EZ

Relación de distancia de proyección 1,2 a 1,4 :1

Entrada de ordenador (5:4)

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm 147 cm 122 cm

81 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙) (58⬙) (48⬙) (32⬙)

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

Máx. 17,8 m 14,8 m 11,8 m

8,9 m

5,9 m

4,4 m

2,9 m

2,4 m

2,1 m

1,7 m

1,1 m

Mín. 15,4 m 12,8 m 10,2 m

7,7 m 5,1 m 3,8 m 2,5 m 2,1 m 1,8 m 1,5 m 1,0 m

Ajustes y conexiones

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

54,9 cm

45,7 cm

30,5 cm

Inferior 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm

Entrada de vídeo (4:3)

Entrada de vídeo (16:9)

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Diag. Anchura

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 338 cm 269 cm 254 cm 234 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(480⬙)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

(500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (133⬙) (106⬙) (100⬙) (92⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm (400⬙)

1.016 cm (320⬙)

813 cm

(240⬙)

610 cm

(160⬙)

406 cm

(120⬙)

305 cm

(80⬙)

203 cm

(67⬙)

170 cm

(58⬙)

147 cm

(48⬙)

122 cm

(32⬙)

81 cm

Tamaño de la pantalla (4:3)

(435⬙)

1.105 cm (348⬙)

884 cm

(261⬙)

663 cm

(174⬙)

442 cm

(131⬙)

333 cm

(116⬙)

295 cm

(92⬙)

234 cm

(87⬙)

221 cm

(80⬙)

203 cm

(73⬙)

185 cm

(63⬙)

160 cm

(52⬙)

132 cm

(35⬙)

89 cm

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

89 cm 74 cm 51 cm

Altura

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙) (35⬙) (29⬙) (20⬙)

Máx. 19,0 m 15,8 m 12,6 m

9,5 m

6,3 m

4,7 m

3,1 m

2,6 m

2,2 m

1,8 m

1,2 m

Distancia de proyección (L)

Máx. 17,2 m 13,8 m 10,3 m

6,8 m

5,1 m

4,5 m

3,6 m

3,4 m

3,1 m

2,8 m

2,4 m

2,0 m

1,3 m

Mín. 16,5 m 13,7 m 11,0 m

8,2 m 5,4 m 4,1 m 2,7 m 2,2 m 1,9 m 1,6 m 1,0 m

Mín. 14,9 m 11,9 m

8,9 m 5,9 m 4,4 m 3,9 m 3,1 m 2,9 m 2,7 m 2,4 m 2,1 m 1,7 m 1,1 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

54,9 cm

45,7 cm

30,5 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm

82,8 cm

66,0 cm

62,3 cm

57,3 cm

52,3 cm

44,8 cm

37,4 cm

24,9 cm

Inferior

ⳮ29,8 cm ⳮ24,8 cm ⳮ19,8 cm ⳮ14,9 cm

ⳮ9,9 cm ⳮ7,4 cm ⳮ5,0 cm ⳮ4,2 cm ⳮ3,6 cm ⳮ3,0 cm ⳮ2,0 cm

Inferior

ⳮ131,4 cm ⳮ105,2 cm

ⳮ78,9 cm ⳮ52,6 cm ⳮ39,4 cm ⳮ35,0 cm ⳮ27,9 cm ⳮ26,3 cm ⳮ24,2 cm ⳮ22,1 cm ⳮ18,9 cm ⳮ15,8 cm ⳮ10,5 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Ajuste de la distancia de proyección

AN-LV36EZ

Relación de distancia de proyección 1,7 a 2,7 :1

Entrada de ordenador (5:4)

Ajustes y conexiones

Entrada de vídeo (4:3)

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Diag. Anchura Altura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(480⬙)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.219 cm (400⬙)

1.016 cm (320⬙)

813 cm

(240⬙)

610 cm

(160⬙)

406 cm

(120⬙)

305 cm

(80⬙)

203 cm

(67⬙)

170 cm

(58⬙)

147 cm

(48⬙)

122 cm

(32⬙)

81 cm

Tamaño de la pantalla (4:3) Distancia de proyección (L)

(480⬙)

1.219 cm (400⬙)

1.016 cm (320⬙)

813 cm

(240⬙)

610 cm

(160⬙)

406 cm

(120⬙)

305 cm

(80⬙)

203 cm

(67⬙)

170 cm

(58⬙)

147 cm

(48⬙)

122 cm

(32⬙)

81 cm

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm 109 cm

91 cm 61 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙) (43⬙) (36⬙) (24⬙)

Máx. 33,9 m 28,3 m 22,6 m 16,9 m 11,2 m

8,4 m

5,5 m

4,6 m

4,0 m

3,3 m

2,1 m

Máx. 36,2 m 30,1 m 24,1 m 18,0 m 12,0 m

8,9 m

5,9 m

4,9 m

4,2 m

3,5 m

2,3 m

Mín. 21,2 m 17,7 m 14,1 m 10,6 m

7,0 m 5,2 m 3,5 m 2,9 m 2,5 m 2,1 m 1,3 m

Mín. 22,7 m 18,9 m 15,1 m 11,3 m

7,5 m 5,6 m 3,7 m 3,1 m 2,7 m 2,2 m 1,4 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

54,9 cm

45,7 cm

30,5 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

54,9 cm

45,7 cm

30,5 cm

Inferior 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm

Inferior

ⳮ29,8 cm ⳮ24,8 cm ⳮ19,8 cm ⳮ14,9 cm

ⳮ9,9 cm ⳮ7,4 cm ⳮ5,0 cm ⳮ4,2 cm ⳮ3,6 cm ⳮ3,0 cm ⳮ2,0 cm

Entrada de vídeo (16:9)

Diag. Anchura

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 338 cm 269 cm 254 cm 234 cm 213 cm 183 cm 152 cm 102 cm

Tamaño de la pantalla (4:3)

(500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (133⬙) (106⬙) (100⬙) (92⬙) (84⬙) (72⬙) (60⬙) (40⬙)

1.105 cm 884 cm 663 cm 442 cm 333 cm 295 cm 234 cm 221 cm 203 cm 185 cm 160 cm 132 cm

89 cm

(435⬙) (348⬙) (261⬙) (174⬙) (131⬙) (116⬙) (92⬙) (87⬙) (80⬙) (73⬙) (63⬙) (52⬙) (35⬙)

Altura 622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

89 cm 74 cm 51 cm

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙) (35⬙) (29⬙) (20⬙)

Distancia de proyección (L)

Máx. 32,9 m 26,3 m 19,7 m 13,1 m

9,8 m

8,6 m

6,9 m

6,5 m

5,9 m

5,4 m

4,6 m

3,8 m

2,5 m

Mín. 20,6 m 16,4 m 12,3 m

8,2 m 6,1 m 5,4 m 4,3 m 4,0 m 3,7 m 3,4 m 2,9 m 2,4 m 1,6 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm

82,8 cm

66,0 cm

62,3 cm

57,3 cm

52,3 cm

44,8 cm

37,4 cm

24,9 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Inferior

ⳮ131,4 cm ⳮ105,2 cm

ⳮ78,9 cm ⳮ52,6 cm ⳮ39,4 cm ⳮ35,0 cm ⳮ27,9 cm ⳮ26,3 cm ⳮ24,2 cm ⳮ22,1 cm ⳮ18,9 cm ⳮ15,8 cm ⳮ10,5 cm

Ajuste de la distancia de proyección

AN-LV55EZ

Relación de distancia de proyección 2,6 a 3,7 :1

Entrada de ordenador (5:4)

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙)

Altura 914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙)

Distancia de proyección (L)

Máx. 45,7 m 38,1 m 30,4 m 22,8 m 15,1 m 11,3 m

7,5 m 6,2 m

Mín. 32,6 m 27,2 m 21,7 m 16,2 m 10,8 m

8,0 m 5,3 m 4,4 m

Ajustes y conexiones

Del centro del objetivo al borde inferior de la pantalla (H)

Superior Inferior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm

Entrada de vídeo (4:3)

Entrada de vídeo (16:9)

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm

Diag. Anchura

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 338 cm 269 cm 254 cm 234 cm 213 cm

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙)

Tamaño de la pantalla (4:3)

(500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (133⬙) (106⬙) (100⬙) (92⬙) (84⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm

1.105 cm 884 cm 663 cm 442 cm 333 cm 295 cm 234 cm 221 cm 203 cm 185 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙)

(435⬙) (348⬙) (261⬙) (174⬙) (131⬙) (116⬙) (92⬙) (87⬙) (80⬙) (73⬙)

Altura 914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm

622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙)

Altura

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙)

Distancia de proyección (L)

Máx. 48,8 m 40,7 m 32,5 m 24,3 m 16,2 m 12,1 m

8,0 m 6,7 m

Distancia de proyección (L)

Máx. 44,3 m 35,4 m 26,5 m 17,6 m 13,2 m 11,7 m

9,2 m

8,7 m

8,0 m

7,3 m

Mín. 34,8 m 29,0 m 23,1 m 17,3 m 11,5 m

8,6 m 5,6 m 4,7 m

Mín. 31,6 m 25,2 m 18,9 m 12,5 m

9,3 m 8,3 m 6,5 m 6,2 m 5,7 m 5,1 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior Inferior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm 82,8 cm 66,0 cm 62,3 cm 57,3 cm 52,3 cm

ⳮ29,8 cm ⳮ24,8 cm ⳮ19,8 cm ⳮ14,9 cm

ⳮ9,9 cm ⳮ7,4 cm ⳮ5,0 cm ⳮ4,2 cm

Inferior

ⳮ131,4 cm ⳮ105,2 cm

ⳮ78,9 cm ⳮ52,6 cm ⳮ39,4 cm ⳮ35,0 cm ⳮ27,9 cm ⳮ26,3 cm ⳮ24,2 cm ⳮ22,1 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Ajuste de la distancia de proyección

AN-LV80EZ

Relación de distancia de proyección 3,8 a 5,3 :1

Entrada de ordenador (5:4)

Ajustes y conexiones

Entrada de vídeo (4:3)

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm

Diag. Anchura

1.524 cm

1.270 cm

1.016 cm 762 cm 508 cm 381 cm 254 cm 213 cm

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙)

Tamaño de la pantalla (4:3)

(600⬙) (500⬙) (400⬙) (300⬙) (200⬙) (150⬙) (100⬙) (84⬙)

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm

1.219 cm

1.016 cm 813 cm 610 cm 406 cm 305 cm 203 cm 170 cm

(480⬙) (400⬙) (320⬙) (240⬙) (160⬙) (120⬙) (80⬙) (67⬙)

Altura 914 cm 762 cm 610 cm 457 cm 305 cm 229 cm 152 cm 127 cm

(360⬙) (300⬙) (240⬙) (180⬙) (120⬙) (90⬙) (60⬙) (50⬙)

Distancia de proyección (L)

Máx. 65,7 m 54,7 m 43,7 m 32,8 m 21,8 m 16,3 m 10,8 m

9,1 m

Distancia de proyección (L)

Máx. 70,0 m 58,3 m 46,6 m 34,9 m 23,2 m 17,4 m 11,5 m

9,7 m

Mín. 46,9 m 39,0 m 31,2 m 23,4 m 15,5 m 11,6 m

7,7 m 6,4 m

Mín. 50,0 m 41,6 m 33,3 m 24,9 m 16,6 m 12,4 m

8,2 m 6,9 m

Del centro del objetivo al borde inferior de la pantalla (H)

Superior Inferior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

Del centro del objetivo al borde inferior de la pantalla (H)

Superior Inferior 457,2 cm 381,0 cm 304,8 cm 228,6 cm 152,4 cm 114,3 cm

76,2 cm

64,0 cm

0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm

ⳮ29,8 cm ⳮ24,8 cm ⳮ19,8 cm ⳮ14,9 cm

ⳮ9,9 cm ⳮ7,4 cm ⳮ5,0 cm ⳮ4,2 cm

Entrada de vídeo (16:9)

Diag. Anchura

(500⬙)

1.270 cm (400⬙)

1.106 cm (300⬙)

762 cm

(200⬙)

508 cm

(150⬙)

381 cm

(133⬙)

338 cm

(106⬙)

269 cm

(100⬙)

254 cm

(92⬙)

234 cm

(84⬙)

213 cm

Tamaño de la pantalla (4:3)

(435⬙)

1.105 cm (348⬙)

884 cm

(261⬙)

663 cm

(174⬙)

442 cm

(131⬙)

333 cm

(116⬙)

295 cm

(92⬙)

234 cm

(87⬙)

221 cm

(80⬙)

203 cm

(73⬙)

185 cm

622 cm 498 cm 373 cm 249 cm 188 cm 165 cm 132 cm 124 cm 114 cm 104 cm

Altura

(245⬙) (196⬙) (147⬙) (98⬙) (74⬙) (65⬙) (52⬙) (49⬙) (45⬙) (41⬙)

Distancia de proyección (L)

Máx. 63,6 m 50,8 m 38,1 m 25,3 m 19,0 m 16,8 m 13,4 m 12,6 m 11,6 m 10,6 m

45,4 m 36,3 m 27,2 m 18,1 m 13,5 m 12,0 m

Del centro del objetivo al borde inferior de la pantalla (H)

Mín.

9,5 m 9,0 m 8,2 m 7,5 m

Superior 311,3 cm 249,1 cm 186,8 cm 124,5 cm

93,4 cm 82,8 cm 66,0 cm 62,3 cm 57,3 cm 52,3 cm

• Los valores con un signo menos (ⳮ) indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

Inferior

ⳮ131,4 cm ⳮ105,2 cm

ⳮ78,9 cm ⳮ52,6 cm ⳮ39,4 cm ⳮ35,0 cm ⳮ27,9 cm ⳮ26,3 cm ⳮ24,2 cm ⳮ22,1 cm

Ajuste de la distancia de proyección

Posición de desplazamiento superior e inferior del objetivo

• Este proyector está equipado con una función de desplazamiento del objetivo que le permite ajustar la altura de proyección.

• Ajuste la altura para que corresponda a la configuración establecida.

Tamaño de la pantalla: 254 cm (100 pulgadas) Entrada de ordenador: 5:4 AN-LV40EZ como ejemplo

Pantalla

Centro del objetivo

Posición de desplazamiento superior

Posición de desplazamiento superior del objetivo H: 76,2 cm

–H

Borde inferior de la pantalla (Parte blanca) = Punto estándar (0)

Posición de desplazamiento inferior del objetivo H: ⳮ15,2 cm

Centro del

objetivo

del objetivo (Instalación en alto)

Posición de desplazamiento inferior del objetivo (Instalación en escritorio)

Posición de desplazamiento superior e inferior del objetivo (Montaje en el techo)

Cuando el proyector se instale en posición invertida, utilice el borde superior de la pantalla como línea base, e intercambie los valores de desplazamiento superior e inferior del objetivo.

Tamaño de la pantalla 254 cm (100 pulgadas) Entrada de ordenador: 5:4 AN-LV40EZ como ejemplo

Ajustes y conexiones

Pantalla

–H

• La calidad de imagen óptima se produce con el proyector colocado perpendicularmente a la pantalla con todas las patas planas y niveladas. La inclinación o angulación del proyector reducirá la eficacia de la función de desplazamiento del objetivo.

Borde superior de la pantalla

Botón del objetivo (LENS)

Proyector

Ajustes y conexiones

Visualización en

pantalla (Ejemplo: 5:4,

imagen NORMAL)

1, 4a

Mando a distancia

1.2.3 4.5.6

Visualización en

pantalla (Ejemplo: 16:9,

imagen ANCHA)

Ajustes de imagen digital

Esta función puede utilizarse para ajustar el enfoque, el zoom, el desplazamiento del objetivo, la corrección

trapecial y el desplazamiento digital.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse LENS para seleccionar el modo. Cada vez

que se pulse LENS, la pantalla cambiará como se muestra a la izquierda.

2 Pulse ENTER para visualizar

el patrón de prueba.

3 Pulse ∂/ƒ/ß/© para hacer

ajustes.

4 a. Pulse LENS hasta que aparezca la pantalla

normal.

b. Pulse UNDO para reponer el ajuste “E.

TRAPECIAL” y el ajuste de “DESPLAZA DIGITAL”.

• En la imagen 4:3 NORMAL puede utilizarse el mismo ajuste que en la imagen 16:9 ANCHA.

• Al principio cuando se pulsa el botón, la función “DESPLAZA DEL OBJETIVO” se mueve lentamente para

que pueda hacer ajustes finos. Siga pulsando el botón para que se mueva más rápidamente.

• Las líneas rectas y los bordes de la imagen visualizada pueden aparecer quebrados cuando se haga el ajuste E. TRAPECIAL.

• No toque el objetivo cuando ajuste el enfoque o emplee el zoom.

• La función de desplazamiento digital sólo se activa con las entradas NORMAL, BORDE, ALARGAMIENTO o ALARGAMIENTO INTE. de entradas RGB (excepto para SXGA y UXGA), VÍDEO y DTV. (Consulte la página 34 para conocer detalles.) La pantalla DESPLAZA DIGITAL no se visualiza cuando se proyectan imágenes que no sean ANCHA.

Desplazamiento digital

MOUSE

ADJ.

Pulse ∂.

Pulse ƒ.

Proyección de imágenes

Proyección trasera

• Instale una pantalla traslúcida entre el proyector y la audiencia.

• Utilice el sistema de menús del proyector para hacer una reversión de la imagen proyectada. (Vea la página 56 para el uso de esta función.)

• Cuando el proyector esté posicionado perpendicular a la pantalla con todas las patas planas y niveladas podrá obtenerse una calidad de imagen óptima.

Proyección utilizando un espejo

• Cuando la distancia entre el proyector y la pantalla no sea suficiente para la proyección trasera normal, usted podrá utilizar un espejo para reflejar la imagen en la pantalla.

• Instale un espejo (de tipo plano normal) delante del objetivo.

• Proyecte la imagen normal en el espejo.

• La imagen reflejada en el espejo se proyecta a la

pantalla transparente.

PRECAUCION

• Cuando emplee un espejo, asegúrese de colocar con cuidado el proyector y el espejo de modo que la luz no deslumbre los ojos de la audiencia.

Ajustes y conexiones

Proyección con el proyector montado en el techo

• Se le recomienda utilizar el soporte opcional de montaje en el techo Sharp para hacer este tipo de instalación.

• Antes de montar el proyector, asegúrese de ponerse en contacto con el concesionario de proyectores LCD autorizado por Sharp o con el centro de servicio más cercano que le quede más cercano para obtener la ménsula de montaje en el techo (vendido por separado) recomendada. (Ménsula de montaje en el techo AN-SV1T, tubo de extensión AN-TK201/ANTK202 para AN-SV1T.)

• Cuando el proyector está en la posición invertida, emplee el borde superior de la pantalla como línea de base.

• Utilice el sistema de menús del proyector para seleccionar el modo de proyección apropiado. (Vea la página 56 para el uso de esta función.)

Utilización de los botones de operación

Selección de la fuente de señales de entrada

Proyector Mando a distancia

Botones de operación

Ajuste del volumen

Proyector Mando a distancia

Botones

de la

entrada

1.2.3 4.5.6

Pulse de nuevo INPUT 1.2.3 o INPUT 4.5.6 para cambiar el modo.

• Cuando no se reciban señales se visualizará “SIN SEÑAL”. Cuando se reciba una señal que el proyector no esté preparado para recibir se visualizará “NON ENREG.”.

Visualizacíon en pantalla

Modo ENTRADA 1 Modo ENTRADA 2 Modo ENTRADA 3

Modo ENTRADA 4 Modo ENTRADA 5

Modo ENTRADA 6

Pulse VOL ⴐ/ⴑ para ajustar el volumen.

Botones

del

volumen

1.2.3 4.5.6

Silenciamiento del sonido

Conference Series

Proyector Mando a distancia

Botón de

silenciamiento

Visualizacíon en pantalla

Pulse MUTE para desactivar momentáneamente el sonido. Pulse MUTE otra vez para volver a activar el sonido.

Visualizacíon en pantalla

1.2.3 4.5.6

Conference Series

Superposición de una pantalla negra

Proyector Mando a distancia

Botón de

pantalla

negra

1.2.3 4.5.6

Imagen proyectada

Visualización de una imagen fija

Esta función puede utilizarse para superponer una pantalla negra encima de la imagen proyectada.

Para poner negra la imagen proyectada

Pulse BLACK SCREEN. La pantalla se pone negra y en ella se visualiza “PANTALLA NEGRA”. Para volver a la imagen proyectada original, pulse de nuevo BLACK SCREEN.

• Para utilizar el mando a distancia para operar esta función, deslice el interruptor MOUSE/

ADJ. a la posición MOUSE antes de pulsar BLACK SCREEN.

MOUSE

ADJ.

Botones de operaci

ón

Proyector Mando a distancia

1.2.3 4.5.6

1, 2

Visualización en pantalla

Esta función le permite congelar inmediatamente una imagen en movimiento. Esto resulta muy útil para cuando se desea visualizar una imagen fija de un ordenador o vídeo, para tener más tiempo de explicar la imagen al público. Usted también podrá utilizar esta función para visualizar una imagen fija procedente de un ordenador mientras prepara la presentación de las siguientes imágenes de ordenador.

1 Pulse FREEZE para congelar la imagen.

2 Pulse de nuevo FREEZE para volver a la imagen

en movimiento.

Aumento de una parte específica de la imagen

ón

Botones de operaci

Proyector

Visualización en pantalla

Mando a distancia

1.2.3 4.5.6

Esta función le permite aumentar una parte específica de una imagen. Es útil cuando desea visualizar una parte detallada de la imagen.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse ENLARGE. La imagen aumentará cada vez

que se pulse ENLARGE.

⳯4

2 Cuando la imagen esté aumentada, usted podrá

desplazarse por la imagen y explorarla utilizando ∂/ƒ/ß/©.

• ENLARGE no funciona con la imagen de señal UXGA.

• Cada vez que se pulse ENLARGE, el aumento de la imagen cambiará como se muestra a continuación.

ⴒ1 ⴒ4 ⴒ9 ⴒ16 ⴒ36 ⴒ64

• Si la señal de entrada cambia durante el aumento de imagen digital, la imagen volverá a ⳯1. La señal de entrada cambia a (a) cuando se pulsa INPUT 1.2.3 o INPUT 4.5.6, (b) cuando se interrumpe la señal de entrada, (c) cuando cambia la definición o el régimen de renovación.

3 Para volver a ⳯ 1, pulse UNDO.

Ajuste de la relación de aspecto de la imagen

Proyector Mando a distancia

1.2.3 4.5.6

ORDENADOR

Sénal de entrada

Para una relación de aspecto 4:3

Para una relación de aspecto 4:3 (1280 ⳯ 960)

NORMAL COMPLETA

CAMBIO TAMAÑO CAMBIO TAMAÑO

NORMAL

Imagen de pantalla de salida

COMPLETA

CAMBIO TAMAÑOCAMBIO TAMAÑO

COMPLETA

PUNTO POR PUNTO

CAMBIO TAMAÑO

PUNTO POR PUNTO

Esta función le permite modificar o personalizar el modo de visualización de imagen para realzar la imagen de entrada. Dependiendo de la señal de entrada, usted puede elegir una imagen NORMAL, COMPLETA,

PUNTO POR PUNTO, BORDE, ALARGAMIENTO o ALARGAMIENTO INTE..

1 Pulse RESIZE. Cada vez que pulse RESIZE, el

modo de imagen cambiará como se muestra a continuación.

2 Pulse UNDO para volver a la imagen normal

mientras se visualiza “CAMBIO TAMAÑO” en la pantalla.

EJEMPLO

COMPLETA

PUNTO POR PUNTO

–

––

Para una relación

de aspecto 4:3

Sin relación de

aspecto 4:3

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 960)

UXGA (1600 ⳯ 1200)

SXGA (1280 ⳯ 1024)

NORMAL

1280 ⳯ 960 1280 ⳯ 1024 800 ⳯ 600

1280 ⳯ 960 1280 ⳯ 1024 1024 ⳯ 768

1280 ⳯ 960 1280 ⳯ 1024

1280 ⳯ 1024

Botones de operaci

ón

Para una relación de aspecto 5:4 (1280 ⳯ 1024)

VÍDEO/DTV

Sénal de entrada

Para una relación de aspecto

480i

4:3

480P NTSC

PAL

SECAM

Apretada

720P 1080i

Para una relación de aspecto 16:9

EJEMPLO

Para una relación

de aspecto 4:3

Para una relación

de aspecto 16:9

CAMBIO TAMAÑO

NORMAL

NORMAL COMPLETA BORDE

CAMBIO TAMAÑO

NTSC, 480i

PAL, 580i

480P

NORMAL

CAMBIO TAMAÑO

COMPLETA

CAMBIO TAMAÑO

COMPLETA

NORMAL

COMPLETA

1280 ⳯ 960 1280 ⳯ 1024 960 ⳯ 720

Imagen de pantalla de salida

BORDE

–– –720P

–– –

CAMBIO TAMAÑO

BORDE

CAMBIO TAMAÑO

BORDE

ALARGAMIENTO

1280 ⳯ 720*

1280 ⳯ 720*––1080i

INTE.

ALARGAMIENTO ALARGAMIENTO INTE.

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

ALARGAMIENTO INTE.

CAMBIO TAMAÑO

ALARGAMIENTO INTE.

* La función de desplazamiento de imagen digital puede utilizarse con estos modos de visualización de imagen.

Función de corrección gamma

Proyector Mando a distancia

1.2.3 4.5.6

1 2

ón

ESTÁNDAR

Botones de operaci

GAMMA 1

GAMMA 2

PERSONALIZAR

Visualización en pantalla

ss s

• Gamma es una función que mejora la calidad de la imagen. Ofrece una imagen más viva dando brillo a las partes más oscuras de la imagen sin alterar el brillo de las partes más brillantes.

• Son posible cuatro ajustes gama para permitir diferencias en las imágenes que aparecen y en el brillo de la habitación.

• Cuando aparecen imágenes con escenas oscuras frecuentes, tales como una película o concierto o cuando se ven imágenes en una habitación brillante, esta función permite ver las escenas oscuras más fácilmente y le da una impresión de gran profundidad a la imagen.

Modos gamma

Modo seleccionado

ESTÁNDAR

GAMMA 1

GAMMA 2

PERSONALIZAR

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la positión ADJ.)

Modo gamma

Imagen normal sin corrección gamma.

Aclara las partes oscuras de la imagen para una presentación más fácil de ver.

Da más profundidad a las partes oscuras de la imagen para una experiencia en teatro más excitante.

Permite ajustar los valores gamma utilizando el software de presentación avanzada Sharp.

MOUSE

ADJ.

1 Pulse GAMMA. Cada vez que pulse GAMMA, el

nivel de gamma cambiará como se muestra a la izquierda.

2 Pulse UNDO para volver a la imagen normal

mientras se visualiza “GAMMA” en la pantalla.

Selección del modo de mando a distancia

Utilización del mando a distancia como un ratón inalámbrico

Botones de operaci

El mando a distancia tiene las siguientes tres funciones:

Interruptor MOUSE/ADJ.

(Mando a distancia)

• Controlar el proyector

• Ratón inalámbrico

MOUSE

ADJ.

MOUSE

ADJ.

• Puntero láser

Ratón inalámbrico/

Puntero láser

Controlar el

proyector

Operación del mando a distancia

Posición del mando a distancia/receptor del ratón

• El mando a distancia puede emplearse para controlar el proyector en los márgenes de abajo.

• El receptor del ratón remoto puede emplearse con el mando a distancia en los márgenes de abajo para controlar las funciones del ratón de un ordenador conectado.

• La señal del mando a distancia puede reflejare en la pantalla para facilitar la operación. Sin embargo, la distancia eficaz de la señal puede ser algo distinta debido al material de la pantalla.

Control del proyector

Utilización del ratón inalámbrico

ón

Mando a distancia

30˚

7 m

45˚

30˚

Mando a distancia

30˚

120˚

4 m

45˚

30˚

Receptor del ratón remoto

Operación del mando a distancia

Utilización como un ratón inalámbrico

Asegúrese de que el receptor del ratón remoto suministrado esté conectado a su ordenador.

Deslice el interruptor MOUSE/ADJ. a la posición MOUSE.

Botones de modo del ratón

Botón de pantalla

ón

negra

Botones de

ratón

Botón de clic

Botón del puntero láser

Botón de clic

izquierdo

derecho

1.2.3 4.5.6

Botones de operaci

Interruptor de

ratón/ajuste

MOUSE

ADJ.

Botón de iluminación de fondo

Conference Series

• Para los sistemas de ratón de un botón, utilice el botón L-CLICK o R-CLICK.

• Pulse LIGHT, y los botones se encenderán. Las luces verdes son las de las operaciones del ratón, y las rojas son de los

ajustes del proyector.

Nombre del botón

LASER/MENU BLACK SCREEN/LENS R-CLICK/ENTER

∂/ƒ/ß/©

L-CLICK/UNDO ON/OFF VOL Ⳮ/ⳮ MUTE

Posición del interruptor MOUSE/ADJ.

ADJ.

LASER (VERDE) BLACK SCREEN (VERDE) R-CLICK (VERDE) Ratón (NO ILUMINADO) L-CLICK (NO ILUMINADO)

MENU (ROJO) LENS (ROJO) ENTER (ROJO) Ajuste (NO ILUMINADO) UNDO (NO ILUMINADO)

SÍ (ROJO)

Nombre del botón

INPUT 1.2.3 INPUT 4.5.6 FREEZE AUTO SYNC ENLARGE RESIZE TOOLS GAMMA

Posición del interruptor MOUSE/ADJ.

MOUSE

SÍ (ROJO)

ADJ. MOUSE

Conexión del receptor de ratón

1.2.3 4.5.6

Conference Series

Conexión del receptor del ratón remoto

Puede utilizar el mando a distancia como un ratón remoto para controlar ordenadores compatibles con sistemas de ratón tipo PS/2 o USB.

Conexión al puerto USB de un PC o Macintosh

1 Conecte un extremo del cable de control del ratón USB suministrado al terminal correspondiente del ordenador. 2 Conecte el otro extremo al puerto USB del receptor del ratón remoto.

Cable de control del ratón USB

Receptor del ratón remoto

Botones de operaci

Utilice el puerto USB (PC o Macintosh) para conectar el cable de

Puerto USB

control del ratón USB suministrado al receptor del ratón remoto.

Conexión al puerto PS/2 de un PC

1 Desconecte la alimentación del PC. 2 Conecte un extremo del cable de control del ratón PS/2 suministrado al terminal correspondiente del PC. 3 Conecte el otro extremo al puerto PS/2 del receptor del ratón remoto. 4 Conecte la alimentación del PC.

Cable de control del ratón PS/2

Receptor del ratón remoto

Utilice el puerto PS/2 (PC) para conectar el cable de control del

Puerto PS/2

ratón PS/2 suministrado al receptor del ratón remoto.

ón

PRECAUCION

• No conecte ni desconecte del ordenador los cables de control del ratón estando el ordenador encendida. Esto podría estropear el ordenador.

• No conecte ambos cables de control del ratón PS/2 y USB al receptor del ratón remoto.

• Windows 95 no es compatible con software controlador de ratón USB.

• Los requerimientos mínimos del sistema para el sistema de ratón tipo USB se muestran a continuación.

Windows

Hardware: Máquina compatible con PC/AT con puerto USB que tenga Windows 98/Windows NT 5.0 o superior instalado. OS: Windows 98/Windows NT 5.0 o superior

Macintosh

Hardware: Serie Macintosh con puerto USB OS: Mac OS 8.5 o superior

Utilización como puntero láser

Utilización como un puntero láser

Deslice el interruptor MOUSE/ADJ. hasta MOUSE y pulse LASER ( ) para activar el puntero láser.

PUNTERO LÁSER

ón

Botones de operaci

• Cuando se suelta el botón, la luz se apaga automáticamente.

• Por motivos de seguridad, el puntero láser se apagará automáticamente después de utilizarlo continuamente durante más

de 1 minuto. Para encenderlo, suelte LASER (

PRECAUCION

1.2.3 4.5.6

Conference Series

MOUSE

Interruptor de

ADJ.

ratón/ajuste

) y vuelva a pulsarlo.

Utilización como mando a distancia con cable

Mando a distancia con cable

Cable con miniclavija estéreo de 3,5 mm (vendido por separado)

Cuando no pueda utilizarse el mando a distancia debido a su alcance o a la ubicación del proyector (proyección trasera, etc.), conecte un cable con miniclavija estéreo de 3,5 mm (vendido por separado) desde la entrada del mando a distancia con cable, ubicada en la parte inferior del mando a distancia, al terminal de entrada de control WIRED REMOTE del proyector.

• Las funciones del puntero láser y del ratón inalámbrico aún pueden utilizarse con el mando a distancia con cable.

Utilización de las pantallas del menú GUI (Interface de usuario gráfico)

Operaciones básicas

Proyector

Mando a distancia

1, 7

2, 3, 5

1.2.3 4.5.6

Este proyector tiene dos juegos de pantallas de menú que le permiten ajustar la imagen y realizar diversos ajustes del proyector. Estas pantallas de menús pueden controlarse desde el proyector o el mando a distancia mediante el procedimiento siguiente.

(GUI) Visualización en pantalla

Modo ENTRADA 1, 2 (RGB) o 3 (DIGITAL)

∂

Modo ENTRADA 4, 5 (VÍDEO)

ß 2 ©ß 2 ©

∂

Operación básica

ß 5 ©

4 (Deslice el interruptor MOUSE/ADJ. del

ß 2 ©

mando a distancia a la posición ADJ.)

1 Pulse MENU para visualizar la barra de menús

del modo de ENTRADA 1, 2, 3, 4 ó 5.

2 Pulse ß/© para seleccionar un menú de ajuste

en la barra del menú.

ß 5 ©

3 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico.

4 Para visualizar un sólo ítem de ajuste, pulse

ENTER después de seleccionar el ítem. Sólo se visualizarán la barra de menú y el ítem de ajuste seleccionado.

5 Pulse ß/© para ajustar el ítem. 6 Pulse UNDO para volver a la visualización anterior. 7 Pulse MENU para salir del GUI.

• Para conocer detalles de los ítems de la pantalla de menús, consulte los cuadros en árbol de las páginas 41 y 42.

MOUSE

ADJ.

Barras de menús

Ítems en la barra de menús del modo ENTRADA 1, 2 ó 3

Menú principal

Imagen Opciónes

Sinc.fina

Operación básica

Audio

Opciónes

Submenú

Contraste

Brillantez

Color Ⳮ30ⳮ30

Matiz Ⳮ30ⳮ30

Nitidez Ⳮ30ⳮ30

Rojo Ⳮ30ⳮ30

Azul

Temp Clr

Reposición

Tipo de señal

Modo. progres.

Reloj Ⳮ150ⳮ150

Fase Ⳮ60ⳮ60

Pos.H.

Pos.V.

Reposición

Guardar ajuste

Elegir ajuste

Modos especiales

Información de señal

Sinc.auto.

Vi.sinc.auto.

Balance Ⳮ30ⳮ30

Agudos Ⳮ30ⳮ30

Graves Ⳮ30ⳮ30

Reposición

Imagen en imagen

Visualizador

Fondo

Imagen inicial

Modo Economico

Sal. moni./RS232C Desconex Automát Vis. núm. ident.

[ON/OFF]

[ON/OFF] [ON/OFF]

Ⳮ30ⳮ30

Ⳮ3ⳮ3

RGB

Componentes

2D progresivo

3D progresivo

Mod. película

Resolución

800⳯600

640⳯480

•

Resolución

800⳯600

640⳯480

•

Resolución 1 2

•

Resolución Frec.H. Frec.V.

Normal

Nivel A

Nivel B

Sharp

Personalizar

Azul

Ninguno

Sharp

Personalizar

Ninguno

Display Off

Standby Off

Display On

Frec. V.

75 Hz 72 Hz

Frec. V.

75 Hz 72 Hz

640⳯480

37.5 kHz 72 Hz

Ⳮ30ⳮ30

Ⳮ150ⳮ150

Ⳮ60ⳮ60

Menú principal

Idioma

Estado

Submenú

Tempori.lámp.

Modo lámpara

Modo PRY

Ajuste Dual

Nivel blo. teclas

Introduc. ajustes

RS-232C

Ajus. núm. ident.

Contraseña

Tarjeta opcional

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Lámp. 1

Lámp. 2

Ambas lámp.

Sólo lámp. 1

Sólo lámp. 2

Igual uso

Frente

Techo y frente

Detrás

Techo y detrás

Normal

Maestro

Esclavo

Normal

Nivel A

Nivel B

Entrada 1

Entrada 2

Entrada 3

Entrada 4

Entrada 5

Entrada 6

9600bps

38400bps

115200bps

Núm. ident.

Contr. vieja

Contr. nueva

Reconfirmar

[ON/OFF]

• Las cifras de la resolución, frecuencia vertical y frecuencia horizontal mostradas arriba son ejemplos solamente.

•“Color”, “Matiz” y “Nitidez” sólo aparecen cuando se selecciona la entrada Componente en el modo ENTRADA 1 ó 2.

Para la ENTRADA 3 (DVI), en el menú “Imagen”, sólo se activa “Temp Clr” y los otros menús se visualizan en gris. En el menú “Sinc.fina”, sólo se activa “Información de señal” y los otros menús se visualizan en gris.

• Sólo pueden ajustarse los ítems resaltados en los cuadros en árbol de arriba.

• Para ajustar los ítems bajo el menú secundario, pulse © después de seleccionar el menú secundario.

Barras de menús

Ítems en la barra de menús del modo ENTRADA 4 ó 5

Menú principal

Imagen Opciónes

Audio

Opciónes

Submenú

Contraste

Brillantez

Color Ⳮ30ⳮ30

Matiz Ⳮ30ⳮ30

Nitidez Ⳮ30ⳮ30

Rojo Ⳮ30ⳮ30

Azul

Temp Clr

Reposición

Tipo de señal

Modo. progres.

Balance Ⳮ30ⳮ30

Agudos Ⳮ30ⳮ30

Graves Ⳮ30ⳮ30

Reposición

DNR 3D

Visualizador

Señal de vídeo

Fondo

Imagen inicial

Modo Economico

Sal. moni./RS232C Desconex Automát Vis. núm. ident.

Ⳮ30ⳮ30

Ⳮ3ⳮ3

[ON/OFF]

[ON/OFF] [ON/OFF]

Vídeo

Componentes

2D progresivo

3D progresivo

Mod. película

Normal

Nivel A

Nivel B

Auto

PAL (50/60Hz)

SECAM

NTSC4.43

NTSC3.58

PAL–M

PAL–N

Sharp

Personalizar

Azul

Ninguno

Sharp

Personalizar

Ninguno

Display Off

Standby Off

Display On

Menú principal

Idioma

Estado

Submenú

Tempori.lámp.

Modo lámpara

Modo PRY

Ajuste Dual

Nivel blo. teclas

Introduc. ajustes

RS-232C

Ajus. núm. ident.

Contraseña

Tarjeta opcional

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Lámp. 1

Lámp. 2

Ambas lámp.

Sólo lámp. 1

Sólo lámp. 2

Igual uso

Frente

Techo y frente

Detrás

Techo y detrás

Normal

Maestro

Esclavo

Normal

Nivel A

Nivel B

Entrada 1

Entrada 2

Entrada 3

Entrada 4

Entrada 5

Entrada 6

9600bps

38400bps

115200bps

Núm. ident.

Contr. vieja

Contr. nueva

Reconfirmar

[ON/OFF]

Operación básica

• Sólo pueden ajustarse los ítems resaltados en los cuadros en árbol de arriba.

• Para ajustar los ítems bajo el menú secundario, pulse © después de seleccionar el menú secundario.

• Cuando se selecciona “Componentes” en el “Tipo de señal”, el cuadro en árbol pasa a ser el mismo que en el modo de ENTRADA 1, 2 ó 3.

Ajuste de la imagen

Proyector Mando a distancia

1, 4 2, 3

1.2.3 4.5.6

(GUI) Visualización en pantalla

P. ej., (entrada RGB en el modo ENTRADA 1 ó 2)

Se puede ajustar la imagen del proyector de acuerdo a sus preferencias utilizando los siguientes ajustes de imagen.

Descripción de los ítemes de ajuste

Ítem seleccionado Contraste

Brillantez Color Matiz Nitidez Rojo Azul Reposición

•“Color”, “Matiz” y “Nitidez” no aparecen para la entrada RGB en el modo ENTRADA 1 ó 2.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. Aparecen la barra de menú y la

pantalla de menú “Imagen”. También se visualiza la guía de instrucciones GUI.

Botón ß

Disminuir contraste Disminuir brillantez Disminuir intensidad del color Los tonos de la piel se vuelven púrpura Disminuir nitidez Debilitar rojo Debilitar azul Todos los ítemes de ajustes de imagen vuelven a los ajustes iniciales de fábrica.

Botón ©

Aumentar contraste Aumentar brillantez Aumentar intensidad del color Los tonos de la piel se vuelven verdosos Aumentar nitidez Fortalecer rojo Fortalecer azul

MOUSE

ADJ.

Operación básica

2 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico.

3 Pulse ß/© para mover la marca ( ) del ítem de

ajuste seleccionado al ajuste deseado.

4 Para salir del GUI, pulse MENU.

• Para reponer todos los ítemes de ajuste, seleccione “Reposición” en la pantalla del menú “Imagen” y pulse

ENTER.

• Los ajustes pueden guardarse separadamente en ENTRADA 1 en 5 modos.

• Dependiendo del tipo de señal recibida, “Nitidez” tal vez no pueda ajustarse para la entrada COMPONENTE en el modo ENTRADA 1 ó 2.

Ajuste de la imagen

Proyector Mando a distancia

1, 4 2, 3

1.2.3 4.5.6

(GUI) Visualización en pantalla

Ajuste de la temperatura del color

Esta función puede utilizarse para ajustar la temperatura del color de forma que se adapte al tipo de imagen introducida en el proyector (vídeo, imagen de ordenador, emisión de TV, etc.). Disminuya la temperatura del color para crear imágenes rojizas y más cálidas para los tonos naturales de la piel o aumente para crear imágenes azuladas más frías con mayor brillo.

Descripción de la temperatura del color

ⳮ3 Ⳮ3

(Rojo) ß Botón © Botón (Azul)

Disminuye la temperatura del color para proporcionar imágenes más cálidas, rojizas y como si fueran incandescentes. (Temperatura del color baja)

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. Aparecen la barra de menú y la

pantalla de menú “Imagen”. También se visualiza la guía de instrucciones GUI.

Aumenta la temperatura del color para proporcionar imágenes más frescas, azuladas y como si fueran fluorescentes.

(Temperatura del color alta)

MOUSE

ADJ.

Operación básica

2 Pulse ∂/ƒ para seleccionar “Temp Clr”.

3 Pulse ß/© para mover la marca ( ) del ítem de

ajuste seleccionado al ajuste deseado.

4 Para salir del GUI, pulse MENU.

Ajuste de la imagen

Operación básica

Proyector Mando a distancia

1, 5 2, 3

1.2.3 4.5.6

(GUI) Visualización en pantalla

Proyector

Mando a distancia

1, 5 2, 3

Selección del tipo de señal

Esta función le permite seleccionar la señal de entrada tipo RGB (VIDEO) o COMPONENTE para el puerto INPUT 1, 2, 4 ó 5.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU. Aparecen la barra de menú y la

pantalla de menú “Imagen”. También se visualiza la guía de instrucciones GUI.

2 Pulse ∂/ƒ para seleccionar “Tipo de señal” y

luego pulse ©.

3 Pulse ∂/ƒ para seleccionar “RGB (VIDEO)” o

“Componentes”.

4 Pulse ENTER para memorizar el ajuste. 5 Para salir del GUI, pulse MENU.

Modo progresivo

Esta función le permite seleccionar la visualización progresiva de una señal de vídeo. La visualización progresiva proyecta una imagen de vídeo más suave.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

MOUSE

ADJ.

1.2.3 4.5.6

(GUI) Visualización en pantalla

1 Pulse MENU. Aparecen la barra de menú y la

pantalla de menú “Imagen”. También se visualiza la guía de instrucciones GUI.

2 Pulse ∂/ƒ para seleccionar “Modo. progres.”, y

luego pulse ©.

3 Pulse ∂/ƒ para seleccionar “2D progresivo”, “3D

progresivo” o “Mod. película”.

4 Pulse ENTER para memorizar el ajuste. 5 Para salir del GUI, pulse MENU.

Modo progresivo

Selecciona el modo de conversión progresiva

Progresiva 2D

Esta función es útil para visualizar imágenes en movimiento rápido tales como las de programas de deportes o películas de acción.

Modo que optimiza la imagen en un cuadro visualizado.

Progresiva 3D

Esta función es útil para visualizar más claramente imágenes que se mueven relativamente despacio, tales como las de programas de dramas y documentarles. Modo que optimiza la imagen estimando el movimiento de un número anterior y posterior de cuadros.

Modo de película

Reproduce claramente las imágenes de las películas. Visualiza la imagen optimizada de la película transformada con realce tipo “bajada tres y dos” en imágenes de modo progresivo.

• El modo de película no puede funcionar con PAL 50 Hz.

Ajuste de imágenes del ordenador (menú RGB solamente)

Mando a distanciaProyector

1, 5

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Cuando visualice patrones de ordenador que están detallados (efectos de baldosas, rayas verticales, etc.), pueden producirse interferencias entre los pixeles del LCD, causando parpadeos, franjas verticales, o irregularidades del contraste en partes de la pantalla. En este caso, ajuste “Reloj”, “Fase”, “Pos. H.”, y “Pos. V.” para lograr la imagen óptima del ordenador.

Descripción de los ítemes de ajuste

Ítem seleccionado Reloj

Fase

Pos.H.

Pos.V.

• El ajuste de imagen del ordenador se puede hacer fácilmente pulsando AUTO SYNC ( 49 para conocer detalles.

(Selecciona el modo de entrada del ordenador con ENTRADA 1 ó 2.)

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

Descripción

Ajusta el ruido vertical. Ajusta el ruido horizontal (similar al ajuste de seguimiento de su videograbadora).

Ajusta la imagen en la pantalla al centro moviéndola hacia la izquierda o derecha.

Ajusta la imagen en la pantalla al centro moviéndola hacia arriba o abajo.

). Consulte la página

MOUSE

ADJ.

Operación básica

2 Pulse ß/© para seleccionar “Sinc.fina”.

3 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico.

4 Pulse ß/© para mover la marca ( ) del ítem de

ajuste seleccionado al ajuste deseado.

5 Para salir del GUI, pulse MENU.

• Para reponer todos los ítemes de ajuste, seleccione “Reposición” en la pantalla del menú “Sinc.fina” y pulse

ENTER.

Ajuste de imágenes del ordenador (menú RGB solamente)

Proyector Mando a distancia

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Memorización y selección de posiciones de ajuste

Este proyector permite almacenar hasta siete ajustes de configuración para poder utilizar varios ordenadores. Una vez se han almacenado estos ajustes, pueden seleccionarse con facilidad cada vez que se conecta el ordenador al proyector.

Memorización de las posiciones de ajuste

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Sinc.fina”.

3 Pulse ∂/ƒ para seleccionar “Guardar ajuste”, y

luego pulse ©.

4 Pulse ∂/ƒ para seleccionar la posición de

memoria deseada del ajuste.

5 Pulse ENTER para memorizar el ajuste.

6 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Operación básica

Selección de un ajuste memorizado

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Sinc.fina”.

3 Pulse ∂/ƒ para seleccionar “Elegir ajuste”, y

luego pulse ©.

4 Pulse ∂/ƒ para seleccionar el ajuste de memoria

deseado.

5 Pulse ENTER para memorizar el ajuste.

6 Para salir del GUI, pulse MENU.

• Si no se ha ajustado una posición de memoria, no se visualizará un ajuste de resolución y frecuencia.

• Cuando seleccione la posición de ajuste memorizado con “Elegir ajuste”, el sistema del ordenador debe coincidir con la posición memorizada.

MOUSE

ADJ.

Ajuste de imágenes del ordenador (menú RGB solamente)

Proyector

Mando a distancia

1, 6

2, 3, 4

(GUI) Visualización en pantalla

1.2.3 4.5.6

Ajuste de modo especial

Normalmente, el tipo de la señal de entrada se detecta y se selecciona automáticamente el modo de resolución correcto. Sin embargo, para algunas señales, el modo de resolución óptimo en “Modos especiales” en la pantalla de menús “Sinc.fina” tal vez tenga que seleccionarse para que se adapte al modo de visualización del ordenador.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Sinc.fina”.

3 Pulse ∂/ƒ para seleccionar “Modos especiales”

y luego pulse ©.

4 Pulse ∂/ƒ para seleccionar el modo de

resolución óptimo.

5 Pulse ENTER para memorizar el ajuste.

6 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Operación básica

Proyector Mando a distancia

1, 4 2, 3

1.2.3 4.5.6

(GUI) Visualización en pantalla

• No visualice patrones de ordenador que se repitan en una línea sí y en otra no (rayas horizontales). (Se producirían parpadeos, dificultando la visión de la imagen.)

• Cuando introduzca señales DTV 480P o 1080i, seleccione el correspondiente tipo de señal en el paso 4 anterior.

Verificación de la señal de entrada

Esta función permite comprobar la información de señal de entrada vigente.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Sinc.fina”.

3 Pulse ∂/ƒ para seleccionar “Información de

señal” para visualizar la señal actual de entrada.

4 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Ajuste de imágenes del ordenador (menú RGB solamente)

Proyector

Mando a distancia

1, 5

2, 3, 4

Botón de

sincronización

automática

(GUI) Visualización en pantalla

1.2.3 4.5.6

Ajuste de la sincronización automática

• Se utiliza para ajustar automáticamente una imagen de ordenador.

• El ajuste de sincronización automática se puede hacer manualmente pulsando AUTO SYNC, o automáticamente ajustando “Sinc.auto.” a “ON” en el menú GUI del proyector.

Cuando “Sinc.auto.” está en “ON”:

• Se hace automáticamente el ajuste de sincronización cada vez que se conecta el proyector mientras está conectado a un ordenador o se cambia la selección de entrada.

• Se borra el ajuste de sincronización automática hecho previamente cuando se cambia el ajuste del proyector.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Sinc.fina”. 3 Pulse ∂/ƒ para seleccionar “Sinc.auto.”. 4 Pulse ß/© para seleccionar “ON”. 5 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Operación básica

Visualización en pantalla

(GUI) Visualización en pantalla

• Se pueden hacer ajustes automáticos pulsando AUTO SYNC.

• Cuando no se pueda obtener una imagen óptima con el ajuste de sincronización automática, utilice los ajustes manuales. (Vea la página 46.)

Durante el ajuste de sincronización automática, la visualización en pantalla cambia como se muestra a la izquierda.

• El ajuste de sincronización automática puede tardar un poco en completarse dependiendo de la imagen del ordenador conectada al proyector.

Función de visualización de sincronización automática

Normalmente, durante el ajuste de sincronización automática no se superpone ninguna imagen. Sin embargo, usted podrá elegir que se superponga una imagen de fondo durante el ajuste de sincronización automática.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß /© para seleccionar “Sinc.fina”. 3 Pulse ∂/ƒ para seleccionar “Vi.sinc.auto.”. 4 Pulse ß /© para seleccionar “ ” y superponer

una imagen de fondo, o para seleccionar “ ” y quitar la imagen de fondo durante el ajuste de sincronización automática.

5 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Ajuste del sonido

Proyector Mando a distancia

1, 5

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

El audio del proyector fue ajustado en fábrica a los ajustes estándar. Sin embargo, puede ajustarlo a sus propias preferencias con los siguientes ajustes de audio.

Descripción de los ítemes de ajuste

Ítem seleccionado Balance

Agudos Graves Reposición

Aumenta el sonido del altavoz izquierdo

Debilita los agudos Debilita los graves Todos los ítemes de ajuste de sonido vuelven a los ajustes iniciales de fábrica.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Audio”.

3 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico.

4 Pulse ß/© para mover la marca ( ) del ítem de

ajuste seleccionado al ajuste deseado.

Botón ©Botón ß

Aumenta el sonido del altavoz derecho

Fortalece los agudos Fortalece los graves

MOUSE

ADJ.

Operación básica

5 Para salir del GUI, pulse MENU.

• Para reponer todos los ítemes de ajuste, seleccione “Reposición” en la pantalla del menú “Audio” y pulse

ENTER.

Visualización de dos imágenes (menú RGB solamente)

Proyector Mando a distancia La función Imagen en imagen le permite visualizar dos

imágenes en la misma pantalla. Puede visualizar la imagen introducida desde la ENTRADA 4 ó 5 como una imagen insertada que se superpone en la imagen

1, 6

principal introducida desde la ENTRADA 1, 2 ó 3.

Operación básica

2, 3 4, 5

1.2.3 4.5.6

(GUI) Visualización en pantalla

300

250

200 A

150 B

100 C

1996 1997 1998 1999

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Opciónes (1)”.

3 Pulse ∂/ƒ para seleccionar “Imagen en imagen”.

4 Pulse ß/© para seleccionar “ ” para visualizar

una imagen insertada. (Preajuste de fábrica en ENTRADA 4)

• La imagen de ENTRADA 1, 2 ó 3 se visualiza como imagen principal, y la imagen de ENTRADA 4 ó 5 se visualiza como imagen insertada.

5 Pulse ß/©/∂/ƒ para mover la imagen insertada

a una de las cuatro posiciones preestablecidas.

6 Para salir de la GUI, pulse MENU.

• La imagen de inserción sólo puede visualizarse como señal compuesta de NTSC/PAL/SECAM.

• Cuando seleccione la imagen que va a ser insertada, sólo se visualizarán las imágenes que estén siendo introducidas.

• El audio de la imagen de inserción saldrá por los altavoces del proyector.

• La Imagen en imagen no funciona con las siguientes señales RGB.

Imagen de señal UXGA Señal entrelazada DTV (480P/720P/1080i)

• Mientras está en el modo de Imagen en imagen sólo podrá utilizar las funciones siguientes:

CONGELAR: Funciona con la imagen insertada

HERRAMIENTAS: Funciona en el modo Imagen en

solamente.

imagen, pero el cursor se utiliza para HERRAMIENTAS. La imagen insertada no puede moverse.

Reducción del ruido de la imagen (menú VÍDEO solamente)

Proyector Mando a distancia

1, 4 2, 3

1.2.3 4.5.6

(GUI) Visualización en pantalla

La reducción de ruido digital de 3D (DNR 3D) proporciona imágenes de alta calidad con el mínimo de arrastre de puntos y ruido de diafotía cromática.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse para ß/© para seleccionar “Opciónes (1)”.

3 Pulse ∂/ƒ para seleccionar “DNR 3D” y luego

seleccione “ ”.

4 Pulse MENU para salir de la GUI.

• Si la imagen está clara, seleccione “ ” para impedir el desenfoque.

Operación básica

Encendido/Apagado de la visualización en pantalla

Proyector Mando a distancia

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Esta función le permite encender o apagar los mensajes que aparecen en la pantalla durante la selección de la entrada.

Descripción de la visualización en pantalla

Ítem seleccionado Normal

Nivel A

Nivel B

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Visualizador”, y

luego pulse ©.

4 Pulse ∂/ƒ para seleccionar la visualización en

pantalla deseada.

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

Descripción

Se muestran todas las visualizaciones en pantalla. No se visualiza ENTRADA, Personalizar, IMAGEN FIJA,

Alargar, Sincronización automática, VOLUMEN, SILENCIADOR ni PANTALLA NEGRA.

No se muestran todas las visualizaciones en pantalla [a excepción de Menú, Herramientas, Objetivo y visualizaciones de aviso (Desconexión de alimentación, TEMPERATURA, LÁMP., etc.)]

MOUSE

ADJ.

Operación básica

Ajuste de la señal de vídeo (menú VÍDEO solamente)

Proyector

Mando a distancia

1, 6

2, 3, 4

(GUI) Visualización en pantalla

1.2.3 4.5.6

El modo del sistema de entrada de vídeo está programado en “Auto”; sin embargo puede cambiarlo a un modo de sistema específico, si el modo de sistema seleccionado no es compatible con el equipo audiovisual conectado.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Señal de vídeo”, y

luego pulse ©.

4 Pulse ∂/ƒ para seleccionar el modo de sistema

de vídeo deseado.

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

• Cuando el modo del sistema esté en “Auto”, usted tal vez no pueda recibir una imagen clara debido a las diferencias de las señales. En este caso, cambie al sistema de vídeo de la fuente de señales.

• AUTO no puede ajustarse para las señales de entrada PALM y PAL-N. Seleccione “PAL-M” o “PAL-N” en el menú “Señal de vídeo” para las señales de entrada PAL-M y PAL-N.

ADJ.

Selección de una imagen del fondo

Proyector Mando a distancia

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Esta función permite seleccionar la imagen visualizada cuando no se envía ninguna señal al proyector.

Descripción de las imágenes del fondo

Ítem seleccionado

Sharp Personalizar

Azul Ninguno

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Fondo”, y luego pulse ©. 4 Pulse ∂/ƒ para seleccionar la imagen del fondo que

desea visualizar en la pantalla.

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

• Seleccione “Personalizar” para que el proyector visualice una imagen personalizada (esto es, el logotipo de la compañía) como imagen de fondo. La imagen personalizada deberá ser un archivo BMP de 256 colores con un tamaño de imagen no superior a 1.280 ⳯ 1.024 pixeles. Lea el manual de manejo del software de presentación avanzada Sharp para la memorización (o cambio) de una imagen personalizada.

Descripción

Imagen original de SHARP Imagen preparada por el cliente

(esto es, el logotipo de la compañía) Pantalla azul

Pantalla negra

MOUSE

ADJ.

Operación básica

Selección de una imagen inicial

Proyector

2, 3, 4

(GUI) Visualización en pantalla

Mando a distancia

1, 6

• Esta función permite especificar la imagen que desea visualizar al poner en funcionamiento el proyector.

• Puede cargar su propia imagen (esto es, el logotipo de la compañía) en el proyector con un cable RS-232C. Consulte la página 16 de este manual de manejo y también el manual de manejo del software de presentación avanzada Sharp suministrado para conocer instrucciones detalladas.

Descripción de las imágenes iniciales

Ítem seleccionado

Sharp Personalizar

1.2.3 4.5.6

Ninguno

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Imagen inicial”, y luego

pulse ©.

4 Pulse ∂/ƒ para seleccionar la imagen inicial que

desea visualizar en la pantalla.

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

Descripción

Imagen original de SHARP Imagen preparada por el cliente

(esto es, el logotipo de la compañía) Pantalla negra

MOUSE

ADJ.

• Seleccione “Personalizar” para que el proyector visualice una imagen personalizada (esto es, el logotipo de la compañía) como imagen inicial. La imagen personalizada deberá ser un archivo BMP de 256 colores con un tamaño de imagen no superior a 1.280 ⳯ 1.024 pixeles. Lea el manual de manejo del software de presentación avanzada Sharp para la memorización (o cambio) de una imagen personalizada.

Selección del modo de ahorro de energía

Proyector Mando a distancia

1, 5

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Estas funciones le permiten reducir el consumo de corriente cuando el proyector está en el modo de espera.

Función de apagado de la salida de monitor/RS-232C

Este proyector consume corriente cuando utiliza un monitor conectado al puerto OUTPUT para INPUT 1, 2 y una computadora conectada al puerto RS-232C. Cuando no utilice estos puertos, “Sal. moni./RS232C” podrá ponerse en “ ” para reducir el consumo de corriente en el modo de espera.

Descripción del apagado de la salida de monitor/RS-232C

Alimentación en espera apagada para la conexión de salida de monitor/RS-232C

Salida de monitor/RS-232C encendida

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Sal. moni./RS

232C”.

4 Pulse ∂/ƒ para seleccionar “ ” o “ ”. 5 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

Operación básica

Visualización en pantalla

(GUI) Visualización en pantalla

PRECAUCION

• Ponga “Sal. moni./RS232C” en “ ” cuando utilice el software de presentación avanzada Sharp (suministrado).

Función de desconexión automática de la alimentación

Cuando no se detecta una señal de entrada durante más de 15 minutos, el proyector se apaga automáticamente. Se visualizará el mensaje en la pantalla de la izquierda cinco minutos antes de desconectarse automáticamente la alimentación.

Descripción de la desconexión automática de la alimentación

La alimentación se desconecta automáticamente después de 15 minutos sin haber entrada de señal.

Desconexión automática de la alimentación desactivada.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Desconex

Automát”.

4 Pulse ß/© para seleccionar “ ” o “ ”. 5 Para salir del GUI, pulse MENU.

MOUSE

ADJ.

•“Sal. moni./RS232C” ha sido preajustado en fábrica a “ ”, y “Desconex Automát” ha sido preajustado en fábrica a

”.

“

Selección del modo de ahorro de energía

Display Off No se visualiza

Ítem seleccionado Descripción

Se visualiza salvo cuando el proyector está en el modo de espera.

Se visualiza siempre

Standby Off

Display On

Proyector Mando a distancia

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Función de apagado de la visualización del número de identificación

La visualización del número de identificación mediante LED, en el panel trasero del proyector, utilizada cuando se utilizan múltiples proyectores, puede encenderse o apagarse.

Descripción de la visualización del número de identificación

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (1)”. 3 Pulse ∂/ƒ para seleccionar “Vis. núm. ident.”,

y luego pulse ©.

4 Pulse ∂/ƒ para seleccionar “Display Off”,

“Standby Off” o “Display On”.

MOUSE

ADJ.

Operación básica

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

Efecto de espejo/inversión de las imágenes proyectadas

Proyector Mando a distancia

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Este proyector tiene una función de espejo/inversión de imagen que permite hacer una reversión de la imagen o invertir la imagen proyectada para distintas aplicaciones.

Descripción de las imágenes proyectadas

Ítem seleccionado

Frente Techo y frente Detrás Techo y detrás

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (2)”.

Descripción

Imagen normal Imagen inversa Imagen de espejo Imagen de espejo y inversa

MOUSE

ADJ.

3 Pulse ∂/ƒ para seleccionar “Modo PRY”, y luego

pulse ©.

4 Pulse ∂/ƒ para seleccionar el modo de

proyección deseado.

5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

• Esta función se utiliza para las instalaciones de imagen de espejo y con montaje en el techo. Vea la página 30 para encontrar más detalles sobre estas instalaciones.

Selección del idioma de la visualización en pantalla

Proyector

Mando a distancia

1, 5 2, 3

(GUI) Visualización en pantalla

1.2.3 4.5.6

El idioma preajustado para la visualización en pantalla es el inglés; sin embargo, éste puede ser cambiado por el alemán, español, holandés, francés, italiano, sueco, portugués, chino, coreano o japonés.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Idioma”.

3 Pulse ∂/ƒ para seleccionar el idioma deseado.

4 Pulse ENTER para memorizar el ajuste. La

visualización en pantalla queda así para visualizar en el idioma seleccionado.

5 Para salir del GUI, pulse MENU.

Operación básica

Visualización de los ajustes

Proyector

Mando a distancia

1, 4

1.2.3 4.5.6

Modo ENTRADA 1, 2 (RGB) o 3 (DIGITAL)

Esta función puede utilizarse para visualizar simultáneamente todos los ajustes en la pantalla.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Estado”.

3 Pulse ENTER para visualizar todos los ajustes.

4 Para salir del GUI, pulse MENU.

(GUI) Visualización en pantalla

Modo ENTRADA 4, 5 (VIDEO)

MOUSE

ADJ.

Operación básica

Características útiles

Bloqueo de los botones de operación en el proyector

Proyector

1, 6

2, 3, 4

(GUI) Visualización en pantalla

Mando a distancia

1.2.3 4.5.6

Esta función puede utilizarse para bloquear ciertos teclas de operación en el proyector. El usuario aún podrá utilizar el proyector sin ningún problema empleando el mando a distancia.

Descripción de los niveles de bloqueo de las teclas

Ítem seleccionado

Normal Nivel A

Nivel B

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (2)”. 3 Pulse ∂/ƒ para seleccionar “Nivel blo. teclas”,

y luego pulse ©.

4 Pulse ∂/ƒ para seleccionar el nivel deseado. 5 Pulse ENTER para memorizar el ajuste. 6 Para salir del GUI, pulse MENU.

• Para cancelar el nivel de bloqueo de las teclas, realice el procedimiento de arriba con el mando a distancia.

• Consulte la página 61 para conocer detalles de la función de la contraseña.

Descripción

Todos los botones de operación funcionan. Sólo pueden utilizarse INPUT, VOL y MUTE

en el proyector.

Ningún botón de operación del proyector se encuentra disponible.

MOUSE

ADJ.

función de red

Características útiles y

Proyector Mando a distancia

Cancelación de entradas

Esta función le permite cancelar la entrada de la señal que no desee.

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (2)”. 3 Pulse ∂/ƒ para seleccionar “Introduc. ajustes”,

4 Pulse ∂/ƒ para seleccionar la entrada que desee

5 Pulse ENTER para seleccionar “ON” o “OFF”. 6 Para salir del GUI, pulse MENU.

• La entrada 6 sólo puede seleccionarse cuando está instalada una

• Cuando proyecte en pila, en múltiples pantallas, etc., esta función

• Para la Entrada 1, 2 ó 3 o para la Entrada 4, 5 ó 6 se puede bloquear

• Para conocer detalles sobre el propósito deseado, consulte las

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

mando a distancia a la posición ADJ.)

y luego pulse ©.

bloquear.

tarjeta SDI. En caso contrario, la entrada se visualizará en gris.

podrá utilizarse para cancelar el control RS-232C.

un máximo de dos señales de entrada.

páginas 67 y 68.

ADJ.

Selección de la velocidad de transmisión (RS-232C)

Proyector Mando a distancia Este menú le permite ajustar la velocidad de transmisión

en baudios de la conexión RS-232C.

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU.

2 Pulse ß/© para seleccionar “Opciónes (2)”.

3 Pulse ∂/ƒ para seleccionar “RS-232C”, y

luego pulse ©.

4 Pulse ∂/ƒ para seleccionar la velocidad en

baudios deseada.

5 Pulse ENTER para memorizar el ajuste.

Para salir del GUI, pulse MENU.

• Asegúrese de que el proyector y el ordenador estén

ajustados para la misma velocidad en baudios. Consulte el manual de manejo del ordenador para conocer instrucciones sobre cómo ajustar la velocidad en baudios.

Características útiles y

función de red

Protección de ajustes importantes con una contraseña

Proyector Mando a distancia

1, 6

2, 3 4, 5

1.2.3 4.5.6

(GUI) Visualización en pantalla

Puesta de la contraseña

El usuario puede poner una contraseña y utilizarla con el nivel de bloqueo de los botones para impedir realizar ciertos ajustes en la GUI.

• 8 Cuando ponga una contraseña necesitará introducirla para utilizar los menús “Modo lámpara”, “Modo PRY”, “Ajuste Dual”, “Nivel blo. teclas”, “Introduc. ajustes”, “RS232C” y “Ajus. núm. ident.”.

Puesta de la contraseña

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU. 2 Pulse ß/© para seleccionar “Opciónes (2)”. 3 Pulse ∂/ƒ para seleccionar “Contraseña”, y

luego pulse ©.

4 Introduzca la contraseña nueva utilizando ∂/ƒ

para seleccionar el número deseado y luego pulse © para seleccionar el siguiente dígito. Continúe este procedimiento para los tres dígitos restantes y luego pulse ENTER.

5 Introduzca de nuevo la contraseña

(“Reconfirmar”) utilizando ∂/ƒ/ß/© y luego pulse ENTER.

MOUSE

ADJ.

función de red

Características útiles y

Cambio de la contraseña

6 Para salir del GUI, pulse MENU.

• Después de poner la contraseña, asegúrese de escribirla y guardarla en un lugar seguro por si se olvida de ella.

Cambio de la contraseña

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Siga los pasos 1 a 3 de “Puesta de la

contraseña” explicados más arriba.

2 Introduzca la contraseña vieja utilizando ∂/ƒ/ß/

3 Introduzca la contraseña nueva utilizando ∂/ƒ/

ß/© y luego pulse ENTER.

4 Introduzca de nuevo la contraseña

(“Reconfirmar”) utilizando ∂/ƒ/ß/© y luego pulse ENTER.

Borrado de la contraseña

Si olvida su contraseña, usted podrá utilizar el procedimiento siguiente para borrarla.

MOUSE

ADJ.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

/ ENTER

/ ON

/ ENTER

/ ON

/ ENTER

• Este procedimiento puede realizarse bien desde el proyector o desde el mando a distancia.

Función de red

Preparación de las tarjetas opcionales

Para aplicaciones especializadas también se encuentran disponibles tres tarjetas de expansión opcionales Sharp. Consulte con su concesionario de proyectores LCD autorizado por Sharp para conocer detalles de estas tarjetas. Asegúrese de que sea el personal de servicio el que instale las tarjetas opcionales.

Tarjetas con capacidad para red

Tarjeta RS-422

RS-422 CONTROL

INPUT

OUTPUT

Proyector Mando a distancia

DISABLE

ENABLE

DISABLE

ENABLE

Tarjeta LAN

Pronto a la venta

1, 4 2, 3

1.2.3 4.5.6

Tarjeta de expansión de vídeo

SDI (interfaz digital serial)

INPUT 6 SDI

INPUT OUTPUT AUDIO

La función de la tarjeta opcional le permite ajustar y confirmar las tarjetas opciones.

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

3 Pulse ∂/ƒ para seleccionar “Tarjeta opcional”.

4 Pulse MENU para salir de la GUI.

INPUT

MOUSE

ADJ.

Características útiles y

función de red

(GUI) Visualización en pantalla

P. ej., cuando se instala una tarjeta SDI

El tipo de tarjeta y su estado se visualizan como se muestra a continuación.

• Tarjeta LAN (10BASE-T)

Establece la Dirección IP, la Puerta y la máscara Subred según el submenú.

• Tarjeta SDI

Se visualiza el estado de la tarjeta SDI.

• Tarjeta RS-422

Se visualizan las señales de control de entrada y salida.

• Para conocer detalles sobre el propósito deseado, consulte los manuales de manejo de las tarjetas opcionales.

Control de múltiples proyectores con números de identificación

Proyector

(GUI) Visualización en pantalla

Mando a distancia Este proyector puede formar parte de una red de hasta

1, 6

2, 3, 4

1.2.3 4.5.6

250 proyectores. Para identificar separadamente y controlar un proyector especificado, usted necesita establecer un número de identificación. El número de identificación que establezca se visualizará en el LED.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

Puesta del número de identificación

(El número de identificación se ha preajustado en fábrica al “001”.)

para seleccionar el número deseado. Continúe este procedimiento para los dos dígitos restantes.

5 Pulse ENTER para guardar el ajuste. 6 Pulse MENU para salir de la GUI.

• Cuando no se visualice el número de identificación, consulte el ajuste del “Visualización del número de identificación”. Consulte la página 56 para activar la función “Display Off”.

• El número de identificación puede ajustarse entre el 001 y el 250.

• Para conocer detalles sobre el propósito deseado, consulte las páginas 65 a 68.

función de red

Características útiles y

Ajuste del modo de apilamiento

Proyector

2, 3, 4

(GUI) Visualización en pantalla

Mando a distancia Podrá doblar el brillo de una imagen apilando dos

proyectores y proyectando la misma imagen simultáneamente. Para controlar dos proyectores, asigne uno de ellos como maestro y al otro como

1, 6

esclavo. El proyector esclavo duplicará cualquier ajuste operacional hecho en el proyector maestro.

(Deslice el interruptor MOUSE/ADJ. del

mando a distancia a la posición ADJ.)

1 Pulse MENU.

1.2.3 4.5.6

pulse ©.

4 Pulse ∂/ƒ para seleccionar “Normal”, “Maestro”

o “Esclavo”.

5 Pulse ENTER para guardar el ajuste. 6 Pulse MENU para salir de la GUI.

botones no podrán ser utilizados y serán controlados por el proyector maestro o el ordenador a través de la conexión RS-232C.

• Para conocer detalles sobre el propósito deseado, consulte las páginas 67 y 68.

MOUSE

ADJ.

Utilización de las herramientas de presentación

Proyector Mando a distancia Este proyector está equipado con herramientas de

presentación que pueden utilizarse para realzar puntos importantes de su presentación.

2, 4

3, 5

1.2.3 4.5.6

1 6

Visualización en pantalla

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse TOOLS para visualizar la ventana del menú

de herramientas de presentación en la pantalla.

y color que desea utilizar.

3 Pulse ENTER para seleccionar.

4 Cuando se visualiza la herramienta en la pantalla,

5 Pulse ENTER para estampar la herramienta en

la pantalla.

Ventana del menú

Rojo Verde Azul Amarillo Naranja Blanco Negro

Proyector Mando a distancia

2, 4

1.2.3 4.5.6

1, 5

Cuando la imagen original de Sharp está

seleccionada

6 Pulse UNDO para borrar individualmente las

herramientas estampadas en la pantalla.

• Se puede estampar cada herramienta todas las veces que desea en la pantalla.

” y luego pulse ENTER.

Visualizacion del tiempo de reposo

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse TOOLS para visualizar la ventana del menú

de herramientas de presentación en la pantalla.

ventana del menú.

3 Pulse ENTER para empezar la cuenta regresiva

del tiempo de reposo.

4 Pulse ∂ para aumentar o ƒ para disminuir el

tiempo de reposo.

MOUSE

ADJ.

Características útiles y

función de red

5 Para volver a la pantalla normal, pulse TOOLS.

• El tiempo de reposo se visualiza contra la imagen de fondo seleccionada en el “Selección de una imagen inicial”. (Vea la página 54.)

Utilización de la función de red

Este proyector tiene una capacidad extraordinaria para funcionar en una red.

• Acceso a Internet para autodiagnóstico

• Control de múltiples proyectores o grupos de proyectores

• Control simultáneo de múltiples proyectores

1. Acceso a Internet para el autodiagnóstico, información del estado y mantenimiento preventivo

LAN

Correo

electrónico

Correo

electrónico

Internet

LANLAN

función de red

Características útiles y

Este proyector puede utilizarse en una red de hasta 250 proyectores controlados desde un solo PC que emplee el Software de presentación avanzada Sharp—Edición profesional. Este proyector puede conectarse a un PC utilizando una conexión RS-232C, RS-422 o LAN (10BASE-T). (Para la conexión RS-422 o LAN se requiere una tarjeta opcional.) Los terminales de salida (RS-232C en el proyector, RS-422 en la tarjeta opcional) permiten realizar una configuración en cadena de margarita y eliminar la necesidad de un distribuidor. El proyector también puede ser controlado en una red mediante una conexión Ethernet.

Este proyector también está equipado con una función de envío de información del estado (tiempo de utilización de las lámparas, etc.) a un centro de servicio Sharp o a un contratista exterior, para solucionar los problemas del cliente de forma rápida y eficaz.

• Para tener más información acerca de estas funciones, consulte los manuales de manejo entregados con el Software de

presentación avanzada Sharp—Edición profesional y con las tarjetas opcionales.

Utilización de la función de red

2. Control de múltiples proyectores y proyectores en grupo mediante un

ordenador

Edificio A

Tercer piso

Segundo piso

Primer piso

Control mediante PC

con Software de presentación

avanzada Sharp -

“Edición profesional”

Tarjeta RS-422 opcional

Fuente de vídeo 1

RS-232C

RS-422

Fuente de vídeo 2

Al edificio B

RS-422

Este proyector puede utilizarse en una red de proyectores controlados desde un solo PC que emplee el Software de presentación avanzada Sharp—Edición profesional. Por ejemplo, los proyectores de las salas de conferencias del primer y tercer piso de un edificio pueden utilizarse para hacer presentaciones de vídeo, mientras que los proyectores del segundo piso pueden utilizarse para hacer presentaciones asistidas por PC. Los proyectores pueden incluso apagarse a horas diferentes (p.ej., los proyectores del primer y segundo piso pueden apagarse en una hora y los del tercer piso en dos horas). Una tarjeta RS-422 opcional permite controlar proyectores de grupos ubicados en diferentes pisos o edificios mediante cables de hasta 1,2 km, y una tarjeta LAN opcional puede proporcionar la gestión de los proyectores de una red existente.

• Para tener más información acerca de estas funciones, consulte los manuales de manejo entregados con el Software de

presentación avanzada Sharp—Edición profesional y con la tarjeta RS-422 opcional.

Características útiles y

función de red

Utilización de la función de red

3. Control simultáneo de múltiples proyectores para la proyección de pila y videopared

Proyección de pila

Ajuste de entradas ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5 ENTRADA6

Ajuste de entradas ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4

función de red

Características útiles y

DVD

Distribuidor

Disco láser

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

Maestro

SALIDA

RS-232C OUTRS-232C IN

Esclavo

SALIDA

RS-232C OUTRS-232C IN

Ajuste Dual

Maestro

Ajuste Dual

Esclavo

ENTRADA5 ENTRADA6

Para obtener unas imágenes más brillantes se pueden apilar dos proyectores utilizando la función de ajuste de pila, con uno de ellos siendo el proyector maestro y el otro el esclavo. Las operaciones del proyector esclavo se controlan mediante el proyector maestro durante la proyección a través de una conexión RS-232C. El cable RS232C (modem nulo, tipo cruzado, vendido por separado) se conecta desde la salida RS-232C del proyector maestro a la entrada RS-232C del proyector esclavo.

Los proyectores pueden apilarse utilizando un cable RS-232C (modem nulo, tipo cruzado, vendido por separado).

Sí Sí

Sí Sí No

Sí

No No

Sí Sí No

• Consulte la página 59, “Cancelación de entradas”, y la página 63 “Ajuste del modo de apilamiento”.

Utilización de la función de red

Videopared

Maestro

Ajuste de entradas

FUENTE1

RGB

FUENTE2

RGB

FUENTE1

VÍDEO

FUENTE2

VÍDEO

DVD

001

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

RS-232C IN

Maestro

SALIDA

RS-232C OUT

003

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

Esclavo

SALIDA

RS-232C OUTRS-232C IN

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5 ENTRADA6

Sí Sí

Sí Sí No

Esclavo

PC de control

Software de presentación

avanzada Sharp

“Edición profesional”

002

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

Esclavo

SALIDA

RS-232C OUTRS-232C IN

004

ENTRADA1

ENTRADA2

ENTRADA4

ENTRADA5

Esclavo

SALIDA

RS-232C OUTRS-232C IN

Ajuste de entradas ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5 ENTRADA6

Sí

No No

Sí

Este proyector puede utilizarse junto con otros proyectores controlados mediante el Software de presentación avanzada Sharp—Edición profesional para crear una proyección de videopared. Mientras que la tecnología de videopared convencional requiere la utilización de un distribuidor de imagen, la función de videopared de este proyector permite ajustar fácilmente la imagen desde un PC cuando se introduce una fuente de vídeo. Esta función simplifica considerablemente la instalación para videopared. Las salidas RS-232C también permiten realizar una conexión fácil de cadena de margarita. El proyector maestro conectado directamente a el ordenador puede hacer la conexión en cadena de margarita con múltiples proyectores esclavos. Para conocer detalles del ajuste de proyector maestro y esclavo, consulte la página 63.

Características útiles y

función de red

• Utilice un soporte de proyector de videopared, de venta por separado, cuando utilice esta función.

• La calidad de la imagen puede deteriorarse cuando las señales de imagen se introduzcan a través de múltiples

proyectores conectados en cadena de margarita.

• Para tener más información de esta función, consulte los manuales de manejo entregados con el Software de presentación avanzada Sharp—Edición profesional.

• Cuando se visualiza la señal UXGA, la videopared no puede ser ajustada por el Software de presentación avanzada Sharp— Edición profesional.

Lámpara/indicadores de mantenimiento

Indicadores de mantenimiento

TEMP LAMP2 LAMP1 POWER

2 1

Indicador de aviso de la temperatura

Indicador de cambio de la lámpara 2

Indicador de cambio de la lámpara 1

Indicador de alimentación

• La luz de aviso del proyector indica los problemas del interior del proyector.

• Hay tres luces de aviso: un indicador de aviso de la temperatura que le avisa cuando el proyector está muy caliente y dos indicadores de cambio de la lámpara que le avisan cuando tiene que cambiar una lámpara.

• Si ocurre un problema, el indicador de aviso de la temperatura o los indicadores de cambio de lámparas se encenderán en rojo. Después de desconectar la alimentación, siga el procedimiento dado a continuación.

Indicador de aviso

Indicador de aviso de la temperatura

Indicador de cambio de la lámpara

Indicador de alimentación

* La cubierta del objetivo se muestra a continuación.

Condición Solución posible

La temperatura interna es demasiado alta.

La lámpara no se enciende.

Es necesario reemplazar la lámpara.

El indicador de alimentación parpadea en rojo cuando se enciende el proyector.

Cubierta del objetivo

• Entrada de aire obstruida.

• Filtro de aire obstruido.

• Avería del ventilador de enfriamiento.

• Falla en el circuito interno.

• Lámpara fundida.

• Falla en el circuito de la lámpara.

• Se ha usado la lámpara durante más de 900 horas.

• La cubierta del filtro está abierta.

• La cubierta del objetivo* no está bien instalada.

Problema

• Ponga el proyector en un lugar con buena ventilación.

• Cambie el filtro. (Vea la página 73.)

• Lleve el proyector a reparar al concesionario de proyectores LCD autorizado por Sharp o al centro de servicio que le quede más cercano.

• Reemplace la lámpara con cuidado. (Vea las páginas 71 y 72.)

• Lleve el proyector a reparar al concesionario de proyectores LCD autorizado por Sharp o al centro de servicio que le quede más cercano.

• Instale firmemente la cubierta del filtro.

• Instale firmemente la cubierta del objetivo.

• Si se enciende el indicador de aviso de la temperatura, siga las soluciones posibles de arriba y espere a que se enfríe el

Mantenimiento y

proyector por completo antes de volver a conectar la alimentación. (Por lo menos 5 minutos.)

solución de problemas

• Si se desconecta la alimentación y se conecta de nuevo, durante un breve descanso por ejemplo, los indicadores de cambio de lámparas tal vez se activen, impidiendo que se conecte la alimentación. En ese caso, desenchufe el cable de alimentación de la toma de la pared y vuélvalo a enchufar.

Mantenimiento de la lámpara

Confirmación del tiempo de utilización de las lámparas

Lámpara

La lámpara de este proyector funcionará durante unas1.000 horas acumuladas, dependiendo de las condiciones de utilización. (Como las condiciones de utilización pueden variar de forma significativa, es posible que la lámpara del proyector no dure 1.000 horas.) Se recomienda cambiar la lámpara después de acumularse unas 900 horas de funcionamiento o cuando se note un deterioro significante en la calidad de la imagen y del color. El tiempo de utilización de la lámpara puede comprobarse con la visualización en pantalla.

PRECAUCION

• Peligro de luz intensa. No intente mirar por la abertura y el objetivo mientras el proyector esté funcionando.

Proyector

(GUI) Visualización en pantalla

Mando a distancia

1, 4 2, 3

1.2.3 4.5.6

Esta función permite comprobar el tiempo de uso acumulado de la lámpara.

(Deslice el interruptor MOUSE/ADJ. del

MOUSE

ADJ.

mando a distancia a la posición ADJ.)

1 Pulse MENU.

3 Pulse ∂/ƒ para seleccionar “Tempori. lámp.”. El

tiempo de utilización de la lámpara se visualizará.

4 Para salir del GUI, pulse MENU.

• Se recomienda cambiar la lámpara después de acumularse unas 900 horas de funcionamiento. Consulte las páginas 71 y 72 para cambiar las lámparas.

Condición

Se enciende el indicador de cambio de la lámpara en rojo y parpadean en amarillo “LÁMP.” y “ inferior izquierda de la imagen.

Se produce un deterioro importante de la calidad de imagen y color.

Se desconecta automáticamente la alimentación y el proyector entra en el modo de reserva.

“LÁMP.” y “ esquina inferior izquierda de la imagen y se desconectará la alimentación.

” parpadean en rojo en la

” en la esquina

Problema

• Se ha utilizado la lámpara durante más de 900 horas.

• Se ha utilizado la lámpara durante más de 1.000 horas.

Solución posible

• Adquiera una unidad de lámpara de repuesto (jaula/módulo de lámpara) del tipo utilizado actualmente BQCXGV10WU/1 en su concesionario de proyectores LCD autorizado por Sharp o en el centro de servicio que le quede más cercano.

• Cambie la lámpara. (Vea las páginas 71 y 72.) Si lo desea, puede solicitar a su concesionario de proyectores LCD autorizado por Sharp o al centro de servicio que le quede más cercano para que le cambie la lámpara.

solución de problemas

Mantenimiento y

Ajuste del modo de las lámparas

Mando a distanciaProyector

1, 6

2, 3, 4

1.2.3 4.5.6

(GUI) Visualización en pantalla

Esta función puede utilizarse para establecer el modo de las lámparas. El modo puede ajustarse para doblar el tiempo de utilización eficaz de las lámparas.

Descripción del modo de las lámparas

Ítem seleccionado

Ambas lámp.

Sólo lámp. 1

Sólo lámp. 2

Igual uso

(Deslice el interruptor MOUSE/ADJ. del mando a distancia a la posición ADJ.)

1 Pulse MENU.

3 Pulse ∂/ƒ para seleccionar “Modo lámpara”,

Descripción

Se utilizan ambas lámparas para tener más brillo.

Se utiliza la lámpara 1. Cuando se quema la lámpara 1, el proyector cambia automáticamente a la lámpara 2.

Se utiliza la lámpara 2. Cuando se quema la lámpara 2, el proyector cambia automáticamente a la lámpara 1.

Ambas lámparas se utilizan alternativamente. Cambian cada 100 horas de utilización.

MOUSE

ADJ.

4 Pulse ∂/ƒ para seleccionar el modo de

lámpara deseado.

5 Pulse ENTER para memorizar el ajuste.

6 Para salir del GUI, pulse MENU.

• En el modo “Igual uso”, cuando el proyector se utilice durante más de 24 horas continuamente, éste cambiará la lámpara cada 100 horas.

Cambio de lámparas

PRECAUCION

• Si la lámpara se rompe las partículas de cristal pueden ser un peligro. En el caso de que se rompa la lámpara, póngase en contacto con su concesionario de proyectores LCD autorizado por Sharp o con el centro de servicio más cercano para que se la reemplacen.

• No quite directamente la jaula de la lámpara después del funcionamiento del proyector. La lámpara puede estar sumamente caliente. Espere una hora como mínimo después de desconectar el cable de alimentación para permitir

Mantenimiento y

solución de problemas

que la superficie de la jaula de la lámpara se enfríe completamente después de retirarla.

Se recomienda cambiar la lámpara después de acumularse unas 900 horas de funcionamiento o cuando se note un deterioro significante en la calidad de la imagen y del color. Cambie cuidadosamente la lámpara siguiendo los pasos de la página siguiente. Si la lámpara nueva no se enciende después del reemplazo, lleve el proyector a reparar al concesionario de proyectores LCD autorizado por Sharp o al centro de servicio que le quede más cercano. Adquiera una unidad de lámpara de recambio (módulo de lámpara/jaula) del tipo BQC-XGV10WU/1 en el concesionario de proyectores LCD autorizado por Sharp o en el centro de servicio más cercano. Luego cambie cuidadosamente la lámpara siguiendo las instrucciones de la página siguiente. Si lo desea podrá sustituir la lámpara en nuestro concesionario de proyectores LCD autorizado por Sharp o en el centro de servicio más cercano.

Cambio de lámparas

ENTER

Extracción e instalación de la unidad de lámparas

PRECAUCION

• Asegúrese de sacar la jaula de la lámpara por el asa. Asegúrese de no tocar la superficie de vidrio de la jaula de la lámpara ni el interior del proyector.

• Para evitar heridas personales y daños en la lámpara, asegúrese de seguir con cuidado los pasos siguientes.

• Cambie la lámpara con mayor seguridad desenchufando el cable de alimentación después de desconectar la alimentación principal.

Lámpara 1

Lámpara 2

Vista de planta

Desconecte la

1 3

alimentación.

Pulse OFF. Espere a que se pare el ventilador de refrigeración.

Retire la jaula de la

lámpara.

Retire los tornillos de fijación de la jaula de la lámpara. Sujete la jaula de la lámpara por el asa y tire de ella horizontalmente hacia usted.

Tornillos de fijación

Desconecte la

alimentación principal.

Ponga en OFF el interruptor MAIN POWER. (Desenchufe el cable de alimentación.)

Coloque la cubierta de la

jaula de la lámpara y conecte la alimentación principal.

Deslice la cubierta de la jaula de la lámpara en el sentido de la flecha (hacia la marca de cierre) en la parte posterior del proyector. Luego ponga en ON el interruptor MAIN POWER.

Retire la cubierta de la jaula de la lámpara.

Afloje el tornillo de servicio del usuario que asegura la cubierta de la jaula de la lámpara en la parte posterior del proyector. Luego deslice la cubierta en el sentido de la flecha (hacia la marca de abertura).

Pulse ON en el proyector. El indicador de cambio de lámpara parpadea en rojo. Luego pulse ENTER para reponer el temporizador de las lám paras se restaurará.

Pulse ON, y luego pulse ENTER en el proyector.

Tornillo de fijación

Vuelva a desconectar la

alimentación principal y retire la

Inserte la jaula de

lámpara nueva.

Coloque la cubierta de

la jaula de la lámpara.

cubierta de la jaula de la lámpara.

Ponga el interruptor de la alimentación principal en OFF y deslice la cubierta de la jaula de la lámpara en el sentido de la flecha (hacia la marca de abertura) en la parte posterior del proyector.

• Cada vez que cambia una lámpara necesita reponer el temporizador de lámparas, y deberá confirmar la reposición en el menú “Tempori.lámp.”.

Presione firmemente la jaula de la lámpara hacia el interior del compartimiento de la jaula de la lámpara. Apriete los tornillos de fijación.

Deslice la cubierta de la jaula de la lámpara en el sentido de la flecha (hacia la marca de cierre) en la parte posterior del proyector. Luego apriete el tornillo de servicio del usuario.

solución de problemas

Mantenimiento y

Reemplazo del filtro de aire

• Este proyector está equipado con un filtro de aire para asegurar unas condiciones de funcionamiento óptimas.

• El filtro de aire deberá cambiarse cada 2.000 horas de funcionamiento.

• Solicite a su concesionario de proyectores LCD autorizado por Sharp o al centro de servicio que le quede mas

cercano que le cambie el filtro (PFILD0110CEZZ).

Vista delantera

Filtro de aire

Cambio del filtro de aire delantero

Desconecte la

1 3

alimentación.

Retire el filtro de aire.

Sujete las lengüetas del filtro de aire entre sus dedos y tire hacia fuera del filtro para sacarlo de su compartimiento.

Desconecte la alimentación principal y

desenchufe el cable de alimentación.

Cambie el filtro de aire.

Presione firmemente el filtro de aire para meterlo en su compartimiento.

Retire la cubierta del filtro delantero.

Sujete la lengüeta y abra la cubierta del filtro en el sentido de la flecha.

Ponga la cubierta del filtro.

Inserte la lengüeta del extremo de la tapa del filtro en la abertura de la cubierta del filtro y presione la tapa del filtro para meterla en posición.

Mantenimiento y

solución de problemas

• Cuando ponga la cubierta del filtro, asegúrese de que el filtro esté firmemente instalado. La alimentación no se conectará a menos que esté correctamente instalada.

Solución de problemas

Problema

La alimentación no puede conectarse ni desconectarse utilizando los botones ON/OFF del proyector.

No se puede controlar el proyector con el mando a distancia.

No se puede controlar el proyector con sus botones ni con el mando a distancia.

No hay imagen ni sonido.

Se oye el sonido pero no aparece la imagen.

El color se debilita o es insatisfactorio.

La imagen es borrosa.

Aparece la imagen, pero no se oye el sonido.

No aparece la visualización en pantalla.

De Vez en cuando se oye un sonido anormal del aparato.

Se enciende el indicador de mantenimiento.

Aparece ruido de imagen.

Las imágenes 480P no aparecen.

La imagen es verde en ENTRADA 1, 2, 4 ó 5 COMPONENTE. La imagen es rosa (no verde) en ENTRADA 1, 2 RGB.

El objetivo se activa.

Comprobación

• El nivel de bloqueo de los botones está ajustado en “Nivel A” o “Nivel B”, impidiendo el funcionamiento de algunos botones o de todos ellos. (Vea la página 59.)

• Cuando el proyector esté ajustado como esclavo, utilice los botones del proyector maestro o cambie el ajuste mediante los comandos RS-232C procedentes del ordenador. (Vea la página 63.)

• Cuando utilice el ajuste de proyector esclavo con el nivel B o C de bloqueo de teclas, todos los botones del proyector y del mando a distancia se desactivarán. Utilice los comandos SAPS o RS-232C para cancelar el ajuste esclavo y el ajuste de bloqueo de las teclas y activar los botones para que funcionen.

• El cable de alimentación del proyector no está enchufado en la toma de la pared.

• La cubierta del filtro delantero no está instalada firmemente.

• La entrada seleccionada no es la correcta. (Vea la página 31.)

• Cables mal conectados al panel lateral del proyector. (Vea las páginas 14–18.)

• Se han gastado las pilas del mando a distancia. (Vea la página 12.)

• El interruptor MOUSE/ADJ. del mando a distancia está ajustado a la posición MOUSE.

• Cables mal conectados al panel lateral del proyector. (Vea las páginas 14–18.)

• Los ajustes “Contraste” y “Brillantez” no están en la posición mínima. (Vea la página 43.)

• La visualización en pantalla (“PANTALLA NEGRA”) está desactivada y la función de pantalla negra está activada, creando una imagen negra. (Vea la página 32.)

• Los ajustes “Color” y “Matiz” no son correctos. (Vea la página 43.)

• Ajuste el enfoque. (Vea la página 29.)

• La distancia de proyección es excesiva para poder realizar correctamente el enfoque. (Vea las páginas 21–28.)

• Cables mal conectados al panel lateral del proyector. (Vea las páginas 14–18.)

• El volumen está ajustado al mínimo. (Vea la página 31.)

• La visualización en pantalla está ajustada en “Nivel A” o “Nivel B”, impidiendo que se muestren algunas visualizaciones en pantalla. (Vea la página 53.)

• Si la imagen es normal el sonido se debe a la retracción de la estructura causada por los

cambios de temperatura. Esto no afecta el funcionamiento ni el rendimiento.

• Consulte la sección “Lámpara/indicadores de mantenimiento” en la página 69.

• Ajuste “Fase”. (Vea la página 46.)

• Cuando el proyector se utilice con algunos ordenadores puede producirse ruido. Active el filtro de ruido utilizando el comando RS-232C. (Vea las páginas 80–82.)

• Ponga el modo de resolución en 480P. (Vea la página 48.)

• Cambie el tipo de señal de entrada. (Vea la página 45.)

• Alinee la marca del objetivo con la marca correspondiente del proyector, coloque firmemente el objetivo en su lugar y gírelo hacia la derecha.

solución de problemas

Mantenimiento y

Guía para una presentación más dinámica

Las presentaciones electrónicas son una de las herramientas más efectivas que un presentador puede utilizar para persuadir al público. Hay varias formas de hacer que la presentación sea más eficaz, dando más realce a su presentación. A continuación se dan varios consejos para crear y producir una presentación más dinámica.

a. Tipos de presentación

Presentaciones con un ordenador

• Para mostrar información básica en forma de gráficos, hojas de cálculo, documentos e imágenes, se pueden utilizar procesadores de palabras y programas de hojas de cálculo.

• Para mostrar información más compleja y crear presentaciones más dinámicas que le permitan controlar la velocidad a la que da su explicación, utilice programas de software tales como Astound®, Freelance®, Persuasion® o PowerPoint®.

• Para las presentaciones multimedia e interactivas de la gama alta, utilice programas de software tales como Macromedia Director®.

• Astound®, Freelance®, Persuasion® o PowerPoint® y Macromedia

Director® son marcas registradas por sus respectivas empresas.

Presentaciones de vídeo

El uso de equipos de vídeo tales como las videograbadoras, tocadiscos DVD y tocadiscos de discos láser son efectivos para dar clases o información gráfica que, de otra forma, sería difícil de entender.

Cámaras digitales y agendas digitales de mano personales (PDA)

Para hacer presentaciones portátiles y sumamente compactas pueden utilizarse cámaras digitales, videocámaras digitales, cámaras para documentos y PDA, para transferir los datos sin necesidad de hacer conversiones complicadas.

Presentaciones por multimedios

Se pueden integrar todos los métodos anteriores para una presentación total multimedios que incluya el vídeo, audio, aplicaciones de ordenador e información World Wide Web.

b.Presentaciones creativas

Muchas veces la persona encargada no sabe cómo utilizar los detalles útiles para manipular diapositivas electrónicas para atraer la atención del público.

El color tiene gran efecto sobre el público durante una presentación. Cuando los utilice correctamente y de forma legible, los estudios muestran que los colores del fondo y del primer plano dan un tono más emocional a la presentación, ayudan al público a comprender y retener la información e influyen sobre el público para que tomen una determinada acción.

Apéndice

Amarillo sobre negro

Consideraciones sobre los colores

• Elija colores fáciles de leer.

• Los colores de textos y gráficos deben tener suficiente contraste.

• Utilice colores oscuros como fondo ya que los fondos claros

pueden producir un brillo desagradable (el amarillo sobre el negro crea un contraste ideal.)

Guía para una presentación más dinámica

• Los colores del fondo pueden afectar el subconsciente del público.

Rojo—Aumenta el pulso y respiración del público e

Rojo

Azul

Verde

Negro

incentiva a tomar más riesgos, pero puede estar asociado con una pérdida financiera.

Azul—Tiene un efecto calmante y conservador sobre el público pero puede crear aburrimiento en los empleados y empresarios cuando se ven inundados por este color en el fondo.

Verde—Estimula la interacción.

Negro—Da la impresión de algo final y seguro. Utilícelo

como color de transición entre diapositivas para pasar de una idea a la siguiente.

• Los colores en primer plano crean un gran impacto sobre la forma como el público entiende y recuerda un mensaje.

• Utilice uno o dos colores brillantes para dar más énfasis.

• Resalte los mensajes importantes.

• El ojo tiene dificultad para leer textos de determinado color

sobre determinados fondos. Por ejemplo los colores de texto y fondo rojo y verde, azul y negro son difíciles de leer.

• Las personas daltónicas pueden tener problemas para distinguir entre el rojo y el verde, marrón y verde y púrpura y azul. Evite utilizar estas combinaciones de colores.

Presentation from SHARP

t a

f ty

t c

tio

f th

l is

tio

, o

ll, to

Sans-serif

Serif

Tipos de letra

• Uno de los errores básicos en cualquier tipo de presentación visual es la selección de tipos de letra demasiado pequeños, finos o difíciles de leer.

• Si no está seguro de cómo se leerá determinado tipo de letra en una pantalla a varios tamaños, pruebe esto: Dibuje una caja de 15 cm  20 cm en un papel e imprima varias líneas de texto dentro de la caja con su impresora de ordenador a una resolución de 300 o 600 dpi. Cambie los tamaños del texto para pretender que es un título, el texto explicativo y las descripciones de los cuadros o gráficos. Sujete la hoja alargando sus brazos. Es así cómo se verá el texto sobre una pantalla de 1,2 metros de ancho a 3 metros, en una pantalla de 2,3 metros de ancho a 6,1 metros y en una pantalla de 3,7 metros de ancho a 9,1 metros. Si no puede leerse bien el texto, deberá poner menos texto en la presentación o utilizar un tipo de letra más grande.

• Diseñe su imagen para que pueda verla claramente la persona que está en la fila de atrás.

• Nada será peor que las palabras con errores ortográficos. Tómese el tiempo de leer y editar el texto antes de incorporarlo en su presentación.

• El texto con mayúsculas y minúsculas mezcladas es más fácil de leer que el texto en mayúsculas.

• Otro detalle importante de los tipos de letra es si se trata de serif o sans-serif. Los serifs tienen trazos pequeños, con partes más gruesas al final de la letra. Por su capacidad de atraer la atención sobre la línea de tipo se considera que los tipos de letra con serifs son más fáciles de leer.

Apéndice

Guía para una presentación más dinámica

Bueno Mal Bueno

Presentation from SHARP

c. Preparativos

Cuando se hace una presentación, necesitará preparar el escenario, tanto en sentido figurado como en la práctica, para tener éxito. La forma como prepara la habitación tendrá gran impacto sobre la forma como el público le escucha y entiende su mensaje. La manipulación del lugar y el uso de las siguientes herramientas mejorarán el impacto de su presentacion.

Luces—Una buena iluminación es un componente importante para el éxito de su presentación. Deberá tratar de crear una distribución desequilibrada de la luz. El público debe ver su rostro lo más posible; los focos deben estar dirigidos hacia usted. Como también es importante que pueda verle la cara al público y su reacción, éste debe recibir parte de la luz. En cambio la pantalla debe estar lo más oscura posible.

Escenario—Cuando hace la presentación al mismo nivel que su público, la mayoría sólo puede ver el tercio superior de su cuerpo. Por lo tanto, si se hace una presentación delante de un público de 25 o más personas se recomienda pararse sobre un escenario o plataforma. Cuando la mayor parte de su cuerpo está a la vista de todos, más fácil es la comunicación con el público.

Apéndice

Podio—La gente con experiencia haciendo presentaciones evitan los podios porque ocultan el 75% de su cuerpo e impiden los movimientos. Sin embargo, mucha gente se siente más cómoda detrás de un podio porque puede leer sus notas y esconder sus incomodidades. Si le es necesario utilizar un podio, colóquelo a un ángulo de 45 grados frente al público para que su cuerpo no quede completamente oculto.

Imagen—Es necesario asegurarse de que la imagen sea lo suficientemente grande y se proyecte lo suficiente como para que el público pueda ver. Ocho veces la altura de la imagen es la distancia de visión óptima para leer un tipo de letra de 24 puntos. La parte inferior de la pantalla debe estar a por lo menos 1,8 metros del piso.

Pantalla—La pantalla debe estar siempre en el centro de la habitación para que todo el público pueda ver bien. Como el texto se debe leer de izquierda a derecha, deberá estar parado a la izquierda del público cuando hable de lo que se está mostrando en la pantalla.

Asientos—Arregle los asientos según la dinámica de su presentación. Si la presentación dura más de medio día, instale los asientos como en una clase —una silla y un escritorio—. Si desea que ocurra interacción entre el público, coloque los asientos en “V”. Cuando hay poco público, la forma en “U” mejorará el intercambio de los comentarios.

Guía para una presentación más dinámica

d.Ensayo y charla

• La mejor hora del día para los ensayos es el mismo día o la tarde anterior, no un par de horas antes, y el mejor lugar para el ensayo es en la misma habitación. El ensayo de una charla en una pequeña oficina no es lo mismo que cuando está parado delante de 100 personas en un salón en el hotel o en una clase de la escuela.

• Como las velocidades de los ordenadores son diferentes, practique la transición entre diapositivas para sincronizar su tiempo.

• En lo posible, instale su equipo con suficiente antelación para darle suficiente tiempo como para resolver problemas inesperados tales como las luces, electricidad, asientos y equipo de audio.

• Inspeccione bien todos los equipos que tenga. Asegúrese de tener pilas nuevas en sus mandos a distancia y ordenador portátil. Cargue completamente la batería del ordenador antes de la presentación y conecte su adaptador de CA para mayor seguridad.

• Asegúrese de conocer perfectamente el panel de control de su proyector y los mandos a distancia.

• Si utiliza un micrófono, inspecciónelo antes y camine para ver si tiene problemas con el eco. Durante la charla, evite acercarse a los lugares donde puede tener problemas.

e. Consejos para la presentación

• Antes de empezar, confíe en que su presentación va a ser todo un éxito.

• Estudie su charla, memorizando por lo menos los primeros tres minutos de su presentación, para que pueda prestar atención a su ritmo y forma de caminar.

• Hable con la gente que llega temprano para establecer una comunicación con el público y para que usted mismo se sienta más confiado.

• No dependa totalmente de la imagen leyendo en voz alta lo que el público puede leer en la pantalla. Estudie el material para dar una charla más fluida. Utilice la imagen para dar énfasis a los puntos básicos.

• Asegúrese de proyectar su voz claramente y utilizar el contacto visual para mantener la atención del público.

• No espere hasta la mitad de la charla para mencionar los puntos más importantes. Si trata de atraer al público manteniéndolo a la “expectativa”, el público puede perderse en el camino.

• Mantenga la atención del público. La mayoría de la gente sólo presta atención durante 15 ó 20 minutos de una charla de una hora. Es importante capturar su atención a intervalos periódicos. Utilice frases como “Lo más importante” o “Esto es básico” para avisarles que tienen que escuchar lo que viene a continuación.

Apéndice

Asignaciones de las clavijas de conexión

Puertos de entrada de señales INPUT 1 RGB y OUTPUT (INPUT 1, 2): Conector hembra D-sub mini

de 15 clavijas

5 10 15

1 6 11

Puerto RS-232C: Conector macho D-sub de 9 clavijas del cable DIN-D-sub RS-232C

N.° de clavija Señal Nombre Entrada/salida Referencia

1 CD No conectado 2 RD Datos de recepción Entrada Conectado al circuito interno 3 SD Datos de transmisión Salida Conectado al circuito interno 4 ER No conectado 5 SG Tierra de señal Conectado al circuito interno 6 DR Datos preparados Salida No conectado 7 RS Solicitud de transmisión Salida Conectado al circuito interno 8 CS Listo para enviar Entrada Conectado al circuito interno 9 CI No conectado

Entrada RGB

Analógica

1. Entrada de vídeo (rojo)

2. Entrada de vídeo (verde/

sincronización verde)

3. Entrada de vídeo (azul)

4. Entrada de reserva 1

5. Sincronización compuesta

6. Tierra (rojo)

7. Tierra (verde/sincronización verde)

8. Tierra (azul)

Entrada de ordenador

Entrada componente

Analógica

R (CR)

1. P

2. Y

B (CB)

3. P

4. No conectado

5. No conectado

6. Tierra (P

7. Tierra (Y)

8. Tierra (P

Analógica

9. No conectado

10. Masa

11. Masa

12. Datos bidireccionales

13. Señal de sincronía horizontal

14. Señal de sincronía vertical

15. Reloj de datos

9. No conectado

10. No conectado

11. No conectado

12. No conectado

13. No conectado

14. No conectado

15. No conectado

Puerto DVI: 29 clavijas

C1C2

91 816

C32417 C4

• *1Retorno para 5 V, sincronización horizontal y sincronización vertical

• *2 Retorno analógico R, G y B

Apéndice

• *3 Estas clavijas no se utilizan en este equipo

N.° de clavija Nombre

1 Datos 2 T.M.D.S. 2 Datos 2 T.M.D.S. 3 Blindaje de datos 2/4 T.M.D.S. 4 Datos 4 T.M.D.S.* 5 Datos 4 T.M.D.S.*

3 3

6 Reloj DDC 7 Datos DDC 8 Sincronización vertical analógica

9 Datos 1 T.M.D.S. 10 Datos 1 T.M.D.S. 11 Blindaje de datos 1/3 T.M.D.S. 12 Datos 3 T.M.D.S.* 13 Datos 3 T.M.D.S.* 14 Alimentación de  5 V 15 Masa*

3 3

16 Detección de clavija conectada 17 Datos 0 T.M.D.S. 18 Datos 0 T.M.D.S. 19 Blindaje de datos 0/5 T.M.D.S. 20 Datos 5 T.M.D.S.* 21 Datos 5 T.M.D.S.*

3 3

22 Blindaje de reloj T.M.D.S. 23 Reloj  T.M.D.S. 24 Reloj  T.M.D.S.

C1 Rojo analógico C2 Verde analógico C3 Azul analógico C4 Sincronización horizontal analógica C5 Masa analógica*

(RS-232C) Especificaciones y ajustes de comandos

Control de ordenador

Puede utilizarse un ordenador para controlar el proyector conectando un cable RS-232C (modem nulo, tipo cruzado, vendido por separado) al proyector. (Consulte la página 16 para hacer la conexión.)

Condiciones de las comunicaciones

Ajuste el terminal en serie del ordenador para que corresponda con los datos. Formato de la señal: Conforme a las normas RS-232C. Velocidad de transmisión: 9.600 bps Longitud de datos: 8 bits Bit de paridad: NO Bit de parada: 1 bit Control del flujo: Ninguno

Formato básico

Los comandos desde el ordenador se transmiten en el orden siguiente: Comando, parámetro y código de retorno. Después de que el proyector ha procesado el comando procedente del ordenador, emite un código de respuesta a el ordenador.

Formato del comando

C1 C2 C3 C4 P1 P2 P3 P4

Código de retorno (0DH)

Comando de 4 dígitos Parámetro de 4 dígitos

Formato del código de respuesta

Respuesta normal

O K

Código de retorno (0DH)

Respuesta de problema (error de comunicación o comando incorrecto)

E R R

Código de retorno (0DH)

Cuando se transmite más de un código, transmita cada comando sólo después de que se haya verificado el código de respuesta OK para el comando anterior.

• Cuando emplee la función de control de ordenador del proyector, el estado de funcionamiento del proyector no podrá leerse en el ordenador. Por lo tanto, confirme el estado transmitiendo comandos de visualización para cada menú de ajuste y compruebe el estado con la visualización en pantalla. Si el proyector recibe un comando que no sea un comando de visualización de menú, ejecutará el comando sin visualización en pantalla.

Comandos

EJEMPLO

• Cuando “BRILLANTEZ” de AJUSTE DE IMAGEN DE ENTRADA 1 se ajusta a 10.

ProyectorOrdenador

RABR 1 0_  OK

→ ←

ÍTEM DE CONTROL

CONEXIÓN DE ALIMENTACIÓN DESCONEXIÓN DE ALIMENTACIÓN VOLUMEN (0–60) SILENCIAMIENTO ACTIVADO SILENCIAMIENTO DESACTIVADO ENFOQUE DE OBJETIVO (30 – 30) ZOOM DE OBJETIVO (30 – 30) DESPLAZAMIENTO DE OBJETIVO (30 – 30) EFECTO TRAPECIAL (200 – 200) DESPLAZAMIENTO DIGITAL (152 – 152)

BOTONES Y TECLAS DEL CONTROL REMOTO

PANTALLA NEGRA ACTIVADA

COMANDO PARÁMETRO

BIEN O ERROR

RETORNO

ÍTEM DE CONTROL

PANTALLA NEGRA DESACTIVADA ENTRADA 1 (RGB 1) ENTRADA 2 (RGB 2) ENTRADA 3 (RGB 3) ENTRADA 4 (VÍDEO 1) ENTRADA 5 (VÍDEO 2) ENTRADA 6 (VÍDEO 3) COMPROBACIÓN DE ENTRADA CONGELACIÓN ACTIVADA CONGELACIÓN DESACTIVADA

BOTONES Y TECLAS DEL CONTROL REMOTO

INICIO DE SINCRONIZACIÓN AUTOMÁTICA

COMANDO PARÁMETRO

BIEN O ERROR

RETORNO

Apéndice

(RS-232C) Especificaciones y ajustes de comandos

Apéndice

ÍTEM DE CONTROL

CAMBIO DE TAMAÑO DE ENTRADA 1 (RGB 1) : NORMAL CAMBIO DE TAMAÑO DE ENTRADA 1 (RGB 1) : COMPLETA CAMBIO DE TAMAÑO DE ENTRADA 1 (RGB 1) : PUNTO POL PUNTO CAMBIO DE TAMAÑO DE ENTRADA 2 (RGB 2 ): NORMAL CAMBIO DE TAMAÑO DE ENTRADA 2 (RGB 2) : COMPLETA CAMBIO DE TAMAÑO DE ENTRADA 2 (RGB 2) : PUNTO POL PUNTO CAMBIO DE TAMAÑO DE ENTRADA 3 (RGB 3) : NORMAL CAMBIO DE TAMAÑO DE ENTRADA 3 (RGB 3) : COMPLETA CAMBIO DE TAMAÑO DE ENTRADA 3 (RGB 3) : PUNTO POL PUNTO CAMBIO

DE TAMAÑO DE ENTRADA 4 (VÍDEO 1) : NORMAL

CAMBIO

DE TAMAÑO DE ENTRADA 4 (VÍDEO 1) : COMPLETA

CAMBIO

DE TAMAÑO DE ENTRADA 4 (VÍDEO 1) : BORDE

CAMBIO

DE TAMAÑO DE ENTRADA 4 (VÍDEO 1) : ALARGAMIENTO

CAMBIO

DE TAMAÑO DE ENTRADA 4 (VÍDEO 1) : ALARGAMIENTO INTE.

CAMBIO

DE TAMAÑO DE ENTRADA 5 (VÍDEO 2) : NORMAL

CAMBIO

DE TAMAÑO DE ENTRADA 5 (VÍDEO 2) : COMPLETA

CAMBIO

DE TAMAÑO DE ENTRADA 5 (VÍDEO 2) : BORDE

CAMBIO

DE TAMAÑO DE ENTRADA 5 (VÍDEO 2) : ALARGAMIENTO

CAMBIO

DE TAMAÑO DE ENTRADA 5 (VÍDEO 2) : ALARGAMIENTO INTE.

CAMBIO

DE TAMAÑO DE ENTRADA 6 (VÍDEO 3) : NORMAL

CAMBIO

DE TAMAÑO DE ENTRADA 6 (VÍDEO 3) : COMPLETA

BOTONES Y TECLAS DEL CONTROL REMOTOIMAGEN

CAMBIO

DE TAMAÑO DE ENTRADA 6 (VÍDEO 3) : BORDE

CAMBIO

DE TAMAÑO DE ENTRADA 6 (VÍDEO 3) : ALARGAMIENTO

CAMBIO

DE TAMAÑO DE ENTRADA 6 (VÍDEO 3) : ALARGAMIENTO INTE. GAMMA DE RGB : ESTÁNDAR GAMMA DE RGB : GAMMA1 GAMMA DE RGB : GAMMA2 GAMMA DE RGB : PERSONALIZAR GAMMA DE VÍDEO : ESTÁNDAR GAMMA DE VÍDEO : GAMMA1 GAMMA DE VÍDEO : GAMMA2 GAMMA DE VÍDEO : PERSONALIZAR CONTRASTE DE ENTRADA 1 (RGB 1) (30 – 30) BRILLANTEZ DE ENTRADA 1 (RGB 1) (30 – 30) ROJO DE ENTRADA 1 (RGB 1) (30 – 30) AZUL DE ENTRADA 1 (RGB 1) (30 – 30) COLOR DE ENTRADA 1 (RGB 1) (30 – 30) MATIZ DE ENTRADA 1 (RGB 1) (30 – 30) NITIDEZ DE ENTRADA 1 (RGB 1) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 1 (RGB 1) (3 – 3) VISUALIZACIÓN DE ENTRADA 1 (RGB 1) RESTAURACIÓN DE AJUSTE DE ENTRADA CONTRASTE DE ENTRADA 2 (RGB 2) (30 – 30) BRILLANTEZ DE ENTRADA 2 (RGB 2) (30 – 30) ROJO DE ENTRADA 2 (RGB 2) (30 – 30) AZUL DE ENTRADA 2 (RGB 2) (30 – 30) COLOR DE ENTRADA 2 (RGB 2) (30 – 30) MATIZ DE ENTRADA 2 (RGB 2) (30 – 30) NITIDEZ DE ENTRADA 2 (RGB 2) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 2 (RGB 2) (3 – 3) VISUALIZACIÓN DE ENTRADA 2 (RGB 2) RESTAURACIÓN DE AJUSTE DE ENTRADA CONTRASTE DE ENTRADA 3 (RGB 3) (30 – 30) BRILLANTEZ DE ENTRADA 3 (RGB 3) (30 – 30) ROJO DE ENTRADA 3 (RGB 3) (30 – 30) AZUL DE ENTRADA 3 (RGB 3) (30 – 30) COLOR DE ENTRADA 3 (RGB 3) (30 – 30) MATIZ DE ENTRADA 3 (RGB 3) (30 – 30) NITIDEZ DE ENTRADA 3 (RGB 3) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 3 (RGB 3) (3 – 3) VISUALIZACIÓN DE ENTRADA 3 (RGB 3) RESTAURACIÓN DE AJUSTE DE ENTRADA TIPO DE SEÑAL DE ENTRADA 1 (RGB 1) : RGB TIPO DE SEÑAL DE ENTRADA 1 (RGB 1) : COMPONENTE

1 (RGB 1)

2 (RGB 2)

3 (RGB 3)

COMANDO PARÁMETRO

RETORNO

BIEN O ERROR

TIPO DE SEÑAL DE ENTRADA 2 (RGB 2) : RGB TIPO DE SEÑAL DE ENTRADA 2 (RGB 2) : COMPONENTE 2D PROGRESIVO DE ENTRADA 1 (RGB 1) 3D PROGRESIVO DE ENTRADA 1 (RGB 1) MOD. PELÍCULA DE ENTRADA 1 (RGB 1) 2D PROGRESIVO DE ENTRADA 2 (RGB 2) 3D PROGRESIVO DE ENTRADA 2 (RGB 2) MOD. PELÍCULA DE ENTRADA 2 (RGB 2) 2D PROGRESIVO DE ENTRADA 3 (RGB 3) 3D PROGRESIVO DE ENTRADA 3 (RGB 3) MOD. PELÍCULA DE ENTRADA 3 (RGB 3) CONTRASTE DE ENTRADA 4 (VÍDEO 1) (30 – 30) BRILLANTEZ DE ENTRADA 4 (VÍDEO 1) (30 – 30) ROJO DE ENTRADA 4 (VÍDEO 1) (30 – 30) AZUL DE ENTRADA 4 (VÍDEO 1) (30 – 30) COLOR DE ENTRADA 4 (VÍDEO 1) (30 – 30) MATIZ DE ENTRADA 4 (VÍDEO 1) (30 – 30) NITIDEZ DE ENTRADA 4 (VÍDEO 1) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 4 (VÍDEO 1) (3 – 3) VISUALIZACIÓN DE ENTRADA 4 (VÍDEO 1) RESTAURACIÓN DE AJUSTE DE ENTRADA 4 (VÍDEO 1) CONTRASTE DE ENTRADA 5 (VÍDEO 2) (30 – 30) BRILLANTEZ DE ENTRADA 5 (VÍDEO 2) (30 – 30) ROJO DE ENTRADA 5 (VÍDEO 2) (30 – 30) AZUL DE ENTRADA 5 (VÍDEO 2) (30 – 30) COLOR DE ENTRADA 5 (VÍDEO 2) (30 – 30) MATIZ DE ENTRADA 5 (VÍDEO 2) (30 – 30) NITIDEZ DE ENTRADA 5 (VÍDEO 2) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 5 (VÍDEO 2) (3 – 3)

IMAGENSINC. FINA

VISUALIZACIÓN DE ENTRADA 5 (VÍDEO 2) RESTAURACIÓN DE AJUSTE DE ENTRADA 5 (VÍDEO 2) CONTRASTE DE ENTRADA 6 (VÍDEO 3) (30 – 30) BRILLANTEZ DE ENTRADA 6 (VÍDEO 3) (30 – 30) ROJO DE ENTRADA 6 (VÍDEO 3) (30 – 30) AZUL DE ENTRADA 6 (VÍDEO 3) (30 – 30) COLOR DE ENTRADA 6 (VÍDEO 3) (30 – 30) MATIZ DE ENTRADA 6 (VÍDEO 3) (30 – 30) NITIDEZ DE ENTRADA 6 (VÍDEO 3) (30 – 30) TEMPERATURA DEL COLOR DE ENTRADA 6 (VÍDEO 3) (3 – 3) VISUALIZACIÓN DE ENTRADA 6 (VÍDEO 3) RESTAURACIÓN DE AJUSTE DE ENTRADA 6 (VÍDEO 3) TIPO DE SEÑAL DE ENTRADA 4 (VÍDEO 1) : VÍDEO TIPO DE SEÑAL DE ENTRADA 4 (VÍDEO 1) : COMPONENTE TIPO DE SEÑAL DE ENTRADA 5 (VÍDEO 2) : VÍDEO TIPO DE SEÑAL DE ENTRADA 5 (VÍDEO 2) : COMPONENTE 2D PROGRESIVO DE ENTRADA 4 (VÍDEO 1) 3D PROGRESIVO DE ENTRADA 4 (VÍDEO 1) MOD. PELÍCULA DE ENTRADA 4 (VÍDEO 1) 2D PROGRESIVO DE ENTRADA 5 (VÍDEO 2) 3D PROGRESIVO DE ENTRADA 5 (VÍDEO 2) MOD. PELÍCULA DE ENTRADA 5 (VÍDEO 2) 2D PROGRESIVO DE ENTRADA 6 (VÍDEO 3) 3D PROGRESIVO DE ENTRADA 6 (VÍDEO 3) MOD. PELÍCULA DE ENTRADA 6 (VÍDEO 3) 2D PROGRESIVO DE (ENTRADA 1–6) 3D PROGRESIVO DE (ENTRADA 1–6) MOD. PELÍCULA DE (ENTRADA 1–6) RELOJ (150 – 150) FASE (60 – 60)

POSICIÓN H. (150 – 150) POSICIÓN V. (60 – 60) VISUALIZACIÓN DE ENTRADA RGB RESTAURACIÓN DE AJUSTE RGB GUARDAR AJUSTE (1 – 7)

ÍTEM DE CONTROL

COMANDO PARÁMETRO

BIEN O ERROR

RETORNO

(RS-232C) Especificaciones y ajustes de comandos

ÍTEM DE CONTROL

CANTIDAD DE LÁMPARAS ESTADO DE LA LÁMPARA 1 ESTADO DE LA LÁMPARA 2 MODO PRJ: IMAGEN DE ESPEJO DESACTIVADA MODO PRJ: IMAGEN DE ESPEJO ACTIVADA MODO PRJ: INVERSIÓN DE IMAGEN DESACTIVADA MODO PRJ: INVERSIÓN DE IMAGEN ACTIVADA AJUSTE DUAL : NORMAL AJUSTE DUAL : MAESTRO AJUSTE DUAL : ESCLAVO NIVEL DE BLOQUEO DE TECLAS : NORMAL NIVEL DE BLOQUEO DE TECLAS : NIVEL A NIVEL DE BLOQUEO DE TECLAS : NIVEL B AJUSTE DE ENTRADAS : LA ENTRADA 1 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 1 SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 2 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 2 SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 3 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 3 SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 4 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 4 SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 5 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 5 SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 6 NO SE UTILIZA AJUSTE DE ENTRADAS : LA ENTRADA 6 SE UTILIZA COMPROBACIÓN DEL NÚMERO DE IDENTIFICACIÓN SELECCIÓN DE IDIOMA : ENGLISH SELECCIÓN DE IDIOMA : DEUTSCH SELECCIÓN DE IDIOMA : ESPAÑOL SELECCIÓN DE IDIOMA : NEDERLANDS SELECCIÓN DE IDIOMA : FRANÇAIS SELECCIÓN DE IDIOMA : ITALIANO SELECCIÓN DE IDIOMA : SVENSKA SELECCIÓN DE IDIOMA : SELECCIÓN DE IDIOMA : PORTUGUÊS SELECCIÓN DE IDIOMA : SELECCIÓN DE IDIOMA : COMPROBACIÓN DEL NOMBRE DEL MODELO FILTRO DE RUIDO APAGADO FILTRO DE RUIDO ENCENDIDO

COMPROBACIÓN DEL NÚMERO DE SERIE

NOMBRE DEL PROYECTOR

1 O 2

0: DESACTIVADO, 1: ACTIVADO, 2: REINTENTO,

3: ESPERA, 4: ERROR DE LÁMPARA

BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR 001–250 BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR BIEN O ERROR NOMBRE DE MODELO BIEN O ERROR BIEN O ERROR NÚMERO DE SERIE BIEN O ERROR NOMBRE DEL PROYECTOR

T T T I I I

I S S S K K K R R R R R R V V V V V V R

M M M M M M M M M M M M

N N S P P

L L

L M M M M

P P P R R

I A A A Y Y Y S S S S S S S S S S S S

I L L L L L L L L L L L R

I R N N

N S S E E N N K K K

L L L I I I I I I I I I I I

I D A A A A A A A A A A A D

L D A A

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 _ _ _ _ _ _

1 1 2 0 1 0 1 0 1 2 0 1 2 0 1 0 1 0 1 0 1 0 1 0 1 1 0 1 2 3 4 5 6 7 8 9 0 1 0 1 1 1 2

OPCIONES (2)IDIOMA

COMANDO PARÁMETRO

RETORNO

ÍTEM DE CONTROL

SELECCIONAR AJUSTE (1 – 7) COMPROBACIÓN DE FRECUENCIA HORIZONTAL RGB

COMPROBACIÓN DE FRECUENCIA VERTICAL RGB SINCRONIZACIÓN AUTOMÁTICA ACTIVADA SINCRONIZACIÓN AUTOMÁTICA DESACTIVADA

SINC. FINA

VISUALIZACIÓN DE SINCRONIZACIÓN AUTOMÁTICA ACTIVADA VISUALIZACIÓN DE SINCRONIZACIÓN AUTOMÁTICA DESACTIVADA BALANCE (30 – 30) AGUDOS (30 – 30) GRAVES (30 – 30)

AUDIOOPCIONES (1)OPCIONES (2)

VISUALIZACIÓN DE AUDIO RESTAURACIÓN DE AJUSTE DE AUDIO IMAGEN EN IMAGEN : INFERIOR DERECHA IMAGEN EN IMAGEN : INFERIOR IZQUIERDA IMAGEN EN IMAGEN : SUPERIOR DERECHA IMAGEN EN IMAGEN : SUPERIOR IZQUIERDA RESTAURACIÓN DE IMAGEN EN IMAGEN 3D DNR DE VÍDEO DESACTIVADO 3D DNR DE VÍDEO ACTIVADO VISUALIZACIÓN EN PANTALLA ACTIVADA VISUALIZACIÓN EN PANTALLA DESACTIVADA (NIVEL A) VISUALIZACIÓN EN PANTALLA DESACTIVADA (NIVEL B) VISUALIZACIÓN DE PANTALLA NEGRA ACTIVADA VISUALIZACIÓN DE PANTALLA NEGRA DESACTIVADA SELECCIÓN DE SISTEMA DE VÍDEO : AUTOMÁTICA SELECCIÓN DE SISTEMA DE VÍDEO : PAL SELECCIÓN DE SISTEMA DE VÍDEO : SECAM SELECCIÓN DE SISTEMA DE VÍDEO : NTSC4.43 SELECCIÓN DE SISTEMA DE VÍDEO : NTSC3.58 SELECCIÓN DE SISTEMA DE VÍDEO : PAL_M SELECCIÓN DE SISTEMA DE VÍDEO : PAL_N SELECCIÓN DE FONDO : SHARP SELECCIÓN DE FONDO : PERSONALIZAR SELECCIÓN DE FONDO : AZUL SELECCIÓN DE FONDO : NINGUNO SELECCIÓN DE IMAGEN INICIAL : SHARP SELECCIÓN DE IMAGEN INICIAL : PERSONALIZAR SELECCIÓN DE IMAGEN INICIAL : NINGUNO SALIDA DE MONITOR DESACTIVADA SALIDA DE MONITOR ACTIVADA DESCONEXIÓN AUTOMÁTICA : NO SE UTILIZA DESCONEXIÓN AUTOMÁTICA : SE UTILIZA VISUALIZACIÓN DE LED DEL NÚMERO DE IDENTIFICACIÓN : DISPLAY OFF VISUALIZACIÓN DE LED DEL NÚMERO DE IDENTIFICACIÓN : STANDBY OFF VISUALIZACIÓN DE LED DEL NÚMERO DE IDENTIFICACIÓN : DISPLAY ON TIEMPO DE UTILIZACIÓN DE LA LÁMPARA 1 TIEMPO DE UTILIZACIÓN DE LA LÁMPARA 2 MODO DE LÁMPARAS : AMBAS LÁMPARAS MODO DE LÁMPARAS : SÓLO LÁMP. 1 MODO DE LÁMPARAS : SÓLO LÁMP. 2 MODO DE LÁMPARAS : IGUAL USO

• Si aparece subrayado (_) en la columna de los parámetros, introduzca un espacio. Si aparece un asterisco (*), introduzca un valor dentro del margen indicado entre corchetes en ÍTEM DE CONTROL.

El SINC.FINA sólo puede ajustarse en el modo RGB visualizado.

• *

El ruido puede aparecer cuando este proyector se utiliza con ciertos ordenadores. Ponga FILTRO DE RUIDO en ENCENDIDO

• *

utilizando el comando RS-232C.

El comando COMPROBACIÓN DEL NÚMERO DE SERIE se utiliza para leer los 12 dígitos del número de serie.

• *

Después de retornar OK, introduzca el NOMBRE DEL PROYECTOR en la memoria de hasta 16 caracteres. El NOMBRE

• *

DEL PROYECTOR en la memoria puede salir al exterior (ser confirmado).

COMANDO PARÁMETRO

BIEN O ERROR

kHz (***. *O_)

Hz (***. *O_)

BIEN O ERROR

0–9999 (ENTERO)

BIEN O ERROR

RETORNO

Apéndice

Especificaciones del terminal del mando a distancia con cable

Especificaciones de la entrada del mando a distancia con cable

• Minitoma de 3,5 mm ø

• Externa: 5 V (1 A)

• Interna: MASA

Códigos de función y transmisión

Código

externo

C12

C13

C14

C15

0 0 0 0 0 0 0 1 1 0 0

Ítem de control

ON OFF VOL  VOL  MUTE MENU LENS TOOLS BLACK SCREEN ENTER RESIZE

Código del sistema

1 1 1 1 1 1 1 1 1 1 1

Códigos de datos

C5 C6

C10 C11

• Para utilizar las funciones de los botones izquierdo y derecho del ratón, conecte al mando a distancia el cable procedente del terminal de entrada de control WIRED REMOTE del proyector. Los códigos para estas funciones son complejos y, por lo tanto, no se listan aquí.

Formato de señal del mando a distancia Sharp

Formato de transmisión: formato de 15 bits

Código externo

C12

C13

C14

C15

0 0 1 1 0 0 0 0 0 1 1

Ítem de control

UNDO FREEZE ENLARGE AUTO SYNC

∂

GAMMA INPUT 1. 2. 3 INPUT 4. 5. 6

Código del sistema

1 1 1 1 1 1 1 1 1 1 1

C5 C6

0 0 0 0 0 0 0 0 0 0 0

1 1 1 0 0 1 0 1 0 0 0

Códigos de datos

C10 C11

Código de función de control del mando a distancia con cable

LSB MSB

Código del sistema

10110********10

• Los códigos del sistema C1 a C5 están fijados en “10110”.

• Los códigos C14 a C15 son bits de confirmación invertida, con “10” indicando “Frente” y “01” indicando “Detrás”.

C5 C6 Código de datos C13 C14 C15

DDDDDD

67,5 ms 67,5 ms

DDDDDDD

Forma de onda de la señal de salida: Salida utilizando la modulación de posición de impulsos

T0T1

• t  264 µs

• T0  1,05 ms

“0”“0”“0”“1”

• Frecuencia portadora de impulsos  455/12 kHz

• Factor de trabajo  1:1

26,4 µs

“0”“1”“0”

• T1  2,10 ms

Código de control de transmisión

15 bit

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Dirección del sistema

Bit de datos comunes D a D Inversión en D

Apéndice

Bit de datos de las teclas de función

Expansión de

datos

Máscara

C15

Determinación de datos

Ejemplo de inversión D a

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

Gráfica de compatibilidad con ordenador

Frecuencia horizontal: 15–126 kHz Frecuencia vertical: 43–200 Hz Reloj de pixeles: 12–230 MHz Compatible con señales de sincronización en verde y sincronización compuesta Compatible con UXGA (1.600  1.200) en compresión inteligente avanzada Tecnología de cambio de tamaño AICS (sistema de compresión y expansión inteligente avanzada)

PC/

MAC/

VGA

SVGA

XGA

Resolución

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

Frecuencia

horizontal

(kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5

34,7 37,9 37,5 43,3 47,9 53,0 61,8 78,5 80,9

100,4 200

31,4 50

35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 56,8 90 64,0 100 77,2 120 98,3 150

102,1 160 125,6 200

35,5 43 40,3 50 56,5 70 58,1 72 68,7 85 73,5 90 77,2 96 80,6 100 98,8 120

113,2 140 125,6 150

Frecuencia

vertical

(Hz)

85 60 70 85 50 60

70 72 75 85

90 100 120 150 160

Estándar

VESA



Visualización

Elevado

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19"

PC/

MAC 21"

MAC 16"

MAC 21" HP (WS) PC (WS)

SGI (WS)

SUN (WS)

Frecuencia

Resolución Visualización

1.152  864

SXGA

1.152  882

1.280 1.024

1.600 1.200

UXGA

640  480

VGA

XGA

1.024  768

1.280 1.024

SXGA

832  624

SVGA

1.152  870

SXGA

1.280 1.024

1.280  960

SXGA

1.280 1.024

1.152  900

horizontal

Frecuencia

vertical

(kHz)

54,3 60 64,0 70 64,1 72 67,5 75 75,7 80 77,3 85 90,2 100

111,1 120

54,8 60 65,9 72 67,4 74 64,0 60 74,6 70 78,1 74 75,7 75 91,1 85

108,4 100

74,7 52

75,0 60

81,3 65 87,5 70 90,1 72 93,8 75

106,3 85

34,9

48,4 60 60,0

80,0

46,8 75 49,6 75 68,5 78,1 72 60,0 60 85,9 85 53,5 50 76,8 72 60,9 66 71,9 76

(Hz)

Estándar

VESA



Elevado

Verdadero

Compresión

inteligente

avanzada

Compresión

inteligente

Elevado

Verdadero

Elevado

Verdadero

Elevado

• Es posible que este proyector no pueda visualizar imágenes de ordenadores Notebook en el modo simultáneo (CRT/ LCD). En ese caso, desconecte el visualizador de LCD del ordenador Notebook y emita los datos de visualización en el modo “sólo CRT”. Los detalles sobre cómo cambiar los modos de visualización los encontrará en el manual de manejo de su ordenador Notebook.

• Este proyector puede recibir señales VGA del formato VESA de 640  350, sin embargo, en la pantalla aparecerá “640  400”.

• Cuando reciba señales UXGA del formato VESA de 1.600  1.200, se producirá el muestreo y la imagen se visualizará con 1.024 líneas, haciendo que parte de la imagen quede bloqueada.

Apéndice

Dimensiones

Vista trasera

Vista lateral

Vista frontal

3,9

221,85

Vista superior

444,2

Vista lateral

74,5

414,5

Apéndice

Vista inferior

376

25,65 81,85 621,3

Unidades: mm

Especificaciones

Tipo de producto

Modelo

Sistema de vídeo

Proyector LCD XG-V10WE PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43 DTV 480i/480P/720P/1080i

Método de visualización

Panel LCD

Panel LCD  3, método de obturador óptico RGB Tamaño del panel: 46 mm (1,8) (28,7 [Al]  35,8 [An] mm) Método de visualización: panel de cristal líquido TN translúcido Método de excitación: panel de matriz activa TFT (transistor de película fina) N.° de puntos: 1.310.720 puntos (1.280 [H]  1.024 [V])

Lámpara de proyección

Relación de contraste

Señal de entrada de vídeo

Lámpara de UHP de 200 W2 400:1 Conector BNC: VIDEO (INPUT 4, 5), vídeo compuesta, 1,0 Vp-p, sincronización negativa, 75 Ω terminada Conector RCA: AUDIO (INPUT 4, 5), 0,5 Vrms, más de 22 kΩ (estéreo)

Señal de entrada de S-vídeo

Conector DIN Mini de 4 clavijas (INPUT 4, 5) Y (señal de luminancia): 1,0 Vp-p, sincronización negativa, 75 Ω terminada C (señal de crominancia): ráfaga 0,286 Vp-p, 75 Ω terminada

Señal de entrada conponente

Conector BNC (INPUT 2, 4, 5) Y: 1,0 Vp-p, sincronización negativa, 75 Ω terminada

B: 0,7 Vp-p, 75 Ω terminada

R: 0,7 Vp-p, 75 Ω terminada

Definición horizontal

620 líneas de TV (entrada de vídeo), 720 líneas de TV (entrada de DTV 720P, Punto por Punto)

Señal de entrada RGB

CONECTOR D-SUB MINI DE 15 CLAVIJAS (INPUT 1), CONECTOR 5 BNC (INPUT 2):

Entrada analógica RGB tipo separado/sincronización compuesta/sincronización en verde: 0–0,7 Vp-p, positiva, 75 Ω terminada

ONECTOR DVI(29 CLAVIJAS) (INPUT 3), RGB (DIGITAL), 250–1.000 mV, 50 Ω

EÑAL DE SINCRONIZACIÓN HORIZONTAL: Nivel TTL (positivo/negativo) o sincronización

compuesta (sólo Apple)

EÑAL DE SINCRONIZACIÓN VERTICAL: Igual que arriba

Reloj de pixeles

Frecuencia vertical

Frecuencia horizontal

Señal de entrada de ordenador

Sistema de altavoz

Tensión nominal

Corriente de entrada

Frecuencia nominal

Consumo

Disipador de potencia

Temperatura de funcionamiento

Temperatura de almacenaje

Frecuencia de portadora I/R

Puntero láser de mando a distancia

Dimensiones (aprox.)

12–230 MHz 43–200 Hz 15–126 kHz Conector D-sub de 9 clavijas (Puerto de entrada/Puerto de salida RS-232C) 5  8 cm (1

⁄32  3 5⁄32) ovalado  2, 3 W  3 W (estéreo) CA 110–120/220–240 V 6,2 A/3,1 A 50/60 Hz 575 W < 2.100 BTU/hora

5°C a 40°C 20°C a 60°C

Plástico

Caja

38 kHz Longitud de onda:

650 nm / Salida máxima: 1 mW / Producto láser de clase II 444,2  196,2  621,3 mm (An  Al  Prf) (sólo el cuerpo principal) 530,1  221,9  643,2 mm (An  Al  Prf) (incluyendo objetivo estándar, cubierta de terminales, patas de ajuste y partes sobresalientes)

Accesorios suministrados

Peso (aprox.)

18,9 kg (sólo el cuerpo principal) Mando a distancia, dos pilas del tamaño AA, cable de alimentación (1,8 m), cable RGB (3 m), cable de control del ratón PS/2 (1 m), cable de control del ratón USB (1 m), receptor del ratón remoto, filtro de aire adicional, tapa de terminales, CD-ROM, manual de manejo del proyector LCD, referencias rápidas del proyector LCD, manual de manejo del software de presentación avanzada Sharp

Partes de recambio

Unidad de lámpara (módulo de lámpara/jaula) (BQC-XGV10WU/1), mando a distancia (RRMCG1565CESA), pilas del tamaño AA, cable de alimentación, cable RGB (QCNW-5304CEZZ), cable de control del ratón PS/2 (QCNW-5113CEZZ), cable de control del ratón USB (QCNW-5680CEZZ), receptor del ratón remoto (RUNTK0673CEZZ), filtro de aire (PFILD0110CEZZ), tapa de terminales (CCOVA1789CE01), CD-ROM (UDSKA0027CEN1), manual de manejo del proyector LCD (TINS-6975CEZZ), referencias rápidas del proyector LCD (TINS-6981CEZZ, TINS-6982CEZZ, TINS-6983CEZZ), manual de manejo del software de presentación avanzada Sharp (TINS-6993CEZZ)

Este proyector SHARP emplea paneles de LCD (visualizador de cristal líquido). Estos sofisticados paneles contienen TFT (transistores de película fina) de 1.310.720 pixeles ( RGB). Como con cualquier equipo electrónico de alta tecnología como por ejemplo televisores grandes, sistemas de vídeo y videocámaras, hay ciertas tolerancias aceptables que el equipo debe cumplir.

Apéndice

Esta aparato tiene algunos TFT inactivos con tolerancias aceptables que pueden ocasionar puntos iluminados o inactivos en la pantalla de la imagen. Esto no afecta a la calidad de la imagen ni a la duración del aparato.

Especificaciones sujetas a cambios sin previo aviso.

Glosario

Ajuste dual

Impide problemas con los ajustes y las operaciones cuando se utiliza la proyección de pila. Cuando se ajustan dos proyectores, uno maestro y el otro esclavo, el esclavo sigue las operaciones del maestro.

Alargamiento

Modo que alarga horizontalmente la imagen 4:3 para visualizarla en la pantalla ANCHA.

Alargamiento inte.

Modo que alarga horizontalmente los lados derecho e izquierdo de la imagen 4:3 mientras se mantiene la relación de aspecto alrededor del centro de la imagen para visualizarla en la pantalla ANCHA.

Aumento (ENLARGE)

Acerca digitalmente el zoom sobre una parte de la imagen.

Borde

Visualiza la imagen 4:3 como la imagen de mayor tamaño (960  720) que puede visualizarse en la pantalla de modo ANCHA (1280  720).

CAMBIO TAMAÑO

Permite modificar o personalizar el modo de visualización de la imagen para mejorar la imagen entrada. Puede seleccionar seis modos diferentes: NORMAL, COMPLETA, PUNTO POR PUNTO, BORDE, ALARGAMIENTO y ALARGAMIENTO INTE..

Compresión y expansión inteligente

Cambio de tamaño de gran calidad de las imágenes de resolución baja y alta para que entre en la resolución original del proyector.

Corrección trapecial digital inteligente

Función que corrige digitalmente una imagen distorsionada cuando se instala el proyector en un ángulo, suaviza las irregularidades de las imágenes trapeciales y comprime la imagen no sólo horizontal sino verticalmente, manteniendo la relación de aspecto 4:3 y al mismo tiempo, calcula automáticamente la relación de aspecto, ajustando el ancho de desplazamiento del objetivo.

Desplazamiento del objetivo

El objetivo puede subir y bajar fácilmente para minimizar o eliminar el efecto de tipo “Trapecial”.

Desplazamiento digital

Desplaza la imagen hacia arriba o abajo fácilmente con los botones ∂/ƒ cuando el modo CAMBIO TAMAÑO de la imagen entrada está en NORMAL, BORDE, ALARGAMIENTO o ALARGAMIENTO INTE. de entradas COMPUTADOR (excepto para SXGA y UXGA), VÍDEO y DTV.

DNR 3D (Reducción de ruido digital de 3D)

Ofrece imágenes de alta calidad con mínimo arrastre de punto y ruido con cruce de colores.

DVI

Interfaz visual digital que superpone visualizaciones digitales y analógicas.

Fase

El desplazamiento de fase es un desplazamiento sincronizado entre las señales isomórficas con la misma resolución. Cuando el nivel de fase es incorrecto, la imagen proyectada muestra típicamente una vibración horizontal.

Fondo

Imagen de ajuste inicial proyectada cuando no se introducen señales.

Función de estado

Visualiza los estados de cada ítem de ajuste.

GAMMA

Función de mejora de calidad de imagen que ofrece una imagen más rica dando más brillo a las partes oscuras de la imagen sin alterar el brillo de las partes más brillantes. Puede seleccionar cuatro modos diferentes: ESTÁNDAR, GAMMA 1, GAMMA 2 y PERSONALIZAR.

Herramientas de presentación

Herramienta útil para dar énfasis a los puntos importantes de una presentación.

Imagen en imagen

Permite agregar imágenes de vídeo en una imagen de pantalla de datos, para darle presentaciones más efectivas.

Introduc. ajustes

Funciona para limitar entradas. Por ejemplo, cuando la Entrada 2 se pone en “OFF”, la entrada sólo puede cambiar entre la 1 y la 3, saltándose la 2.

Modo de las lámparas

El modo que le permite utilizar dos lámparas con diferentes combinaciones. Puede seleccionar cuatro modos diferentes: Ambas lámp. (se utilizan dos lámparas simultáneamente), Sólo lámp.1 (sólo se utiliza la lámpara 1), Sólo lámp.2 (sólo se utiliza la lámpara 2) y Igual uso (la lámpara 1 y la 2 se utilizan alternativamente).

Modo progresivo

La pantalla progresiva proyecta una imagen de vídeo más suave. Puede seleccionar tres diferentes modos: Progresiva 2D, Progresiva 3D y Modo de película.

Nivel de bloqueo de las teclas

Modo que bloquea los botones del proyector para evitar travesuras.

Punto por punto

Modo que proyecta las imágenes a su resolución original.

Relación de aspecto

Es la relación entre el ancho y la altura de una imagen. La relación de tamaño normal de un ordenador o de una imagen de video es 4:3. También hay imágenes anchas con una relación de tamaño de 16:9 y 21:9.

Reloj

Se utiliza el ajuste del reloj para ajustar el ruido vertical cuando el nivel del reloj es incorrecto.

RS-232C

Función para controlar el proyector del ordenador utilizando los terminales RS-232C del proyector y ordenador.

Sincronización automática

Apéndice

Optimiza las imágenes de ordenador proyectadas ajustando automáticamente determinadas características.

Sincronización compuesta

Es la señal que combina las pulsaciones de sincronización horizontal y vertical.

Sincronización verde

Modo de señal de vídeo de un ordenador que superpone la señal de sincronización horizontal y vertical a la patilla de señal de color verde.

Tarjeta opcional

La tarjeta de expansión (vendida por separado) le permite responder a las exigencias de las señales de imagen para usos comerciales y al control RS-

422.

Temp Clr (temperatura del color)

Función que puede usarse para ajustar la temperatura del color apropiada al tipo de entrada de imagen en el proyector. Disminuya la temperatura del color para crear imágenes rojizas más cálidas para los tonos naturales de la piel o aumente para crear imágenes azuladas más frías con mayor brillo.

Índice

Adaptadores BNC-RCA ................................................... 17

Ajus. núm. ident. .............................................................. 63

Ajuste de entrada............................................................. 59

Ajuste de la imagen ......................................................... 43

Ajuste de la sincronización automática ........................... 49

Ajuste dual ....................................................................... 63

Altavoces ......................................................................... 11

Asa para el transporte ..................................................... 4

Audio ................................................................................ 50

BORDE ............................................................................. 34

Botón AUTO SYNC .......................................................... 49

Botón BLACK SCREEN .................................................... 32

Botón ENLARGE .............................................................. 33

Botón ENTER ................................................................... 10

Botón FREEZE.................................................................. 32

Botón GAMMA ................................................................. 35

Botón LASER.................................................................... 39

Botón L-CLICK ................................................................. 37

Botón LENS ...................................................................... 29

Botón LIGHT .................................................................... 37

Botón MENU .................................................................... 40

Botón MUTE ..................................................................... 31

Botón R-CLICK................................................................. 37

Butón RESIZE................................................................... 34

Botón TOOLS ................................................................... 64

Botón UNDO .................................................................... 40

Botón 1.2.3 ....................................................................... 31

Botón 4.5.6 ....................................................................... 31

Botones de ratón/ajuste ................................................... 12

Botones INPUT................................................................. 31

Botones ON/OFF .............................................................. 19

Botones VOL .................................................................... 31

Guardar ajuste ................................................................. 47

GUI (Interface de usuario gráfico) ................................... 40

Herramientas de presentación ........................................ 64

Idioma de la visualización en pantalla ............................. 57

Imagen en imagen ........................................................... 51

Imagen inicial ................................................................... 54

Indicador de alimentación ............................................... 19

Indicador de aviso de la temperatura.............................. 69

Indicadores de cambio de la lámpara............................. 69

Interruptor de ajuste......................................................... 12

Interruptor MOUSE/ADJ. .................................................. 36

Introduc. ajustes .............................................................. 59

Mando a distancia ........................................................... 12

Modo economico ............................................................. 55

Modo progresivo .............................................................. 45

Montaje en el techo ......................................................... 30

Niveles de bloqueo de las teclas..................................... 59

Patas de ajuste ................................................................ 20

PDF .................................................................................. 9

Proyección trasera ........................................................... 30

Puerto INPUT ................................................................... 11

Puerto INPUT 3 DVI ......................................................... 16

Puerto OUTPUT ............................................................... 11

Puerto RS-232C ............................................................... 11

Punto por punto ............................................................... 34

Cable de alimentación ..................................................... 14

Cable de audio ................................................................ 18

Cable de control del ratón PS/2 ....................................... 38

Cable de control del ratón USB ....................................... 38

Cable RGB ....................................................................... 14

Contraseña....................................................................... 61

Corrección trapecial digital inteligente................................

Desplazamiento del objetivo............................................ 29

Desplazamiento digital .................................................... 29

DNR 3D (Reducción de ruido digital de 3D) ................... 52

Elegir ajuste ..................................................................... 47

Entrada del mando a distancia con cable ....................... 39

Fase ................................................................................. 46

Filtro de aire ..................................................................... 73

Filtro de aire adicional...................................................... 13

Fondo ............................................................................... 54

Función de apagado de la salida de monitor/RS-232C .. 55 Función de desconexión automática de la

alimentación ................................................................. 55

Función de estado ........................................................... 58

Función de red ................................................................. 65

Ratón inalámbrico ............................................................ 37

Receptor del ratón remoto ............................................... 38

Relación de aspecto ........................................................ 34

Reloj ................................................................................. 46

Salida de escape ............................................................. 3

Señal de vídeo ................................................................. 53

Sensor del mando a distancia ......................................... 36

Sincronización.................................................................. 49

Sincronización verde ....................................................... 79

SXGA................................................................................ 5

Tarjeta opcional ................................................................ 62

Techo y detrás .................................................................. 56

Temp Clr (Temperatura del color) .................................... 44

Terminal de entrada de control WIRED REMOTE ............ 39

Terminal S-VIDEO INPUT ................................................. 11

Terminal VIDEO INPUT .................................................... 11

Terminales AUDIO INPUT ................................................ 11

Terminales AUDIO OUTPUT ............................................ 11

Toma de CA ..................................................................... 14

Transmisor de la señal de mando a distancia ................. 12

Velocidad de transmisión (RS-232C)............................... 60

Videopared ...................................................................... 68

Visualización en pantalla ................................................. 53

Apéndice

SHARP CORPORATION

Sharp XG-V10WE User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Medidas de seguridad importantes

Nomenclatura

Accesorios suministrados

Conexiones

Ajustes y conexiones

Para obtener un mejor sonido

Ajuste del volumen

Silenciamiento del sonido

Ajuste de la imagen

Ajuste del sonido

Ajuste del modo de apilamiento

Reemplazo del filtro de aire

(RS-232C) Especificaciones y ajustes de comandos

Especificaciones del terminal del mando a distancia con cable

Dimensiones

Especificaciones

Glosario
