PROJECTEUR DE DONNÉES

MODÈLE

XG-PH80W-N XG-PH80X-N

MANUEL DE CONFIGURATION

Mise en place de l'écran .....................................................................2

Format de l'écran et distance de projection ..................................... 3

Raccordement et affectation des broches .....................................14

Spéciﬁ cations et réglages des commandes RS-232C ...................16

Conﬁ guration de l'environnement du réseau du projecteur .........18

1. Connexion du projecteur à un ordinateur ............................................. 19

2. Spéciﬁ cation d'une adresse IP pour l'ordinateur .................................20

3. Conﬁ guration d'une connexion réseau pour le projecteur ................... 22

Commande du projecteur par un réseau LAN ................................24

Commande du projecteur par Internet Explorer ......................................24

Commande du projecteur et conﬁ rmation du statut du projecteur ..........25

Faire les réglages généraux pour le réseau ..............................................26

Utilisation du projecteur à l'aide du protocole PJLinkTM ...............27

Résolution des problèmes ................................................................28

Dimensions ........................................................................................31

Mise en place de l'écran

(

)

Pour une qualité d'image optimale, placez le projecteur perpendiculairement à l'écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d'obtenir la meilleure qualité d'image possible.

Remarque

L'objectif du projecteur doit être centré sur le milieu de l'écran. Si l'axe horizontal passant par le centre de

• l'objectif n'est pas perpendiculaire à l'écran, l'image sera déformée et difﬁ cile à regarder.

•

Aﬁ n d'obtenir une image optimale, positionnez l'écran de façon à ce qu'il ne soit pas exposé directement au soleil ou à l'éclairage de la pièce. Toute lumière directe sur l'écran délave les couleurs et rend le visionnage difﬁ cile. Fermez les rideaux et diminuez l'éclairage lorsque vous installez l'écran dans une pièce ensoleillé ou très éclairée.

Installation normale (Projection vers l'avant)

Placez le projecteur à la distance requise de l'écran selon le format

■

souhaité de l'image projetée.

Exemple de l'installation normale

Vue de côté

[AN-PH808EX]

Écran

[AN-PH814EZ/AN-PH818EZ/AN-PH823EZ/AN-PH845EZ]

•

Écran

La distance entre l'écran et le projecteur varie suivant le format de l'écran. Le réglage par défaut peut être utilisé lorsque le projecteur est placé devant l'écran. Si

Centre de I'objectif

Position de déplacement inférieur de l'objectif (Conﬁguration de montage haute)

Centre de I'objectif

Position de déplacement supérieure de l'objectif

Conﬁguration de bureau

Vue de dessus

Écran

Centre de l'écran

Centre de

I'objectif

Centre de I'objectif

Position de déplacement tout à fait à gauche de l'objectif

Position de déplacement tout à fait à droite de l'objectif

l'image projectée est renversée ou inversée, réglez « Mode PRJ » sur « Avant ». (Voir la page 49 du mode d'emploi du projecteur.) Placez le projecteur pour que l'axe horizontal passant par le centre de l'objectif soit

• perpendiculaire à l'écran.

-2

Format de l'écran et distance de projection

La taille d'écran de projection varie en fonction de la distance entre l'objectif du projecteur et l'écran. Les objectifs en option de Sharp sont également disponibles pour une application spécialisée. Veuillez consulter votre revendeur de projecteur Sharp le plus proche pour plus de détails concernant tous les objectifs. (Lorsque vous utilisez un objectif, reportez-vous à son mode d'emploi). Installez le projecteur de sorte que les images soient projetées sur l'écran à la taille optimale en vous référant au tableau. Servez-vous des valeurs du tableau comme valeurs de référence pour l'installation du projecteur.

Distance de projection

XG-PH80W-N

Le dessin ci-dessous correspond à un écran de 100 pouces (254 cm) en mode normal 16:10.

cran

Objectif grand angle ﬁxe (AN-PH808EX) : 5'6" (1,7 m)

Rapport de distance de projection 1:0,8

Objectif grand angle-zoom (AN-PH814EZ) : 9'5" – 12'8" (2,9 m – 3,9 m)

Rapport de distance de projection 1:1,3–1,8

Objectif zoom standard (AN-PH818EZ) : 12'7" – 16'7" (3,8 m – 5,1 m)

Rapport de distance de projection 1:1,8–2,4

Téléobjectif-zoom (AN-PH823EZ) : 15'8" – 31'4" (4,8 m – 9,5 m)

Rapport de distance de projection 1:2,2–4,4

Téléobjectif-zoom (AN-PH845EZ) : 31'4" – 58'8" (9,5 m – 17,9 m)

Rapport de distance de projection 1:4,4–8,3

5 10 15 20 25 30 35 40 45 50 55 60 (pieds)

XG-PH80X-N

Le dessin ci-dessous correspond à un écran de 100 pouces (254 cm) en mode normal 4:3.

cran

Objectif grand angle ﬁxe (AN-PH808EX) : 5'2" (1,6 m)

Rapport de distance de projection 1:0,8

Objectif grand angle-zoom (AN-PH814EZ) : 8'10" – 11'11" (2,7 m – 3,6 m)

Rapport de distance de projection 1:1,3–1,8

Objectif zoom standard (AN-PH818EZ) : 11'10" – 15'8" (3,6 m – 4,8 m)

Rapport de distance de projection 1:1,8–2,4

Téléobjectif-zoom (AN-PH823EZ) : 14'10" – 29'6" (4,5 m – 9,0 m)

5 10 15 20 25 30 35 40 45 50 55 60 (pieds)

Rapport de distance de projection 1:2,2–4,4

Téléobjectif-zoom (AN-PH845EZ) : 29'6" – 55'4" (9,0 m – 16,9 m)

Rapport de distance de projection 1:4,4–8,3

-3

Format de l'écran et distance de projection

Objectif zoom standard (AN-PH818EZ : Pour XG-PH80W-N)

F1,7-1,9, f = 26-34 mm

Entrée de signal 16:10 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500" (

1270 300" (762 cm) 646 cm (254") 404 cm (159") 11,5 m (37' 9") 15,2 m 200" (508 cm) 431 cm (170") 269 cm (106") 7,7 m (25' 2") 10,1 m (33' 3") -134,6 cm (-53") 0,0 cm (0") ± 43,1 cm (16 150" (381 cm) 323 cm (127") 202 cm (79") 5,8 m (18' 10") 7,6 m (24' 11") -101,0 cm (-39 100" (254 cm) 215 cm (85") 135 cm (53") 3,8 m (12' 7") 5,1 m (16' 7") -67,3 cm (-26 1/2") 0,0 cm (0") ± 21,5 cm (8 31/64")

80" (203 cm) 172 cm (68") 108 cm (42") 3,1 m (10' 1") 4,0 m (13' 3") -53,8 cm (-21 70" (178 cm) 151 cm (59") 94 cm (37") 2,7 m (8' 10") 3,5 m (11' 8") -47,1 cm (-18 35/64") 0,0 cm (0") ± 15,1 cm (5 15/16") 60" (152 cm) 129 cm (51") 81 cm (32") 2,3 m (7' 7") 3,0 m (10' 0") -40,4 cm (-15 40" (102 cm) 86 cm (34") 54 cm (21") 1,5 m (5' 0") 2,0 m (6' 8") -26,9 cm (-10

Largeur Hauteur Minimum [L1]

cm)

1077

cm (424") 673 cm (265") 19,2 m (62' 11") 25,3 m (83' 0") -336,6 cm (-132 1/2") 0,0 cm (0") ± 107,7 cm (42 13/32")

Maximum [L2]

(49' 10")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-201,9 cm (-79 1/2") 0,0 cm (0") ± 64,6 cm (25 7/16")

/4") 0,0 cm (0") ± 32,3 cm (12 23/32")

/64") 0,0 cm (0") ± 17,2 cm (6 25/32")

/32") 0,0 cm (0") ± 12,9 cm (5 3/32")

/32") 0,0 cm (0") ± 8,6 cm (3 25/64")

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 610 cm (240") 457 cm (180") 13,0 m (42' 9") 17,2 m (56' 5") -228,6 cm (-90") 0,0 cm (0") ± 69,0 cm (27 11/64") 200" (508 cm) 406 cm (160") 305 cm (120") 8,7 m (28' 6") 11,5 m (37' 7") -152,4 cm (-60") 0,0 cm (0") ± 46,0 cm (18 150" (381 cm) 305 cm (120") 229 cm (90") 6,5 m (21' 4") 8,6 m (28' 2") -114,3 cm (-45") 0,0 cm (0") ± 34,5 cm (13 37/64") 120" (305 cm) 244 cm (96") 183 cm (72") 5,2 m (17' 1") 6,9 m (22' 7") -91,4 cm (-36") 0,0 cm (0") ± 27,6 cm (10 7/8") 100" (254 cm) 203 cm (80") 152 cm (60") 4,3 m (14' 3") 5,7 m (18' 10") -76,2 cm (-30") 0,0 cm (0") ± 23,0 cm (9

80" (203 cm) 163 cm (64") 122 cm (48") 3,5 m (11' 5") 4,6 m (15' 1") -61,0 cm (-24") 0,0 cm (0") ± 18,4 cm (7 1/4") 60" (152 cm) 122 cm (48") 91 cm (36") 2,6 m (8' 7") 3,4 m (11' 3") -45,7 cm (-18") 0,0 cm (0") ± 13,8 cm (5 7/16")

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

Distance entre le

centre de l'objectif et

le centre de l'image

[W]

/64")

Distance entre le

centre de l'objectif et

le centre de l'image

[W]

/64")

/16")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 16:10 Signal 4:3

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) W :

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

: Taille de la diagonale de l'image : 40" – 500" (16:10)

0,03834 0,05062χ0,05062χ / 0,3048 0,05731χ0,05731χ / 0,3048

-0,6731

±0,21539χ±0,21539χ / 2,54 ±0,23004χ±0,23004χ / 2,54

0,03834

/ 0,3048 0,0434χ0,0434χ / 0,3048

-0,673

/ 2,54 -0,762

0χ / 2,54 0

-0,762χ / 2,54

0χ / 2,54

60" – 300" (4:3)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-4

Format de l'écran et distance de projection

Objectif zoom standard (AN-PH818EZ : Pour XG-PH80X-N)

F1,7-1,9, f = 26-34 mm

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500" (1270 cm) 1016 cm (400'') 762 cm (300'') 18,1 m (59' 4") 23,9 m (78' 4") -381,0 cm 300" (762 cm) 610 cm (240'') 457 cm (180'') 10,9 m (35' 7") 14,3 m (47' 0") -228,6 cm 200" (508 cm) 406 cm (160'') 305 cm (120'') 7,2 m (23' 9") 9,6 m (31' 4") -152,4 cm 150" (381 cm) 305 cm (120'') 229 cm (90'') 5,4 m (17' 10") 7,2 m (23' 6") -114,3 cm 100" (254 cm) 203 cm (80'') 152 cm (60'') 3,6 m (11' 10") 4,8 m (15' 8") -76,2 cm

80" (203 cm) 163 cm (64'') 122 cm (48'') 2,9 m (9' 6") 3,8 m (12' 6") -61,0 cm 70" (178 cm) 142 cm (56'') 107 cm (42'') 2,5 m (8' 4") 3,3 m (11' 0") -53,3 cm 60" (152 cm) 122 cm (48'') 91 cm (36'') 2,2 m (7' 1") 2,9 m (9' 5") -45,7 cm 40" (102 cm) 81 cm (32'') 61 cm (24'') 1,4 m (4' 9") 1,9 m (6' 3") -30,5 cm

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

Entrée de signal 16:9 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 664 cm (261'') 374 cm (147'') 11,8 m (38' 9") 15,6 m (51' 2") -186,8 cm 200" (508 cm) 443 cm (174'') 249 cm (98'') 7,9 m (25' 10") 10,4 m (34' 2") -124,5 cm 150" (381 cm) 332 cm (131'') 187 cm (74'') 5,9 m (19' 5") 7,8 m (25' 7") -93,4 cm 120" (305 cm) 266 cm (105'') 149 cm (59'') 4,7 m (15' 6") 6,2 m (20' 6") -74,7 cm 100" (254 cm) 221 cm (87'') 125 cm (49'') 3,9 m (12' 11") 5,2 m (17' 1") -62,3 cm

80" (203 cm) 177 cm (70'') 100 cm (39'') 3,2 m (10' 4") 4,2 m (13' 8") -49,8 cm 60" (152 cm) 133 cm (52'') 75 cm (29'') 2,4 m (7' 9") 3,1 m (10' 3") -37,4 cm

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

(-150") (-90") (-60") (-45") (-30") (-24") (-21") (-18") (-12")

(-73

/32")

(-49 1/32")

(-36

/64") (-29 27/64") (-24 33/64")

(-19

/64")

(-14 45/64")

0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm 0,0 cm

62,3 cm 41,5 cm

31,1 cm 24,9 cm 20,8 cm 16,6 cm 12,5 cm

(0") (0") (0") (0") (0") (0") (0") (0") (0")

(24 33/64") (16 11/32") (12 1/4") (9 13/16") (8 11/64") (6 17/32") (4 29/32")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

± 101,6 cm

± 61,0 cm ± 40,6 cm ± 30,5 cm ± 20,3 cm ± 16,3 cm ± 14,2 cm ± 12,2 cm

Distance entre le

centre de l'objectif

± 66,4 cm

± 44,3 cm ± 33,2 cm ± 26,6 cm

± 22,1 cm

± 17,7 cm

± 13,3 cm

(40") (24") (16") (12") (8")

± 8,1 cm

et le centre de

l'image [W]

(26 9/64") (17 7/16") (13 5/64") (10 29/64") (8 23/32") (6 31/32") (5 15/64")

/32") /32") /64") /64")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (4:3)

0,03617 0,04775χ0,04775χ / 0,3048 0,05202χ0,05202χ / 0,3048

-0,762

±0,2032χ±0,2032χ / 2,54 ±0,22138χ±0,22138χ / 2,54

0,03617

/ 0,3048 0,03941χ0,03941χ / 0,3048

-0,762χ / 2,54 -0,62263χ-0,62263χ / 2,54

0χ / 2,54 0,20754χ0,20754χ / 2,54

60" – 300" (16:9)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-5

Format de l'écran et distance de projection

Objectif grand angle ﬁ xe (AN-PH808EX : Pour XG-PH80W-N)

F2,0, f = 11,4 mm

Entrée de signal 16:10 (Mode Normal)

Format de l'image (écran) Distance de projection

Diag. [χ]

200'' (508 cm) 431 cm (170'') 269 cm (106'') 3,3 m (10' 11") -134,6 cm (-53") ± 43,1 cm (16 61/64") 150'' (381 cm) 323 cm (127'') 202 cm (79'') 2,5 m (8' 2") -101,0 cm (-39 3/4") ± 32,3 cm (12 23/32") 100'' (254 cm) 215 cm (85'') 135 cm (53'') 1,7 m (5' 6") -67,3 cm (-26

50'' (127 cm) 108 cm (42'') 67 cm (26'') 0,8 m (2' 9") -33,7 cm

Largeur Hauteur [L]

Distance entre le centre de

l'objectif et le bas de l'image

[H]

/2") ± 21,5 cm (8 31/64")

(-13

/4")

Distance entre le centre

de l'objectif et le centre de

l'image [W]

± 10,8 cm

(4 15/64")

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection

Diag. [χ]

150'' (381 cm) 305 cm (120'') 229 cm (90'') 2,8 m (9' 3") -114,3 cm (-45") ± 34,5 cm (13 37/64") 100'' (254 cm) 203 cm (80'') 152 cm (60'') 1,9 m (6' 2") -76,2 cm (-30") ± 23,0 cm (9 1/16")

80'' (203 cm) 163 cm (64'') 122 cm (48'') 1,5 m (4' 11") -61,0 cm (-24") ± 18,4 cm (7 1/4")

Largeur Hauteur [L]

Distance entre le centre de

l'objectif et le bas de l'image

[H]

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 16:10 Signal 4:3

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L : Distance de projection (m/pieds) H :

Distance entre le centre de l'objectif et le bas de l'image (cm/pouces)

W :

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

: Taille de la diagonale de l'image : 50" – 200" (16:10)

0,01667

-0,6731χ-0,6731χ / 2,54 -0,762

±0,21539χ±0,21539χ / 2,54 ±0,23004χ±0,23004χ / 2,54

0,01667

/ 0,3048 0,01887χ0,01887χ / 0,3048

80" – 150" (4:3)

Distance entre le centre

de l'objectif et le centre de

l'image [W]

-0,762χ / 2,54

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-6

Format de l'écran et distance de projection

Objectif grand angle ﬁ xe (AN-PH808EX : Pour XG-PH80X-N)

F2,0, f = 11,4 mm

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection

Diag. [χ]

200'' (508 cm) 406 cm (160'') 305 cm (120'') 3,1 m (10' 4") -152,4 cm (-60") ± 40,6 cm (16") 150'' (381 cm) 305 cm (120'') 229 cm (90'') 2,4 m (7' 9") -114,3 cm (-45") ± 30,5 cm (12") 100'' (254 cm) 203 cm (80'') 152 cm (60'') 1,6 m (5' 2") -76,2 cm (-30") ± 20,3 cm (8")

50'' (127 cm) 102 cm (40'') 76 cm (30'') 0,8 m (2' 7") -38,1 cm (-15") ± 10,2 cm (4")

Largeur Hauteur [L]

Distance entre le centre de

l'objectif et le bas de l'image

[H]

Distance entre le centre

de l'objectif et le centre de

l'image [W]

Entrée de signal 16:9 (Mode Normal)

Format de l'image (écran) Distance de projection

Diag. [χ]

150'' (381 cm) 332 cm (131'') 187 cm (74'') 2,5 m (8' 4") -93,4 cm (-36 49/64") ± 33,2 cm (13 5/64") 100'' (254 cm) 221 cm (87'') 125 cm (49'') 1,7 m (5' 6") -62,3 cm (-24 33/64") ± 22,1 cm (8 23/32")

80'' (203 cm) 177 cm (70'') 100 cm (39'') 1,3 m (4' 4") -49,8 cm (-19 39/64") ± 17,7 cm (6 31/32")

Largeur Hauteur [L]

Distance entre le centre de

l'objectif et le bas de l'image

[H]

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces]

L : Distance de projection (m/pieds)

H :

Distance entre le centre de l'objectif et le bas de l'image (cm/pouces)

W :

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

: Taille de la diagonale de l'image : 50" – 200" (4:3)

0,01573

-0,762

±0,2032χ±0,2032χ / 2,54 ±0,22138χ±0,22138χ / 2,54

0,01573

/ 0,3048

-0,762χ / 2,54 -0,62263χ-0,62263χ / 2,54

80" – 150" (16:9)

Distance entre le centre

de l'objectif et le centre de

l'image [W]

0,01714

0,042

(0,01714χ - 0,042) /

0,3048

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-7

Format de l'écran et distance de projection

Objectif grand angle-zoom (AN-PH814EZ : Pour XG-PH80W-N)

F1,81-2,29, f = 19,3-25,8 mm

Entrée de signal 16:10 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 646 cm (254") 404 cm (159") 8,6 m (28' 2") 11,6 m (37' 11") -201,9 cm (-79 200" (508 cm) 431 cm (170") 269 cm (106") 5,7 m (18' 10") 7,7 m (25' 4") -134,6 cm (-53") 0,0 cm (0") ± 43,1 cm (16

100" (254 cm) 215 cm (85") 135 cm (53") 2,9 m (9' 5") 3,9 m (12' 8") -67,3 cm (-26

80" (203 cm) 172 cm (68") 108 cm (42") 2,3 m (7' 6") 3,1 m (10' 1") -53,8 cm (-21 13/64") 0,0 cm (0") ± 17,2 cm (6 25/32") 70" (178 cm) 151 cm (59") 94 cm (37") 2,0 m (6' 7") 2,7 m (8' 10") -47,1 cm (-18 35/64") 0,0 cm (0") ± 15,1 cm (5 15/16") 60" (152 cm) 129 cm (51") 81 cm (32") 1,7 m (5' 8") 2,3 m (7' 7") -40,4 cm (-15 40" (102 cm) 86 cm (34") 54 cm (21") 1,1 m (3' 9") 1,5 m (5' 1") -26,9 cm (-10 19/32") 0,0 cm (0") ± 8,6 cm (3 25/64")

Largeur Hauteur Minimum [L1]

1077 cm

(424") 673 cm (265") 14,3 m (47' 0") 19,3 m (63' 3") -336,6 cm (-132 1/2") 0,0 cm (0") ± 107,7 cm (42 13/32")

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

/2") 0,0 cm (0") ± 64,6 cm (25 7/16")

/2") 0,0 cm (0") ± 21,5 cm (8 31/64")

/32") 0,0 cm (0") ± 12,9 cm (5 3/32")

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 610 cm (240") 457 cm (180") 9,7 m (31' 11") 13,1 m (43' 0") -228,6 cm (-90") 0,0 cm (0") ± 69,0 cm (27 11/64") 200" (508 cm) 406 cm (160") 305 cm (120") 6,5 m (21' 3") 8,7 m (28' 8") -152,4 cm (-60") 0,0 cm (0") ± 46,0 cm (18 7/64")

150" (381 cm) 305 cm (120") 229 cm (90") 4,9 m (16' 0") 6,5 m (21' 6") -114,3 cm (-45") 0,0 cm (0") ± 34,5 cm (13 37/64") 100" (254 cm) 203 cm (80") 152 cm (60") 3,2 m (10' 8") 4,4 m (14' 4") -76,2 cm (-30") 0,0 cm (0") ± 23,0 cm (9

80" (203 cm) 163 cm (64") 122 cm (48") 2,6 m (8' 6") 3,5 m (11' 5") -61,0 cm (-24") 0,0 cm (0") ± 18,4 cm (7 1/4") 60" (152 cm) 122 cm (48") 91 cm (36") 1,9 m (6' 5") 2,6 m (8' 7") -45,7 cm (-18") 0,0 cm (0") ± 13,8 cm (5 7/16")

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/64")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/16")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 16:10 Signal 4:3

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (16:10)

0,02865 0,03856χ0,03856χ / 0,3048 0,04365χ0,04365χ / 0,3048

-0,6731

±0,21539χ±0,21539χ / 2,54 ±0,23004χ±0,23004χ / 2,54

0,02865

/ 0,3048 0,03243χ0,03243χ / 0,3048

-0,673

/ 2,54 -0,762

0χ / 2,54 0

-0,762χ / 2,54

0χ / 2,54

60" – 300" (4:3)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-8

Format de l'écran et distance de projection

Objectif grand angle-zoom (AN-PH814EZ : Pour XG-PH80X-N)

F1,81-2,29, f = 19,3-25,8 mm

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 610 cm (240'') 457 cm (180'') 8,1 m (26' 7") 10,9 m 200" (508 cm) 406 cm (160'') 305 cm (120'') 5,4 m (17' 9") 7,3 m

100" (254 cm) 203 cm (80'') 152 cm (60'') 2,7 m (8' 10") 3,6 m (11' 11") -76,2 cm (-30") 0,0 cm (0") ± 20,3 cm (8")

80" (203 cm) 163 cm (64'') 122 cm (48'') 2,2 m (7' 1") 2,9 m (9' 7") -61,0 cm (-24") 0,0 cm (0") ± 16,3 cm (6 70" (178 cm) 142 cm (56'') 107 cm (42'') 1,9 m (6' 2") 2,5 m (8' 4") -53,3 cm (-21") 0,0 cm (0") ± 14,2 cm (5 19/32") 60" (152 cm) 122 cm (48'') 91 cm (36'') 1,6 m (5' 4") 2,2 m (7' 2") -45,7 cm (-18") 0,0 cm (0") ± 12,2 cm (4 40" (102 cm) 81 cm (32'') 61 cm (24'') 1,1 m (3' 7") 1,5 m (4' 9") -30,5 cm (-12") 0,0 cm (0") ± 8,1 cm (3 13/64")

Largeur Hauteur Minimum [L1]

1016 cm

(400'') 762 cm (300'') 13,5 m (44' 4") 18,2 m (59' 8") -381,0 cm (-150") 0,0 cm (0") ± 101,6 cm (40")

Maximum [L2]

(35' 10") (23' 10")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-228,6 cm (-90") 0,0 cm (0") ± 61,0 cm (24")

-152,4 cm (-60") 0,0 cm (0") ± 40,6 cm (16")

Entrée de signal 16:9 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 664 cm (261'') 374 cm (147'') 8,8 m (29' 0") 11,9 m (39' 0") -186,8 cm (-73 17/32") 62,3 cm (24 33/64") ± 66,4 cm (26 9/64") 200" (508 cm) 443 cm (174'') 249 cm (98'') 5,9 m (19' 4") 7,9 m (26' 0") -124,5 cm (-49 1/32") 41,5 cm (16 11/32") ± 44,3 cm (17 7/16")

150" (381 cm) 332 cm (131'') 187 cm (74'') 4,4 m (14' 6") 5,9 m (19' 6") -93,4 cm (-36 49/64") 31,1 cm (12 1/4") ± 33,2 cm (13 5/64") 100" (254 cm) 221 cm (87'') 125 cm (49'') 2,9 m (9' 8") 4,0 m (13' 0") -62,3 cm (-24

80" (203 cm) 177 cm (70'') 100 cm (39'') 2,4 m (7' 9") 3,2 m (10' 5") -49,8 cm (-19 39/64") 16,6 cm (6 17/32") ± 17,7 cm (6 31/32") 60" (152 cm) 133 cm (52'') 75 cm (29'') 1,8 m (5' 10") 2,4 m (7' 10") -37,4 cm (-14 45/64") 12,5 cm (4 29/32") ± 13,3 cm (5 15/64")

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

/64") 20,8 cm (8 11/64") ± 22,1 cm (8 23/32")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/32")

/64")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (4:3)

0,02703 0,03637χ0,03637χ / 0,3048 0,03962χ0,03962χ / 0,3048

-0,762

±0,2032χ±0,2032χ / 2,54 ±0,22138χ±0,22138χ / 2,54

0,02703

/ 0,3048 0,02945χ0,02945χ / 0,3048

-0,762χ / 2,54 -0,62263χ-0,62263χ / 2,54

0χ / 2,54 0,20754χ0,20754χ / 2,54

60" – 300" (16:9)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-9

Format de l'écran et distance de projection

Téléobjectif-zoom (AN-PH823EZ : Pour XG-PH80W-N)

F2,1-2,9, f = 32-63 mm

Entrée de signal 16:10 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 646 cm (254") 404 cm (159") 14,3 m (47' 1") 28,6 m (93' 11") -201,9 cm (-79 200" (508 cm) 431 cm (170") 269 cm (106") 9,6 m (31' 5") 19,1 m (62' 7") -134,6 cm (-53") 0,0 cm (0") ± 43,1 cm (16

150" (381 cm) 323 cm (127") 202 cm (79") 7,2 m (23' 6") 14,3 m (47' 0") -101,0 cm (-39 100" (254 cm) 215 cm (85") 135 cm (53") 4,8 m (15' 8") 9,5 m (31' 4") -67,3 cm (-26 1/2") 0,0 cm (0") ± 21,5 cm (8 31/64")

80" (203 cm) 172 cm (68") 108 cm (42") 3,8 m (12' 7") 7,6 m (25' 1") -53,8 cm (-21 13/64") 0,0 cm (0") ± 17,2 cm (6 25/32") 60" (152 cm) 129 cm (51") 81 cm (32") 2,9 m (9' 5") 5,7 m (18' 9") -40,4 cm (-15 40" (102 cm) 86 cm (34") 54 cm (21") 1,9 m (6' 3") 3,8 m (12' 6") -26,9 cm (-10 19/32") 0,0 cm (0") ± 8,6 cm (3 25/64")

Largeur Hauteur Minimum [L1]

1077 cm

(424") 673 cm (265") 23,9 m (78' 5") 47,7 m

Maximum [L2]

(156' 6")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-336,6 cm (-132 1/2") 0,0 cm (0") ± 107,7 cm (42 13/32")

/2") 0,0 cm (0") ± 64,6 cm (25 7/16")

/4") 0,0 cm (0") ± 32,3 cm (12 23/32")

/32") 0,0 cm (0") ± 12,9 cm (5 3/32")

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 610 cm (240") 457 cm (180") 16,2 m (53' 3") 32,4 m 200" (508 cm) 406 cm (160") 305 cm (120") 10,8 m (35' 6") 21,6 m (70' 11") -152,4 cm (-60") 0,0 cm (0") ± 46,0 cm (18 7/64")

150" (381 cm) 305 cm (120") 229 cm (90") 8,1 m (26' 8") 16,2 m (53' 2") -114,3 cm (-45") 0,0 cm (0") ± 34,5 cm (13 37/64") 100" (254 cm) 203 cm (80") 152 cm (60") 5,4 m (17' 9") 10,8 m (35' 5") -76,2 cm (-30") 0,0 cm (0") ± 23,0 cm (9

80" (203 cm) 163 cm (64") 122 cm (48") 4,3 m (14' 3") 8,6 m (28' 4") -61,0 cm (-24") 0,0 cm (0") ± 18,4 cm (7 1/4") 60" (152 cm) 122 cm (48") 91 cm (36") 3,2 m (10' 8") 6,5 m (21' 3") -45,7 cm (-18") 0,0 cm (0") ± 13,8 cm (5 7/16")

Largeur Hauteur Minimum [L1]

Maximum [L2]

(106' 4")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-228,6 cm (-90") 0,0 cm (0") ± 69,0 cm (27 11/64")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/16")

/64")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 16:10 Signal 4:3

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (16:10)

0,04782 0,09542χ0,09542χ / 0,3048 0,10802χ0,10802χ / 0,3048

-0,6731

±0,21539χ±0,21539χ / 2,54 ±0,23004χ±0,23004χ / 2,54

0,04782

/ 0,3048 0,05414χ0,05414χ / 0,3048

-0,673

/ 2,54 -0,762

0χ / 2,54 0

-0,762χ / 2,54

0χ / 2,54

60" – 300" (4:3)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-10

Format de l'écran et distance de projection

Téléobjectif-zoom (AN-PH823EZ : Pour XG-PH80X-N)

F2,1-2,9, f = 32-63 mm

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 610 cm (240'') 457 cm (180'') 13,5 m (44' 5") 27,0 m (88' 7") -228,6 cm (-90") 0,0 cm (0") ± 61,0 cm (24") 200" (508 cm) 406 cm (160'') 305 cm (120'') 9,0 m (29' 7") 18,0 m (59' 1") -152,4 cm (-60") 0,0 cm (0") ± 40,6 cm (16")

150" (381 cm) 305 cm (120'') 229 cm (90'') 6,8 m (22' 2") 13,5 m (44' 4") -114,3 cm (-45") 0,0 cm (0") ± 30,5 cm (12") 100" (254 cm) 203 cm (80'') 152 cm (60'') 4,5 m (14' 10") 9,0 m (29' 6") -76,2 cm (-30") 0,0 cm (0") ± 20,3 cm (8")

80" (203 cm) 163 cm (64'') 122 cm (48'') 3,6 m (11' 10") 7,2 m (23' 8") -61,0 cm (-24") 0,0 cm (0") ± 16,3 cm (6 60" (152 cm) 122 cm (48'') 91 cm (36'') 2,7 m (8' 11") 5,4 m (17' 9") -45,7 cm (-18") 0,0 cm (0") ± 12,2 cm (4 40" (102 cm) 81 cm (32'') 61 cm (24'') 1,8 m (5' 11") 3,6 m (11' 10") -30,5 cm (-12") 0,0 cm (0") ± 8,1 cm (3 13/64")

Largeur Hauteur Minimum [L1]

1016 cm

(400'') 762 cm (300'') 22,6 m (74' 0")

Maximum [L2]

45,0 m

(147' 8") -381,0 cm (-150") 0,0 cm (0") ± 101,6 cm (40")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

Entrée de signal 16:9 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 664 cm (261'') 374 cm (147'') 14,7 m (48' 5") 29,4 m (96' 6") -186,8 cm (-73 17/32") 62,3 cm (24 33/64") ± 66,4 cm (26 9/64") 200" (508 cm) 443 cm (174'') 249 cm (98'') 9,8 m (32' 3") 19,6 m (64' 4") -124,5 cm (-49 1/32") 41,5 cm (16 11/32") ± 44,3 cm (17 7/16")

150" (381 cm) 332 cm (131'') 187 cm (74'') 7,4 m (24' 2") 14,7 m (48' 3") -93,4 cm (-36 49/64") 31,1 cm (12 1/4") ± 33,2 cm (13 5/64") 100" (254 cm) 221 cm (87'') 125 cm (49'') 4,9 m (16' 2") 9,8 m (32' 2") -62,3 cm (-24

80" (203 cm) 177 cm (70'') 100 cm (39'') 3,9 m (12' 11") 7,8 m (25' 9") -49,8 cm (-19 39/64") 16,6 cm (6 17/32") ± 17,7 cm (6 31/32") 60" (152 cm) 133 cm (52'') 75 cm (29'') 2,9 m (9' 8") 5,9 m (19' 4") -37,4 cm (-14 45/64") 12,5 cm (4 29/32") ± 13,3 cm (5 15/64")

Largeur Hauteur Minimum [L1]

Maximum [L2]

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

/64") 20,8 cm (8 11/64") ± 22,1 cm (8 23/32")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/32")

/64")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (4:3)

0,04511

0,09002χ0,09002χ / 0,3048 0,09807χ0,09807χ / 0,3048

-0,762

±0,2032χ±0,2032χ / 2,54 ±0,22138χ±0,22138χ / 2,54

0,04511

/ 0,3048 0,04915χ0,04915χ / 0,3048

-0,762χ / 2,54 -0,62263χ-0,62263χ / 2,54

0χ / 2,54 0,20754χ0,20754χ / 2,54

60" – 300" (16:9)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-11

Format de l'écran et distance de projection

Téléobjectif-zoom (AN-PH845EZ : Pour XG-PH80W-N)

F2,2-3,1, f =

Entrée de signal 16:10 (Mode Normal)

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 646 cm (254") 404 cm (159") 28,6 m (93' 11") 200" (508 cm) 431 cm (170") 269 cm (106") 19,1 m (62' 7")

150" (381 cm) 323 cm (127") 202 cm (79") 14,3 m (47' 0") 26,8 m (88' 0") -101,0 cm (-39 100" (254 cm) 215 cm (85") 135 cm (53") 9,5 m (31' 4") 17,9 m (58' 8") -67,3 cm (-26 1/2") 0,0 cm (0") ± 21,5 cm (8 31/64")

80" (203 cm) 172 cm (68") 108 cm (42") 7,6 m (25' 1") 14,3 m (46' 11") -53,8 cm (-21 13/64") 0,0 cm (0") ± 17,2 cm (6 25/32") 60" (152 cm) 129 cm (51") 81 cm (32") 5,7 m (18' 9") 10,7 m (35' 2") -40,4 cm (-15 40" (102 cm) 86 cm (34") 54 cm (21") 3,8 m (12' 6") 7,2 m (23' 6") -26,9 cm (-10 19/32") 0,0 cm (0") ± 8,6 cm (3 25/64")

Entrée de signal 4:3 (Mode Normal)

Diag. [χ]

300" (762 cm) 610 cm (240") 457 cm (180") 32,4 m 200" (508 cm) 406 cm (160") 305 cm (120") 21,6 m (70' 11")

150" (381 cm) 305 cm (120") 229 cm (90") 16,2 m (53' 2") 100" (254 cm) 203 cm (80") 152 cm (60") 10,8 m (35' 5")

80" (203 cm) 163 cm (64") 122 cm (48") 8,6 m (28' 4") 16,2 m (53' 1") -61,0 cm (-24") 0,0 cm (0") ± 18,4 cm (7 1/4") 60" (152 cm) 122 cm (48") 91 cm (36") 6,5 m (21' 3") 12,1 m

63,5-117,4 mm

Format de l'image (écran) Distance de projection [L]

Largeur Hauteur Minimum [L1]

1077 cm

(424") 673 cm (265") 47,7 m

Format de l'image (écran) Distance de projection [L]

Largeur Hauteur Minimum [L1]

(156' 6")

(106' 4")

Maximum [L2]

89,4 m

(293' 3")

53,6 m

(176' 0") -201,9 cm (-79 1/2") 0,0 cm (0") ± 64,6 cm (25 7/16")

35,8 m

(117' 4") -134,6 cm (-53") 0,0 cm (0") ± 43,1 cm (16 61/64")

Maximum [L2]

60,7 m

(199' 2")

40,5 m

(132' 10")

30,4 m

(99' 7") -114,3 cm (-45") 0,0 cm (0") ± 34,5 cm (13 37/64")

20,2 m

(66' 5") -76,2 cm (-30") 0,0 cm (0") ± 23,0 cm (9 1/16")

(39' 10")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-336,6 cm (-132 1/2") 0,0 cm (0") ± 107,7 cm (42 13/32")

/4") 0,0 cm (0") ± 32,3 cm (12 23/32")

/32") 0,0 cm (0") ± 12,9 cm (5 3/32")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-228,6 cm (-90") 0,0 cm (0") ± 69,0 cm (27 11/64")

-152,4 cm (-60") 0,0 cm (0") ± 46,0 cm (18 7/64")

-45,7 cm (-18") 0,0 cm (0") ± 13,8 cm (5 7/16")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 16:10 Signal 4:3

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (16:10)

0,09542

0,17878χ0,17878χ / 0,3048 0,20239χ0,20239χ / 0,3048

-0,6731

±0,21539χ±0,21539χ / 2,54 ±0,23004χ±0,23004χ / 2,54

0,09542

/ 0,3048 0,10802χ0,10802χ / 0,3048

-0,673

/ 2,54 -0,762

0χ / 2,54 0

-0,762χ / 2,54

0χ / 2,54

60" – 300" (4:3)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-12

Format de l'écran et distance de projection

Téléobjectif-zoom (AN-PH845EZ : Pour XG-PH80X-N)

F2,2-3,1, f = 63,5-117,4 mm

Entrée de signal 4:3 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

500"

(1270 cm) 300" (762 cm) 610 cm (240'') 457 cm (180'') 27,0 m (88' 7") 50,6 m 200" (508 cm) 406 cm (160'') 305 cm (120'') 18,0 m (59' 1") 33,7 m (110' 8") -152,4 cm (-60") 0,0 cm (0") ± 40,6 cm (16")

150" (381 cm) 305 cm (120'') 229 cm (90'') 13,5 m (44' 4") 25,3 m (83' 0") -114,3 cm (-45") 0,0 cm (0") ± 30,5 cm (12") 100" (254 cm) 203 cm (80'') 152 cm (60'') 9,0 m (29' 6") 16,9 m (55' 4") -76,2 cm (-30") 0,0 cm (0") ± 20,3 cm (8")

80" (203 cm) 163 cm (64'') 122 cm (48'') 7,2 m (23' 8") 13,5 m (44' 3") -61,0 cm (-24") 0,0 cm (0") ± 16,3 cm (6 60" (152 cm) 122 cm (48'') 91 cm (36'') 5,4 m (17' 9") 10,1 m (33' 2") -45,7 cm (-18") 0,0 cm (0") ± 12,2 cm (4 40" (102 cm) 81 cm (32'') 61 cm (24'') 3,6 m (11' 10") 6,7 m (22' 2") -30,5 cm (-12") 0,0 cm (0") ± 8,1 cm (3 13/64")

Largeur Hauteur Minimum [L1]

1016 cm

(400'') 762 cm (300'')

45,0 m

(147' 8")

Maximum [L2]

84,3 m

(276' 8") (166' 0")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-381,0 cm (-150") 0,0 cm (0") ± 101,6 cm (40")

-228,6 cm (-90") 0,0 cm (0") ± 61,0 cm (24")

Entrée de signal 16:9 (Mode Normal)

Format de l'image (écran) Distance de projection [L]

Diag. [χ]

300" (762 cm) 664 cm (261'') 374 cm (147'') 29,4 m (96' 6") 55,1 m 200" (508 cm) 443 cm (174'') 249 cm (98'') 19,6 m (64' 4")

150" (381 cm) 332 cm (131'') 187 cm (74'') 14,7 m (48' 3") 27,6 m (90' 5") -93,4 cm (-36 49/64") 31,1 cm (12 1/4") ± 33,2 cm (13 5/64") 100" (254 cm) 221 cm (87'') 125 cm (49'') 9,8 m (32' 2") 18,4 m (60' 3") -62,3 cm (-24

80" (203 cm) 177 cm (70'') 100 cm (39'') 7,8 m (25' 9") 14,7 m (48' 3") -49,8 cm (-19 39/64") 16,6 cm (6 17/32") ± 17,7 cm (6 31/32") 60" (152 cm) 133 cm (52'') 75 cm (29'') 5,9 m (19' 4") 11,0 m (36' 2") -37,4 cm (-14 45/64") 12,5 cm (4 29/32") ± 13,3 cm (5 15/64")

Largeur Hauteur Minimum [L1]

Maximum [L2]

(180' 10")

36,8 m

(120' 7")

Distance entre le centre de

l'objectif et le bas de l'image [H]

Inférieure [H1] Supérieure [H2]

-186,8 c m (-73 17/32") 62,3 cm (24 33/64") ± 66,4 cm (26 9/64")

-124,5 cm (-49 1/32") 41,5 cm (16 11/32") ± 44,3 cm (17 7/16")

/64") 20,8 cm (8 11/64") ± 22,1 cm (8 23/32")

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

Distance entre le

centre de l'objectif

et le centre de

l'image [W]

/32")

/64")

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces] L1 : Distance minimale de projection (m/pieds) L2 : Distance maximale de projection (m/pieds) H1 :

Distance inférieure entre le centre de l'objectif et le bas de l'image

(cm/pouces) H2 :

Distance supérieure entre le centre de l'objectif et le bas de l'image

(cm/pouces)

Distance entre le centre de l'objectif et le centre de l'image (cm/pouces)

W :

: Taille de la diagonale de l'image : 40" – 500" (4:3)

0,09002 0,16866χ0,16866χ / 0,3048 0,18375χ0,18375χ / 0,3048

-0,762

±0,2032χ±0,2032χ / 2,54 ±0,22138χ±0,22138χ / 2,54

0,09002

/ 0,3048 0,09807χ0,09807χ / 0,3048

-0,762χ / 2,54 -0,62263χ-0,62263χ / 2,54

0χ / 2,54 0,20754χ0,20754χ / 2,54

60" – 300" (16:9)

Remarque

Laisser une marge d'erreur dans les valeurs dans mentionnées ci-dessus.

• Lorsque la distance entre le centre de l'objectif et le bas de l'image [H] est un nombre négatif, cela signiﬁ e

• que l'image est en dessous du centre de l'objectif.

-13

Raccordement et affectation des broches

Prises d'entrée COMPUTER/COMPONENT et de sortie COMPUTER/COMPONENT : Mini

connecteur femelle D-sub à 15 broches

Prise DVI-D : Connecteur à 24 broches

Entrée/Sortie COMPUTER Entrée/Sortie COMPONENT

N° de

broche

10.

11.

12.

13.

14.

15.

Signal N° de

Entrée vidéo (rouge) Entrée vidéo (vert/synchro sur vert) Entrée vidéo (bleu) Pas raccordé Pas raccordé Terre (rouge) Terre (vert/synchro sur vert) Ter re ( bleu ) Pas raccordé TERRE Pas raccordé Données bidirectionnelles Signal de synchro horizontale : niveau TTL Signal de synchro verticale : niveau TTL Horloge données

broche

10.

11.

12.

13.

14.

15.

Signal

PR (CR) Y PB (CB) Pas raccordé Pas raccordé Ter re ( PR) Terre (Y) Ter re ( PB) Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé

1724

N° de

broche

10.

11.

12.

Désignation N° de

Données 2– T.M.D.S Données 2+ T.M.D.S Écran données 2 T.M.D.S Pas raccordé Pas raccordé Horloge DDC Donnée DDC Pas raccordé Donnée 1– T.M.D.S Donnée 1+ T.M.D.S Écran donnée 1 T.M.D.S Pas raccordé

Prise RS-232C : Mini connecteur mâle D-sub à 9 broches

N° de

broche

Signal Désignation E/S Référence

Réception de données

Envoi de données

Masse logique

Demande d'émission

Prêt à émettre

Entrée Sortie

broche

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

Pas raccordé Raccordé au circuit interne Raccordé au circuit interne Pas raccordé Raccordé au circuit interne Pas raccordé Raccordé à CS dans le circuit interne Raccordé à RS dans le circuit interne Pas raccordé

Désignation

Pas raccordé Alimentation +5 V Masse Détection de branchement à chaud Données 0– T.M.D.S Données 0+ T.M.D.S Écran données 0 T.M.D.S Pas raccordé Pas raccordé Écran horloge T.M.D.S Horloge+ T.M.D.S Horloge– T.M.D.S

-14

Raccordement et affectation des broches

Connexion recommandée pour le câble RS-232C : Connecteur femelle D-sub à 9 broches

Remarque

Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche

•

Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche

• 6 sur le périphérique de contrôle (par exemple un ordinateur).

6 sur le périphérique de contrôle (par exemple un ordinateur).

N° de

broche

Signal N° de

CD RD SD ER SG DR RS CS CI

broche

Signal

CD RD SD ER SG DR RS CS

Projecteur

N° de

broche

4 5 6

Ordinateur

N° de

broche

4 5 6

Prise USB : Connecteur USB de type B Prise LAN : LAN (RJ-45)

...

431243

N° de

broche

Signal Désignation N° de

VCC

Alimentation USB

USB–

Données USB–

USB+

Données USB+

Masse signalétique

1 8

...

broche

Signal N° de

TX+ TX– RX+

broche

Signal

RX–

-15

Spéciﬁ cations et réglages des commandes RS-232C

Commande par l'ordinateur

Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un câble de commande série RS-232C (type simulateur, disponible dans le commerce). (Voir page 24 du mode d'emploi du projecteur pour le raccordement.)

Conditions de communication

Réglez les paramètres du port série de l'ordinateur sur ceux du tableau. Format signal : Conforme au standard RS-232C. Bits de parité : Aucun Débit en bauds : 115 200 bps Bit d'arrêt : 1 bit Longueur des données : 8 bits Commande de ﬂ ux : Aucun

Format basic

Les commandes sont envoyées depuis l'ordinateur dans l'ordre suivant : commande, paramètre et code de retour. Après que le projecteur ait traité la commande envoyée par l'ordinateur, il envoie un code de réponse à l'ordinateur.

Format de la commande

C1 C2 C3 C4 P1 P2 P3 P4

Commande 4 chiffres Paramètre 4 chiffres

Format de code de réponse

Réponse normale

Code de retour (0DH)

Réponse d'erreur (erreur de communication ou commande incorrecte)

Code de retour (0DH)

ERR

Code de retour (0DH)

Info

•

Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l'ordinateur, attendez au moins 40 secondes après la mise sous tension pour transmettre les commandes.

•

Après l'envoi d'une sélection d'entrée ou d'une commande de réglage d'image et la réception d'un code de réponse « OK », le projecteur peut avoir besoin d'un certain laps de temps pour traiter la commande. Si une deuxième commande est envoyée pendant que le projecteur est toujours en train de traiter la première, vous recevrez peut-être un code de réponse « ERR ». Si cela se produit, essayez de ré-envoyer la deuxième commande.

•

Lorsque plus d'un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vériﬁ ée.

•

« POWR???? », « TABN _ _ _ 1 », « TLPS _ _ _ 1 », « TPOW _ _ _ 1 », « TLPN _ _ _ 1 », « TLTT _ _ _ 1 », « TLTM _ _ _ 1 », « TLTL _ _ _ 1 », « TNAM _ _ _ 1 », « MNRD _ _ _ 1 », « PJN0 _ _ _ 1 »

− Quand le projecteur reçoit un paramètre de commande spécial comme montré ci-dessous : * L'afﬁ chage à l'écran ne disparaîtra pas. * La programmation « Extinction Auto » ne sera pas réinitialisée.

− Des paramètres de commande spéciaux sont disponibles pour les applications qui requièrent une interrogation continue.

Remarque

•

Réglez « LAN/RS232C » dans « Conﬁ guration av. » du menu « REG-PRJ » sur « RS232C ».

•

Si un tiret de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace.

•

Si un astérisque (*) apparaît dans la colonne des paramètres, entrez une valeur dans la plage indiquée entre parenthèses dans CONTENUS DE COMMANDES.

-16

Spéciﬁ cations et réglages des commandes RS-232C

Commandes

Exemple : Lorsque vous mettez le projecteur sous tension, procédez au réglage suivant.

Ordinateur Projecteur

POWR___1

CONTENUS DE COMMANDES COMMANDE PARAMÈTRE

Puissance En service P O W R

Condition de projecteur T A B N

Lampe Statut lampe 1 T L P S

Nom Vériﬁ cation Nom Modèle T N A M

Input Change COMPUTER1 I R G B

*1 La commande de réinitialisation du compteur d'heures de la lampe n'est disponible qu'en mode veille. *2 La commande Vériﬁ cation No Série est utilisée pour lire les 12 chiffres du nº de série. *3 Pour le réglage du nom du projecteur, envoyez les commandes dans l'ordre suivant : PJN1, PJN2 et PJN3.

Hors service P O W R État POWR????1 0

Statut lampe 2 T L P S

État d'alimentation T P O W Quantité T L P N Temps d'utili sation lampe 1 (Heures) T L T T Temps d'utili sation lampe 2 (Heures) T L T T Temps d'utili sation lampe 1 (Minute) T L T M Temps d'utili sation lampe 2 (Minute) T L T M Durée de vie de lampe 1 (Pourcentage) T L T L Durée de vie de lampe 2 (Pourcentage) T L T L Lampe1 Réinitialisation de compteur d'heures

de la lampe *1 Lampe2 Réinitialisation de compteur d'heures

de la lampe *1

Vériﬁ cation Nom Modèle M N R D Vériﬁ cation N° de Série *2 S N R D Reglage de Nom du Projecteur 1

(quatre premier s caractères) *3 Reglage de Nom du Projecteur 2

(quatre caractères centraux) *3 Reglage de Nom du Projecteur 3

(quatre dernier s carac tères) *3 Veriﬁ cation du Nom du Projecteur P J N 0

COMPUTER2 (5BNC) I R G B COMPUTER3 (DVI) I R G B COMPONENT I R G B S-VIDEO I V E D VIDEO I V E D Contrôle ENTRÉE RVB I R G B ? ? ? ? 1 : COMPUTER1,

Contrôle vidéo ENTRÉE I VED???? Contrôle mode ENTRÉE I M O D ? ? ? ? 1 : RGB, 2 : VIDEO ERR

LPRE0001ERR OK ou ERR

LPRE0002ERR OK ou ERR

PJN1****OK ou ERR

PJN2****OK ou ERR

PJN3****OK ou ERR

→ ←

___

1 OK OK ou ERR

___

0 OK ou ER R OK

___

1 0 : Normal,

8 : Durée de vie restante de la

16 : Lampe grillée, 32 : Lampe non-allumée

___

1 0 : Désactivé, 1 : Activé,

2 : Reprise, 3 : En atte nte,

___

___ ___ ___ ___ ___ ___ ___ ___

___ ___ ___

___ ___ ___ ___ ___ ___ ___

4 : Erreur lampe

2 0 : Désactivé, 1 : Activé,

2 : Reprise, 3 : En atte nte,

4 : Erreur lampe 1 1 : Sous, 2 : Refroidissement 0 : Veille 12 1 0 – 9999 (Entier) 2 0 – 9999 (Entier) 1 0, 15, 30, 45 2 0, 15, 30, 45 1 0% – 100% (Entier) 2 0% – 100% (Entier)

1XGPH80WN/XGPH80XN 1 XG-PH80W-N/XG-PH80X-N 1 N° de Série

1Nom du Projecteur 1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 4OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR

2 : COMPUTER2,

3 : DVI,

4 : COMPONENT ou ERR

1 : S-VIDEO, 2 : VIDEO ou ERR

Veille

lampe 5% ou moins,

RETOUR

Mode veille

(ou temps de d émarrage de 40

secondes)

0 : Normal, 2 : Err. Ventilateur, 4 : Couvercle d’unité de

lampe ouvert

8 : Durée de vie restante de la

lampe 5% ou moins, 16 : Lampe grillée, 32 : Lampe non-allumée, 64 :

Temp. anormalement élevée

0 : Désactivé, 4 : Erreur lampe

ERR

-17

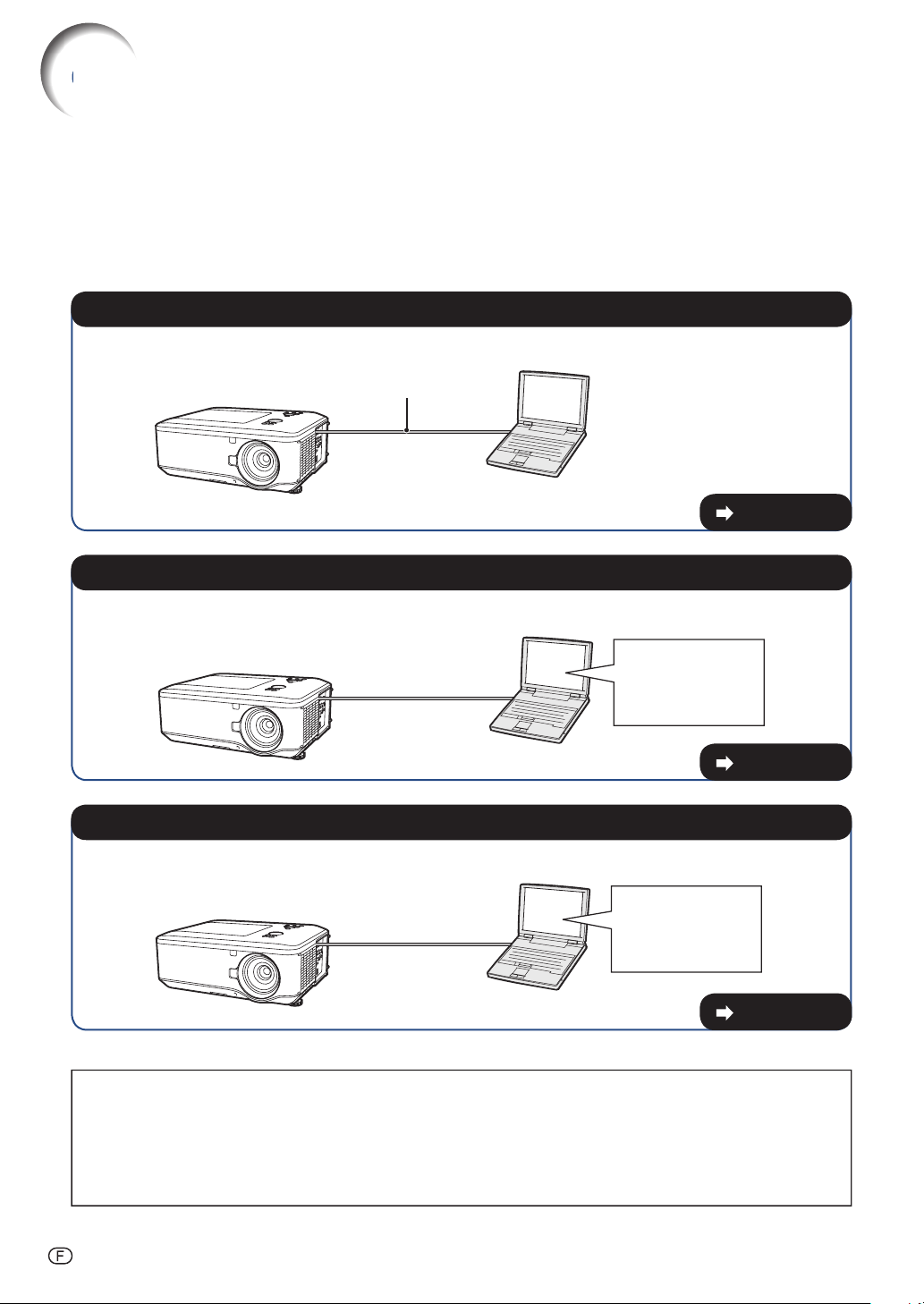

Conﬁ guration de l'environnement du réseau du projecteur

Le fonctionnement de base du projecteur via le réseau est décrit ci-dessous. Si le réseau est déjà installs, les réglages de réseau devront être changés sur le projecteur. Adressez-vous à l'administrateur du réseau pour ces réglages. Vous pouvez effectuer des réglages réseau à la fois sur le projecteur et sur l'ordinateur. La procédure suivante correspond aux réglages sur l'ordinateur.

Réglages réseau sur l'ordinateur

1. Connexion du projecteur à un ordinateur

Raccordez un câble LAN (Catégorie 5, type croisé) entre l'ordinateur et le projecteur.

Câble LAN

(disponible dans le commerce)

Page 19

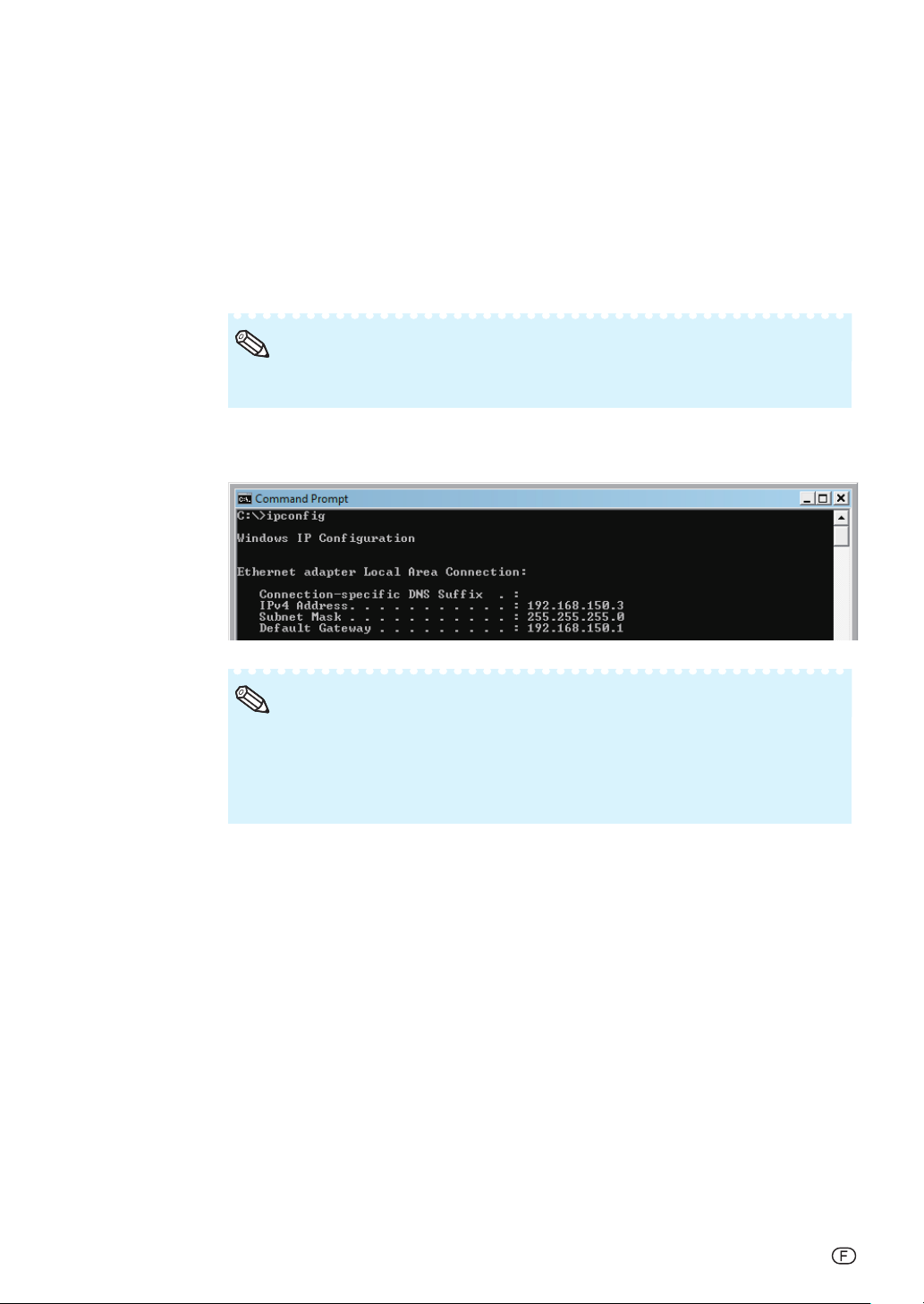

2. Spéciﬁ cation d'une adresse IP pour l'ordinateur

Spéciﬁ ez les réglages IP de l'ordinateur pour valider les communications bi-univoques avec le projecteur.

Changez temporairement l'adresse IP de l'ordinateur.

Pages 20,

3. Conﬁ guration d'une connexion réseau pour le projecteur

Effectuez les réglages réseau du projecteur en fonction de votre réseau.

Utilisez Internet Explorer (Version 6.0 ou ultérieure) pour effectuer les différents réglages sur le projecteur.

Pages 22,

•

Microsoft®, Windows® et Windows Vista® sont les marques déposées de Microsoft Corporation, aux États Unis et/ou dans d'autres pays.

•

PJLink est une marque déposée ou une marque de commerce d'application au Japon, aux États-Unis, au Canada, en U.E., en Chine et/ou dans d'autres pays/régions.

•

Toutes les autres compagnies ou noms de produit sont les marques déposées de leur société propriétaire respective.

-18

Conﬁ guration de l'environnement du réseau du projecteur

1. Connexion du projecteur à un ordinateur

Etablissement d'une connexion bi-univoque entre le projecteur et l'ordinateur. Avec un câble LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé) vous pouvez conﬁ gurer le projecteur via l'ordinateur.

Débranchez le câble LAN de

l'ordinateur du réseau existant.

Raccordez un câble LAN

disponible dans le commerce (câble UTP, Catégorie 5, type croisé) à la borne LAN du projecteur et l'autre extrémité du câble à la borne LAN de l'ordinateur.

Câble LAN

relié au réseau

Câble LAN

(type croisé, disponible dans le commerce)

Branchez le câble d'alimentation

dans la prise secteur du projecteur.

Allumez l'ordinateur.

(Marche)

Info

Assurez-vous que la diode LINK LED à l'arrière du projecteur s'allume. Si elle ne s'allume pas, vériﬁ ez les points suivants :

Le câble LAN est bien raccordé.

• Le projecteur et l'ordinateur ont bien été mis en

• marche.

La connexion est maintenant terminée. Passez à « 2. Spéciﬁ cation d'une adresse IP pour l'ordinateur ».

-19

Conﬁ guration de l'environnement du réseau du projecteur

Spé

ciﬁ cation d'une adresse

IP pour l'ordin

Les réglages qui doivent être effectués dans Windows Vista® sont décrits ci-dessous.

Connectez-vous au réseau par le

compte de l'administrateur de l'ordinateur.

Cliquez sur le bouton « start »

(démarrer) et cliquez sur « Control Panel » (Panneau de conﬁ guration).

Cliquez sur « View network status

and tasks » (Afﬁ cher le statut du réseau et les tâches) dans « Network and Internet » (Réseau et Internet), puis cliquez sur « View status » (Afﬁ cher le statut) dans la nouvelle fenêtre.

Des exemples sont utilisés pour expliquer les

• opérations sur l'afﬁ chage de catégories. Si vous utilisez l'afﬁ chage classique, doublecliquez sur « Network and Sharing Center » (Centre de réseau et de partage).

ateur

121

XXXXXXXXX

Cliquez sur « Properties » (Propriétés).

•

Si l'écran de contrôle du compte utilisateur est afﬁ ché, cliquez sur « Continue » (Continuer).

-20

Conﬁ guration de l'environnement du réseau du projecteur

Cliquez sur « Internet Protocol

Version 4 (TCP/IPv4) » (Protocole Internet Version 4 (TCP/IPv4) ), puis sur le bouton « Properties » (Propriétés).

121

Conﬁ rmez ou changez l'adresse

IP sur l'ordinateur utilisé.

1 Conﬁ rmez et notez « IP address »

(Adresse IP) actuelle, « Subnet mask » (Masque de sous-réseau) et « Default gateway » (Passerelle par défaut).

Assurez-vous de noter adresse IP actuelle,

masque de sous-réseau et passerelle par défaut car il vous sera demandé de les

réinitialiser plus tard. 2 Réglez temporairement comme suit : IP address : 192.168.150.3

Subnet mask : 255.255.255.0

Default gateway : (Ne pas saisir de valeur.)

Remarque

•

Les valeurs d'usine préréglées sur le projecteur sont celles-ci : Client DHCP : OFF IP address : 192.168.150.2 Subnet mask : 255.255.255.0 Default gateway : 0.0.0.0

Après le réglage, cliquez sur le

bouton « OK », puis redémarrez l'ordinateur.

Après la conﬁ rmation ou le réglage, passez à « 3. Conﬁ guration d'une connexion réseau pour le projecteur ».

-21

Conﬁ guration de l'environnement du réseau du projecteur

Conﬁ guration d'une connexion réseau pour le projecteur

Les réglages de paramètres comme l'adresse IP et le masque de sous-réseau sont compatibles avec le réseau existant. Réglez chaque élément sur le projecteur comme suit. (Voir page 54 du mode d'emploi du projecteur pour le réglage.) Client DHCP : Hors service Adresse IP : 192.168.150.002 Masque s-rés. : 255.255.255.000

Démarrez Internet Explorer

(Version 6.0 ou ultérieure) sur l'ordinateur, puis tapez l'adresse « http://192.168.150.2/system.html » dans « Adresse » , puis appuyez sur la touche de validation.

L'é c r a n « System Conﬁ guration »

(Conﬁ guration système)

apparaît, prêt pour les réglages de réseau pour le projecteur.

Paramètres Exemple de réglage/Remarques

IP Address (Adresse IP)

Subnet Mask (Masque de sousréseau)

Default Gateway (Passerelle par défaut)

DNS Server (Serveur DNS)

DHCP Client (Client DHCP)

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 192.168.150.2 Tapez l'adresse IP appropriée pour le réseau.

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 255.255.255.0 Spécifiez le même masque de sous-réseau que l'ordinateur et les périphériques du réseau.

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifiez « 0.0.0.0 ».

Réglage par défaut : 0.0.0.0 * Si non utilisé, spécifiez « 0.0.0.0 ».

Sélectionnez « ON » ou « OFF » pour déterminer si vous voulez ou non utiliser le Client DHCP.

Remarque

Vériﬁ ez le segment du réseau existant (groupe

• de l'adresse IP) pour éviter de spéciﬁ er une adresse IP déjà utilisée par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.2 » n'est pas utilisé dans le réseau ayant une adresse IP « 192.168.150.XXX », vous n'avez pas besoin de changer l'adresse IP du projecteur. Pour le détail sur chaque réglage, adressez-vous

• à l'administrateur du réseau.

-22

Conﬁ guration de l'environnement du réseau du projecteur

Conﬁ rmez que les valeurs sont

réglées correctement, puis cliquez sur le bouton « Apply » (Appliquer) .

•

Fermez le navigateur.

•

Les réglages de réseau sont maintenant terminés.

•

Après avoir réglé les paramètres, attendez environ 15 secondes et accédez de nouveau.

•

Rétablissez l'adresse IP initiale de l'ordinateur de réglage, que vous avez notée à l'Etape 6-1 de la page

21, puis connectez l'ordinateur et le

projecteur au réseau.

-23

Commande du projecteur par un réseau LAN

Après avoir connecté le projecteur à votre réseau, saisissez l'adresse IP du projecteur dans « Adresse » sur Internet Explorer (Version 6.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau.

Commande du projecteur par Internet Explorer

Terminez les connexions au périphérique externe avant de commencer. (Voir pages 21-25 dans le mode d'emploi du projecteur.) Raccordez le câble d'alimentation secteur. (Voir page 27 dans le mode d'emploi du projecteur.)

Remarque

•

Réglez « LAN/RS232C » dans « Conﬁ guration av. » du menu « REG-PRJ » sur « LAN »

•

Si vous reliez le projecteur au réseau LAN, utilisez un câble LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé). Si vous le reliez à un concentrateur, utilisez un câble direct.

Démarrez Internet Explorer sur

l'ordinateur.

Tapez « http:// » puis l'adresse IP

du projecteur en procédant comme indiqué à la page

22, puis

« / » dans « Adresse » , et tapez sur la touche de validation.

Lorsque « Client DHCP » est réglé sur « Hors

•

service » sur le projecteur, l'adresse IP est

192.168.150.2. Si vous n'avez pas changé l'adresse IP dans « 3. Conﬁ guration d'une connexion réseau pour le projecteur » (pages

22-23), tapez « http://192.168.150.2/

system.html ».

Un écran de commande du

projecteur apparaît, prêt pour les conditions d'état et commandes.

-24

Commande du projecteur par un réseau LAN

Commande du projecteur et conﬁ rmation du statut du projecteur

Sur cet écran, vous pouvez effectuer le contrôle du projecteur ou conﬁ rmer le statut de projecteur.

Vous pouvez contrôler les éléments cidessous :

Power (Puissance)

• Picture (Image)

•

Bright (Luminos.)

–

Contrast (Contraste)

–

Color (Couleur)

–

Tint (Teinte)

–

Sharp (Netteté)

–

Input Select (Sélection d’entrée)

• Volume

• AV Mute (Sourdine AV)

•

Vous pouvez conﬁ rmer les éléments cidessous :

Status (Statut)

•

Lamp life 1

–

(Durée de vie de la lampe 1) Lamp life 2

–

(Durée de vie de la lampe 2) Lamp time 1

–

(Temps d’utilisation de la lampe 1) Lamp time 2

–

(Temps d’utilisation de la lampe 2) Filter Timer (Prog. ﬁ ltre)

–

Condition

–

Remarque

Pour obtenir des détails sur chaque élément.

• veuillez consulter le mode d'emploi du projecteur.

-25

Commande du projecteur par un réseau LAN

Faire les réglages généraux pour le réseau

Saisissez « http://XXX.XXX.XXX.X/lanconf. html » (pour « XXX.XXX.XXX.X », saisissez l'adresse IP indiquée par la procédure en page 22) dans « Addresse » sur Internet Explorer (version 6.0 ou ultérieure) en utilisant un ordinateur sur le réseau pour afﬁ cher l'écran « Projector LAN Conﬁguration »

(Conﬁ guration LAN du projecteur). Sur cet écran, vous pouvez faire les

réglages généraux concernant le réseau.

DOMAIN (DOMAINE)

■

Éléments Description

Host Name (Nom d'hôte)

Domain Name (Nom de domaine)

Définition d'un nom d'hôte.

Définition d'un nom de domaine du réseau connecté au projecteur.

•

Lorsque « Client DHCP » est réglé sur « Hors service » sur le projecteur, l'adresse IP est

192.168.150.2. Si vous n'avez pas changé l'adresse IP dans « 3. Conﬁ guration d'une connexion réseau pour le projecteur » (pages system.html ».

•

Vous pouvez saisir jusqu’à 60 caractères.

•

Vous pouvez saisir les caractères ci-dessous :

–

Nom d’hôte et nom de domaine : A à Z, 0 à 9, -

– Adresse du créateur, serveur SMTP et

adresse du destinataire : a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, }, ~, _, ', ., @, `

Remarque

22-23), tapez « http://192.168.150.2/

MAIL (COURRIER)

■

Éléments Description

Error Mail (Erreur courrier)

Originator Address (Adresse du créateur)

SMTP Server (Serveur SMTP)

Recipient Address (Adresse du destinataire) (1-3)

■

TEST MAIL (TEST COURRIER)

Cliquez sur « Execute » (Exécuter) pour activer la fonction TEST COURRIER, qui vous permet d'envoyer un courrier test pour conﬁ rmer que les réglages pour la transmission de courriels sont faits correctement. Cliquez sur « Test Mail Status » (Statut test courrier) pour vériﬁ er que le courrier de test est adressé correctement.

■

PJLink

Éléments Description

PJLink (Password (Mot de passe))

Password (Mot de passe)

Sélectionner « Enable » (En service) active la fonction Alerte Courrier. Lors de l'utilisation d'un LAN en circuit réseau, votre ordinateur recevra un message d'erreur par courriel si la lampe de projecteur atteint la fin de sa durée de vie ou si une erreur se produit dans le projecteur.

Définition de l'adresse courriel du projecteur. L'adresse courriel placée ici devient l'adresse électronique du créateur.

Création d'une adresse de serveur SMTP pour la transmission de courriel.

Création de votre adresse de destinataire.

Sélectionner « Enable » (En service) vous permet de définir un mot de passe lors de l'utilisation de la fonction PJLink.

Définition d'un mot de passe.

Conﬁ rmez que les valeurs sont réglées correctement, puis cliquez sur le bouton « Apply » (Appliquer).

-26

Utilisation du projecteur à l'aide du protocole PJLink

Le projecteur est conforme à la norme PJLinkTM Classe 1. Les commandes à utiliser pour contrôler le projecteur à l'aide du protocole PJLinkTM sont indiquées ci-dessous.

Contrôle de l'alimentation

Demande d'état de l'alimentation

Demande de liste d'entrée Changement d'entrée

Demande d'état de l'entrée

Sourdine AV

Demande d'état de la sourdine AV

Demande de la lampe

Demande de condition d'erreur

Demande du nom du projecteur N A M E _ ? Nom du Projecteur Demande du nom du fabricant I N F 1 _ ? SHARP Demande du nom du produit I N F 2 _ ? XG-PH80W-N/XG-PH80X-N Demande d'autres informations I N F O _ ? Non utilize Demande d'informations sur la classe C L S S _ ? 1

CONTENUS DE COMMANDES COMMANDE RETOUR

Désactivée P O W R _ 0 OK ou ERR3 Activée P O W R _ 1 OK ou ERR3

COMPUTER1 I N P T _ 1 1 OK ou ERR3 COMPUTER2 I N P T _ 1 2 OK ou ERR3 COMPONENT I N P T _ 2 1 OK ou ERR3 S-VIDEO I N P T _ 2 2 OK ou ERR3 VIDEO I N P T _ 2 3 OK ou ERR3 DVI I N P T _ 3 1 OK ou ERR3

Désactivée A V M T _ 3 0 OK ou ERR3 Activée A V M T _ 3 1 OK ou ERR3

P O W R _ ? 0 : Mode veille

1 : Sous tension 2 : Veille (Refroidissement) 3 : Sous tension (Mise en route)

I N S T _ ? 11 12 21 22 23 31

I N P T _ ? 11 : COMPUTER1

12 : COMPUTER2 21 : COMPONENT 22 : S-VIDEO 23 : VIDEO 31 : DVI ou ERR3

A V M T _ ? 30 : Désactivée

31 : Activée ou ERR3

L A M P _ ? 1er nombre : duree d'utilisation de la lampe1 (heures)

2e nombre : 0 : lampe1 eteinte 1 : lampe1 allumee 3e nombre : duree d'utilisation de la lampe2 (heures) 4e nombre : 0 : lampe2 eteinte 1 : lampe2 allumee

E R S T _ ? 1er octet : état d'erreur du ventilateur

2e octet : état d'erreur de la lampe 3e octet : état d'erreur de la température 4e octet : état du couvercle ouvert 5e octet : non utilisé, renvoie 0 6e octet : non utilisé, renvoie 0 0 : Pas d'erreur détectée 1 : AVERTISSEMENT 2 : Erreur détectée

Authentiﬁ cation PJLinkTM : Pour activer le mot de passe utilisé pour PJLink

« Enable » (En service), puis saisissez le mot de passe (page

, réglez « PJLink (Password) » (PJLink (Mot de passe)) sur

26). Lors d'une utilisation sans authentiﬁ cation, réglez

« PJLink (Password) » sur « Disable » (Hors service).

Conforme PJLink

: Ce produit est conforme à la norme PJLink de Classe 1 et toutes les commandes de Classe 1 sont disponibles. Il a été conﬁ rmé que ce produit est conforme aux caractéristiques techniques de la norme PJLink version 1.00. Pour toutes informations complémentaires, visiter la page « http://pjlink.jbmia.or.jp/english/ ».

-27

Résolution des problèmes

La communication ne peut pas être établie avec le projecteur.

Lorsque le projecteur est raccordé à un ordinateur par une connexion série

\ Assurez-vous que la borne RS-232C du projecteur et celle de l'ordinateur, ou la commande

disponible dans le commerce, sont reliées correctement.

\ Assurez-vous que le câble RS-232C est bien un câble croisé. \ Assurez-vous que le réglage du port RS-232C du projecteur correspond à celui de

l'ordinateur, ou de la commande disponible dans le commerce.

Lorsque le projecteur est raccordé à un ordinateur par une connexion réseau (LAN)

\ Assurez-vous que le connecteur du câble est bien inséré dans la borne LAN du projecteur. \ Assurez-vous que le câble est bien inséré dans le port LAN de l'ordinateur ou d'un dispositif

de type concentrateur.

\ Assurez-vous que le câble LAN est un câble de Catégorie 5. \ Assurez-vous que le câble LAN est un câble croisé lors de la connexion directe du projecteur

à un ordinateur.

\ Assurez-vous que le câble LAN est un câble direct lors de la connexion directe du projecteur

à un périphérique de type concentrateur.

\ Assurez-vous que le périphérique de type concentrateur reliant le projecteur à l'ordinateur est

bien alimenté.

Vériﬁ ez les réglages réseau du projecteur et de l'ordinateur.

\ Vériﬁ ez les réglages réseau suivants de l'ordinateur.

IP Address (Adresse IP)

• Assurez-vous que l'adresse IP du projecteur ne fait pas double emploi sur le réseau. Subnet Mask (Masque de sous-réseau)

• Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

Les masques de sous-réseau du projecteur et de l'ordinateur devraient être identiques.

•

Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et

•

pour l'ordinateur doivent être identiques. (Exemple) Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est « 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254) sur l'ordinateur et le masque de sous-réseau devrait être « 255.255.255.0 ».

Gateway (Passerelle)

Les masques de sous-réseau du projecteur et l'ordinateur devraient être identiques.

•

Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et

•

-28

Remarque

•

Lorsque « Client DHCP » est réglé sur « Hors service » sur le projecteur : IP address (Adresse IP) : 192.168.150.2 Subnet mask (Masque de sous-réseau) : 255.255.255.0 Gateway address (Adresse de passerelle) : 0.0.0.0 (Non utilisé) Pour les réglages de réseau du projecteur, voir pages

•

22-23.

Résolution des problèmes

\ Prenez les mesures suivantes pour vériﬁ er les réglages de réseau de l'ordinateur.

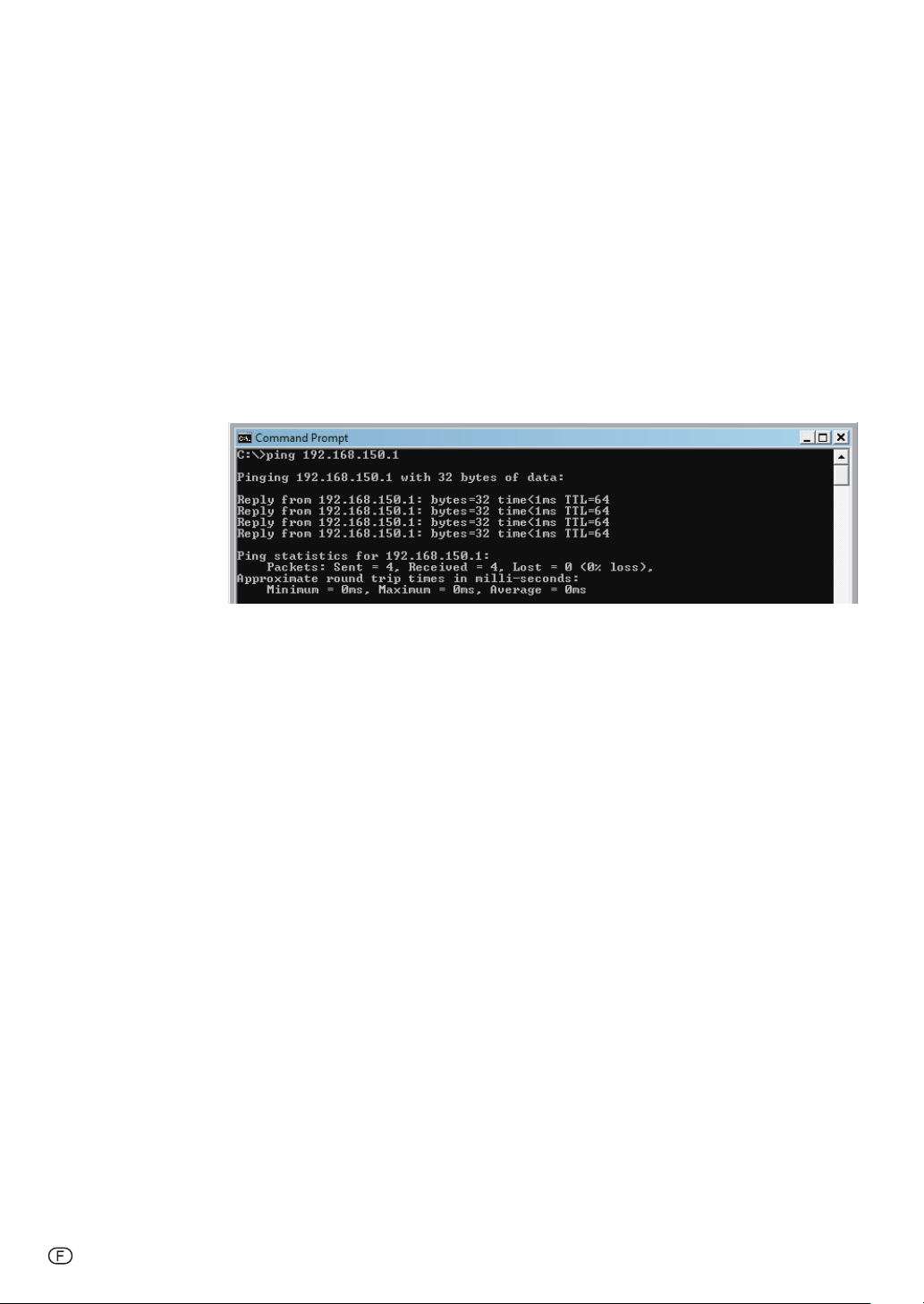

1. Ouvrez l'invite de commande.

•

Dans le cas de Windows (Programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre. Dans le cas de Windows

•

« All Programs » (Tous les programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre.

2. Après avoir lancé l'invite de commandes, tapez une commande « ipconﬁ g », puis appuyez sur la touche de validation.

Remarque

La communication peut ne pas être possible après le réglage du réseau sur

• l'ordinateur. Dans ce cas, redémarrez l'ordinateur.

C:\>ipconﬁ g

2000 : Cliquez sur « start » (démarrer) ➔ « Programs »

XP, Windows Vista® : Cliquez sur « start » (démarrer) ➔

Remarque

•

Exemples d'emploi de ipconﬁ g C:\>ipconﬁ g /? Indique comment utiliser « ipconﬁ g.exe ». C:\>ipconﬁ g Indique l'adresse IP, le masque de sous-réseau et la passerelle par défaut utilisés. C:\>ipconﬁ g /all Indique toutes les informations concernant les réglages TCP/IP.

3. Pour revenir à l'écran de Windows®, tapez « exit » et appuyez sur la touche de validation.

-29

Résolution des problèmes

\ Vériﬁ ez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ».

Vériﬁ ez aussi si l'adresse IP est spéciﬁ ée.

1. Ouvrez l'invite de commande.

•

Dans le cas de Windows (Programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre.

•

Dans le cas de Windows « All Programs » (Tous les programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre.

2. Après avoir lancé l'invite de commandes, tapez une commande « PING », puis appuyez sur la touche de validation.

Exemple d'entrée C:\>ping XXX.XXX.XXX.XXX « XXX.XXX.XXX.XXX » doit être saisi avec une adresse IP à conecter, par exemple le

projecteur.

3. Lors d'une connexion normale, l'afﬁ chage est comme suit.

(L'écran peut être légèrement différent selon le système d'exploitation.) <Exemple> lorsque l'adresse IP connectée est « 192.168.150.1 »

2000 : Cliquez sur « start » (démarrer) ➔ « Programs »

XP, Windows Vista® : Cliquez sur « start » (démarrer) ➔

4. Si une commande ne peut pas être envoyée, « Request time out » (Temps de requête écoulé) est afﬁ ché. Vériﬁ ez de nouveau le réglage de réseau.

Si la communication ne peut toujours pas être établie correctement, contactez

l'administrateur du réseau.

5. Pour revenir à l'écran de Windows

, tapez « exit » puis appuyez sur la touche de validation.

\ Si le projecteur ne peut pas être connecté bien que la commande « PING » soit cochée :

•

Si un logiciel de sécurité est installé sur l'ordinateur ou quand un pare-feu a été installer pour le réseau, il se peut que la connexion ne soit pas possible. Consulter l'administrateur système.

-30

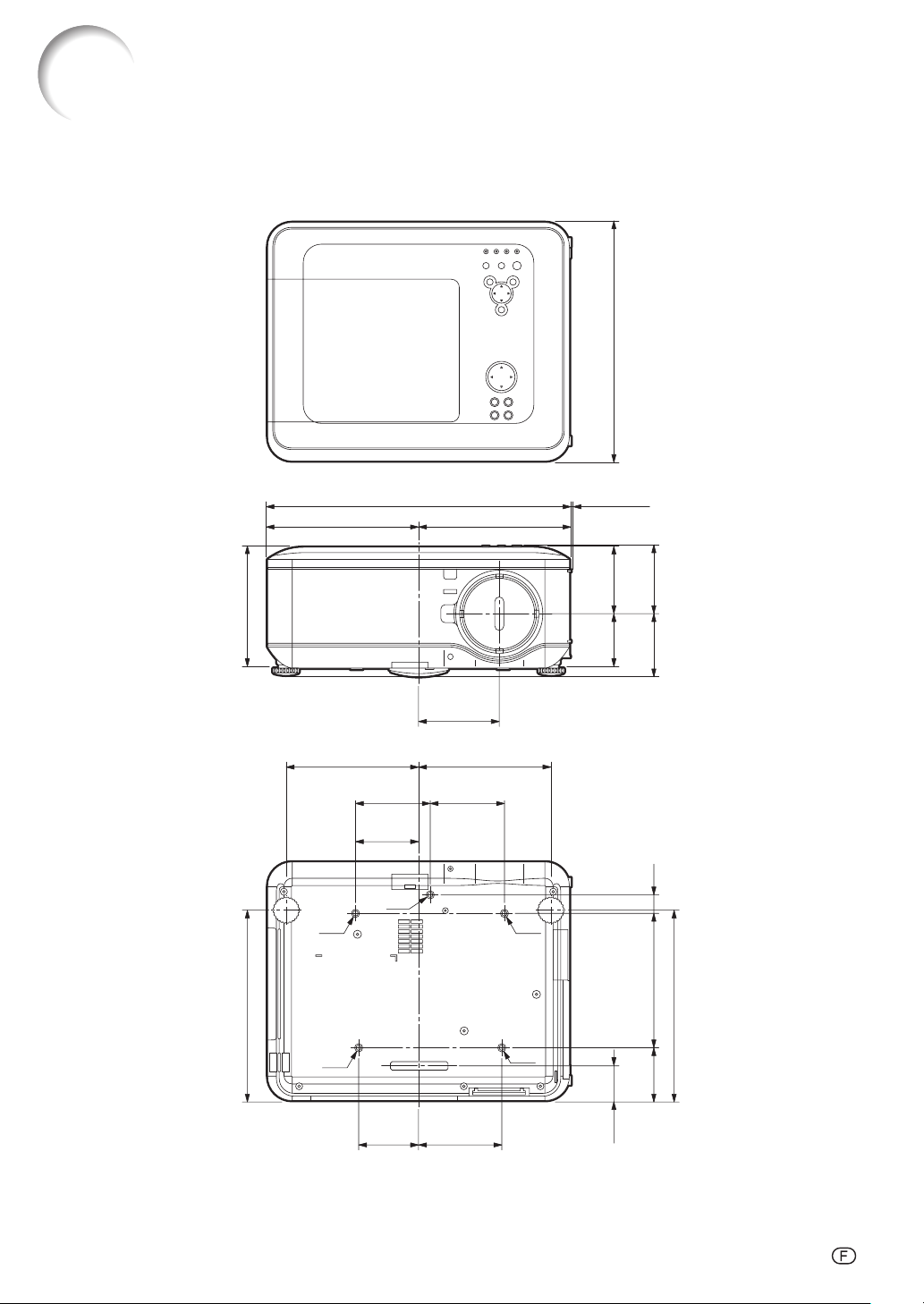

Dimensions

Unités : pouces (mm)

/64 (385)

/64 (194)12

/16 (306)

/64 (252,5) 9 61/64 (252,5)

/64 (505)

/32

(135,7)

/64 (222,5) 8 49/64 (222,5)

(125)

/64

(106,5)

/64

(125)

/64

/16

/8 (3)

(106,5)

(87)

(108)

/32

(99)

/16

(30)

/32

(215)

/16

(306)

(101,5)

/64

(138,5)

/64

(86)

/64

(56,5)

-31

Dimensions

Dimensions du projecteur et de l’objectif

[Lorsqu'un AN-PH808EX est intallé]

Unités : pouces (mm)

/64

(24,2)

/16

/64

(0)

(87)

(385)

[Lorsqu'un AN-PH818EZ est intallé]

Unités : pouces (mm)

/64

/32

(385)

(27,7)

/64

(2,8)

/16

(87)

[Lorsqu'un AN-PH823EZ est intallé]

Unités : pouces (mm)

/64

/32

(7)

/64

(5)

(385)

[Lorsqu'un AN-PH814EZ est intallé]

Unités : pouces (mm)

/64

(385)

(2,65)

(1,63)

/16

/64

/16

(87)

/16

(87)

[Lorsqu'un AN-PH845EZ est intallé]

Unités : pouces (mm)

/64

(5)

/32

(2,4)

/16

(87)

(385)

-32

SHARP XG-PH80WN User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Mise en place de l'écran

Format de l'écran et distance de projection

Raccordement et affectation des broches

1. Connexion du projecteur à un ordinateur

Commande du projecteur par un réseau LAN

Commande du projecteur par Internet Explorer

Faire les réglages généraux pour le réseau

Résolution des problèmes

Dimensions
