MULTIMEDIAPROJEKTOR
MODELL
XG-MB70X
UPPSTÄLLNINGSGUIDE
Dukstorlekar och projiceringsavstånd ............. 2
Tilldelning av anslutningsstift............................ 3
RS-232C Specifikationer och kommandoinställningar ..
Uppställning av projektorns nätverksmiljö ...... 6
1. Anslutning av projektorn till en dator.................. 7
2. Inställning av en IP-adress för datorn ................ 8
3.
Uppställning av nätverksanslutning för projektorn ..

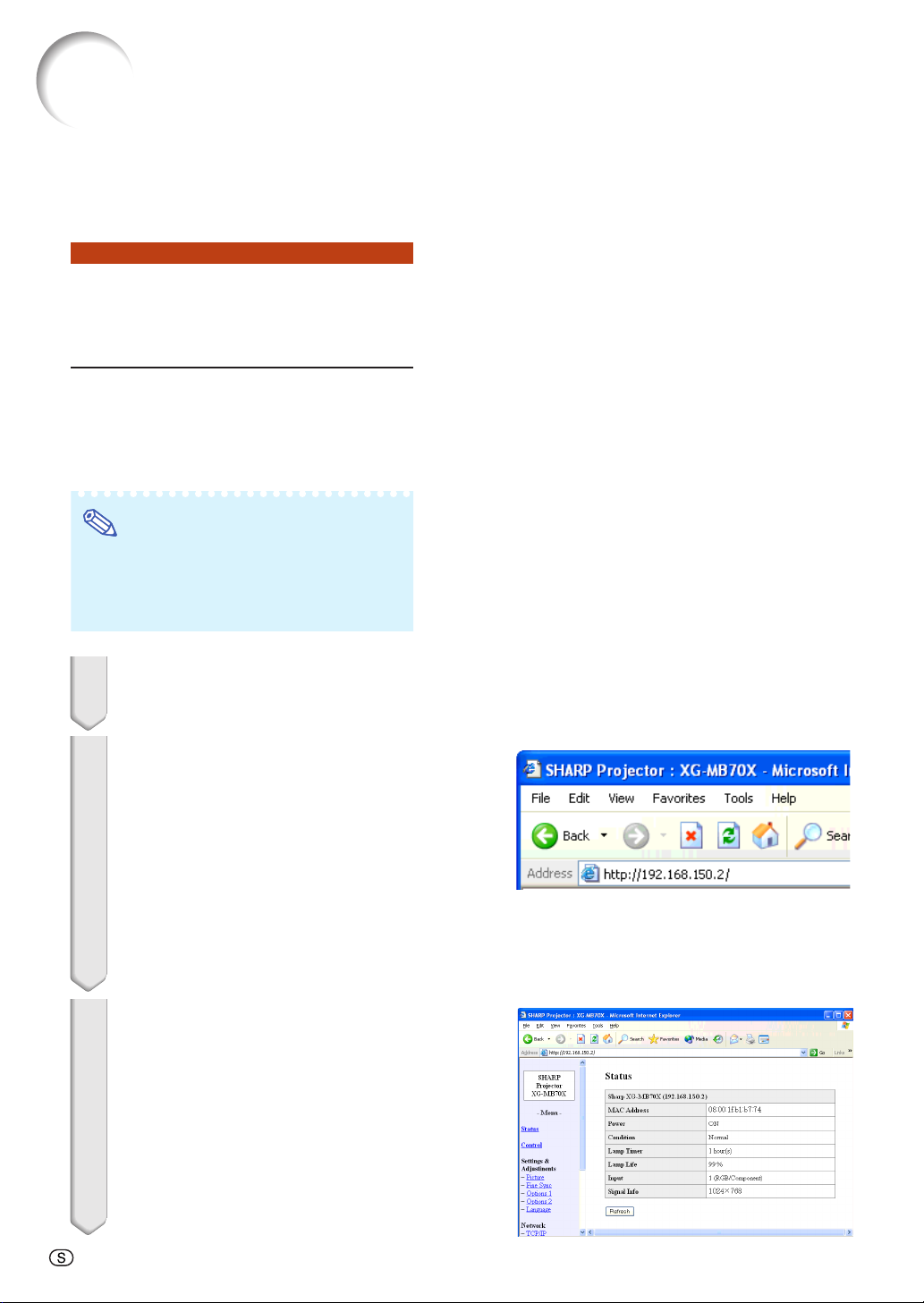

Styrning av projektorn via LAN ....................... 12

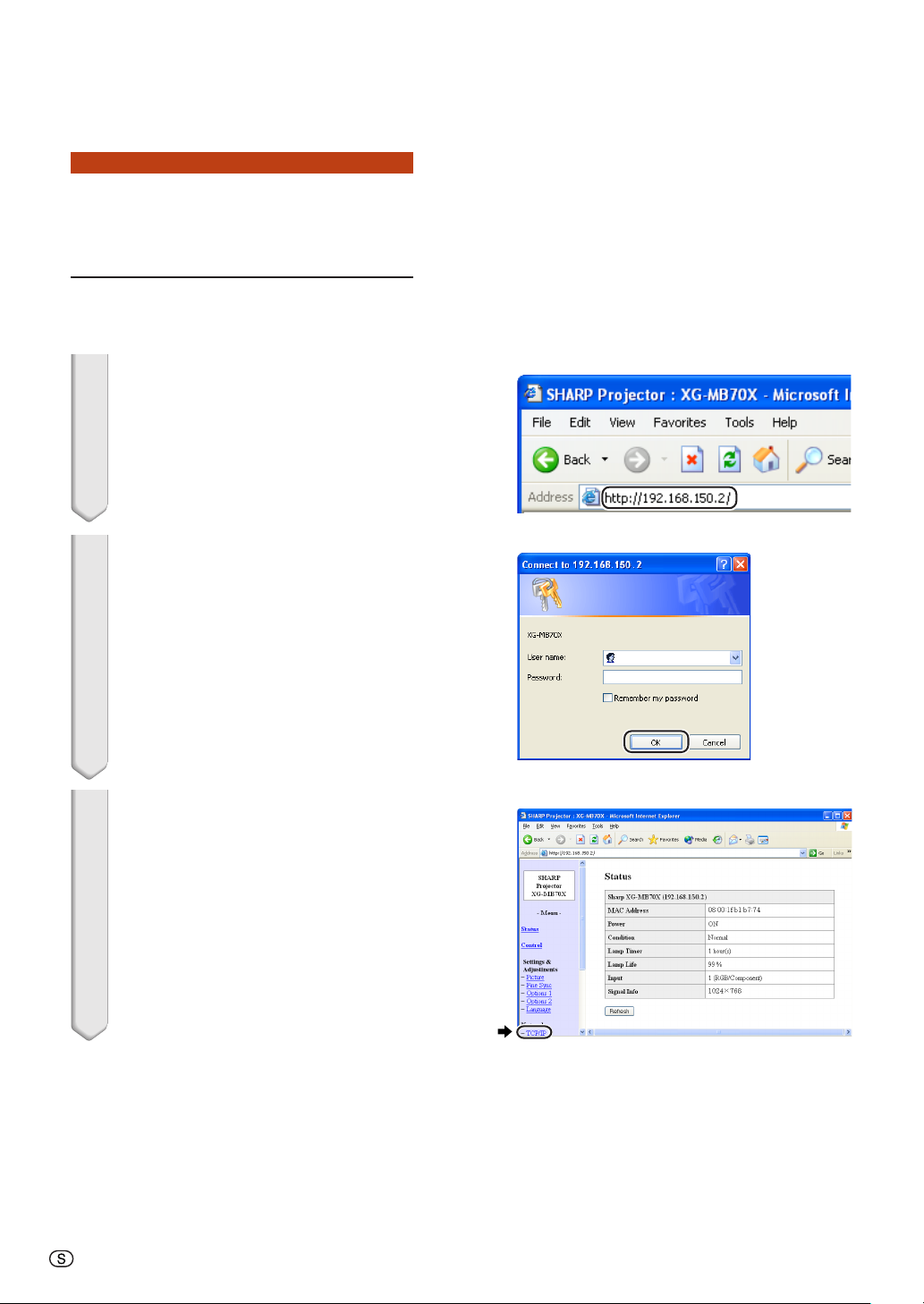

Styrning av projektorn med Internet Explorer
(version 5.0 eller senare) ........................... 12
Bekräftelse av projektorns tillstånd (Status) ........ 13
Styrning av projektorn (Control) ........................... 13

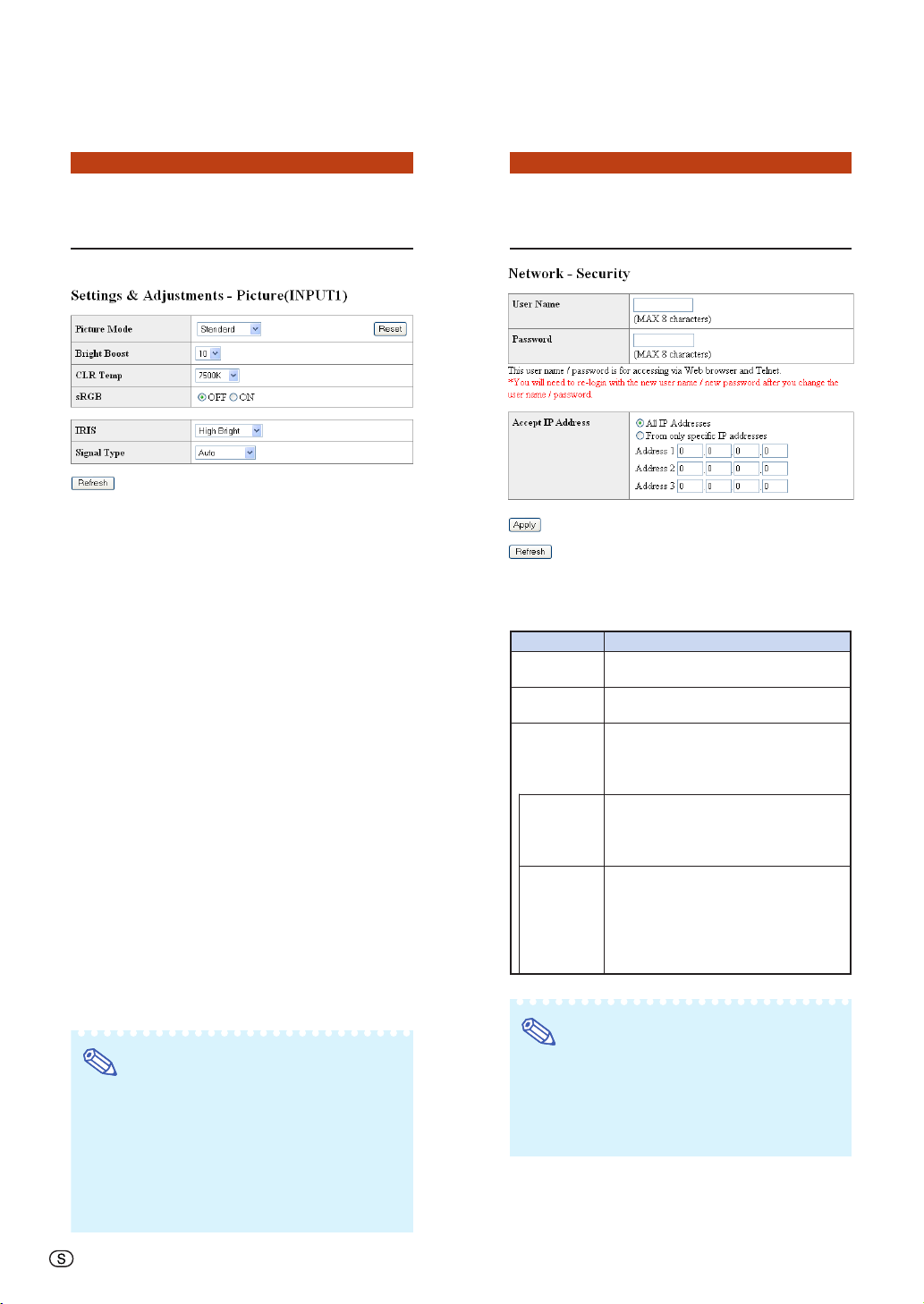

Inställning och justering av projektorn
(Settings & Adjustments) ............................ 14
Inställning av säkerhet (Network – Security) ....... 14
Generella inställningar för nätverket
(Network – General) ................................... 15
Inställning för sändning av e-post när ett
fel uppstår (Mail – Originator Settings) ...... 15
Ställ in felposter och destinationsadresser till vilka
e-post ska skickas när ett fel uppstår
(Mail – Recipient Settings) ......................... 16
Inställning av projektorn med
RS-232C eller Telnet .................................. 17
Vid anslutning med RS-232C ............................... 17
Vid anslutning med Telnet .................................... 18
SETUP MENU
(Inställningsmeny) (huvudmeny) ................ 19
ADVANCED SETUP MENU
(Avancerad Inställningsmeny).................... 19
Styrning av projektorn med RS-232C eller Telnet ..
Titta på detaljlistan över inställningar
([V]View All Setting).................................... 20
10
20
Inställningsposter.................................................. 20
Lagra inställningar och lämna ([S]Save & Quit) .. 21
4
Lämna utan att lagra inställningar
([Q]Quit Unchanged) .................................. 21
Inställning av IP-adress ([1]IP Address)............... 22
Inställning av undernätsmask ([2]Subnet Mask).. 22
Inställning av standardgrind ([3]Default Gateway) .. 22
Inställning av användarnamn ([4]User Name) ..... 23
Inställning av lösenord ([5]Password) .................. 23
Inställning av baudgrad för RS-232C
([6]RS-232C Baud Rate) ............................ 23
Inställning av projektornamn ([7]Projector Name) .. 23
Urkoppling av alla anslutningar ([D]Disconnect All) .. 24
Aktivering av ADVANCED SETUP MENU
([A]Advanced Setup) .................................. 24
Inställning av automatisk utloggningstid
(ADVANCED[1]Auto Logout Time) ............. 24
Inställning av dataport (ADVANCED[2]Data Port) .. 24
Att utföra ett nätverkstest
(ADVANCED[5]Network Ping Test) ............ 25
Inställning av accepterad IP-adress
(ADVANCED[6]Accept IP Addr(1) –
[8]Accept IP Addr(3)) .................................. 25
Acceptera alla IP-adresser
(ADVANCED[9]Accept All IP Addr) ............ 25
Inställning av sökport (ADVANCED[0]Search Port) ..
Återställa grundinställningar
(ADVANCED[!]Restore Default Setting) .... 26
Återgå till huvudmenyn
(ADVANCED[Q]Return to Main Menu) ...... 26
Felsökning .......................................................... 27
Mått...................................................................... 30
26
Dukstorlekar och projiceringsavstånd
Den projicerade skärmstorleken varierar beroende på avståndet från projektorns objektiv till duken.
Anlita tabellen nedan för att installera projektorn så att optimal bildstorlek visas på duken. Använd värdena
i denna tabell som referens vid installation.
Sidovy
Duk
H
90
NORMAL-läge (4:3)
Diag. [χ] Bredd Höjd Minimum [L1] Maximum [L2]
300" (762 cm) 610 cm (240") 457 cm (180") 9,1 m (29' 9") 13,7 m (44' 9") –10,2 cm (–41/64")
250" (635 cm) 508 cm (200") 381 cm (150") 7,6 m (24' 9") 11,4 m (37' 4") –8,5 cm (–311/32")
200" (508 cm) 406 cm (160") 305 cm (120") 6,0 m (19'10") 9,1 m (29' 10") –6,8 cm (–243/64")
150" (381 cm) 305 cm (120") 229 cm (90") 4,5 m (14'10") 6,8 m (22' 5") –5,1 cm (–21/64")
100" (254 cm) 203 cm (80") 152 cm (60") 3,0 m (9'11") 4,6 m (14' 11") –3,4 cm (–111/32")
84" (213 cm) 171 cm (67") 128 cm (50") 2,5 m (8' 4") 3,8 m (12' 6") –2,9 cm (–11/8")
72" (183 cm) 146 cm (58") 110 cm (43") 2,2 m (7' 2") 3,3 m (10' 9") –2,4 cm (–31/32")
60" (152 cm) 122 cm (48") 91 cm (36") 1,8 m (5'11") 2,7 m (8' 11") –2,0 cm (–51/64")
40" (102 cm) 81 cm (32") 61 cm (24") 1,2 m (4' 0") 1,8 m (6' 0") –1,4 cm (–
χ
: Bildformat (diagonalt) (tum/cm)
L: Projiceringsavstånd (m/fot)
L1: Min. projiceringsavstånd (m/fot)
L2: Max. projiceringsavstånd (m/fot)
H: Avstånd från undersidan av bilden till projektorns mitt (cm/tum)
STRÄCKNING-Iäge (16:9)
Diag. [χ] Bredd Höjd Minimum [L1] Maximum [L2]
250" (635 cm) 553 cm (218") 311 cm (123") 8,2 m (27' 0") 12,4 m (40' 8") –61,1 cm (–24 5/64")
225" (572 cm) 498 cm (196") 280 cm (110") 7,4 m (24' 3") 11,2 m (36' 7") –55,0 cm (–2143/64")
200" (508 cm) 443 cm (174") 249 cm (98") 6,6 m (21' 7") 9,9 m (32' 6") –48,9 cm (–19
150" (381 cm) 332 cm (131") 187 cm (74") 4,9 m (16' 2") 7,4 m (24' 5") –36,7 cm (–1414/32")
133" (338 cm) 294 cm (116") 166 cm (65") 4,4 m (14' 4") 6,6 m (21' 8") –32,5 cm (–1213/16")
106" (269 cm) 235 cm (92") 132 cm (52") 3,5 m (11' 5") 5,3 m (17' 3") –25,9 cm (–1013/64")
100" (254 cm) 221 cm (87") 125 cm (49") 3,3 m (10'10") 5,0 m (16' 3") –24,5 cm (–95/8")
92" (234 cm) 204 cm (80") 115 cm (45") 3,0 m (9' 11") 4,6 m (15' 0") –22,5 cm (–855/64")
84" (213 cm) 186 cm (73") 105 cm (41") 2,8 m (9' 1") 4,2 m (13' 8") –20,5 cm (–83/32")
72" (183 cm) 159 cm (63") 90 cm (35") 2,4 m (7' 9") 3,6 m (11' 9") –17,6 cm (–615/16")
60" (152 cm) 133 cm (52") 75 cm (29") 2,0 m (6' 6") 3,0 m (9' 9") –14,7 cm (–525/32")
40" (102 cm) 89 cm (35") 50 cm (20") 1,3 m (4' 4") 2,0 m (6' 6") –9,8 cm (–3
χ
: Bildformat (diagonalt) (tum/cm)
L: Projiceringsavstånd (m/fot)
L1: Min. projiceringsavstånd (m/fot)
L2: Max. projiceringsavstånd (m/fot)
H: Avstånd från undersidan av bilden till projektorns mitt (cm/tum)
Objektivcentrum
L
Bildformat (duk) Projiceringsavstånd [L]
Bildformat (duk) Projiceringsavstånd [L]
Avstånd från undersidan av bilden till
projektorns mitt [H]
17
/32")
Formel för bildformat i förhållande till projiceringsavstånd
[m/cm] [Fot/tum]
L1 (m) =
L2 (m) = 0,0455
H (cm) =
Avstånd från undersidan av bilden till
Formel för bildformat i förhållande till projiceringsavstånd
[m/cm] [Fot/tum]
L1 (m) =
L2 (m) = 0,04957
H (cm) =
χ
0,0302
χ
χ
–0,034
projektorns mitt [H]
17
χ
0,0329
χ
χ
–0,24459
L1 (fot) =
0,0302χ / 0,3048
L2 (fot) =
0,0455χ / 0,3048
H (
tum
) =
–0,034χ / 2,54
/64")
55
/64")
L1 (fot) =
0,0329χ / 0,3048
L2 (fot) =
0,0
tum
) =
–0,24459χ / 2,54
4957χ / 0,3048
H (
Anm
• Formeln ovan har en felmarginal på ± 3%.
• Värden med ett minustecken (–) anger att objektivets mitt befinner sig lägre än undersidan av den
projicerade bilden.
-2
Tilldelning av anslutningsstift
INPUT 1/INPUT 2 och OUTPUT RGB signalutgång: 15-polig Mini D-sub honkontakt
RGB-ingång
11
1
6
15
5
10
1. Videoingång (röd)
2. Videoingång (grön/synk på grön)
3. Videoingång (blå)
4. Inte ansluten
5. Inte ansluten
6. Jord (röd)
7. Jord (grön/synk på grön)
8. Jord (blå)
9. Inte ansluten
10. JORD
11. Inte ansluten
12. Tvåvägs data
13. Horisontell synksignal: TTL-nivå
14. Vertikal synksignal: TTL-nivå
15. Dataklocka
RS-232C-anslutning: 9-polig Mini DIN honkontakt
12
4
3
7
5
6
9
8
Stiftnr. Signal Namn I/U Referens
1 Inte ansluten
2 RD Ta emot data Ingång Ansluten till intern krets
3 SD Sänd data Utgång Ansluten till intern krets
4 Inte ansluten
5 SG Signaljord Ansluten till intern krets
6 Inte ansluten
7 RS Ansluten till stift 8
8 CS Ansluten till stift 7
9 Inte ansluten
DIN-D-sub RS-232C adapter: 9-polig D-sub hankontakt
15
69
Stiftnr. Signal Namn I/U Referens
1 Inte ansluten
2 RD Ta emot data Ingång Ansluten till intern krets
3 SD Sänd data Utgång Ansluten till intern krets
4 Inte ansluten
5 SG Signaljord Ansluten till intern krets
6 Inte ansluten
7 RS Ansluten till intern krets
8 CS Ansluten till intern krets
9 Inte ansluten
Anm
• Stift 8 (CS) och stift 7 (RS) är kortslutna inuti projektorn.
Rekommenderad anslutning för RS-232C-kabel: 9-polig D-sub honkontakt
51
96
Stiftnr. Signal Stiftnr. Signal
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI
Anm
• Beroende på vilken styrenhet som används kan det vara nödvändigt att ansluta stift 4 till stift 6 på styrenheten
(t.ex. dator).
Projektor
Stiftnr.
4
5
6
Dator
Stiftnr.
4
5
6
Uttag USB : 4-polig USB honkontakt av B-typ Uttag LAN : 4-polig modulkontakt RJ-45
43
1 2
Stiftnr. Signal Namn Stiftnr. Signal Stiftnr. Signal
1 VCC USB power 1 TX+ 5
2 USB– USB data– 2 TX– 6 RX–
3 USB+ USB data+ 3 RX+ 7
4 SG GND 4 8
8...1
Komponentingång
1. PR (CR)
2. Y
3. PB (CB)
4. Inte ansluten
5. Inte ansluten
6. Jord (P
7. Jord (Y)
8. Jord (P
9. Inte ansluten
10. Inte ansluten
11. Inte ansluten
12. Inte ansluten
13. Inte ansluten
14. Inte ansluten
15. Inte ansluten
)
R
)
B
-3
RS-232C Specifikationer och kommandoinställningar
Datorkontroll
En dator kan användas till att styra projektorn genom att ansluta en seriekontrollkabel RS-232C (korstyp,
extra tillbehör) till projektorn. (Se sidan 27 i projektorns bruksanvisning för detaljer om anslutning.)
Kommunikationsvillkor
Ställ in datorns inställningar för seriell port så att de matchar värdena i tabellen.
Signalformat: Överensstämmer med RS-232C standard. Paritetsbit: Ingen
Baudhastighet
Datalängd: 8 bitar Flödeskontroll: Ingen
*Ställ projektorns baudhastighet på samma värde som används av datorn.
Grundformat
Kommandon från datorn sänds i följande ordning: kommando, parameter och returkod. Efter det att projektorn
bearbetat kommandot från datorn skickar den en svarskod till datorn.
Kommandoformat
*: 9.600 bps / 115.200 bps Stoppbit: 1 bit
C1 C2 C3 C4 P1 P2 P3 P4
Returkod (0DH)
4-siffrigt kommando 4-siffrig parameter
Svarskodformat
Normalt svar
O K
Returkod (0DH)
Problemsvar (kommunikationsfel eller felaktigt kommando)
E R R
Returkod (
0DH)
Försiktig
• Vänta minst 30 sekunder efter strömmen slagits på och överför därefter kommandona, när projektorn
kontrolleras av RS-232C-kommandon från en dator. Efter att projektorn ställts i beredskapsläget, ska du
vänta i minst 90 sekunder tills kylfläkten stannat och sedan överföra kommandon.
• Om mer än ett kommando skickas till projektorn ska du vänta tills projektorn svarat innan nästa kommando
skickas.
Anm
• När projektorn mottager följande kommandon kommer skärmvisningen inte att försvinna, och dessa
kommandon aktiverar inte funktionen för “Auto Avstängning” när inga signaler förekommer.
POWR????, TABN___1, TLPS__ _ 1, TLTT___1, TLTL___ 1
Kommandon
Exempel: Gör följande inställning när du har satt på projektorn.
ProjektorDator
POWR _ 1__ OK
Beredskap
Ström På
Strömstatus
Projektorstatus
Lampstatus
Volym (0-60)
AV-Dämpning : Av
AV-Dämpning : På
Keystone (-127 ~ +127)
INGÅNG 1 (RGB1)
INGÅNG 2 (RGB2)
INGÅNG 3 (Video)
INGÅNG 4 (S-Video)
Frys : Av
Frys : På
Automatisk Synkstart
Kontrollinnehåll ReturKommand Parameter
POWR
POWR
POWR
TABN
TLPS
VOLA
I M B K
IMBK
KEYS
IRGB
IRGB
IVED
IVED
FREZ
FREZ
ADJS
___
OK eller ERR
0
___
OK eller ERR
1
0: Beredskap, 1:På
????
___
0: Normal, 1: Hög temp., 2: Fläktfel,
1
8: Lampans livslängd 5% eller mindre,
16: Lampa sönderbränt, 32: Lampan släckt,
64: Onormalt hög temperatur
___
0: Av, 1: På, 2: Omförsök, 3: Väntar, 4: Lampfel
1
__* *
OK eller ERR
___
OK eller ERR
0
___
OK eller ERR
1
****
OK eller ERR
___
OK eller ERR
1
___
OK eller ERR
2
___
OK eller ERR
1
___
OK eller ERR
2
___
OK eller ERR
0
___
OK eller ERR
1
___
OK eller ERR
1
→
←
-4
RS-232C Specifikationer och kommandoinställningar
INGÅNG 1 Omformatera : Normal
INGÅNG 1 Omformatera : Dot By Dot
INGÅNG 1 Omformatera : Inramning
INGÅNG 1 Omformatera : Sträckning
INGÅNG 2 Omformatera : Normal
INGÅNG 2 Omformatera : Dot By Dot
INGÅNG 2 Omformatera : Inramning
INGÅNG 2 Omformatera : Sträckning
INGÅNG 3 Omformatera : Normal
INGÅNG 3 Omformatera : Inramning
INGÅNG 3 Omformatera : Sträckning
INGÅNG 4 Omformatera : Normal
INGÅNG 4 Omformatera : Inramning
INGÅNG 4 Omformatera : Sträckning
Autofokusstart
INGÅNG 1 Bildläge : Standard
INGÅNG 1 Bildläge : Presentation
INGÅNG 1 Bildläge : Biograf
INGÅNG 1 Bildläge : Spel
INGÅNG 2 Bildläge : Standard
INGÅNG 2 Bildläge : Presentation
INGÅNG 2 Bildläge : Biograf
INGÅNG 2 Bildläge : Spel
INGÅNG 3 Bildläge : Standard
INGÅNG 3 Bildläge : Presentation
INGÅNG 3 Bildläge : Biograf
INGÅNG 3 Bildläge : Spel
INGÅNG 4 Bildläge : Standard
INGÅNG 4 Bildläge : Presentation
INGÅNG 4 Bildläge : Biograf
INGÅNG 4 Bildläge : Spel
INGÅNG 1 Vit betoning (0-10)
INGÅNG 2 Vit betoning (0-10)
INGÅNG 3 Vit betoning (0-10)
INGÅNG 4 Vit betoning (0-10)
INGÅNG 1 Färgtemp
INGÅNG 2 Färgtemp
INGÅNG 3 Färgtemp
INGÅNG 4 Färgtemp
INGÅNG 1 sRGB : Av
INGÅNG 1 sRGB : På
INGÅNG 2 sRGB : Av
INGÅNG 2 sRGB : På
IRIS : Hög ljusstyrka
I
INGÅNG 1 Signaltyp : Auto
INGÅNG 1 Signaltyp : RGB
INGÅNG 1 Signaltyp : Komponent
INGÅNG 2 Signaltyp : Auto
INGÅNG 2 Signaltyp : RGB
INGÅNG 2 Signaltyp : Komponent
INGÅNG 1 Återställning av justering
INGÅNG 2 Återställning av justering
INGÅNG 3 Återställning av justering
INGÅNG 4 Återställning av justering
Autosynk. : Av
Autosynk. : På
Kontrollinnehåll Parameter
*1
*1
*1
*1
RIS : Hög kontrast
Kommand
RASR
RASR
RASR
RASR
RBSR
RBSR
RBSR
RBSR
RASV
RASV
RASV
RBSV
RBSV
RBSV
AFST
RAPS
RAPS
RAPS
RAPS
RBPS
RBPS
RBPS
RBPS
VAPS
VAPS
VAPS
VAPS
VBPS
VBPS
VBPS
VBPS
RAWE
RBWE
V AWE
V BWE
RACT
RBCT
VACT
VBCT
CSRA
CSRA
CSRB
CSRB
IRIS
IRIS
IASI
IASI
IASI
IBSI
IBSI
IBSI
RARE
RBRE
VARE
VBRE
AADJ
AADJ
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
_
***
_
***
_
***
_
***
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
10
11
12
13
10
11
12
13
10
11
12
13
10
11
12
13
**
**
**
**
1
3
6
2
1
3
6
2
1
3
2
1
3
2
1
0
1
0
1
1
3
0
1
2
0
1
2
1
1
1
1
0
1
Retur
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
OK eller ERR
Kontrollinnehåll Parameter
Lampans användningstid (timmar) å
Återstående lamptid (procent)
OSD visn. : Av
OSD visn. : På
Videosystem : Auto
Videosystem : PAL
Videosystem : SECAM
Videosystem : NTSC4.43
Videosystem : NTSC3.58
Videosystem : PAL-M
Videosystem : PAL-N
Videosystem : PAL-60
Bakgrund : Logo
Bakgrund : Blå
Bakgrund : Ingen
Eko-läge : Normal
Eko-läge : Eko
Auto Avstängning : Avaktivera
Auto Avstängning : Aktivera
Autofokus : Av
Autofokus : På
Auto-keystone : Av
Auto-keystone : På
Högtalare : Av
Högtalare : På
Ljudutgång : FLU
Ljudutgång : VLU
PRJ funk. : Spegelvänd Av
PRJ funk. : Spegelvänd På
PRJ funk. : Upp-Och-Ner-Vänd Av
PRJ funk. : Upp-Och-Ner-Vänd På
Monitor ut : Avaktivera
Monitor ut : Aktivera
LAN/RS232C : Avaktivera
LAN/RS232C : Aktivera
Nollställ allt
Språk : English
Språk : Deutsch
Språk : Español
Språk : Nederlands
Språk : Français
Språk : Italiano
Språk : Svenska
Språk :
Språk : Português
Språk :
Språk :
Kontroll av Modellnamn
Kontroll av Modellnamn 2
Inställning av Projektornamn 1
(de första fyra tecknen)
Inställning av Projektornamn 2
(de mellersta fyra tecknen)
Inställning av Projektornamn 3
(de sista fyra tecknen)
Kontroll av Projektornamn
*2
*2
*2
Kommand
TLTT
TLTL
IMD I
IMD I
MESY
MESY
MESY
MESY
MESY
MESY
MESY
MESY
IMBG
IMBG
IMBG
T HMD
T HMD
APOW
APOW
ATAF
ATAF
ATKS
ATKS
ASPK
ASPK
AOUT
AOUT
IMRE
IMRE
IMIN
IMIN
MOU T
MOU T
LNRS
LNRS
ALRE
MELA
MELA
MELA
MELA
MELA
MELA
MELA
MELA
MELA
MELA
MELA
TNAM
MNRD
PJN1
PJN2
PJN3
PJN0
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
__
10
__
11
___
___
****
****
****
___
0-9999
1
0-100
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
1
OK eller ERR
2
OK eller ERR
3
OK eller ERR
4
OK eller ERR
5
OK eller ERR
6
OK eller ERR
7
OK eller ERR
8
OK eller ERR
1
OK eller ERR
3
OK eller ERR
4
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
1
OK eller ERR
2
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
0
OK eller ERR
1
OK eller ERR
1
OK eller ERR
1
OK eller ERR
2
OK eller ERR
3
OK eller ERR
4
OK eller ERR
5
OK eller ERR
6
OK eller ERR
7
OK eller ERR
8
OK eller ERR
9
OK eller ERR
OK eller ERR
XGMB70X
1
XG-MB70X
1
OK eller ERR
OK eller ERR
OK eller ERR
XG-MB70X
1
Retur
Anm
• Om ett understreck (_) visas i parameterkolumnen, mata in ett mellanslag.
• Om en asterisk (*) visas, ange ett värde inom det område som visas i parentesen under Kontrollinnehåll.
*1 Parametrarna för inställningarna Färgtemp är de följande.
Färgtemp Parameter
5500K
6500K
7500K
8500K
9300K
10500K
_
055
_
065
_
075
_
085
_
093
_
105
*2 Ställ in projektornamn genom att sända kommandon i ordningen PJN1, PJN2 och PJN3.
-5
Uppställning av projektorns nätverksmiljö
Detta avsnitt förklarar den grundläggande proceduren för användning av projektorn i ett nätverk.
Om nätverket redan är sammanställt kan det vara nödvändigt att ändra projektorns nätverksinställningar.
Anlita din nätverksadministratör för hjälp med dessa inställningar.
1. Anslutning av projektorn till en dator
Anslut en LAN-kabel (Kategori 5, delningstyp) mellan datorn och projektorn.
LAN-kabel
(extra tillbehör)
Sid 7
2. Inställning av en IP-adress för datorn
Justera IP-inställningarna på datorn för att medge direktkommunikation med projektorn.
Ändra temporärt
datorns IP-adress.
Sid 8, 9
3. Uppställning av nätverksanslutning för projektorn
Justera projektorns nätverksinställningar i enlighet med ditt nätverk.
Använd Internet Explorer
(version 5.0 eller senare) för
att utföra diverse
inställningar på projektorn.
Sid 10
• Microsoft
och/eller andra länder.
• Alla andra företags- och produktnamn är varumärken eller registrerade varumärken som tillhör sina
respektive ägare.
®
och Windows® är registrerade varumärken som tillhör Microsoft Corporation i Förenta Staterna
-6
1. Anslutning av projektorn till en dator
Upprätta en direktanslutning mellan
projektorn och en dator. Med en LAN-kabel
(Kategori 5, delningstyp) går det att ställa in
projektorn via datorn.
1 Koppla bort datorns LAN-kabel
från det existerande nätverket.
2 Anslut en LAN-kabel (en UTP-
kabel, Kategori 5, delningstyp)
till uttaget LAN på projektorn
och den andra ändan av kabeln
till uttaget LAN på datorn.
Uppställning av projektorns nätverksmiljö
En LAN-kabel som
ansluts till nätverket
LAN-kabel
(delningstyp, extra tillbehör)
3 Slå på projektorn.
4 Slå på datorn.
Försiktig
Bekräfta att lysdioden LINK LED på
projektorns baksida tänds. Kontrollera det
följande om LINK LED inte tänds :
• LAN-kabel är ansluten på rätt sätt.
• Strömbrytaren på både projektorn och
datorn är påslagen.
ON (På)
ON
(På)
Detta slutför anslutningen. Forsätt nu med “2. Inställning av en IP-adress för datorn”.
-7
Uppställning av projektorns nätverksmiljö
2. Inställning av en IPadress för datorn
Det följande beskriver inställningar för Win-
®
XP (Professional eller Home Edition).
dows
1 Logga på nätverket med hjälp av
administratörskontot för datorn.
2
Klicka på “Start” och sedan på
“Control Panel” (Kontrollpanelen).
1
2
3 Klicka på “Network and Internet
Connections” (Nätverks- och
Internet-inställningar) och sedan på “Network Connections”
(Nätverksanslutningar) i det nya
fönstret.
• Denna bruksanvisning använder
exempel för att förklara operationer vid
kategorivisning (Category View). Vid
användning av klassisk visning (Classic
View) ska du dubbelklicka på “Network
Connections” (Nätverksanslutningar).
4 Högerklicka på “Local Area Con-
nection” (Anslutning till lokalt
nätverk) och välj “Properties”
(Egenskaper) från menyn.
1
2
1
2
-8
5
Klicka på “Internet Protocol (TCP/
IP)” och sedan på tangenten
“Properties” (Egenskaper).
Uppställning av projektorns nätverksmiljö
1
2
6 Bekräfta eller ändra en IP-adress
för inställningsdatorn.
1 Bekräfta och observera aktuell “IP
address” (IP-adress), “Subnet
mask” (Subnet-mask) och “Default
gateway” (Standard gateway).
Observera aktuell IP-adress, Subnetmask och Standard gateway eftersom
du kommer att behöva återställa den
senare.
2 Fabriksinställningen för projektorns
“IP address” (IP-adress) är
“192.168.150.2”, “Subnet mask”
(Subnet-mask) är “255.255.255.0”
och “Default gateway” (Standard
gateway) är “0.0.0.0”. Ställ in dem
temporärt med följande nummer:
IP Address : 192.168.150.3
Subnet mask : 255.255.255.0
Default gateway : (Ange inte några
värden.)
7 Klicka efter inställning på “OK”
och starta sedan om datorn.
Fortsätt efter bekräftelse eller inställning med “3. Uppställning av nätverksanslutning
för projektorn”.
-9
Uppställning av projektorns nätverksmiljö
3. Uppställning av nätverksanslutning för projektorn
Inställningar för poster som projektorns IPadress och undernätsmask är kompatibla
med det existerande nätverket.
1 Starta Internet Explorer (version
5.0 eller senare) på din dator,
mata in “http://192.168.150.2/”
under “Address” (Adress) och
klicka sedan på “Enter”.
2 Klicka enbart på “OK” om ett
användarnamn och ett lösenord
ännu inte ställts in.
• Mata in användarnamnet och lösenordet
om dessa redan är inställda och klicka
sedan på “OK”.
• Ett felmeddelande dyker upp om fel
användarnamn eller lösenord matas in
tre gånger.
3 Klicka på “TCP/IP” när skärmen
ter sig såsom visas till höger.
-10
4 Inställningsskärmen TCP/IP visas
och medger nätverksinställningar
för projektorn.
Uppställning av projektorns nätverksmiljö
Poster
IP Address
(IP-adress)
Subnet
Mask
(Undernätsmask)
Default
Gateway
(Standardgrind)
DNS Server
(DNSserver)
Inställningsexempel / Kommentarer
Grundinställning: 192.168.150.2
Mata in en lämplig IP-adress
för nätverket ifråga.
Grundinställning: 255.255.255.0
Ställ in samma undernätsmask
som gäller för datorn och annan
utrustning i nätverket.
Grundinställning: 0.0.0.0
* Ställ på “0.0.0.0” när denna
inte används.
Grundinställning: 0.0.0.0
* Ställ på “0.0.0.0” när denna
inte används.
Anm
• Kontrollera existerande nätverkssegment (IPadressgrupp) för att undvika inställning av en
IP-adress som är densamma som IP-adressen
för annan nätverksutrustning och datorer. Om
“192.168.150.2” inte används i ett nätverk som
har IP-adressen “192.168.150.XXX” behöver
du alltså inte ändra projektorns IP-adress.
• Kontakta din nätverksadministratör för
närmare detaljer om varje inställning.
5 Klicka på tangenten “Apply”.
6 De inställda värdena visas.
Bekräfta att värdena är de rätta
och klicka sedan på “Confirm”.
• Vänta efter inställning i cirka 10
sekunder och tillgå sedan på nytt.
Detta avslutar nätverksinställningarna.
Ändra IP-adressen för inställningsdatorn tillbaka till den ursprungliga adressen och anslut
sedan datorn och projektet till nätverket.
-11
Styrning av projektorn via LAN
Efter att du anslutit projektorn till ditt nätverk, ska du skriva in projektorns IP-adress under
“Address” (Adress) i Internet Explorer (version 5,0 eller senare) med en dator i nätverket för
att starta en inställningsskärm som möjliggör styrning av projektorn via nätverket.
Styrning av projektorn
med Internet Explorer
(version 5.0 eller senare)
Slutför anslutning till yttre utrustning innan
denna operation startas. (Se sidorna 21-28 i
projektorns bruksanvisning.)
Anslut även nätkabeln. (Se sidan 29 i
projektorns bruksanvisning.)
Anm
• Använd en LAN-kabel (Kategori 5) för
anslutning av projektorn till LAN. Använd en
direktförbindande kabel vid anslutning av
projektorn till ett nav.
1 Starta Internet Explorer (version
5.0 eller senare) på din dator.
2
Mata in “http://” åtföljt av
projektorns IP-adress som ställdes
in med proceduren på sidan 11,
sedan “/” under “Address” och
tryck därefter på “Enter”.
• Grundinställningen av projektorns IPadress är 192.168.150.2. Mata alltså in
“http://192.168.150.2/” om du inte
ändrade IP-adress under “3.
Uppställning av nätverksanslutning
för projektorn” (sidorna 10-11).
3 En skärm för styrning av
projektorn visas som medger diverse kontroll av tillstånd och
inställningar.
-12
Styrning av projektorn via LAN
Bekräftelse av projektorns
tillstånd
På denna skärm kan du kontrollera projektorns
tillstånd. Det går att kontrollera följande poster :
••
• MAC Address (MAC-adress)
••
••
• Power (Ström)
••
••
• Condition (Kondition)
••
••
• Lamp Timer (Lamptimer)
••
••
• Lamp Life (Lamplivslängd)
••
••
• Input (Inmatning)
••
••
• Signal Info (Signalinformation)
••
Anm
• Om du klickade på tangenten “Refresh”
innan skärmen uppträdde till fullo visas ett
felmeddelande (“Server Busy Error”). Vänta
en stund och försök sedan på nytt.
• Anlita projektorns bruksanvisning för
detaljer om varje post.
(Status)
Styrning av projektorn
(Control)
På denna skärm kan du styra olika funktioner
hos projektorn. Det går att styra följande
poster :
••
• Power (Ström)
••
••
• Input Select (Ingångsval)
••
••
• Volume (Volym)
••
••
• AV Mute (AV-dämpning) [OFF][ON]
••
Anm
• Om du klickade på tangenten “Refresh”
innan skärmen uppträdde till fullo visas ett
felmeddelande (“Server Busy Error”). Vänta
en stund och försök sedan på nytt.
• Denna sida kan inte användas under
uppvärmning av projektorn.
• När projektorn står i beredskapsläget går
det att styra enbart “Power ON”.
• Anlita projektorns bruksanvisning för
detaljer om varje post.
-13
Styrning av projektorn via LAN
Inställning och justering av
projektorn
Exempel: Visning av skärmen “Picture” (bild) för INPUT 1
På dessa skärmar kan du utföra diverse
inställningar och justeringar på projektorn. Det
går att ställa in eller justera följande poster :
••
• Picture Mode (Bildläge)
••
••
• Bright Boost (Ljusförstärkning)
••
••
• CLR Temp (Färgtemperatur)
••
••
• sRGB[OFF][ON]
••
••
• IRIS (Bländare)
••
••
• Signal Type (Signaltyp)
••
••
• Auto Sync (Automatisk
••
synkronisering)[OFF][ON]
••
• Resize (Ändra storlek) (INPUT 1)
••
••
•
OSD Display (Skärmvisning)[OFF][ON]
••
••
•
Video System (Videosystem) (INPUT 3/4)
••
••
• Background (Bakgrund)
••
••
• Eco Mode (Ekoläge)[OFF][ON]
••
••
•
Auto Power Off (Automatiskt strömavslag)[OFF][ON]
••
••
•
Auto Focus (Startup)(Autofokus vid start)[OFF][ON]
••
••
• Auto Keystone
••
(Automatisk keystone-korrigering)[OFF][ON]
••
• Internal Speaker
••
(Interna högtalare)[OFF][ON]
••
• Audio Out (Ljudutgång) [OFF][ON]
••
••
• Projection Mode (Projiceringsläge)
••
••
•
RS-232C Speed (Hastighet för RS-232C)
••
••
• Monitor Out (Standby)
••
(Övervakningsutgång (i beredskapsläge))
••
• OSD Language (Skärmspråk)
••
Anm
• Om du klickade på tangenten “Refresh” innan
skärmen uppträdde till fullo visas ett
felmeddelande (“Server Busy Error”). Vänta
en stund och försök sedan på nytt.
• Denna sida kan inte användas under
uppvärmning av projektorn.
• Anlita projektorns bruksanvisning för detaljer
om varje post.
(Settings & Adjustments)
Inställning av säkerhet
(Network – Security)
På denna skärm kan du göra inställningar som
berör säkerhet.
Poster
User Name
(Användarnamn)
Password
(Lösenord)
Accept IP
Address
(Acceptera
IP-adress)
All IP
Addresses
(Alla IPadresser)
From only
specific IP
addresses
(Enbart från
specifika IPadresser)
Inställning av ett användarnamn för
säkerhetsskydd.
Inställning av ett lösenord för
säkerhetsskydd.
Det går att ställa in tre IP-adresser
som medger tillgång till projektorn.
Ingen gräns för IP-adresser anslutna
till projektorn.
Som en extra säkerhetsåtgärd kan
endast en IP-adress inställd med
“Address 1-3” anslutas till
projektorn.
Anm
• “User Name” (användarnamn) och “Password” (lösenord) kan bestå av upp till 8
tecken.
• Det går att inmata nedanstående tecken :
a-z, A-Z, 0-9, -, _
Beskrivning
-14
Styrning av projektorn via LAN
Generella inställningar
för nätverket
(Network – General)
På denna skärm kan du utföra generella
inställningar som berör nätverket.
Poster
Projector Name
(Projektornamn)
Auto Logout
Time
(
Automatisk
utloggningstid
Data Port
(Dataport)
Search Port
(Sökport)
Inställning av projektornamn.
Ställ in ett tidsintervall efter vilket
projektorn automatiskt kopplas bort
från nätverket i steg om minuter
)
(från 1 till 65535 minuter). Vid
inställning av 0 fungerar inte
utloggningsfunktionen.
Ställ in TCP-portnumret som
används vid datautbyte med
projektorn (från 1025 till 65535).
Ställ in portnumret som används vid
sökning efter projektorn (från 1025
till 65535).
De inställda värdena visas vid ett klick på
tangenten “Apply”. Kontrollera att värdena är
korrekta och klicka sedan på “Confirm”.
Anm
• Vänta efter inställning i cirka 10 sekunder och
tillgå sedan på nytt.
• Projektornamnet (“Projector Name”) kan
bestå av upp till 12 tecken.
• Det går att inmata nedanstående tecken :
A-Z, 0-9, -, _, (,), space
(Vid inmatning av “a-z” omvandlas dessa
automatiskt till “A-Z”.)
Beskrivning
Inställning för sändning av
e-post när ett fel uppstår
(Mail – Originator Settings)
På denna skärm går det att göra inställningar
för sändning av e-post när projektorn har
framställt ett fel.
Poster
SMTP Server
(SMTPserver)
Originator Email Address
(Upphovsmannens
e-postadress)
Originator
Name
(Upphovsmannens
namn)
Anm
• “SMTP Server” (SMTP-server), “Originator
E-mail Address” (upphovsmannens epostadress) och “Originator Name”
(upphovsmannens namn) kan bestå av upp
till 64 tecken.
• Det går att inmata nedanstående tecken :
SMTP-server och Upphovsmannens epostadress : a-z, A-Z, 0-9, !, #, $, %, &, *, +,
-, /, =, ?, ^, {, |, }, ~, _, ’, ., @, `
(Du kan bara skriva in “@” en gång för
upphovsmannens e-postadress.)
Upphovsmannens namn : a-z, A-Z, 0-9, -,
_, (,), space
• Om inställningarna av “3. Uppställing av
nätverksanslutning för projektorn” på
sidorna
e-post kommer att skickas.
Inställningsexempel / Kommentarer
Ställ in en SMTP-serveradress för
överföring av e-post.
Exempel 1: 192.168.150.253
Exempel 2: smtp123.sharp.co.jp
*Utför inställningar för DNS-servern
vid användning av ett domännamn.
Den här inställda e-postadressen
blir upphovsmannens e-postadress.
Ställ in sändarens namn.
Det här inställda namnet visas i
spalten “Originator Name” i epostens huvudtext.
10 och 11 är felaktigt inställda, ingen
-15
Styrning av projektorn via LAN
Ställ in felposter och
destinationsadresser till
vilka e-post ska skickas
när ett fel uppstår
(Mail – Recipient Settings)
På denna skärm kan du ställa in epostdestinationerna till vilka e-postrapport om
felet (felposter) ska skickas.
Poster
E-mail Address
(E-postadress)
Error Mail
(Lamp, Temp,
Fan)
(Felpost (lampa,
temperatur,
fläkt))
Test
Ställ in adresser till vilka en
e-postrapport om felet ska skickas.
Det går att ställa in upp till fem
adresser.
Ett felpost skickas om de felposter
var kryssrutor är avprickade.
Testskicka ett e-post. Du kan
därmed kontrollera att
inställningarna för e-postöverföring
är rätt utförda.
Beskrivning
Anm
• En “E-mail Address” (e-postadress) kan
bestå av upp till 64 tecken.
• Det går att inmata nedanstående tecken :
a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^,
{, |, }, ~, _, ’, ., @, `
(Det går att inmata “@” blott en gång.)
• Anlita projektorns bruksanvisning för närmare
detaljer om felposter.
-16
Inställning av projektorn med RS-232C eller Telnet
Anslut projektorn till en dator med RS-232C eller Telnet och öppna sedan “SETUP MENU”
(inställningsmeny) på datorn för att utföra diverse inställningar på projektorn.
7 Mata in “setup” och tryck sedan på
Vid anslutning med RS-232C
“Enter”.
• Inställningsmenyn SETUP MENU visas.
1 Kör terminalemulator för generella
syften.
2 Inmata inställningar för porten RS-
232C på terminalemulatorn på
följande sätt.
Baud Rate (Baudgrad) : 9600 bps*
Data Length (Datalängd) : 8 bit
Parity Bit (Paritetsbit) : None (Ingen)
Stop Bit (Stoppbit) : 1 bit
Flow Control (Flödeskontroll) : None (Ingen)
*Detta utgör grundinställning. Om värdet gör
att baugraden ändrats på projektorn ska du
här ställa in samma baudgrad som på
projektorn.
3 Mata in “PJS11234” och tryck sedan
på “Enter”.
4
“OK” visas. Mata in “PJS25678” och
tryck sedan på “Enter” inom 10
sekunder.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
Anm
• Det finns inget grundinställt användarnamn eller
lösenord.
• SETUP MENU försvinner om fel användarnamn
eller lösenord matas in tre gånger.
5 “User Name:” visas. Mata in
användarnamnet och tryck sedan
på “Enter”.
• Om ett användarnamn ännu inte är inställt
ska du blott trycka på “Enter”.
6 “Password:” visas. Mata in
lösenordet och tryck sedan på
“Enter”.
• Om ett lösenord ännu inte är inställt ska du
blott trycka på “Enter”.
-17
Inställning av projektorn med RS-232C eller Telnet
▼SETUP MENU
Vid anslutning med Telnet
1 Klicka på “Start” från Windows
fönster och välj där “Run” (Kör).
®
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
2 Mata in “telnet 192.168.150.2” i
textrutan som öppnas. (Förutsatt
att IP-adressen för projektorn är
192.168.150.2.)
3 Klicka på tangenten “OK”.
4 “User Name:” visas. Mata in
användarnamnet och tryck sedan
på “Enter”.
• Om ett användarnamn ännu inte är inställt
ska du blott trycka på “Enter”.
5 “Password:” visas. Mata in
lösenordet och tryck sedan på
“Enter”.
• Om ett lösenord ännu inte är inställt ska du
blott trycka på “Enter”.
6 Mata in “setup” och tryck sedan på
“Enter”.
Anm
• Om IP-adressen har ändrats ska du mata in den
nya IP-adressen i steg 2.
• Det finns inget grundinställt användarnamn eller
lösenord.
• SETUP MENU försvinner om fel användarnamn
eller lösenord matas in tre gånger i steg 4 eller 5.
• Inställningsmenyn SETUP MENU visas.
-18
Inställning av projektorn med RS-232C eller Telnet
SETUP MENU (Inställningsmeny) (huvudmeny)
ADVANCED SETUP MENU (Avancerad Inställningsmeny)
▼SETUP MENU ▼ADVANCED SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
[1]IP Address (IP-adress)
(Grundinställning : 192.168.150.2)
Inställningar för IP-adress. (sidan
[2
]Subnet Mask (Undernätsmask)
22)
(Grundinställning : 255.255.255.0)
Inställningar för undernätsmask. (sidan 22)
[3]Default Gateway (Standardgrind)
(Grundinställning : Används ej)
Inställningar för standardgrind. (sidan
22)
[4]User Name (Användarnamn)
(Grundinställning: Krävs ej)
Inställning av användarnamn för säkerhetsskydd.
23)
(sidan
[5]Password (Lösenord)
(Grundinställning: Krävs ej)
Inställning av lösenord för säkerhetsskydd. (sidan 23)
[6]
RS-232 Baud Rate (Inställning av Baud-grad för RS-232C)
(Grundinställning : 9600 bps)
Inställning av Baud-grad för uttagen RS-232C.
23)
(sidan
[7]Projector Name (Projektornamn)
(Grundinställning : XG-MB70X)
Det är möjligt att ställa in ett projektornamn.
23)
(sidan
[A]Advanced Setup (Avancerad inställning)
Aktiverar menyn ADVANCED SETUP MENU.
24)
(sidan
[D]Disconnect All (Koppla ur alla)
Koppla ur alla anslutningar. (sidan
24)
[V]View All Setting (Titta på alla inställningar)
Uppvisar alla inställda värden. (sidan 20)
Kan också användas med den avancerade menyn.
advanced>
[1]Auto Logout Time (Automatisk utloggningstid)
(Grundinställning : 5 minuter)
Ställ in en tid för automatisk bortkoppling från
nätverket. (sidan
24)
[2]Data Port (Dataport) (Grundinställning : 10002)
Ställ in TCP-portnumret som används vid datautbyte.
24)
(sidan
[5]Network Ping Test (Nätverkstest)
Kontrollera med denna inställning att en
nätverksanslutning mellan projektorn och en dator
el.dyl. fungerar på rätt sätt. (sidan
[6]Accept IP Addr(1) (Acceptera IP-adress(1))
[7]Accept IP Addr(2) (Acceptera IP-adress(2))
[8]Accept IP Addr(3) (Acceptera IP-adress(3))
[9]Accept All IP Addr (Acceptera alla IP-adresser)
(Grundinställning : Acceptera alla)
För att förbättra säkerheten är det möjligt att ställa
in upp till tre IP-adresser som medger anslutning till
projektorn. Inställda IP-adresser kan makuleras med
hjälp av [9] Accept All IP Addr. (sidan
[0] Search Port (Sökport) (Grundinställning : 5006)
Ställ in portnumret som används för sökning efter
projektorn. (sidan
[!]
Restore Default Setting (Återställa grundinställning)
26)
Återställer alla värden som ställts in med denna
meny till deras grundinställningar. (sidan
[Q]Return to Main Menu (Återgå till huvudmeny)
För att återgå till huvudmenyn SETUP MENU.
26)
(sidan
[S]Save & Quit (Lagra och lämna)
Lagra inställda värden och lämna menyn. (sidan 21)
[Q]Quit Unchanged (Lämna oförändrat)
Lämna menyn utan att lagra inställda värden.
(sidan 21)
25)
25)
26)
-19
Styrning av projektorn med RS-232C eller Telnet
Mata in numret eller symbolen att välja från “SETUP MENU” (inställningsmeny). Utför
inställning av den valda posten. Inställning utförs av en post i taget och lagras i slutändan.
Titta på detaljlistan över
inställningar
([V]View All Setting)
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XG-MB70X
Projector Name : XG-MB70X
MAC Address : 08:00:1f:b1:b7:74
IP Address : 192.168.150.2
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232 Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Auto Logout Time : 5 minutes
Search Port : 5006
11
1 Mata in “v” och tryck sedan på “Enter”.
11
Visa alla inställda värden (*).
1
Inställningsposter
Exempel: Vid inställning av IP-adress (ändring från
192.168.150.2 till 192.168.150.3)
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>1
IP Address : 192.168.150.2
Please Enter : 192.168.150.3
(change) —> 192.168.150.3
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
*
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XG-MB70X
Projector Name : XG-MB70X
MAC Address : 08:00:1f:b1:b7:74
IP Address : 192.168.150.3
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232C Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Busy Reply : ERR+<CR> code
Input Hold Time : 1000 milliseconds
Auto Logout Time : 5 minutes
Search Port : 5006
1
2
3
*1
*2
*3
-20
11
1 Mata in “1” (numret på posten att ställa in)
11
och tryck sedan på “Enter”.
Visa nuvarande IP-adress (*1).
22
2 Mata in IP-adressen att ställa in och tryck se-
22
dan på “Enter”.
Visa IP-adress efter ändring (*2).
33
3 Mata in “v” och tryck sedan på “Enter” för att
33
bekräfta detaljlistan över inställningar.
IP-adressen ändras (*3).
Anm
•
Bekräftelse av detaljlistan över inställningar kan utelämnas.
• Inställningsdetaljerna träder inte ikraft förrän de
lagrats (sidan 21).
• Ett felmeddelande (“Parameter Error!”) visas vid
inmatning av ett ogiltigt värde.
Styrning av projektorn med RS-232C eller Telnet
Lagra inställningar och lämna ([S]Save & Quit)
Lagra de inställda värdena och lämna menyn.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>s
All Connection will be disconnect.
Continue(y/n)? y
Apply New setting...Done.
11
1 Mata in “s” och tryck sedan på “Enter”.
11
22
2 Mata in “y” och tryck sedan på “Enter”.
22
1
2
Lämna utan att lagra
inställningar
([Q]Quit Unchanged)
Lämna menyn utan att lagra de inställda värdena.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>q
Quit Without Saving(y/n)? y
Setting Unchanged.
11
1 Mata in “q” och tryck sedan på “Enter”.
11
22
2 Mata in “y” och tryck sedan på “Enter”.
22
1
2
-21
Styrning av projektorn med RS-232C eller Telnet
Inställningsproceduren för varje post förklaras i detalj. Se “Inställningsposter” på sidan 20
för den generella proceduren.
Inställning av IP-adress
([1]IP Address)
För inställning av en IP-adress.
setup>1
IP Address :192.168.150.2
Please Enter :192.168.150.3
(change) —> 192.168.150.3
11
1 Mata in “1” och tryck sedan på “Enter”.
11
22
2 Mata in ett siffervärde att ställa in och tryck
22
sedan på “Enter”.
Visa IP-adress efter ändring (*).
1
2
*
Inställning av undernätsmask
([2]Subnet Mask)
För inställning av undernätsmask.
setup>2
Subnet Mask :255.255.255.0
Please Enter :255.0.0.0
(change) —> 255.0.0.0
11
1 Mata in “2” och tryck sedan på “Enter”.
11
22
2 Mata in ett siffervärde att ställa in och tryck
22
sedan på “Enter”.
Visa undernätsmask efter ändring (*).
1
2
*
Inställning av standardgrind
([3]Default Gateway)
För inställning av standardgrind.
setup>3
note: “0.0.0.0” means “Using no default gateway.”
Gateway Address :0.0.0.0
Please Enter :192.168.150.1
(change) —> 192.168.150.1
11
1 Mata in “3” och tryck sedan på “Enter”.
11
22
2 Mata in ett siffervärde att ställa in och tryck
22
sedan på “Enter”.
Visa grindadress efter ändring (*).
Anm
• Om värdena för IP-adress, undernätsmask eller
grind på projektorn har ändrats via Telnet går
det inte att ansluta datorn till projektorn
beroende på datorns nätverksinställningar.
1
2
*
-22
Styrning av projektorn med RS-232C eller Telnet
Inställning av användarnamn
([4]User Name)
Ett användarnamn används för att förbättra
säkerheten.
setup>4
User Name :
Please Enter : XG-MB70X
(change) —> XG-MB70X
11
1 Mata in “4” och tryck sedan på “Enter”.
11
22
2 Mata in ett användarnamn och tryck sedan på
22
“Enter”.
Visa inställt användranamn (*).
Anm
• Ett “User Name” (användarnamn) kan bestå av
upp till 8 tecken.
• Det går att inmata nedanstående tecken :
a-z, A-Z, 0-9, -, _
• Något grundinställt användarnamn förekommer
inte.
1
2
*
Inställning av baudgrad för
RS-232C
([6]RS-232C Baud Rate)
Ställ in en baudgrad för uttagen RS-232C (COMPUTER och PROJECTOR).
setup>6
note: It sets both RS-232C (COMPUTER) and RS-232C (PROJECTOR).
0 ... 9600 bps
2 ... 115200 bps
Baud Rate Select[0, 2] :2
RS-232C Baud Rate : 115200 bps
11
1 Mata in “6” och tryck sedan på “Enter”.
11
22
2 Välj och mata in siffran 0 eller 2 och tryck se-
22
dan på “Enter”.
Visa den inställda baudgraden (*).
Anm
• Ställ projektorns baudgrad på samma grad som
används av datorn.
1
2
*
Inställning av lösenord
([5]Password)
Ett lösenord används för att förbättra säkerheten.
setup>5
Password :
Please Enter :
(change) —> sharppj
11
1 Mata in “5” och tryck sedan på “Enter”.
11
22
2 Mata in ett lösenord och tryck sedan på “En-
22
sharppj
ter”.
Visa inställt lösenord (*).
Anm
• Ett “Password” (lösenord) kan bestå av upp till 8
tecken.
• Det går att inmata nedanstående tecken :
a-z, A-Z, 0-9, -, _
• Något grundinställt lösenord förekommer inte.
1
2
Inställning av projektornamn
([7]Projector Name)
Det är möjligt att mata in ett projektornamn.
setup>7
Projector Name : XG-MB70X
Please Enter : MY XG-MB70X
(change) —> MY XG-MB70X
*
11
1 Mata in “7” och tryck sedan på “Enter”.
11
22
2 Mata in ett projektornamn.
22
Visa inställt projektornamn (*).
Anm
• Ett “Projector Name” (projektornamn) kan bestå
av upp till 12 tecken.
• Det går att inmata nedanstående tecken :
A-Z, 0-9, -, _, (,), space
(Vid inmatning av “a-z” omvandlas dessa
automatiskt till “A-Z”.)
• Det är detsamma som namnet som kan bekräftas
eller ställas in med RS-232C kommandona
“PJN0”, “PJN1”, “PJN2” och “PJN3”.
1
2
*
-23
Styrning av projektorn med RS-232C eller Telnet
Urkoppling av alla
anslutningar
([D]Disconnect All)
Det är möjligt att koppla ur alla TCP/IP-anslutningar
som nu erkänns av projektorn. Även om porten COM
Redicrect står fast i tillståndet Busy beroende på ett
problem är det möjligt att återställa tillståndet Ready
genom att utföra denna urkoppling.
setup>d
Disconnect All Connections(y/n)?y
Now Disconnecting...
11
1 Mata in “d” och tryck sedan på “Enter”.
11
22
2 Mata in “y” och tryck sedan på “Enter”.
22
Anm
• När proceduren Disconnect All utförs kommer
även anslutningen till projektorn via nätverket
att kopplas ur.
1
2
Aktivering av ADVANCED
SETUP MENU
([A]Advanced Setup)
Inställning av automatisk
utloggningstid
(ADVANCED[1]Auto Logout Time)
Om det inte förekommer någon inmatning efter den
fastställda tiden gör denna funktion att projektorn
automatiskt kopplas bort från nätverket. Ställ in tiden
efter vilken projektorn automatiskt ska kopplas ur i
steg om minuter (från 1 till 65535 minuter).
advanced>1
Valid range : 0 to 65535 (minute)
note: if you enter “0”, auto logout function will be disable.
Auto Logout Time : 5
Please Enter :15
(change) —> 15
11
1 Mata in “1” och tryck sedan på “Enter”.
11
22
Mata in ett siffervärde och tryck sedan på “Enter”.
2
22
Visa det inställda värdet (*).
Anm
• Funktionen för automatisk utloggning fungerar
inte vid inställning av värdet “0”.
• Om ett ogiltigt nummer skrivs in, kommer ett
felmeddelande (“Parameter Error!”) att visas
och skärmen återgår till avancerade
inställningsmenyn.
1
2
*
Utför detta för att aktivera den avancerade
inställningsmenyn.
setup>a
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
advanced>
11
1 Mata in “a” och tryck sedan på “Enter”.
11
1
-24
Inställning av dataport
(ADVANCED[2]Data Port)
TCP-portnummer kan ställas in i omfånget 1025 till
65535.
advanced>2
Valid range :1025 to 65535
Data Port :10002
Please Enter :10005
(change) —> 10005
11
1 Mata in “2” och tryck sedan på “Enter”.
11
22
2
Mata in ett siffervärde och tryck sedan på “Enter”.
22
Visa det inställda värdet (*).
Anm
• Ställ in denna vid behov. Använd vanligtvis
grundinställningen.
1
2
*
Styrning av projektorn med RS-232C eller Telnet
Att utföra ett nätverkstest
(ADVANCED[5]Network Ping Test)
Utför detta test för att bekräfta att nätverksanslutningen
mellan projektorn och en dator el.dyl. fungerar på rätt
sätt.
advanced>5
Ping dest IP addr :192.168.150.1
Please Enter :192.168.150.152
(change) —> 192.168.150.152
32 bytes from 192.168.150.152: icmp_seq = 1, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 2, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 3, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 4, time = 0 ms
11
1 Mata in “5” och tryck sedan på “Enter”.
11
22
2 Mata in IP-adressen för anordningen som ska
22
testas och tryck sedan på “Enter”.
Visa den inmatade IP-adressen (*1).
Visa testresultatet (*2).
Anm
• Om du trycker på “Enter” utan att ha matat in
någon IP-adress används den tidigare använda
IP-adressen som destination.
• Om det förekommer ett fel med anslutningen visas “Error: No answer” cirka 5 sekunder efter ett
nytt försök. Kontrollera i så fall anslutningarna för
projektorn och datorn och kontakta din
nätverksadministratör.
1
2
Inställning av accepterad
IP-adress
(ADVANCED[6]Accept IP Addr(1) [8]Accept IP Addr(3))
Säkerheten för projektorn kan förbättras genom att
medge anslutning från blott en angiven IP-adress.
Det går att ställa in upp till tre IP-adresser som
medger anslutning till projektorn.
*1
*2
advanced>6
Accept IP Addr(1) : 0.0.0.0
Please Enter : 192.168.150.152
(change) —> 192.168.150.152
11
1 Mata in “6”, “7” eller “8” och tryck sedan på
11
“Enter”.
22
2 Mata in ett siffervärde och tryck sedan på
22
“Enter”.
Visa det inställda värdet (*).
Anm
• Makulera en nu accepterad IP-adress genom att
mata in “0.0.0.0”.
• Om en eller flera “Accept IP Addr” (accepterade
IP-adresser) ställts in går det inte att utföra
anslutning från IP-adresser som inte är inställda.
Detta tillstånd kan makuleras genom att använda
[9]Accept All IP Addr.
1
2
*
Acceptera alla IP-adresser
(ADVANCED[9]Accept All IP Addr)
Häver begränsning till IP-adresserna som valdes
med “Accept IP Addr”.
advanced>9
Accept All IP Addresses(y/n)? y
11
1 Mata in “9” och tryck sedan på “Enter”.
11
22
2 Mata in “y” och tryck sedan på “Enter”.
22
Anm
• Vid tidpunkten när “y” inmatas nollställs
siffervärdena för Accept IP Addr(1)-(3) till
“0.0.0.0”.
• Inställningen ändras inte om “n” skrivs in.
1
2
-25
Styrning av projektorn med RS-232C eller Telnet
Inställning av sökport
(ADVANCED[0]Search Port)
Ställ in portnumret som används vid sökning efter
projektorn från nätverket.
advanced>0
Please Enter Port Number for Search from Computer.
Valid range : 1025 to 65535
Search Port : 5006
Please Enter : 5004
(change) —> 5004
11
1 Mata in “0” och tryck sedan på “Enter”.
11
22
2 Mata in ett siffervärde och tryck sedan på
22
“Enter”.
Visa det inställda värdet (*).
Anm
• Ställ in denna vid behov. Använd vanligtvis
grundinställningen.
Återställa
grundinställningar
(ADVANCED[!]Restore Default
Setting)
1
2
Återgå till huvudmenyn
(ADVANCED[Q]Return to Main Menu)
Återgår till huvudmenyn SETUP MENU
(Inställningsmeny).
advanced>q
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
*
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
11
1 Mata in “q” och tryck sedan på “Enter”.
11
Huvudmenyn SETUP MENU visas på nytt.
1
Återställer alla inställda menyvärden till deras
grundinställningar.
advanced>!
Restore All Setting to Default(y/n)? y
— User Setting Initialized —
11
1 Mata in “!” och tryck sedan på “Enter”.
11
22
2 Mata in “y” och tryck sedan på “Enter”.
22
1
2
Anm
• Om värdena för IP-adress, undernätsmask eller
grind på projektorn har ändrats via Telnet går
det inte att ansluta datorn till projektorn
beroende på datorns nätverksinställningar.
-26
Felsökning
Kommunikation med projektorn kan inte upprättas
Vid anslutning av projektorn med serieanslutning
\ Kontrollera att uttaget RS-232C på projektorn eller datorn eller en separat inköpt styrenhet
har anslutits på rätt sätt.
\ Kontrollera att kabeln RS-232C är en kabel av delningstyp.
\ Kontrollera att inställningen för porten RS-232C på projektorn matchar motsvarande inställning
på datorn eller den separat inköpta styrenheten.
Vid anslutning av projektorn till en dator med nätverksanslutning (LAN)
\ Kontrollera att kabelkontakten tryckts in ordentligt i uttaget LAN på projektorn.
\ Kontrollera att kabeln är ordentligt ansluten till porten LAN på en dator eller en
nätverksanordning såsom ett nav.
\ Kontrollera att LAN-kabeln är en kabel av Kategori 5.
\ Kontrollera att LAN-kabeln är en kabel av delningstyp vid direktanslutning mellan projektorn
och datorn.
\ Kontrollera att LAN-kabel är en direktkabel vid anslutning av projektorn till en
nätverksanordning såsom ett nav.
\ Kontrollera att nätverksanordningen, såsom ett nav, är påslagen då en sådan är ansluten
mellan projektorn och datorn.
Kontrollera nätverksinställningarna för datorn och projektorn
\ Kontrollera följande nätverksinställningar för projektorn.
• IP Address (IP-adress)
Kontrollera att samma IP-adress som för projektorn inte förekommer i nätverket.
• Subnet Mask (Undernätsmask)
När grindinställningen för projektorn är “0.0.0.0” (används ej) eller när grindinställningen för
projektorn och standardgrindinställning för datorn är densamma:
• Undernätsmasken för projektorn och för datorn bör vara densamma.
• IP-adressens delar som visas med subnetmasken för projektorn och datorn ska vara
desamma.
(Exempel)
När IP-adressen för projektorn är “192.168.150.2” och undernätsmasken är
“255.255.255.0”, bör IP-adressen för datorn vara “192.168.150.X” (X=3-254) och
undernätsmasken vara “255.255.255.0”.
• Gateway (Grind)
När grindinställningen för projektorn är “0.0.0.0” (används ej) eller när grindinställningen
för projektorn och standardgrindinställning för datorn är densamma:
• Undernät för projektorn och för datorn bör vara detsamma.
• IP-adressens delar som visas med subnetmasken för projektorn och datorn ska vara
desamma.
(Exempel)
När IP-adressen för projektorn är “192.168.150.2” och undernätsmasken är
“255.255.255.0”, bör IP-adressen för datorn vara “192.168.150.X” (X=3-254) och
undernätsmasken vara “255.255.255.0”.
Anm
• Grundinställda nätverksinställningar för projektorn är de följande:
IP address (IP-adress): 192.168.150.2
Subnet mask (Undernätsmask): 255.255.255.0
Gateway address (Grindadress): 0.0.0.0 (används ej)
• Se sidan
10 för detaljer om projektorns nätverksinställningar.
-27
Felsökning
\ Utför stegen nedan för att kontrollera datorns nätverksinställningar.
1. Öppna en kommandoledtext (MS-DOS Prompt).
• För Windows
i denna ordning.
• För Windows
“MS-DOS Prompt” i denna ordning.
• För Windows
“Command Prompt” (Kommandotolken) i denna ordning.
• För Windows
®
98 eller 98SE: Klicka på “START”, “Programs” (Program), “MS-DOS Prompt”
®
Me: Klicka på “START”, “Programs” (Program), “Accessories” (Tillbehör),
®
2000: Klicka på “START”, “Programs” (Program), “Accessories” (Tillbehör),
®
XP: Klicka på “START”, “All Programs” (Alla program), “Accessories”
(Tillbehör), “Command Prompt” (Kommandotolken) i denna ordning.
2. Efter körning av kommandoledtexten (MS-DOS Prompt) ska du mata in kommandot
“ipconfig” och sedan trycka på “Enter”.
Anm
• Kommunikation kan kanske inte upprättas även om nätverksinställningar för datorn
har utförts. Starta i så fall om din dator.
C:\>ipconfig
-28
Anm
• Användbara exempel på ipconfig
C:\>ipconfig/? visar hur “ipconfig.exe” ska användas.
C:\>ipconfig visar inställd IP-adress, undernätsmask och standardgrind.
C:\>ipconfig/all visar all inställningsinformation relaterad till TCP/IP.
3. Mata in “exit” och tryck sedan på “Enter” för att återgå till Windows®-skärmen.
Felsökning
\ Kontrollera att protokollet “TCP/IP” fungerar på rätt sätt med hjälp av kommandot “PING”.
Kontrollera också att en IP-adress är inställd.
1. Öppna en kommandoledtext (MS-DOS Prompt).
• För Windows
i denna ordning.
• För Windows
“MS-DOS Prompt” i denna ordning.
• För Windows
“Command Prompt” (Kommandotolken) i denna ordning.
• För Windows
(Tillbehör), “Command Prompt” (Kommandotolken) i denna ordning.
2. Efter körning av kommdoledtexten (MS-DOS Prompt) ska du mata in kommandot “PING”.
Inmatningsexempel C:\>Ping XXX.XXX.XXX.XXX
“XXX.XXX.XXX.XXX” ska matas in med en IP-adress att ansluta till, t.ex. projektorn.
3. Skärmen ter sig på följande sätt vid normal anslutning.
(Skärmen kan te sig annorlunda beroende på operativsystemet som används.)
<Exempel> vid anslutning till IP-adressen “192.168.150.2”
®
98 eller 98SE: Klicka på “START”, “Programs” (Program), “MS-DOS Prompt”
®
Me: Klicka på “START”, “Programs” (Program), “Accessories” (Tillbehör),
®
2000: Klicka på “START”, “Programs” (Program), “Accessories” (Tillbehör),
®
XP: Klicka på “START”, “All Programs” (Alla program), “Accessories”
4. Meddelandet “Request time out” visas om ett kommando inte kan sändas.
Kontrollera nätverksinställningarna på nytt.
Kontakta din nätverksadministratör om proper kommunikation fortfarande inte kan uprättas.
5. Mata in “exit” och tryck sedan på “Enter” för att återgå till Windows
®
-skärmen.
Anslutning kan inte upprättas då du glömt ditt användarnamn eller lösenord.
\ Initialisera inställningarna. (Se sidan 61 i projektorns bruksanvisning.)
\ Utför inställning på nytt efter initialisering.
-29
Mått
Enhet: tum (mm)
Sidovy
Bakifrån
Ovanifrån
7
12
/32 (310)
11
2
/64 (55,05)
/16 (1,5)
1
/64 (282)
7
11
/64 (3,25)
9
Sidovy
-30
Framifrån
Underifrån
33
13
9
/64 (89)
3
/64 (5)
/16 (14)
/64
59
(48,5)
1
/16
3
2
(55,5)
15
3
/16 (99,95)
5 7/64 (129,5)5 7/64 (129,5)
5
1 7/32
/32
1
(30,9)
M4
(29,1)
M4
/8 (225,3)
/32 (210,3)
7
9
/16 (106,3)
3
4
8
8
M4
1 7/32
1 3/4
(30,9)
(44,1)
M4
/8 (15,5)
5
Loading...
