Schermgrootte en projectie-afstand
De grootte van het projectiescherm hangt af van de afstand van de lens van de projector tot het scherm.
Installeer de projector zodanig dat de geprojecteerde beelden op de optimale grootte op het scherm
geprojecteerd worden door te kijken naar de onderstaande tabel. Gebruik de waarden in de tabel ter referentie
bij het installeren van de projector.
Zijaanzicht
Scherm
H
Midden van de lens
L
NORMAAL-stand (4:3)
Diag. [χ] Breedte Hoogte Minimum [L1] Maximum [L2]
Beeld-(scherm-)grootte Projectie-afstand [L]
300" (762 cm) 610 cm (240") 457 cm (180") 9,1 m (29' 9") 13,7 m (44' 9") –10,2 cm (–41/64")
250" (635 cm) 508 cm (200") 381 cm (150") 7,6 m (24' 9") 11,4 m (37' 4") –8,5 cm (–311/32")
200" (508 cm) 406 cm (160") 305 cm (120") 6,0 m (19'10") 9,1 m (29' 10") –6,8 cm (–243/64")
150" (381 cm) 305 cm (120") 229 cm (90") 4,5 m (14'10") 6,8 m (22' 5") –5,1 cm (–21/64")
100" (254 cm) 203 cm (80") 152 cm (60") 3,0 m (9'11") 4,6 m (14' 11") –3,4 cm (–111/32")
84" (213 cm) 171 cm (67") 128 cm (50") 2,5 m (8' 4") 3,8 m (12' 6") –2,9 cm (–11/8")
72" (183 cm) 146 cm (58") 110 cm (43") 2,2 m (7' 2") 3,3 m (10' 9") –2,4 cm (–31/32")
60" (152 cm) 122 cm (48") 91 cm (36") 1,8 m (5'11") 2,7 m (8' 11") –2,0 cm (–51/64")
40" (102 cm) 81 cm (32") 61 cm (24") 1,2 m (4' 0") 1,8 m (6' 0") –1,4 cm (–
χ
: Beeldgrootte (diagonaal) (in/cm)
L: Projectie-afstand(m/voet)
L1: Minimale projectie-afstand (m/voet)
L2: Maximale projectie-afstand (m/voet)
H: De afstand van de onderkant van het beeld tot het midden van de lens (cm/in)
De afstand van de onderkant van het
beeld tot het midden van de lens [H]
De formule voor de beeldgrootte en projectie-afstand
[m/cm] [Voet/inch]
L1 (m) = 0,
L2 (m) = 0,0455
H (cm) = –0,
0302
034
χ
χ
χ
REK-stand (16:9)
Diag. [χ] Breedte Hoogte Minimum [L1] Maximum [L2]
Beeld-(scherm-)grootte Projectie-afstand [L]
250" (635 cm) 553 cm (218") 311 cm (123") 8,2 m (27' 0") 12,4 m (40' 8") –61,1 cm (–24 5/64")
225" (572 cm) 498 cm (196") 280 cm (110") 7,4 m (24' 3") 11,2 m (36' 7") –55,0 cm (–2143/64")
200" (508 cm) 443 cm (174") 249 cm (98") 6,6 m (21' 7") 9,9 m (32' 6") –48,9 cm (–19
150" (381 cm) 332 cm (131") 187 cm (74") 4,9 m (16' 2") 7,4 m (24' 5") –36,7 cm (–1414/32")
133" (338 cm) 294 cm (116") 166 cm (65") 4,4 m (14' 4") 6,6 m (21' 8") –32,5 cm (–1213/16")
106" (269 cm) 235 cm (92") 132 cm (52") 3,5 m (11' 5") 5,3 m (17' 3") –25,9 cm (–1013/64")
100" (254 cm) 221 cm (87") 125 cm (49") 3,3 m (10' 10") 5,0 m (16' 3") –24,5 cm (–95/8")
92" (234 cm) 204 cm (80") 115 cm (45") 3,0 m (9' 11") 4,6 m (15' 0") –22,5 cm (–855/64")
84" (213 cm) 186 cm (73") 105 cm (41") 2,8 m (9' 1") 4,2 m (13' 8") –20,5 cm (–83/32")
72" (183 cm) 159 cm (63") 90 cm (35") 2,4 m (7' 9") 3,6 m (11' 9") –17,6 cm (–615/16")
60" (152 cm) 133 cm (52") 75 cm (29") 2,0 m (6' 6") 3,0 m (9' 9") –14,7 cm (–525/32")
40" (102 cm) 89 cm (35") 50 cm (20") 1,3 m (4' 4") 2,0 m (6' 6") –9,8 cm (–3
χ
: Beeldgrootte (diagonaal) (in/cm)
L: Projectie-afstand(m/voet)
L1: Minimale projectie-afstand (m/voet)
L2: Maximale projectie-afstand (m/voet)
H: De afstand van de onderkant van het beeld tot het midden van de lens (cm/in)
De afstand van de onderkant van het
beeld tot het midden van de lens [H]
De formule voor de beeldgrootte en projectie-afstand
[m/cm] [Voet/inch]
L1 (m) = 0,0329
L2 (m) = 0,04957
H (cm) = –0,24459
χ
χ
χ
17
/32")
L1 (voet) =
L2 (voet) = 0,
H (in) =
–0,034χ / 2,54
17
/64")
55
/64")
L1 (voet) = 0,0329χ / 0,3048
L2 (voet) = 0,04957χ / 0,3048
H (in) = –0,24459χ / 2,54
0,0302χ / 0,3048
0455χ / 0,3048
Opmerking
• Bovenstaande waarden kunnen ± 3% afwijken.
• Waarden met een minteken (–) geven aan dat het midden van de lens lager geplaatst is dan de onderkant
van het geprojecteerde beeld.
-2
Toeknnin van de aansluitpinnen
INPUT 1/INPUT 2 en OUTPUT RGB-signaalaansluiting: 15-pins Mini D-sub vrouwelijke aansluiting
RGB Ingang
11
1
6
15
5
10
1. Video INGANG (rood)
2. Video INGANG (groen/sync op groen)
3. Video INGANG (blauw)
4. Niet aangesloten
5. Niet aangesloten
6. Aarde (rood)
7. Aarde (groen/sync op groen)
8. Aarde (blauw)
9. Niet aangesloten
10. GND
11. Niet aangesloten
12. Bidirectionele data
13. Horizontaal sync-signaal: TTL-niveau
14. Verticaal sync-signaal: TTL-niveau
15. Dataklok
RS-232C-aansluiting: 9-pins Mini DIN vrouwelijke aansluiting
12
4
3
7
5
6
9
8
Pinnr. Signaal Naam I/O Referentie
1 Niet aangesloten
2RDData ontvangen Input Aangesloten op intern circuit
3SDData sturen Output Aangesloten op intern circuit
4 Niet aangesloten
5SGSignaal Aangesloten op intern circuit
6 Niet aangesloten
7RS Aangesloten op Pin 8
8CS Aangesloten op Pin 7
9 Niet aangesloten
DIN-D-sub RS-232C adapter: 9-pin D-sub mannelijke aansluiting
15
69
Pinnr. Signaal Naam I/O Referentie
1 Niet aangesloten
2RDData ontvangen Input Aangesloten op intern circuit
3SDData sturen Output Aangesloten op intern circuit
4 Niet aangesloten
5SGSignaal Aangesloten op intern circuit
6 Niet aangesloten
7RS Aangesloten op intern circuit
8CS Aangesloten op intern circuit
9 Niet aangesloten
Opmerking
• Pin 8 (CS) en Pin 7 (RS) zijn kortgesloten in de projector.
RS-232C-kabel, aanbevolen aansluiting: 9-pins D-sub vrouwelijke aansluiting
51
96
Pinnr. Signaal Pinnr. Signaal
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI
Opmerking
• Afhankelijk van het gebruikte besturingsapparaat, kan het nodig zijn pin 4 en pin 6 aan te sluiten op het
besturingsapparaat (bv. computer).
USB-aansluiting: 4-pin B-type USB-vrouwelijke aansluiting
43
1 2
Pinnr. Signaal Naam Pinnr. Signaal Pinnr. Signaal
1 VCC USB power 1 TX+ 5
2 USB– USB data– 2 TX– 6 RX–
3 USB+ USB data+ 3 RX+ 7
4SGGND 4 8
Projector
Pinnr.
4
5
6
Computer
Pinnr.
4
5
6
LAN-aansluiting: 8-pin RJ-45 modulaire aansluiting
8 ...1
Component Ingang
1. PR (CR)
2. Y
3. P
(CB)
B
4. Niet aangesloten
5. Niet aangesloten
6. Aarde (PR)
7. Aarde (Y)
8. Aarde (P
9. Niet aangesloten
10. Niet aangesloten
11. Niet aangesloten
12. Niet aangesloten
13. Niet aangesloten
14. Niet aangesloten
15. Niet aangesloten
)
B
-3
RS-232C Specificatie en opdrachtinstellingen
Computer-gestuurde bediening
Een computer kan worden gebruikt voor het bedienen van de projector door aansluiting van een RS-232C
seriële bedieningskabel (kruiskabel, los verkrijgbaar) op de projector. (Zie pagina 27 van de
gebruiksaanswijzing van de projector voor het maken van de aansluiting.)
Voorwaarden voor communicatie
Stel de seriële poort op de computer in overeenkomstig de tabel.
Signaalformaat: Voldoet aan RS-232C norm. Parity bit: Geen
Baud rate*: 9.600 bps/115.200 bps Stop bit: 1 bit
Datalengte: 8 bits Flow control: Geen
*Stel de baud overdrachtssnelheid van de projector in op dezelfde snelheid die gebruikt wordt door de computer.
Basisformaat
Opdrachten van de computer worden in de volgende volgorde verzonden: opdracht, parameter en return code.
Nadat de projector de opdracht van de computer heeft verwerkt, stuurt hij een responscode naar de computer.
Opdrachtformaat
C1 C2 C3 C4 P1 P2 P3 P4
Return code (0DH)
Responscodeformaat
Viercijferige opdracht Parameter, viercijferig
Normale respons
O K
Return code (0DH)
Probleemrespons (communicatiefout of onjuiste opdracht)
E R R
Return code (
0DH)
Info
•
Als u de projector controleert met behulp van de RS-232C ordrachten van een computer, moet u minstens 30 seconden
wachten nadat de projector weer ingeschakeld is, voordat u de ordrachten doorstuurt. Nadat de projector in standbymodus is geschakeld, wacht u minstens 90 minuten totdat de koelventilator stopt om de opdrachten door te geven.
• Als er meer dan één commando naar de projector wordt gezonden, dient op het antwoord te worden
gewacht voordat het volgende commando wordt verzonden.
Opmerking
• Wanneer de projector de volgende commando’s ontvangt, verdwijnt het opschermdisplay niet en zullen
deze commando’s de “Auto Power Off” functietimer niet terugstellen wanneer geen signaal aanwezig is.
POWR????, TABN_ _ _1, TLPS_ _ _1, TLTT_ _ _1, TLTL_ _ _1
Opdrachten
Voorbeeld: Maak bij het inschakelen van de projector de volgende instelling.
POWR _ 1__ OK
Uit te Voeren Bediening TerugkerenOpdracht Parameter
Standby
Power On
Spanningsstatus
Projector Status
Lamp Status
Volume (0-60)
AV Demping : Uit
AV Demping : Aan
Trapeziumvorm Corr (-127 ~ +127)
INGANG 1 (RGB1)
INGANG 2 (RGB2)
INGANG 3 (Video)
INGANG 4 (S-Video)
Vastleggen : Uit
Vastleggen : Aan
Auto Sync Start
POWR
POWR
POWR
TABN
TLPS
VOLA
I M B K
IMBK
K EYS
IRGB
IRGB
IVED
IVED
FREZ
FREZ
ADJS
___
OK of ERR
0
___
OK of ERR
1
0:Uit, 1:Aan
????
___
0:Normaal, 1:Temperatuur hoog, 2:Ventilatorfout,
1
8:Levensduur van lamp 5% of minder,
16:Lamp doorgebrand, 32: Lamp brandt niet,
64:Temperatuur abnormaal hoog
___
0:Uit, 1:Aan, 2:Nogmaals, 3:Wachten, 4:Lampfout
1
__* *
OK of ERR
___
OK of ERR
0
___
OK of ERR
1
****
OK of ERR
___
OK of ERR
1
___
OK of ERR
2
___
OK of ERR
1
___
OK of ERR
2
___
OK of ERR
0
___
OK of ERR
1
___
OK of ERR
1
→
←
-4
ProjectorComputer
RS-232C Specificatie en opdrachtinstellingen
Uit te Voeren Bediening TerugkerenOpdracht Parameter Uit te Voeren Bediening TerugkerenOpdracht Parameter
INGANG 1 Grootte Aanpassen : Normaal
INGANG 1 Grootte Aanpassen : Dot By Dot
INGANG 1 Grootte Aanpassen : Kader
INGANG 1 Grootte Aanpassen : Rek
INGANG 2 Grootte Aanpassen : Normaal
INGANG 2 Grootte Aanpassen : Dot By Dot
INGANG 2 Grootte Aanpassen : Kader
INGANG 2 Grootte Aanpassen : Rek
INGANG 3 Grootte Aanpassen : Normaal
INGANG 3 Grootte Aanpassen : Kader
INGANG 3 Grootte Aanpassen : Rek
INGANG 4 Grootte Aanpassen : Normaal
INGANG 4 Grootte Aanpassen : Kader
INGANG 4 Grootte Aanpassen : Rek
Starten van automatisch scherpstellen
INGANG 1 Beeldmodus : Standaard
INGANG 1 Beeldmodus : Presentatie
INGANG 1 Beeldmodus : Cinema
INGANG 1 Beeldmodus : Spel
INGANG 2 Beeldmodus : Standaard
INGANG 2 Beeldmodus : Presentatie
INGANG 2 Beeldmodus : Cinema
INGANG 2 Beeldmodus : Spel
INGANG 3 Beeldmodus : Standaard
INGANG 3 Beeldmodus : Presentatie
INGANG 3 Beeldmodus : Cinema
INGANG 3 Beeldmodus : Spel
INGANG 4 Beeldmodus : Standaard
INGANG 4 Beeldmodus : Presentatie
INGANG 4 Beeldmodus : Cinema
INGANG 4 Beeldmodus : Spel
INGANG 1 Wit benadr. (0-10)
INGANG 2 Wit benadr. (0-10)
INGANG 3 Wit benadr. (0-10)
INGANG 4 Wit benadr. (0-10)
INGANG 1 Kleurtmp *
INGANG 2 Kleurtmp *
INGANG 3 Kleurtmp *
INGANG 4 Kleurtmp *
INGANG 1 sRGB : Uit
INGANG 1 sRGB : Aan
INGANG 2 sRGB : Uit
INGANG 2 sRGB : Aan
IRIS : Hoge helderheid
IRIS : Hoog contrast
INGANG 1 Signaaltype : Auto
INGANG 1 Signaaltype : RGB
INGANG 1 Signaaltype : Component
INGANG 2 Signaaltype : Auto
INGANG 2 Signaaltype : RGB
INGANG 2 Signaaltype : Component
INGANG 1 Afregeling Terugstellen
INGANG 2 Afregeling Terugstellen
INGANG 3 Afregeling Terugstellen
INGANG 4 Afregeling Terugstellen
Automat.sync. : Uit
Automat.sync. : Aan
1
1
1
1
RASR
RASR
RASR
RASR
RBSR
RBSR
RBSR
RBSR
R ASV
R ASV
R ASV
R BSV
R BSV
R BSV
A FST
R APS
R APS
R APS
R APS
R BPS
R BPS
R BPS
R BPS
VAPS
VAPS
VAPS
VAPS
VBPS
VBPS
VBPS
V BPS
R AWE
R BWE
V AWE
V BWE
RACT
RBCT
VACT
VBCT
C SRA
C SRA
C SRB
C SRB
IRIS
IRIS
IASI
IASI
IASI
IBSI
IBSI
IBSI
R ARE
R BRE
V ARE
V BRE
AADJ
AADJ
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
__
_
***
_
***
_
***
_
***
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
10
11
12
13
10
11
12
13
10
11
12
13
10
11
12
13
**
**
**
**
1
3
6
2
1
3
6
2
1
3
2
1
3
2
1
0
1
0
1
1
3
0
1
2
0
1
2
1
1
1
1
0
1
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
OK of ERR
Gebruikstijd van de lamp (branduren)
Resterende levensduur (in procenten)
OSD Display : Uit
OSD Display : Aan
Videosysteem : Auto
Videosysteem : PAL
Videosysteem : SECAM
Videosysteem : NTSC4.43
Videosysteem : NTSC3.58
Videosysteem : PAL-M
Videosysteem : PAL-N
Videosysteem : PAL-60
Achtergrond : Logo
Achtergrond : Blauw
Achtergrond : Geen
Eco-functie : Standaard
Eco-functie : Eco
Auto Power Off : Uitschakelen
Auto Power Off : Inschakelen
Autom. scherpstelling : Uit
Autom. scherpstelling : Aan
Autom. keystone : Uit
Autom. keystone : Aan
Luidspreker : Uit
Luidspreker : Aan
Audio uitgang : Vast
Audio uitgang : Variabel
Projectie : Terug Uit
Projectie : Terug Aan
Projectie : Spiegelen Uit
Projectie : Spiegelen Aan
Monitor uit : Uitschakelen
Monitor uit : Inschakelen
LAN/RS232C : Uitschakelen
LAN/RS232C : Inschakelen
Alles terugstellen
Taal : English
Taal : Deutsch
Taal : Español
Taal : Nederlands
Taal : Français
Taal : Italiano
Taal : Svenska
Taal :
Taal : Português
Taal :
Taal :
Controle Modelnaam
Controle Modelnaam 2
Instelling Projectornaam 1
(eerste vier letters)
Instelling Projectornaam 2
(middelste vier letters)
Instelling Projectornaam 3
(laatste vier letters)
Controle Projectornaam
*2
*2
*2
TLTT
T LTL
IMD I
IMD I
M ESY
M ESY
M ESY
M ESY
M ESY
M ESY
M ESY
M ESY
IMBG
IMBG
IMBG
T HMD
T HMD
APOW
APOW
A TAF
A TAF
ATKS
ATKS
A SPK
A SPK
AOUT
AOUT
IMRE
IMRE
IMI N
IMI N
MOU T
MOU T
LNRS
LNRS
ALRE
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
M ELA
TNAM
M NRD
PJN1
PJN2
PJN3
PJN0
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
__
10
__
11
___
___
****
****
****
___
0-9999
1
0-100
1
OK of ERR
0
OK of ERR
1
OK of ERR
1
OK of ERR
2
OK of ERR
3
OK of ERR
4
OK of ERR
5
OK of ERR
6
OK of ERR
7
OK of ERR
8
OK of ERR
1
OK of ERR
3
OK of ERR
4
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
1
OK of ERR
2
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
0
OK of ERR
1
OK of ERR
1
OK of ERR
1
OK of ERR
2
OK of ERR
3
OK of ERR
4
OK of ERR
5
OK of ERR
6
OK of ERR
7
OK of ERR
8
OK of ERR
9
OK of ERR
OK of ERR
XGMB70X
1
XG-MB70X
1
OK of ERR
OK of ERR
OK of ERR
XG-MB70X
1
Opmerking
• Als een underscore (_) verschijnt in de parameterkolom, voert u een spatie in.
• Als een sterretje (*) verschijnt, voert u een waarde in binnen het bereik dat tussen haakjes onder Inhoud
Bediening staat.
*1 Parameters van de Kleurtmp instellingen zijn als volgt.
Kleurtmp Parameter
5500K
6500K
7500K
8500K
9300K
10500K
_
055
_
065
_
075
_
085
_
093
_
105
*2 Zend voor instelling van de naam van de projector de commando’s in de volgorde PJN1, PJN2 en PJN3.
-5
Instellen van de netwerkomgeving van de projector
Dit hoofdstuk beschrijft de basisprocedure voor het gebruik van de projector via het netwerk.
Als het netwerk reeds tot stand gebracht is, kan het voorkomen dat de instellingen voor het netwerk veranderd
dienen te worden bij de projector. Neem contact op met uw netwerkbeheerder voor hulp bij het uitvoeren van
deze instellingen.
1. Aansluiten van de projector op een computer
Sluit een LAN kabel (Categorie 5, kruiskabel) aan op de computer en de projector.
LAN kabel
(los verkrijgbaar)
Blazijden 7
2. Instellen van een IP adres voor de computer
Stel de IP settingen van de computer bij om rechtstreekse communicatie met de projector mogelijk te
maken.
Verander tijdelijk het
IP adres van de
computer.
Blazijden 8, 9
3. Instellen van een netwerkaansluiting voor de projector
Stel de netwerkinstellingen van de projector in zodat deze passen bij uw netwerk.
Gebruik Internet Explorer
(versie 5.0 of later) om
de verschillende
projectorinstellingen tot
stand te brengen.
Blazijden
• Microsoft® en Windows® zijn gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde
Staten en/of andere landen.
• Alle andere bedrijfs- of productnamen zijn handelsmerken of gedeponeerde handelsmerken van hun
respectieve eigenaars.
10
-6
Instellen van de netwerkomgeving van de projector
1. Aansluiten van de projector op een computer
Tot stand brengen van een rechtstreekse
aansluiting van de projector naar een
computer. Door gebruik te maken van een LAN
kabel (Categorie 5, kruiskabel) kunt u de projector via de computer configureren.
1 Verbreek de aansluiting van de
computer’s LAN kabel van het
bestaande netwerk.
2 Sluit een LAN kabel (een UTP
kabel, Categorie 5, kruiskabel)
aan op de LAN aansluiting van
de projector en sluit het andere
uiteinde van de kabel aan op de
LAN aansluiting van de
computer.
Een LAN kabel die
aangesloten is op het netwerk
LAN kabel
(kruiskabel, los verkrijgbaar)
3 Schakel de projector in.
ON (aan)
4 Schakel de computer in.
ON
(aan)
Info
Controleer dat de LINK LED indicator aan de
achterkant van de projector brandt. Als de LINK LED
indicator niet brandt, controleer dan het volgende:
• Dat de LAN kabel op de juiste wijze is
aangesloten.
• Dat de spanningschakelaars van zowel de
projector en de computer ingeschakeld zijn.
Hiermee is het maken van de aansluiting afgerond. Ga nu door naar “2. Instellen van een
IP adres voor de computer”.
-7
Instellen van de netwerkomgeving van de projector
2. Instellen van een IP adres voor de computer
Hieronder wordt beschreven hoe de
instellingen gemaakt worden bij Windows® XP
(Professional of Home Edition).
1 Log in op het netwerk met het
beheerderwachtwoord voor de
computer.
2 Klik op de “Start” toets, en
klik op “Control Panel”
(Configuratiescherm).
2
3 Klik op “Network and Internet
Connections” (Netwerk-en
Internet verbindingen), en klik op
“Network Connections” (Netwerkverbindingen) in het nieuwe
venster.
• Deze gebruiksaanwijzing gebruikt
voorbeelden om uitleg te geven over de
bediening van Category View (categorie
weergave). Als u Classic View (klassieke
weergave) gebruikt, dubbelklik dan op
“Network Connections” (Netwerkverbindingen).
4 Klik met de rechter toets van de
muis op “Local Area Connection”
(LAN-verbinding) en selecteer
“Properties” (Eigenschappen)
van het menu.
1
1
2
1
2
-8
Instellen van de netwerkomgeving van de projector
5 Klik op “Internet Protocol (TCP/
IP)”, en klik op de “Properties”
(Eigenschappen) knop.
1
2
6
Controleer of verander een IP adres
voor de instellingen van de computer.
1 Bevestig en noteer het huidige “IP
address” (IP-adres), “Subnet mask”
(Subnetmasker) en “Default gateway” (Standaard toegangspoort).
Zorg dat u het huidige IP-adres,
subnetmasker en standaard
toegangspoort noteert: u zal deze later
opnieuw moeten instellen.
2
De standaard fabrieksinstelling van de projector is “192.168.150.2” voor het “IP address”,
“255.255.255.0” voor het “Subnet mask” en
“0.0.0.0” voor de “Default gateway”. Maak de
volgende tijdelijke instellingen:
IP address : 192.168.150.3
Subnet mask : 255.255.255.0
Default gateway : (Voer geen waarder
in.)
7 Klik na het maken van de
instelling op de “OK” toets en
start de computer daarna
opnieuw.
Ga na het controleren of uitvoeren van de instelling door naar “3. Instellen van een
netwerkaansluiting voor de projector”.
-9
Instellen van de netwerkomgeving van de projector
3. Instellen van een netwerkaansluiting voor de projector
Instellingen voor dergelijke items als het IP
adres en subnet mask van de projector zijn
compatibel met het bestaande netwerk.

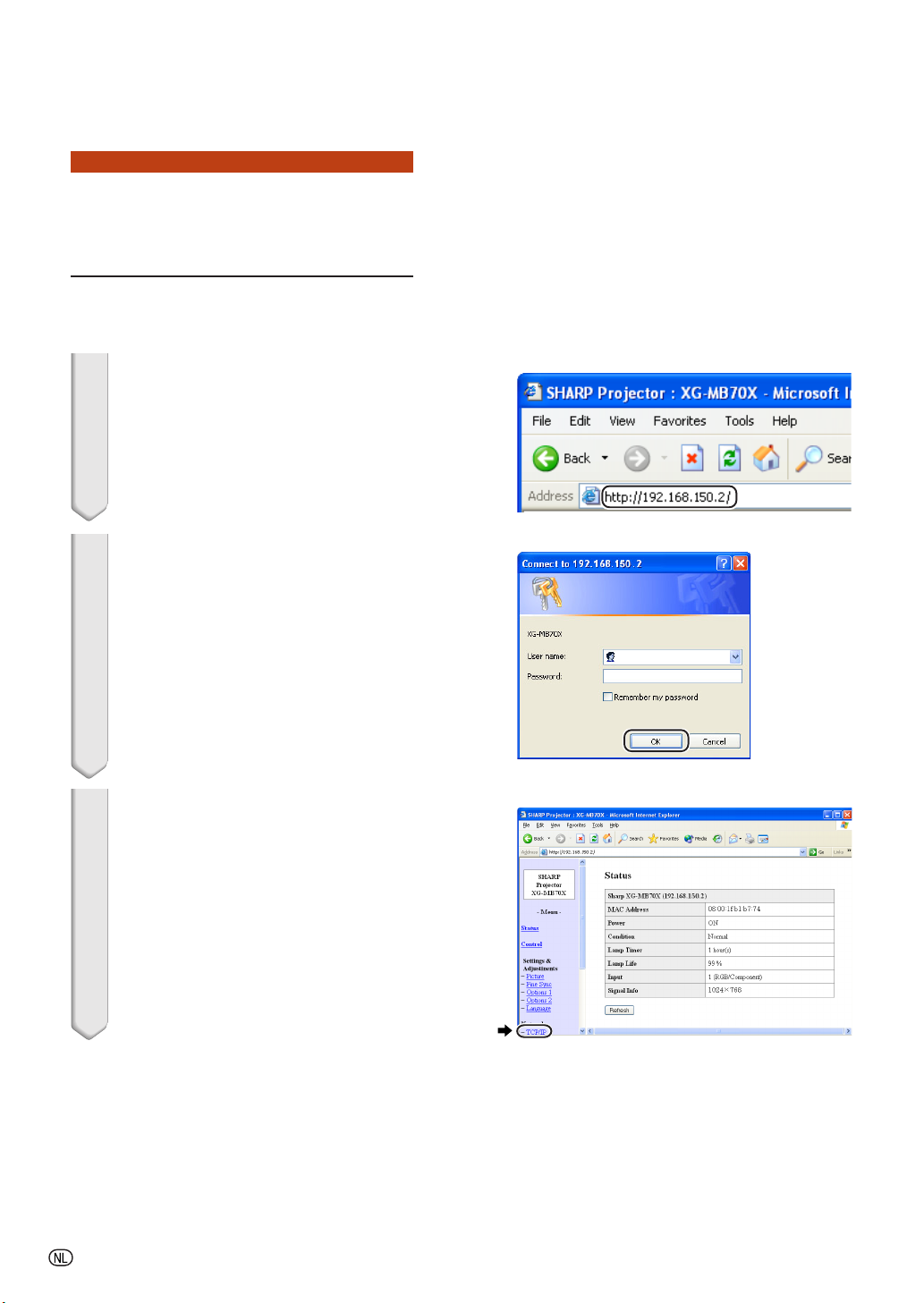

1 Start Internet Explorer (versie
5.0 of later) op de computer en
voer “http://192.168.150.2/” in als
“Address” (Adres) en druk
vervolgens op de “Enter” knop.
2 Klik alleen op de “OK”-toets als
nog geen gebruikersnaam en
wachtwoord zijn ingesteld.
• Als een gebruikersnaam en wachtwoord
reeds zijn ingesteld, voer dan de
gebruikersnaam en het wachtwoord in
en klik op de “OK”-toets.
• Als een gebruikersnaam of wachtwoord
drie maal incorrect wordt ingevoerd
wordt een foutmelding weergegeven.
3 Klik op “TCP/IP” wanneer het
scherm verschijnt dat hier rechts
wordt getoond.
-10
Instellen van de netwerkomgeving van de projector
4
Het TCP/IP instelscherm verschijnt
voor het uitvoeren van de
netwerkinstellingen van de projector.
Items
IP Address
(IP adres)
Subnet
Mask
Default
Gateway
(Standaard
gateway
instelling)
DNS
Server
Instelvoorbeeld / Opmerkingen
Standaardinstelling: 192.168.150.2
Voer een IP adres in dat geschikt is
voor het netwerk.
Standaardinstelling: 255.255.255.0
Stel de instelling van het subnet
mask hetzelfde in als van de
computer en de apparatuur op het
netwerk.
Standaardinstelling: 0.0.0.0
* Instellen op “0.0.0.0” wanneer u
deze niet gebruikt.
Standaardinstelling: 0.0.0.0
* Instellen op “0.0.0.0” wanneer u
deze niet gebruikt.
Opmerking
• Controleer het segment (IP adres groep)
van het bestaande netwerk om te vermijden
dat u een IP adres instelt dat reeds in
gebruik is bij andere netwerk apparatuur of
computers. Als “192.168.150.2” niet gebruikt
wordt in het netwerk met een IP adres
“192.168.150.XXX” dan hoeft u het IP adres
van de projector niet te wijzigen.
• Neem contact op met uw netwerkbeheerder
voor details aangaande de verschillende
instellingen.
5 Klik op de “Apply” (toepassen)
knop.
6 De ingestelde waarden
verschijnen. Controleer dat de
waarden juist ingesteld zijn en
klik dan op de “Confirm”
(bevestigen) knop.
• Wacht na het instellen van de items voor
ongeveer 10 seconden en probeer dan
opnieuw toegang te verkrijgen.
Hiermee is het uitvoeren van de netwerkinstellingen voltooid.
Verander het IP adres van de computer die gebruikt wordt voor het instellen terug naar het
oorspronkelijke adres en sluit daarna de computer en de projector aan op het netwerk.
-11
Controleren van de projector via een LAN
Nadat u de projector op uw netwerk hebt aangesloten, voert u het IP-adres van de projector
in “Address “ (Adres) op Internet Explorer (versie 5.0 of hoger) in; start een instelscherm met
behulp van een computer op het netwerk zodat u de projector via het netwerk kan bedienen.
Controleren van de projector d.m.v. Internet Explorer (versie 5.0 of later)
Voltooi het maken van de aansluitingen op
externe apparatuur voordat u begint met de
bediening. (Zie pagina’s 21-28 van de
gebruiksaanwijzing van de projector.)
Breng het maken van de aansluiting van het
netnoer tot stand. (Zie pagina’s 29 van de
gebruiksaanwijzing van de projector.)
Opmerking
•
Gebruik een LAN kabel (Categorie 5) bij het
aansluiten van de projector op het LAN. Gebruik
een rechte kabel bij het aansluiten van de
projector op een hub.
1 Start Internet Explorer (versie 5.0
of later) op de computer.
2 Voer “http://” gevolgd door het IP
adres van de projector in dat u
instelde met de procedure op
pagina 11 gevolgd door “ / ” in “Ad-
dress” (Adres) en druk daarna op
de “Enter” knop.
•
De standaardinstelling voor het IP adres van de
projector is 192.168.150.2. Als u het IP adres
niet veranderd in “3. Instellen van een
netwerkaansluiting voor de projector” (pagina
10-11) voer dan “http://192.168.150.2/” in.
3 Er verschijnt een scherm voor
het bedienen van de projector dat
klaar staat voor het uitvoeren van
verschillende statuscondities,
bedieningen en instellingen.
-12
Controleren van de projector via een LAN

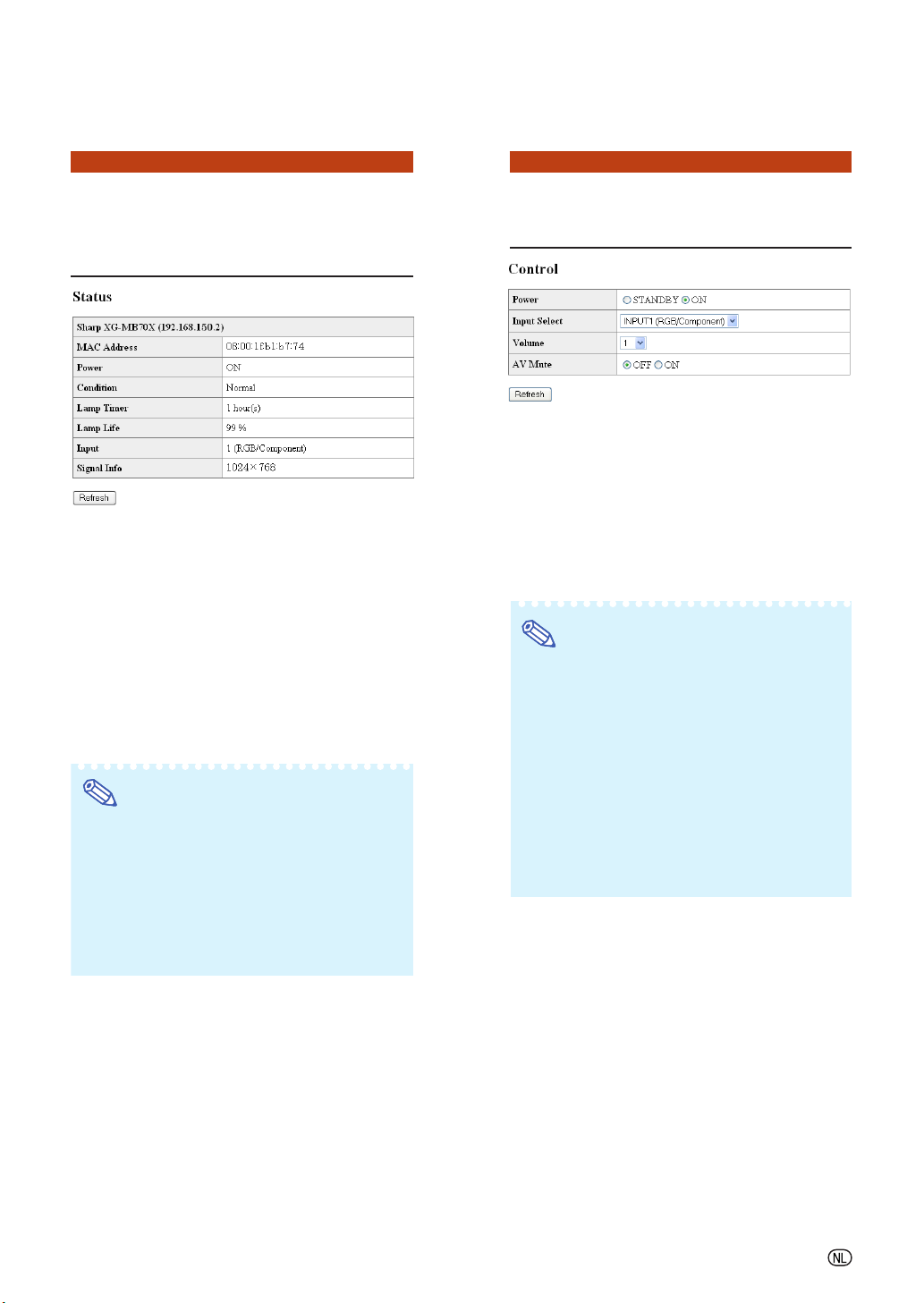

Bevestigen van de
status van de projector
(Status)
Op dit scherm kunt u de status van de
projector bevestigen. U kunt de volgende
items bevestigen:
••
• MAC Address (MAC Adres)
••
••
• Power (Spanning)
••
••
• Condition (Conditie)
••
••
• Lamp Timer (Lamptimer)
••
••
• Lamp Life (Levensduur van de lamp)
••
••
• Input (Invoersignaal)
••
••
• Signal Info (Signaalinformatie)
••
Opmerking
• Als u op de “Refresh” (verversen) knop drukt
voordat het scherm in zijn geheel
weergegeven wordt zal een foutlezing
(“Server Busy Error” (Server druk fout))
worden weergegeven. Wacht een ogenblik
en probeer de bediening opnieuw.
• Zie de gebruiksaanwijzing van de projector
voor details aangaande de storingsitems.
Bedienen van de projector (Control)
Op dit scherm kunt u de bediening van de
projector uitvoeren. U kunt de volgende items
bedienen:
••
• Power (Spanning)
••
••
•
Input Select (Selectie van het invoersignaal)
••
••
• Volume
••
••
• AV Mute (AV demping) [OFF] [ON]
••
Opmerking
• Als u op de “Refresh” (verversen) knop drukt
voordat het scherm in zijn geheel
weergegeven wordt zal een foutlezing
(“Server Busy Error” (Server druk fout))
worden weergegeven. Wacht een ogenblik en
probeer de bediening opnieuw.
• U kunt deze pagina niet bedienen terwijl de
projector aan het opwarmen is.
• Terwijl de projector in standby is, kun u alleen
“Power ON” (spanning aan) bedienen.
• Zie de gebruiksaanwijzing van de projector
voor details aangaande de storingsitems.
-13
Controleren van de projector via een LAN
Instellen en bijstellen van de
projector
Voorbeeld: “Picture” (beeld) schermbeeld voor
INPUT 1 (ingangssignaal 1)
Op deze schermen kunt in instllingen en
bijstellingen uitvoeren bij de projector. U kunt
instellingen of bijstellingen uitvoeren bij de
volgende items:
••
• Picture Mode (Beeldfunctie)
••
••
• Bright Boost (Helderheid verhogen)
••
••
• CLR Temp (Kleurtemperatuur)
••
••
• sRGB [OFF][ON]
••
••
• IRIS
••
••
• Signal Type (Signaaltype)
••
••
•
••
••
• Resize (Beeldverhouding) (INPUT 1)
••
••
• OSD Display [OFF][ON]
••
••
•
••
••
• Background (Achtergrond)
••
••
• Eco Mode (Eco functie) [OFF][ON]
••
••
•
••
••
• Auto Focus (Startup) ((Automatische
••
••
•
••
••
•
••
••
• Audio Out (Geluid uit) [OFF][ON]
••
••
• Projection Mode (Projectiefunctie)
••
••
• RS-232C Speed (RS-232C Snelheid)
••
••
• Monitor Out (Standby) (Monitor
••
••
• OSD Language (OSD taal)
••
Opmerking
• Als u op de “Refresh” (verversen) knop drukt
voordat het scherm in zijn geheel
weergegeven wordt zal een foutlezing
(“Server Busy Error” (Server druk fout))
worden weergegeven. Wacht een ogenblik en
probeer de bediening opnieuw.
• U kunt deze pagina niet bedienen terwijl de
projector aan het opwarmen is.
• Zie de gebruiksaanwijzing van de projector
voor details aangaande de storingsitems.
-14
(Settings & Adjustments)
Auto Sync (Automatische synchronisatie) [OFF][ON]
Video System (Videosysteem) (INPUT 3/4)
Auto Power Off (Automatische uitschakeling) [OFF][ON]
scherpstelling (starten)) [OFF][ON]
Auto Keystone (Automatisch trapezium) [OFF][ON]
Internal Speaker (Interne luidspreker) [OFF][ON]
uitgangssignaal (standby))
Instellen van de beveiliging
(
Network – Security
Op dit scherm kunt u instellingen uitvoeren
die betrekking hebben op de veiligheid.
Items
User Name
(Gebruikersnaam)
Password
(Wachtwoord)
Accept IP
Address
(Accepteren van
het IP adres)
All IP
Addresses
(Alle IP adreses)
From only specific
IP addresses
(Alleen van specifieke
IP adressen)
Opmerking
• Er kan een “User Name” (gebruikersnaam)
en “Password” (wachtwoord) met maximaal
8 karakters worden ingesteld.
• U kunt de onderstaande karakters invoeren:
a-z, A-Z, 0-9, -, _
Instellen van de gebruikersnaam
ter beveiliging.
Instellen van het wachtwoord ter
beveiliging.
Het is mogelijk tot maximaal drie IP
adressen in te stellen die aansluiting op
de projector mogelijk maken.
Er zijn geen grenzen ingesteld voor
IP adressen die aansluiten op de
projector.
Ter verbetering van de beveiliging kan
alleen een IP adres dat ingesteld is met
“Address 1-3” aangesloten worden op
de projector.
)
Omschrijving
Controleren van de projector via een LAN
Algemene instellingen
maken voor het netwerk
(Network - General)
Op dit scherm kunt u algemene instellingen
maken die betrekking hebben op het netwerk.
Items
Projector Name
(Naam van de projector)
Auto Logout
Time
(Automatische
log-out tijd)
Data Port
(Datapoort)
Search Port
(Zoekpoort)
Instellen van de naam van de
projector.
Instellen van het tijdinterval waarin de
projector automatisch wordt
losgekoppeld van het netwerk in
eenheden van een minuut (van 1 tot
en met 65535 minuten). Als de
instelwaarde wordt ingesteld wordt op
0, wordt de automatische log-out
functie uitgeschakeld.
Instellen van het TCP poortnummer dat
gebruikt wordt bij het uitwisselen van
data met de projector (van 1025 tot en
met 65535).
Instellen van het poortnummer bij
het zoeken naar de projector (van
1025 tot en met 65535).
Na klikken op de “Apply” (toepassen) knop,
verschijnen de instelwaarden. Bevestig dat de
waarden juist ingesteld zijn en klik dan op de
“Confirm” (bevestigen) knop.
Opmerking
• Wacht na het instellen van de items voor
ongeveer 10 seconden en probeer dan
opnieuw toegang te verkrijgen.
• De naam van de projector (“Projector Name”)
kan maximaal 12 karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
A-Z, 0-9, -, _, (,), space
(Bij het invoeren van “a-z” worden deze
karakters omgezet naar “A-Z”.)
Omschrijving
Instellen voor het verzenden
van e-mail wanneer er zich
een storing voordoet
(
Mail – Originator Settings
Op dit scherm kunt u de instellingen maken voor
het verzenden van een rapport wanneer er zich
een storing voorgedaan heeft bij de projector.
Items
SMTP Server
Originator Email Address
(Adres van
verstuurder
van E-mail)
Originator
Name
(Naam
verstuurder)
Opmerking
• “SMTP Server”, “Originator E-mail Address”
(E-mail adres van de verstuurder) en de
“Originator Name” (naam van de verstuurder)
kunnen maximaal 64 karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
SMTP Server and Originator E-mail Address :
a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {,
|, }, ~, _, ’, ., @, `
(U kunt slechts eenmaal “@” invoeren voor
oorspronkelijk e-mailadres.)
Naam verstuurder : a-z, A-Z, 0-9, -, _, (,), space
• Als de instellingen van “3. Instellen van een
netwerkverbinding voor de projector” op
bladzijde 10 en 11 niet juist worden ingesteld,
zal geen e-mail worden verzonden.
Instelvoorbeeld / Opmerkingen
Instellen van een SMTP server adres
voor het verzenden van e-mail.
Voorbeeld 1 : 192.168.150.253
Voorbeeld 2 : smtp123. sharp.co.jp
* Maak bij gebruik van een
domeinnaam instellingen voor de
DNS server.
Instellen van het e-mail adres van de
projector. Het e-mail adres dat hier
wordt ingesteld wordt tevens het
adres van de verstuurder van de Email.
Instellen van de naam van de
verstuurder. De naam die wordt ingesteld
verschijnt in de “Originator Name” kolom
in het hoofdportie van de e-mail.
)
-15
Controleren van de projector via een LAN
Instellen van de items van
de storing en de
bestemmingsadressen waar
de e-mail naar toe gestuurd
dient te worden wanneer
een storing optreedt
(Mail – Recipient Settings)
Op dit scherm kunt u e-mail bestemmingen
invoeren waar e-mails met foutmeldingen
(items van storingen) heen dienen worden
gestuurd.
Items
E-mail
Address
(E-mail Adres)
Error Mail
(Lamp, Temp, Fan)
(E-mail met
foutmelding (lamp,
temperatuur,
ventilator))
Test
Instellen van adressen waar emails met foutmeldingen naar toe
gestuurd dienen te worden. U kunt
maximaal vijf adressen instellen.
E-mail met foutmeldingen worden
verzonden met de storingsitems
die aangekruist zijn in hun vakjes.
Zend een test e-mail. Dit is om te
bevestigen dat de instellingen voor
het verzenden van de e-mail juist
ingesteld.
Omschrijving
Opmerking
• “E-mail Address” (E-mail adressen) kunnen
maximaal 64 karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
a-z, A-Z, 0-9, -, !, #, $, %, &, *, +, -, /, =, ?, ^,
{, |, }, ~, _, ’, ., @, `
(U kunt “@” slechts één maal invoeren.)
• Zie de gebruiksaanwijzing van de projector
voor details aangaande de storingsitems.
-16
Instellen van de projector d.m.v. RS-232C of Telnet
Sluit de projector aan op een computer m.b.v. RS-232C of Telnet en open het “SETUP MENU”
(Instelmenu) op de computer om verschillende instellingen voor de projector uit te voeren.
7 “Password:” (wachtwoord) wordt
Bij aansluiten m.b.v. RS-232C
aangegeven. Voer het wachtwoord
in en druk op de “Enter” knop.
• Druk slechts op de “Enter” knop als nog geen
wachtwoord ingesteld is.
1 Start de aansluitingsemulator voor
algemene doeleinden.
8 Voer “setup” (instelling) in en druk
op de “Enter” knop.
2 Voer de instellingen voor de RS-232C
poort van de aansluitingsemulator als
volgt.
Baud Rate (Baud overdrachtssnelheid)
Data Length (Datalengte) : 8 bit
Parity Bit (Pariteitsbit) : None (Geen)
Stop Bit (Stopbit) : 1 bit
Flow Control : None (Geen)
* Dit is de standaardinstelling. Als de waarde
van de baud overdrachtssnelheid voor de
projector gewijzigd is kunt u de baud
overdrachtssnelheid hier instellen in
overeenstemming met de gewijzigde waarde
op de projector.
: 9600 bps*
3 Voer “PJS11234” in en druk op de
“Enter” knop.
4 “OK” wordt aangegeven. Voer
“PJS25678” in en druk binnen op 10
seconden op de “Enter” knop.
• SETUP MENU wordt aangegeven.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
Opmerking
• De gebruikersnaam en het wachtwoord zijn niet
als standaardinstellingen van te voren ingesteld.
• Het SETUP MENU wordt verlaten als de
gebruikersnaam of het wachtwoord drie maal
verkeerd ingevoerd wordt.
5 “OK” wordt aangegeven. Druk op de
“Enter” knop.
6 “User Name:” (gebruikersnaam)
wordt aangegeven. Voer de
gebruikersnaam in en druk op de
“Enter” knop.
• Druk slechts op de “Enter” knop als nog geen
gebruikersnaam ingesteld is.
-17
Instellen van de projector d.m.v. RS-232C of Telnet
▼SETUP MENU
Bij aansluiting m.b.v. Telnet
1 Klik op “Start” vanaf het Windows
®
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
bureaublad and selecteer “Run”
(Uitvoeren).
2 Voer “telnet 192.168.150.2” in het
tekstvenster dat verschijnt. (Als het
IP adres van de projector is
192.168.150.2.)
Opmerking
• Als het IP adres gewijzigd is, zorg er dan voor het
nieuwe IP adres in te voeren bij step 2.
• De gebruikersnaam en het wachtwoord zijn niet
als standaardinstellingen van te voren ingesteld.
• Het SETUP MENU wordt verlaten als de
gebruikersnaam of het wachtwoord drie maal
verkeerd ingevoerd wordt tijdens stap 4 of 5.
3 Klik op de “OK” knop.
4 “User Name:” (gebruikersnaam)
wordt aangegeven. Voer de
gebruikersnaam in en druk op de
“Enter” knop.
• Druk slechts op de “Enter” knop als nog geen
gebruikersnaam ingesteld is.
5 “Password:” (wachtwoord) wordt
aangegeven. Voer het wachtwoord
in en druk op de “Enter” knop.
• Druk slechts op de “Enter” knop als nog geen
wachtwoord ingesteld is.
6 Voer “setup” (instelling) in en druk
op de “Enter” knop.
• SETUP MENU wordt aangegeven.
-18
Instellen van de projector d.m.v. RS-232C of Telnet
SETUP MENU (instelmenu)
(hoofdmenu)
ADVANCED SETUP MENU (geavanceerde instelmenu)
▼SETUP MENU ▼ADVANCED SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
[1]
IP Address (IP adres)
(standaardinstelling : 192.168.150.2)
IP adres instellingen. (pagina 22)
[2]Subnet Mask (Subnet Mask)
(standaardinstelling : 255.255.255.0)
Subnet mask instellingen. (pagina 22)
[3]Default Gateway (Standaard gateway)
(standaardinstelling : niet gebruikt)
Standaard gateway instellingen. (pagina 22)
[4]User Name (Gebruikersnaam)
(standaardinstelling : niet vereist)
Instellen van gebruikersnaam ter beveiliging. (pagina 23)
[5]Password (Wachtwoord)
(standaardinstelling : niet vereist)
Instelling van wachtwoord ter beveiliging. (pagina 23)
RS-232C Baud Rate (RS-232C Baud overdrachtsnelheid)
[6]
(standaardinstelling : 9600 bps)
Instellingen van de Baud overdrachtsnelheid voor
de RS-232C aansluitingen. (pagina 23)
[7]Projector Name (Naam van projector)
(standaardinstelling : XG-MB70X)
Het is mogelijk om een naam toe te kennen aan de
projector. (pagina 23)
[A]Advanced Setup (Geadvanceerde instelling)
Hierdoor wordt het geavanceerde instelmenu
verkregen. (pagina 24)
[D]Disconnect All (Alles loskoppelen)
Alle aansluitingen loskoppelen. (pagina 24)
[V] View All Setting (Alle instellingen bekijken)
Geeft alle instelwaarden weer. (pagina 20)
Dit kan tevens gebruikt worden met het
geavanceerde menu.
[S] Save & Quit (Opslaan & afsluiten)
Sla de ingestelde waarden in en sluit het menu af.
(pagina 21)
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
advanced>
[1]Auto Logout Time
(standaardinstelling : 5 minuten)
Instellen van de tijd tot automatisch afsluiten van de
netwerk aansluiting. (pagina 24)
[2]Data Port (standaardinstelling : 10002)
Instellen van het TCP poortnummer dat gebruikt
wordt voor het overdragen van data. (pagina 24)
[5]Network Ping Test
U kunt controleren of de netwerkaansluiting tussen
de projector en een computer enz. Normaal werkt.
(pagina 25)
[6]Accept IP Addr(1) (Accepteer IP Adressen (1))
[7]Accept IP Addr(2) (Accepteer IP Adressen (2))
[8]Accept IP Addr(3) (Accepteer IP Adressen (3))
[9]Accept All IP Addr (Accepteer alle IP Adressen)
(standaardinstelling : Accept All (accepteer alle adressen))
Ter verbetering van de veiligheid kunt u tot maximaal
drie IP adressen in te stellen die het aansluiten op
de projector toestaan. De ingestelde IP adressen
kunnen geannuleerd worden d.m.v. [9] Accept All IP
Addr. (pagina 25)
[0] Search Port (Zoekport) (standaardinstelling : 5006)
Stel het poortnummer die gebruikt wordt bij het
zoeken naar de projector. (pagina 26)
[!]Restore Default Setting (standaardinstelling
terugstellen)
Stel alle instelwaarden die ingesteld kunnen worden
m.b.v. het menu terug op de standaardtoestand.
(pagina 26)
[Q]Return to Main Menu
Te ruggaan naar het hoofdmenu van het SETUP
MENU. (pagina 26)
[Q]Quit Unchanged (Afsluiten zonder veranderingen)
Sluit het menu af zonder waarden in te stellen.
(pagina 21)
-19
Bedienen van de projector m.b.v. RS-232C of Telnet
Voer het nummer of symbool in van het item dat geselecteerd wordt op het “SETUP MENU”
(Instelmenu). Voer bij het instellen de in te stellen details in. Per maal wordt één item ingesteld
die aan het einde worden opgeslagen.
Bekijken van de lijst van
ingestelde details
([V]View All Setting)
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XG-MB70X
Projector Name : XG-MB70X
MAC Address : 08:00:1f:b1:b7:74
IP Address : 192.168.150.2
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232 Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Auto Logout Time : 5 minutes
Search Port : 5006
11
1 Voer “v” in en druk op de “Enter” knop.
11
Geef alle instelwaarden weer(*).
1
Ingestelde items
Voorbeeld: Bij het instellen van het IP adres
(veranderen van 192.168.150.2 naar 192.168.150.3)
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>1
IP Address : 192.168.150.2
Please Enter : 192.168.150.3
(change) —> 192.168.150.3
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
*
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XG-MB70X
Projector Name : XG-MB70X
MAC Address : 08:00:1f:b1:b7:74
IP Address : 192.168.150.3
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232C Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Busy Reply : ERR+<CR> code
Input Hold Time : 1000 milliseconds
Auto Logout Time : 5 minutes
Search Port : 5006
1
2
3
*1
*2
*3
-20
11
1 Voer “1” (aantal in te stellen items) en druk
11
op de “Enter” knop.
Geef het huidige IP adres (*1) weer.
22
2 Voer het in te stellen IP adres in en druk op
22
de “Enter” knop.
Geef het IP adres (*2) na de wijziging weer.
33
3 Voer “v” in en druk op de “Enter” knop om de
33
detaillijst te controleren.
IP adres wordt veranderd (*3).
Opmerking
• Het controleren van de lijst van ingestelde details
kan achterwege worden gelaten.
• De ingestelde details zijn niet van kracht totdat ze
opgeslagen zijn (Pagina 21).
Bij invoeren van een ongeldig nummer wordt een foutmelding
•
(“Parameter Error!” (parameter fout) weergegeven.
Bedienen van de projector m.b.v. RS-232C of Telnet
Opslaan van instellingen en afsluiten ([S]Save & Quit)
Sla de ingestelde waarden op en sluit het menu af.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>s
All Connection will be disconnect.
Continue(y/n)? y
Apply New setting...Done.
11
1 Voer “s” in en druk op de “Enter” knop.
11
22
2 Voer “y” in en druk op de “Enter” knop.
22
1
2
Afsluiten zonder opslaan
van de instellingen
([Q]Quit Unchanged)
Sluit het menu af zonder de waarden op te slaan.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>q
Quit Without Saving(y/n)? y
Setting Unchanged.
11
1 Voer “q” in en druk op de “Enter” knop.
11
22
2 Voer “y” in en druk op de “Enter” knop.
22
1
2
-21
Bedienen van de projector m.b.v. RS-232C of Telnet
De instelprocedure voor elk item wordt hierna verklaard. Zie de “Ingestelde items” op pagina
20 voor de basisprocedure.
Instellen van het IP adres
([1]IP Address)
Instellen van het IP adres.
setup>1
IP Address :192.168.150.2
Please Enter :192.168.150.3
(change) —> 192.168.150.3
11
1 Voer “1” in en druk op de “Enter” knop.
11
22
2 Voer de in te stellen numerieke waarde in en
22
druk op de “Enter” knop.
Geef het IP adres na de wijziging (*) weer.
1
2
Instellen van het subnet mask ([2]Subnet Mask)
Instellen van het subnet mask.
setup>2
Subnet Mask :255.255.255.0
Please Enter :255.0.0.0
(change) —> 255.0.0.0
11
1 Voer “2” in en druk op de “Enter” knop.
11
22
2 Voer de in te stellen numerieke waarde in en
22
druk op de “Enter” knop.
Geef het subnet mask na de wijziging (*) weer.
1
2
Standaard gateway instelling ([3]Default Gateway)
Instellen van de standaard gateway.
setup>3
note: “0.0.0.0” means “Using no default gateway.”
Gateway Address :0.0.0.0
*
Please Enter :192.168.150.1
(change) —> 192.168.150.1
11
1 Voer “3” in en druk op de “Enter” knop.
11
22
2 Voer de in te stellen numerieke waarde in en
22
druk op de “Enter” knop.
Geef het gateway adres na de wijziging (*) weer.
Opmerking
• Als de waarden voor het IP adres, subnet mask
of gateway van de projector via Telnet gewijzigd
zijn, kan de computer mogelijk niet op de projector worden aangesloten afhankelijk van de
instellingen van het computer netwerk.
*
1
2
*
-22
Bedienen van de projector m.b.v. RS-232C of Telnet
Instellen van de
gebruikersnaam
([4]User Name)
Uitvoeren van beveiliging d.m.v. een
gebruikersnaam.
setup>4
User Name :
Please Enter : XG-MB70X
(change) —> XG-MB70X
11
1 Voer “4” in en druk op de “Enter” knop.
11
22
2 Voer de gebruikersnaam en druk op de “Enter”
22
knop.
Geef de ingestelde gebruikersnaam (*) weer.
Opmerking
• De “User Name” (gebruikersnaam) kan maximaal
8 karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
a-z, A-Z, 0-9, -, _
• In de standaardconditie is de gebruikersnaam niet
ingesteld.
1
2
*
Instellen van de RS-232C
baud overdrachtsnelheid
([6]RS-232C Baud Rate)
Instellen van de baud overdrachtsnelheid voor de
RS-232C (COMPUTER en PROJECTOR).
setup>6
note: It sets both RS-232C (COMPUTER) and RS-232C (PROJECTOR).
0 ... 9600 bps
2 ... 115200 bps
Baud Rate Select[0, 2] :2
RS-232C Baud Rate : 115200 bps
11
1 Voer “6” in en druk op de “Enter” knop.
11
22
2 Selecteer en voer het nummer 0 of 2 in en druk
22
op de “Enter” knop.
Geef de ingestelde baud overdrachtsnelheid (*) weer.
Opmerking
• Stel de baud overdrachtsnelheid van de projector
in op dezelfde overdrachtsnelheid als die gebruikt
wordt door de computer.
1
2
*
Instellen van het wachtwoord ([5]Password)
Uitvoeren van de beveiliging d.m.v. een wachtwoord.
setup>5
Password :
Please Enter :
(change) —> sharppj
11
1 Voer “5” in en druk op de “Enter” knop.
11
22
2 Voer het wachtwoord in en druk op de “Enter”
22
sharppj
knop.
Geef het ingestelde wachtwoord (*) weer.
Opmerking
• Het “Password” (wachtwoord) kan maximaal 8
karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
a-z, A-Z, 0-9, -, _
• In de standaardconditie is het wachtwoord niet
ingesteld.
1
2
Instellen van de naam van
de projector
([7]Projector Name)
Het is onmogelijk om een naam toe te kennen aan
de projector.
setup>7
Projector Name : XG-MB70X
*
Please Enter : MY XG-MB70X
(change) —> MY XG-MB70X
11
1
Voer “7” in en druk op de “Enter” knop.
11
22
2 Voer de naam in van de projector.
22
Geef de naam van de projector (*) weer.
Opmerking
• De “Projector Name” (naam van de projector) kan
maximaal 12 karakters lang zijn.
• U kunt de onderstaande karakters invoeren:
a-z, A-Z, 0-9, -, _, (,), spatie
(Bij het invoeren van “a-z” worden deze karakters
automatisch omgezet naar “A-Z”.)
• Het is hetzelfde als de naam die bevestgigd of
ingesteld kan worden d.m.v. de RS-232C
commando’s “PJN0”, “PJN1”, “PJN2” en “PJN3”.
1
2
*
-23
Bedienen van de projector m.b.v. RS-232C of Telnet
Loskoppelen van alle
aansluitingen
([D]Disconnect All)
Het is mogelijk alle TCP/IP aansluitingen los te
koppelen die op het moment herkend worden door
de projector. Zelfs als de COM omleidpoort vast is
ingesteld op de ‘druk’ stand door een probleem is
het mogelijk om deze toestand terug te forceren naar
de ‘klaar’ stand door deze loskoppeling.
setup>d
Disconnect All Connections(y/n)?y
Now Disconnecting...
11
1 Voer “d” in en druk op de “Enter” knop.
11
22
2 Voer “y” in en druk op de “Enter” knop.
22
Opmerking
• Als “Disconnect All” (alles ontkoppelen) wordt
uitgevoerd, zal de aansluiting naar de projector
via het netwerk geforceerd worden ontkoppeld.
1
2
Invoeren van het
ADVANCED SETUP MENU
([A]Advanced Setup)
Instellen van de
automatisch logout tijd
(ADVANCED[1]Auto Logout Time)
Als er na een vastgelegde tijd geen invoersignaal is
zal de projector de netwerk aansluiting automatisch
loskoppelen d.m.v. de automatische logout functie.
U kunt de tijd totdat de projector automatisch
losgekoppeld wordt instellen in eenheden van een
minuut (van 1 tot en met 65535 minuten).
advanced>1
Valid range : 0 to 65535 (minute)
note: if you enter “0”, auto logout function will be disable.
Auto Logout Time : 5
Please Enter :15
(change) —> 15
11
Voer “1” in en druk op de “Enter” knop.
1
11
22
2 Voer de numerieke waarde in en druk op de “En-
22
ter” knop.
Geef de ingestelde numerieke waarde (*) weer.
Opmerking
• Als de ingestelde waarde op 0 wordt gemaakt,
wordt de automatische logout functie
uitgeschakeld.
• Bij invoeren van een ongeldig nummer wordt een
foutmelding (“Parameter Error!” (parameter fout))
weergegeven en wordt teruggekeerd naar het
geavanceerde instelmenu.
1
2
*
Gaat het geavanceerd instelmenu binnen.
setup>a
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
advanced>
11
1 Voer “a” in en druk op de “Enter” knop.
11
-24
1
Instelling van de datapoort
(ADVANCED[2]Data Port)
Het TCP poortnummer kan worden ingesteld in het
bereik lopend van 1025 tot en met 65535.
advanced>2
Valid range :1025 to 65535
Data Port :10002
Please Enter :10005
(change) —> 10005
11
1
Voer “2” in en druk op de “Enter” knop.
11
22
2 Voer de numerieke waarde in en druk op de “En-
22
ter” knop.
Geef de ingestelde numerieke waarde (*) weer.
Opmerking
• Instellen zoals vereist. Gebruik gewoonlijk de
standaardinstelling.
1
2
*
Bedienen van de projector m.b.v. RS-232C of Telnet
Uitvoeren van de netwerk
ping test
(ADVANCED[5]Network Ping Test)
U kunt controleren dat de netwerk aansluiting tussen
de projector en een computer enz. normaal werkt.
advanced>5
Ping dest IP addr :192.168.150.1
Please Enter :192.168.150.152
(change) —> 192.168.150.152
32 bytes from 192.168.150.152: icmp_seq = 1, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 2, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 3, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 4, time = 0 ms
11
1 Voer “5” in en druk op de “Enter” knop.
11
22
2 Voer het IP adres in van het toestel dat getest
22
dient te worden en druk dan op de “Enter”
knop.
Geef het ingevoerde IP adres (*1) weer.
Geef het testresultaat (*2) weer.
Opmerking
• Als de “Enter” knop wordt ingedrukt zonder het
invoeren van een IP adres wordt het eerder
gebruikte IP adres voor de ping bestemming
ingevoerd.
• Mocht er een storing zijn in de aansluiting, dan
wordt de foutlezing “Error: No answer”
weergegeven na een herpoging na 5 seconden.
Controleer in dit geval de instellingen voor de projector en de computer en neem contact op met
uw netwerkbeheerder.
1
2
Instellen van het IP adres
voor acceptatie
(ADVANCED[6]Accept IP Addr(1) [8]Accept IP Addr(3))
U kunt de beveiliging van de projector verbeteren
door aansluiting van slechts één voorgeschreven IP
adres toe te staan. U kunt echter tot maximaal drie
IP adressen instellen die aansluiting op de projector
*1
toestaan.
*2
advanced>6
Accept IP Addr(1) : 0.0.0.0
Please Enter : 192.168.150.152
(change) —> 192.168.150.152
11
1 Voer “6”, “7” of “8” in en druk op de “Enter”
11
knop.
22
2 Voer de numerieke waarde in en druk op de “En-
22
ter” knop.
Geef de ingestelde numerieke waarde (*) weer.
Opmerking
• Voer “0.0.0.0” in om het op dat moment ingestelde
IP adres voor acceptatie ongeldig te maken.
• Als één of meer Accept IP Addr (IP adressen voor
acceptatie) ingesteld is of zijn, zijn aansluitingen
niet mogelijk van IP die nog niet ingesteld zijn.
Deze adressen kunnen geannuleerd worden
d.m.v. [9]Accept All IP Addr.
Accepteren van alle IP
adressen
(ADVANCED[9]Accept All IP Addr)
1
2
*
Verwijdert IP adressen die ingesteld werden met
“Accept IP Addr”.
advanced>9
Accept All IP Addresses(y/n)? y
11
1 Voer “9” in en druk op de “Enter” knop.
11
22
2 Voer “y” in en druk op de “Enter” knop.
22
Opmerking
• Op het moment dat “y” ingevoerd wordt, worden
de numerieke waarden voor Accept IP Addr(1)(3) teruggesteld tot “0.0.0.0”.
• Instellingen worden niet gewijzigd bij invoeren
van “n”.
1
2
-25
Bedienen van de projector m.b.v. RS-232C of Telnet
Instellen van zoekpoort
(ADVANCED[0]Search Port)
Stelt het poortnummer in dat gebruikt wordt voor het
zoeken naar de projector vanaf het netwerk.
advanced>0
Please Enter Port Number for Search from Computer.
Valid range : 1025 to 65535
Search Port : 5006
Please Enter : 5004
(change) —> 5004
11
1 Voer “0” in en druk op de “Enter” knop.
11
22
2 Voer de numerieke waarde in en druk op de “En-
22
ter” knop.
Geef de ingestelde numerieke waarde (*) weer.
Opmerking
• Instellen zoals vereist. Gebruik gewoonlijk de
standaardinstelling.
Keer terug naar de
standaardinstellingen
(ADVANCED[!]Restore Default
Setting)
1
2
Terugkeren naar het
hoofdmenu
(ADVANCED[Q]Return to Main Menu)
Keert terug naar het hoofd SETUP MENU (Instelmenu).
advanced>q
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
*
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
11
1 Voer “q” in en druk op de “Enter” knop.
11
Keert terug naar het SETUP MENU.
1
Stelt alle instelwaarden van de menu’s terug op hun
standaardinstelling.
advanced>!
Restore All Setting to Default(y/n)? y
— User Setting Initialized —
11
1 Voer “!” in en druk op de “Enter” knop.
11
22
2 Voer “y” in en druk op de “Enter” knop.
22
1
2
Opmerking
• Als de waarden voor het IP adres, subnet mask
of gateway van de projector via Telnet gewijzigd
zijn, kan de computer mogelijk niet op de projector worden aangesloten afhankelijk van de
instellingen van het computer netwerk.
-26
Oplossen van problemen
Communicatie met de projector kan niet worden herkregen
Bij aansluiten van de projector d.m.v. een seriële aansluiting
\ Controleer dat de RS-232C aansluiting van de projector en een computer of de los
verkrijgbare besturingseenheid op de juiste wijze aangesloten zijn.
\ Controleer dat de RS-232C kabel een kruiskabel is.
\ Controleer dat de RS-232C poortinstelling voor de projector correspondeert aan de instelling
voor de computer of de los verkrijgbare besturingseenheid.
Bij het aansluiten van de projector op een computer d.m.v. een (LAN)
netwerkaansluiting
\ Controleer dat de aansluitstekker van de kabel stevig in de LAN-aansluiting van de projector
gestoken is.
\ Controleer dat de kabel stevig in een LAN poort voor een computer of een netwerkapparatuur
zoals een hub gestoken is.
\ Controleer dat de LAN kabel een Categorie 5 kabel is.
\ Controleer dat de LAN kabel een kruiskabel is bij het aansluiten van de projector direct op
een computer.
\ Controleer dat de LAN kabel een rechte kabel is bij het aansluiten van de projector op een
netwerkapparatuur zoals een hub.
\ Controleer dat de voeding voor de netwerkapparatuur zoals een hub tussen de projector en
een computer ingeschakeld is.
Controleer de netwerkinstellingen voor de computer en de projector
\ Controleer de volgende netwerkinstellingen voor de projector.
• IP Address (IP adres)
Controleer dat het IP adres voor de projector niet reeds op het netwerk voorkomt.
• Subnet Mask
Wanneer de gateway instelling voor de projector “0.0.0.0” (niet gebruikt) is of als de gateway
instelling voor de projector en de gateway standaardinstelling voor de computer hetzelfde zijn:
• Dan dienen de subnet mask instellingen voor de projector en de computer hetzelfde te
zijn.
• Het IP-adresgedeelte getoond door het subnetmasker voor de projector en de computer,
moet hetzelfde zijn.
(Voorbeeld)
Wanneer het IP adres “192.168.150.2” en het subnet mask “255.255.255.0” is voor de
projector, dienen het IP adres “192.168.150.X” (X=3-254) en het subnet mask
“255.255.255.0” te zijn voor de computer.
• Gateway
Wanneer de gateway instelling voor de projector “0.0.0.0” (niet gebruikt) is of als de gateway
instelling voor de projector en de gateway standaardinstelling voor de computer hetzelfde zijn:
Dan dienen de subnet mask instellingen voor de projector en de computer hetzelfde te zijn.
•
• Het IP-adresgedeelte getoond door het subnetmasker voor de projector en de computer,
moet hetzelfde zijn.
(Voorbeeld)
Wanneer het IP adres “192.168.150.2” en het subnet mask “255.255.255.0” is voor de
projector, dienen het IP adres “192.168.150.X” (X=3-254) en het subnet mask
“255.255.255.0” te zijn voor de computer.
Opmerking
• De standaardinstelling van de netwerkinstelling voor de projector is:
IP address (IP adres) : 192.168.150.2
Subnet mask (Subnetmasker) : 255.255.255.0
Gateway address (Gateway adres) : 0.0.0.0 (niet gebruikt)
• Zie pagina 10 voor de netwerkinstellingen voor de projector.
-27
Oplossen van problemen
\ Neem de volgende maatregelingen voor het controleren van de netwerkinstellingen voor de
computer.
1. Open een command prompt (MS-DOS prompt).
• Bij Windows
Prompt” (MS-DOS-prompt) in deze volgorde.
• Bij Windows
accessories) ➔ “MS-DOS Prompt” (MS-DOS-prompt) in deze volgorde.
• Bij Windows
accessories) ➔ “Command Prompt” (Opdrachtprompt) in deze volgorde.
• Bij Windows
(Bureau-accessories) ➔ “Command Prompt” (Opdrachtprompt) in deze volgorde.
2. Voer het commando “ipconfig” in na het starten van de commando prompt (MS-DOS
prompt) en druk daarna op de “Enter” knop.
Opmerking
• Communicatie met de projector kan mogelijk niet worden herkregen zelfs na het
uitvoeren van de netwerkinstellingen voor de computer. Start uw computer in
dergelijke gevallen opnieuw.
C:\>ipconfig
®
98 of 98SE: klik op “START” ➔ “Programs” (Programma’s) ➔ “MS-DOS
®
Me: klik op “START” ➔ “Programs” (Programma’s) ➔ “Accessories” (Bureau-
®
2000: klik op “START” ➔ “Programs” (Programma’s) ➔ “Accessories” (Bureau-
®
XP: klik op “START” ➔ “All Programs” (Alle programma’s) ➔ “Accessories”
-28
Opmerking
• Voorbeelden van het gebruik van ipconfig
C:\>ipconfig /? geeft weer hoe “ipconfig.exe” wordt gebruikt.
C:\>ipconfig geeft het ingestelde IP adres, subnet mask en standaard gateway
weer.
C:\>ipconfig /all
geeft alle ingestelde informatie weer die betrekking heeft op TCP/IP.
3. Voer “exit” in en druk op de “Enter” knop om terug te keren naar het Windows® scherm.
Oplossen van problemen
\ Controleer d.m.v. het “PING” commando of het “TCP/IP” protocol correct werkt. Controleer
ook of een IP adres ingesteld is.
1. Open een command prompt (MS-DOS prompt).
• Bij Windows
Prompt” (MS-DOS-prompt) in deze volgorde.
• Bij Windows
accessories) ➔ “MS-DOS Prompt” (MS-DOS-prompt) in deze volgorde.
• Bij Windows
accessories) ➔ “Command Prompt” (Opdrachtprompt) in deze volgorde.
• Bij Windows
(Bureau-accessories) ➔ “Command Prompt” (Opdrachtprompt) in deze volgorde.
2. Voer een commando “PING” in na starten van de commando prompt (MS-DOS prompt).
Invoer voorbeeld C:\>Ping XXX.XXX.XXX.XXX
“XXX.XXX.XXX.XXX” dient te worden ingevoerd met een IP adres waarop wordt
aangesloten, zoals de projector.
3. Bij normaal aansluiten is het display als volgt.
(Het scherm kan ietwat afwijken afhankelijk van het besturingssysteem).
<Voorbeeld> wanneer het IP aangesloten is op “192.168.150.2”
®
98 of 98SE: klik op “START” ➔ “Programs” (Programma’s) ➔ “MS-DOS
®
Me: klik op “START” ➔ “Programs” (Programma’s) ➔ “Accessories” (Bureau-
®
2000: klik op “START” ➔ “Programs” (Programma’s) ➔ “Accessories” (Bureau-
®
XP: klik op “START” ➔ “All Programs” (Alle programma’s) ➔ “Accessories”
4. Wanneer een commando niet verzonden kan worden, zal “Request time out” (tijd verstreken
voor aanvraag) worden weergegeven.
Controleer de netwerkinstelling nogmaals.
Neem contact op met de netwerkbeheerder als de juiste communicatie niet kan worden
herkregen.
5. Voer “exit” in en druk op de “Enter” knop om terug te keren naar het Windows
®
scherm.
Een aansluiting kan niet tot stand worden gebracht omdat u uw gebruikersnaam of
wachtwoord vergeten bent.
\ Stel de instellingen terug. (Zie bladzijde 61 van de gebruiksaanwijzing van de projector.)
\ Na terugstellen, nogmaals uitvoeren.
-29
Afmetingen
Eenheden: duim (mm)
Zijaanzicht Bovenaanzicht
Achteraanzicht
7
12
/32 (310)
11
2
/64 (55,05)
(1,5)
16
/
1
(282)
64
/
7
11
(3,25)
64
/
9
Zijaanzicht
-30
Vooraanzicht
Onderaanzicht
33
13
9
(89)
64
/
(5)
64
/
(14)
16
/
64
/
59
(48,5)
1
16
/
3
2
(55,5)
15
3
/16 (99,95)
5 7/64 (129,5)5 7/64 (129,5)
5
1 7/32
/32
1
(30,9)
M4
(29,1)
M4
(225,3)
(210,3)
8
/
32
/
7
9
(106,3)
16
/
3
4
8
8
M4
1 7/32
1 3/4
(30,9)
(44,1)
M4
(15,5)
8
/
5
Loading...
